Обзор и тест корпуса MSI MPG GUNGNIR 300R AIRFLOW

Корпус MSI MPG GUNGNIR 300R AIRFLOW построен вокруг идеи свободного движения воздуха и удобного размещения крупных видеокарт. Производитель не стал изобретать радикально новую компоновку, но оснастил модель поворотным кронштейном с подсветкой для поддержки GPU и переставляемой панелью слотов под вертикальную установку. Из коробки здесь уже четыре 120-мм ARGB-вентилятора и встроенный контроллер для их синхронизации. Об особенностях конструкции — по порядку.

Спецификация

Упаковка

MSI MPG GUNGNIR 300R AIRFLOW продаётся в коробке размером 585 x 580 x 330 мм из плотного картона с нанесёнными чёрным по бокам схематичными изображениями и описанием основных характеристик. Вес брутто — 13,2 кг. По бокам сделаны вырезы для удобства переноски, но толщина картона для такого веса коробки маловата и в этих местах на весу он склонен рваться. Внутри по бокам используются демпферы из вспененного полиэтилена высокой плотности. В целом прочность упаковки достаточная для сохранения товарного вида корпуса во время транспортировки.

Комплектация

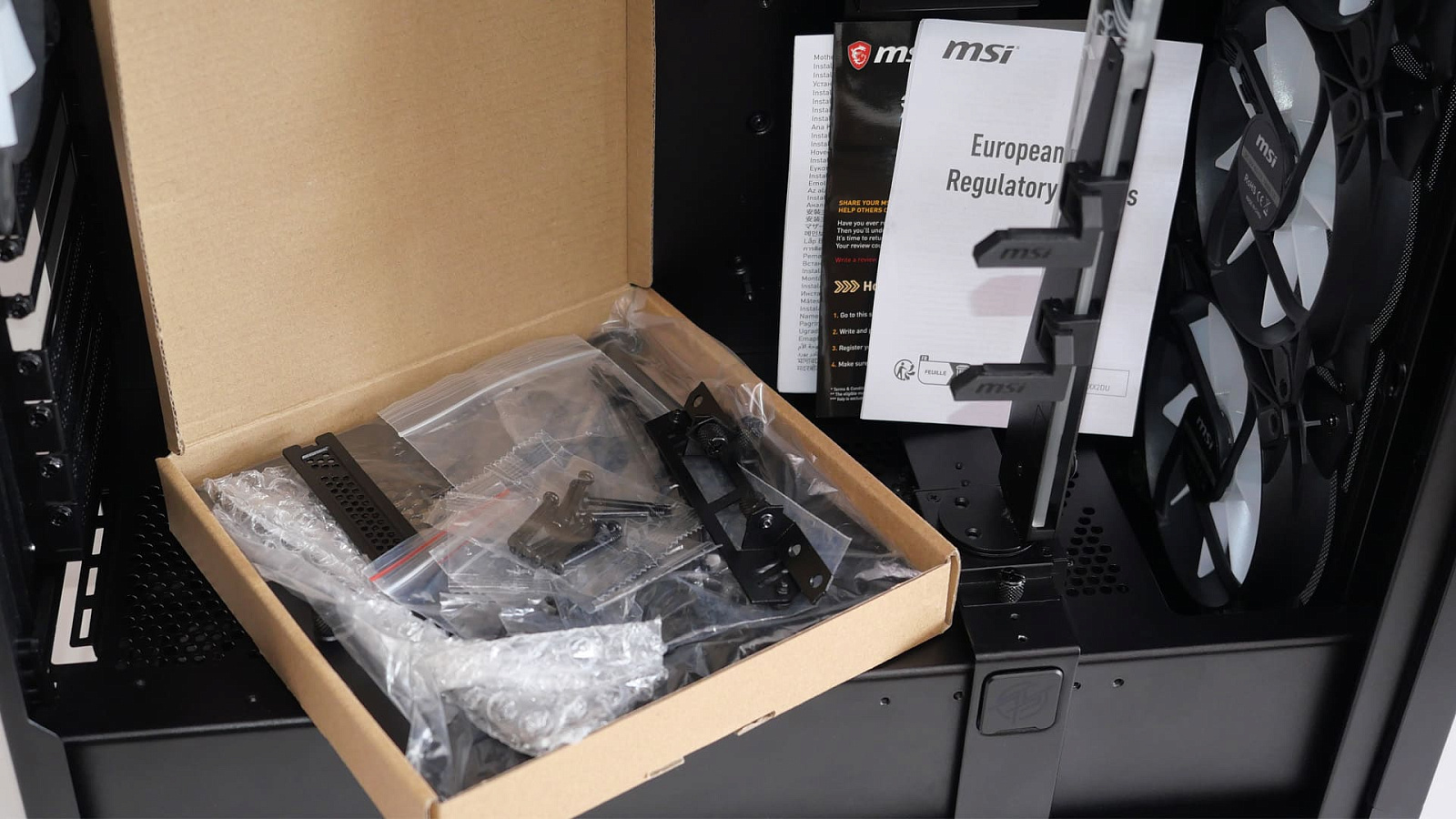

Вместе с MSI MPG GUNGNIR 300R AIRFLOW прилагается немалый набор аксессуаров, собранный в отдельную маленькую картонную коробочку, вставленную на боковой части транспортировочного демпфера. Также с корпусом прилагается подставка для видеокарт, которая уже установлена внутри.

Экстерьер

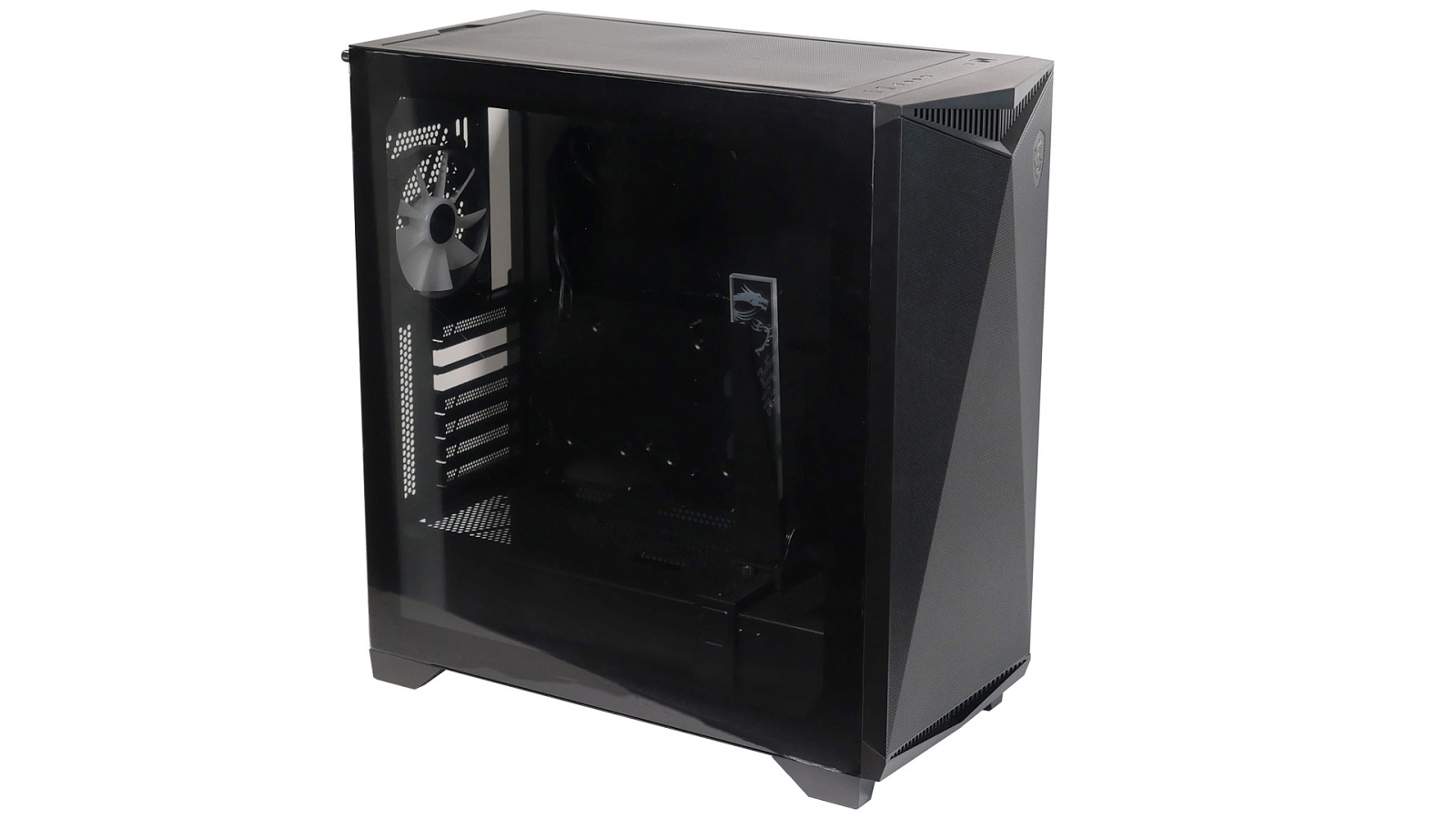

Дизайн MSI MPG GUNGNIR 300R AIRFLOW базируется на строгих линиях, ровных поверхностях боковых панелей и фигурной передней mesh-панелью с узнаваемым стилем MSI. В продаже доступны две расцветки: белая и чёрная (рассмотренная в обзоре).

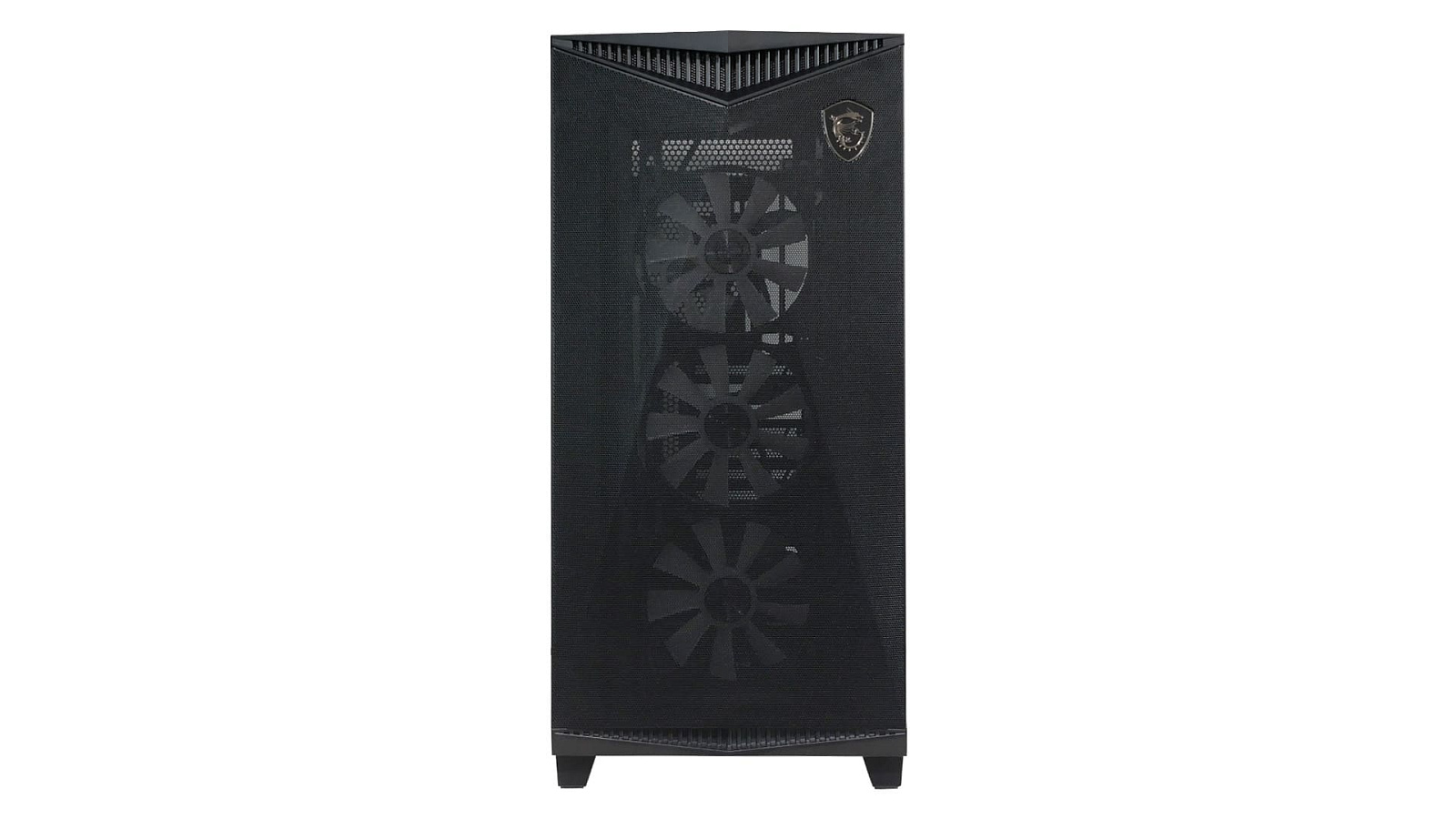

С фронтальной стороны установлена съёмная панель с пластиковым каркасом, защёлками и металлической сетчатой частью практически во всю видимую поверхность. Сверху она украшена декоративным элементом и логотипом игровой серии MSI в виде щита с изображением дракона.

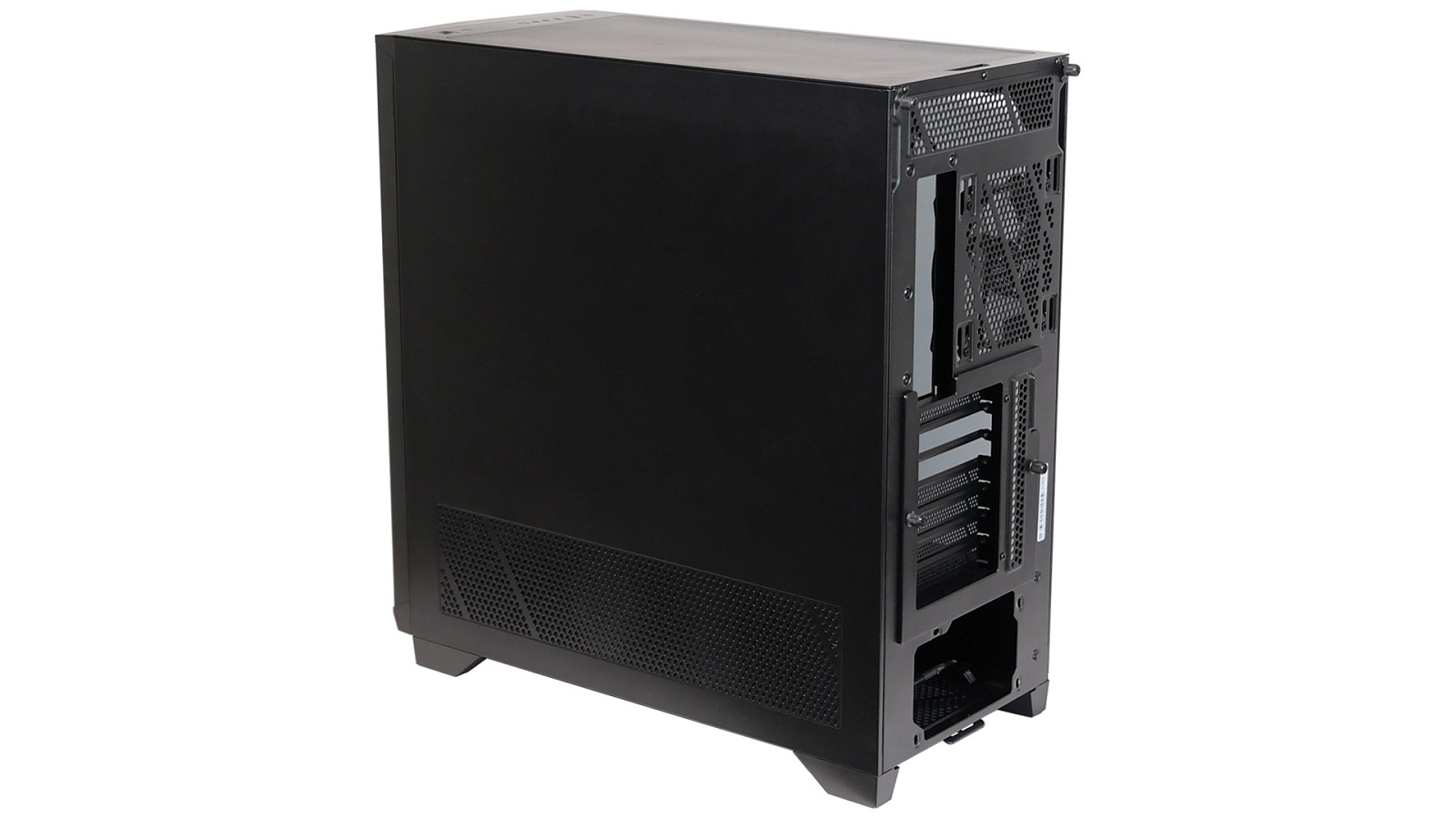

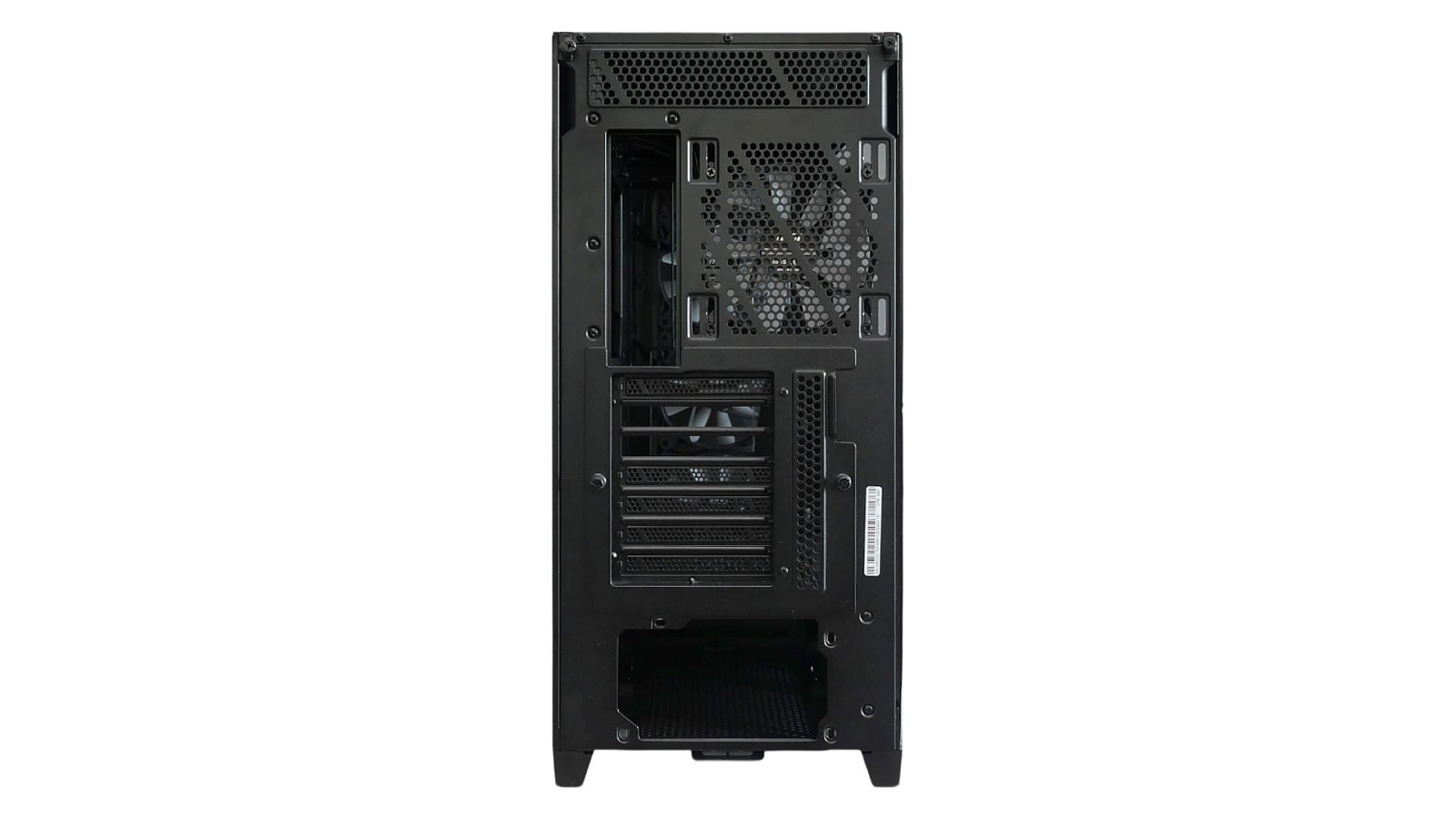

Сзади у корпуса привычная компоновка с нижним расположением отсека для блока питания и местом под один тыльный вентилятор (уже предустановлен). Из сразу бросающихся в глаза особенностей — съёмная часть со слотами расширения, которую можно развернуть и прикрутить вертикально.

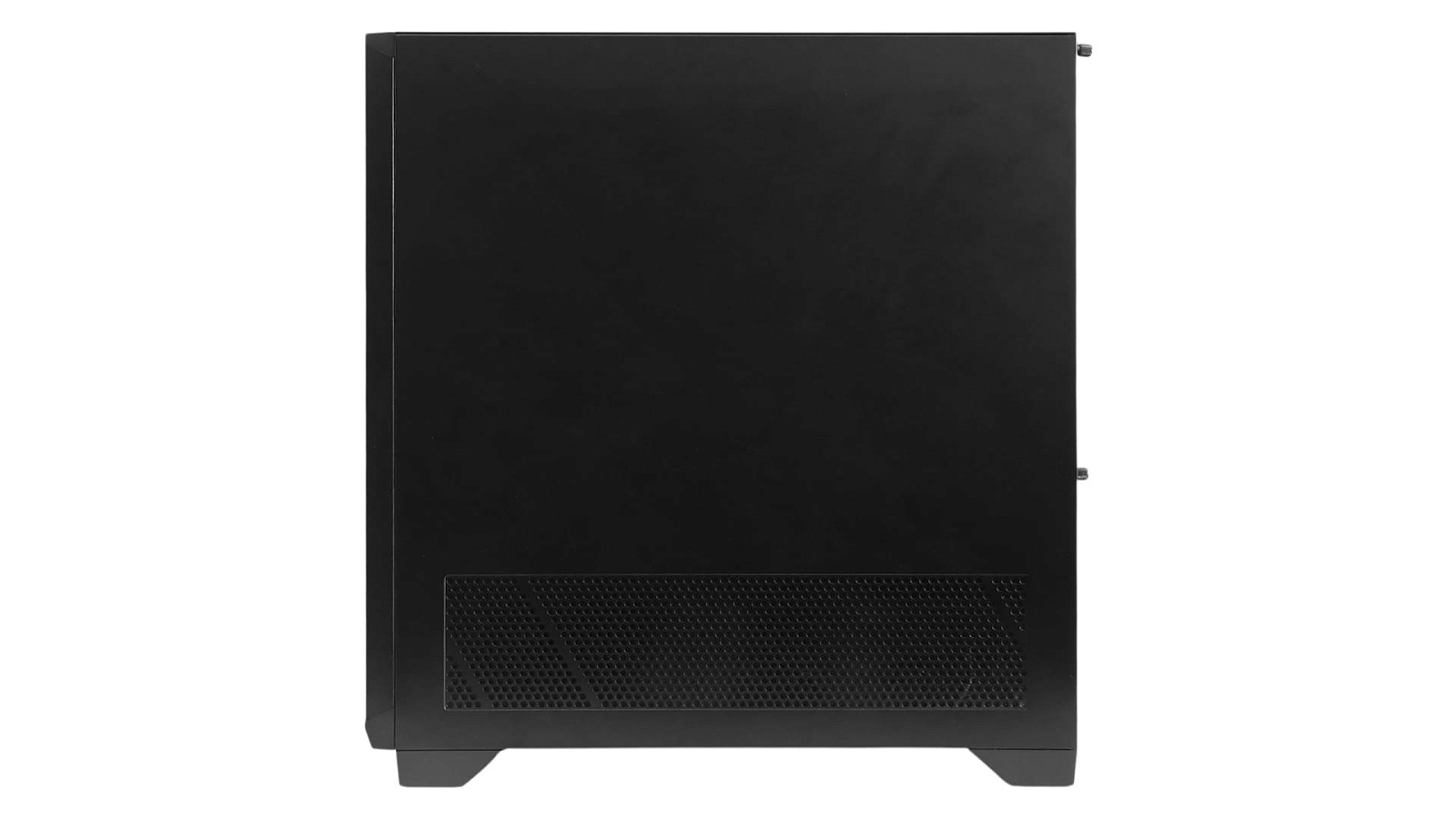

С боковых сторон корпус закрыт ровными панелями: одна — из закаленного стекла, вторая — металлическая с продухами по нижней части. Это типичная для современных корпусов компоновка с хорошим обзором на установленные комплектующие и закрытыми от взора застенками с ворохом кабелей.

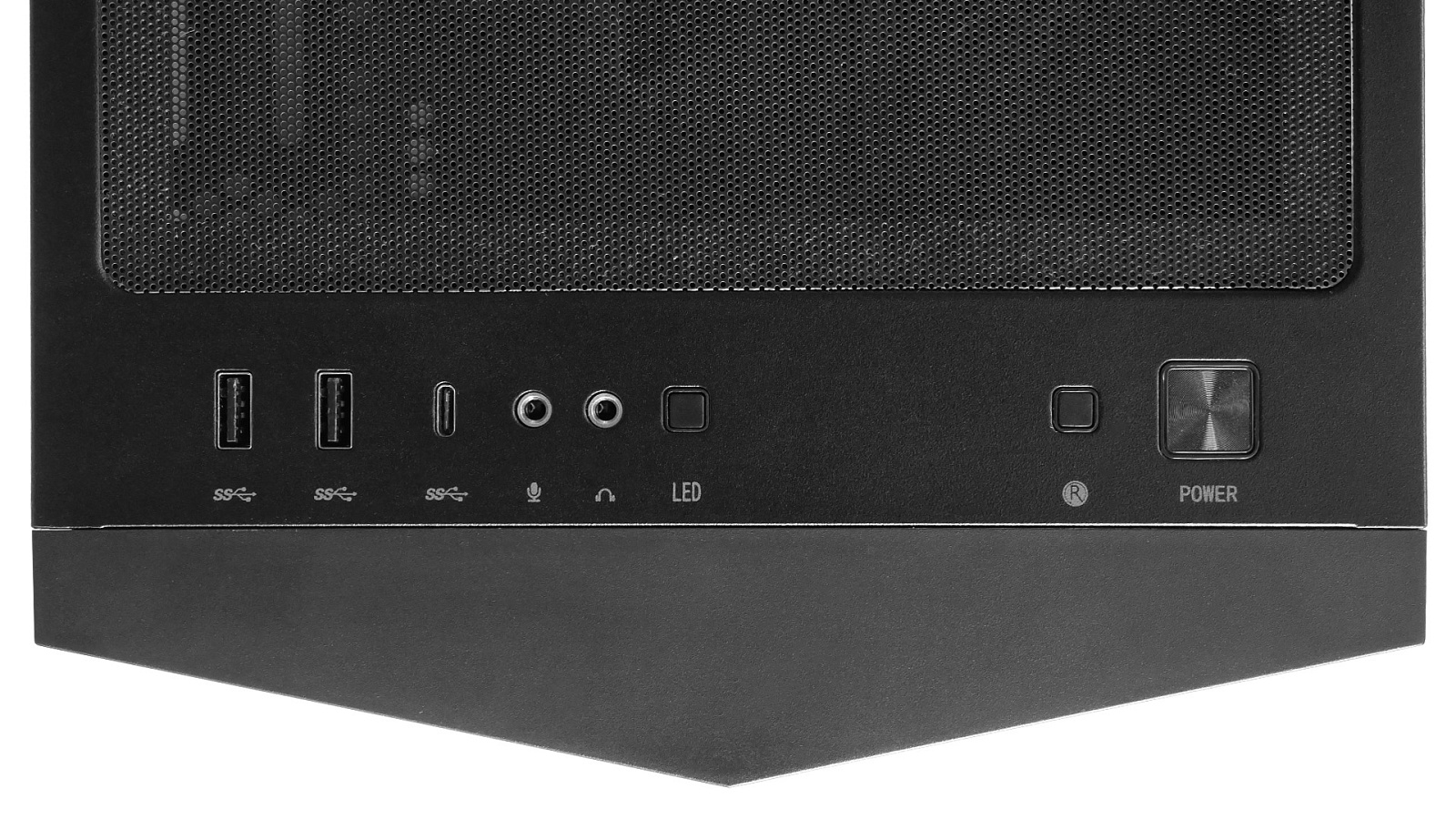

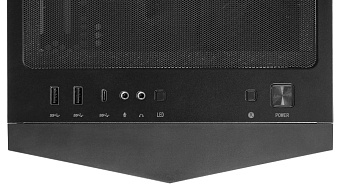

Блок фронтальных интерфейсов размещён на верхней части шасси корпуса. Передняя панель снимается независимо. Это удобно. Набор интерфейсов состоит из двух портов USB 3.0 Type A, одного порта USB Type С, отдельных гнёзд для микрофона и наушников, кнопки управления подсветкой (LED), кнопки перезагрузки и кнопки питания с подсвечиваемой во время работы белым цветом окантовкой. Набор проводов для подключения типовой. Длина достаточная, чтобы дотянуться до точек подключения к материнской плате через застенки.

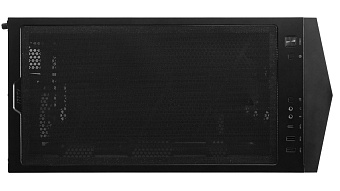

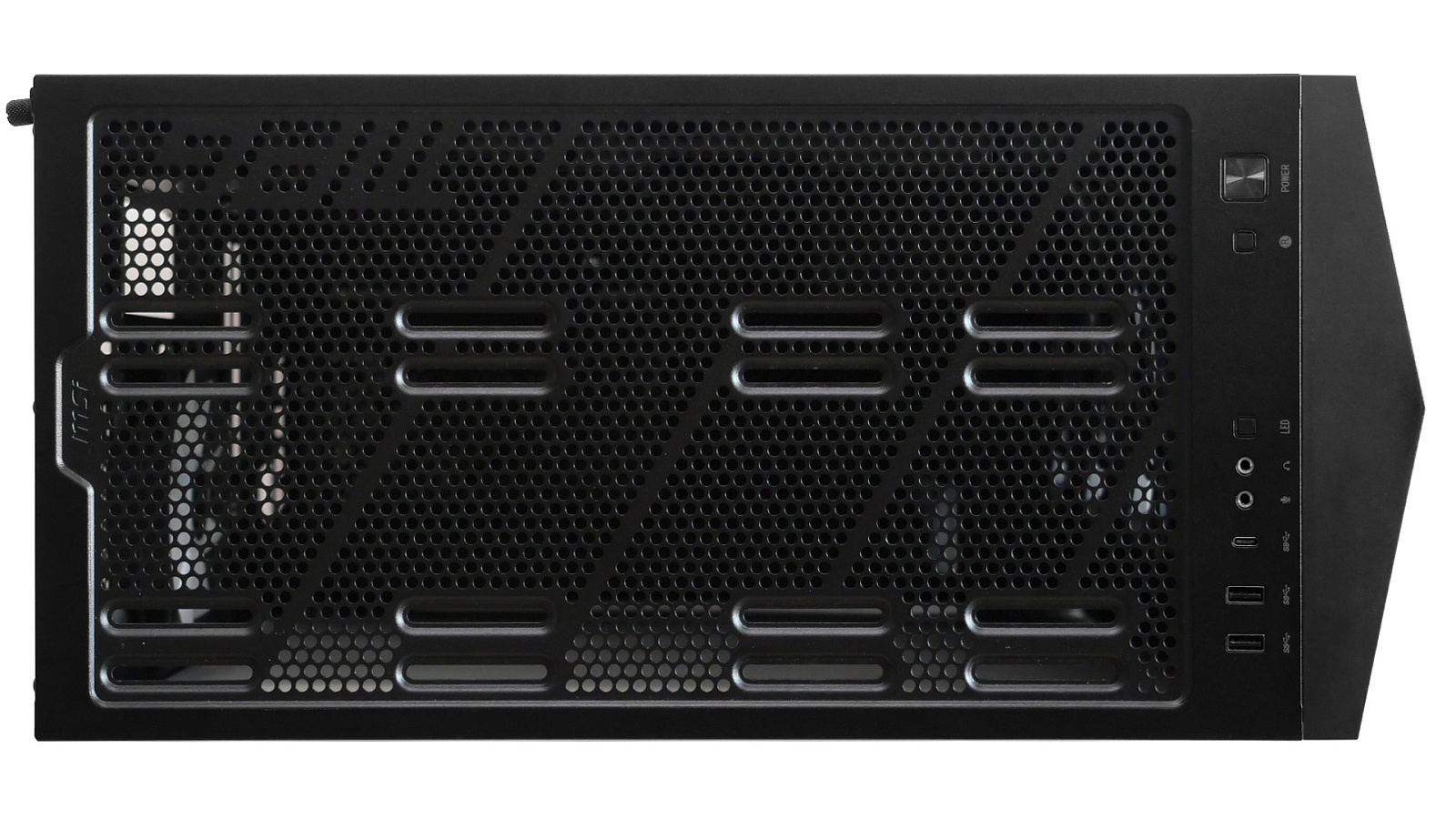

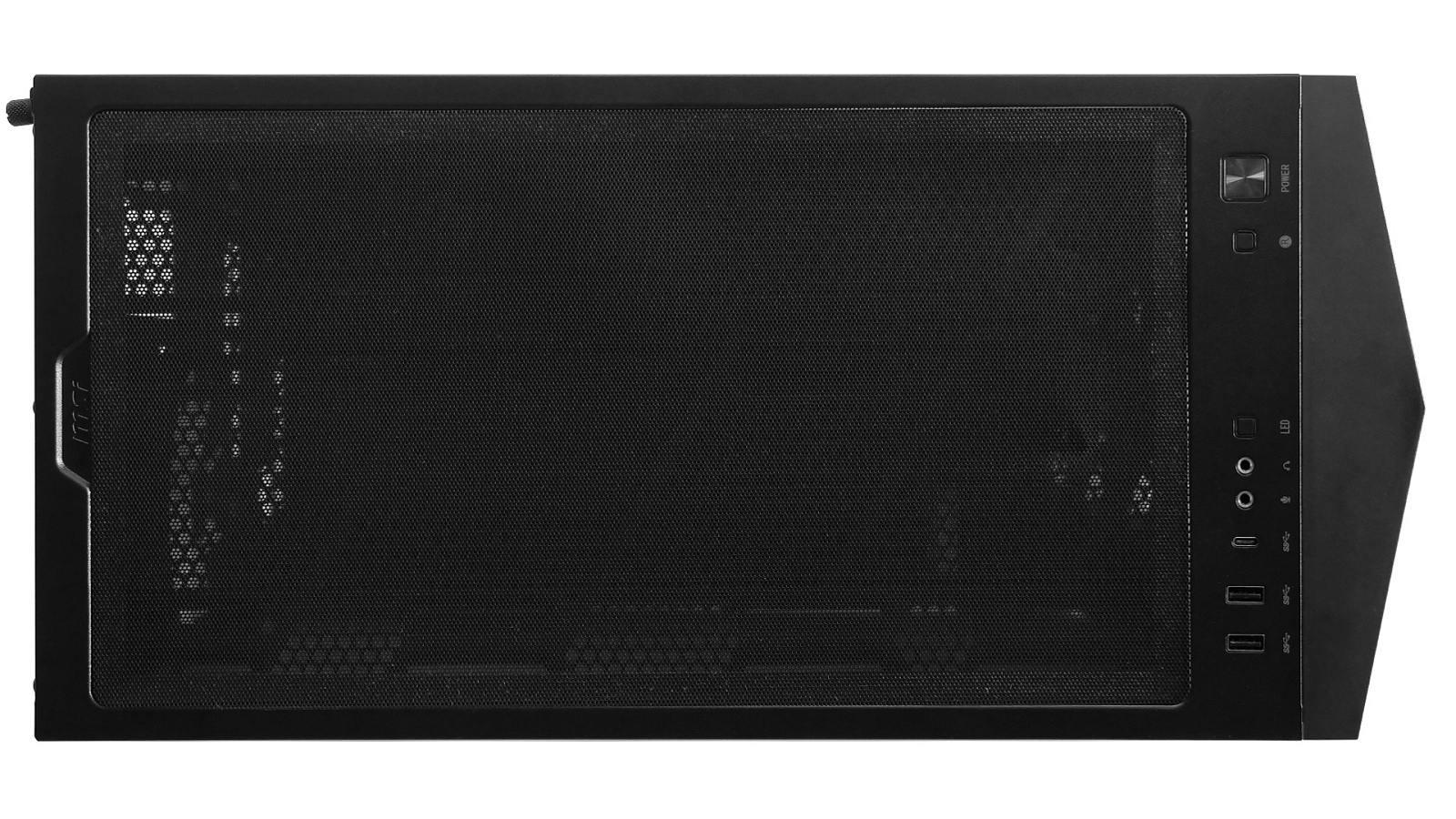

Верхняя панель несъёмная, зафиксированная к элементам каркаса клёпками. Большая её часть перфорирована, так как является областью для крепления системы охлаждения или корпусных вентиляторов. Поверх установлен быстросъёмный пылевой фильтр "змеевичок" на магнитах.

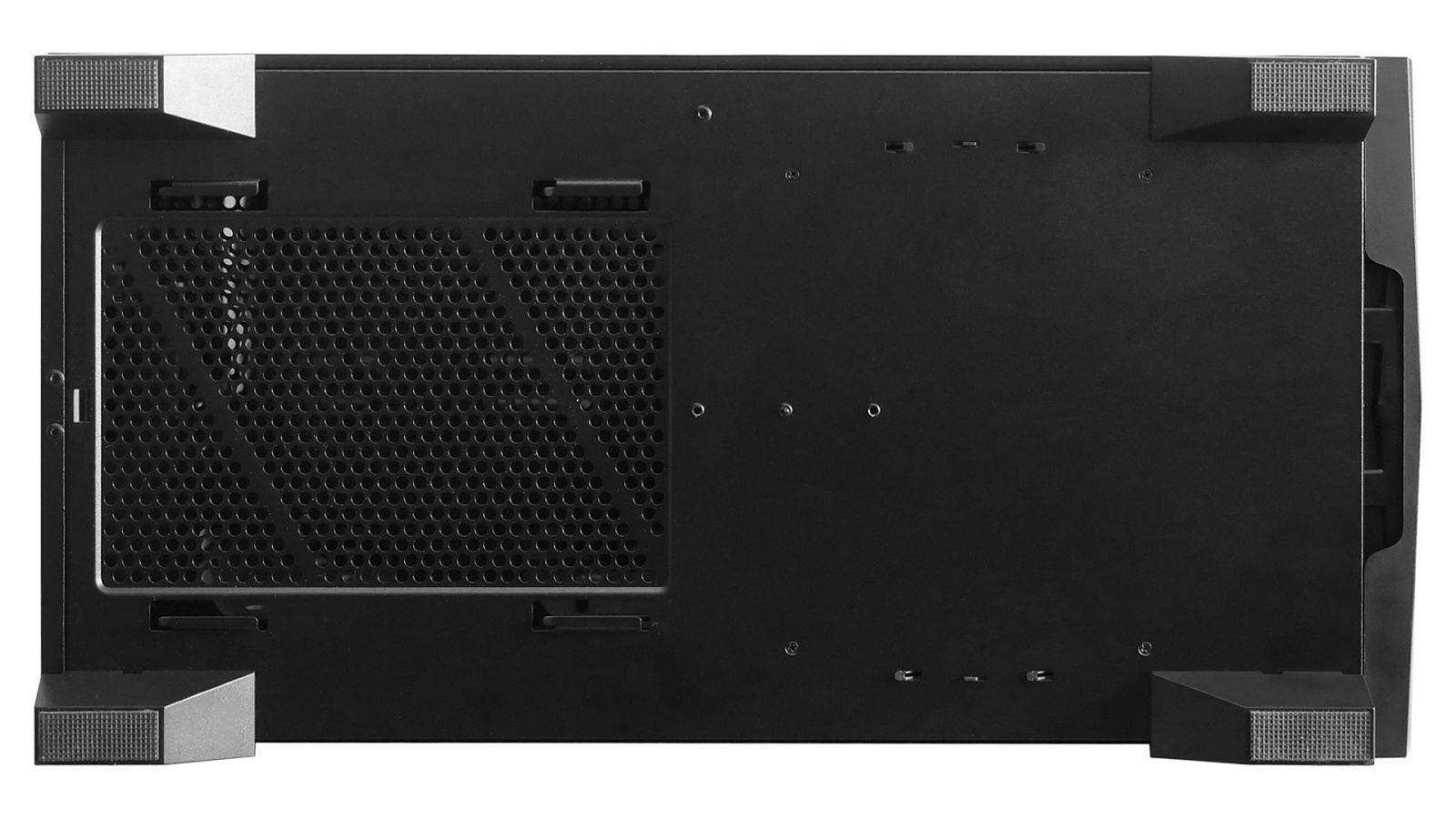

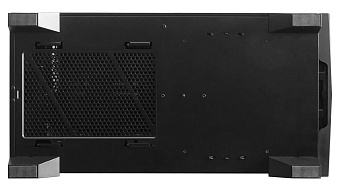

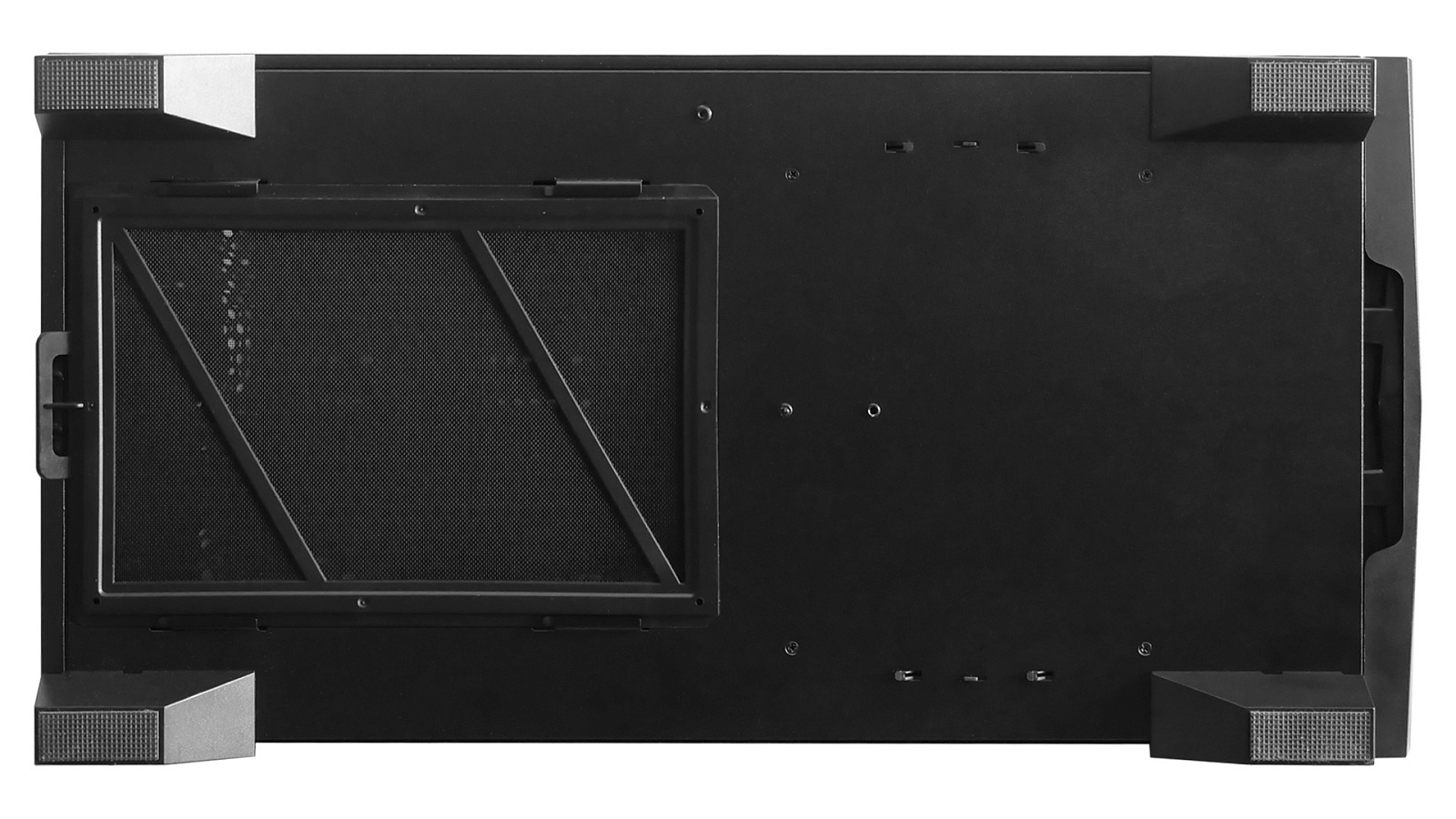

На дне корпуса сделана относительно небольшая область перфорации для притока воздуха к месту установки блока питания. Здесь применён каркасный пылевой фильтр, вставляемый в специальные пазы. Метод извлечения — сдвиг назад.

По углам на дне закреплены четыре пластиковые ножки с резиновыми накладками, высоты которых достаточно для нормального потока воздуха к блоку питания.

Интерьер

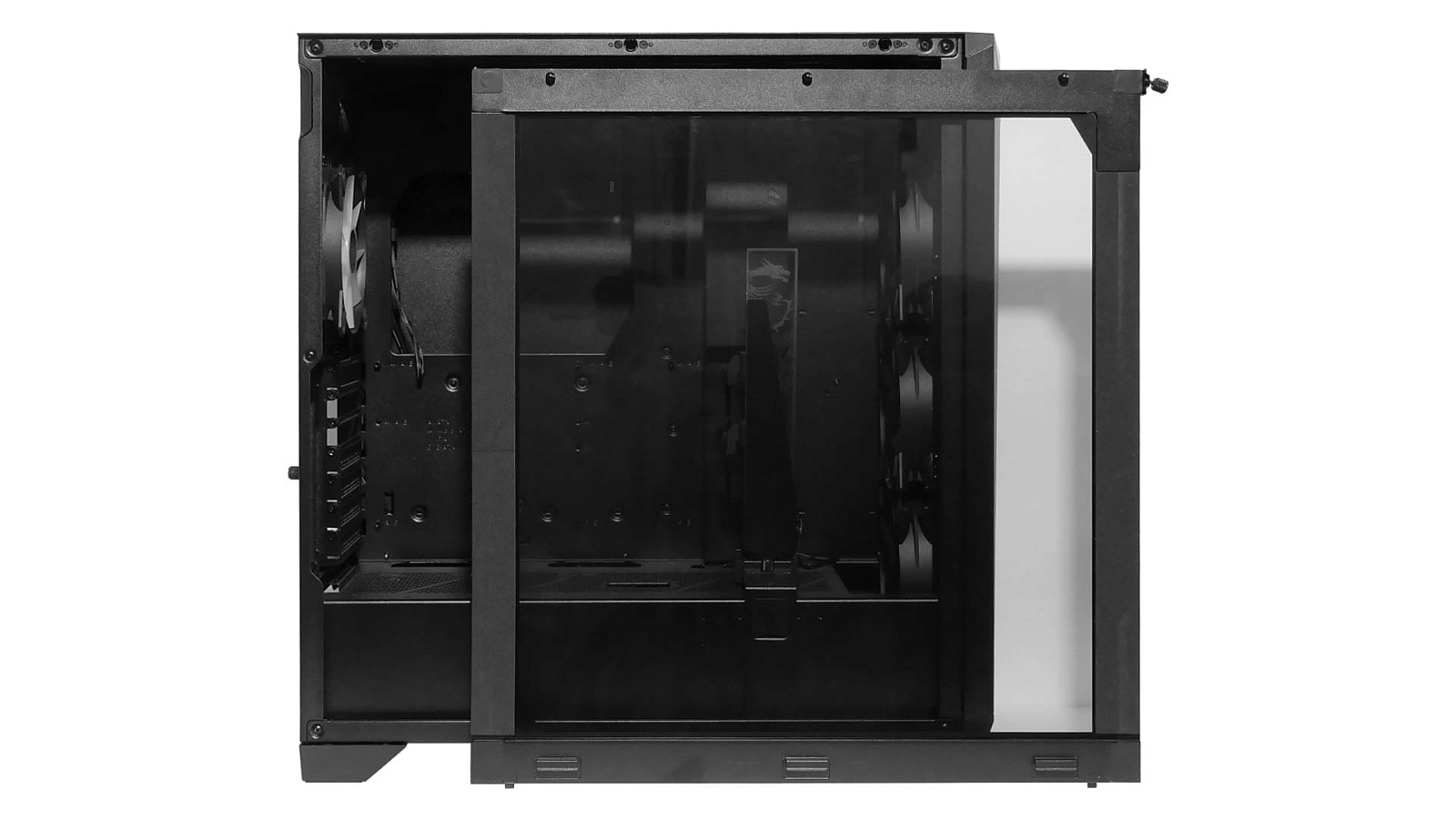

Стеклянная боковая панель снизу вставляется в специальные пазы, а сверху фиксируется в защёлках. Для исключения случайного выпадения дополнительно в задней верхней части применено крепление винтом с накатанной головкой для удобства откручивания и закручивания руками без отвертки.

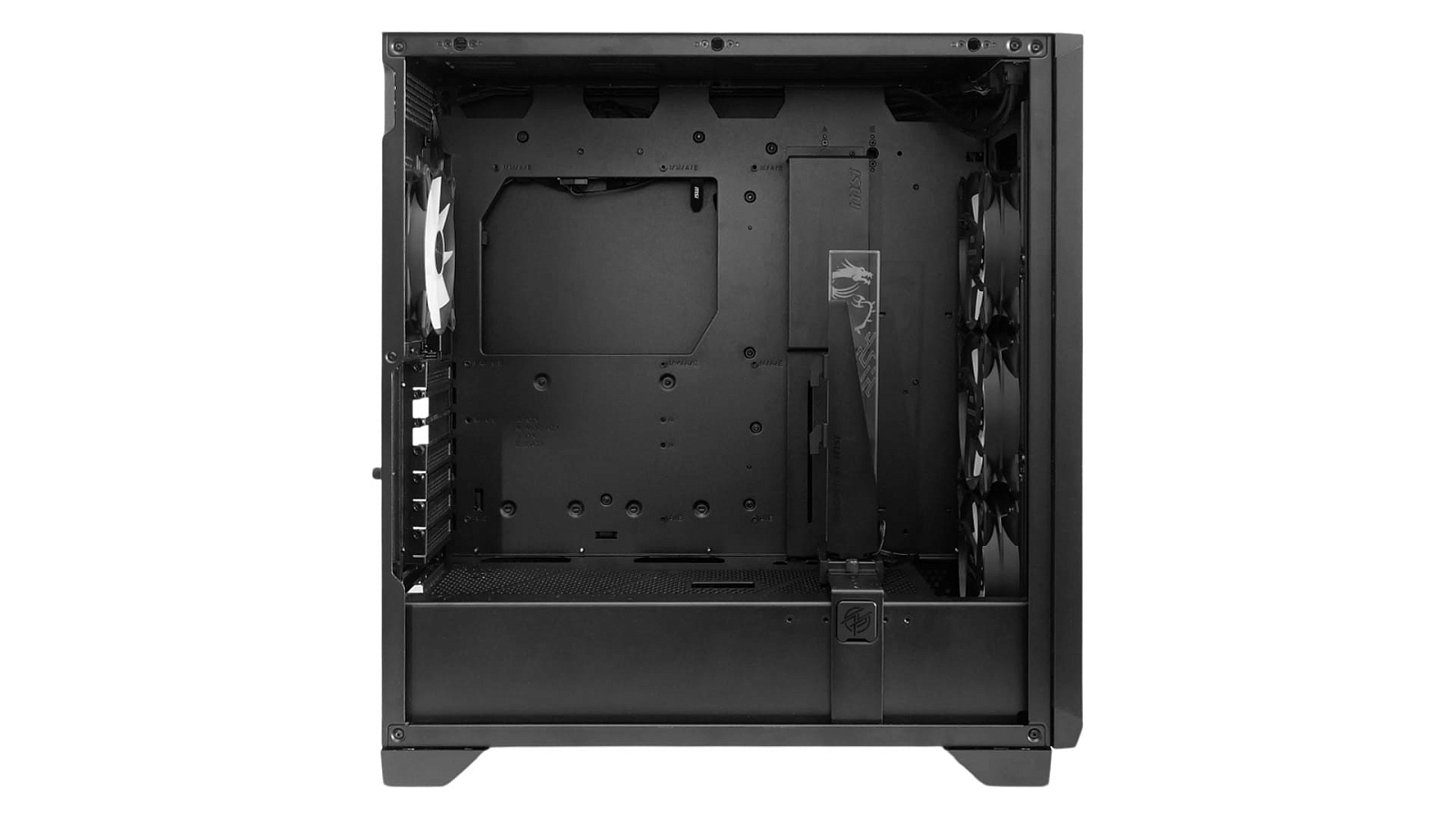

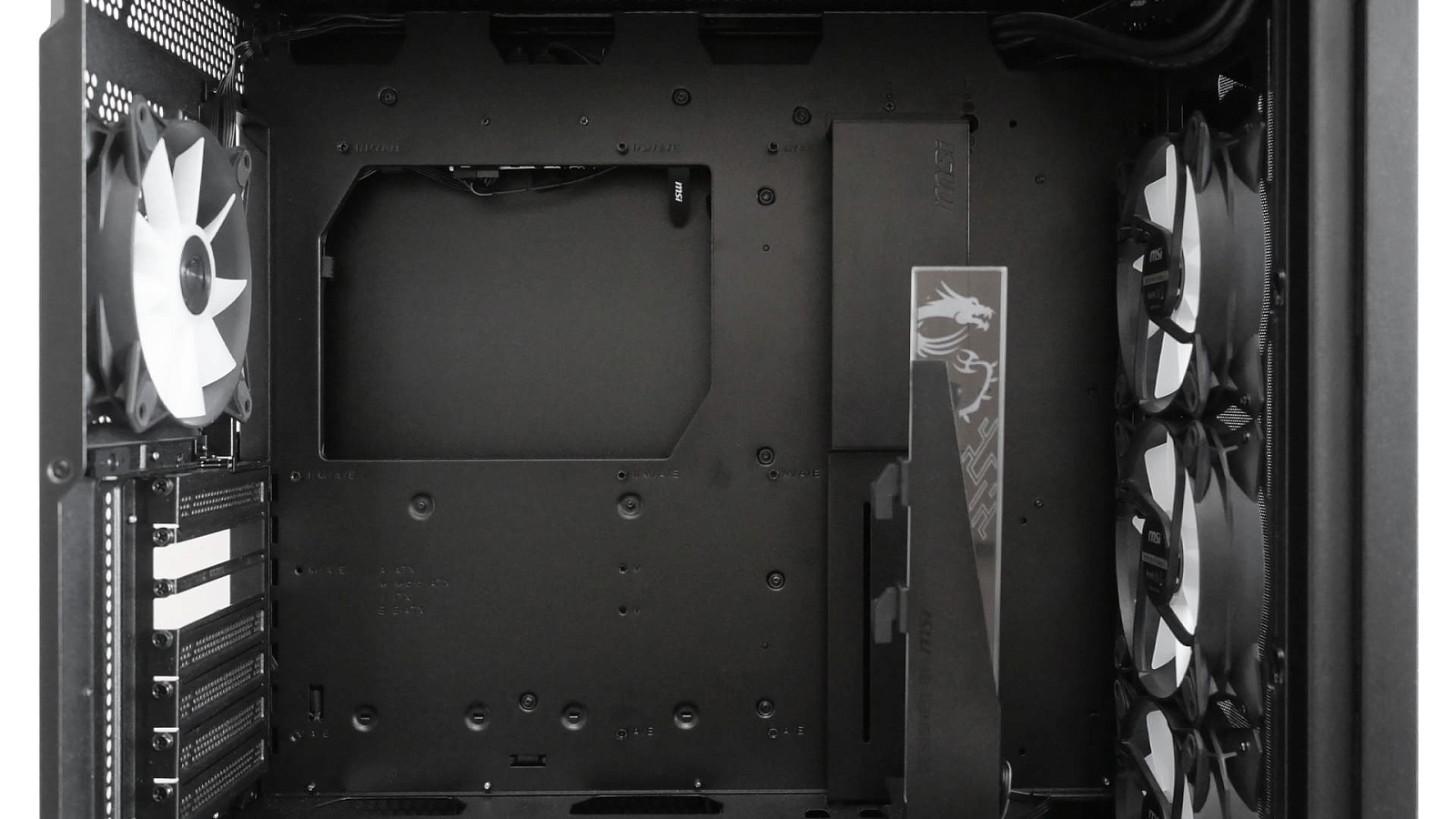

Основной отсек сделан по канонам современного подхода с отсутствием препятствий для движения воздушных потоков внутри. Дисковая корзина и место установки блока питания спрятаны под перегородкой.

Корпус совместим с форматами материнских плат: Mini-ITX, Micro-ATX, ATX и E-ATX (до 280 x 305 мм). Точки крепления намечены под все из них, а ножки вкручены под полноразмерные платы ATX.

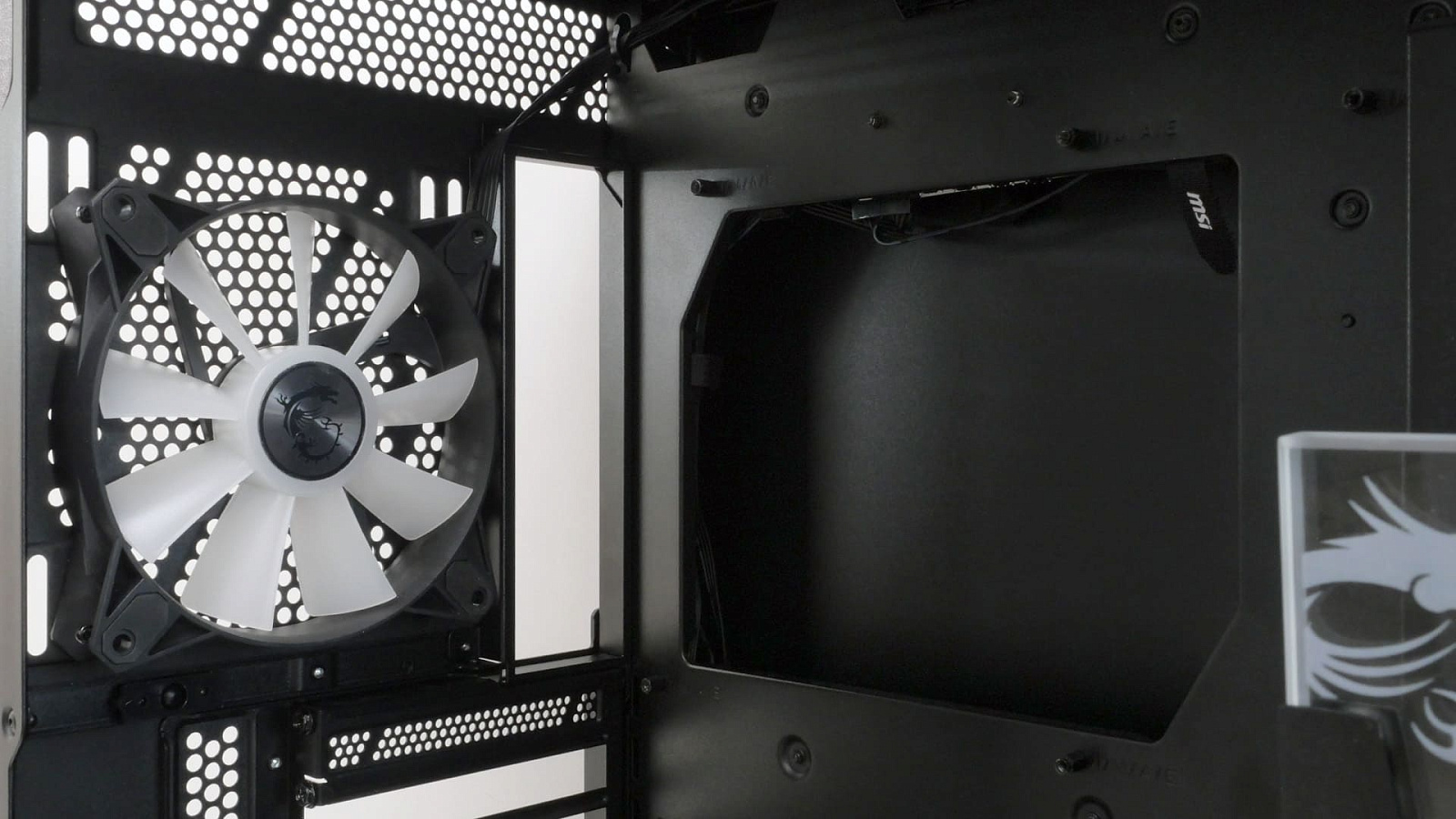

Окно для интерфейсов материнской платы типовое. Место установки заднего вентилятора отнесено от него на достаточное расстояние, чтобы не возникало коллизий с декоративными накладками материнских плат. В комплектацию корпуса входит предустановленный в данной позиции 120-мм вентилятор, но место установки позволяет при желании закрепить и 140-мм вариант.

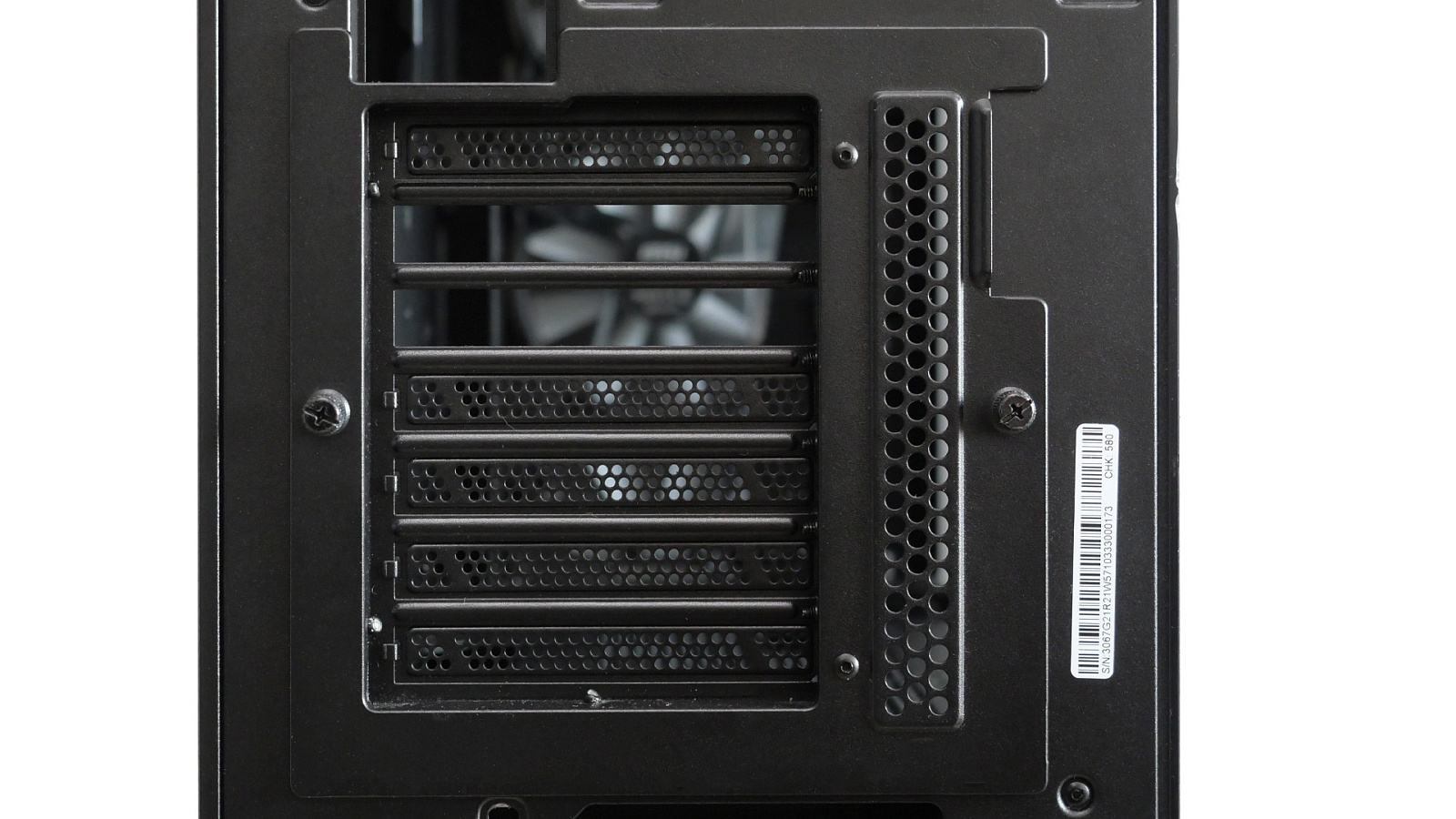

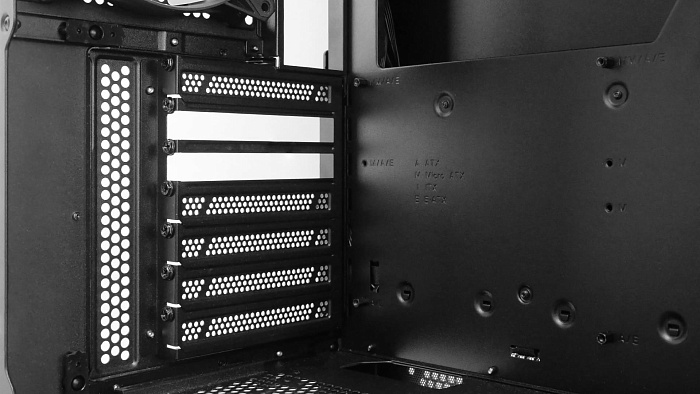

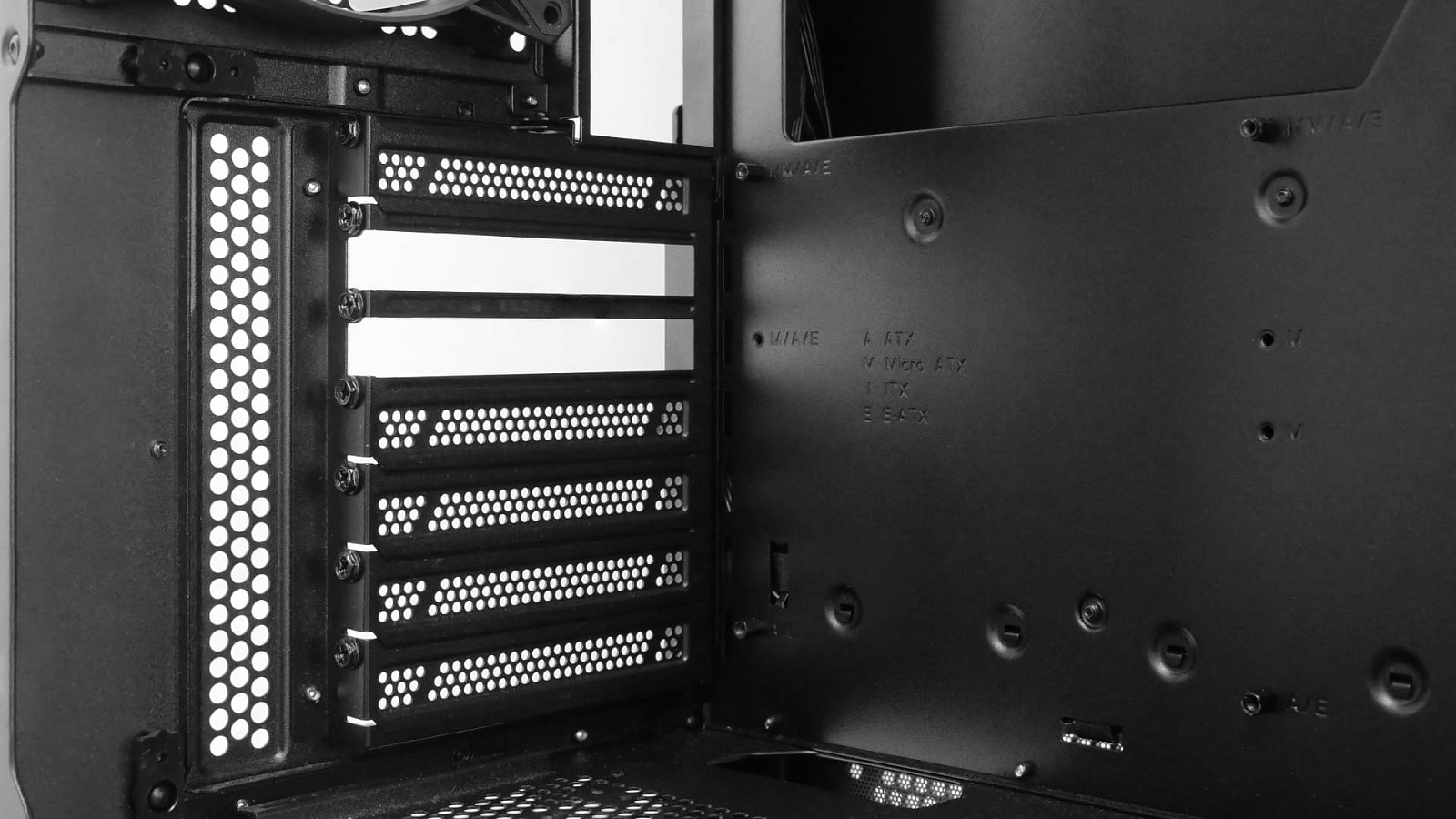

Слотов для плат расширения — семь. Все закрыты многоразовыми перфорированными заглушками.

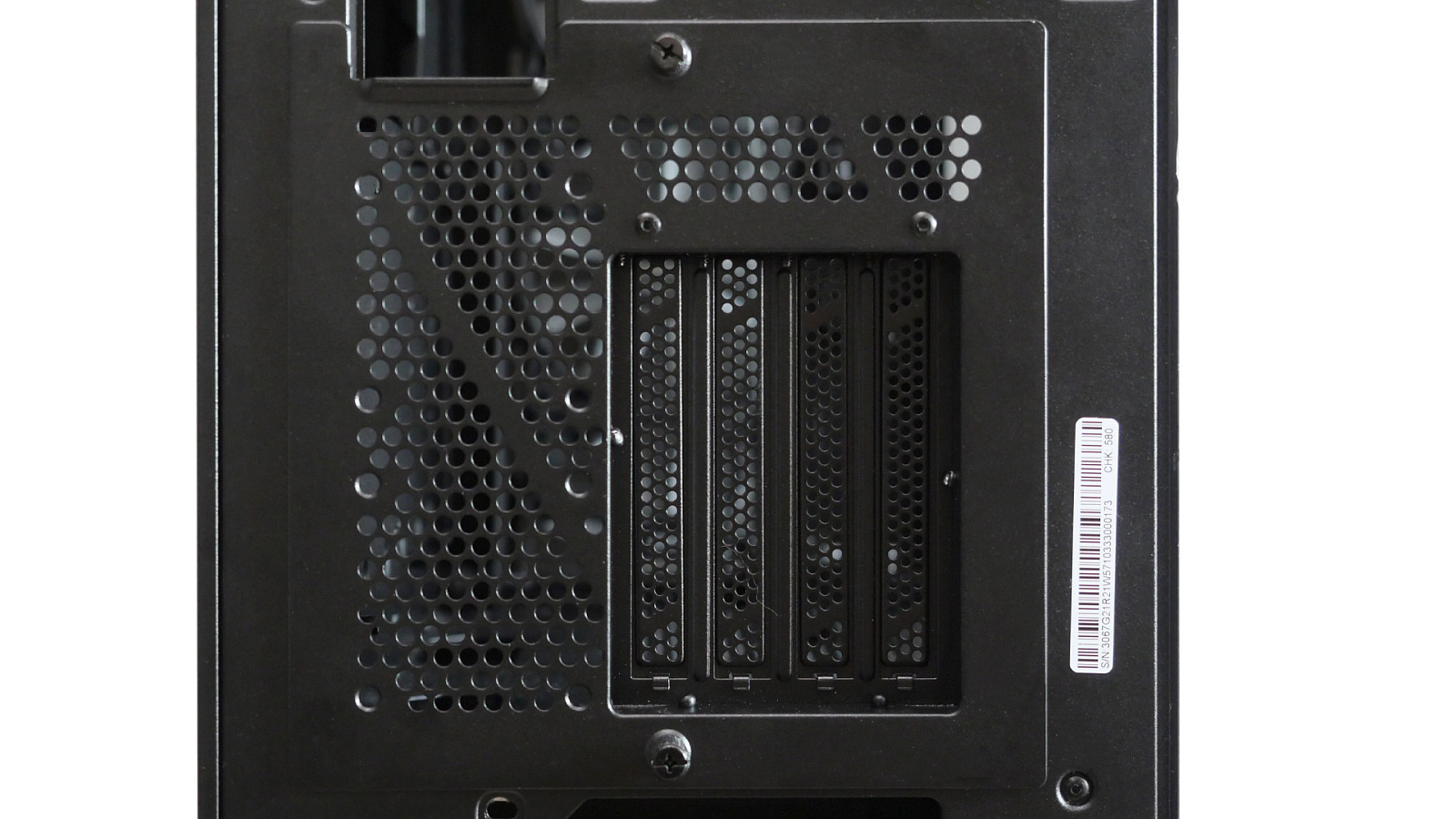

Конструктивно панельку со слотами можно прикрутить во второй позиции, при которой они будут ориентированы вертикально. Делается это быстро, так как крепление сделано на двух винтах с накатанной головкой.

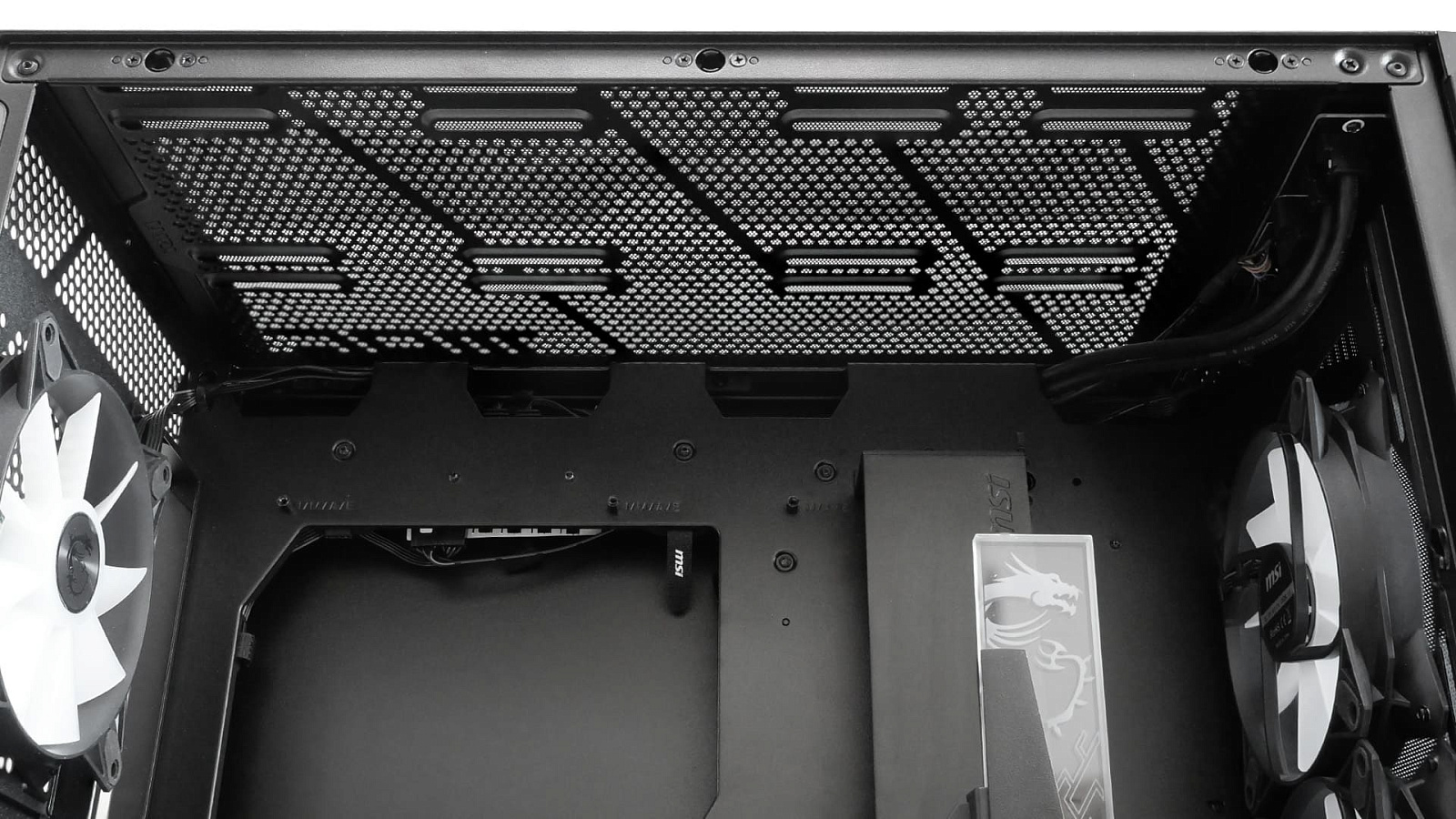

На несъёмной верхней панели подготовлены крепёжные отверстия для установки радиатора системы жидкостного охлаждения или корпусных вентиляторов.

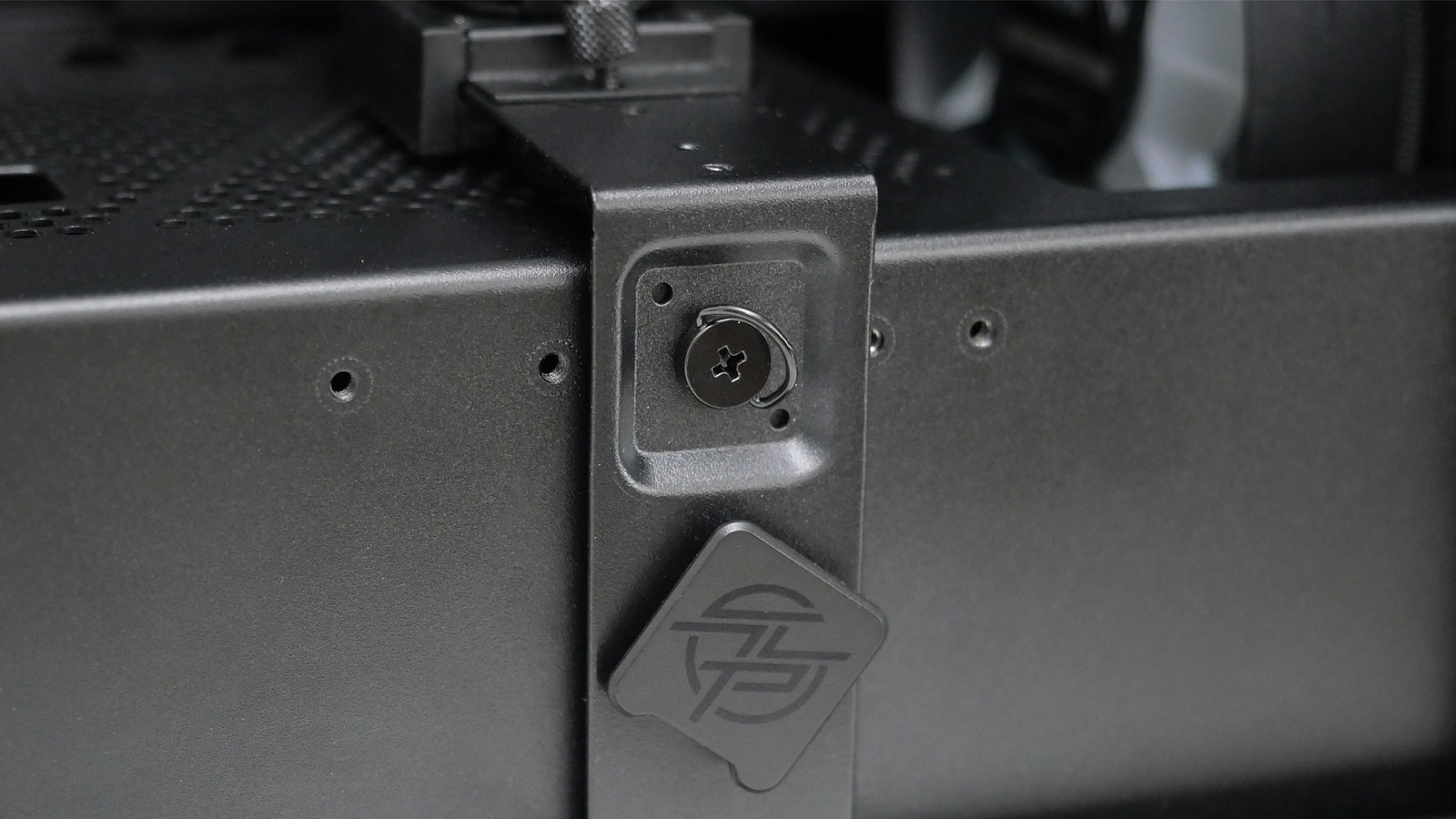

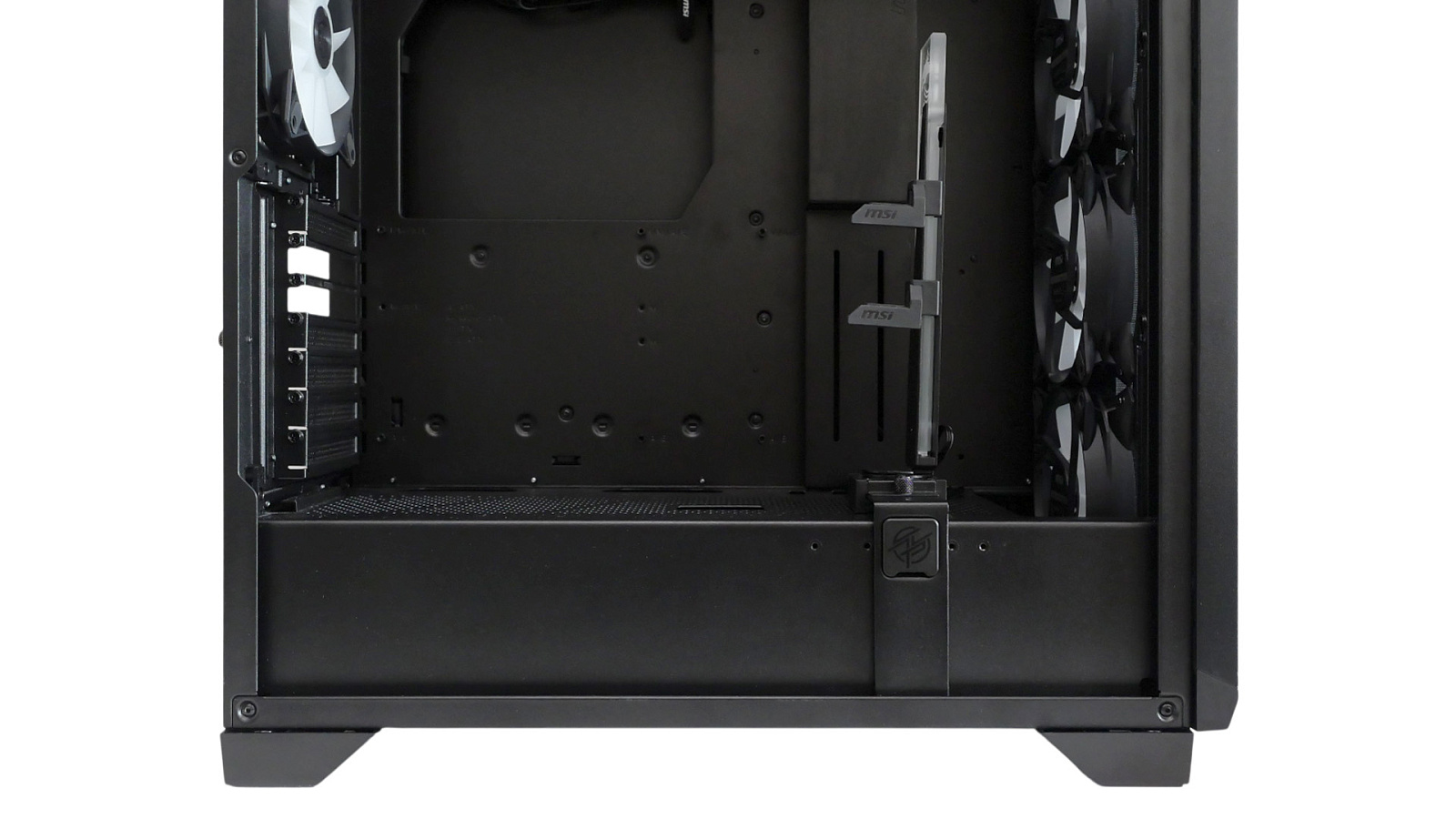

В корпусе предустановлена отличная подставка для длинных видеокарт. Для неё заготовлены пять возможных позиций сдвига от фронтальной панели. Кроме того на подставке применена стильная подсвечиваемая вертикальная стойка с поворотным механизмом и двумя упорами, регулируемыми по высоте. Таким образом подставка может поддерживать две видеокарты одновременно.

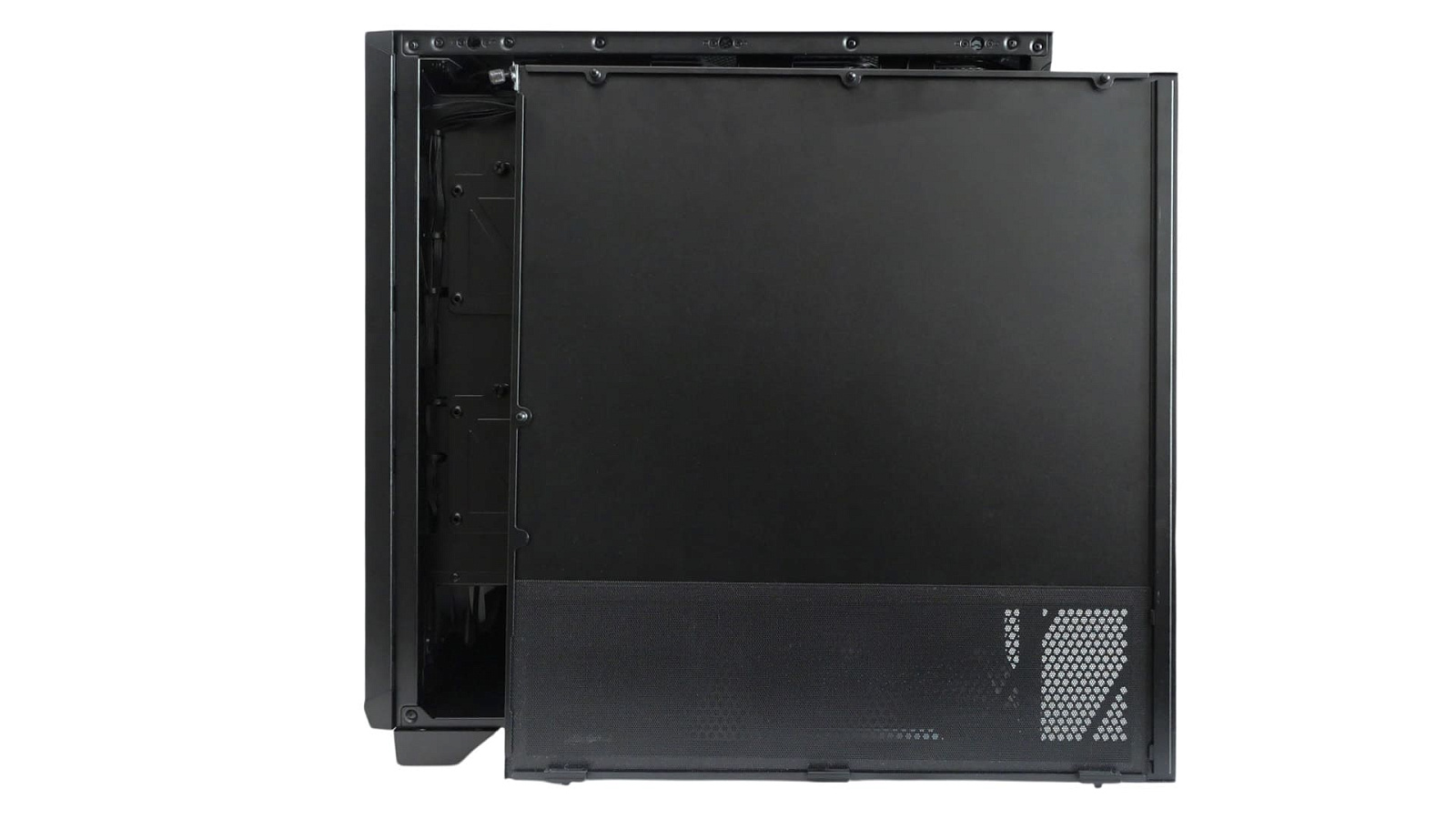

Крепление крупной металлической боковой панели схоже со стеклянной. Так как в нижней части на ней сделана перфорация, то с внутренней стороны примагничен пылевой бескаркасный фильтр.

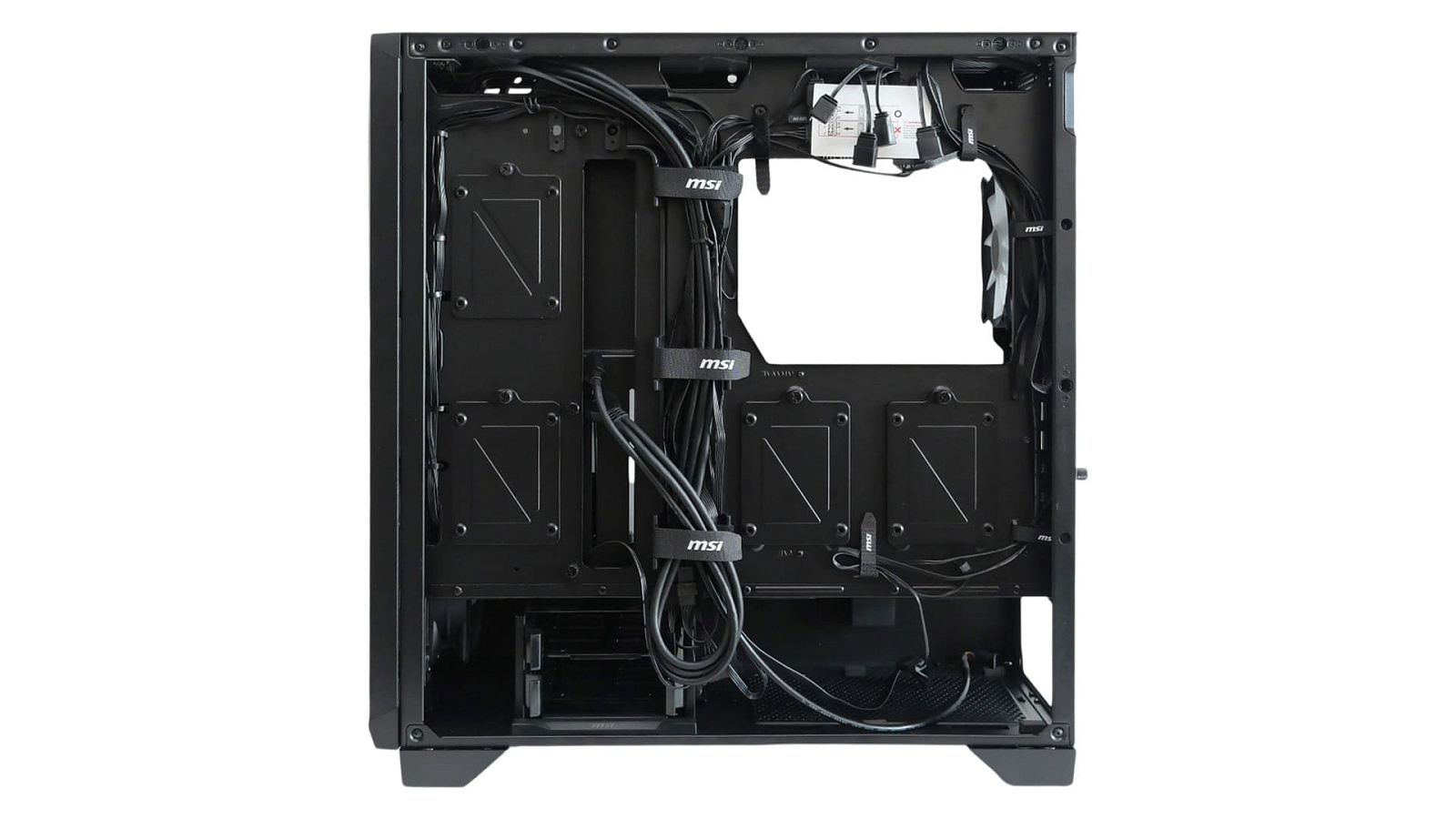

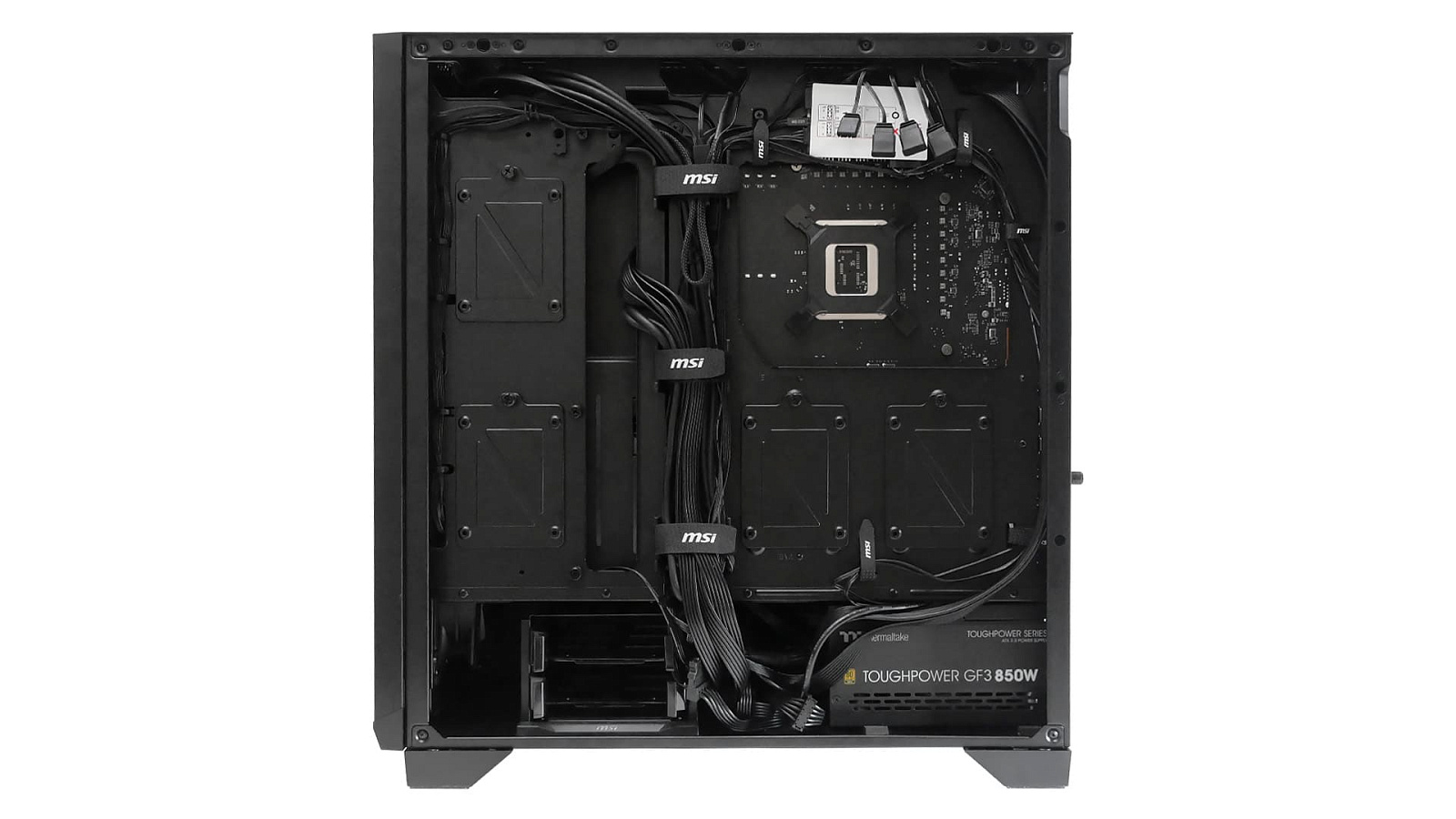

За панелью открывается вид на область за поддоном материнской платы с размещённым сверху контроллером подсветки и точками крепления накопителей информации.

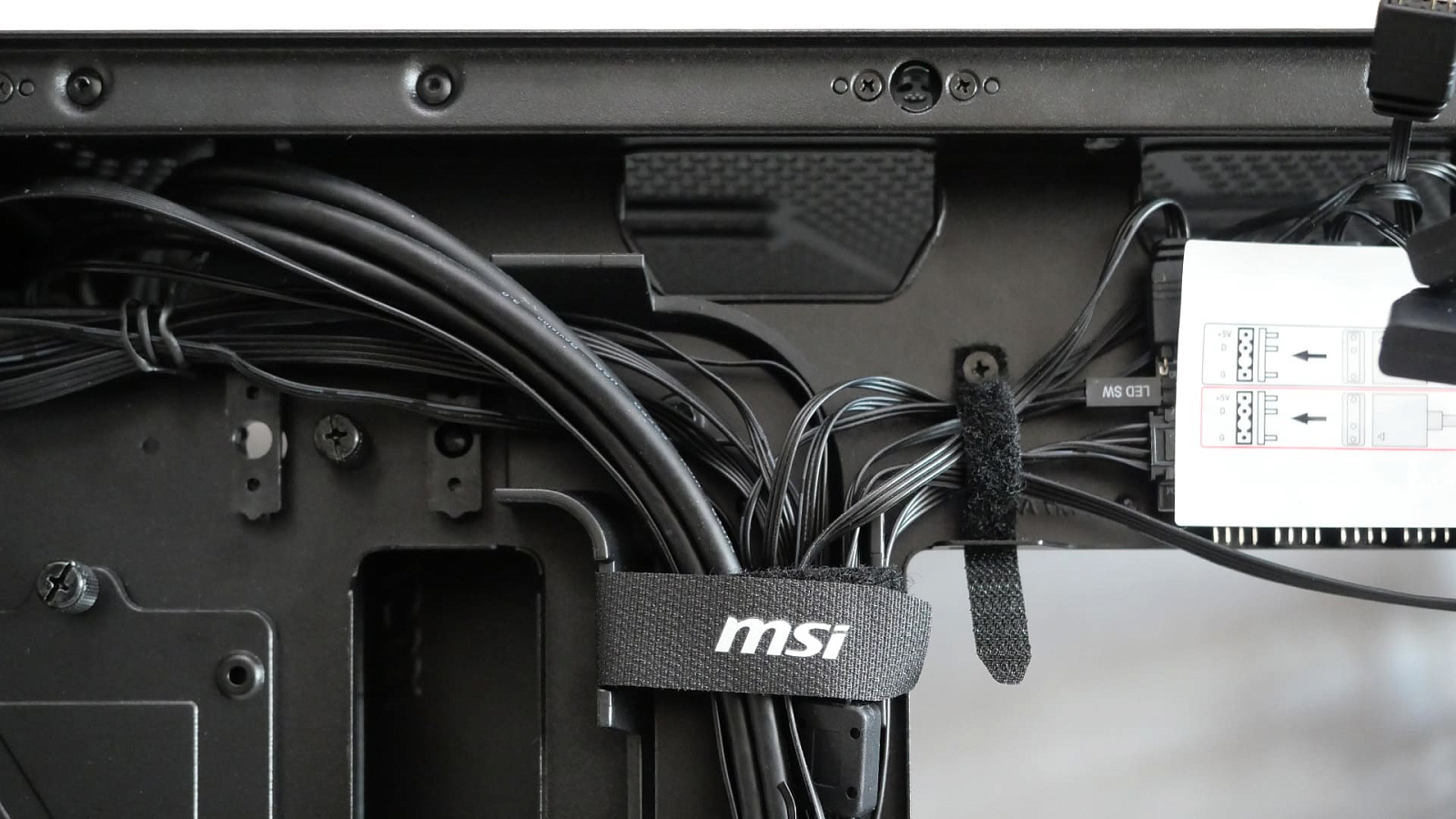

Для удобства прокладывания проводов и их фиксации за поддоном материнской платы вдоль вертикальной части применены направляющие элементы кабель-каналов с брендированными многоразовыми хомутами. Также несколько более тонких многоразовых хомутов размещены вдоль основных направлений укладки кабелей: сверху, снизу и справа.

Отсек для блока питания сделан без переходной рамки. Поддерживающие выступы на дне выполнены резиновыми подставками.

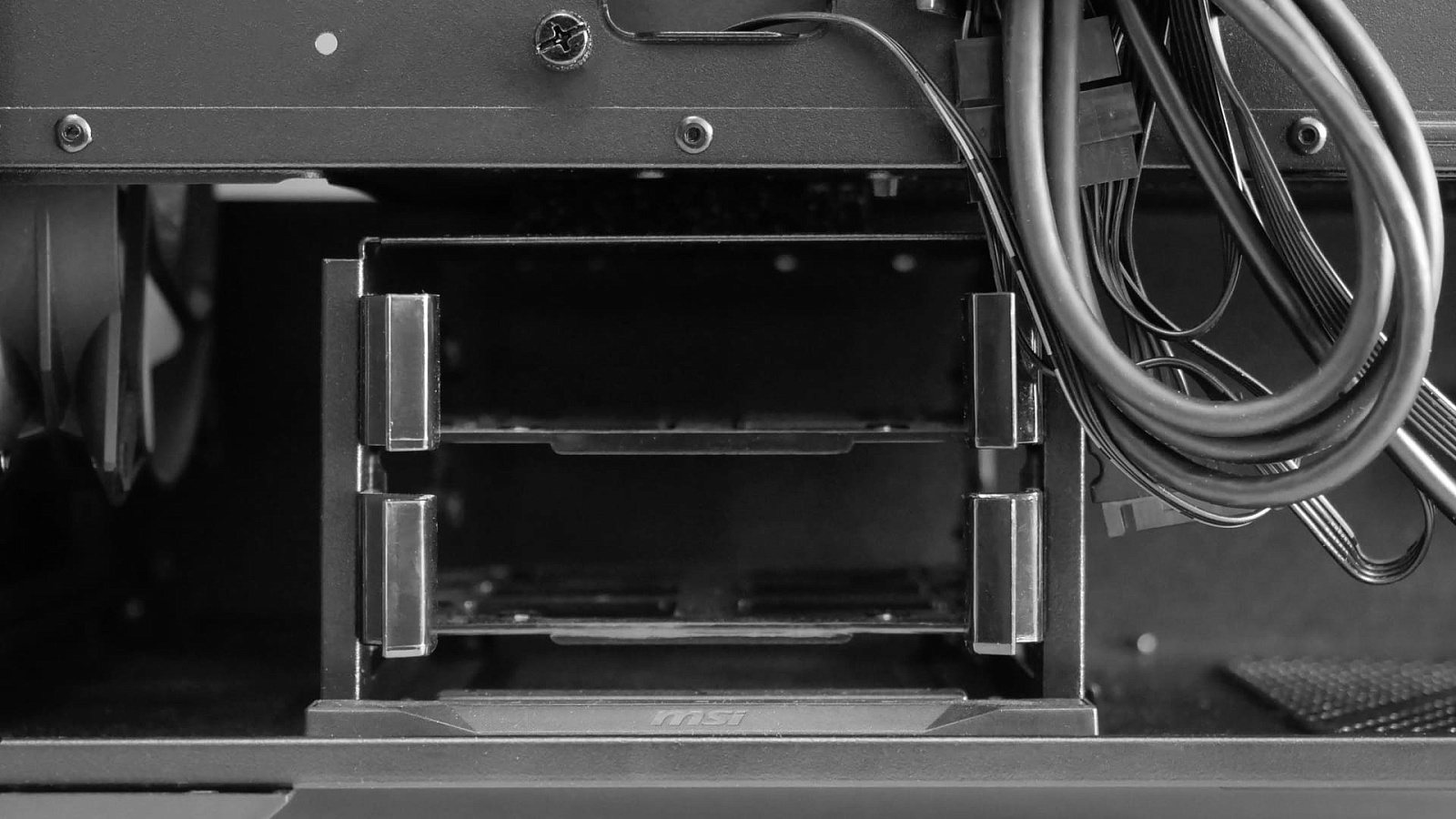

Ближе к передней части корпуса снизу установлена корзина на два 3,5'' жёстких диска или пару 2,5'' накопителей. Корпус корзины металлический, а выдвижные салазки пластиковые.

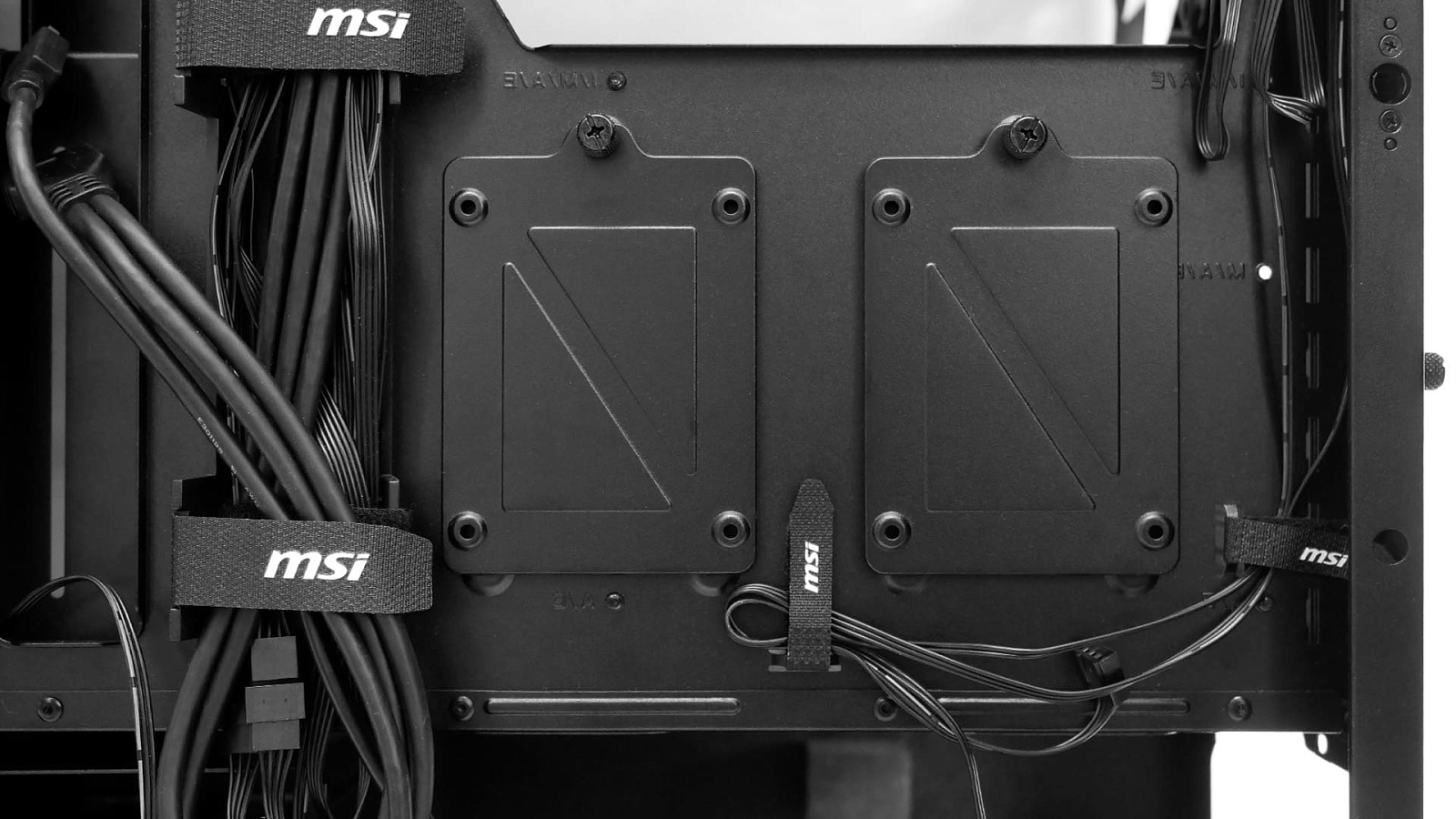

Также для крепления 2,5'' накопителей установлены четыре съёмные пластины: две в вертикальной зоне слева и две ниже окна доступа к бэкплейту.

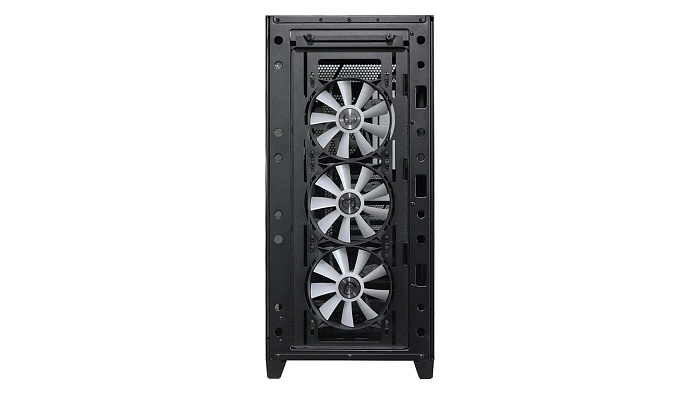

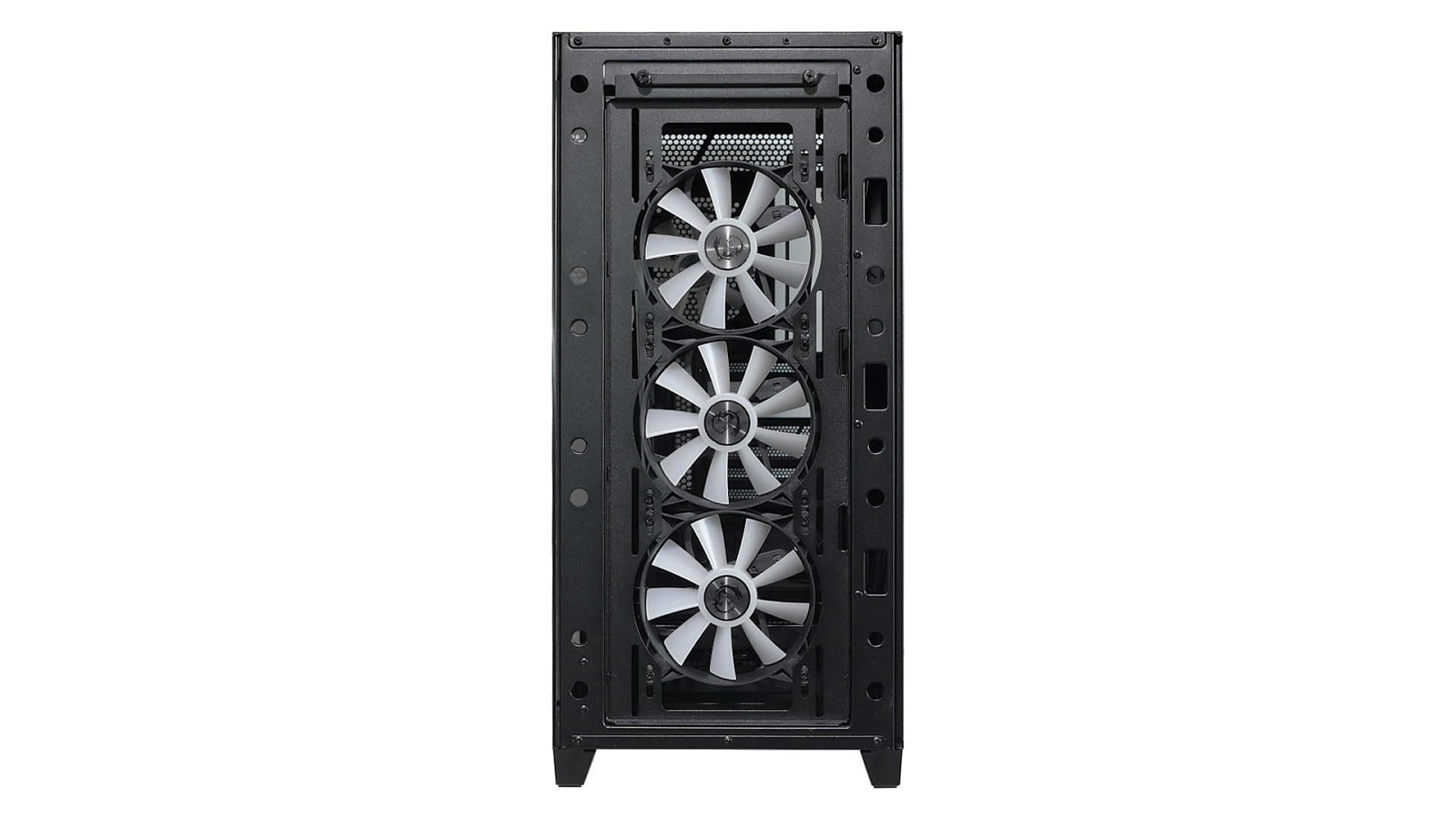

Передняя панель снимается рывком вперёд. Удобнее делать это, ухватившись за её нижний край. За панелью открывается свободный доступ к съёмной пластине с тремя предустановленными 120-мм вентиляторами. Её можно быстро открутить вручную (два винта сверху), что удобно при проведении периодической чистки от пыли.

Поддержка систем охлаждения

Возможные варианты размещения компонентов систем охлаждения в MSI MPG GUNGNIR 300R AIRFLOW:

Особенности сборки

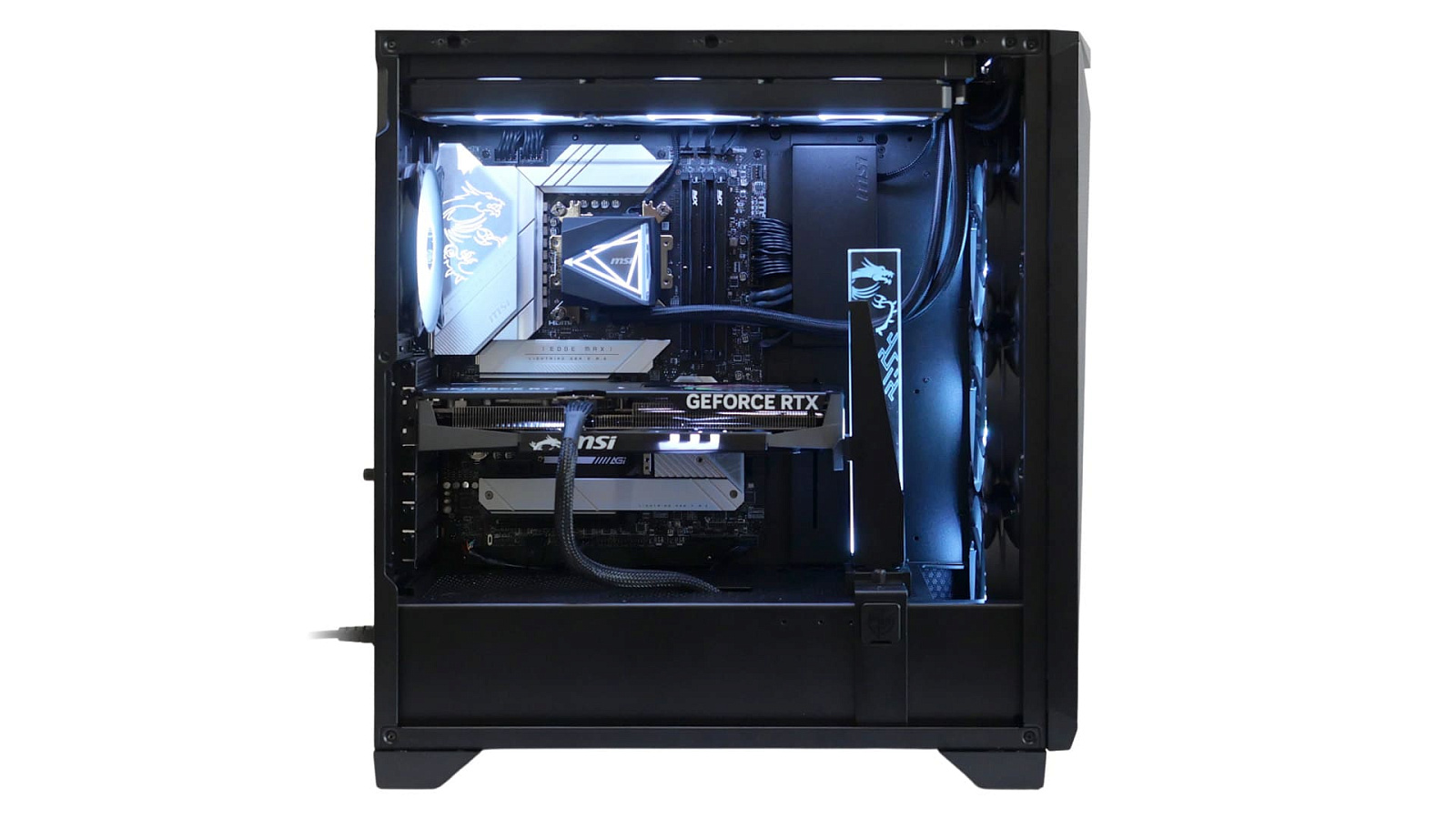

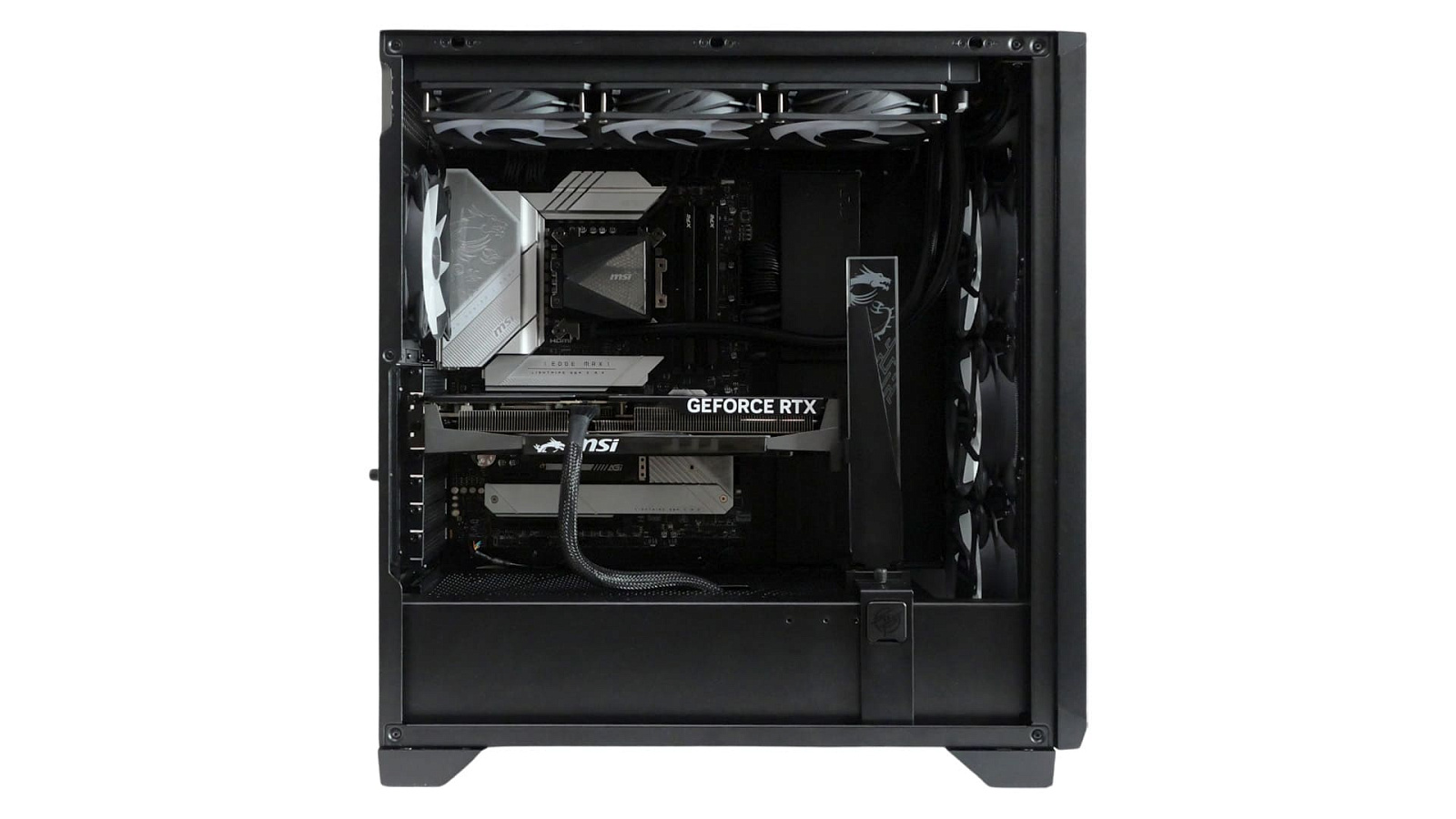

Свободный основной отсек и приличный внутренний объём делают удобными установку и обслуживание комплектующих в этой модели корпуса. На различных этапах сборки нет явных коллизий и практически в любой момент можно вернуться к конкретному компоненту, не разбирая всё полностью.

Предустановленные вентиляторы не мешают размещению AIO-СЖО под верхней панелью корпуса. При закреплении стандартной связки из радиатора толщиной 27 мм с вентиляторами толщиной 25 мм отступы до верхнего края материнской платы обеспечивают нормальный доступ к коннекторам вдоль верхней кромки платы для подключения питания и подсветки вентиляторов и помпы. При использовании классических башенных кулеров места также предостаточно. Заявлена совместимость с моделями высотой до 175 мм.

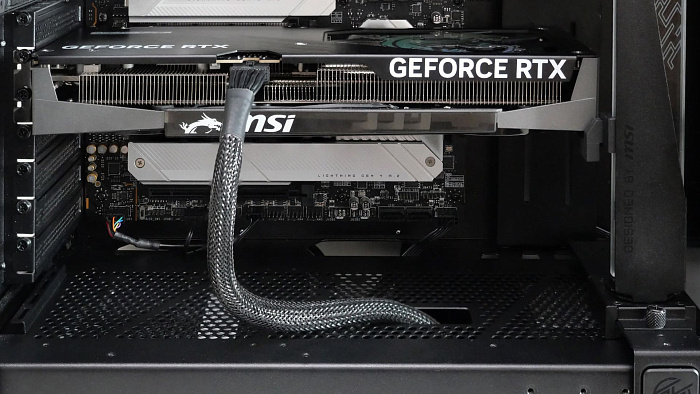

С установкой производительной видеокарты в большинстве конфигураций проблем не возникнет, так как расстояние от задней стенки до установленных спереди вентиляторов позволяет вместить экземпляры с массивной системой охлаждения до 36 см длиной. Окошко для подведения кабеля питания в нижней перегородке рассчитано больше на расположение разъемов ближе к правому краю платы.

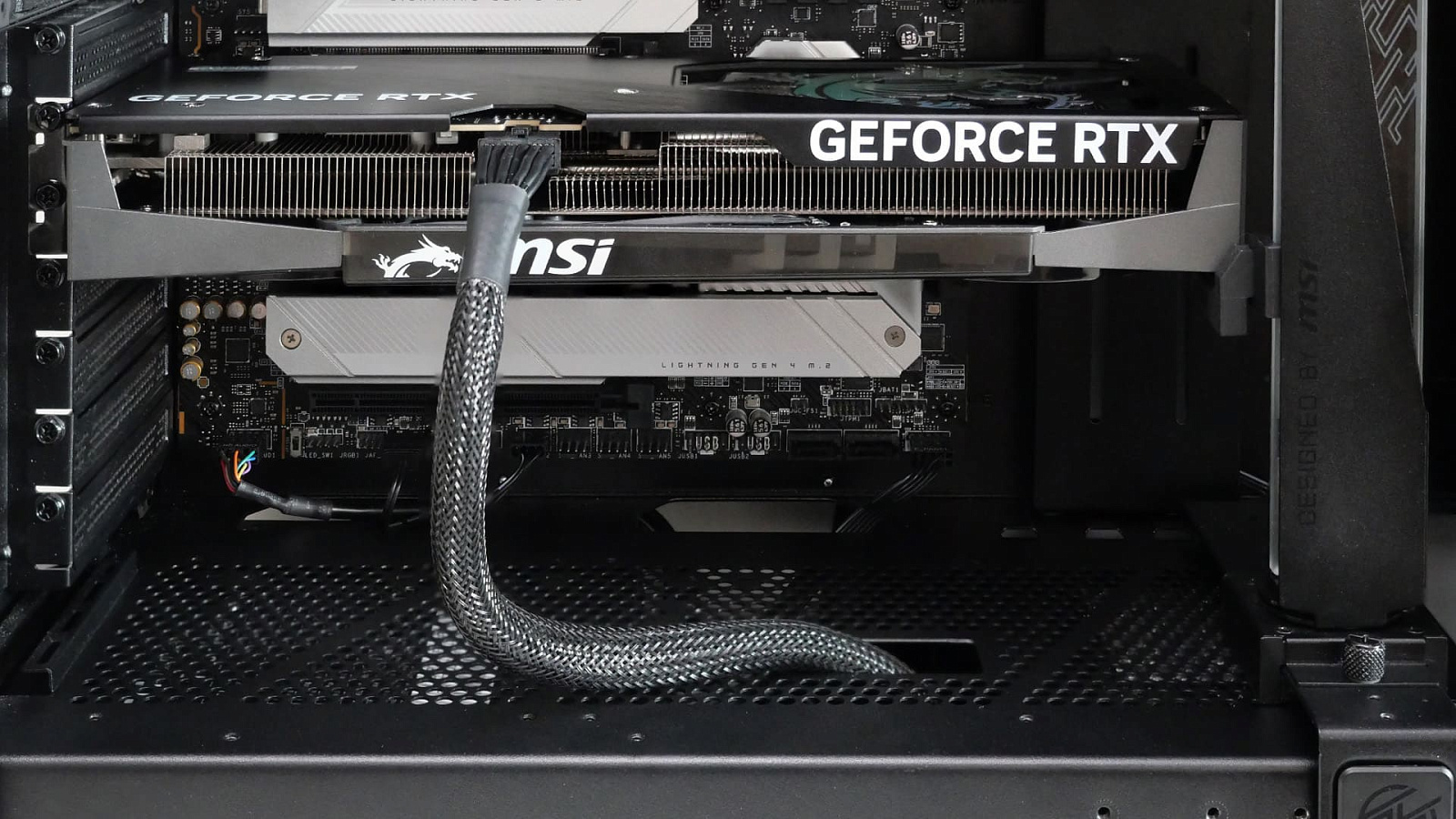

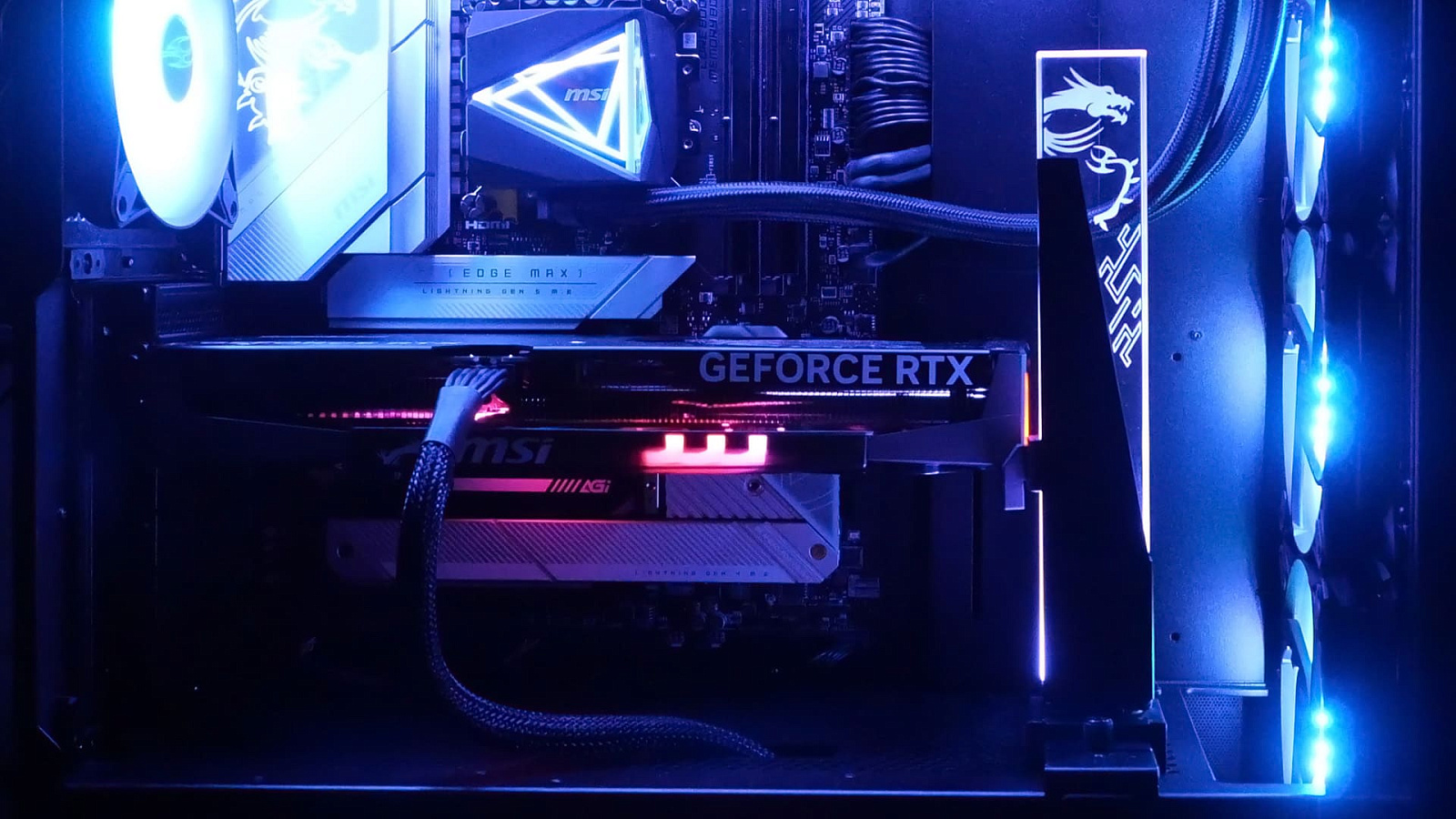

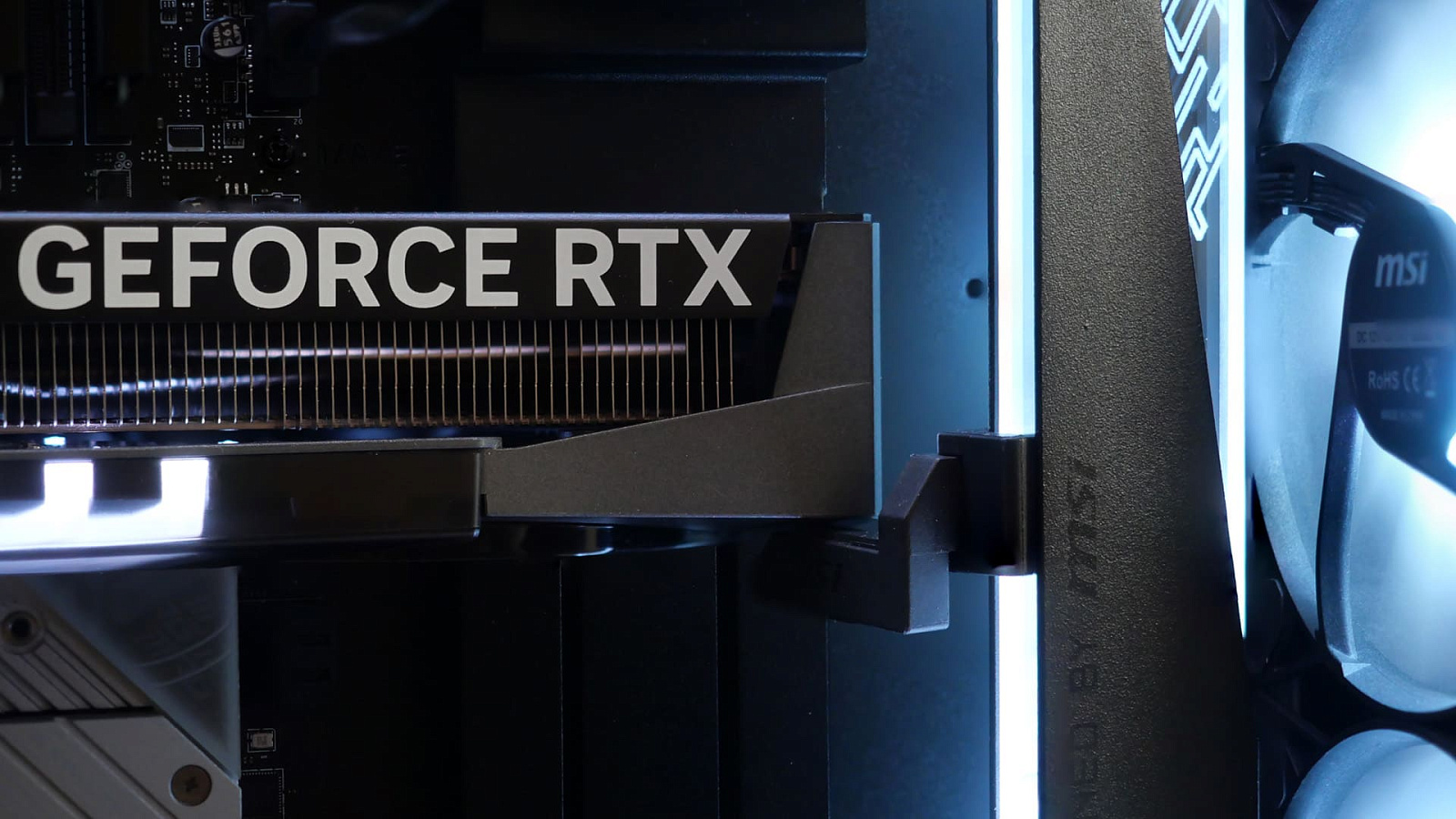

Комплектная поддерживающая подставка для видеокарт с ARGB-подсветкой реализована удобно и красиво.

Вертикальная стойка вращается вокруг вертикальной оси, а упоры гибко регулируются по высоте, поэтому подогнать их точно можно под нужную точку на правой части корпуса видеокарты. Благодаря мягким подкладкам на крючках она не будет причиной паразитных звуков от вибрации под нагрузкой.

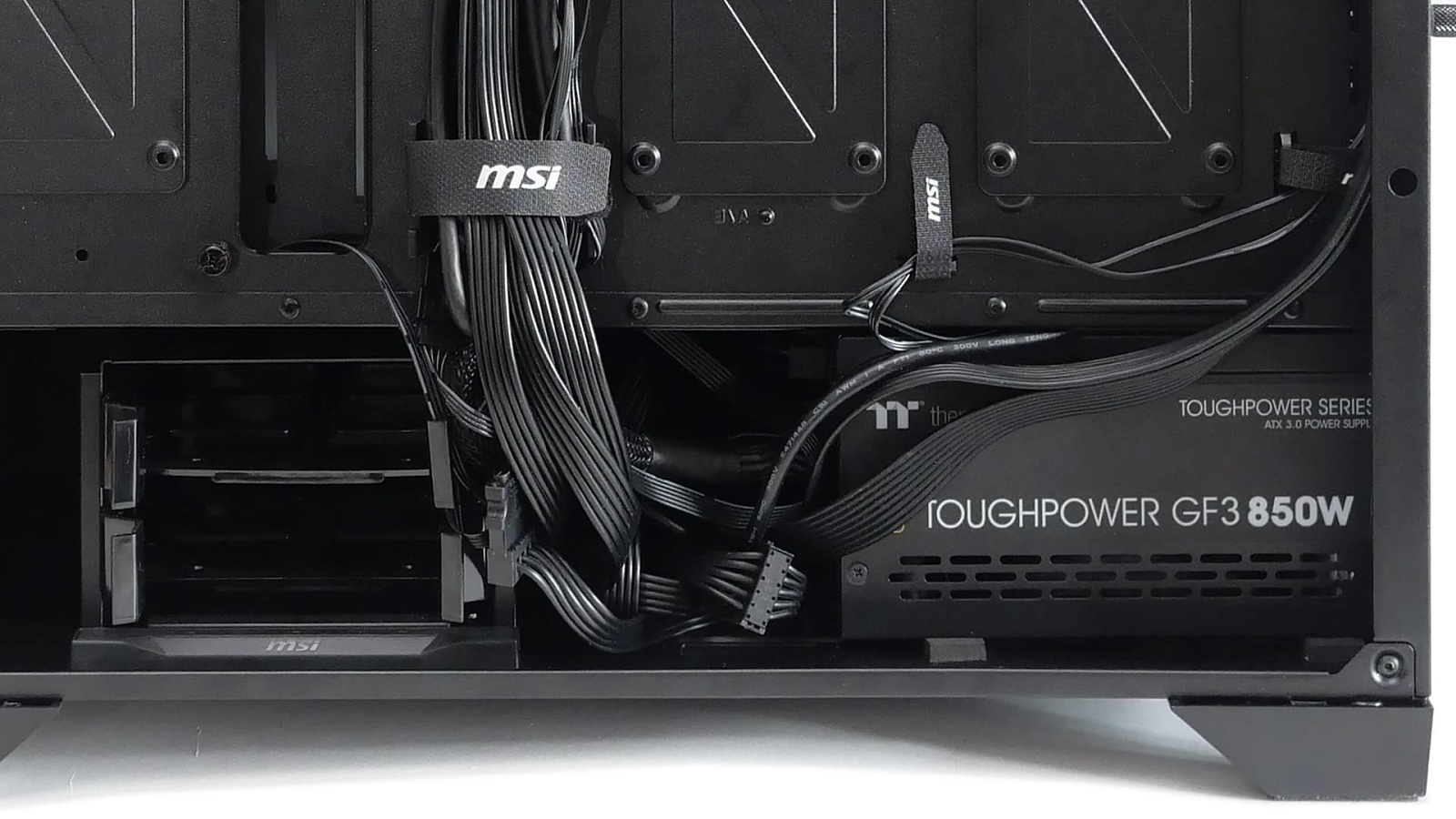

В отсеке для блока питания от задней стенки до корзины с дисками не так много места. Если брать в расчет необходимость запаса под укладку излишков кабелей, то ставить модель длиннее 180 мм без снятия корзины будет уже непросто.

Кабель-менеджмент организован на хорошем уровне. Направляющие и многоразовые хомуты в основных точках позволяют подвести провода до точек подключения аккуратно. Хотя и это особо не требуется, так как через металлическую панель их всё равно видно не будет. Запас пространства в застенках нормальный, хватает места и для плоских ленточных кабелей и для стянутых в пучки.

Подсветка

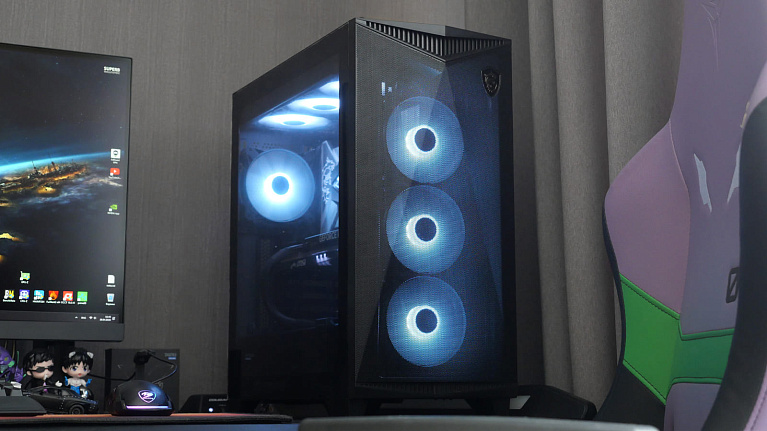

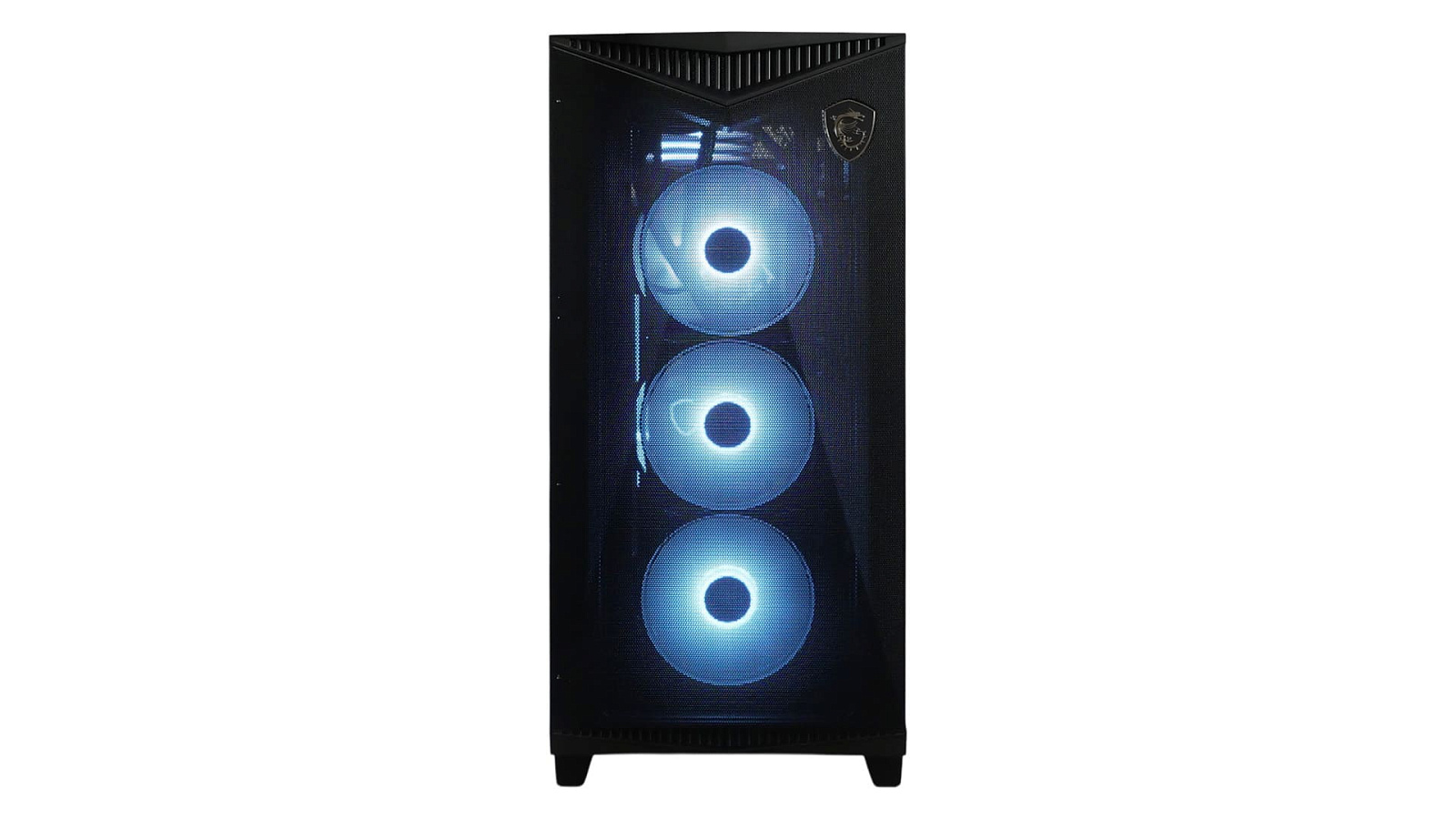

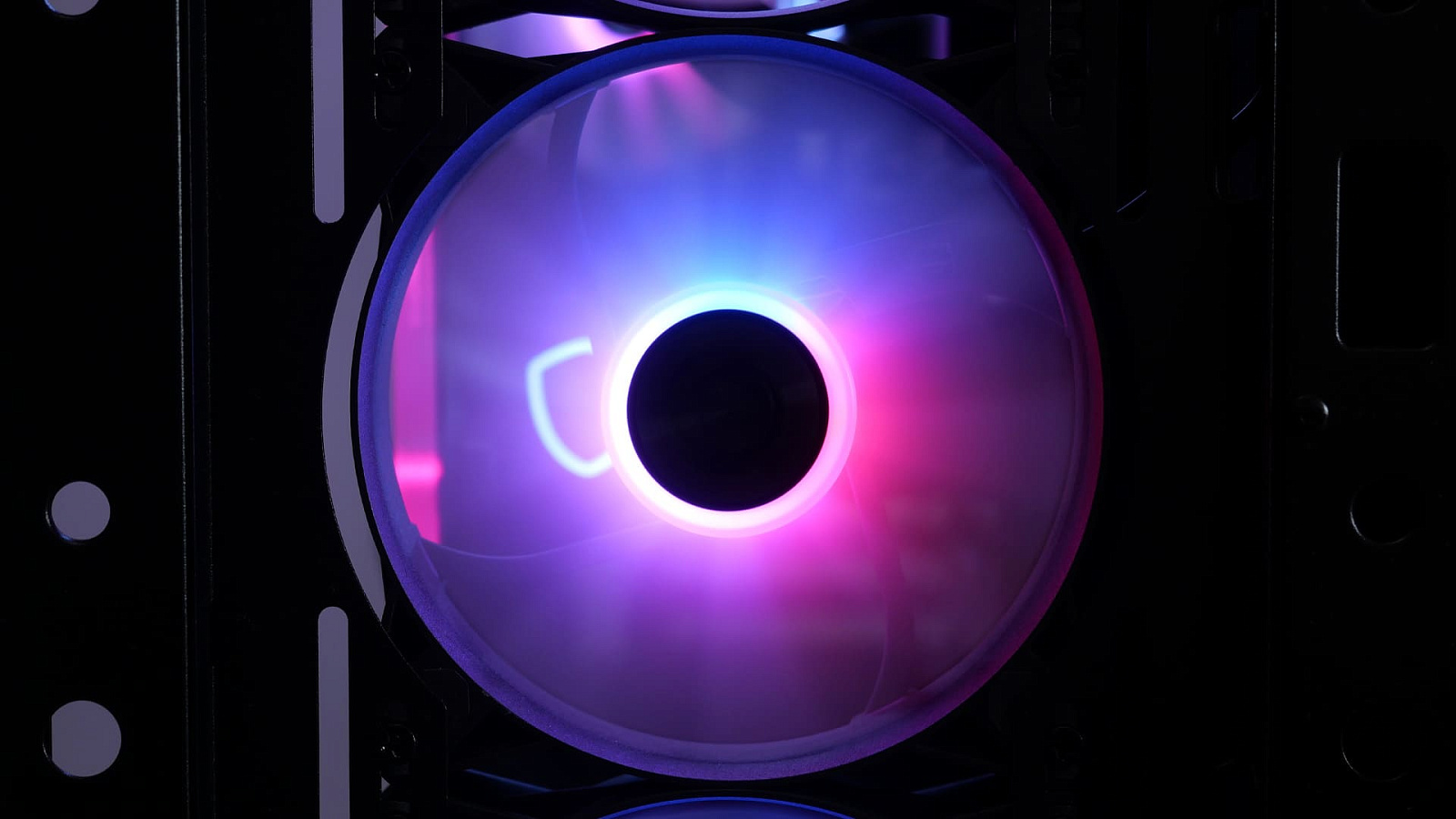

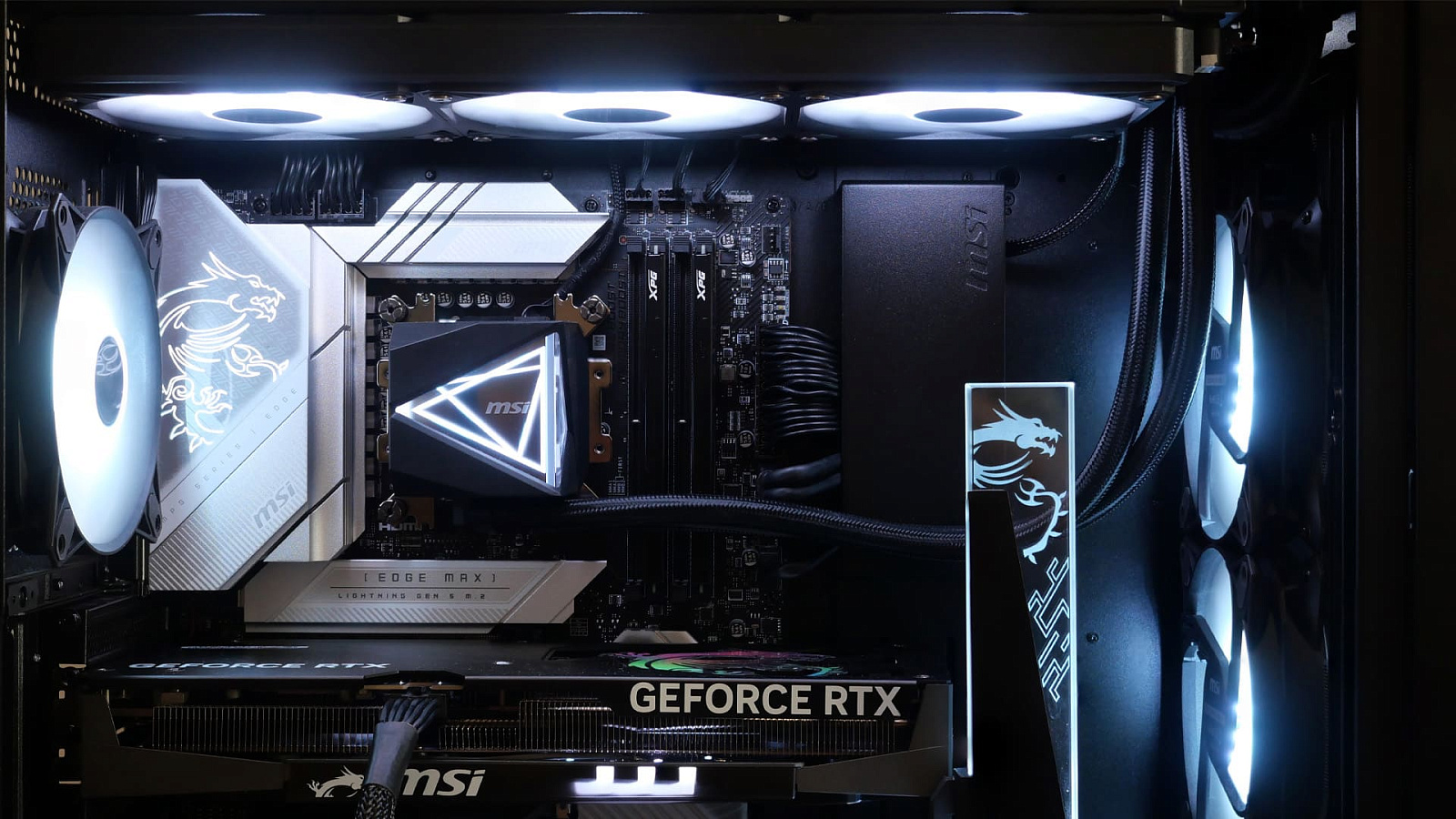

В корпусе MSI MPG GUNGNIR 300R AIRFLOW предустановлены четыре ARGB-вентилятора, у которых светятся полупрозрачные крыльчатки, создавая во время вращения равномерную заливку с плавными переходами цветов.

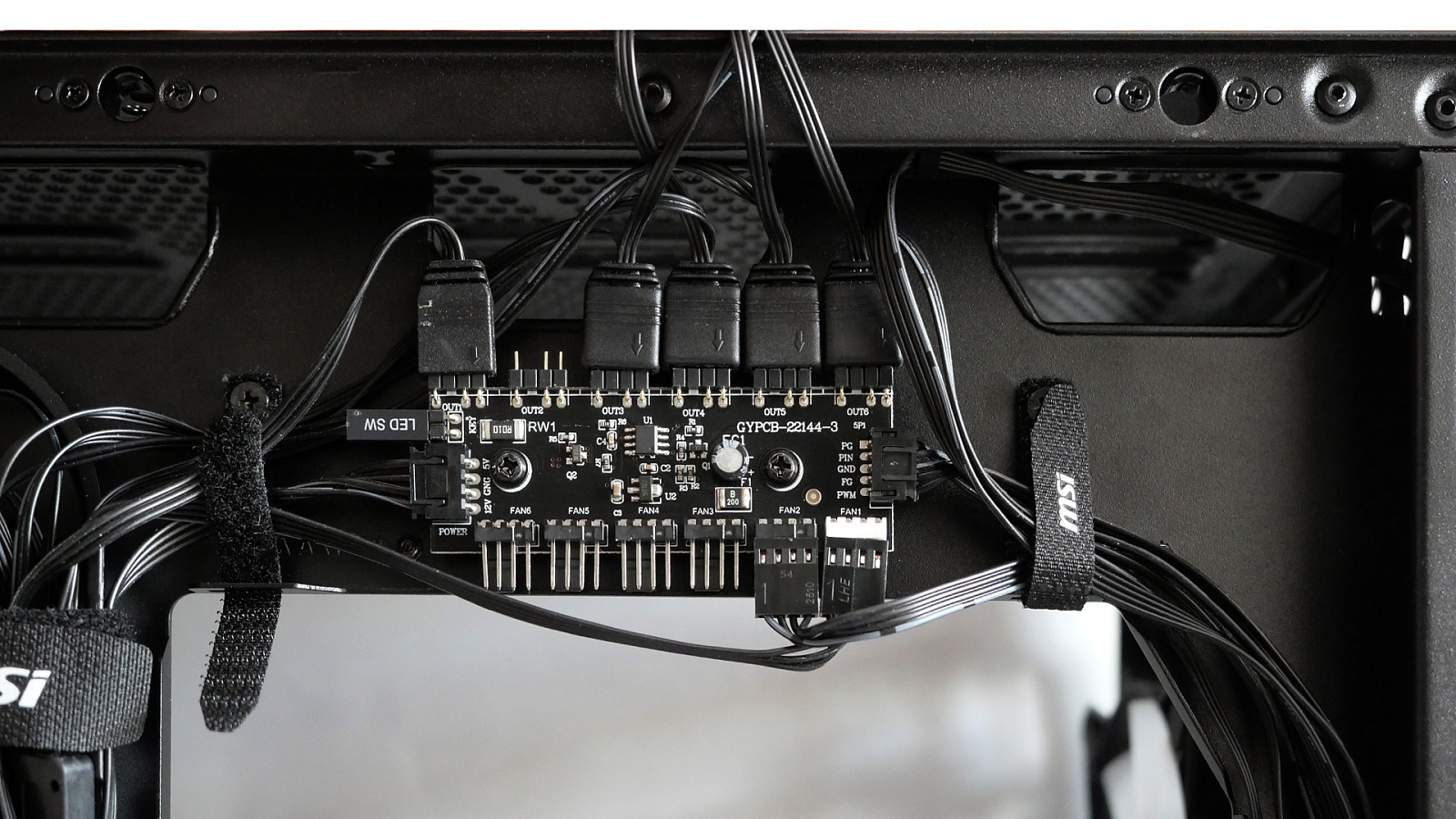

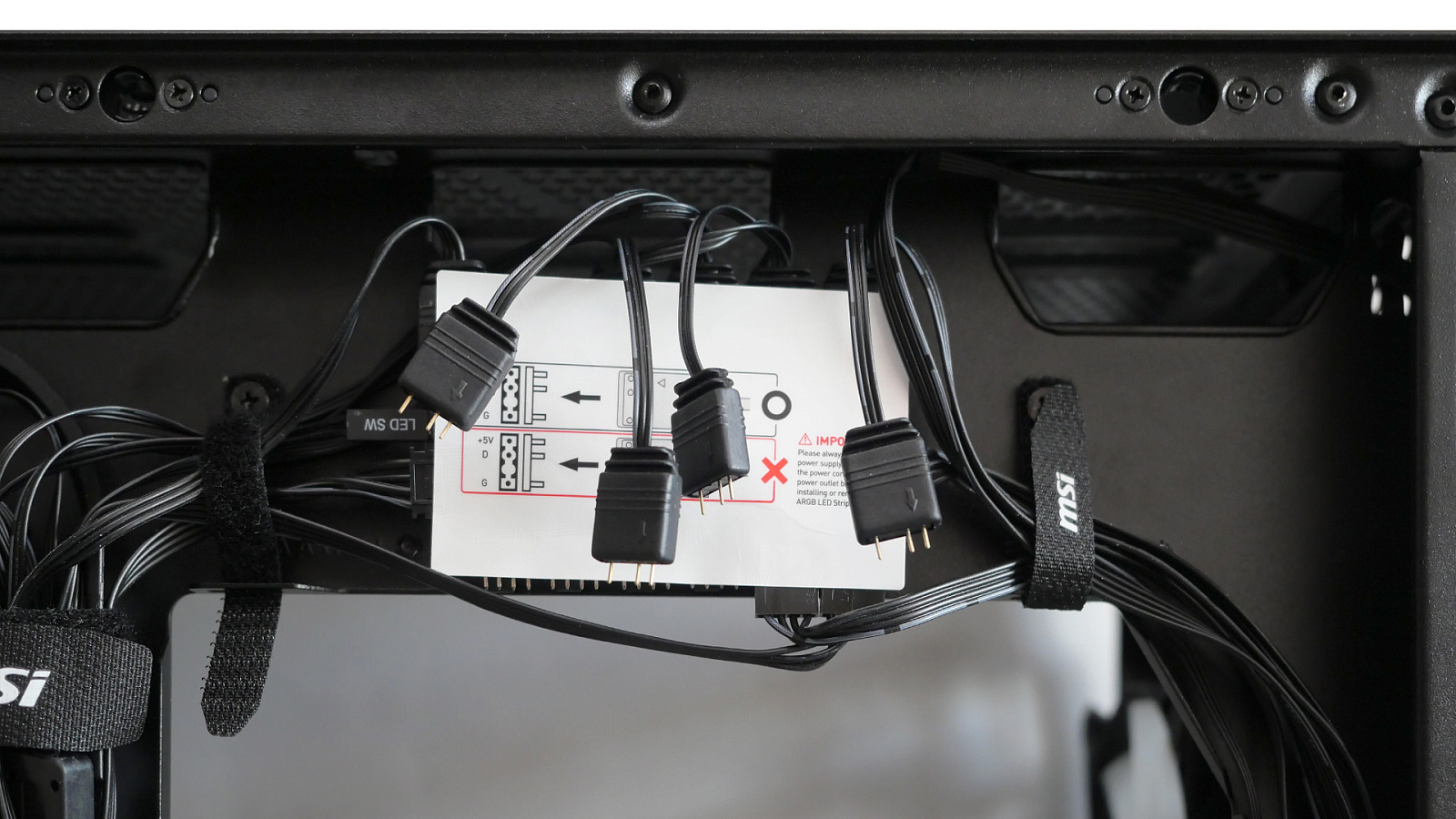

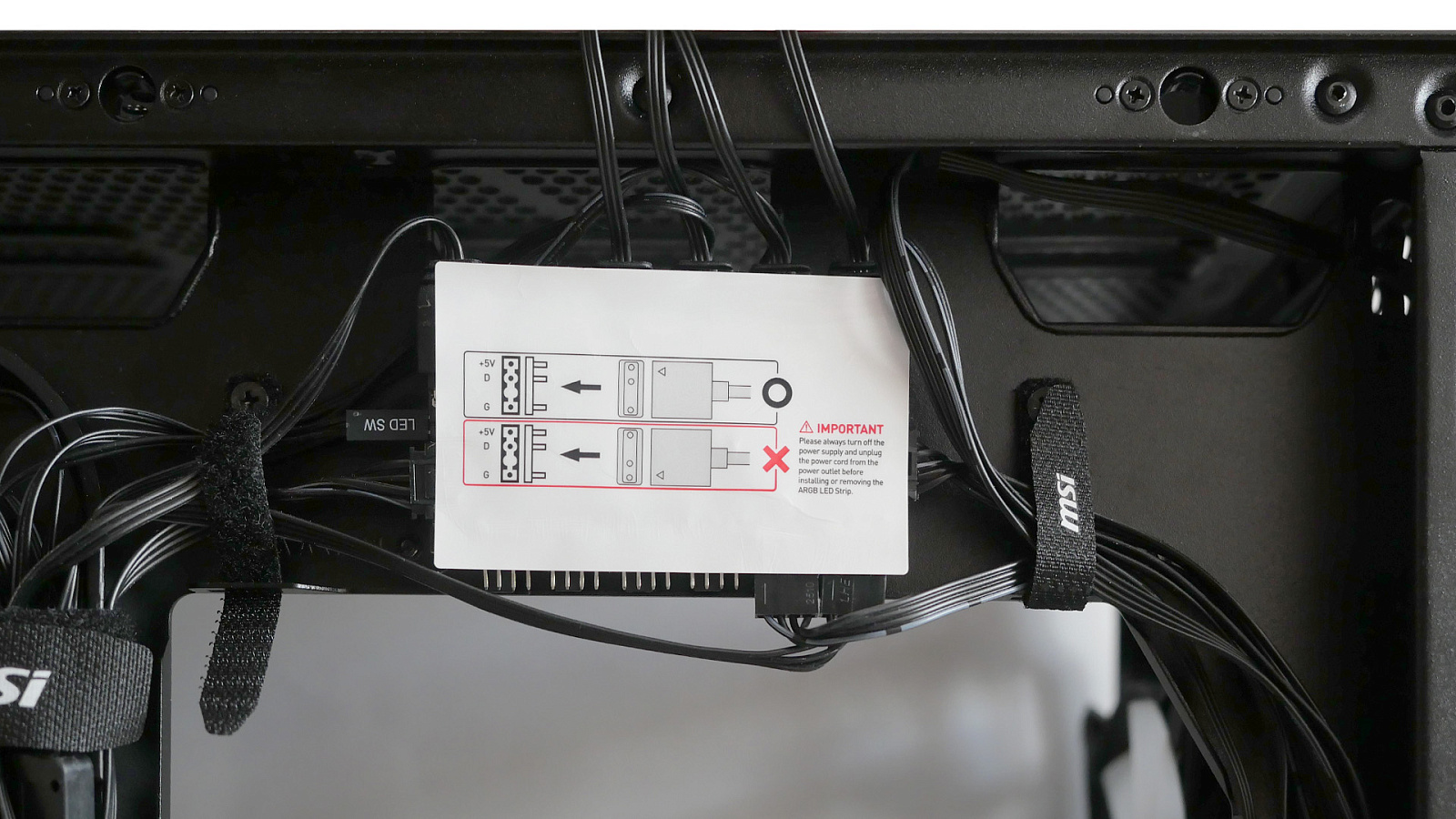

Вентиляторы подключены к размещенному за поддоном материнской платы контроллеру. Он одновременно играет роль концентратора, обеспечивающего синхронное вращение и единообразное свечение подключенных ARGB-устройств. Питание контроллера обеспечивается от SATA-разъёма.

Эффектами ARGB-подсветки можно управлять с кнопки LED на верхней панели корпуса. Длинное нажатие оной переключает управление с контроллера на внешнее устройство (например, материнскую плату) и обратно. Короткие нажатия меняют заложенные производителем эффекты по кругу.

Синхронизация с материнской платой реализована через стандартные коннекторы 4-pin PWM и 3-pin ARGB (+5V-D-G). Во избежание поломки производитель рекомендует все подключения к контроллеру выполнять в выключенном состоянии.

Тестирование

При тестировании MSI MPG GUNGNIR 300R AIRFLOW применялись утилиты: OCCT 15.0.14 и HWiNFO версии 8.46-5960. Уровень шума измерен прибором Актаком АТЕ-9015 с расстояния 1 метр в помещении без специальной подготовки с фоновым шумом менее 30 дБА. Скорость воздушного потока от вентиляторов измерена цифровым анемометром BTMeter BT-100.

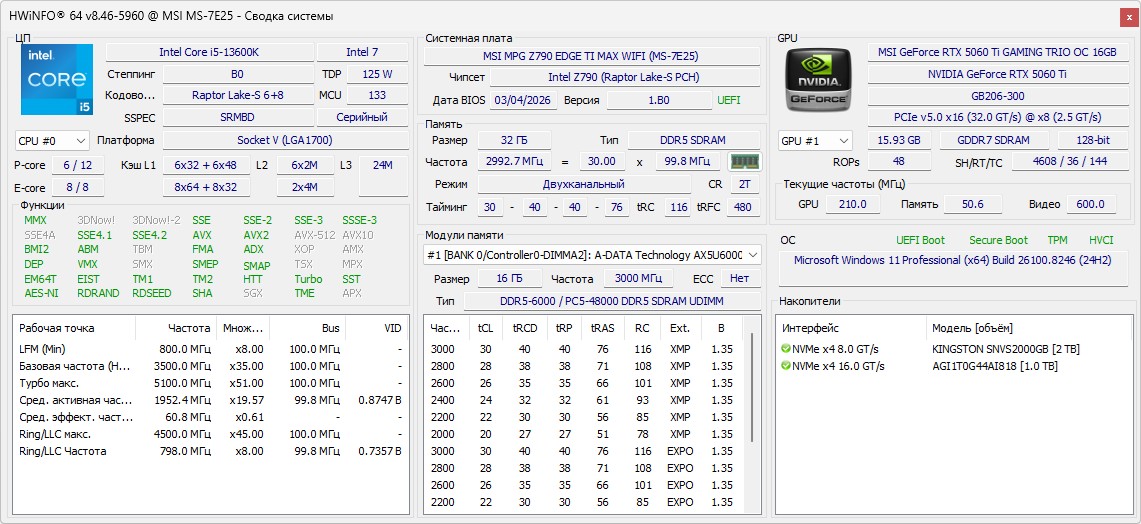

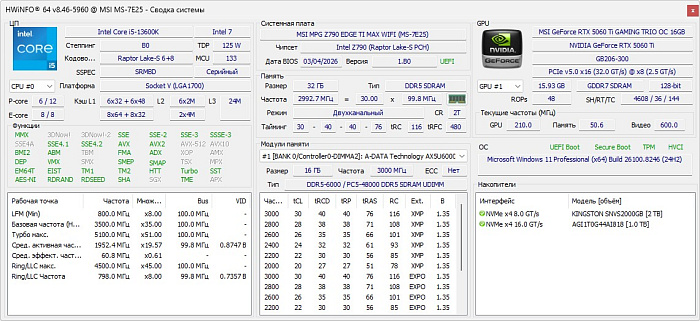

Конфигурация тестового стенда

Скорость и шум вентиляторов

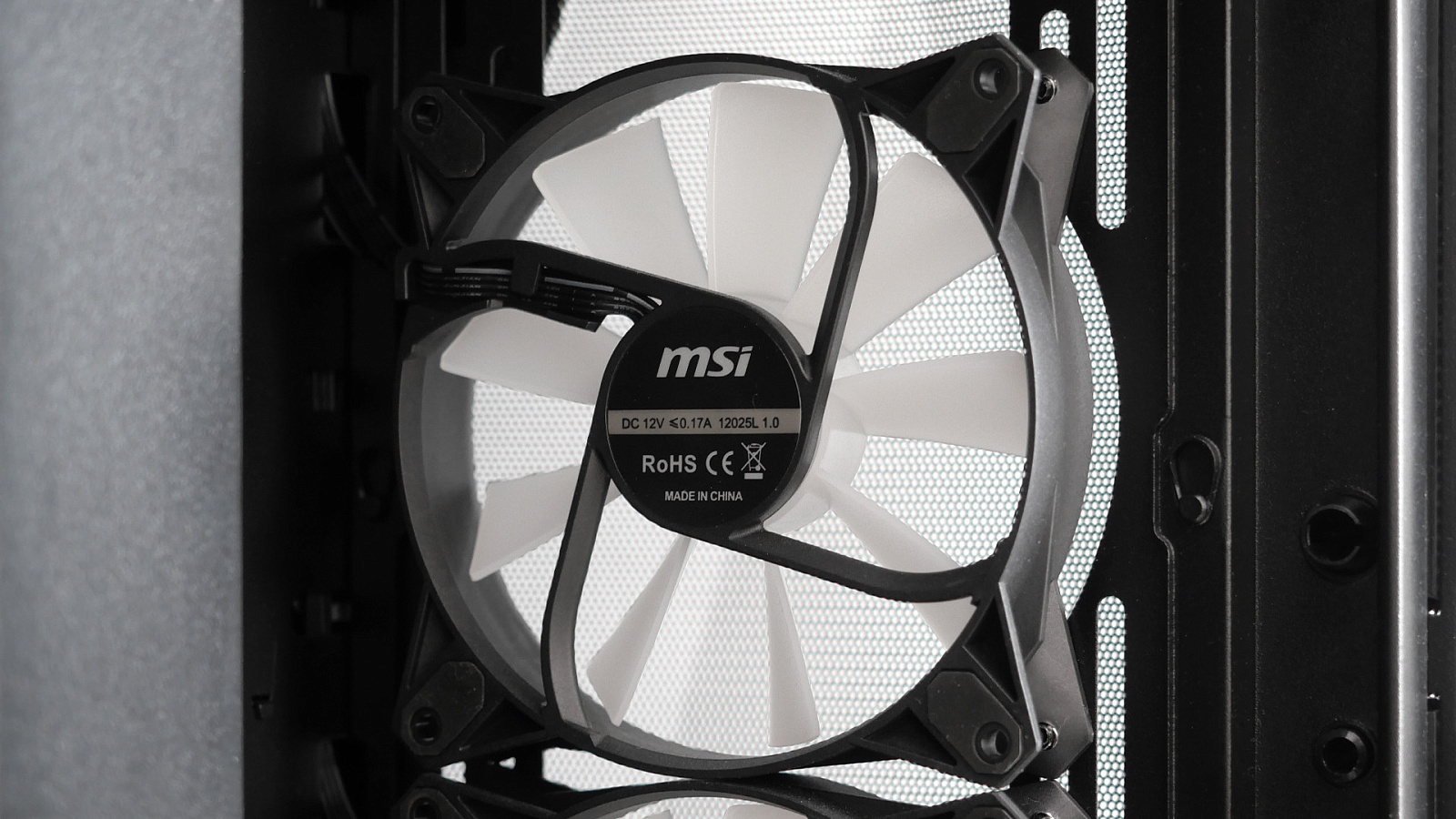

Все четыре предустановленных девятилопастных вентилятора одной модели, с минимальным описанием на наклейке с внутренней стороны: MSI 12025L 1.0. Заявлено потребление менее 0,17 А постоянного тока при напряжении 12 В. Они из коробки уже подключены к контроллеру в корпусе стандартными коннекторами: 4-pin PWM (2510-4) для питания моторов и 3-pin ARGB (+5V-D-G) для подсветки.

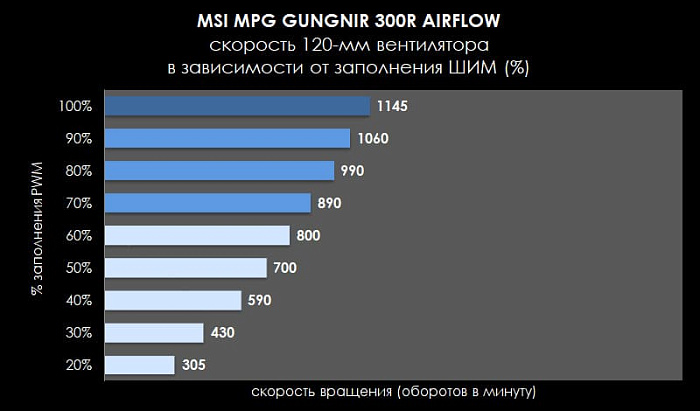

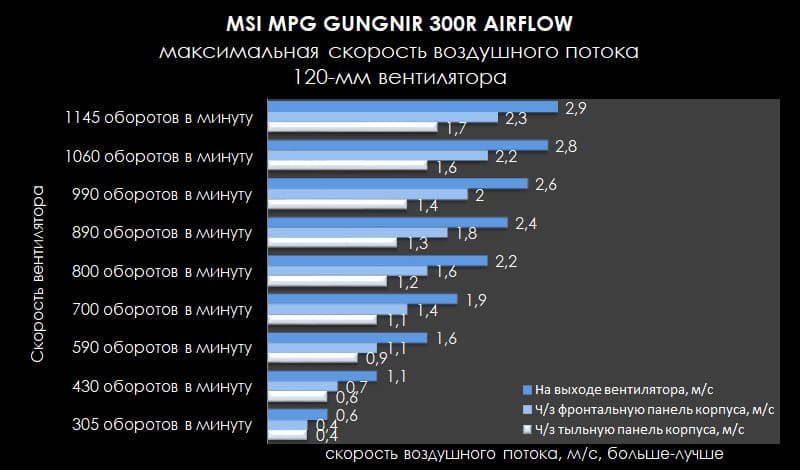

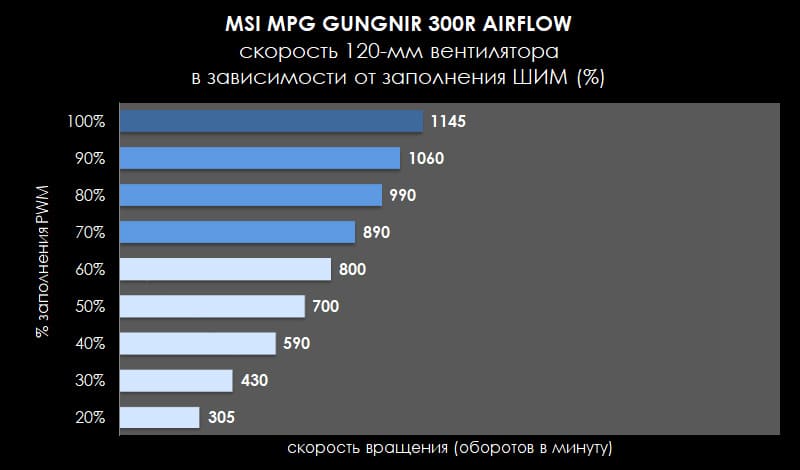

Измеренный диапазон скорости вращения крыльчатки от 300 до 1150 оборотов в минуту с погрешностью около 10%. При установке значения PWM на уровне 10% они продолжают вращаться, но скорость перестает считываться программами.

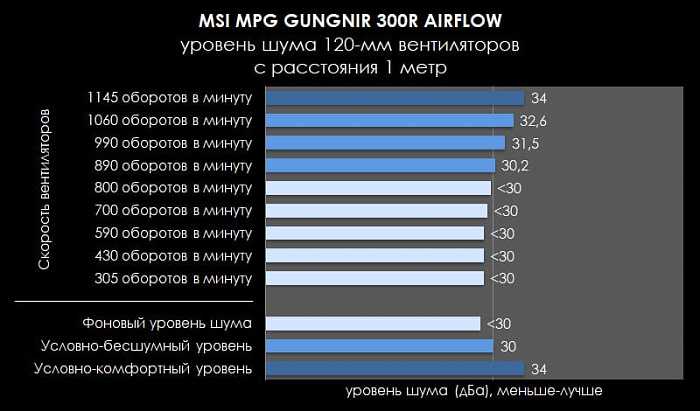

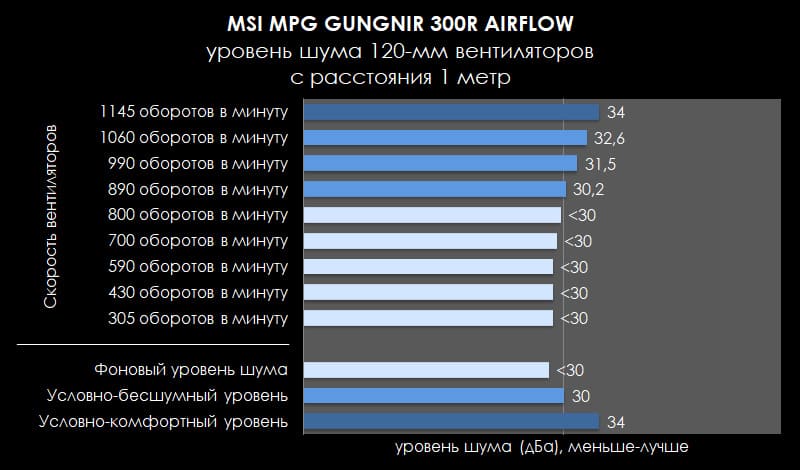

За счёт относительно невысокой скорости вращения вентиляторы негромкие и даже в пике укладываются в условно-комфортное значение ~34 дБА с расстояния 1 метр. При ограничении PWM до -60% их можно считать очень тихими.

При этом и эффективность у них закономерно невысокая. Однако за счёт количества суммарный воздушный поток получается достаточный для большинства среднепроизводительных конфигураций ПК.

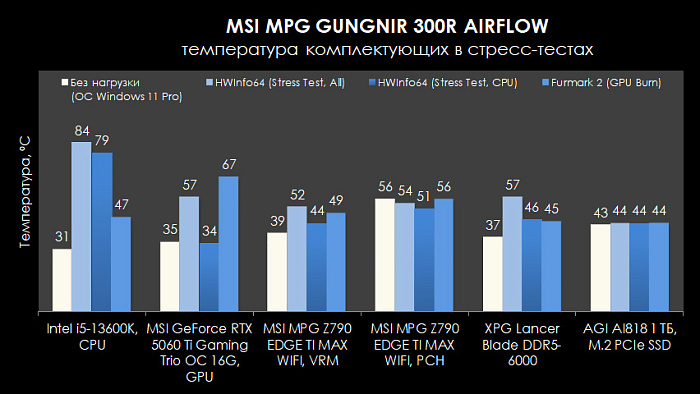

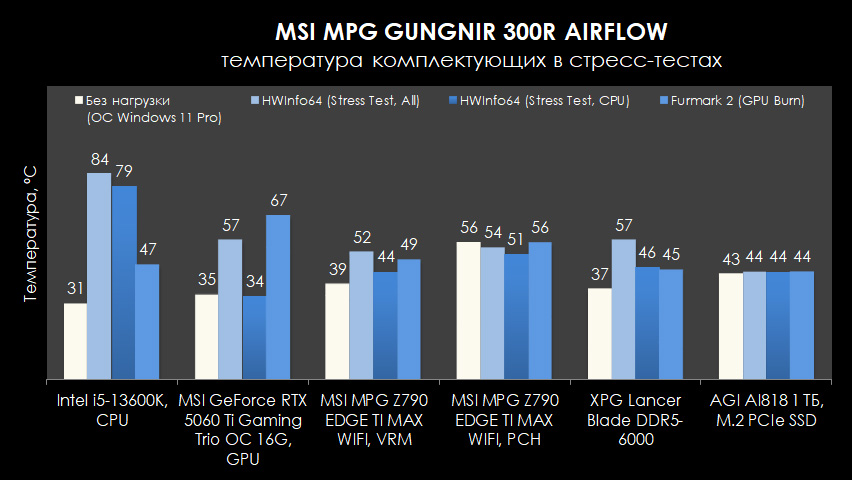

Температура компонентов под нагрузкой

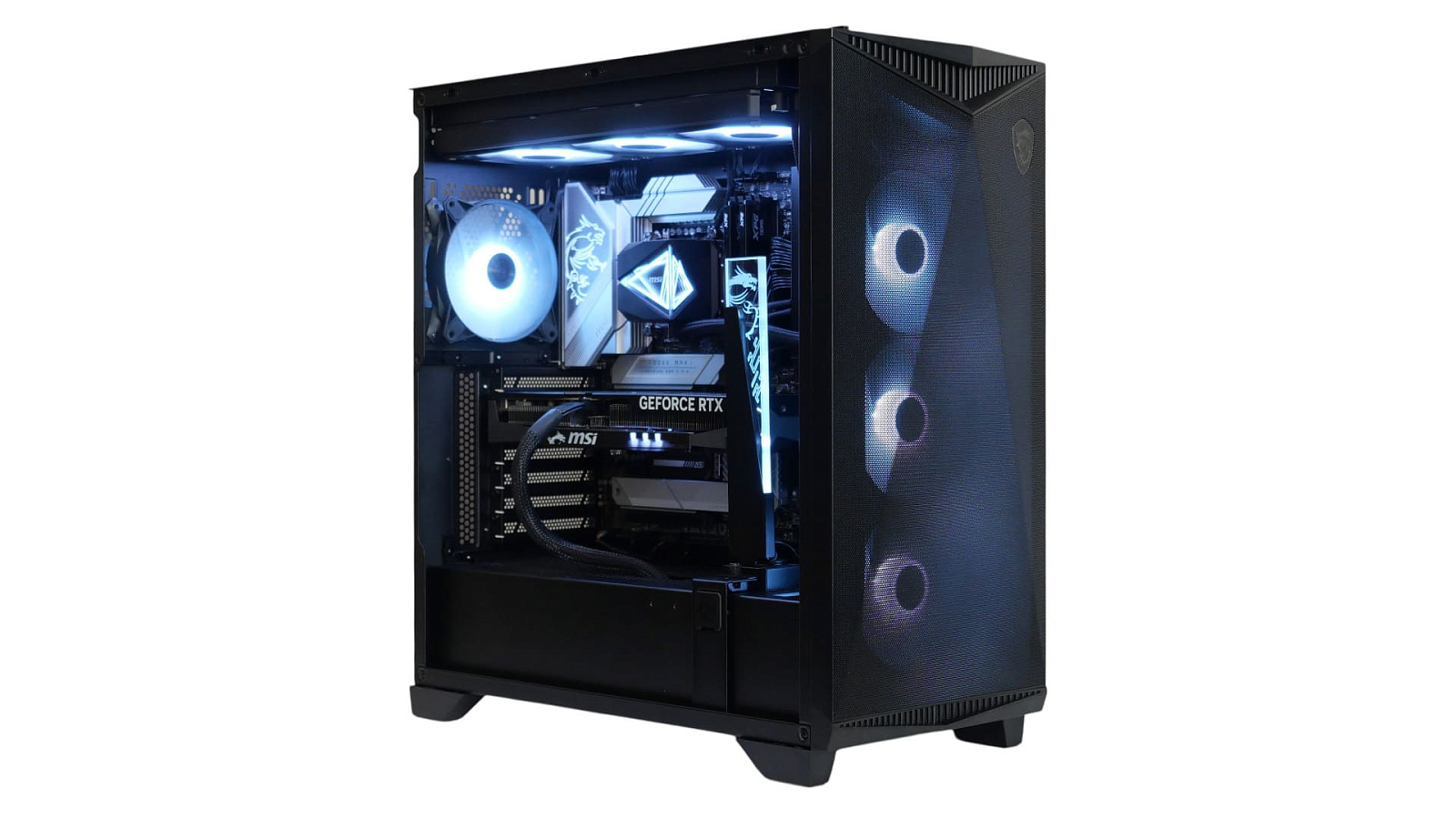

Благодаря трём вентиляторам спереди и сетчатой фронтальной панели корпус неплохо продувается. В комбинации с четвёртым вентилятором на задней панели и 360-мм СЖО с тремя вентиляторами на выдув под верхней панелью внутри корпуса формируется правильный воздушный поток, выбрасывающий тепло от комплектующих за пределы корпуса. Поэтому температурный режим внутри достаточно комфортный для комплектующих. В тестовом стенде процессор Intel Core i5-13600K в стресс-тесте, реализованном в HWInfo, при нагрузке на все компоненты системы показал среднее потребление 180 Вт за полчаса и нагрелся до 84°C, а во время теста в Furmark2 графический процессор на видеокарте с GeForce RTX 5060 Ti при среднем потреблении около 180 Вт прогрелся до 67°C.

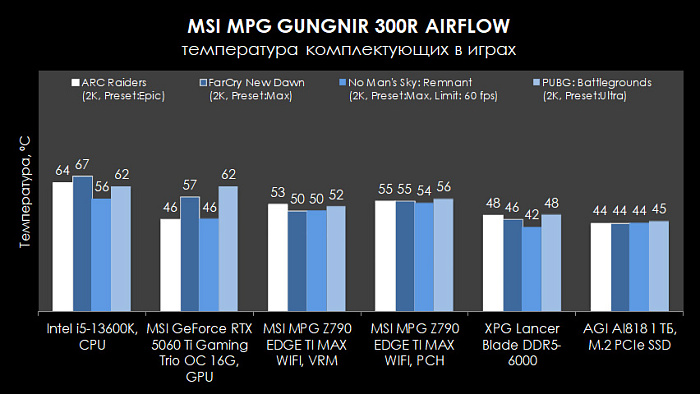

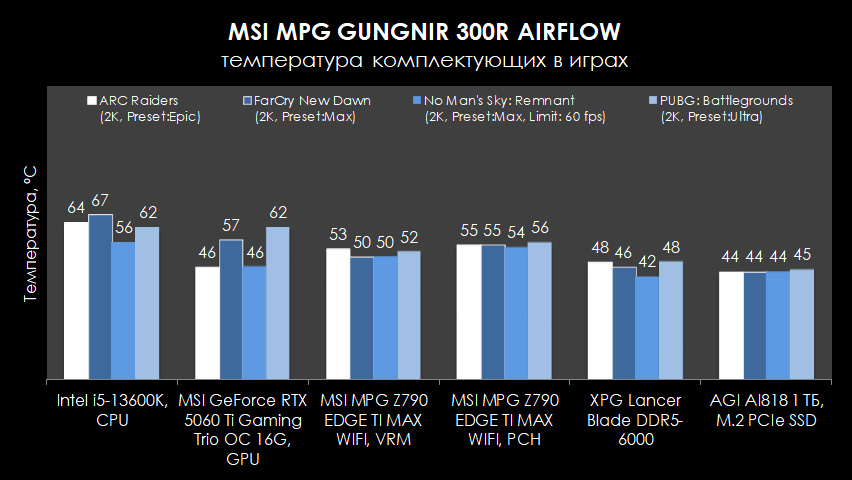

В реальном игровом применении на примере многопользовательского шутера от третьего лица ARC Raiders при настройках графики "Эпическое" в разрешении 2К средние значения за 30 минут составили: CPU — 124 Вт и 64°C, GPU — 62 Вт и 46°C. Результаты ещё нескольких популярных игр приведены на диаграмме ниже.

Значения, полученные как во время стресс-тестов, так и во время компьютерных игр, не показали признаков перегрева или недостатка обдува компонентов в корпусе.

Заключение

MSI MPG GUNGNIR 300R AIRFLOW оставляет впечатление продуманной, но не лишённой компромиссов модели. Инженеры сделали явный акцент на удобстве работы с массивными видеокартами: поворотный кронштейн с интегрированной подсветкой и переставляемая в вертикальное положение панель слотов расширения реализованы добротно и выглядят уместно. Вентиляторы намеренно сбалансированы в пользу низкого шума, а не погони за рекордным воздушным потоком, что на практике оказывается более рациональным подходом. Из особенностей стоит отметить отсутствие тканевого фронтального фильтра — его функцию частично берёт на себя металлическая сетка, попутно снижая сопротивление притоку воздуха. К минусам же отнесём нежелание производителя комплектовать корпус PCIe-райзером при его немалой розничной цене. В остальном это добротный корпус для тихой и стильной игровой сборки.

Достоинства MSI MPG GUNGNIR 300R AIRFLOW:

Недостатки:
