Обзор и тест корпуса Phanteks XT M3 в конфигурации M25 с вентиляторами

Корпус Phanteks XT M3 позиционируется как компактная модель для систем формата microATX или mini-ITX, но что скрывается за его сдержанным внешним видом? Способна ли такая башня обеспечить комфортные условия для производительных компонентов, не жертвуя удобством сборки? В этом обзоре внимательно изучим его конструкцию, соберем тестовую конфигурацию и посмотрим, что из этого получилось.

Спецификация

Упаковка

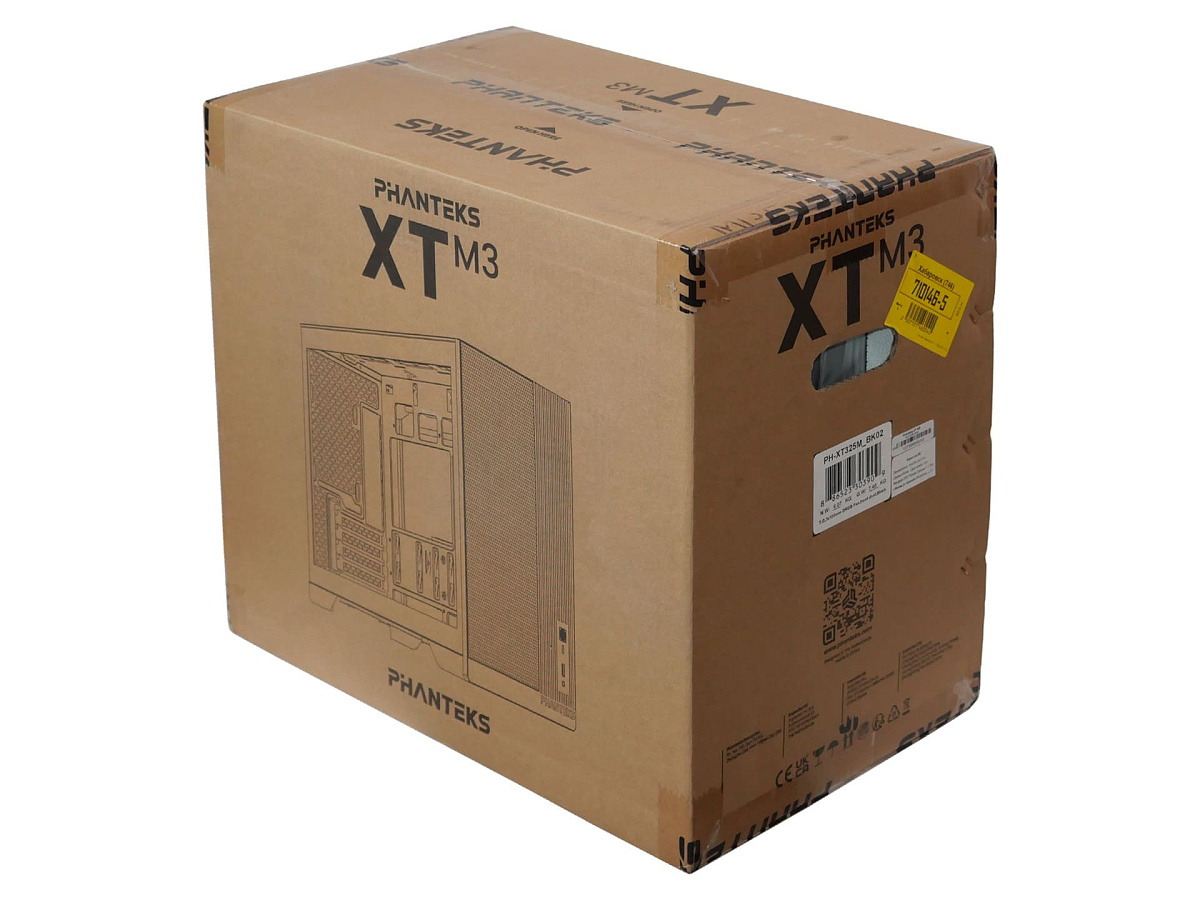

Коробка с Phanteks XT M3 имеет относительно небольшие габариты, так как и сам корпус отнесен к компактным моделям. Оформление не выделяется на фоне упаковок аналогичных устройств: на плотном картоне естественного желтоватого оттенка чёрной краской нанесены принты и надписи. Табличка с характеристиками сделана на одной из узких боковых частей. Так как вес брутто относительно небольшой — 6,9 кг, то не забыты прорези по бокам, играющие роль ручек для переноски. Внутри картонной коробки корпус находится в пакете и по бокам зафиксирован пенопластовыми фигурными блоками. Прочность упаковки достаточная, чтобы при умеренно аккуратном отношении сохранить товарный вид корпуса во время транспортировки к покупателю.

Комплектация

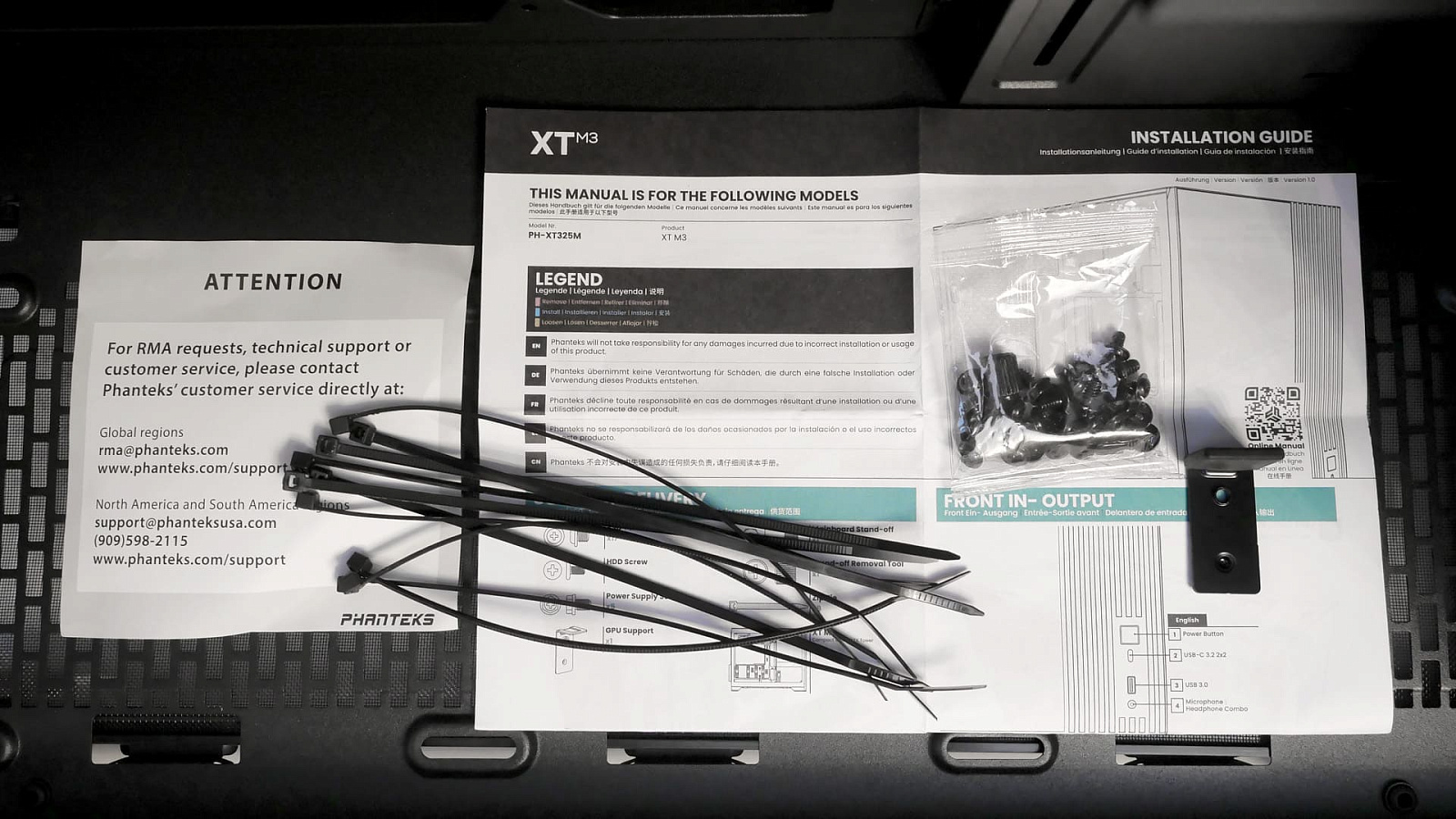

К Phanteks XT M3 прилагается достаточно скромный набор аксессуаров: десяток чёрных пластиковых одноразовых хомутов, пакетик с крепежными винтами, г-образная подставка под длинные видеокарты, памятка о процедуре RMA и пользовательская инструкция.

Экстерьер

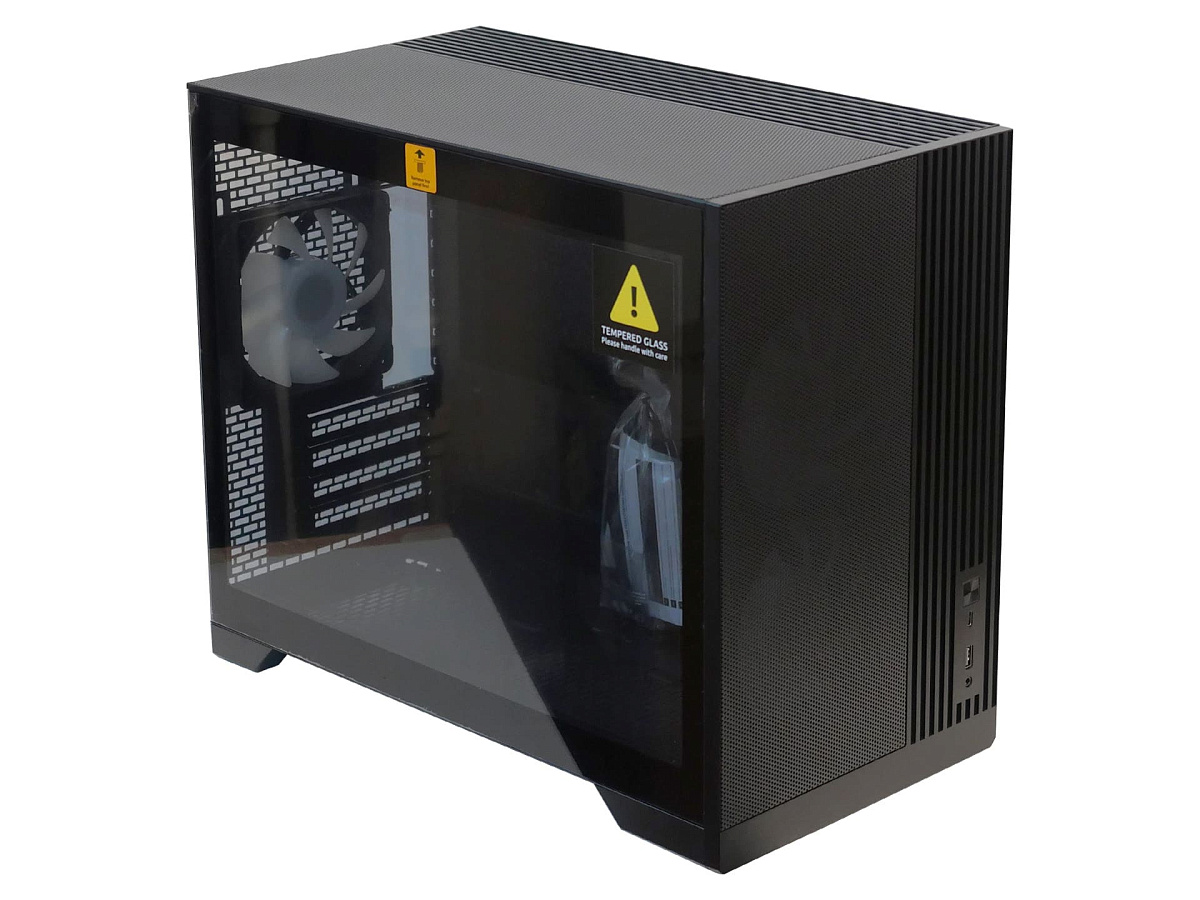

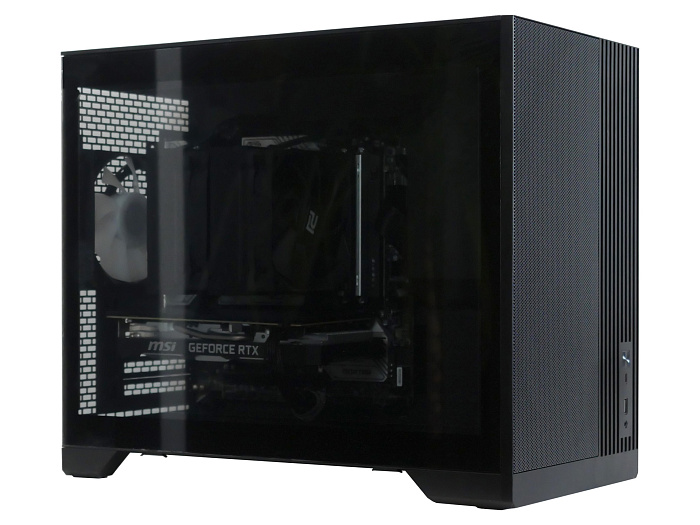

Дизайн Phanteks XT M3 можно назвать сдержанным, но не безликим. За основу взята форма параллелепипеда с ровными гранями, дополненная перфорированными и текстурированными ровными элементами и прямыми линиями. Благодаря относительно небольшой высоте производитель классифицирует корпус как "компактная mATX-башня".

Вариантов окраски на момент публикации было представлено два: черный (как рассмотрен в обзоре) и белый. Окраска деталей качественная с несильно заметным разнотоном между разными по материалам поверхностями. Внутренний каркас металлический, боковые панели комбинируют применение пластика, металла и закаленного стекла. Вес относительно небольшой — около 5,5 кг. Подгонка деталей хорошая, стыки деталей равномерные.

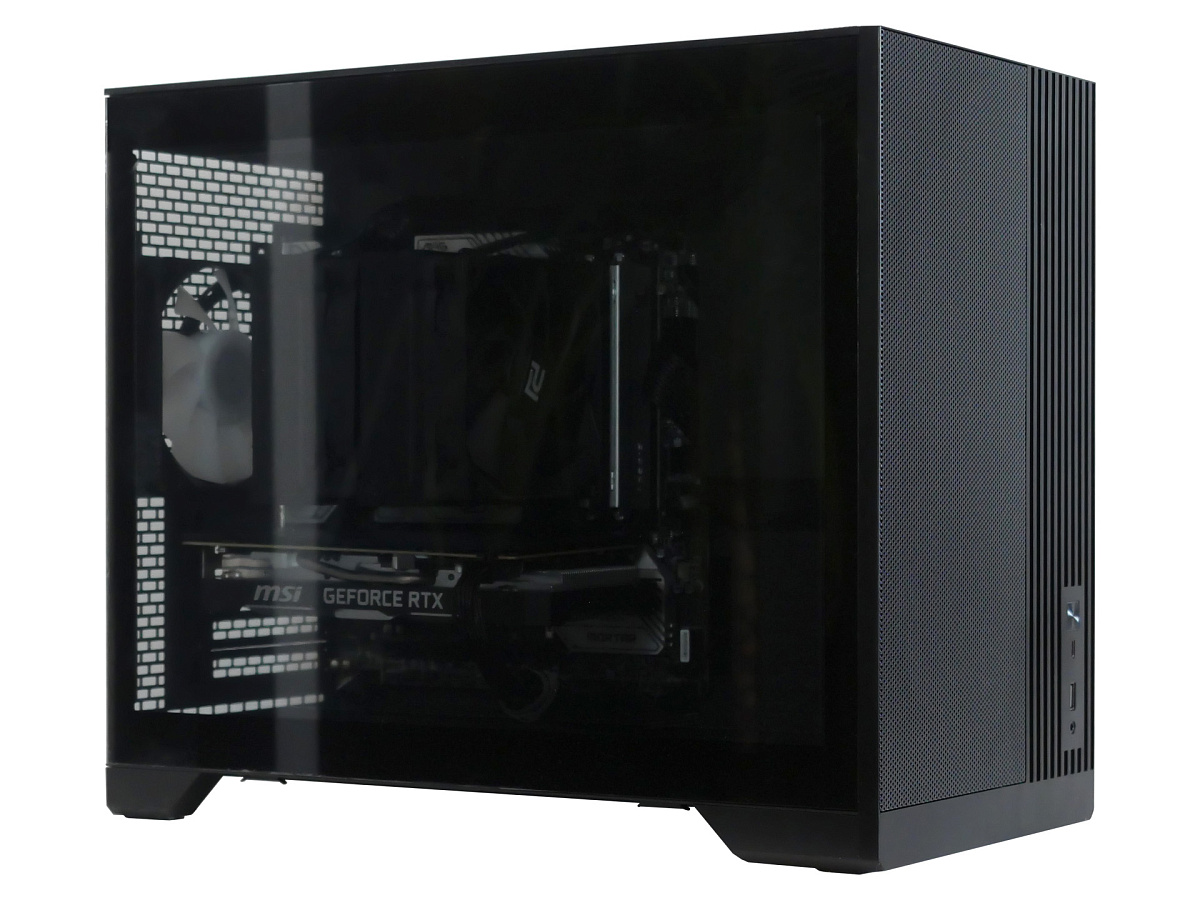

Боковая панель из тонированного закаленного стекла толщиной 2 мм сделана безрамочной. По периметру присутствует кант, нанесенный чёрной краской, чтобы скрыть элементы креплений с внутренней стороны.

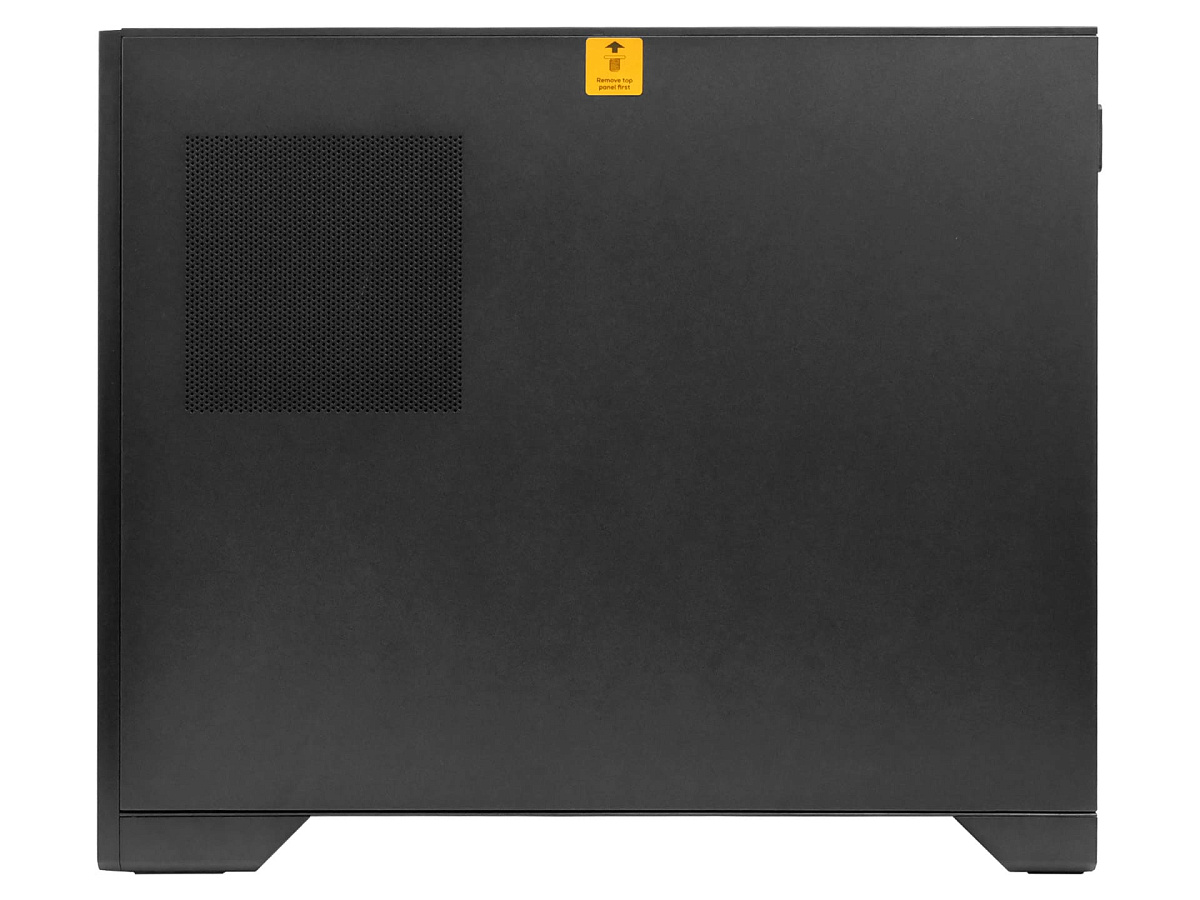

На противоположной стеклу стороне применена металлическая съёмная панель с перфорированной квадратной областью напротив места установки блока питания, так как в этой модели он подвешивается со смещением вперёд и вверх за поддоном каркаса. Особое внимание стоит уделить оранжевым наклейкам с напоминанием о крепёжных винтах и до их выкручивания не стоит пытаться снять панель, иначе можно невзначай её погнуть.

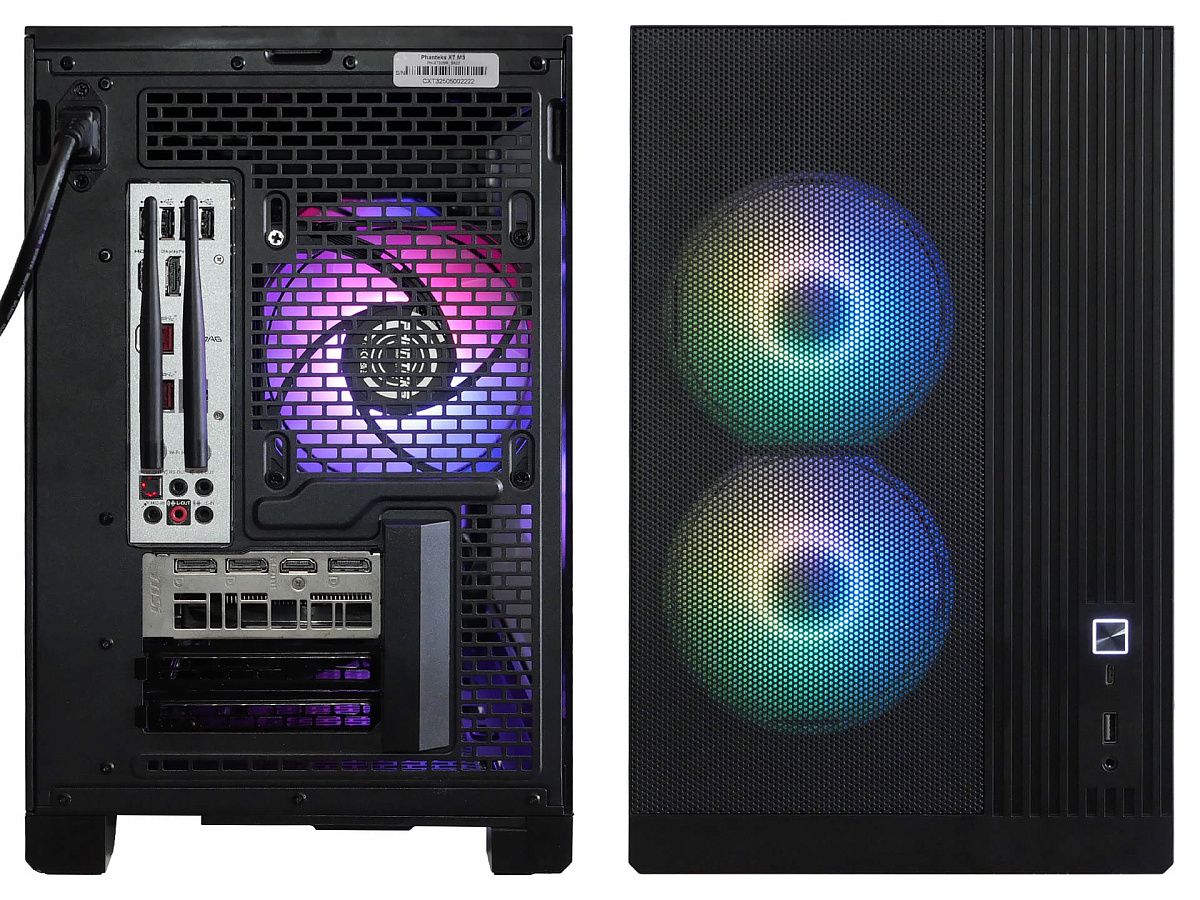

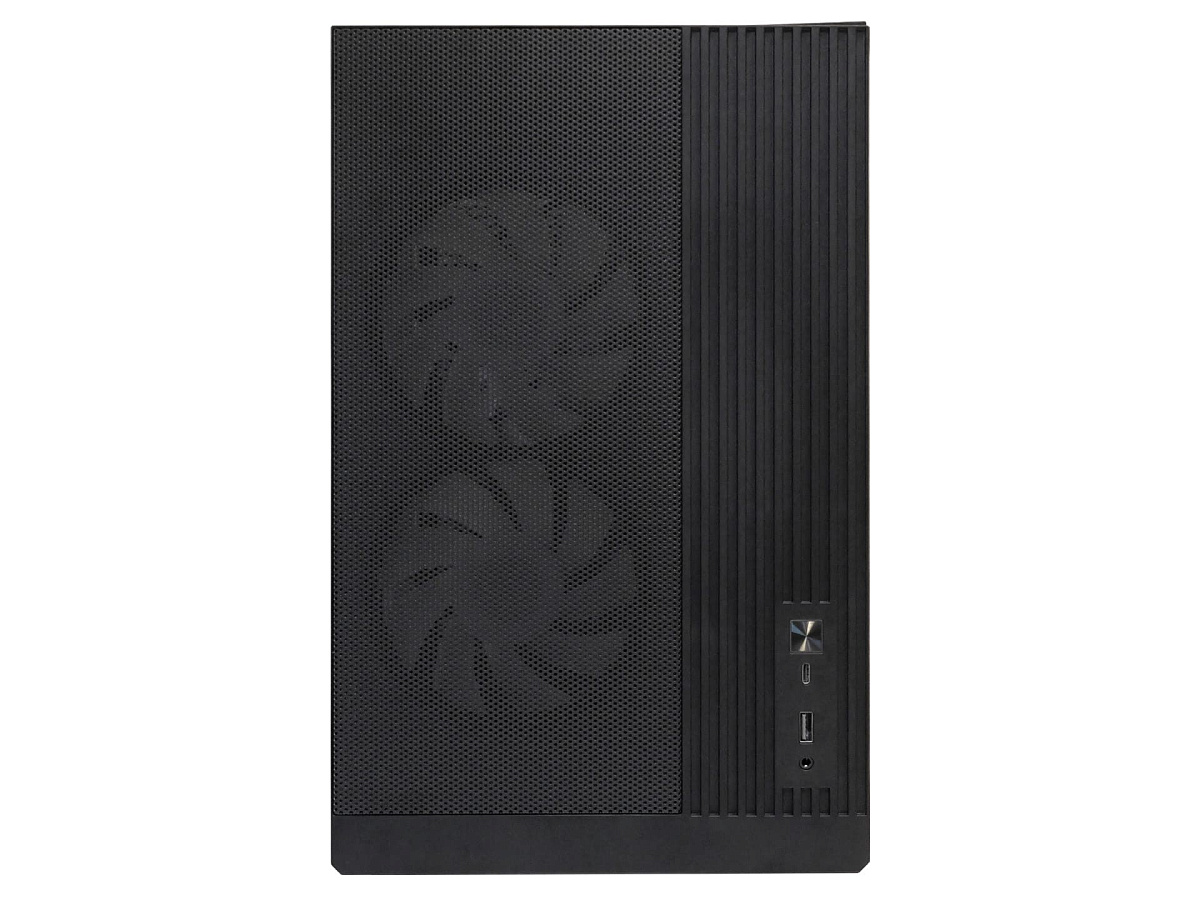

Фронтальная часть корпуса закрыта пластиковой панелью с металлической сеткой на 2/3 доступной поверхности. Оставшаяся площадь стилизована отлитыми в пластике вертикальными линиями.

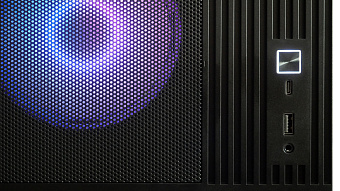

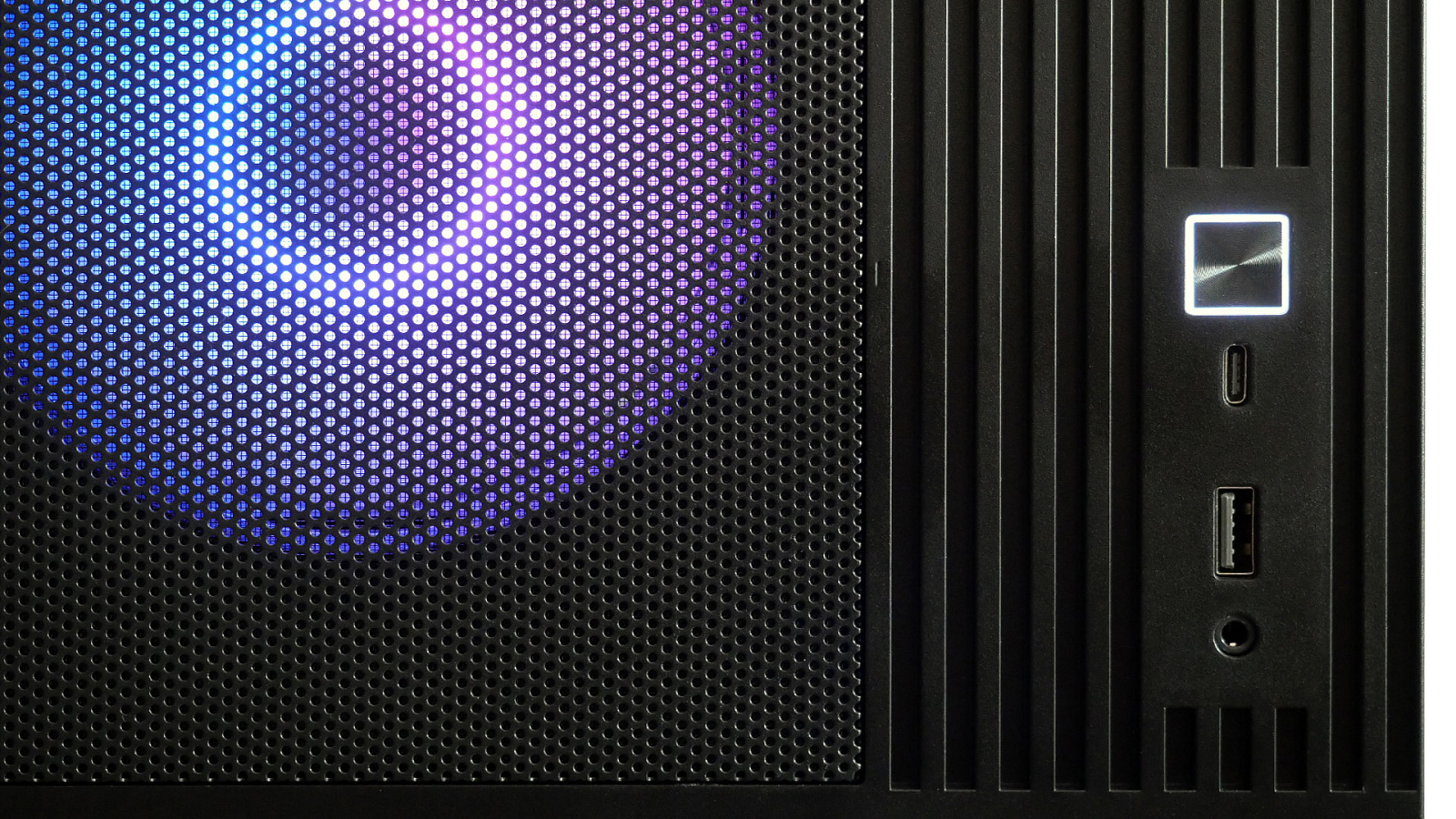

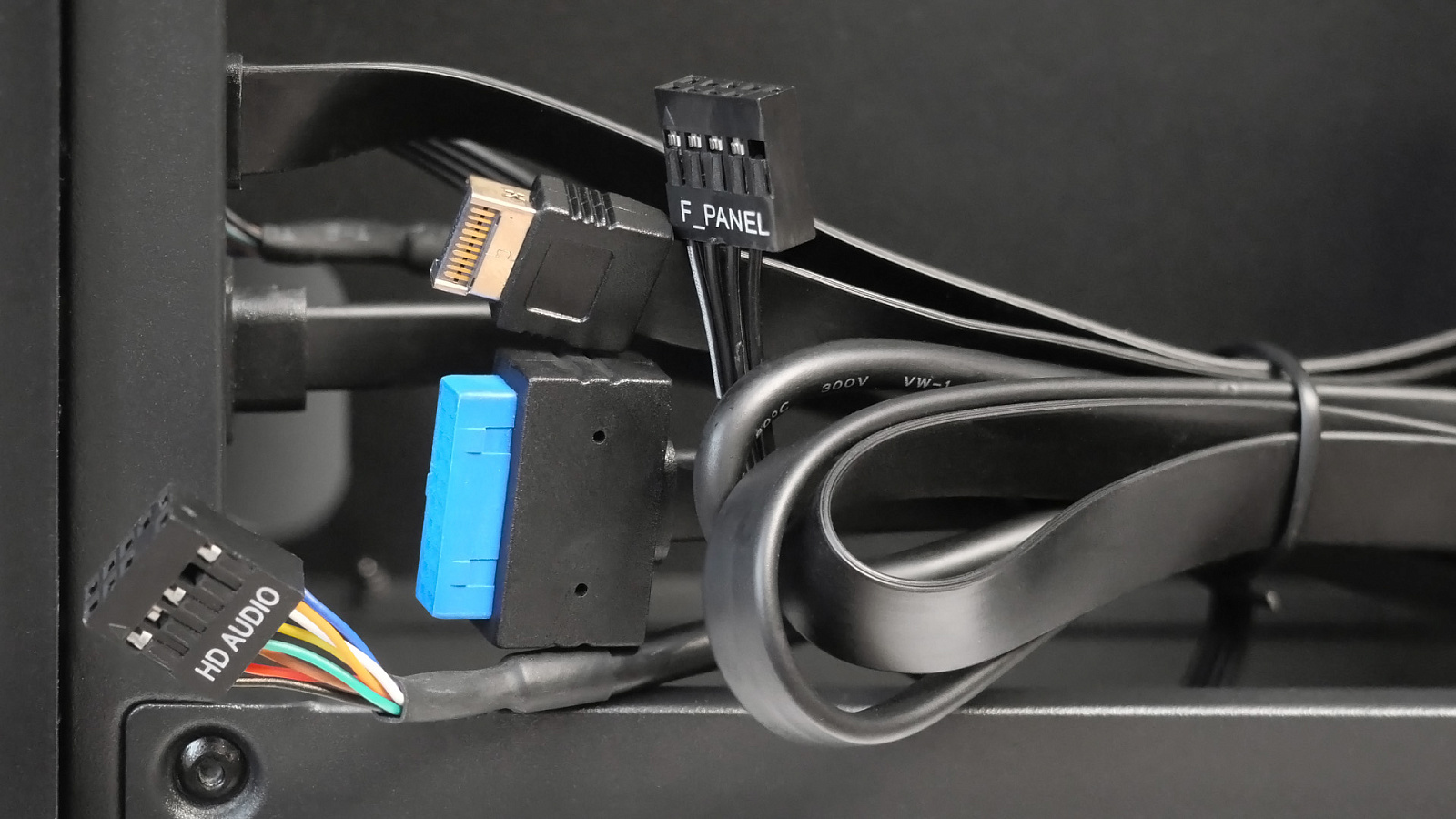

Интерфейсы передней панели расположены в нижней правой части. Это удобно при размещении собранного ПК на столе, так как всё будет "под рукой". Блок портов и кнопок закреплён на каркасе корпуса, а декоративная фронтальная часть имеет лишь вырезы под них. Его состав: один порт USB-С (USB 3.2 Gen 2x2 ), один порт USB 3.0, комбинированное гнездо для наушников или микрофона и кнопка включения, светящаяся белым цветом по периметру во время работы. Провода от фронтального блока портов к материнской плате имеют достаточную длину, чтобы провести их к точкам подключения в застенках. Коннекторы стандартные. Из особенностей — коннектор F_PANEL для кнопки и индикатора питания, но и он постепенно становится стандартом де-факто и применяется многими производителями как замена отдельных пинов, так как значительно упрощает подключение к материнской плате при сборке.

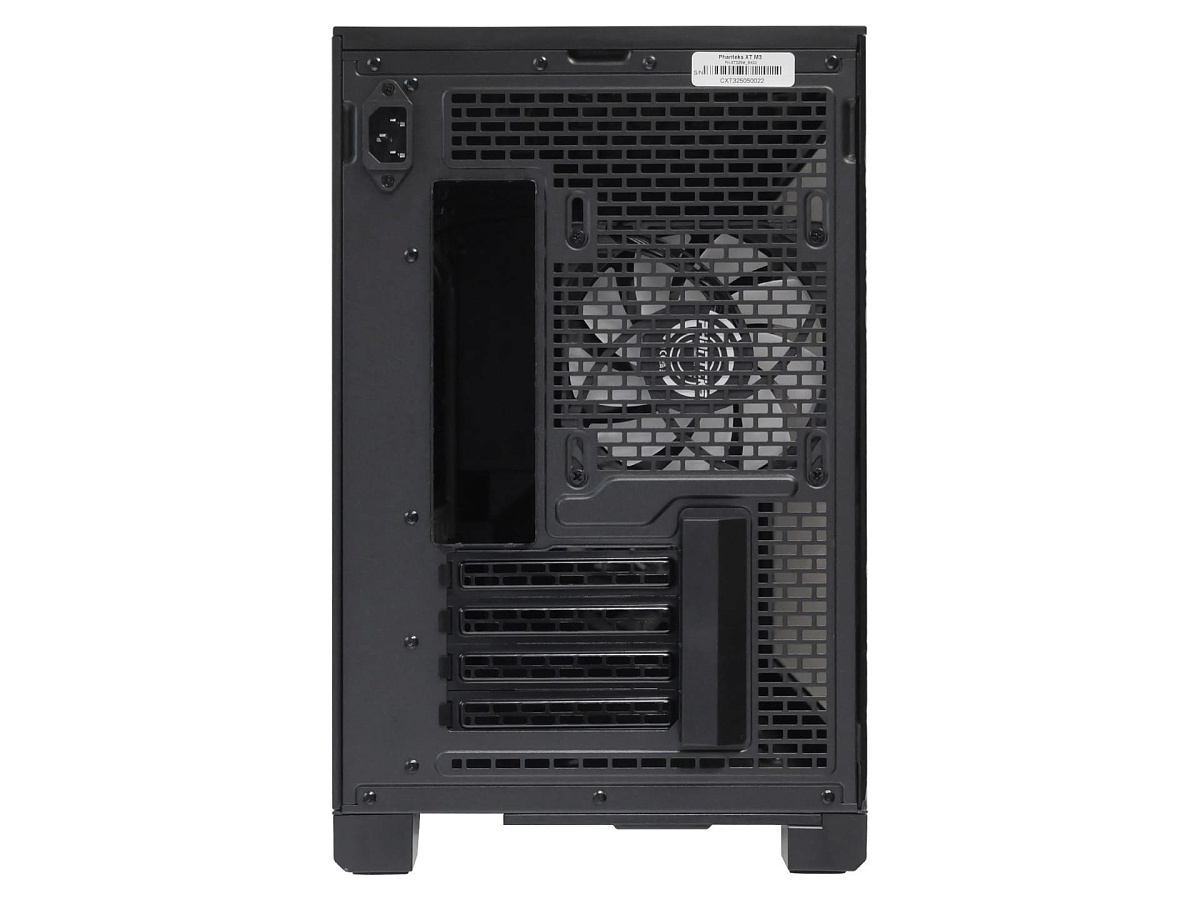

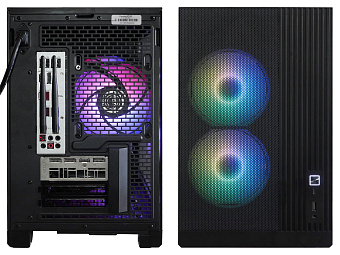

Сзади у корпуса компоновка с местом под один 120 мм вентилятор и горизонтальным блоком слотов расширения.

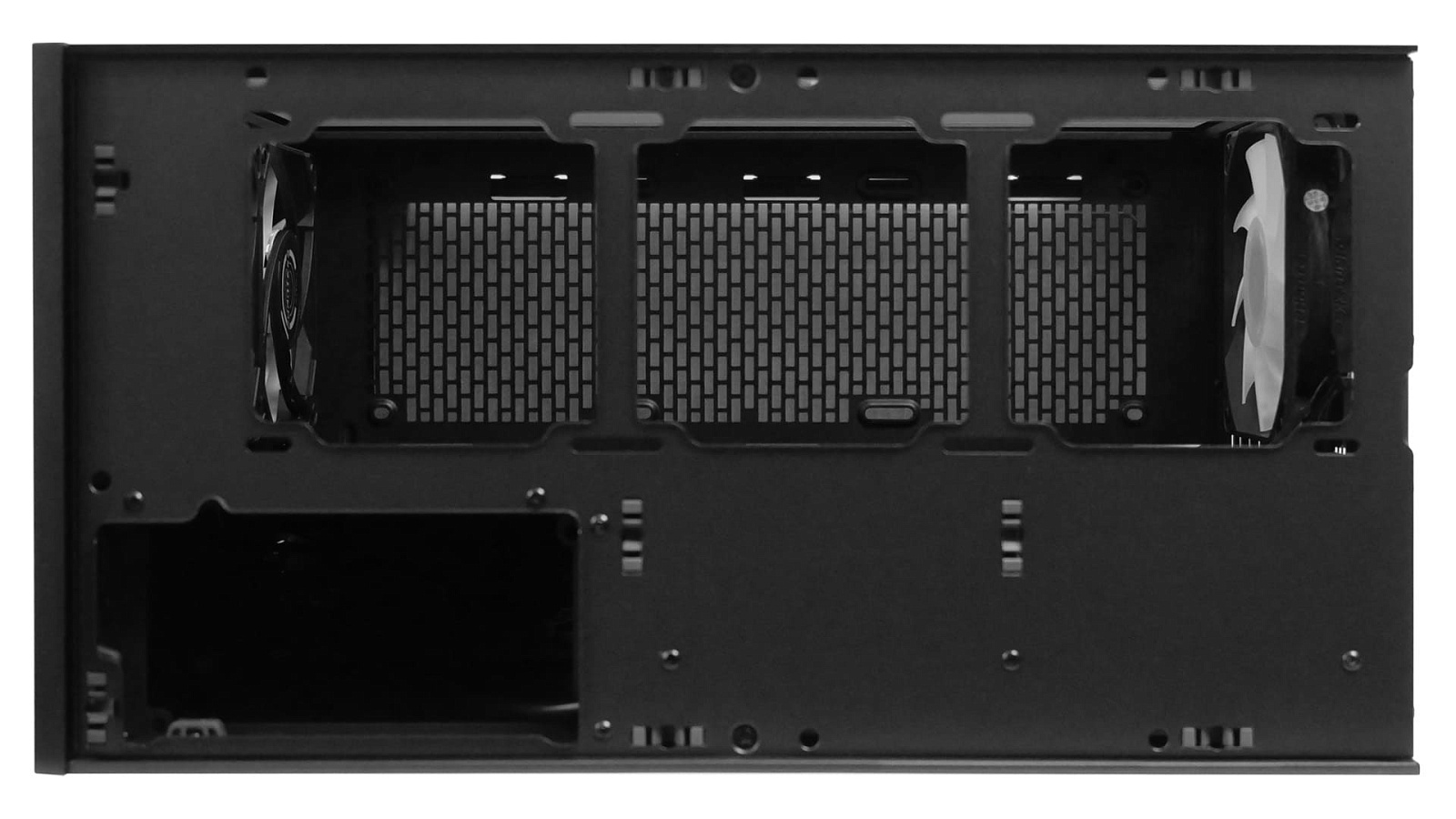

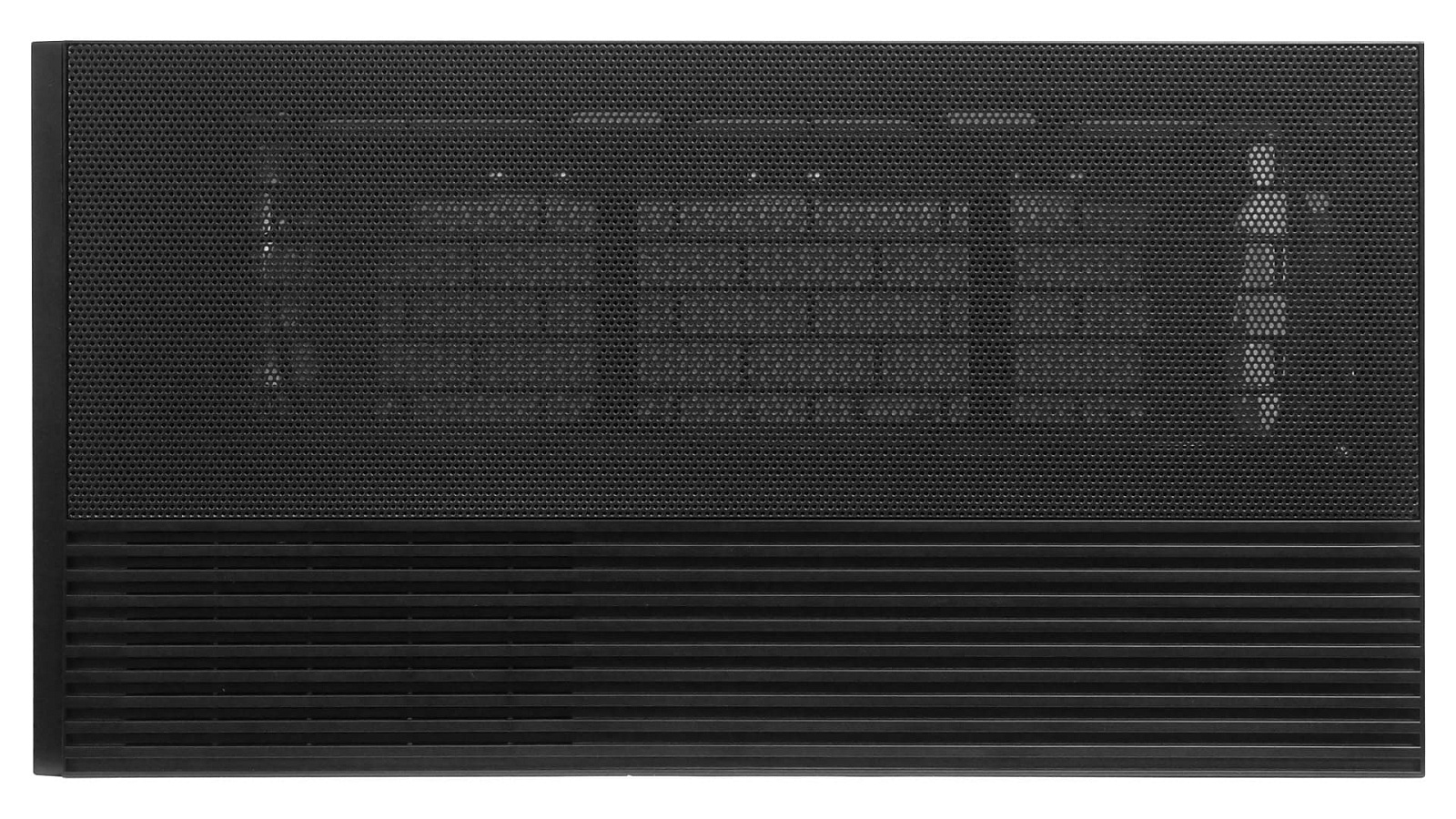

Дизайн верхней части корпуса повторяет переднюю панель. Те же прямые линии во всю длину и большая перфорированная металлическая накладка. Эта комбинированная панель крепится на быстросъёмных клипсах и снимается движением вверх, открывая доступ к зоне установки систем охлаждения и фиксирующим боковые панели винтам.

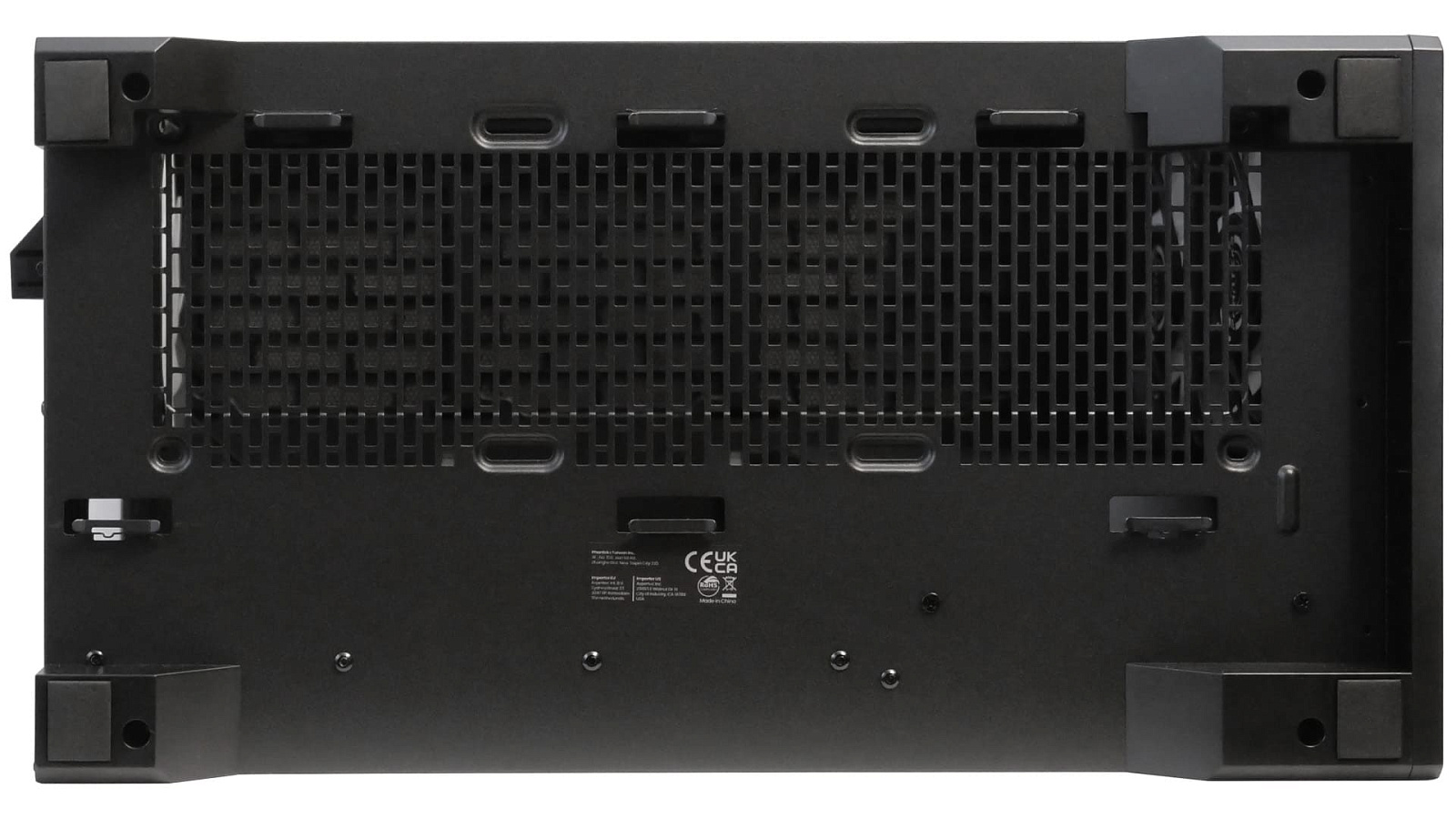

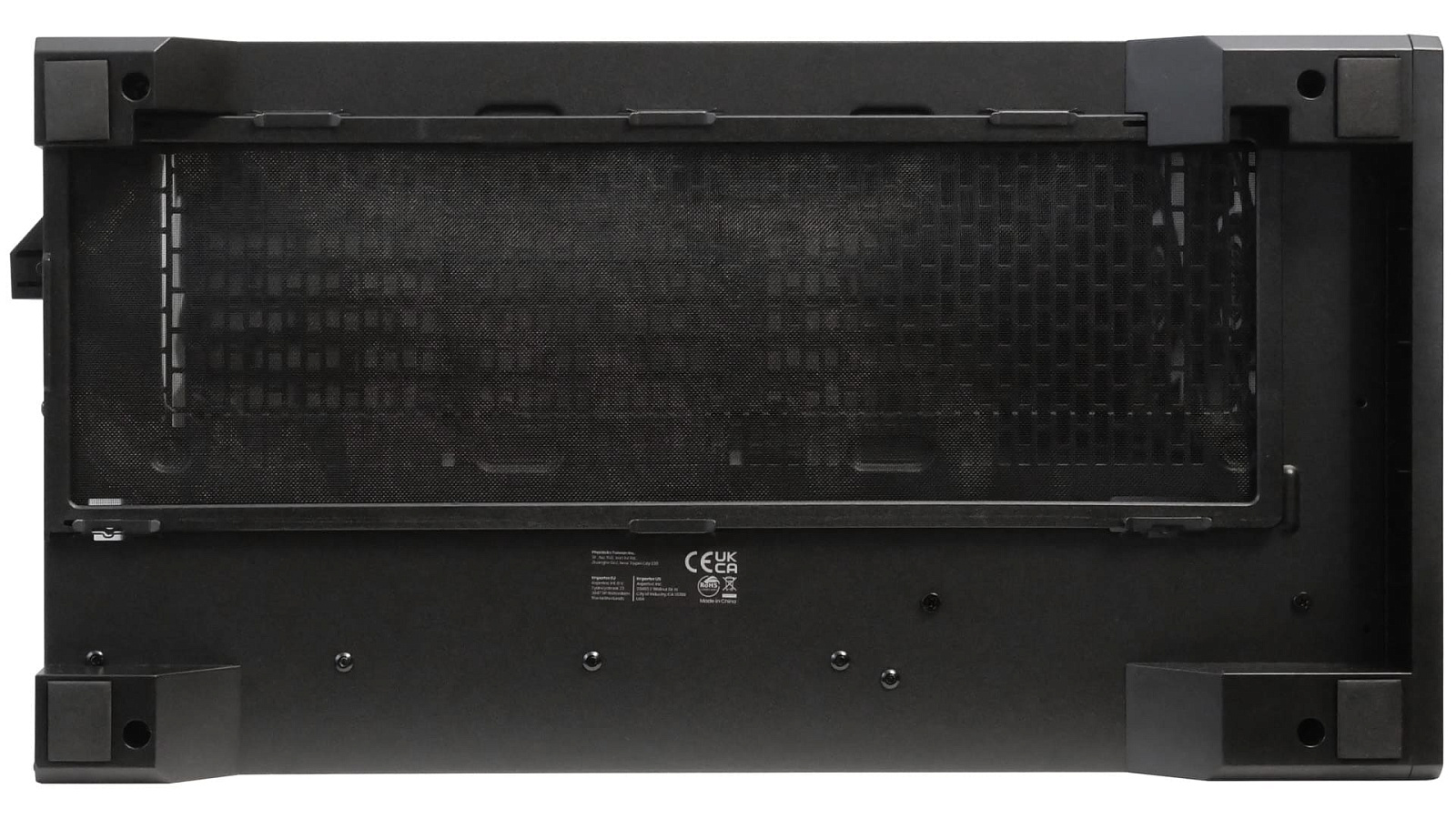

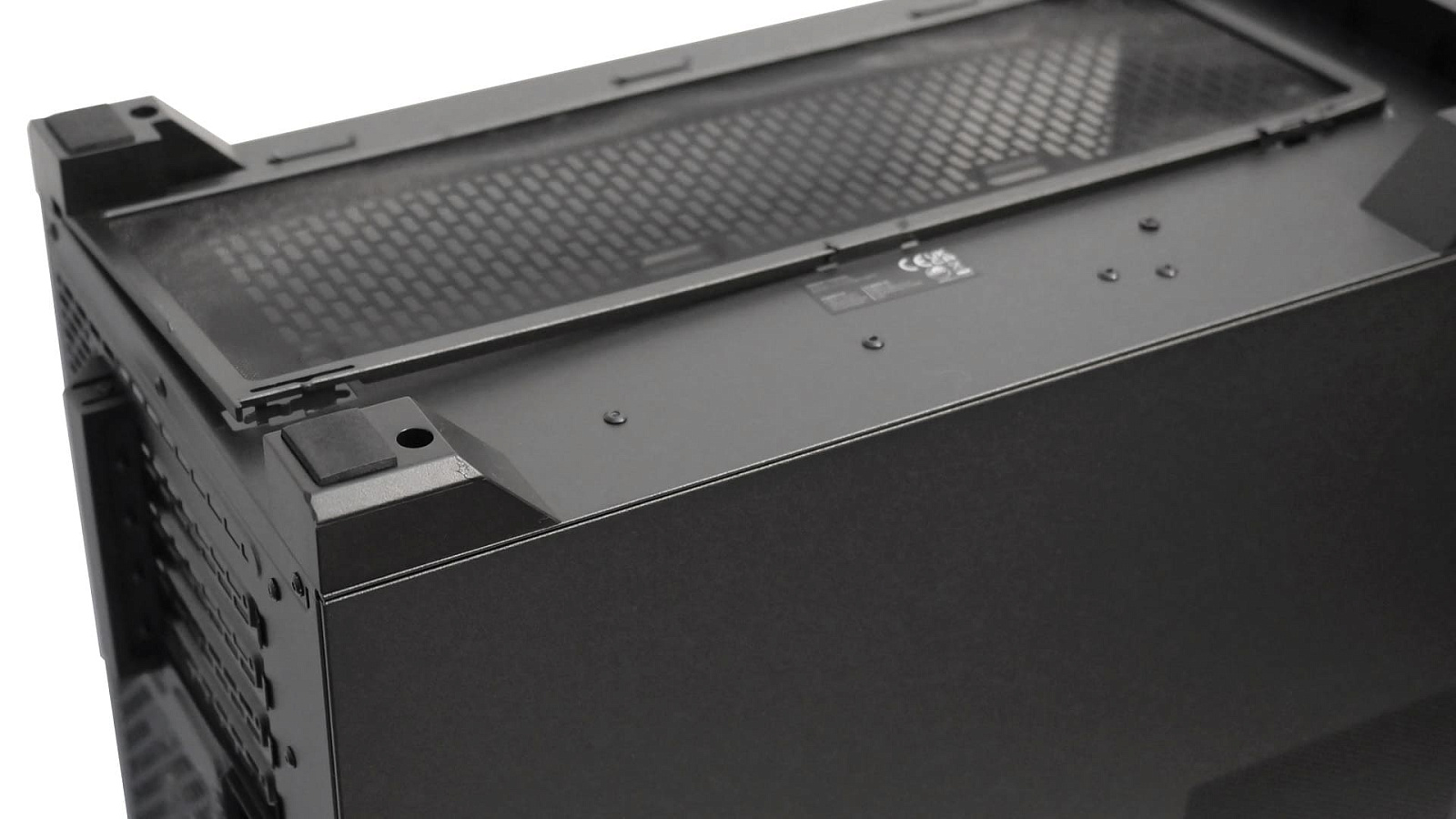

На дне корпуса бросается в глаза только достаточно крупная зона перфорации, закрытая каркасным пылевым фильтром. Она нужна для притока воздуха к вентиляторам, которые опционально можно установить на дне. Фильтр имеет не особо удобный тип щелевого крепления и слабую жёсткость пластиковой конструкции, из-за чего на экземпляре из обзора сетка шла небольшой волной и выглядела, как-будто его плохо натянули.

Приток воздуха к упомянутой нижней зоне обеспечивается высотой ножек, приподнимающих корпус над столешницей приблизительно на 26 мм. На всех дополнительно приклеены мягкие противоскользящие прокладки толщиной около 1 мм.

Интерьер

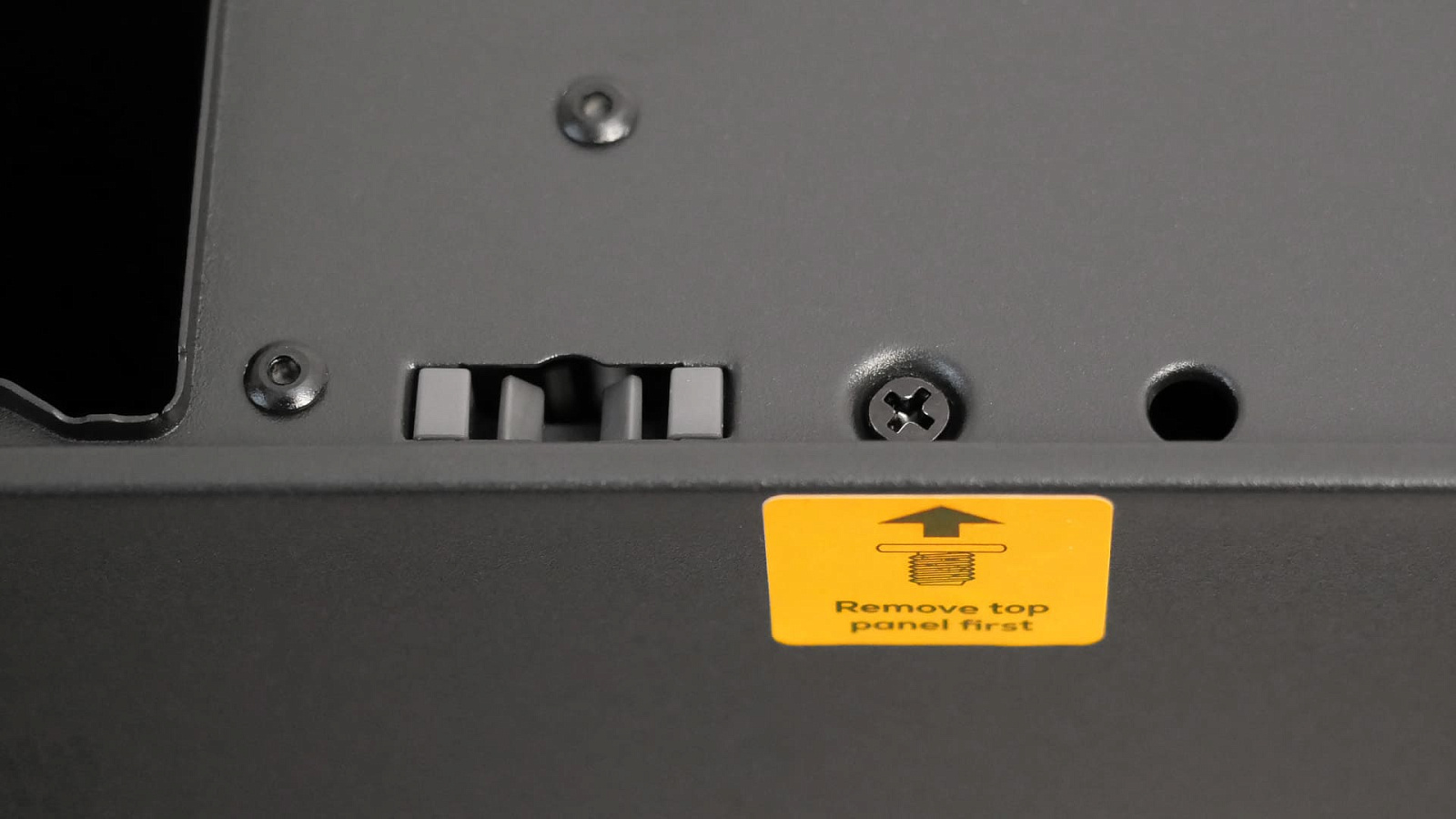

На крупной стеклянной и металлической панелях приклеены стикеры жёлтого цвета с напоминанием о том, что они прикручены в непривычной точке посередине под верхней панелью. Это больше похоже на транспортировочное решение. На практике панели не выпадают из креплений и без фиксации данными винтами. Хотя, если частая переноска собранного системного блока не планируется, то не лишним будет панели всё же прикрутить.

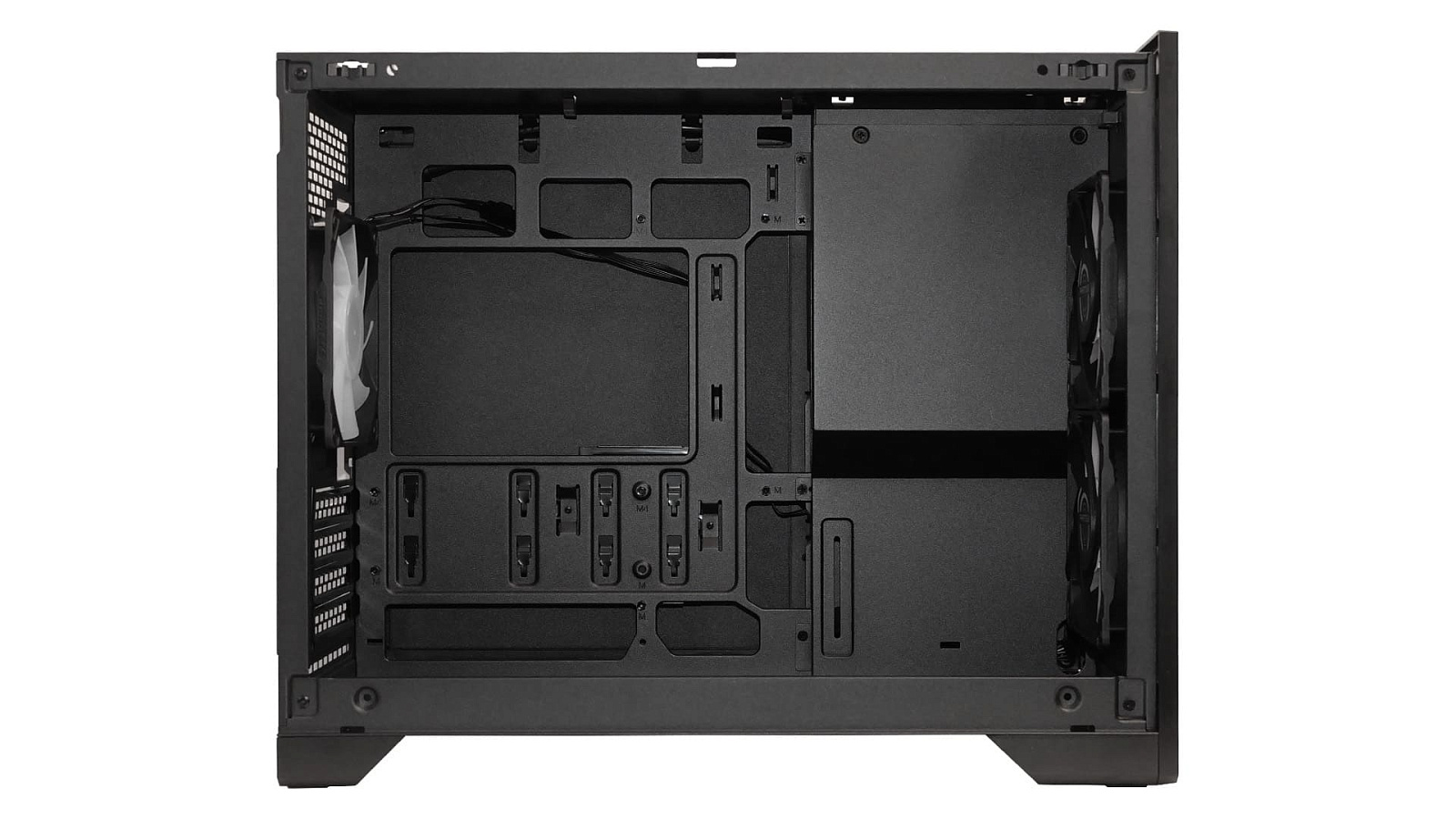

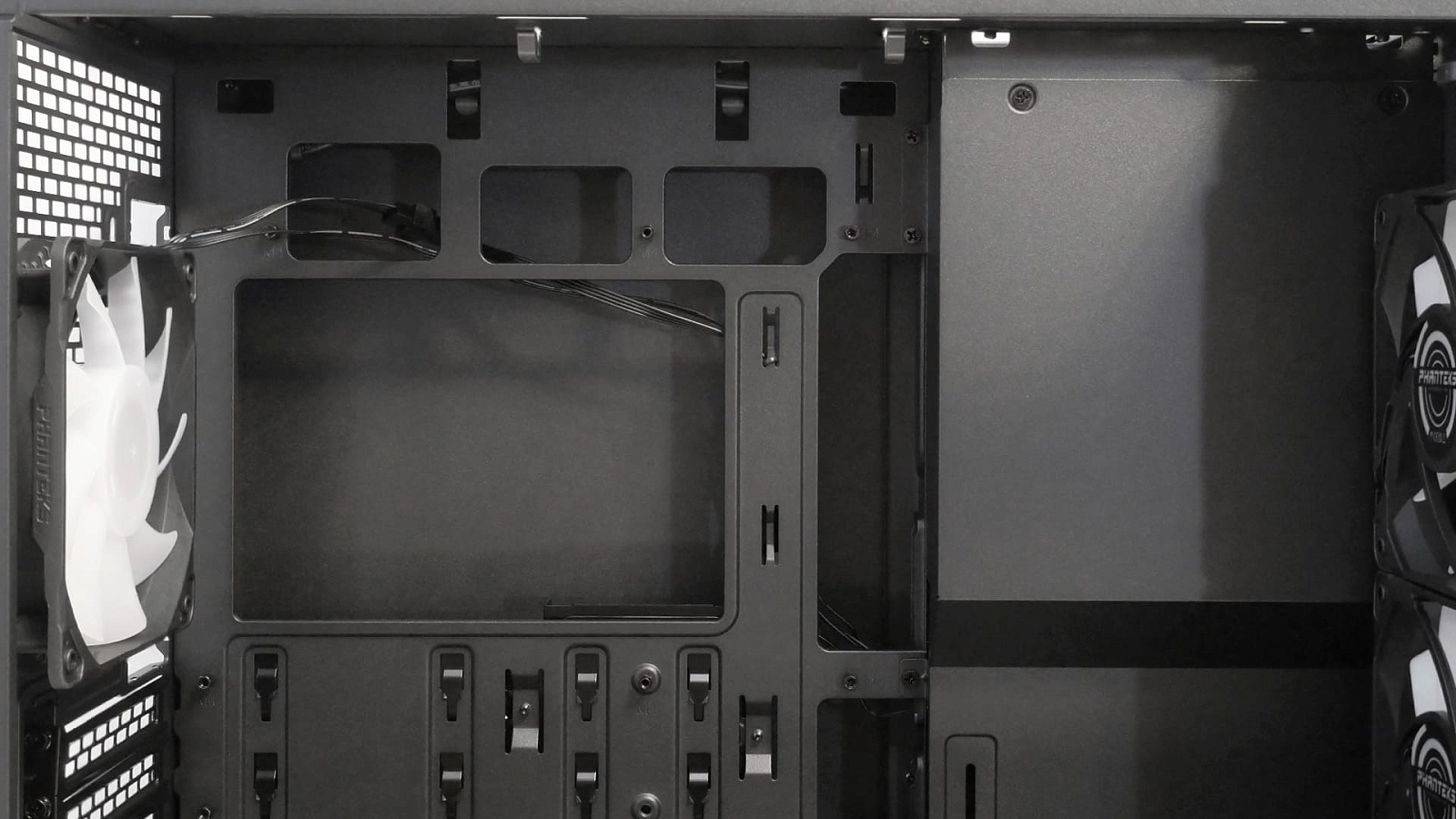

Основной отсек построен по принципу минимизации сопротивления воздушным потокам. Никаких дополнительных перегородок.

Поддерживается установка материнских плат компактных форматов (Mini-ITX и microATX), для которых уже установлены винтовые проставки в стандартных точках подвеса. Слотов расширения — 4 штуки. Все с многоразовыми металлическими заглушками, до винтов которых можно добраться снаружи после снятия пластиковой накладки на защёлках.

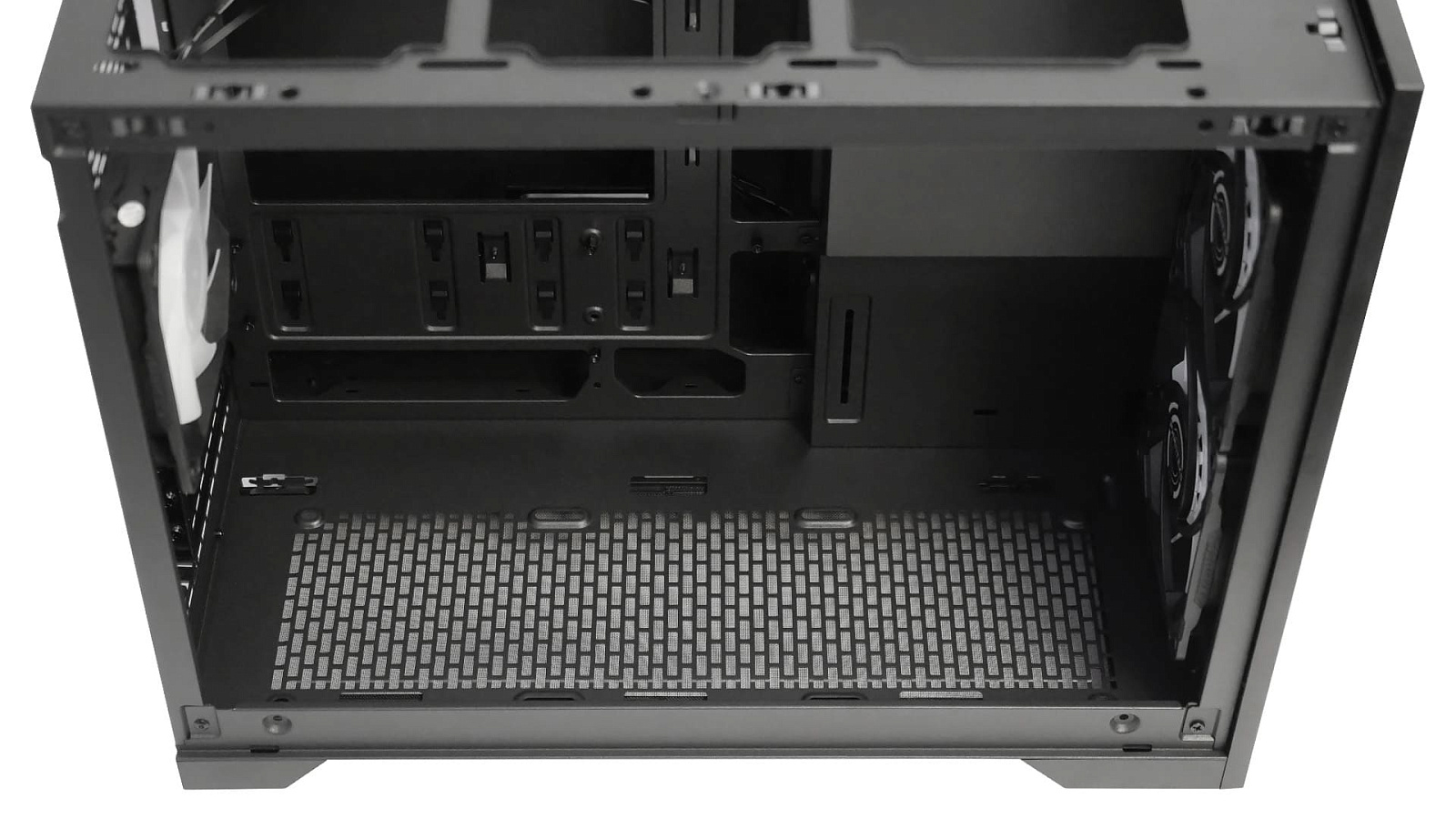

В нижней части, как уже было упомянуто, сделана крупная перфорированная область для установки корпусных вентиляторов. Здесь вмещается до трёх 120-мм моделей. Пригодятся при организации вертикальных воздушных потоков снизу вверх. В этом случае хорошо будут смотреться модели с инвертированными лопастями.

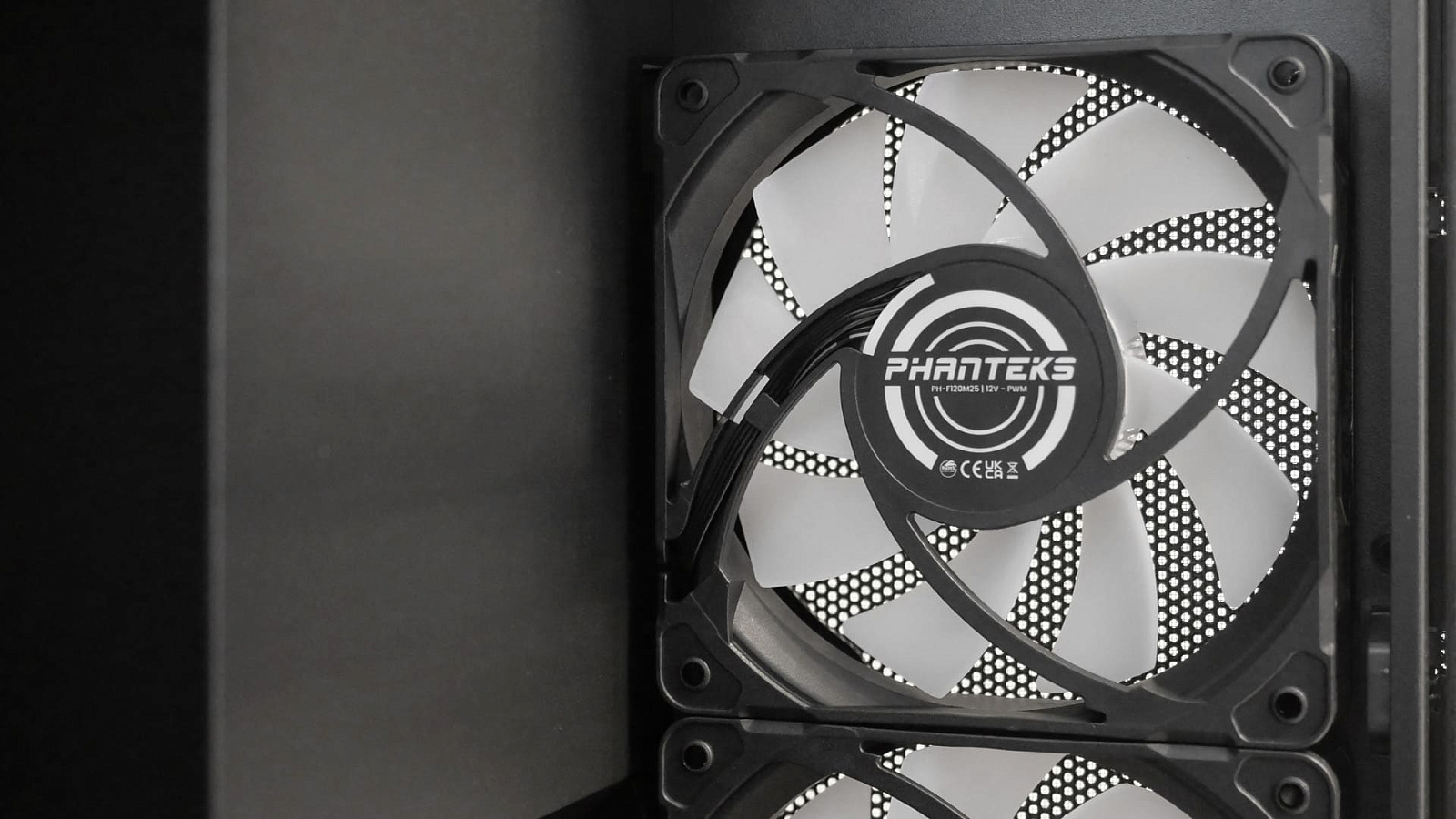

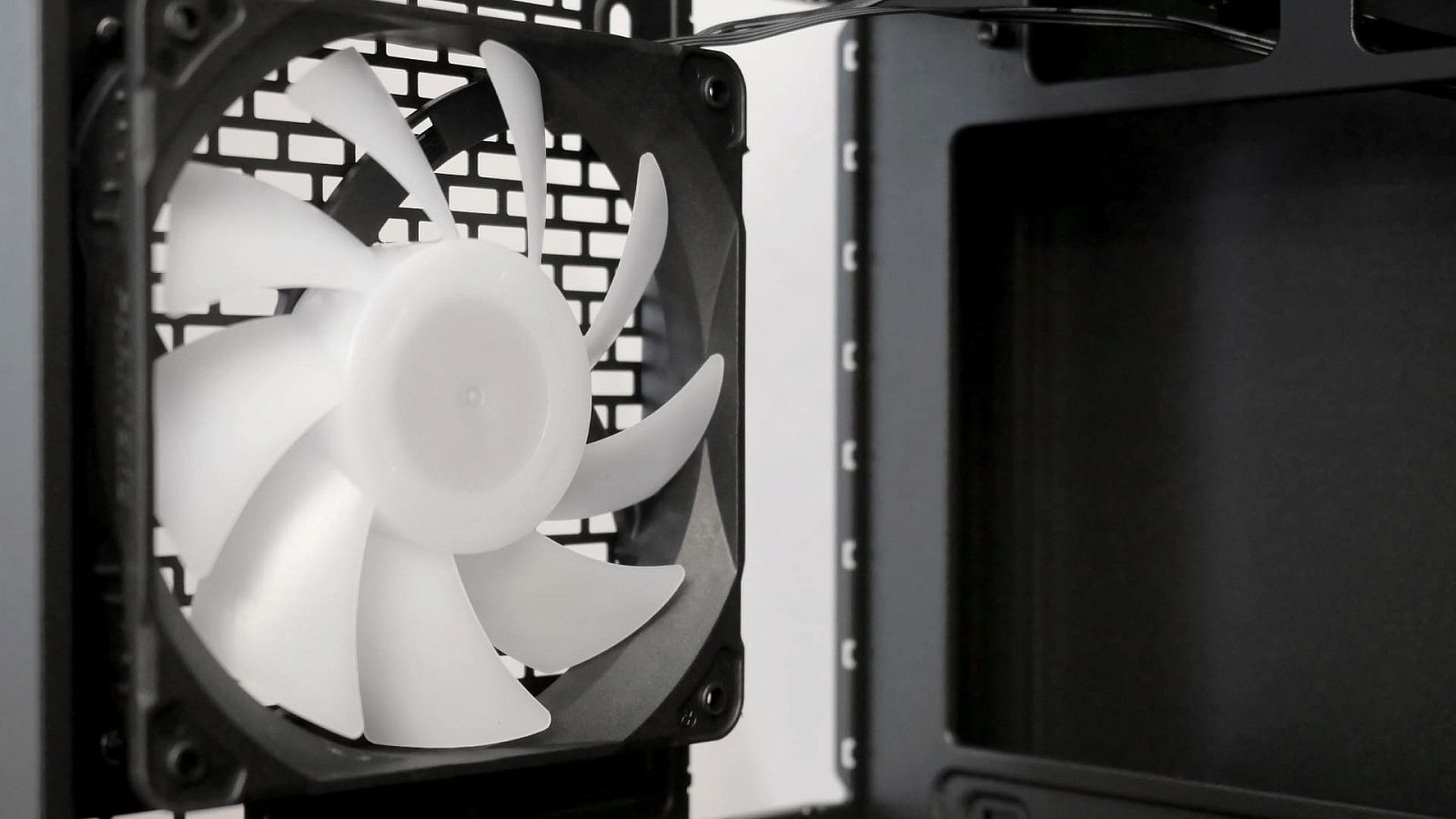

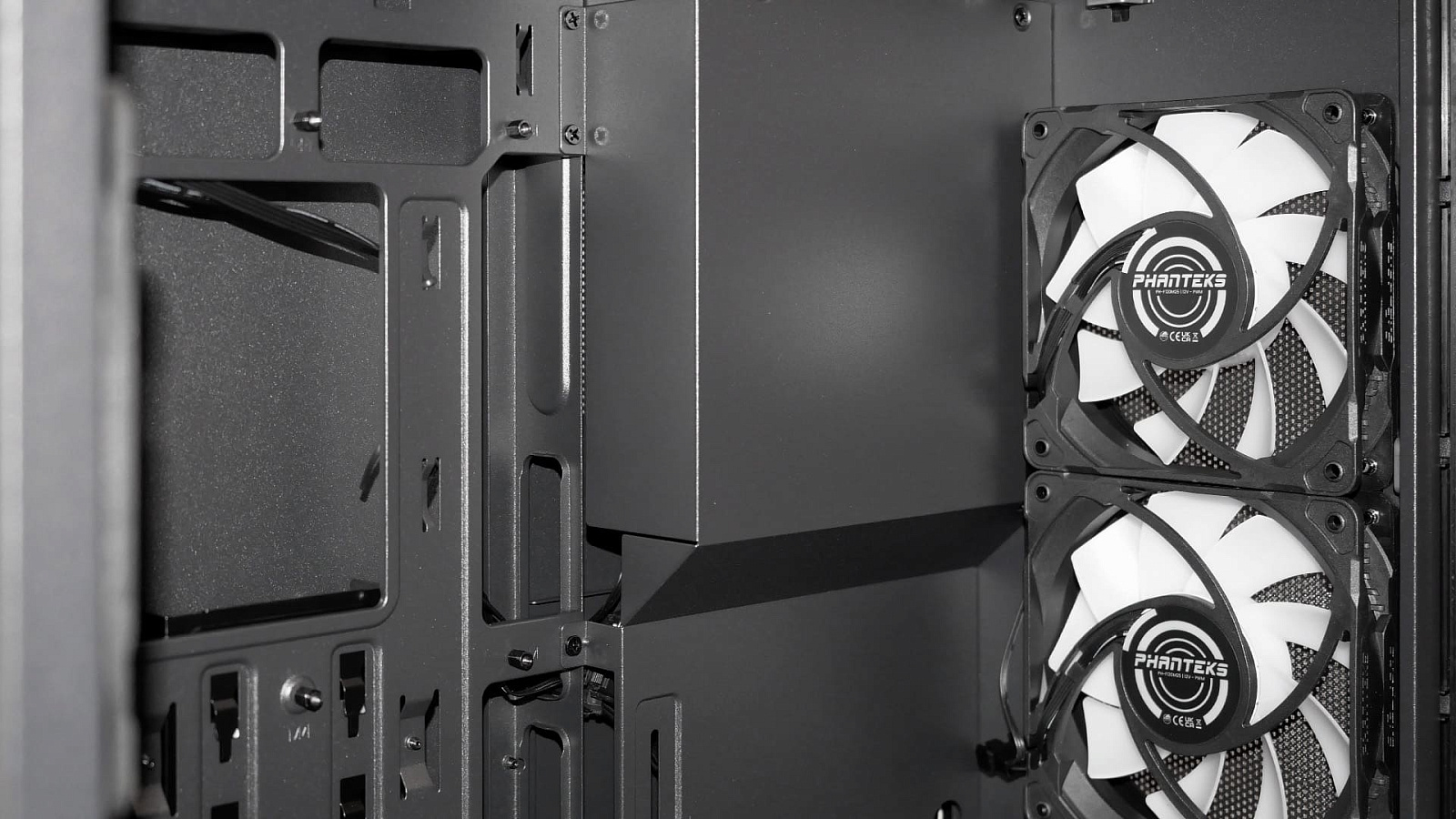

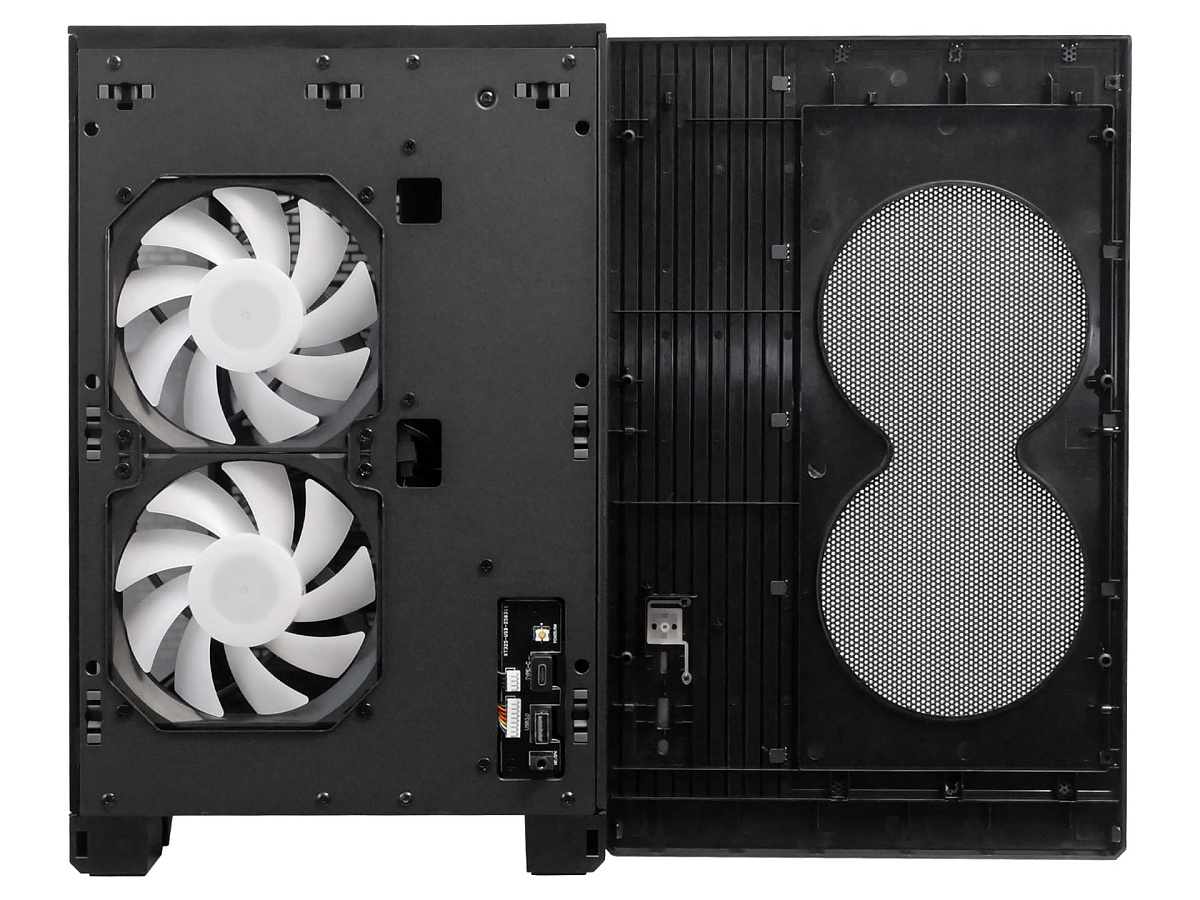

За фронтальной панелью предустановлены два вентилятора Phanteks M25-120 D-RGB с чёрными каркасами и с матово-белыми лопастями обычного типа, за счёт которых в корпус обеспечивается основной приток воздуха.

Доступ к ним снаружи удобный. Достаточно сдернуть переднюю панель с креплений.

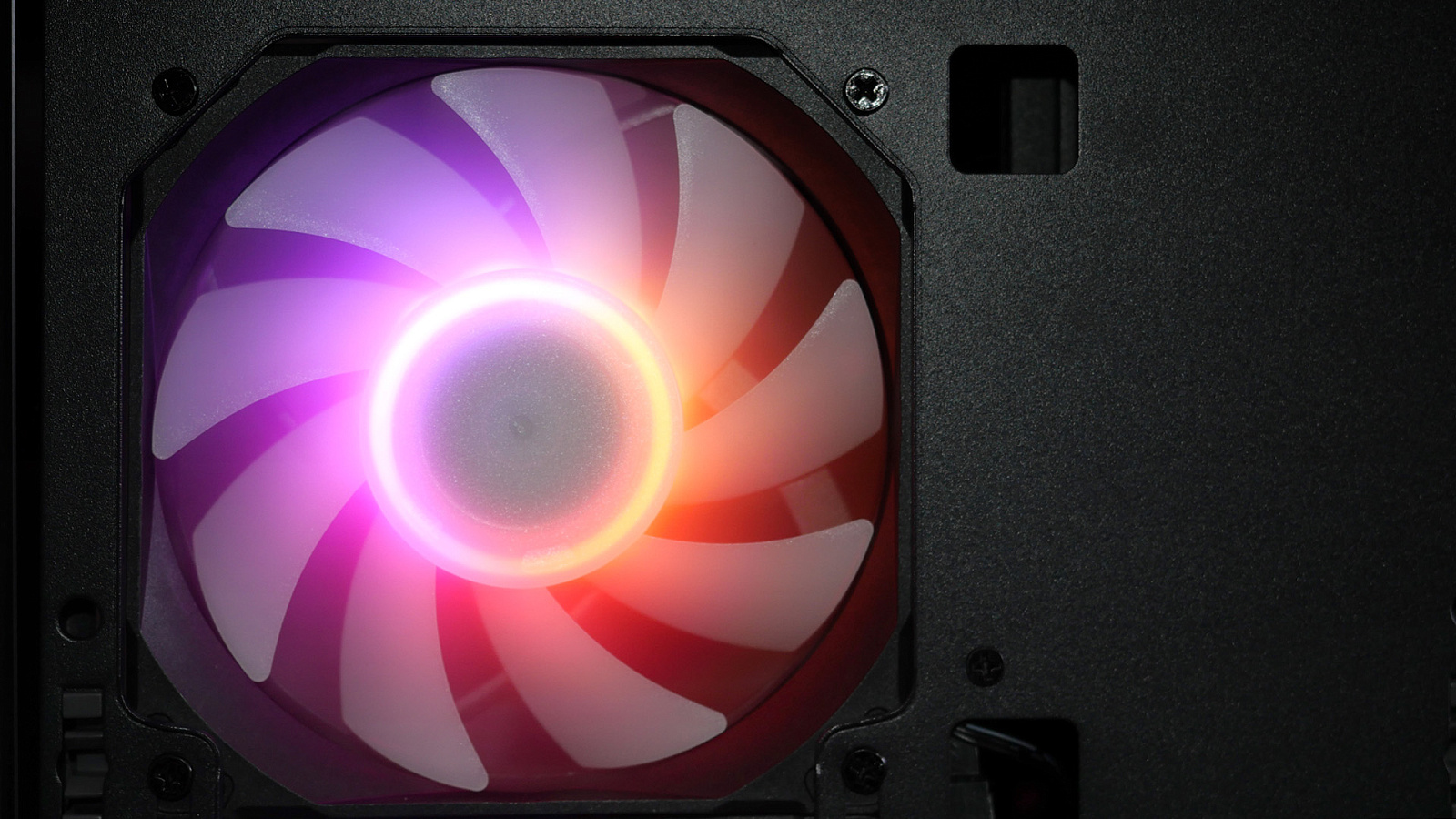

Третий предустановленный 120-мм вентилятор закреплён в тыльной части корпуса на стандартном месте рядом с окошком для интерфейсного блока материнской платы.

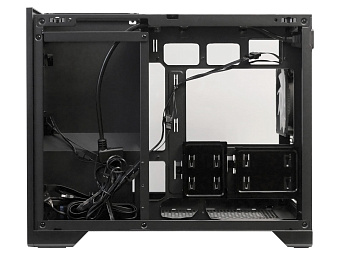

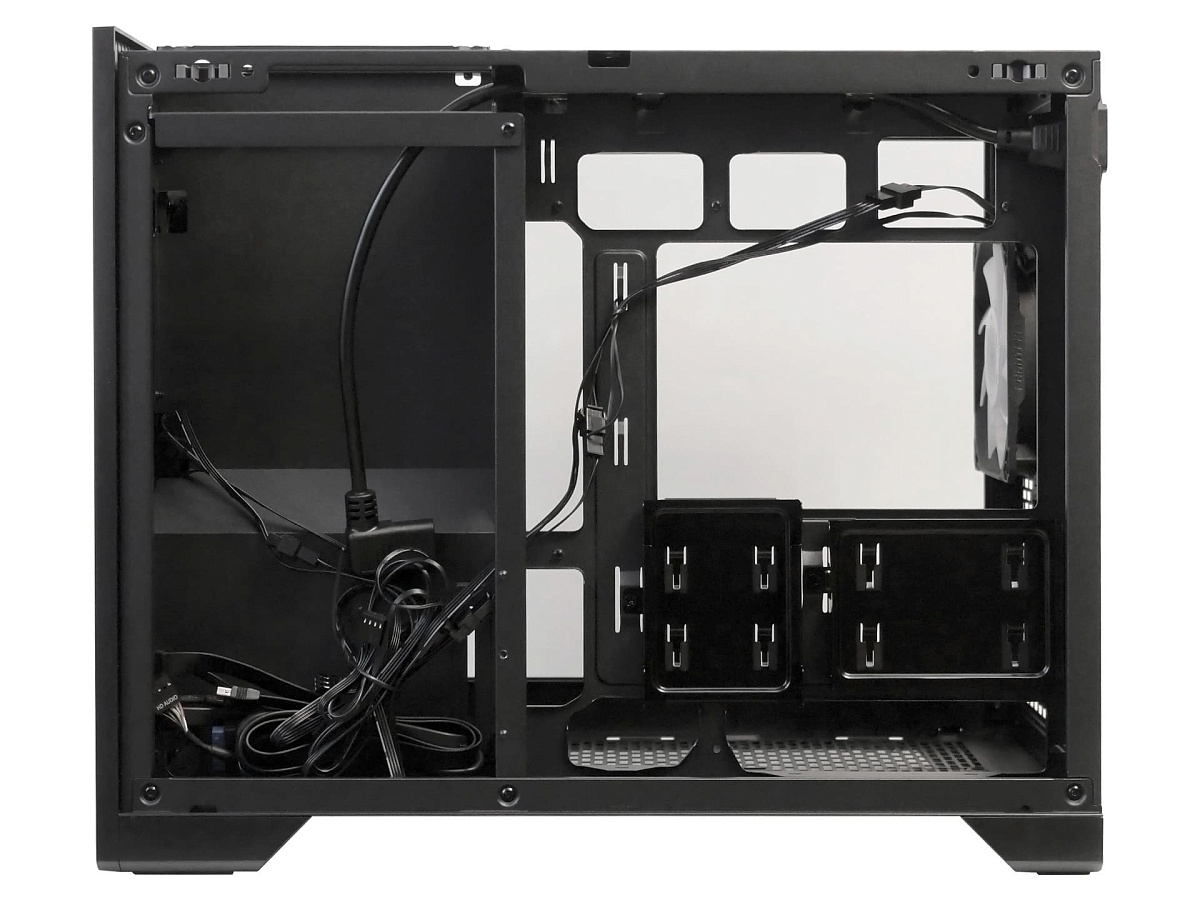

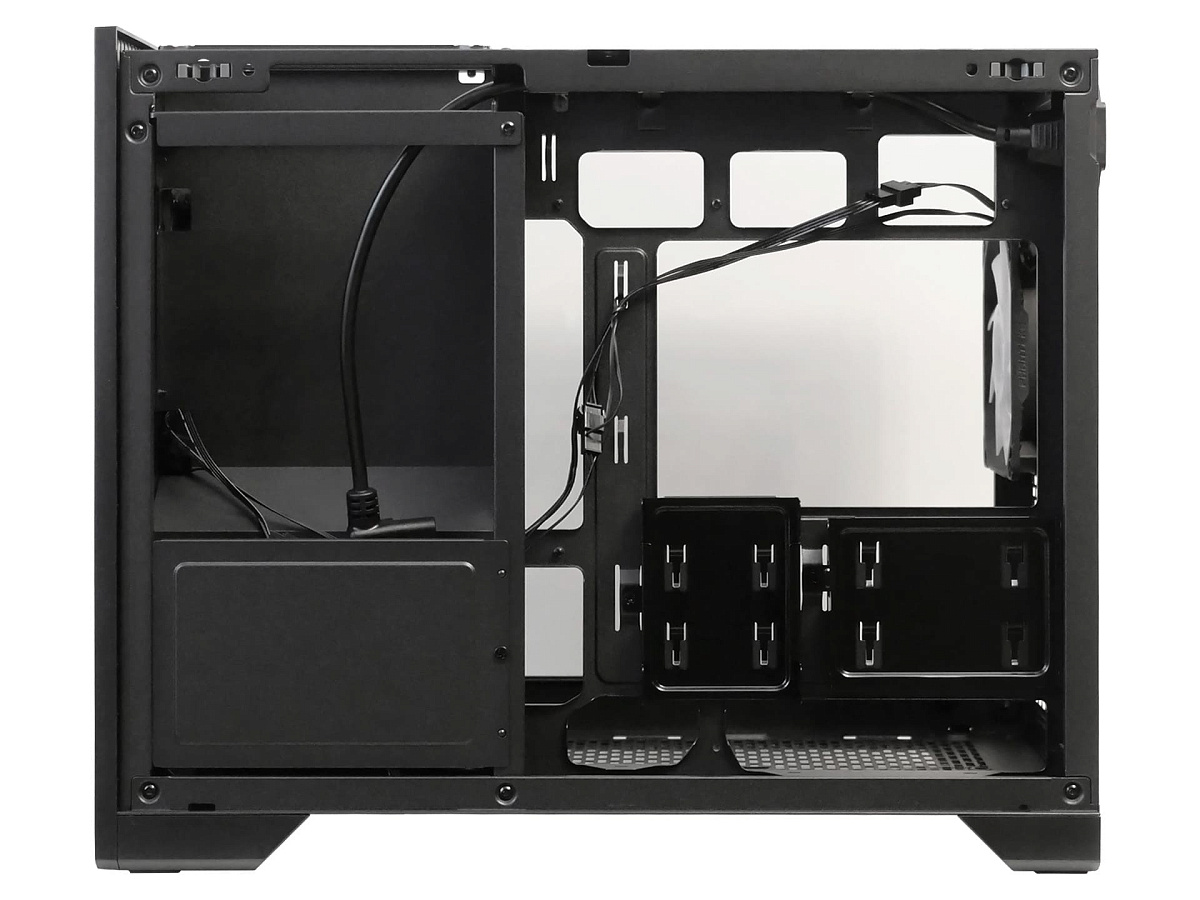

За поддоном материнской платы скрывается достаточно аккуратный вид. На фоне крупного окна для доступа к бэкплейту на материнской плате и креплений для 2,5'' накопителей информации непривычно выглядит левая часть. Здесь расположено место крепления блока питания. Ниже оставлена ниша, закрываемая съёмной пластиной, под один жёсткий диск формата 3,5''.

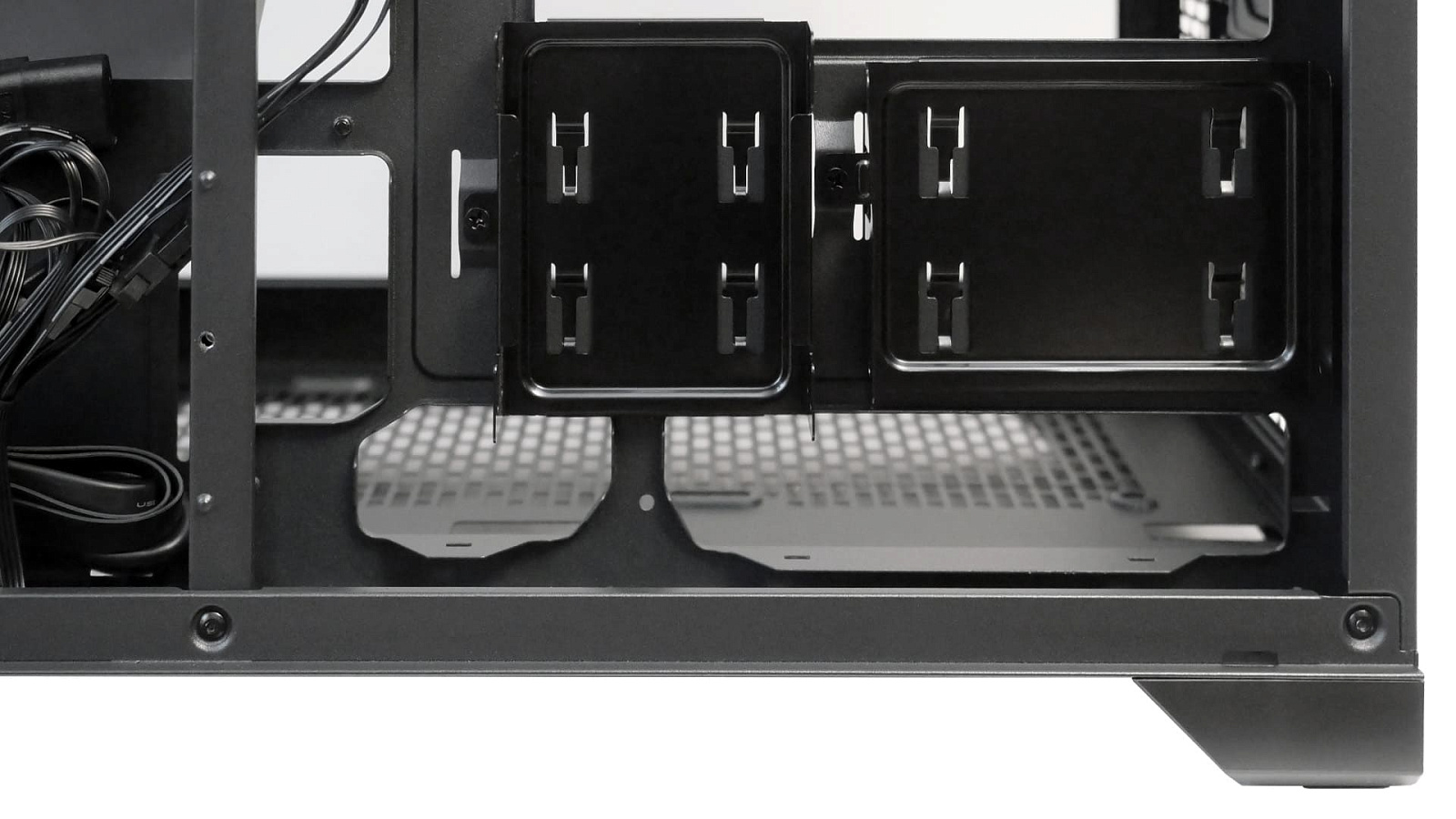

Накопители 2,5'' подвешиваются на две отдельные пластины. Подключать SATA-питание в этих местах удобнее будет прямыми, а не Г-образными коннекторами.

Для кабель-менеджмента в корпусе заготовлено достаточное количество проушин для хомутов, крупных окошек для протягивания коннекторов и проводов, а также присутствует достаточное пространство в застенках.

Поддержка систем охлаждения

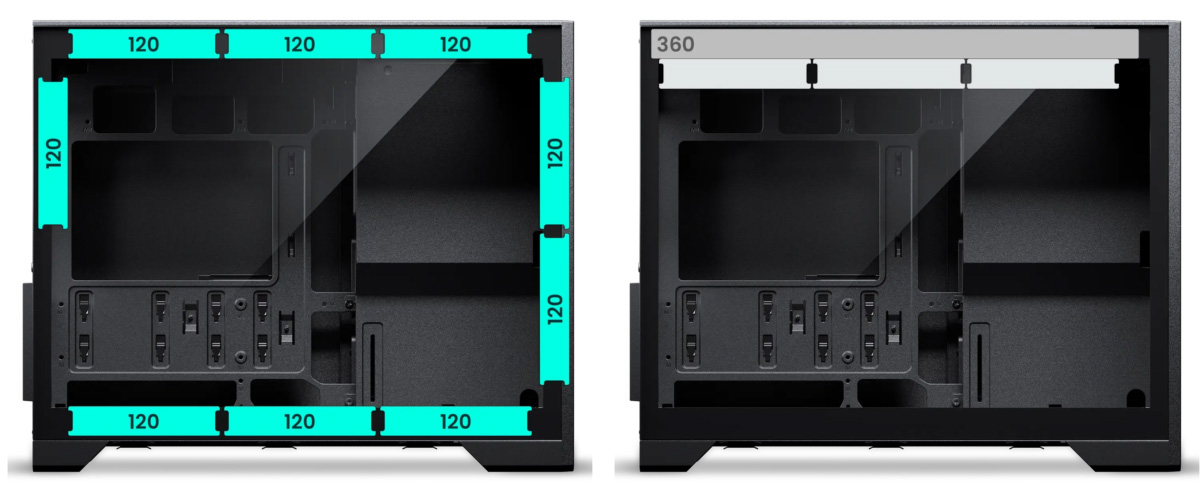

Возможные варианты размещения компонентов систем охлаждения в Phanteks XT M3:

Особенности сборки

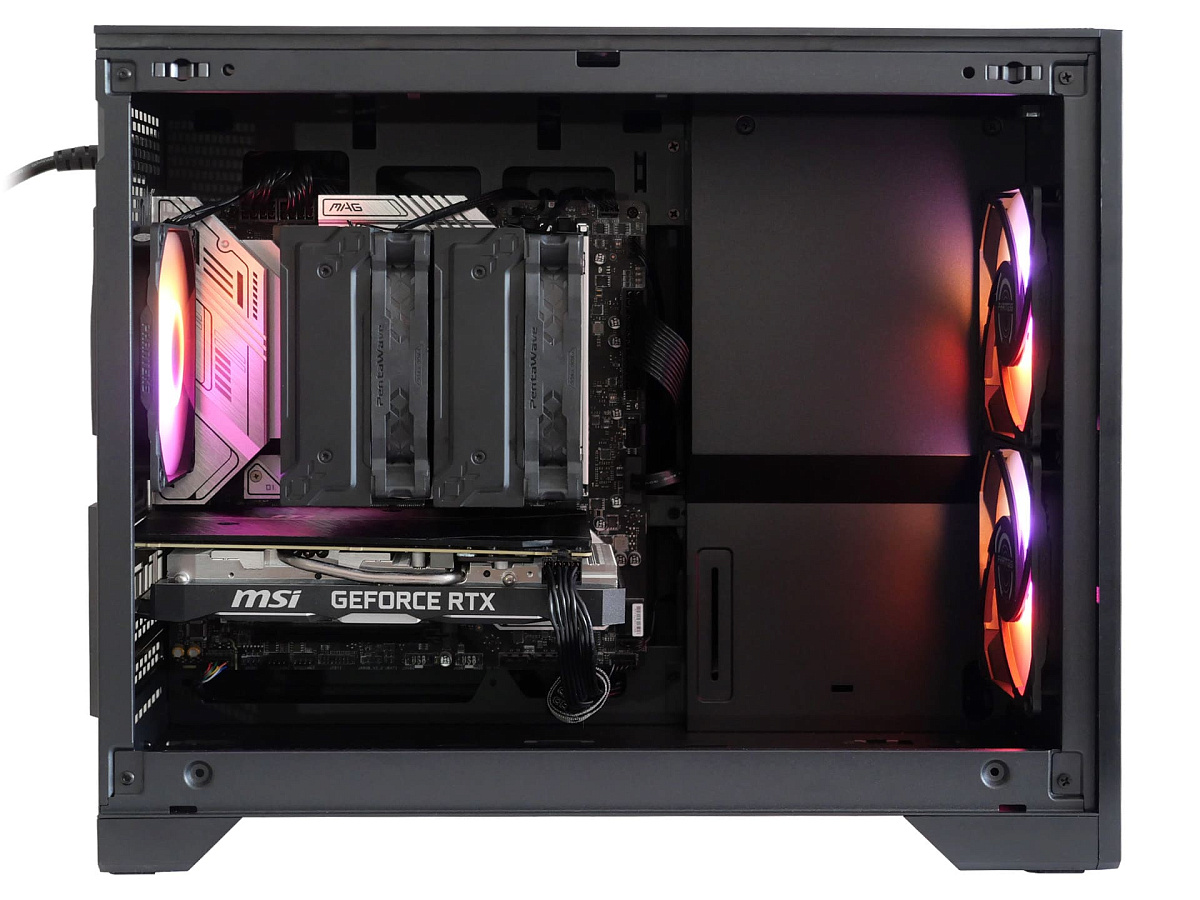

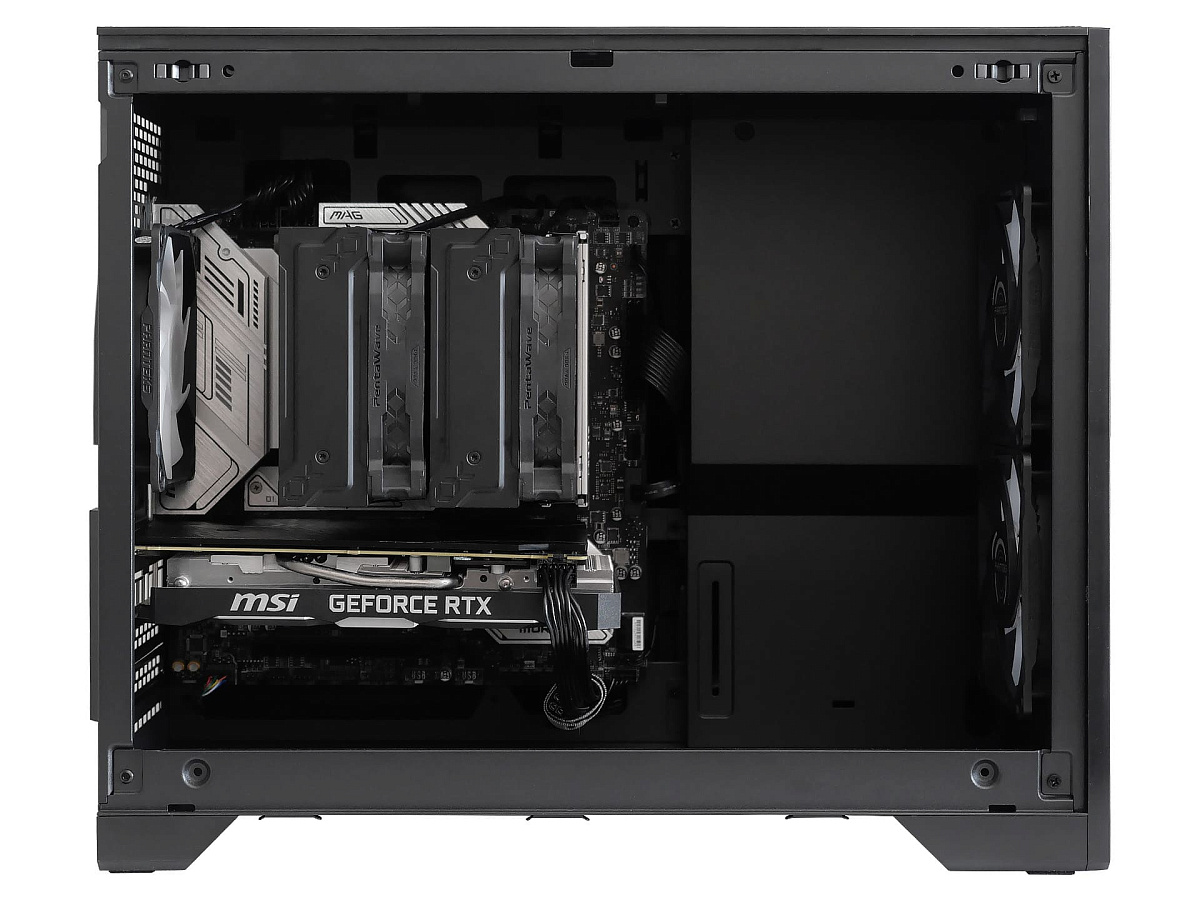

При относительно скромных габаритах Phanteks XT M3 получился вместительным. Из ограничений, на которые обязательно придётся обратить внимание — компактный формат материнской платы и длина блока питания. В остальном вместятся производительные и достаточно крупные комплектующие.

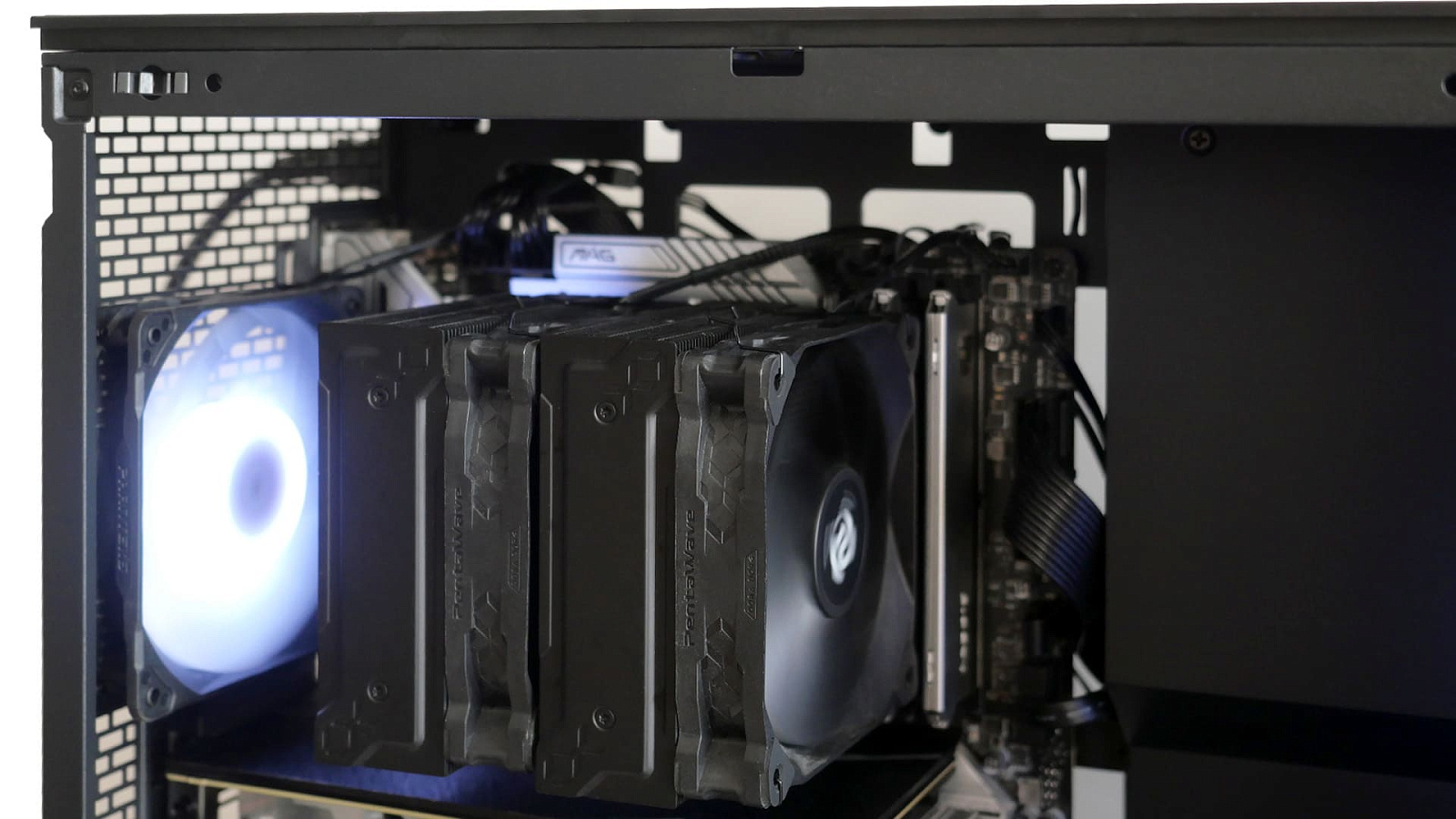

Корпус одинаково хорошо спроектирован как для классических башенных кулеров, для которых высота ограничена 175 мм, так и для AIO-СЖО формата 240-мм или 360-мм, для радиаторов которых ограничения по габаритам 410 x 122 x 60 мм.

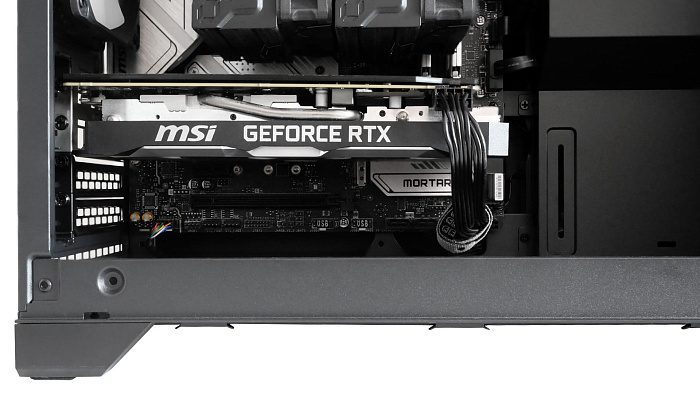

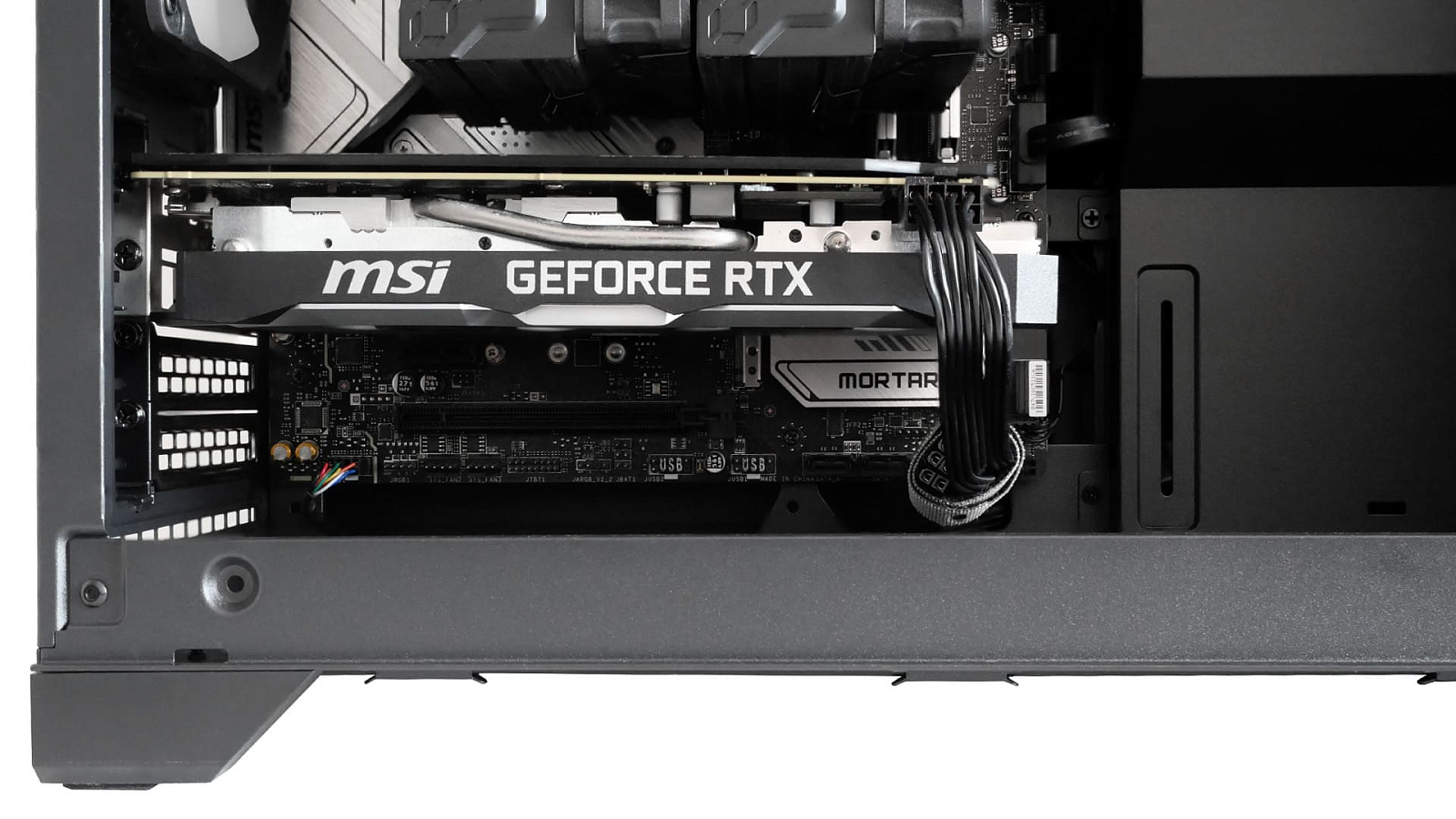

Для производительной видеокарты места также предостаточно. Совместимы модели до 40,5 см длиной и это с предустановленными двумя фронтальными корпусными вентиляторами.

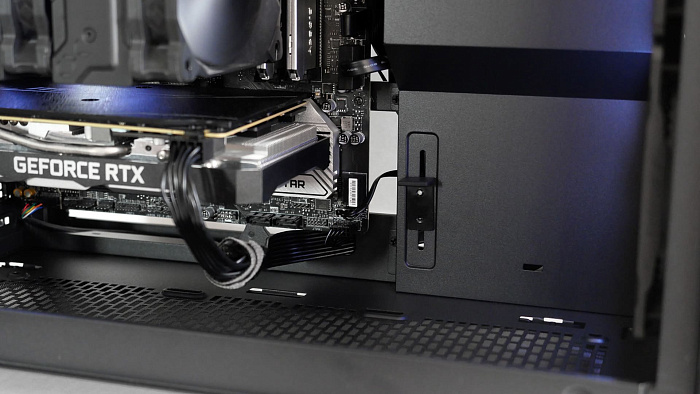

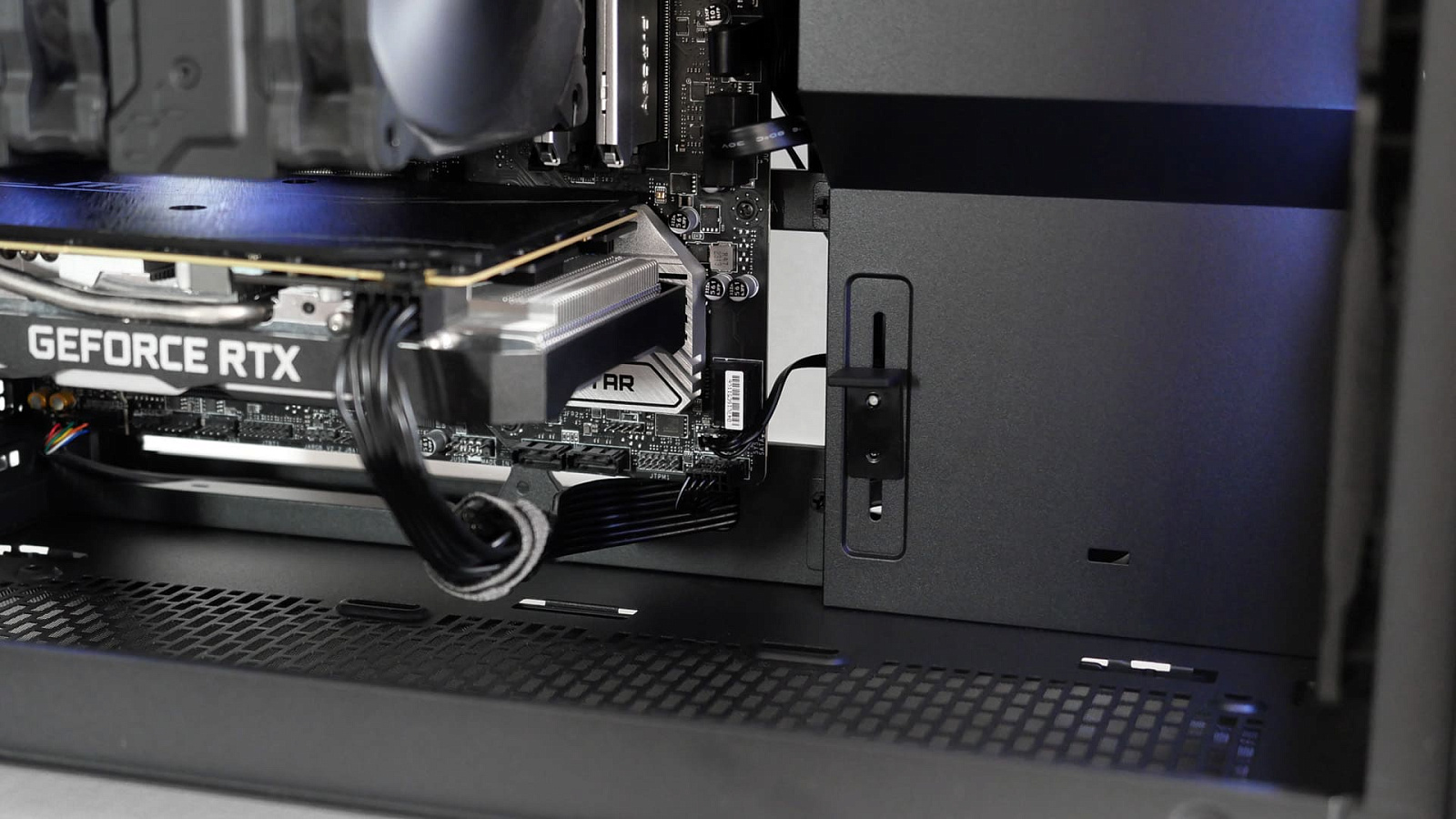

Для исключения провисания длинных видеокарт в комплекте приложен компактный Г-образный кронштейн, прикручиваемый в специально отведённое место с регулировкой по высоте. На самом кронштейне сделана резиновая накладка для того, чтобы ничего не поцарапать в месте соприкосновения. С учетом его расположения, использовать в качестве поддержки можно будет только с видеокартами, имеющими длинные (трёхвентиляторные) системы охлаждения.

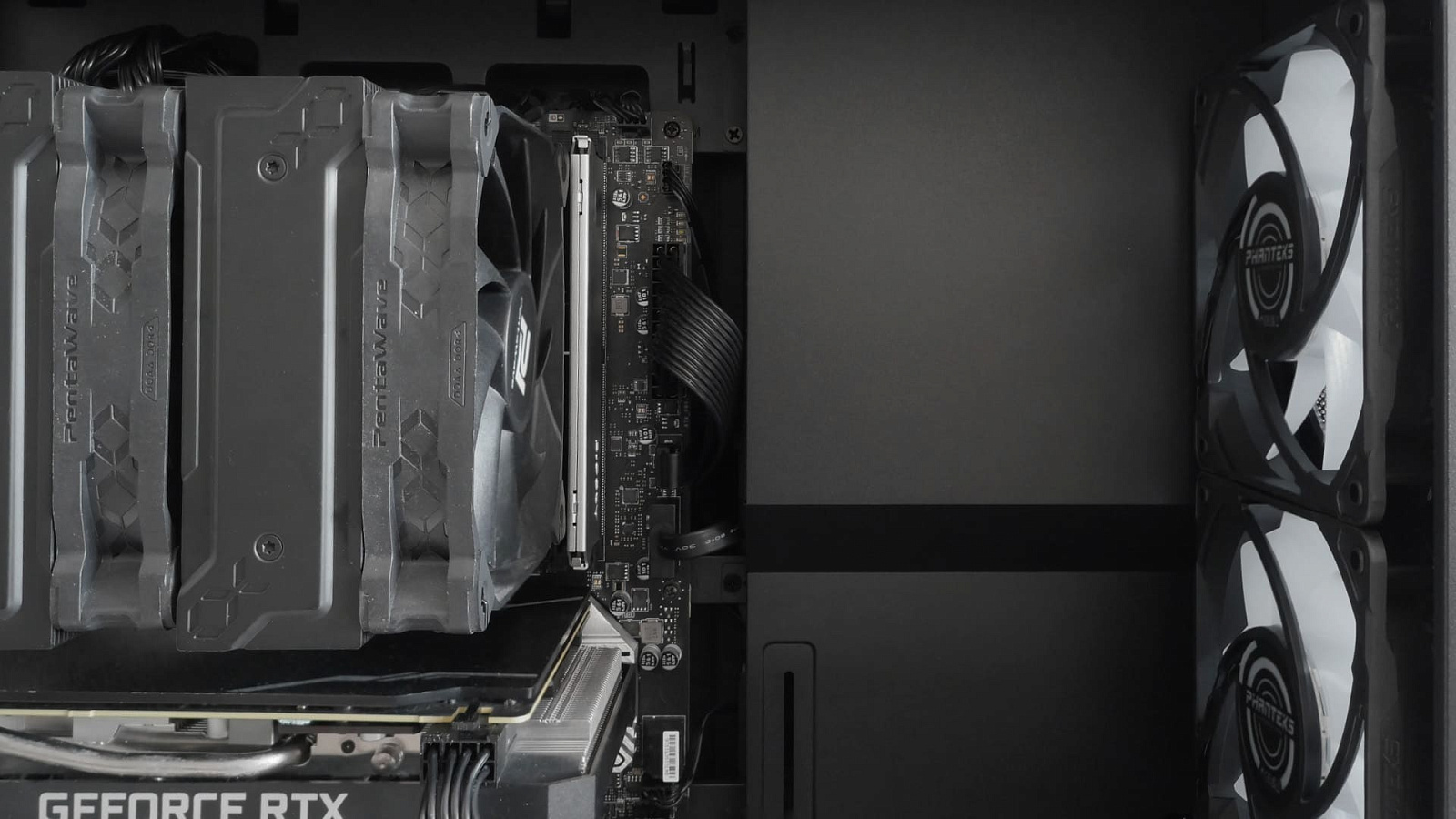

Правее материнской платы находится выступающий элемент, сделанный чтобы скрыть блок питания. Одновременно он прикрывает выводы кабелей вдоль правого края материнской платы. Смотрится аккуратно.

При подборе блока питания важно учесть рекомендацию производителя и остановить выбор на модели с длиной корпуса до 150 мм. Более длинные модели гарантированно не вместятся из-за особенностей ниши, которая к нижней части уменьшается по глубине. В тестовой сборке, например, не вместился Thermaltake ToughPower GF3 850W длиной 160 мм.

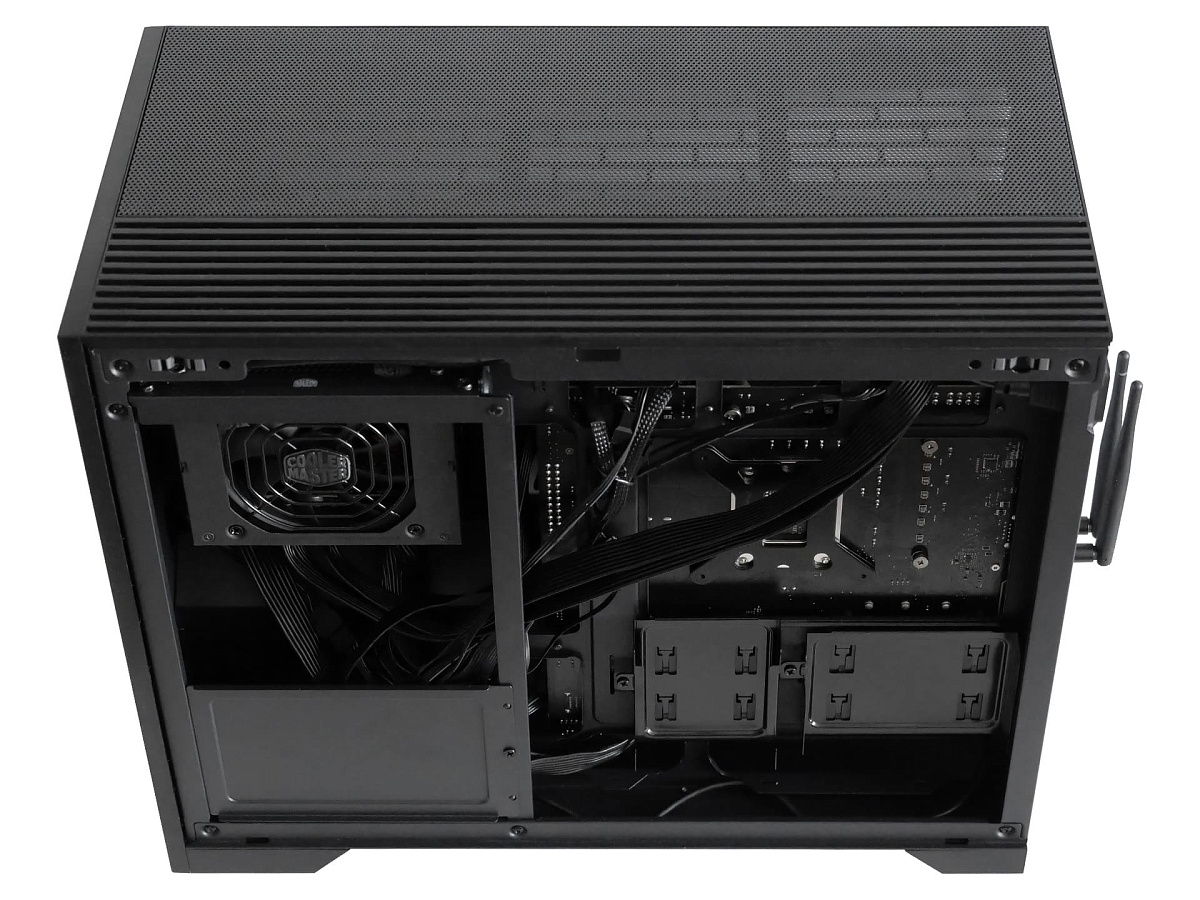

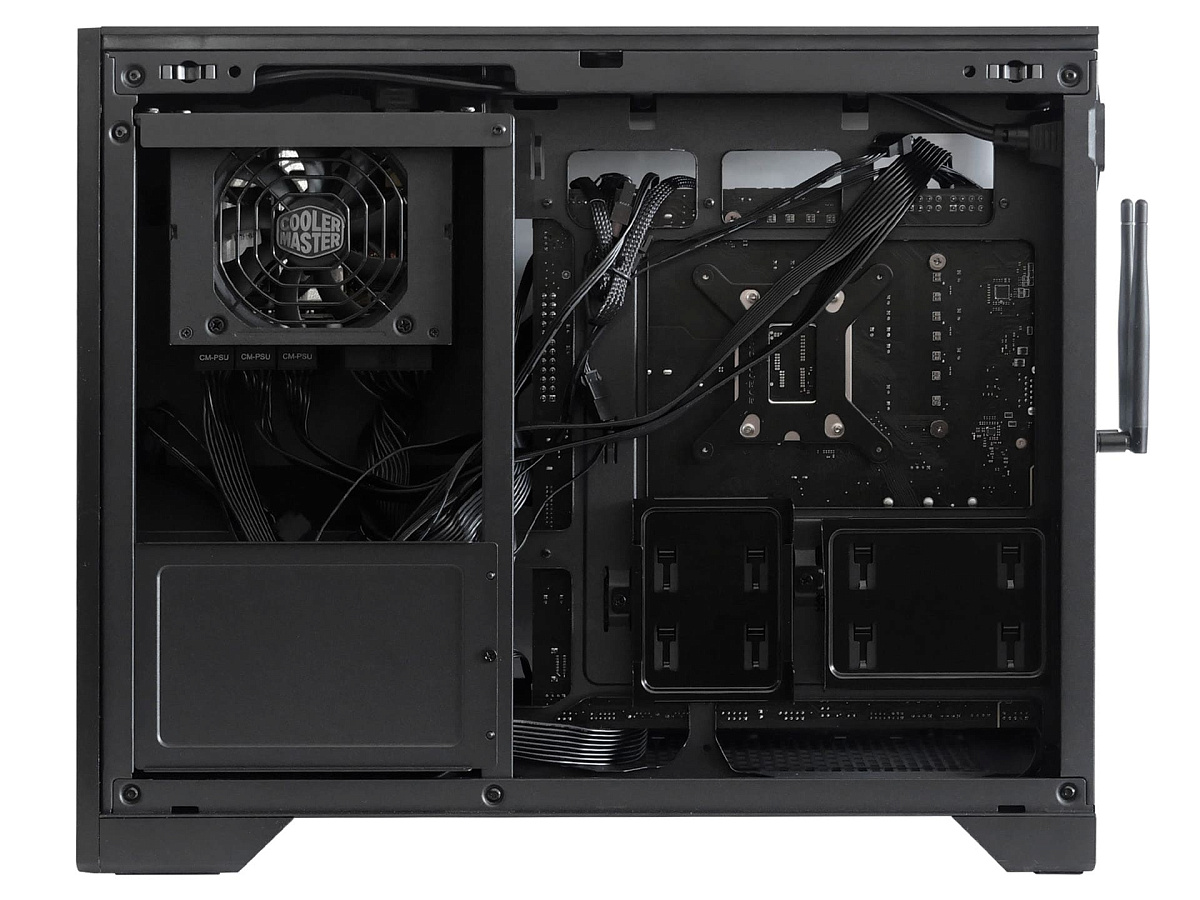

Под провода в застенках места достаточно, вместятся как ленточные кабели, так и классические пучки от блоков питания без модульных разъёмов. Удачным решением можно назвать установку пластины ниже блока питания. Она прекрасно скрывает ворох излишков кабелей.

Подсветка

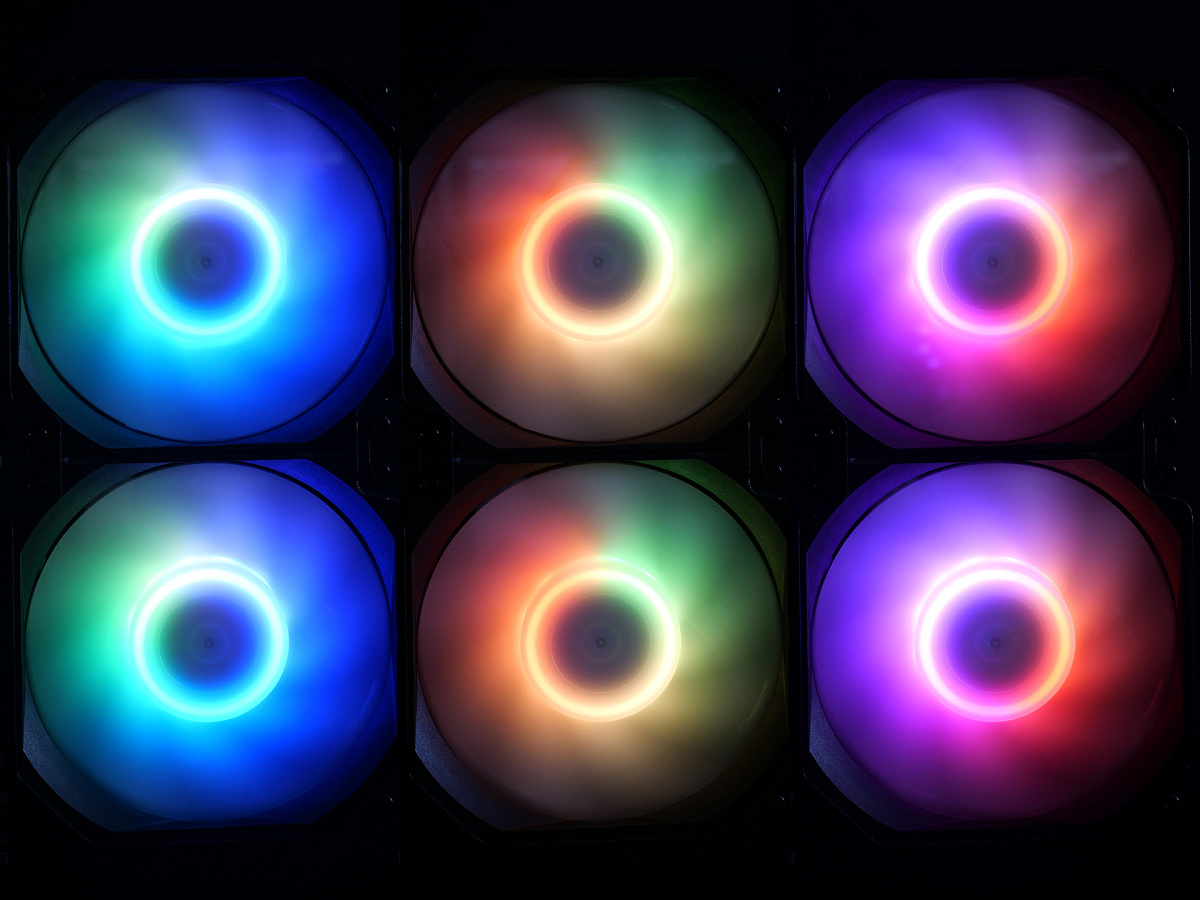

Рассмотренная в обзоре комплектация корпуса включает три предустановленных вентилятора с ARGB-подсветкой. Реализована она без изысков за счёт подсвечиваемых полупрозрачных крыльчаток.

В корпусе нет предустановленного средства управления подсветкой вентиляторов, поэтому ARGB-эффекты будут полностью управляться с материнской платы или отдельно приобретаемым контроллером.

Тестирование

При тестировании Phanteks XT M3 применялись утилиты: OCCT 15.0.7 и HWiNFO версии 8.40, в которой появились средства не только мониторинга, но и стресс-тестирования. Уровень шума измерен прибором Актаком АТЕ-9015 с расстояния 1 метр в помещении без специальной подготовки с фоновым шумом менее 30 дБА, а скорость воздушного потока от вентиляторов — цифровым анемометром BTMeter BT-100.

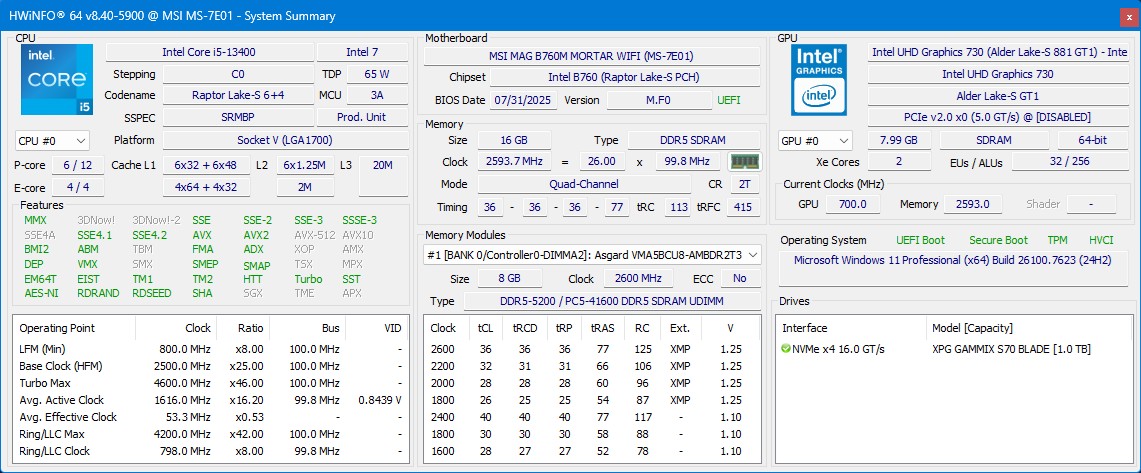

Конфигурация тестового стенда

Скорость и шум вентиляторов

Три предустановленных 120-мм вентилятора Phanteks PH-120M25 подключаются проводами со стандартными коннекторами: 4-pin PWM (2510-4) для питания моторов и 3-pin ARGB (5V-D-G) для питания и управления подсветкой.

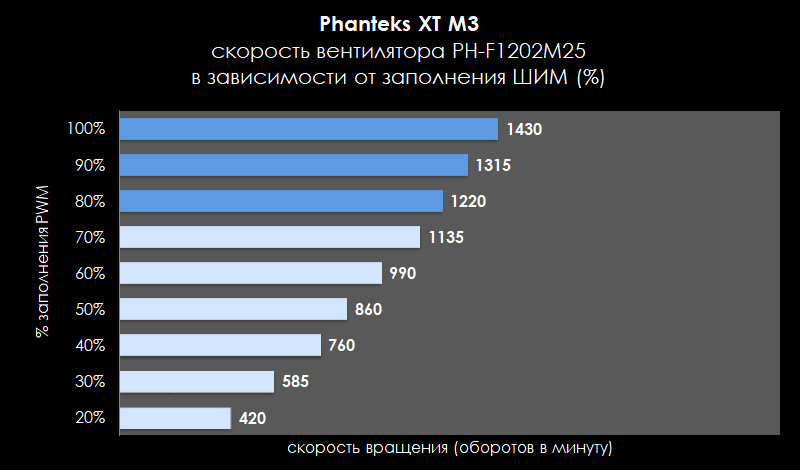

Измеренный диапазон скорости вращения крыльчатки от 400 до 1400 оборотов в минуту с погрешностью около 10%. При установке значения PWM ниже 19% они останавливаются по нехватке питания.

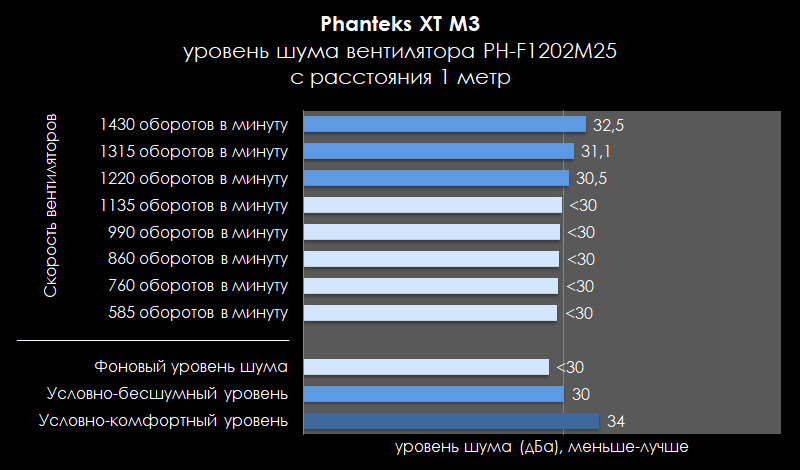

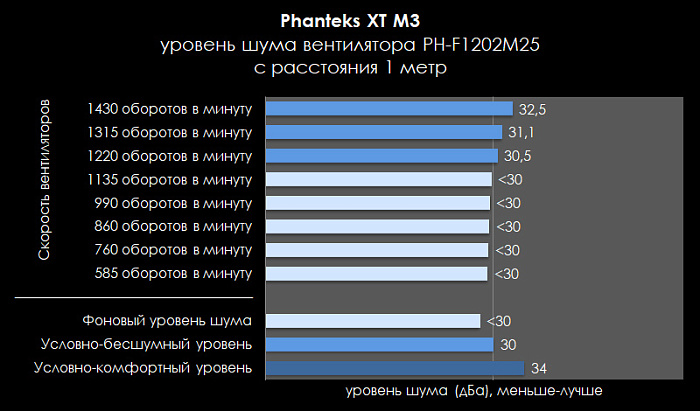

Вентиляторы достаточно тихие и даже на полной скорости остаются в зоне условно-комфортных на слух значений (пик до 32,5 дБА с расстояния 1 метр), а до 1200 оборотов в минуту (~50% PWM) работают практически бесшумно.

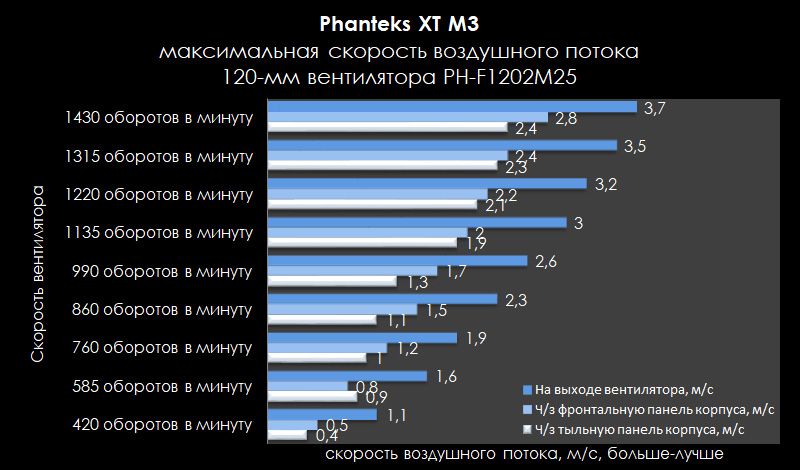

При этом у них неплохая эффективность: на максимальных оборотах скорость воздушного потока на выходе до 3,7 м/с на открытом стенде и до 2,8 м/с за передней панелью корпуса.

Температура компонентов под нагрузкой

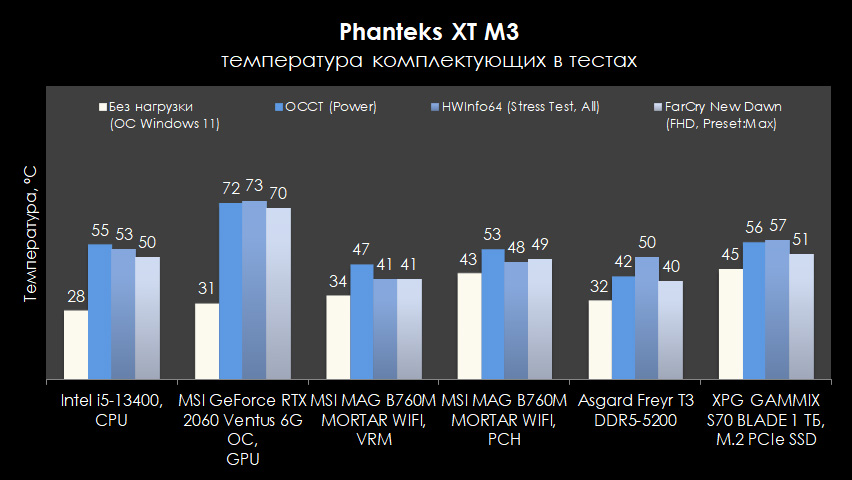

Обилие перфорированных зон, отсутствие препятствий для воздушных потоков внутри и три предустановленных вентилятора обеспечивают хорошую продуваемость в корпусе. Например, процессор Intel Core i5-13400 в стресс-тесте OCCT:Power при среднем потреблении 55 Вт за полчаса нагрелся до 55°C, а GPU на видеокарте MSI GeForce RTX 2060 Ventus 6G OC при тех же условиях при потреблении около 160 Вт - до 72°C. Похожие значения наблюдались и при игре в Far Cry New Dawn в разрешении Full HD и с максимальными настройками графики. Как показали тесты аналогичной конфигурации в других корпусах, полученные значения типичны для данной конфигурации и не имеют признаков перегрева.

Заключение

В компактном корпусе Phanteks XT M3 сочетается сдержанный дизайн и продуманная конструкция для сборки производительной системы формата microATX. Он предлагает хорошую компоновку и прекрасный потенциал для организации эффективного воздушного потока с возможностью установки до девяти 120-мм вентиляторов и поддержкой 360-мм AIO-СЖО. В нём одинаково хорошо будут смотреться как яркие ARGB-сборки домашних игровых ПК, так и консервативные производительные рабочие ПК без подсветки.

Достоинства Phanteks XT M3:

Недостатки:
