Обзор и тест корпуса Powercase Alisio Micro X4W V2

Какими бы горячими не становились новые поколения компонентов, спрос на компактные корпуса для домашних и игровых ПК не ослабевает. Однако найти модель в сегменте mini-tower, которая обеспечит эффективное охлаждение, а не превратит систему в «печку», — задача нетривиальная. Среди многообразия корпусов на полках магазинов этому критерию соответствуют далеко не все. Мы выбрали для очередных тестов Powercase Alisio Micro X4W V2, который в первом приближении при скромной стоимости обладает достаточно сбалансированными характеристиками.

Спецификация

Упаковка

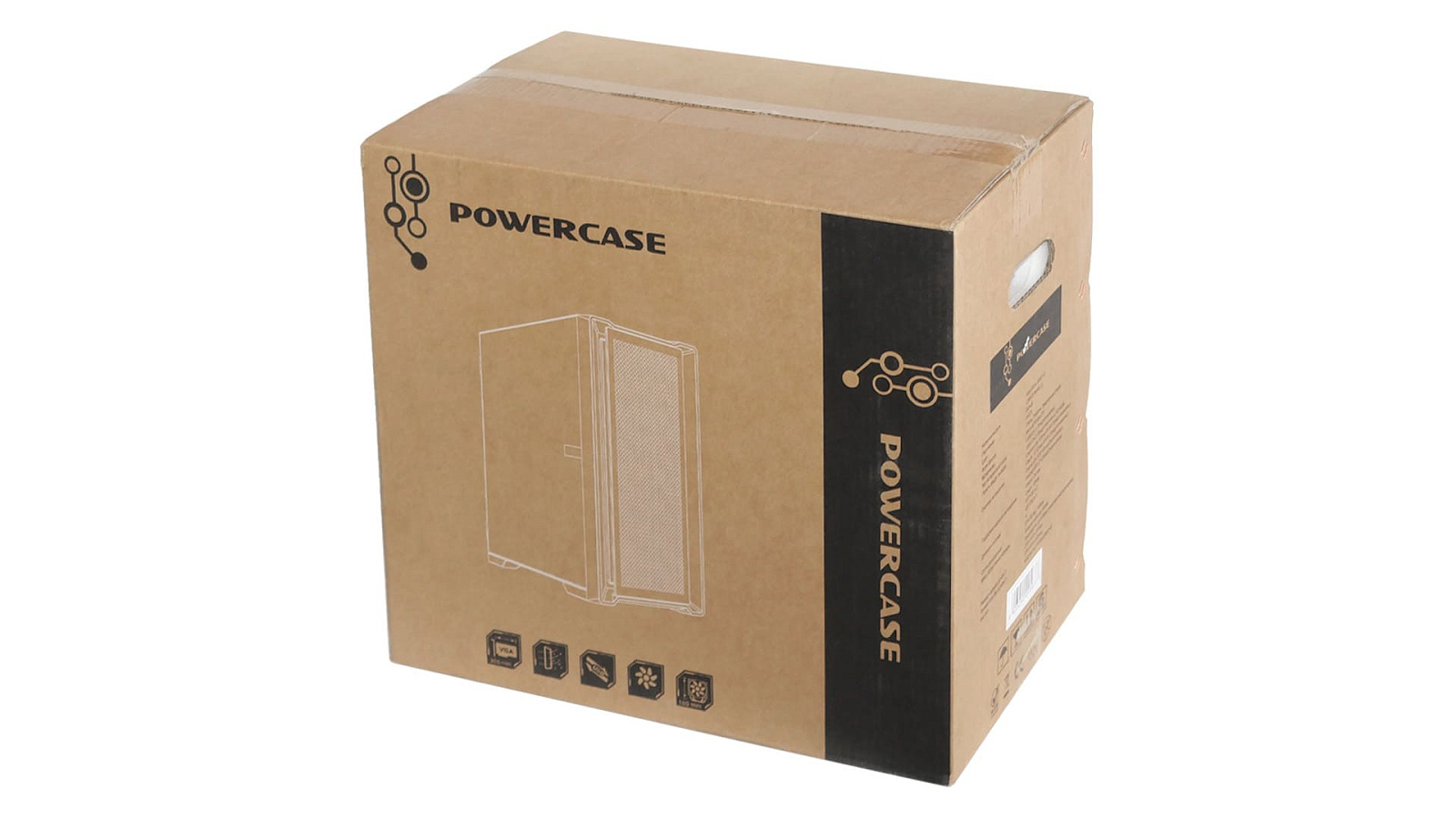

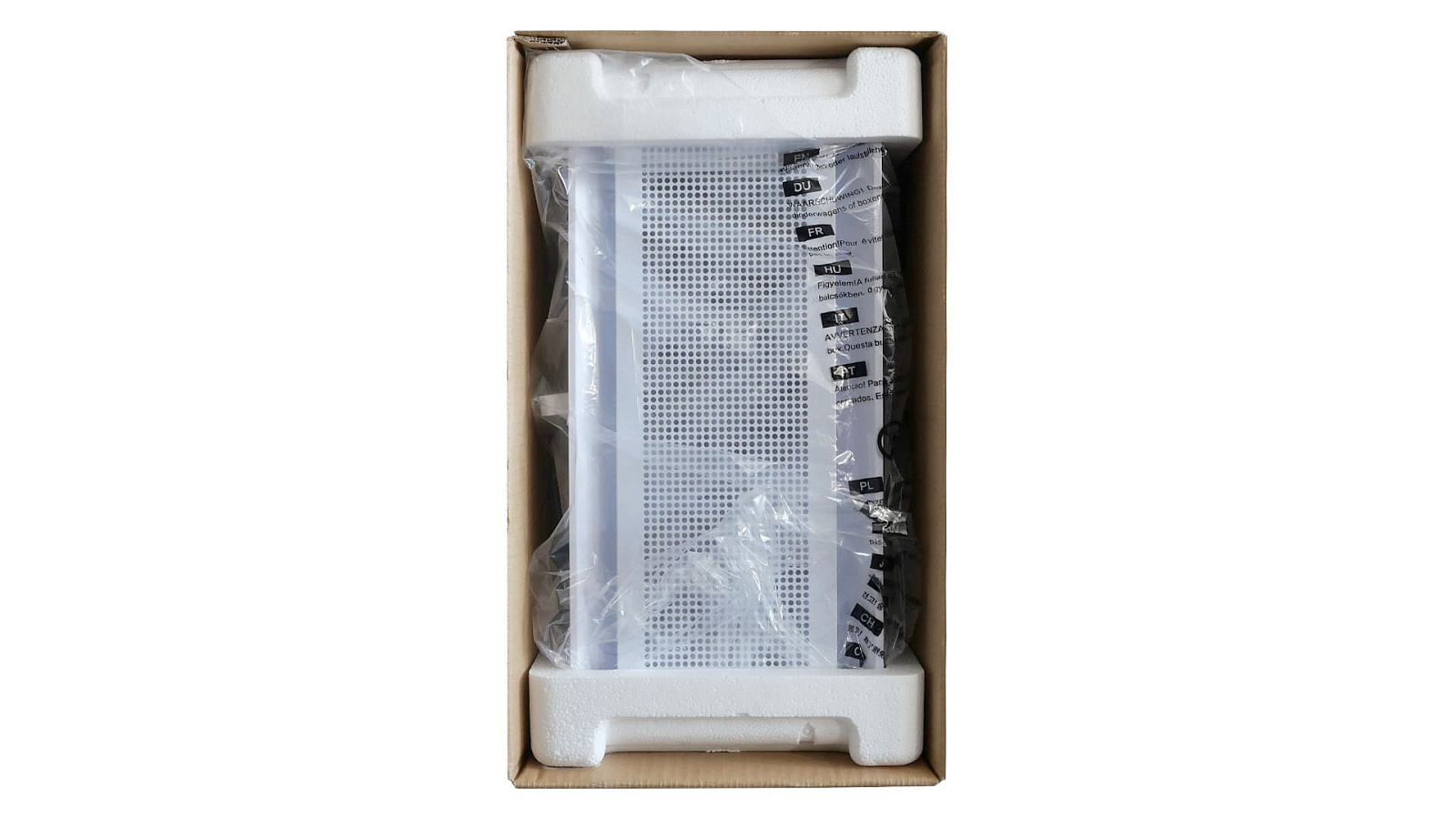

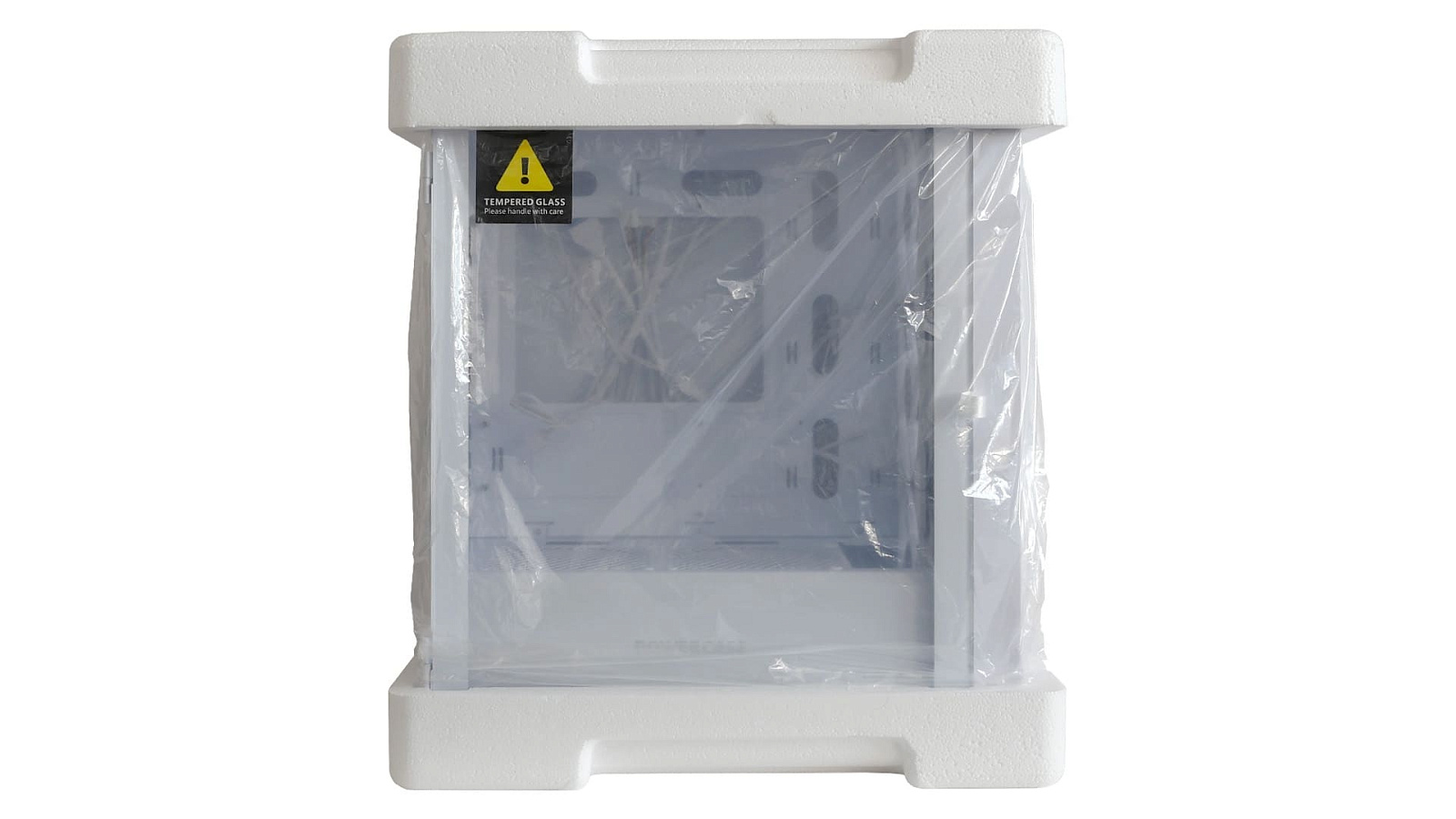

Коробка, в которой продаётся Powercase Alisio Micro X4W V2, сделана, как и у большинства аналогов, из плотного картона. На фронтальной части нанесено схематичное изображение самого корпуса белой краской, а по бокам представлена вся остальная информация, включая технические характеристики. Сделаны и прорези, играющие роль ручек для переноски. Внутри коробки применены защитные демпферы из пенопласта. Прочность упаковки достаточная, чтобы сохранить товарный вид корпуса в ходе транспортировки.

Комплектация

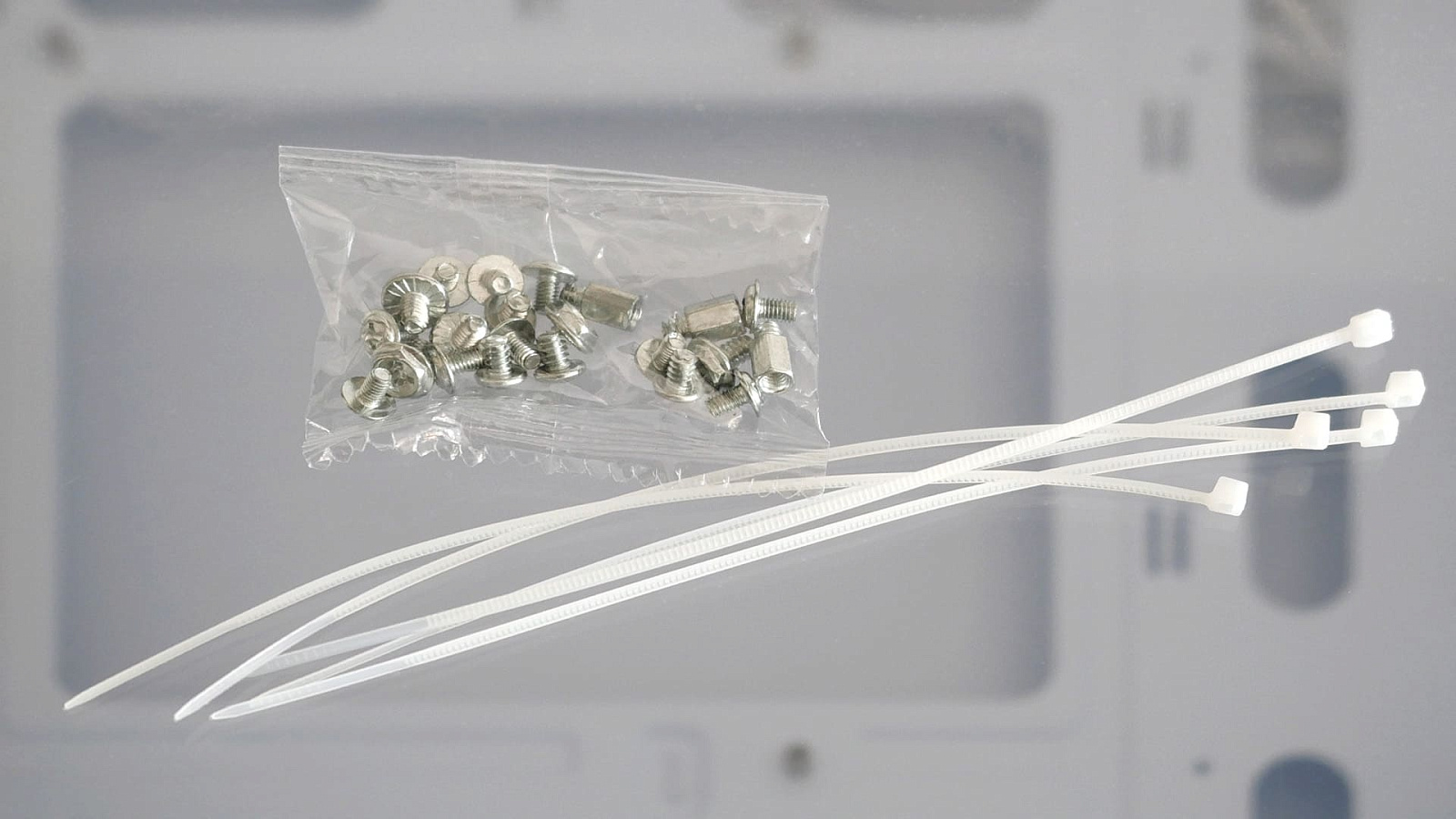

Прилагаемый в комплекте набор весьма скромен: маленький пакетик с винтами и пять одноразовых пластиковых хомутов. Инструкции нет.

Экстерьер

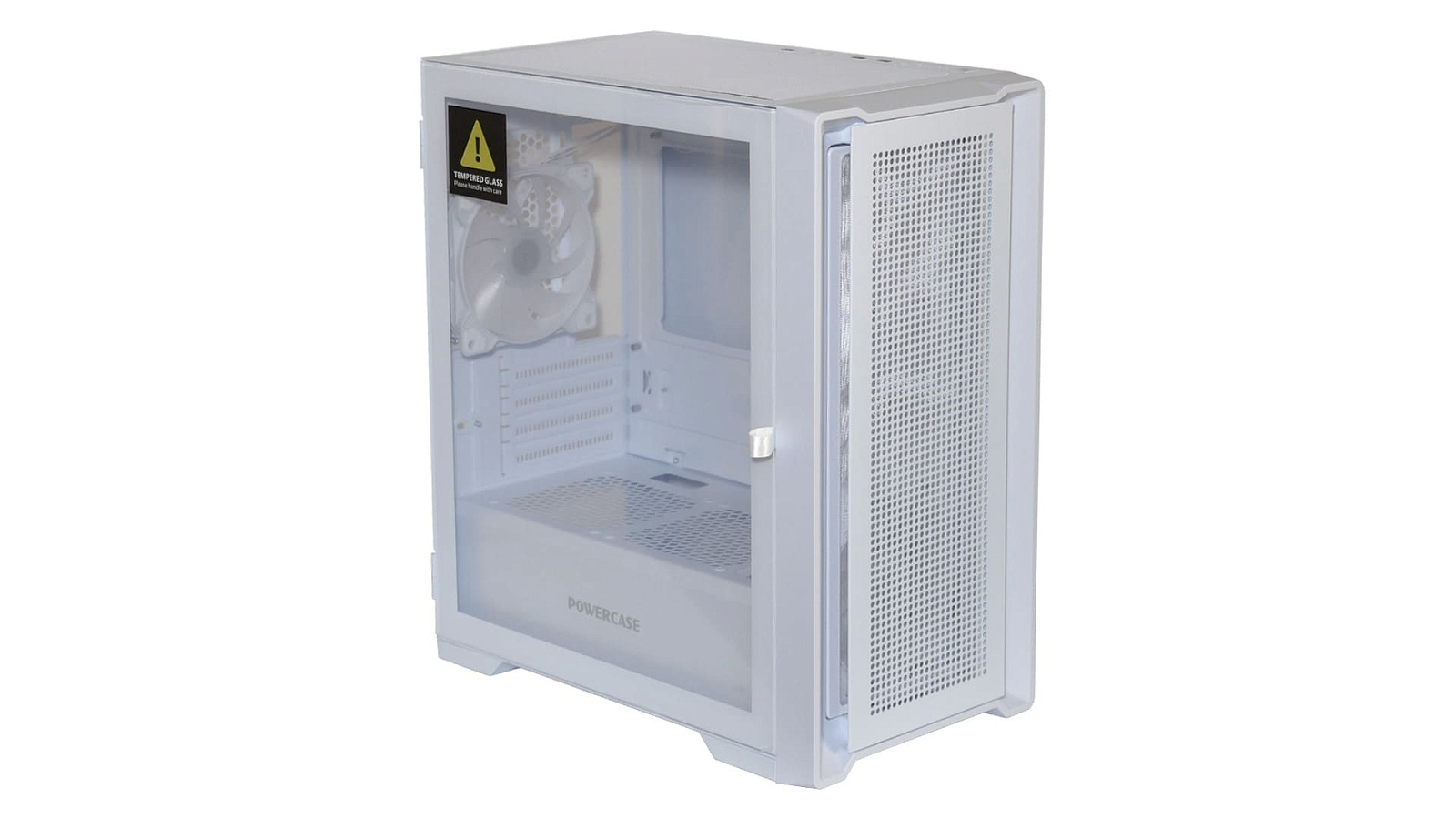

Габариты Powercase Alisio Micro X4W V2 вписываются в класс малых башен (mini tower). Компоновка распространённая, с нижним расположением блока питания и отделением зоны его установки. Каркас и большая часть панелей — металлические, кроме одной боковой из закалённого стекла и пластикового фронтального элемента. Внутренние детали соединены клёпками. Вес относительно небольшой — около 6 кг. Подгонка деталей хорошая. Всё равномерно окрашено с минимальным расхождением оттенков белого на отдельных деталях.

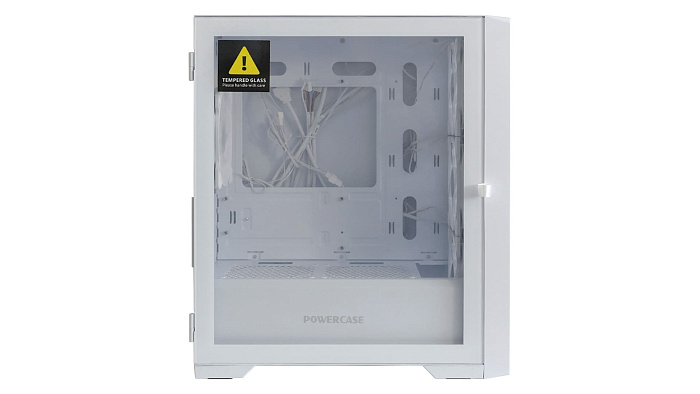

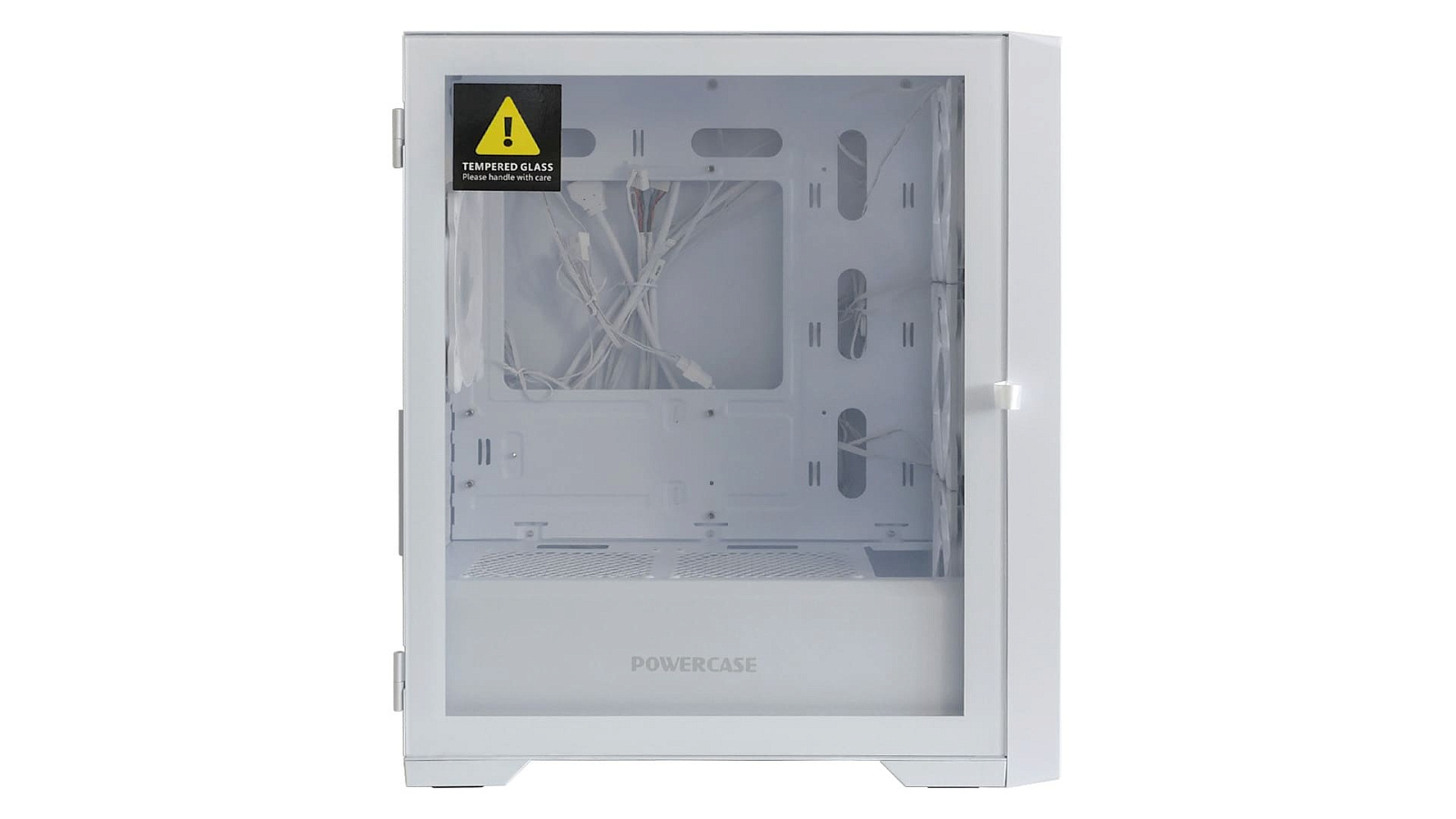

Как и на многих современных корпусах для домашних ПК, боковая панель, за которой открывается вид на основной отсек для комплектующих, выполнена из закалённого стекла. По периметру у него сделан широкий белый кант, чтобы скрыть направляющие с внутренней стороны.

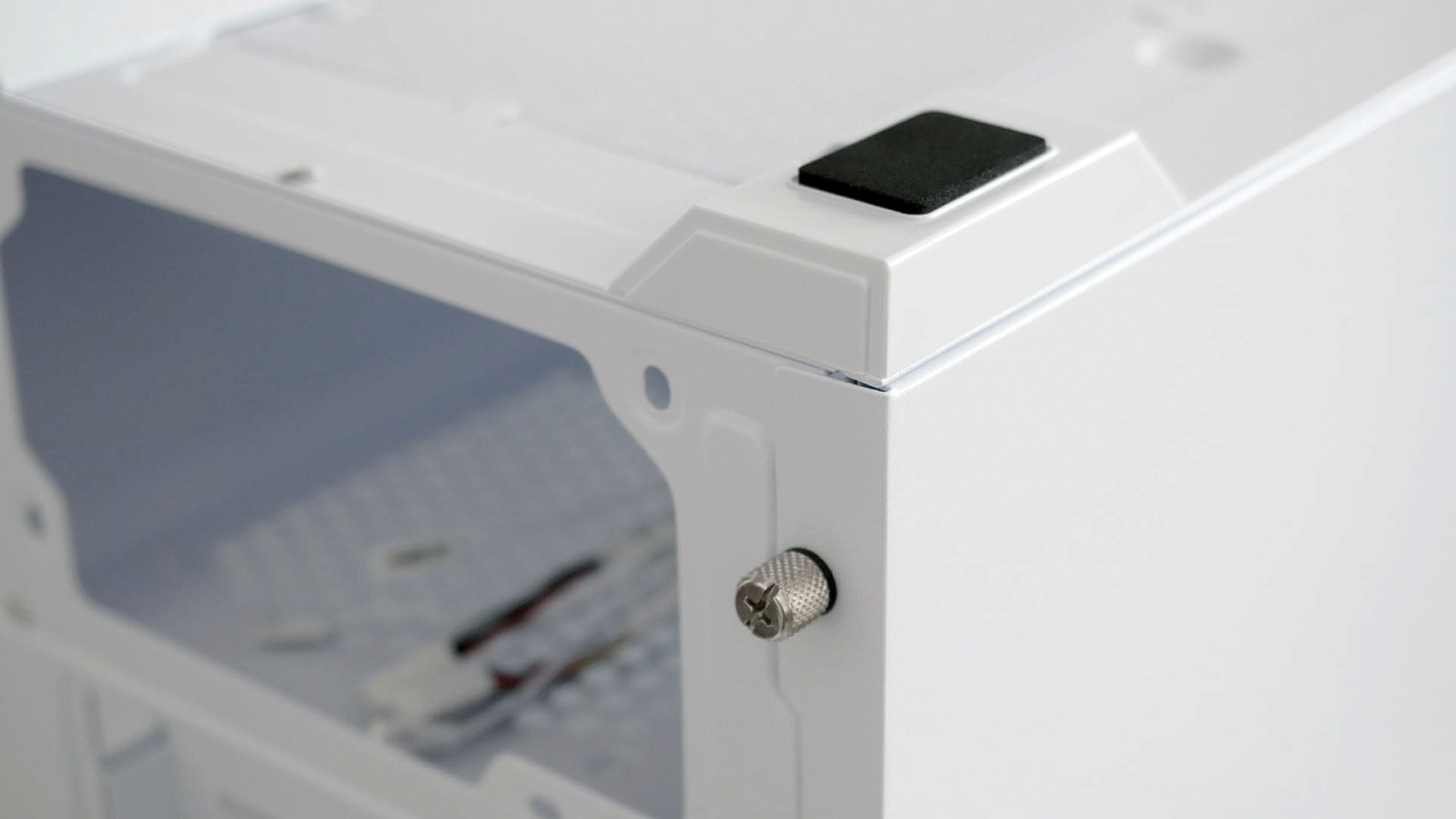

Противоположная сторона закрыта съёмной глухой металлической панелью. Сзади она фиксируется двумя винтами с накатанной головкой, которые можно быстро открутить без отвертки.

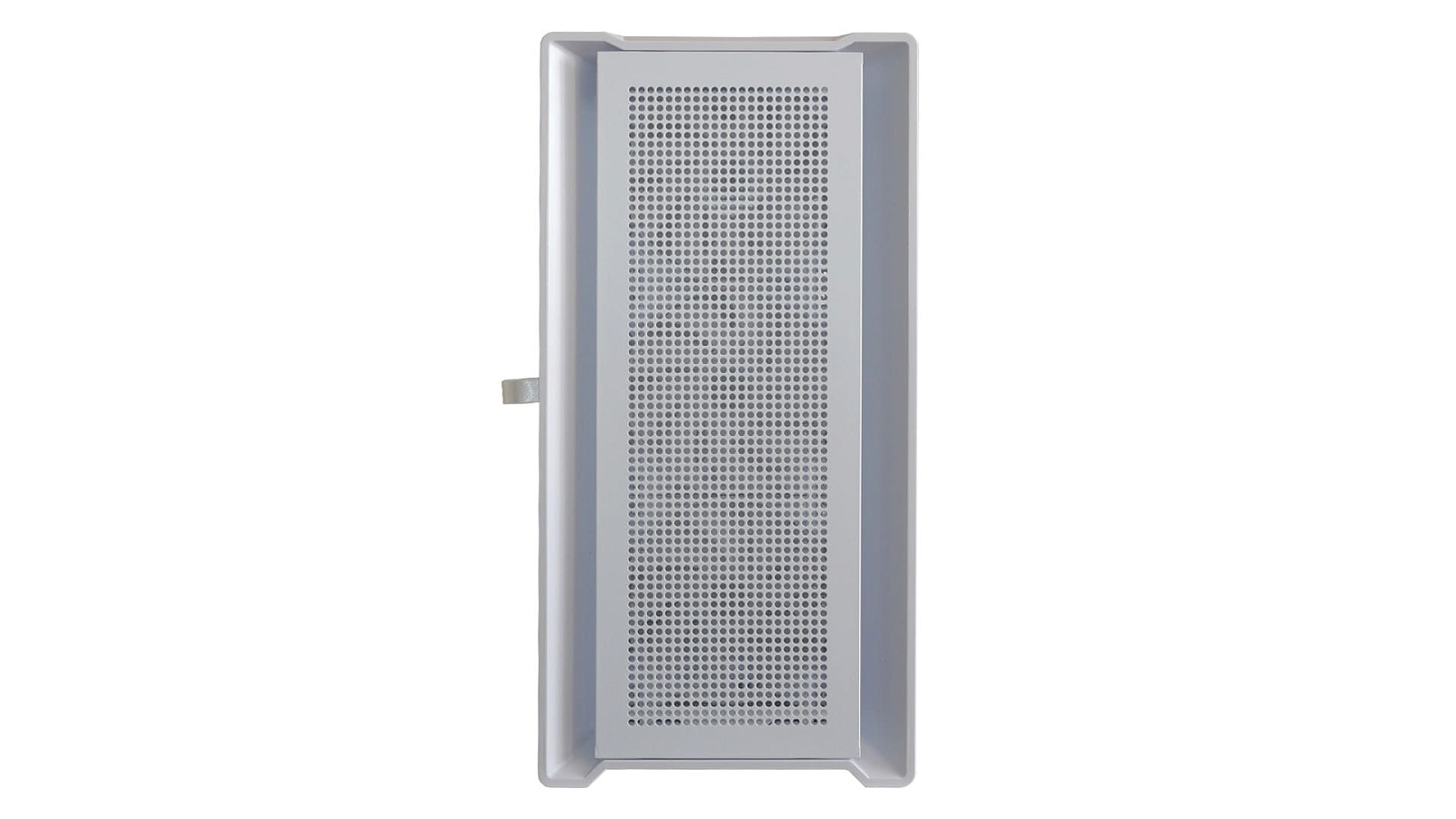

В передней части комбинация пластиковой панели с углублением для вентиляторов и установленной перед ней металлической меш-панели. Это хорошее решение для организации нормального притока воздуха.

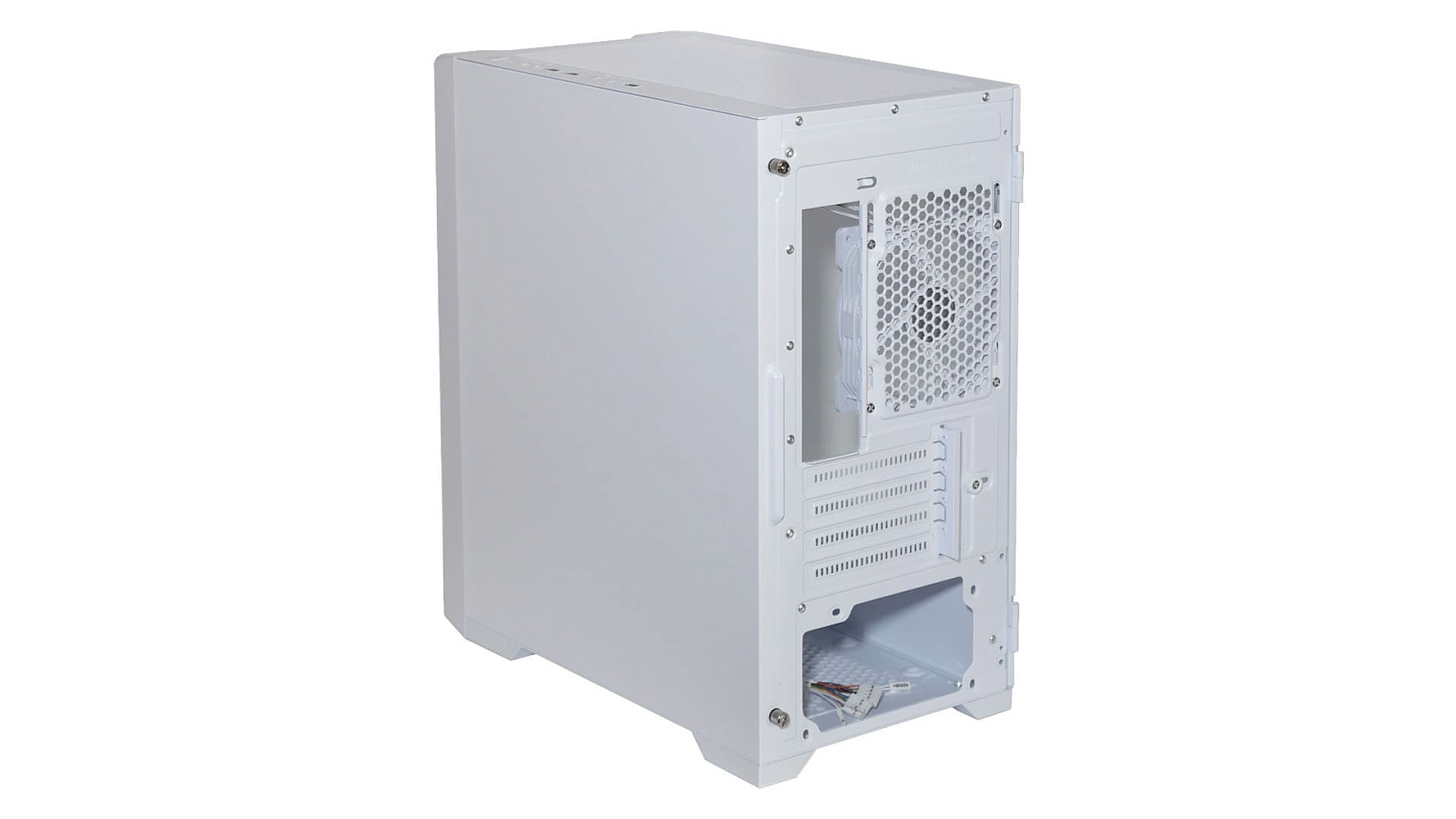

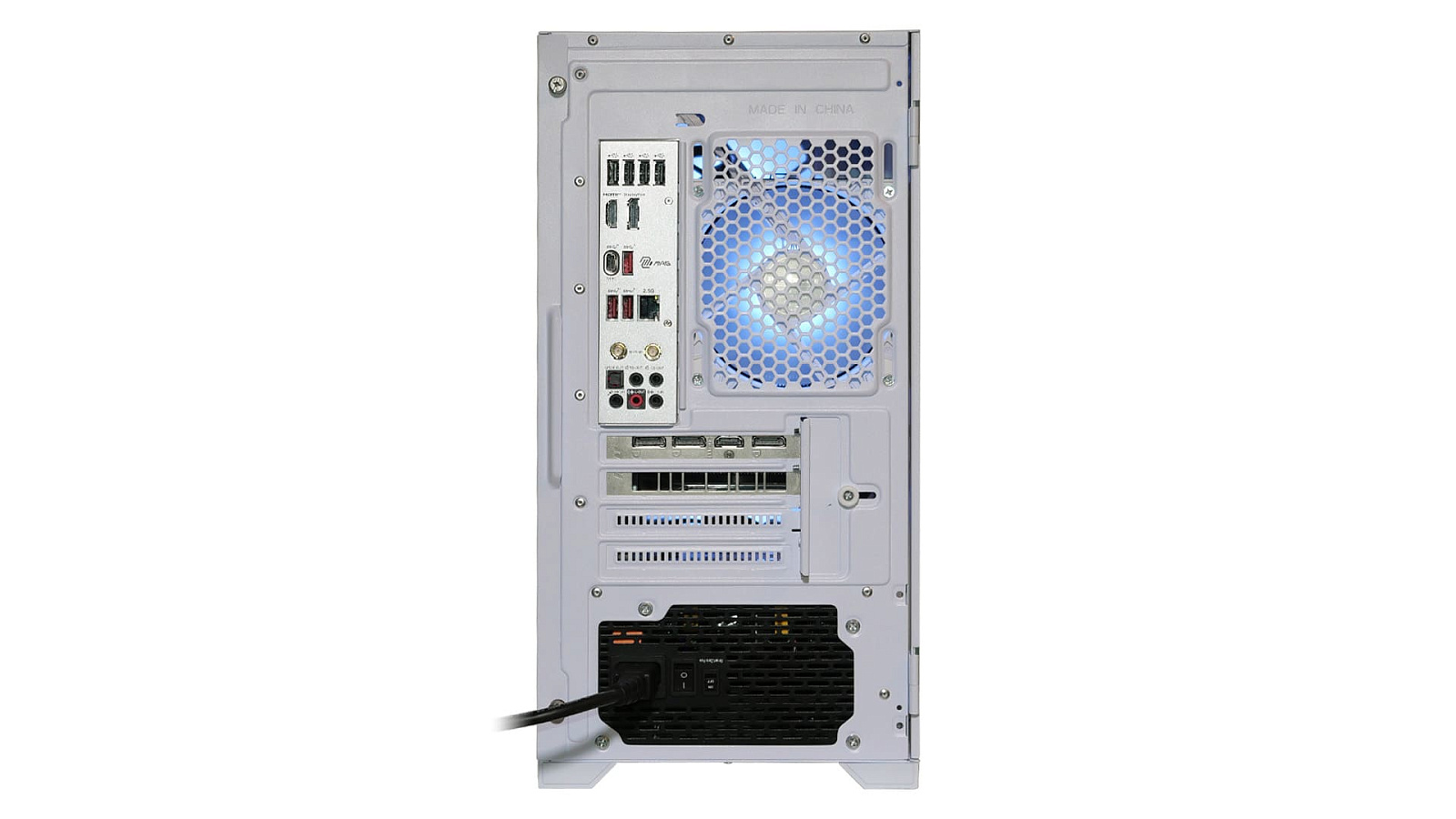

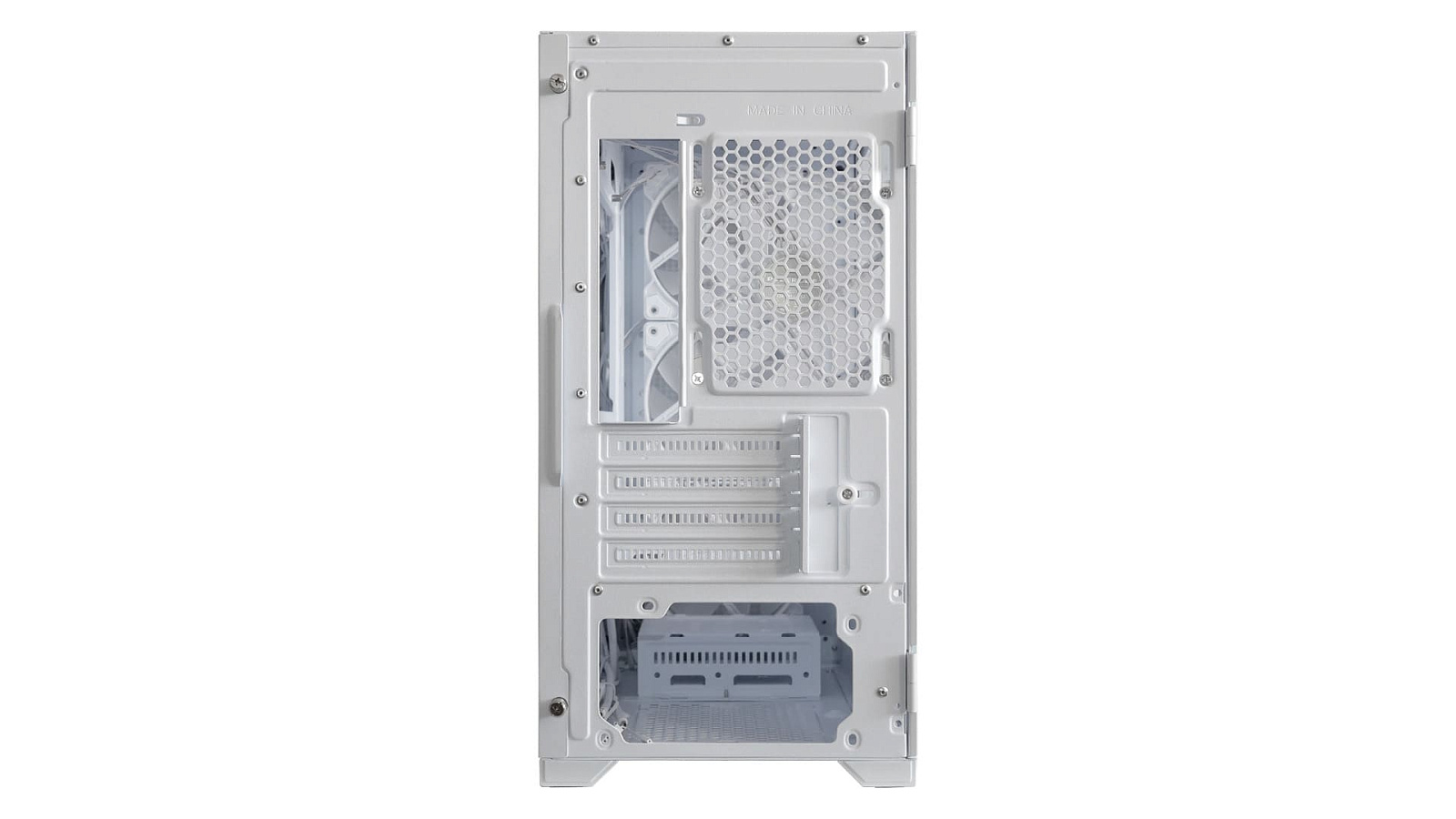

Сзади корпуса применена классическая компоновка с местом под один 120 мм вентилятор рядом с окошком для интерфейсов материнской платы, горизонтальный блок слотов расширения и зона установки блока питания снизу.

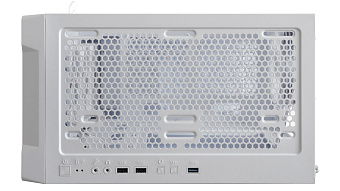

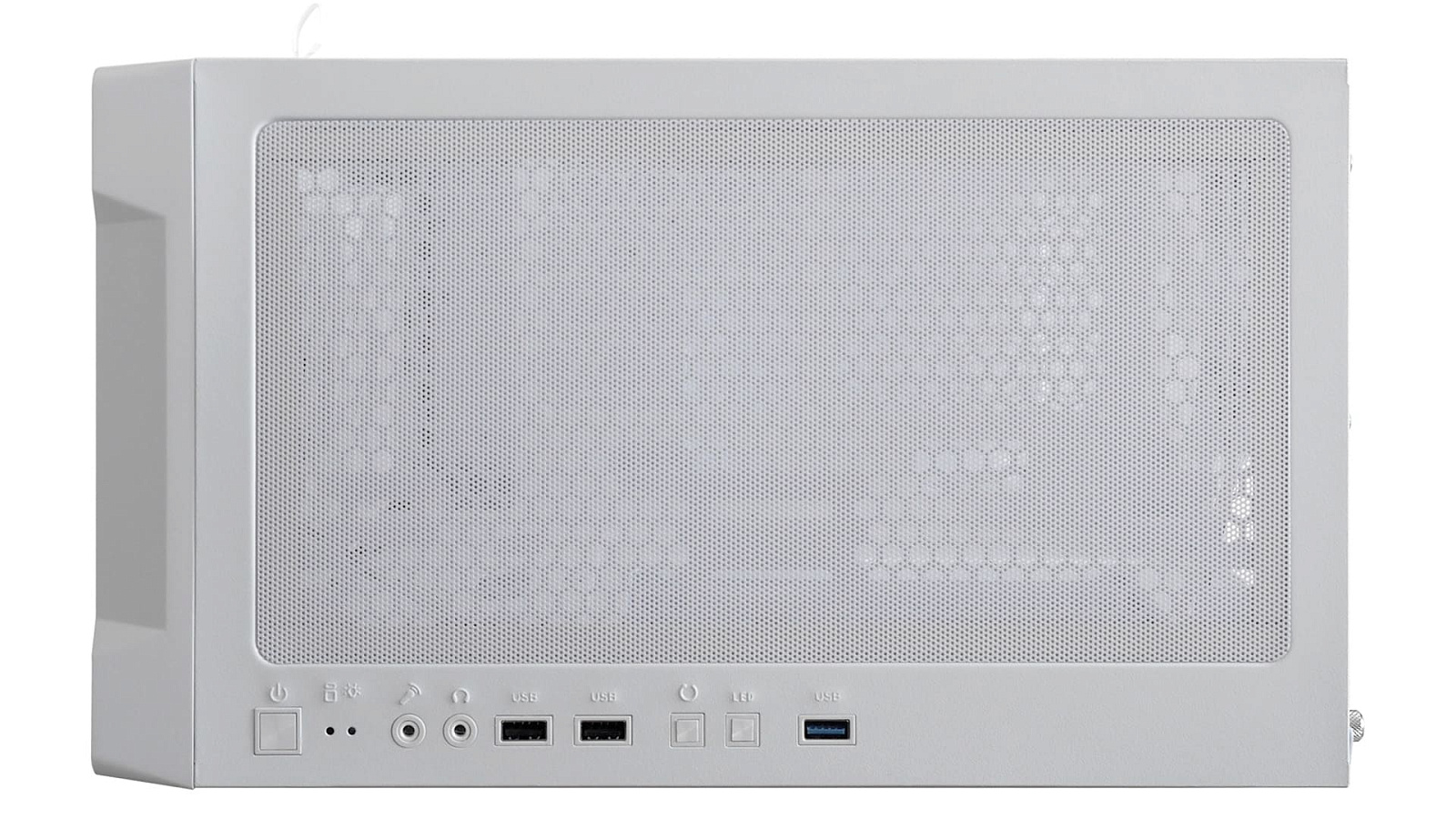

Верхняя часть корпуса большей частью перфорирована и размечена для установки пары корпусных вентиляторов или радиатора системы жидкостного охлаждения формата 240 мм. На ней прикреплен быстросъёмный пылевой фильтр на магнитах.

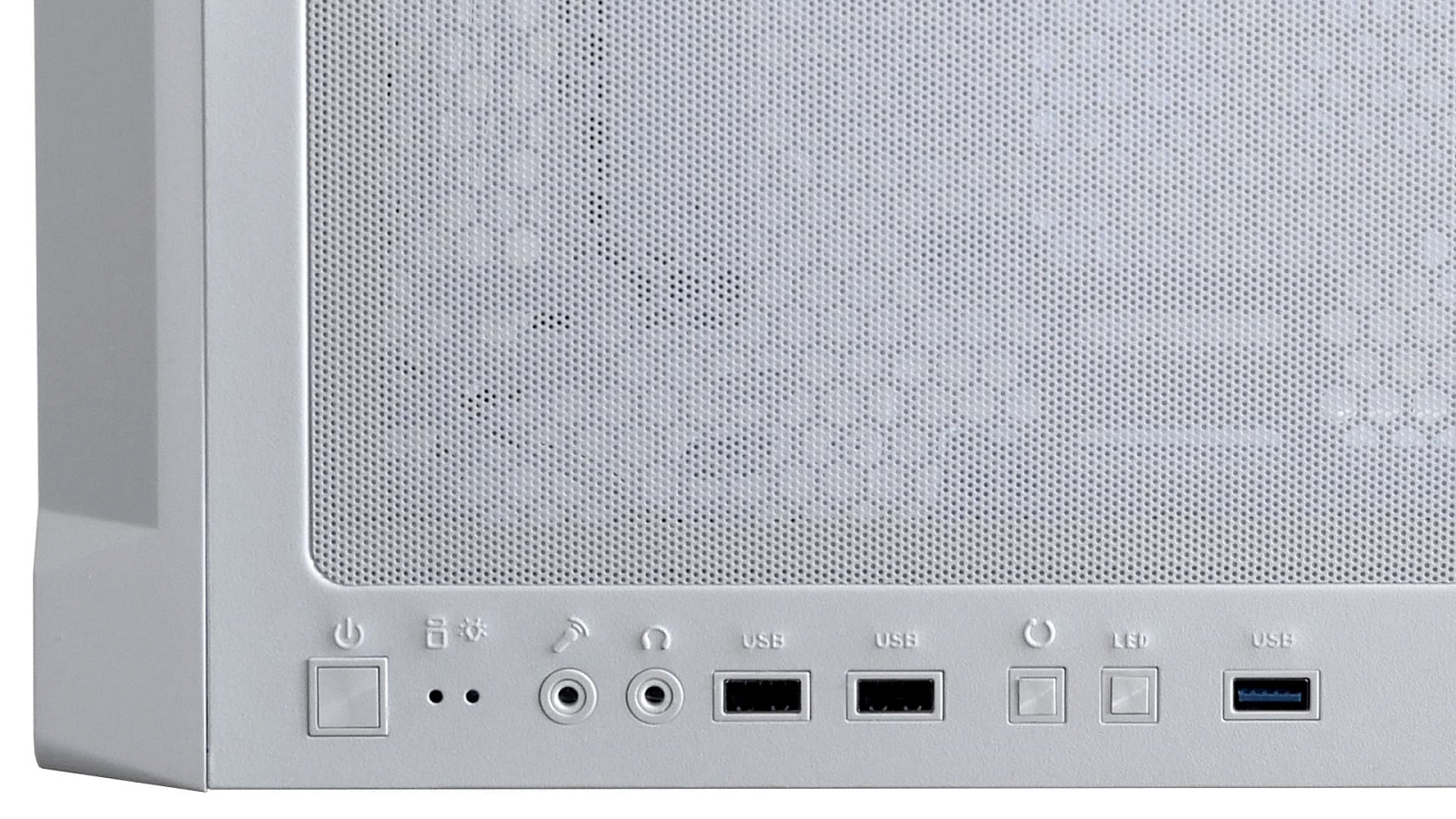

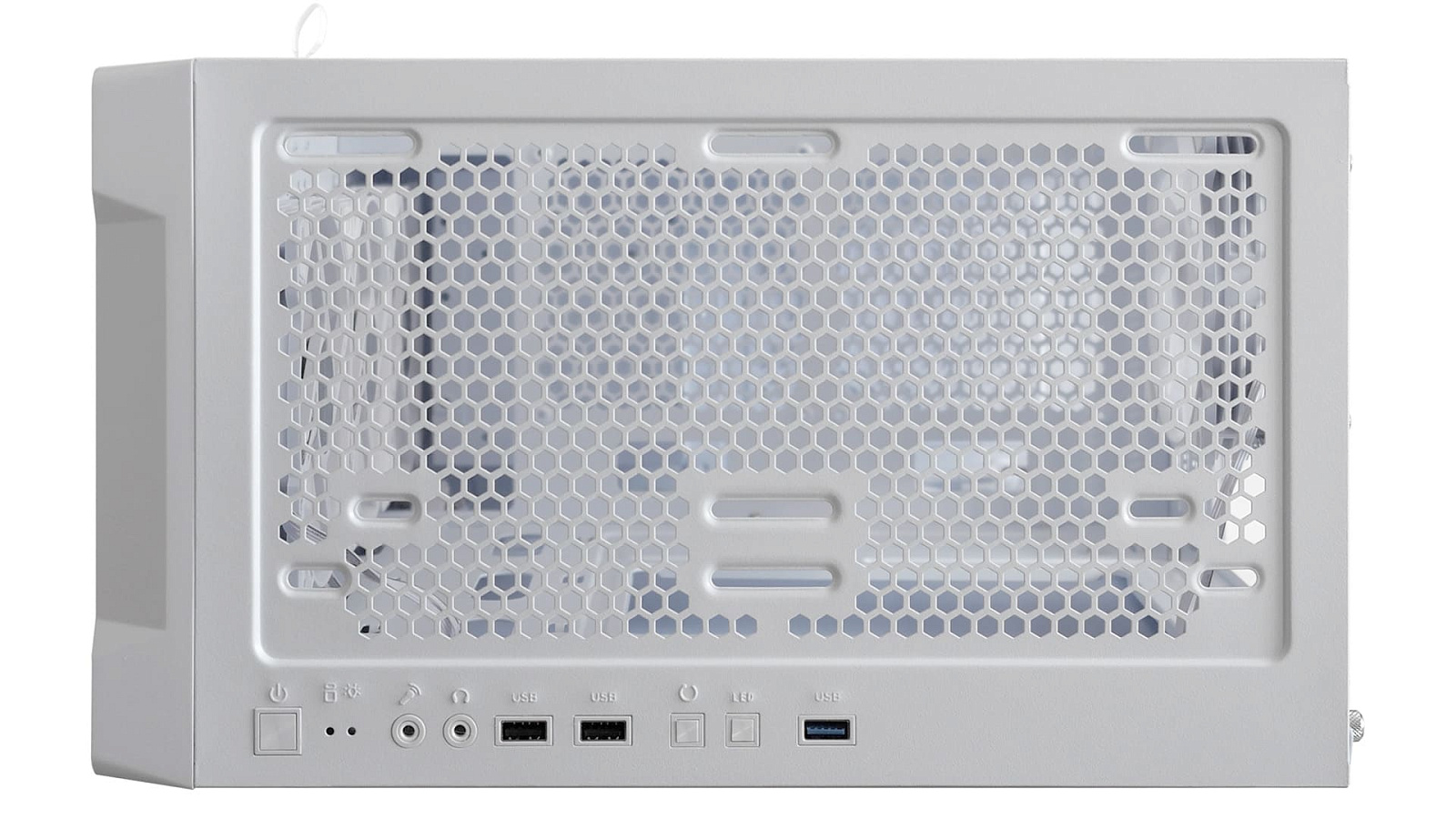

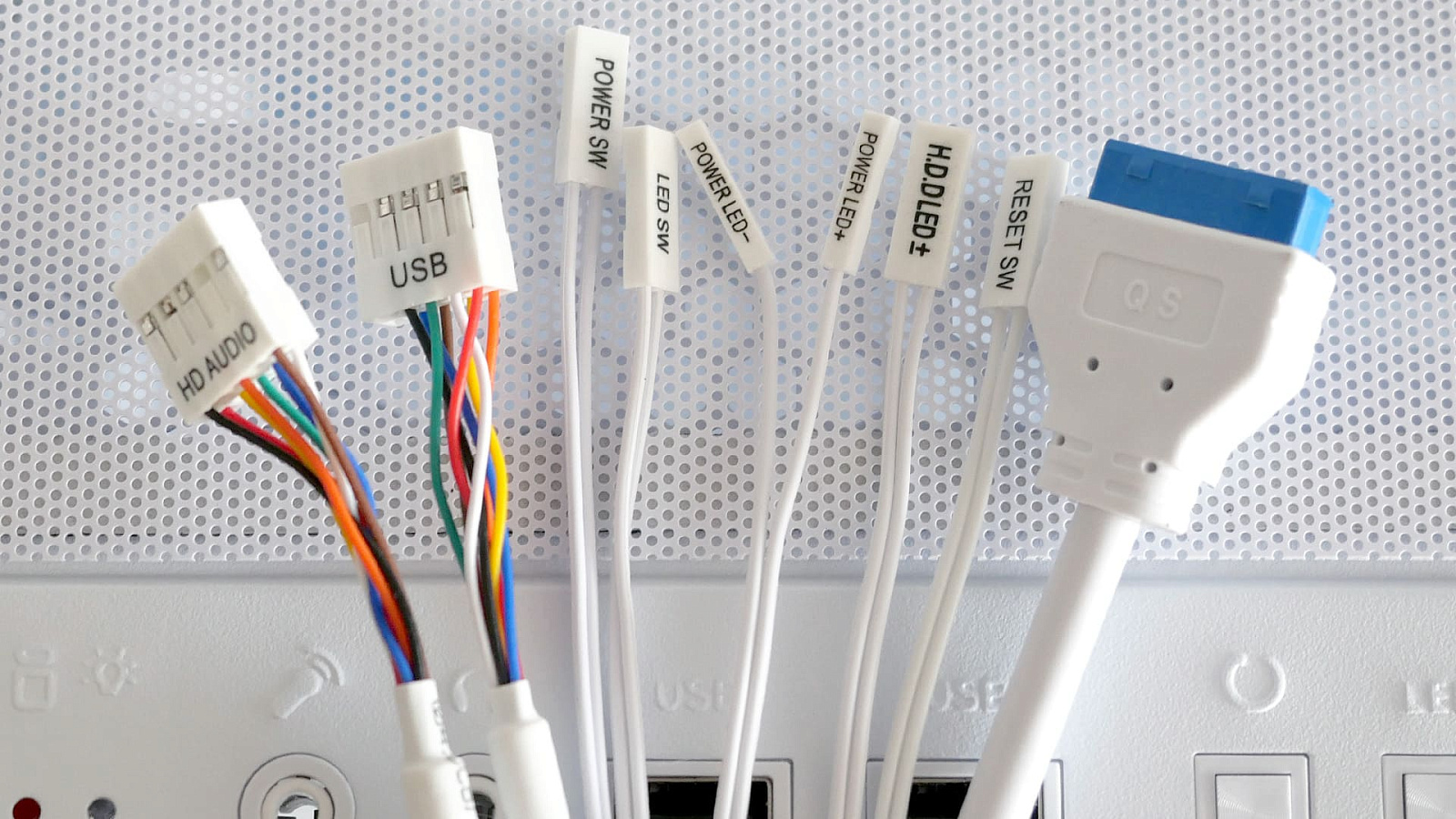

Фронтальные интерфейсы расположены на верхней несъёмной панели вдоль края. Набор портов немного устарел, так как нет USB-C, зато сделана кнопка управления внутренним контроллером (не входит в комплект) подсветки (LED) в дополнение к кнопке перезагрузки. Коннекторы для подключения к материнской плате стандартные и подписанные по назначению.

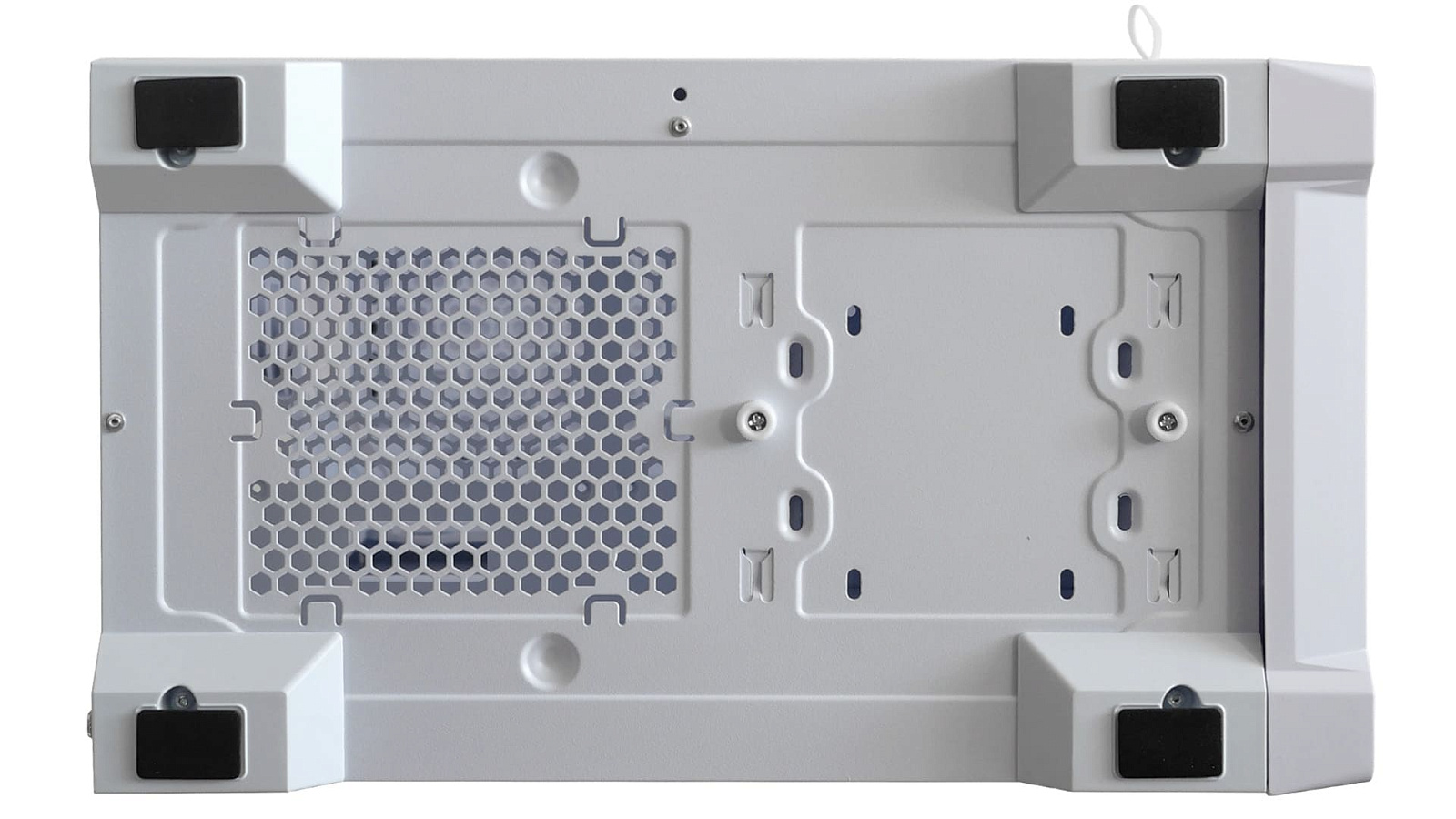

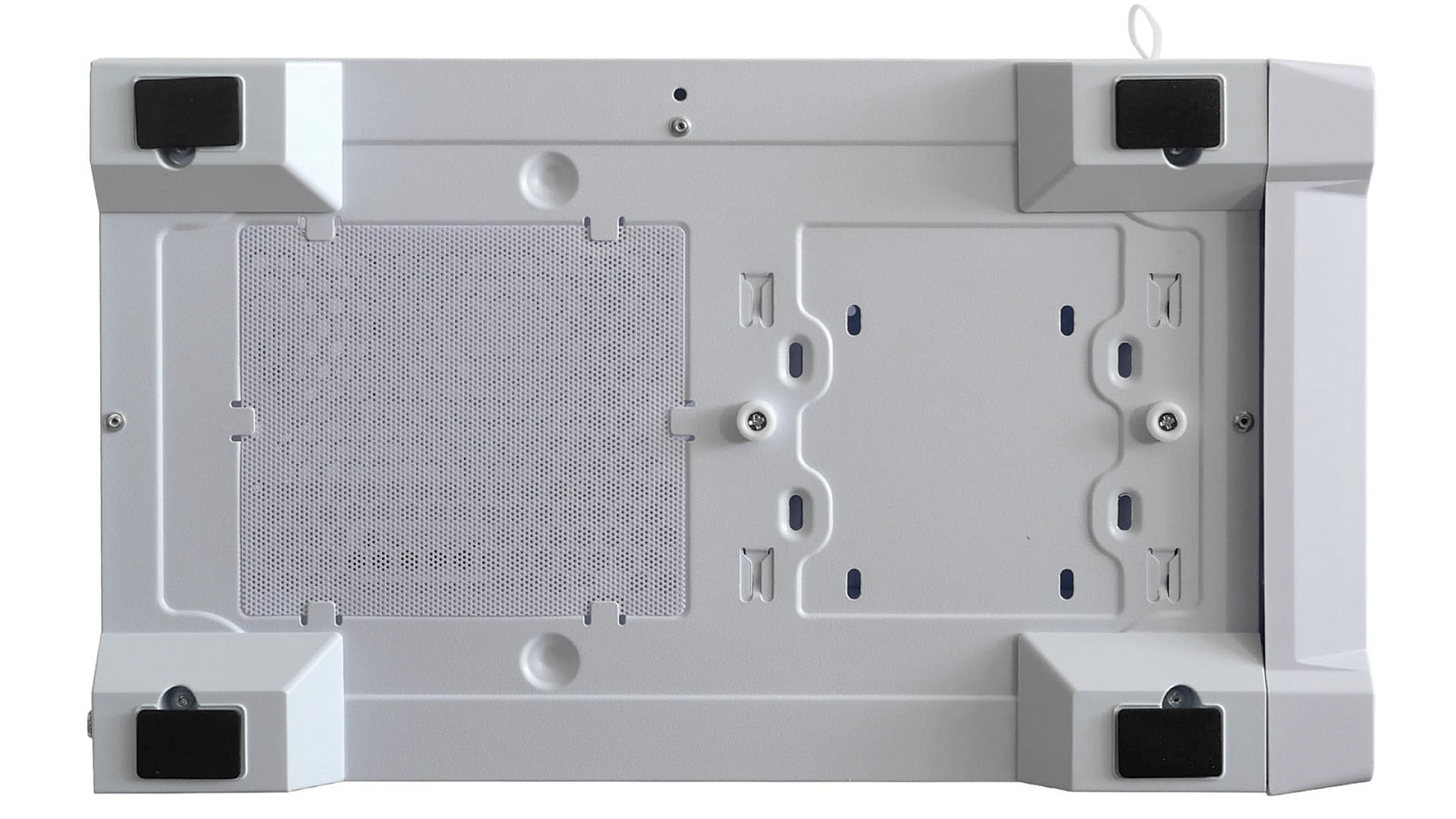

На дне корпуса по углам закреплены пластиковые ножки с противоскользящими резиновыми наклейками. В задней части около половины доступного пространства панели занимает перфорация с бескаркасным пылевым фильтром под зоной установки блока питания для забора воздуха извне, а в передней части находятся крепления корзины для дисков.

Приток воздуха к блоку питания снизу обеспечивается высотой ножек, приподнимающих корпус над столешницей на 2 сантиметра.

Интерьер

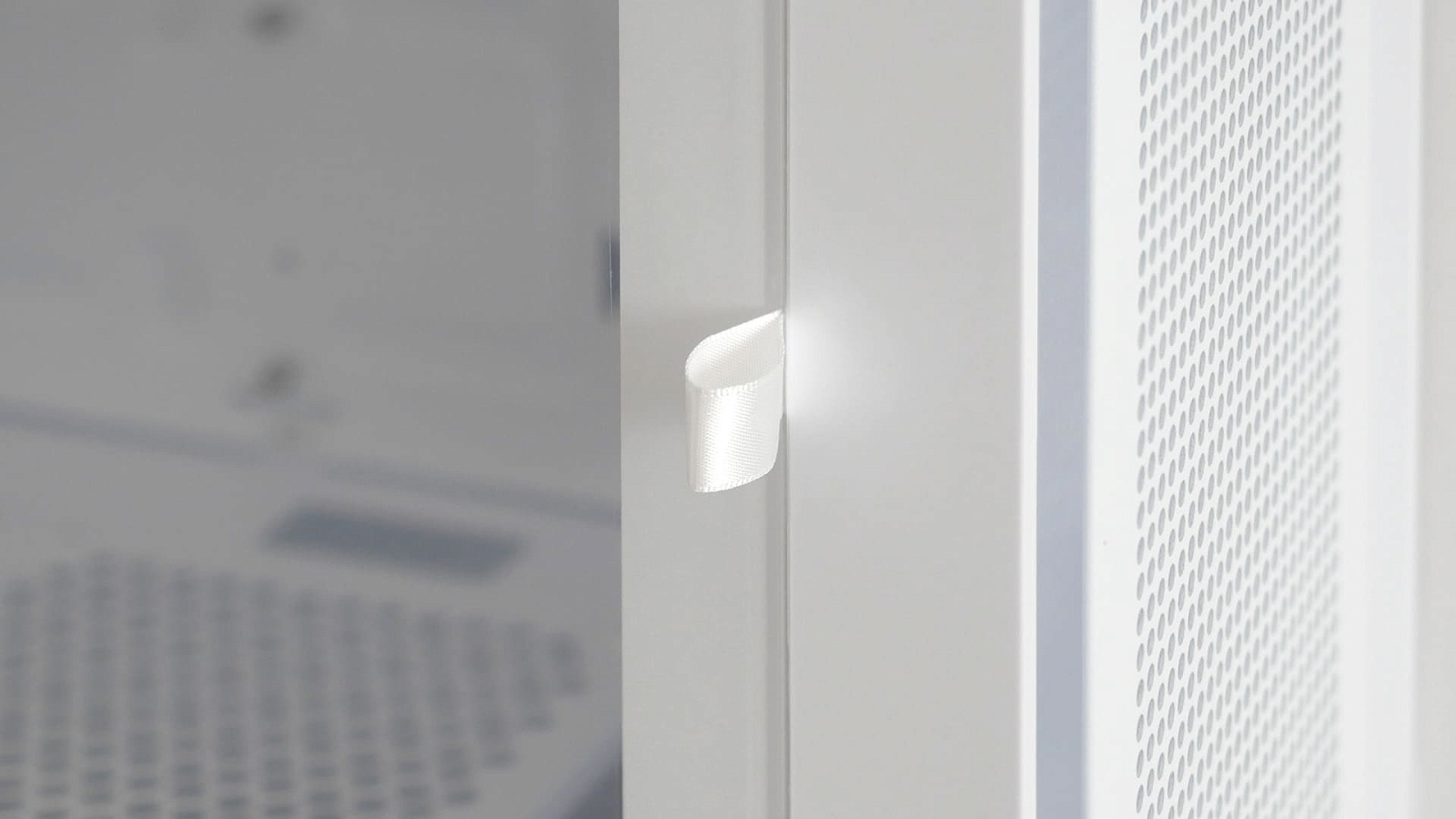

На стеклянной панели в передней части прикреплён тканевый ярлычок белого цвета.

Он служит для её открытия по принципу дверцы.

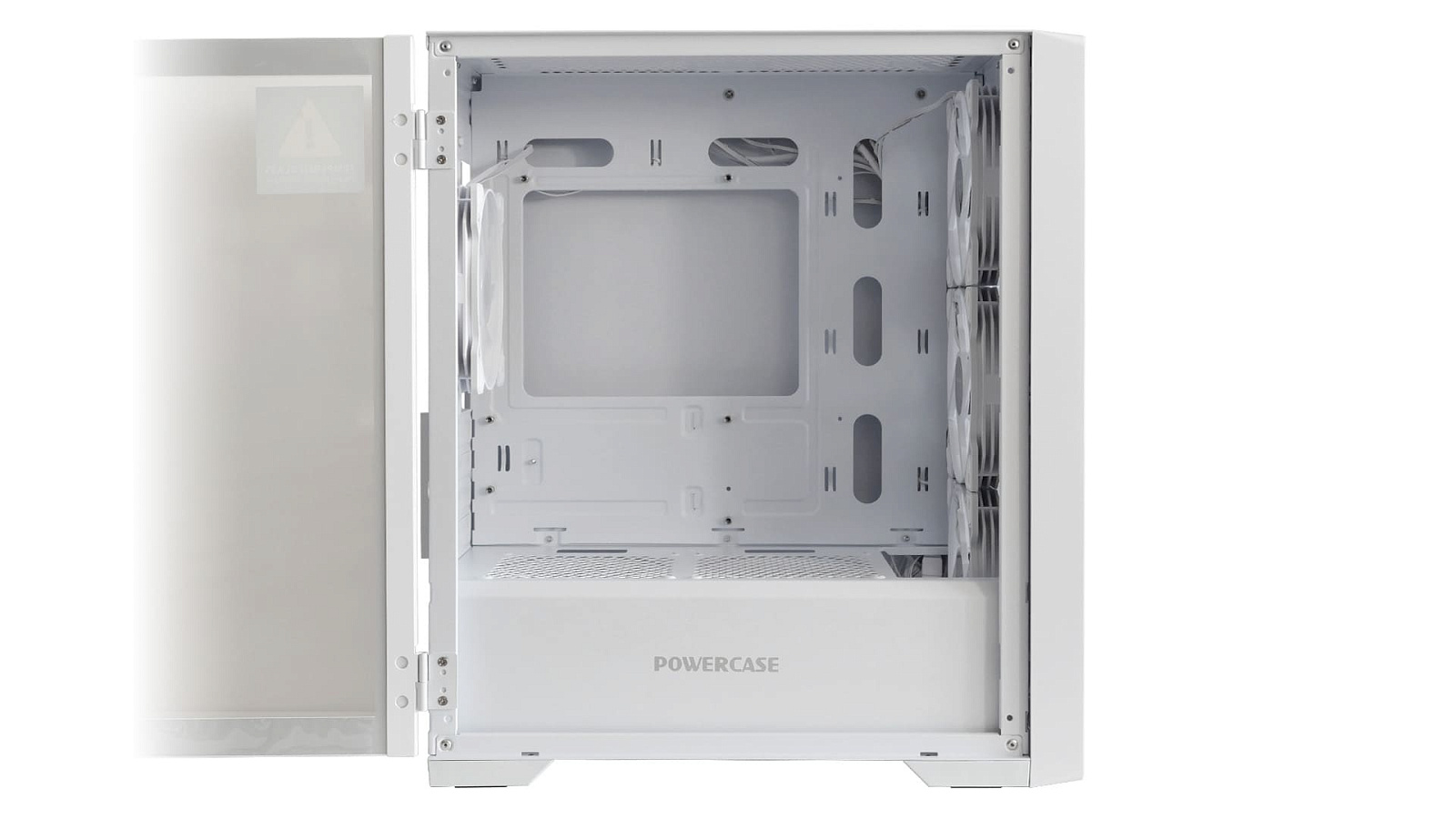

При необходимости панель можно временно снять полностью, просто подняв вверх с шарниров в задней части в открытом положении.

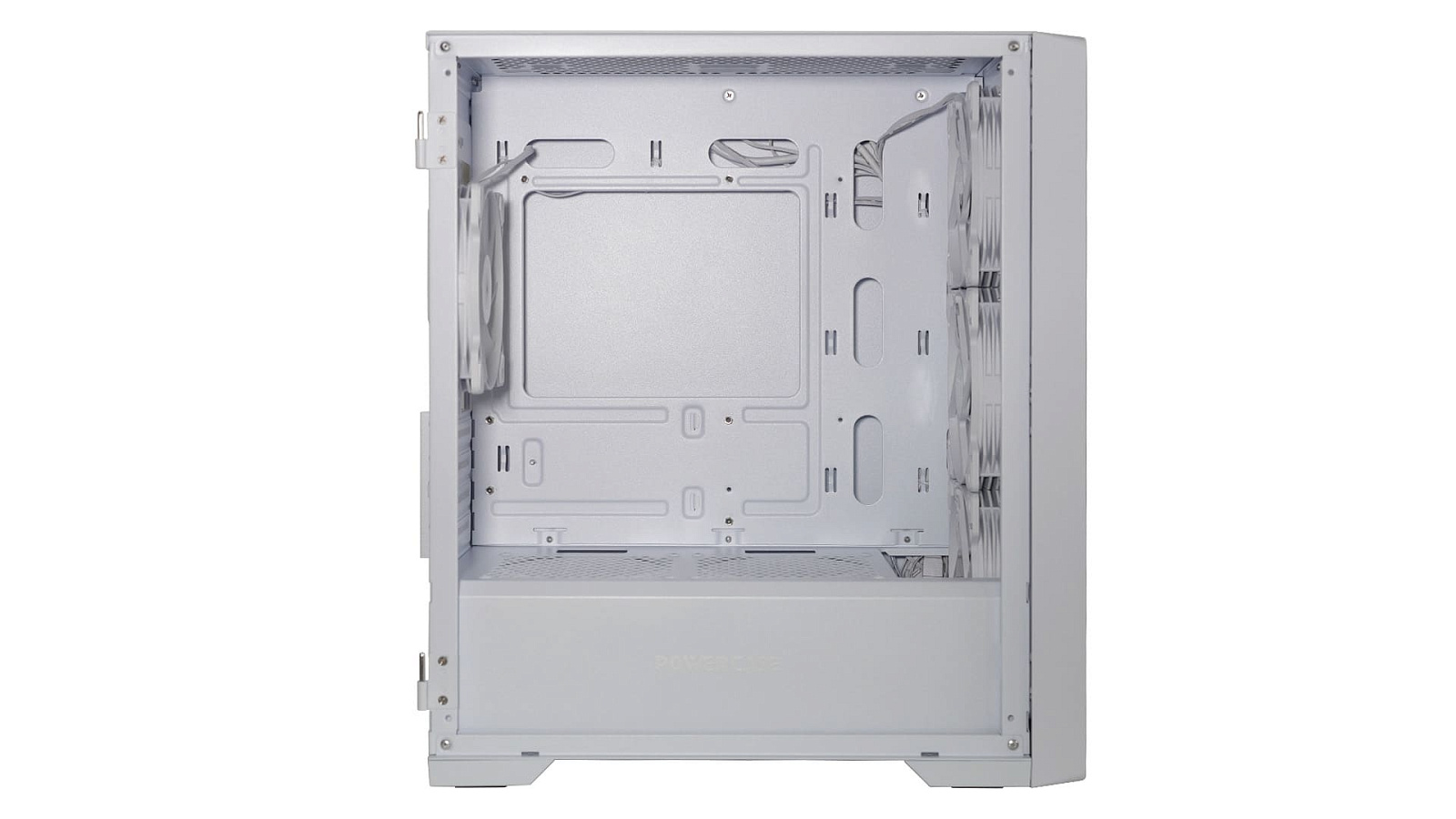

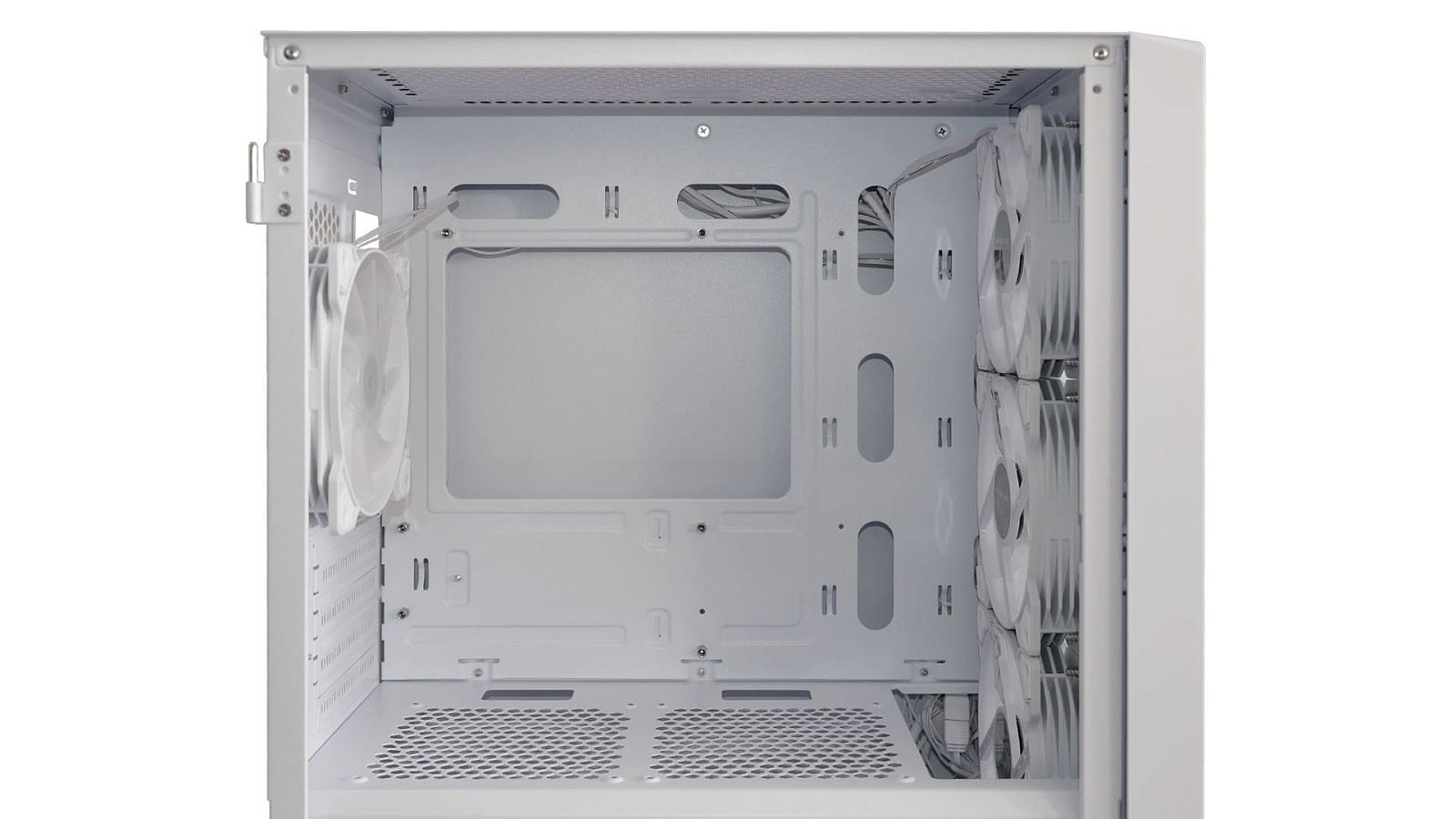

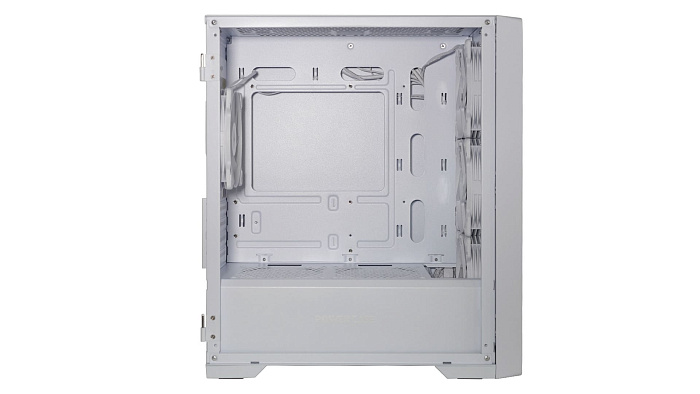

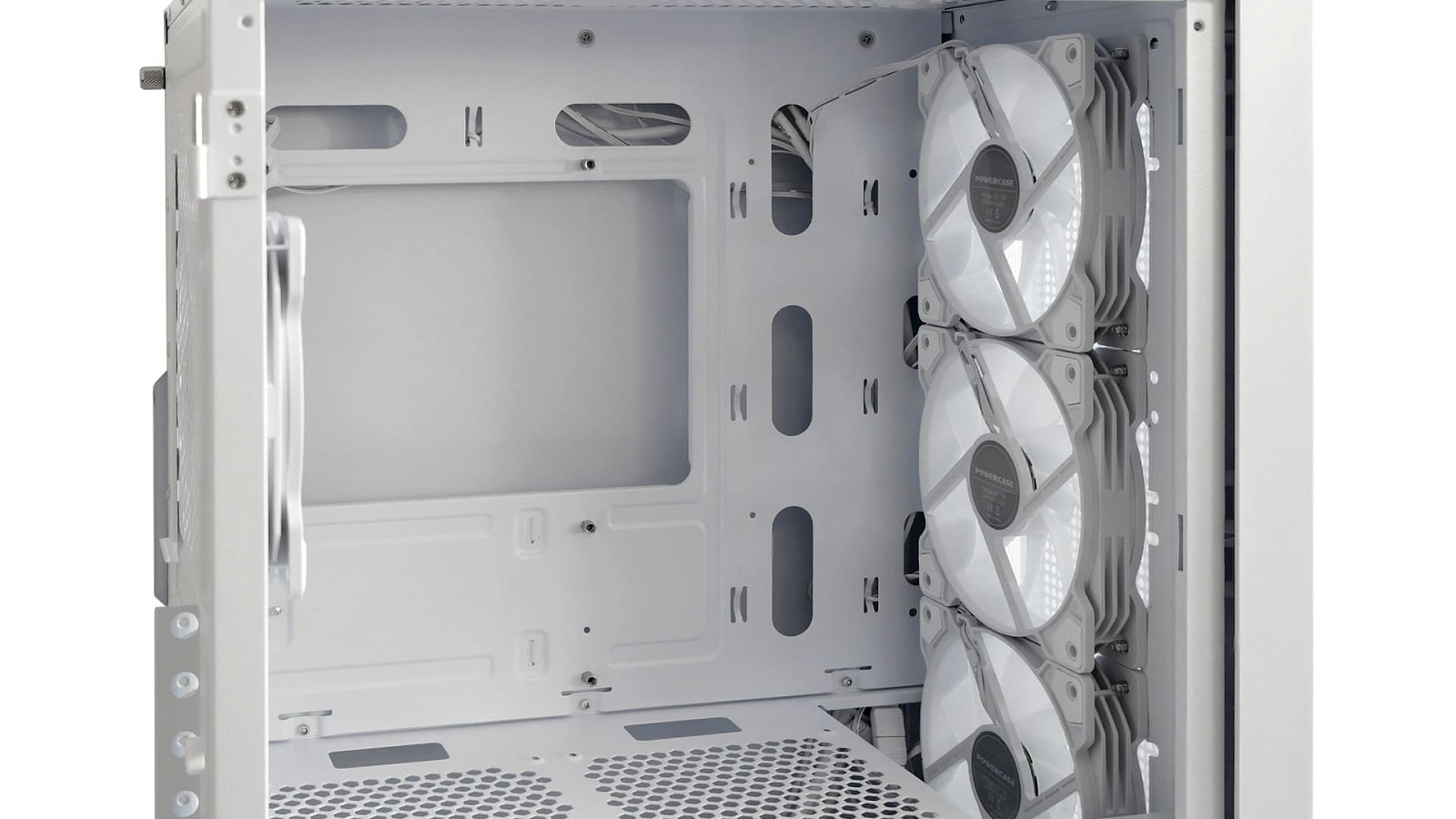

Основной отсек корпуса не имеет внутренних выгородок или выступающих элементов. Всё спроектировано по принципу минимизации сопротивления воздушным потокам внутри. Количество слотов расширения — 4 штуки. Все закрыты выламываемыми одноразовыми заглушками.

Поддерживается установка укороченных материнских плат двух форматов: Mini-ITX и microATX. Точки подвеса уже оборудованы винтовыми подставками.

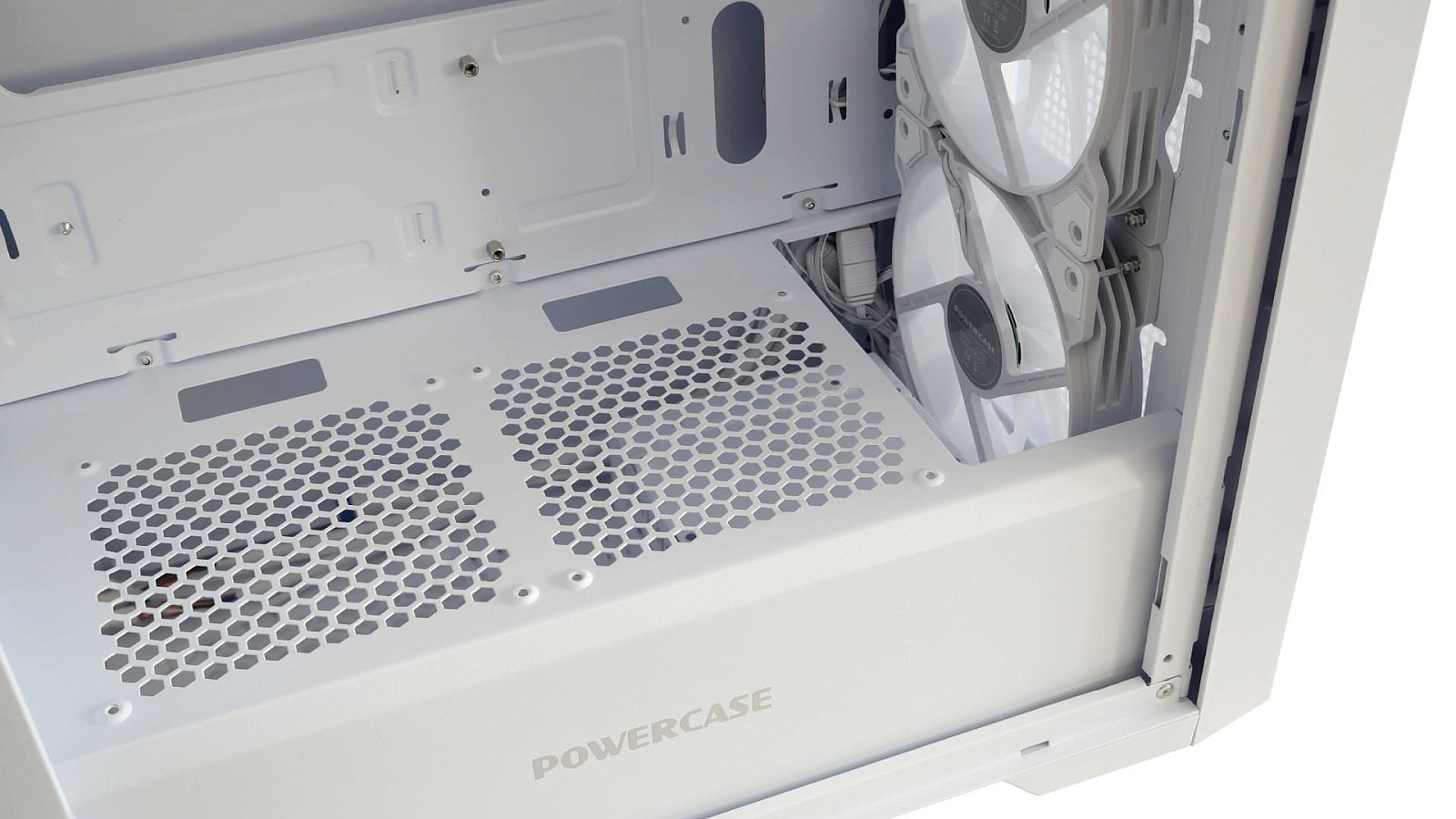

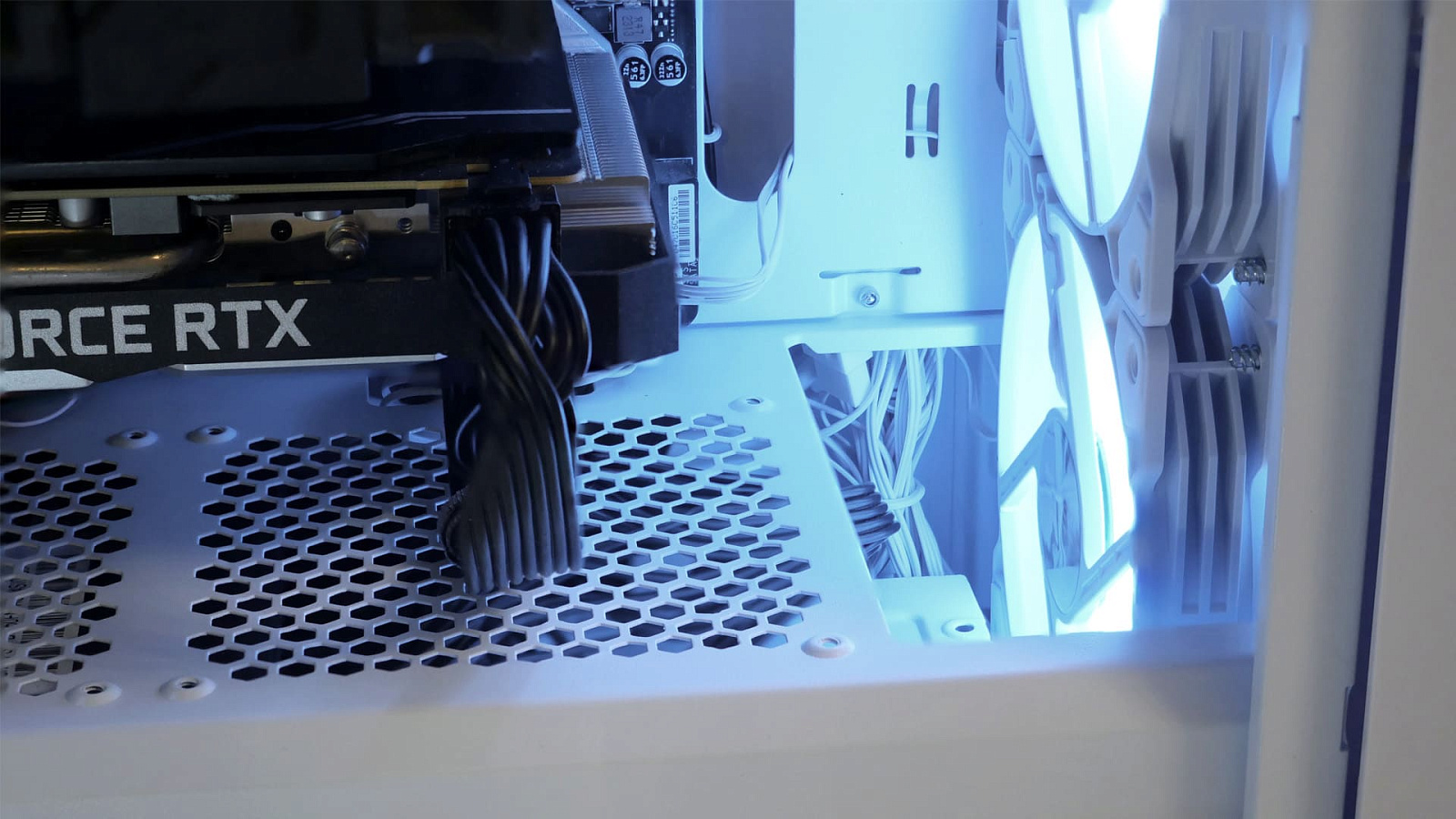

Нижняя часть корпуса отделена перегородкой с перфорацией и намеченными креплениями для двух вентиляторов формата 120 мм. Однако, учитывая расположение под ними блока питания и дисковой корзины, их установка в данном месте нецелесообразна. В передней части перегородки присутствует вырез для вентиляторов или радиатора СЖО.

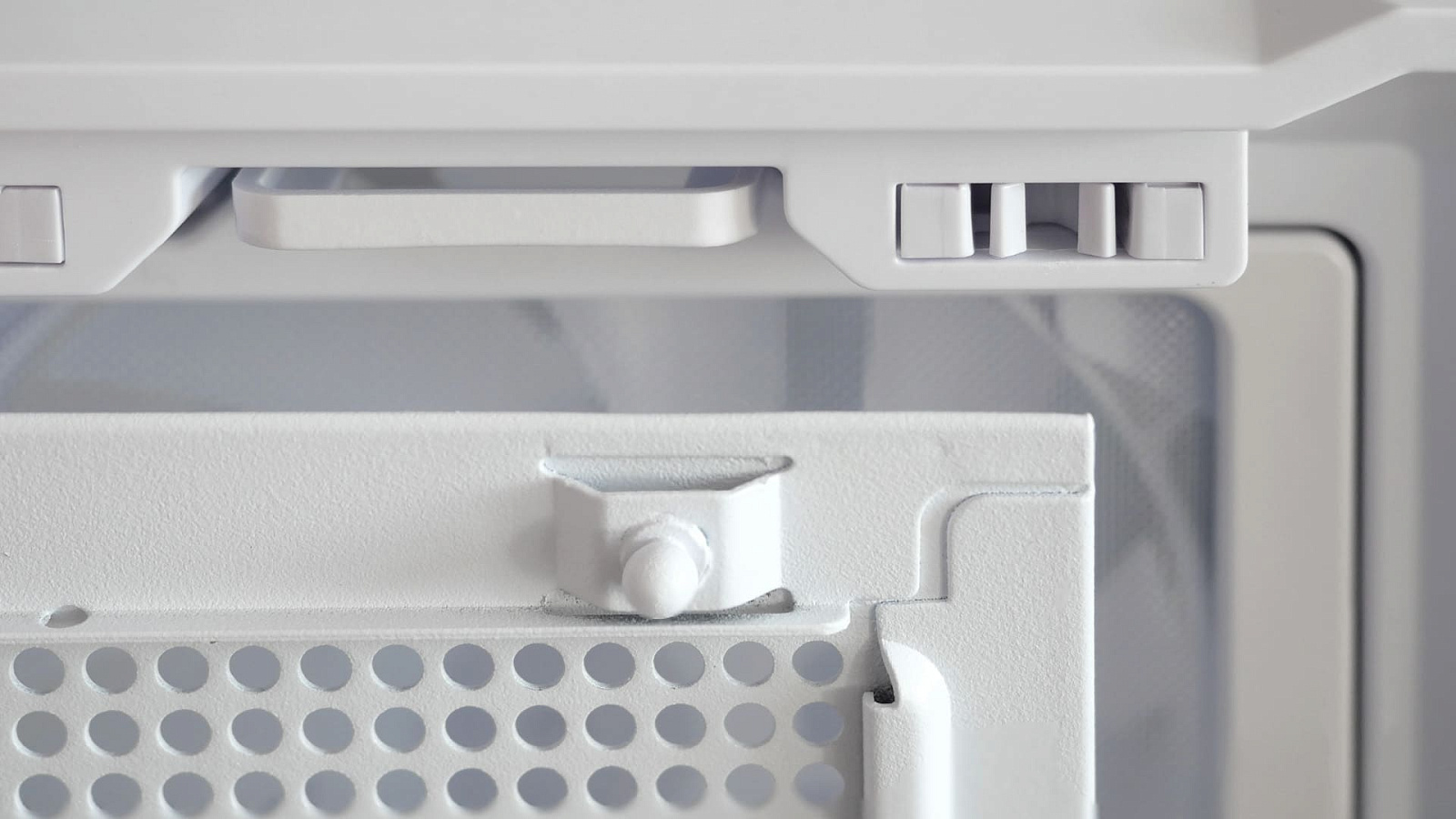

Фронтальная mesh-панель снимается выдергиванием вперёд. Она удерживается специальными защелками сверху и снизу.

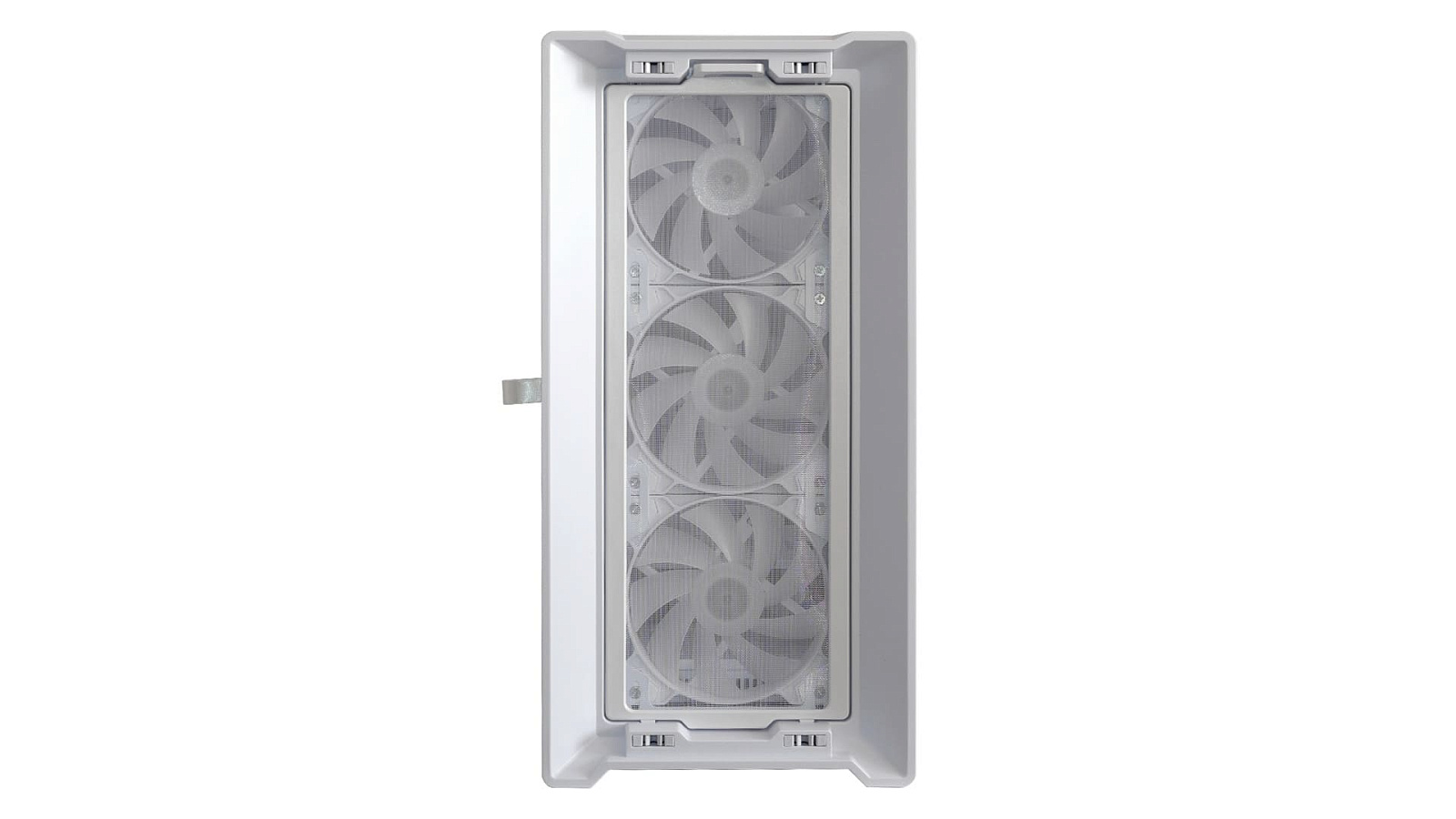

За панелью открывается доступ к переднему каркасному фильтру и трём предустановленным 120 мм вентиляторам.

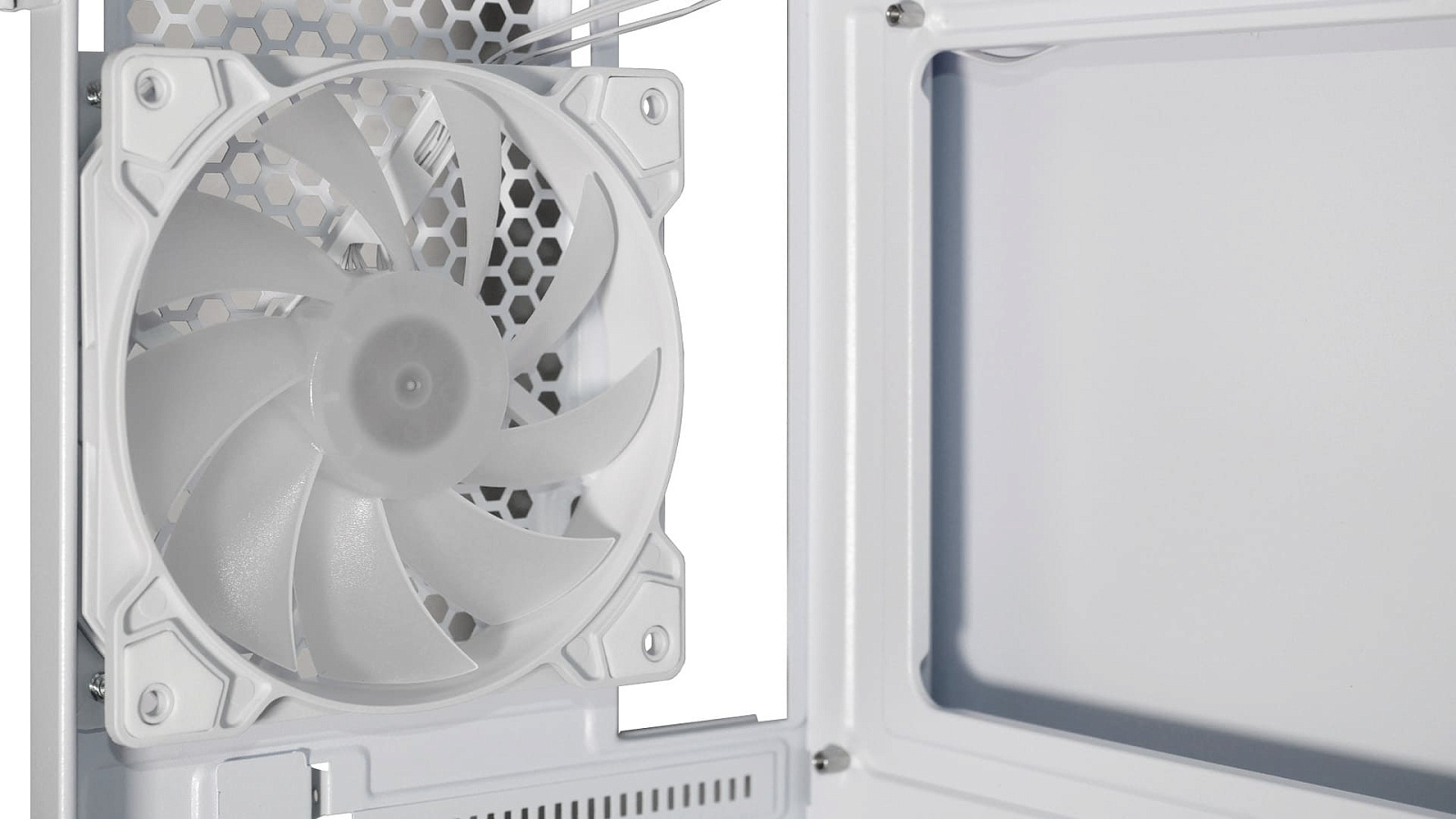

Четвёртый комплектный 120 мм вентилятор закреплен на задней панели. Все одинаковые с надписью Powercase без указания конкретной модели.

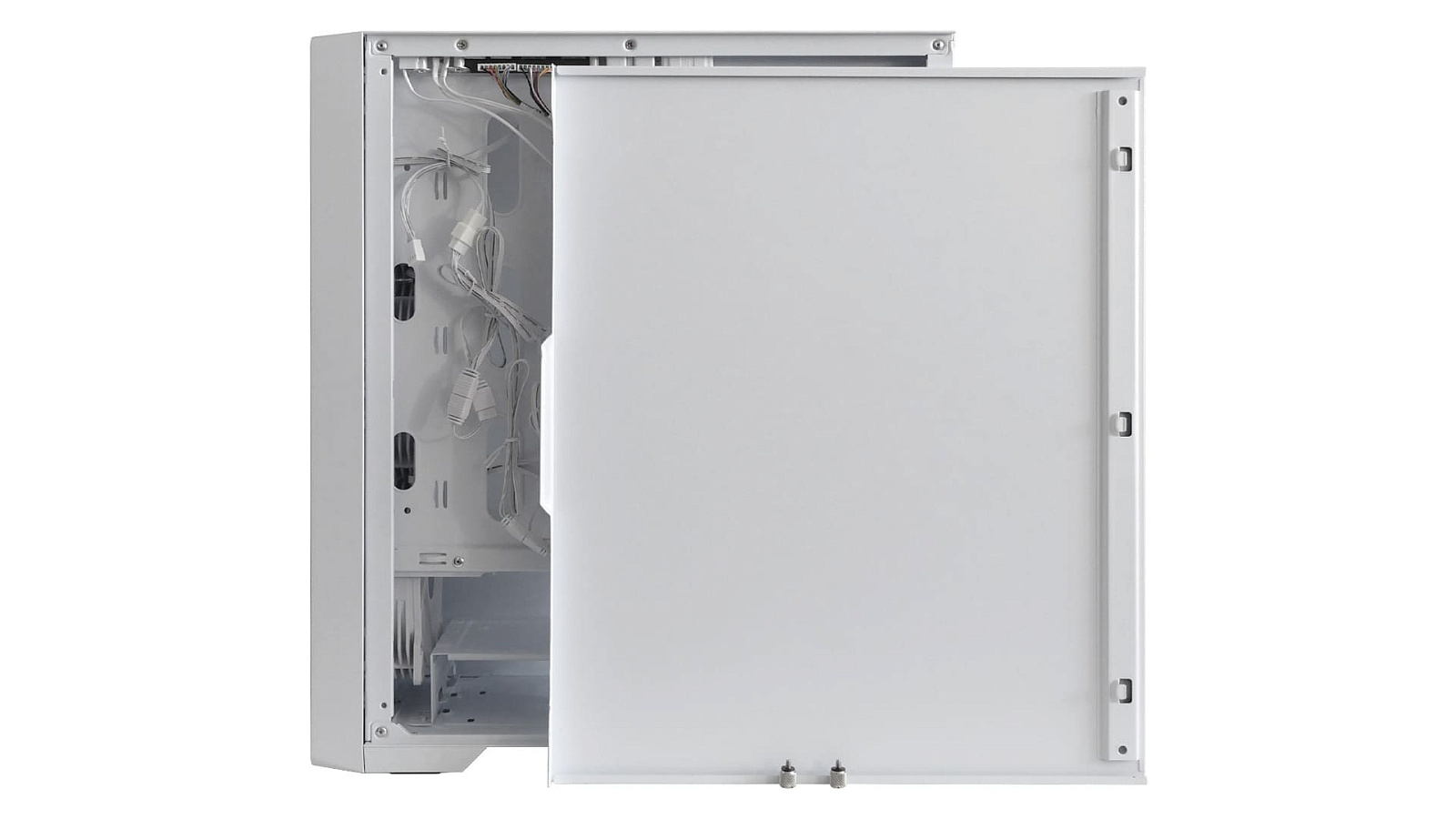

Крупная металлическая боковая панель снимается классическим способом — сдвигом назад после откручивания двух винтов.

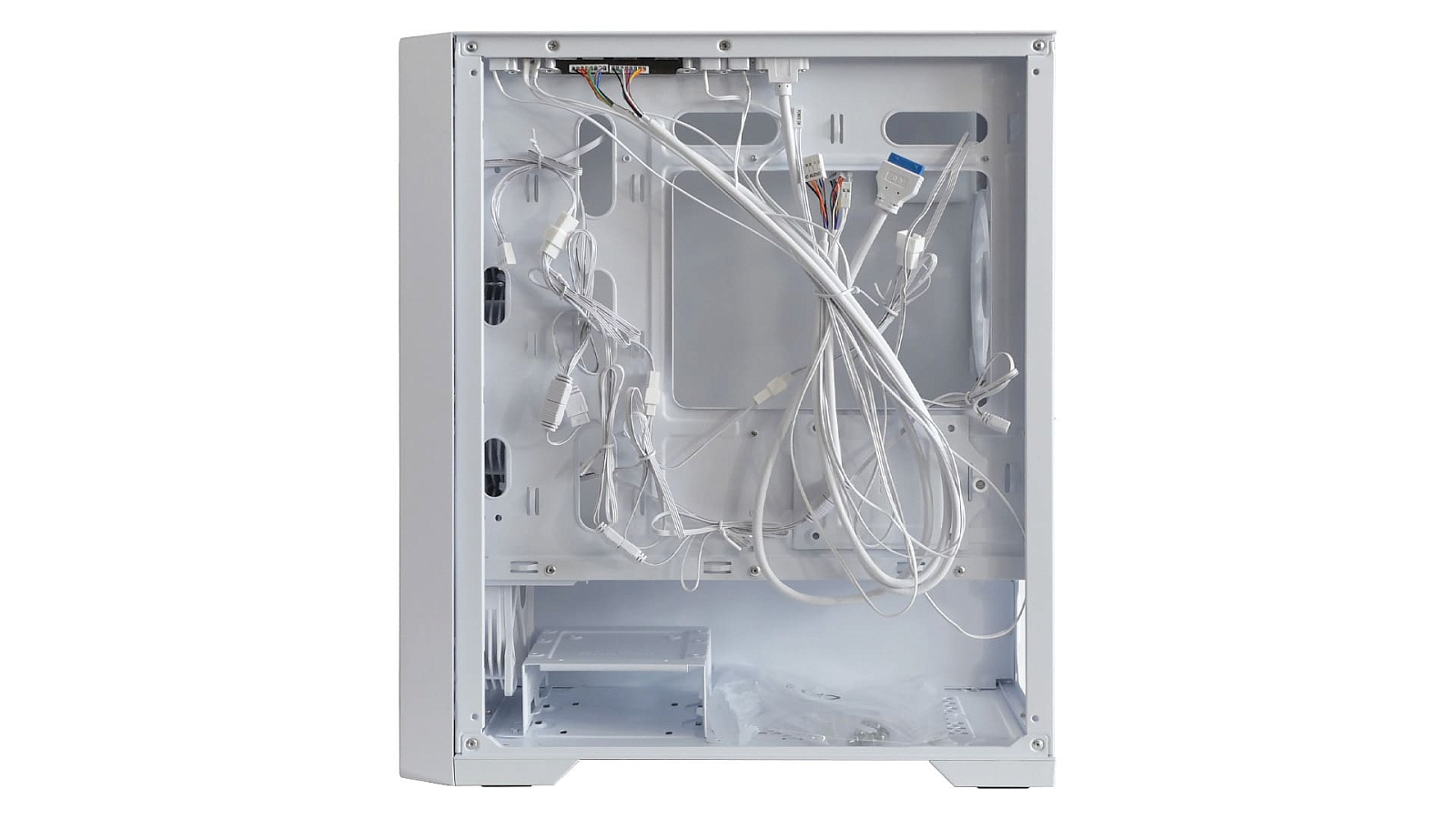

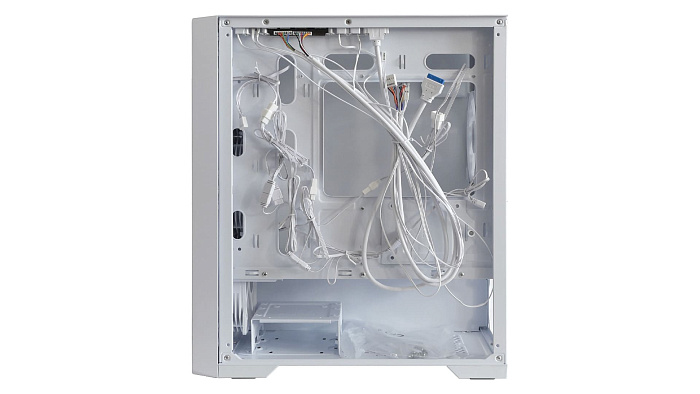

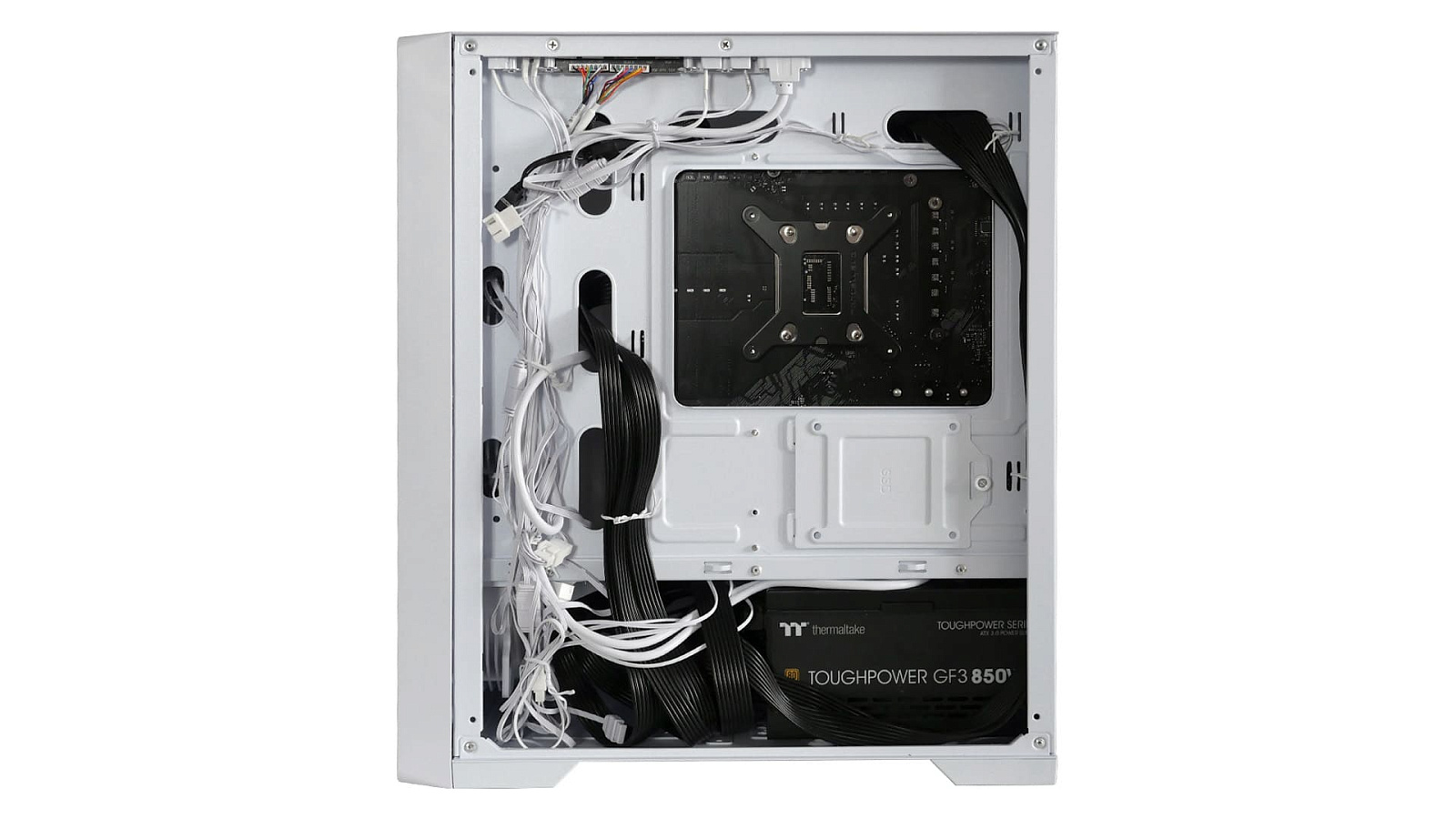

За ней открывается взор на целый ворох кабелей. Выглядит как полный хаос, но в целом — ничего особенного. Кабели подсветки и питания вентиляторов уже соединены по цепочке и остаётся только подключить их к материнской плате, равно как и кабели от фронтальных интерфейсов.

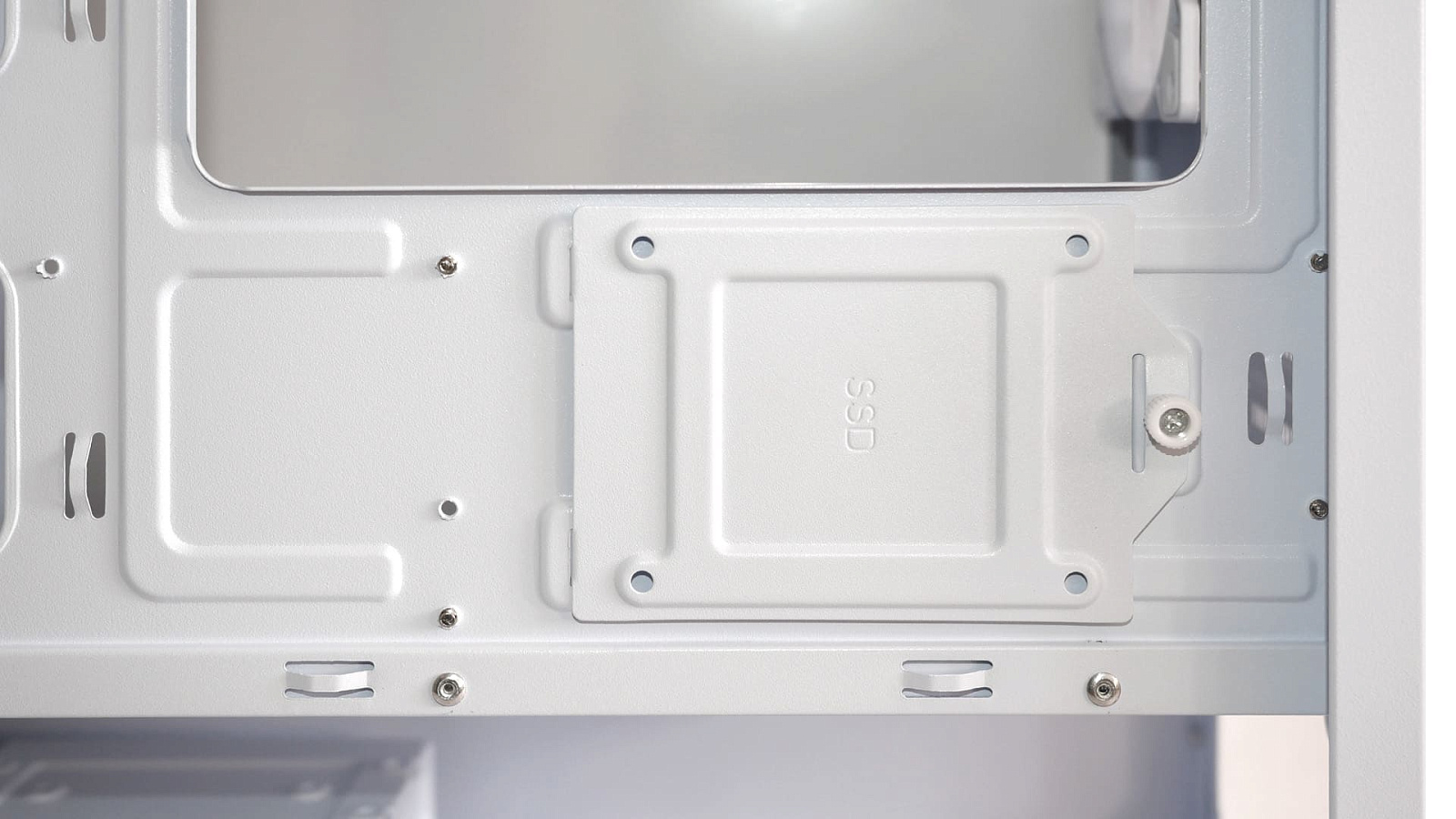

Для установки 2,5'' накопителей информации за поддоном материнской платы закреплена съёмная пластина под один накопитель. К ней можно будет прикрутить жёсткий диск "ноутбучного" типа или SSD, у которых на дне есть крепежные резьбовые отверстия.

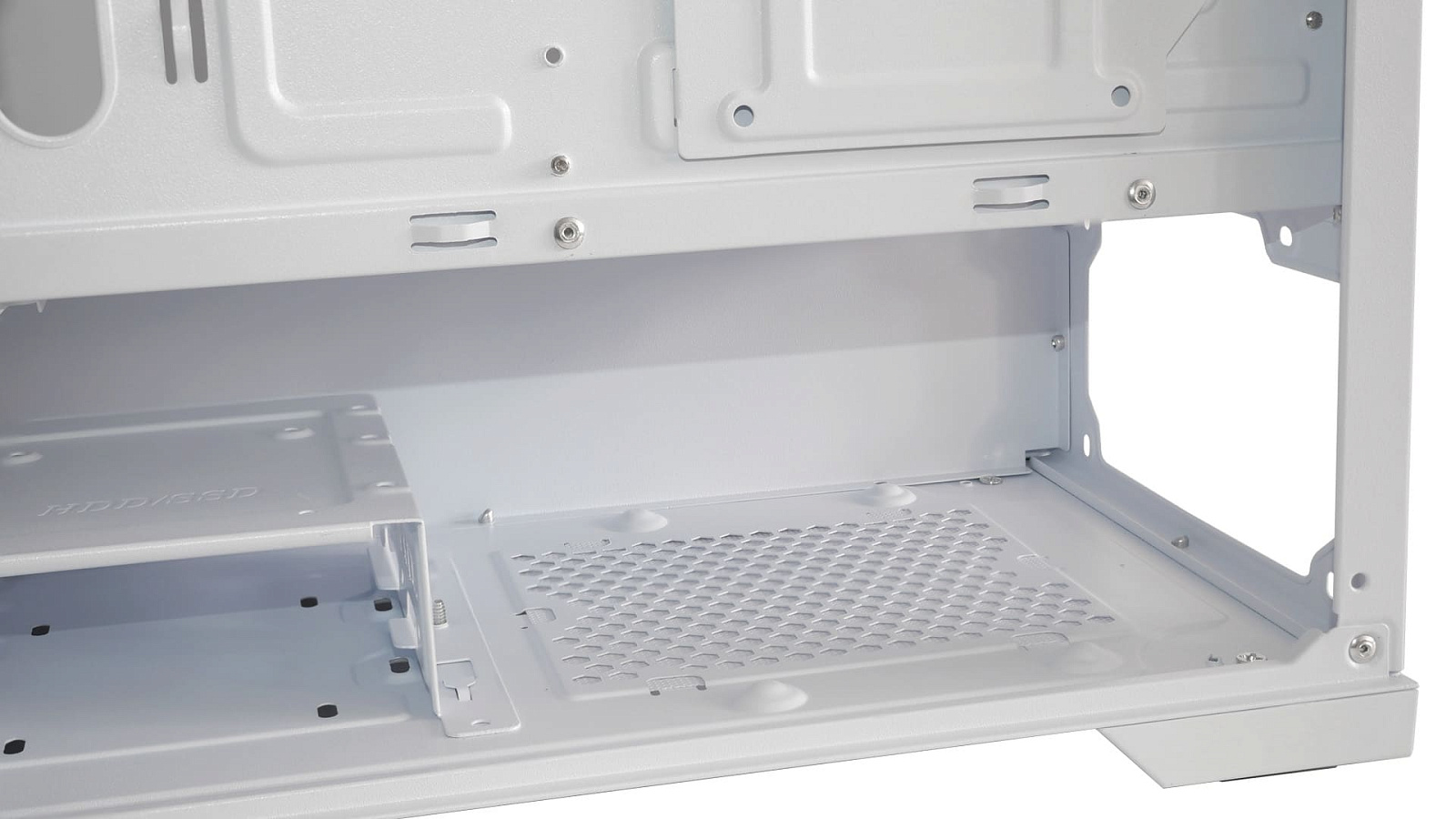

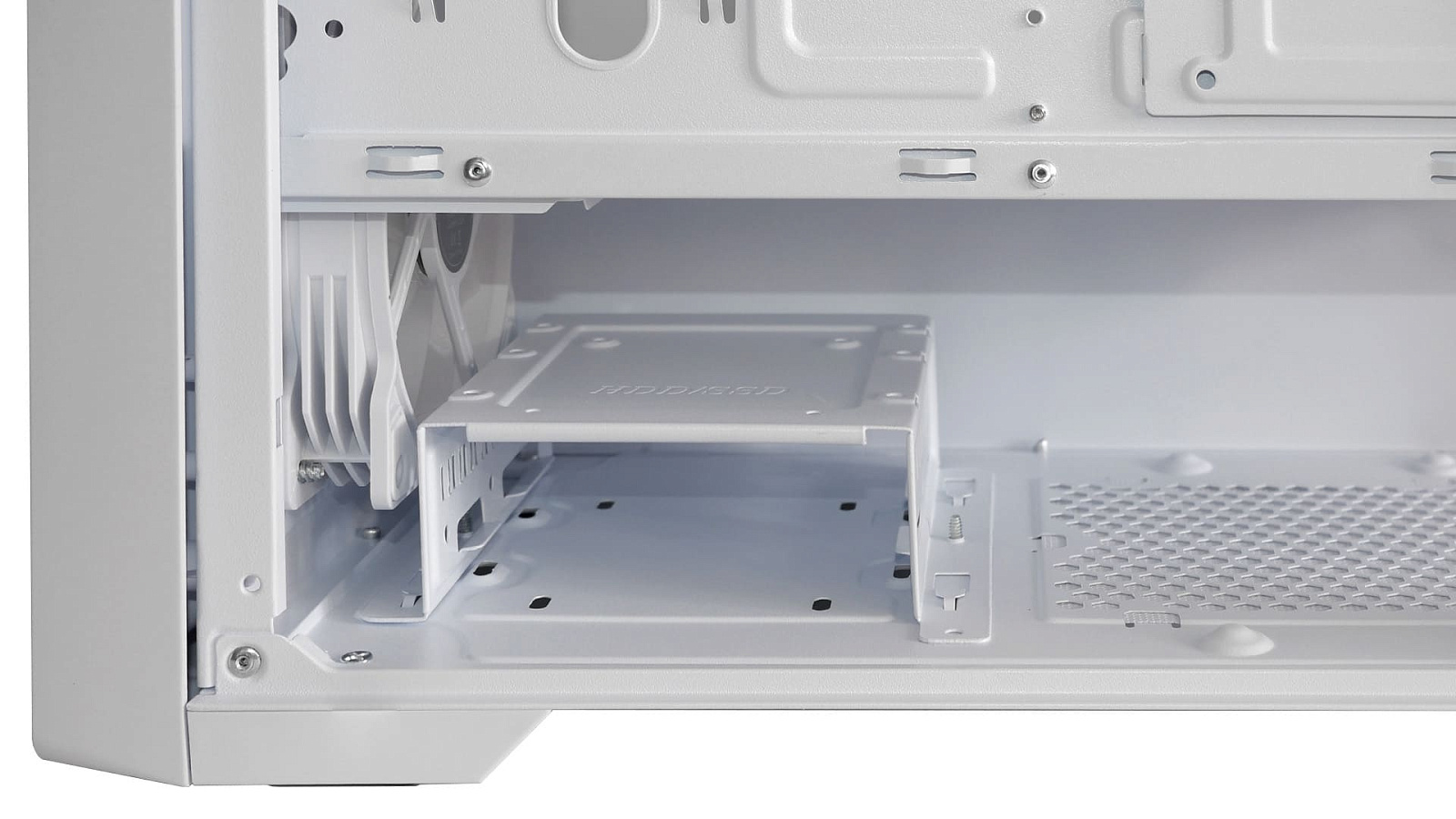

Жёсткий диска формата 3,5'' возможно установить внутрь специальной корзины, на которой сверху сделаны отверстия для крепления ещё одного SSD формата 2,5''.

Место установки блока питания сделано без переходной рамки и каких-либо резиновых подкладок. Во время работы это потенциально может привести к дребезгу металла об металл на собранном ПК.

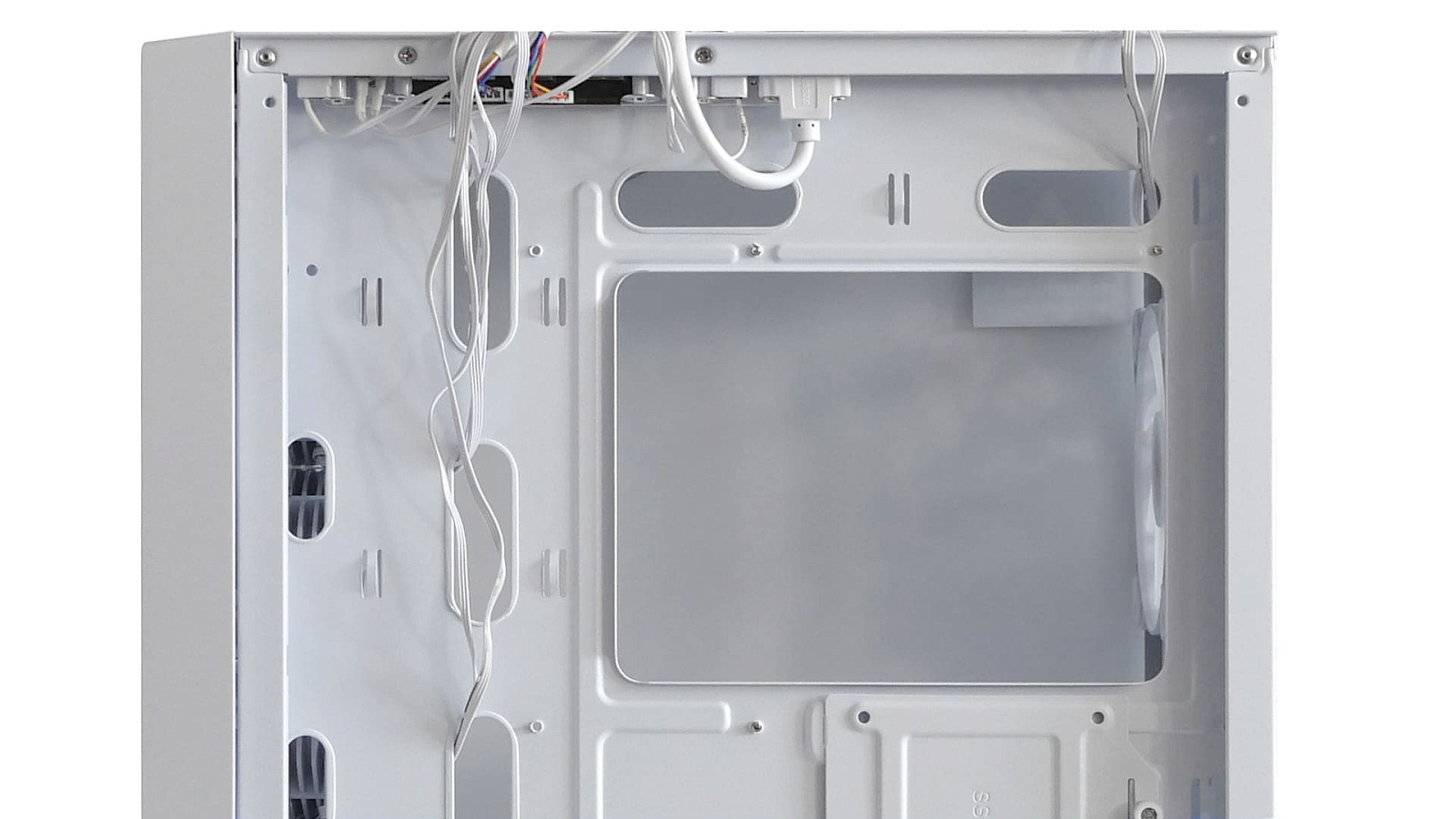

Окно доступа к обратной стороне сокета центрального процессора на материнской плате крупное. Это облегчит установку креплений систем охлаждения.

Для кабель-менеджмента по поддону сделано достаточное количество окошек и проушин для хомутов. Их края завальцованы, поэтому можно не переживать, что провода перетрутся. А вот запаса под толстые пучки практически нет, поэтому желательно подбирать блок питания с кабелями ленточного типа.

Поддержка систем охлаждения

Возможные варианты размещения компонентов систем охлаждения в корпусе Powercase Alisio Micro X4W V2:

Особенности сборки

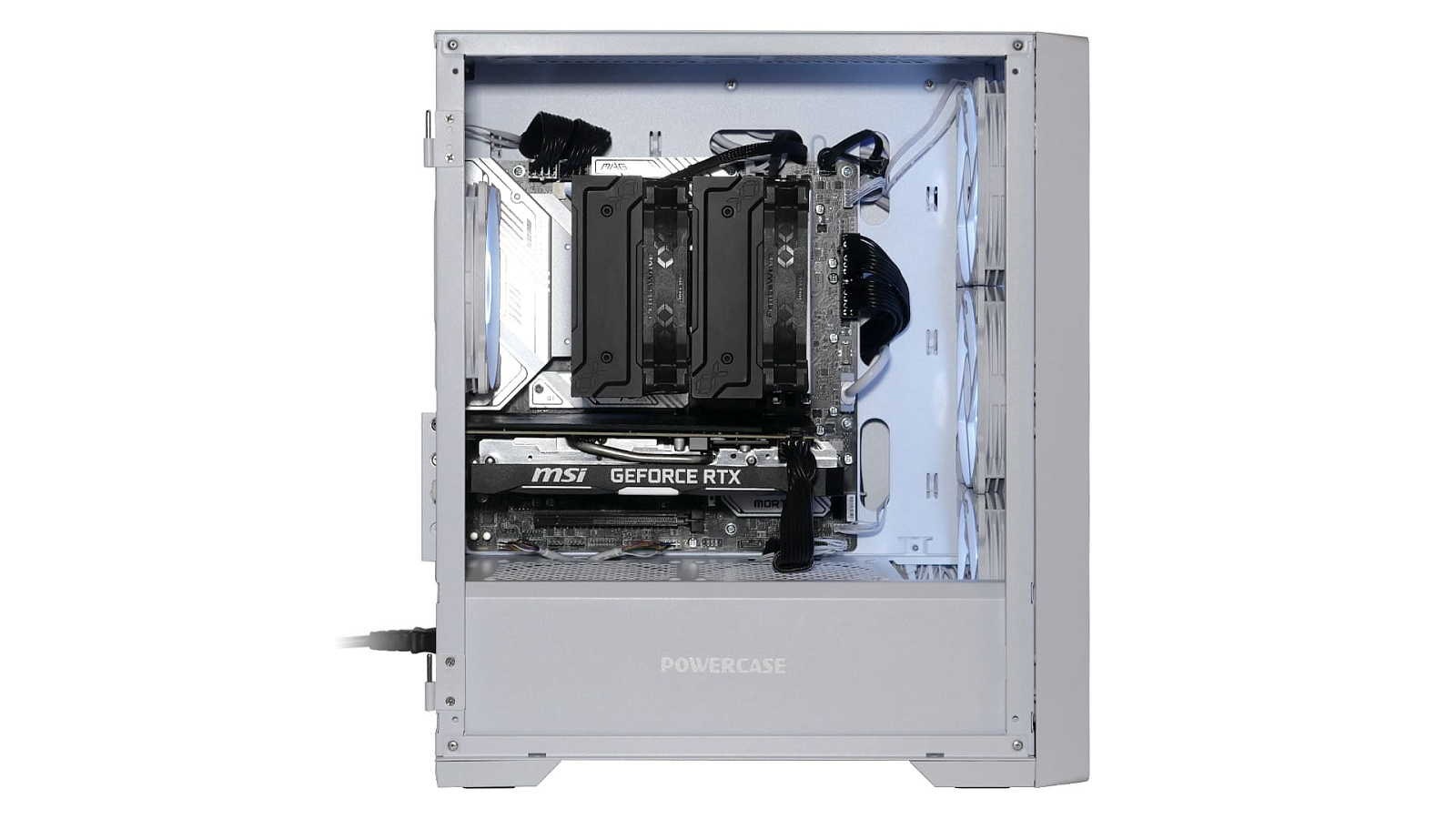

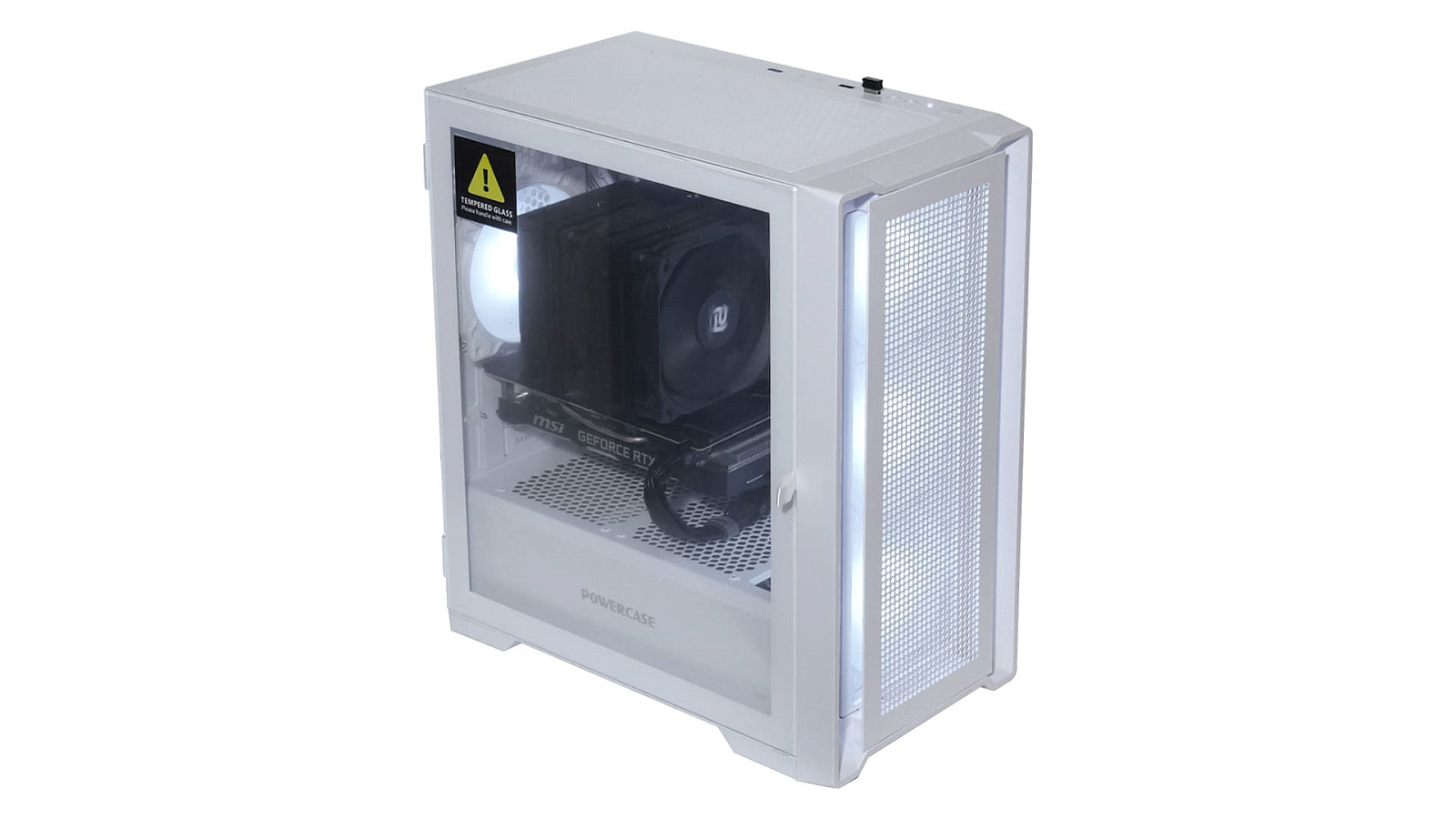

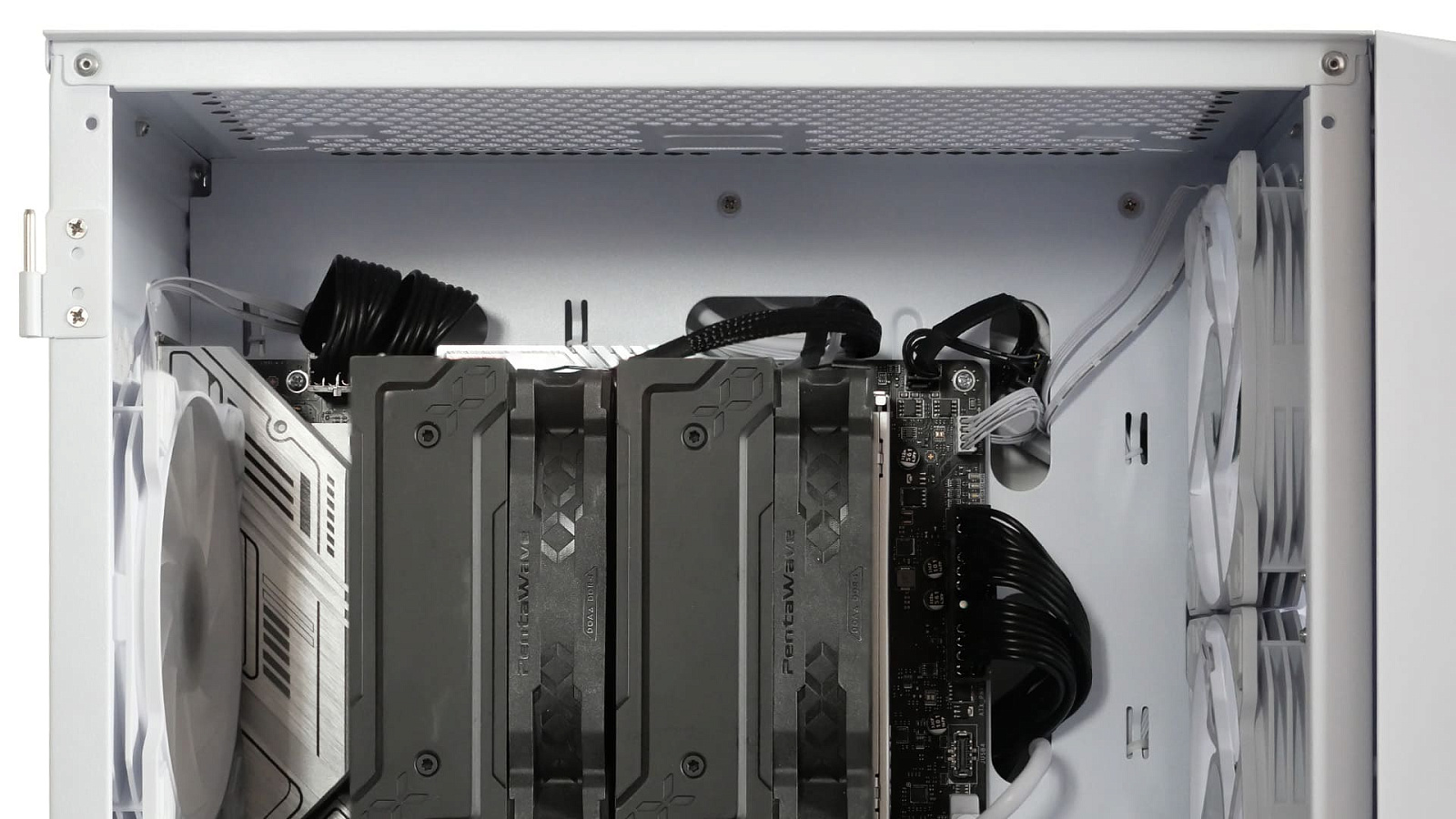

Относительно небольшие габариты корпуса накладывают закономерные ограничения по размерам устанавливаемых в Powercase Alisio Micro X4W V2 комплектующих. Однако имеющееся пространство достаточно грамотно скомпоновано. Например, под верхней и за передней панелью возможно разместить AIO-СЖО до 240 мм. При желании остаться на воздушном охлаждении можно подбирать модели башенных кулеров высотой до 160 мм. При сборке тестового стенда Pentawave Z06D с высотой 158 мм вместился с небольшим запасом.

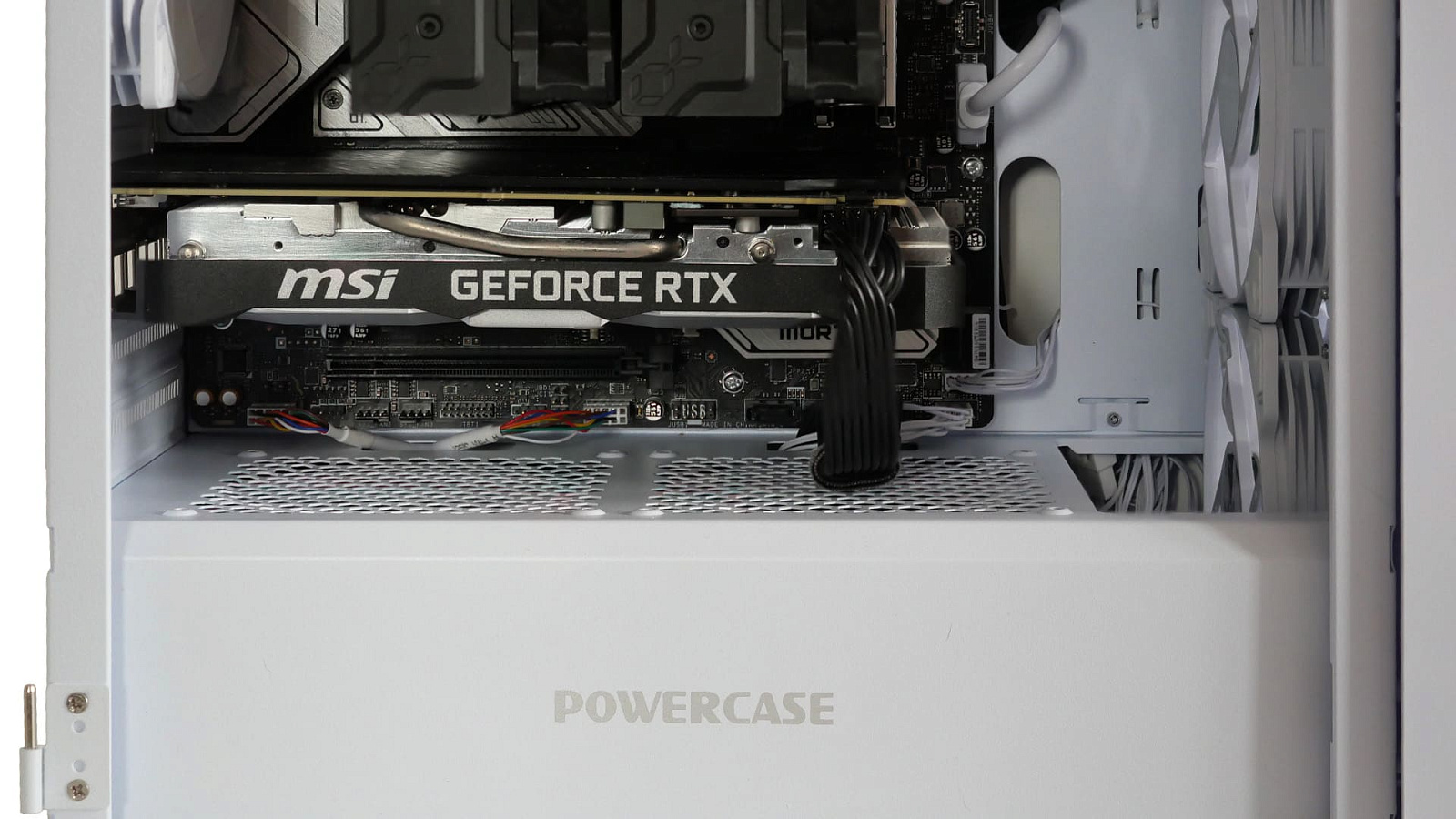

Для видеокарты места также немало, заявлена совместимость с экземплярами длиной до 31 см. Это при условии, что спереди не установлен радиатор СЖО.

Если же всё-таки спереди потребуется вертикально закрепить радиатор 240-мм СЖО, то имеющийся на нижней перегородке вырез позволит это сделать, но для трёхвентиляторной видеокарты места может не хватить. В такой комбинации лучше подбирать двухвентиляторную модель.

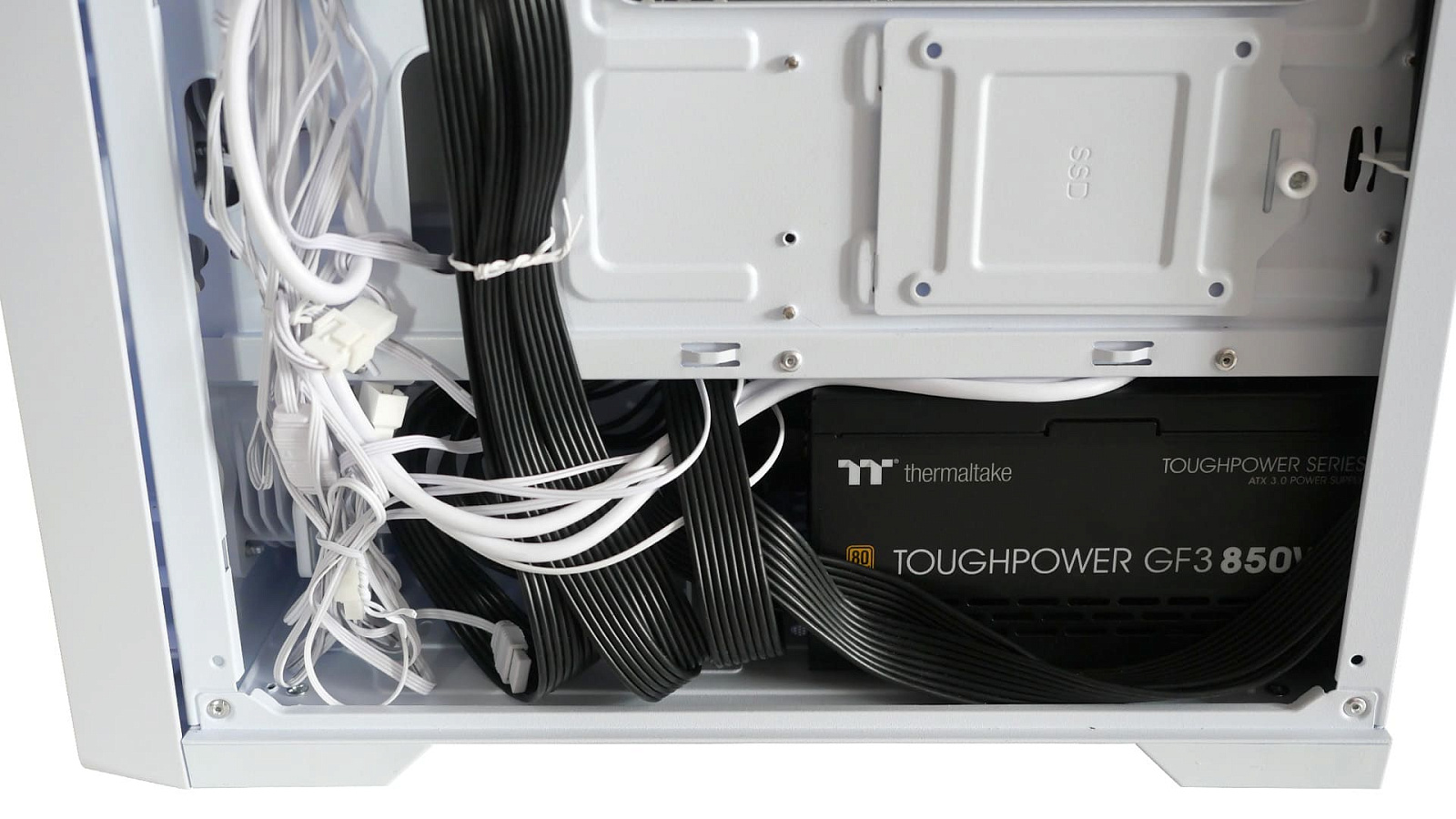

Под блок питания места не особо много и модели длиной более 140 мм без снятия корзины вместятся с трудом. Для примера Thermaltake Toughpower GF3 850W длиной 160 мм упирался выводами модульных кабелей в неё.

Также важно учитывать, что компактные размеры корпуса влекут ограничения в доступном за поддоном материнской платы месте, поэтому лучше в конфигурацию ПК закладывать блок питания с плоскими кабелями "ленточного" типа, так как пучки проводов тяжелее равномерно распределить в застенках.

Если придерживаться рекомендаций производителя в части габаритов совместимых комплектующих, отражённых в характеристиках корпуса, всё должно встать на посадочные места без поиска компромиссов.

Тестирование

При тестировании Powercase Alisio Micro X4W V2 применялись утилиты: OCCT 15.0.7 и HWiNFO версии 8.40, в которой появились средства не только мониторинга, но и стресс-тестирования. Уровень шума измерен прибором Актаком АТЕ-9015 с расстояния 1 метр в помещении без специальной подготовки с фоновым шумом менее 30 дБА, а скорость воздушного потока от вентиляторов — цифровым анемометром BTMeter BT-100.

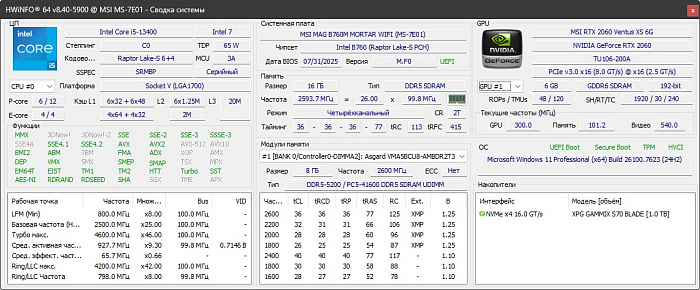

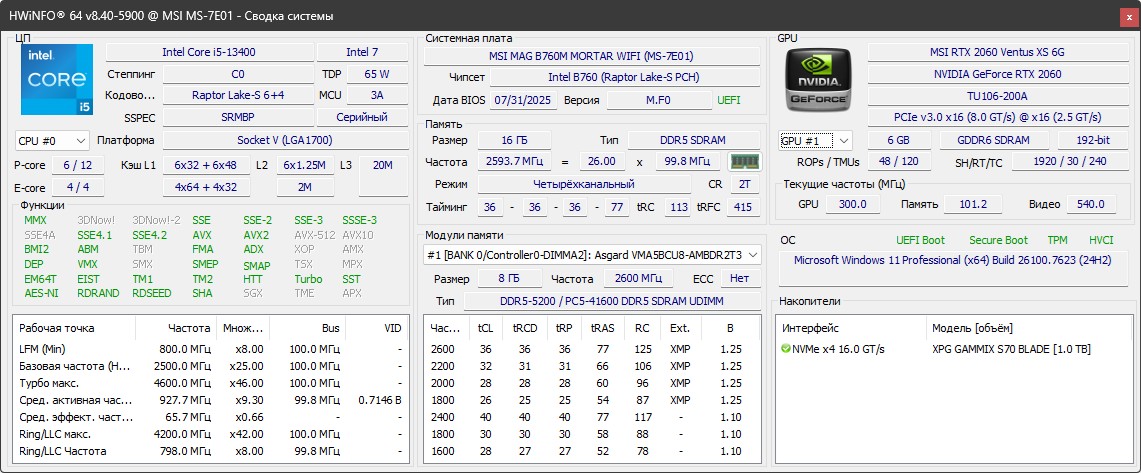

Конфигурация тестового стенда

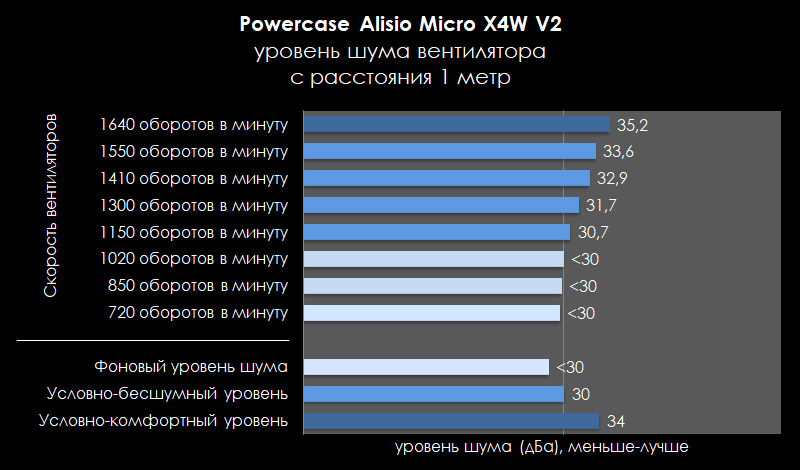

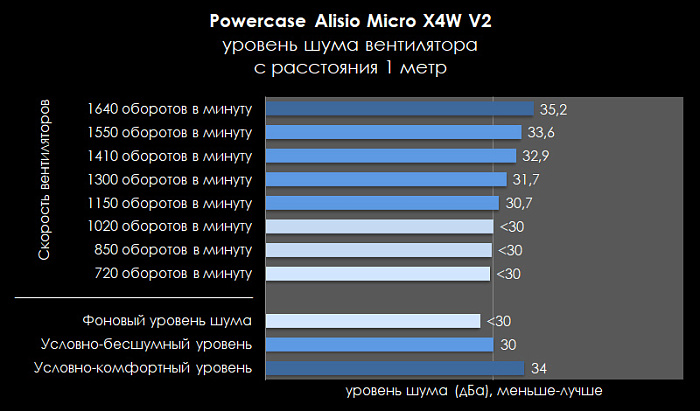

Скорость и шум вентиляторов

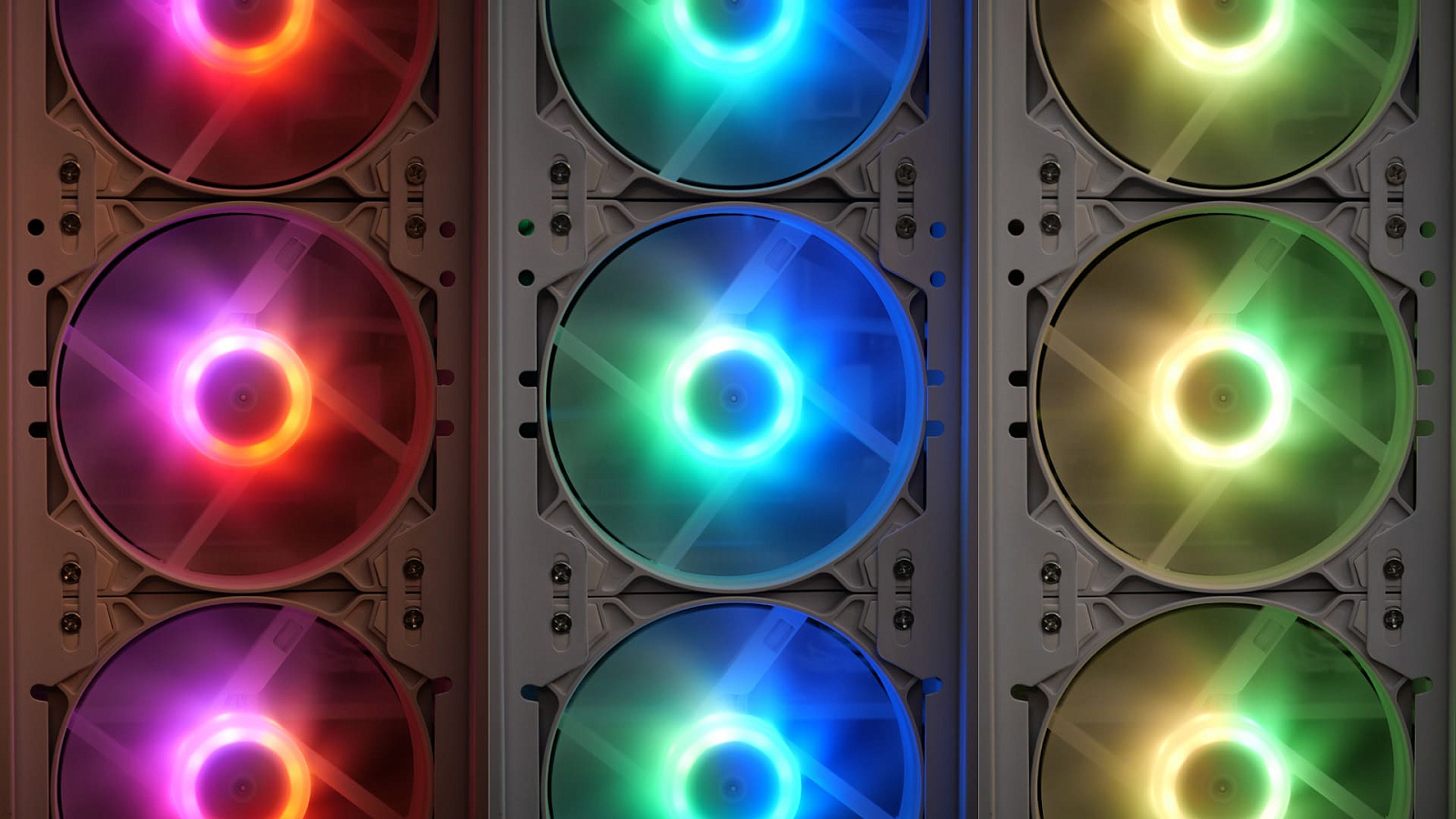

Четыре предустановленных 120-мм вентилятора сделаны с каркасами белого цвета и полупрозрачными крыльчатками, подсвечиваемыми ARGB-светодиодами, спрятанными в районе моторов. Для подключения подсветки используется провод длиной 55 см с типовым трёхконтактным штекером типа "мама" и ответвлением 10 см с коннектором типа "папа" для включения по цепочке. Эффекты и цвета управляются материнской платой или внешним контроллером, к которому вентиляторы будут подключены.

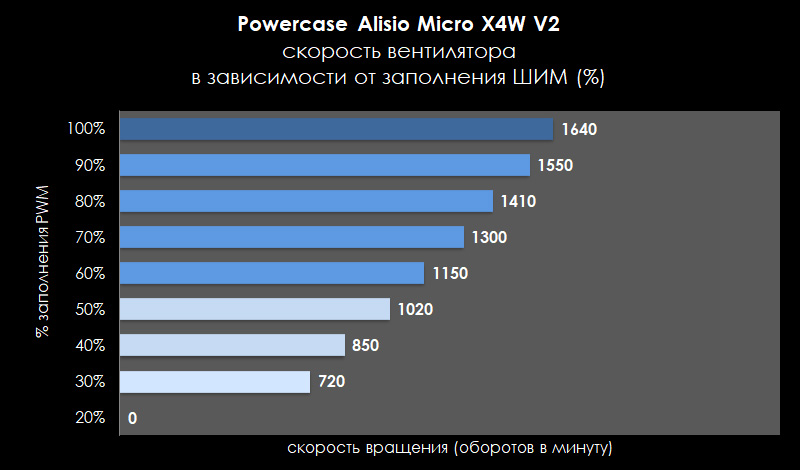

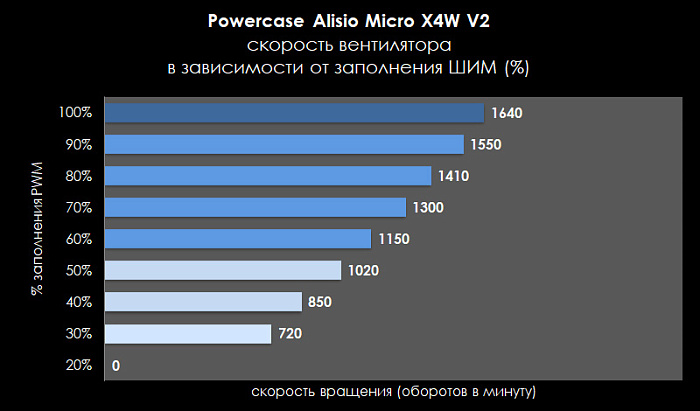

Питание моторов подключается проводом длиной 55 см (с ответвлением 10 см для гирляндного включения) со стандартным четырёхконтактным штекером 2510-4 с поддержкой PWM. Диапазон скорости вращения крыльчатки от 650 до 1650 оборотов в минуту. При установке значения PWM ниже 25% он останавливается по нехватке питания.

Вентиляторы умеренно шумные и до 80-90% PWM остаются в зоне условно-комфортных на слух значений. Тихая работа вентиляторов обеспечивается при ограничении до 50% PWM.

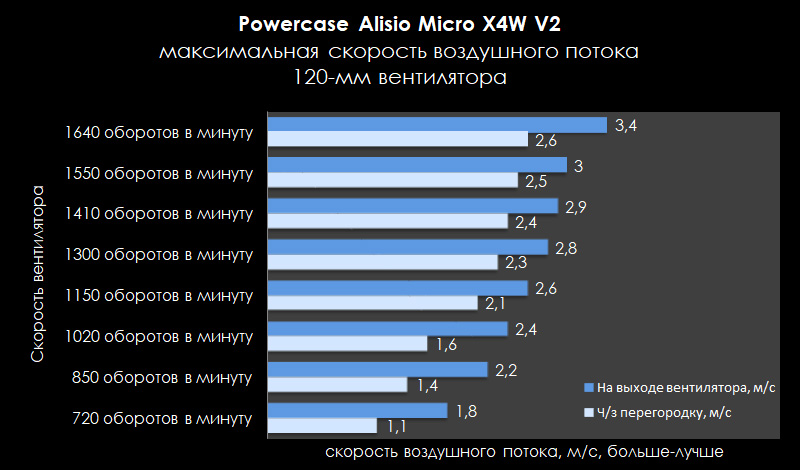

Эффективность относительно невысокая, но это компенсируется низким сопротивлением воздушному потоку всей передней панели и зоны для вентилятора задней панели.

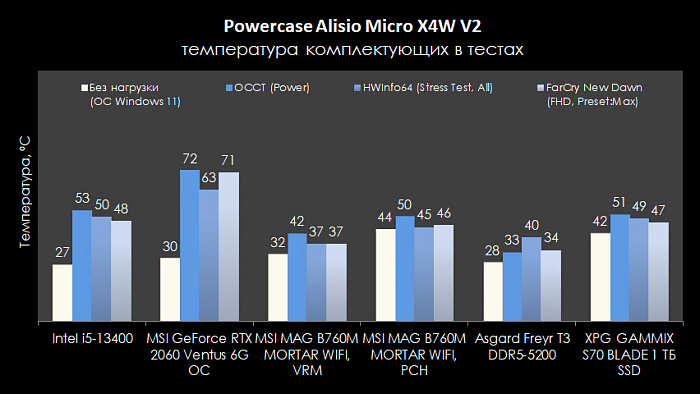

Температура компонентов под нагрузкой

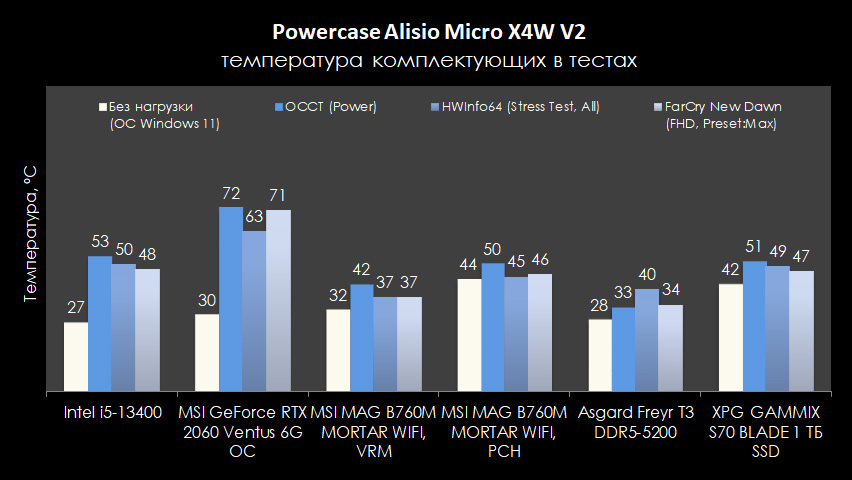

Конфигурация тестового ПК подбиралась из расчета умеренного нагрева комплектующих. Примененный процессор Intel Core i5-13400 обладает относительно небольшим TDP и его потребление в ходе стресс-теста OCCT:Power было в среднем 58 Вт, а температура — 53°C. Потребление видеокарты MSI GeForce RTX 2060 Ventus 6G OC выше — 160 Вт и средняя температура за пол часа — 72°C. При тестировании в игре Far Cry New Dawn в разрешении Full HD и с максимальными настройками графики приблизительно те же результаты. Полученные значения — это типичные показатели для данной конфигурации без признаков перегрева.

Заключение

Powercase Alisio Micro X4W V2 — неплохой «бюджетный» корпус форм-фактора "малая башня" (mni-tower) с продуваемой фронтальной панелью и четырьмя предустановленными 120-мм вентиляторами с ARGB-подсветкой. Он подойдет для сборки компактного домашнего или игрового ПК начального уровня производительности с умеренно горячей видеокартой.

Достоинства Powercase Alisio Micro X4W V2:

Недостатки:
