Обзор материнской платы MSI MEG Z890 ACE

Для сборки ПК на платформе Intel с сокетом LGA 1851 компания MSI предлагает широкий спектр материнских плат от начального до флагманского уровня, часть из них мы успели рассмотреть в ходе публикаций ранее. Настоящий обзор будет посвящён одному из флагманов — MSI MEG Z890 ACE, буквально напичканному современными технологиями и обладающему мощной системой питания процессора, которая позволяет собирать игровые конфигурации с топовыми процессорами Intel в комбинации с самыми производительными видеокартами домашнего сегмента.

Технические характеристики

Упаковка

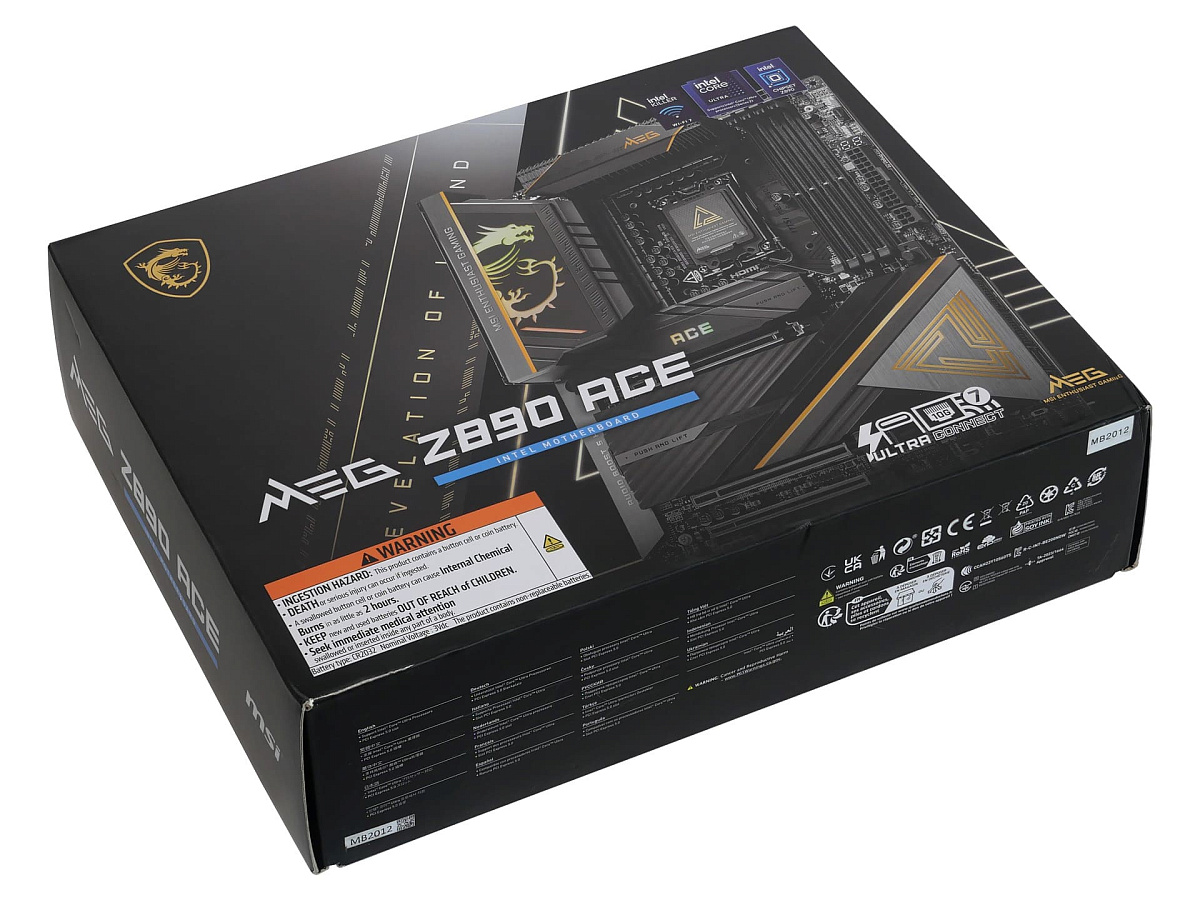

Коробка с материнской платой сделана с ручкой для удобства переноски. Оформление выдержано в стильной чёрной расцветке. Фронтальная часть привычно украшена фотореалистичным рендером платы с крупным названием модели. Сильно выделяется на общем фоне прямоугольный блок с упоминанием о наличии батарейки CR2032 размером с монету и акцентом на то, что её нужно держать подальше от маленьких детей. Такие надписи должны привлекать внимание и дизайнерам удалось этого добиться, однако хотелось бы, чтобы предупреждения были не только на английском, но и на русском языке.

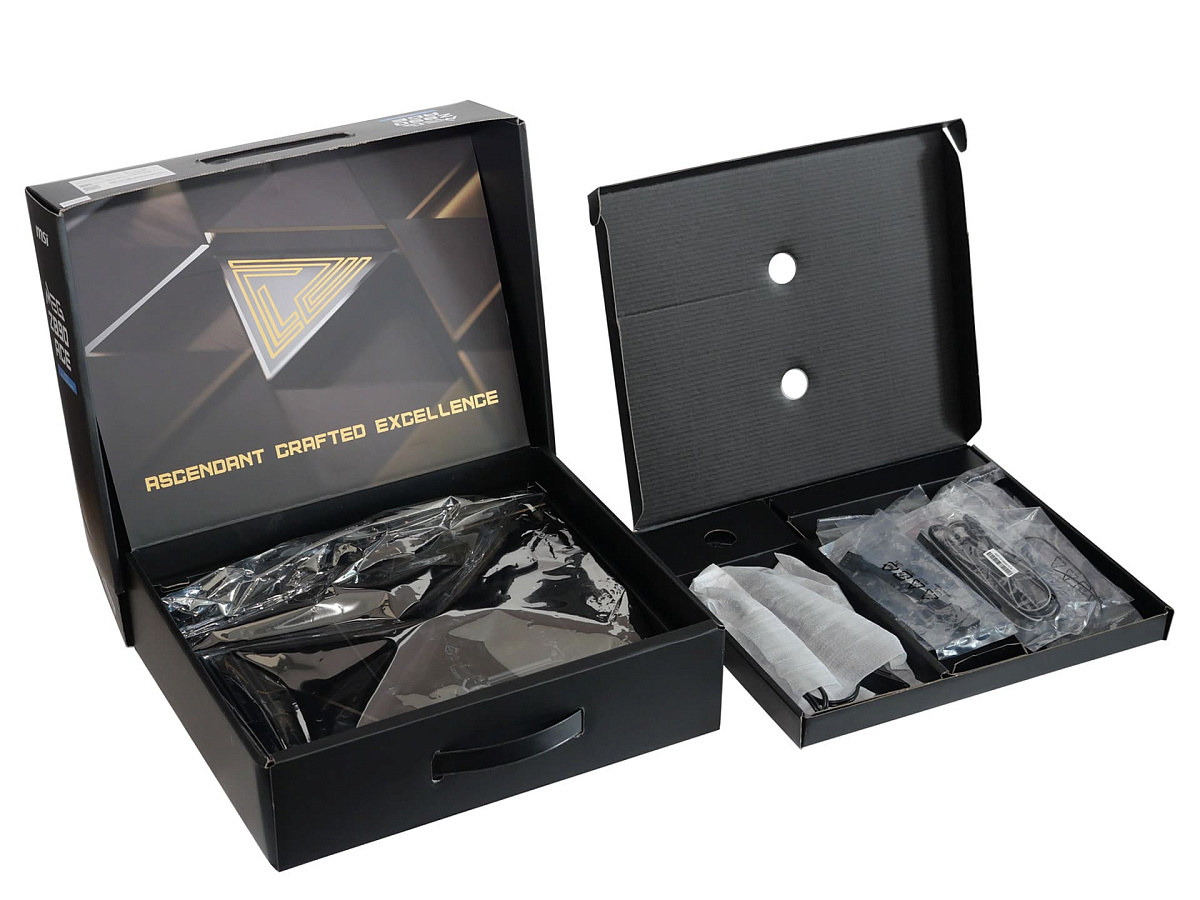

Коробка открывается как шкатулка. Под импровизированной крышкой находится сама материнская плата в антистатическом пакете. Под ней картонное ложе и дополнительная плоская коробка с аксессуарами.

Комплектация

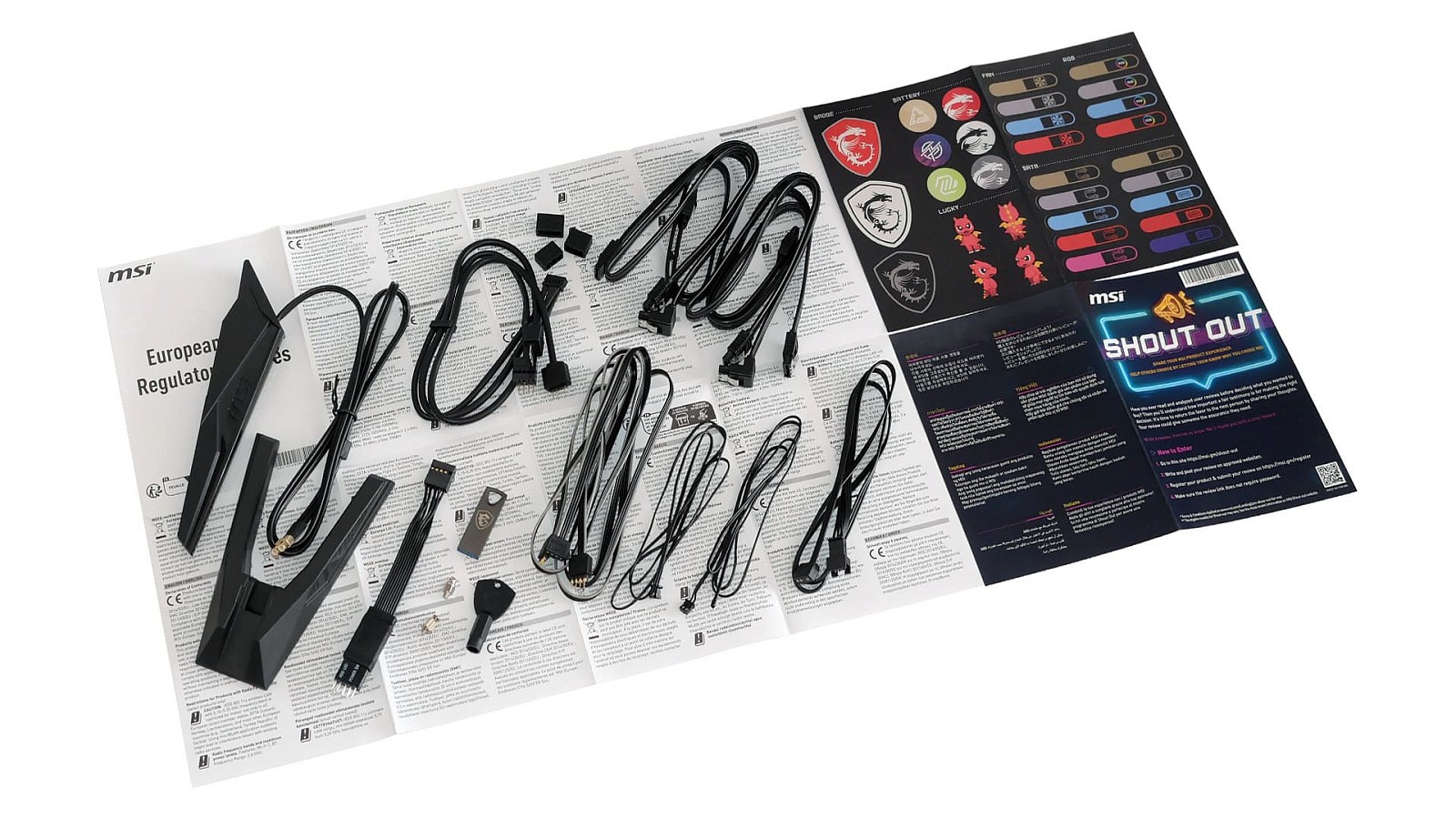

Вместе с платой поставляется достаточно богатый набор аксессуаров и кабелей:

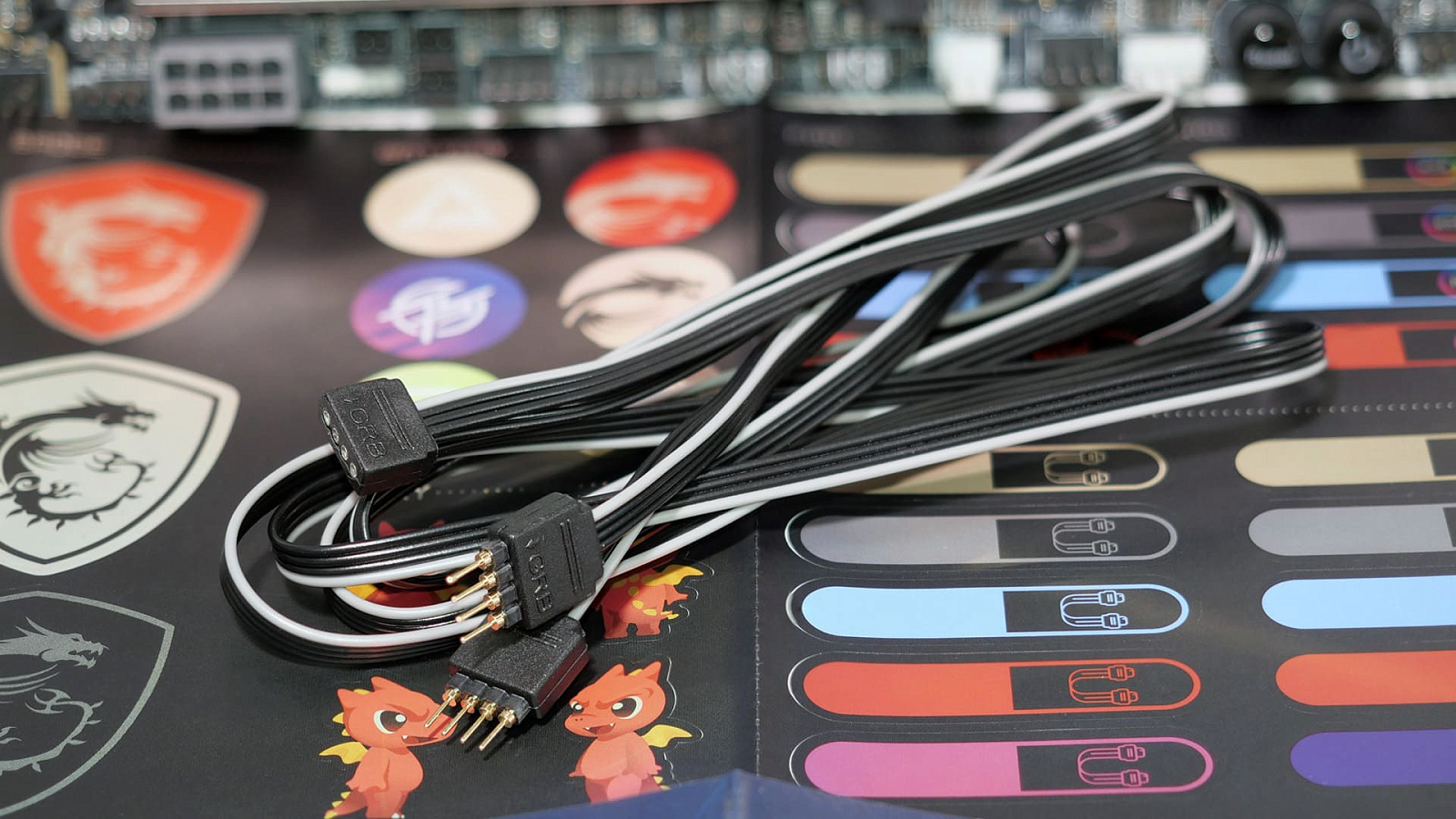

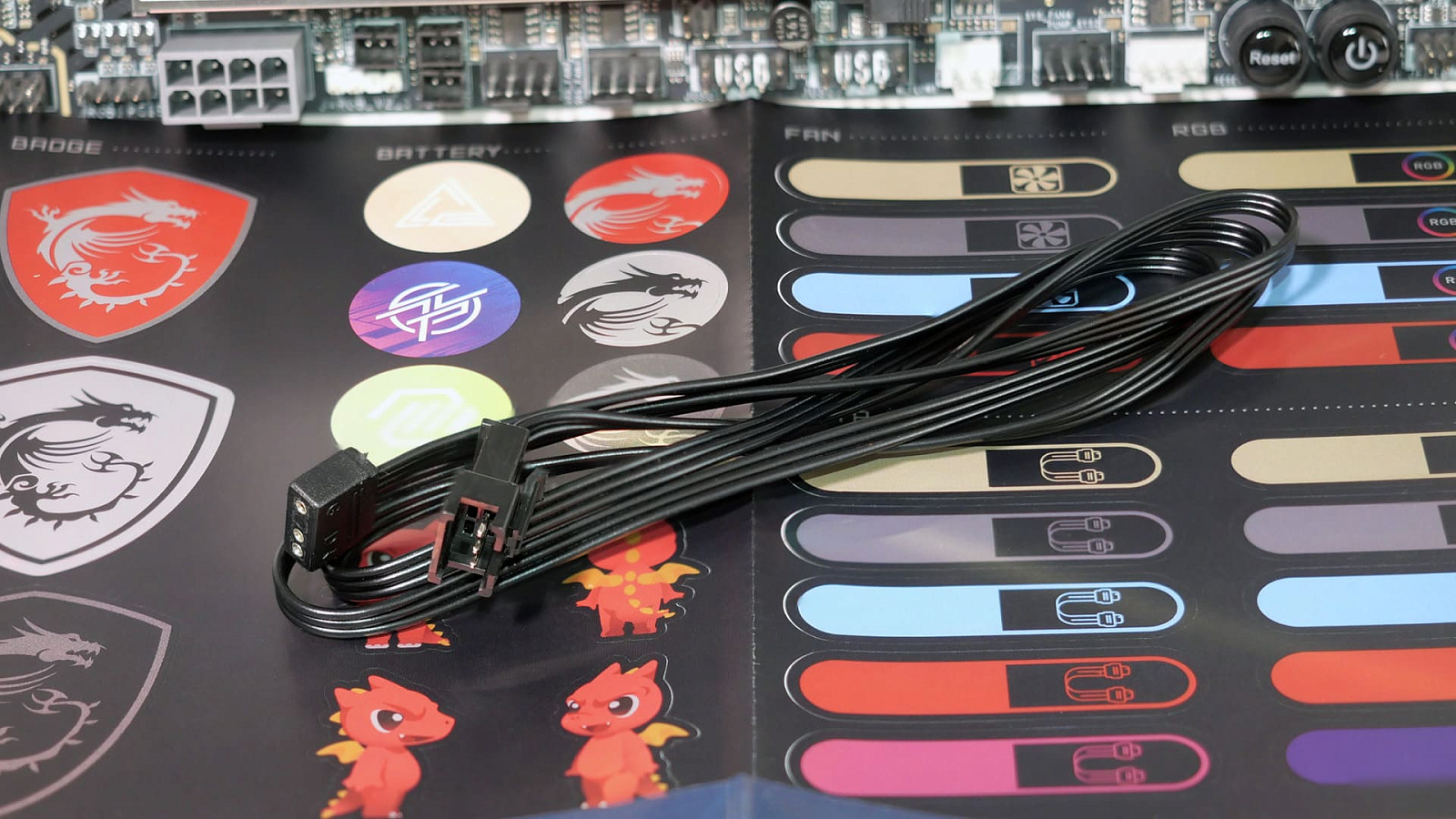

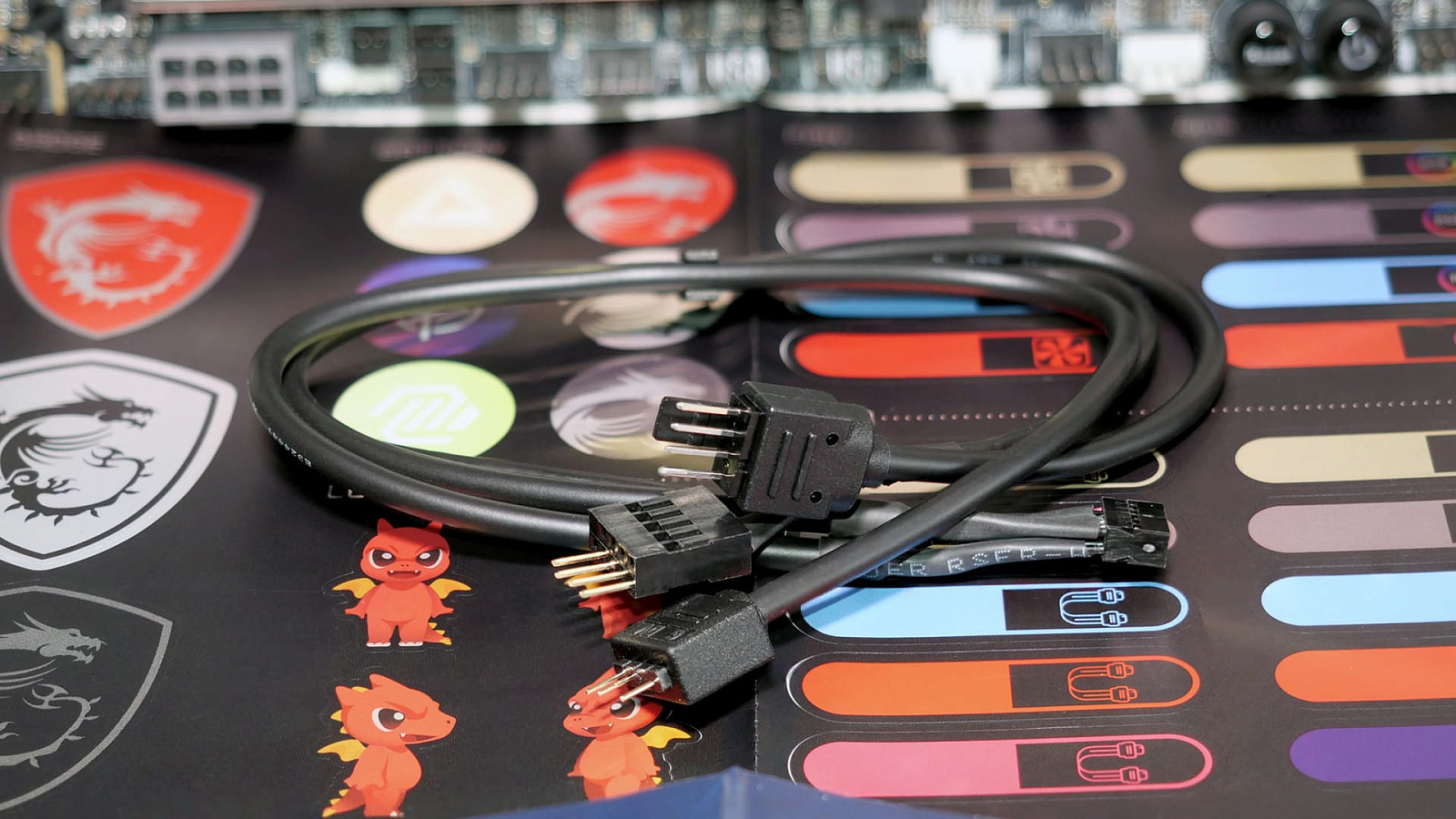

Прилагаемые кабели для подключения устройств с подсветкой позволяют подключать два вида устройств: с трёхконтактными ARGB-лентами 5V-D-G (питание +5 В) и четырёхконтактными (12V-G-R-B) с питанием +12 В.

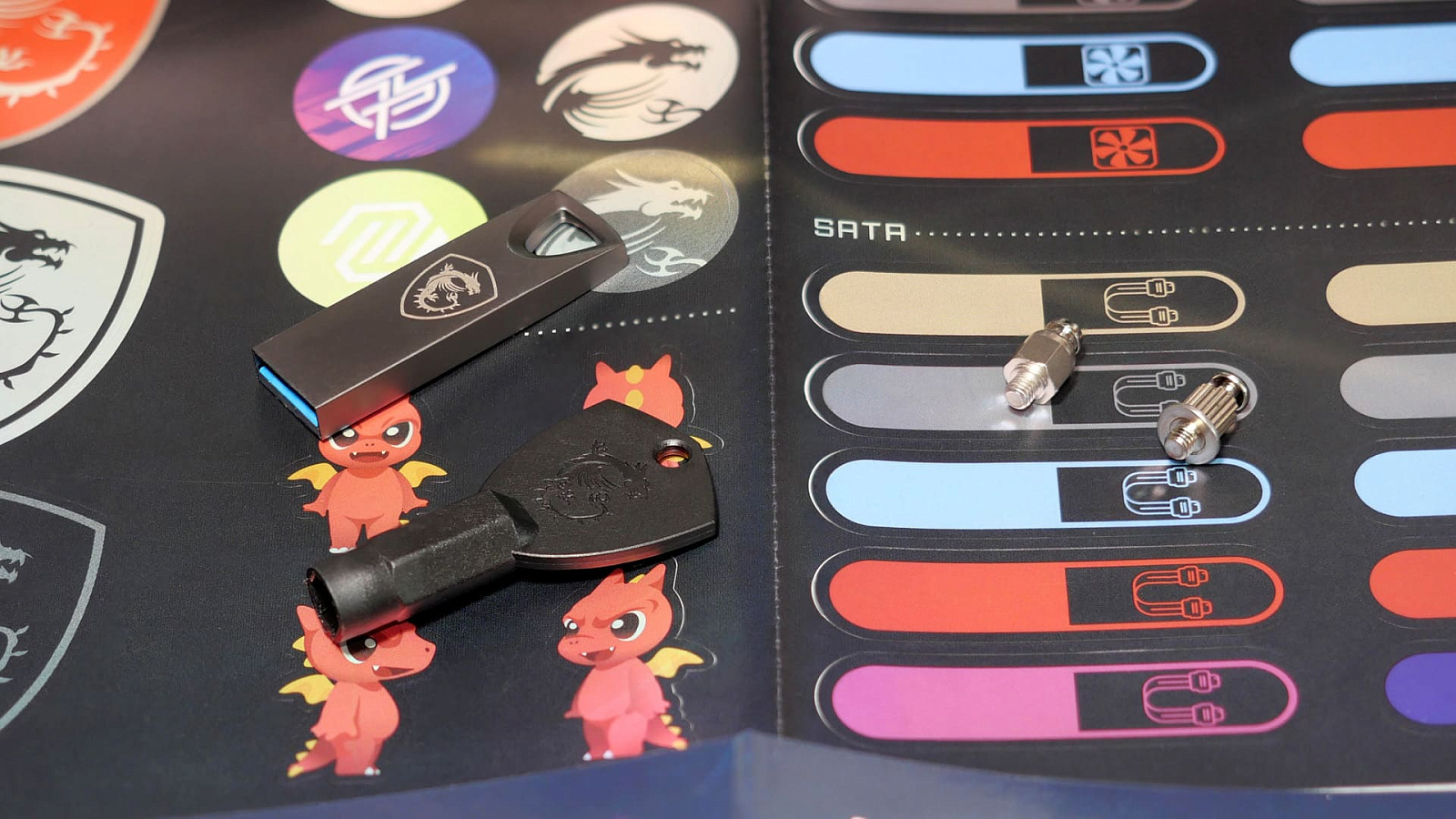

Все необходимые драйвера и утилиты для управления различными функциями платы прилагаются на компактном USB-флеш накопителе. Для M.2 SSD в комплекте вошли запасные винты EZ M.2 CLIP и специальный ключ для их вкручивания, который пригодится в случае использования накопителей, отличающихся по форм-фактору от типового 2280.

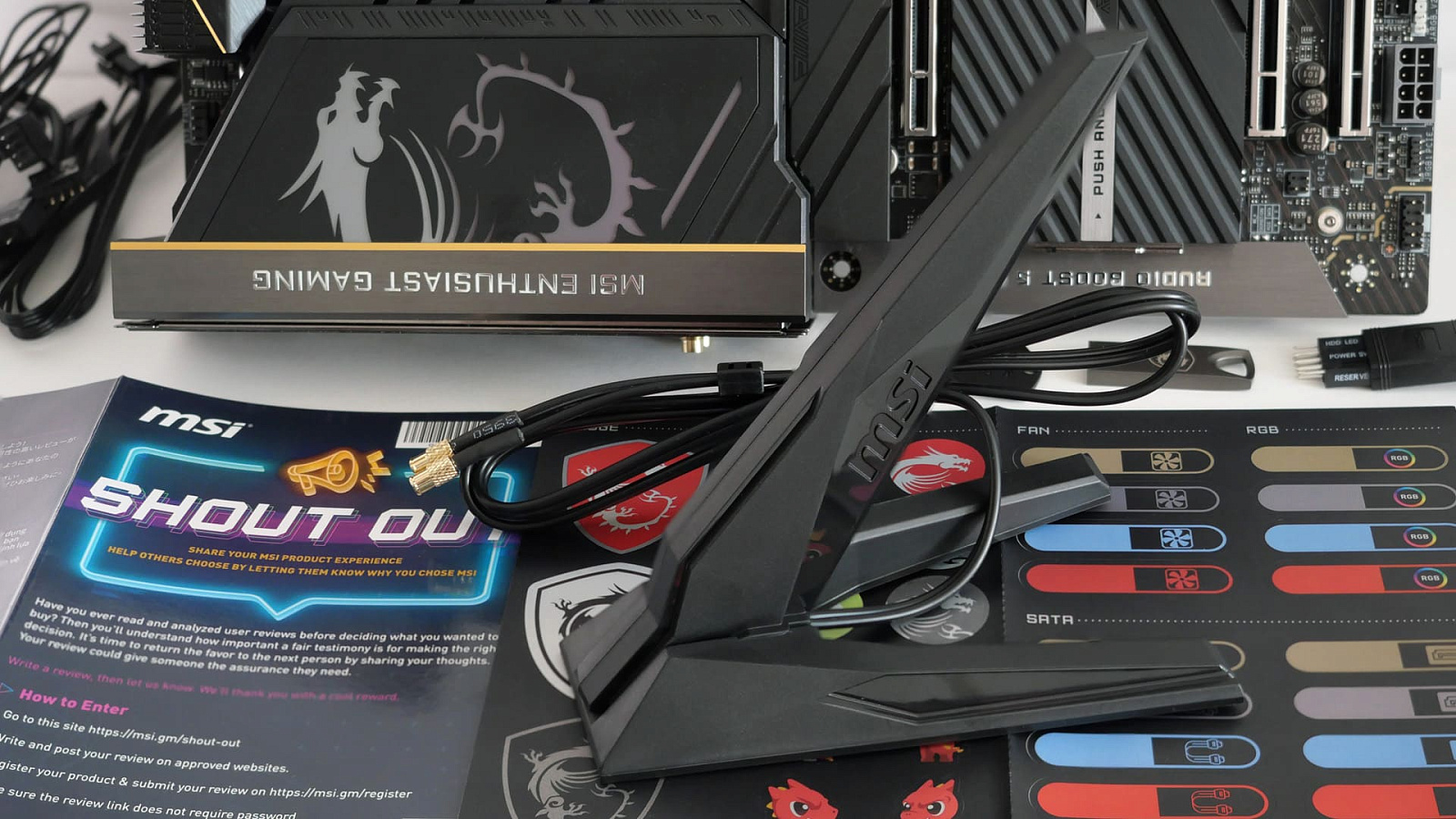

Так как на плате предустановлен комбинированный адаптер Wi-Fi+Bluetooh, в комплект также вошла сборная универсальная антенна с несъёмным кабелем, оканчивающимся удобными коннекторами, которые не нужно прикручивать, как это было на платах предыдущих поколений. Это однозначно положительно скажется на их целостности, так как у старых типов коннекторов основная проблема была в отрыве проводов от перекручивания в процессе излишне усердного затягивания гаек неопытными пользователями. Подставка антенны магнитная, поэтому будет неплохо держаться на металлических частях компьютерных корпусов.

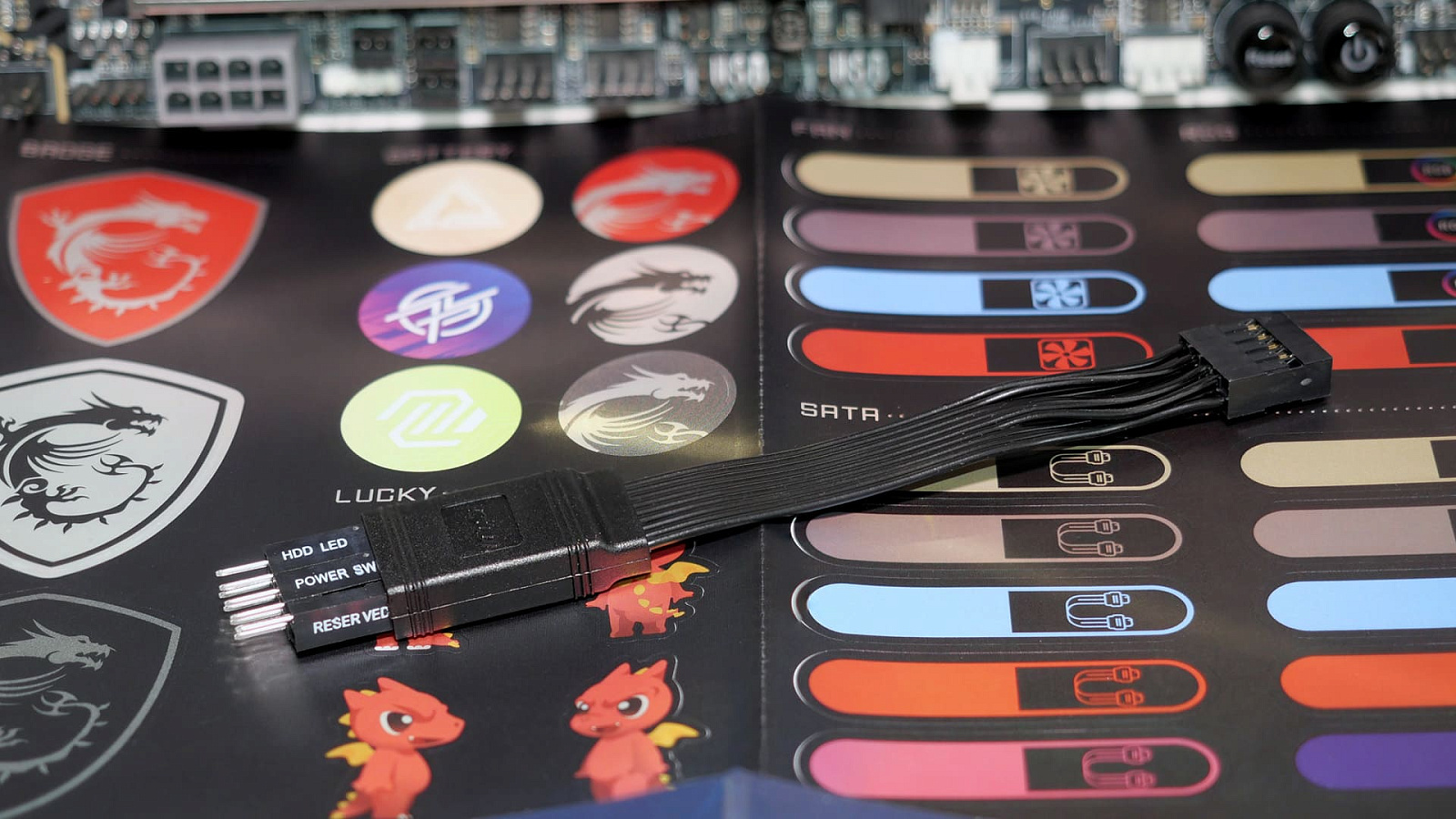

Из аксессуаров, которые уже встречались ранее при подготовке обзора MSI MPG X870E CARBON WIFI, можно выделить два специальных кабеля: переходник для удобства подключения коннекторов фронтальных кнопок и индикаторов ПК, а также кабель "1 to 3 EZ Conn (V2)", который пригодится при подключении некоторых фирменных девайсов производства MSI, например, систем жидкостного охлаждения последних поколений.

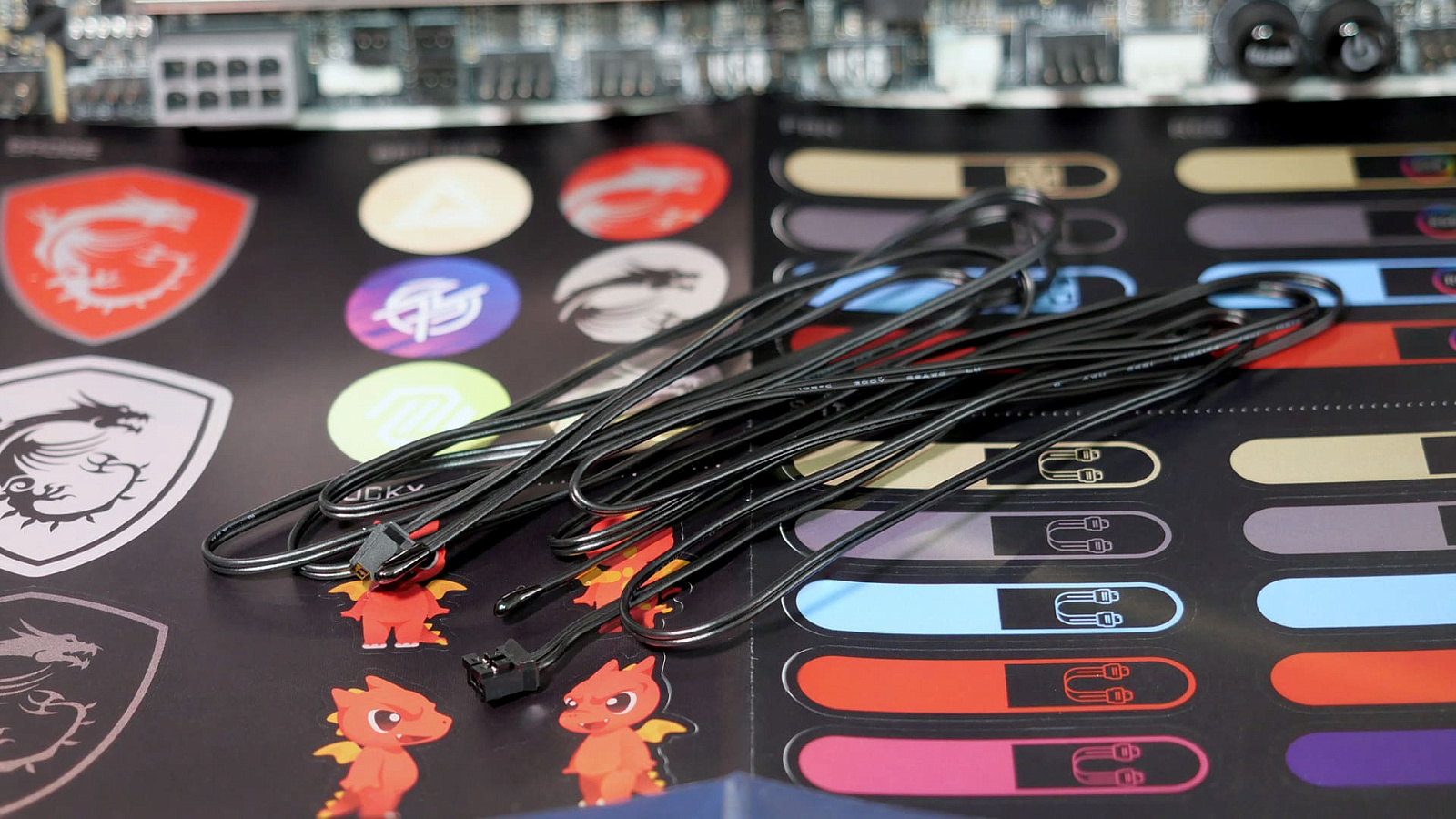

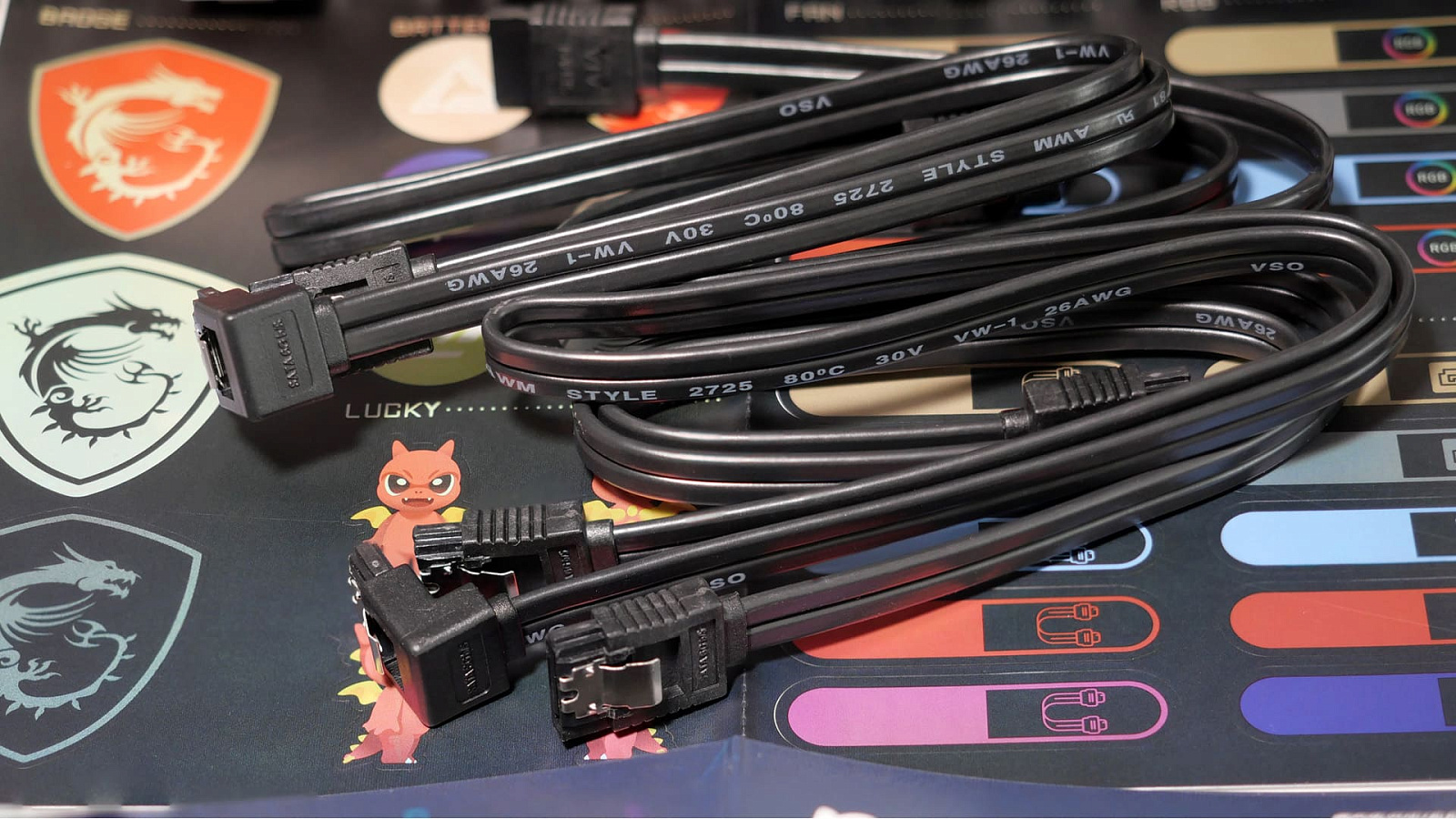

Также в комплекте имеются четыре SATA-кабеля: по два с коннекторами прямой и Г-образной формы, и пара длинных кабелей с термодатчиками, которые пригодятся для контроля нагрева при экспериментах с разгоном комплектующих.

Внешний вид

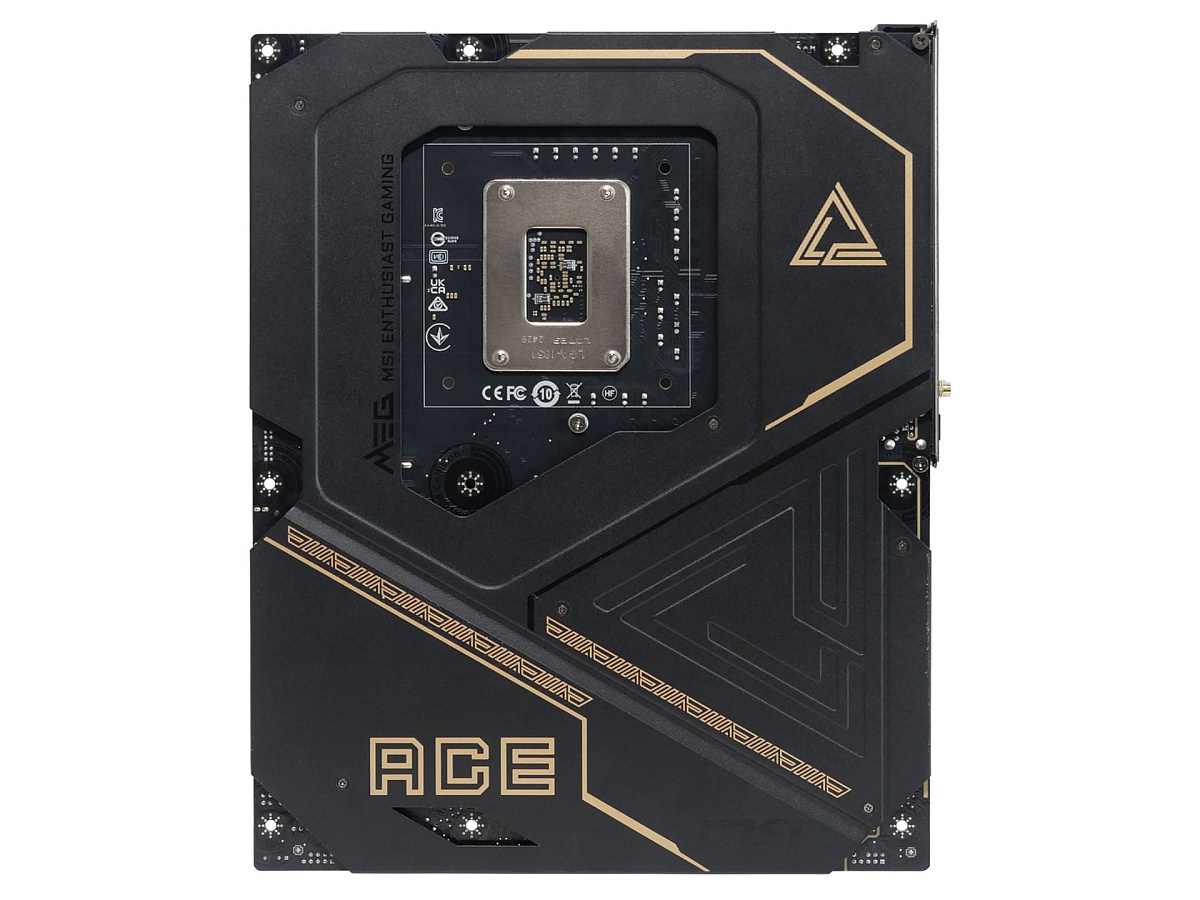

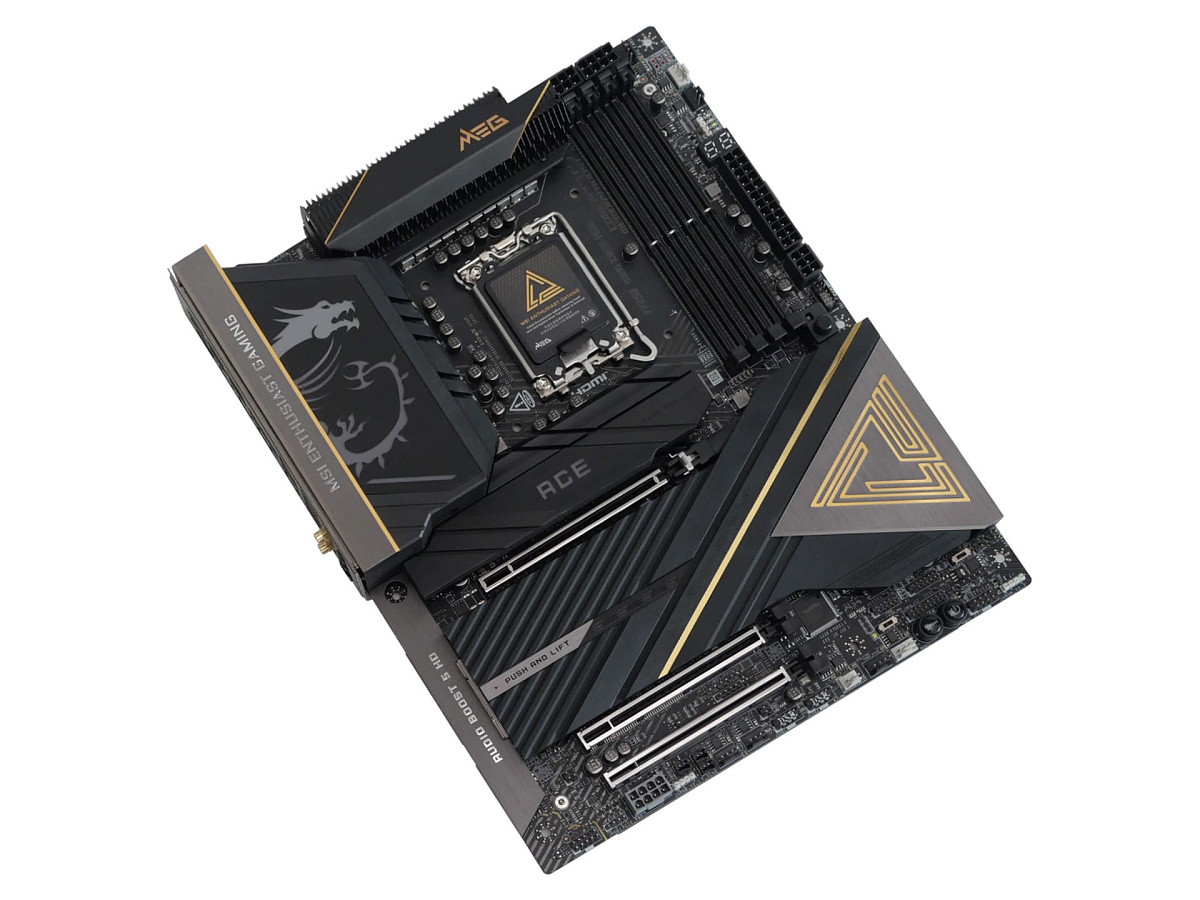

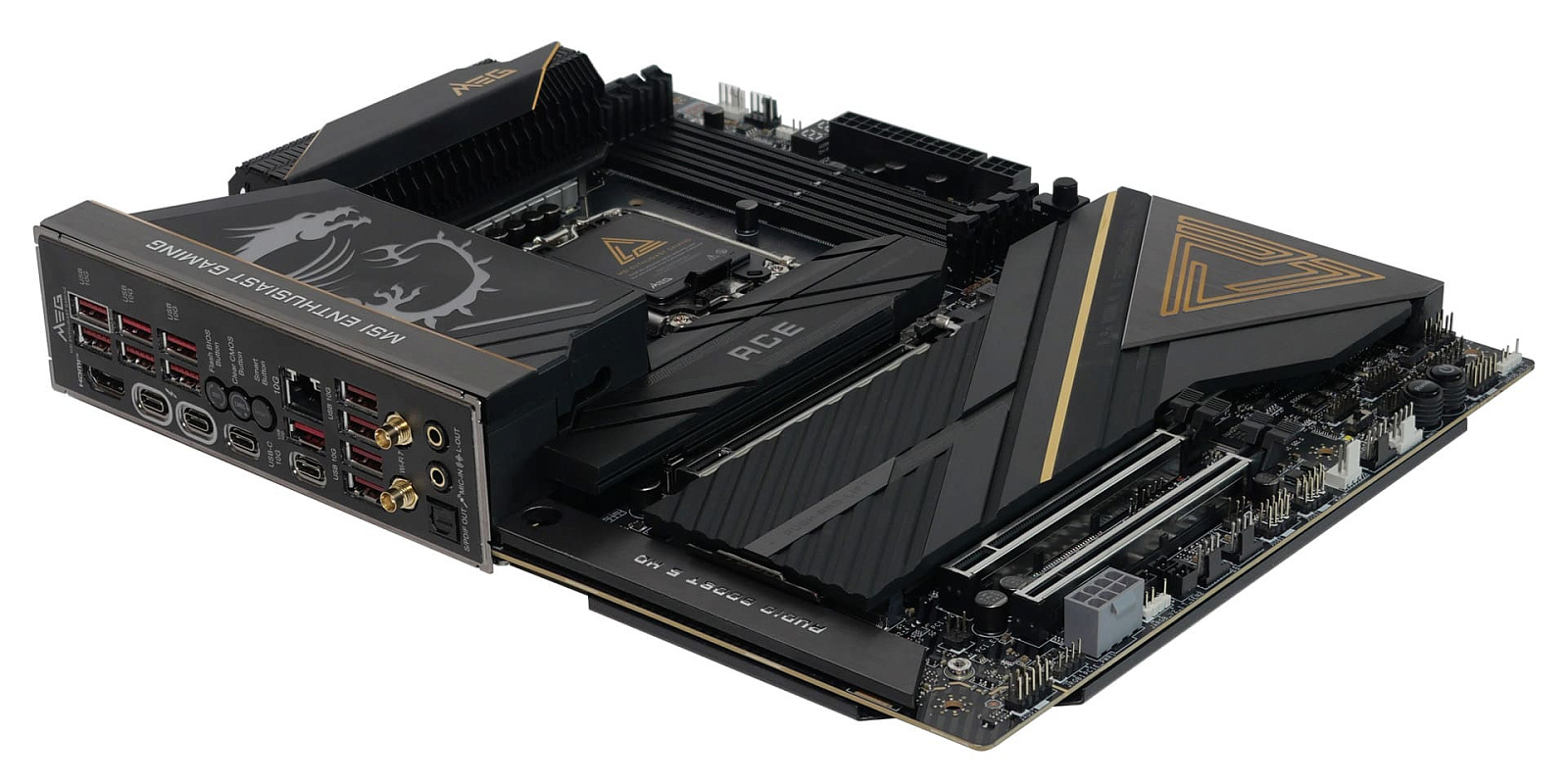

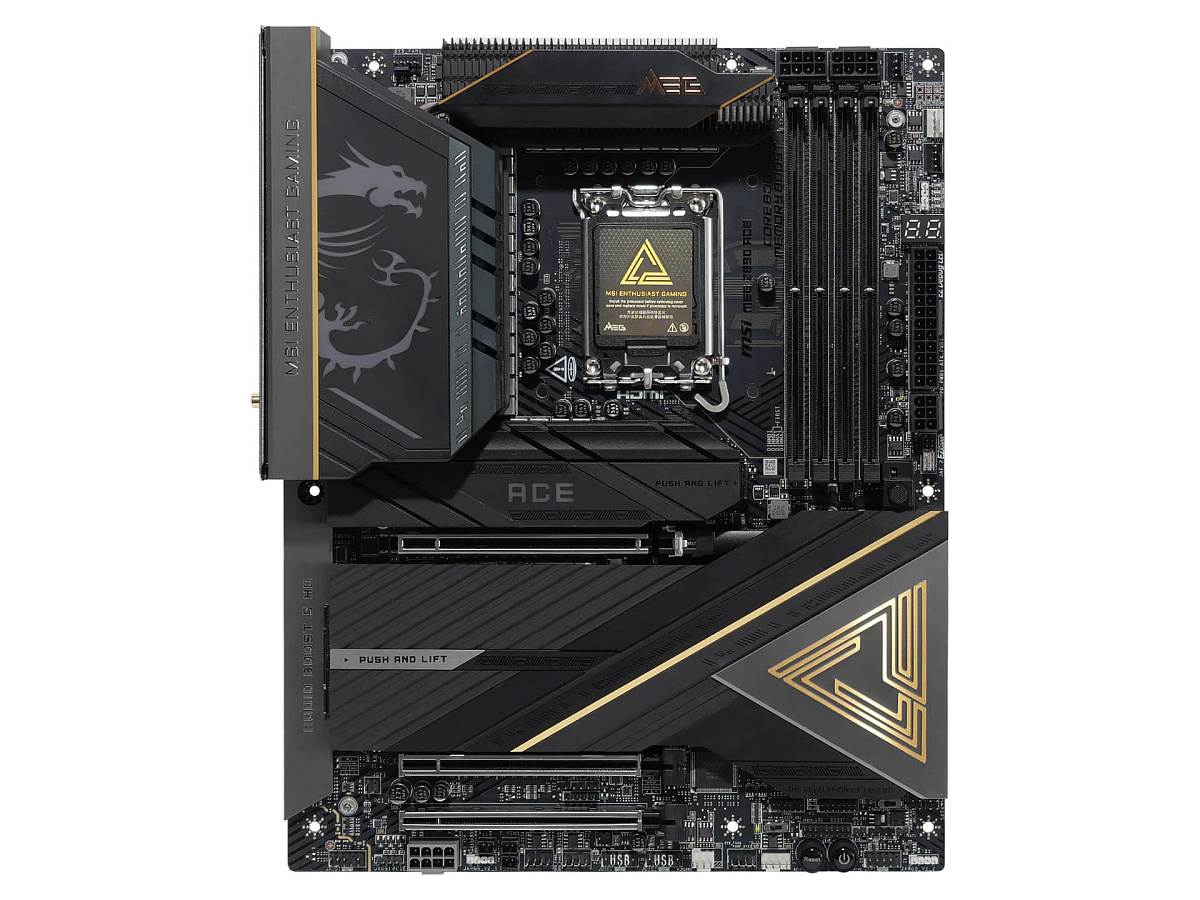

MSI MEG Z890 ACE — полноразмерная ATX-плата размером 243,84 x 304,8 мм. Дизайн базируется на обилии крупных радиаторов с орнаментами и рисунками, по которым легко узнать продукцию MSI. В первую очередь, конечно же, благодаря изображению дракона на декоративном модуле над портами ввода-вывода. Причём задняя часть также закрыта бэкплейтом практически на всю доступную поверхность.

В качестве основы платы применён текстолит чёрного цвета с преимущественно тёмно-серой шелкографией. Модель нанесена глянцевым чёрным шрифтом между сокетом для процессора и слотами для оперативной памяти. Радиаторы, закрывающие в том числе и большую часть лицевой стороны, украшены декоративными орнаментами и логотипами. Некоторые элементы подсвечиваются, но и в выключенном состоянии отлично смотрятся. Хорошо заметно и название модели ACE с интегрированной ARGB-подсветкой. Акцент в оформлении сделан и на принадлежности платы к серии Enthusiast Gaming.

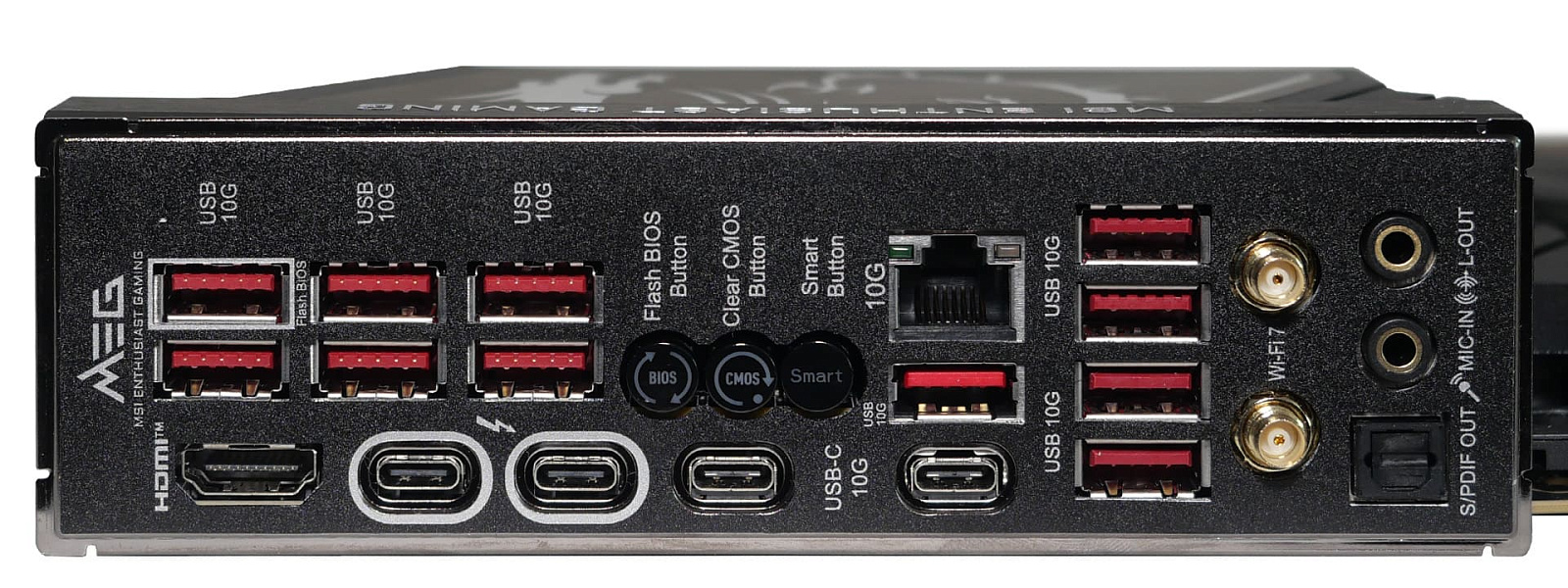

Блок интерфейсов ввода-вывода закрыт несъёмной декоративной панелью.

Все разъёмы и кнопки подписаны:

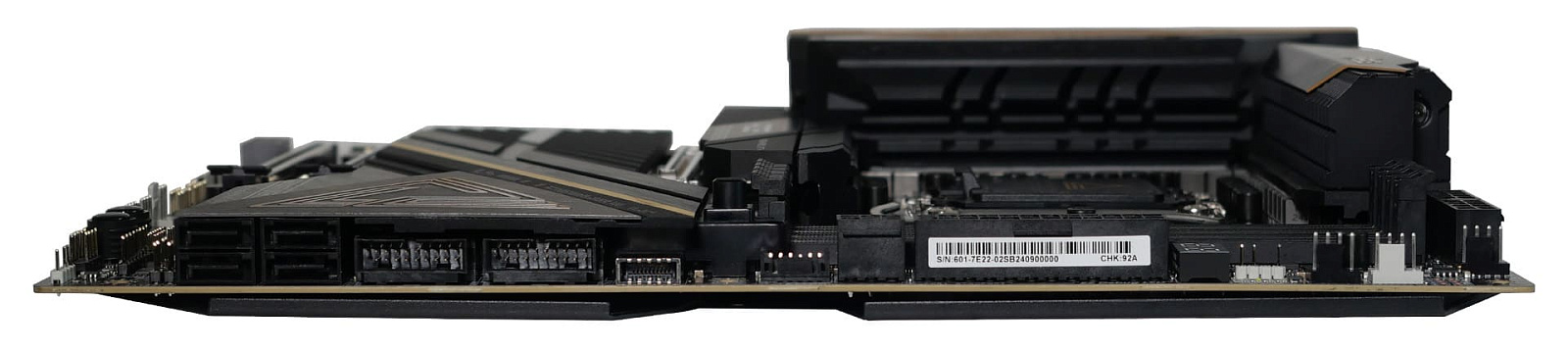

Разъёмы для подключения накопителей информации посредством SATA-интерфейса размещены вдоль правого края материнской платы и развернуты в соответствие с современными тенденциями вправо. Как показала практика в некоторых корпусах (как правило, панорамных), это может привести к трудностям подключения проводов в них из-за близкого расположения вертикальной ниши для установки радиатора СЖО. Так, при тестировании в корпусе 1STPLAYER RT7 оказалось затруднено не только подключение проводов в SATA-порты, но и в рядом расположенные разъёмы для коннекторов от USB 3.0 и USB-C-портов фронтальной панели.

На материнской плате сделано пять слотов M.2 для накопителей информации с разными интерфейсами и форм-факторами:

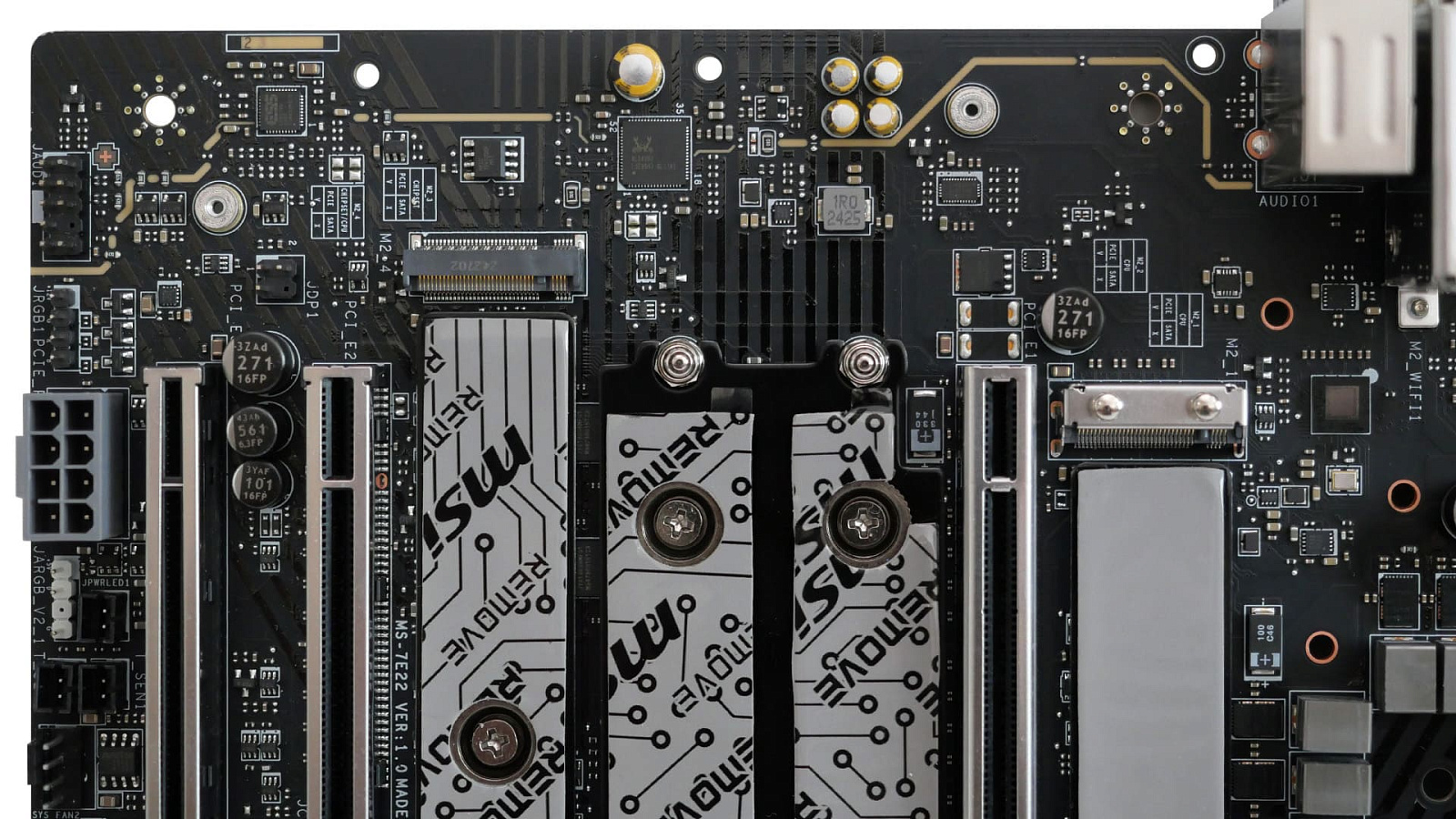

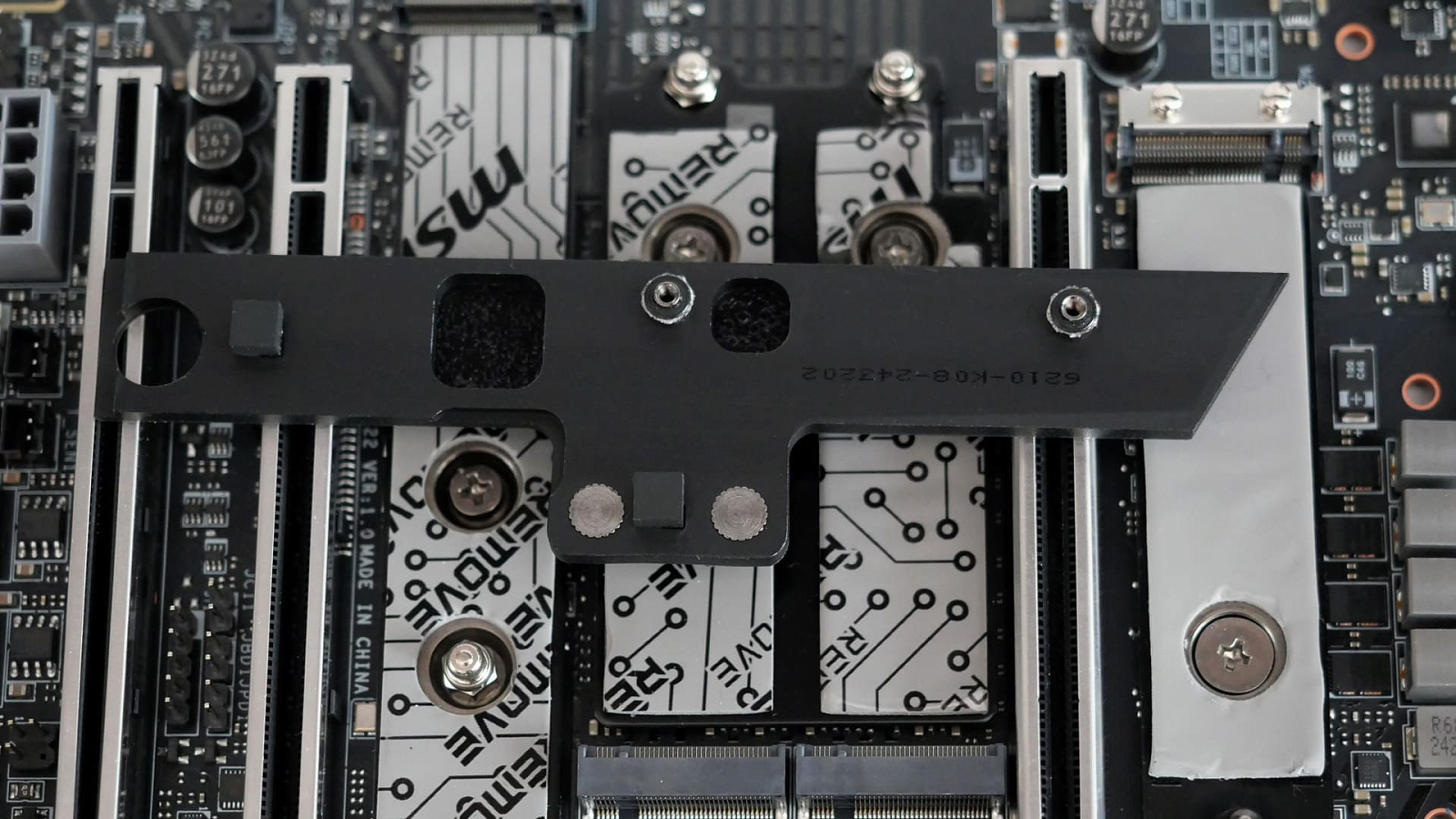

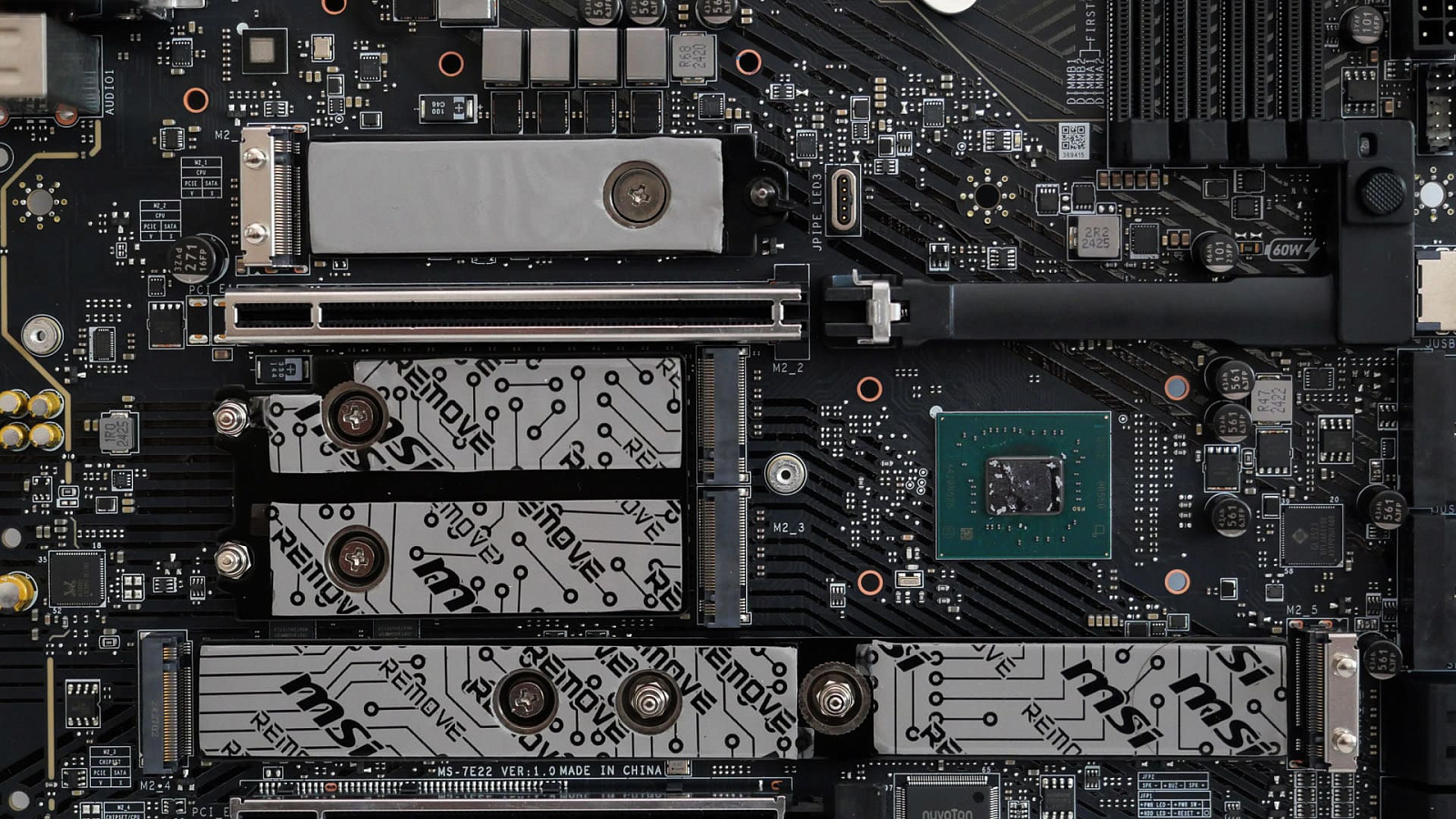

Места установки M.2-накопителей оснащены термопрокладками на самой плате и на радиаторах, поэтому обеспечивают достойное охлаждение устройствам не только SSD с односторонним, но и с двусторонним размещением микросхем. В слотах применяются фирменные защёлки EZ M.2 CLIP II для безвинтовой установки. Быстросъёмные радиаторы фиксируются на местах с помощью пружинных креплений.

MSI интересно распределила линии PCIe между слотами. Кроме верхнего слота M.2_1 с поддержкой PCIe 5.0, на плате распаян ещё разъём M.2_4, для которого можно выбрать будут ли использоваться четыре линии PCIe (вплоть до PCIe 5.0) от процессора под сокет LGA1851 или же от чипсета Z890 (вплоть до PCIe 4.0). При первом варианте дискретная видеокарта в первом слоте получит максимум 8 линий PCIe 5.0, во втором случае такого ограничения не будет.

Верхний слот PCIe x16 распаян по технологии SMT и усилен по технологии Steel Armor II для минимизации помех и электрических шумов, а также обеспечивает высокую скорость передачи сигнала PCI-E 5.0.

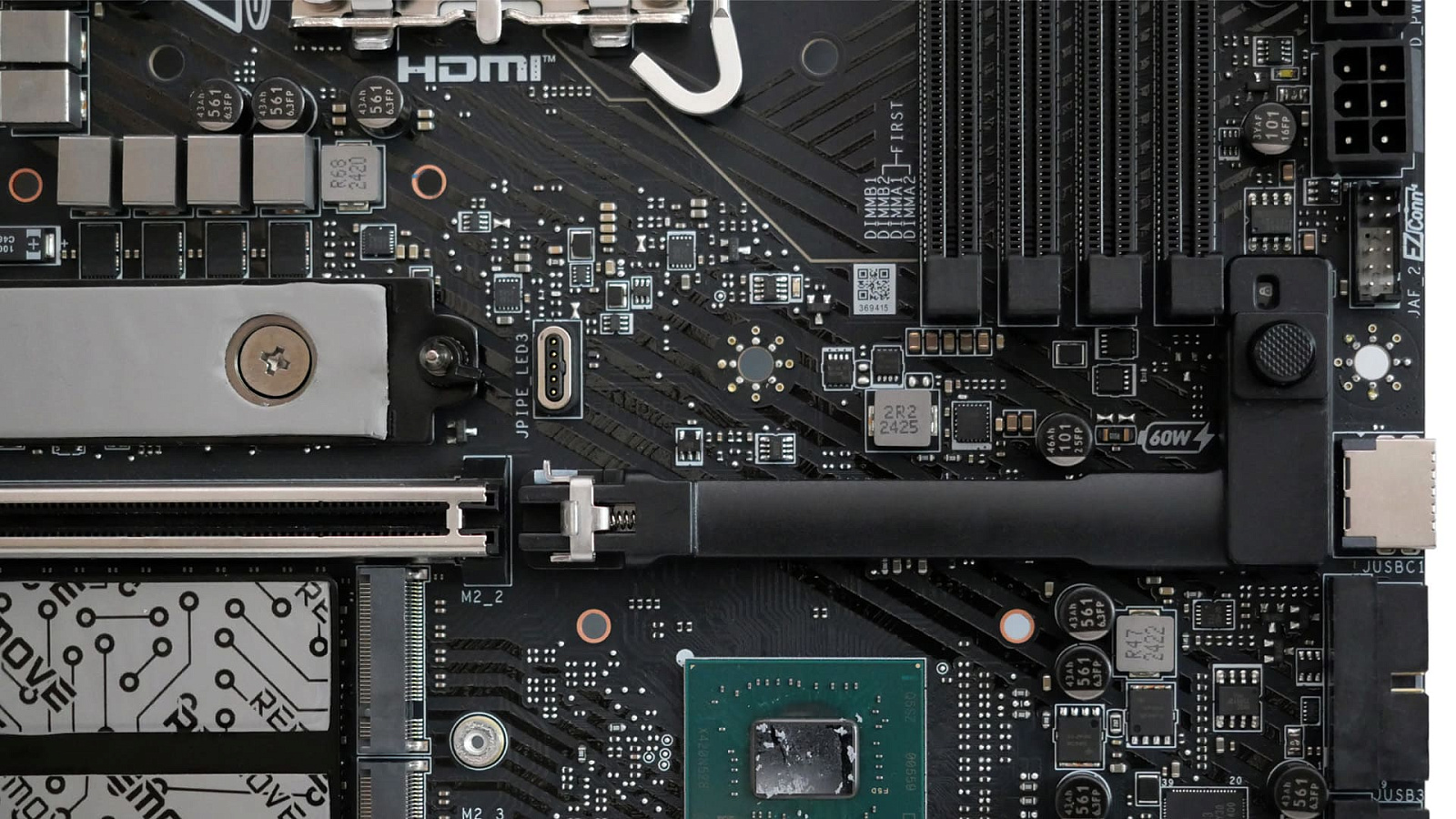

Плотное расположение рядом радиаторов M.2-слотов и достаточно крупные системы охлаждения видеокарт зачастую сильно затрудняют доступ к защелкам PCIe-слотов в собранных ПК. Поэтому на материнской плате защелку видоизменили и вынесли кнопку её фиксации в правую часть платы. При этом рядом с кнопкой присутствует и значок в виде замка, по которому можно определить закрыта защёлка или открыта. Это удобное решение.

В нижние слоты PCIe, как правило, вставляются платы относительно небольших габаритов, поэтому на них защёлки сделаны стандартные. Металлическое усиление слотов предусмотрели и здесь.

Коннектор подключения питания к материнской плате кроме стандартного 24-контактного блока дополнен дополнительным коннектором 6-pin. Рядом с ними разместились основные диагностические элементы: двухсимвольный индикатор POST-кодов и четыре светодиода этапов загрузки (BOOT, VGA, DRAM, CPU).

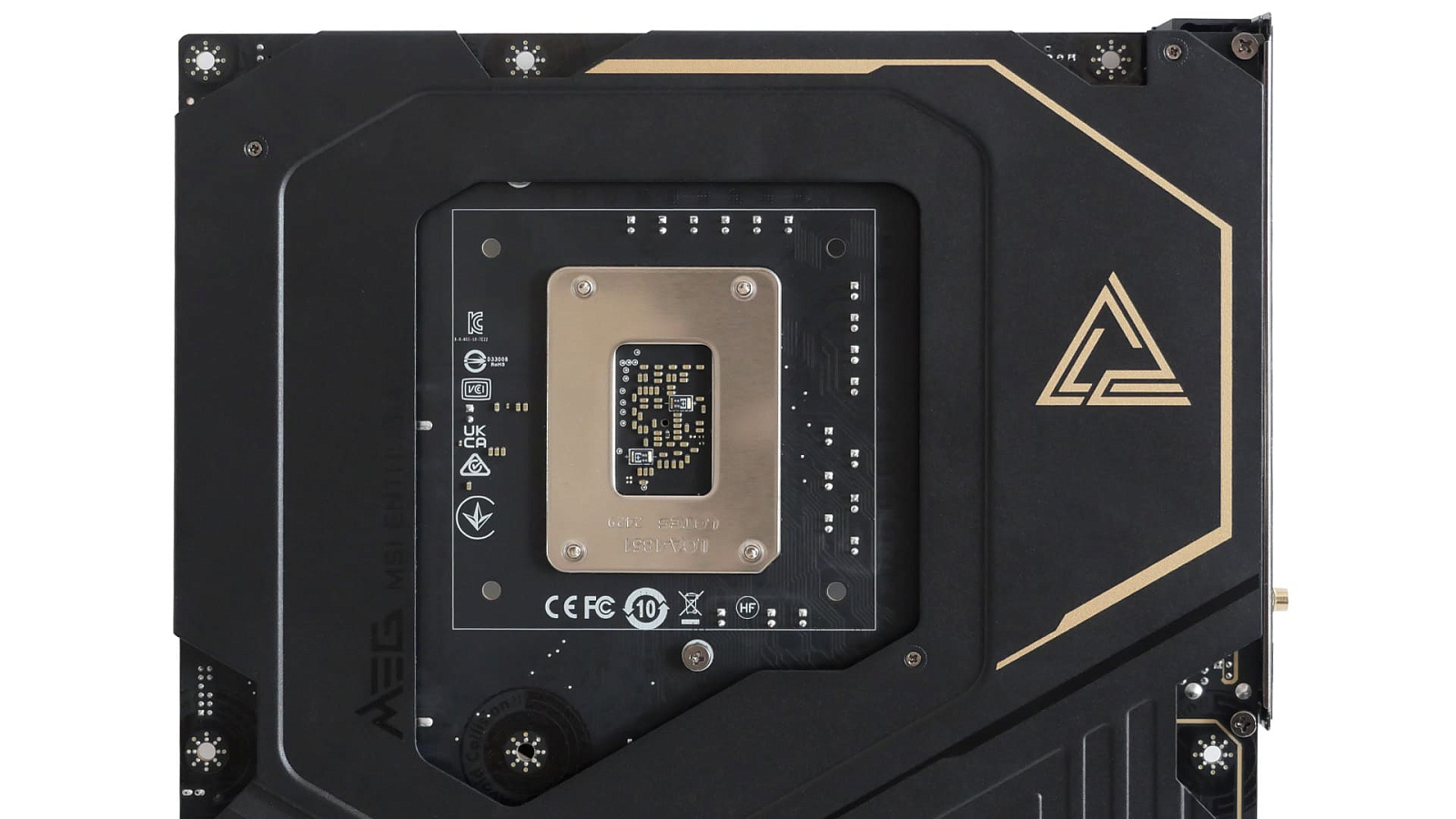

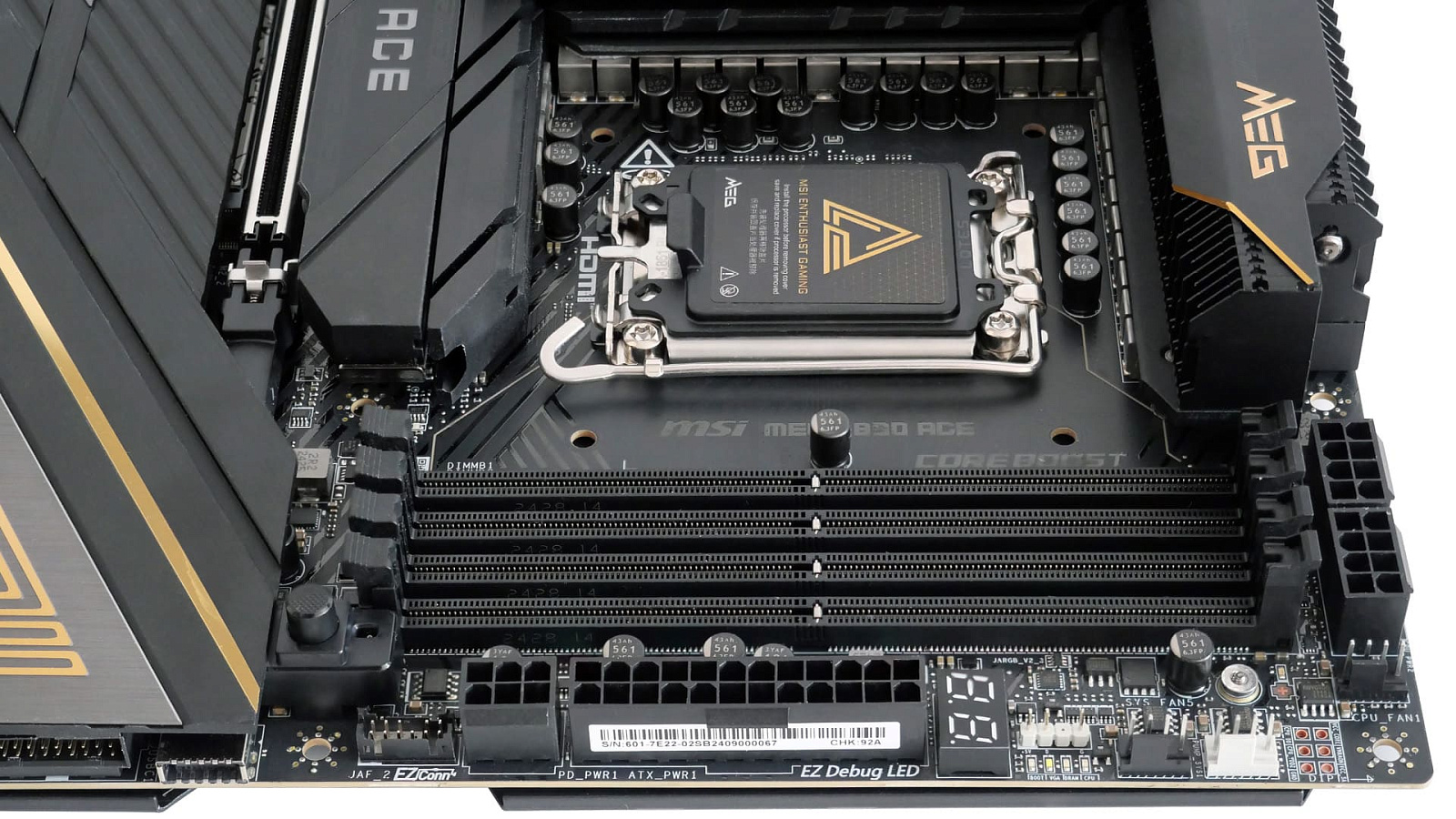

Металлический механизм крепления процессора в сокете имеет типовую конструкцию для LGA 1181 с пружинной защёлкой, удерживающей прижимную откидную крышку. Из коробки на них надета пластиковая заглушка для исключения случайного повреждения контактов сокета. Её не рекомендуется снимать самостоятельно. Она сама отщёлкнется в момент закрытия сокета с уже установленным процессором. Усиление механизма сокета с обратной стороны платы сделано стандартной пластиной (маркировка - LOTES 2429), удерживаемой четырьмя винтами.

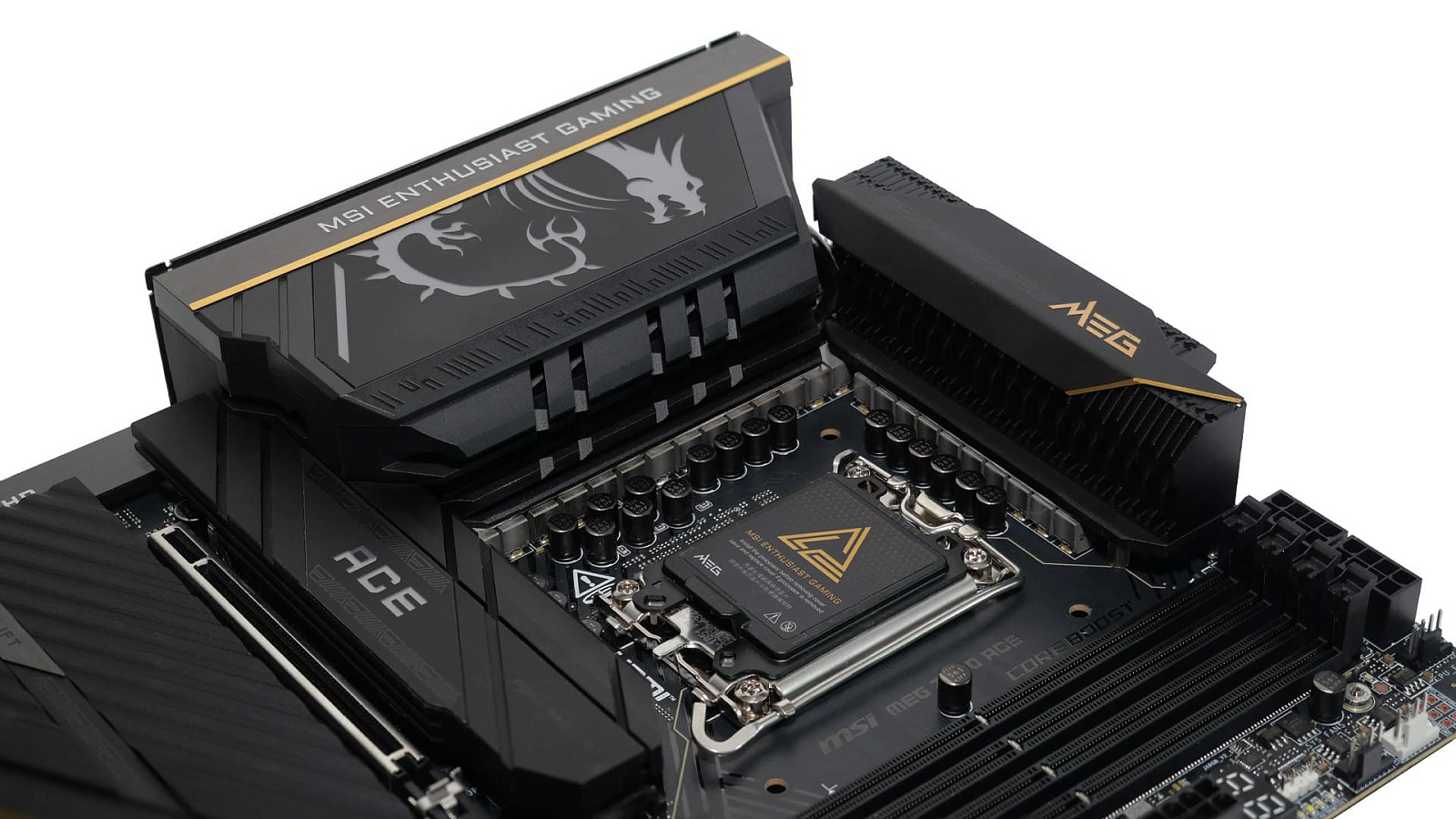

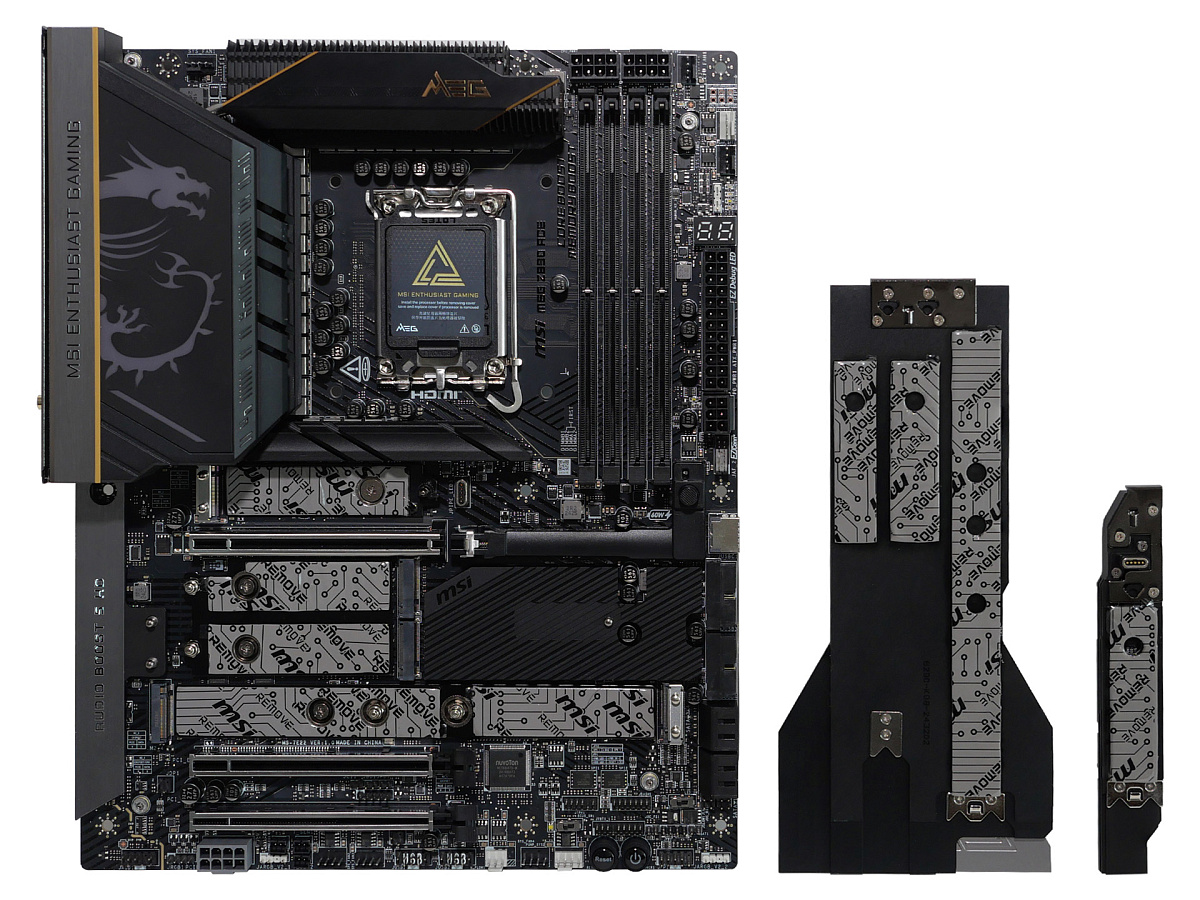

Слева, сверху и снизу от сокета размещены элементы мощной подсистемы питания процессора. Для их охлаждения во время работы установлены три фигурные радиатора с дополнительным оребрением, перекрёстно соединённые двумя U-образными тепловыми трубками методом прямого контакта.

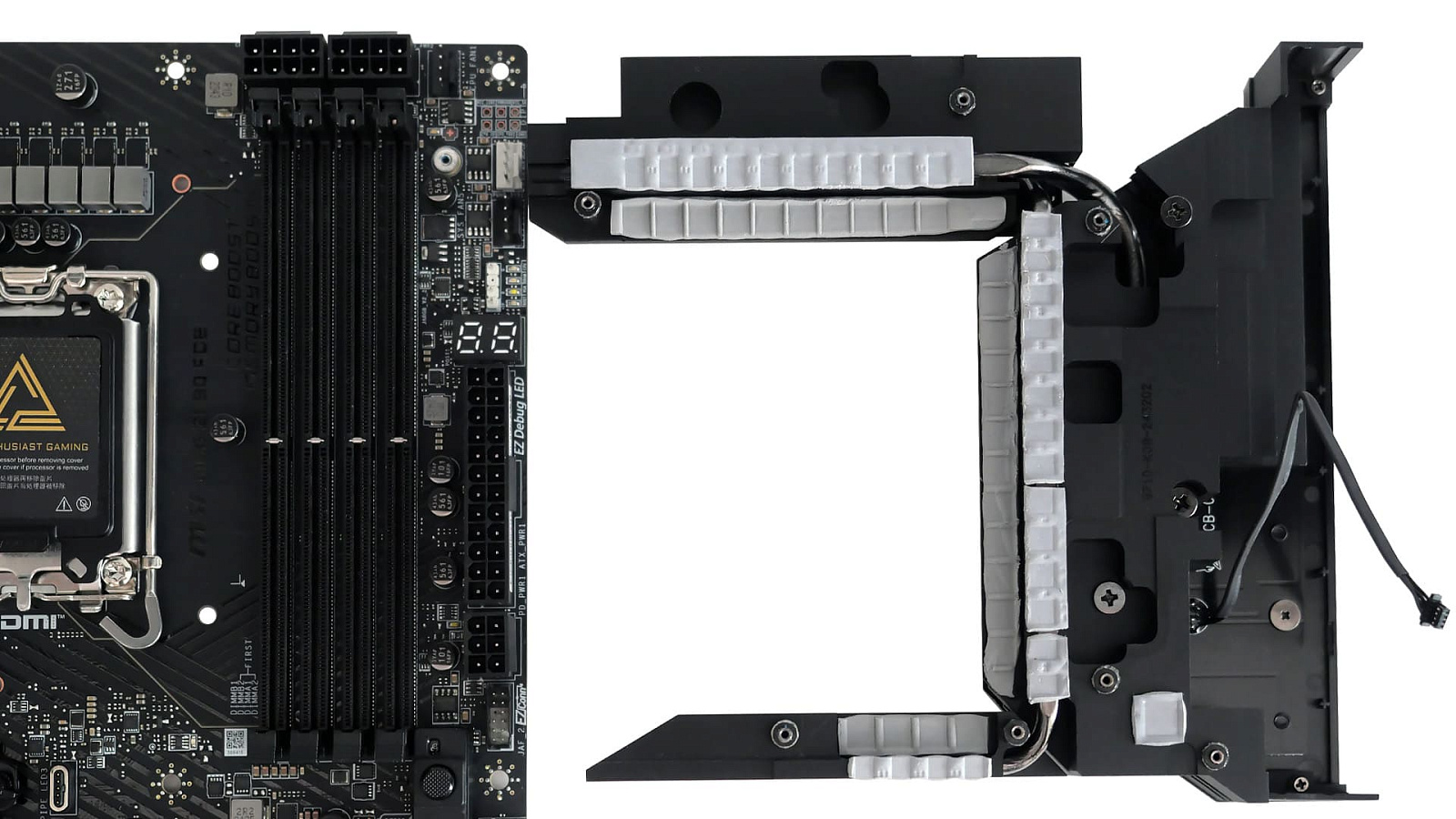

Получившийся сложносоставной элемент пассивного охлаждения сверху накрыт ещё и декоративным модулем подсветки. Снимается единым блоком. Контакт радиаторов с силовыми транзисторными сборками и катушками индуктивности выполнен через термопрокладки с заявленной теплопроводностью 9 Вт/(м·K). Они ровно совмещены и, судя по отпечаткам, обеспечивают хороший контакт, что очень важно для эффективного отведения тепла. Охлаждать зону VRM помогает и металлическая пластина, накрывающая обратную сторону платы, с контактом также через термопрокладки в нескольких местах.

Подсистема питания процессора готова к самым мощным процессорам из списка совместимости и построена на схеме: 24 фазы питания ядра на основе транзисторных SPS-сборок (до 110 А), 2 фазы питания системного агента, 1 фаза питания встроенного в процессор графического ядра и 1 фаза VNNAON. Это обеспечивает отличный задел на эксперименты с разгоном и стабильное питание процессора при высокой потребляемой мощности.

MSI MEG Z890 ACE поддерживает новейшие модули DDR5 CUDIMM с тактовым генератором, что открывает новые возможности для экспериментов с разгоном.

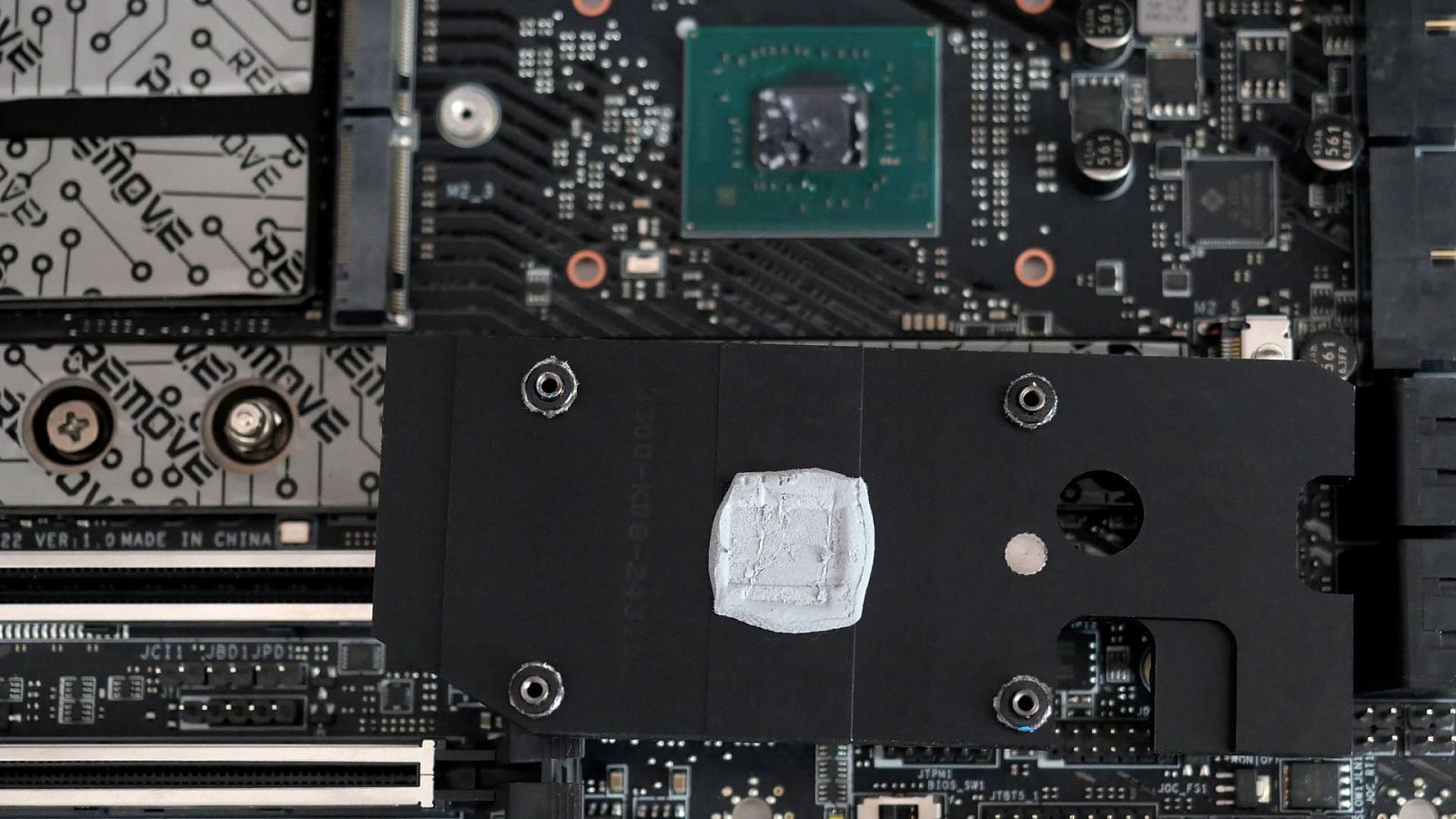

В правой нижней части платы под ещё одним относительно небольшим чёрным радиатором из алюминиевого сплава, удерживаемым четырьмя винтами, находится чипсет.

Звуковая подсистема Audio Boost 5 HD на базе кодека Realtek ALC4082 также накрыта металлической пластиной, но здесь она применена больше в декоративных целях, а не для отведения тепла. На плате сделано физическое отделение зоны аудио, чтобы минимизировать наводки во время работы. Фильтрацию обеспечивают качественные твердотельные конденсаторы. Коннекторы на задней панели платы сделаны с позолоченными контактами и физически отделены от общей экранирующей пластины (заключены в пластиковый корпус). Заявлено, что усилитель для наушников может управлять аудиофильскими моделями с сопротивлением до 600 Ом.

Беспроводной комбинированный модуль Intel Killer BE1750x, обеспечивающий работу Wi-Fi 7 и Bluetooth 5.4, установлен отдельной вертикальной платой в экранированном корпусе для слота M.2 с ключом E. Неподалёку распаяны и разъём проводного LAN-интерфейса, а также 10 ГБит/с контроллер Marvell AQC113CS.

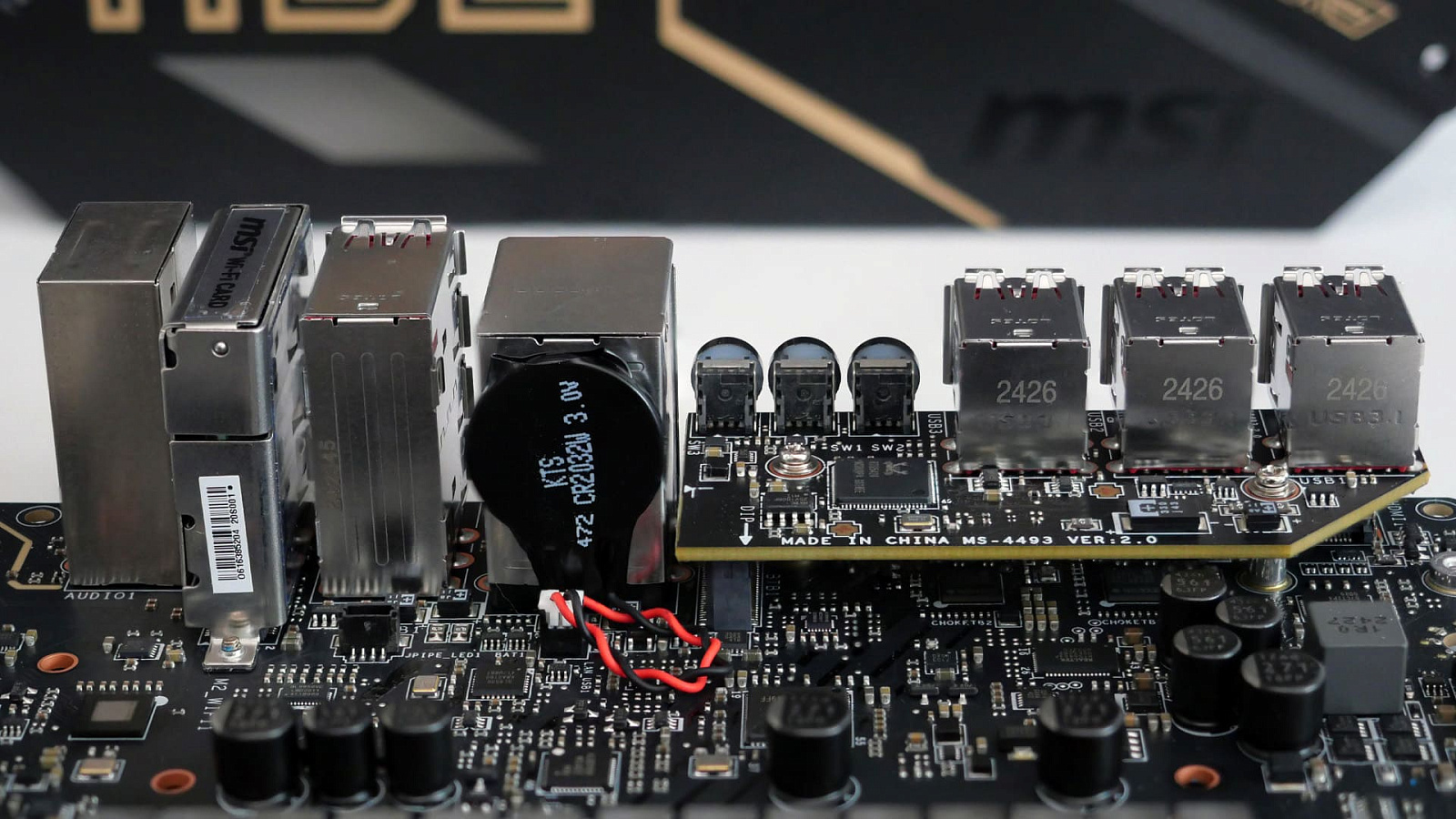

Из-за очень плотной компоновки платы не нашлось места для стандартного сокета под батарейку CMOS и её разместили по принципу "как в ноутбуках", приклеив вертикально и подключив короткими проводами к двухконтактному разъёму на основной плате.

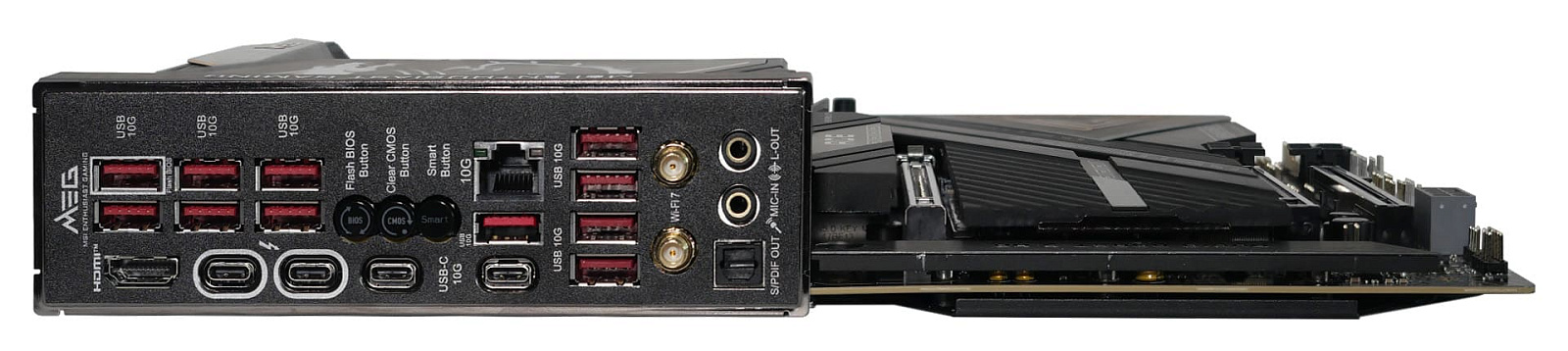

Большое количество USB-портов на задней интерфейсной панели также потребовала размещения дополнительной платы вторым уровнем. На ней же разместились кнопки запуска прошивки BIOS и сброса CMOS.

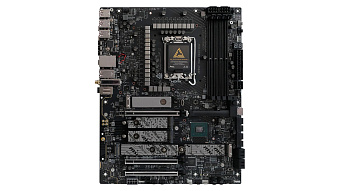

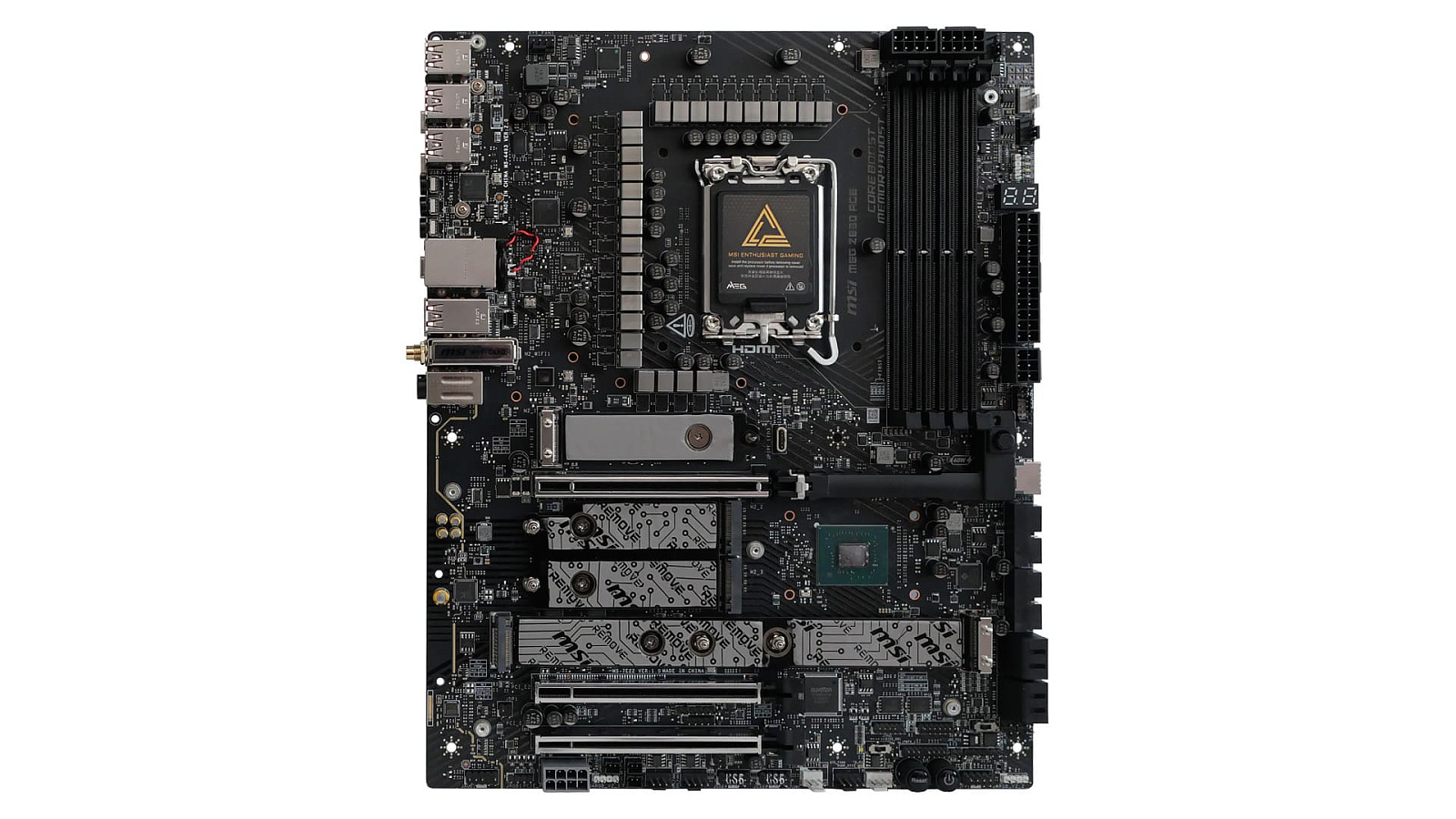

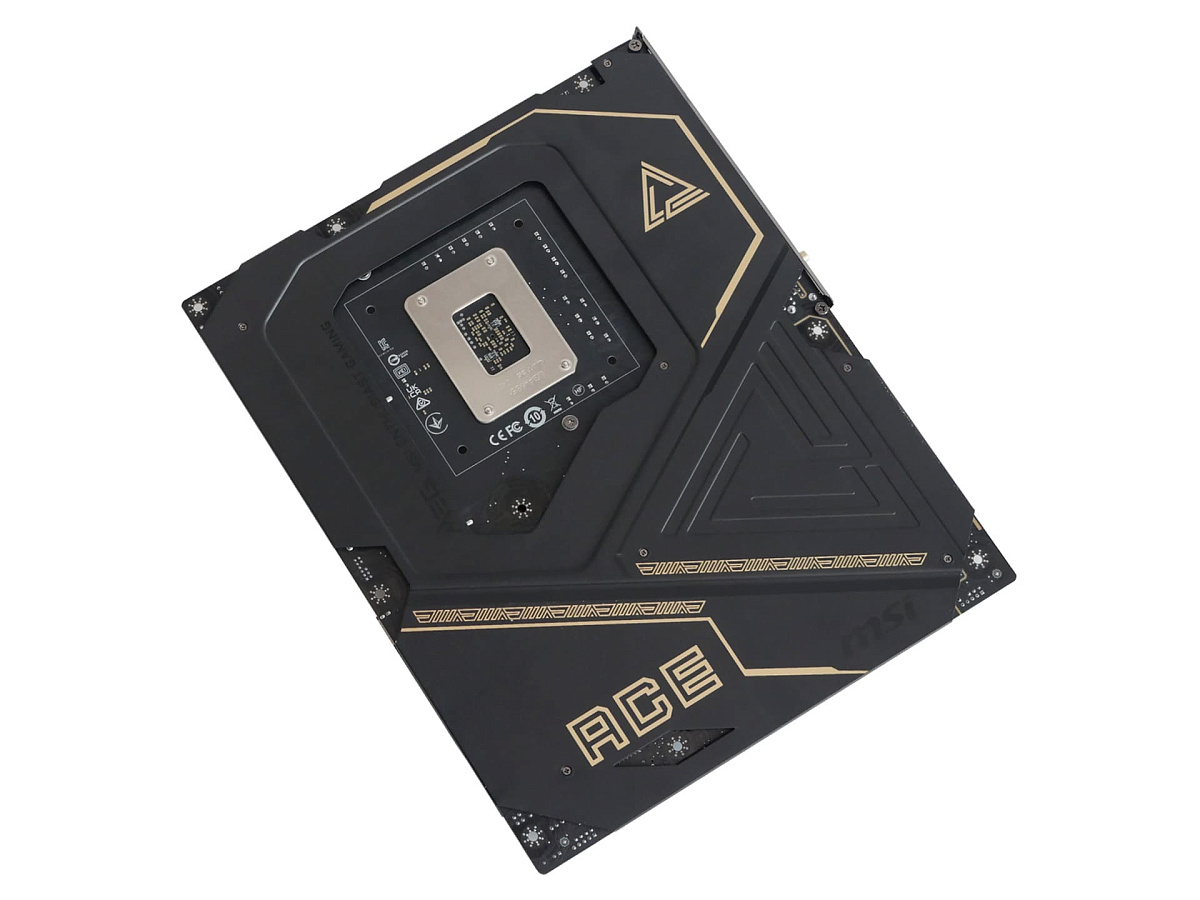

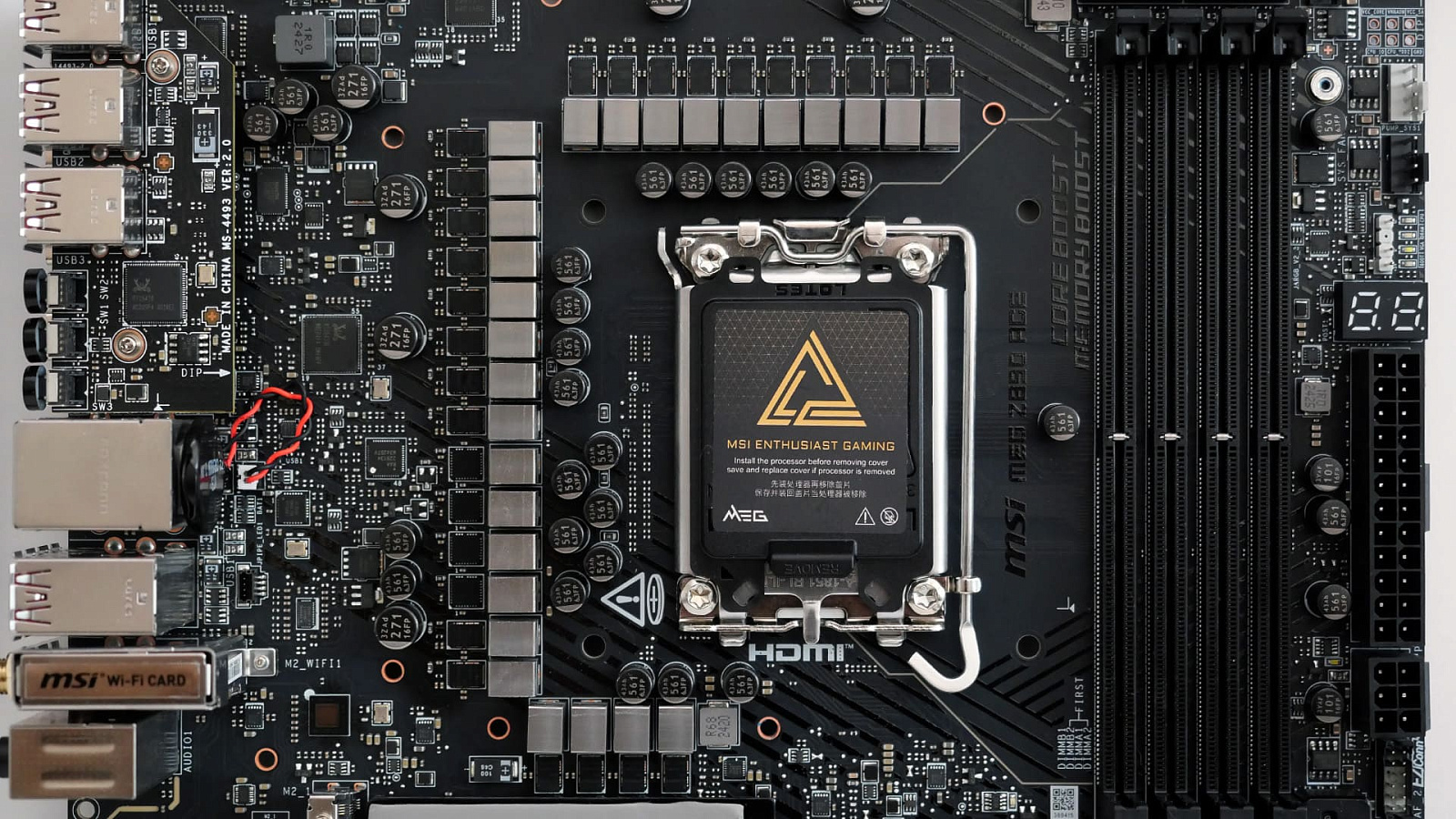

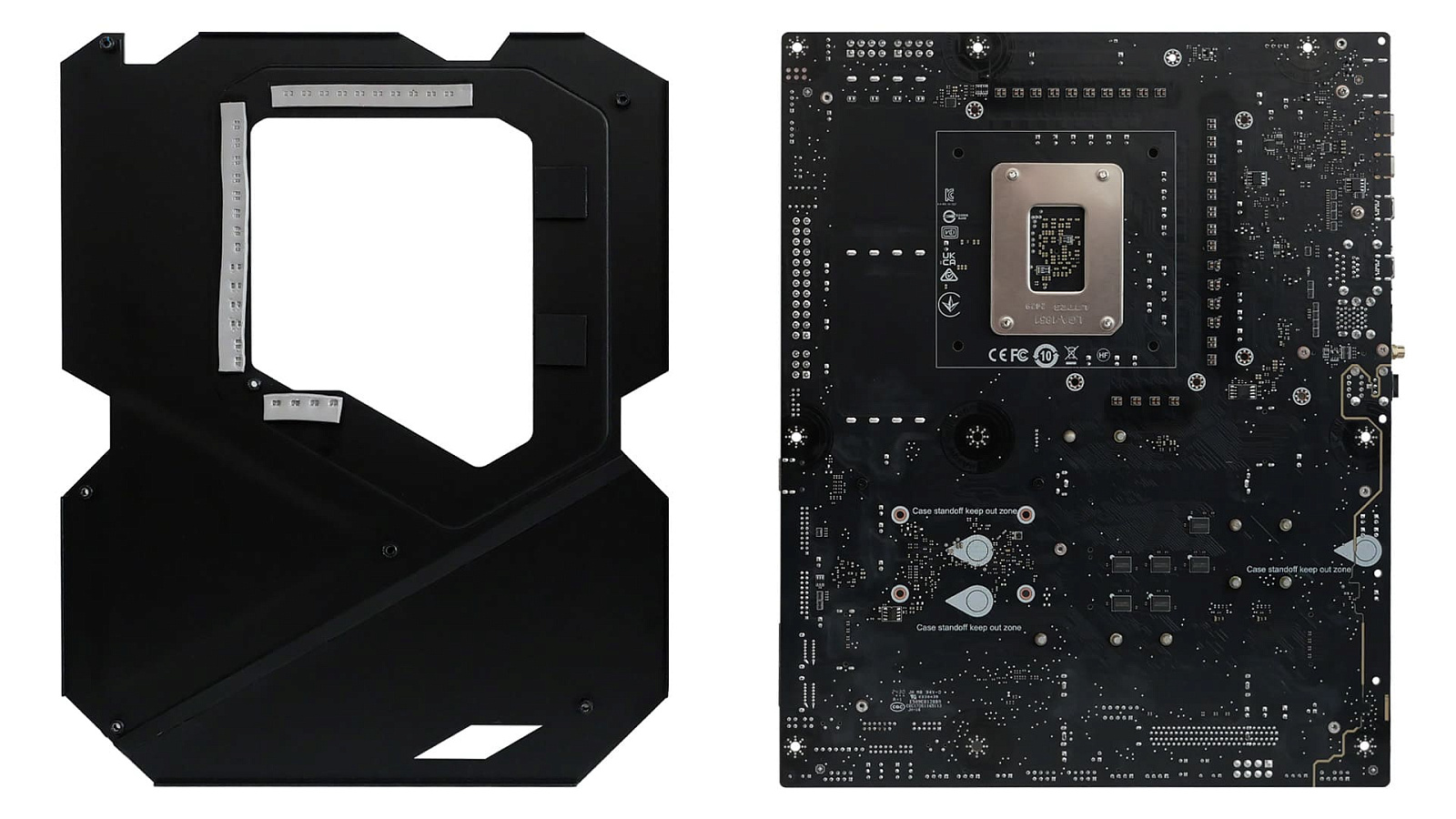

Вид платы без навесных элементов:

Подсветка

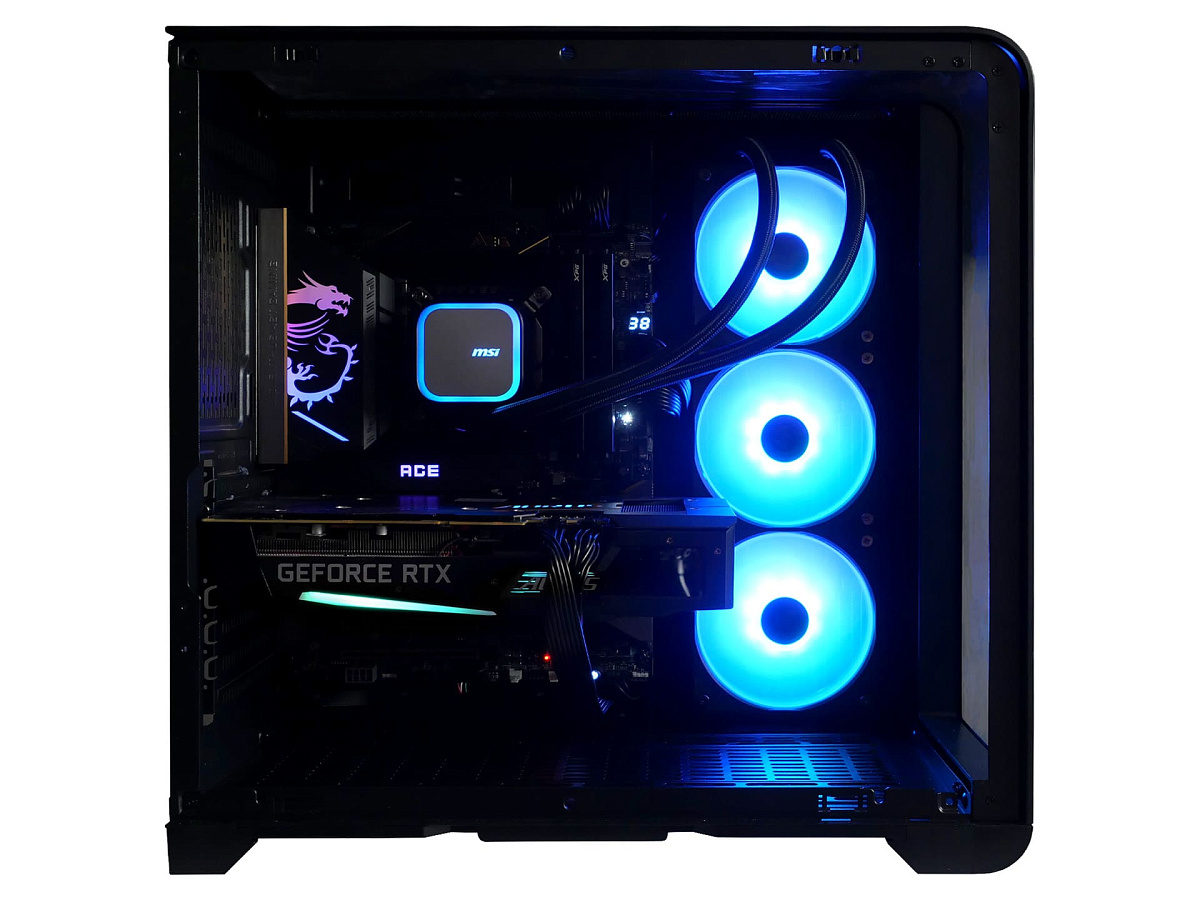

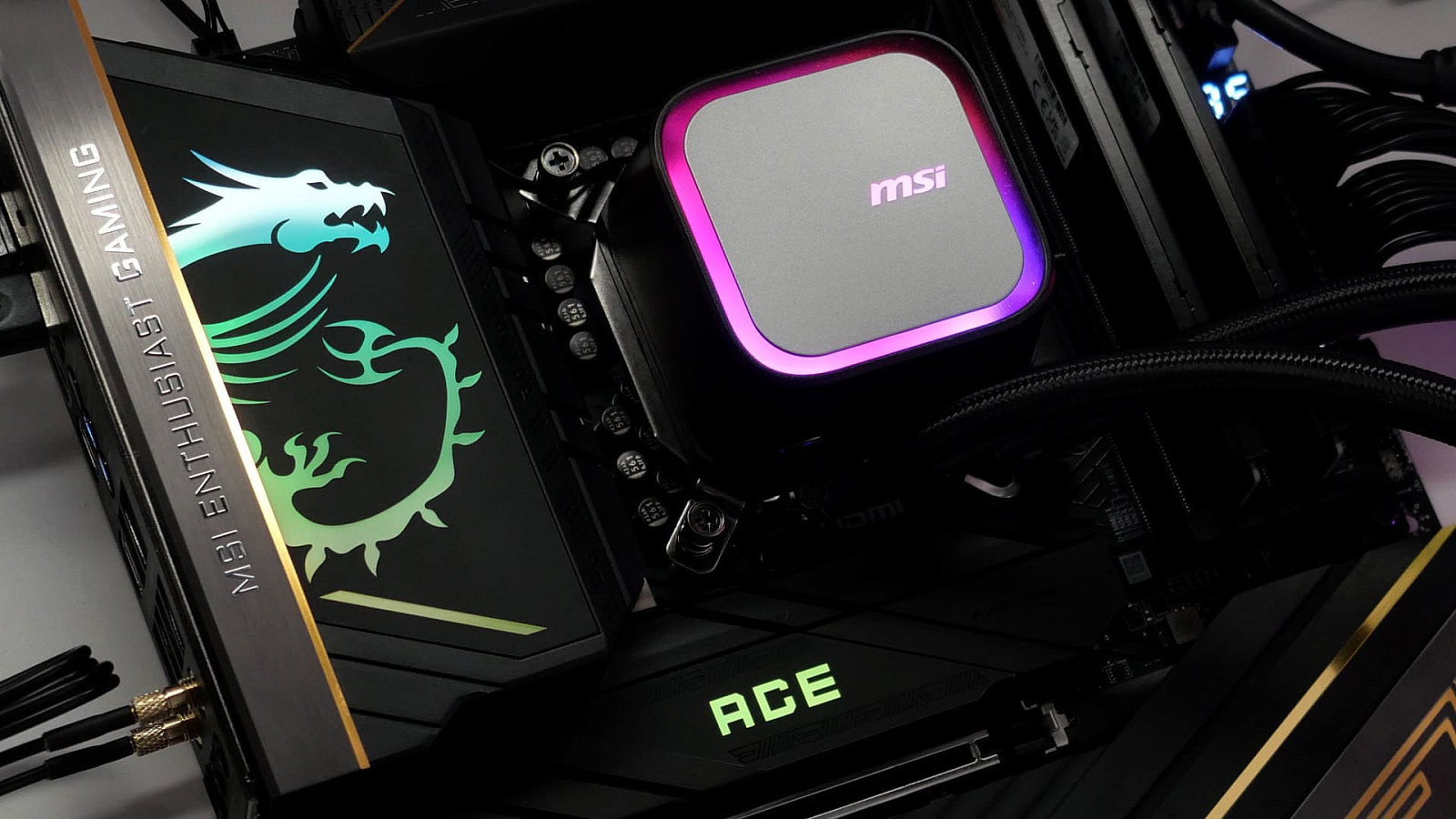

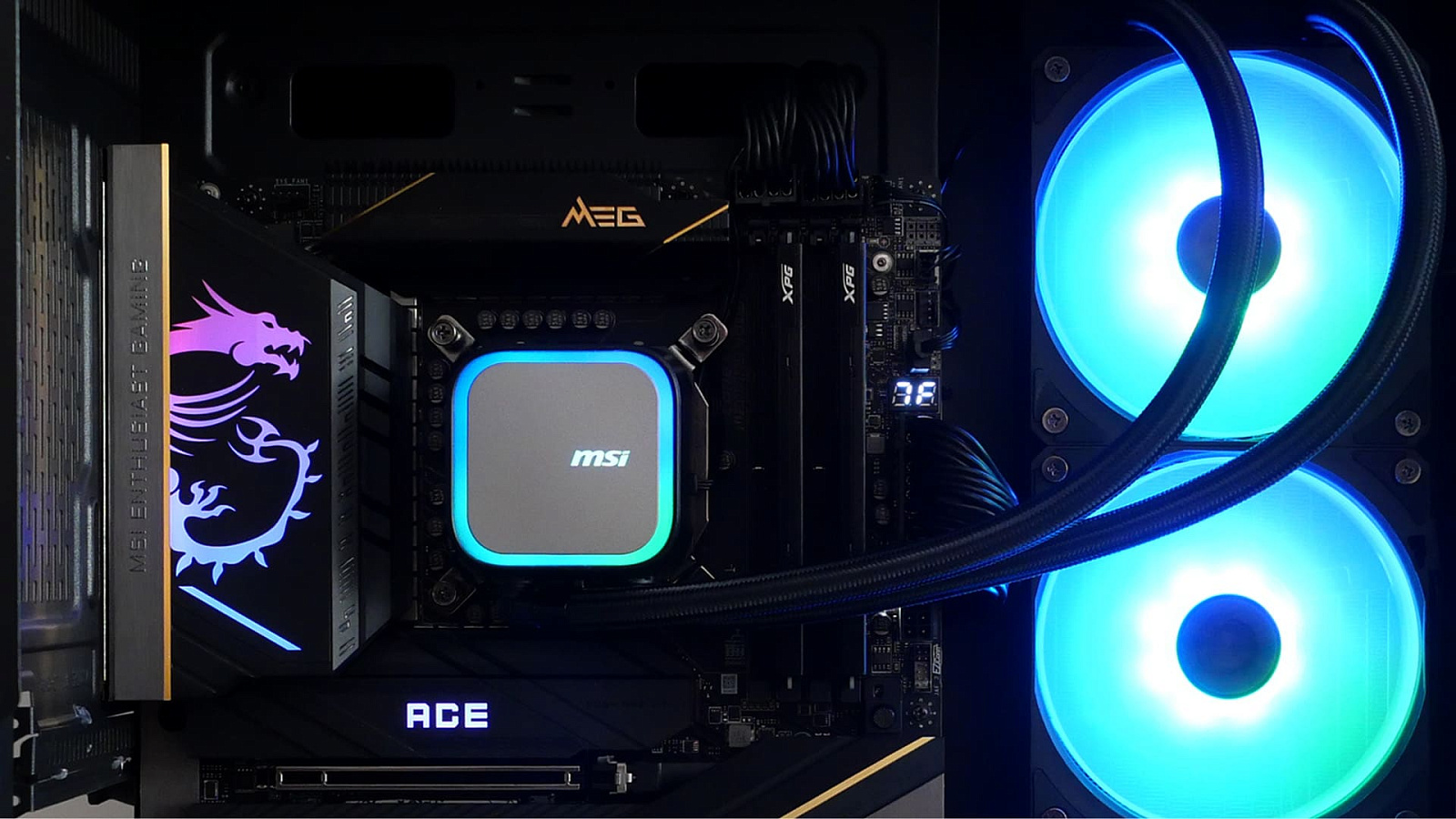

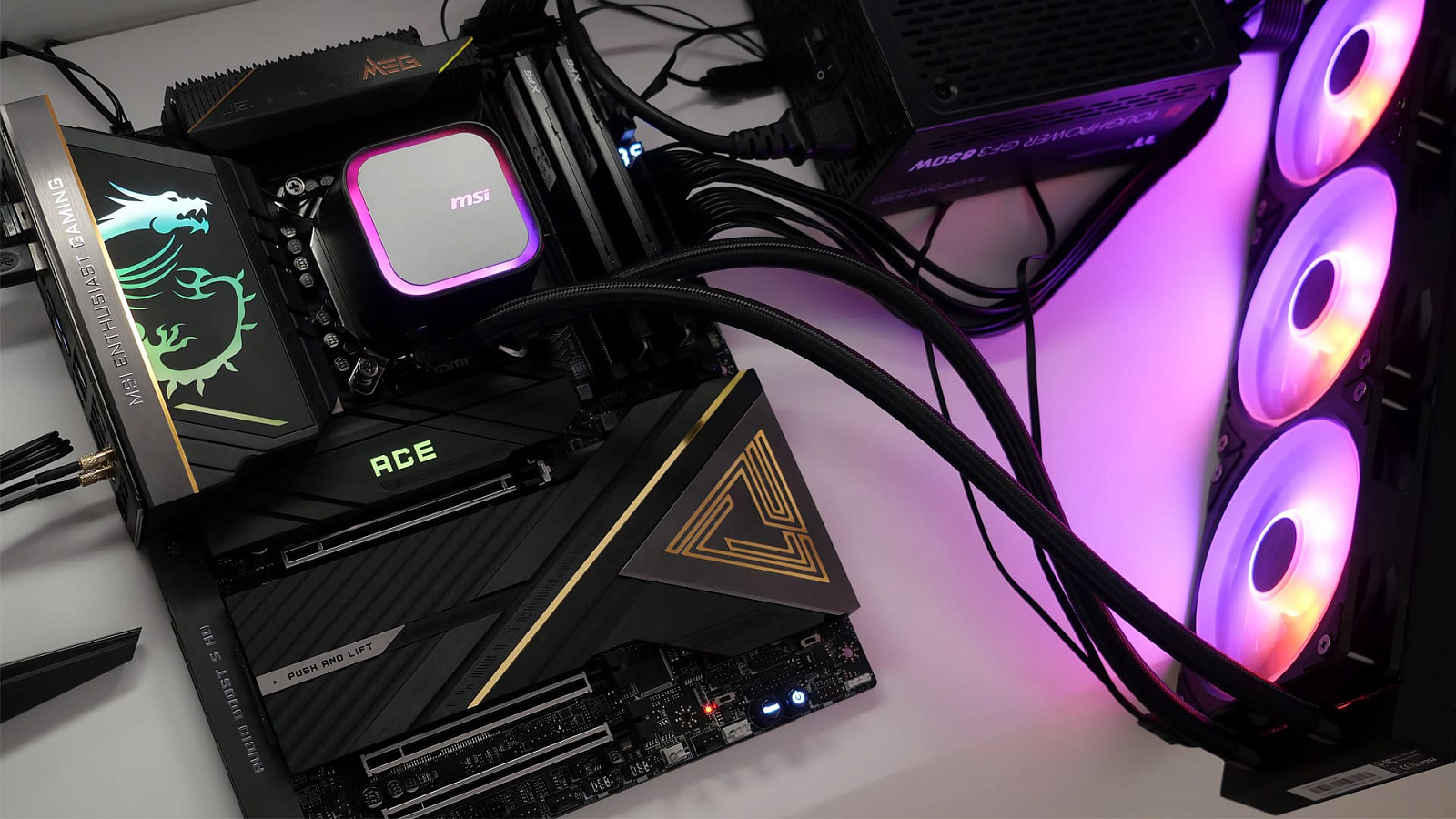

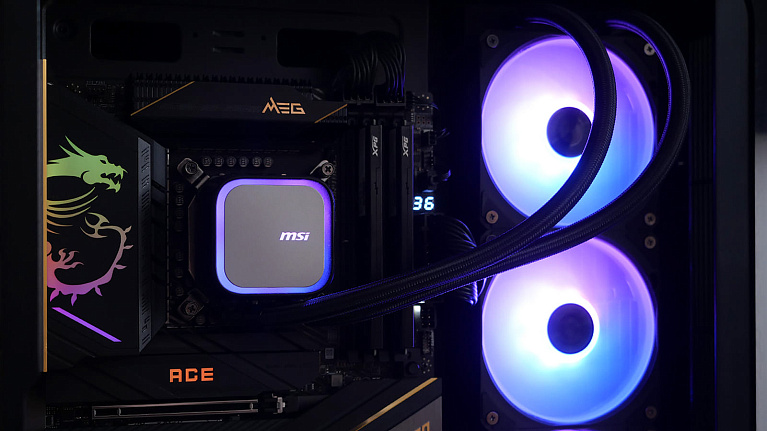

На материнской плате MSI MEG Z890 ACE два основных подсвечиваемых ARGB-элемента: крупный логотип в виде дракона на декоративном элементе блока задних интерфейсов и надпись ACE на съёмном радиаторе верхнего слота M.2. Управление эффектами осуществляется через утилиту MSI Center.

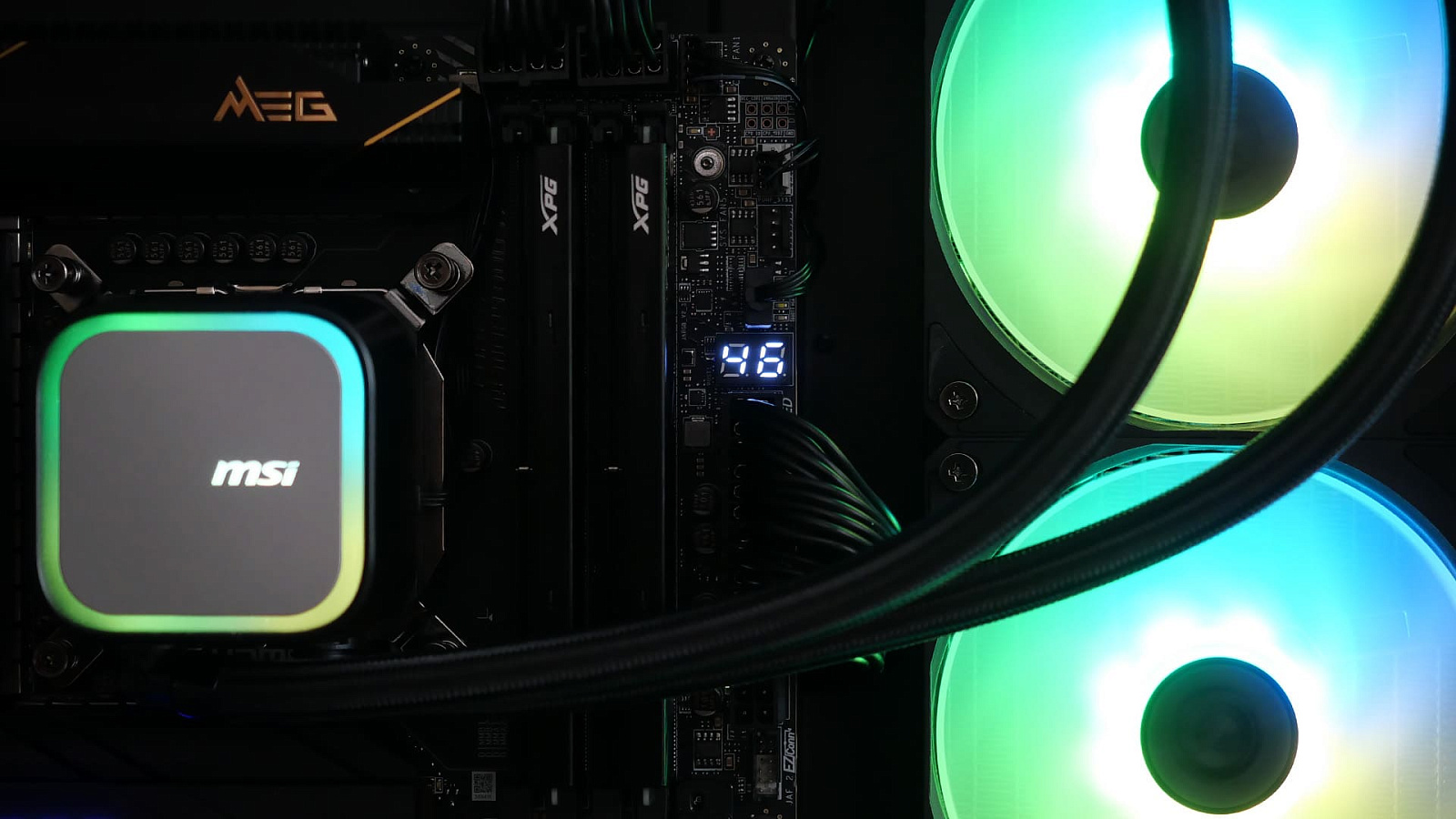

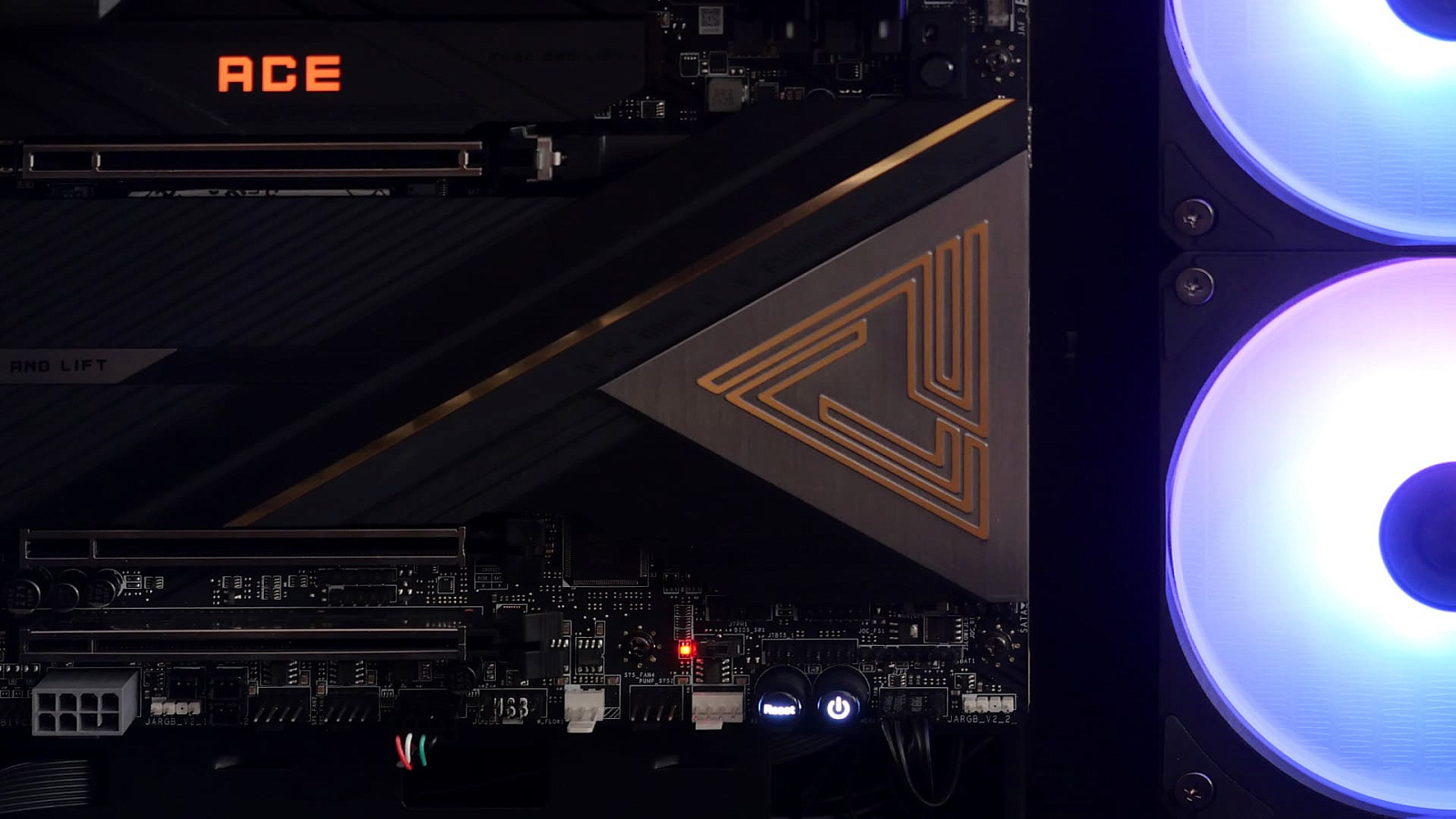

Также при работе будут хорошо заметны светящиеся белым: двухсимвольный индикатор вверху справа (по умолчанию показывающий температуру процессора после прохождения процедуры POST) и пара кнопок (перезагрузка и включение) внизу.

UEFI BIOS

Материнская плата MSI MEG Z890 ACE (код модели MS-7E22) работает под управлением MSI CLICK BIOS X с графическим интерфейсом в стилистике серии MEG. Рассмотренный в обзоре экземпляр из коробки шёл с версией UEFI BIOS 7E22v1A5 (E7E22IMSI.1A50 от 09.01.2025) и был обновлен перед тестированием до версии актуальной на момент подготовки обзора - 7E22v1A55 (E7E22IMSI.1A55 от 17.03.2025). Это был не очень хороший опыт, так как версия 7E22v1A55 оказалась нестабильной при разгоне ОЗУ, что было компенсировано гораздо позже выходом версии 7E22v1A57 в конце апреля.

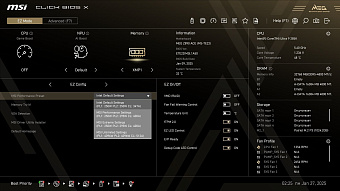

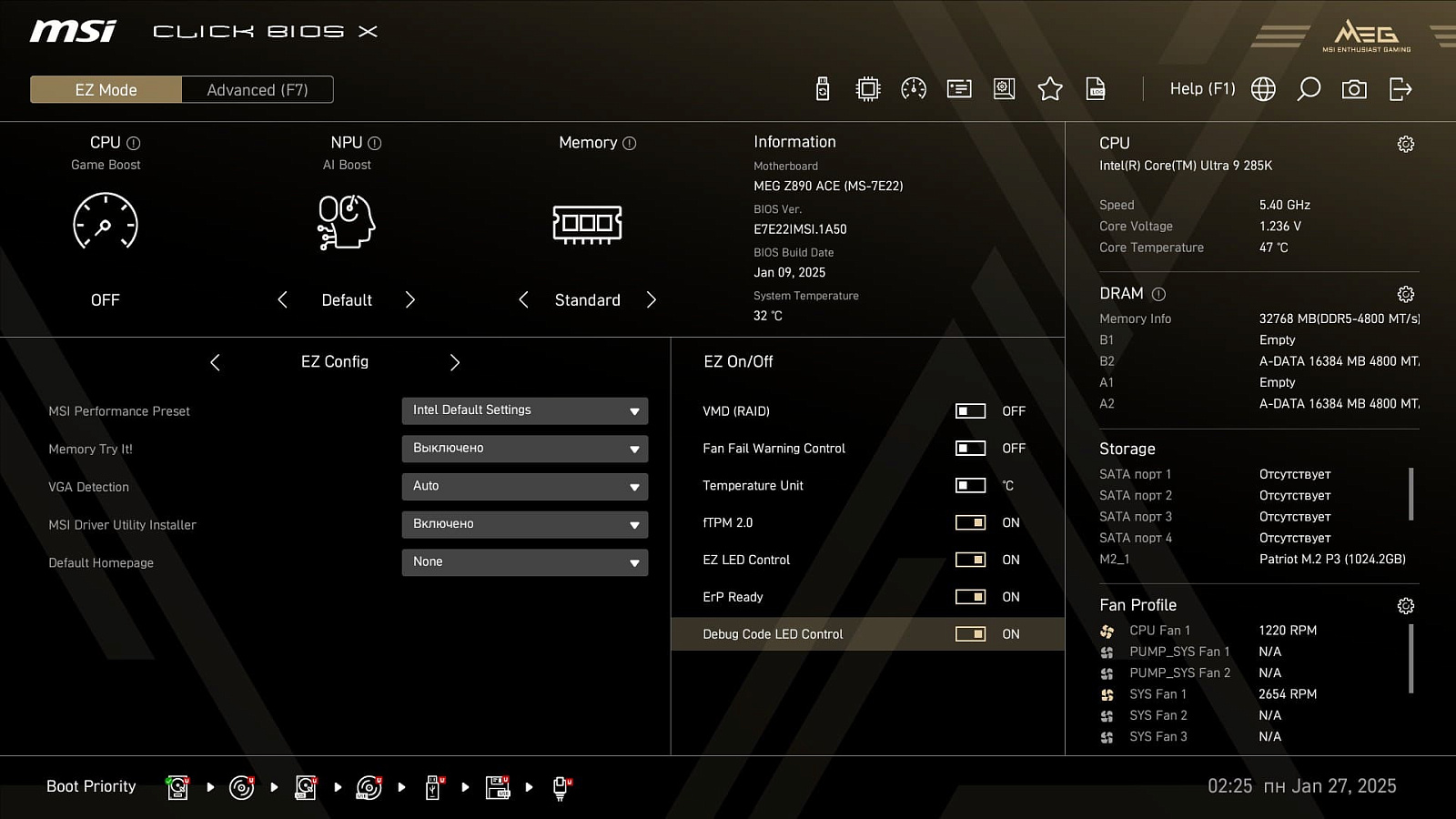

По умолчанию UEFI BIOS стартует в упрощённом режиме (EZ) с максимально универсальными параметрами для совместимости с большинством комплектующих. Интерфейс частично русифицирован. Язык необходимо самостоятельно выбрать, нажав на пиктограмму в верхнем правом углу с изображением земного шара.

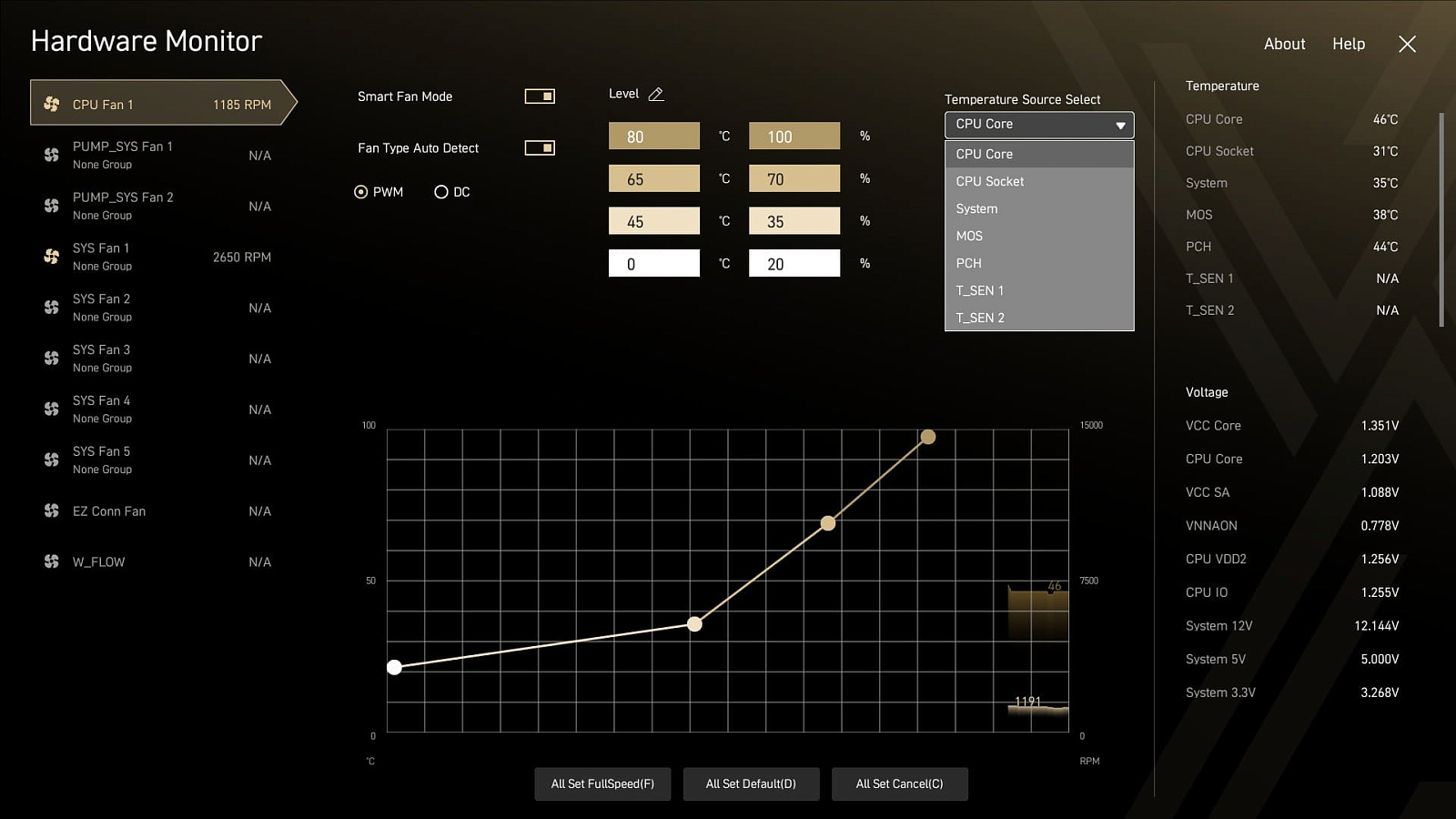

В разделе Hardware Monitor, как и у большинства современных плат, реализован не только мониторинг показателей ключевых показателей охлаждения и питания, но и настройка скорости вращения подключенных вентиляторов в зависимости от нагрева тех или иных зон (Ядро CPU, сокет CPU, плата, MOS, чипсет, подключаемые температурные сенсоры).

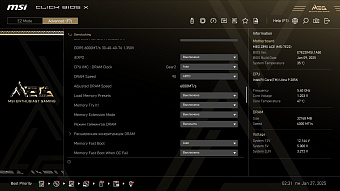

Продвинутые настройки платы доступны после переключения в режим Advanced по нажатию одноименного пункта в верхнем правом углу или клавиши F7 на клавиатуре.

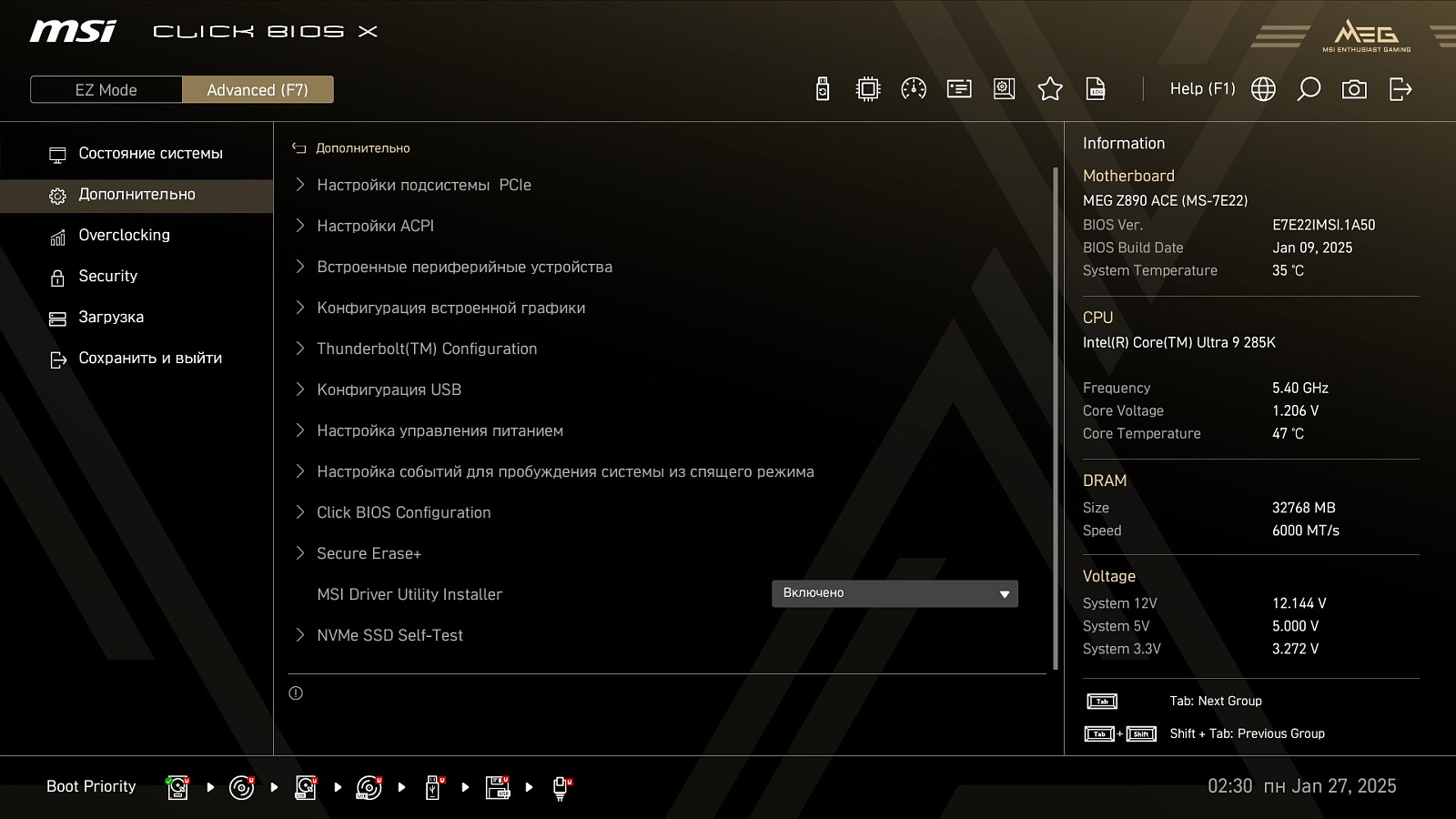

Большая часть опций внутренних устройств платы и различных интерфейсов размещена в разделе меню "Дополнительно".

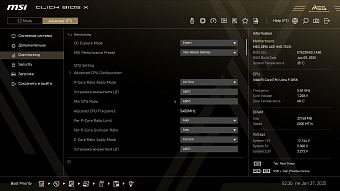

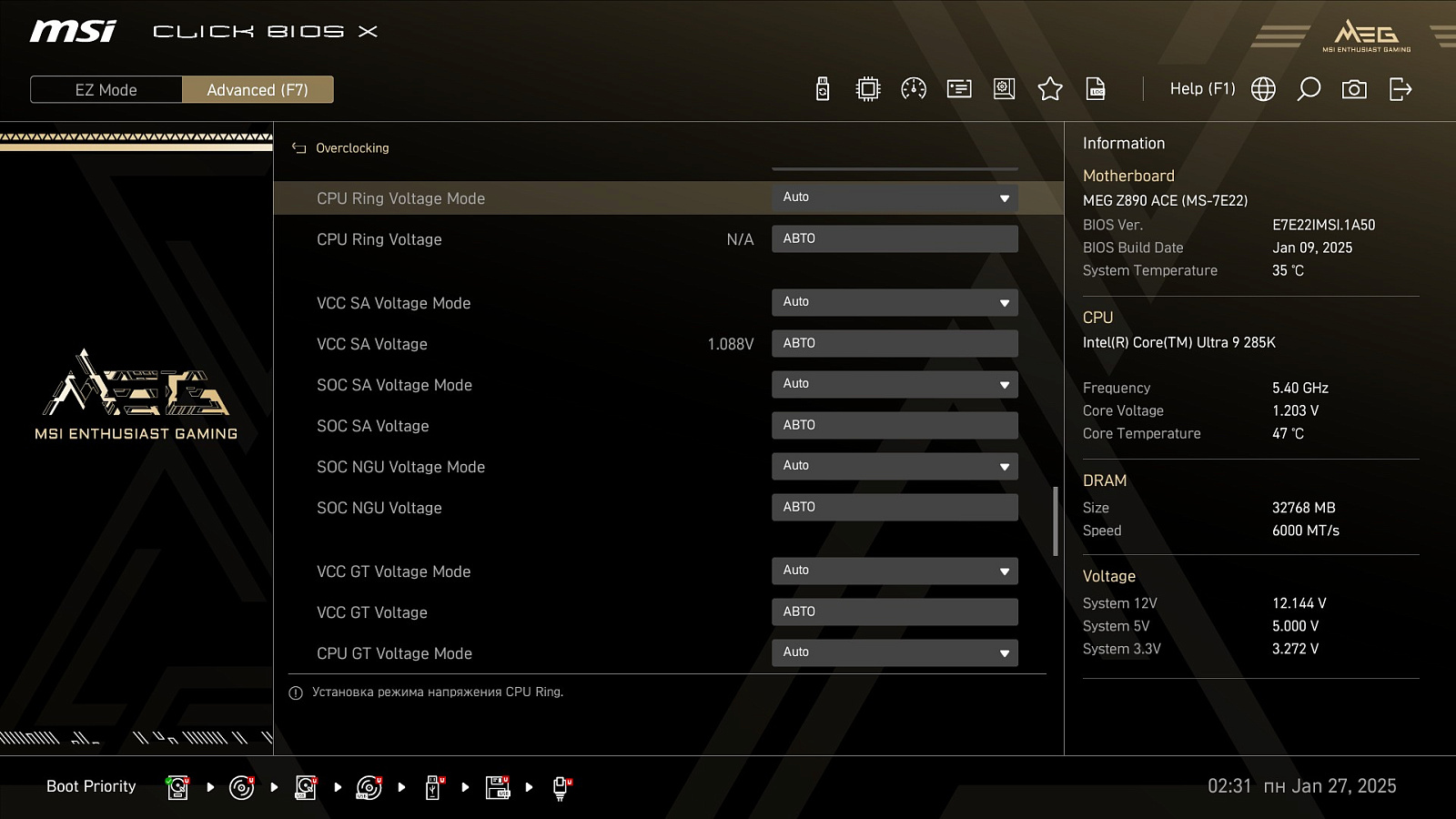

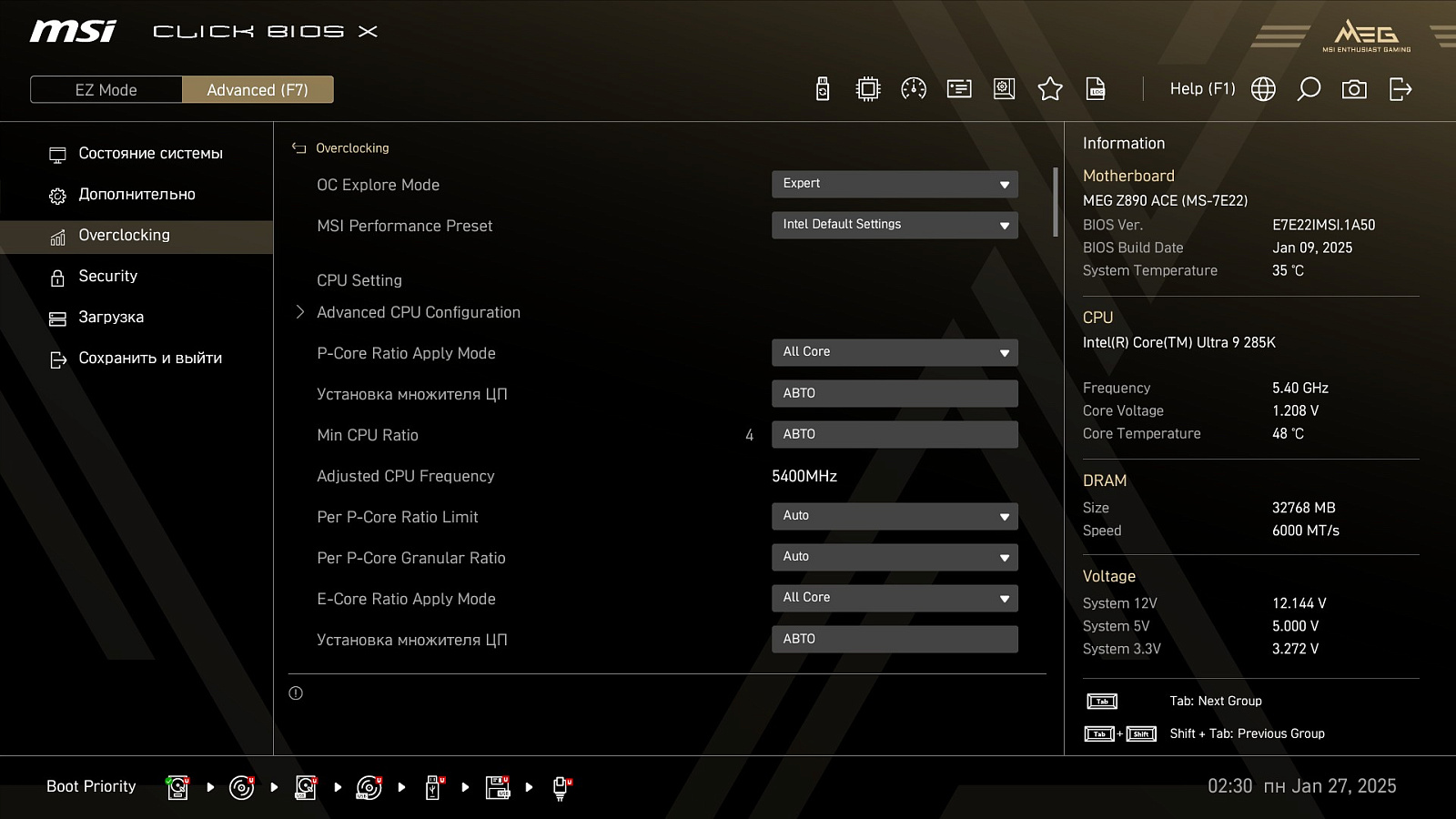

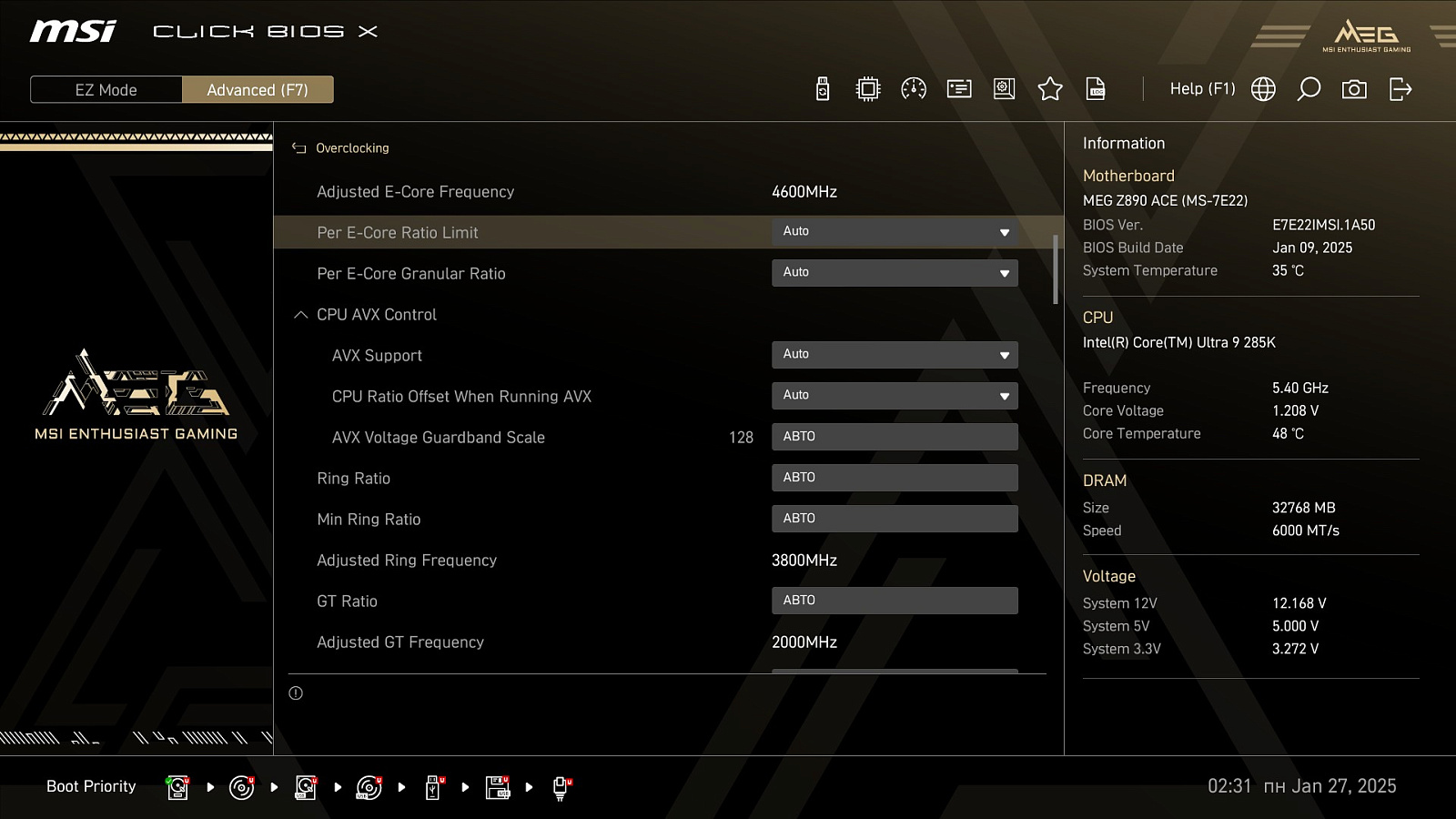

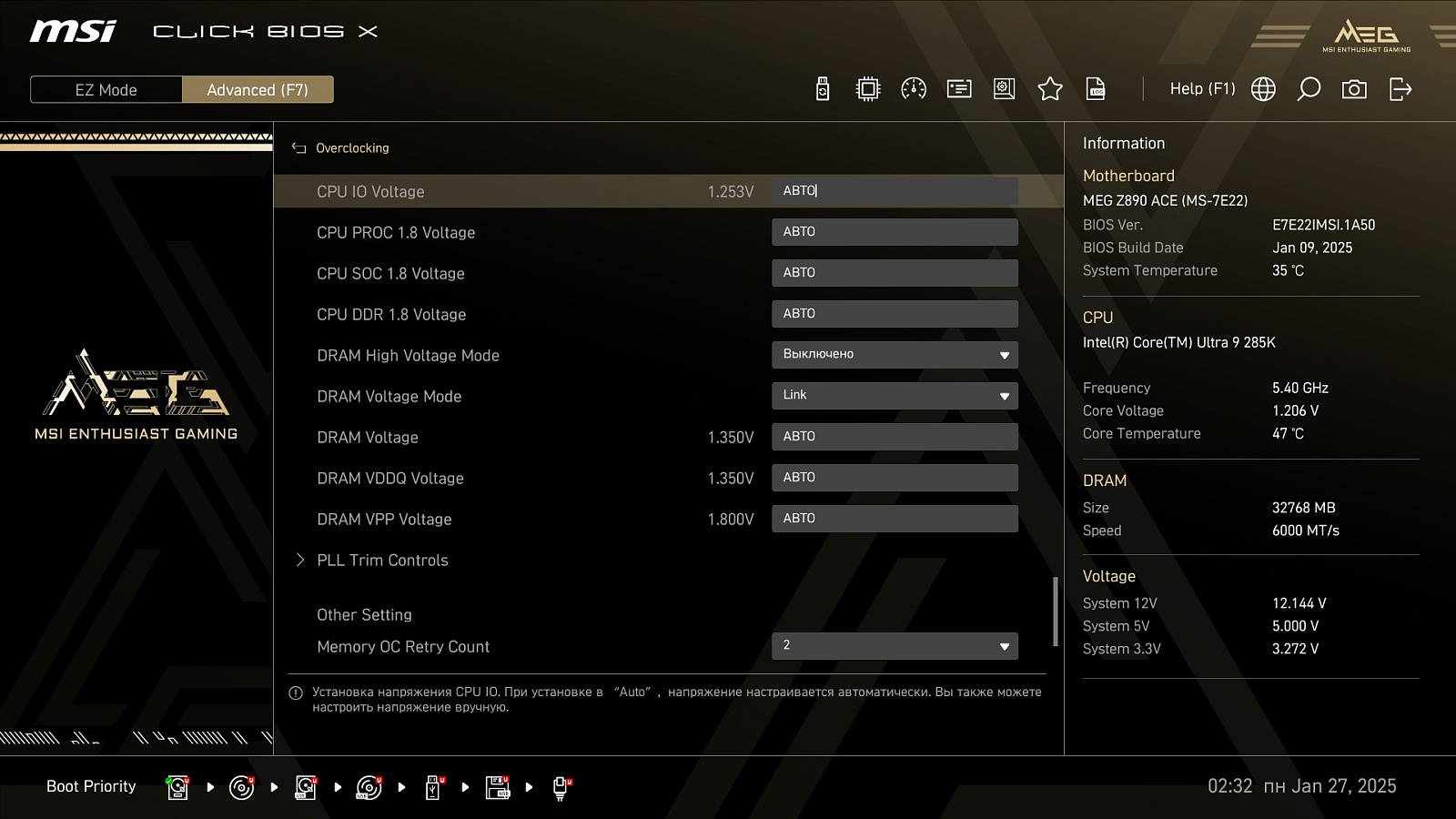

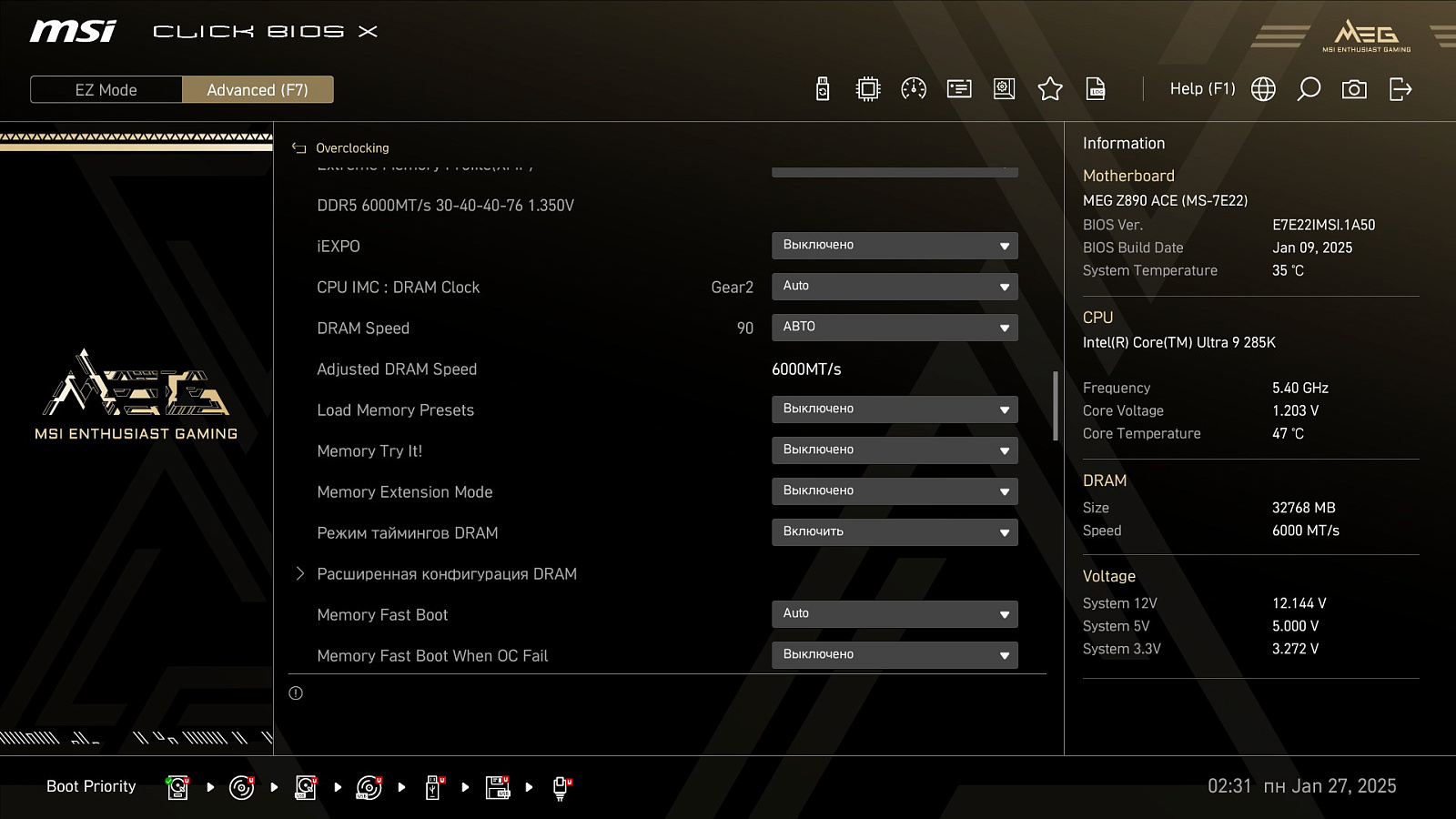

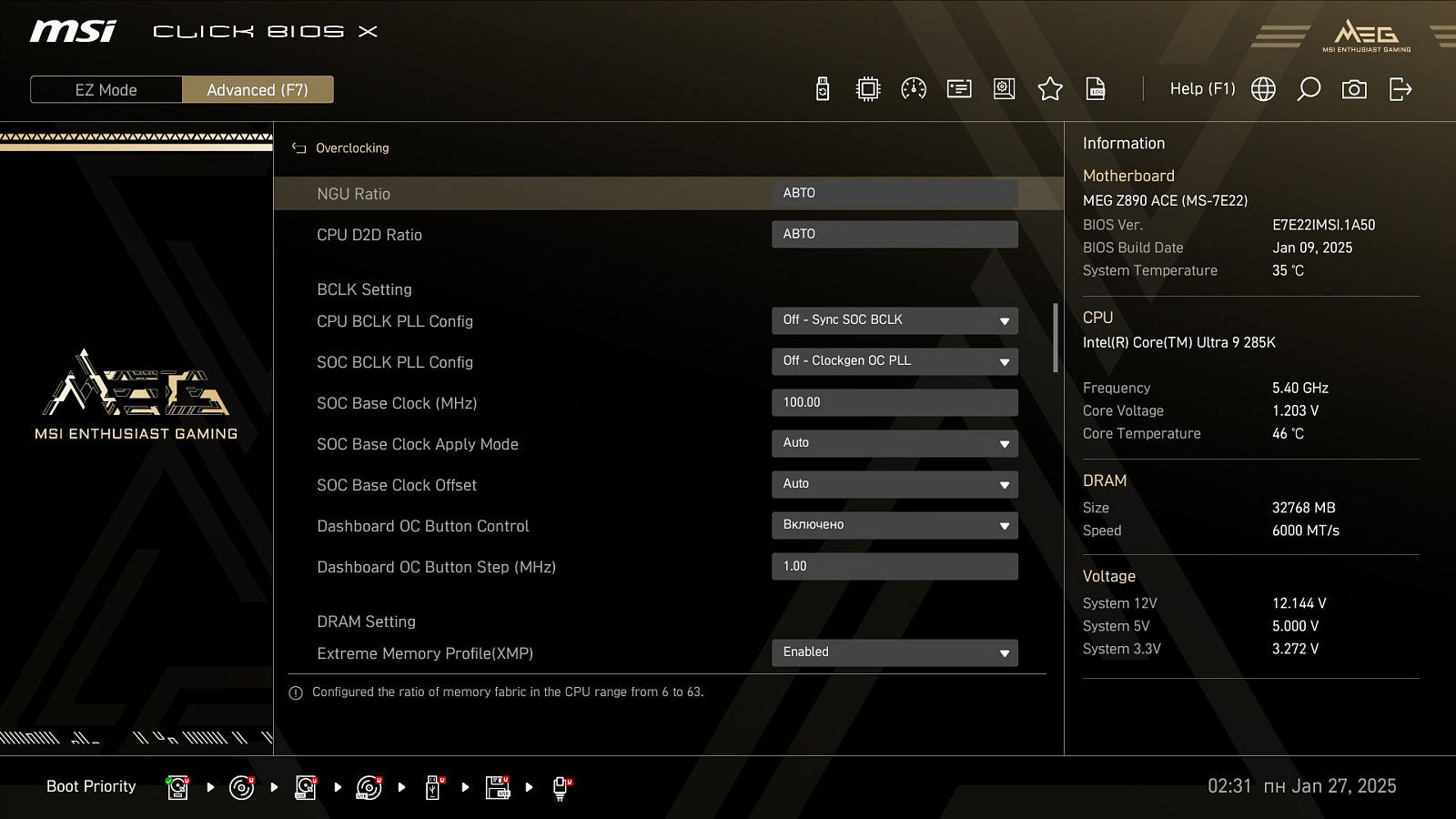

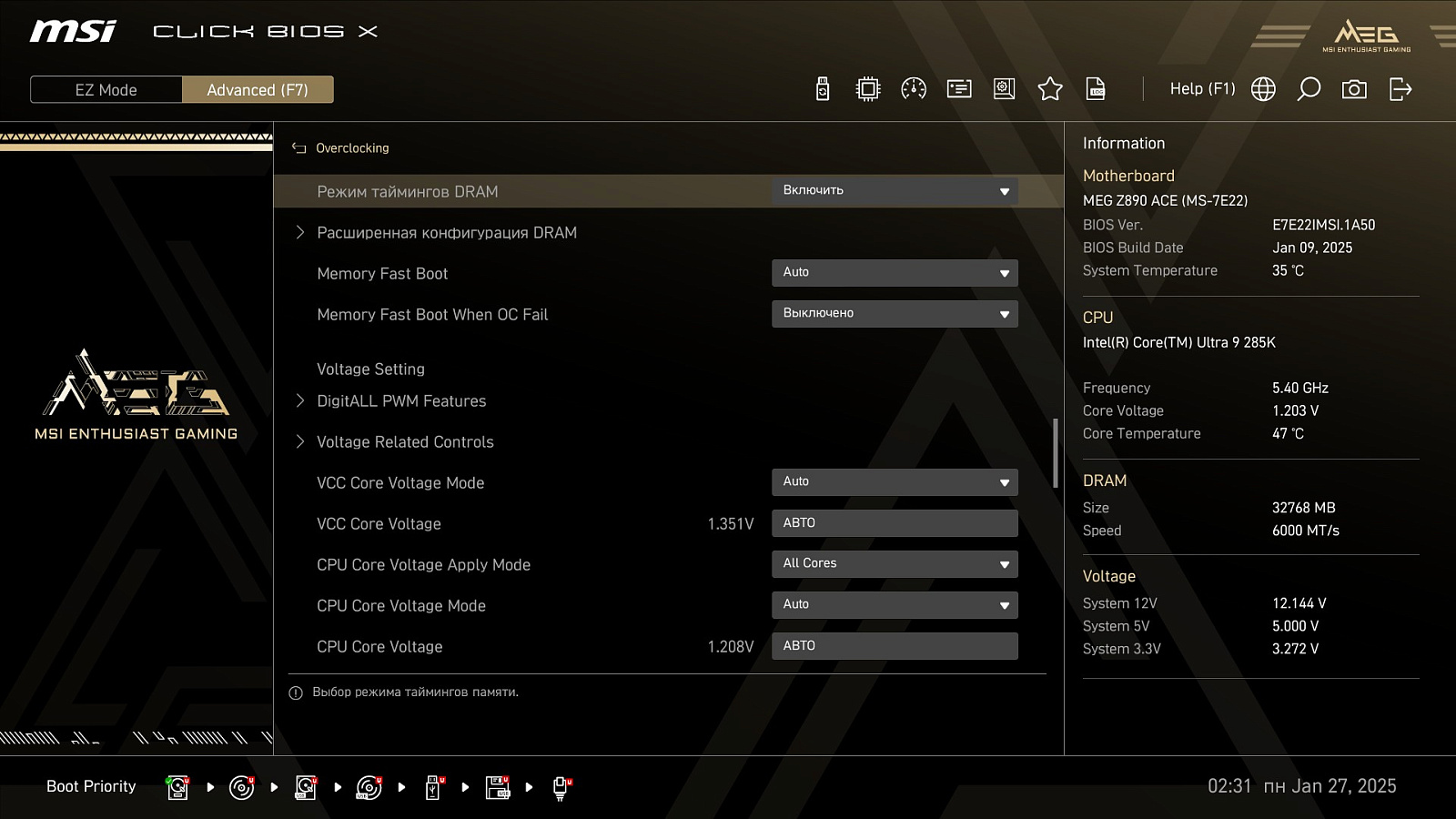

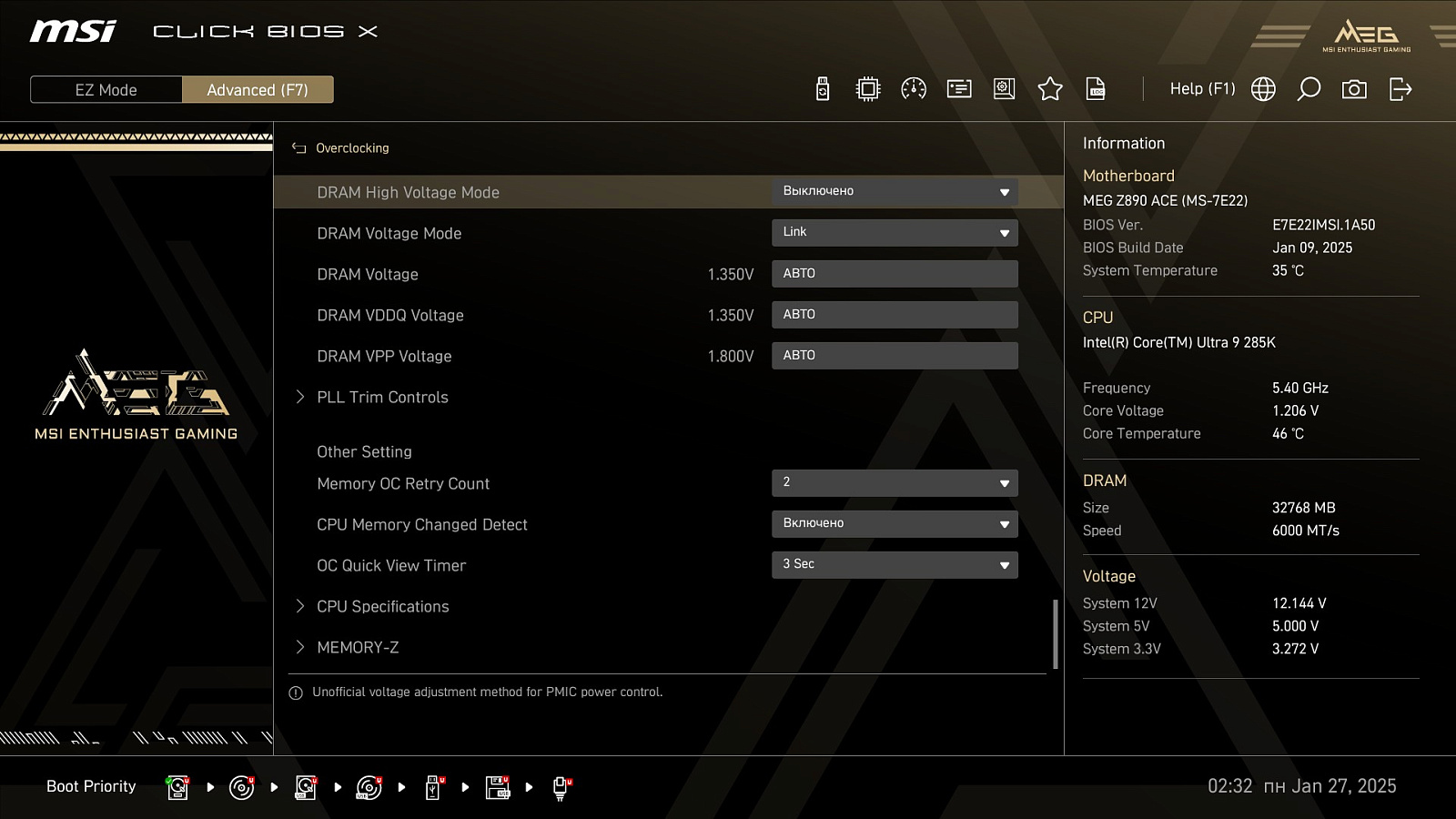

Параметры разгона сосредоточены в меню Overclocking. Здесь реализовано всё, что необходимо для тонкого тюнинга управления ядрами и питанием процессора, настройки памяти, причём не только включение зашитых в планки оперативной памяти профилей XMP и EXPO, но и ручные режимы.

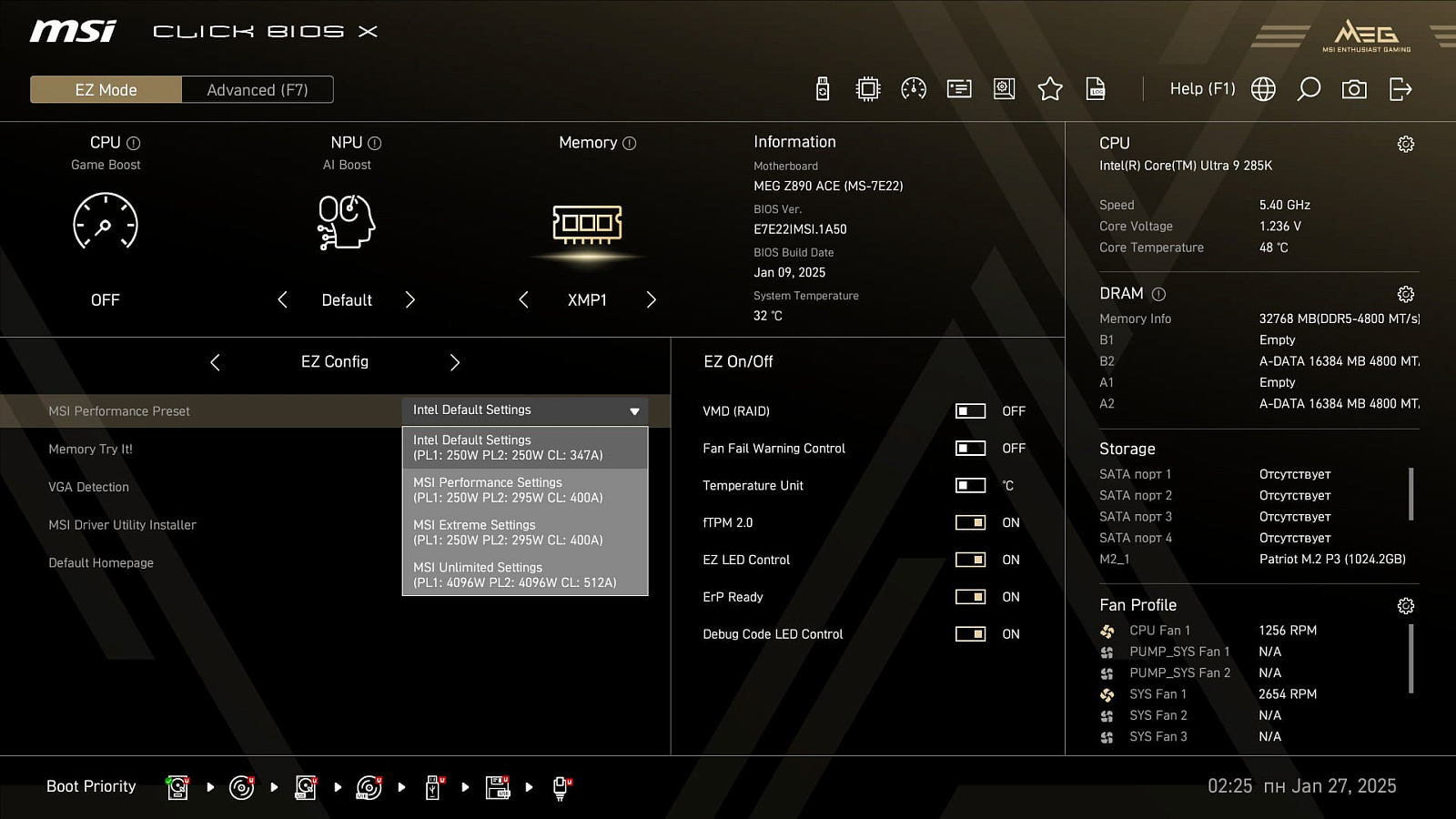

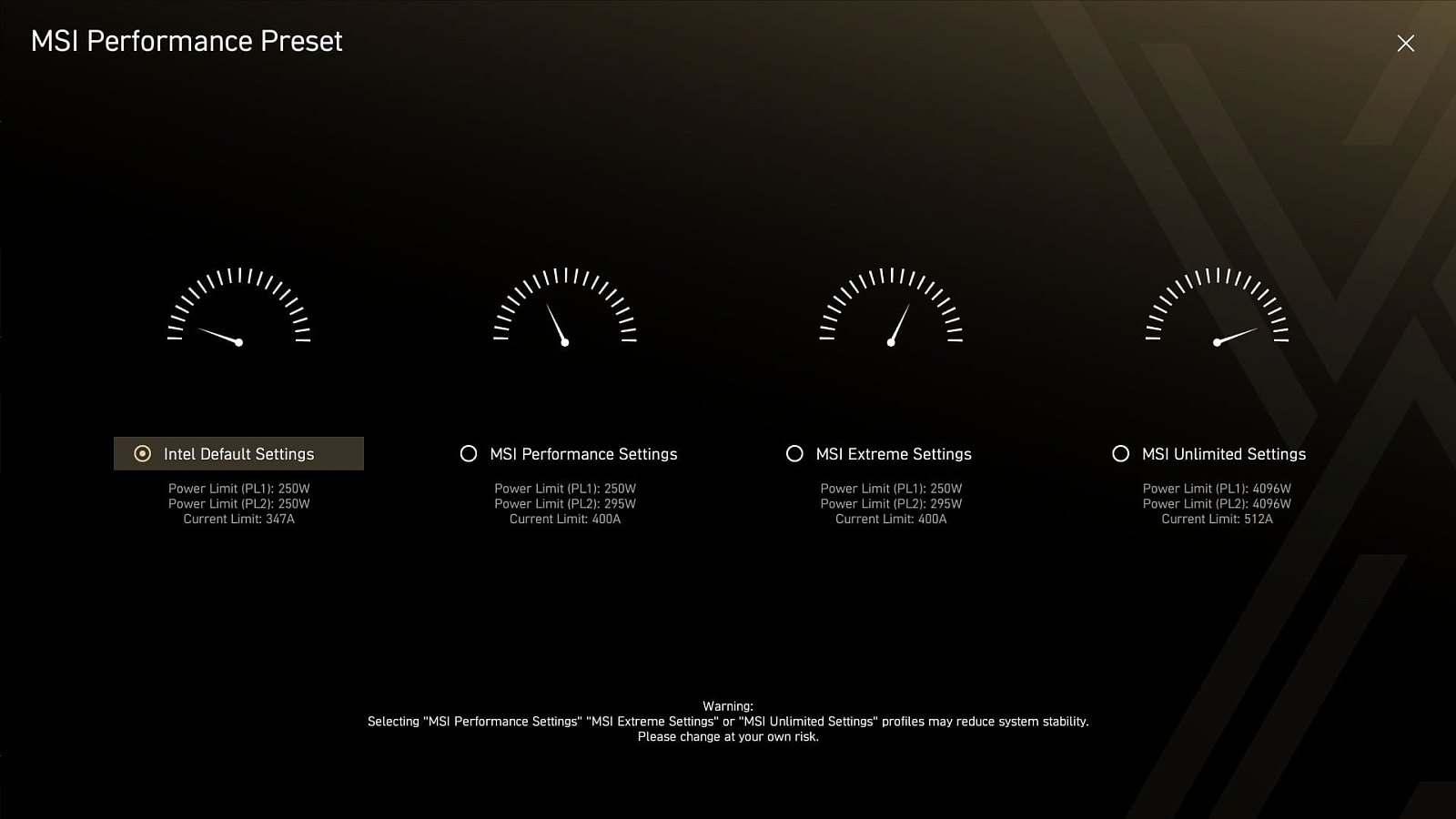

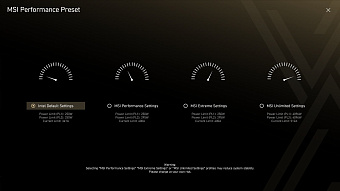

Для малоопытных пользователей, которые не хотят глубоко разбираться с настройками производительности, сделан упрощённый раздел MSI Performance Preset с выбором из четырёх предустановленных профилей: один стандартный от Intel и три от MSI с более высокими лимитами потребления и ограничениями тока потребления. Доступ к ним возможен и из основного экрана EZ-режима.

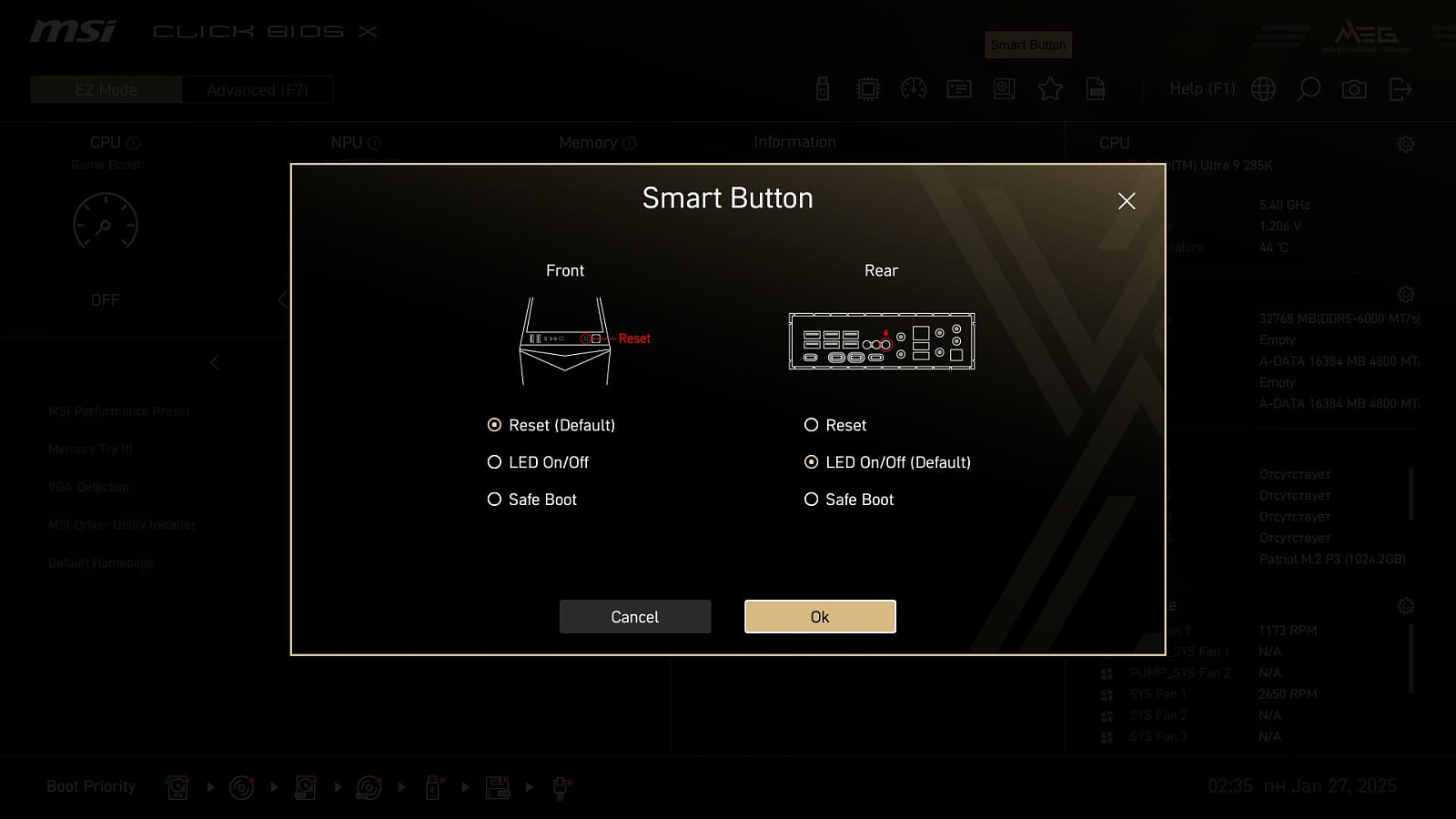

Для тех, кто планирует эксперименты с разгоном на уже собранном ПК реализован выбор реакции кнопки SMART на задней панели на нажатие: перезагрузка, включение или выключение подсветки, либо загрузка в безопасном режиме (Safe Boot). Последний вариант особенно востребован при подборе параметров экстремального разгона оперативной памяти, когда она работает на пределе стабильности, затрудняя попадание в настройки UEFI BIOS стандартными способами. Также через экран настройки Smart Button возможно задать аналогичное поведение для кнопки перезагрузки фронтальной панели корпуса ПК.

Из недостатков нового UEFI BIOS можно отметить долгое прохождение процедуры POST (первичное тестирования устройств при включении), вызванное большим количеством интегрированных контроллеров, которые необходимо инициализировать и опросить при старте.

Софт

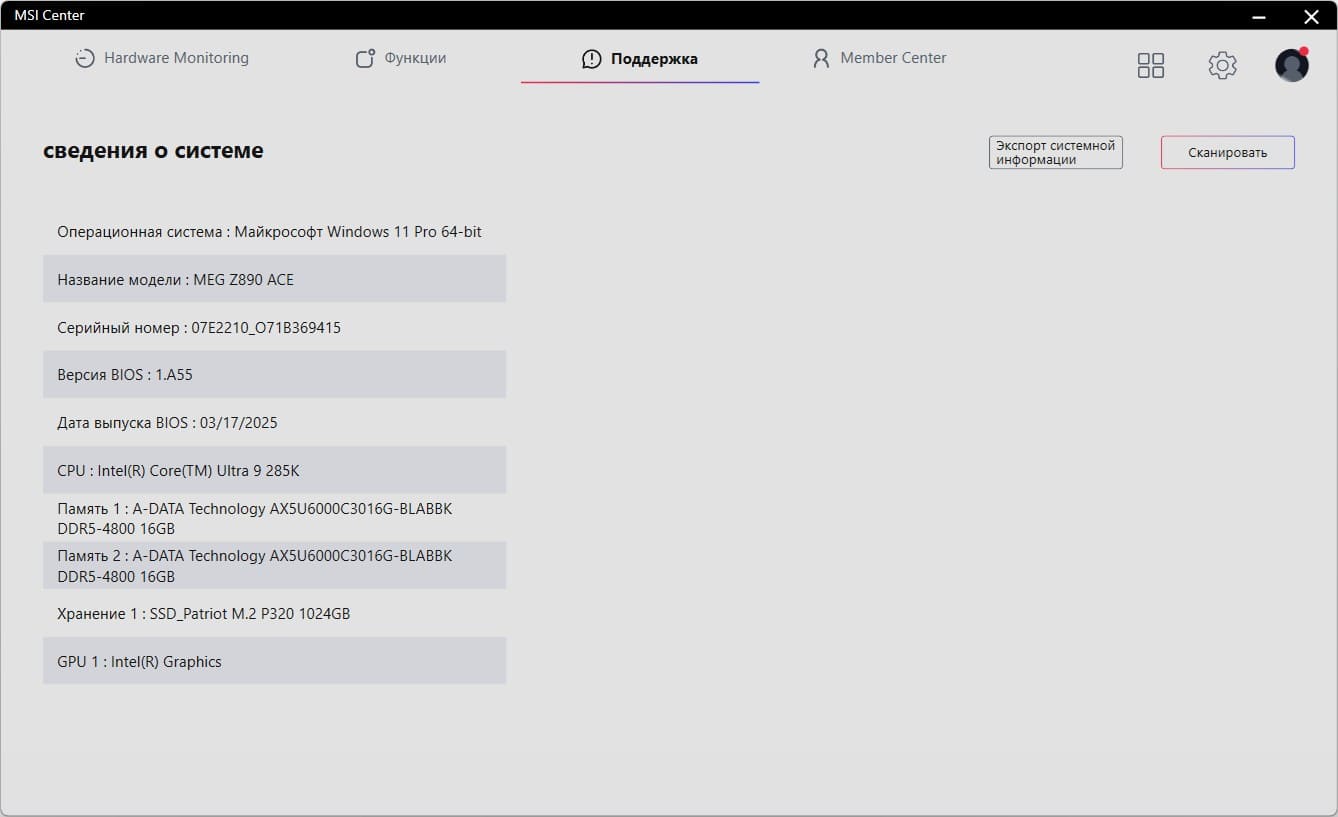

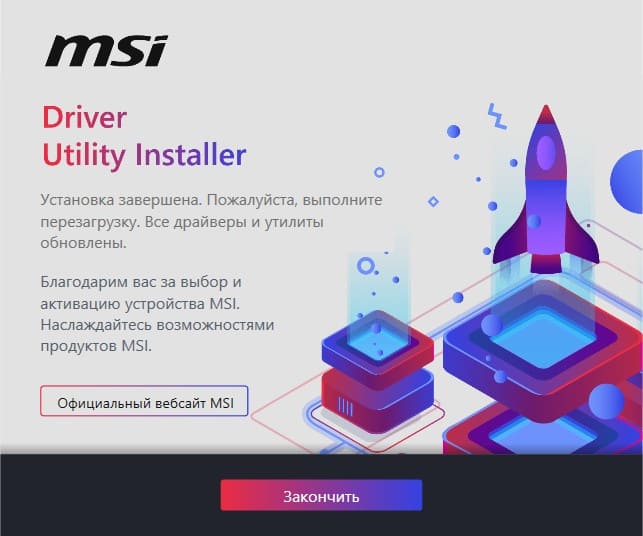

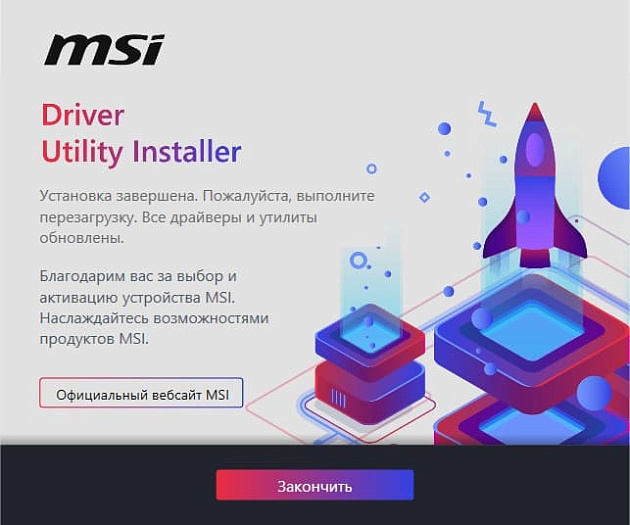

Аналогично большинству материнских плат MSI последних лет после установки операционной системы Microsoft Windows появляется окно с предложением установить специальную бесплатную утилиту MSI Center, через которую можно управлять встроенными компонентами платы и осуществлять некоторые вспомогательные функции типа приоритизации трафика сетевого адаптера или поиска дубликатов изображений на ПК.

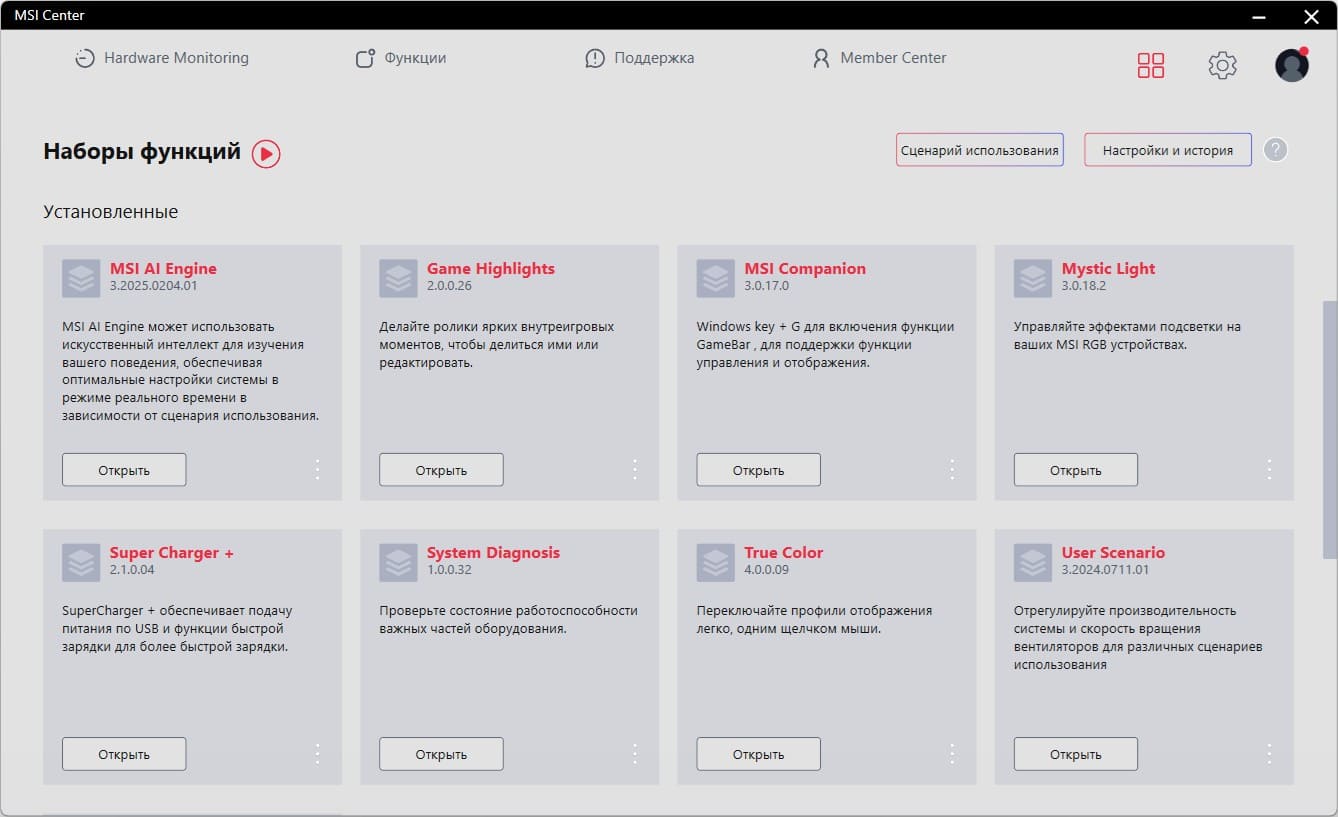

MSI Center представляет собой универсальную оболочку, отдельные модули которой можно установить по требованию.

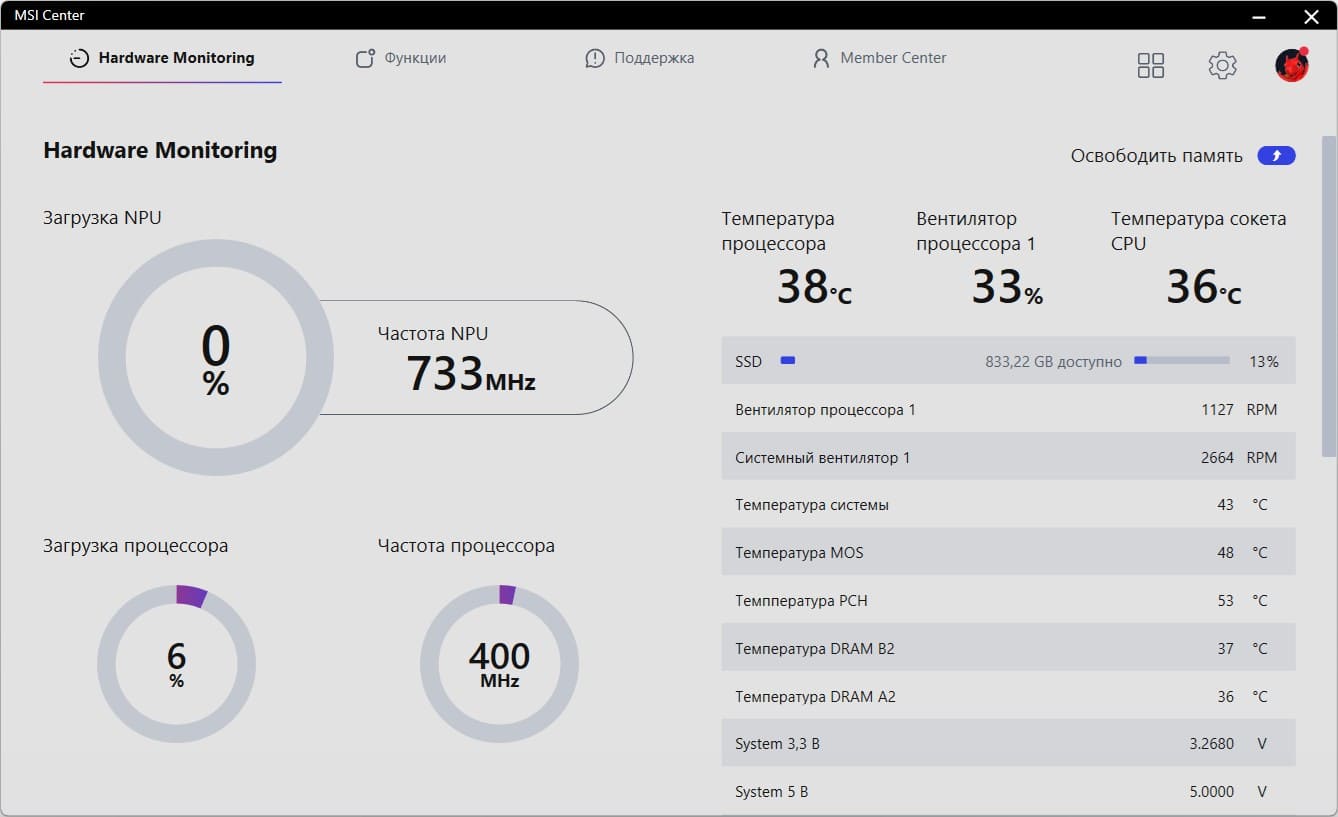

В программе также реализован режим мониторинга аппаратной части ПК, в том числе в соответствии с новомодными тенденциями контролируется загрузка ядер процессора, связанных с "искусственным интеллектом" и машинным обучением (NPU).

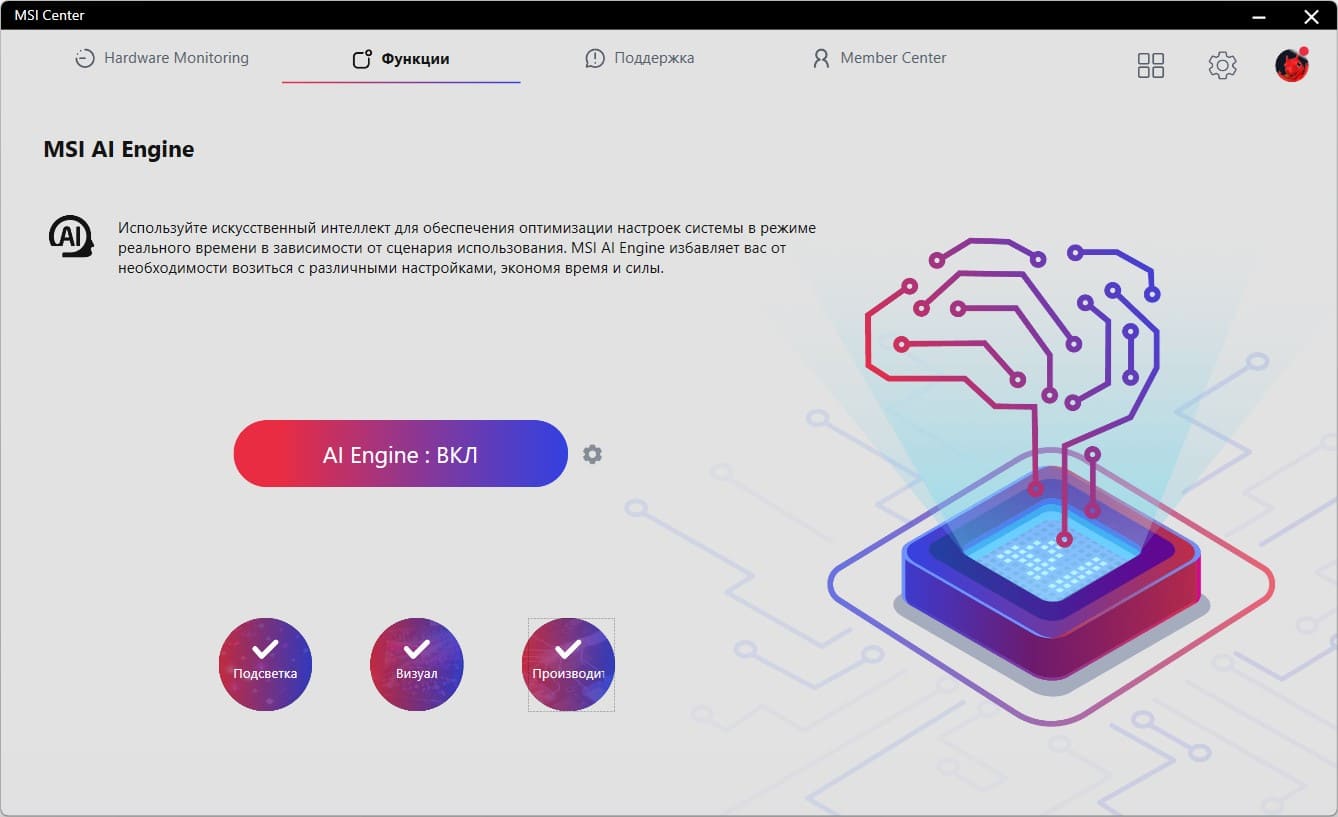

Интеграция ИИ-функций не обошла стороной само приложение и часть параметров можно отдать под управление MSI AI Engine, оптимизирующего подсветку, визуал и производительность в режиме реального времени в зависимости от сценария использования ПК.

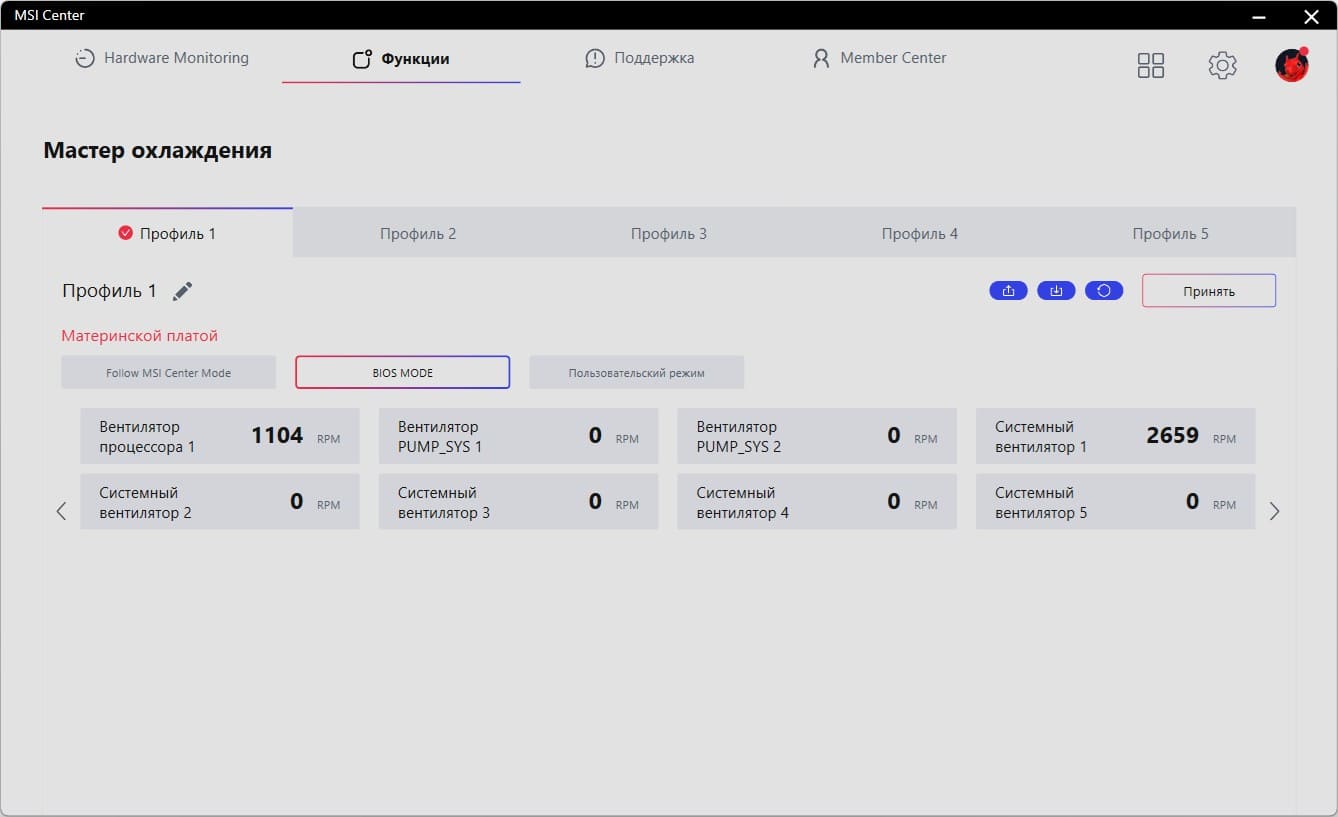

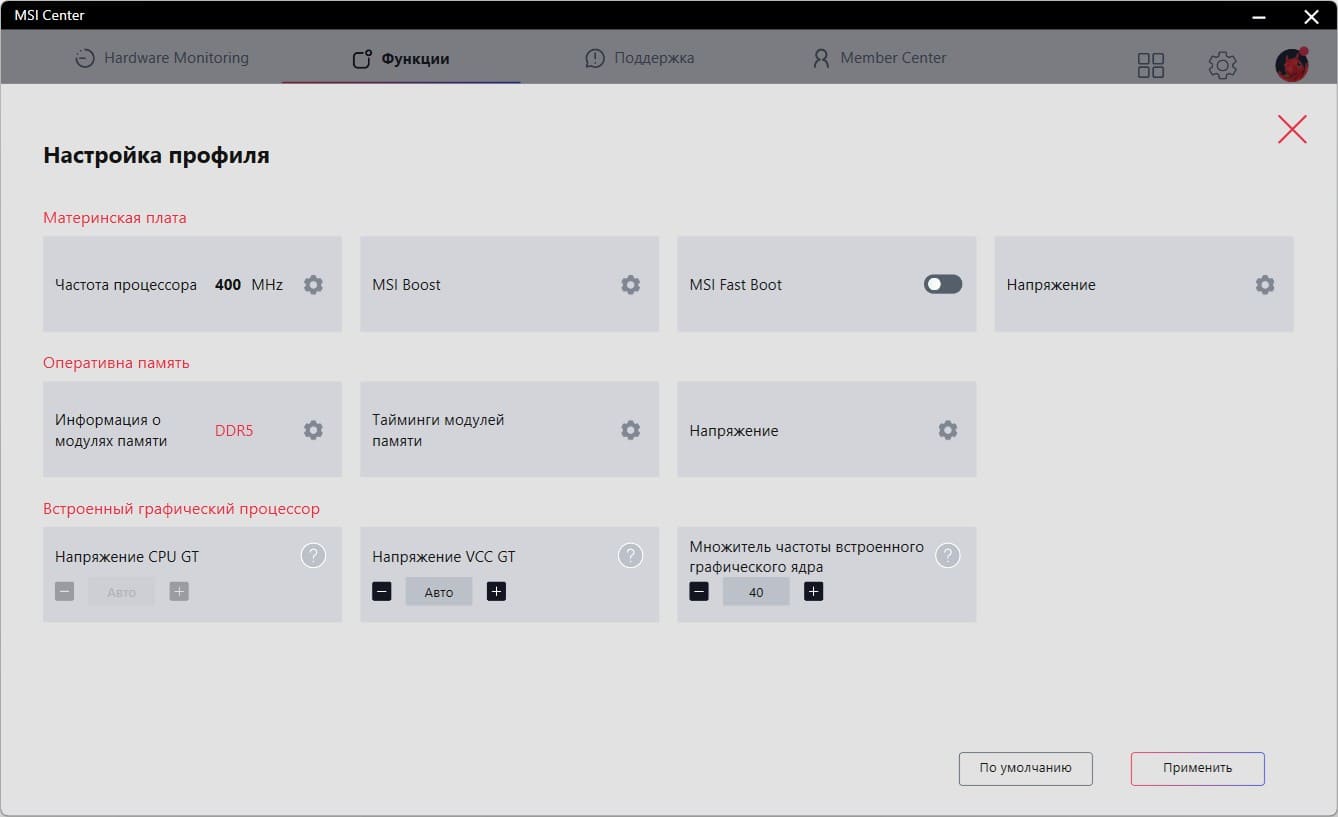

Часть настроек производительности доступно для мониторинга и управления в плагинах System Diagnosis и "Настройка профиля", а через "Мастер охлаждения" осуществляется управление подключенными компонентами систем охлаждения: вентиляторами и помпами.

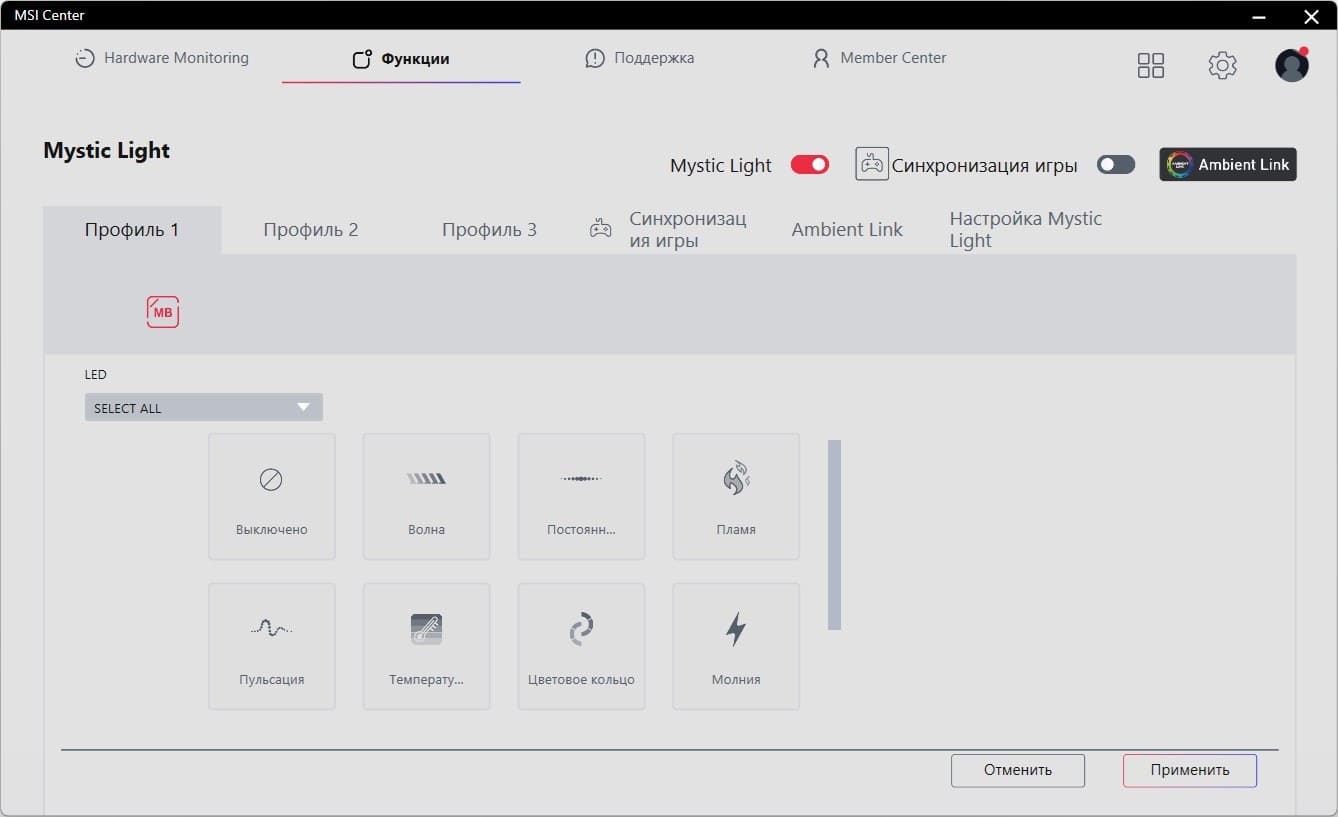

Один из самых востребованных пользователями раздел программы — Mystic Light, в котором настраивается ARGB-подсветка встроенных компонентов и синхронизация с подключенными к разъёмам на плате совместимыми элементами подсветки. Здесь задаются динамические эффекты и присутствует возможность создать несколько профилей.

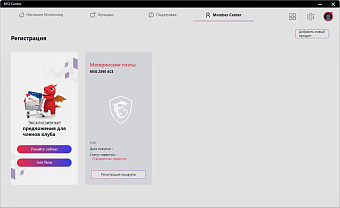

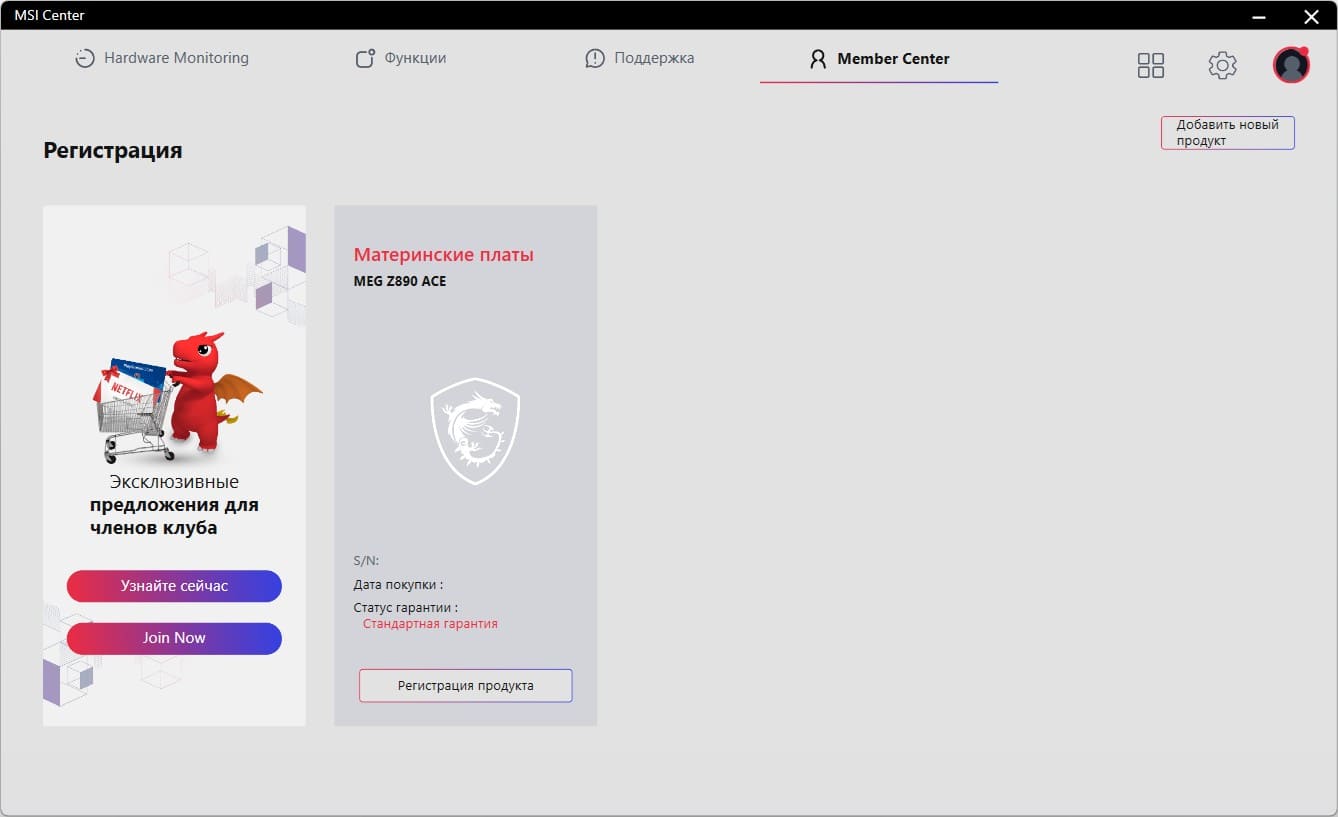

В разделе "Member Center" можно закрепить информацию о приобретенных устройствах MSI и контролировать гарантийный срок.

Тестирование

Конфигурация тестового стенда

Запуск при стандартных настройках

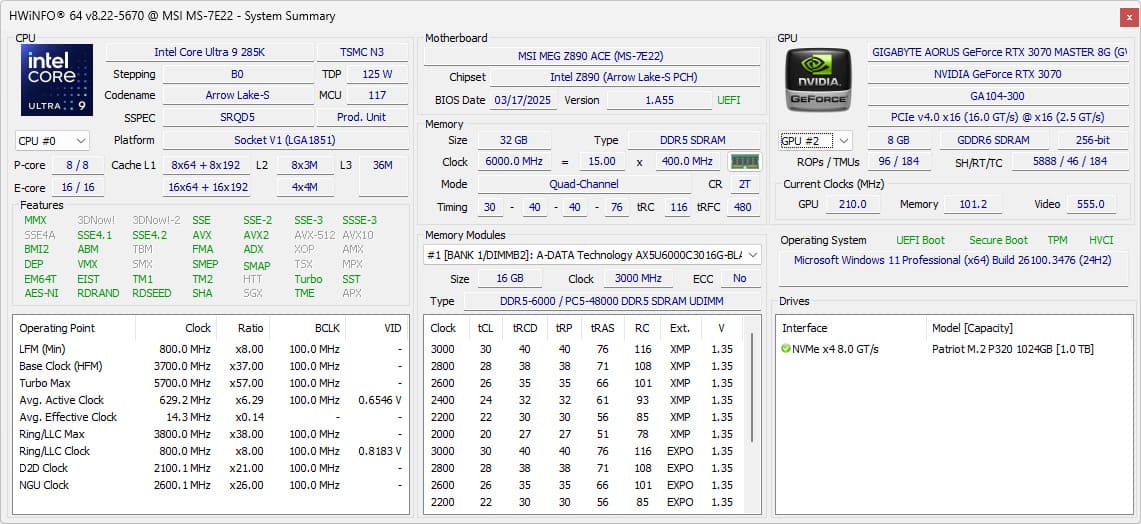

При первом старте материнская плата MSI MEG Z890 ACE в автоматическом режиме корректно определила подключенные комплектующие. Память по умолчанию стартанула в JEDEC-режиме 4800 МГц и профиль XMP на 6000 МГц потребовалось выбрать вручную в настройках BIOS. Это стандартное поведение современных плат для гарантии максимальной совместимости при первом запуске.

Работа с оперативной памятью

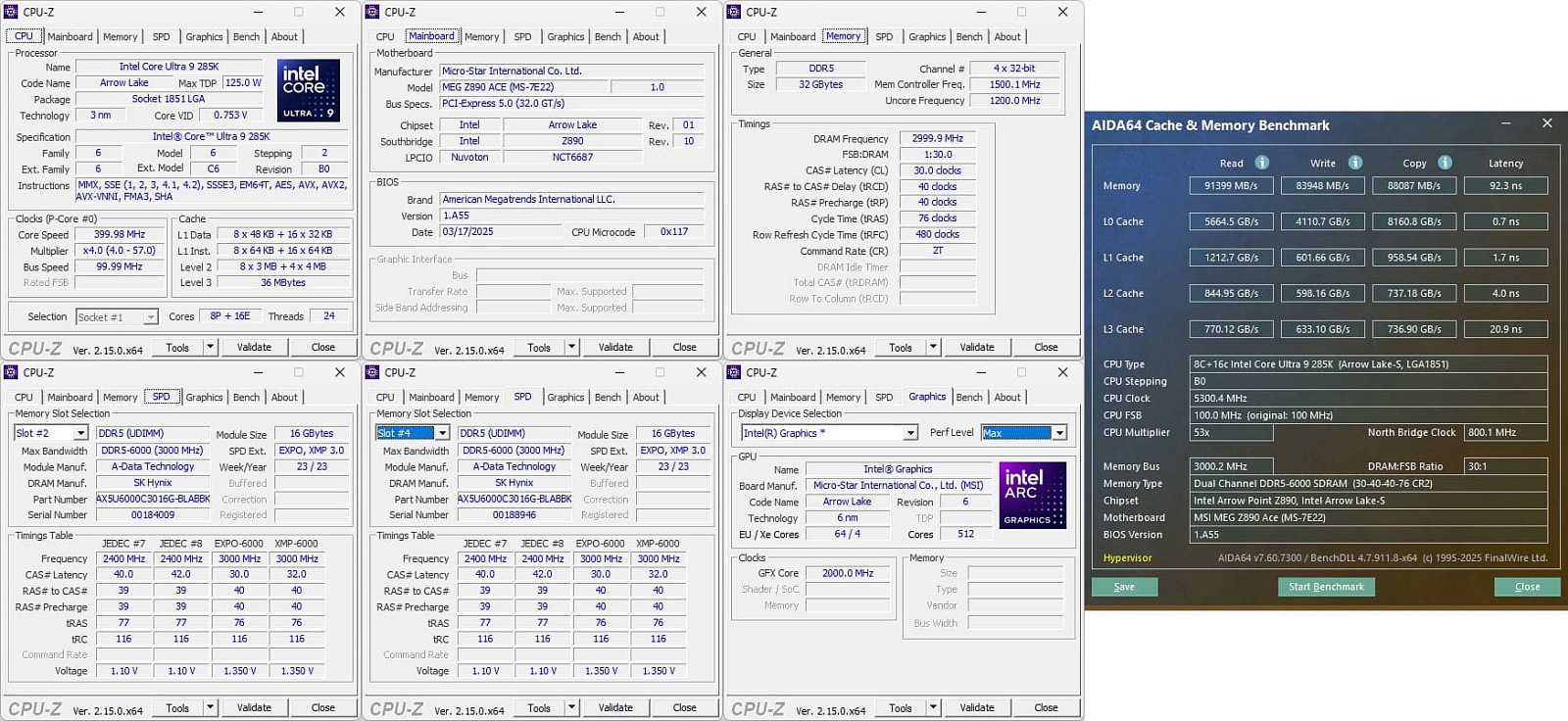

Работа платы была стабильной, как на штатном JEDEC режиме на 4800 МГц, так и на прописанном в модулях оперативной памяти XPG Lancer Blade XMP-профиле DDR5-6000 CL30.

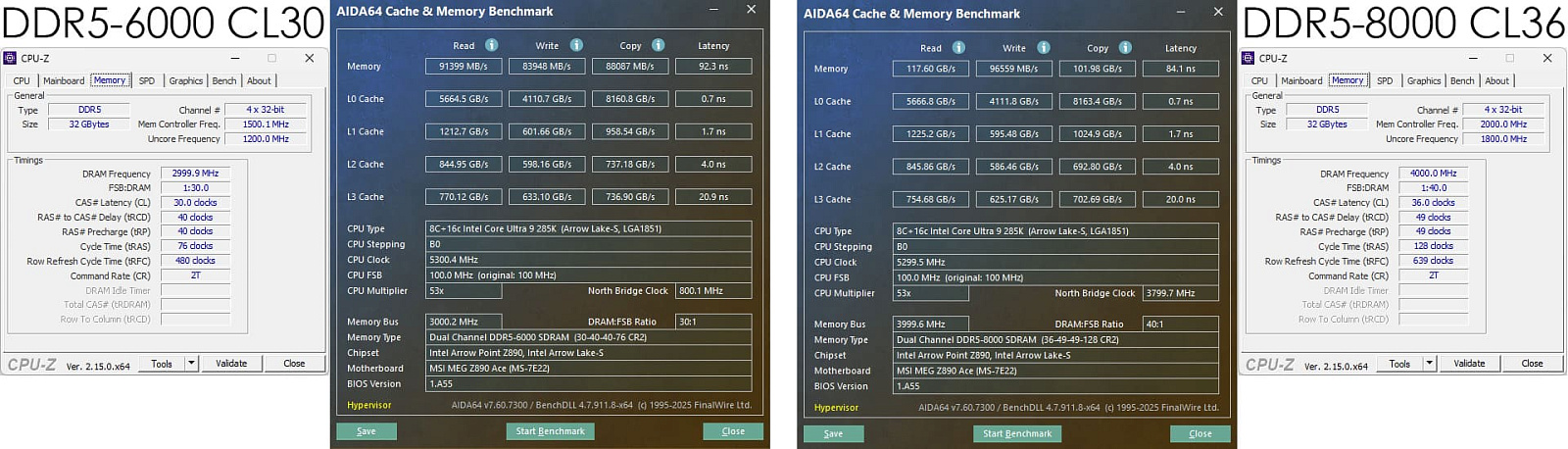

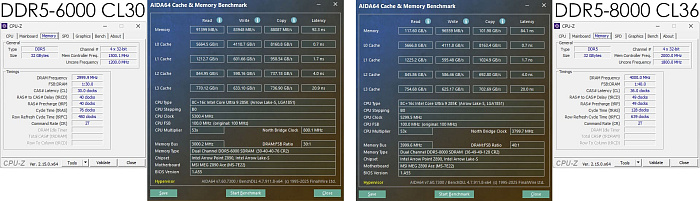

С помощью функции Memory Try It! оперативную память в пару кликов удалось разогнать до режима 8000 МГц CL36, получив небольшой прирост в зависимых от скорости ОЗУ приложениях.

Однако прирост ощущается далеко не во всех приложениях, поэтому дальнейшее тестирование в бенчмарках было при стандартном XMP-профиле на 6000 МГц.

Нагрев

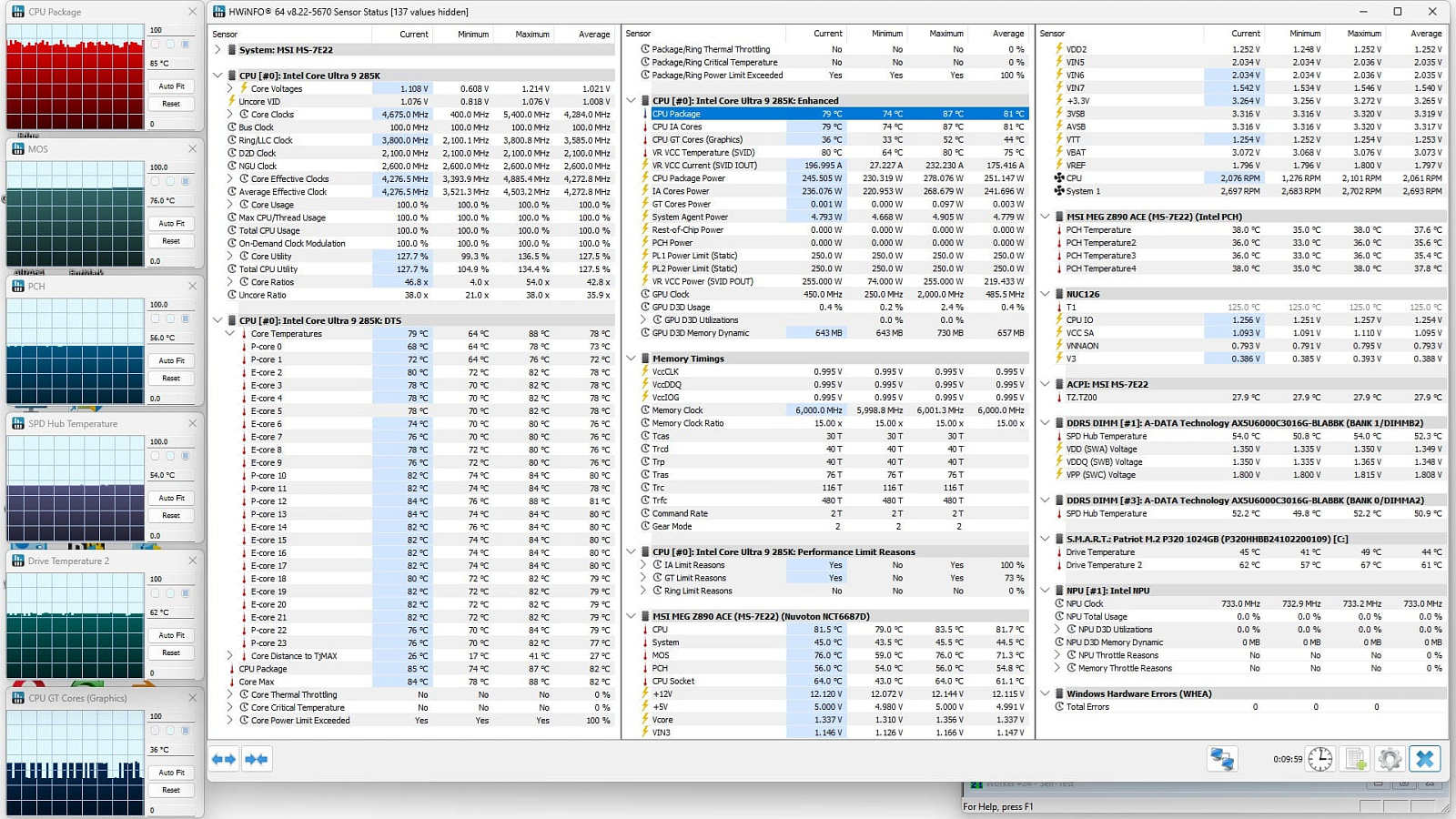

Стресс-тестирование процессора в Prime95 в течение 10 минут прошло успешно, при этом частота CPU достигала 5,400 ГГц, температура самого горячего ядра в пике — 88°С, а температура силовых элементов цепей питания процессора - до 76°С.

Производительность

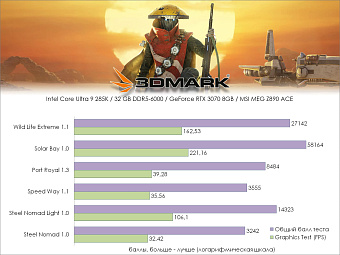

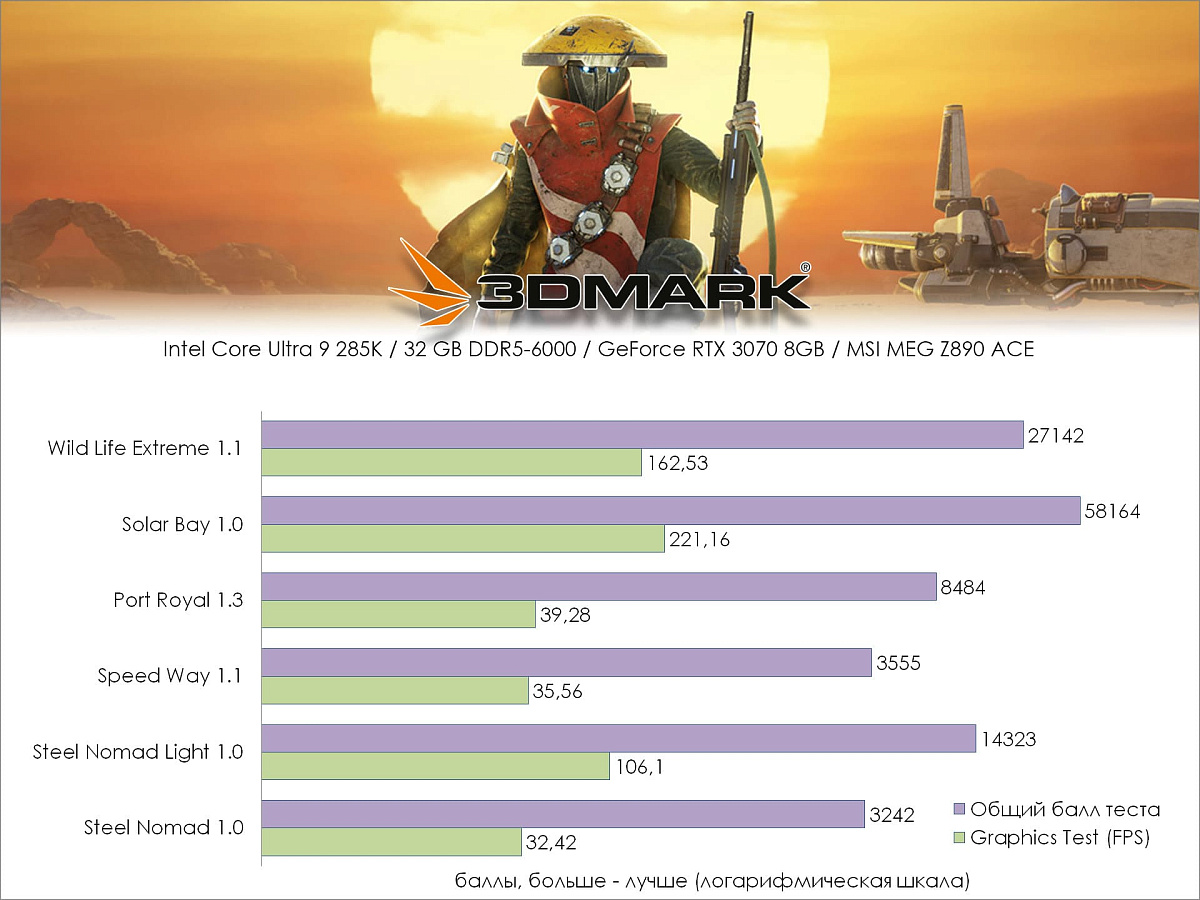

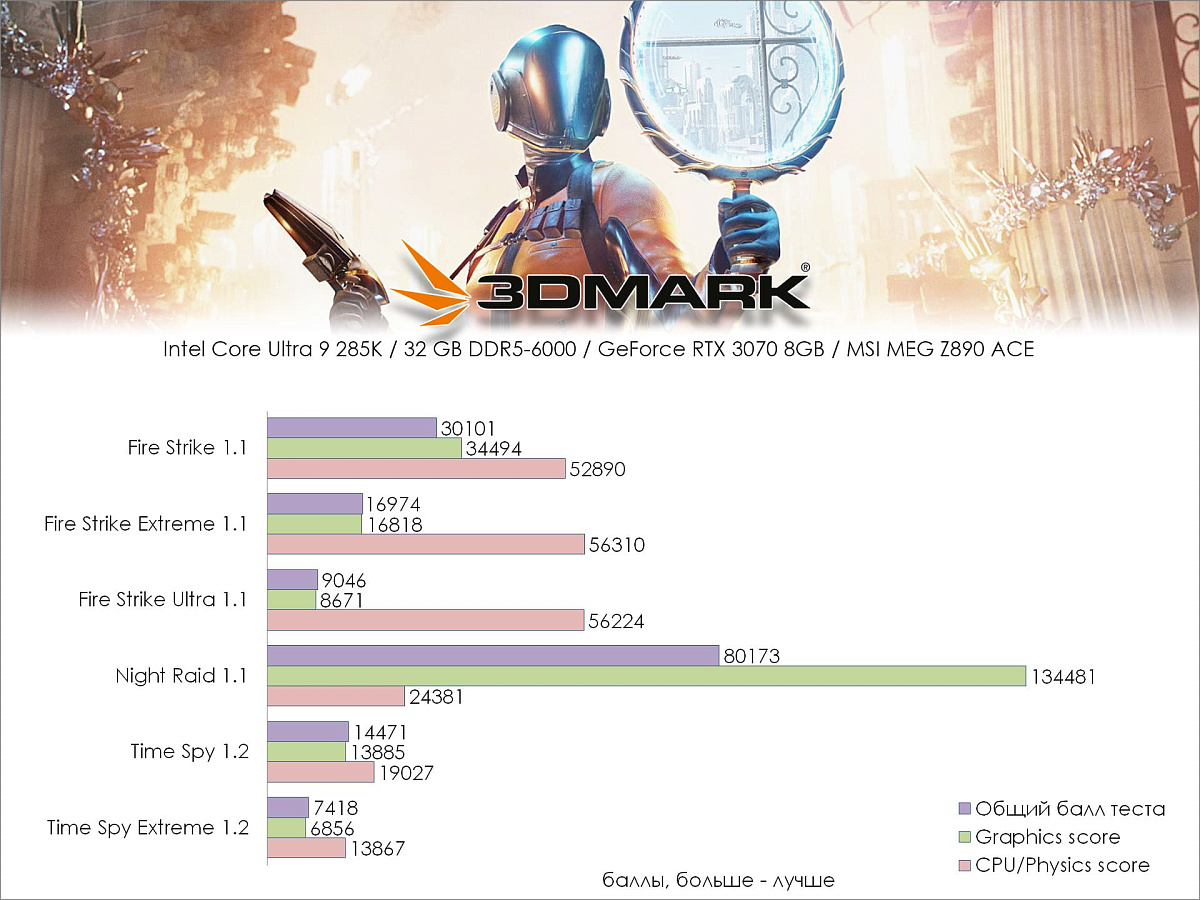

Результаты тестовой конфигурации в основных тестах из состава 3DMark (версия для Steam):

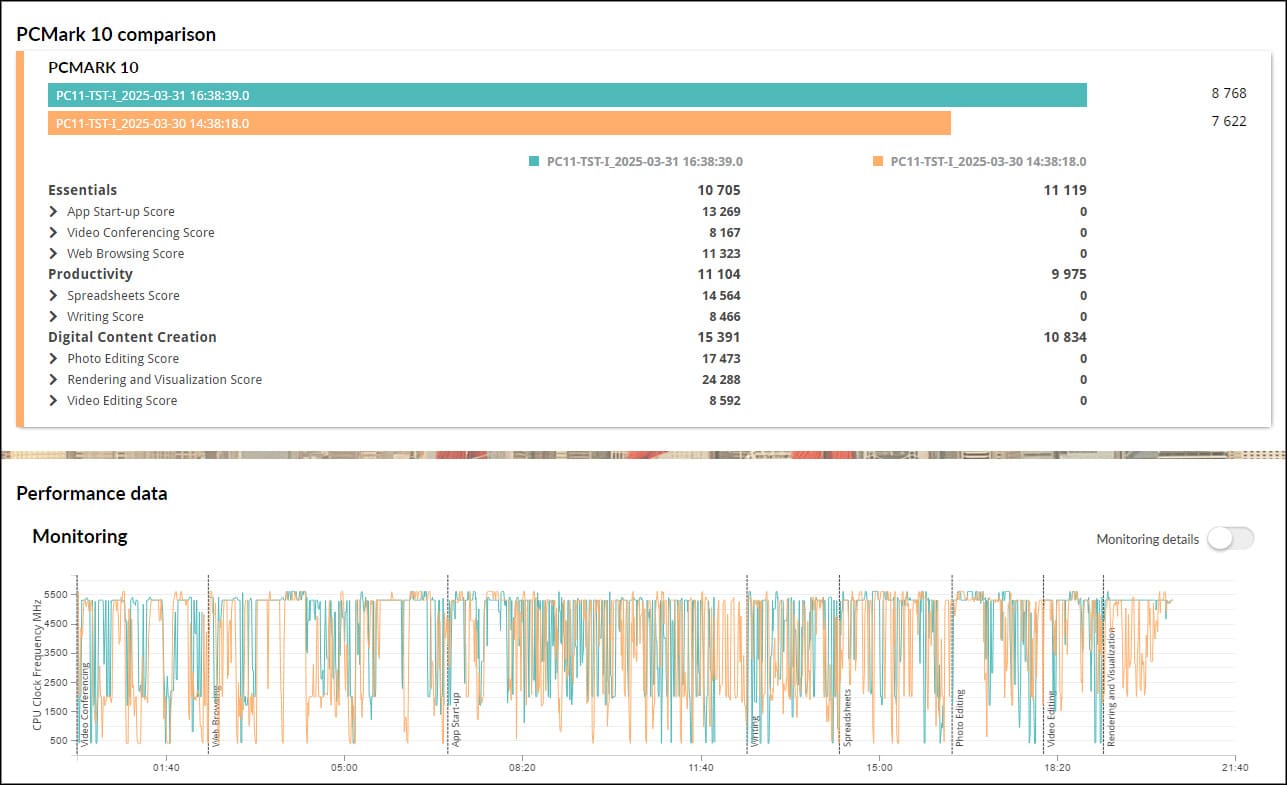

В PCMark 10 при работе со встроенной в процессор Intel Core Ultra 9 285K графической подсистемой тестовый стенд набрал 7622 балла, а с дискретной видеокартой на базе RTX 3070 — 8768 баллов.

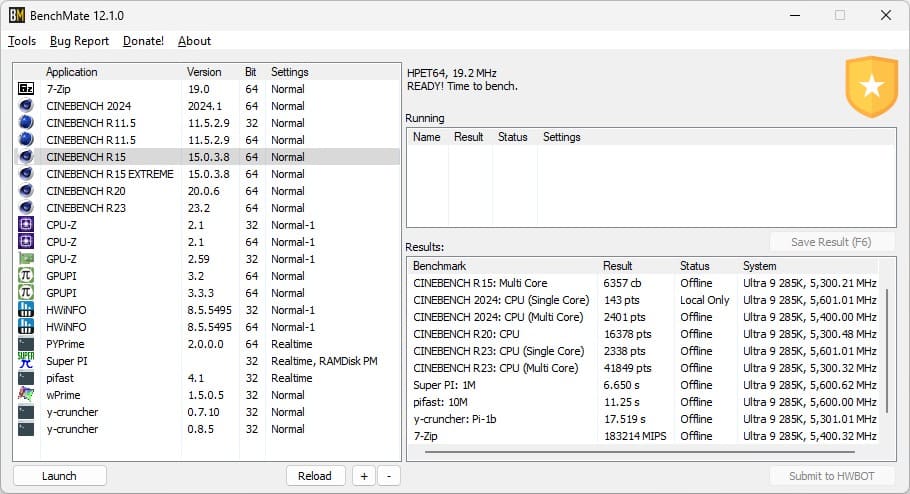

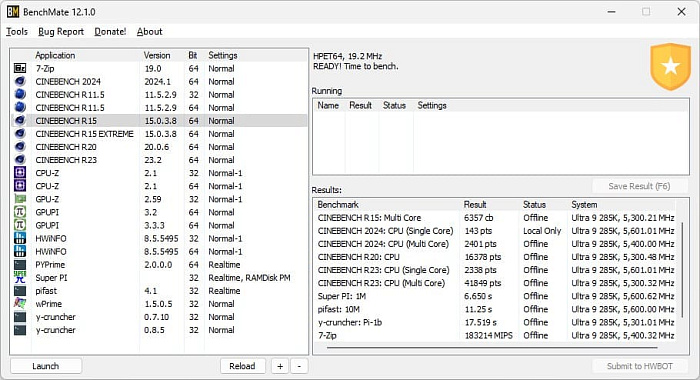

Результаты тестов из состава Bench Mate 12.1.0:

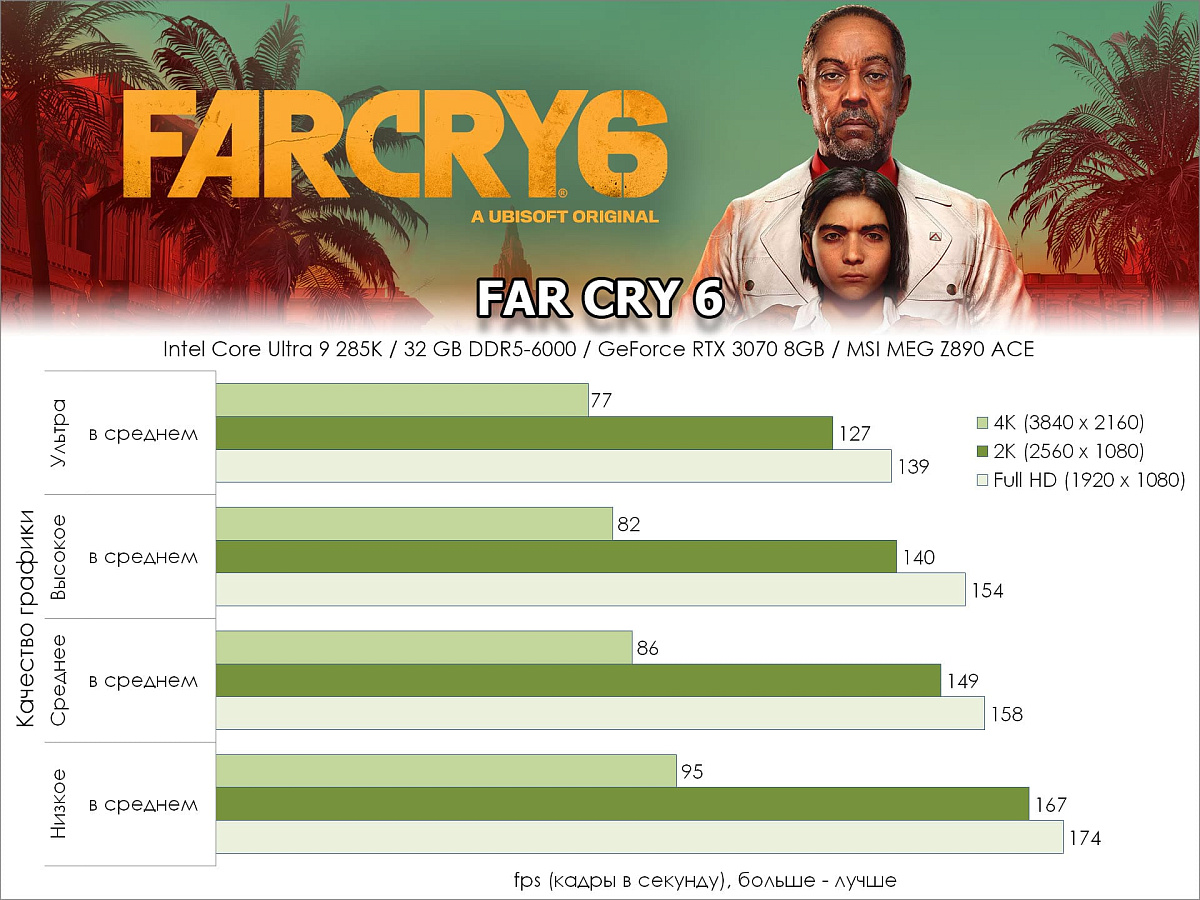

В Far Cry 6 при качестве графики "Ультра" средняя частота кадров в ходе внутриигрового бенчмарка составила 77 fps в разрешении 4K (3840x2160), 127 fps в 2K (2560x1080) и 139 fps в Full HD (1920x1080).

Заключение

MSI MEG Z890 ACE — одно из флагманских решений MSI для платформ на базе процессоров для сокета LGA1851. Отсюда вытекает как интеграция на плате топовых решений, так и соответствующее этому ценовое позиционирование. При этом стоит отметить, что при разработке платы применен принцип здорового баланса между действительно полезными и применимыми технологиями и функциями. По факту на плате есть всё, что условно можно отнести к серии MEG: поддержка самых востребованных современных технологий, набор "фишек" для энтузиастов, экспериментирующих с разгоном и выжиманием максимальной производительности из всех доступных компонентов, а также сугубо игровая харизма с поддержкой самых топовых по производительности комплектующих и их систем ARGB-подсветки.

Преимущества MSI MEG Z890 ACE:

Недостатки:

Особенности:
