Обзор материнской платы MSI MPG X870E CARBON WIFI

С появлением чипсета X870E все основные производители материнских плат представили обновленные линейки на его основе. Платформа привнесла небольшие новшества в части количества поддерживаемых линий шины PCIe и поддержки новых технологий, но большей частью осталась известным тандемом из двух чипсетов B650, объединённых по шине PCI-e 4.0. Рассмотрим для примера полноразмерную плату MSI MPG X870E CARBON WIFI на этом чипсете и немного протестируем в паре с процессором AMD Ryzen 7 9800X3D.

Технические характеристики

Упаковка

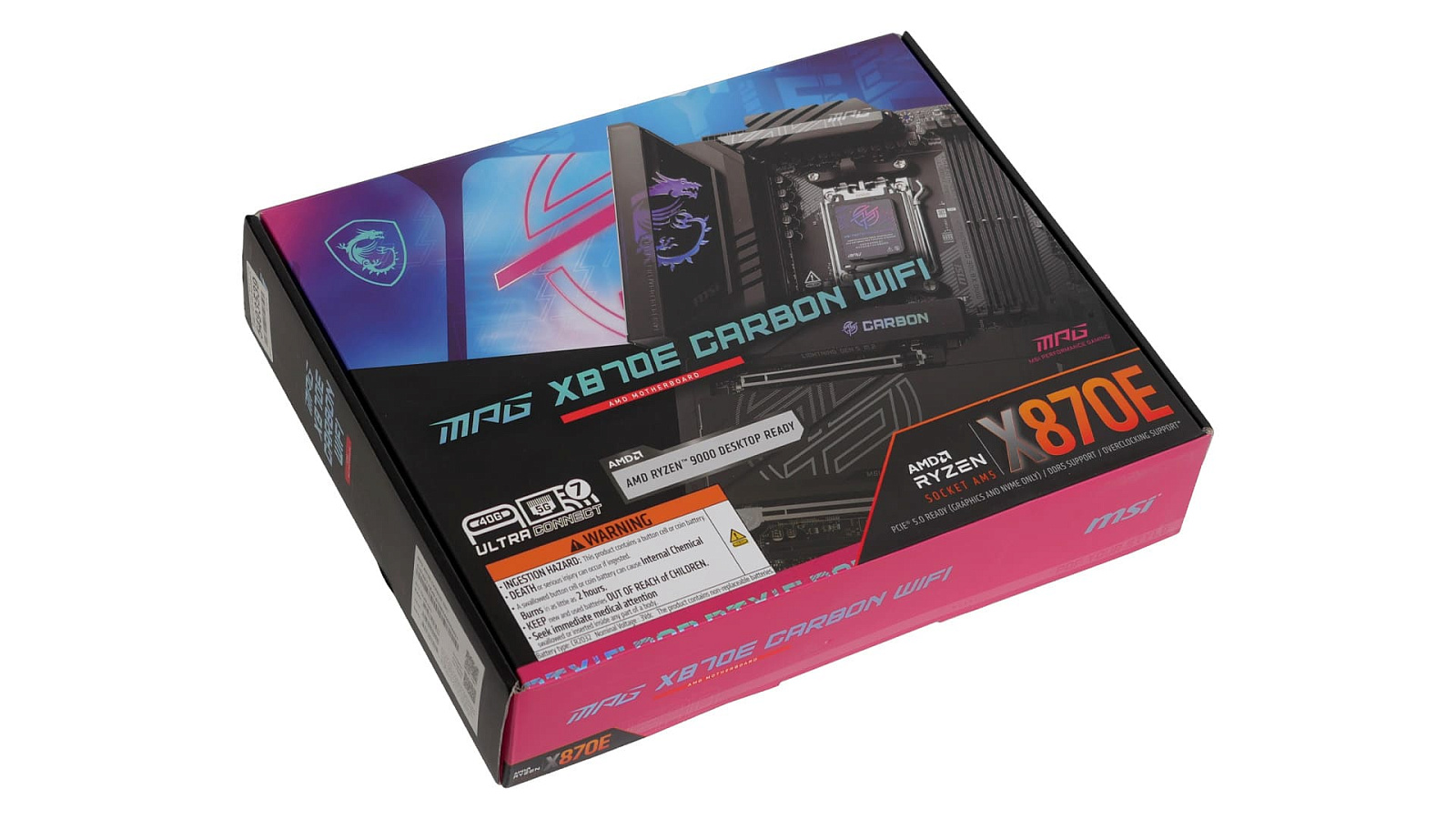

Материнская плата продаётся в красочно оформленной картонной коробке с акцентом в оформлении на применение чипсета AMD X870E и совместимость с процессорами AMD Ryzen серии 9000. С обратной стороны коробки приведены основные технические характеристики и показан набор портов ввода-вывода.

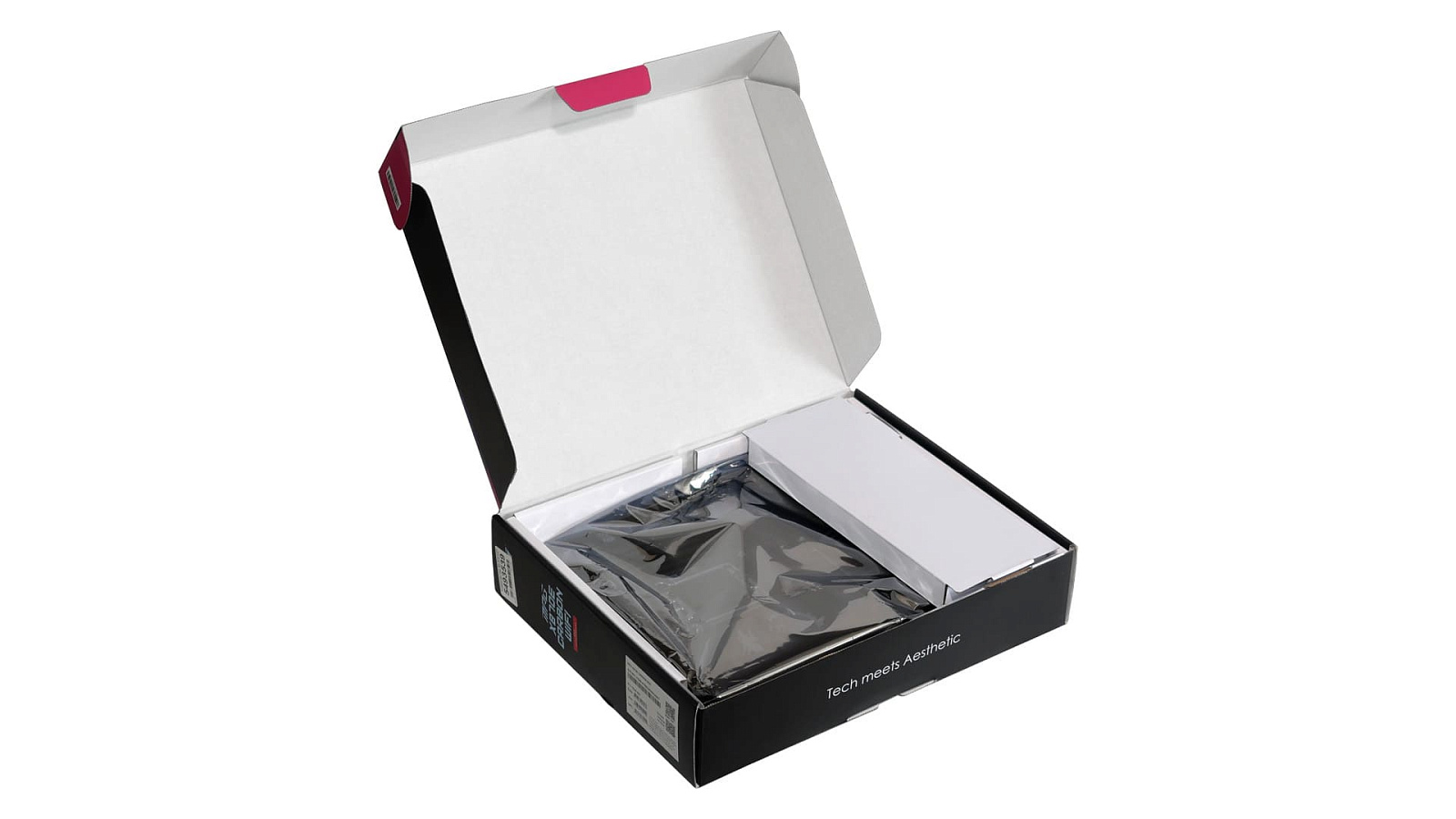

Под презентабельной оболочкой скрывается картонное ложе с материнской платой в антистатическом пакете под которым разложены комплектные аксессуары. Сверху над материнской платой закреплен белый картонный вкладыш с Wi-Fi-антенной.

В целом всё типично для устройств аналогичного класса и достаточно для сохранения товарного вида и целостности платы во время транспортировки к покупателю.

Комплектация

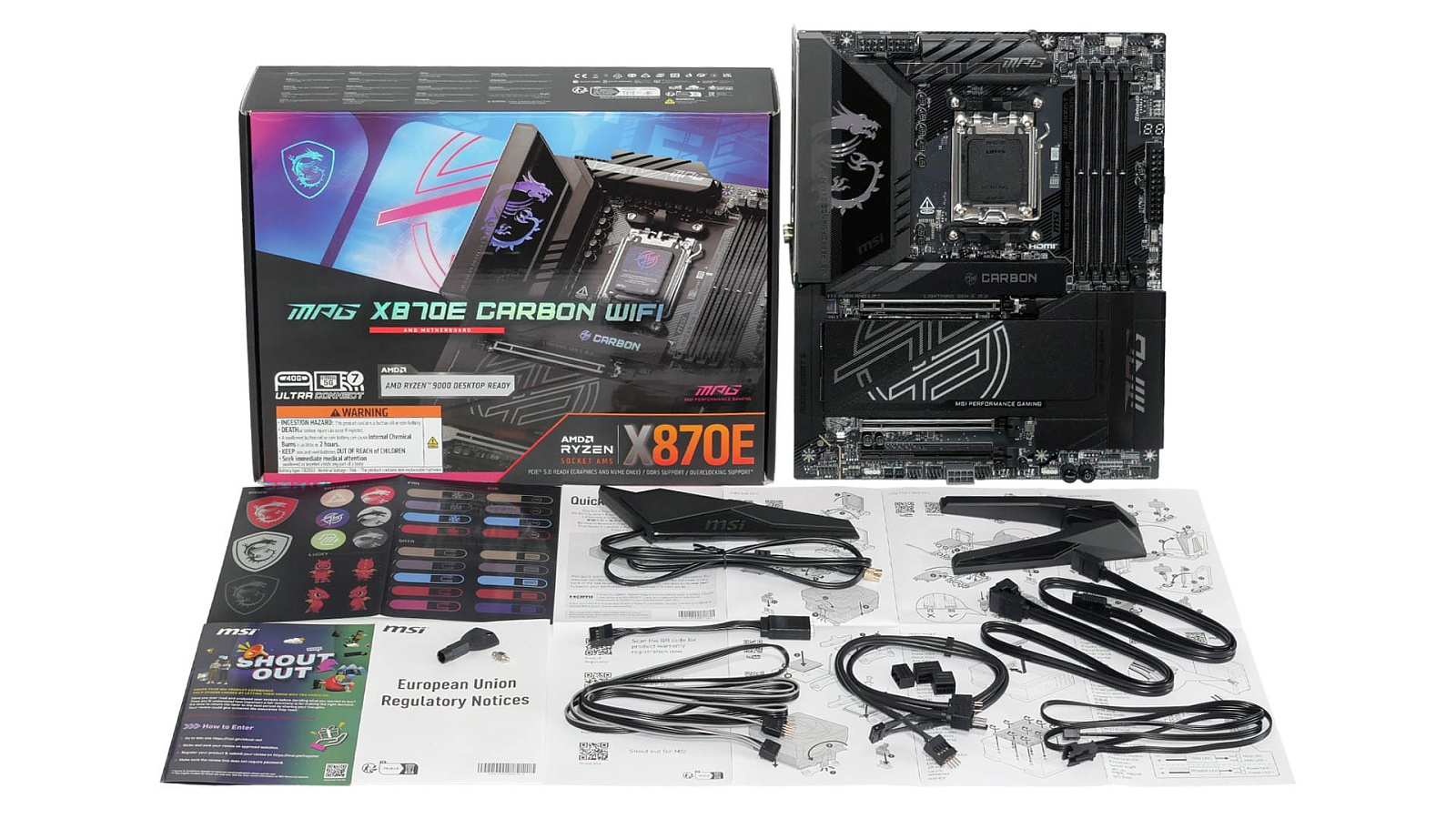

Вместе с платой поставляется немалый набор аксессуаров и кабелей:

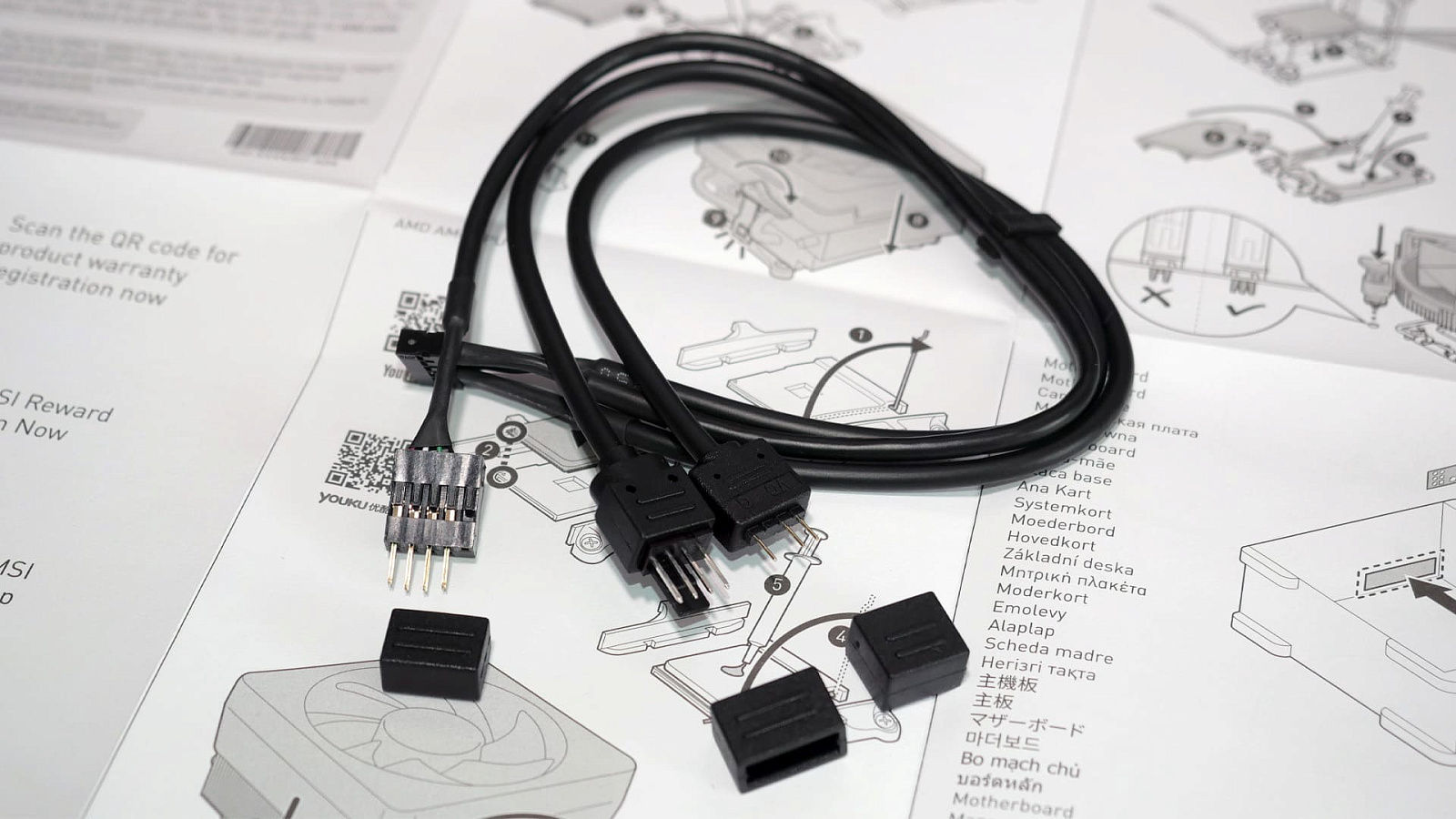

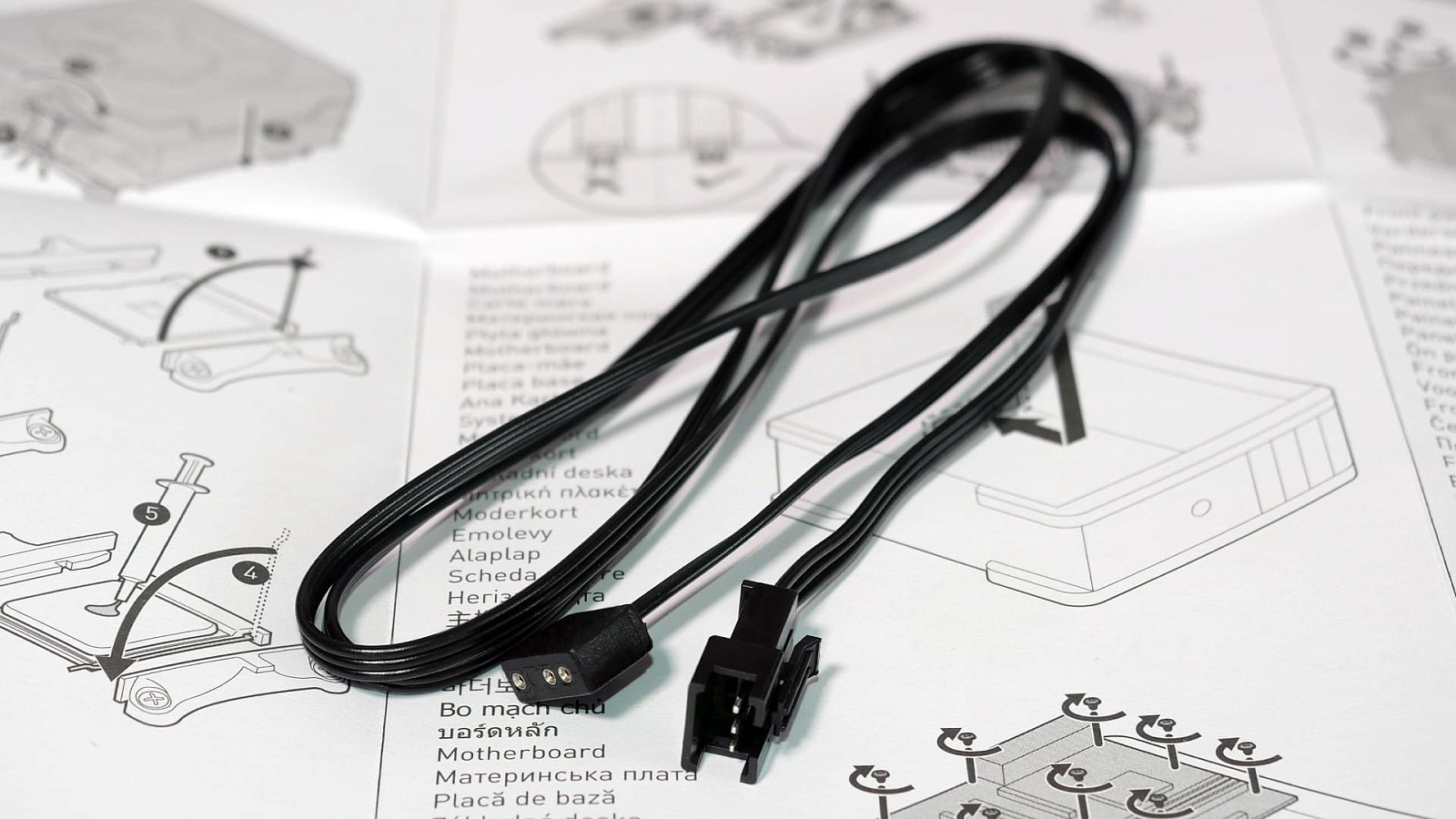

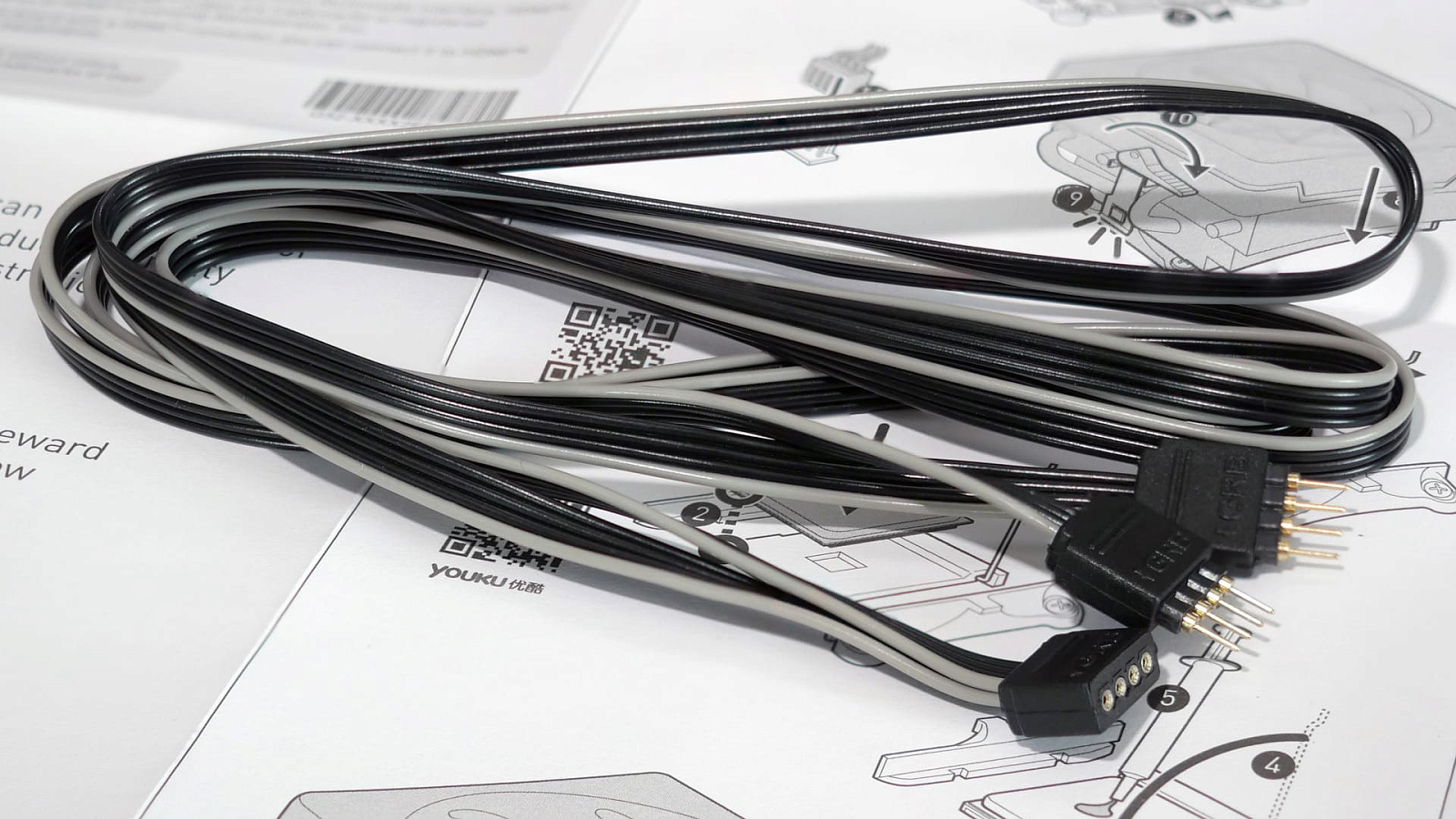

Если рассматривать комплектацию чуть детальнее, то в части ARGB-кабелей в комплекте прилагаются: переходник с разъёмов с защёлкой на типовой 5V-D-G и разветвитель.

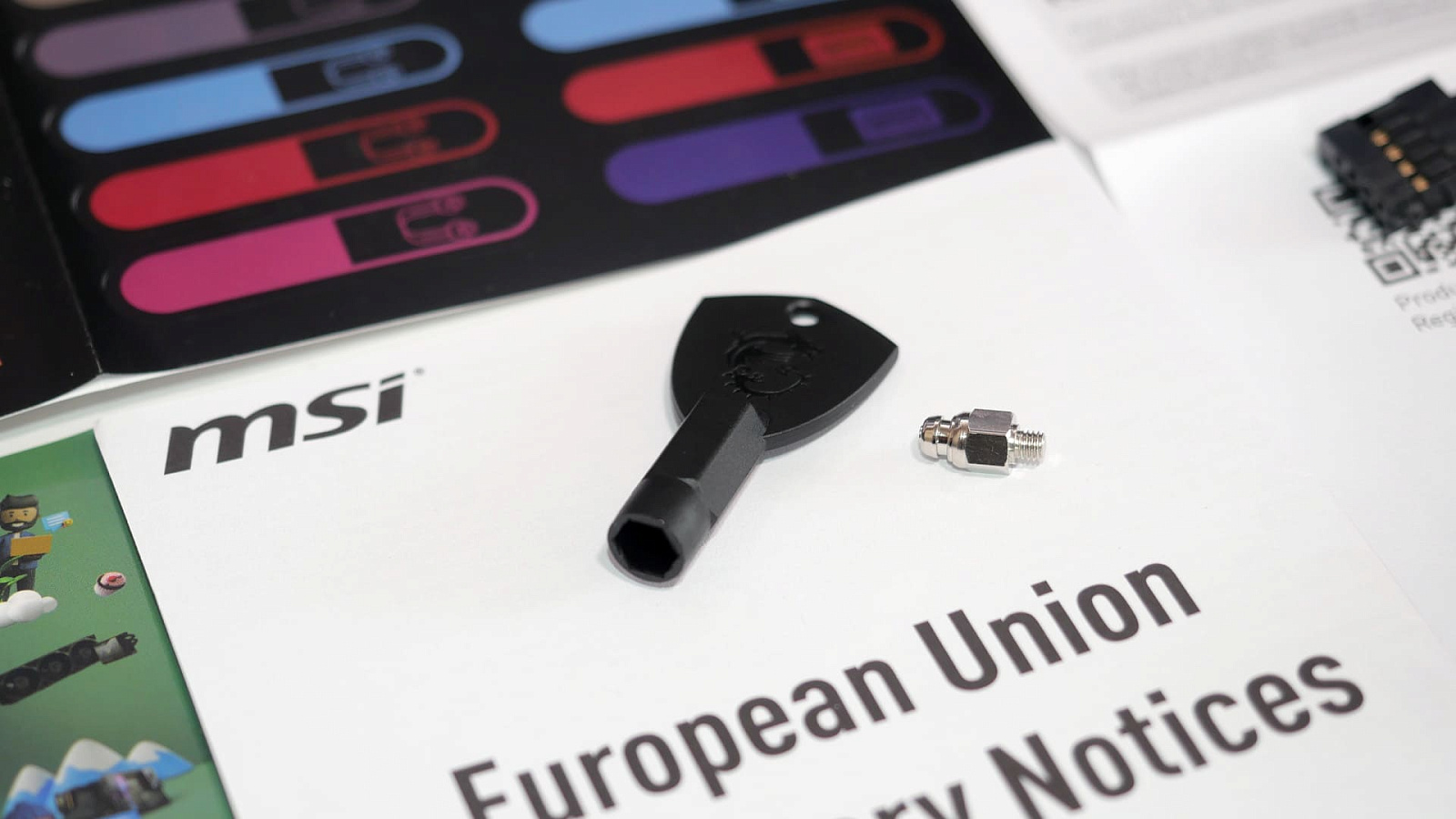

Так как для M.2 используются специальные винты EZ M.2 CLIP II, то в комплекте прилагается один запасной и ключ для него.

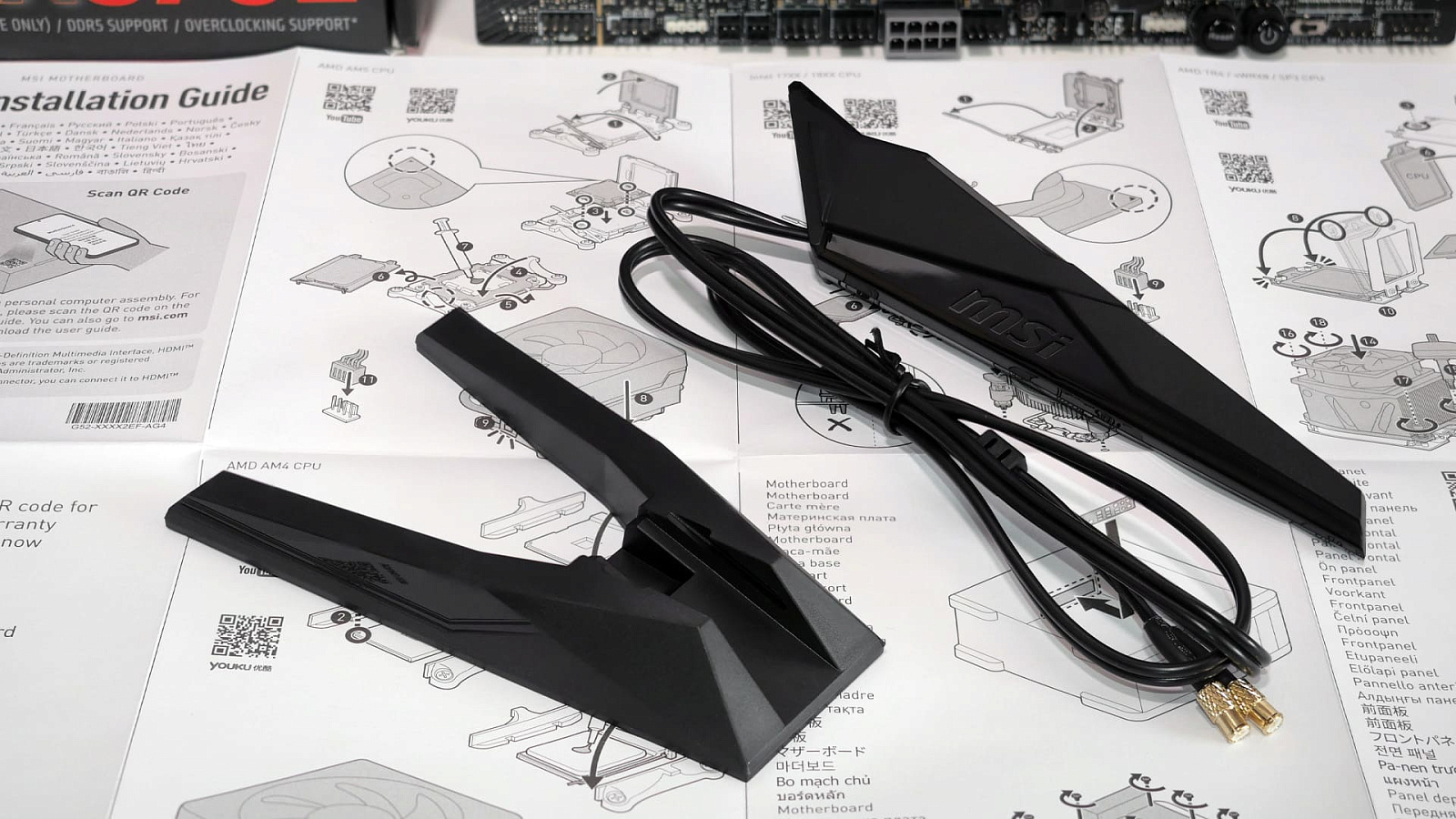

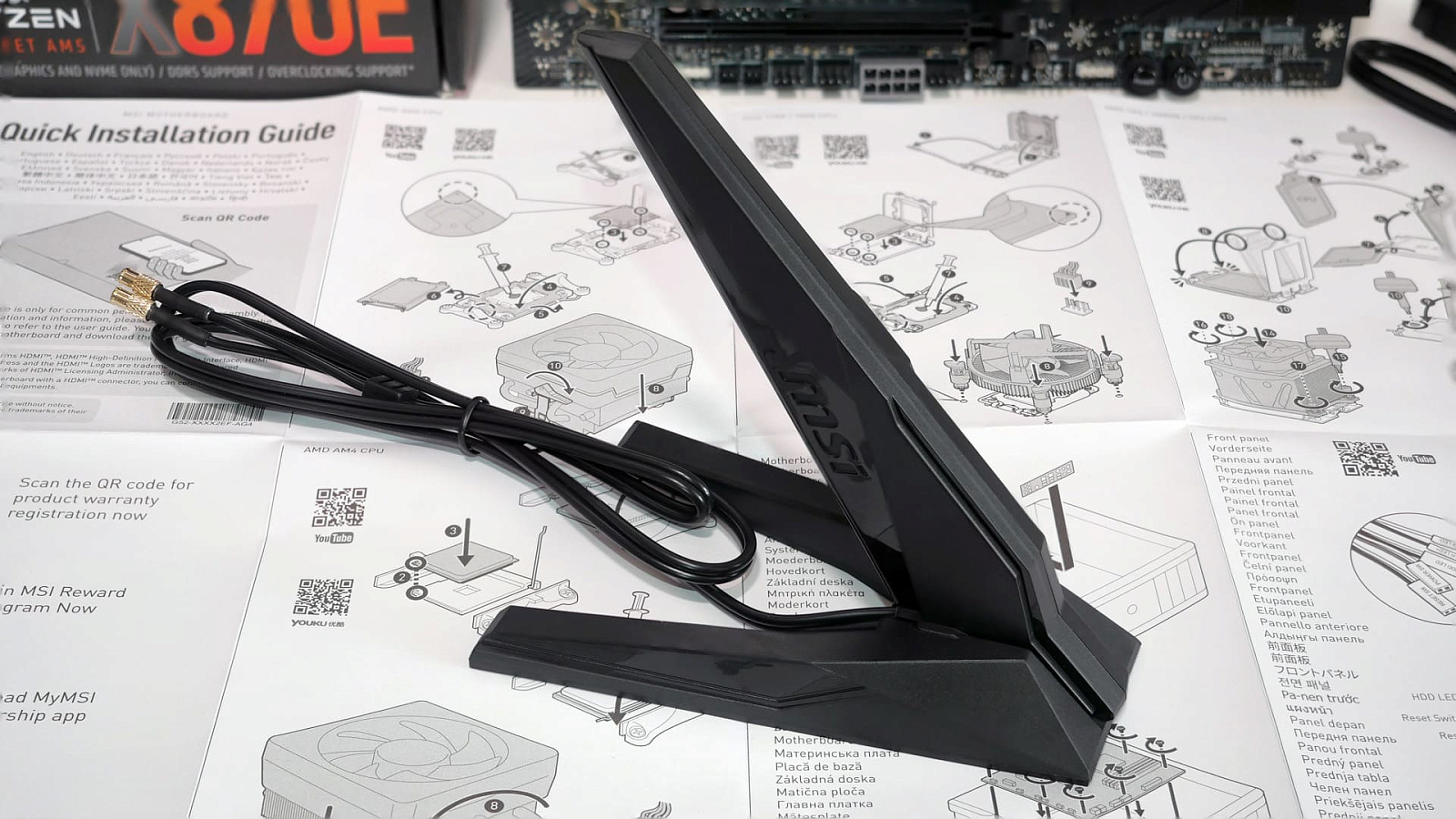

Wi-Fi-антенна собирается из двух частей: V-образной подмагниченной подставки и трапециевидной вертикальной части. Коннекторы на несъёмном кабели — удобного защёлкивающего типа, а не прикручивающиеся, как это было на платах предыдущих поколений.

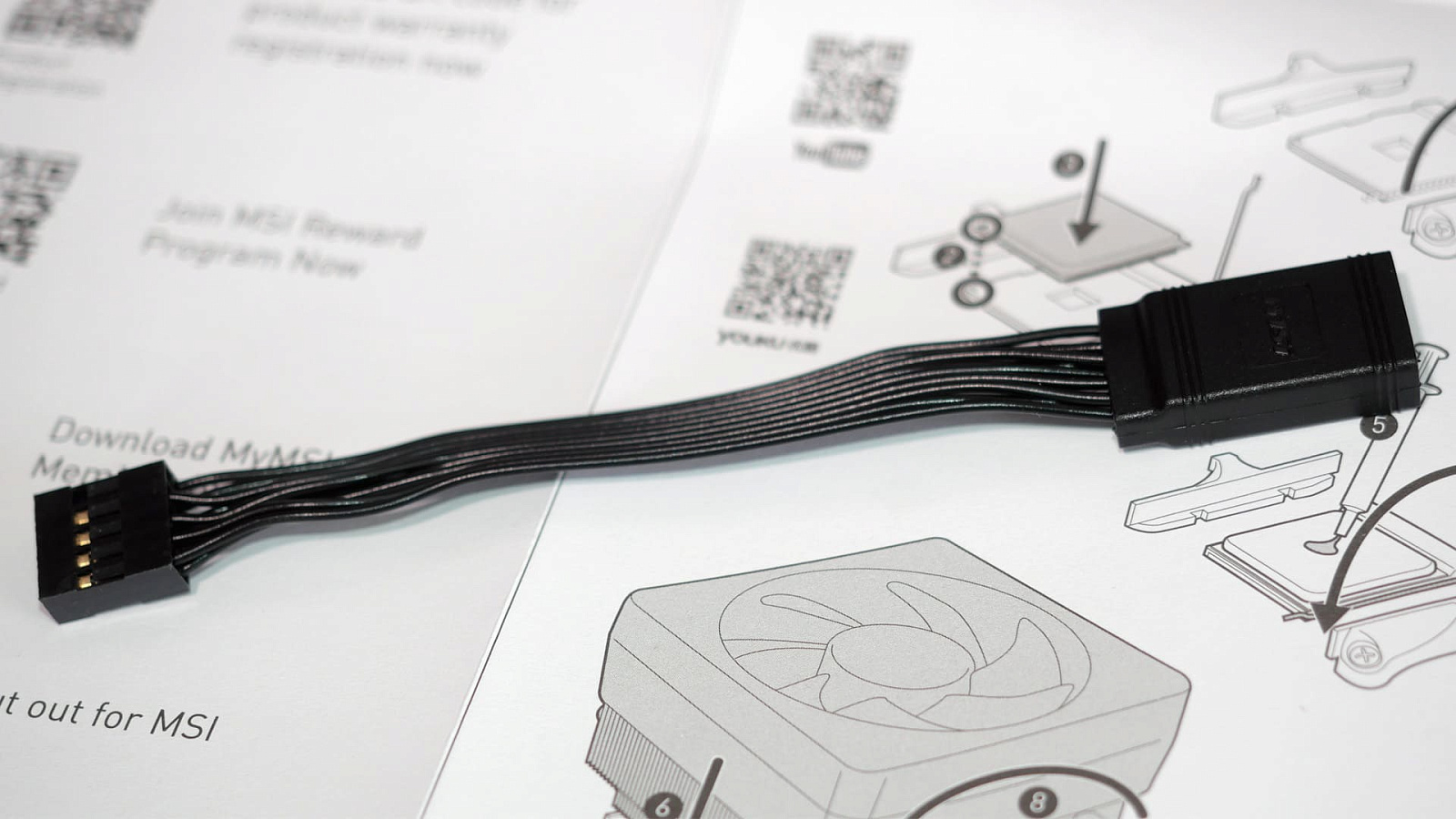

Из нетипичных аксессуаров можно отметить переходной кабель для удобства подключения коннекторов фронтальных кнопок и индикаторов ПК, а также специфичный для плат MSI кабель "1 to 3 EZ Conn (V2)".

Внешний вид

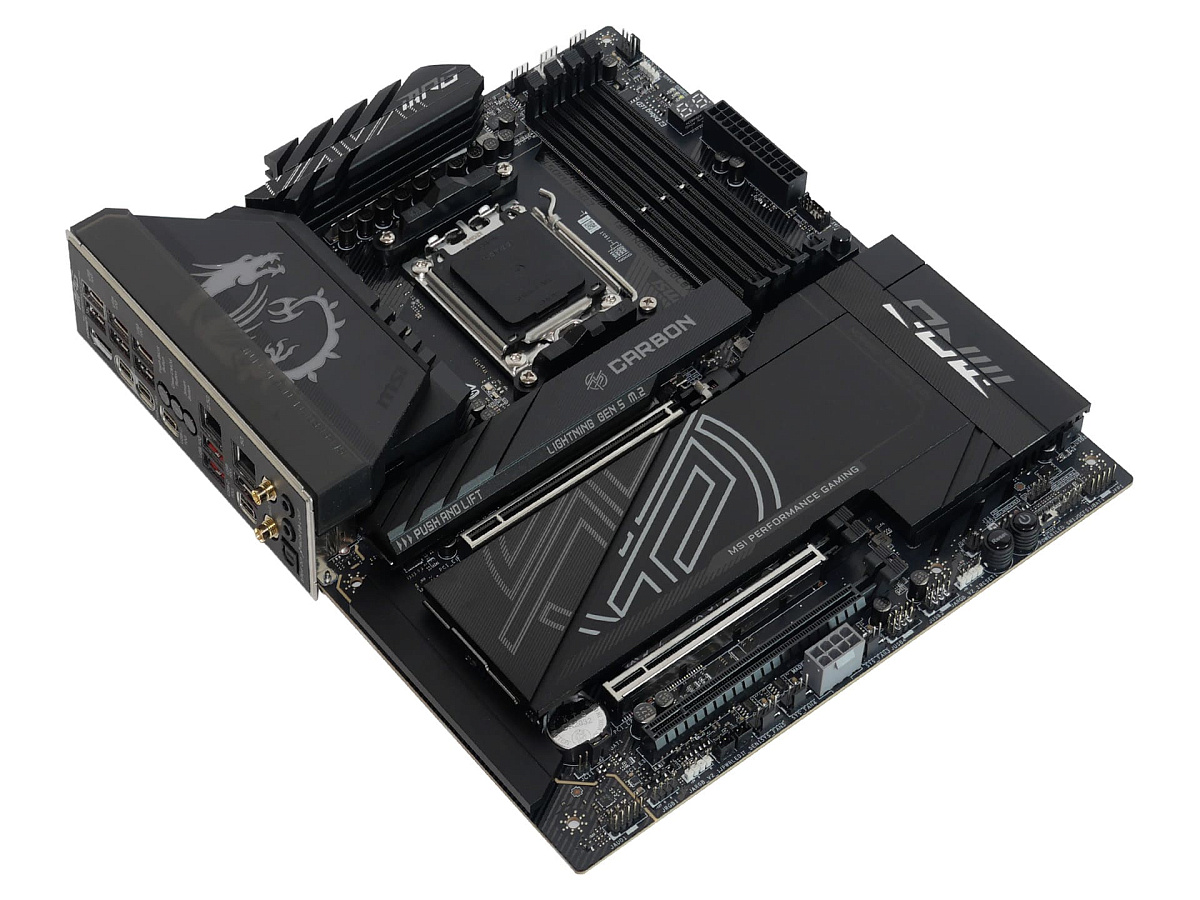

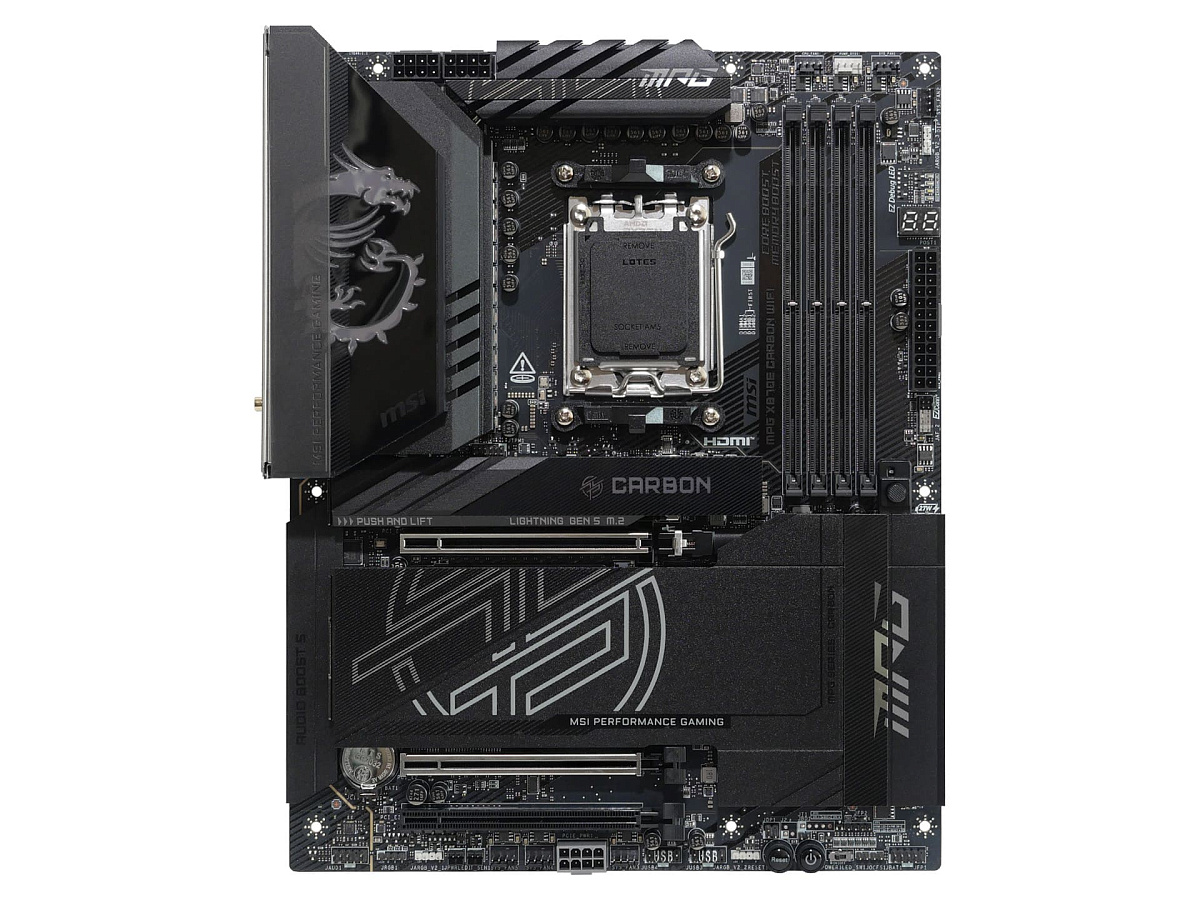

Плата MSI MPG X870E CARBON WIFI изготовлена в полноразмерном форм-факторе ATX. Точные габаритные размеры — 243,84 мм x 304,8 мм. Дизайн задают фигурные крупные радиаторы на подсистеме питания, радиаторы слотов M.2 и чипсета, а также декоративный кожух над портами задней панели. Всё смотрится достаточно строго благодаря чёрному цвету компонентов и лаконичным элементами украшений. Практически все компоненты размещены с фронтальной стороны платы, на обратной стороне преимущественно только разводка соединительных линий.

Плата выполнена на текстолите чёрного цвета, с минимально видимыми украшениями шелкографией глянцевого чёрного цвета. Большая часть декоративных орнаментов и надписей сделаны на металлических радиаторах. Всё вместе хорошо сочетается и превосходно смотрится как в выключенном виде, так и с включенной ARGB-подсветкой.

Модель платы нанесена вертикально вдоль крайнего левого слота оперативной памяти. Дублируют части названия подсвечиваемый логотип CARBON на радиаторе над верхним M.2-слотом и надпись MPG на радиаторе чипсета. Не обошлось и без напоминания о принадлежности платы к серии MSI Performance Gaming надписями в нескольких других местах.

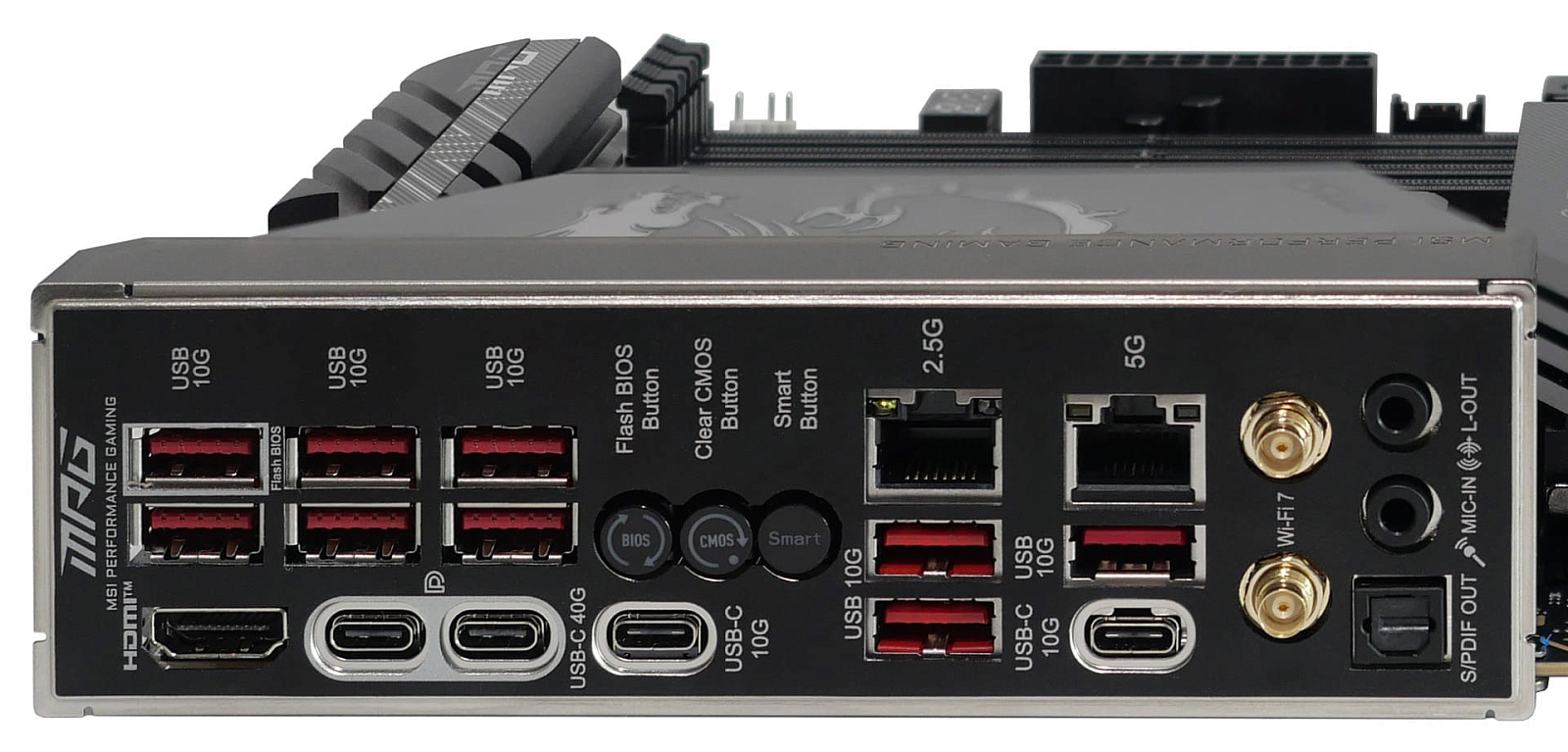

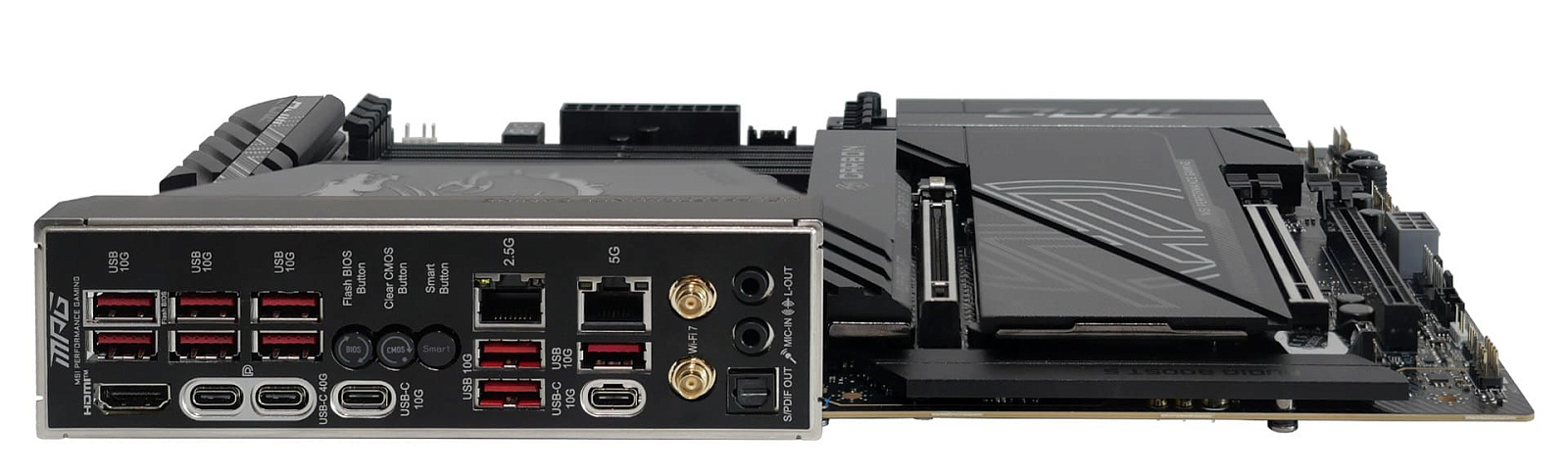

Блок "задних" интерфейсов накрыт несъёмной заглушкой с вырезами под разъёмы и кнопки и подписями рядом с ними.

Здесь нашлось место под большое количество интерфейсов:

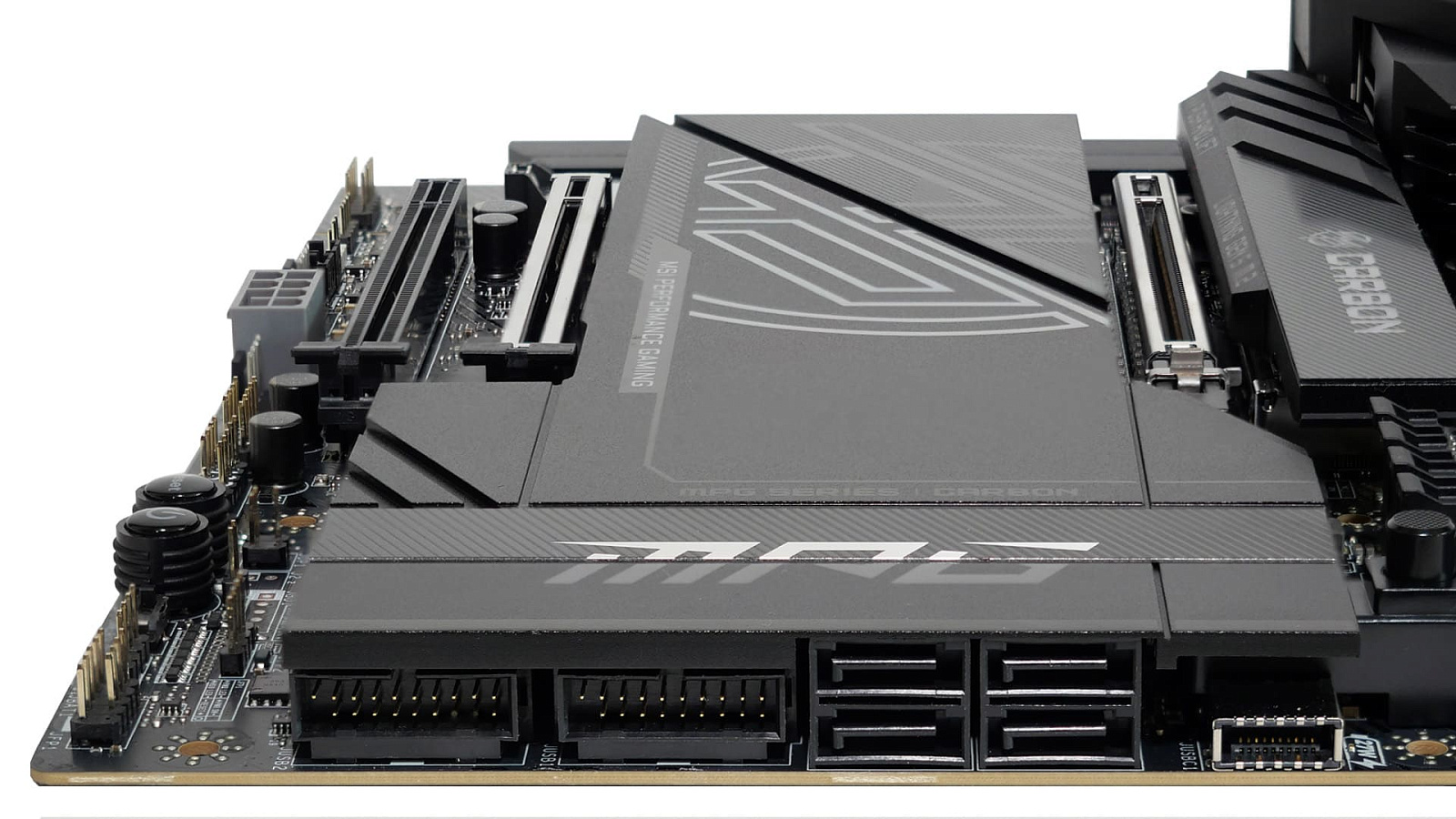

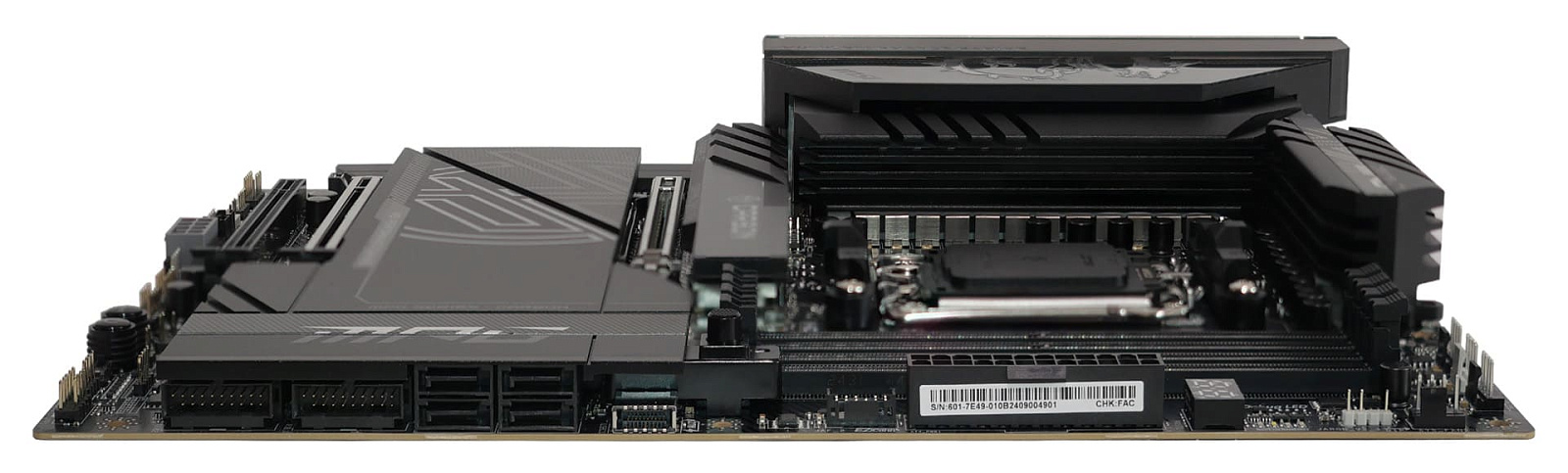

Коннекторы для SATA-накопителей, а также USB 3.0 (USB 3.2 Gen1) и USB-C (USB 3.2 Gen2) портов фронтальной панели корпуса находятся на противоположной стороне платы сбоку, накрытые сверху радиатором чипсета.

Важно отметить, что все они развернуты вправо, к чему, как показала практика, готовы далеко не все современные корпусы ПК. Так, например, в панорамном корпусе 1STPLAYER RT7 в них не получилось подключить провода от фронтальной панели, так как коннекторы проводов упирались в установленный вертикально справа от платы радиатор СЖО. В "корпусах-аквариумах" схожей компоновки вероятнее всего будет такая же коллизия.

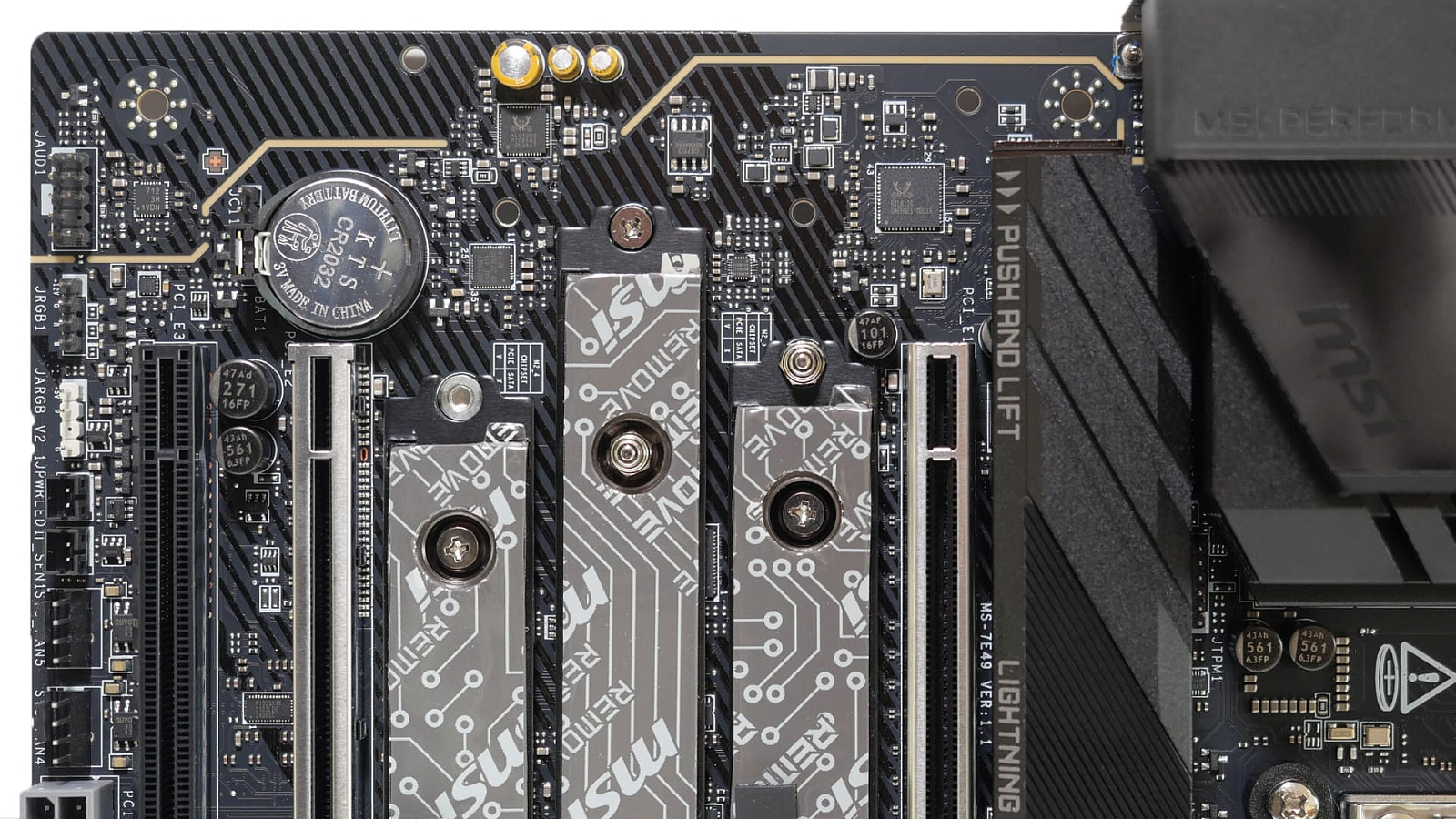

Для накопителей M.2 заготовлено четыре слота. У них есть ограничения в размерах подключаемых устройств и поддерживаемых интерфейсах. Верхний слот M.2_1 (накрываемый отельным радиатором с модулем подсветки) и слот M.2_2 (верхний из трёх под одним крупным радиатором) работают от контроллера в процессоре и поддерживают до четырёх линий интерфейса PCIe 5.0 для накопителей типоразмеров: 2280 и 2260. Слоты M.2_3 и M.2_4 работают от линий шины PCIe 4.0 x4 от чипсета и отличаются только размерами поддерживаемых накопителей. В M.2_3 возможно установить типоразмеры 22110 и 2280, а в M.2_4: 2280 и 2260. Важно учесть, что накопители M.2 с интерфейсом SATA не поддерживаются ни в одном из них.

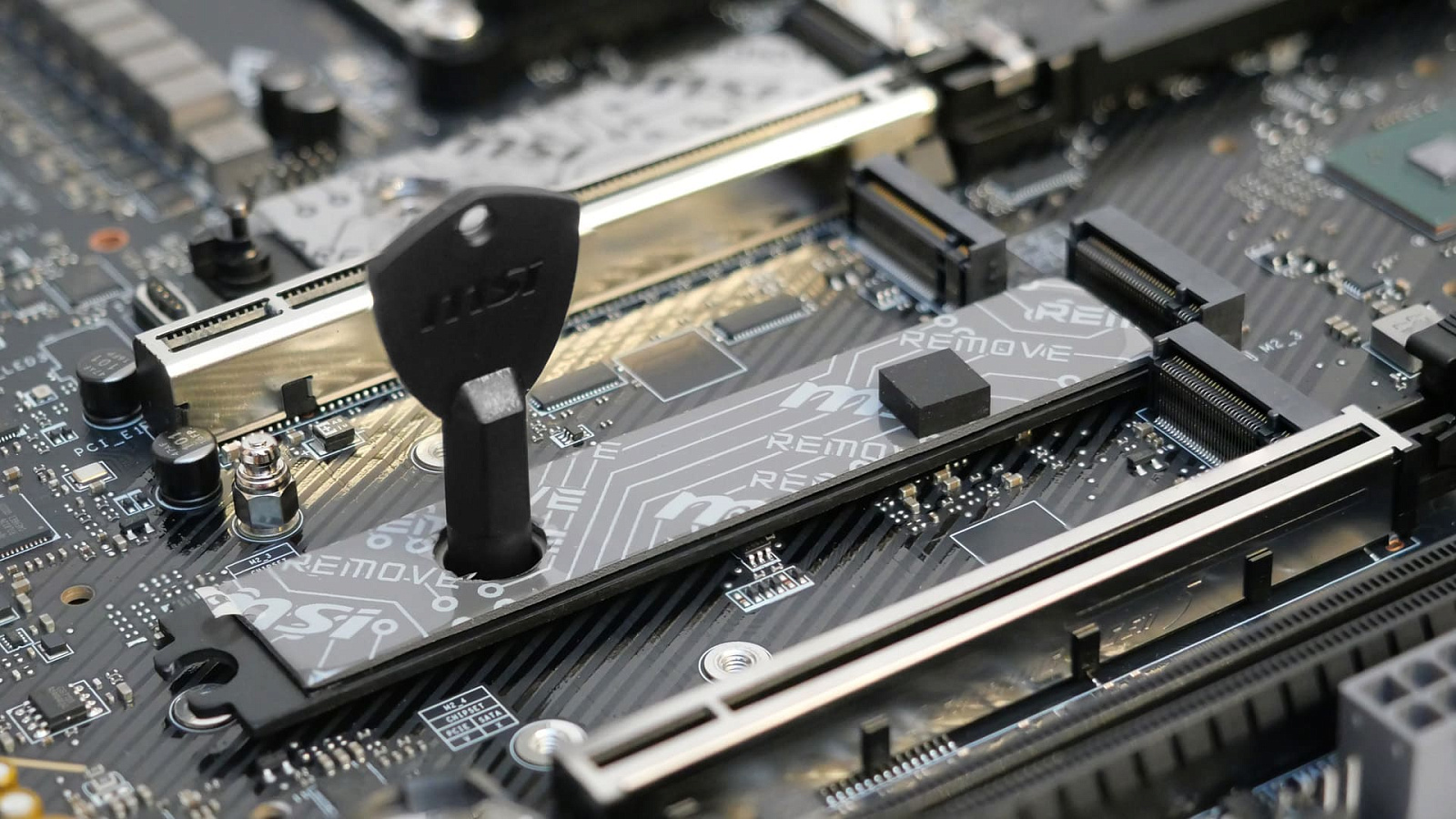

Для лучшего отведения тепла все слоты оборудованы термопрокладками как для нижней, так и для верхней (радиаторы из алюминиевого сплава) части накопителей. А для перестановки крепёжных винтов системы EZ M.2 CLIP II пригодится комплектный ключ.

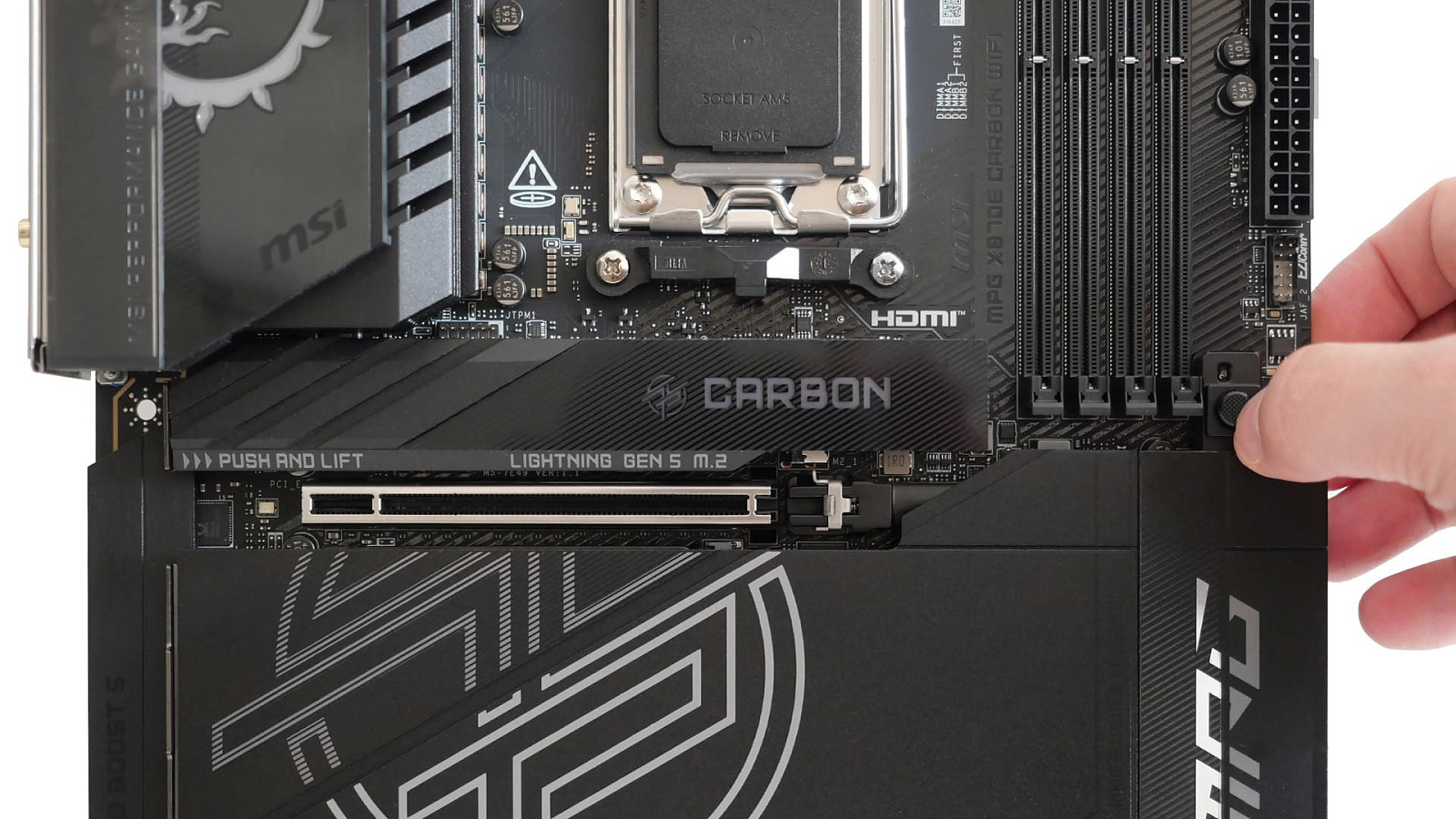

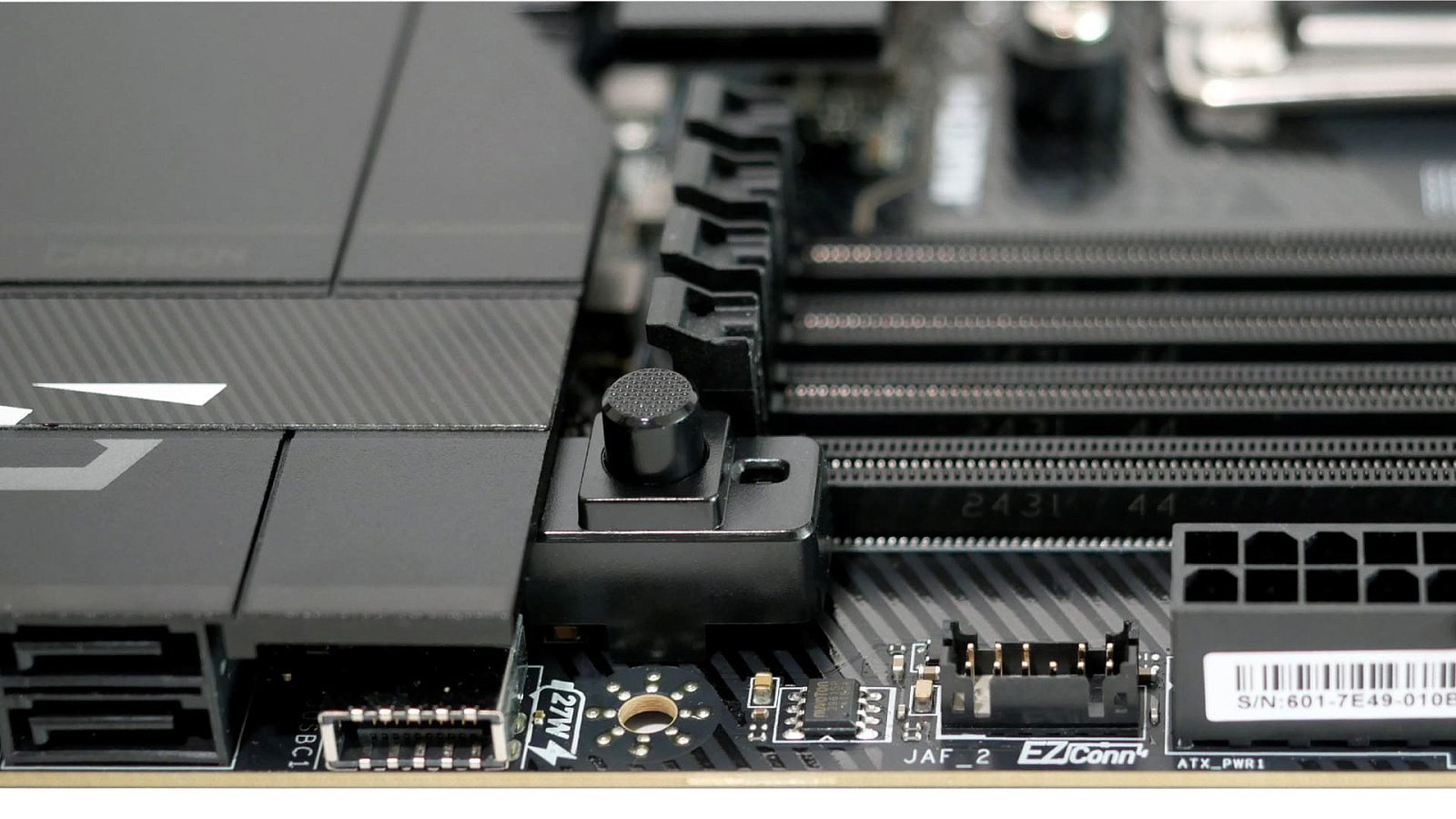

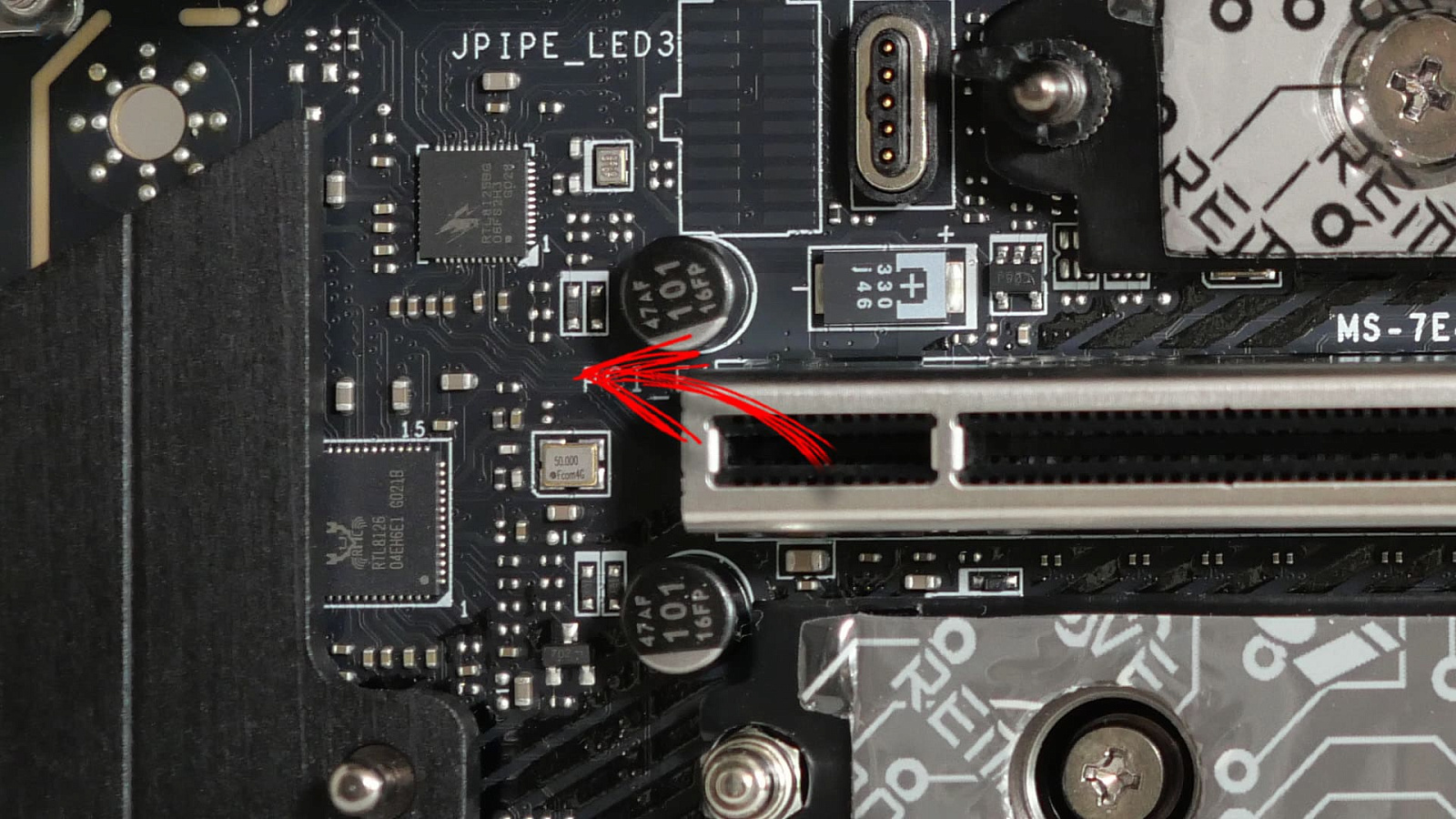

Для удобства установки видеокарты в слот PCIe x16 защёлка на нём сделана с выносной кнопкой близко к правому слоту оперативной памяти.

Такое решение сильно упрощает снятие платы в конфигурациях с громоздкими радиаторами суперкулеров на процессоре, зачастую затрудняющим подступ к защёлке на самом слоте.

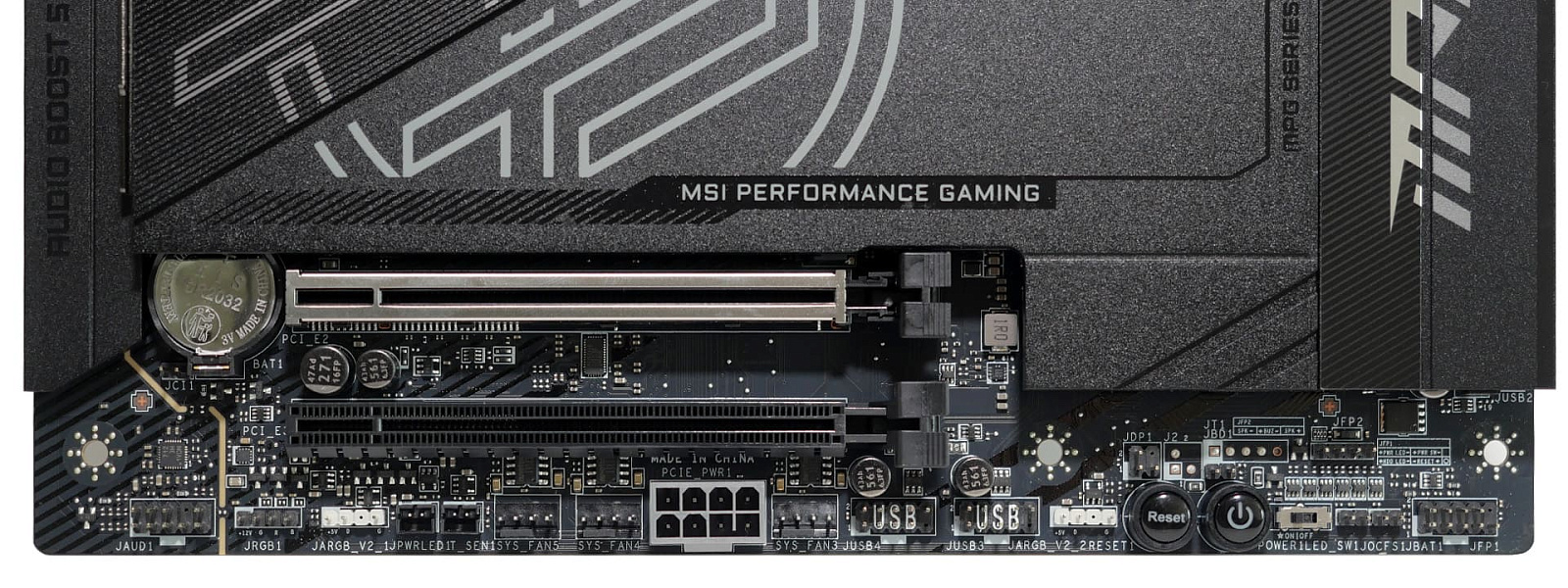

Нижние слоты PCIe сделаны с обычным откидными защёлками в правых частях. Вдоль нижнего края платы размещено большое количество типовых коннекторов: вентиляторов, ARGB-подсветки, питания (PCI-e 8-pin), фронтальных интерфейсов, а также пара кнопок (Reset, Power) для любителей поэкспериментировать с платой в режиме открытого стенда и вспомогательные коннекторы для пищалки и специфичных датчиков.

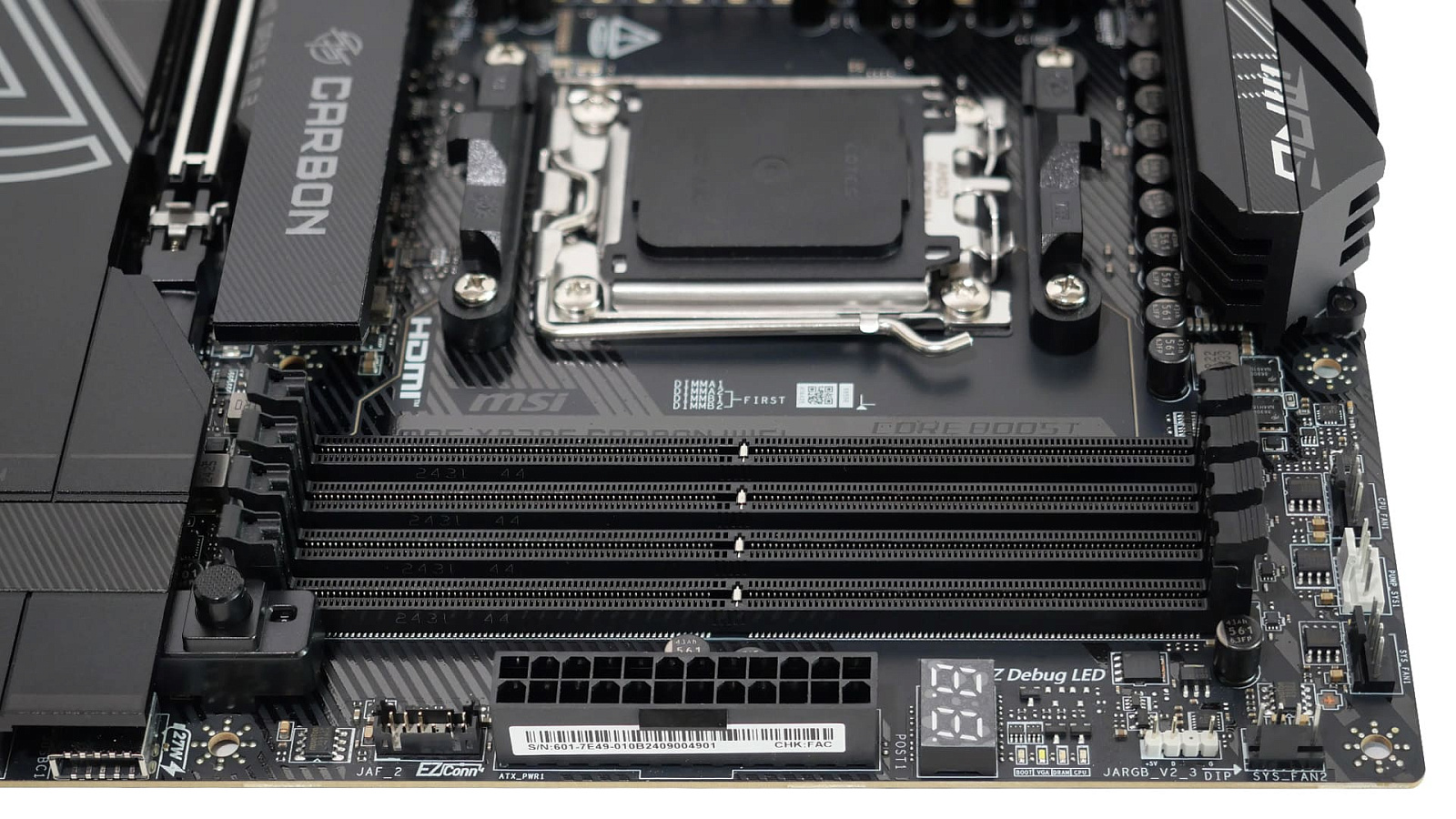

Энтузиасты отметят в плюсы наличие на плате двухсимвольного индикатора POST-кодов и четырёх светодиодных индикаторов этапов загрузки (BOOT, VGA, DRAM, CPU) правее слотов оперативной памяти.

Крепления для установки системы охлаждения процессора представляют собой типовые пластиковые направляющие с выступами для защёлок кулеров и водоблоков для AM5.

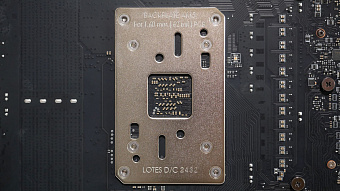

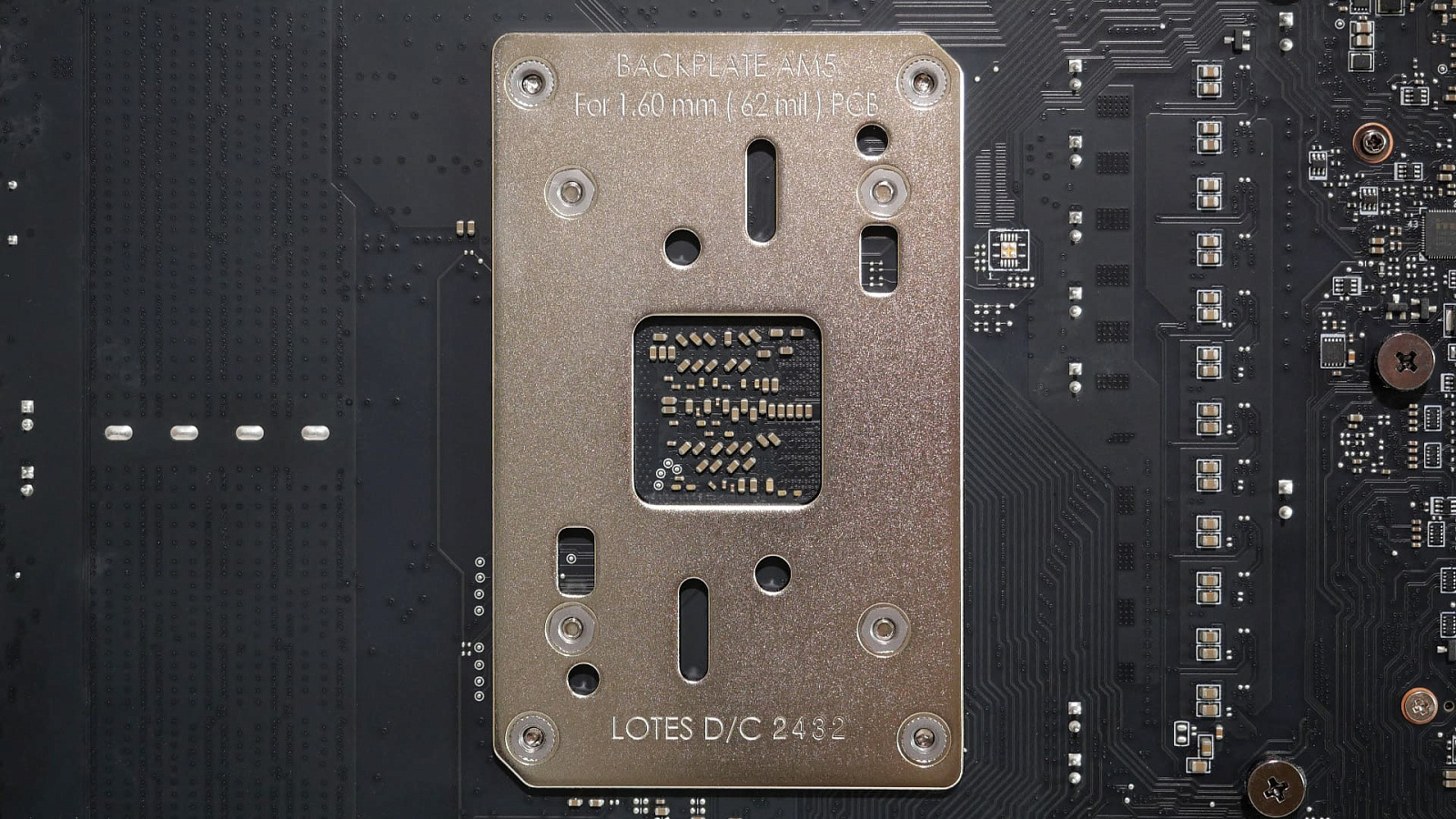

Они прикручены четырьмя винтами (по два на каждую) к условно несъёмной крупной металлической пластине (бэкплейт) LOTES D/C 2432 с обратной стороны платы.

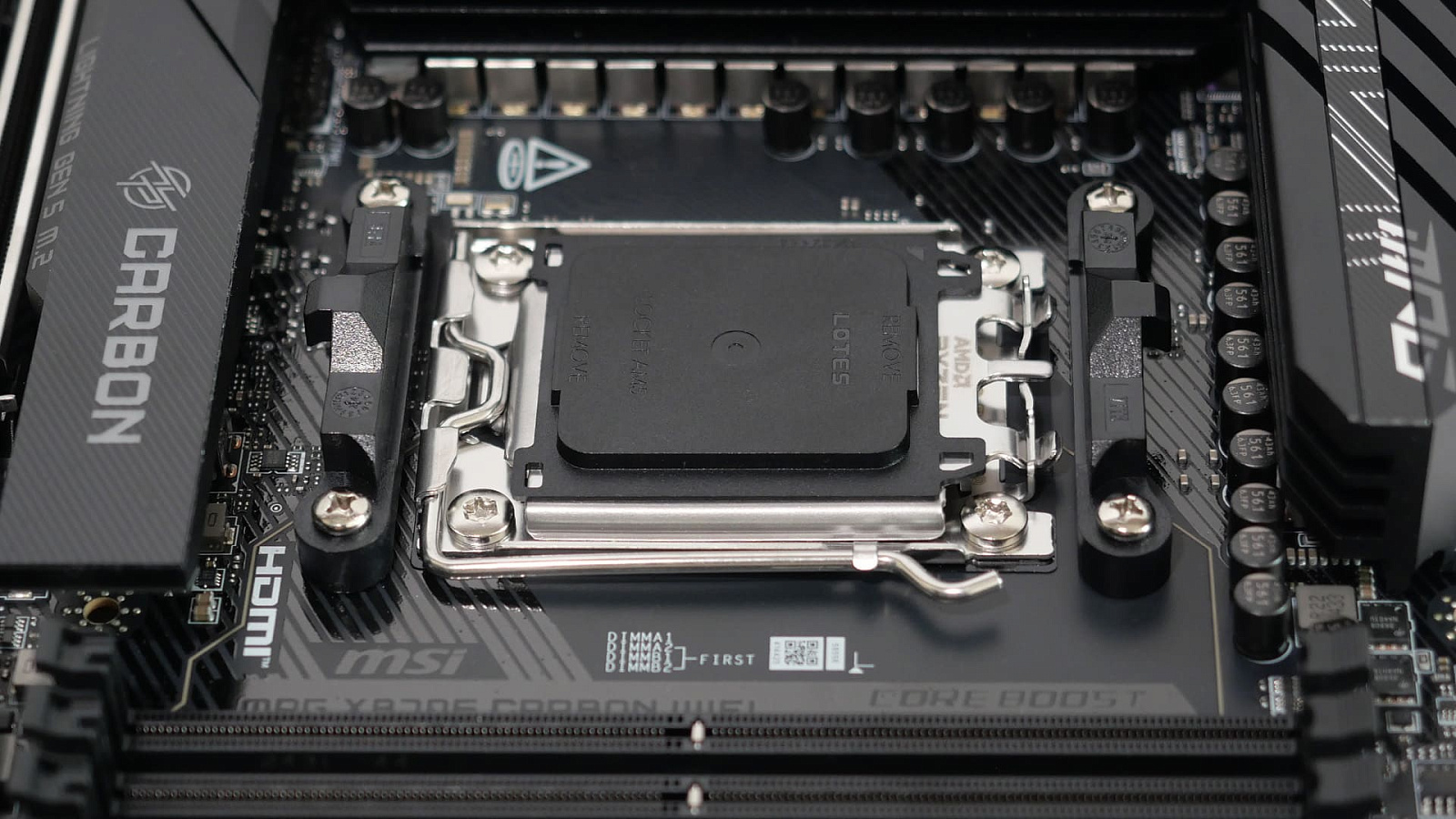

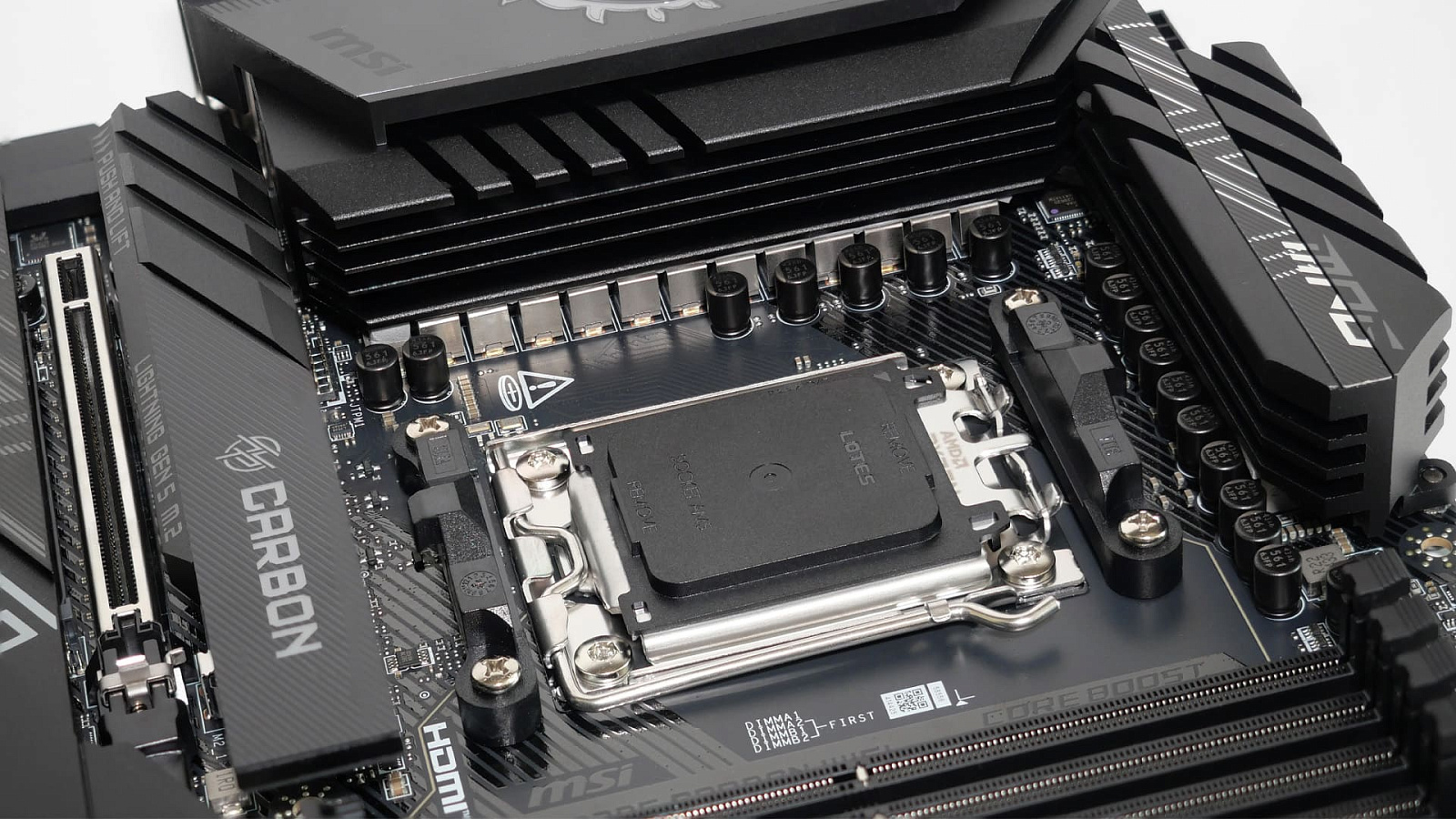

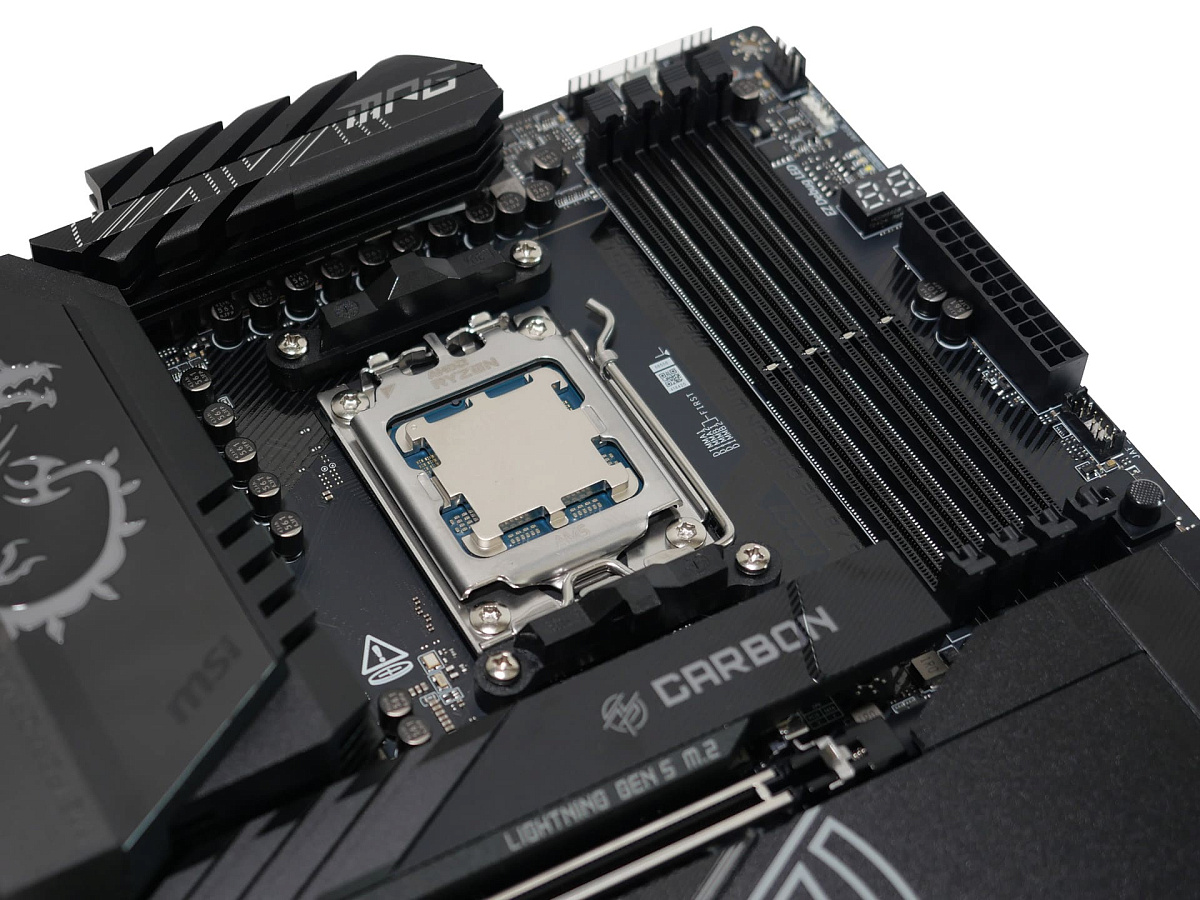

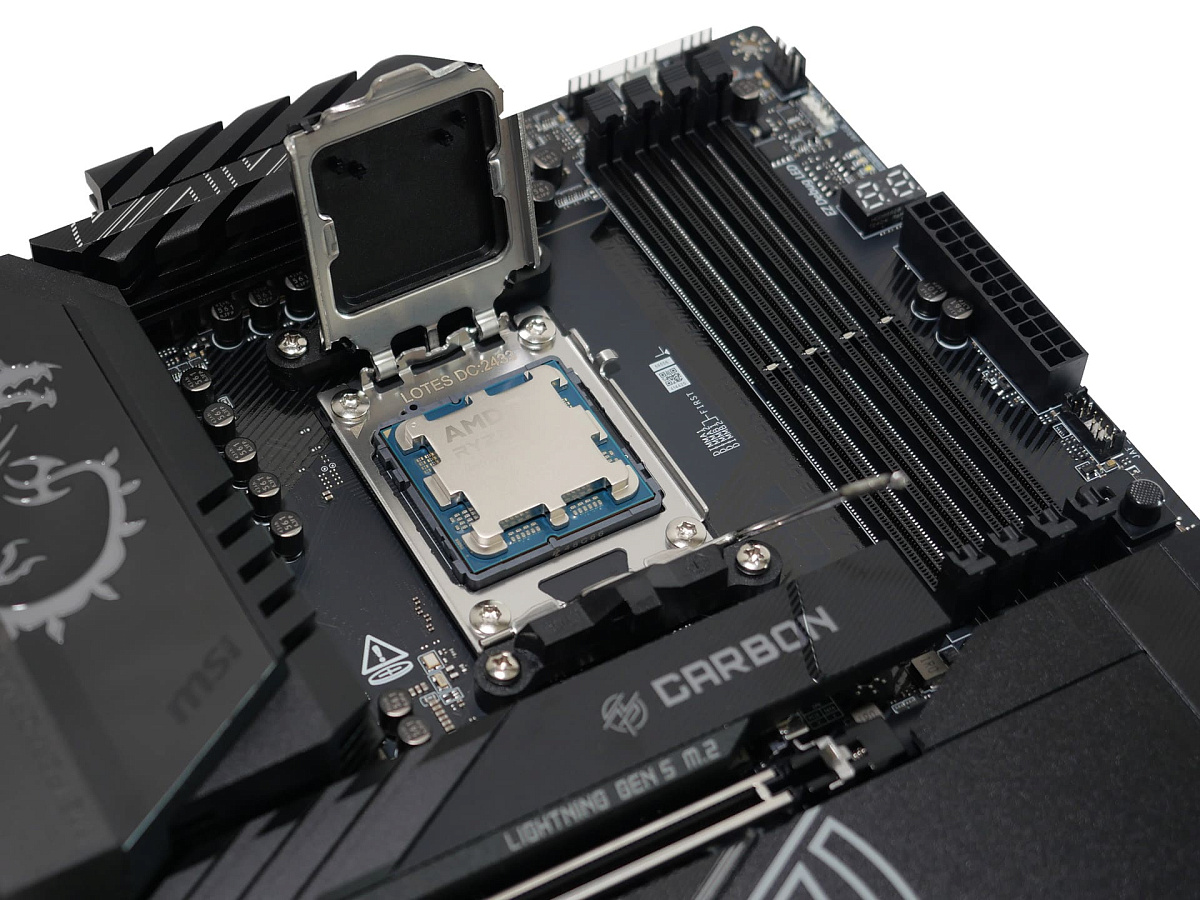

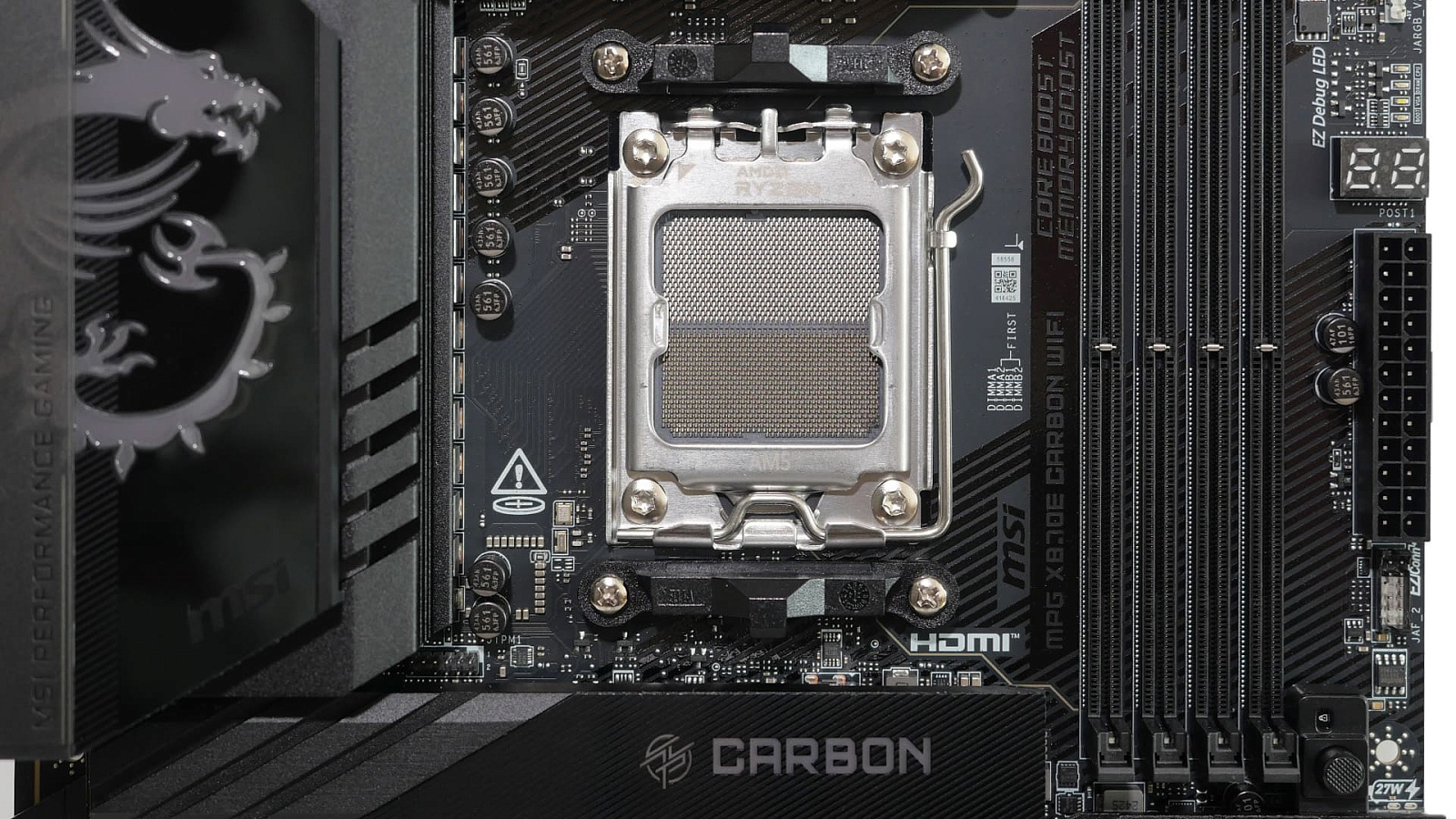

Установка процессора в сокет выполнена по стандартной схеме с откидной крышкой, удерживаемой металлической подпружиненной ручкой. Как и на других слотах с хрупкими контактами рекомендуется открыть крышку сокета, не снимая пластиковую черную заглушку, и не прикасаясь к контактам посторонними предметами или пальцами аккуратно положить сверху процессор, после чего закрыть металлическую крышку и зажать боковой ручкой. Пластиковая чёрная накладка при этом автоматически выдавится процессором и отскочит в сторону. Таким образом риск случайно повредить ножки в сокете будет минимальным.

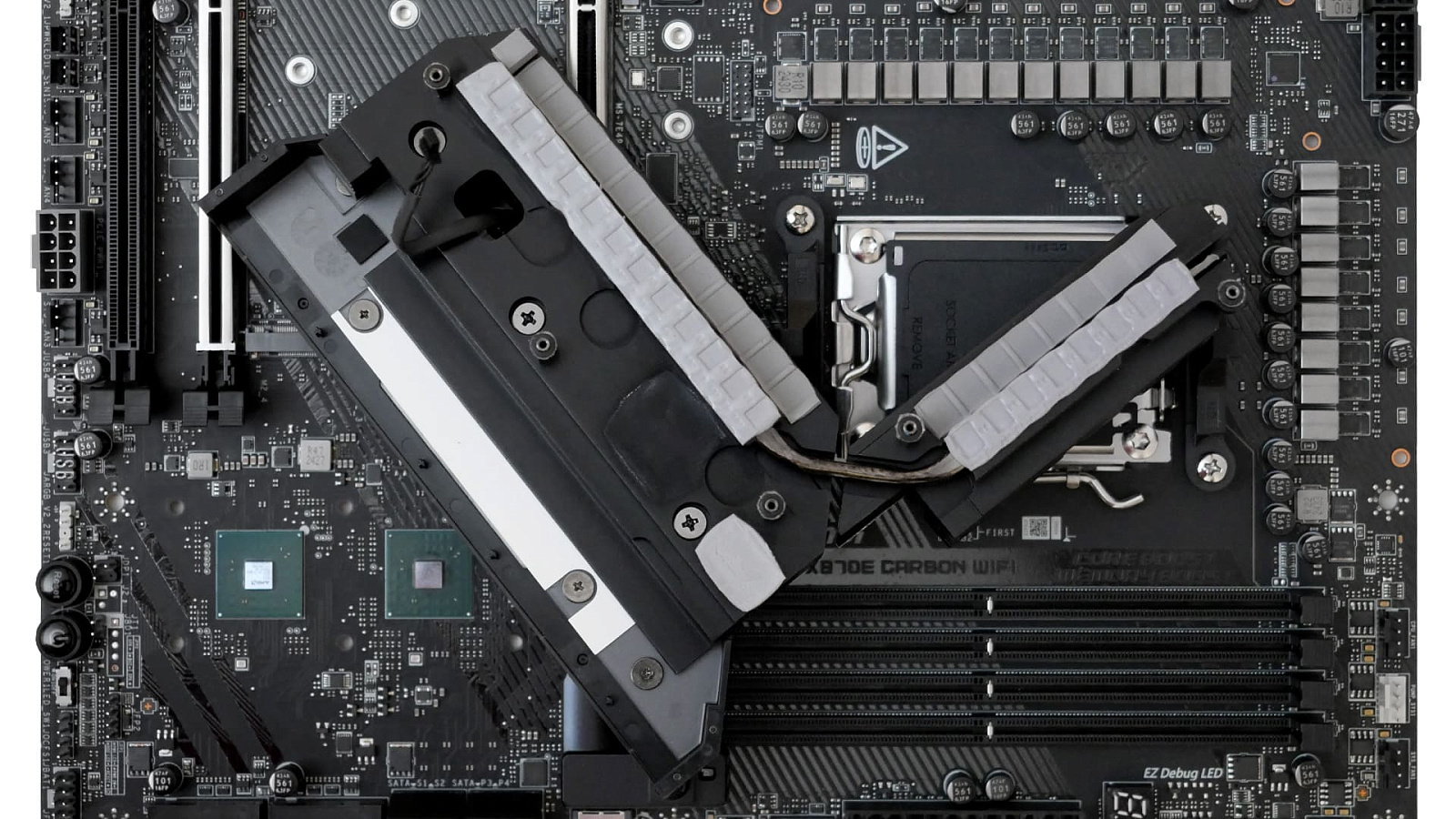

Подсистема питания процессора охлаждается радиаторами с дополнительным оребрением и сложной фигурной формой, соединёнными угловой тепловой трубкой.

Контакт с силовыми транзисторными сборками и катушками индуктивности сделан через термопрокладки. Судя по отпечаткам на них — контакт хороший. Снять этот элемент охлаждения непросто, так как он прикручен не только к плате, но и к частям заглушки задних портов и декоративному модулю подсветки над ними.

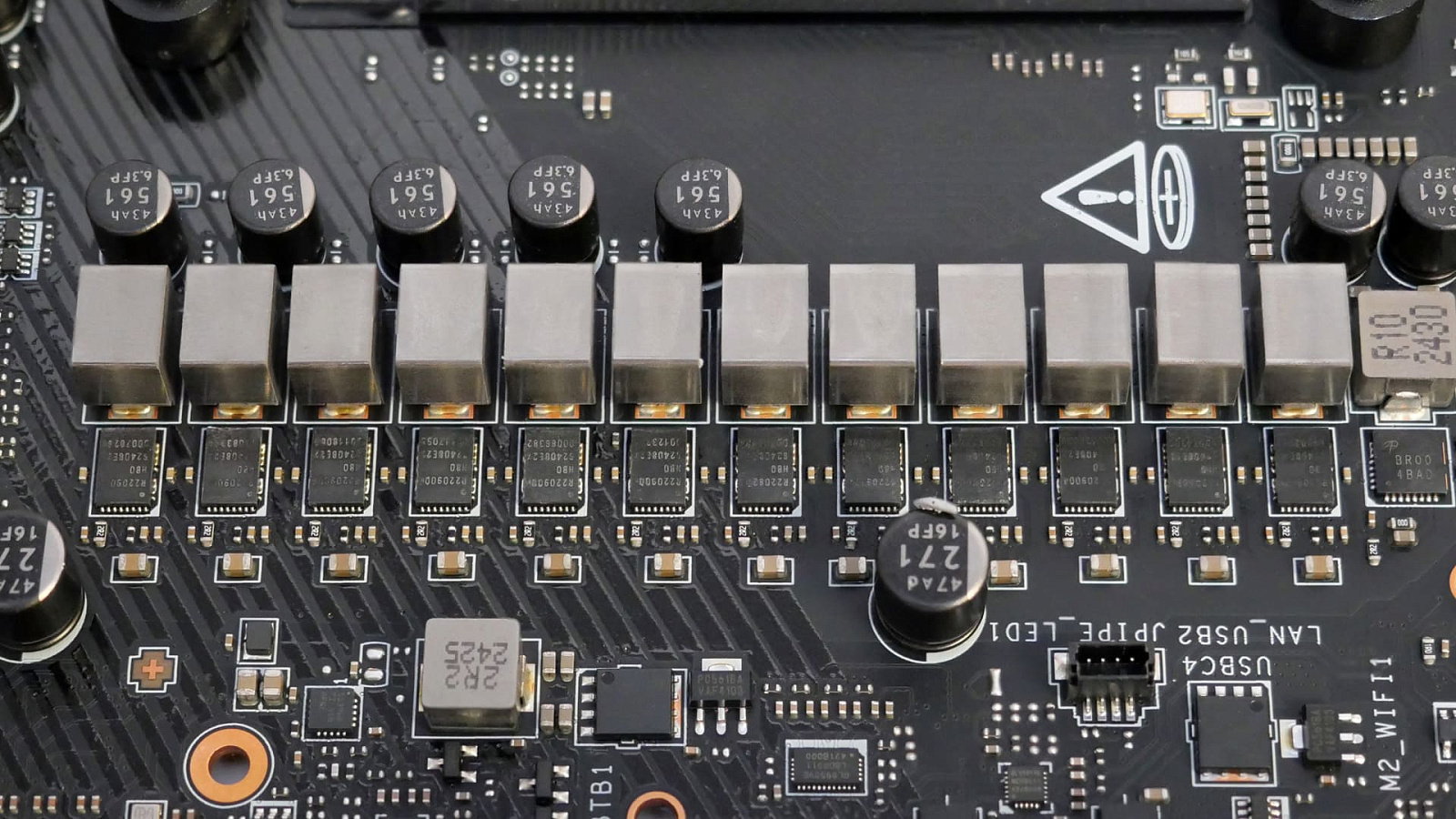

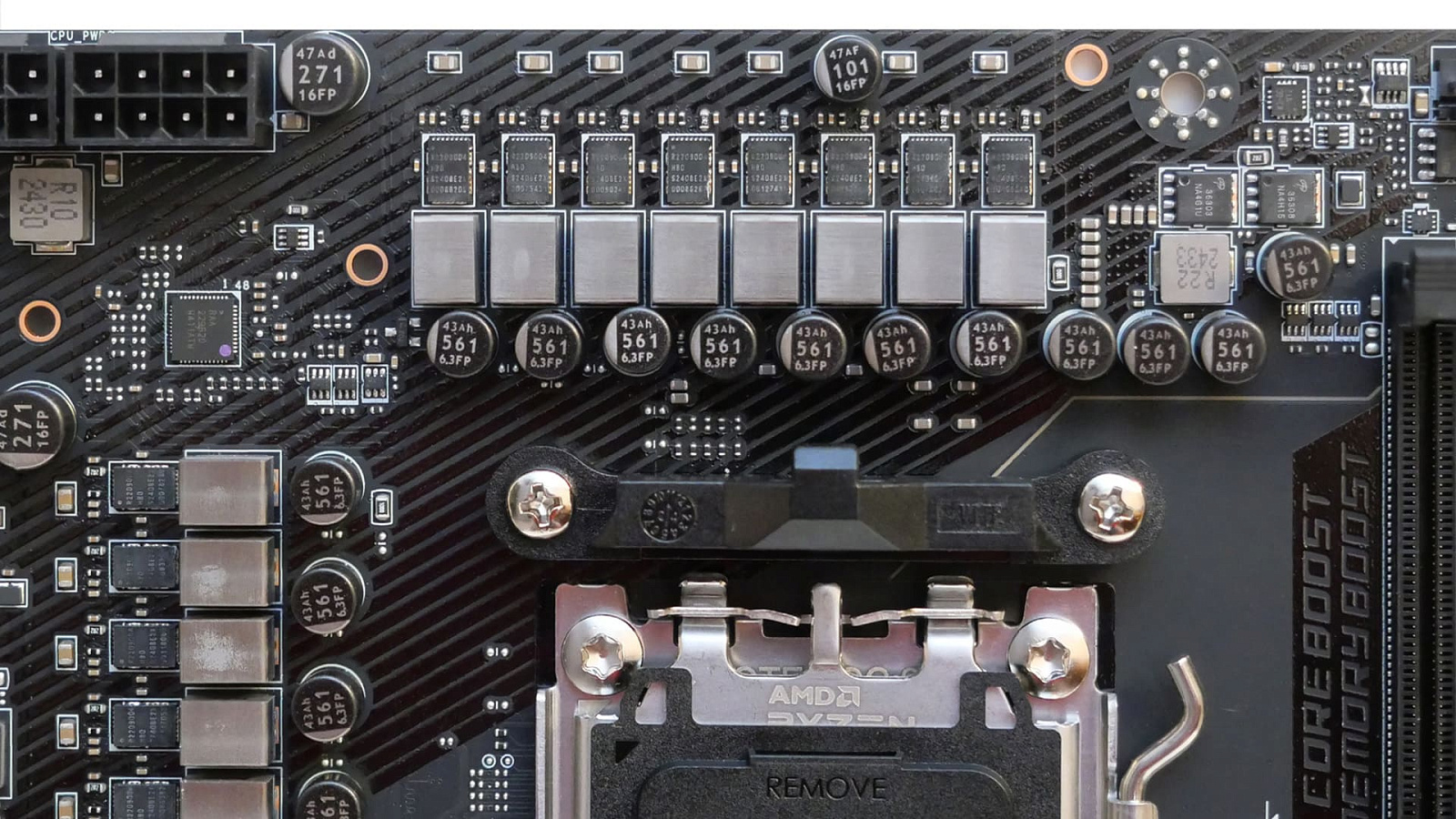

Подсистема питания процессора построена по схеме: 18+2+1 (питание ядра, чипсета и дополнительное, соответственно) распаяна с применением транзисторных SPS-сборок Renesas R2209004 (до 110 А) под управлением ШИМ-контроллером Renesas RAA229620. Это мощная система питания для платы, позиционируемой как производительное геймерское, а не оверклокерское решение.

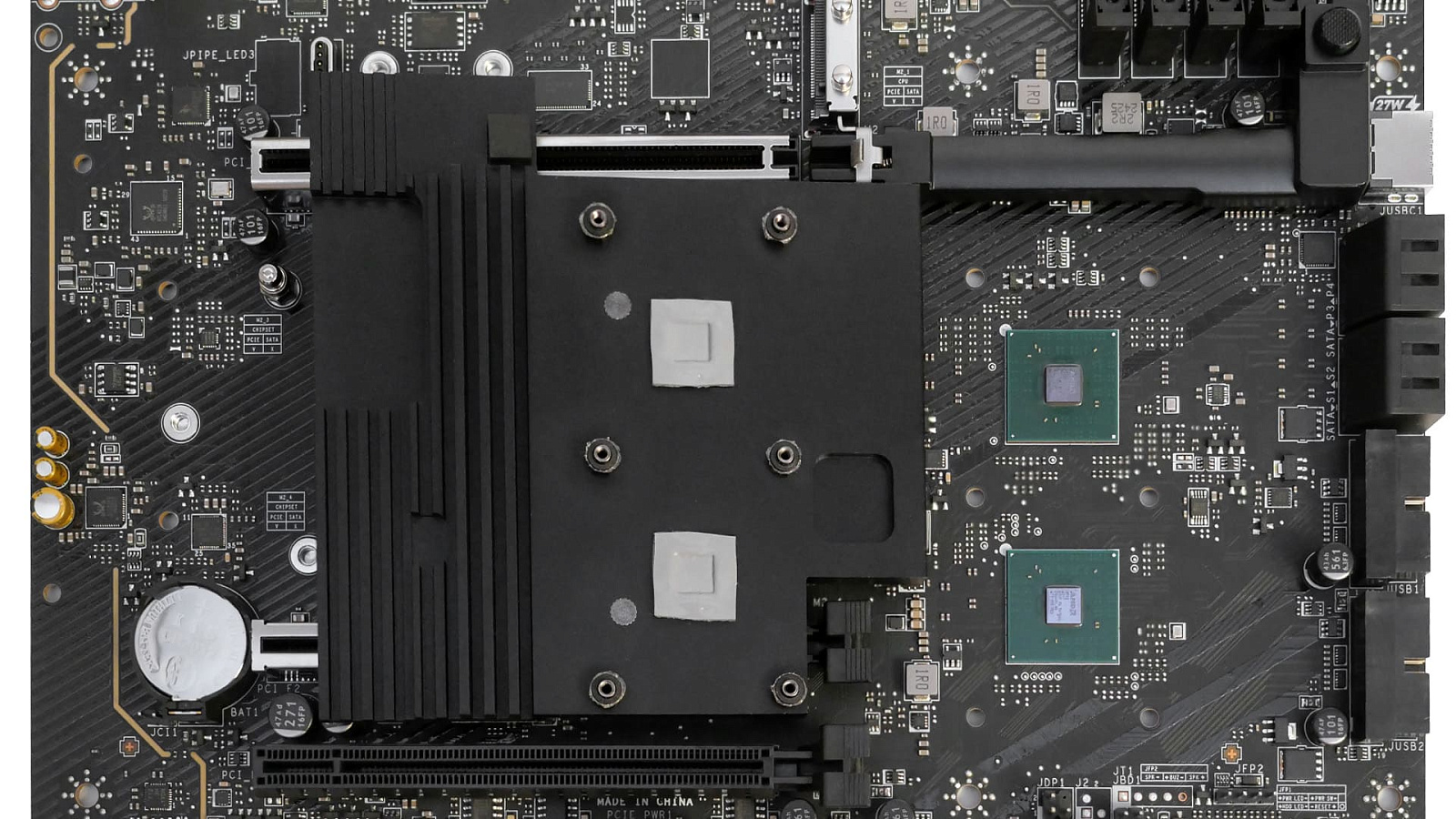

Под ещё одним крупным чёрным радиатором из алюминиевого сплава в правой нижней части платы, удерживаемом шестью винтами, скрывается чипсет AMD X870E, который представляет собой связку из двух чипсетов AMD B650E, объединёнными по четырём линиям шины PCI-e 4.0.

Накрыт металлической декоративной планкой и звуковой кодек Realtek ALC4080, распаянный в зоне физически отделённой в левом нижнем углу в целях экранирования от наводок.

Между аудио-зоной слотами M.2 распаяны микросхемы LAN-контролеров Realtek RTL8125BG (2.5 G) и Realtek RTL8126 (5G).

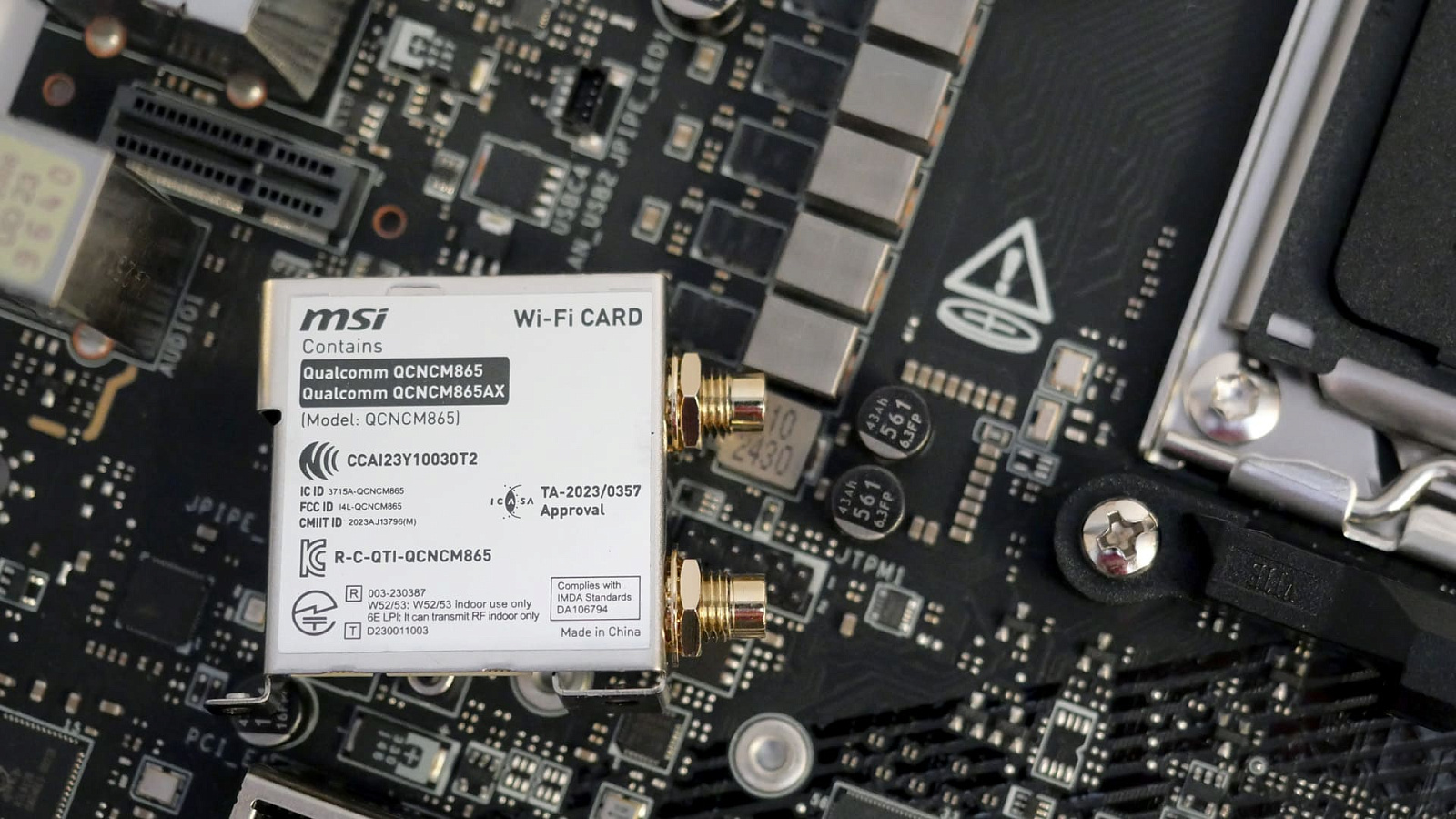

Беспроводной комбинированный модуль Wi-Fi 7 + Bluetooth 5.4 установлен отдельной вертикальной платой QCNCM865 в экранированном корпусе для слота M.2 с ключом E.

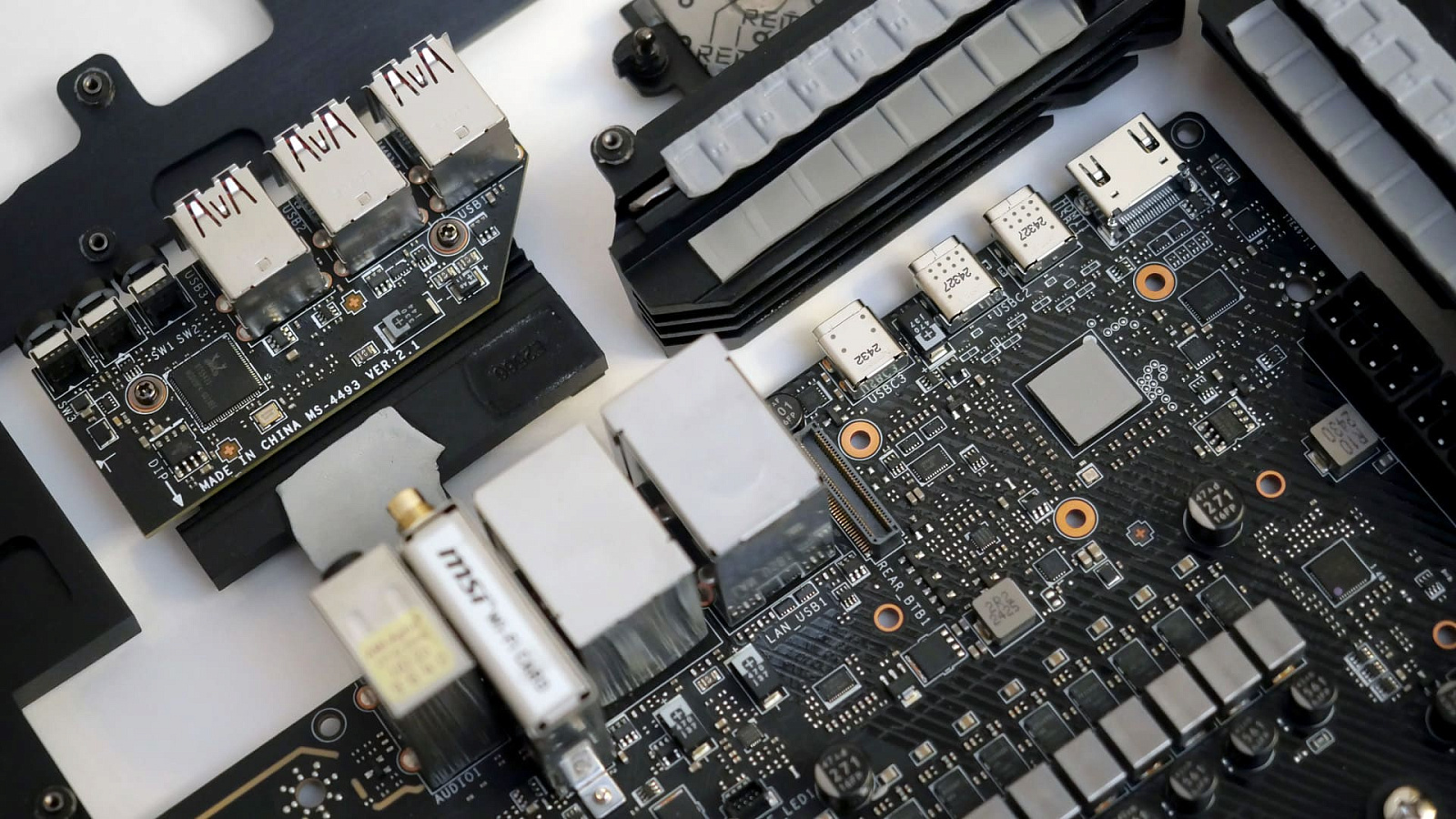

Сам разъём для него находится в области интерфейсов задней панели. Часть USB-A-портов там же реализована на второстепенной плате.

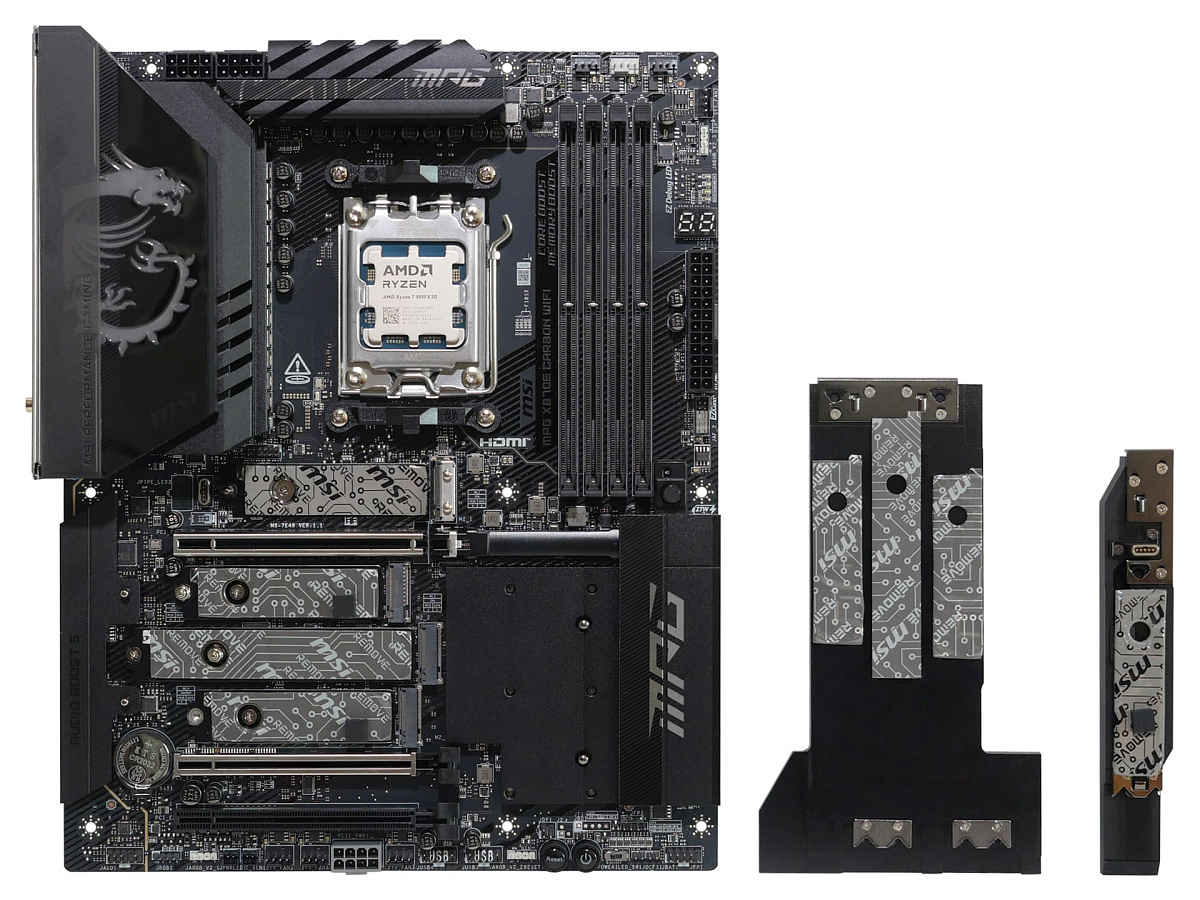

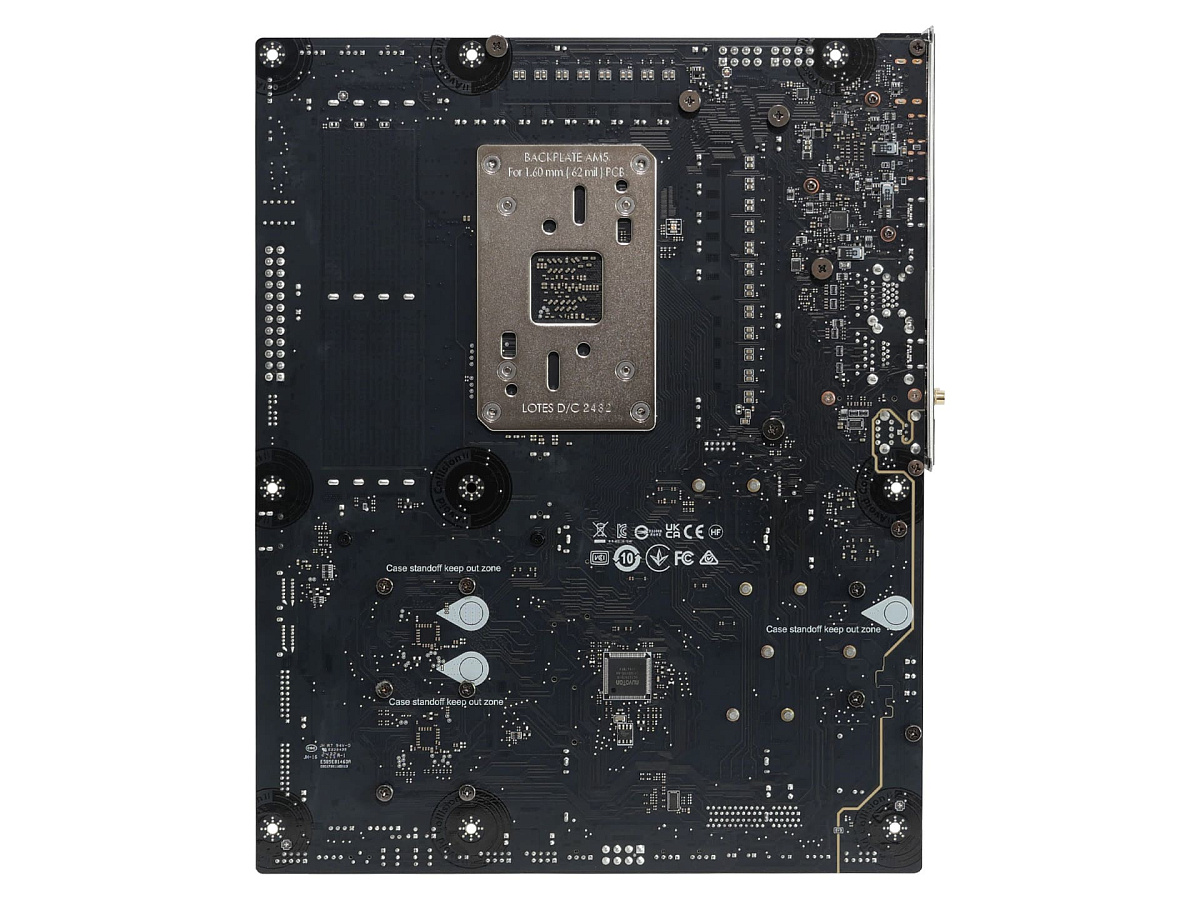

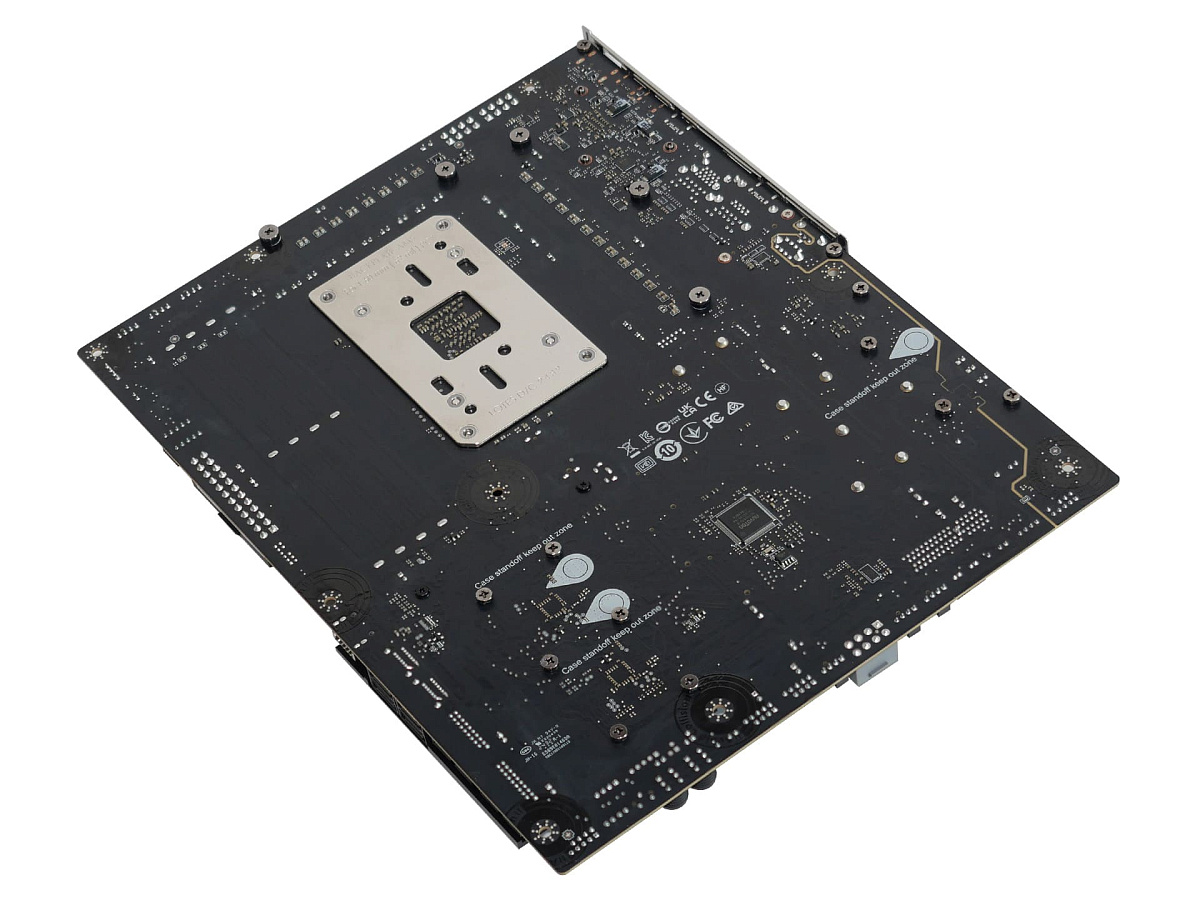

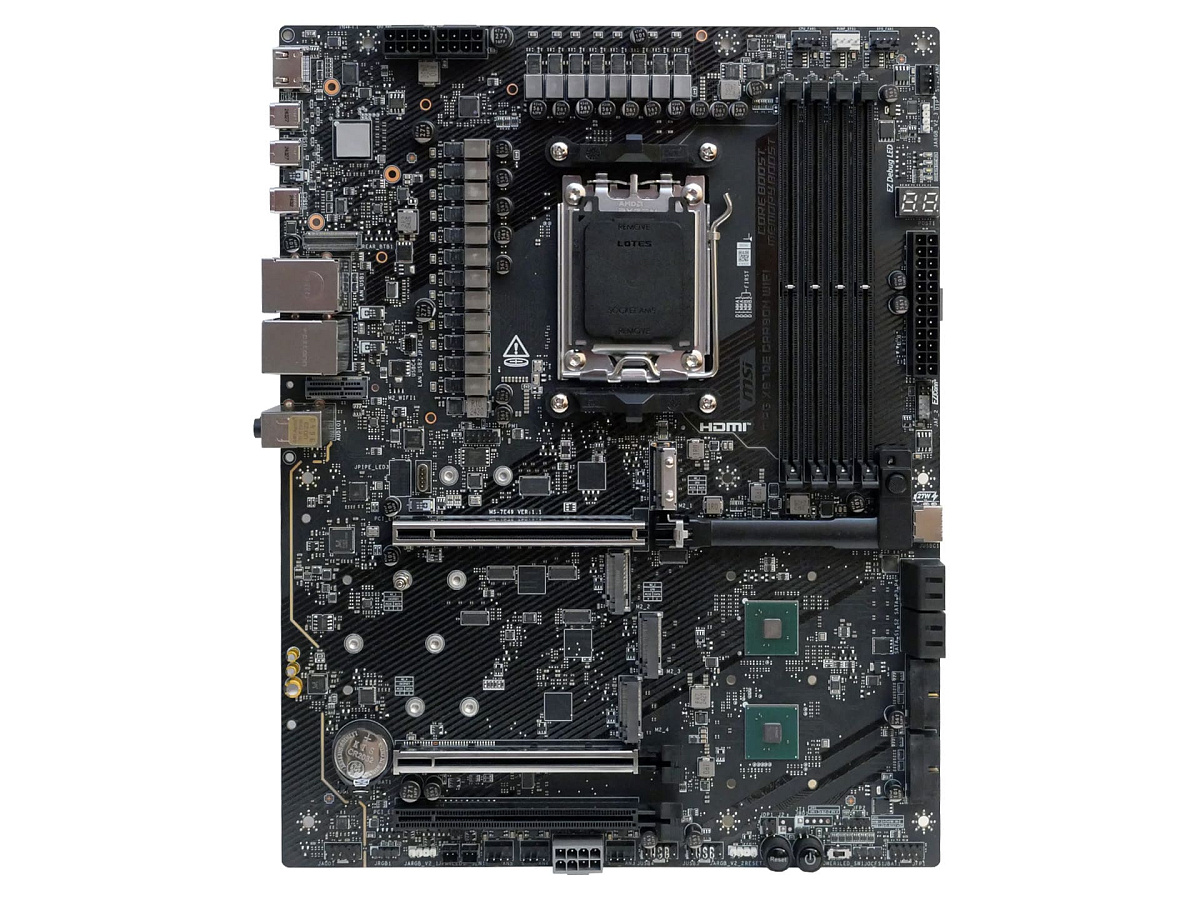

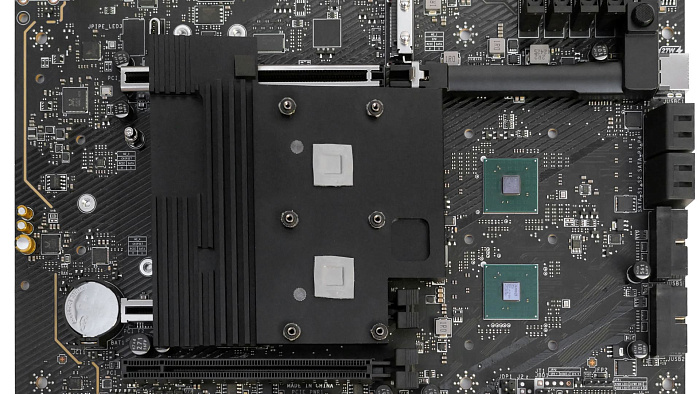

Вид платы без навесных элементов:

Подсветка

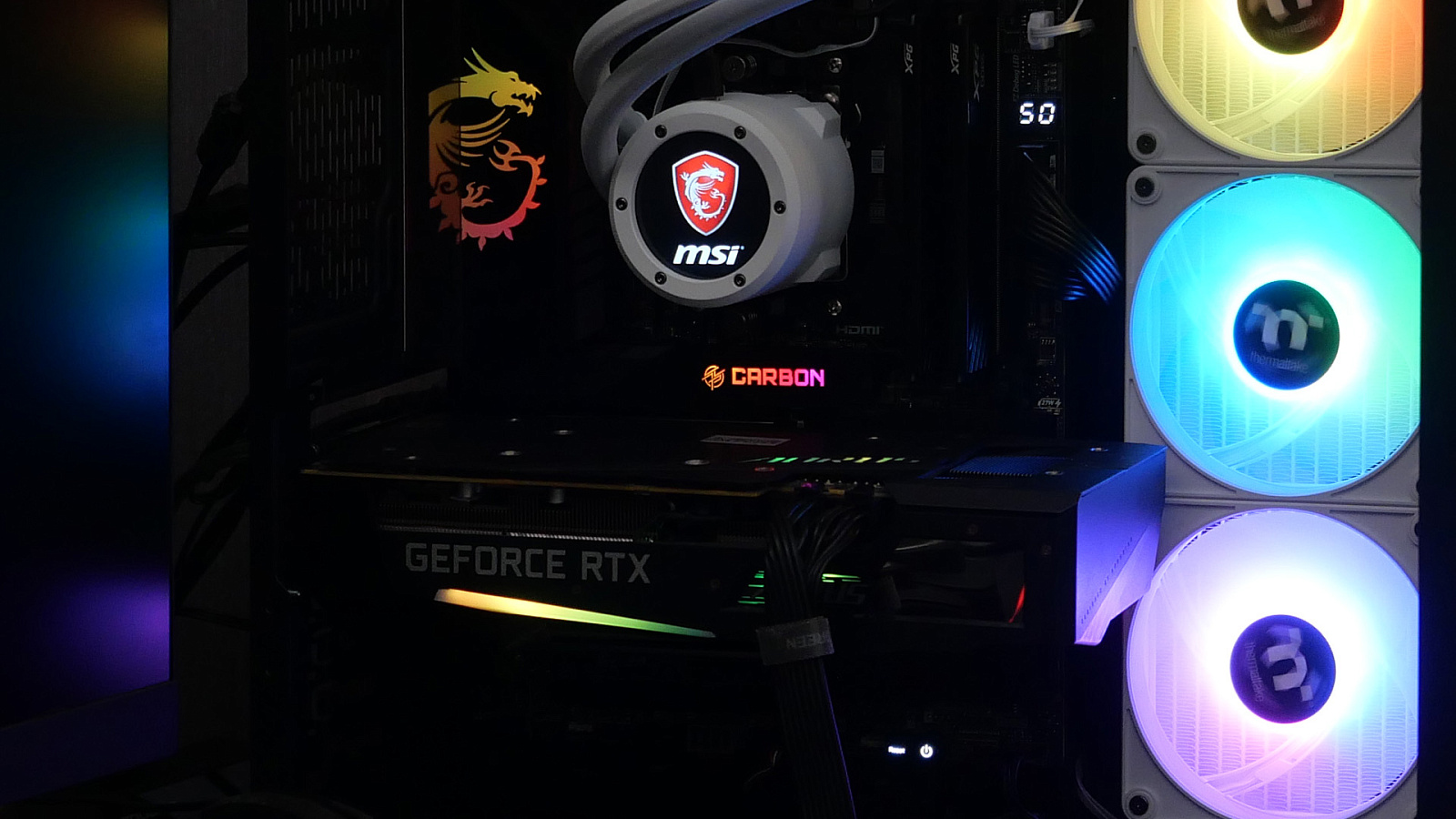

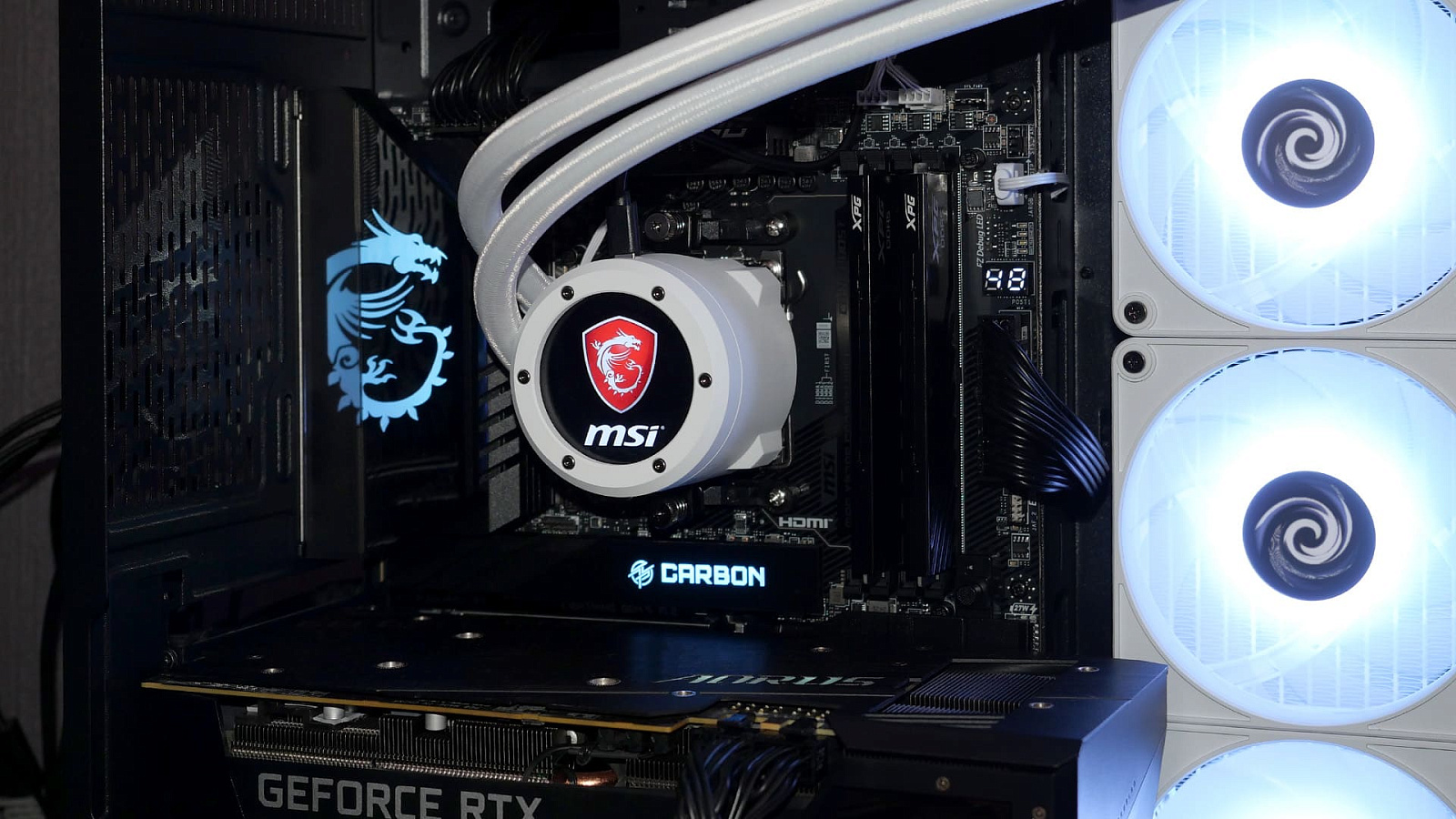

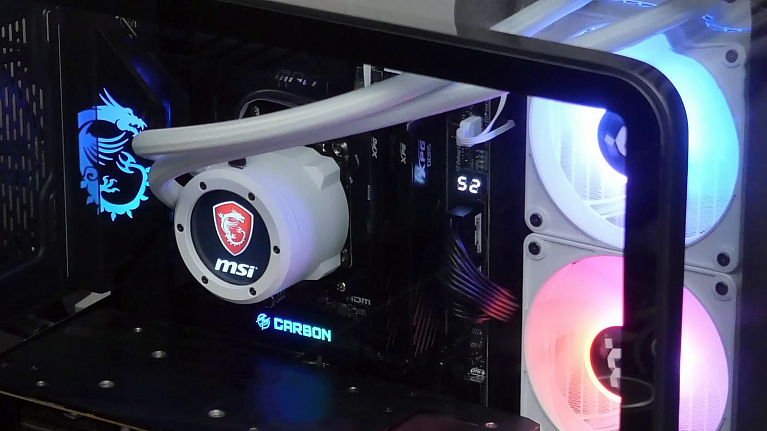

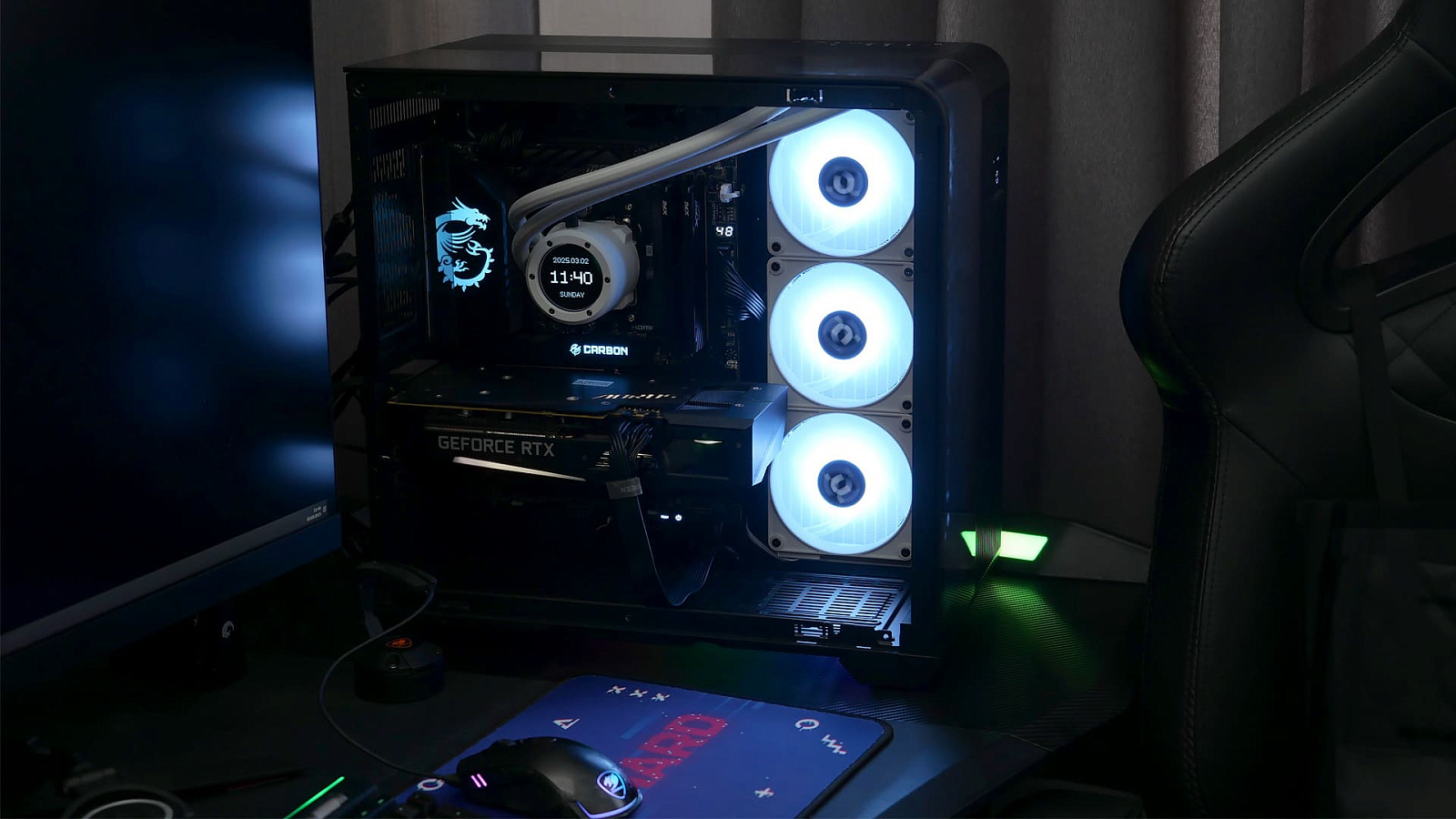

На материнской плате MSI MPG X870E CARBON WIFI сделаны два основных подсвечиваемых элемента: крупный логотип в виде дракона на декоративном элементе, накрывающем блок задних интерфейсов и надпись CARBON на отдельном металлическом съёмном радиаторе, накрывающем верхний слот M.2 сразу под процессором.

Во время работы также хорошо заметны на плате светящиеся белым: двухсимвольный индикатор POST-кодов BIOS в верхней правой части и кнопки перезагрузки и включения внизу. По умолчанию индикатор после кодов загрузки во время работы показывает температуру процессора.

UEFI BIOS

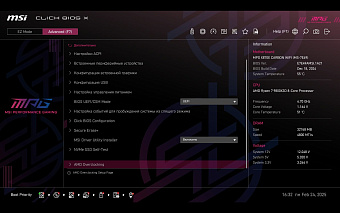

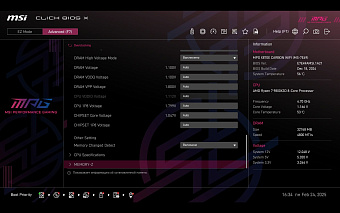

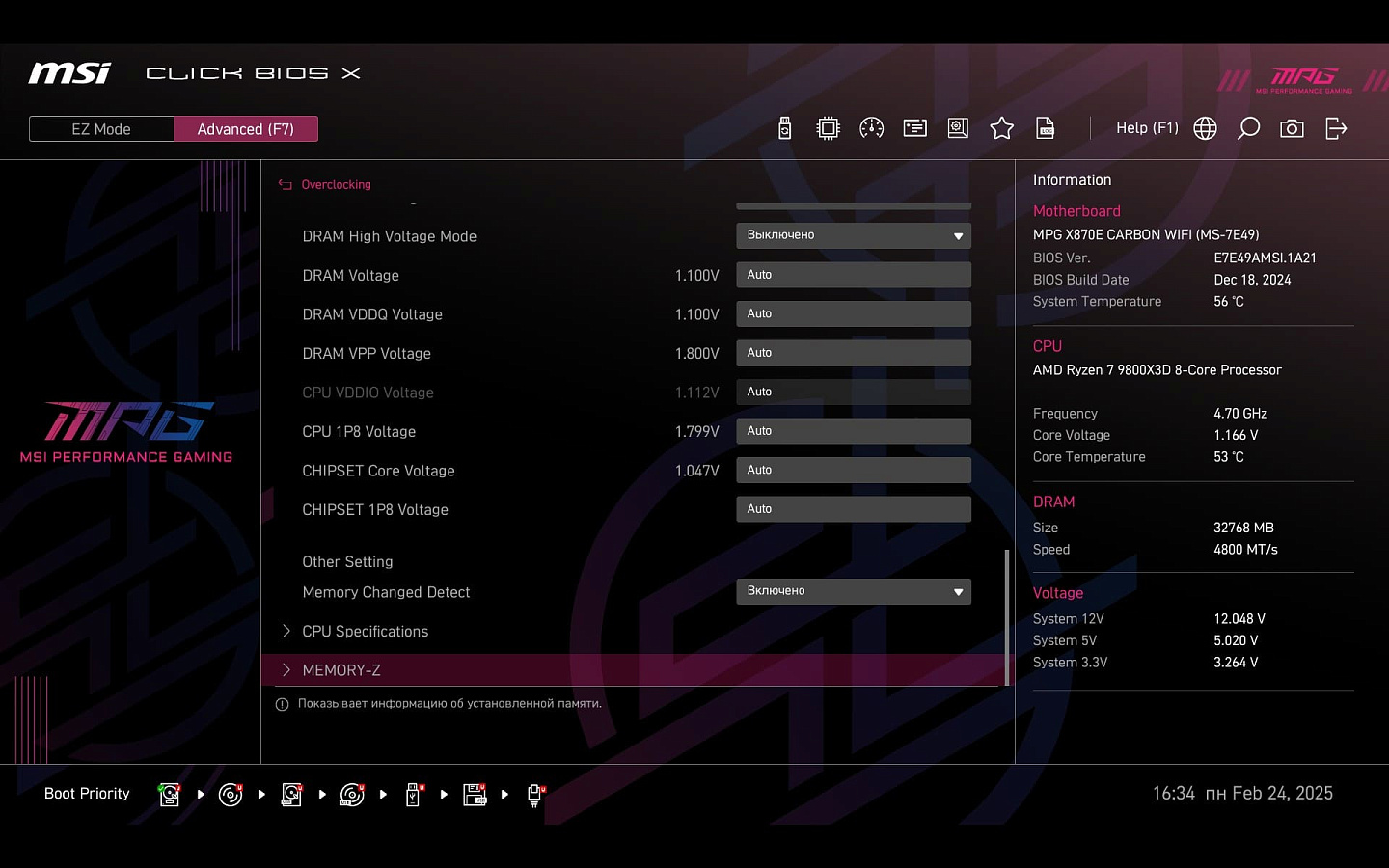

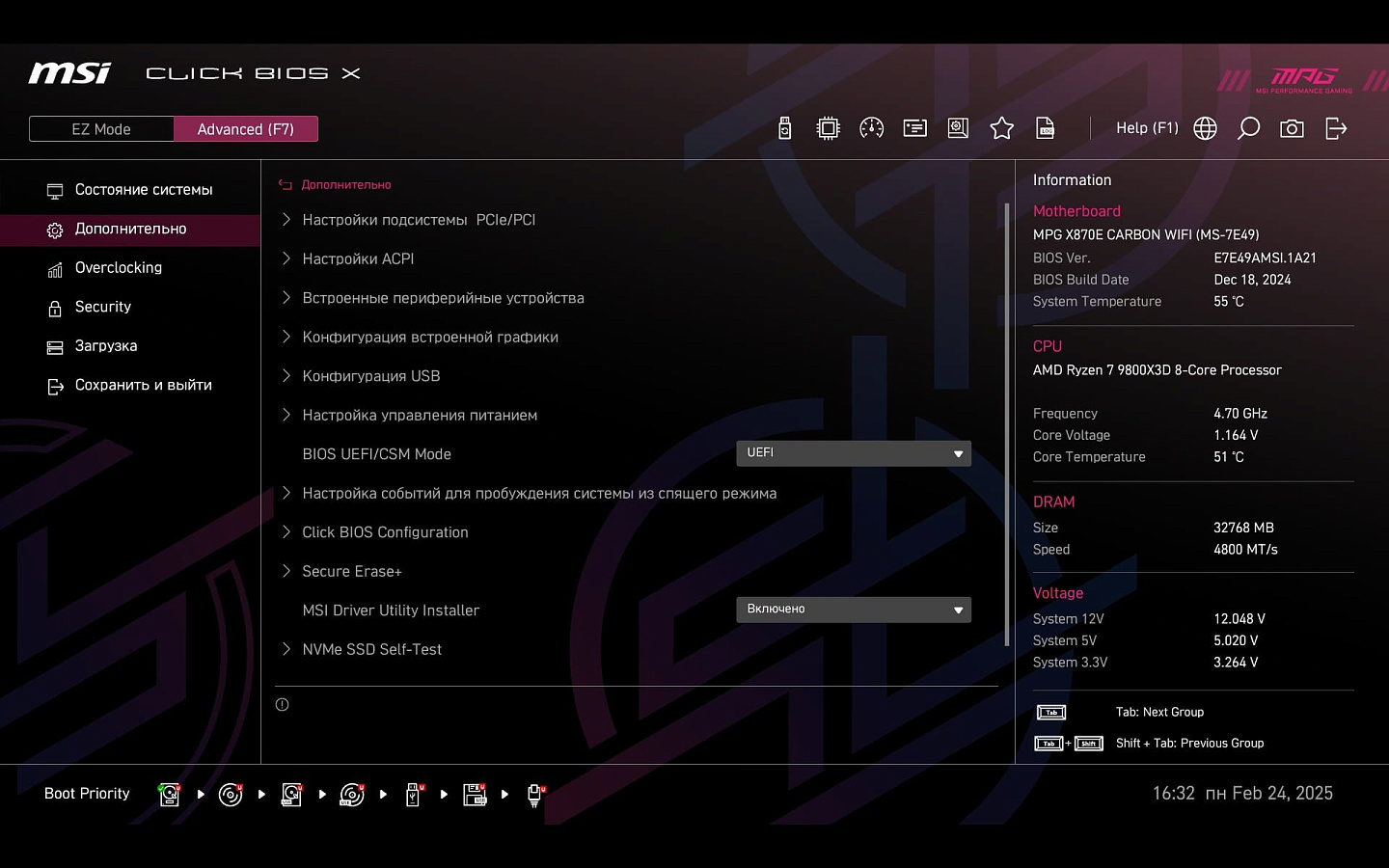

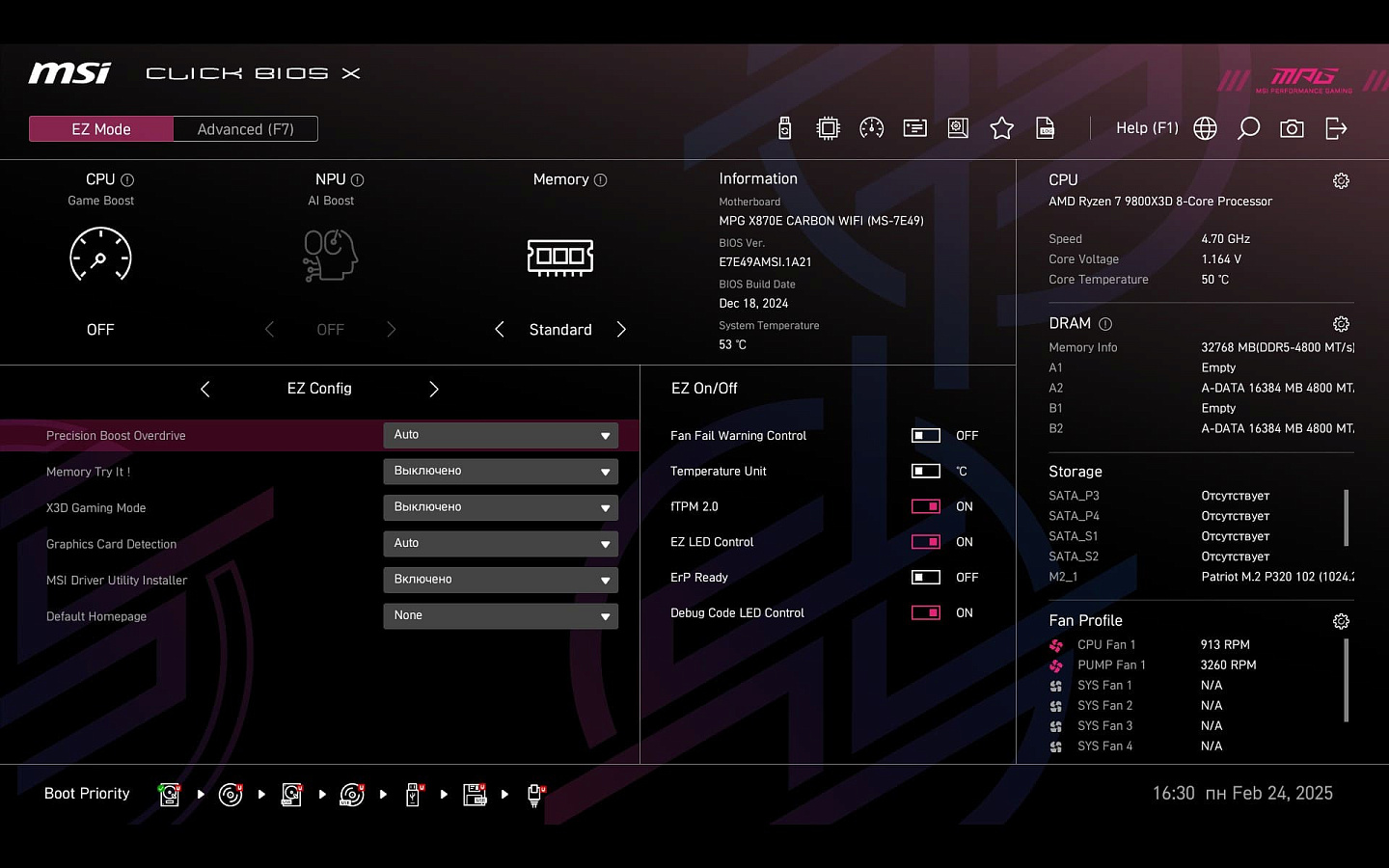

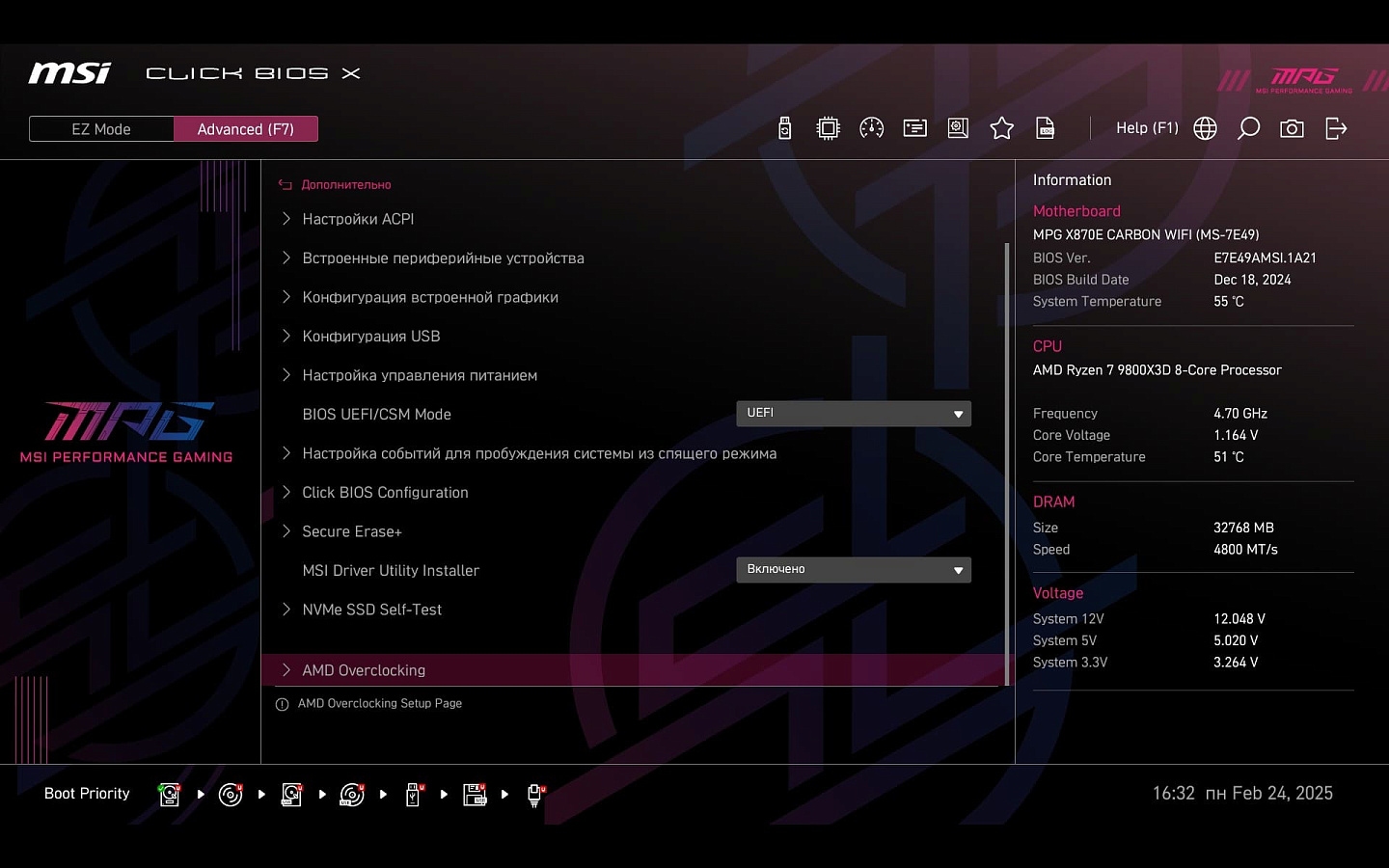

Первоначальные настройки материнской платы осуществляются через MSI CLICK BIOS X с интуитивно понятным графическим интерфейсом с частичным переводом на русский язык. По умолчанию он загружается в упрощённом EZ-режиме с максимально универсальными параметрами для совместимости с большинством комплектующих. Протестированная плата работала на версии UEFI BIOS 7E49v1A21 от 18.12.2024 и была обновлена перед началом тестов до актуальной версии 7E49v1A27 от 04.03.2025.

Как и в большинстве современных UEFI BIOS плат игрового сегмента в полной мере реализовано управление подключенными вентиляторами и системами охлаждения с помощью настраиваемых графиков зависимости мощности питания (а следовательно и скорости вращения) от температуры основных компонентов (по умолчанию от CPU).

При желании добраться до продвинутых настроек можно в один клик, перейдя в режим Advanced (F7).

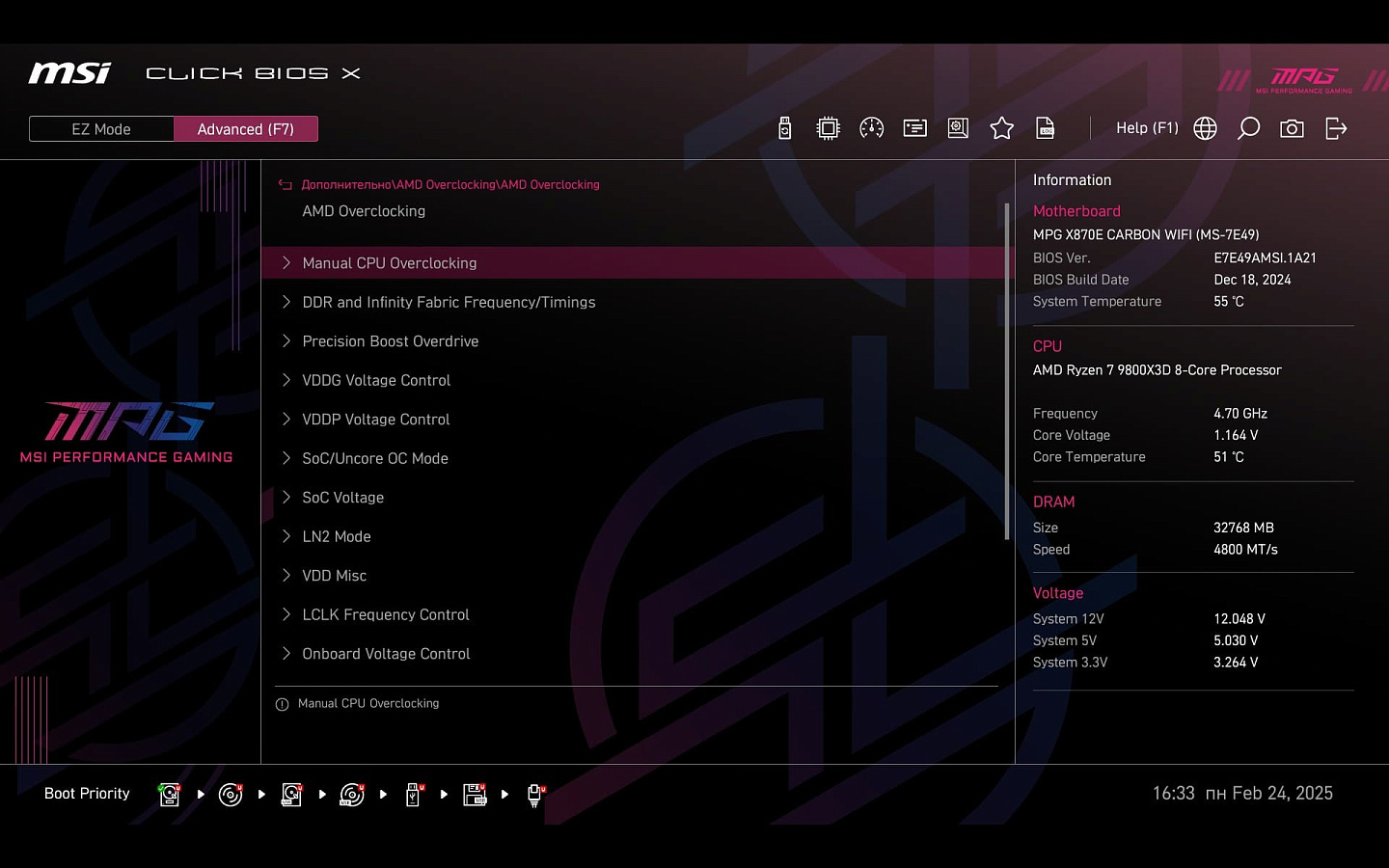

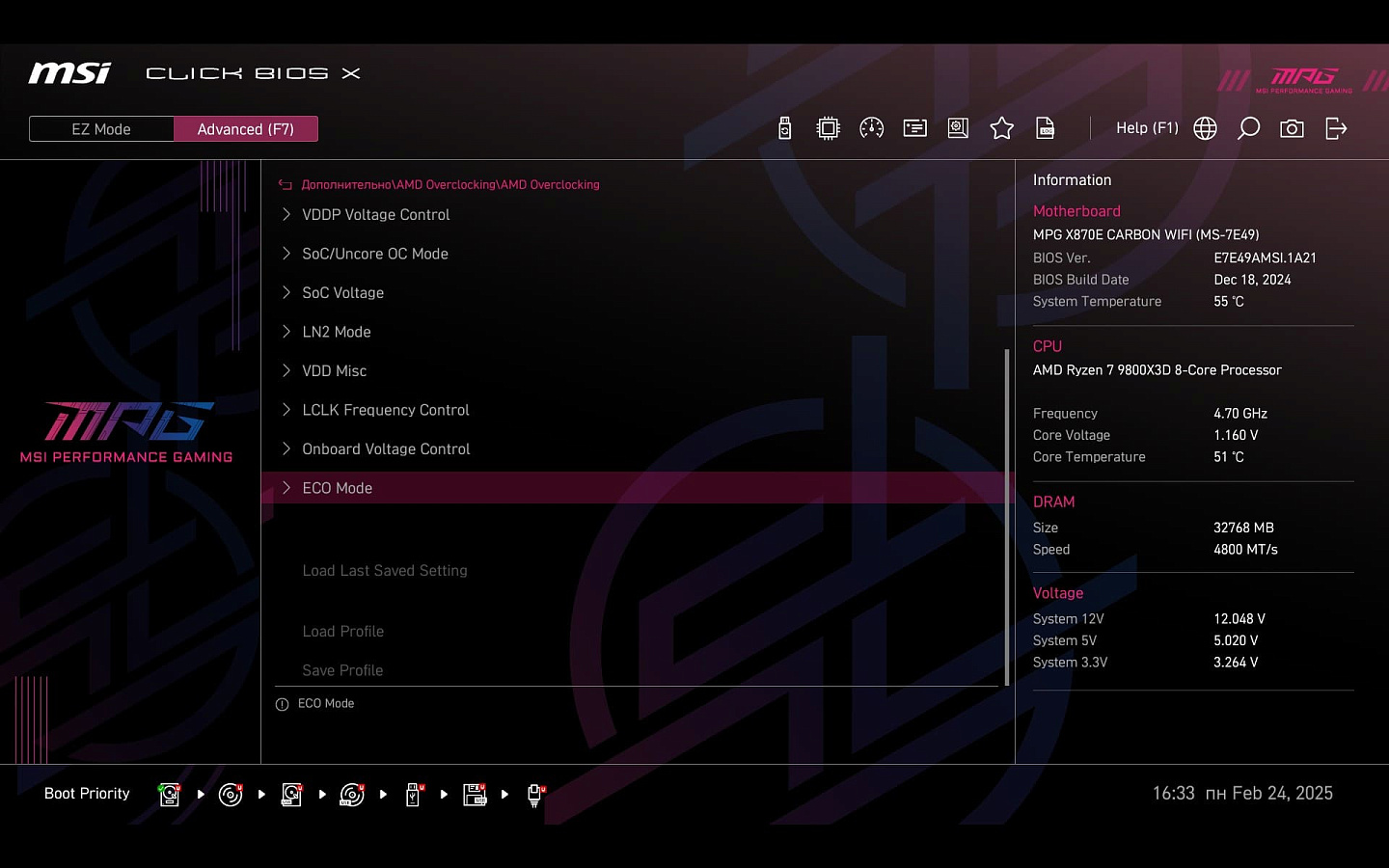

В разделе меню "Дополнительно" находятся основные параметры подключенных внутренних устройств. Например, тонкие настройки процессора размещены в подменю AMD Overclocking.

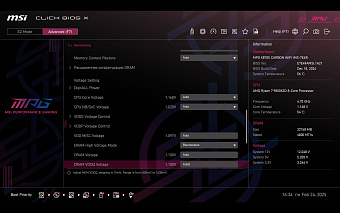

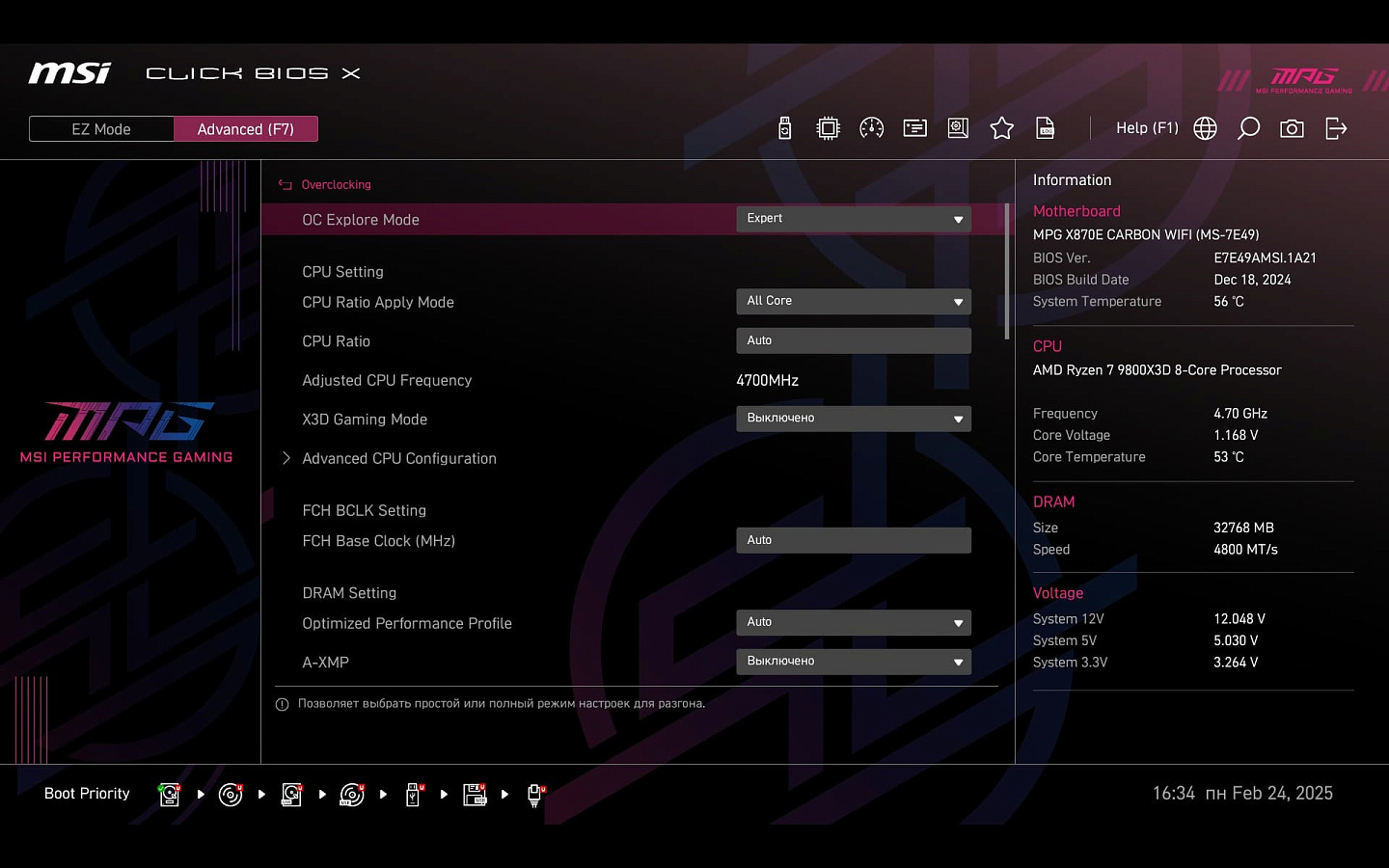

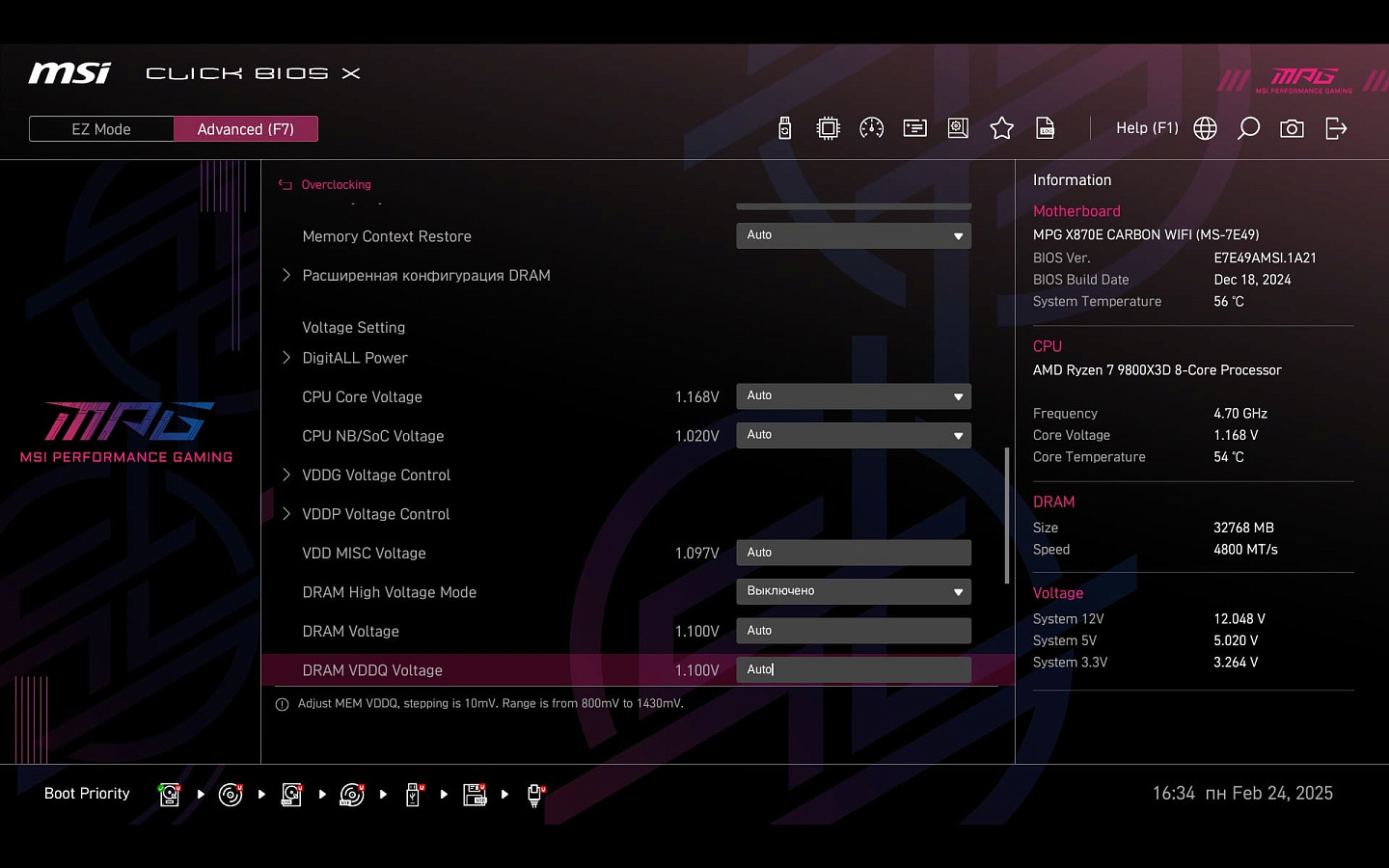

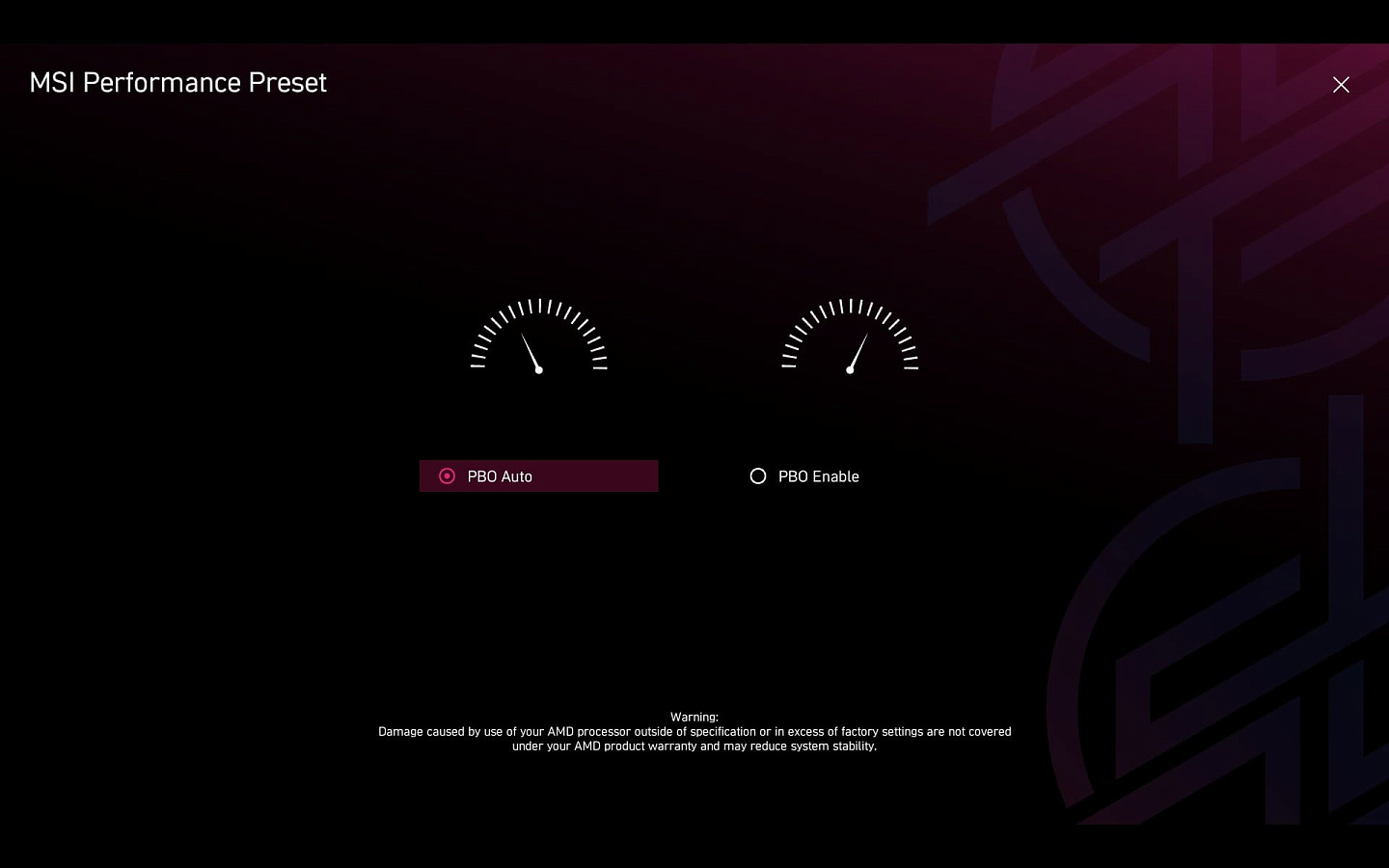

Большое количество параметров разгона также находится в одноименном меню Overclocking. Здесь уже не только управление ядрами и питанием процессора, но и настройки памяти, включая ручные режимы и полуавтоматическое управление XMP и EXPO-профилями оперативной памяти.

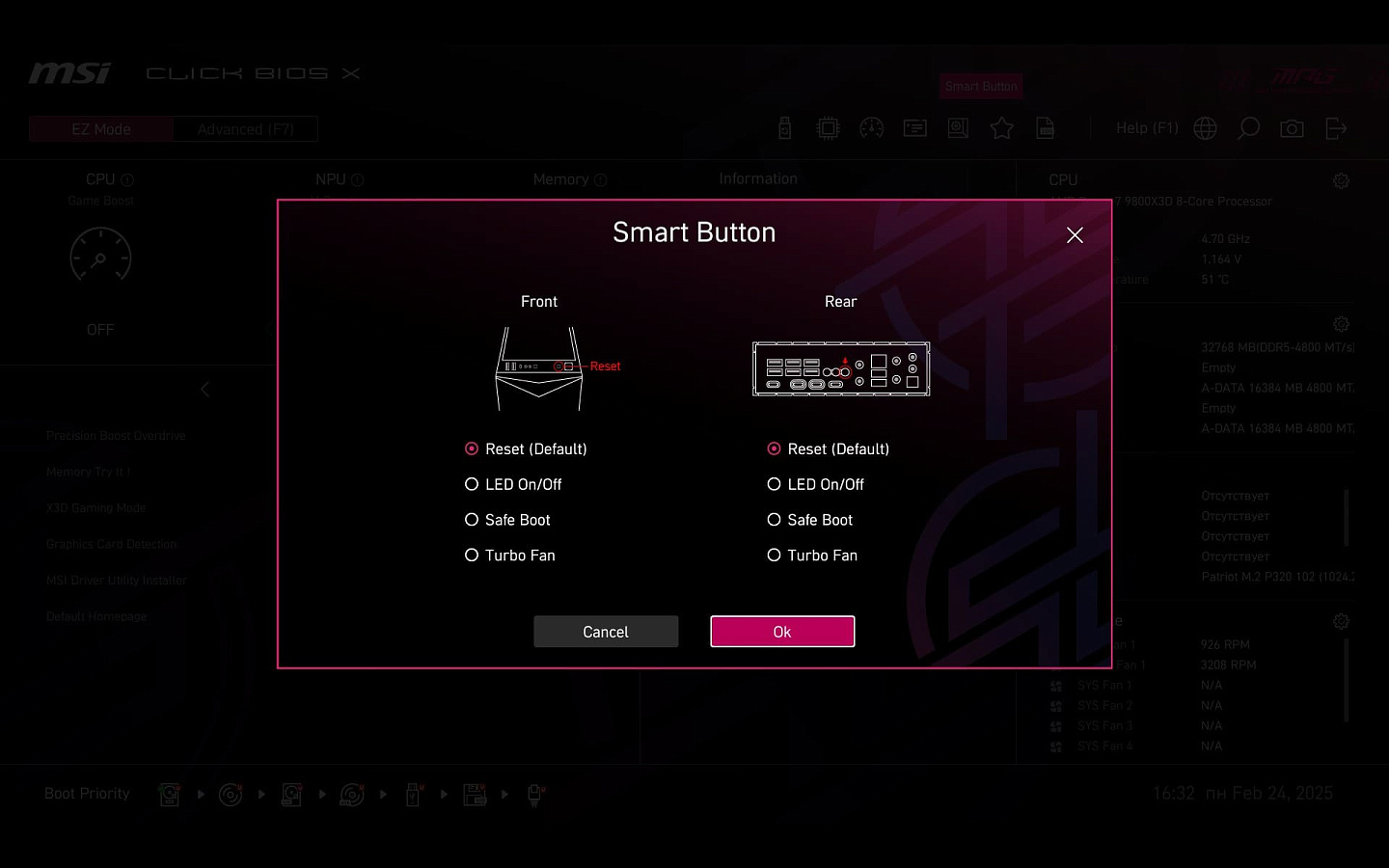

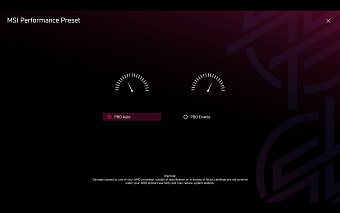

Перед экспериментами с разгоном не помешает обратиться к меню настройки поведения кнопки SMART, на которую можно закрепить функцию Safe Boot для загрузки с безопасными параметрами в случае неудачного подбора параметров вручную. Если же глубоких познаний в опциях разгона нет, то можно воспользоваться заготовками управления производительностью, представленными на EZ-экране упрощенного управления параметрами UEFI BIOS.

Софт

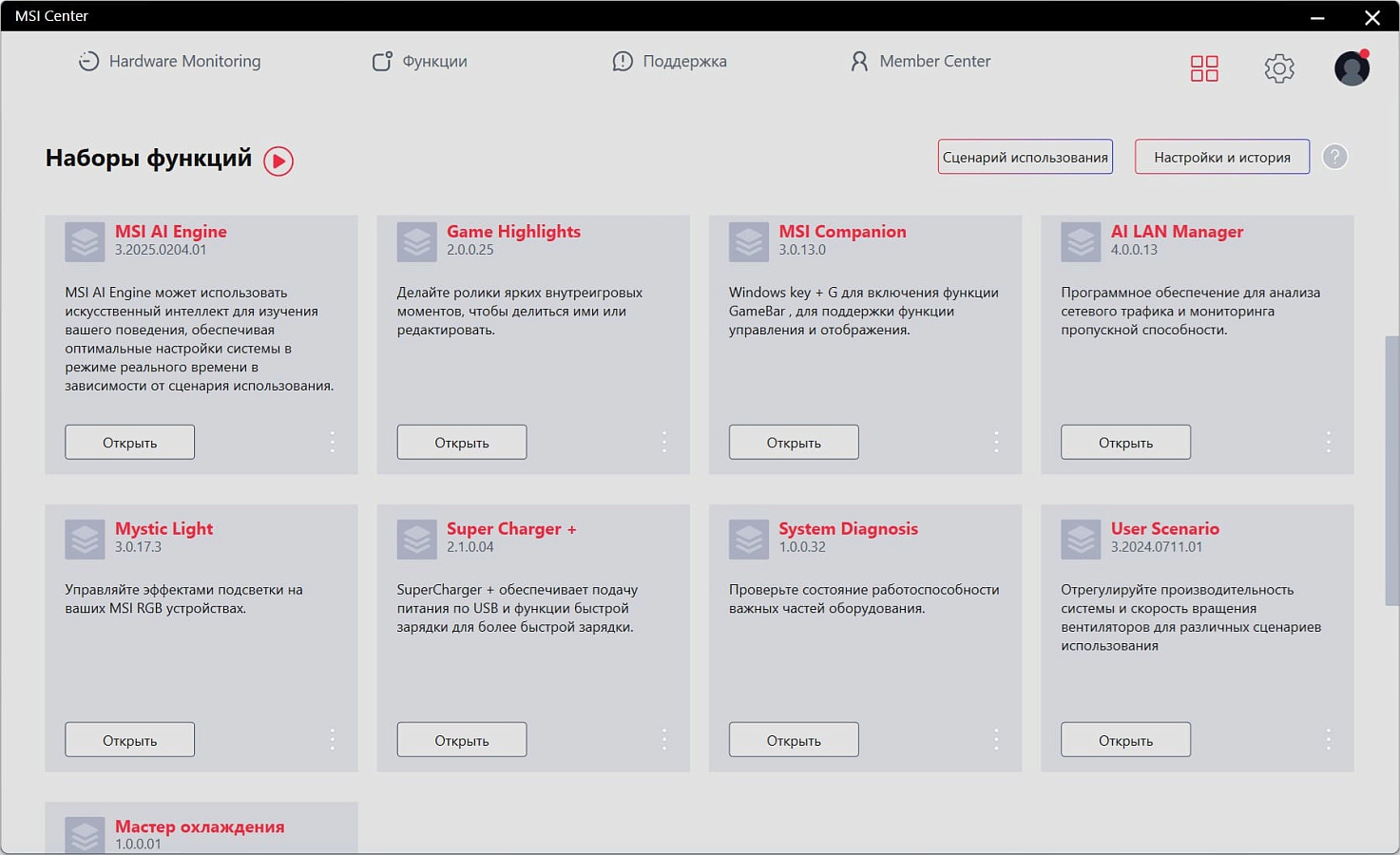

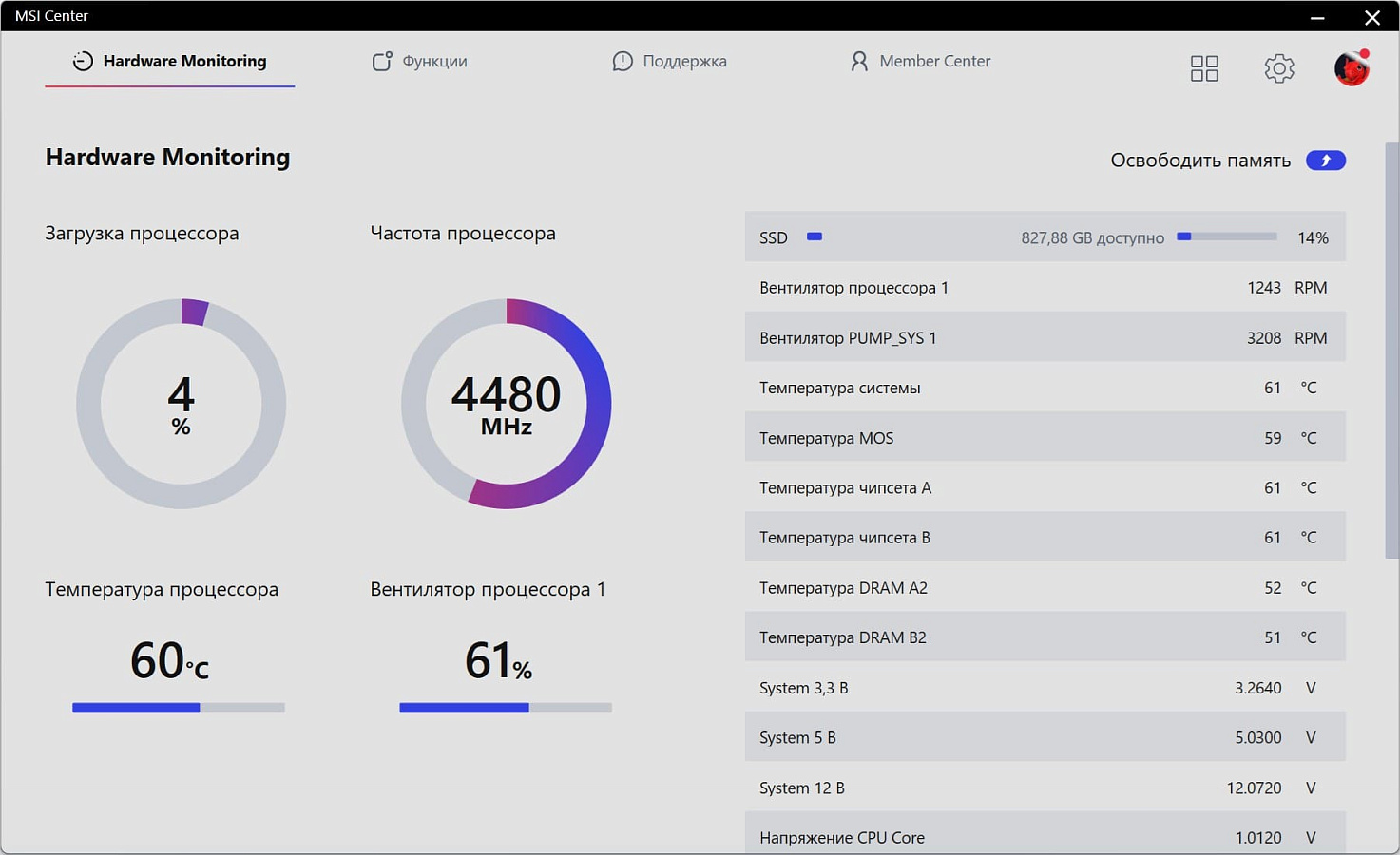

После установки операционной системы Microsoft Windows 11 управлять возможностями материнской платы можно также через специальную утилиту MSI Center. Приглашение установить её должно автоматически появиться при одном из первых запусков. Утилита полностью русифицирована и является модульным центром управления с устанавливаемыми по запросу программными компонентами управления платой.

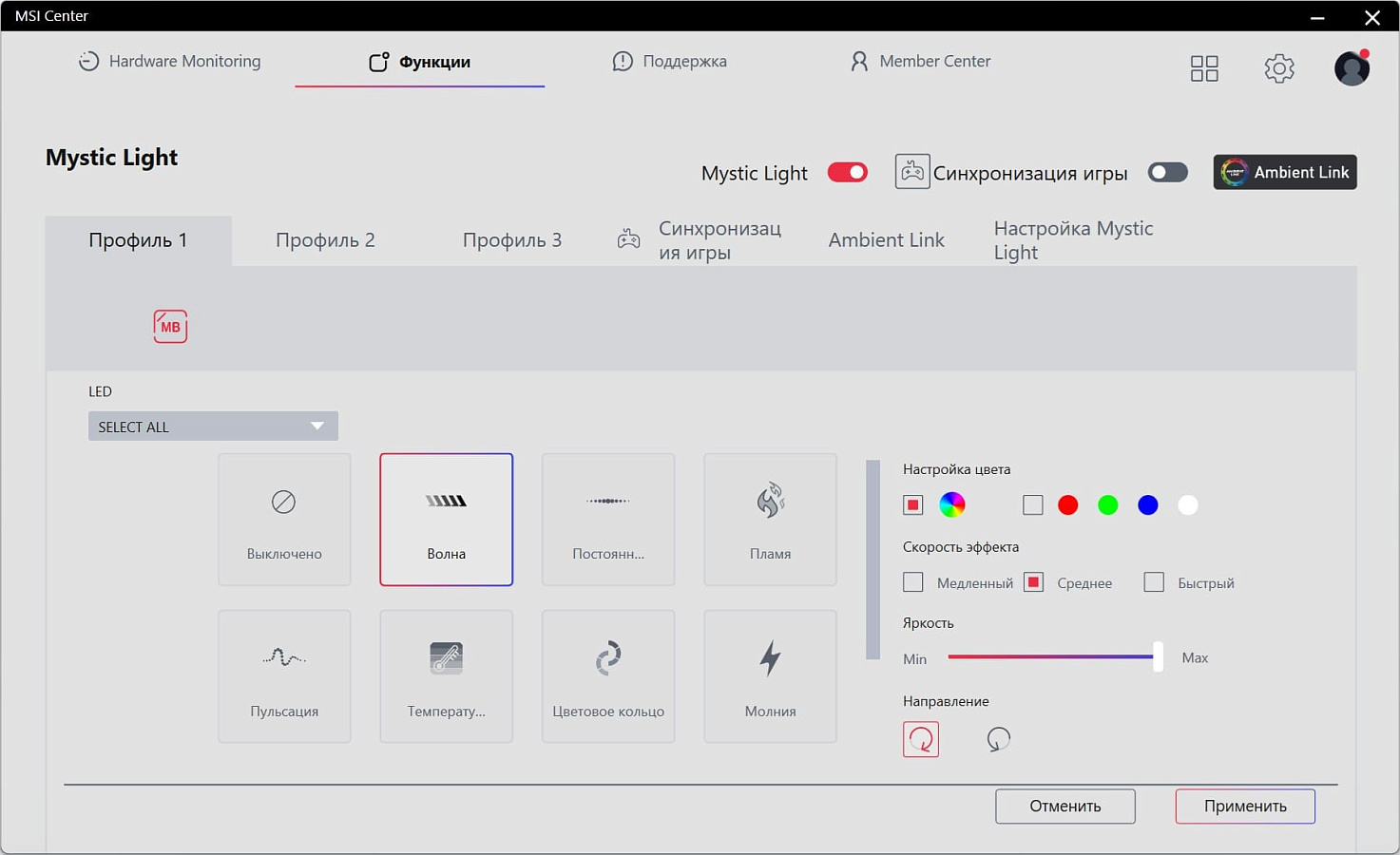

Например, с помощью плагина Mystic Light настраиваются порты управления ARGB-подсветкой. Здесь можно выбрать динамические эффекты и синхронизировать их между различными совместимыми устройствами.

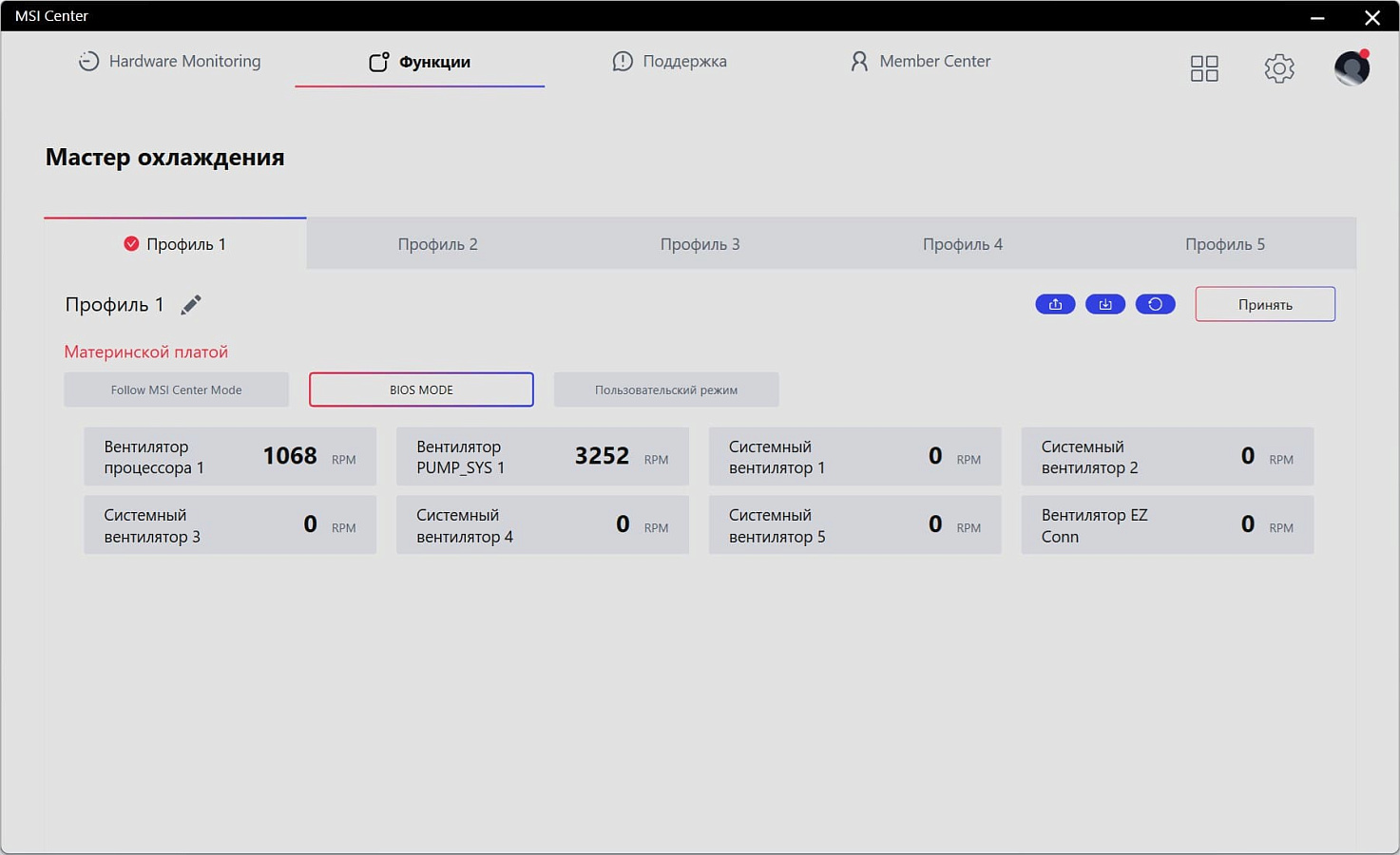

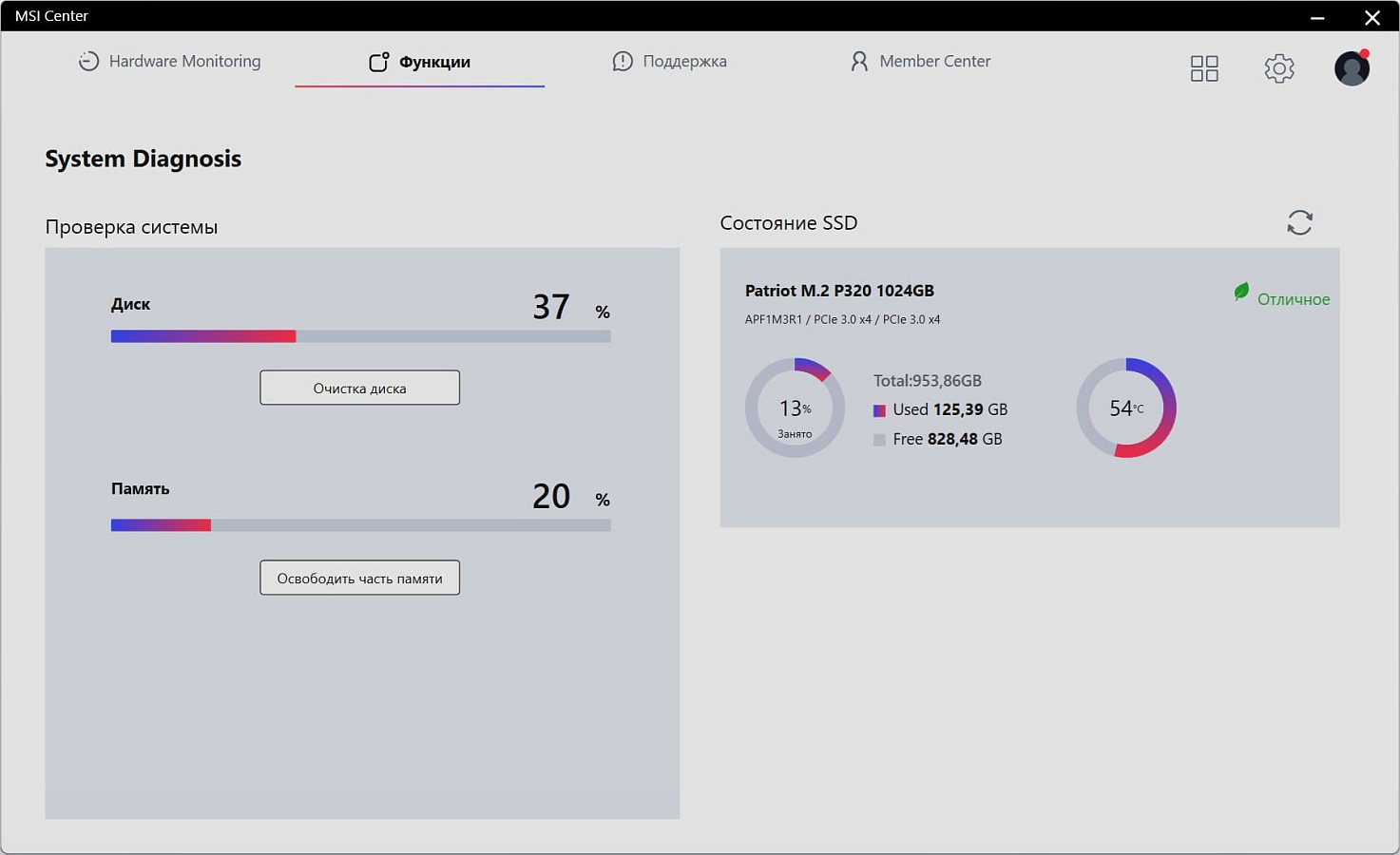

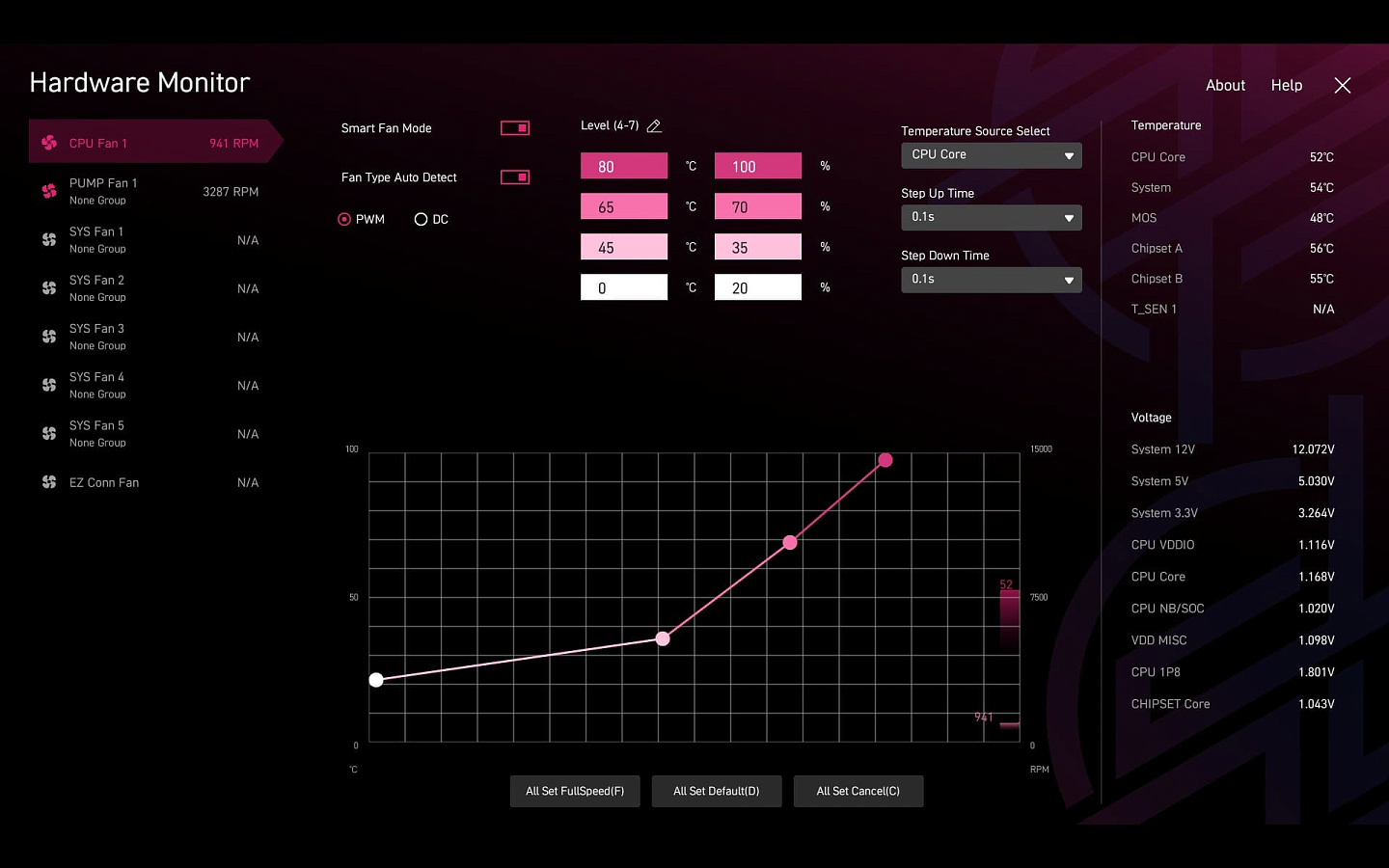

Через плагин System Diagnosis удобно контролировать состояние накопителей информации, а через "Мастер охлаждения" — управлять подключенными системами охлаждения.

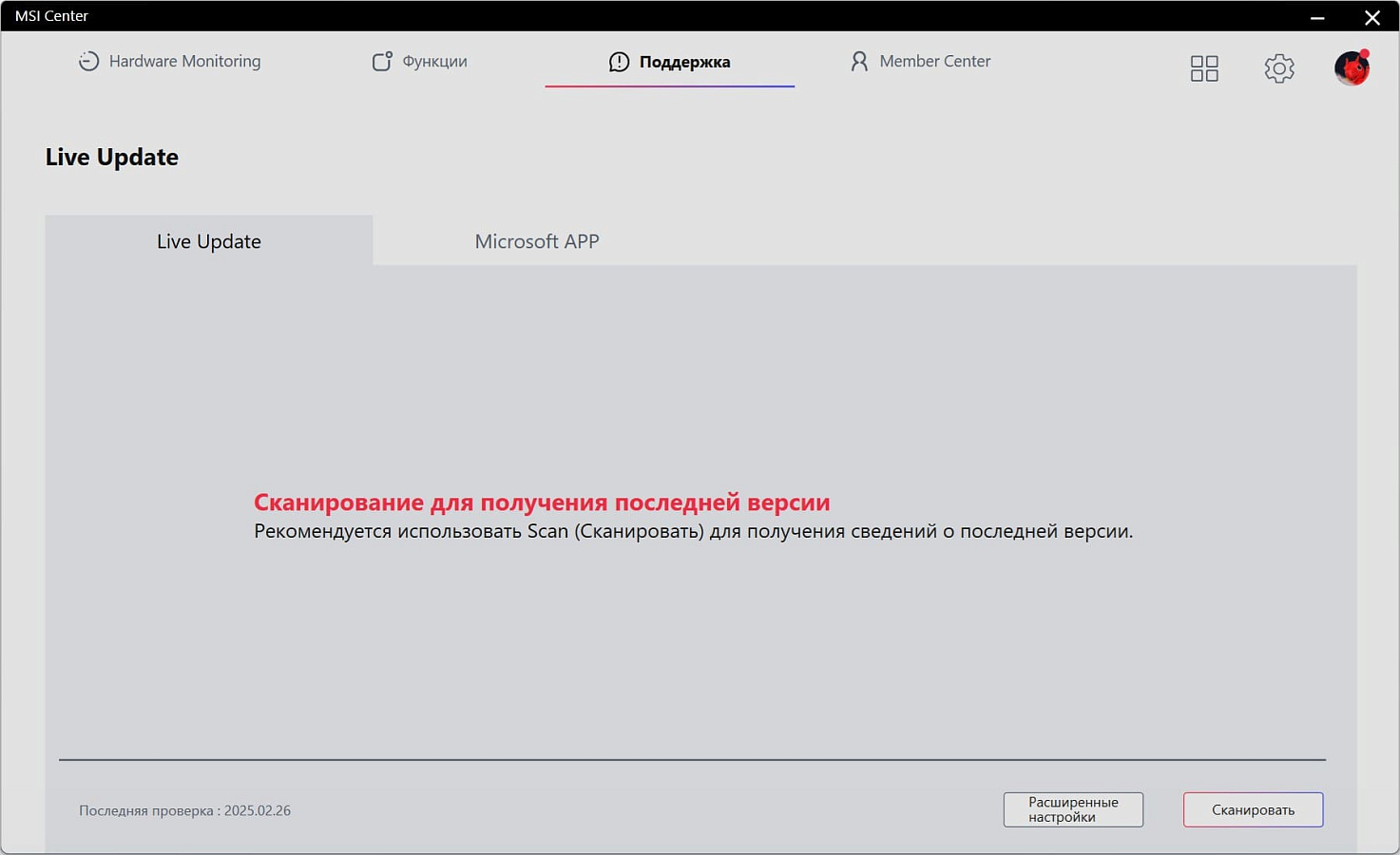

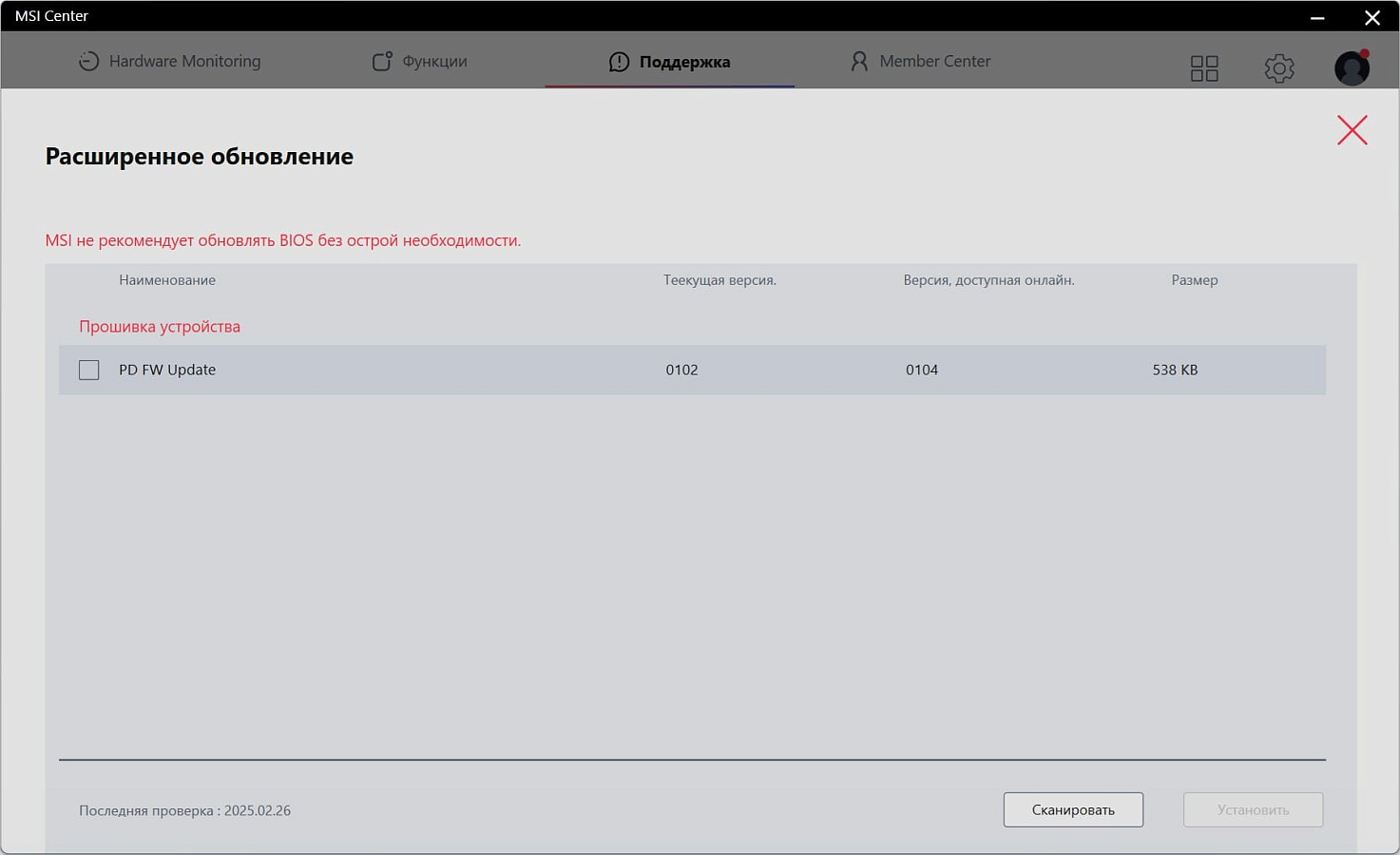

Полезным будет и раздел "Поддержка", в котором отображаются автоматически найденные обновления не только для программных модулей самой программы MSI Center, но и для системных драйверов устройств, а также прошивок контроллеров и UEFI BIOS материнской платы.

Тестирование

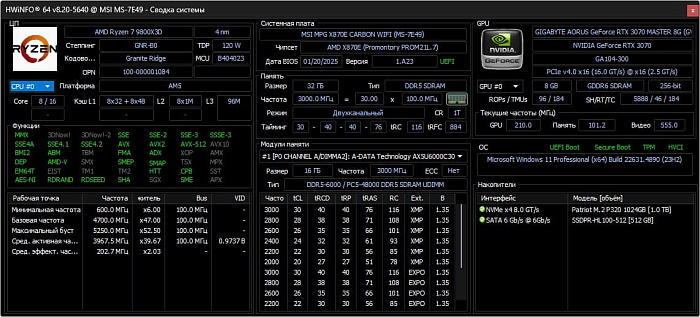

Конфигурация тестового стенда

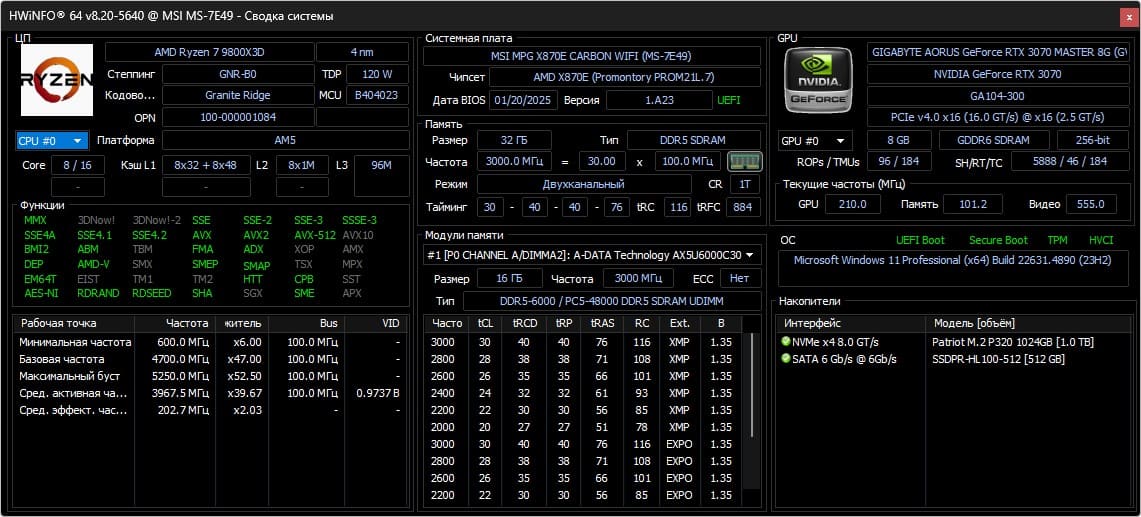

Запуск при стандартных настройках

Материнская плата в автоматическом режиме корректно определила подключенный процессор, память и накопители данных.

Работа с оперативной памятью

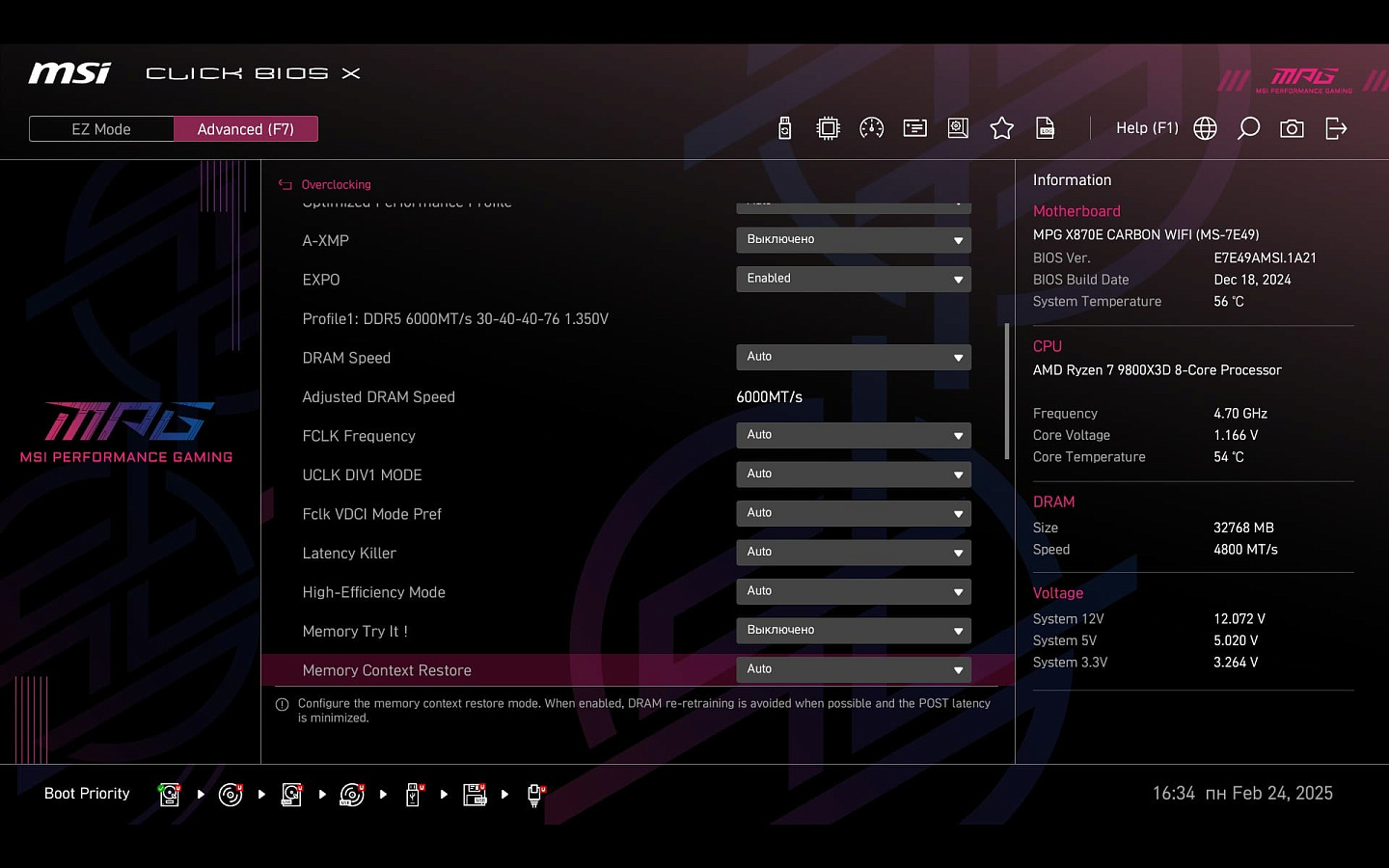

Для оперативной памяти по умолчанию включился стандартный JEDEC режим на 4800 МГц, который вручную потребовалось переключить на зашитый в планки EXPO-профиль DDR5-6000 CL30.

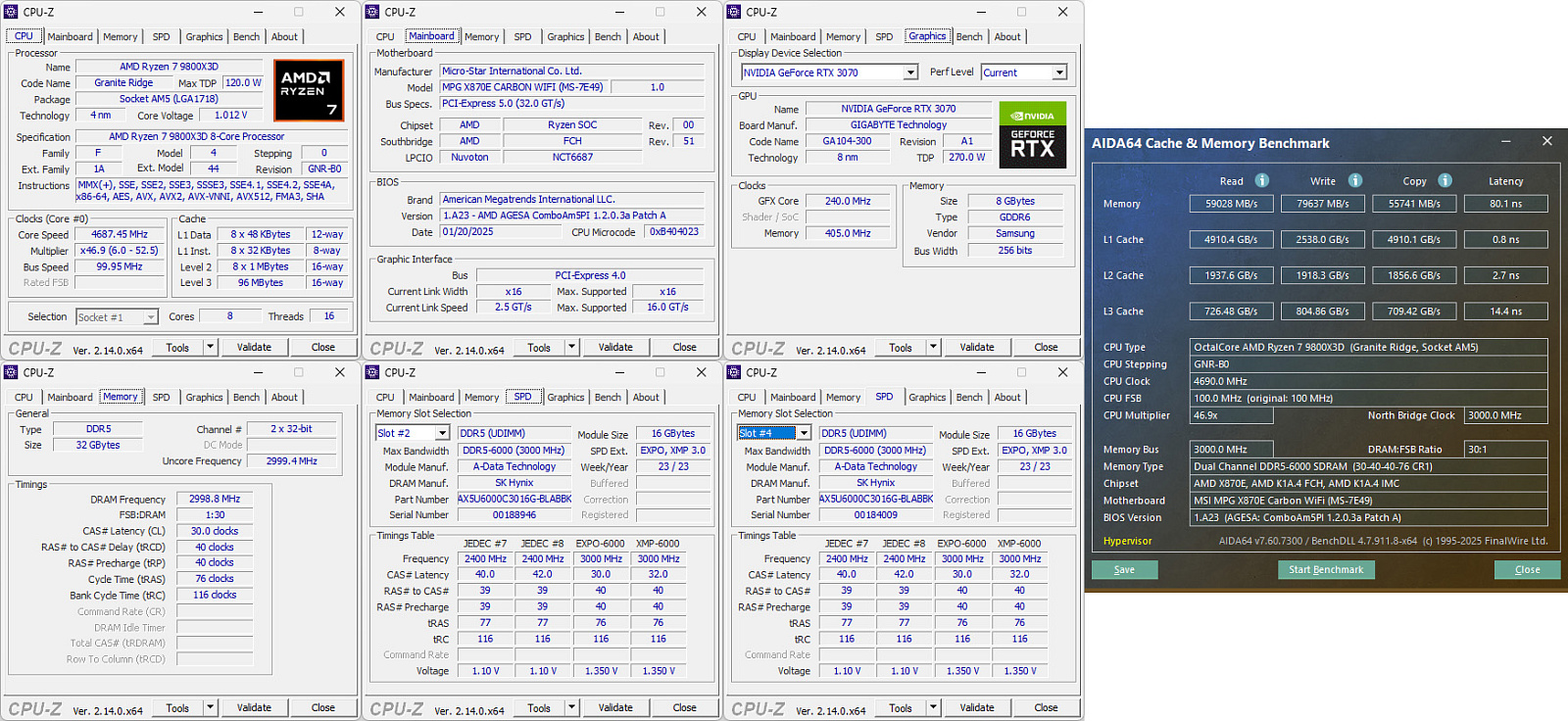

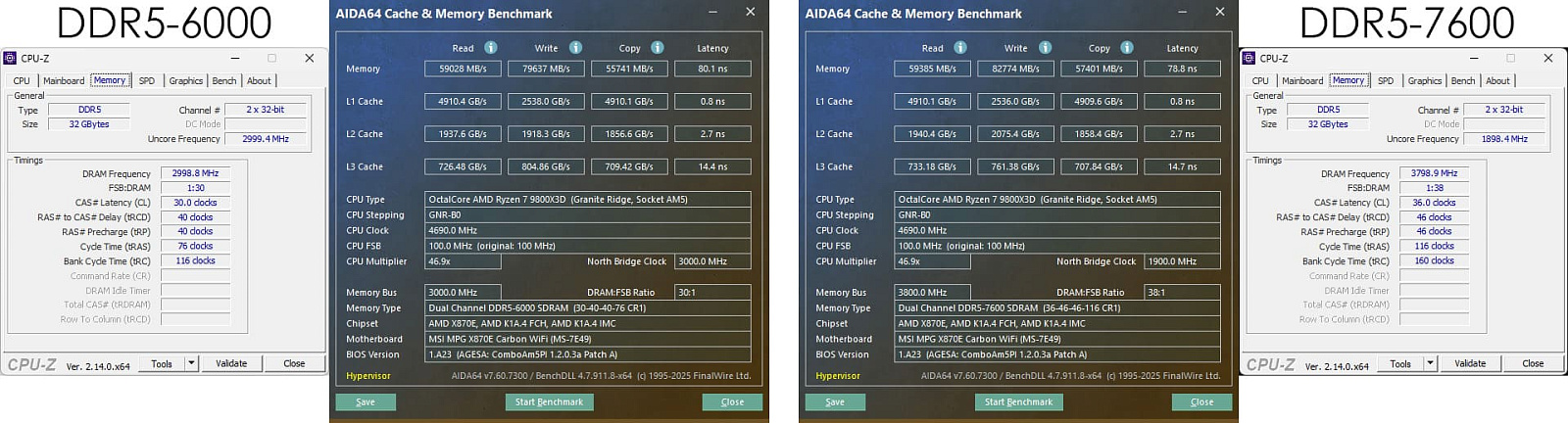

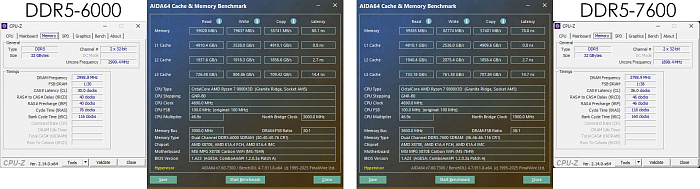

Позднее модули XPG Lancer Blade DDR5-6000 на этой плате без долгих поисков стабильного режима удалось в пару кликов разогнать до 7600 МГц, получив небольшой прирост в зависимых от памяти приложениях. Однако перечень таковых невелик, поэтому большая часть тестов была проведена на стандартном EXPO-профиле на 6000 МГц.

Стабильность

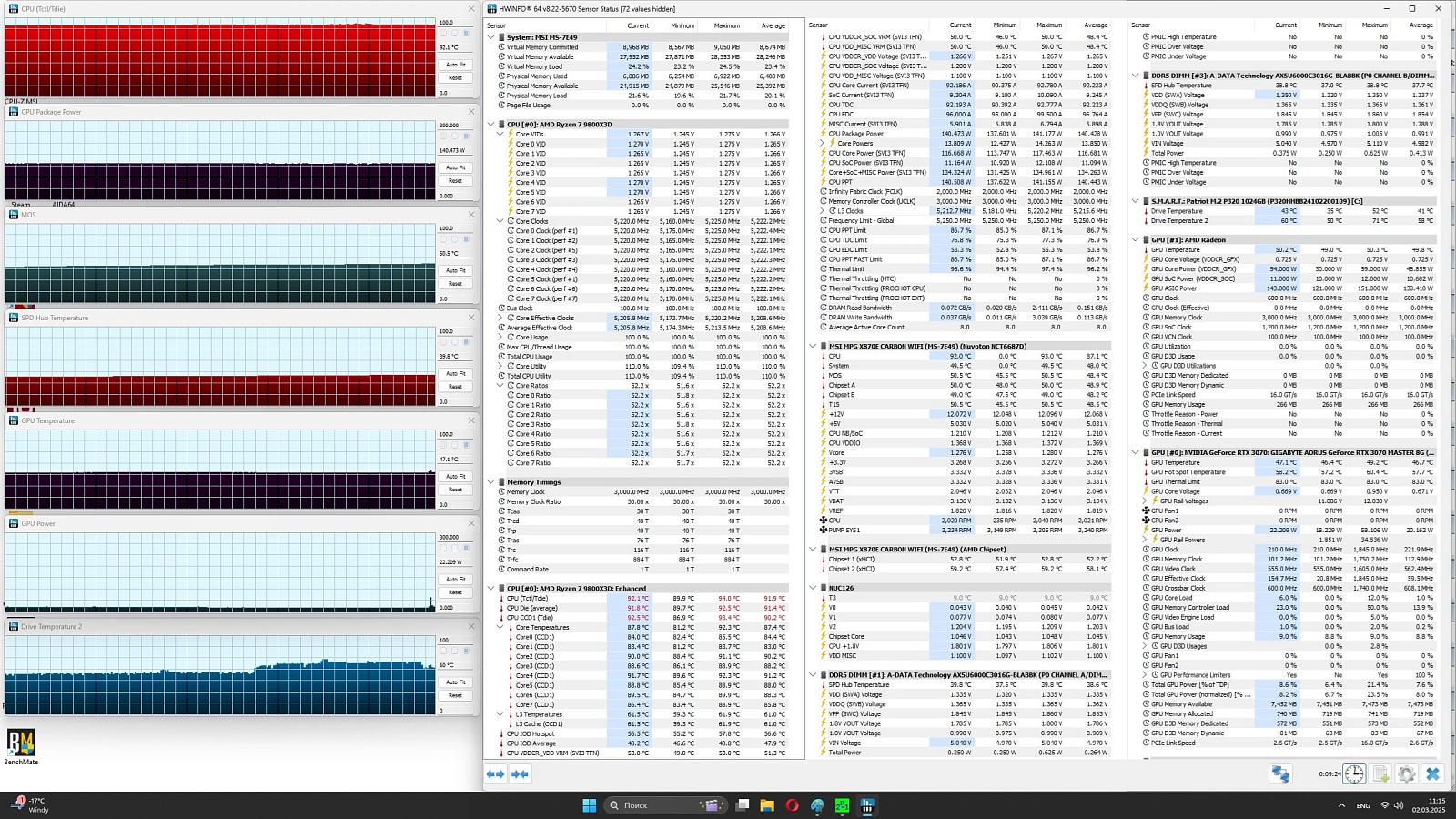

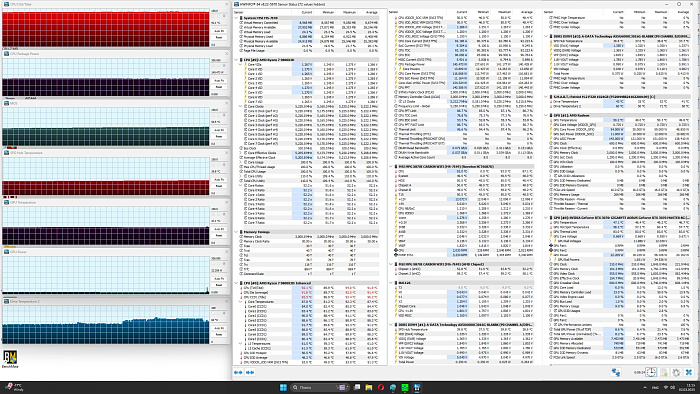

Стресс-тестирование процессора в Prime95 в течение 10 минут прошло успешно, при этом частота CPU достигала 5.225 ГГц, температура самого горячего ядра — 93°С, а температура силовых элементов цепей питания процессора не превышала 51°С.

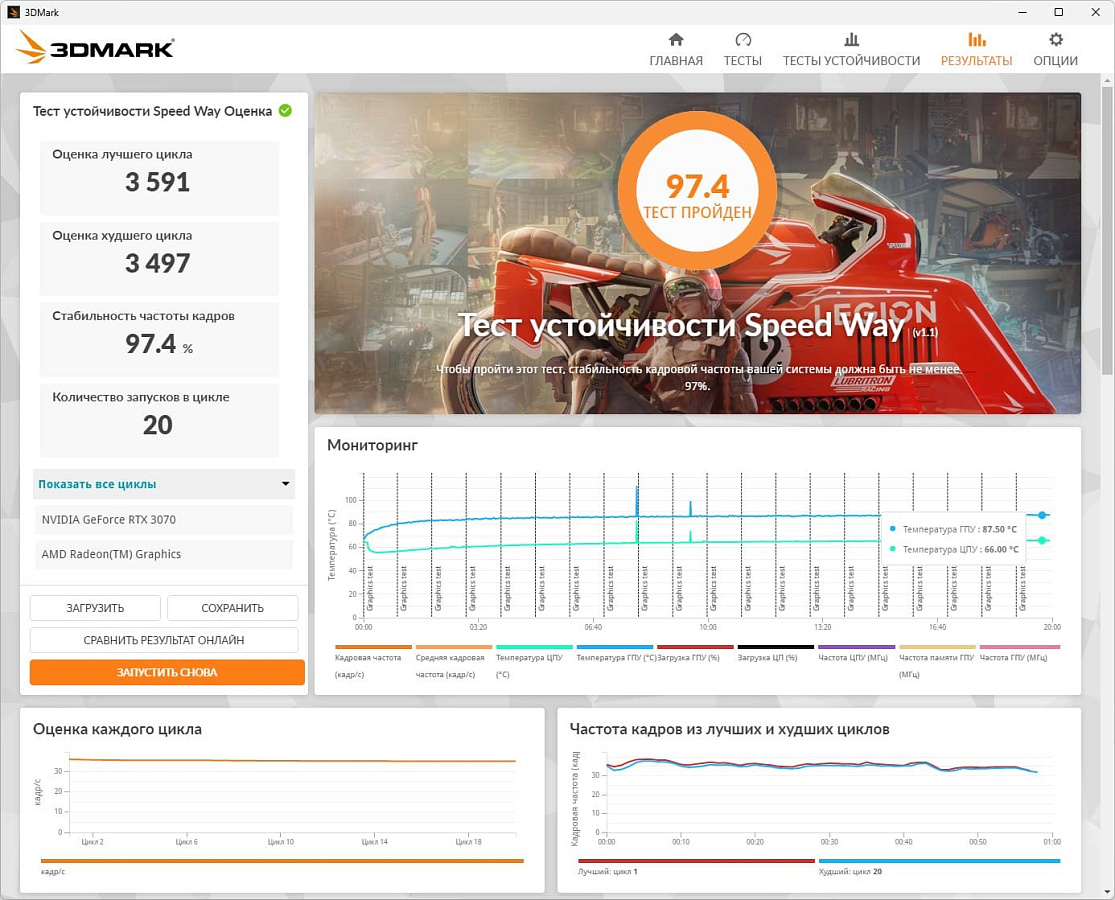

Конфигурация также прошла DirectX 12 стресс-тест 3DMark Speed Way с температурой в конце тестов: ЦПУ — 66°С, ГПУ — 87,5°С.

Производительность

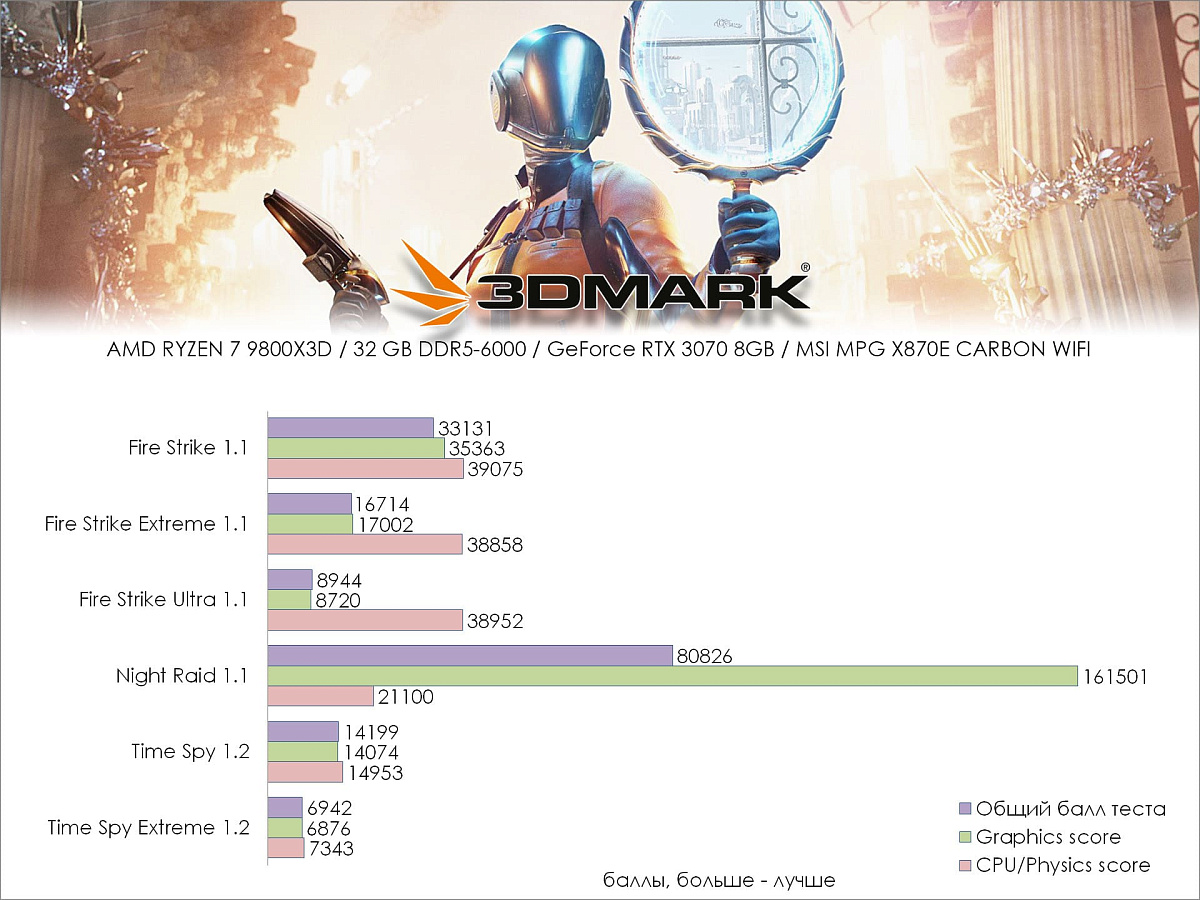

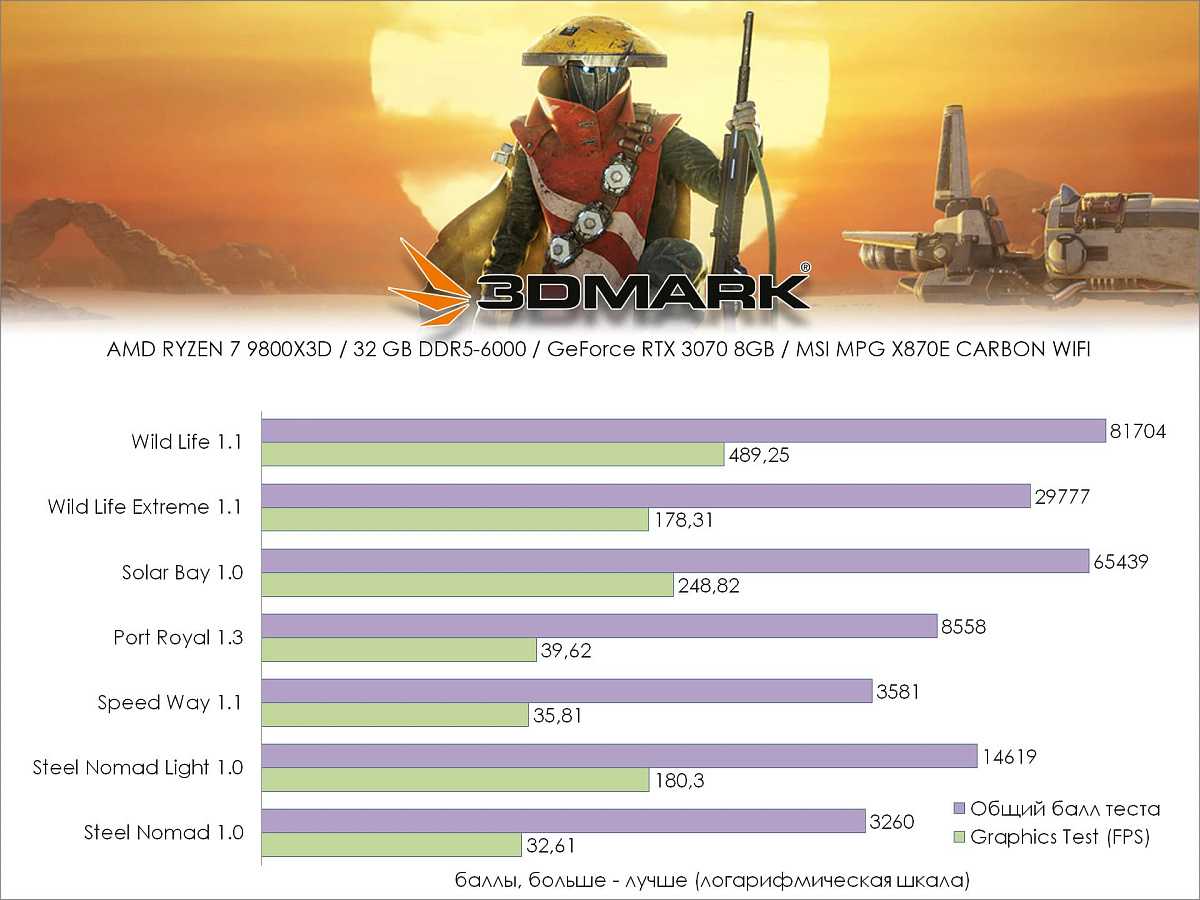

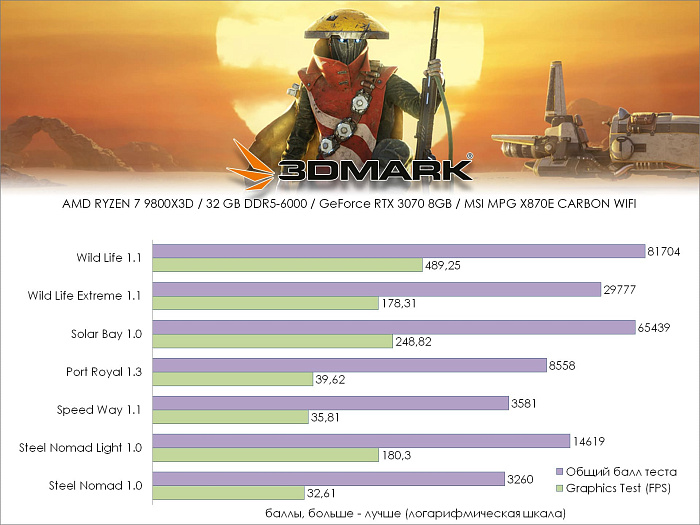

Результаты в основных тестах из состава 3DMark (Steam):

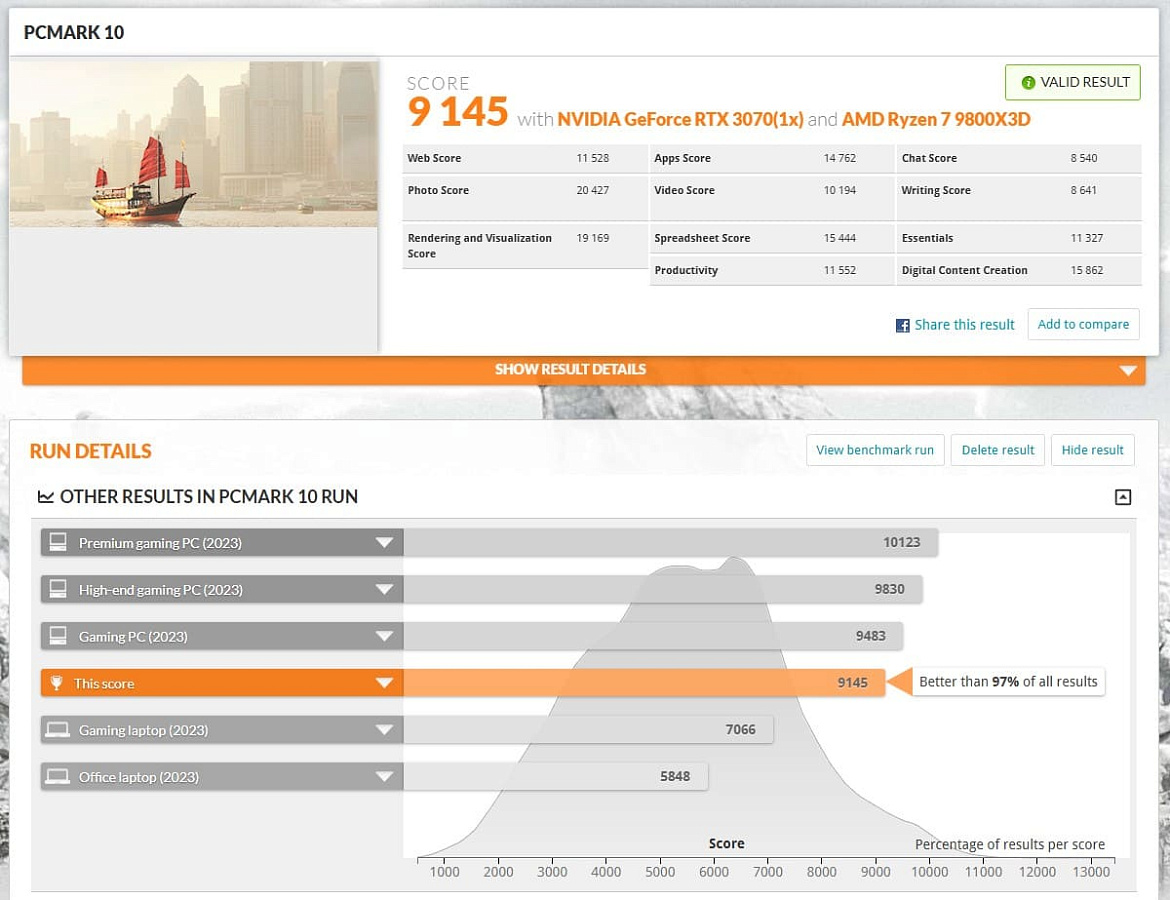

В PCMark 10 тестовая конфигурация набрала 9145 баллов.

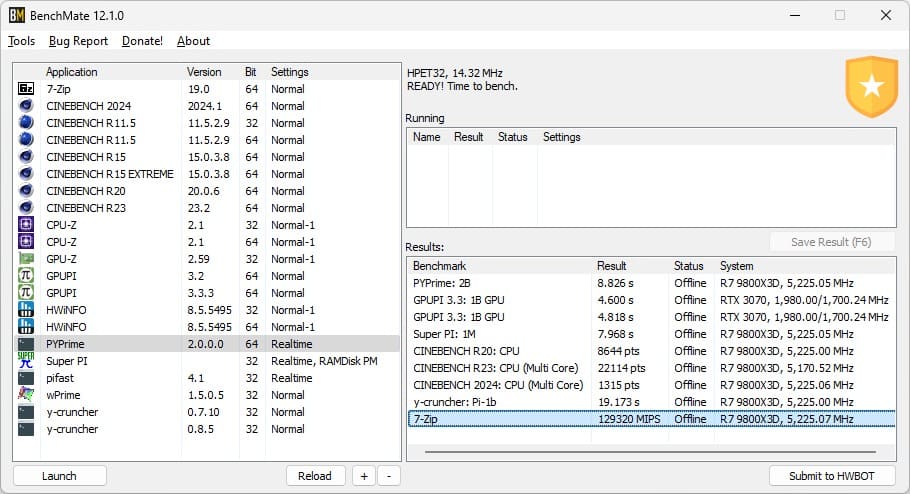

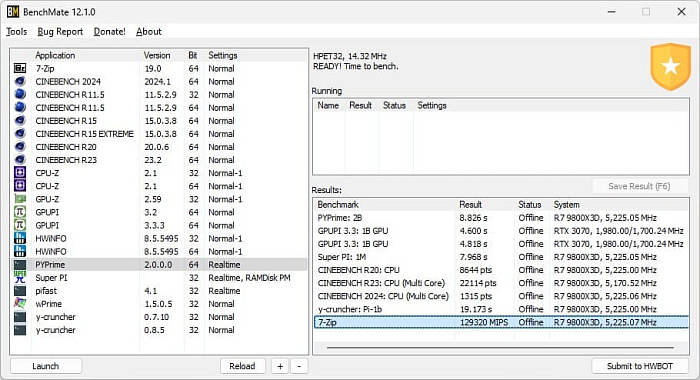

Результаты тестов из состава Bench Mate 12.1.0:

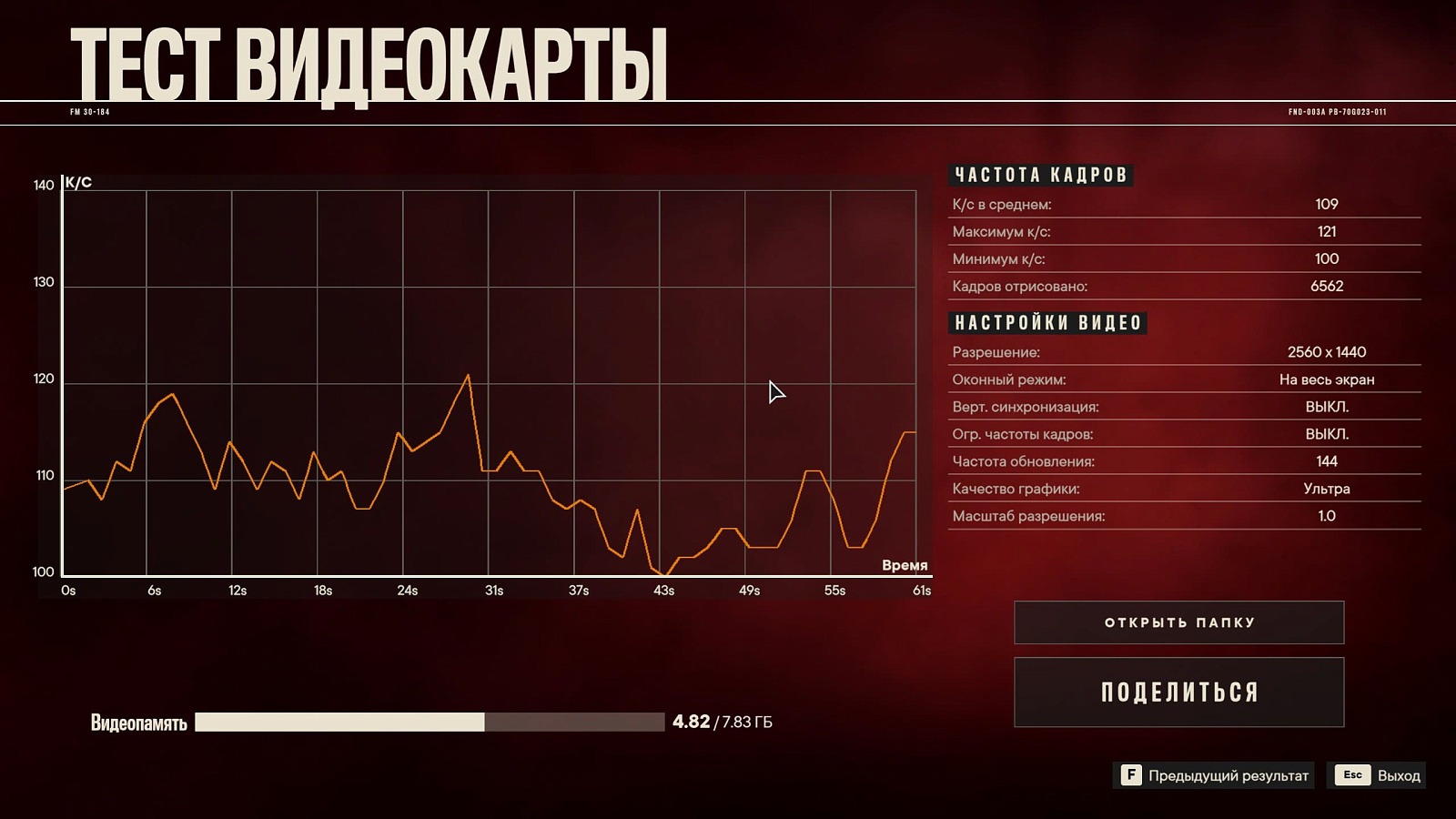

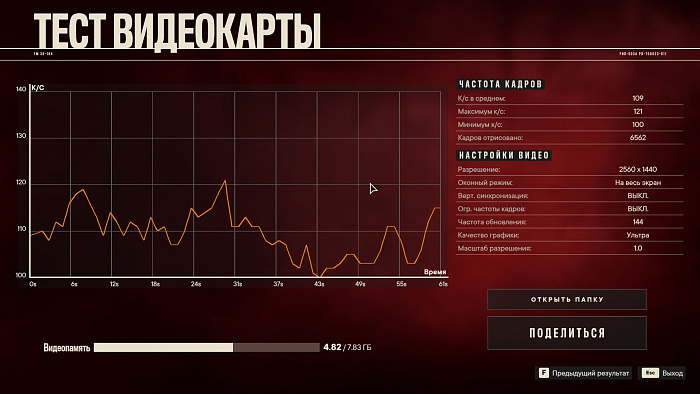

В игре Far Cry 6 при разрешении 2K (2560x1440 точек) и качестве графики "Ультра" средняя частота кадров в ходе бенчмарка составила 109 fps (минимум 100 fps, максимум 121 fps).

Заключение

Несмотря на отнесение материнской платы MSI MPG X870E CARBON WIFI к серии MPG — производительной игровой, на ней есть всё минимально необходимое и для экспериментов с разгоном: светодиодные индикаторы процесса загрузки, двухсегментный индикатор POST-кодов, поддержка профилей и настроек разгона памяти, поддержка PBO и аппаратные кнопки включения и перезагрузки в нижней части платы, а также кнопка сброса настроек CMOS и настраиваемая кнопка SMART на задней панели. Не обошлось и без редизайна MSI Click BIOS, который получил новую версию X. Применение чипсета AMD X870E не сильно изменило набор поддерживаемых платой технологий, ведь он привнёс большей частью только поддержу USB 4, увеличенное количество линий шины PCIe и значок нативной поддержки возможностей AMD Ryzen 9000-ой серии. Однако MSI пошли не только по пути апгрейда платформы, но и улучшили функциональность материнской платы MSI MPG X870E Carbon WIFI. Наконец-то на плате появился механизм управления защёлкой PCIe-слота для видеокарты выносной кнопкой, благодаря чему теперь не нужно мучиться с извлечением видеокарты при установленном массивном суперкулере или M.2-накопителе с нестандартным крупным радиатором, которые на платах предыдущих поколений могли затруднять доступ к защёлкам на самом слоте. Появилась новая (V2) версия разъёма EZ Conn к которому с помощью комплектного переходного кабеля удобно подключать системы охлаждения с подсветкой и/или LCD-дисплеем. Добавилась поддержка стандарта USB 4 и WIFI 7 с диапазоном 6 ГГц, правда для его поддержки нужно использовать Microsoft Windows 11 последней версии (не ниже 24H2). Спорным моментом остался только поворот коннекторов для фронтальных USB 3.0 и USB-С коннекторов, с которыми могут быть коллизии в набравших популярность корпусах с панорамными панелями ("аквариумы") при размещении правее платы радиатора СЖО. Но, это частные случаи совместимости, которые решаются опционально приобретаемыми угловыми переходниками.

Преимущества MSI MPG X870E CARBON WIFI:

Недостатки:
