Обзор и тест материнской платы Colorful iGame Z890 ULTRA V20

Выбор материнской платы - дело индивидуальное. Кому-то важно количество подключаемых накопителей, для кого-то скоростные современные интерфейсы будут самым главным, энтузиасты каждое поколение ищут производителя самой удачной материнской платы для покорения рекордов в общих и очень локальных зачётах. Colorful iGame Z890 ULTRA V20 предлагает что-то для каждой озвученной категории пользователей - разберёмся и проверим всё в тестах.

Внешний вид и комплектация

Спецификации

Светлая крупная картонная коробка переливается всеми цветами радуги. На верхней стороне находится крупное изображение материнской платы и пиктограммы с обозначением важных характеристик. На обратной - подробное описание и вся обязательная информация.

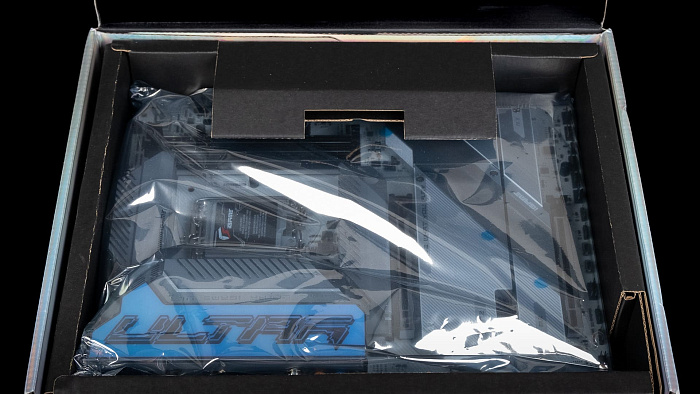

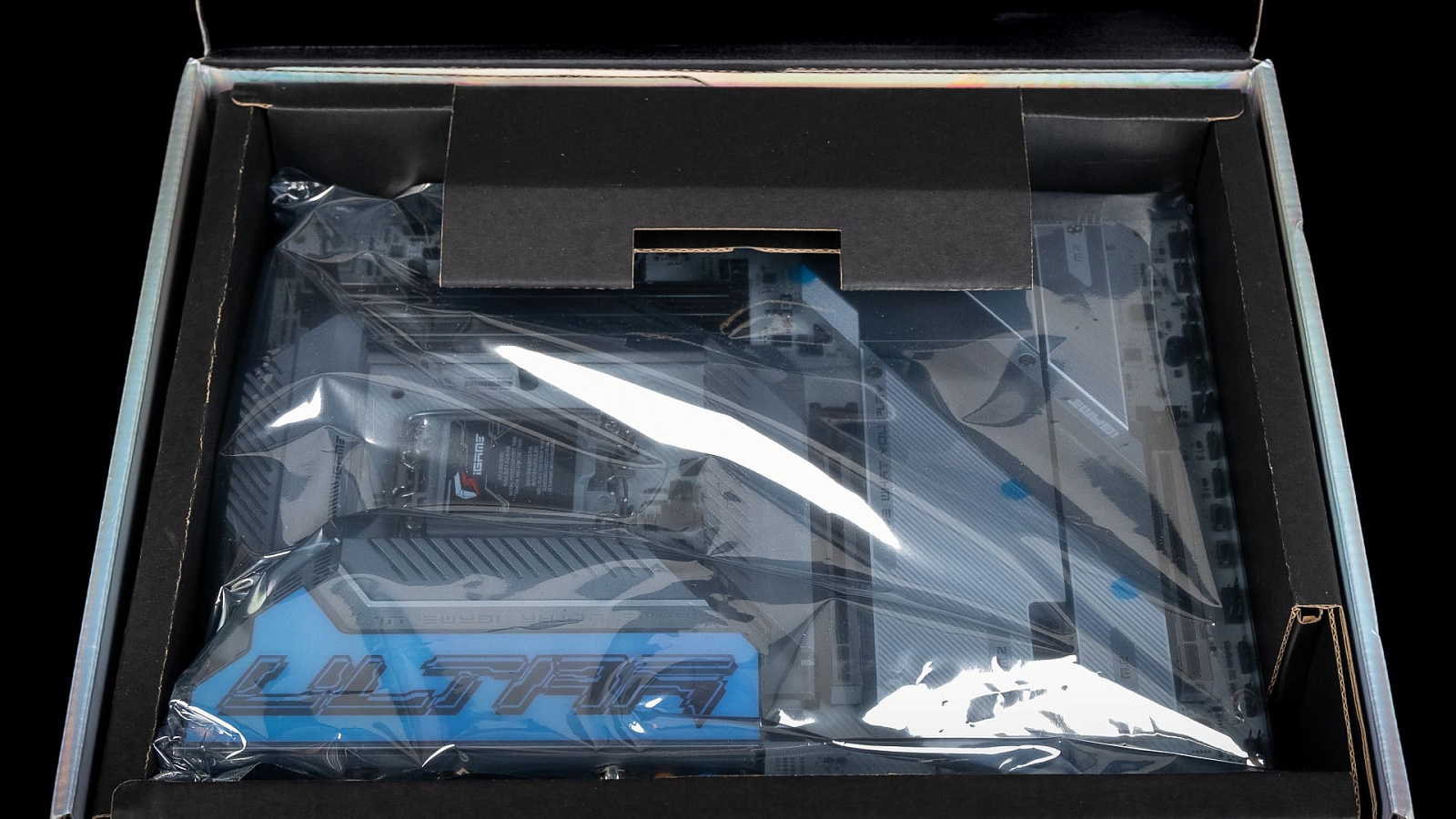

Внутри плата зафиксирована в картонной вставке. Антенна Wi-Fi и все дополнительные элементы поставки сложены в отдельную коробку.

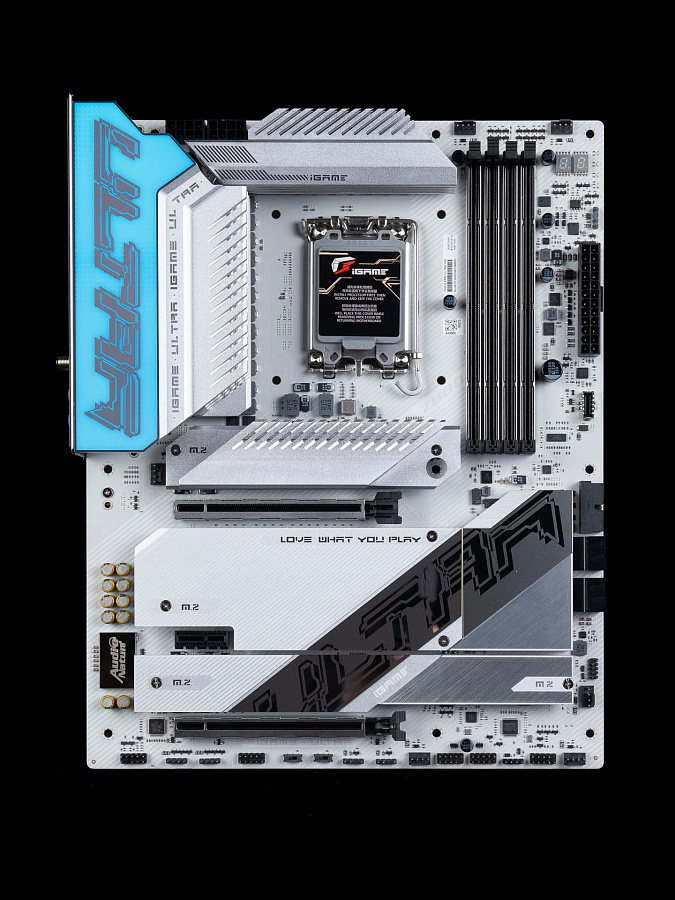

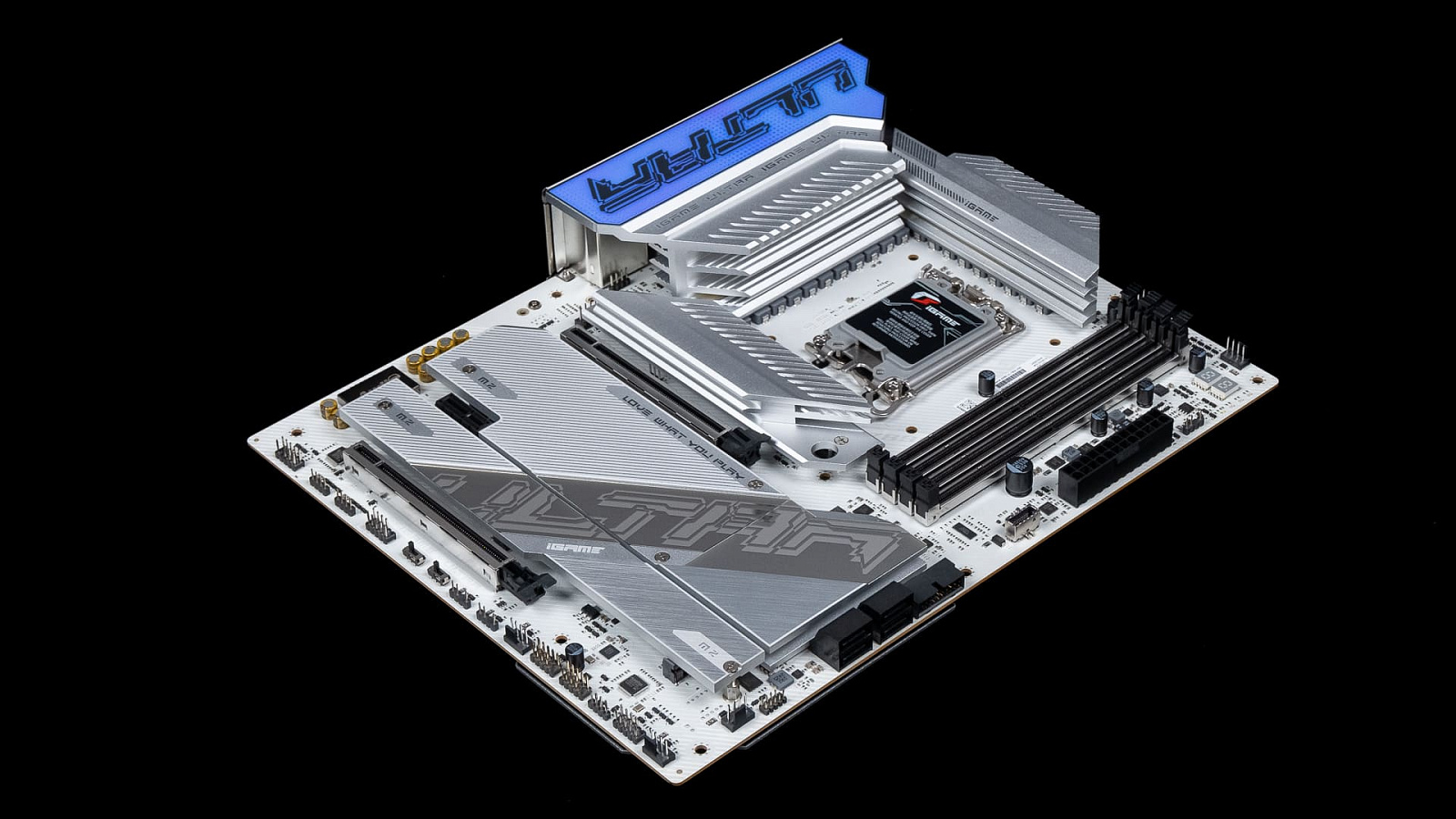

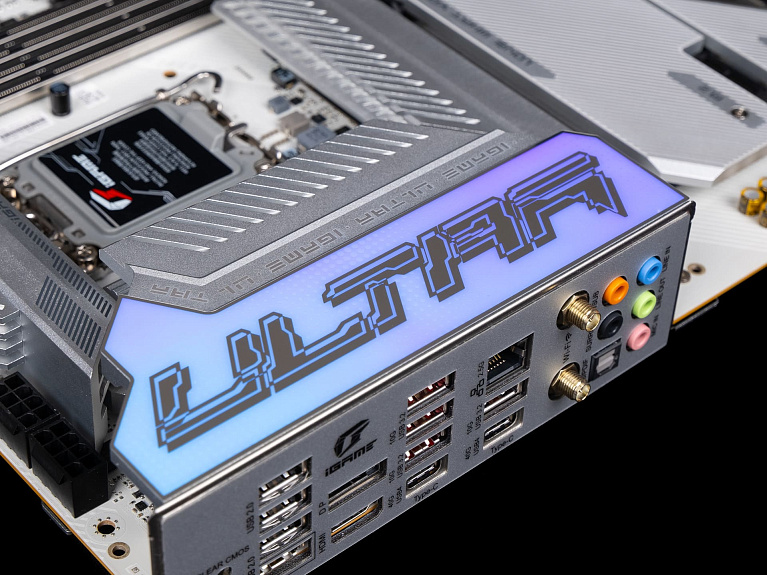

Сама материнская плата выглядит внушительно, под стать упаковке. Накладка на кожухе портов "задней" панели изменяет цвет в зависимости от внешнего освещения и аналогово освежает внешний вид не хуже активного RGB. Большая часть поверхности материнской платы закрыта радиаторами.

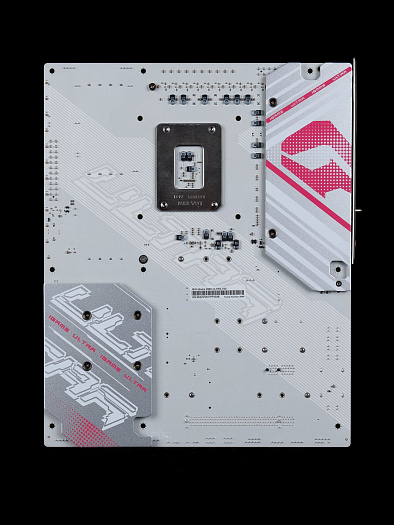

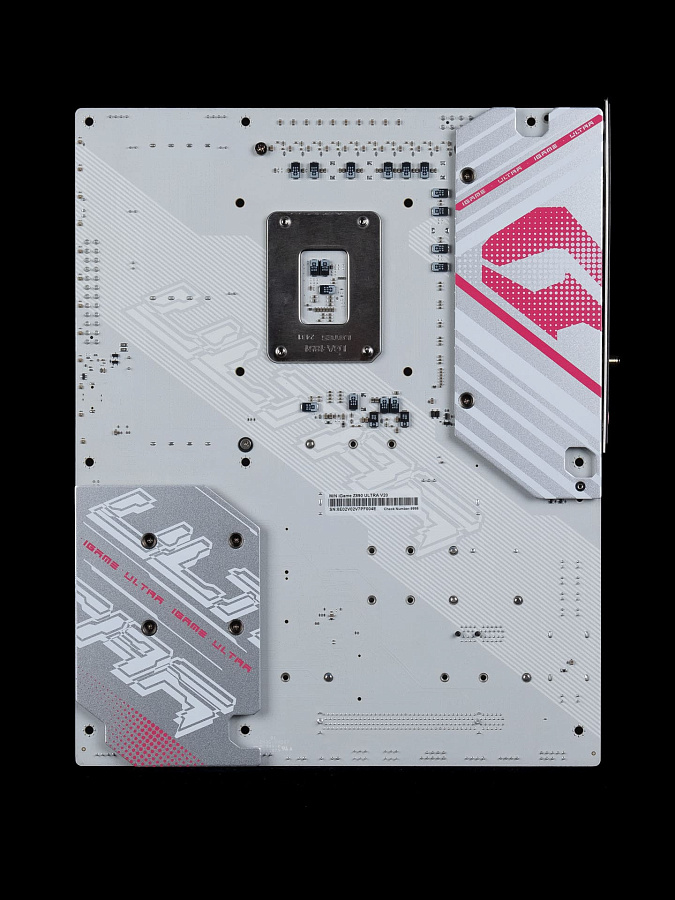

На обратной стороне присутствуют две металлические накладки. Нижняя является защитным или декоративным элементом, а верхняя, помимо декоративной функции, через термопрокладку отводит тепло от зоны подсистемы питания процессора.

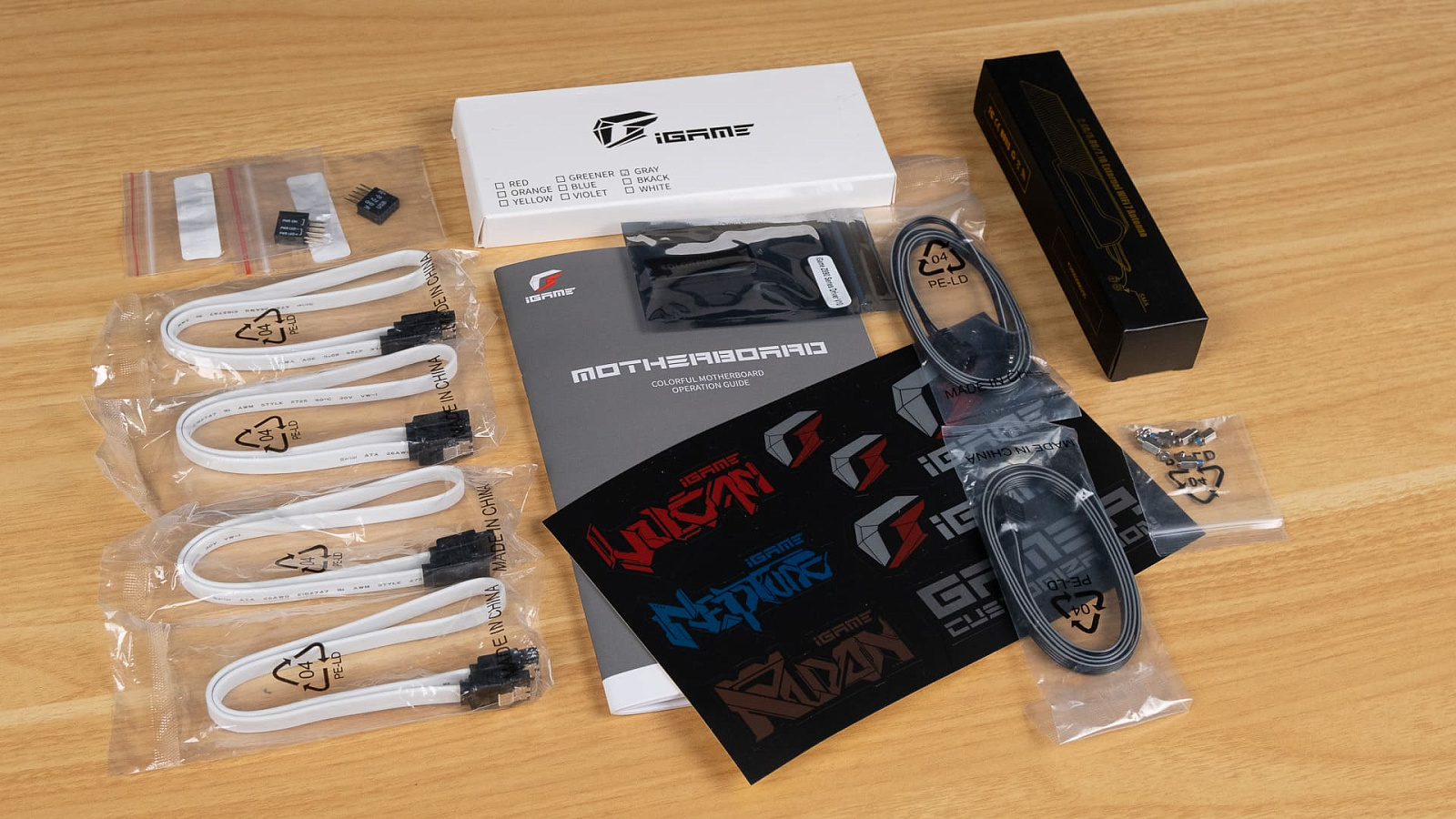

Комплект дополнений, прилагаемый к материнской плате, обширен. Можно отметить SATA кабели в цвет, что может быть очень полезно для сборки эстетично выглядящего ПК в светлых тонах.

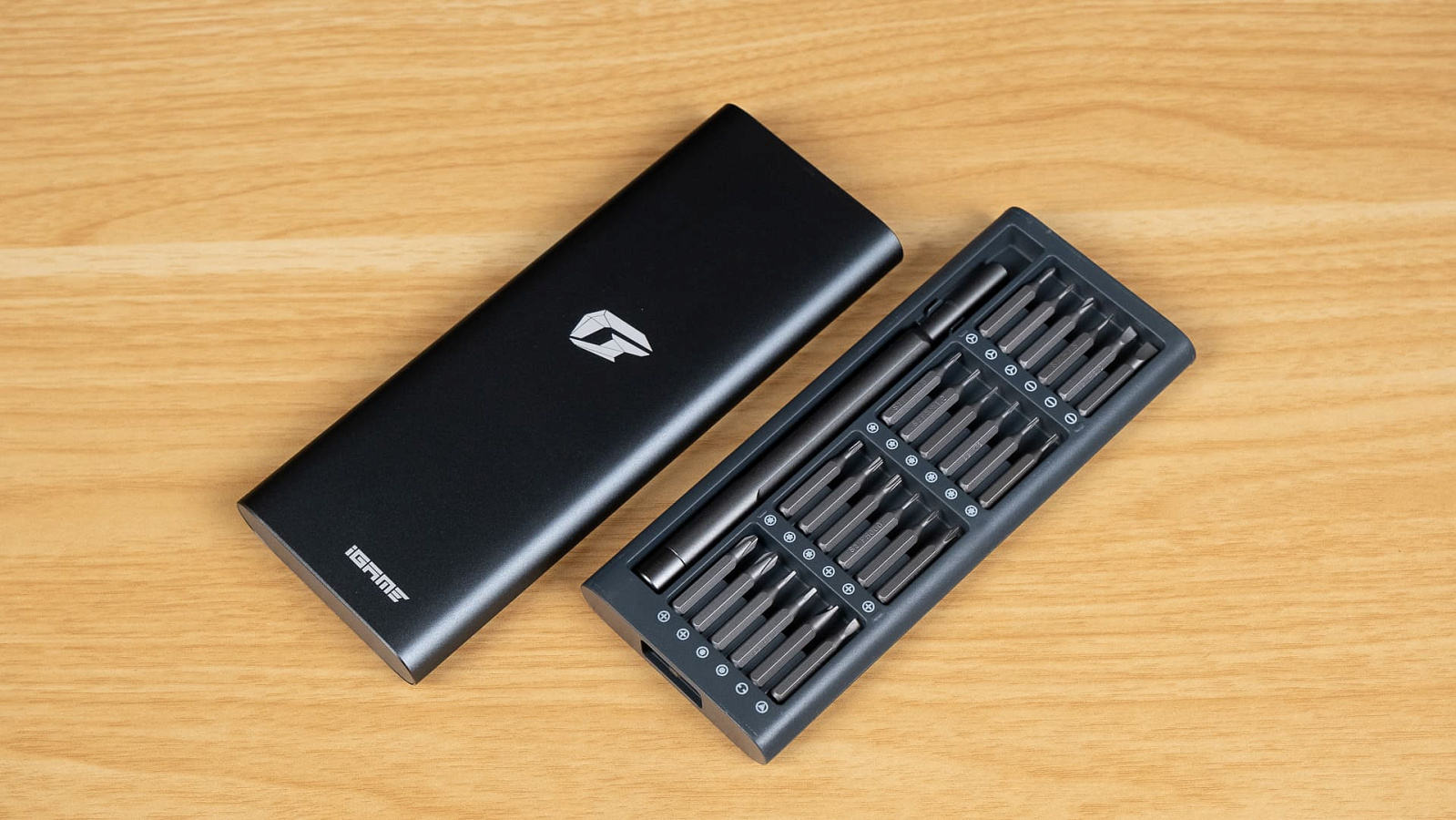

В отдельной белой коробочке прилагается отвёртка и набор бит хорошего качества. Приятное дополнение, которое окажется полезным не только для сборки компьютера.

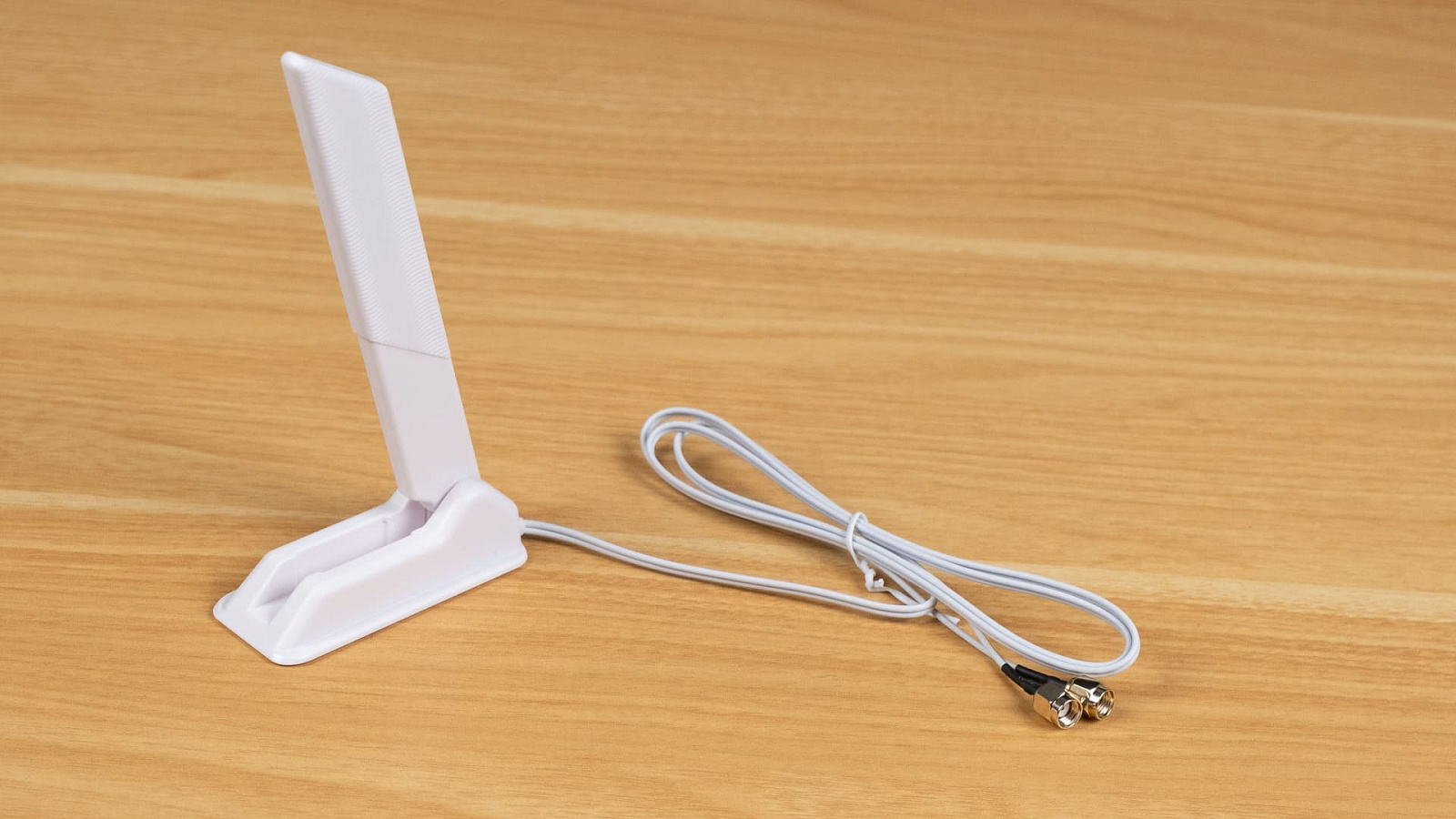

Антенна Wi-Fi выполнена в белом цвете, основание магнитное. Провод подключения длиной 95 см до коннекторов.

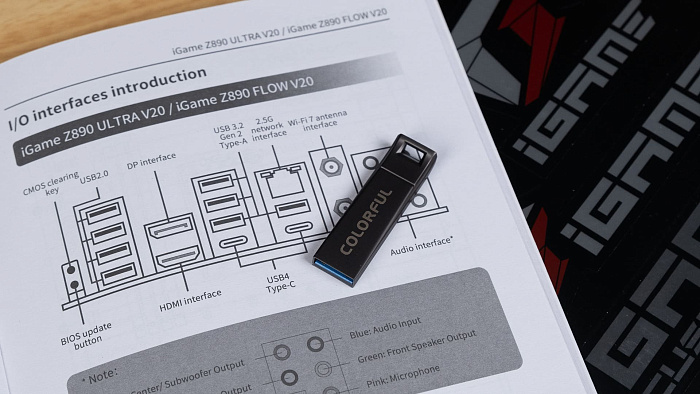

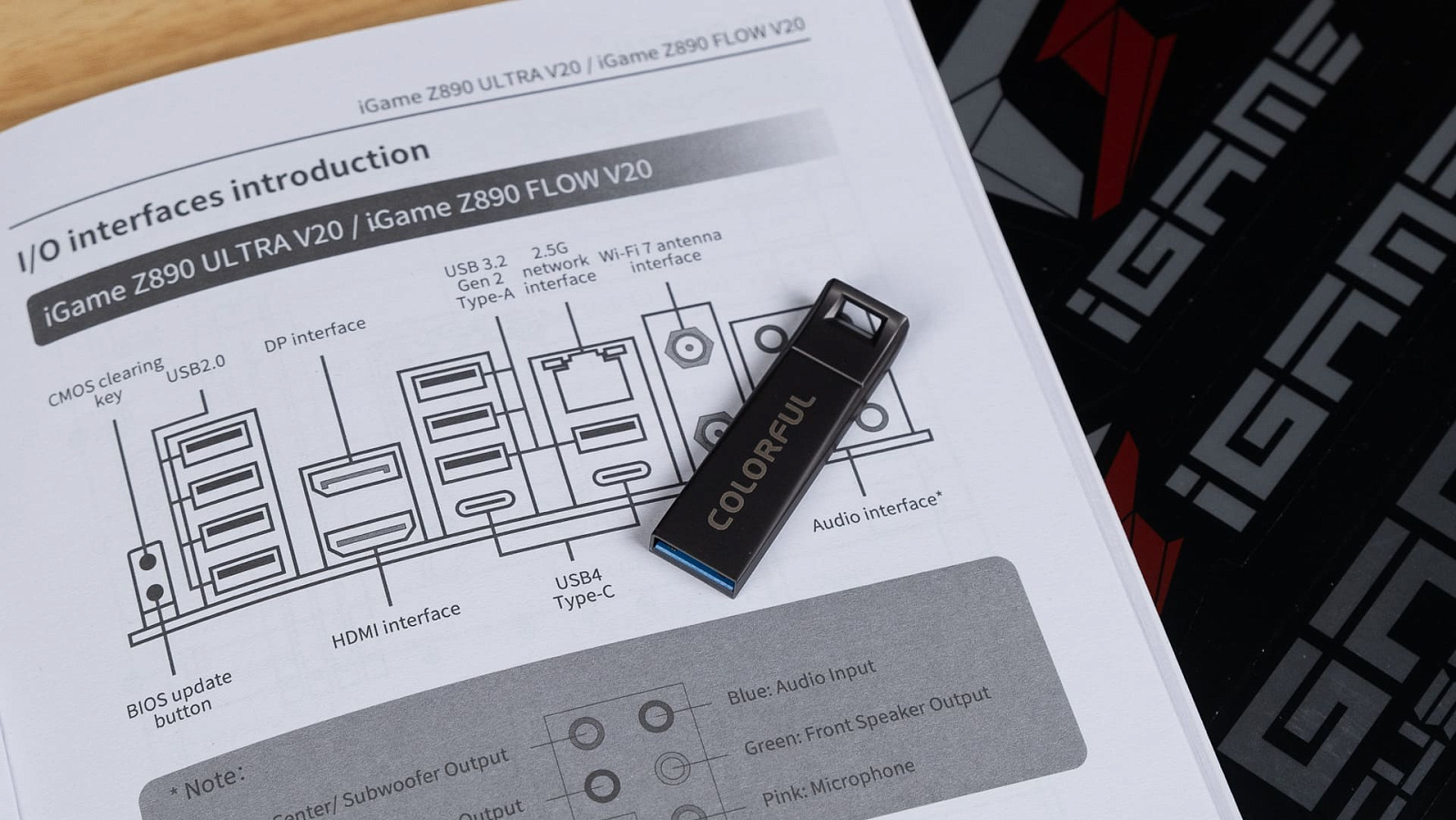

Прилагаемое руководство пользователя содержит информацию на китайском и английском языках. На брендированном флеш-накопителе необходимые драйверы и сопутствующие приложения.

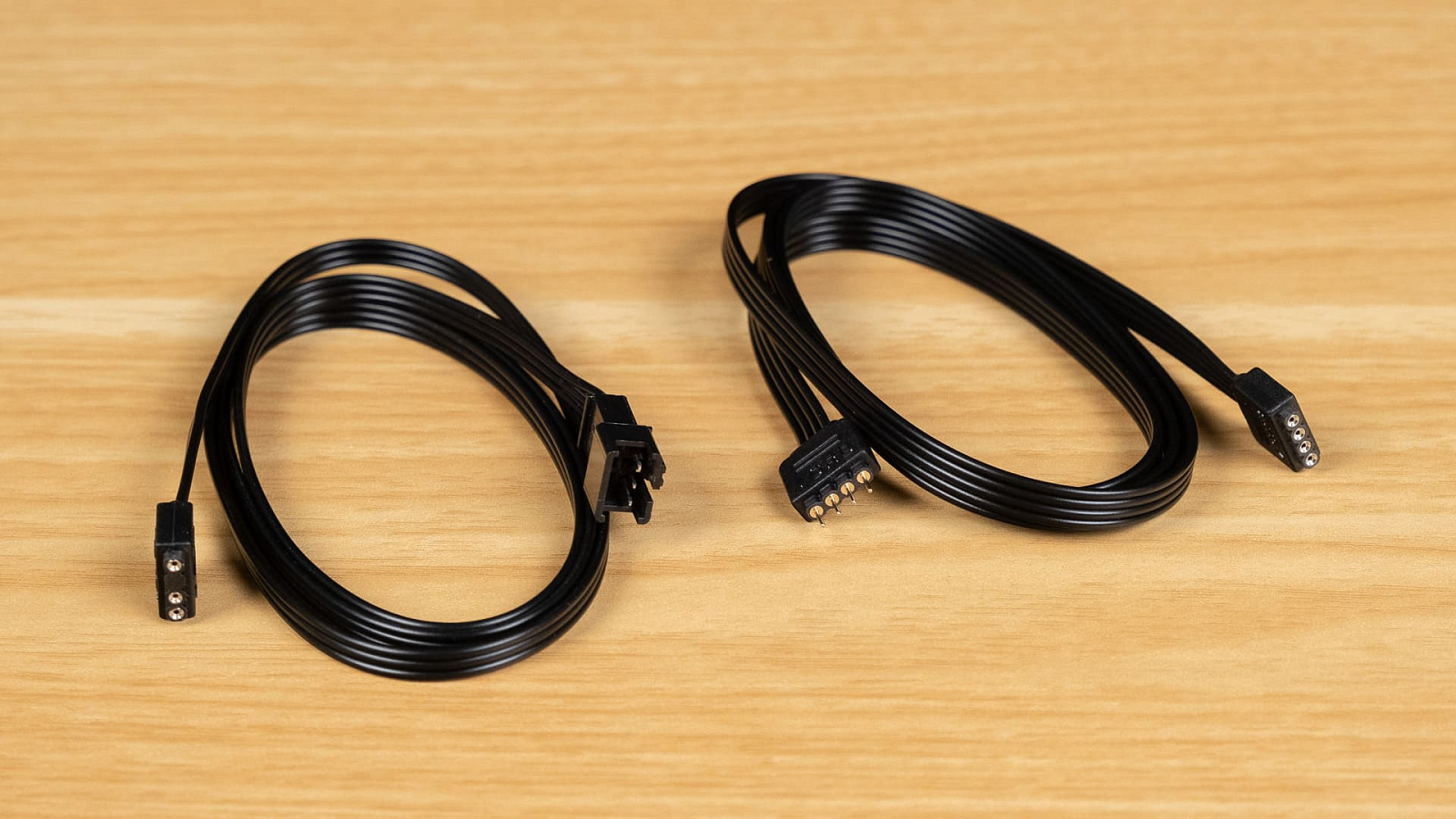

В комплекте предусмотрены два удлинителя для подключения 5В и 12В RGB устройств. Длина проводов - почти 80 см.

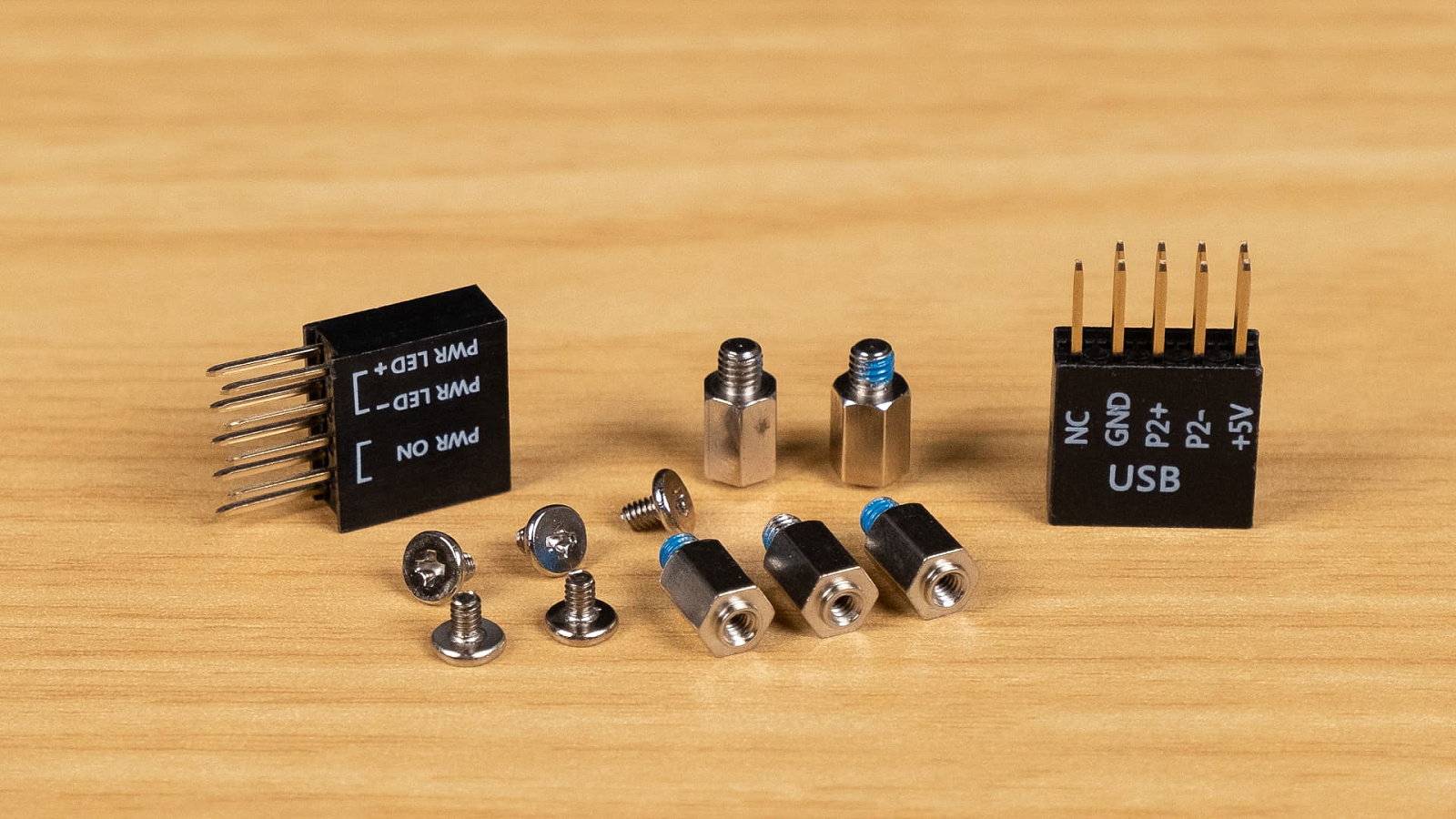

Для M2 накопителей приложены пять стоек с винтиками. Коннекторы кнопок и индикаторов передней панели корпуса можно подключить к прилагаемой колодке и уже её присоединить к материнской плате в один приём. Для внутреннего USB 2.0 предусмотрена похожая колодка.

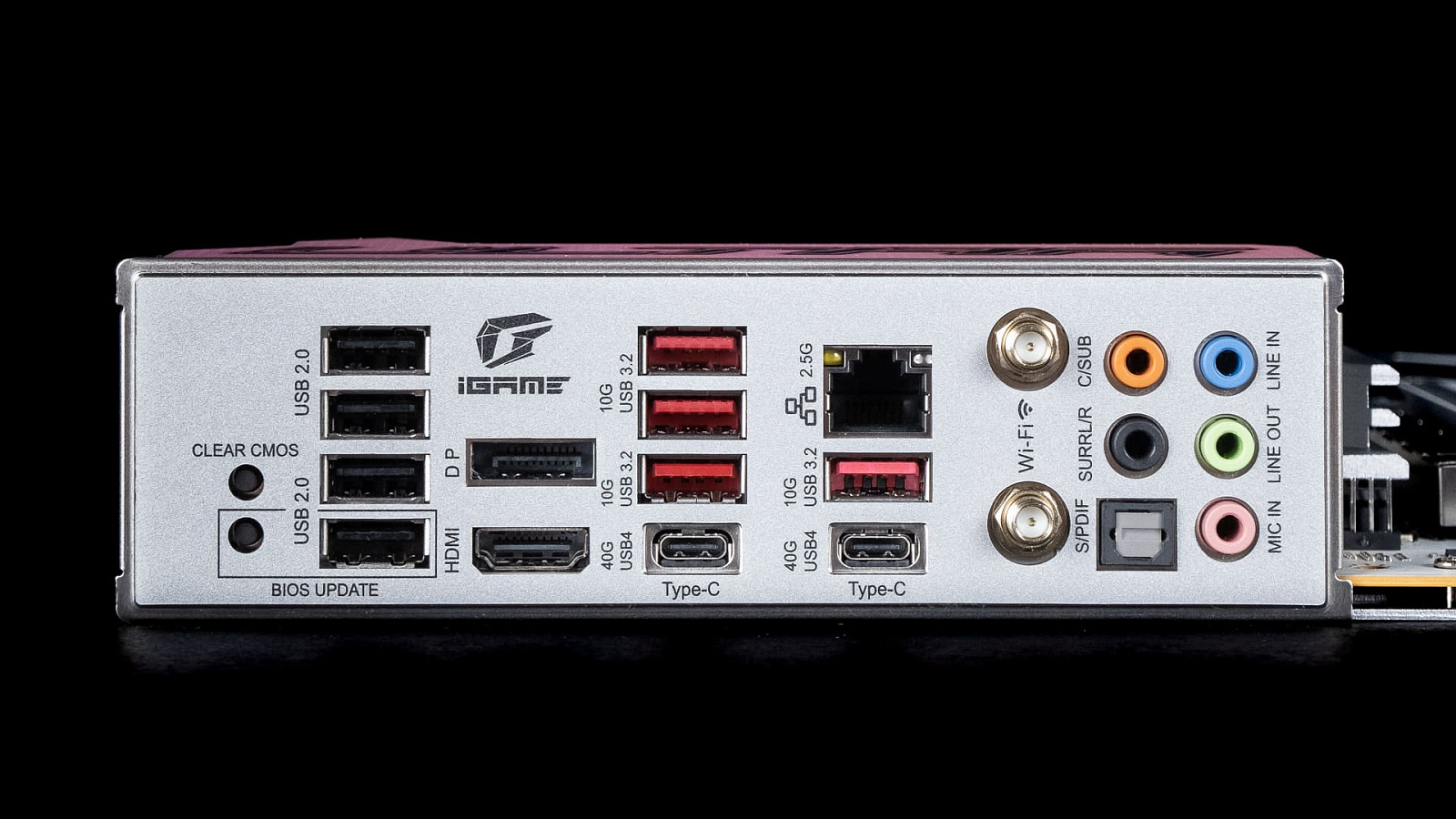

На "заднюю" панель выведены четыре USB 2.0 версии и столько же 10 Гбит/с Type-A USB 3.2 Gen 2. Через Type-C порты реализованы два 40 Гбит/с USB 4. Видеовыходы встроенного в процессор видеоускорителя представлены двумя портами: DisplayPort и HDMI. Предусмотрена отдельная кнопка для сброса настроек UEFI "Clear CMOS". Другая кнопка предназначена для обновления BIOS без старта системы через выделенный USB.

Ethernet порт поддерживает 2,5 Гбит/с подключение, коннекторы антенны Wi-Fi с привычными завинчивающимся фиксатором.

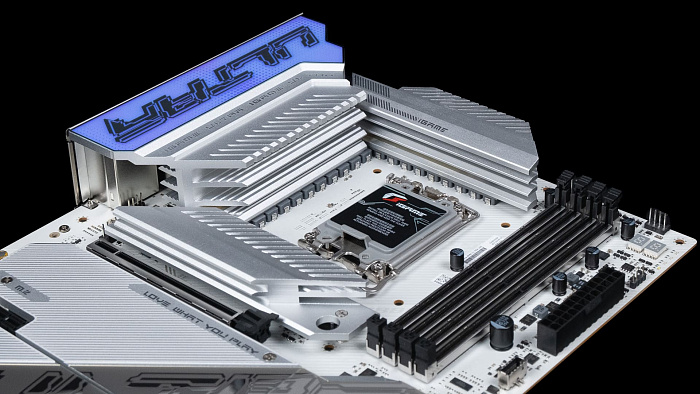

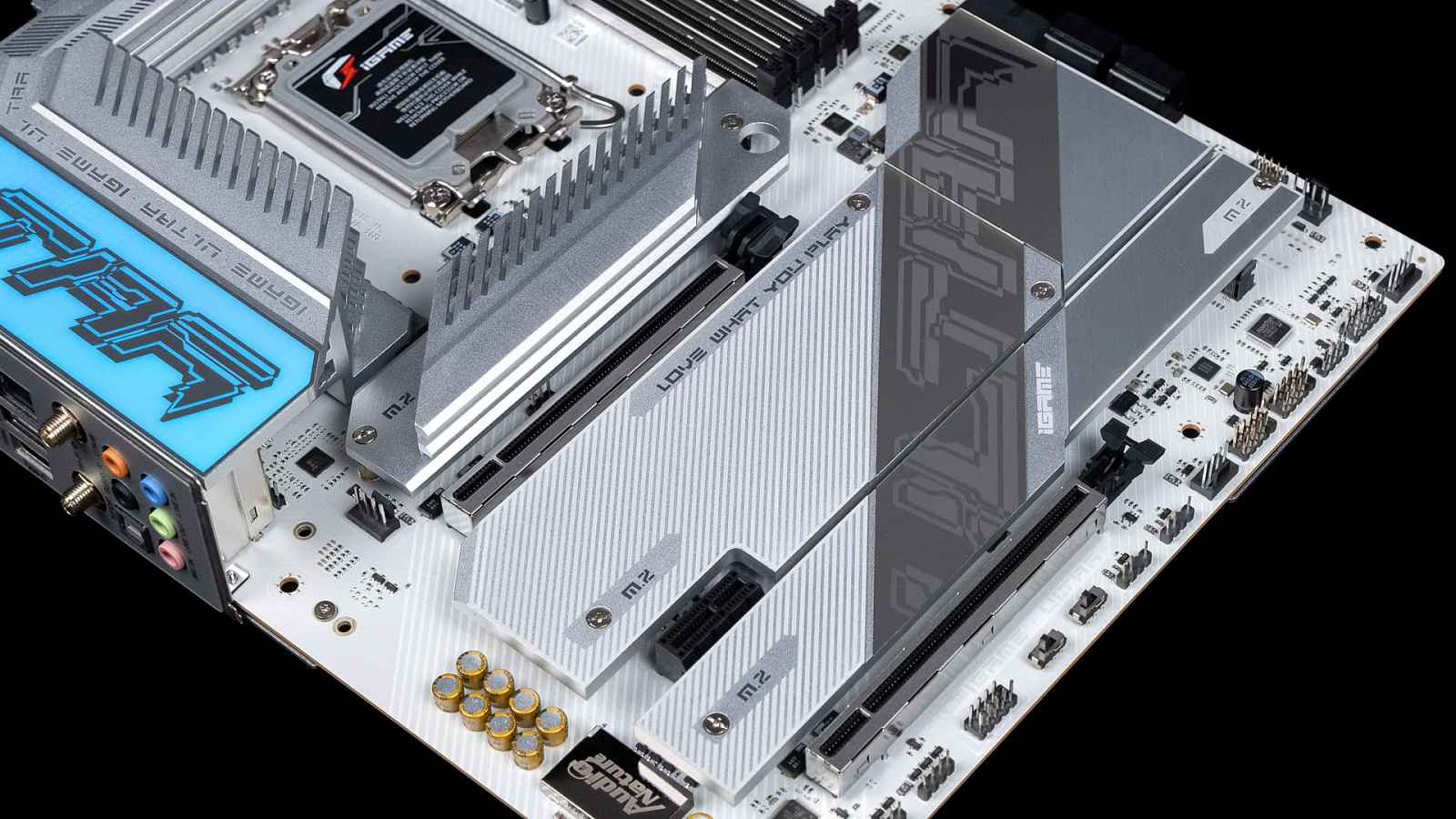

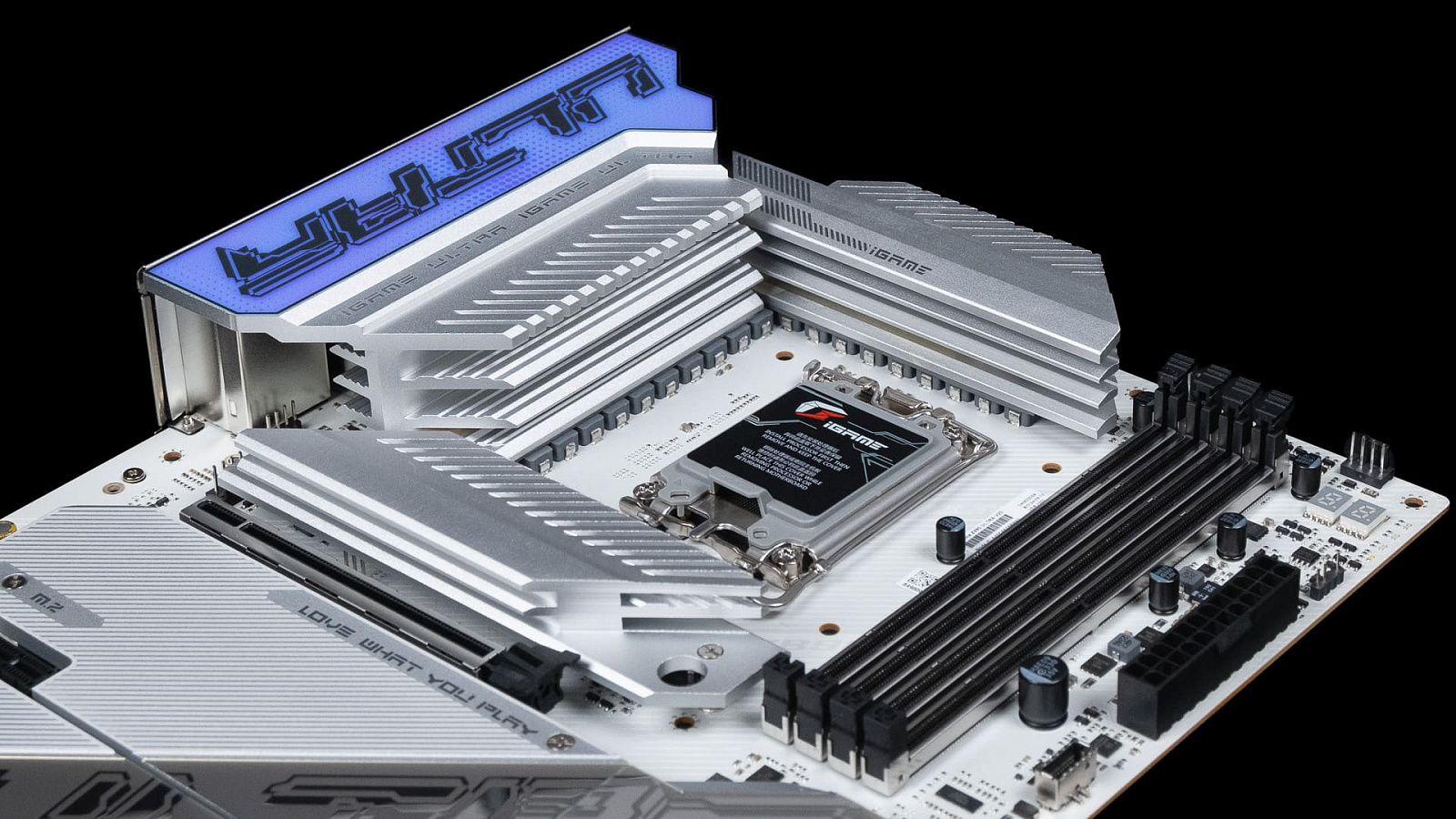

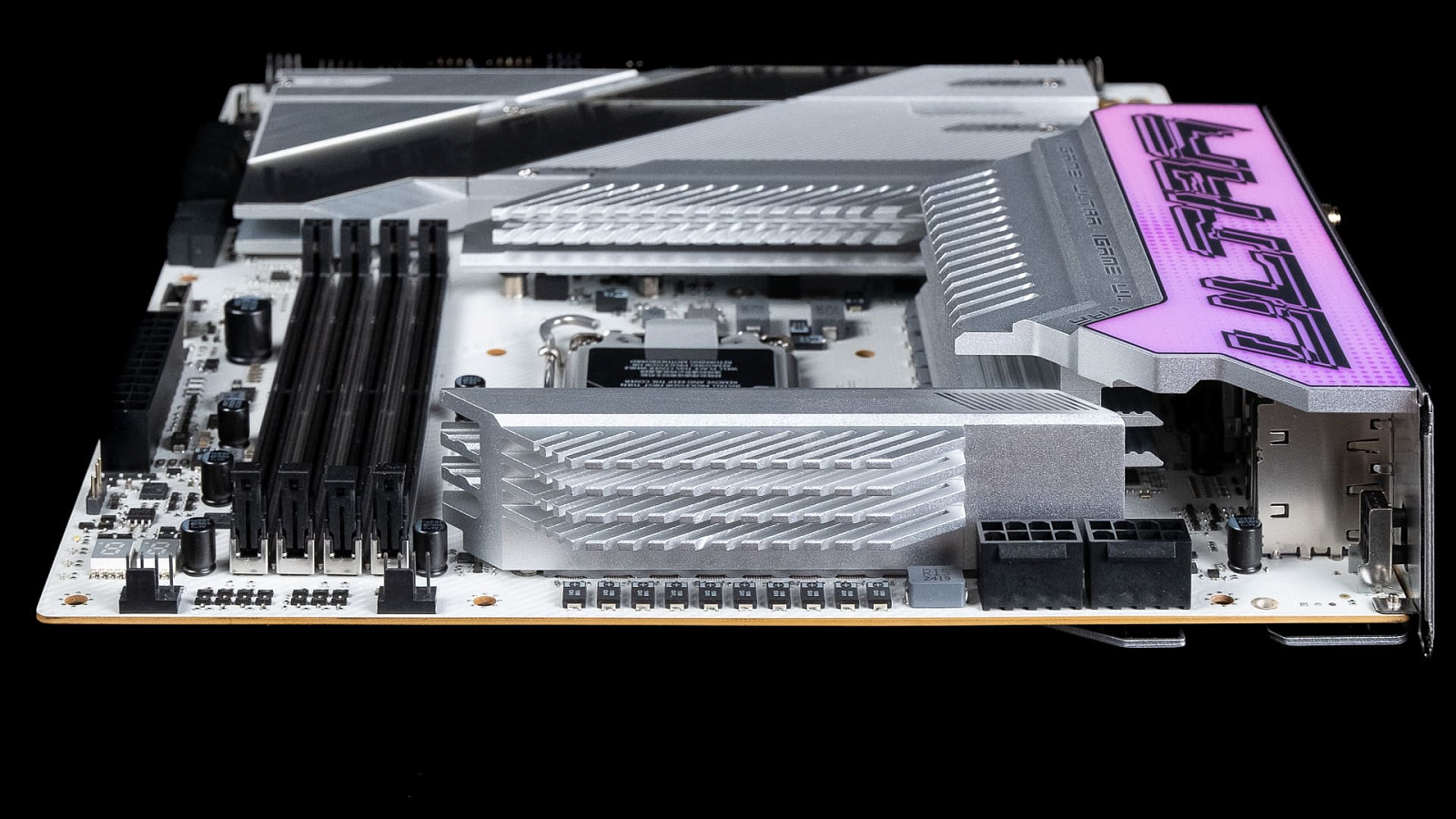

Массивные радиаторы зоны VRM и первого M2 слота выглядят многообещающе. Их развитое оребрение и отсутствие тонирующей окраски создают внушительный внешний облик материнской платы.

Вопреки тенденции сместить коннекторы питания процессора ближе к слотам оперативной памяти, у Colorful iGame Z890 ULTRA V20 они размещены традиционно. Два 8-pin коннектора выполнены из пластика без декоративных "усиливающих" накладок.

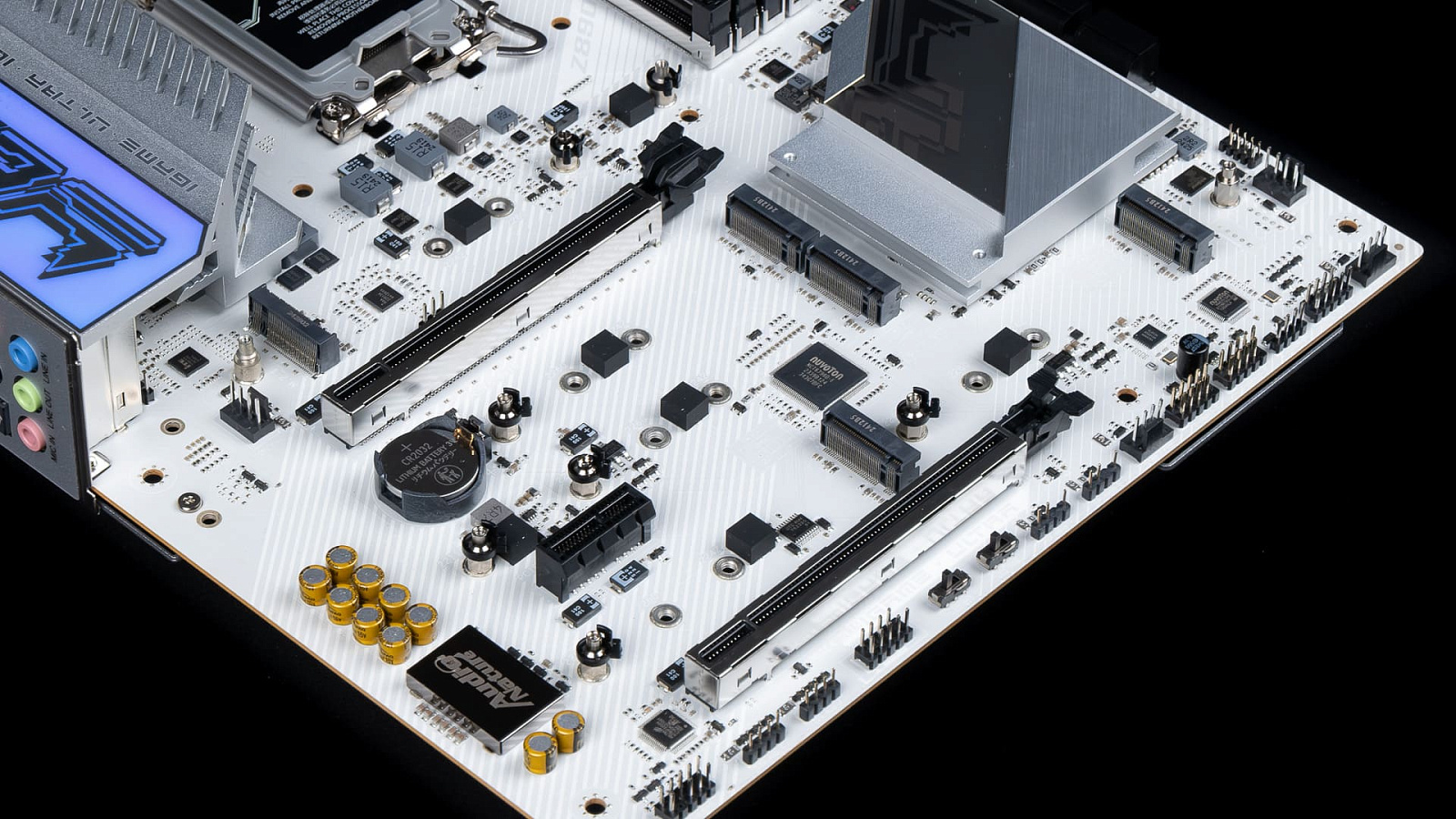

Оба PCIe x16 слота оснащены металлической накладкой. Интересно, что нижний слот, поддерживающий подключение через четыре чипсетные линии, имеет слот с полным комплектом контактов.

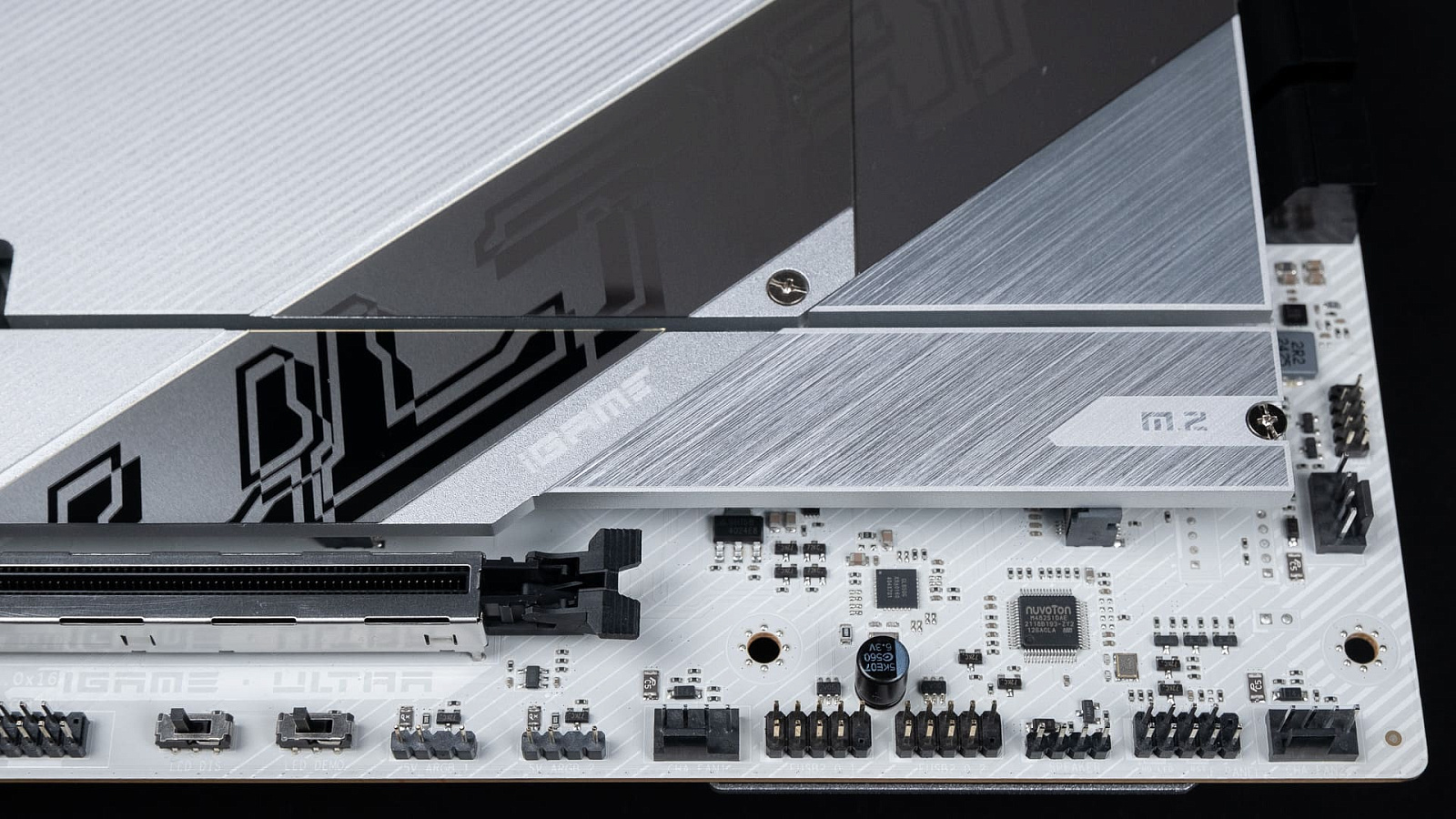

Место подключения аудиоразъёмов передней панели в привычном месте. Рядом по два коннектора для синхронизации подсветки 12В и 5В RGB устройств. Присутствует коннектор для COM-порта.

Приятным дополнением является наличие двух физических переключателей для управления подсветкой: отдельно можно включить или отключить иллюминацию в режиме ожидания и для включенного компьютера.

По нижнему краю материнской платы нашлось место для двух внутренних коннекторов USB 2.0 и двух коннекторов для вентиляторов. Информации о максимальном допустимом токе для каждого вентиляторного коннектора найти не удалось, превышать 1 A стоит с осторожностью.

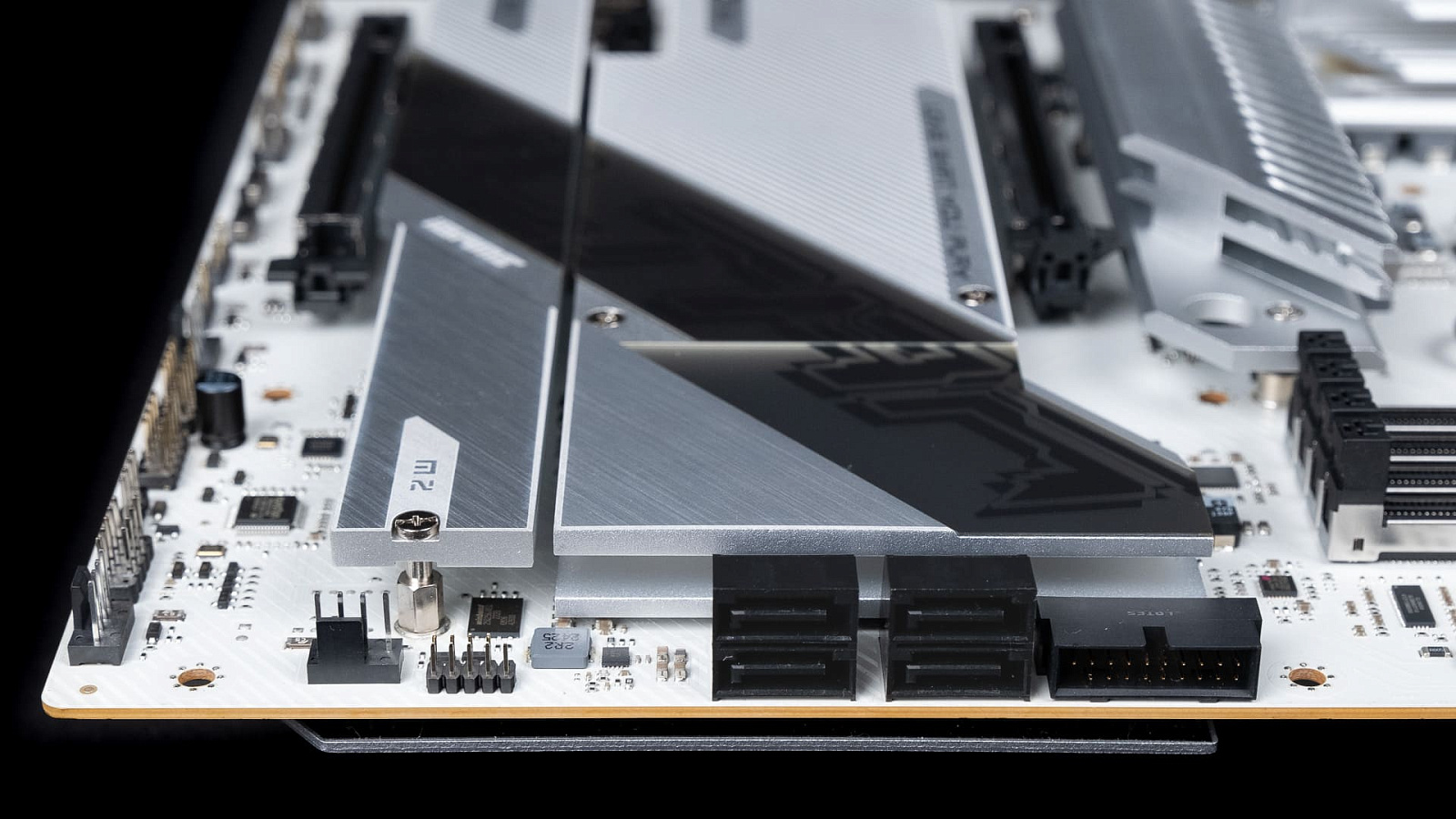

SATA-коннекторы повёрнуты для подключения параллельно текстолиты материнской платы. Также позиционирован внутренний USB 3 Gen 1 коннектор. Рядом расположен ещё один вентиляторный разъём и отдельный коннектор для прошивки микросхемы BIOS (UEFI).

Внутренний Type-C USB коннектор поддерживает USB 3 Gen 2x2 20 Гбит/с подключение и быструю зарядку PD3.0 30 Вт. Рядом с 24-pin разъёмом питания находится ещё один коннектор для 5В ARGB устройств. По верхнему краю материнской платы размещены два вентиляторных коннектора, предполагается подключать в них вентиляторы системы охлаждения процессора и помпу СЖО.

Цифровой блок индикации POST кодов выполнен в светлых тонах, рядом находятся четыре цветных диода с индикацией этапа загрузки системы.

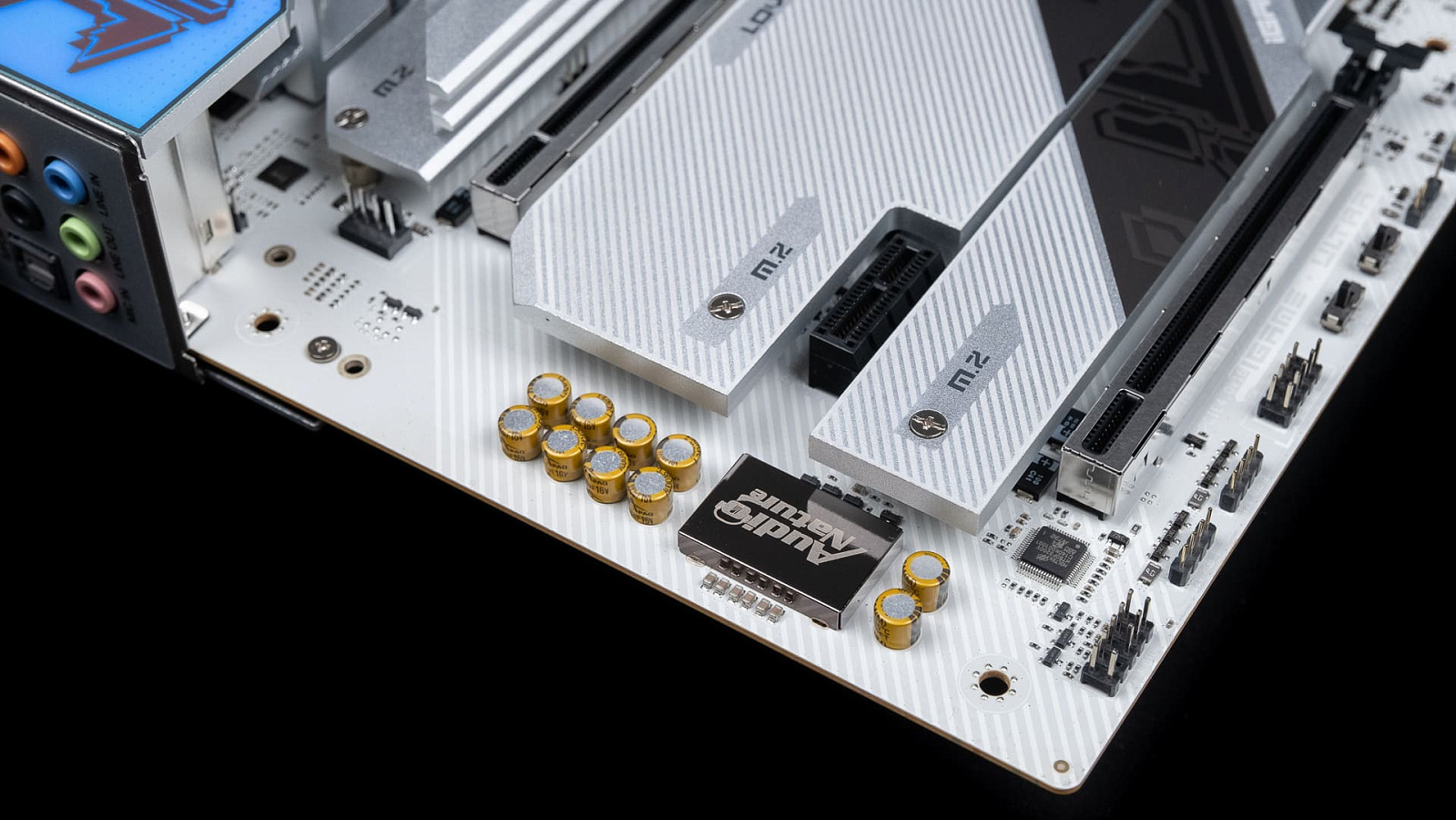

Для встроенной аудиокарты нет акцентированного цветом текстолита отделения от других элементов платы. Однако группировка и свободное пространство рядом указывают на беспокойство производителя о чистоте сигнала и хорошей изоляции аудиотракта, "аудиофильские" конденсаторы в наличии. Под металлическим экраном с надписью "Audio Nature" скрывается кодек Realtek ALC1220. Рядом с верхним слотом M2 размещён коннектор для подключения вентилятора.

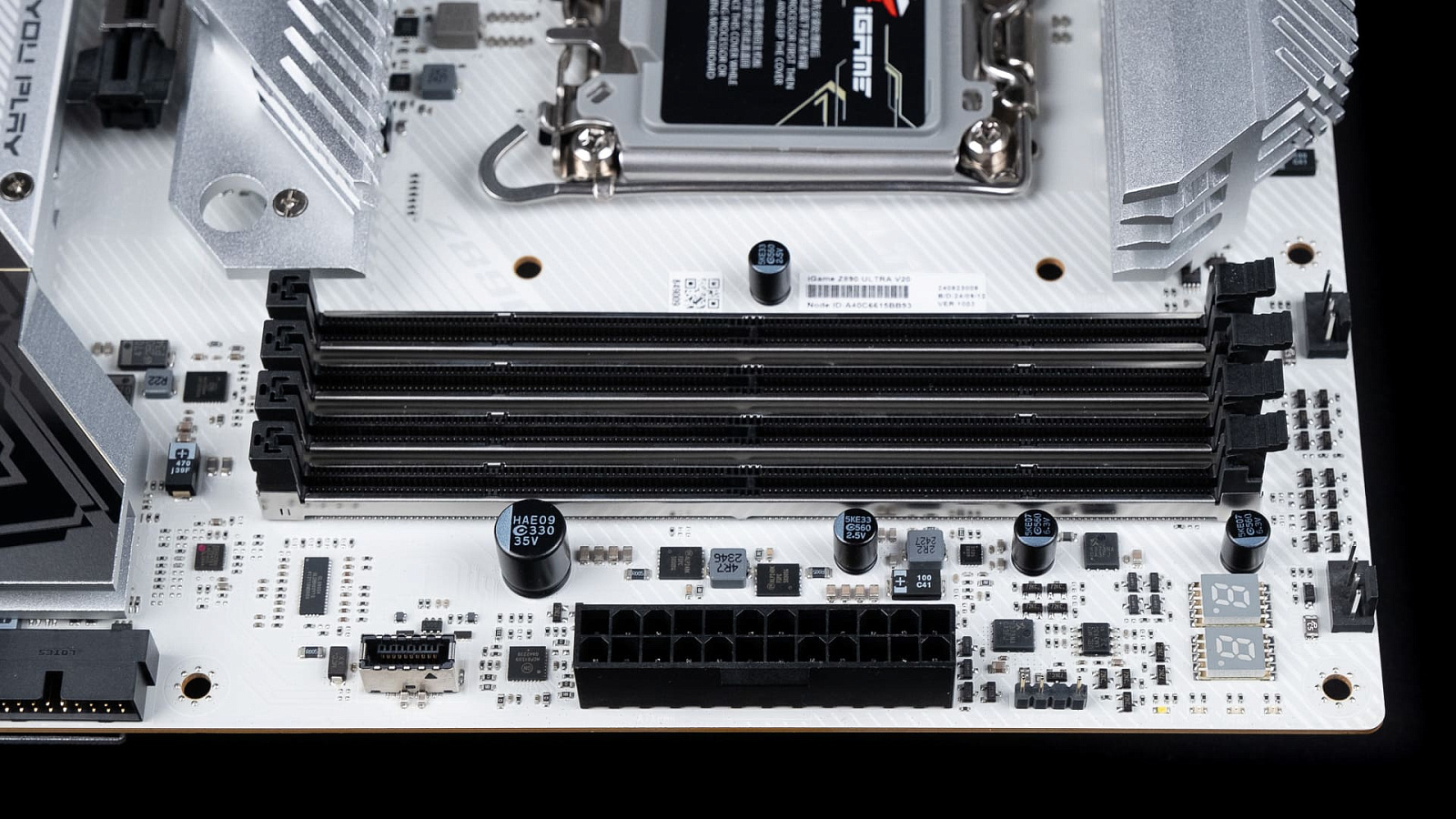

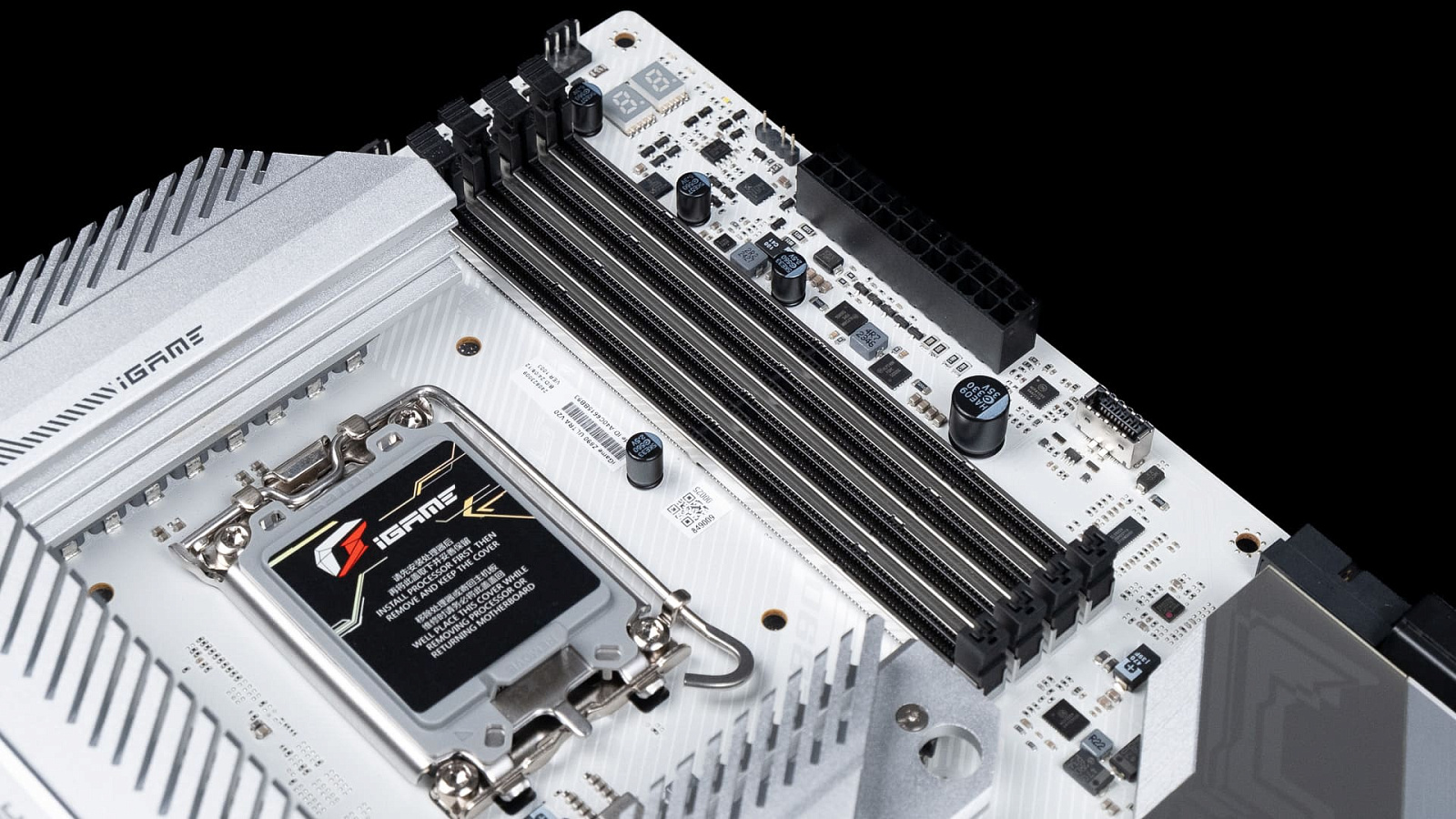

Четыре слота для DDR5 памяти усилены металлическими накладками. В спецификациях заявлена поддержка памяти с эффективной частотой 8800 МГц и даже больше для ручного разгона. QVL лист сообщает об успешных тестах комплектов с XMP 9200 МГц в двухканальном режиме с одноранговыми модулями.

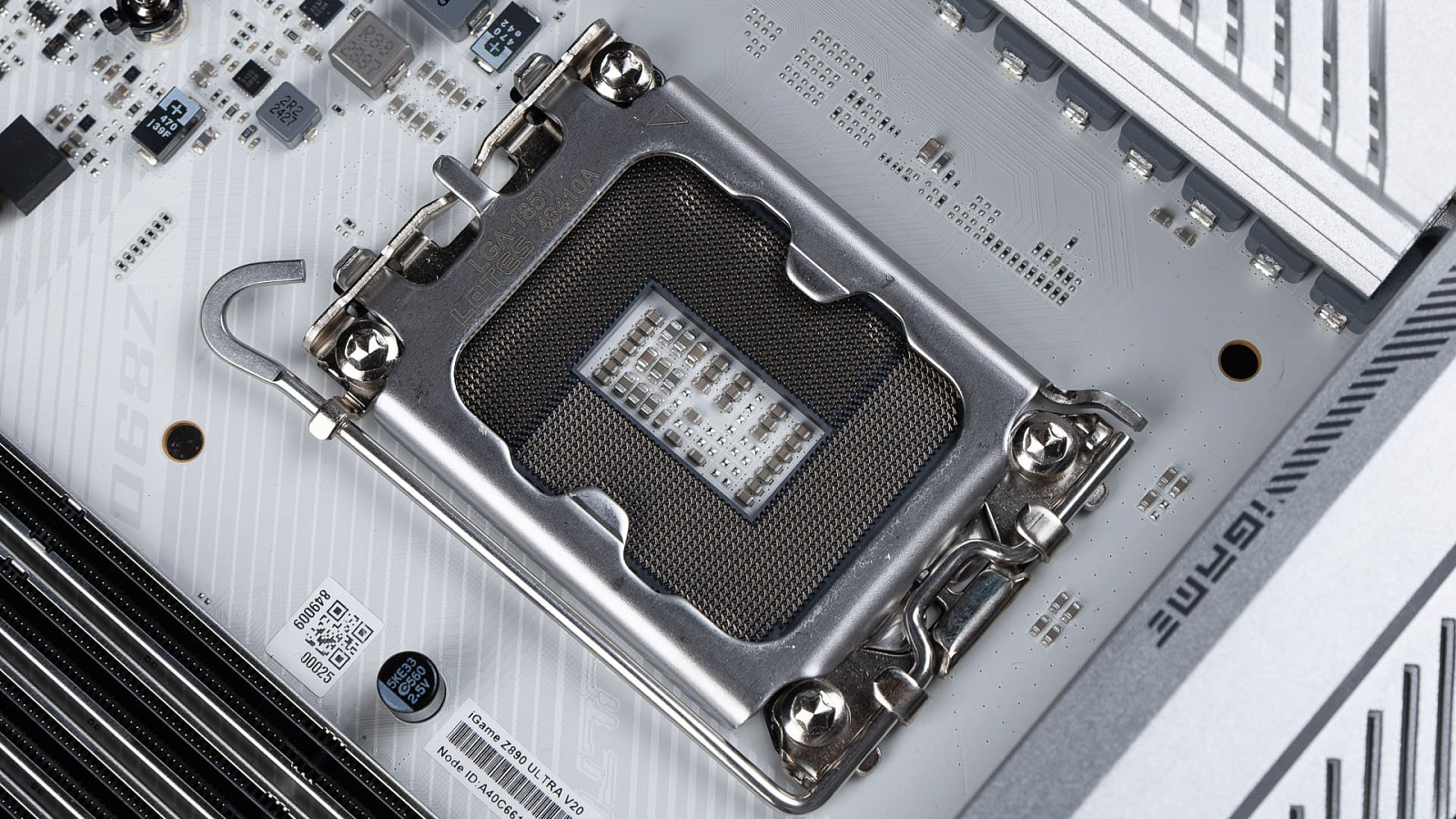

Внешне сокет LGA 1851 мало отличается от LGA 1700. Некоторые производители применяют модификацию рамки сокета с ослабленным прижимом, в Colorful iGame Z890 ULTRA V20 используется стандартный вариант рамки от Lotes.

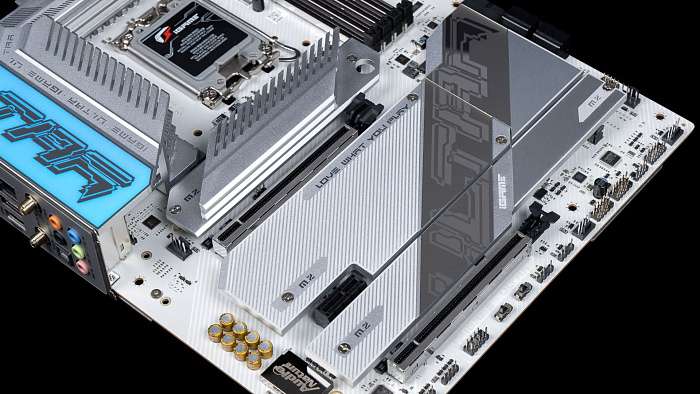

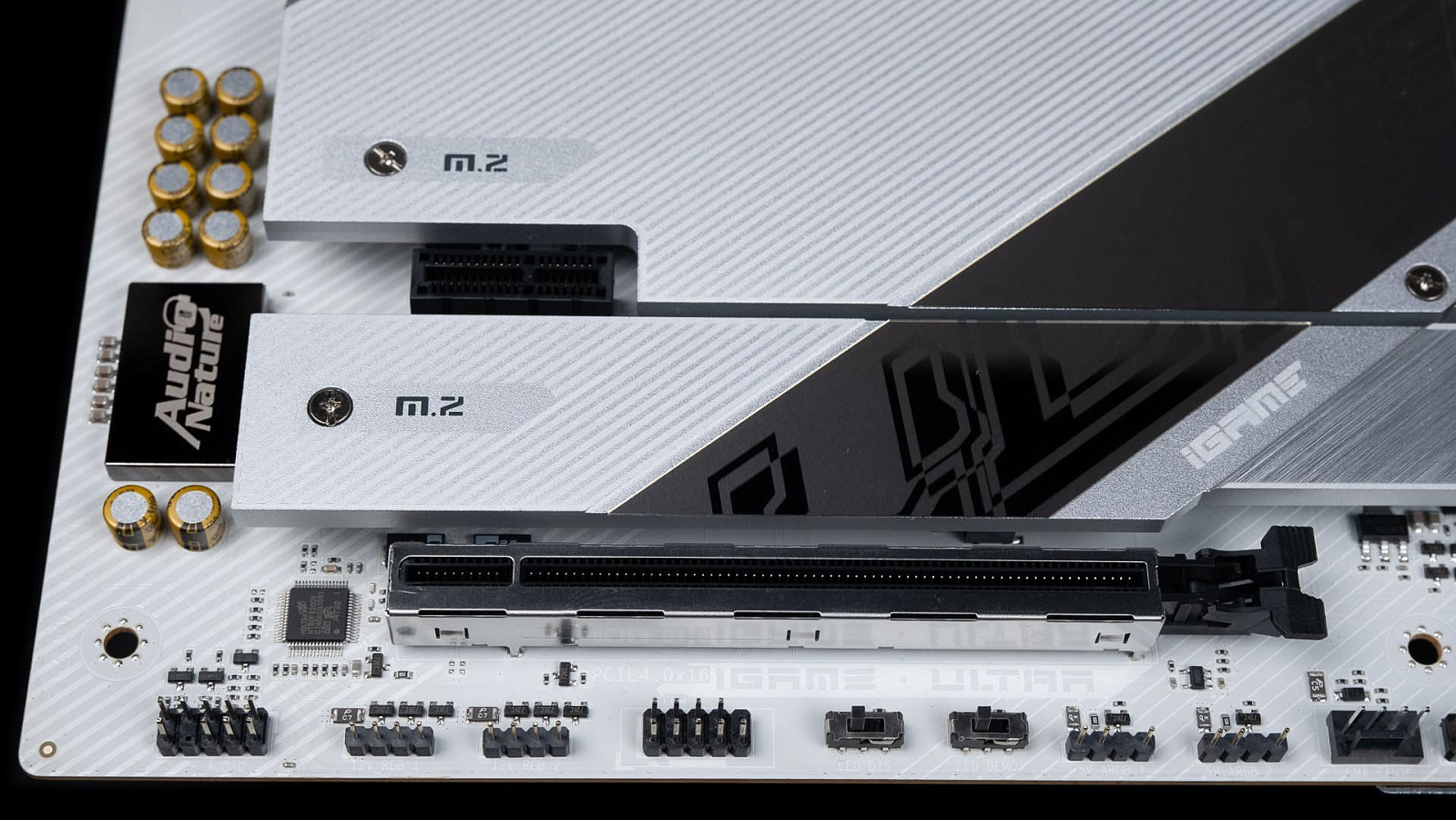

Все пять слотов для M2 накопителей оснащены радиаторами. Для верхнего PCIe 5.0 слота применяется большой алюминиевый брусок с оребрением.

Двустороннее охлаждение SSD-накопителей не предполагается.

Применяются пластиковые поворотные фиксаторы, в первый и третий слот можно установить длинные накопители форм-фактора 22110.

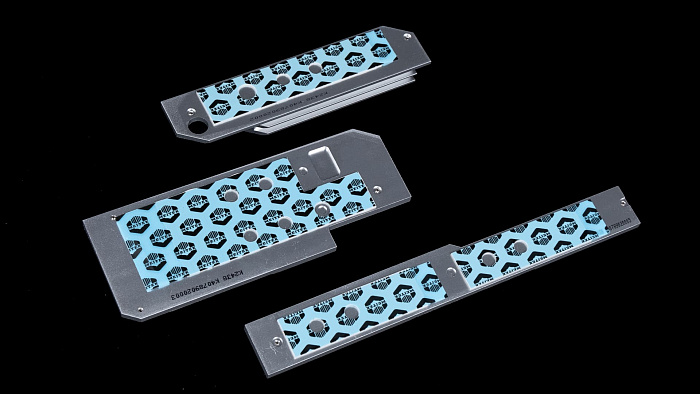

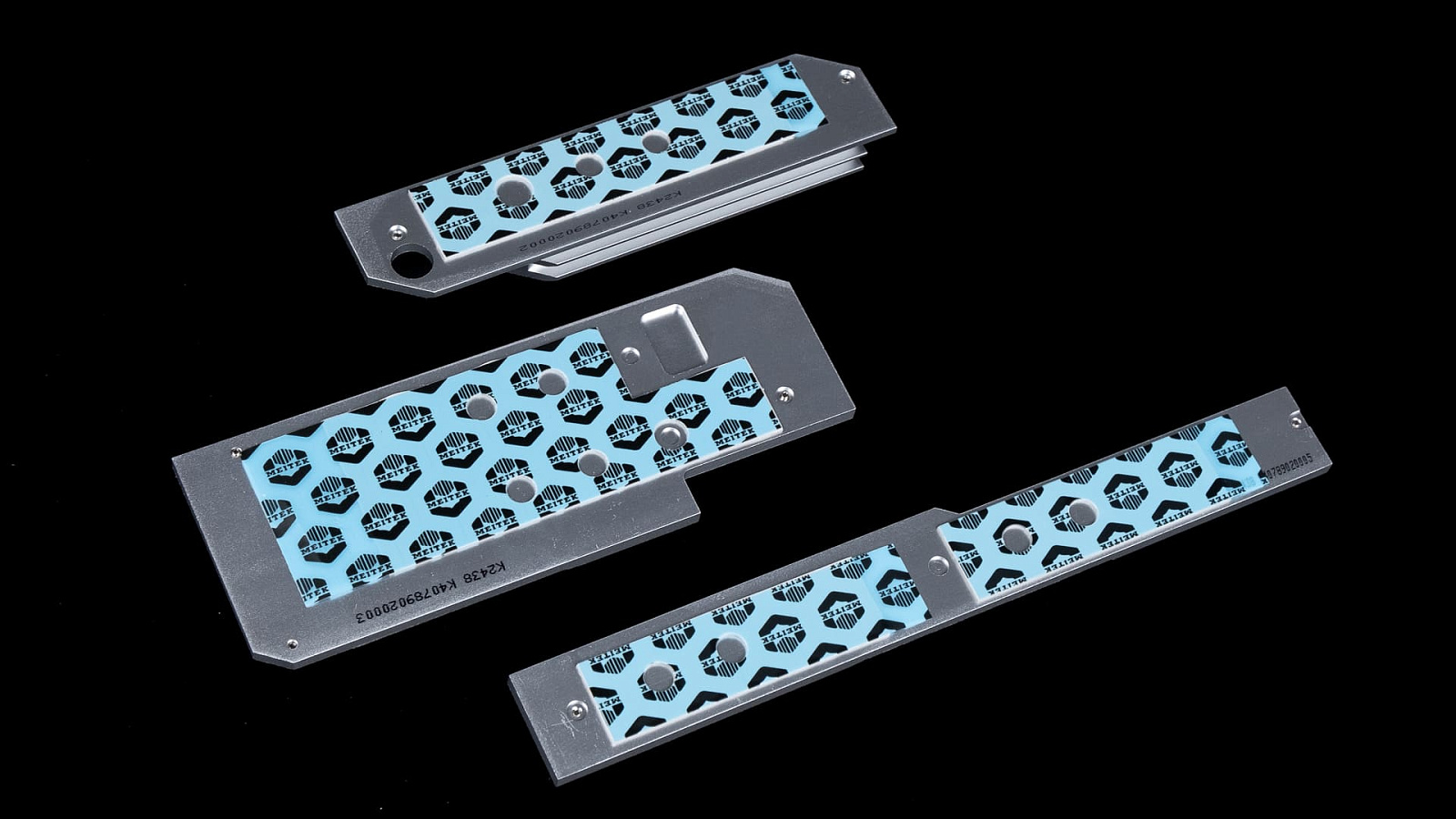

На радиаторах M2 слотов приклеены термопрокладки. Общая масса радиаторов SSD - 266 г.

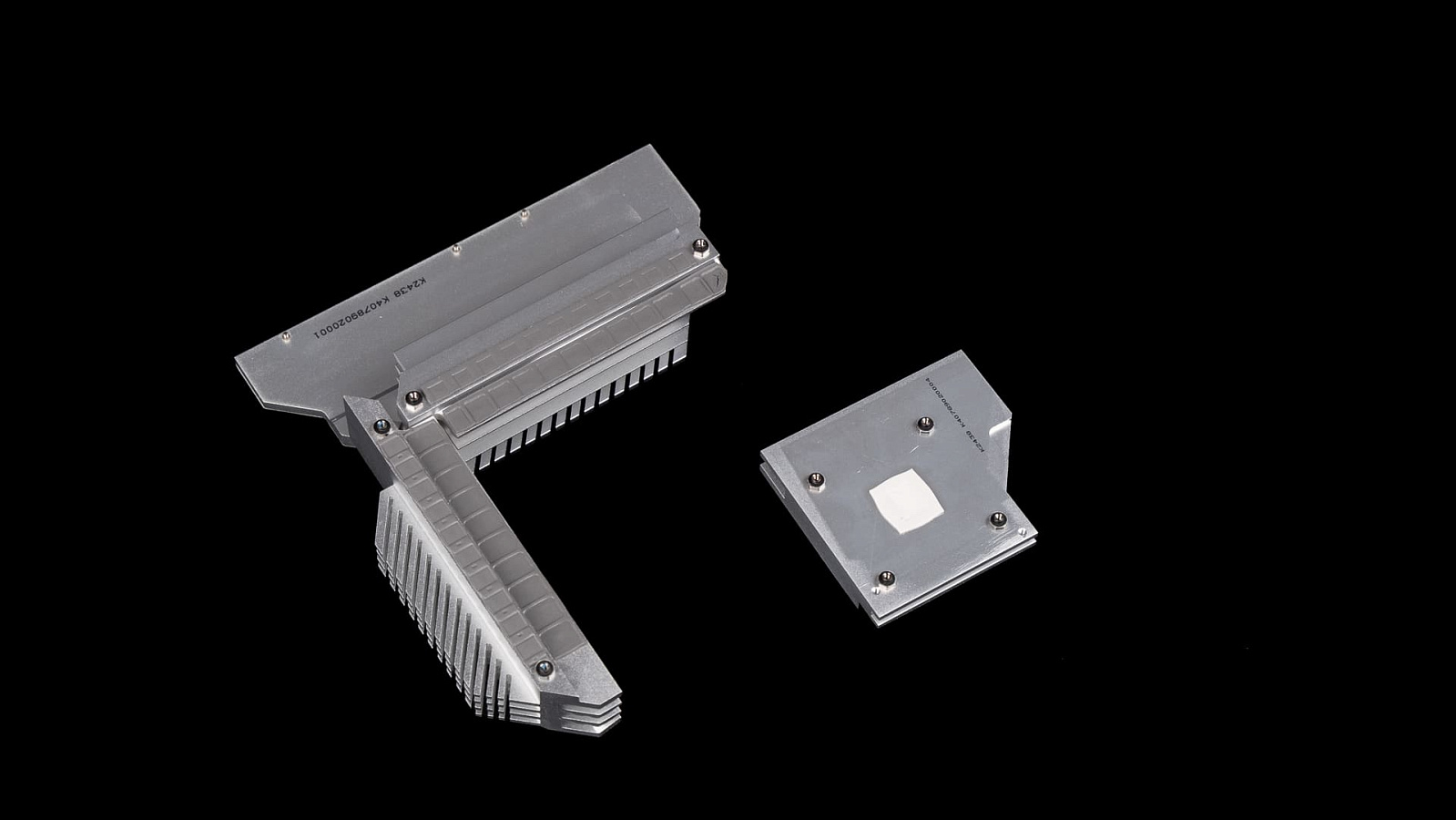

Радиаторы на подсистеме питания процессора объединены никелированной теплотрубкой. Общая масса блока - 407 г. Радиатор на чипсете - чуть более 112 г.

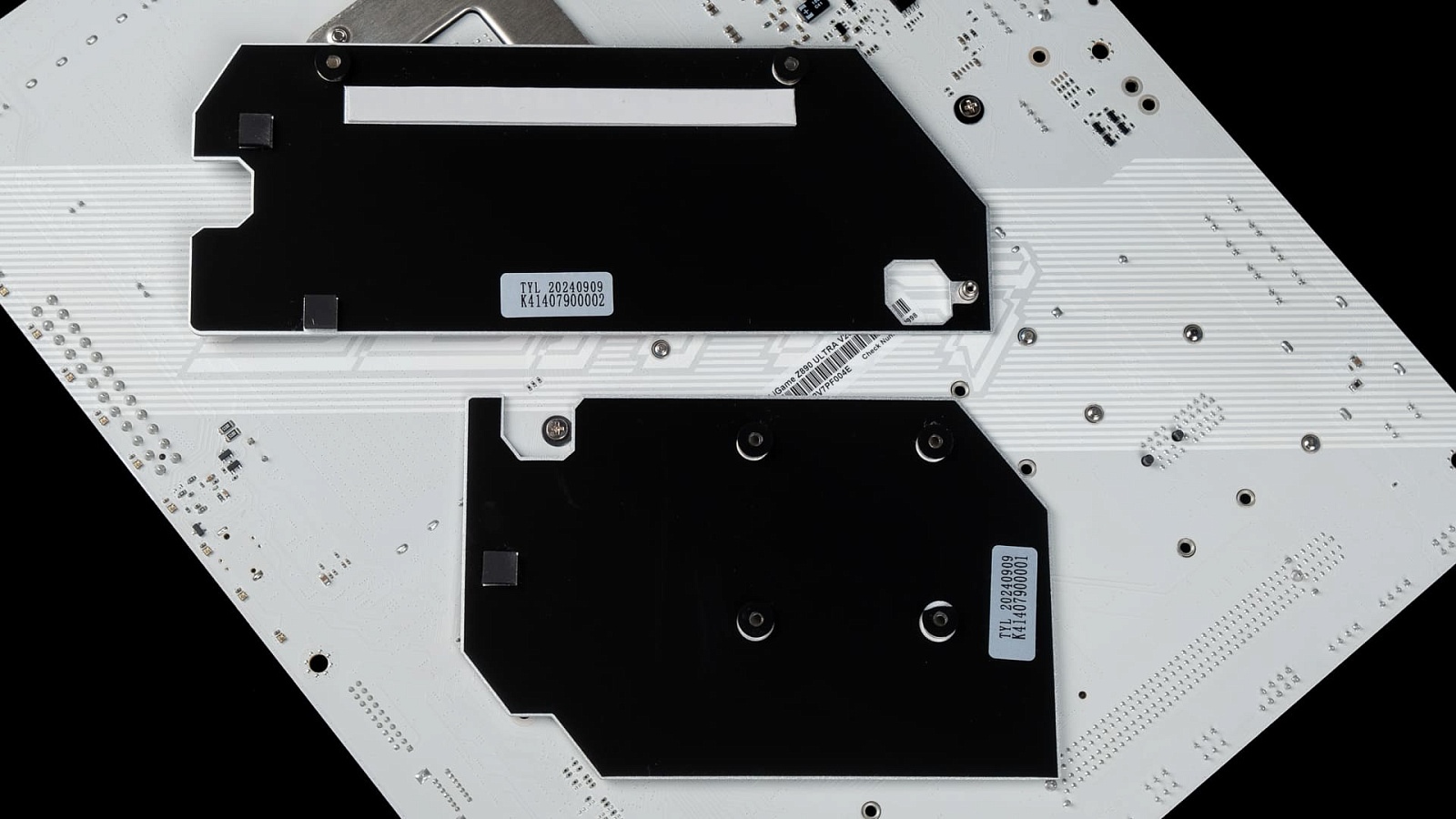

Металлические накладки на обратной стороне материнской платы в сумме набирают 94,5 г. Общая масса всех навесных элементов - чуть более 912 г.

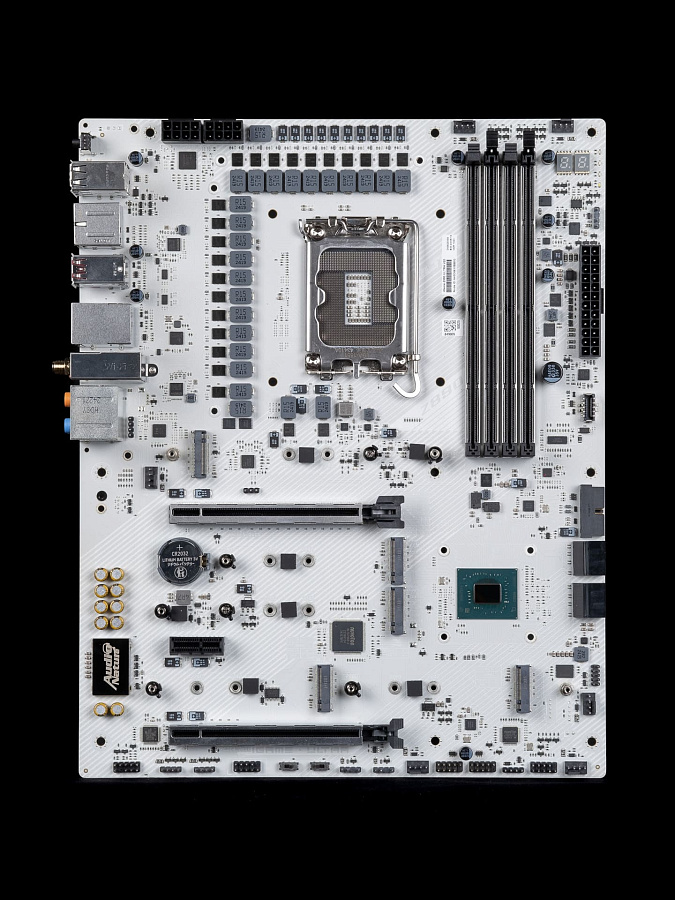

Зона VRM всё равно выделяется на материнской плате, даже без массивных радиаторов.

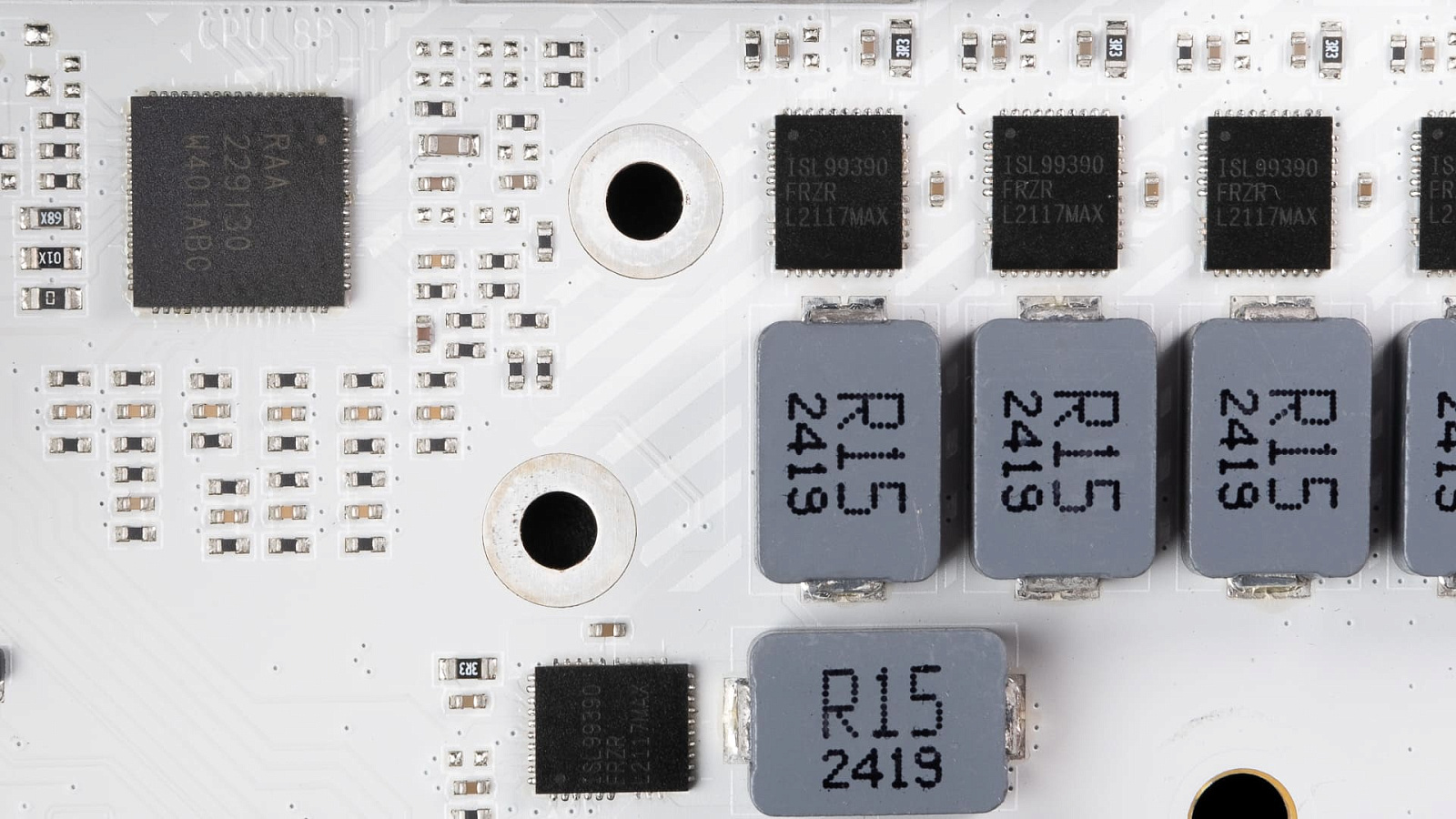

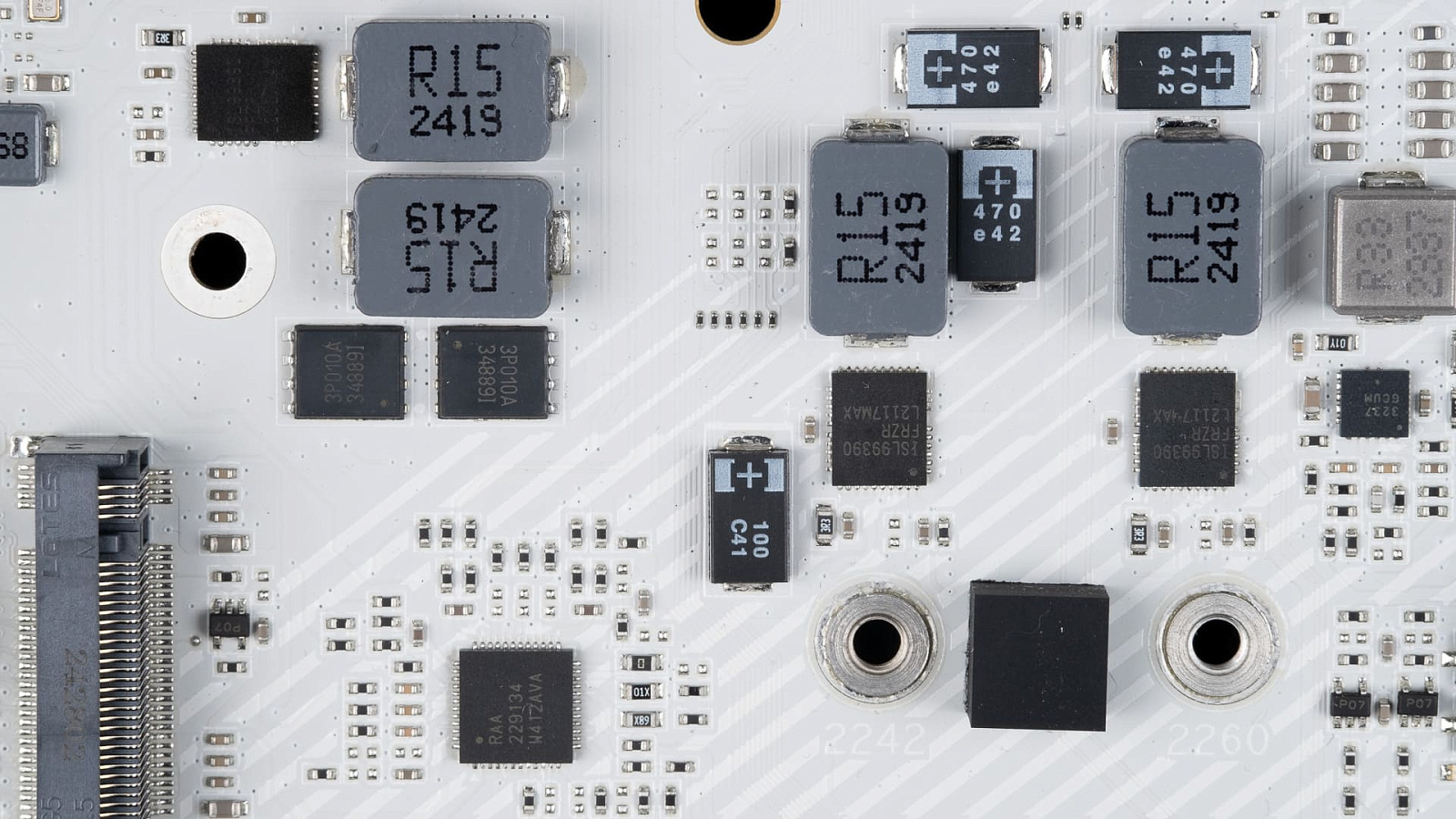

Центральный процессор питается 20 линиями под управлением контроллера Renesas RAA 229130. Каждая построена с использованием Smart Power Stage (SPS) ISL99390 производства Renesas, рассчитанных на нагрузку до 90 А. Для встроенного в процессор видеоускорителя System Agent и VNNAON предусмотрено по одной фазе, для них имеется отдельный контроллер RAA 229130. Трудно представить какие фантастические процессоры может запитать такой VRM, но для любого из существующих хватит с запасом.

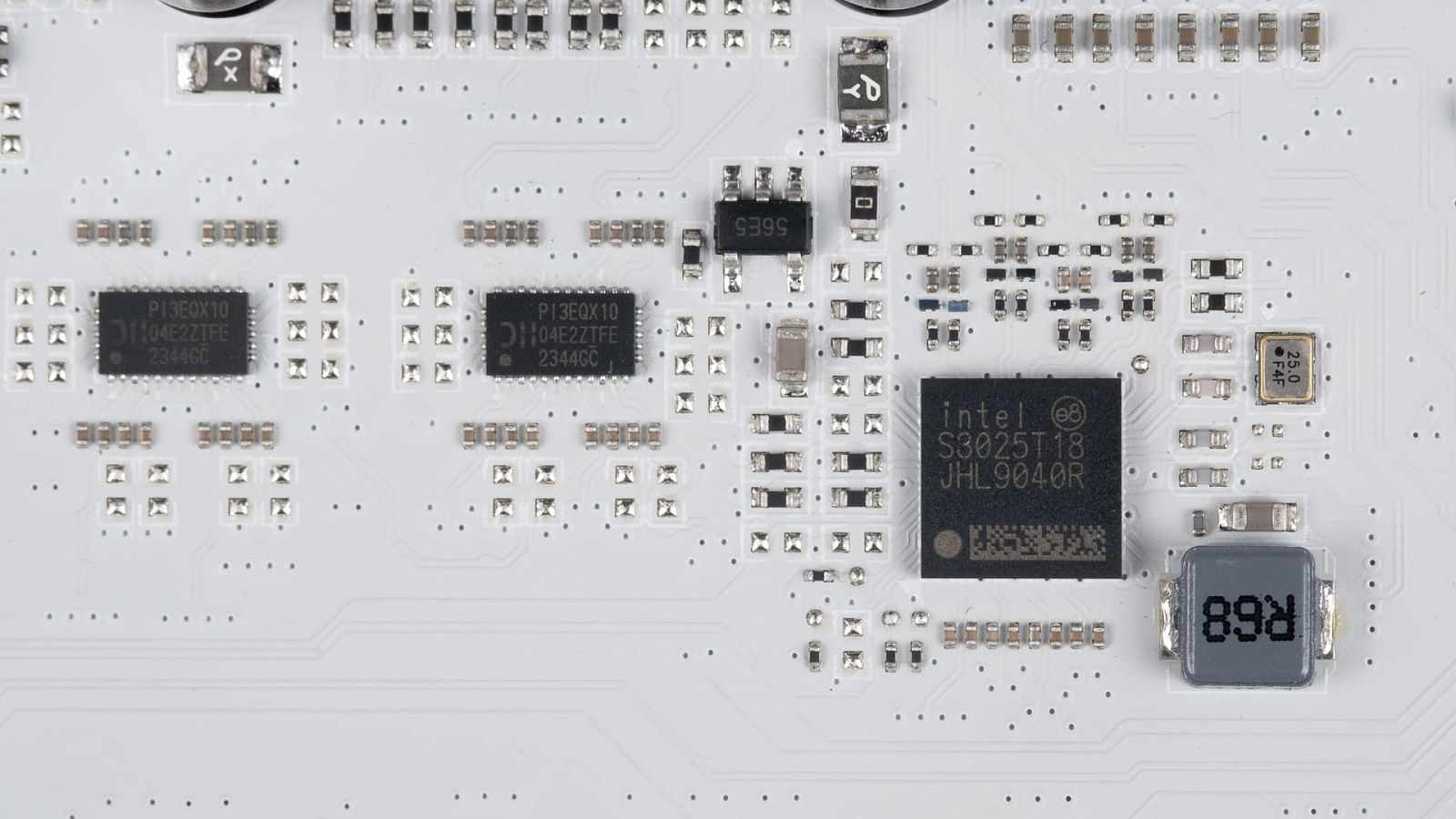

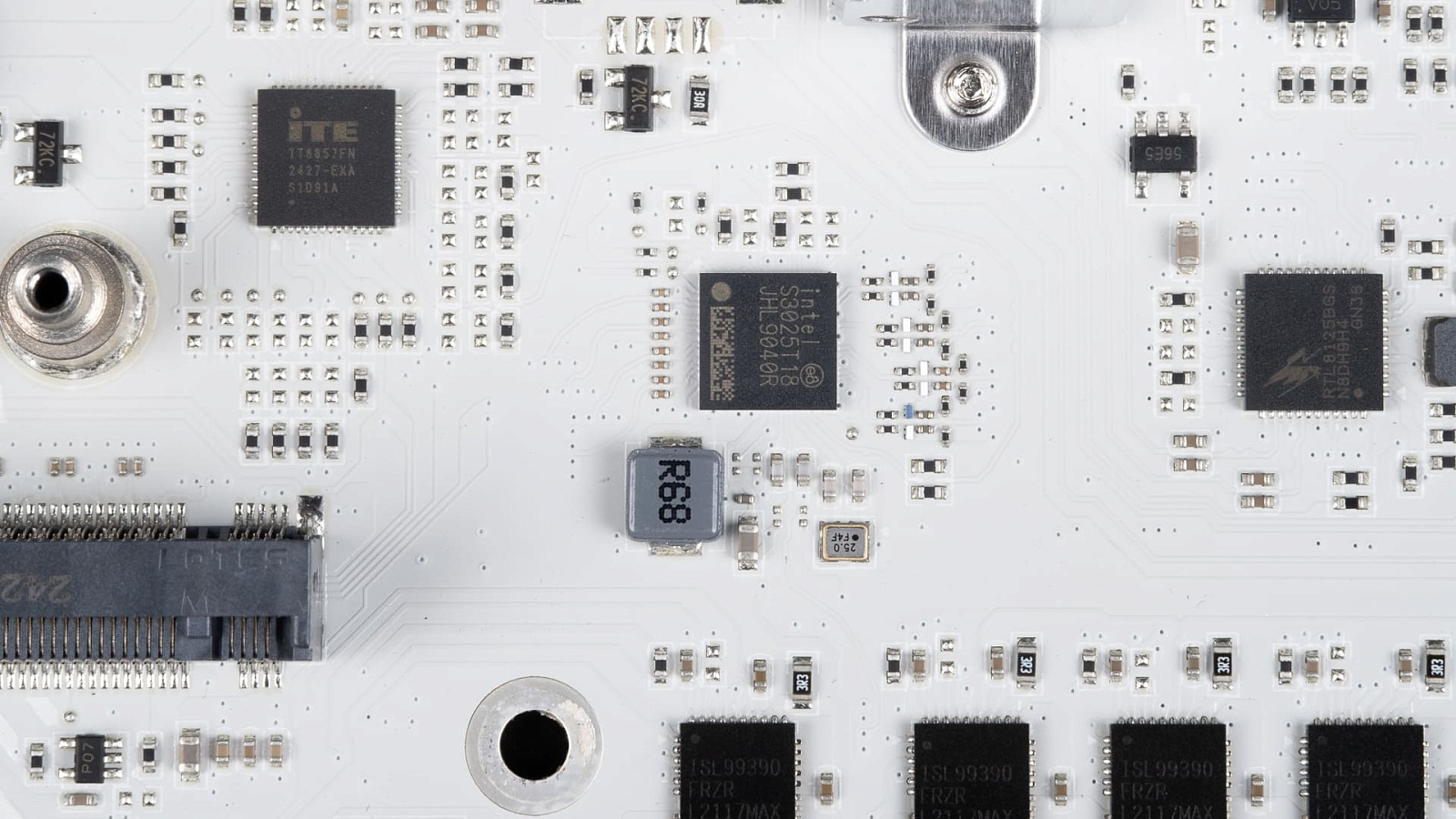

Чистоту сигнала до скоростных USB4 обеспечивают ретаймеры/редрайверы Intel JHL9040R. Встроенный Ethernet построен на контроллере Realtek RTL8125BGS.

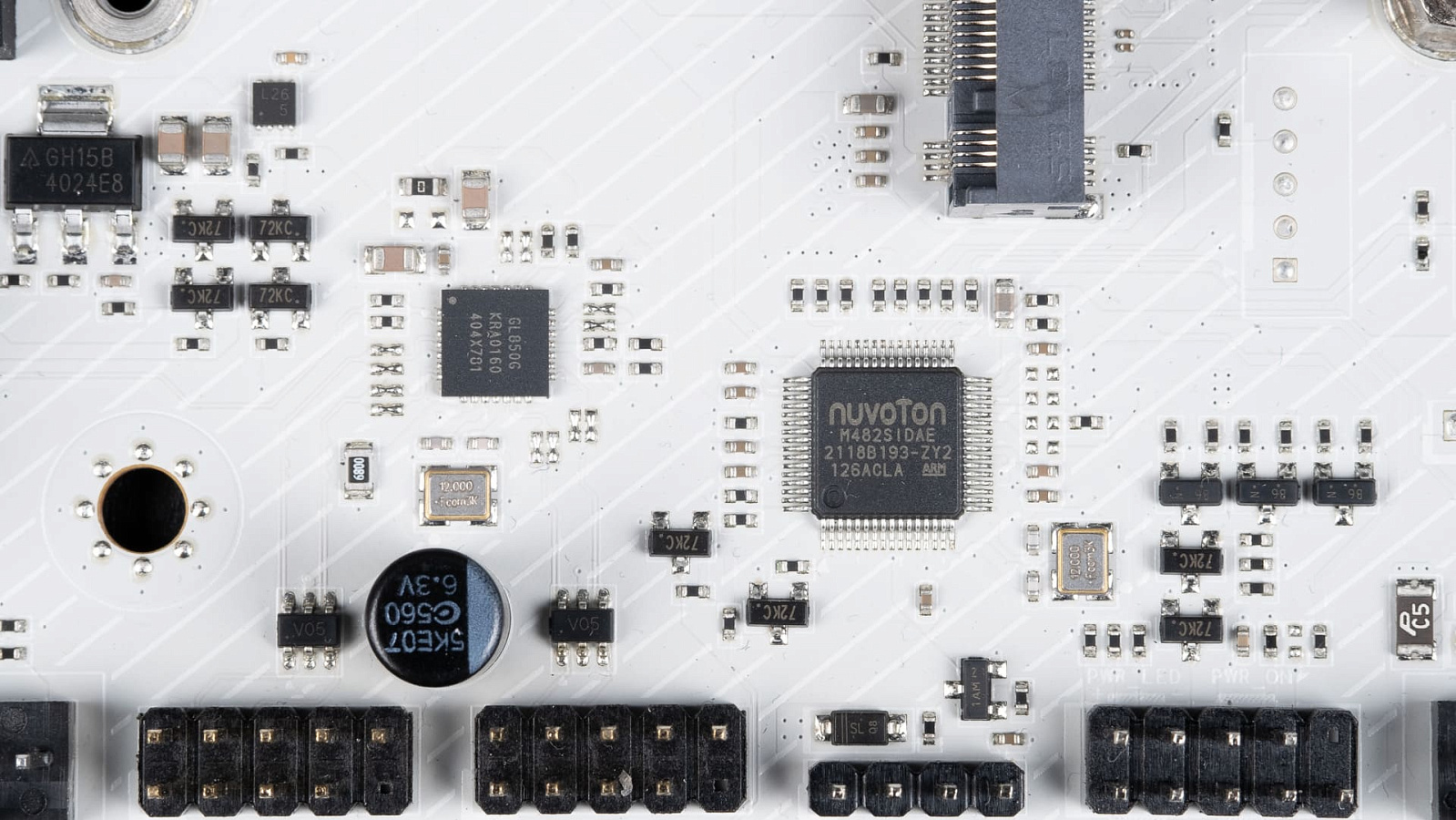

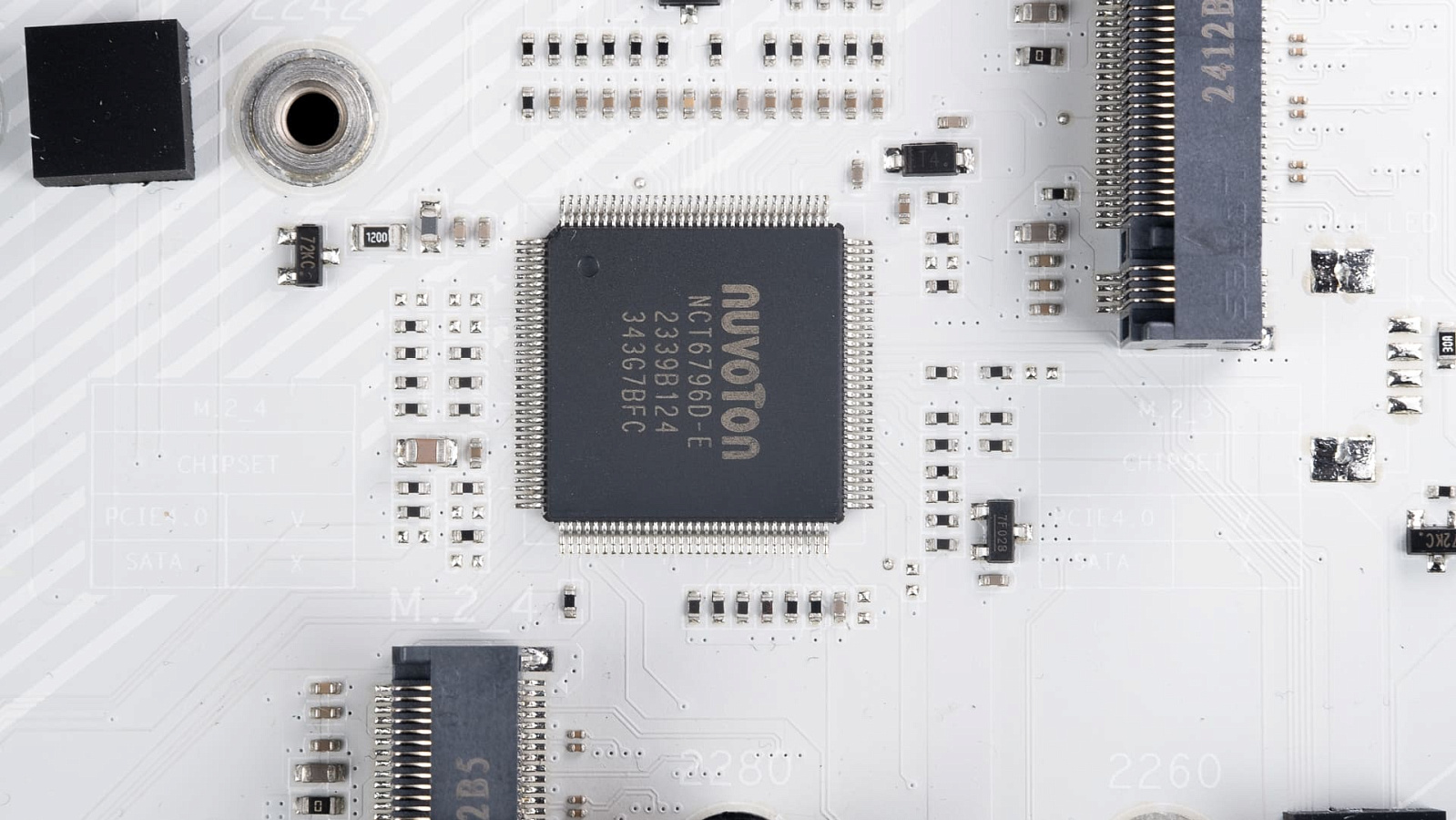

Super I/O реализован на мультиконтроллере Nuvoton NCT6796D-E.

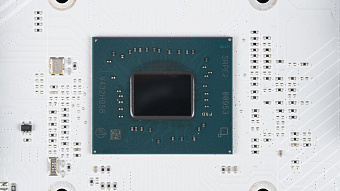

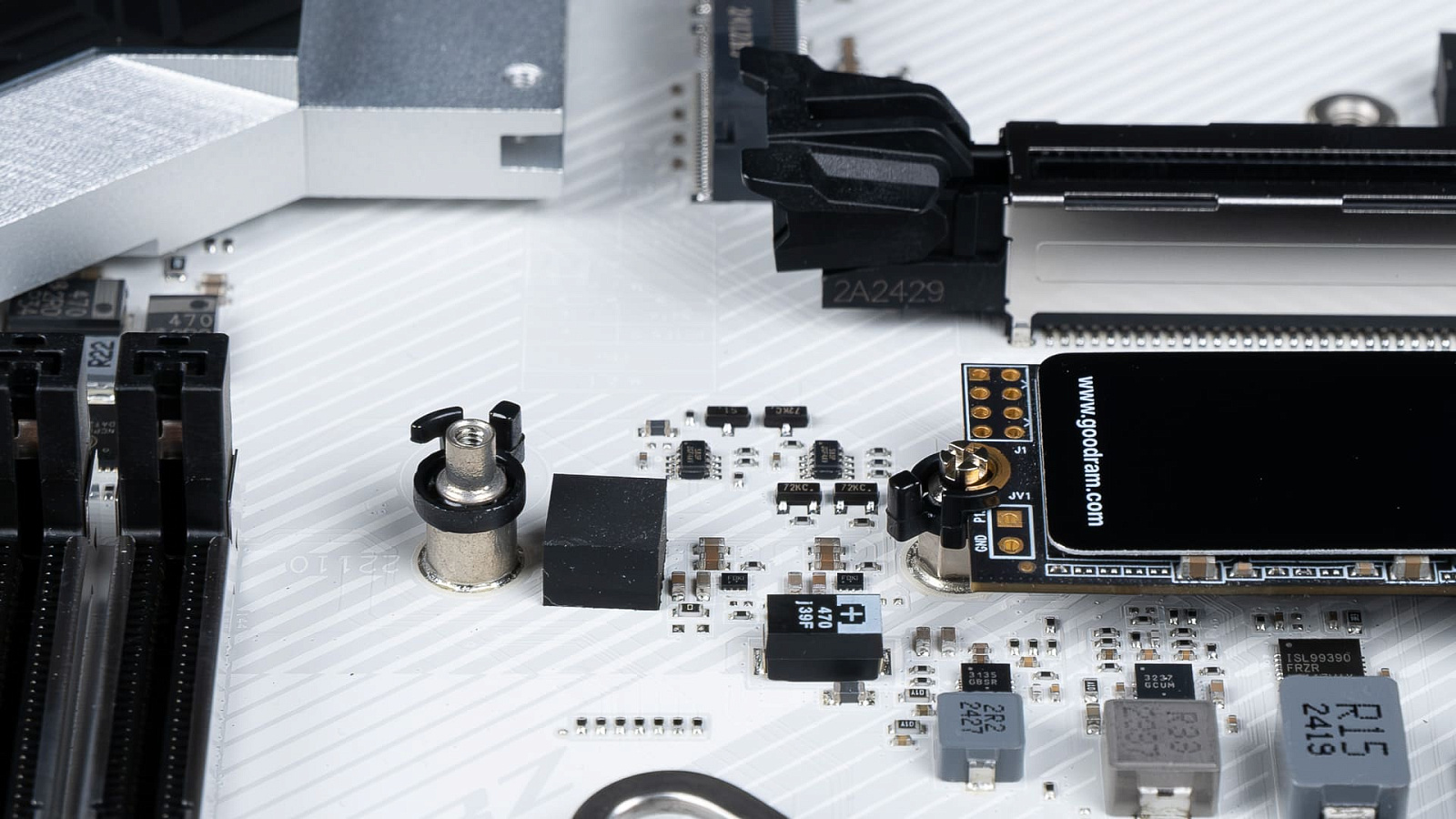

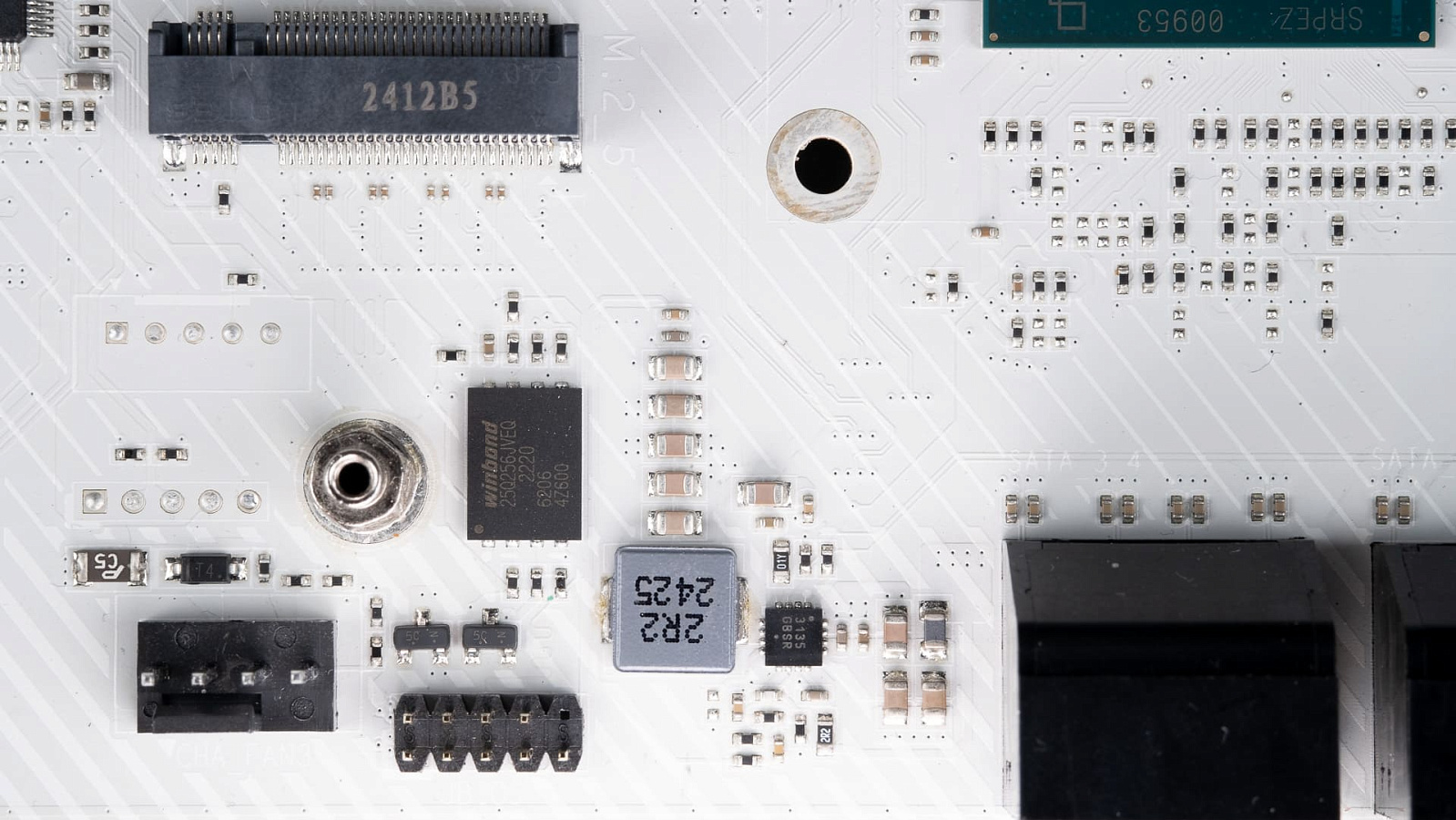

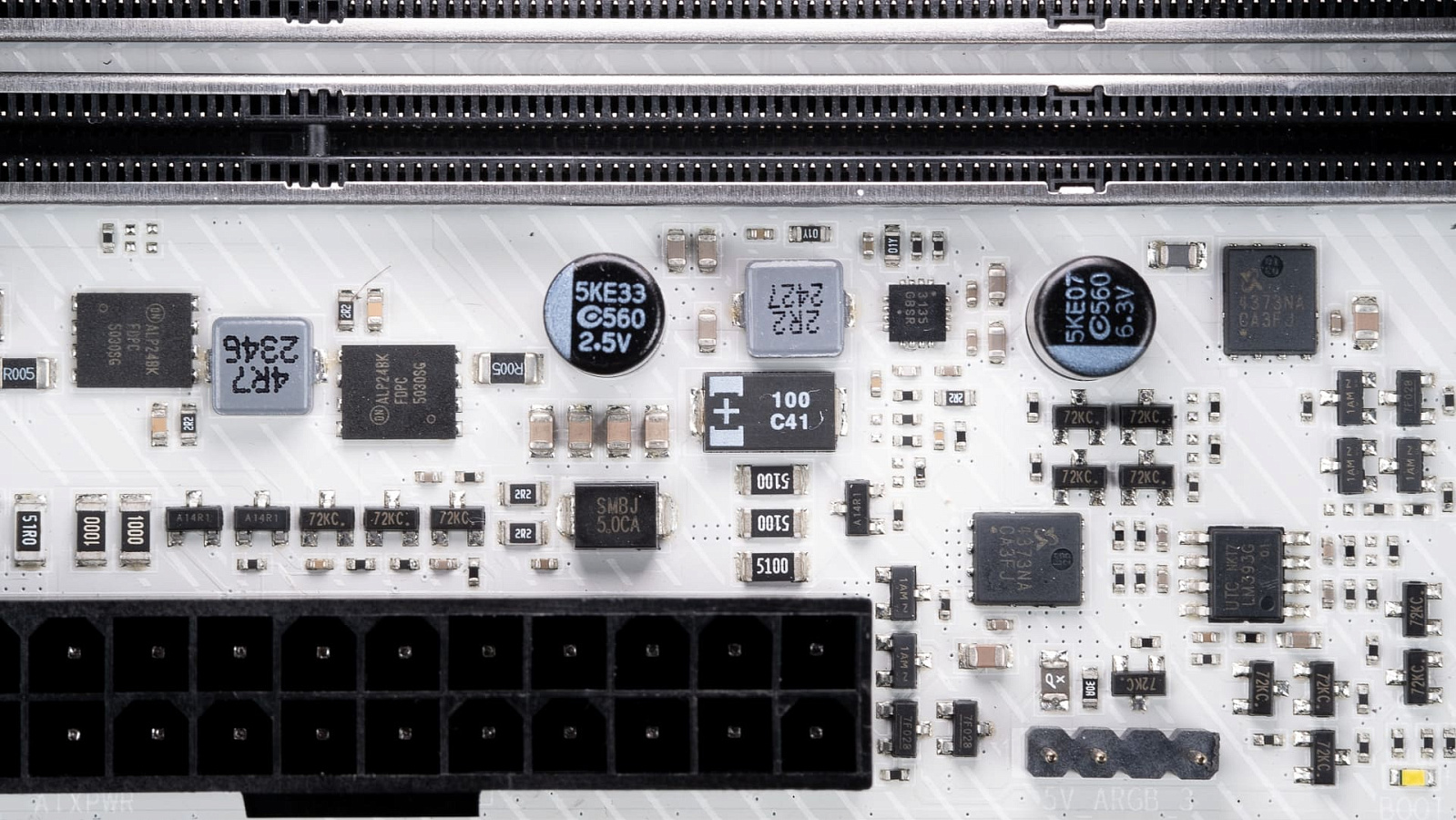

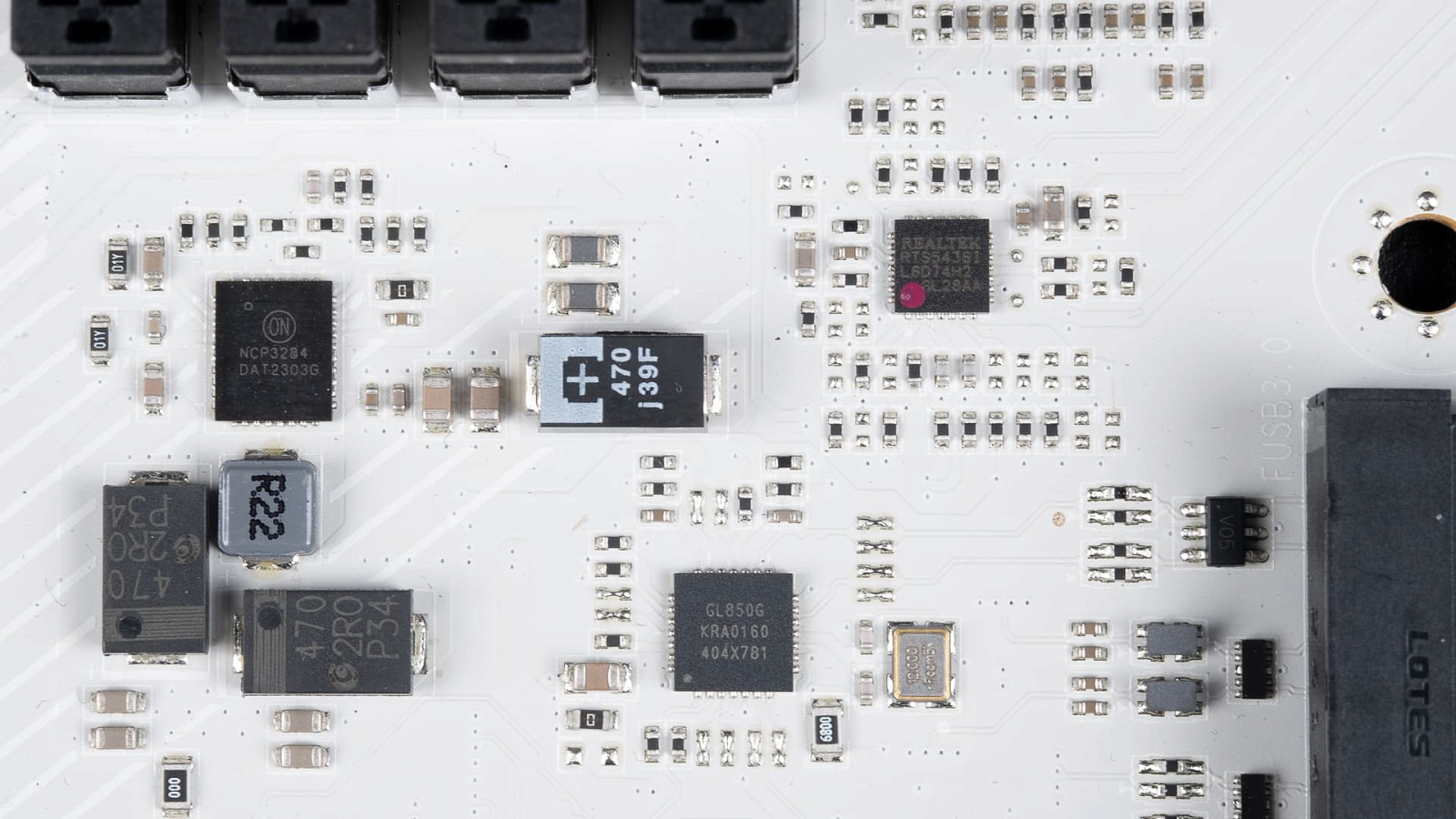

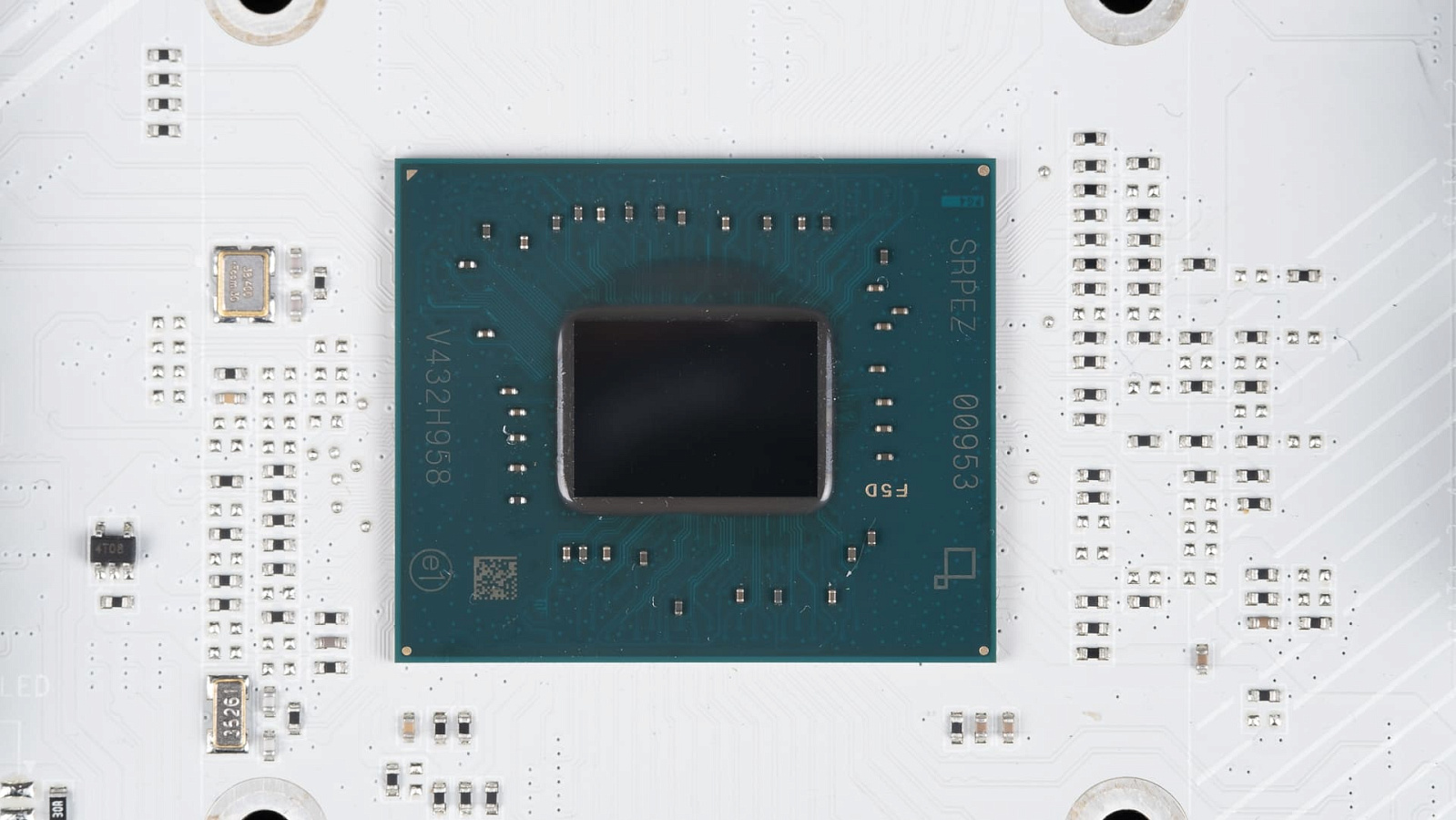

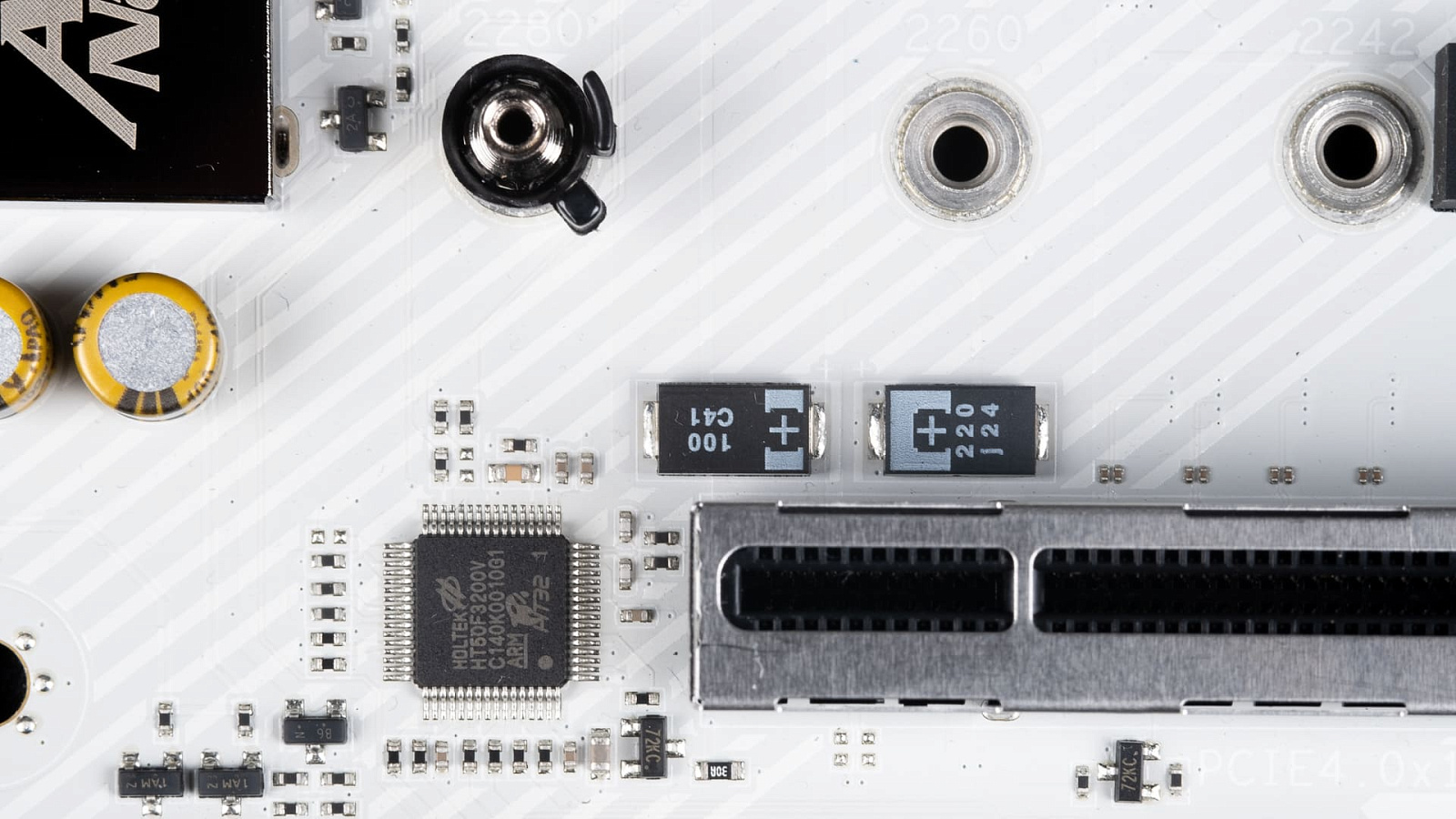

Другие интересные для изучения зоны можно рассмотреть крупно на прилагаемых фотографиях.

Настройки UEFI (BIOS)

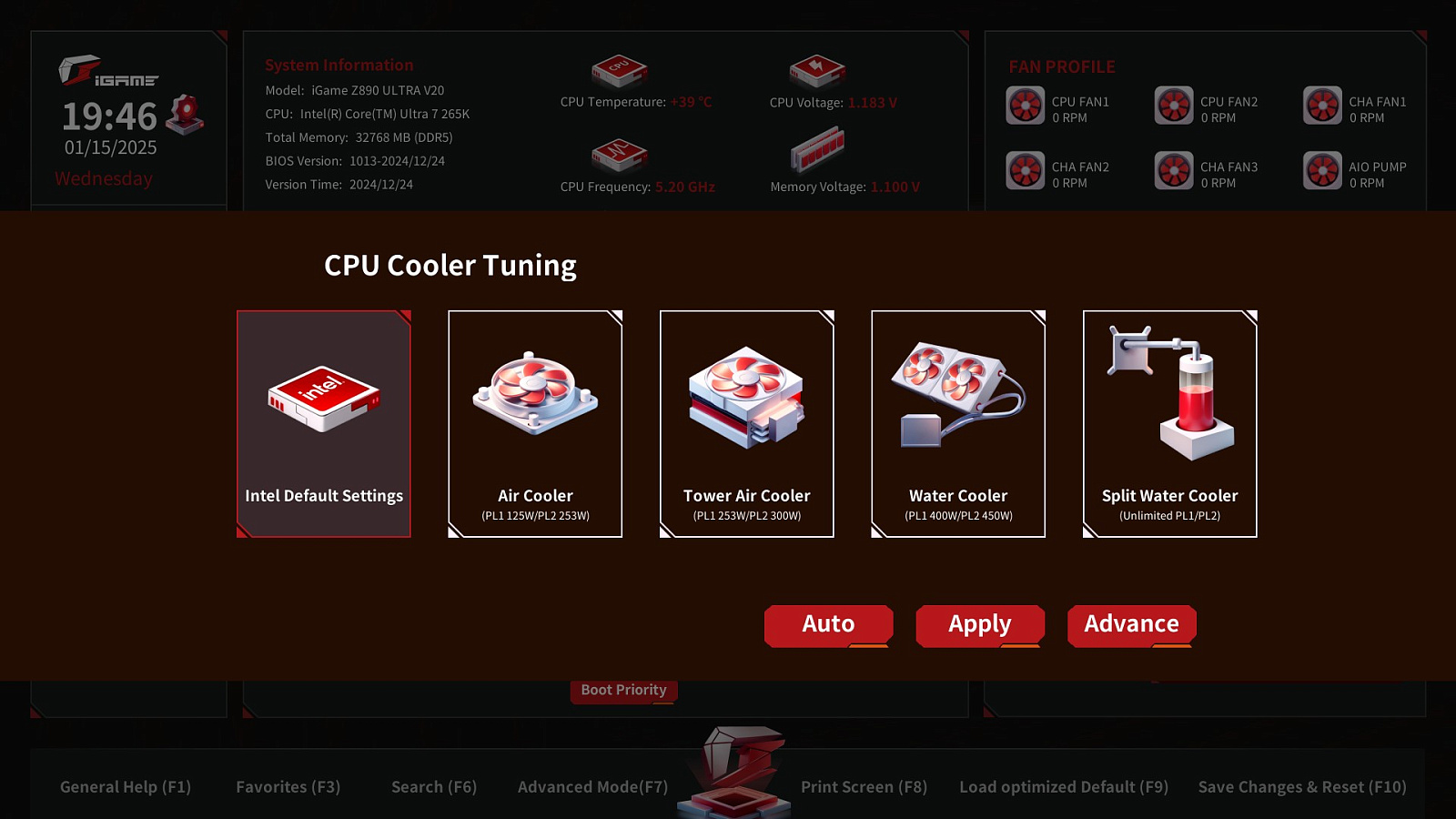

При первом включении ПК в BIOS (UEFI) пользователю будет предложено выбрать подходящие лимиты мощности для используемого процессора. Ориентироваться можно на применяемое охлаждение или довериться предусмотренному Intel Default профилю.

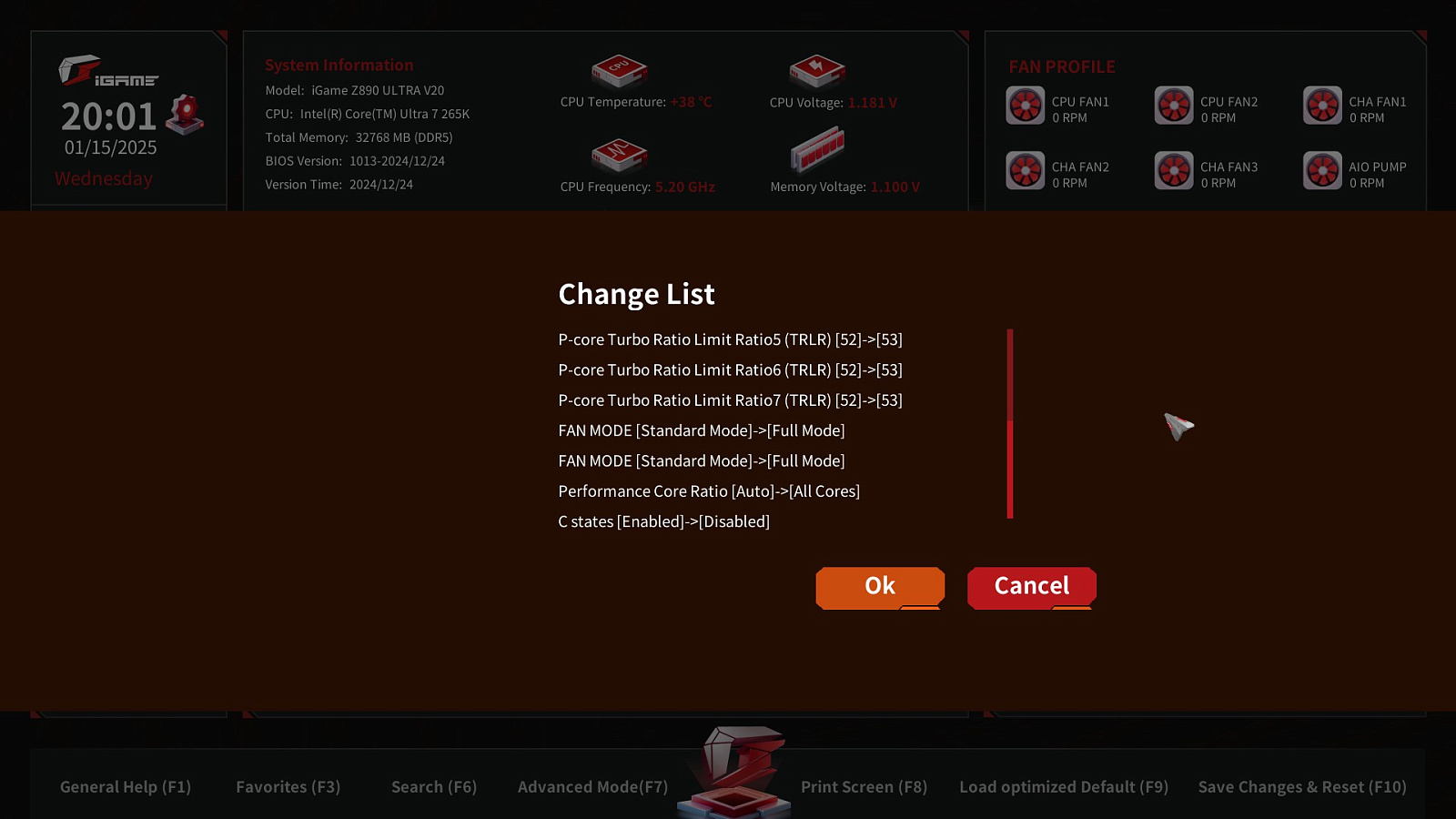

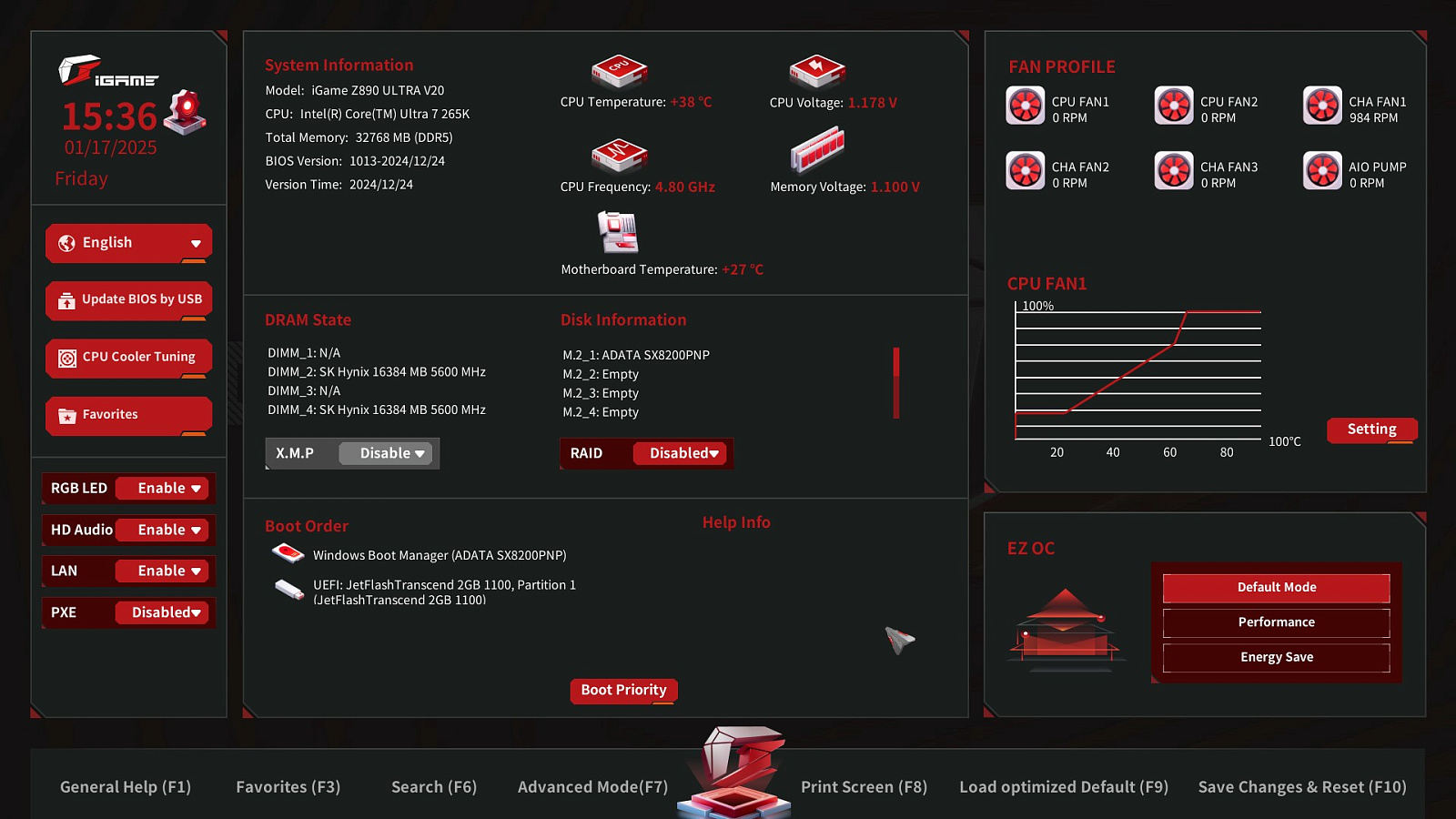

EZ Mode представление доносит самые важные характеристики используемых комплектующих. Несколькими нажатиями кнопок можно включить XMP или выключить подсветку у подключенных к материнской плате устройств. Отдельными кнопками реализован быстрый доступ к некоторым вкладкам настроек.

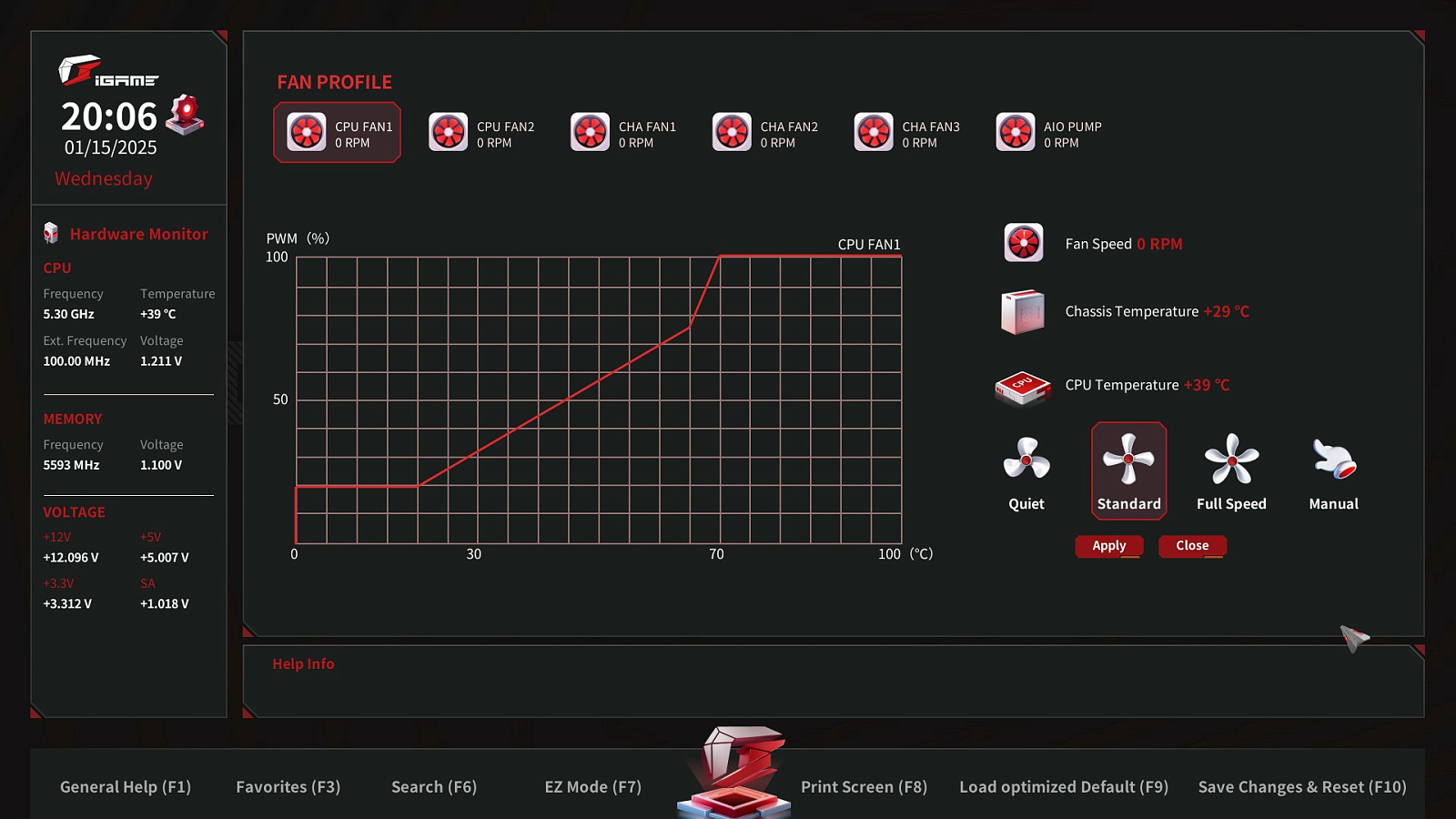

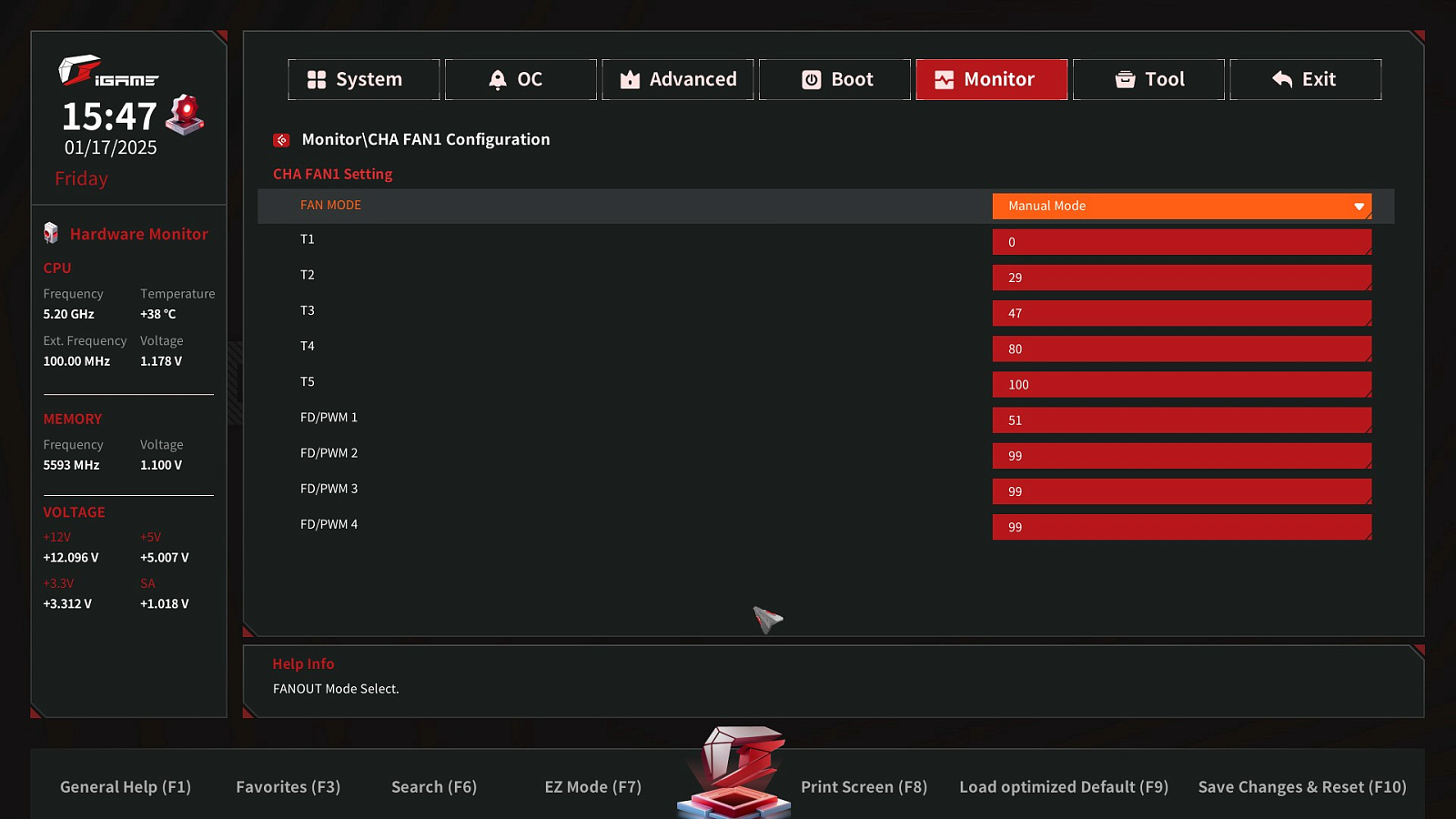

Логика работы вентиляторов, подключенных к коннекторам материнской платы, настраивается индивидуально. Можно посетовать на отсутствие возможности привязать кривую к какому-то другому датчику температуры, кроме CPU.

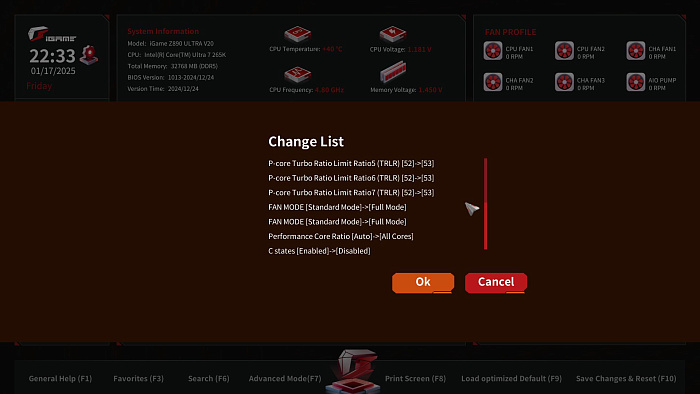

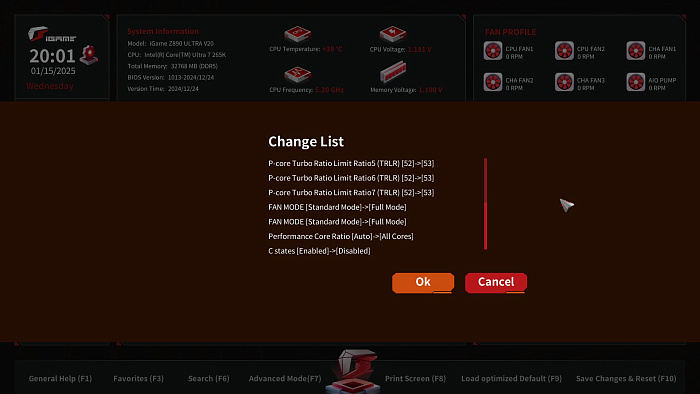

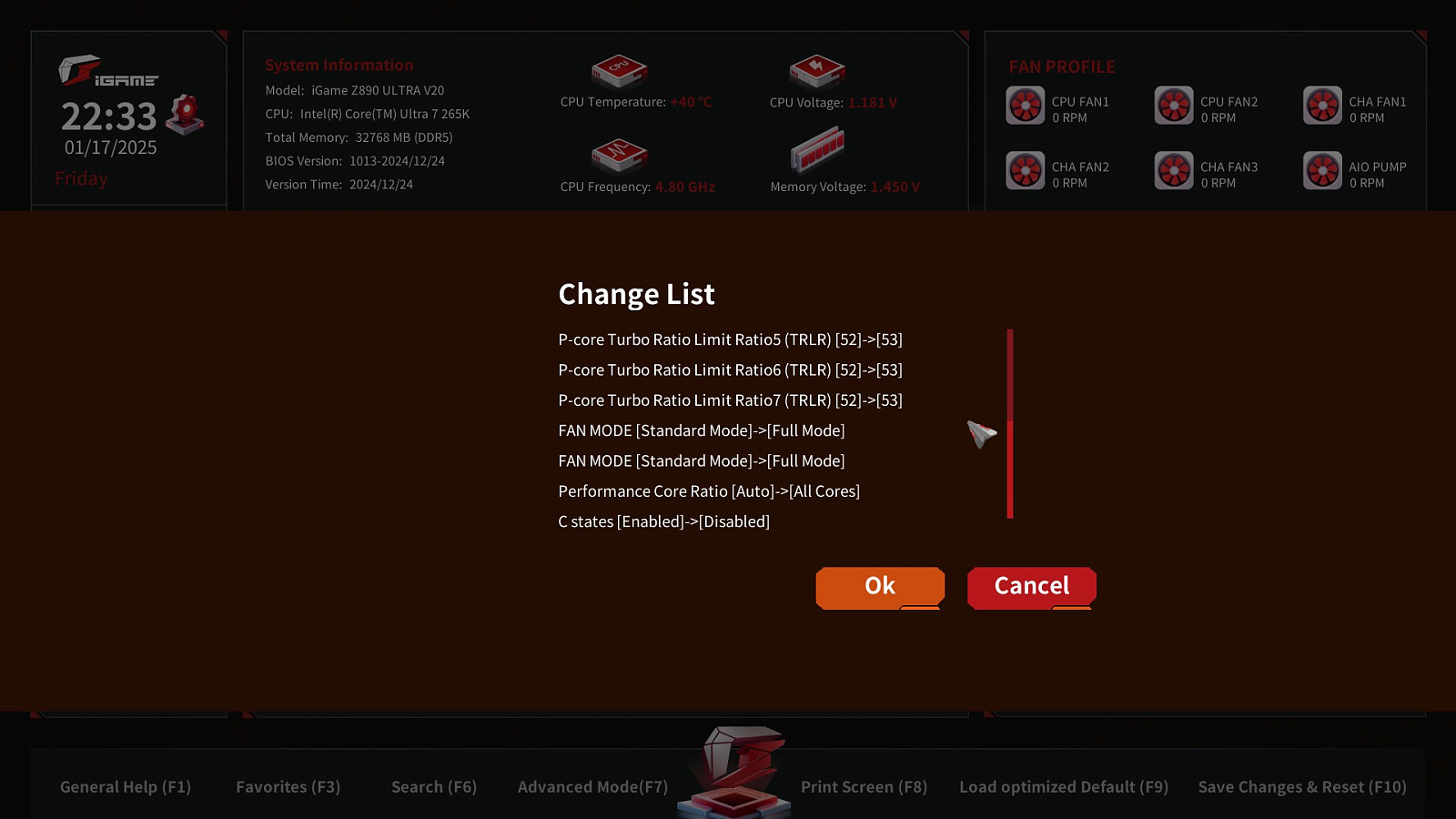

EZ OC предлагает выбрать несколько вариантов работы процессора. Performance фиксирует частоту производительных ядер на 100 МГц выше многопоточного буста, отключает некоторые технологии энергосбережения и меняет предустановку для вентиляторов.

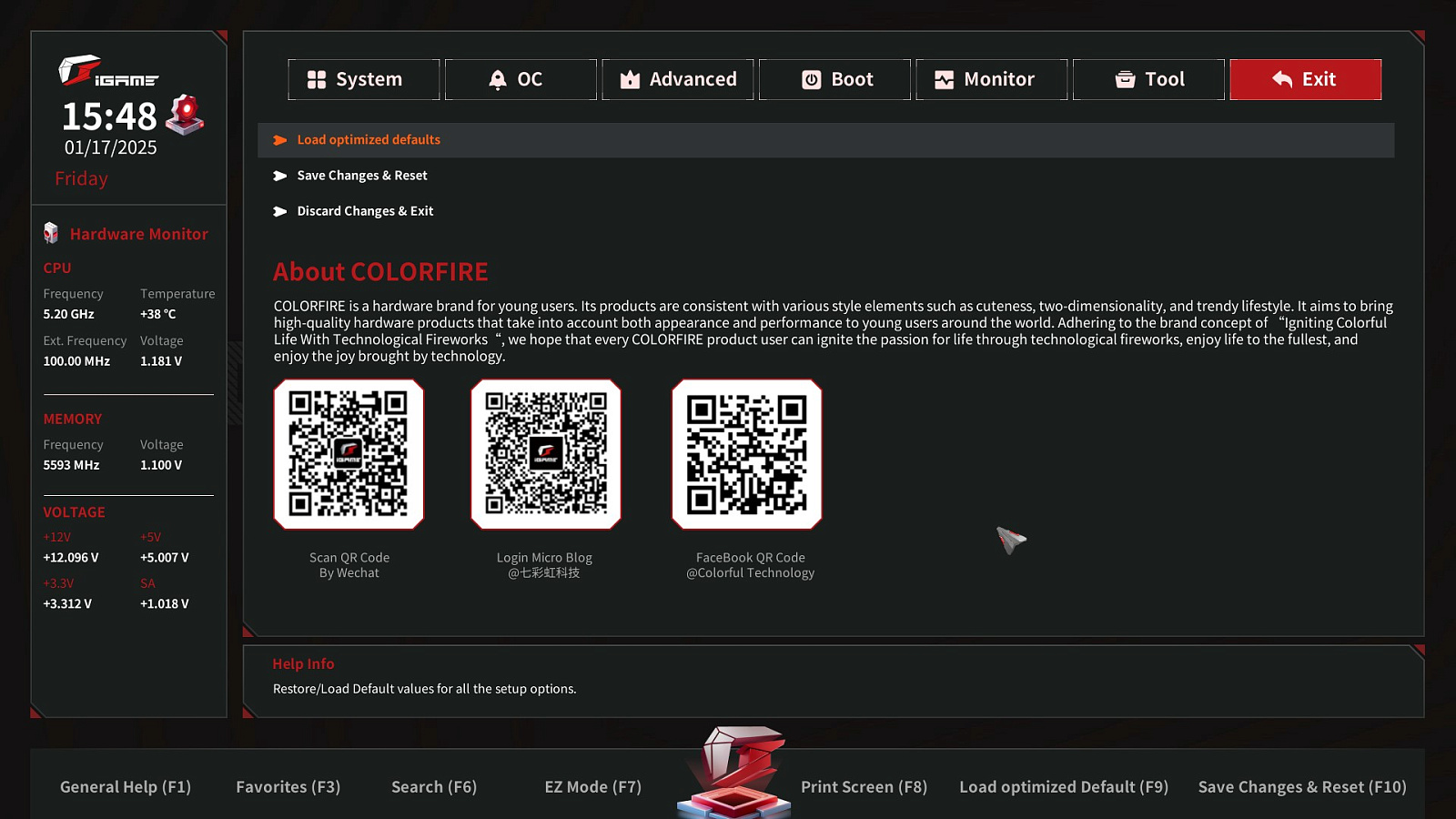

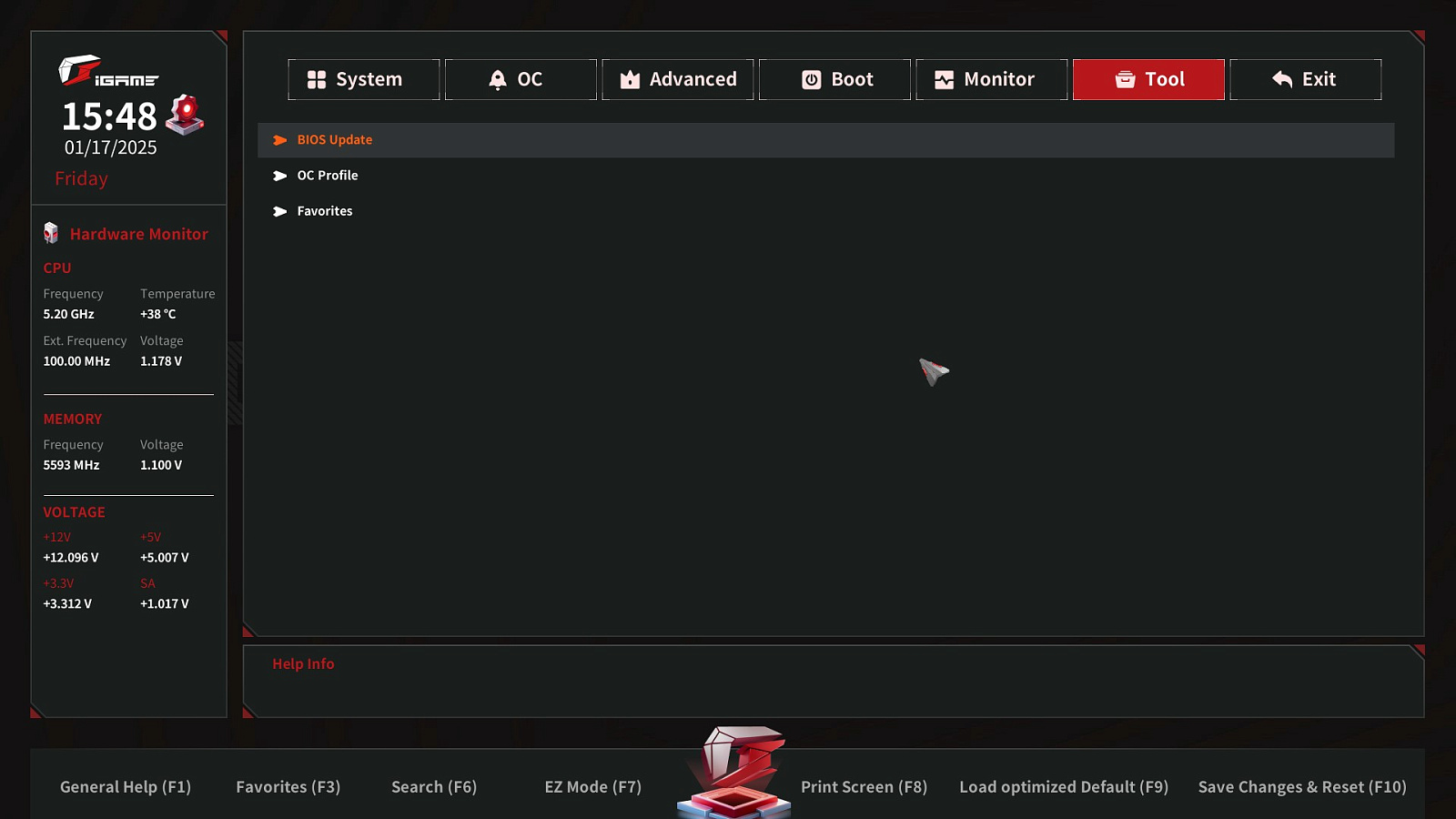

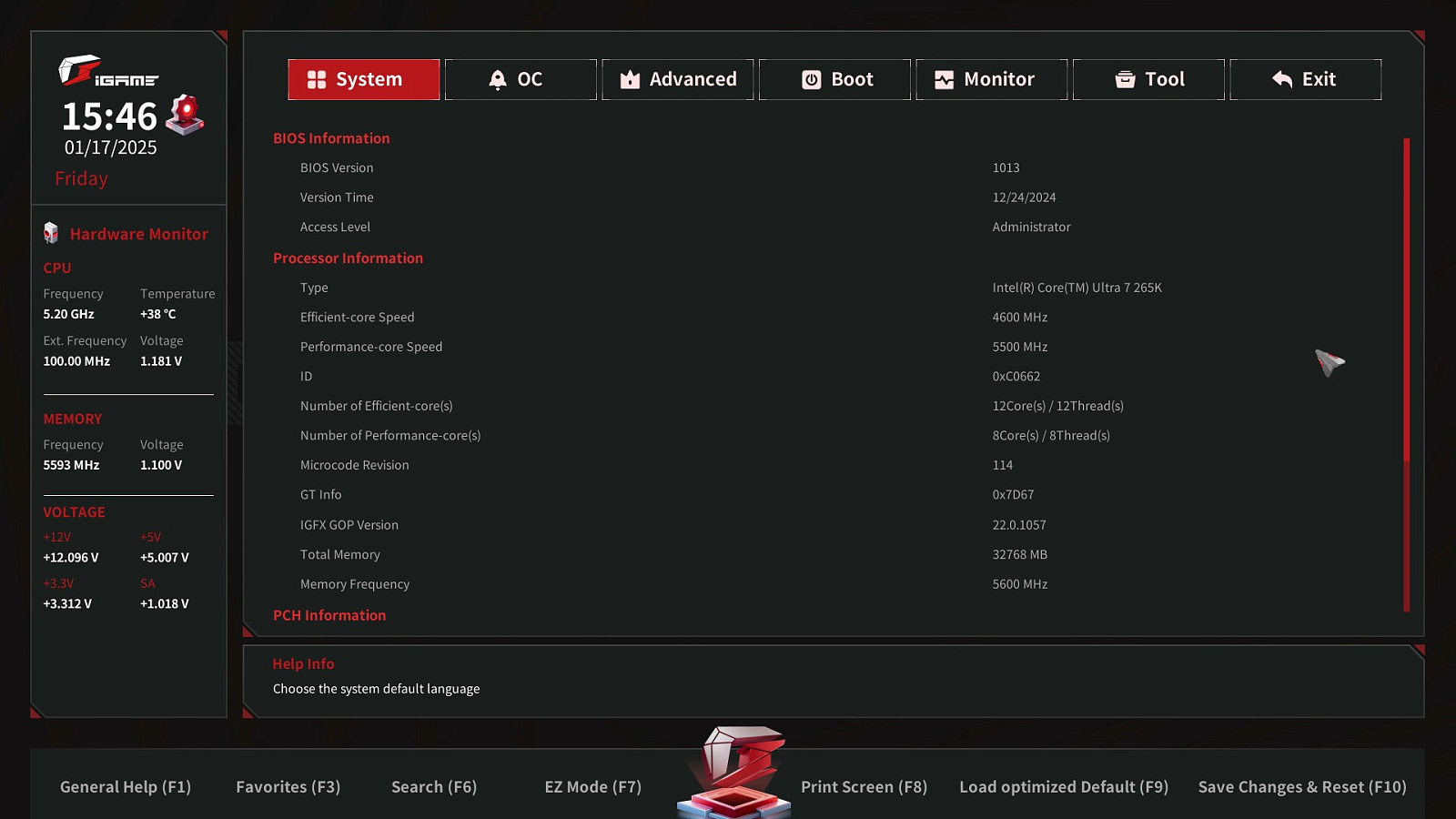

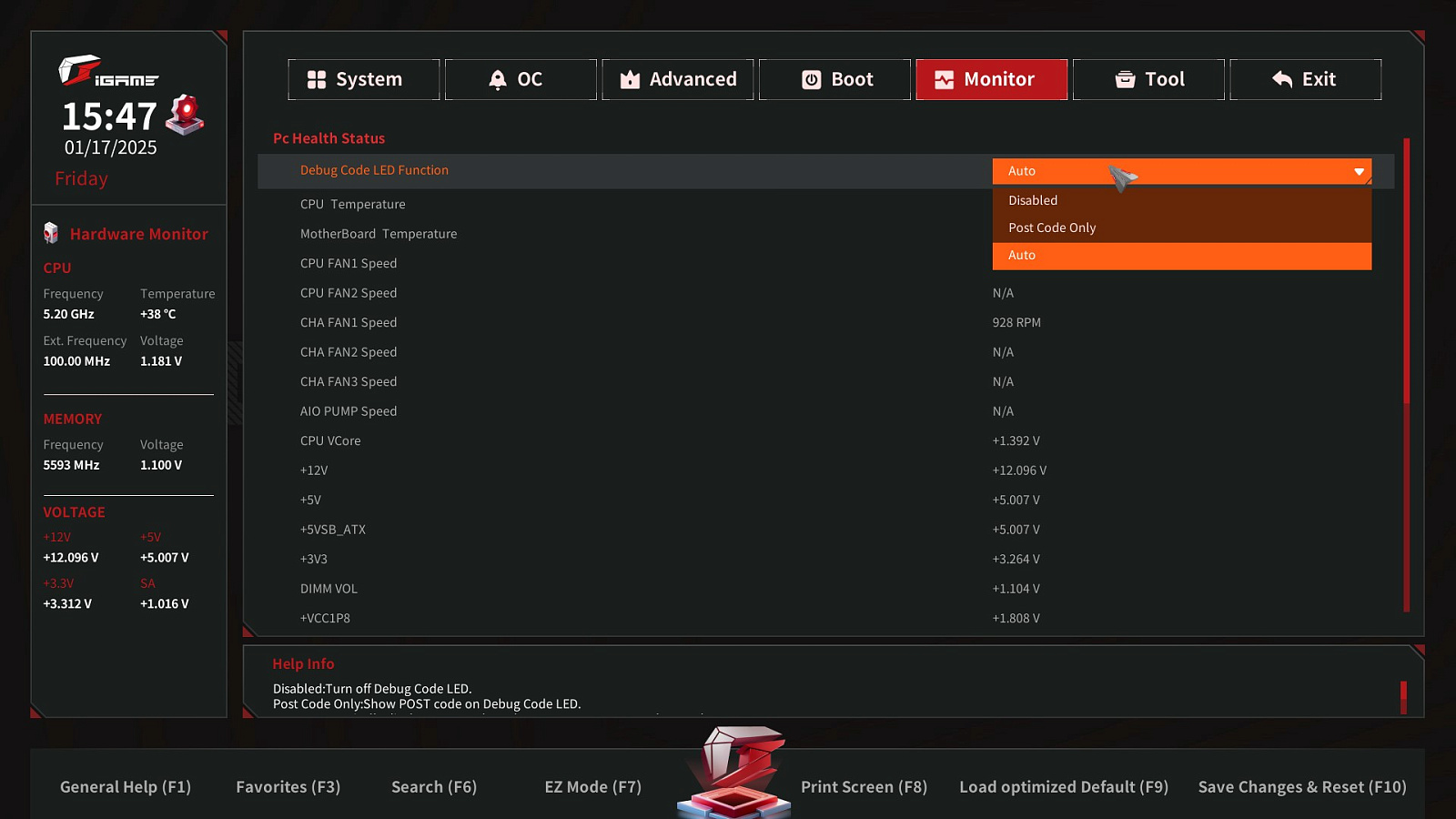

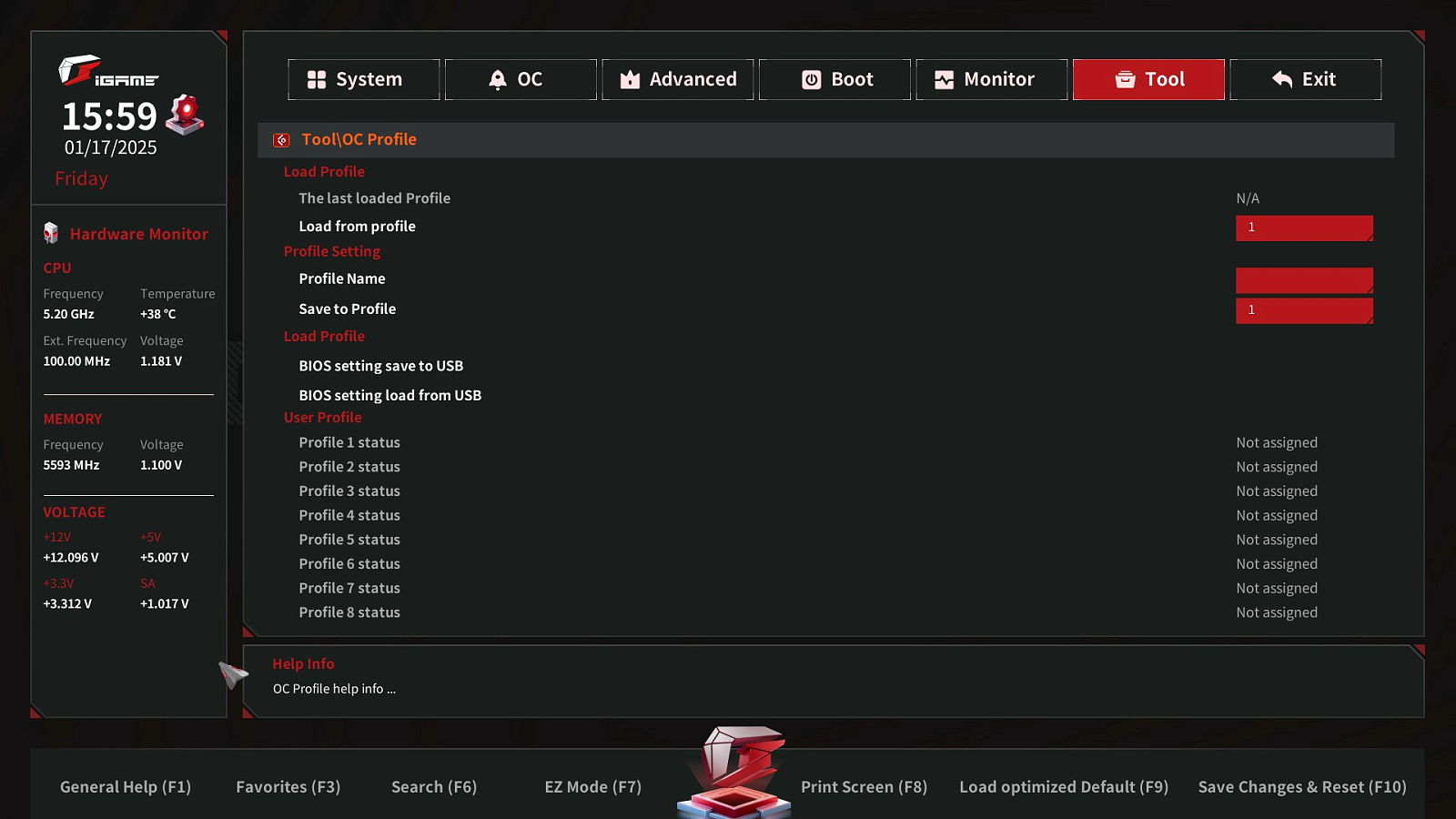

В Advanced Mode представлении доступно гораздо больше настроек, все они разбиты на категории. Навигация осуществляется по разделам в верхней части экрана.

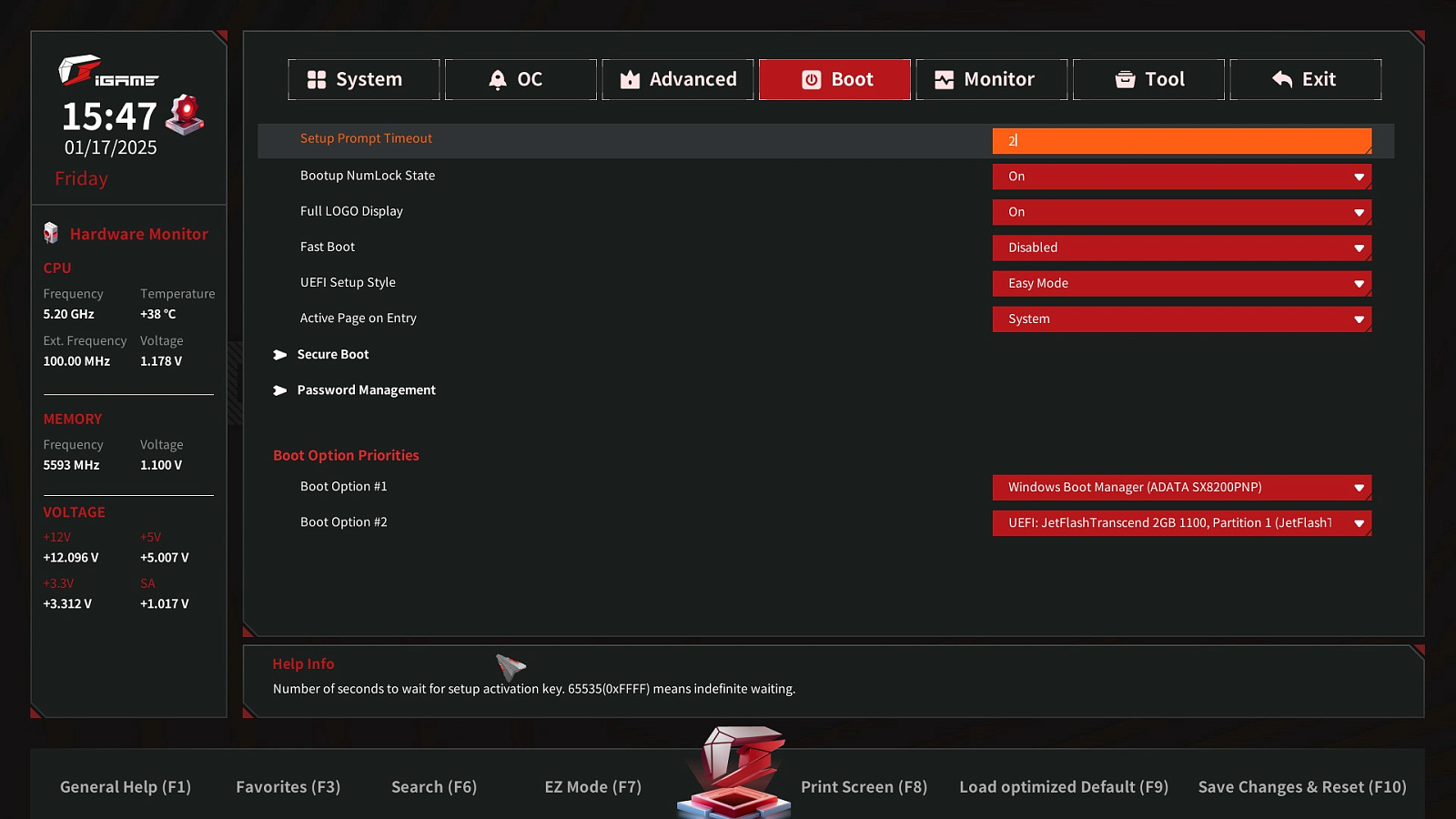

Разделение пунктов по разделам привычное, предусмотрен поиск по названию настройки.

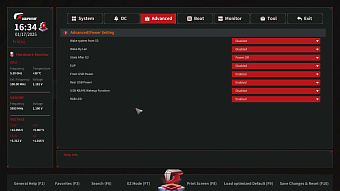

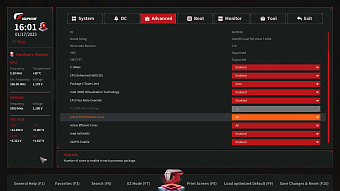

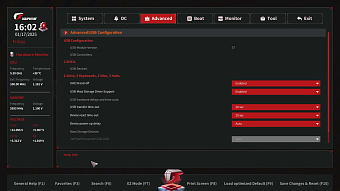

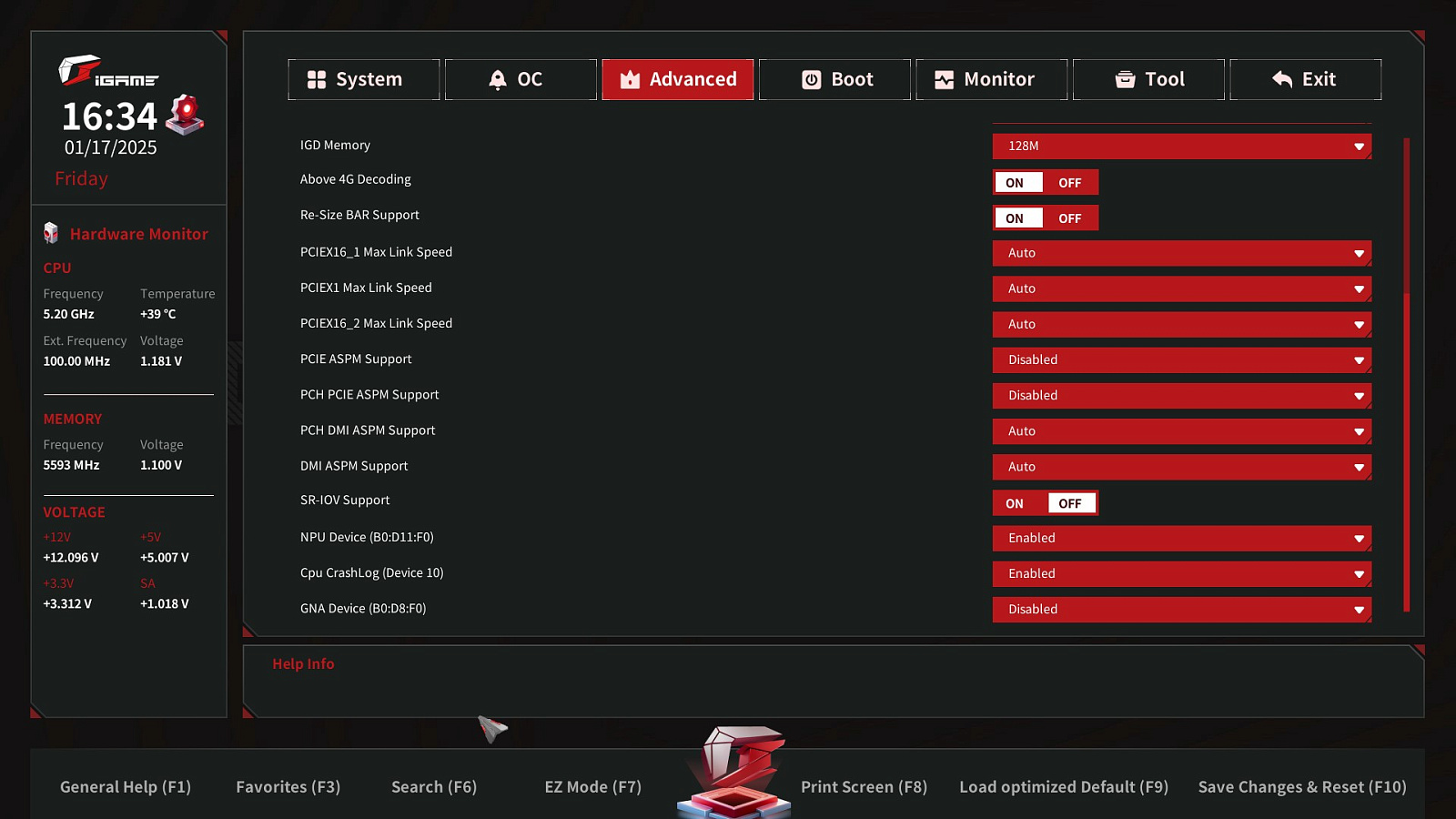

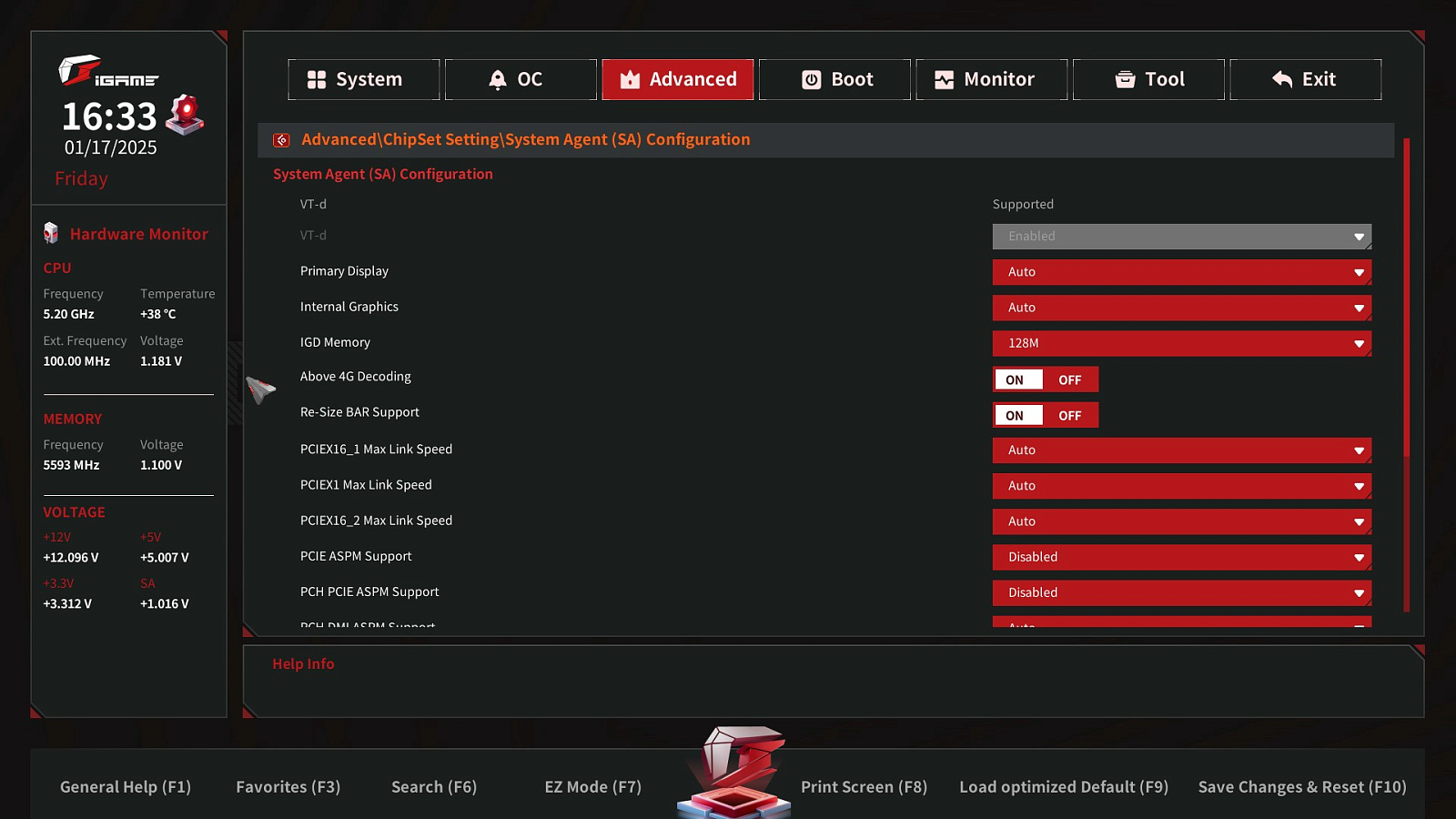

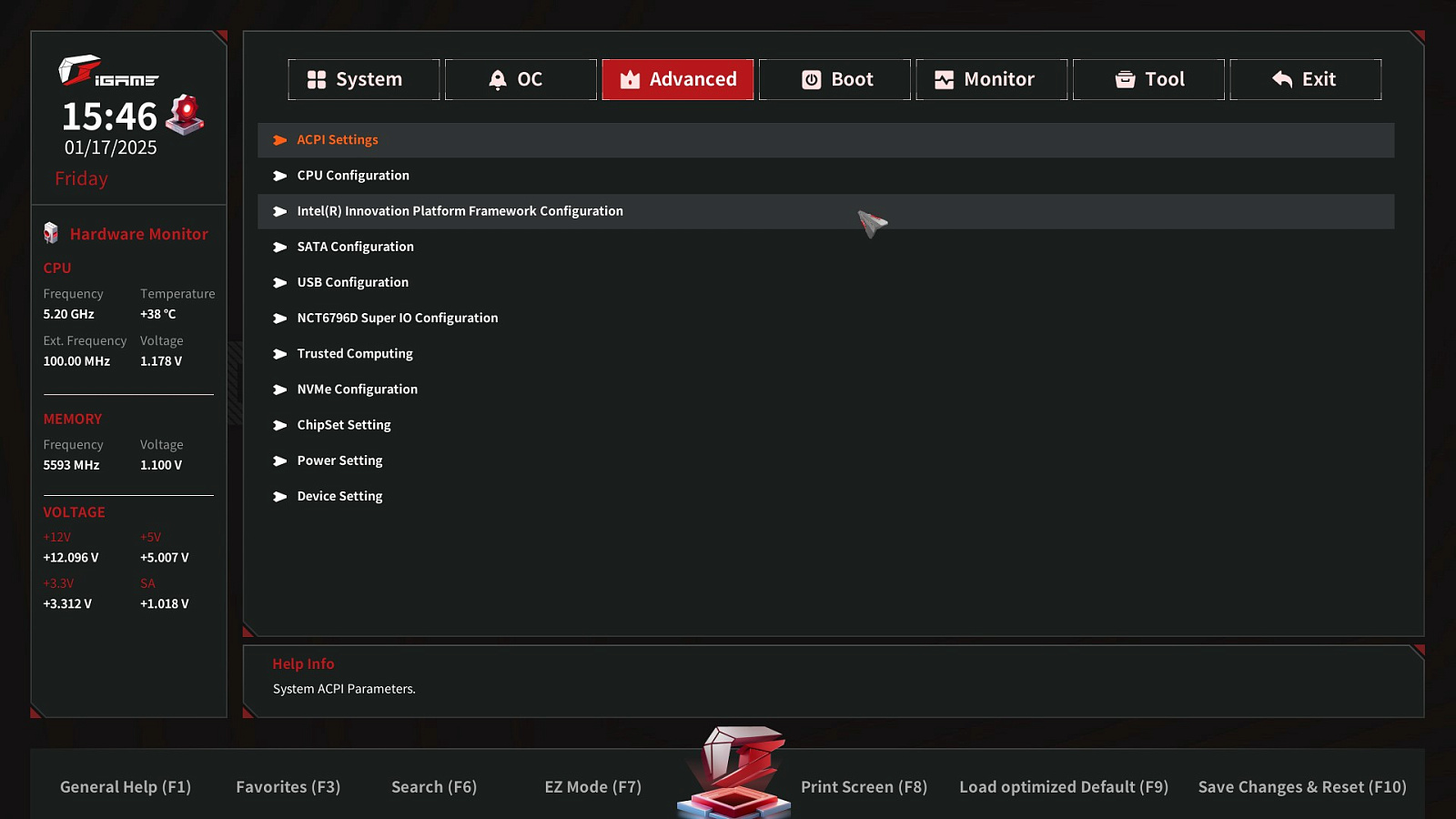

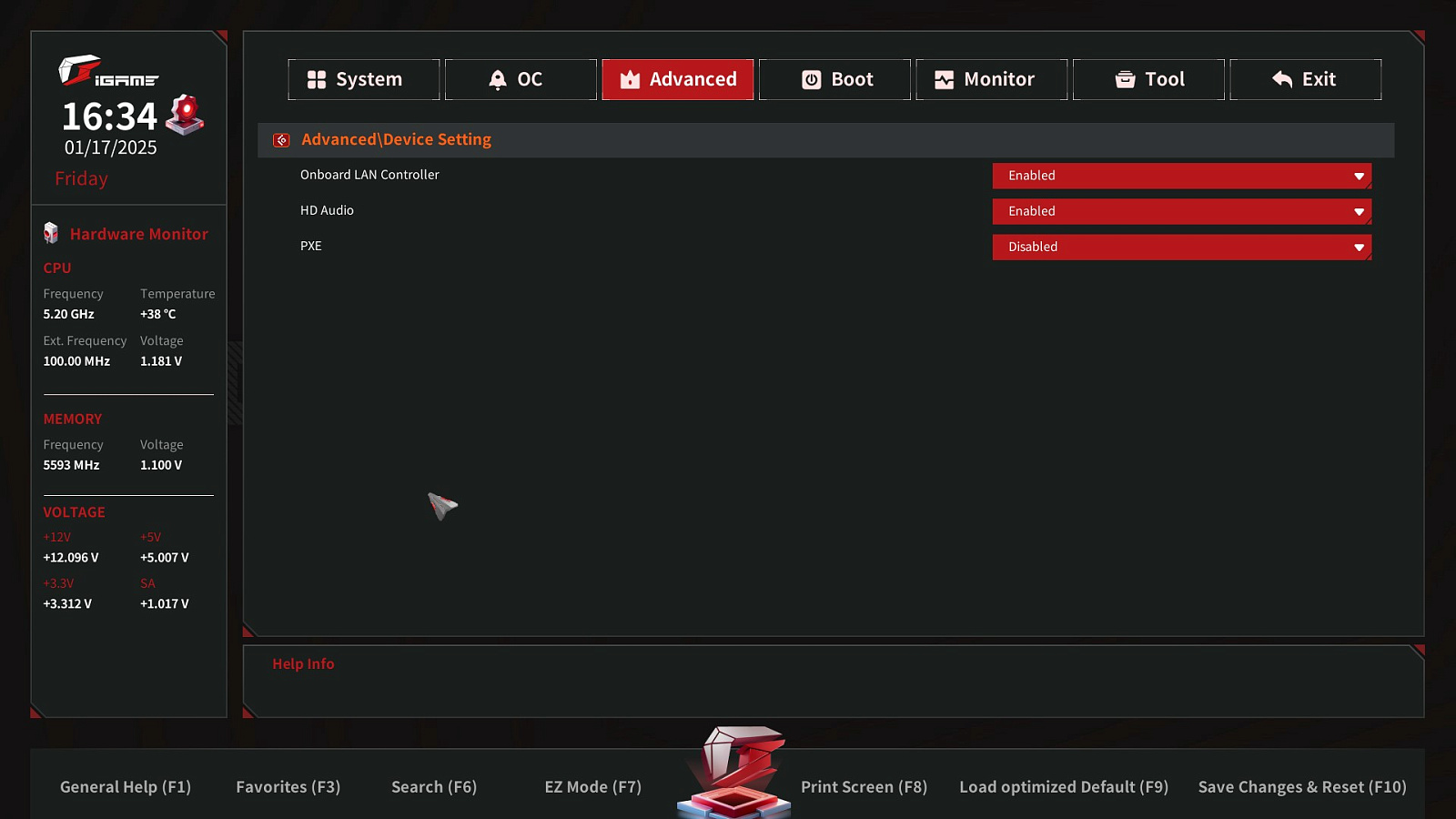

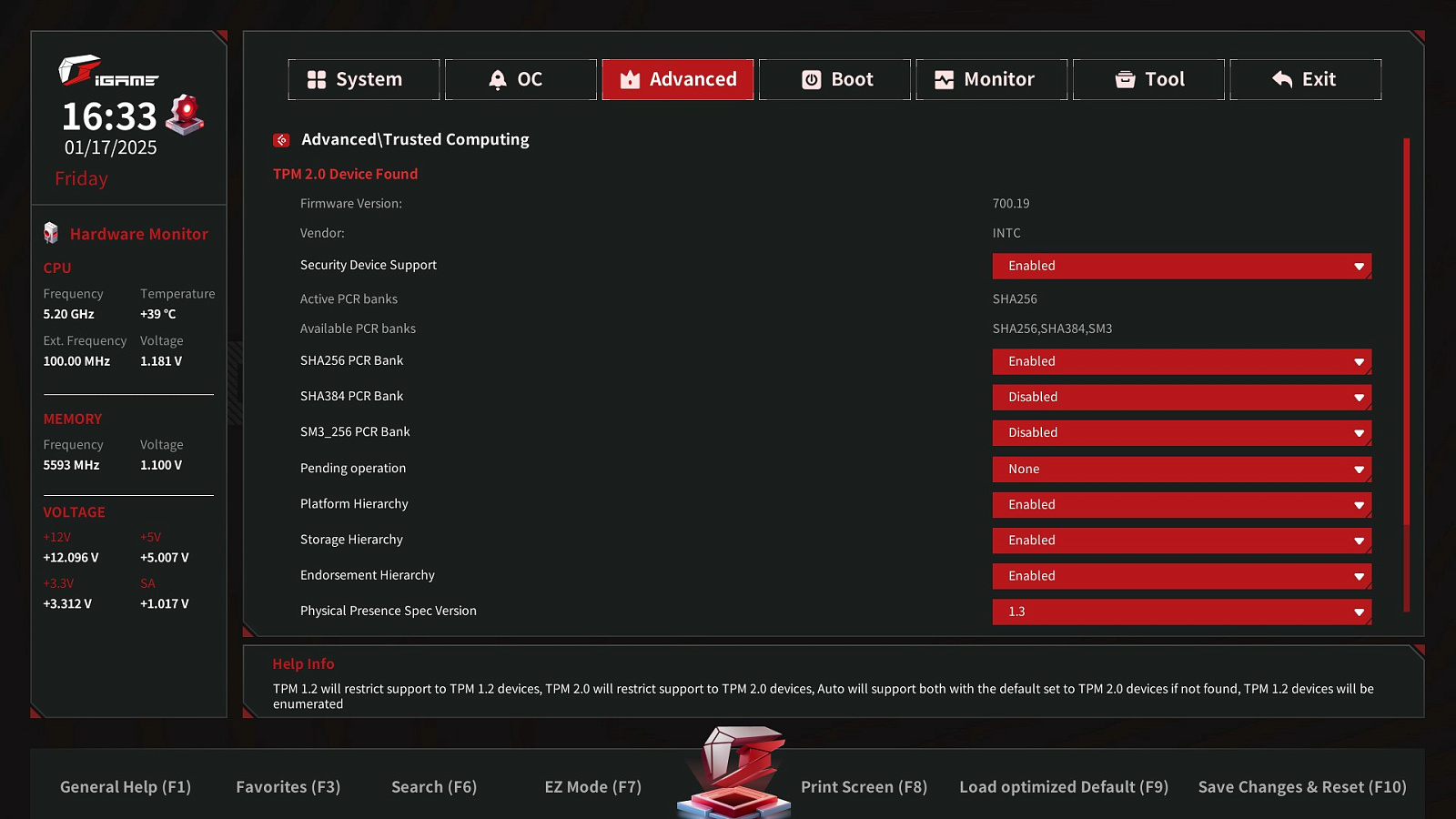

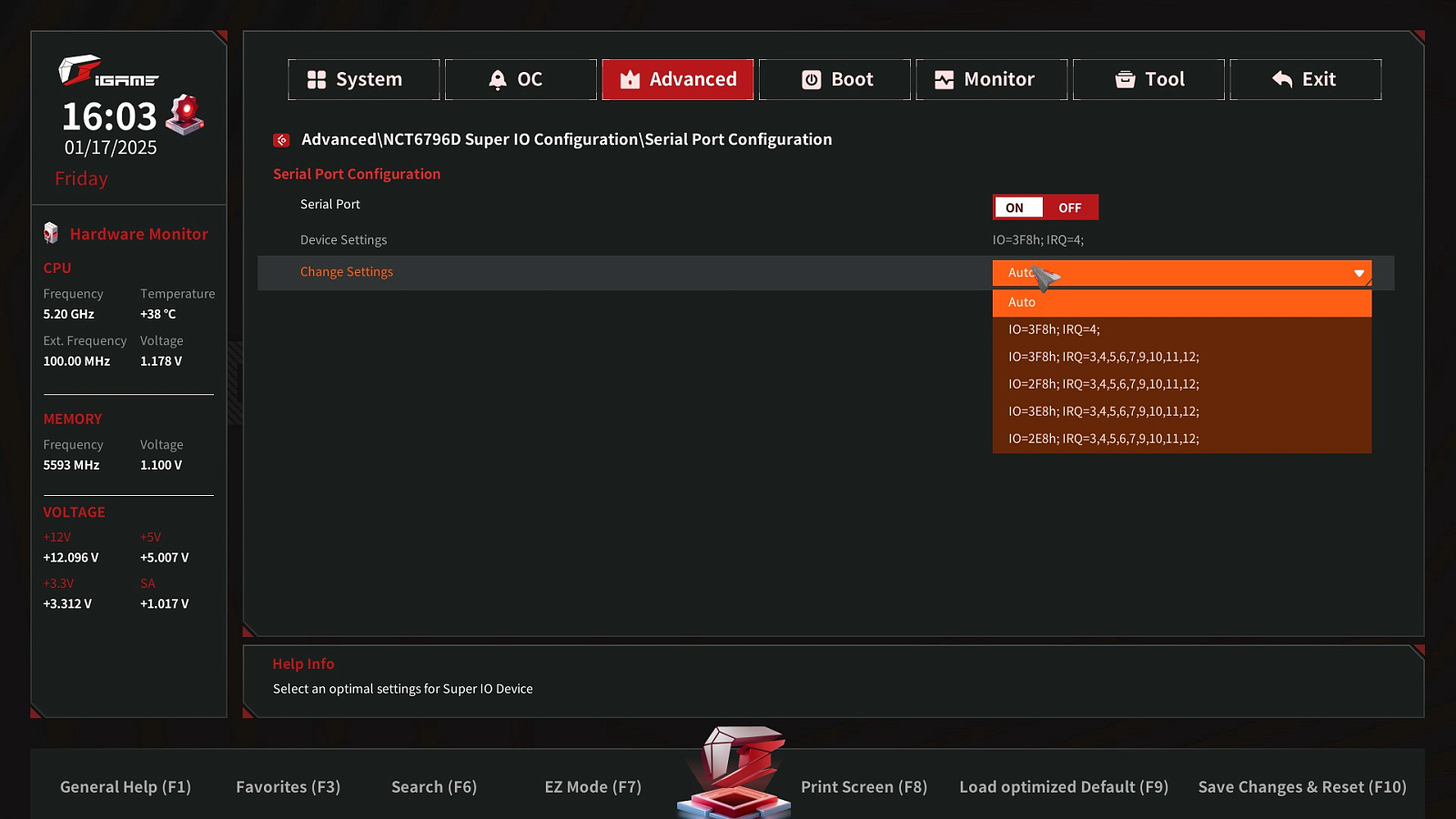

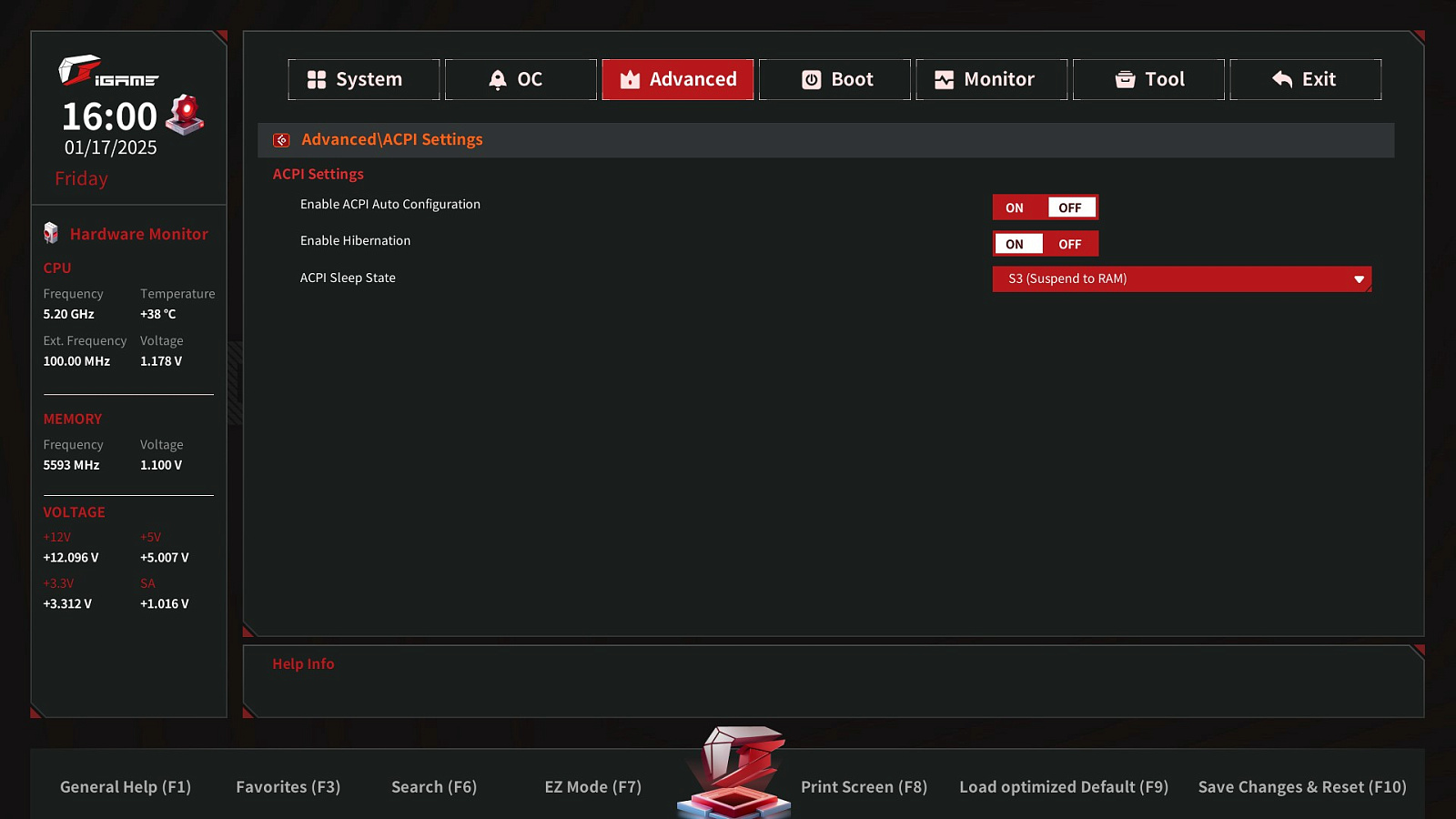

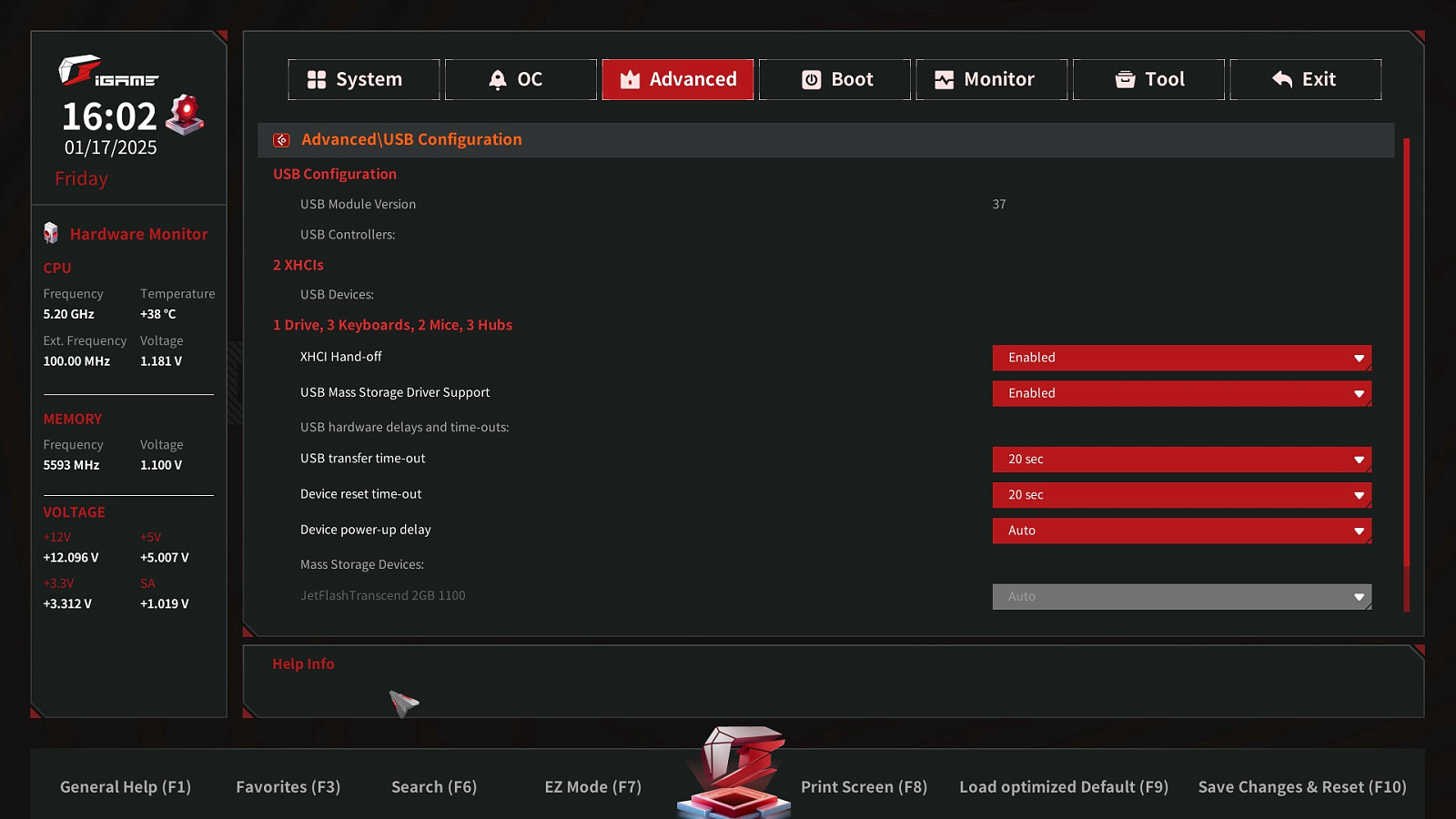

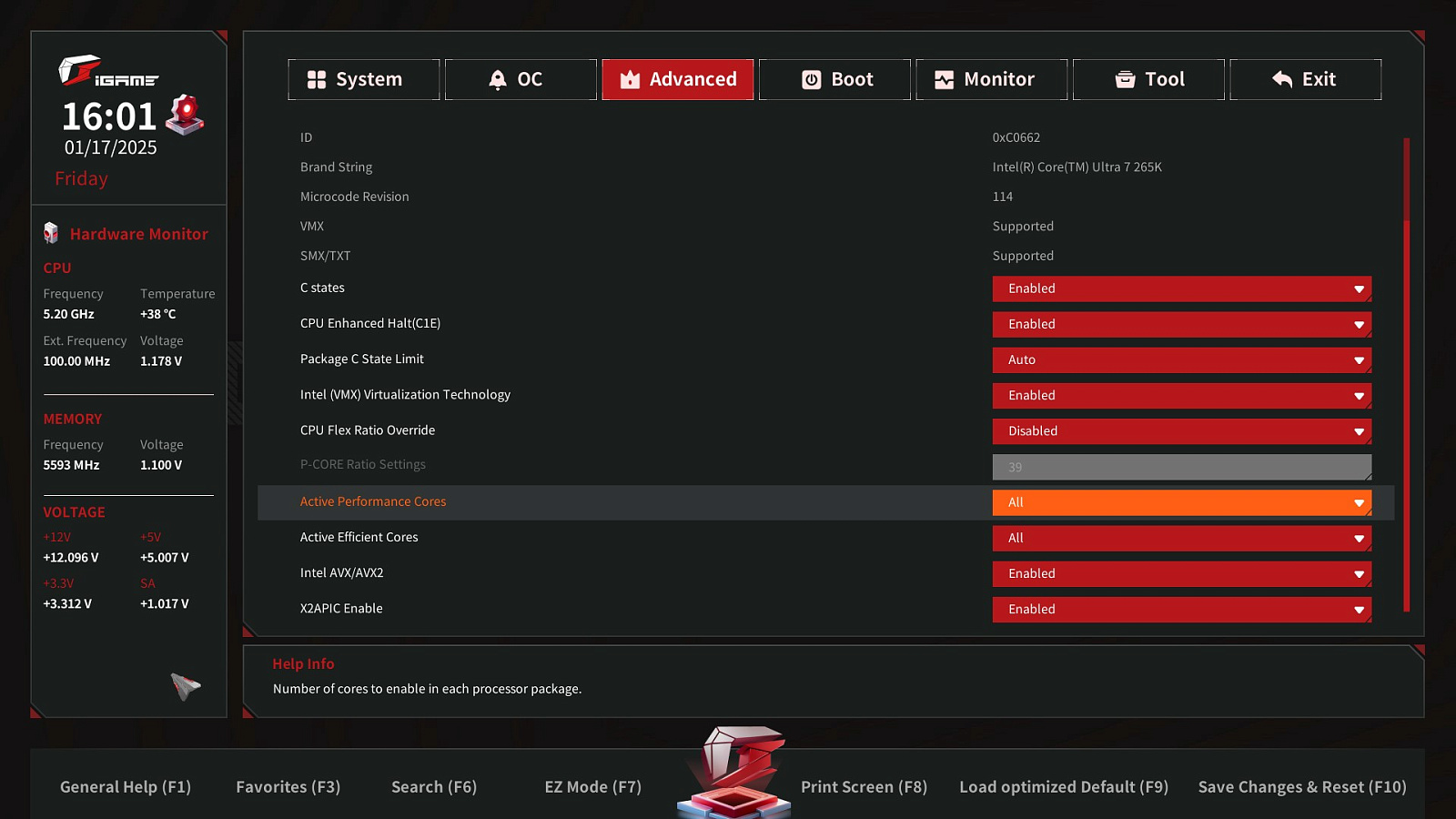

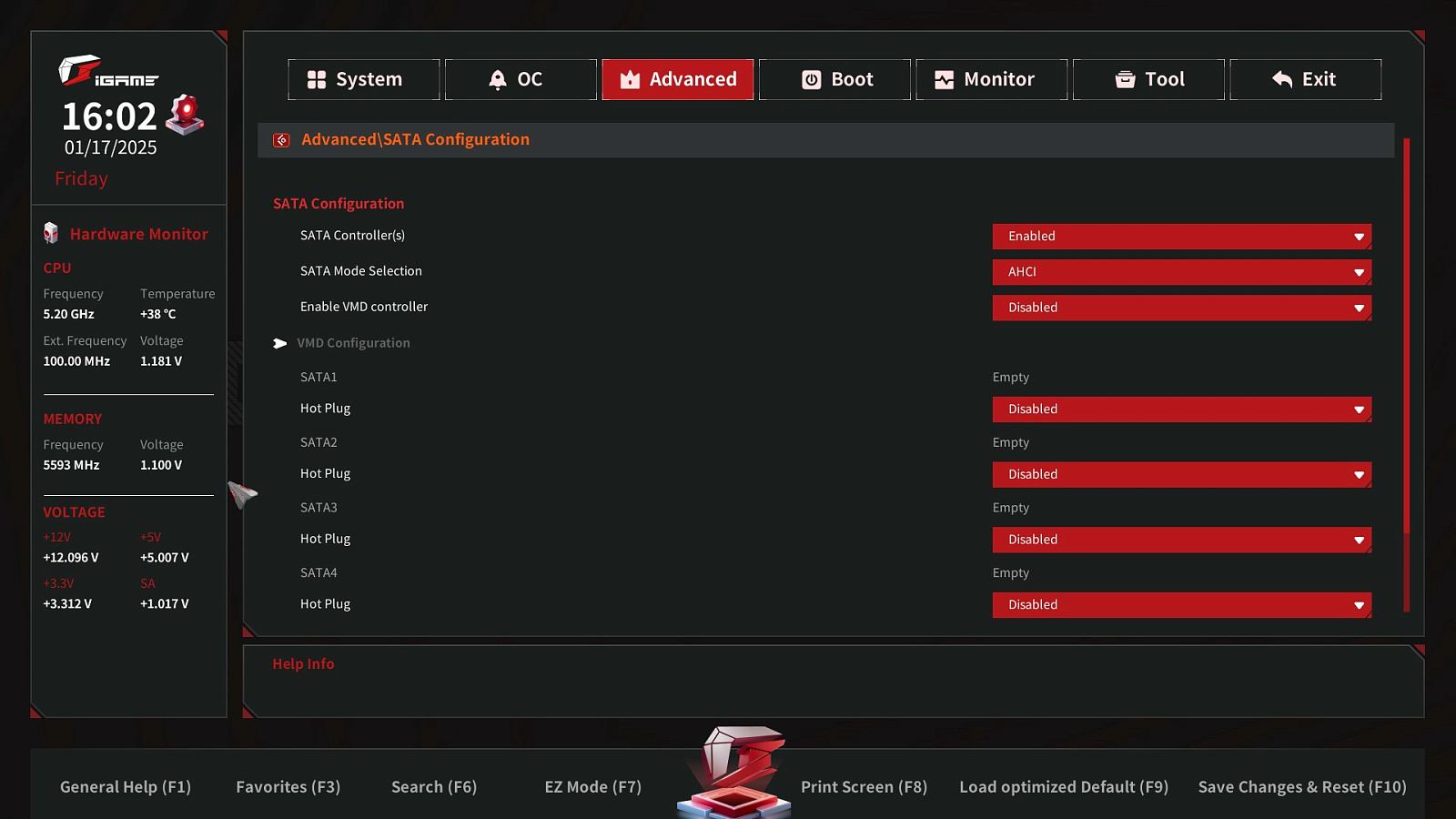

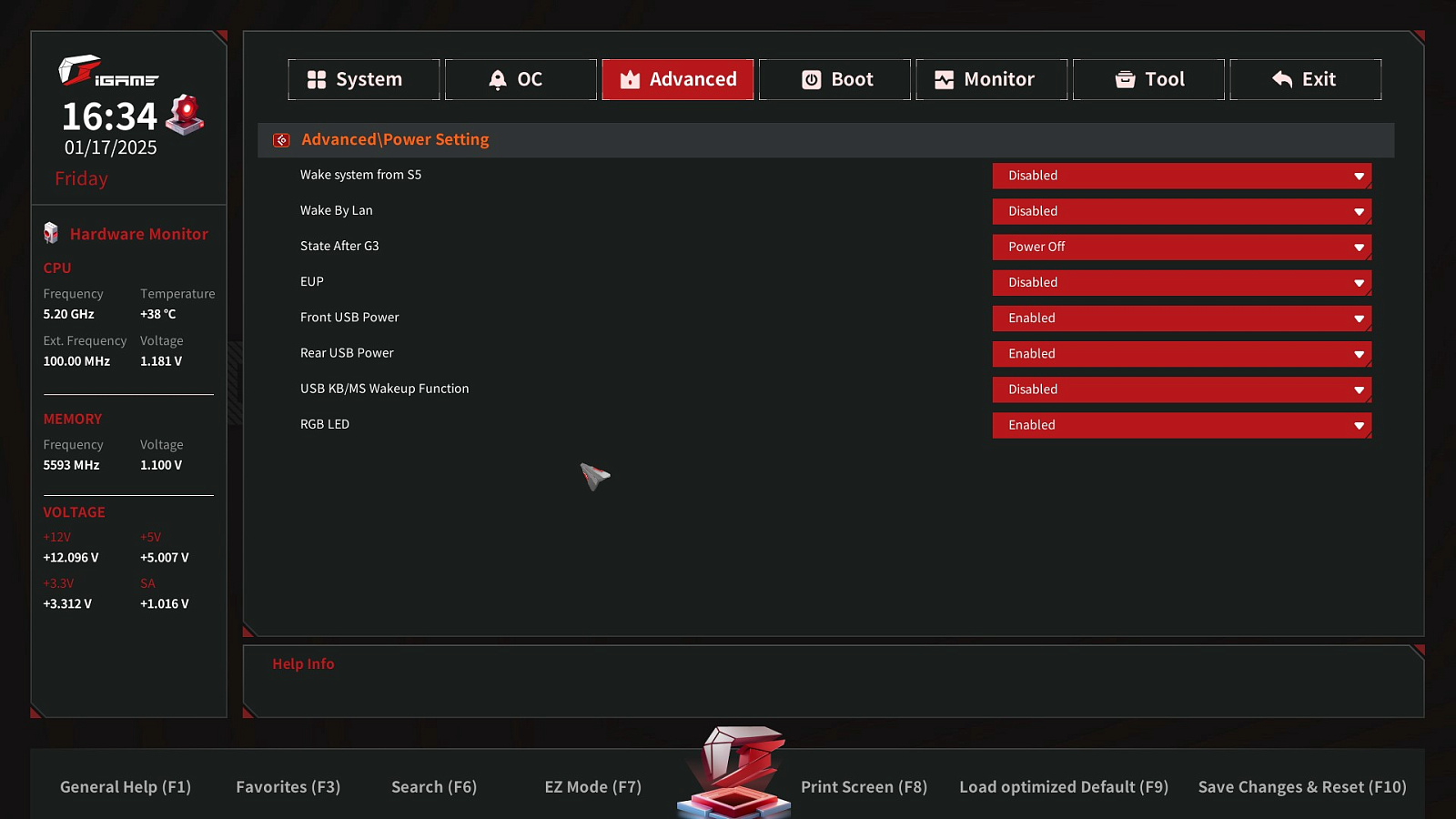

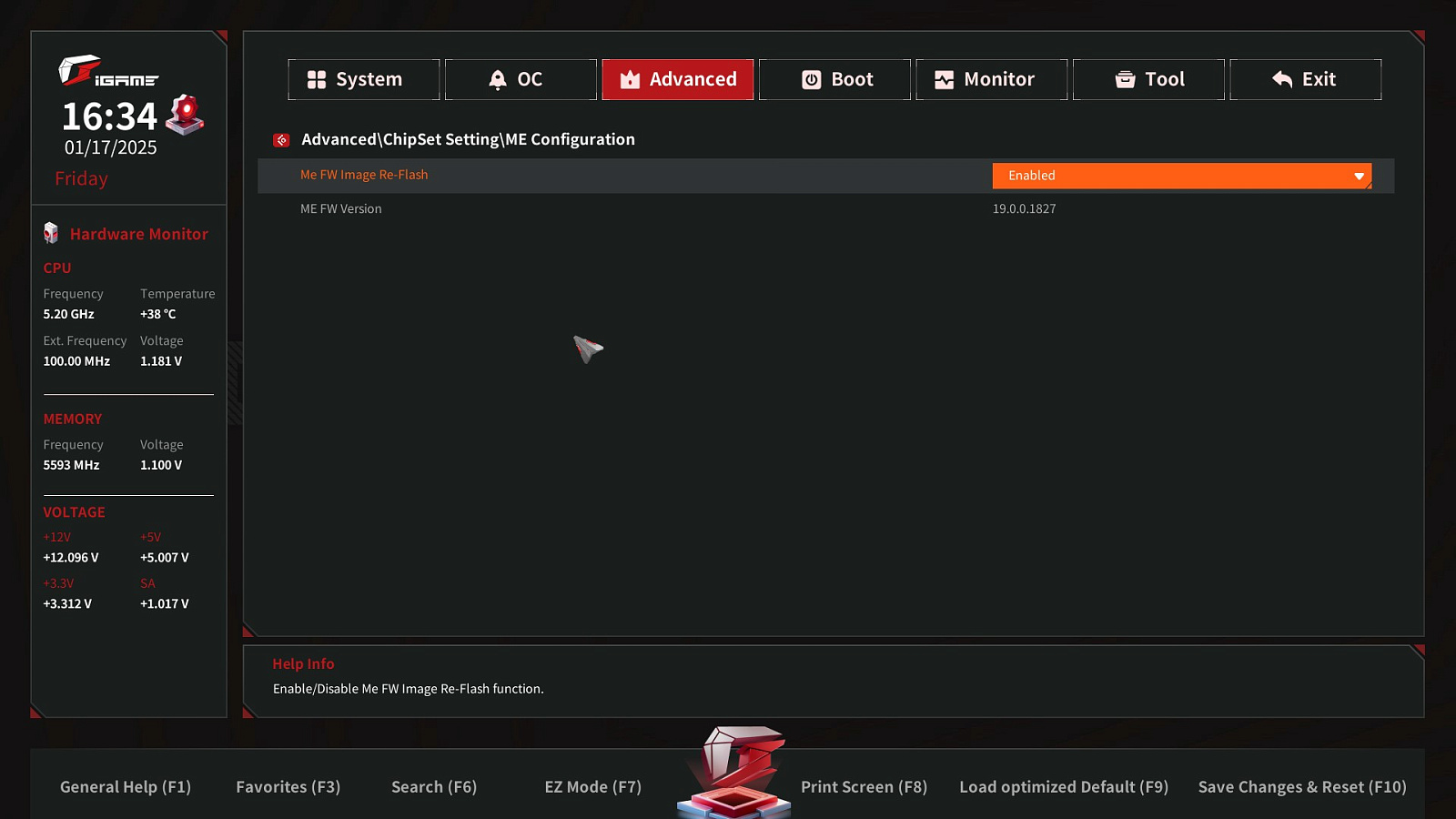

В Advanced вкладке собраны расширенные настройки для интерфейсов и устройств ПК.

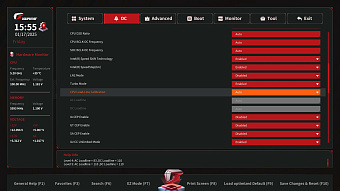

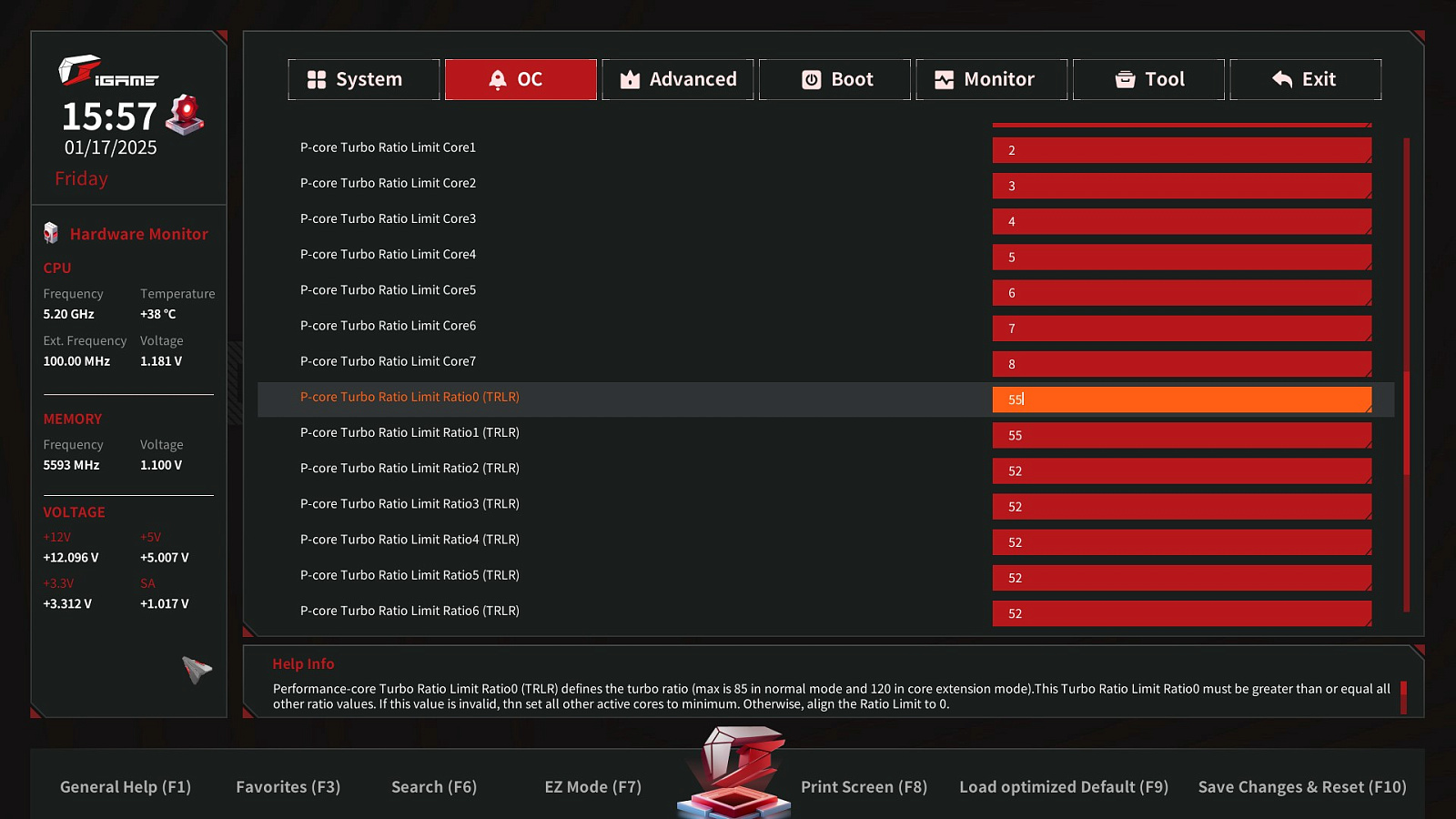

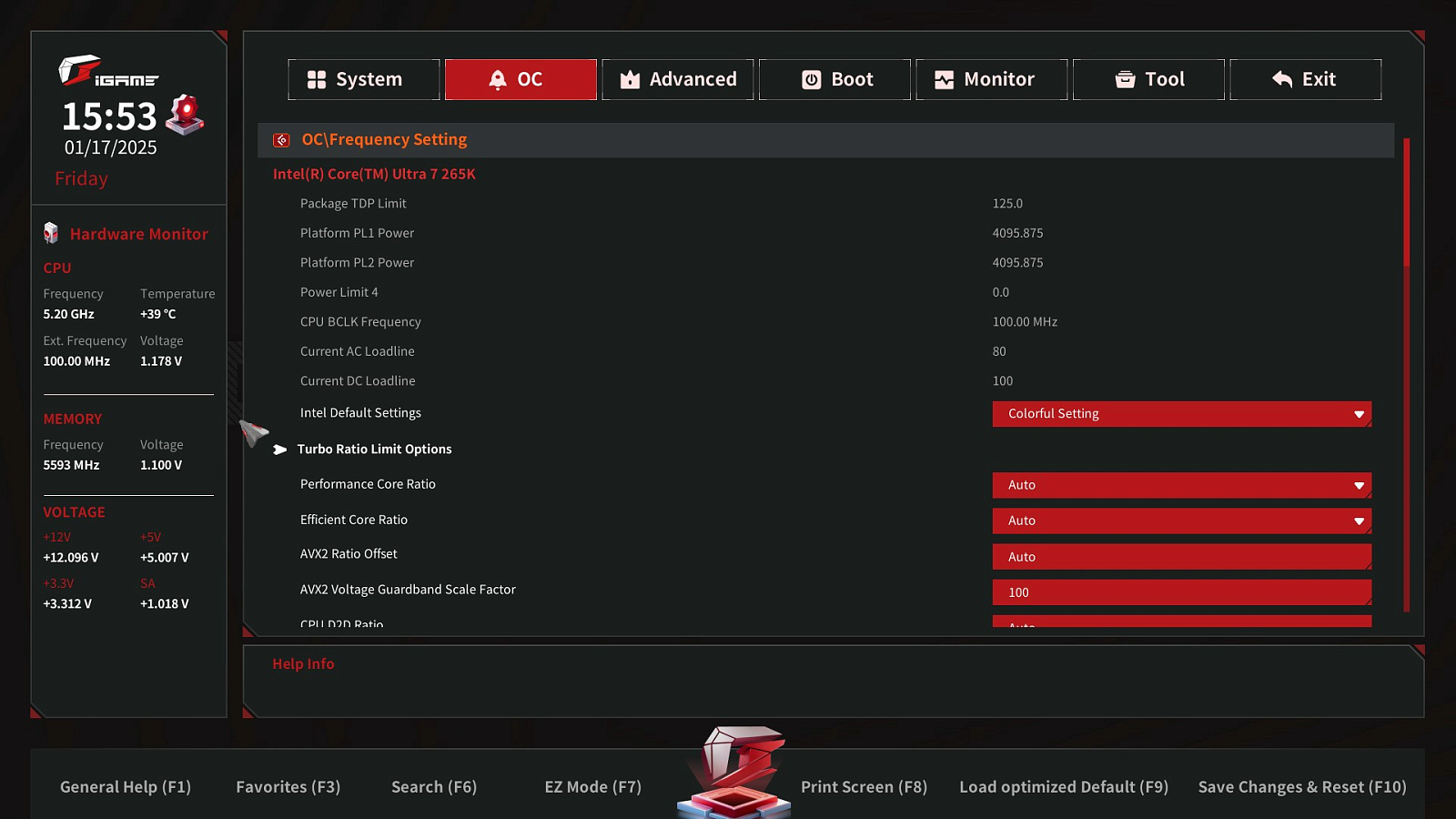

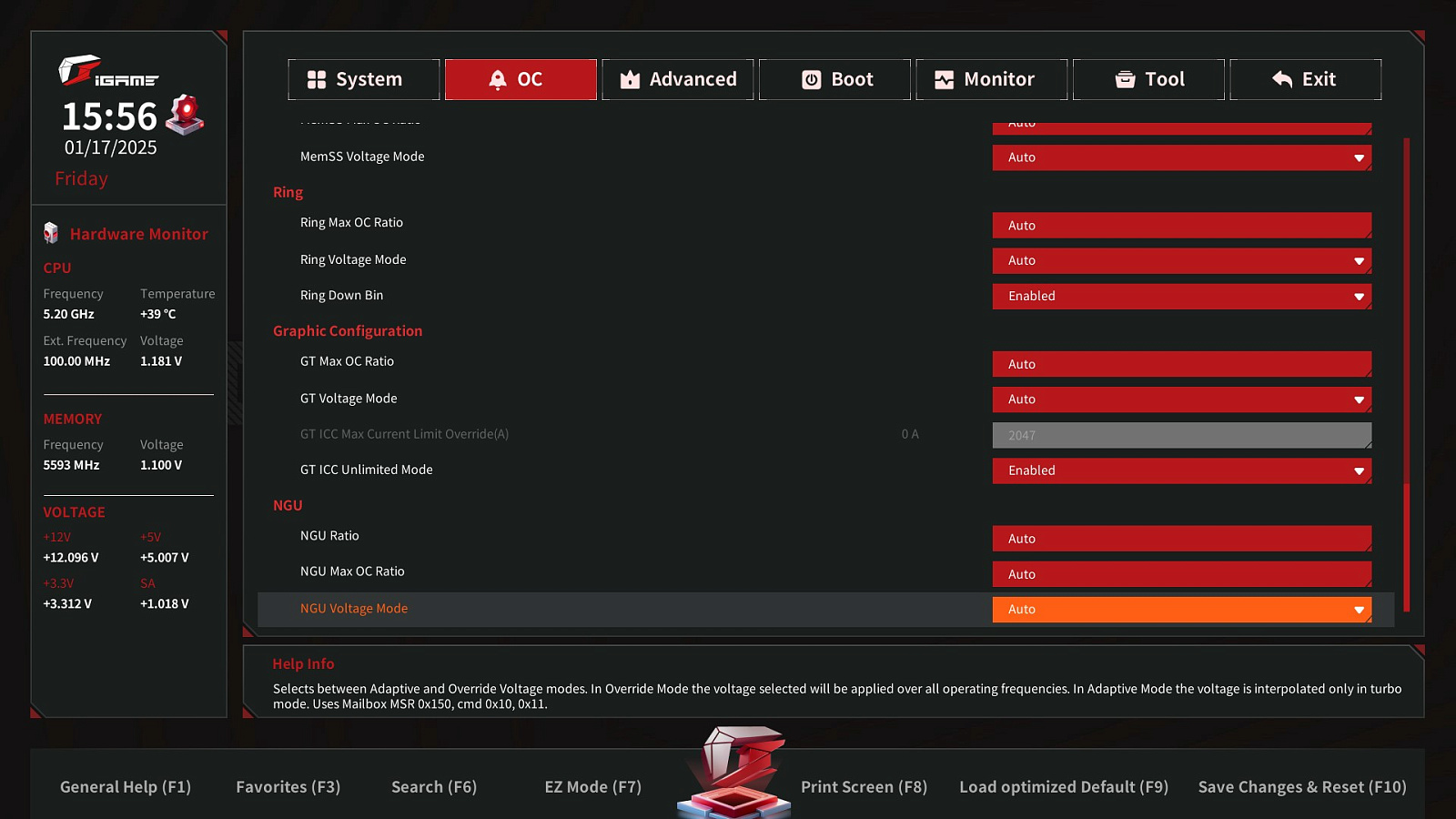

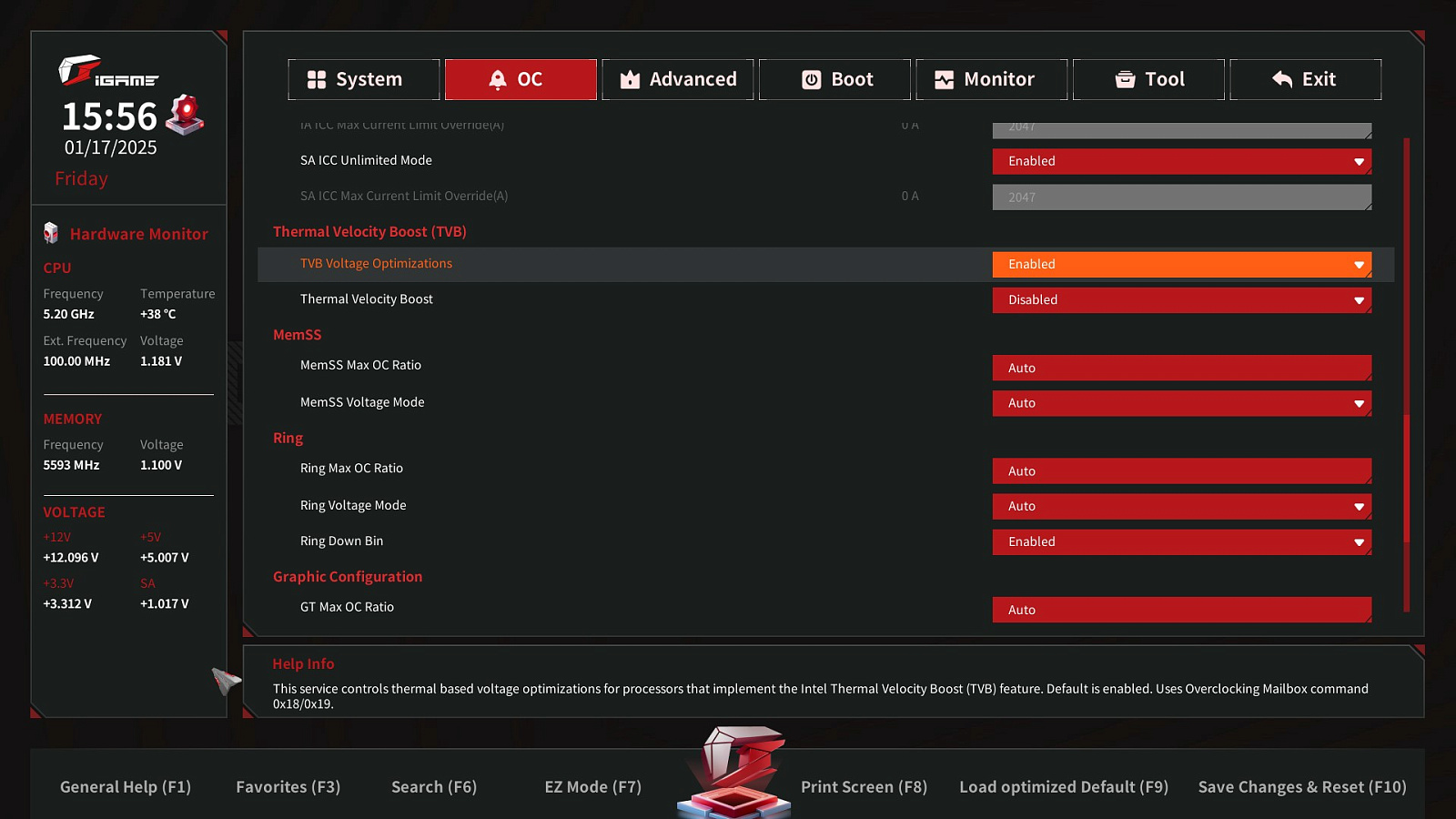

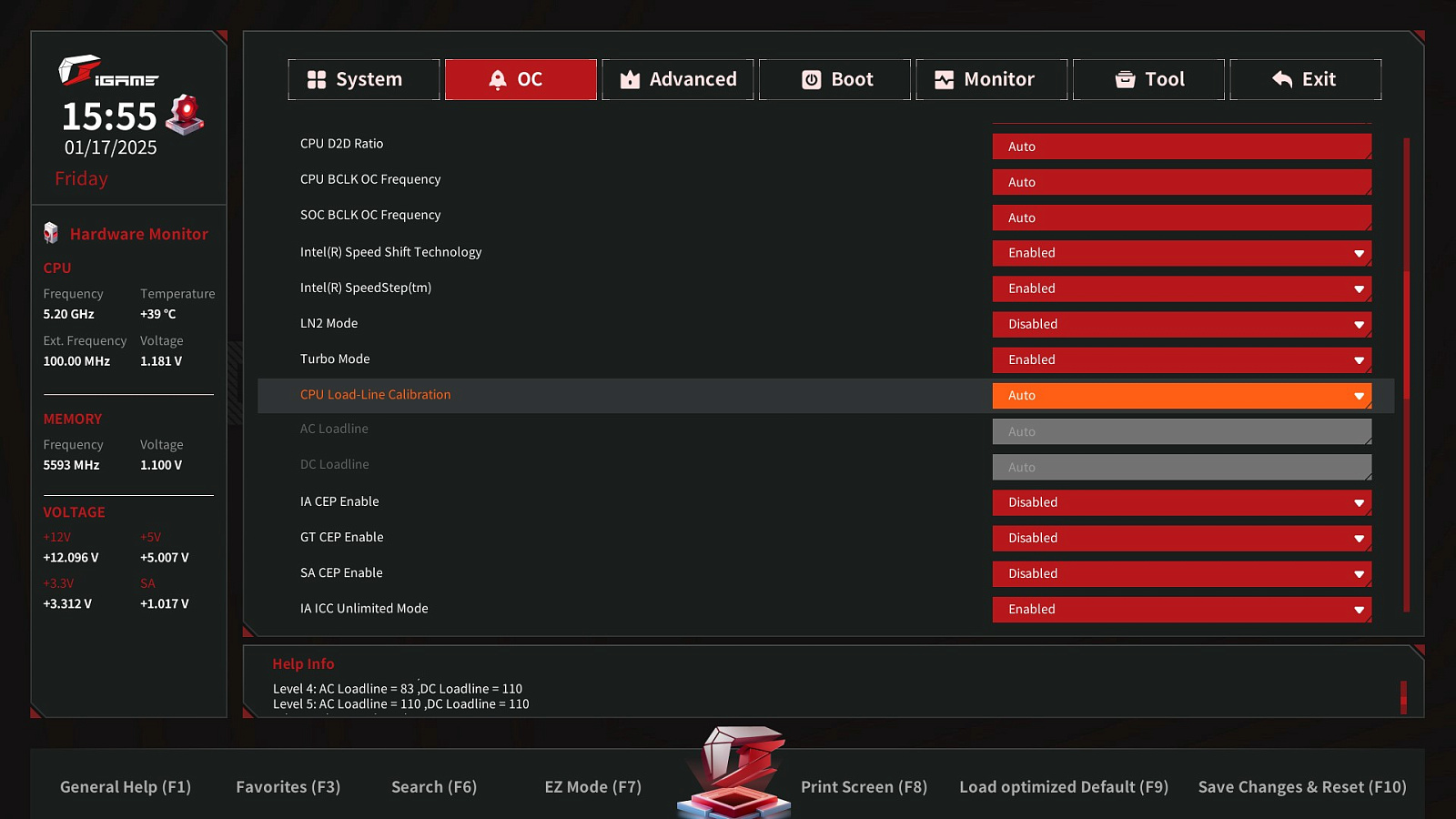

Раздел OC отвечает за частоты и напряжения процессора и памяти. Во вкладке Frequency Settings собраны настройки для ядер и шин процессора. Можно отметить, что автоматическое значение для AVX2 Offset соответствует на материнских платах других производителей.

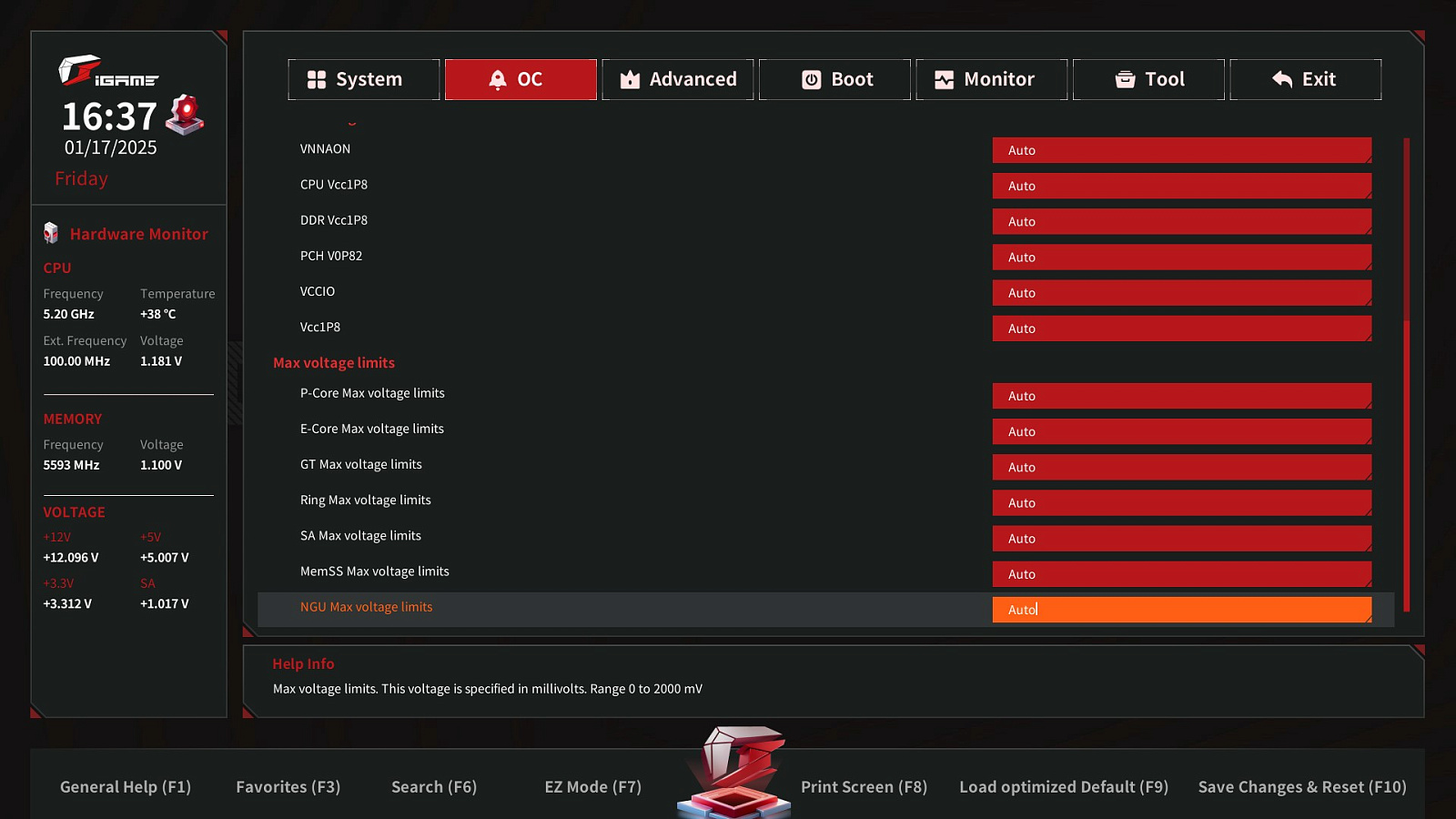

Некоторые внутренние напряжения процессора тоже настраиваются в этой вкладке.

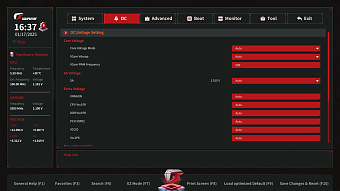

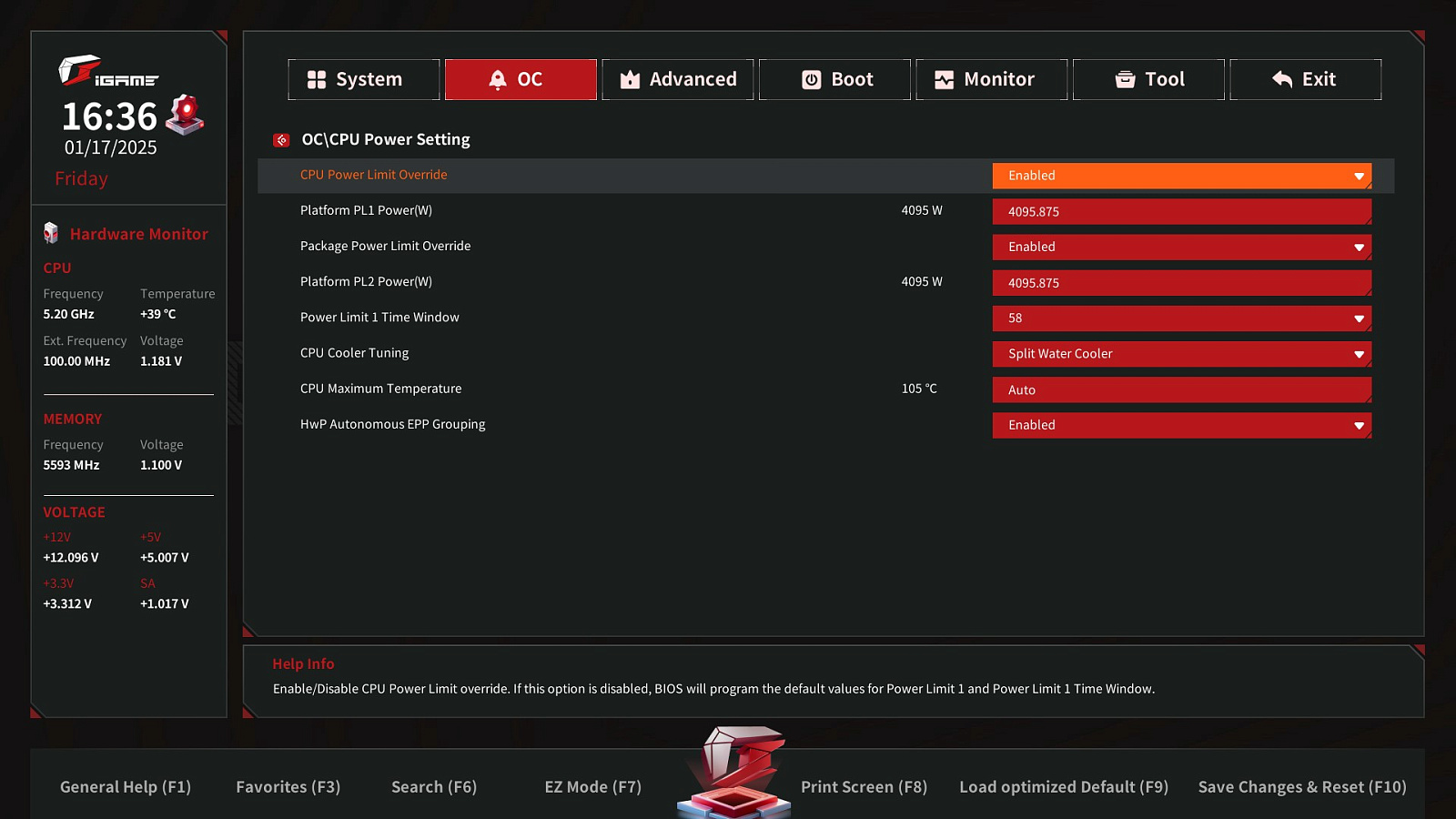

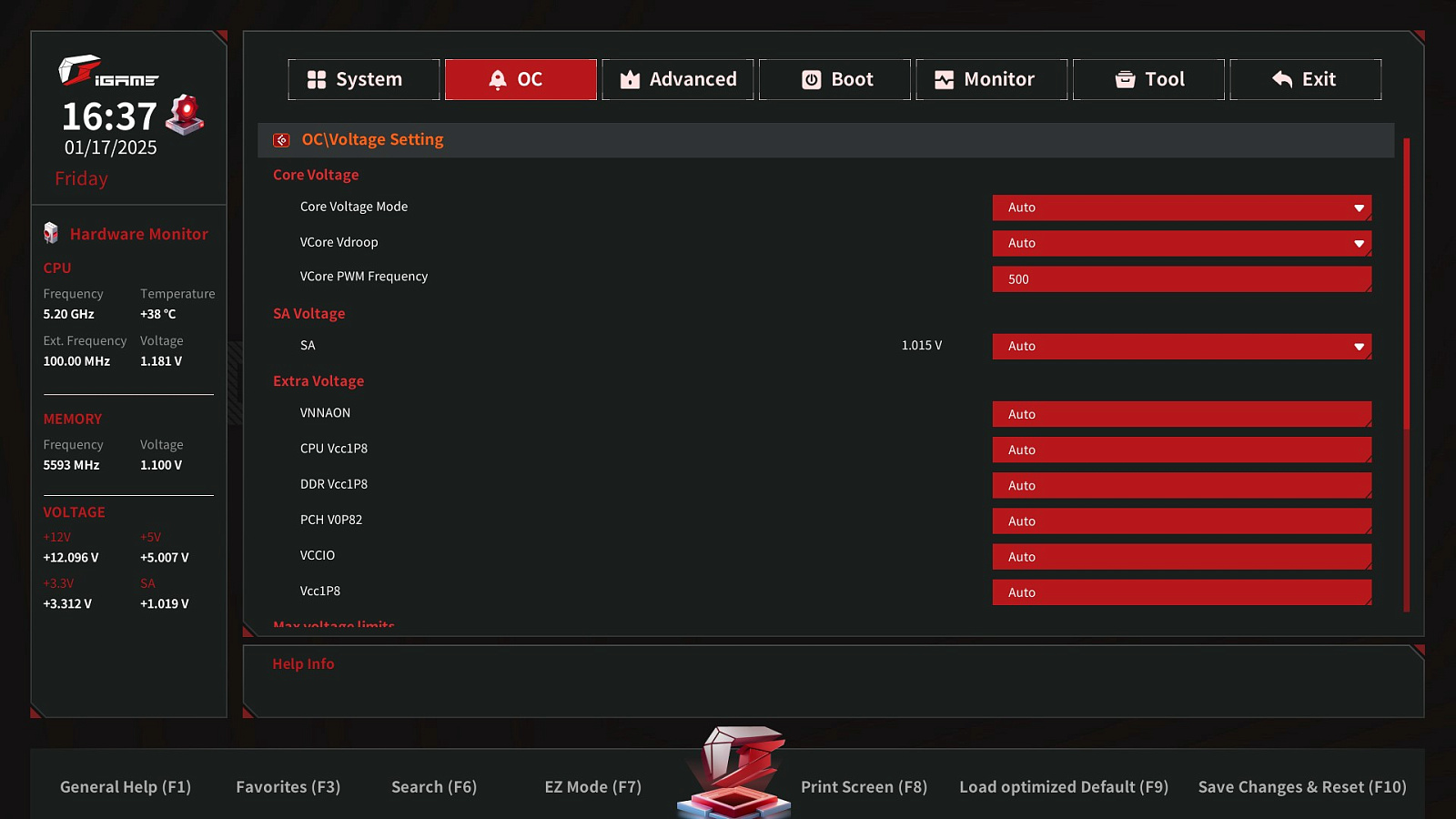

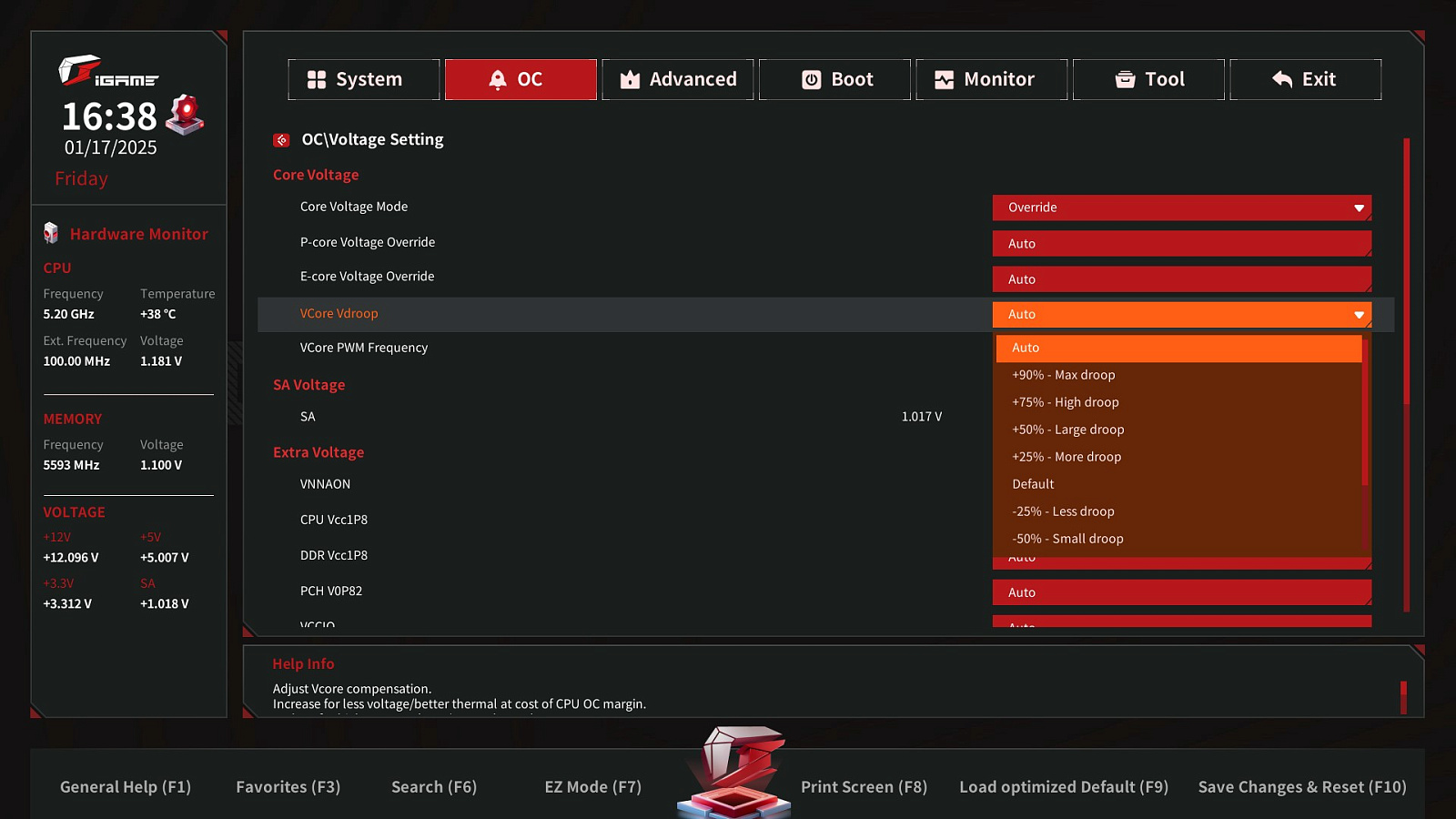

Отдельная вкладка Voltage Settings позволяет управлять доступными параметрами питания процессора. В CPU Power Settings можно более тонко настроить лимиты, выбранные при первом включении.

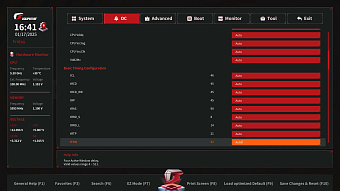

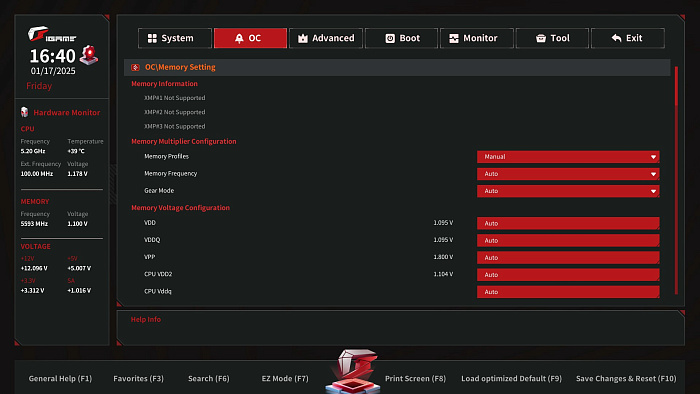

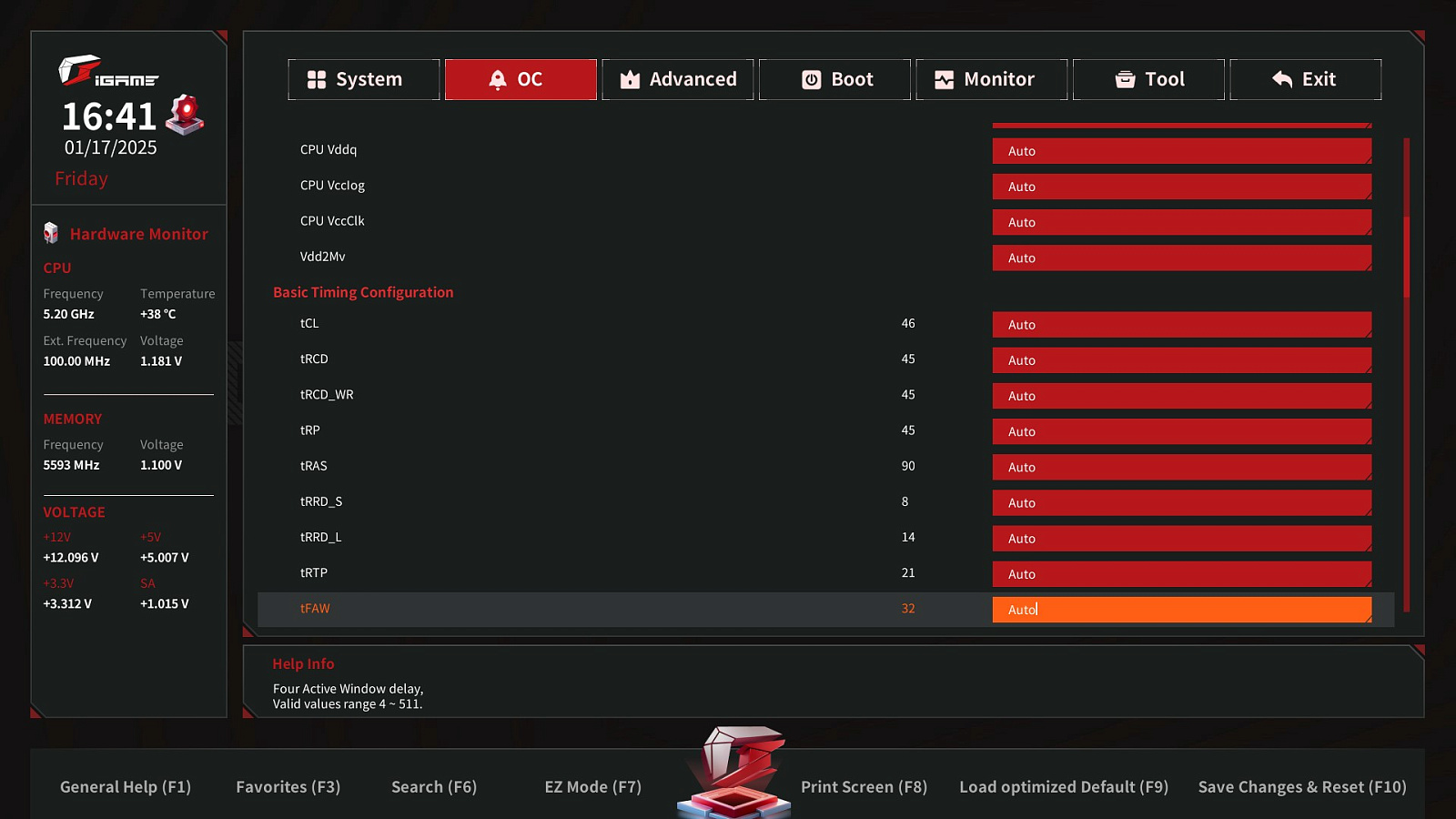

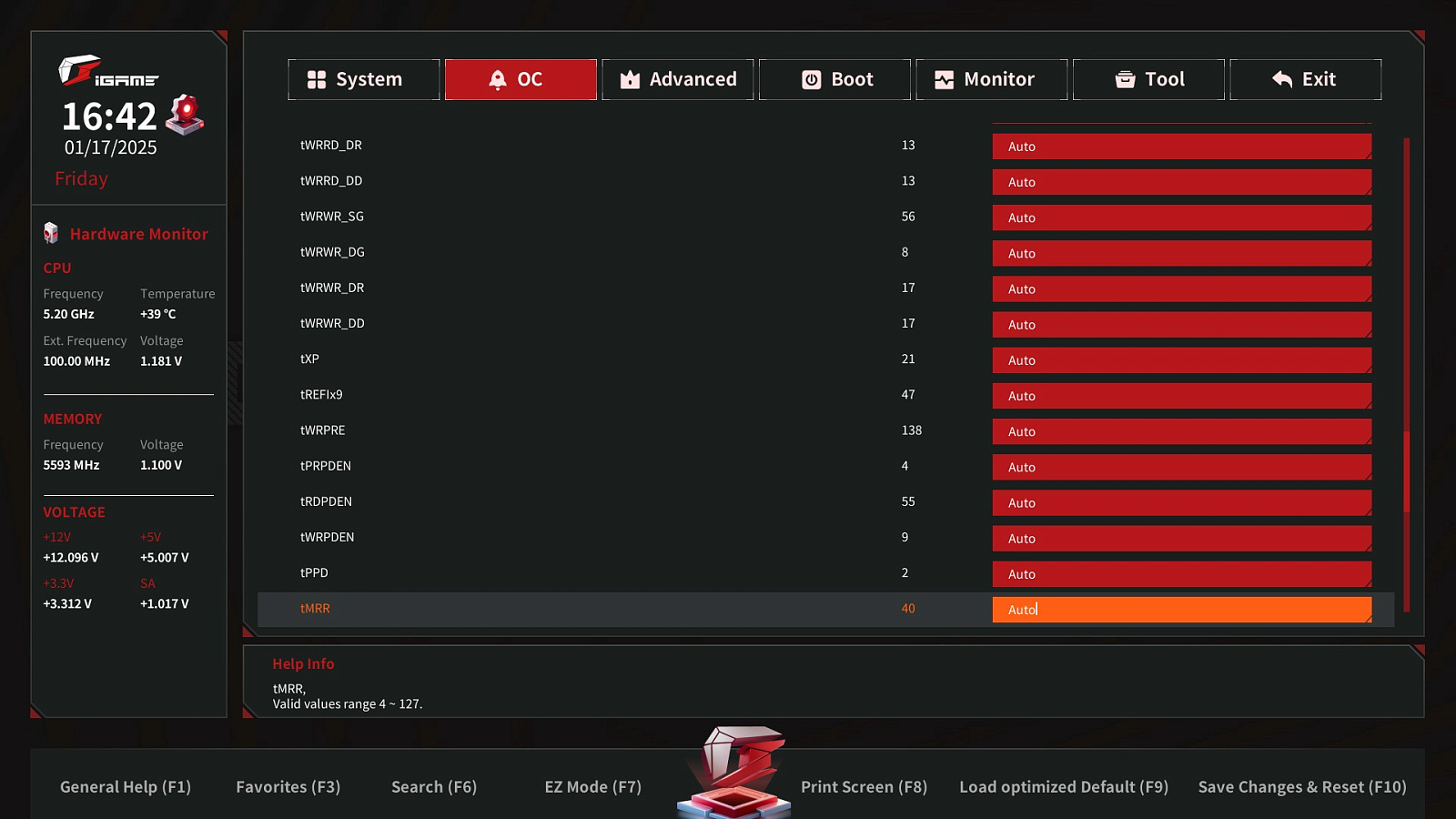

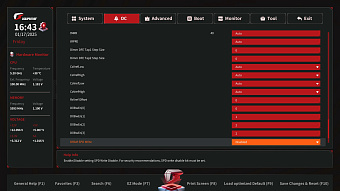

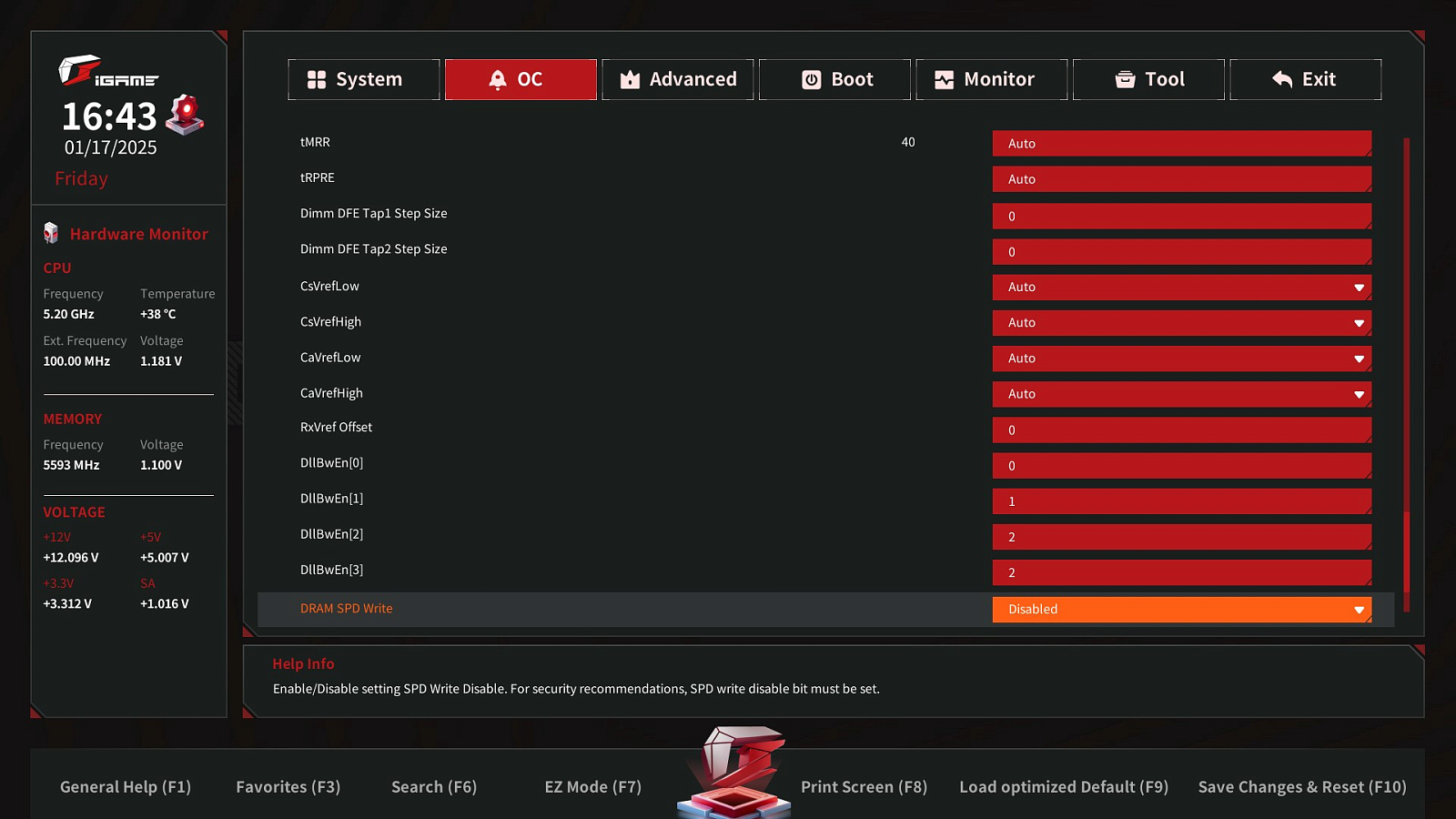

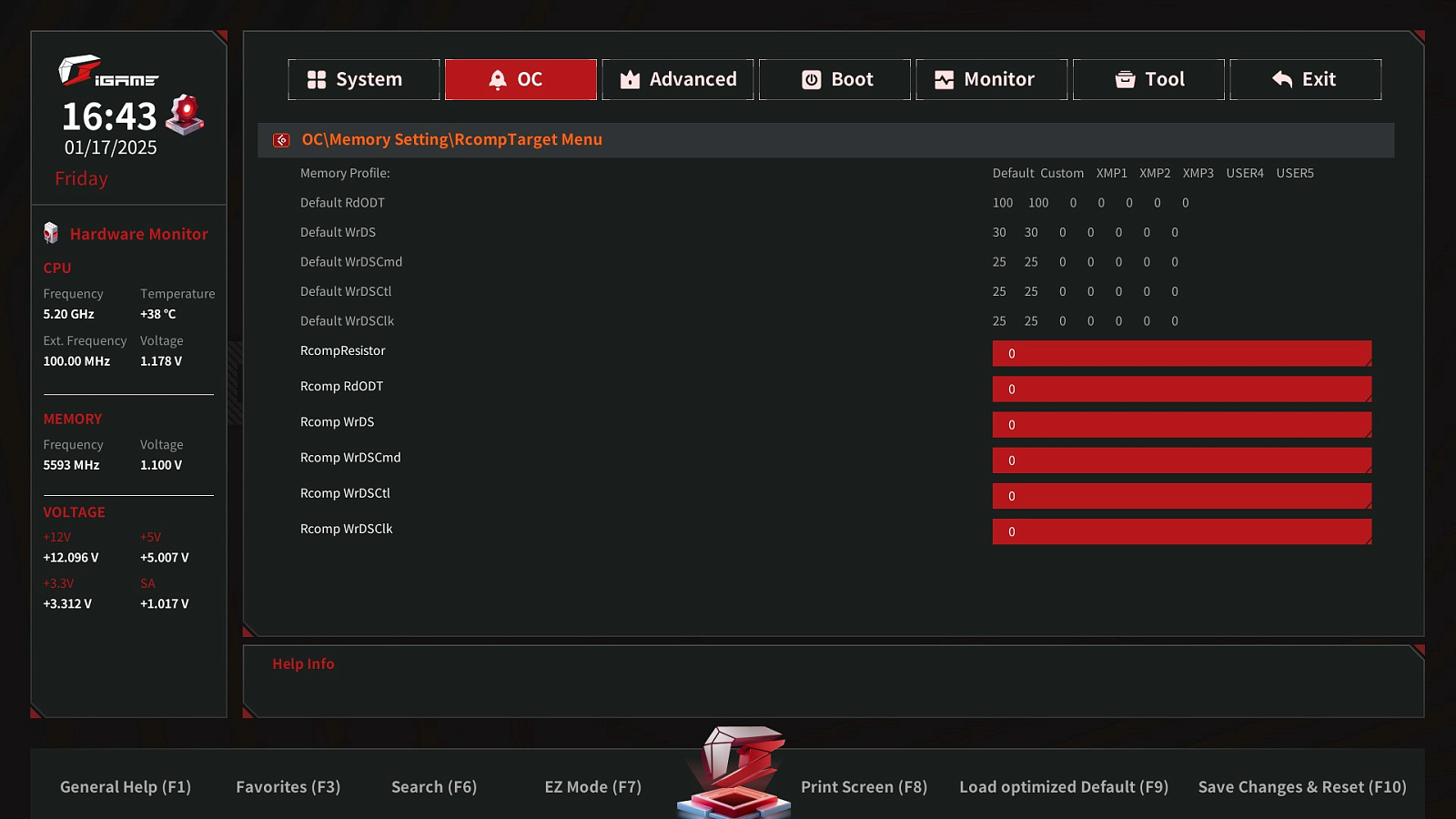

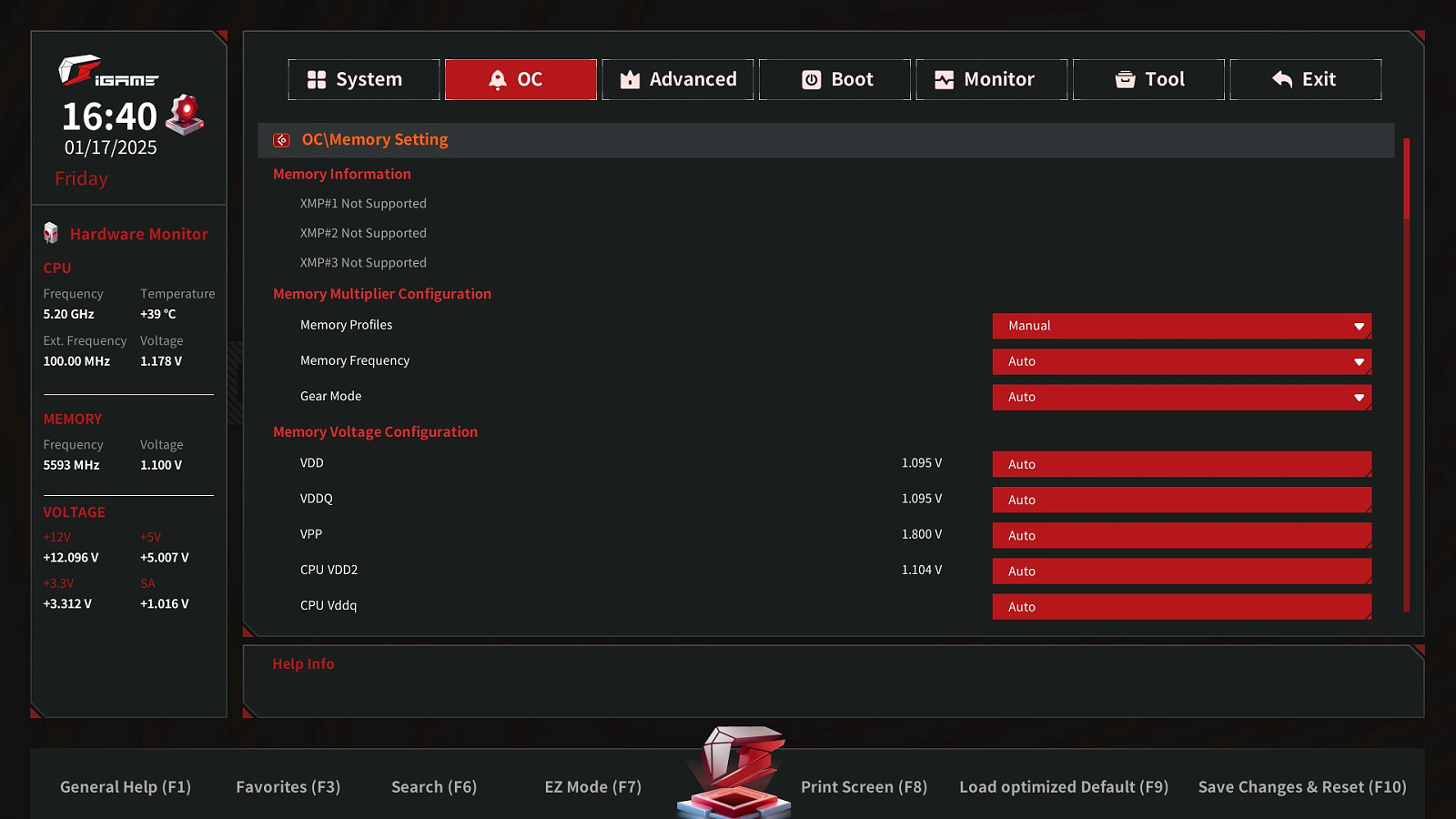

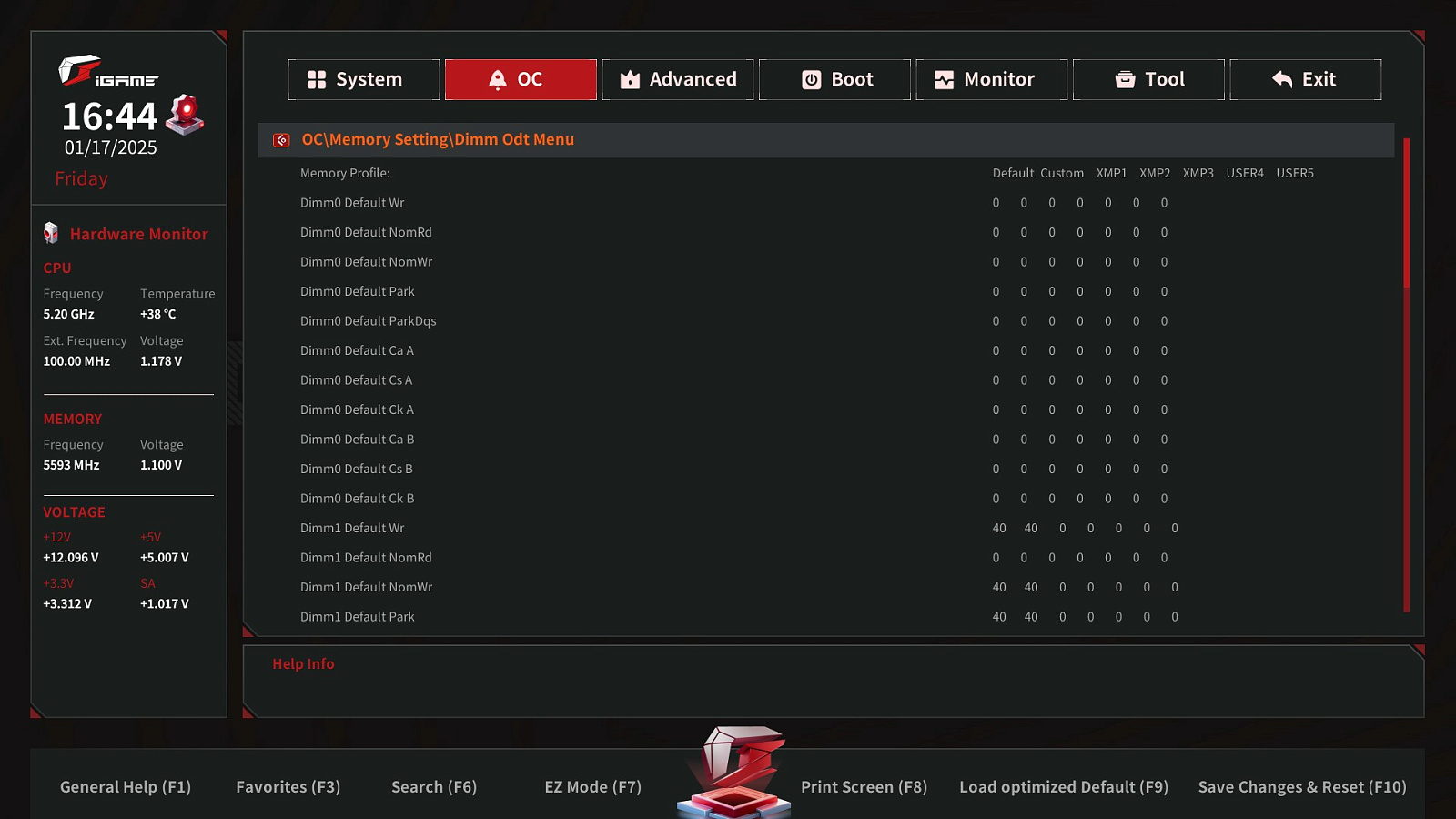

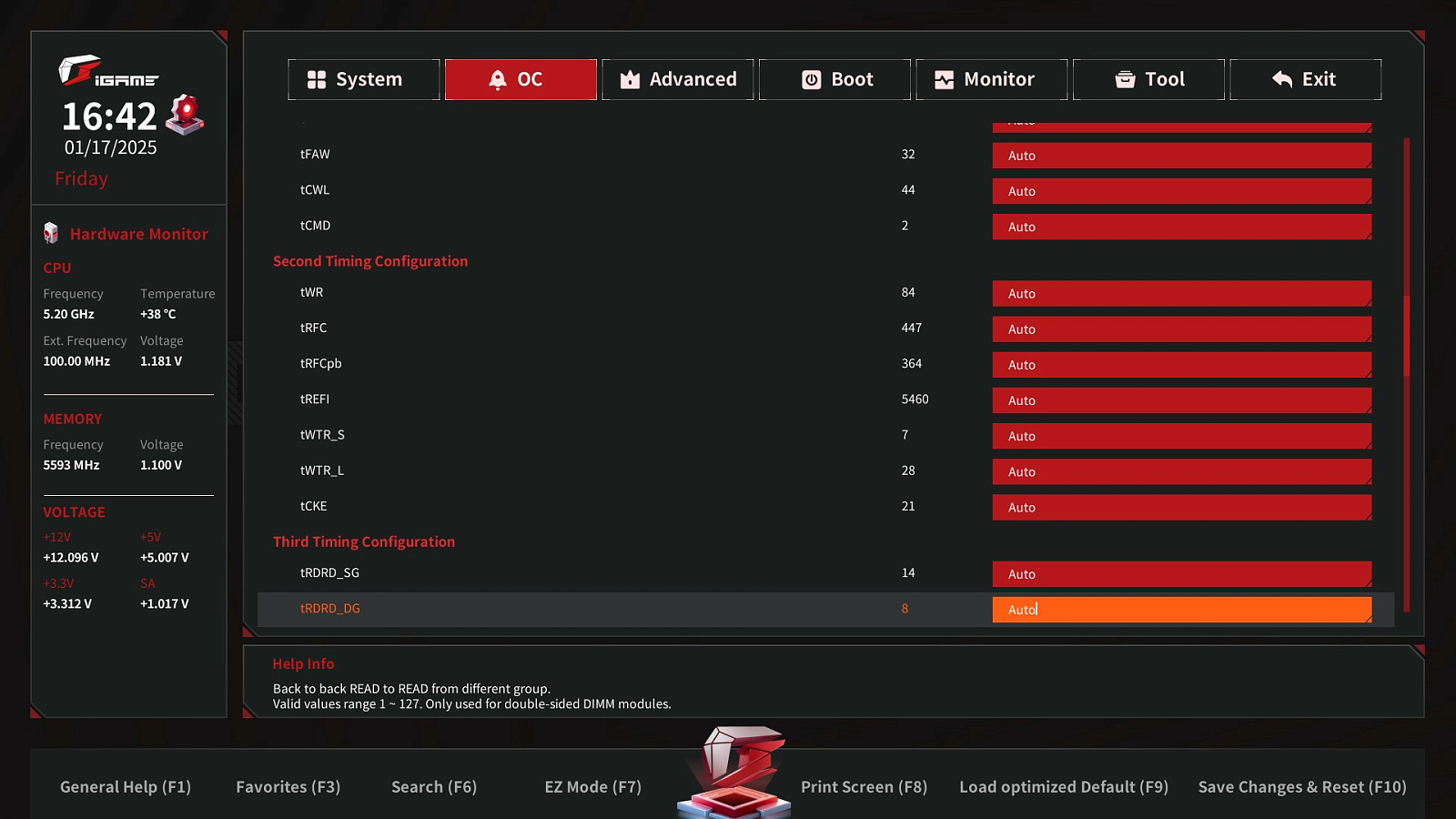

Вкладка Memory Settings собрала настройки, отвечающие за параметры работы оперативной памяти.

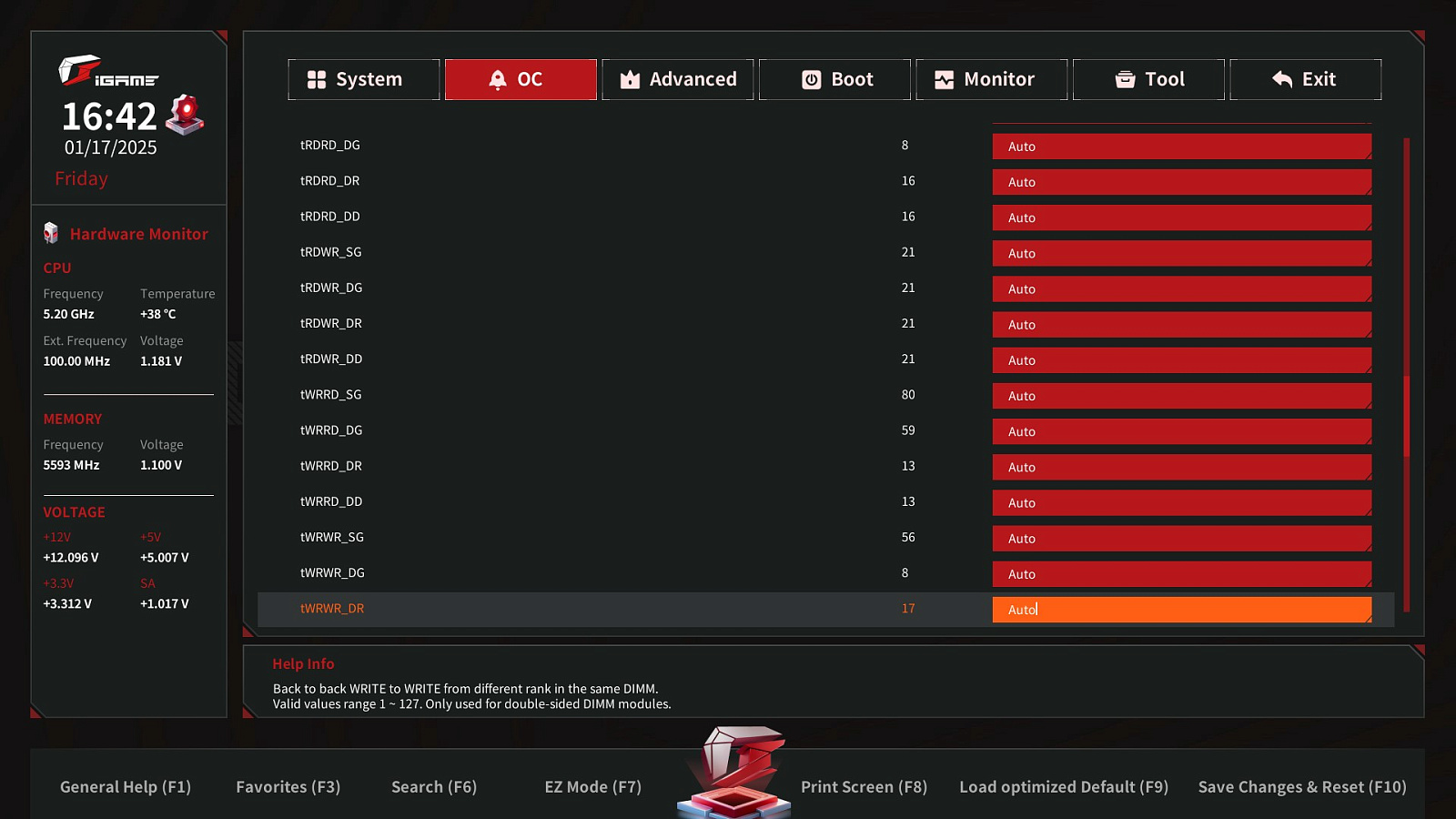

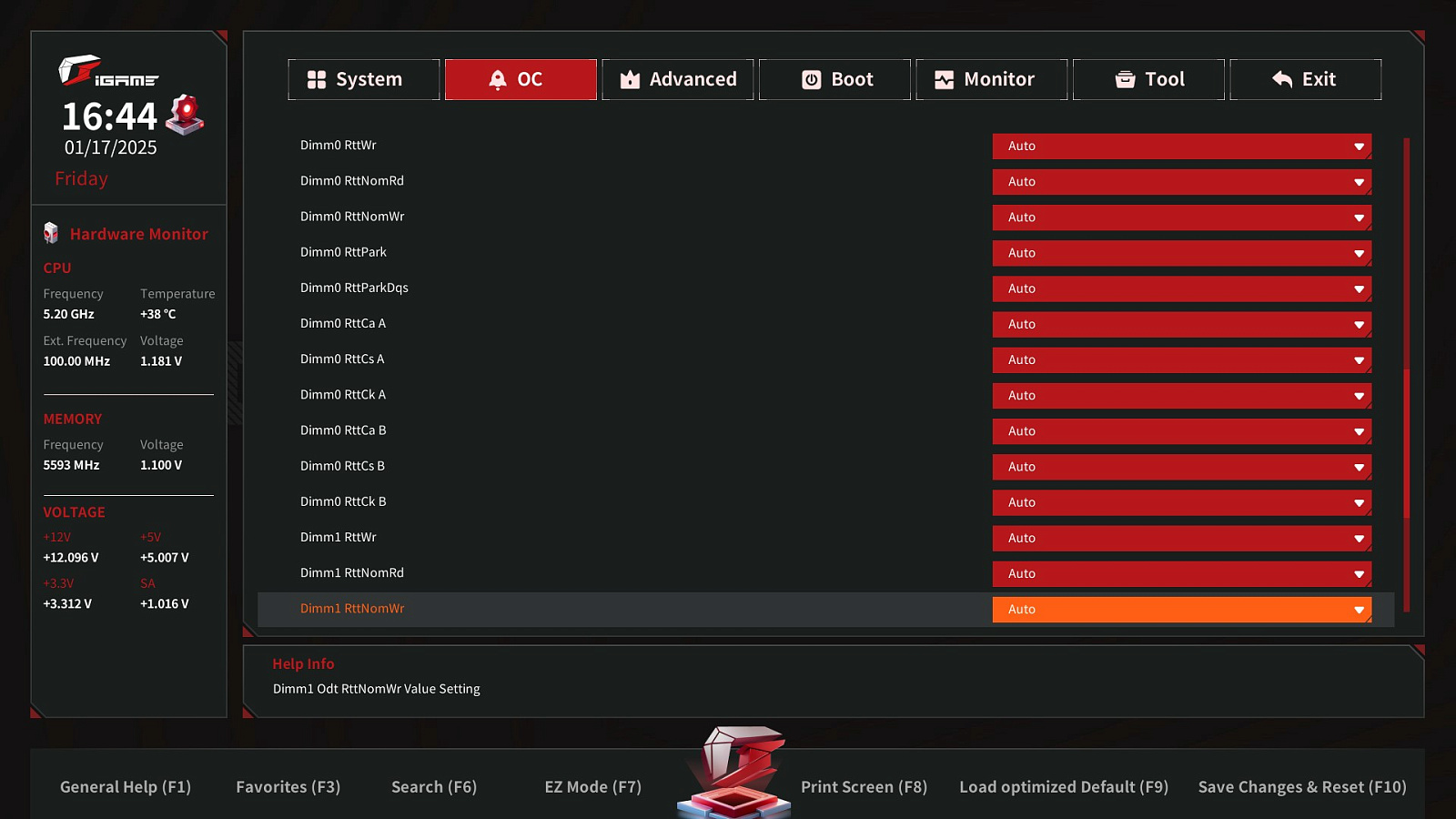

К настройке доступны множество параметров. Отметим, что RFC2 тайминг обозначен просто RFC и нет простого способа отключить Power Down Mode одной опцией.

Тестирование

Тестовый стенд

В полностью автоматическом режиме с выбором лимитов под систему охлаждения процессор работает с достижением всех заявленных производителем частот и в полной, и в малопоточной нагрузке.

Performance режим EZ OC на практике имеет мало смысла, многопоточная производительность увеличивается мало, потому что E-ядра не меняют режим работы, а в малопоточных задачах получим снижение результатов из-за отключения буста до 5,5 ГГц в случае используемого Core Ultra 7 265K. В прямом сравнении для XMP 8000 МГц получим 2091 и 2102 балла в Cinebench 2024 на всех ядрах и 895 и 880 баллов в однопоточном CPU-Z для Default и Performance режимов соответственно.

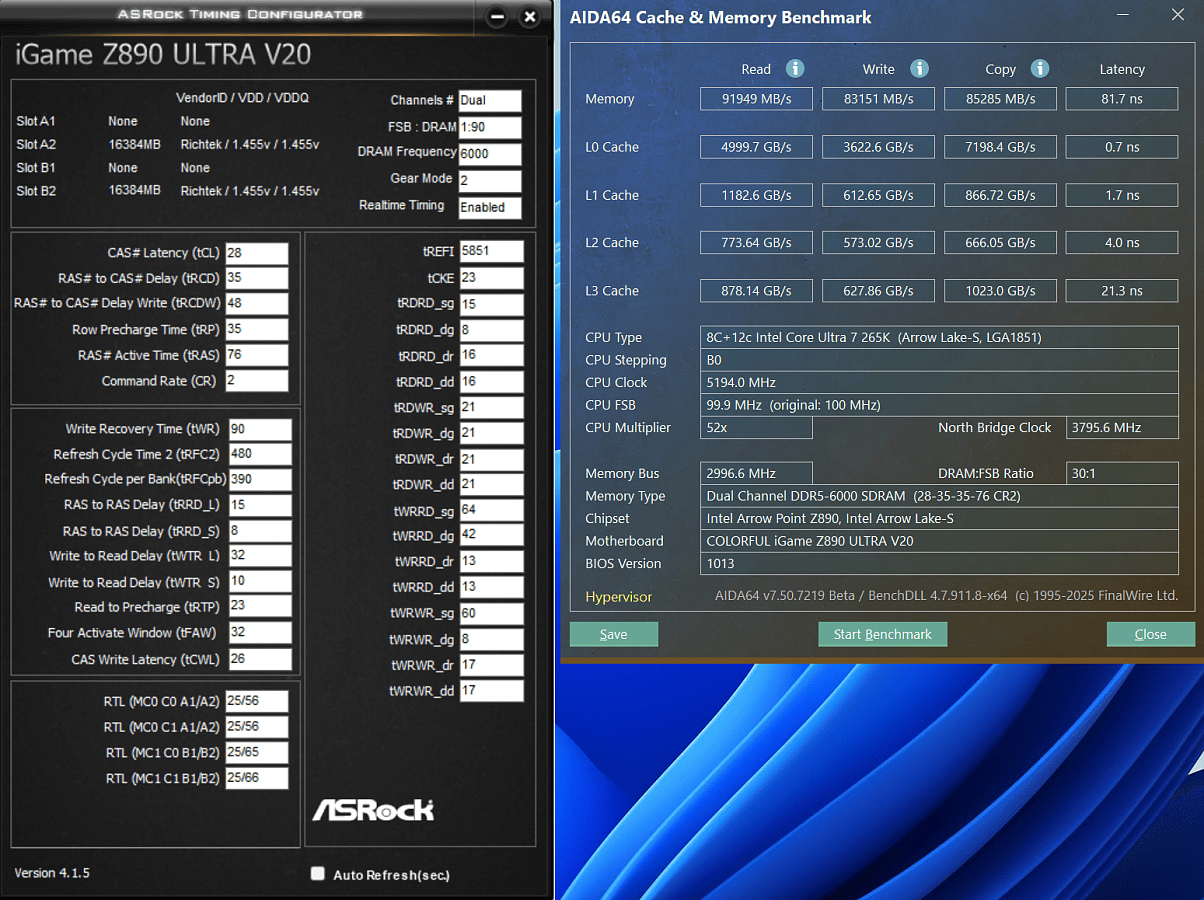

Активация XMP для оперативной памяти работает штатно.

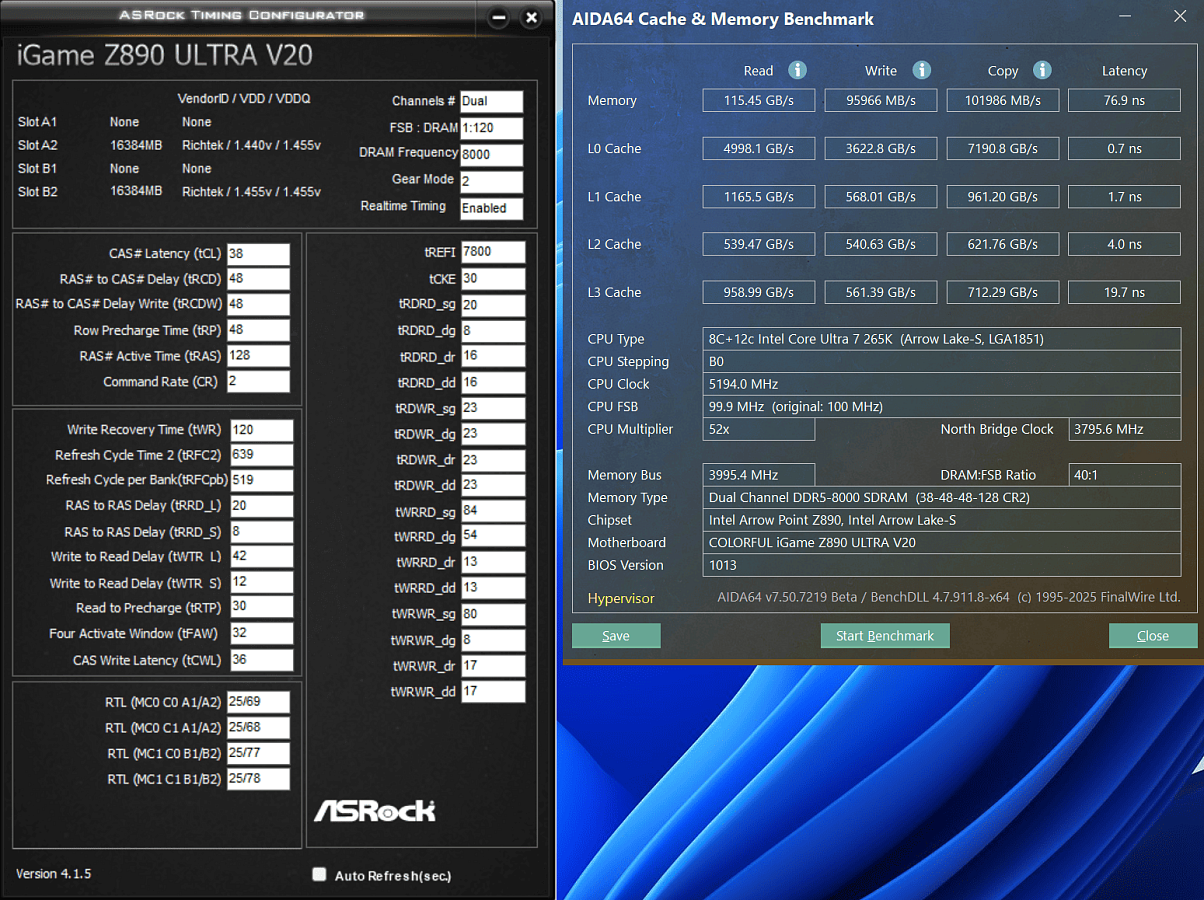

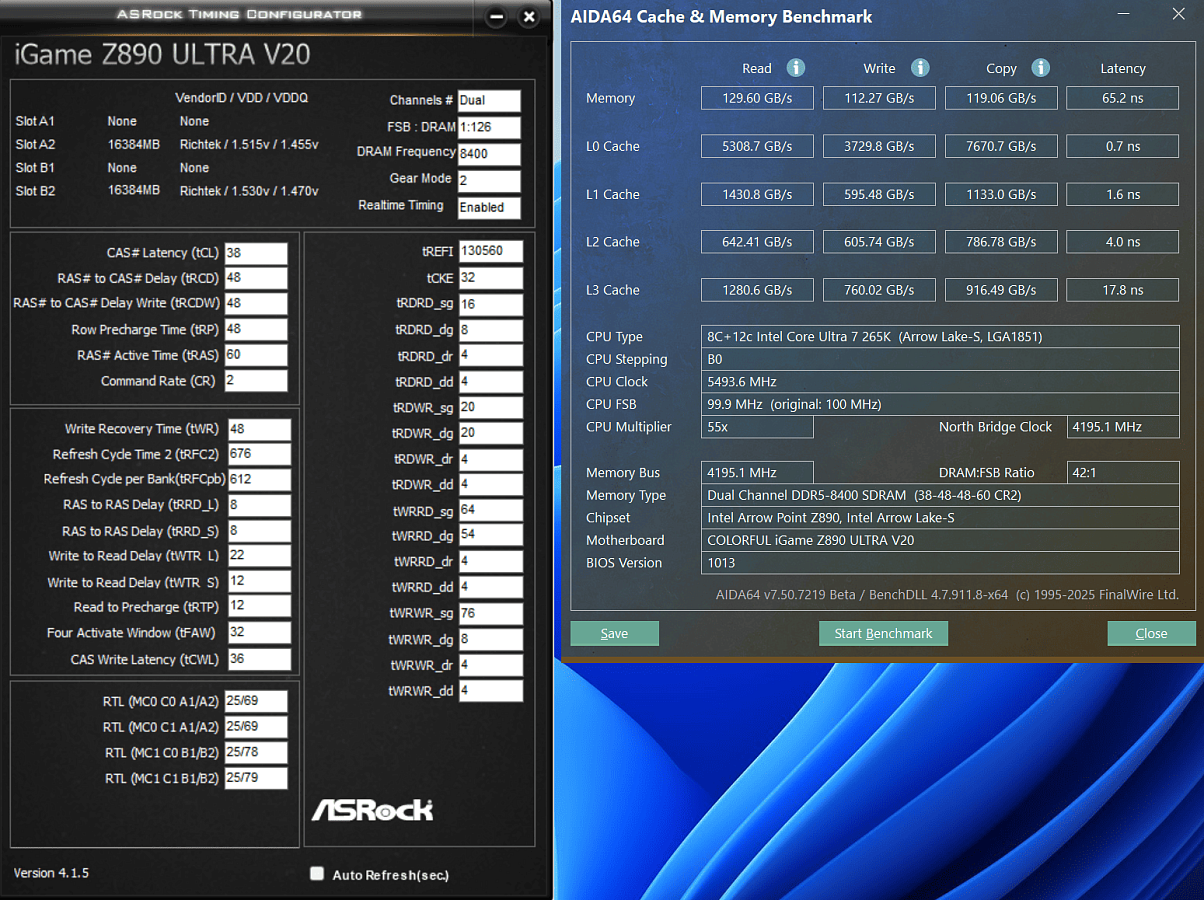

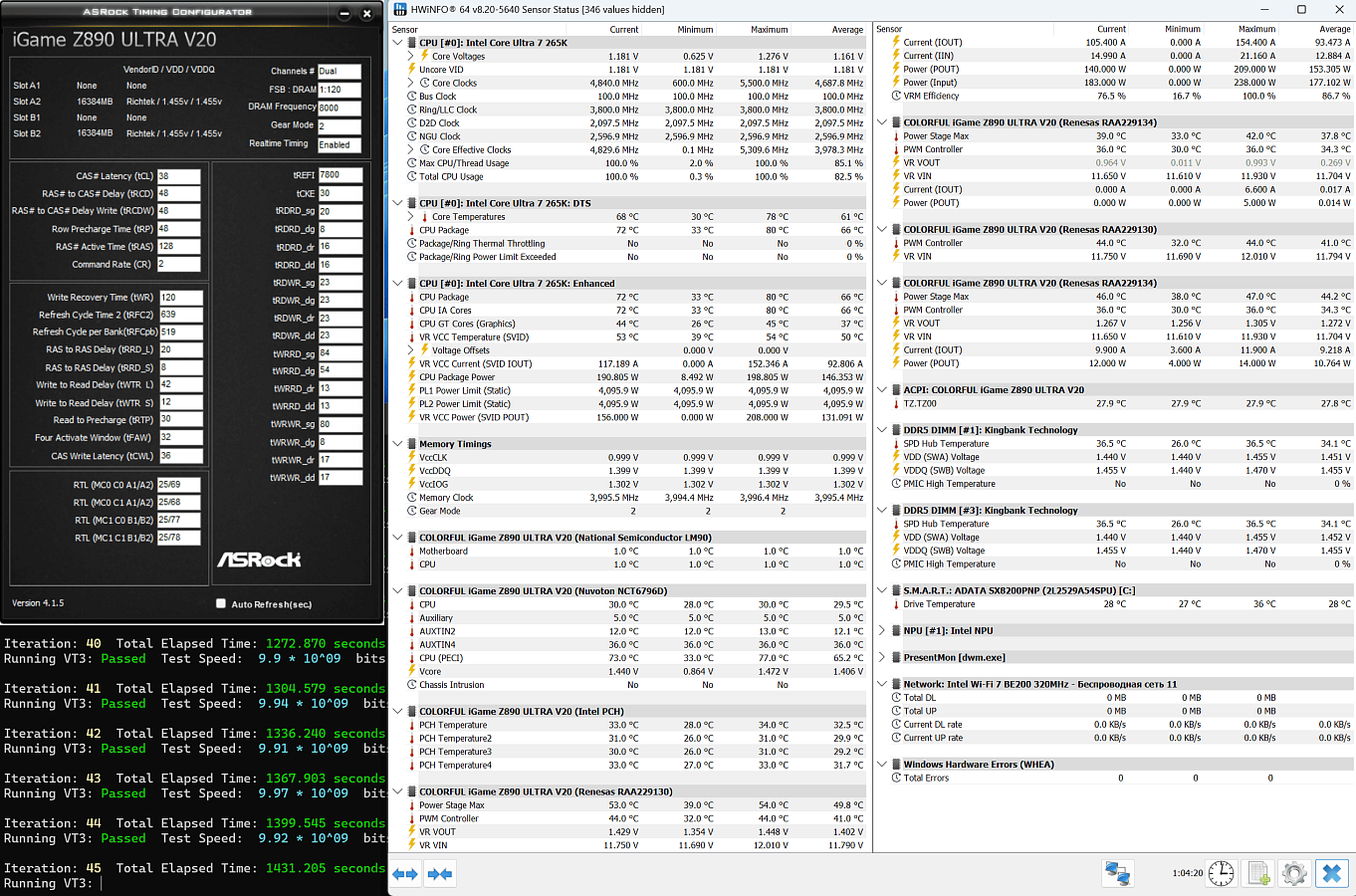

Высокочастотный XMP 8000 МГц включается и работает с автоматическими напряжениями процессора стабильно.

ПСП соответствует применяемым вторичным таймингам, которые в новом поколении материнских плат под Core Ultra немного отличаются от уже привычных для предыдущих поколений.

Разгон

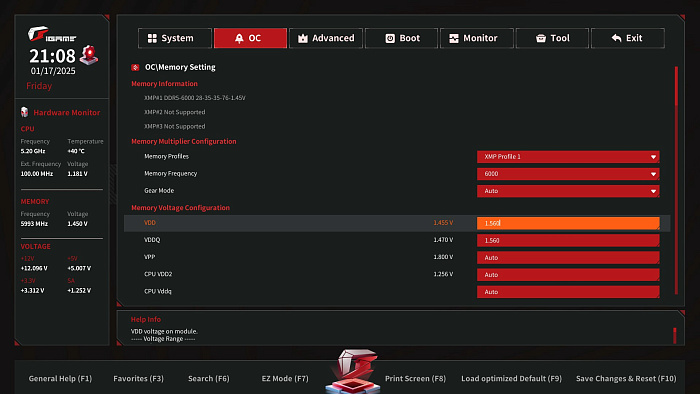

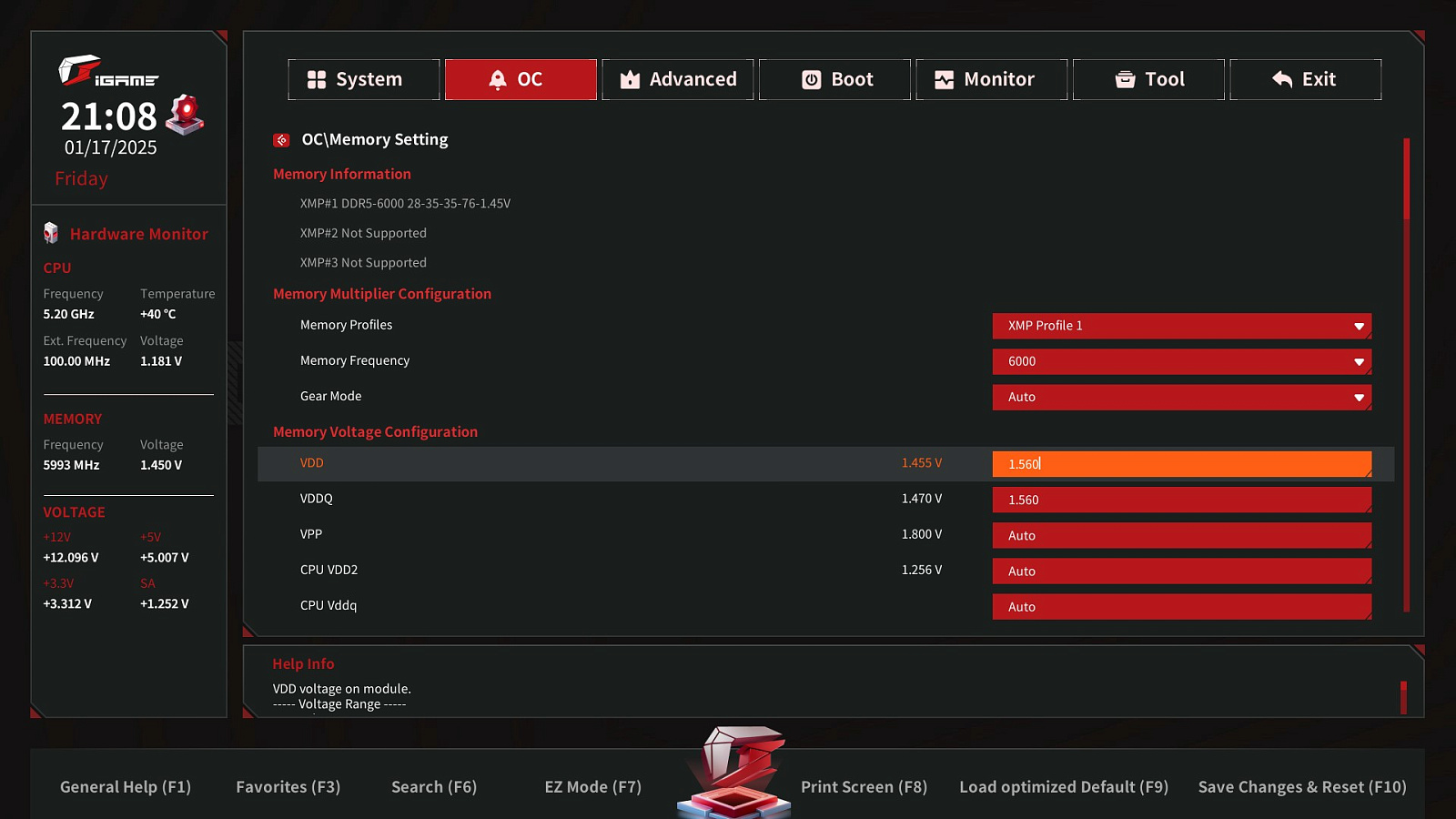

Сложности могут возникнуть при попытке установить значения напряжений оперативной памяти выше 1,45 В. Без явного указания максимального значения для MemSS Max Voltage Limits ничего не выйдет. Для OEM модулей с PMIC Renesas выставить значения напряжения выше 1,1 В удавалось только с заменой модулей между загрузками, но и так выше 1,45 В получить не вышло.

На этом сложности с тонкой настройкой DDR5 не заканчиваются. Прямого указания тайминга CCD_L WR не предусмотрено и установка его через WRWR_SG, скорее всего, ломает логику недоступных для мониторинга таймингов. ПСП растёт, но о стабильной работе модулей не может быть и речи, а при снижении WRWR_SG до желаемых низких значений получаем резкое уполовинивание скорости операций записи в память.

В новом поколении систем Intel логика работы с CCD_L WR, видимо, претерпела изменения, производители материнских плат вынуждены подстраиваться под этот факт, но текущие версии прошивок Colorful iGame Z890 ULTRA V20 пока не позволяют устанавливать этот тайминг корректно.

Ситуация неприятная, но надеемся на скорое исправление. Получается, что с одной стороны частоты памяти 8400 МГц и даже больше плате даются легко, но на текущих биосах нет возможности адекватно настроить все второстепенные тайминги.

Нагрев VRM

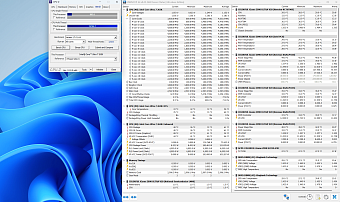

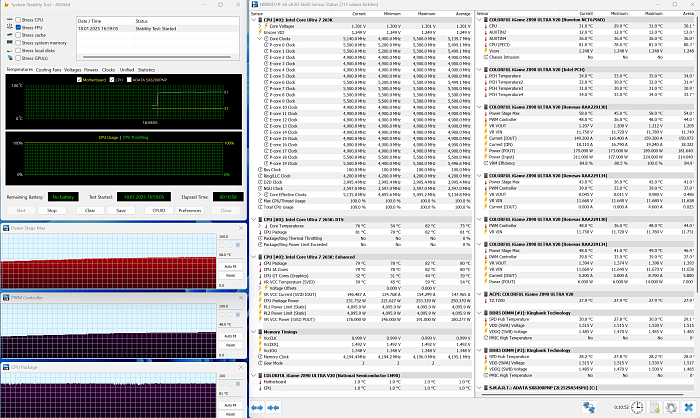

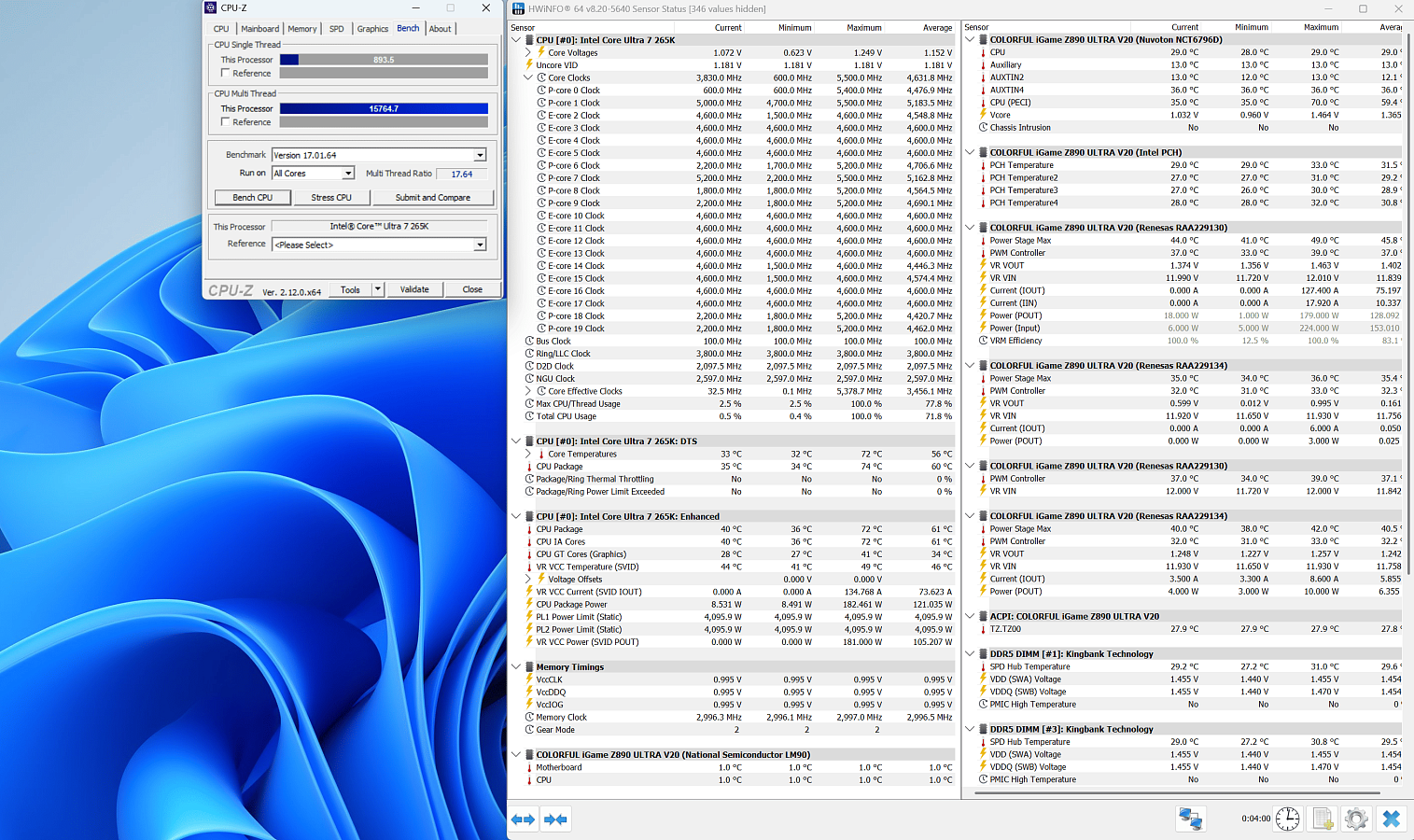

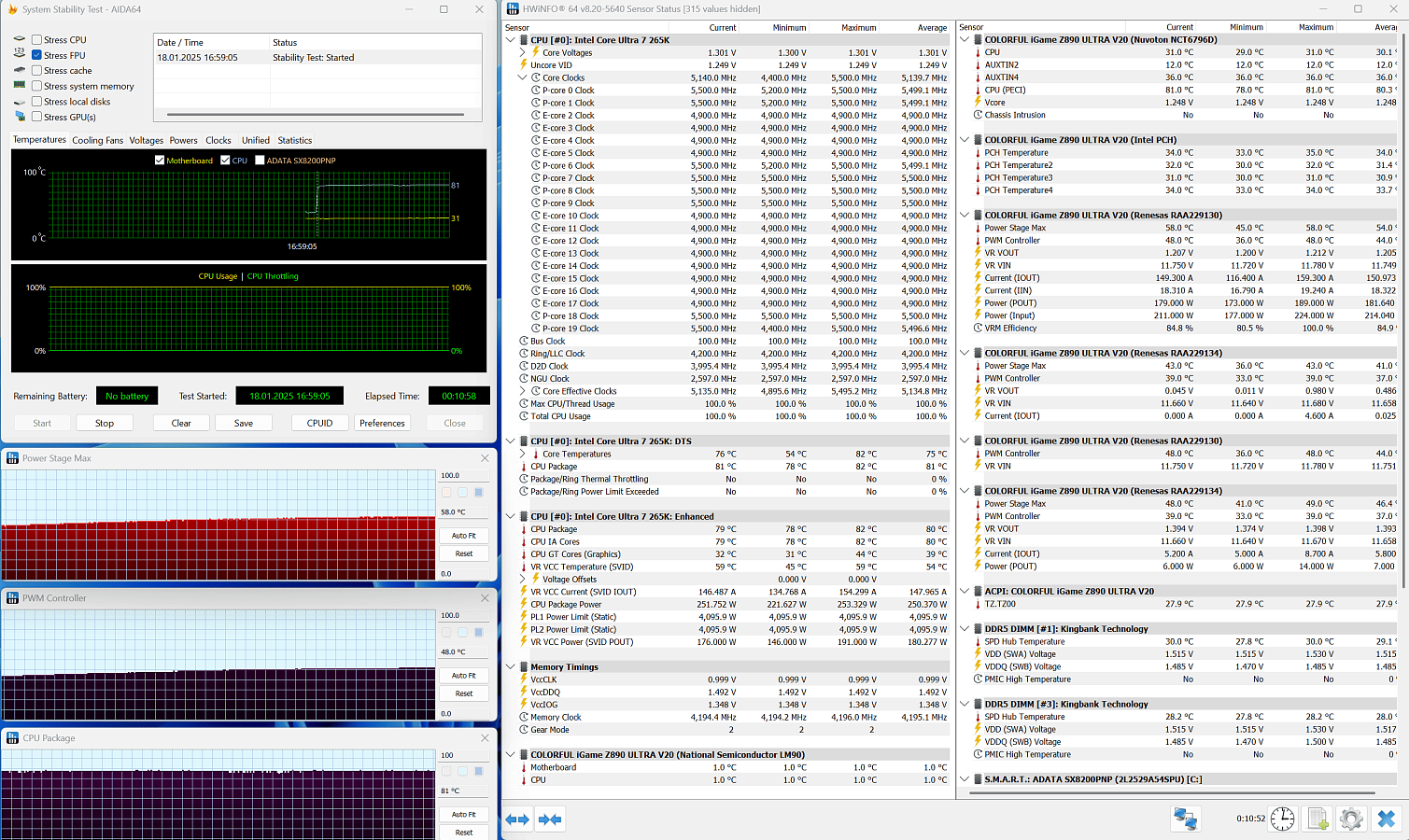

С ядрами процессора проблем у материнской платы нет, всё работает. Подсистема питания справляется легко, при потреблении стенда более 300 Вт из розетки VRM без обдува прогревается до 60°C за 15 минут теста и далее температура стабилизируется. Пирометром удаётся зафиксировать максимальное значение около 50°C на текстолите непосредственно под радиатором. Данные получены при комнатной температуре 25°C. В реальном сценарии использования материнской платы в корпусе со структурированными потоками воздуха можно ожидать гораздо более низкие значения, добавление вентилятора сбивает показания датчика на 15°C за 10 минут.

Сравнение производительности

Работу системы сравним в двух автоматических режимах с разной частотой заводского профиля разгона памяти:

• XMP 6000 МГц 28-35-35-76: XMP 6000 MHz CL28 на диаграммах;
• XMP 8000 МГц 38-48-48-128: XMP 8000 MHz CL38.

Разгон памяти даже с ненастроенным CCD_L WR всё равно принёс бы существенный рост производительности даже в синтетических бенчмарках, но в это сравнение такая конфигурация не попала.

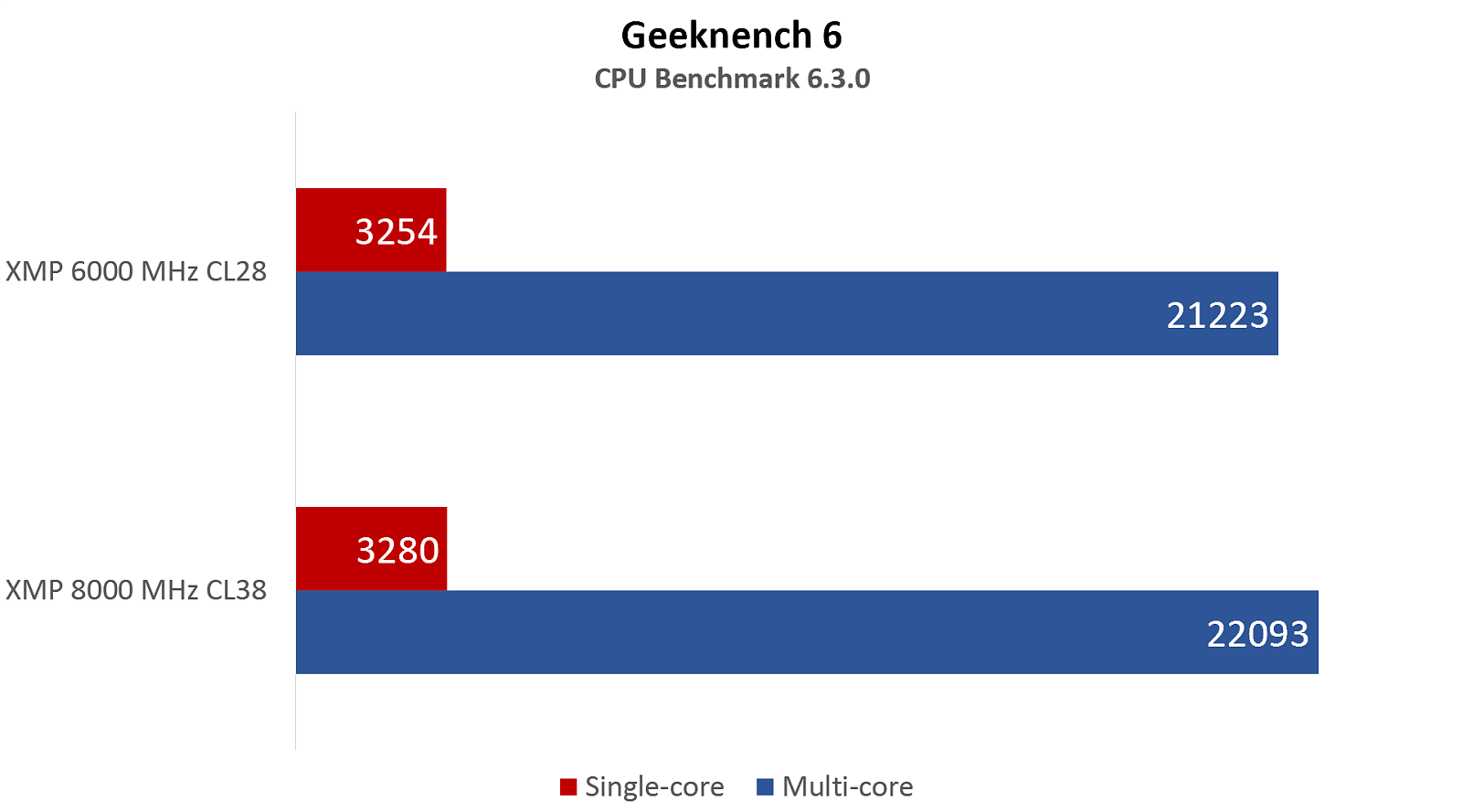

Geekbench 6

Комплексный тест интерпретирует результаты в баллы оценки однопоточной и многопоточной производительности. Хорошо видно, что для нагрузки в один поток быстродействие памяти не так важно, как для более интенсивных задач.

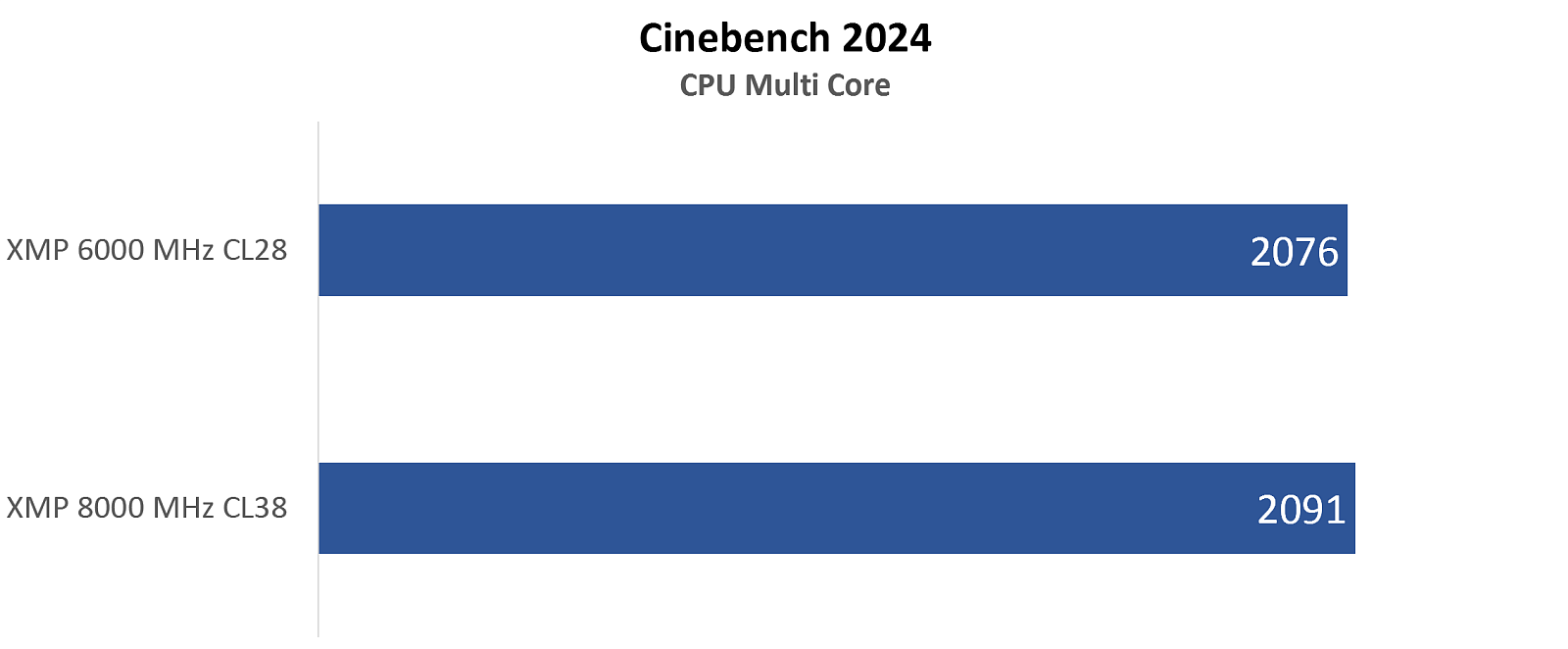

Cinebench 2024

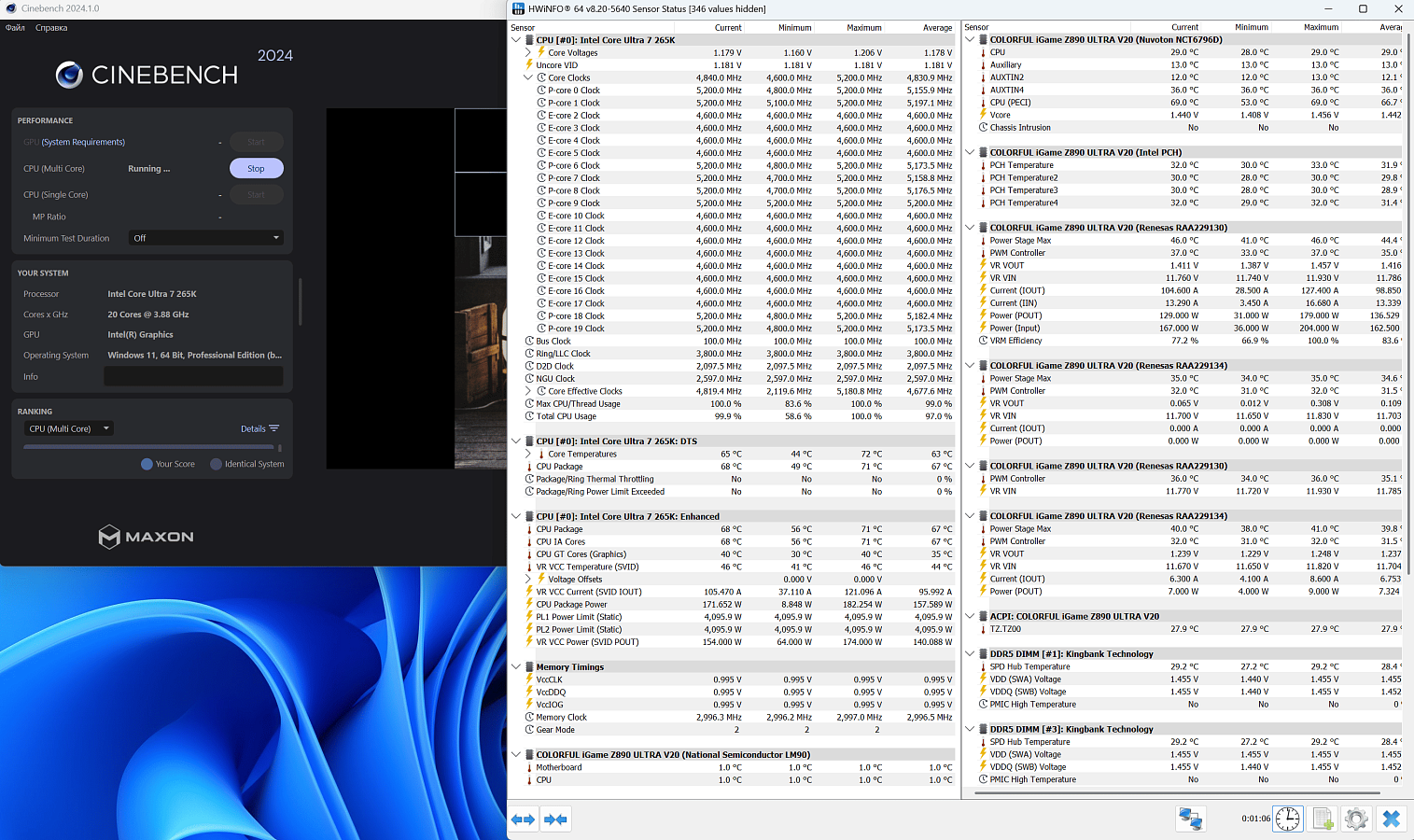

Для сцены, используемой в бенчмарке Maxxon, две тестируемые конфигурации показали и вовсе почти одинаковый результат.

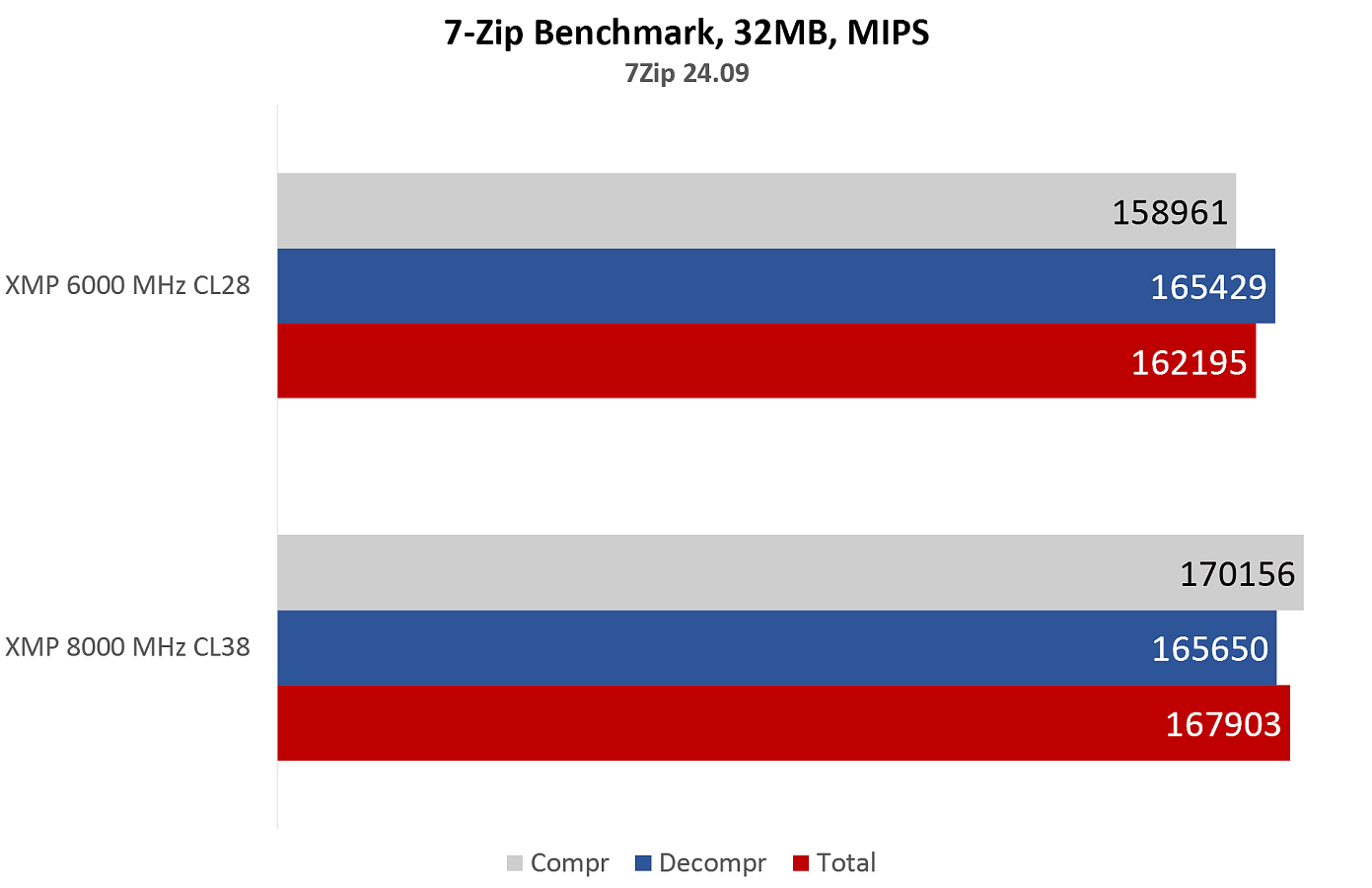

7-Zip

Увеличение пропускной способности памяти хорошо заметно в тесте архиватора 7-Zip, упаковка данных ускоряется на 7%. Распаковка в том же тесте выполняется с одинаковой скоростью для обеих тестируемых конфигураций.

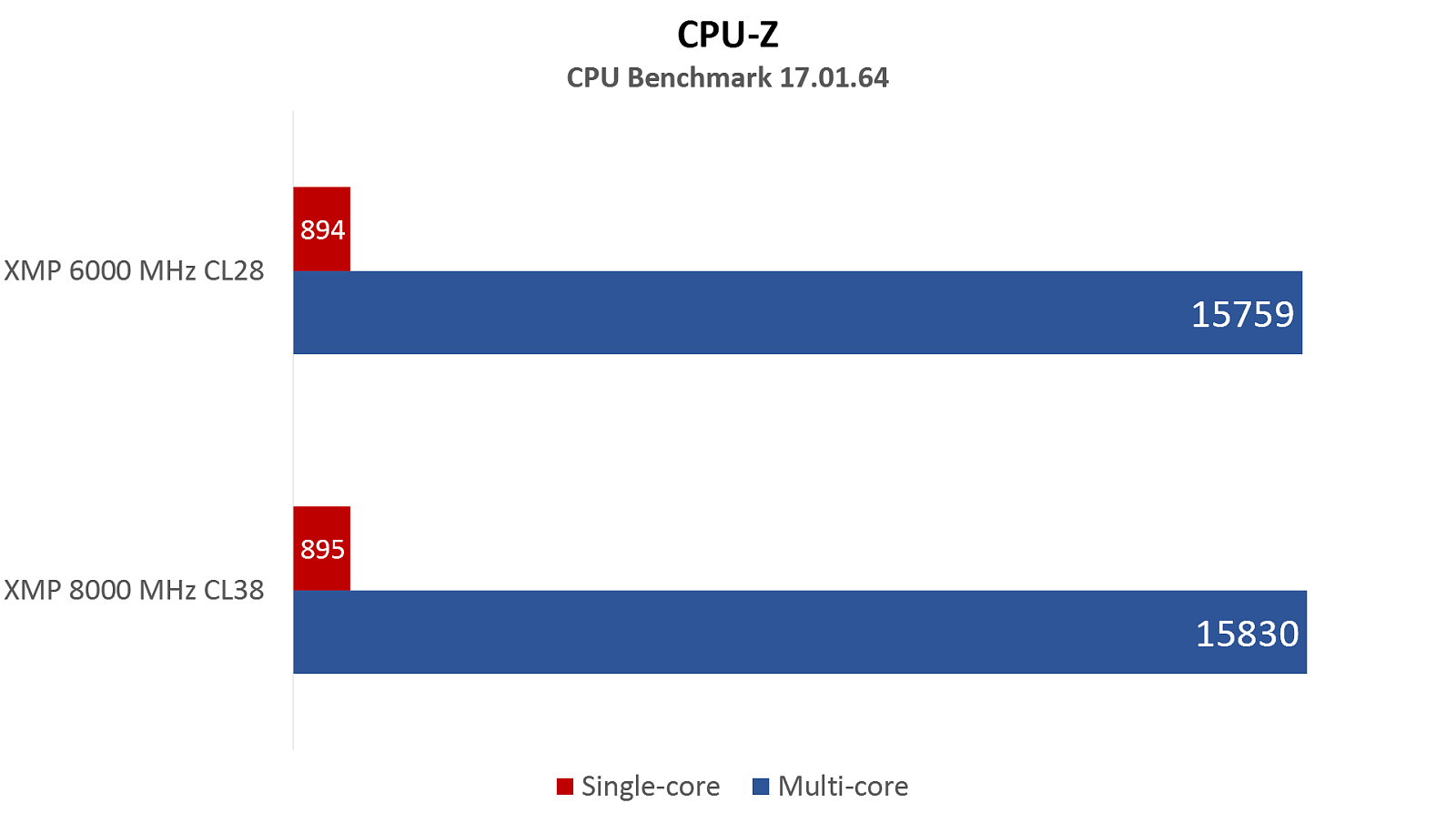

CPU-Z

Минимум отличий и в бенчмарке CPU-Z. Во многих задачах высокая частота памяти не является определяющим параметром, однако с ростом количества ядер процессора и увеличением интенсивности нагрузки ПСП может стать определяющим параметром.

RGB и iGame Center

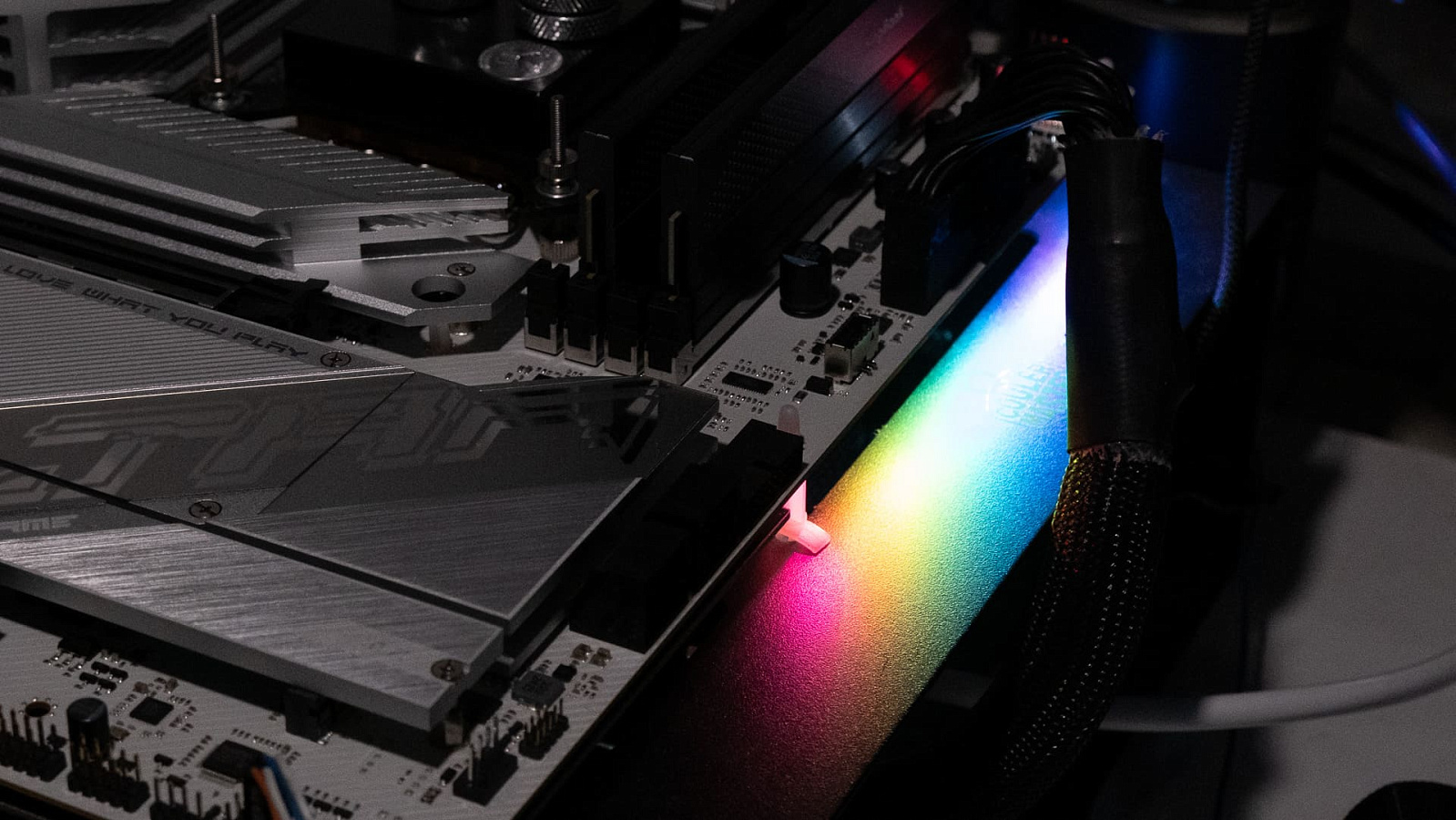

Светодиоды подсветки размещены по правому краю материнской платы с обратной стороны текстолита, они способны дать яркий фон в системном блоке.

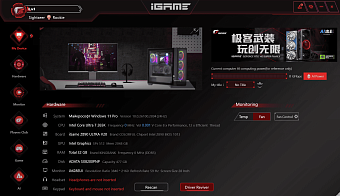

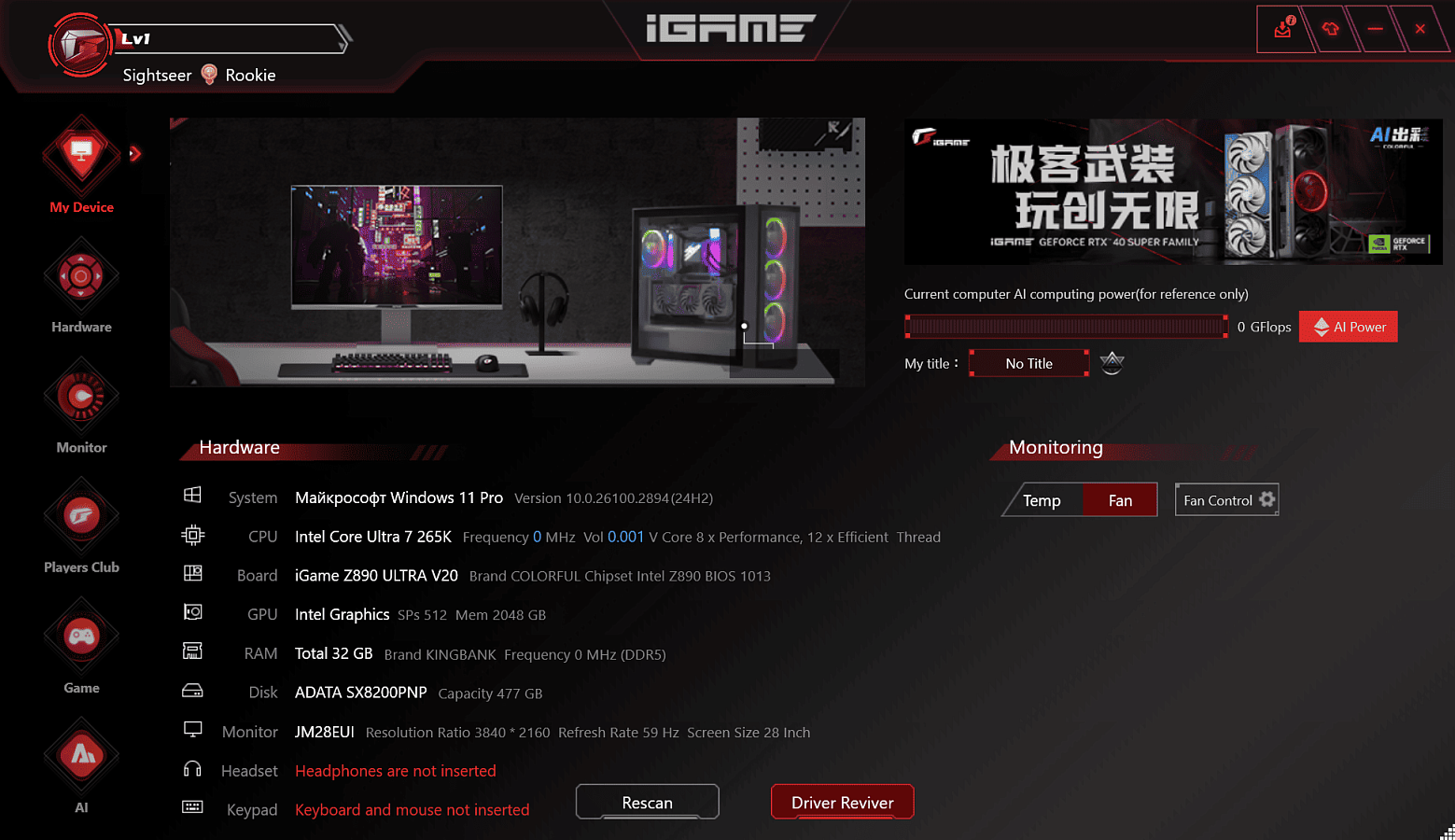

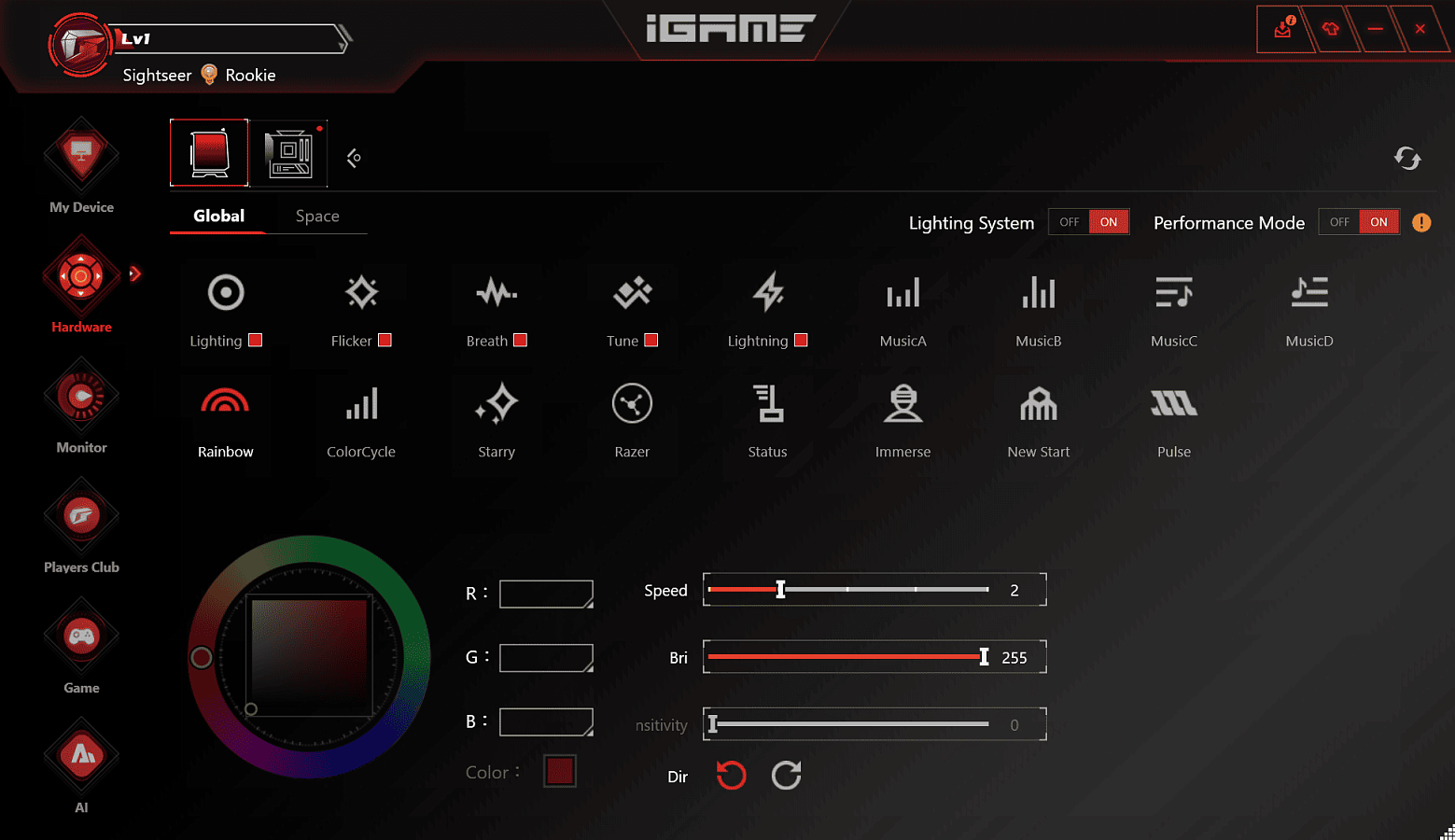

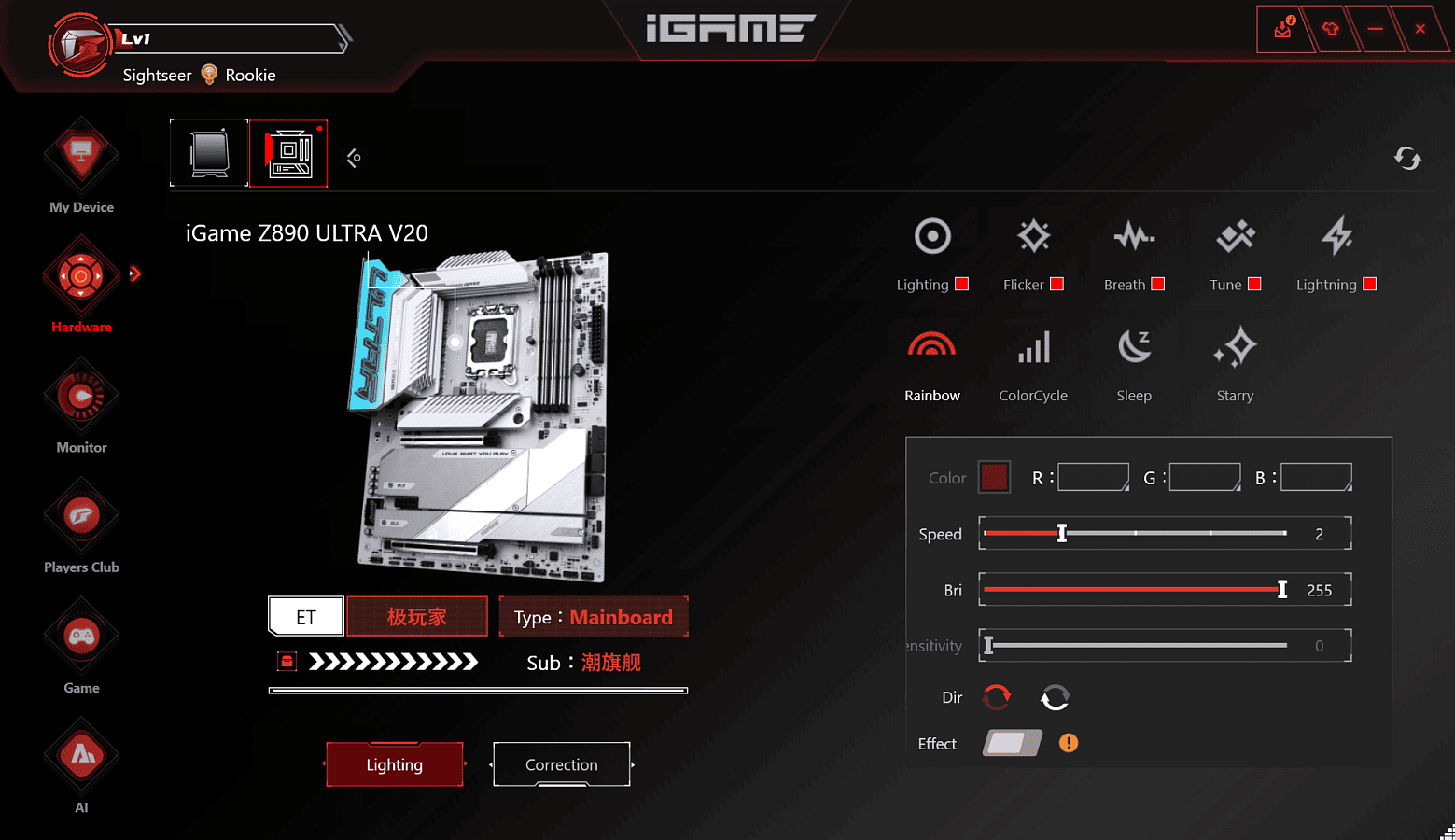

В приложении IGame Center можно настроить эффекты подсветки для диодов на плате и на подключенных к ней устройствах.

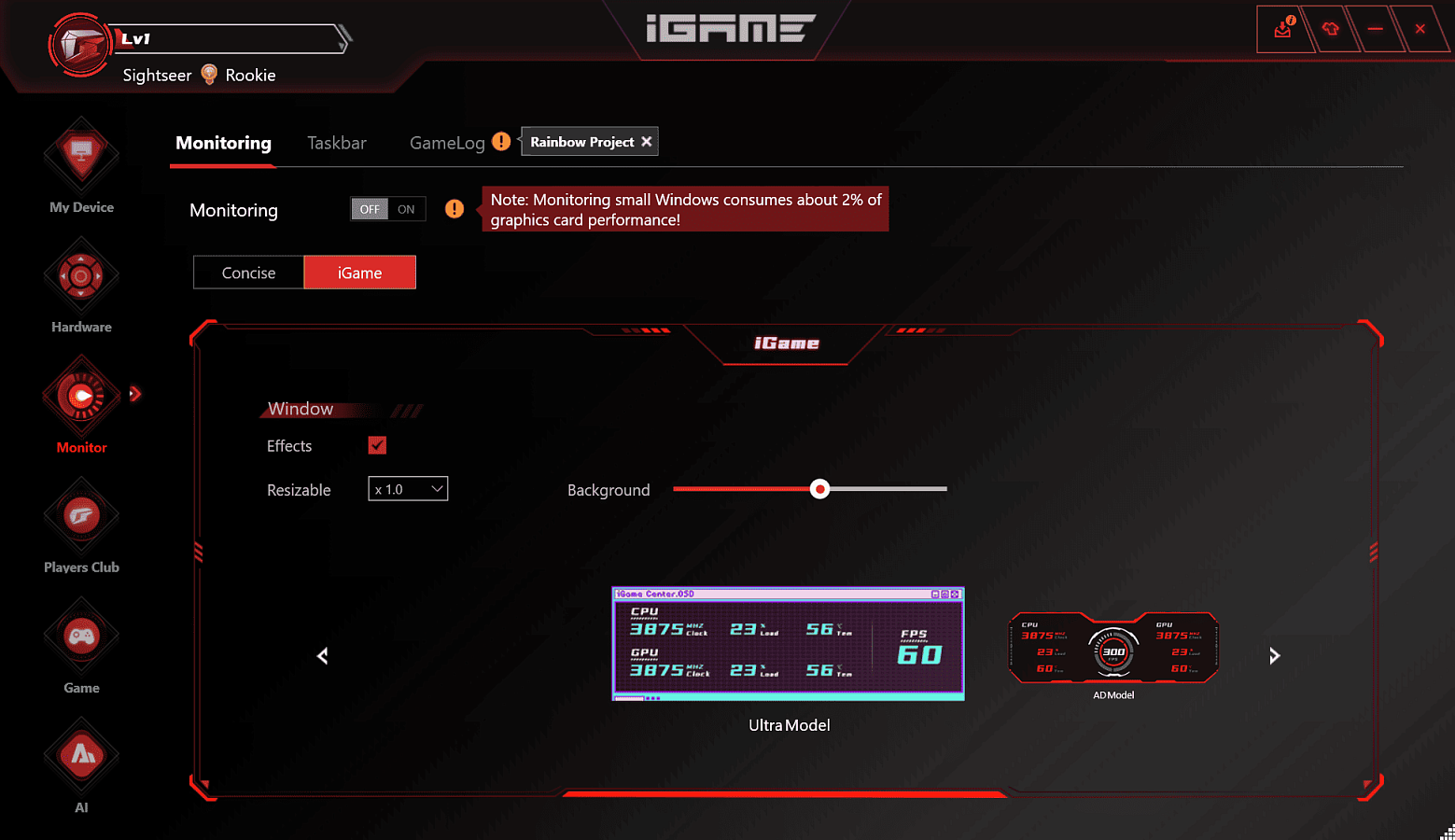

Кроме управления подсветкой доступны разделы с информацией о системе, мониторинг параметров комплектующих и некоторые дополнительные функции, включая организацию вывода информации на дополнительный дисплей. Можно отметить, что считывание параметров не всегда выполняется исправно.

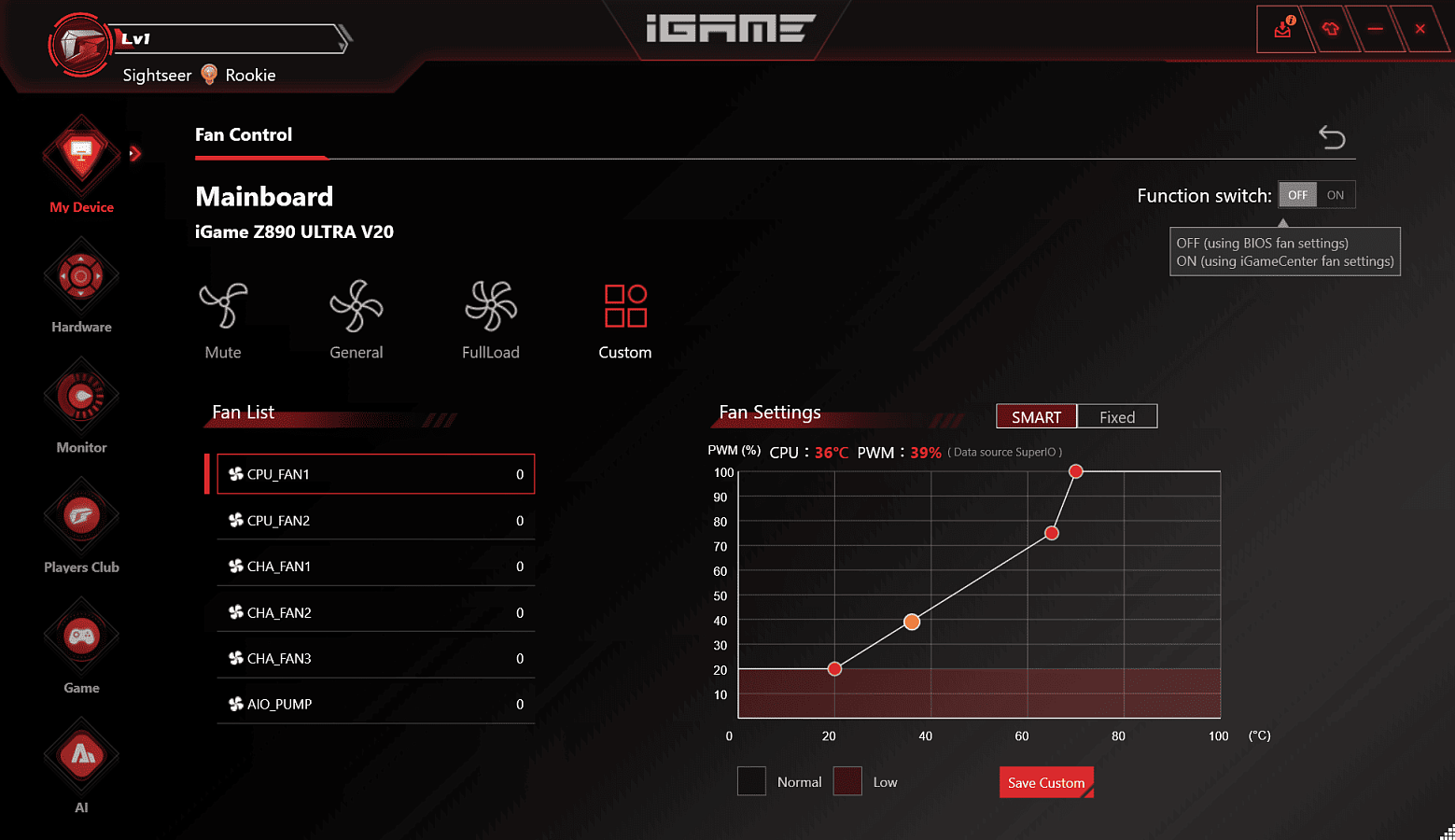

Параметры работы подключенных вентиляторов тоже можно настроить через приложение, но и здесь нет возможности выбрать температурный датчик, доступен только вариант с CPU.

Заключение

Выводы о Colorful iGame Z890 ULTRA V20 стоит разделить на две части. С одной стороны, плата имеет богатый набор современных интерфейсов и приятный внешний вид. В автоматических режимах комплектующие прекрасно работают, даже высокие частоты памяти не являются проблемой, XMP 8000 МГц и больше активируются без сложностей, если напряжение памяти 1,45 В или ниже. Поддерживаются до пяти M2 накопителей, включая один с версией PCIe 5.0, для каждого предусмотрен радиатор. Есть все задатки стать желанным выбором для компьютера энтузиаста.

С другой стороны, тонкая настройка параметров работы оперативной памяти имеет существенные проблемы в текущих версиях UEFI (BIOS): CCD_L WR устанавливается некорректно, встречаются сложности с загрузкой профилей разгона, некоторые параметры приходится применять последовательно. Есть надежда, что производитель исправит эти недостатки в ближайших версиях BIOS.

Преимущества

Недостатки

Может не устроить
