Обзор корпуса Thermaltake Versa H16 TG ARGB

Небольшой Micro-Tower корпус с лицевой mesh-панелью и тремя предустановленными вентиляторами с ARGB подсветкой.
Обзор корпуса Thermaltake Versa H16 TG ARGB

Подавляющее большинство корпусов, которое выпускают производители – это Mid-Tower корпуса, покрывающие значительную долю покупательского спроса. Однако, чтобы охватить максимальную аудиторию и побороться за кошелек покупателя, производители имеют в своем модельном ряду компактные варианты корпусов, привлекающие к себе внимание тех покупателей, которым важен размер корпуса.

Одним из примеров является компактный Micro-Tower корпус Thermaltake Versa H16 TG ARGB, на базе которого можно собрать игровую систему.

Стоит он в рознице от 4650 рублей.

Технические характеристики

Тип

Micro-Tower

Цвет

Черный или белый

Размеры

404 (высота) х 216 (ширина) х 378 (глубина) мм

Вес

4,71 кг

Материал

Сталь SPCC, закаленное стекло толщиной 3 мм (левая боковая панель)

Поддержка материнских плат

mini ITX/micro ATX

Слотов расширения

4

Количество устанавливаемых накопителей

2 х 3.5", 2 х 2.5" или 1 х 3.5", 3 х 2.5"

Места под вентиляторы

Спереди: 2 х 120/140 мм (предустановлены 2 х 120 мм ARGB SE, 950 rpm, 22.3 Дб)

Сверху: 2 х 120/140 мм

Сзади: 1 х 120 мм (предустановлен 1 х 120 мм ARGB SE, 950 rpm, 22.3 Дб)

Места под радиаторы СЖО

Спереди: 1 х 240/280 мм

Сверху: 1 х 240 мм

Сзади: 1 х 120 мм

Панель ввода-вывода

Панель ввода-вывода: 1 x USB 3.0, 2 x USB 2.0, 2 x 3.5 мм миниджек (наушники и микрофон), кнопки питания и сброса

Блок питания

ATX (в комплект не входит)

Ограничение по высоте кулера

До 175 мм

Ограничение для плат расширения

Длина до 330 мм

Ограничение на длину блока питания

До 170 мм

Упаковка и комплектация

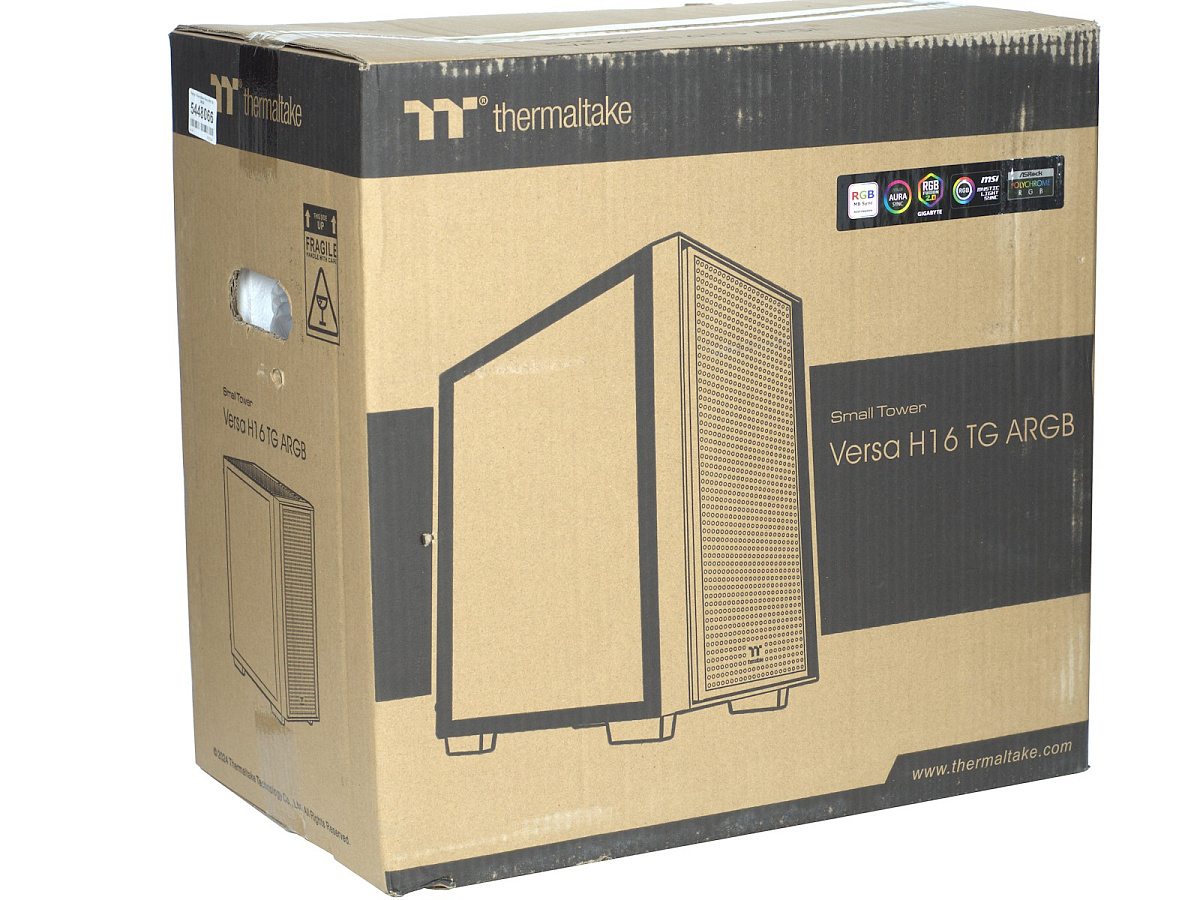

Коробка с Micro-Tower корпусом Thermaltake Versa H16 TG ARGB имеет характерный для продукции Thermaltake дизайн, где приведен внешний вид корпуса, а на боковой стенке можно ознакомиться с его характеристиками. Отдельно имеется наклейка о возможности подключения и управления ARGB подсветкой через фирменные утилиты материнских плат ASRock/ASUS/Gigabyte/MSI. Сама коробка небольшая и для таких размеров ее вес приличный (~5,5 кг), а с боков имеются удобные ручки-выемки.

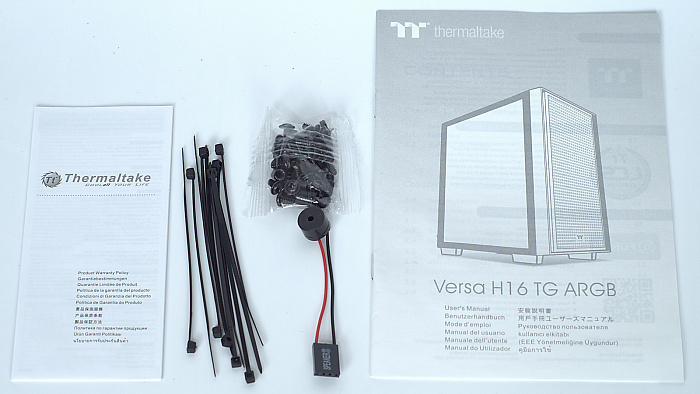

Комплектация корпуса характерна для бюджетных моделей. Это  – набор винтов, одноразовые стяжки, руководство пользователя, информация о гарантии и динамик, подключаемый к материнской плате.

Внешний вид

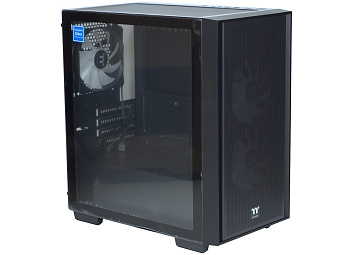

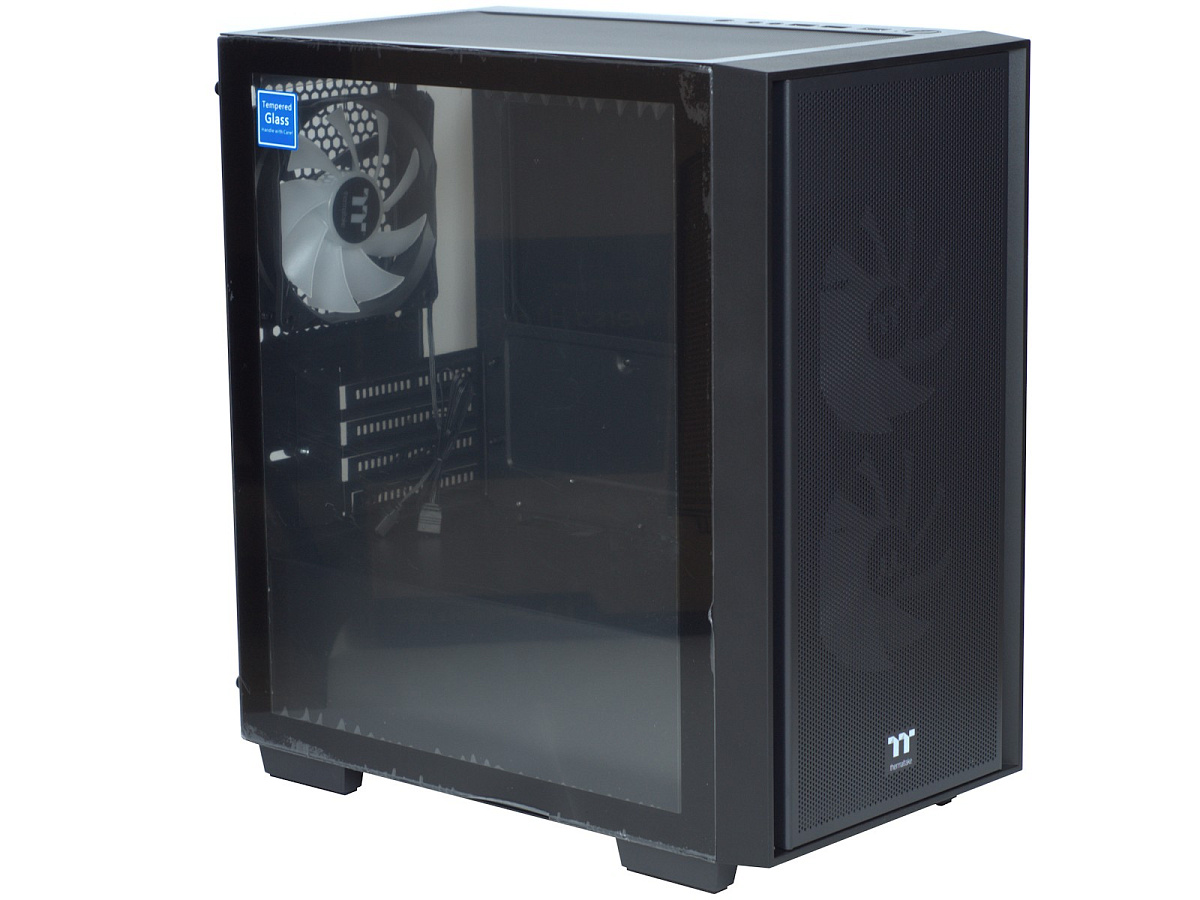

Внешне корпус Thermaltake Versa H16 TG ARGB смотрится как обычная башня, сделанная в строгом стиле, однако в плане размеров он получается меньше (высота - 404 мм, немалая ширина - 216 мм и глубина - 378 мм), отчего производитель характеризует его как Micro-Tower (по факту это компактный Mid-Tower вариант). При этом весит корпус для таких размеров прилично – 4,72 кг.

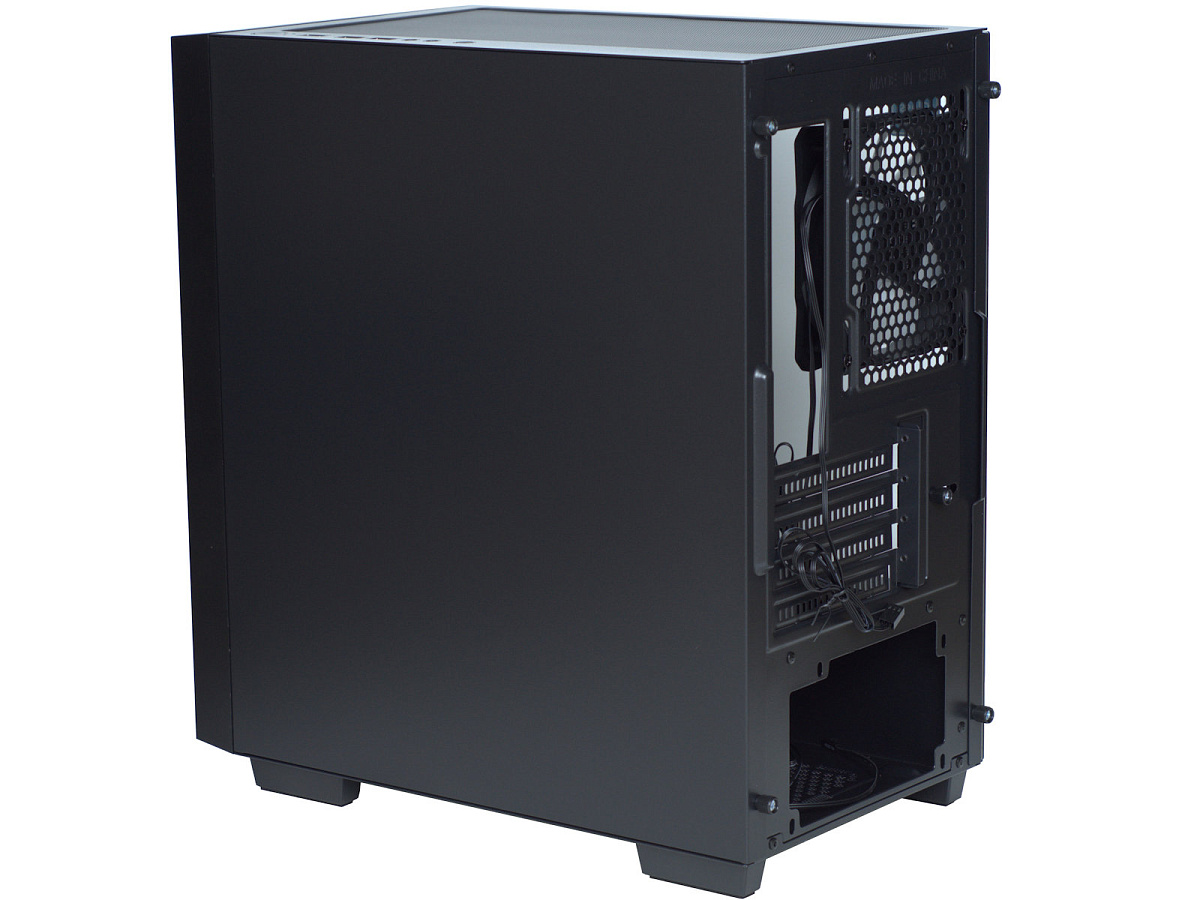

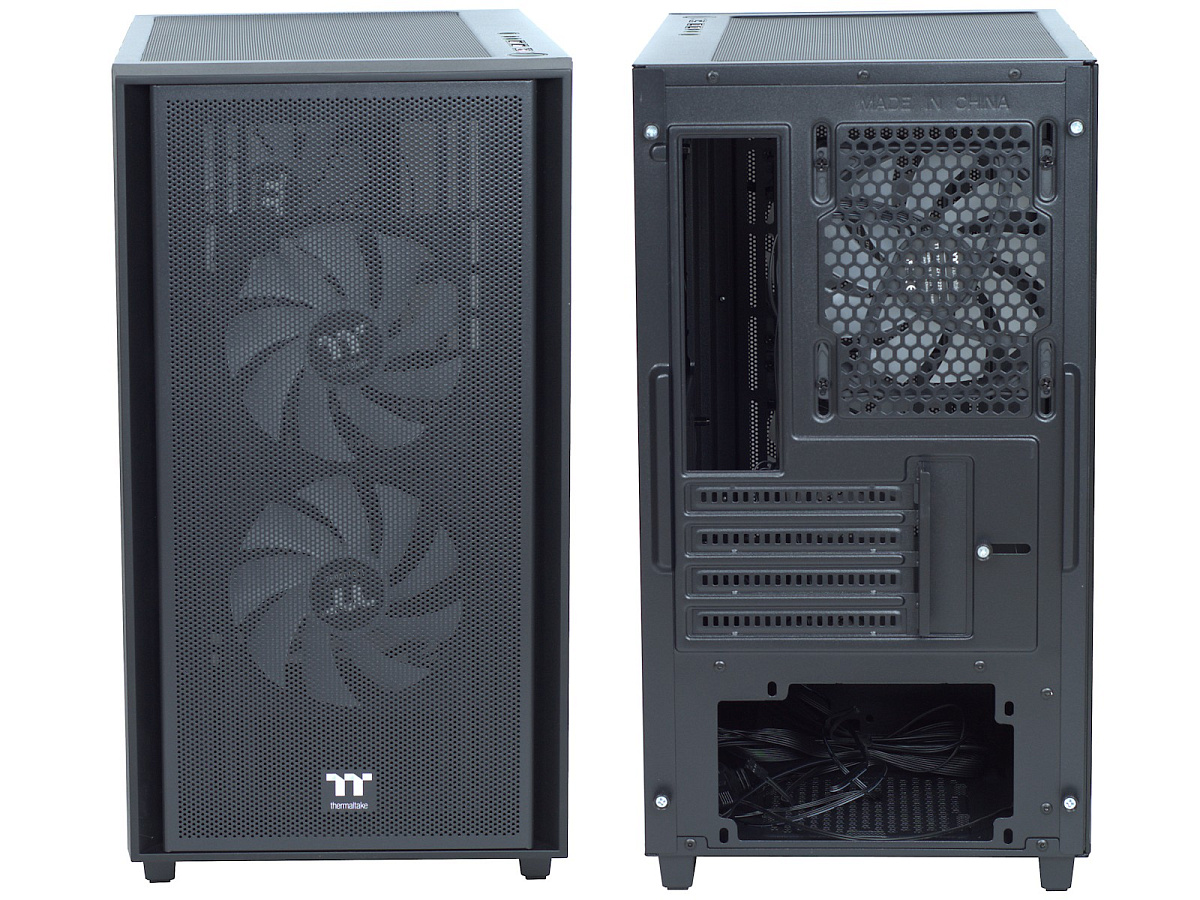

Концепция лицевой и задней стенок характерна для башенных корпусов с нижним расположением блока питания, только накладываются ограничения на конфигурацию, связанную с меньшими габаритами. В данном случае на задней стенке имеется только 4 отсека для плат расширения и возможно использовать только один 120 мм вентилятор.

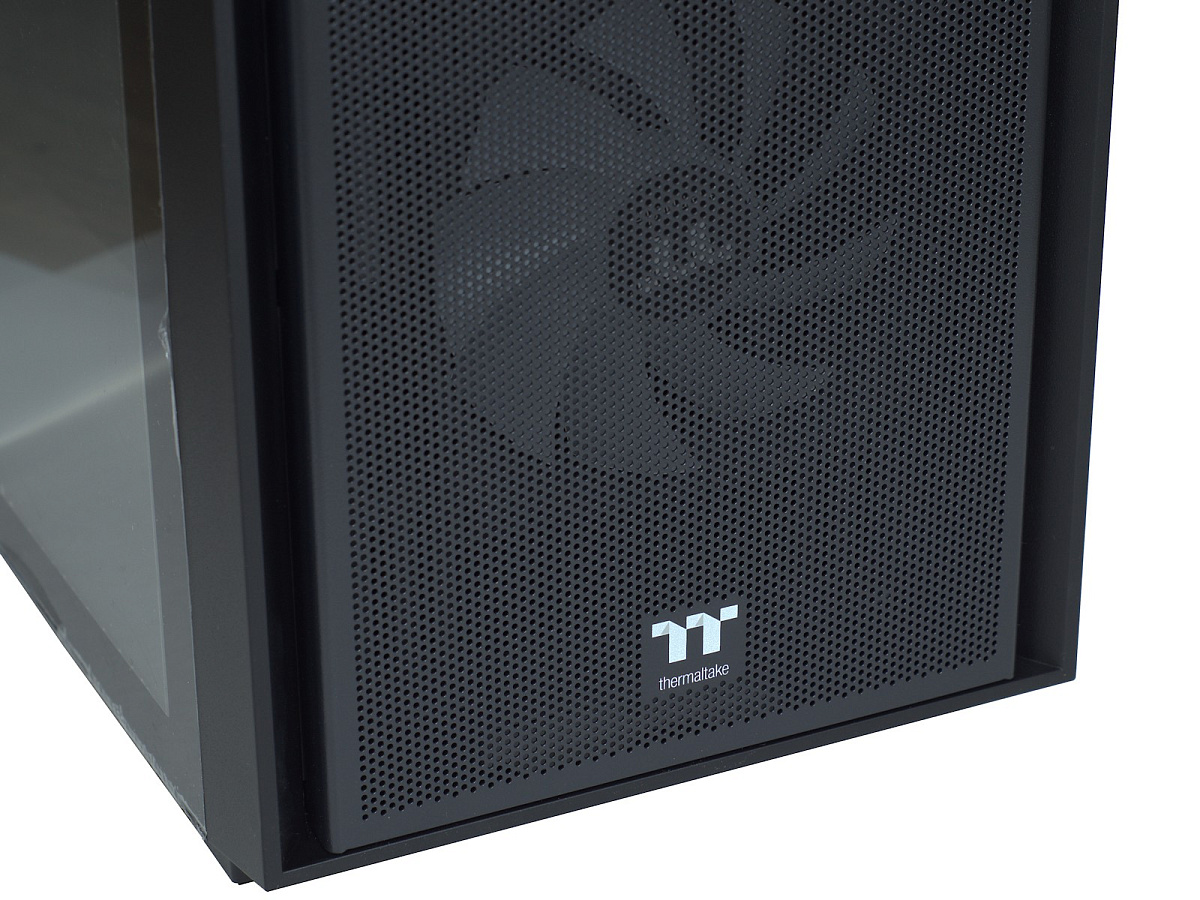

Благодаря лицевой панели, имеющей единую зону с перфорацией из мелких отверстий, корпус относится к mesh-вариантам, то есть призван обеспечить хорошую продуваемость внутренностей.

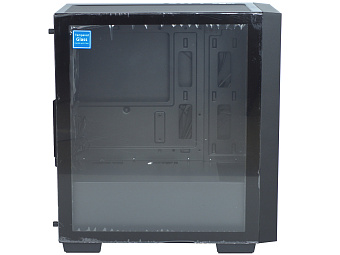

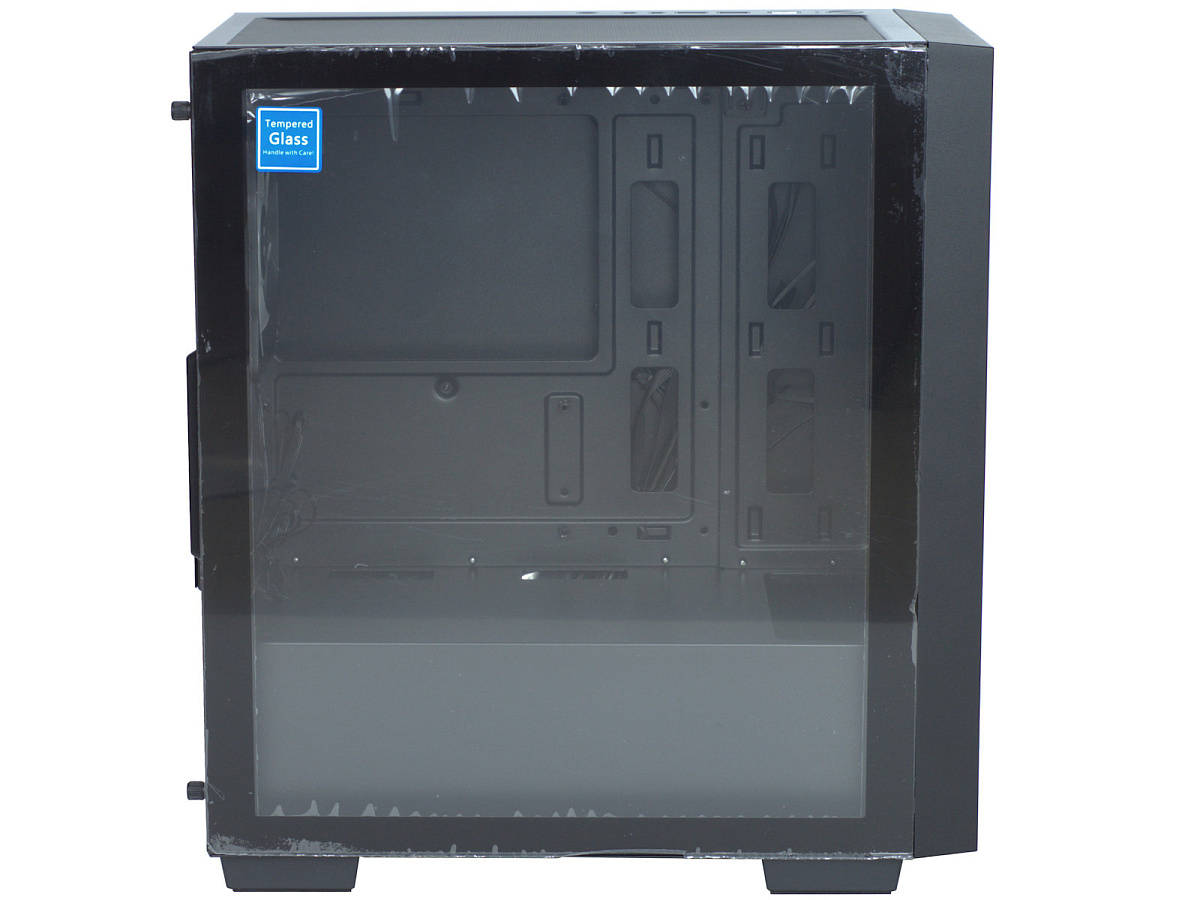

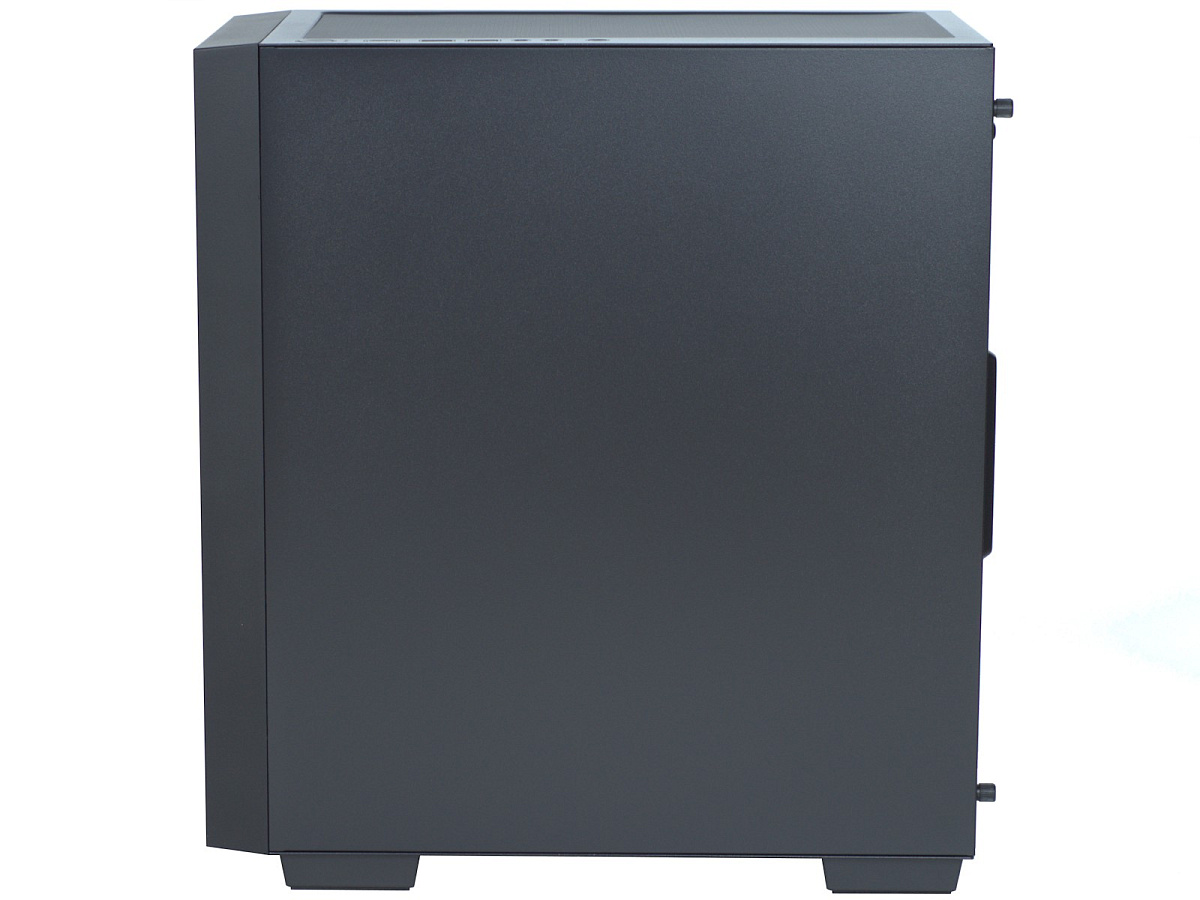

Левая боковая стенка выполнена из закаленного стекла толщиной 3 мм. Правая боковая стенка металлическая и перфорация на ней не предусмотрена.

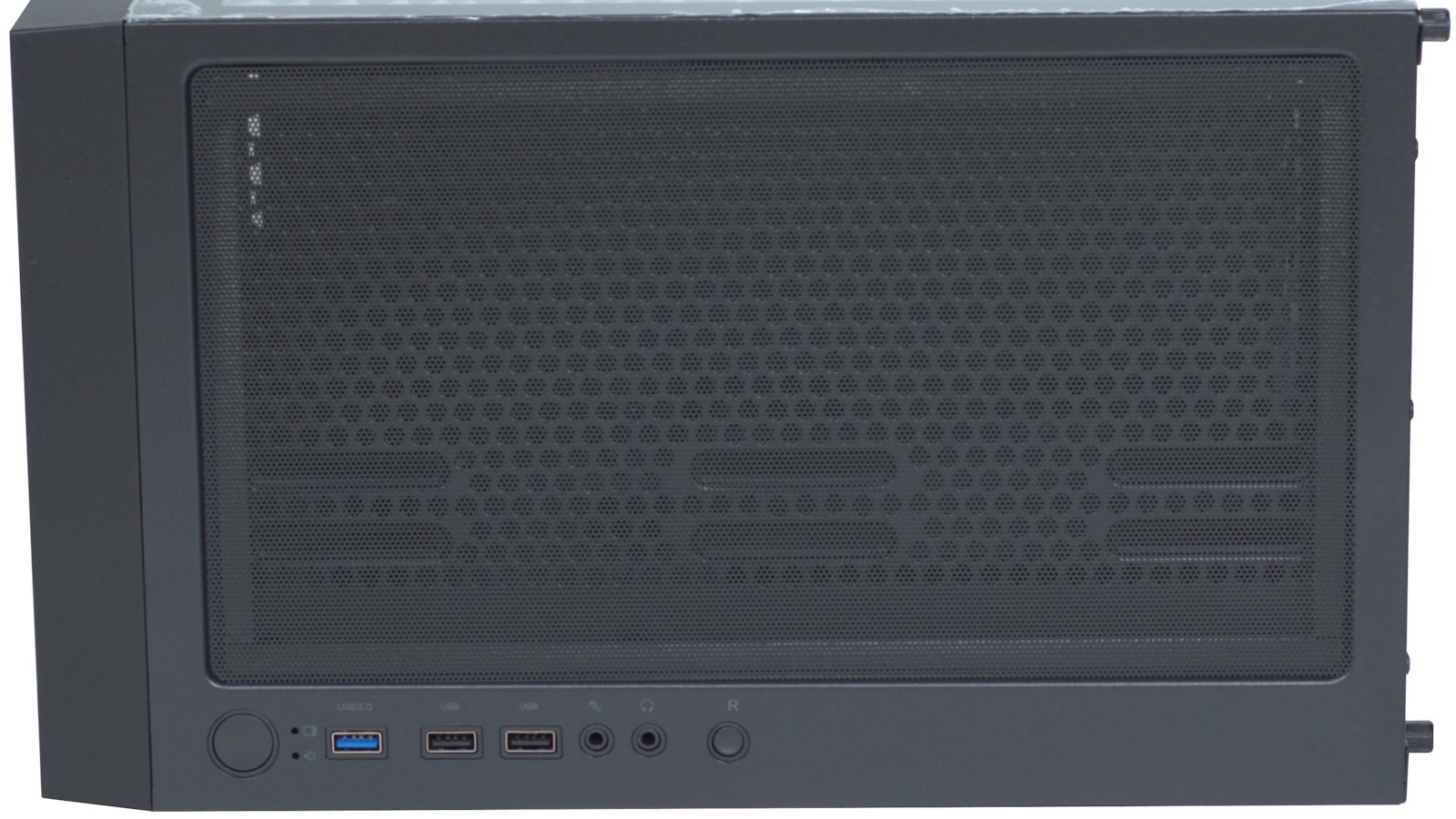

Верх корпуса также имеет большую зону с перфорацией, закрытую противопылевой сеткой на магнитах. Здесь же, по правой стороне, разместились порты ввода-вывода и органы управления.

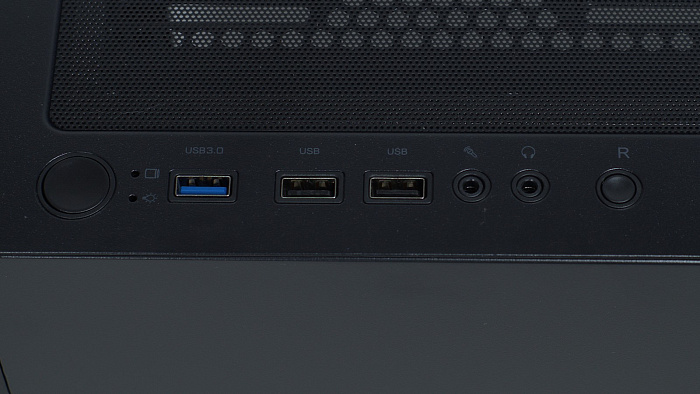

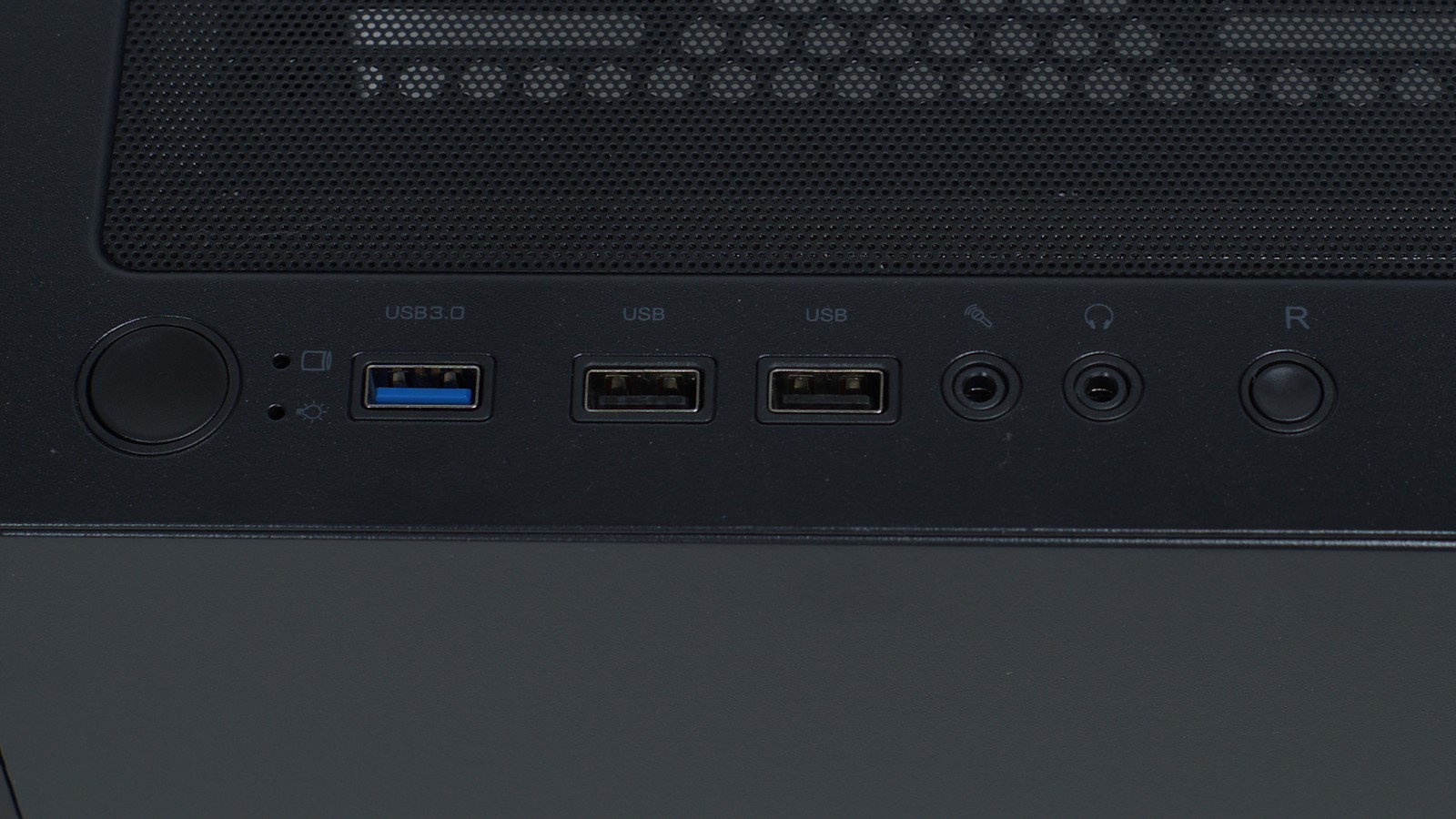

На сайте производителя указано, что корпус имеет два порта USB 3.0, а по факту (и на коробке это также указано) имеется два порта USB 2.0, один USB 3.0, аудиоразъемы для микрофона и наушников, кнопки питания и сброса, индикация активности системы и накопителей.

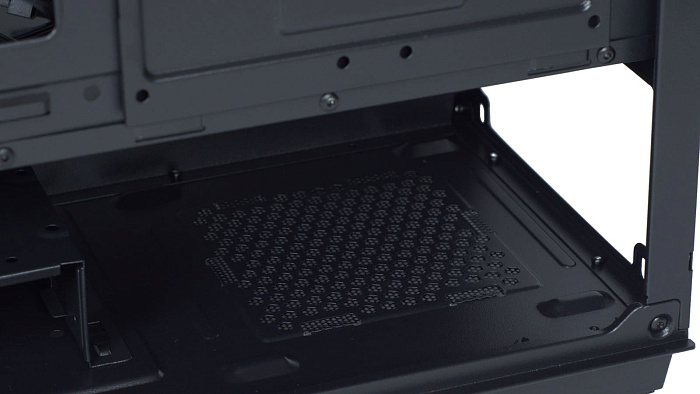

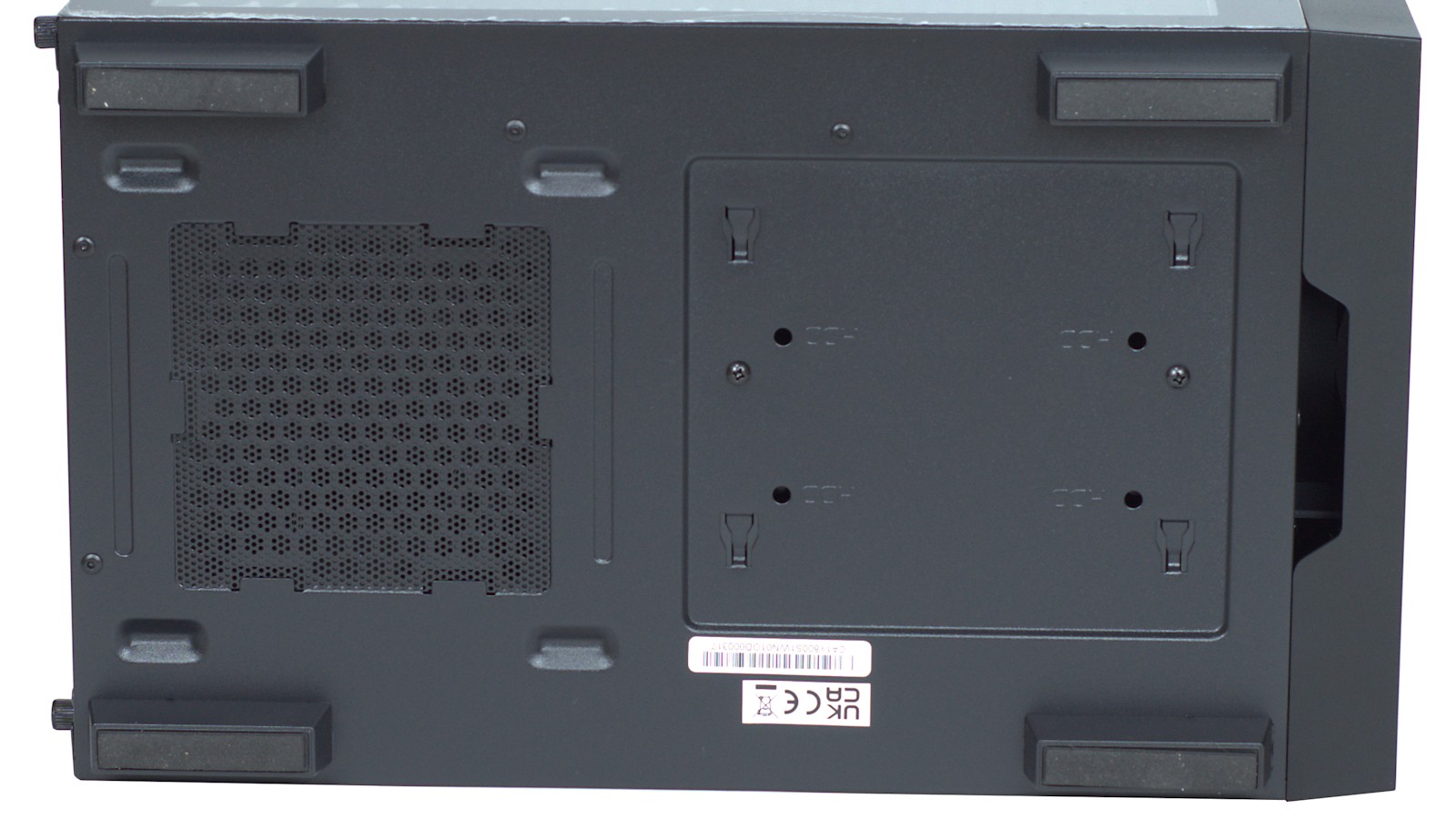

Дно корпуса получило зону с перфорацией только в месте размещения блока питания. Для нее предусмотрен противопылевой фильтр в виде металлической сетки, вставляемой в пазы.

Так как корпус имеет сравнительно небольшую глубину, то, в отличии от некоторых других корпусов, допускающих смещение корзины под накопители, в данной модели позиция корзины под накопители возможна только в одном месте, а сама корзина фиксируется двумя винтами снизу.

Внутренняя конструкция

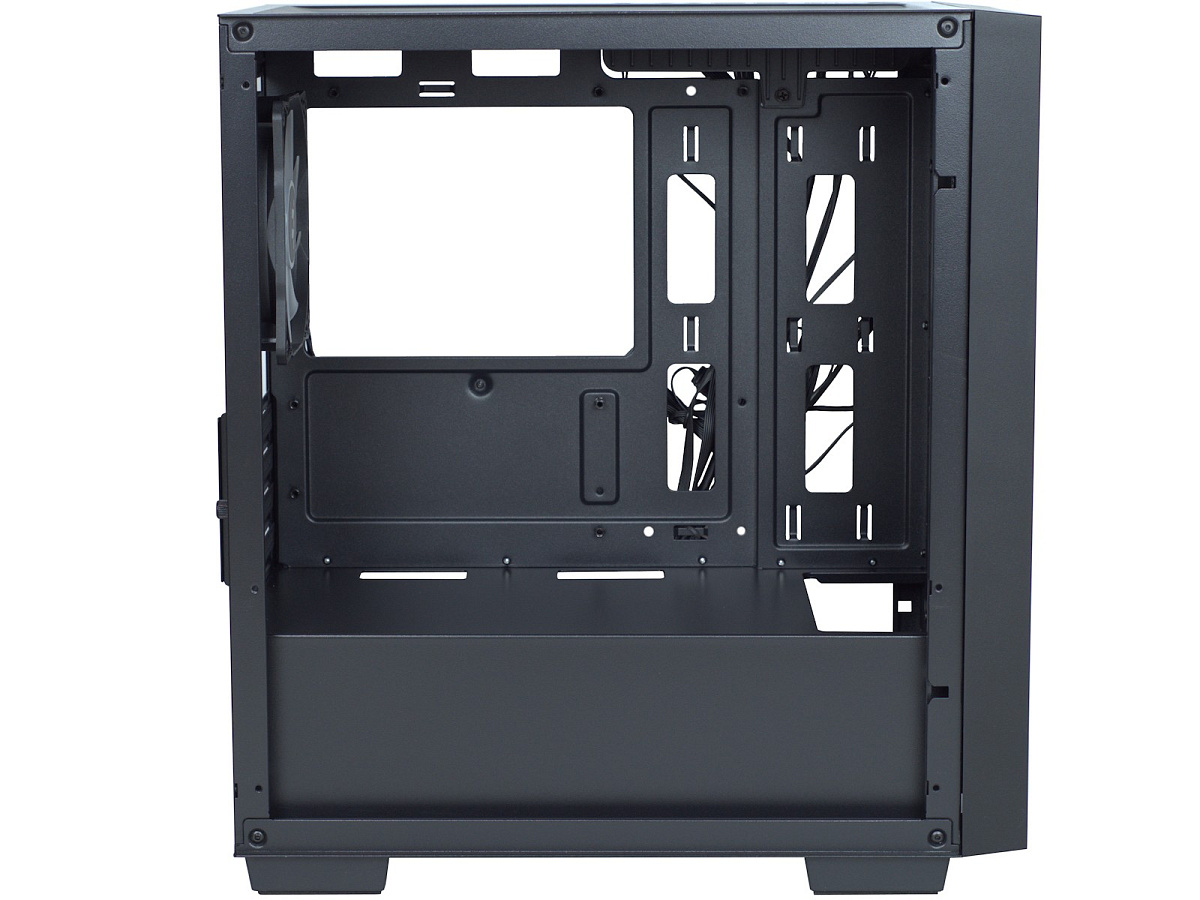

Несмотря на сравнительно небольшие размеры Micro-Tower корпуса Thermaltake Versa H16 TG ARGB, внутренняя компоновка такая же, как у Mid-Tower моделей, но, конечно же, есть ограничения. Так, устанавливаемая материнская плата должна быть форм-фактора  mini ITX/Micro ATX, а длина плат расширения не должна превышать 330 мм. Вместе с тем, корпус сделан достаточно широким (216 мм), что позволяет ставить в него кулеры высотой до 175 мм.

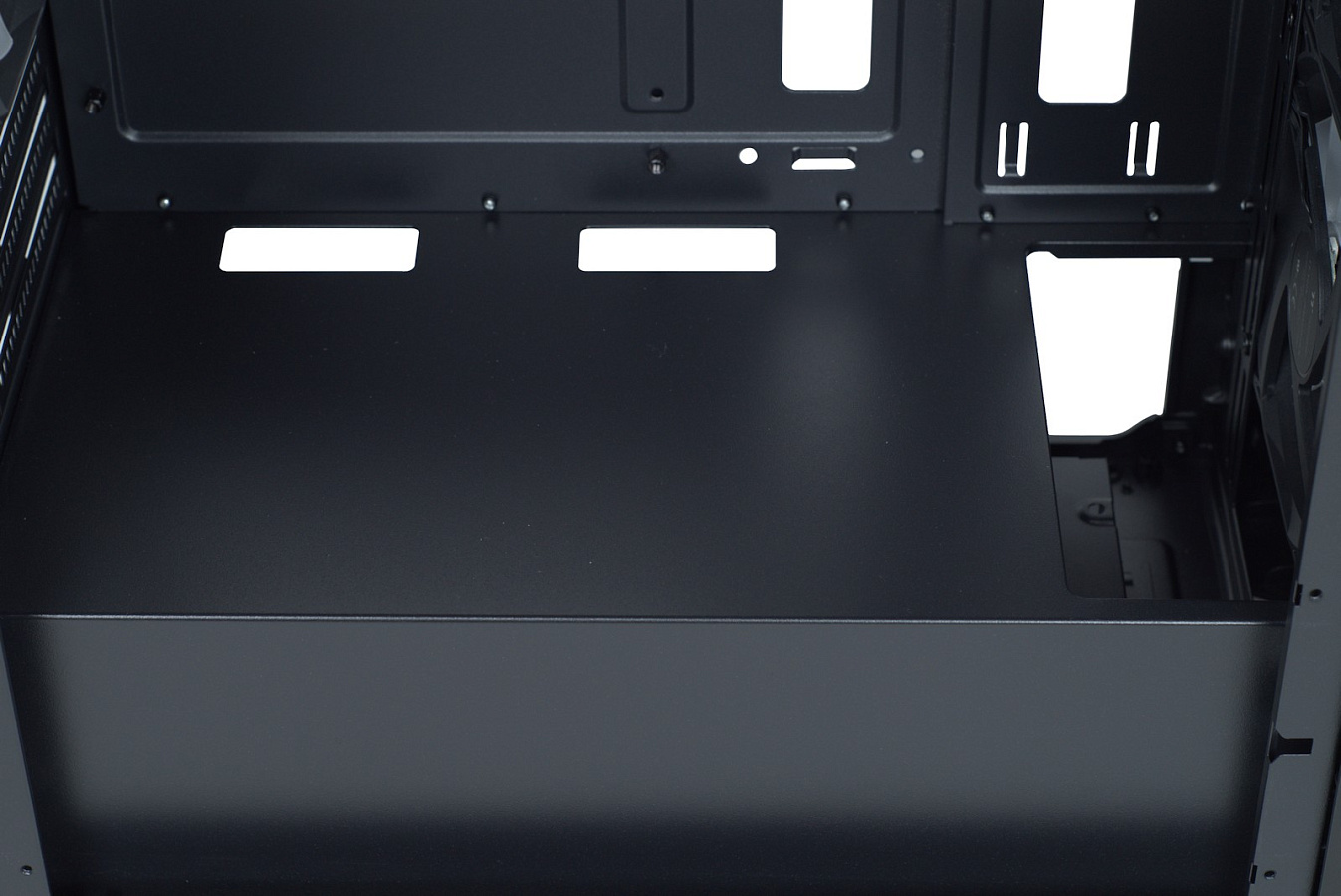

Кожух внизу, скрывающий зону размещения блока питания и корзины под накопители, перфорацию не получил, однако в нем есть три окна, два из которых предназначены для вывода кабелей к материнской плате, а окно спереди позволяет размещать радиатор системы жидкостного охлаждения (СЖО) с вентиляторами.

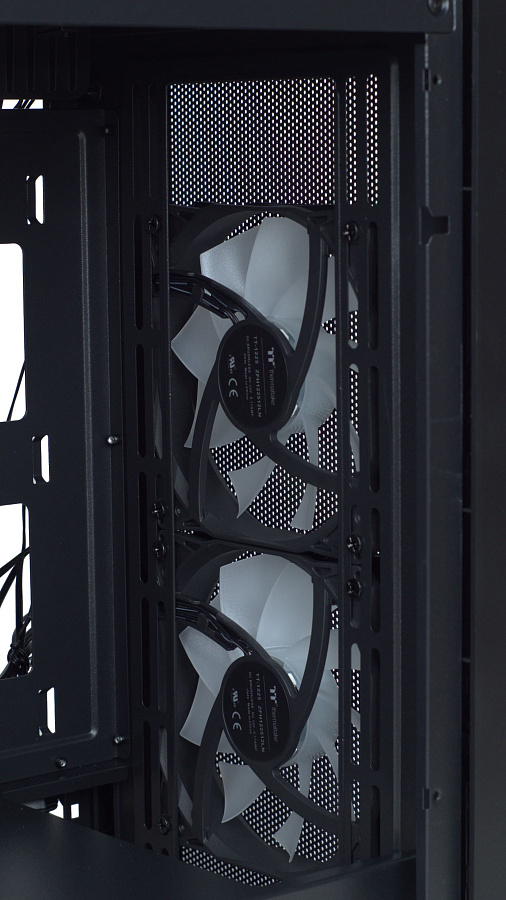

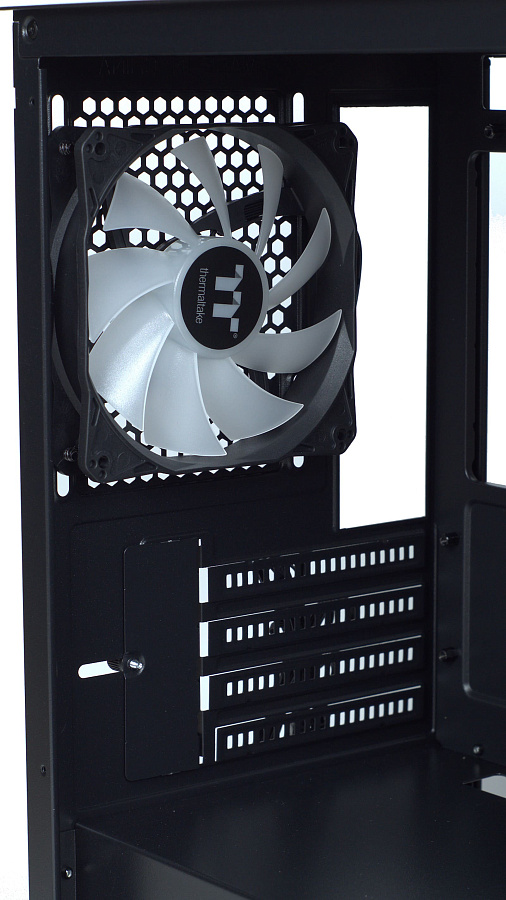

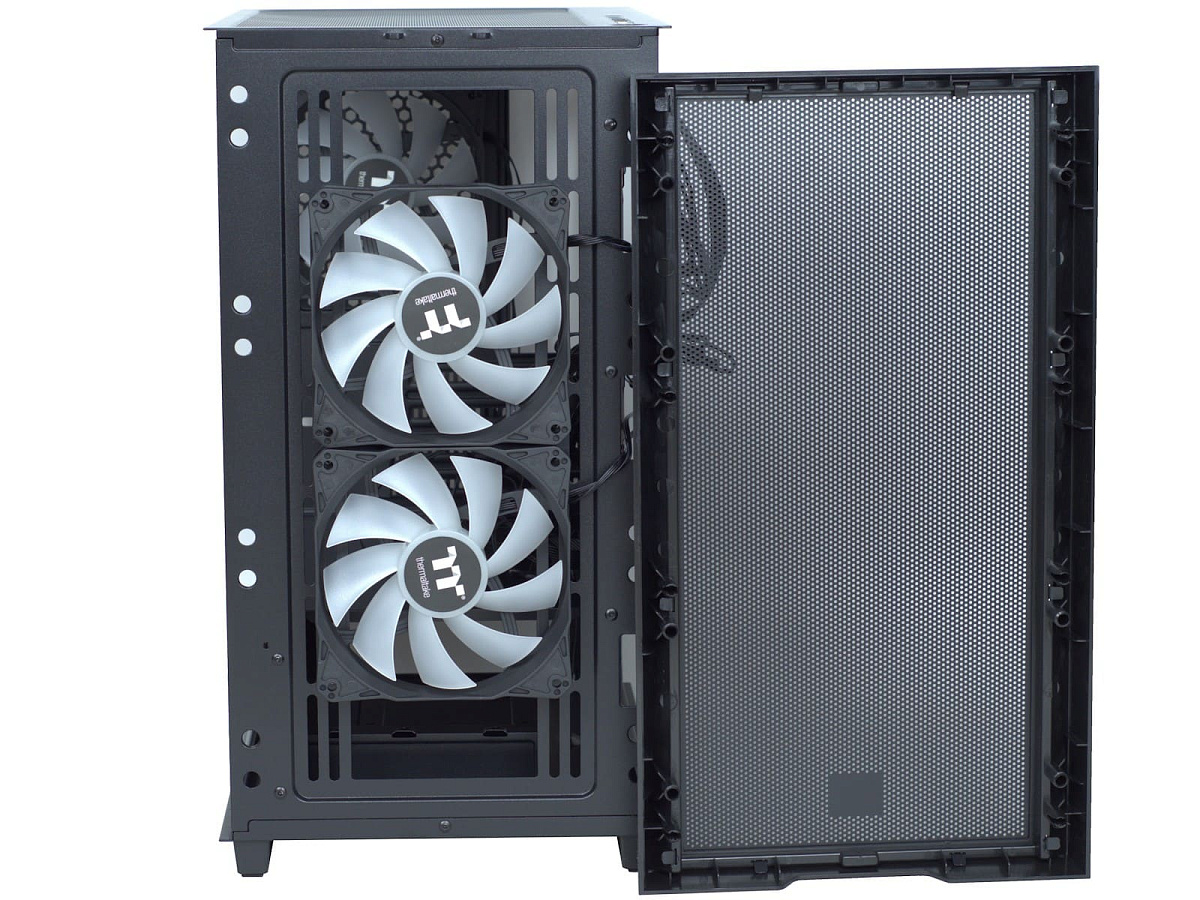

На задней стенке заглушки выламываемые и на ней уже закреплен один из трех 120 мм вентиляторов с ARGB подсветкой, входящих в комплект. Еще два зафиксированы спереди, причем передний нижний ориентирован на продуваемость зоны размещения корзины под накопители. Их маркировка TT-1225 ZFH122512LN (950 rpm, уровень шума - 22.3 Дб). Корпус не имеет отдельного блока управления подсветкой, поэтому для их работы требуется подключение к материнской плате (3-пин ARGB разъем, 5 В) или использование стороннего контроллера.

Относительно передней стенки заметим, что спереди нет противопылевой сетки. По факту ее роль выполняет лицевая панель, поэтому чистить ее придется часто. Если говорить о возможностях, то спереди возможно установить 2х120/140 мм вентилятора или один 240/280 мм радиатор СЖО.

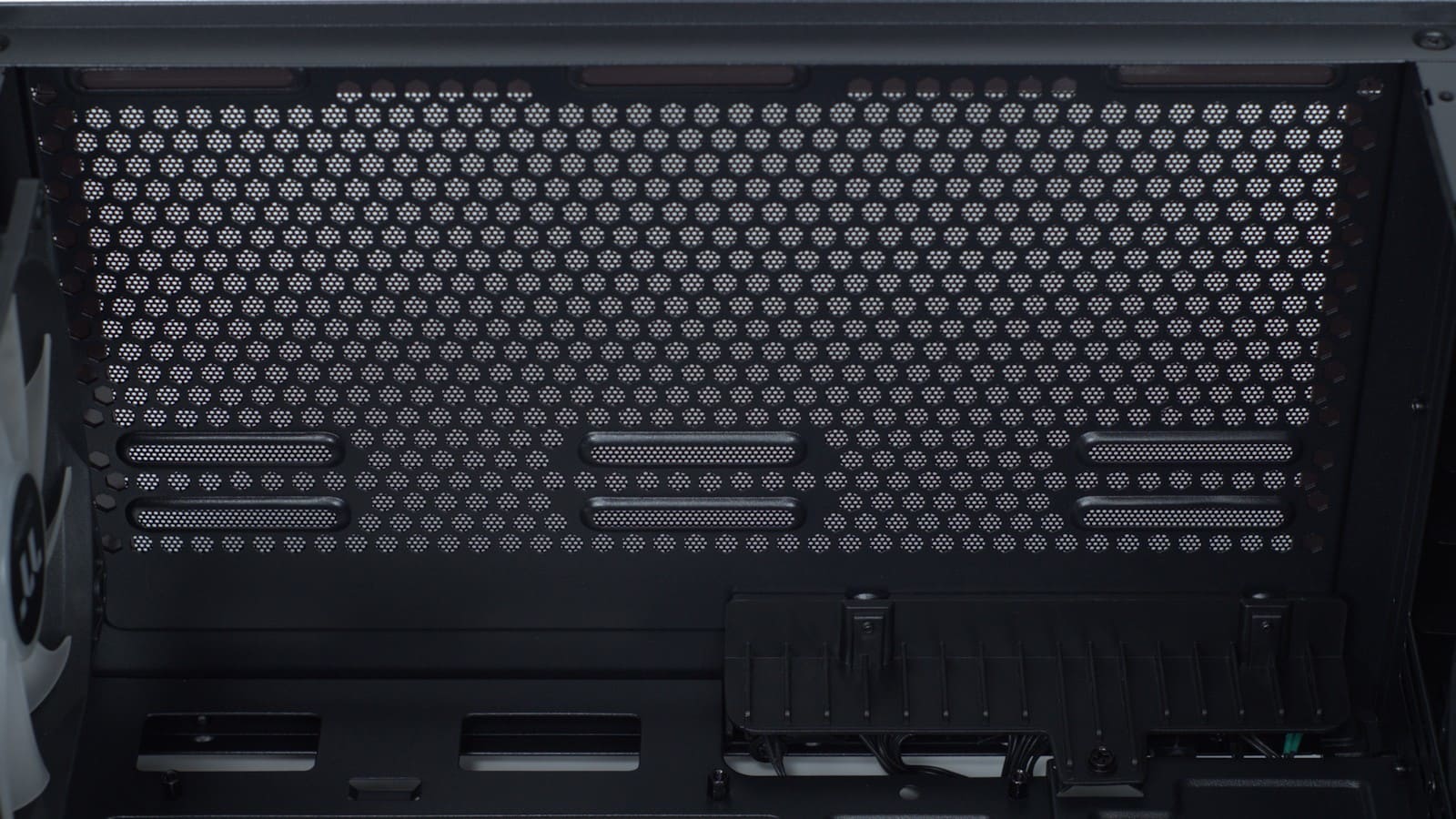

Сверху имеются посадочные места под 2х120/140 мм вентилятора. Из-за небольшой высоты возможна установка только 240 мм радиатора СЖО.

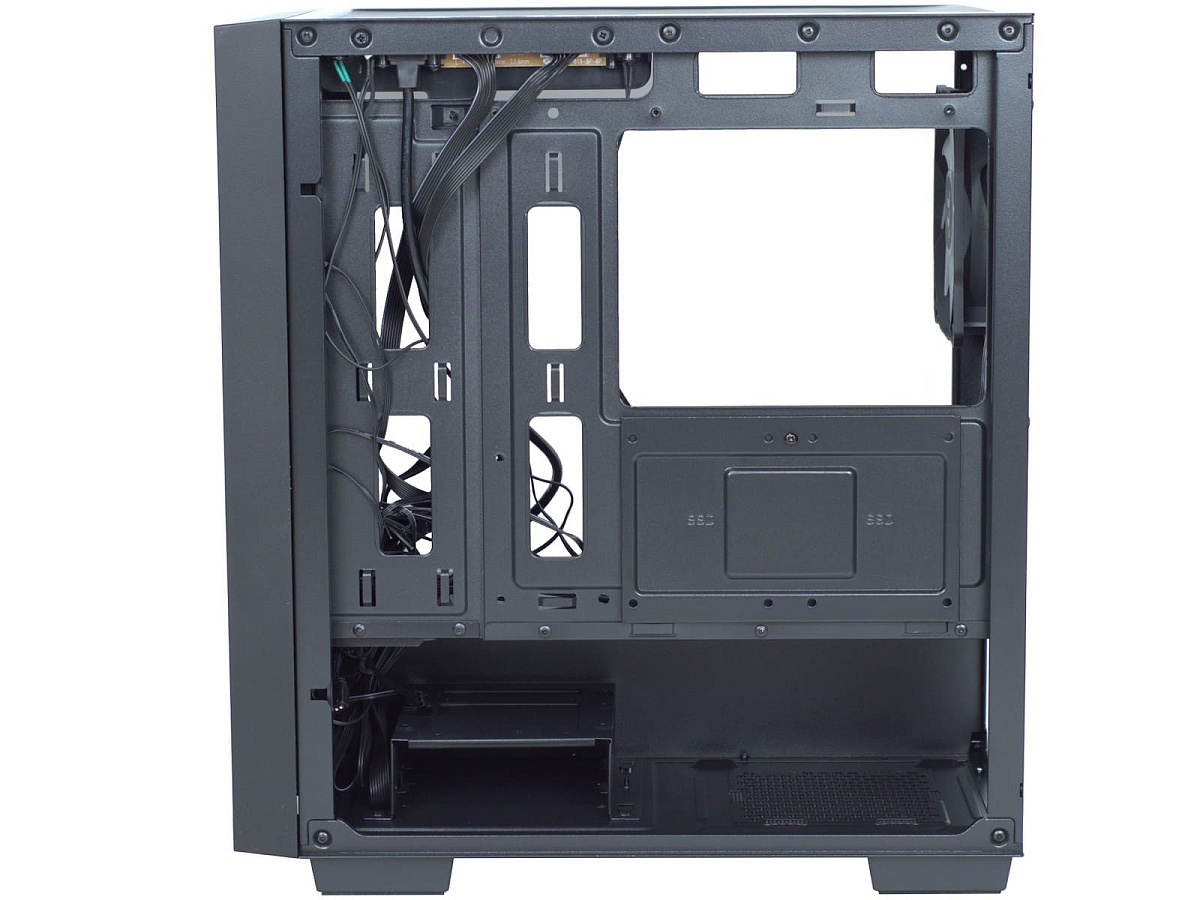

Компоновка за поддоном современная и не отличается от большинства Mid-Tower корпусов, но отметим, что пространства за ним не так много.

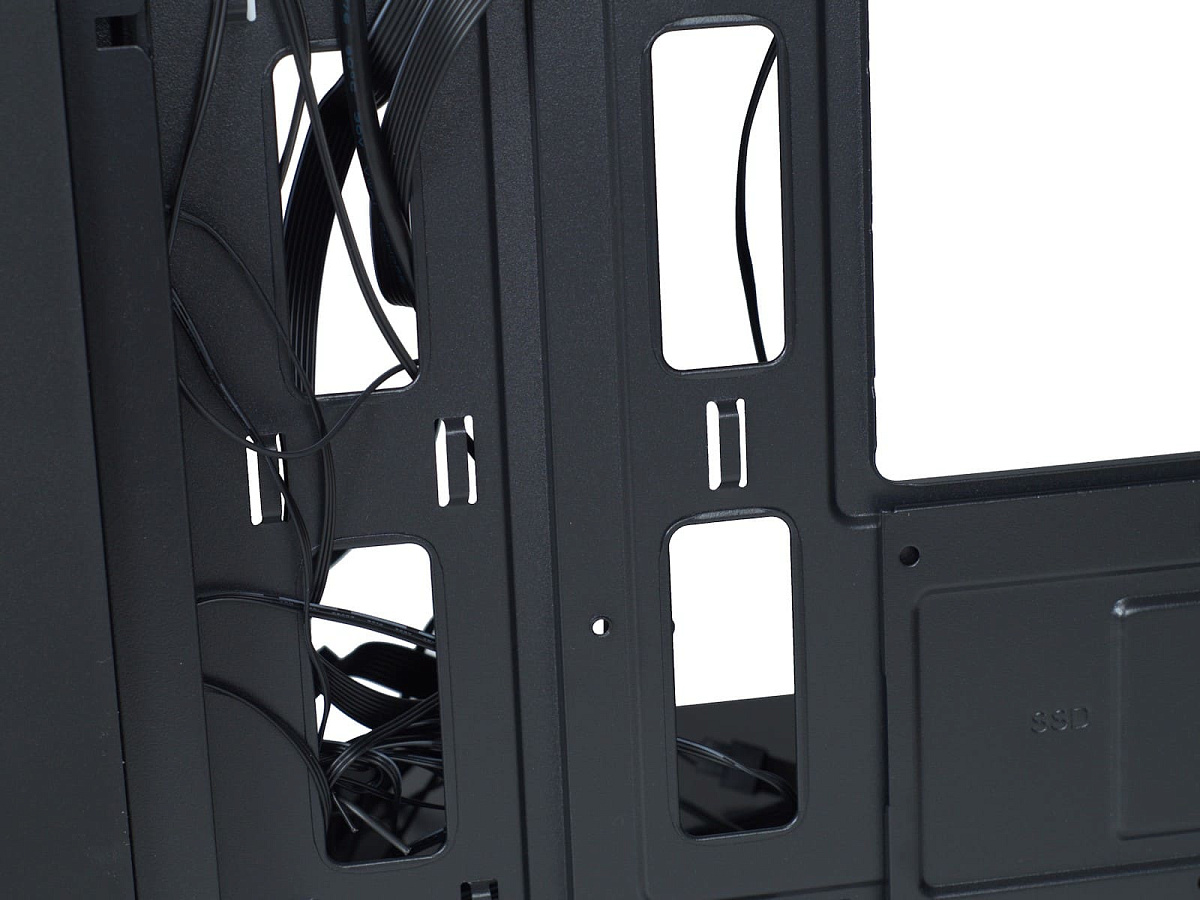

В самом поддоне имеется достаточное количество окон для удобного вывода кабелей как к материнской плате форм-фактора micro ATX, так и mini-ITX. Есть выемки для фиксации кабелей.

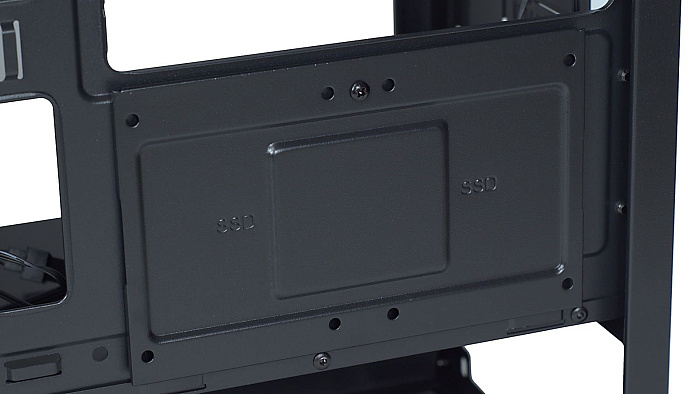

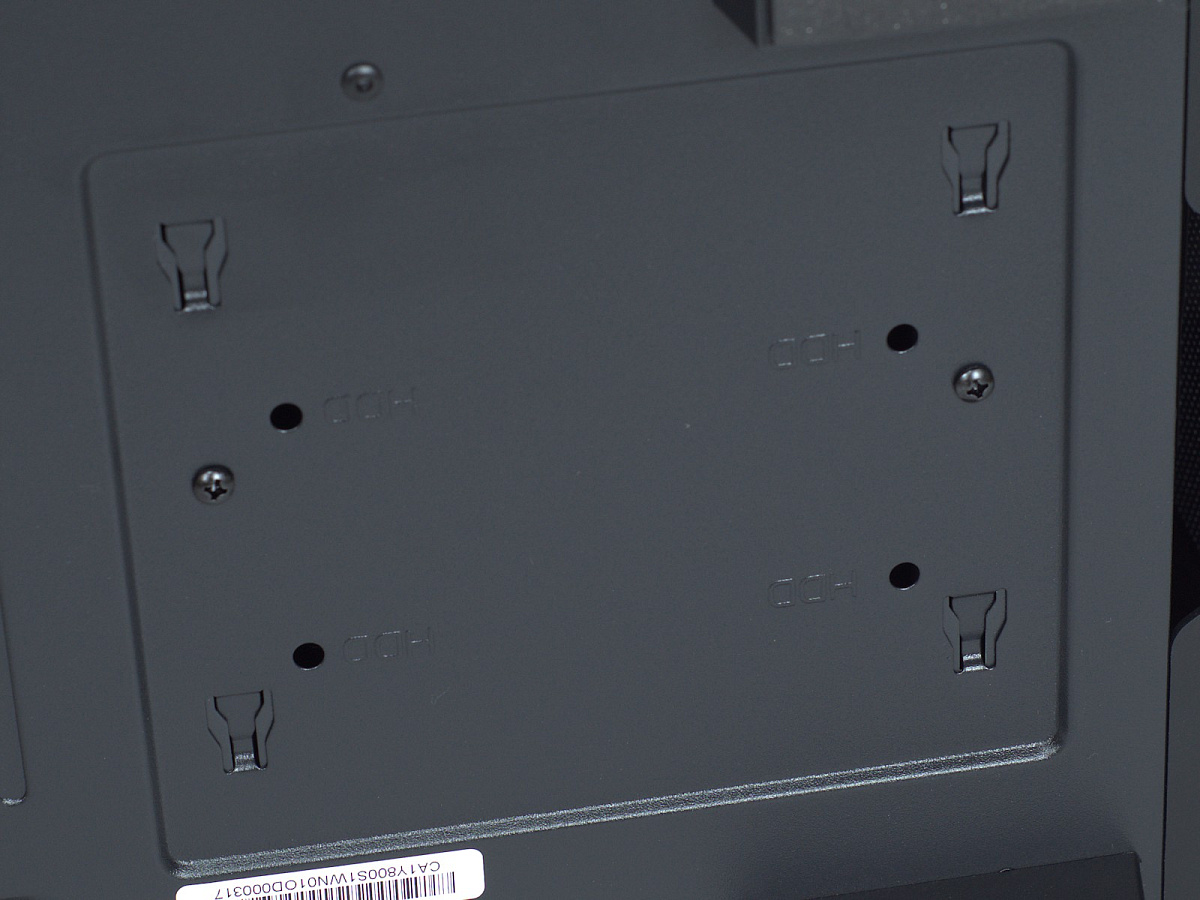

Подсистема хранения представлена салазками под два 2.5" накопителя, установленными на поддоне в области размещения материнской платы.

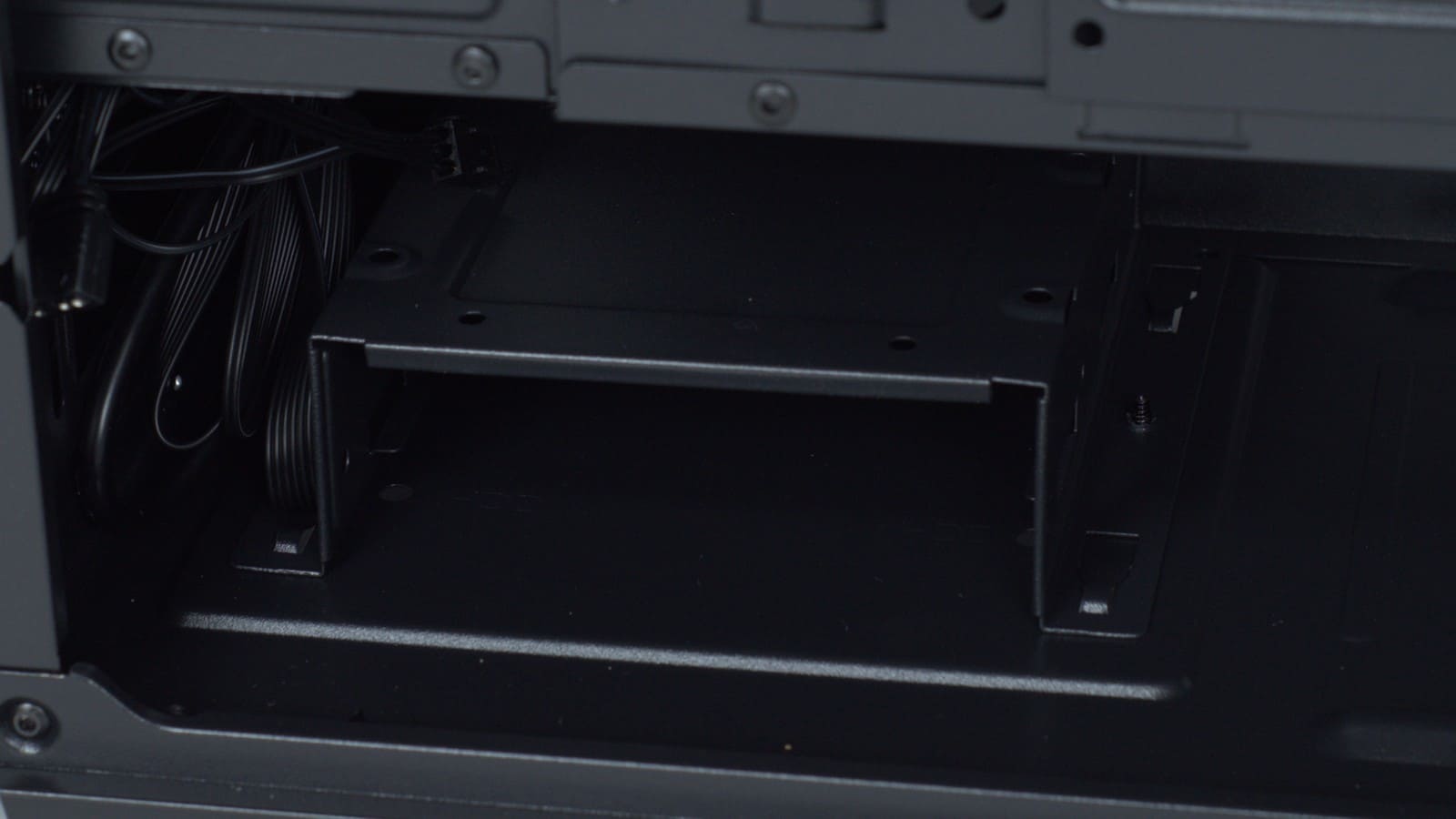

Внизу спереди находится съемная корзина под 2х3.5" накопителя или 1х2.5" и 1х3.5" накопителя.

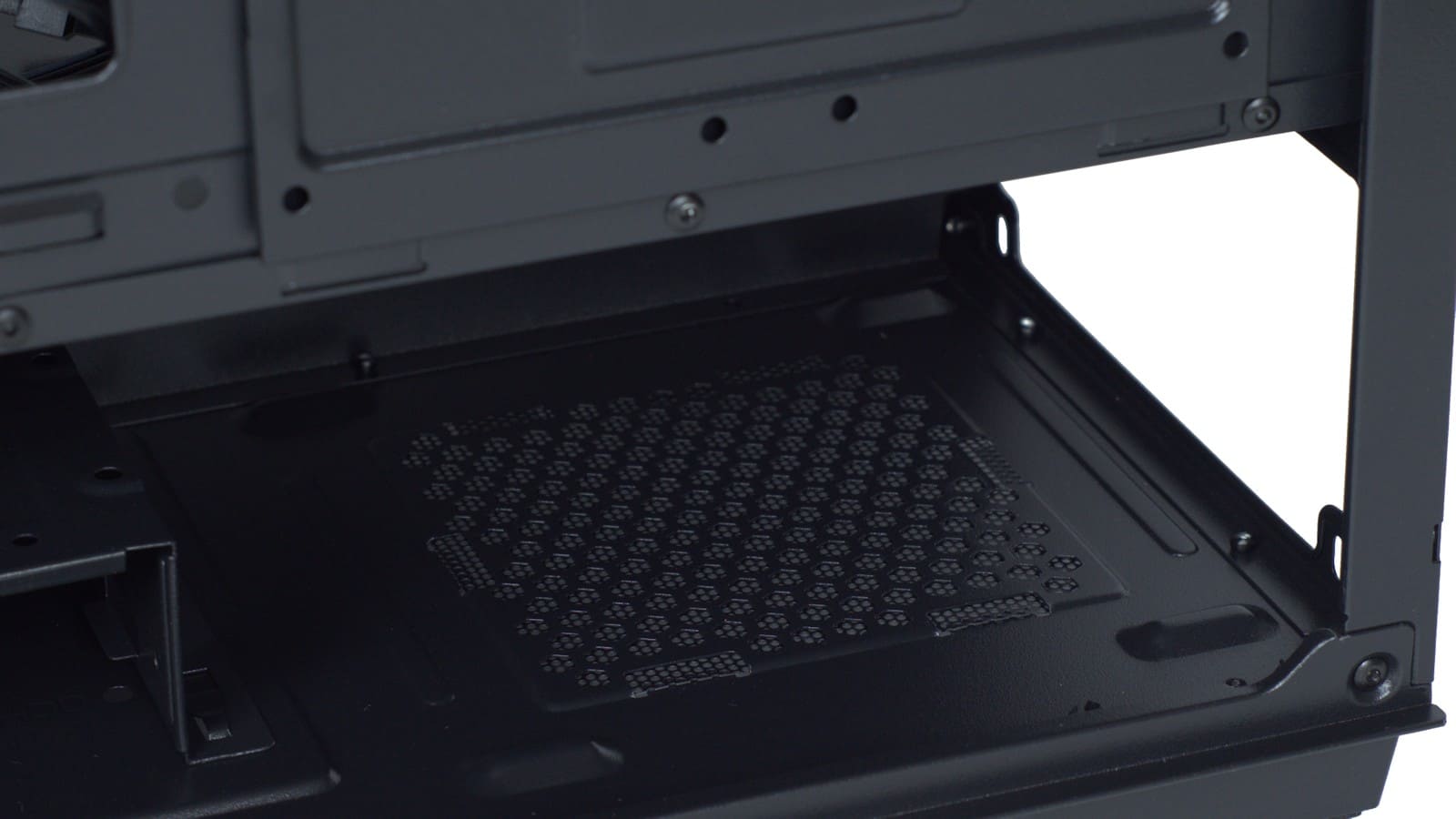

В задней части имеется посадочное место под ATX блок питания. Если использовать корзину, то его максимальная длина ограничена 170 мм. Для блока питания внизу предусмотрены выступы-ножки, однако их демпфирование не предусмотрено.

Особенности сборки

Меньшие размеры Micro-Tower корпуса Thermaltake Versa H16 TG ARGB практически никак не отражаются на процедуре сборки, только нужно учитывать имеющиеся ограничения на используемые комплектующие.

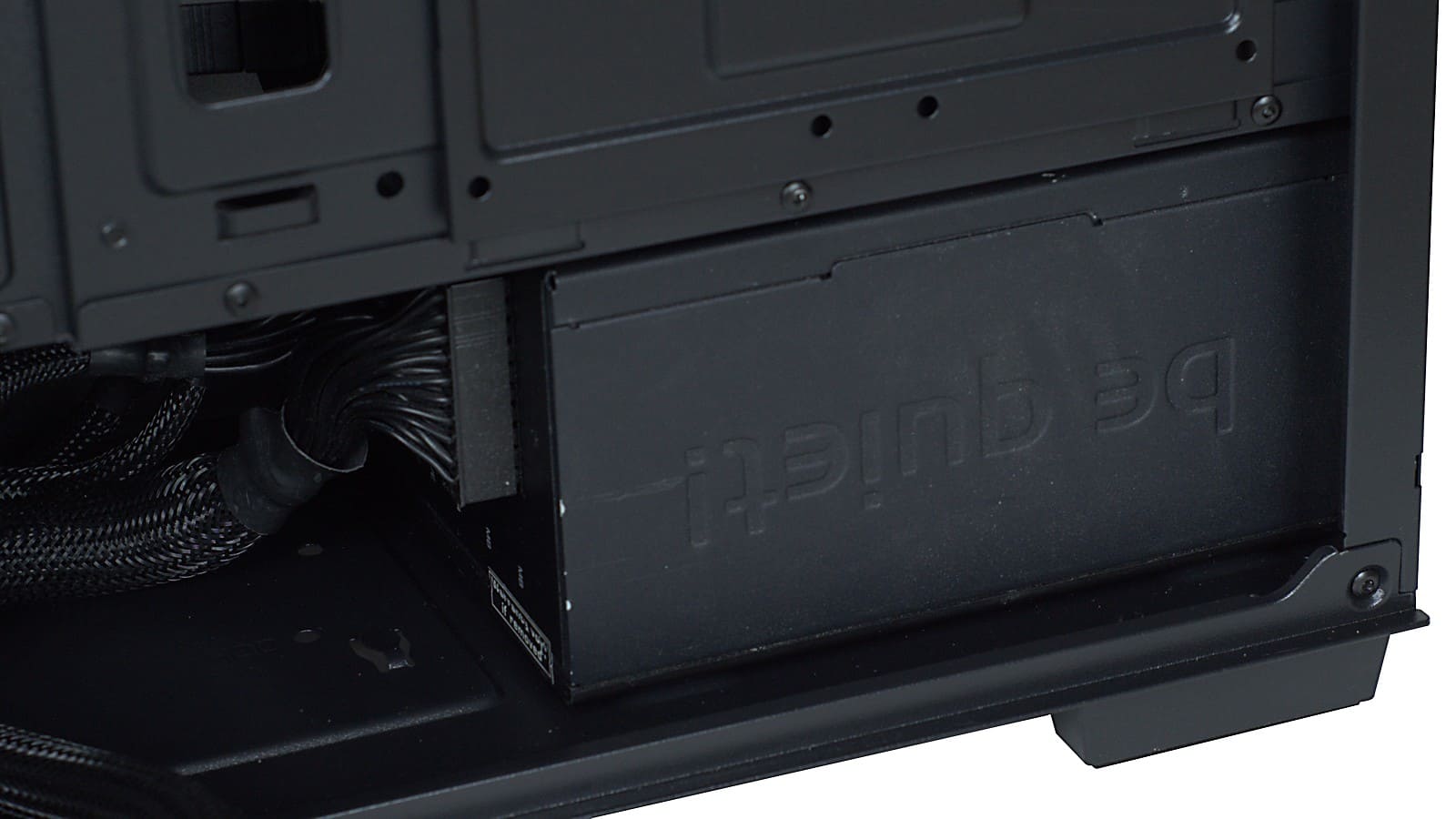

Для начала устанавливаем ATX блок питания. При использовании блока питания предельной длины (160-170 мм) корзину под накопители необходимо демонтировать.

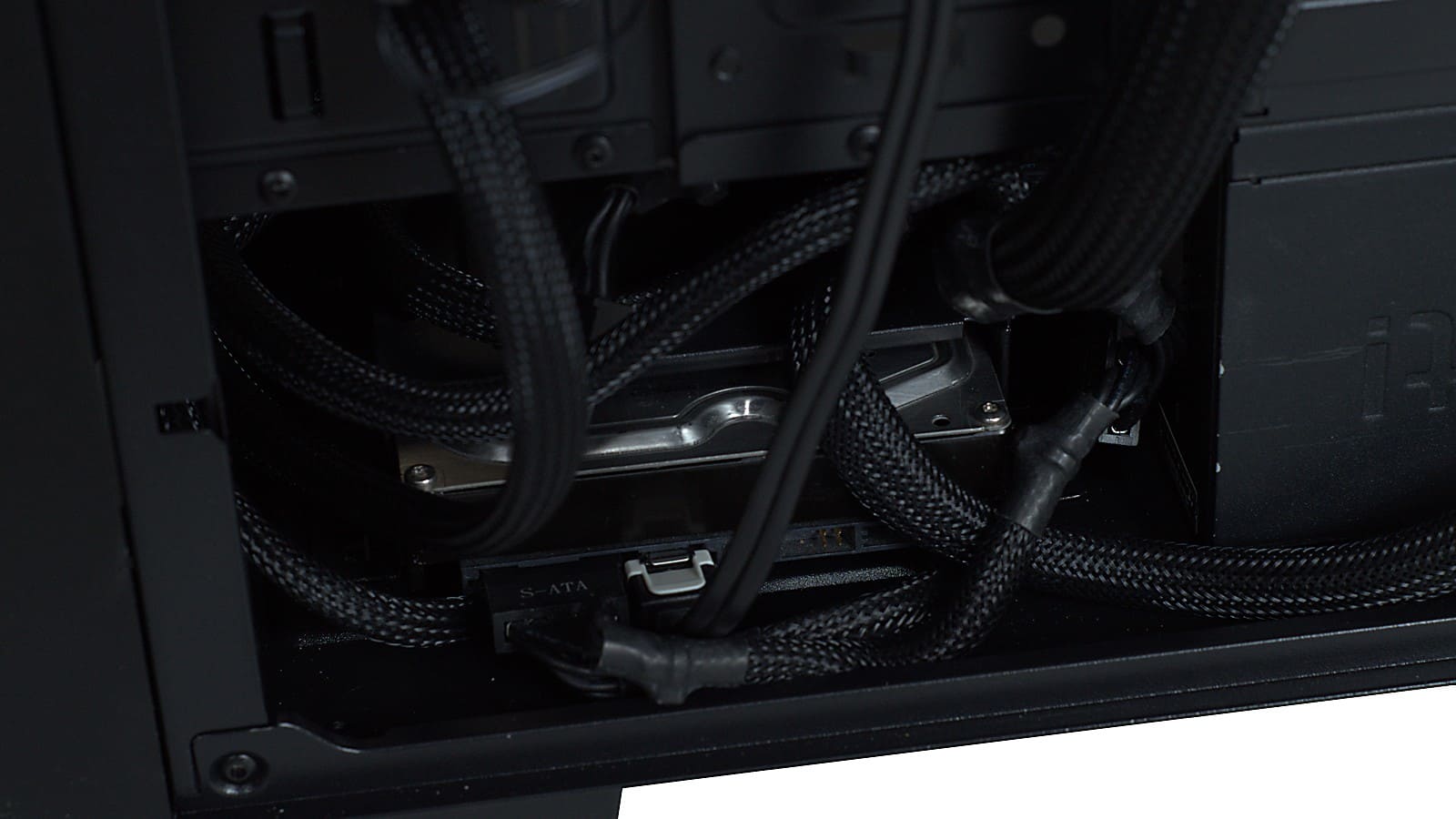

Если используются 3.5" накопители, то устанавливаем корзину обратно. В нашем случае, при использовании блока питания be quiet! Straight Power 11 650W длиной 160 мм, его кабели практически упирались в нее. И сразу обратим внимание, что места для укладки с корзиной получается не так много, поэтому лучше использовать блок питания со съемными кабелями.

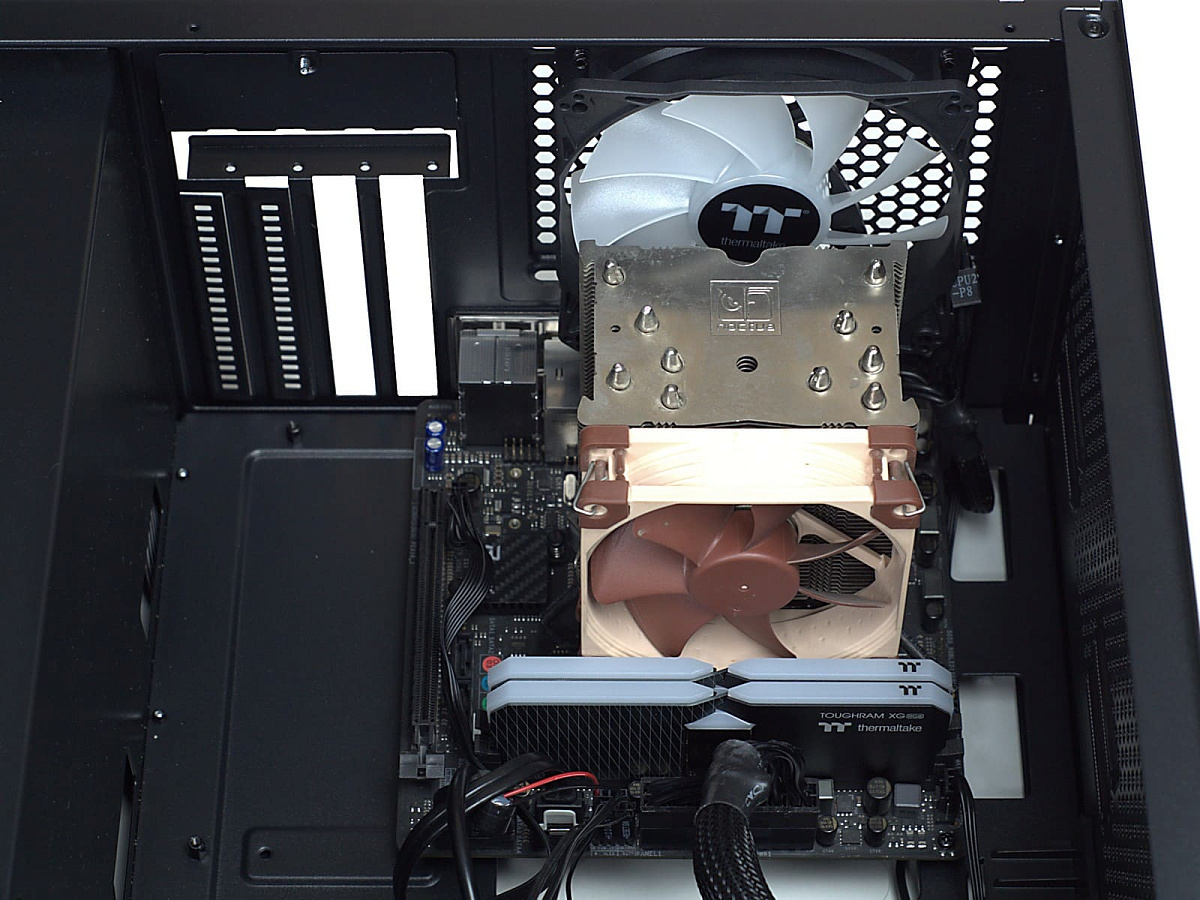

Далее идет монтаж материнской платы. При использовании mini-ITX платы внутри получается достаточно много свободного пространства.

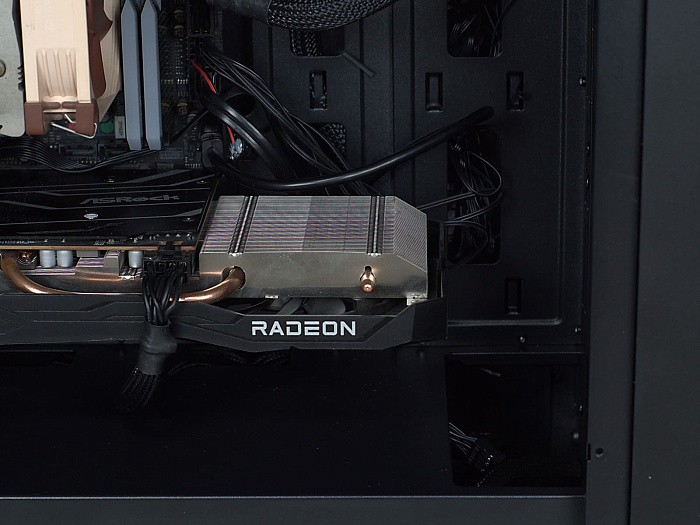

Следом устанавливаем видеокарту, длина которой может быть до 330 мм.

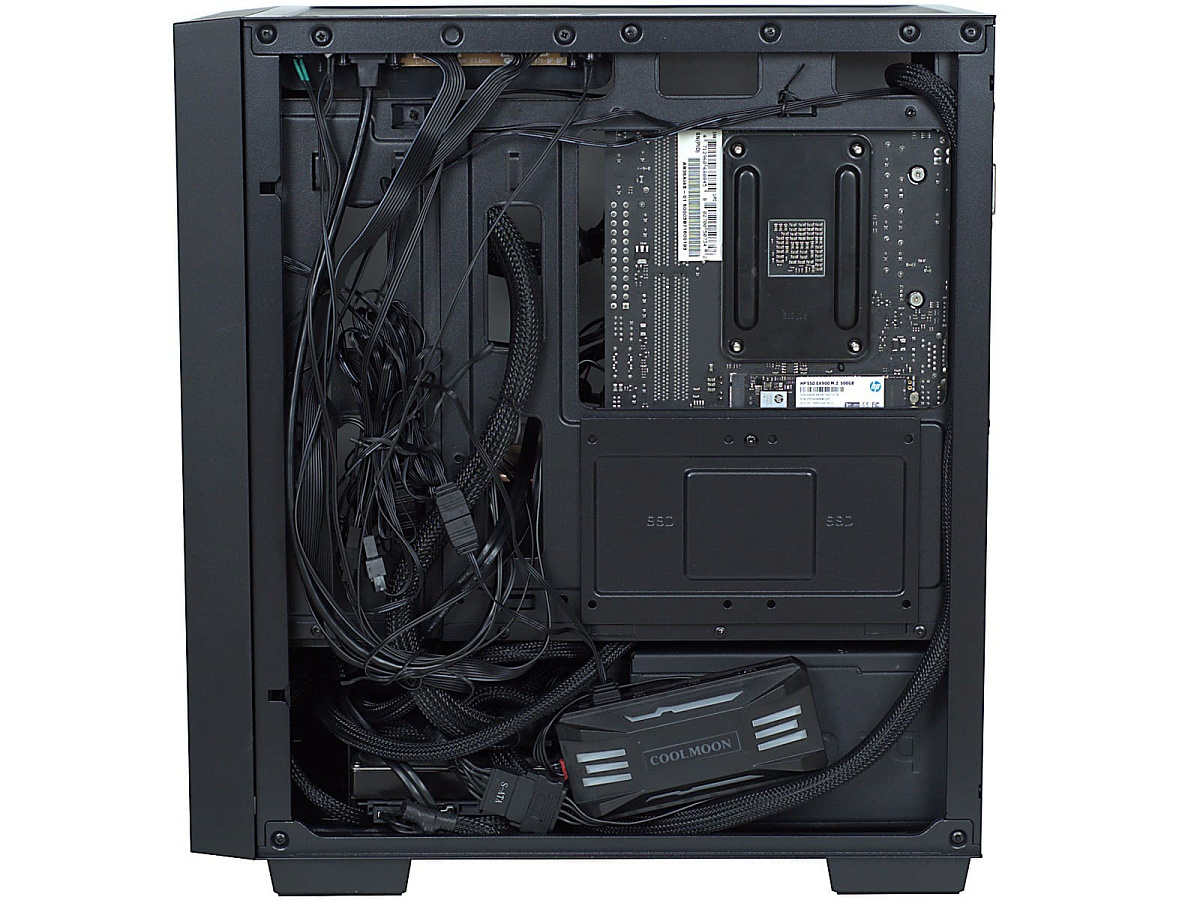

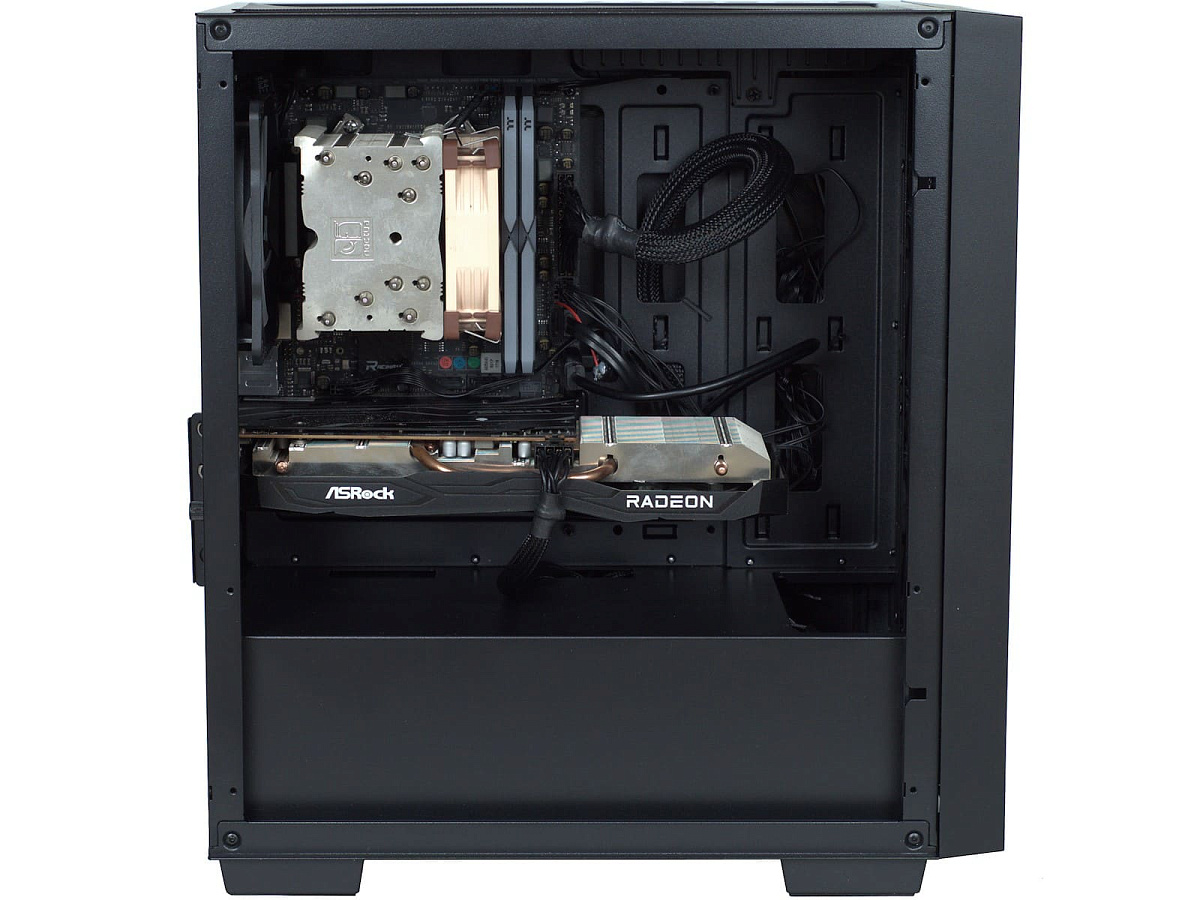

Финальный результат. Кабели за поддоном придется укладывать «в ряд», а не «пучком».

Тестовый стенд и методика тестирования

Центральный процессор

AMD Ryzen 7 5800X

Система охлаждения

Noctua NH-U9S

Термопаста

ARCTIC MX-2

Материнская плата

Biostar B350GTN

Оперативная память

DDR4-4000 Thermaltake TOUGHRAM XG RGB [R016D416GX2-4000C19A] 32GB

Видеокарта

ASRock Radeon RX 6600 Challenger D CLD 8GB

Накопители

SSD: HP EX900 500GB

HDD: Samsung HD753LJ (7200 rpm)

Корпус

Thermaltake Versa H16 TG ARGB

Блок питания

be quiet! Straight Power 11 650W

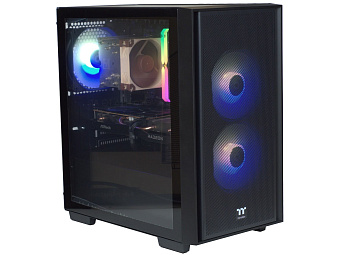

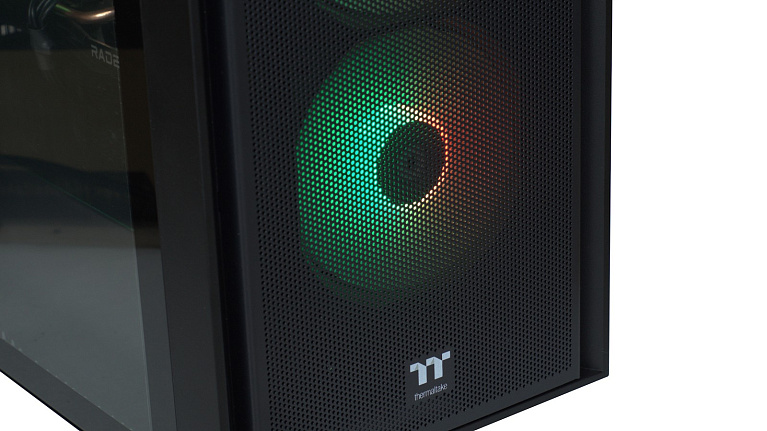

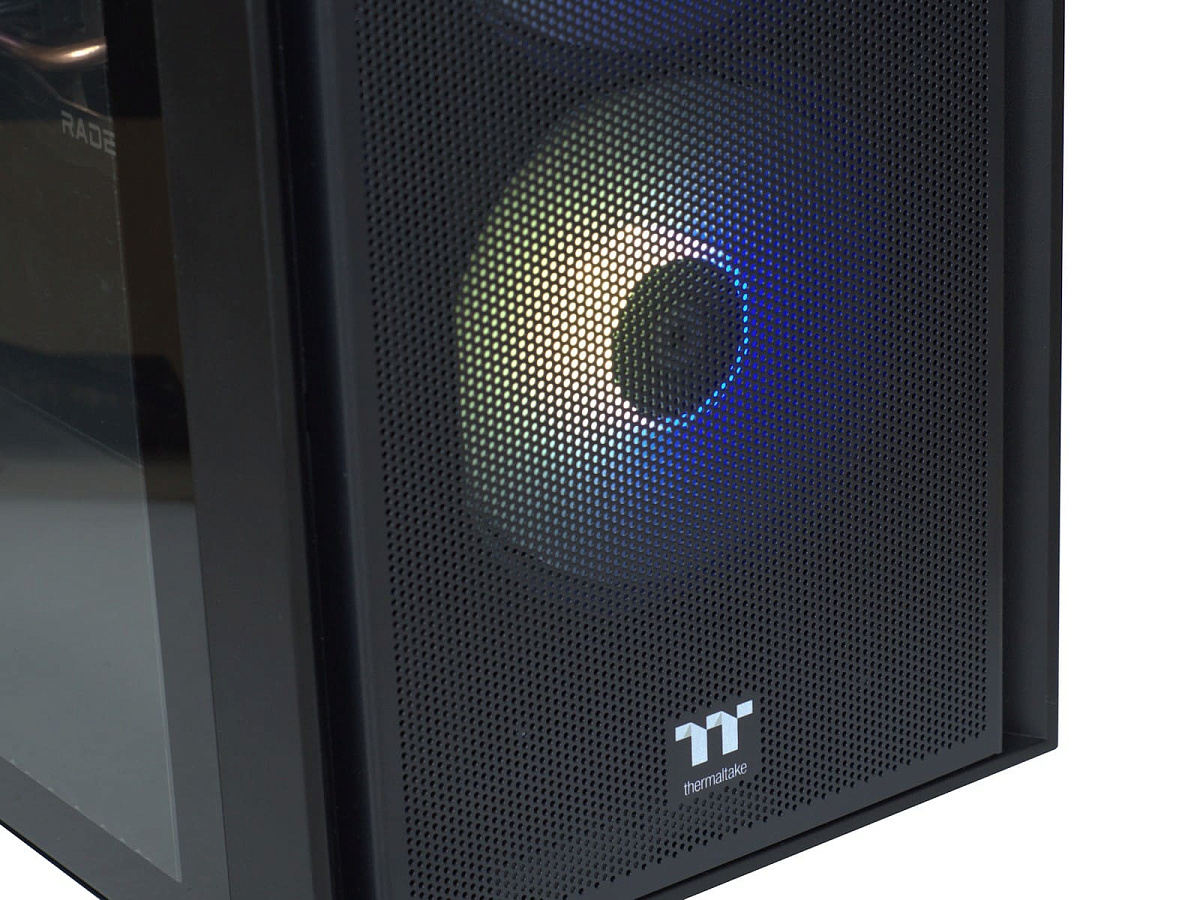

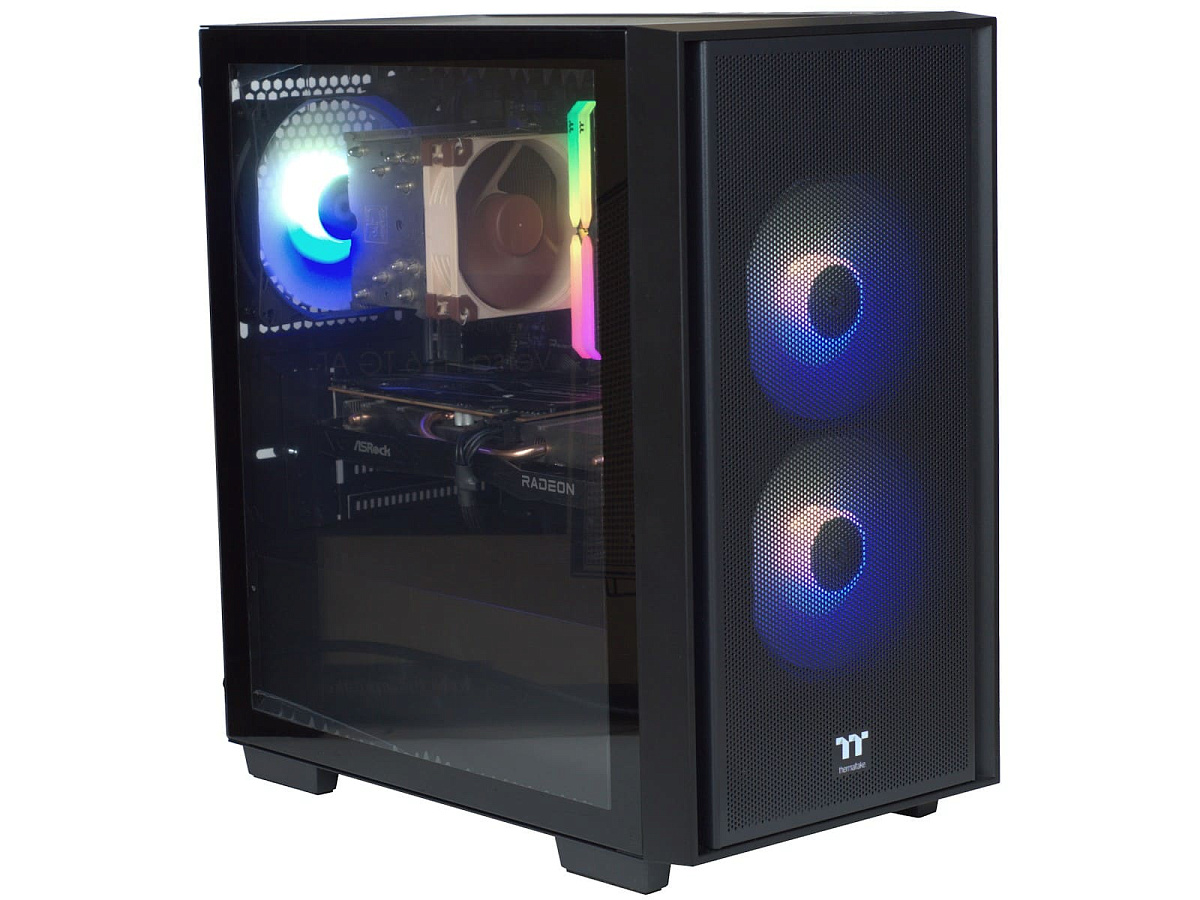

Оснащение корпуса Thermaltake Versa H16 TG ARGB тремя 120 мм вентиляторами с ARGB подсветкой обеспечивает ему эффектный внешний вид. Напомним, что контроллера управления ей в корпусе не предусмотрено.

Проверка возможностей корпуса производилась путем одновременной загрузки процессора и видеокарты с помощью утилит Prime95 v30.19 (тест Small FFTs) и FurMark v1.38.1.0 (1920х1080, сглаживание 4xMSAA), время выполнения ~20 минут (до стабилизации температур). Энергопотребление системы в режиме простоя составило 50 Вт, под нагрузкой - 325 Вт. Также оценивался нагрев накопителя через утилиту Iometer 1.1.0, пресет Default, 20 минут. Данные температур процессора, видеокарты и накопителя брались из программы мониторинга CPUID HWMonitor v1.53.

Температура в помещении во время тестирования составляла 26,3-26,5 °С.

Тестирование корпуса производилось в варианте с закрытыми боковыми панелями и с демонтированными.

Используя шумомер китайского производства, был измерен уровень шума при работе корпуса с расстояния 1 метр от левой боковой стенки. Фоновый шум в комнате на момент тестирования составил 33,8 дБ.

Результаты тестирования

Нагрев компонент

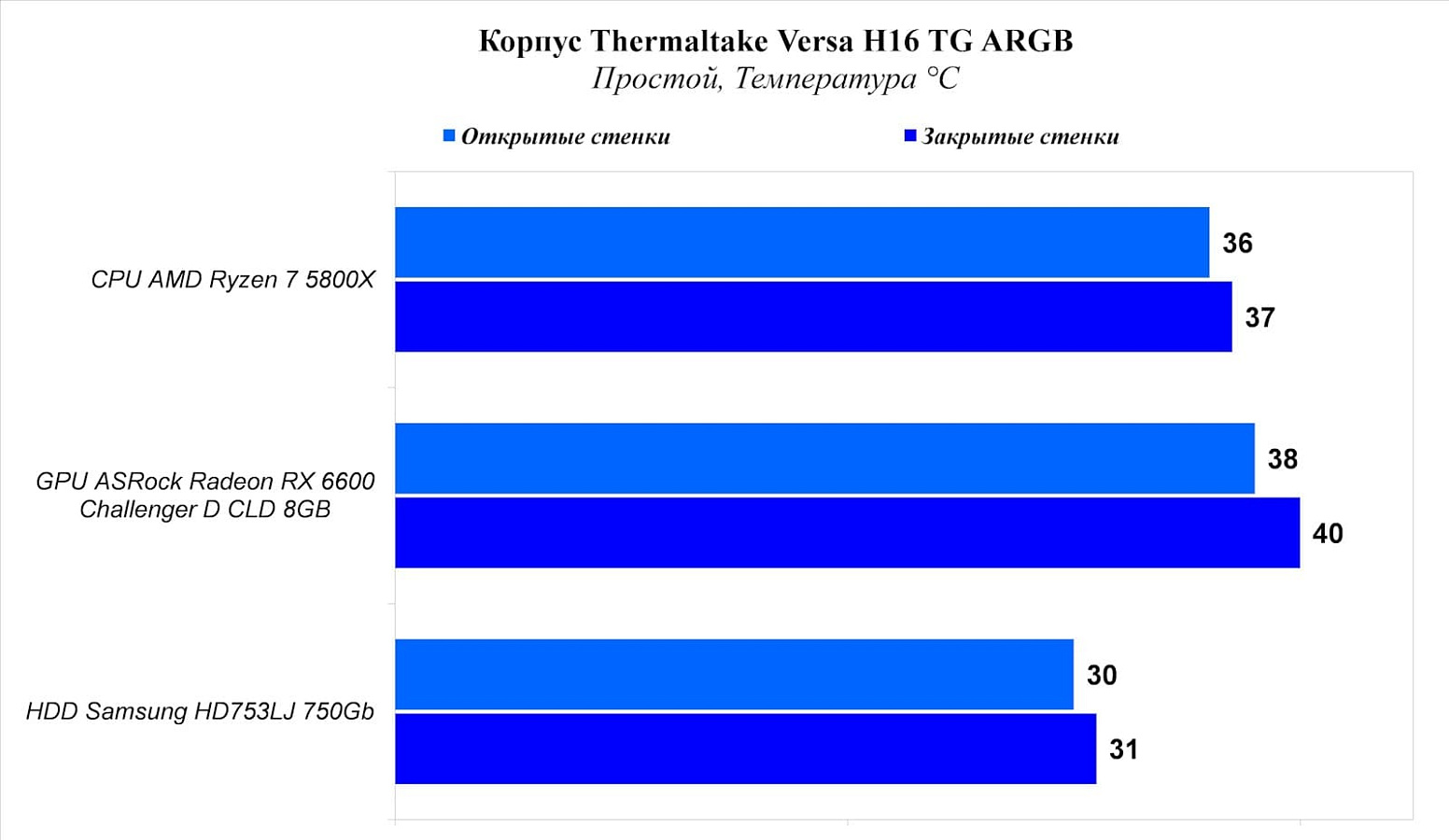

Простой системы

В данном режиме разница в результатах охлаждения компонент получается минимальной благодаря наличию трех предустановленных вентиляторов в корпусе Thermaltake Versa H16 TG ARGB.

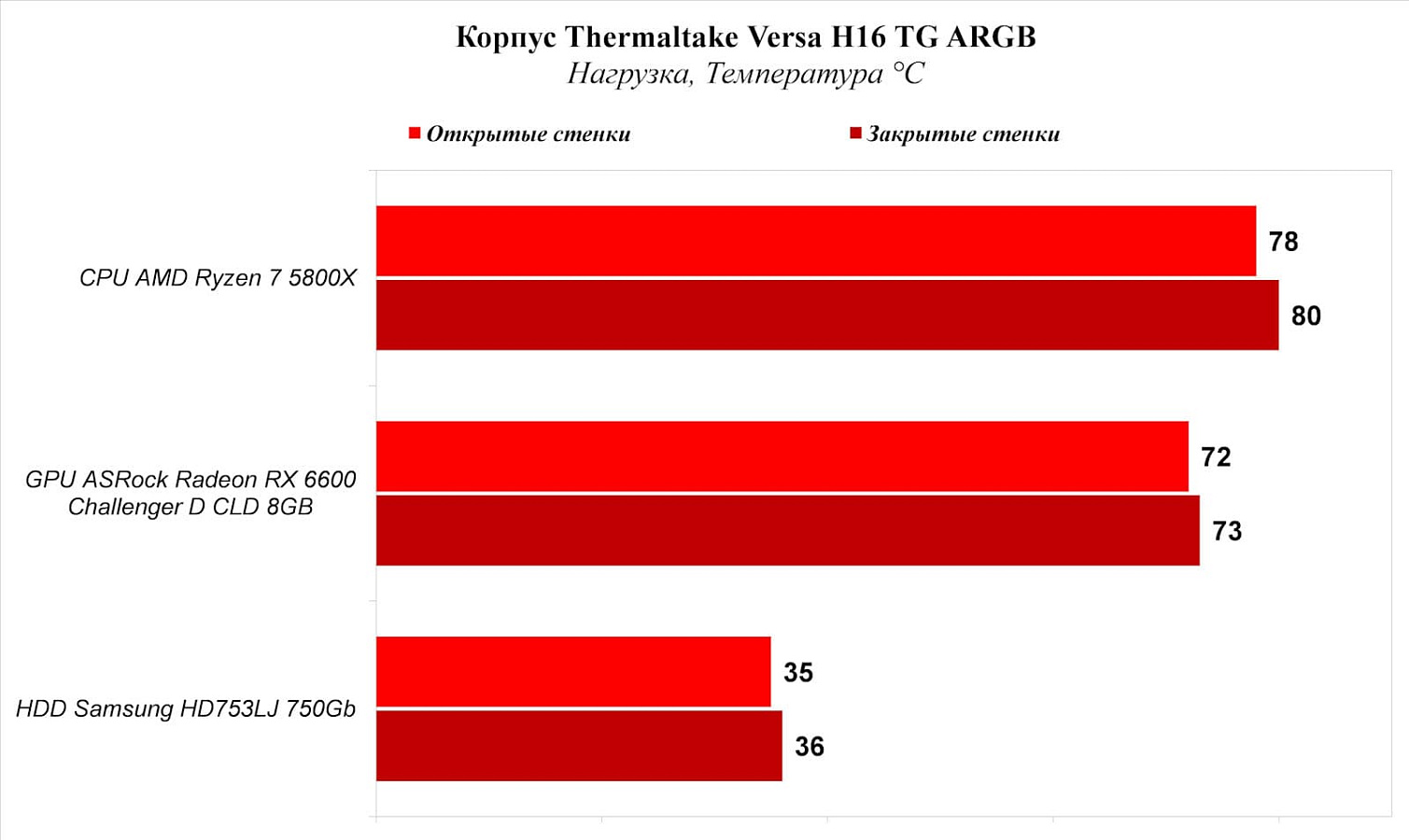

Нагрузка системы.

Работа под нагрузкой процессора и видеокарты подтверждает результат о хорошей продуваемости корпуса. Разница для процессора AMD Ryzen 7 5800X в 2 °С незначительная, а для видеокарты ASRock Radeon RX 6600 Challenger D CLD 8GB она еще меньше – 1 °С, как и для накопителя (1 °С).

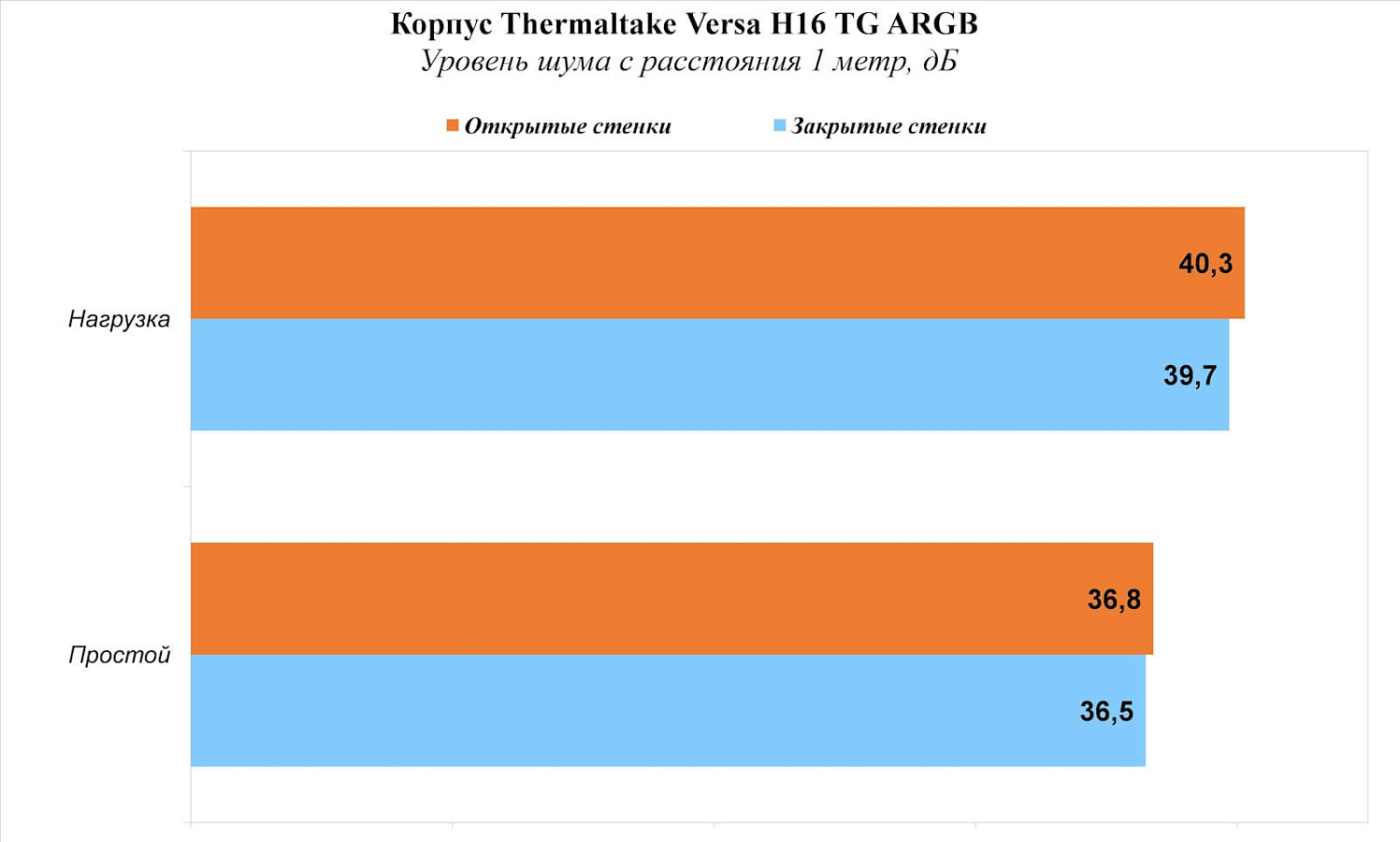

Уровень шума.

В простое присутствует небольшой шум, связанный с работой штатных 120 мм вентиляторов. Под нагрузкой будет слышна работа систем охлаждения процессора и видеокарты.

Выводы

Несмотря на небольшие размеры, возможности Micro-Tower корпуса Thermaltake Versa H16 TG ARGB близки к типичным Mid-Tower корпусам и даже в чем-то превосходят их.

Так, имеется ограничение на формат используемой материнской платы (mini-ITX/micro ATX), но при этом вместе с этим можно использовать высокий кулер (до 175 мм), видеокарту длиной до 330 мм и пару радиаторов СЖО (спереди 240/280 мм, сверху 240 мм), чего будет более чем достаточно для сборки игровой системы.

Отметим неплохую эффективность охлаждения за счет наличия трех предустановленных 120 мм вентилятора с ARGB подсветкой, преображающих его внешний вид.

Из недостатков можно отметить не самую тихую работу штатных вентиляторов, выламываемые заглушки на задней стенке, отсутствие спереди съемного противопылевого фильтра и не слишком большое пространство за поддоном, требующее равномерно распределять кабели вдоль него.

По современным меркам, с учетом наличия трех вентиляторов с ARGB подсветкой, можно отметить относительно невысокую стоимость корпуса Thermaltake Versa H16 TG ARGB, начинающуюся от 4650 рублей.

Плюсы:

  • Стильный внешний вид
  • Компактные размеры
  • Неплохая продуваемость
  • Наличие трех предустановленных 120 мм вентилятора с ARGB подсветкой
  • Поддержка двух радиаторов СЖО (спереди 240/280 мм и сверху 240 мм)
  • Поддержка кулера высотой до 175 мм
  • Поддержка видеокарт длиной до 330 мм
  • Демократичная цена

Минусы:

  • Не самая тихая работа штатных вентиляторов
  • Небольшое пространство за поддоном
  • Отсутствие спереди противопылевого фильтра
  • Выламываемые заглушки на задней стенке
