Обзор и тест четырех кулеров Thermalright Ultra-120 EX Rev.4, Thermalright Ultra-120 EX Rev.4 White, Thermalright TA120 EX Mini Black и Thermalright TA140 EX White

Кулеры с высокой эффективностью охлаждения для своего уровня и в различном исполнении.
Обзор и тест четырех кулеров Thermalright Ultra-120 EX Rev.4, Thermalright Ultra-120 EX Rev.4 White, Thermalright TA120 EX Mini Black и Thermalright TA140 EX White

Компания Thermalright с завидной регулярностью выводит на рынок модели кулеров, ориентированные на различные категории пользователей. Причем некоторые успешные модели «переживают» не одну ревизию и получают поддержку современных сокетов.

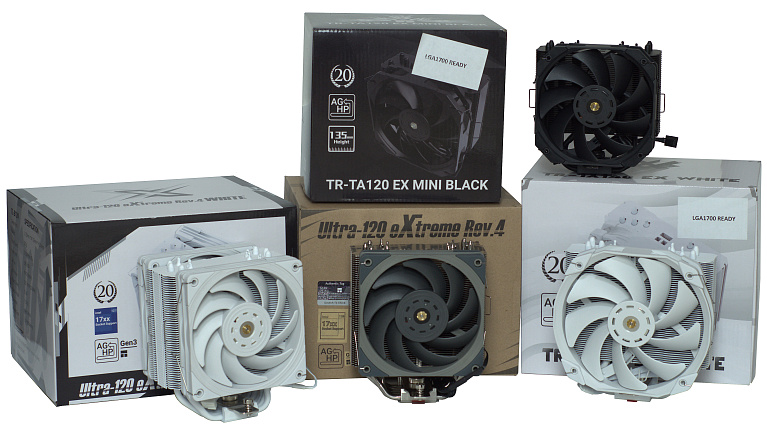

Сегодня мы проведем тестирование четырех моделей кулеров компании, принадлежащих двум различным сериям (Ultra120 и TA): Thermalright Ultra-120 EX Rev.4, Thermalright Ultra-120 EX Rev.4 White, Thermalright TA120 EX Mini Black и Thermalright TA140 EX White.

Содержание:

Технические характеристики

Thermalright Ultra-120 EX Rev.4 / White

Thermalright TA120 EX Mini Black

Thermalright TA140 EX White

Совместимые платформы

AMD AM4/AM5 и Intel LGA115x/1200/1700/20xx

Радиатор

Размер

132 (длина) х 64 (ширина) х 157 (высота) мм

124 (длина) х 45 (ширина) х 135 (высота) мм

145 (длина) х 45 (ширина) х 156 (высота) мм

Вес

660 грамм

460 грамм

765 грамм

Материал радиатора

6 х 6 мм медные тепловые трубки (AGHP gen3), 52 алюминиевые пластины

5 х 6 мм медные тепловые трубки, 53 алюминиевые пластины

5 х 6 мм медные тепловые трубки, 42 алюминиевые пластины

Материал основания

Чистая медь C1100 с никелировкой

Вентилятор

Количество вентиляторов в комплекте

1 / 2

1

1

Модель

TL-B12G / TL-B12W

TL-D12 PRO-G

TL-D14X-W

Размер

120х120х25.6 мм

120х120х25 мм

140х152х27 мм

Вес

205 грамм

140 грамм

175 грамм

Тип подшипника

S-FDB-подшипник

Максимальная скорость вращения

2150 rpm

1850 rpm

1800 rpm

Максимальный воздушный поток

69 CFM

82 CFM

95.5 CFM

Максимальное статическое давление

2.87 мм водного столба

2.1 мм водного столба

2.25 мм водного столба

Максимальный уровень шума

28.1 дБ

29.6 дБ

30.2 дБ

Потребляемый ток

0.16 А

0.25 А

0.35 А

Кулер Thermalright Ultra-120 EX Rev.4

Упаковка и комплектация

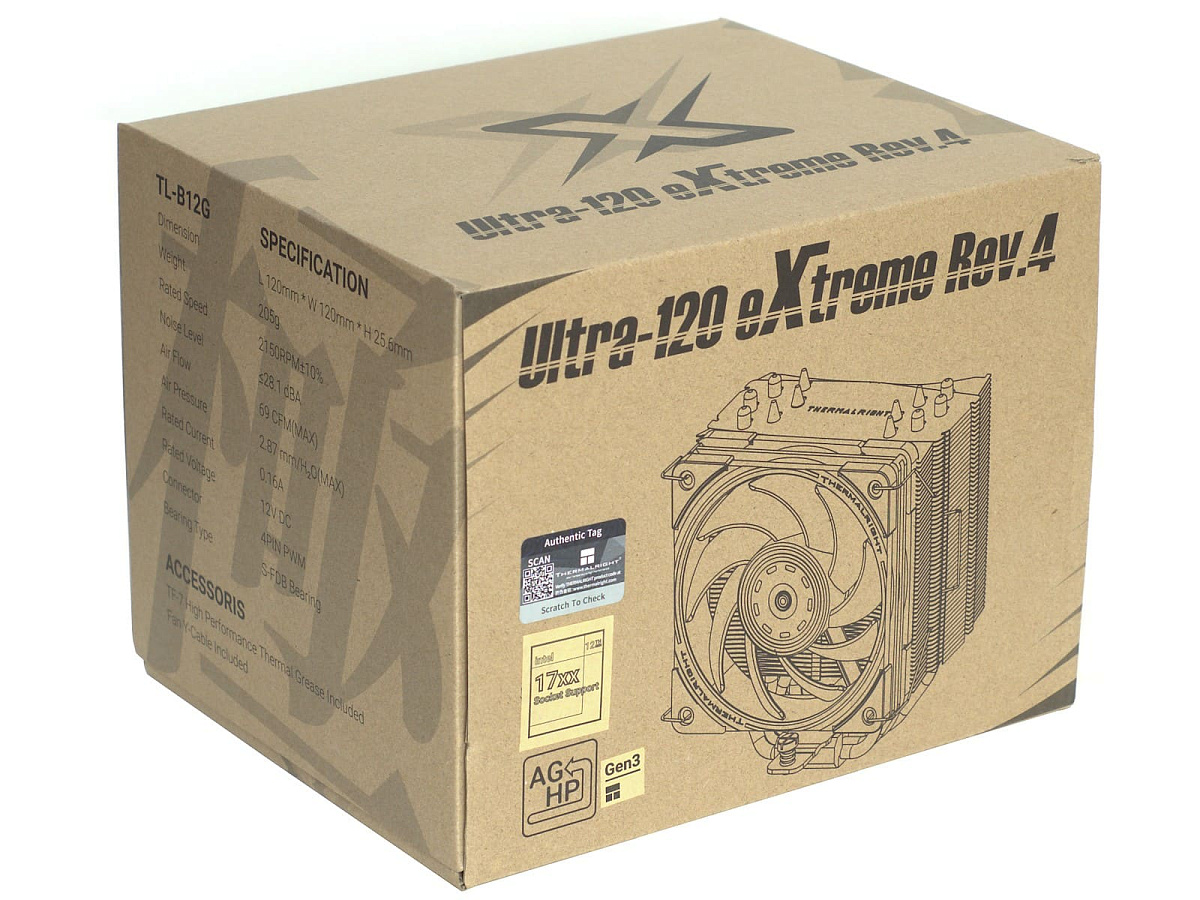

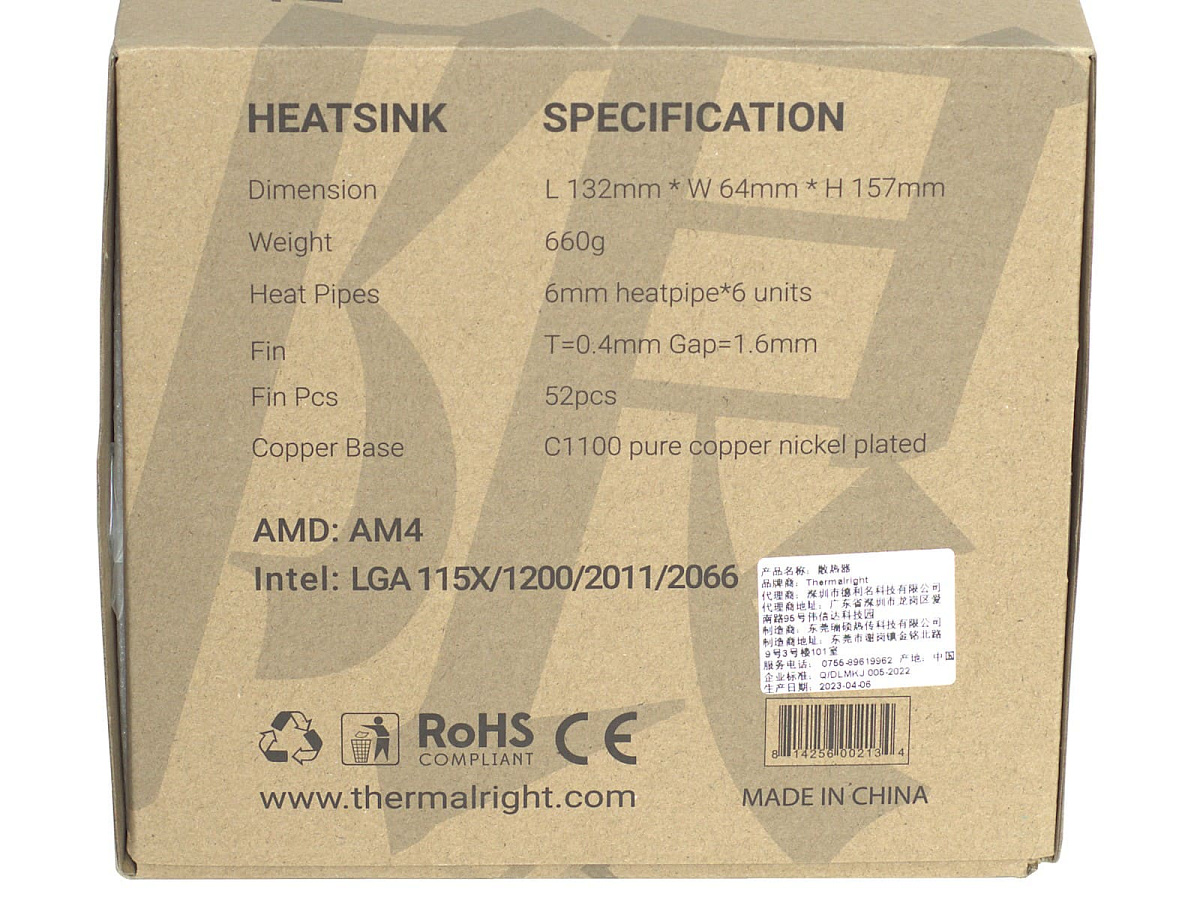

Для кулера Thermalright Ultra-120 EX Rev.4 используется типичная коробка из картона с размещенным на ней фото кулера, особенностями и техническими характеристиками. На упаковке указана поддержка сокетов Intel LGA115x/1200/17xx/20xx и AMD AM4, однако на сайте присутствует информация о поддержке сокета AMD AM5.

Коробка достаточно крупная и это обусловлено хорошей внутренней защитой содержимого, выполненной из поролона.

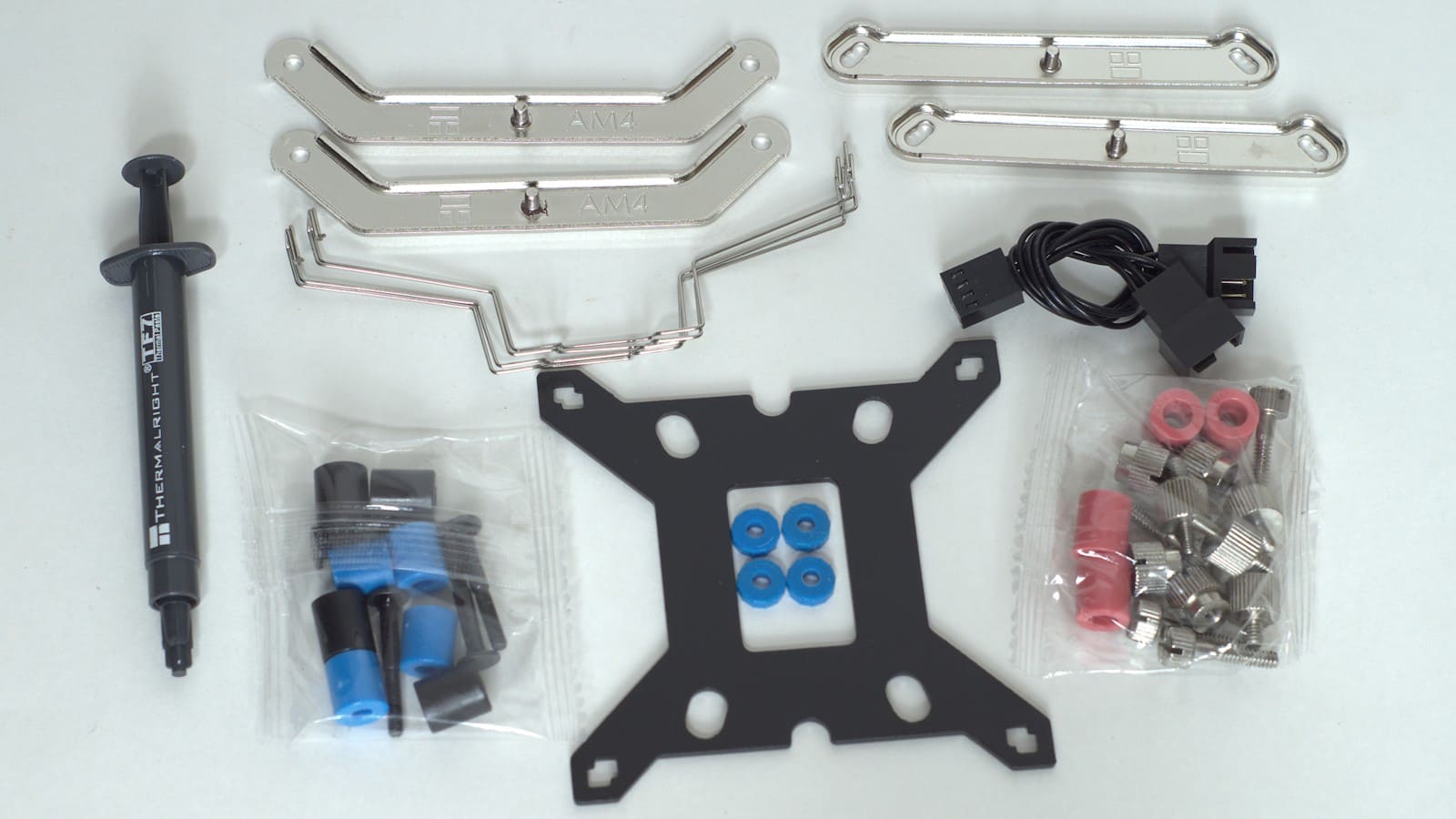

Набор аксессуаров, поставляемых с кулером, достаточно богат. Помимо креплений для платформ AMD/Intel, универсального металлического бекплейта для платформ Intel LGA115x/1200/1700, внутри находятся термопаста Thermalright TF7, два комплекта скоб для установки двух вентиляторов и PWM Y-кабель на два вентилятора.

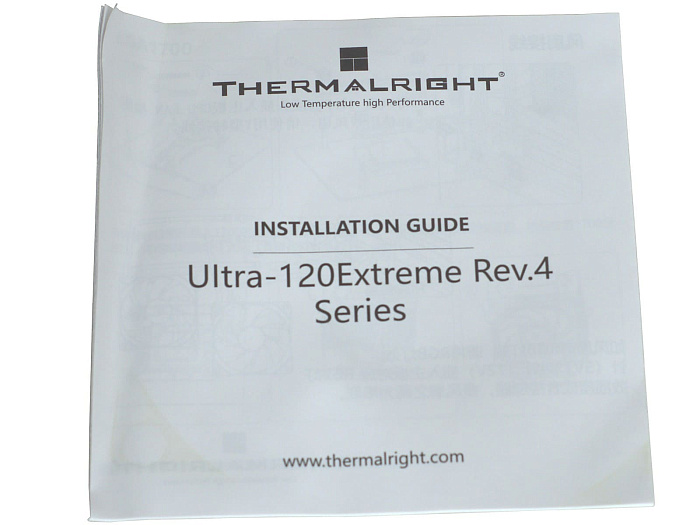

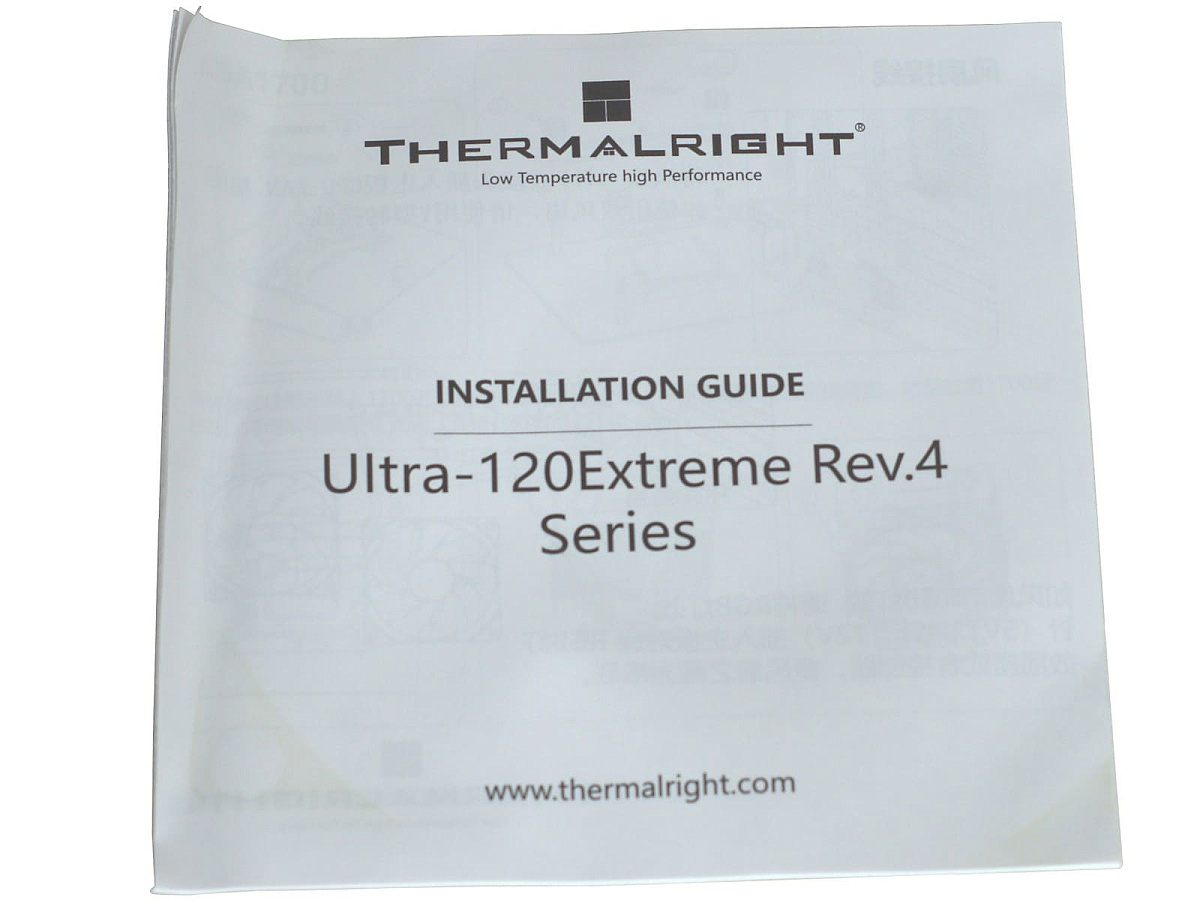

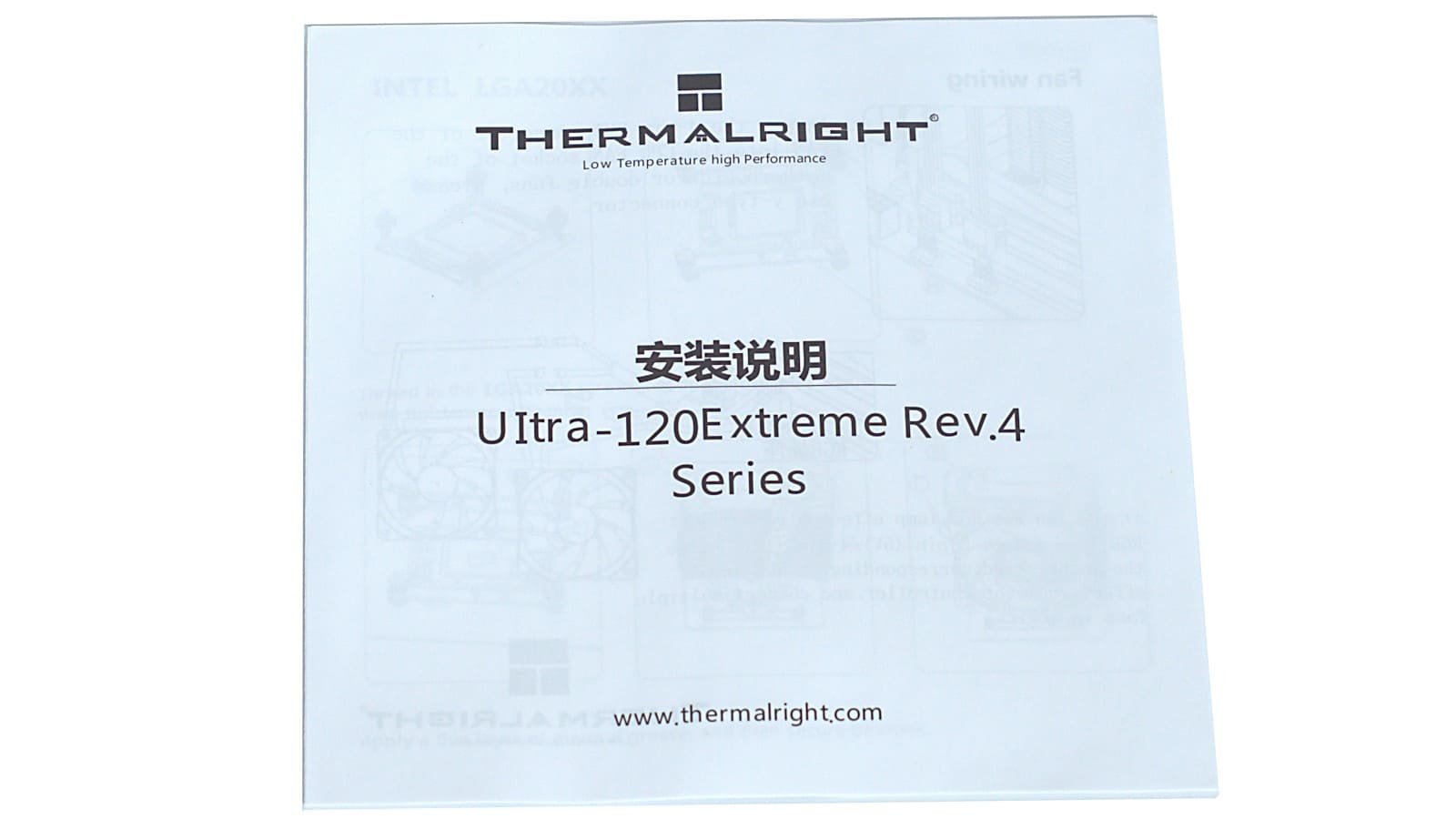

Ну и, конечно же, есть инструкция для серии кулеров Ultra-120 EX.

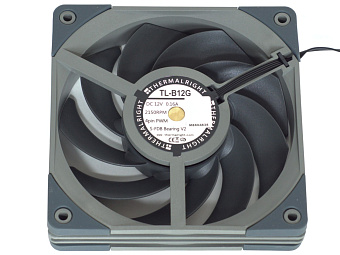

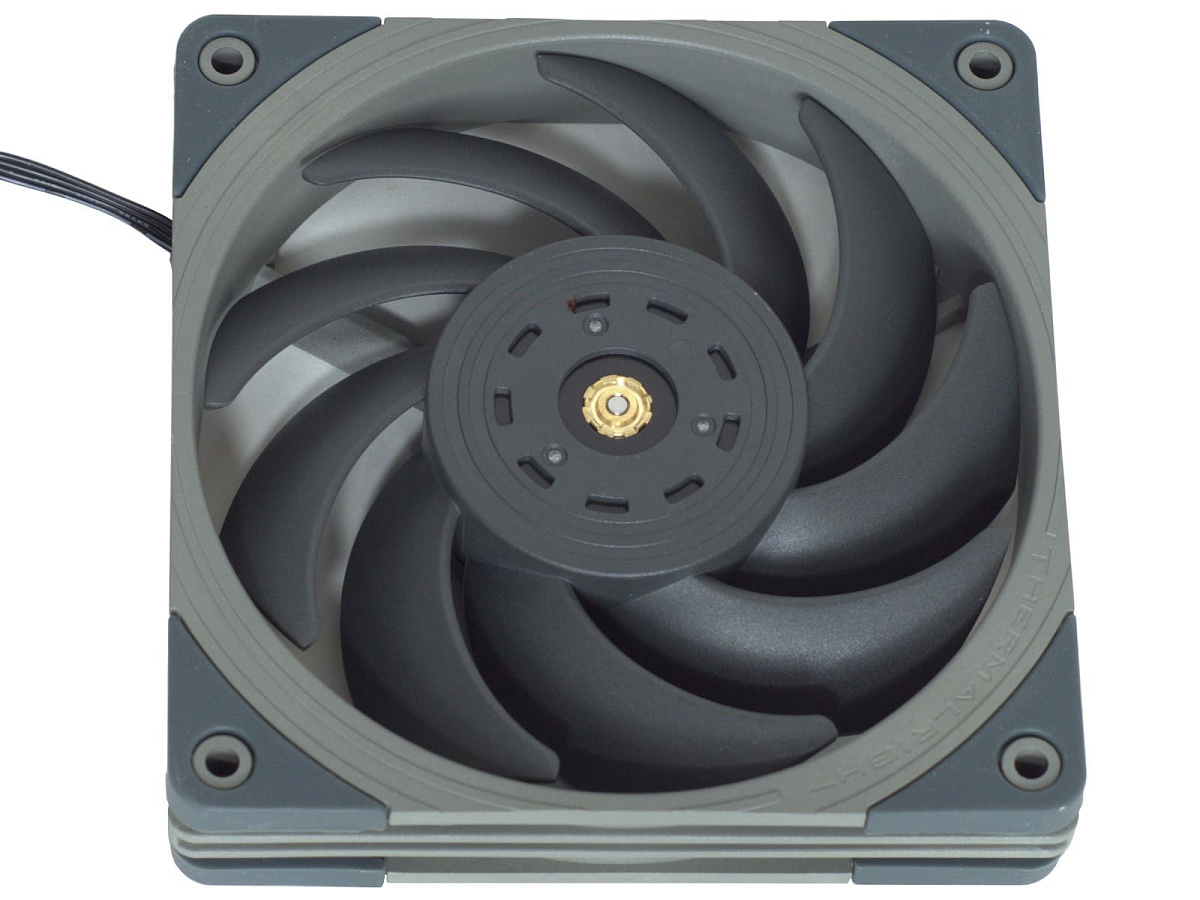

Данный кулер поставляется с одним 120 мм вентилятором Thermalright TL-B12G, обладающим максимальными оборотами 2150 rpm при заявленном уровне шума 28.1 дБ. В местах фиксации вентилятора заметны силиконовые вставки для уменьшения вибраций.

Внешний вид

Кулер Thermalright Ultra-120 EX Rev.4 является "младшим" представителем серии Ultra-120 и в отличии от остальных моделей оснащается только одним 120 мм вентилятором, поэтому смотрится он эффектно, но не так «мощно», как другие модели серии. Предназначен он для использования с платформами AMD AM4/AM5 и Intel LGA115x/1200/17xx/20xx.

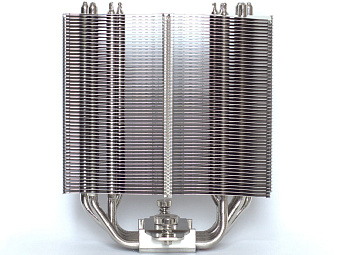

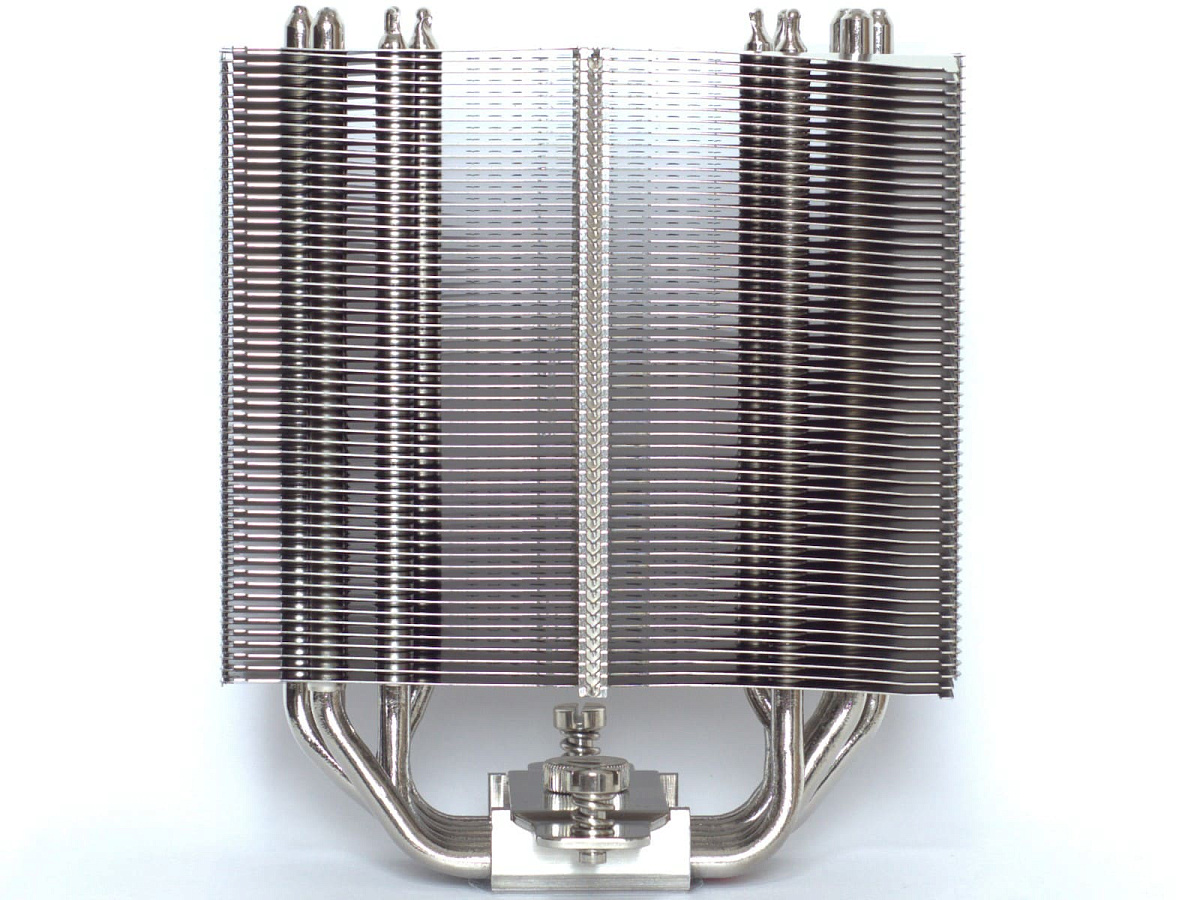

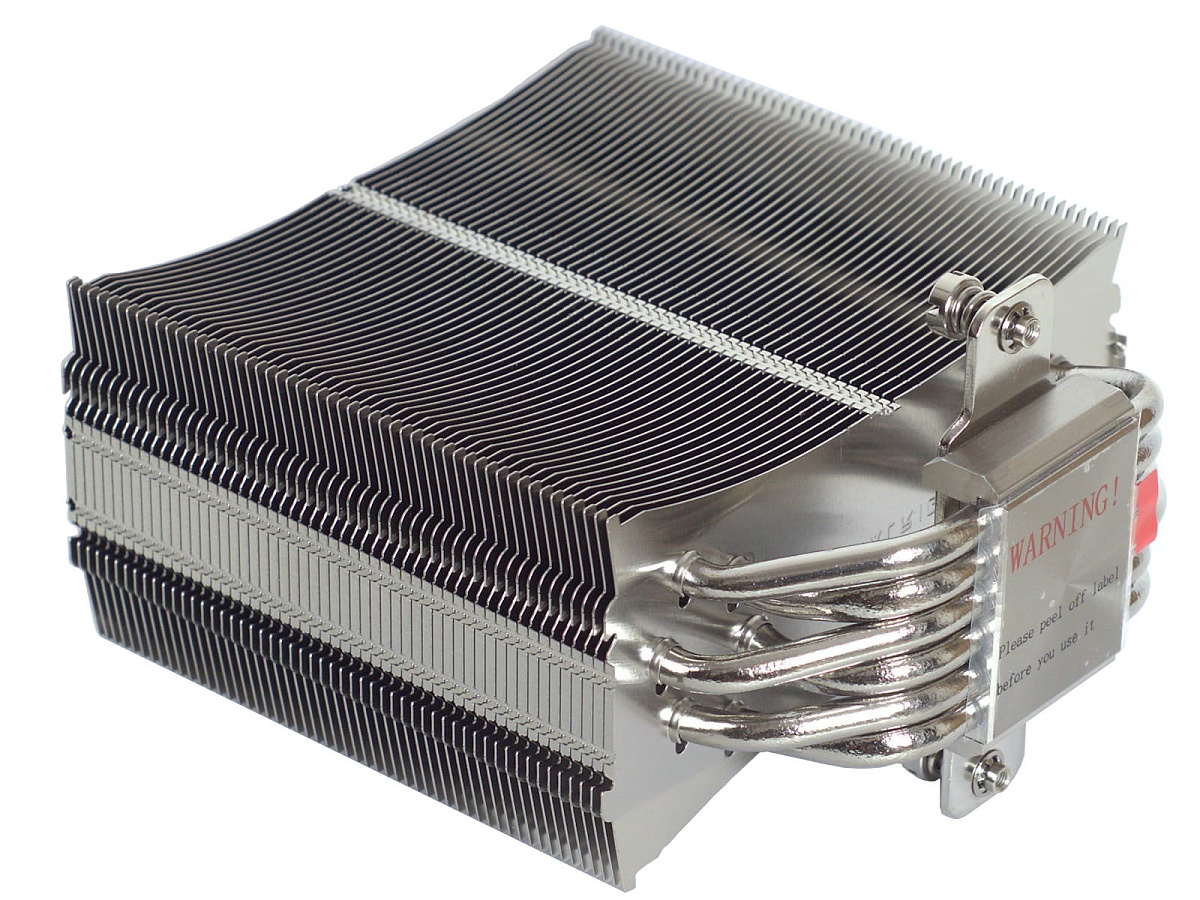

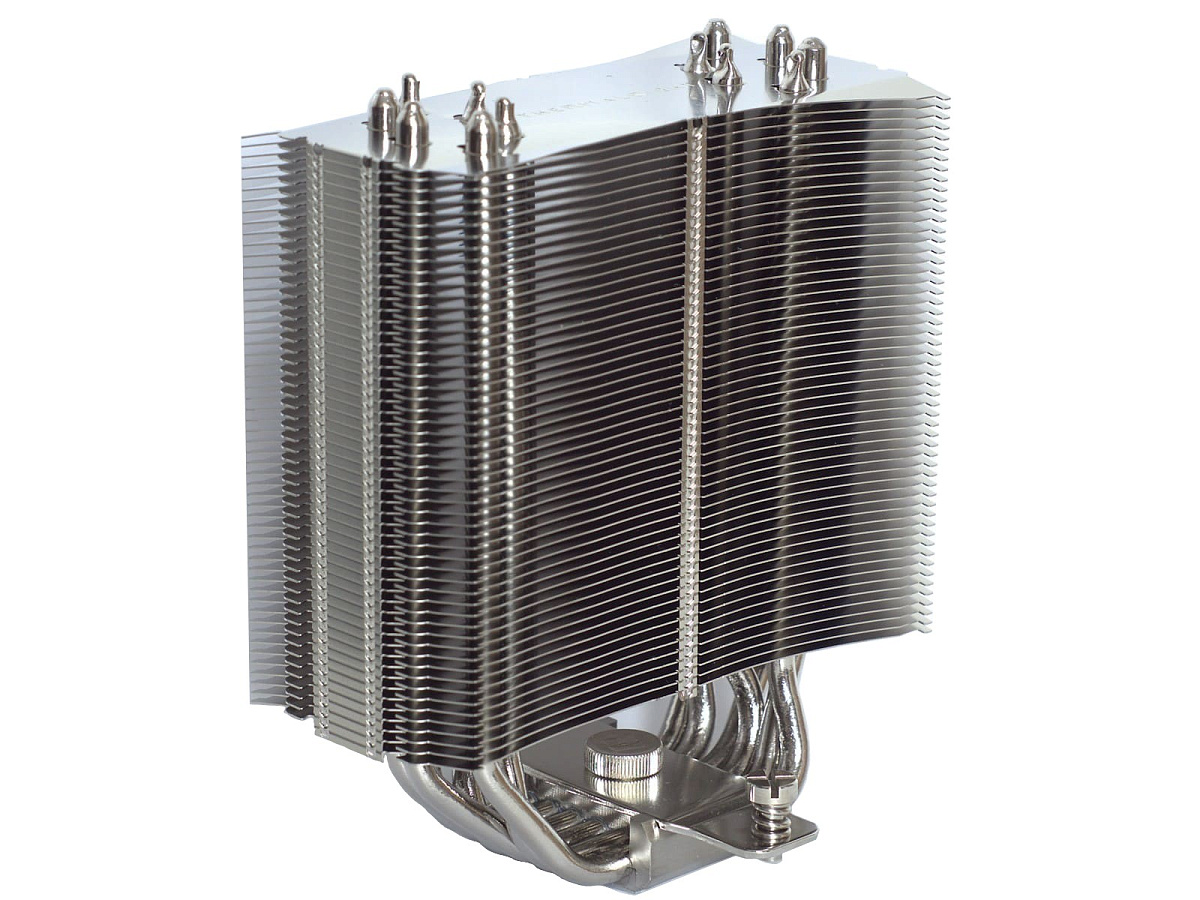

Основу кулера составляет односекционный радиатор с фирменным профилем пластин, состоящий из шести 6 мм U-образных медных тепловых трубок третьего поколения (AGHP gen 3) и 52 алюминиевых пластин.

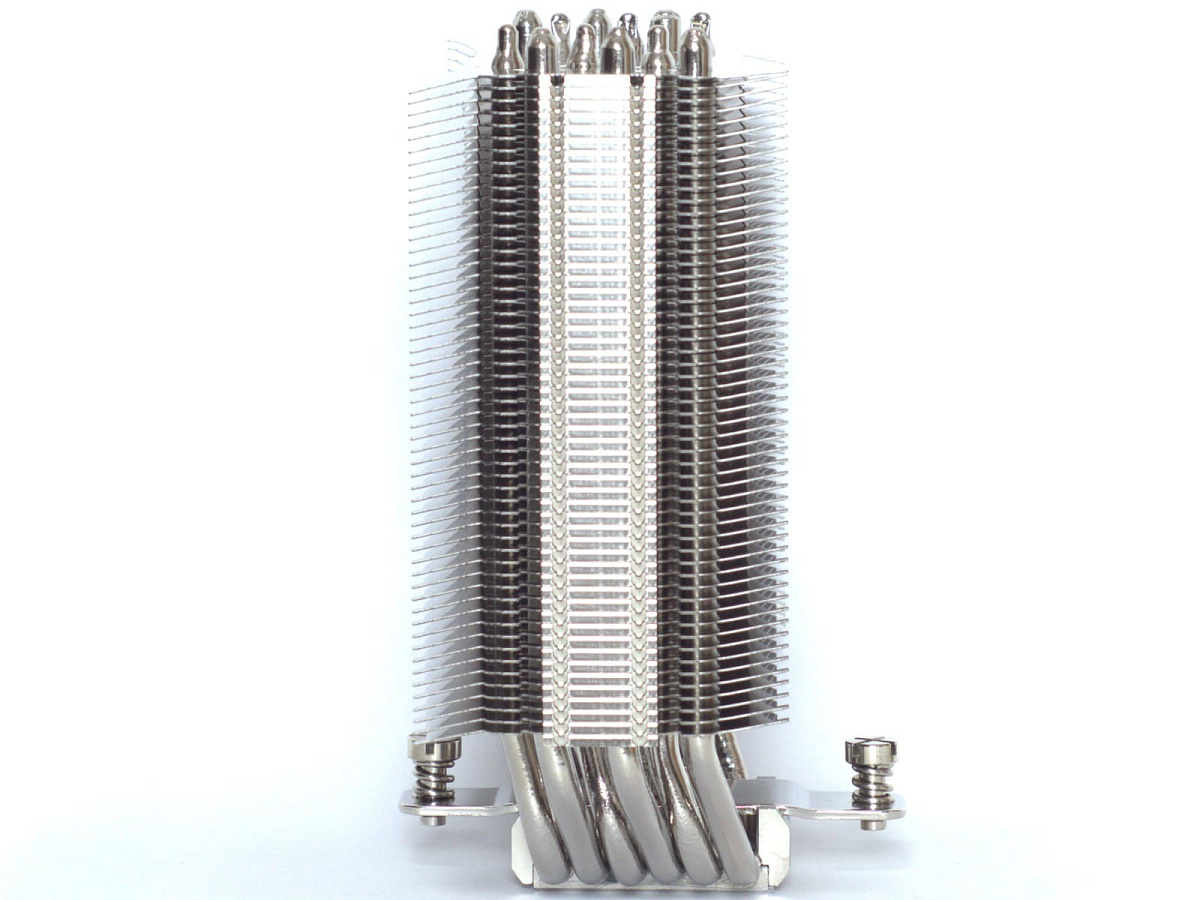

В плане размеров радиатор не такой крупный - 132 х 64 х 157 мм (длина х ширина х высота) и имеет асимметричную форму, чтобы его можно было использовать с высокими модулями памяти (в узкой части радиатор немного смещен от центра). При своих размерах производитель постарался разнести тепловые трубки для обеспечения максимальной теплоотдачи на алюминиевые пластины. Само расстояние между пластинами составляет 1.6 мм, поэтому желателен хороший «продув» радиатора.

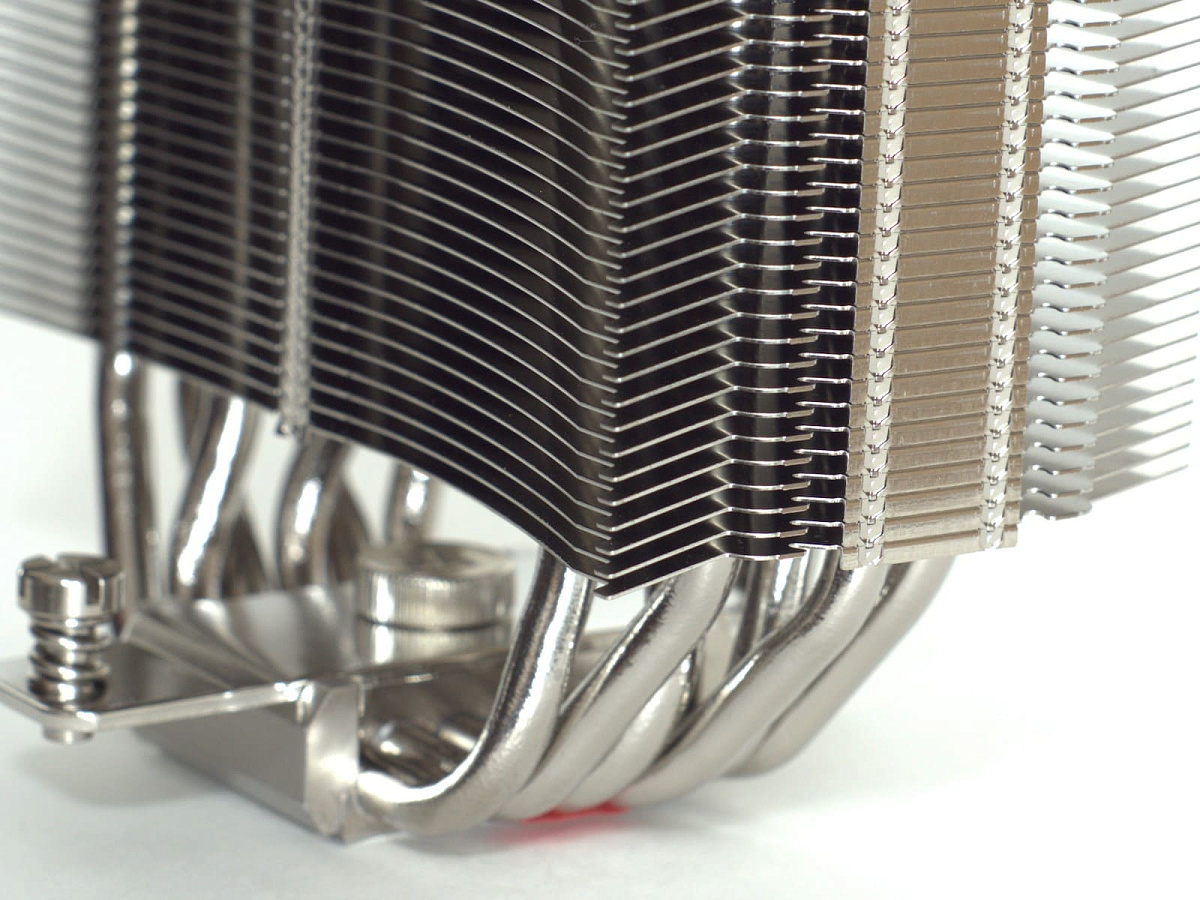

Особенностью конструкций пластин является их изогнутость с краев в разные стороны (вверх-вниз), что используется в некоторых старших сериях кулеров Thermalright для формирования воздушного потока и повышения теплоотвода.

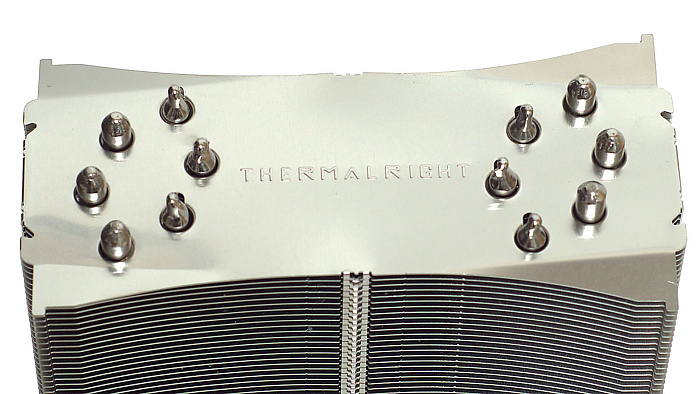

Профиль пластин также хорошо узнаваем по серии True Spirit и на них предусмотрены пазы для установки сразу двух вентиляторов (напомним, что в комплекте есть необходимый набор скоб). На верхней пластине имеется штамповка с названием производителя.

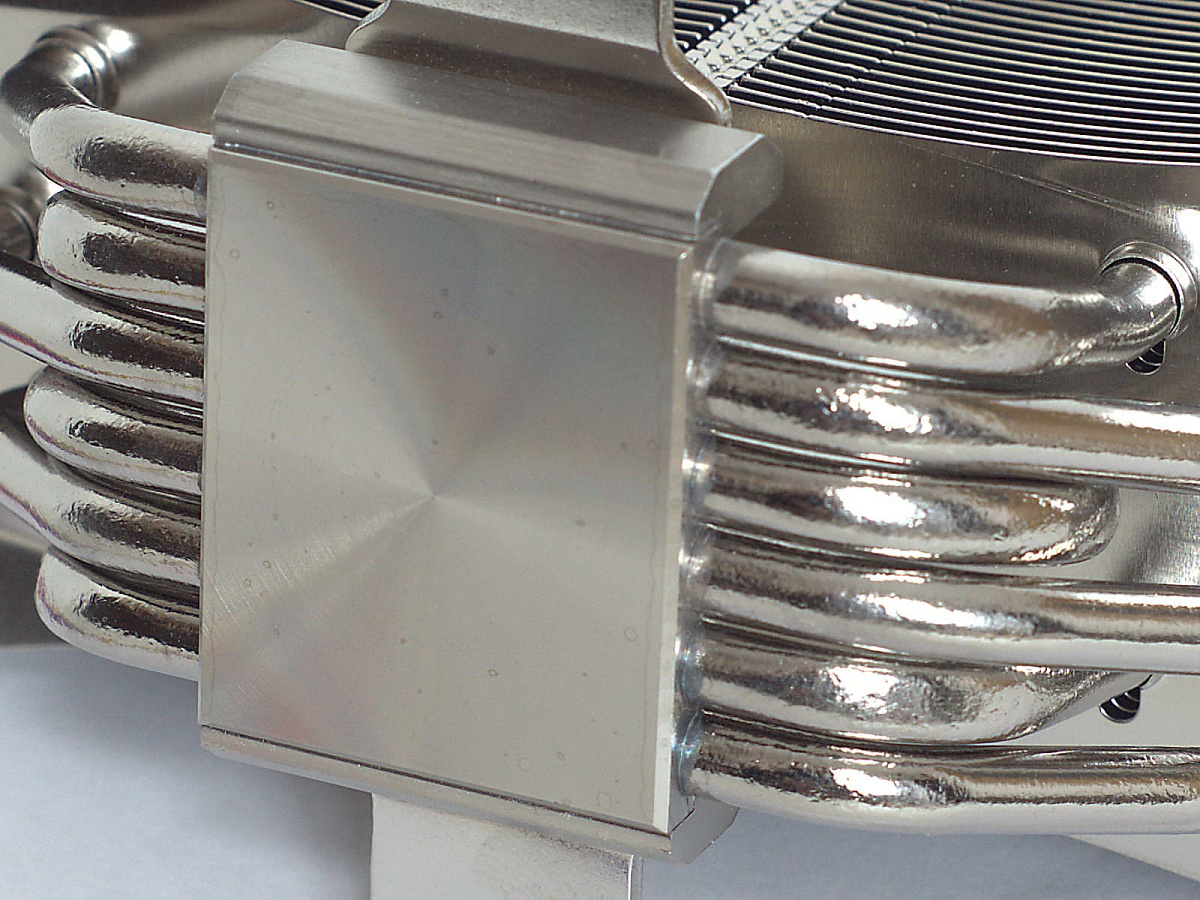

Контакт трубок с медным основанием произведен методом пайки. Основание радиатора, как и трубки, имеет никелировку. Если говорить относительно качества обработки, то видны радиальные следы обработки, при этом имеется характерная для кулеров Thermalright выпуклость по центру.

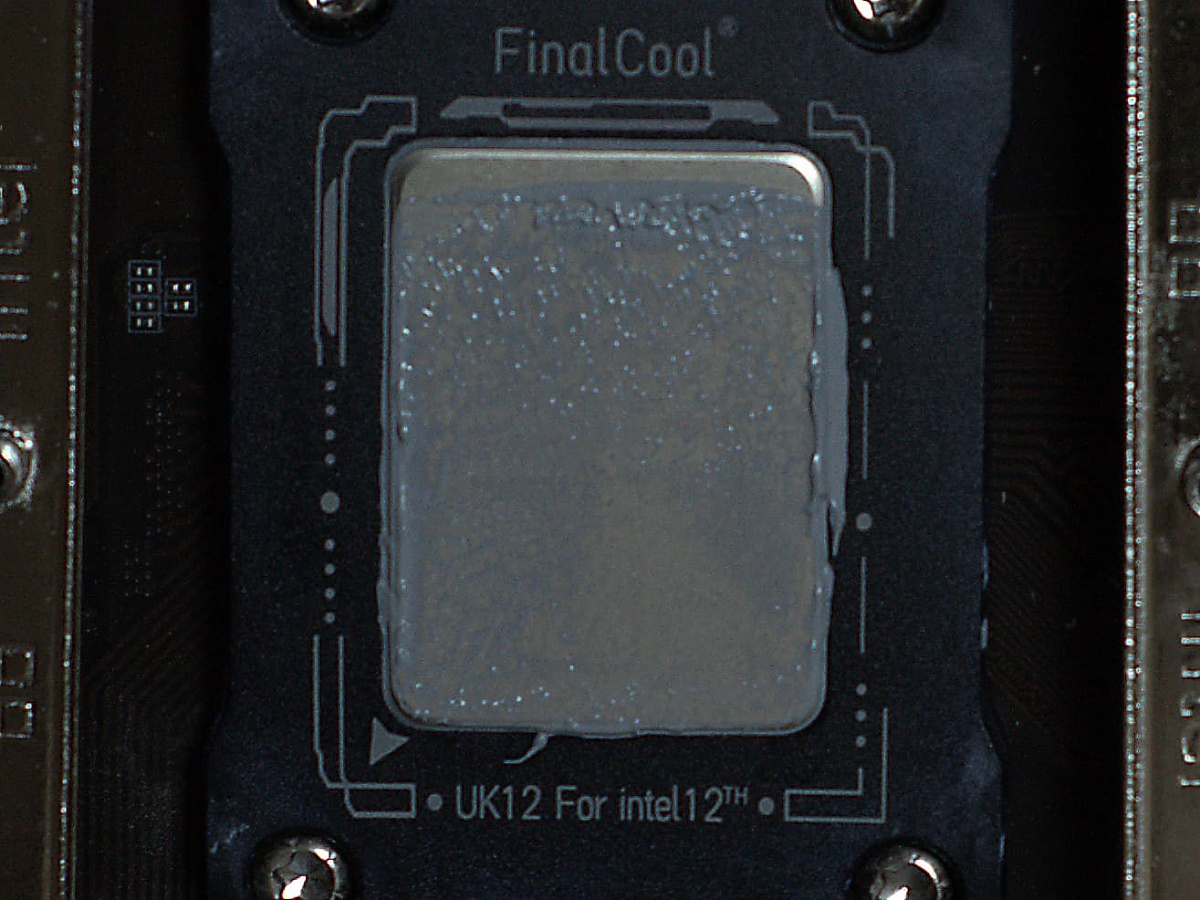

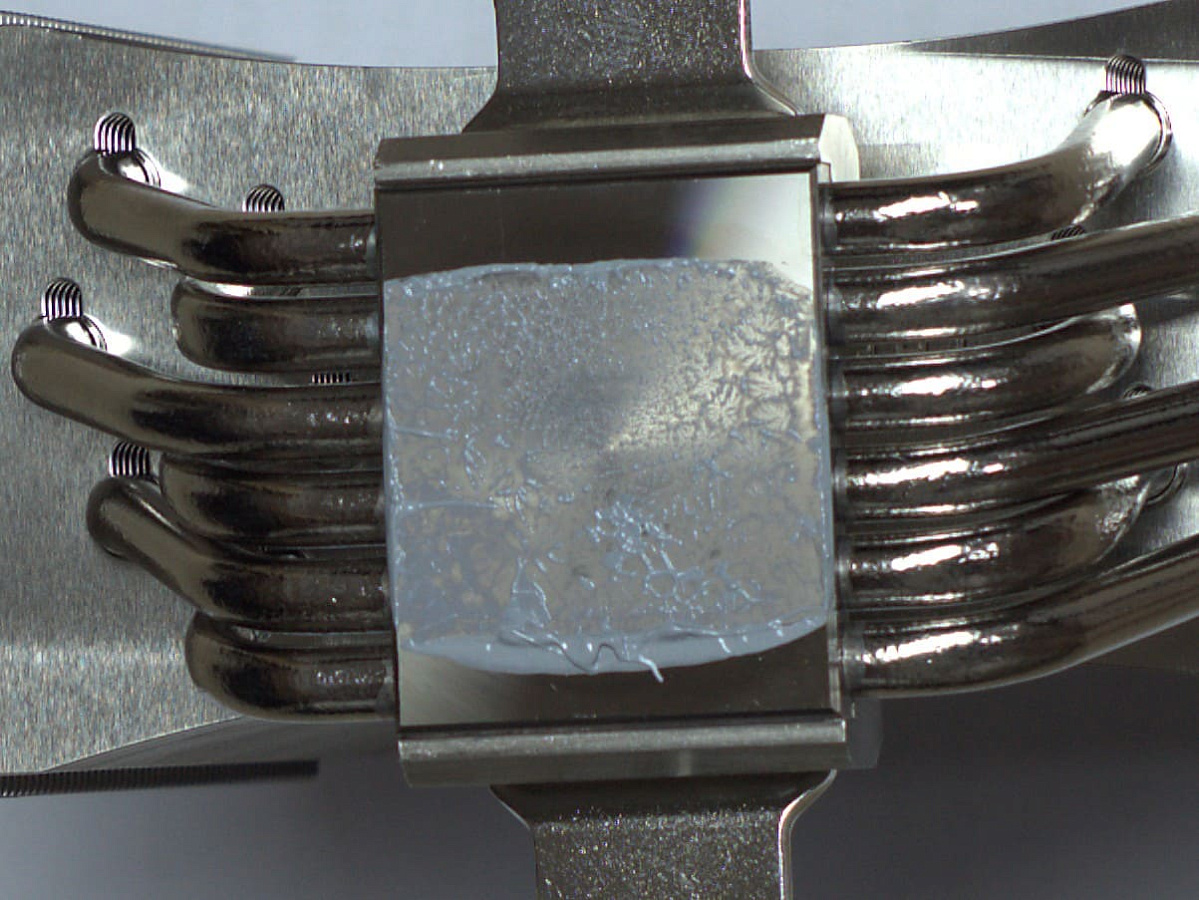

Это сразу отразилось на полученном отпечатке термопасты, где в центре находится ее минимальный объем.

Кулер Thermalright Ultra-120 EX Rev.4 White

Упаковка и комплектация

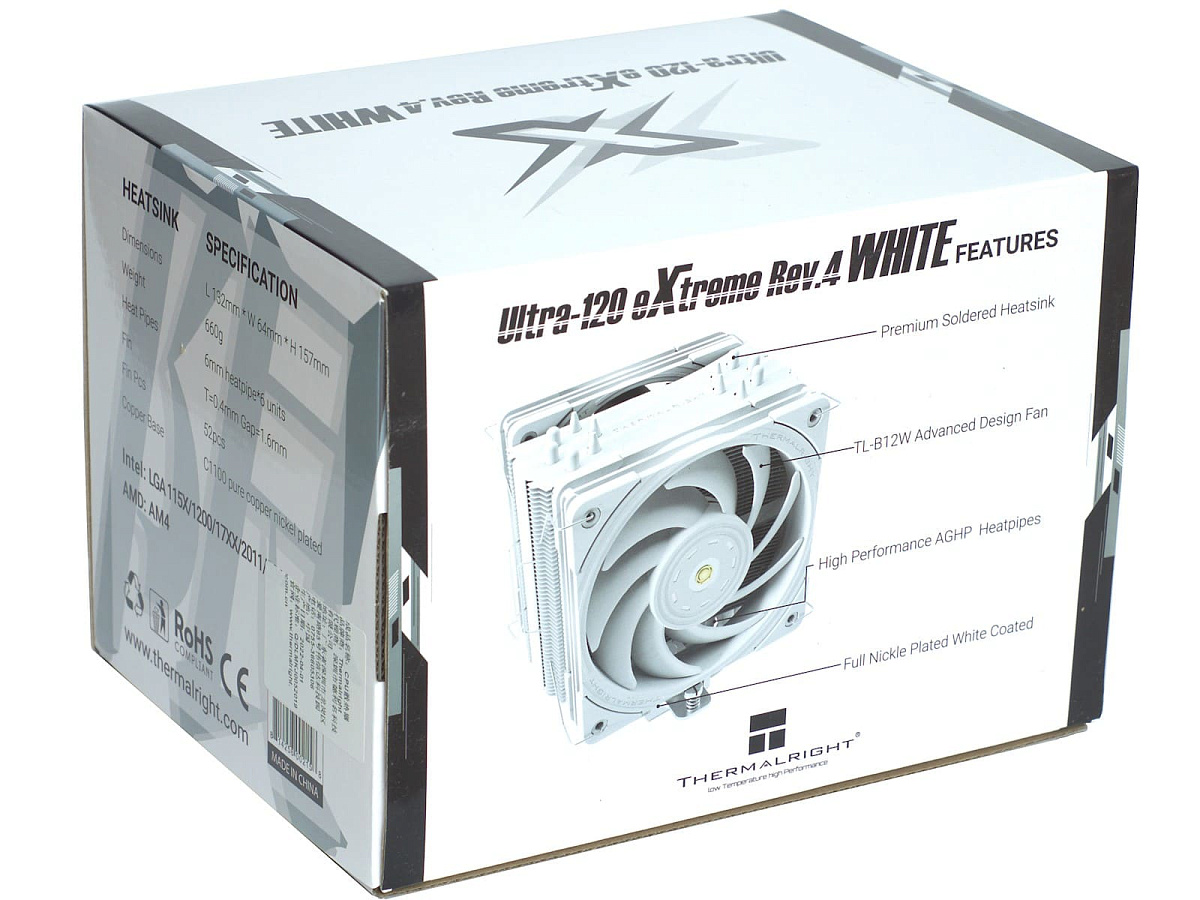

Название кулера Thermalright Ultra-120 EX Rev.4 White на коробке говорит о том, что модель поставляется в белом цвете. Соответствующим образом оформлена сама упаковка, где основной цвет белый и на ней приведен внешний вид кулера. С точки зрения информационной части, то отличия заключаются в указанном типе 120 мм вентилятора – это Thermalright TL-B12W, а по фото становится понятно, что в комплекте их два. Собственно, из-за последнего коробка получается несколько длиннее таковой с кулером Thermalright Ultra-120 EX Rev.4.

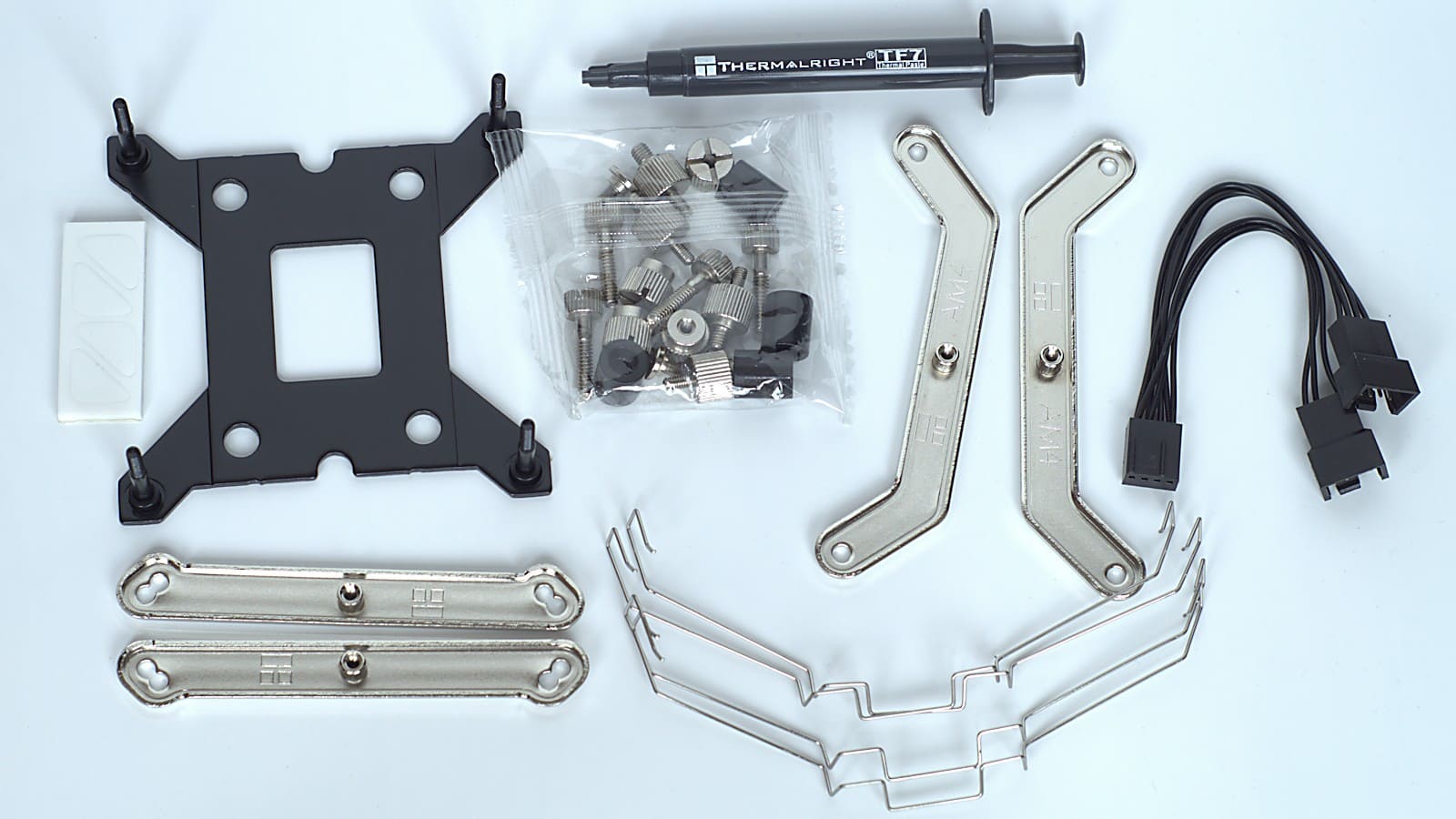

В комплект входит схожий набор аксессуаров, что и для кулера Thermalright Ultra-120 EX Rev.4, однако есть некоторые отличия: вместо универсального бекплейта для платформ Intel в набор входят два, также как и пластины фиксации радиатора. Остальное практически совпадает: крепления для платформ AMD AM4/AM5 (тут только одноцветный пластик), термопаста Thermalright TF7, PWM Y-кабель на два вентилятора.

Плюс общая для серии инструкция.

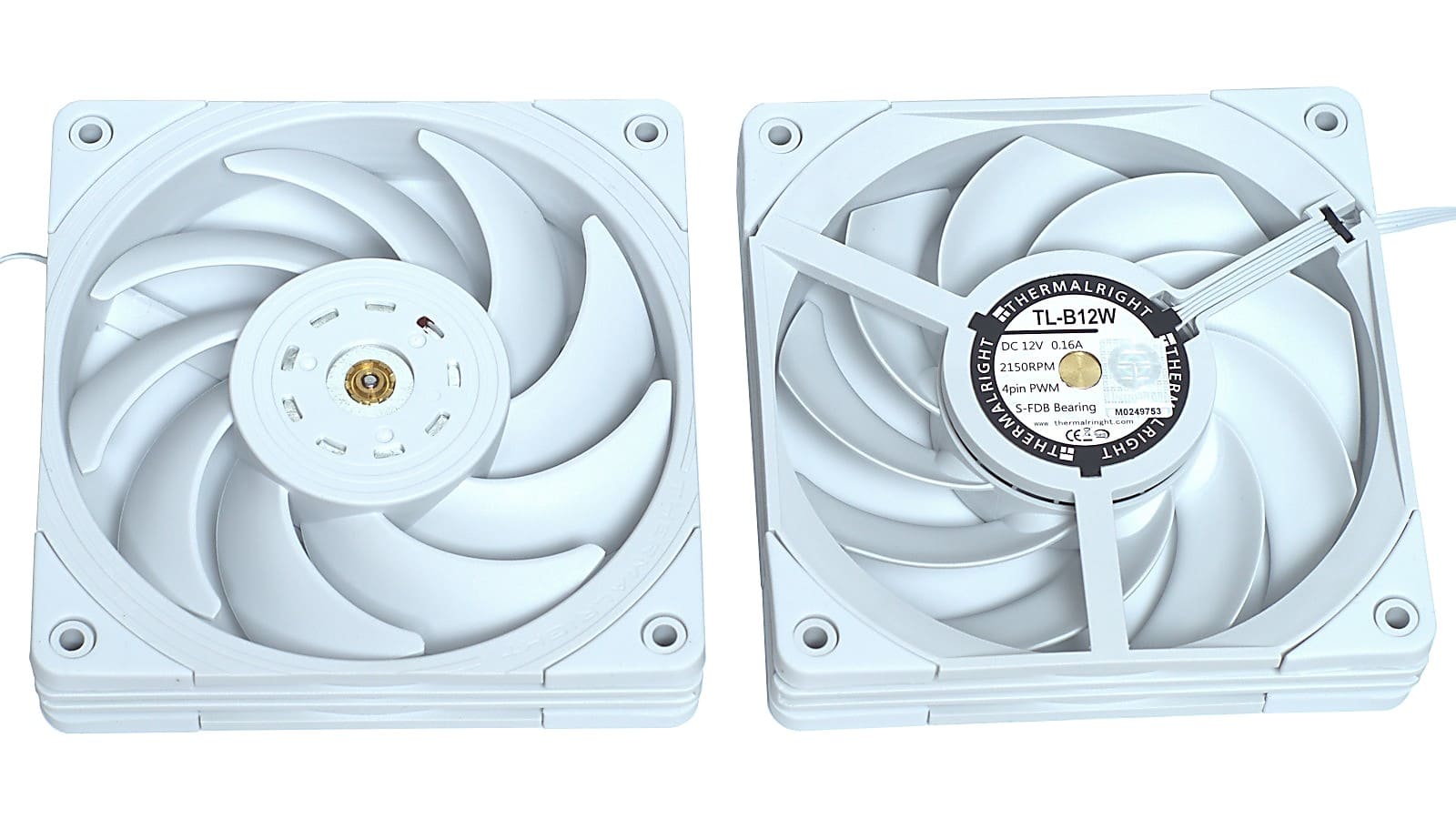

Кулер комплектуется двумя белыми 120 мм вентиляторами с маркировкой TL-B12W, обладающими такими же характеристиками, что и вентилятор Thermalright TL-B12G: максимальные обороты - 2150 rpm, уровень шума - 28.1 дБ.

Внешний вид

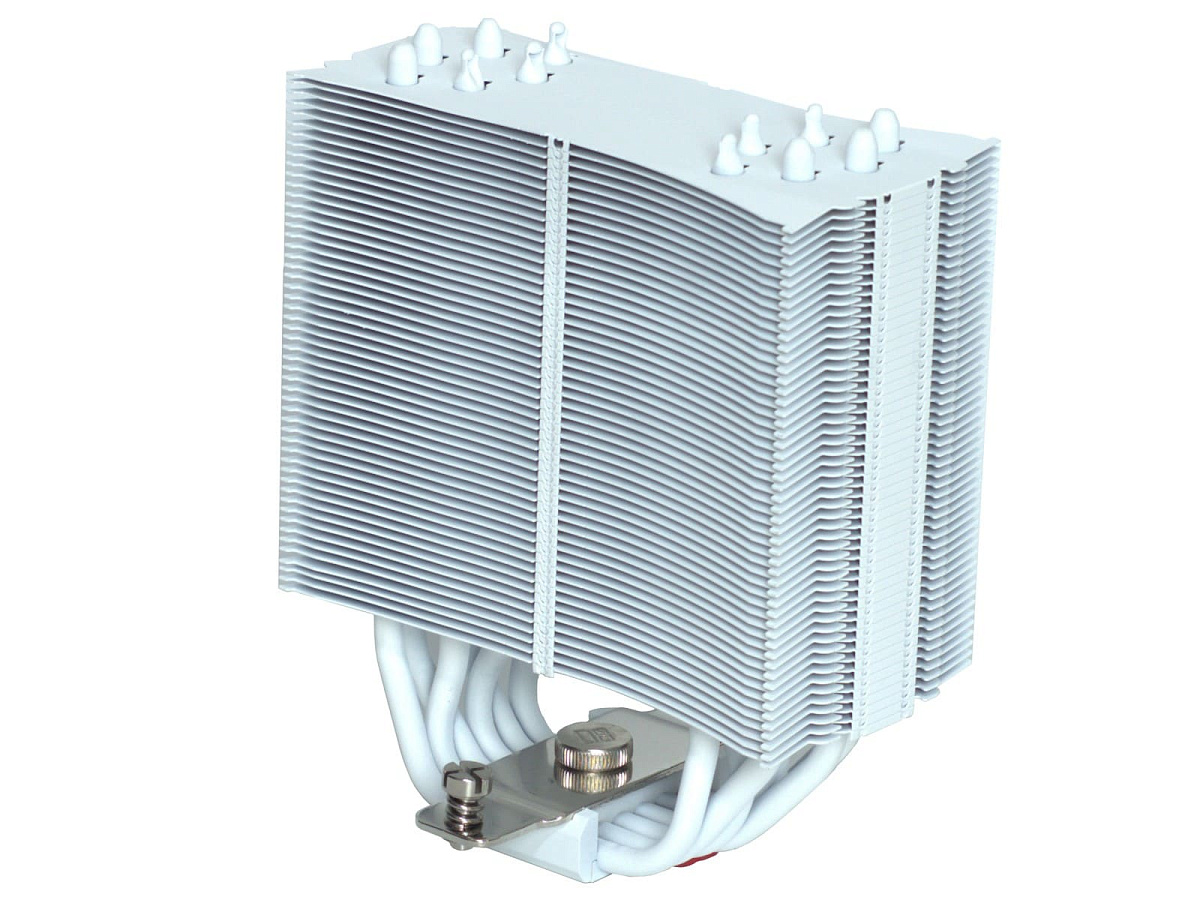

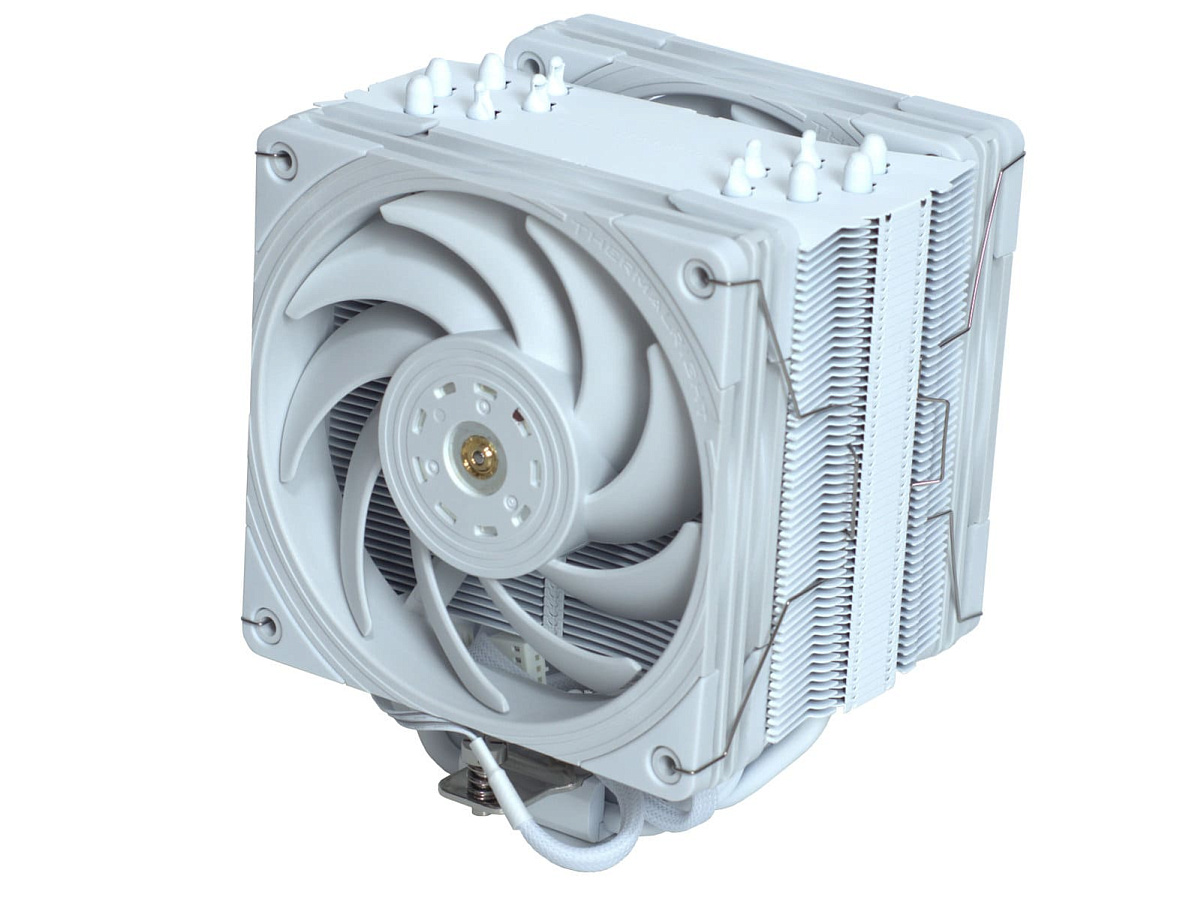

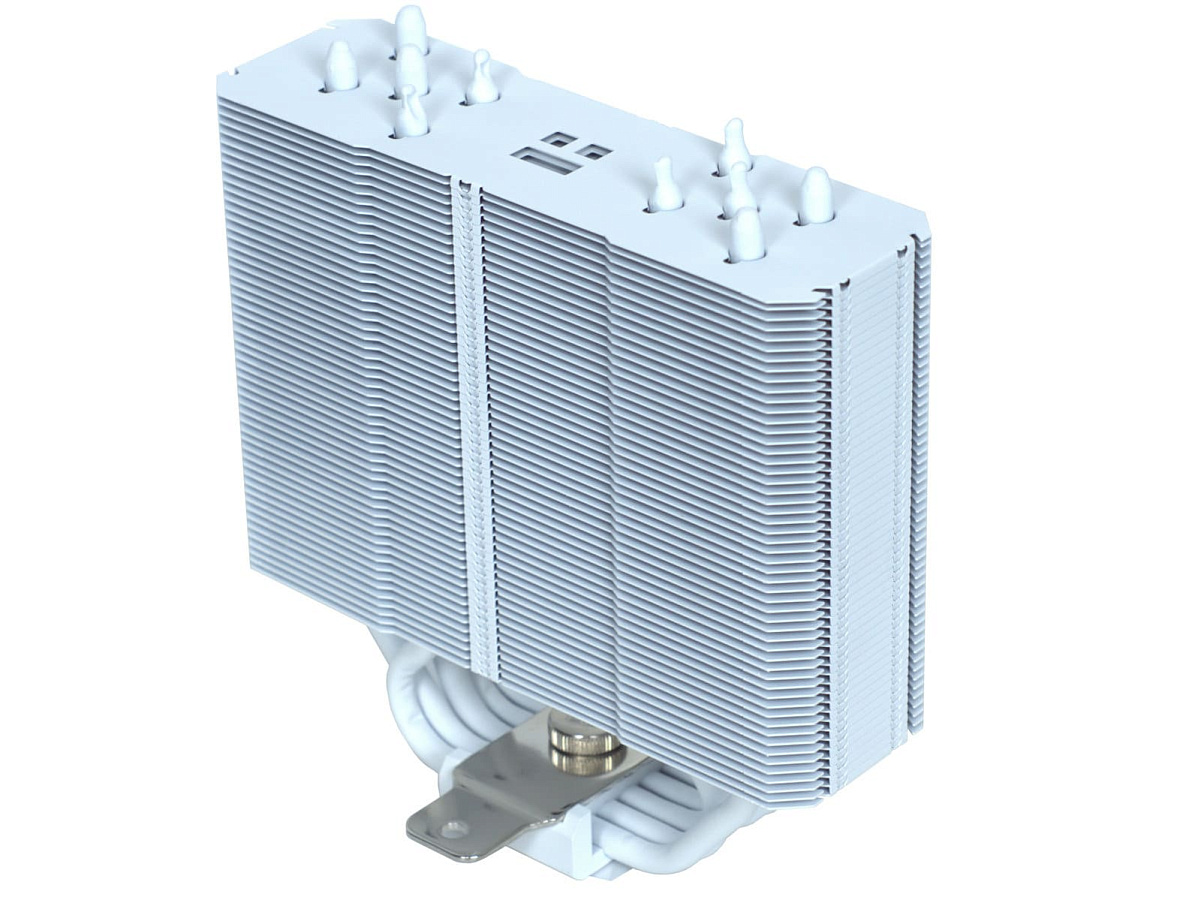

Применение белых 120 мм вентиляторов и белого радиатора делает внешний вид кулера Thermalright Ultra-120 EX Rev.4 White эффектным и смотрится он внушительно. Кулер также ориентирован на установку на платформы AMD AM4/AM5 и Intel LGA115x/1200/17xx/20xx. Его вес с двумя вентиляторами превышает 1 кг.

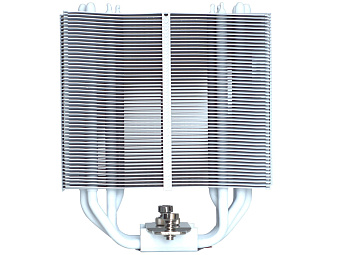

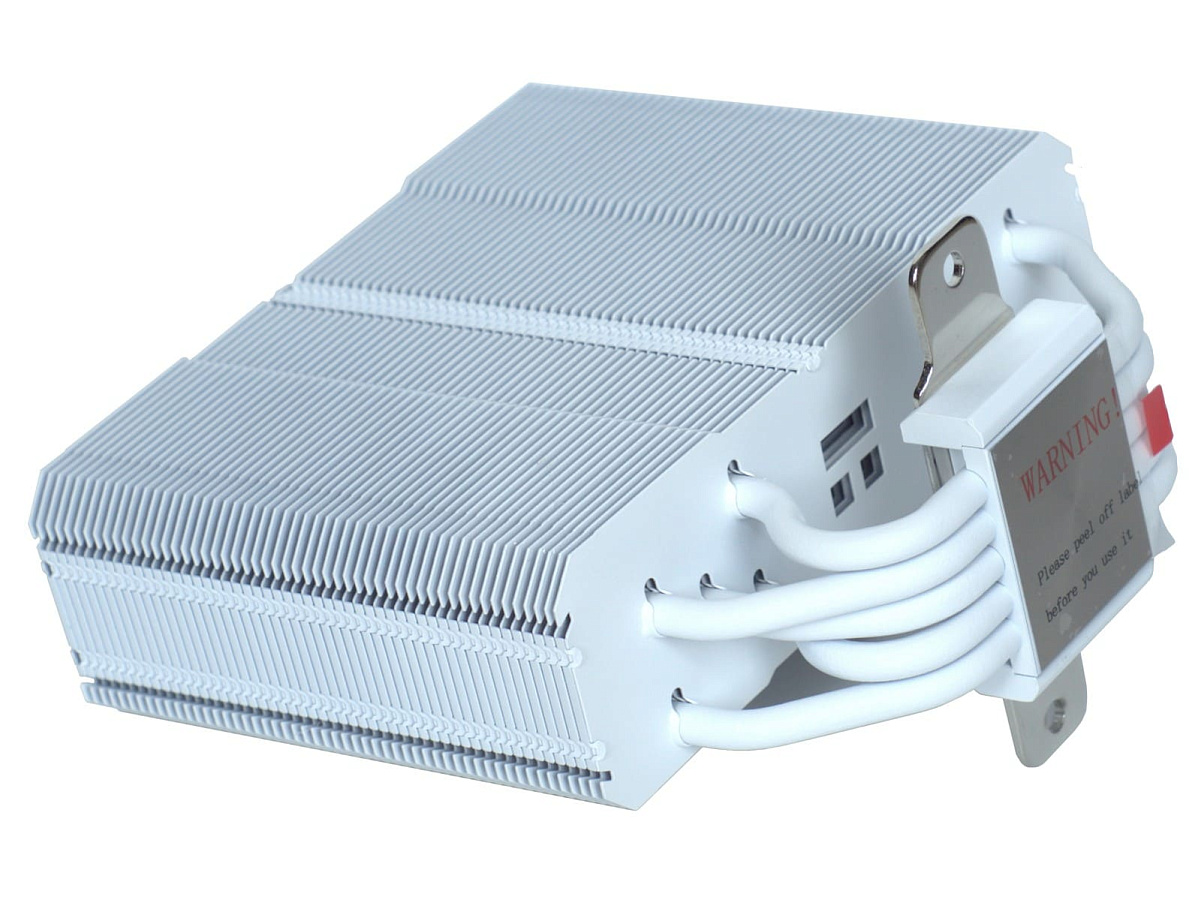

Конструкция и размеры радиатора такие же, что и у модели Thermalright Ultra-120 EX Rev.4: шесть 6 мм медных тепловых трубки AGHP gen 3, асимметричная форма радиатора с 52 алюминиевыми пластинами с загнутыми в разные стороны краями, межреберное расстояние - 1.6 мм.

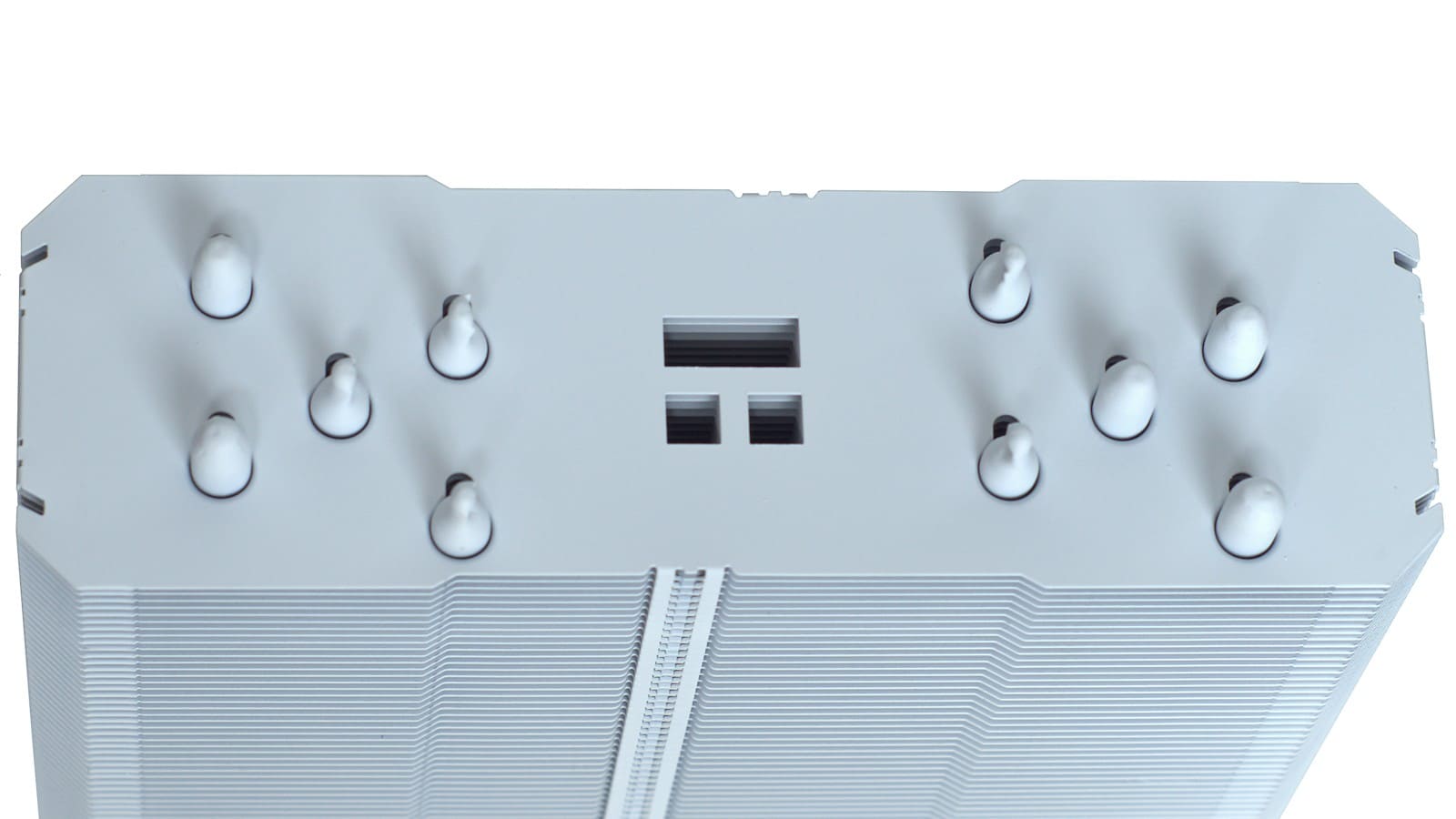

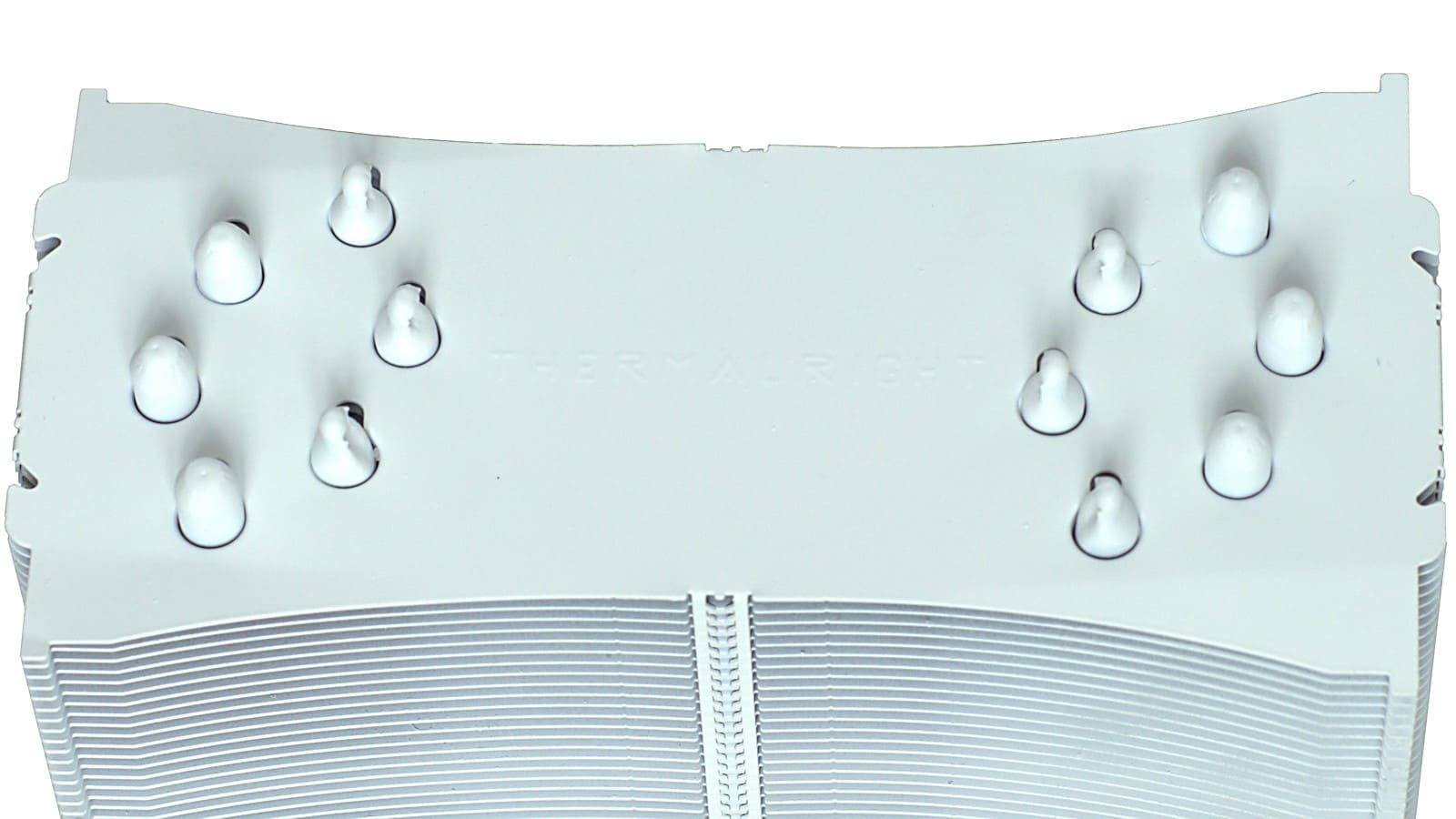

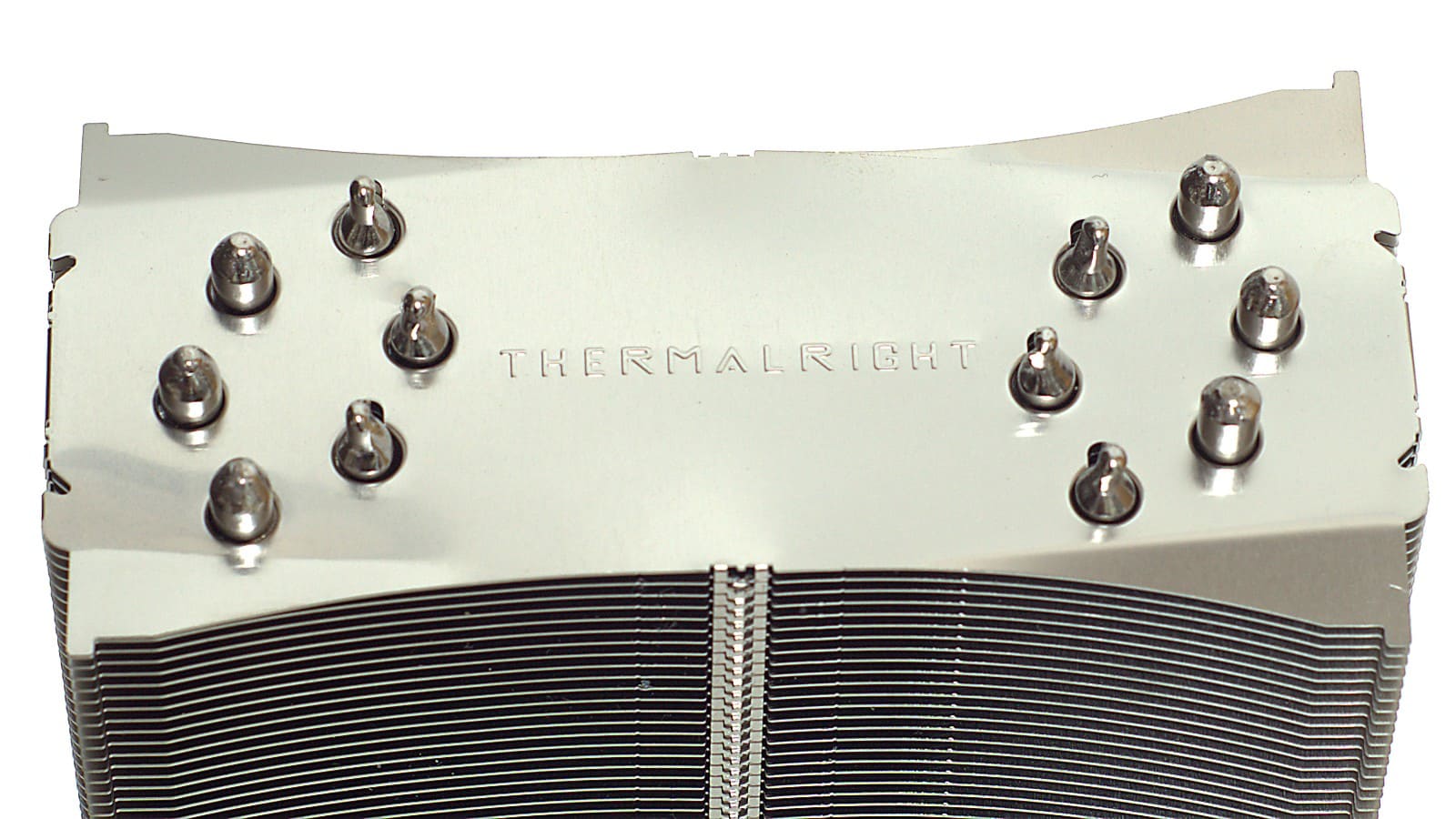

На верхней пластине имеется название производителя.

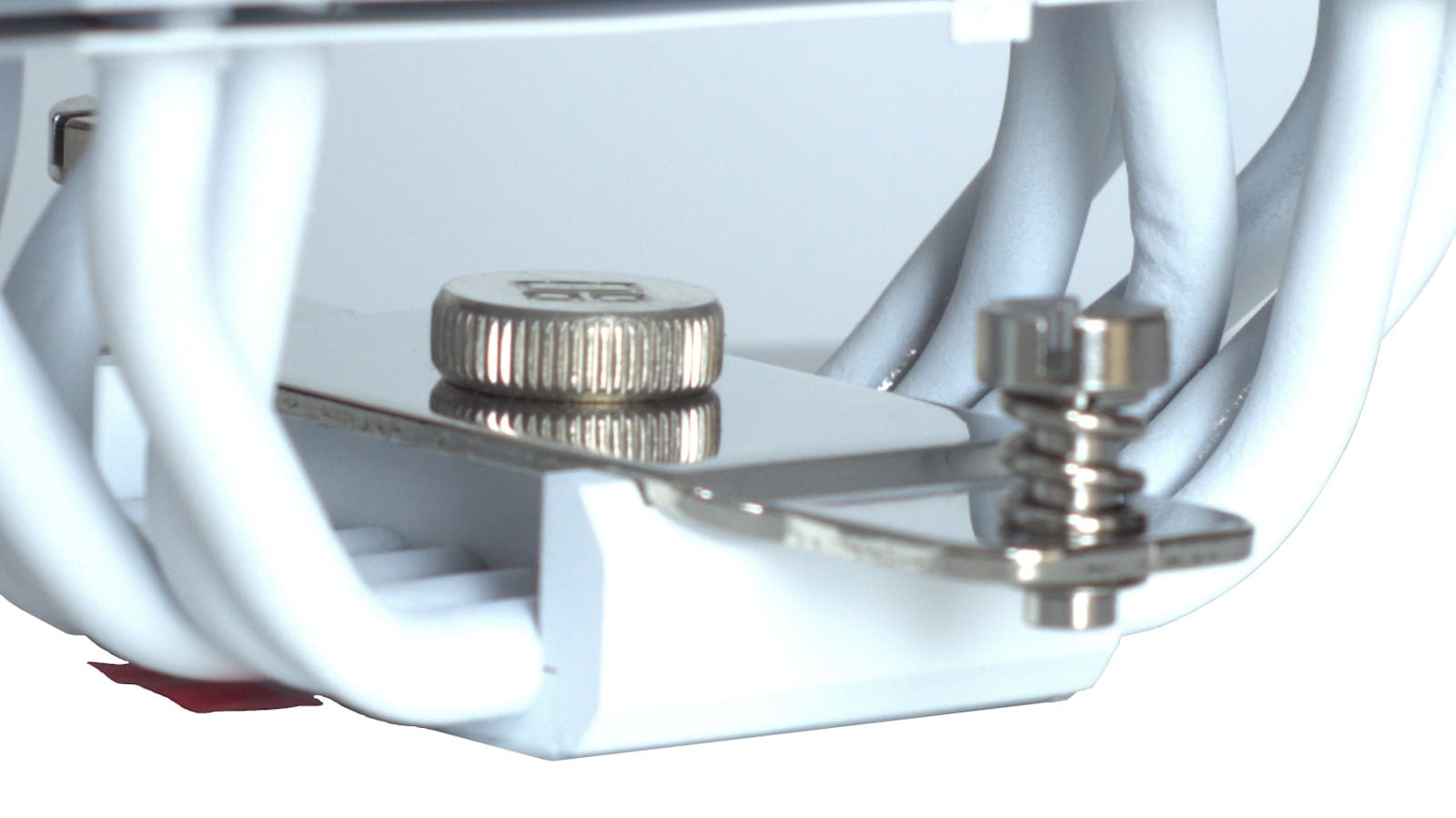

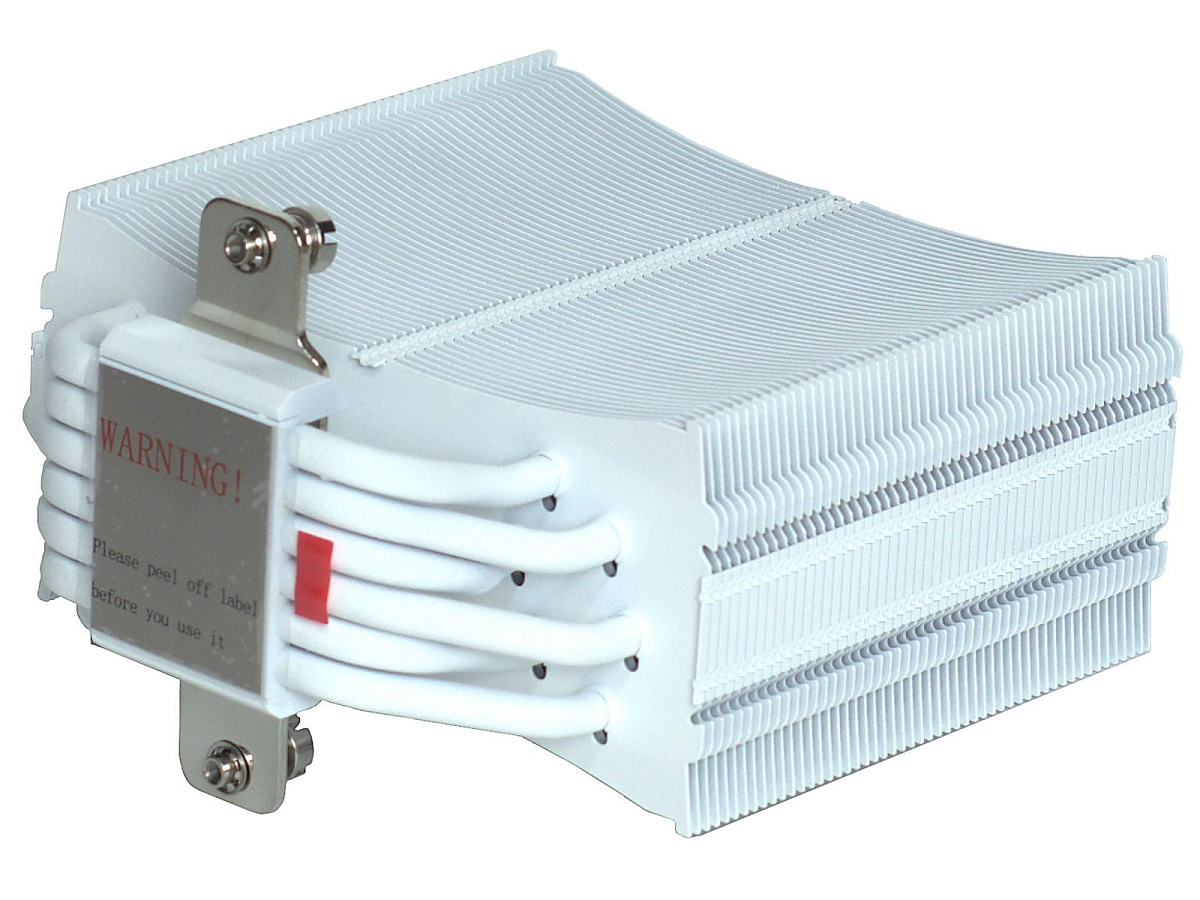

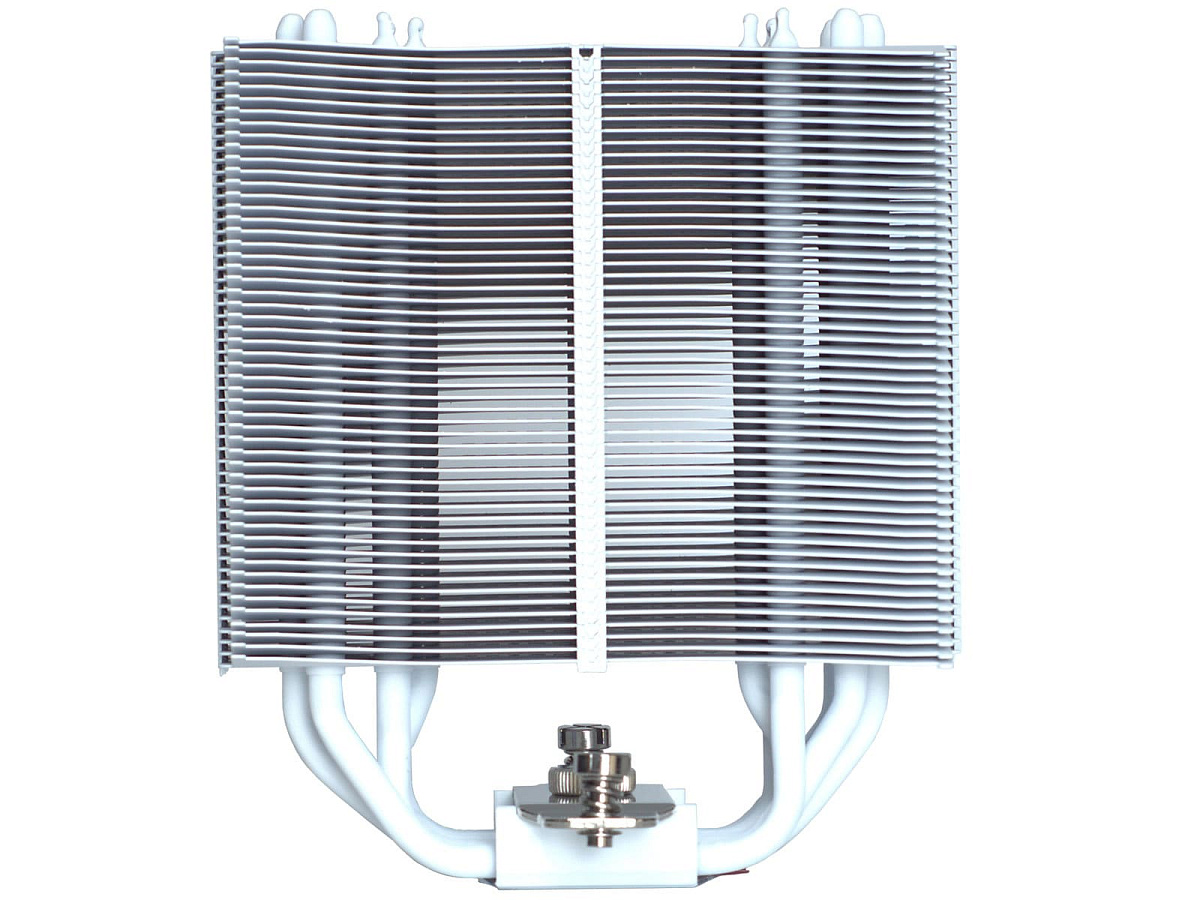

На основании есть шайба, позволяющая регулировать степень прижима.

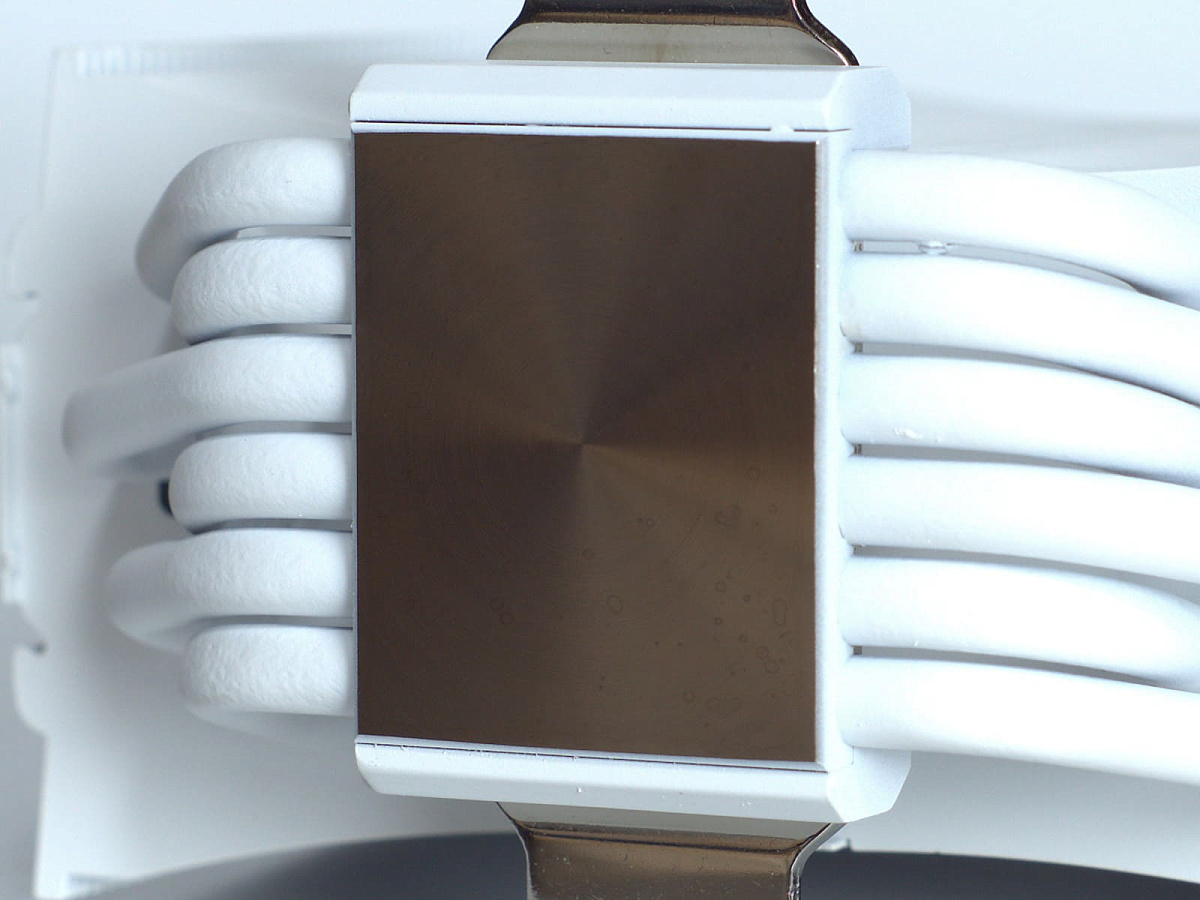

Трубки также контактируют с основанием через пайку, а само оно медное с никелировкой. В данном экземпляре также есть незначительная выпуклость в центре.

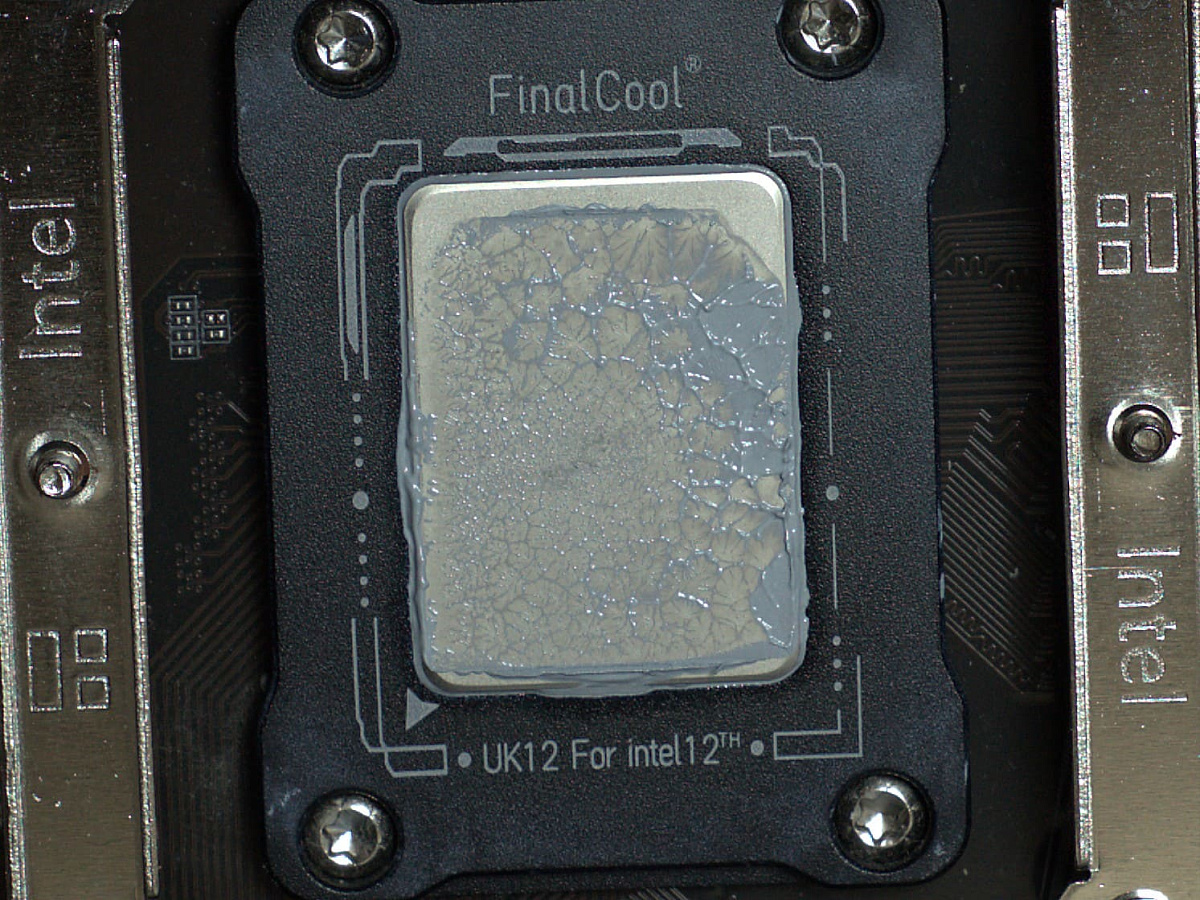

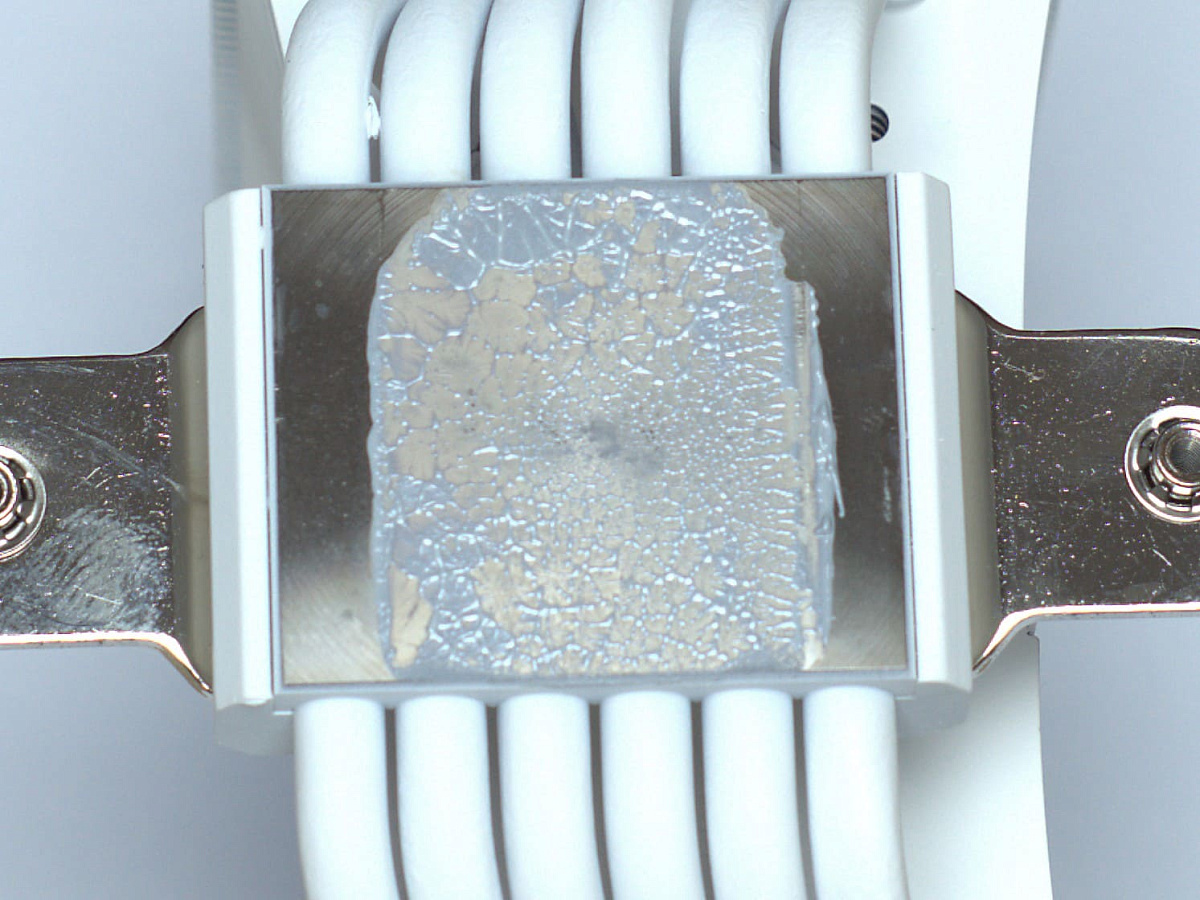

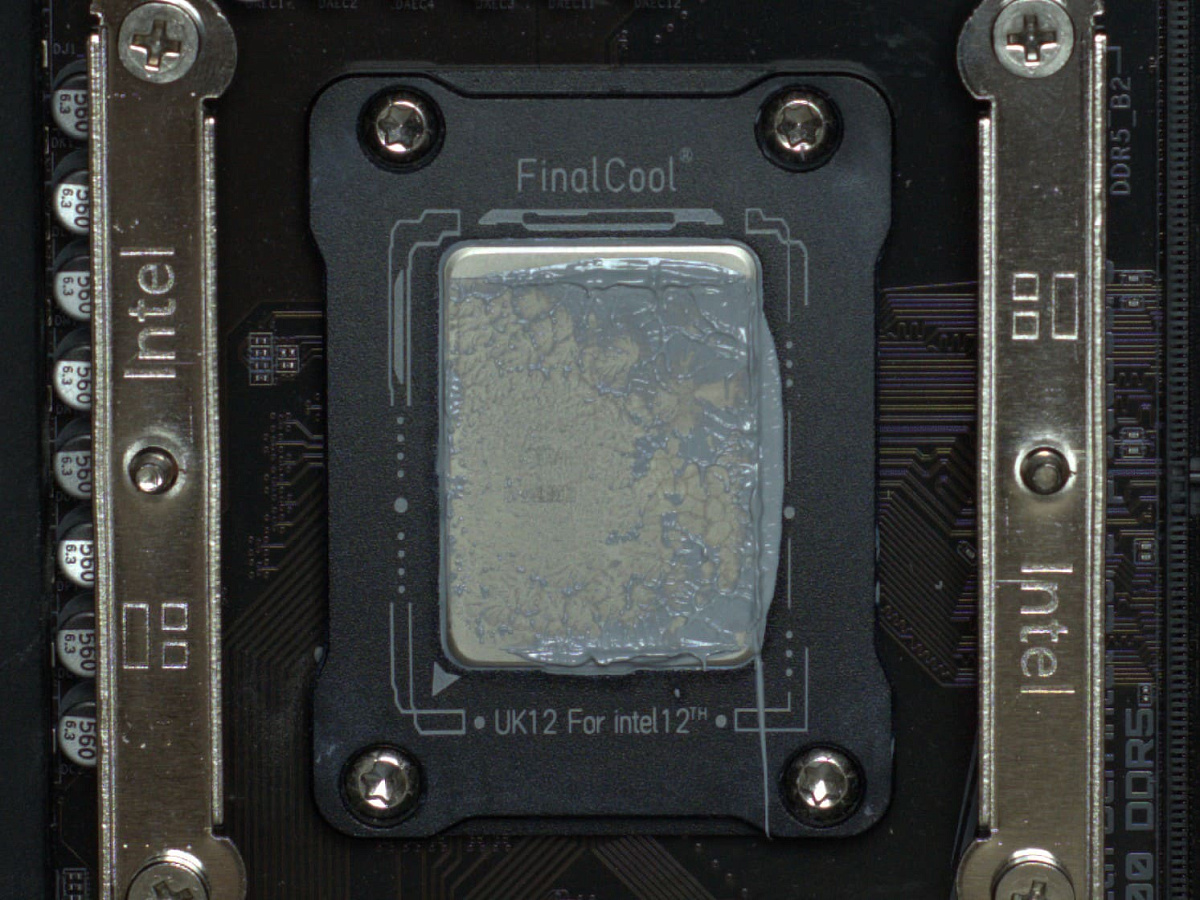

Придраться к качеству отпечатка термопасты нельзя. Основная ее часть выдавлена к краям.

Кулер Thermalright TR-TA140 EX White

Упаковка и комплектация

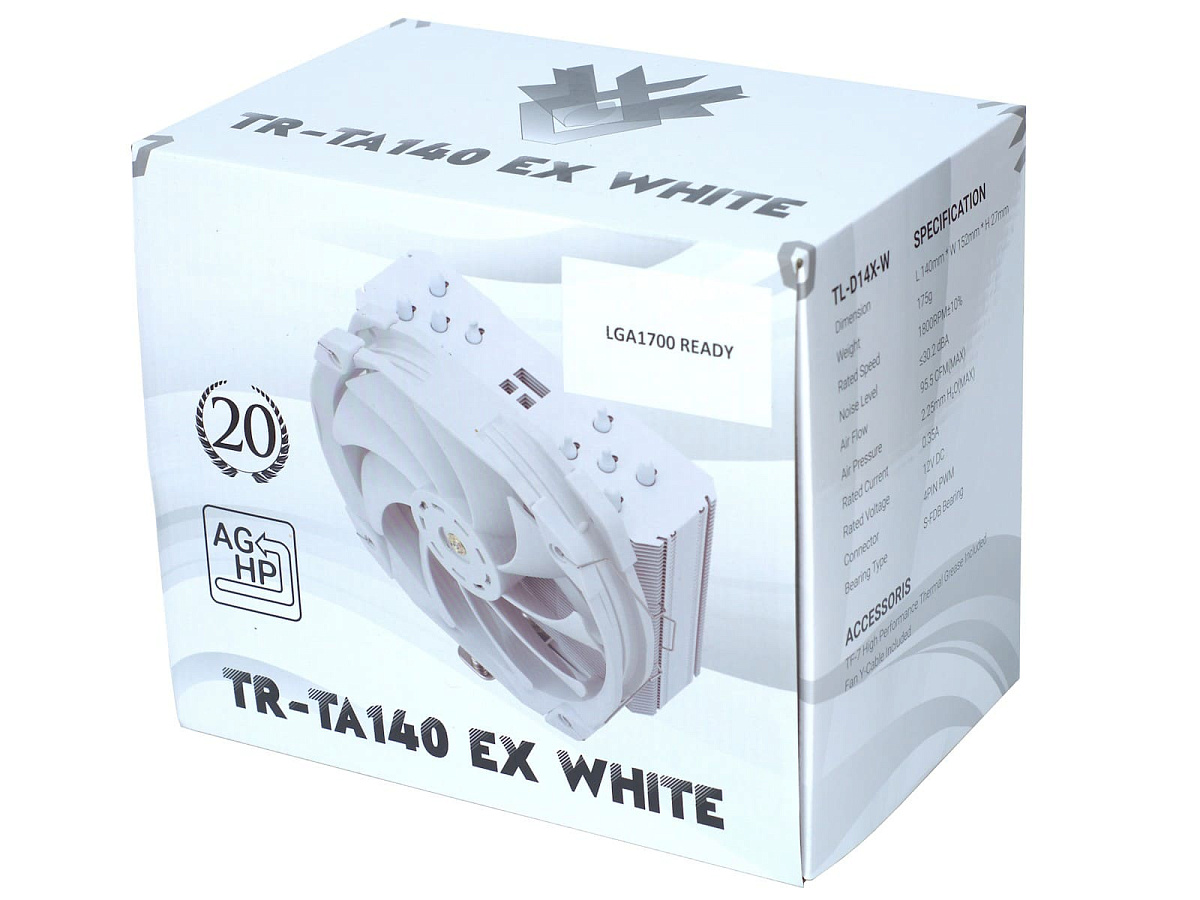

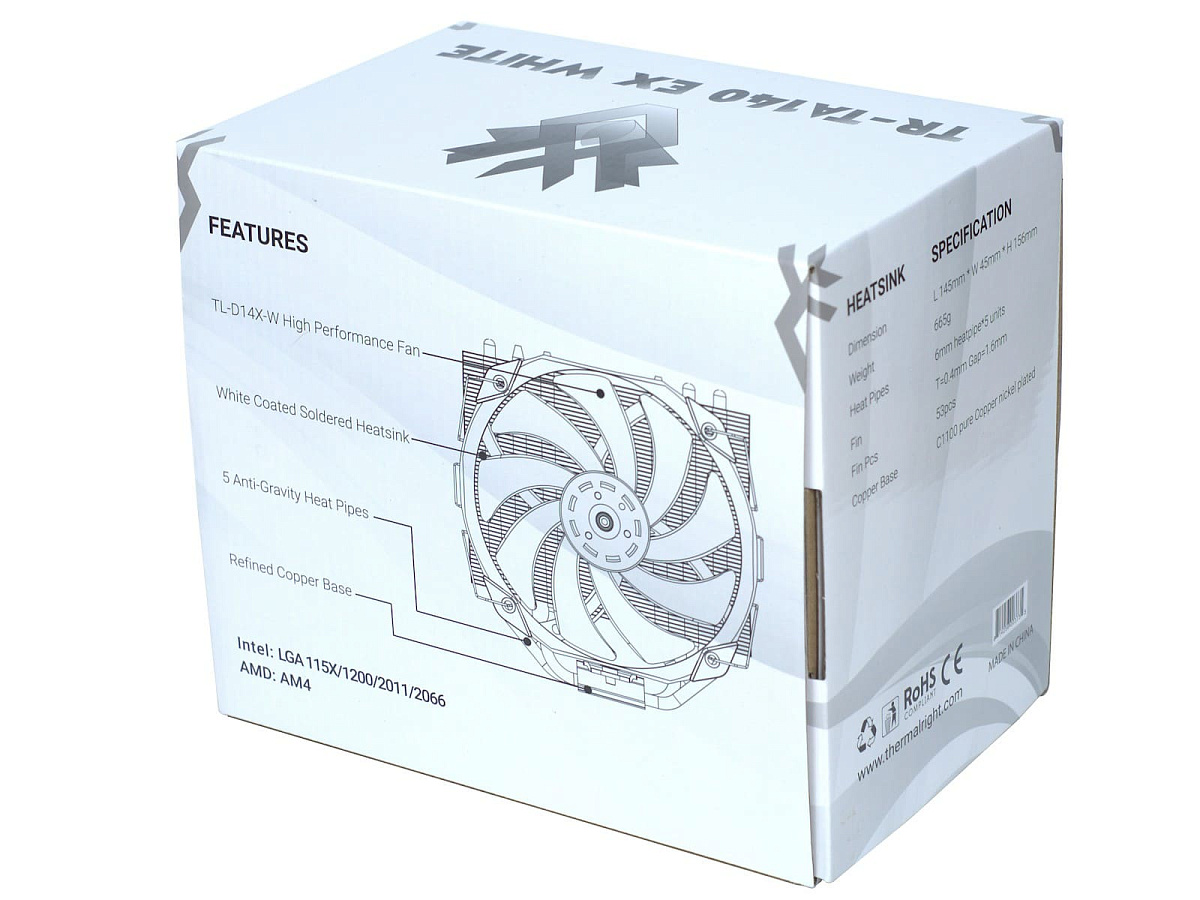

Схожее оформление в белом цвете имеет коробка кулера Thermalright TR-TA140 EX White. Обратим внимание, что на упаковке расположена белая наклейка, говорящая о том, что кулер получил поддержку платформы Intel LGA1700. При этом на самой коробке упоминание о поддержке платформы AMD AM5 отсутствует, но на сайте поддержка также заявлена.

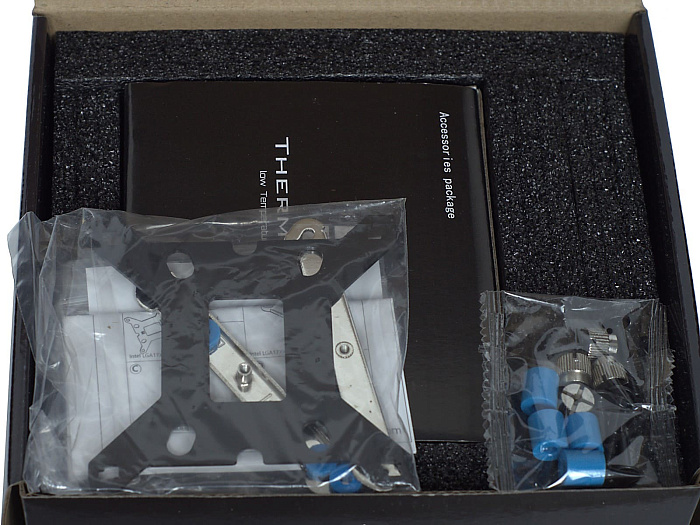

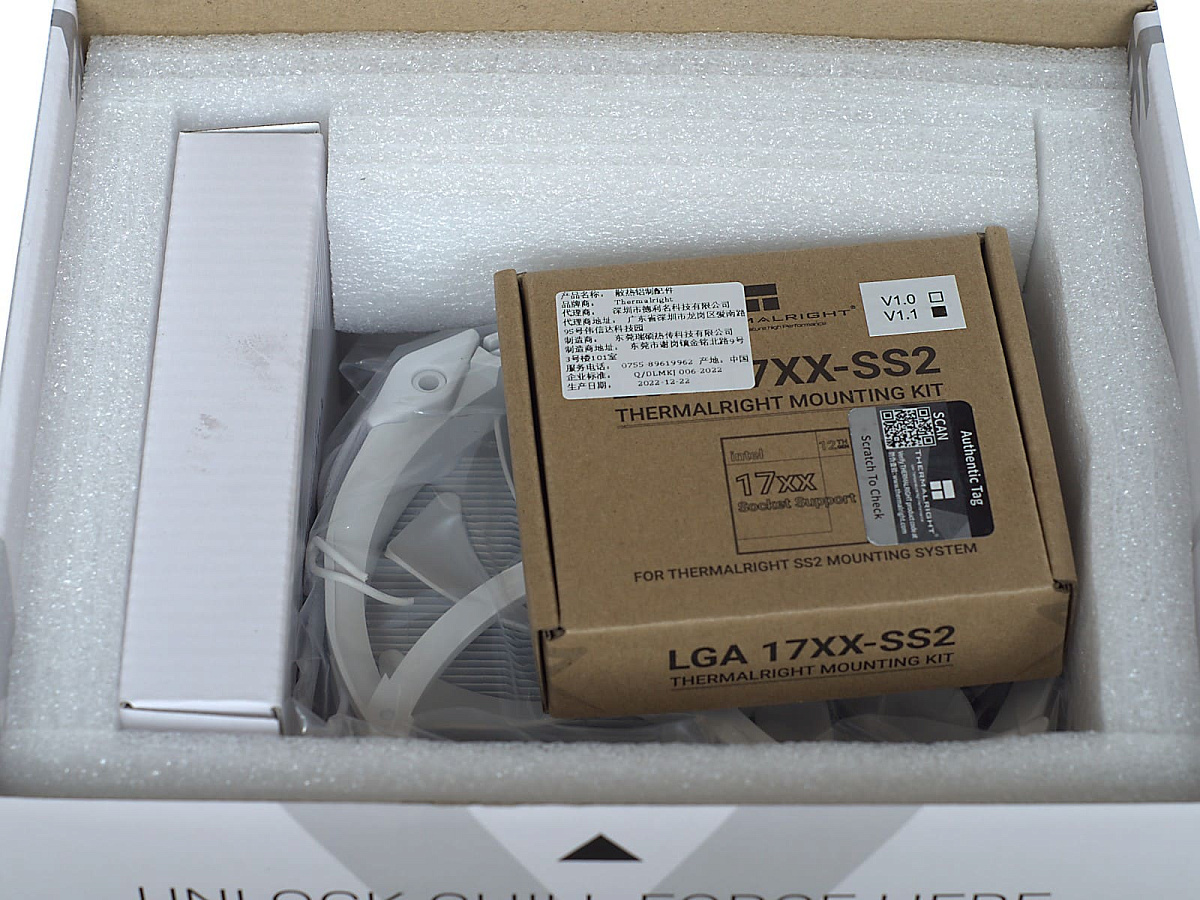

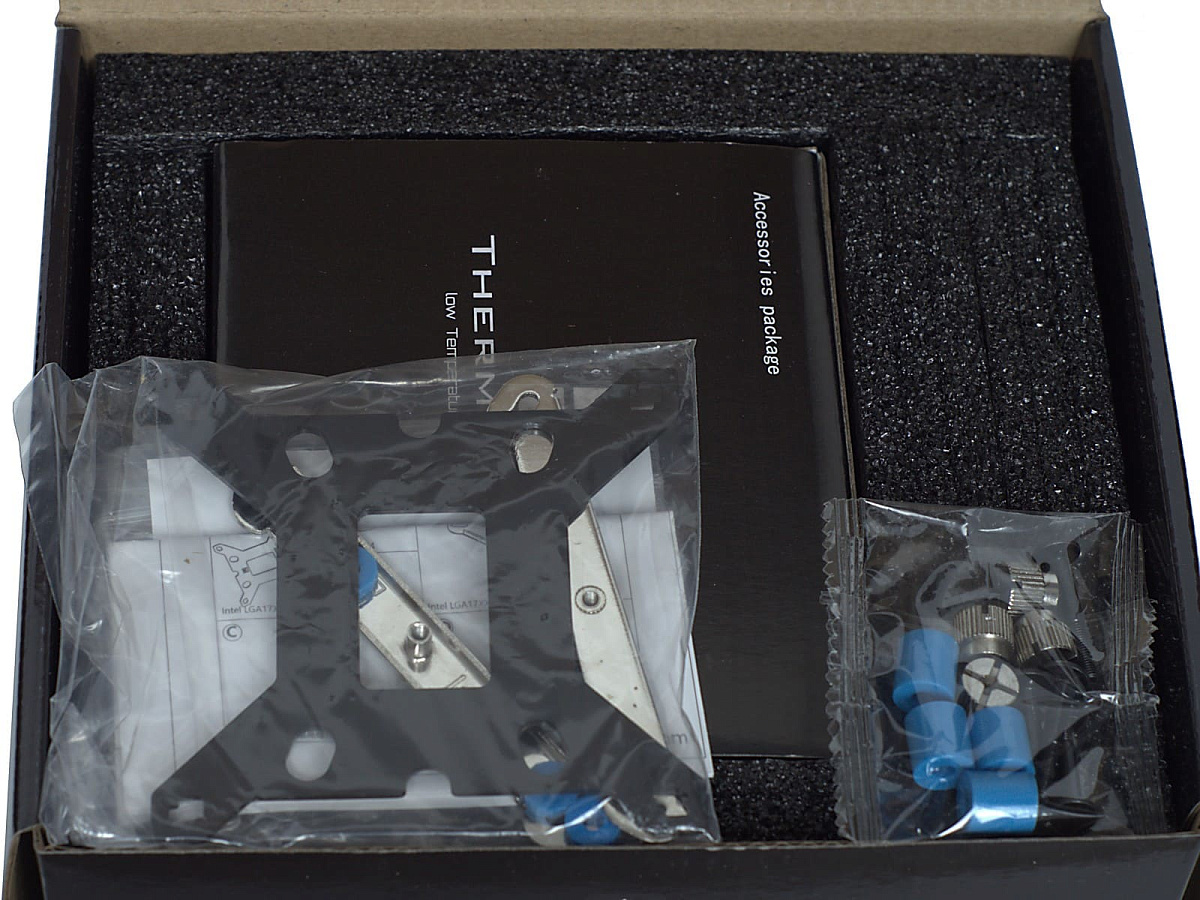

Объяснение последнего видно по содержимому. Внутри отдельно лежит коробка с креплениями для платформы Intel LGA1700.

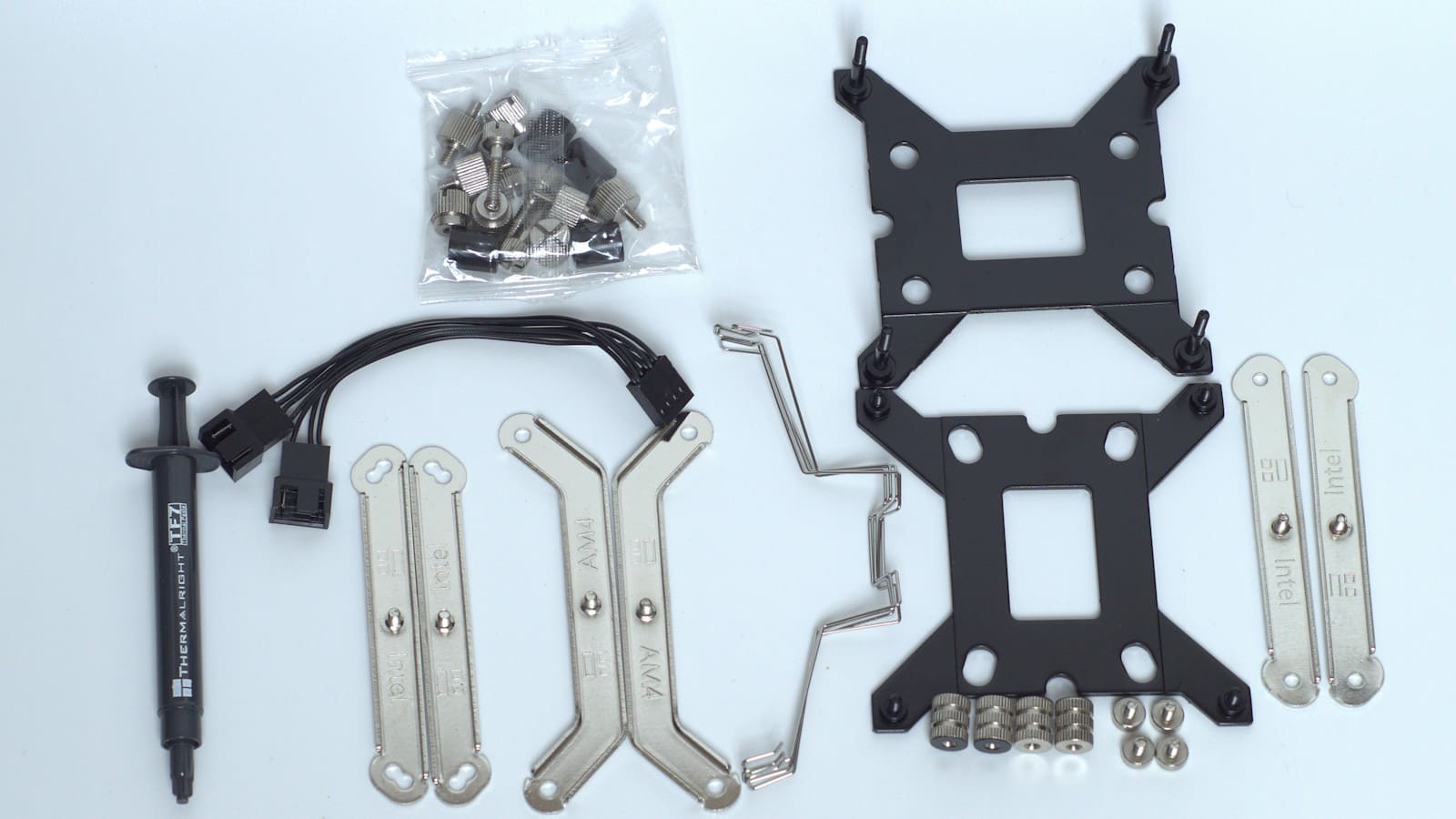

Что касается остального набора, то в него входят: металлический бекплейт для платформ Intel LGA115x/1200, пластины фиксации радиатора для платформ Intel и AMD AM4/AM5, набор винтов, термопаста Thermalright TF7, PWM Y-кабель на два вентилятора и четыре скобы для установки двух вентиляторов.

Не забыта и инструкция.

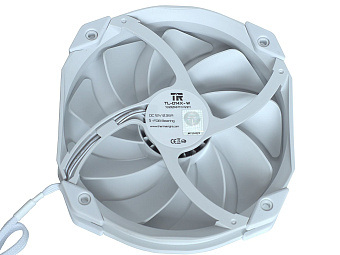

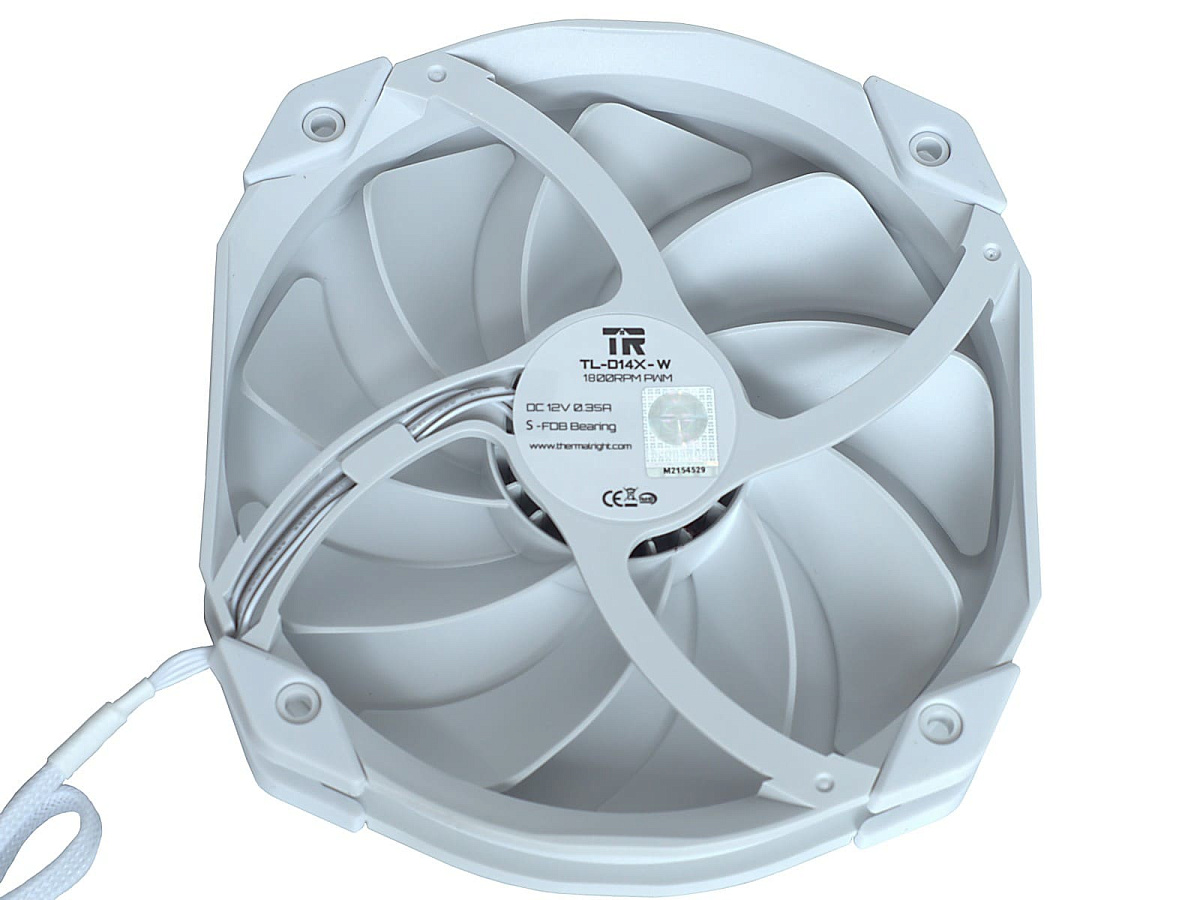

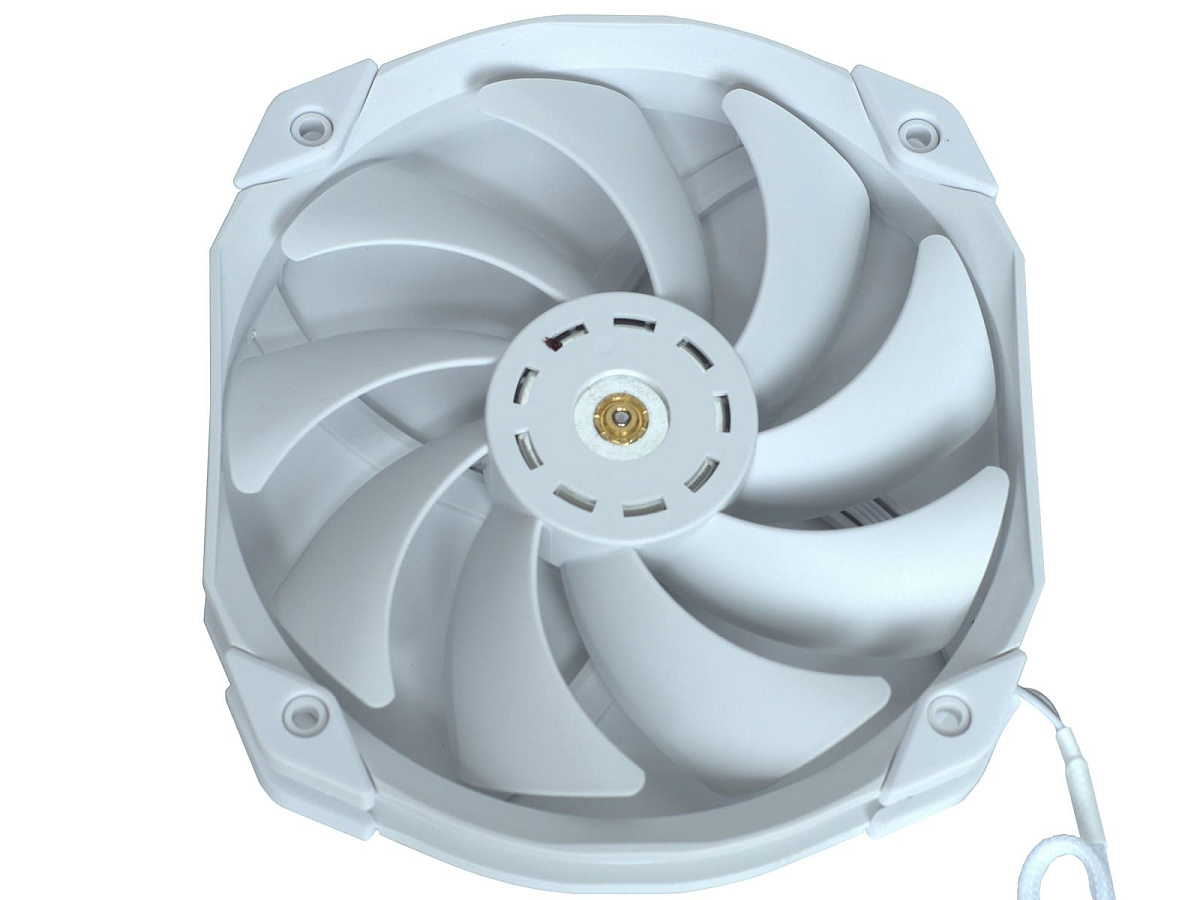

Так как кулер поставляется в белом цвете, то и 140 мм вентилятор соответствующий – корпус выполнен из белого пластика, как и демпфирующие вставки в зонах фиксации вентилятора винтами. Сам вентилятор имеет маркировку TL-D14X-W и его максимальные обороты равны 1800 rpm. С заявленным уровнем шума 30.2 дБ в данном обзоре он получается самым шумным.

Внешний вид

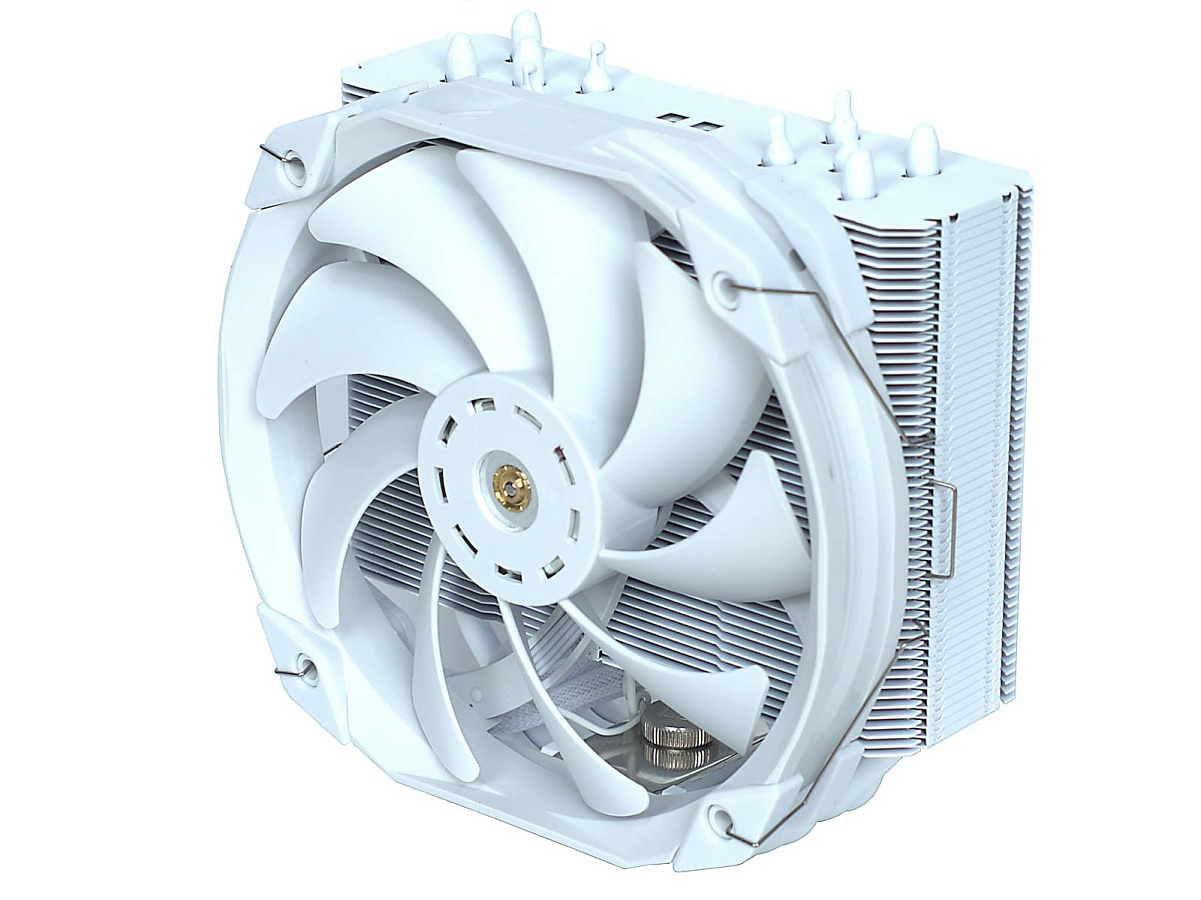

Не менее эффектно в белом цвете смотрится кулер Thermalright TR-TA140 EX White с более крупным 140 мм вентилятором. С точки зрения совместимости заявлена поддержка платформ AMD AM4/AM5 и Intel LGA115x/1200/17xx/20xx. Весит он 840 грамм.

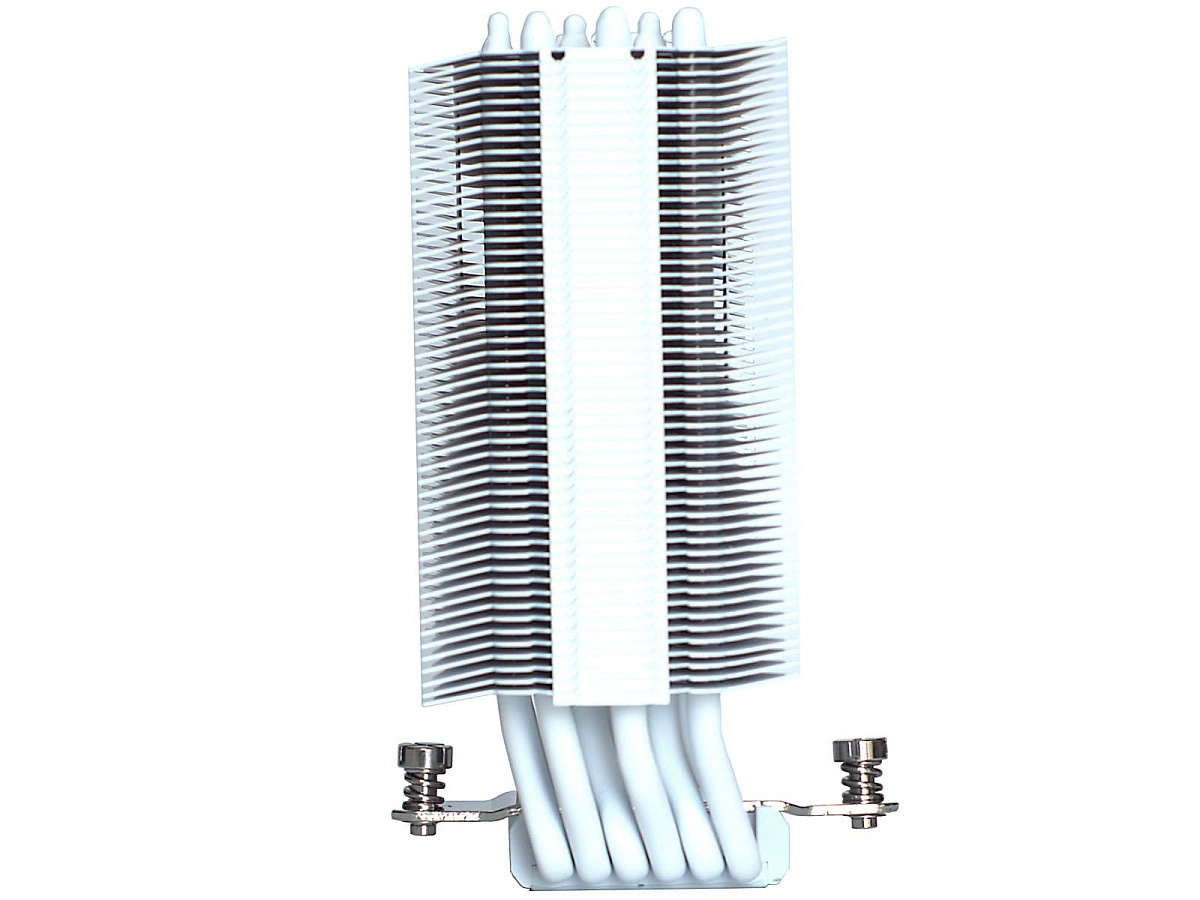

Радиатор имеет симметричную форму и состоит из пяти 6 мм медных тепловых U-образных тепловых трубок (на одну меньше, чем в серии Ultra-120) с 53 алюминиевыми пластинами, все они окрашены в белый цвет.

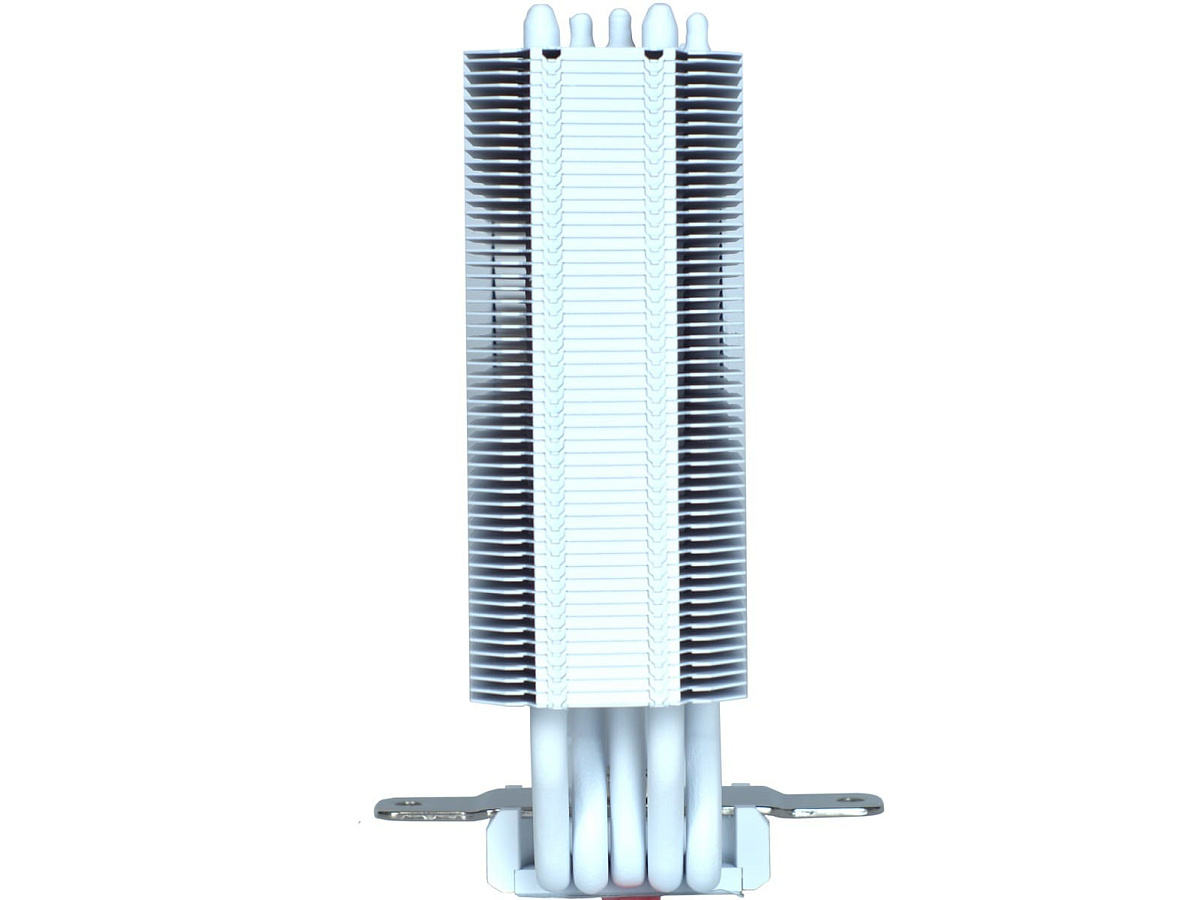

Небольшая ширина (45 мм) относит его к категории узкопрофильных, а высота (156 мм) обеспечивает высокую совместимость с узкими Mid-Tower корпусами. Расстояние между пластинами равно 1,6 мм и также с узкой стороны края загнуты вниз для обеспечения лучшего прохождения воздушного потока вдоль них.

В отличии от серии Ultra, где бока пластин изогнуты в разные стороны, в серии TA пластины ровные (без изгибов). Для равномерной отдачи на пластины трубки расположены в шахматном порядке. Длина пластин составляет 145 мм.

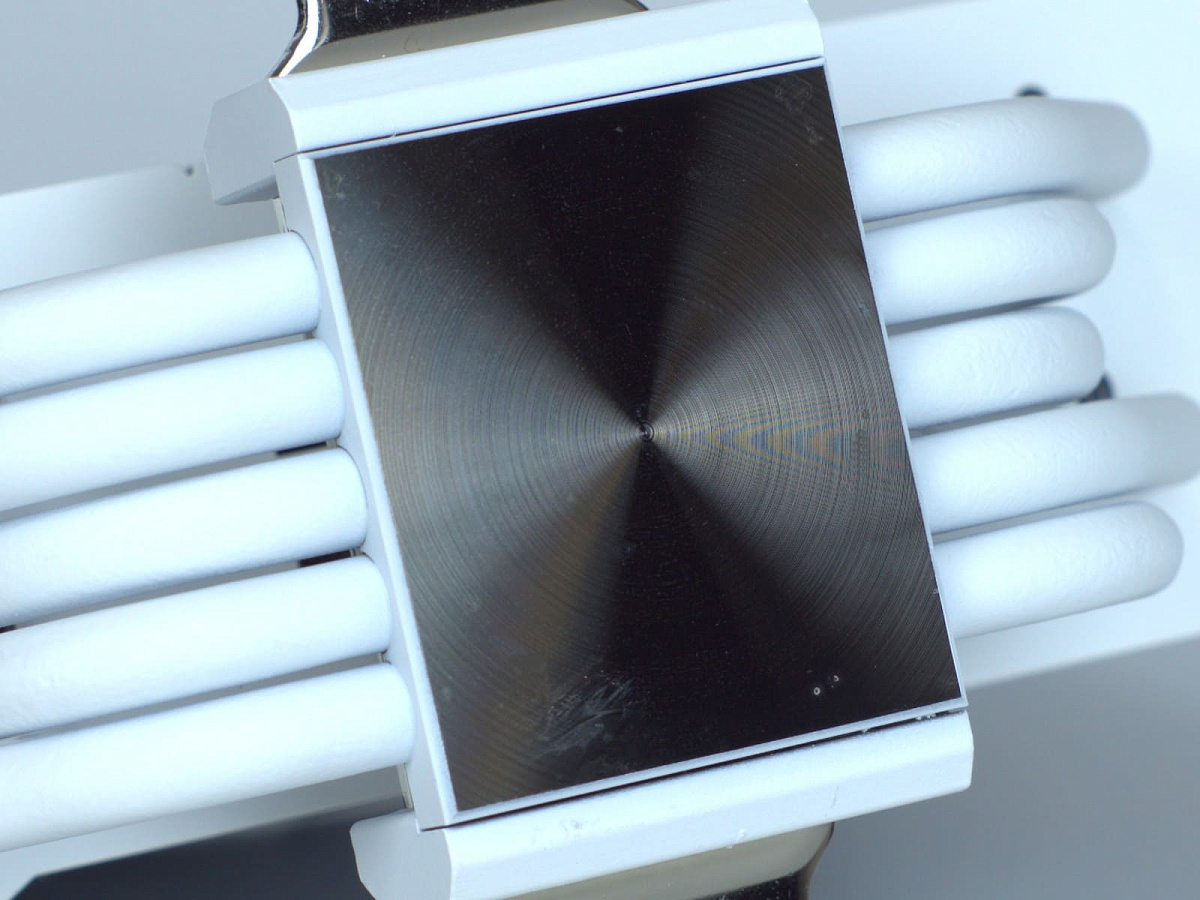

Медное основание также имеет никелировку и на нем заметны следы обработки, но придраться к этому нельзя – оно ровное и имеет небольшую выпуклость по центру.

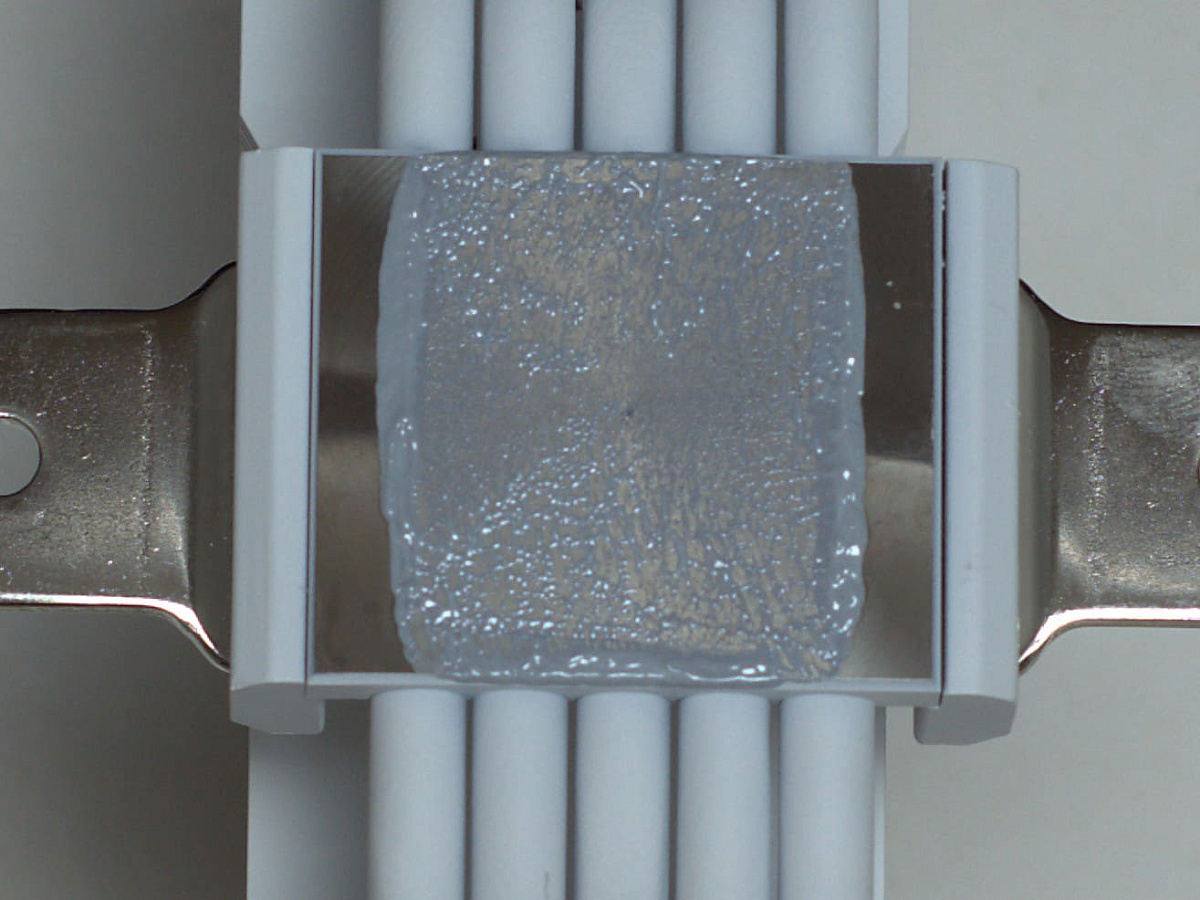

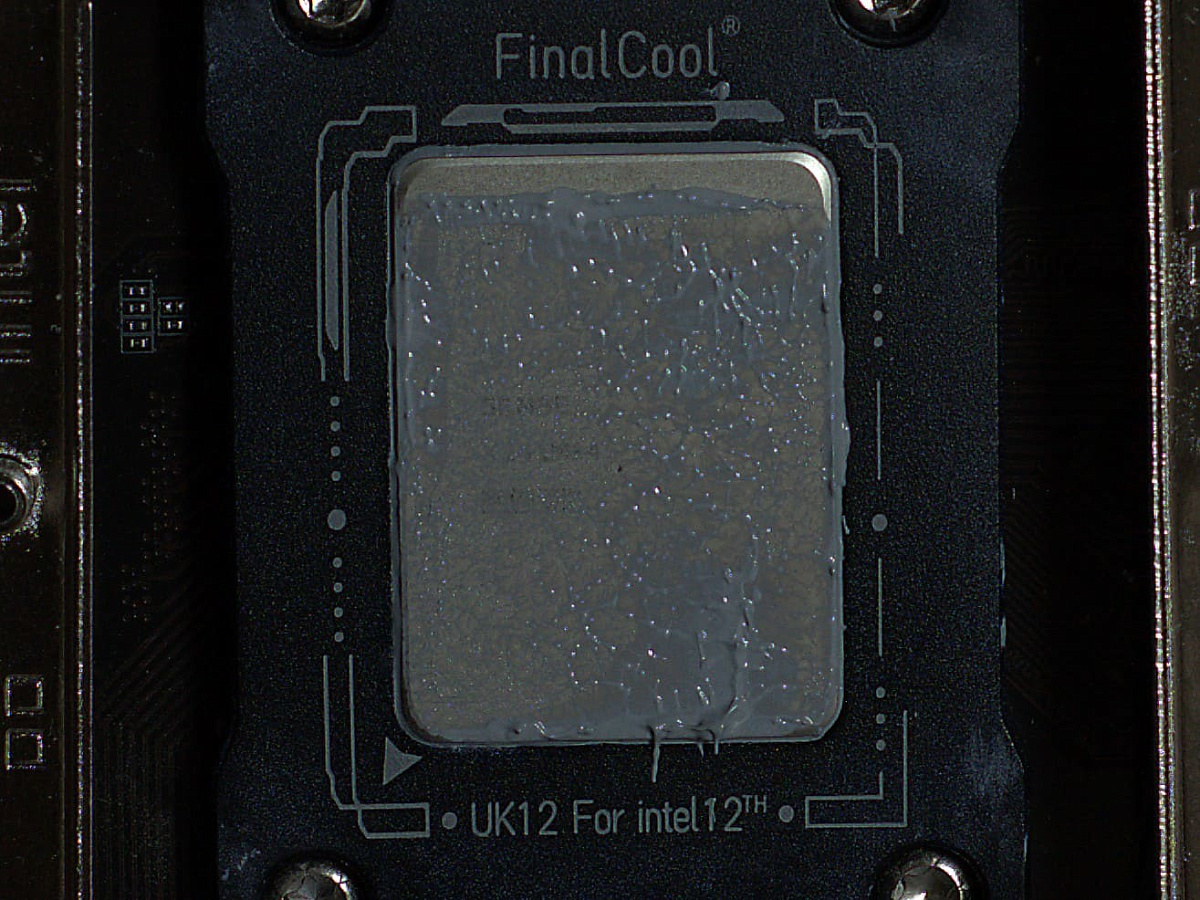

Качество отпечатка весьма приличное – термопаста выдавлена к краям.

Кулер Thermalright TR-TA120 EX Mini Black

Упаковка и комплектация

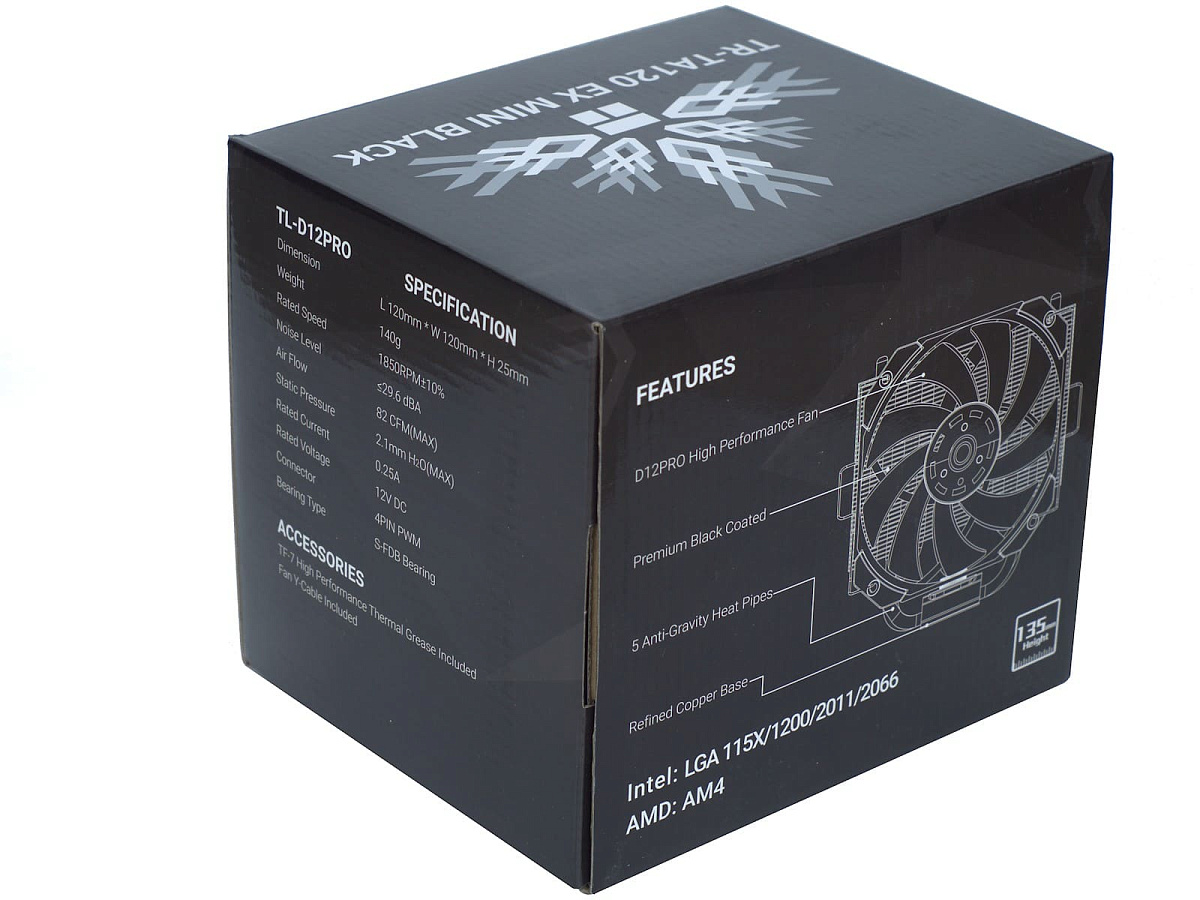

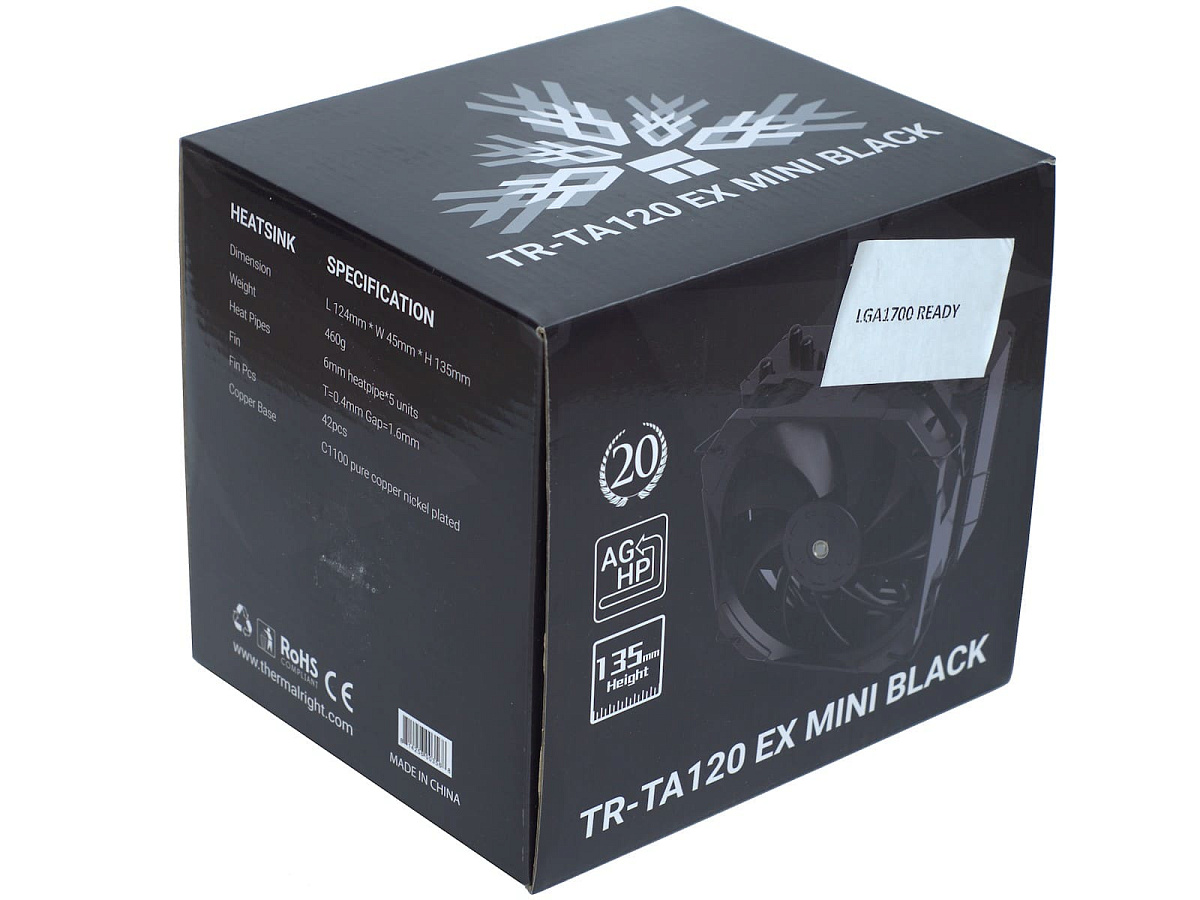

Кулер Thermalright TR-TA120 EX Mini Black поставляется в черной коробке c характерным дизайном, а из особенностей информационной части можно отметить отдельное упоминание о его небольшой высоте – 135 мм и наклейке, говорящей о наличии в комплекте креплений на платформу Intel LGA1700, но также нет упоминания о поддержке сокета AMD AM5.

В отличии от кулера Thermalright TR-TA140 EX White, где крепления для платформы LGA1700 находится в отдельной коробке, в Thermalright TR-TA120 EX Mini Black набор аксессуаров лежит сверху в отдельных пакетах, так как коробка сравнительно небольшая.

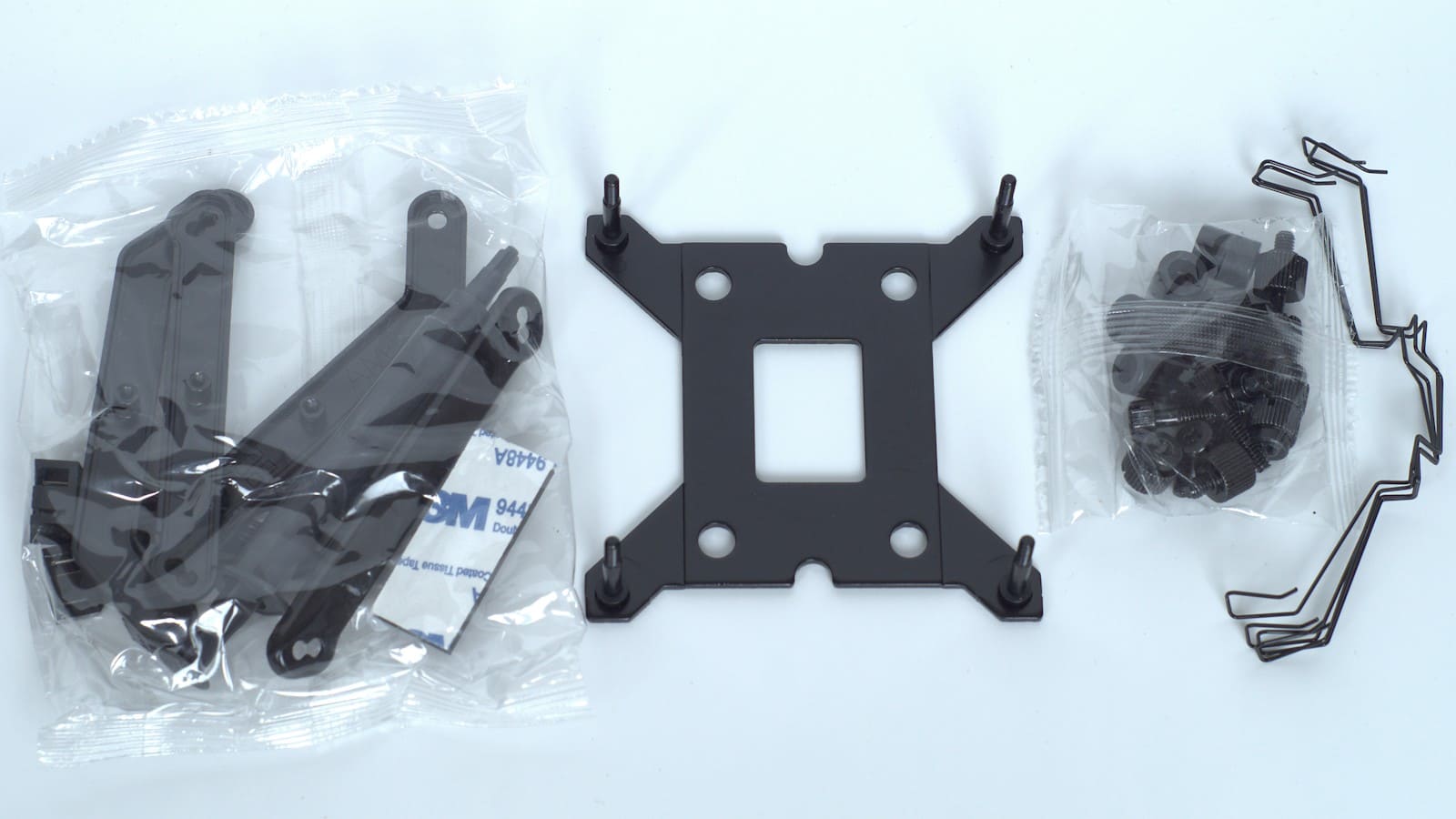

Остальное совпадает: пластины креплений для платформ Intel и AMD AM4/AM5, только в черном цвете, металлический бекплейт для платформ Intel LGA115x/1200, набор винтов, термопаста Thermalright TF7, PWM Y-кабель и четыре скобы для установки вентиляторов.

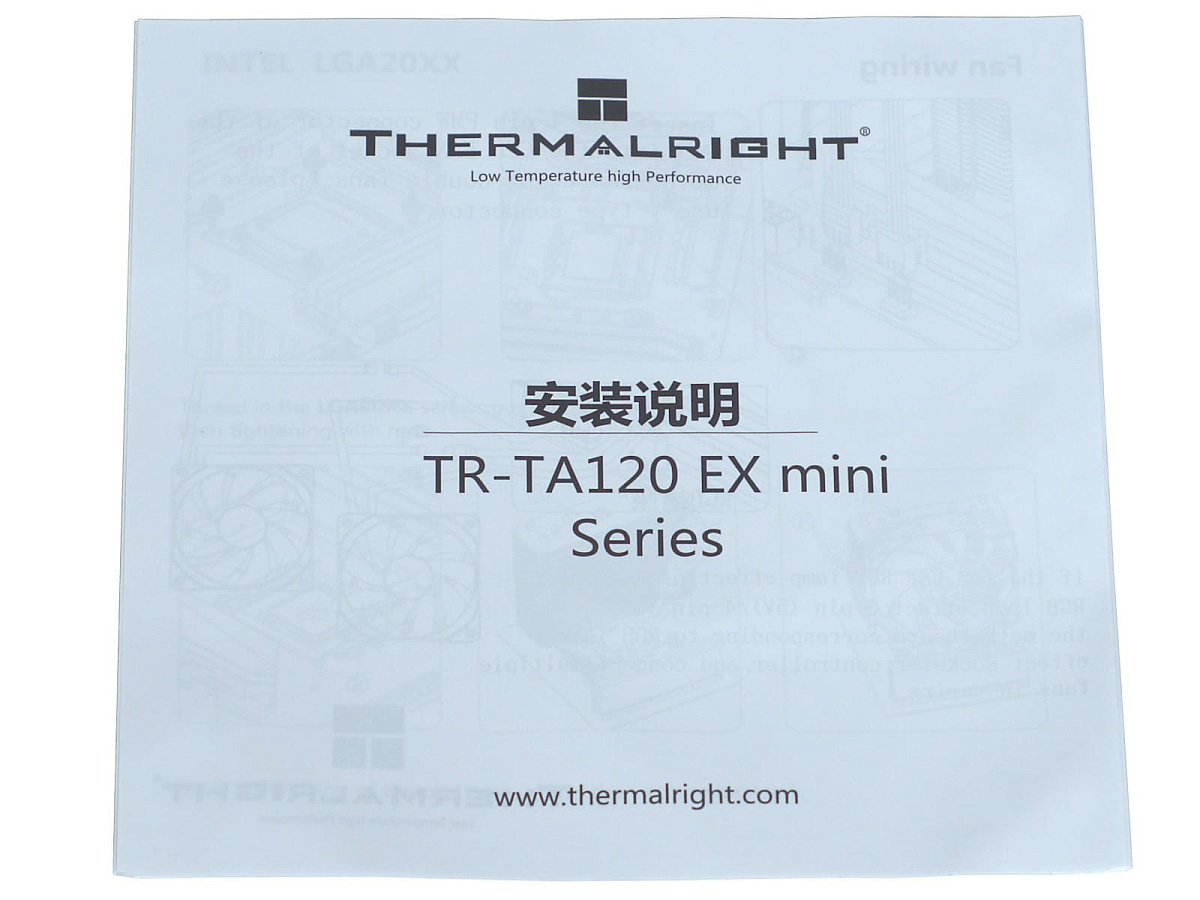

Инструкция в наличии.

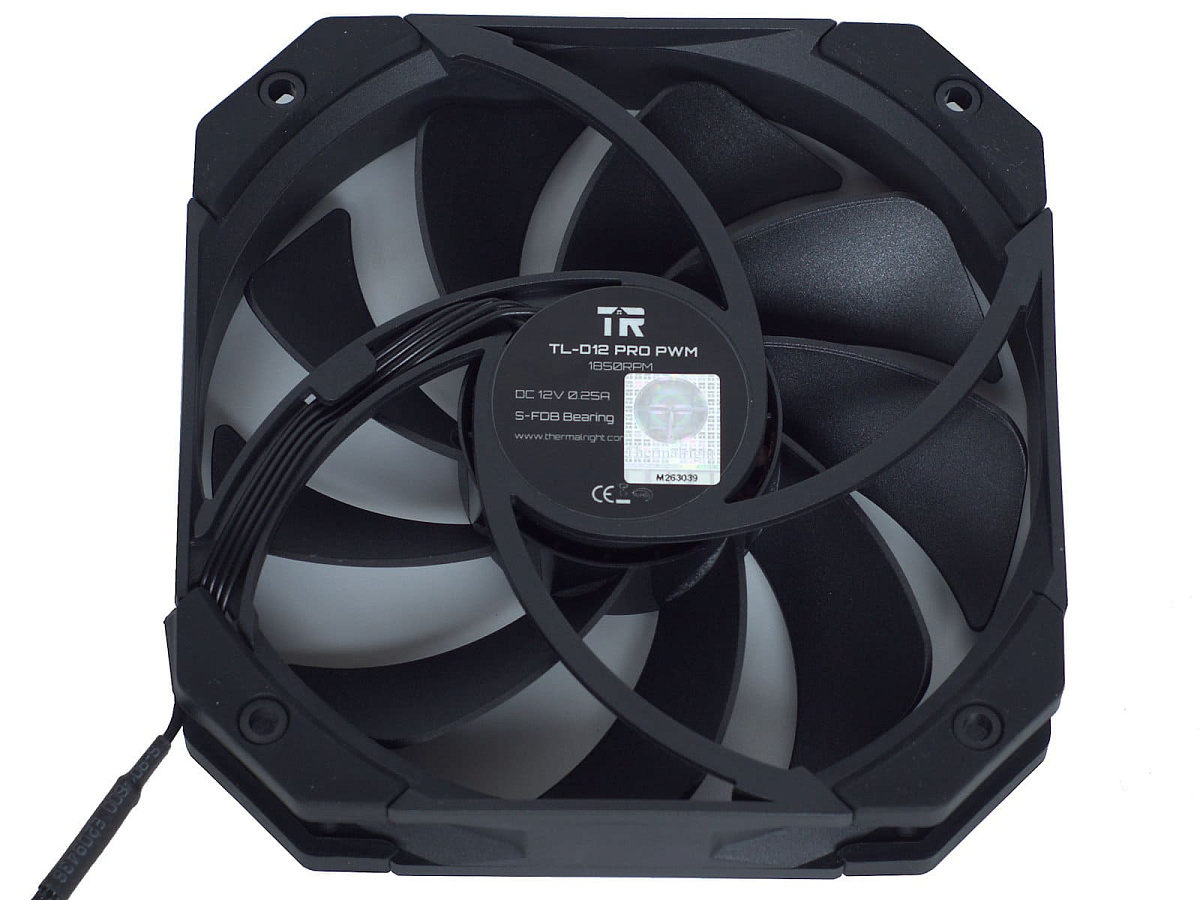

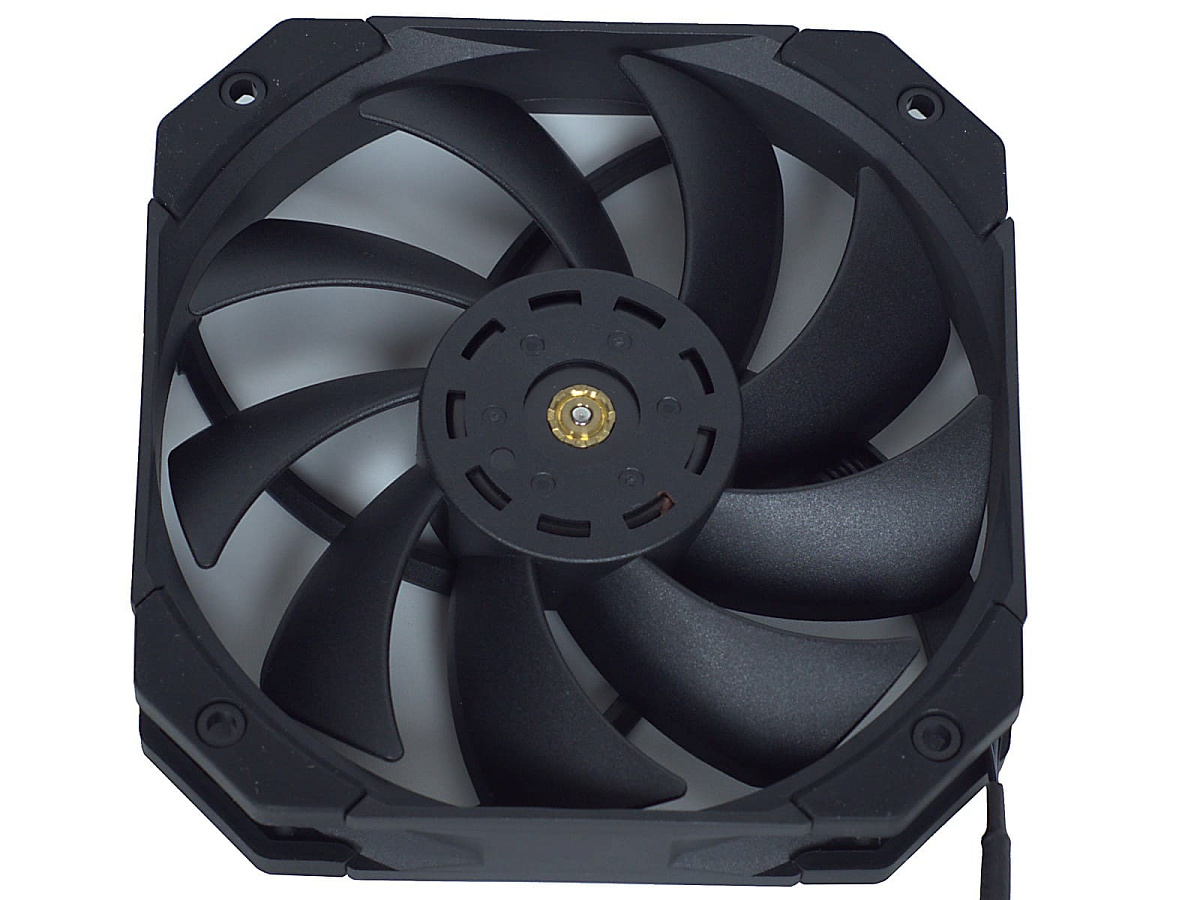

Внутри также находится 120 мм вентилятор Thermalright TL-D12 PRO-G с паспортными 1850 rpm и максимальным уровнем шума 29.6 дБ.

Внешний вид

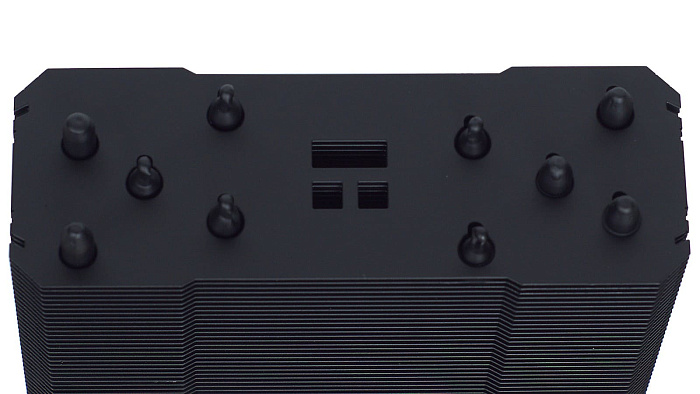

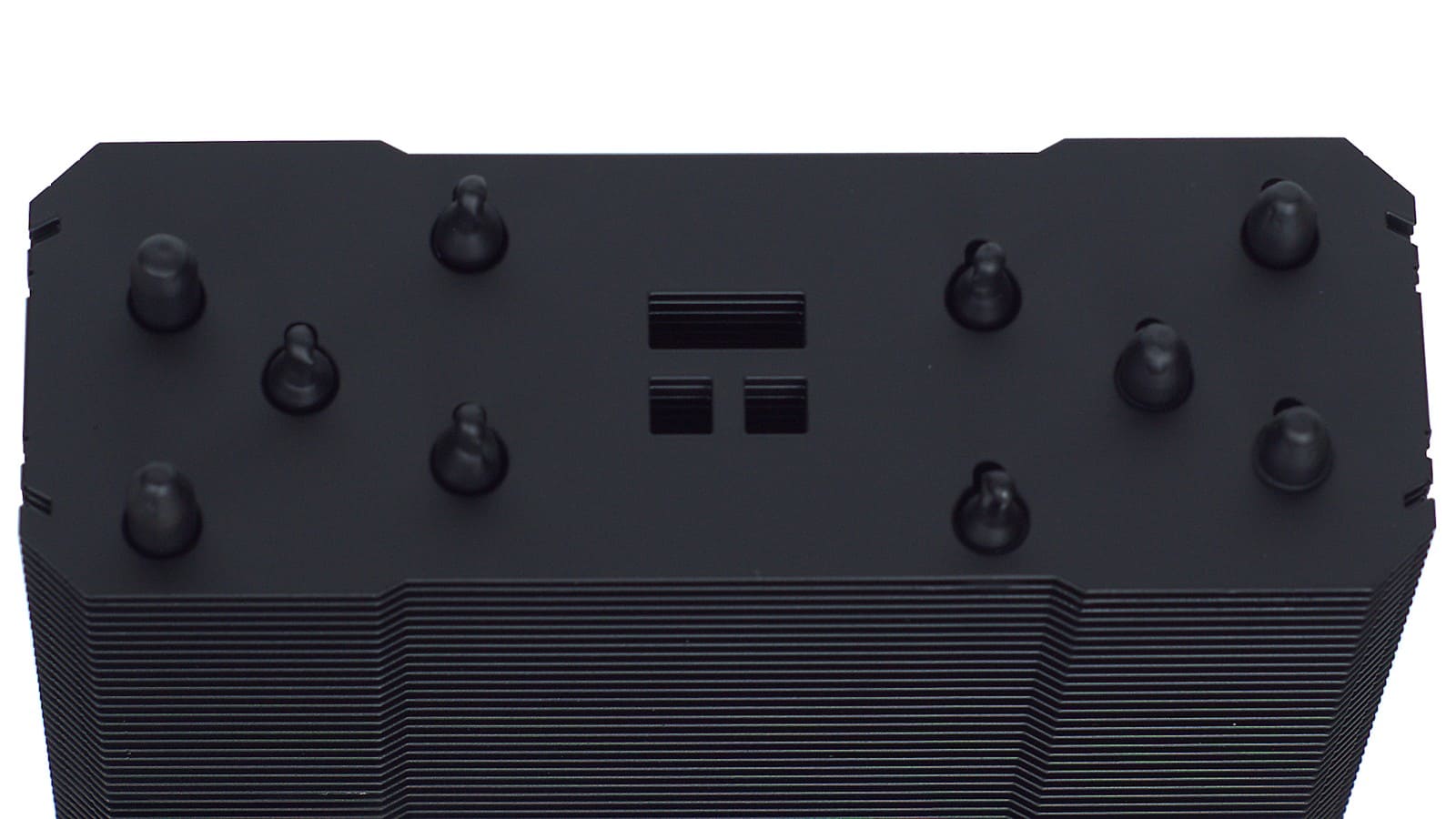

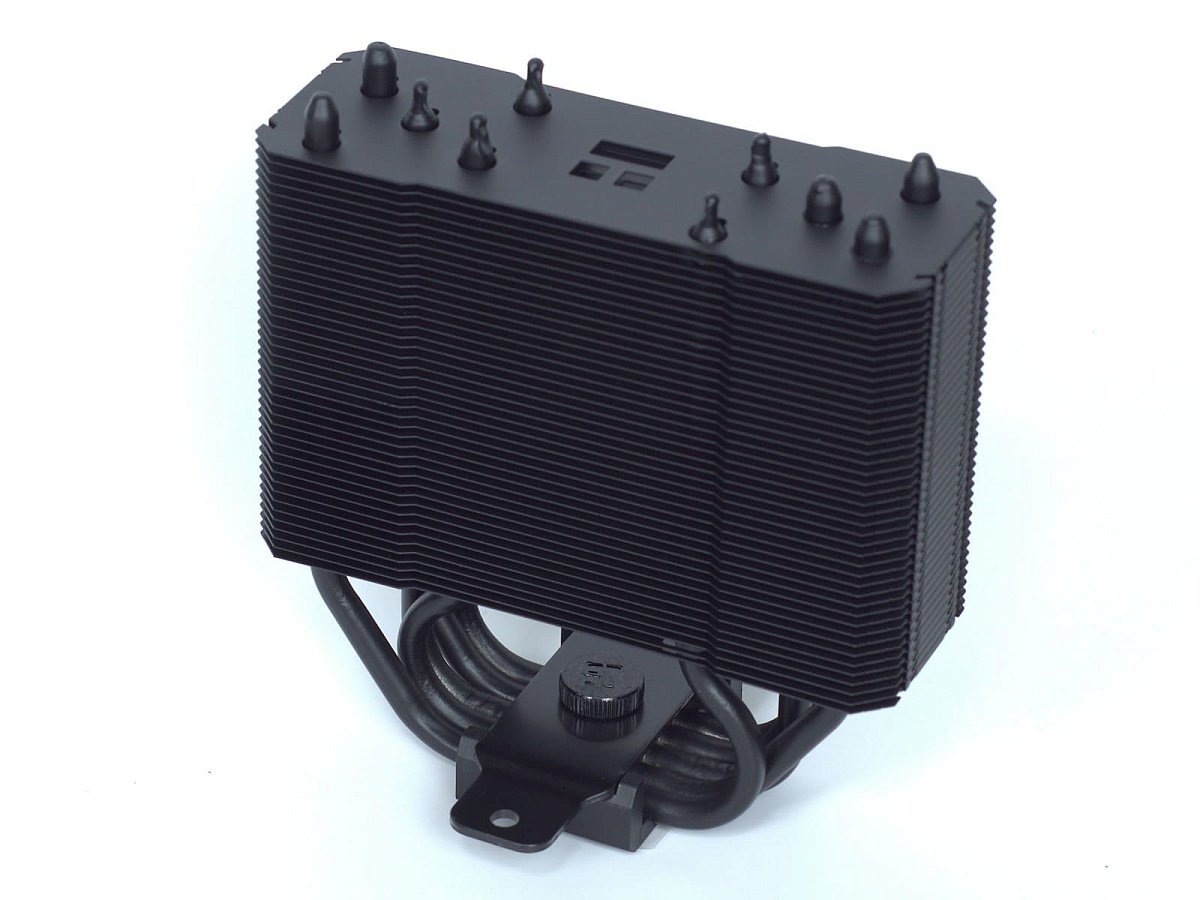

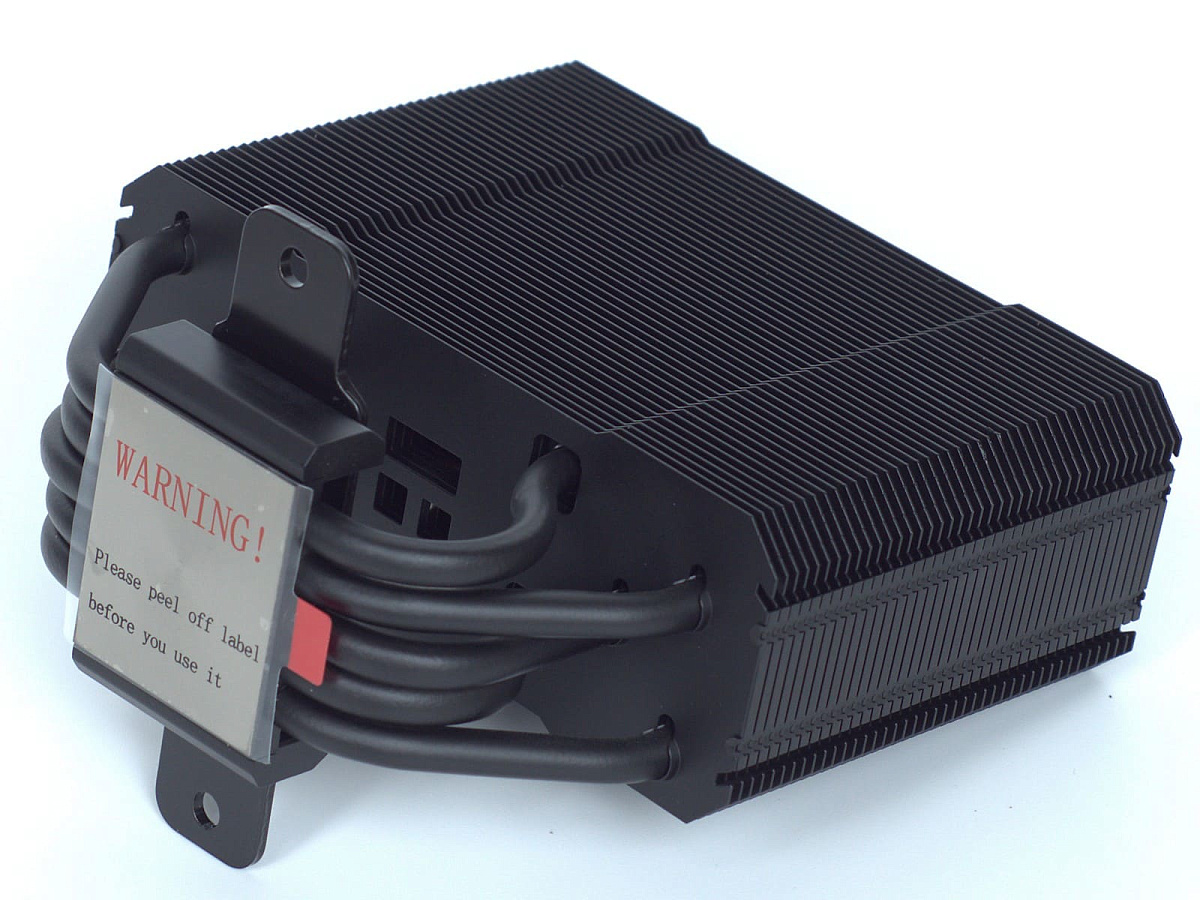

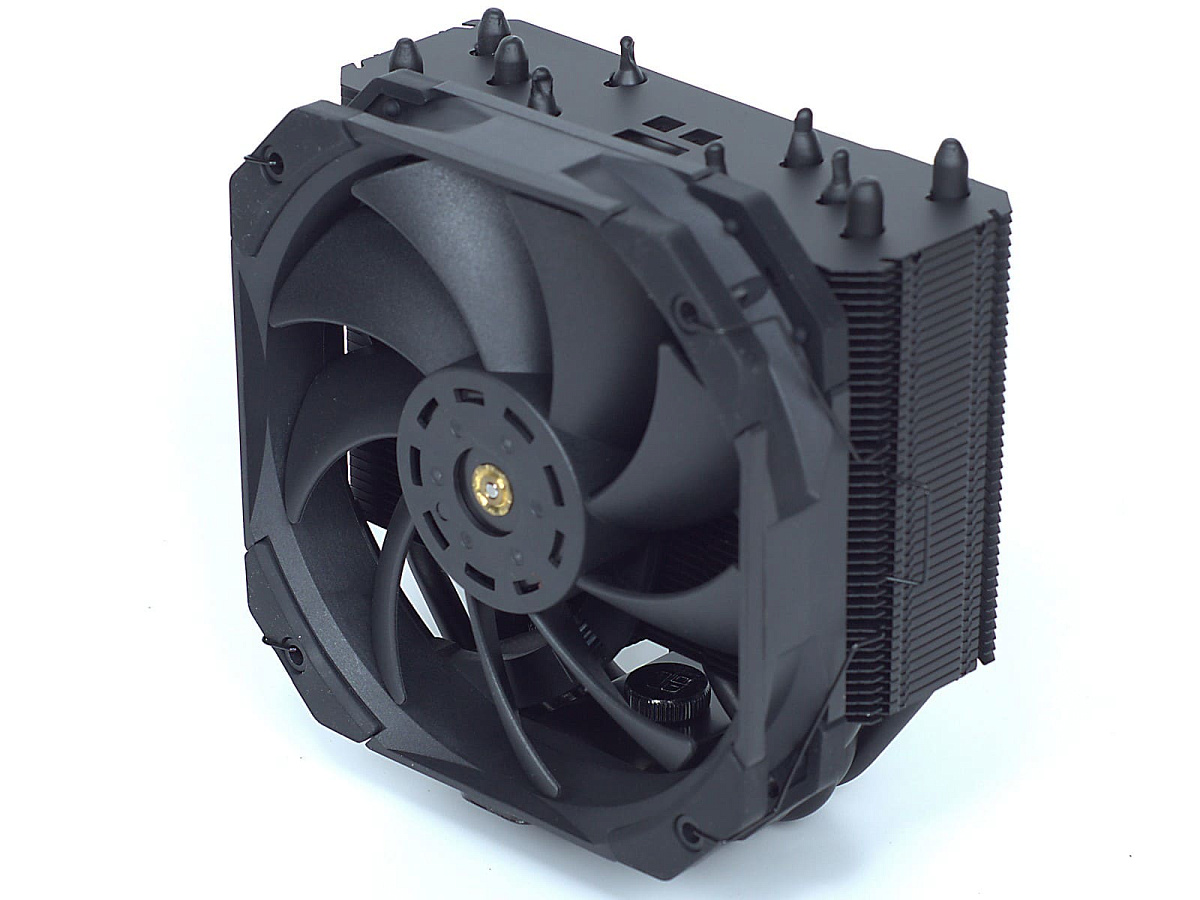

Для кулера Thermalright TR-TA120 EX Mini Black, несмотря на компактный вид, черный цвет придает ему солидности. Он, как и остальные рассматриваемые кулеры, имеет поддержку современных платформ AMD AM4/AM5 и Intel LGA115x/1200/17xx/20xx. Весит кулер немного - около 600 грамм.

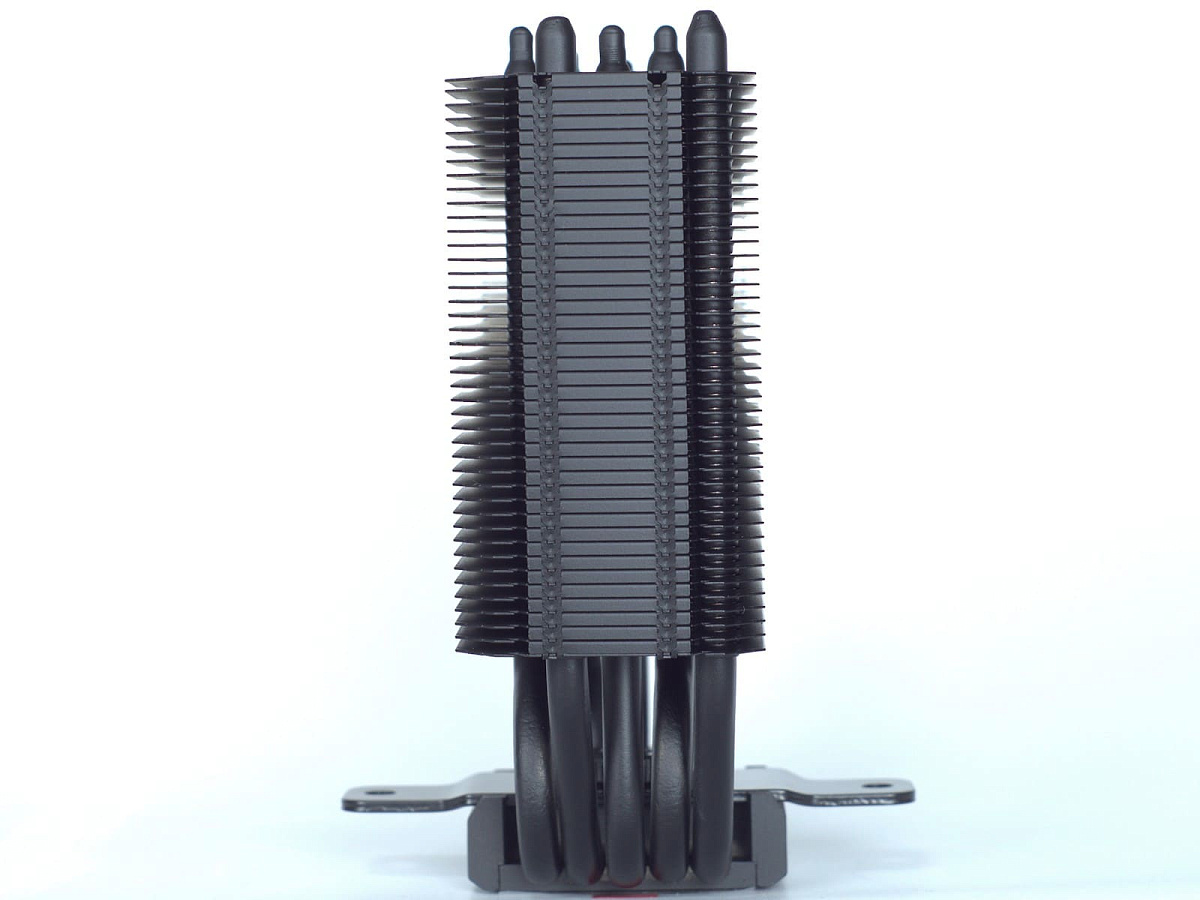

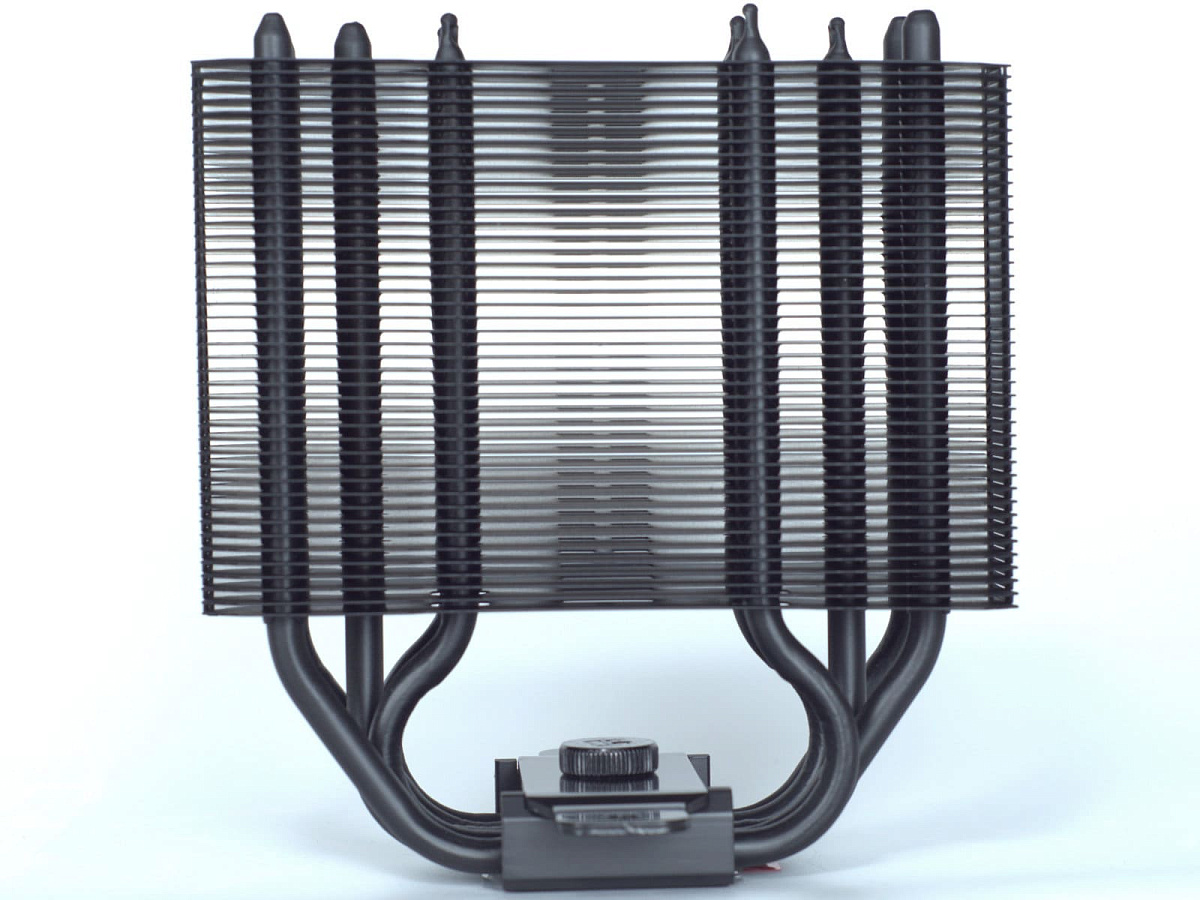

Имея симметричную конструкцию радиатора, схожую с Thermalright TR-TA140 EX White, где используются пять 6 мм медных тепловых трубки, его размеры меньше: 124 х 45 мм х 135 мм (ширина х длина х высота).

Он также узкопрофильный, с загнутыми краями по узкой стороне. При своей небольшой высоте и таким же межреберным расстоянием 1,6 мм общее количество пластин в нем меньше – 42 шт.

Профиль пластин такой же, как и у старшей модели TA140 EX, только по длине пластины короче.

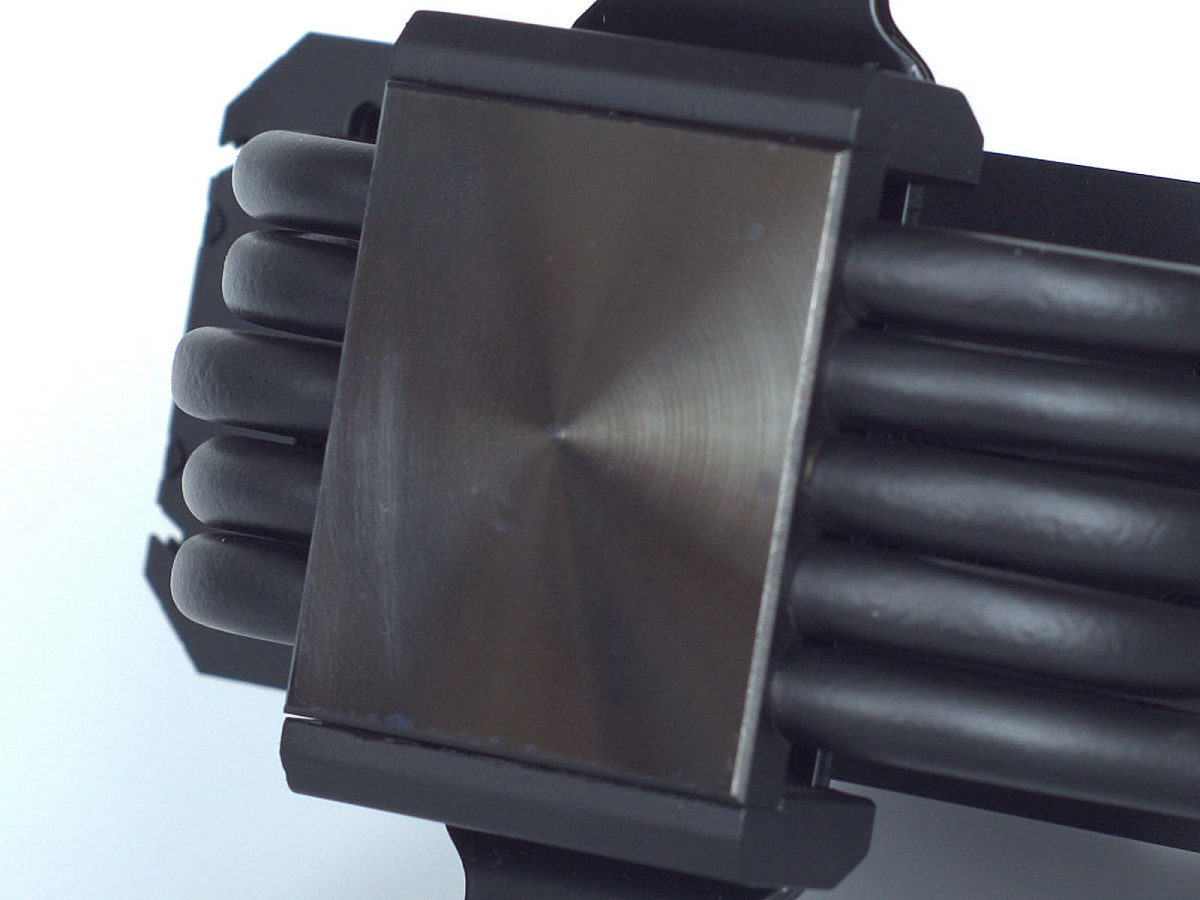

Основание у радиатора медное и с никелировкой. Качество обработки очень хорошее; для него также характерно наличие небольшой выпуклости по центру.

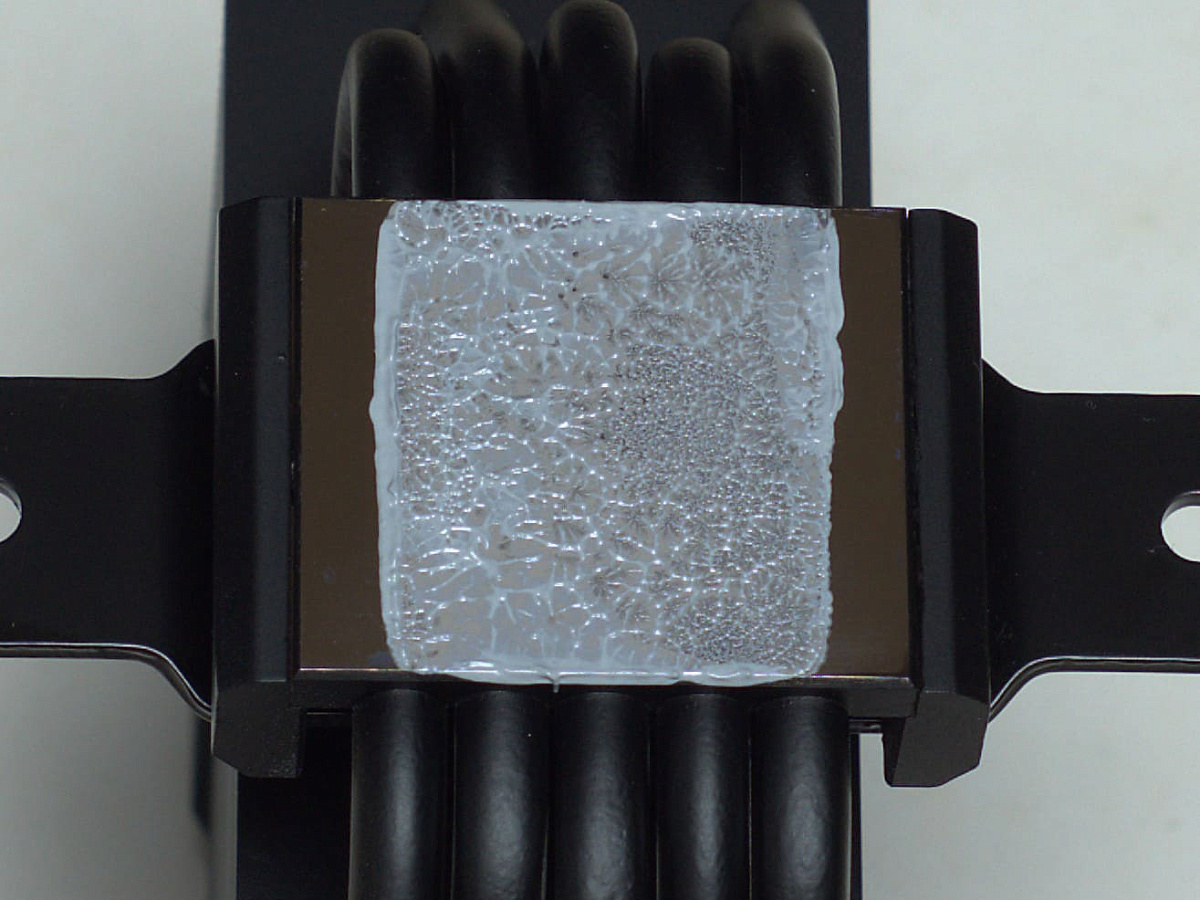

Отпечаток термопасты получился неплохой (на фото отпечаток немного «свезен» при снятии радиатора).

Процесс установки

Монтаж рассматриваемых кулеров Thermalright не должен вызвать особых проблем, но вместе с тем некоторые из них потребуют большего времени в случае использования платформы Intel LGA1700.

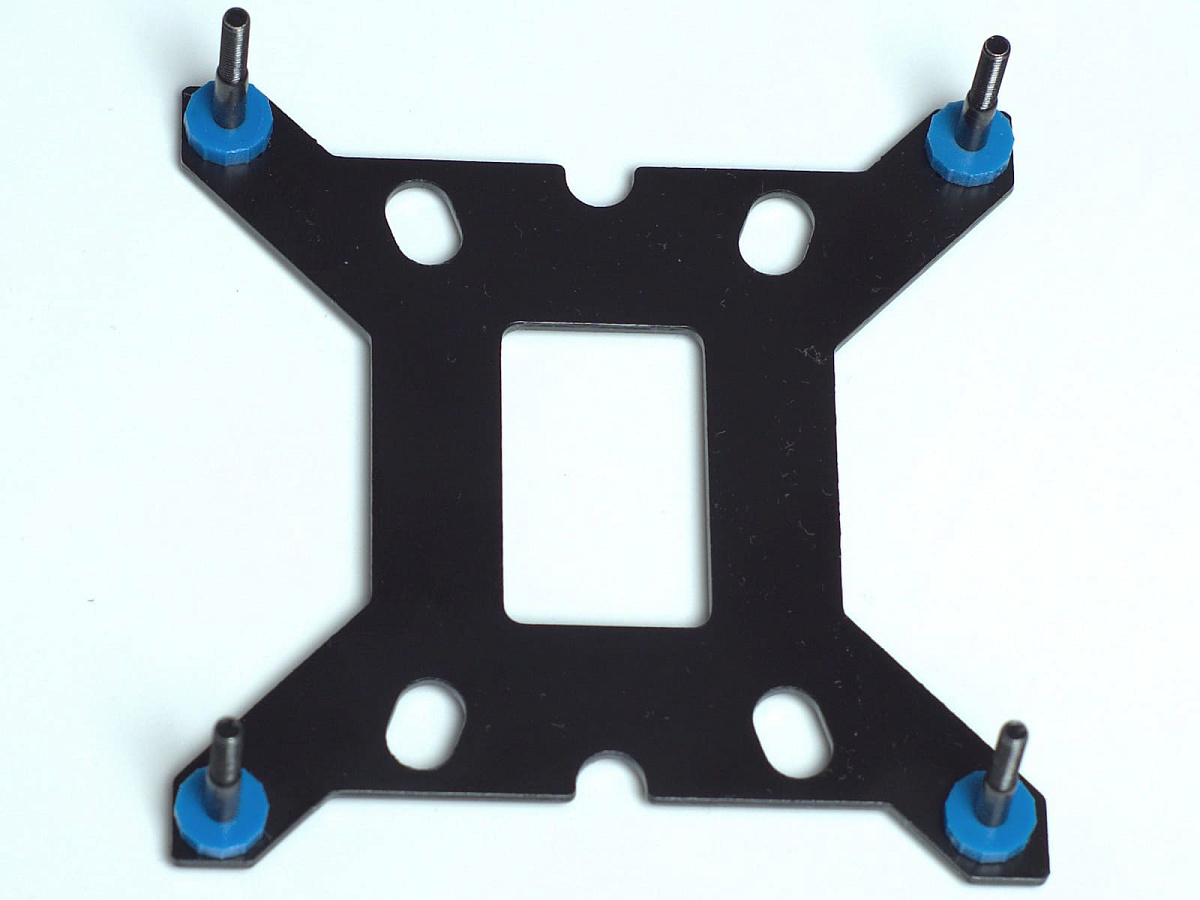

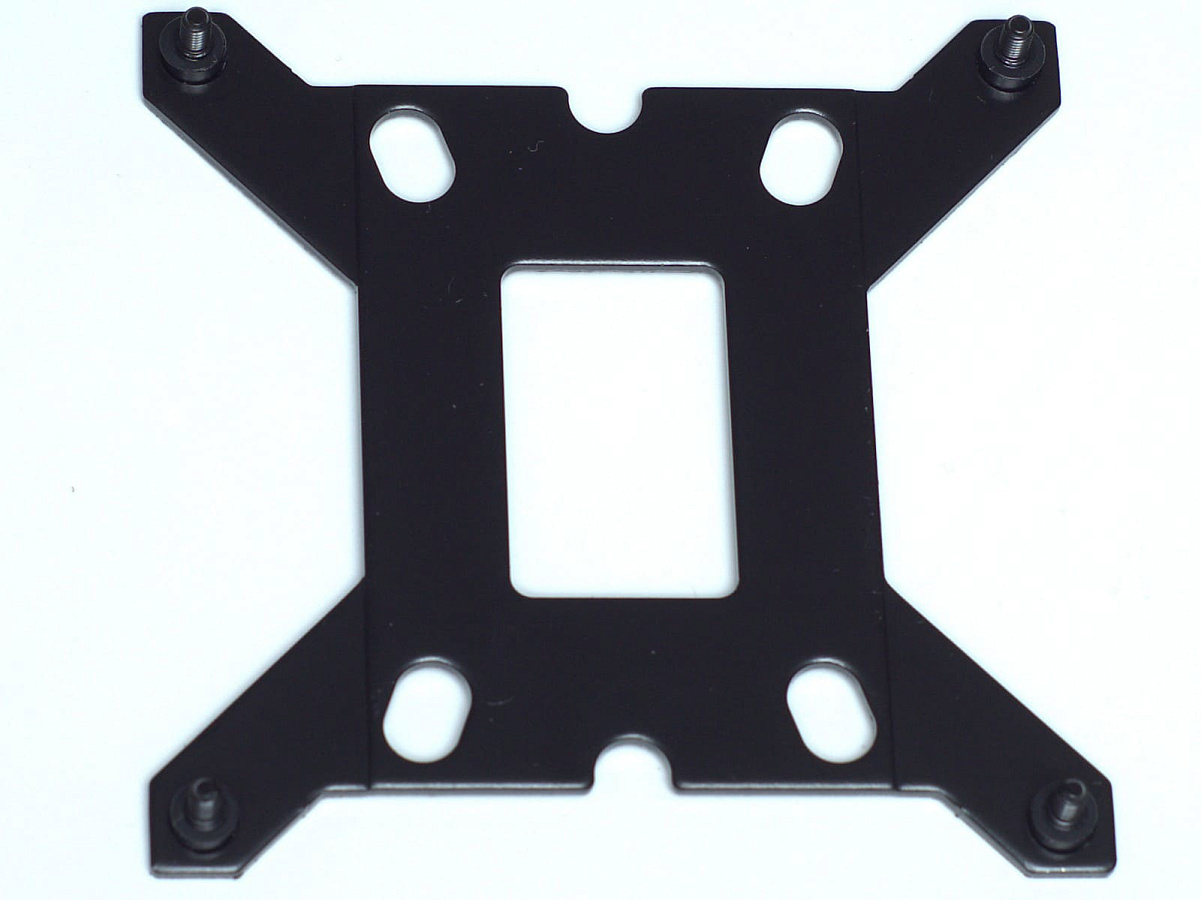

Например, кулер Thermalright Ultra-120 EX Rev.4 White имеет в комплекте отдельный бекплейт для платформы Intel LGA1700, поэтому он устанавливается сразу.

В остальных кулерах бекплейт необходимо собирать, на что потребуется некоторое время.

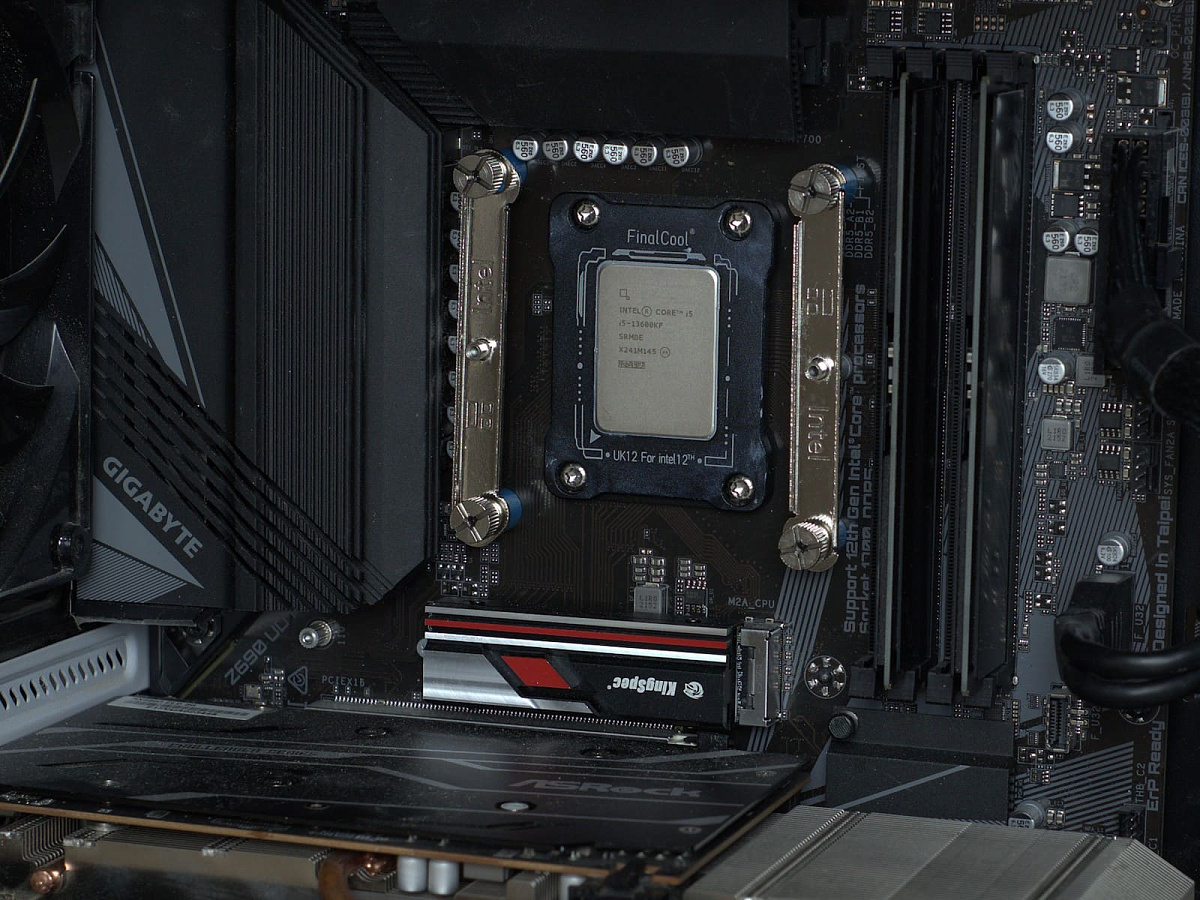

А далее процедура стандартная – фиксируем пластины крепления.

Устанавливаем радиатор и…

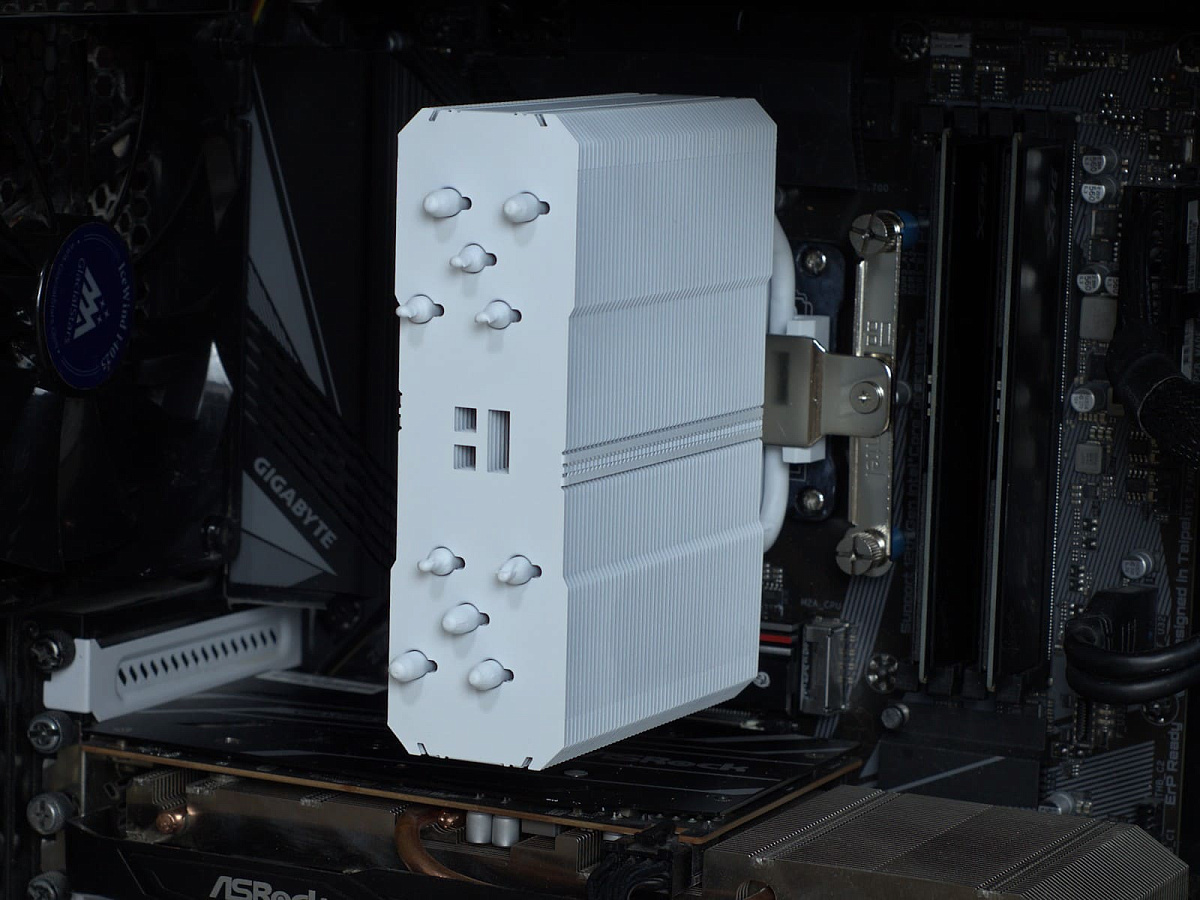

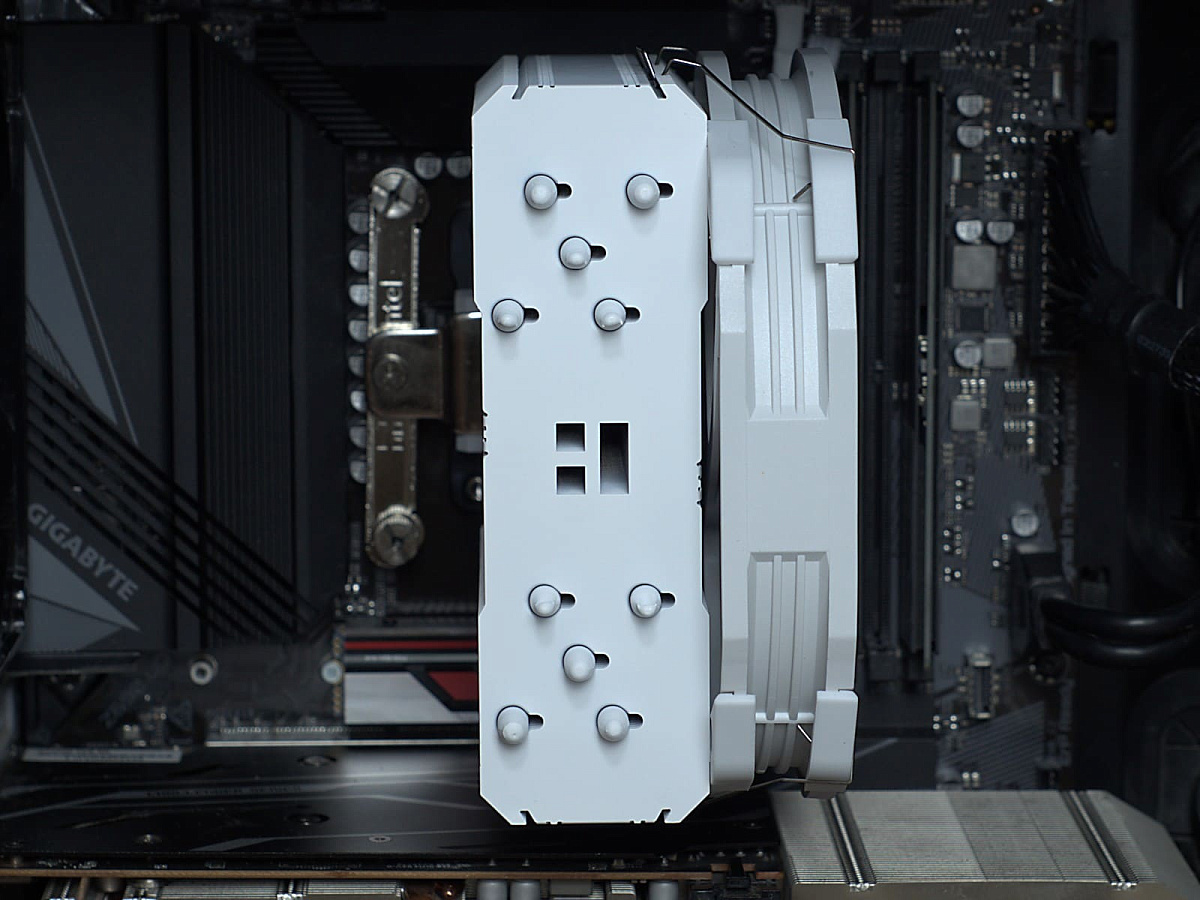

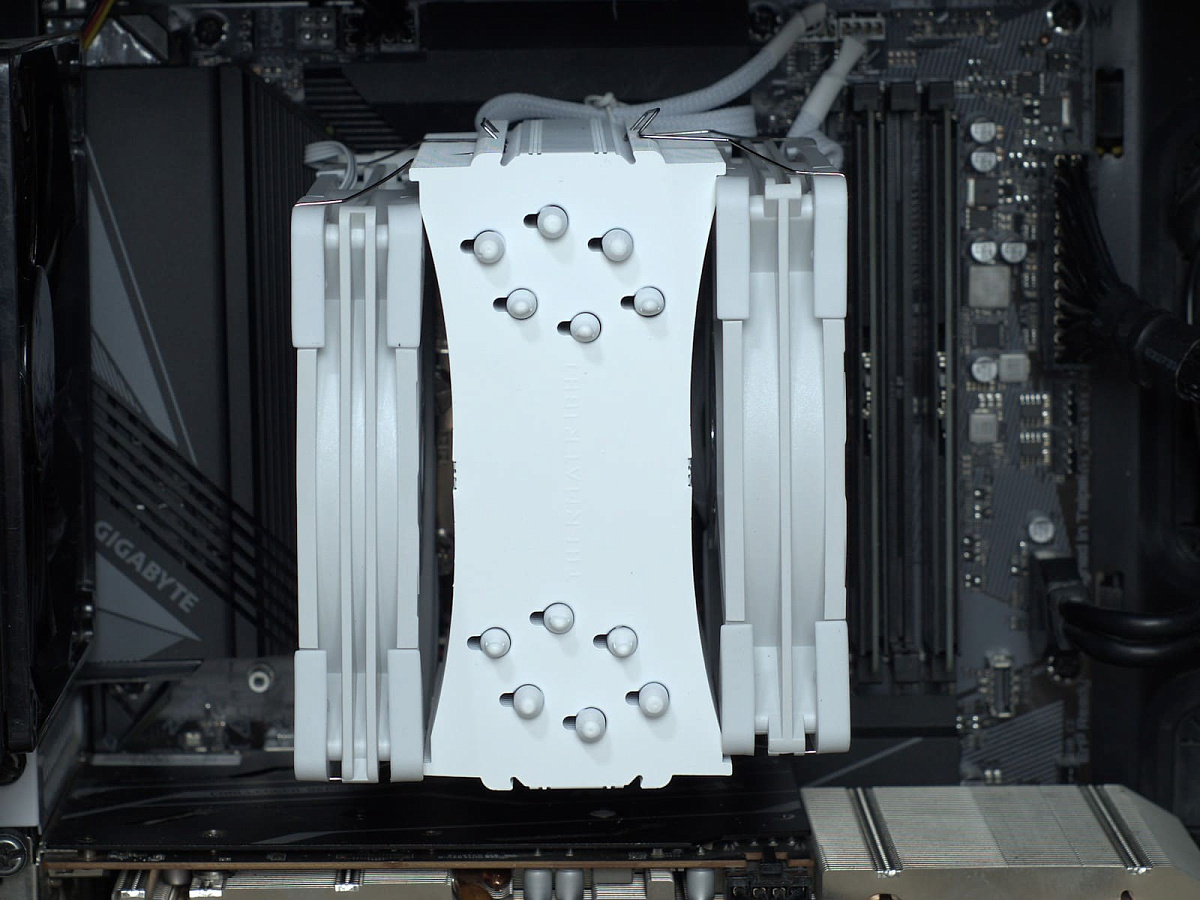

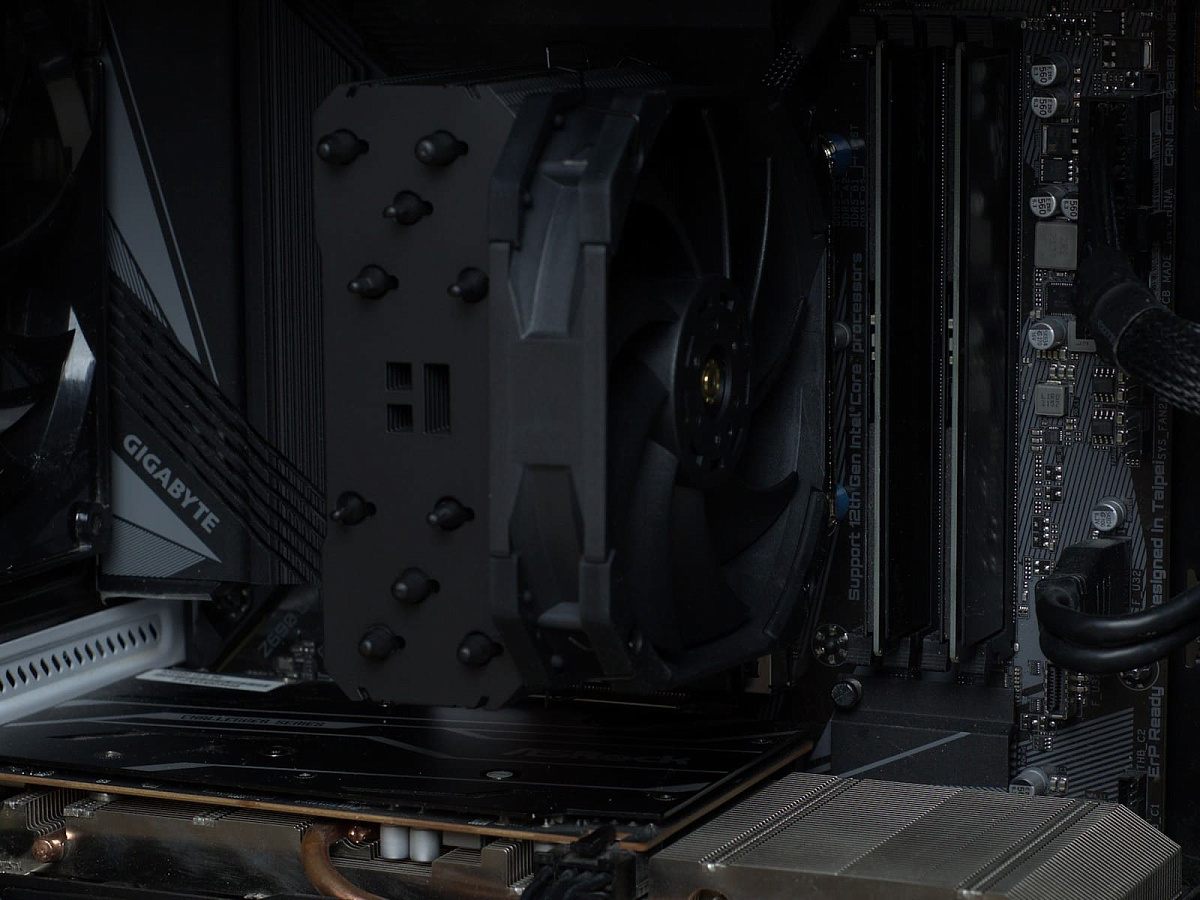

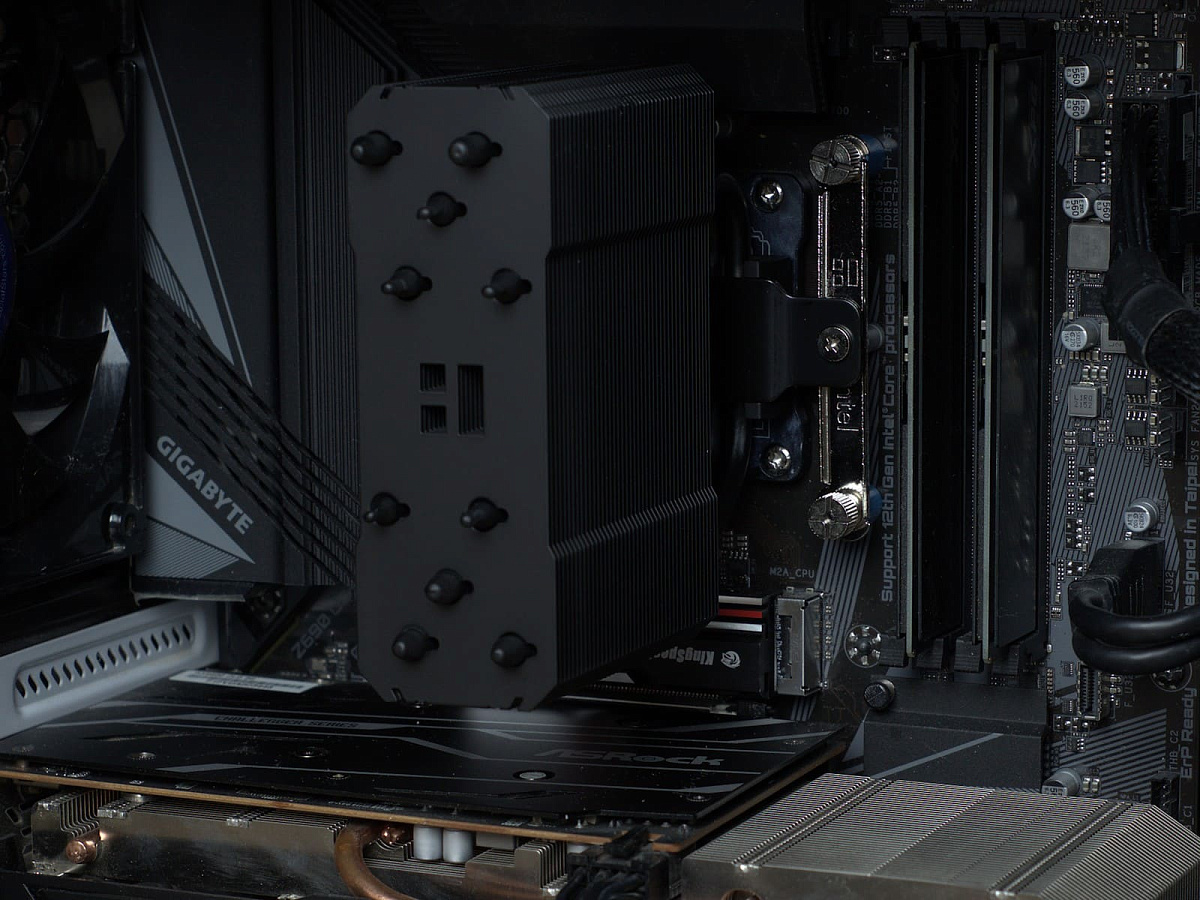

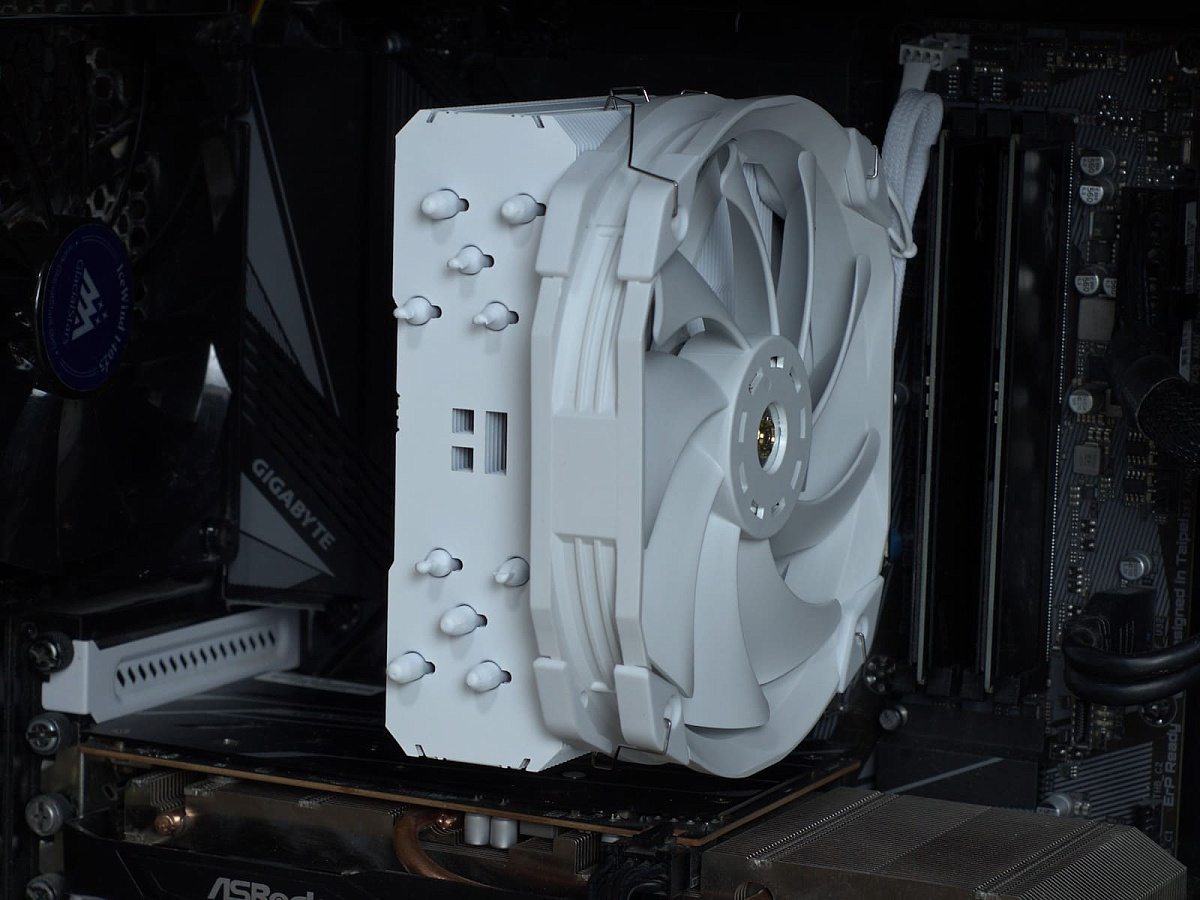

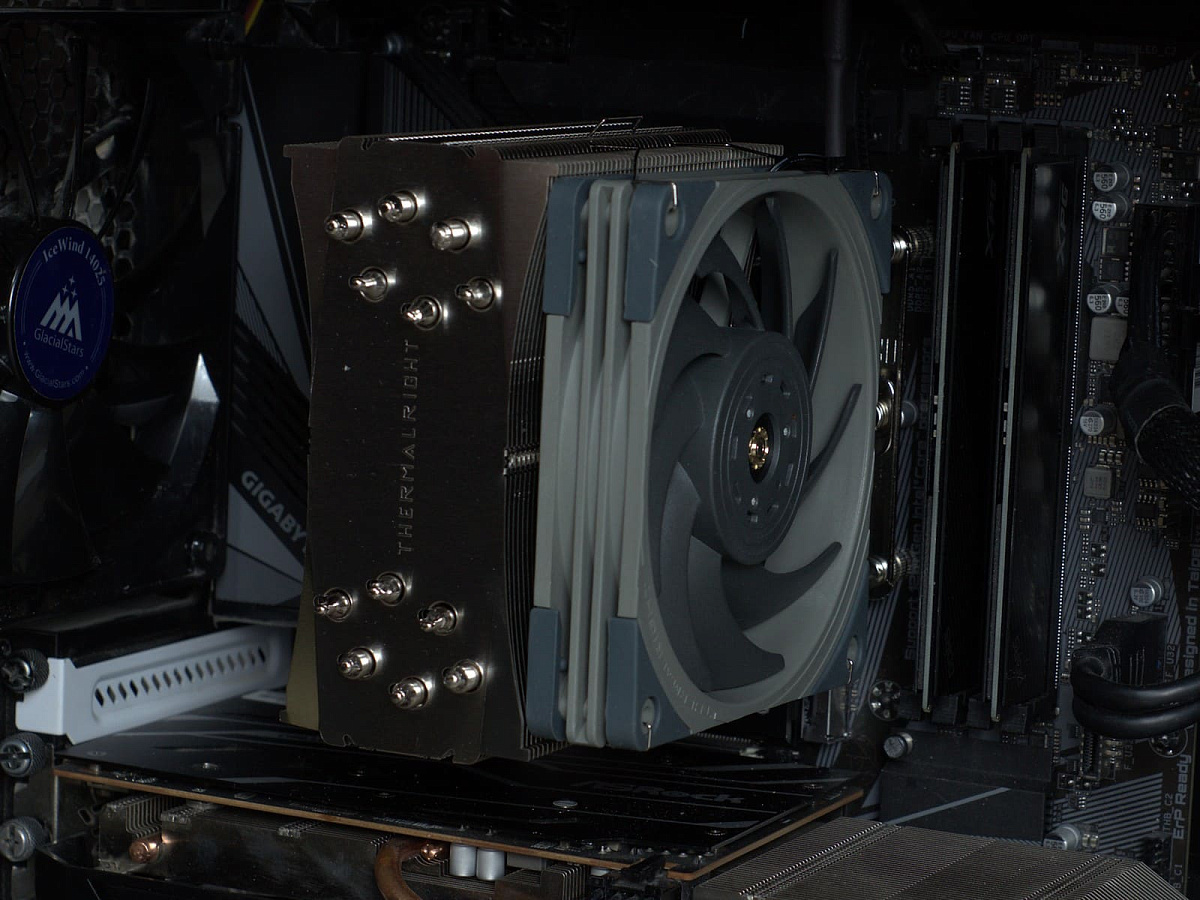

… затем вентилятор(ы). Финальный результат на фото – кулеры (слева направо) Thermalright TA120 EX Mini Black, Thermalright TA140 EX White, Thermalright Ultra-120 EX Rev.4 White и Thermalright Ultra-120 EX Rev.4.

Тестовый стенд

Центральный процессор

Intel Core i5-13600KF

Система охлаждения

Кулеры Thermalright TA120 EX Mini Black, Thermalright TA140 EX White, Thermalright Ultra-120 EX Rev.4 White, Thermalright Ultra-120 EX Rev.4 и Noctua NH-D15

Термопаста

ARCTIC MX-2

Материнская плата

Gigabyte Z690 UD AX

Оперативная память

2x8 Гбайт DDR5-5200 ADATA XPG Hunter AX5U5200C388G-SHTBK

Видеокарта

ASRock Radeon RX 6600 Challenger D CLD 8GB

Накопители

SSD NVMe KingSpec XG7000-1TB PRO

Корпус

Fractal Design Define 5

Блок питания

be quiet! Straight Power 11 650W

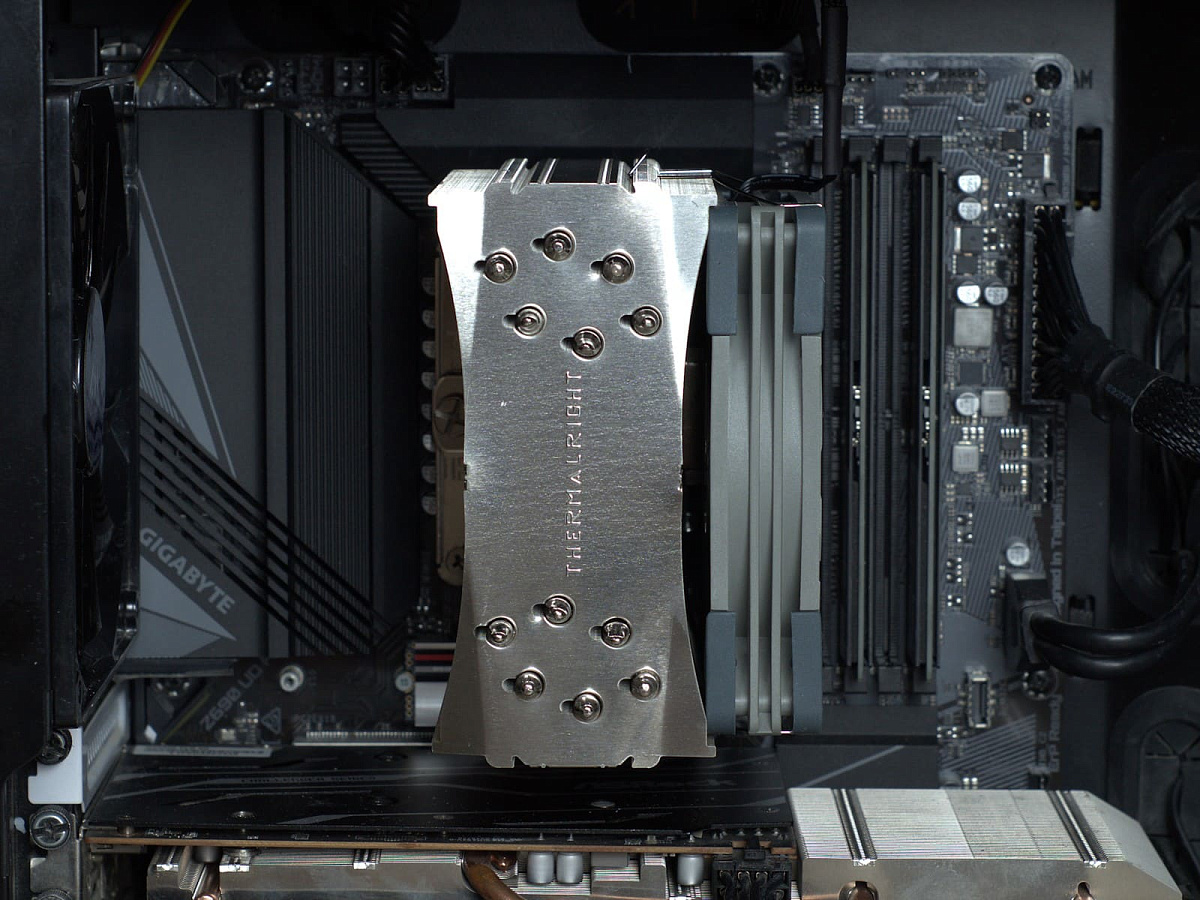

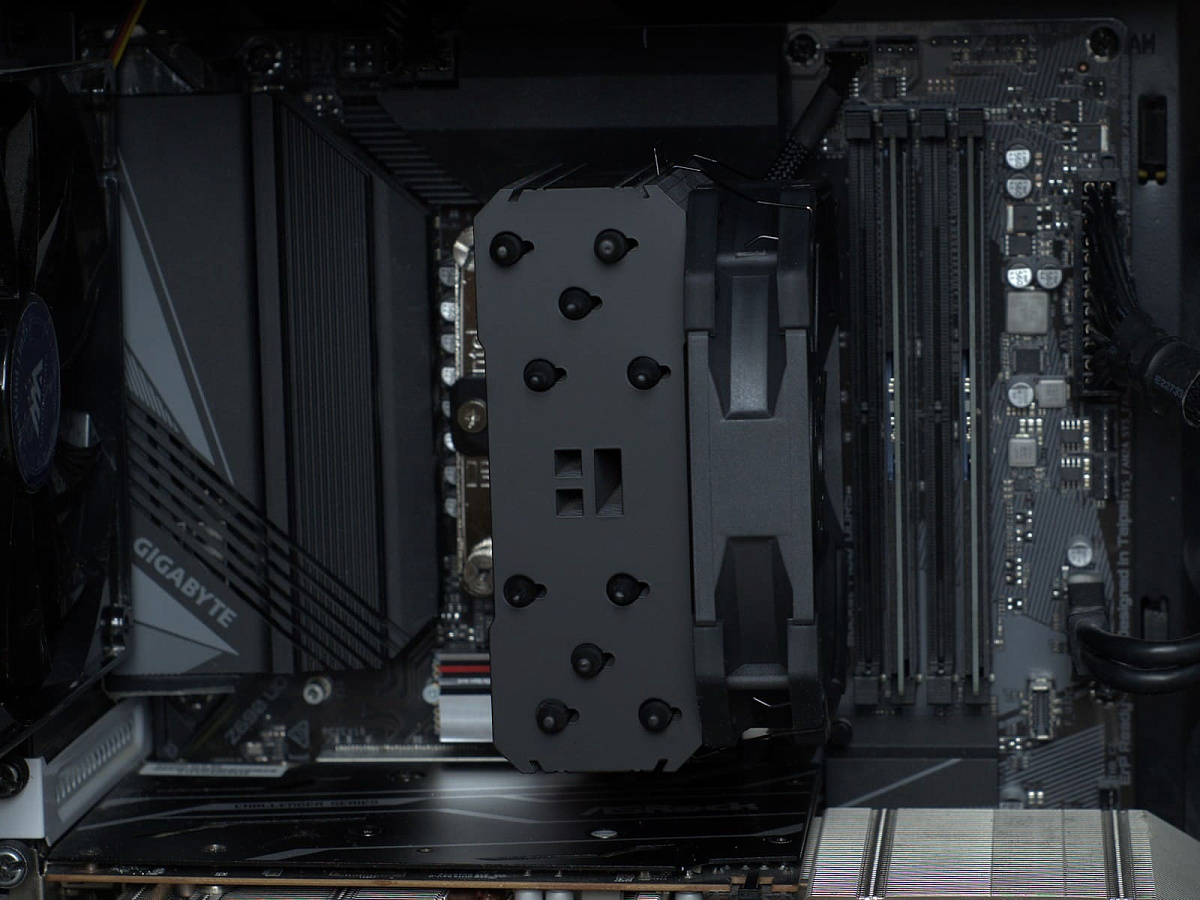

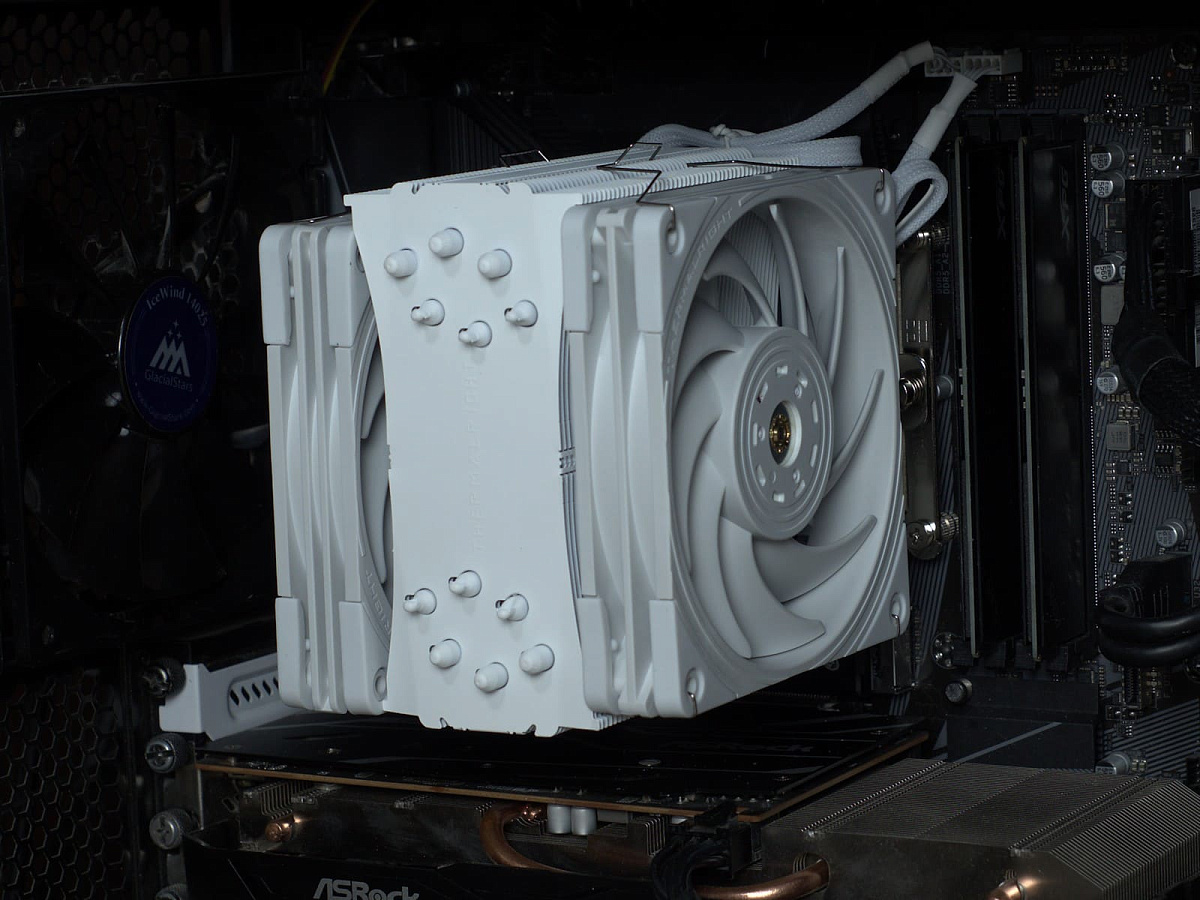

Особенности конструкции кулеров обеспечивают им высокую совместимость с околосокетным пространством, особенно с модулями оперативной памяти. Если говорить о внешнем виде, то каждый из них по своему уникален.

На уровне серий Ultra и TA используются разные профили пластин (в Ultra-120 еще и асимметричная форма радиатора), да и цветовое исполнение также преображает вид кулеров.

В самих моделях серии можно выделить разницу в размерах радиатора (серия TA) и количестве используемых вентиляторов (серия Ultra-120). Причем среди рассматриваемых кулеров модель Thermalright TA120 EX Mini Black является самой компактной.

Методика тестирования

Обороты вентиляторов кулеров изменялись с помощью контрольной панели Scythe Kaze Master KM01-BK.

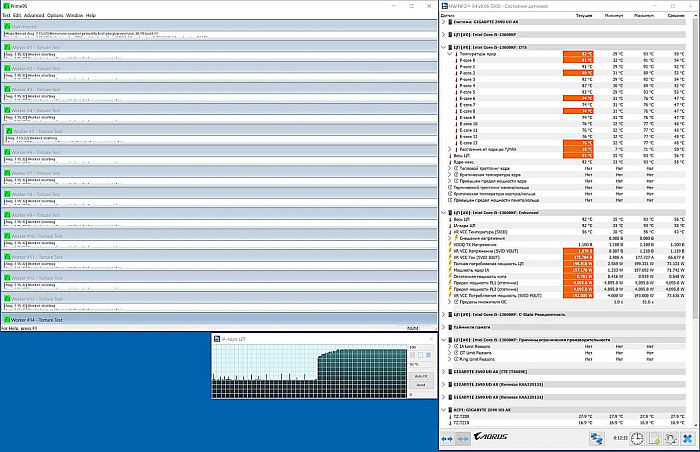

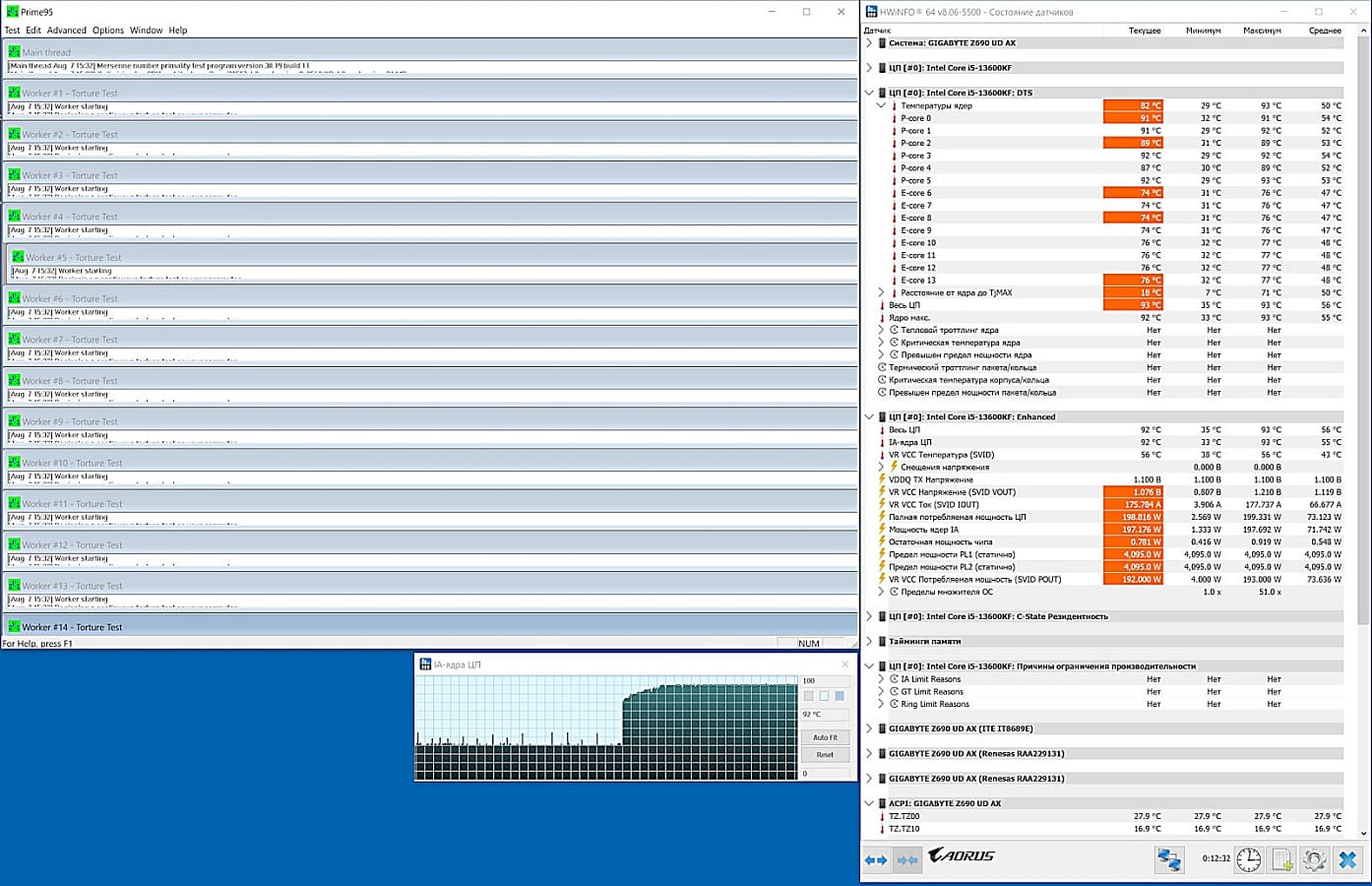

Показания температуры снимались с помощью утилиты HWiNFO64 v8.06 (бралось максимальное значение температуры процессора, обычно совпадающее с максимальной температурой самого горячего P-ядра). Для максимальной загрузки процессора Intel Core i5-13600KF использовалась утилита Prime95 (тест Small FTTs, x14). Потребление системы от розетки в простое составило 79 Вт, под нагрузкой - 300 Вт (по показаниям утилиты HWiNFO64 потребление процессора доходило до 198 Вт). На момент тестирования температура в помещении находилась на уровне 25.9-26.3 °С.

Для измерения уровня шума использовался прибор китайского производства с заявленными характеристиками: диапазон измерений - 30–130 дБ; погрешность измерений ±1,5 дБ; точность измерений - 0,1 дБ.

Результаты тестирования

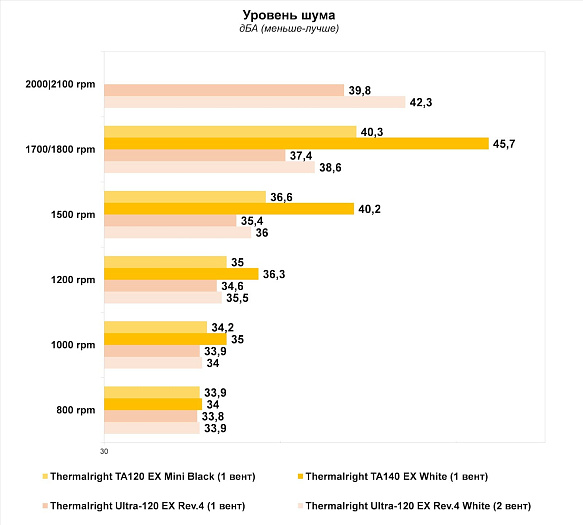

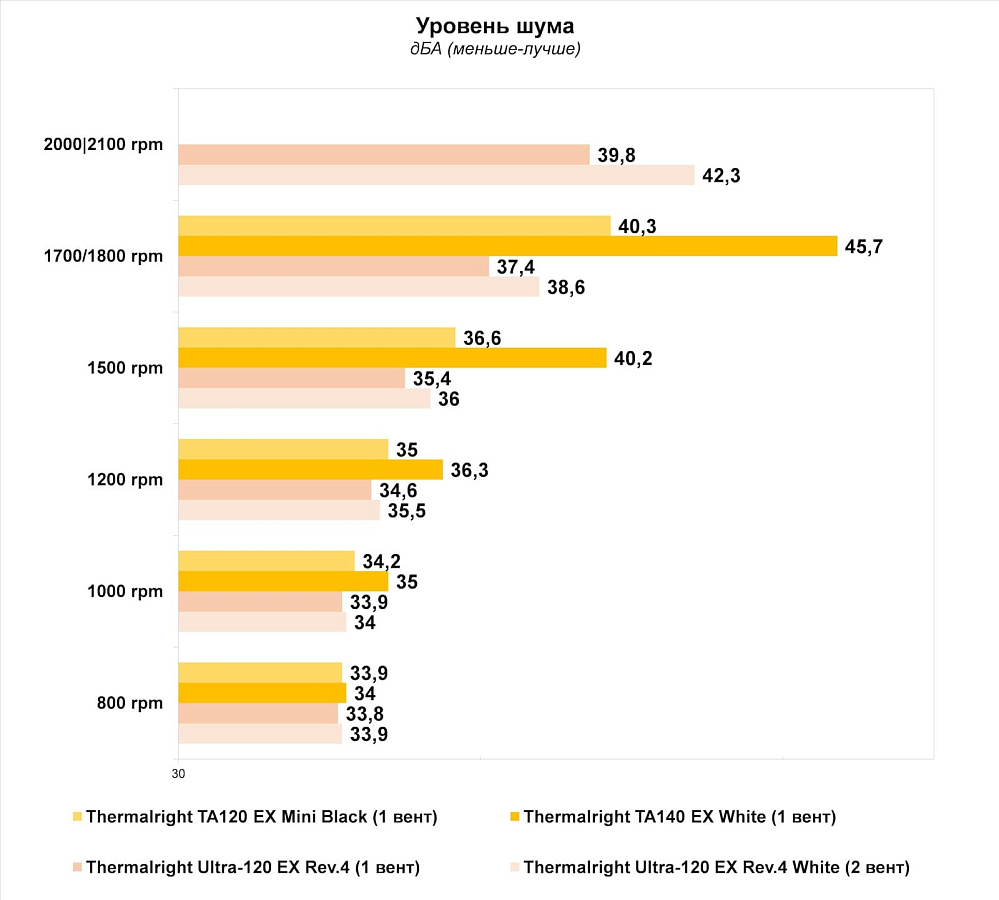

Уровень шума

Из рассматриваемых кулеров самым шумным получился Thermalright TA140 EX White, который обладает производительным 140 мм вентилятором Thermalright TL-D14X-W (максимальные обороты - 1800 rpm). С ним комфортный уровень шума обеспечивается при оборотах 1200 rpm и менее.

Двухвентиляторный Thermalright Ultra-120 EX Rev.4 White, у которого максимальные паспортные обороты 120 мм вентиляторов составляют 2150 rpm (по факту работали при 2000 rpm), демонстрирует несколько меньший уровень шума. Умеренный уровень шума достигается при оборотах до 1500 rpm, а тихой работе можно говорить при оборотах вентиляторов менее 1200 rpm. При сопоставимых оборотах он работает несколько тише, чем 120 мм вентилятор кулера Thermalright TA120 EX Mini Black, максимальные обороты которого даже оказались ниже заявленных (1700 rpm против 1850 rpm).

Наибольший диапазон оборотов (до ~1500 rpm), при которых обеспечивается умеренный уровень шума, показал кулер Thermalright Ultra-120 EX Rev.4, оснащенный одним 120 мм вентилятором Thermalright TL-B12G. Его тихая работа возможна вплоть до 1300 rpm.

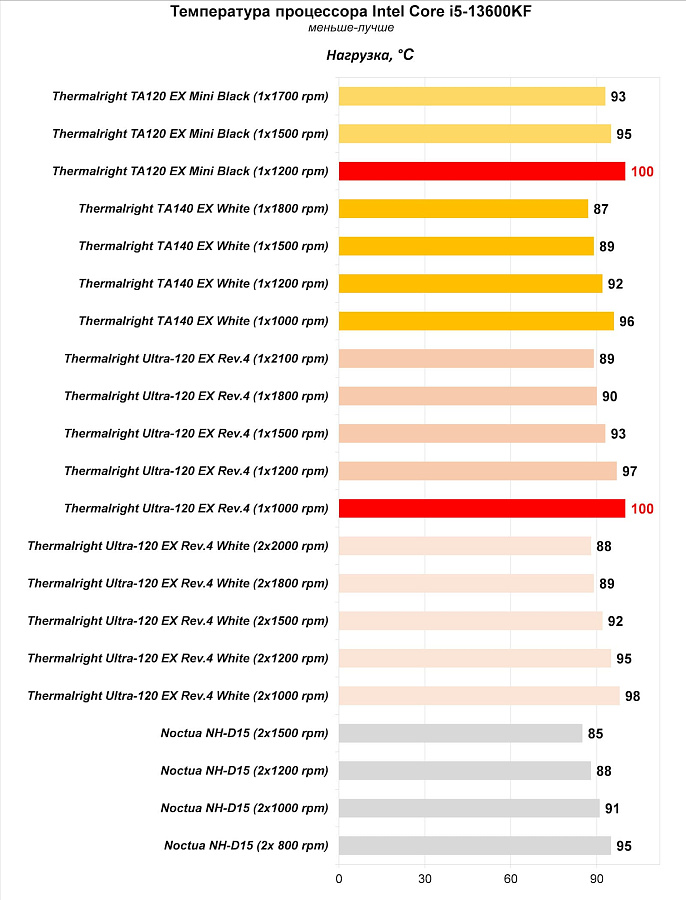

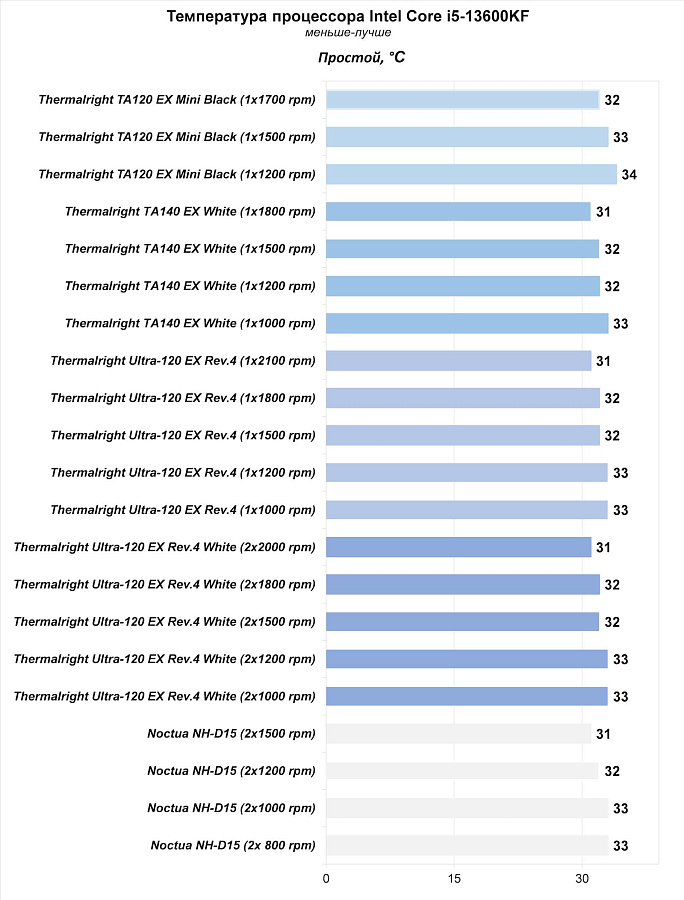

Температуры

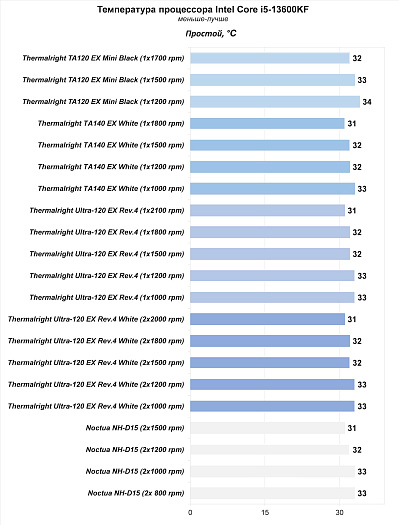

Режим простоя не выявил аутсайдеров. Разницы в результатах между кулерами при сопоставимых оборотах вентиляторов практически нет, разве только компактный Thermalright TA120 EX Mini Black проигрывает остальным кулерам 1°С.

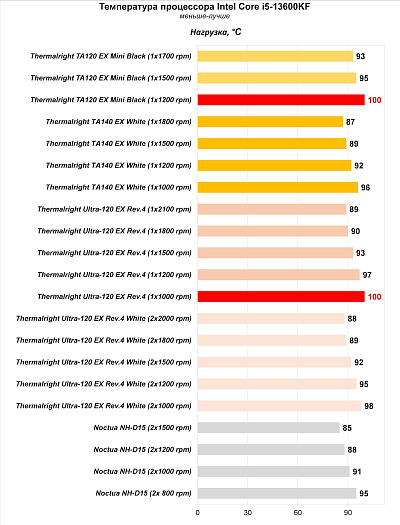

Он же (Thermalright TA120 EX Mini Black) из-за своих небольших размеров оказался способен охлаждать процессор Intel Core i5-13600KF только при высоких оборотах вентилятора (от 1500 rpm).

Среди протестированных кулеров лучший результат показал Thermalright TA140 EX White (кроме Noctua NH-D15), который обладает производительным 140 мм вентилятором, выигрывая на максимальных оборотах у остальных 1-2 °С, даже обладая 5-ю тепловыми трубками.

Стоит выделить неплохую работу кулера Thermalright Ultra-120 EX Rev.4 White, который оснащен двумя 120 мм вентиляторами, что позволяет ему успешно охлаждать процессор Intel Core i5-13600KF и при невысоких оборотах (1000-1200 rpm).

Ожидаемо, что немного уступает последнему его тезка Thermalright Ultra-120 EX Rev.4, имеющий только один 120 мм вентилятор.

Выводы

В первую очередь стоит начать с двух кулеров из серии Ultra-120, так как на обзоре у нас побывал еще один представитель Thermalright Ultra-120 EX Rev.4 Black (в черном цвете с возможностью установки красных демпферов на вентиляторы).

Сейчас же на рынке можно купить кулер Thermalright Ultra-120 EX Rev.4 White в белом цвете по цене около 6000 рублей, который также обладает поддержкой современных платформ, высокой совместимостью с материнскими платами/корпусами и хорошей эффективностью охлаждения, особенно при невысоких оборотах вентиляторов.

В свою очередь кулер Thermalright Ultra-120 EX Rev.4, оснащенный только одним 120 мм вентилятором способен обеспечить достойный уровень охлаждения и его отличительная черта - это меньшая стоимость (от 5240 рублей), что может оказаться по душе тем пользователям, которые хотят сэкономить.

Переходя к серии TA, стоит отметить шумную работу вентиляторов. Выделим модель Thermalright TA140 EX White, которая оснащается производительным 140 мм вентилятором, и с учетом размеров радиатора он способен продемонстрировать высокую эффективность охлаждения. Вместе с тем он также обладает поддержкой современных платформ, включая AMD AM5, Intel LGA1700 и обеспечивает высокую совместимость с околосокетным пространством и Mid-Tower корпусами. Цена модели начинается от 3850 рублей.

И, конечно же, обратим внимание на компактный башенный кулер Thermalright TA120 EX Mini Black, который имеет высоту всего 135 мм и, с учетом размеров, демонстрирует хорошую эффективность охлаждения. При этом его стоимость сравнительно невысока - от 3600 рублей.

Из особенностей протестированных кулеров отметим отсутствие у всех моделей какой-либо подсветки, но это нельзя считать серьезным недостатком. Просто об этом нужно помнить.


Преимущества серии Ultra-120:

  • Стильный внешний вид
  • Высокая эффективность охлаждения
  • Поддержка современных платформ
  • Высокая совместимость с околосокетным пространством и с Mid-Tower корпусами
  • Наличие второго 120 мм вентилятора (для версии White)
  • Богатая комплектация

Недостатки серии Ultra-120:

  • Высокий уровень шума при оборотах вентилятора(ов) выше 1800 rpm

Преимущества серии TA (120 EX Mini Black и TA140 EX White):

  • Стильный внешний вид
  • Высокая эффективность охлаждения для своего уровня
  • Поддержка современных платформ
  • Небольшая высота 135 мм (для модели 120 EX Mini Black)
  • Богатая комплектация
  • Демократичная цена

Недостатки серии TA (120 EX Mini Black и TA140 EX White):

  • Шумные вентиляторы (особенно у версии TA140 EX White)
