Обзор корпуса Formula Crystal Z8 Floe

Компания Formula выпустила серию корпусов Crystal Z8 (или Cryatal, как написано на коробке). В серию вошли разные модификации в белом и черном исполнении: без вентиляторов Z8, Cosmic с шестью вентиляторами без настройки подсветки и самый продвинутый вариант - Floe с ARGB вентиляторами с зеркальными панелями по бокам.

Корпус выполнен в модном дизайне типа аквариум с возможностью модификации фронтальной панели – стекло можно заменить на Mesh вариант панели, идущей в комплекте.

Технические характеристики

Упаковка и комплект поставки

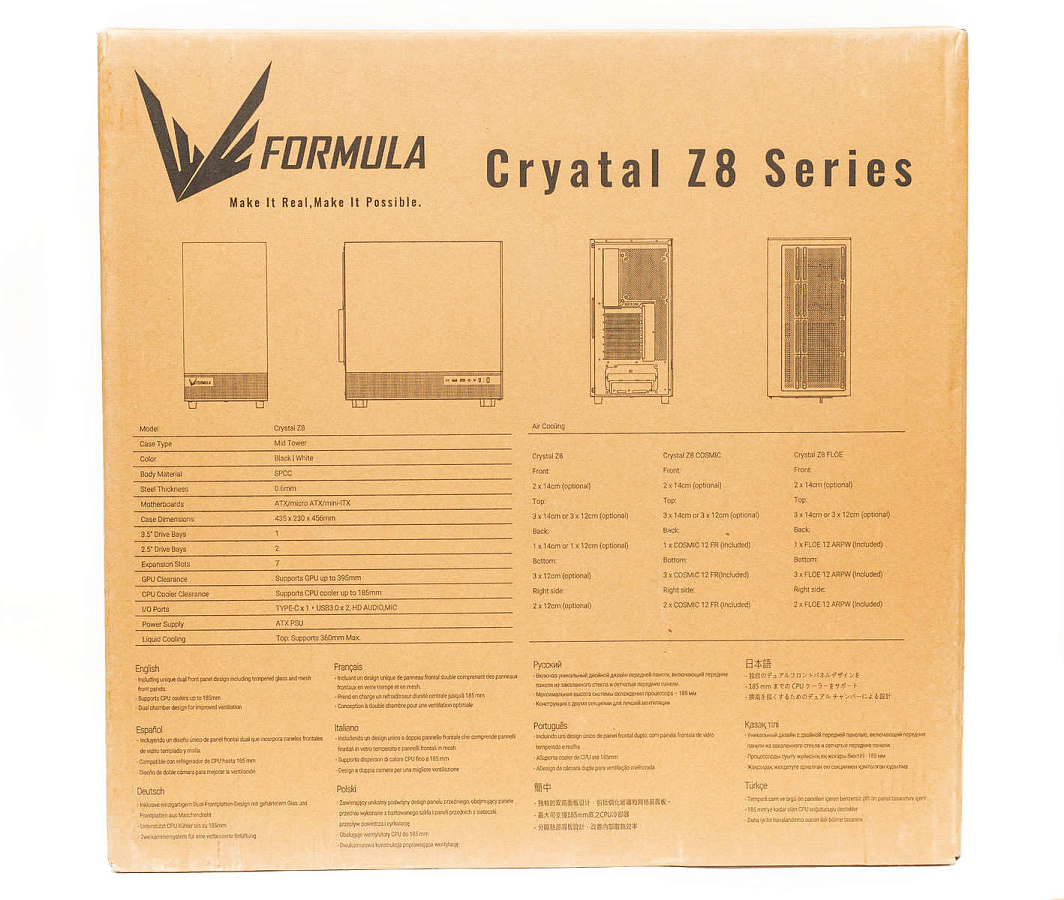

Корпус поставляется в картонной коробке. На одной стороне расположен фронтальный чертеж и указана модель, значками отмечен вариант дизайна. С другой стороны - чертежи во всех проекциях и технические характеристики изделия.

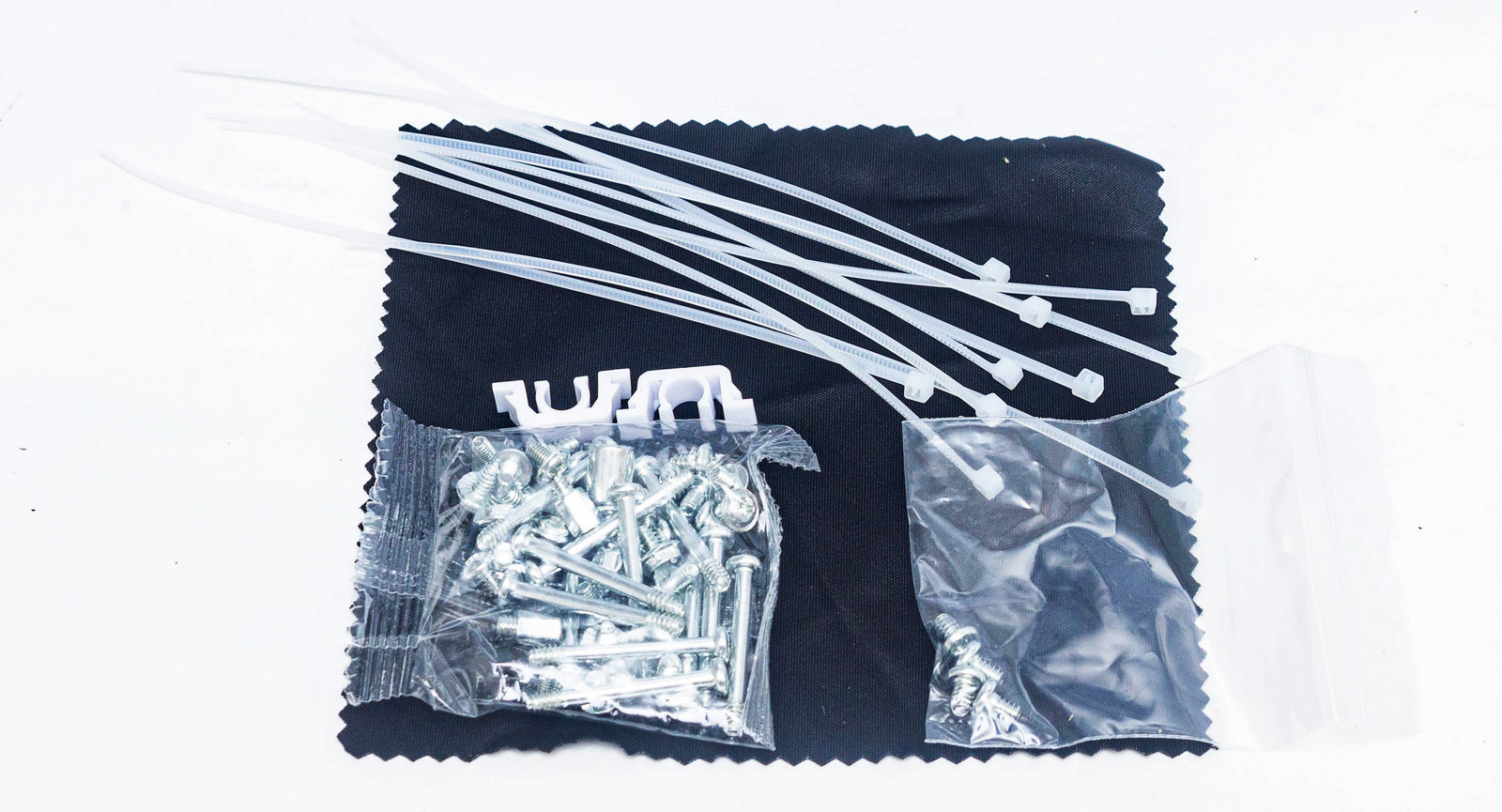

Корпус упакован в целлофан и зафиксирован демпферами из пенопласта, все панели фиксируются на липкую ленту. В картонной коробке комплект поставки: передняя сетчатая панель с направляющими для крепления вентиляторов, набор винтов, пластиковые стяжки, фиксаторы для панели, салфетка.

Внешний вид

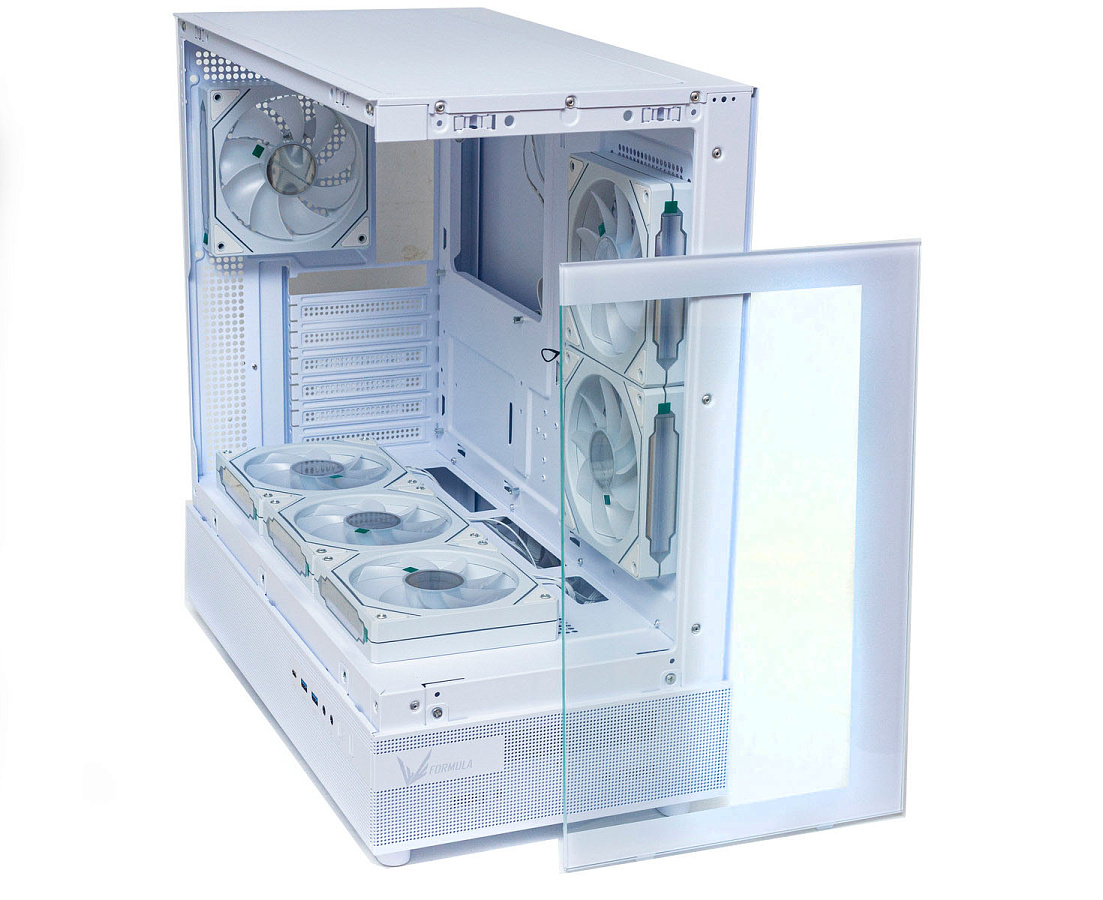

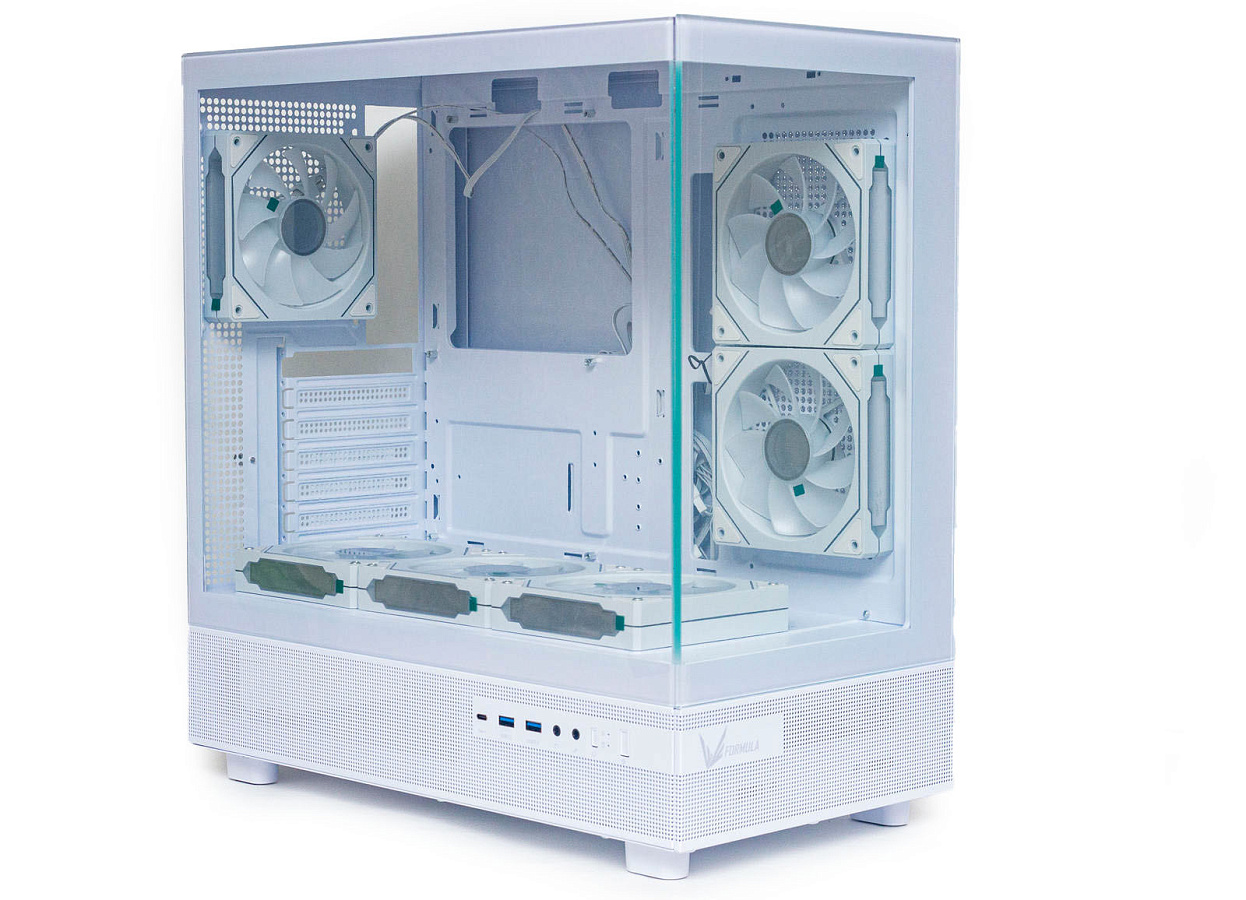

Корпус полностью выполнен из металла. Две панели (фронтальная и боковая) из стекла; переднее стекло толще бокового.

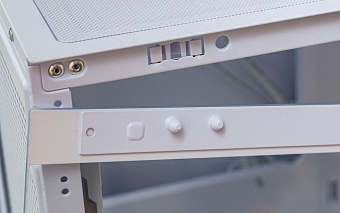

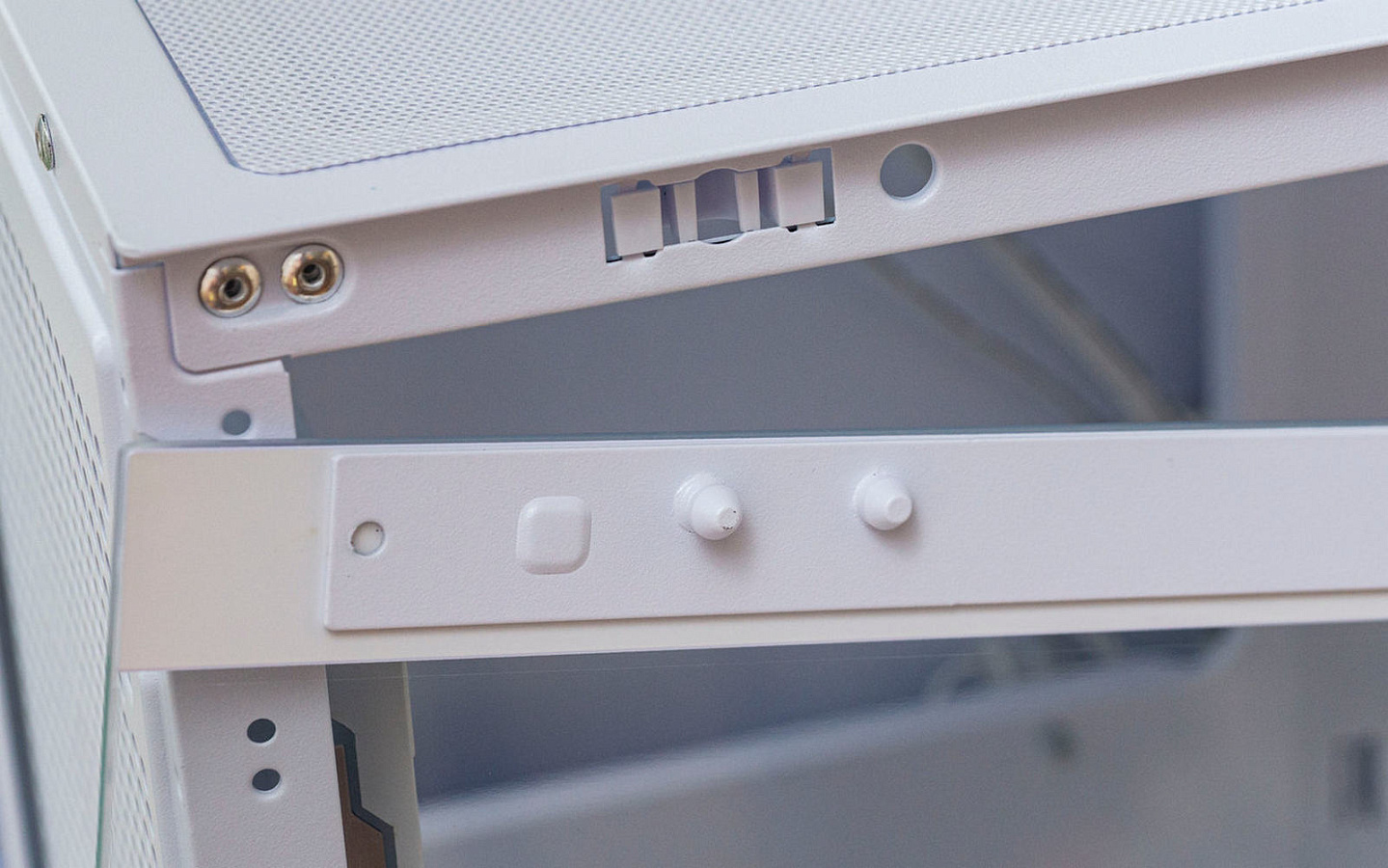

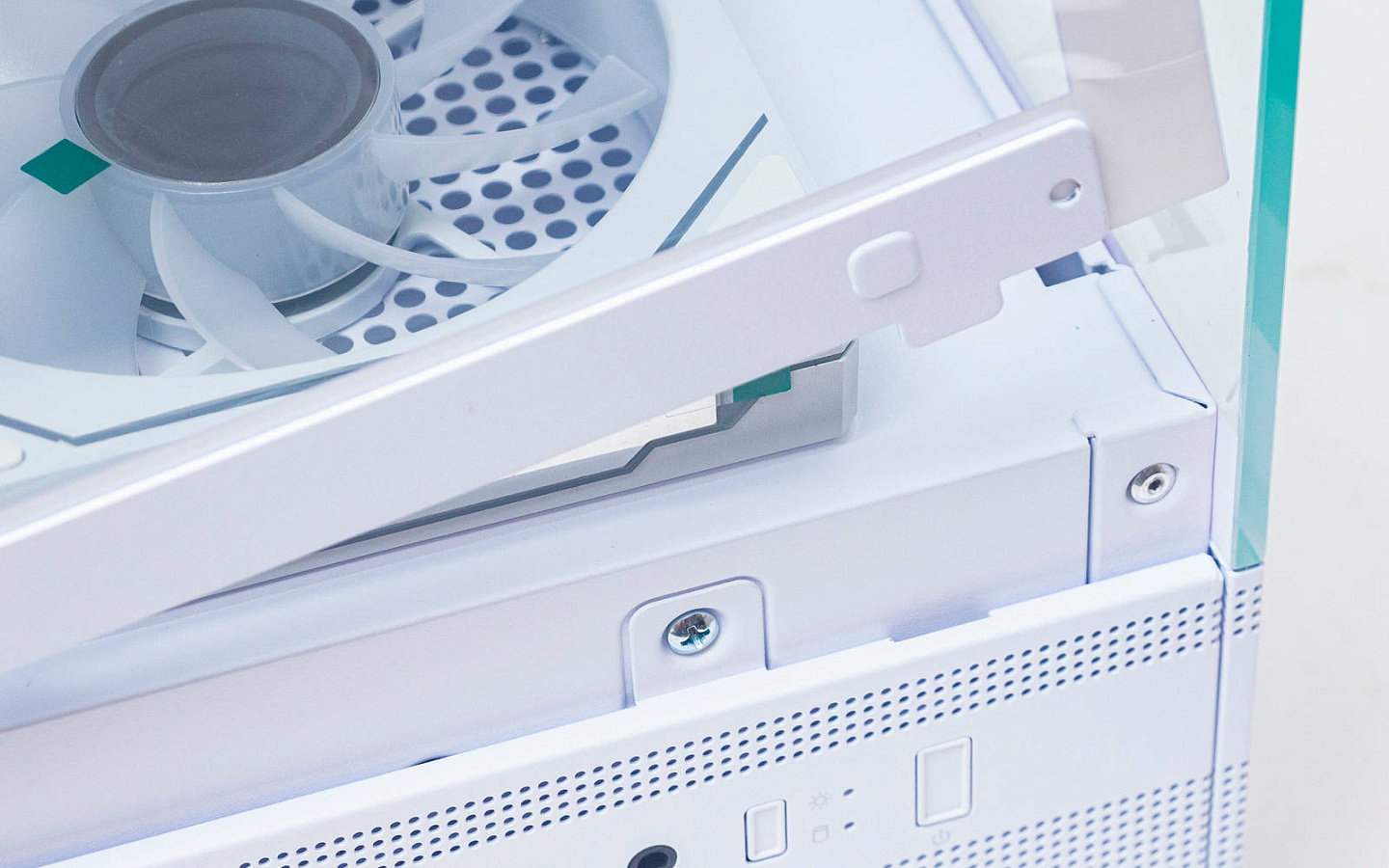

Стеклянные панели съемные, фиксируются на защелки в специальных фиксаторах.

По трем сторонам каждой панели имеются рамки, нанесенные краской изнутри. Четвертая грань, где панели стыкуются между собой, без рамки.

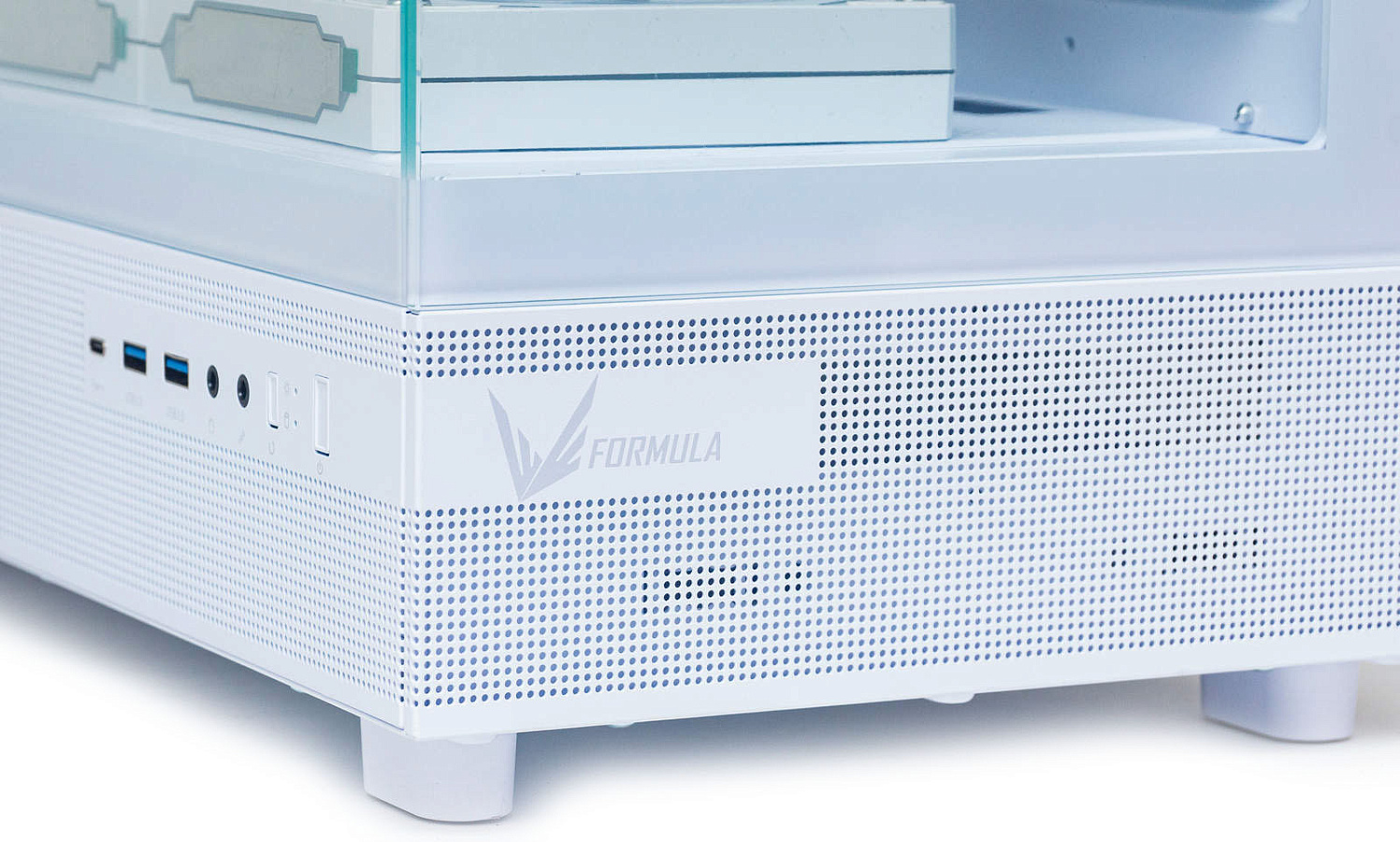

По низу, под стеклом, широкая панель с мелкими перфорациями, за ними нет фильтров. На этой панели вставка с логотипом спереди и с интерфейсами и кнопками сбоку.

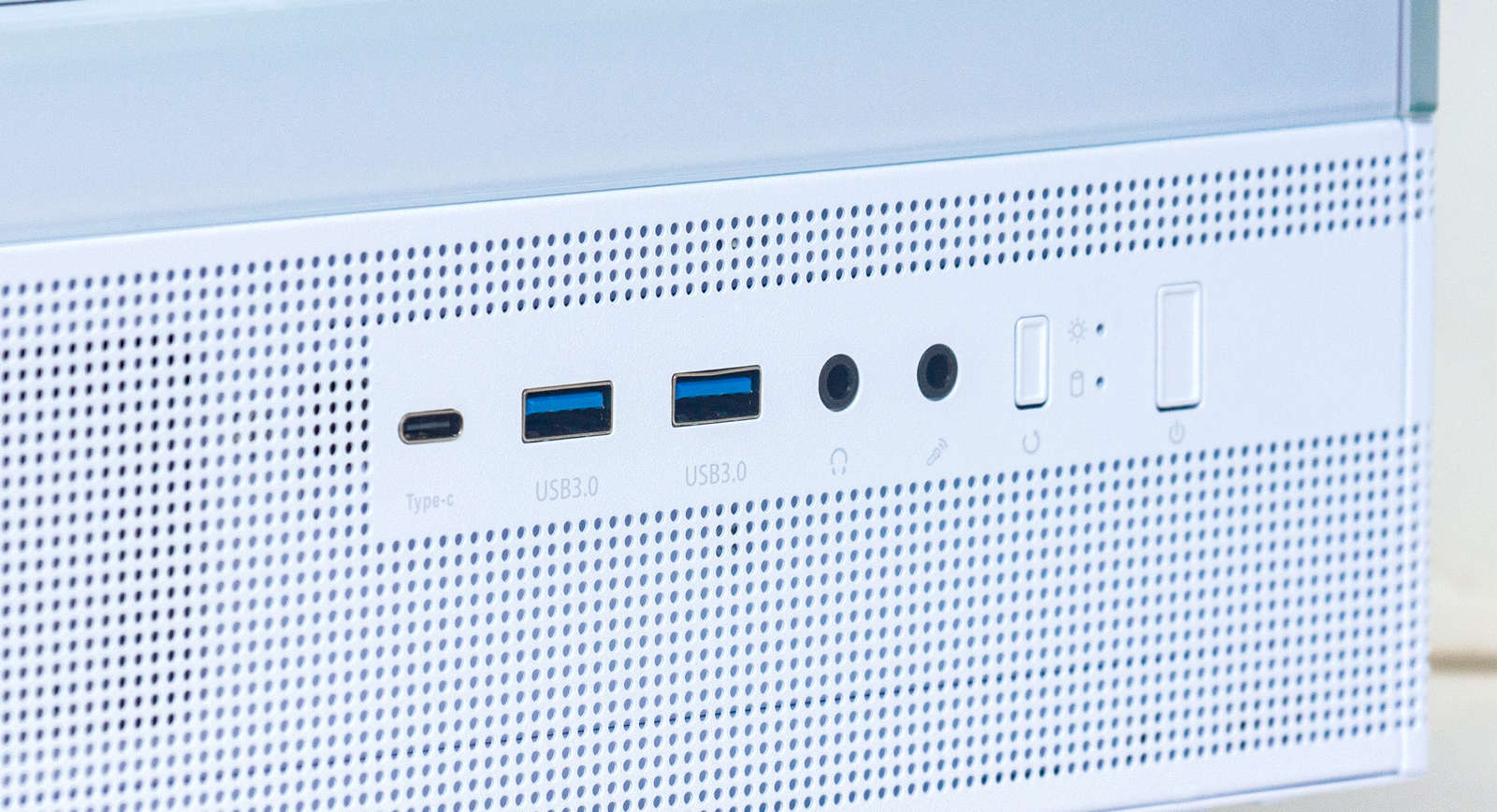

В ряд размещены порты USB Type-C, два порта USB-A, два аудиоразъема, кнопки перезагрузки и включения, между ними - два индикатора.

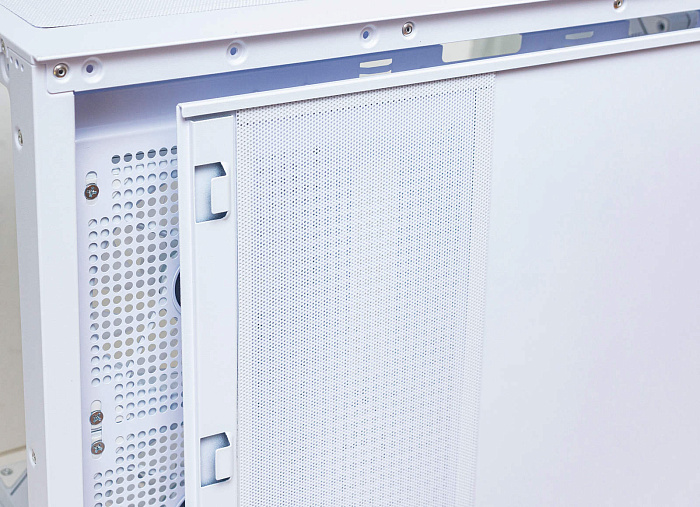

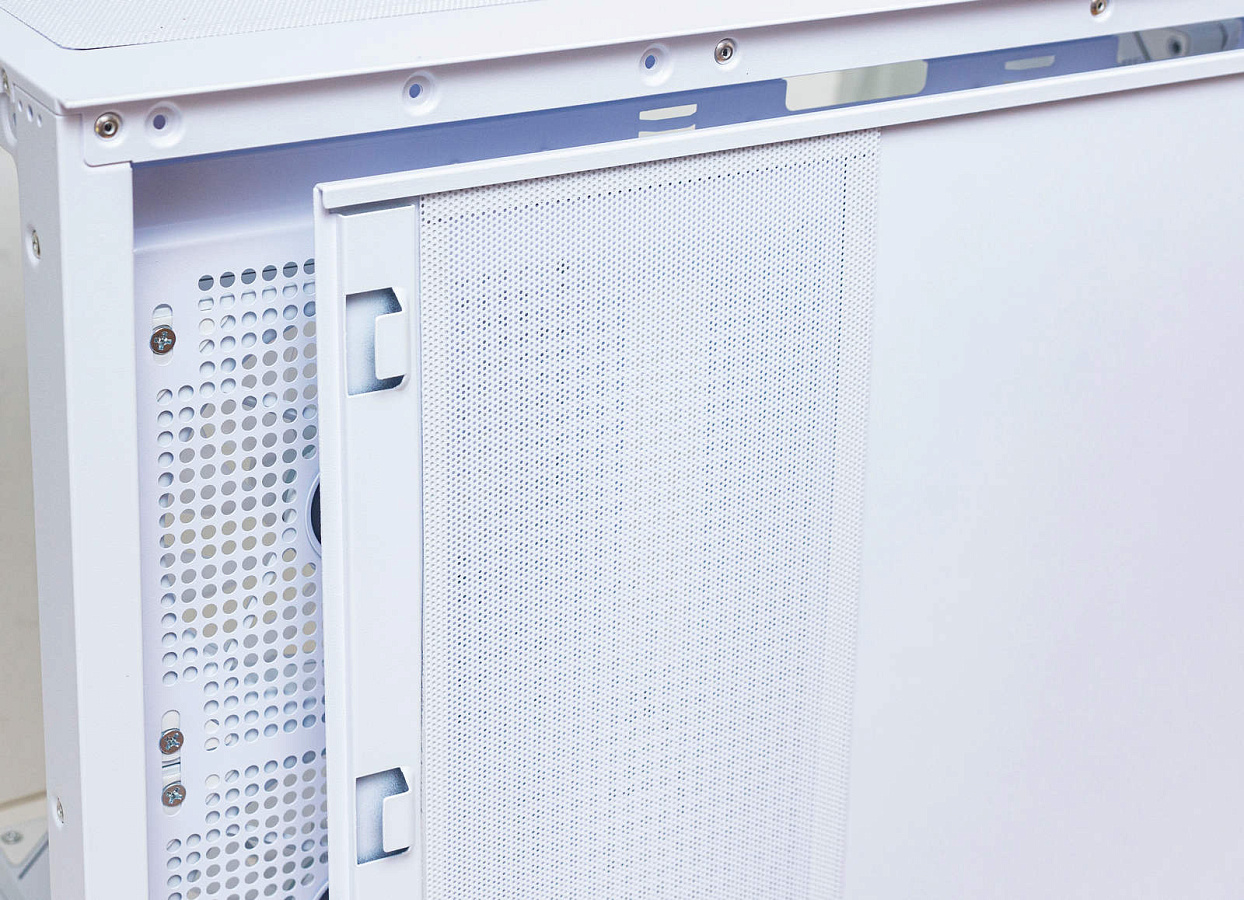

Правая боковая панель закрывает всю поверхность. Крепление на винты с тыльной стороны. В передней части зона перфорации над боковыми вентиляторами, изнутри вставлен фильтр на магнитах.

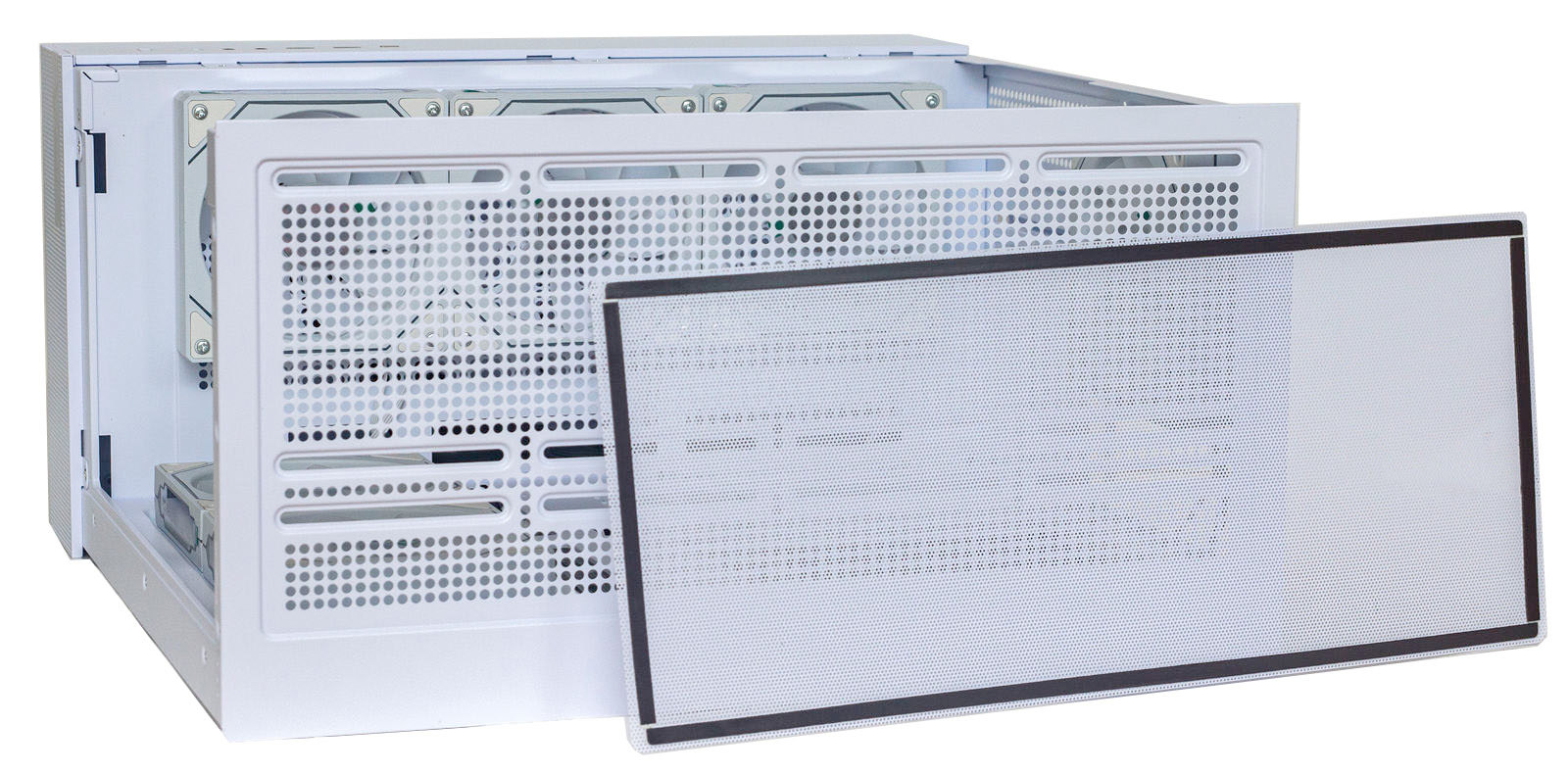

Верхняя панель имеет небольшое углубление, закрытое съемным фильтром. Здесь также есть небольшие перфорации и посадочные места под 120 и 140 мм вентиляторы.

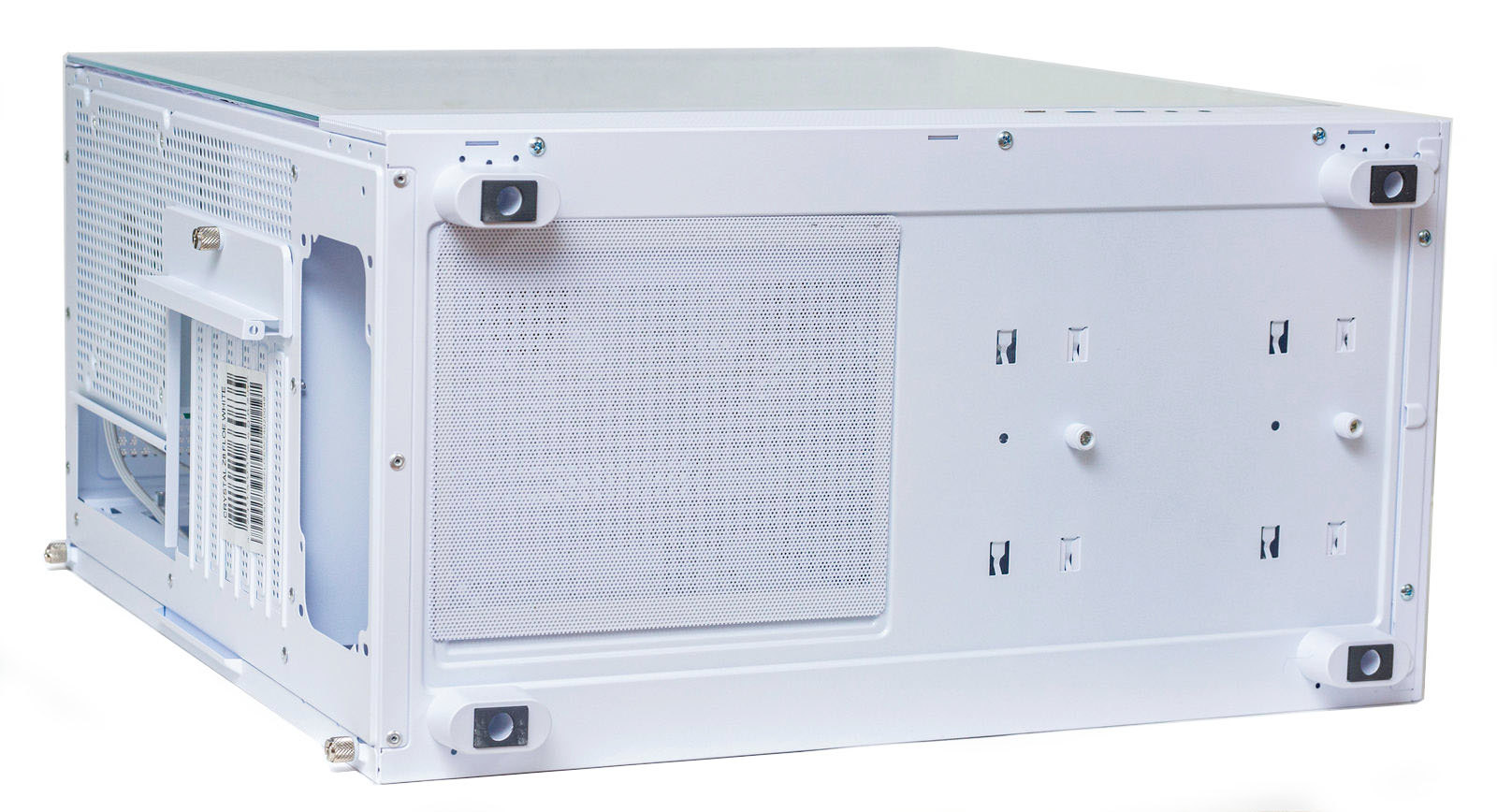

Снизу на корпусе овальные ножки высотой 20 мм, съемный фильтр на магнитах под блоком питания и два винта, закрепляющих корзину для накопителей.

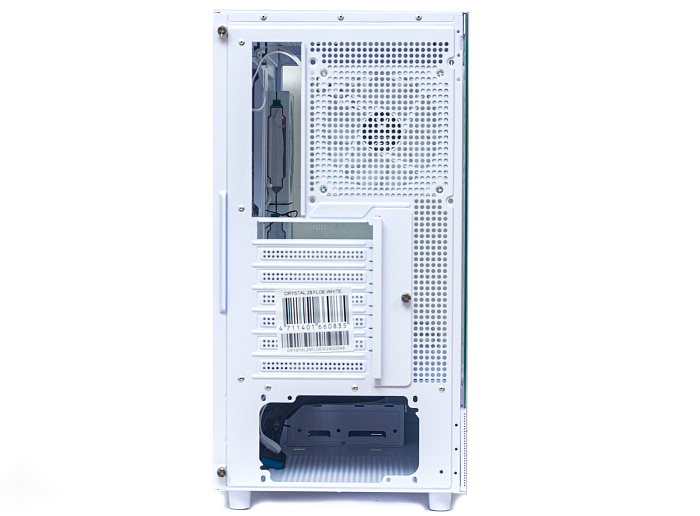

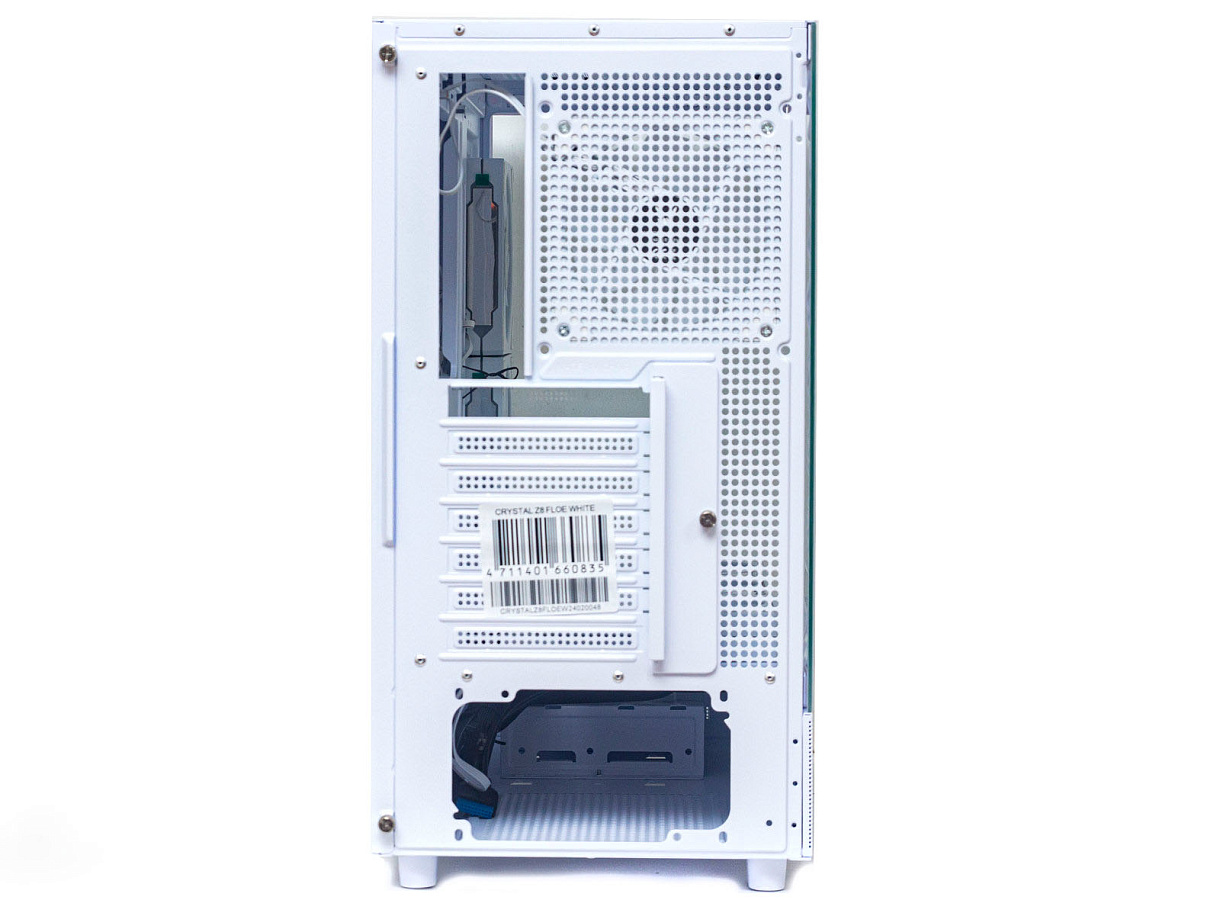

С тыльной стороны обычные окна под БП и I/O панель материнской платы, посадочное место для вентилятора на 120 или на 140 мм, рамка, закрывающая крепление слотов расширения. В верхнем слоте заглушка отсутствует. Скорее всего, здесь должна быть панелька на винтовом креплении, так как все остальные заглушки одноразовые.

Интерьер

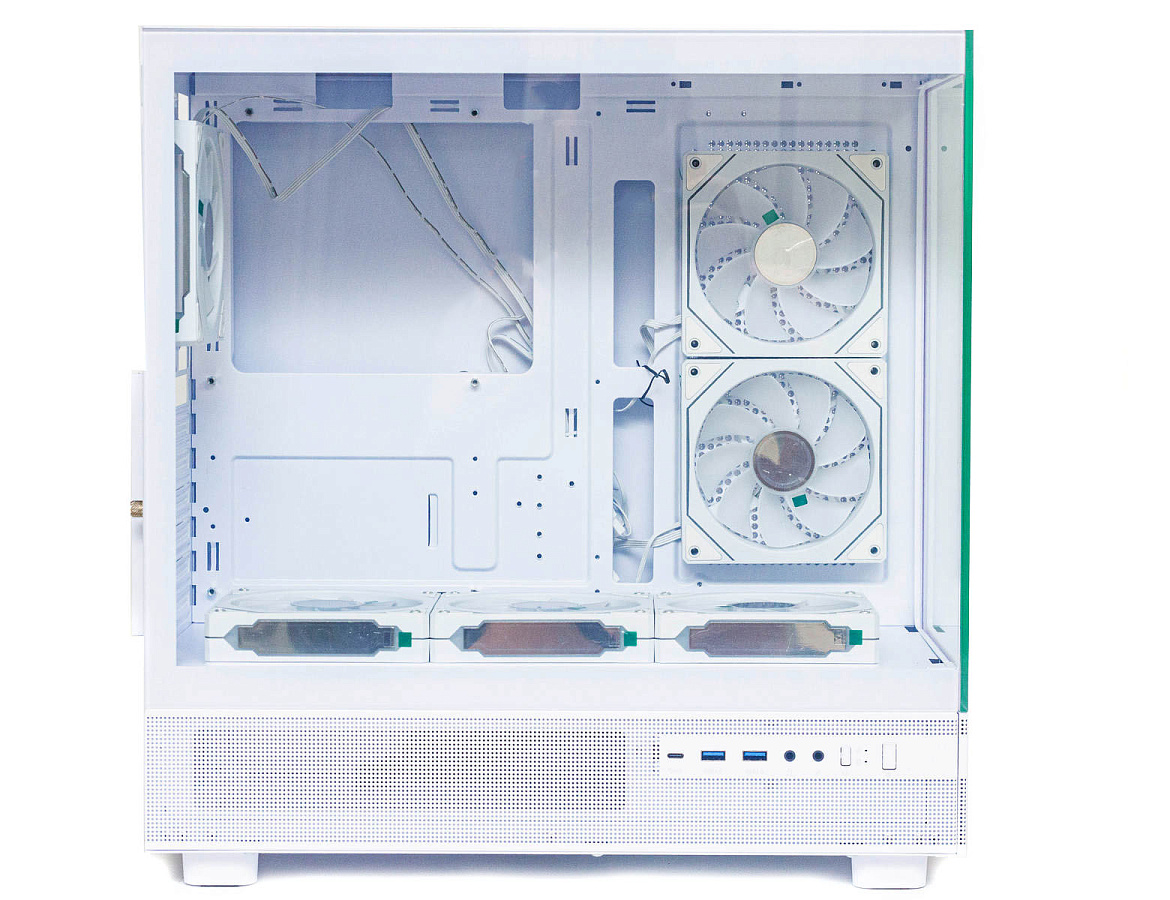

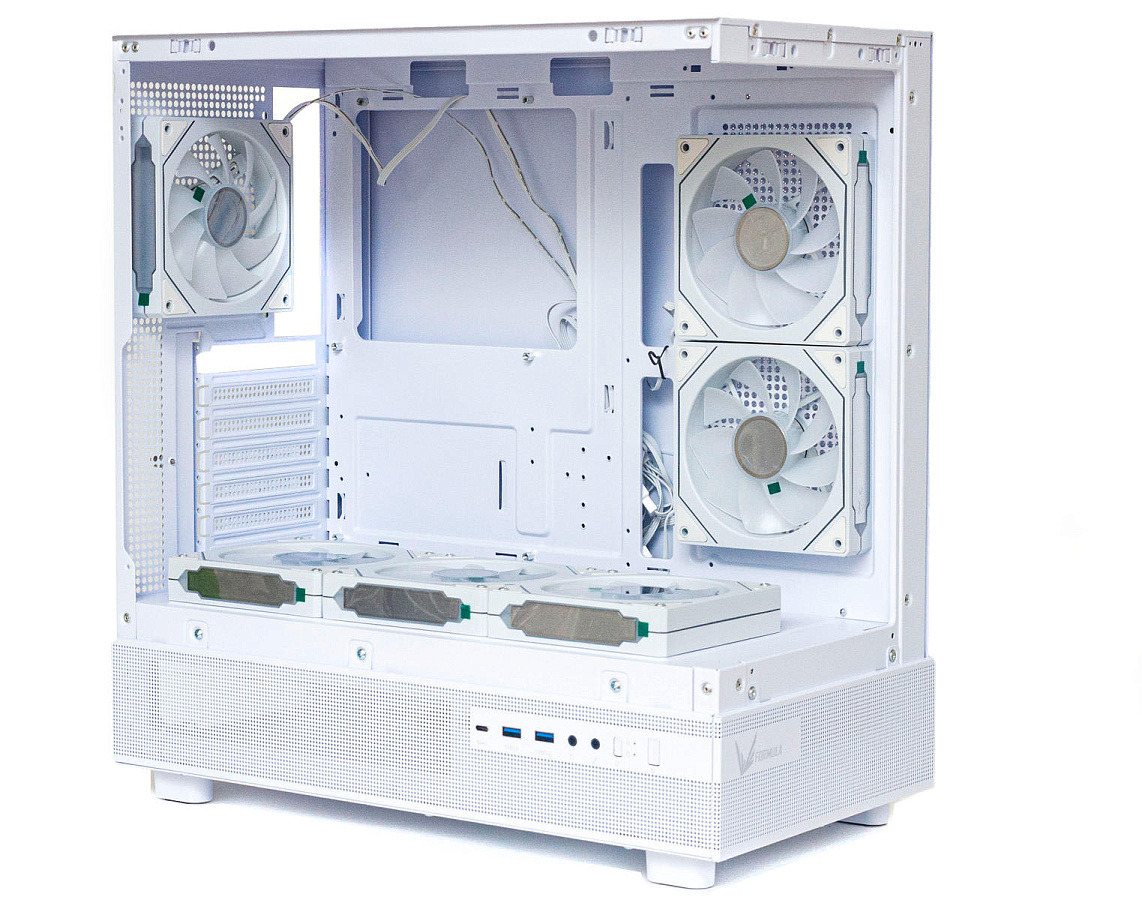

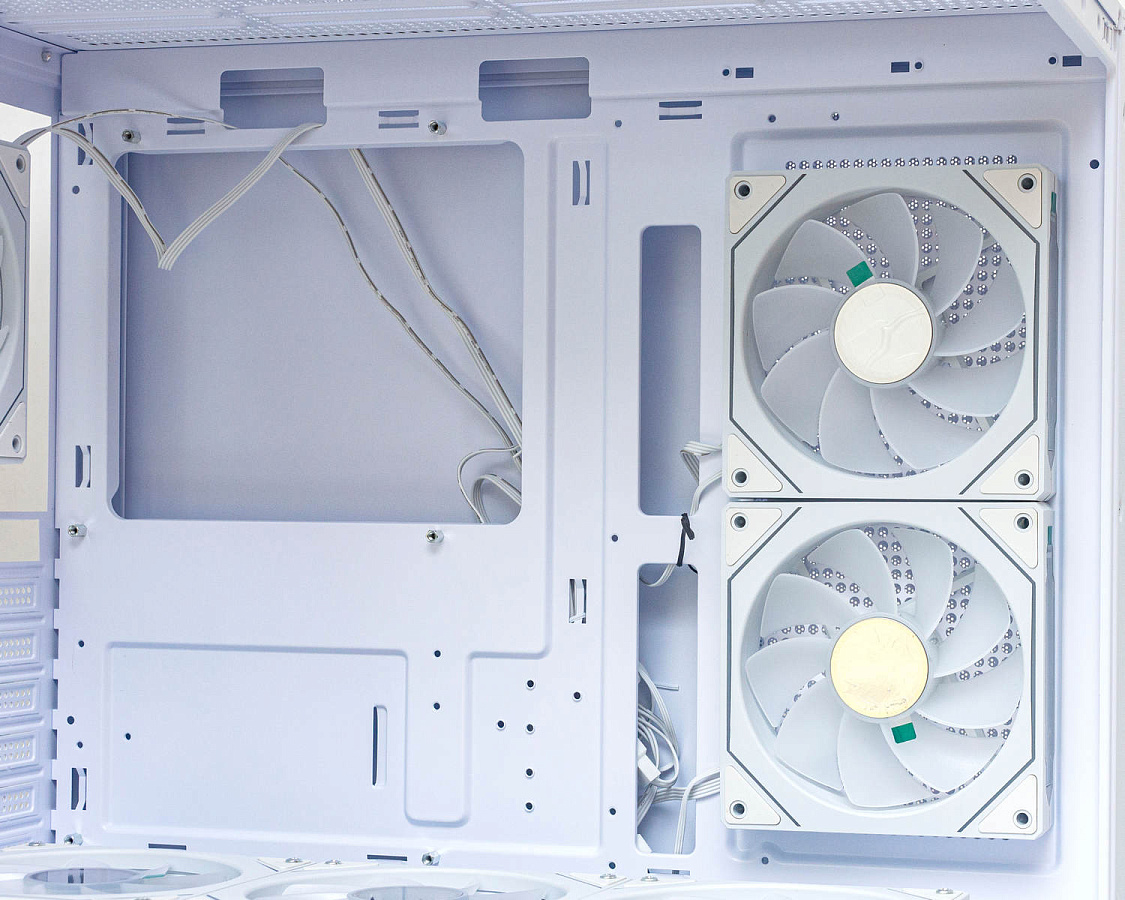

Внутреннее шасси сделано из немного мягкого и тонкого металла. Поддон для установки материнской платы с большим вырезом в области сокета, по периметру прямоугольные окна для кабелей: два сверху, два сбоку.

Снизу три окна для проводов сделаны в основании. Здесь же перфорации и посадочные места для трех 120 мм вентиляторов.

Еще два посадочных места для вентиляторов сбоку от шасси материнской платы; поверхность перфорированная, а не сплошным вырезом.

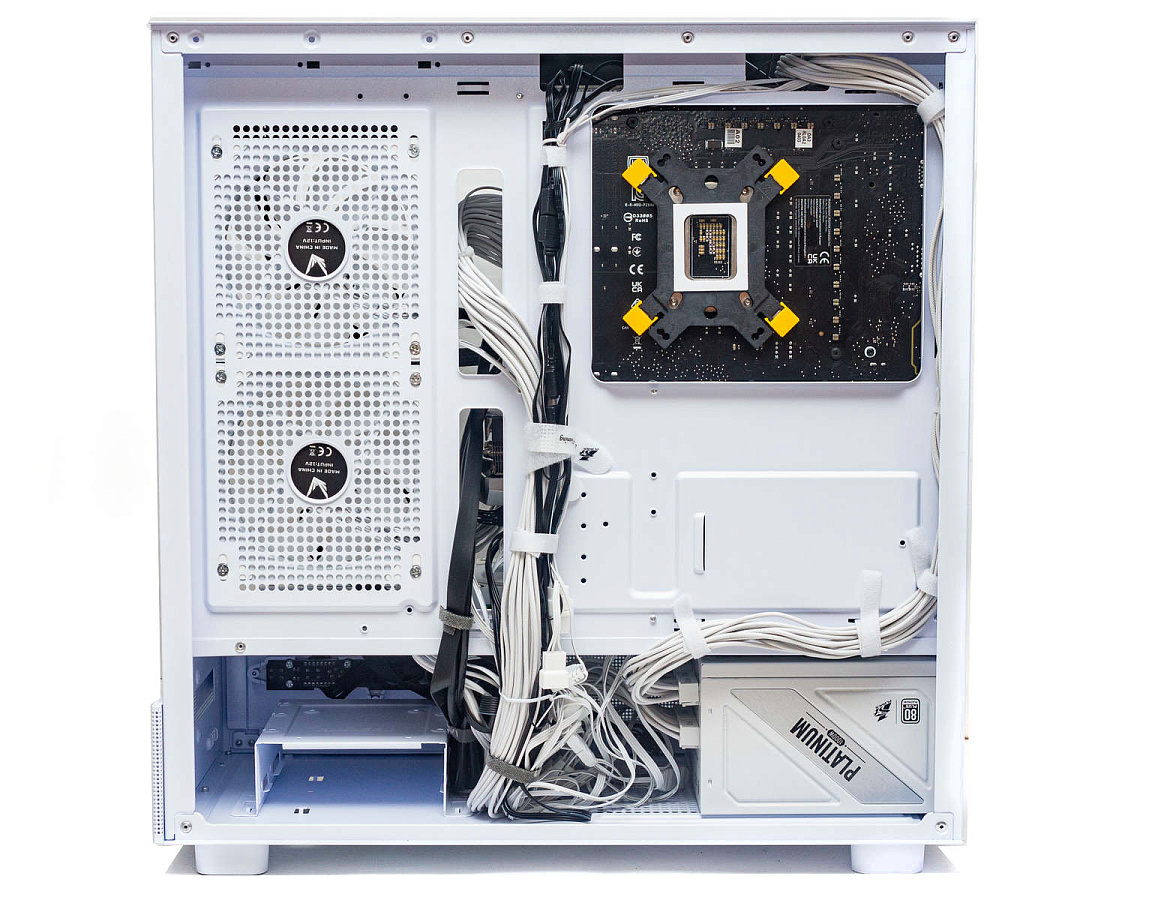

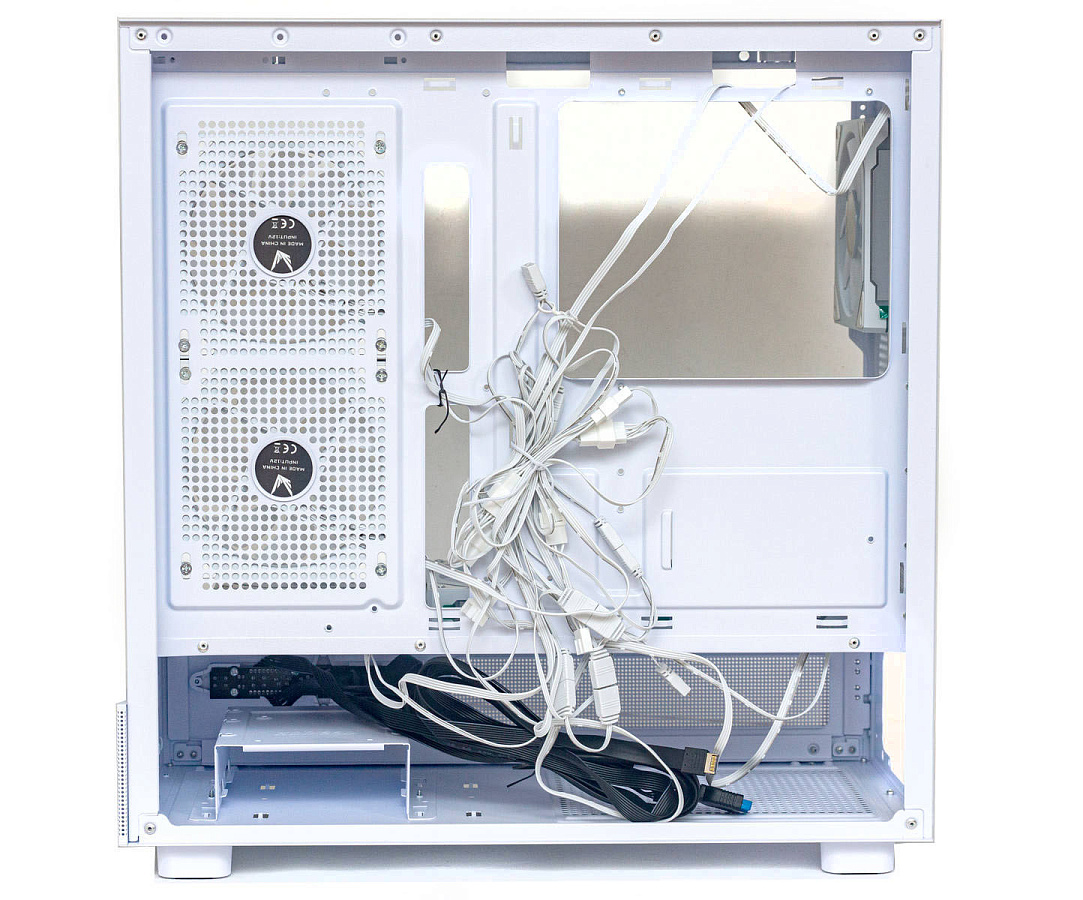

За правой крышкой места немного, но для укладки плоских кабелей его достаточно. По периметру много ушек для крепления кабелей на стяжки.

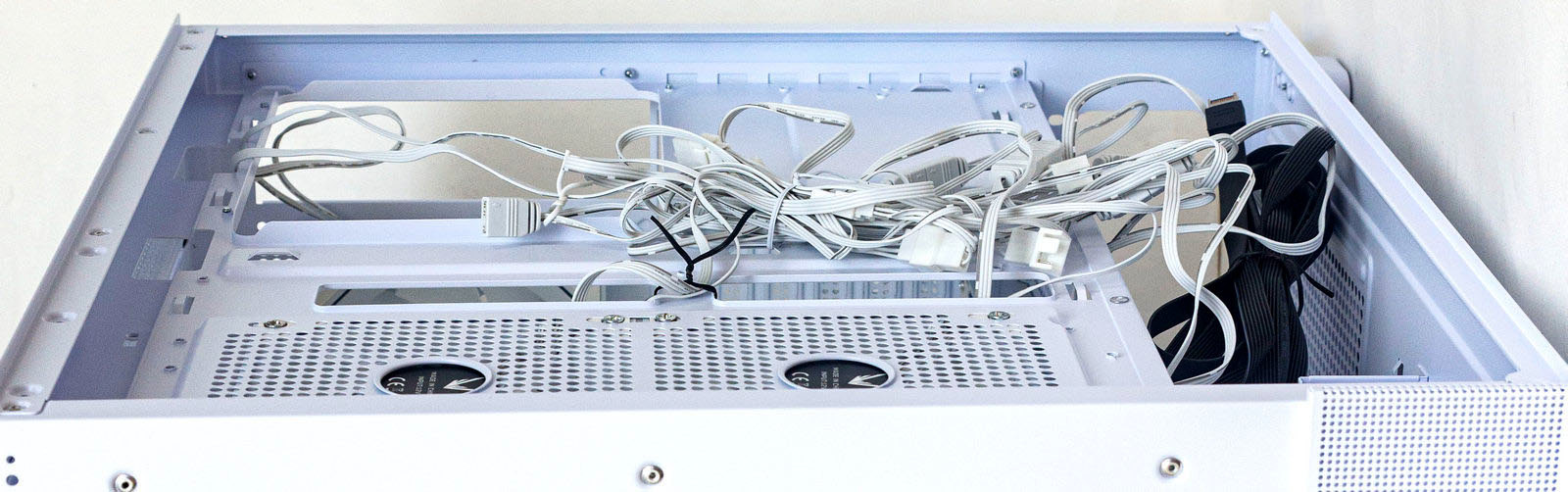

В нижней части ниша для установки блока питания и съемной корзины для накопителей, здесь же выходят кабели от интерфейсной панели корпуса.

Вентиляторы

В комплекте с корпусом Z8 Floe поставляются шесть вентиляторов. Пять из них реверсные, один обычный.

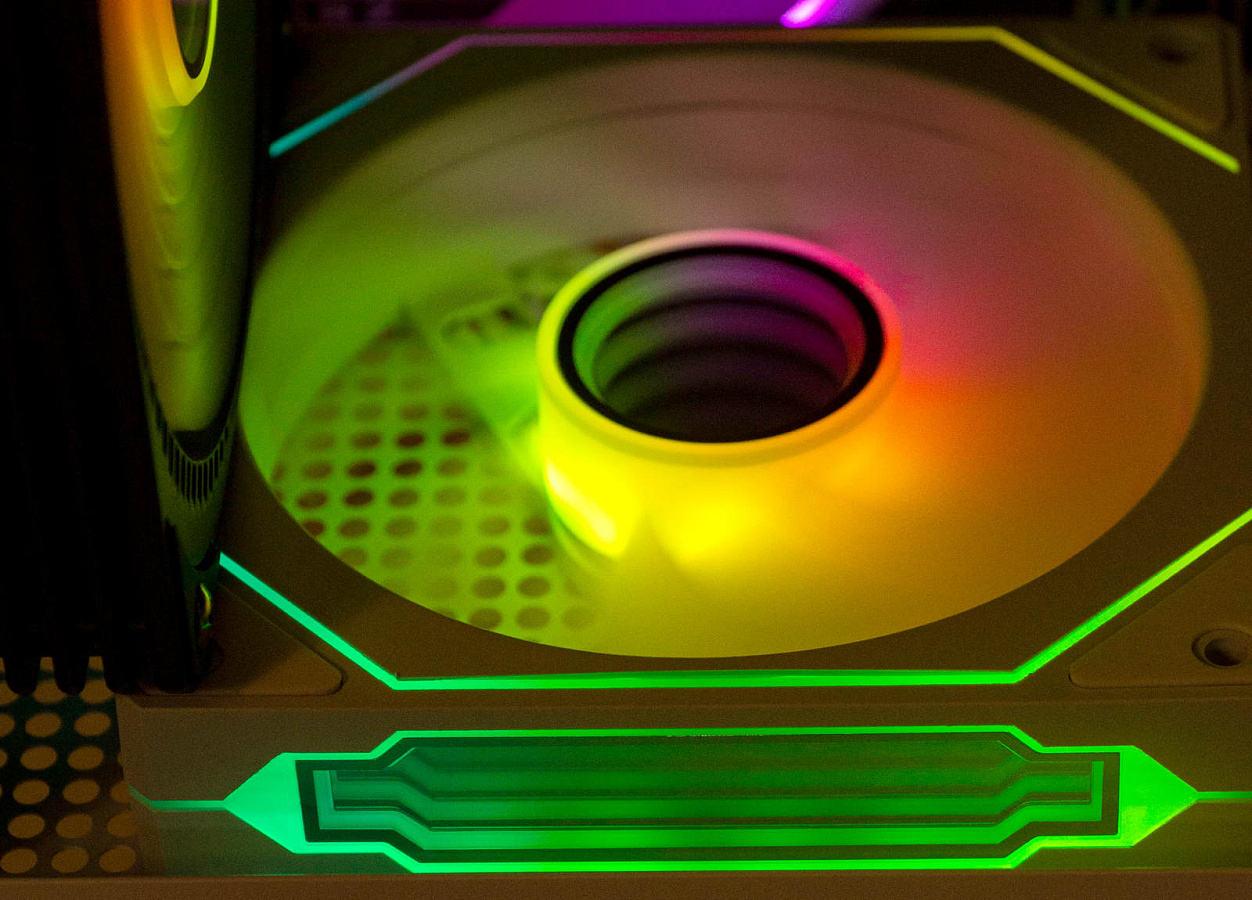

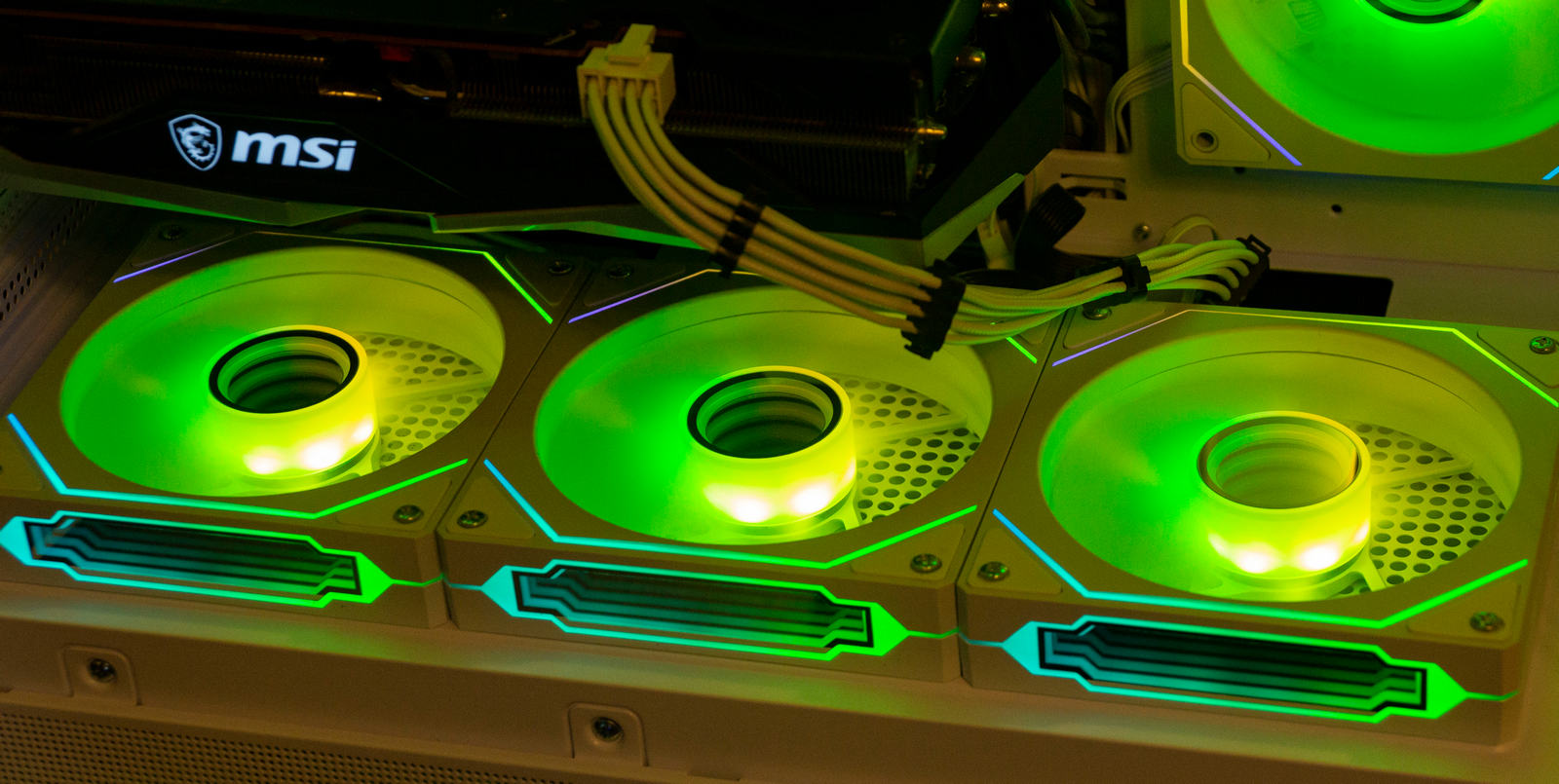

Вентиляторы также белые, с оригинальной подсветкой. Подсвечивается не только крыльчатка, но и специальные вставки с зеркальной поверхностью на двух торцах, плюс линии по периметру лицевой и боковой части.

В основании крыльчатки также зеркальная вставка с подсветкой с эффектом бесконечности.

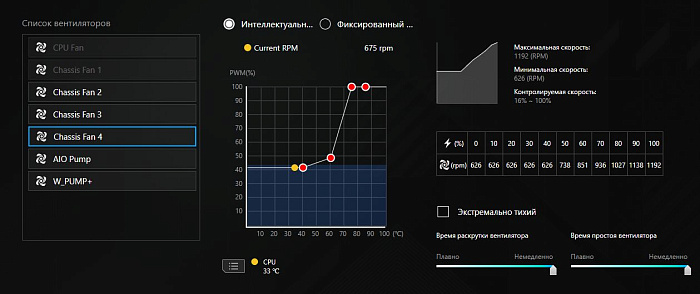

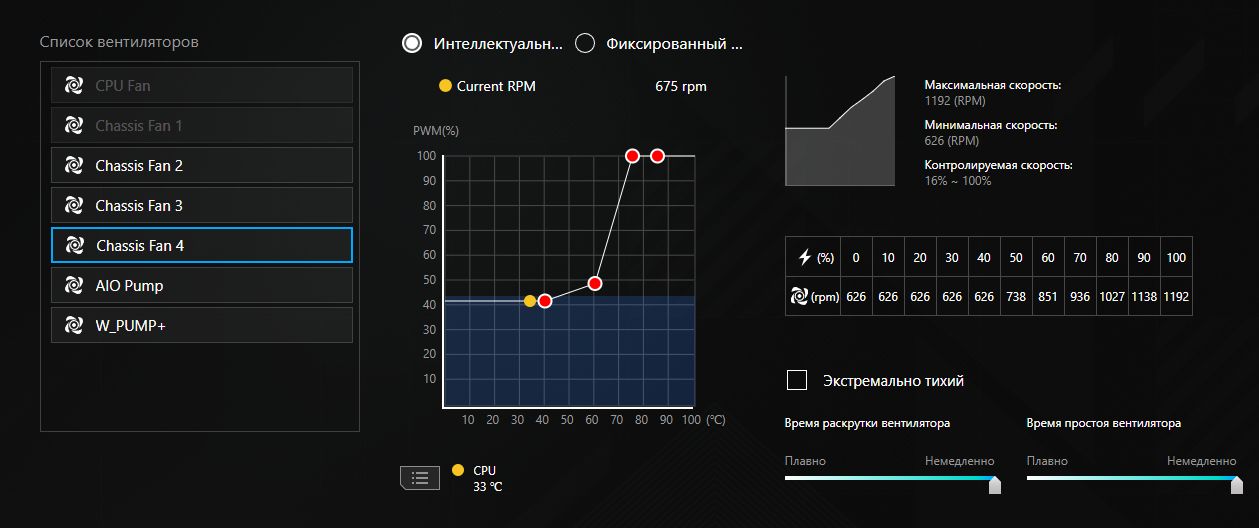

Вентиляторы вращаются на скорости от 600 до 1200 об/мин в зависимости от ШИМ-заполнения.

Особенности сборки

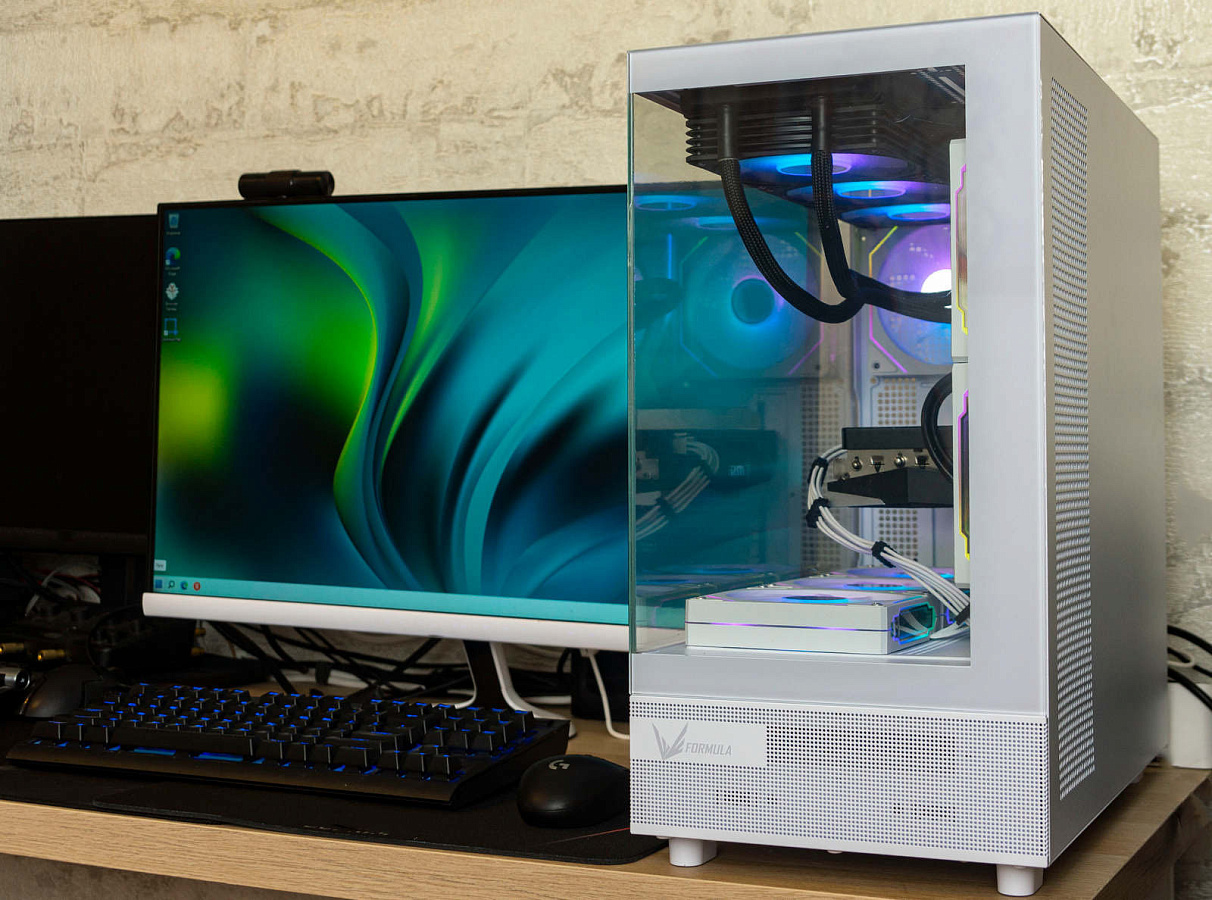

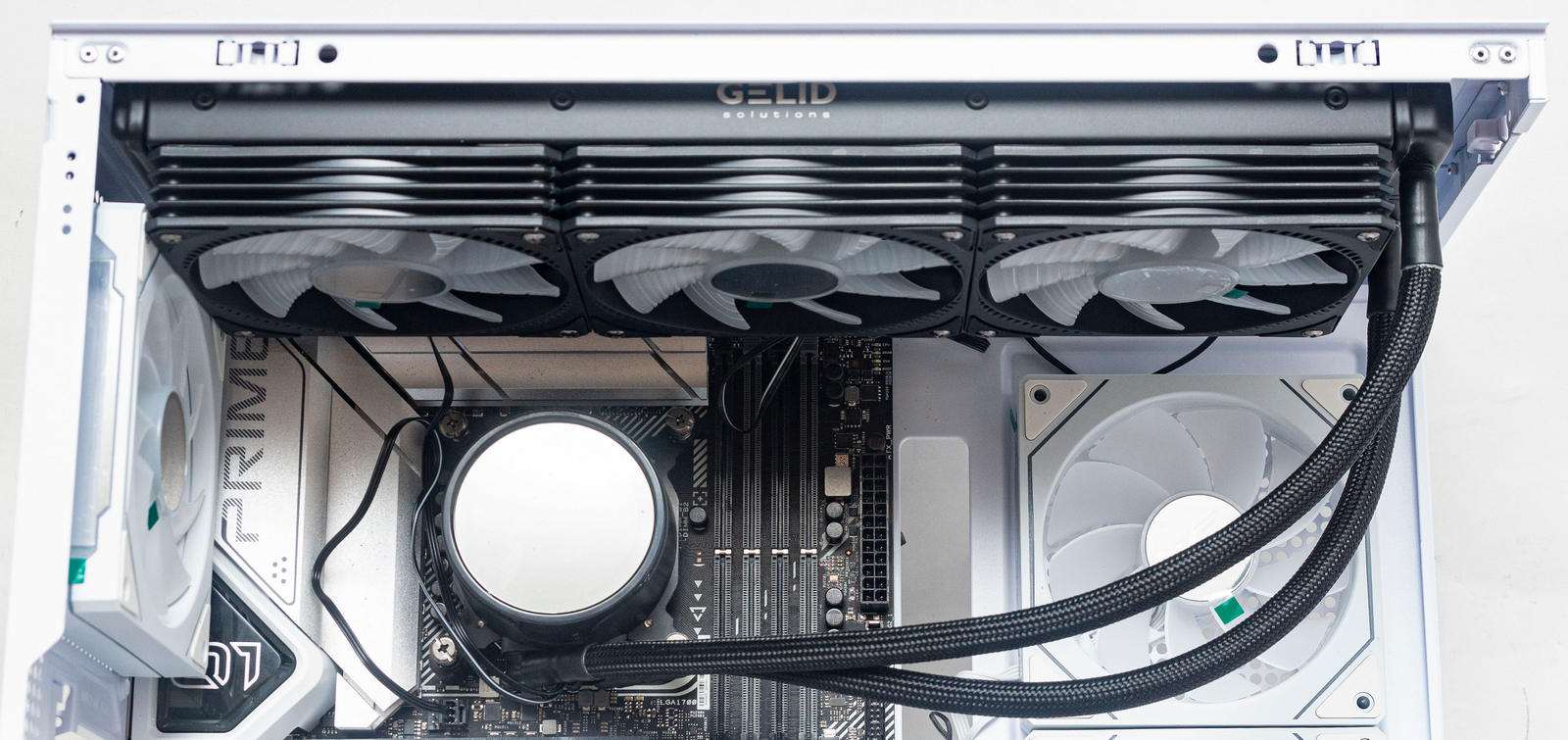

Сверху в корпусе места немного, радиатор СЖО будет перекрывать верхний край материнской платы, все кабели сверху надо прокладывать до установки радиатора.

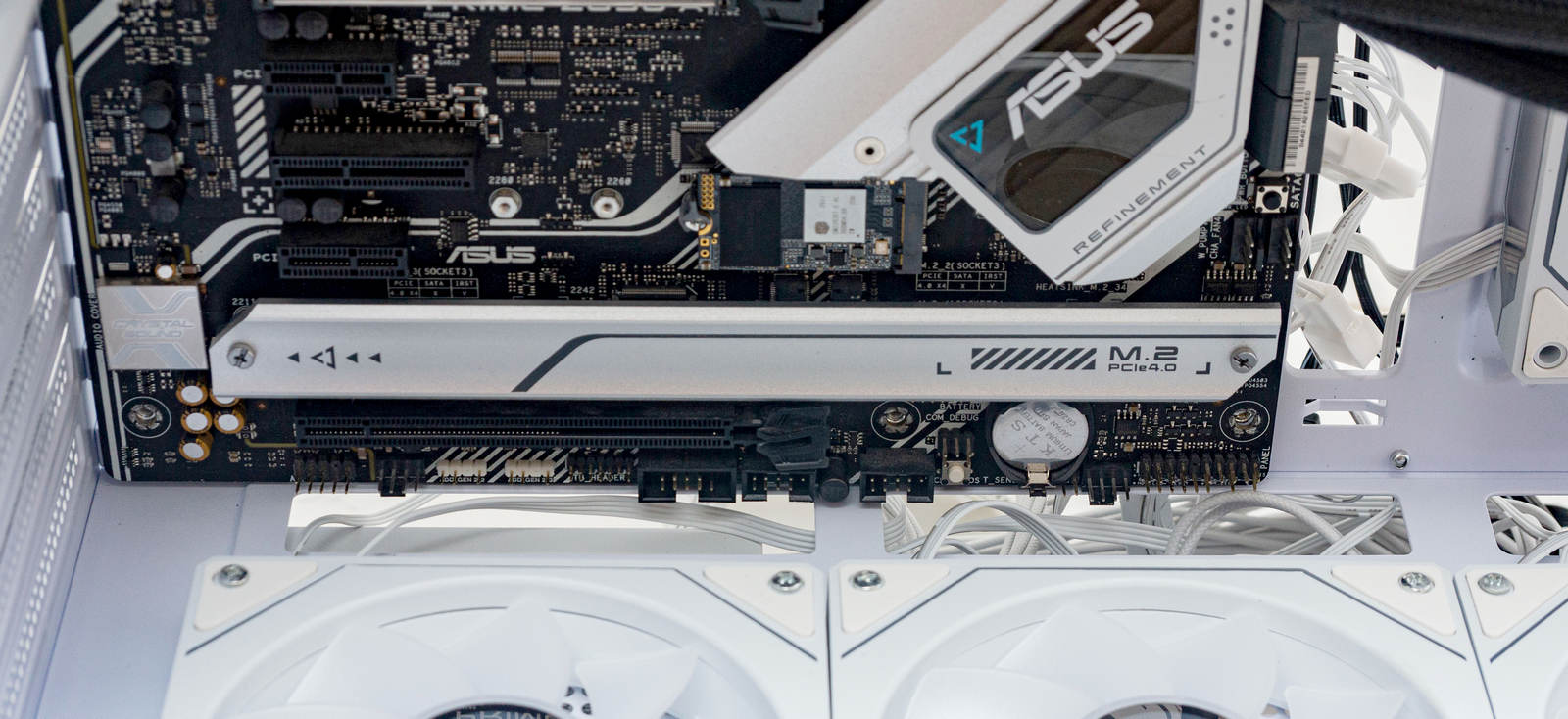

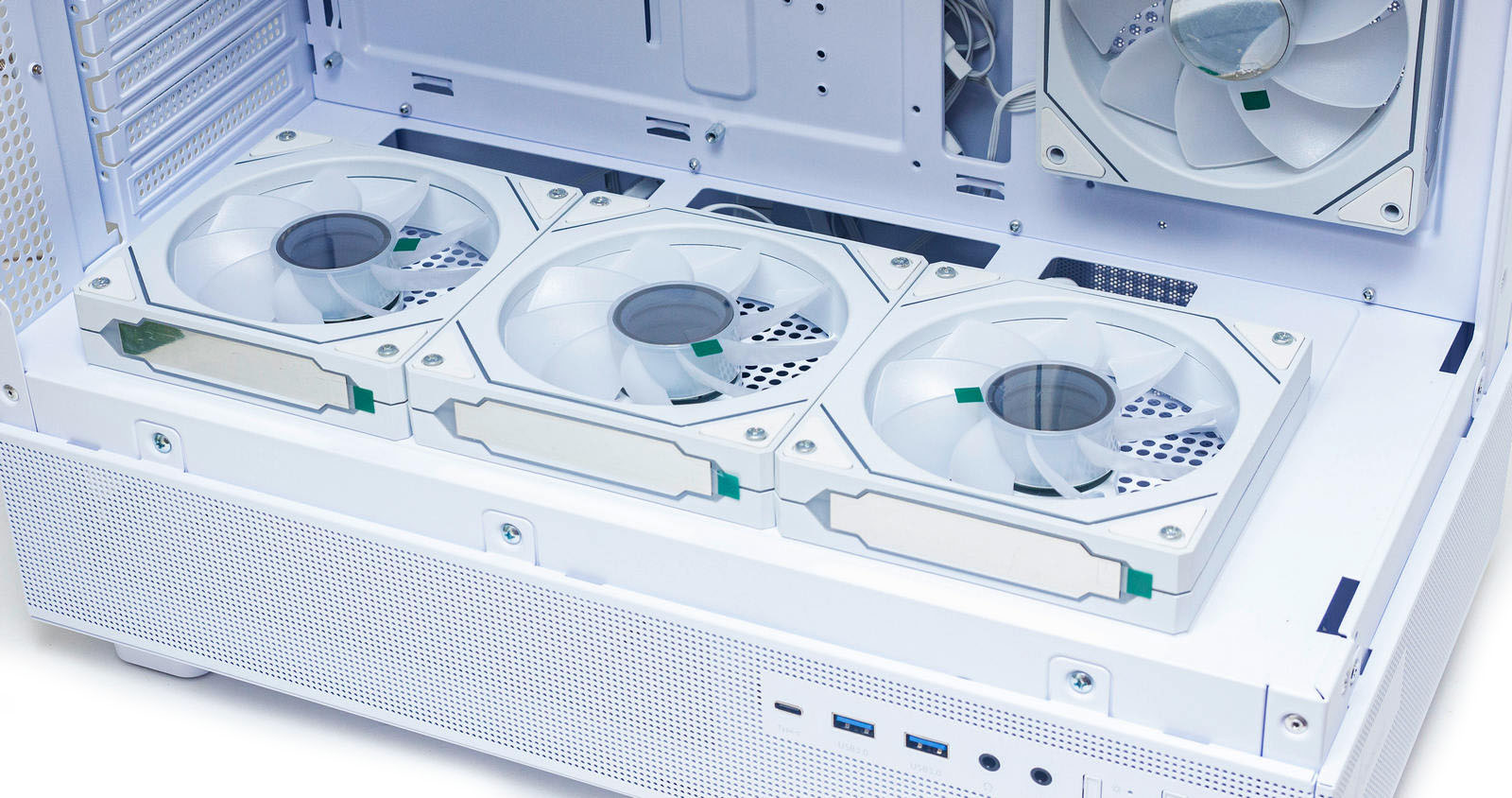

Вентиляторы, предустановленные снизу, закрывают нижний край платы АТХ формата. Чтобы её прикрутить и подключить все коннекторы, вентиляторы придется демонтировать.

Отсутствие планки в верхнем слоте расширения может быть проблемой. В полноформатной плате видеокарта не попадает в этот слот, а все остальные заглушки одноразовые.

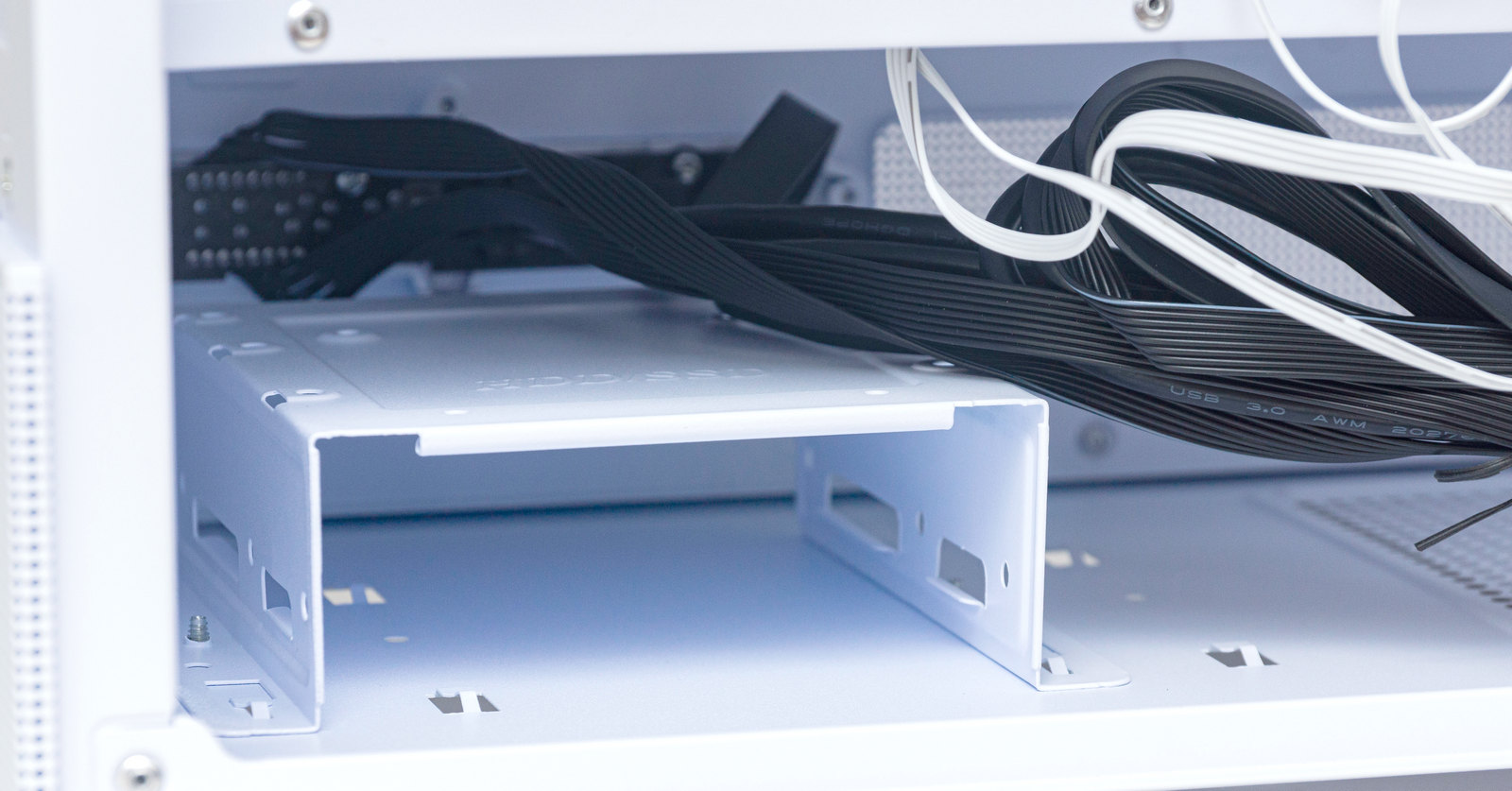

В корзину для накопителей можно установить два HDD формата 3,5” или два 2,5”. Монтаж на винты, без выдвижных салазок. При необходимости корзину можно убрать из корпуса.

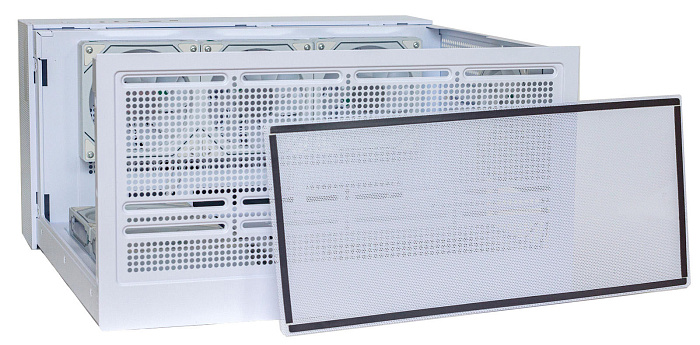

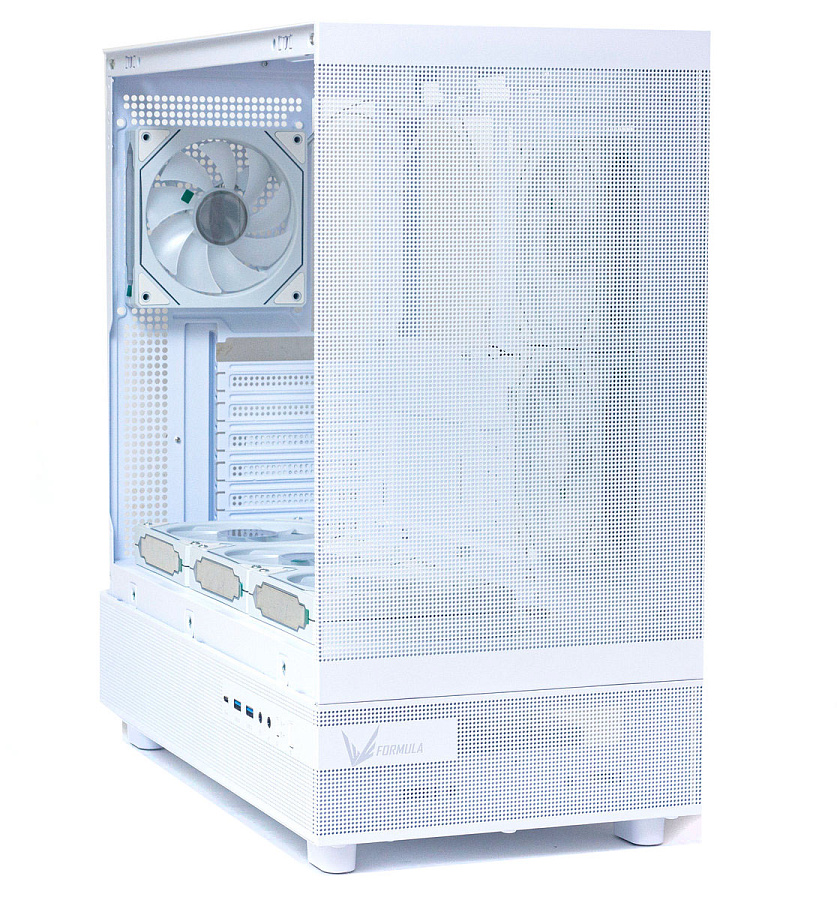

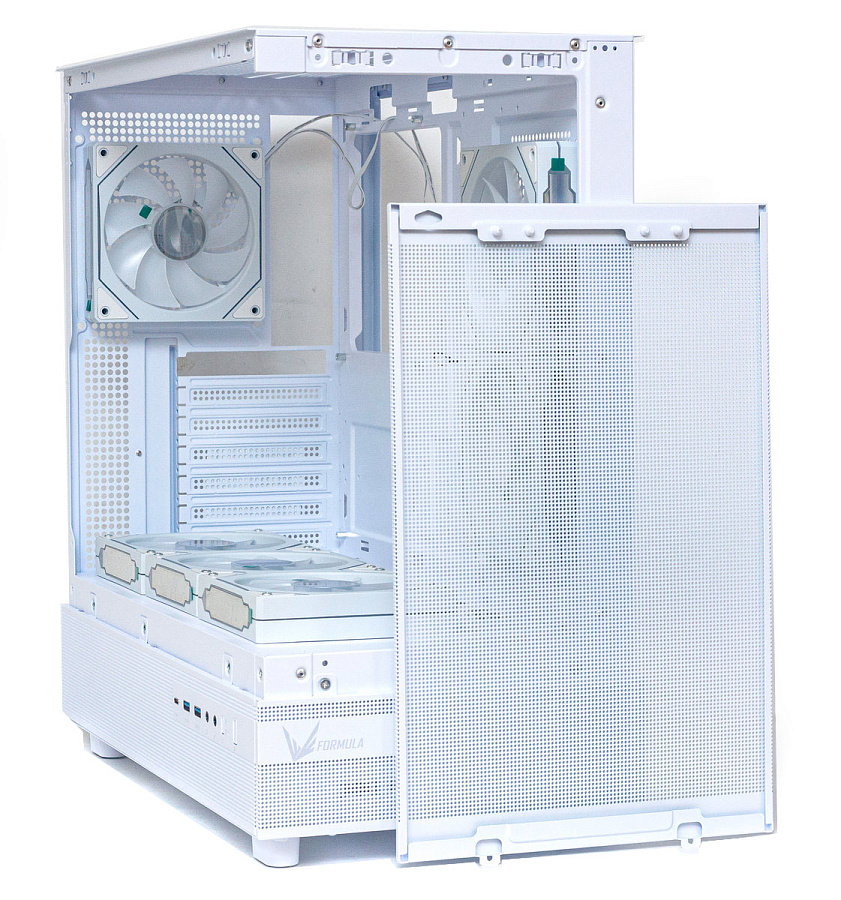

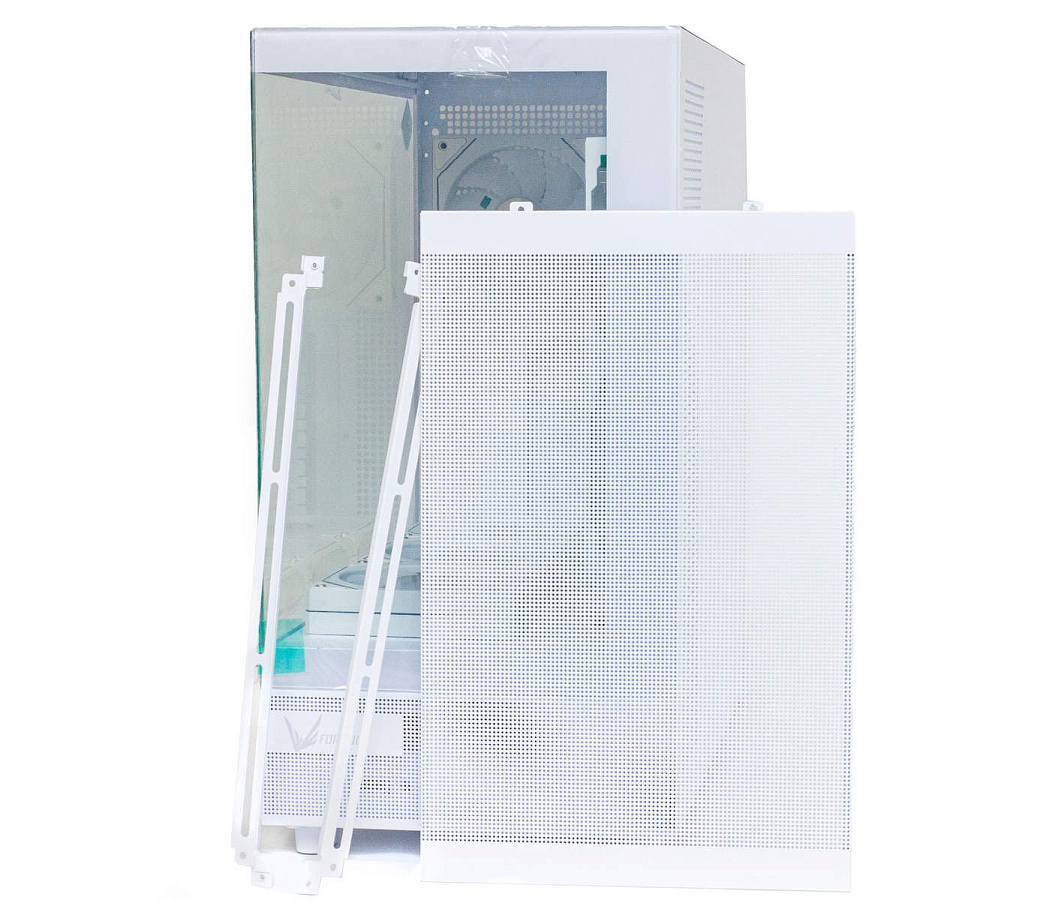

Один из вариантов организации охлаждения – это замена фронтальной панели на сетчатую металлическую. При этом под неё можно установить две направляющих, на которые прикрутить два 120 мм вентилятора, или дополнительные, или взять снизу.

Пять реверсных вентиляторов накладывают свои ограничения на организацию охлаждения: в случае использования обычного башенного кулера их установка на верхнюю панель на выдув испортит всю эстетику сборки, желательно будет прикупить еще три вентилятора на выдув.

Укладка кабелей не вызывает проблем, но все излишки придется укладывать в нижнем отсеке, что затруднит доступ воздуха к вентиляторам, установленным снизу.

Единственным неудобным моментом для кабель-менеджмента, будет огромное количество проводов и коннекторов от вентиляторов, к которым добавятся еще провода от вентиляторов и помпы СЖО.

Все соединение подсветки последовательное, так как в комплекте нет контроллера или хаба-разветвителя. К тестовой материнской плате мы без проблем подключили всю подсветку на один коннектор и мощности хватило, для более бюджетных плат это может стать проблемой.

3-пин ARGB переходники без жесткого соединения и после укладки и закрепления всех проводов возможно их разъединение. Нам пришлось два раза искать отсутствие контакта в пучке проводов уже после включения ПК.

Тестирование

Тестовый стенд

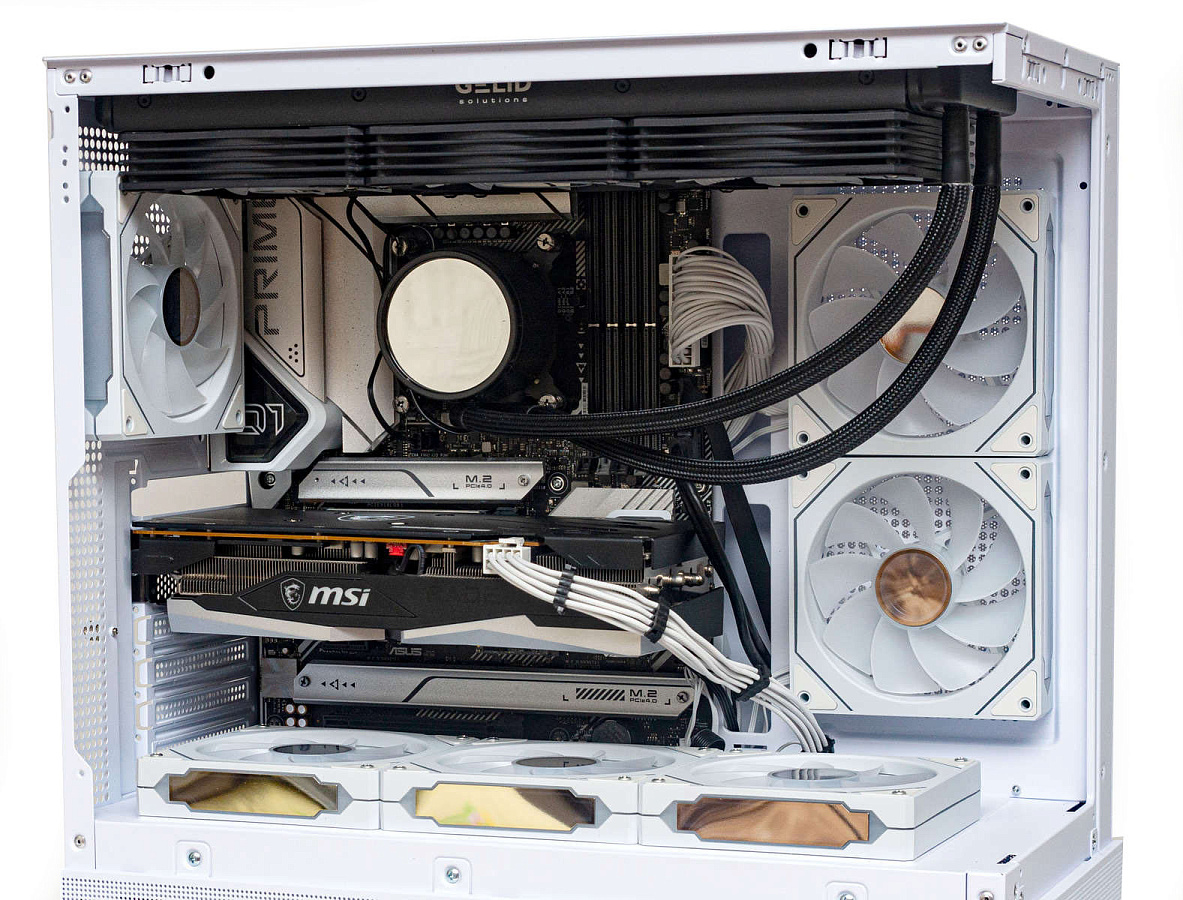

• Материнская плата Asus Prime Z690
• Процессор intel Core i7-12700
• Оперативная память - Asgard DDR5-5200, 2×8 ГБ
• Видеокарта AMD Radeon RX 6600 XT
• СЖО Gelid Liquid 360

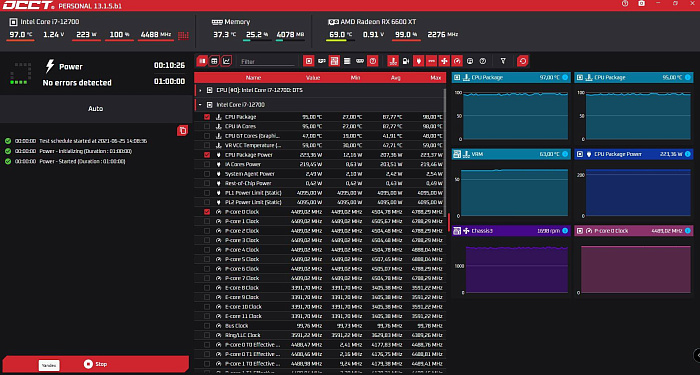

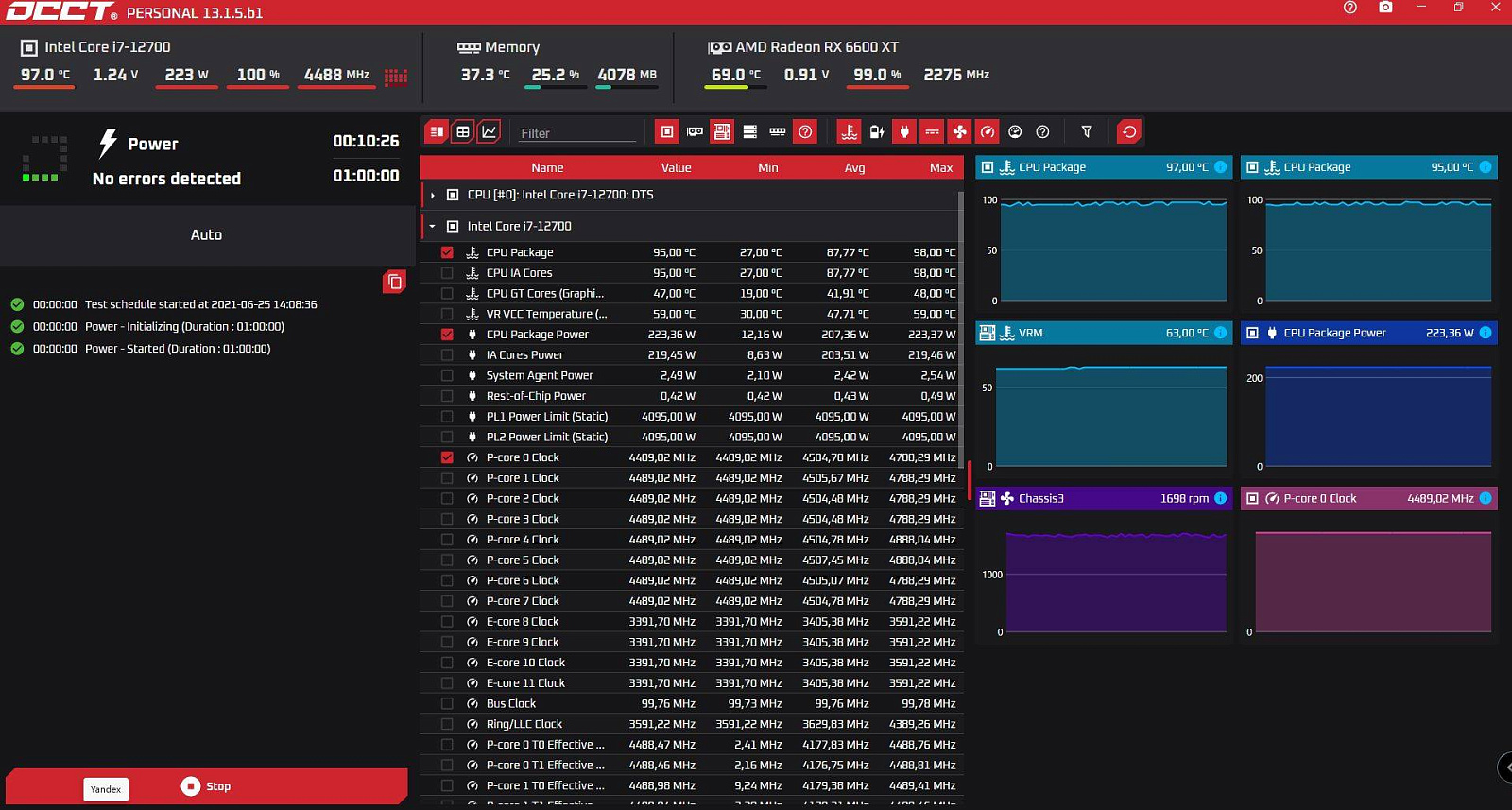

Для тестирования использовалась утилита OCCT v13.1.5.b1, тест «Power»

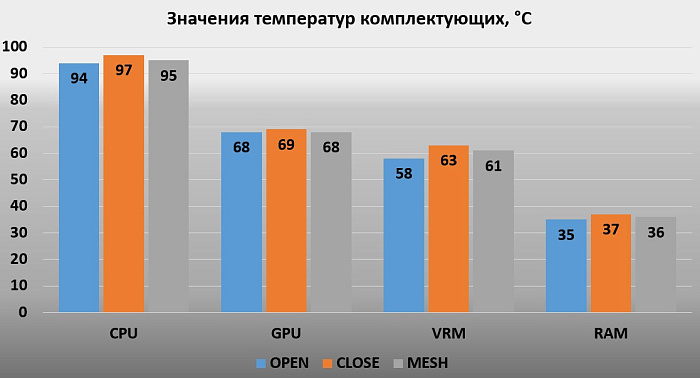

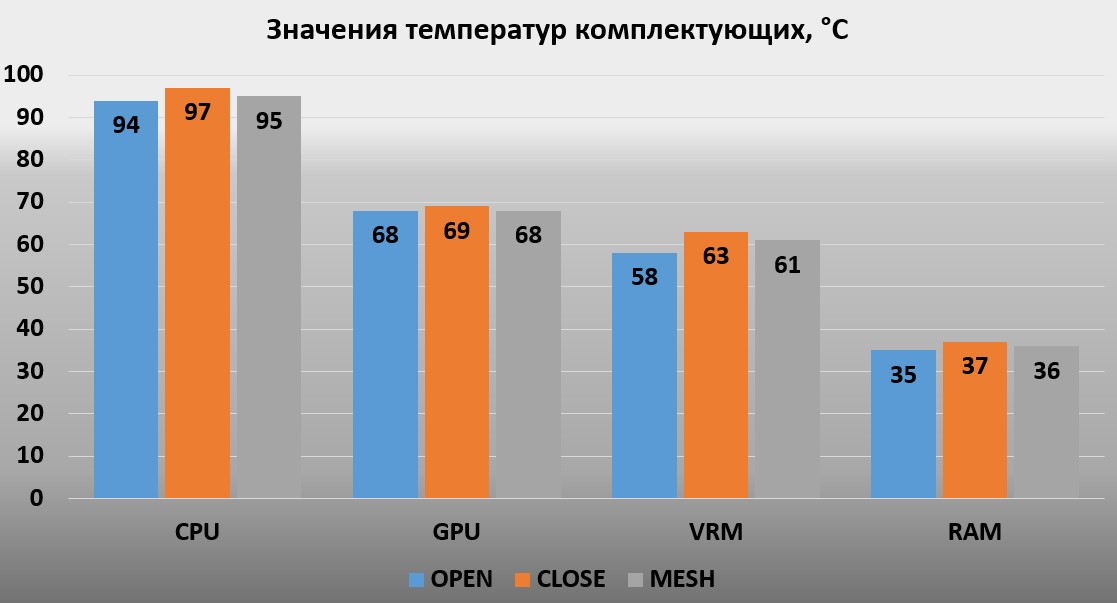

Тестирование в закрытом, открытом корпусе и с установленной сетчатой фронтальной панелью.

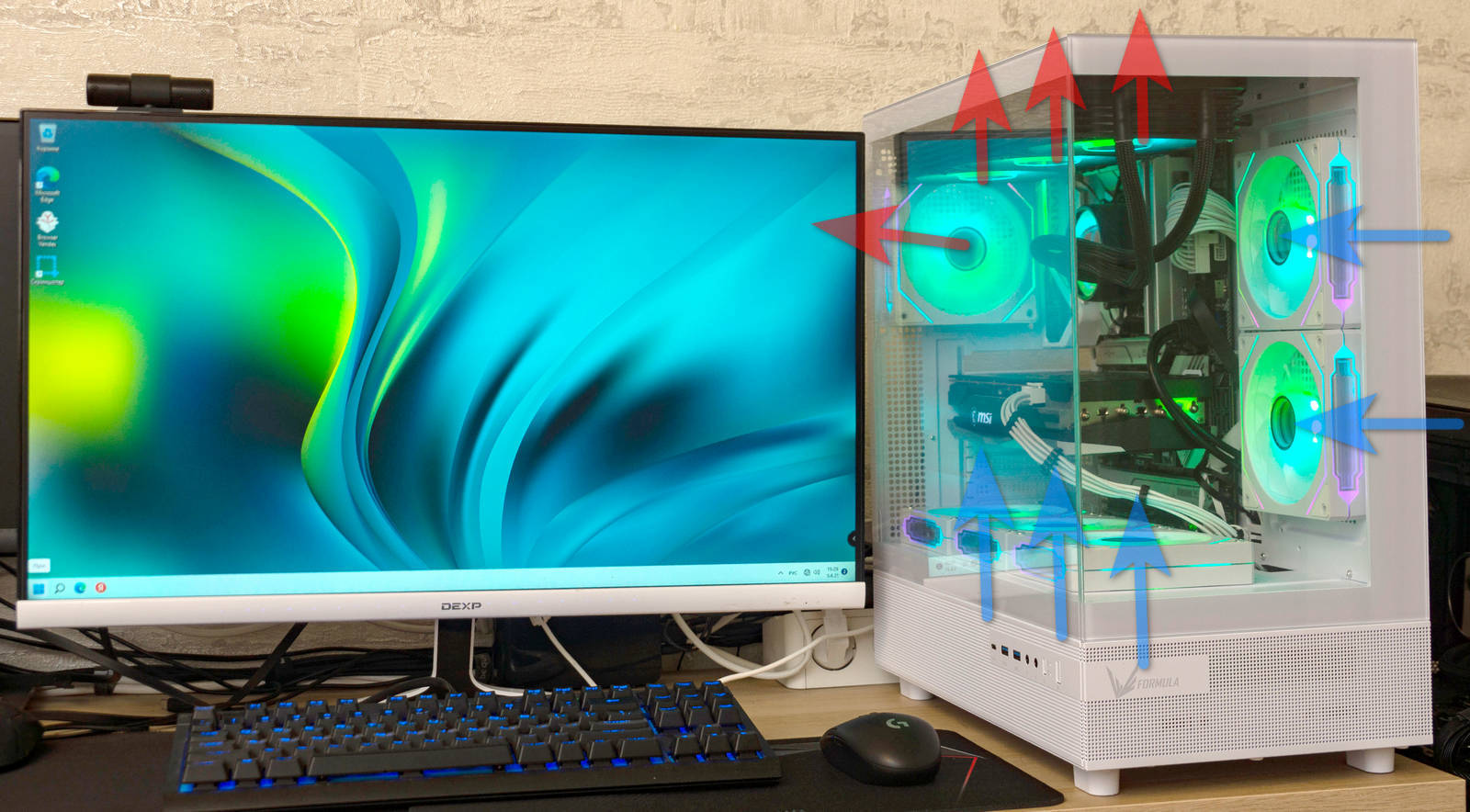

Пять реверсивных вентиляторов работают на вдув снизу и с боку. Один тыловой вентилятор на выдув и три вентилятора на радиаторе СЖО на выдув.

 Процессор работал на частоте 4,5 ГГц. Энергопотребление процессора составило 220 Вт. Температура VRM изменялась от 53 до 63°С.

Значения практически не меняются в зависимости от условий, что говорит об эффективно организованном охлаждении в корпусе.

Вентиляторы в работе достаточно тихие, максимальное значение оборотов относительно небольшое, но для корпусных вентиляторов этого достаточно.

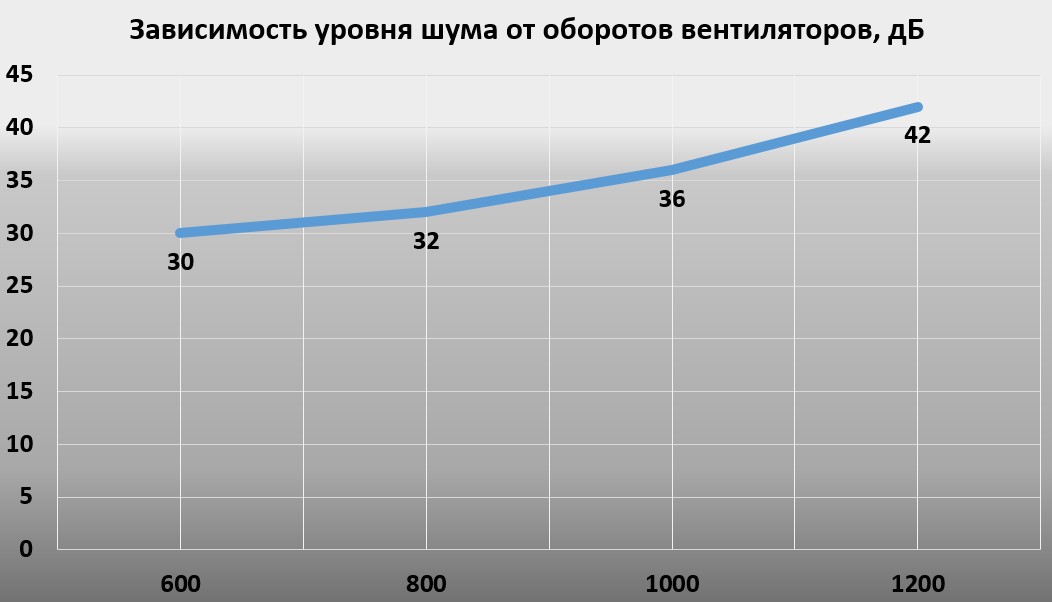

Уровень шума остается в рамках комфортного уровня в 40 дБ почти до максимальных оборотов.

Заключение

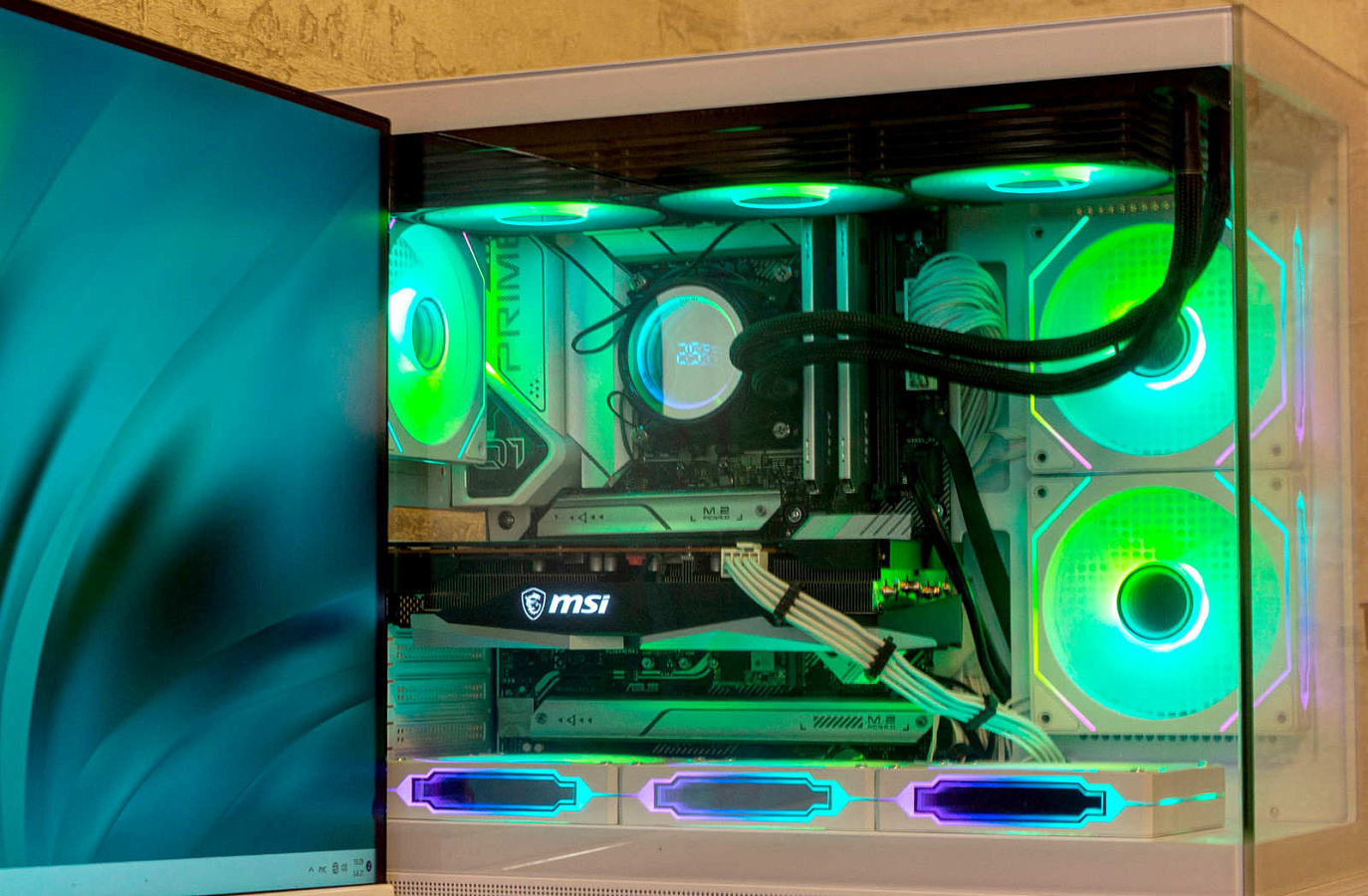

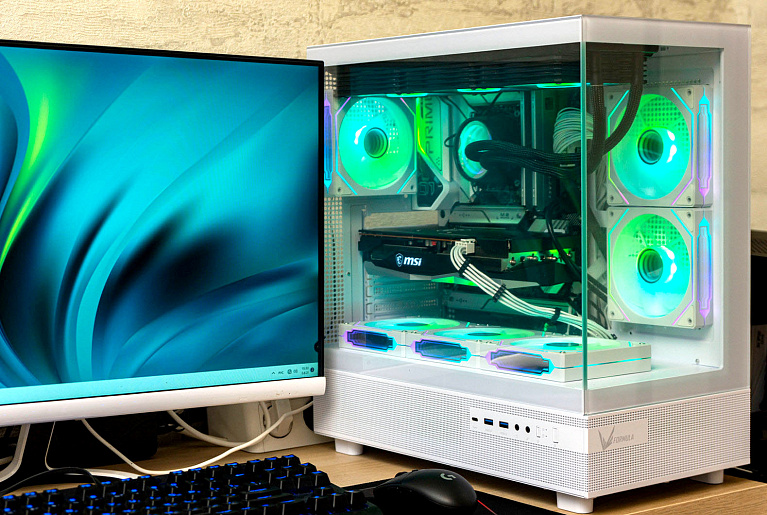

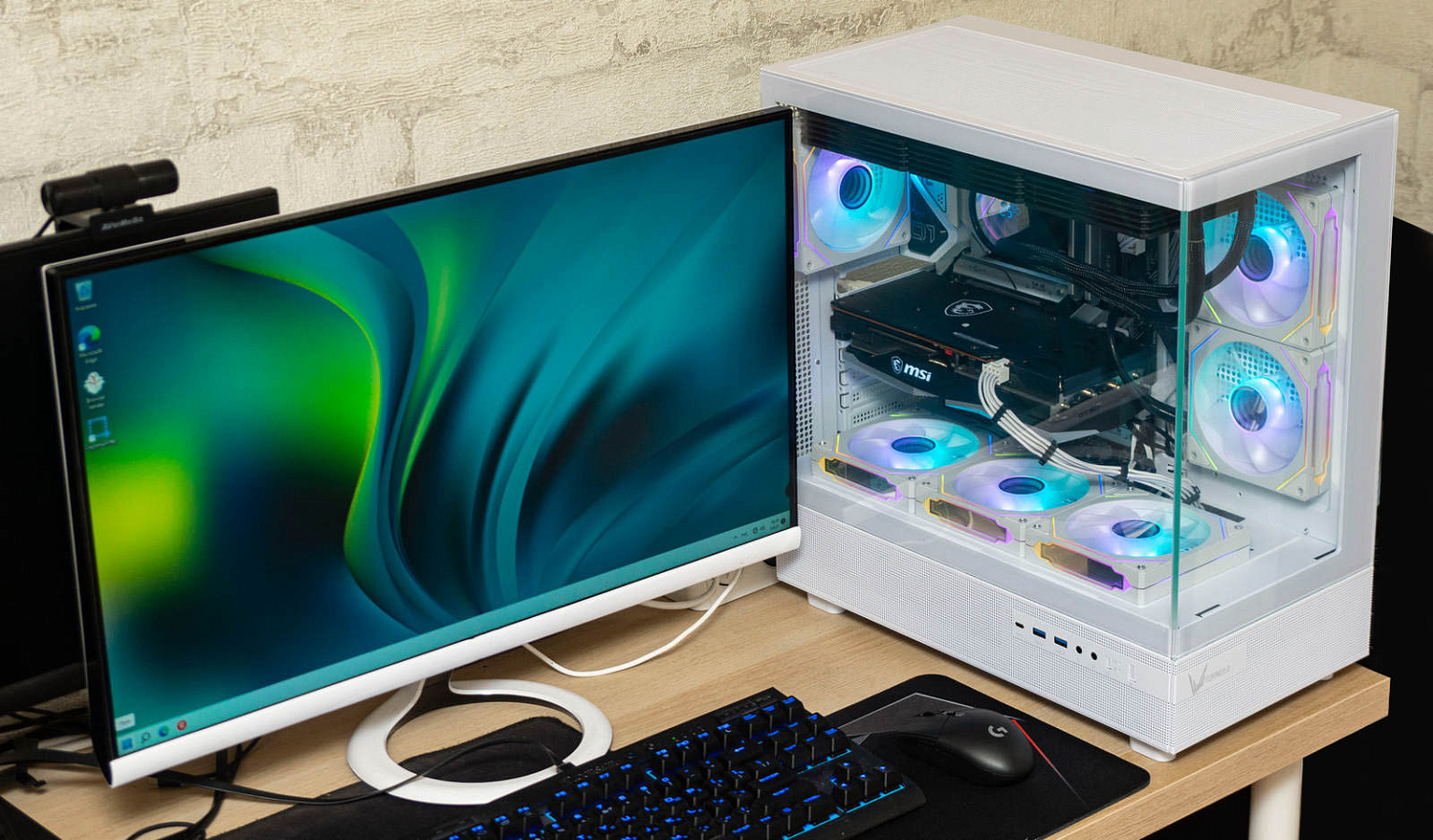

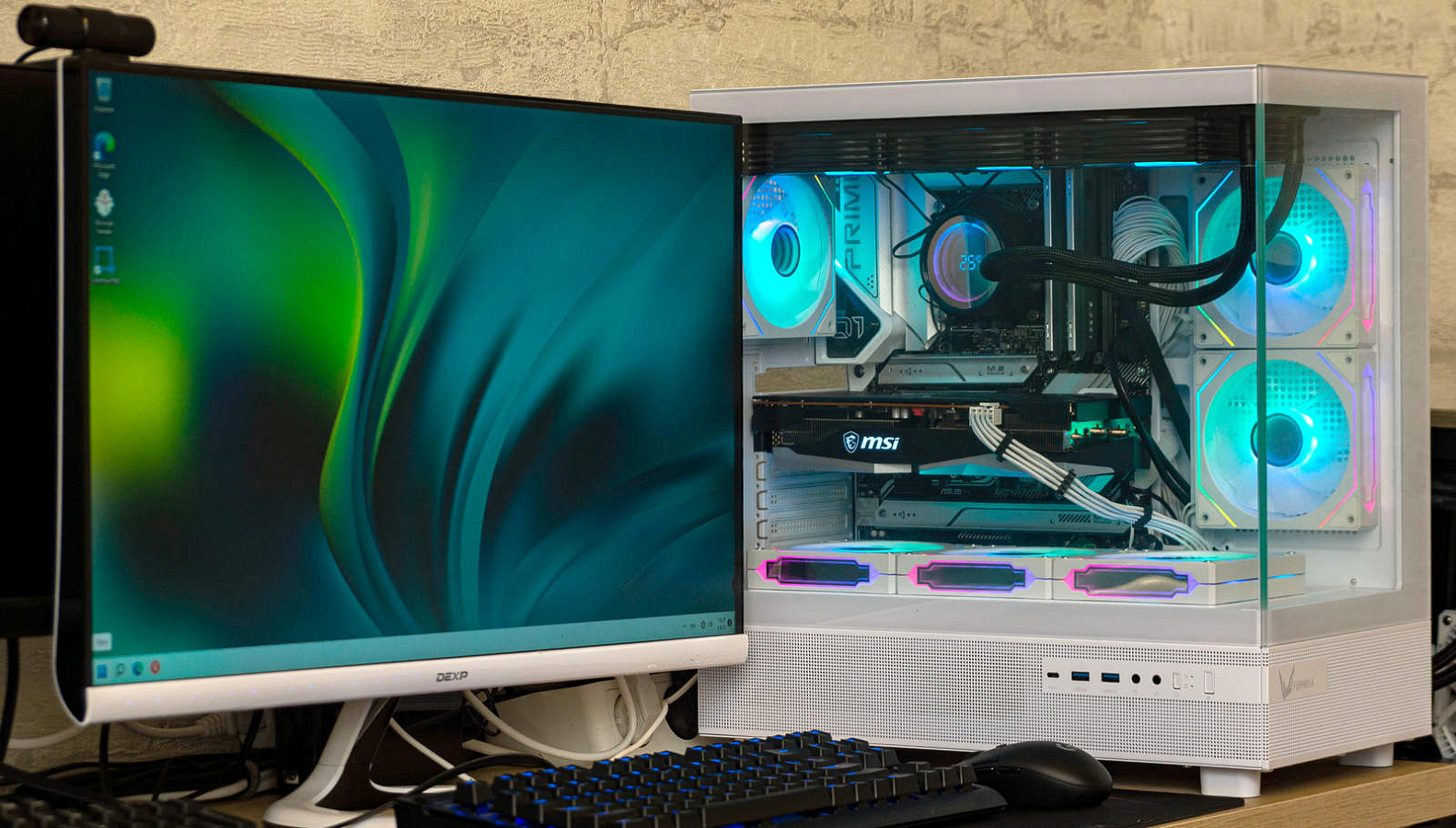

Корпус Formula Crystal Z8 Floe White выглядит просто великолепно и прежде всего за счет «богатой» подсветки вентиляторов. Именно вентиляторы в версии Floe играют главную роль. Во всем остальном, так скажем, это обычный корпус.

Это и не удивительно: его стоимость сопоставима со стоимостью набора из шести таких вентиляторов, на сам корпус в этой комплектации остается совсем небольшой бюджет.

Но и у корпуса имеются свои плюсы. В наличии три съемных фильтра на магнитах. Возможность модификации за счет замены фронтальной стеклянной панели на металлическую сетчатую панель входящую в комплект.

Если мы собираем полностью белую сборку, то черные комплектные кабели от фронтальной панели будут смотреться не гармонично.

Значительным минус является отсутствие в комплекте хотя бы пары заглушек на слоты расширения, крепящихся на винты.

Возможно, кому-то будет неудобно расположение интерфейсов снизу сбоку.

В целом корпус вместительный, сборка удобна, если учитывать нюансы. Хорошо организована вентиляция, интересный дизайн и приемлемая стоимость (около 10 000 рублей).

Плюсы:

Может не понравиться:

Минусы:
