Обзор и тестирование ИБП IPPON Game Power Pro 1000

Модель IPPON Game Power Pro относится к линейно-интерактивным источникам бесперебойного питания. Приставка Game смотрится для такого прибора минимум странно – неужели только из-за RGB подсветки? Мощности в 1000 ВА будет недостаточно для длительного питания от батареи производительного компьютера во время игрового процесса, но имеется и модель на 1500 ВА.

Возможно, для геймера будет удобна другая новая функция – съемный дистанционный дисплей, на который можно вывести информацию по работе центрального процессора.

Но пользователю важнее другое – чтобы ИБП выполнял хорошо свои прямы функции, с ними мы и разберемся в данном обзоре.

Технические характеристики

Упаковка и комплектация

Устройство поставляется в картонной коробке. На лицевой стороне изображение фронтальной панели и указание мощности. С обратной стороны изображение тыльной панели.

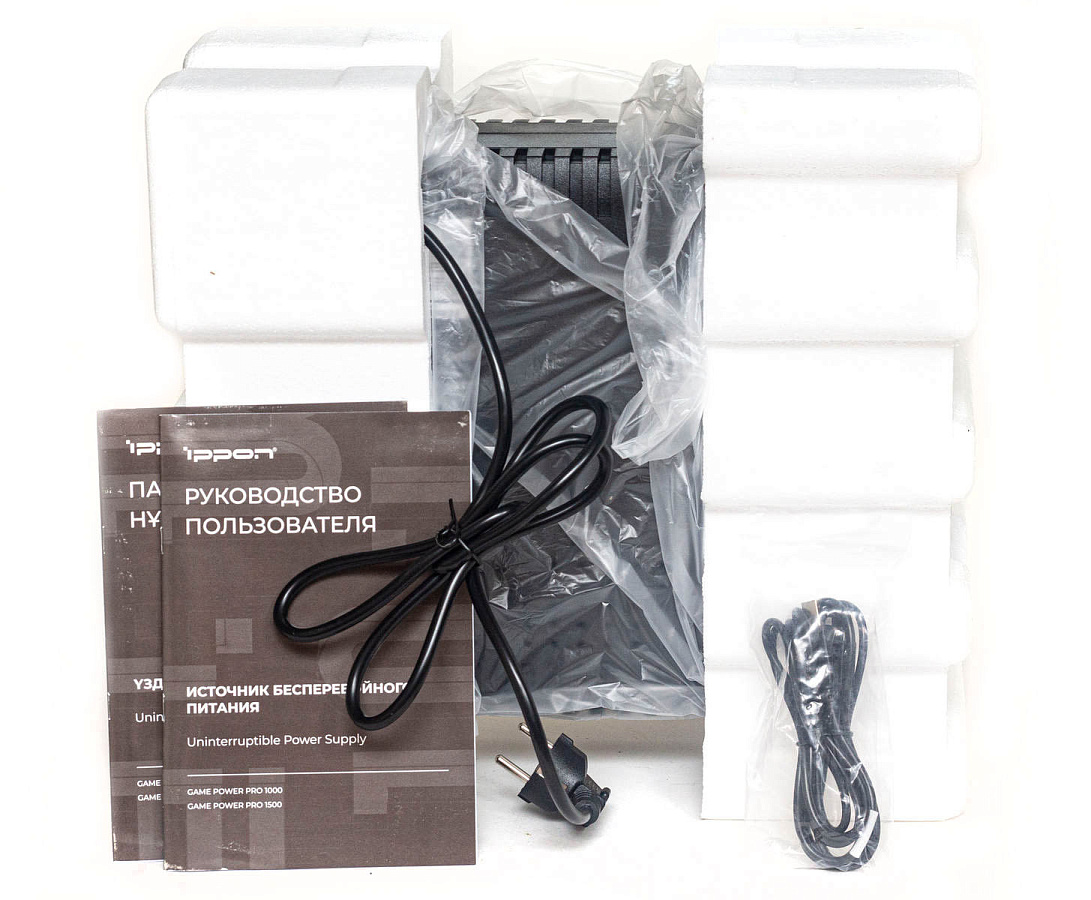

ИБП упаковано в целлофан и зафиксировано демпферами из пенопласта. В комплекте кабель USB и инструкция пользователя.

Внешний вид

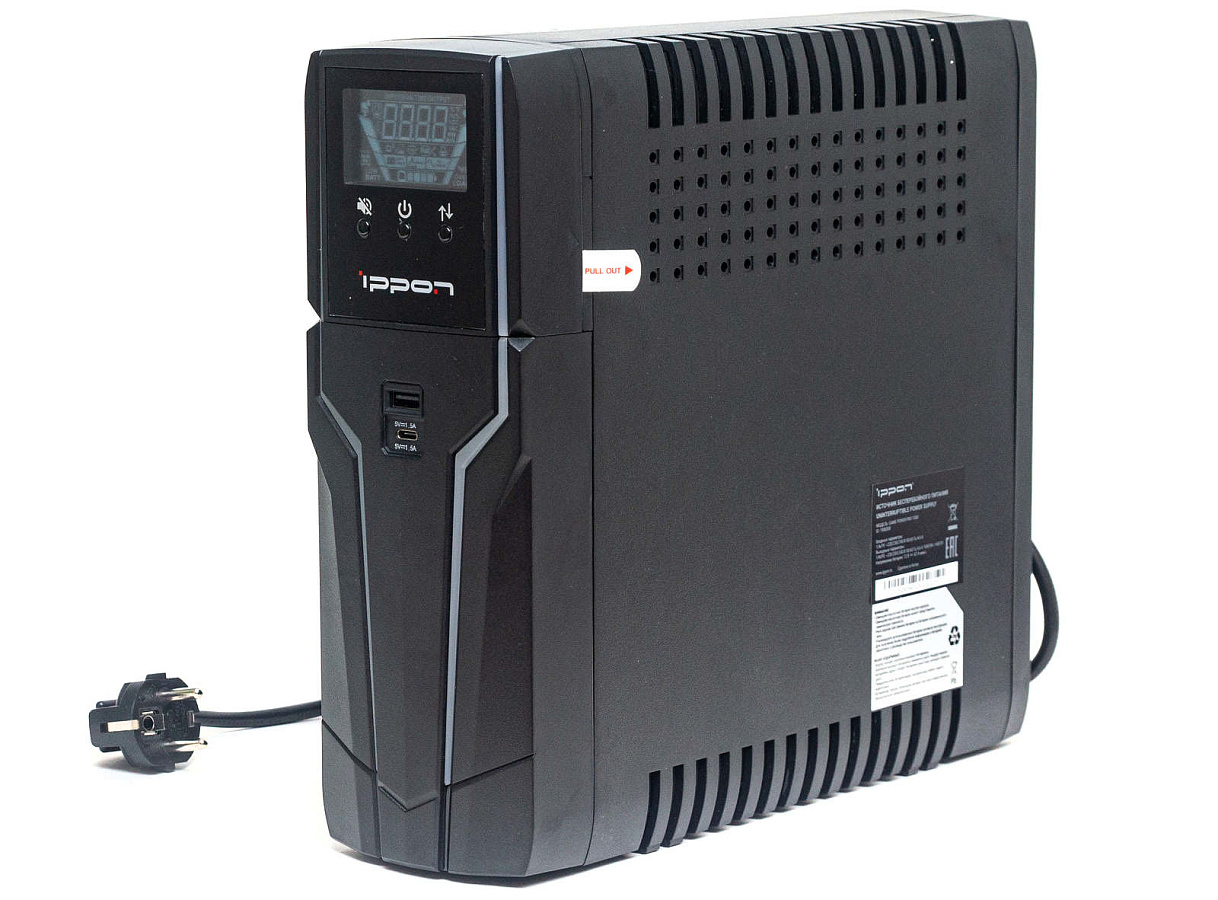

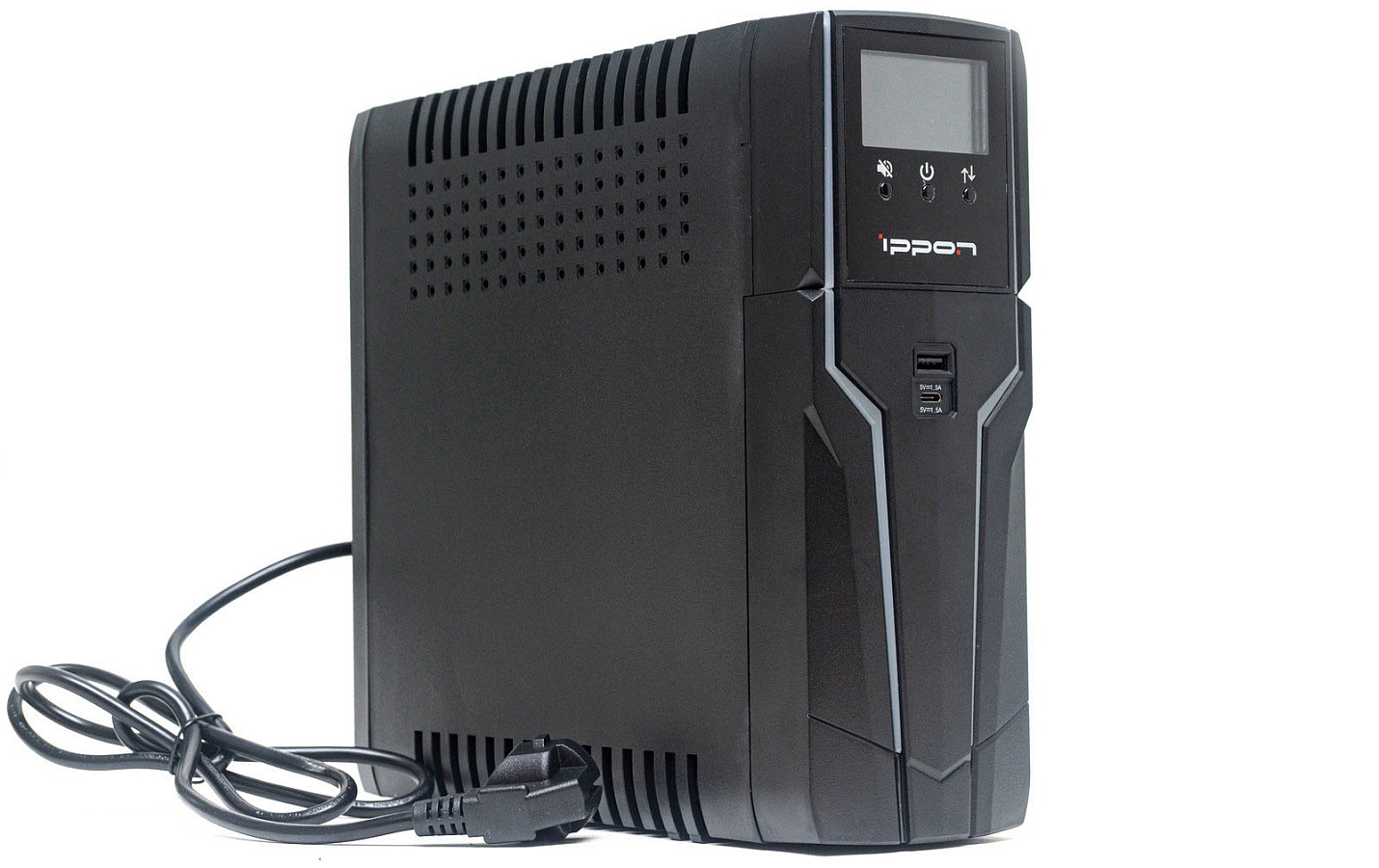

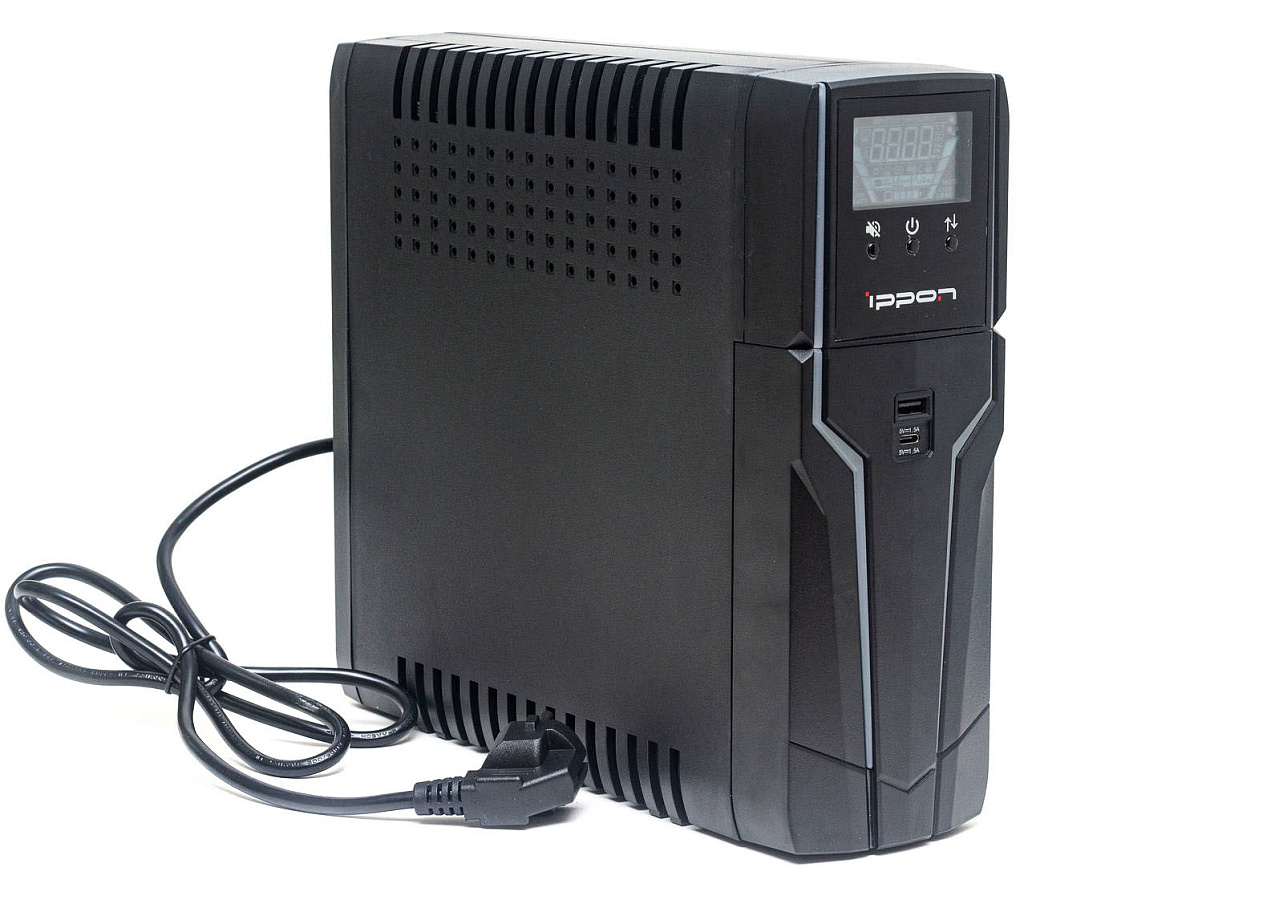

ИБП не привычной для этого класса устройств формы. Узкая призма, установленная вертикально.

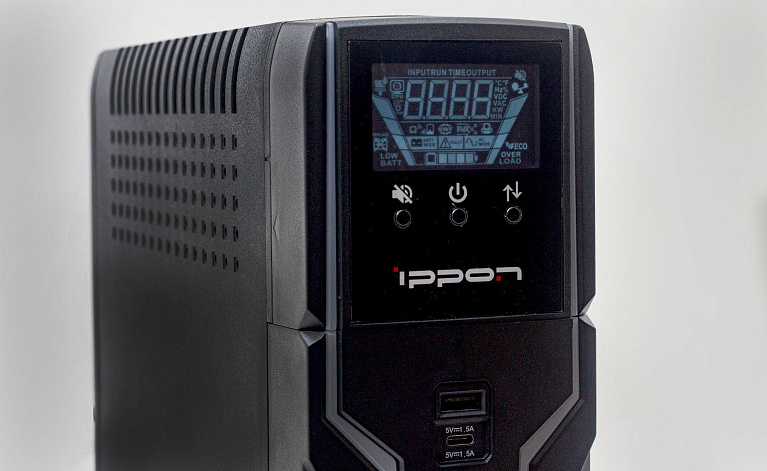

С лицевой стороны вставки матового акрила для рассеивания подсветки. По центру два разъема USB: Type-A и Type-C. Сверху съемный блок с LCD-дисплеем и тремя кнопками управления.

По бокам, сверху и снизу, вентиляционные отверстия.

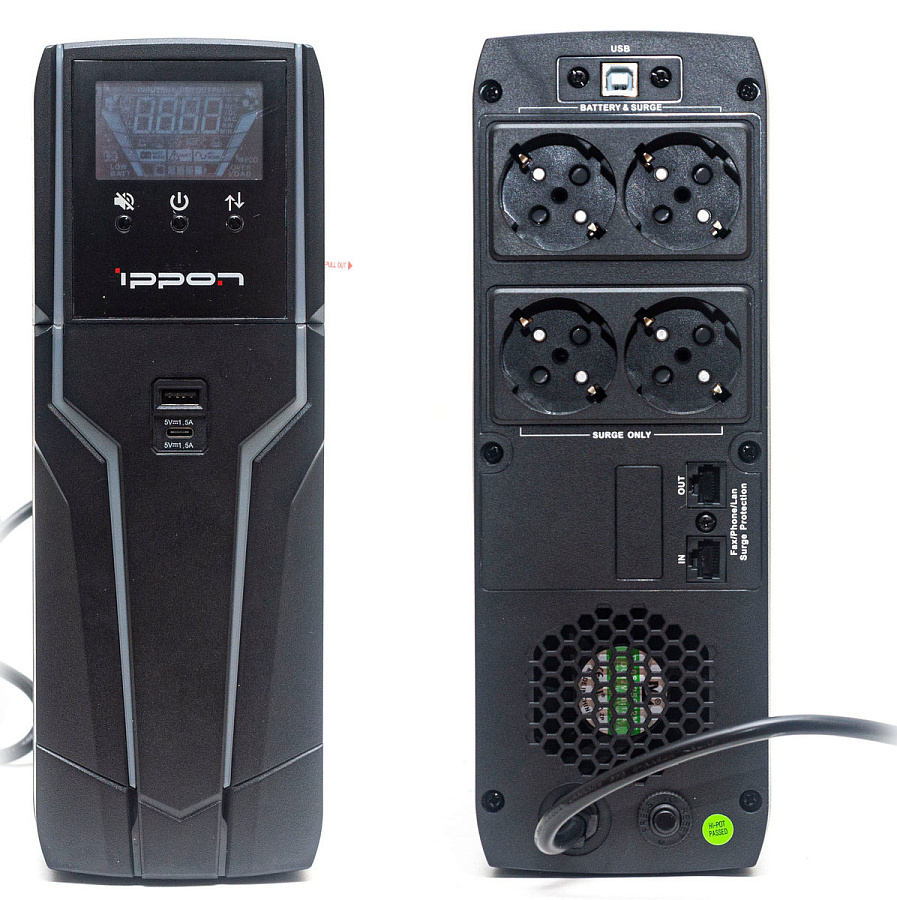

Более примечательна тыльная панель. Здесь разместились четыре розетки Schuko: две с питанием через аккумулятор, две с защитой от перенапряжения. Розетки ориентированы под углом.

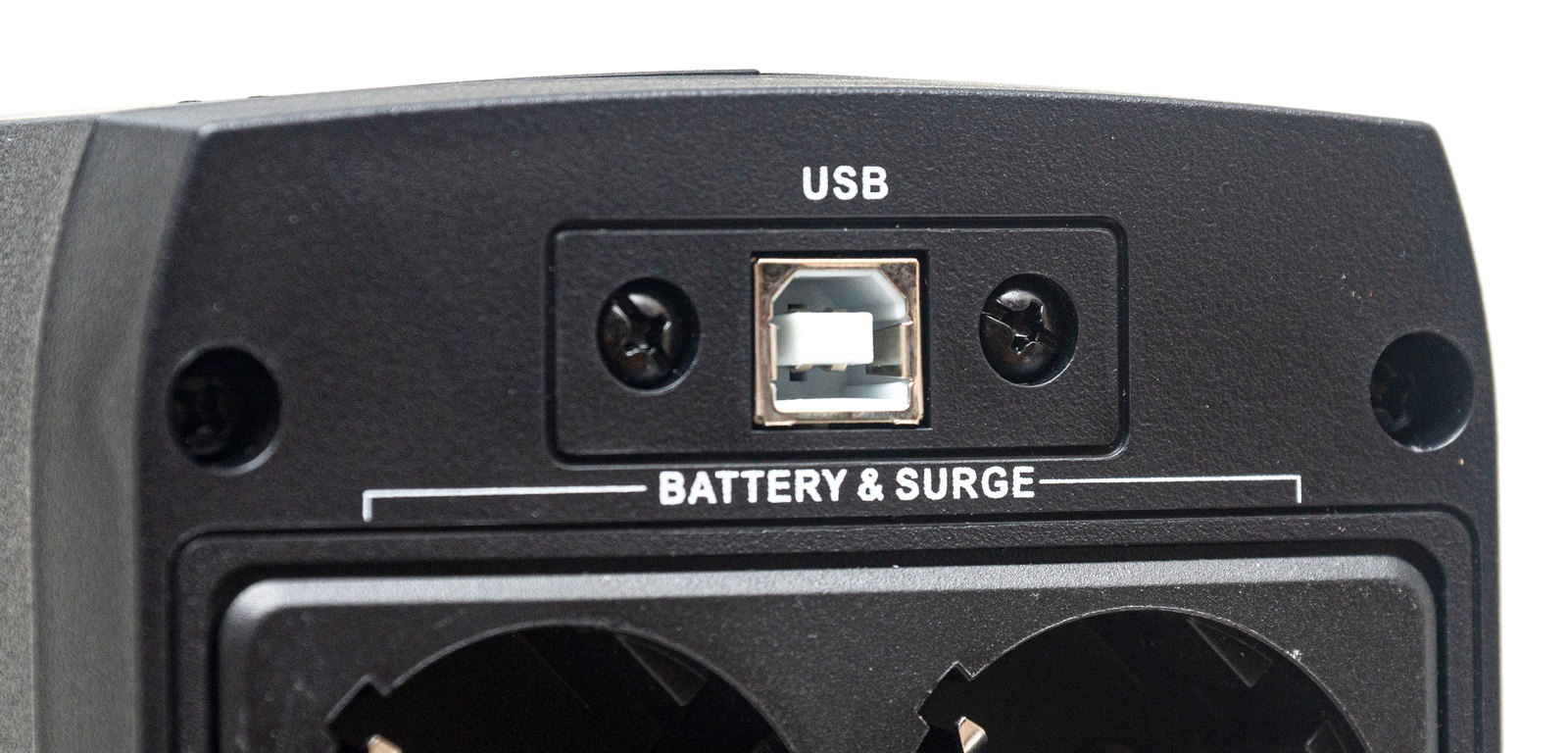

Сверху находится разъем USB-B для подключения к компьютеру.

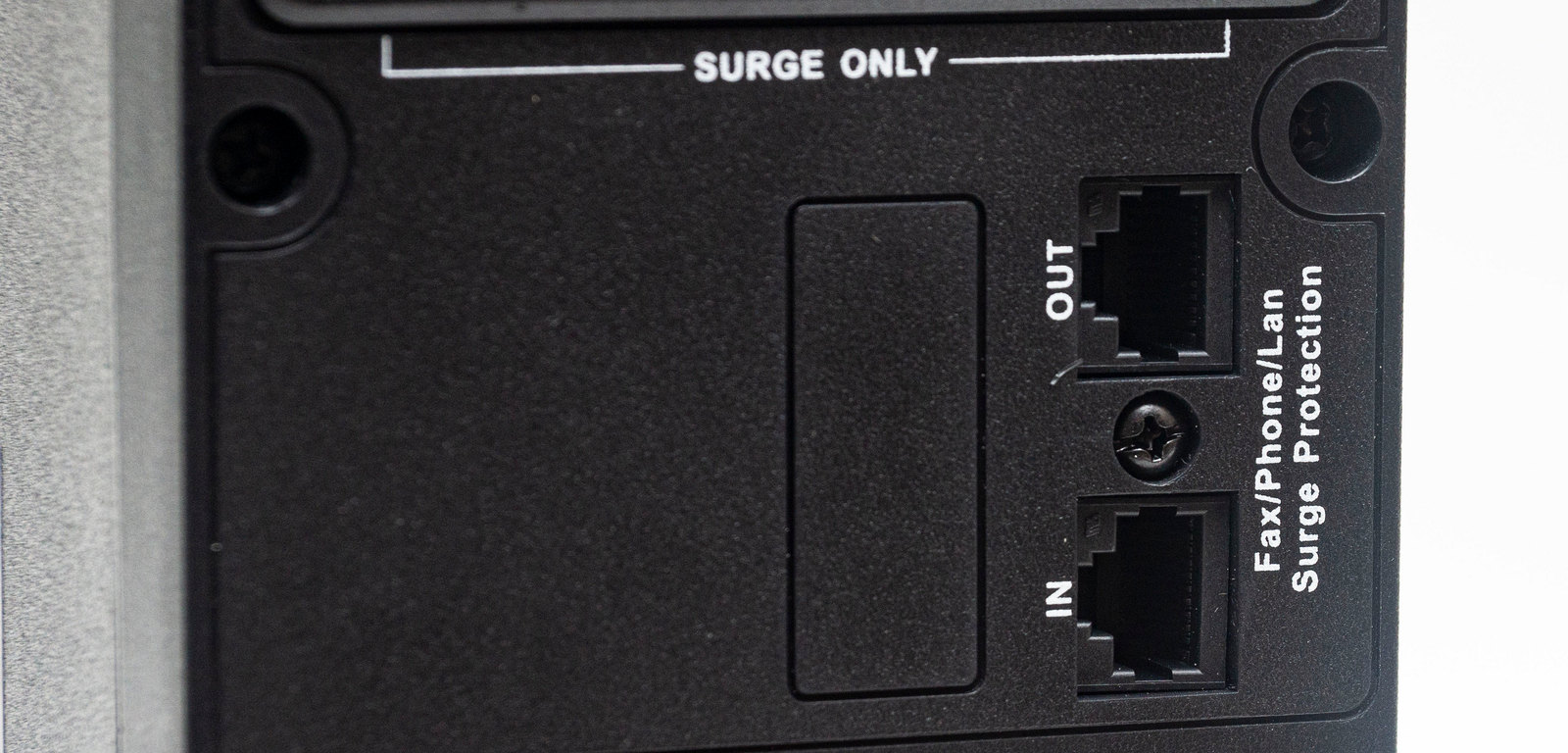

Ниже два разъема RJ-45 для защиты телефонной линии.

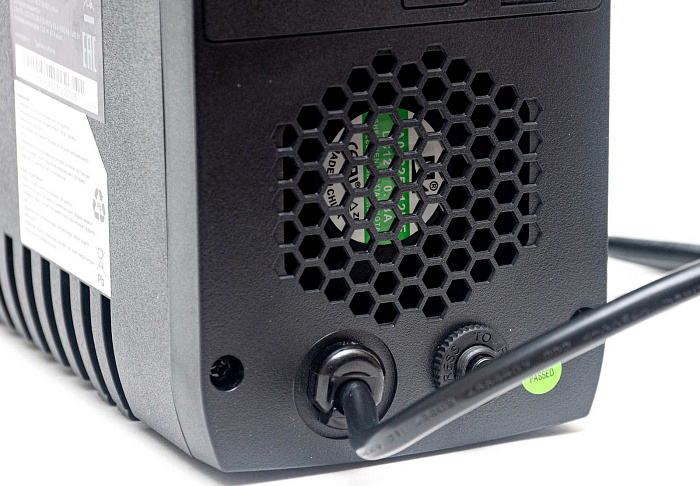

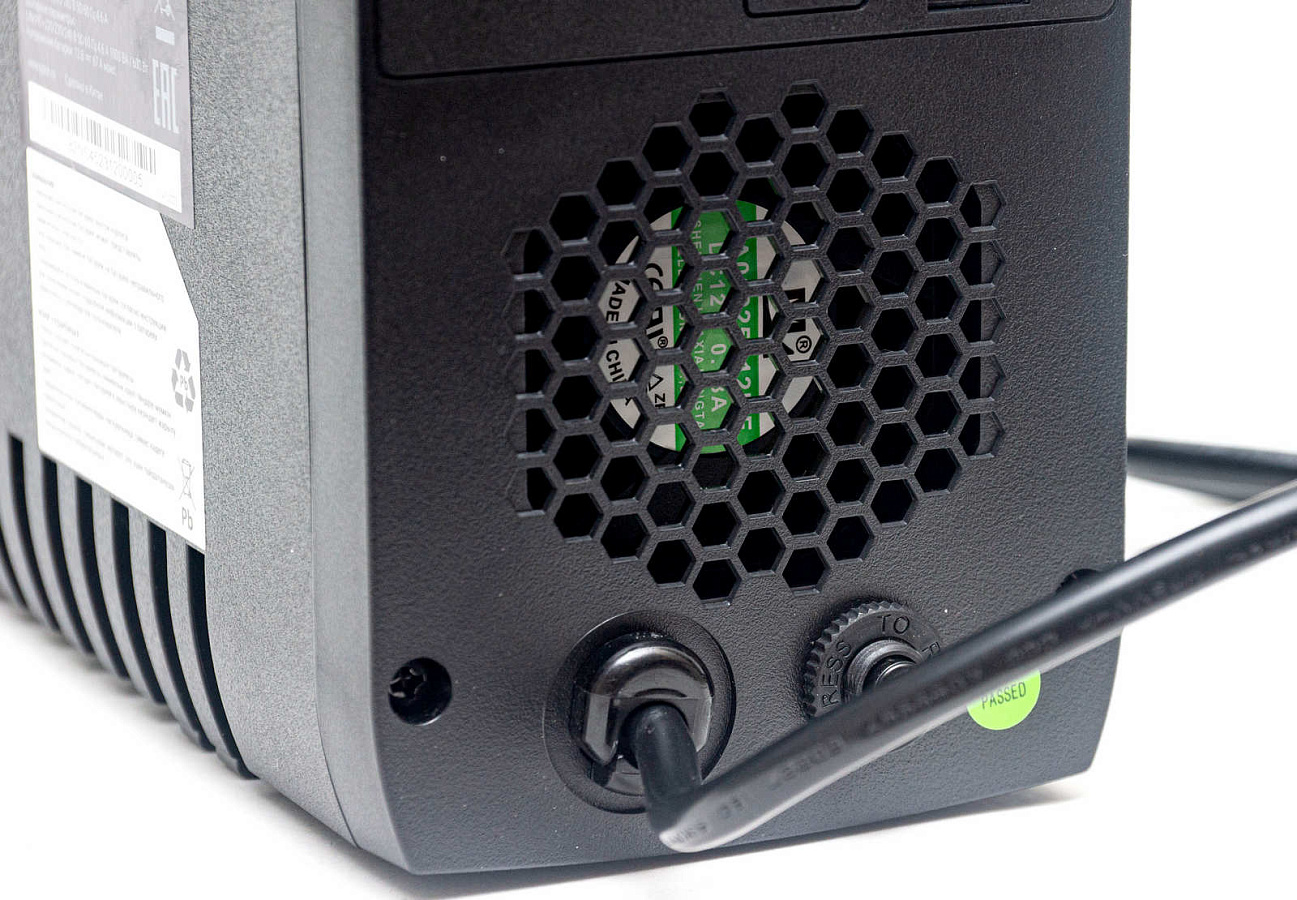

В самом низу вентиляционные перфорации над вентилятором. Под ними кнопка предохранителя.

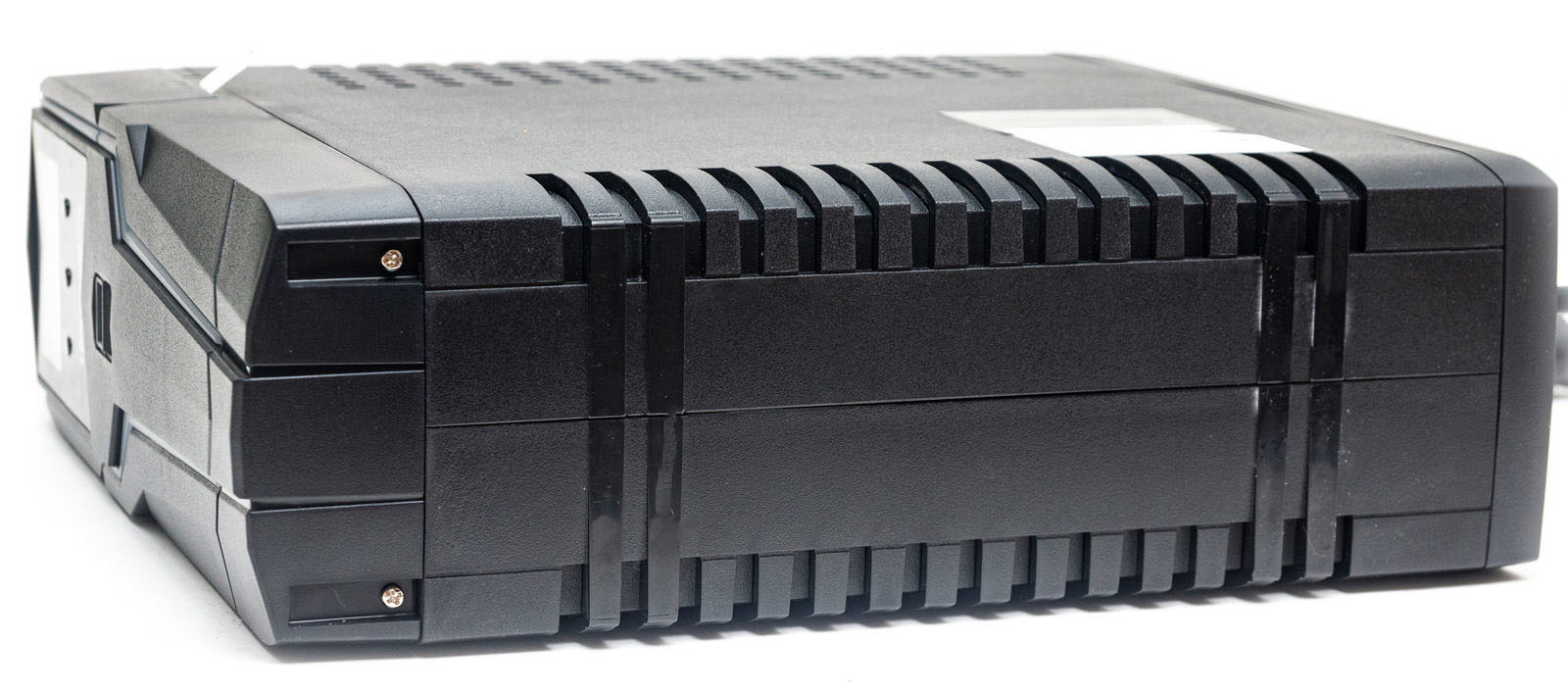

Снизу две пары поперечных полозьев для устойчивого положения на поверхности.

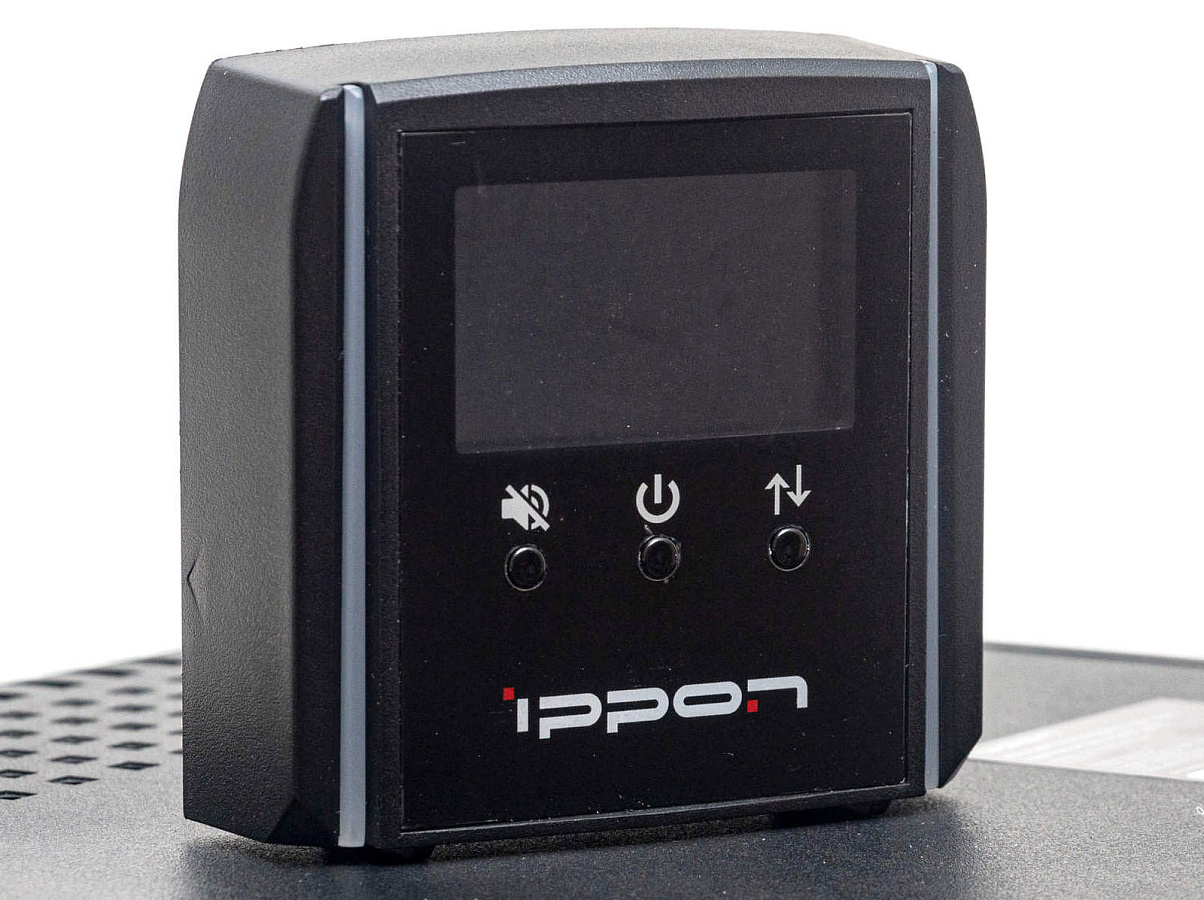

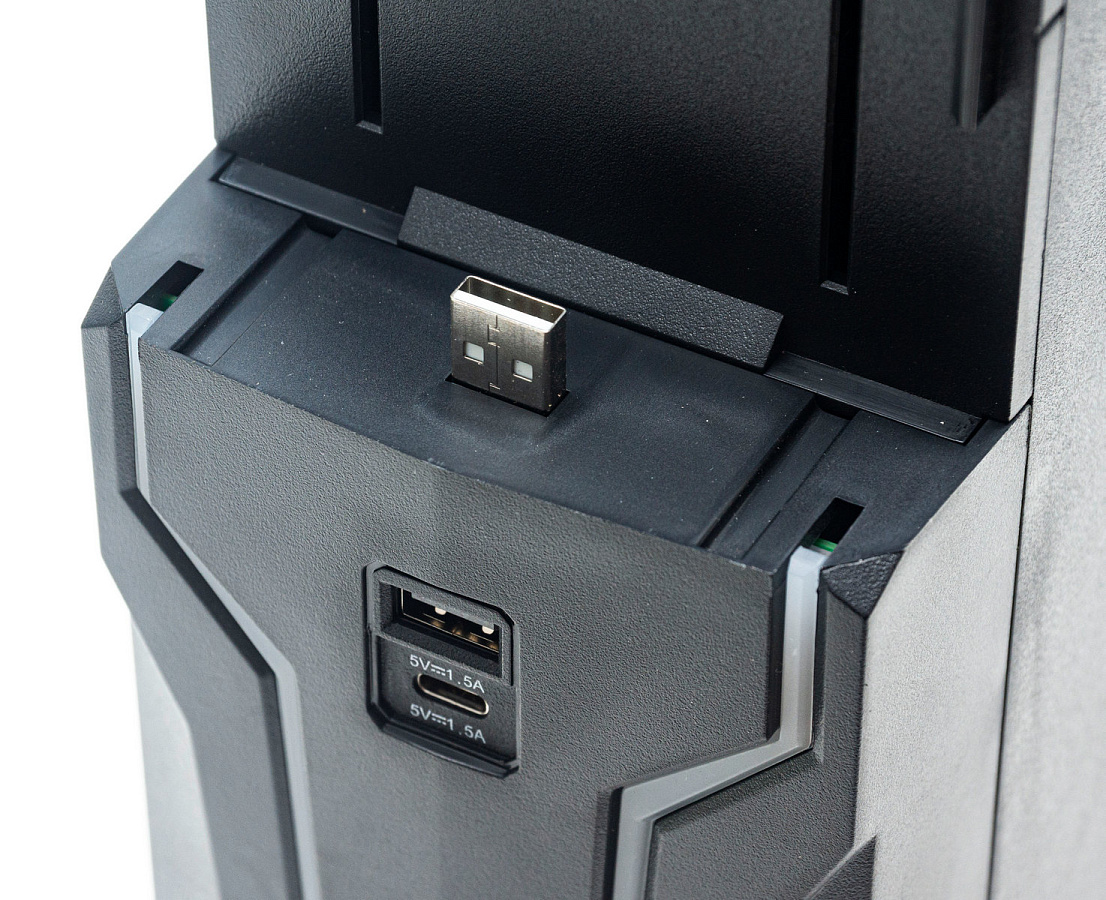

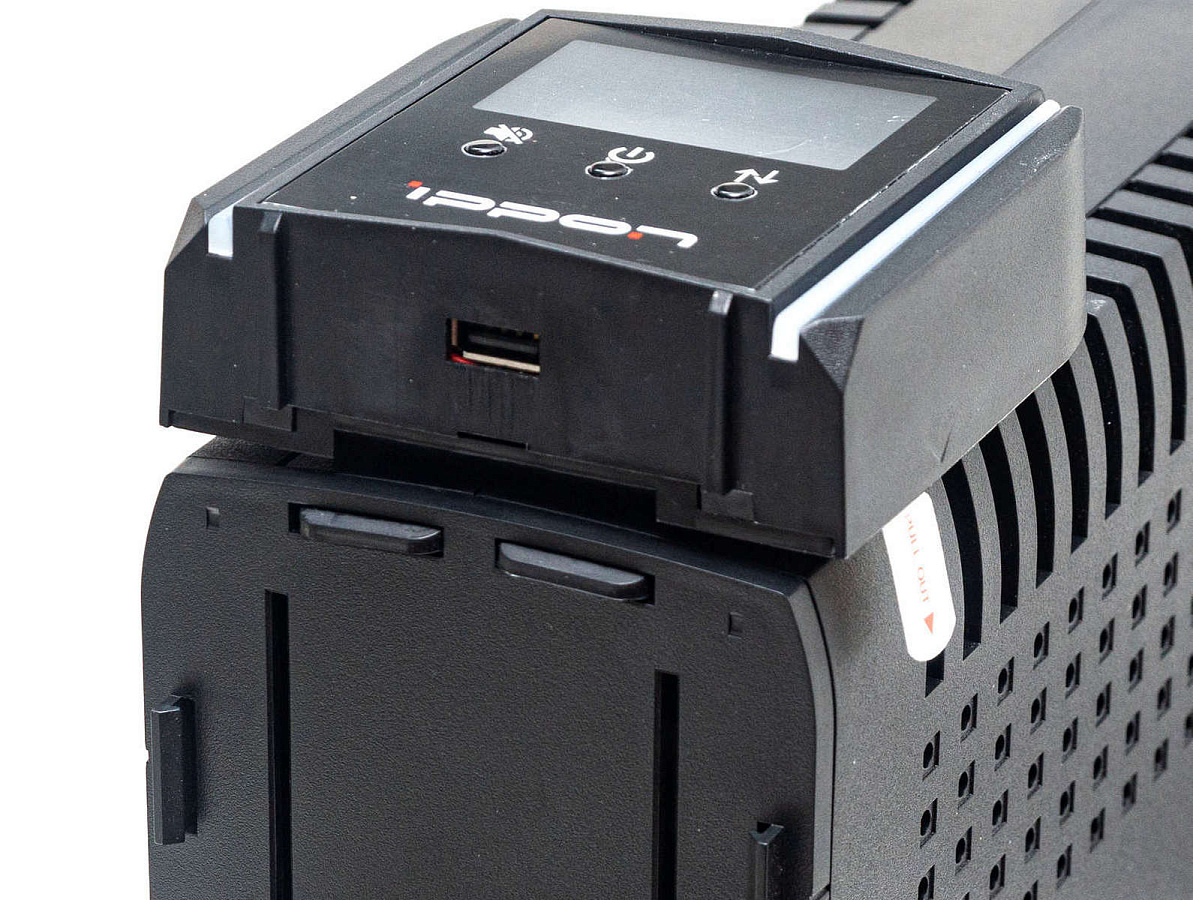

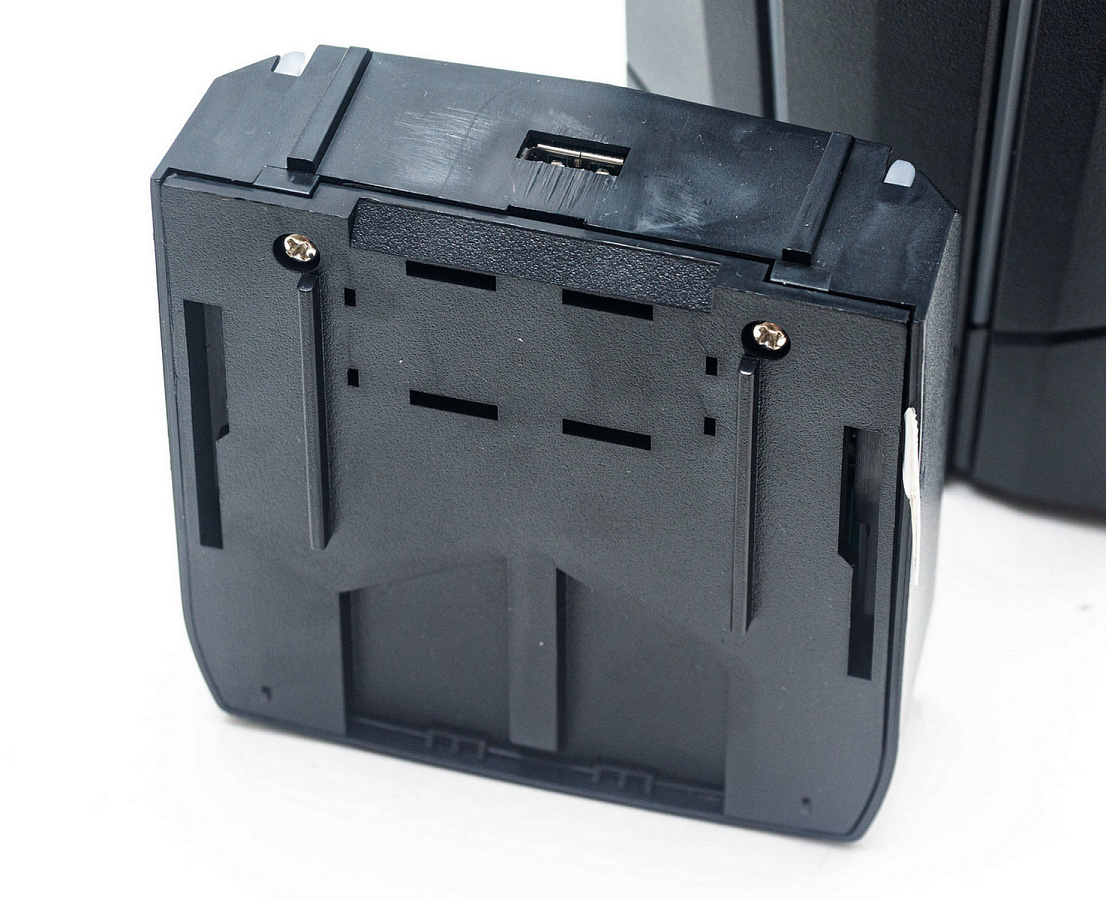

Панель управления съемная, с беспроводной связью с основной станцией. Подключение через разъем USB-А.

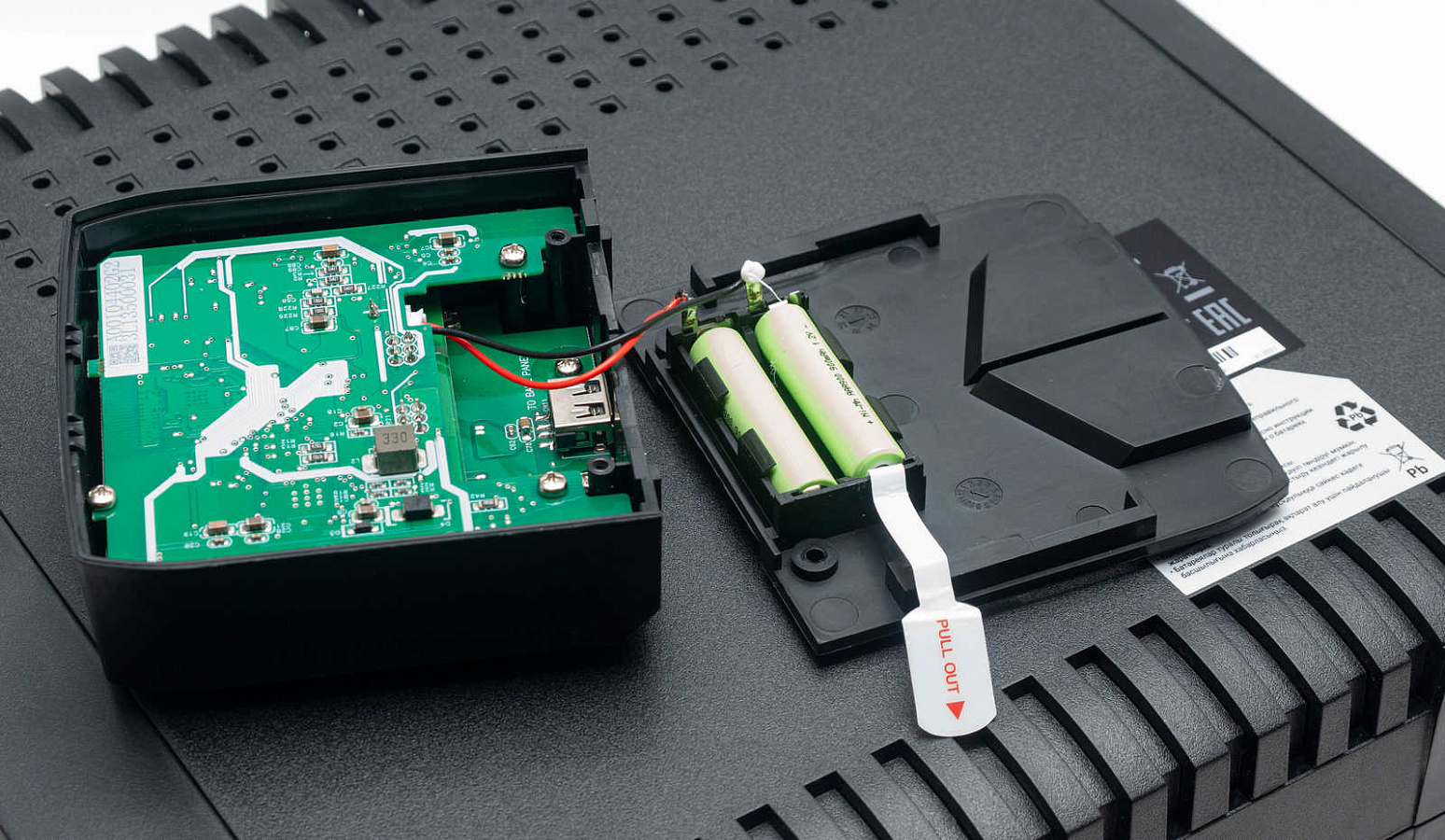

Автономное питание за счет двух перезаряжаемых аккумуляторов форм-фактора ААА Ni-Mh на 900 мА/ч.

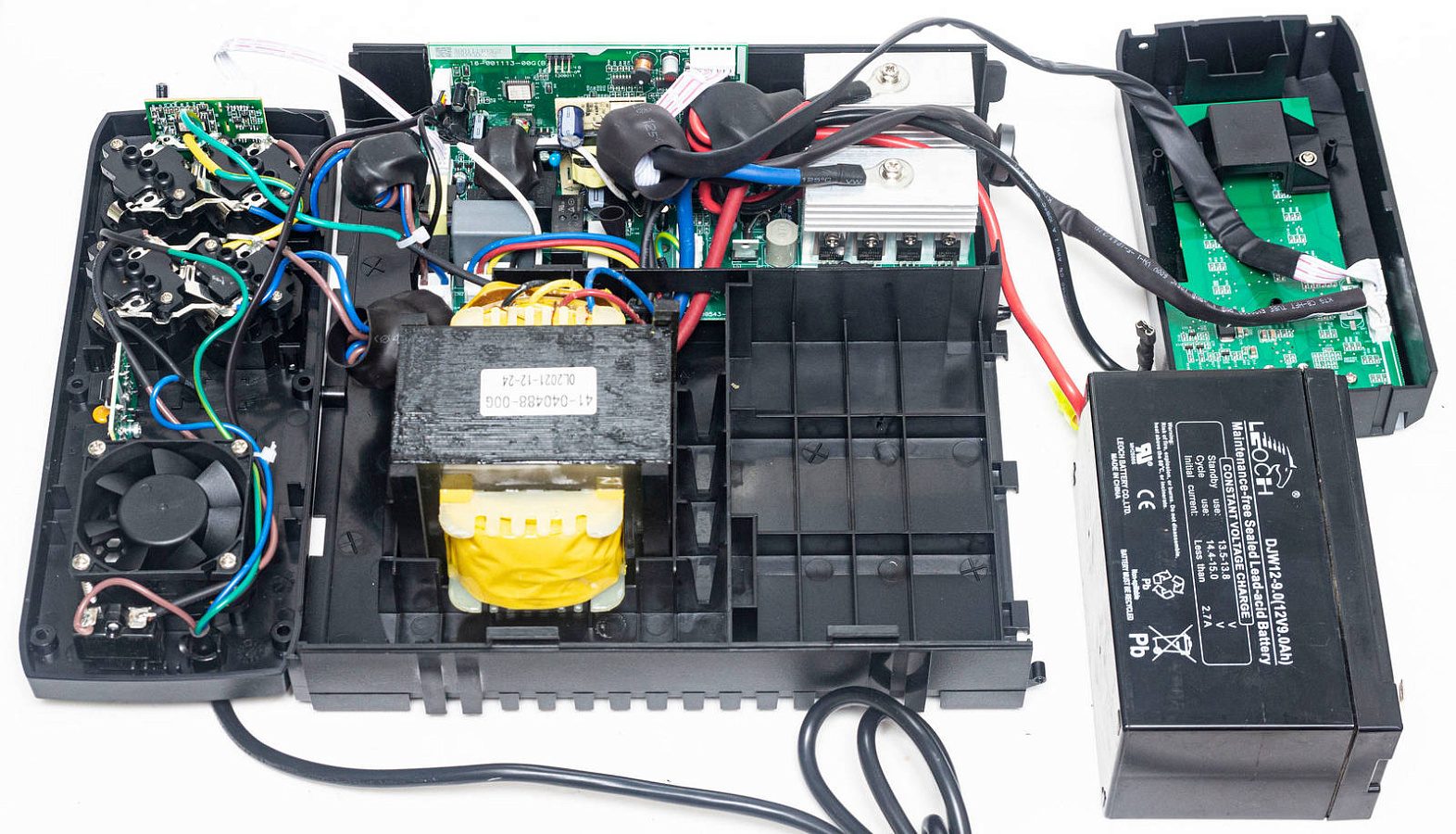

Устройство и схемотехника

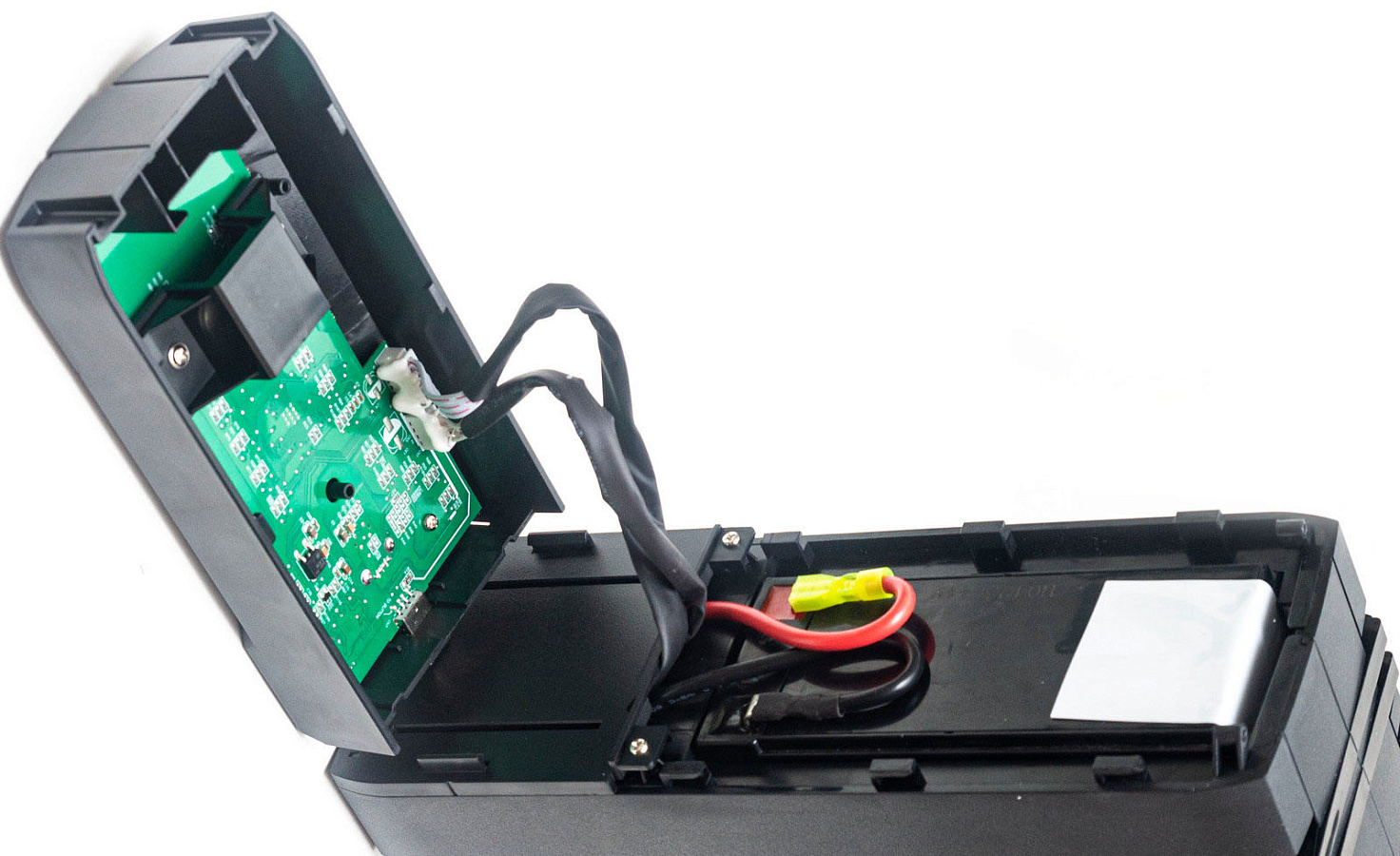

Передняя панель съемная, за ней находится аккумулятор.

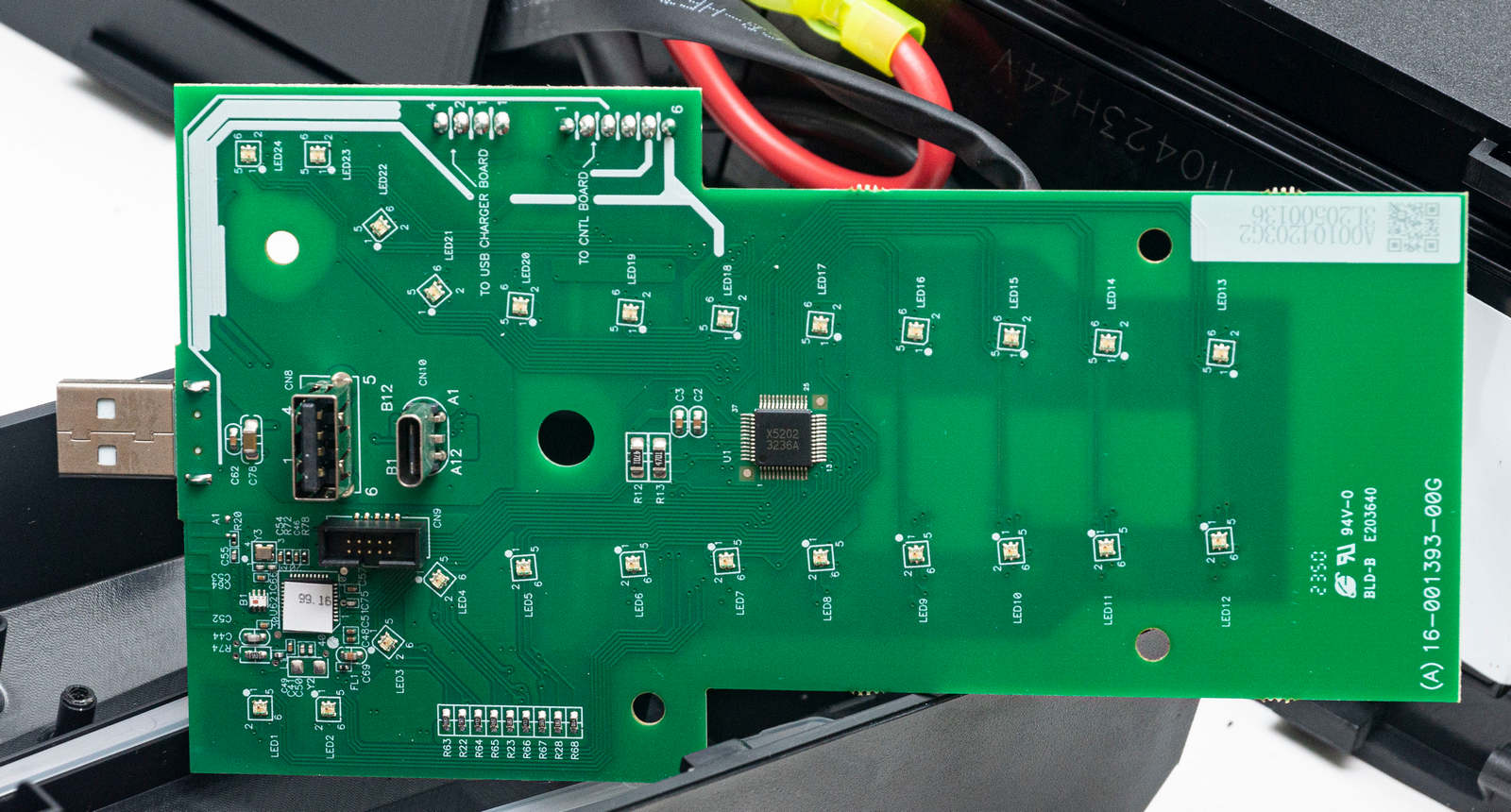

В самой панели установлена плата с RGB светодиодами и USB-разъемами. Контроллера два, один для управления USB, второй Х5202 для управления подсветкой.

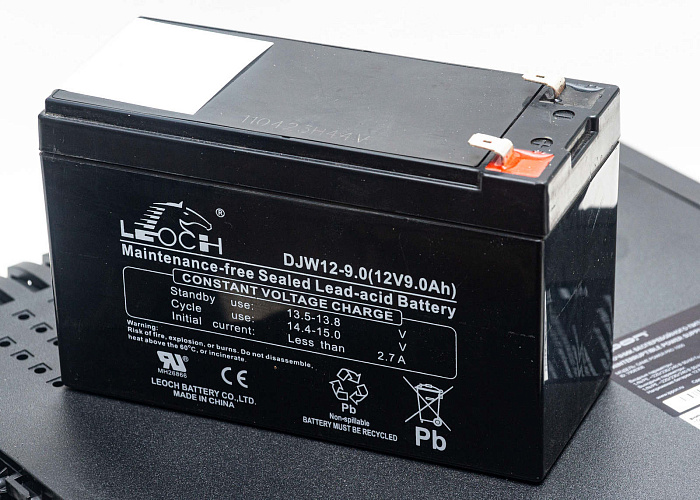

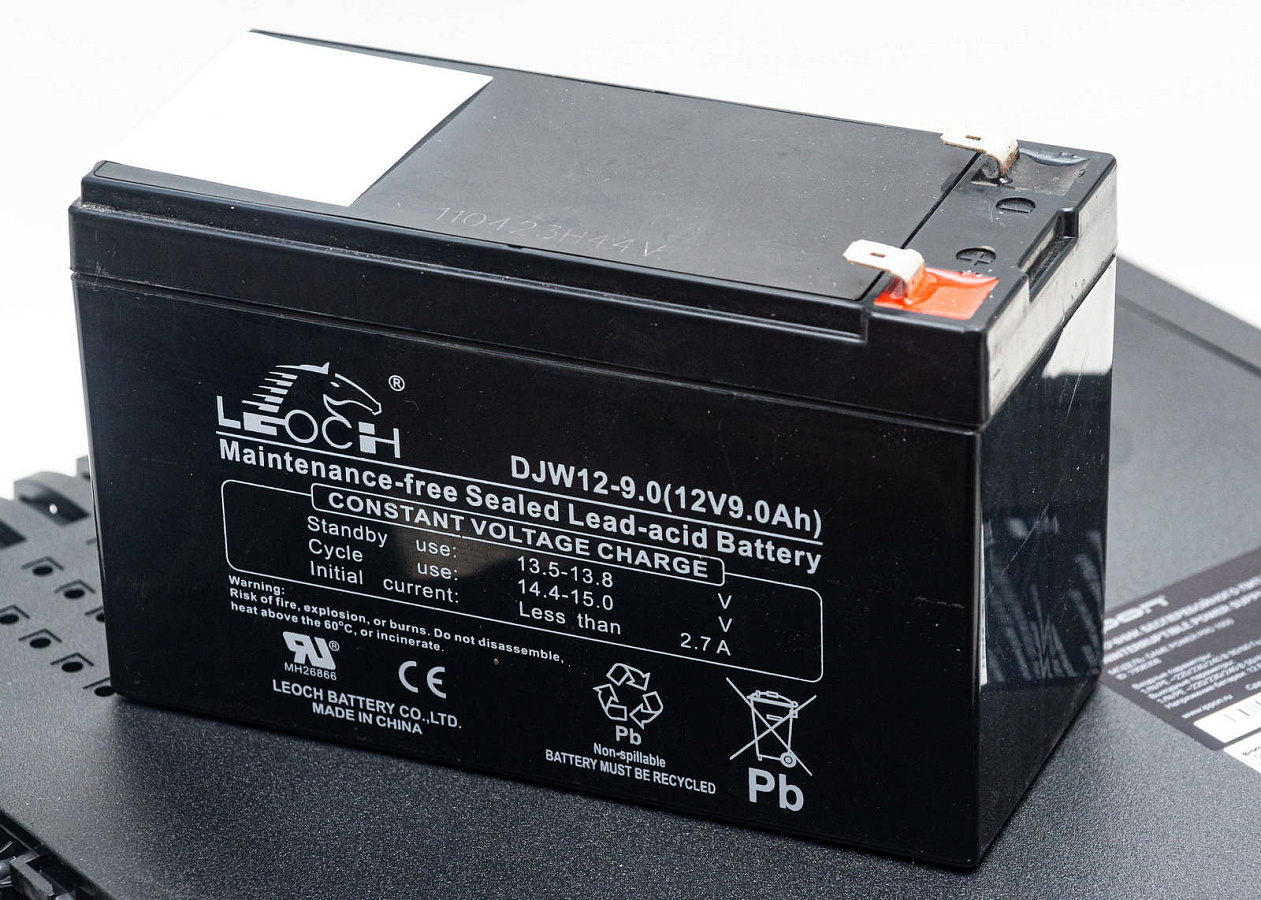

Аккумулятор установлен Leoch DJW12-0.9 на 12В, емкостью 9 А/ч. Подключается на разъемы.

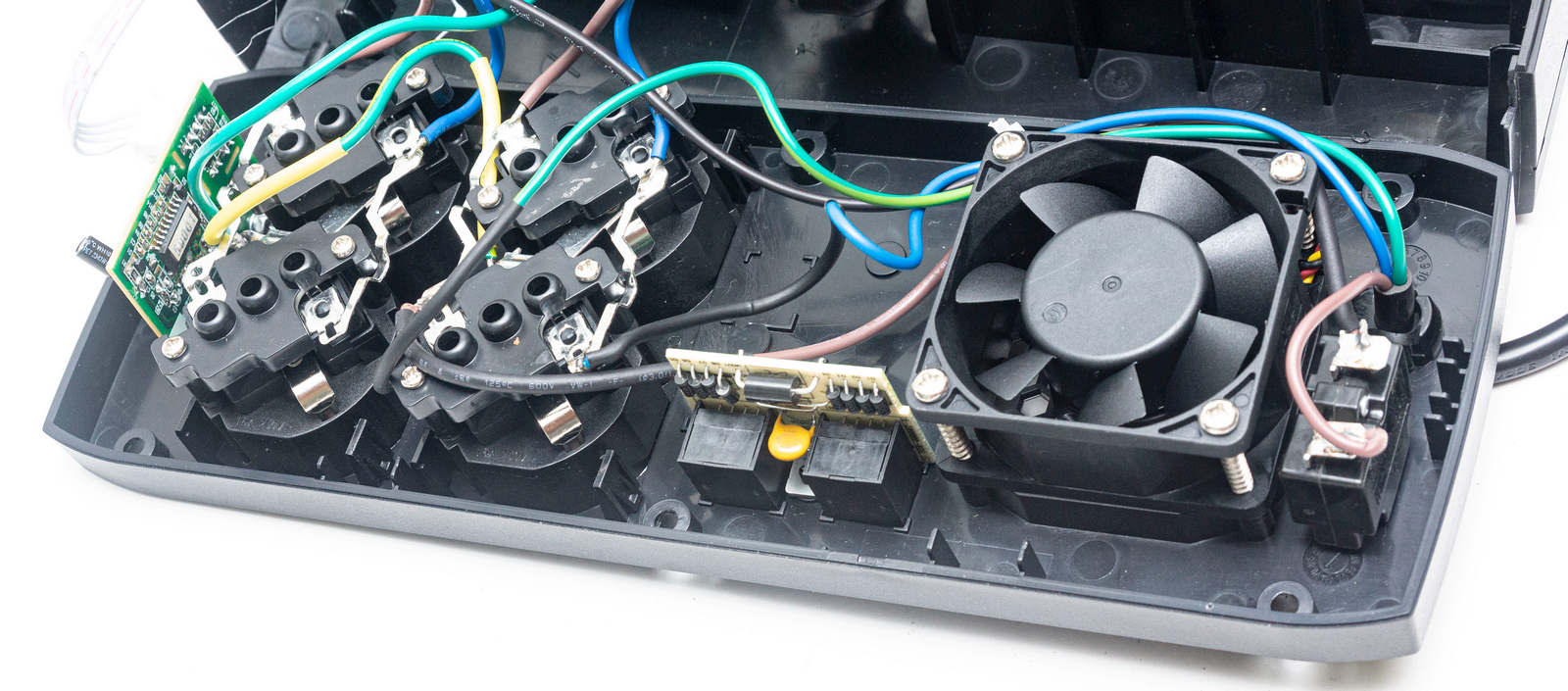

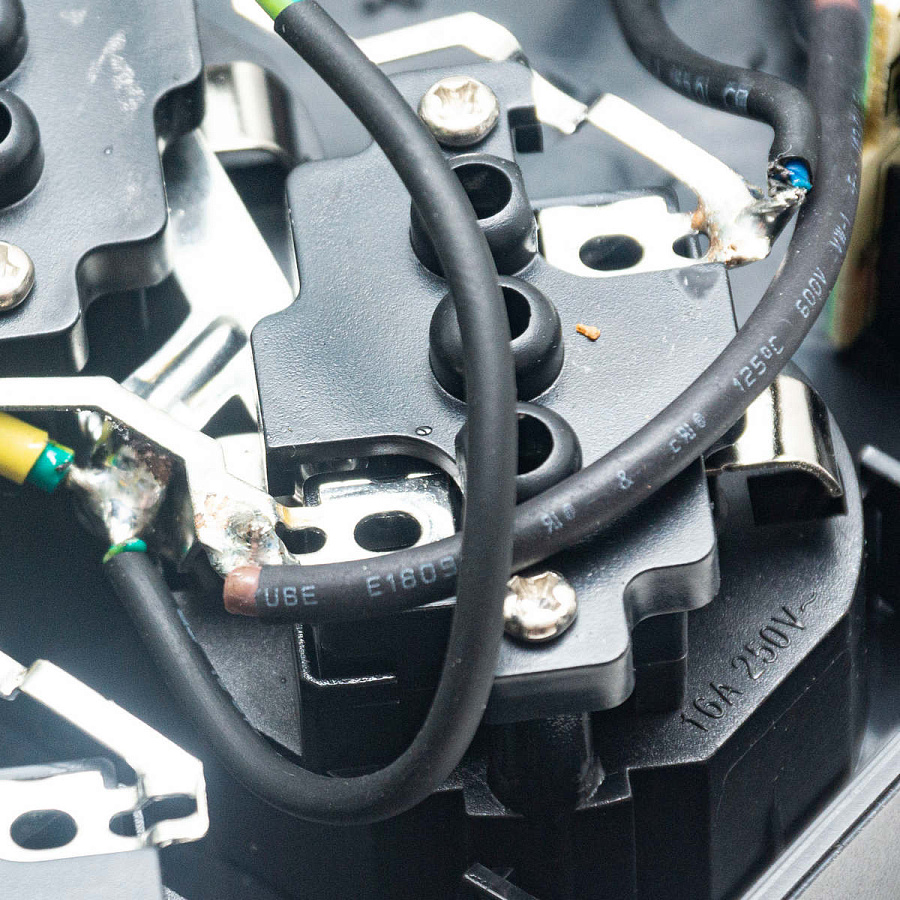

На тыльной панели изнутри смонтированы розетки.

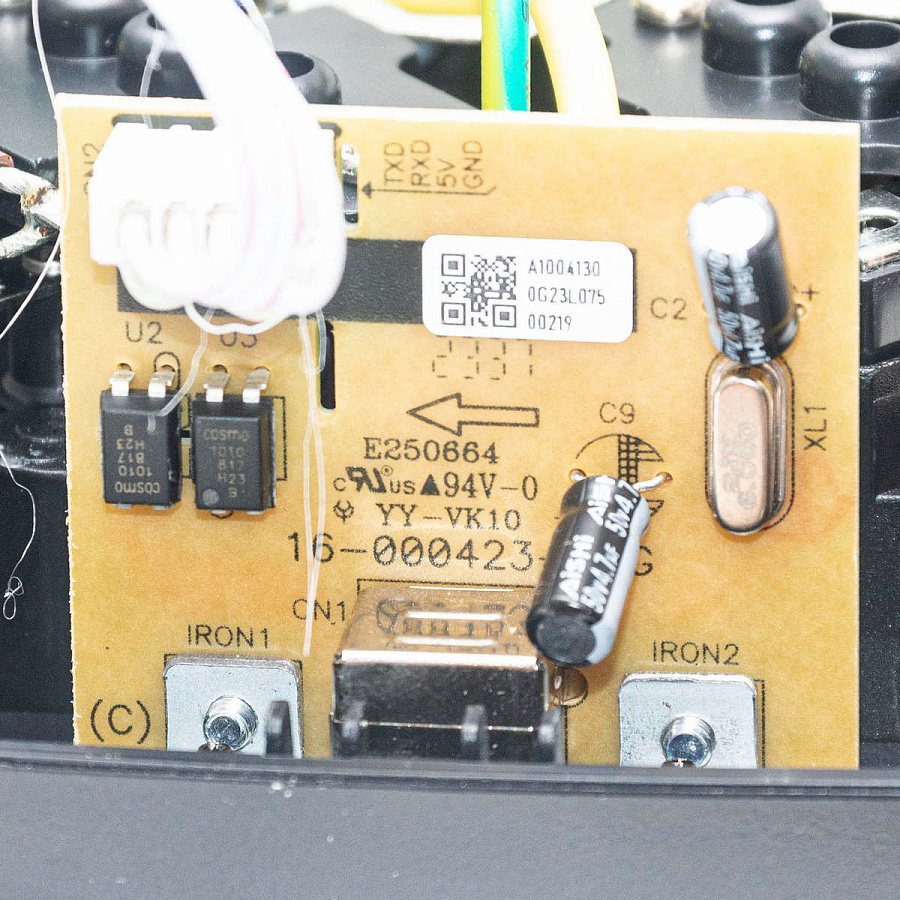

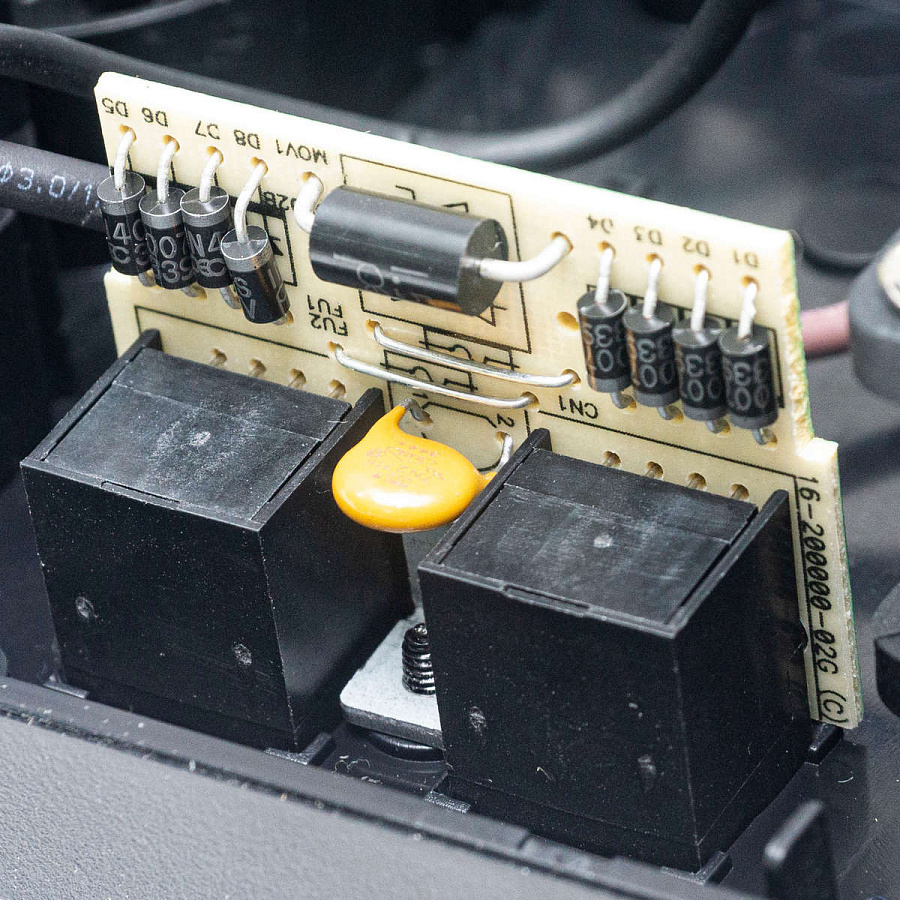

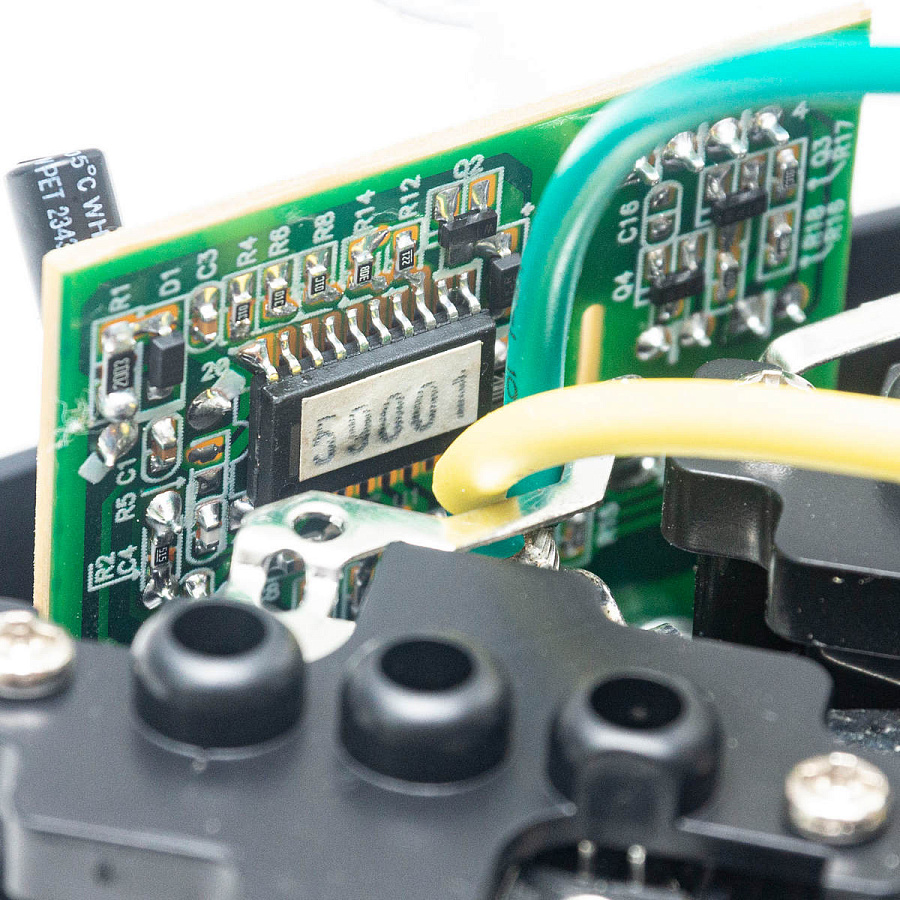

Над ними плата управления разъемом USB-B с микроконтроллером. Еще одна плата на розетках RJ-45 с фильтром.

Снизу закреплен вентилятор модель DA06025S12MF и автоматический предохранитель на 7А.

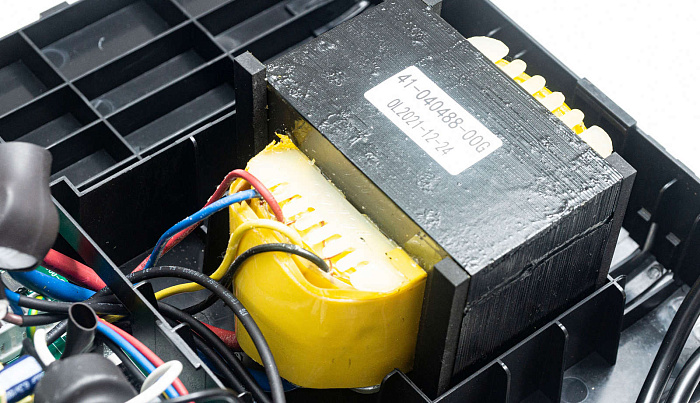

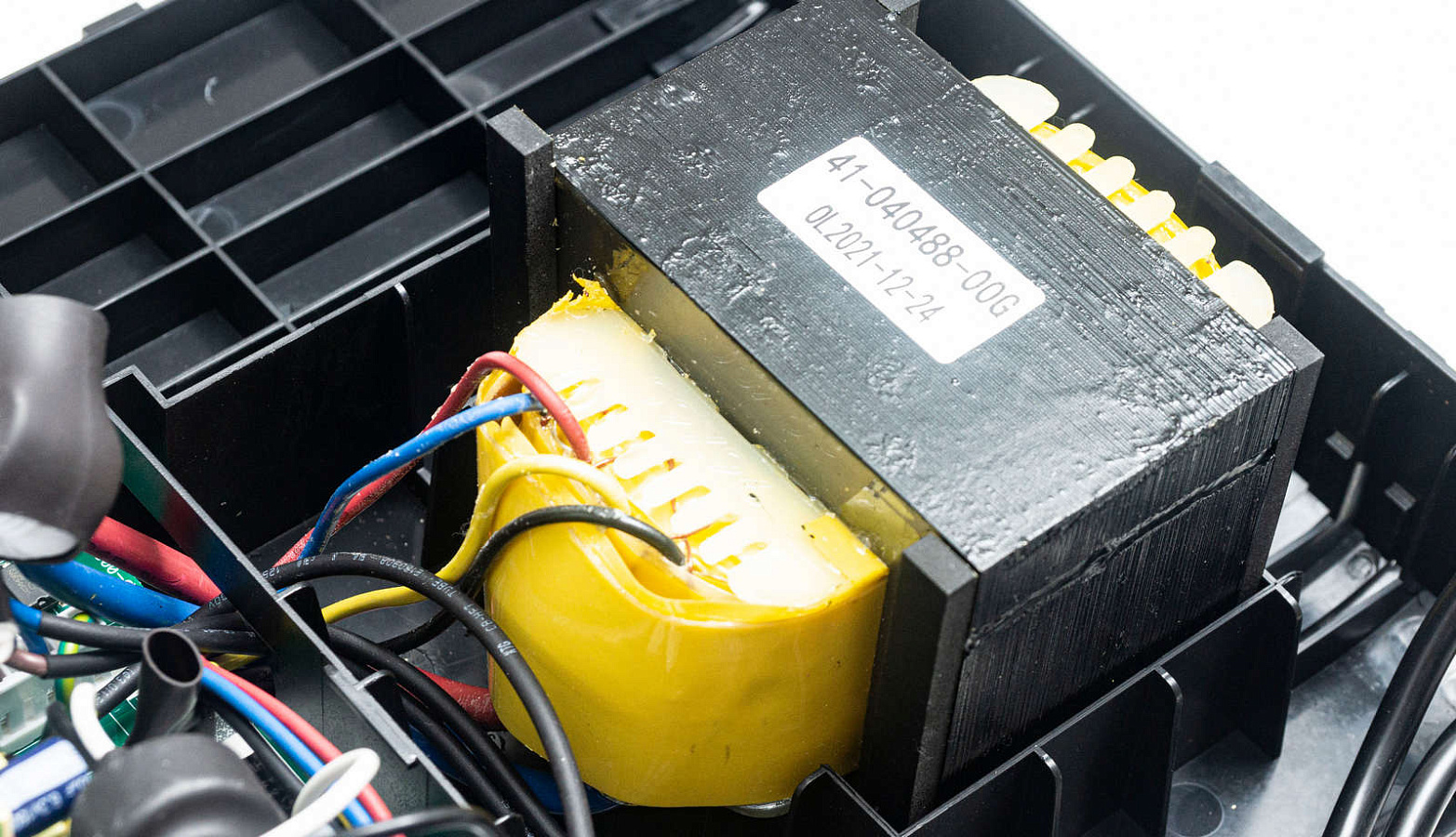

Треть корпуса занимает трансформатор стабилизатора напряжения.

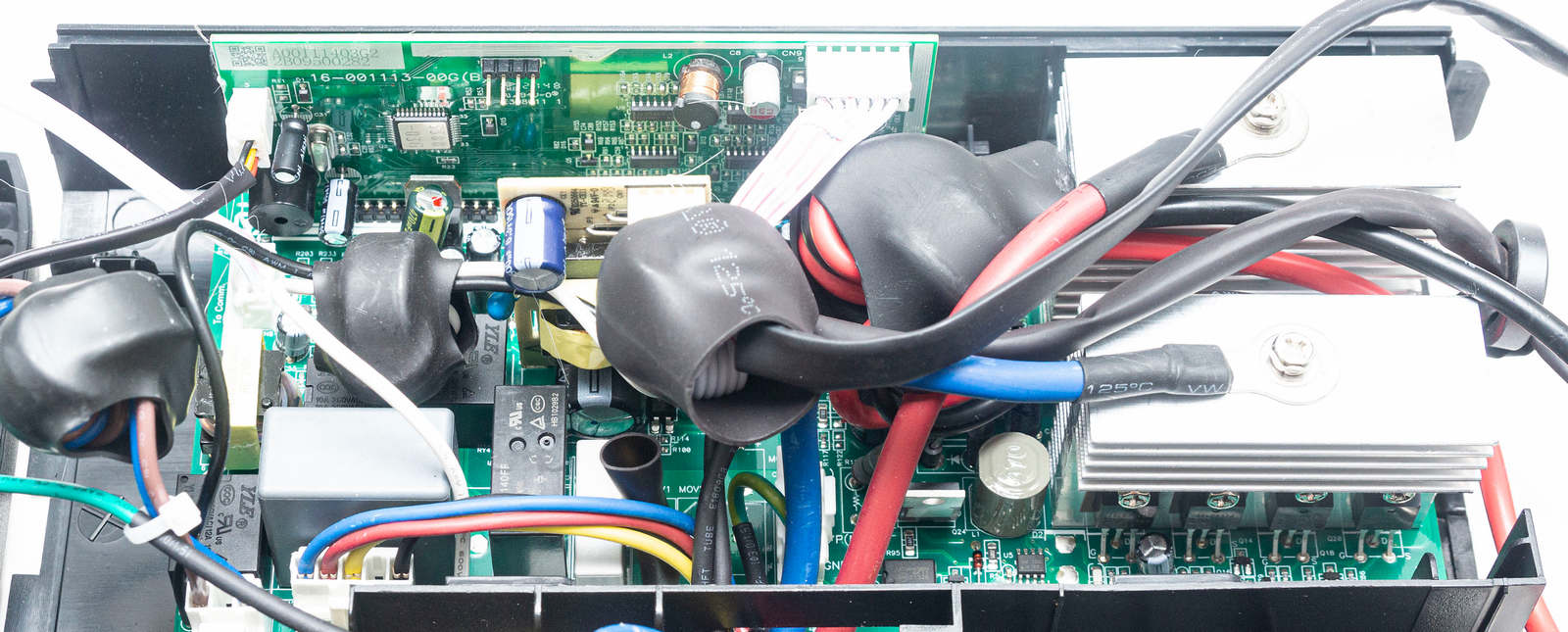

В отдельном отсеке плата с электроникой.

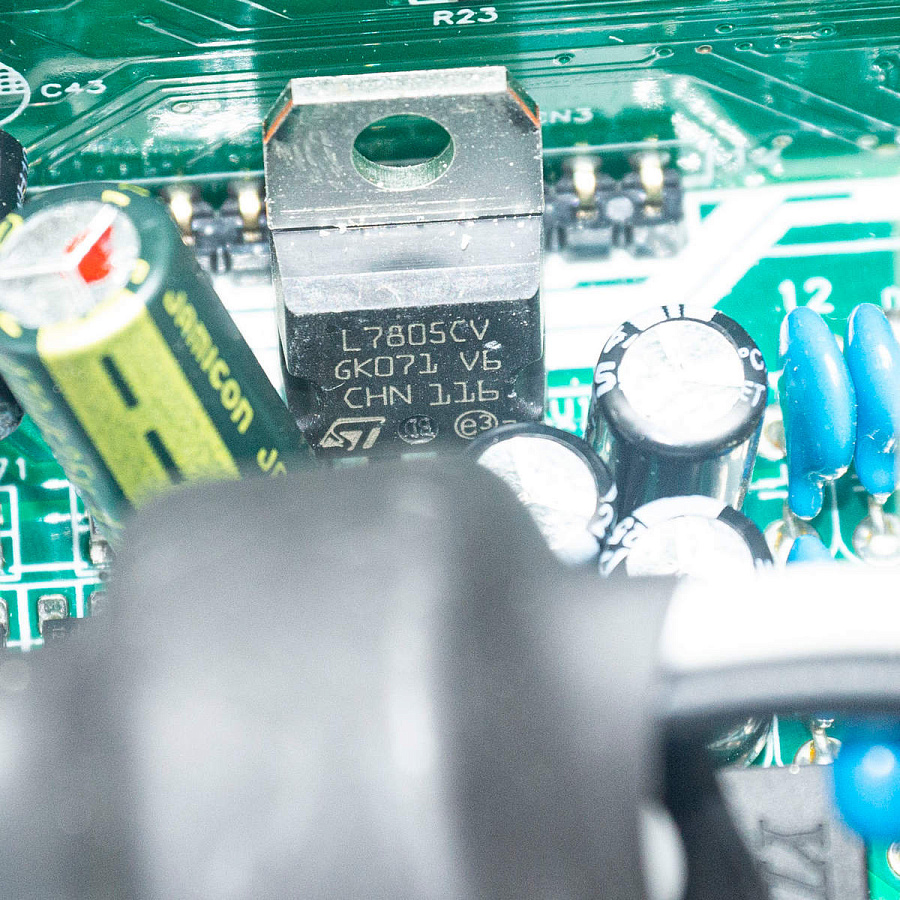

На входе фильтр помех на основе дросселя, Х-конденсатора и Y-конденсаторов. Для защиты имеется варистор. Здесь же мы видим линейный стабилизатор напряжения STMicroelectronics L7805CV на 1,5А.

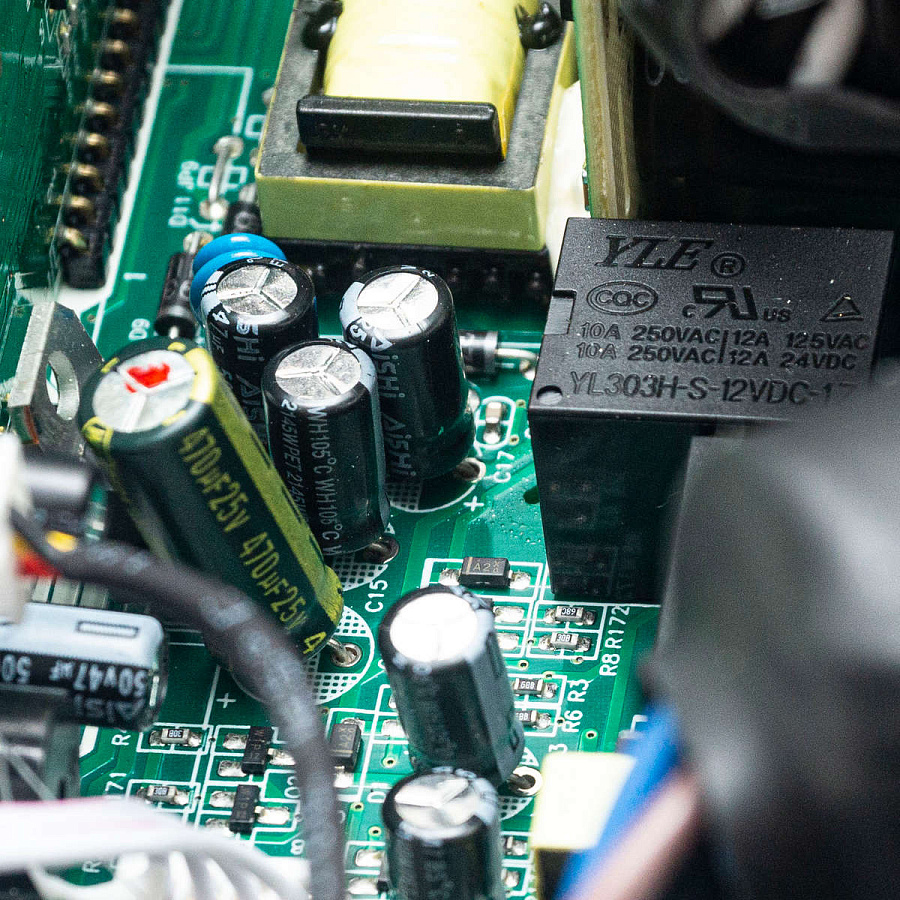

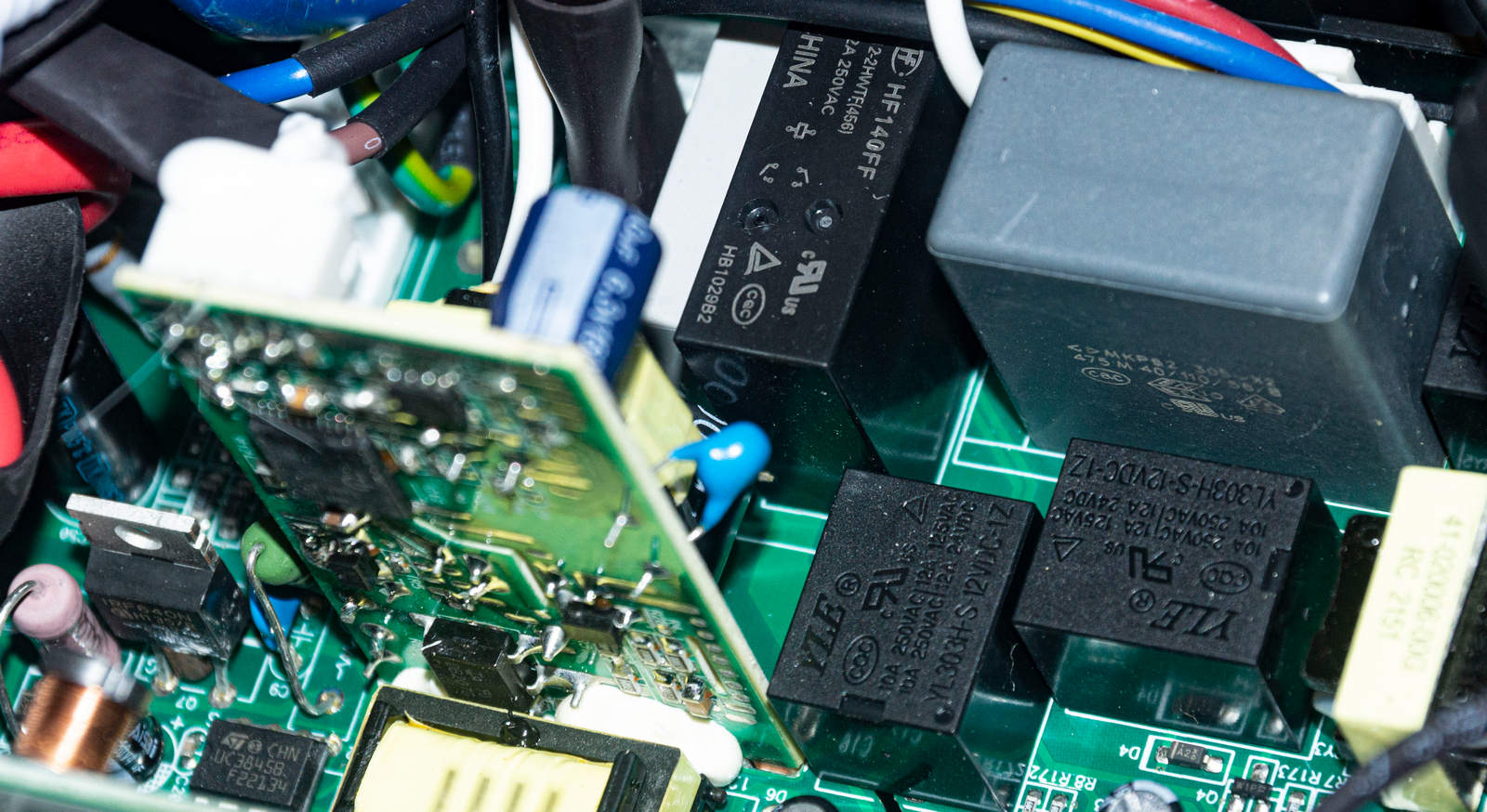

Коммутатор состоит из реле: три YLE YL303H-S-12VDC-1Z на 12А и один Hongfa HF140FF.

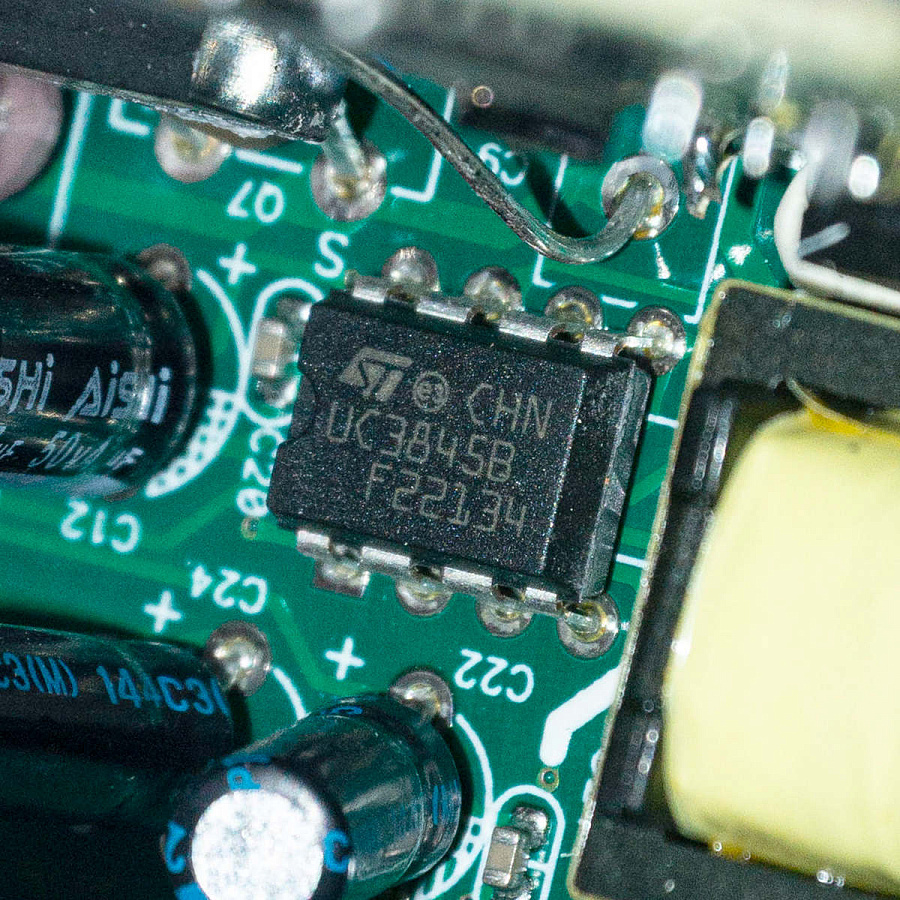

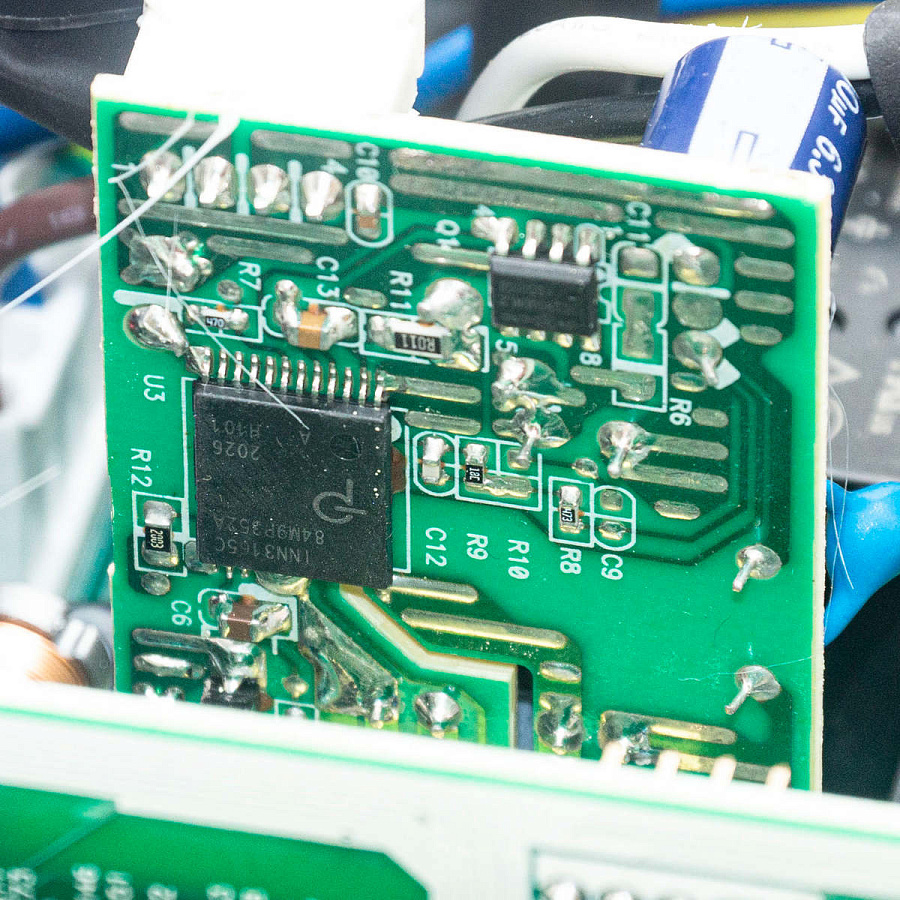

ШИМ-контроллер AC-DC преобразователя UC3845B. На отдельной плате источник дежурного питания на основе микросхемы INN3165C.

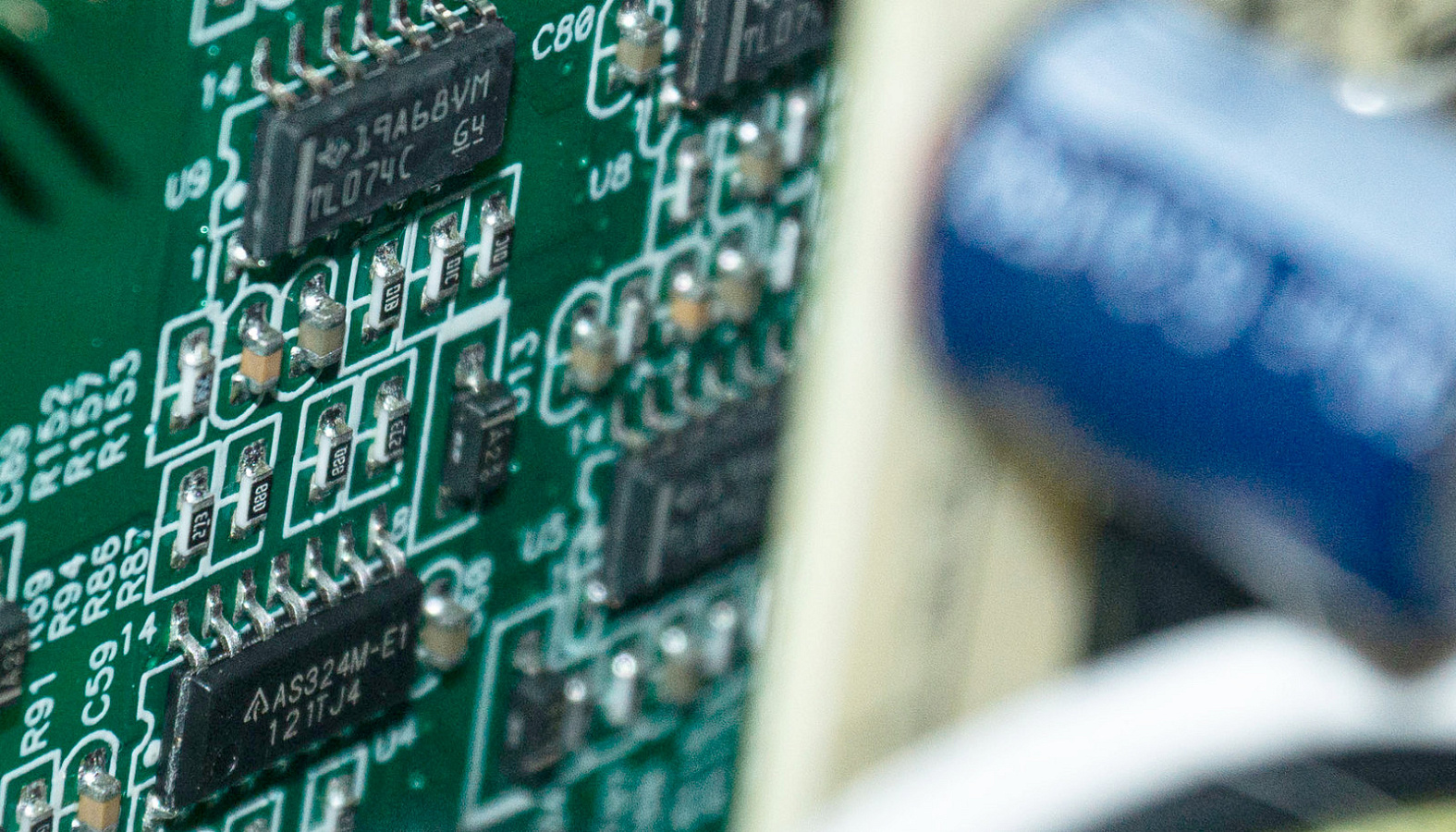

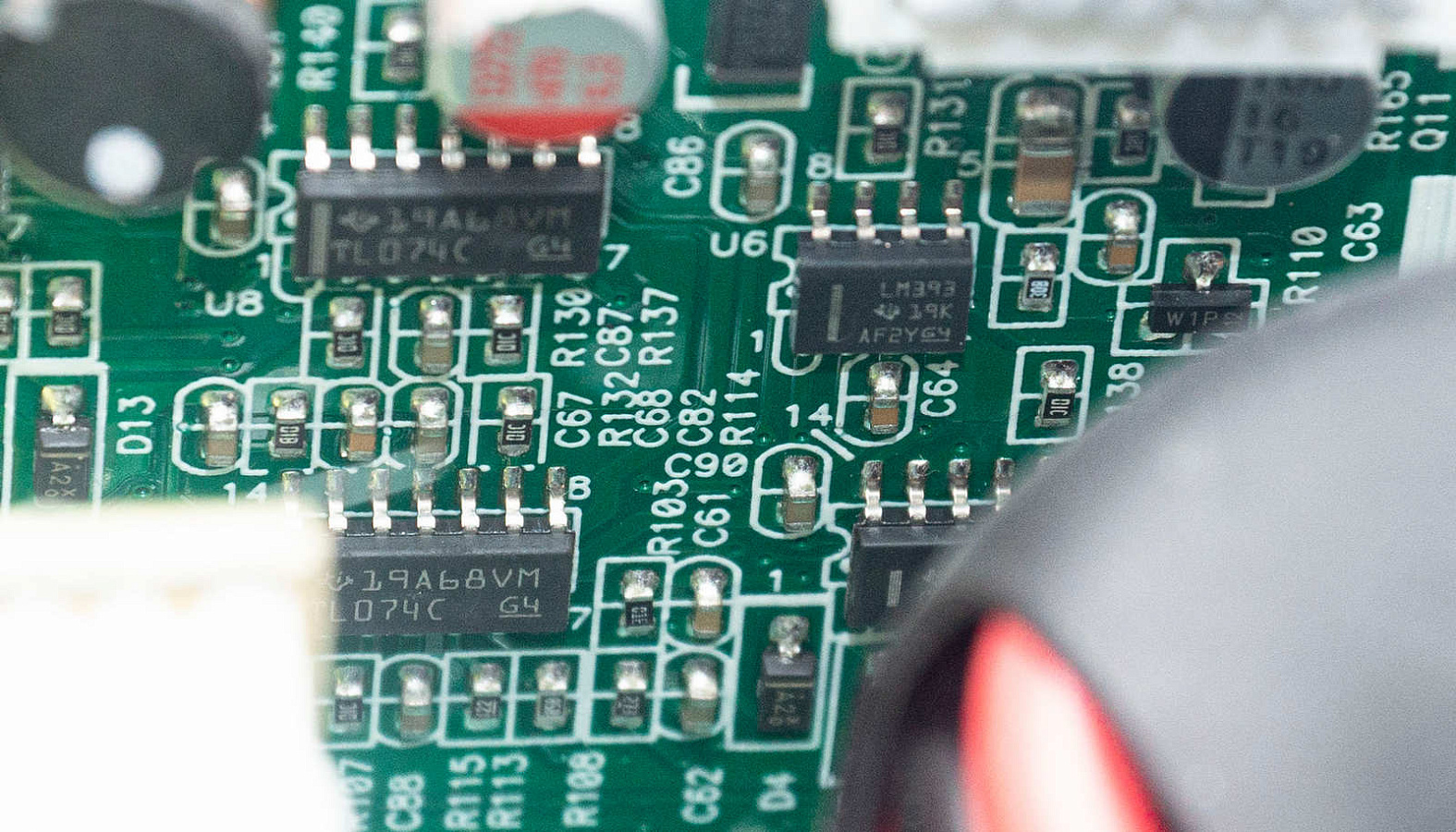

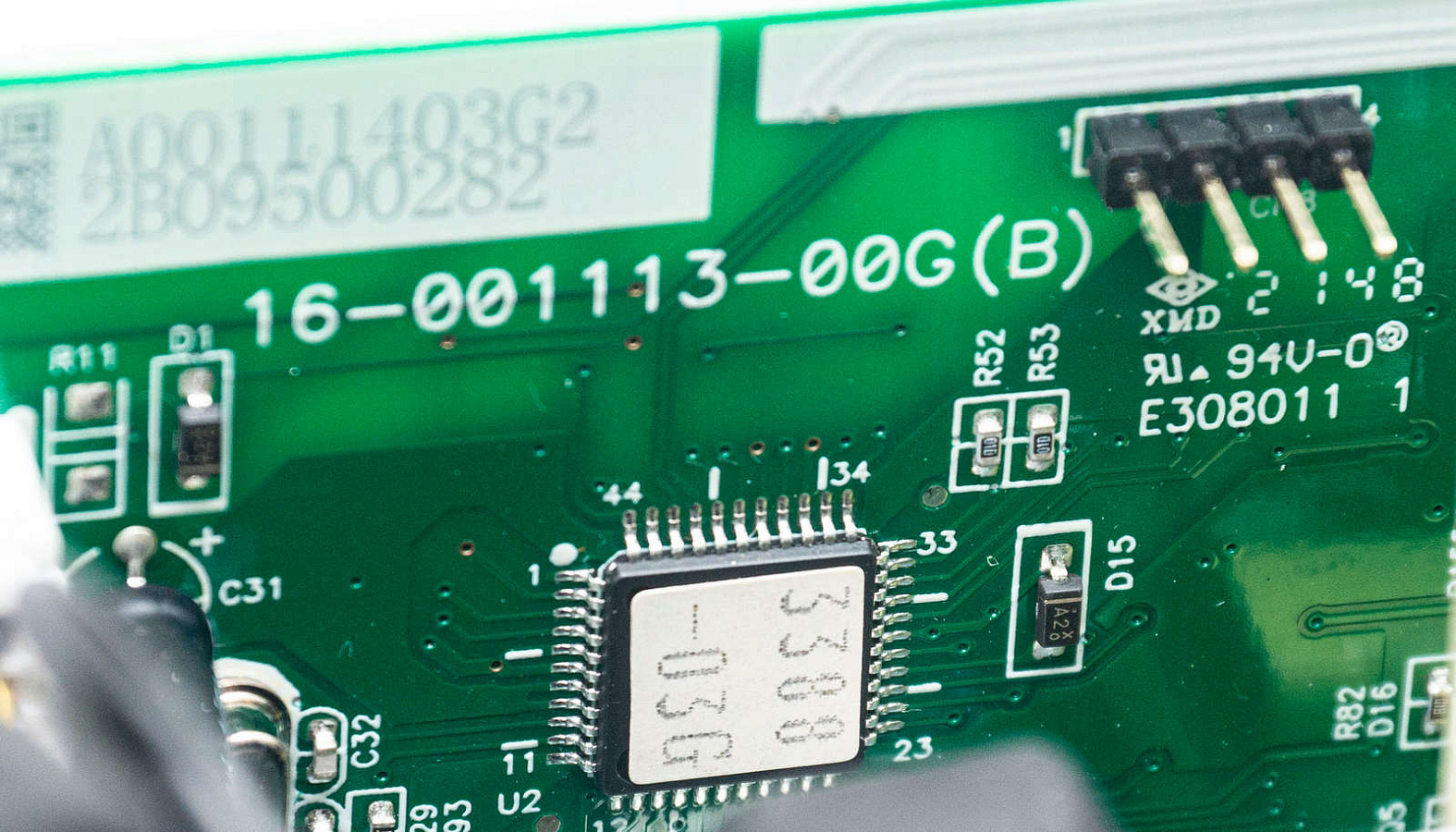

На большой вертикальной плате управляющий микроконтроллер, три операционных усилителя TL074C, один AS324M-E1 и пара LM343, отвечающих за стабилизацию напряжений.

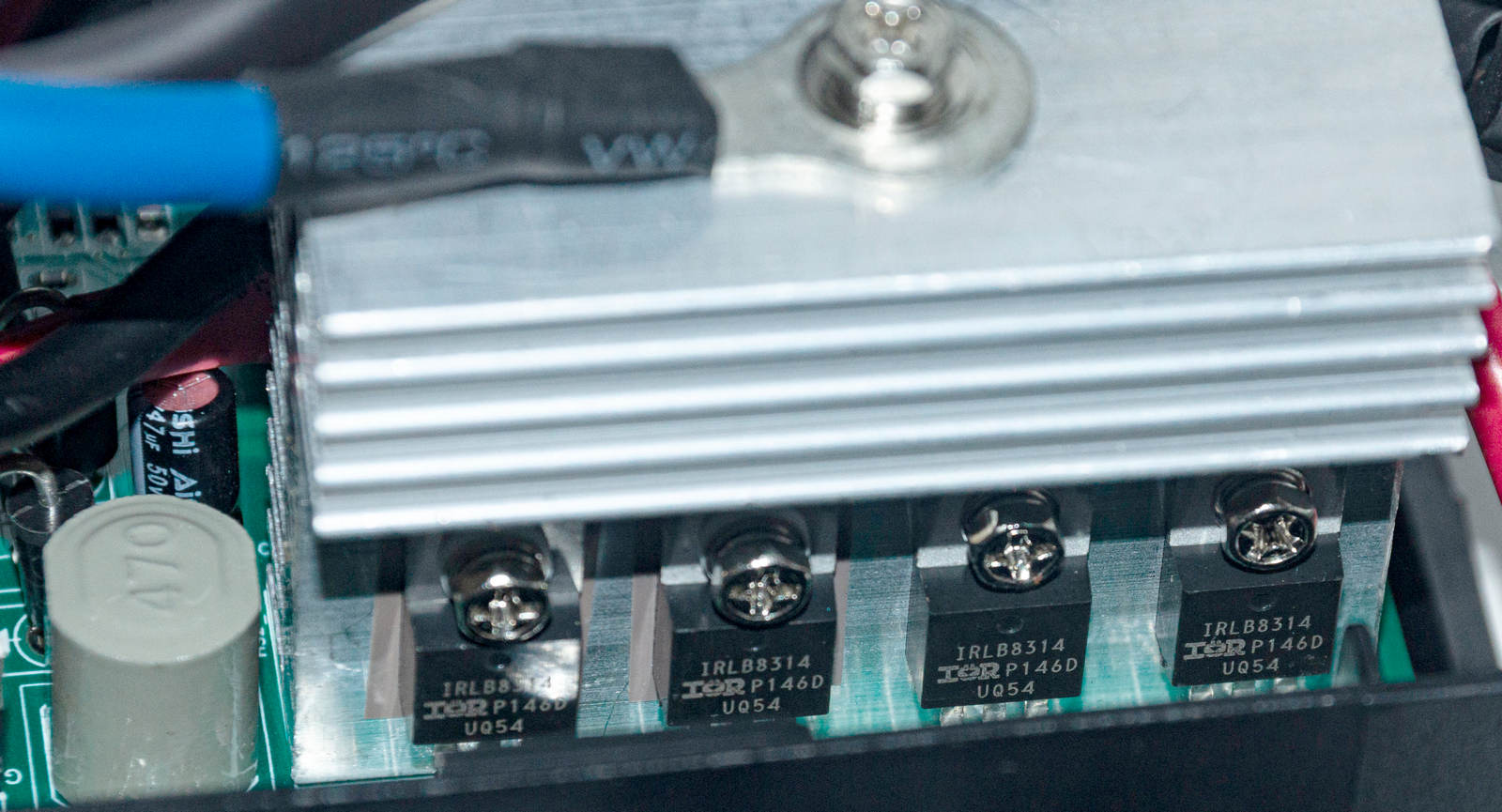

Инвертор собран на основе транзисторов Infineon IRLB8314 (30В, 130А) на двух радиаторах, всего четыре пары.

Панель управления

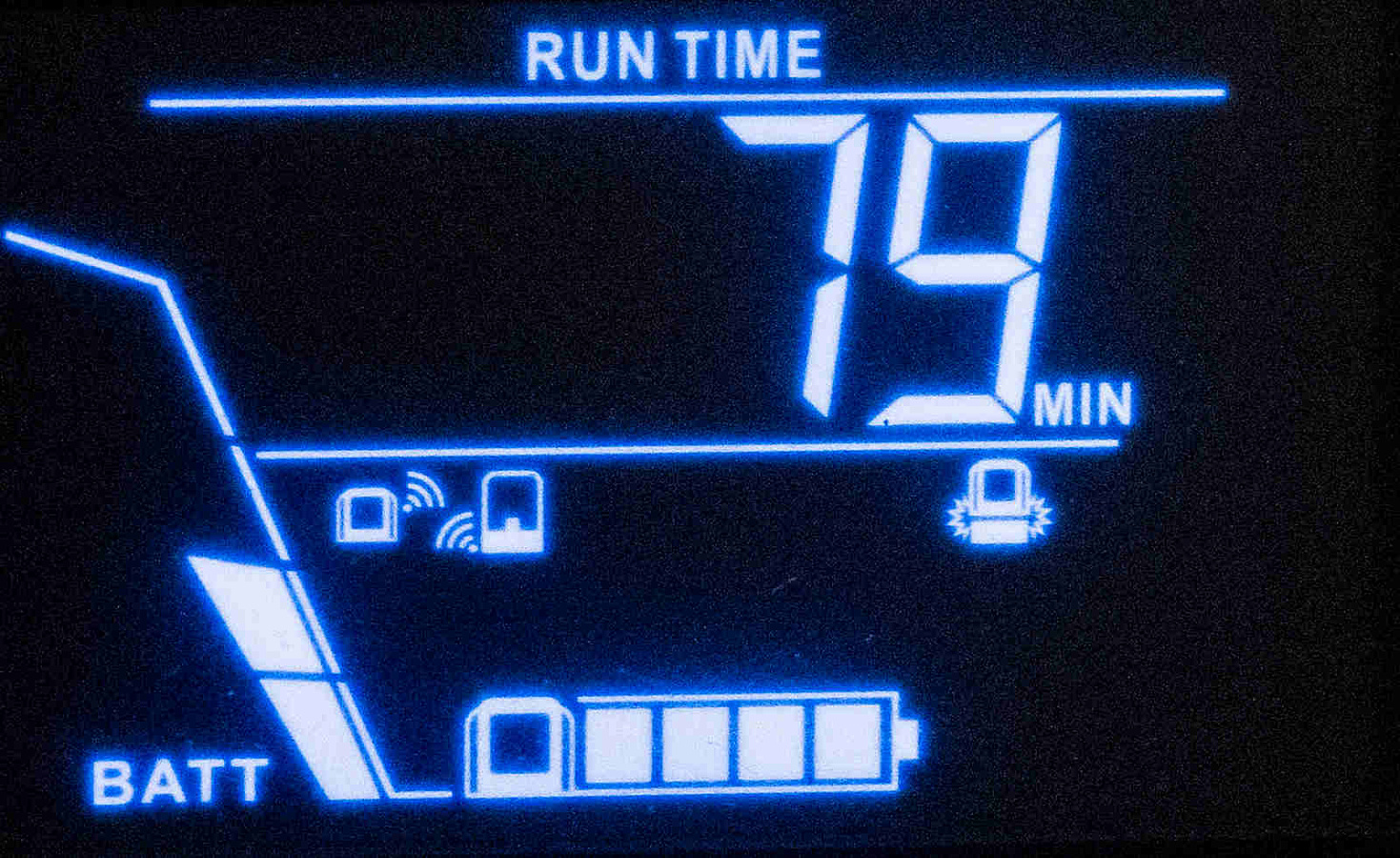

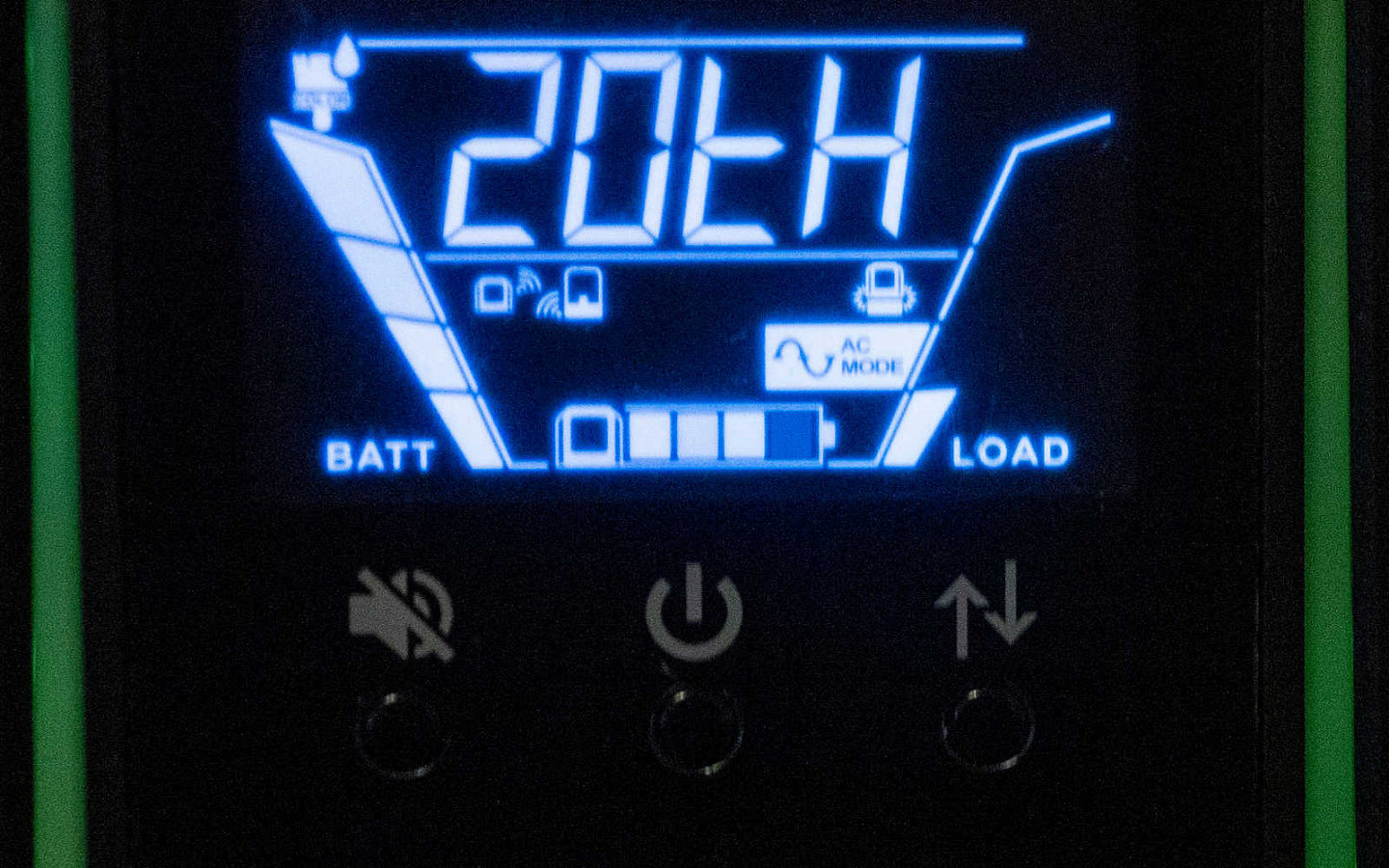

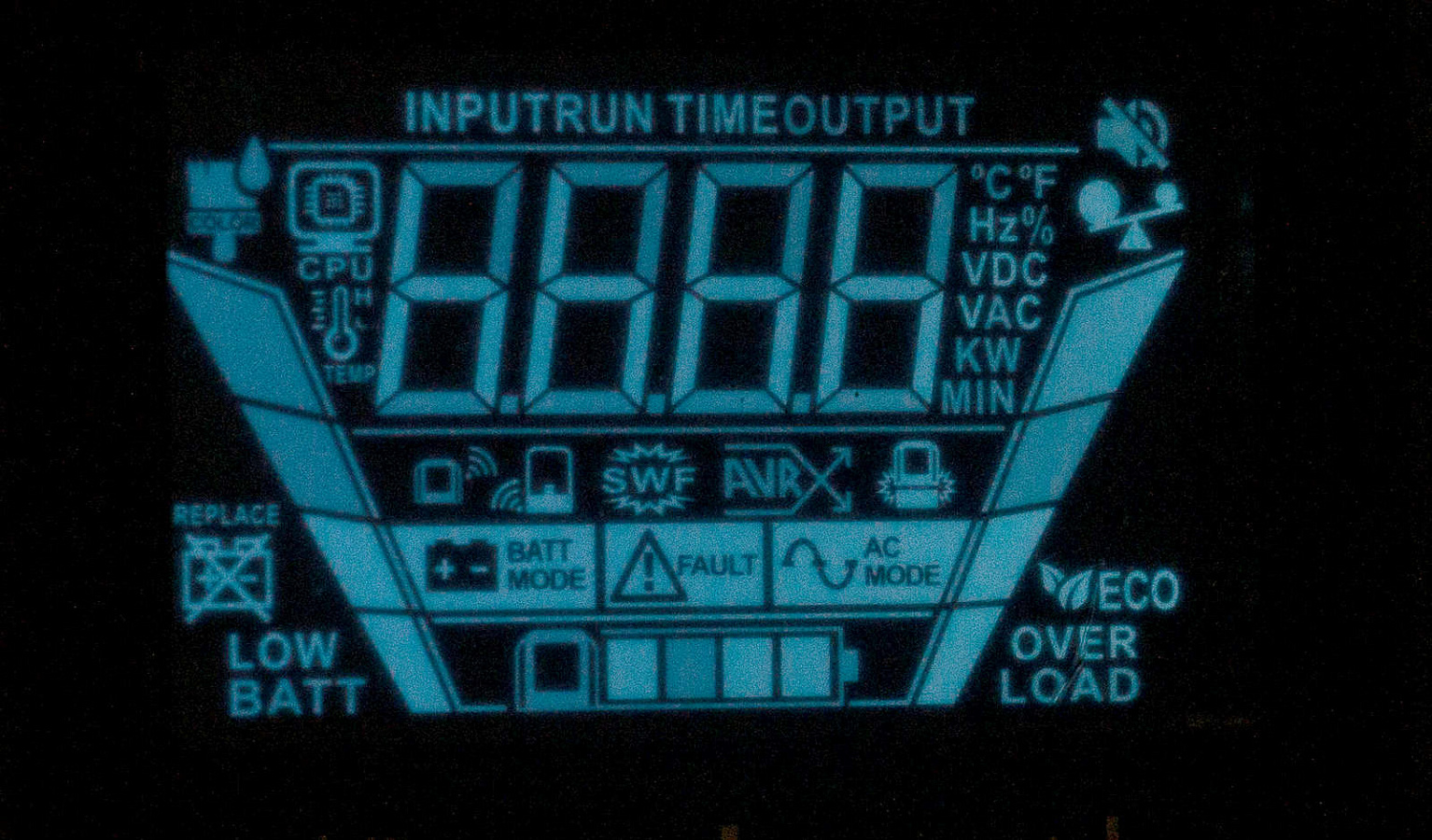

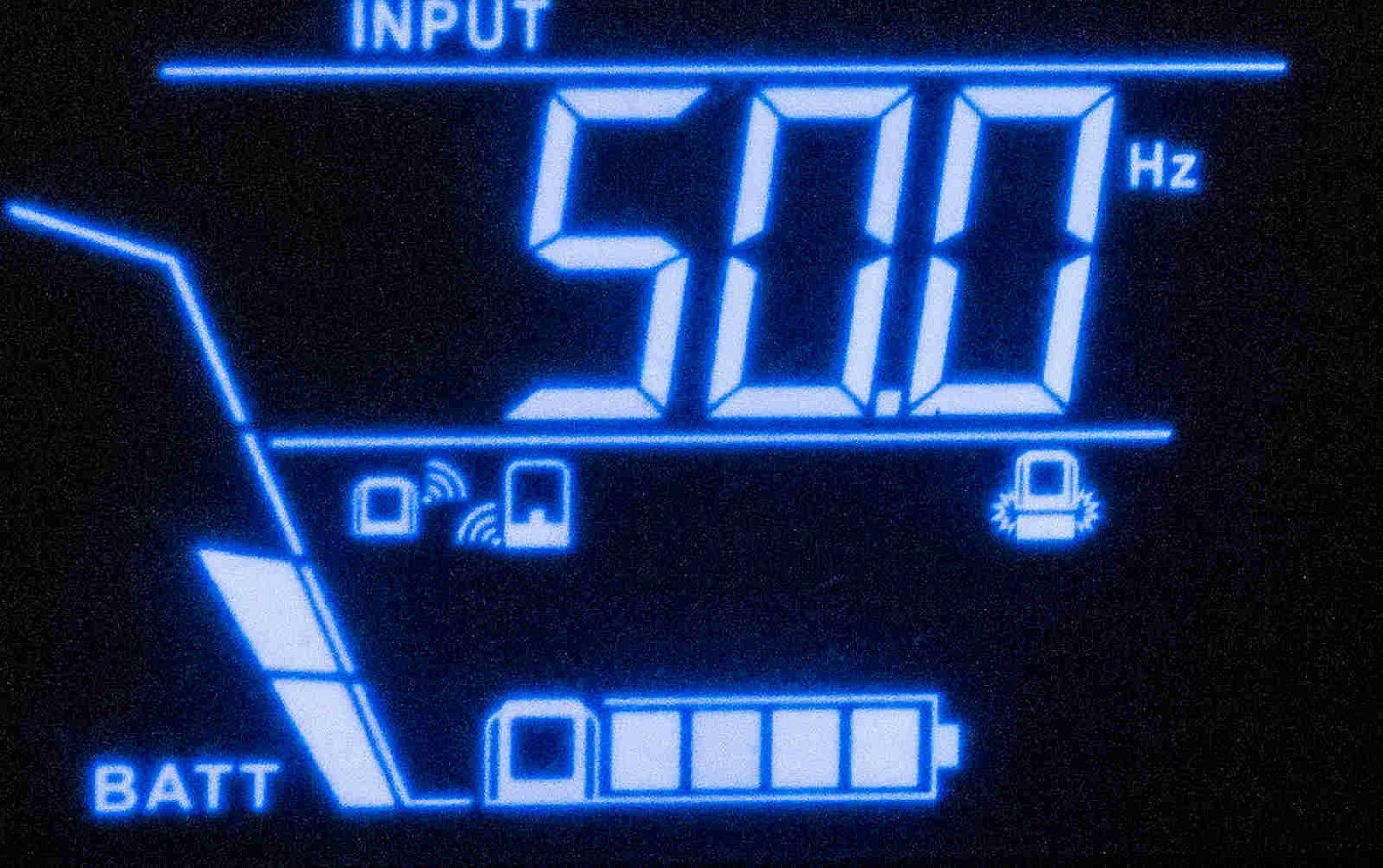

LCD дисплей небольшой, диагональ 5,5 см. насыщен информационными значками, без инструкции сложно разобраться.

Подсветка дисплея отключается через минуту, символы яркие, хорошо читаемые.

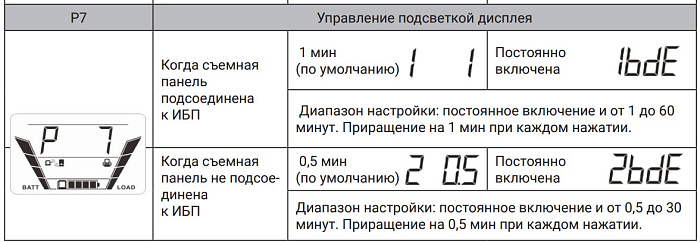

В настройках можно включить постоянное свечение дисплея.

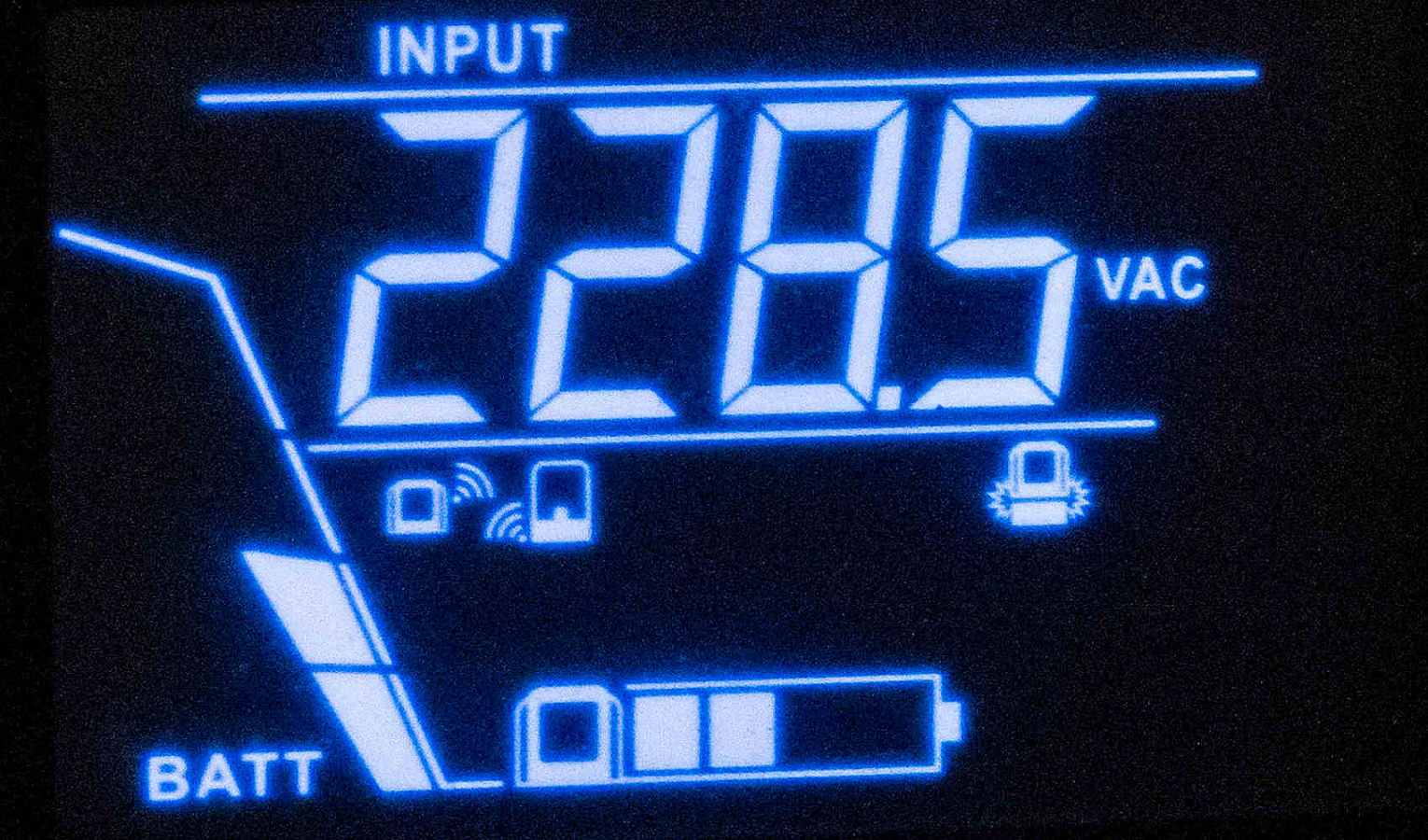

По умолчанию отображается входное напряжение, выбранные кнопкой параметры отображаются 30 сек и опять выводится информация по умолчанию, что очень неудобно. Параметры переключаются последовательно по кругу, а так как их достаточно много, приходится часто нажимать кнопку, если нажим недостаточный, то параметр не переключается.

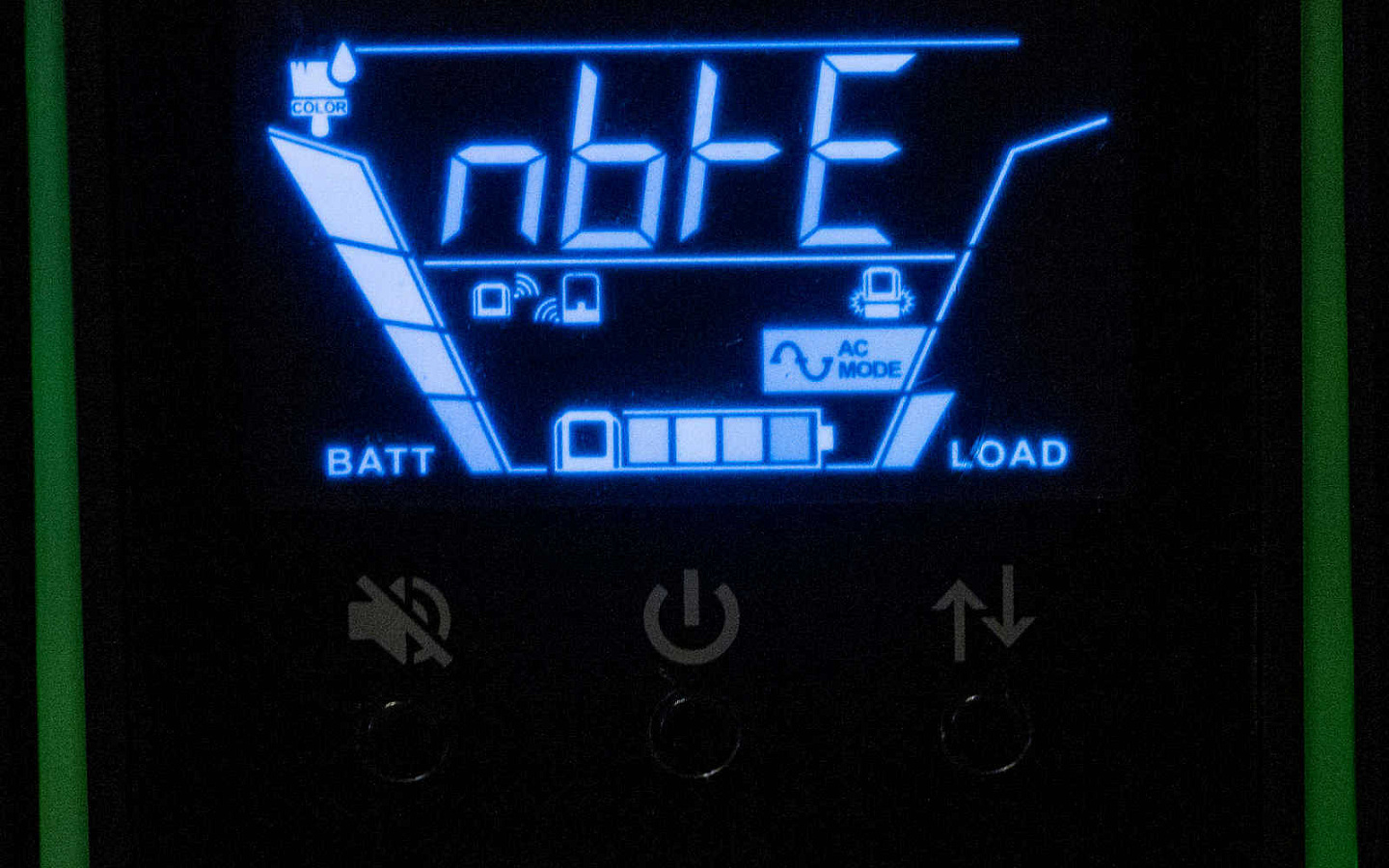

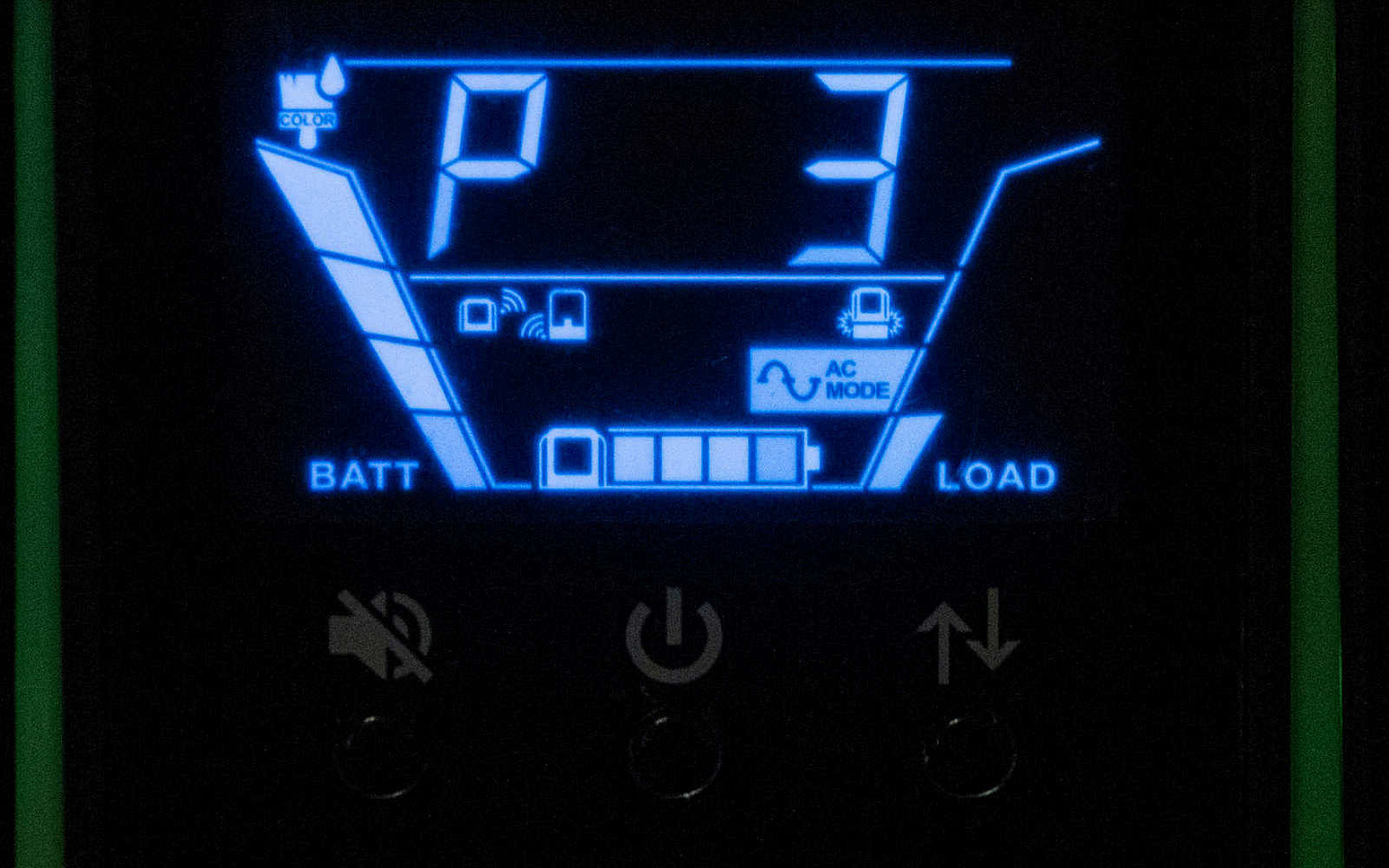

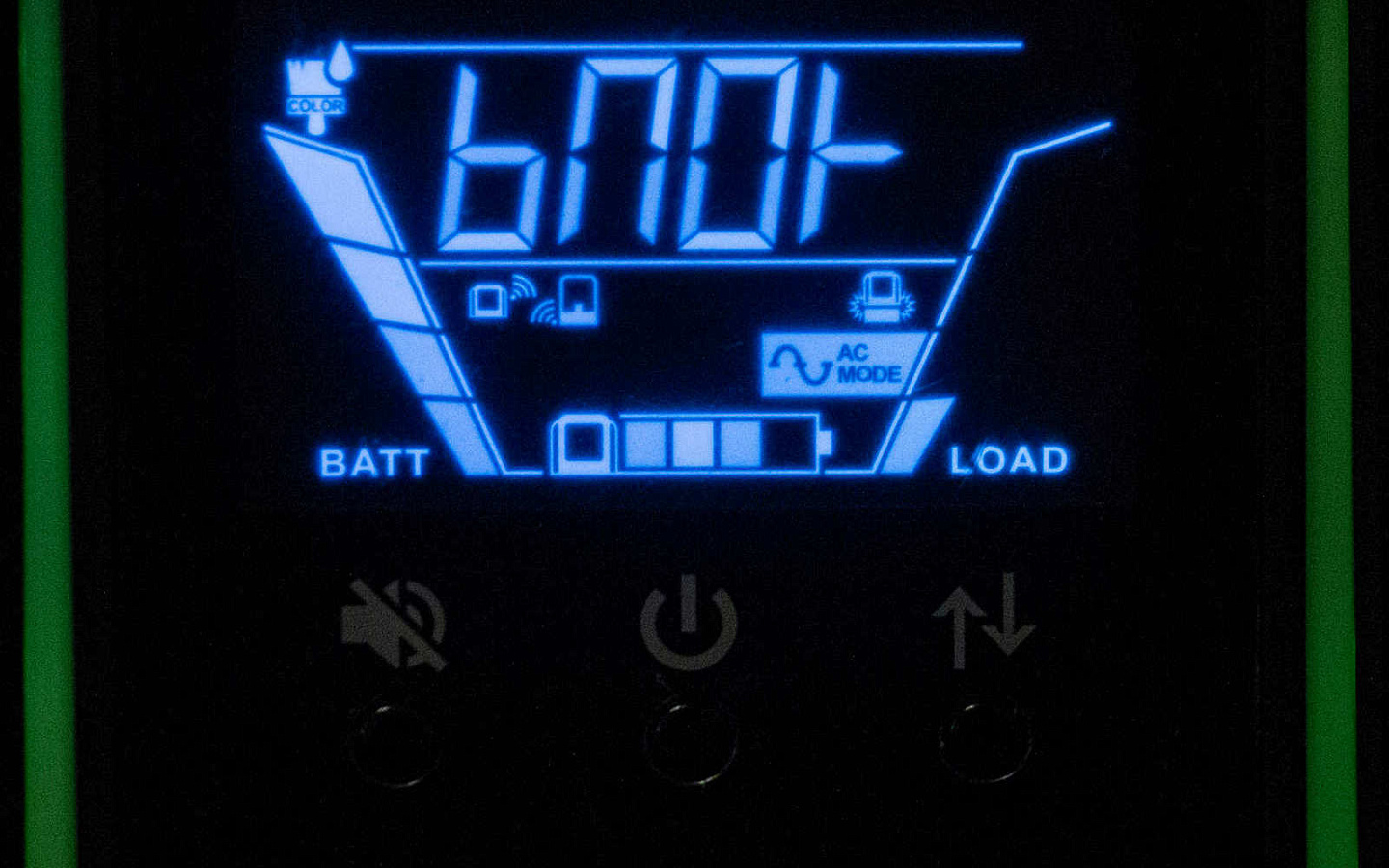

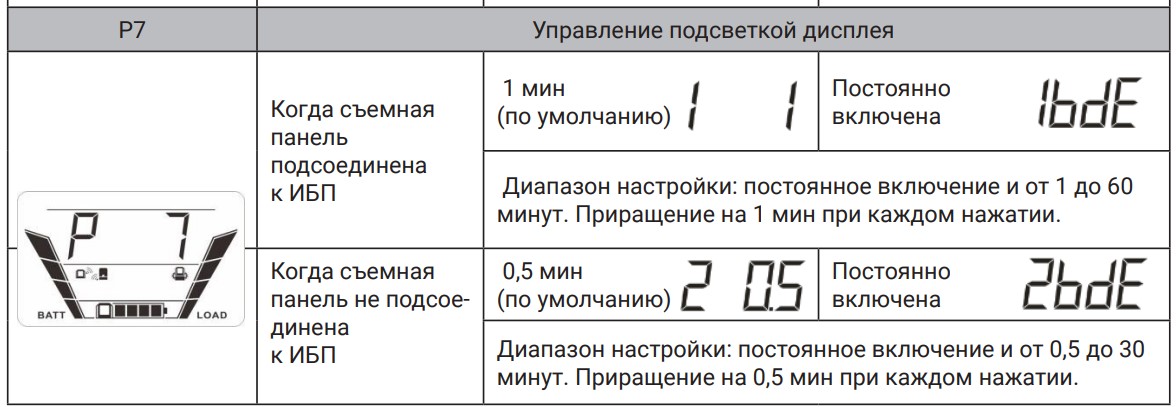

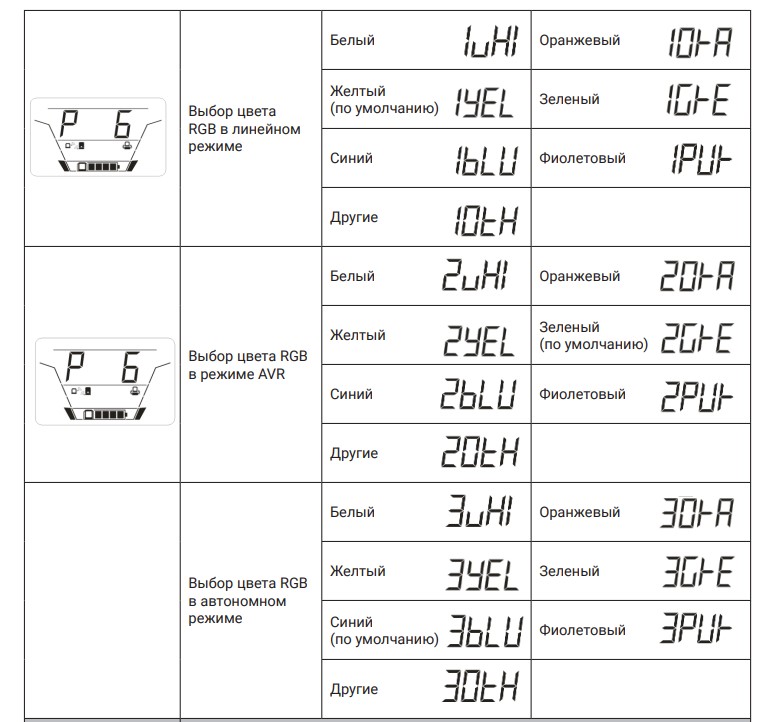

Левая кнопка отключает звуковые сигналы. Длительное нажатие на правую кнопку активирует меню настроек, в основном настраиваются параметры подсветки.

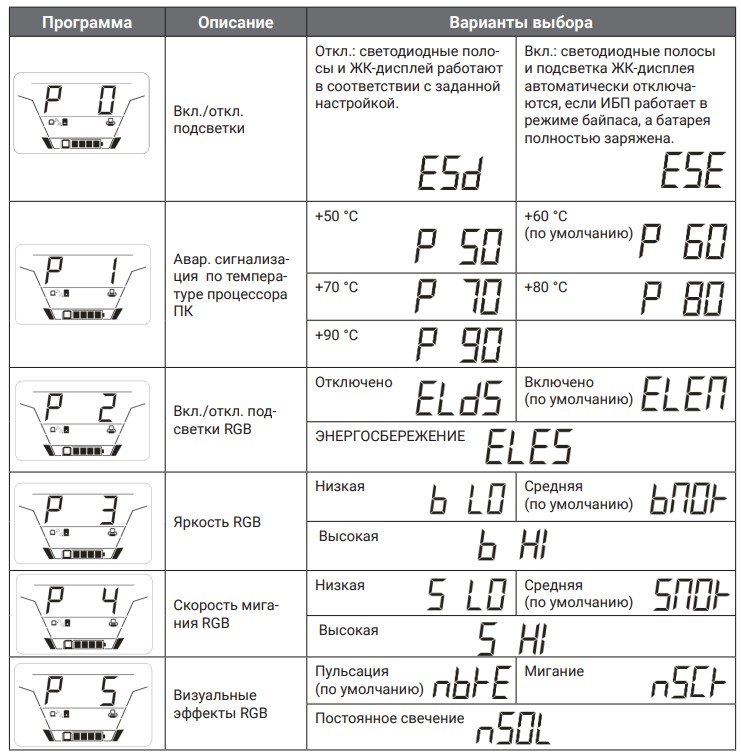

Без инструкции выполнить настройки сложно, на дисплее отображаются интуитивно не понятные сокращения (кроме цвета -зеленый, синий).

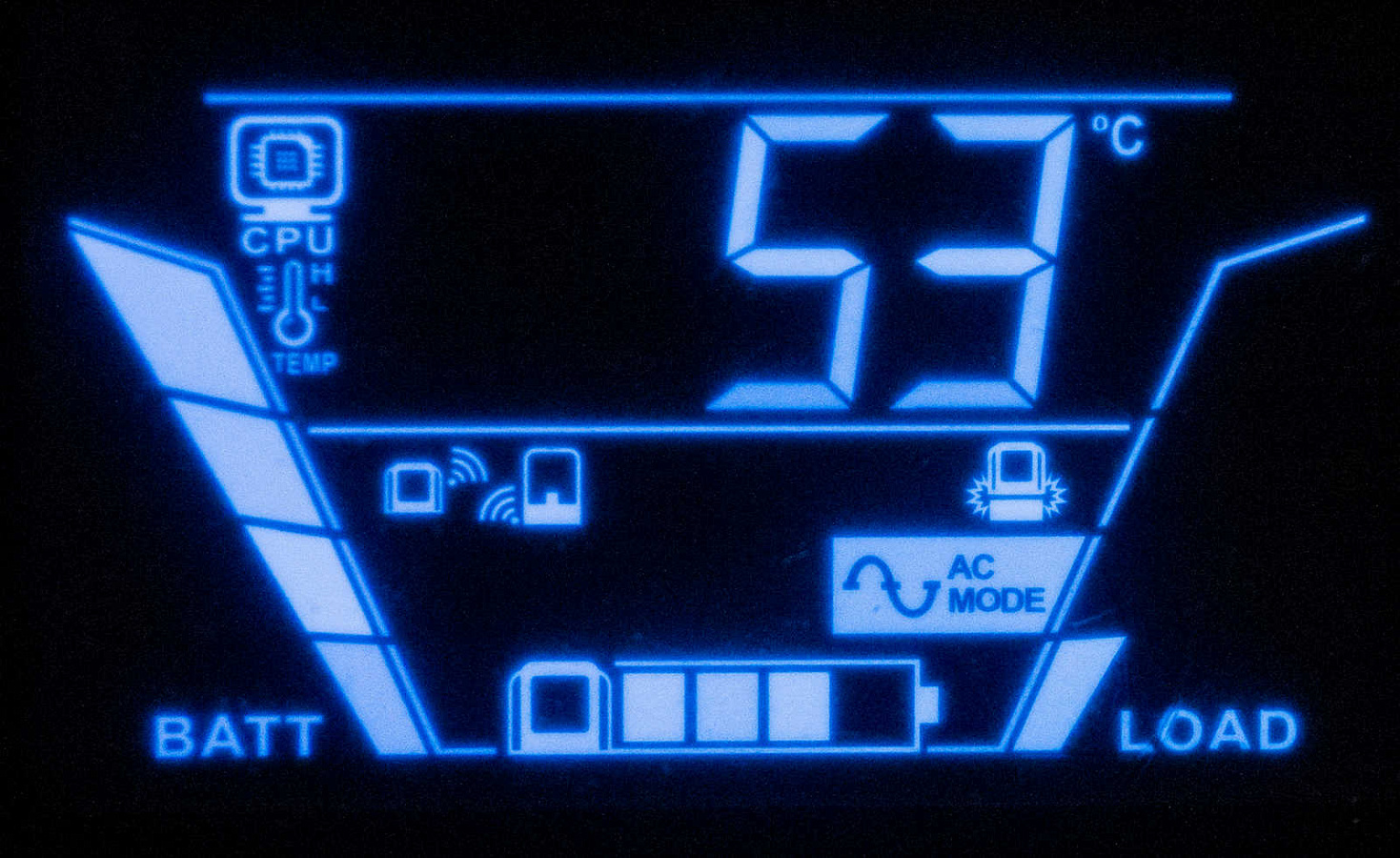

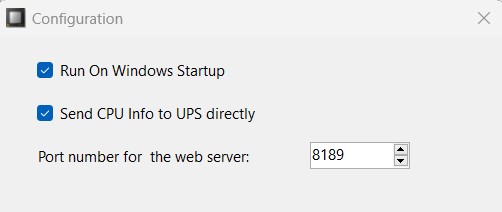

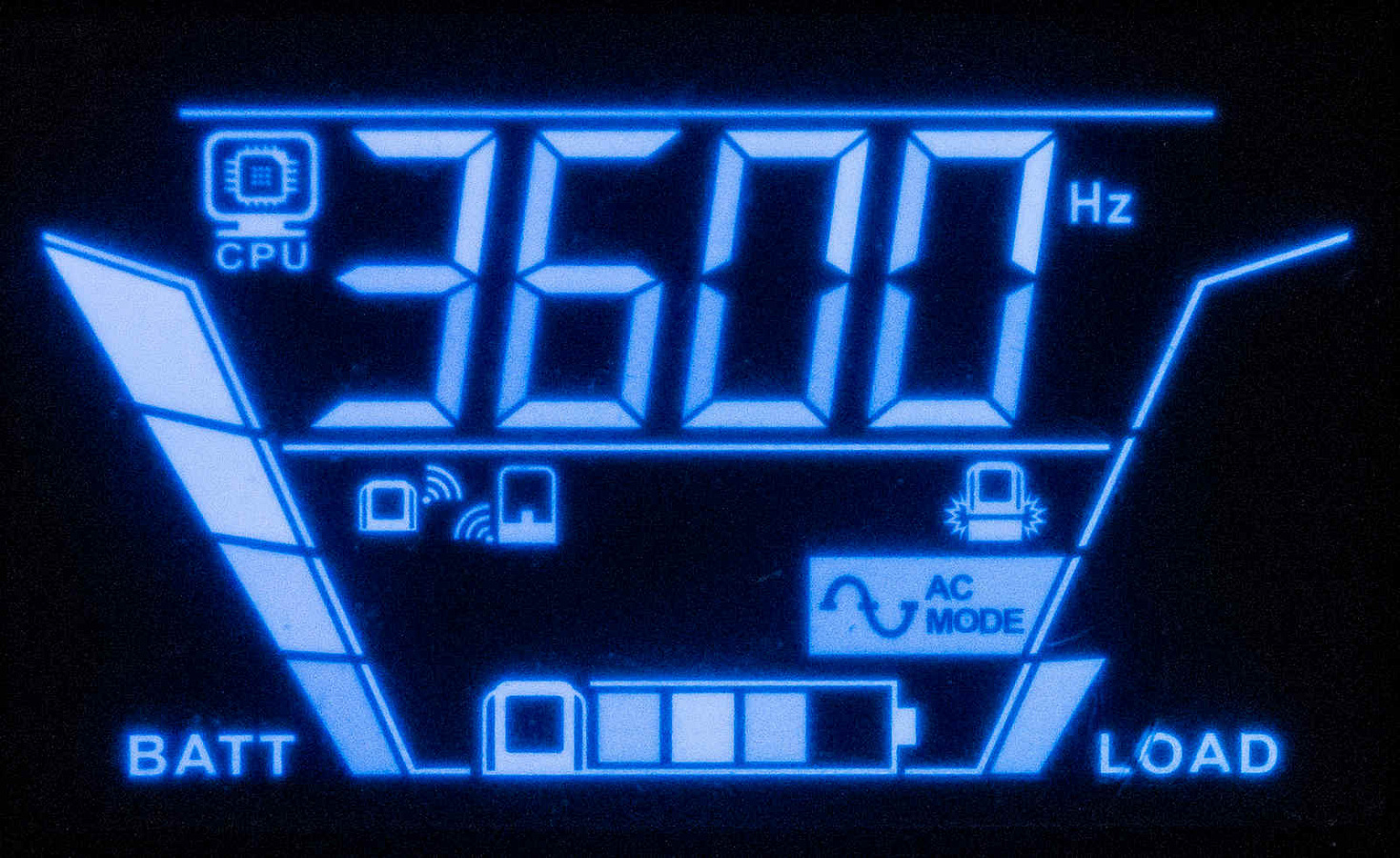

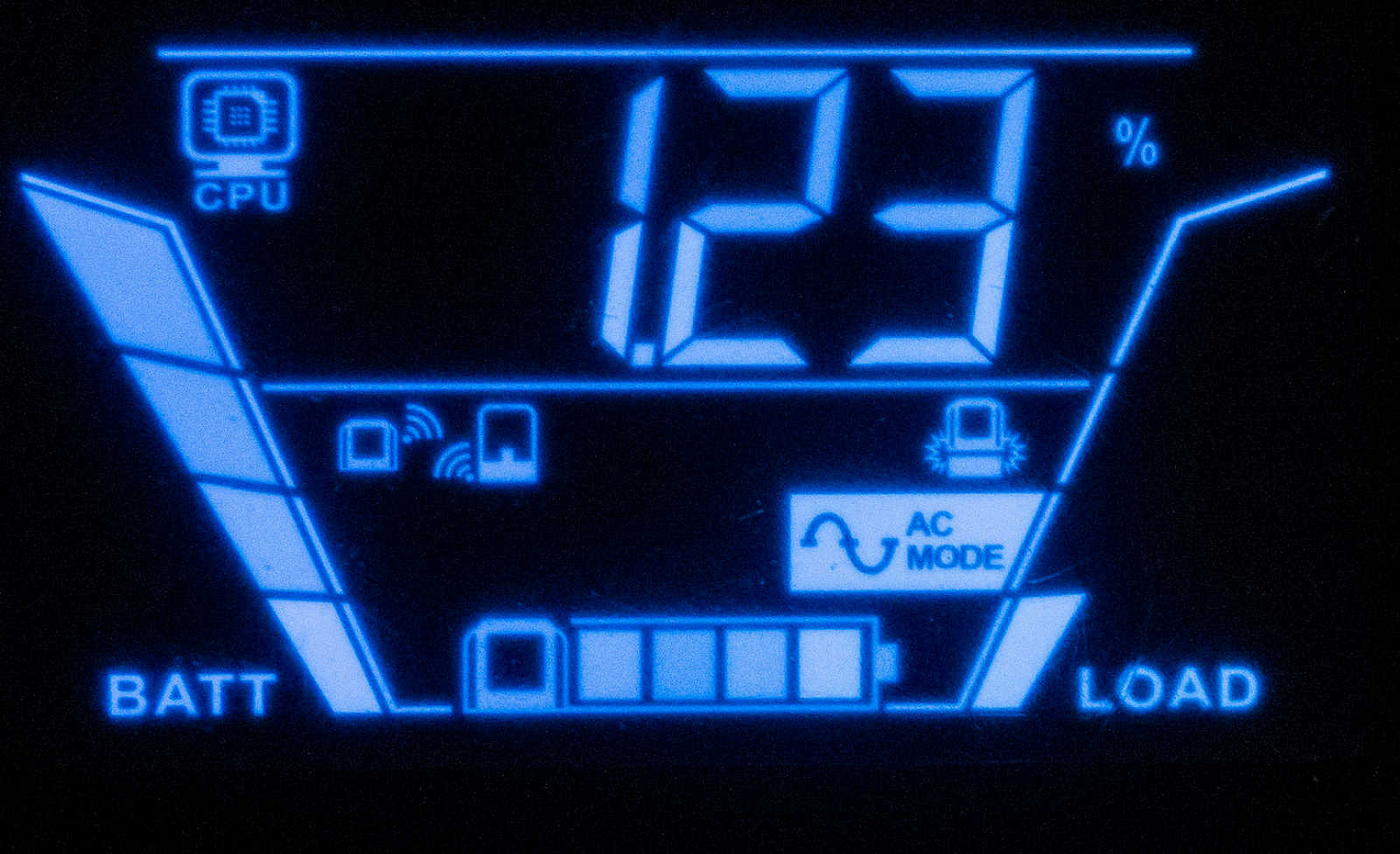

Если подключить ИБП кабелем USB к компьютеру и установить утилиту CPU Monitor, то на дисплей можно вывести показатели CPU – частоту, температуру и процент загрузки.

Все данные отображаются корректно, соответствуют программному мониторингу.

Функция измерения параметров

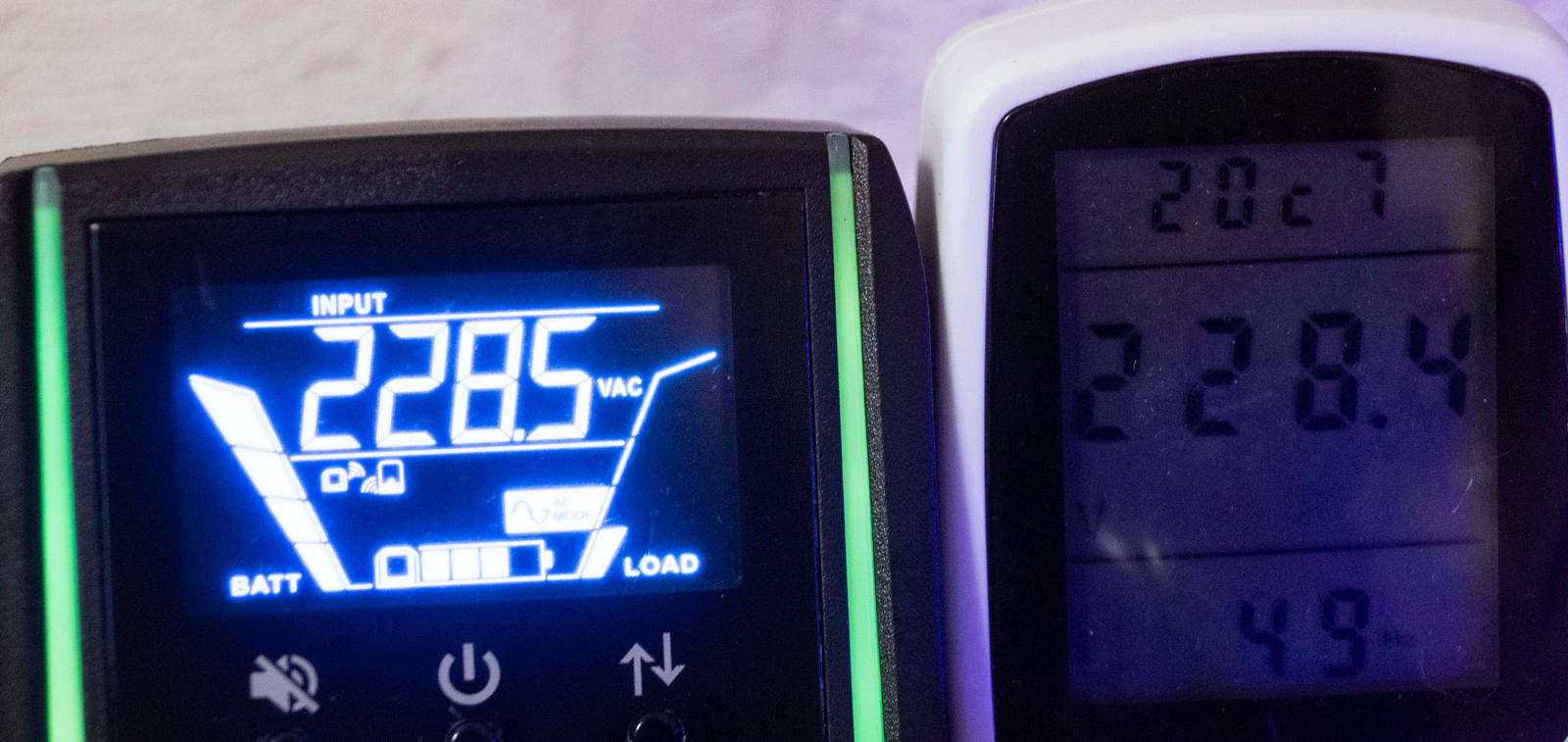

Электрические параметры на входе и на выходе ИБП измеряет и демонстрирует точно, разница вписывается в погрешность измерений. Так на входе из розетки было 228 В.

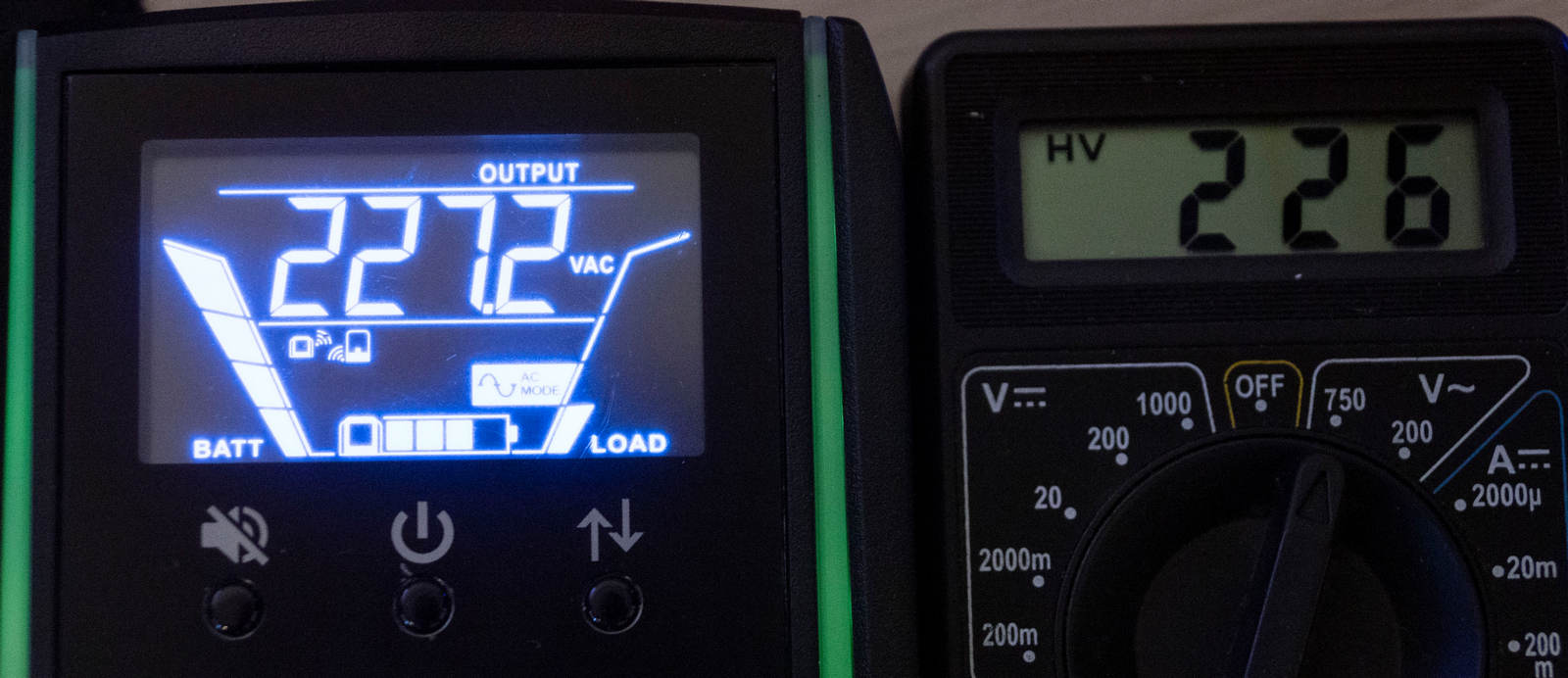

На выходе ИБП 227 В по данным на дисплее и 226 В на мультиметре.

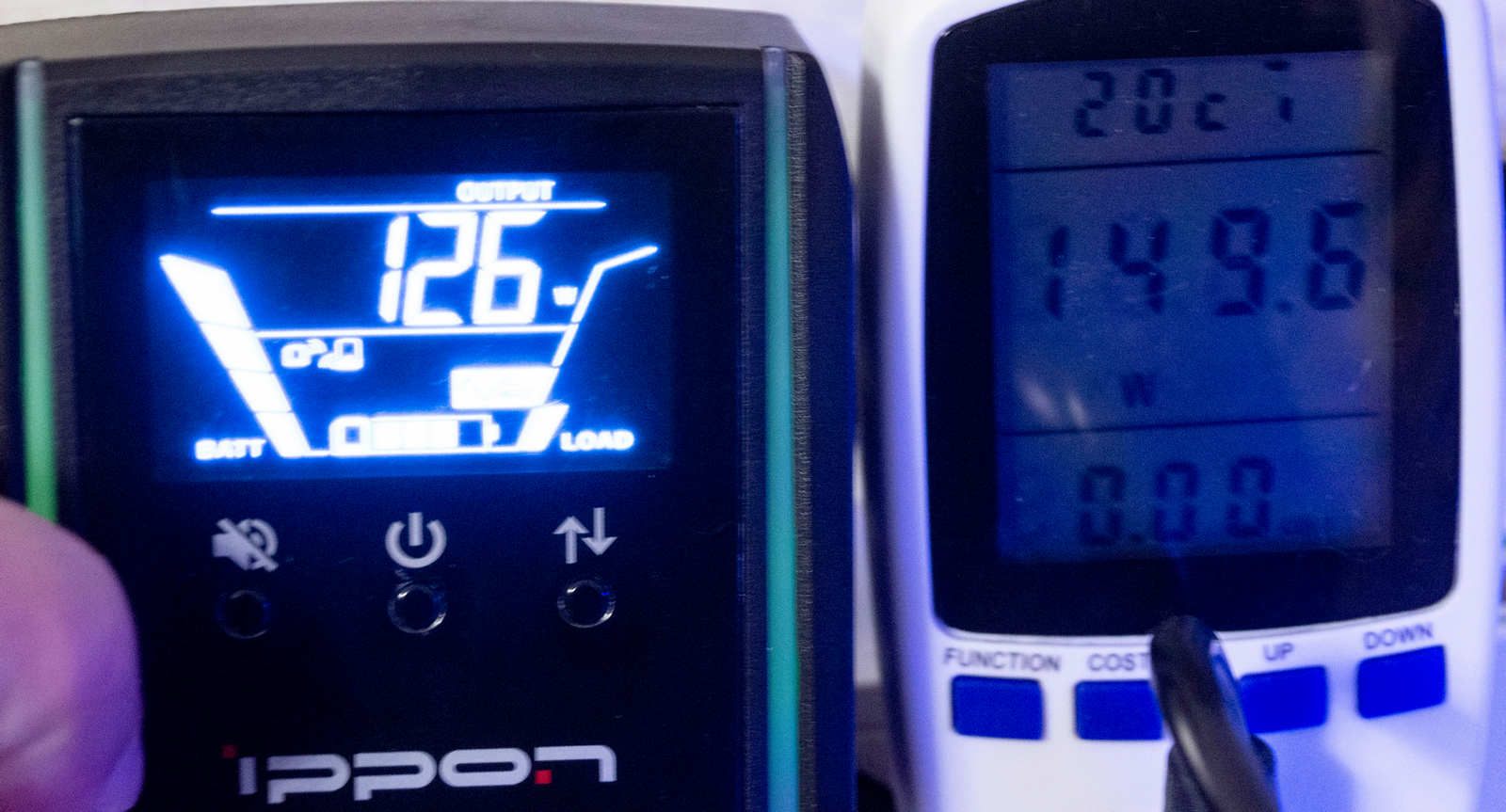

Разница по энергопотреблению из розетки на приборах заметна, и не вписывается в погрешность измерения или процент КПД самого прибора, ИБП немного занижает показания энергопотребления.

Эксплуатация

Без нагрузки выключенный ИБП потребляет из сети 16 Вт. Дежурное питание позволяет работать на минимальной нагрузке или вовсе без нагрузки – ИБП не отключается.

Холодный старт работает корректно при любых нагрузках и уровнях заряда батареи.

В работе с блоками питания с APFC проблем не выявлено.

На нагрузке 700 Вт ИБП отключается сразу, как в работе от батареи, так и в работе от сети, это показывает наличие запаса практически в 100 Вт от заявленных 600 Вт. Его подключение к игровому компьютеру нецелесообразно, так тестовый компьютер с Ryzen 9 7900X и RTX 3080 с блоком питания Thermaltake Toughpower PF3 850W, выключался во время игрового процесса.

Вентилятор включается при переходе на питание от батареи, и при обратном переходе на питание от сети работает еще пару минут. Также вентилятор активно работает при зарядке разряженной батареи до определенного момента. В работе вентилятор шумный, до 44 дБ, звук назойливый, неприятный.

С фирменной утилитой WinPower, модель Game Power Pro не работает, данная функция хоть и не заявлена, но пользователи уже привыкли, что у данного производителя такая возможность имеется, и её отсутствие в дорогой модели выглядит странно.

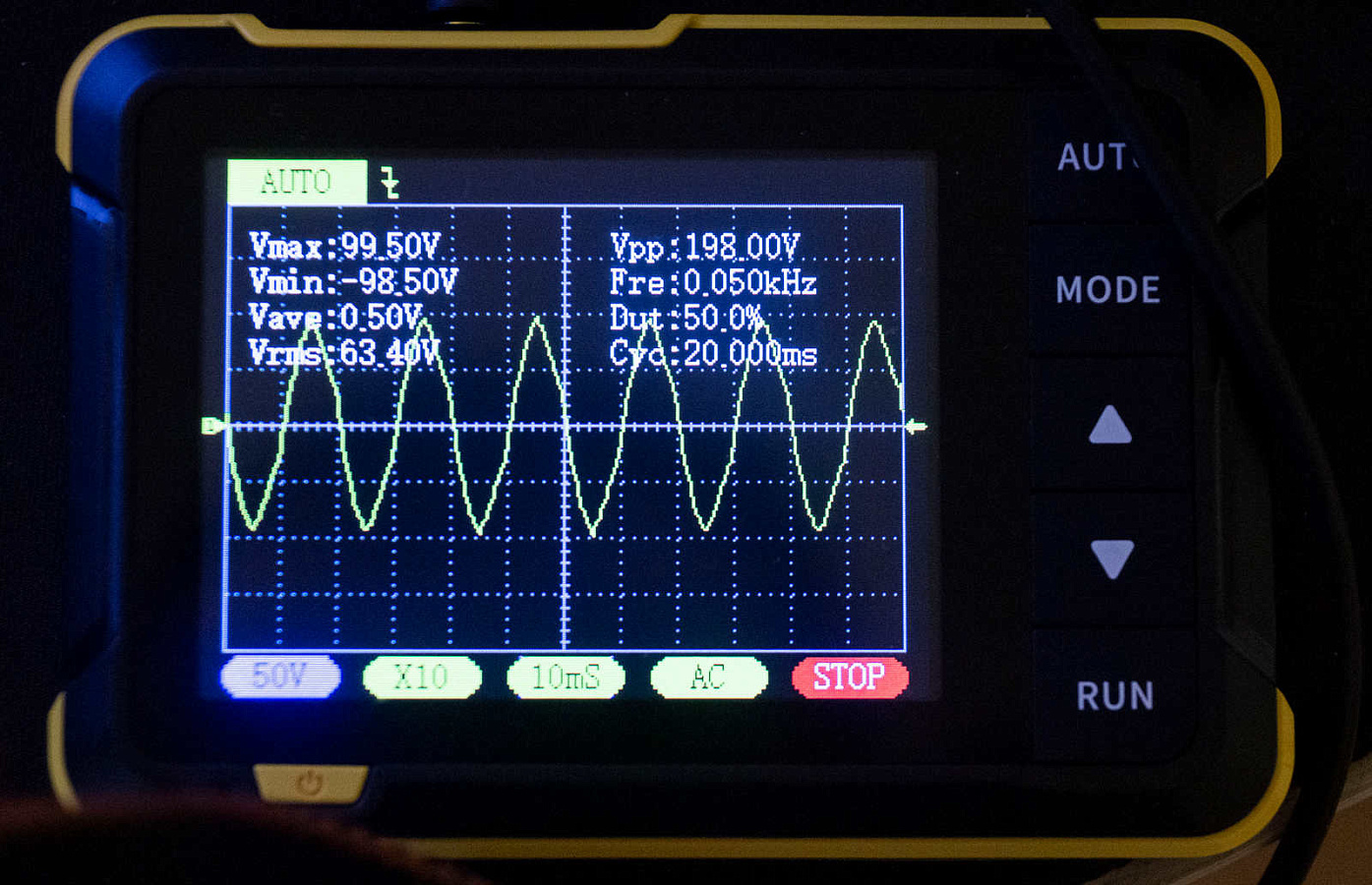

На выходе при питании от батареи мы видим синусоидальную форму напряжения. Осциллограф не имеет функции запоминания и  зафиксировать время переключения на батарею и обратно мы не смогли, в характеристиках указано 10 мс, визуально скачок напряжения на графике соответствует этому значению.

Зарядка по USB

Встроенная зарядка для мобильных устройств работает в режиме +5 В, 1,5 А. Функции быстрой зарядки нет.

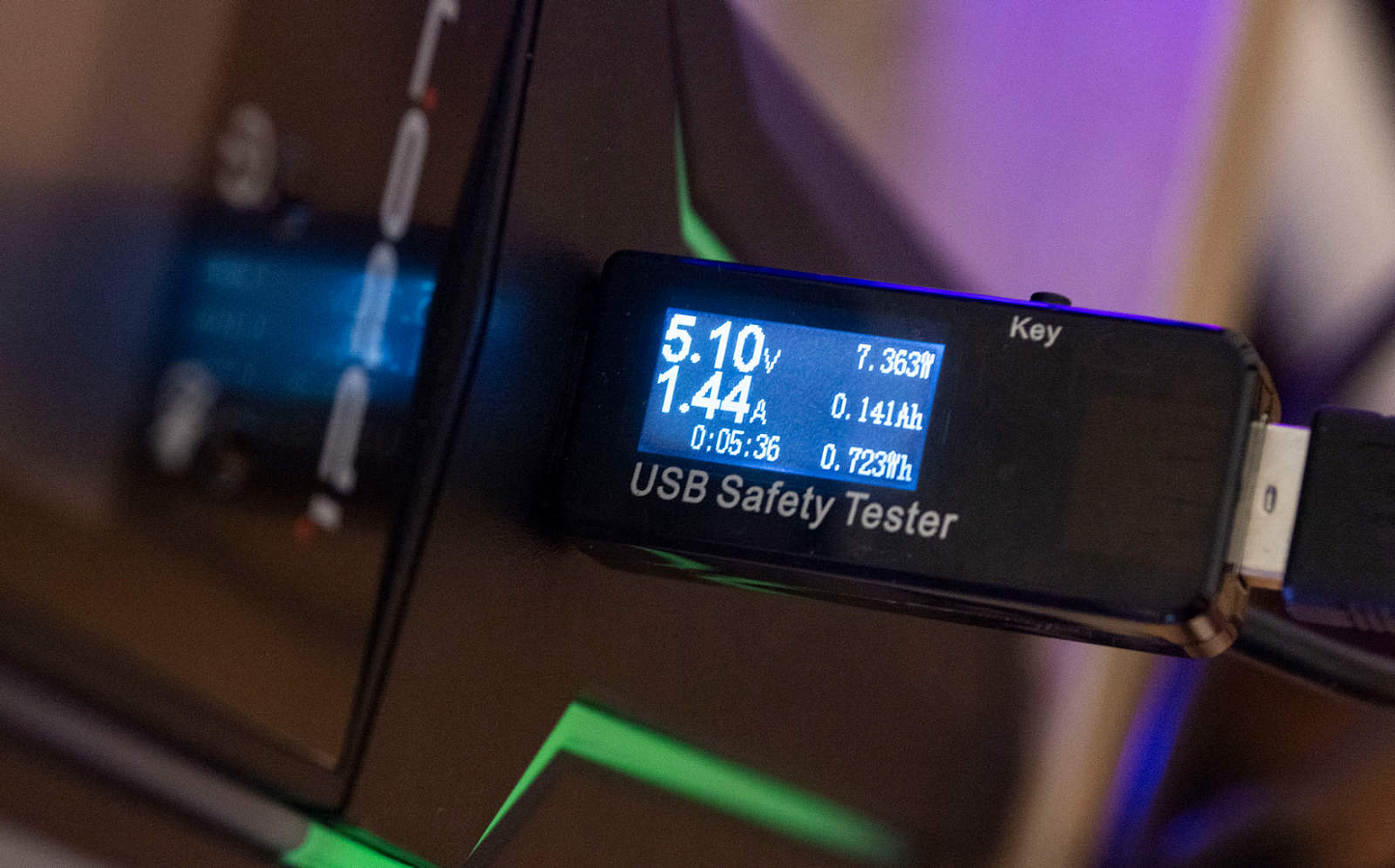

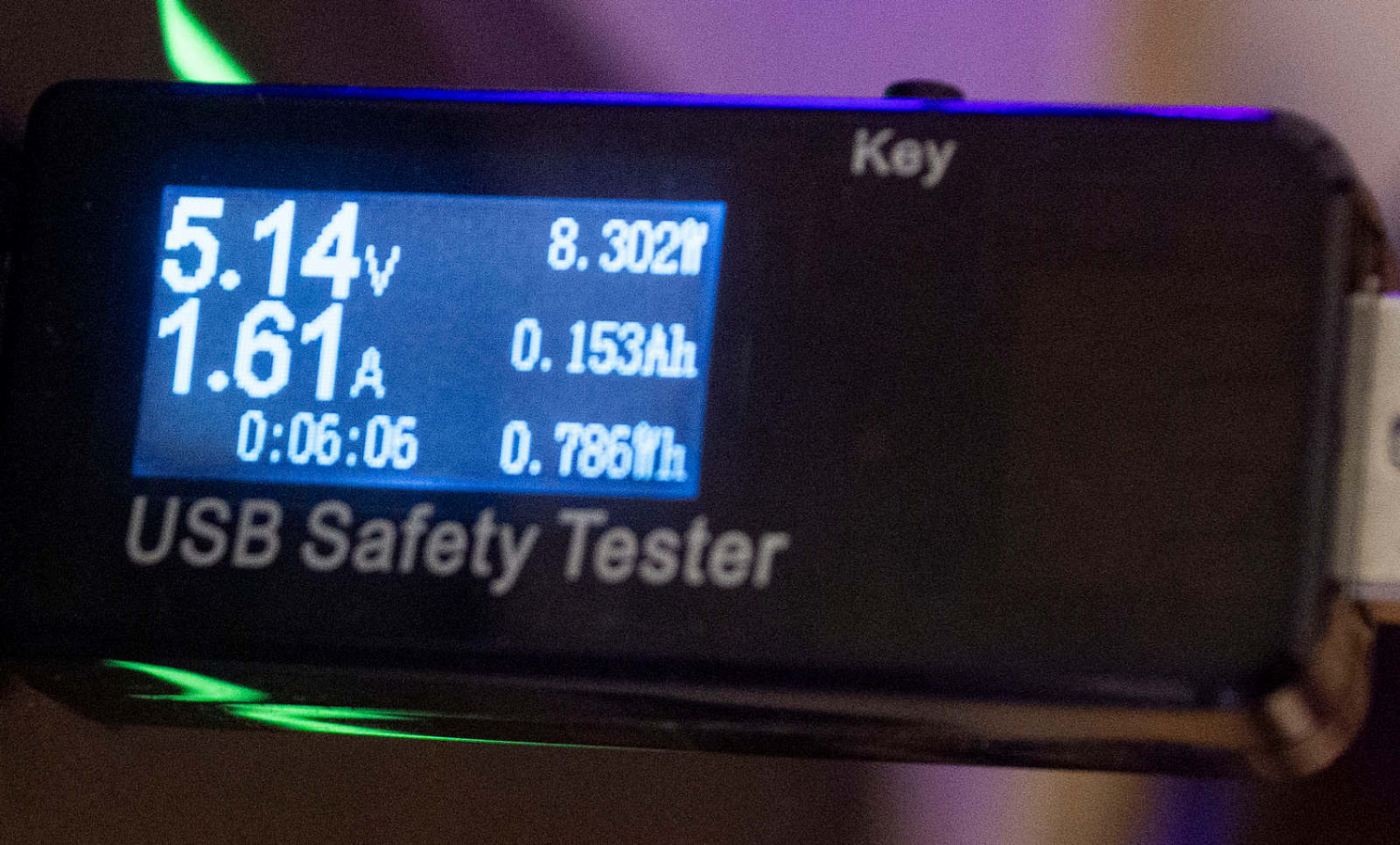

Ток заряда при подключении одного устройства 1,61 А при 5,14 В, при подключении двух устройств ток зарядки 1,44 А, напряжение не понижается.

Суммарно на два устройства встроенная зарядка выдает до 3 А.

Зарядка возможна и при питании от батареи. В дежурном режиме, когда ИБП отключен кнопкой, зарядное устройство не работает.

Автономная работа

К ИБП подключался блок питания с регулируемыми нагрузками, предварительно аккумулятор находился в режиме зарядки в течении суток.

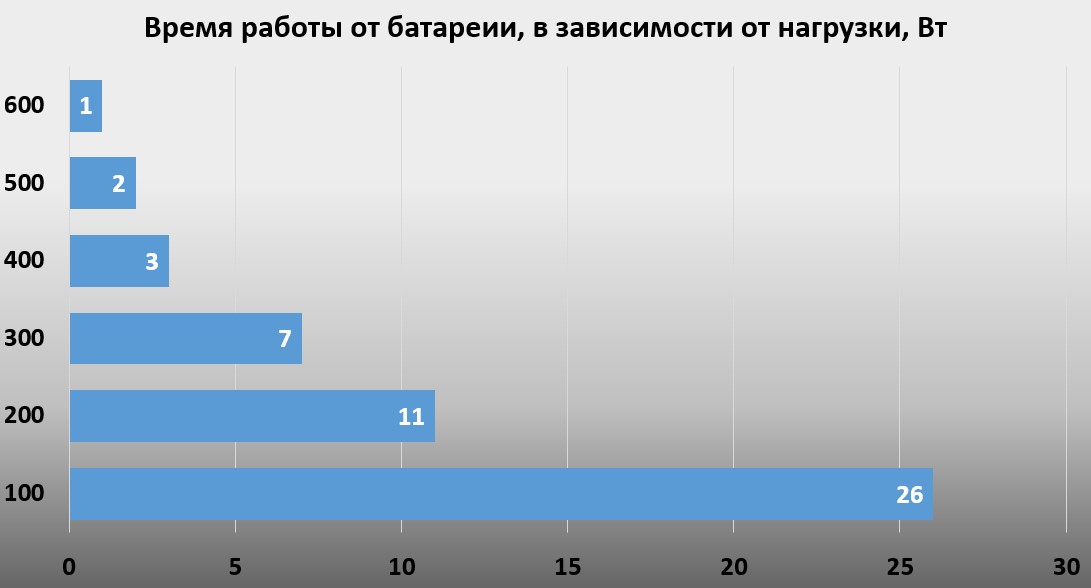

В спецификации указано время автономной работы на нагрузке: 50% (300 Вт) - 5 минут, 100% (600 Вт) - 2 минуты.

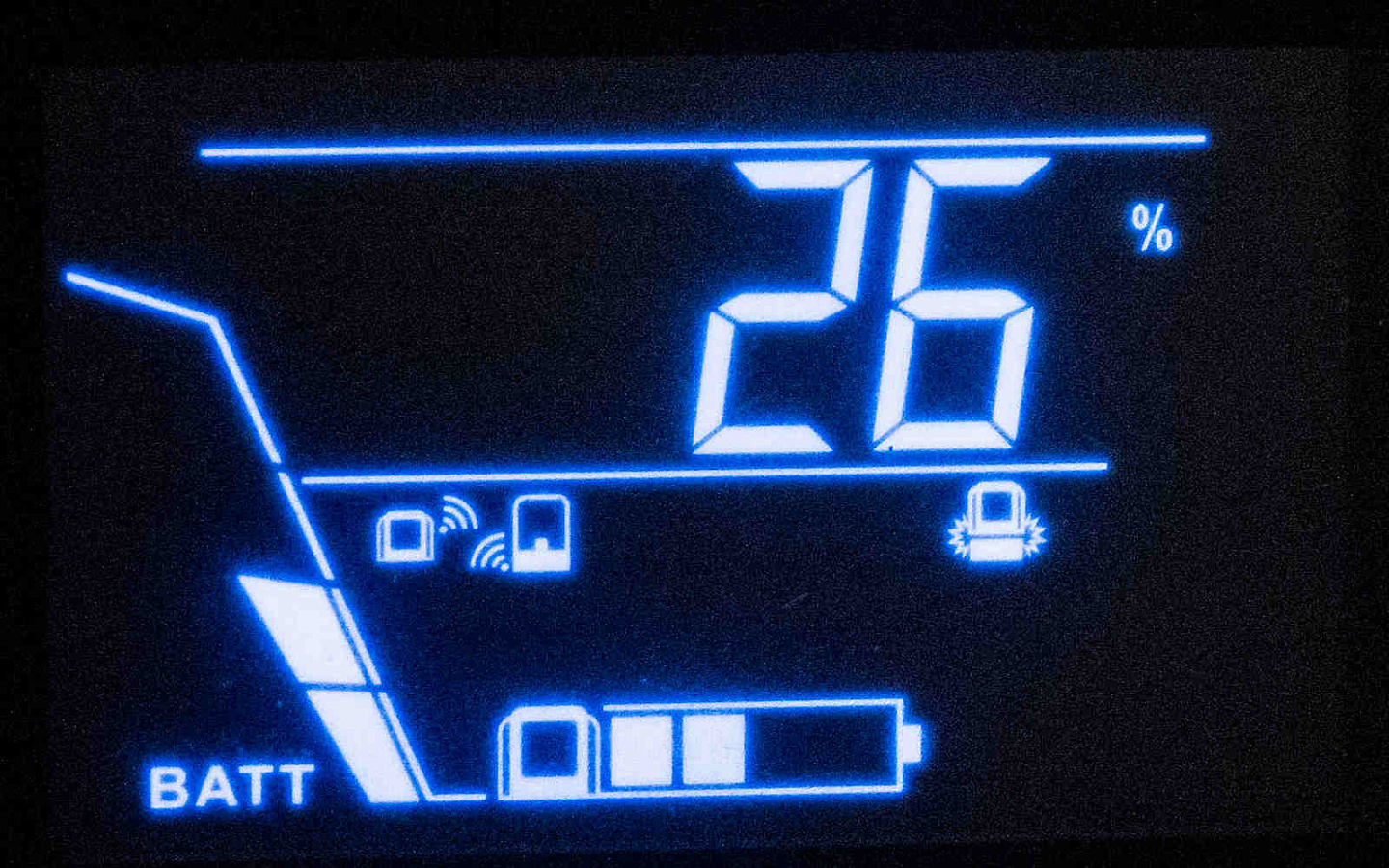

Показания дисплея во время тестов соответствовали действительности с небольшой погрешностью измерения.

Зарядка батареи

В спецификации указано время зарядки 6-8 часов до 90%.

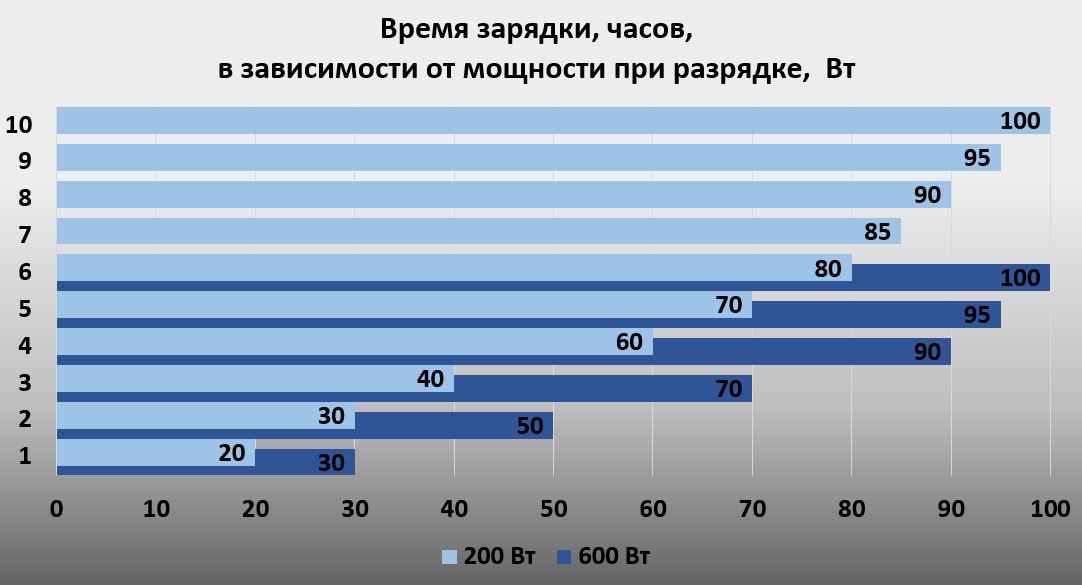

Время зарядки зависит от скорости разряда, так после длительного разряда на мощности 200 Вт зарядка происходила дольше, чем при быстром разряде на нагрузке 600 Вт.

Вентилятор активно работает в начале зарядки, потом отключается, при зарядке после нагрузки 200 Вт он отключился через 6 часов, после нагрузки 600 Вт через 1,5 часа работы.

Автоматическая регулировка выходного напряжения

Трансформатор имеет две ступени AVR (одна на повышение, одна на понижение), что позволяет ему стабилизировать напряжение на выходе и работать от сети в большом диапазоне входных напряжений, не переходя на питание от батареи.

На повышение дополнительная обмотка трансформатора подключается при падении напряжения на входе менее 205 В, на понижение при повышении более 250 В. Обратное переключение с разницей в 5 В.

При входных напряжениях менее 170 и более 280 В, ИБП переходит на питание от батареи.

Заключение

Источник бесперебойного питания IPPON Game Power Pro 1000 оставляет неоднозначные впечатления.

С одной стороны, это оригинально исполненный, с дополнительным функционалом, качественно изготовленный прибор, отлично справляющийся со своими непосредственными обязанностям. С другой стороны, остается ощущение недоработанной по мелочам модели, видеть которые в достаточно дорогом ИБП странно.

Из плюсов можно выделить стандартные розетки, две с работой от батареи, синусоиду напряжения на выходе при работе от батареи, нагрузочную способность до 600 Вт, встроенный стабилизатор напряжения и возможность зарядки USB девайсов.

Оригинальности прибору придает наличие съемной панели управления и мониторинга, что актуально при расположении ИБП под столом, наличие подсветки и возможность мониторинга параметров CPU.

Может не понравится достаточно длительное время зарядки аккумулятора и шумный вентилятор в работе, хорошо, что он работает не все время.

Из неудобств можно отметить отсутствие возможности мониторинга и настроек через ПО на компьютере, отсутствие функции выключения компьютера при низком заряде батареи во время автономной работы.

Нет возможности зафиксировать выбранный параметр на LCD дисплее для его постоянного отслеживания.

В целом, данный ИБП отлично подойдет для компьютеров с максимальным энергопотреблением до 600 Вт, но на максимальной нагрузке от работает недолго, может не хватить времени для завершения работы. При нагрузках 200-400 Вт времени работы от батареи достаточно чтобы закрыть программы, сохранить документы и отключить ПК.
