Обзор и тестирование видеокарты MSI GeForce RTX 4080 Super Expert

Компания MSI выпустила серию видеокарт Expert с доработанным дизайном кулера NVIDIA Founders Edition. MSI GeForce RTX 4080 Super Expert выпускается в алюминиевом литом корпусе с оригинальной решеткой вентиляции, имеет небольшой разгон графического процессора, переработанную печатную плату, при этом стоимость должна оставаться на уровне ранее выпущенных моделей RTX 4080.

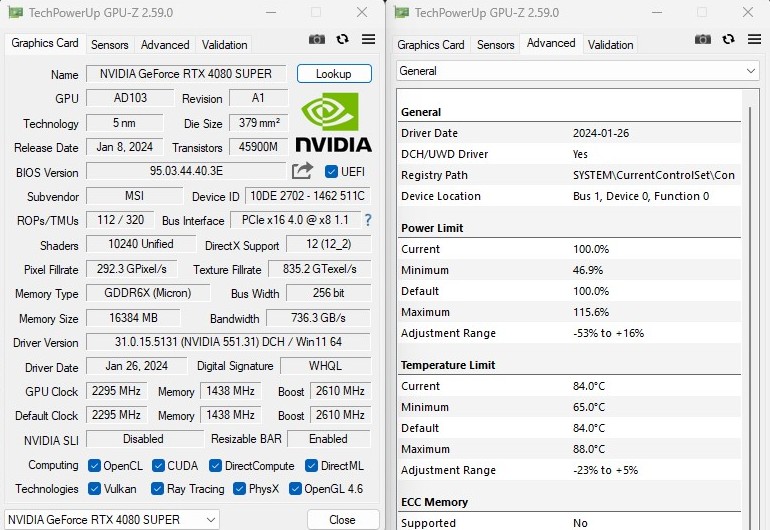

Технические характеристики

Упаковка и комплектация

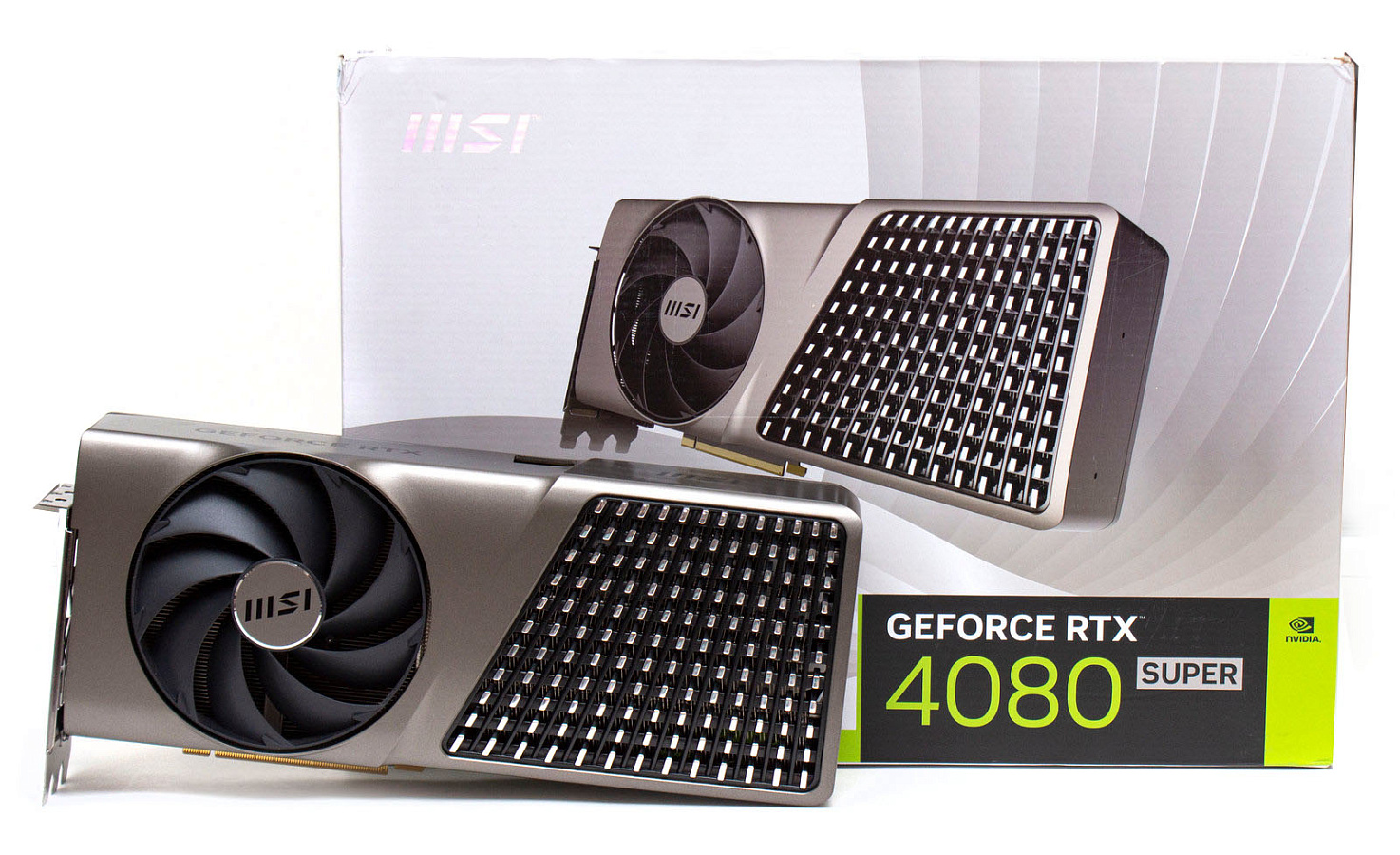

Видеокарта поставляется в светлой глянцевой картонной коробке. На лицевой стороне располагается изображение карты и указание модели.

С обратной стороны - подробные характеристики, описание особенностей и изображение девайса с двух сторон.

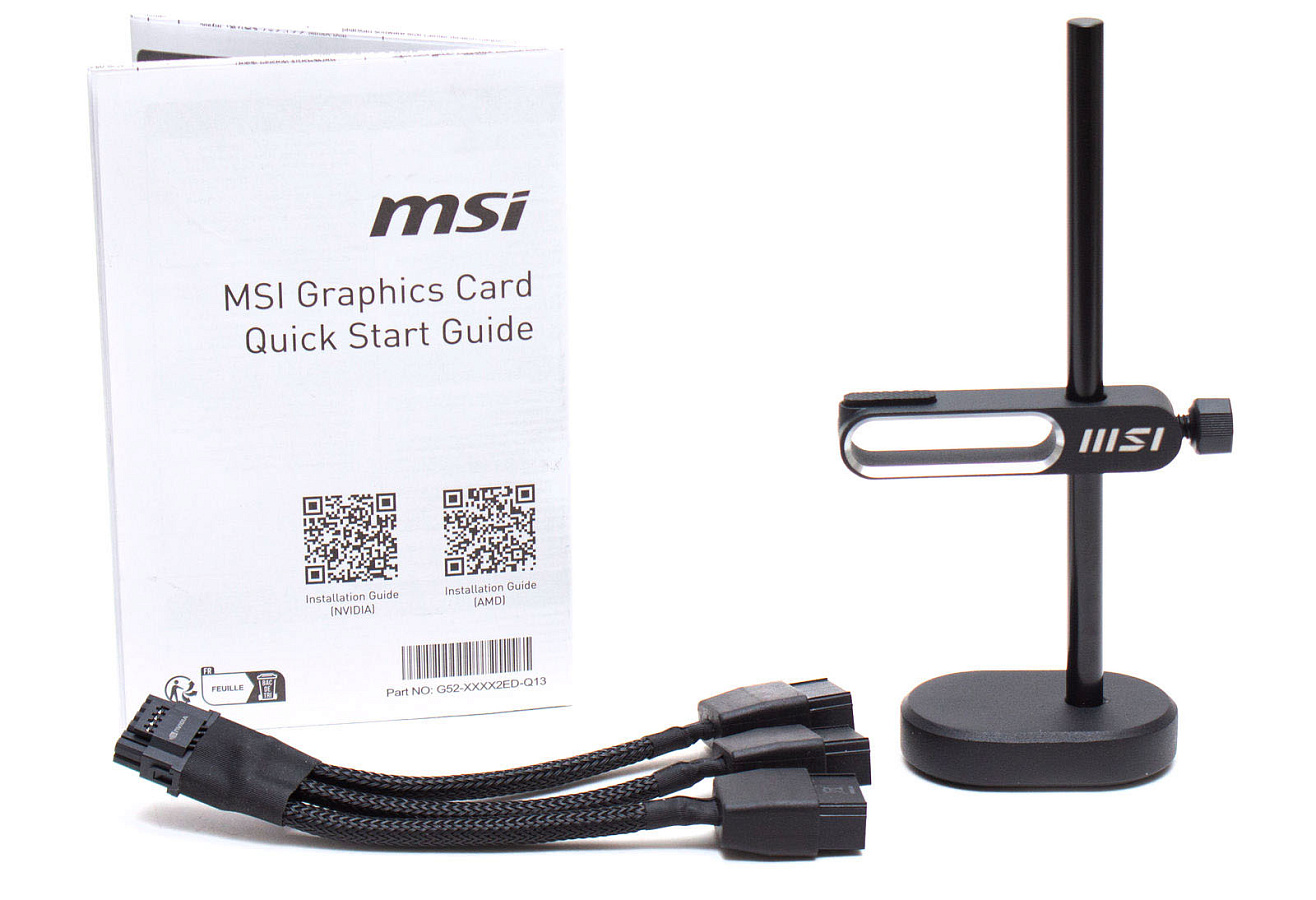

В коробке карта упакована в антистатический пакет и зафиксирована в ячейку из вспененного полиуретана. В комплект входит кабель-переходник с трех коннекторов 8-пин на один 16-пин 12VHPWR.

Также в комплекте есть специальный кронштейн-поддержка с регулируемой по высоте планкой.

Имеется бумажная брошюра-инструкция.

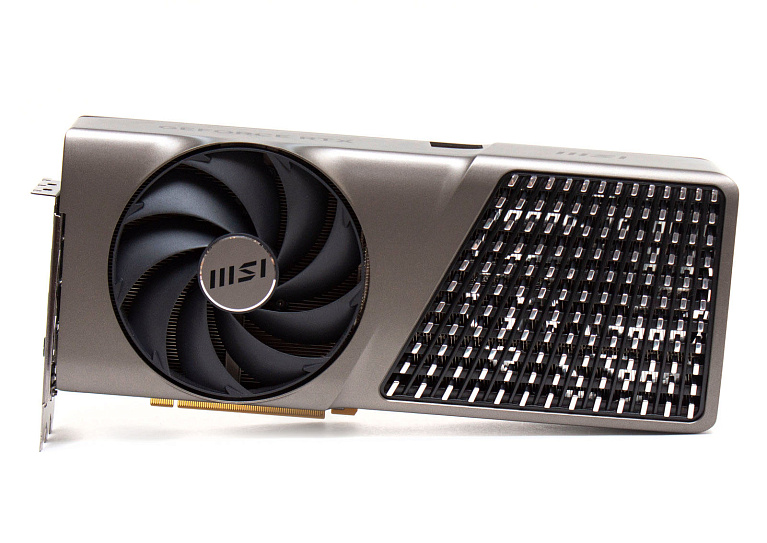

Внешний вид

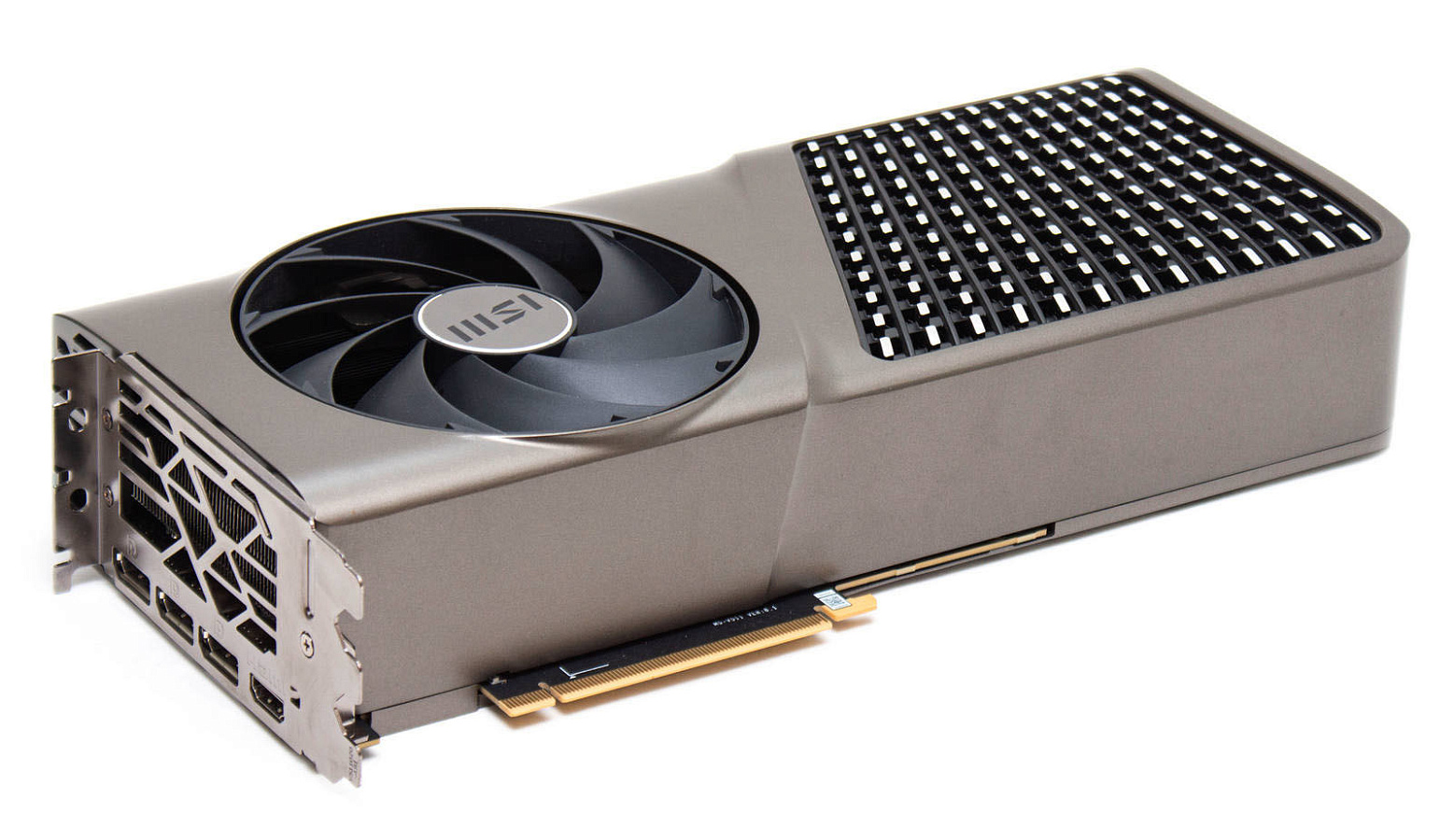

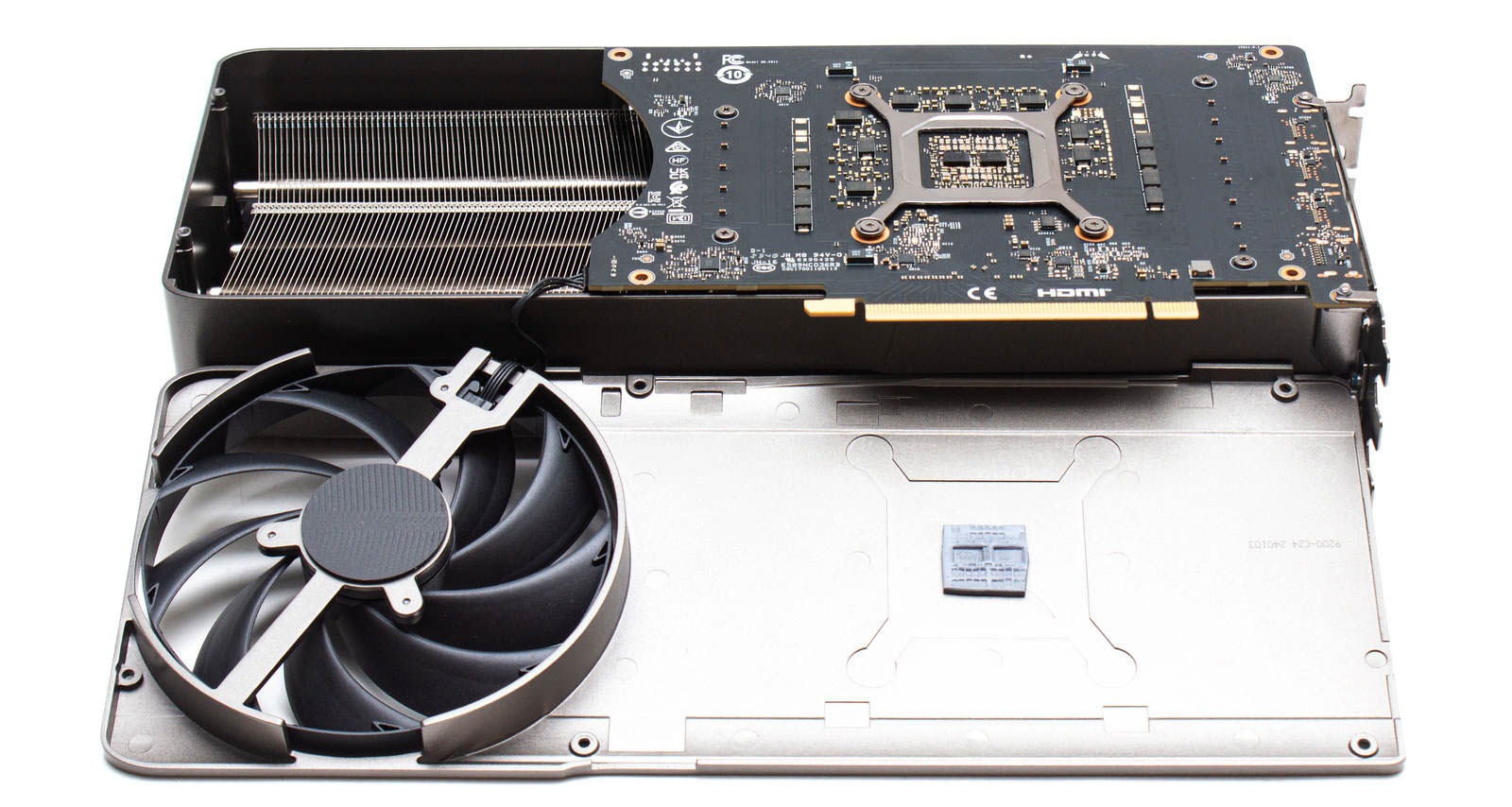

Плата с системой охлаждения помещается в алюминиевый корпус, состоящий из литой коробки основания и крышки.

Вся поверхность ровная, с немного закругленными ребрами, выглядит как монолитный параллелепипед. Металл окрашен в серый матовый цвет, на основаниях нанесены логотипы, подсветка отсутствует.

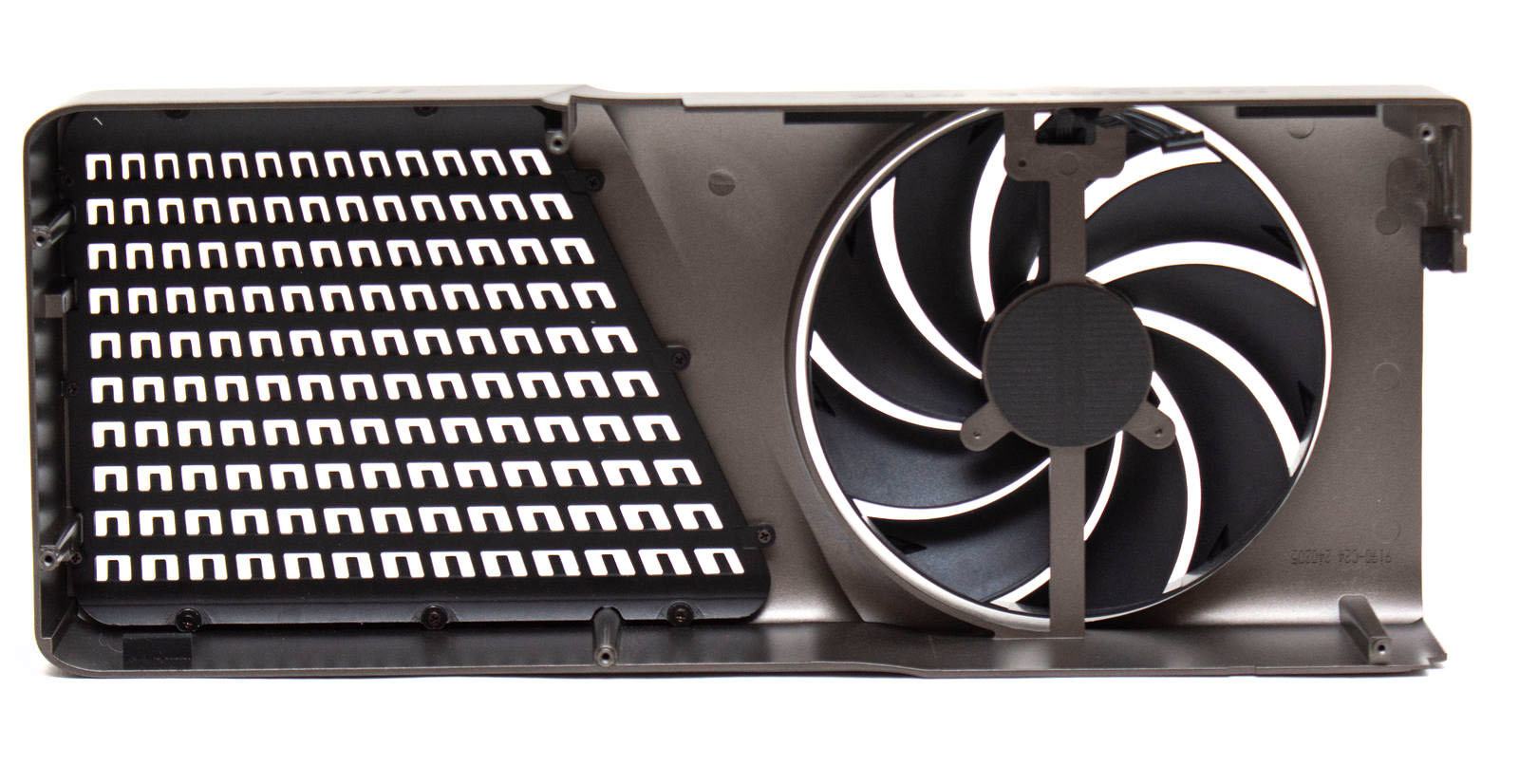

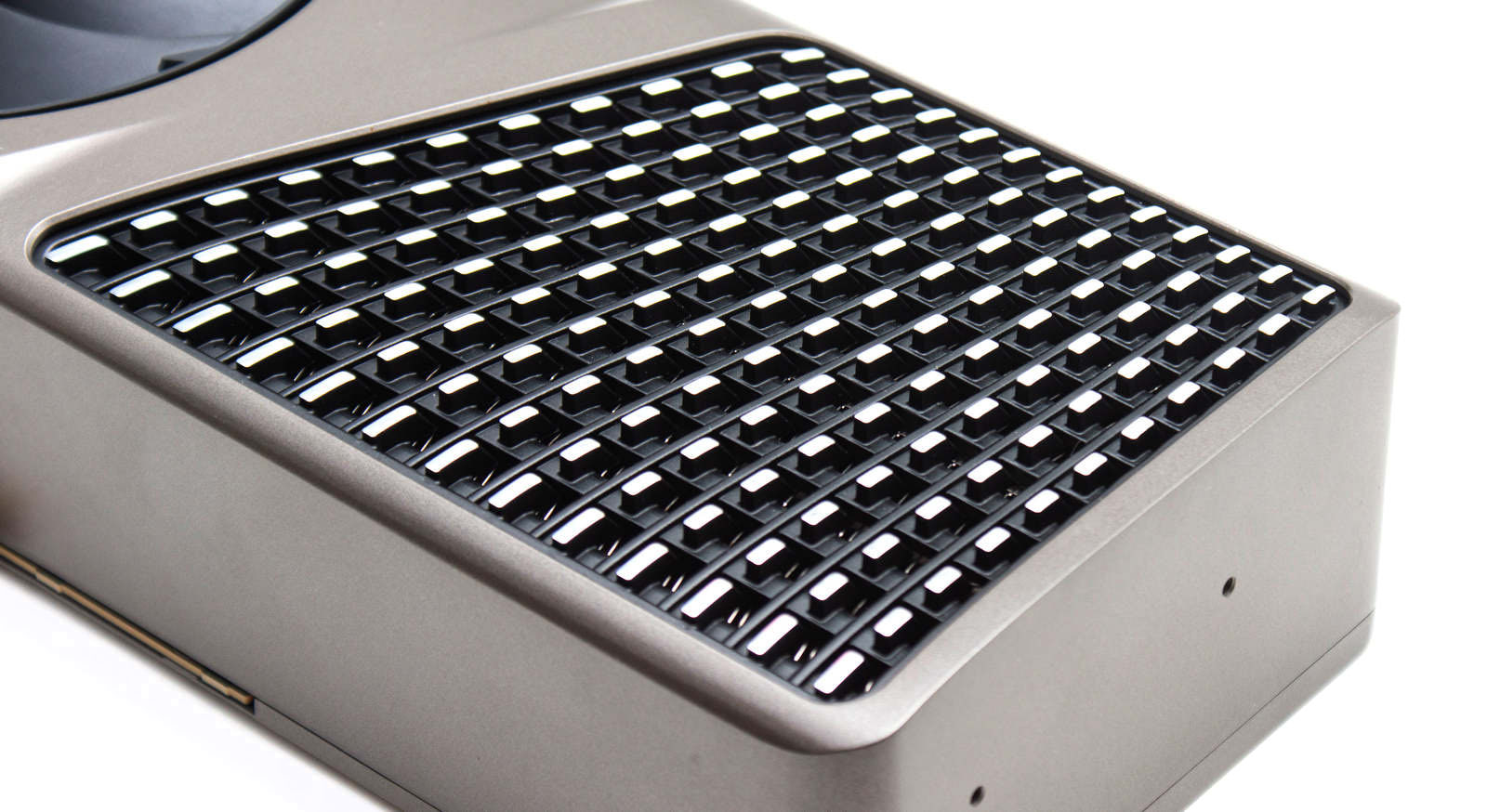

На нижнем основании с левой стороны круглый вырез под вентилятор, с правой - вентиляционное окно, закрытое металлической сеткой с оригинальным дизайном под ювелирное украшение.

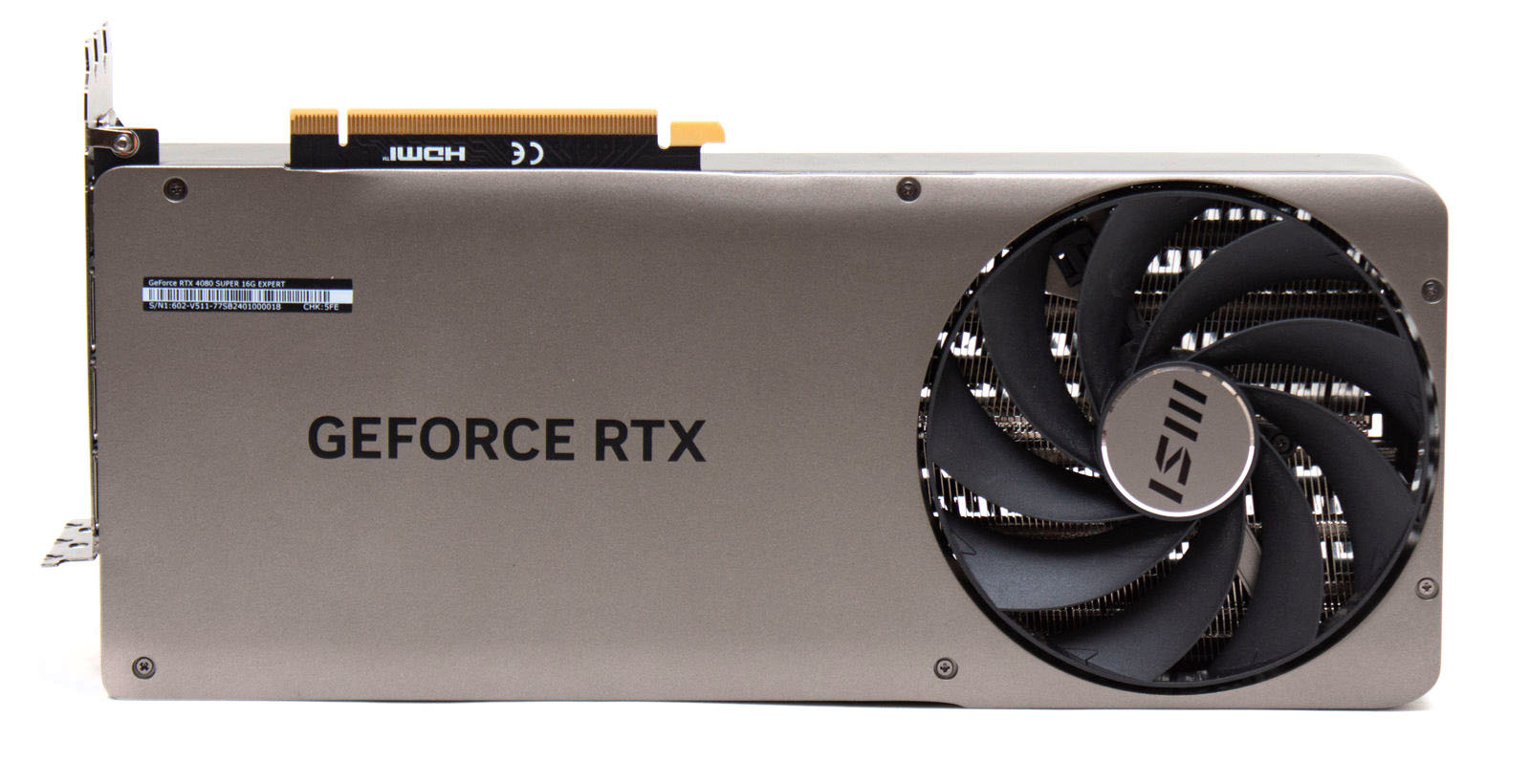

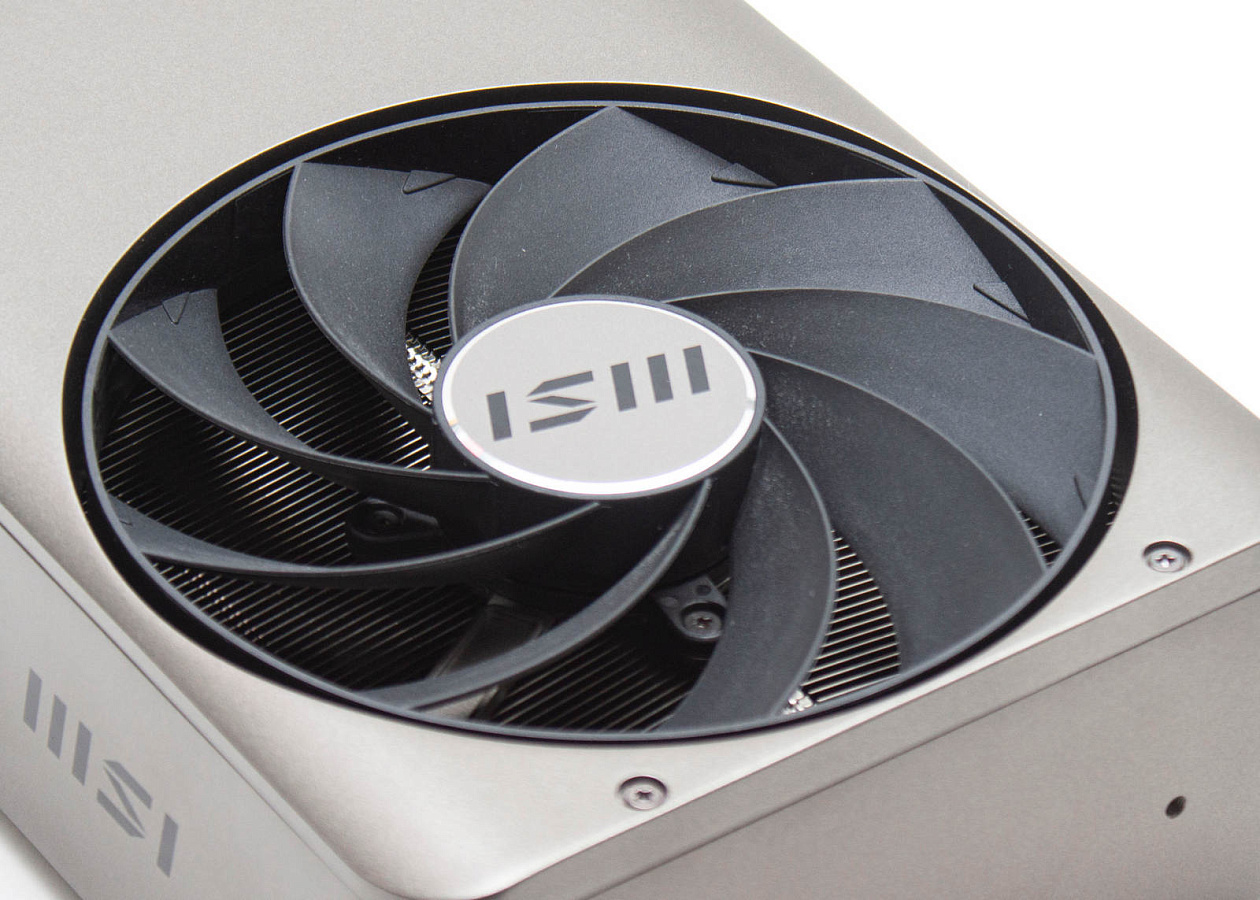

На верхнем основании круглое окно под вентилятор с правой стороны.

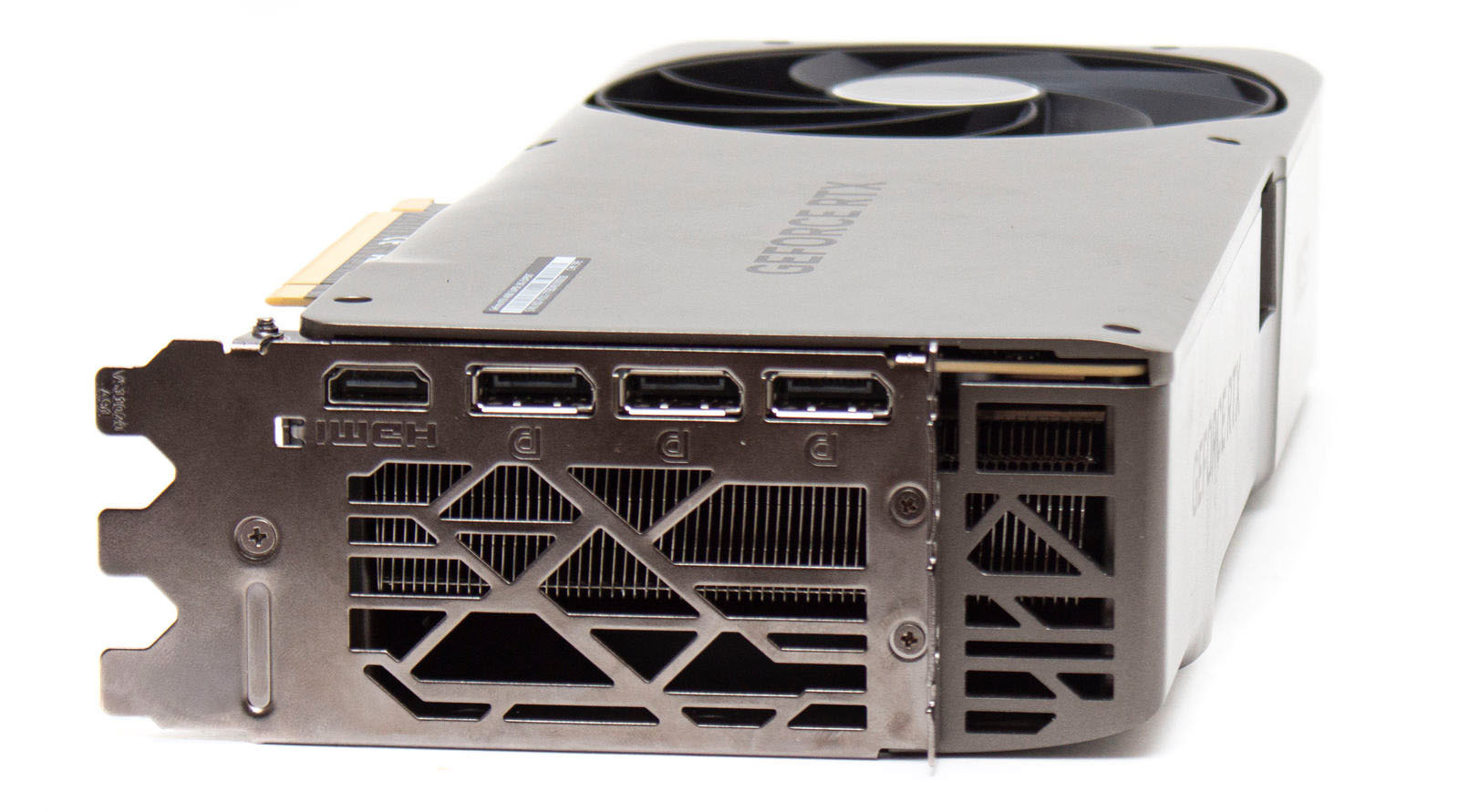

С лицевой стороны металлическая никелированная пластина с видео портами – один HDMI и три DP, размещенные в один ряд. Еще два слота со штампованными вентиляционными отверстиями в виде геометрических фигур.

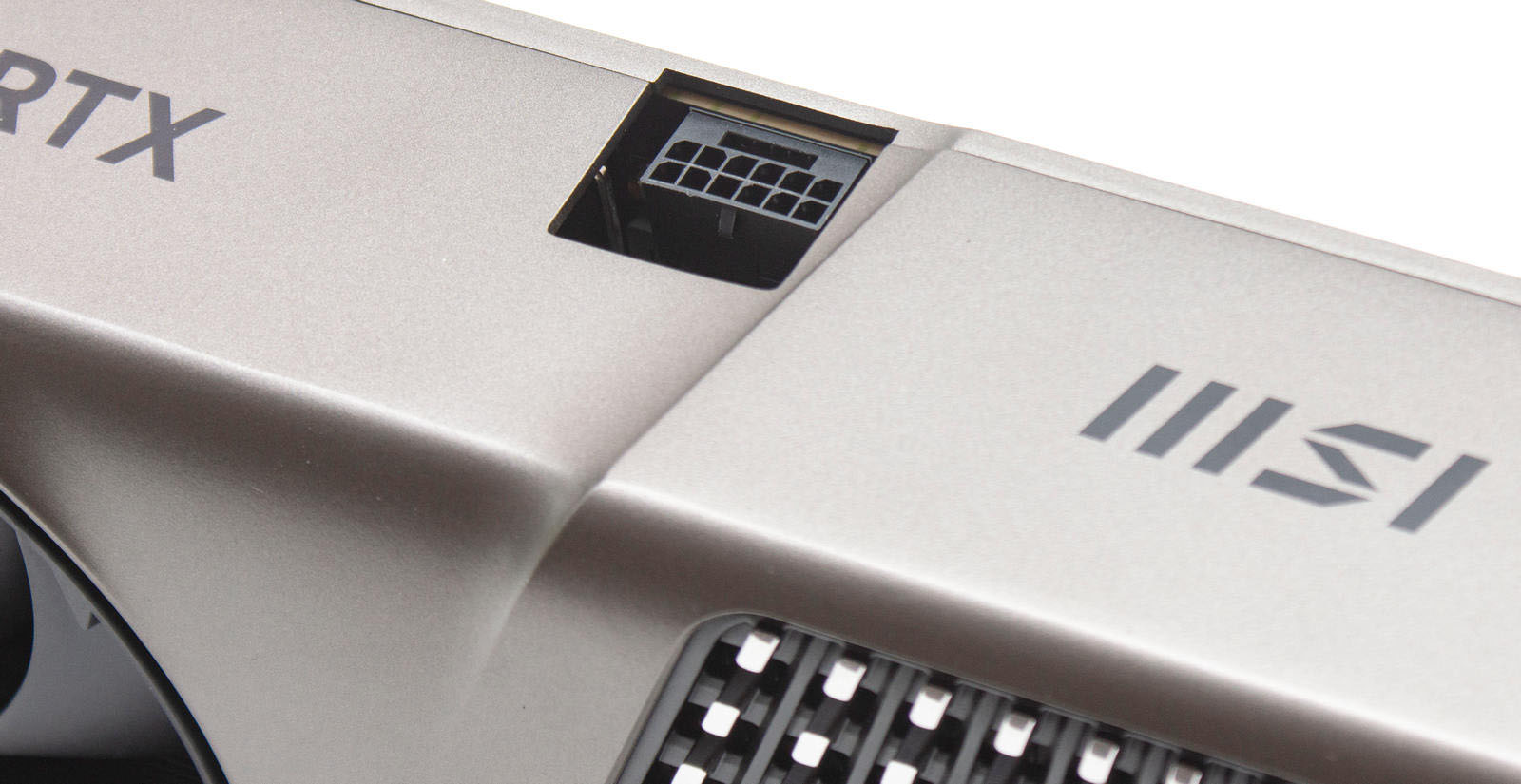

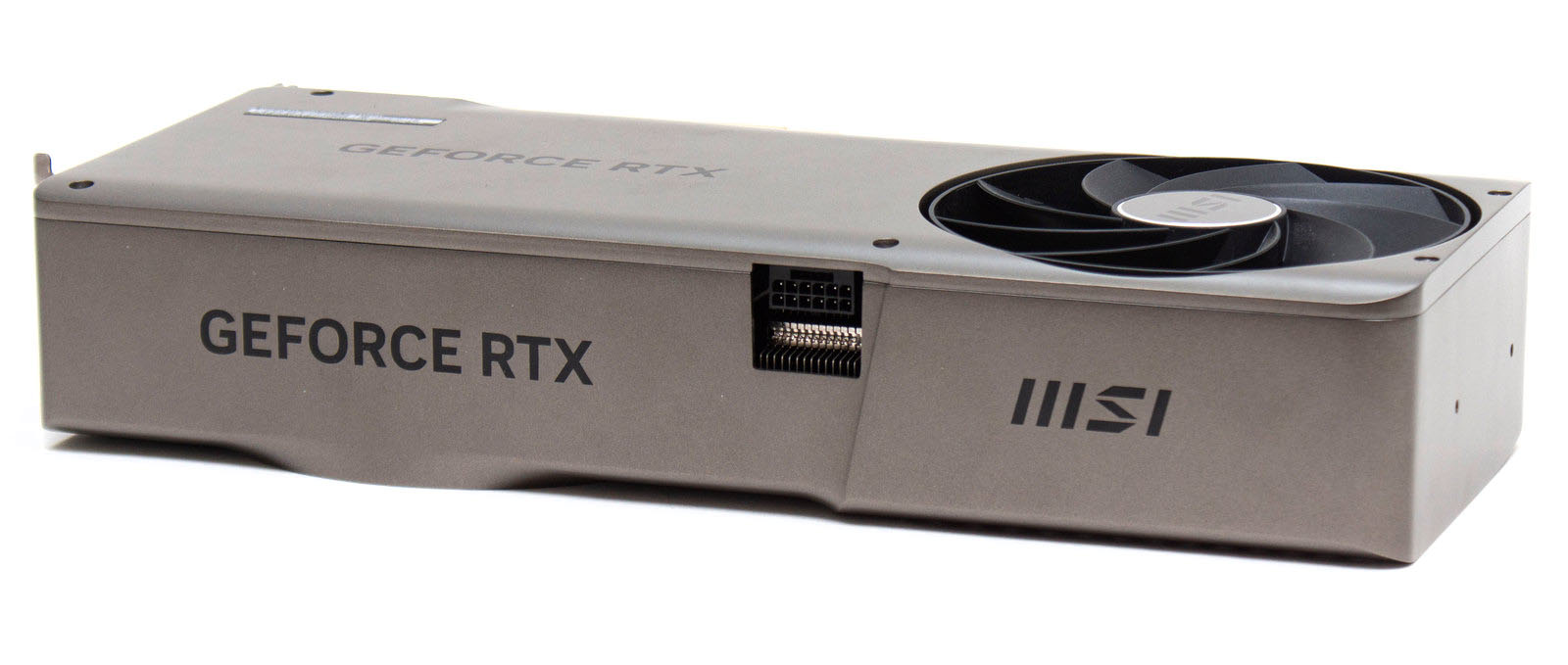

С боку, правее центра, находится вырез, в углублении которого расположен разъем питания 12+4 пин 12VHPWR.

С противоположного бока контактная площадка PCI-E.

Система охлаждения

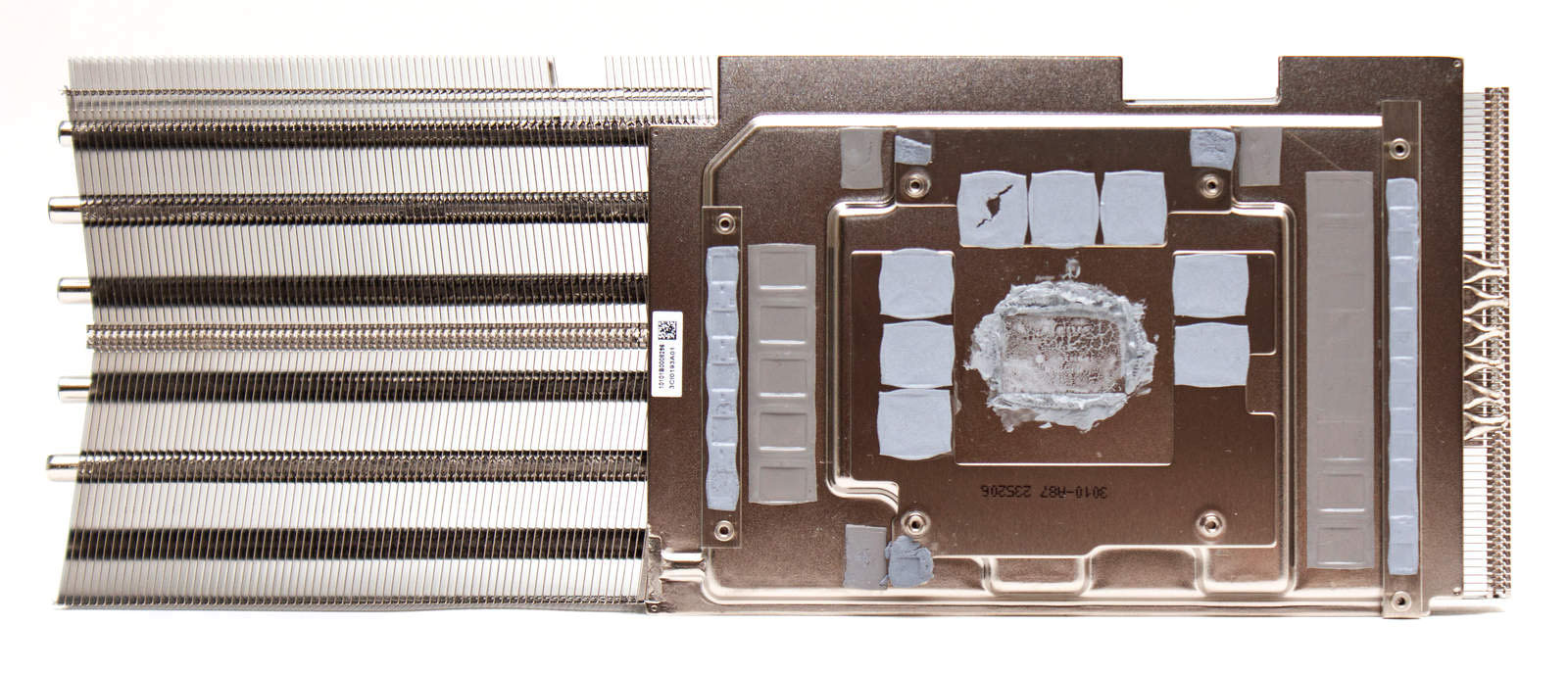

Вся поверхность платы закрывается медной никелированной пластиной.

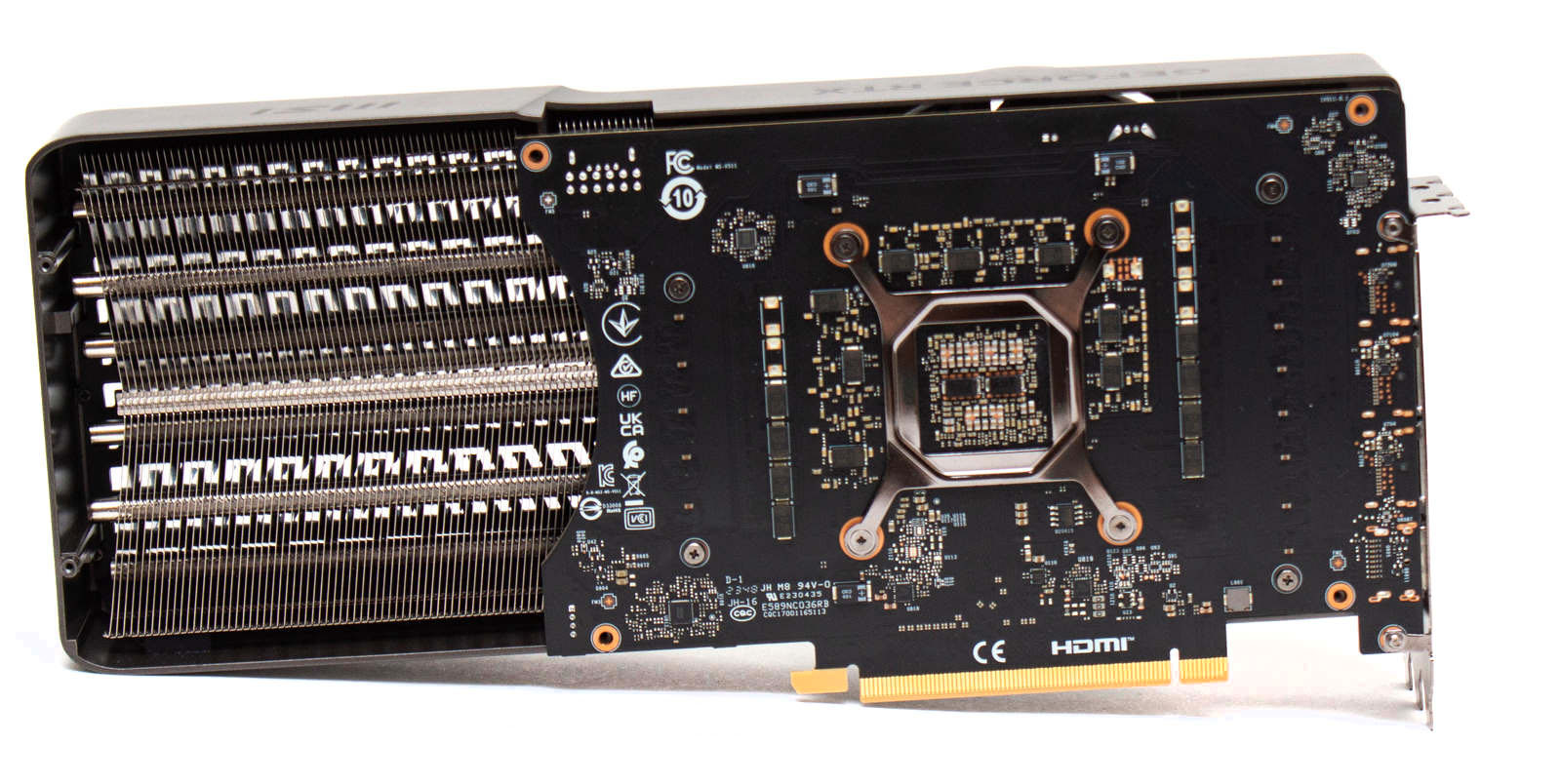

Контакт с чипами и силовыми элементами через термопрокладки и термопасту. Плата прикручена на восемь винтов – четыре через подпружиненную Х-образную пластину, четыре по периметру.

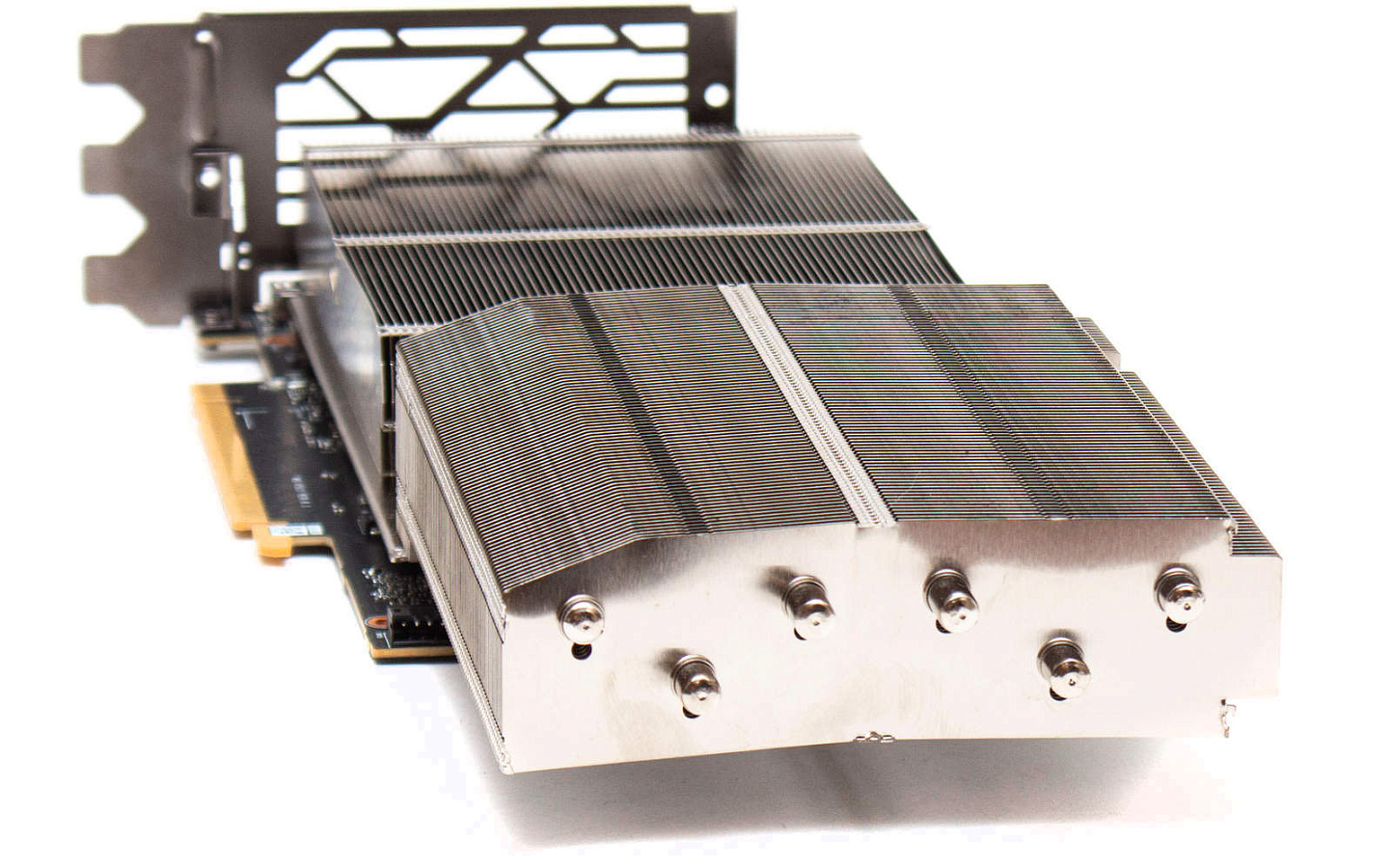

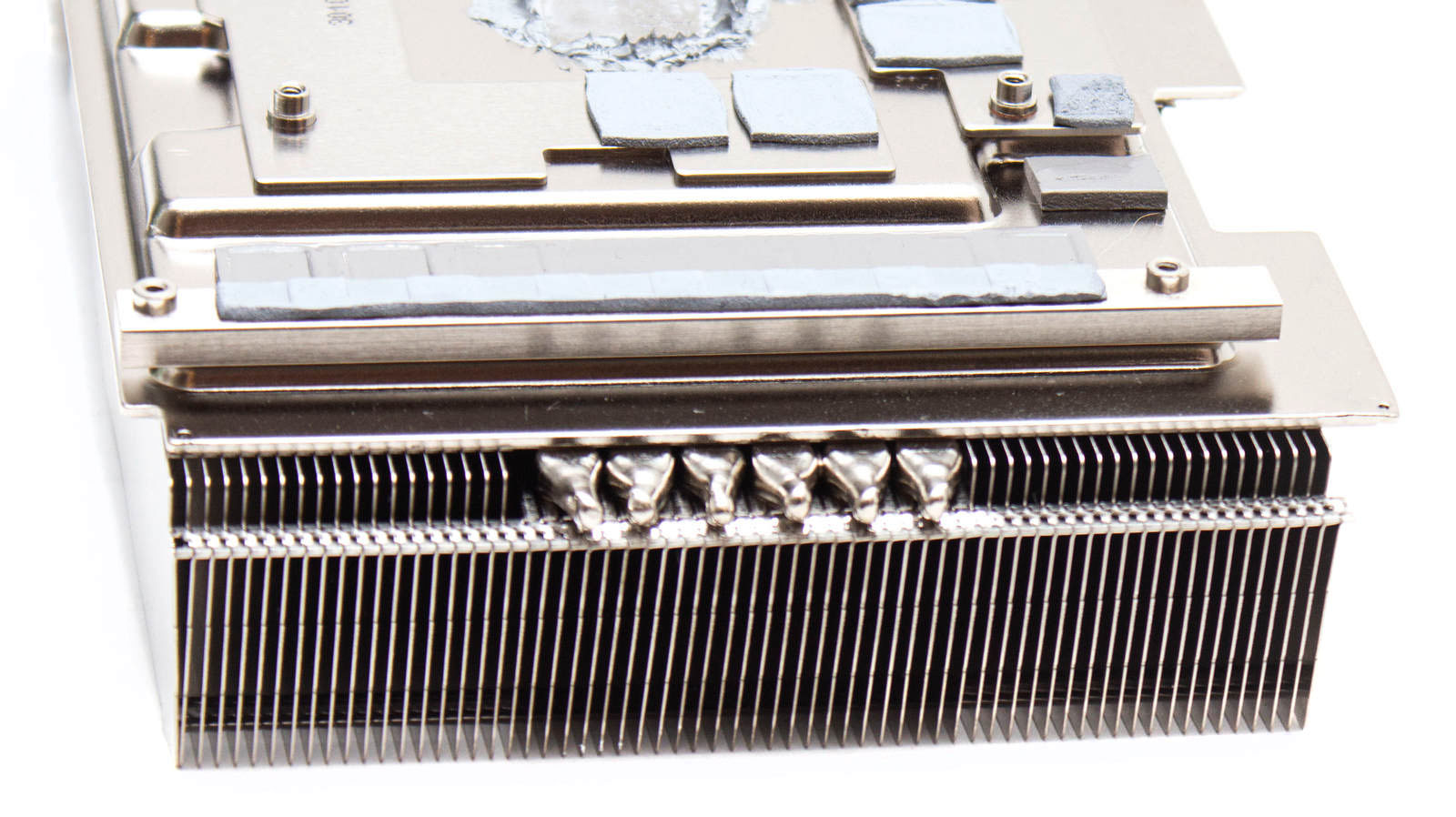

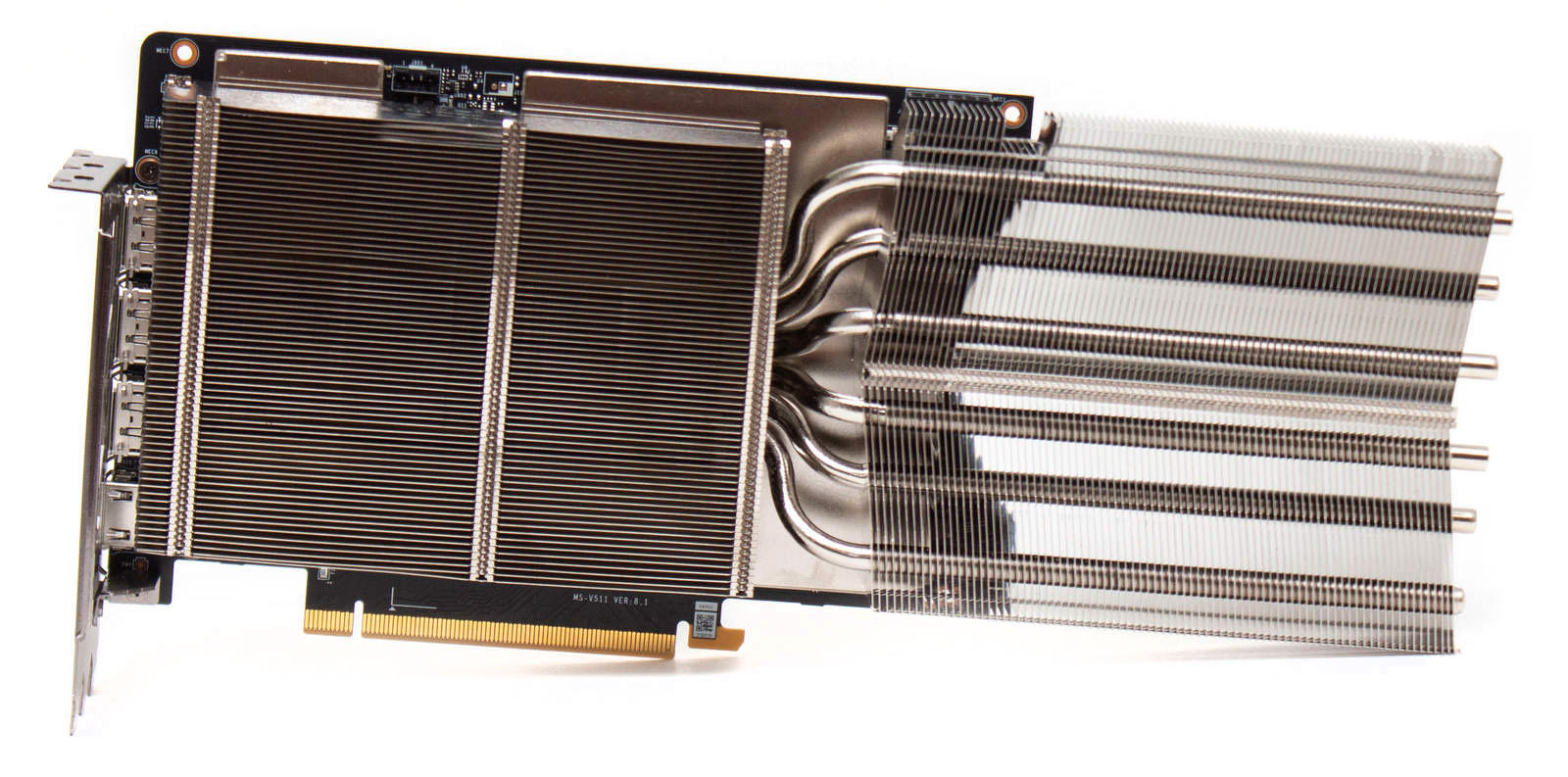

Теплораспределительная пластина с обратной стороны оснащена испарительной камерой, к которой подходят шесть тепловых трубок. Трубки в этом месте проходят плотно друг с другом. Ребра радиатора в этой части расположены вдоль трубок.

Вентилятор под радиатором установлен на вдув, и воздух, проходя вдоль ребер, выдувается наружу через боковую пластину.

Во второй части радиатора тепловые трубки расходятся веером с небольшой волной. На трубки нанизаны ребра, проходящие поперек.

Эту часть радиатора охлаждает верхний вентилятор, он установлен на выдув и втягивает воздух через декоративную решетку.

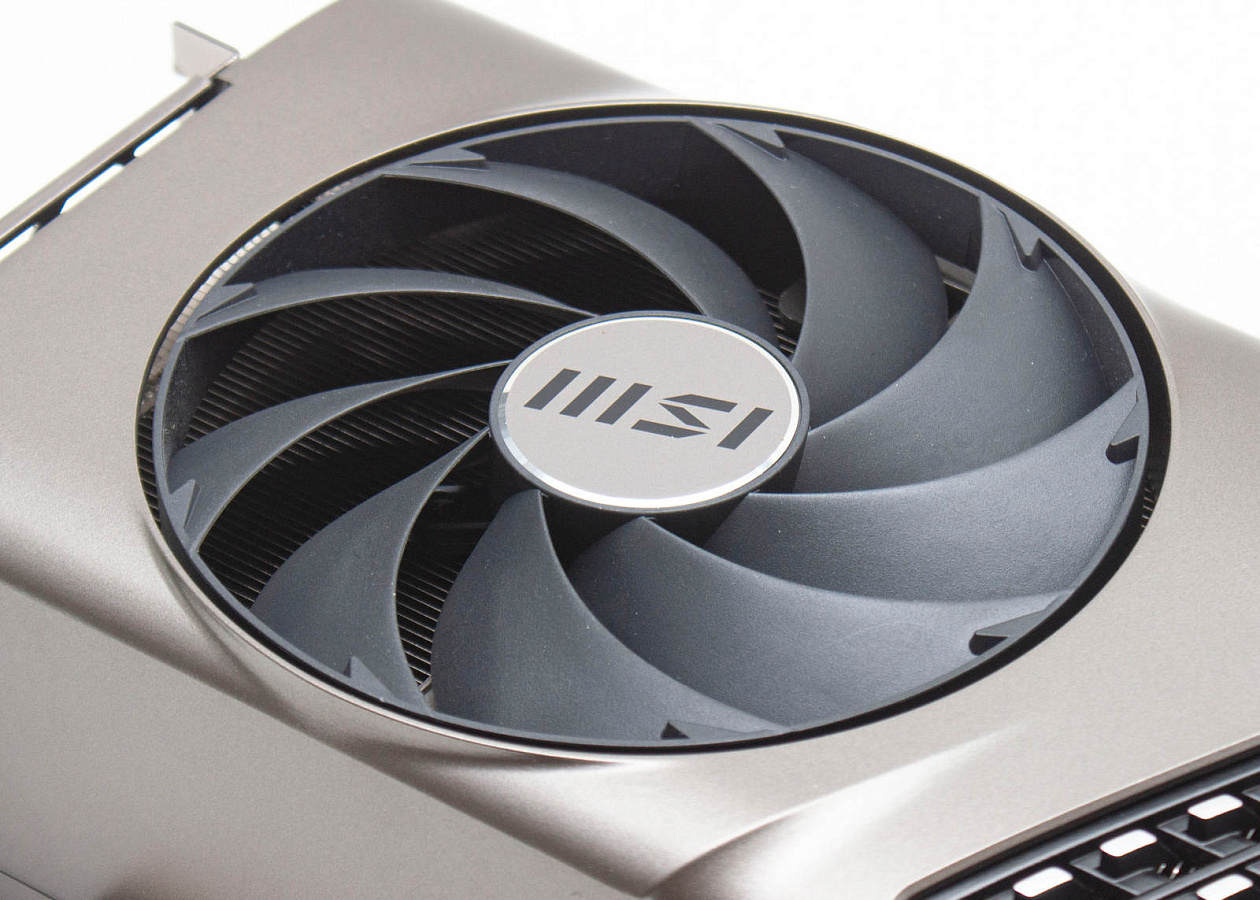

Вентиляторы закреплены непосредственно на корпусе в своих посадочных окнах. Используются вентиляторы на двойном шарикоподшипнике диаметром 120 мм. Лопасти вентилятора соединены с внешнего края единым кольцом.

Дополнительно тепло от платы отводится непосредственно на сам корпус, в области GPU между платой и крышкой корпуса находится термопрокладка.

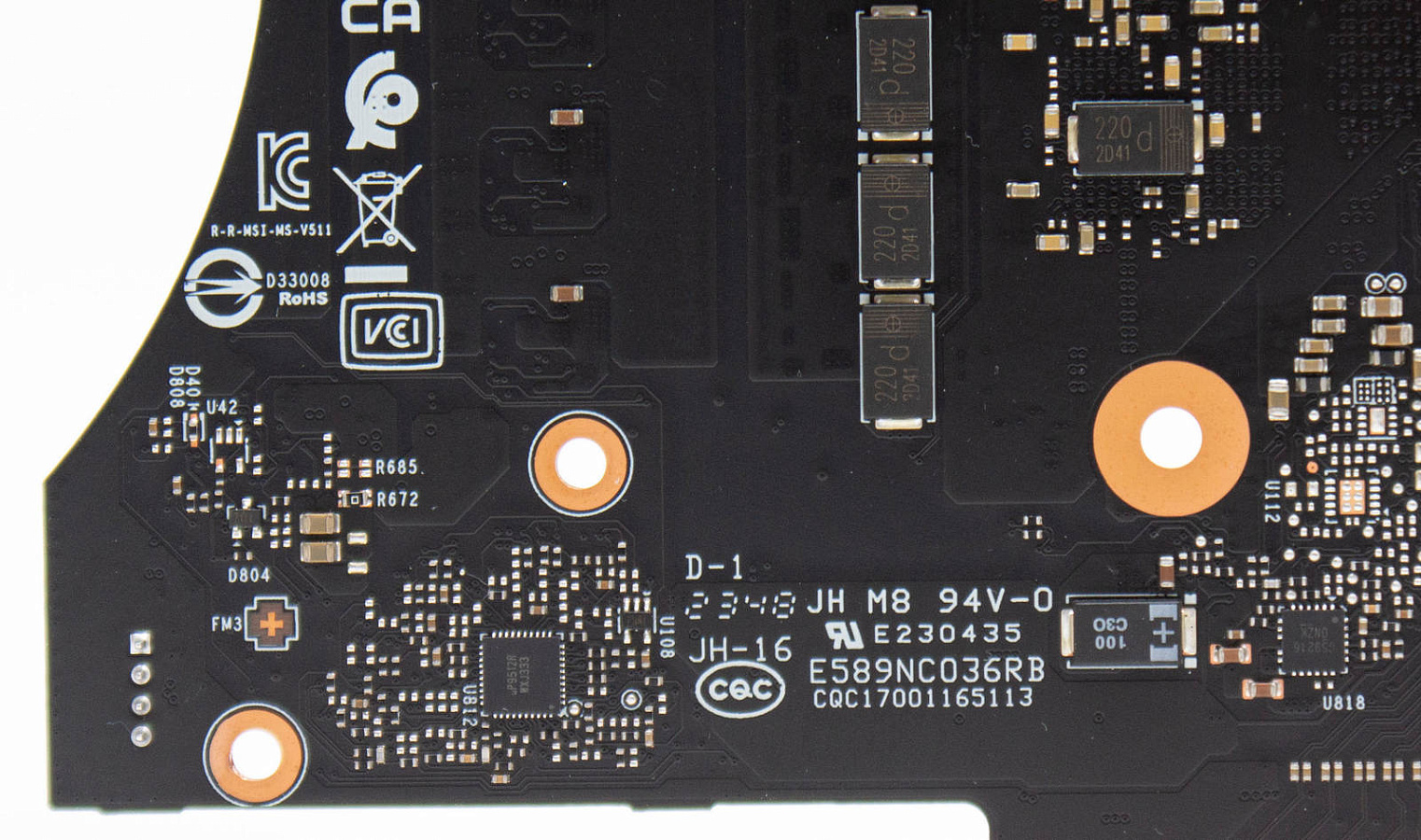

Схемотехника

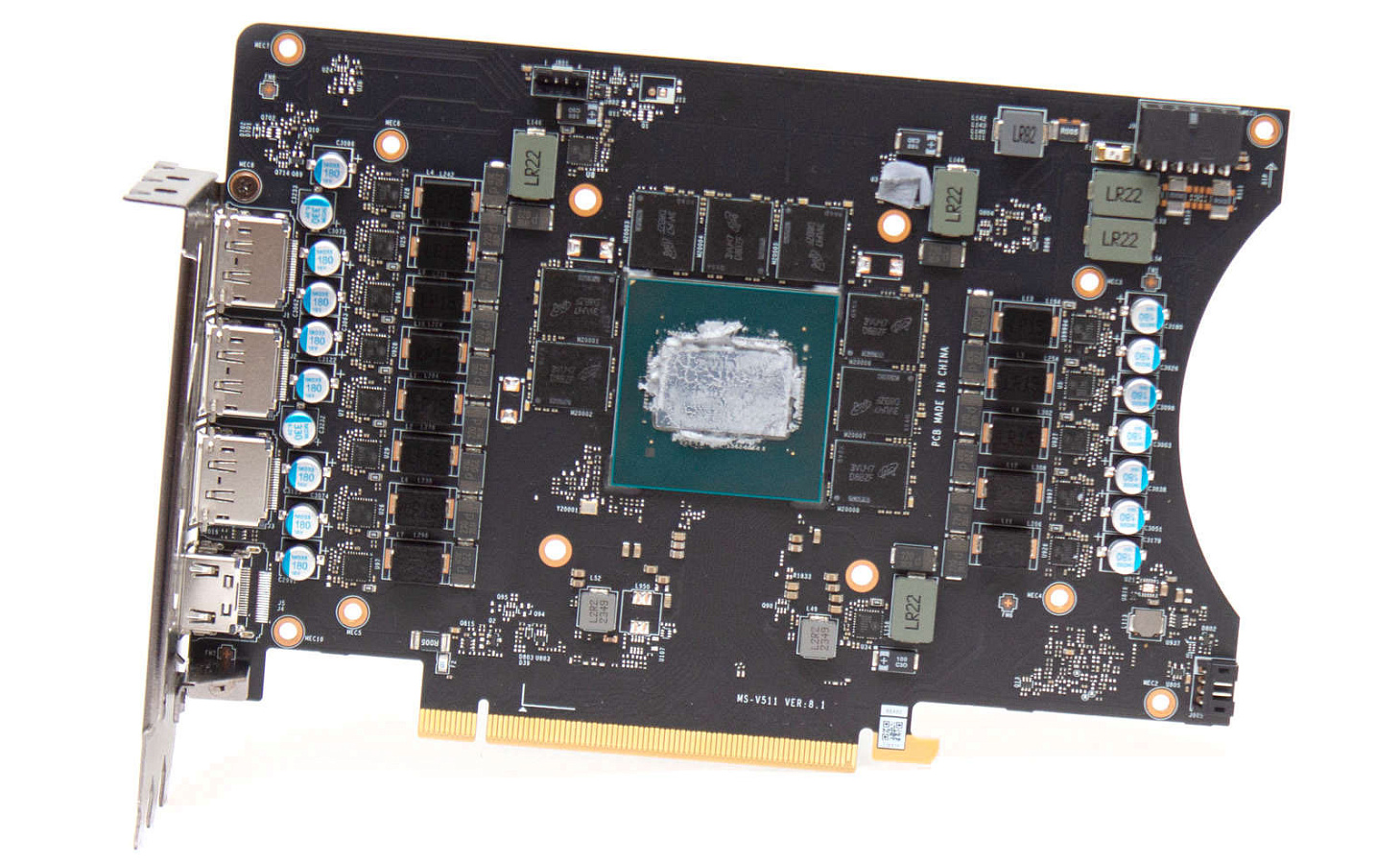

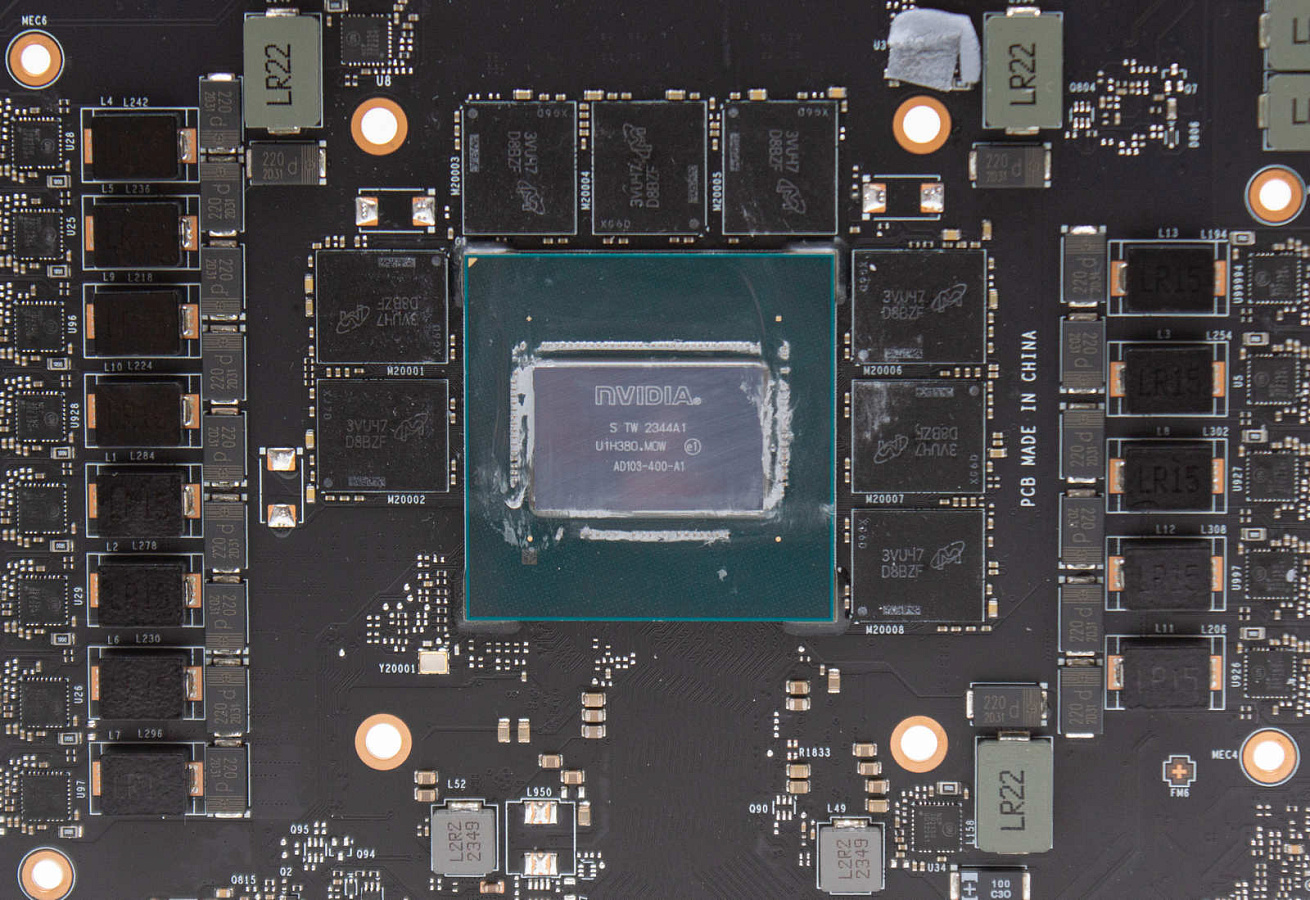

По центру платы находится кристалл AD103-400 площадью 379 мм2, состоящий из 45,9 млрд транзисторов.

Вокруг по периметру расположены восемь микросхем памяти GDDR6X SDRAM с маркировкой D8BZF – это чипы Micron MT61K512M32KPA-24 по 16 Гбит.

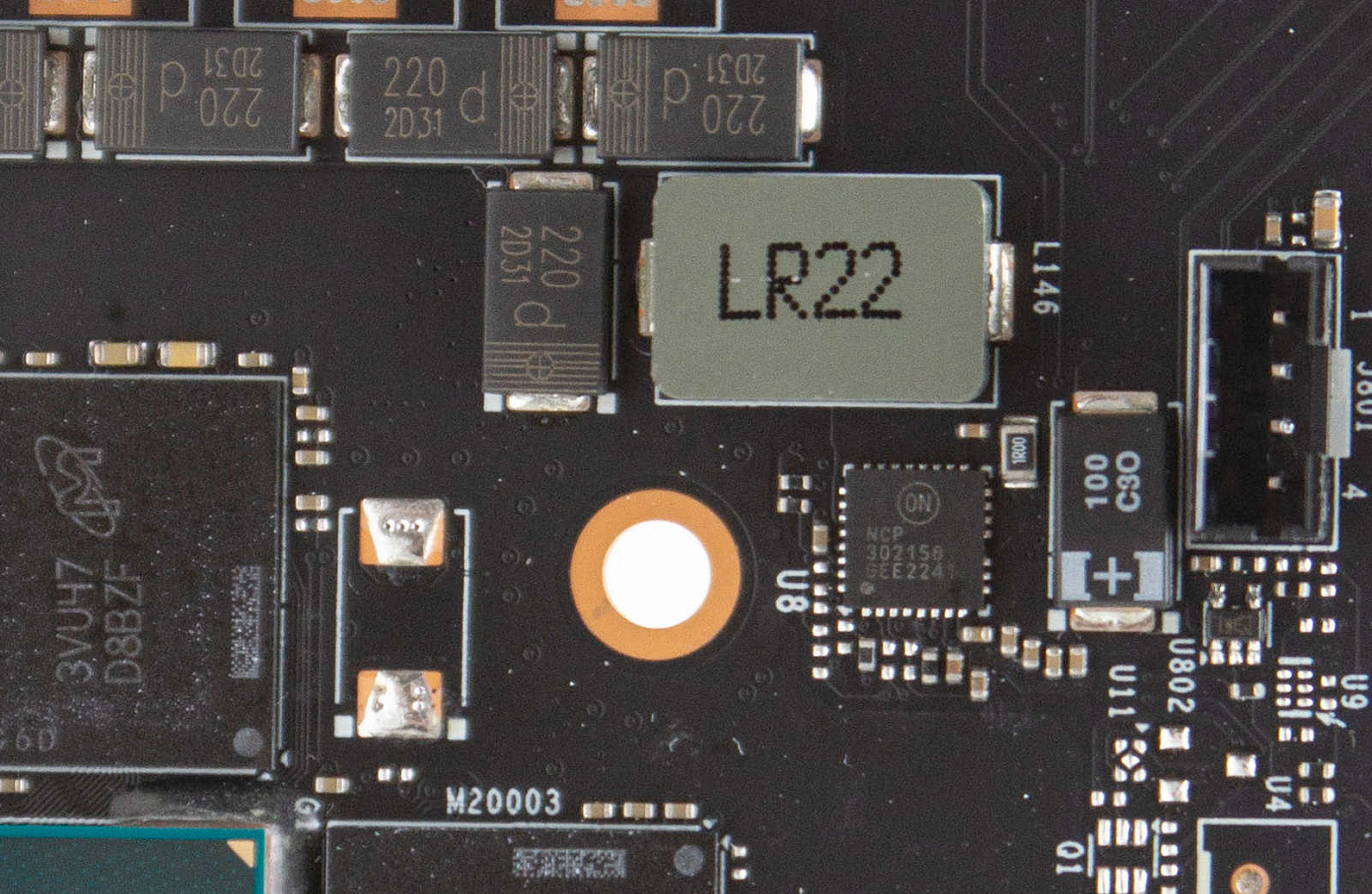

На питание ядра выделено 13 фаз на основе сборок DrMOS On Semi NCP302150 на 50 А. Фазы управляются попарно ШИМ-контроллером uPI Semiconductor uP9512R, расположенным с обратной стороны платы.

Еще три фазы выделено на питание памяти, здесь те же сборки NCP302150 на 50 А. Управляет ими ШИМ-контроллер uPI Semiconductor uP9529Q, также размещенный на обратной стороне платы.

Еще один контроллер uPI Semi uS5650Q занимается мониторингом напряжений и температур.

Тестирование

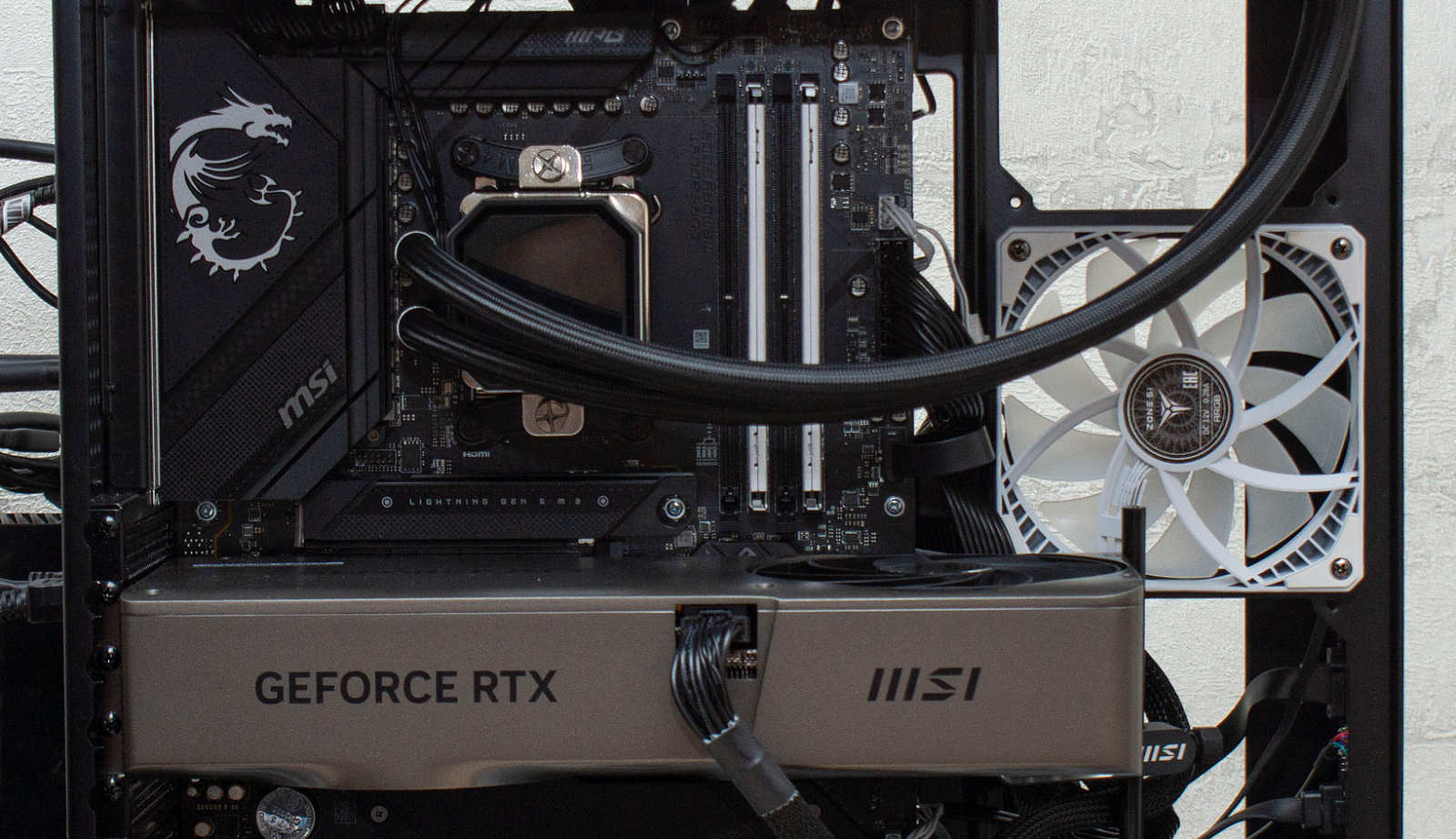

Тестовая конфигурация

Температуры, шум, энергопотребление

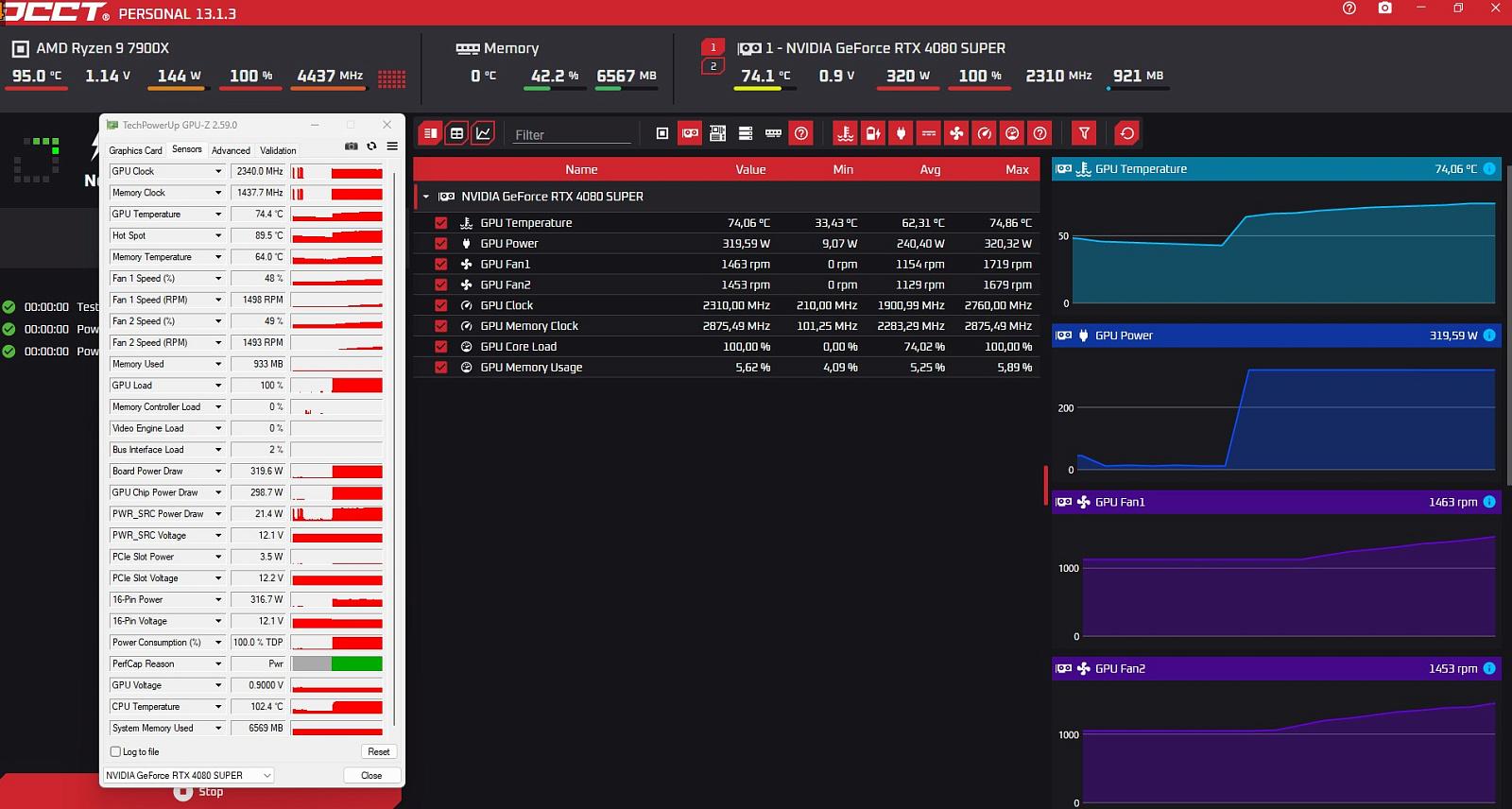

В тесте OCCT Power энергопотребление карты доходило до 320 Вт.

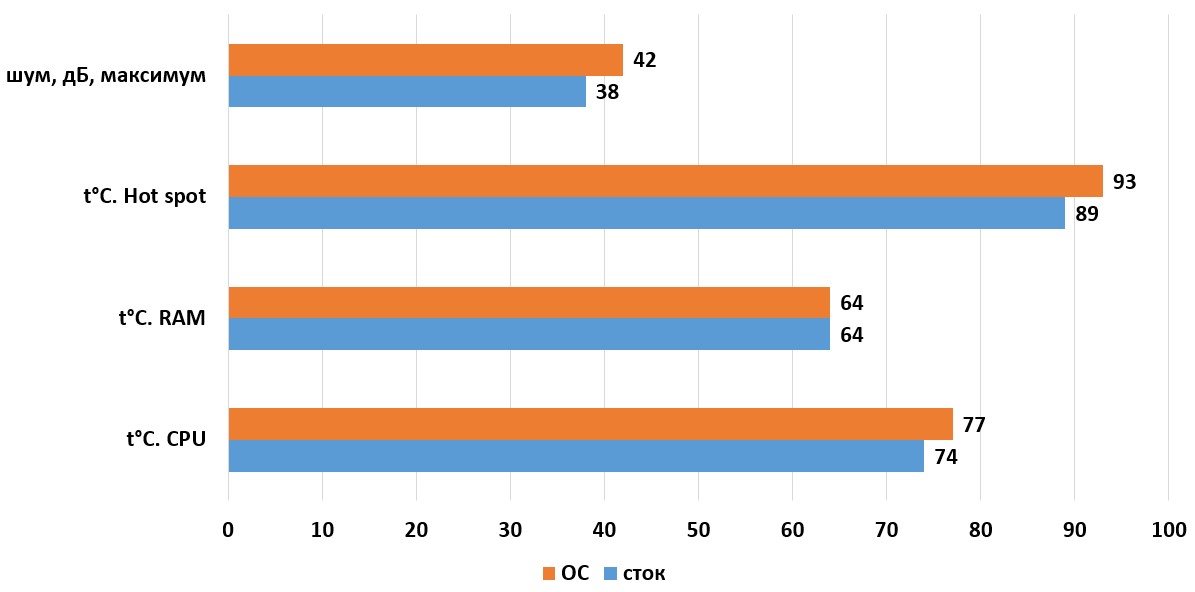

Температура ядра максимально поднималась до 74°С, температура памяти до 64°С. Самая горячая точка (Hot Spot) прогревалась до 89°С. Вентиляторы при этом работали на 1600 об/мин.

Без нагрузки температура опускалась ниже 50°, именно при этих показателях вентиляторы переходят в пассивный режим работы.

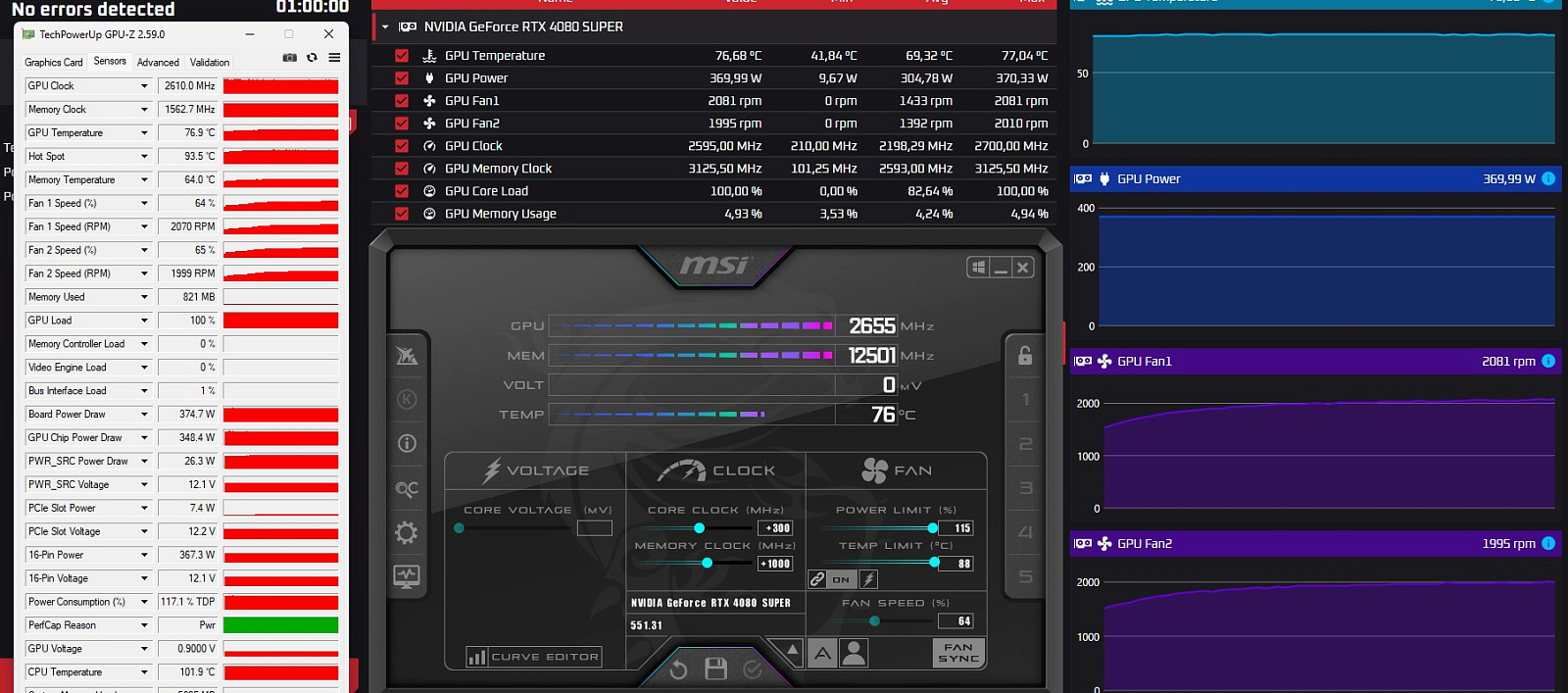

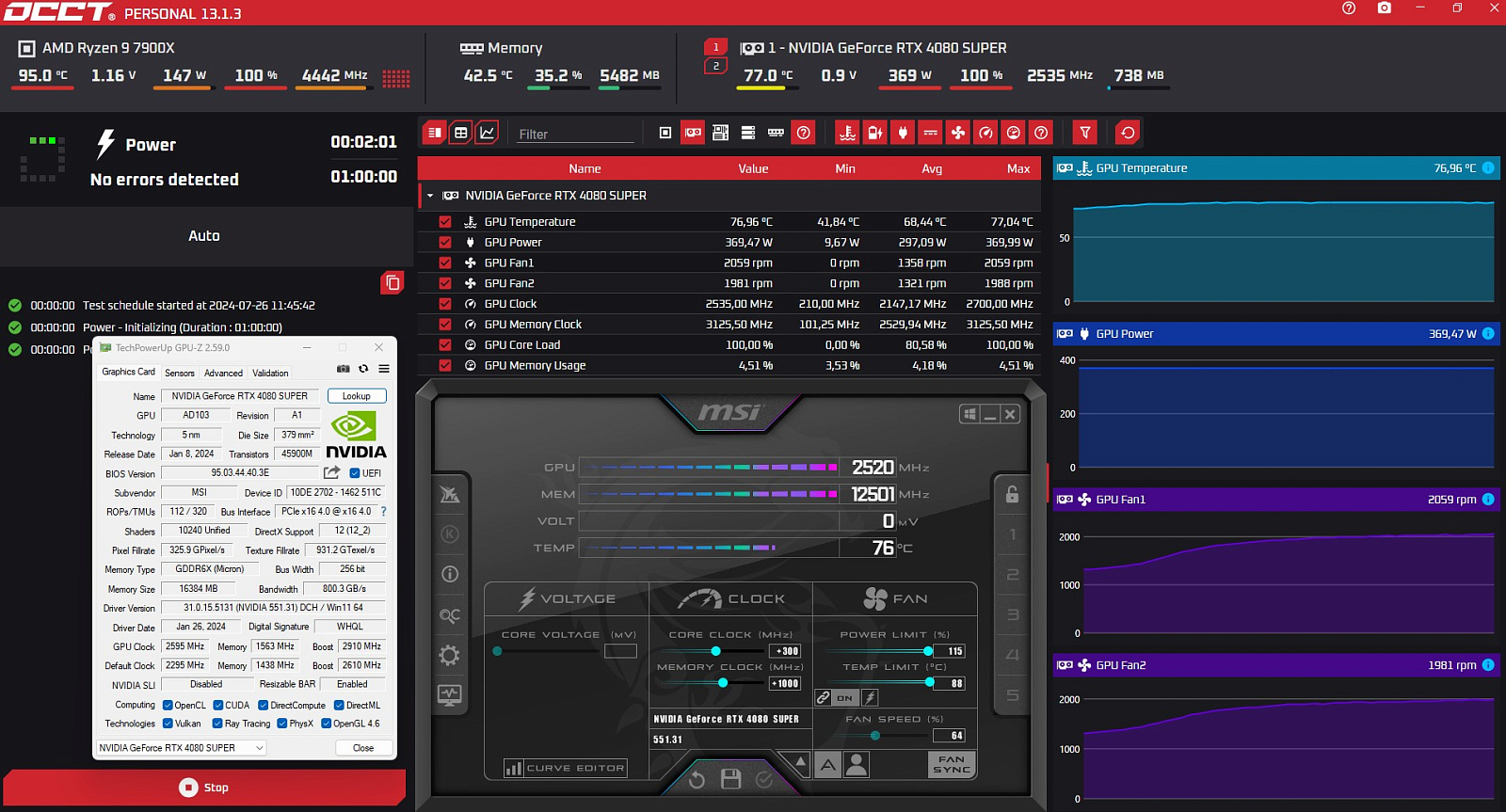

Лимит по энергопотреблению можно поднимать на 15%. Подняв лимит, мы получили в разгоне энергопотребление 370 Вт. Ядро было разогнано до 2900 МГц, память до 1560 МГц.

Температура ядра поднялась до 77°С, температура памяти осталась 64°С, самая горячая точка повысилась до 93,5°С. Вентиляторы работали на 2000 об/мин.

Без разгона вентиляторы работали максимум на 1600 оборотов, шум при этом был в комфортных пределах и не превышал 38 дБ. В разгоне уровень шума доходил до 42 дБ на скорости 2000 об/мин.

Синтетические тесты

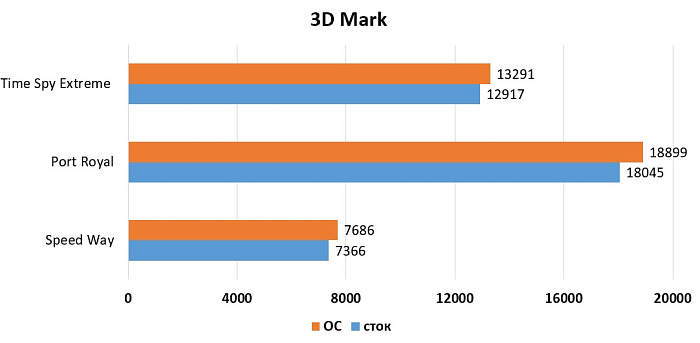

Для сравнения производительности игровых связок из GPU и CPU, показательным является бенчмарк 3D Mark. В нем нас интересуют показатели в нескольких тестах.

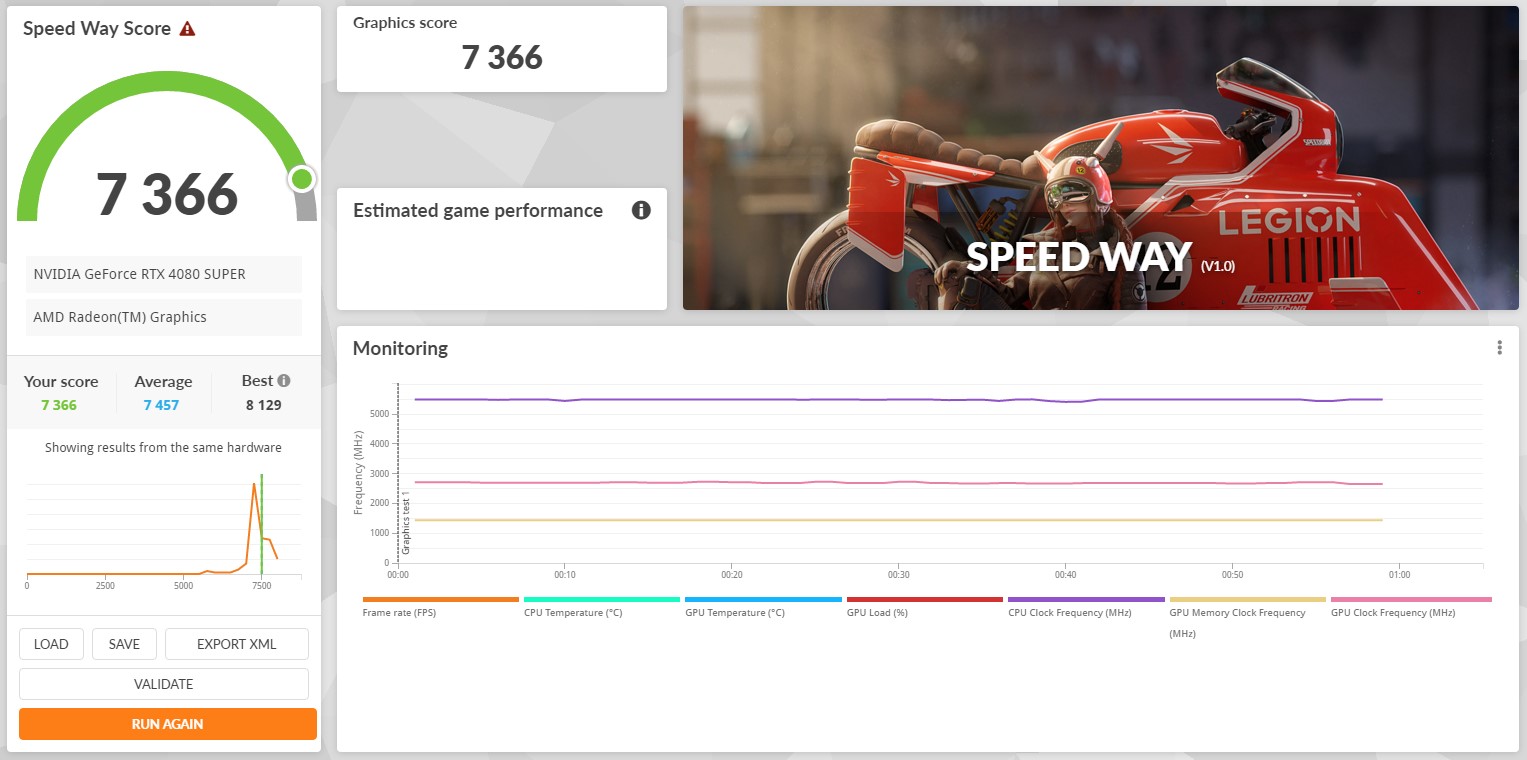

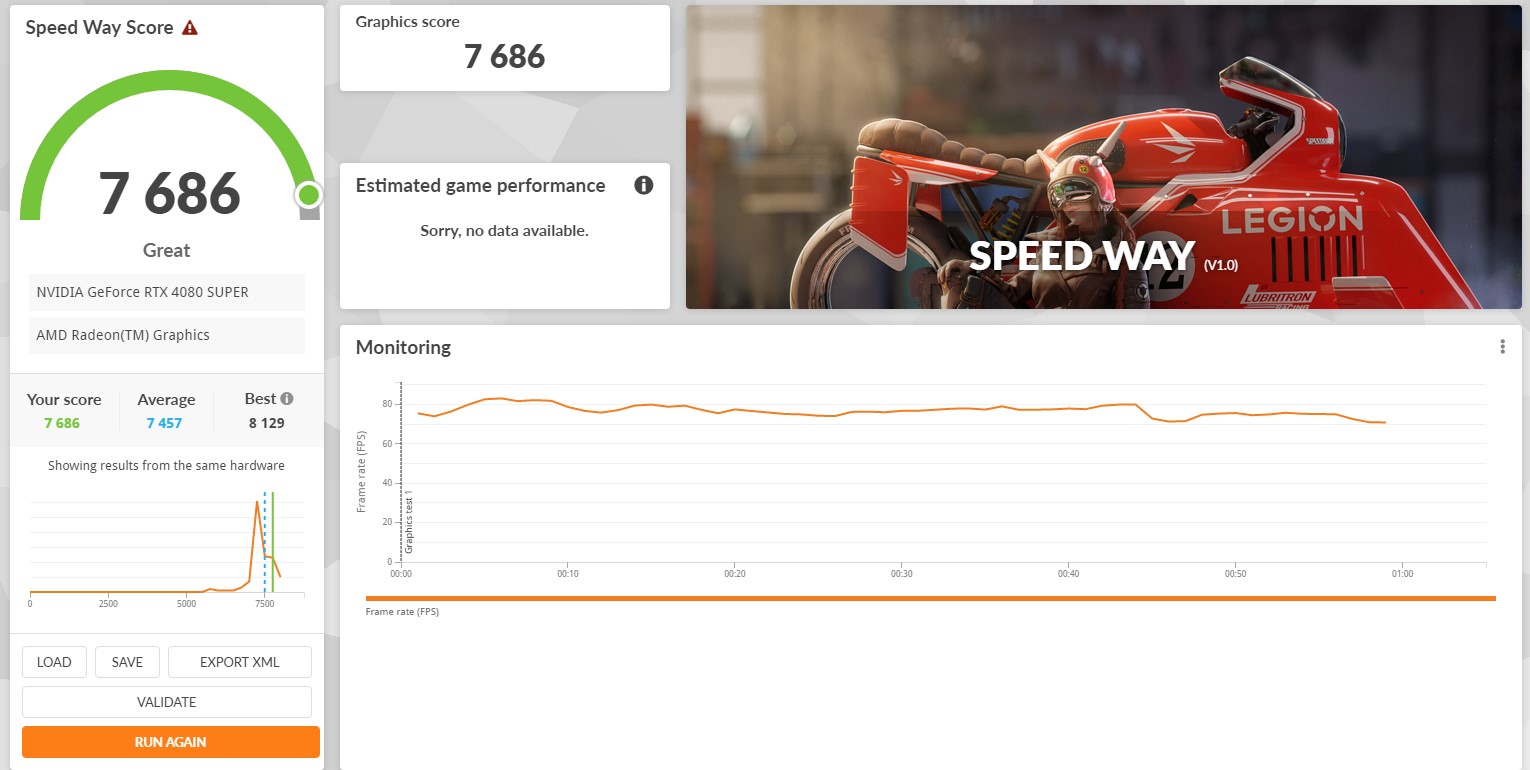

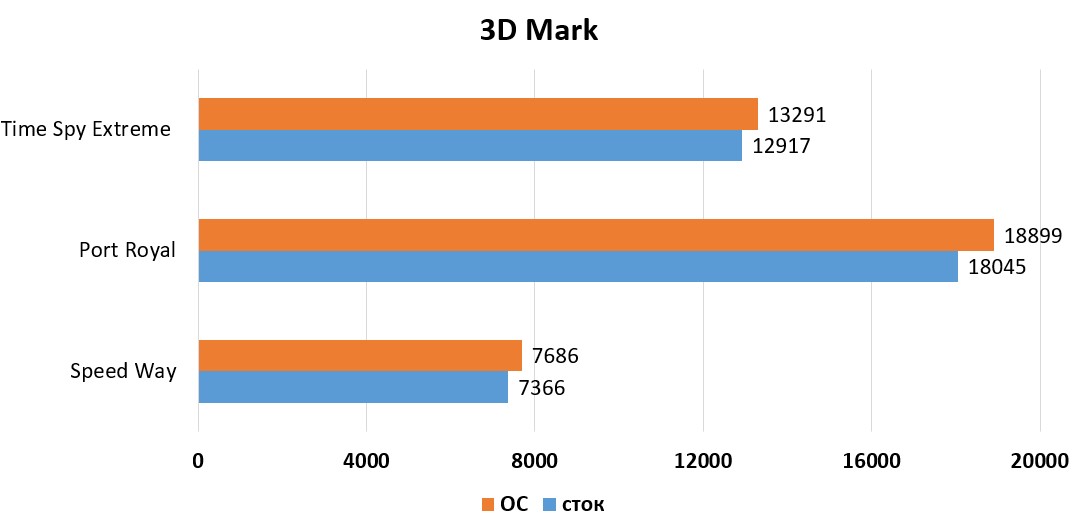

Первый тест в Speed Way. Видеокарта набирает 7 366 балла. В разгоне количество баллов увеличивается до 7686.

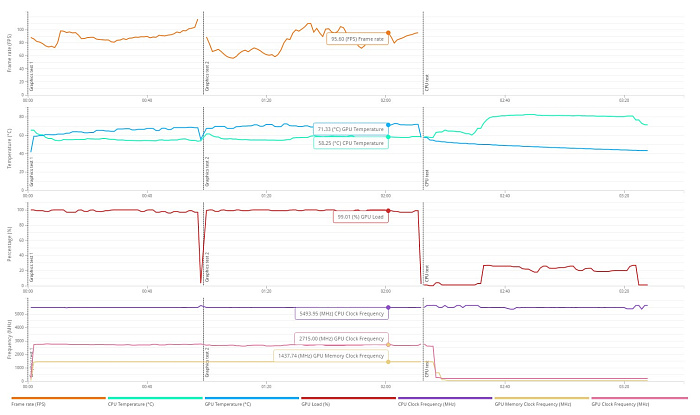

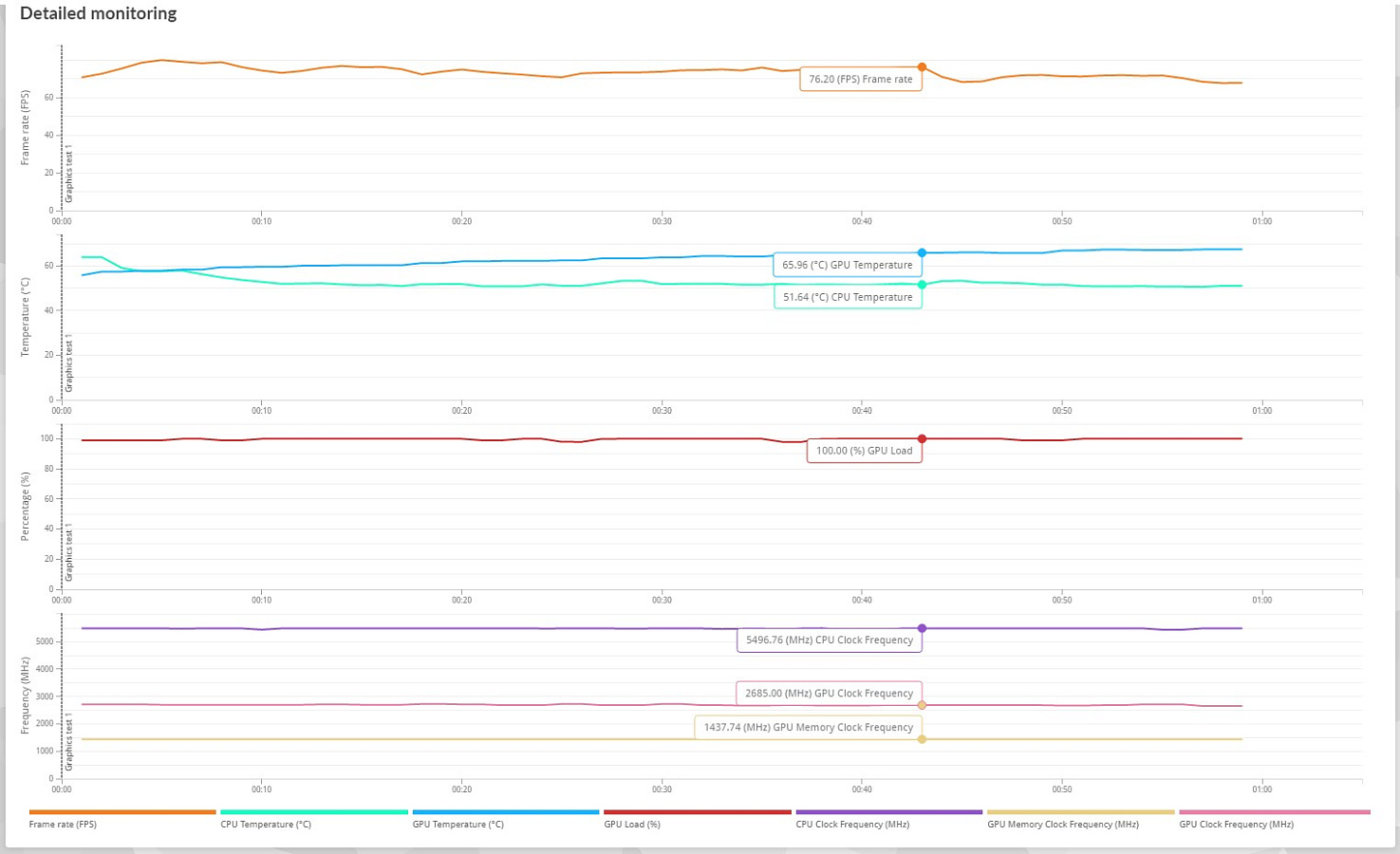

Температура GPU держалась на уровне 65°С, средний FPS составил 76 кадров.

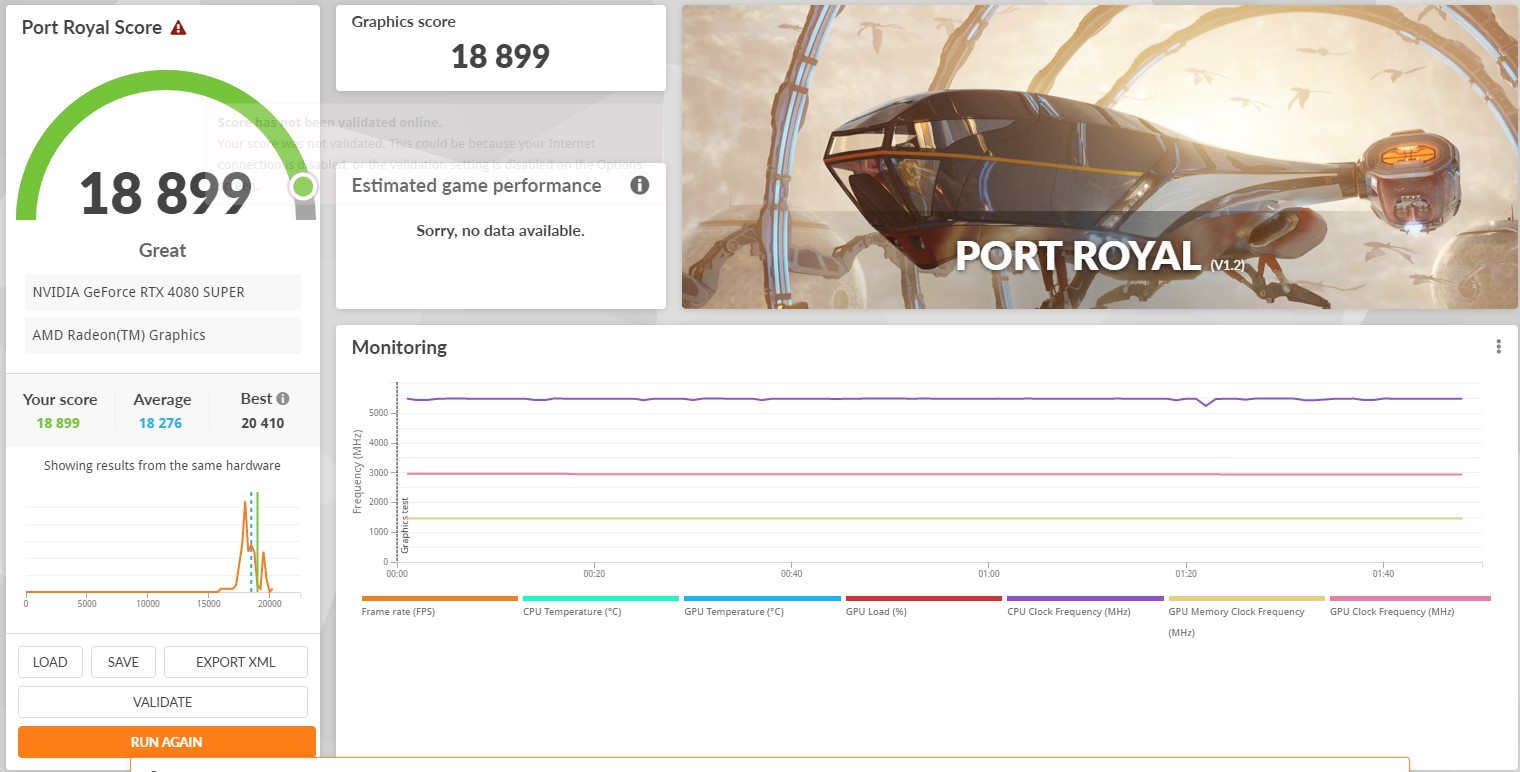

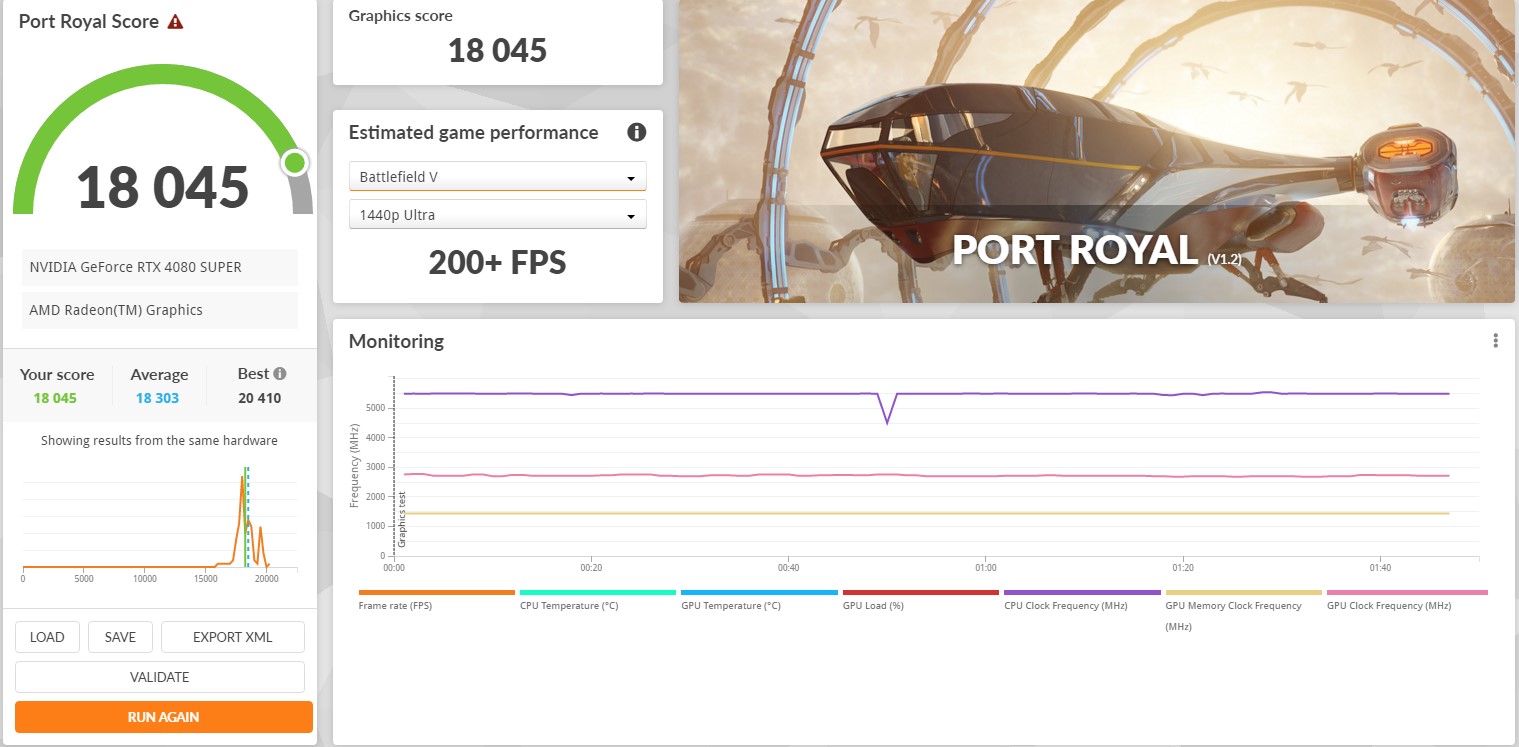

В тесте Port Royal мы получили 18 045 баллов, в разгоне 18 899.

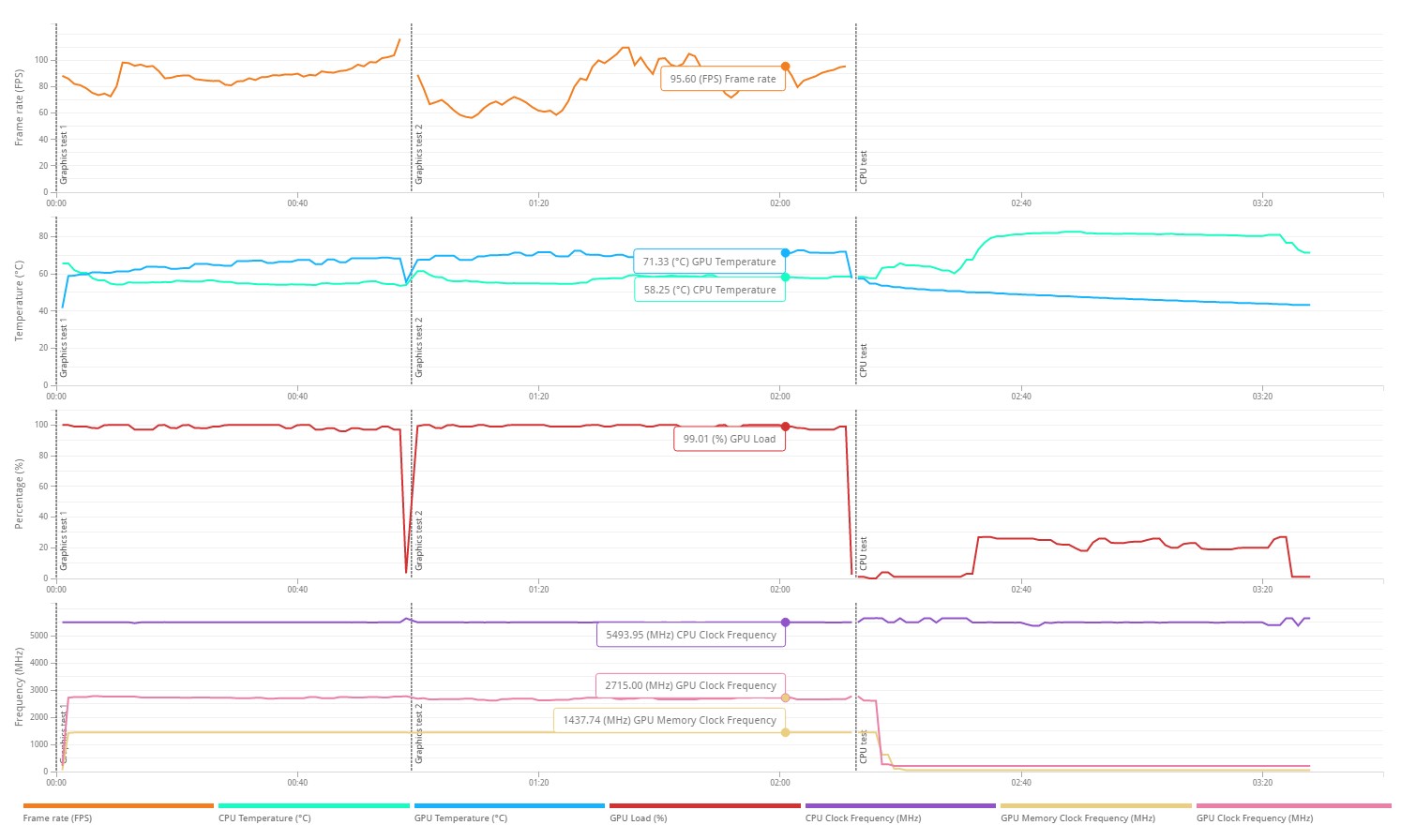

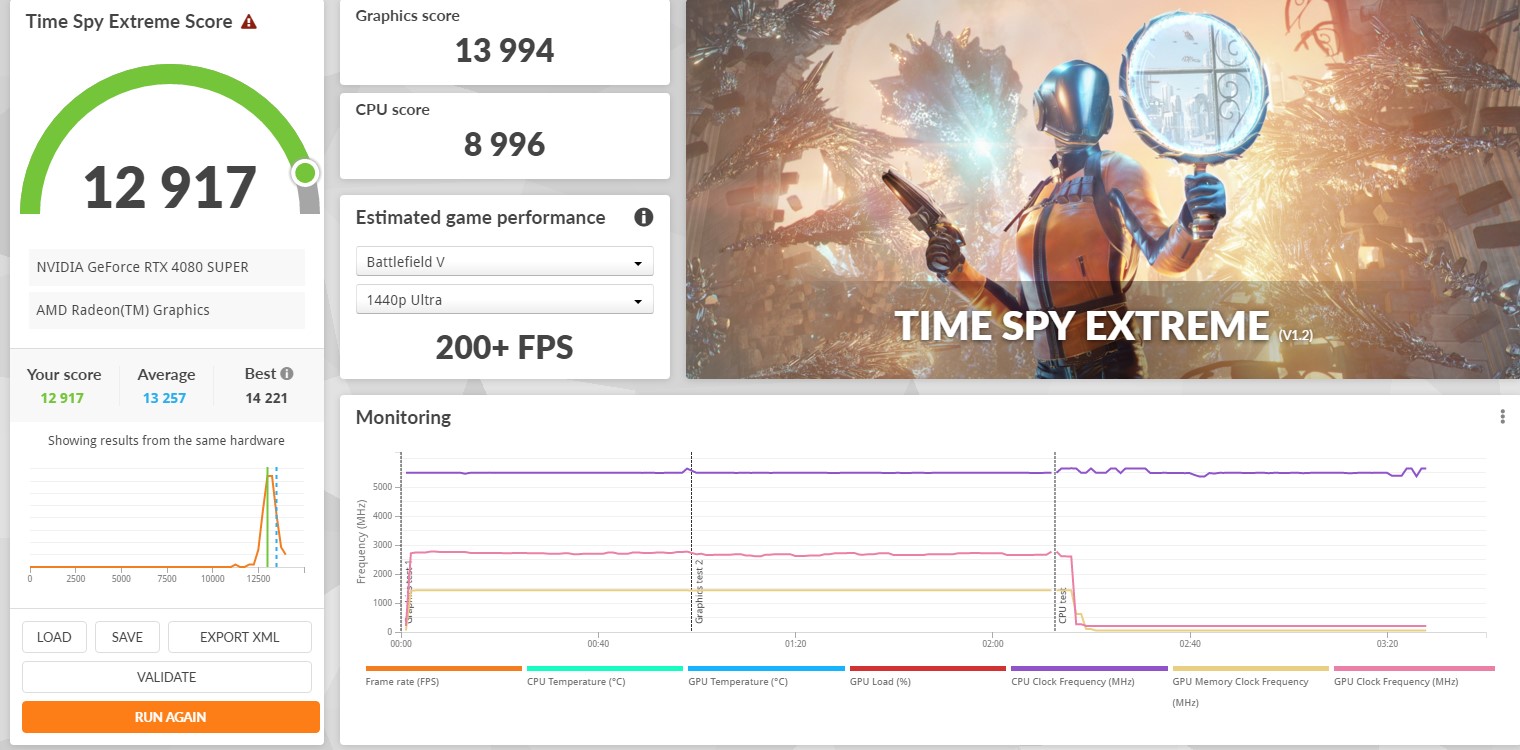

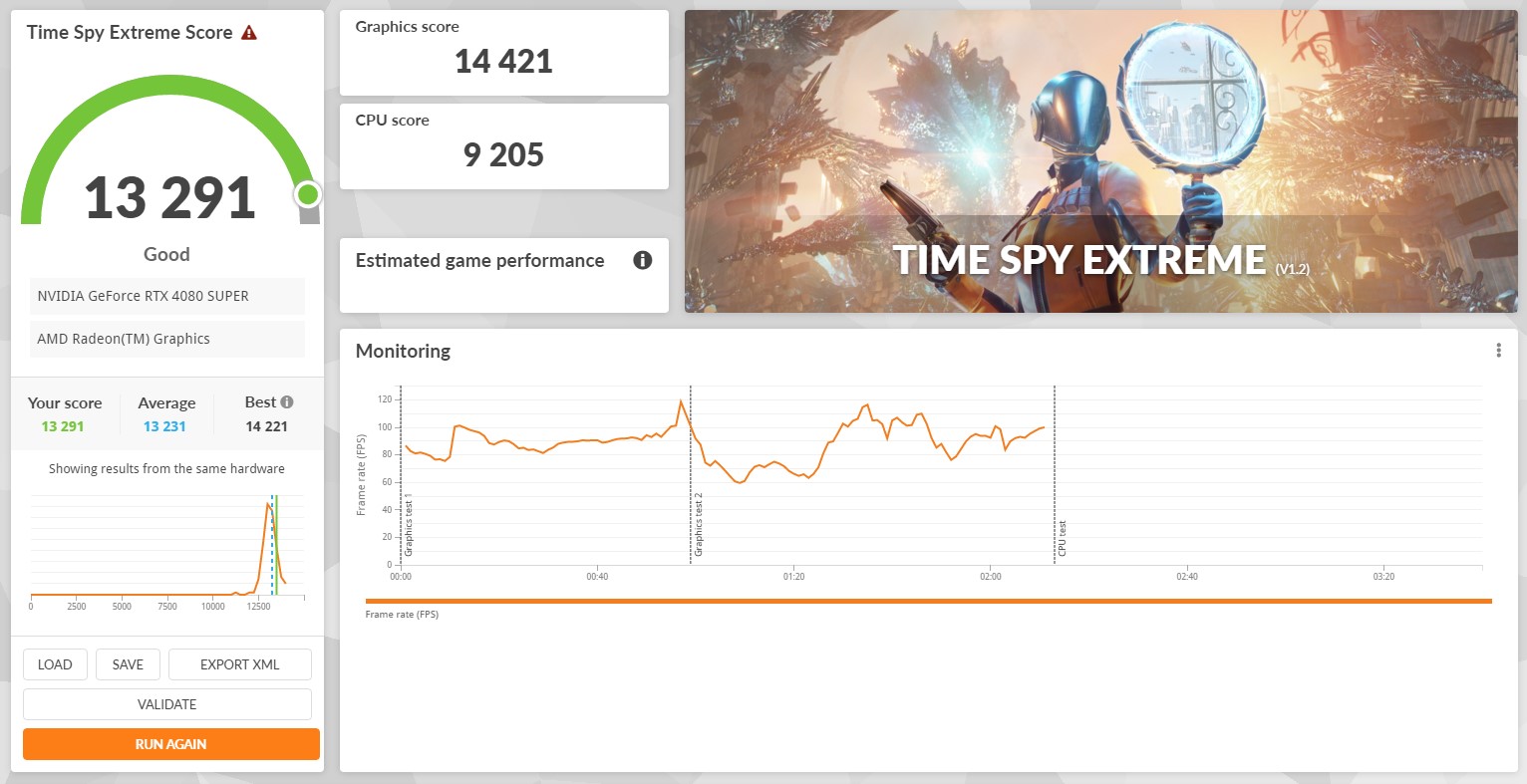

В тест Time Spy Extreme было получено 12 917 баллов, на разогнанной видеокарте - 13 291 балл.

Видеокарта прогрелась немного больше – до 71°С.

Данные показатели вполне типичны для RTX 4080 Super.

Во время тестов вентиляторы работали максимум на 1600 оборотов, шум при этом был в комфортных пределах не превышал 38 дБ.

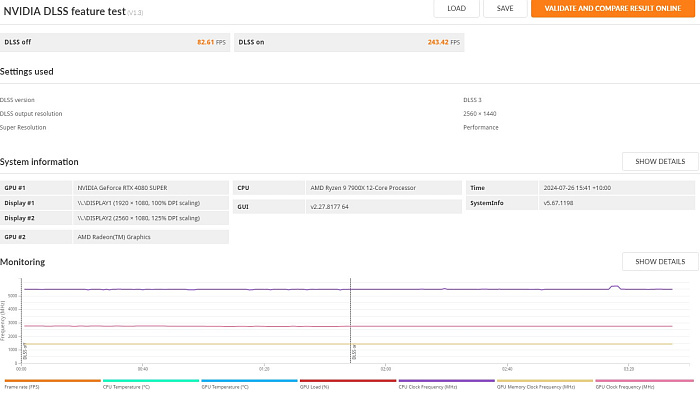

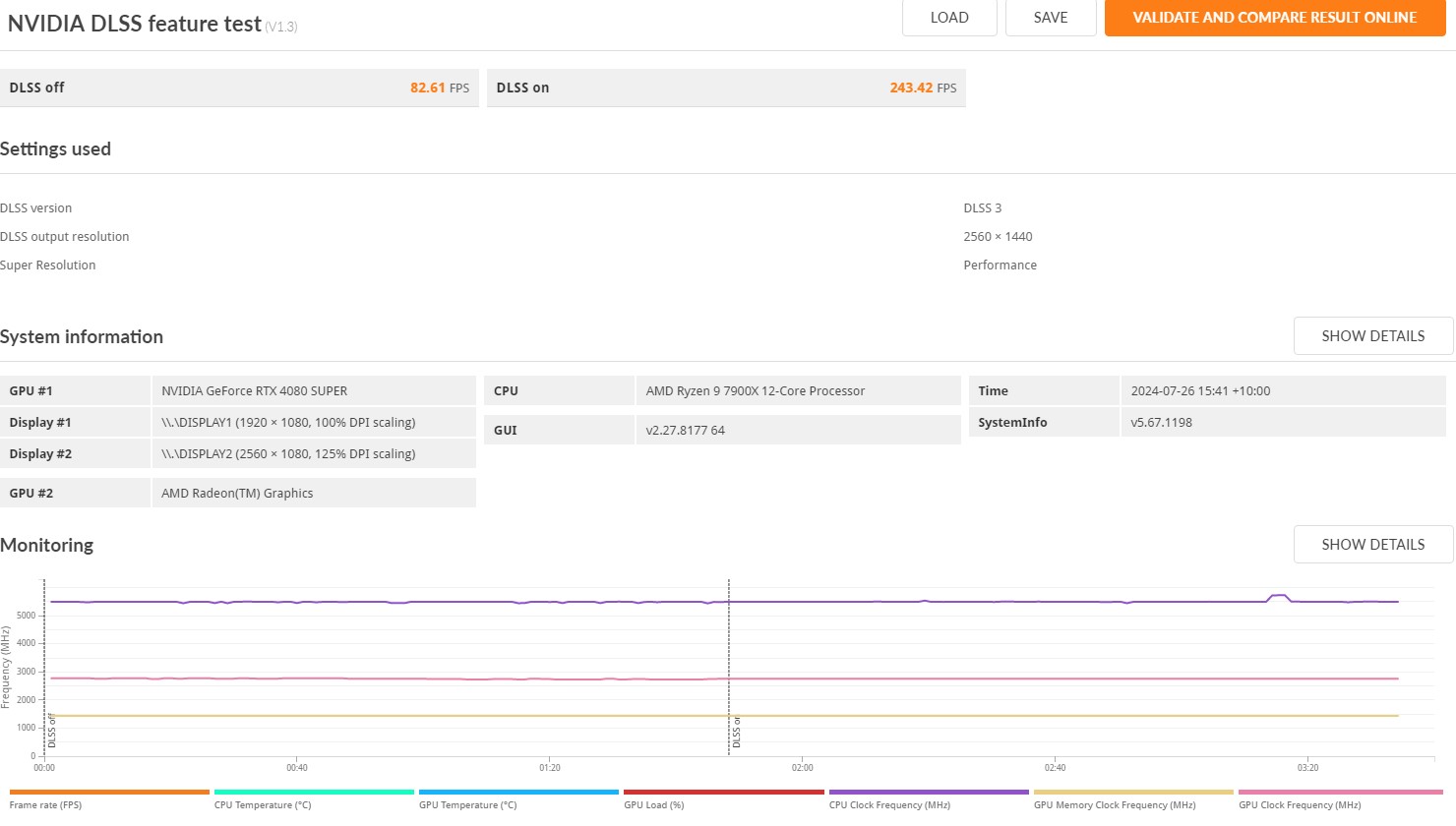

В тесте NVIDIA DLSS разница с включенным и отключенным DLSS демонстрируется значительная, почти в три раза: 82 FPS против 243 FPS.

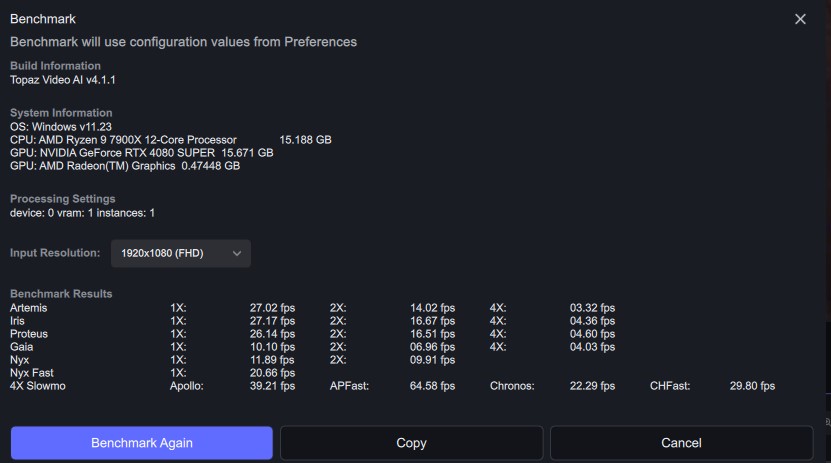

Бенчмарк Topaz Video AI также показывает вполне типичные значения, которые, впрочем, во многом зависят от процессора.

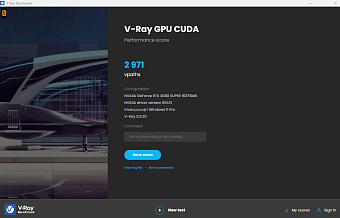

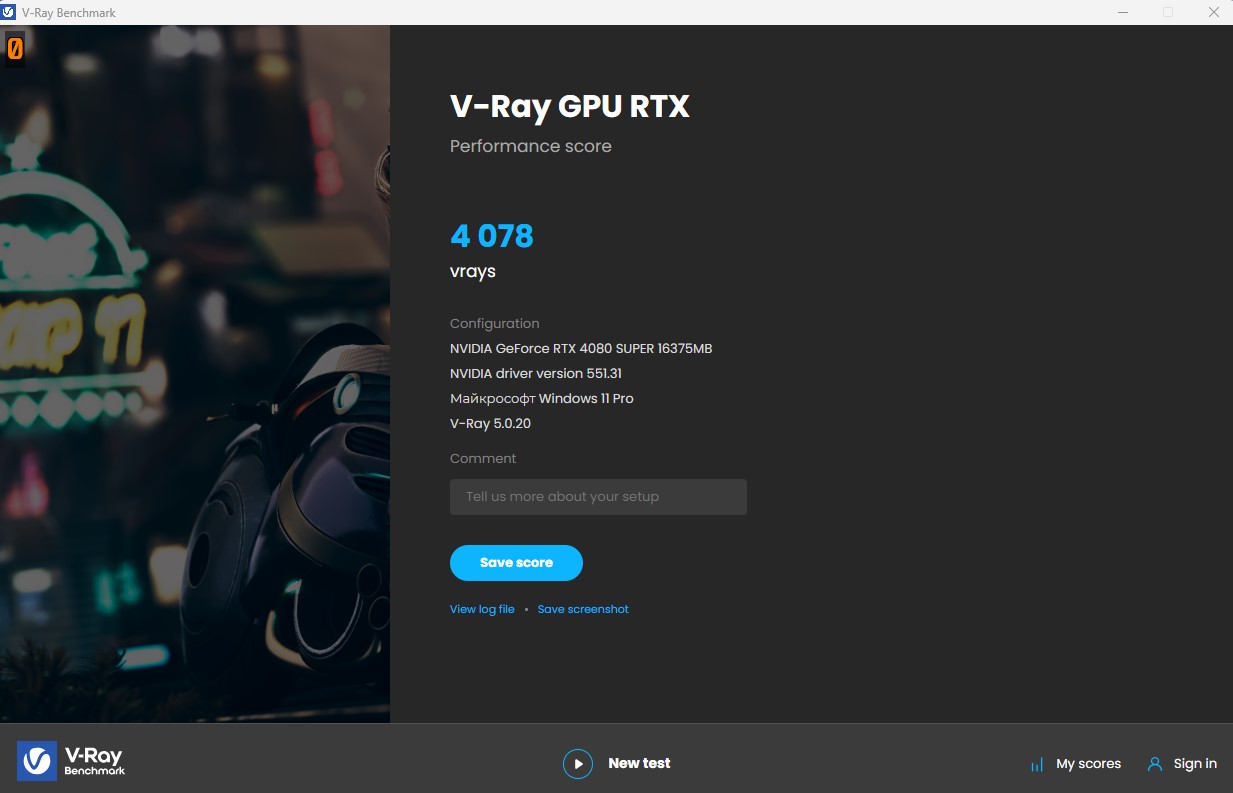

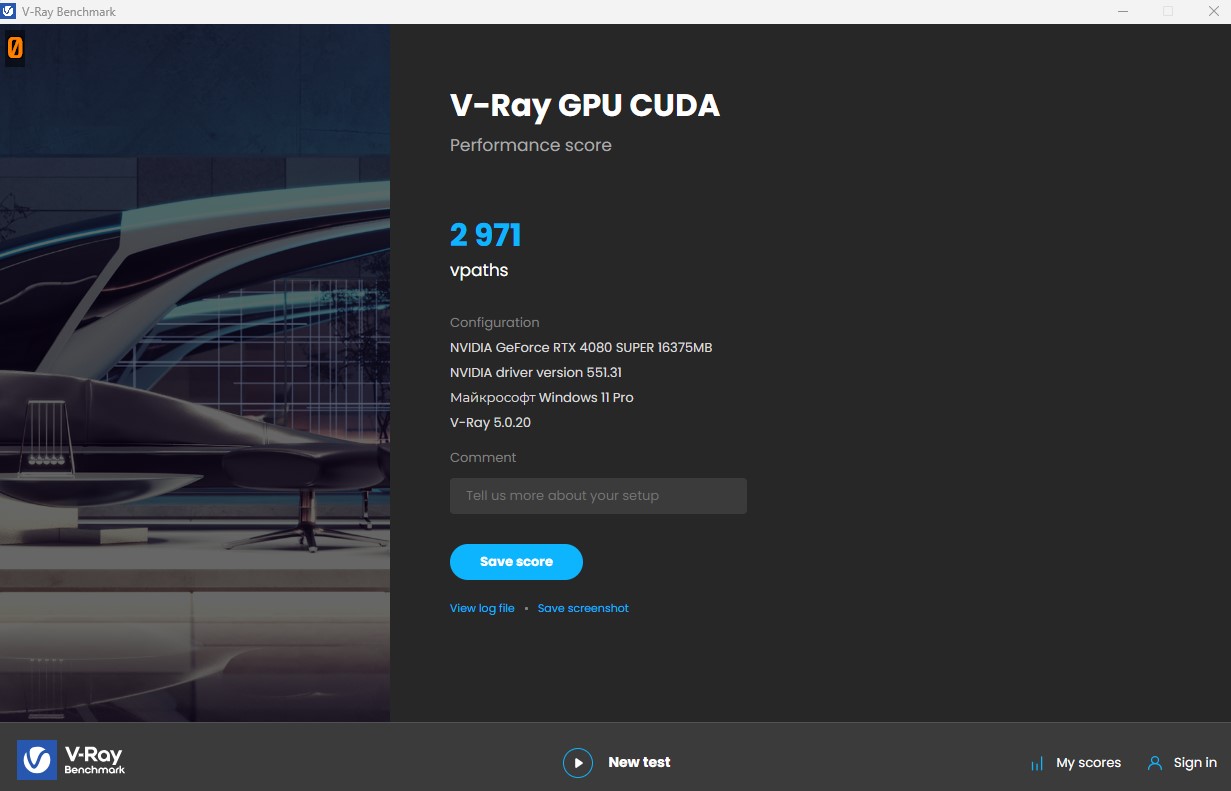

В тесте рендеринга V-Ray мы получаем значение 2971 в GPU CUDA и 4078 в GPU RTX.

Blender Benchmark в трех сценах за минуту рендерил 8 151 образец. В среднем у большинства RTX 4080 этот показатель ±9000 образцов.

Игровые тесты

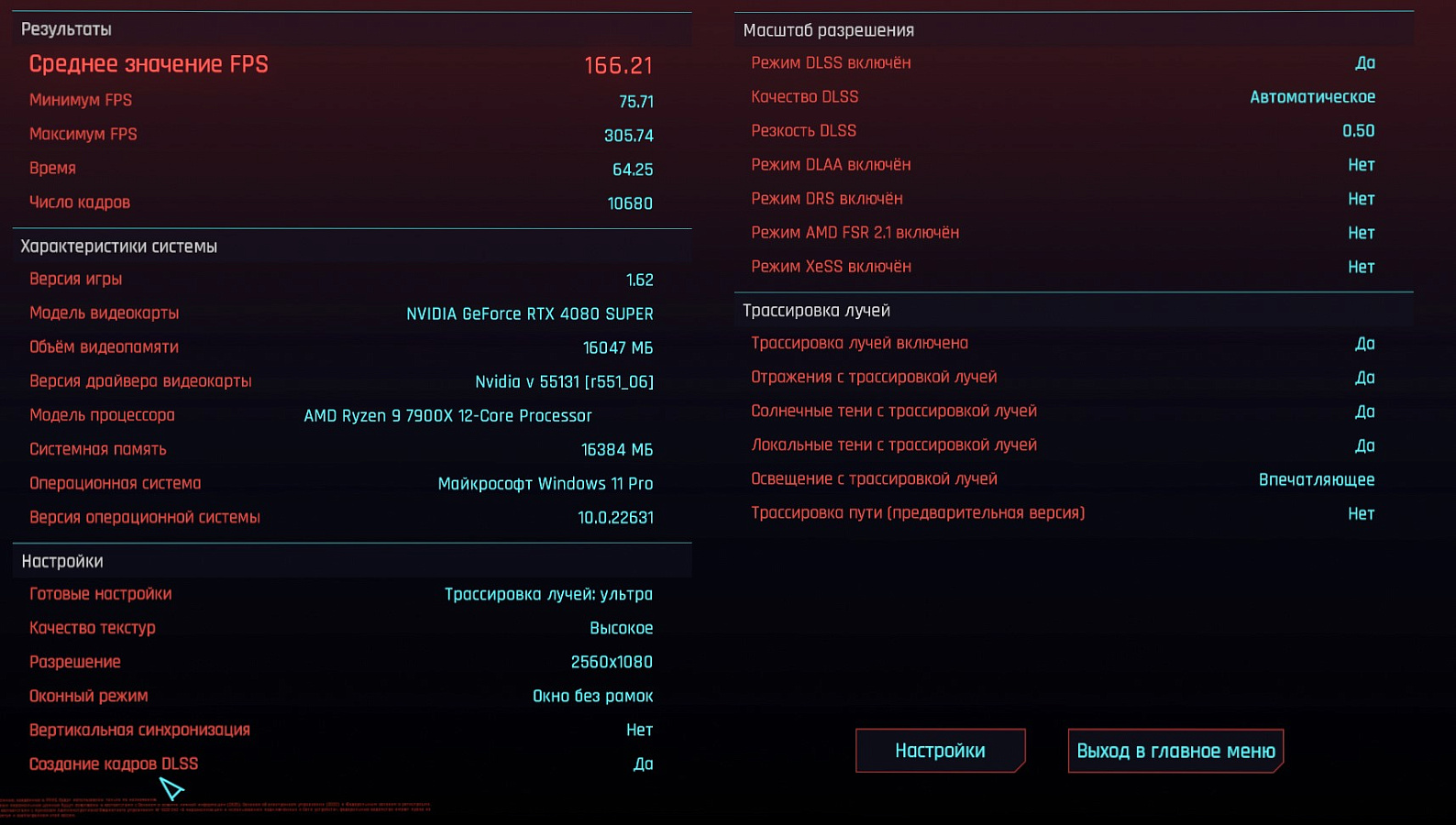

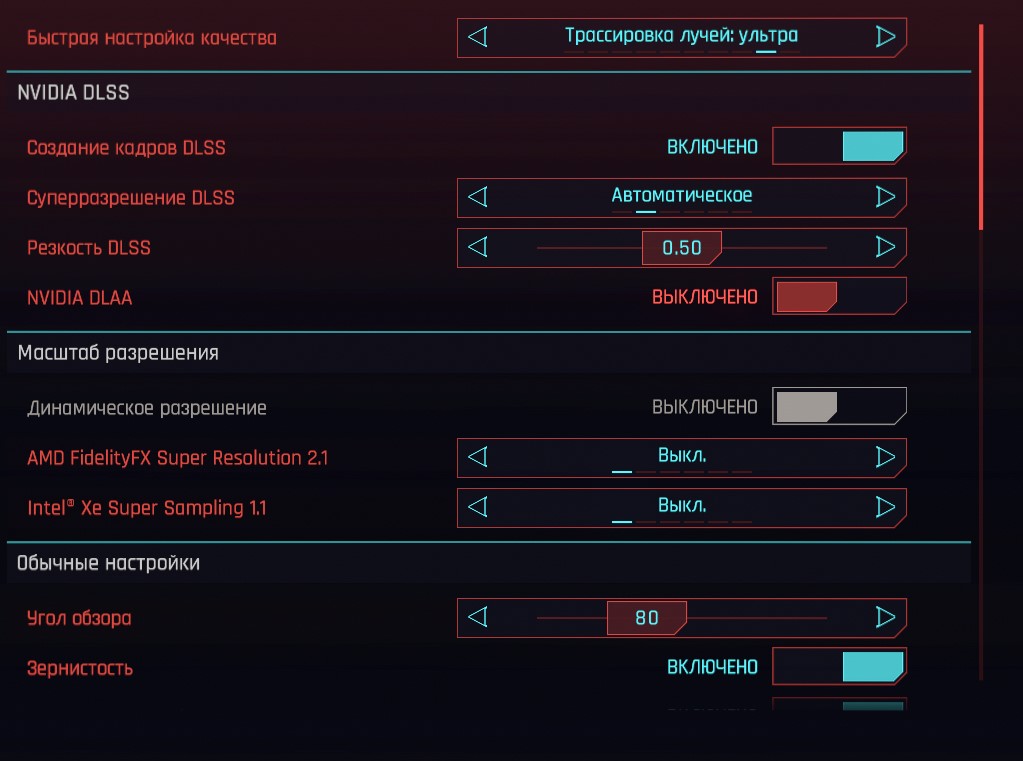

В бенчмарке игры Cyberpunk с включенным DLSS и отключенной трассировкой лучей на ультра качестве мы получили 166 FPS.

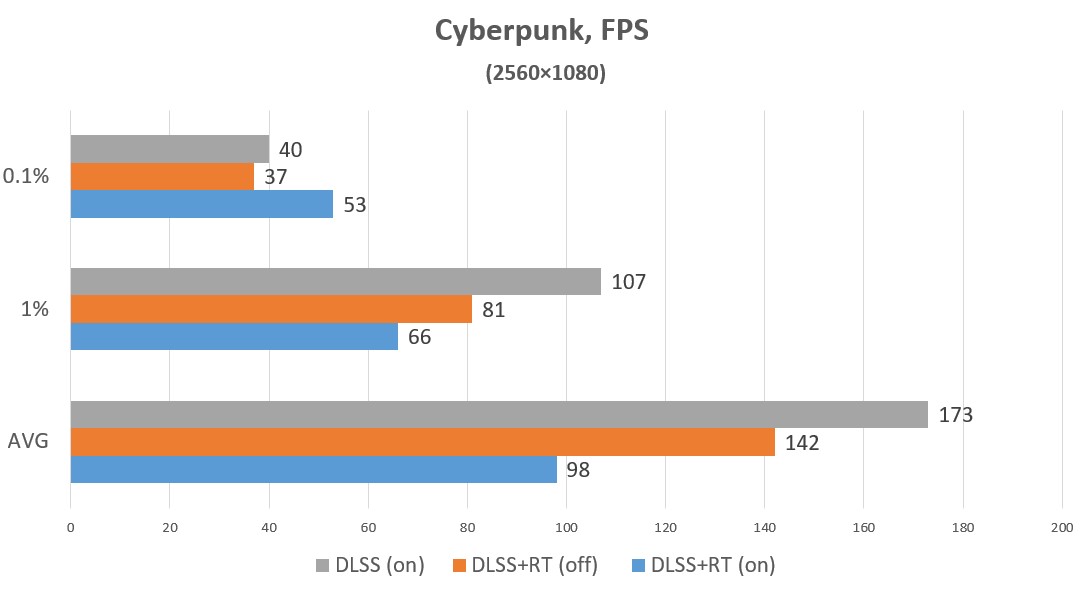

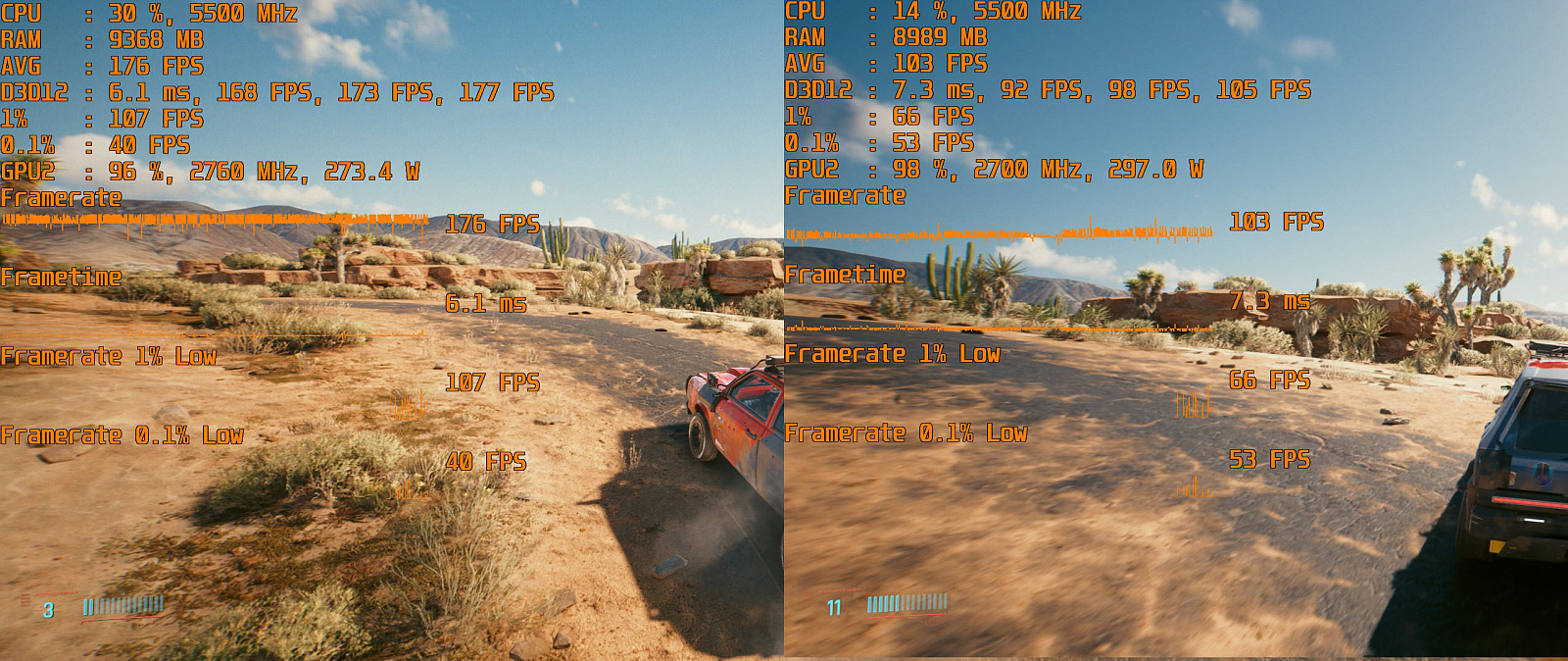

Непосредственно во время игрового процесса включение DLSS с отключенной трассировкой дает наибольшие FPS: 173 средние и 107 по 1% низких FPS. Включение трассировки просаживает FPS до 98 средних кадров и 66 по 1% событиям. Отключение и DLSS сглаживания и трассировки выдает 142 и 81 FPS соответственно.

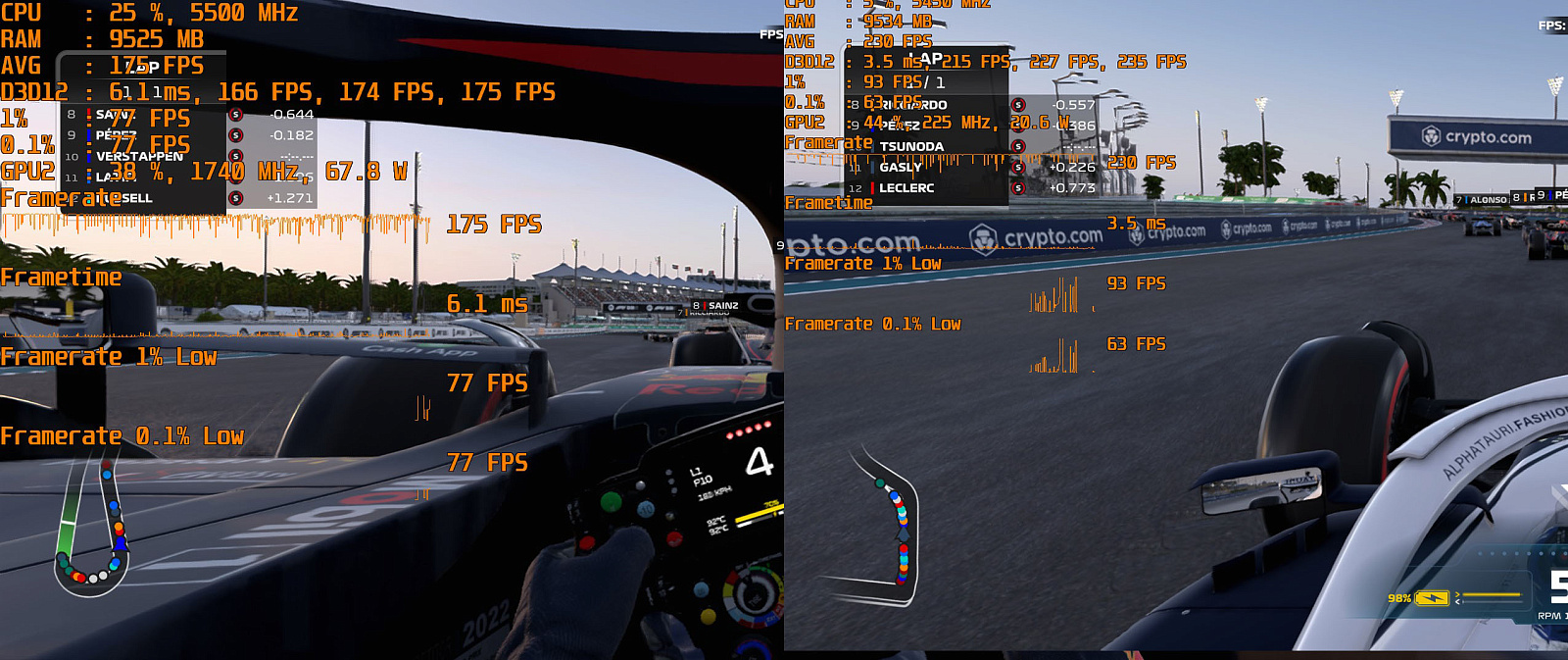

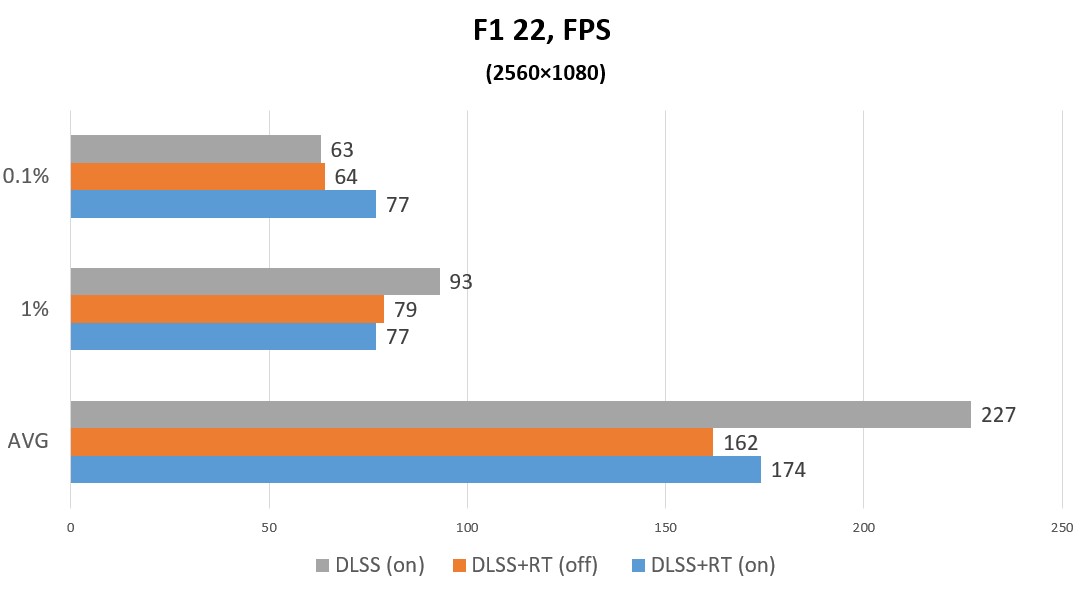

В гоночном симуляторе F1 22 с DLSS в режиме «ultra performance» мы видим в среднем от 175 FPS и 77 по значению 1%.

Отключение режима DLSS незначительно сказывается на отрисовке кадров – 162 в среднем и 79 по 1% низких FPS.

Отключение всех видов трассировки с включенным DLSS выдает наибольшие кадры: средние 227 FPS и 93 по 1% событиям.

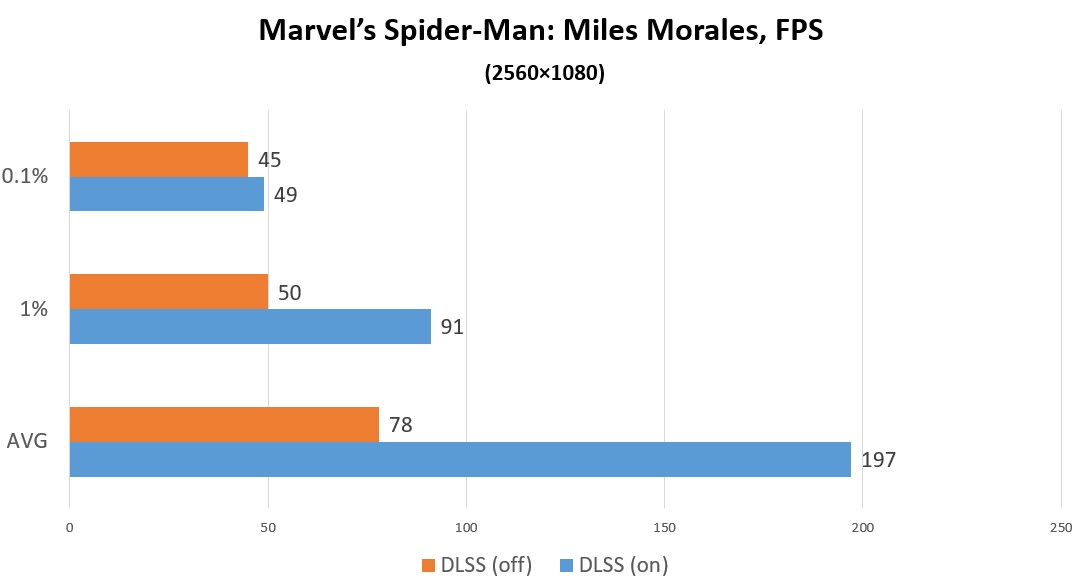

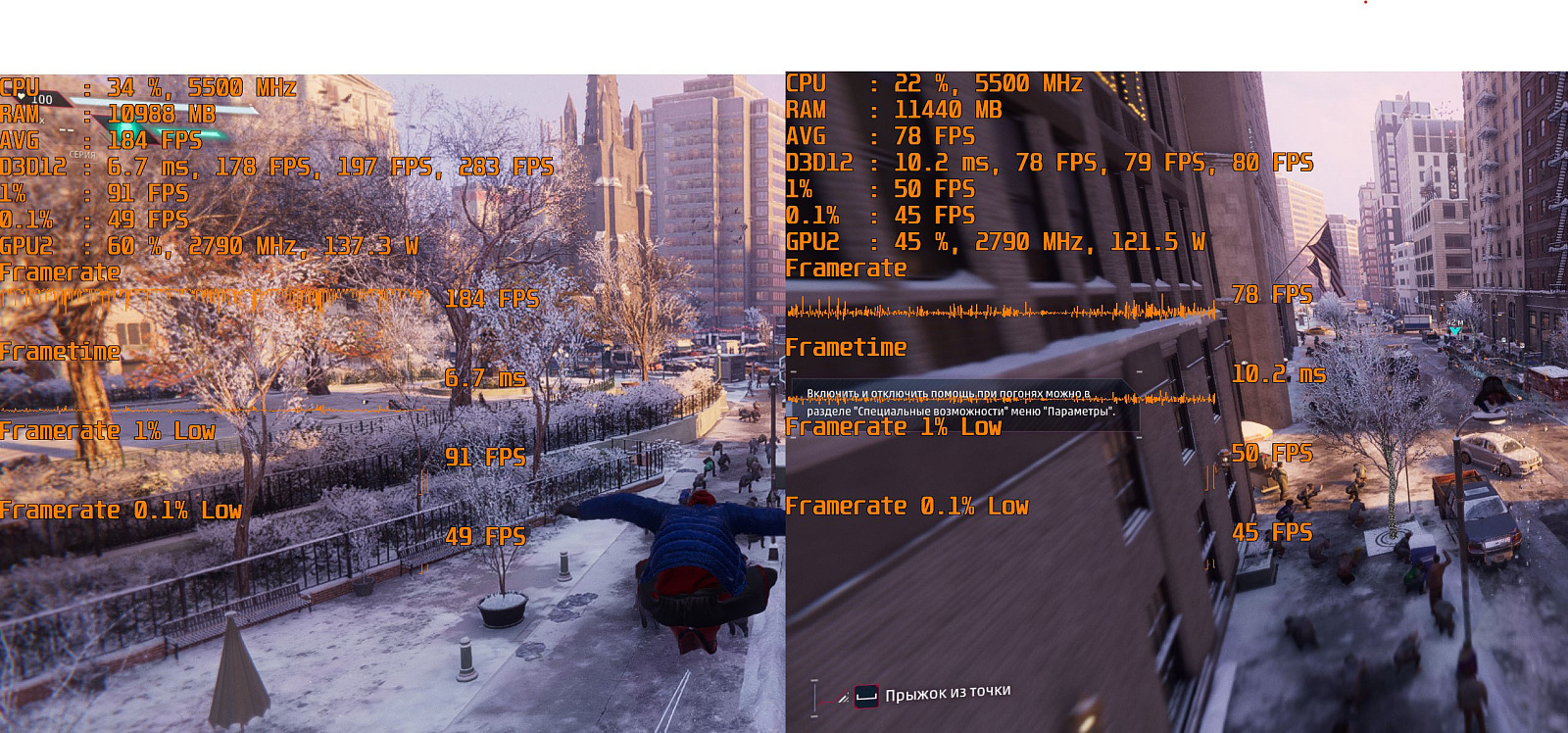

В игре Marvel’s Spider-Man: Miles Morales, при DLSS в режиме «качество» мы получаем средние 197 FPS и 91 в 1% низких FPS, этого вполне достаточно для комфортной игры в экшн-сценах.

При отключении DLSS средний FPS падает до 79 и 50 для 1%.

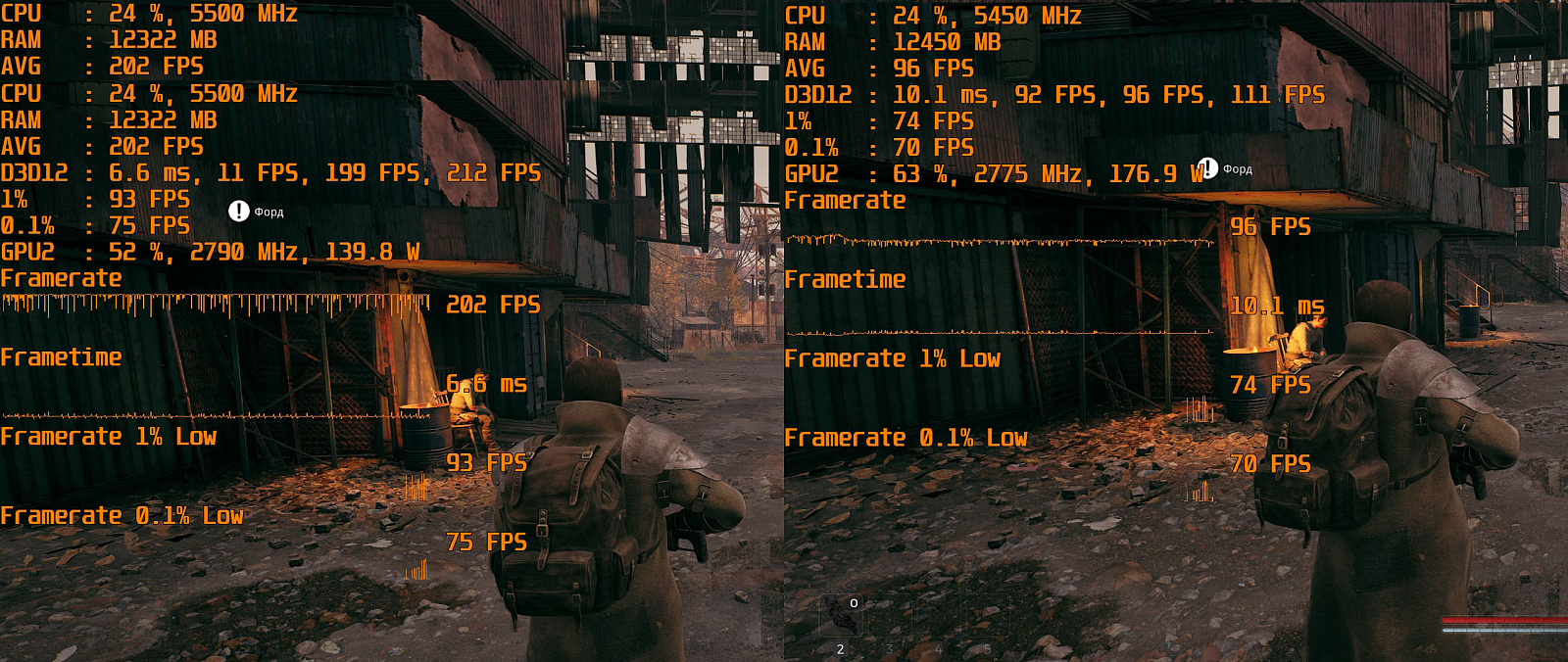

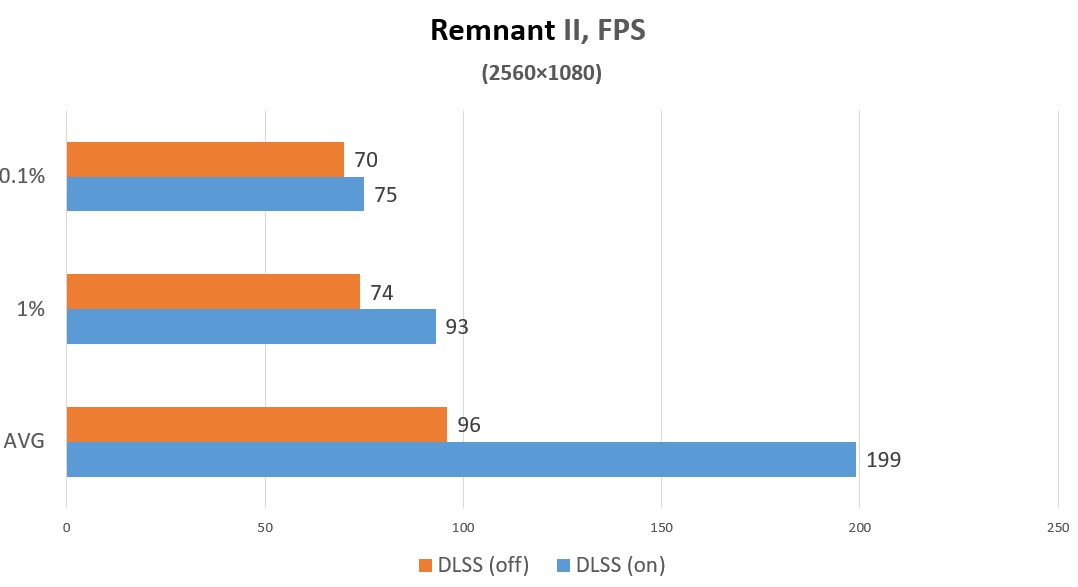

В игре Remnant II на настройках ультра с DLSS в режиме «качество» мы имеем в среднем 199 FPS и 93 по 1%.

Отключение DLSS просаживает FPS до 96 по средним кадрам и 74 по 1%.

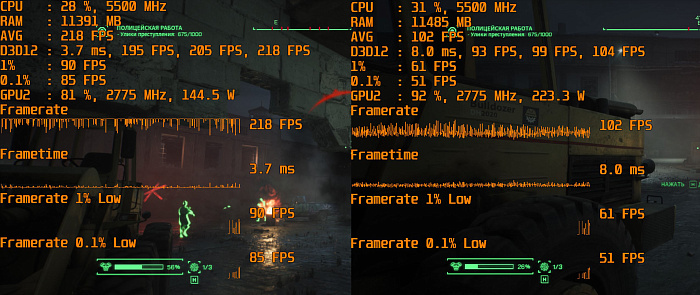

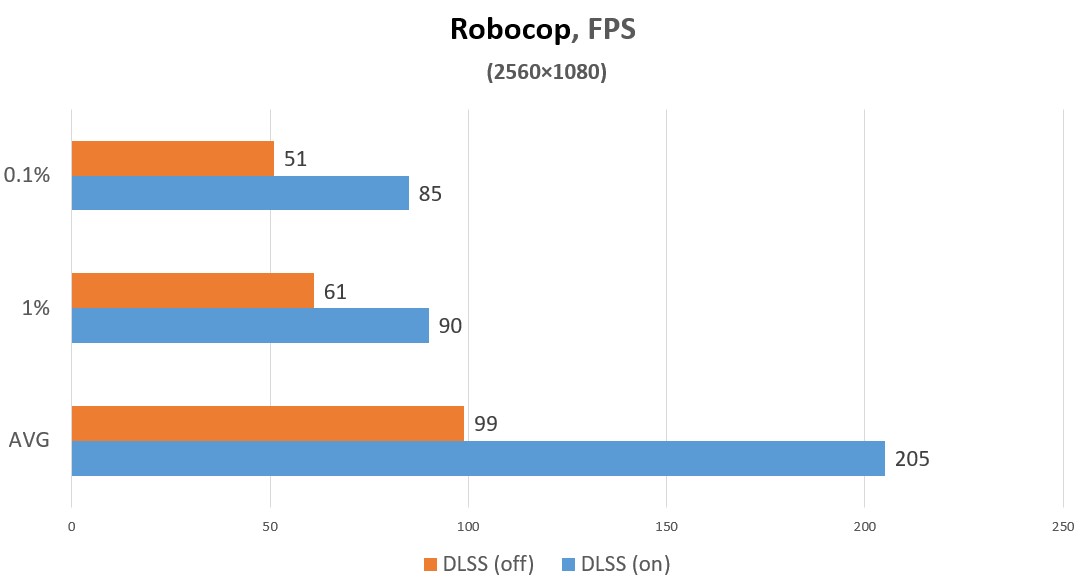

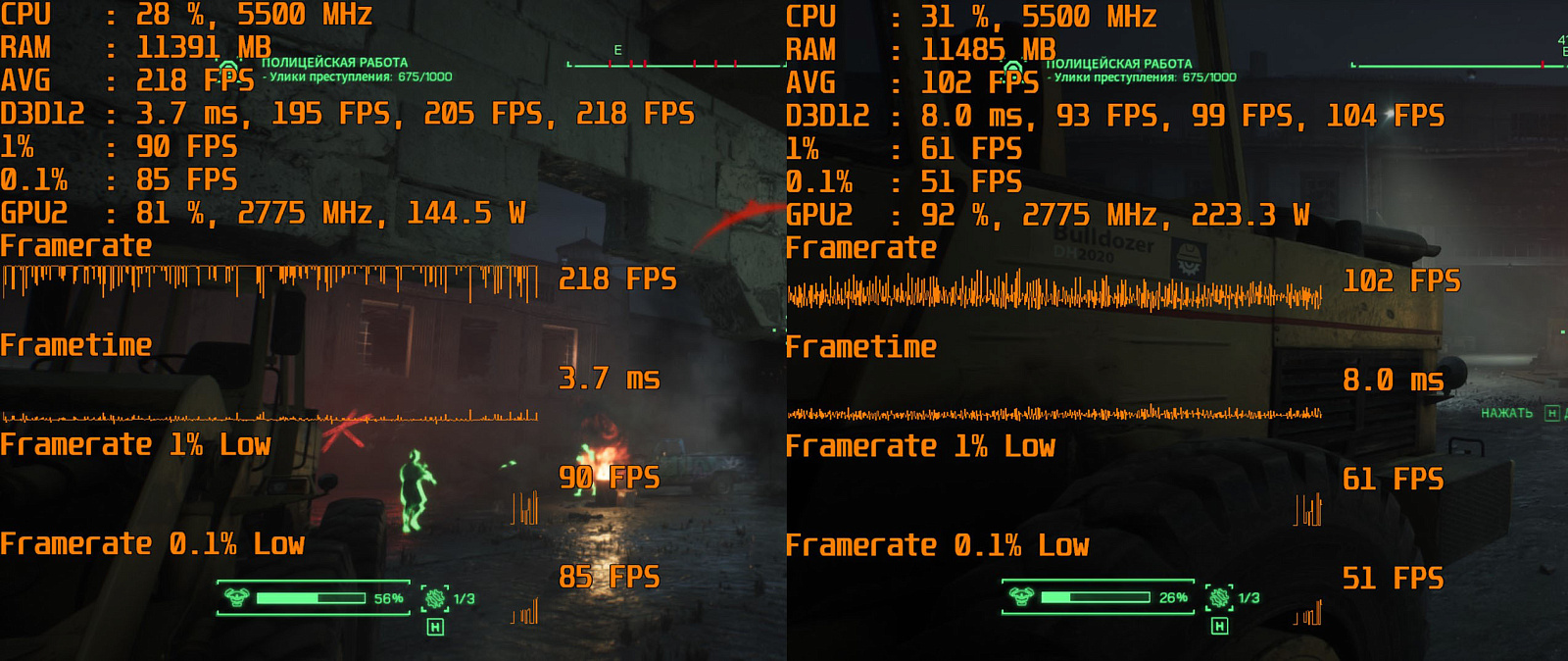

Игра Robocop в режиме DLSS ультра-производительность демонстрирует в среднем 205 FPS и намного меньшее значение по 1% низких FPS – всего 90.

Отключение DLSS снижает среднее значение кадров до 99 и до 61 в 1%

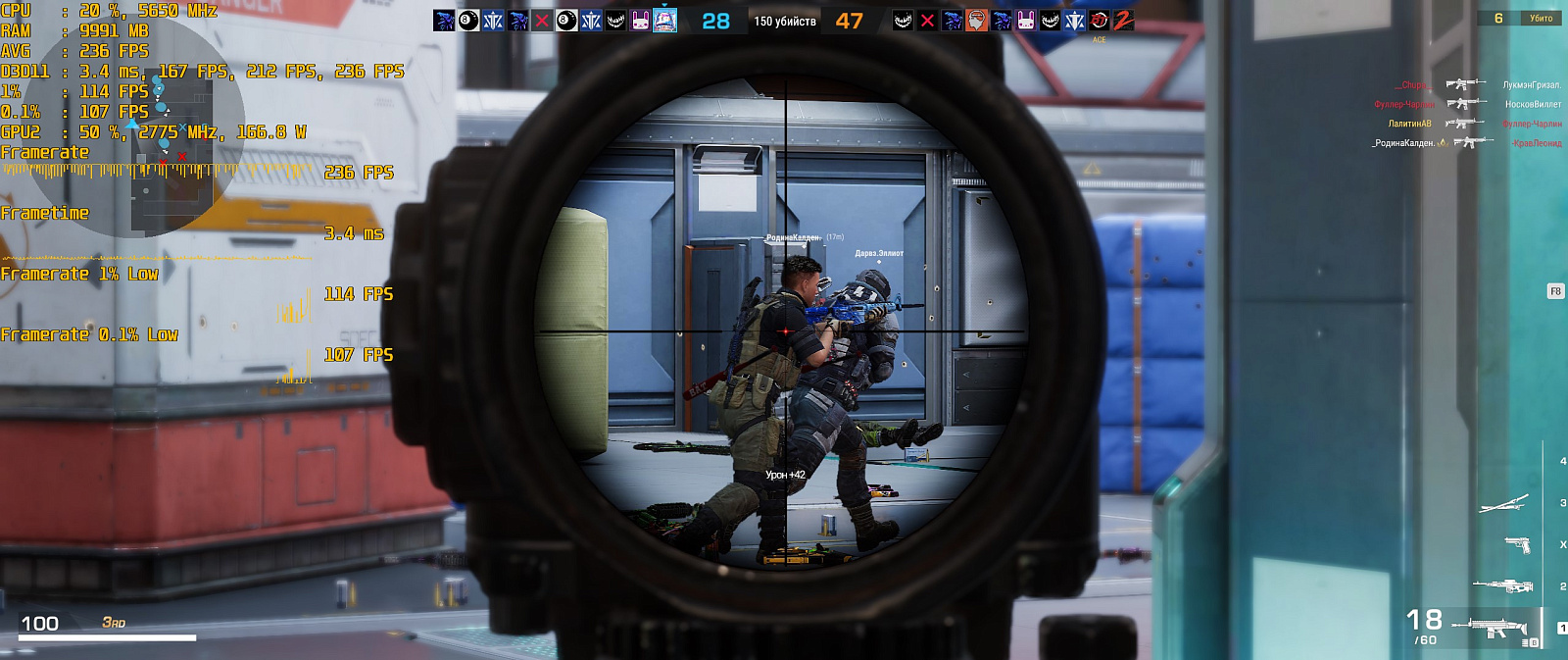

Онлайн шутер Battle Teams 2 на ультра настройках позволяет играть со средними 200 FPS и просадками по 1% до 114 FPS.

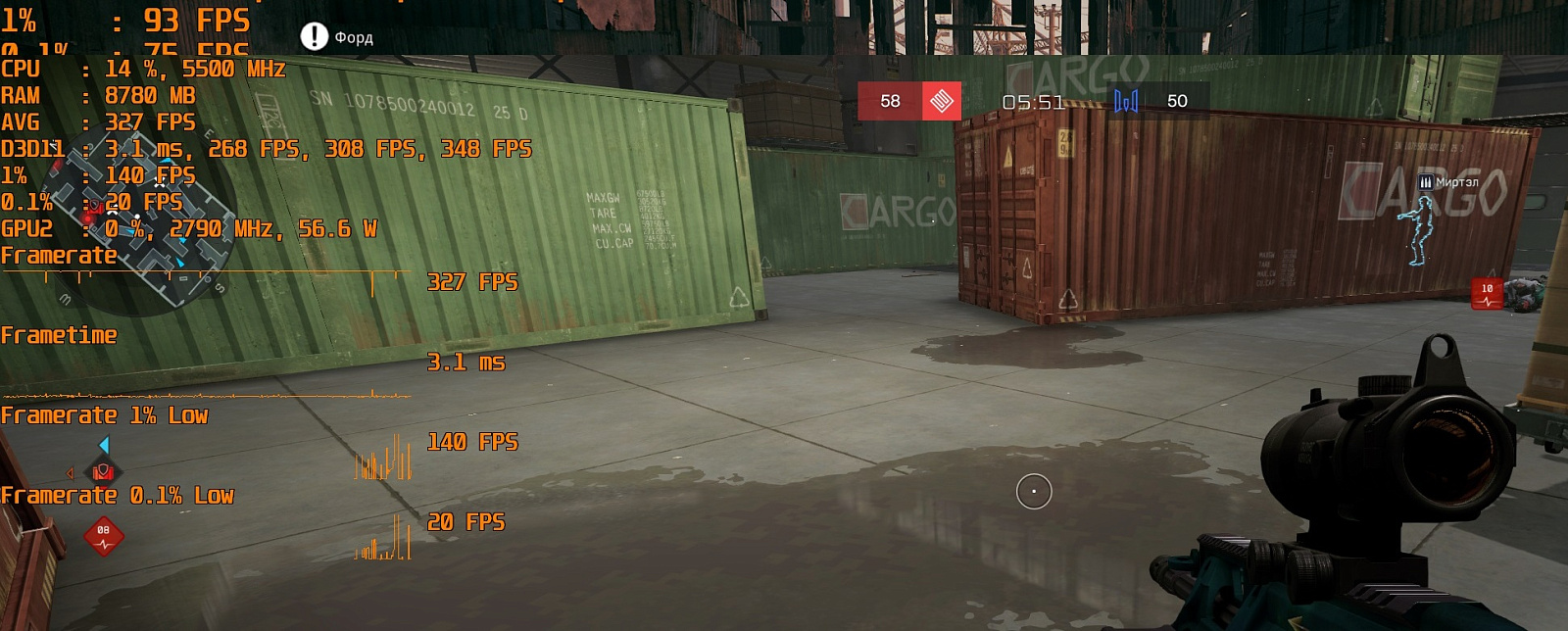

В еще одной популярной онлайн игре WarFace на максимальном качестве мы получаем средние 300 кадров в секунду, с просадкой по 1% до 140 FPS.

Заключение

MSI GeForce RTX 4080 Super Expert является достойным представителем модельного ряда MSI Expert. Дизайн аналогичный NVIDIA Founders Edition делает эту карту по своему уникальной среди аналогов от других компаний.

Металлическая конструкция матового корпуса без подсветки – карта выглядит великолепно, строгий классический дизайн.

По производительности она не уступает моделям RTX 4080 Super. Небольшой заводской разгон и возможность повышение лимита по мощности на +15% дает карте свои преимущества по дополнительному повышению частот.

В современных играх, как с трассировкой лучей, так и без, карта успешно справляется с отрисовкой кадров с высоким FPS. Также она отлично справляется с вычислительными задачами, в том числе и с использованием искусственного интеллекта.

В работе без разгона система охлаждения трудится в комфортных границах по уровню шума. Но температуры немного выше, чем демонстрируют другие представители 4080 Super на основе привычных систем охлаждения из трех вентиляторов (превышает отметку в 70°С).

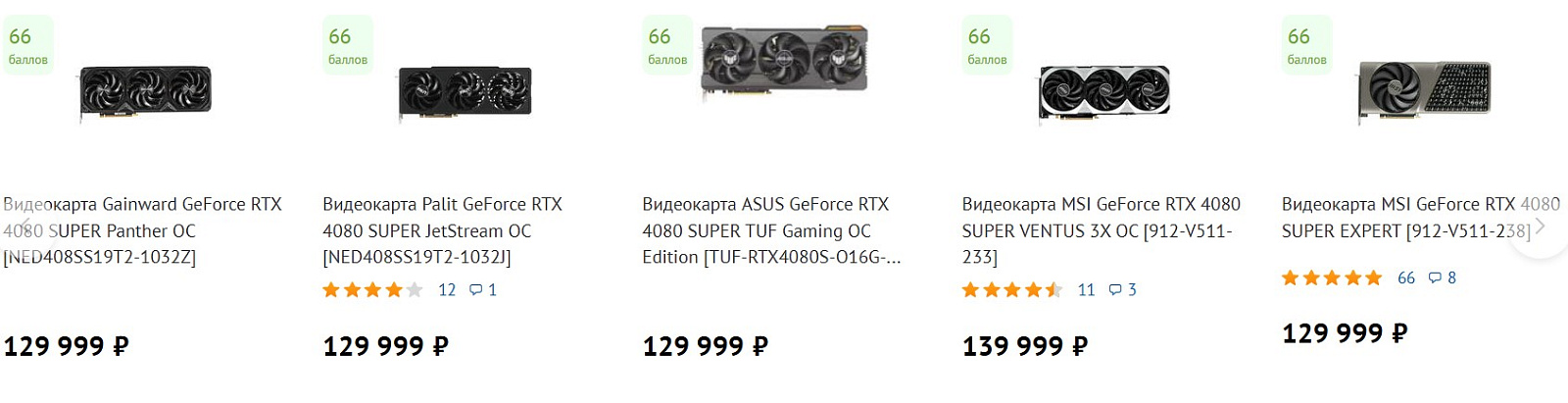

По стоимости MSI GeForce RTX 4080 Super Expert полностью соответствует моделям 4080 Super OC от других брендов и может вполне конкурировать с моделями на 10-15 тысяч дороже.

Плюсы

Минусы
