Обзор и тестирование материнской платы MSI MPG Z790 Edge Ti Max WiFi

Материнские платы серии MPG Edge относятся к надежным и функциональным решениям без лишних «наворотов». Они отлично подходят для производительных сборок на основе топовых процессоров.

Модель MSI MPG Z790 Edge Ti Max WiFi на основе топового чипсета Z790 для платформы LGA1700 поддерживает процессоры 12, 13 и 14-го поколений, оснащена Wi-Fi 7 и PCI-E 5.0 и мощной системой питания CPU.

Отличия от флагманских решений линейки MEG для обычных пользователей минимальны, зато стоимость намного ниже, что делает эту плату более привлекательной к покупке.

Технические характеристики

Упаковка и комплектация

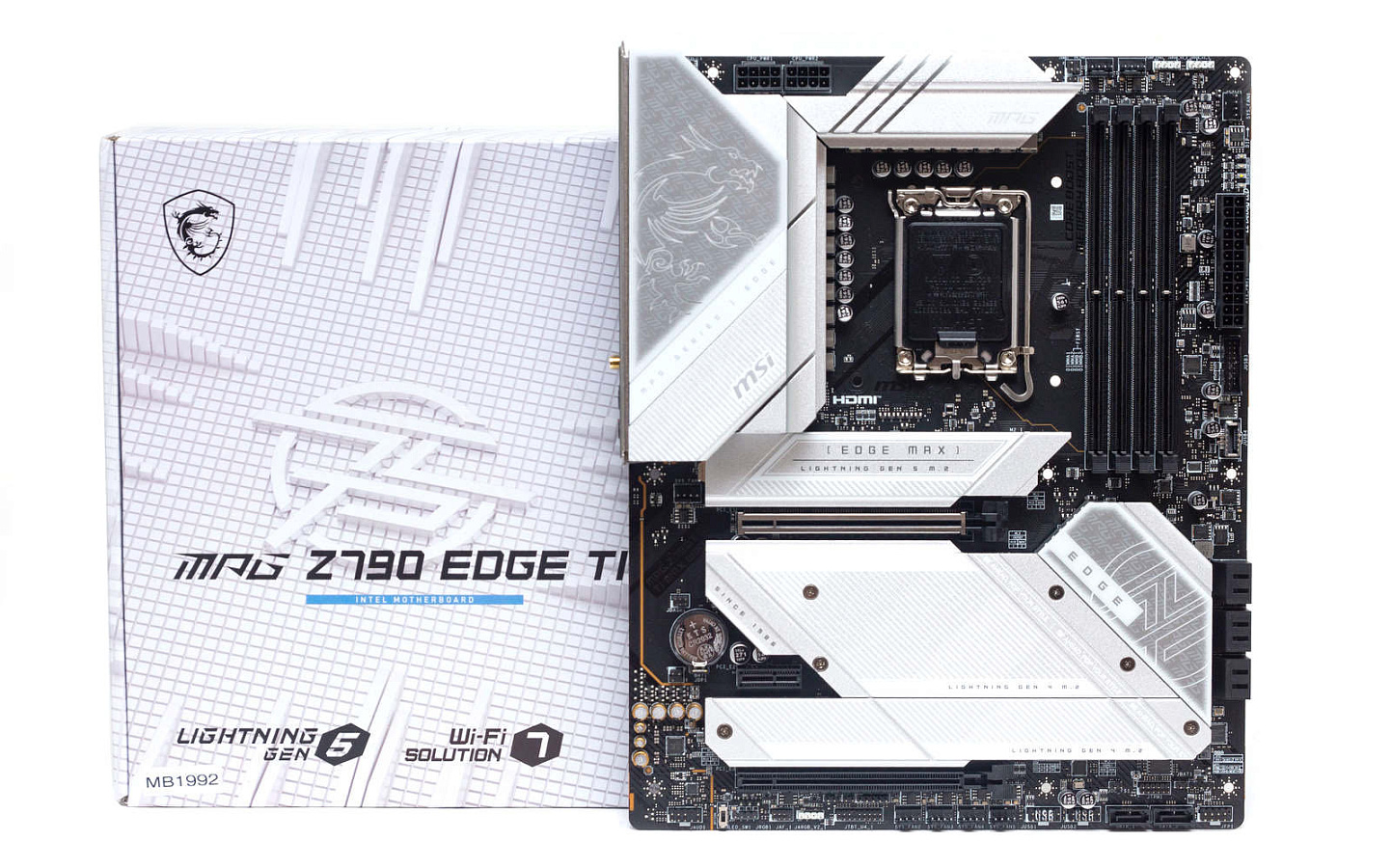

Материнская плата поставляется в картонной коробке, оформленной в светлых тонах. На лицевой стороне находится указание модели и несколько пиктограмм.

С обратной стороны приводятся более подробные характеристики и выделение ключевых особенностей.

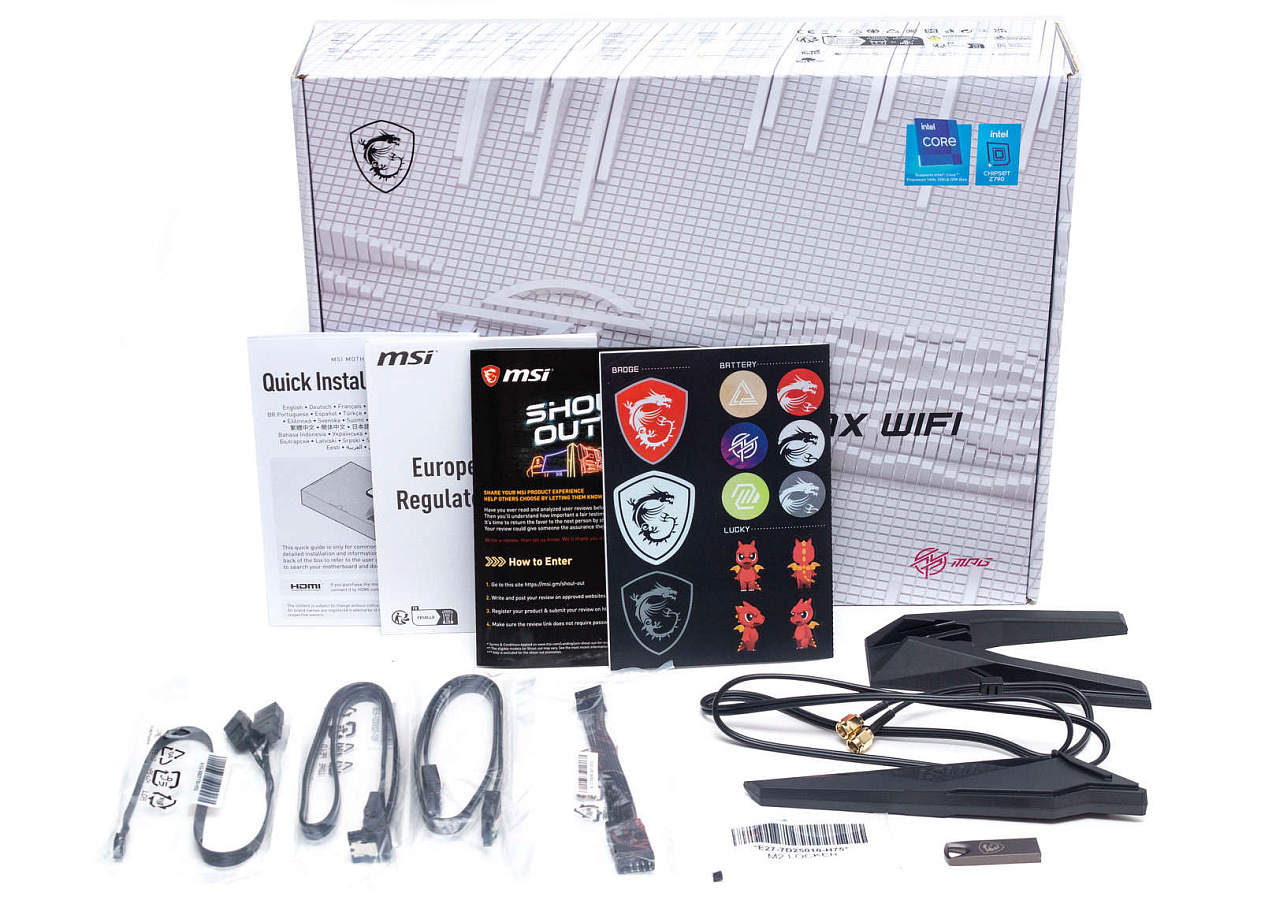

Комплект содержит все необходимое: набор кабелей для подключения подсветки, SATA кабели, адаптер для проводов с передней панели.

Также имеется набор креплений для М2 слотов, внешняя Wi-Fi антенна на подставке и USB-накопитель на 32 ГБ с программным обеспечением.

Из бумаг - руководство пользователя, гарантийный талон, рекламный флаер и набор наклеек.

Внешний вид и особенности конструкции

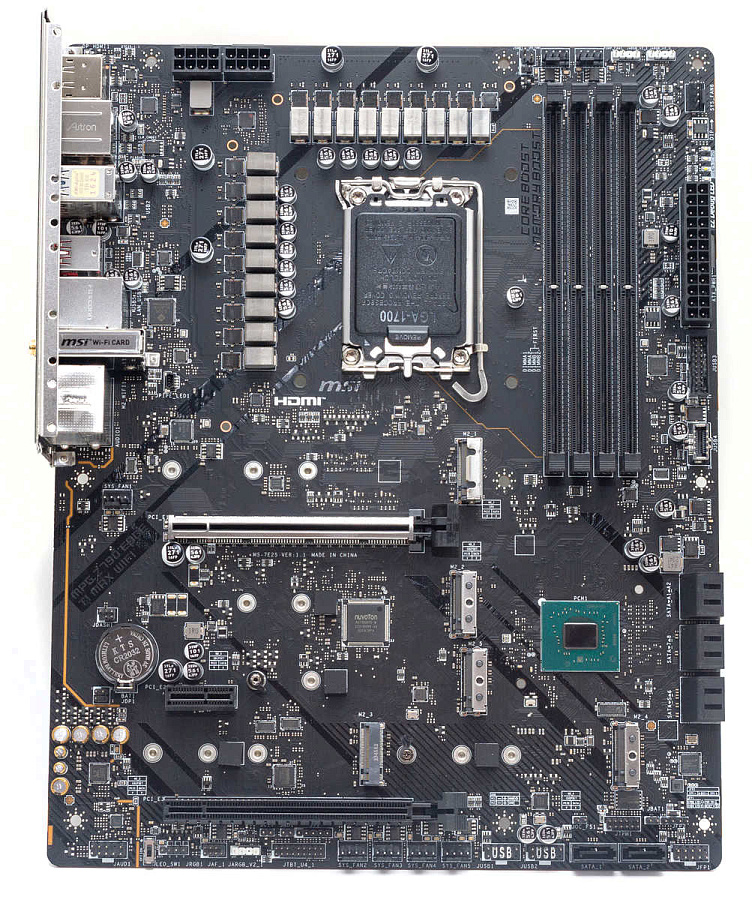

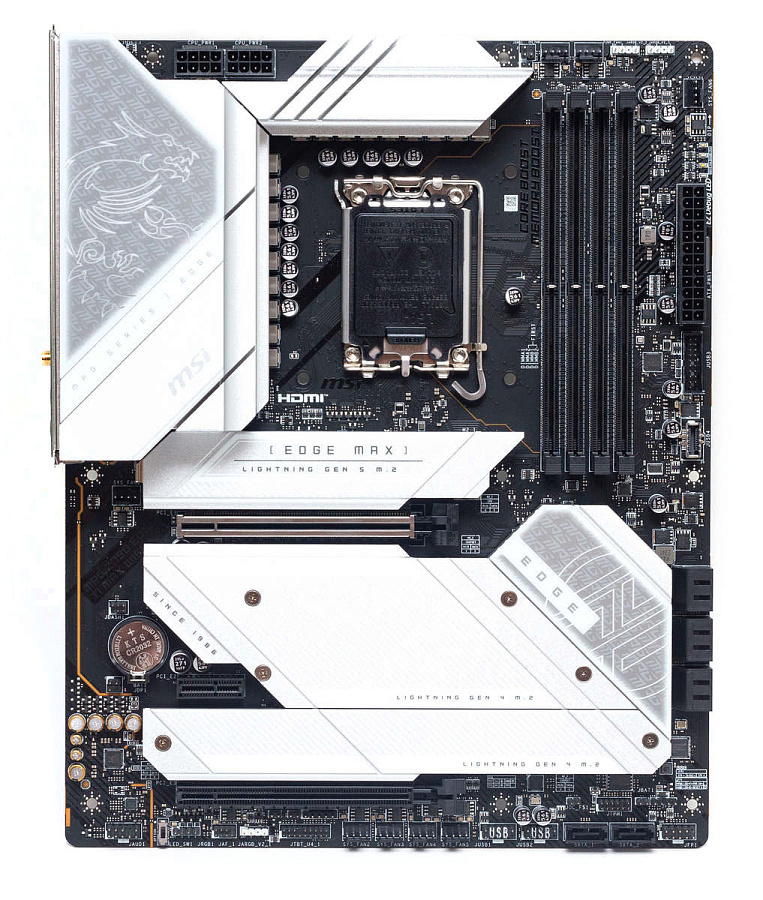

В основе используется шестислойная печатная плата, текстолит черного цвета.

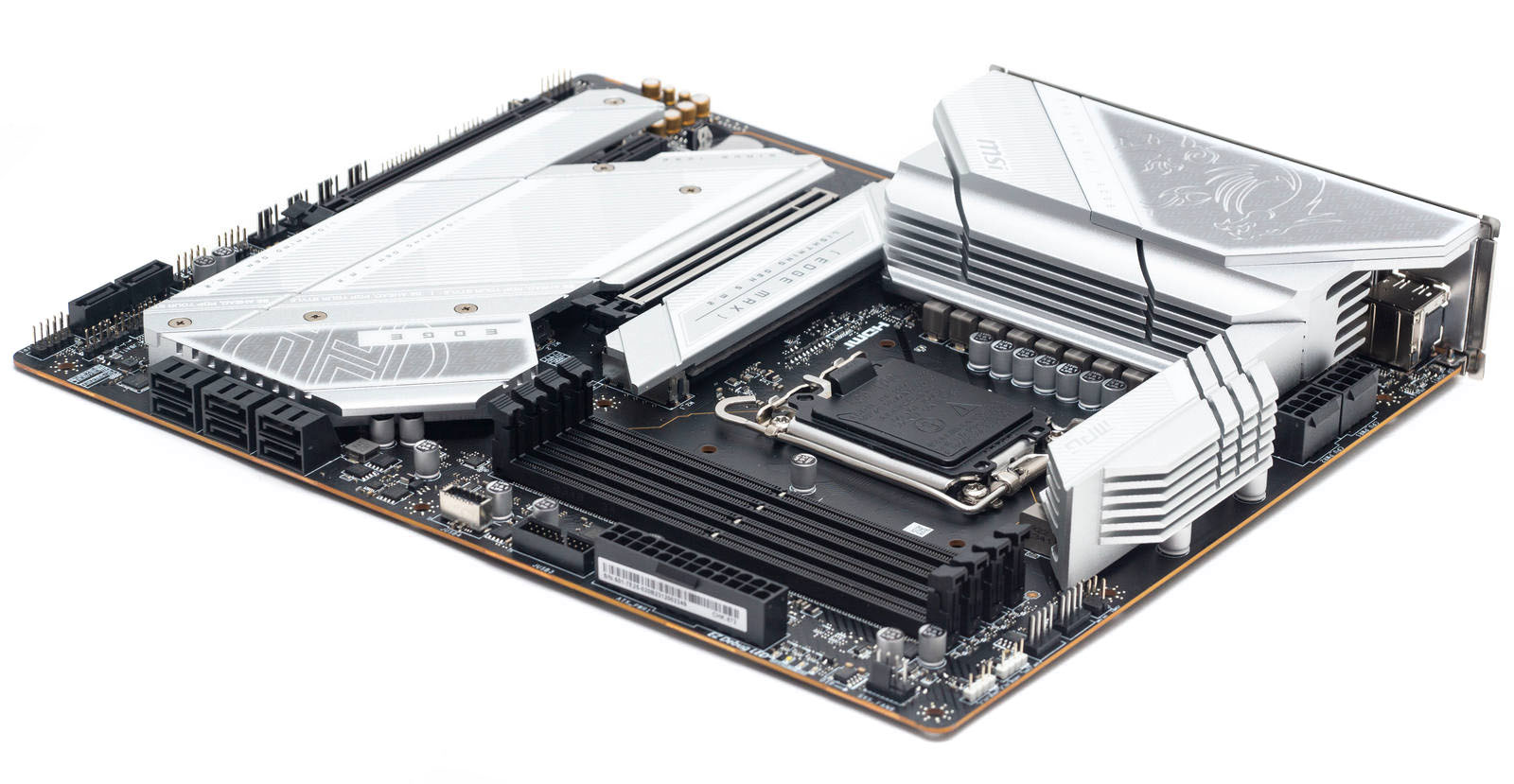

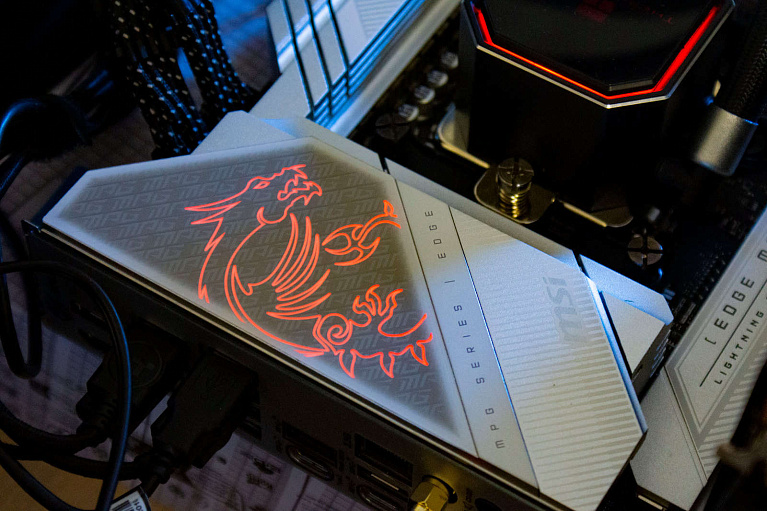

Почти вся лицевая сторона закрыта алюминиевыми радиаторами в бело-серой расцветке. Свободными оставлены только зоны сокета, модулей памяти и края с разъемами и штекерами.

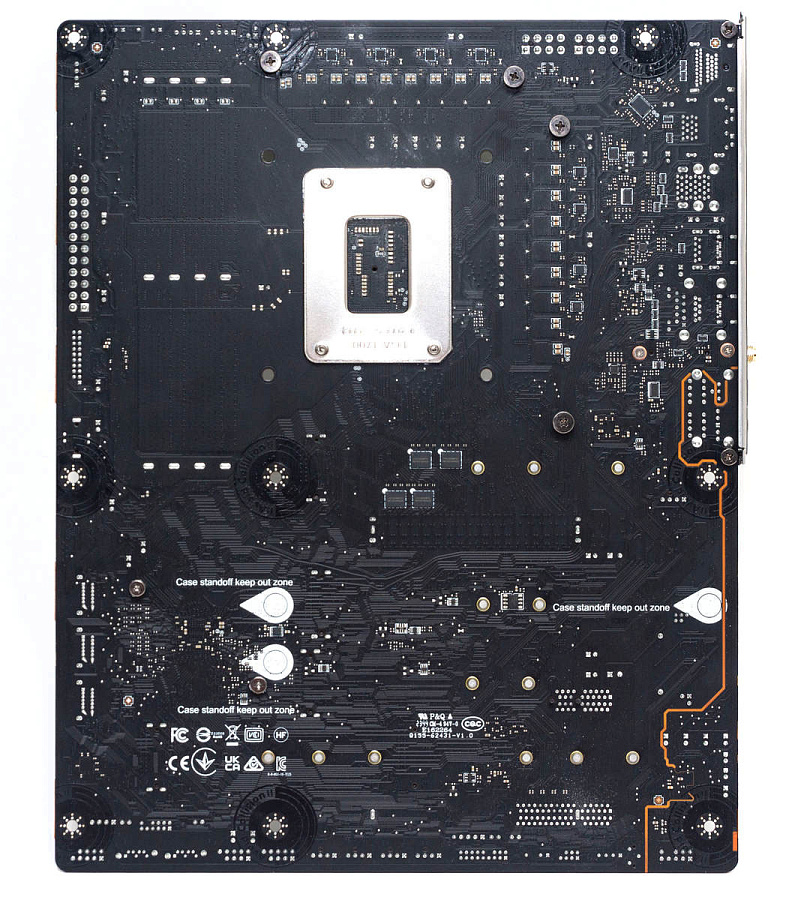

С обратной стороны платы радиатор не предусмотрен, здесь распаяно несколько элементов схемотехники, аудиотракт выделен линией.

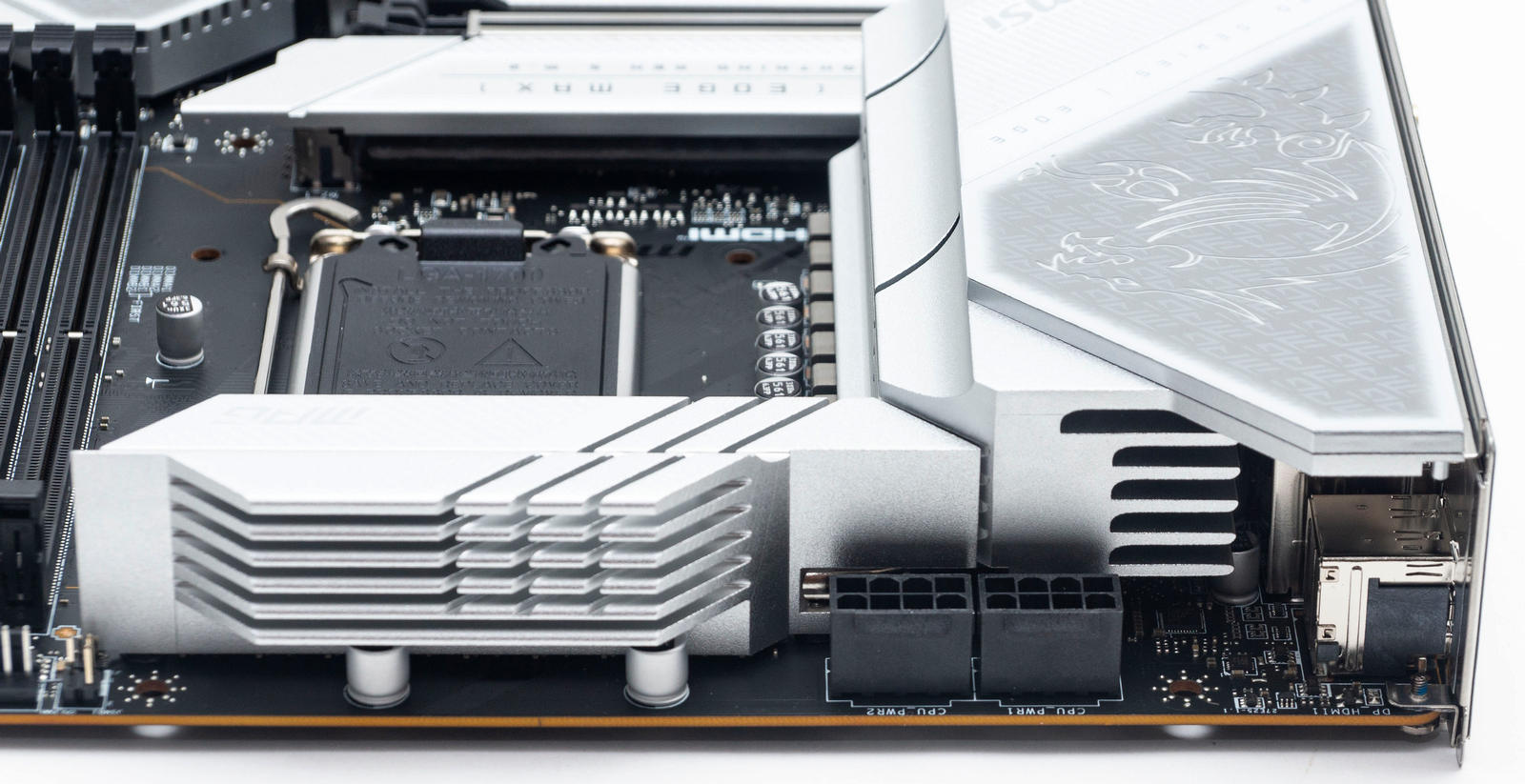

Два разъема 8-пин EPS12V расположены в обычном месте – сверху слева.

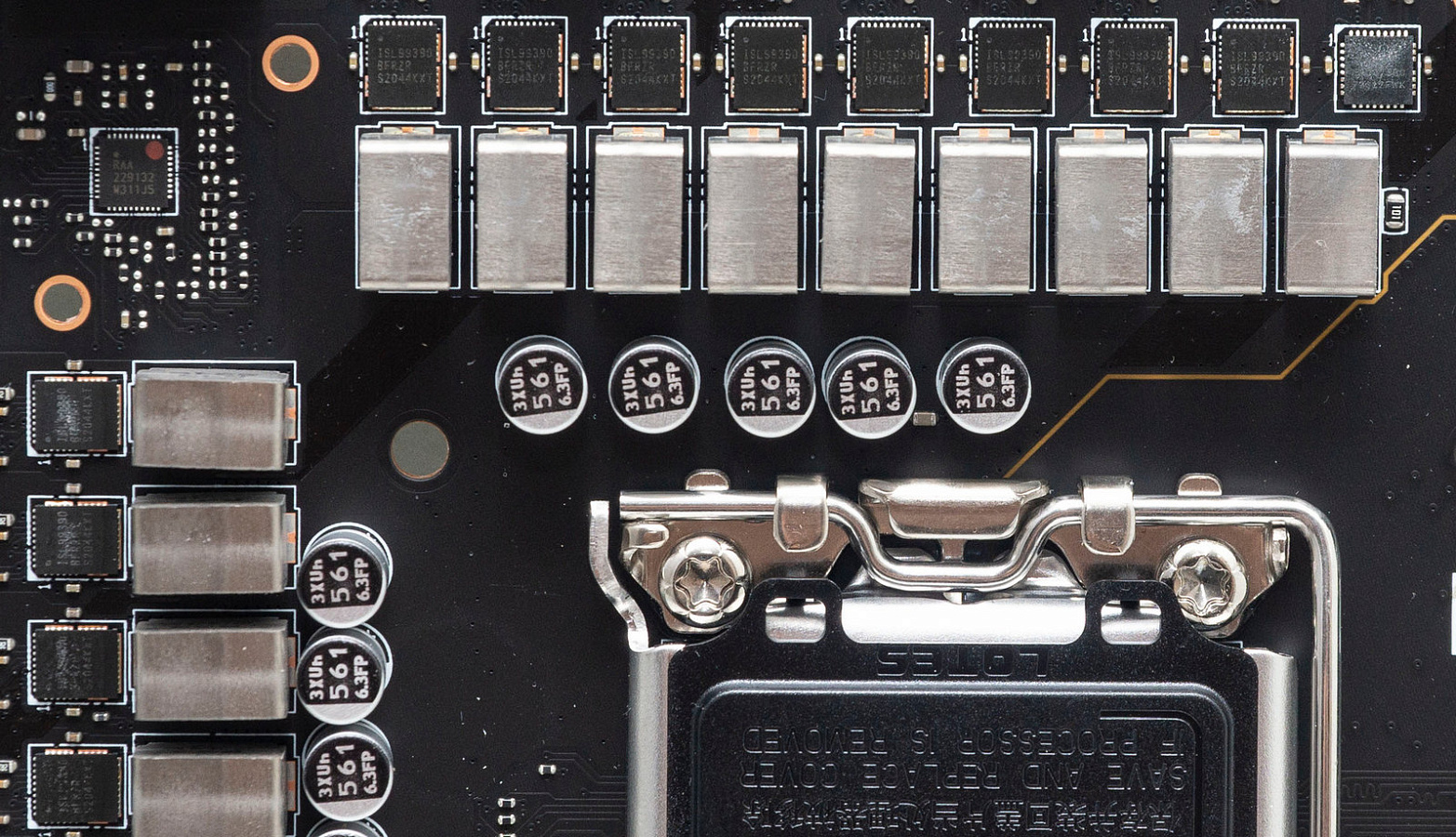

Питания процессора по схеме 16 фаз VCore, одна фаза AUX и одна фаза GT. Фазы построены на суперферритовых дросселях и сборках ISL99390 на 90 А, управляет ими двенадцати фазный ШИМ-контроллер Renesas RAA229132. Также он управляет фазой GT на основе сборки RAA220075R0 на 75 А.

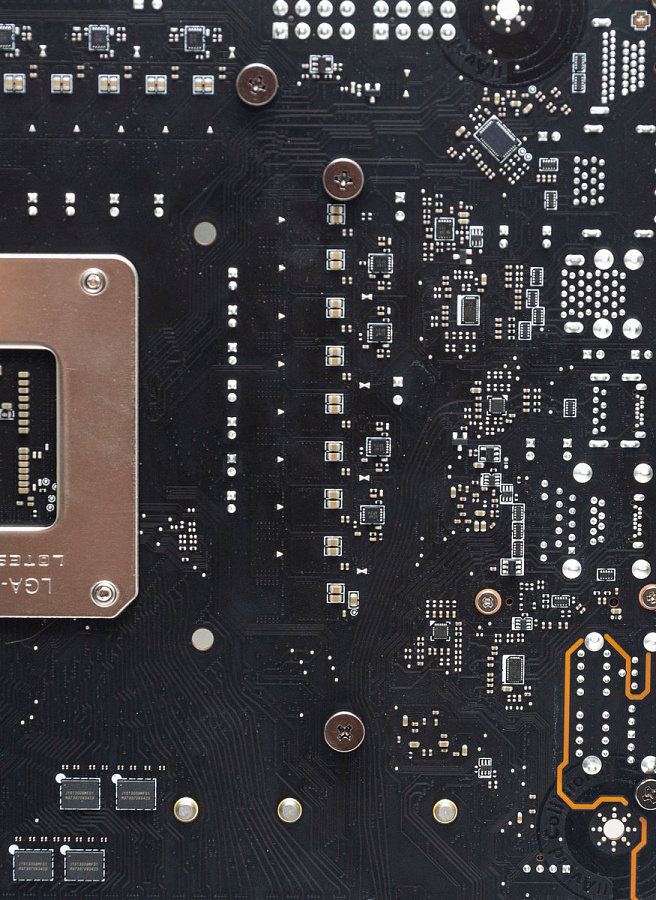

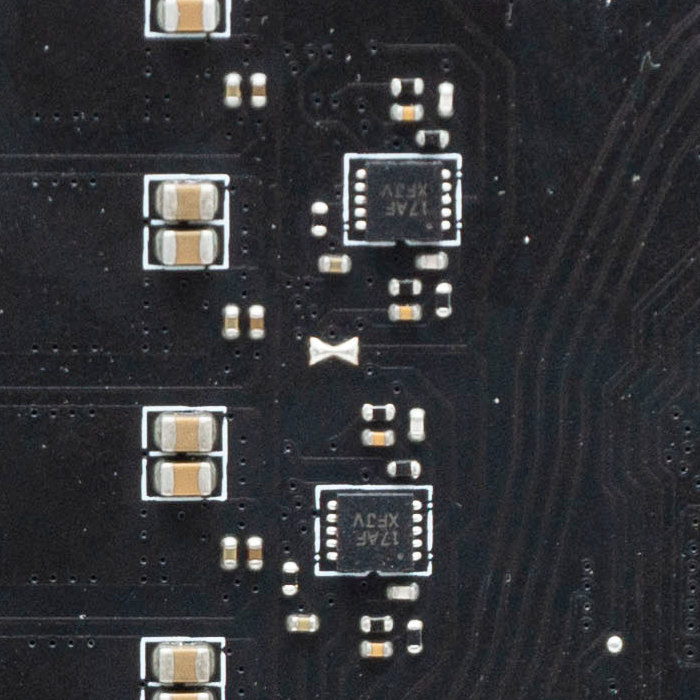

С обратной стороны находятся удвоители Renesas ISL6617A, объединяющие фазы попарно.

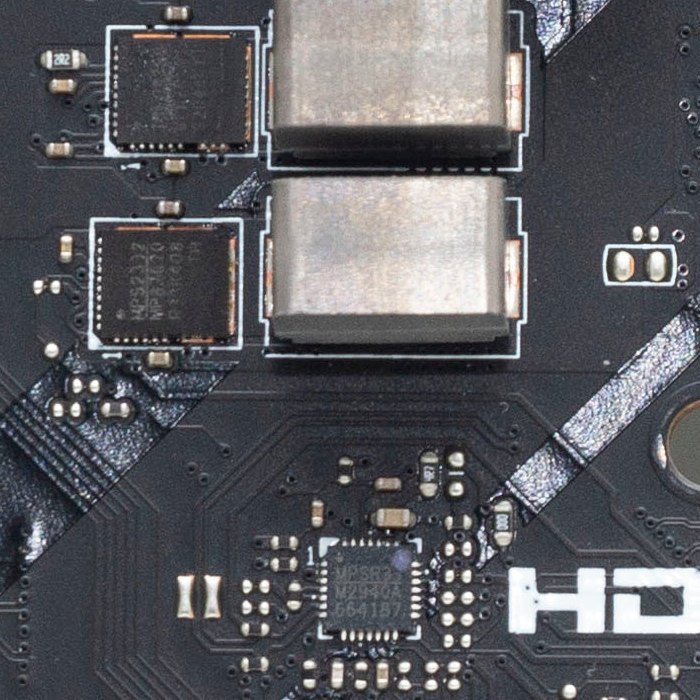

Фазой AUX на основе сборок Monolithic Power Systems MP87670 на 80 А управляет контроллер M2940A.

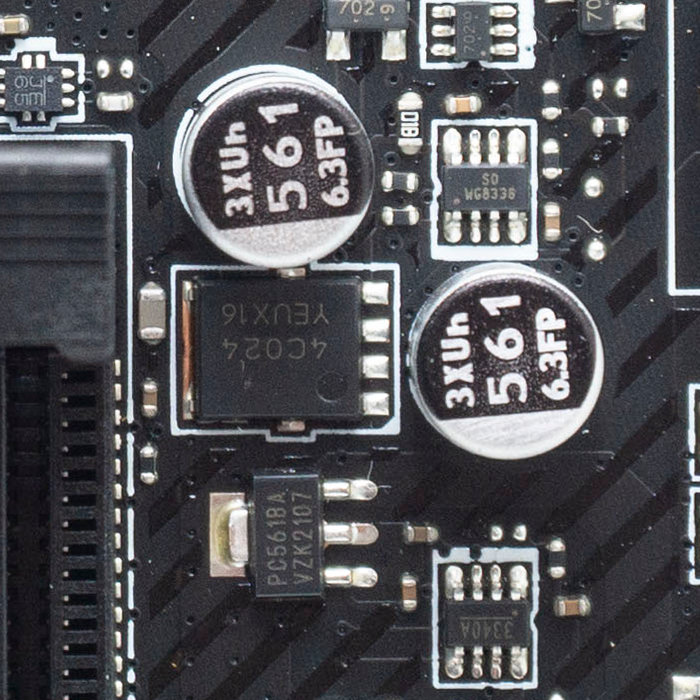

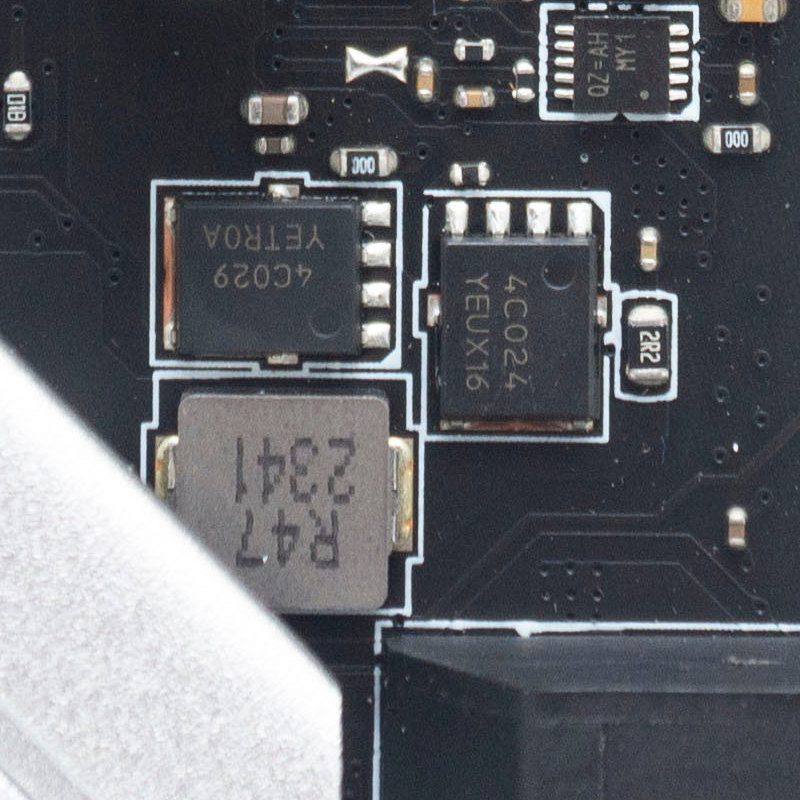

Одна фаза питает модули оперативной памяти и одна VCCSA, на основе мосфетов 4C024.

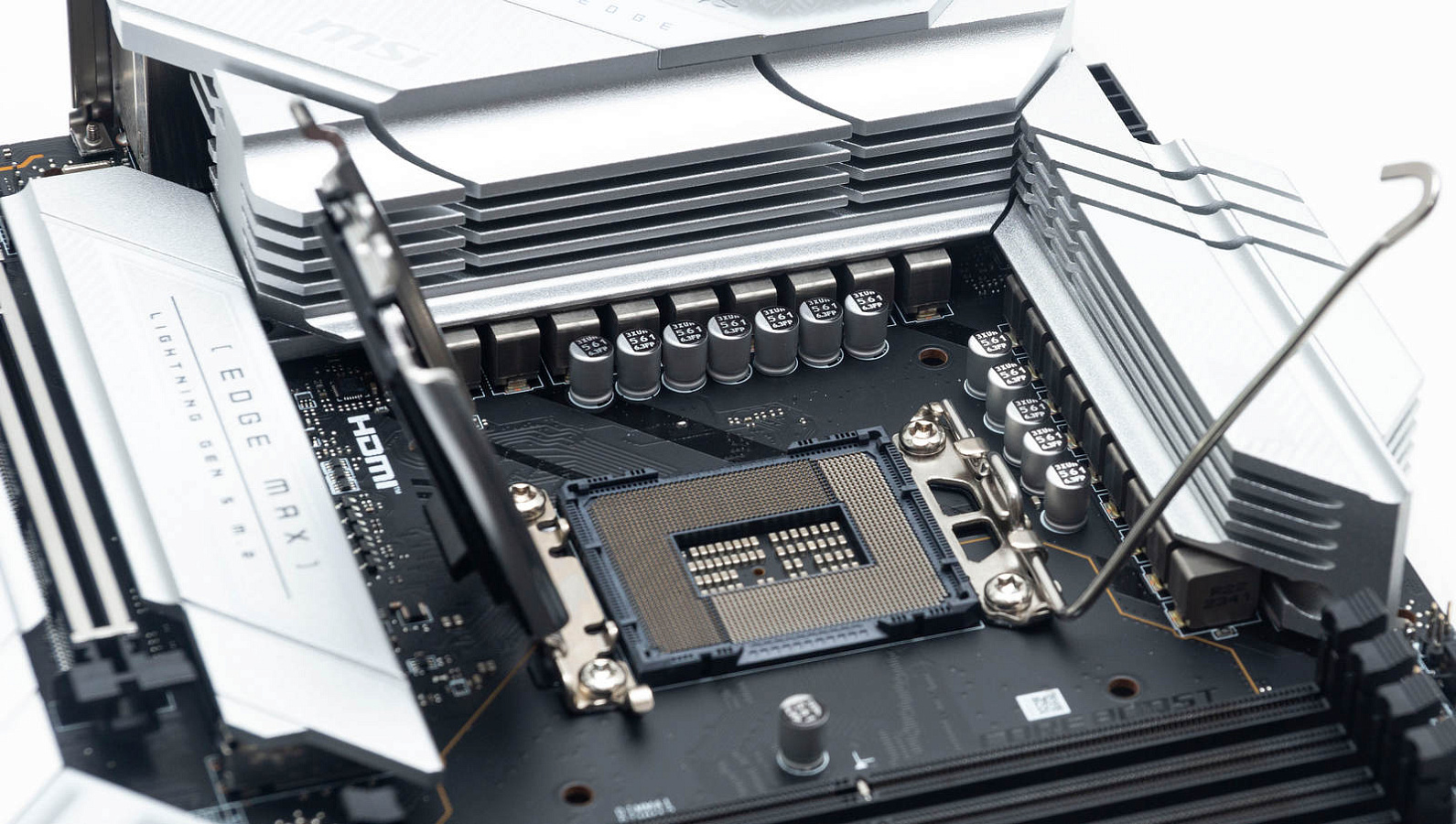

От зоны VRM тепло отводит двухсекционный радиатор, соединенный тепловой трубкой. Контакт с силовыми элементами через термопрокладки. Также на нем имеется зона подсветки, подключаемая через разъем.

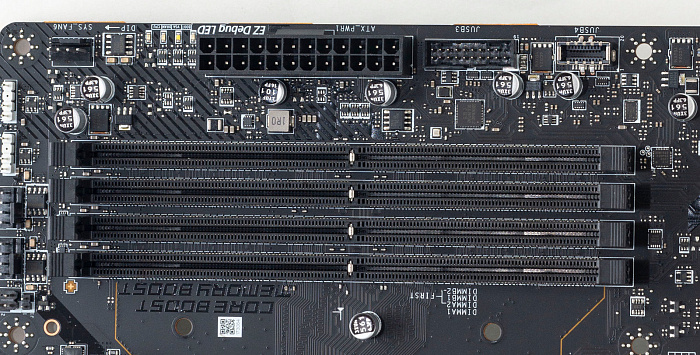

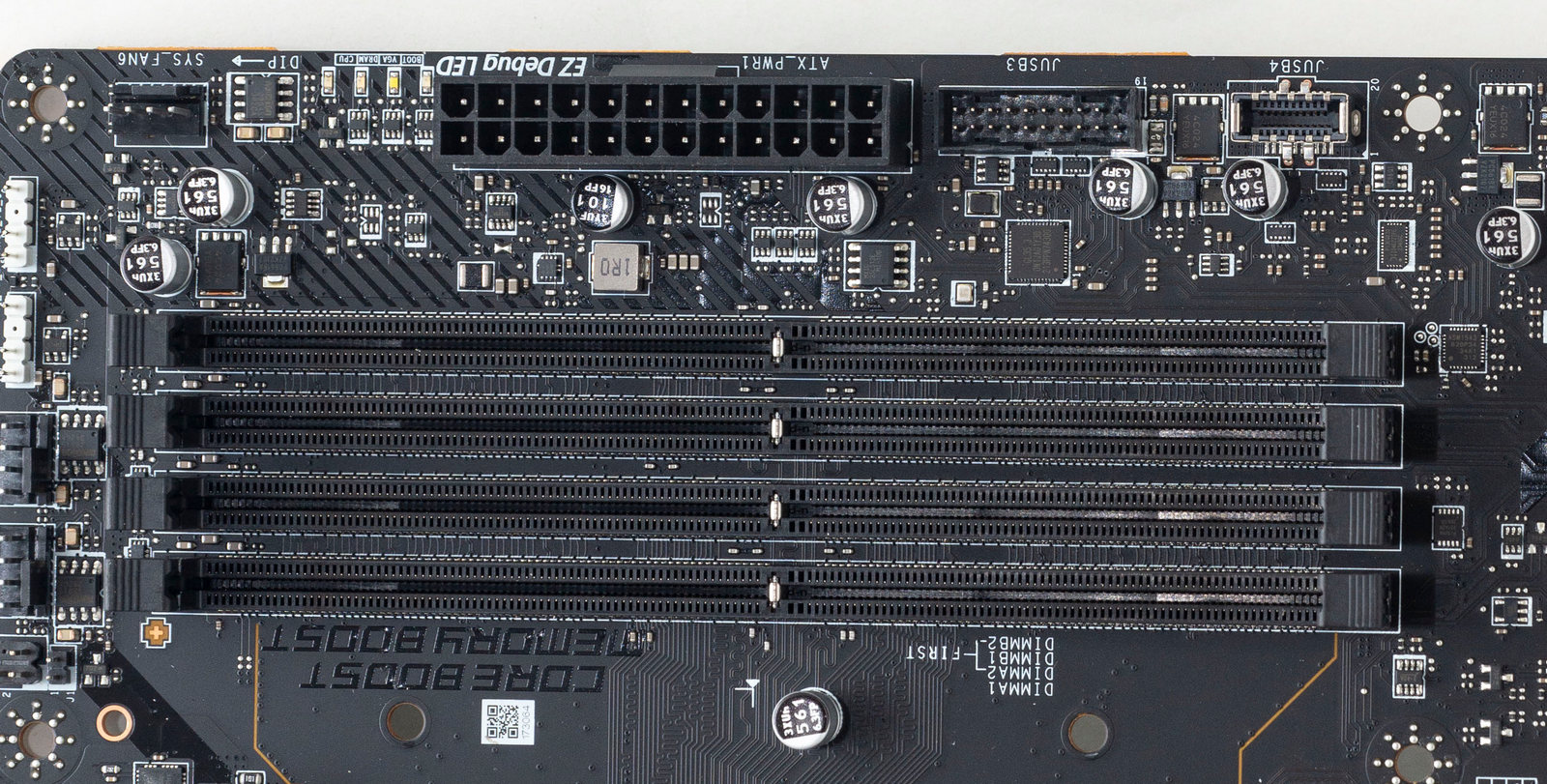

Для установки памяти DDR5 имеются четыре слота, максимальный объем памяти - до 256 ГБ. Слоты не армированы и имеют защелки с двух сторон.

Заявлен разгон оперативной памяти до 7800 МГц на двух слотах DIMM при установке процессора с разблокированным множителем.

Слотов PCI-E три. Верхний слот армированный, процессорный и делит пропускную способность со слотом М2_1 (PCI-E 5.0). 16 линий на первый слот приходятся только если слот М2_1 не задействован; если установлен накопитель М.2, то линии делятся как 8+4.

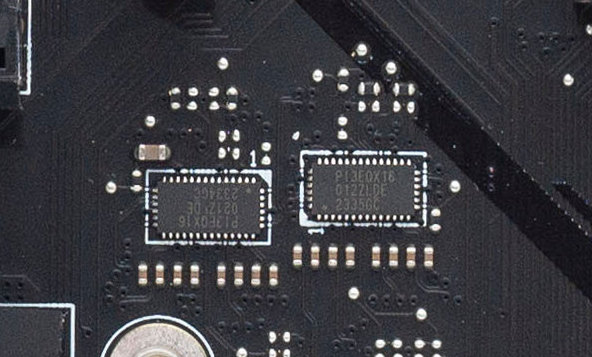

Переключение за счет мультиплексоров PI3EQX16.

Второй PCI-E 3.0 х1 и третий PCI-E 4.0 х4 слоты подключены через чипсет.

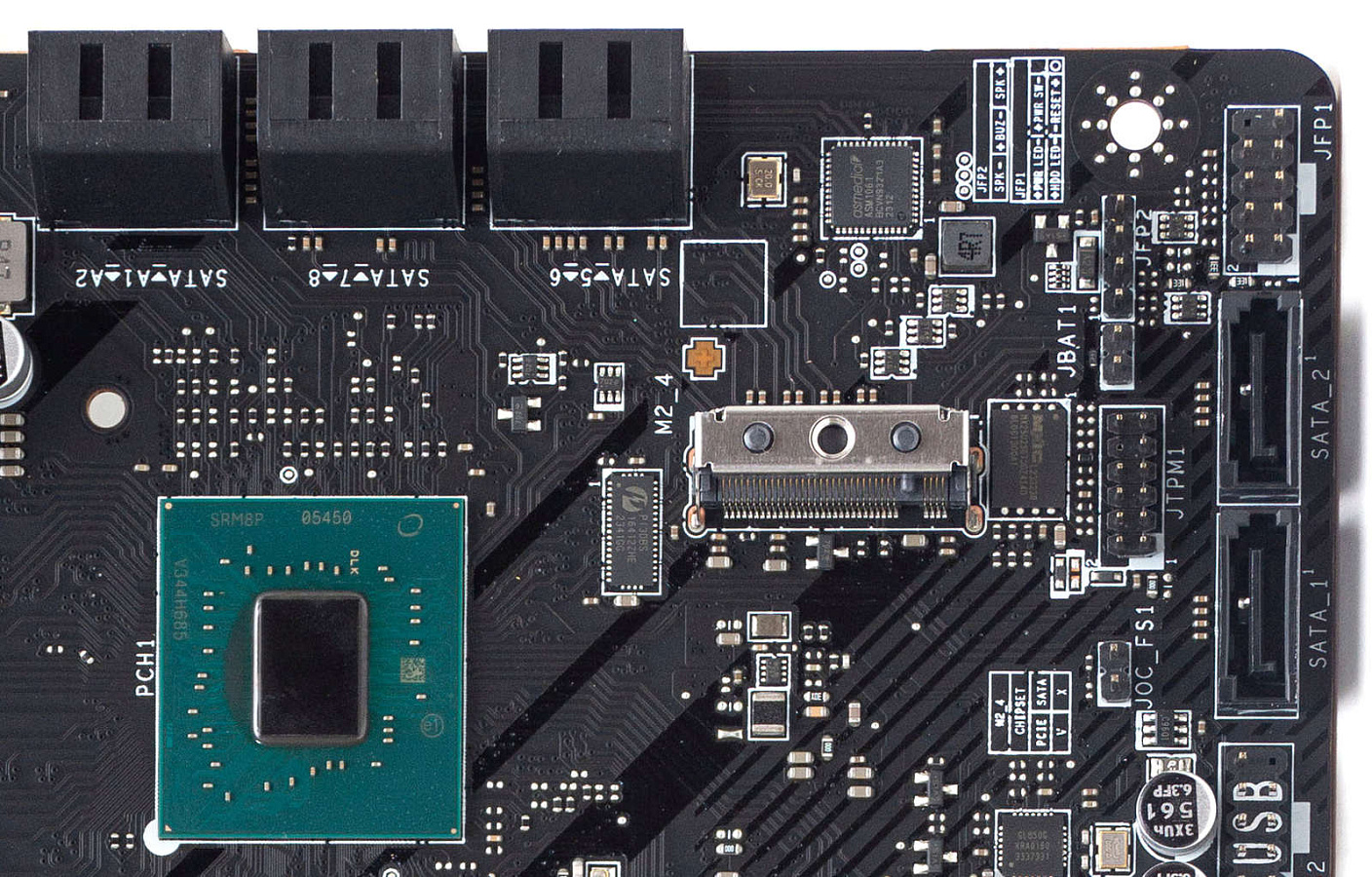

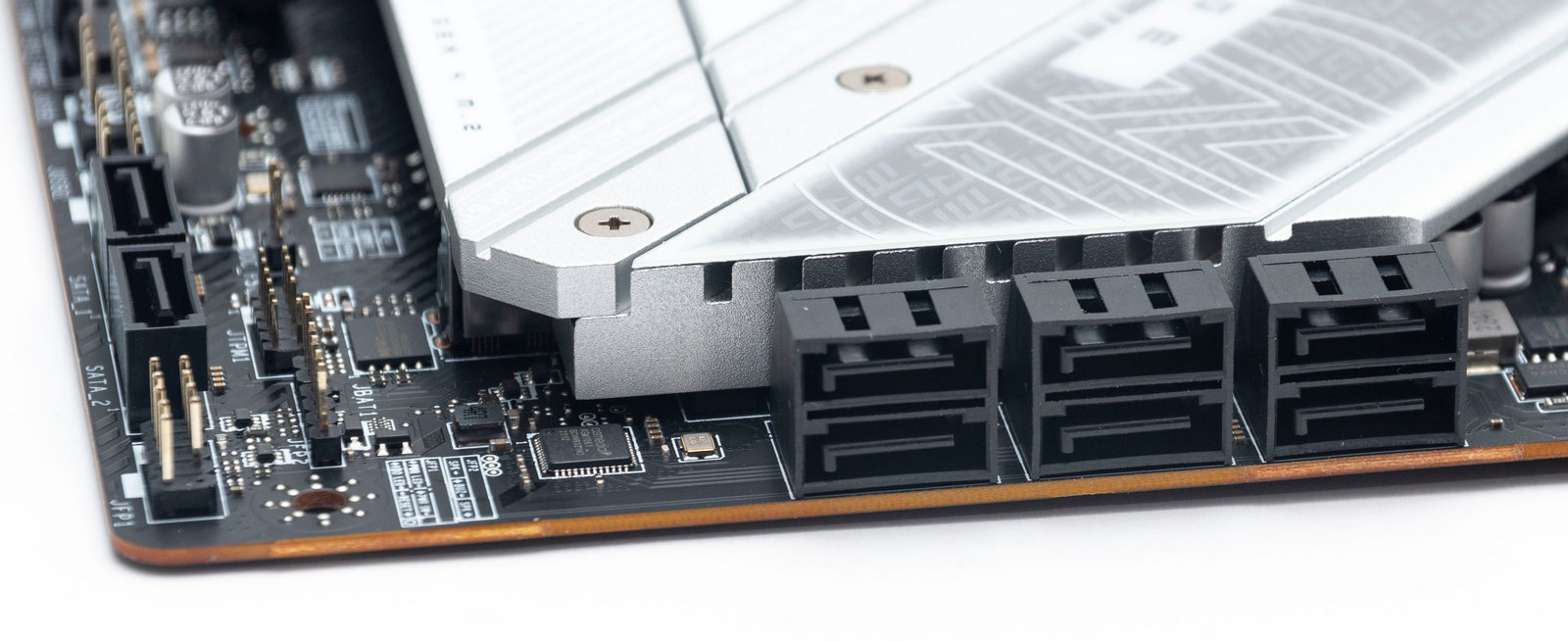

Разъемов SATA восемь штук, шесть из них работают непосредственно через чипсет и поддерживают RAID, два (А1-А2) без поддержки RAID работают через микросхему ASMedia ASM1061.

SATA 1 и 2 делят ресурс с портом М.2_3, при установке накопителя в данный слот они отключаются. Переключатель на основе мультиплексора PI3DBS1641. Также в этот слот можно ставить накопители с интерфейсом SATA.

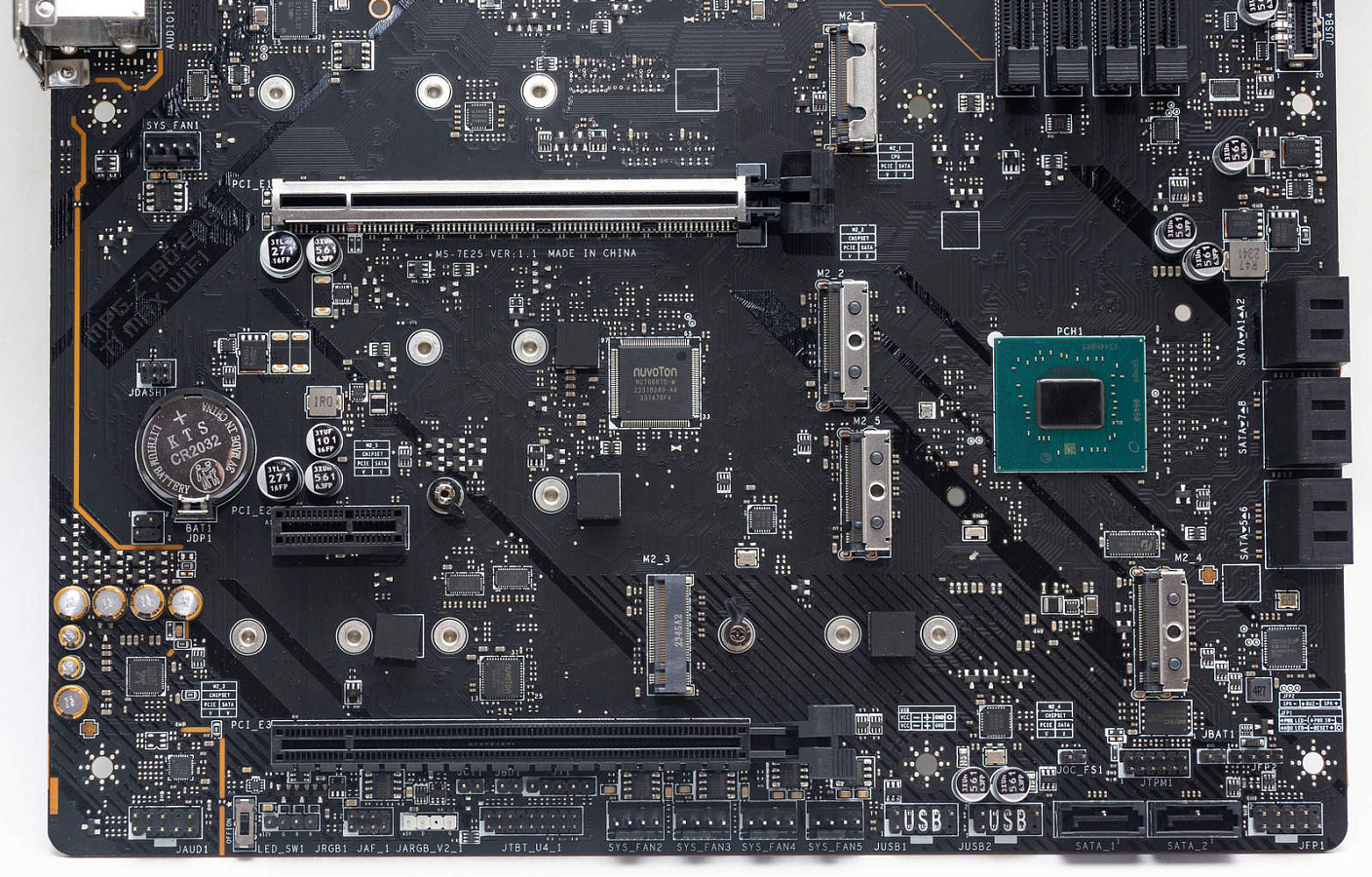

Слотов М.2 на материнской плате пять. Слот М2_1 - единственный версии 5.0, но он делит линии с первым слотом видеокарты. Все остальные слоты чипсетные.

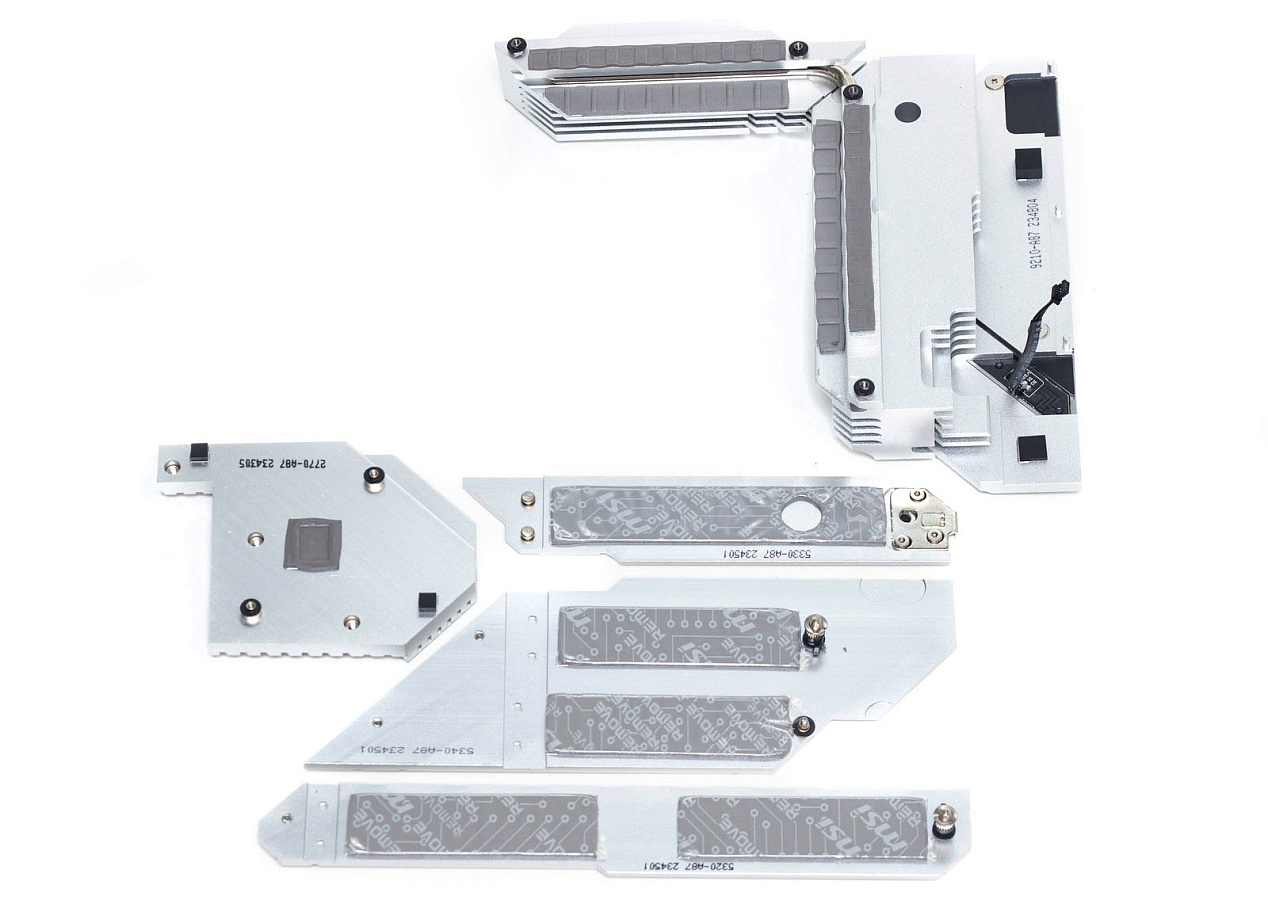

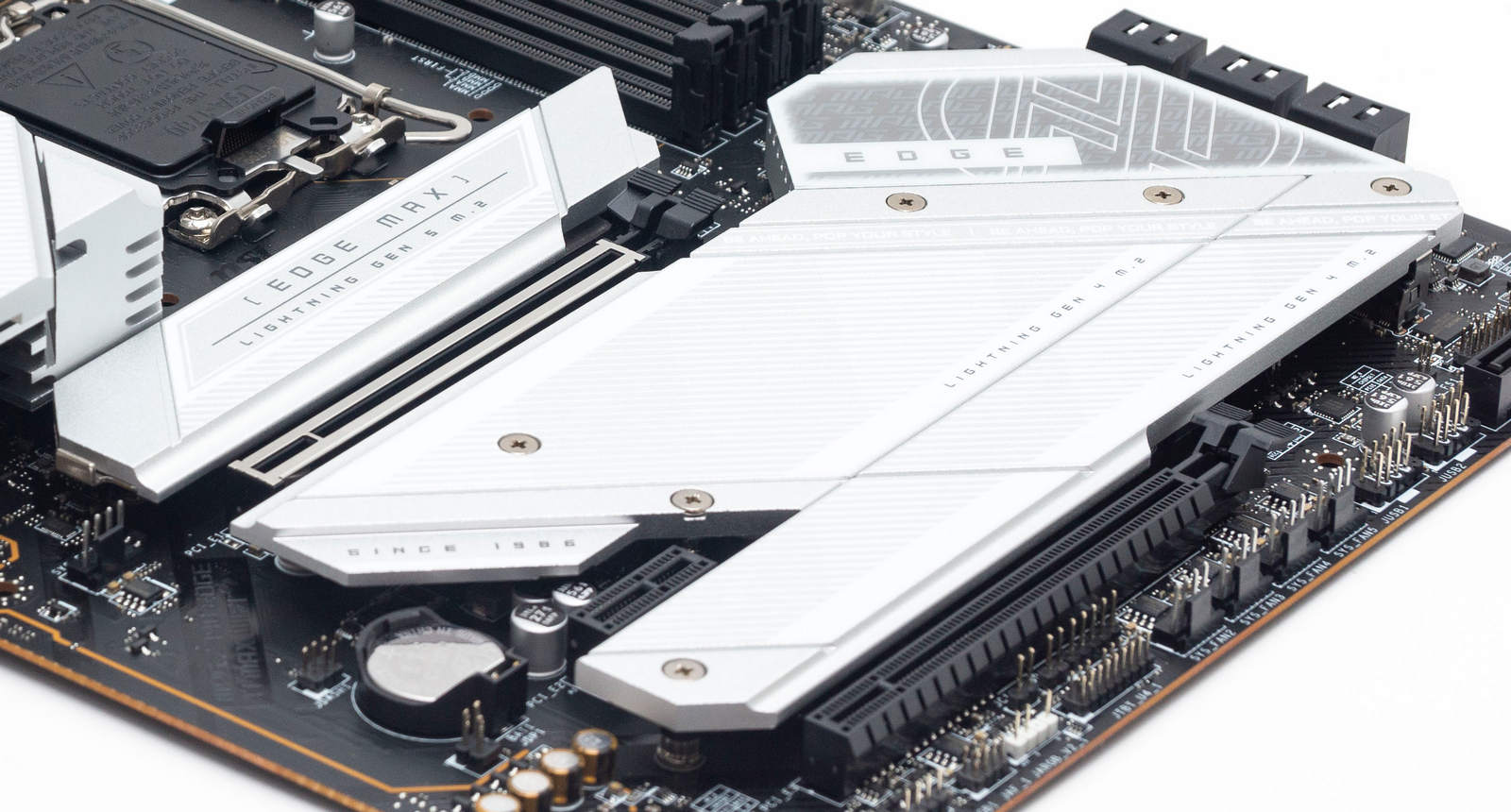

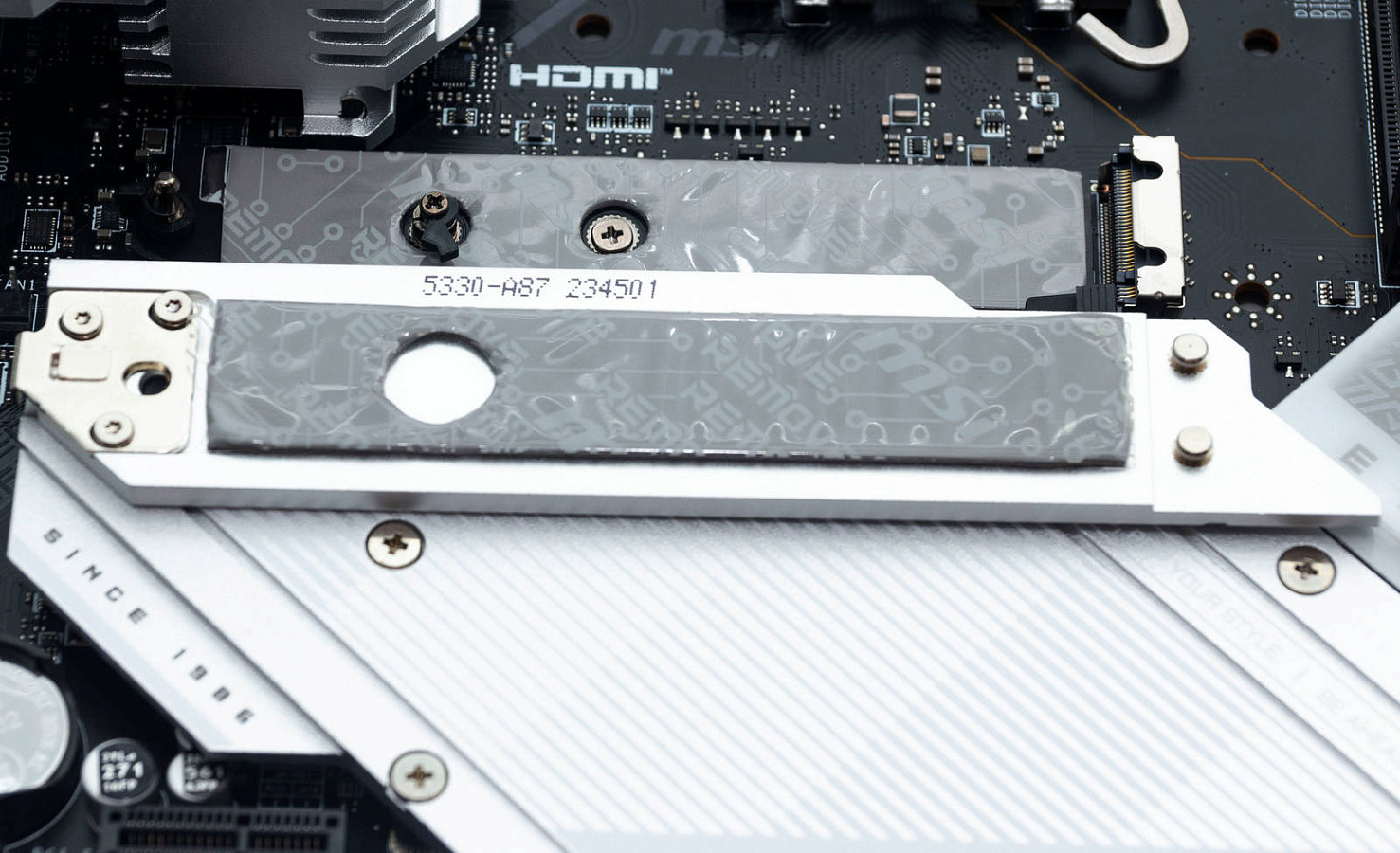

Для всех накопителей М.2 предусмотрены радиаторы. На верхнем слоте радиатор двойной, крепление без винтов, на защелке, тепло отводится с двух сторон через термопрокладки.

Остальные радиаторы сделаны отдельно на пару накопителей и только с одной стороны. Крепление накопителя в слоте без винтов через поворотные фиксаторы.

На материнской плате 17 портов USB.

Два порта USB 3.2 Gen2x2 в виде внутреннего разъема Type-C через чипсет и одного на задней панели.

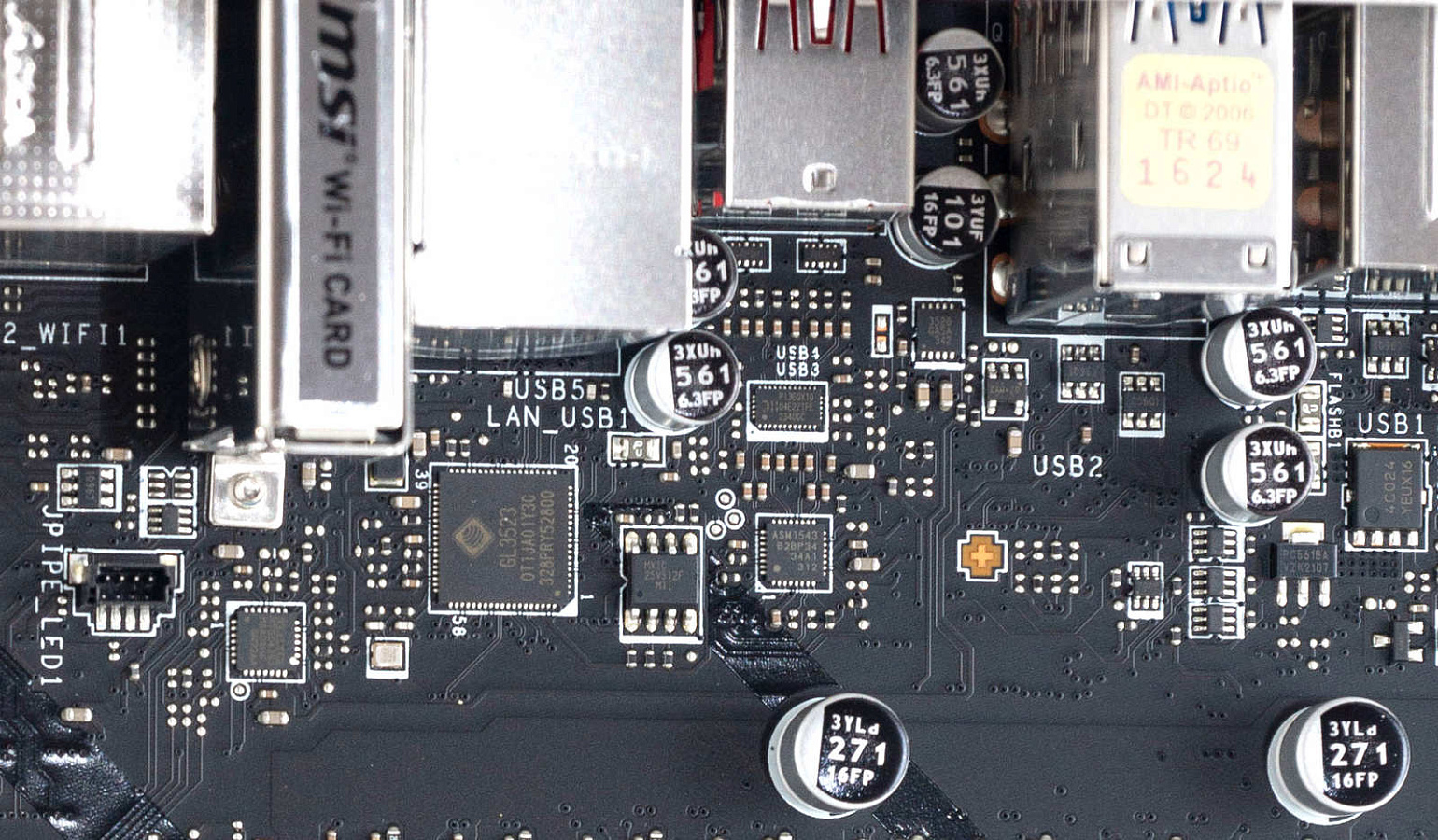

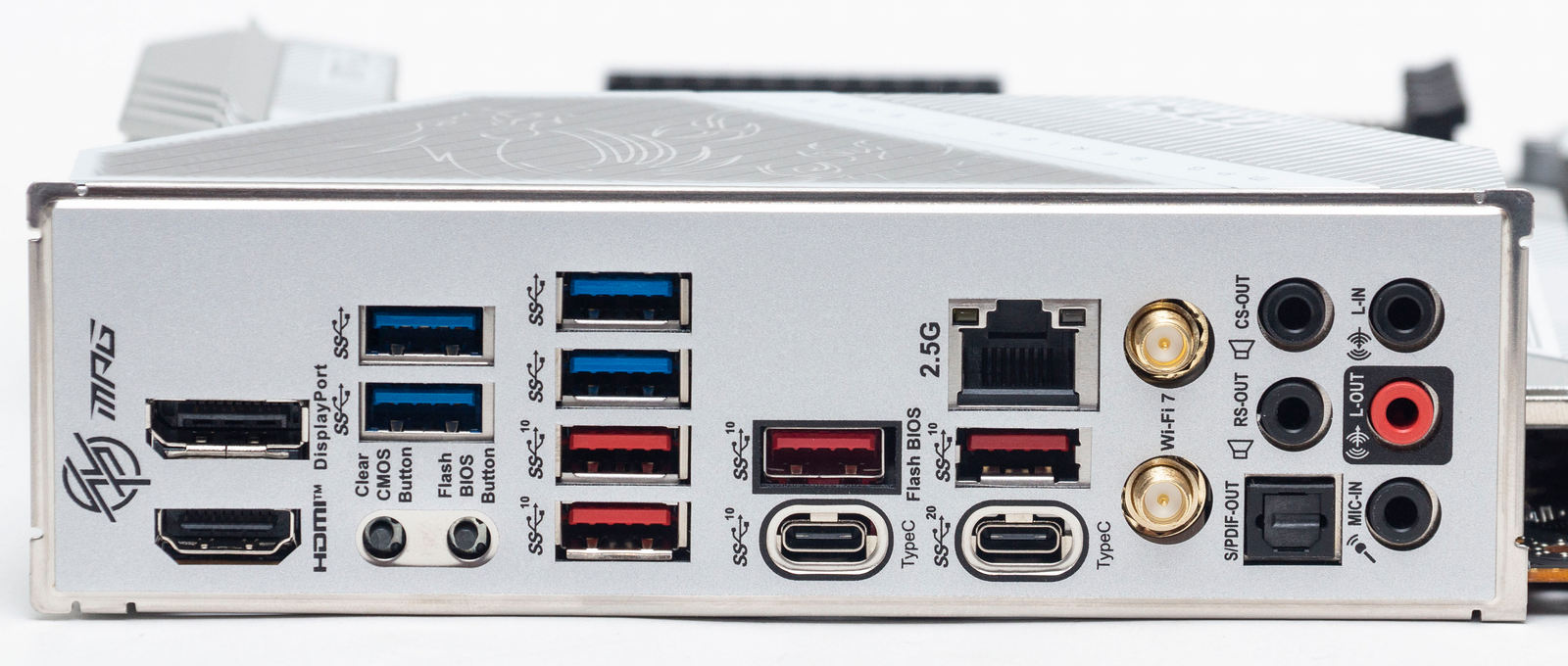

Пять портов USB 3.2 Gen2 на задней панели через чипсет: 4 Type-A (красные) и один Type-C. Четыре Type-A (синиие) на задней панели и два через внутренний разъем реализованы через контроллеры Genesys Logic GL3523G.

Все порты Type-C обеспечивают быструю зарядку и оснащены ре-драйверами Diodes Inc и ASMedia.

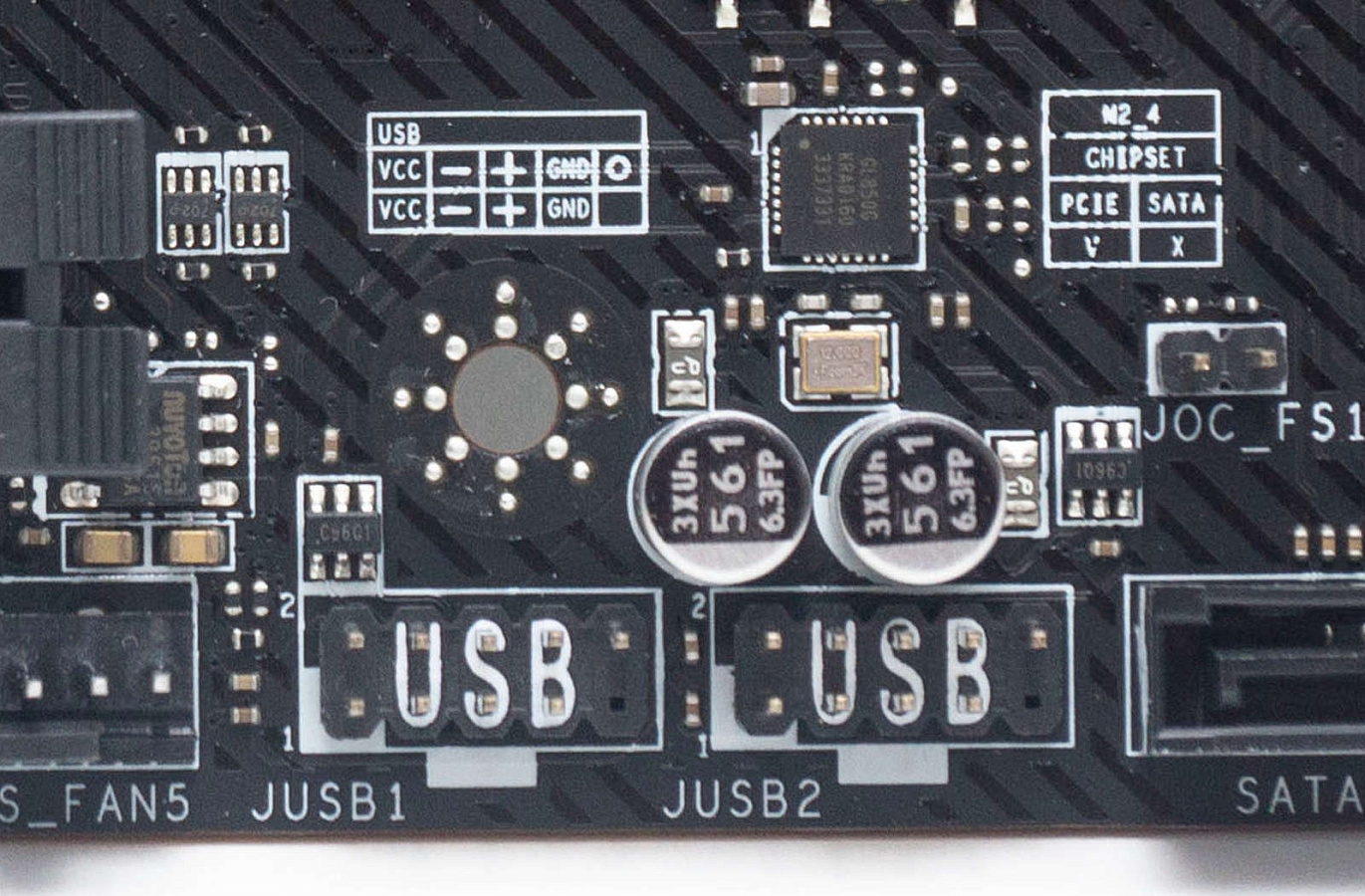

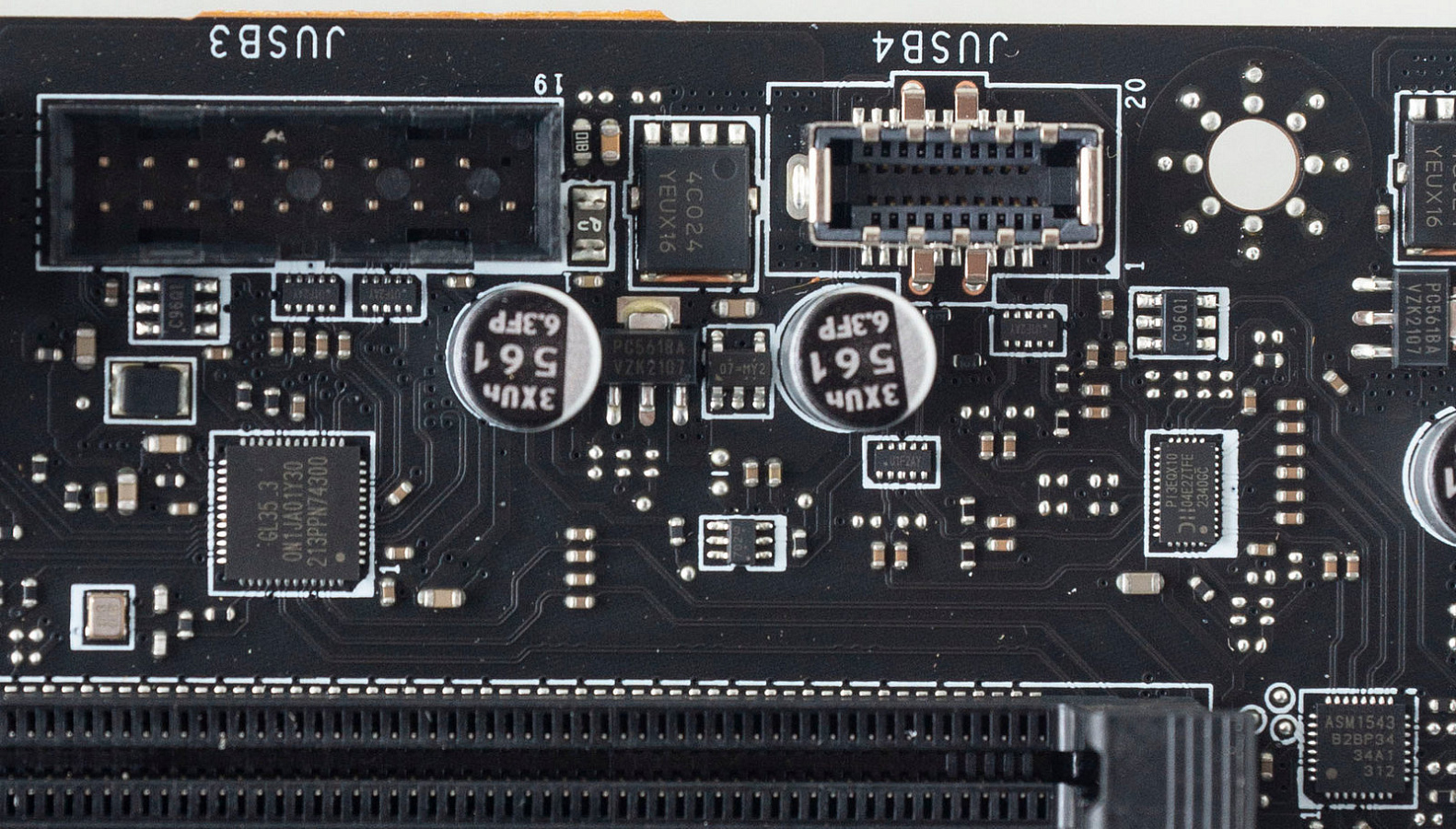

Еще четыре порта USB 2.0 на внутренних разъемах через контроллер Genesys Logic GL850G.

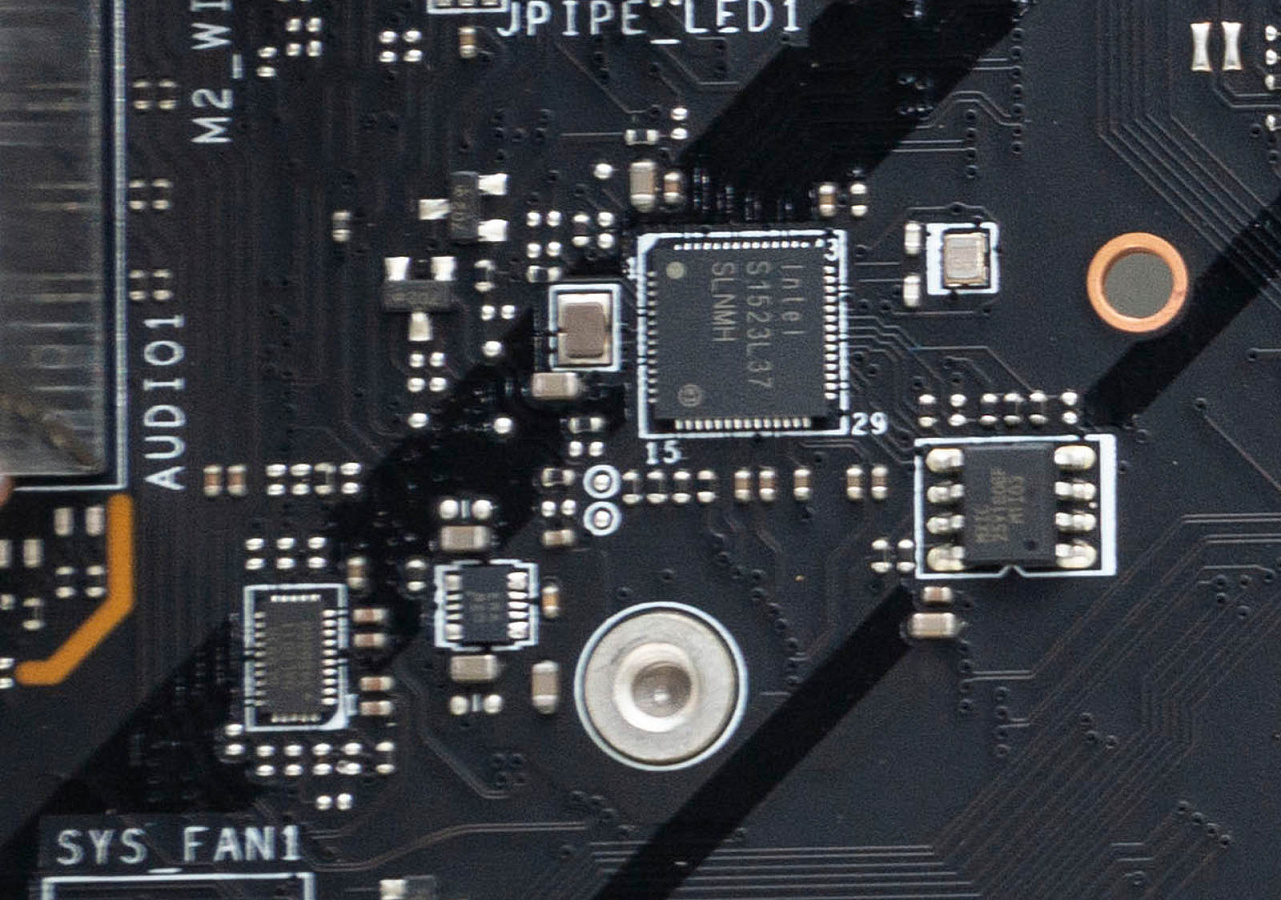

Для проводного подключения к сети имеется один порт LAN, через контроллеры Intel I226-V на скорости 2,5 Гбит/с.

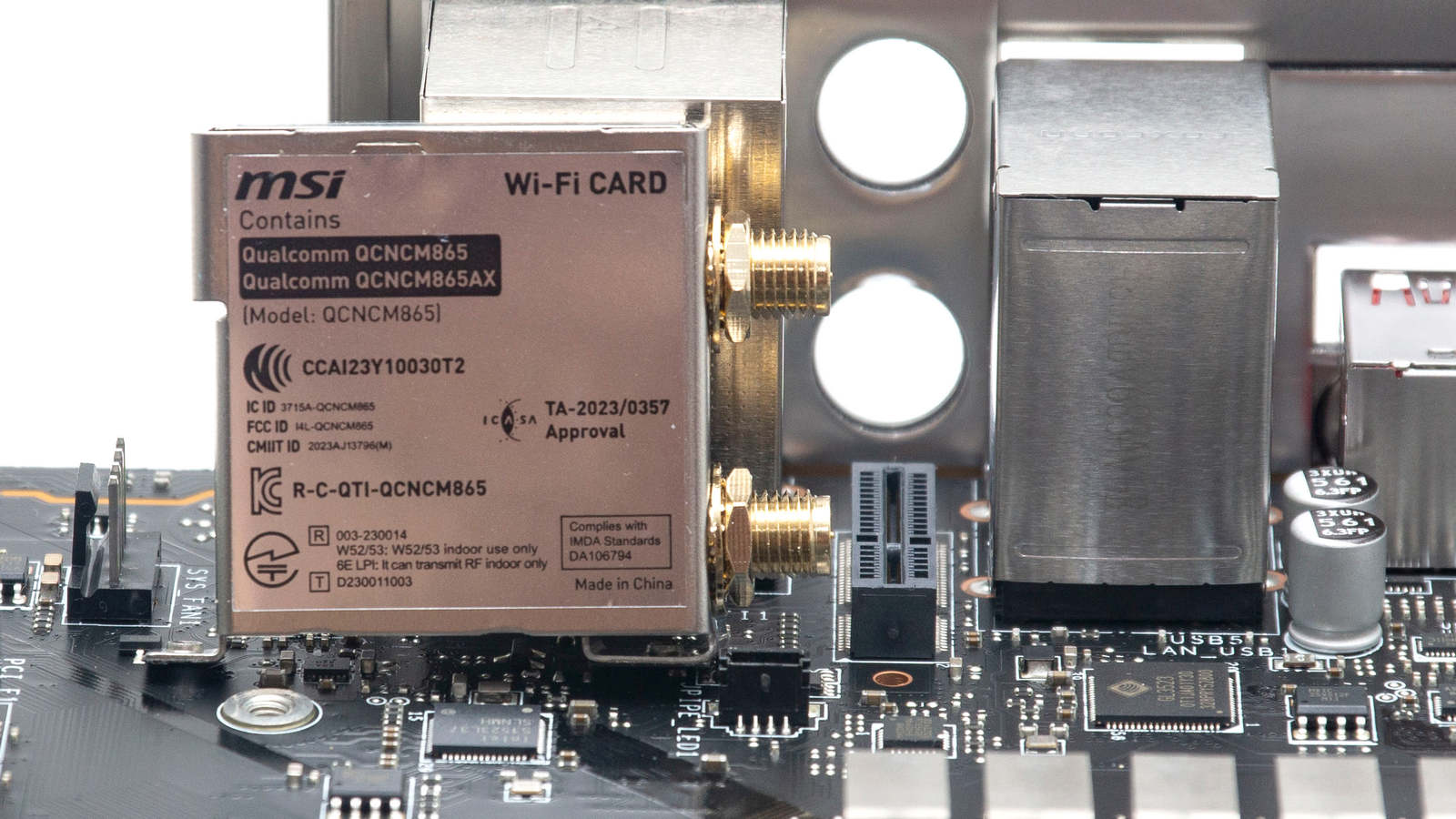

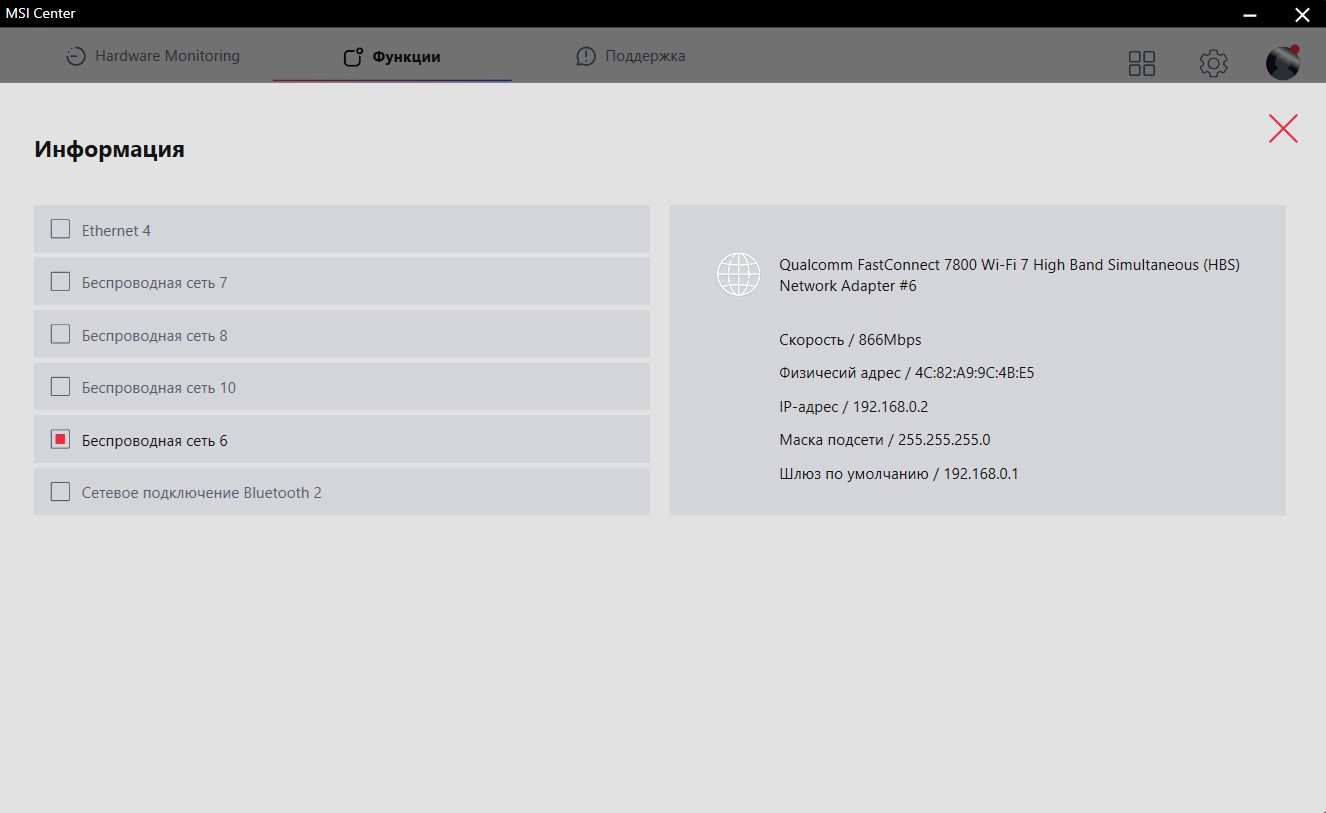

Для беспроводного подключения установлен адаптер в слот М.2 Е-key. Здесь используется контроллер Qualcomm QCNCM865, поддерживающий Wi-Fi 7 и Bluetooth 5.4. К адаптеру подключаются провода от внешней антенны.

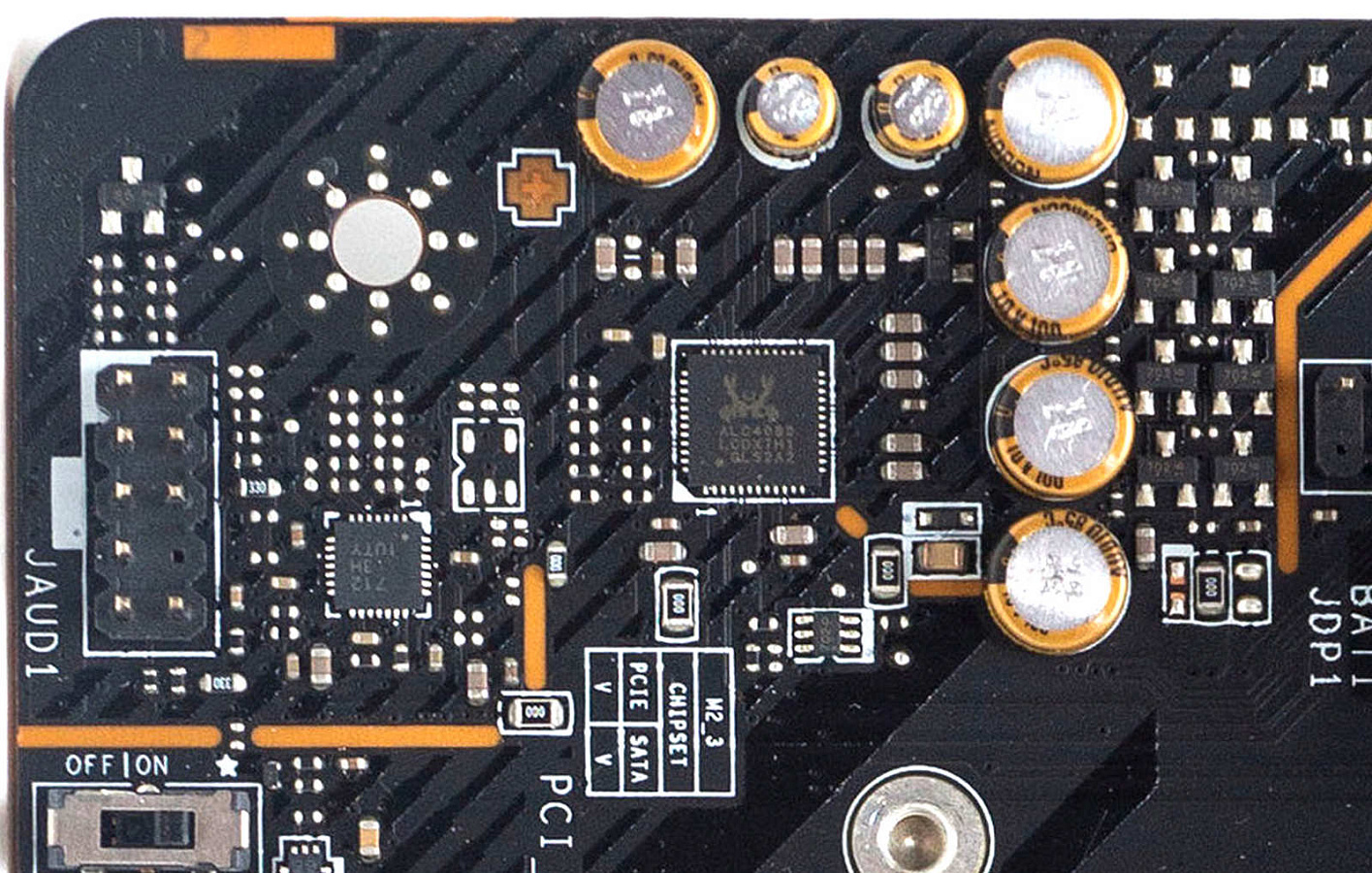

Звук реализован через новый кодек Realtek ALC4080 с разрешением 32 бит 384 кГц. Также здесь установлен операционный усилитель для наушников Savitech SV3H712 и конденсаторы Nichicon Fine Gold.

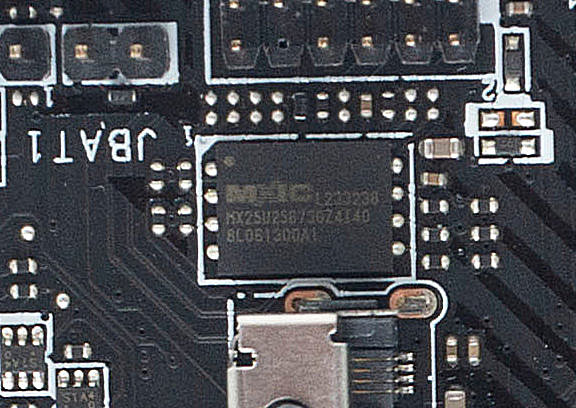

Используется флэш-память Macronix International MX25U2587507. Обновление BIOS возможно без установки процессора. Для этого на задней панели имеется специальный USB порт и кнопка.

Еще одна кнопка на задней панели нужна для сброса настроек BIOS по умолчанию. Также на плате находится специальная перемычка для этих целей. Еще одна перемычка нужна для загрузки BIOS в защищенном режиме в случае неудачного разгона. На плате имеется индикация этапов загрузки.

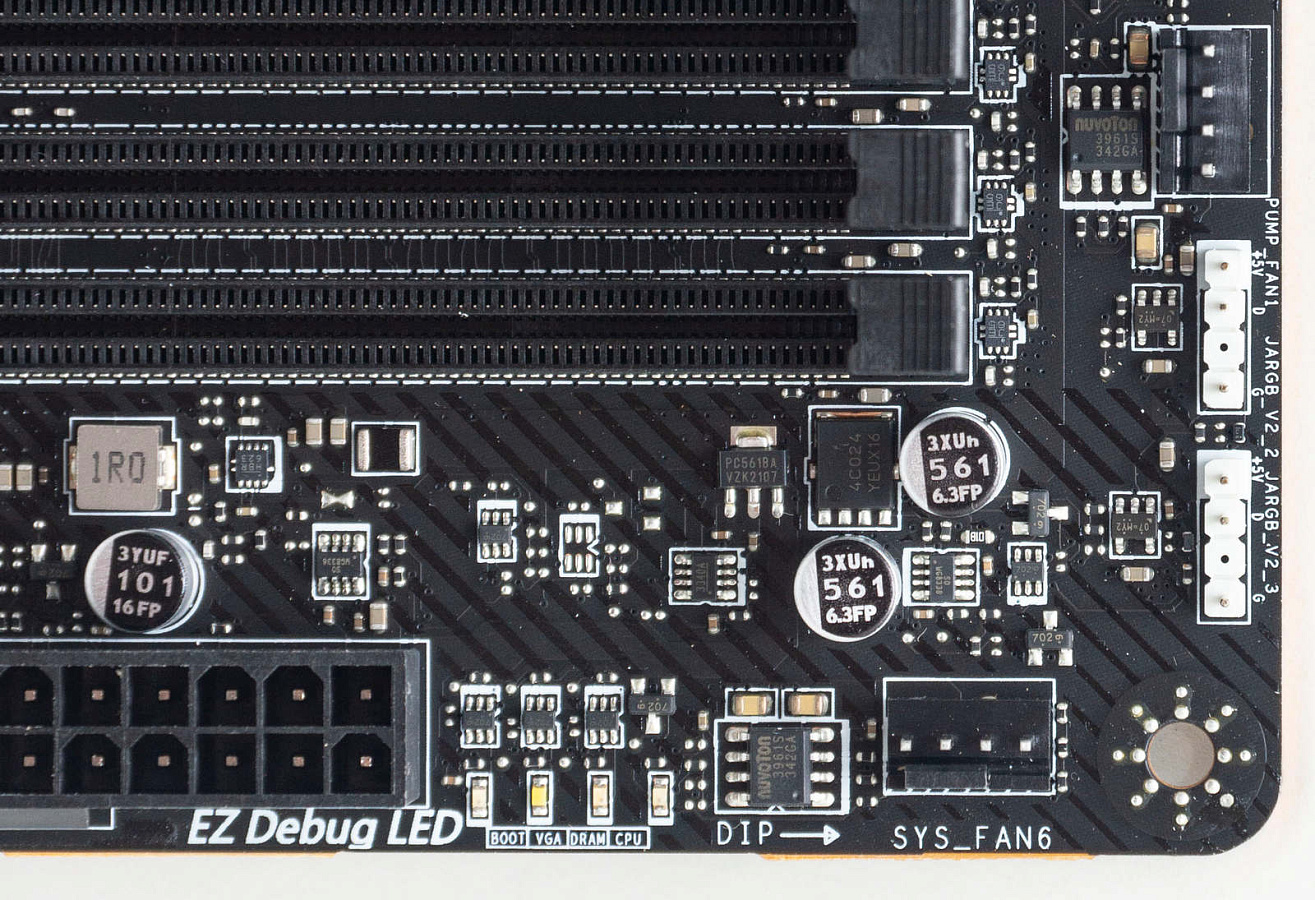

Разъемов для подключения вентиляторов на плате восемь: один для CPU, один для помпы СЖО и шесть системных. На каждом коннекторе - управляющий чип NuvoTon 3961S.

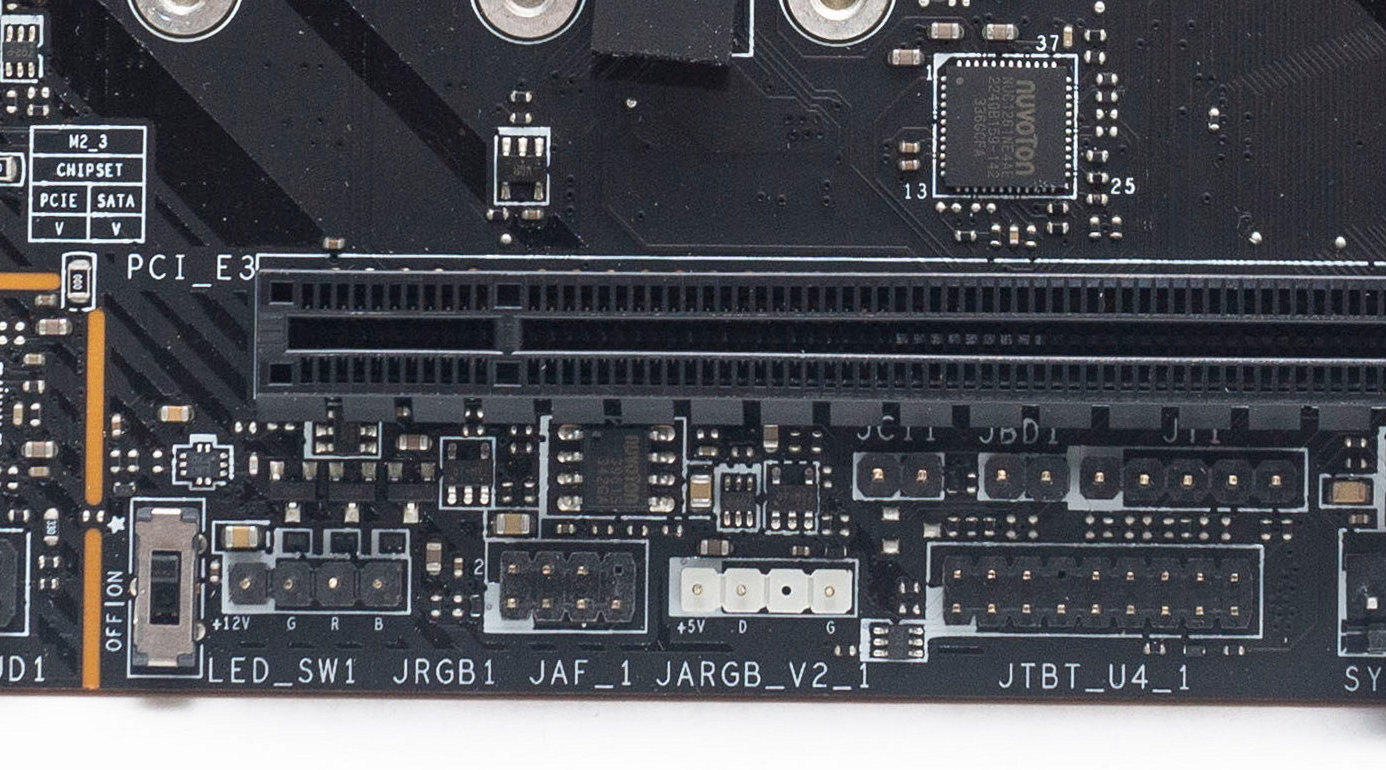

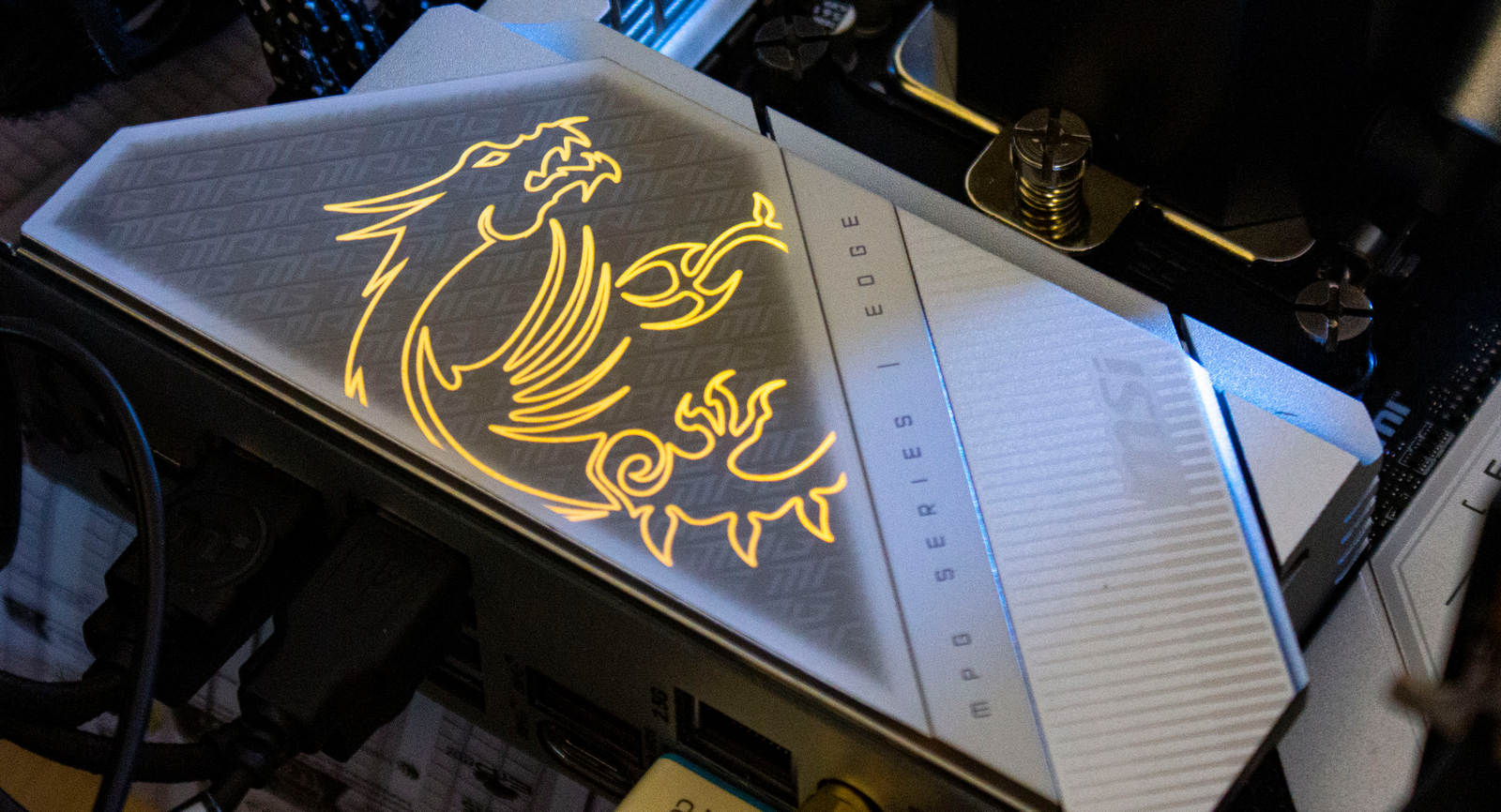

Для подключения подсветки на плате два коннектора 3-пин ARGB и один 4-пин RGB. За подсветку отвечает контроллер Nuvoton NUC126NE4AE.

Имеется и коннектор 7-пин для подключения фирменных вентиляторов с подсветкой. На нижнем краю платы переключатель для отключения всей индикации.

Из дополнительных разъемов: разъем для карт расширения Thunderbolt, разъем для Tuning контроллера и TPM.

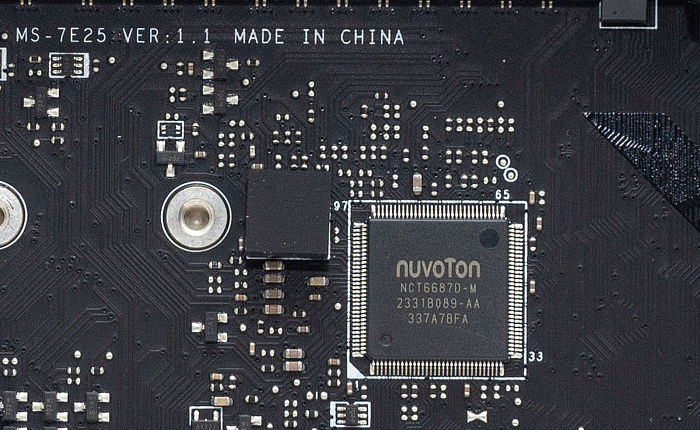

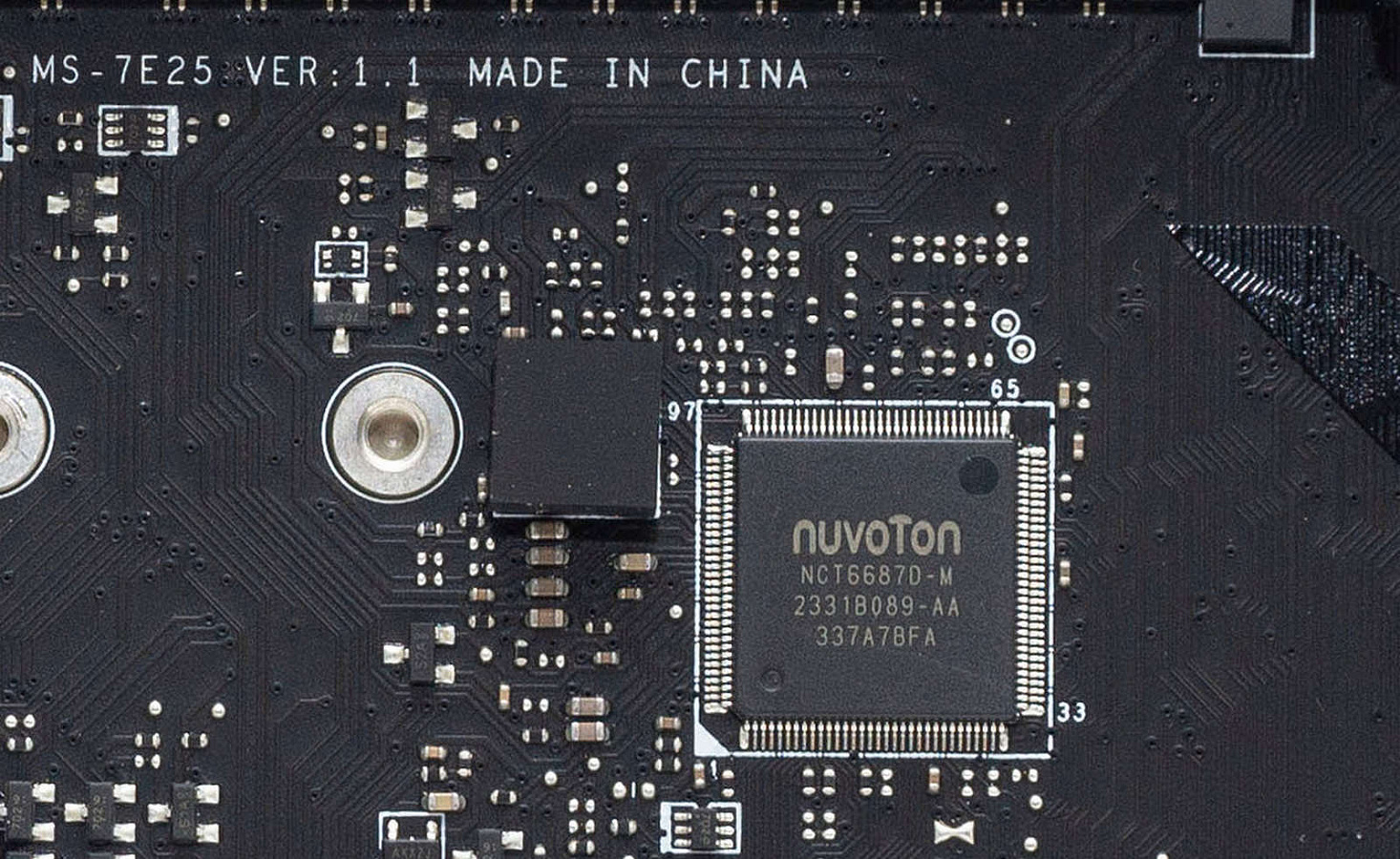

Мониторинг и контроль Multi I/O осуществляет чип Nuvoton NCT6687D.

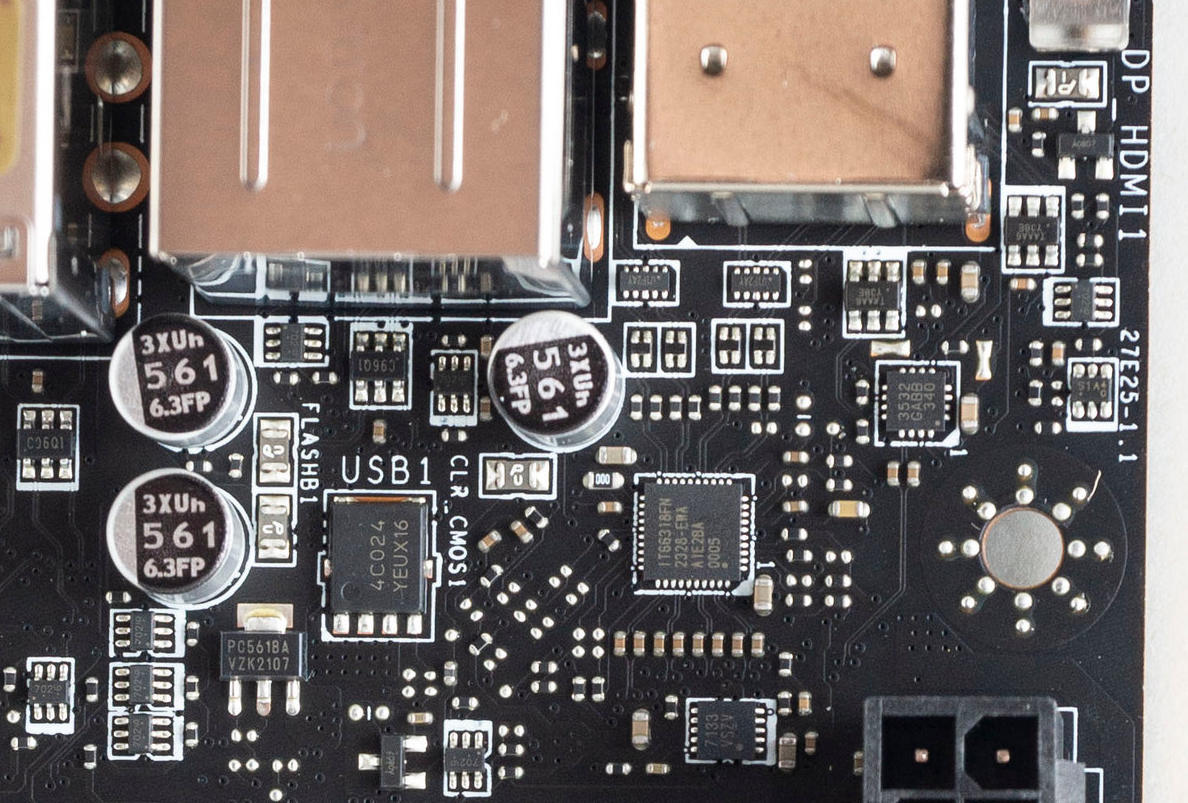

Для вывода изображения два разъема: HDMI 2.1 через контроллер IT66318 и DisplayPort 1.4 через контроллер UB11.

BIOS и ПО

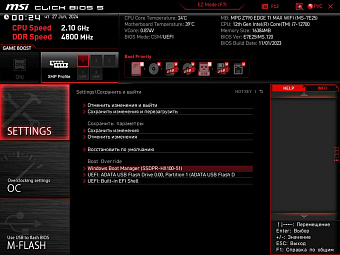

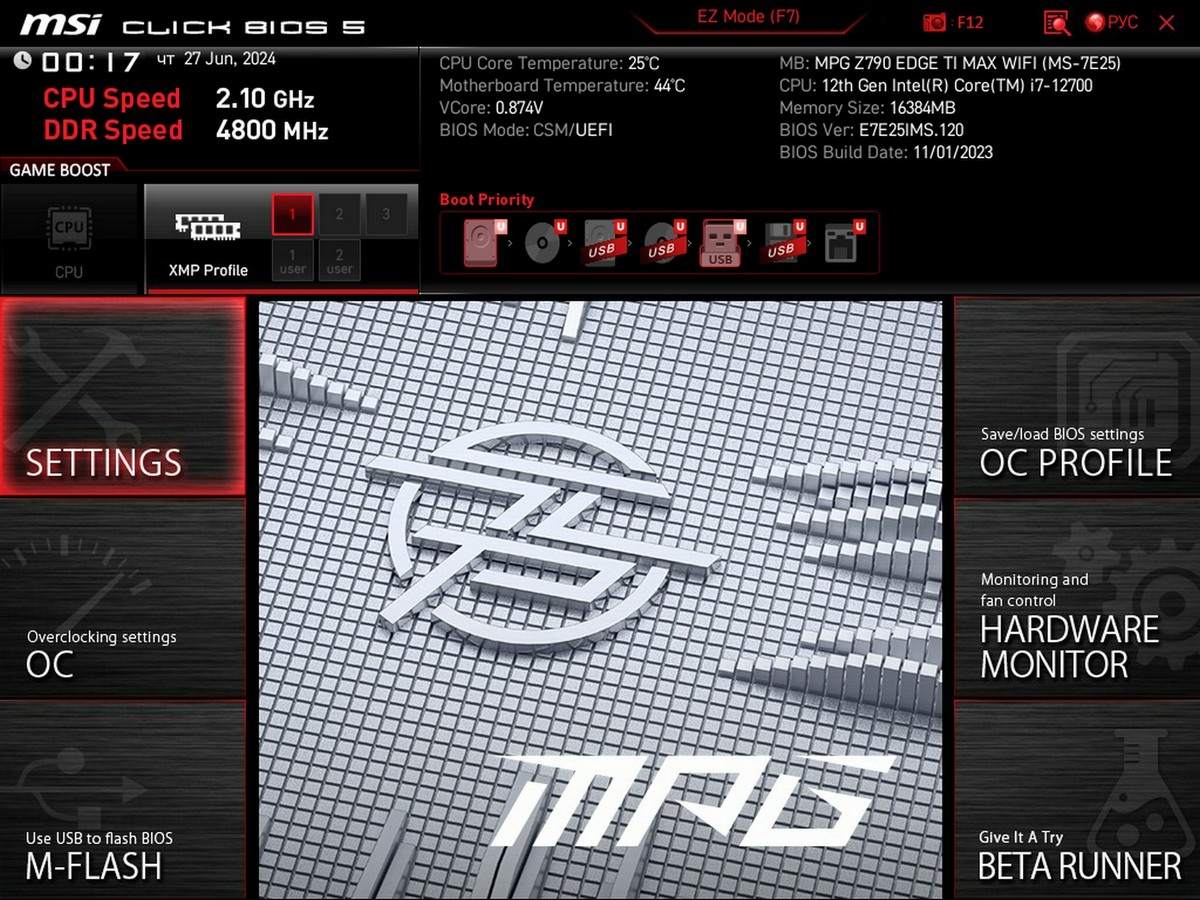

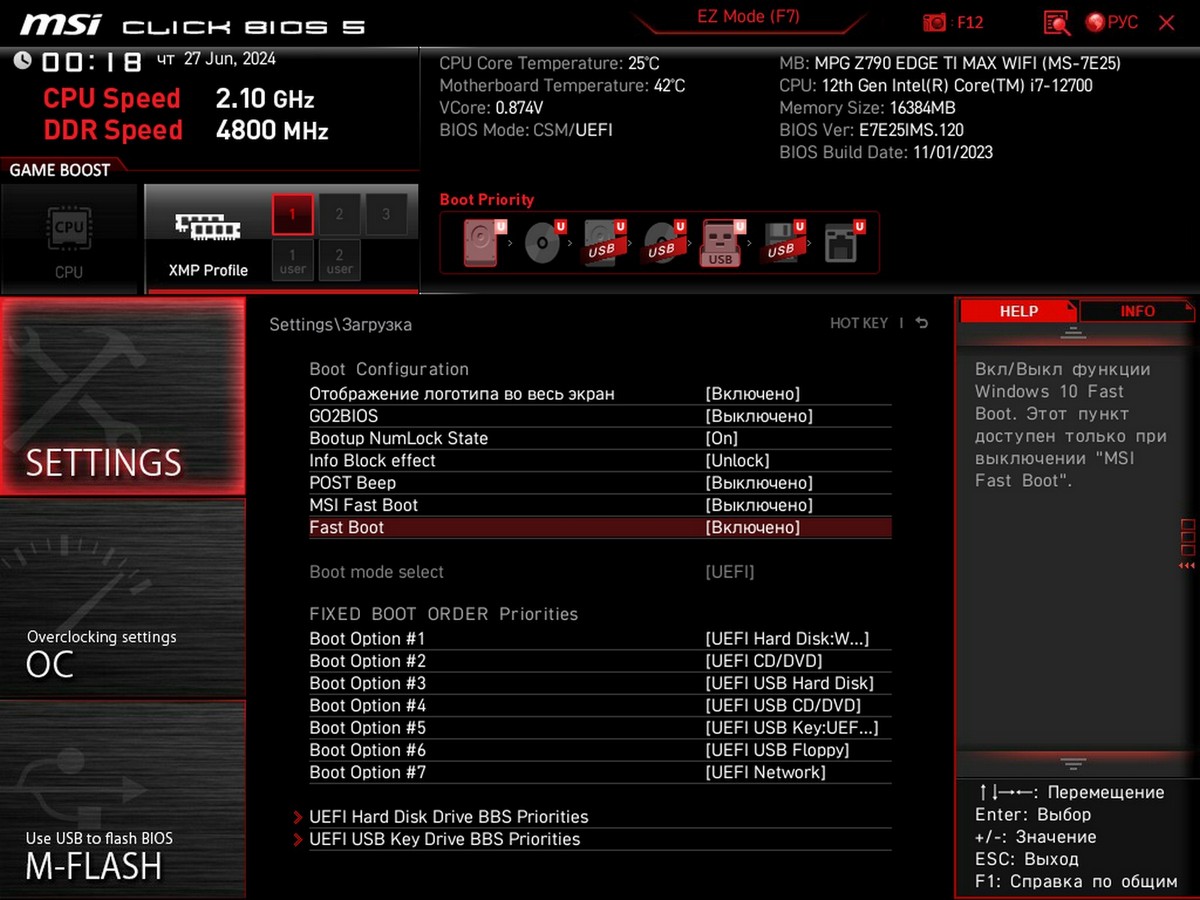

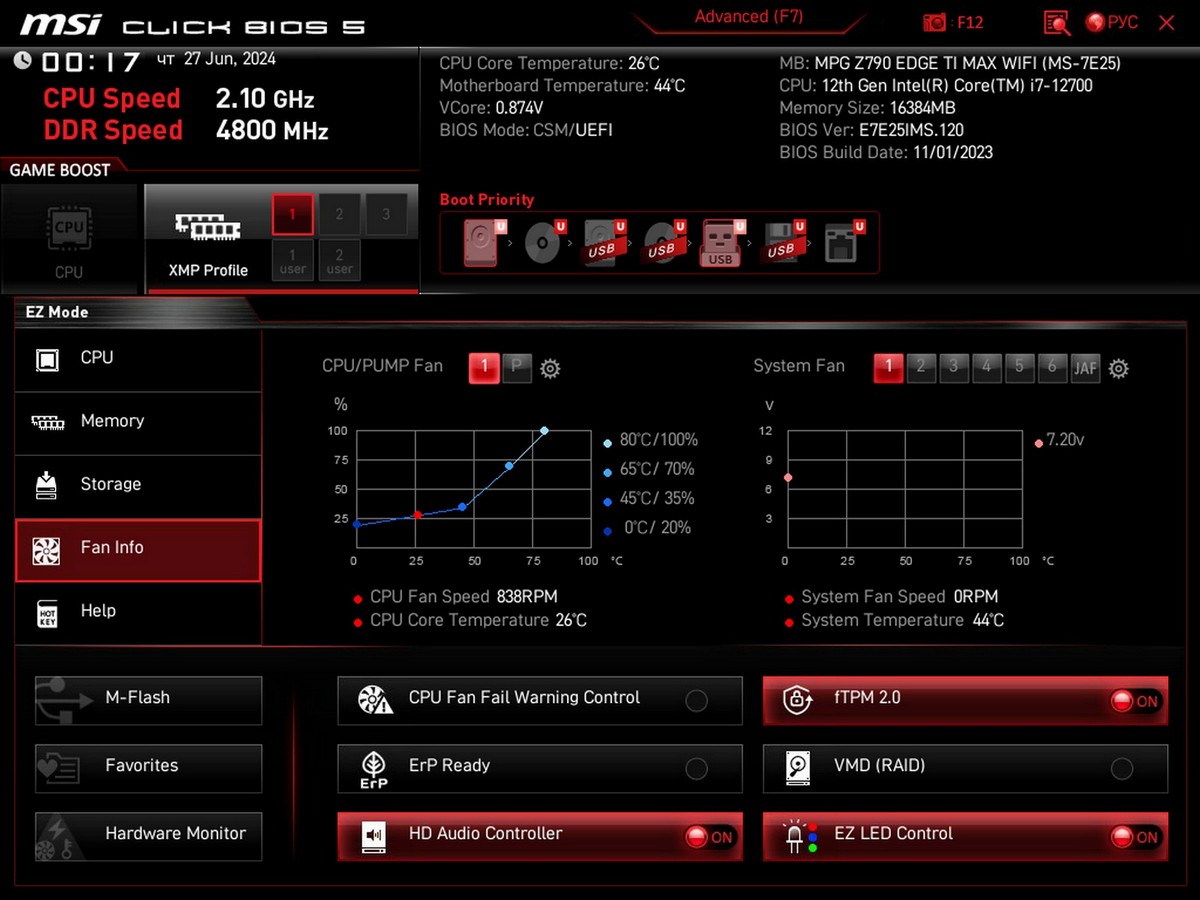

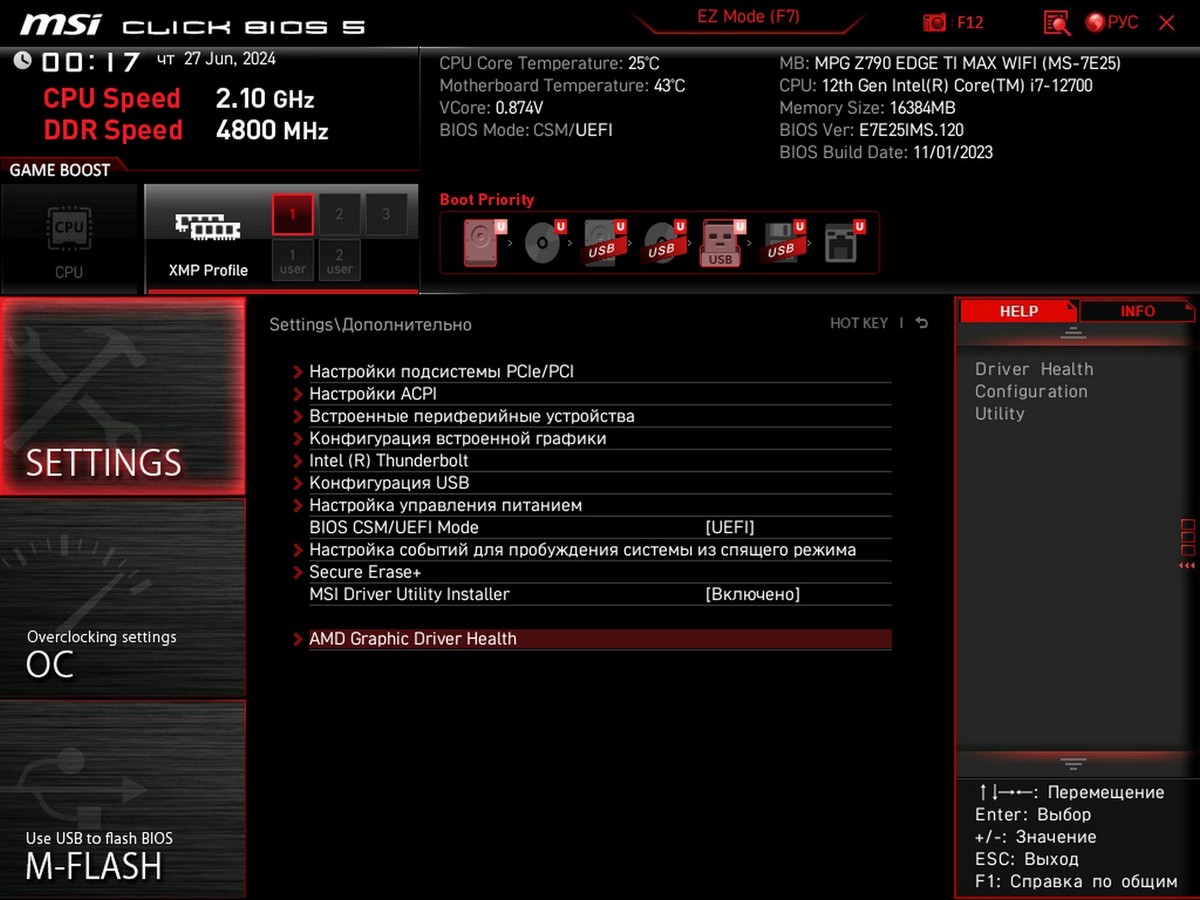

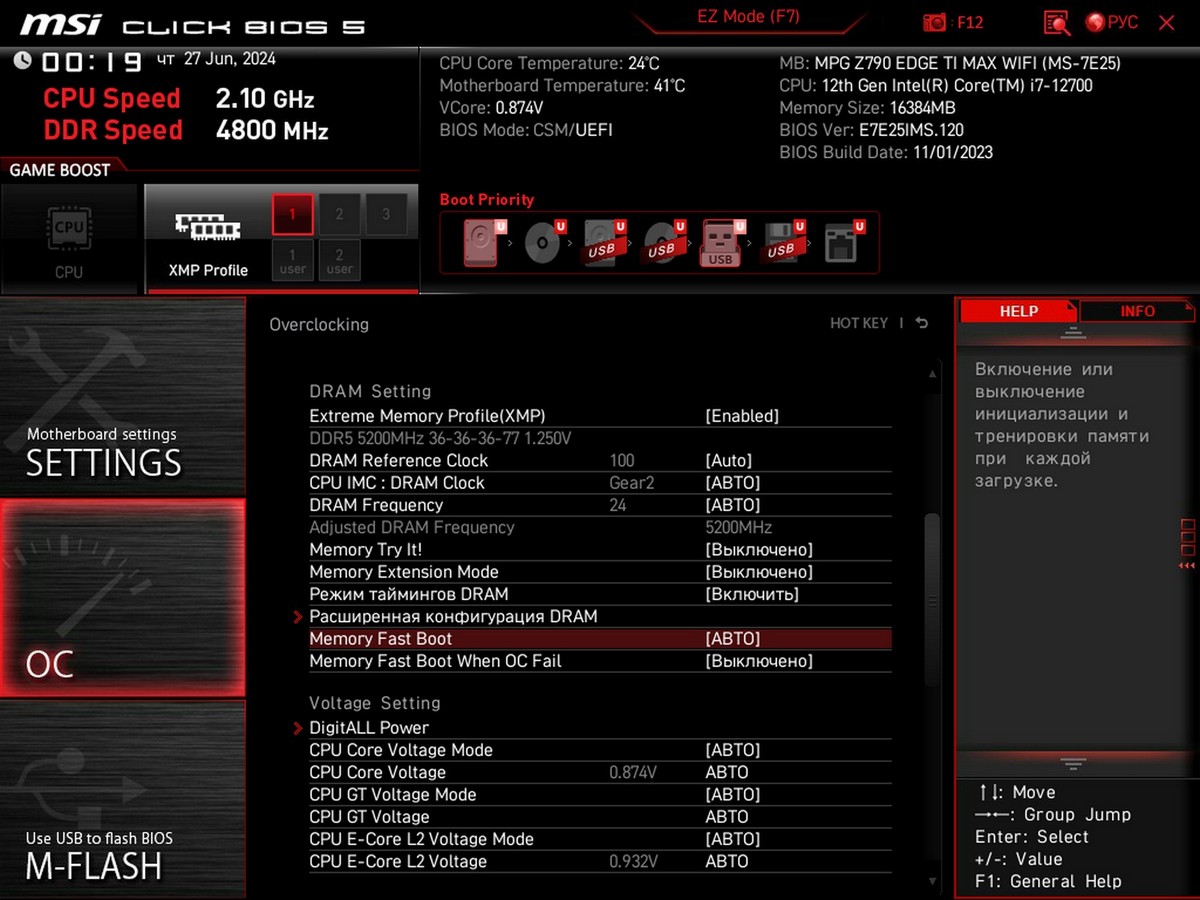

Плата имеет привычный для MSI интерфейс UEFI, представленный в двух вариантах: упрощенный EZ и Advanced для продвинутых пользователей.

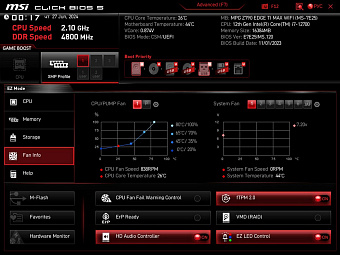

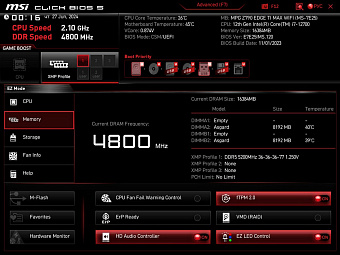

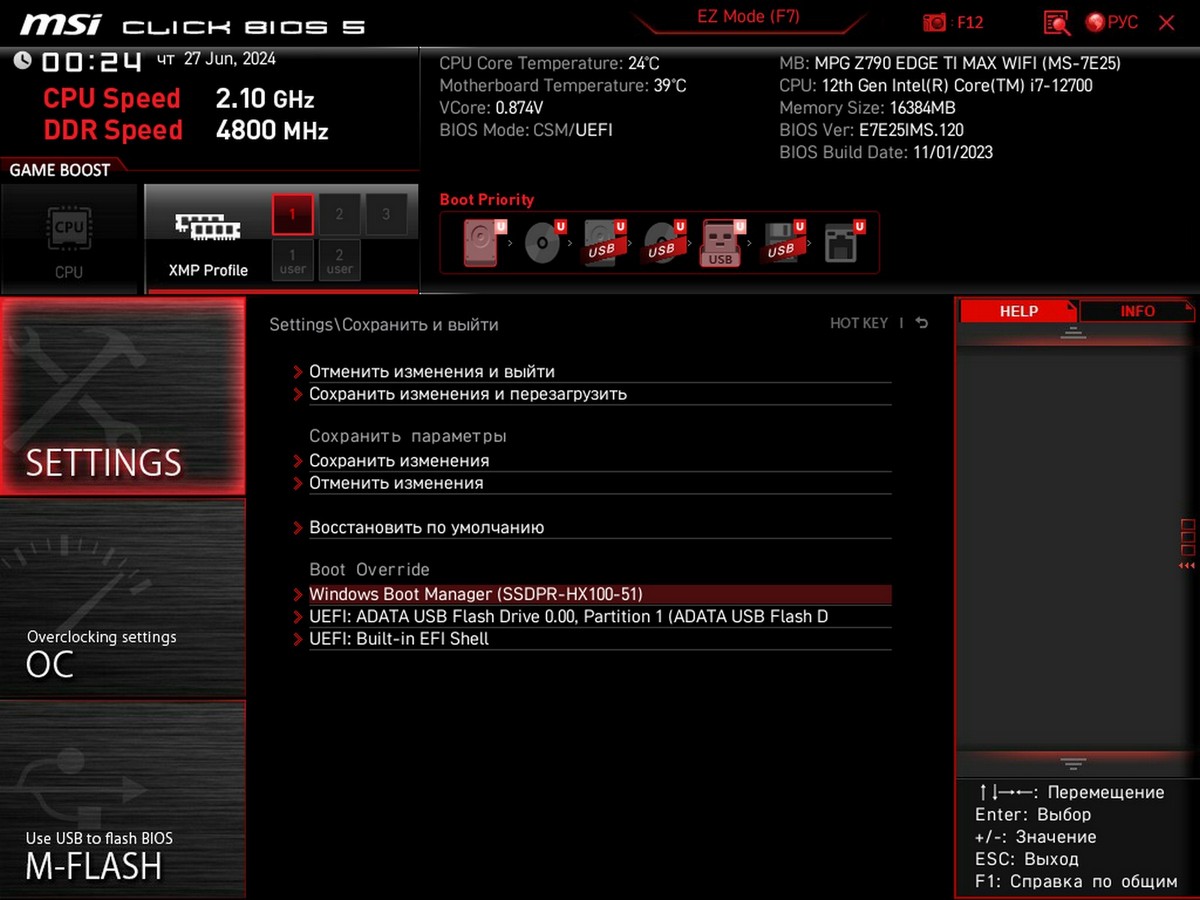

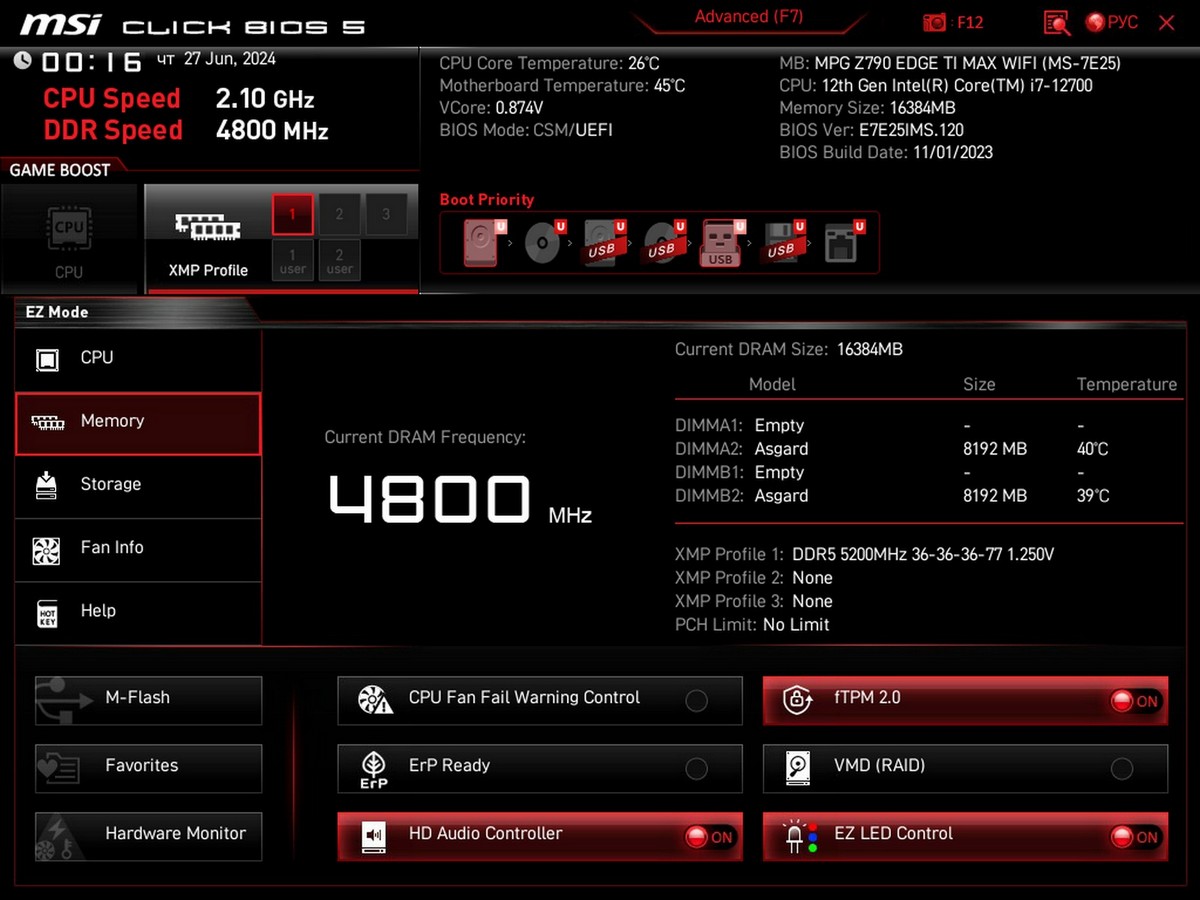

На странице EZ пользователь может просмотреть информацию об основных устройствах, настроить работу вентиляторов, включить или отключить подсветку, индикацию кодов загрузки и fTPM. Также здесь доступно переключение между профилями DDR и смена загрузочных накопителей.

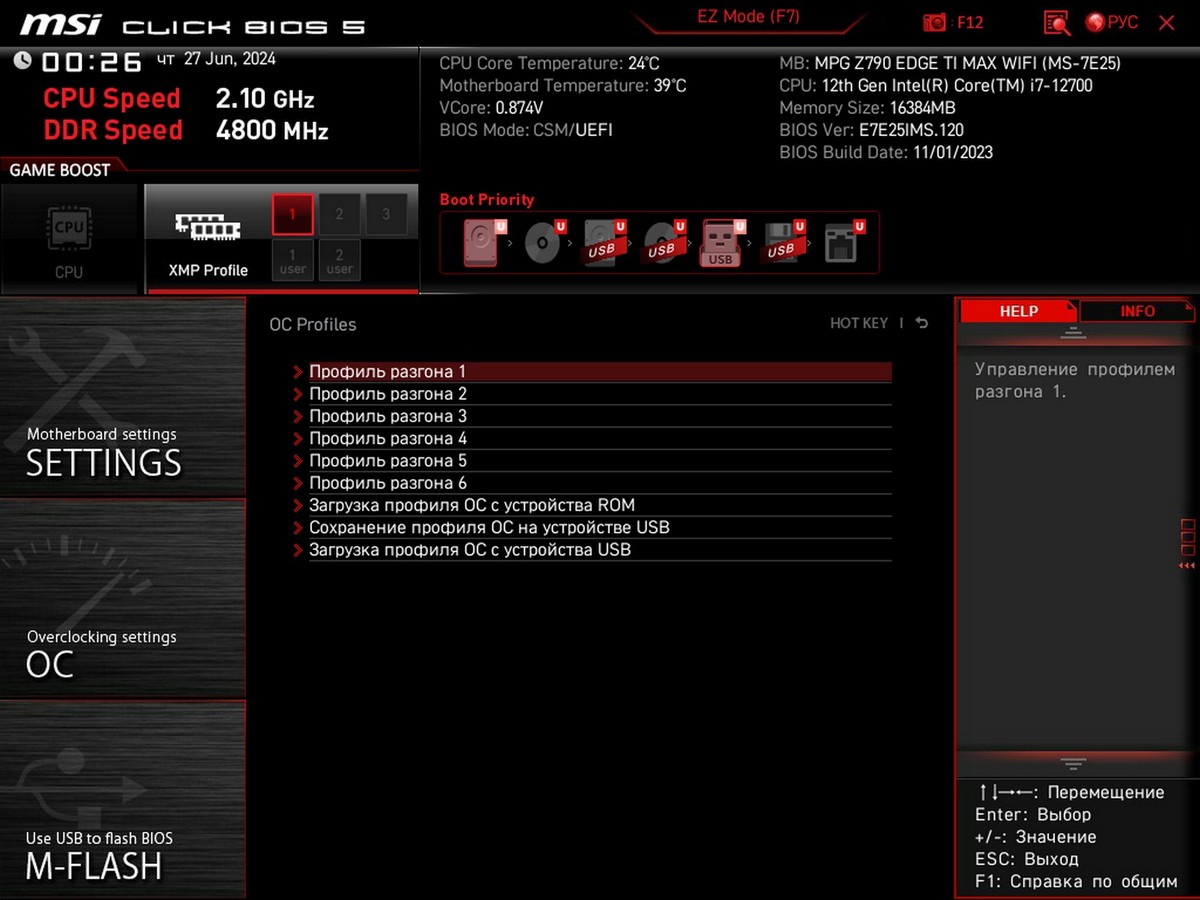

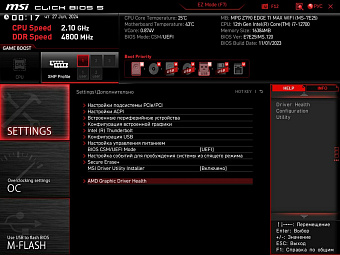

В продвинутом меню пунктов намного больше. Вкладка Setting, кроме мониторинга системы, позволяет настроить встроенные и периферийные устройства, каждый порт USB, слоты PCI-E и М.2 отдельно, поведение при загрузке.

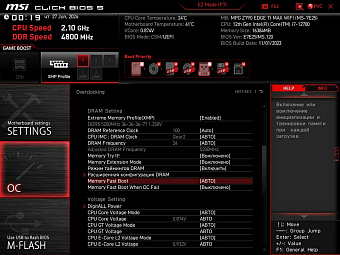

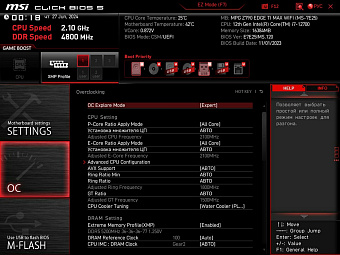

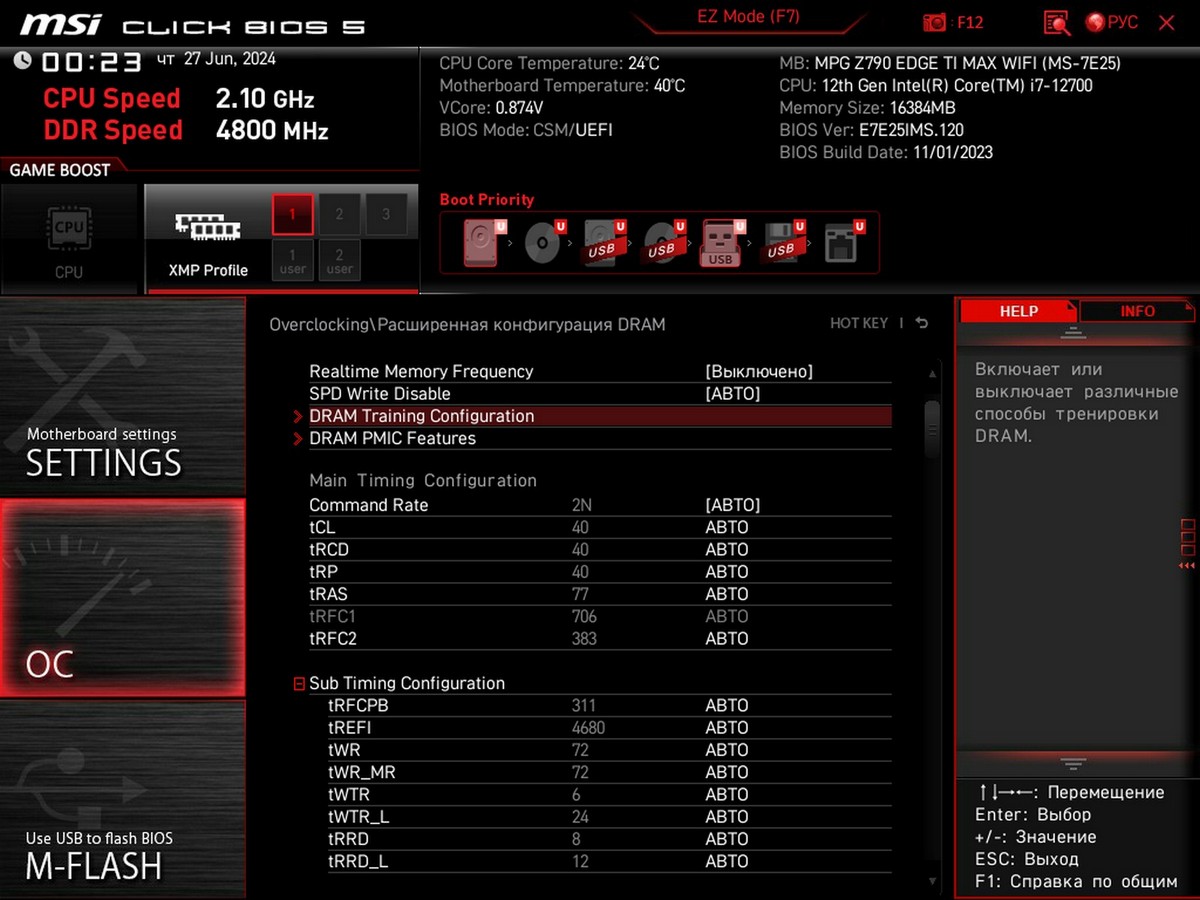

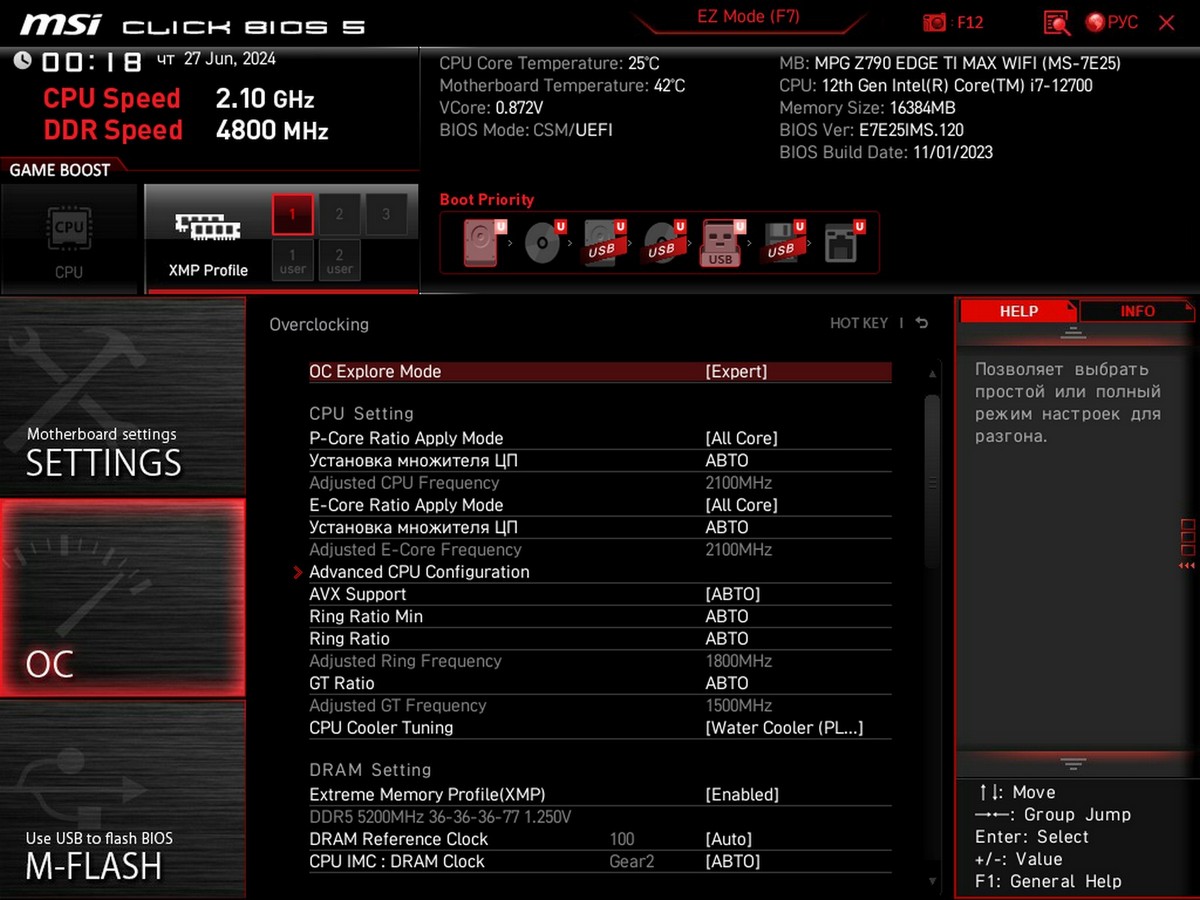

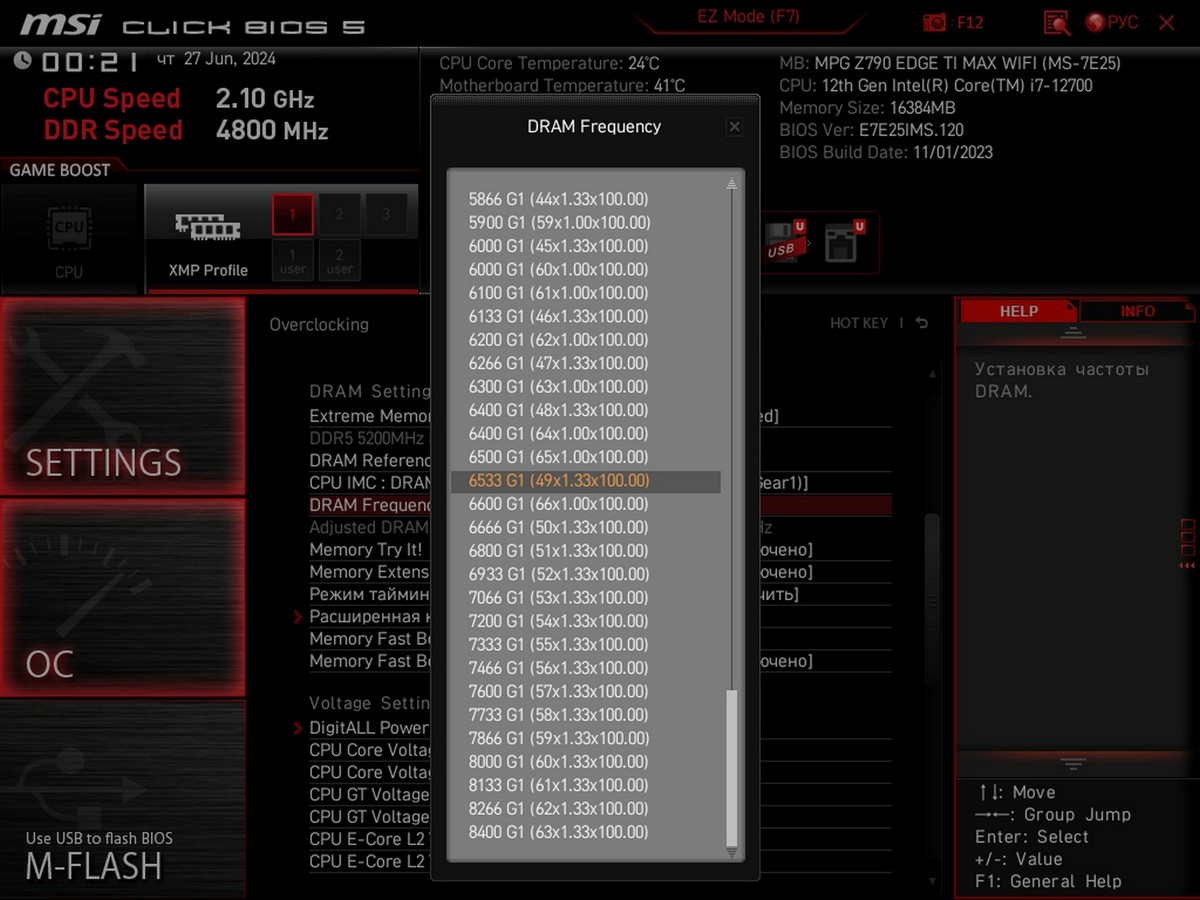

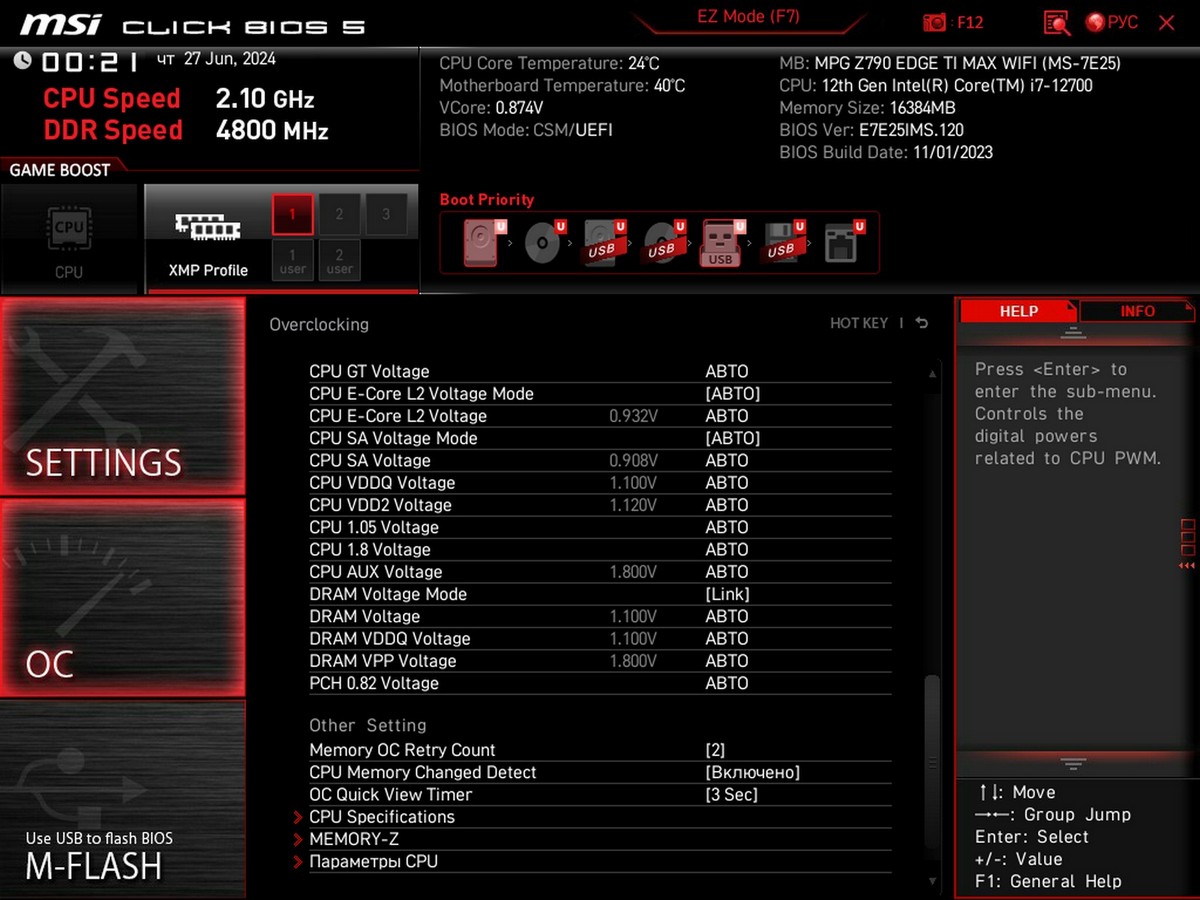

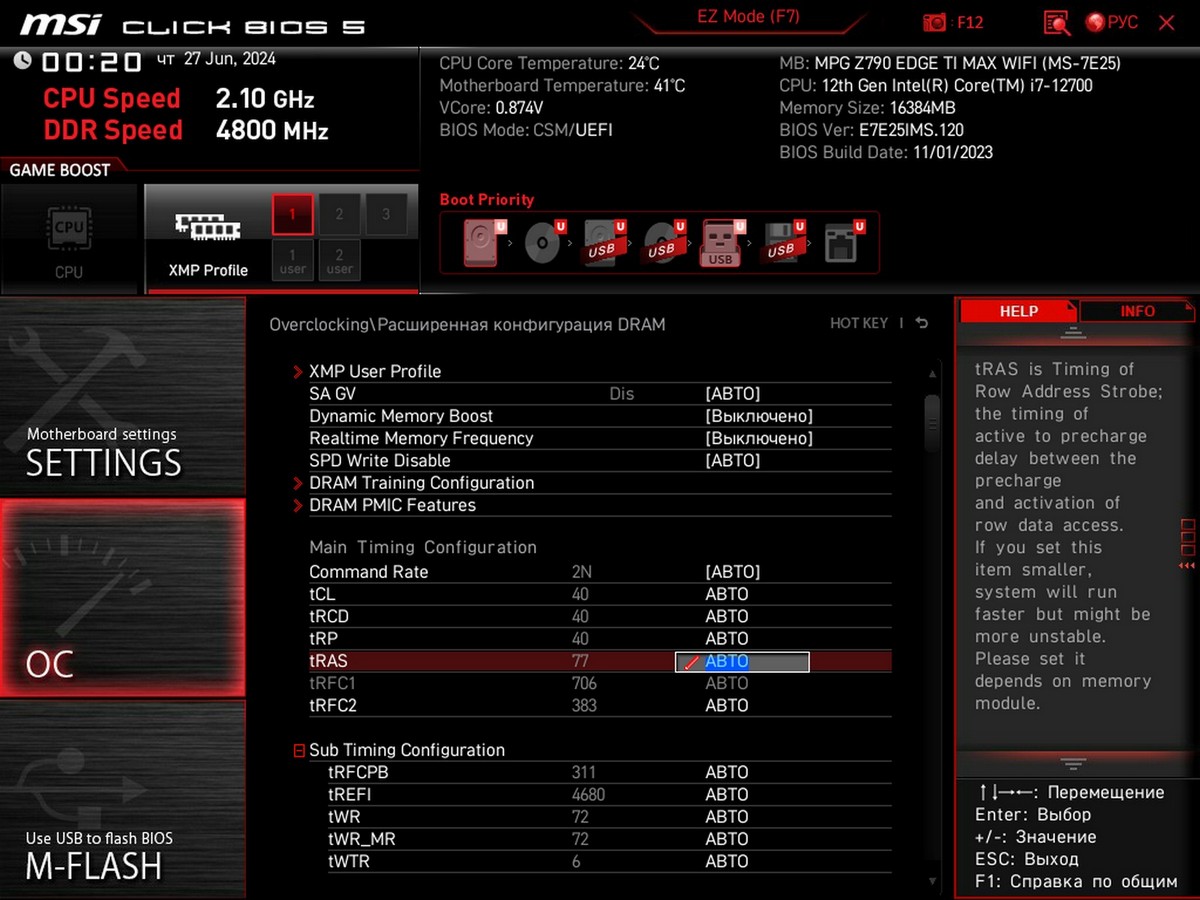

Вкладка ОС имеет огромное количество настроек для разгона процессора и оперативной памяти, настройка напряжений, снятие лимитов в зависимости от используемой системы охлаждения, изменения значений BCLK, режимы энергосбережения.

Кроме технологии TurboBoost, используется технология Multi-Core Enhancement (MCE) без учета лимита по TDP.

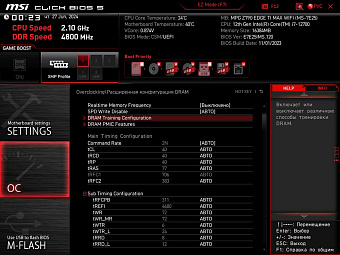

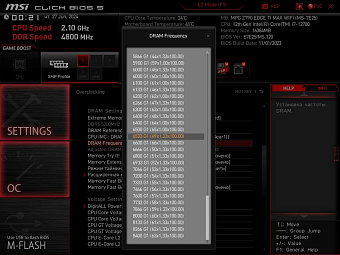

Настройки памяти в большом диапазоне, как в ручном, так и в автоматическом режиме. Настройки первичных, вторичных и третичных таймингов.

В комплекте с материнской платой поставляется USB флэшка с программным обеспечением и драйверами, также его можно скачать с сайта производителя. При первом включении все программное обеспечение и драйвера загрузятся самостоятельно.

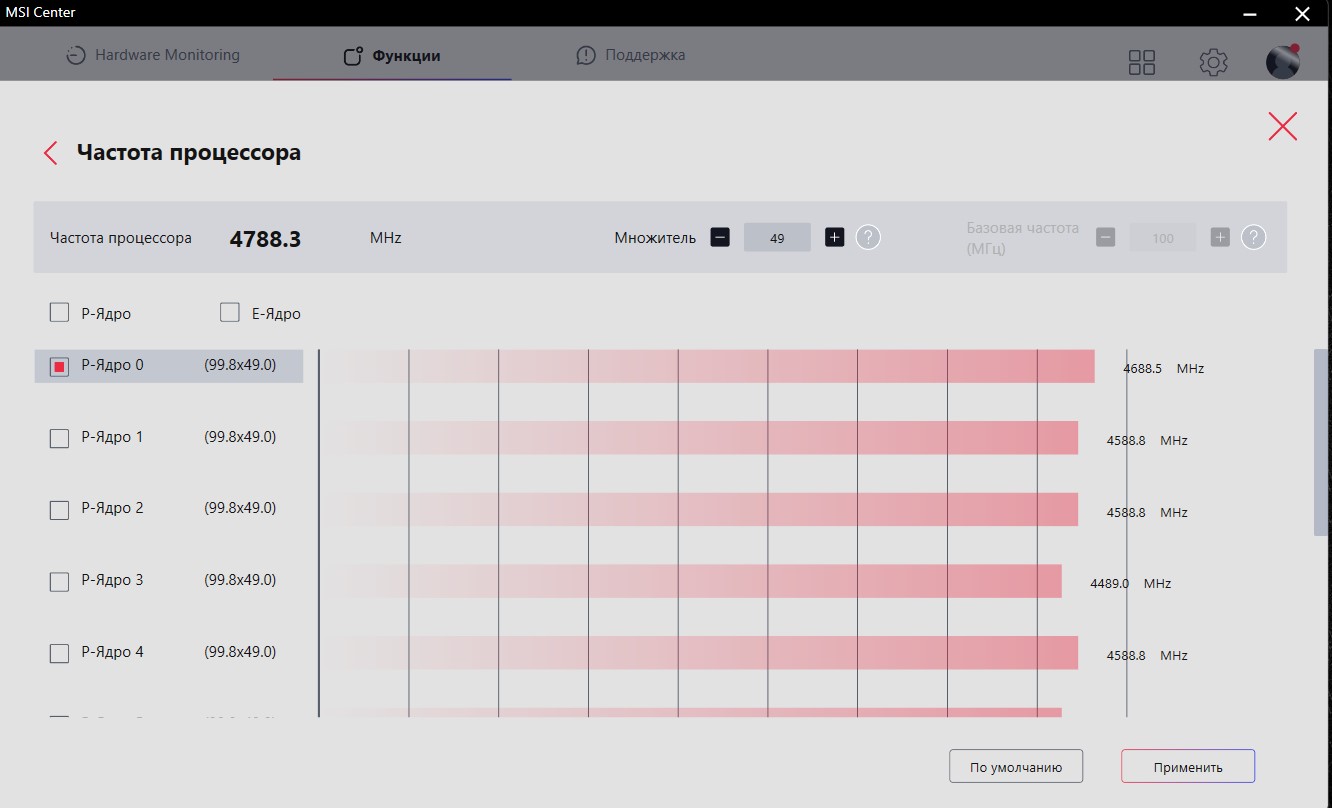

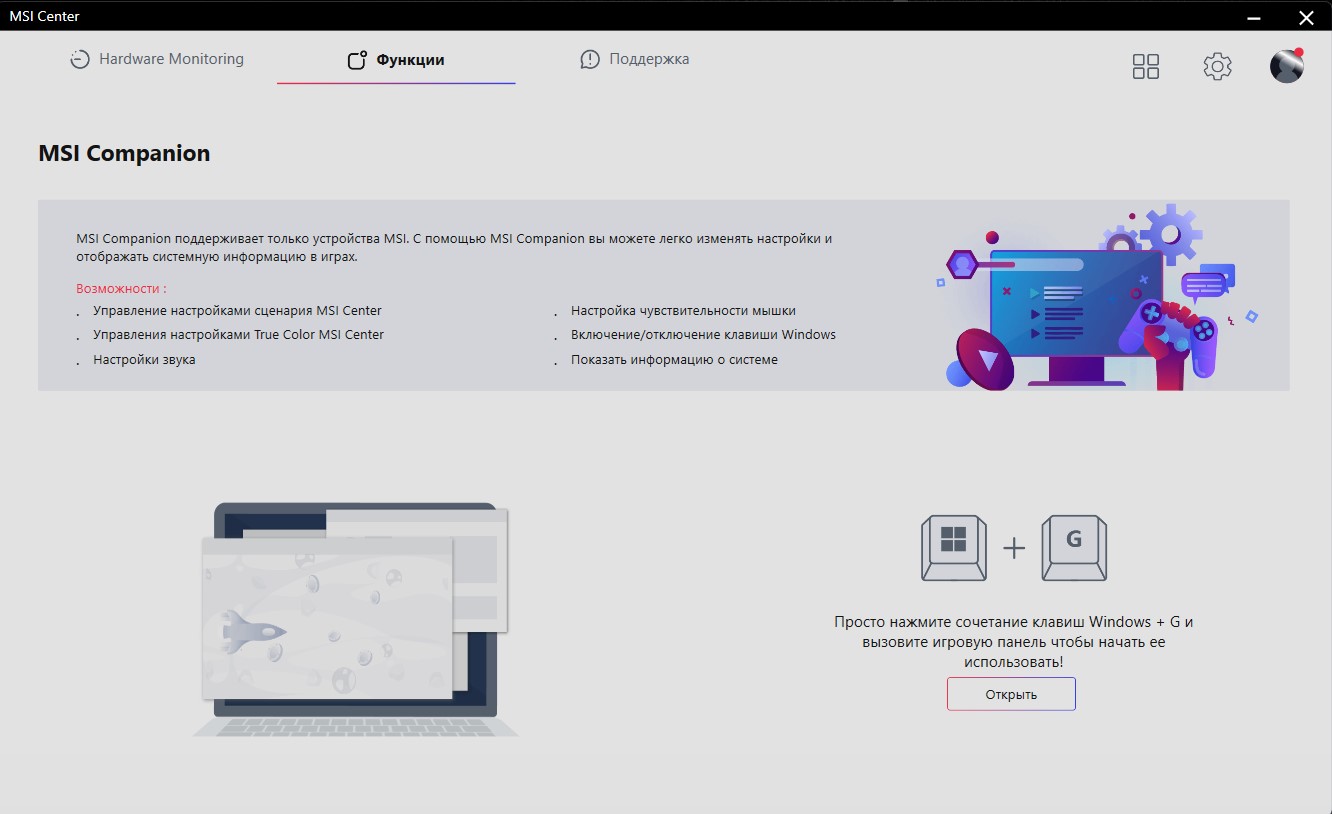

Основная программа для всех настроек – это MSI Center.

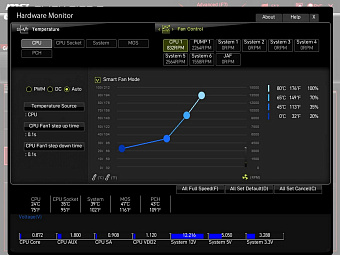

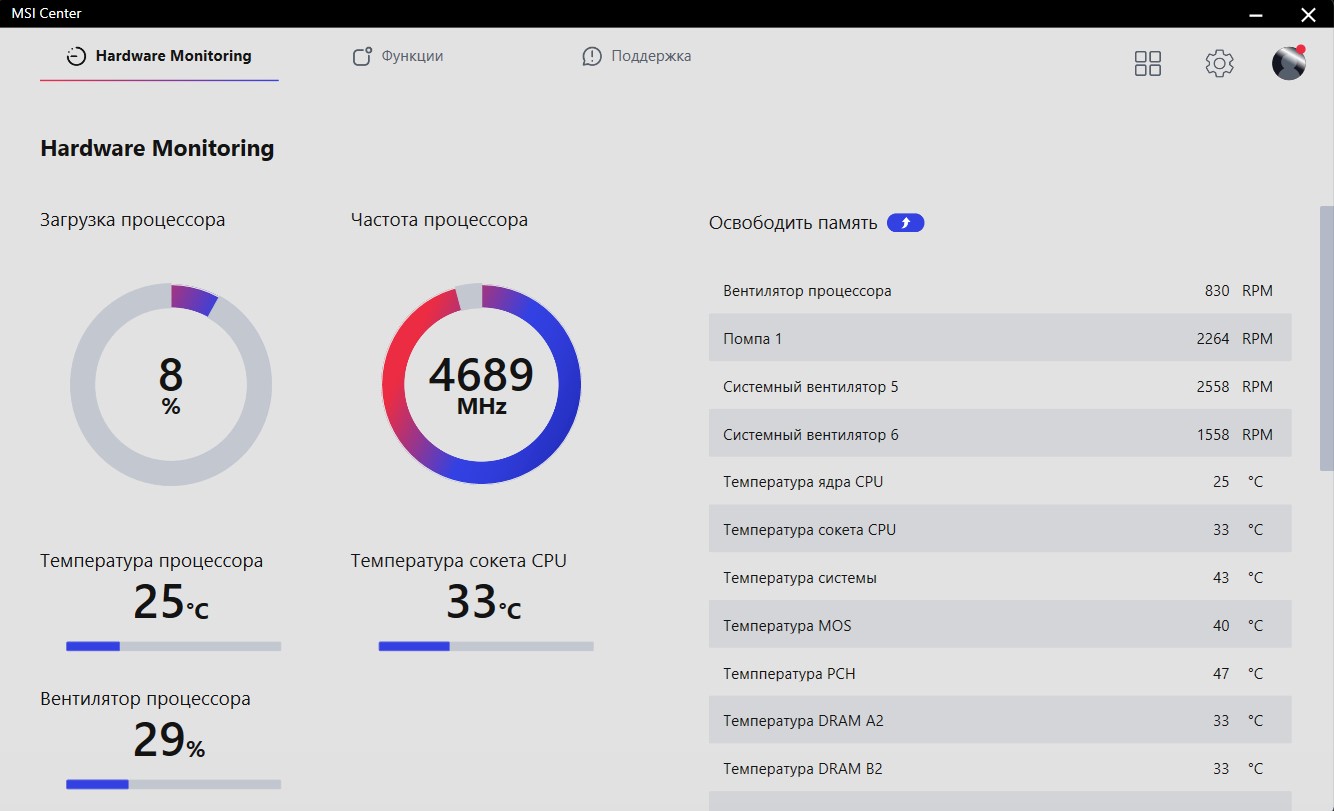

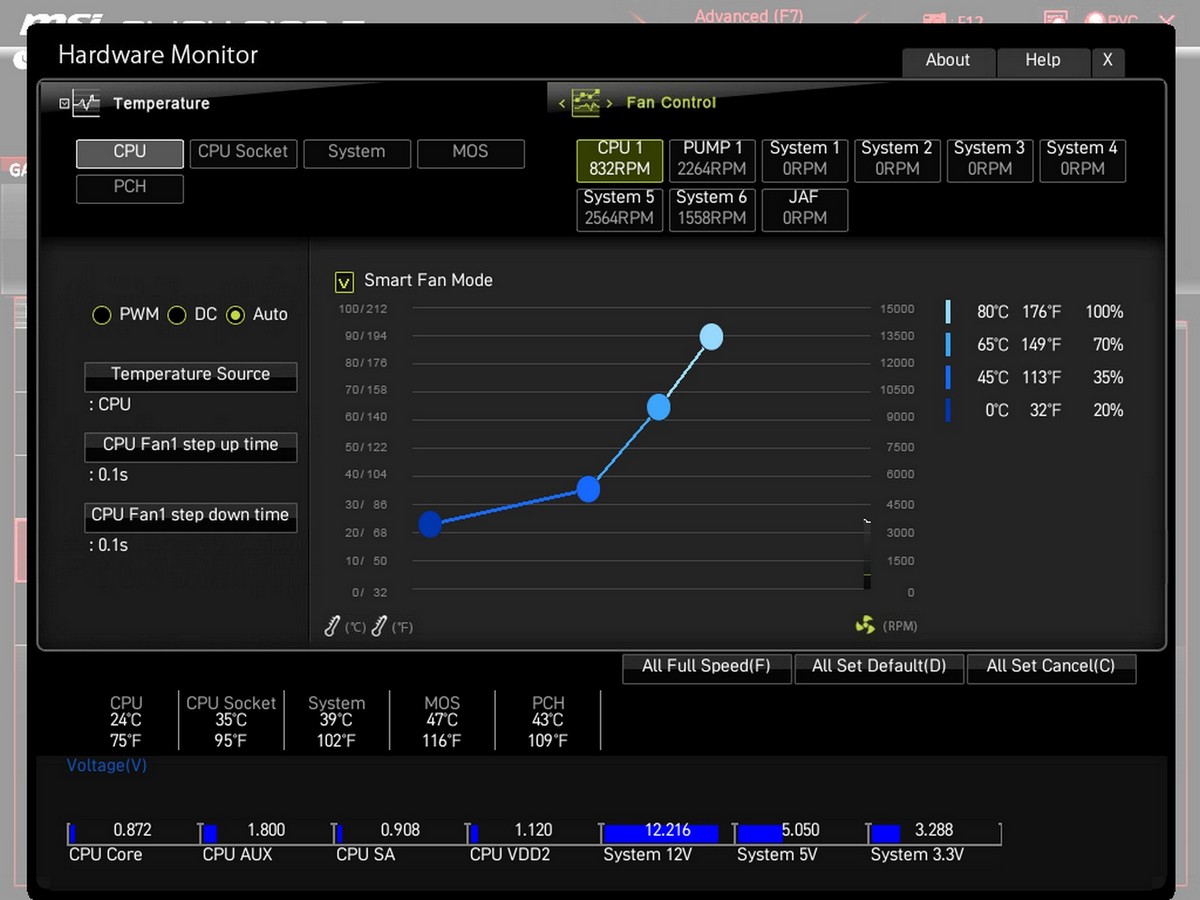

Hardware Monitoring демонстрирует состояние процессора, скорость вентиляторов, температурный режим по всем датчикам.

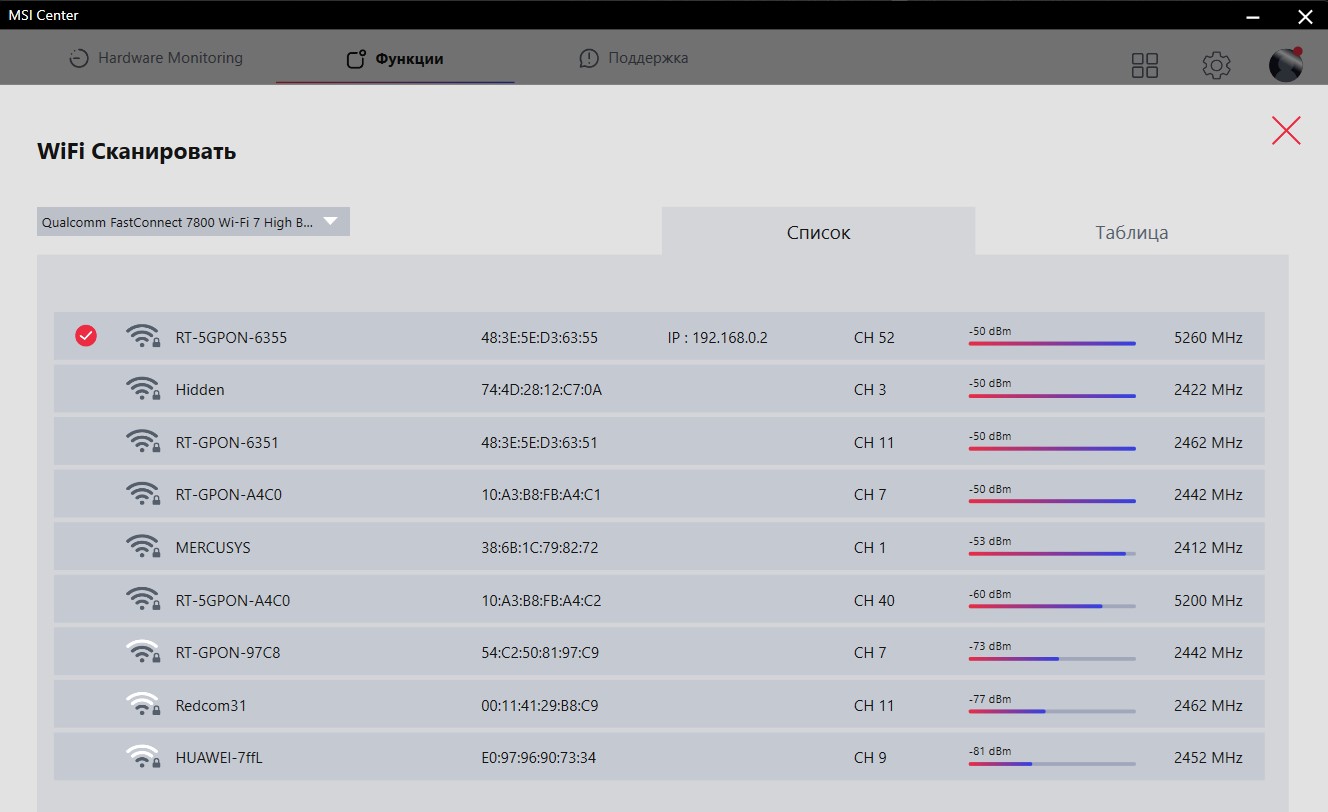

Еще две утилиты мониторят состояние накопителей и Wi-Fi каналов. Последняя умеет управлять обращением программ к сети.

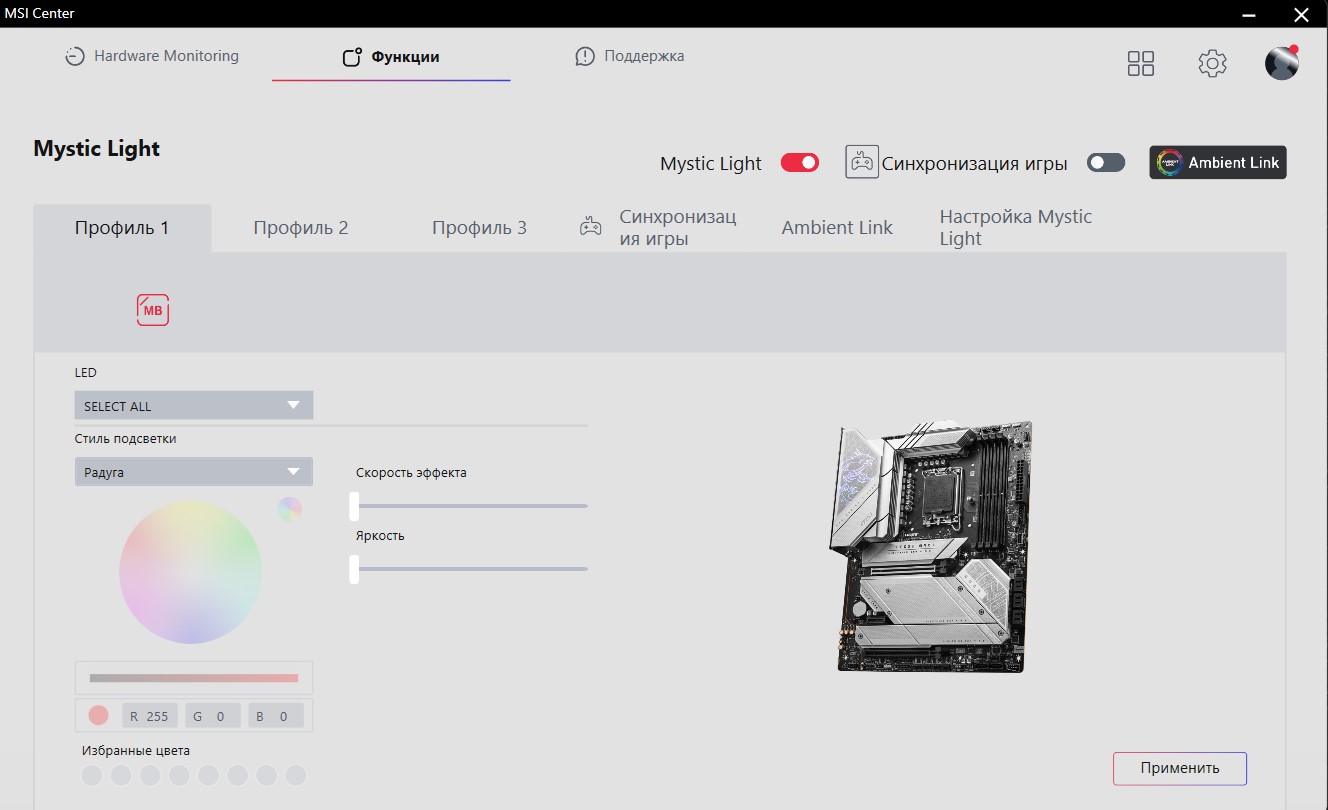

Mystic Light настраивает подсветку, имеется два десятка предустановок и пользовательские настройки.

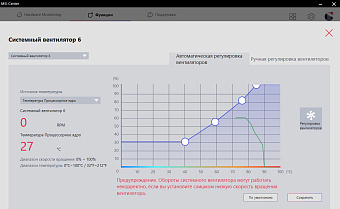

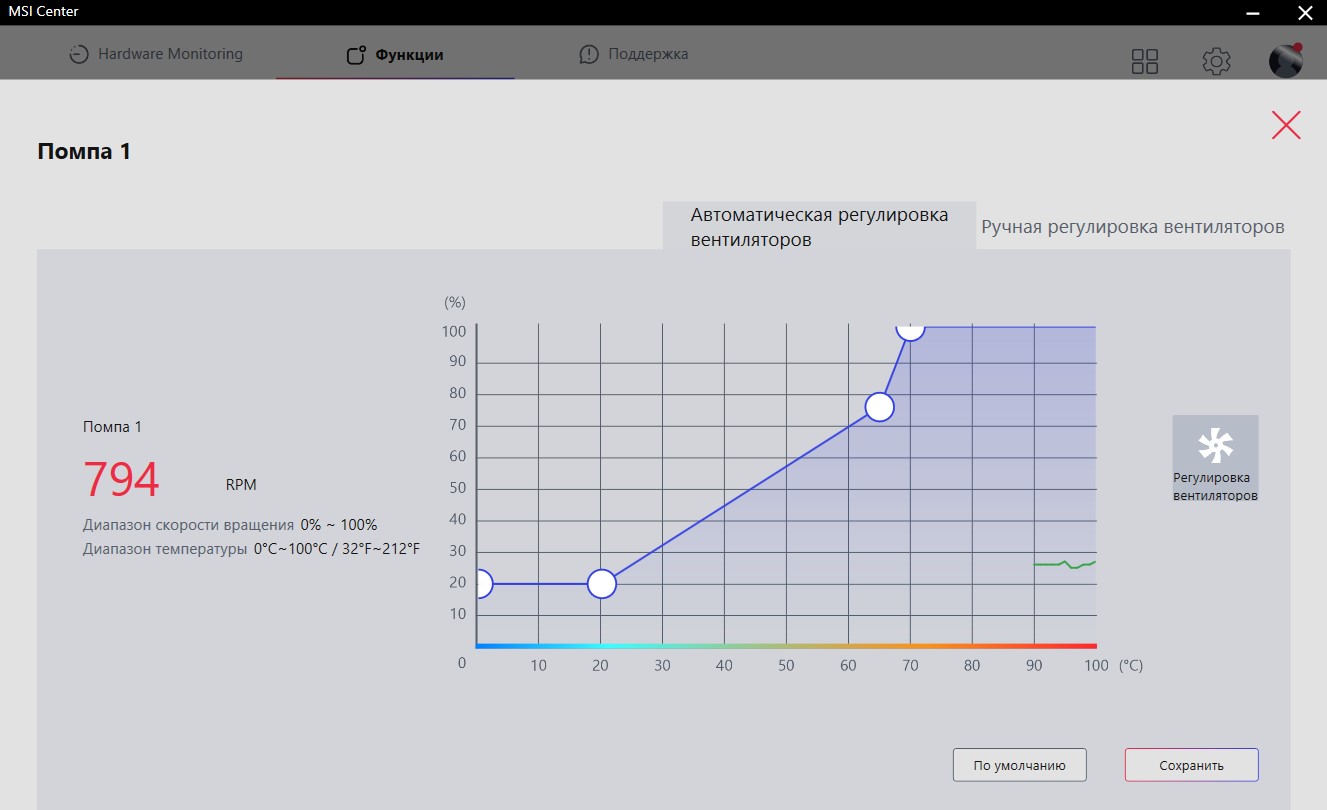

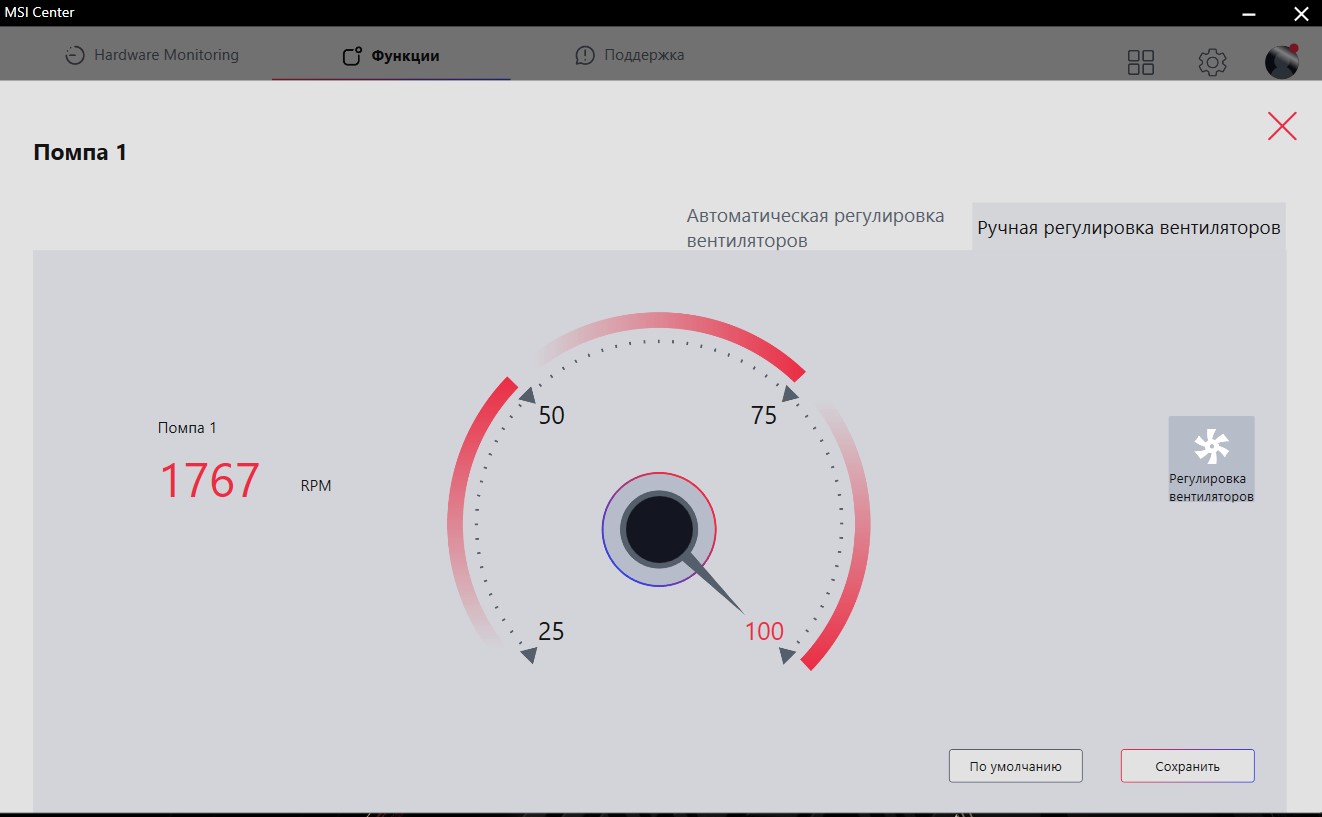

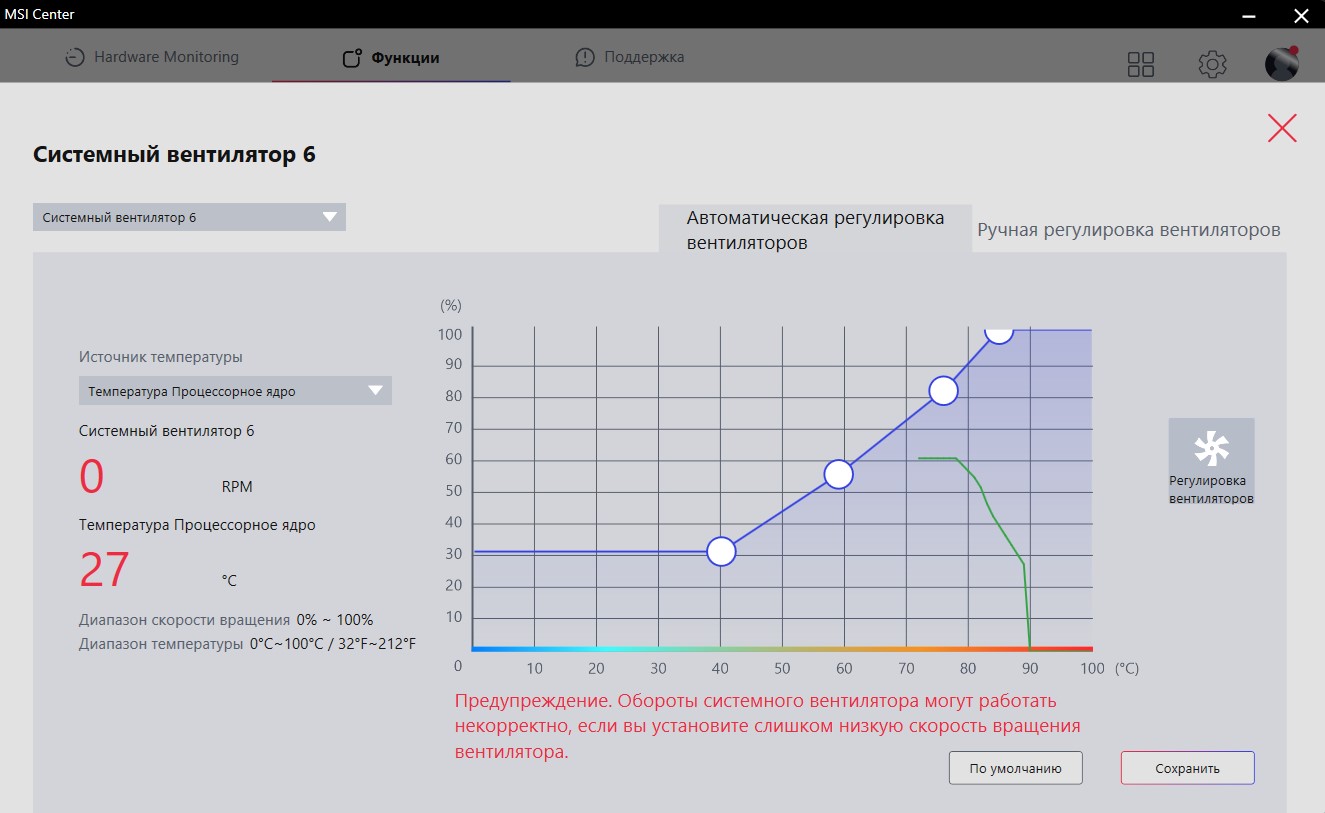

Мастер охлаждения настраивает вентиляторы, доступны автоматические предустановки на основе предварительного тестирования и настройки вручную.

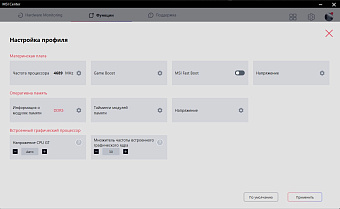

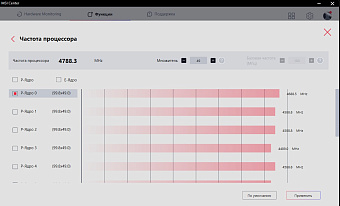

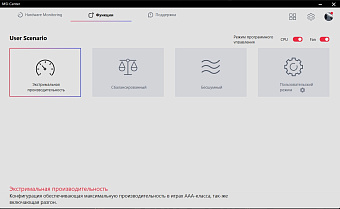

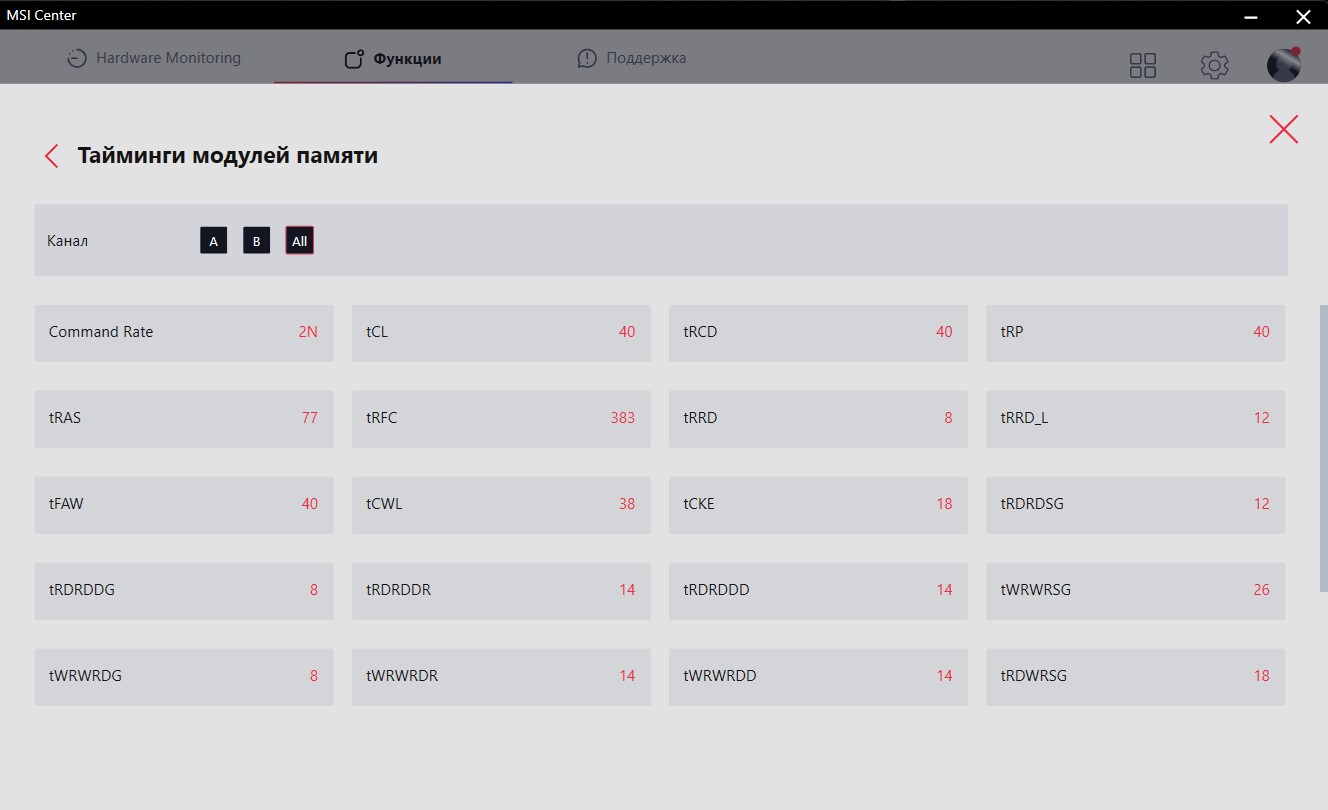

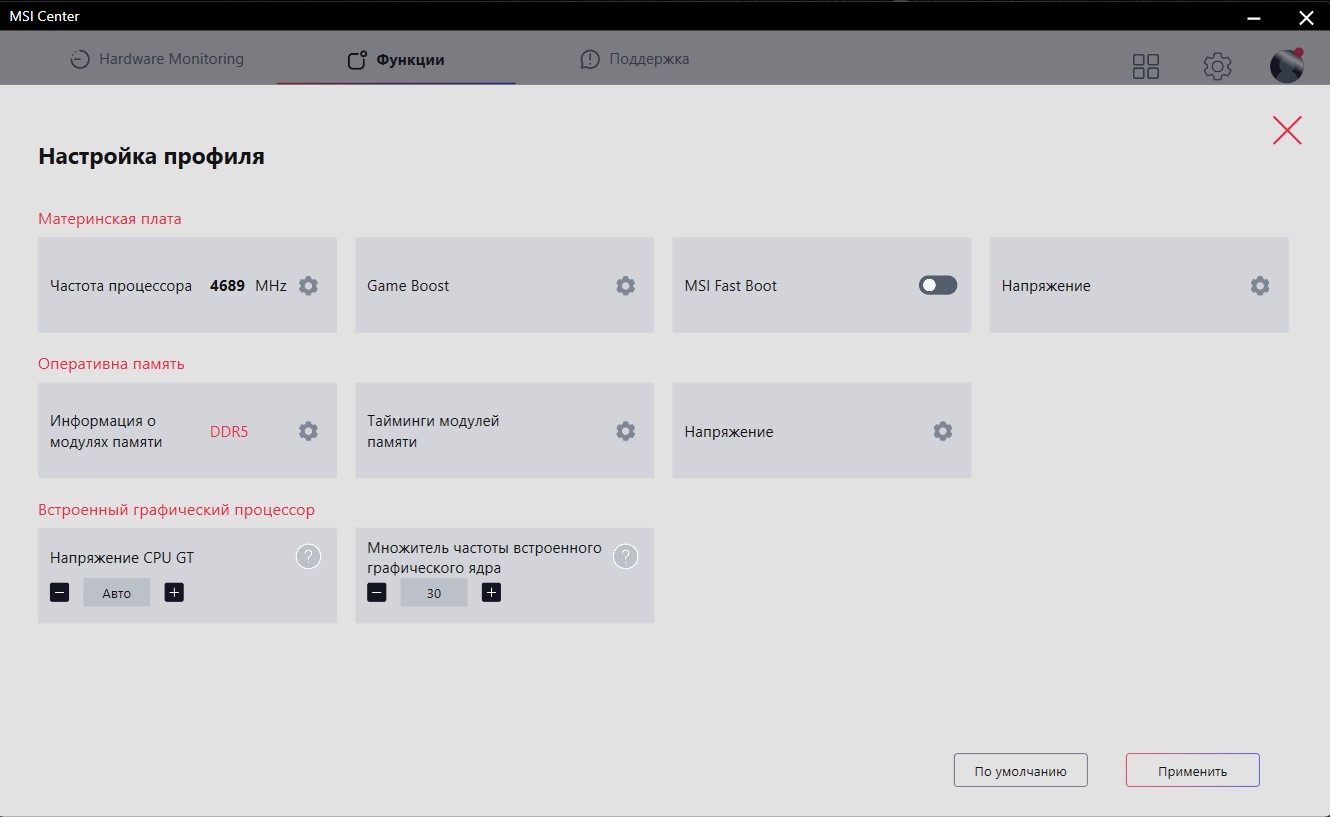

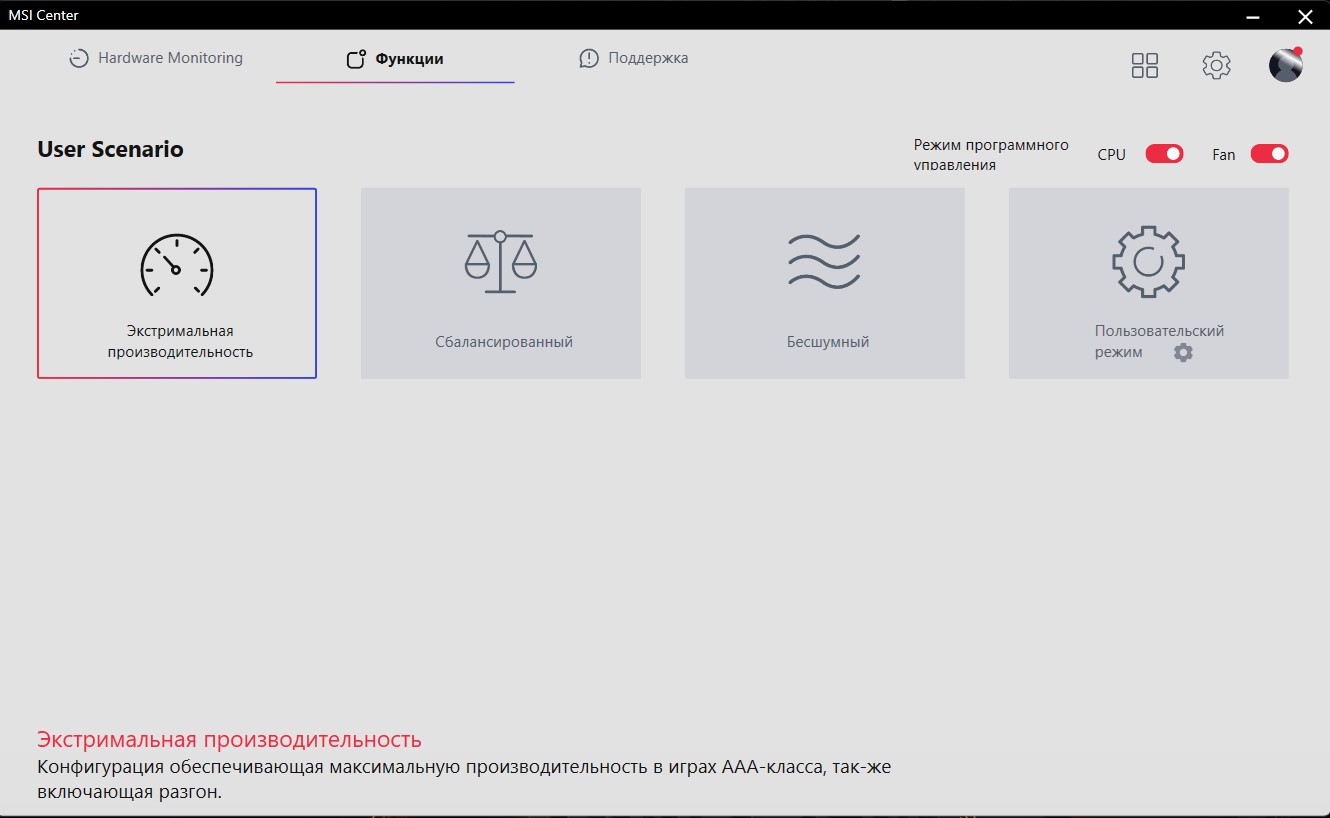

На вкладке User Scenario выбираются сценарии производительности и пользовательские настройки. В пользовательском режиме настраиваются тайминги памяти, меняется множитель процессора (с разблокированным множителем), напряжения, а также множитель и напряжения встроенного графического процессора.

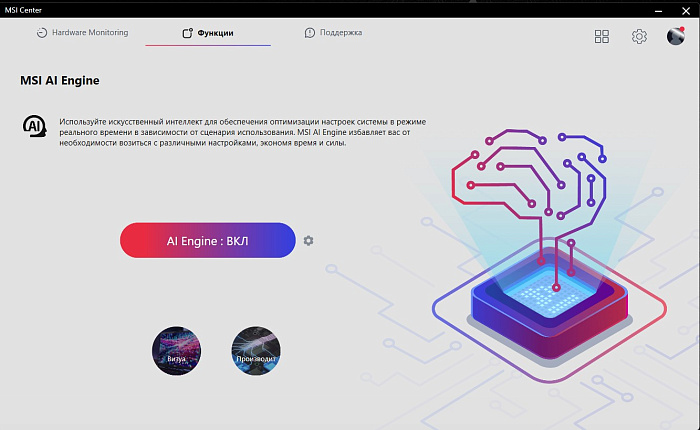

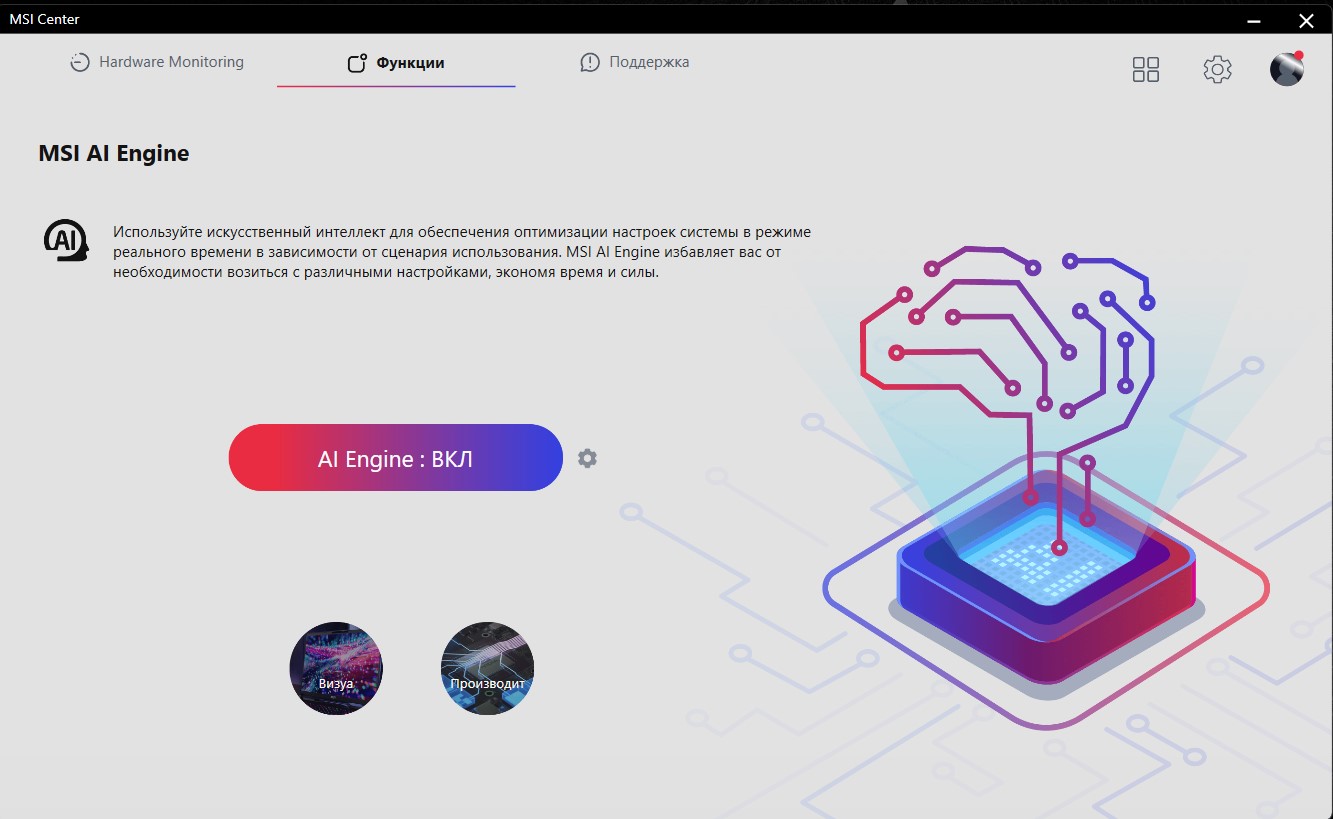

Из дополнительных опций имеется режим искусственного интеллекта, когда все настройки выполняет программа самостоятельно в зависимости от сценариев использования ПК.

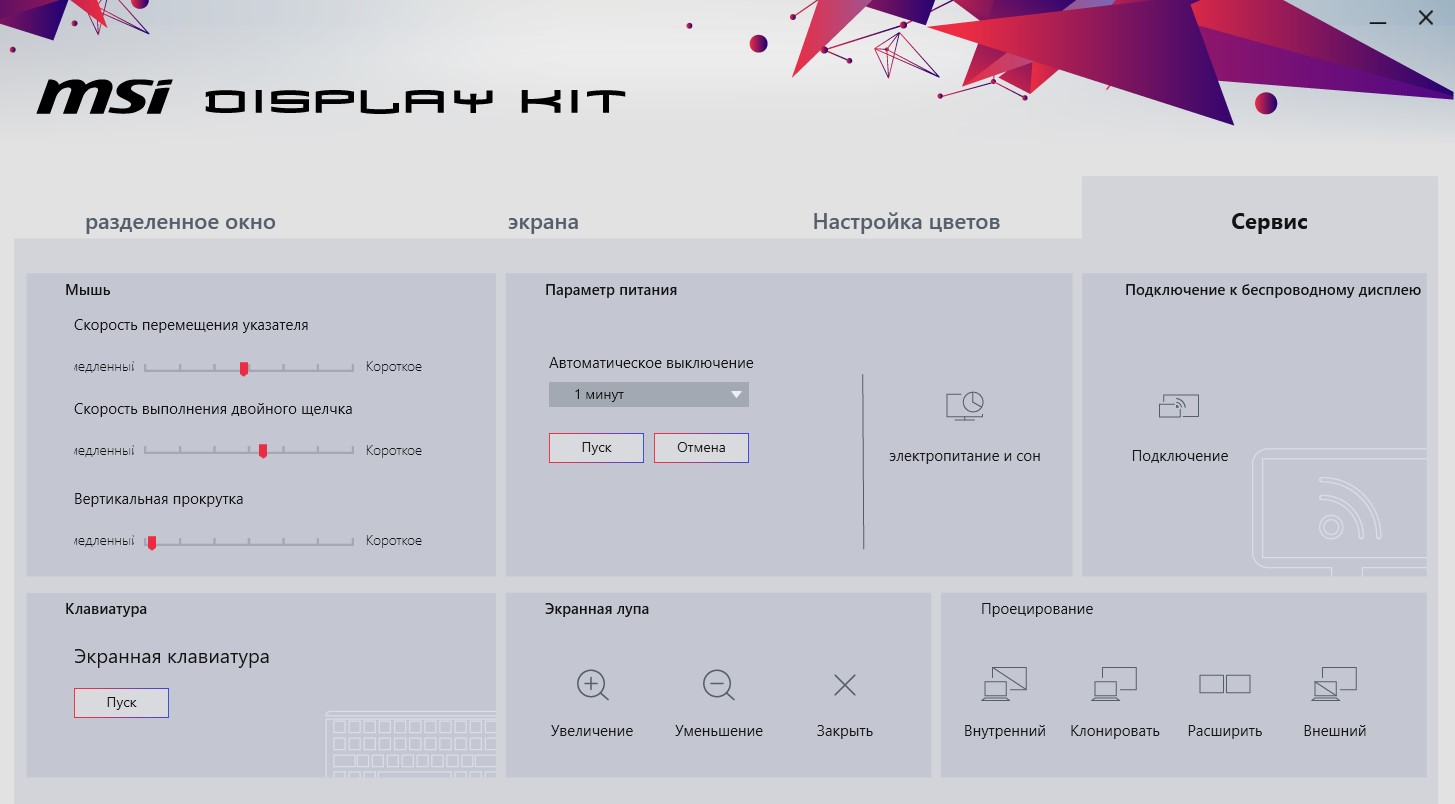

Еще одна отдельная утилита MSI Display Kit позволяет управлять подключением экранов, беспроводными дисплеями, разделять окно на вкладки.

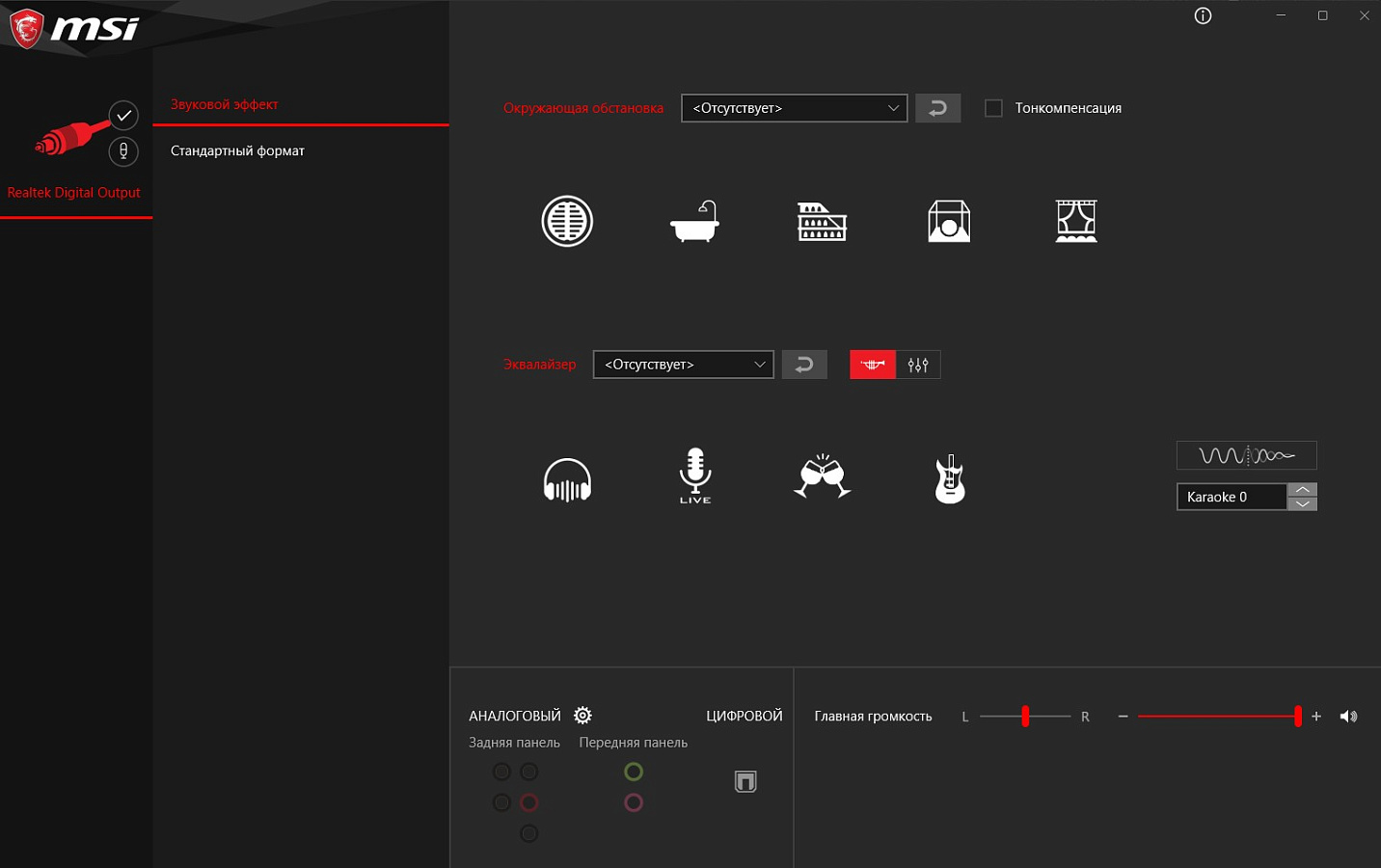

Также имеется утилита для настроек звукового кодека.

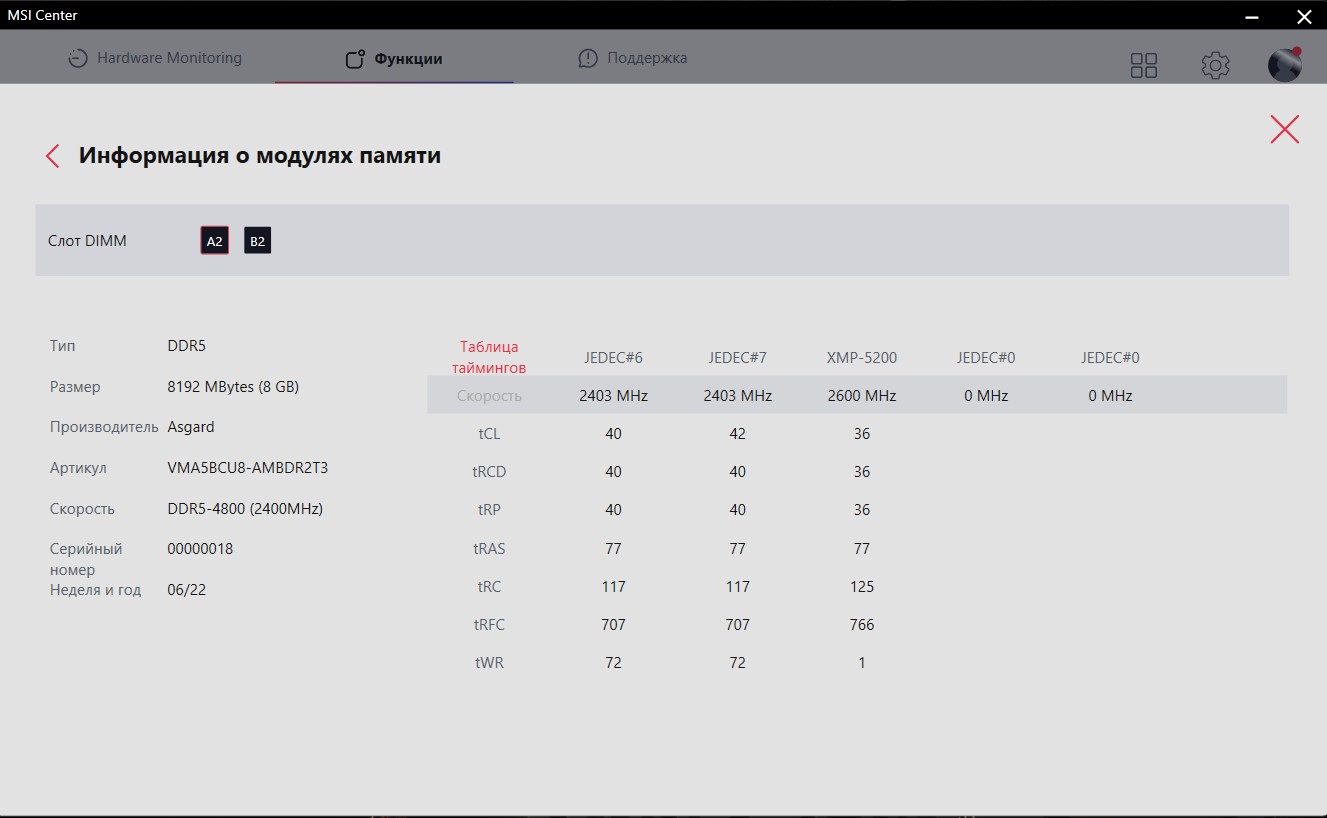

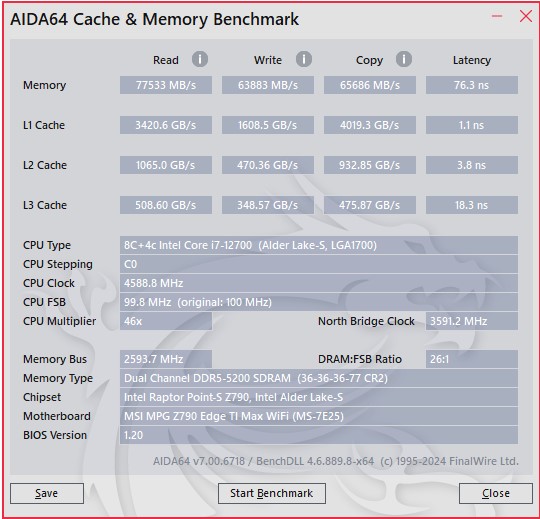

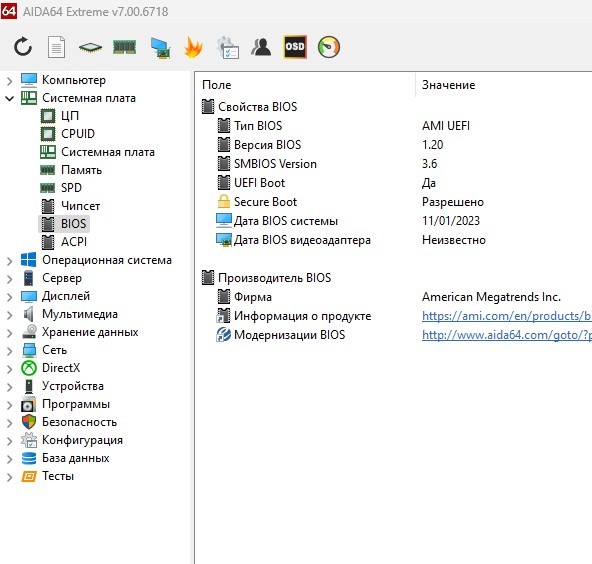

В комплект входят дополнительные утилиты: MSI CPU-Z и AIDA64. Они пригодятся для просмотра подробных сведений о системной плате и тестирования комплектующих.

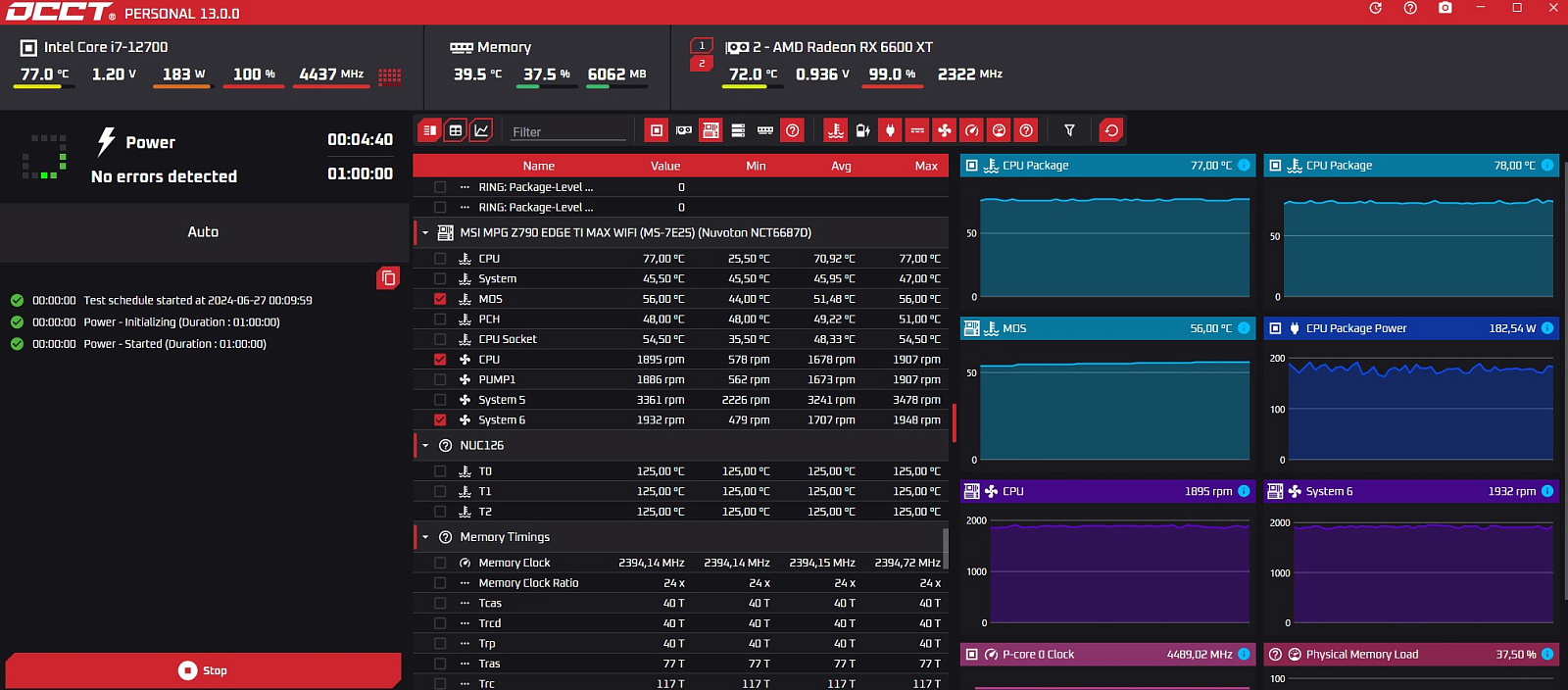

В режиме «Авто» материнская плата корректно настроила все значения для тестового процессора, наибольшая производительность при наименьшем энергопотреблении и тепловыделении.

Энергопотребление составило 180-200 Вт, зона VRM при этом не прогревалась более 60°С.

Заключение

Материнская плата MSI MPG Z790 Edge Ti Max WiFi хорошо подойдет для сборок на основе топовых процессоров с разблокированным множителем и высокочастотной оперативной памяти. Имеется хорошая подсистема питания CPU и широкие возможности настроек BIOS.

Плата по максимуму оснащена портами и слотами, используются все возможности процессора и чипсета Z790.

Дополнительно имеется модуль Wi-Fi 7 и Bluetooth 5.4, видеовыходы, установлен современный аудиокодек.

Цена в 40 000 рублей в данном случае видится вполне оправданной, нет переплаты за дополнительные опции, востребованные только в среде энтузиастов.

Из недостатков можно отметить только то, что порт М.2 на PCI-E 5.0 делит пропускную способность с портом PCI-E ×16.
