Обзор и тест корпуса APNX C1

Свой непростой путь на рынке компьютерных комплектующих новые бренды начинают по-разному. Кто-то пытается постепенно годами нарабатывать узнаваемость торговой марки, а кто-то жаждет ворваться с новинками как "рыцарь на белом коне". К последним, наверно, можно отнести APNX (расшифровывается как Advanced Performance Nexus), который сходу отметился наградами своих разработок премией iF Design 2024. Правда, наработки явно взяты не с нуля и прослеживаются корни Aerocool, но отдельному бренду быть. Представленные "первенцы"::middle-tower корпус APNX C1, и корпусные вентиляторы APNX FP1 и FP2 заслуживают внимания и попали к нам на тестирование. В рамках этого обзора рассмотрим упомянутый стильный корпус, а чуть позже представим вашему вниманию и отдельную публикацию, посвящённую вентиляторам APNX FP2 со сменными крыльчатками.

Спецификация

Корпус APNX C1 продаётся в трёх расцветках: классической чёрной, модной белой и необычной ChromaFlair, переливающейся от голубого до фиолетового под разными углами обзора с эффектом "металлик". На обзор попал чёрный экземпляр.

Упаковка

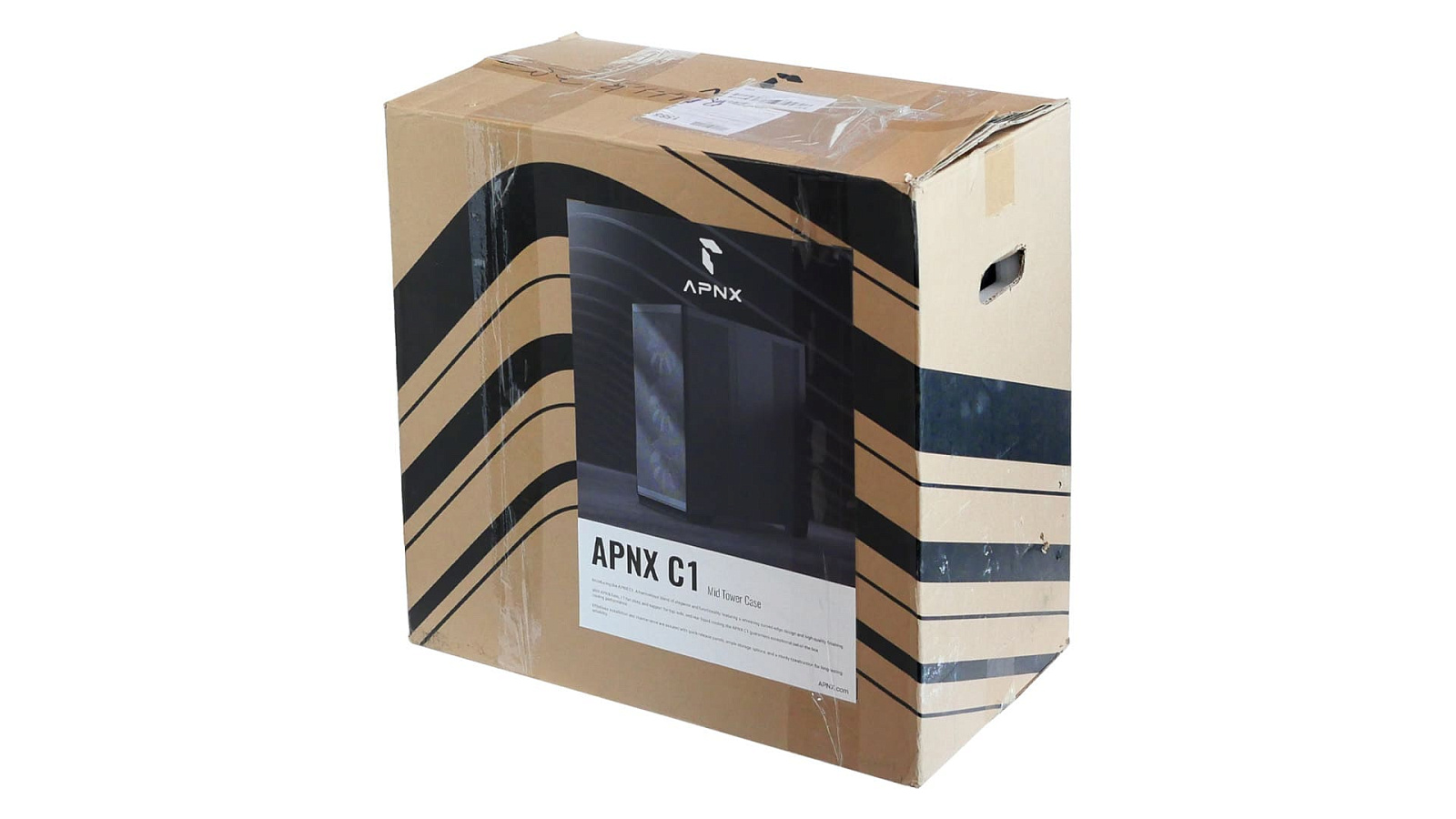

Корпус продаётся в достаточно крупной и увесистой картонной коробке с волнистым узором, нанесённым чёрным цветом. На лицевой части закреплена наклейка с фотореалистичным изображением APNX C1. На задней стенке приведена таблица с техническими характеристиками. Размеры коробки: длина — 565 мм, высота — 570 мм, ширина — 305 мм.

Внутри упаковки корпус вложен в полиэтиленовый пакет и закреплён на двух пенопластовых элементах. Такого варианта защиты на время транспортировки достаточно при умеренно аккуратном обращении.

Комплектация

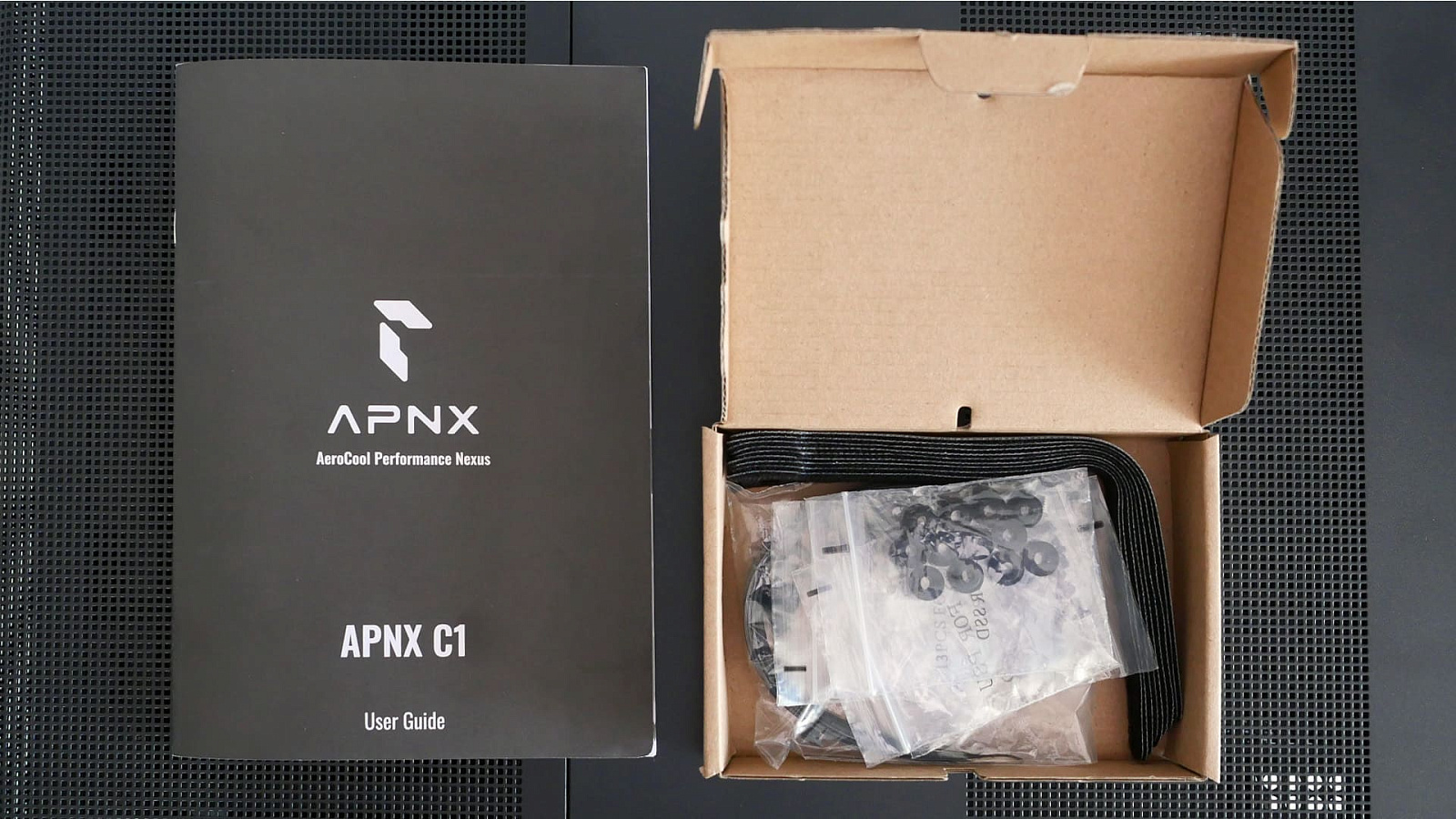

В комплектацию APNX C1 входит пользовательская инструкция и коробочка 146 мм x 101 мм x 25 мм с аксессуарами, в состав которых вошли: девять многоразовых тканевых хомутов, десять пластиковых одноразовых хомутов, крепежные винты для комплектующих различных типов, расфасованные в промаркированные зип-лок-пакетики, пара запасных пластиковых клипс от боковых панелей и головка для вкручивания шестигранных стоек материнской платы.

Экстерьер

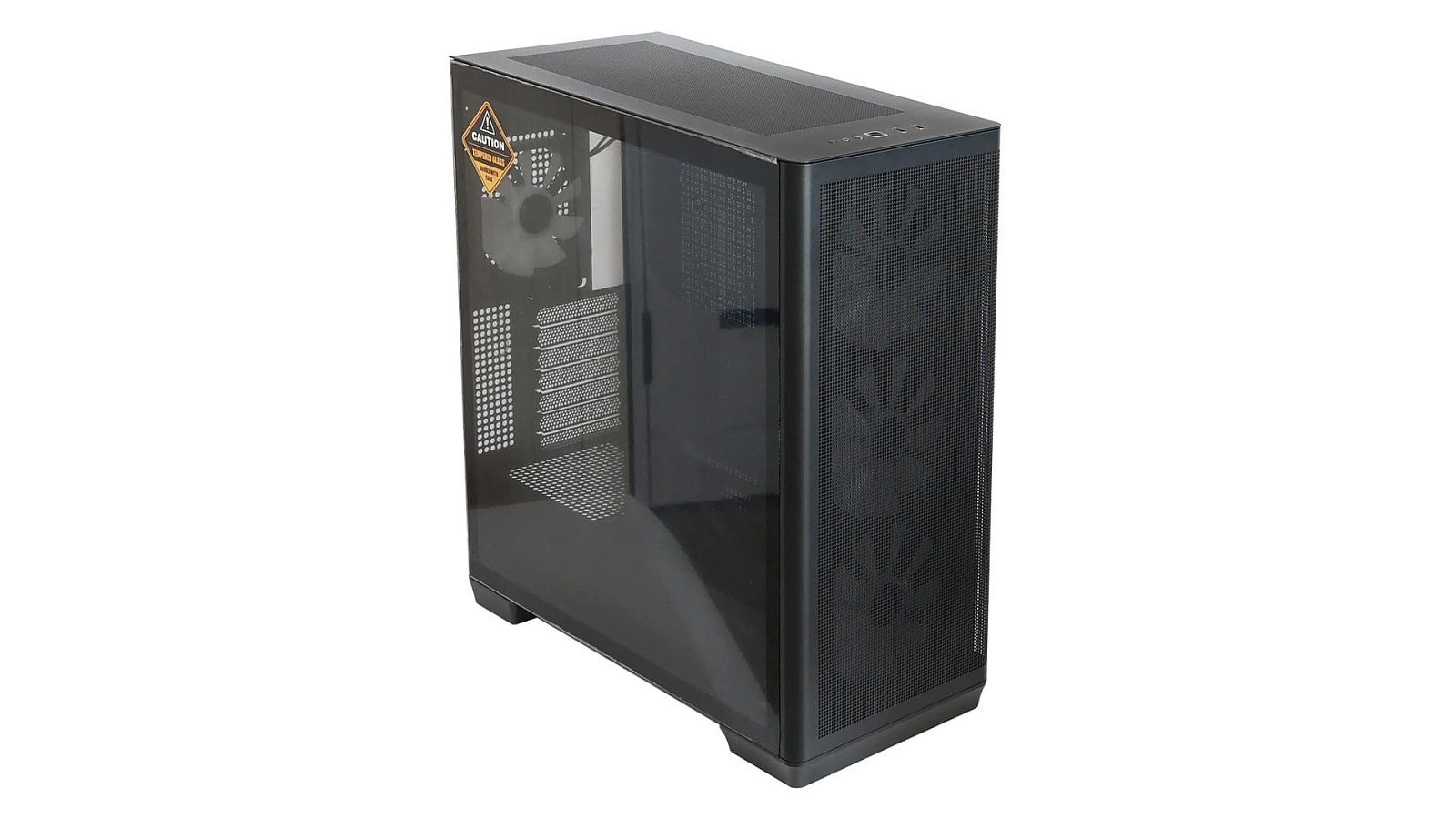

Лаконичный, но с необычными деталями и решениями, дизайн APNX C1 удостоился награды престижной награды iF Design 2024. Корпус практически лишён пластиковых деталей и большая часть элементов и панелей металлические. Общие габариты: длина 464 мм, высота 502 мм, ширина 230 мм, что в целом вписывается в класс средних башен (mid-tower).

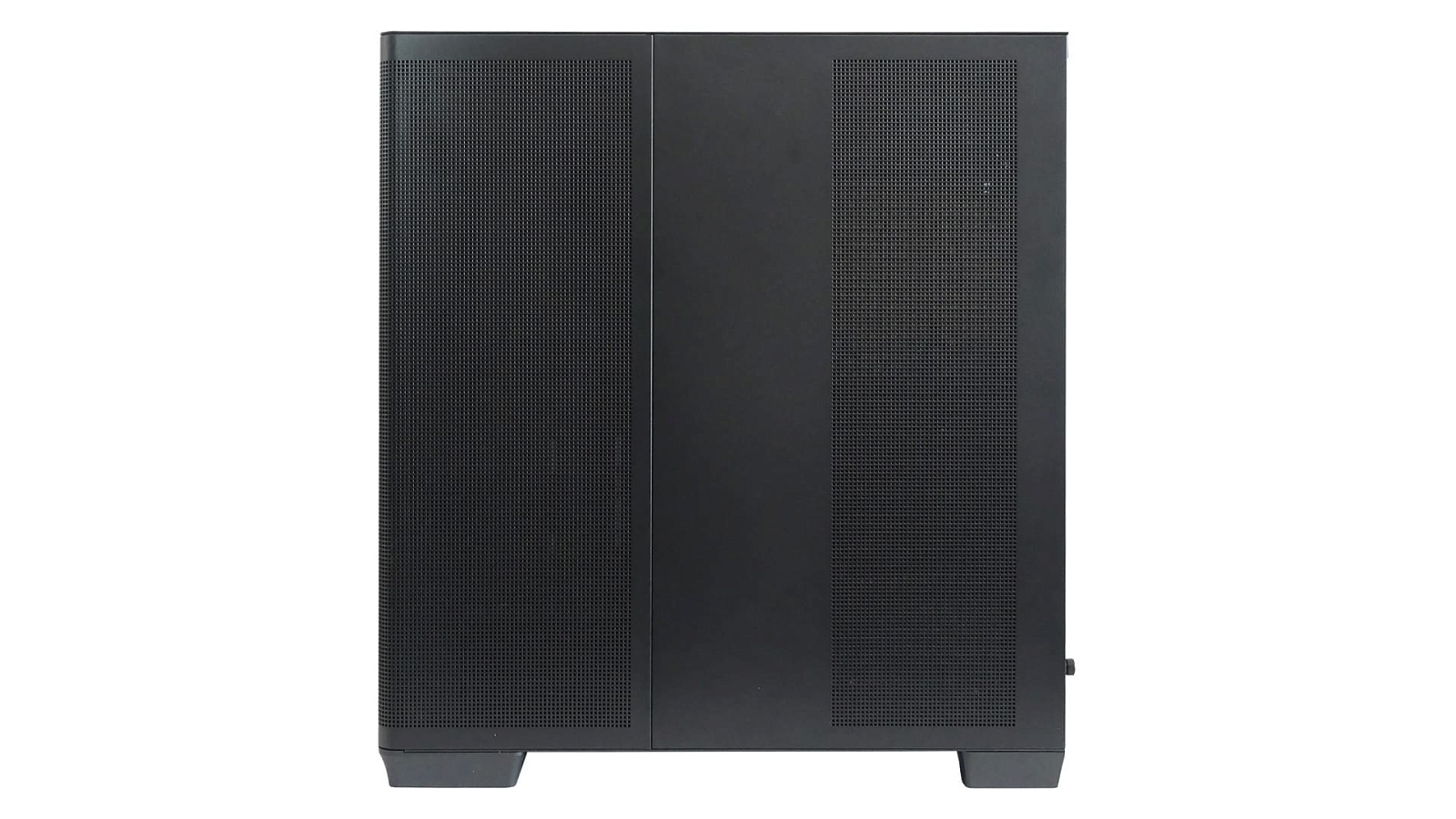

Передняя, задняя и боковые панели выполнены из электрооцинкованной стали (SECC) толщиной 0,8 мм, основание из оцинкованной стали (SGCC). Крепление силовых деталей каркаса преимущественно на клёпках, а панели практически все быстросъёмные на клипсах. Причём они фиксируются безвинтовым способом. Качество примененных материалов, окраска и подгонка деталей — хорошие. Края вырезов и металлических элементов завальцованы, чтобы исключить случайные порезы при сборке.

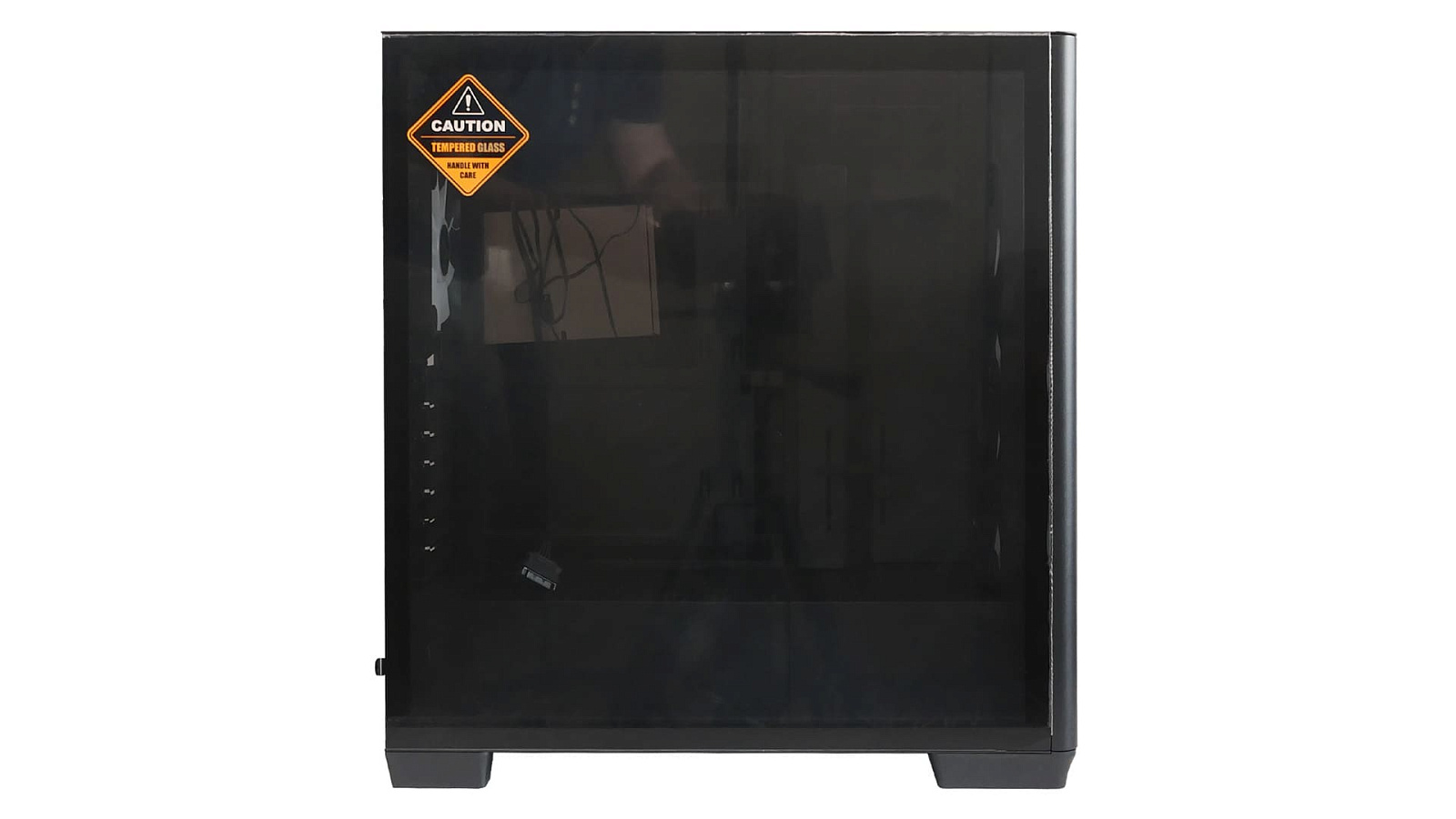

Крупная боковая панель со стороны обзора на комплектующие выполнена из безрамочного тонированного закалённого стекла толщиной 4 мм. Приклеенные с внутренней стороны по периметру крепления скрывает непрозрачный кант чёрного цвета. Противоположная боковина составная из металлических элементов с перфорацией.

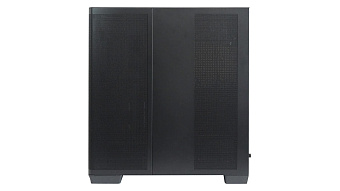

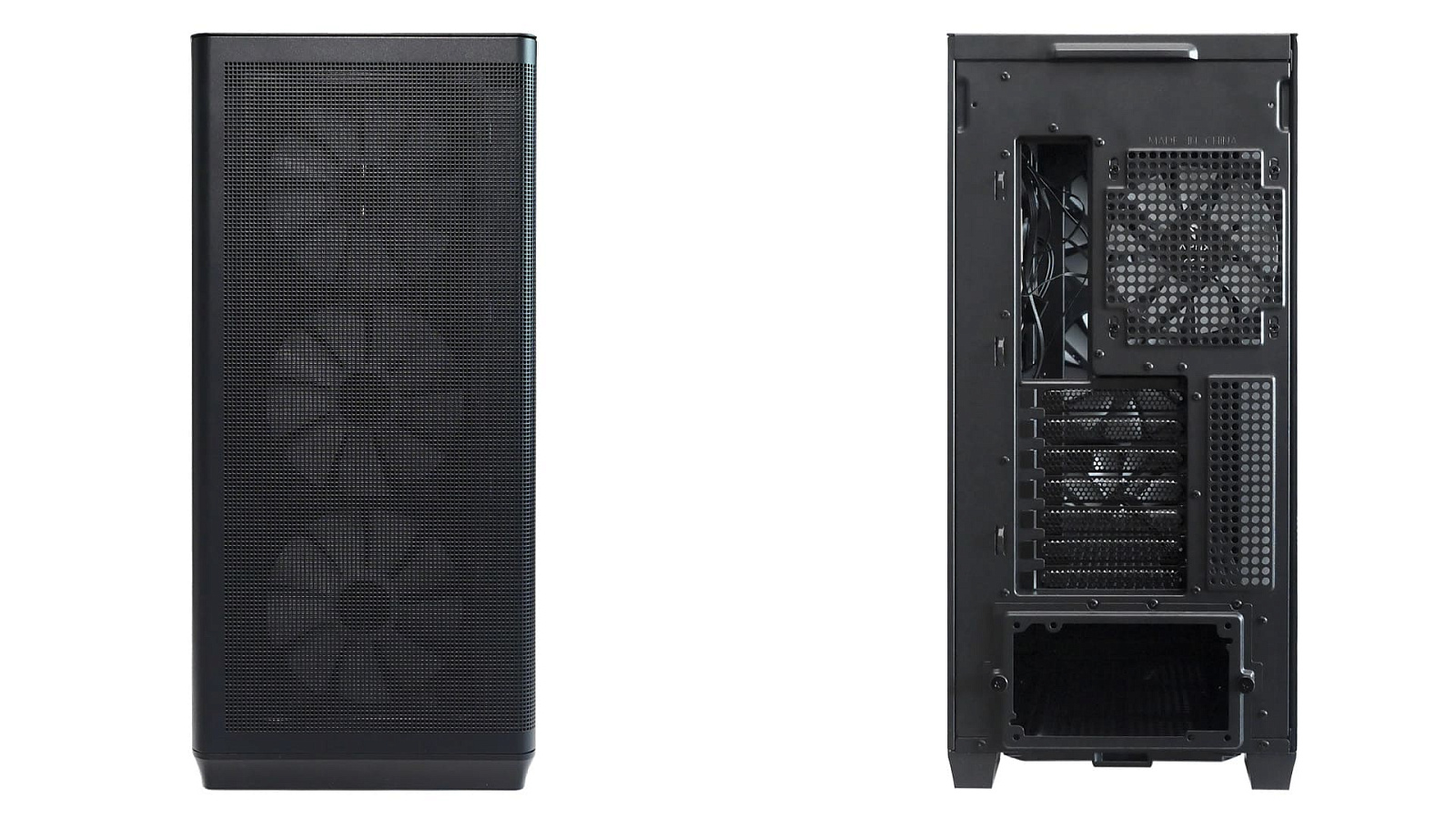

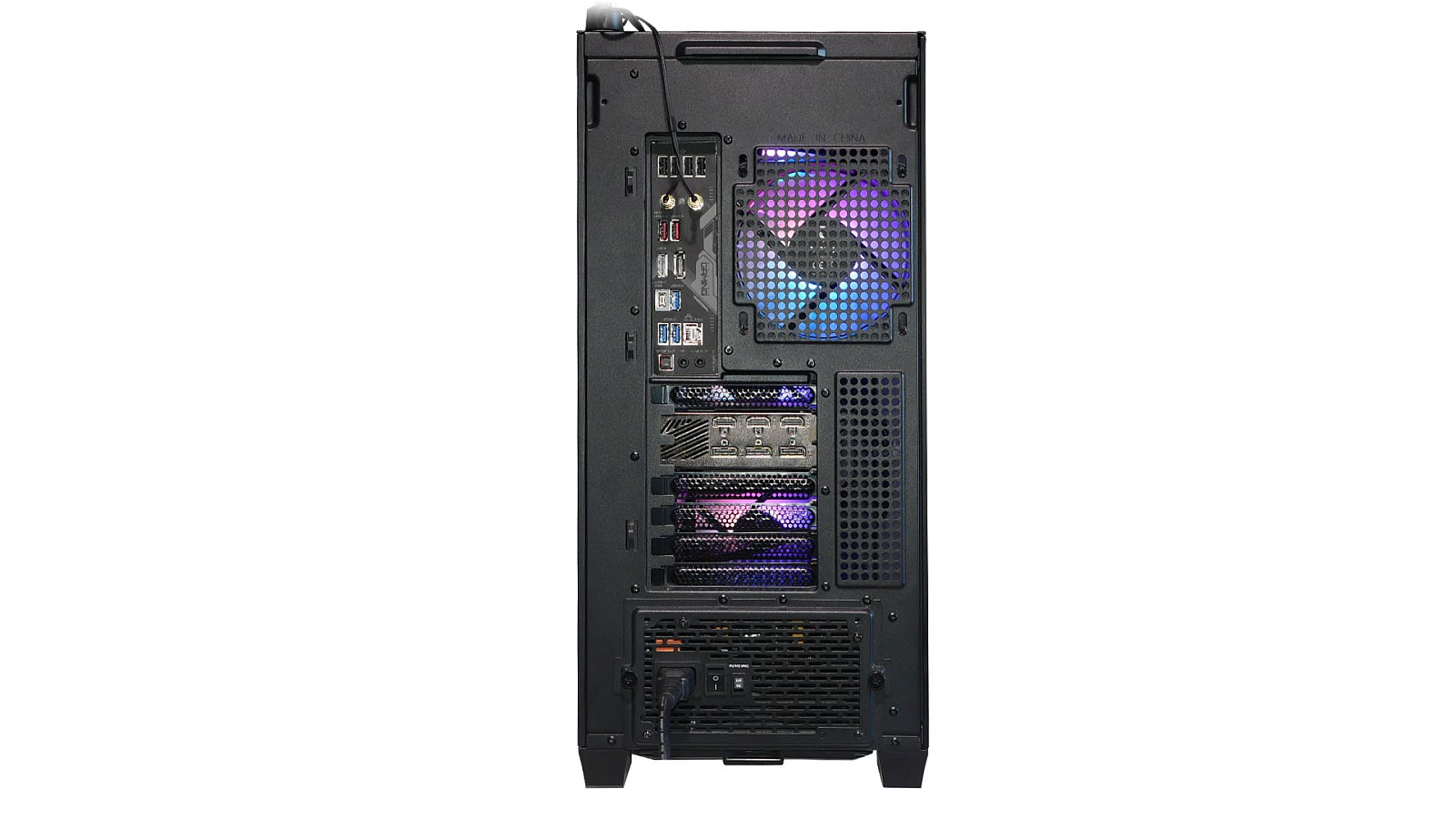

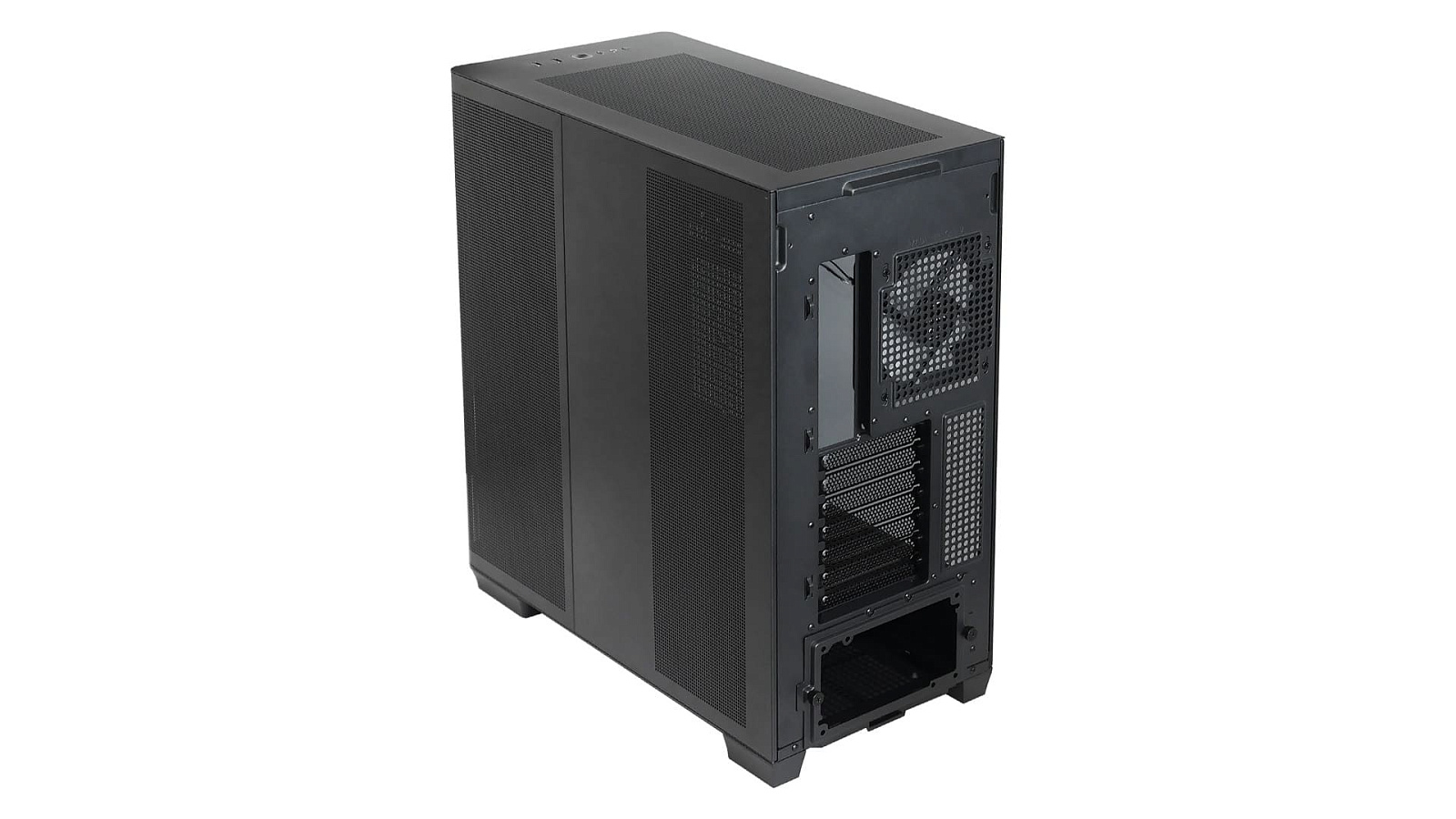

Большая часть фронтальной панели перфорирована для обеспечения притока воздуха к закрепленным за ней вентиляторам. Сзади у корпуса типичная компоновка, характерная для современных моделей с нижним расположением блока питания.

Верхняя панель ровная и большая её часть отведена под зону перфорации, накрывающей рамку крепления систем охлаждения. Здесь не применён пылевой фильтр, но так как в основном эта область будет работать навыдув — это несущественно.

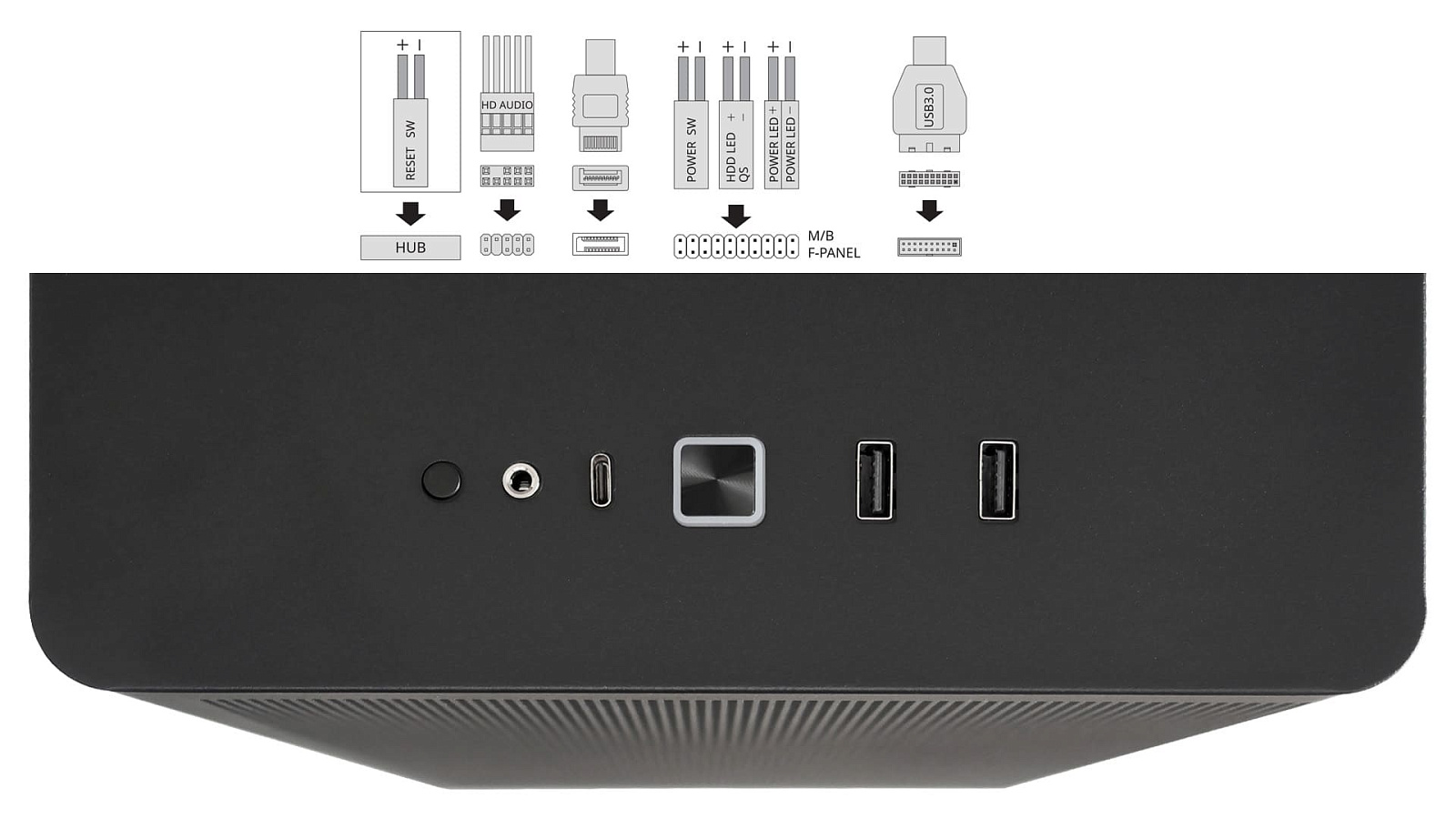

Все "фронтальные" интерфейсы находятся в верхней части корпуса. Они закреплены на металлическом каркасе, а в верхней панели для кнопок и разъёмов сделаны лишь прорези. Это удобно и не мешает разборке корпуса. Однако при настольном расположении корпуса к USB-разъёмам и аудио-джеку неудобно тянуться, сидя за компьютером.

Набор типичен для современного ПК: кнопка перезагрузки (задействована под управление ARGB-контроллером), комбинированный аудио разъём 3,5 мм для наушников или микрофона, один USB Type-C, кнопка включения и выключения (обрамлённая белым индикатором, играющим роль индикатора питания), и пара разъёмов USB 3.0.

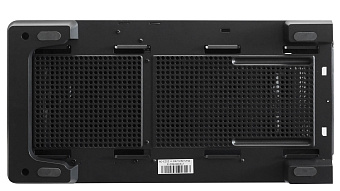

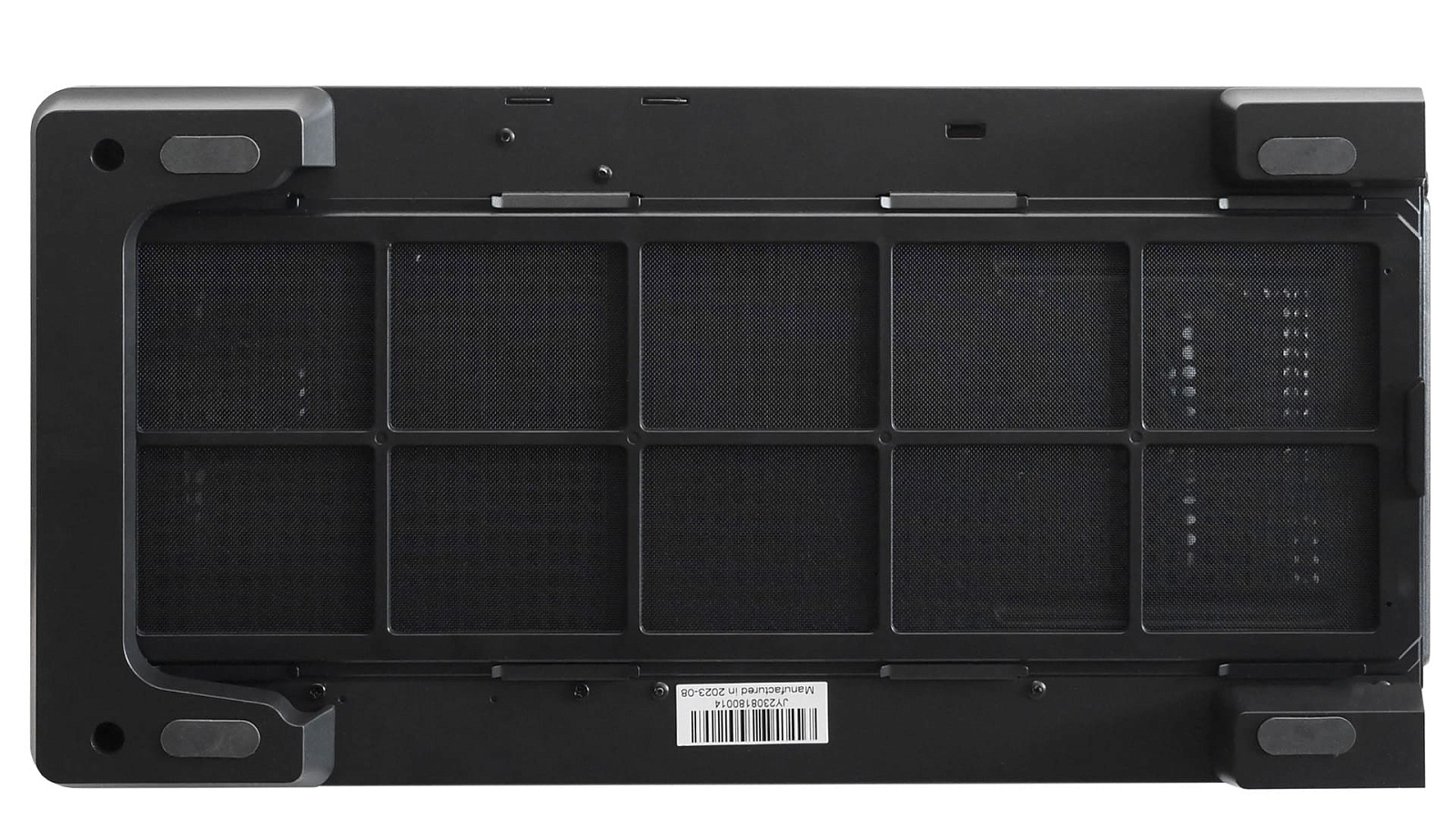

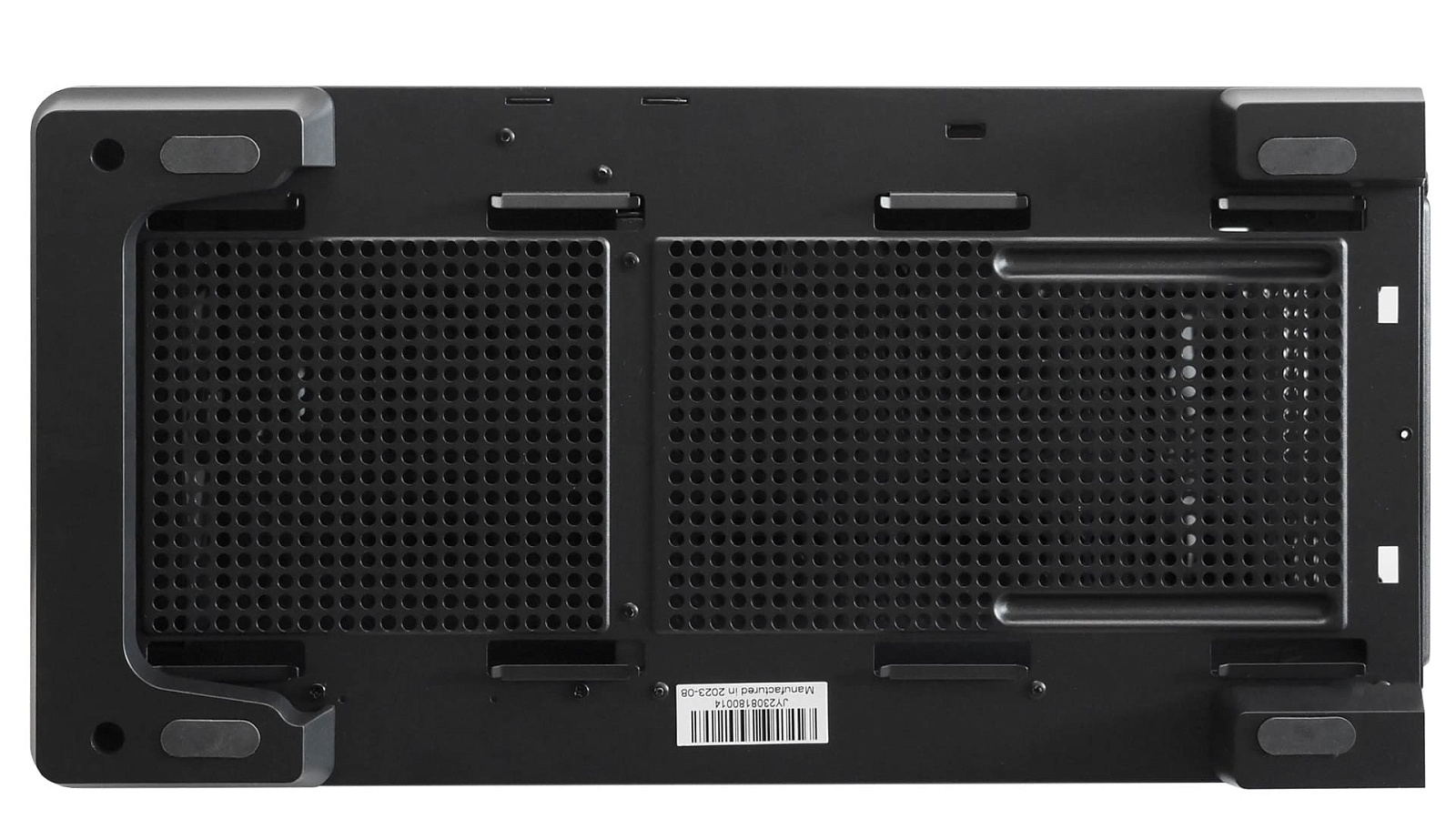

На дне корпуса обилие перфорации для притока воздуха к блоку питания и области возможной установки радиатора СЖО во фронтальной части. На всю длину они закрыты съёмным пылевым фильтром. Он извлекается назад и это не особо удачное решение, так как позади корпуса редко когда есть запас места, чтобы вытянуть такой длинный фильтр.

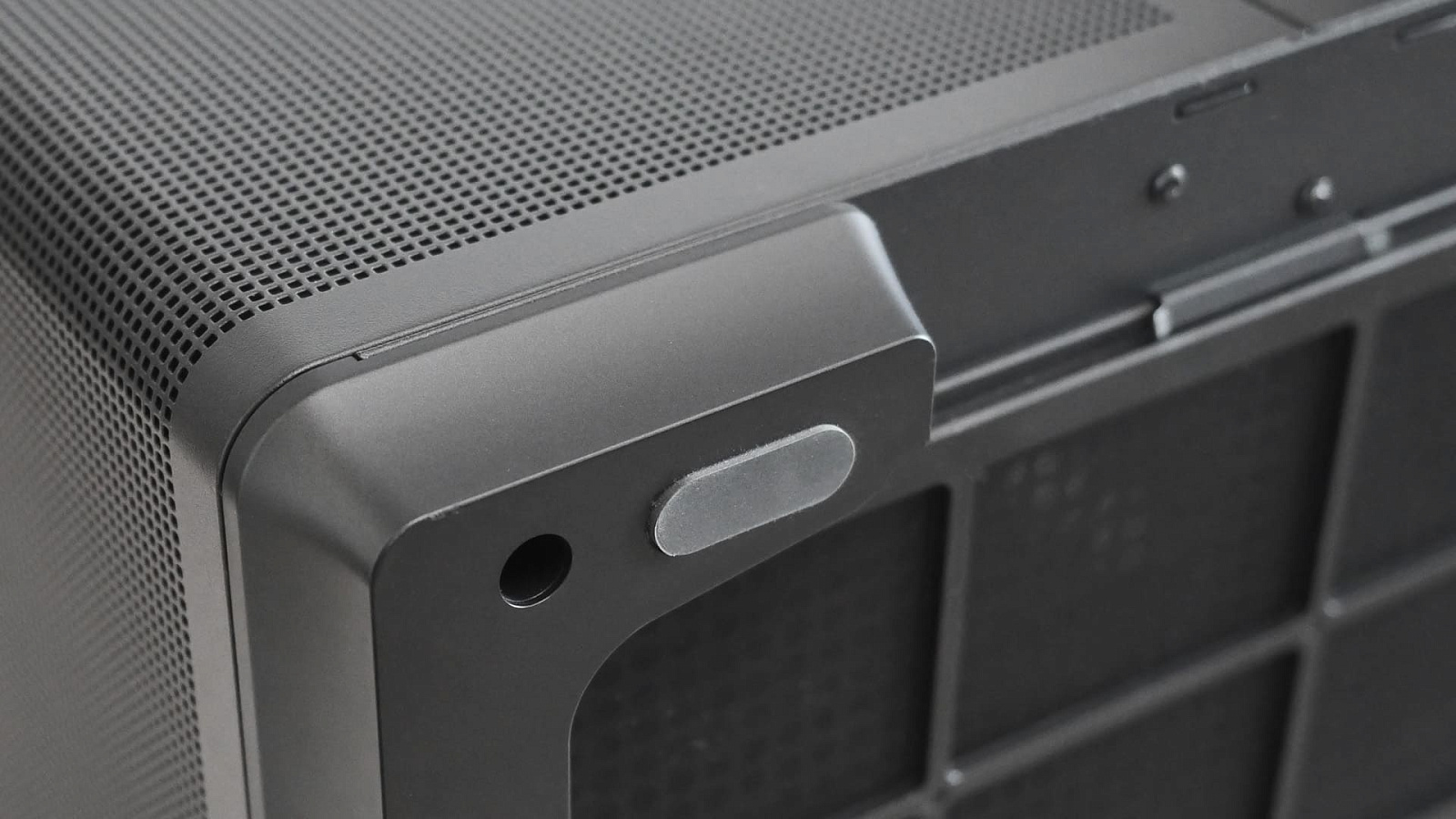

На дне по углам сделаны пластиковые ножки высотой 26 мм с прорезиненными накладками в основании. Такой высоты достаточно для обеспечения нормального притока воздуха снизу.

Интерьер

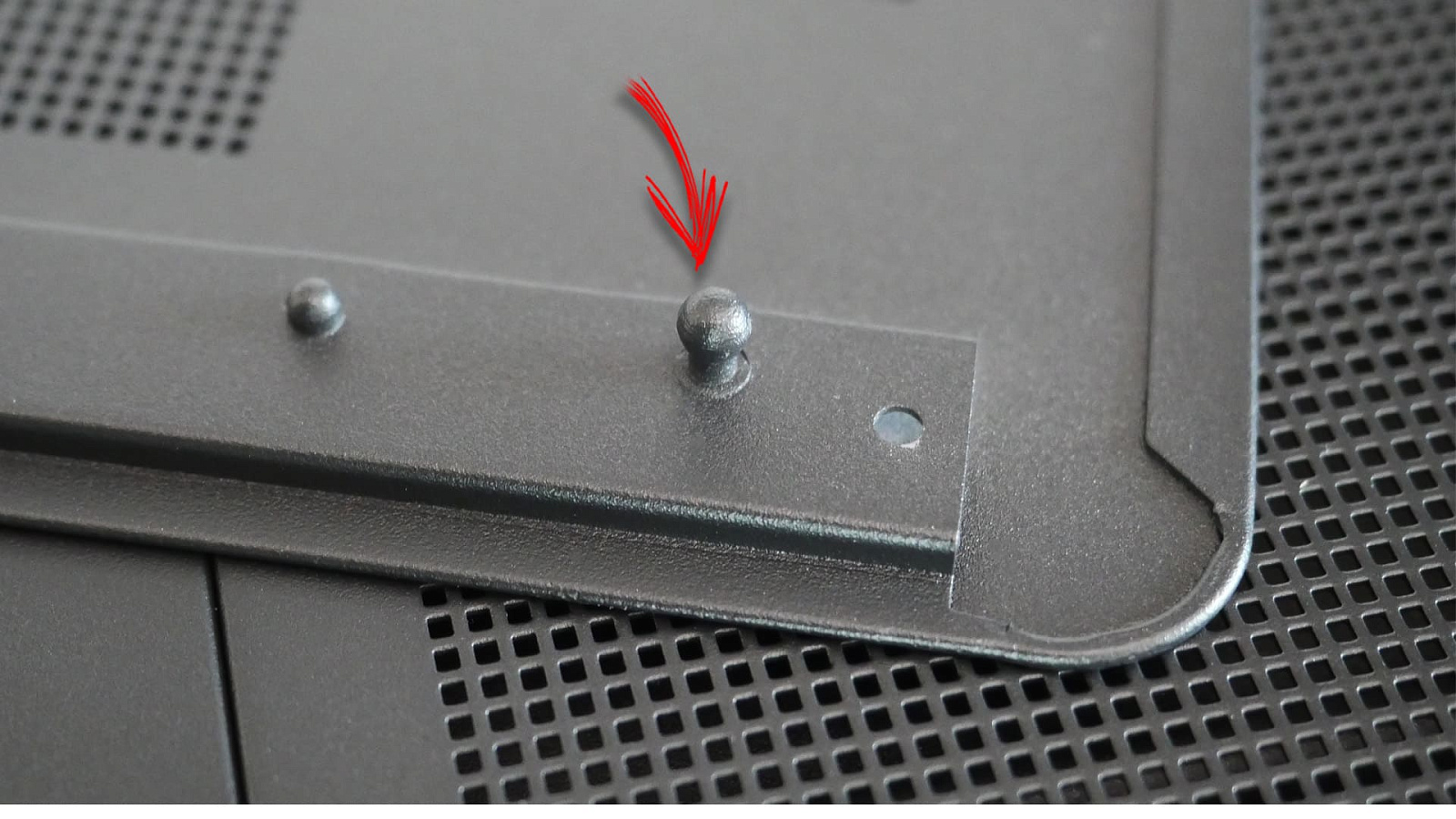

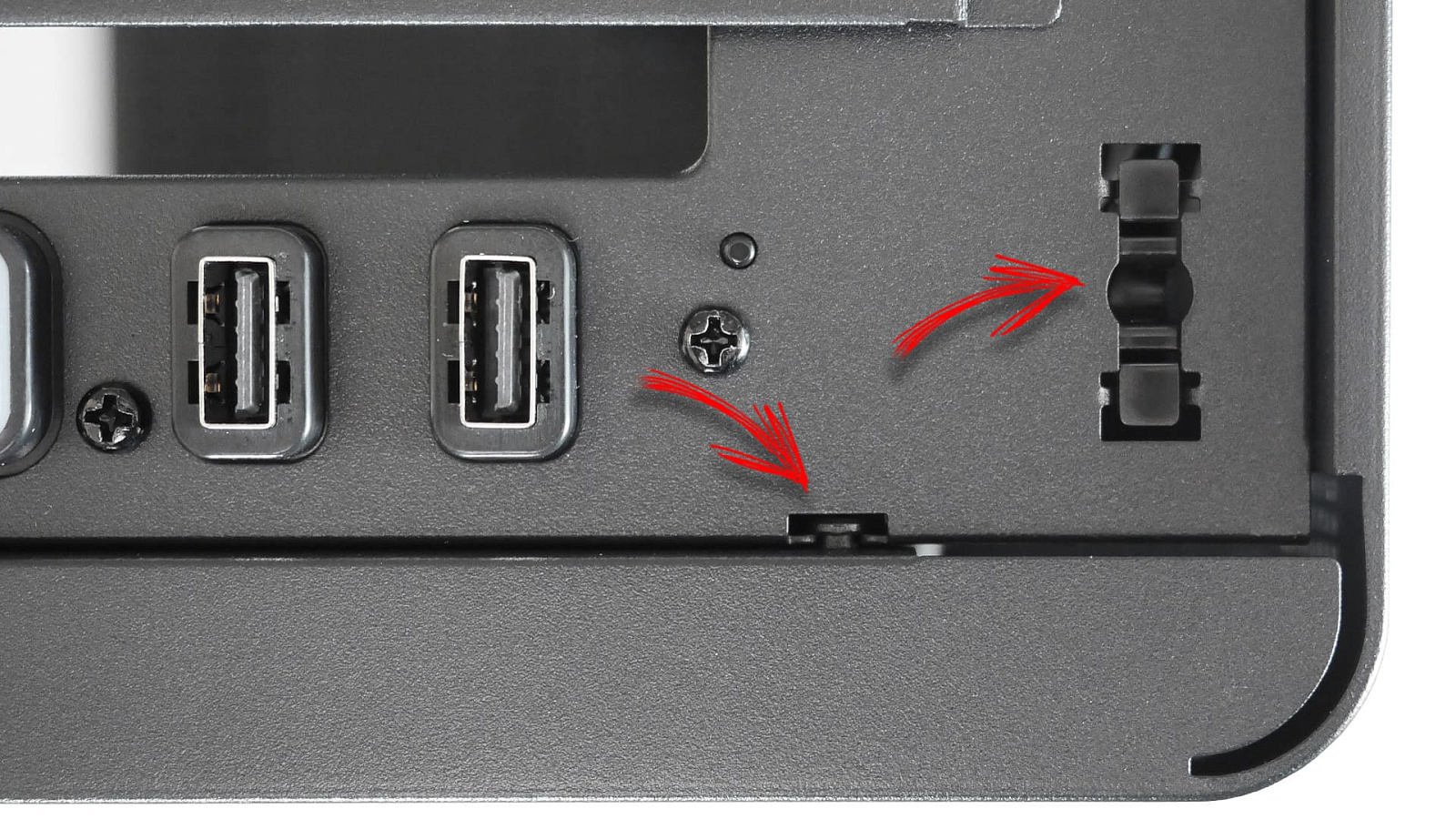

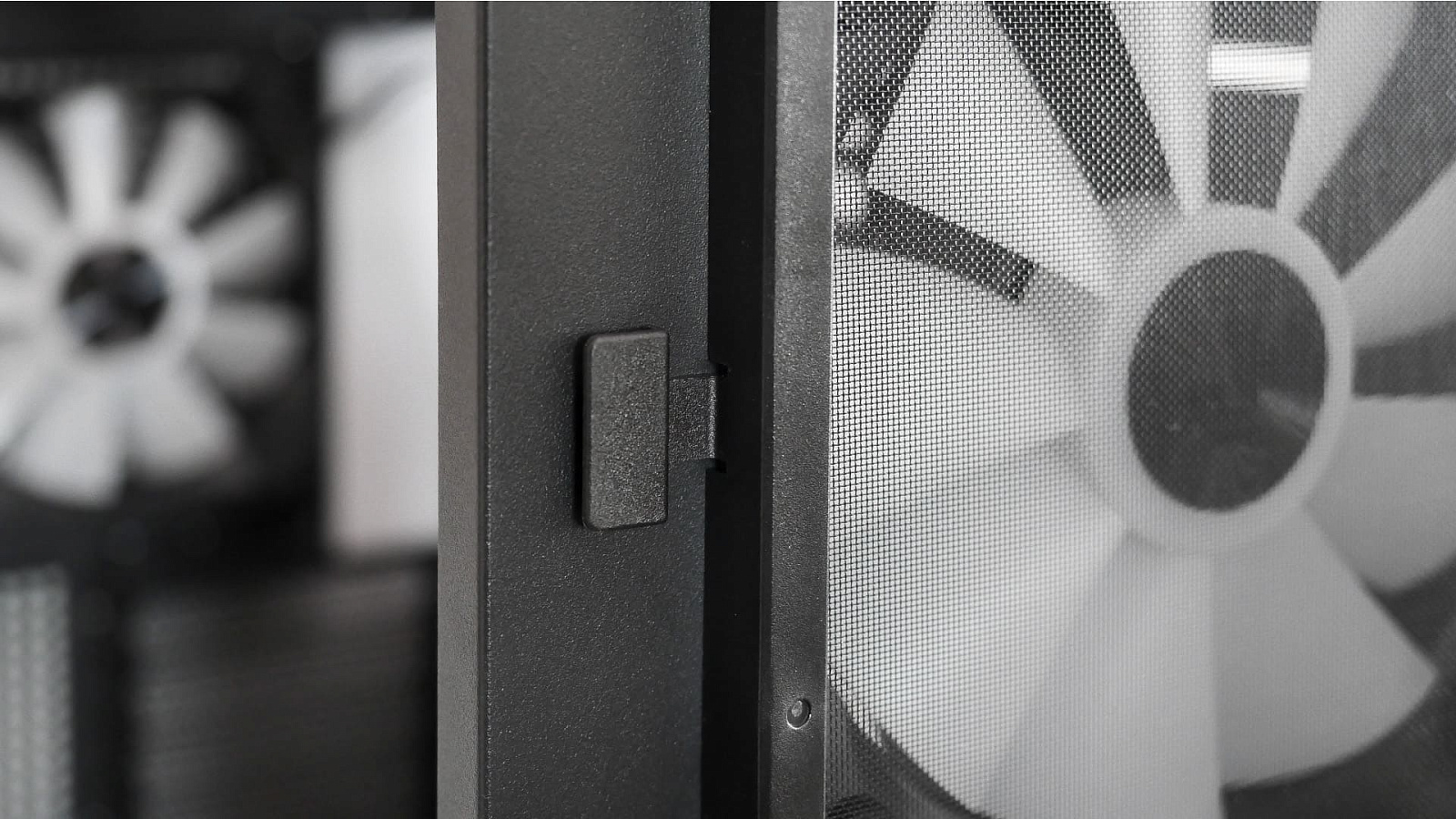

Боковые панели преимущественно удерживаются на своих местах благодаря специальным клипсам. В комплект вложена парочка запасных ответных пластиковых частей на всякий случай.

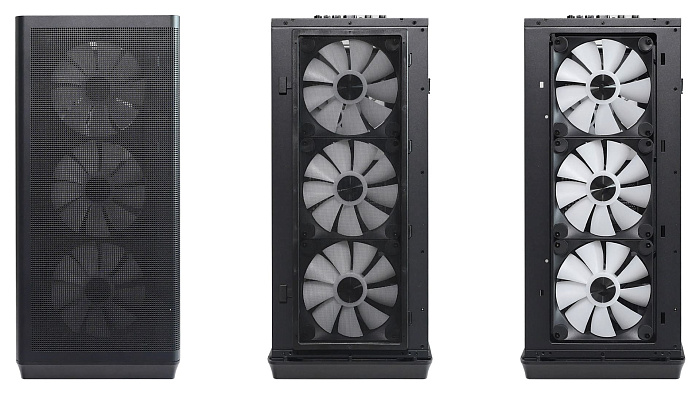

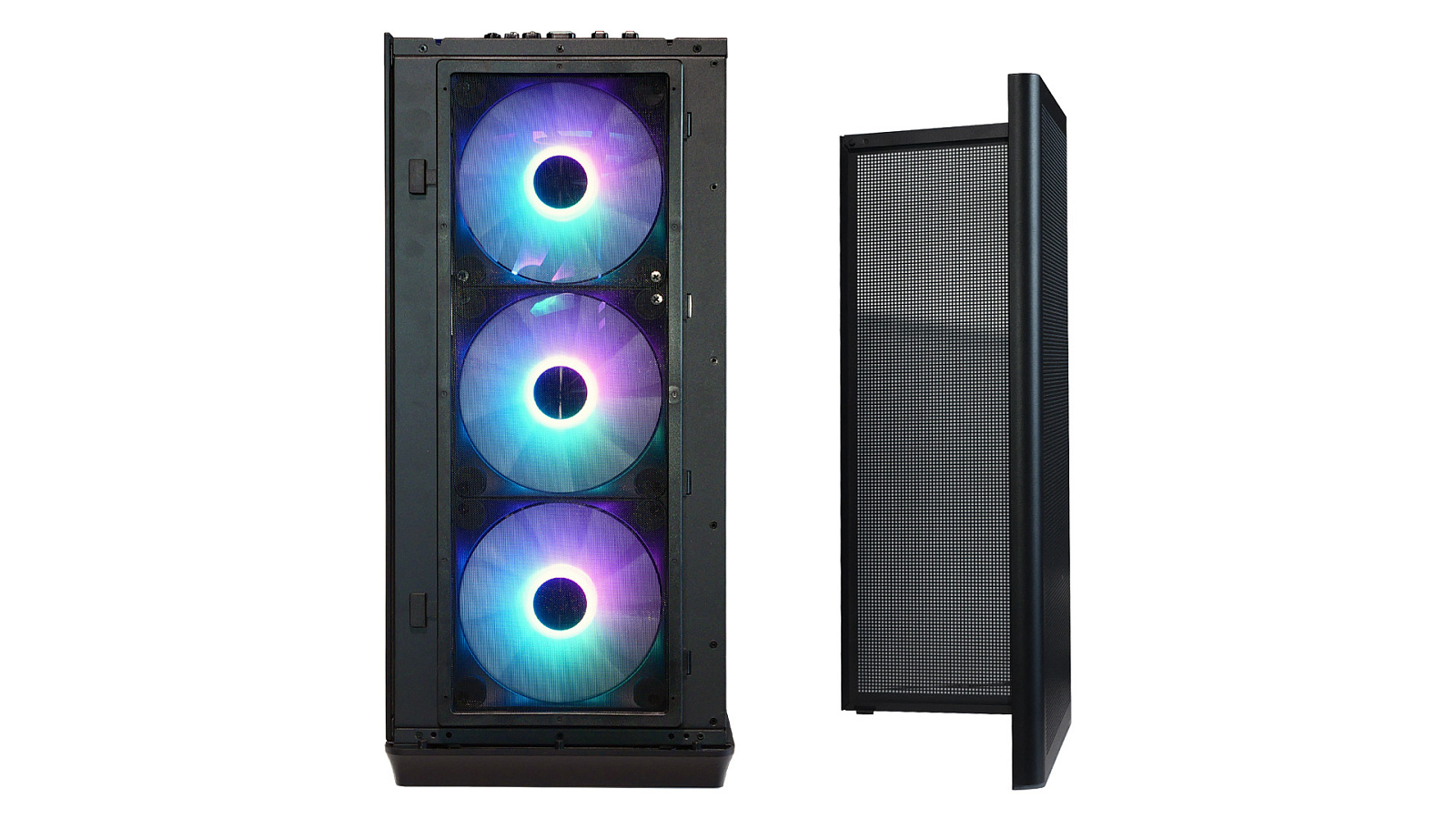

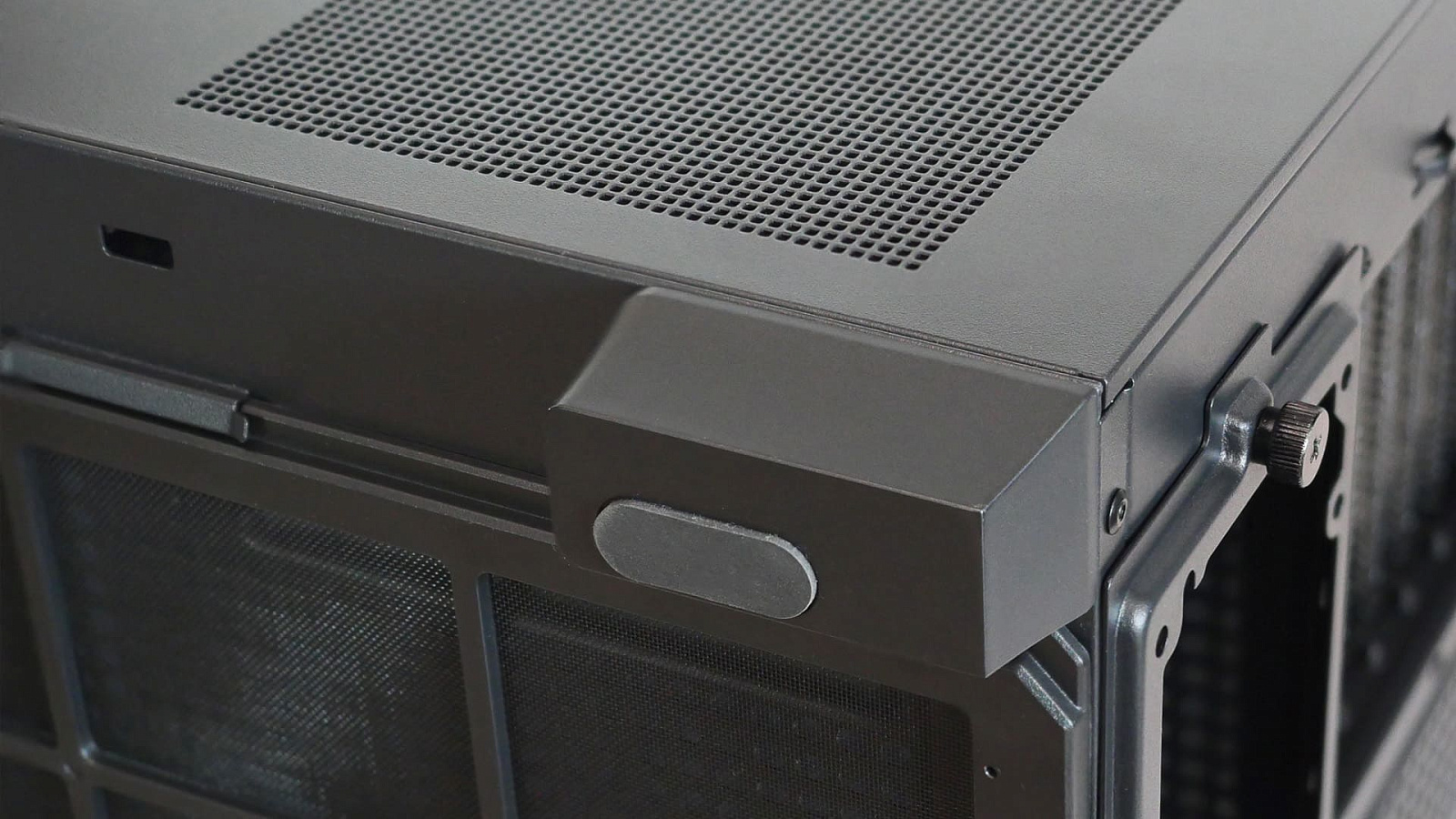

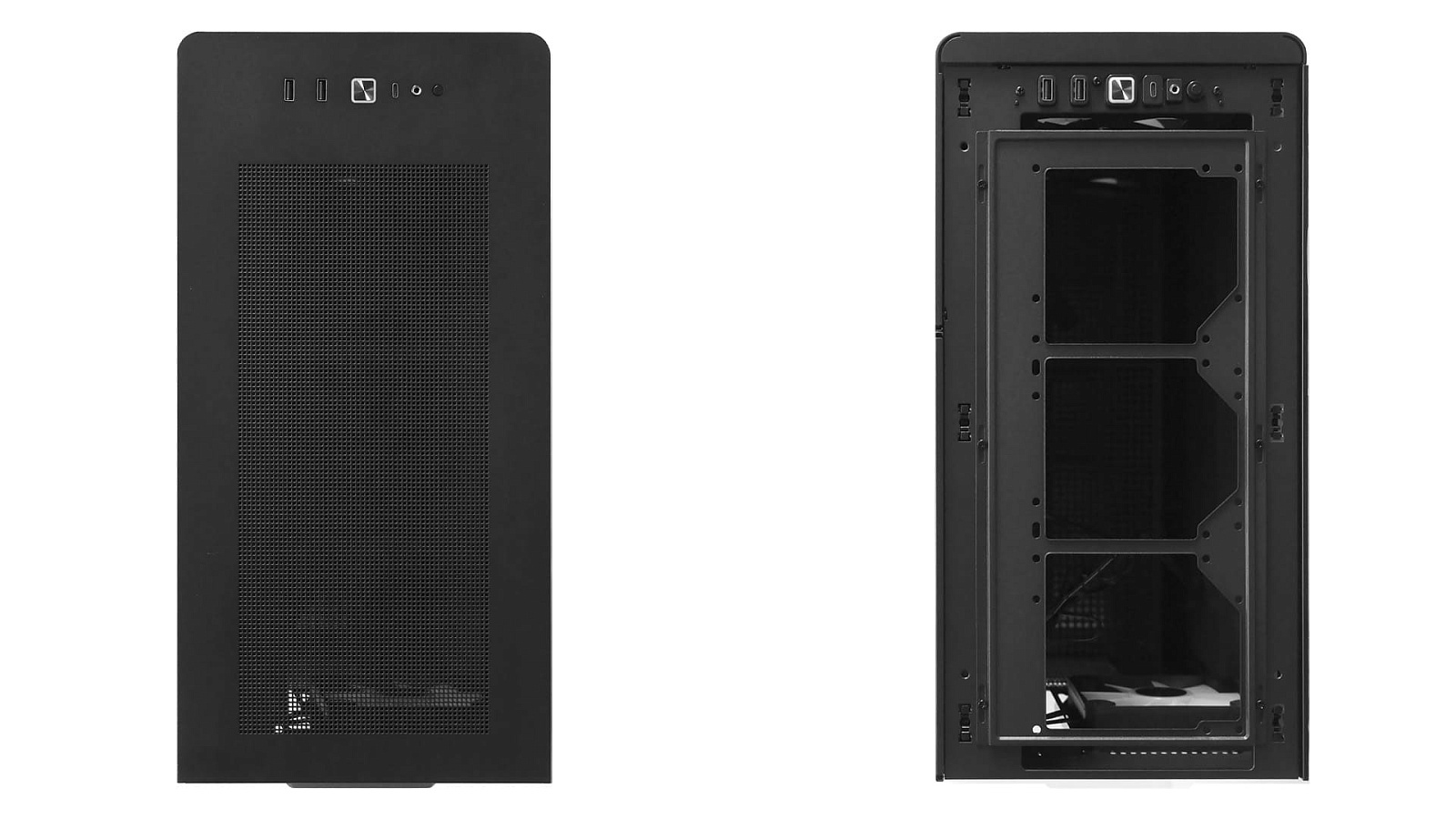

Передняя панель имеет не только необычную L-образную форму с загибом на правый бок, но и снимается нестандартно. Сначала необходимо сдернуть верхнюю панель, а затем сдвинуть переднюю панель вверх. Устанавливать её назад не особо удобно, так как нужно одновременно попасть в щелевые пазы снизу и специальные углубления сверху.

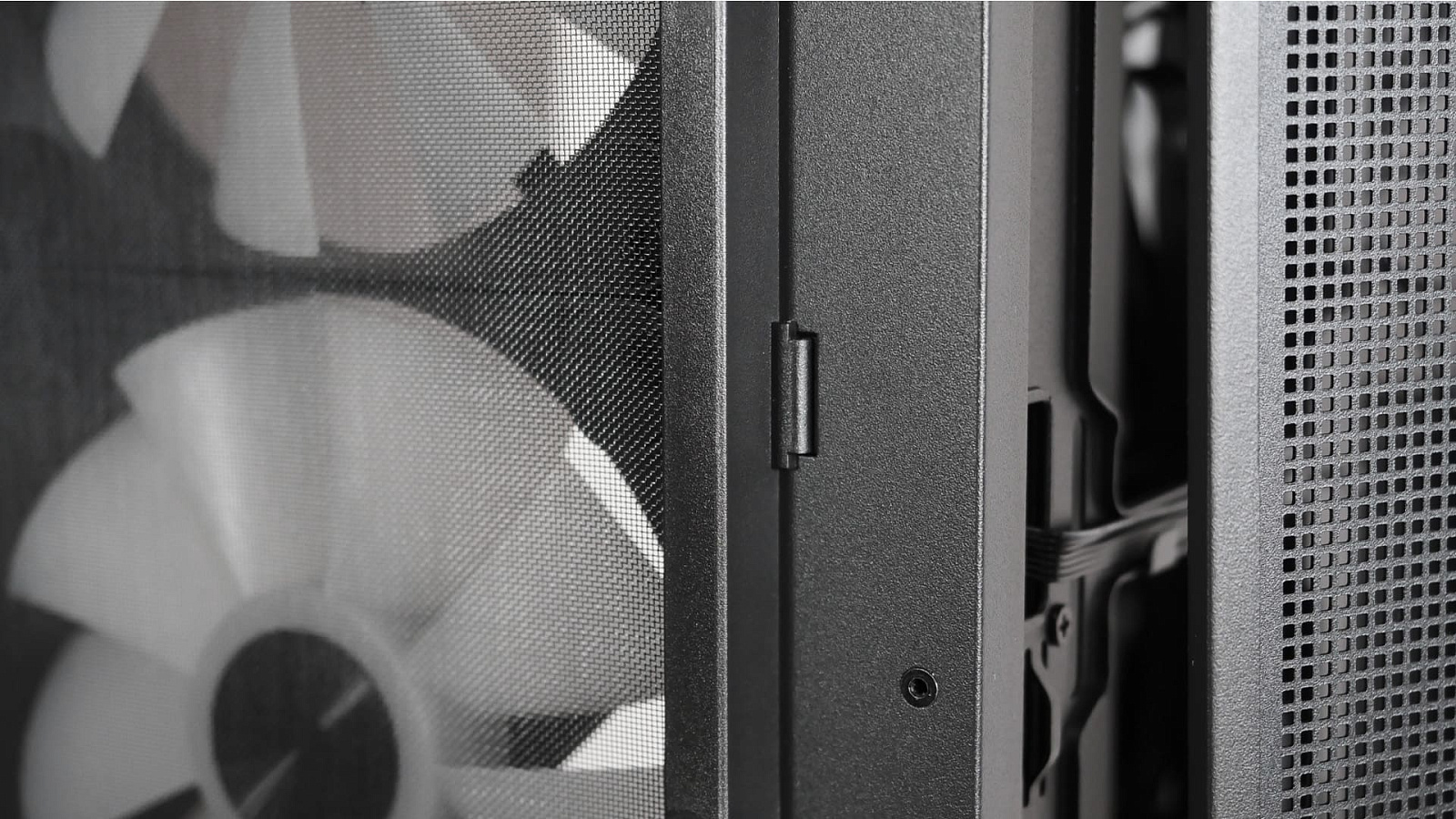

Установленный за передней панелью фронтальный пылевой фильтр удерживается по правой стороне щелевыми упорами, а по левой стороне пластиковыми защёлками. Мелкоячеистая структура фильтра должна неплохо задерживать пыль и не сильно снижать эффективность воздушного потока.

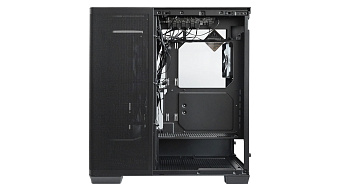

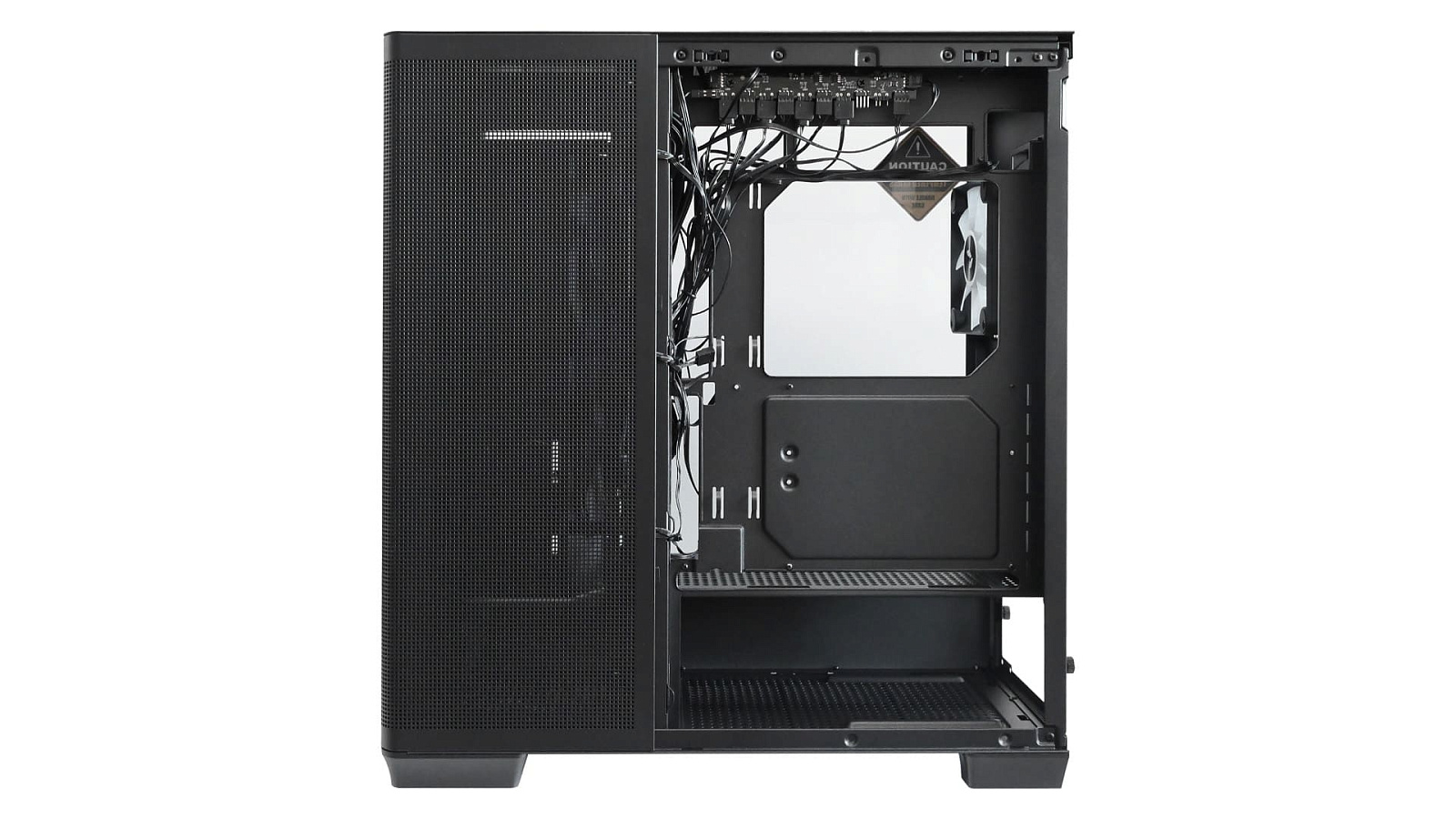

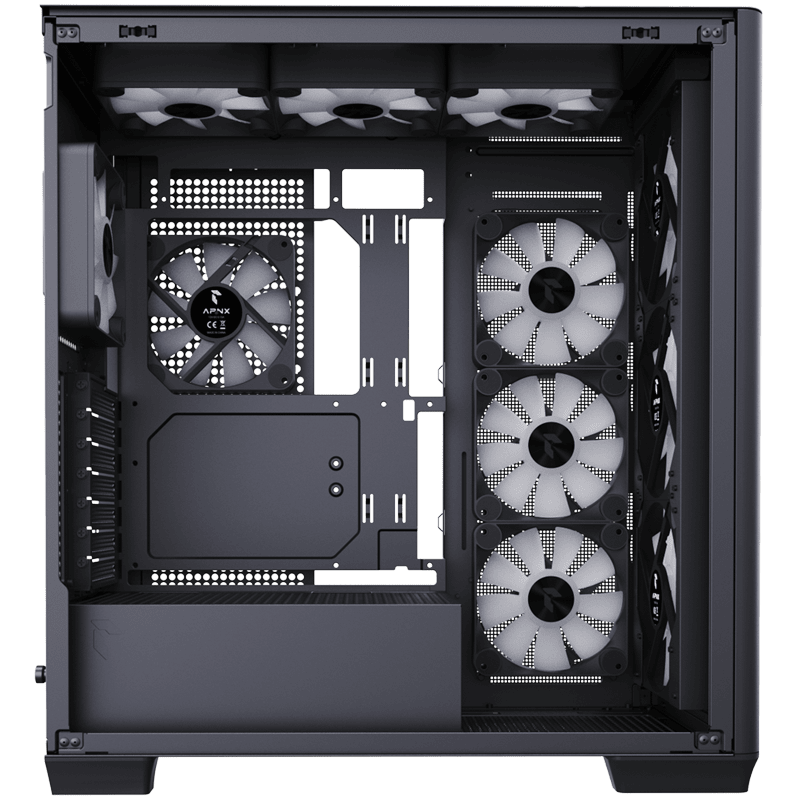

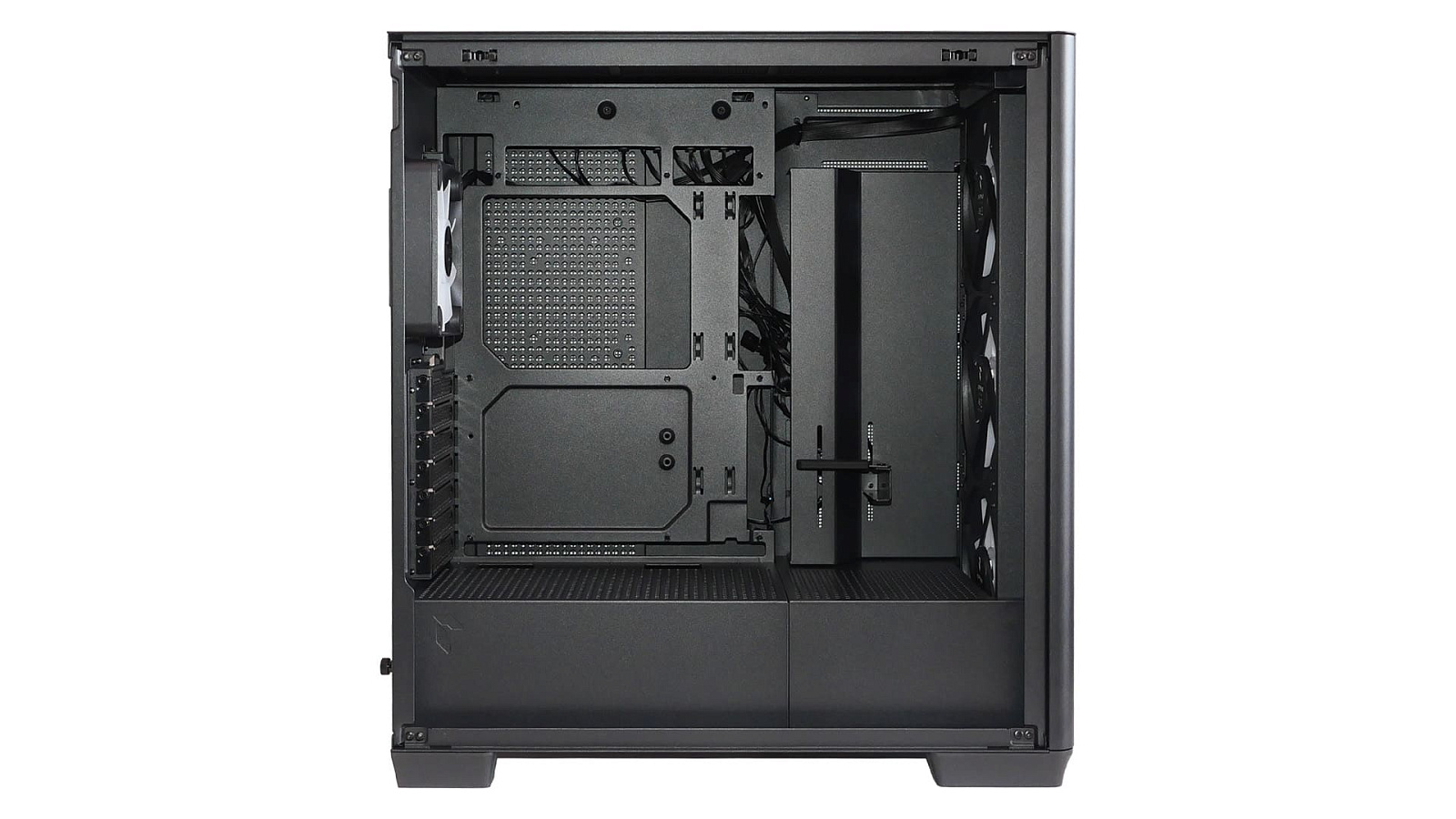

Внутреннее пространство корпуса разделено на две зоны охлаждения, отделённые в нижней части съёмной Г-образной двухсекционной перегородкой.

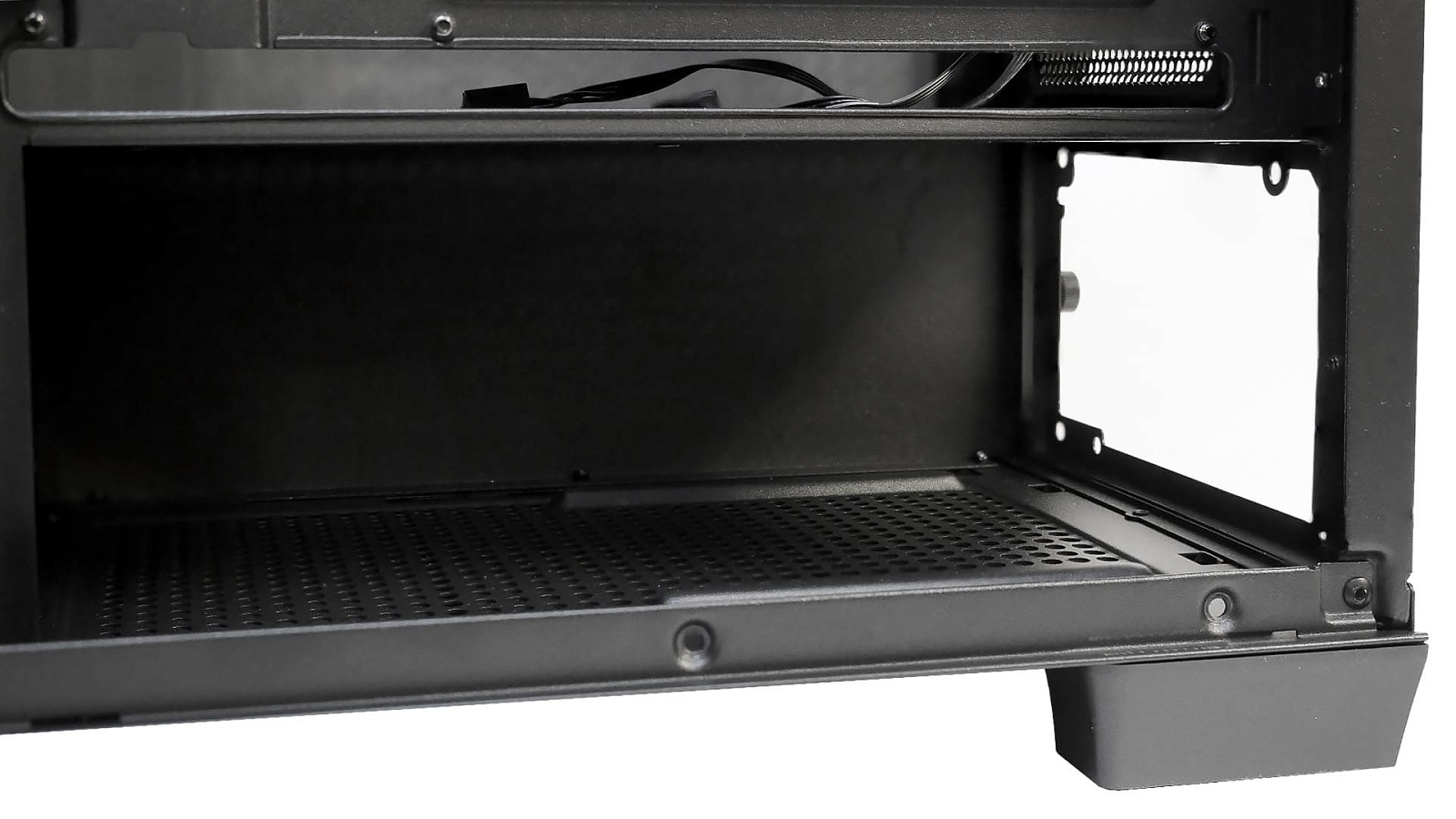

Место крепления блока питания оснащено переходной рамкой, фиксируемой на двух крупных винтах с накатанной головкой, которые удобно откручиваются и без отвертки. Поддерживающие упоры снизу сделаны без мягких подкладок.

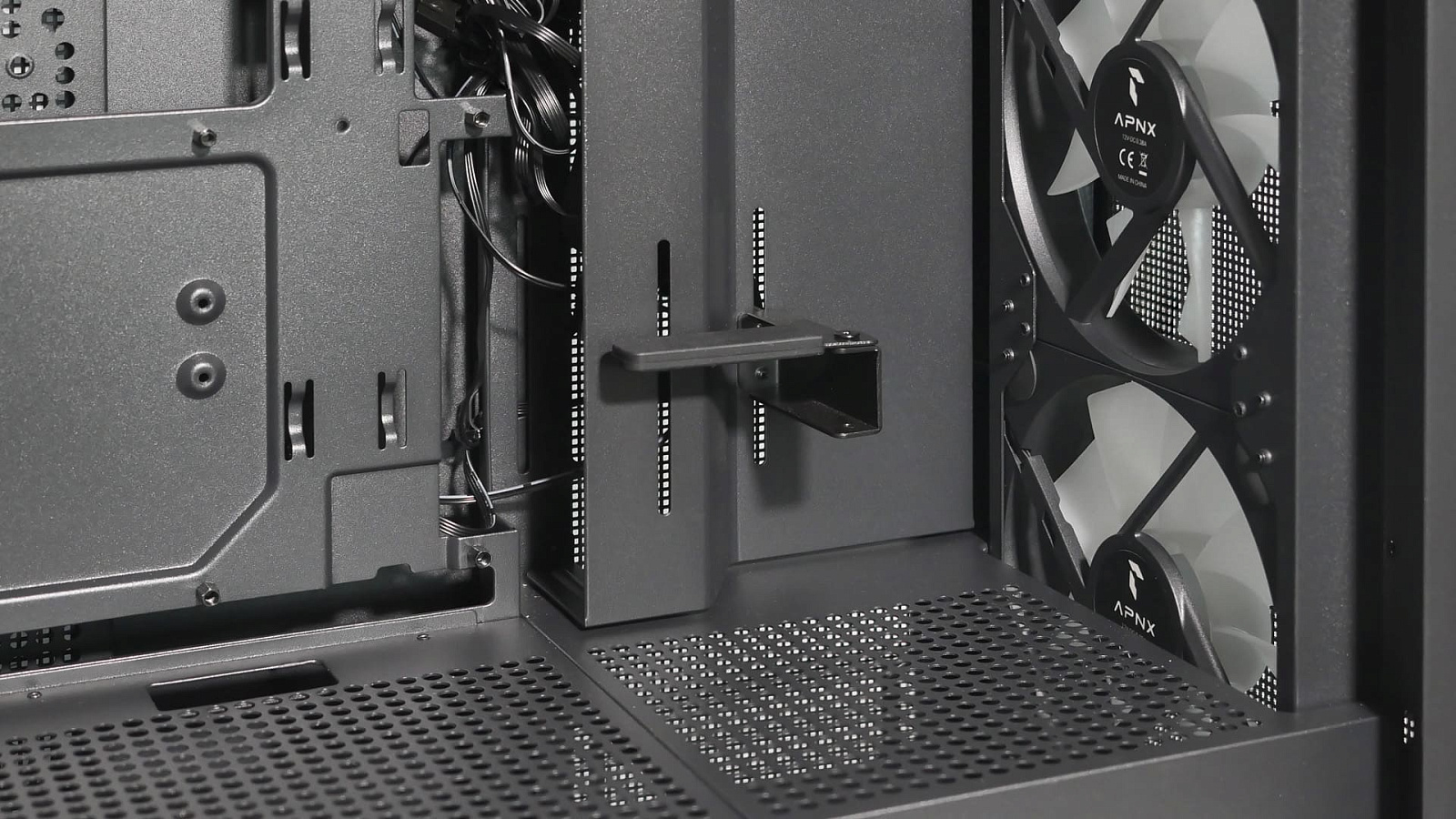

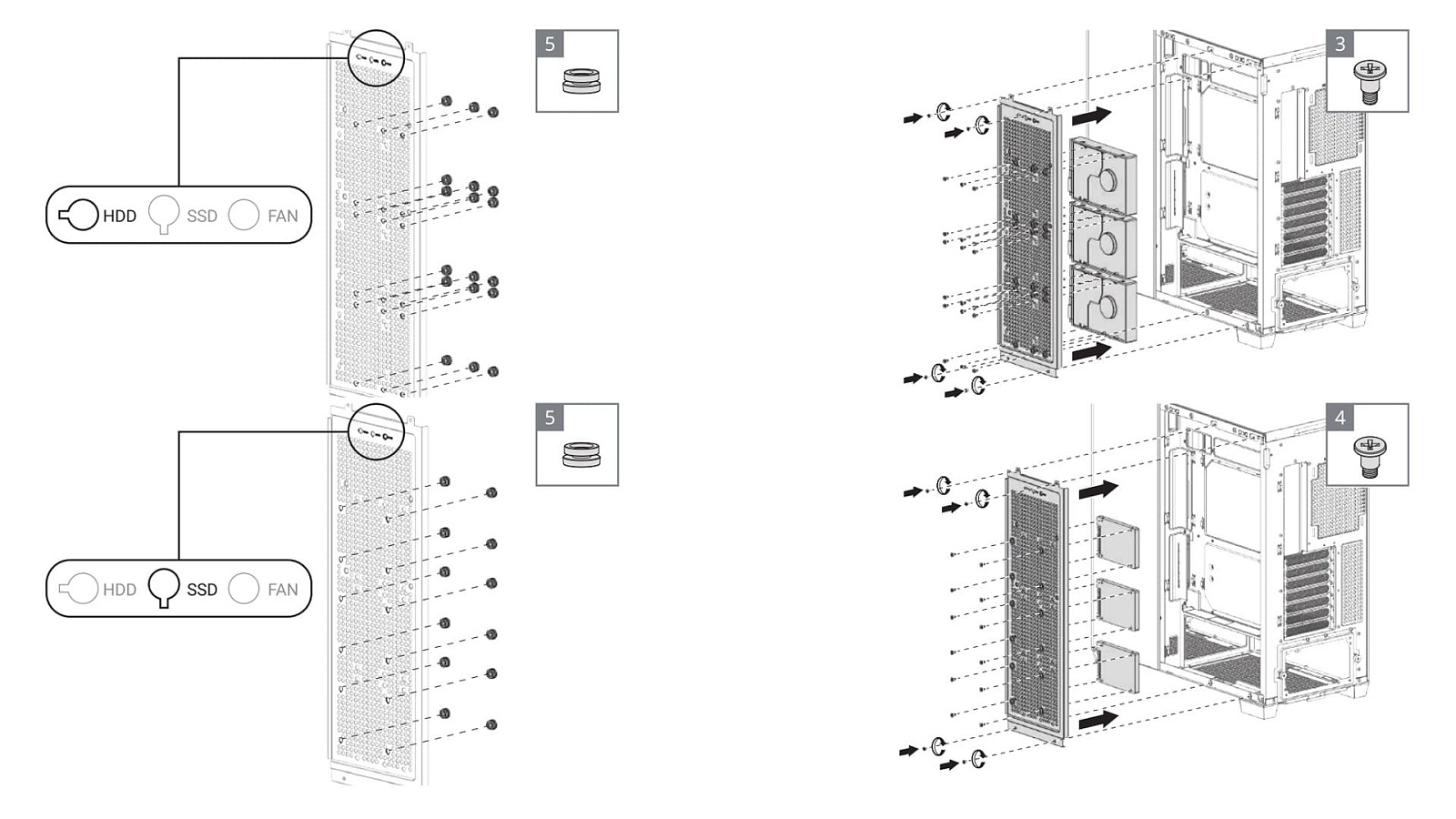

Крепление накопителей в APNX C1 сделано необычным способом — они подвешиваются на специальных винтах с резиновыми бушингами на заготовленные проушины в вертикальной перфорированной стойке за поддоном материнской платы.

Здесь вместятся три классических жёстких диска формата 3,5', либо три твердотельных накопителя формата 2,5'. Альтернативно на этой же стоке возможна установка 120-мм вентилятора для обдува сокета процессора.

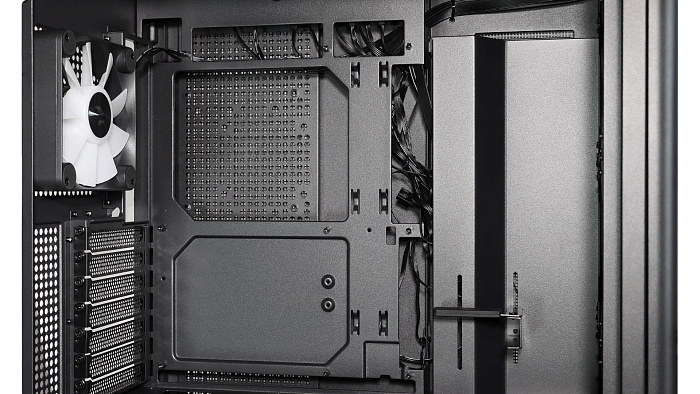

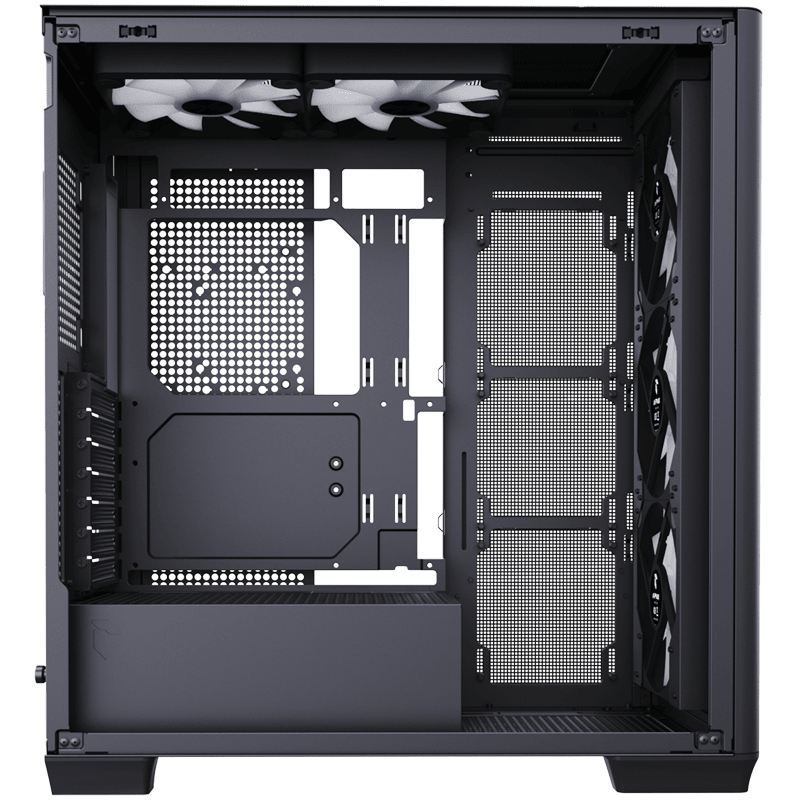

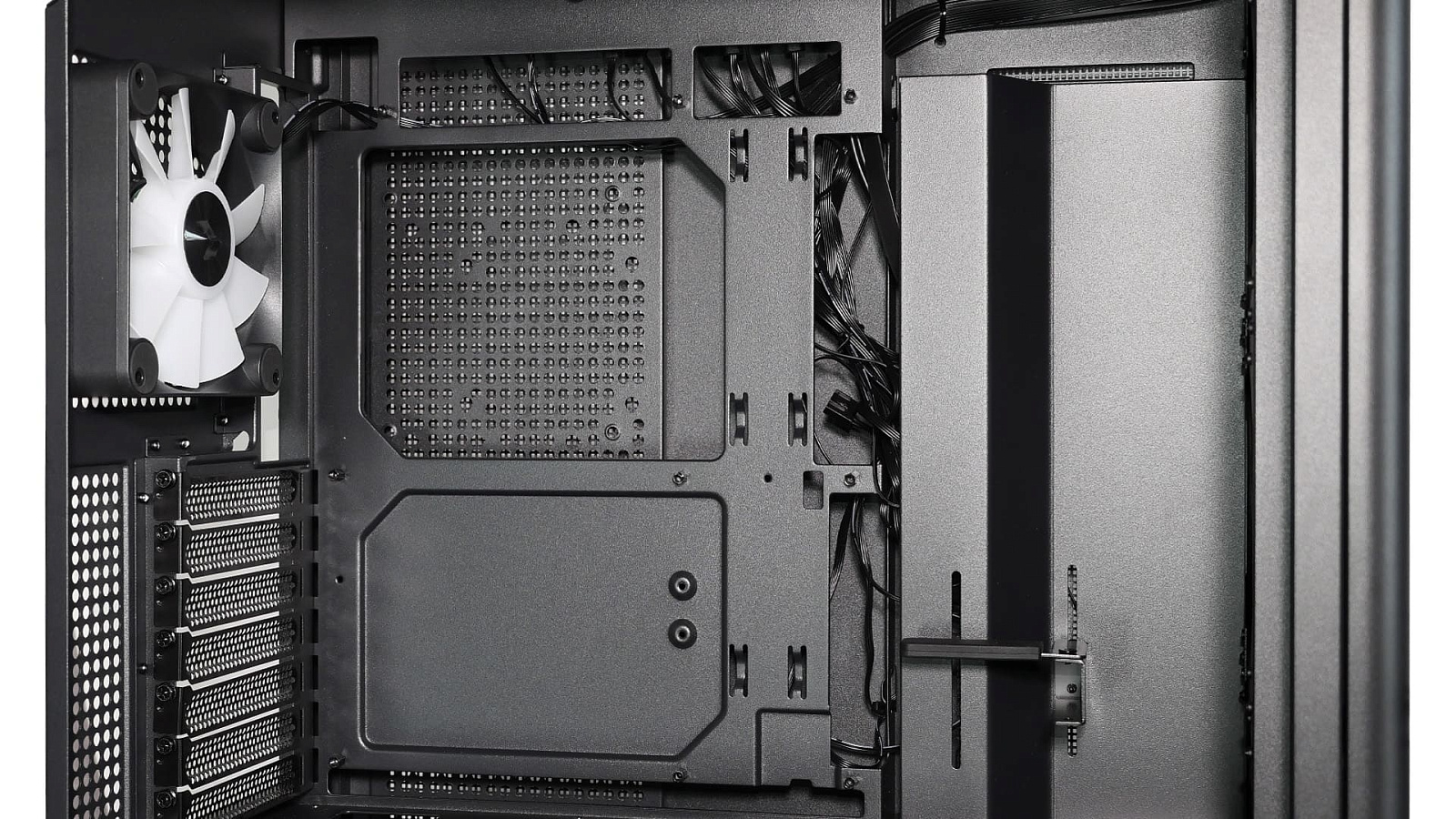

Поддон для материнской платы размечен под совместимые форматы от mini-ITX до полноразмерного ATX. Ножки "из коробки" предустановлены для ATX-плат. Средняя имеет окантовку, придерживающая плату на весу. Это удобно при сборке в вертикальном положении.

Правее зоны подвеса материнской платы установлен специальный декоративный кожух, который играет две роли: прикрывает подводимые к правой части "материнки" провода и служит креплением для подставки под видеокарту.

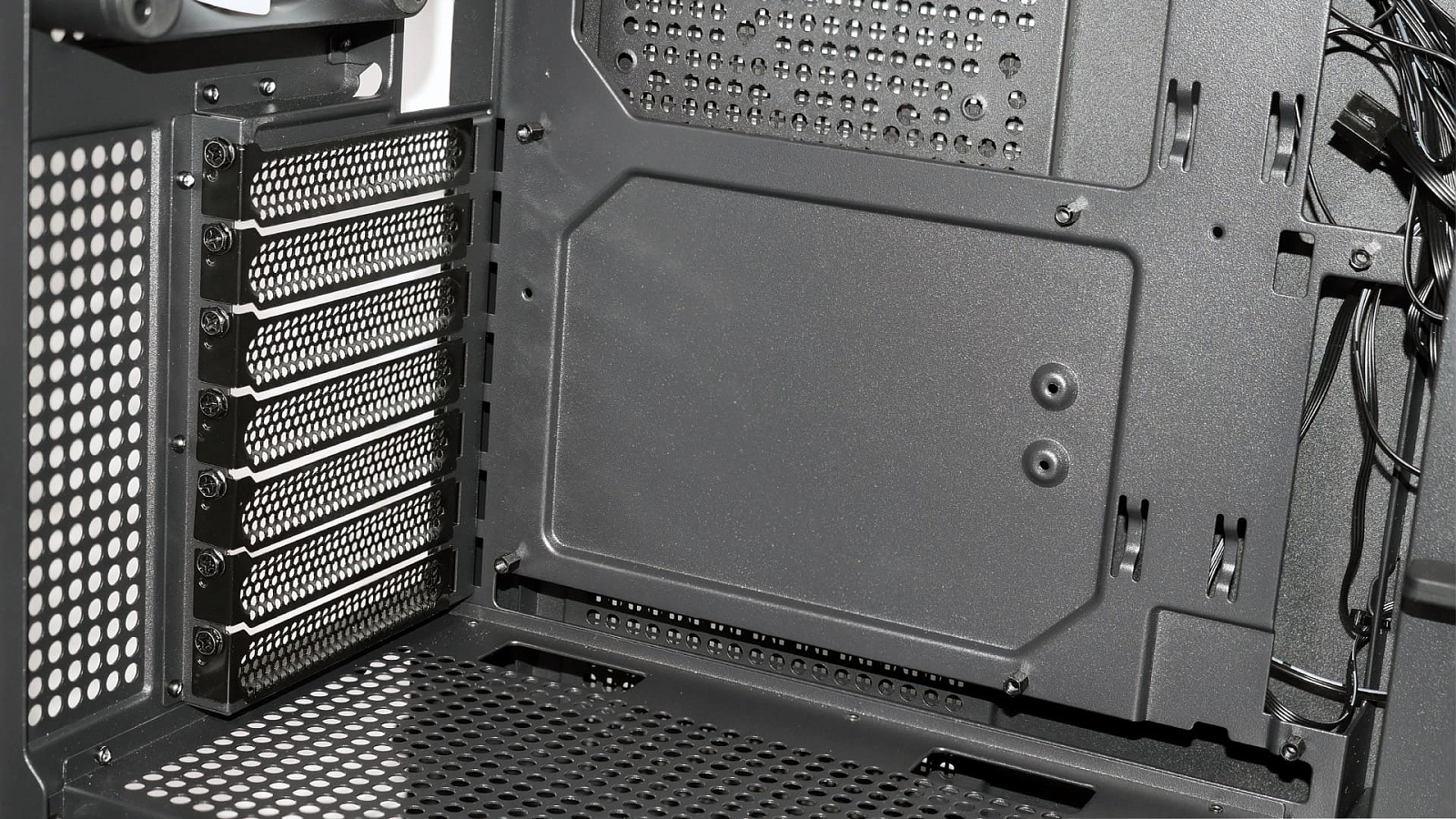

Слотов расширения сделано стандартное количество: семь штук. Все закрыты многоразовыми заглушками. Слотов для вертикальной установки видеокарты не предусмотрено.

Окно для интерфейсов на задней части материнской платы стандартное, с точно подогнанными размерами и хорошим отступом до прикрученного рядом 120-мм вентилятора, поэтому коллизий с крупными радиаторами VRM и декоративными кожухами на материнских платах быть не должно.

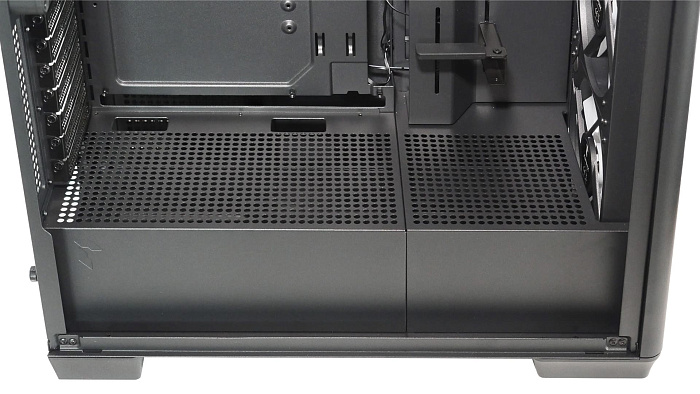

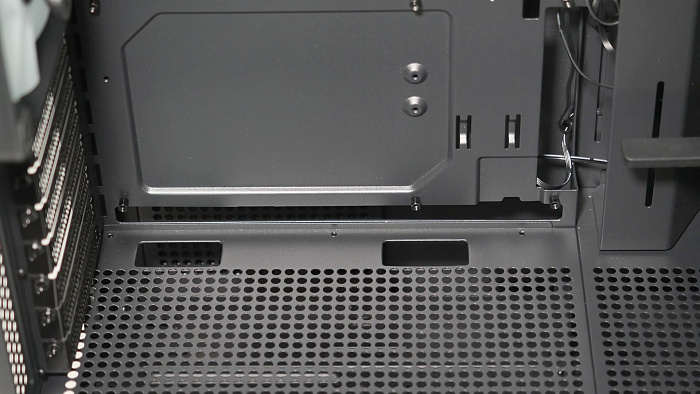

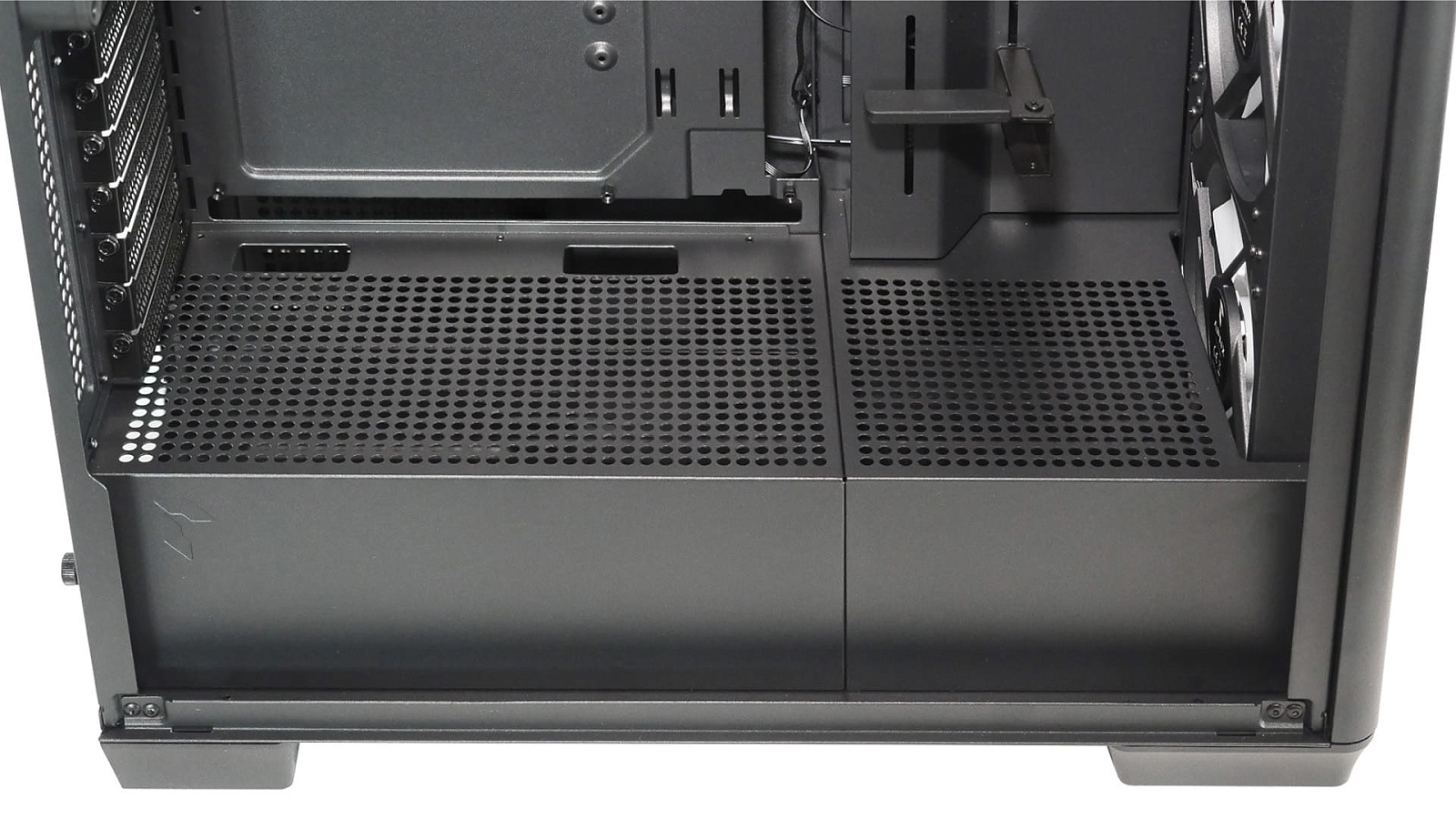

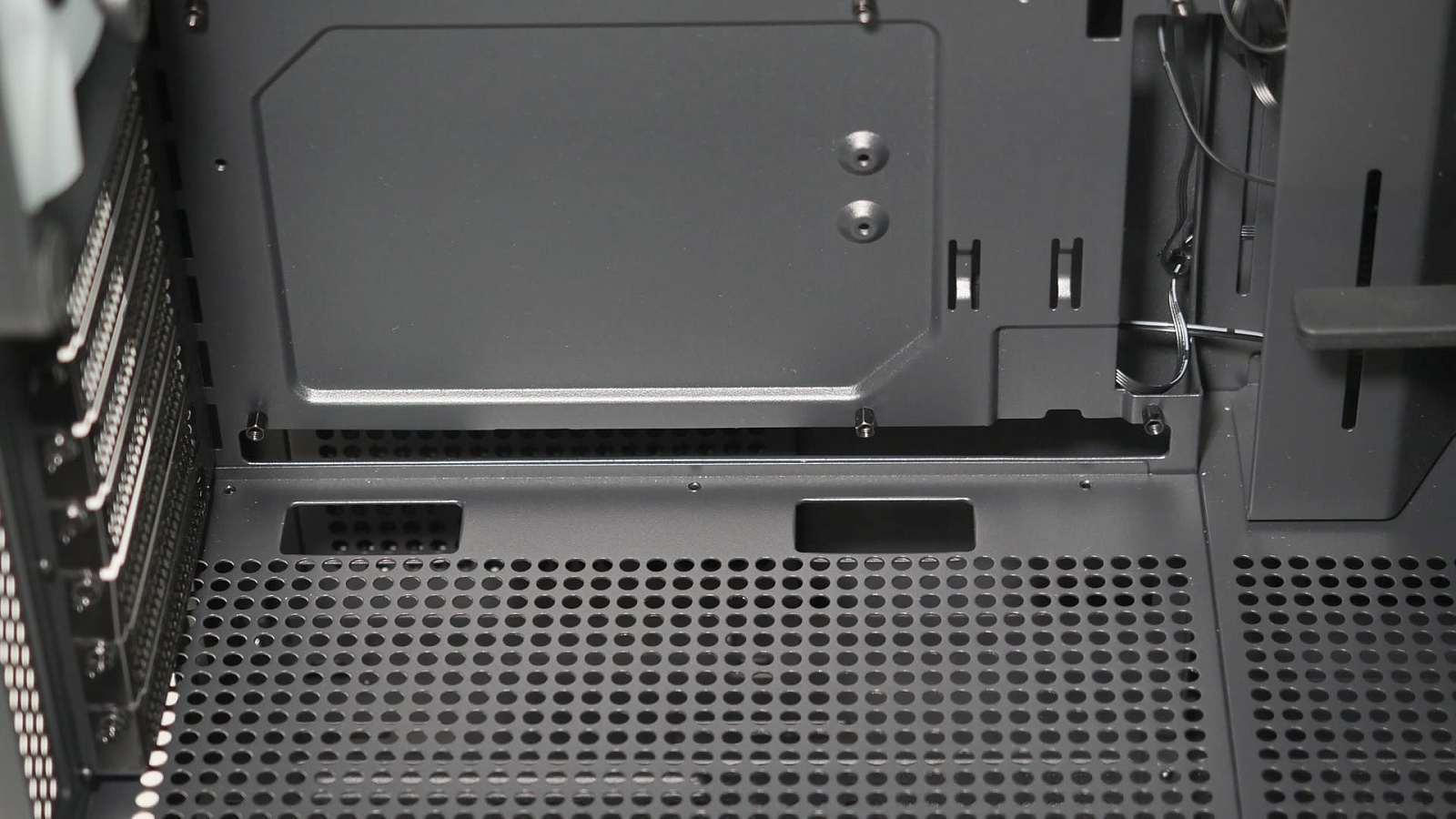

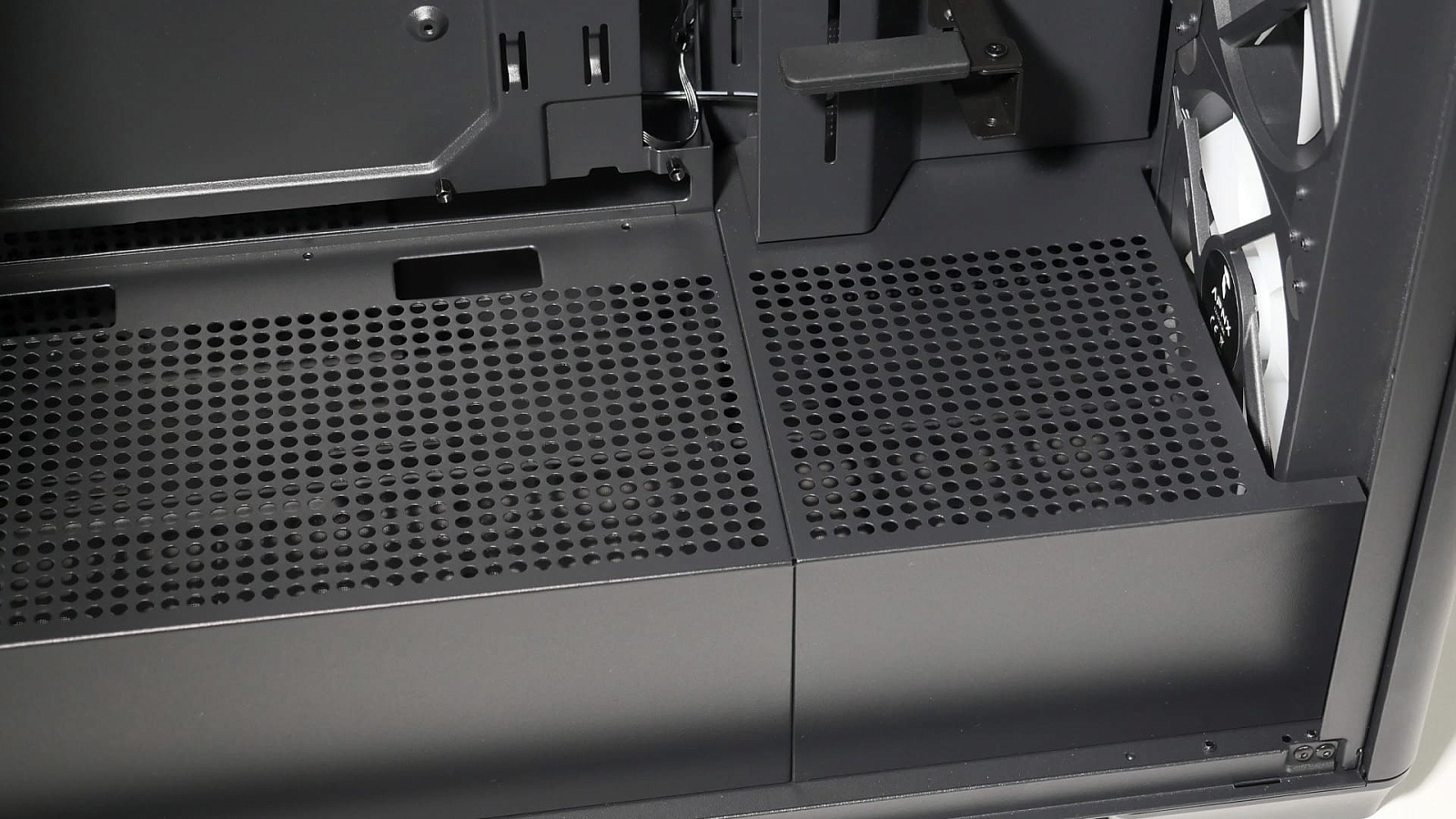

Верхняя часть нижней перегородки перфорирована, что позволяет применить в ПК, собираемом на базе APNX C1, блок питания с пассивной (безвентиляторной) конструкцией.

В передней секции перегородки предусмотрен вырез для углублённых внутрь корпуса направляющих, на которых закреплены фронтальная троица вентиляторов. При необходимости элементы перегородки можно открутить и снять полностью.

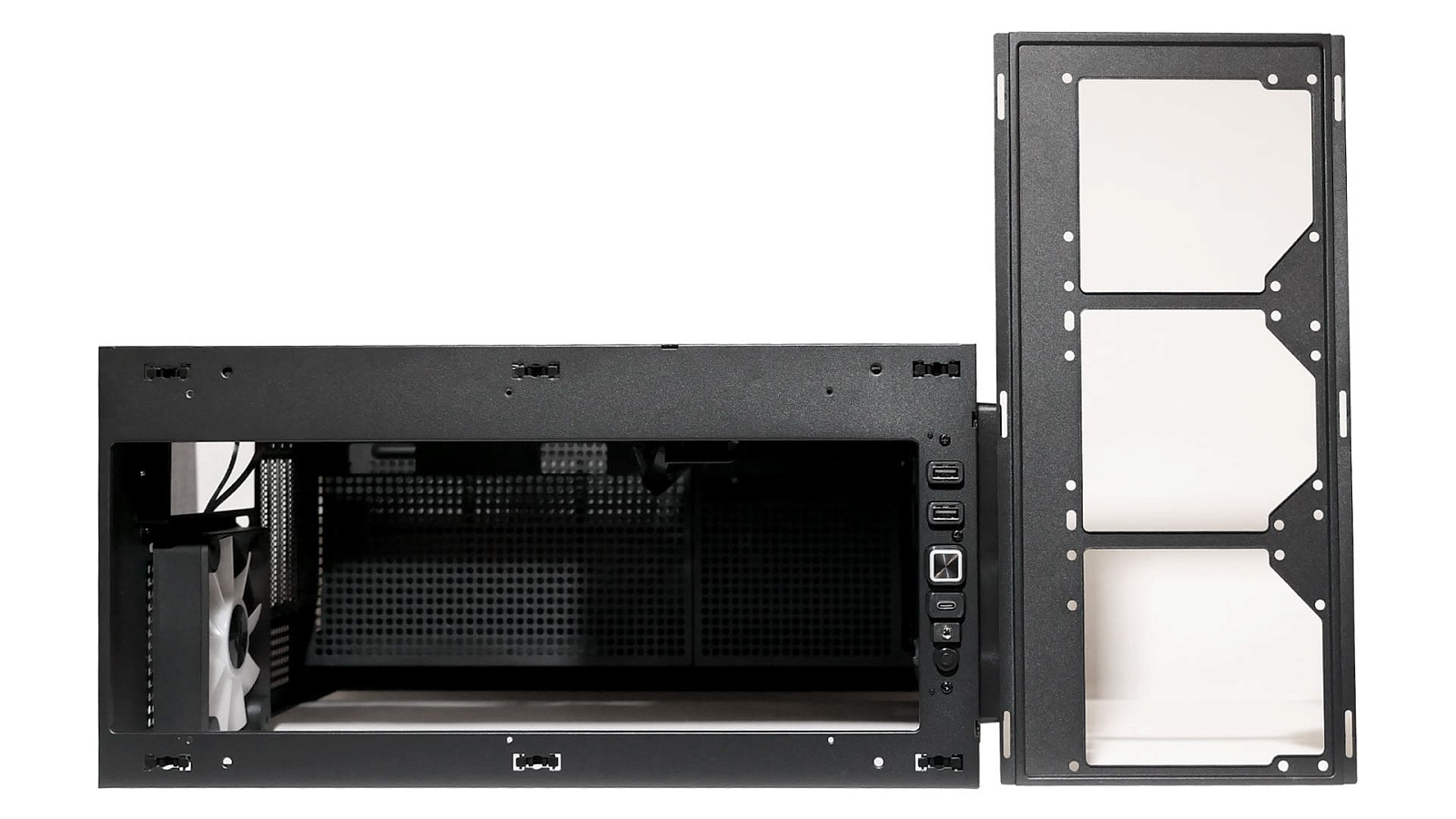

В верхней части корпуса реализована специальная съёмная рама для систем охлаждения. Она удерживается шестью винтами.

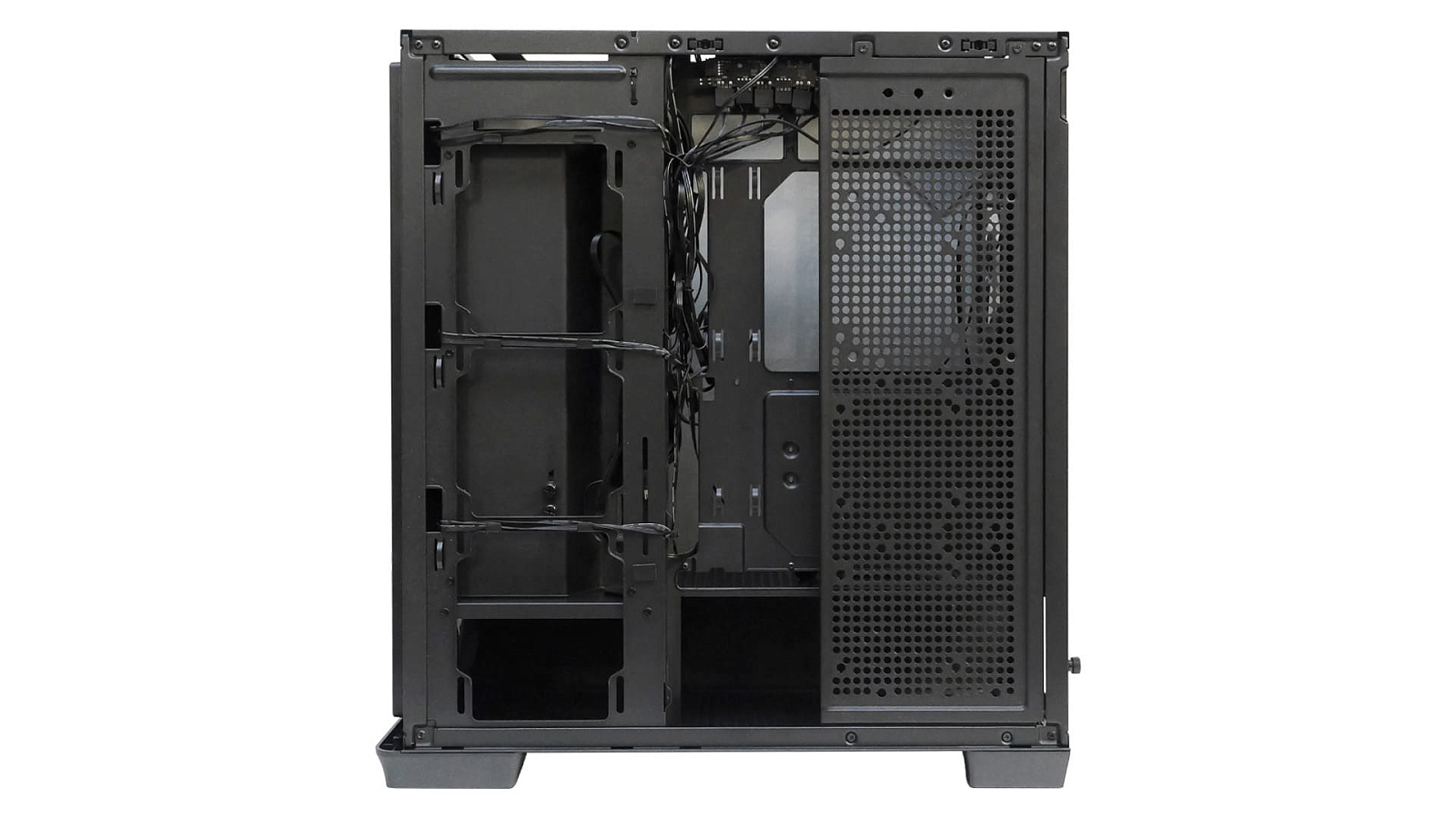

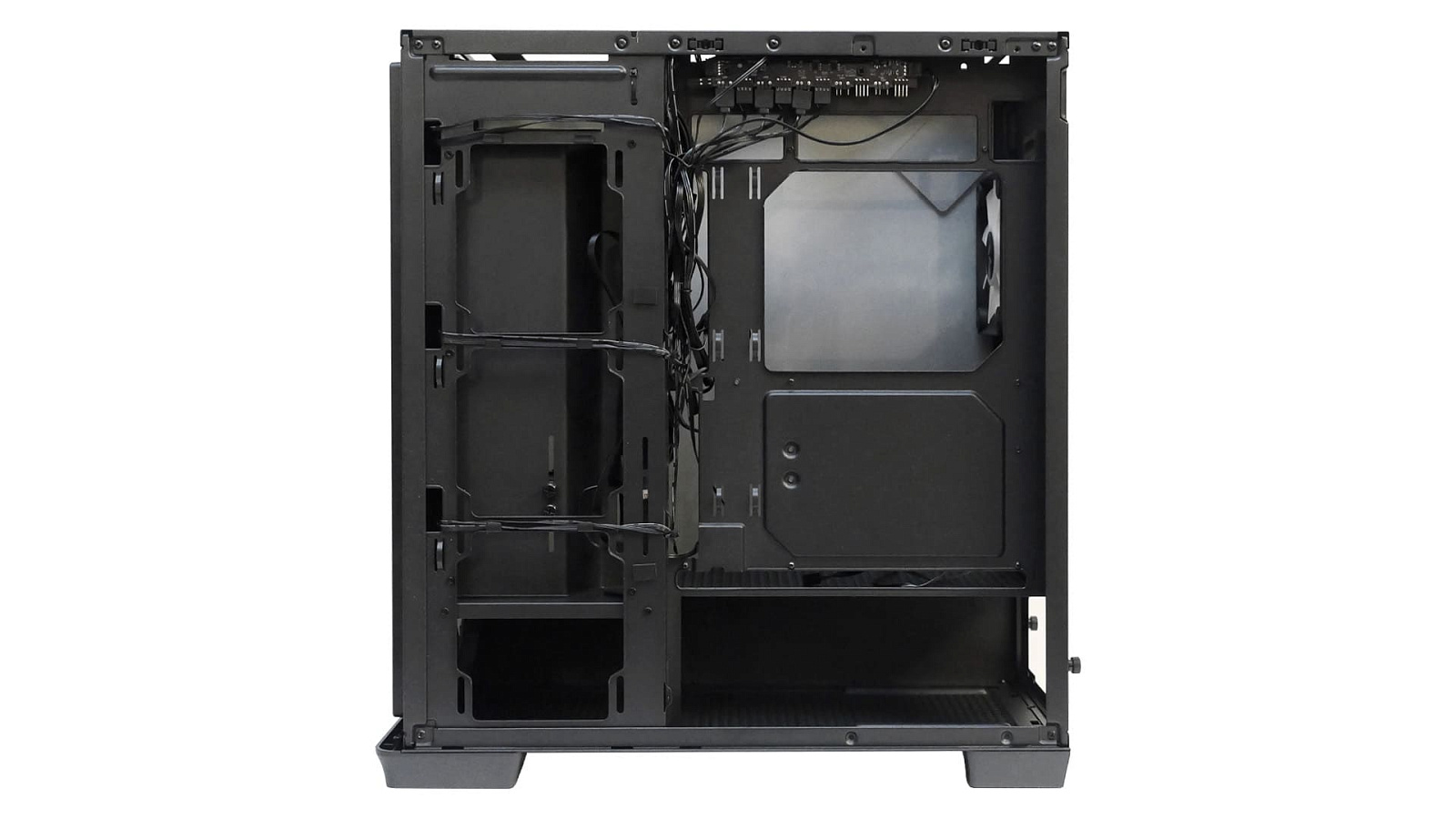

Благодаря продуманной компоновке в корпусе за поддоном материнской платы отличный запас места под укладку кабелей. Глубина застенок — до 40 мм.

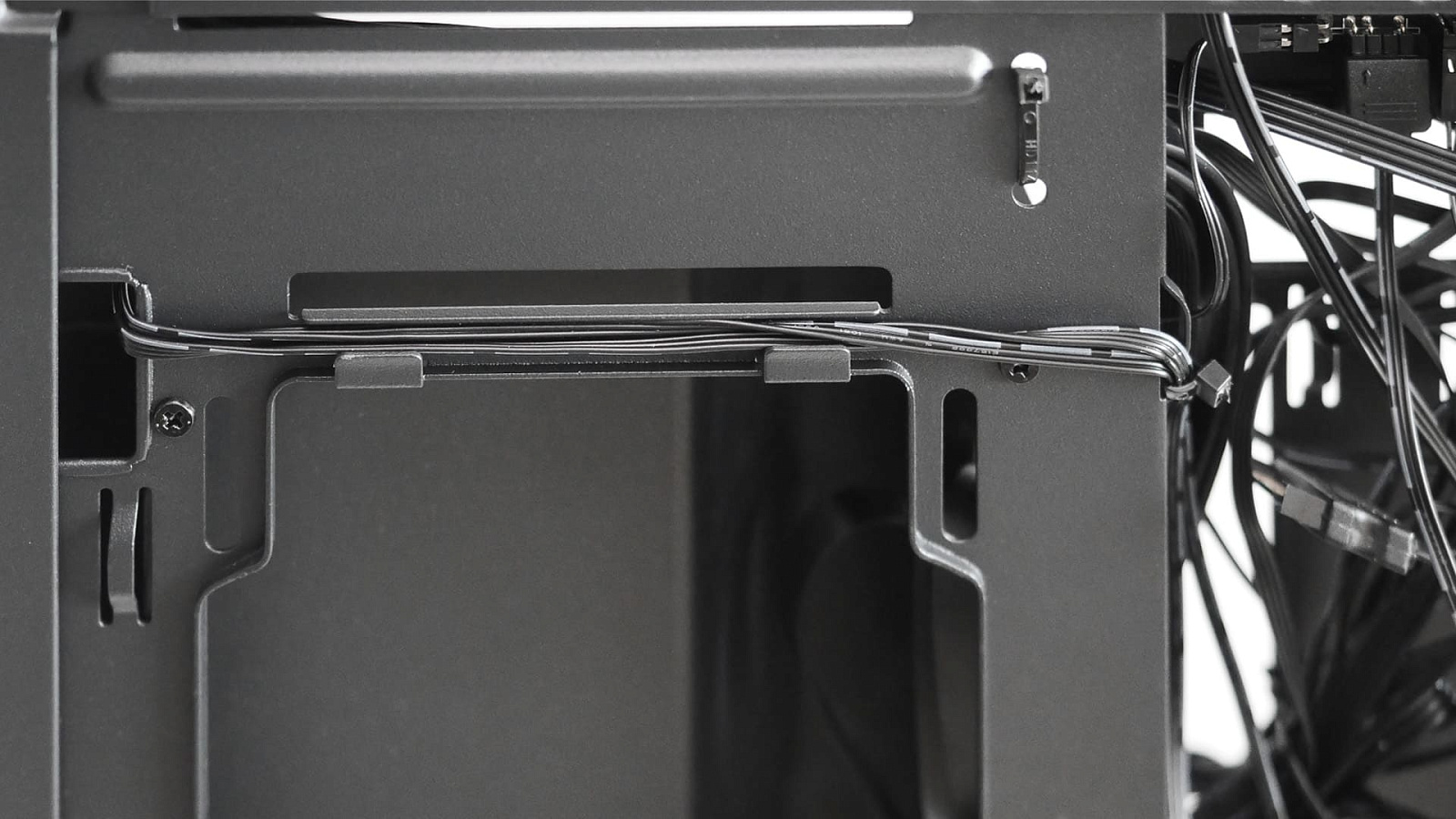

На вертикальной нише для систем охлаждения заготовлены небольшие ушки для удобства укладывания проводов от фронтальных вентиляторов.

В целом по корпусу предусмотрено немало окошек для скрытого подведения кабелей к разъёмам и проушин для одноразовых многоразовых хомутов.

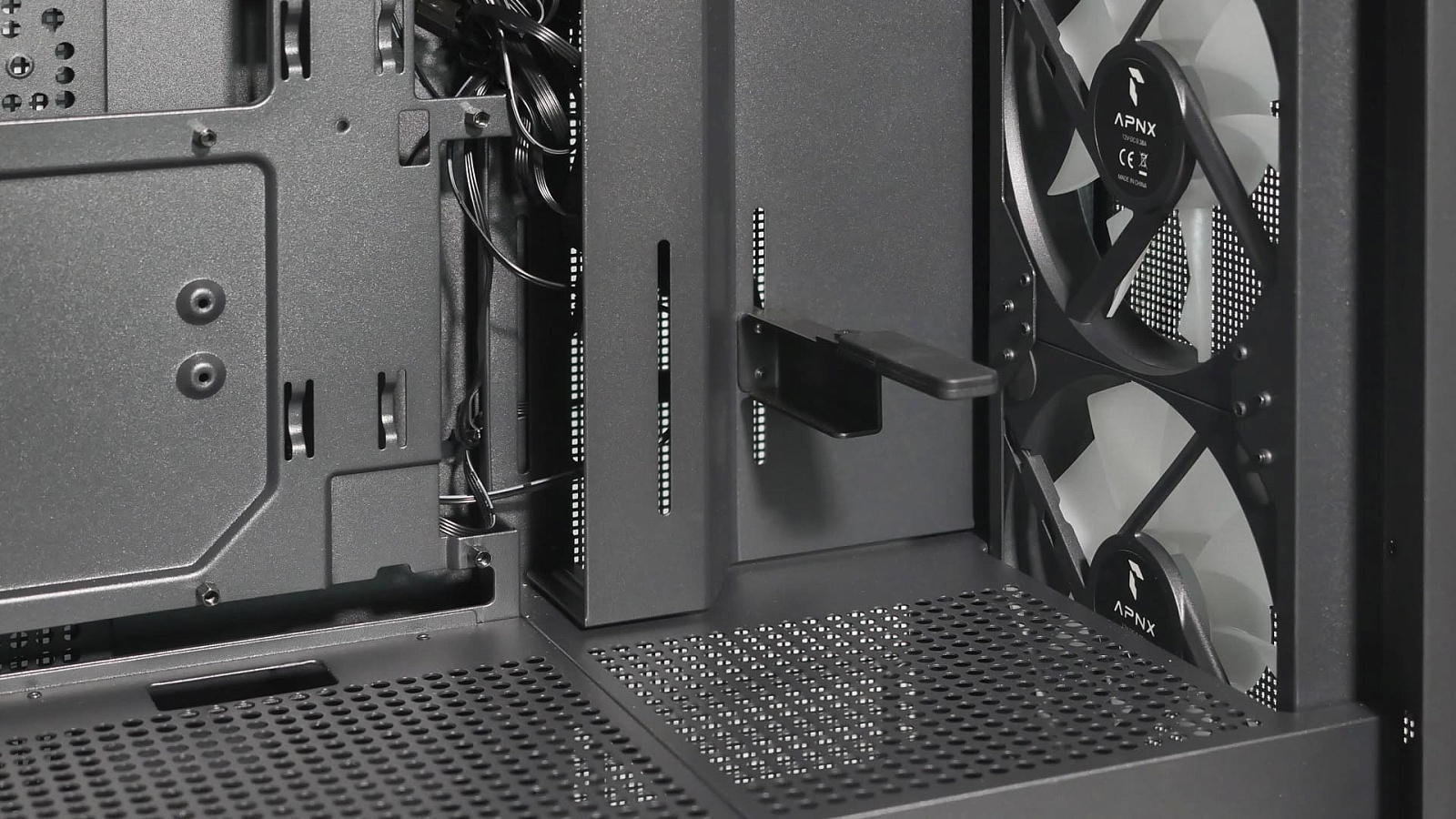

Так как корпус ориентирован на сборки топовой производительности, в которых зачастую устанавливаются видеокарты крупных габаритов, то производитель предустановил поворотную подставку с регулируемым по высоте положением. Кончик подставки прорезинен, чтобы не поцарапать видеокарту и снизить вибрационную нагрузку.

Поддержка систем охлаждения

Совместимость с высокими башенными кулерами центрального процессора неплохая — вместятся умеренно крупные экземпляры до 166 мм высотой.

В корпус возможно разместить до 11 шт. вентиляторов размером 120 мм или до 5 шт. размером 140 мм.

В части AIO-систем жидкостного охлаждения: поддерживается установка до двух 360-мм радиаторов одновременно: вверху и в специальной вертикальной нише, которая открывается после снятия декоративного кожуха правее материнской платы. Также вместится до двух 360-мм радиаторов сборных систем жидкостного охлаждения: по одному спереди и сверху.

Итоговый список поддерживаемых систем охлаждения:

Особенности сборки

Как и свойственно современному корпусу с акцентом на производительные сборки с комплектующими повышенного тепловыделения, внутреннее пространство зонально распределено и лишено мешающих воздушным потокам конструктивных элементов. Немалые для своего класса внутренние размеры также гарантируют удобный доступ к различным компонентам собранного системного блока в большинстве случаев без необходимости снятия отдельных комплектующих.

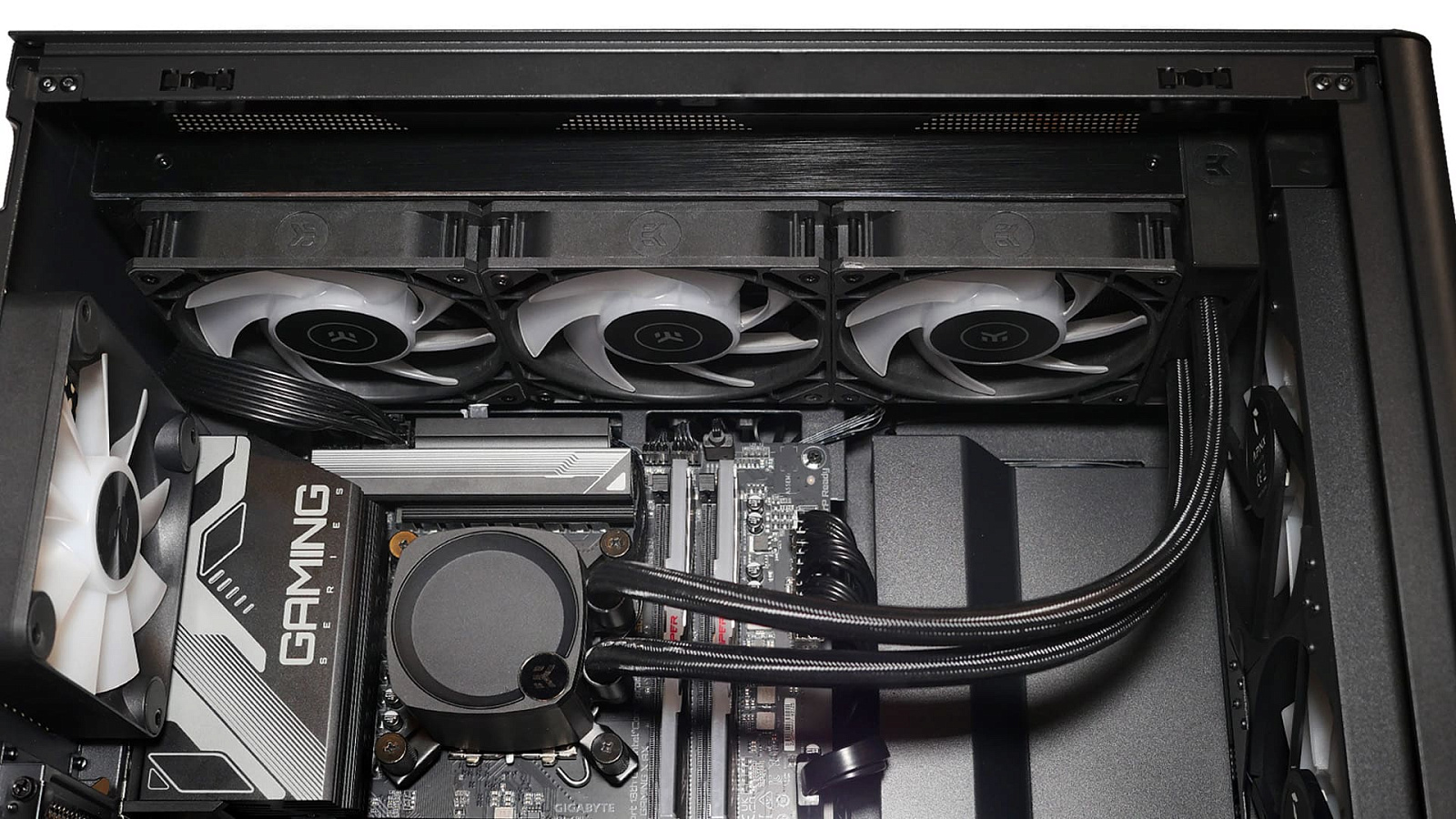

Примененная в верхней части съёмная рама для систем охлаждения упрощает как установку радиатора или вентиляторов, так и их периодическое обслуживание.

Запас места выше материнской платы с внутренней стороны достаточен, чтобы установленная типовая AIO-система жидкостного охлаждения не перекрыла полностью доступ к разъёмам вдоль верхнего края платы.

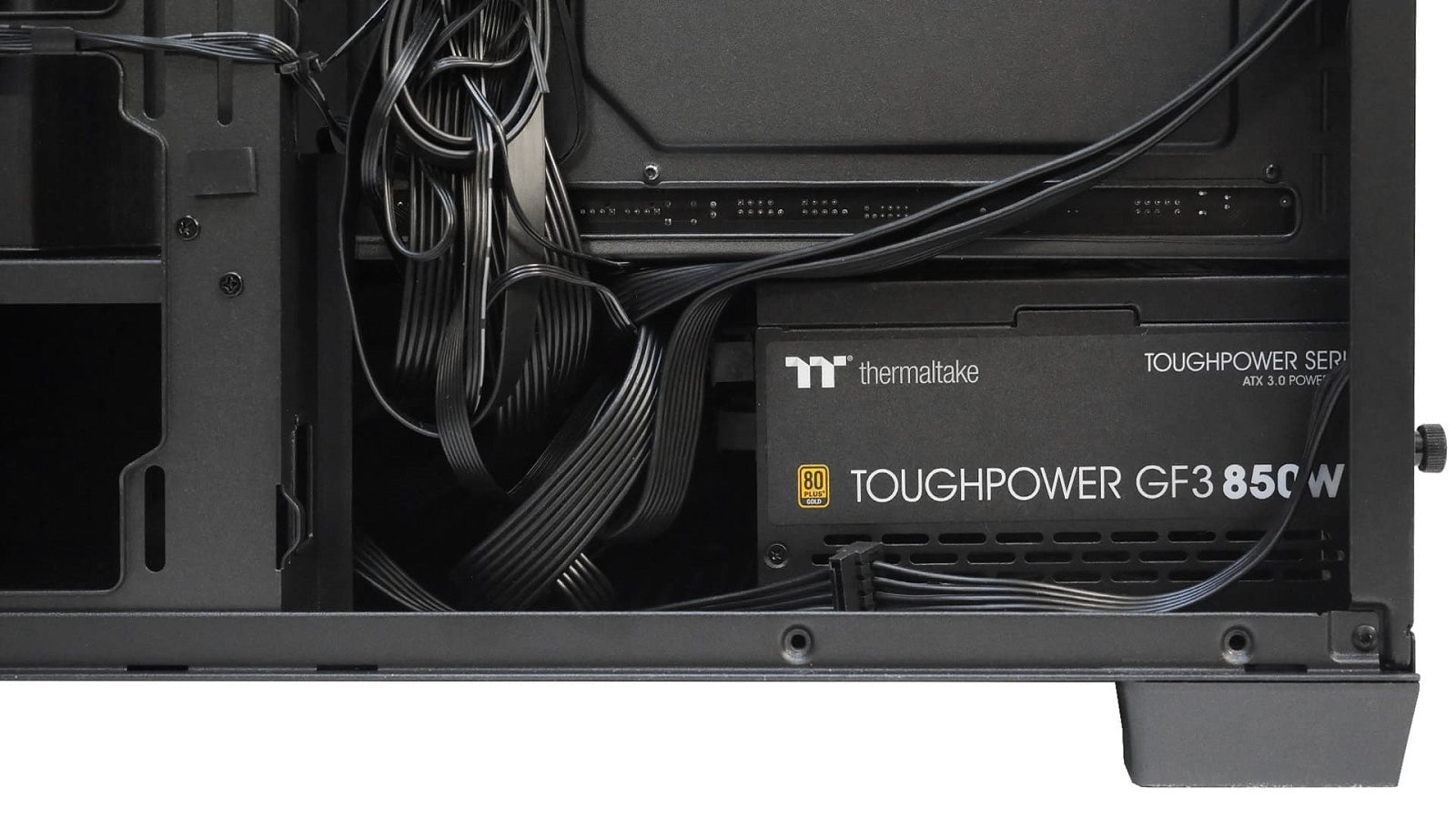

Расстояние от задней стенки корпуса до вертикального ребра жёсткости позволяет устанавливать блоки питания длиной до 270 мм, в том числе модульные экземпляры с отстегивающимися кабелями. В собранной для примера конфигурации был применен Thermaltake Toughpower GF3 на 850 Вт, длина которого составляет 160 см, и места за ним хватило, чтобы спрятать ворох остатков кабелей с большим запасом.

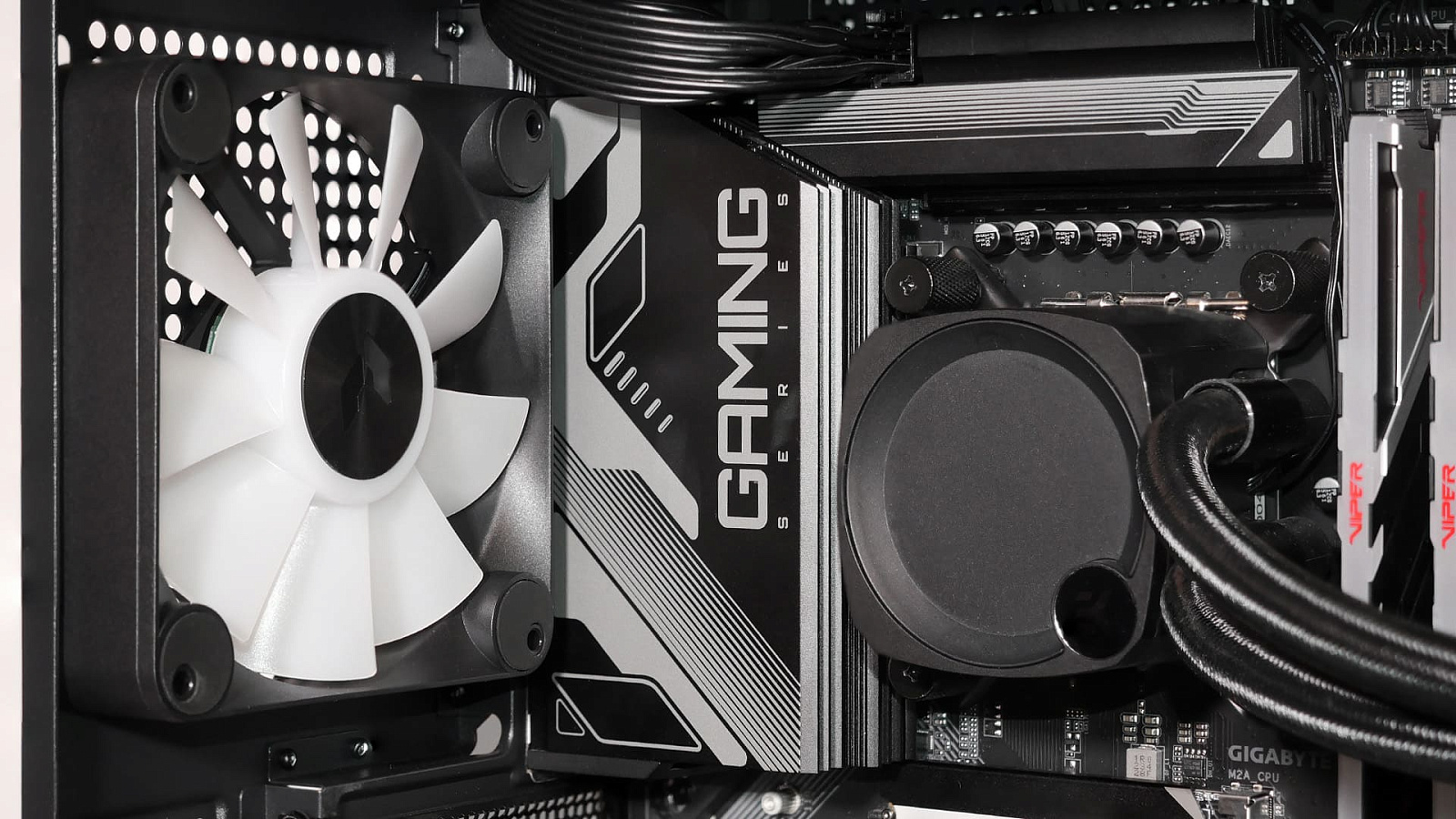

Размещённый на задней части корпуса 120-мм вентилятор отстоит от окна портов материнской платы на достаточное расстояние, чтобы не создавалась коллизия с декоративными элементами или радиаторами VRM в большинстве конфигураций.

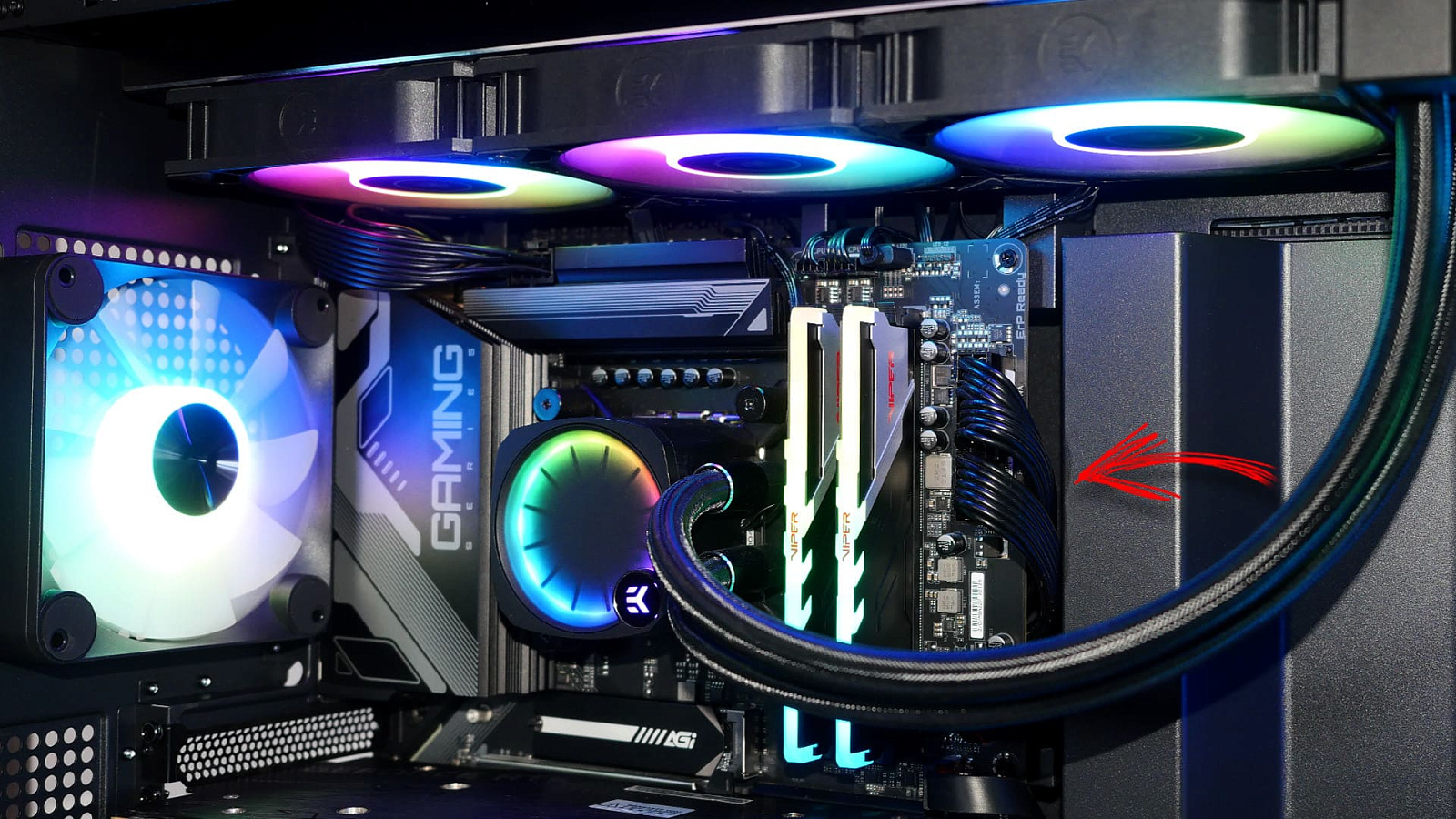

Выступ кожуха правее материнской платы немного затрудняет подведение толстого 24 жильного провода от блока питания. Имеющаяся щель маловата и провод приходится достаточно сильно изгибать, создавая нагрузку на край материнской платы.

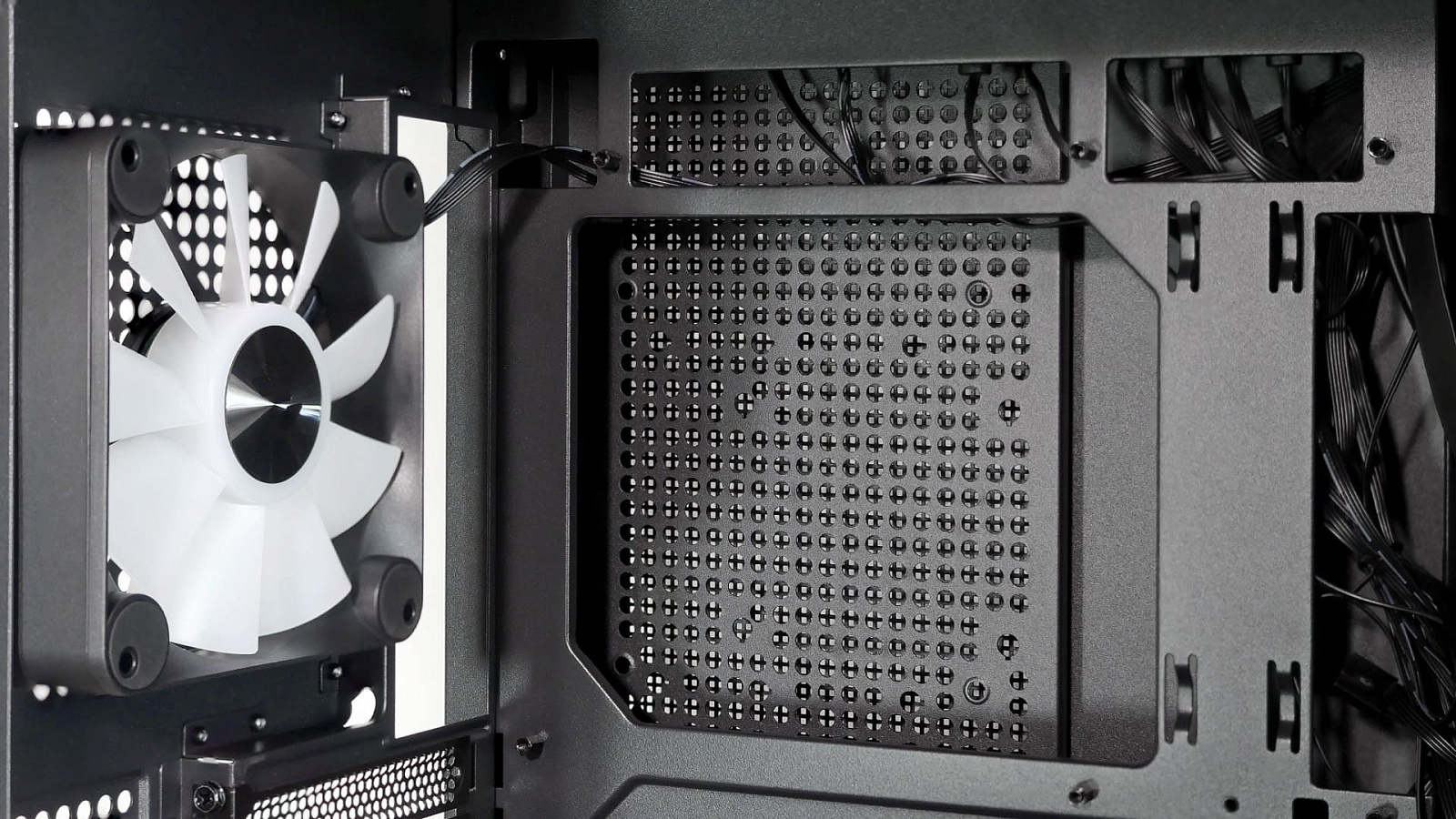

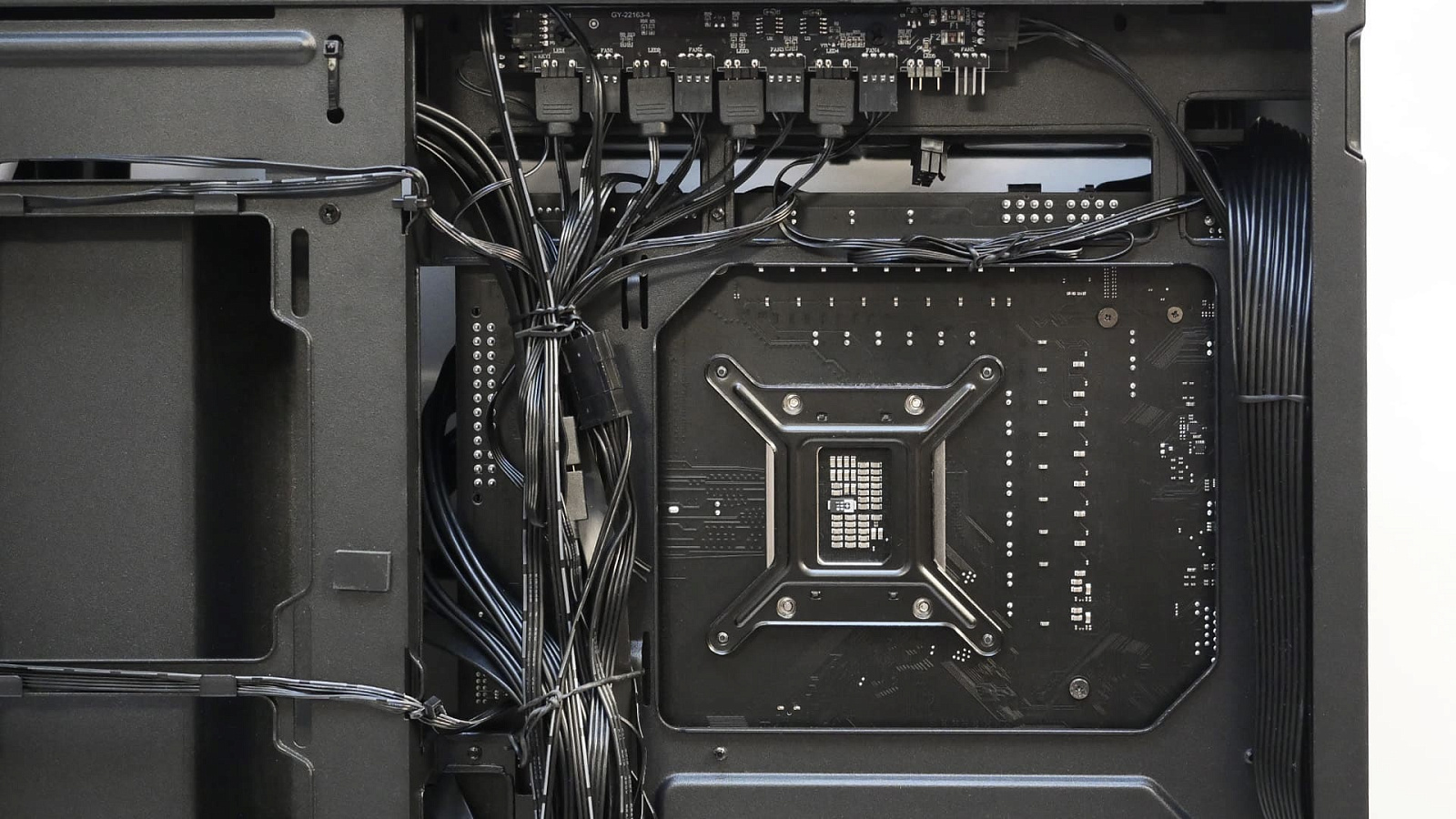

Окно в поддоне материнской платы, используемое для доступа к задней части сокета центрального процессора, сделано крупным и обеспечивает лёгкий доступ к крепёжным точкам бэкплейта для всех совместимых форматов плат без необходимости извлекать саму "материнку" из корпуса. Это удобно и при сборке, и при дальнейшем обслуживании или замене системы охлаждения.

Подвешенный сзади контроллер вентиляторов и их подсветки не мешает подведению остальных проводов и удобно расположен со смещением к центральному тоннелю с большим количеством точек для хомутов.

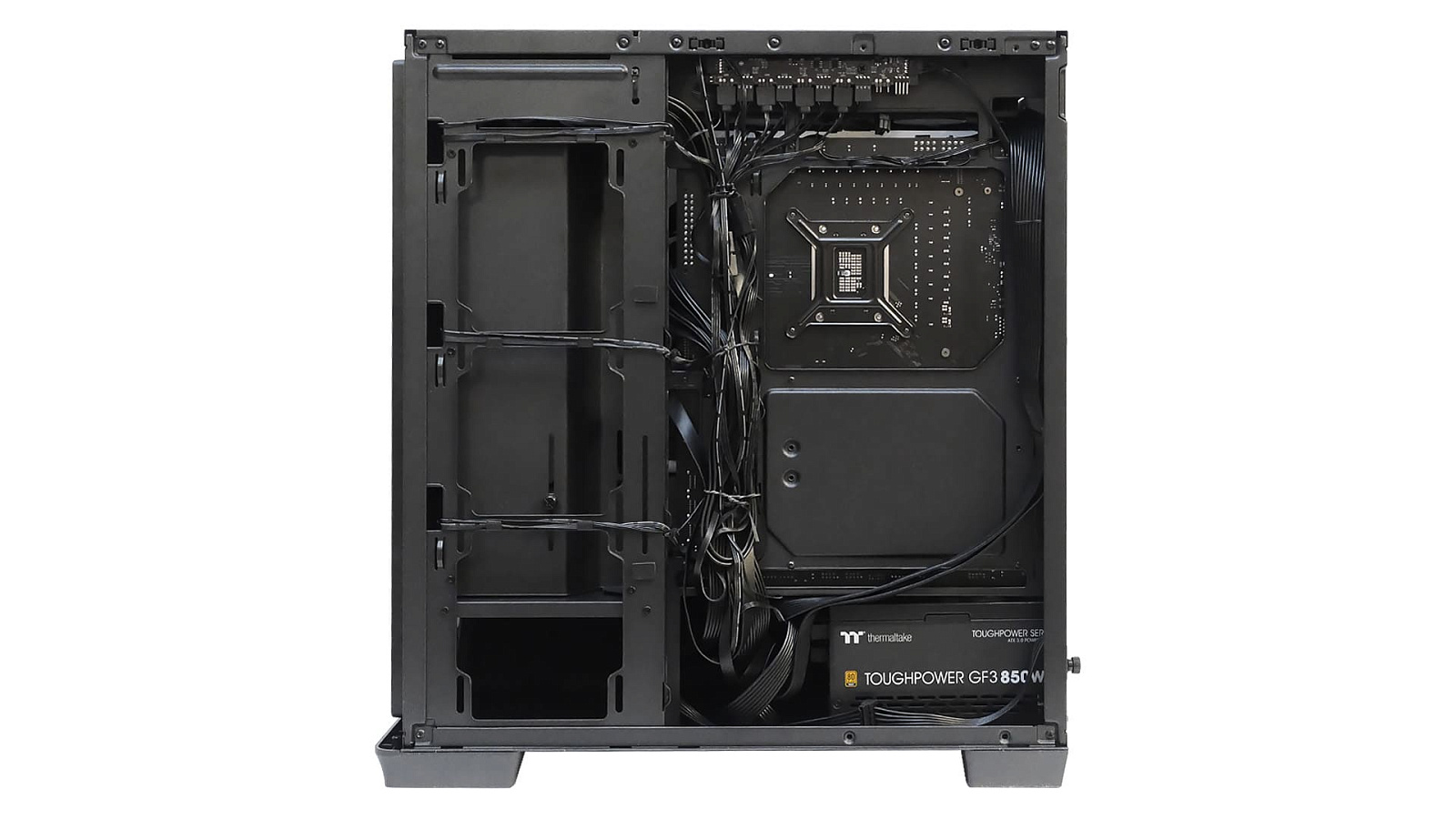

В застенках в принципе оставлен хороший запас места (до 40 мм по глубине) под различные кабели, поэтому с их укладкой трудностей не будет. В равной степени получится уложить и плоские кабели "ленточного" типа, и стянутые в пучки.

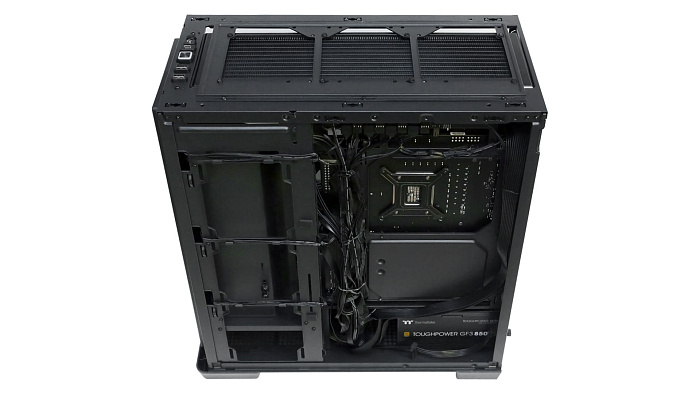

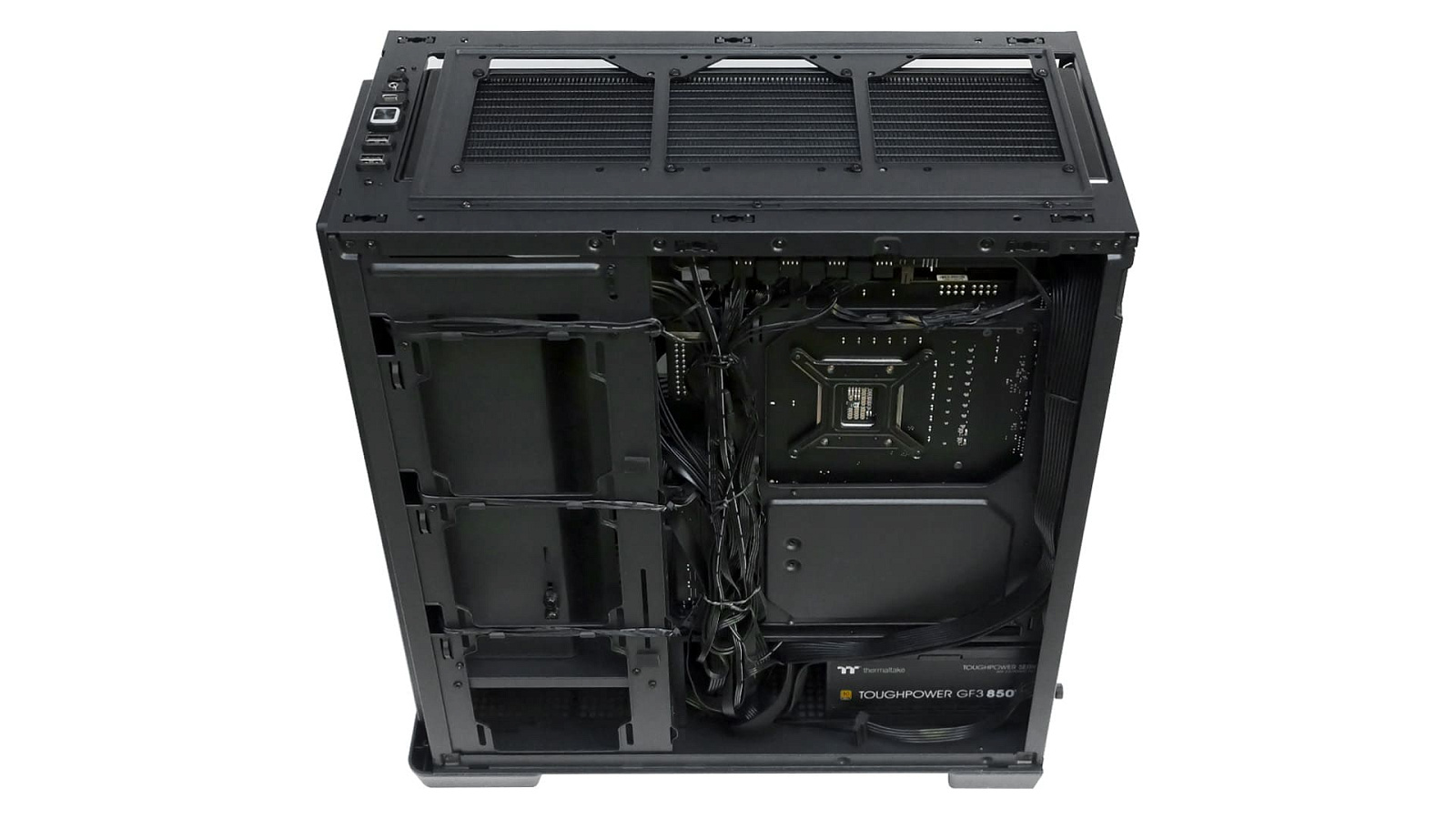

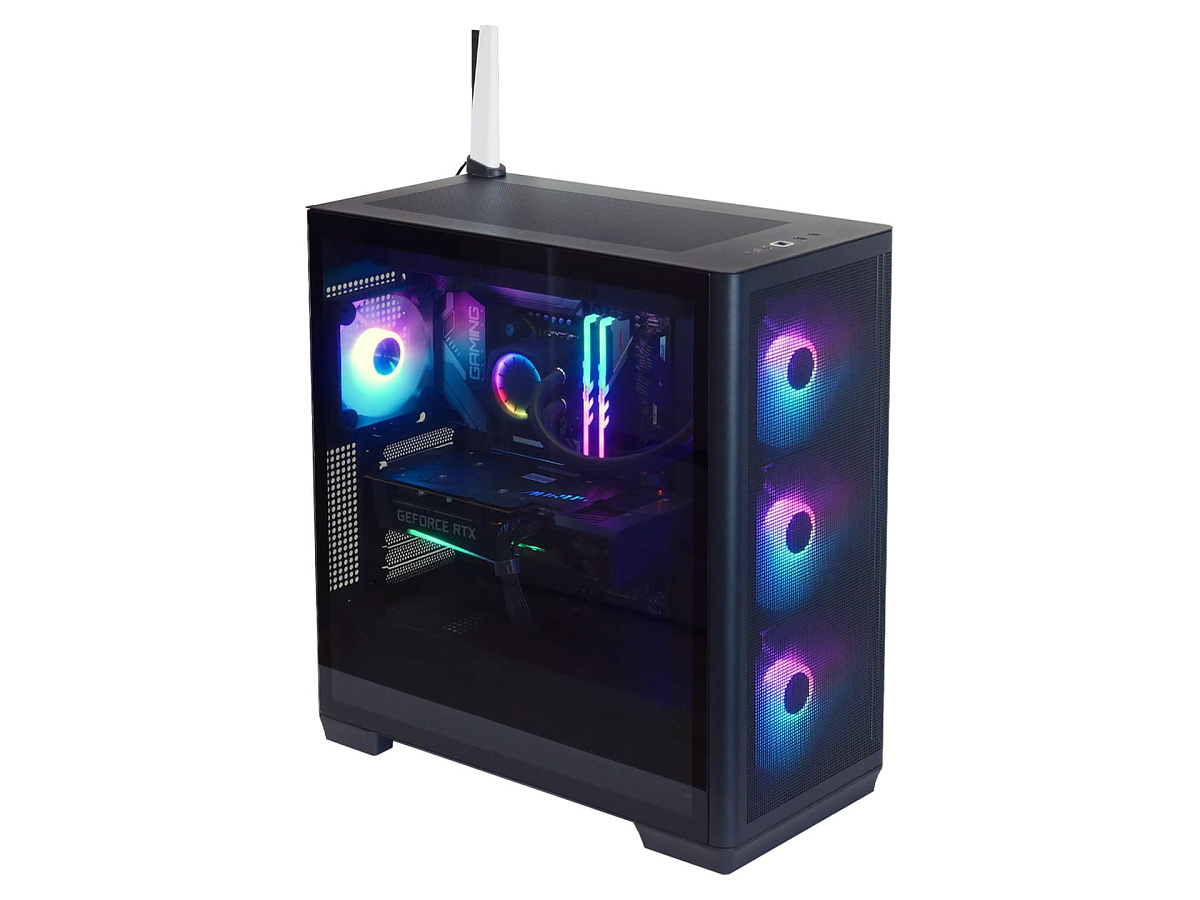

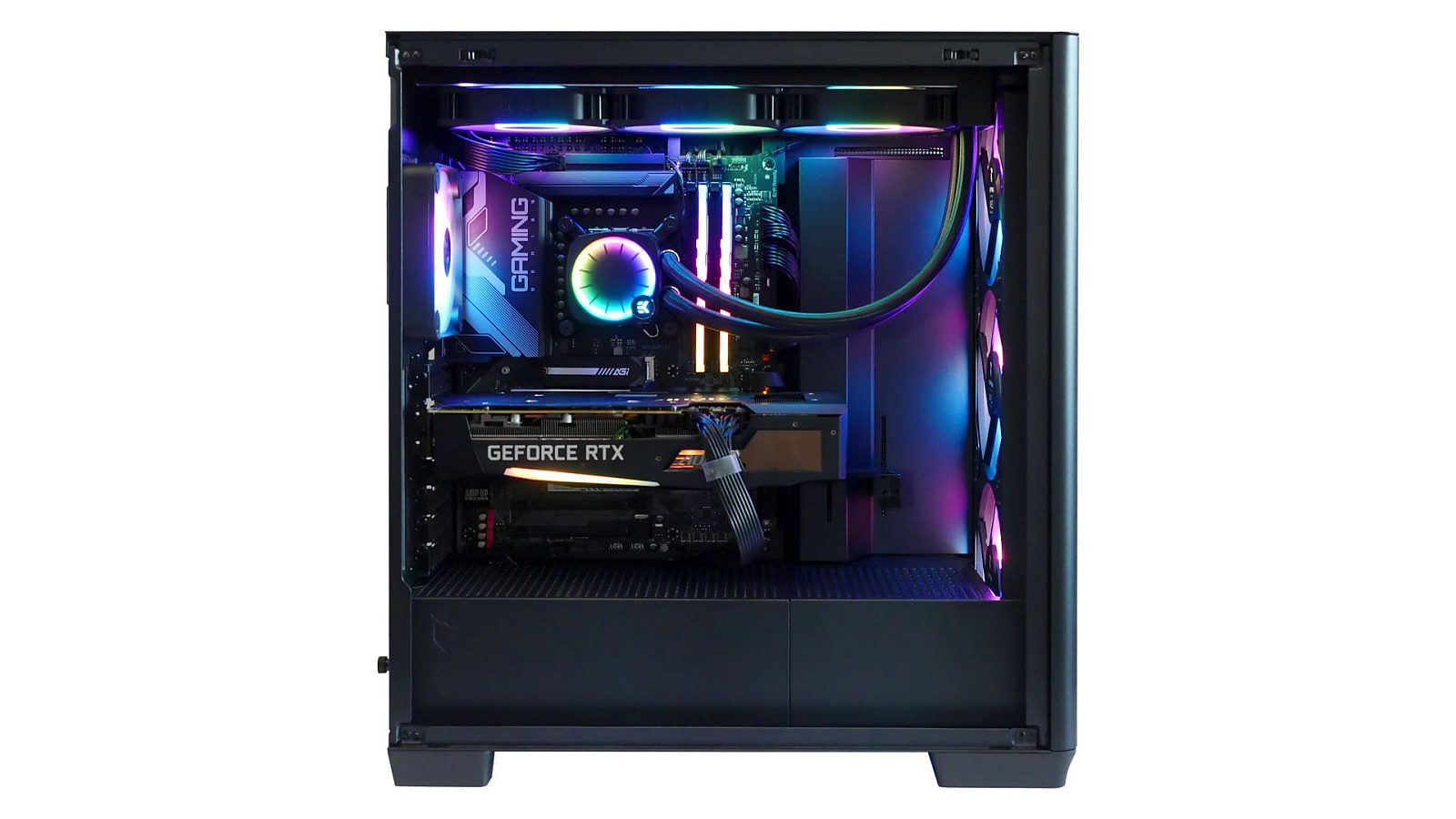

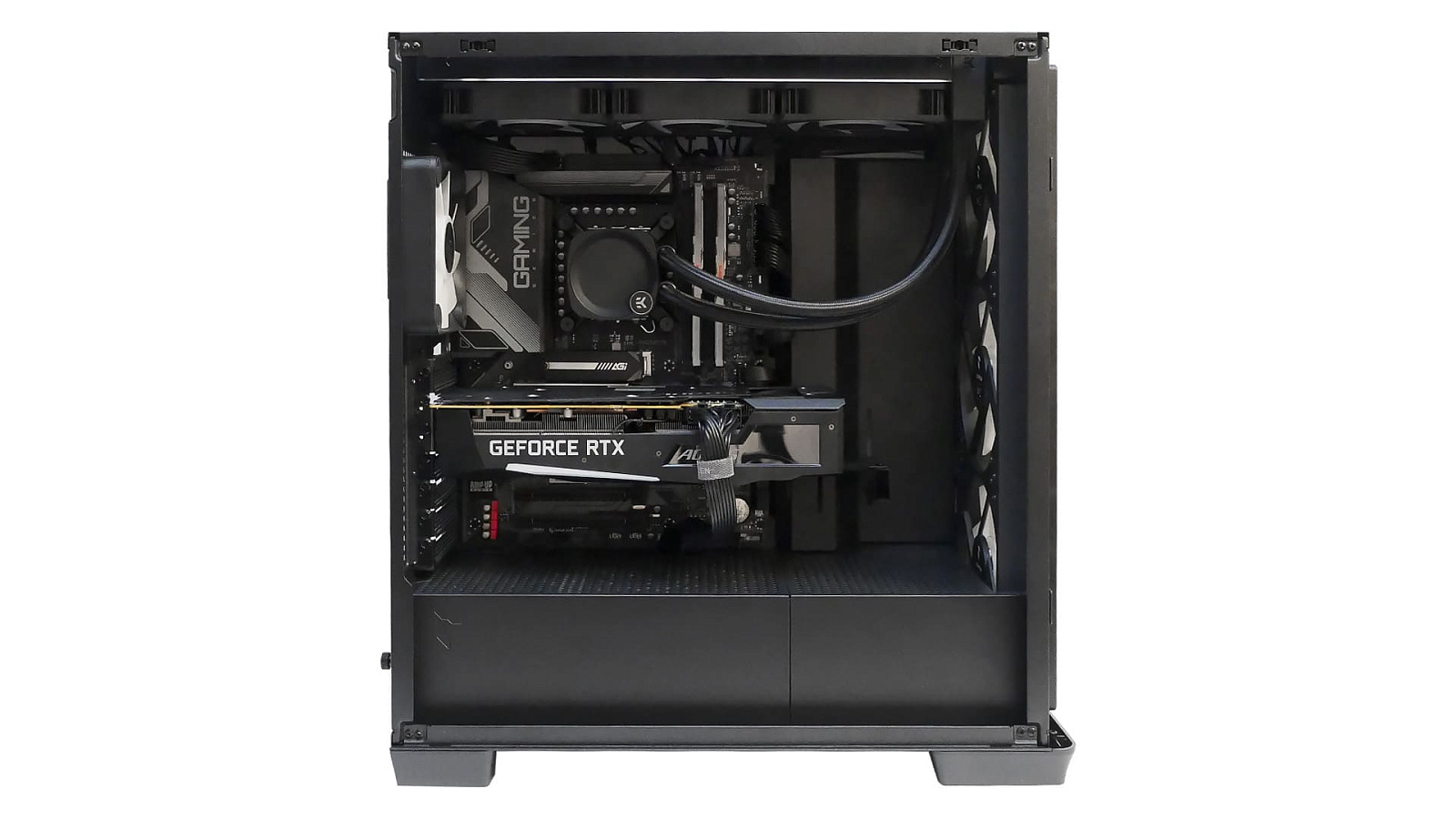

Итоговый вид собранного тесового стенда в рамках подготовки обзора корпуса APNX C1 представлен на изображениях ниже.

Подсветка

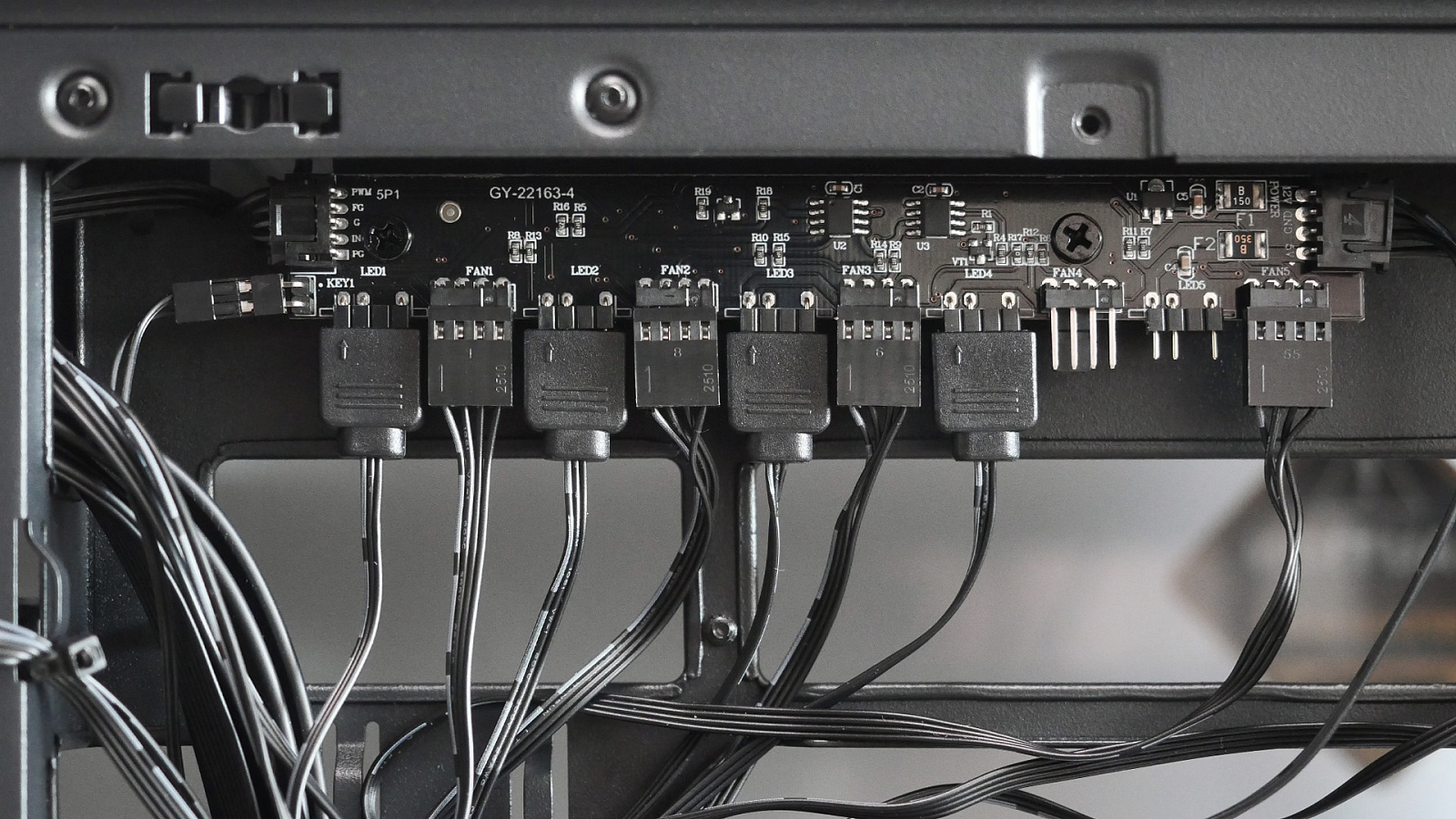

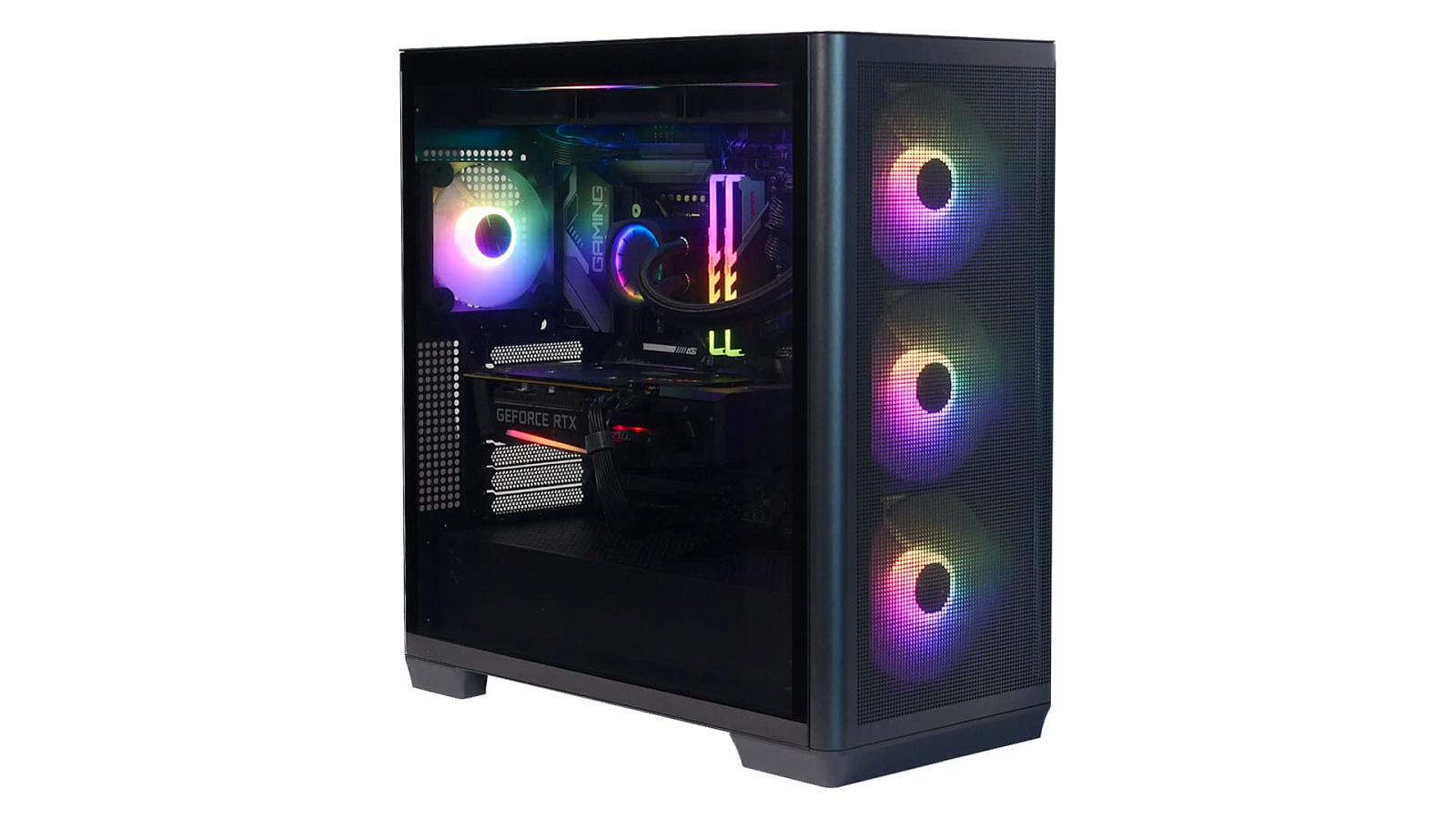

Так как корпус оснащён тремя 140-мм и одним 120-мм вентиляторами с ARGB-подсветкой производитель решил упростить потенциальному покупателю управление ими и разместил в застенках корпуса плату концентратора питания моторов и подсветки вентиляторов с контроллером ARGB-эффектов. Он рассчитан на подключение пяти вентиляторов. Соответственно четыре пары коннекторов уже заняты. Оставшуюся пару можно использовать для синхронизации с другими комплектующими.

Контроллер питается от SATA-разъёма. Для подключения к материнской плате от него выведены два стандартных кабеля с 4-pin PWM (2510-4) коннектором питания вентиляторов и 3-pin ARGB-коннектором (+5V-D-G) подсветки.

Для переключения заложенных производителем ARGB-режимов используется подключение к кнопке Reset (перезагрузка) на корпусе, короткими нажатиями которой производится смена эффекта (несколько вариантов цветовой статики и различных бегущих огней, в том числе радужная волна), трёхсекундным удержанием переключается управление эффектами на материнскую плату (при подключенном кабеле) и удержанием 5 секунд подсветка полностью выключается. Последние два действия сопровождаются двухкратным миганием подсветки белым цветом. Установленный режим запоминается при выключении питания ПК.

Тестирование

При тестировании APNX C1 применялись популярные утилиты для стресс-нагрузки комплектующих: FurMark версии 1.38.1.0, Prime95 версии 30.5 и OCCT версии 12.1.15. Мониторинг показаний температурных датчиков устройств осуществлялся с помощью программы HWiNFO версии 7.72. В игровых тестах использовались: Steam-версия PUBG: Battlegrounds и UPlay-версия FarCry New Dawn. Уровень шума вентиляторов измерен прибором Актаком АТЕ-9015 с расстояния 1 метр в помещении без специальной подготовки с фоновым шумом менее 30 дБА.

Конфигурация тестового стенда

Скорость и шум вентиляторов

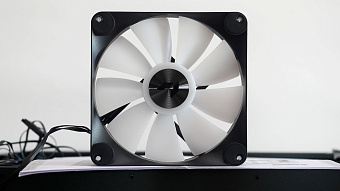

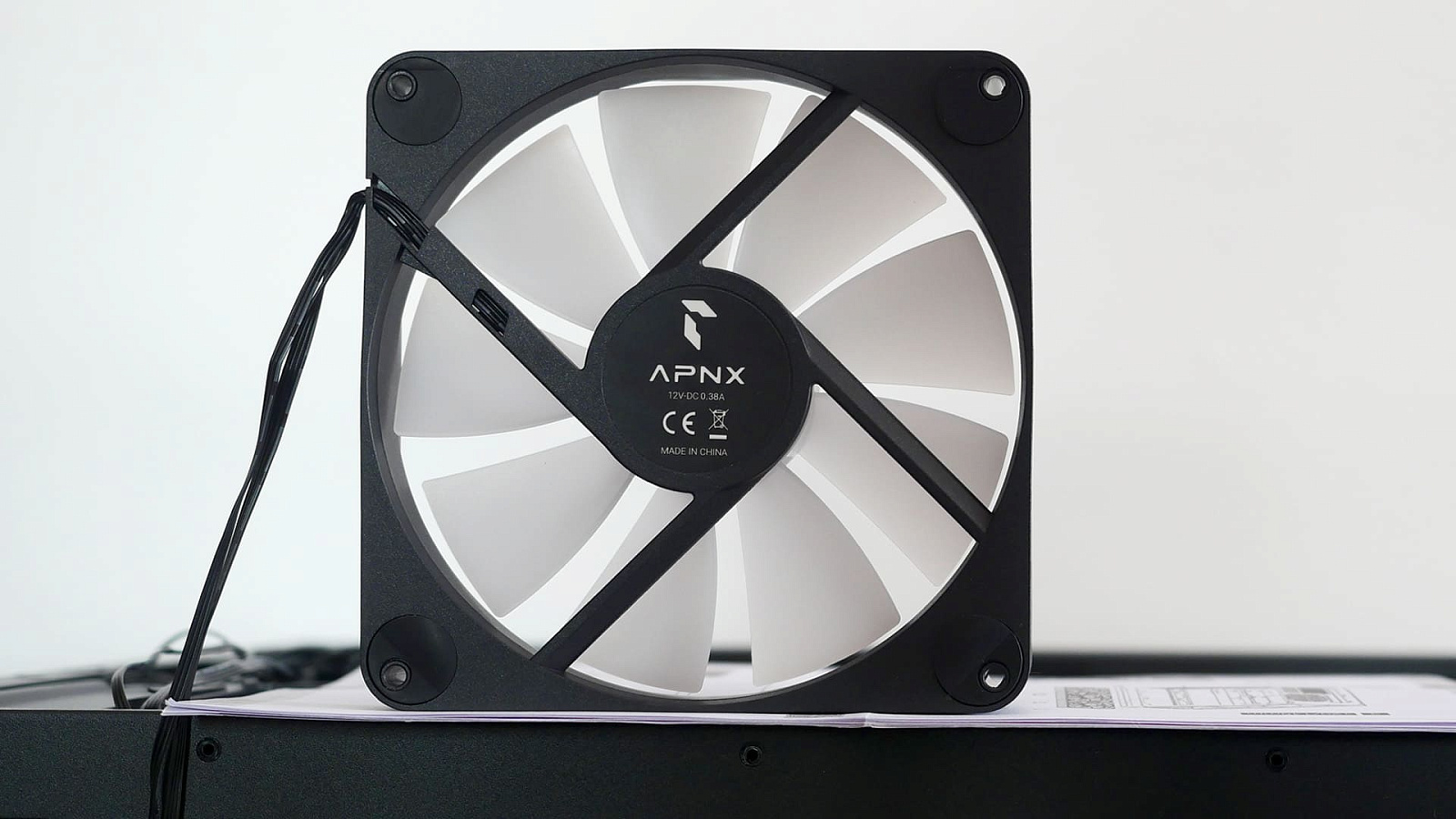

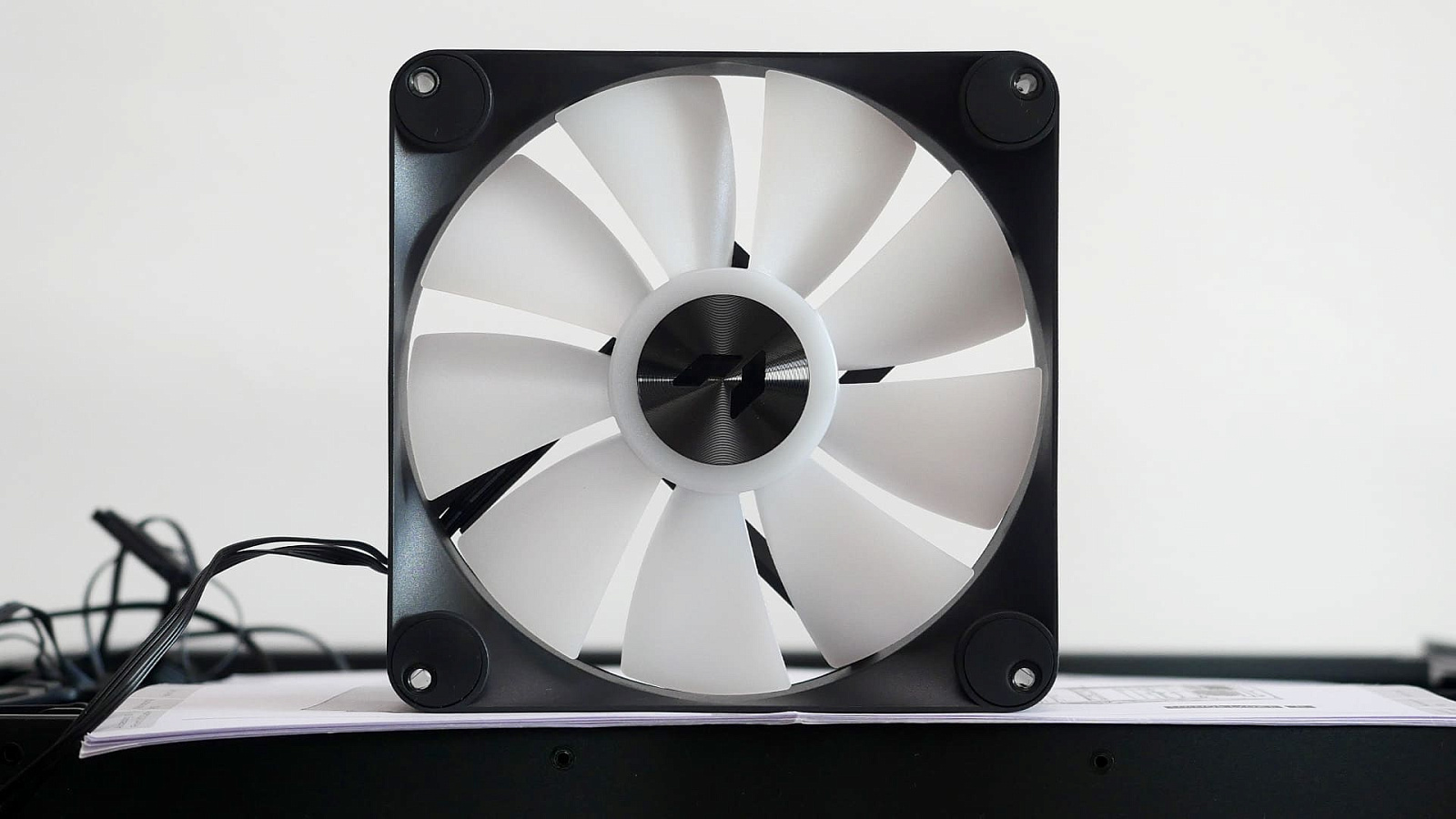

Предустановленные в корпусе вентиляторы APNX FP1 выдержаны в едином стиле и визуально отличаются только размерами: спереди три штуки формата 140-мм, сзади один 120-мм. Они выделяются на фоне большинства конкурентов увеличенной толщиной — 30 мм против типовых 25 мм, благодаря чему обеспечивается повышенная эффективность воздушного потока.

Размеры передних вентиляторов: 140 мм × 140 мм × 30 мм. Скорость вращения крыльчатки от 500 до 1300 ± 10% оборотов в минуту. Уровень шума до 900 оборотов в минуту низкий, выше постепенно нарастает, достигая в пике 39,5 дБА при 1380 оборотах в минуту. Для тихих настольных сборок с умеренным тепловыделением можно порекомендовать ограничение скорости этих вентиляторов до 50% PWM.

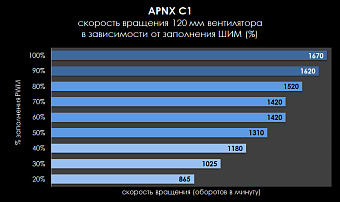

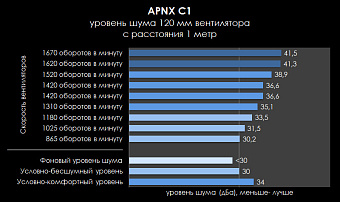

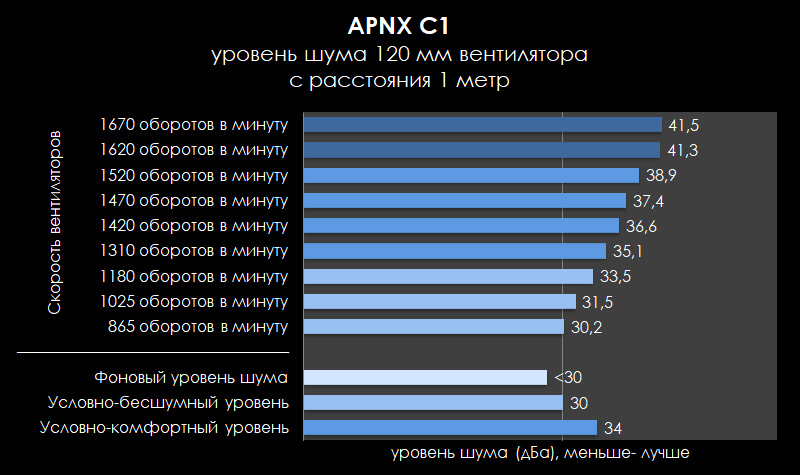

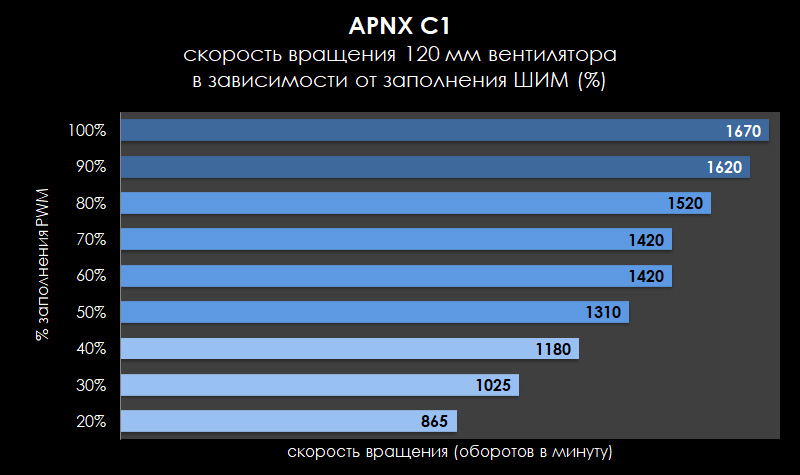

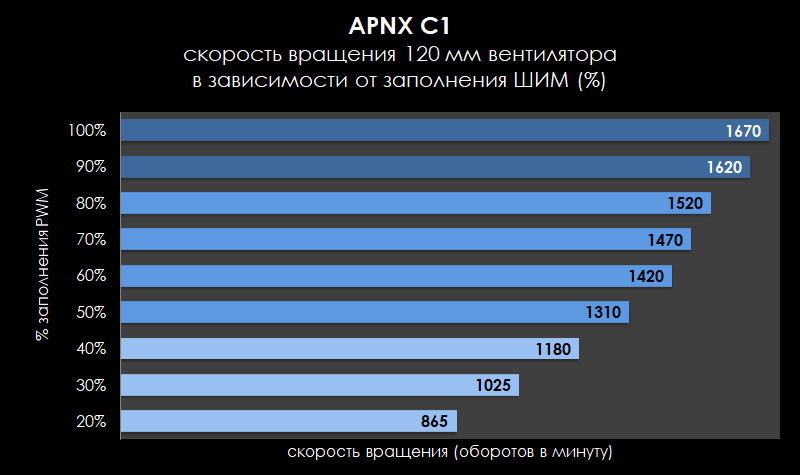

Размер заднего вентилятора: 120 мм × 120 мм × 30 мм. Скорость вращения крыльчатки от 500 до 1600 ± 10% оборотов в минуту. Уровень шума до 1000 оборотов в минуту низкий, выше уже начинает выделяться на общем фоне ПК, достигая в пике 41,5 дБА при 1670 оборотах в минуту. Если позволяет тепловыделение компонентов, то для настольных сборок можно порекомендовать ограничение скорости до 40% для тихой работы.

Температура компонентов под нагрузкой

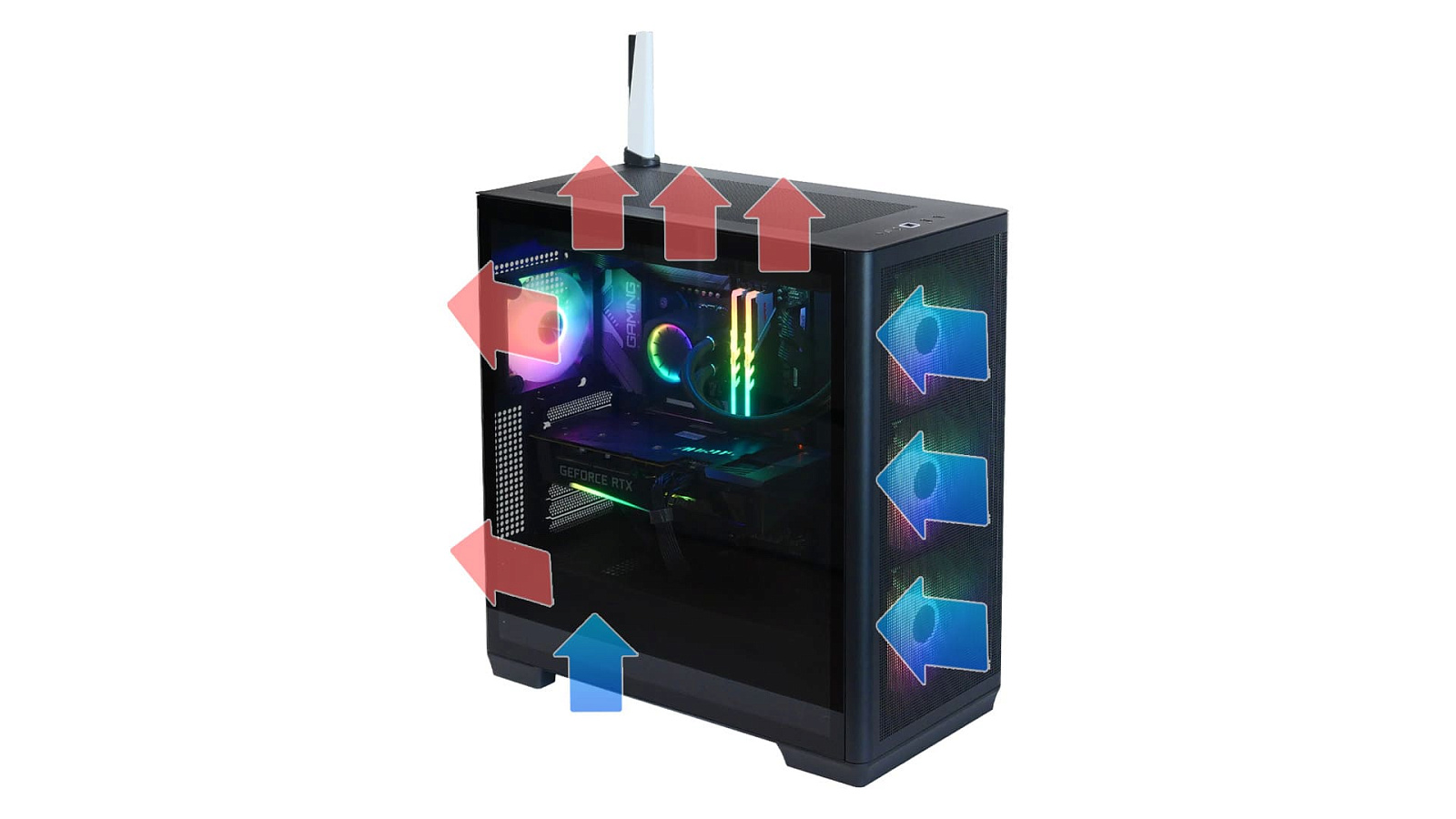

Приблизительная схема воздушных потоков в тестовом стенде на базе корпуса APNX C1 приведена на изображении ниже.

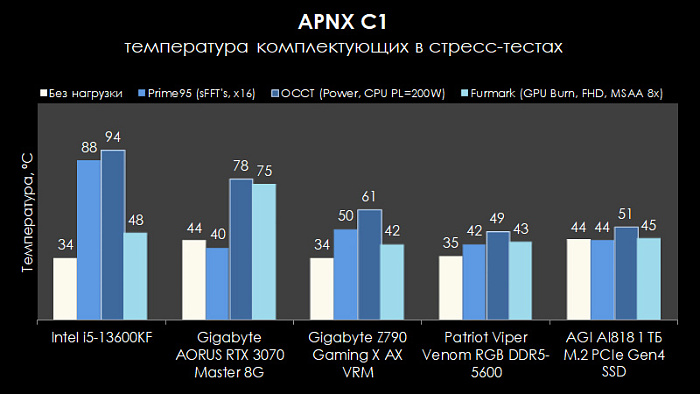

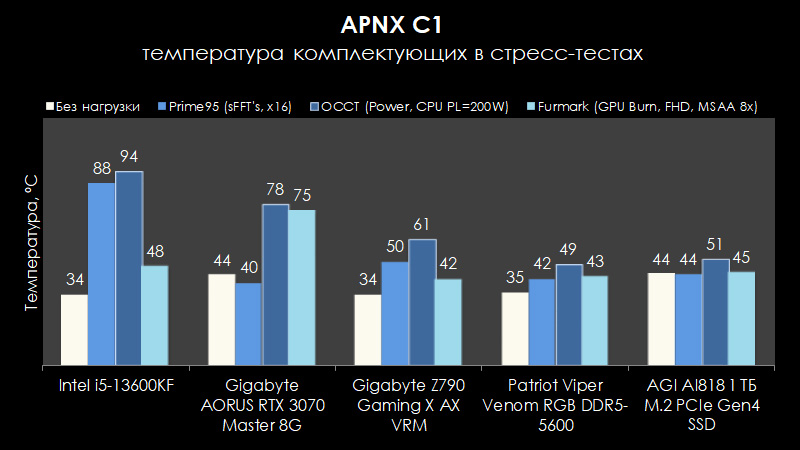

В качестве значений для построения диаграммы уровня нагрева использовалась средняя температура комплектующих за 30 минут стресс-тестов в следующих сценариях работы ПК:

Во время стресс-тестирования потребление процессора Intel Core i5-13600KF в Prime95 достигало значения CPU Package=219 Вт, а у видеокарты Gigabyte AORUS RTX 3070 Master 8G в Furmark значение GPU Power в пике составляло 269 Вт. Температура при таких нагрузках оставалась на типовых значениях для примененных комплектующих, близкой к тестам других продуваемых корпусов. Предустановленных корпусных вентиляторов в совокупности с трёхвентиляторной 360-мм AIO-системой жидкостного охлаждения достаточно для тестовой конфигурации.

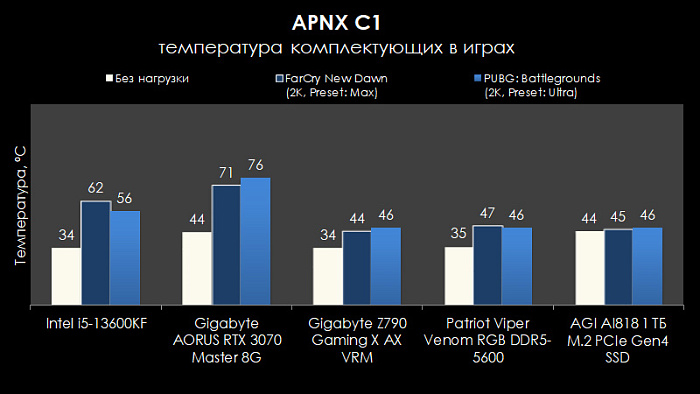

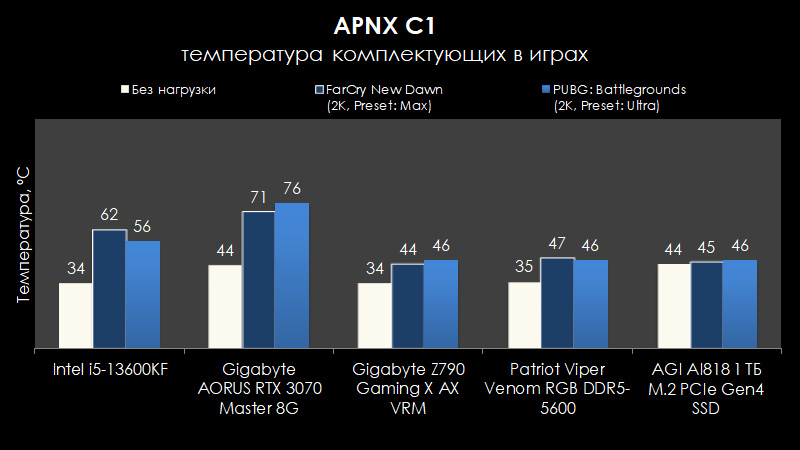

В играх нагрев комплектующих значительно ниже, чем в стресс-тестах, и на примере PUBG (разрешение 2K, настройки графики "Ультра") и FarCry New Dawn (разрешение 2K, настройки графики "Максимально") при "средней" для i5-13600KF нагрузке около 75-90 Вт температура процессора была в районе отметки 55-60°C, а у видеокарты 70-75°C. Это нормальные показания для конкретных экземпляров устройств.

Заключение

APNX C1 — тот случай, когда у нового бренда на рынке компьютерных корпусов первый блин не вышел комом. Корпус имеет лаконичный, приятный глазу и по-своему узнаваемый дизайн, который максимально подчёркивает расцветка ChromaFlair. APNX C1 в целом хорошо собран и продуман с точки зрения продуваемости и возможного размещения компонентов подсистемы охлаждения, как на основе классических корпусных вентиляторов, так и жидкостных систем. К тому же в нём предустановлены эффективные вентиляторы: три "стосороковки" спереди и одна "стодвацатка" сзади. Всё это дополнено контроллером с достаточно удобным управлением ARGB-подсветкой кнопкой на корпусе. В плюсы корпуса APNX C1 можно, конечно же, отнести и безвинтовое крепление большинства панелей, что облегчает процесс сборки, разборки и периодического обслуживания устанавливаемых внутри комплектующих.

Достоинства APNX C1:

Недостатки:
