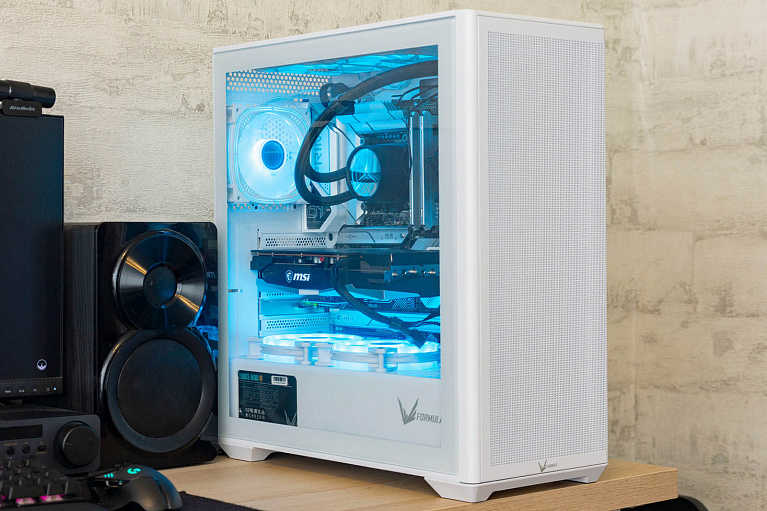

Обзор и тестирование корпуса Formula Air Power G5 Plus

Тайваньская компания Formula V выпустила целую серию компьютерных корпусов Air Power G5 в черном и белом исполнении. У нас на обзоре модификация Plus белого цвета. Это просторные корпуса с хорошей продуваемостью, в так называемом «Mesh» исполнении. Основным отличием от прочих бюджетных решений является наличие порта USB-C.

Также в дизайне корпуса применяется модное в последнее время решение – организация вентиляции на боковой стороне корпуса. Многие производители уже отметились в этой концепции.

Спецификация

Упаковка и комплектация

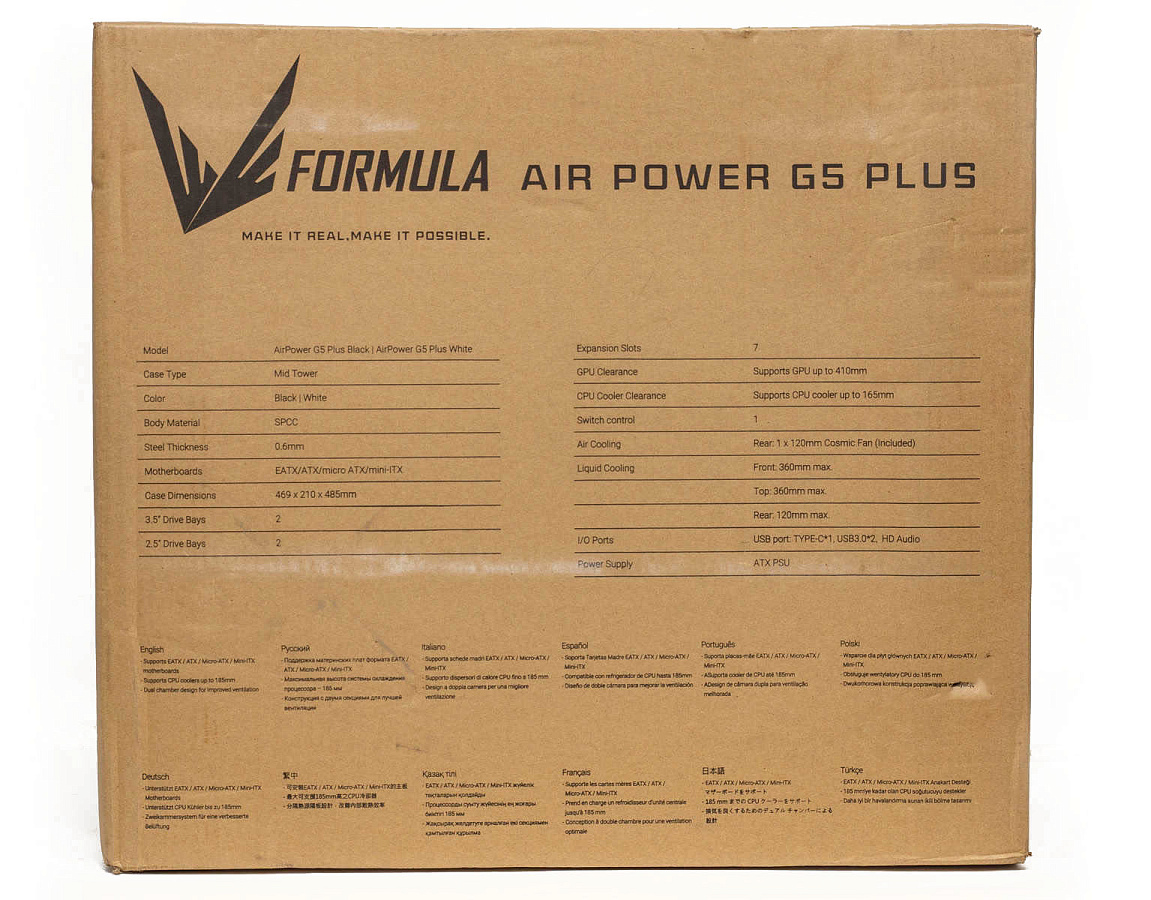

Корпус поставляется в картонной коробке без цветной полиграфии. На лицевой стороне расположен фронтальный чертеж изделия, наименование модели и отметка цветового варианта исполнения.

С обратной стороны находится таблица с техническими характеристиками.

Корпус упакован в полиэтилен и зафиксирован вставками из вспененного полиуретана.

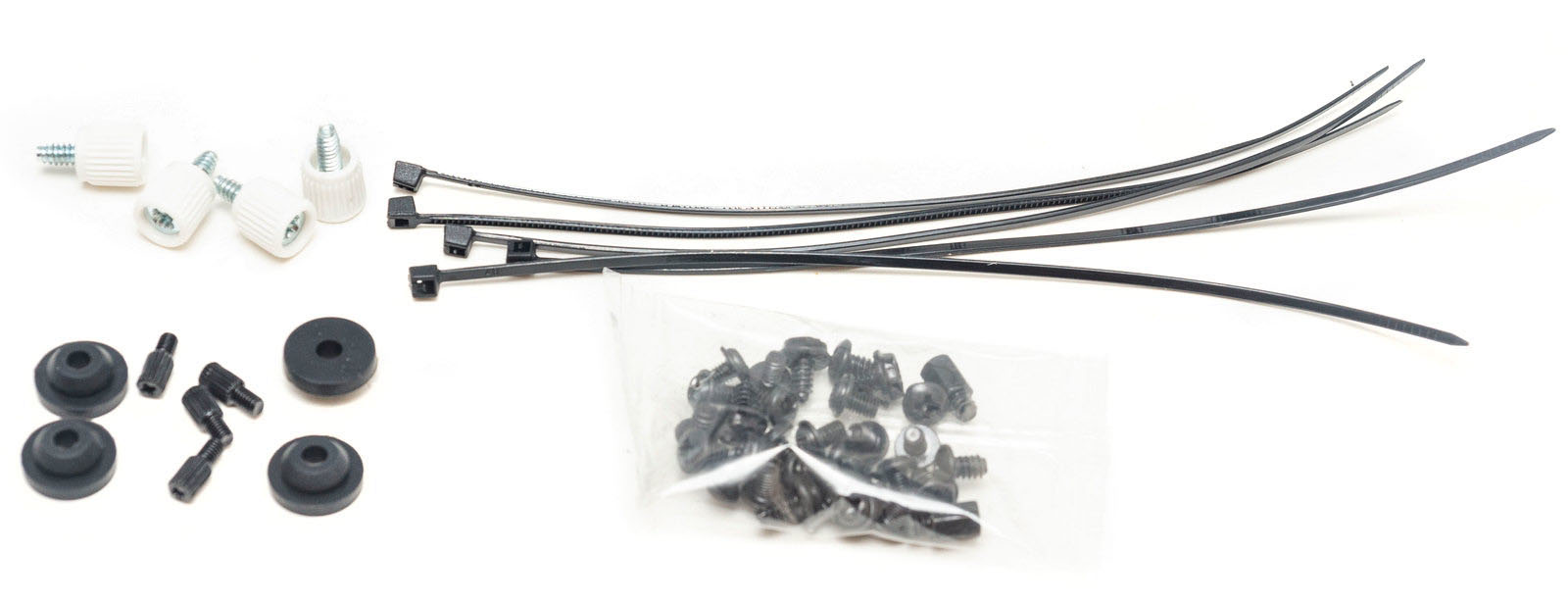

В комплекте идет инструкция пользователя и пакетик с винтами. В набор креплений входит комплект из резиновых шайб и стойки для установки SSD 2,5” на шасси корпуса. Мест для установки два, а такой набор всего один.

Также имеются пять пластиковых стяжек черного цвета.

Сам корпус комплектуется контроллером-хабом для подключения вентиляторов и подсветки и одним белым вентилятором с ARGB подсветкой.

К контроллеру можно подключить шесть вентиляторов и шесть +5 В коннекторов подсветки. Данный контроллер поддерживает управление через пульт ДУ, но он в комплекте не идет. Также в комплекте нет кабеля для подключения синхронизации подсветки к материнской плате, хотя на самом контроллере соответствующий коннектор имеется, управление только через кнопку на корпусе.

Внешний вид

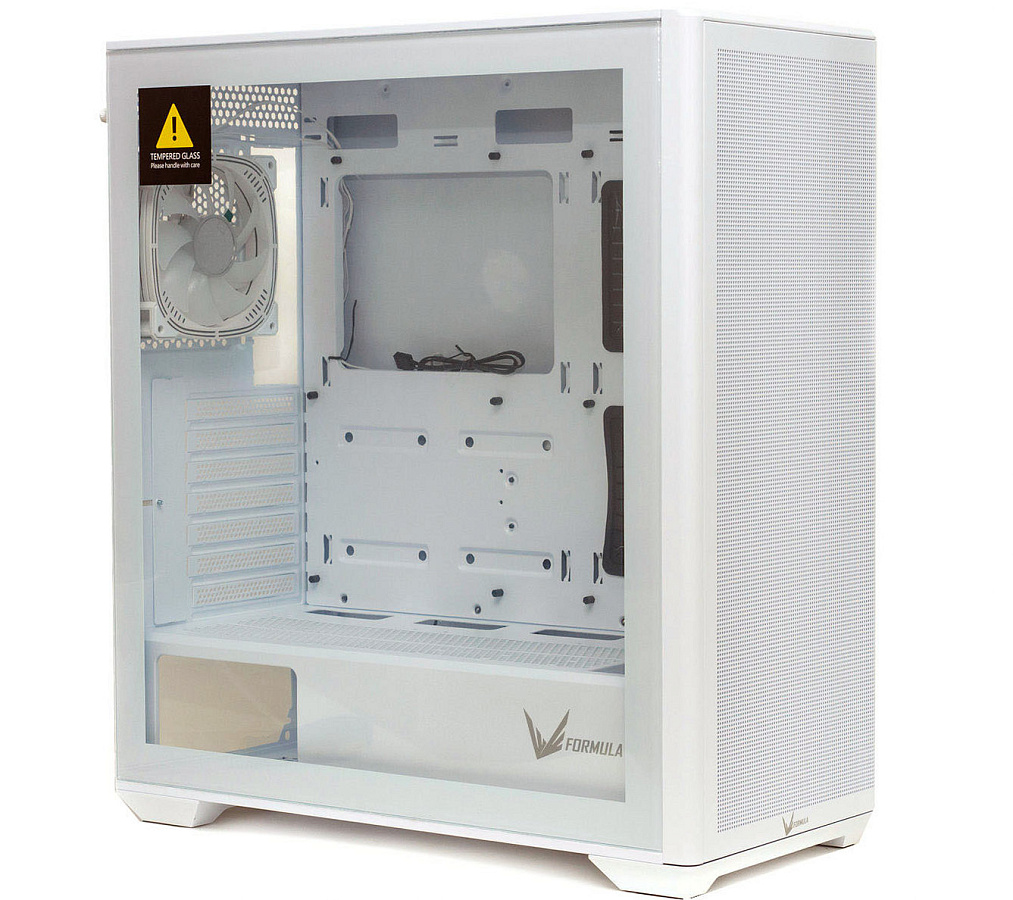

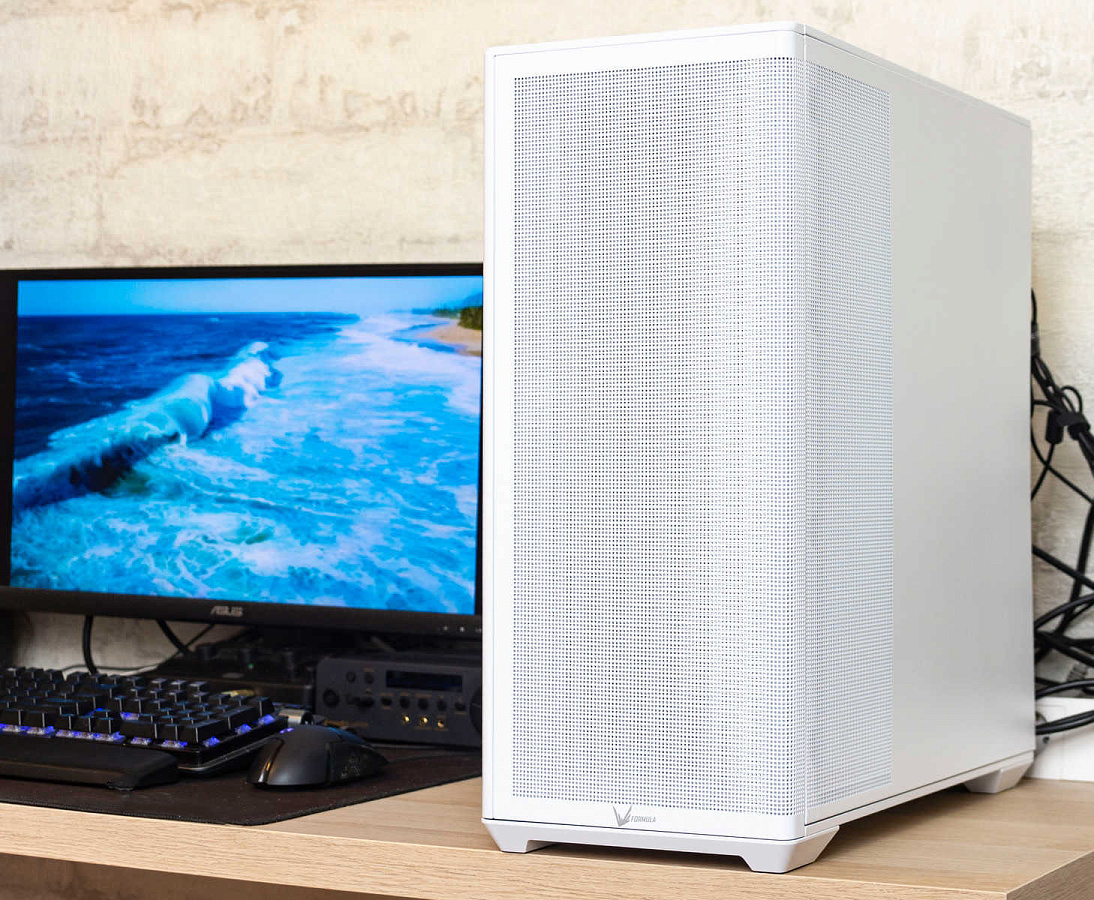

Классический корпус призматической формы со ставшим уже традиционным стеклом на боковой панели, полностью открывающим вид на комплектующие.

Оригинальности внешнему виду придает лицевая сетчатая панель, плавно переходящая на правую сторону корпуса. Белоснежный дизайн в этом месте несколько портит черная магнитная полоска на фильтре, просвечивающаяся через сетку перфораций сбоку.

Лицевая панель съемная, привычного выреза (для удобства снятия панели) снизу здесь нет.

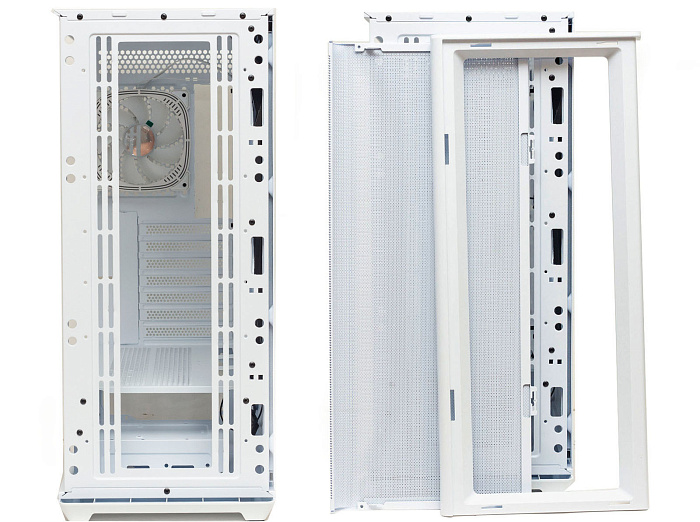

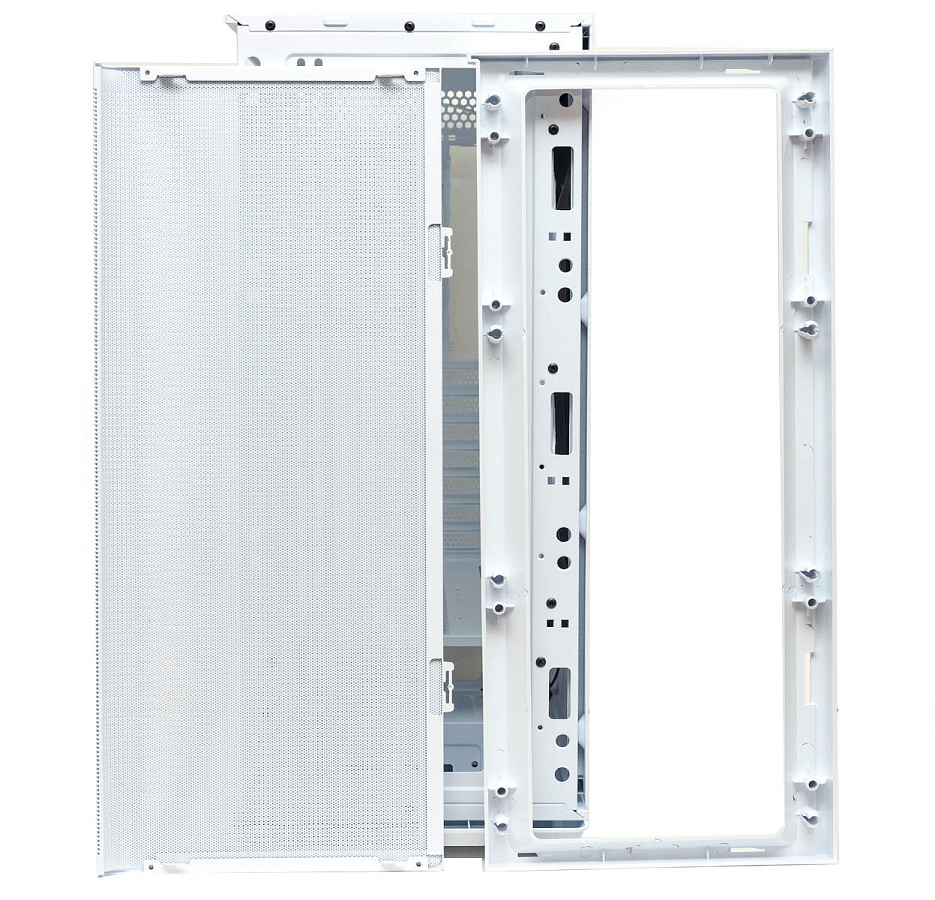

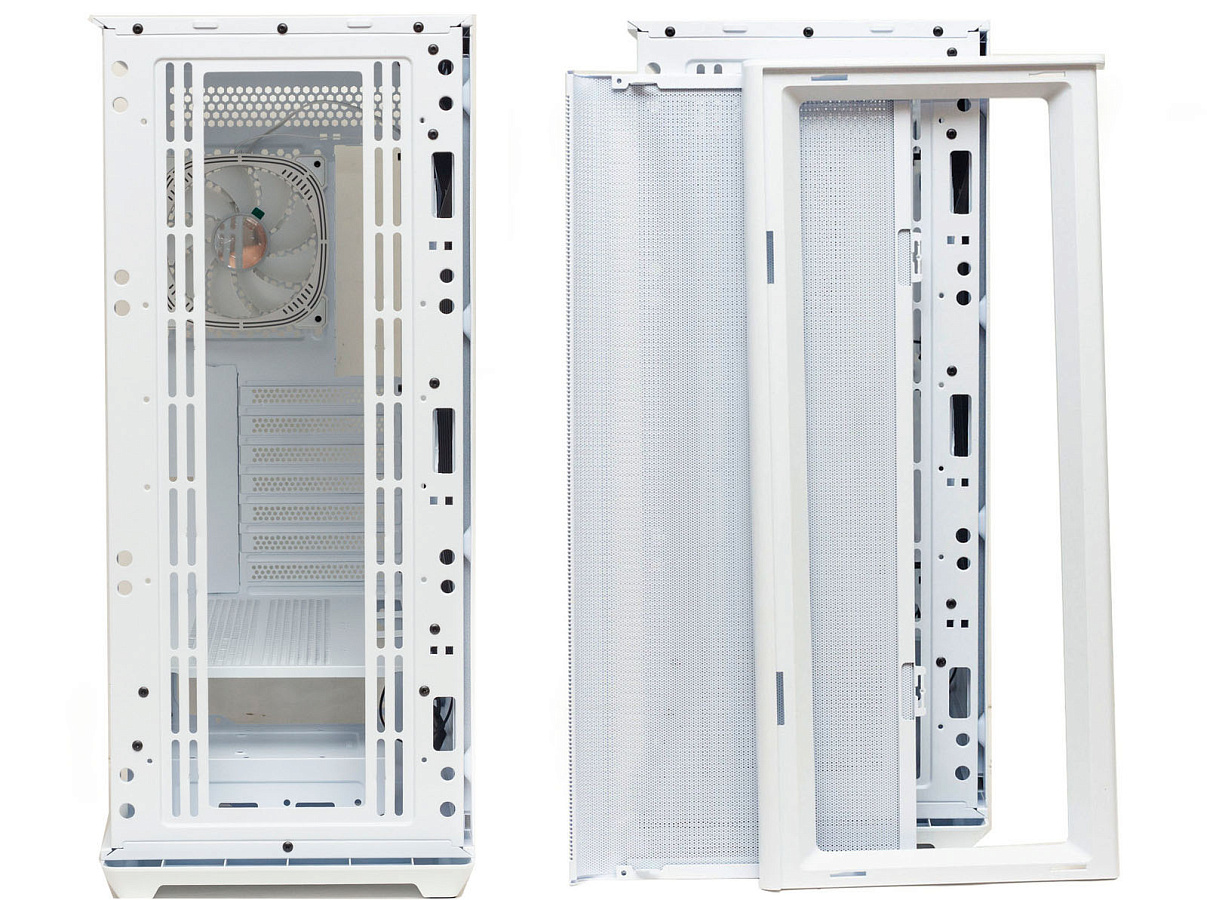

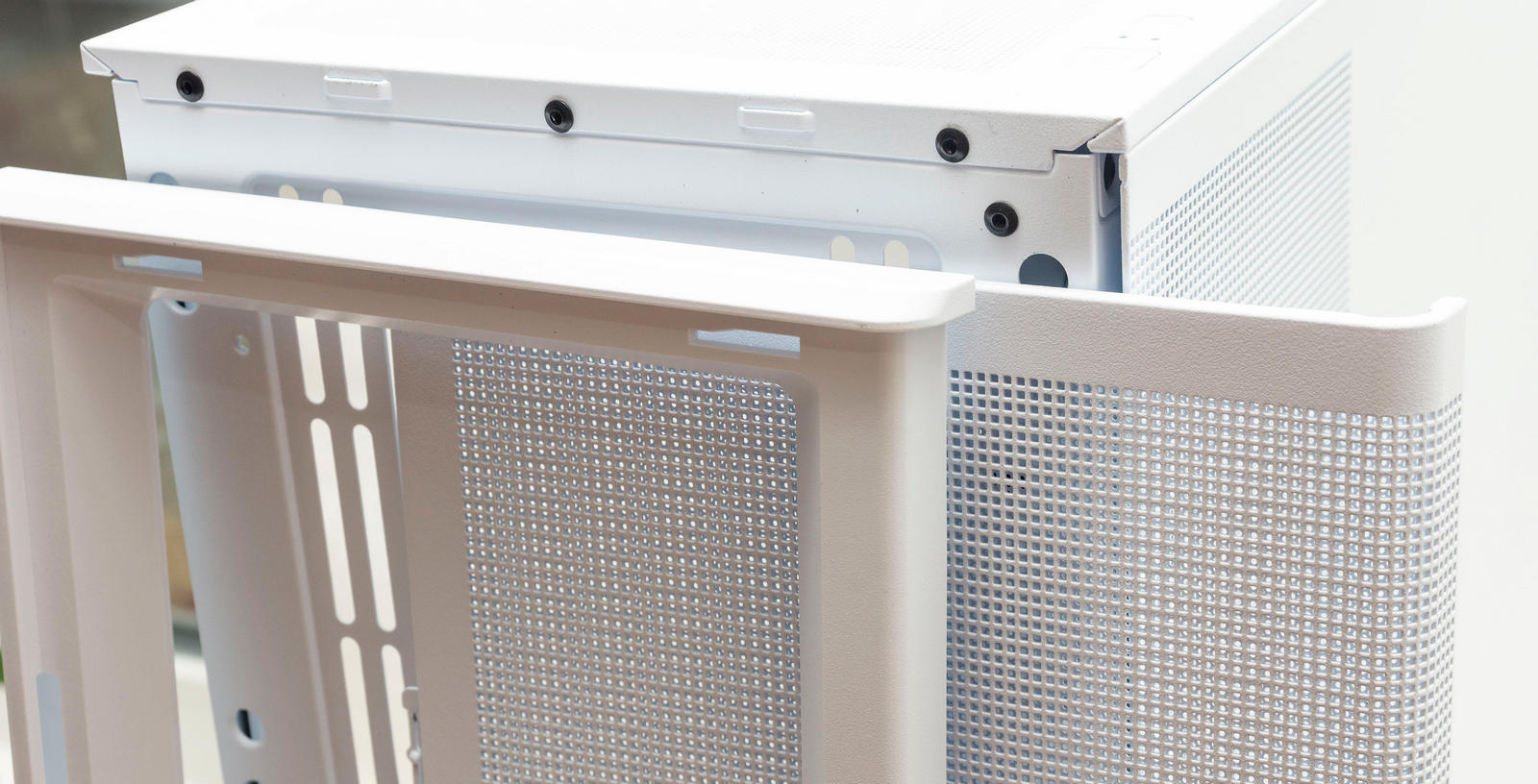

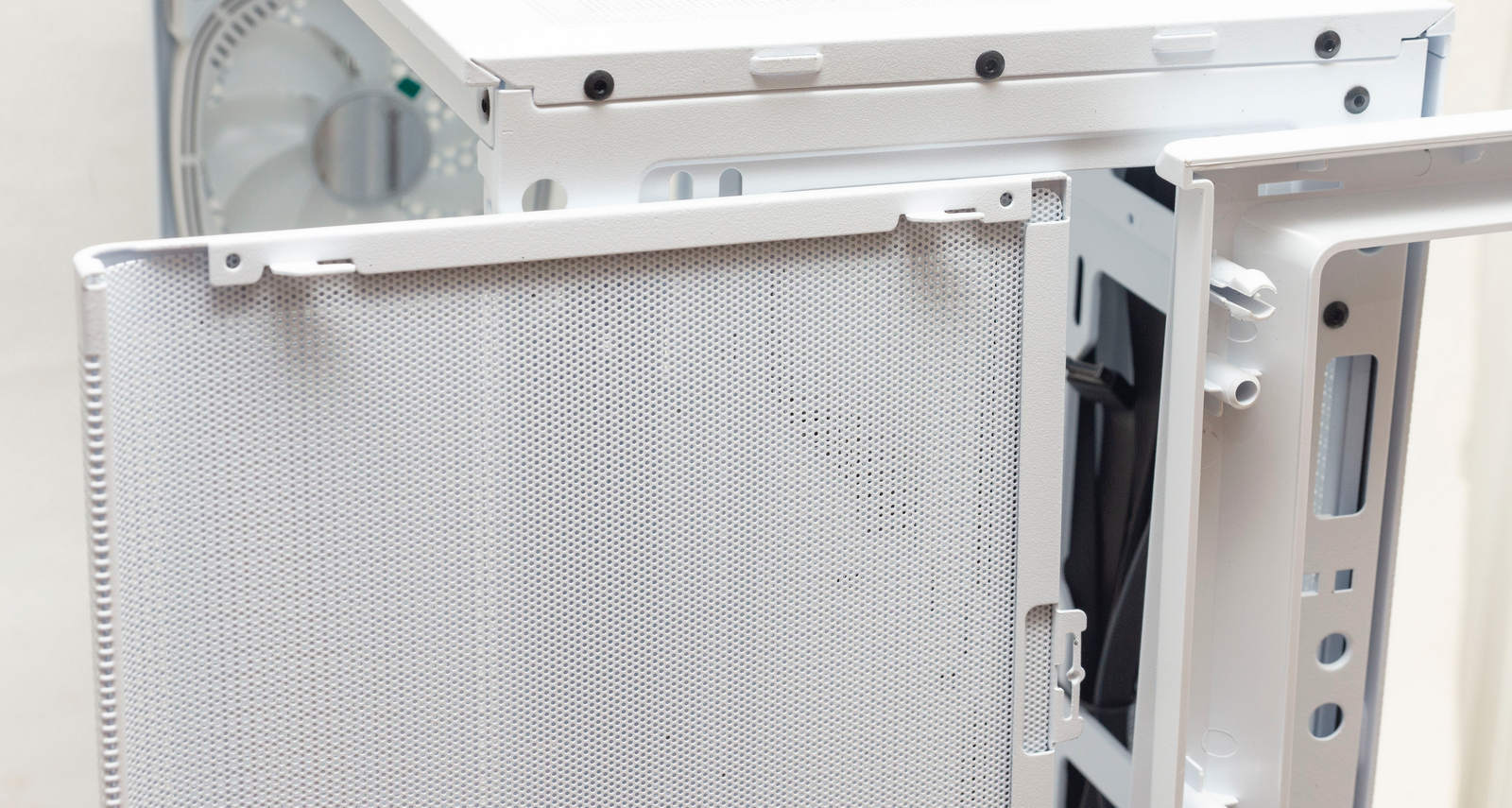

Сама панель разборная, состоит из внешней рамки с клипсовыми креплениями и металлической сетки, вставленной в рамку по направляющим Г-образной формы.

Под металлической сеткой установлен мелкоячеистый съемный фильтр, он заправляется под загнутые края рамки и фиксируется на магнитные полоски с трех сторон.

Спереди можно установить три вентилятора на 120 или 140 мм, либо радиатор СЖО на 240 или 360 мм.

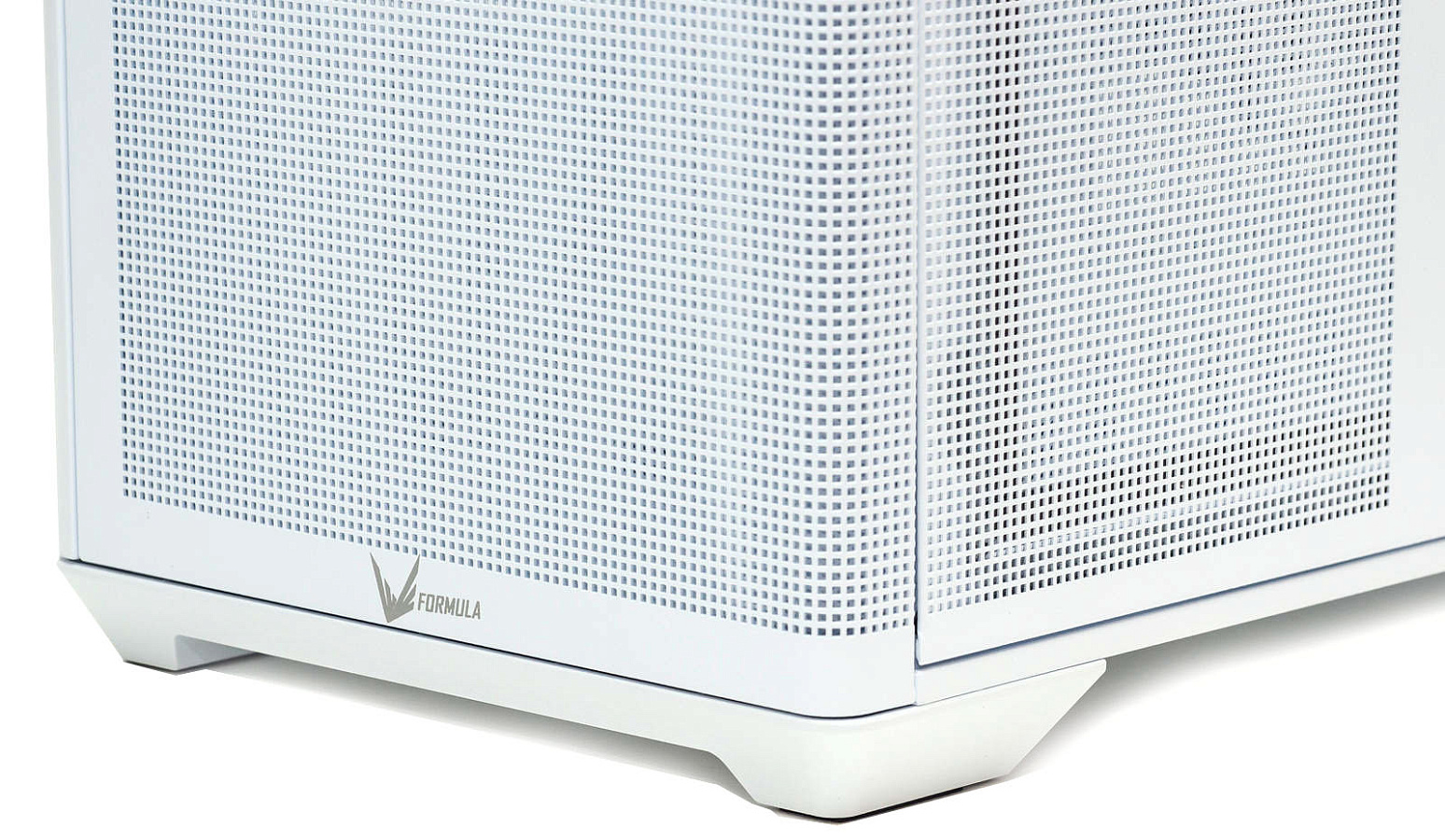

Снизу на лицевой пластиковой рамке краской нанесен логотип производителя.

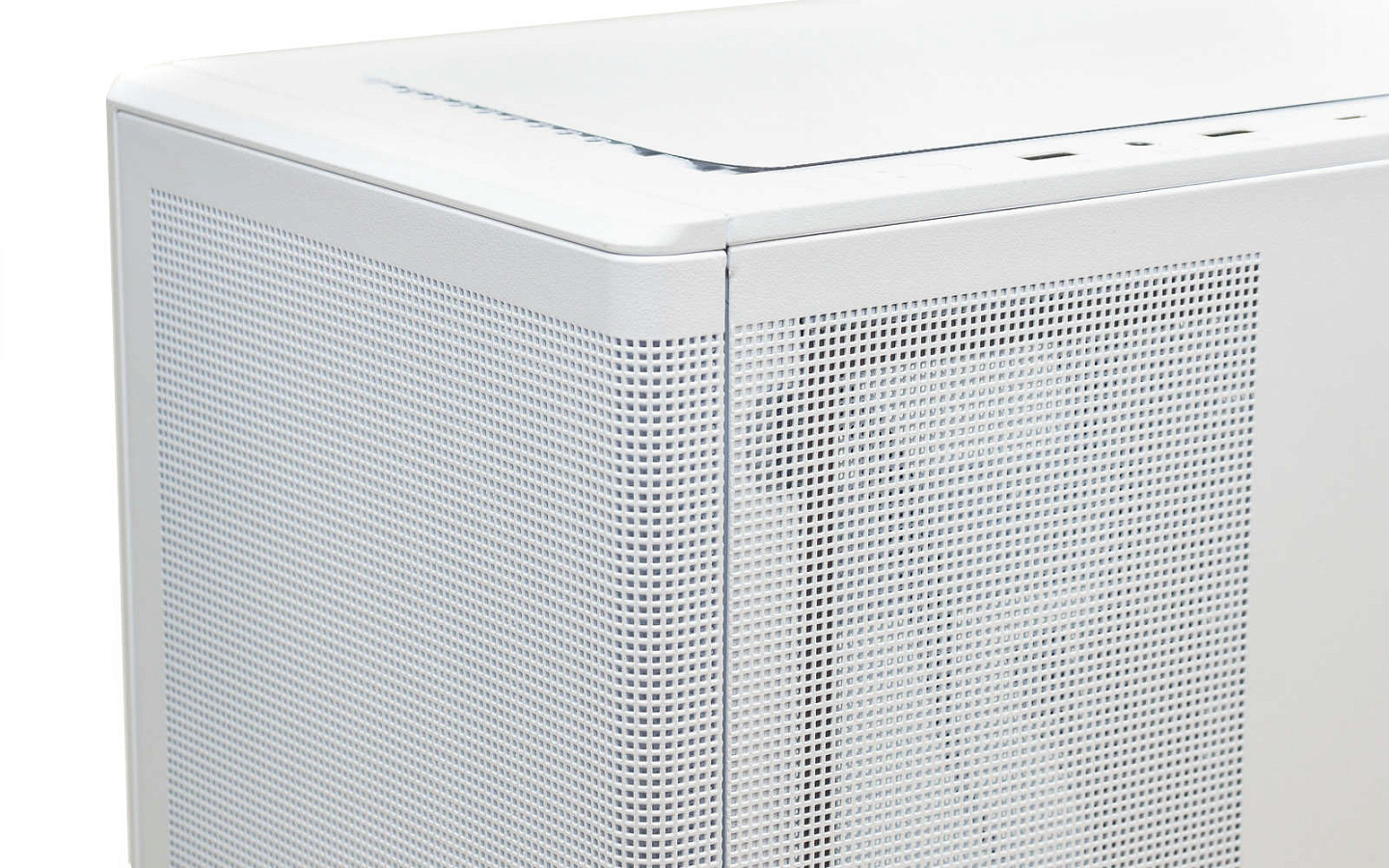

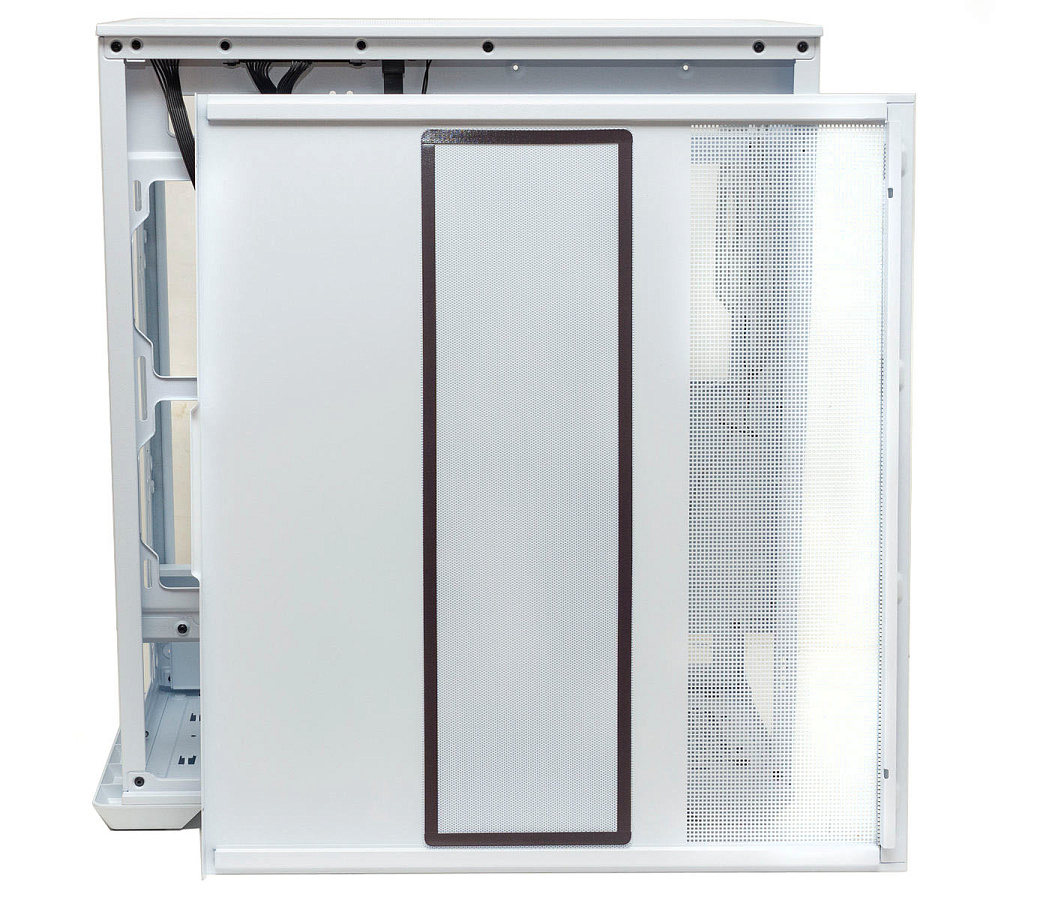

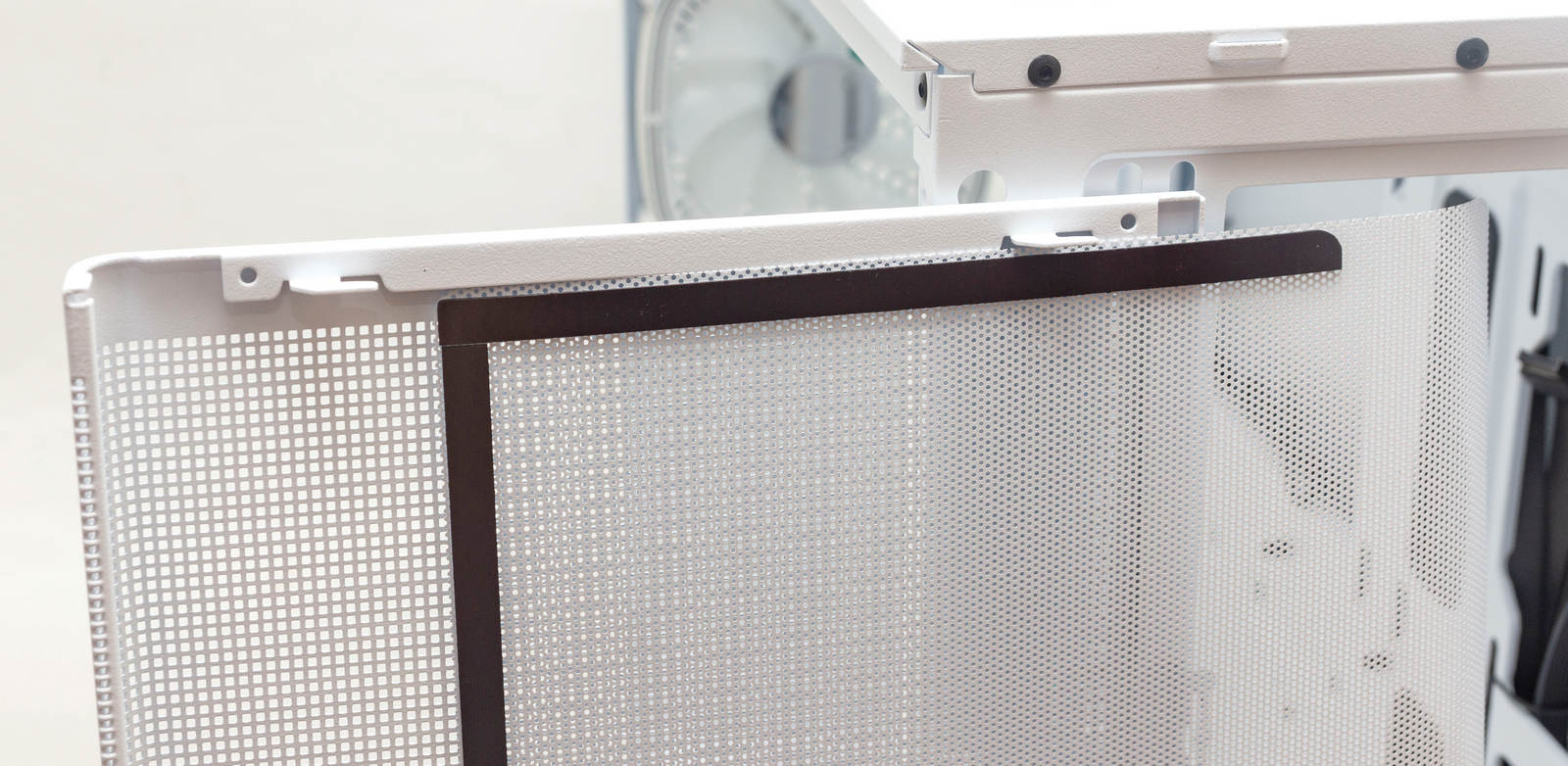

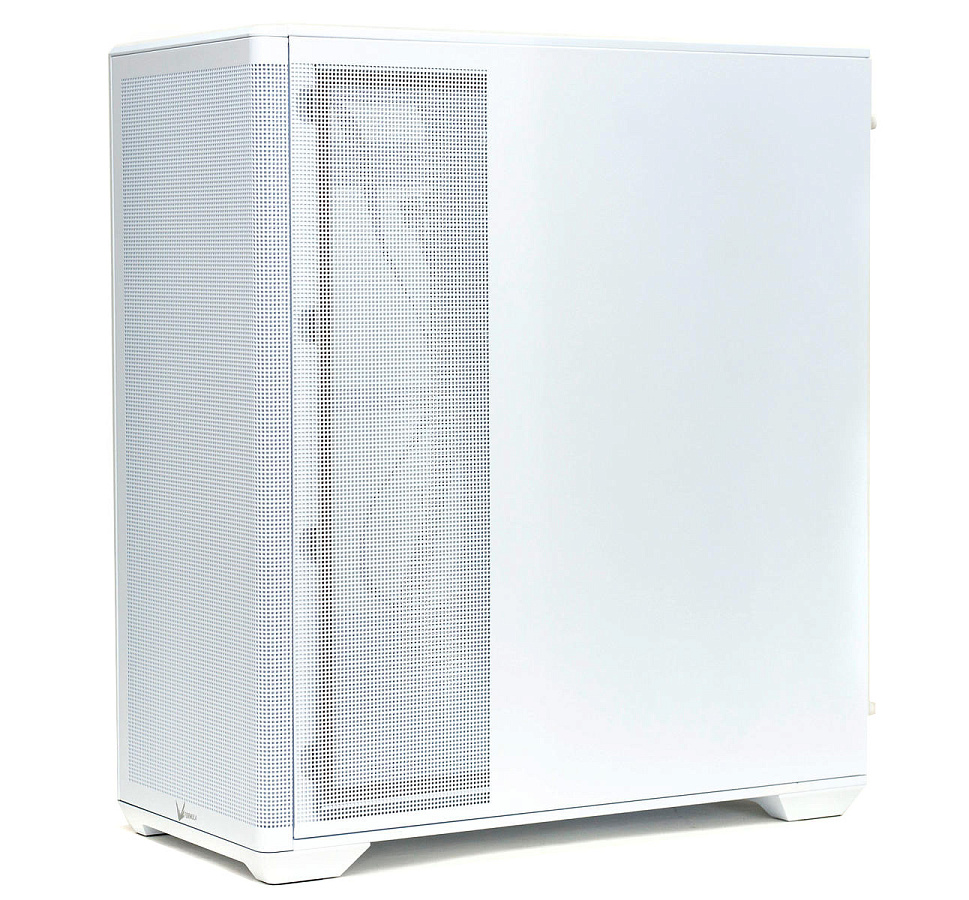

Правая сторона сетки на лицевой панели закругляется и плавно стыкуется с боковой съемной крышкой, у которой в этом месте также имеется вентиляционная мелкоячеистая сетка. Изнутри она также закрывается нейлоновым фильтром на магнитной рамке. Как мы уже упомянули, магниты полоски черные и просвечиваются сквозь отверстия, что несколько портит внешний вид.

На шасси корпуса, в районе перфорированной части боковой панели, можно установить два 120 мм вентилятора.

Видимо, из-за такого сопряжения боковой крышки с лицевой панелью её крепление реализовано не очень удобно.

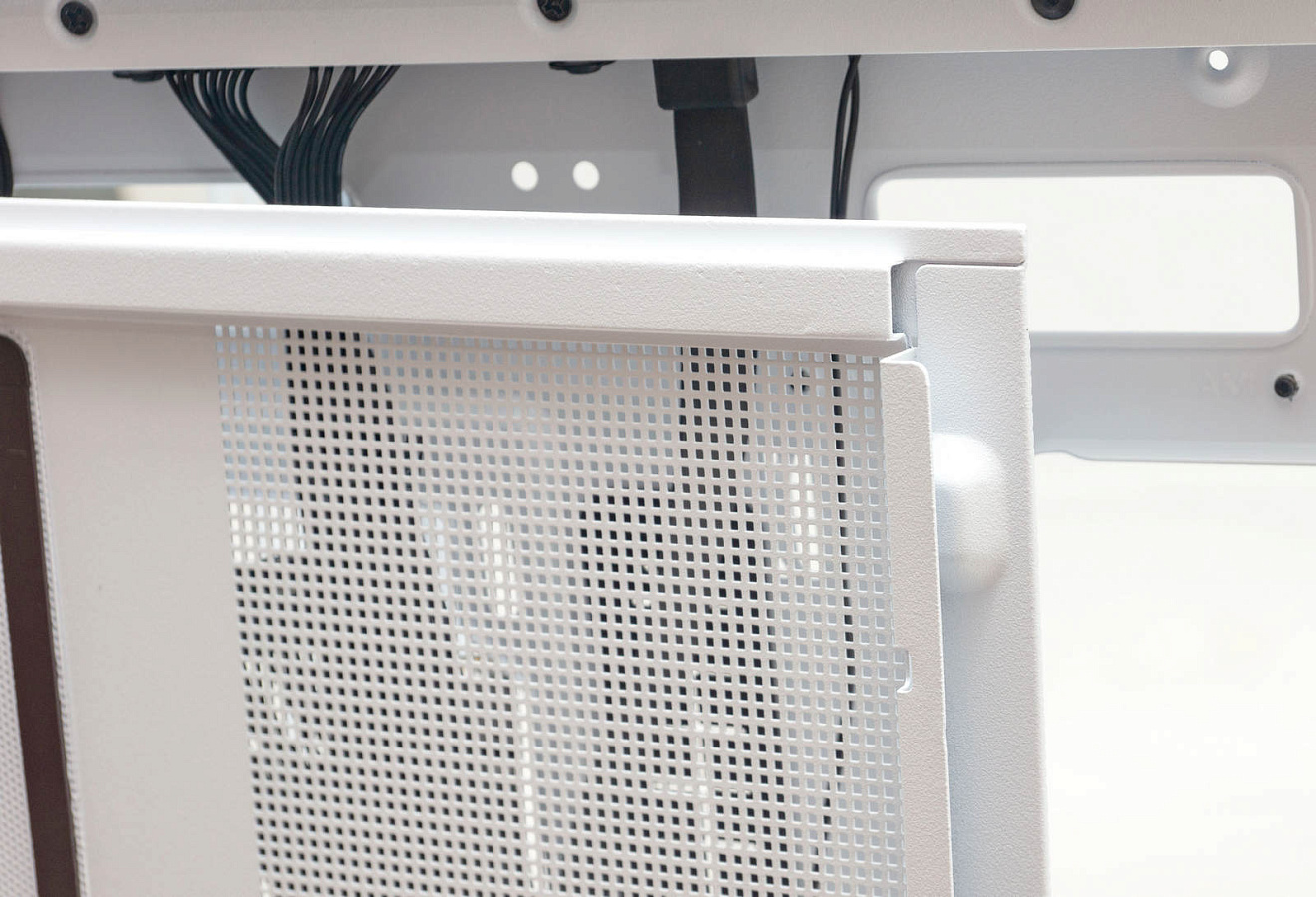

Крышка входит в пазы в передней части и в направляющие сверху и снизу. Без затягивания винтов сзади крышка не удерживается в пазах и выскакивает, из-за чего её сложно зафиксировать в вертикальном положении корпуса, особенно если приходится прижимать ей кабели.

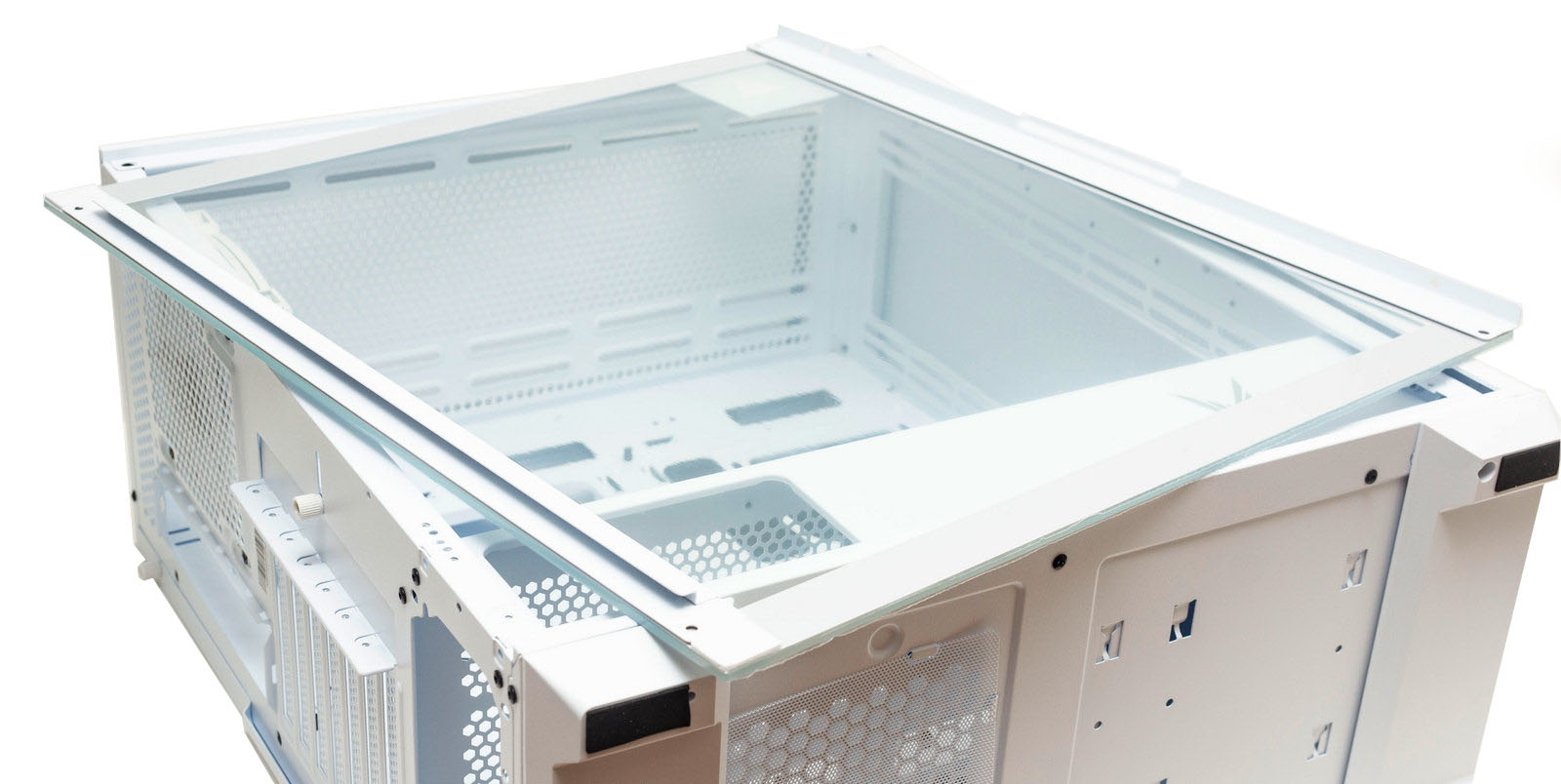

С левого бока установлена стеклянная панель, по контуру изнутри идет белая рамка, нанесенная краской.

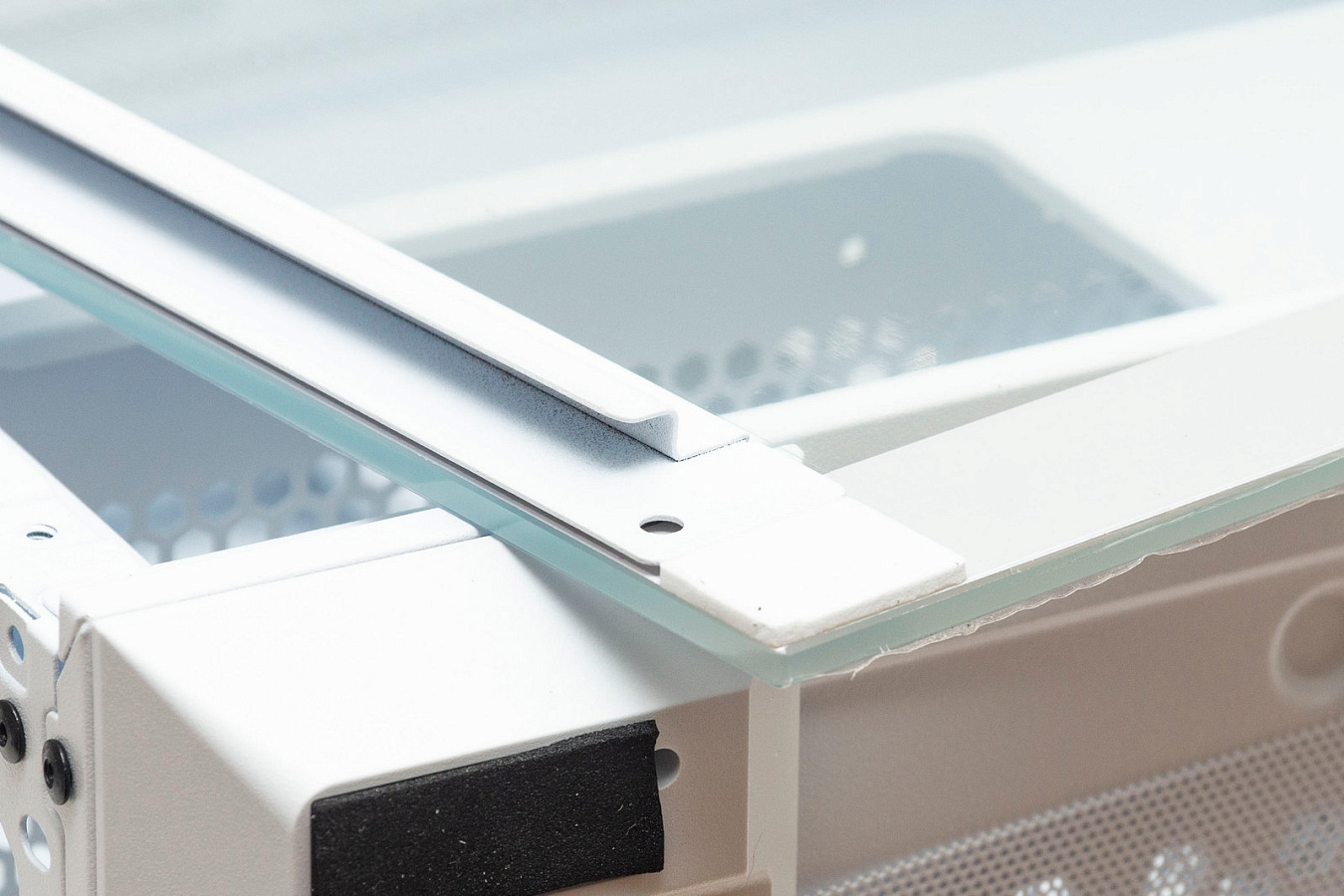

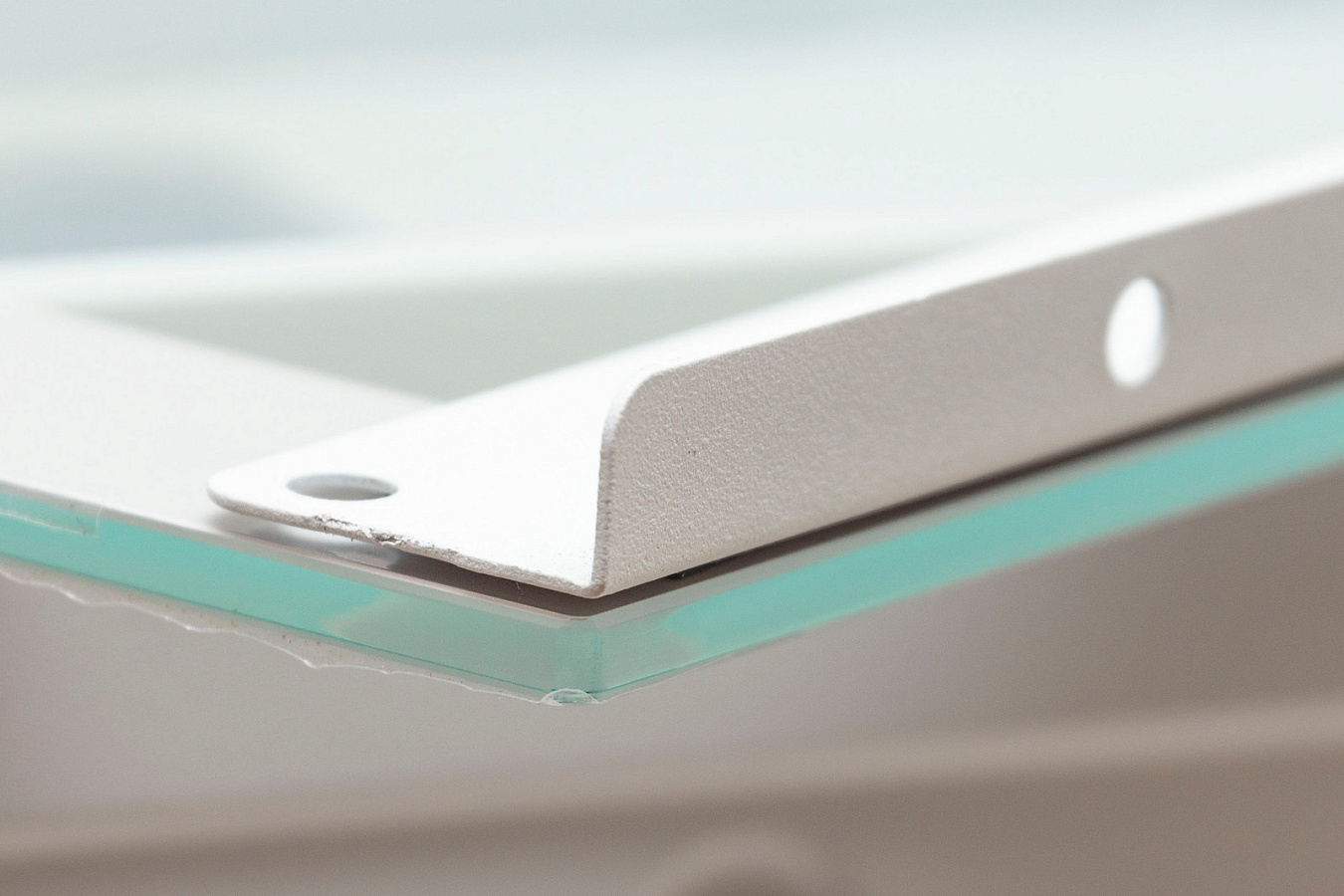

Также изнутри с двух боков наклеены металлические направляющие для крепления крышки. Принцип тот же что и у правой боковой панели. Спереди стеклянная панель вставляется в паз и сзади прикручивается на винты.

Стекло достаточно толстое и массивное, по весу на него приходится треть от всего корпуса.

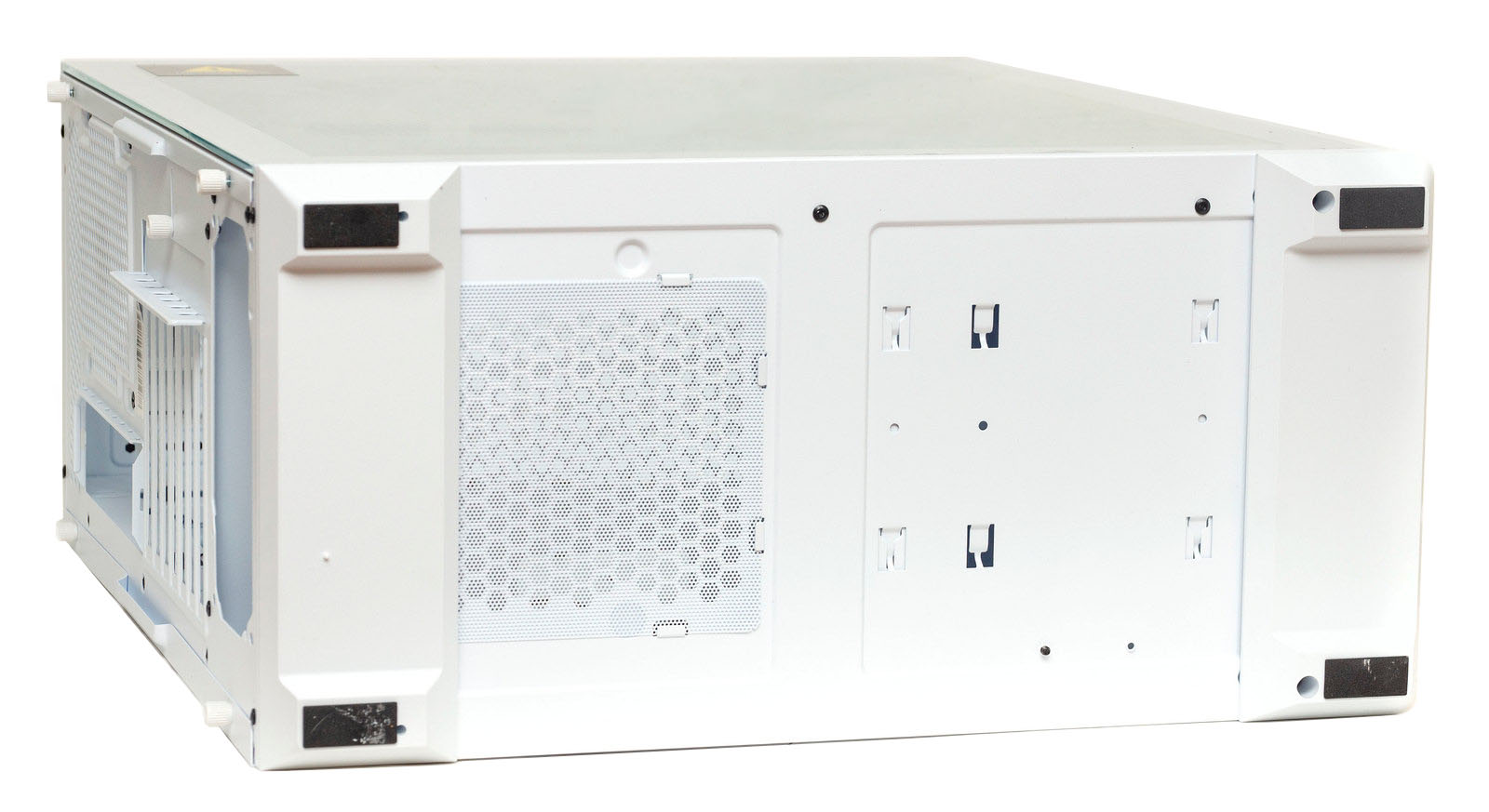

Снизу корпуса прикручены две пластиковые накладки с ножками. В нашем экземпляре они были не плотно прижаты к корпусу, немного болтались, пришлось затягивать винты потуже.

Под блоком питания поверхность имеет крупную перфорацию в виде сот. Данное окно закрыто фильтром без рамки, вставляющимся в узкие направляющие. Практичнее в этом месте было сделать фильтр тоже на магнитах, так как часть уходит под накладку с ножками и его сложно там вставить в узкие направляющие ушки.

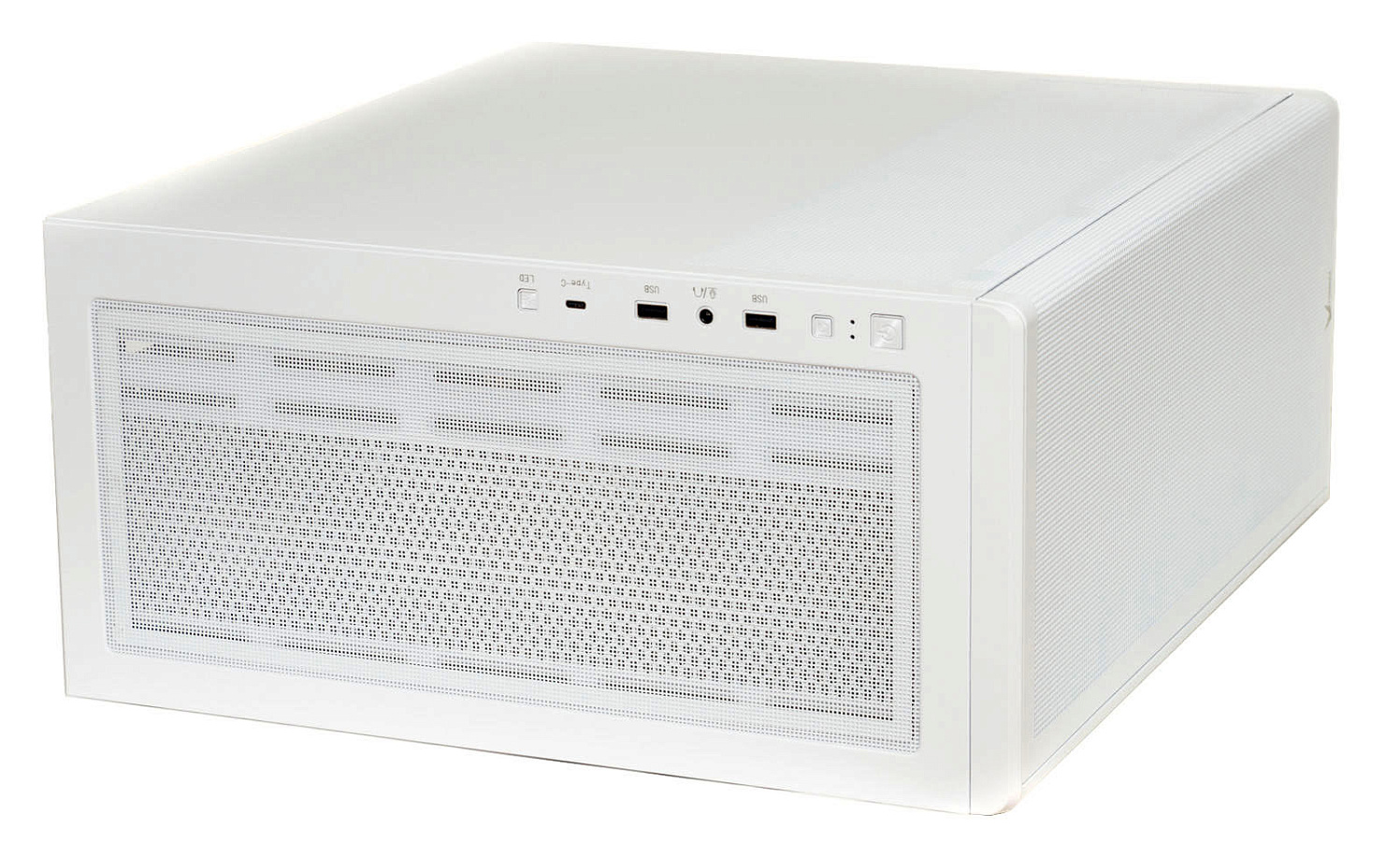

Верхняя панель корпуса почти вся покрыта вентиляционными перфорациями в небольшом углублении, сверху устанавливается фильтр из нейлоновой сетки на магнитах.

Вдоль перфораций проходят вырезы для установки вентиляторов или радиаторов СЖО. Здесь можно установить три 120 или 140 мм вентилятора, либо поставить радиатор на 240 или 360 мм.

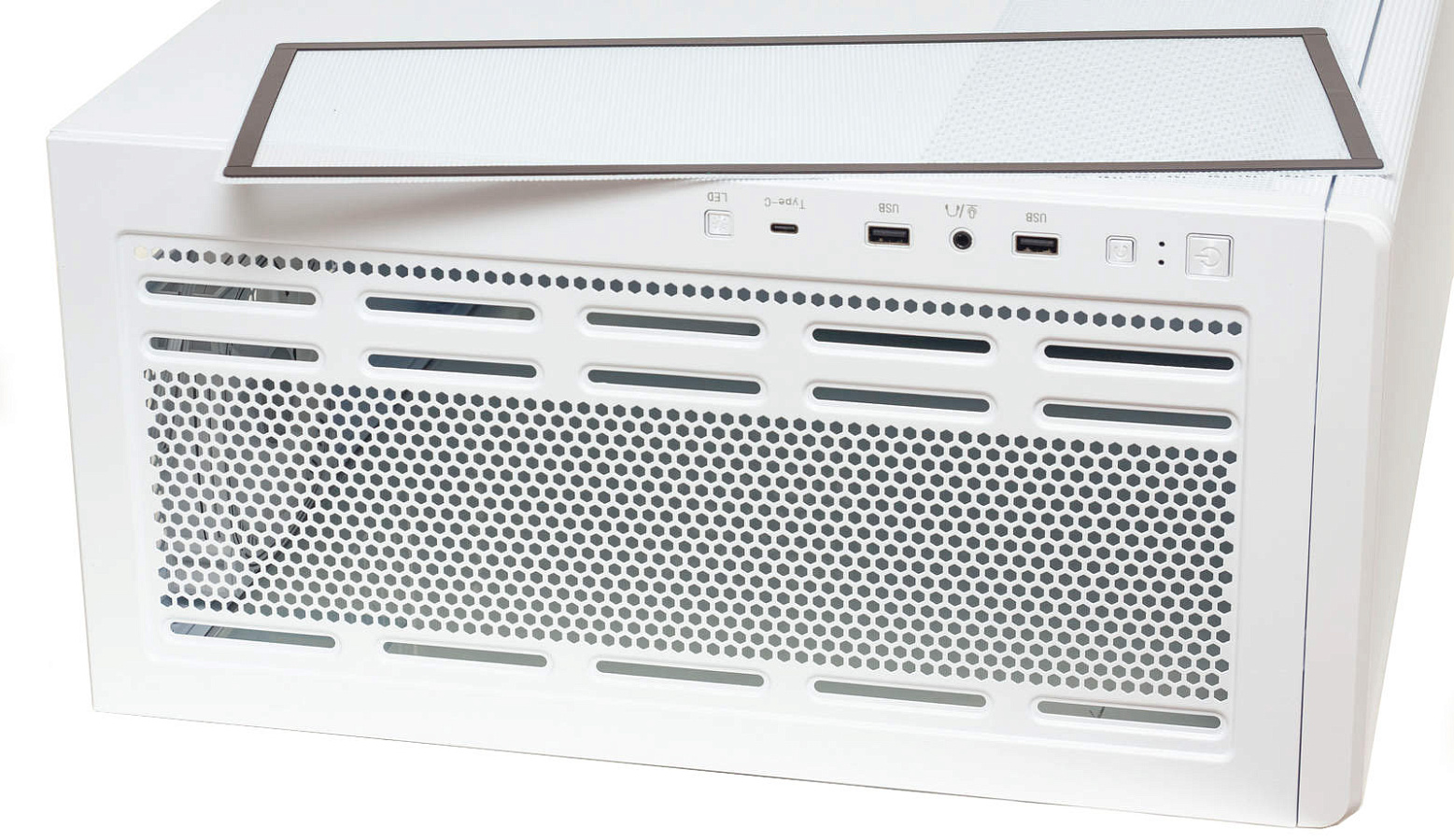

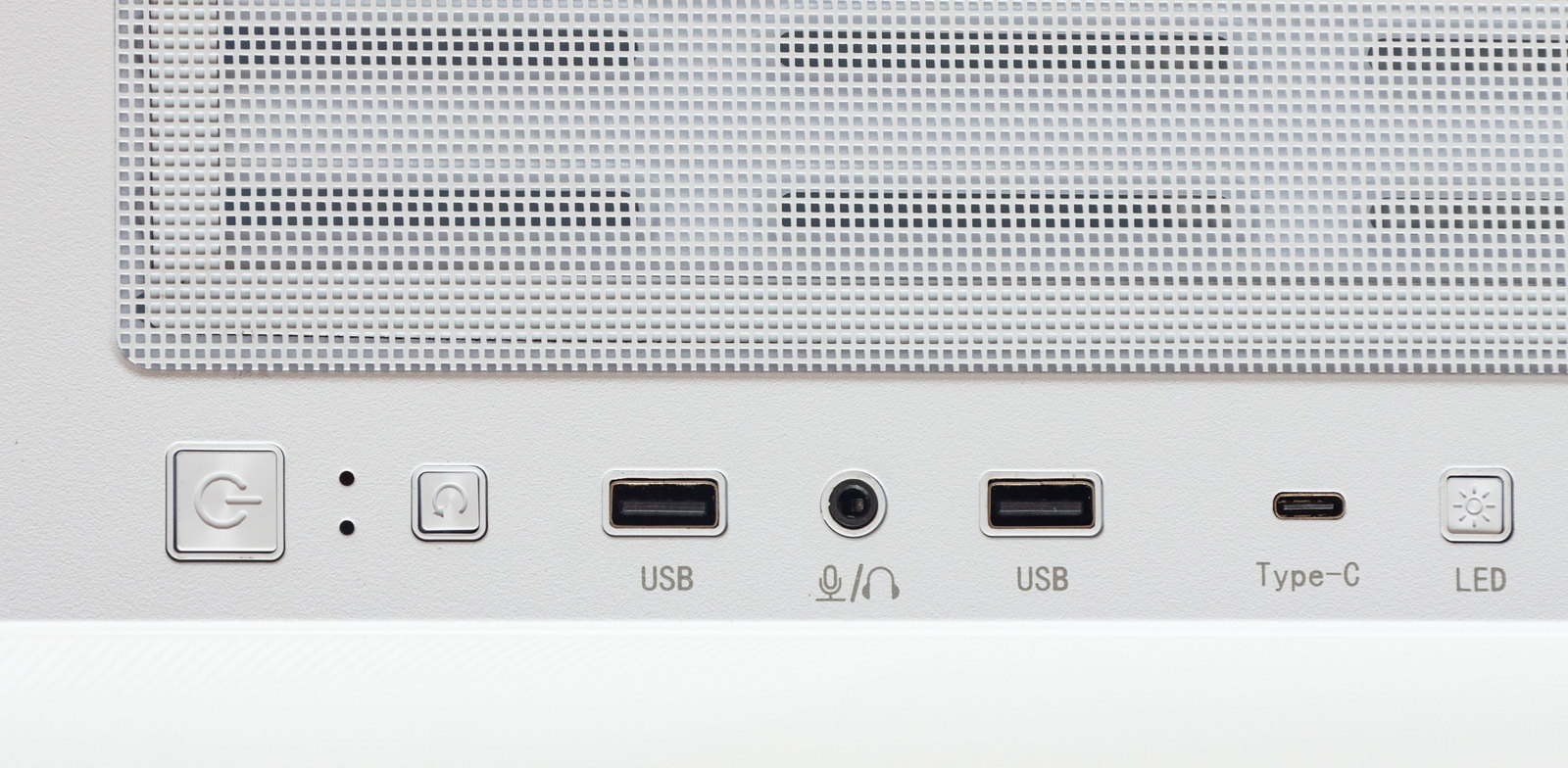

Вдоль правого края верхней панели размещены кнопки и порты лицевой I/O панели. Более крупная кнопка включения, два индикатора, меньшая кнопка перезагрузки, два порта USB, между ними комбинированный 3,5 мм аудиоразъем, далее порт USB-C и кнопка переключения подсветкой.

Порты USB-A подключаются к разъемам 2.0 на материнской плате, что уже несколько не актуально. Зато кнопки для перезагрузки и переключения режимов RGB сделаны отдельно, чаще мы встречали в бюджетных корпусах с контролерами подсветки одну кнопку и пользователю приходилось выбирать - подключить к ней перезагрузку или управление подсветкой.

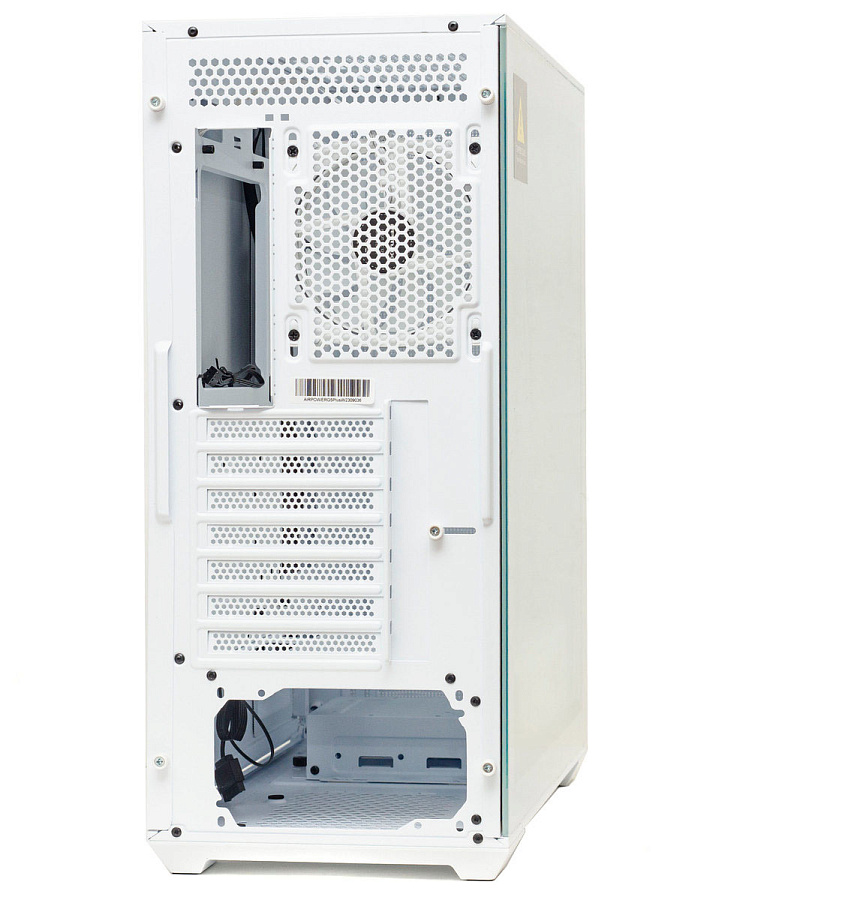

Задняя панель вполне обычная: вырезы под блок питания и I/O панель материнской платы, сверху вентиляционные отверстия. Вентилятор можно установить только на 120 мм или СЖО на 120 мм. Планки на слоты расширения сделаны одноразовыми, сбоку они прикрываются крышкой, закрепленной на винт.

Интерьер

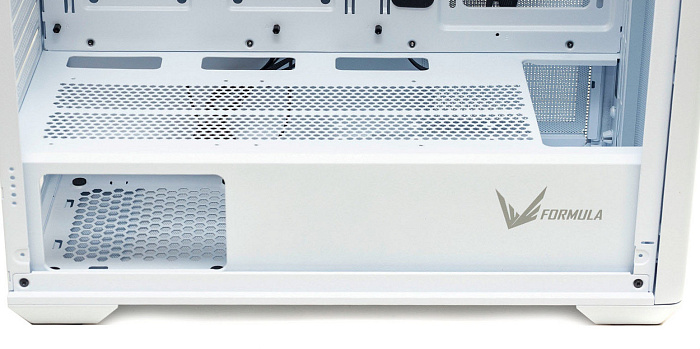

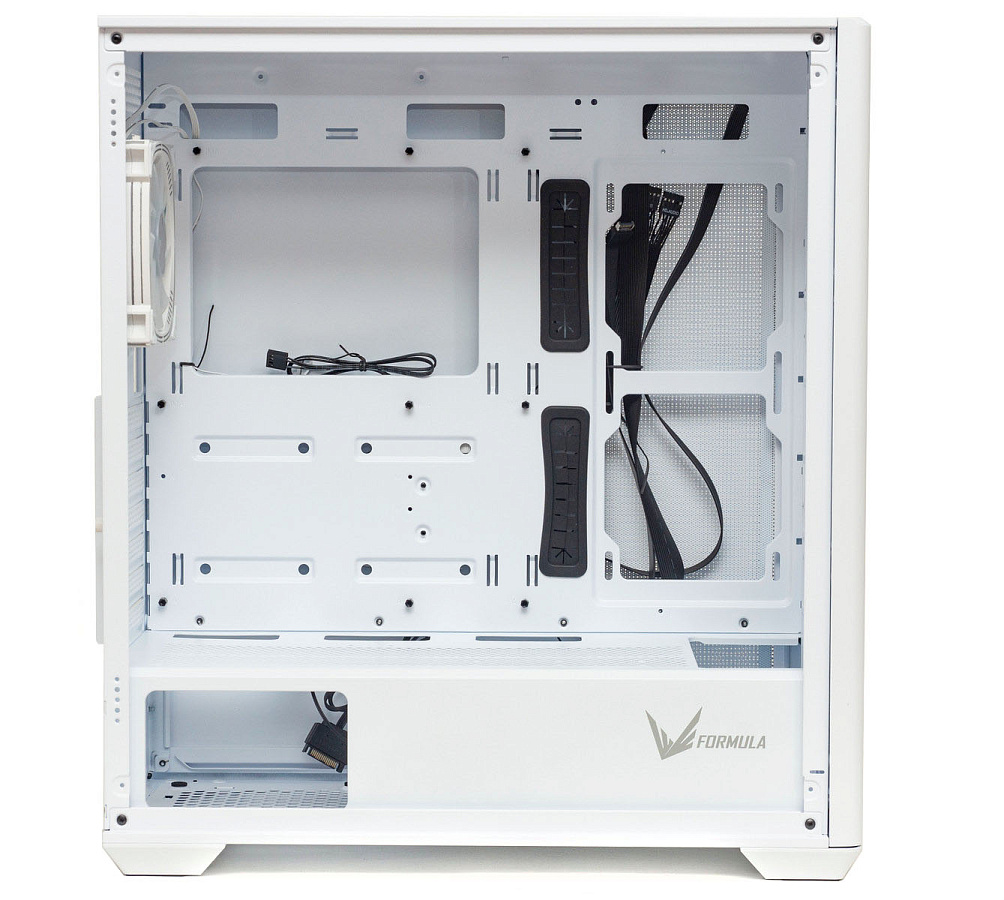

Корпус просторный, нижняя часть под блок питания и корзину накопителей отделена кожухом.

В районе CPU широкий вырез для монтажа охлаждения. Сбоку от материнской платы два окна для кабелей с резиновыми жалюзи. Сбоку от них два вентиляционных окна под 120 мм вентиляторы.

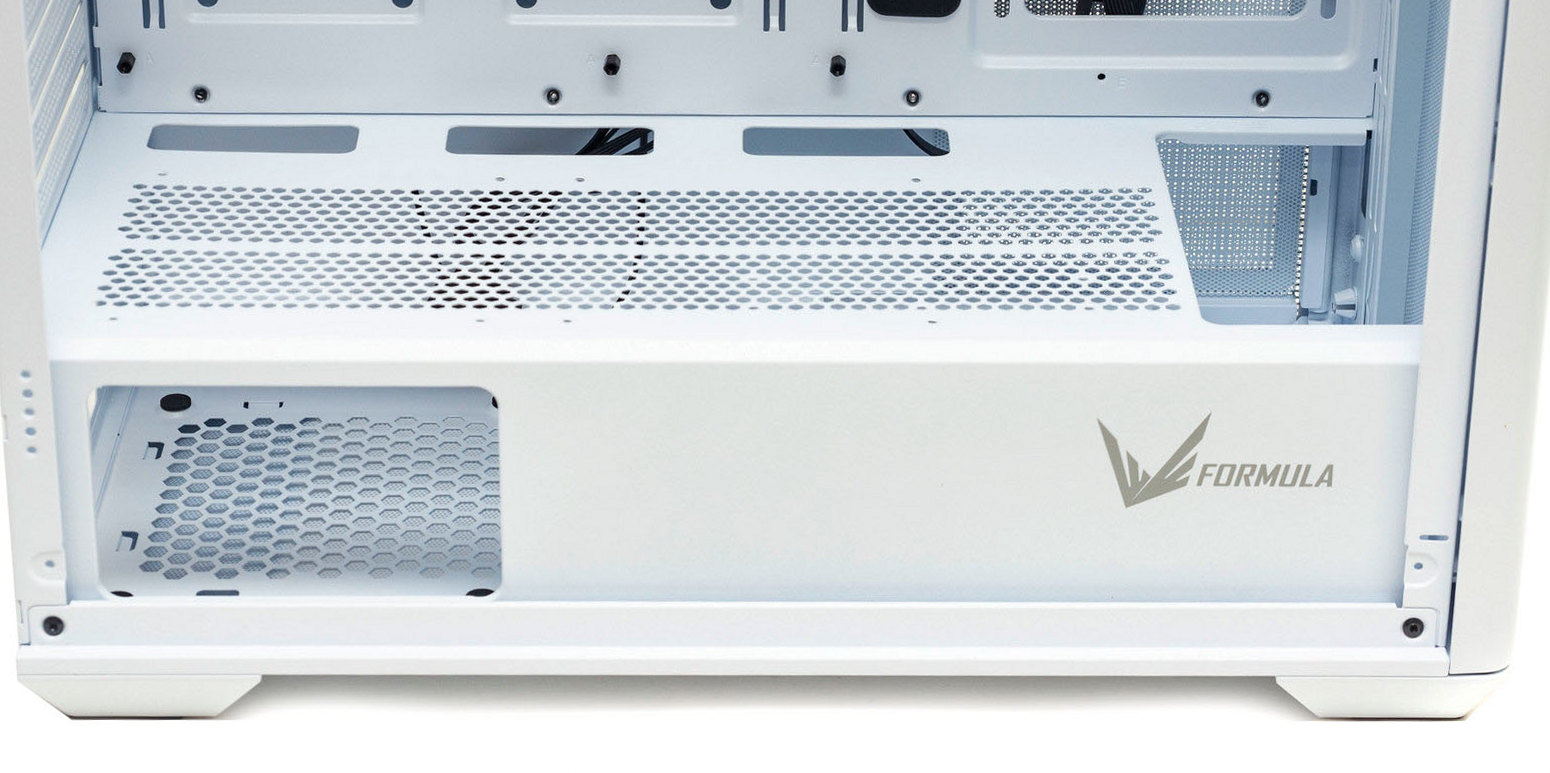

Сбоку на кожухе имеется вырез в районе установки блока питания. Еще один вырез сверху в передней части под радиатор СЖО или вентиляторы.

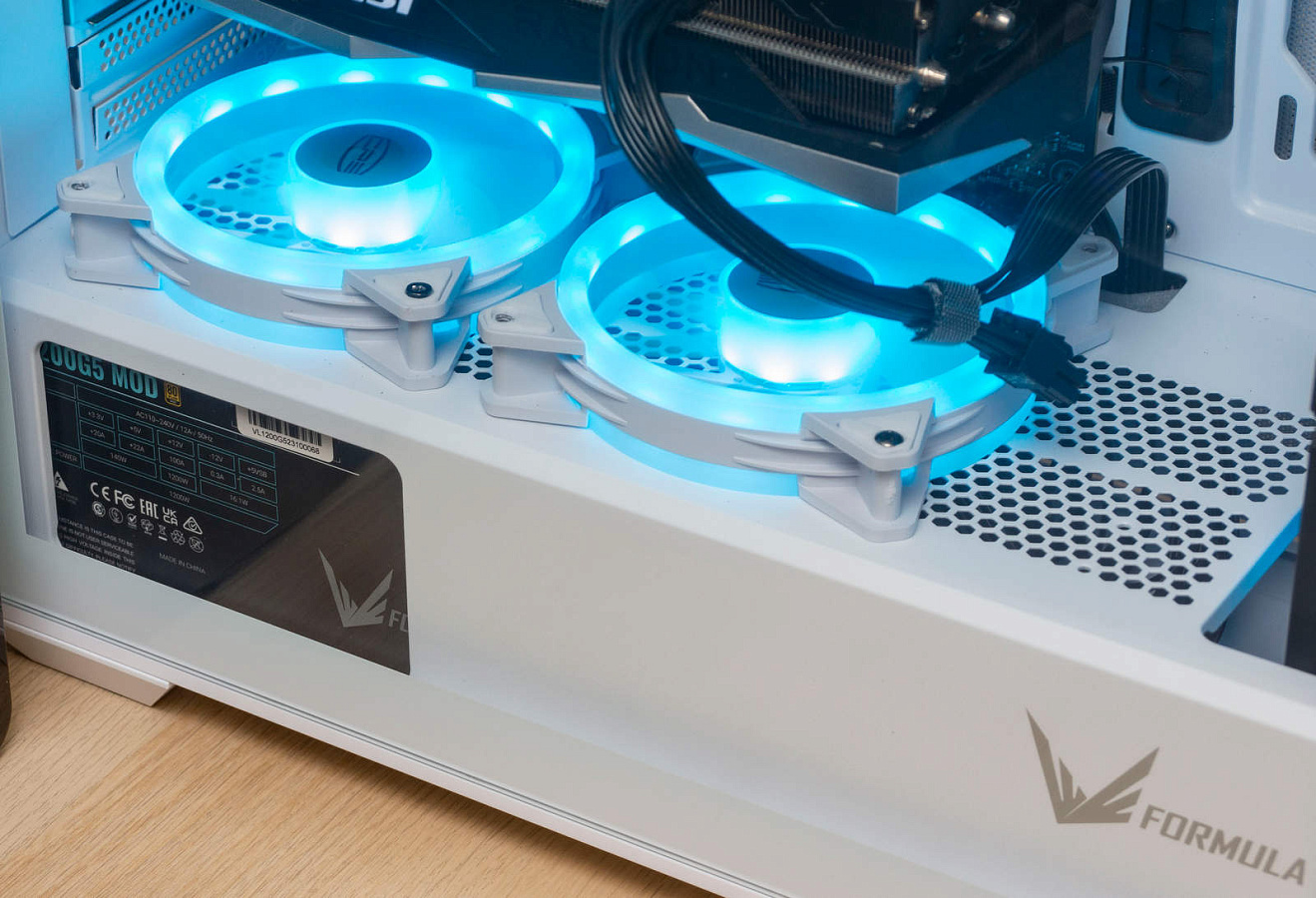

Сверху кожух с перфорациями, здесь можно установить два 120 мм вентилятора. Ближе к шасси три окна для подвода кабелей к низу материнской платы.

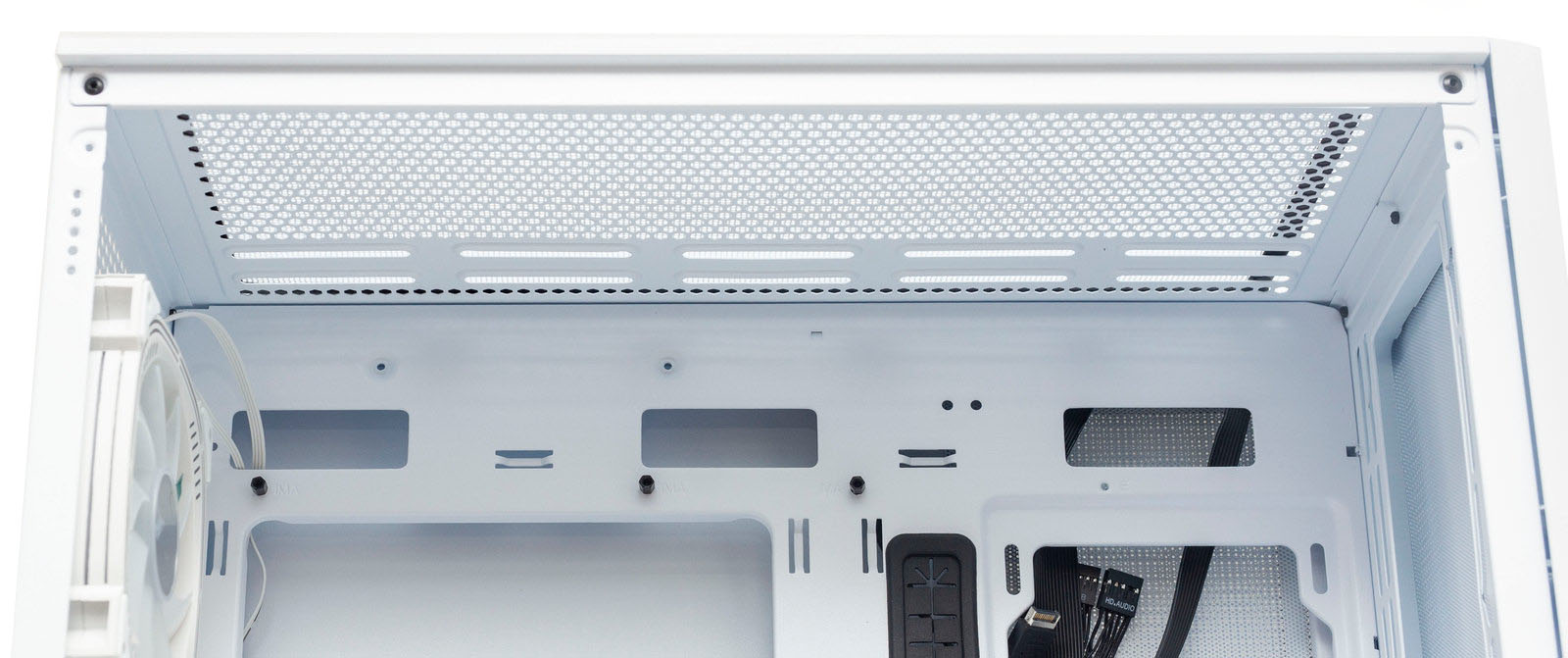

В верхней части над материнской платой много свободного места для установки СЖО, радиатор с вентиляторами не будет перекрывать материнскую плату, здесь также имеются три окна для проводки кабелей.

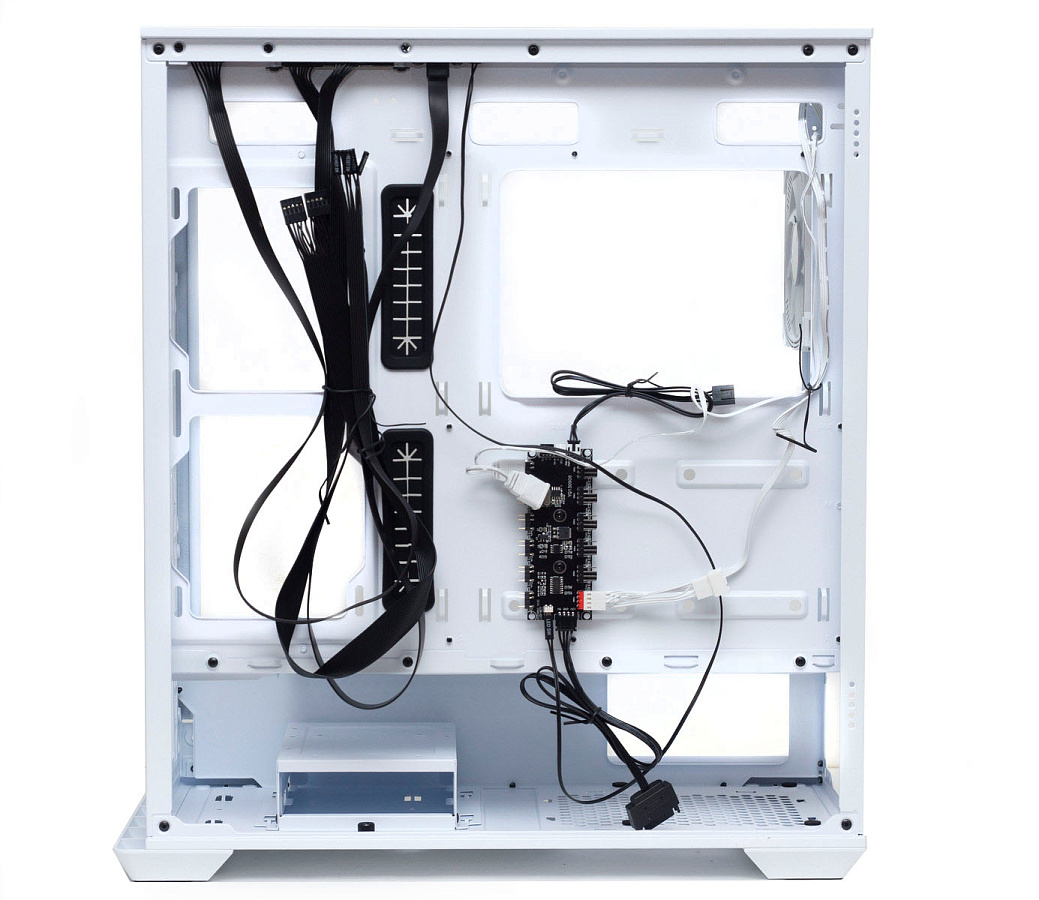

С обратной стороны (за шасси) места намного меньше. Его, возможно, будет недостаточно для кабелей БП, собранных в жгуты в оплетке.

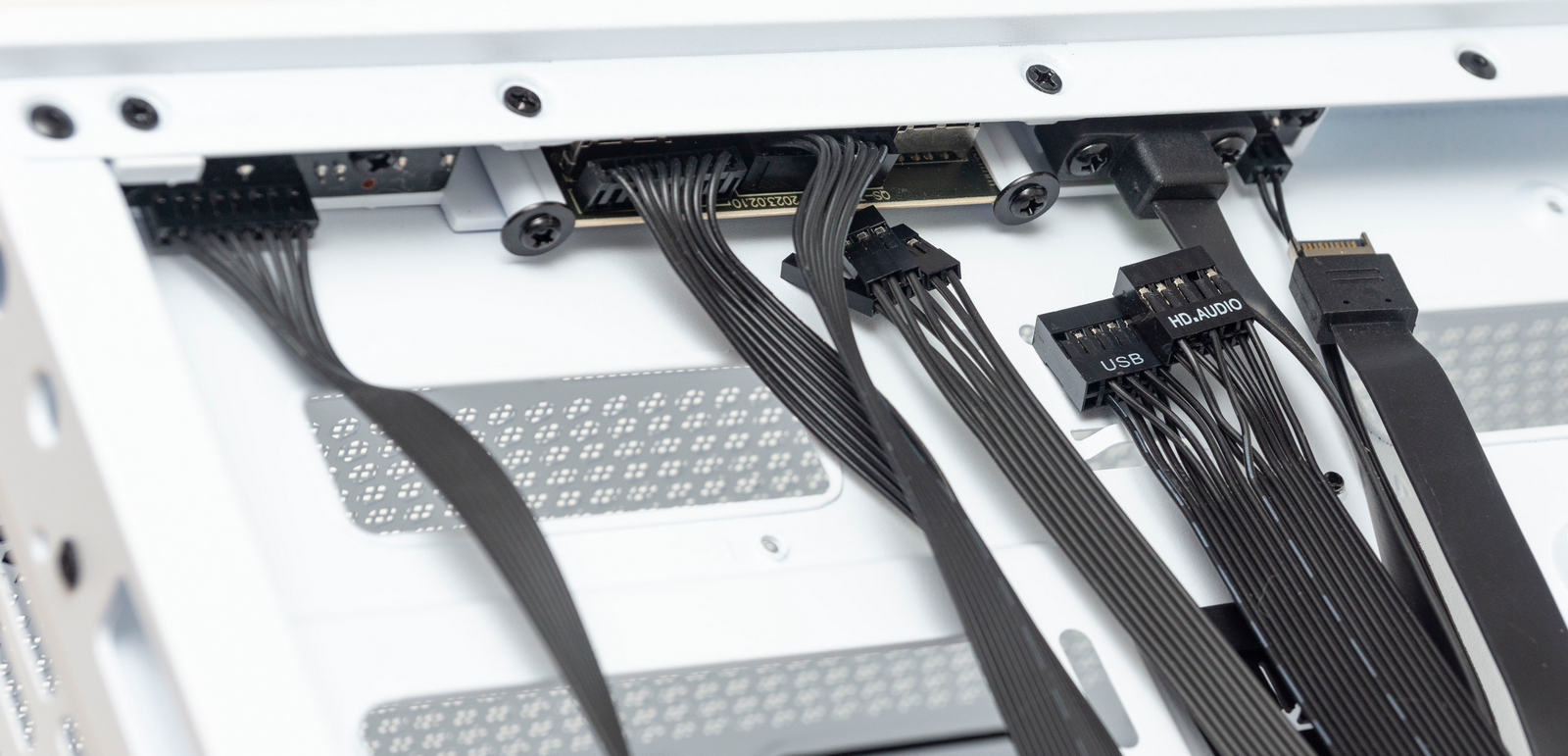

Все кабели от интерфейсной панели в виде плоских шлейфов.

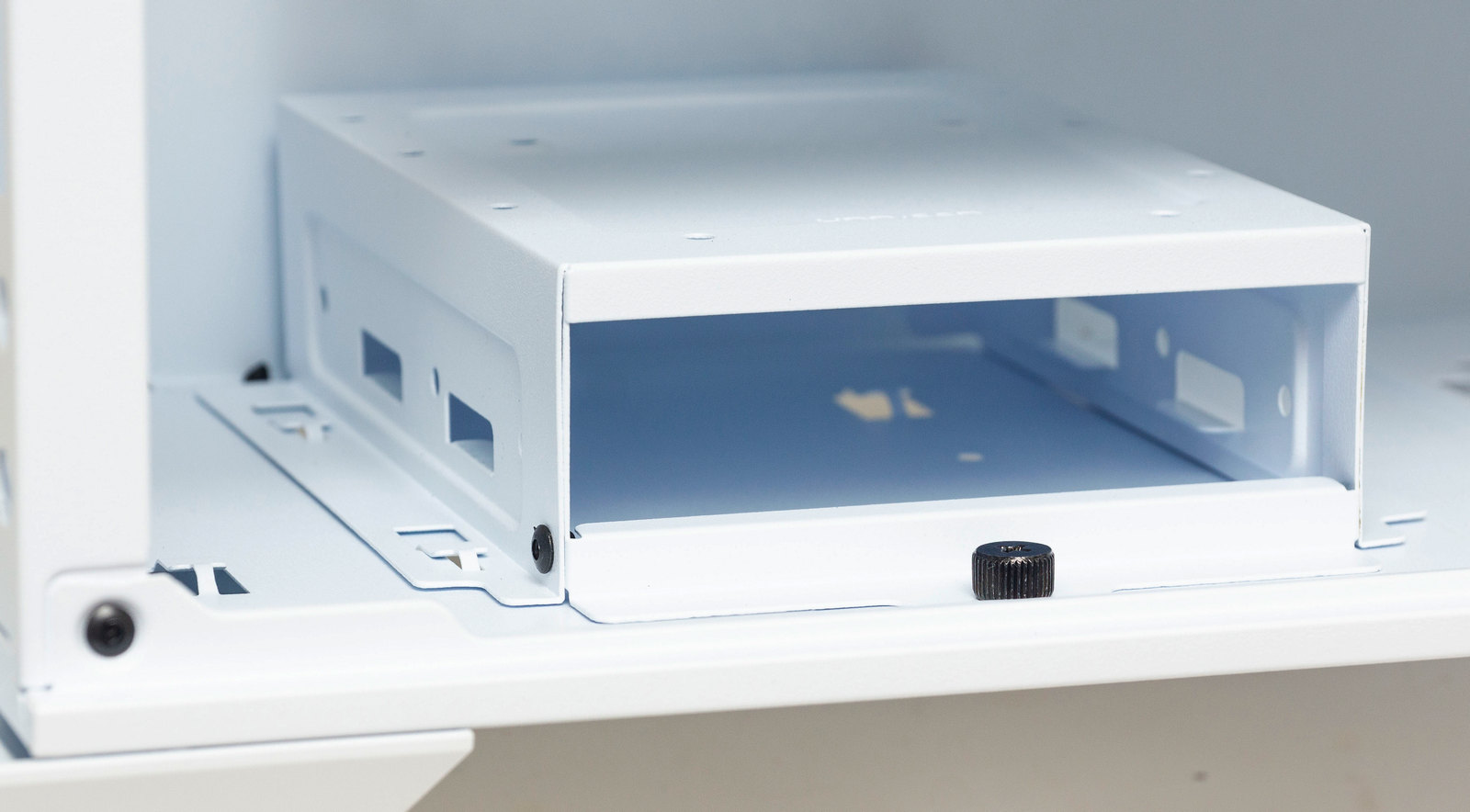

Снизу установлена съемная корзина для HDD. Для нее предусмотрено два посадочных места – ближе и дальше от фронтальной панели. Салазок нет, накопители прикручиваются непосредственно к самой корзине.

Под установочным местом для БП находятся четыре резиновых демпфера.

Еще два установочных места предусмотрено под 2,5” накопители под вырезом в районе CPU. Но в комплекте только один набор креплений.

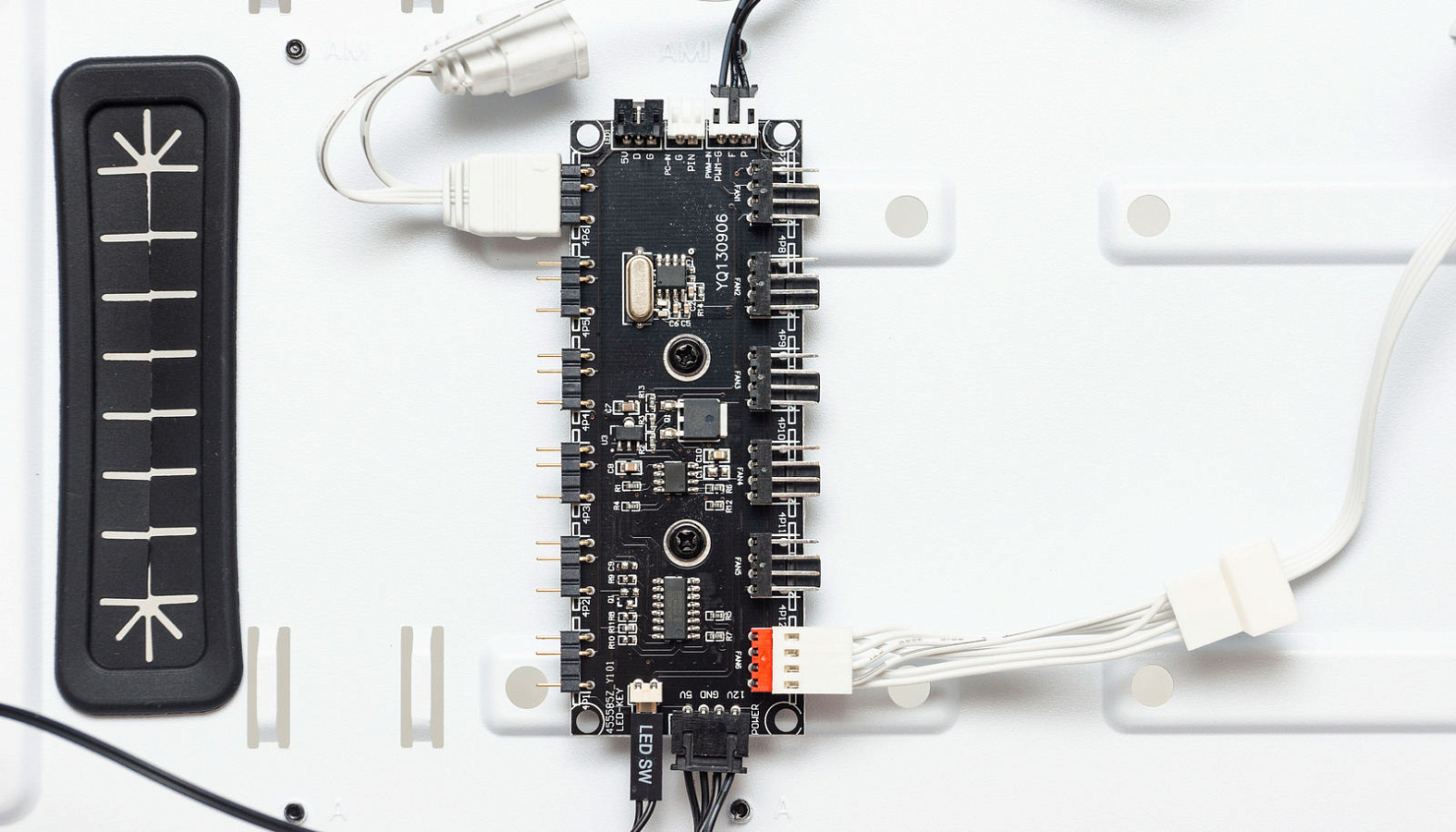

Над одним из посадочных мест прикручен контроллер подсветки. Питается он через SATA разъем и основан на двухканальном аналоговом коммутаторе 74HC4053D.

К контроллеру можно подключить шесть 4-пин колодок для питания вентиляторов. Работу вентиляторов можно синхронизировать с материнской платой, для этого имеется отдельный 4-пин кабель.

Также подключается шесть 3-пин разъемов питания подсветки +5 В. Их управление через 2-пин коннектор, выведенный на кнопку на фронтальную панель. Разъем для синхронизации подсветки с материнской платой имеется, но кабеля для его подключения в комплекте нет.

Нами была проверена возможность управления подсветкой через пульт ДУ от другого контроллера, все отлично работало, здесь встроен беспроводной контроллер. Но в комплект пульт не входит и приобрести отдельно именно от этого производителя возможности нет.

Очень похожее шасси используется в корпусе ZONE51 MELD ARGB, который мы недавно рассматривали.

Сборка

Конфигурация ПК

Сразу хочется отметить использование достаточно тонкого и мягкого металла - это нужно учитывать при сборке. Если приложить усилия, переставляя и поворачивая корпус во время монтажа комплектующих, то вполне можно помять или деформировать его шасси.

Весь остальной процесс сборки вполне удобен и не имеет «подводных камней».

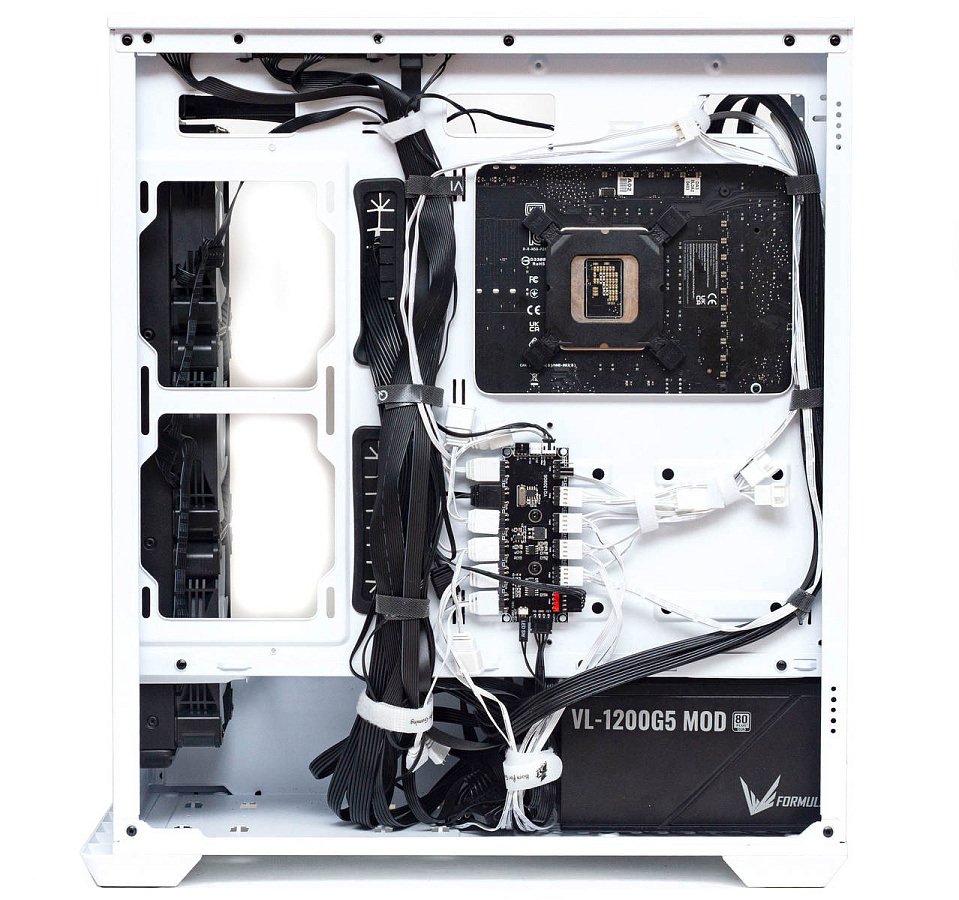

Основная сложность может возникнуть только при укладке всех кабелей и проводов. Необходимо подвести множество проводов от вентиляторов с подсветкой и чтобы кабели от БП при этом не надавливали на коннекторы подсветки, подключенные к контроллеру.

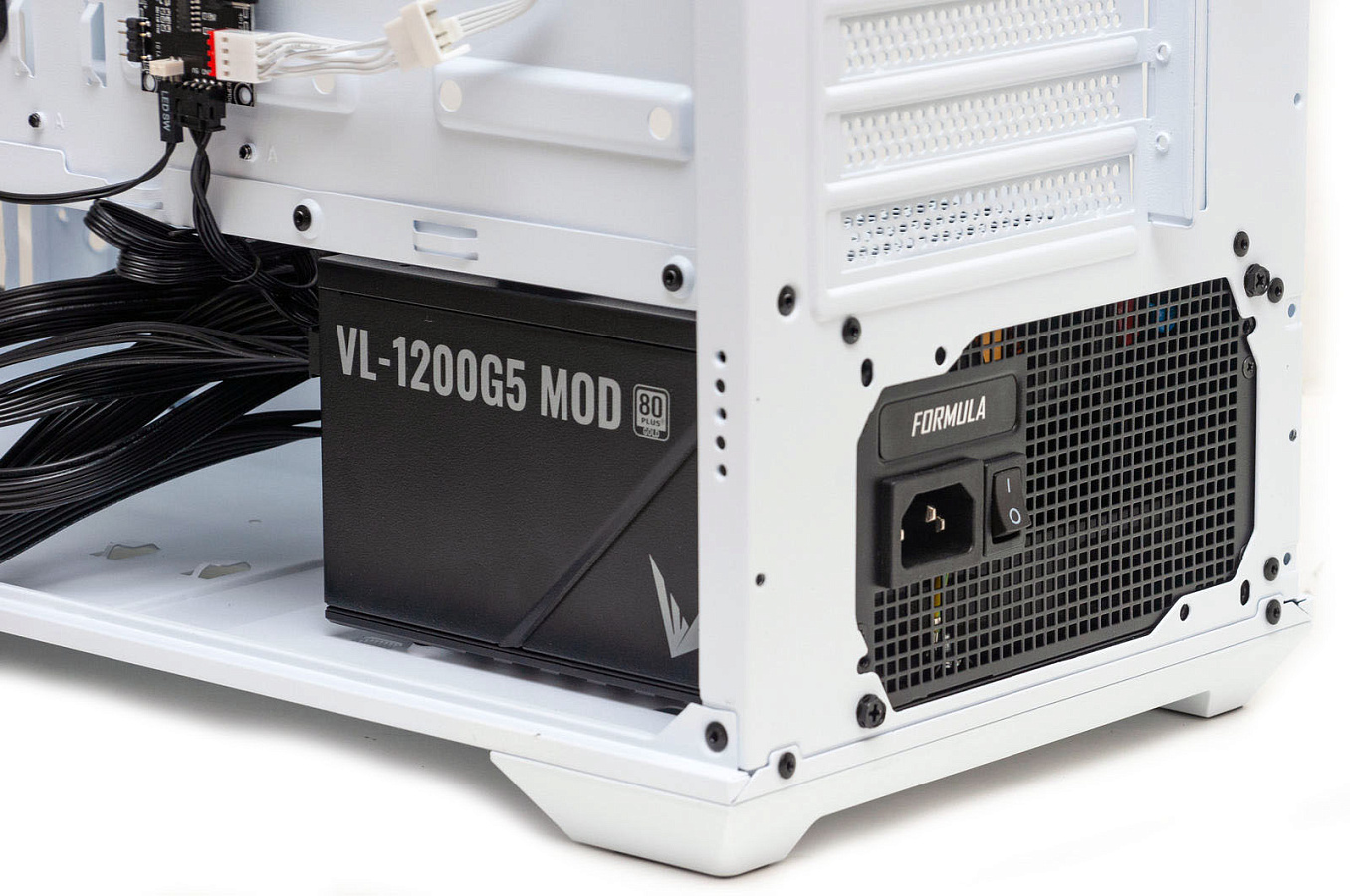

Кабели питания CPU блока питания Formula VL-1200G5 MOD, используемого у нас в сборке, очень жесткие, что усложняет их укладку.

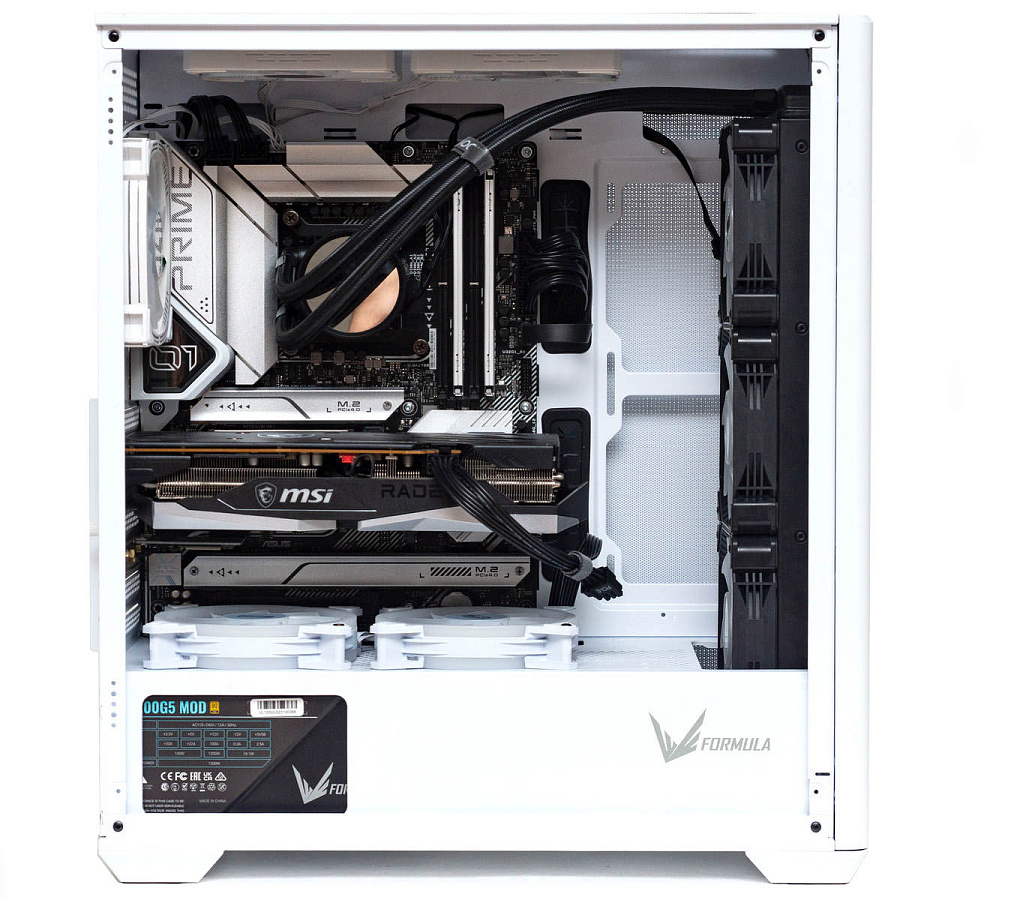

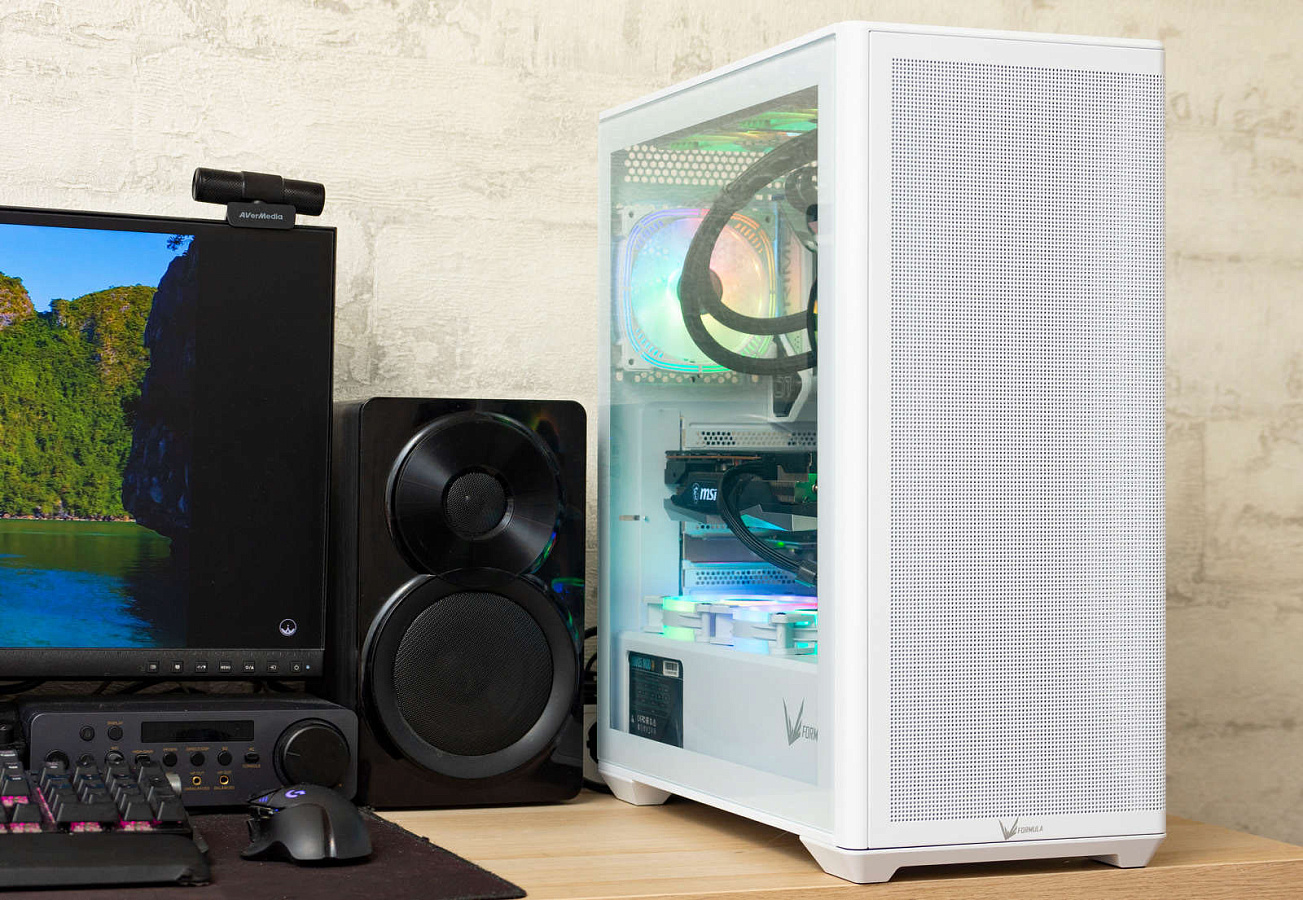

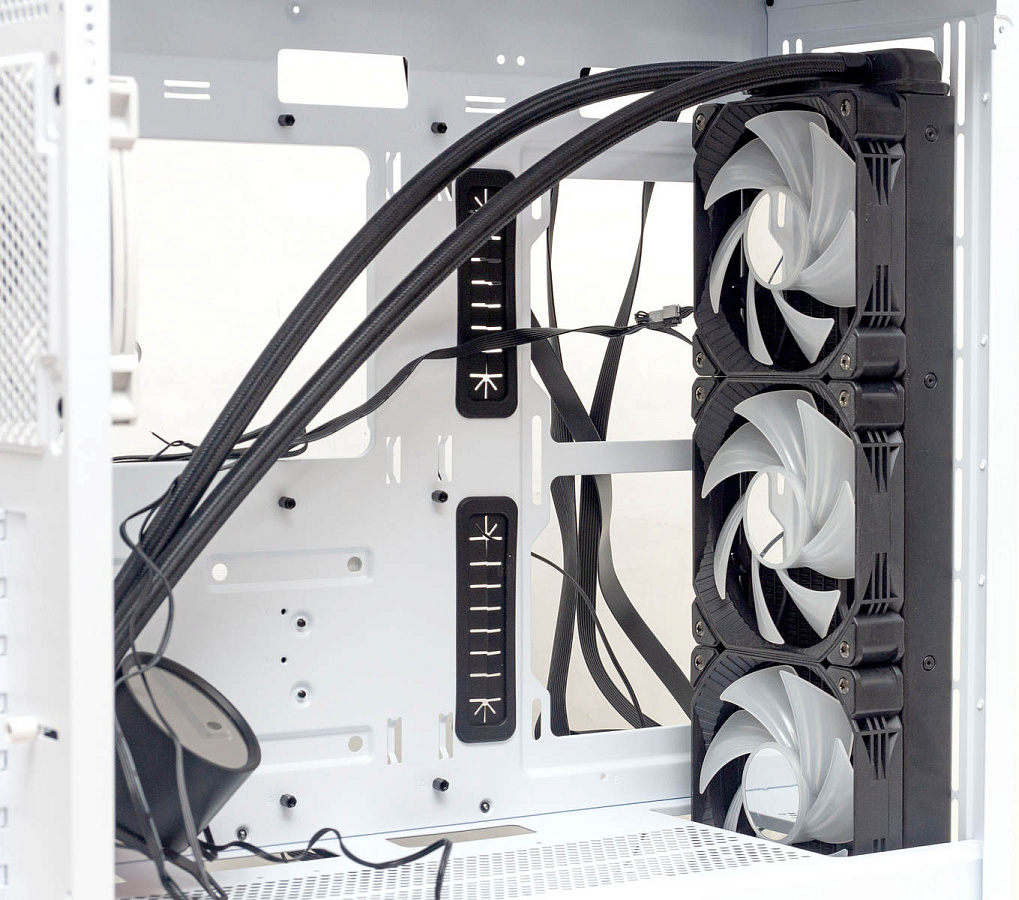

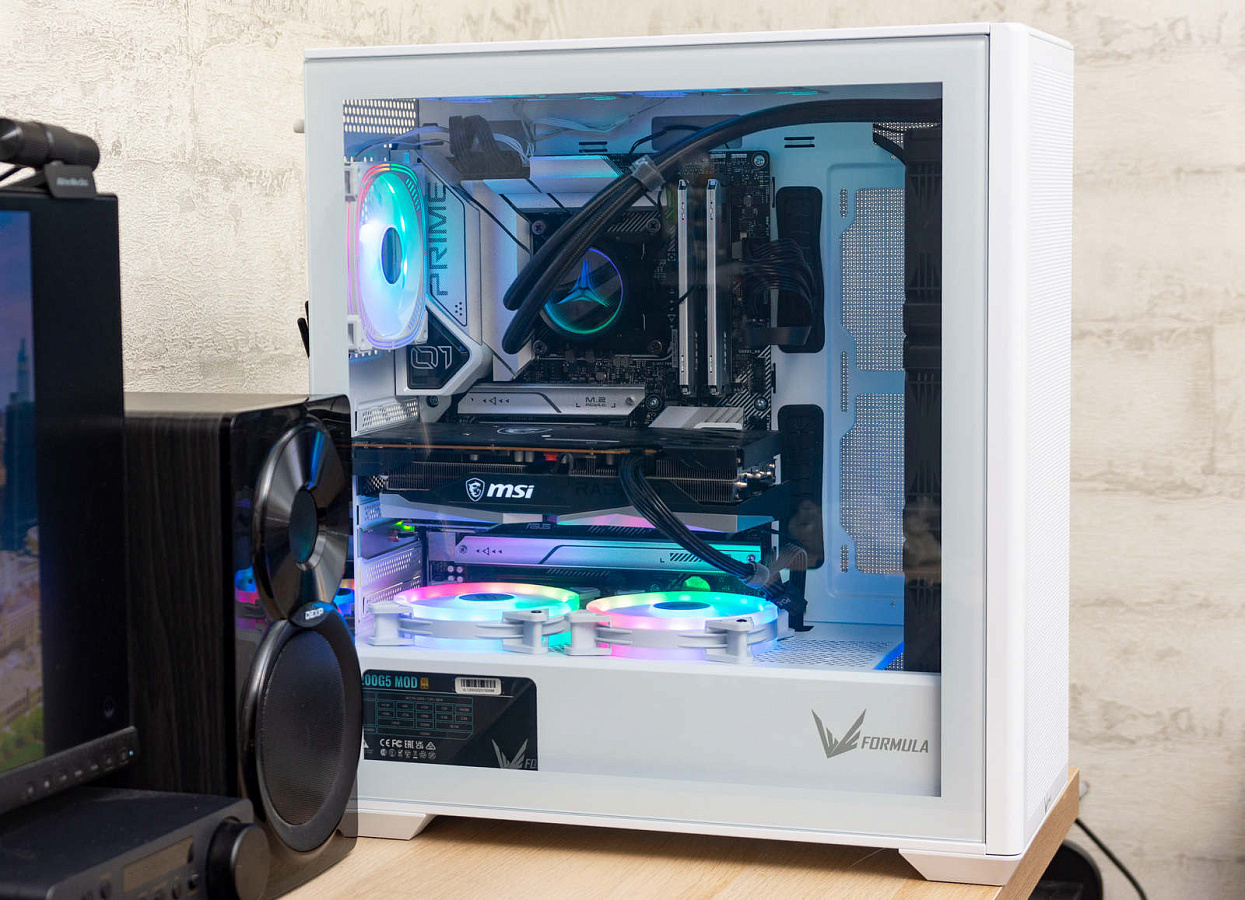

СЖО была установлена на фронтальную панель, а не сверху.

Дополнительно для охлаждения в корпус мы установили еще четыре вентилятора.

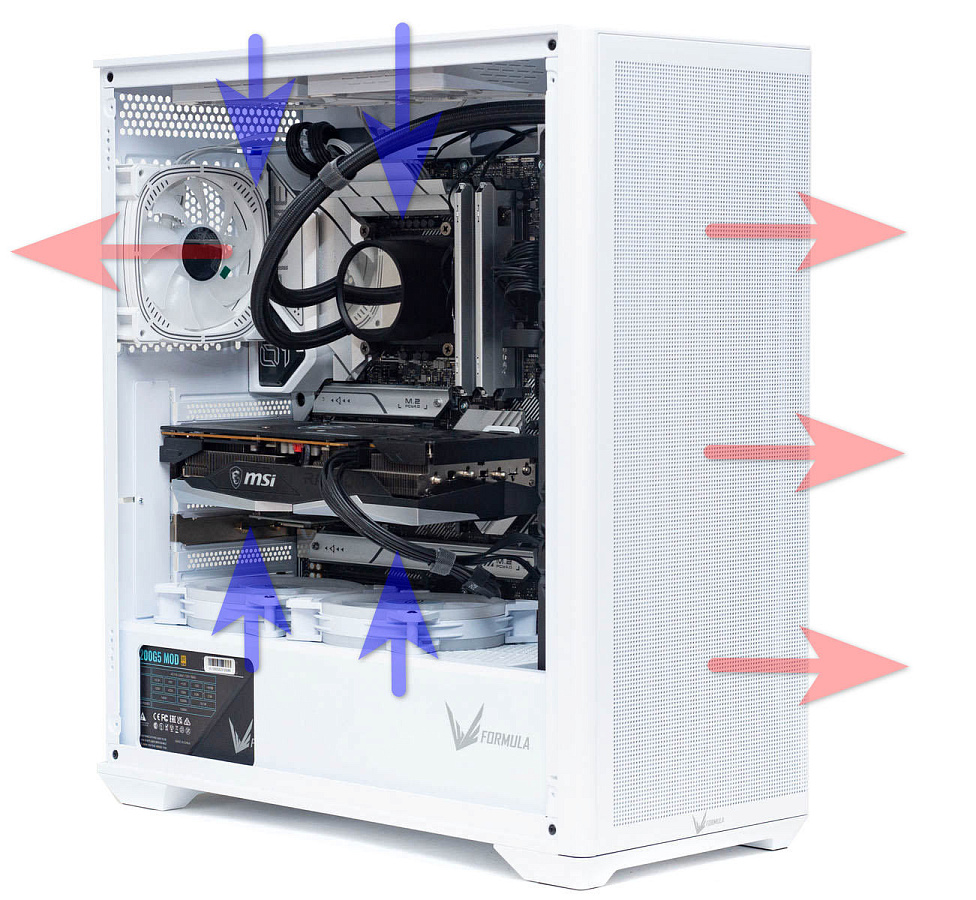

Охлаждение было организованно следующим образом: комплектный вентилятор работал на тыльной панели на выдув, вентиляторы СЖО также на выдув на фронтальной панели, сверху два вентилятора на вдув и снизу два реверсных вентилятора тоже на вдув.

Такое расположение вентиляторов позволяет обдувать зону VRM, что актуально при использовании СЖО, плюс дополнительно обдувается видеокарта.

Тестирование

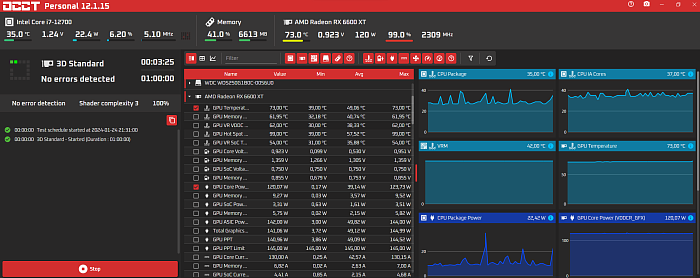

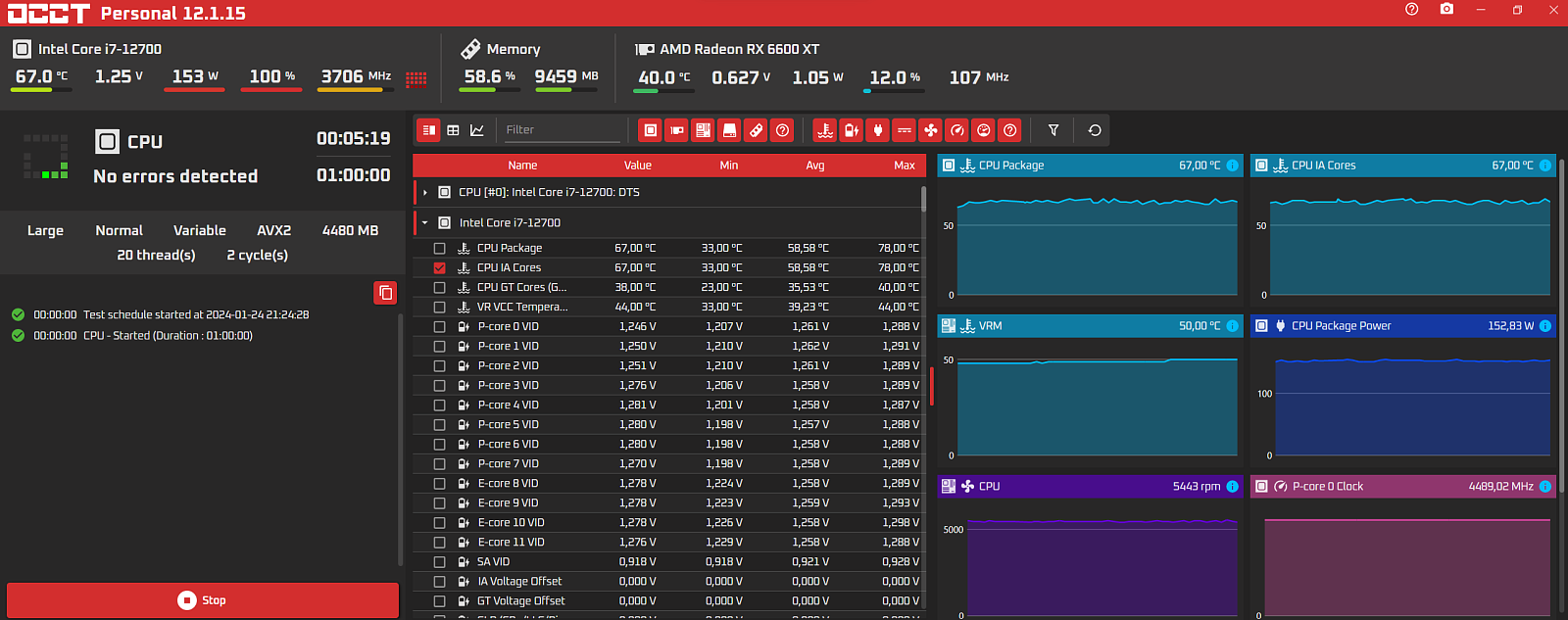

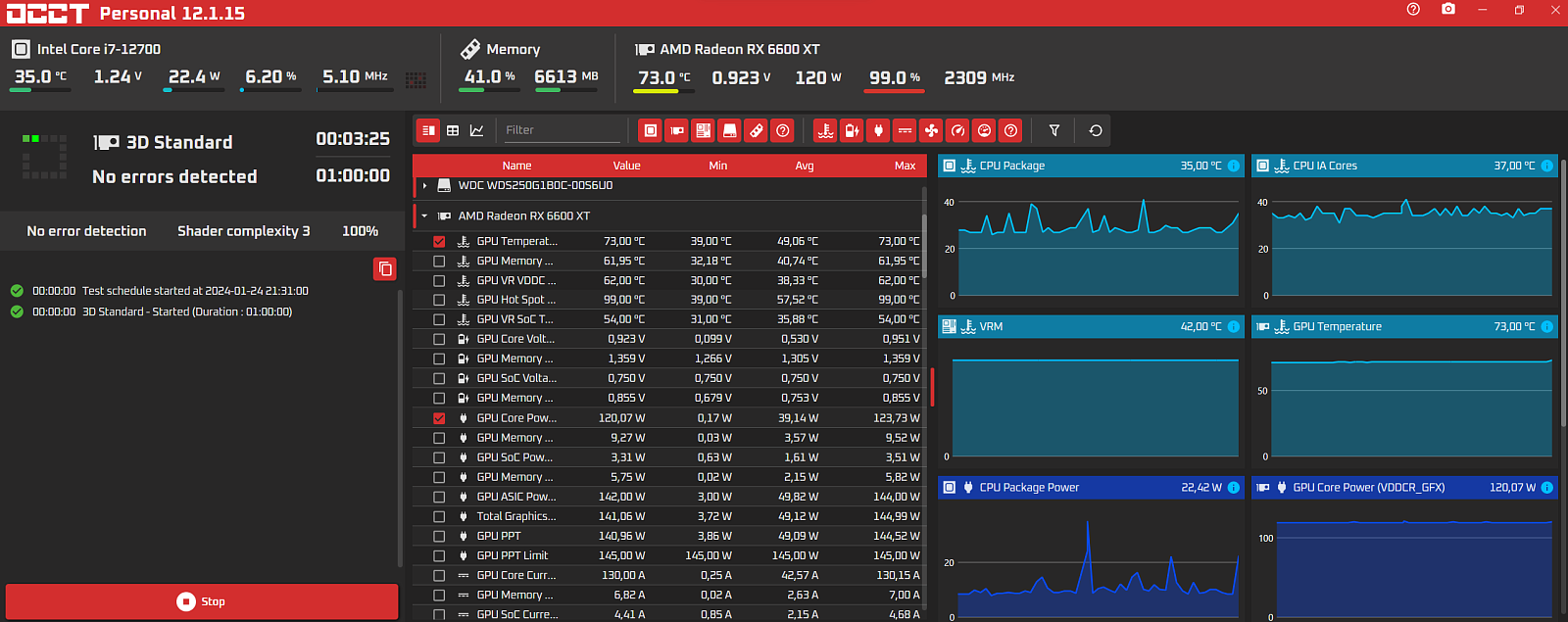

Тестирование комплектующих под нагрузкой было выполнено с помощью утилиты OCCT V12.1.15 в открытом и закрытом корпусе.

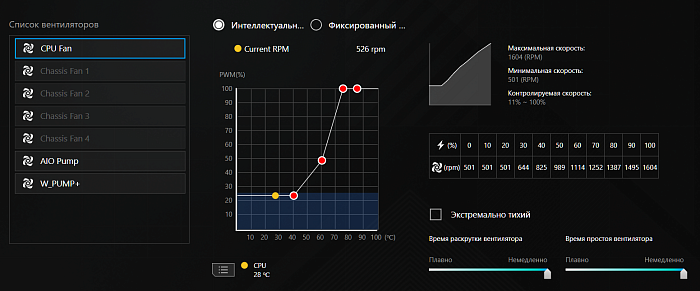

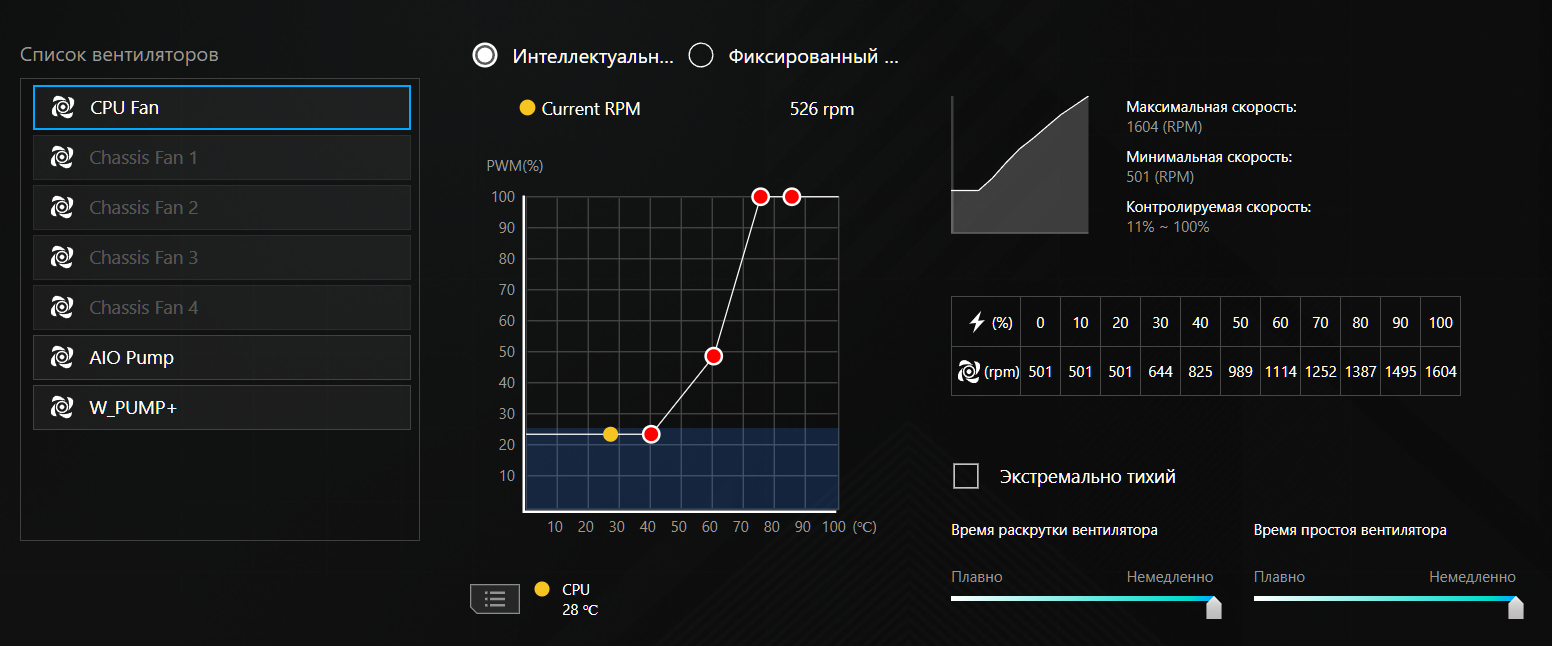

Обороты вентиляторов регулировались утилитой Armoury Crate в интеллектуальном режиме.

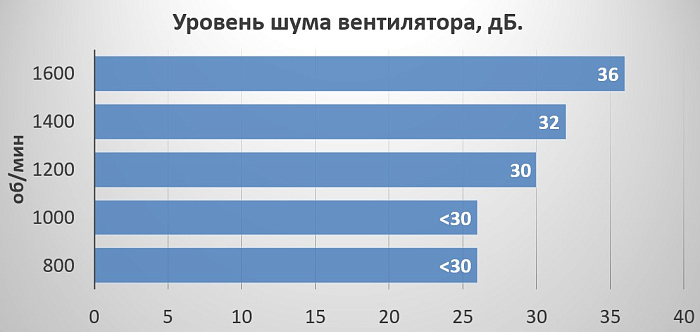

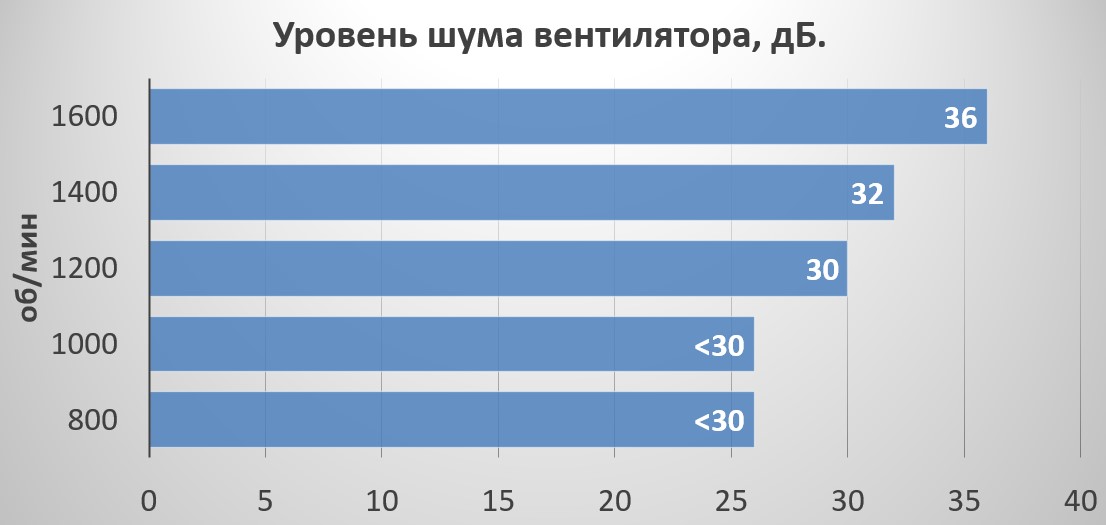

Комплектный вентилятор работает от 500 до 1600 об/минуту. Даже на высоких оборотах он остается достаточно тихим, уровень шума в комфортных пределах. На низких оборотах он и вовсе бесшумный.

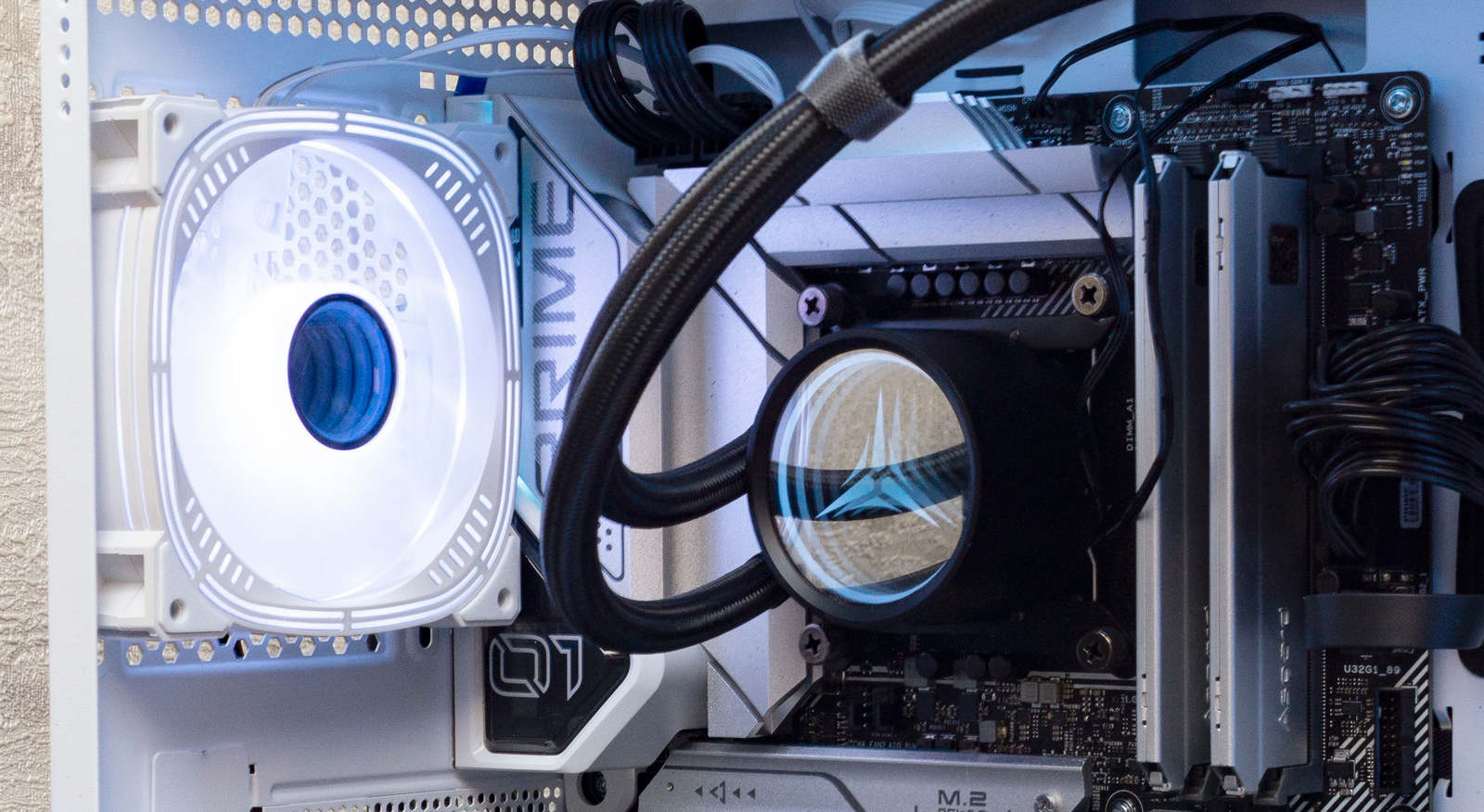

Особенностью вентилятора является подсветка в центральной части с эффектом бесконечности, точно такой же эффект имеется на СЖО, установленной в сборке.

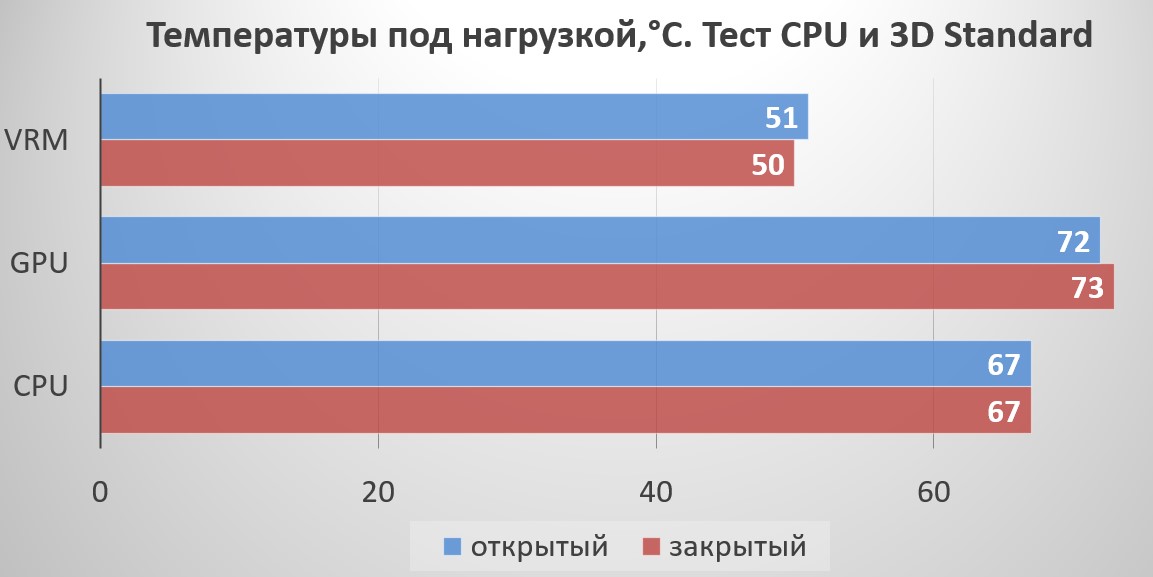

Вначале отдельные тест CPU и 3D Adaptive для VGA. Процессор потреблял 153 Вт и работал на частоте 4,49 ГГц. Видеокарта потребляла 120 Вт. В этих тестах температуры в закрытом и открытом корпусе значительно не отличались, в том числе и по зоне VRM.

Заключение

Корпус Formula Air Power G5 Plus - интересное бюджетное решение для современной игровой сборки.

Хорошо реализована система вентиляции, все панели, кроме бокового стекла, имеют вентиляционные перфорации. Также есть съемные противопылевые фильтры. Шасси с современным модным вариантом установки вентиляторов на боковой поверхности.

На фронтальные интерфейсы выведен разъем USB Type-C, что все еще редкость для бюджетных моделей, но, к сожалению, все остальные разъемы USB здесь только версии 2.0.

В комплект входит лишь один вентилятор, это немного компенсируется наличием встроенного контроллера для подключения вентиляторов и подсветки. Комплектный вентилятор достаточно тихий с ШИМ-регулировкой оборотов и ARGB подсветкой.

Но у корпуса имеется и ряд недостатков. Возможно, это компромисс для снижения его конечной стоимости. В основе используется достаточно мягкий металл, за поддоном мало места для укладки кабелей, заглушки на слотах расширения одноразовые, в комплект не входит пульт ДУ для контроллера подсветки.

В целом, за свою цену это хороший корпус с интересным дизайном, особенно в белом исполнении. Он достаточно вместительный, с неплохо спроектированной системой охлаждения, и подойдет для среднебюджетных игровых сборок.

Плюсы:

Минусы:
