Обзор и тест системы охлаждения XPG Levante X 360

Высокое тепловыделение производительных современных процессоров существенно повлияло на популяризацию AIO-систем жидкостного охлаждения формата 360 мм. В рамках обзора рассмотрим одного из представителей этого семейства — XPG Levante X 360, который построен на 7-м поколении СЖО Asetek и поддерживает актуальные на момент публикации сокеты desktop-сегмента для платформ AMD (AM5) и Intel (LGA 1700).

Спецификация

Упаковка и комплектация

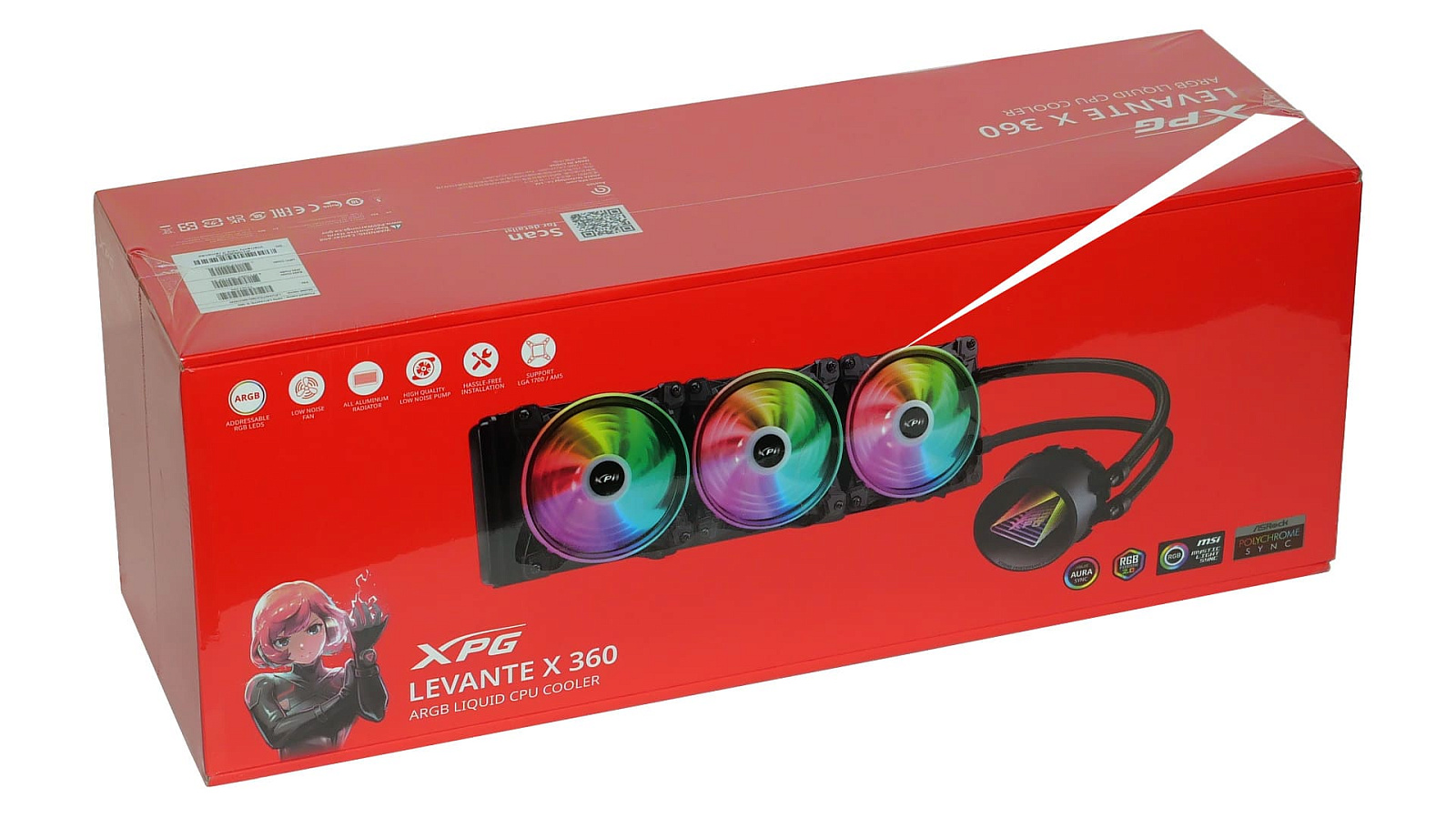

Система охлаждения XPG Levante X 360 продаётся в яркой коробке красного цвета, запаянной в прозрачный полиэтилен. Лицевая сторона отдана под фотореалистичное изображение устройства со включенной подсветкой, а на остальных расположена различная техническая информация и логотипы.

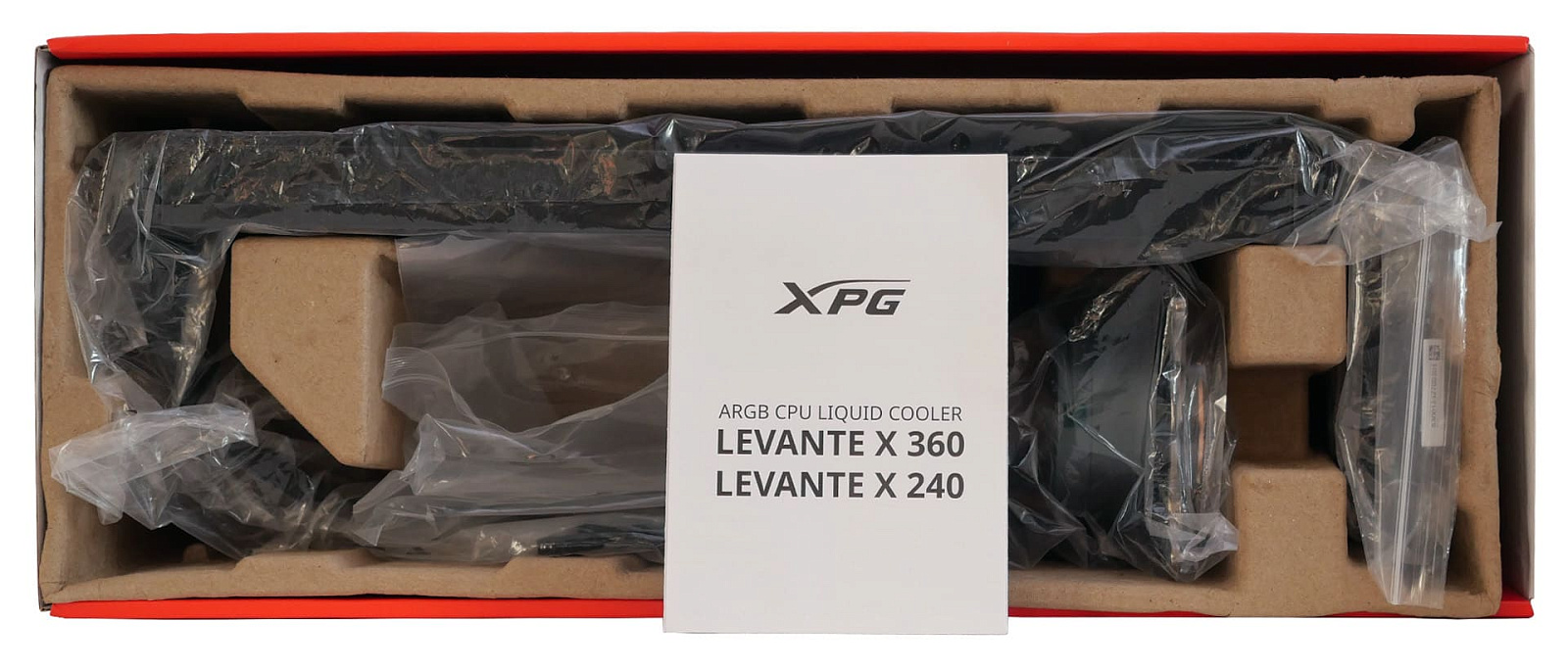

Внутри коробки применено типовое ложе из переработанного картона с отсеками, выполненными по форме отдельных компонентов системы охлаждения. Элементы сокетных креплений и винты собраны в полиэтиленовый пакетик с зип-лок застёжкой.

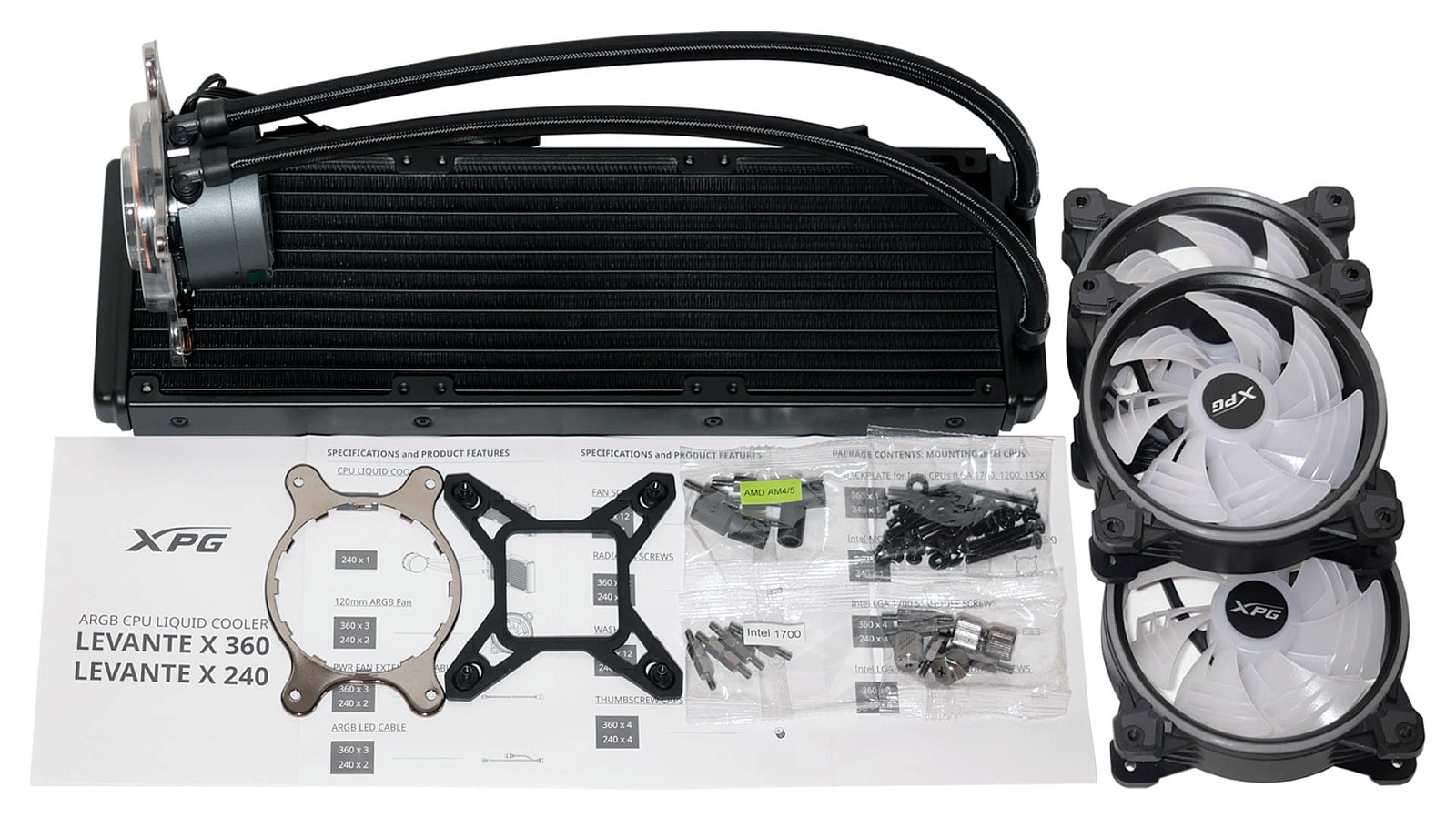

Комплектация XPG Levante X 360:

Внешний вид и особенности конструкции

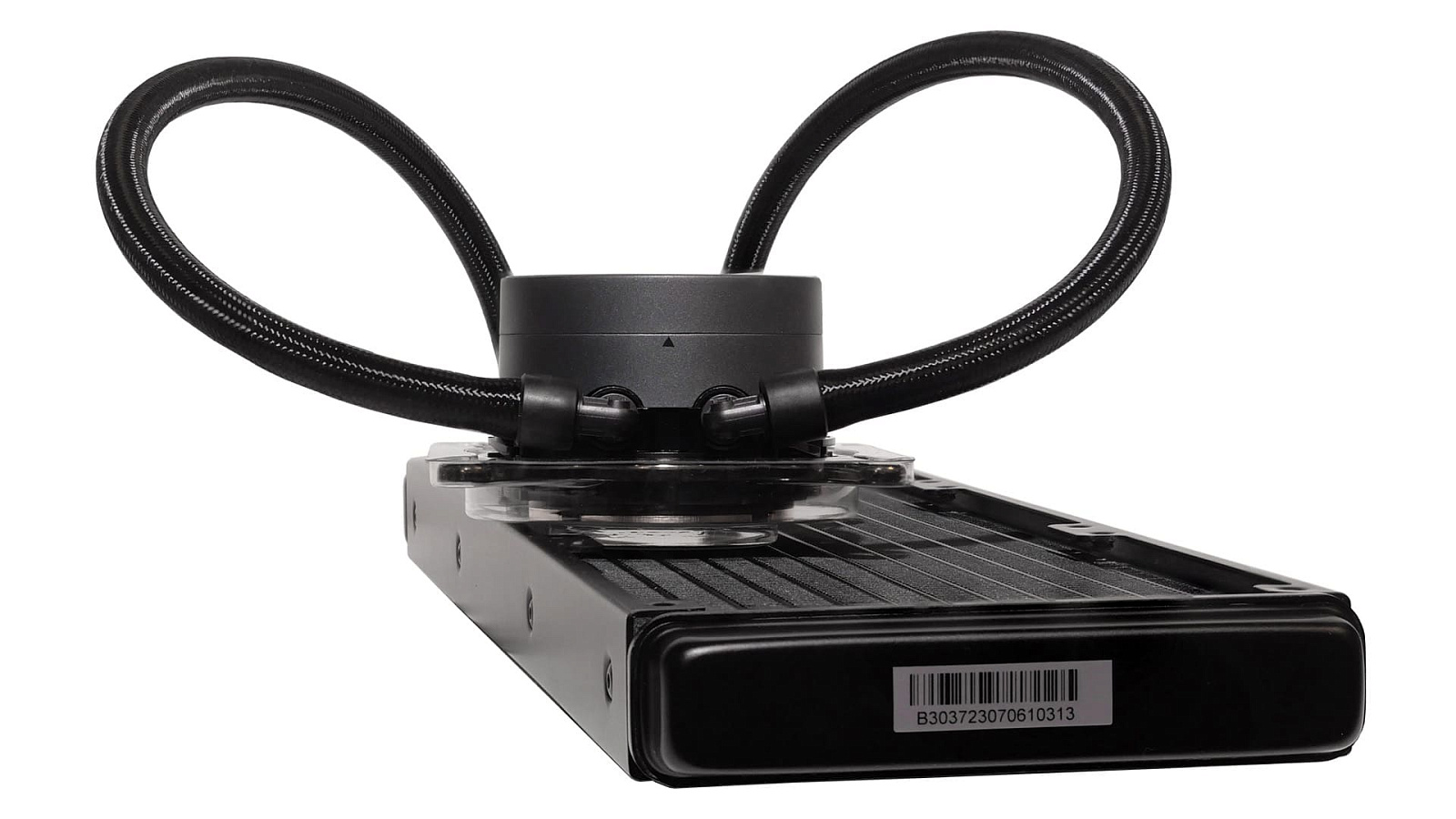

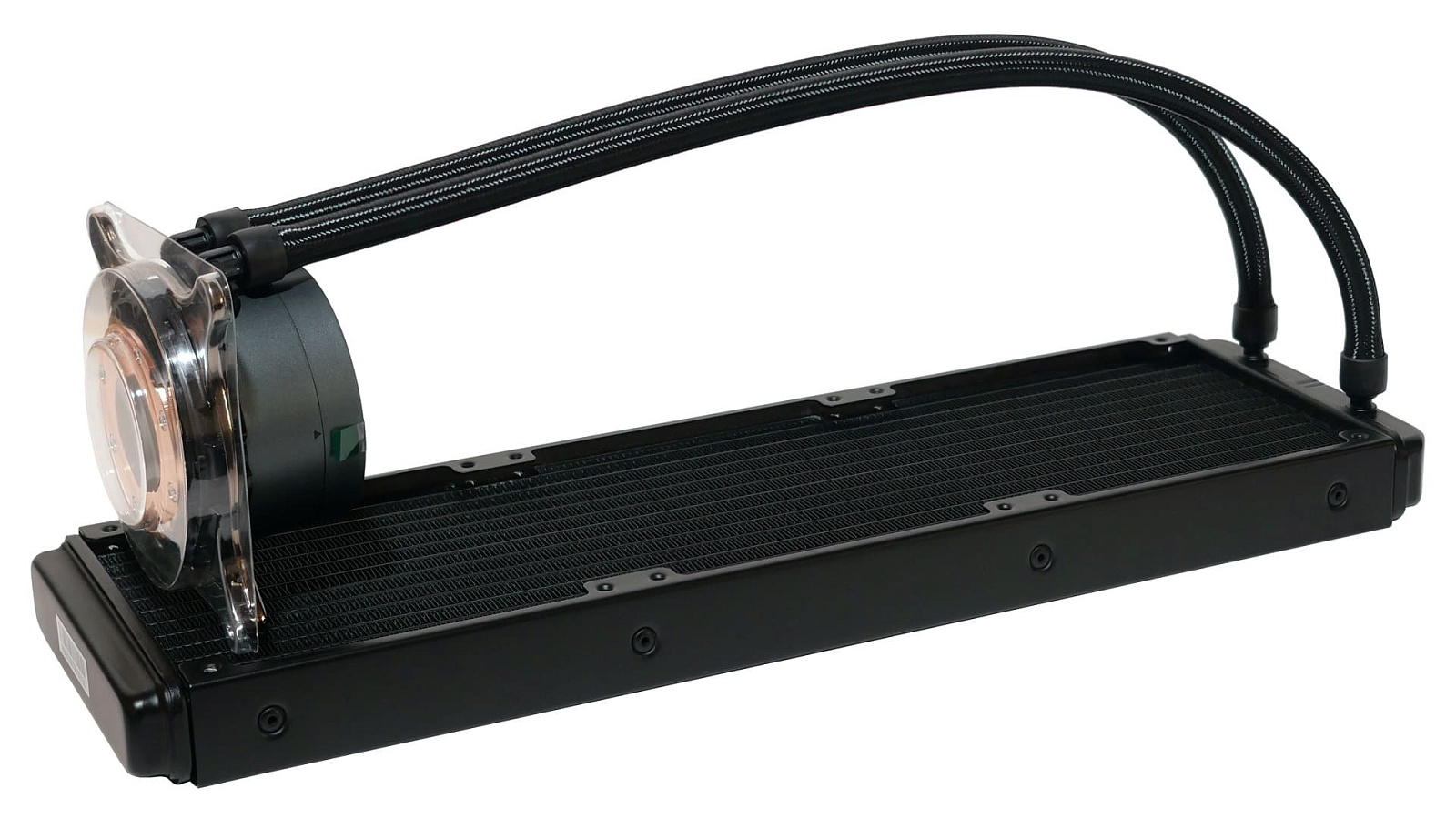

Жидкостная система охлаждения XPG Levante X 360 базируется на наработках Asetek и седьмом поколении AIO-систем этого разработчика в частности. Схема типовая — радиатор формата 360-мм соединён гибкими шлангами с выносным водоблоком, в корпусе которого размещена теплосъёмная пластина, насос и декоративный блок подсветки. Отведение тепла с радиатора воздушными потоками выполняют три вентилятора формата 120 мм. Все компоненты СЖО, включая фитинги и провода выполнены в чёрном цвете. Существует и белый вариант XPG Levante X 360, который отличается только цветом. Примененные в конструкции материалы хорошего качества и без неприятного химического запаха. Сборка неплохая, без видимых огрехов. Так как система охлаждения относится к необслуживаемым пользователем, то она уже предварительно собрана и заправлена жидкостью в заводских условиях. Заливного отверстия для возможной дозаправки в будущем нет, но с учетом пятилетнего гарантийного срока это не критично.

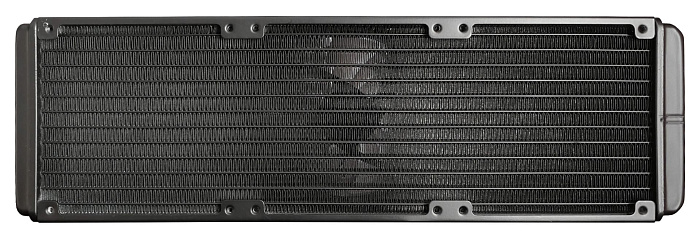

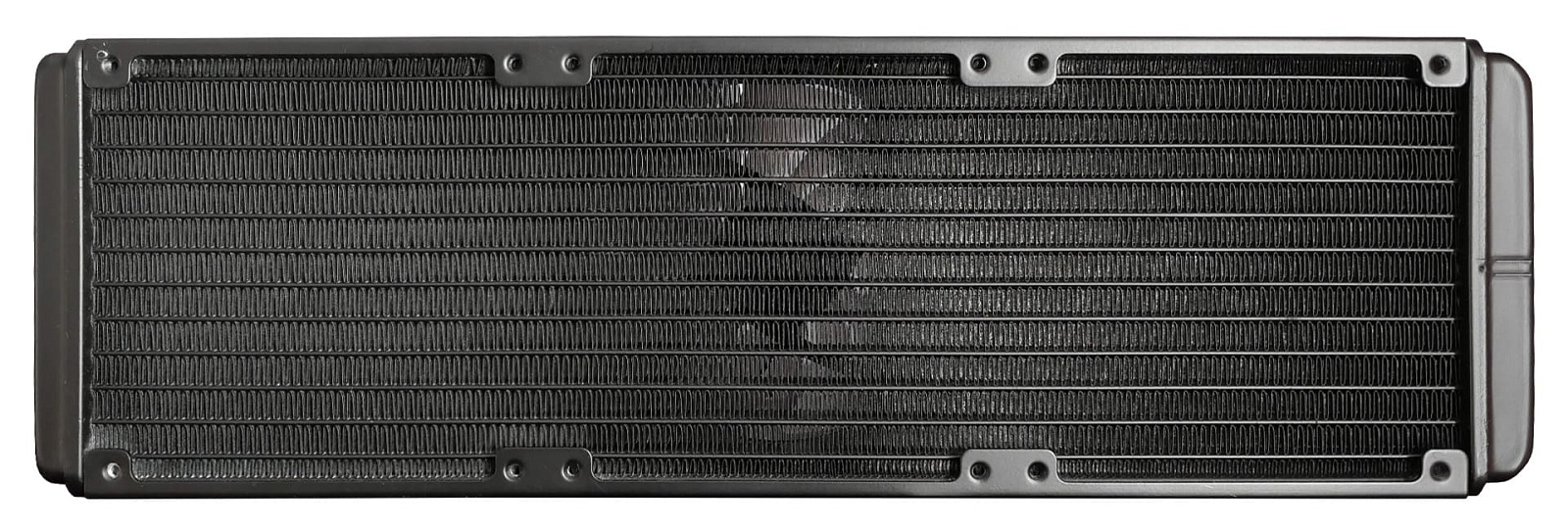

Для рассеивания тепла нагретой процессором жидкости применен алюминиевый радиатор длиной 394 мм с учетом служебных областей по бокам. Он набран 12-ю тонкими каналами с шагом ~8,5 мм, промежутки между которыми заполнены слоями алюминиевой гофроленты. На каркасе с двух сторон сделаны площадки с крепёжными отверстиями для вентиляторов. Они же используются для крепления самого радиатора в корпусе ПК.

Гибкие резиновые трубки между водоблоком и радиатором имеют длину ~40 см (с фитингами - 42 см, без фитингов - 37,5 см). Они дополнительно защищены оплёткой, аккуратно обжатой гильзами в местах сопряжения с фитингами.

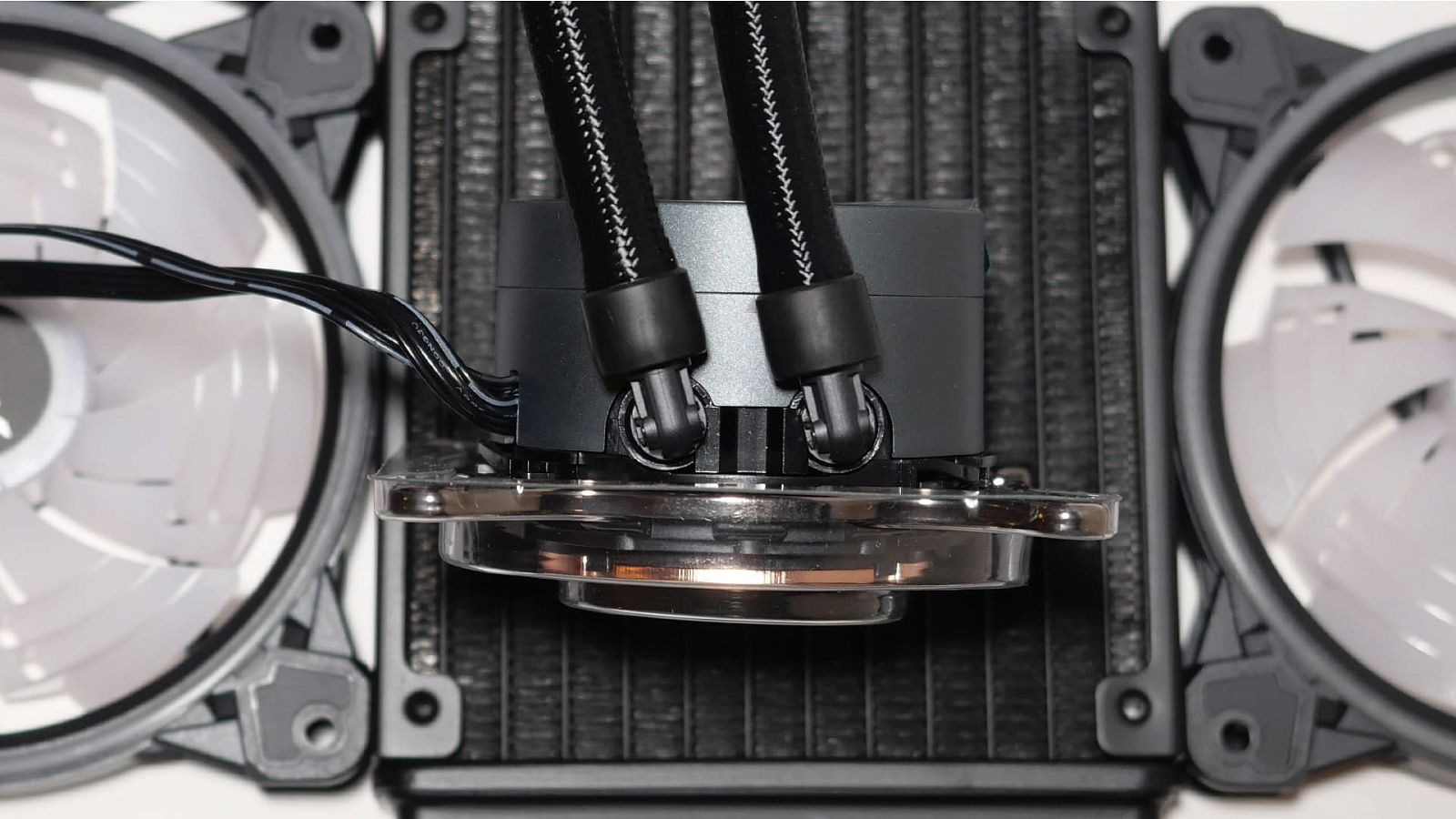

Опрессовка со стороны радиатора выполнена прямыми фитингами без функции поворота вокруг оси, а со стороны водоблока используются Г-образные (90°) с большими углами возможного поворота.

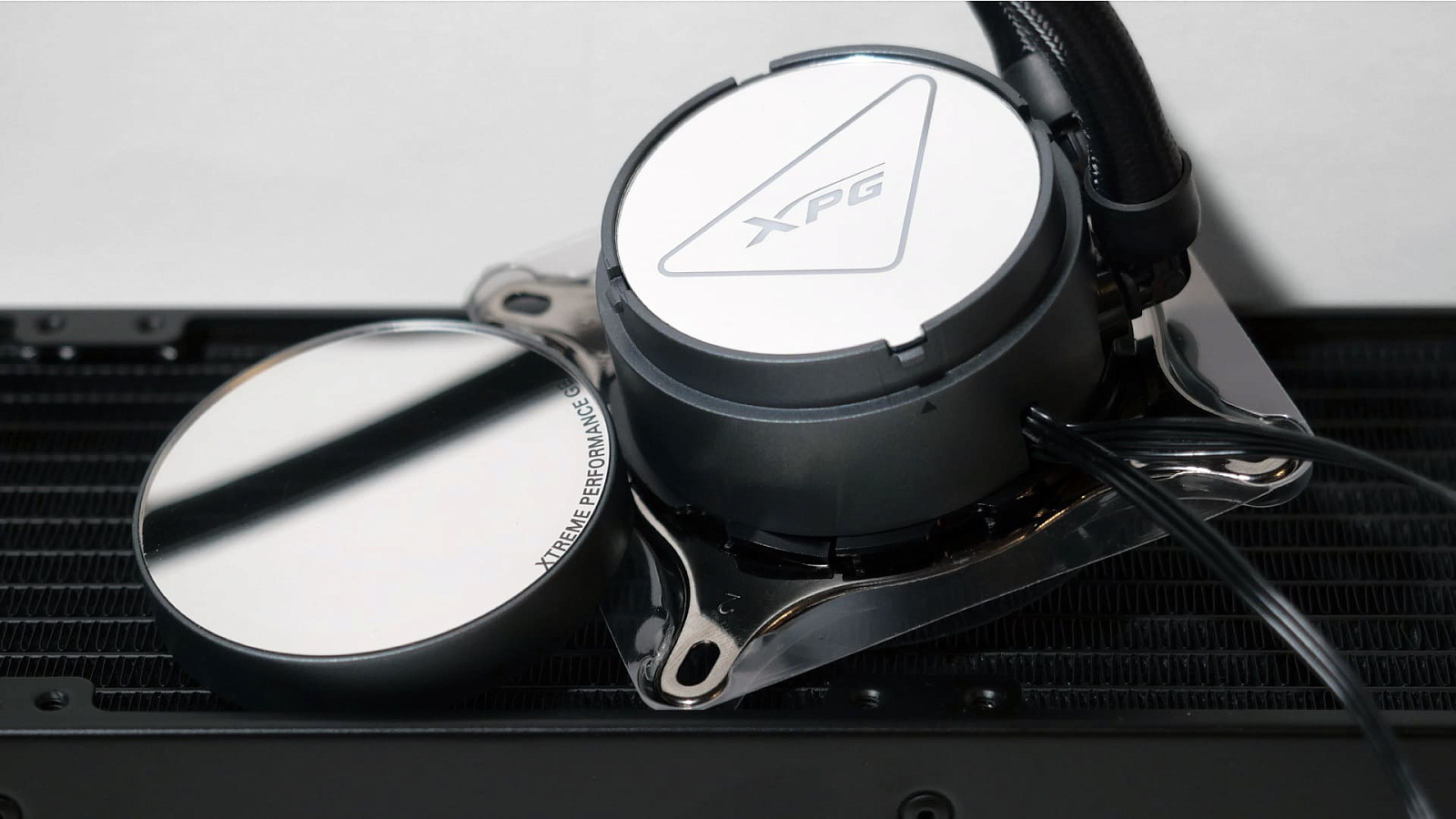

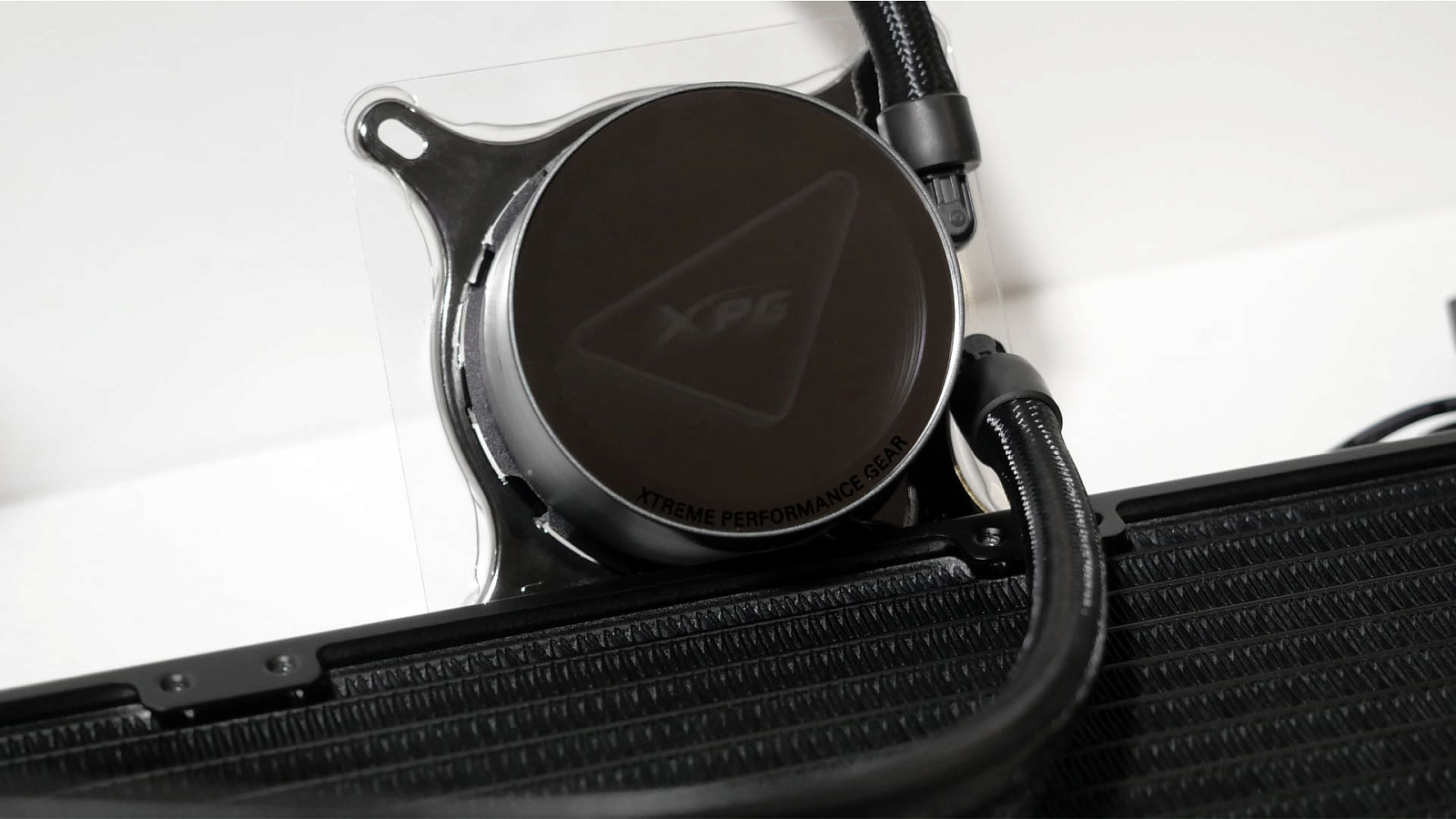

Водоблок сделан в виде цилиндрической башни высотой 50 мм и диаметром 72,5 мм. В верхней части используется декоративный подсвечиваемый элемент, который в выключенном виде выглядит просто как зеркальная поверхность. Наружное стекло — акриловое. Оно снимается поворотом на небольшой угол (ориентир — треугольные метки на боку водоблока). Со стеклом нужно быть аккуратным, т.к. даже от протирки пылинок мягкой тряпочкой могут появляться микроцарапины. Под ним скрывается второе стекло с выгравированным логотипом. Его можно повернуть на 0, 90, 180 и 270 градусов, компенсируя возможный поворот самого водоблока на креплениях сокета. Таким образом, подсвечиваемая надпись XPG в треугольнике будет ориентирована правильно или так, как задумал пользователь в конкретной сборке.

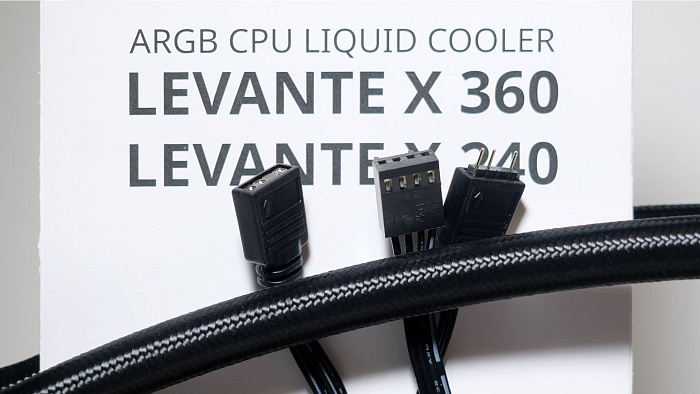

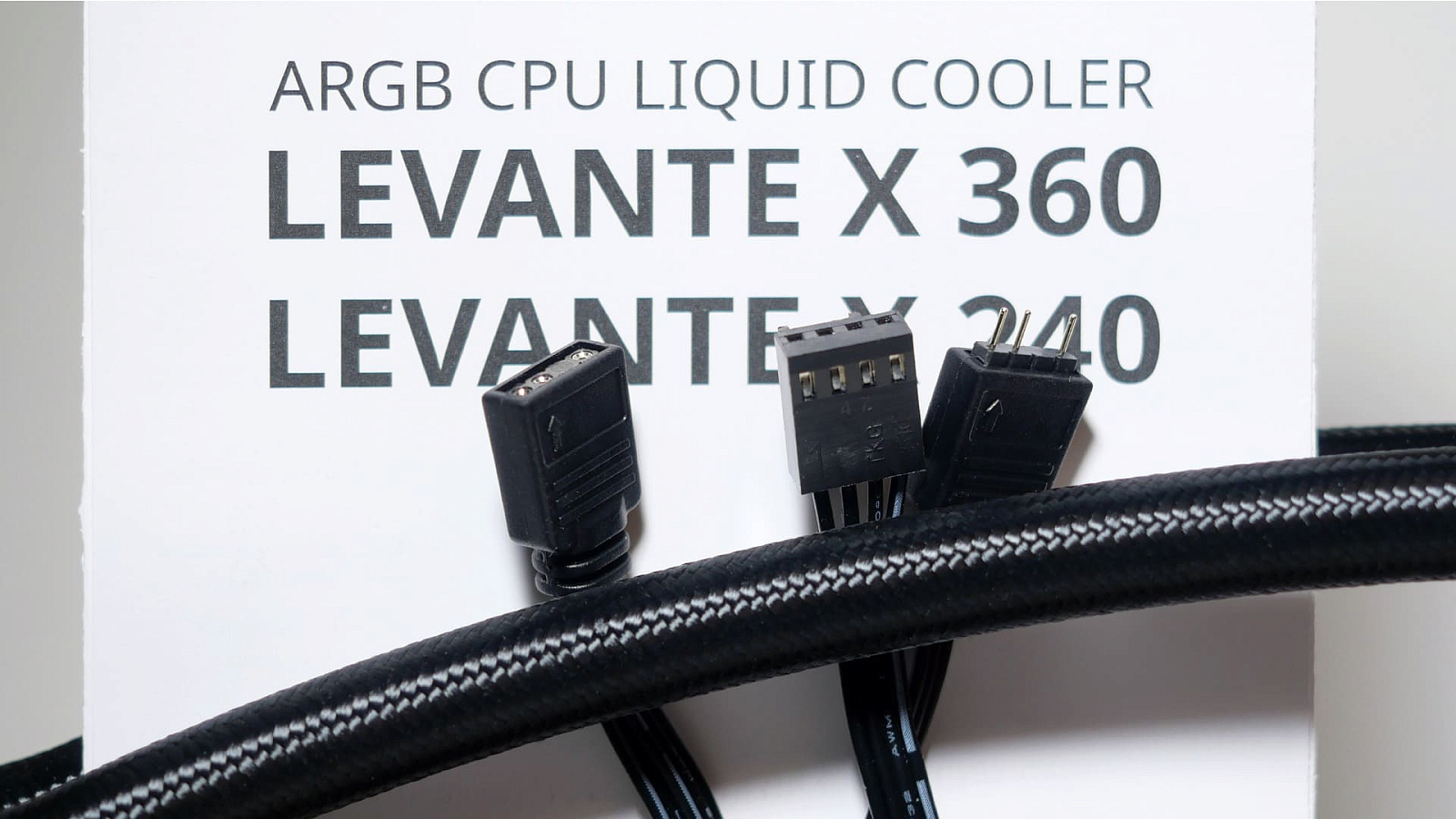

Из водоблока выходит два несъёмных кабеля: один — длиной 56 см, оканчивающийся штекером ARGB 3-pin "мама" с ответвлением "папа" ещё на 7,5 см для включения по цепочке, используемый ARGB-подсветкой, второй — длиной 31,5 см со штекером 4-pin (2510-4) PWM для питания мотора вентилятора.

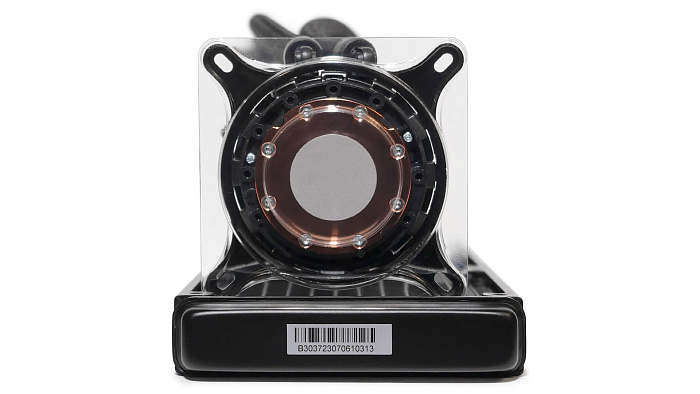

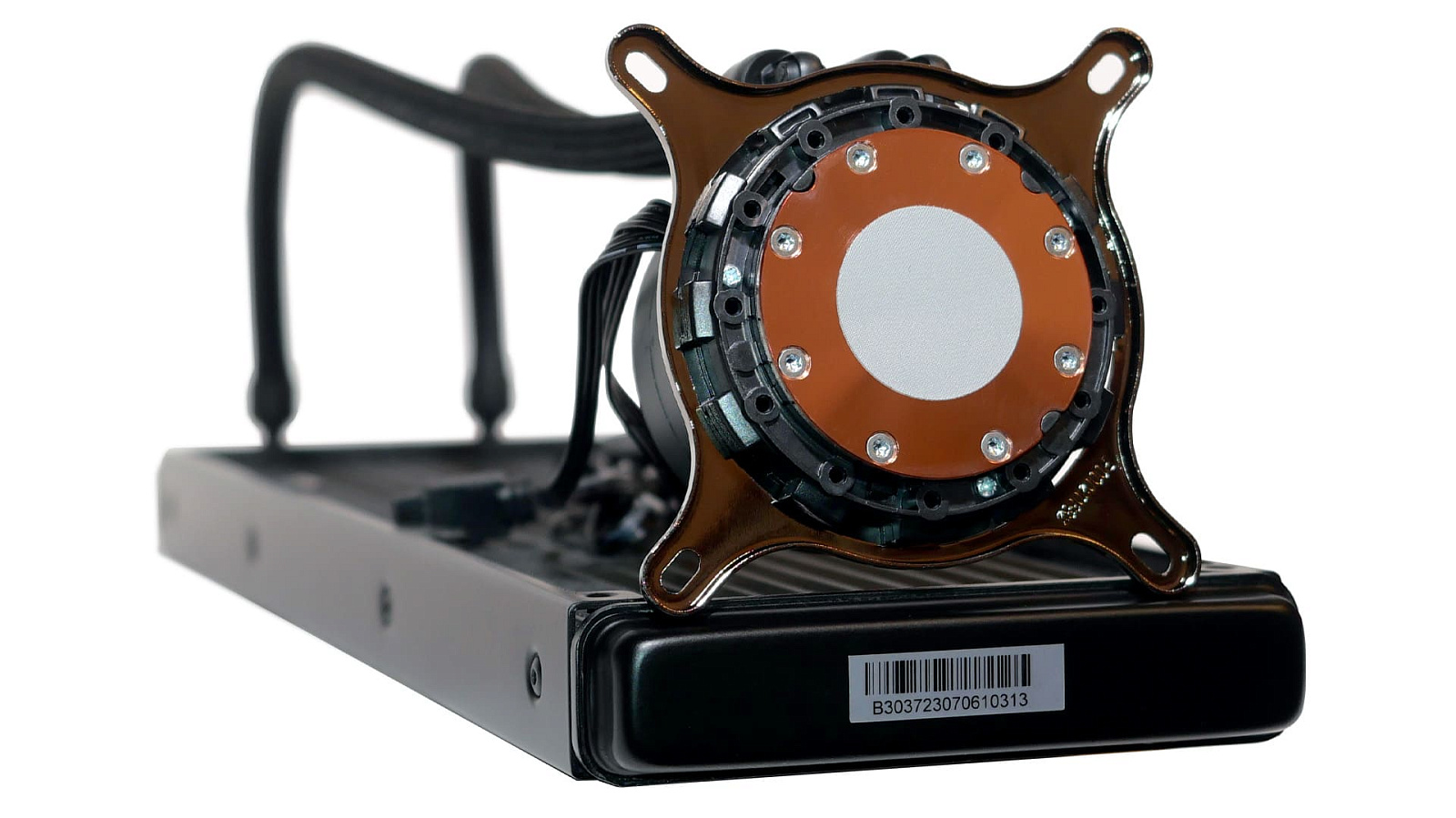

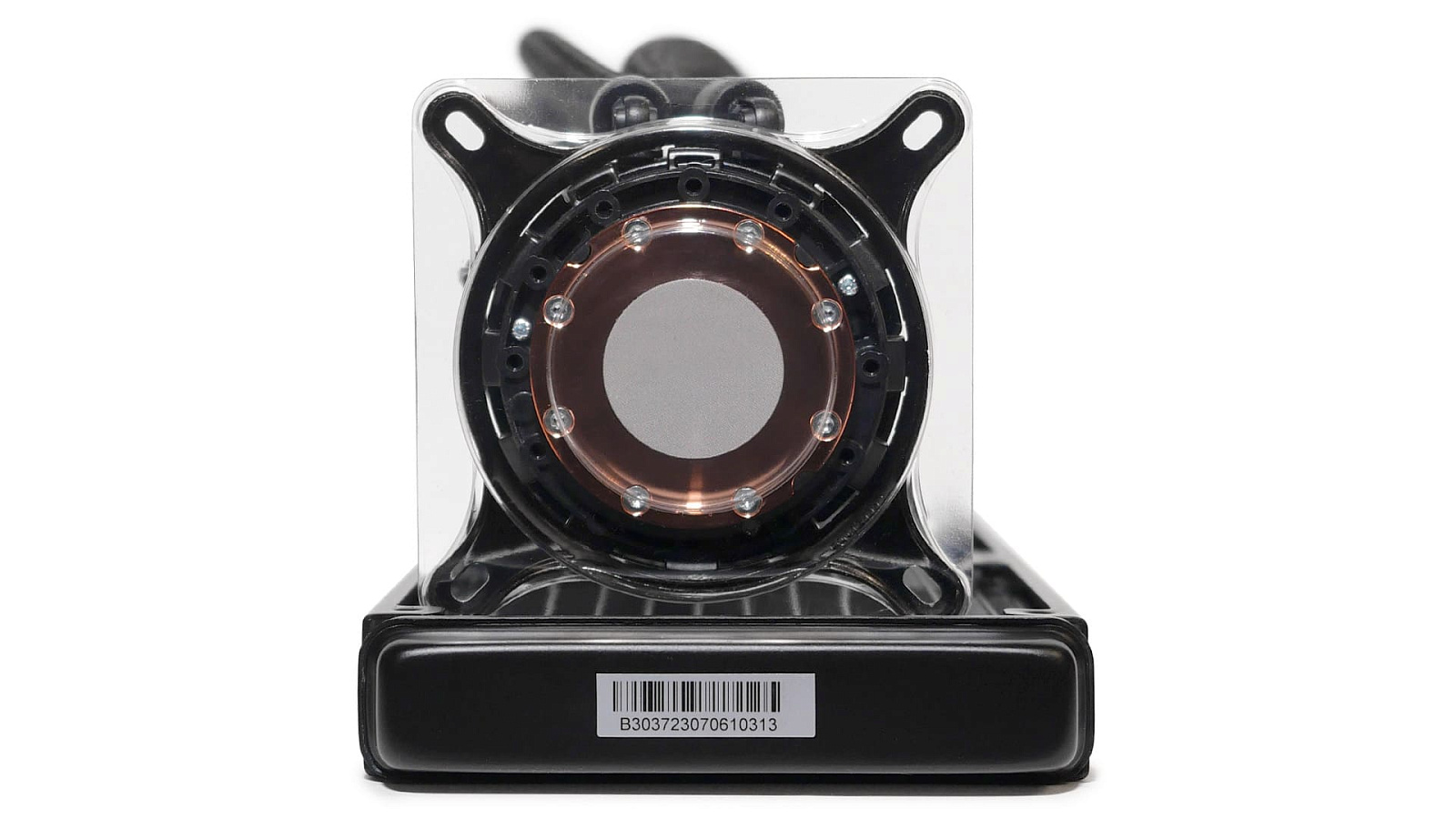

В основании водоблока применена круглая медная теплосъёмная пластина диаметром 54,5 мм, прикрученная на 8 винтов с torx-шлицем. На неё с завода нанесена термопаста пятном с диаметром 30 мм. Для защиты на время транспортировки основание закрыто прозрачной пластиковой крышкой.

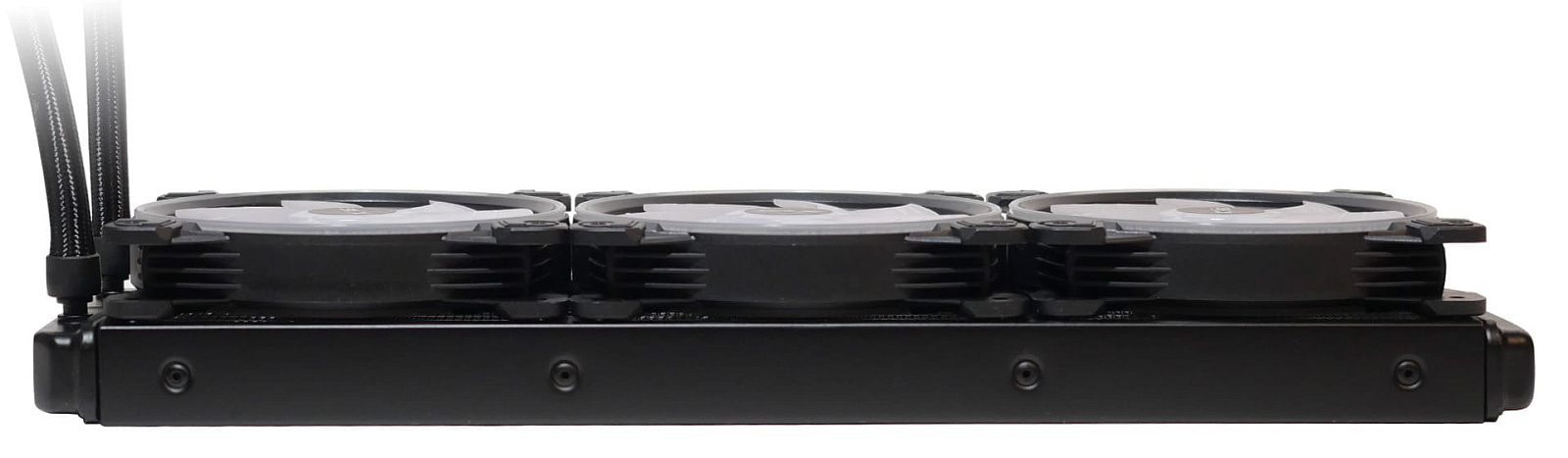

Высота радиатора XPG Levante X 360 равняется 27 мм. Это стандартное значение для AIO-систем, которое в совокупности с толщиной вентиляторов даёт типовые 52 мм.

Пример установки на сокет LGA 1700

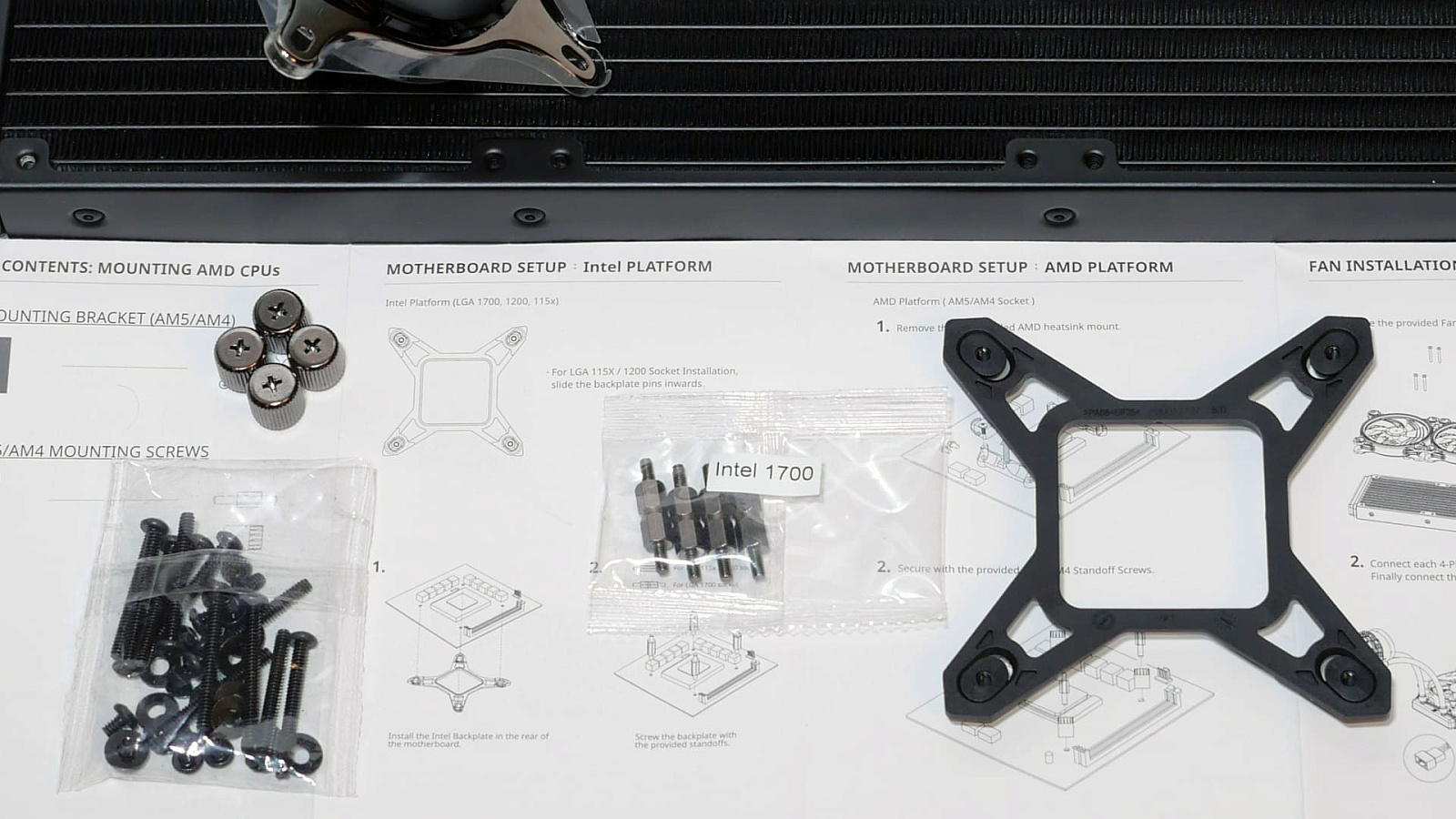

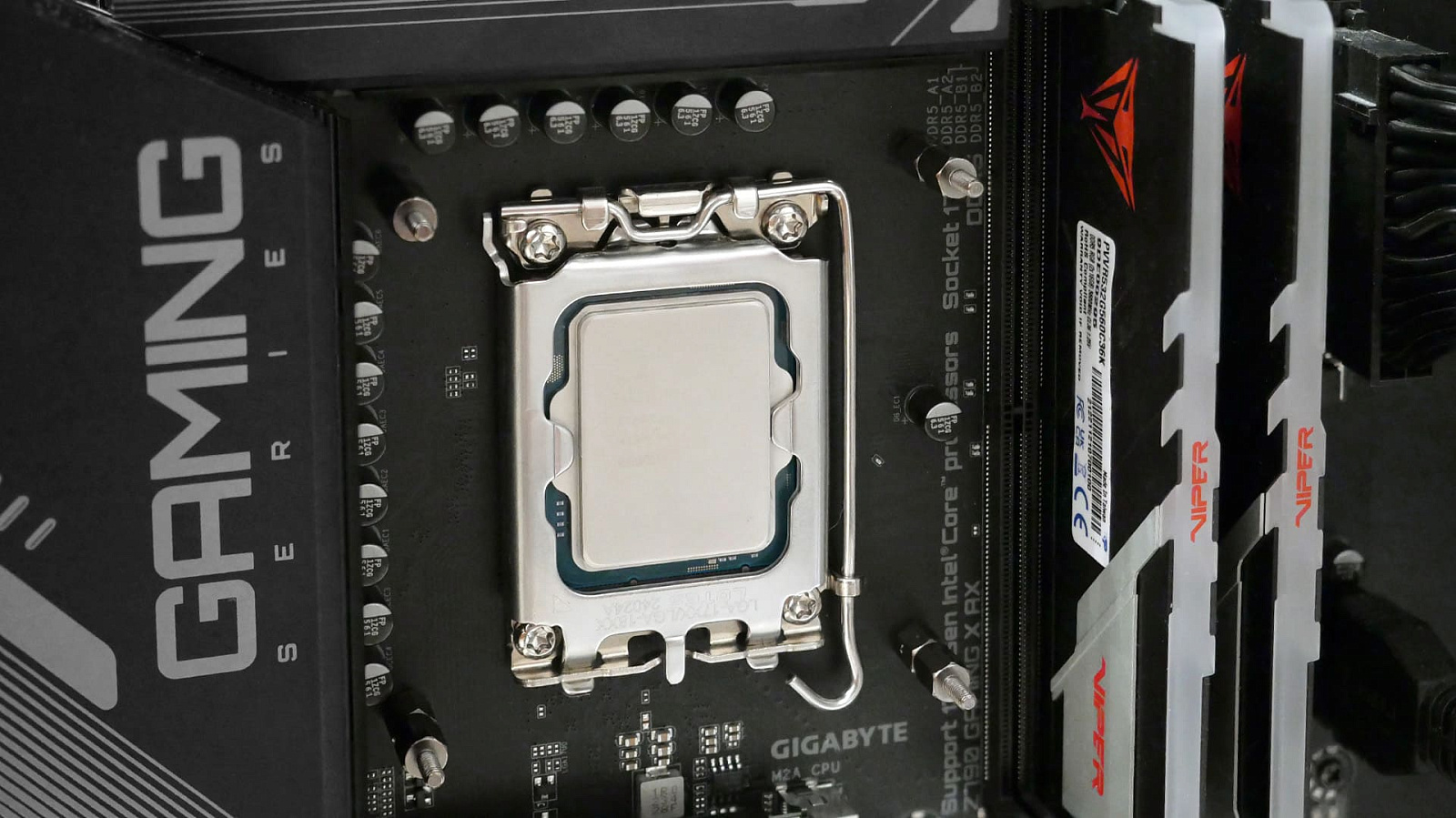

В рамках подготовки обзора система охлаждения XPG Levante X 360 была протестирована на платформе с Intel Core i5-13600KF с сокетом LGA 1700. Для него в комплекте имеются все необходимые крепления: пластиковый бэкплейт, четыре металлические подставки и четыре крупные гайки с накатанной головкой. Сборка этого набора — одна из самых простых среди AIO-СЖО.

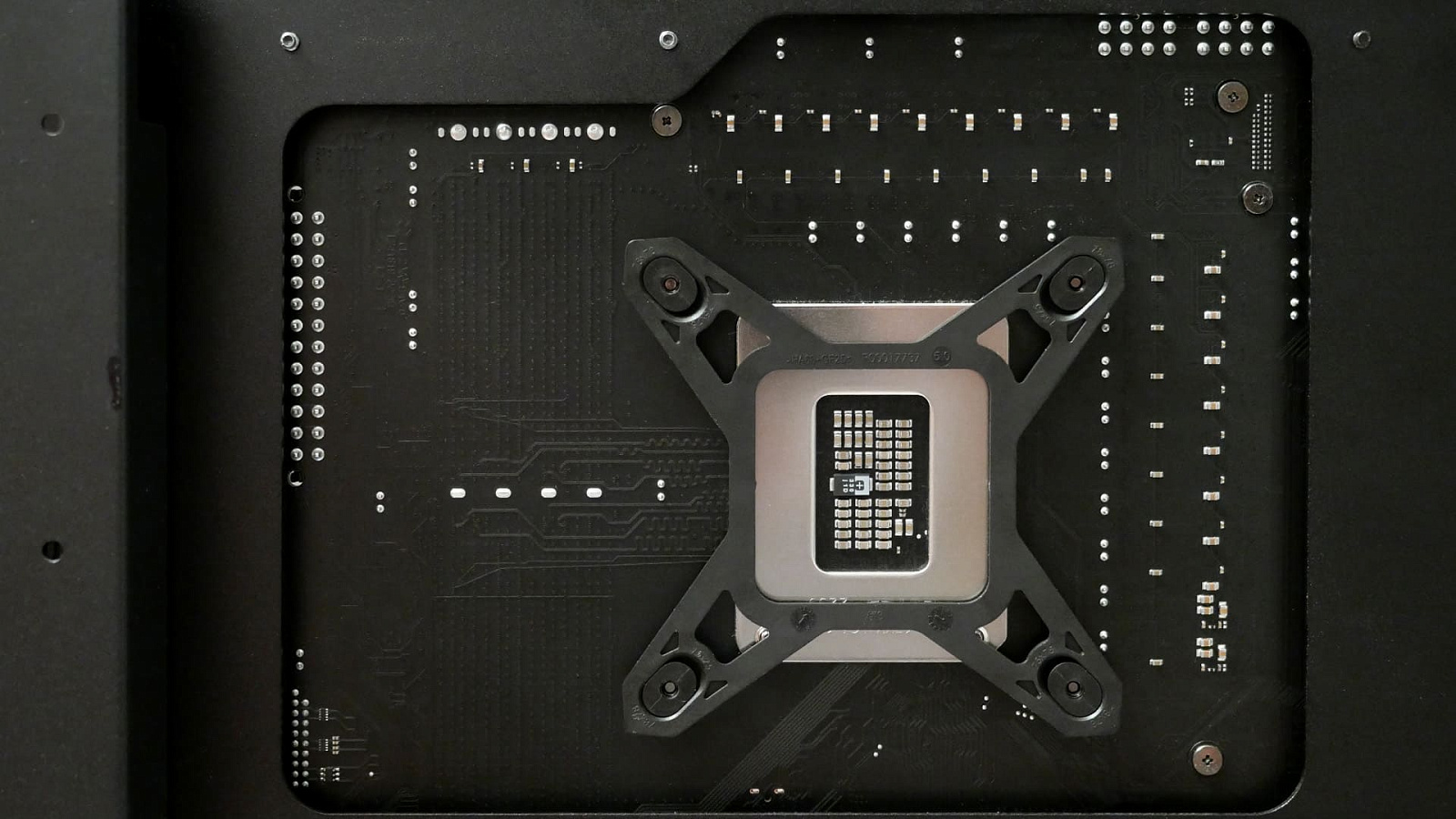

Бэкплейт лёгким движением вставляется в имеющиеся на материнской плате стандартные отверстия. Вырез в поддоне многих современных корпусов позволит это сделать, даже не извлекая "материнку" из корпуса.

С лицевой стороны материнской платы в ножки бэкплейта вкручиваются металлические подставки. Чтобы не перепутать их с похожими для сокетов LGA 115X на комплекте для LGA 1700 они с канавкой в середине шестигранной части. Подставки симметричные, поэтому неважно какой стороной их вкрутить в крепёжные отверстия. Они имеют такую высоту, что у бэкплейта остаётся небольшой свободный ход. Это нормально.

Следующим шагом на собранные крепления устанавливается водоблок и прикручивается по диагональной схеме по углам крепёжной рамки четырьмя гайками с накатанной головкой.

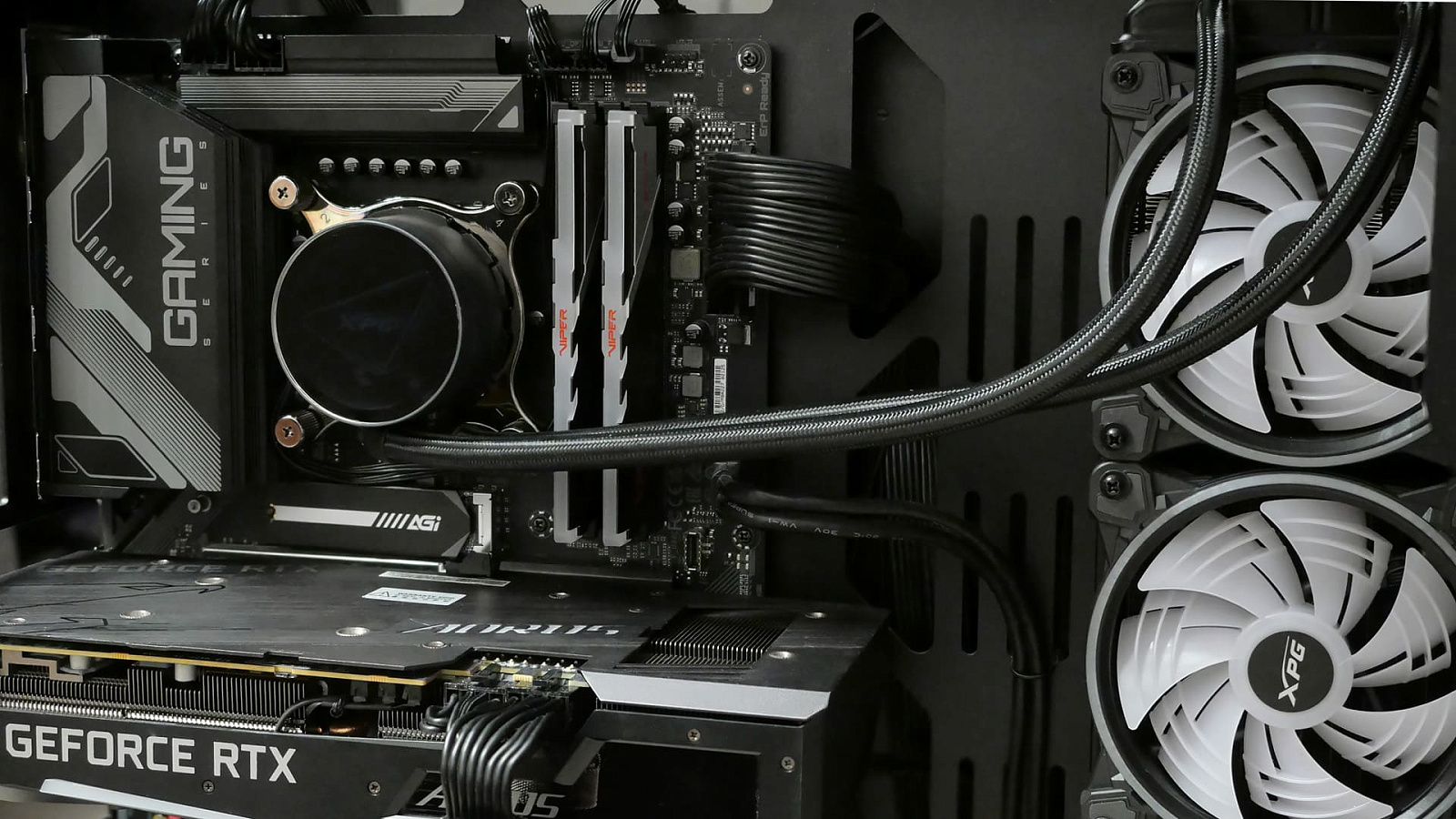

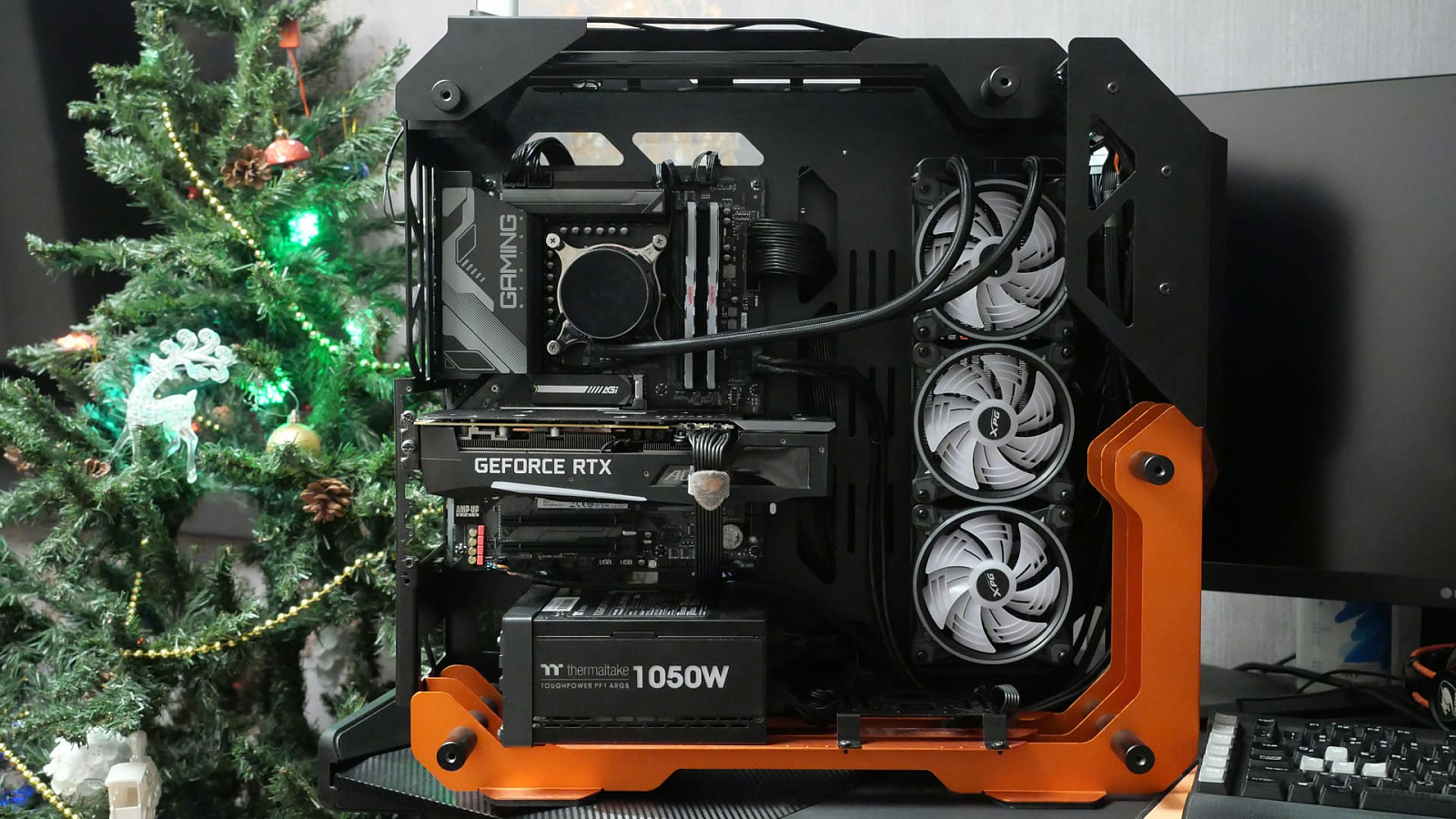

Длины шлангов и угла поворота фитингов хватает для подвеса радиатора с вентиляторами во фронтальной части корпуса ПК типа "средняя башня" (middle-tower). Например, в Cougar Blazer всё легко вместилось в специальную развёрнутую нишу для 360-мм радиаторов ближе ко фронтальной панели

Подсветка

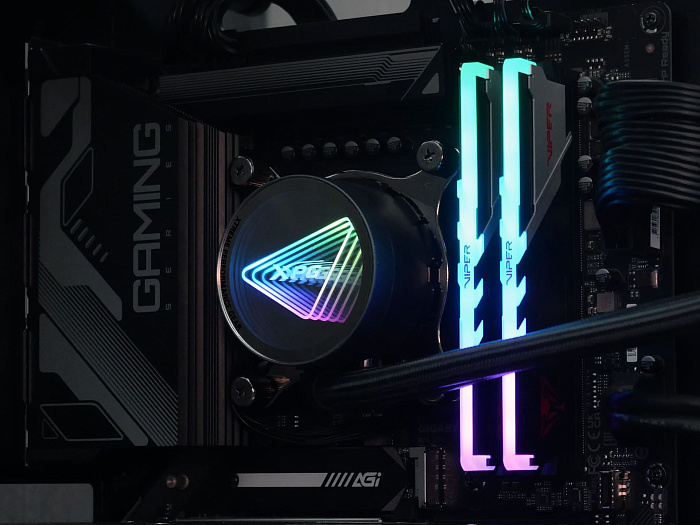

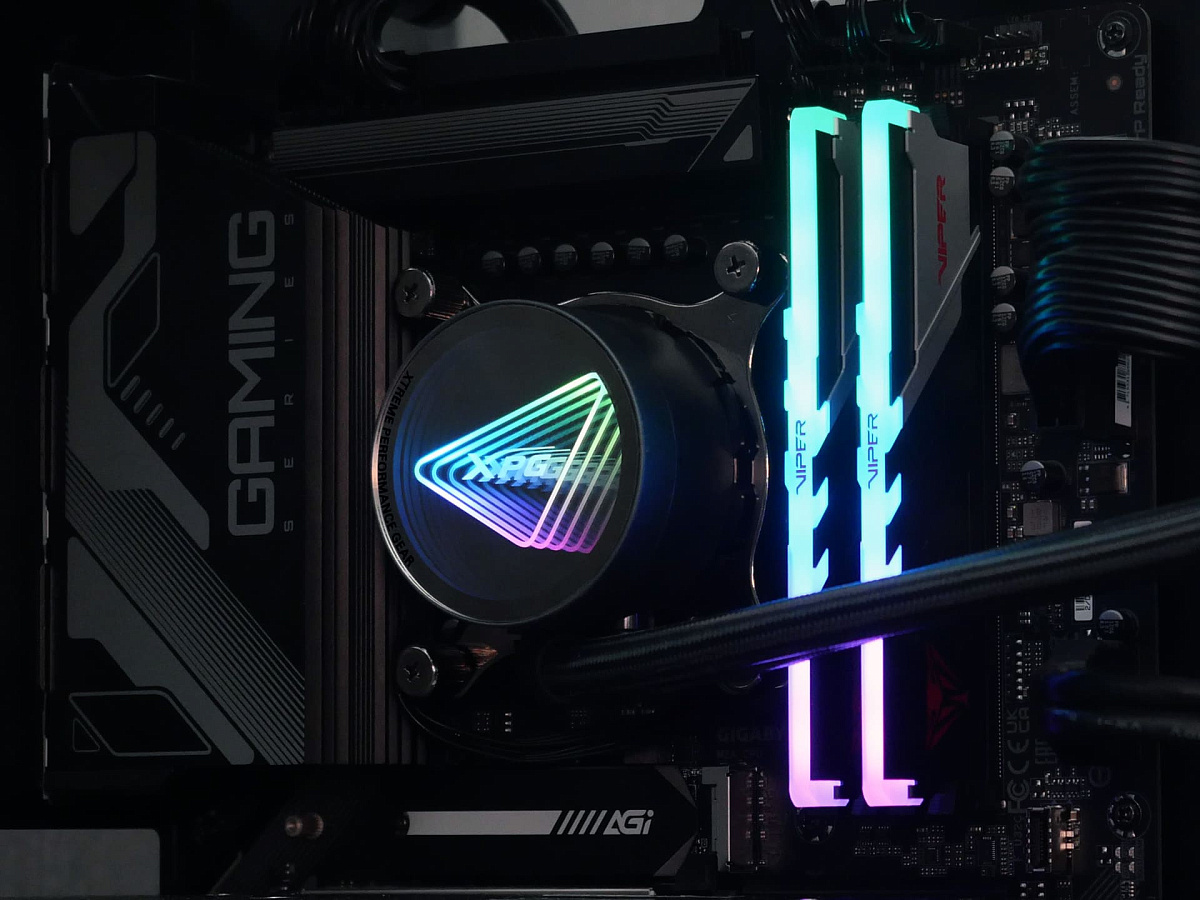

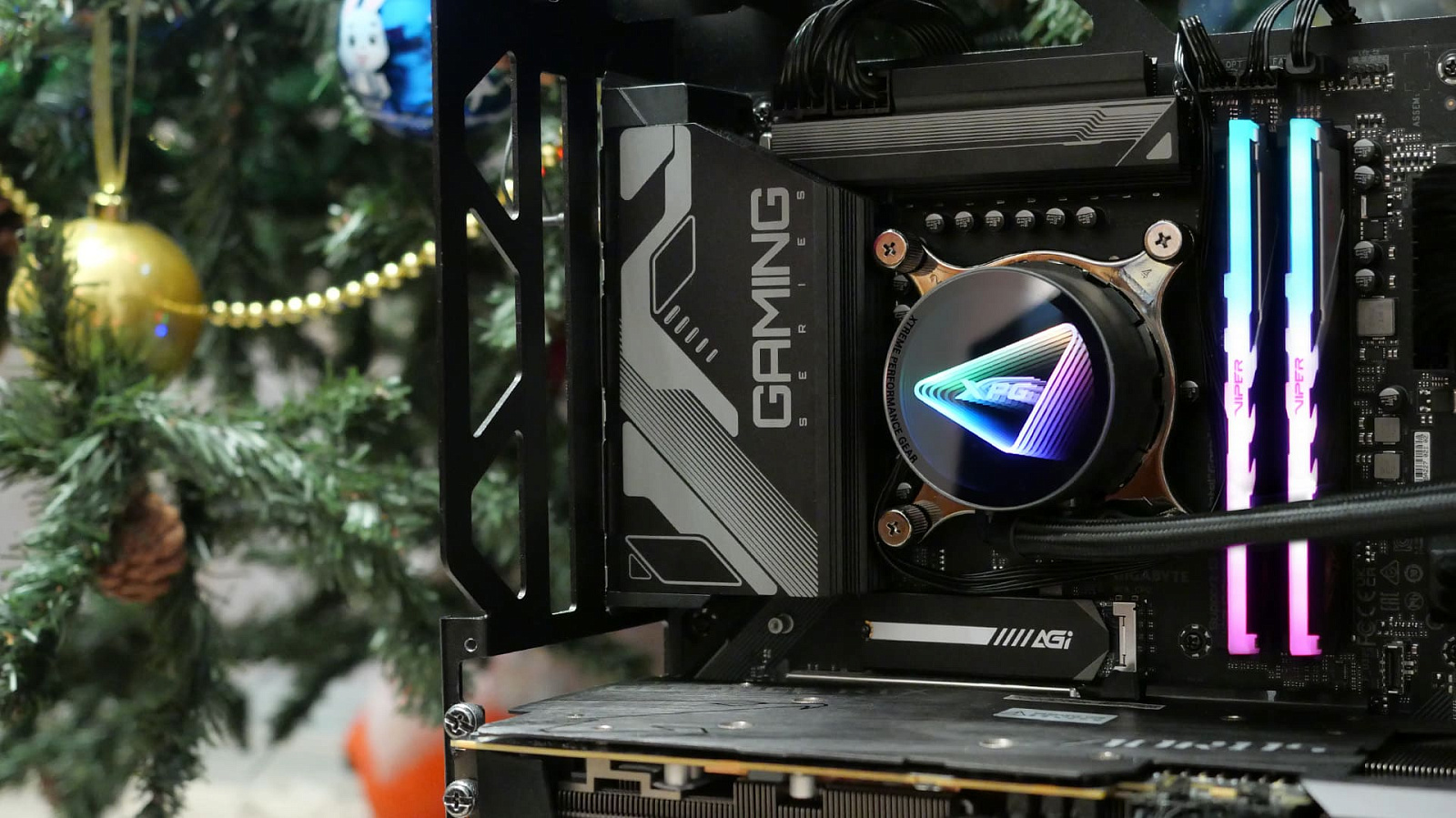

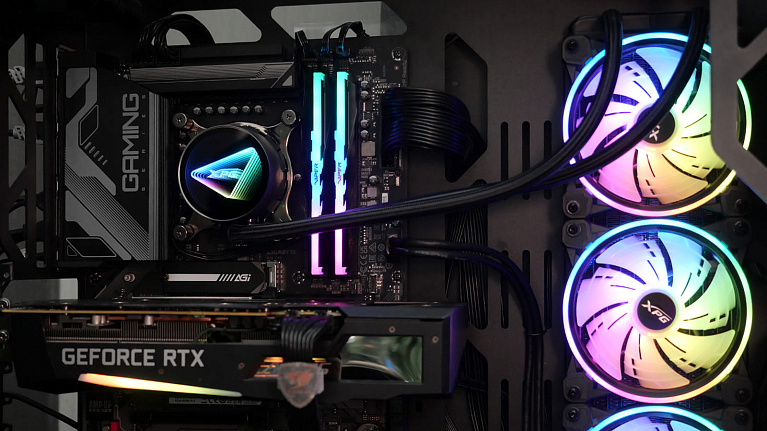

В XPG Levante X 360 реализована двухзонная подсветка. Первая зона: установленное на водоблоке полированное стекло с подсвечиваемым логотипом XPG в треугольнике с эффектом бесконечности.

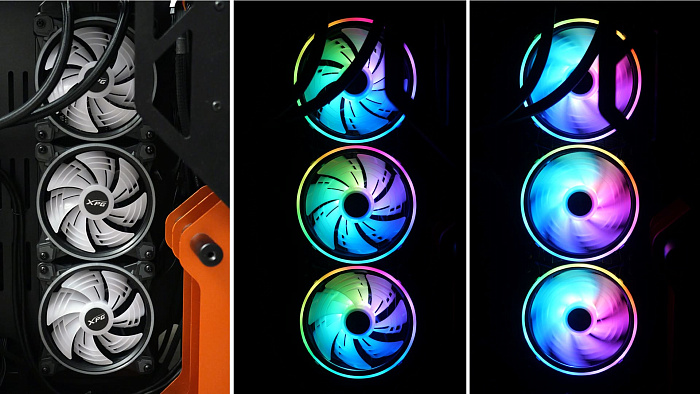

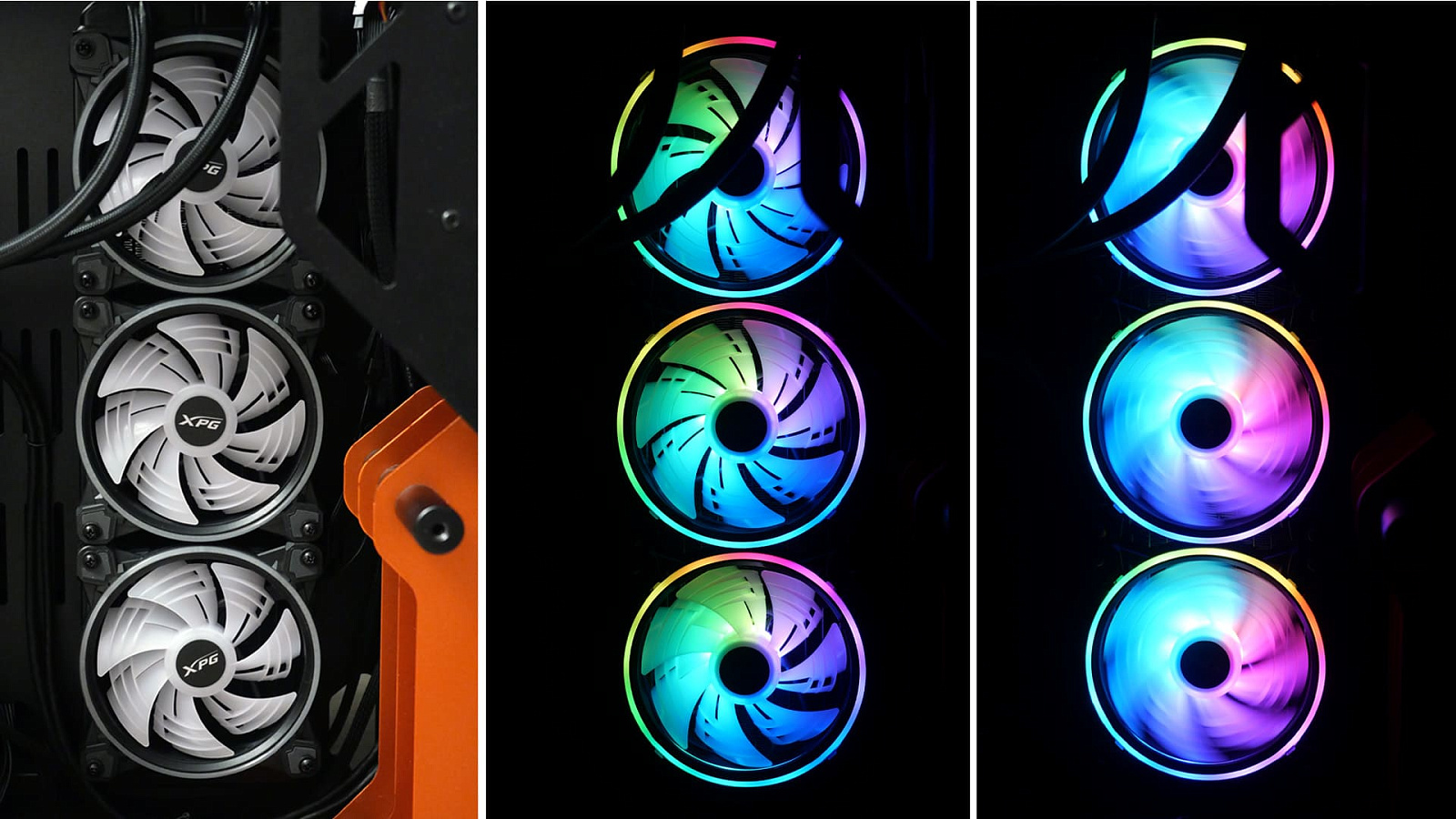

Вторая зона — подсветка вентиляторов, на которых сделаны синхронно подсвечиваемые области: ARGB-кольцо вокруг лопастей и мягко заполненные свечением полупрозрачные матово-белые крыльчатки.

В комплекте с СЖО нет контроллера подсветки, поэтому для её работы потребуется подключить провода к специальному ARGB-разъёму на материнской плате или стороннем ARGB-контроллере с поддержкой светодиодных лент на addressable-светодиодах с питанием +5 В.

Тестирование

XPG Levante X 360 протестирована в составе самосборного ПК с конфигурацией согласно таблице ниже. Температура компонентов контролировалась по показаниям встроенных датчиков через программу HWiNFO64 версии 7.68. Для стресс-тестирования применялись утилиты: AIDA64 6.92.6600 (System Stability Test, CPU+FPU), Furmark 1.37.2.0 (CPU Burner 0.1.0), OCCT 12.1.14 (Linpack 2019, 20 потоков, 16384 МБ / Power), Prime95 30.5 build 1 (Small FFT's, 14 потоков). Дополнительно наблюдалась средняя температура процессора (Enhanced: CPU Package) за 30 минут игры в разрешении 2560x1440 точек в: FarCry New Dawn при максимальных настройках графики и PUBG: Battlegrounds, также в 2К, но с настройками графики "Ультра". Уровень шума измерен с расстояния 1 метр прибором Актаком АТЕ-9015 в помещении без специальной подготовки и с фоном менее 30 дБА.

Термоинтерфейс

Производитель постарался максимально упростить установку системы охлаждения, поэтому у XPG Levante X 360 на основание уже нанесено кругом диаметром 30 мм необходимое количество термопасты в заводских условиях. Пользователю не потребуется её разравнивать или корректировать. Однако у такого решения есть единственный недостаток — нет шанса на ошибку. Если сборка не удалась с первого раза или потребовалось временно снять водоблок с сокетных креплений, то термопасту повторно нужно будет нанести уже самостоятельно, докупив её, так как в комплекте запаса нет.

Оценка основания водоблока

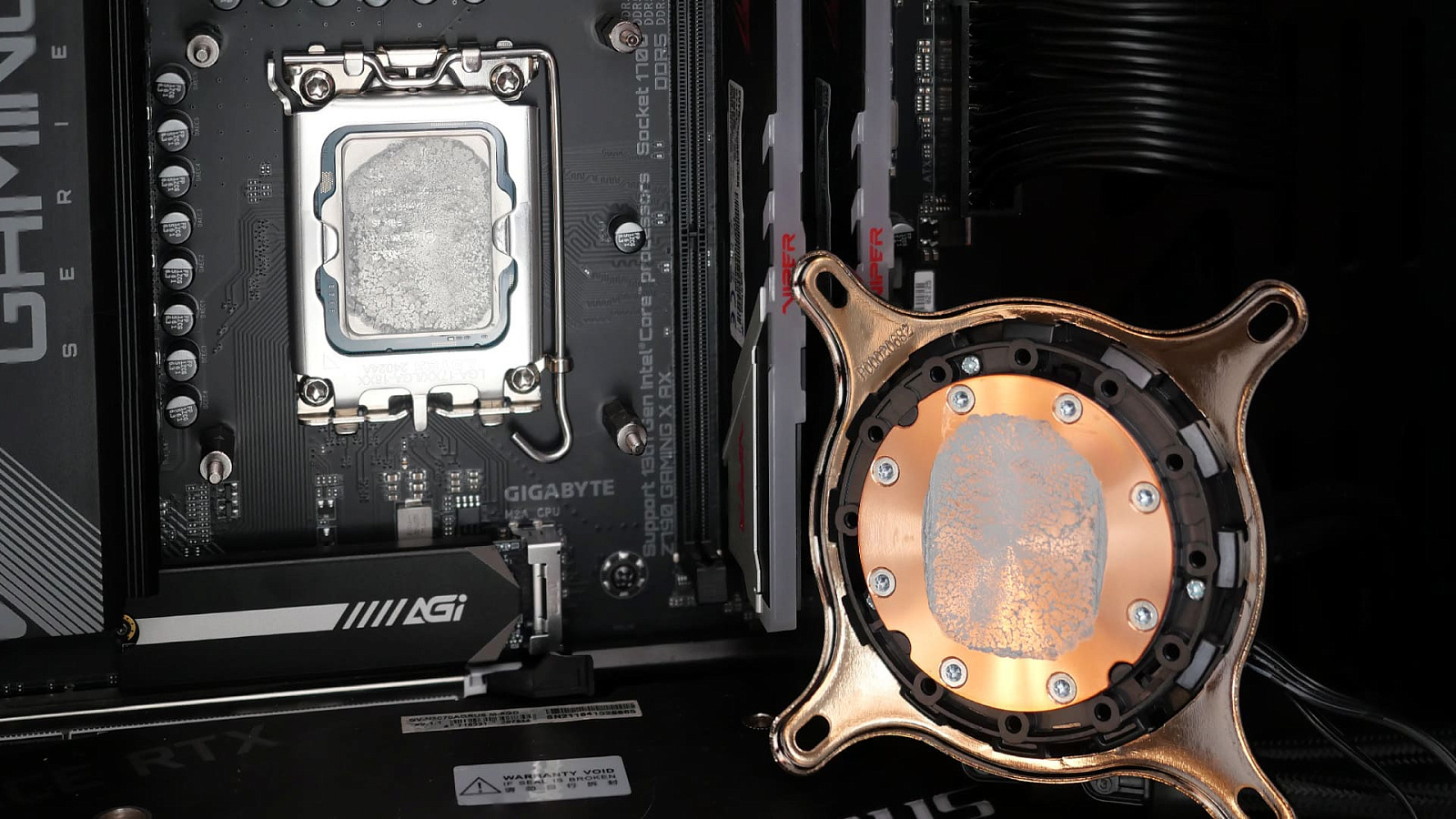

Отполированная медная пластина имеет технологическую выпуклость в доли миллиметра к центру, что обеспечивает классический акцент прижатия на центральной части крышки процессора. Пятно контакта медной пластины с теплораспределительной крышкой процессора Intel i5-13600KF в ходе тестов получилось достаточно неплохим. Как показывает практика, небольшие проплешины по самым углам критичного влияния на эффективность охлаждения не окажут.

Скорость и шум вентиляторов

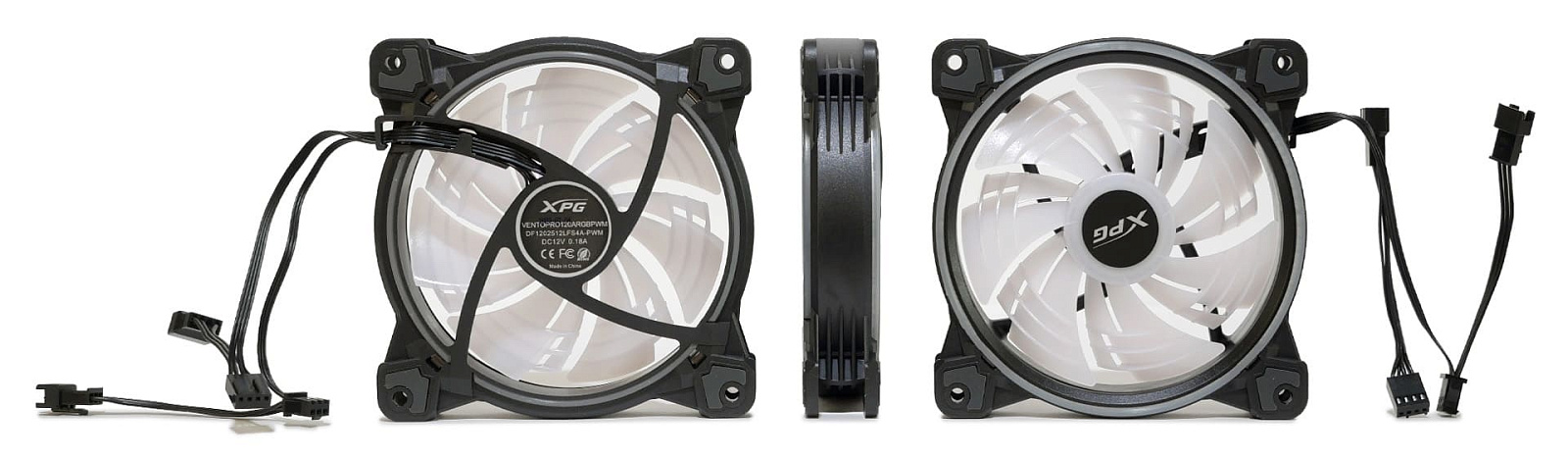

Вместе с XPG Levante X 360 используются три семилопастных вентилятора XPG VENTO PRO 120 ARGB PWM (DF1202512LFS4A-PWM) с гидродинамическим (FDB) подшипником. Они выделяются на фоне других вентиляторов оригинальной формой крыльчатки со специальными наплывами и вырезами, формирующими направленный поток воздуха, а также интегрированной кольцевой и заполняющей лопасти подсветкой. Каркасы вентиляторов также имеют интересный дизайн и по углам дополнены резиновыми противовибрационными вставками.

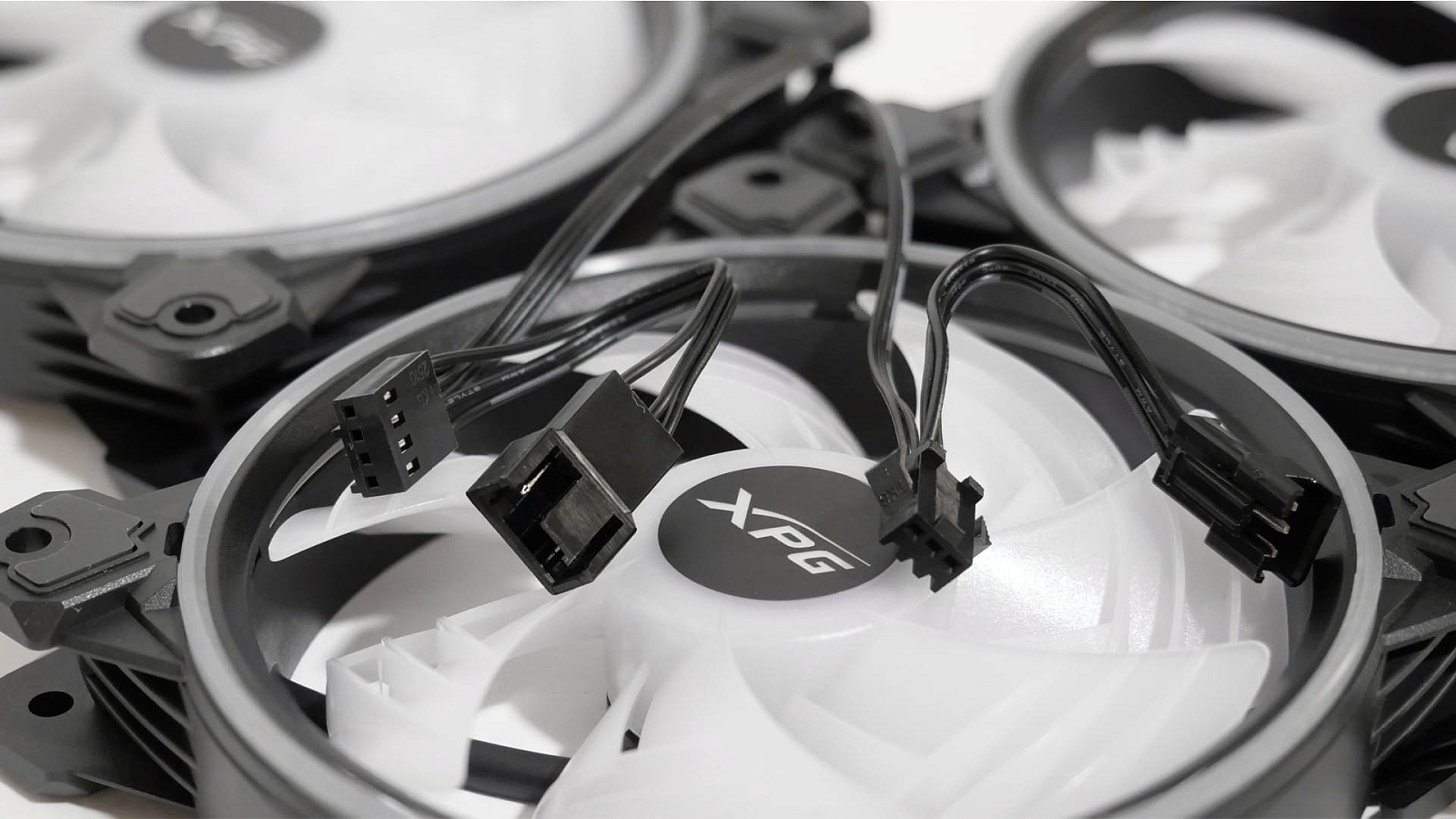

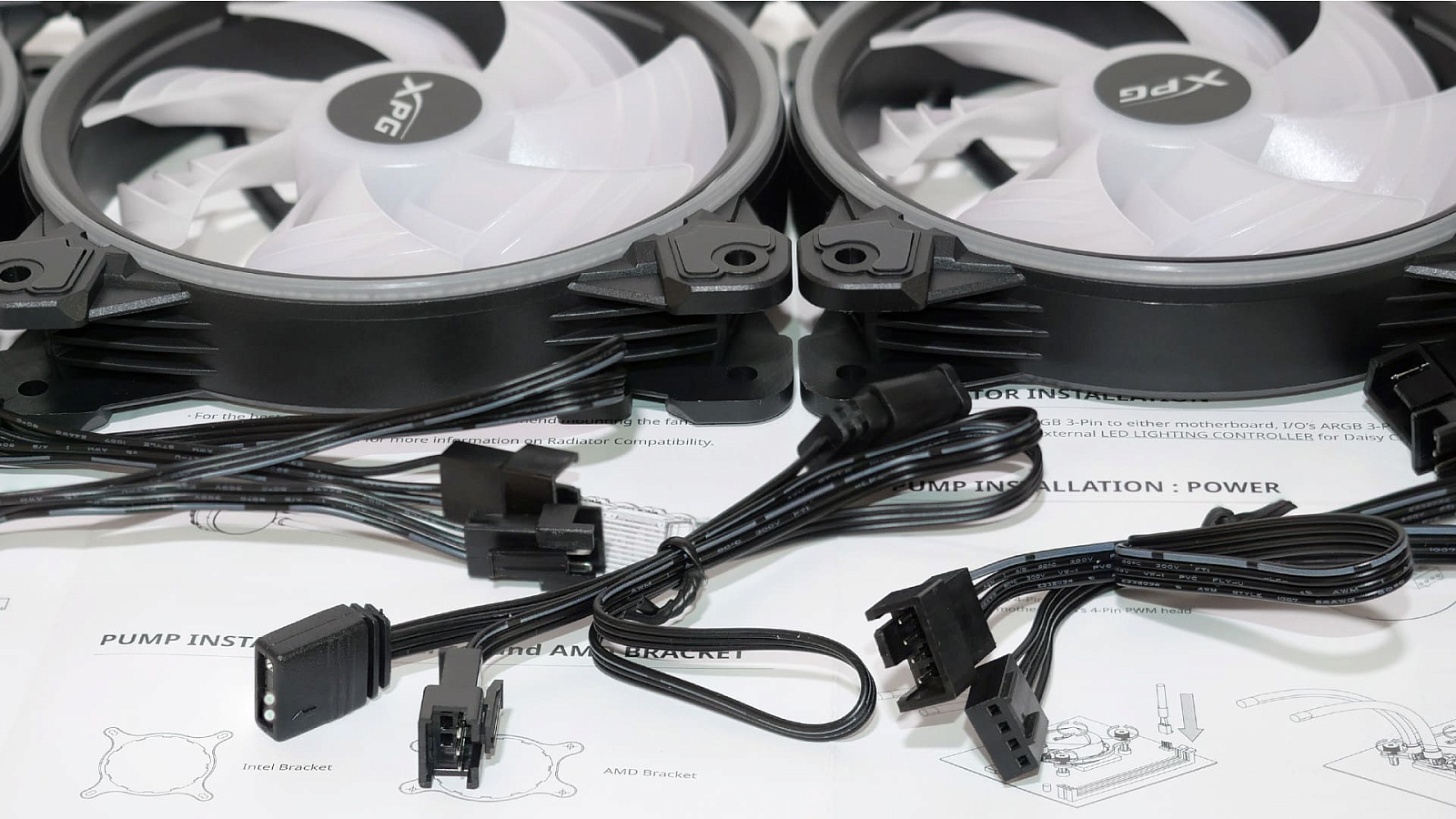

Подключение питания моторов вентиляторов осуществляется типовым коннектором 4-pin PWM (2510-4). Питание подсветки реализовано нетиповым трёхконтактным штекером с защёлками. Оба типа проводов сделаны короткими 11,5 см с ответвлением ещё по 6 см для включения по цепочке.

В комплекте также вложены удлинительные кабели по 46 см с ответвлениями 7 см для включения по цепочке.

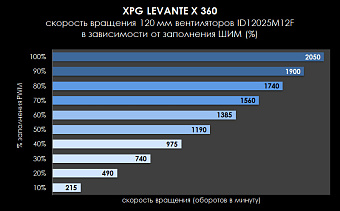

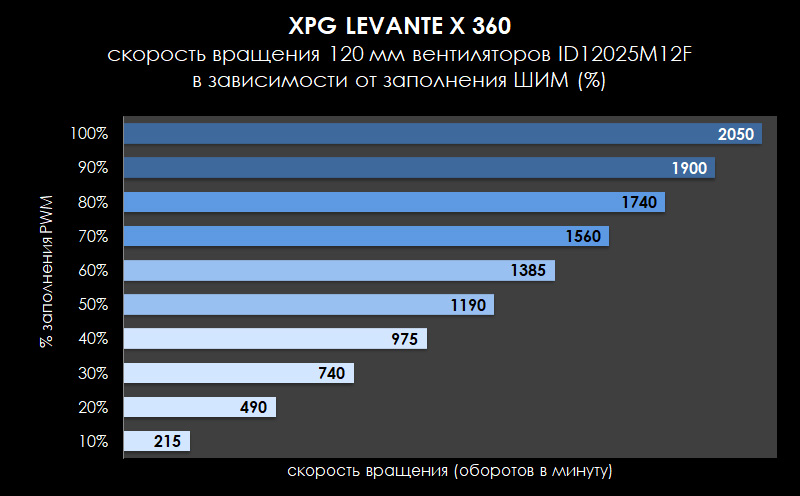

Измеренная при подключении к разъёму CPU FAN на материнской плате скорость вращения крыльчатки — от 215 до 2050 оборотов в минуту, что укладывается в заявленные пределы с допустимой погрешностью до ± 10%.

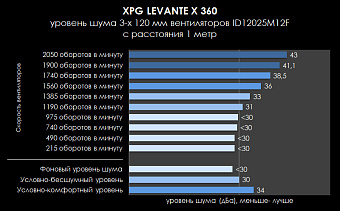

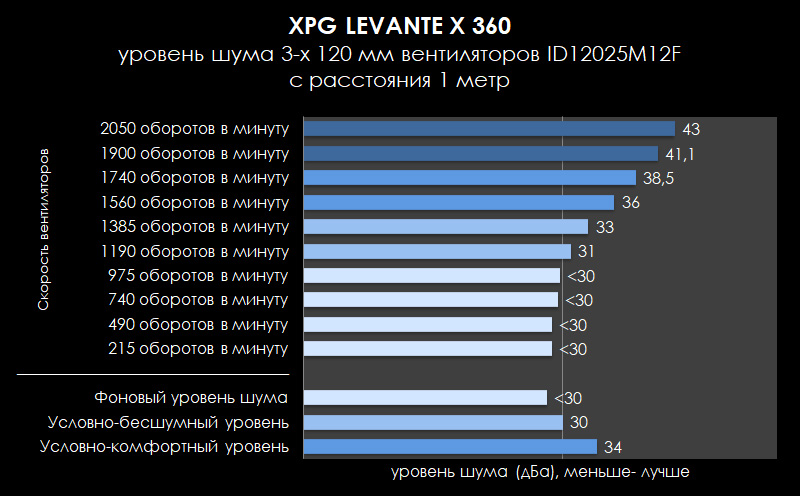

Уровень шума в зависимости от скорости меняется нелинейно. До 1100 оборотов в минуту вентиляторы остаются практически бесшумными. С 1100 до 1400 оборотов в минуту рост шума идёт умеренно. А вот в верхнем диапазоне скоростей шум воздушного потока от трёх вентиляторов значимый — в пике до 43 дБА с расстояния 1 метр. Для расположенных настольно ПК в целях малошумности вентиляторы имеет смысл ограничить в пределах ~60% PWM.

Скорость и шум помпы

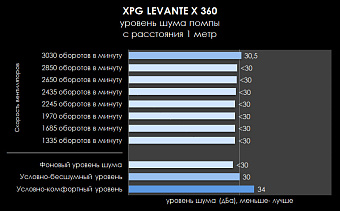

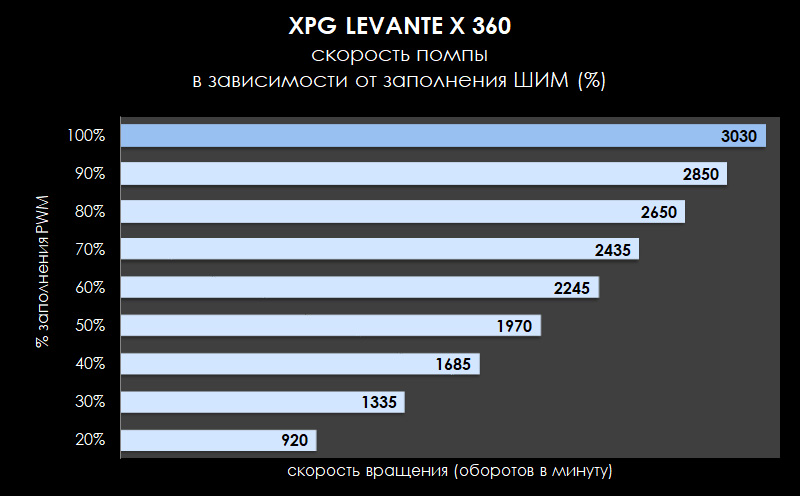

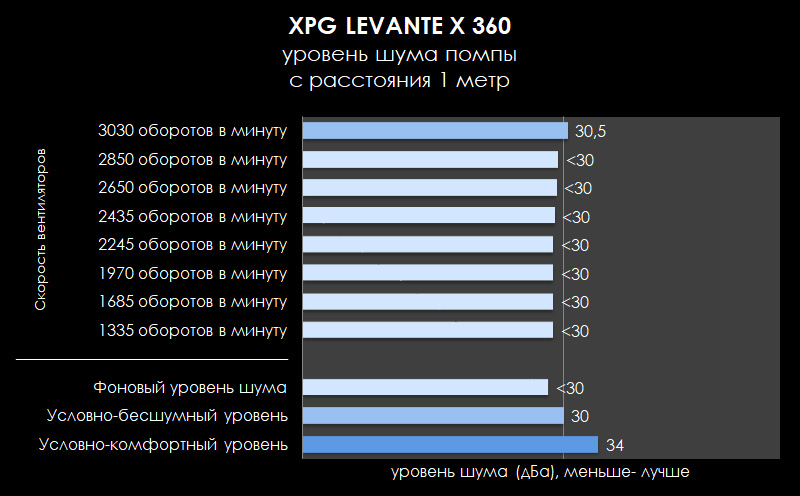

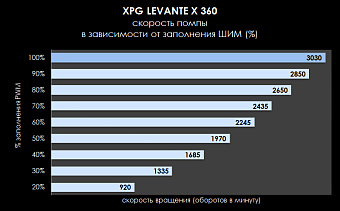

Измеренная скорость помпы — от 900 до 3000 оборотов в минуту. В целом можно назвать её тихой, так как до 2650 оборотов в минуту (80% PWM) она практически бесшумна, а на максимальной скорости звук работы ненавязчивый с пиком шума на уровне 30,5 дБА с расстояния 1 метр. Ограничивать скорость помпы в угоду уровня шума особого смысла нет.

Температура под нагрузкой

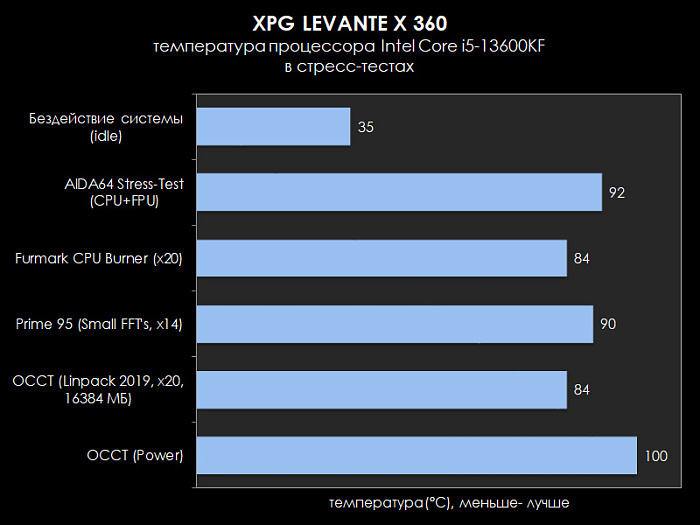

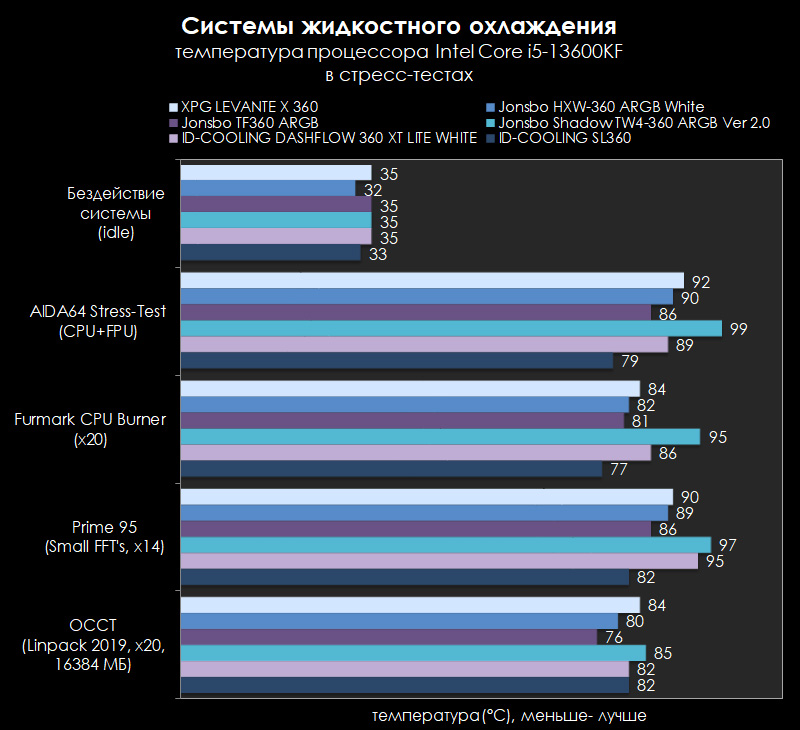

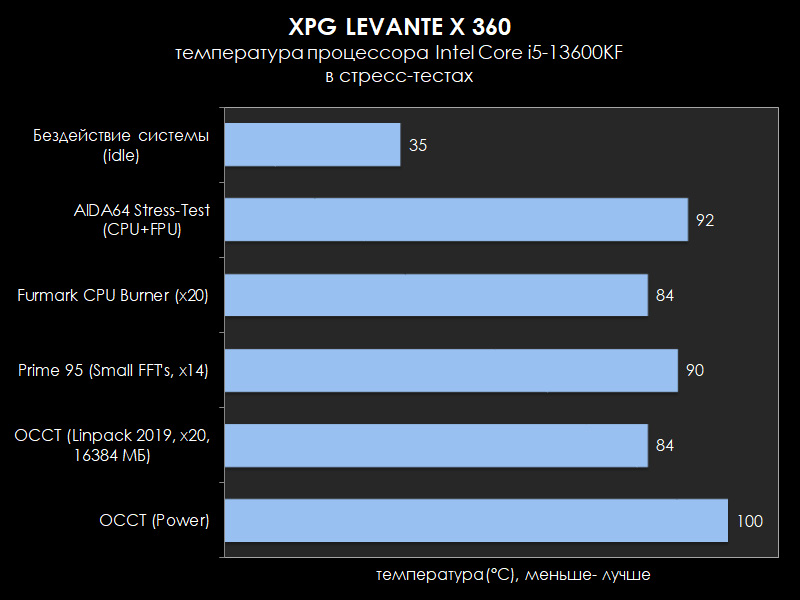

В стресс-тесте Power утилиты OCCT, при котором по максимуму нагружаются и процессор и видеокарта, работающий на штатных параметрах Intel Core i5-13600KF потреблял (CPU Package Power) до 211 Вт. При этом средняя температура ядер процессора за 30 минут тестов находилась около отметки 100°C. В повседневных задачах такие значения не достигаются, но могут интерпретироваться как максимально возможные для этой связки "процессор+СЖО" в тяжёлых условиях работы. В других стресс-тестах потребление процессора находилось в пределах 200 Вт, соответственно температура ядер не достигала порога троттлинга.

В сравнении с ранее протестированными на том же стенде системами охлаждения формата 360 мм результаты XPG Levante X 360 можно назвать "средними".

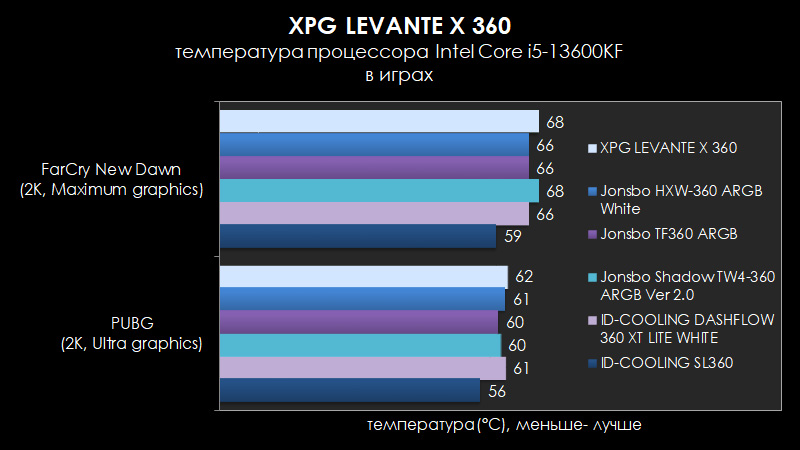

В игре FarCry New Dawn при разрешении 2К и максимальных настройках графики среднее потребление процессора составило 85-90 Вт, а средняя температура процессора находилась на уровне 68°C. В игре PUBG:Battlegrounds в том же разрешении 2К, но при пресете графики "Ультра", среднее потребление процессора — 75-80 Вт и, как итог, средняя температура чуть ниже — 62°C. Это типичные для систем жидкостного охлаждения формата AIO 360 мм результаты. Разница с конкурентами в игровом применении в пару градусов Цельсия погоды не делает.

Заключение

XPG Levante X 360 в ходе тестирования показала нормальные для своего класса результаты охлаждения центрального процессора, которые условно можно назвать "средними". В достоинства системы можно отнести Asetek-платформу, к которой, как правило, можно найти сокетные крепления, если утеряны старые или вышел новый тип сокета. Установленный на водоблоке модуль подсветки смотрится неплохо, хотя эффект бесконечности и нередко используется другими производителями и успел уже немного "приесться". Удобно, что в XPG предусмотрели возможность поворота подсвечиваемого логотипа, чтобы компенсировать возможные варианты размещения водоблока в разных конфигурациях. Вентиляторы также хорошо смотрятся благодаря комбинированию кольцевой и заполняющей ARGB-подсветки и работают с умеренным уровнем шума до 60% PWM, но на максимуме всё же шумноваты. В целом XPG Levante X 360 получилась добротным представителем современной 360-мм AIO-системы жидкостного охлаждения с потенциально неплохой надёжностью, на которую намекает пятилетняя гарантия.

Преимущества XPG Levante X 360:

Недостатки:
