Обзор и тест материнской платы ASUS PRIME Z790-P

Рассказываем, чем интересна плата начального уровня для сборщиков ПК и как она себя показывает в разгоне компонентов.
Обзор и тест материнской платы ASUS PRIME Z790-P

К нам на тестирование приехала материнская плата ASUS PRIME Z790-P, которую сам производитель позиционирует как доступное решение для процессоров Intel 13-го поколения. Продукт оборудован современными разъемами и интерфейсами, но в умеренном количестве. Ставка в этой модели сделана на универсальное применение, как в составе игровых, так и рабочих ПК. Мы же оценим плату своим взглядом, но обо всем по порядку.

Технические характеристики

    Модель: PRIME Z790-P
    Socket: LGA1700
    Чипсет: Intel Z790
    Тип памяти: DDR-5
    Оперативная память: 4*DIMM, Max. 128 Гб, DDR5 7200+(O.C) - 5800(O.C.), 5600 МГц
    Слоты расширения: PCI-E 5.0 x16, 3*PCI-E 4.0 x16 (x4 max), PCI-E 3.0 x1, 3*PCI-E M.2
    Тип слотов M.2:
    M.2_1, 2260/2280/22110 PCIe 4.0 x4 (CPU)
    M.2_2, 2260/2280 PCIe 4.0 x4 (Chipset)
    M.2_3, 2242/2260/2280/22110 PCIe 4.0 x4 & SATA (Chipset)
    Звук: 8-канальный (7.1) Realtek
    Сетевой интерфейс: 2.5 Gigabit (Realtek), Wi-Fi, Bluetooth
    Форм-фактор: ATX (305 * 234 мм)

Упаковка и комплектация

Материнская плата PRIME Z790-P поставляется в картонной коробке, которая имеет спокойное оформление. Здесь явно прослеживается то, что этот продукт не претендует на то, чтобы стать объектом покупки заядных оверклокеров или ультимативных геймеров.

Ключевые особенности PRIME Z790-P производитель доносит до сведения потребителя на тыльной стороне коробки. Здесь указаны технические характеристики материнской платы, а также представлено изображение продукта. Не остался в стороне и акцент на важных особенностях материнской платы. Для PRIME Z790-P это усиленный слот PCIe 5.0 x16, поддержка высокочастных модулей DDR5, пять систем защиты, а также переставляемый радиатор для М.2 накопителя.

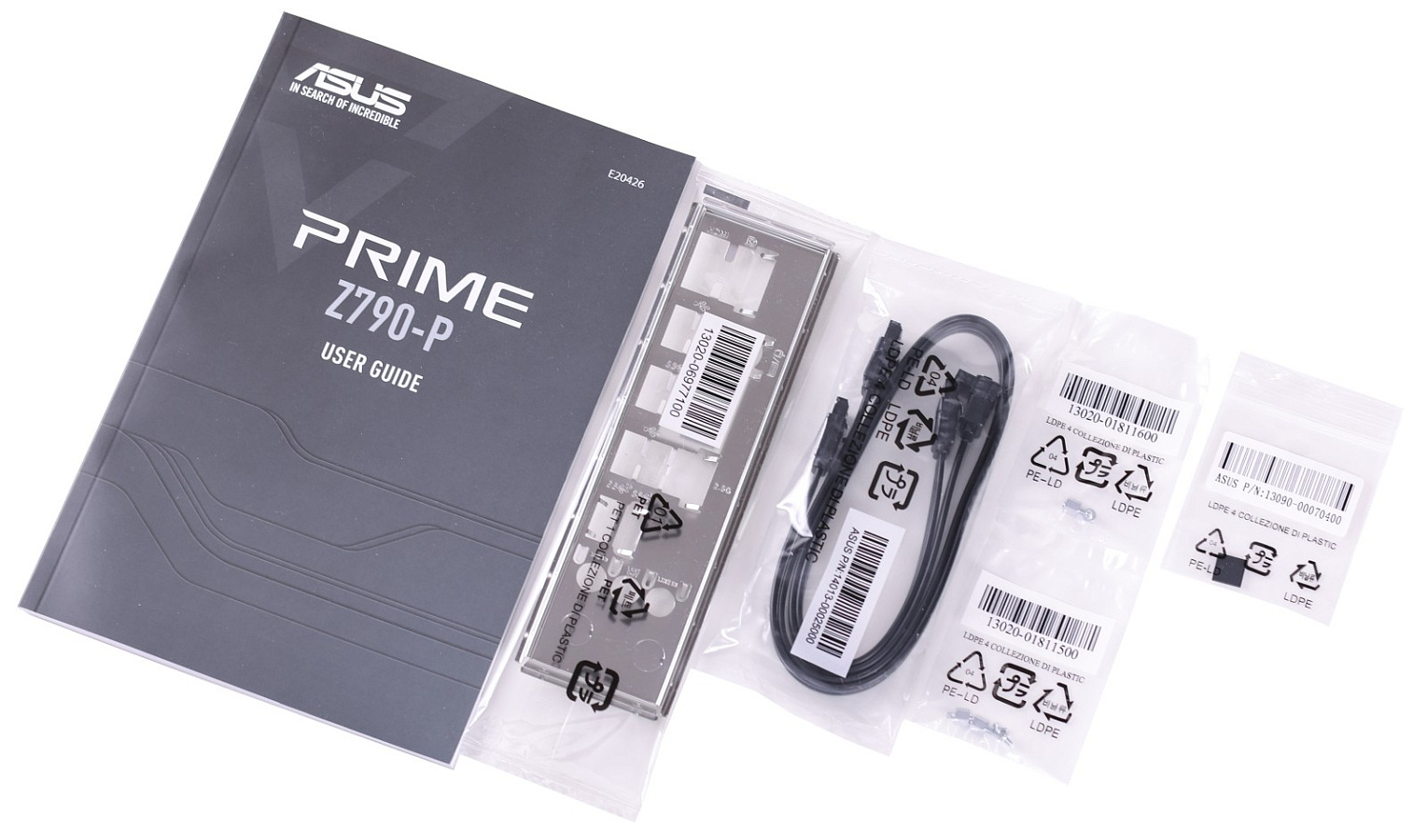

Комплект поставки у PRIME Z790-P спартанский. Вместе с материнской платой пользователь обнаружит:

  • руководство пользователя;
  • заглушку для разъемов тыльной панели;
  • два кабеля SATA-3 6 Гбит/с;
  • три набора винтов для М.2 накопителей.

Внешний вид и особенности

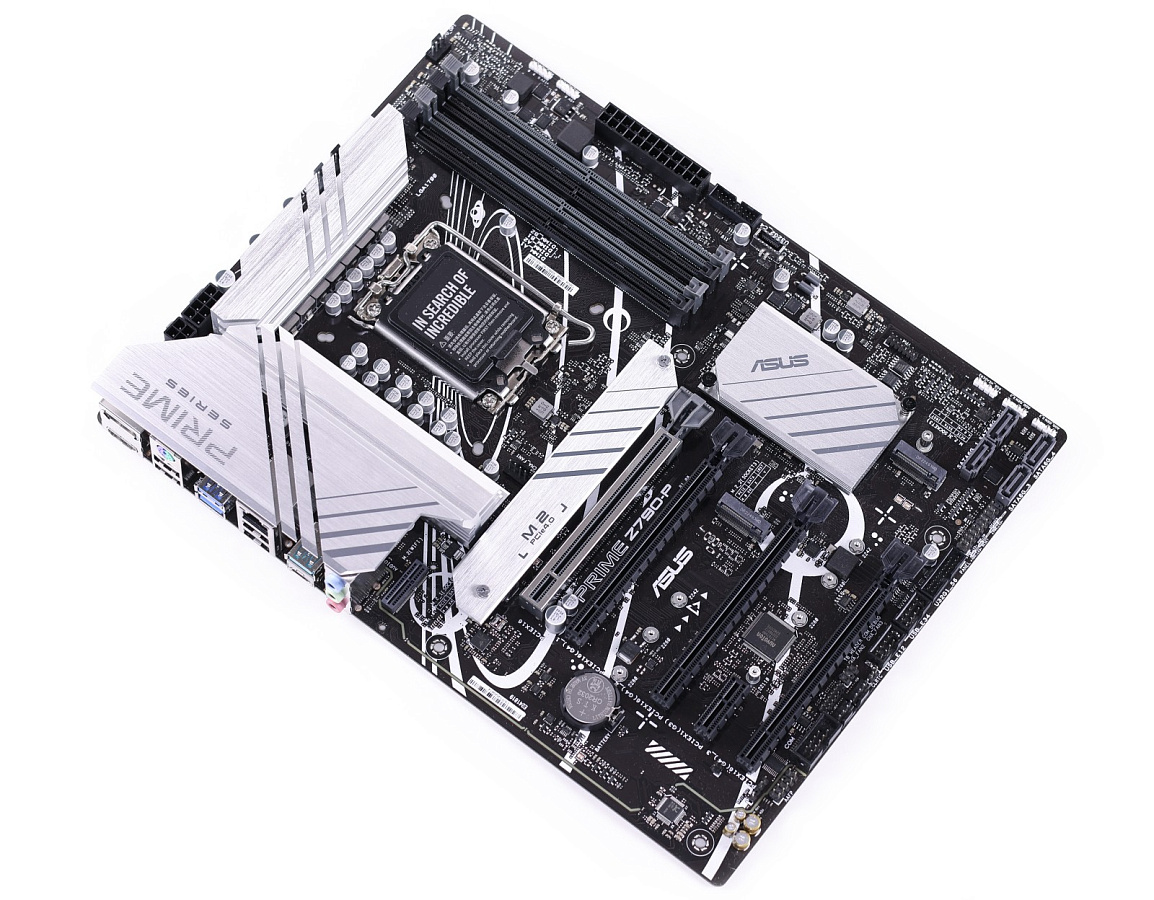

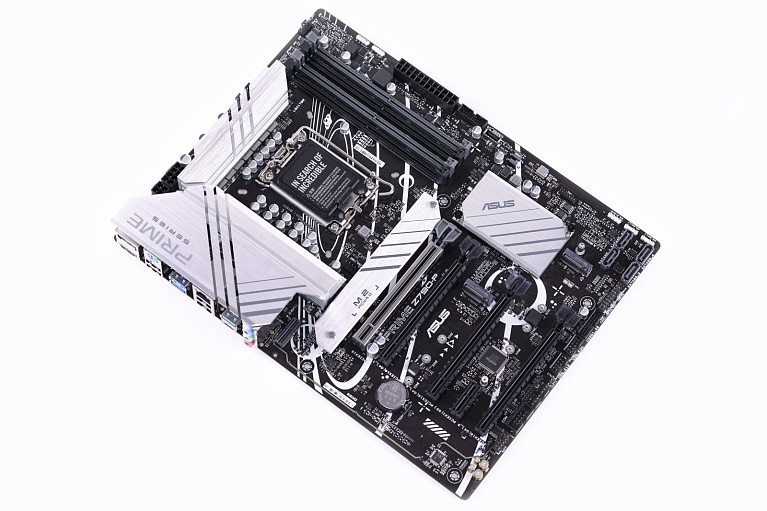

Первое, что сразу бросается в глаза при осмотре PRIME Z790-P, это габариты материнской платы. Они составляют 305 х 234 мм, то есть перед нами узкая версия форм-фактора АТХ. Сама материнская плата использует PCB черного цвета, в то время как навесные элементы охлаждения выполнены серебристыми.

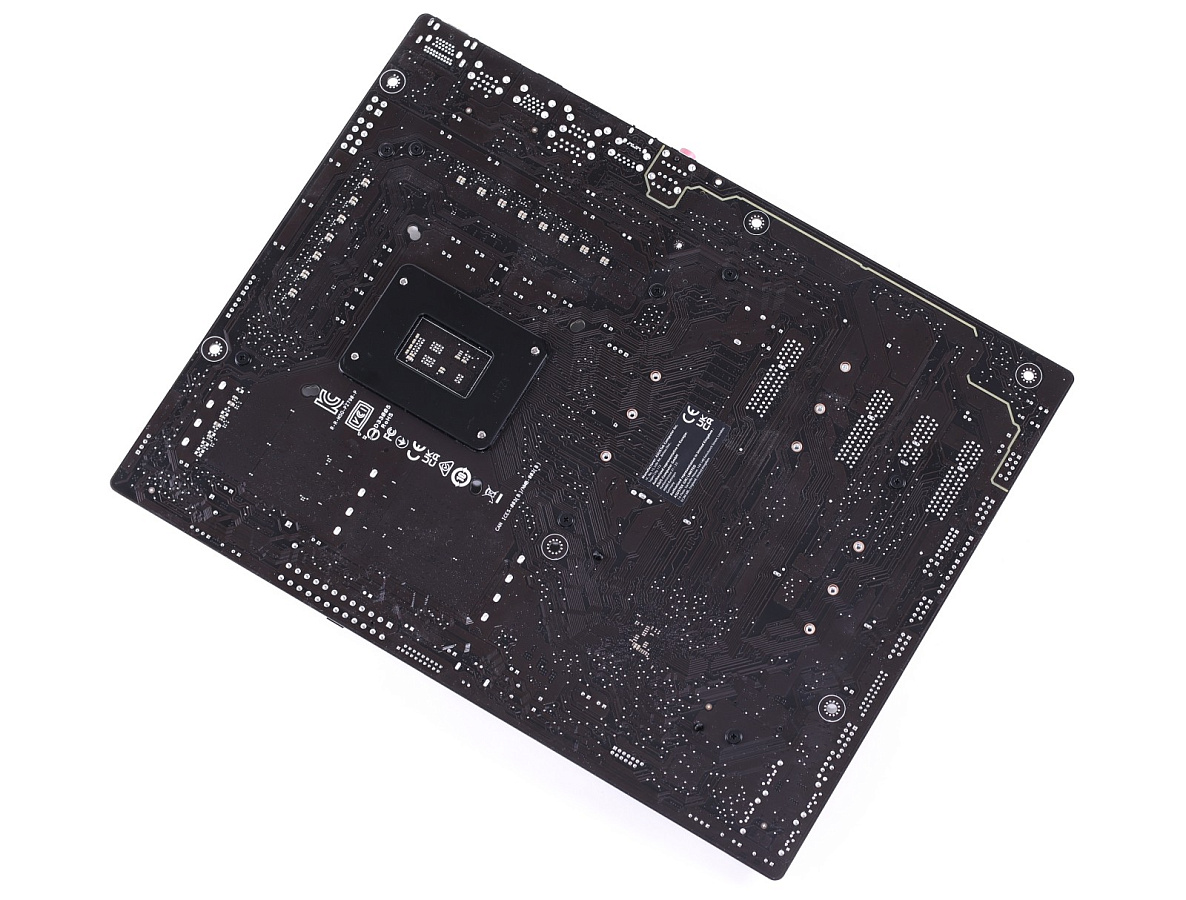

На тыльной стороне PRIME Z790-P не присутствует какой-либо бэкплейт. Зато тут мы можем отчетливо видеть точки крепления материнской платы в количестве шести штук.

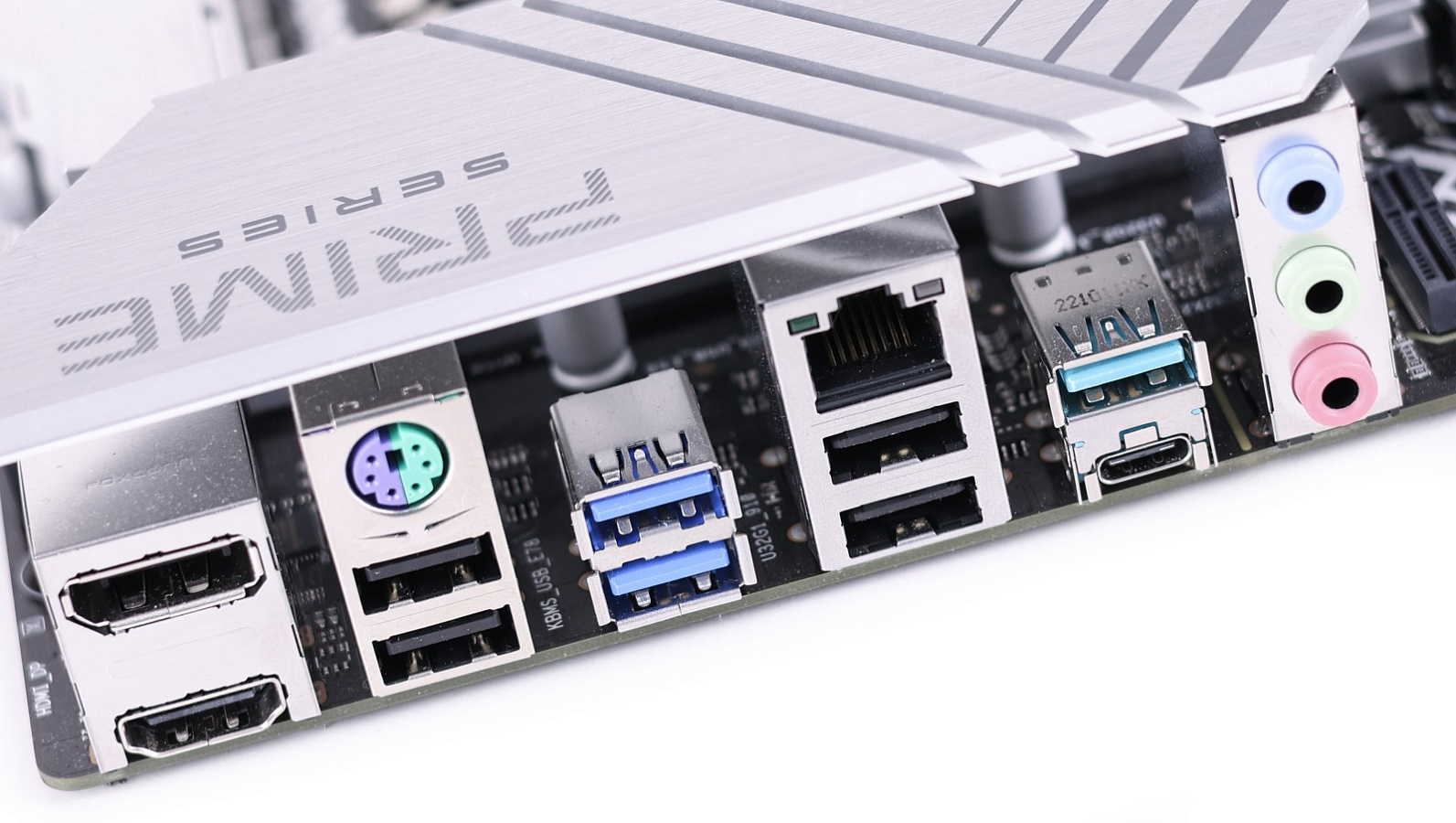

На тыльной панели разъемов PRIME Z790-P нашли свое место:

  • один HDMI;
  • один DisplayPort;
  • четыре USB 2.0;
  • два USB 3.2 Gen 1 Type-A;
  • один USB 3.2 Gen 2 Type-A;
  • один USB 3.2 Gen 2x2 Type-C;
  • один PS/2 для мыши или клавиатуры;
  • один LAN 2.5 Гбит/с;
  • три аудио разъема 3.5 мм;
  • вертикальный порт М.2 Key E для установки Wi-Fi адаптера.

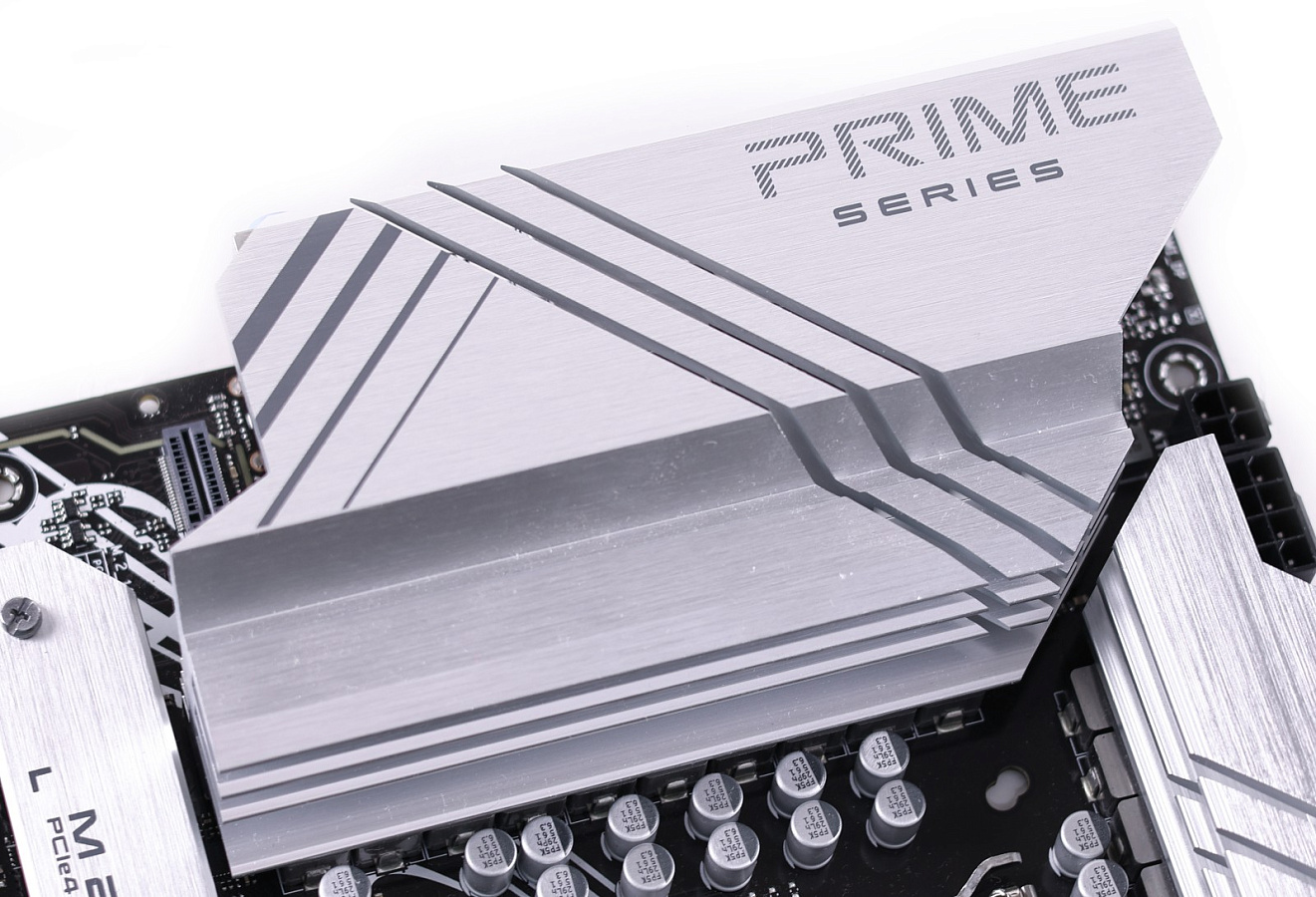

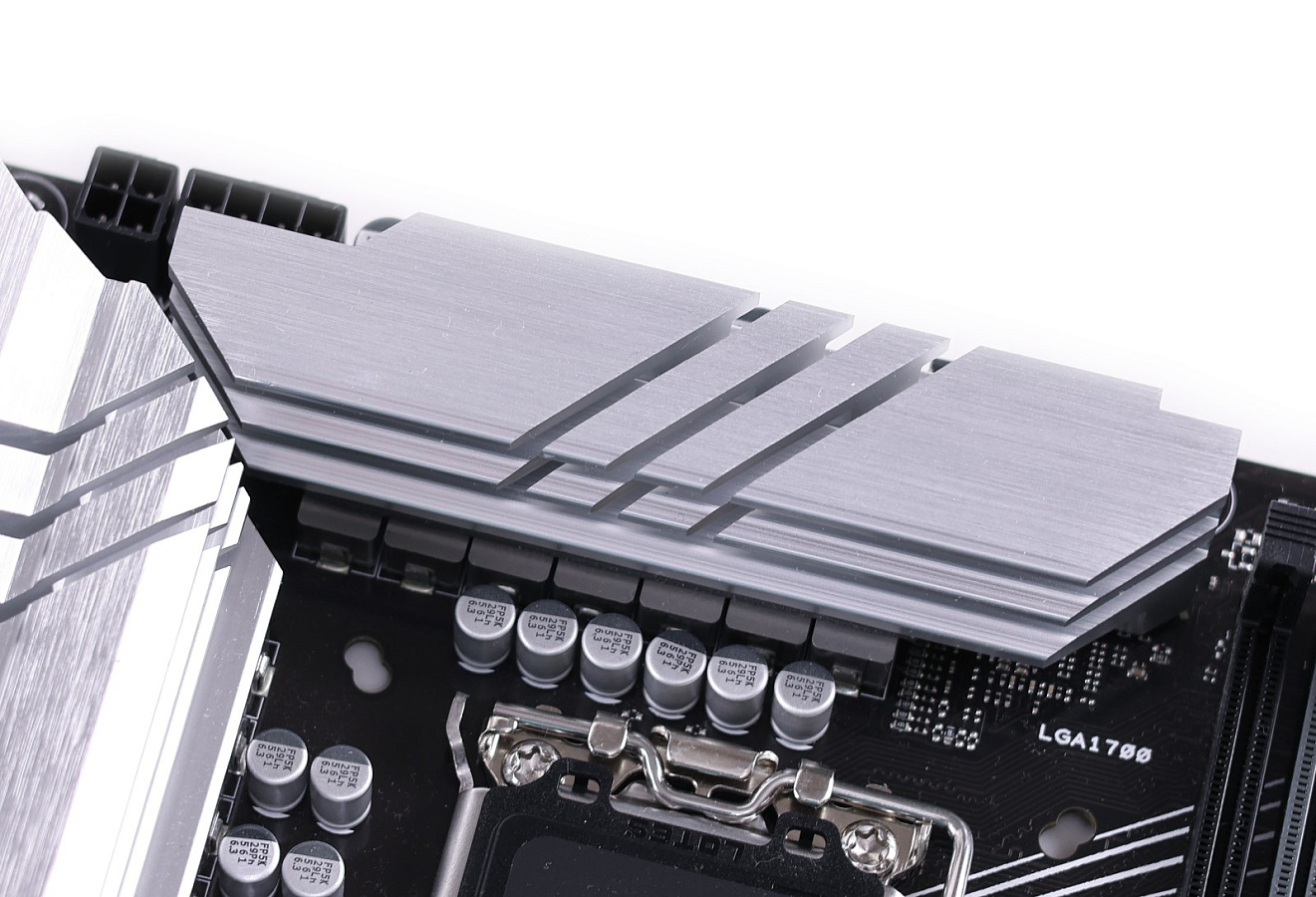

Для питания центрального процессора на PRIME Z790-P реализована 14+1 фазная система питания. При этом производитель подчеркивает использование крупных радиаторов охлаждения. Они тут действительно массивные, с многоуровневым оребрением и специальными прорезями.

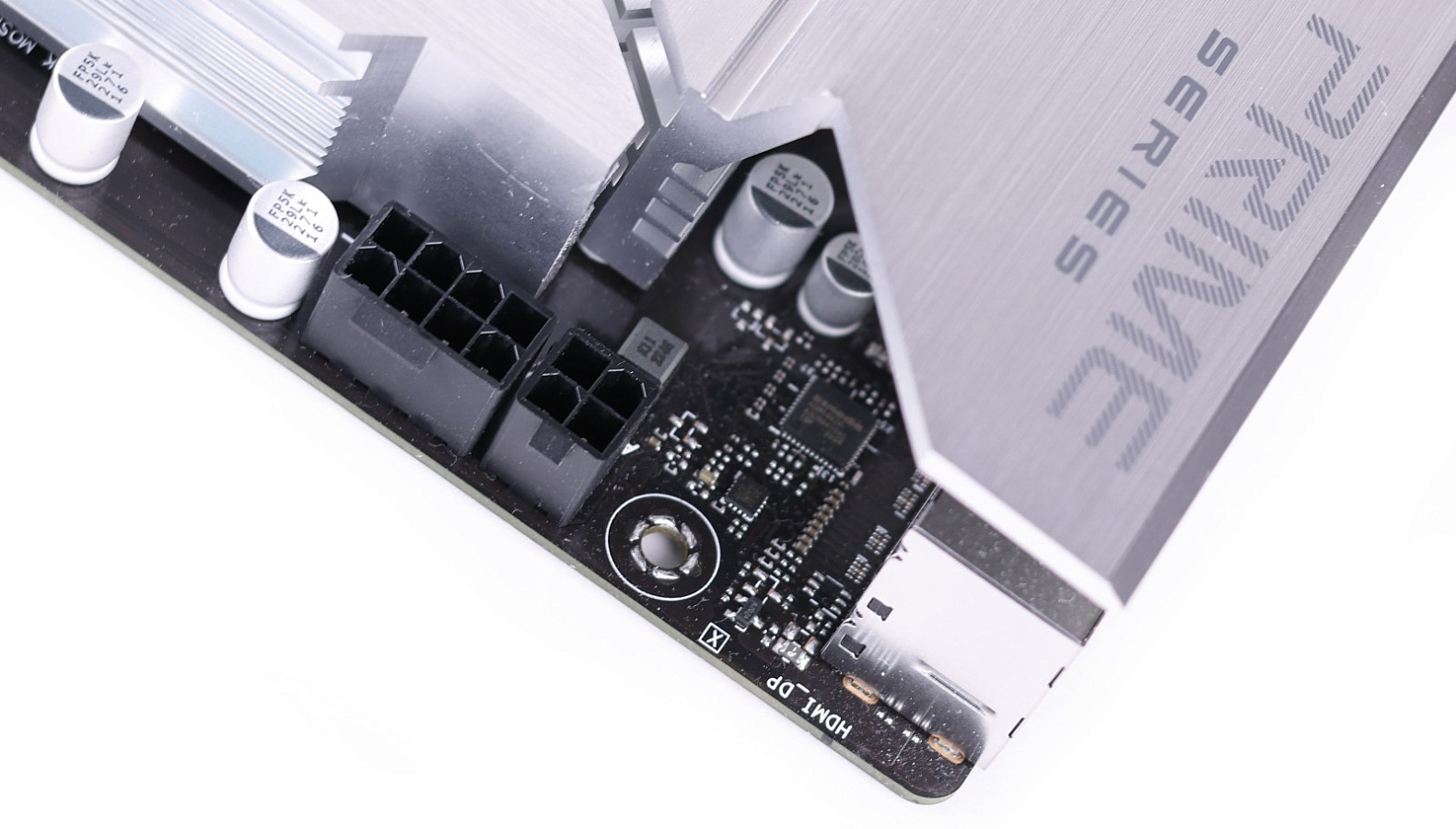

Питание для процессора на PRIME Z790-P заводится по силовым разъемам 8+4 pin.

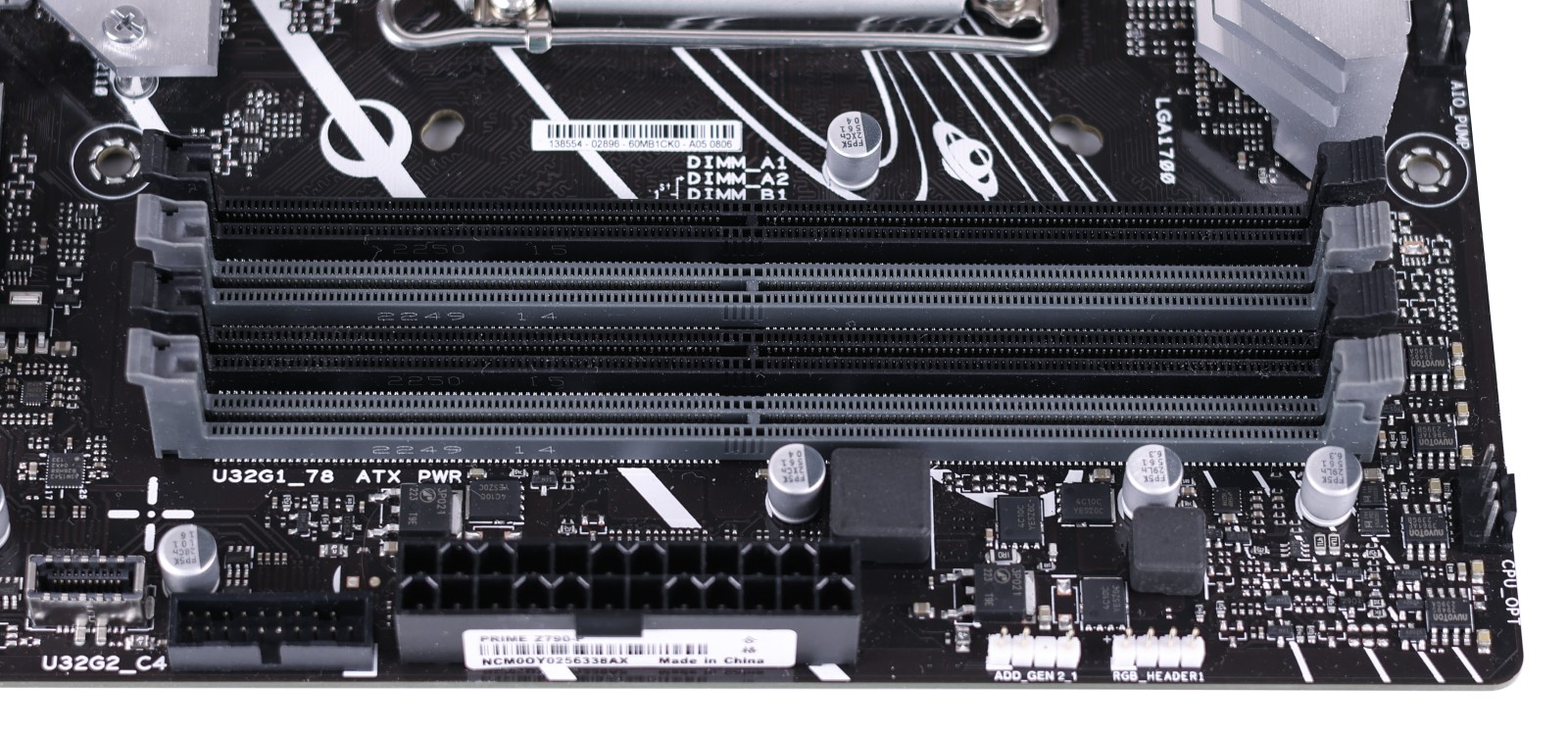

Питание для материнской платы и подключаемой к ней периферии реализовано через основной разъем 24 pin. Недалеко от него находятся четыре слота DIMM DDR5, готовые принять до 128 Гб оперативной памяти. Производитель заявляет о поддержке платой модулей с частотами до 7200 МГц. Последнее справедливо в случае однорагновой ОЗУ.

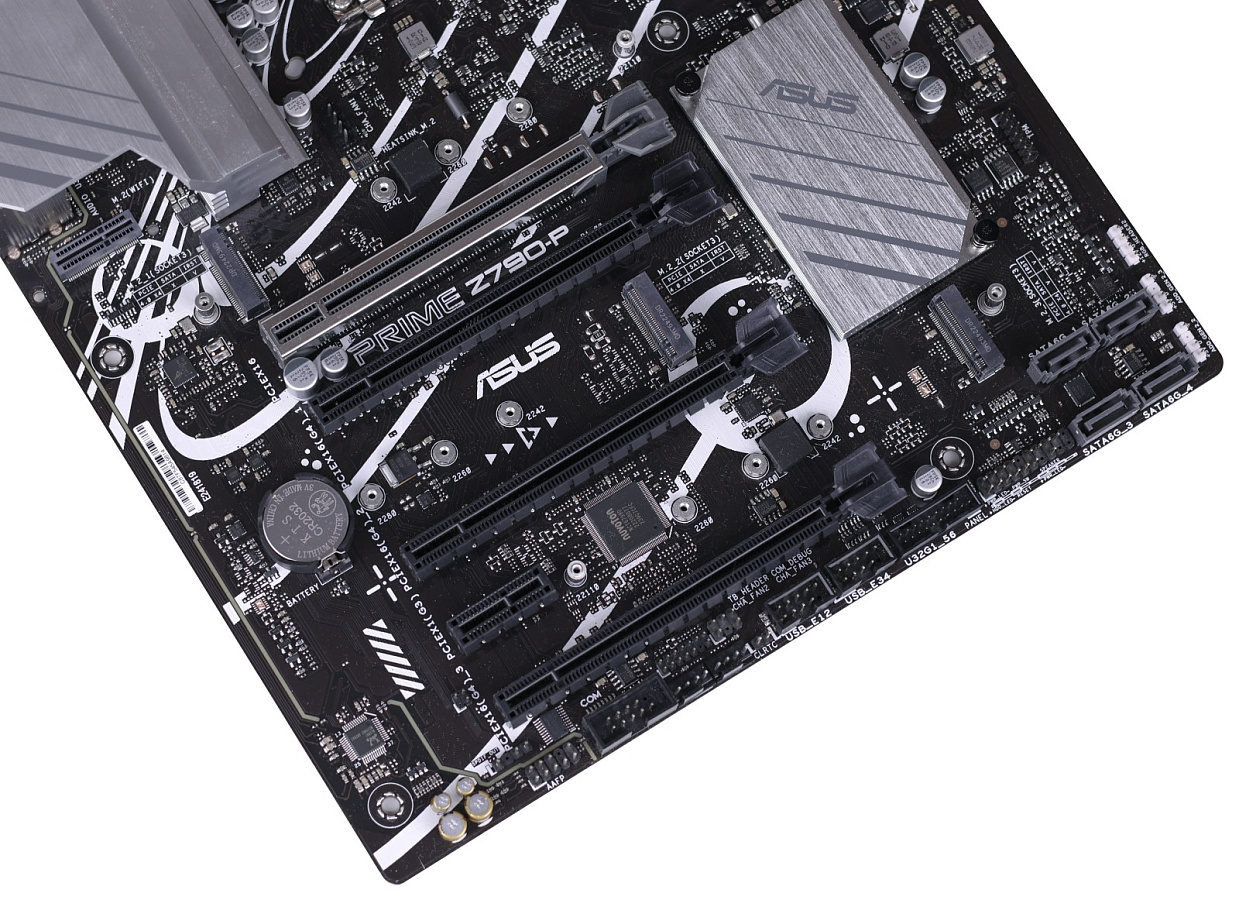

Весьма интересно у PRIME Z790-P дела обстоят со слотами расширения. Усиленный слот PCIe 5.0 x16 выделяется от остальных своим внешним видом. Он предназначается для установки видеокарты, которая часто бывает минимум двухслотовой. Поэтому расположение сразу под ним еще одного слота PCIe 4.0 x16 выглядит несколько необдуманно. Он, как и последующий слот PCIe 4.0 x16, работают лишь на скорости x4 линий PCI Express. Далее ниже идет слот PCIe 3.0 x1 и еще один PCIe 4.0 x16 с 4-мя линиями PCI Express.

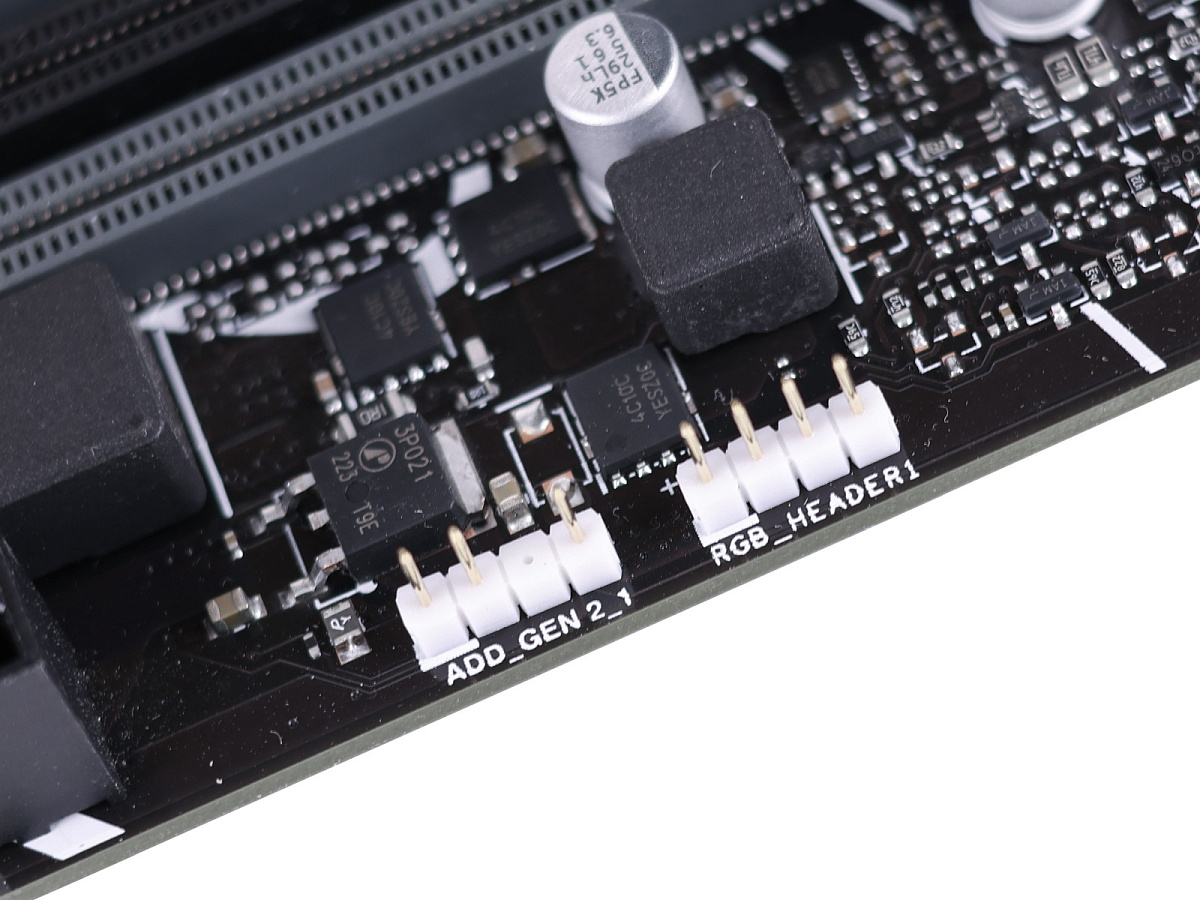

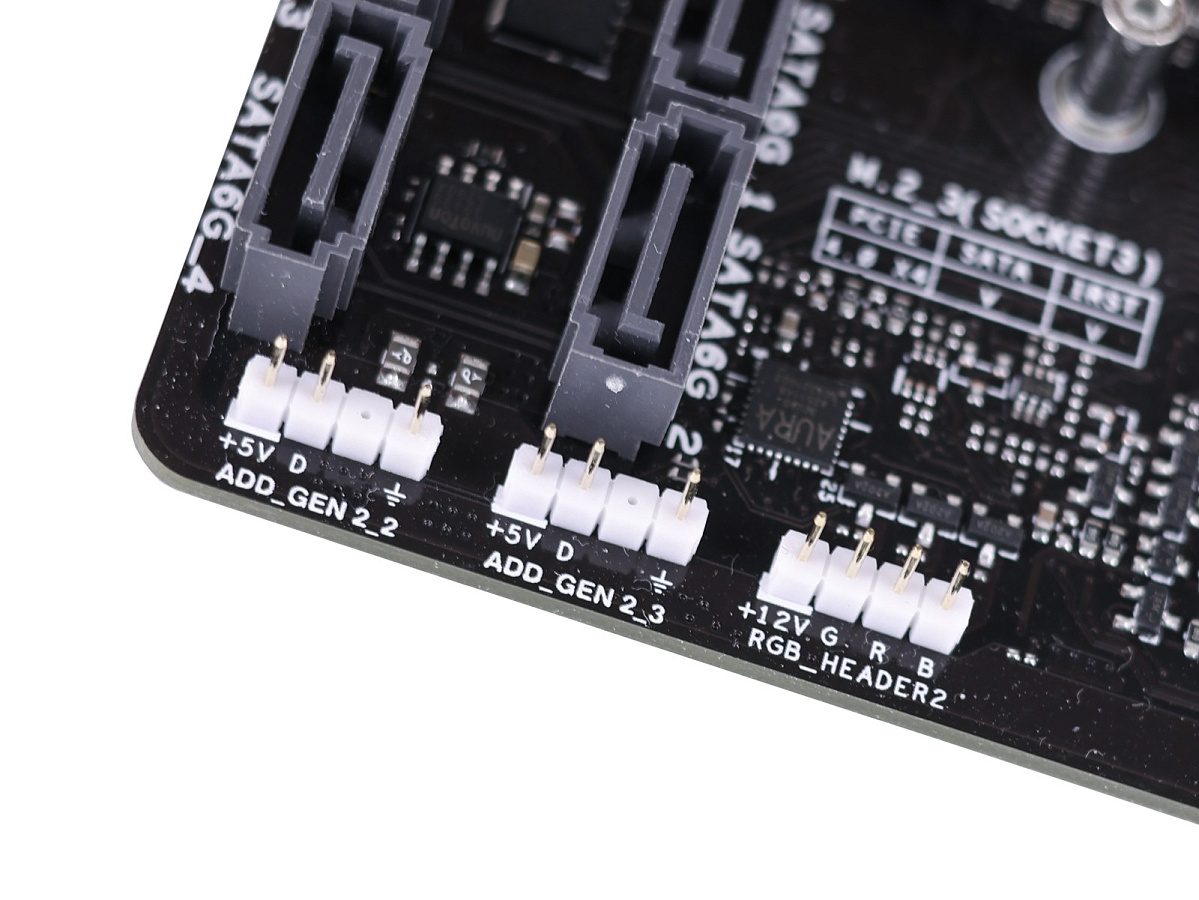

О любителях RGB подсветки производитель позаботился больше обычного. На околобюджетной PRIME Z790-P распаяно сразу пять разъемов для подключения элементов подсветки. Это три адресуемых +5В RGB и два классических +12В RGB.

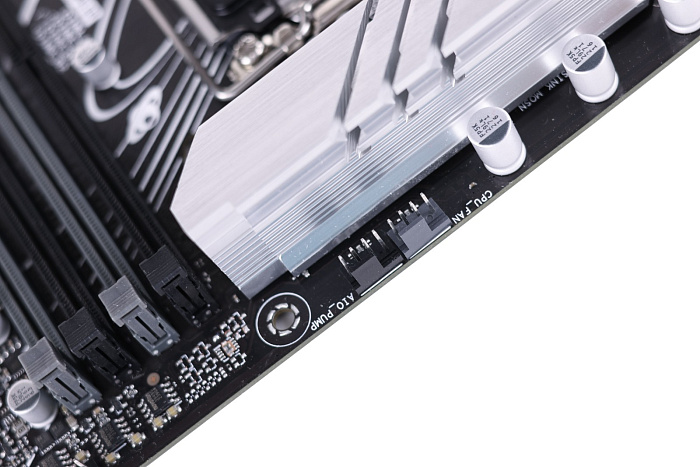

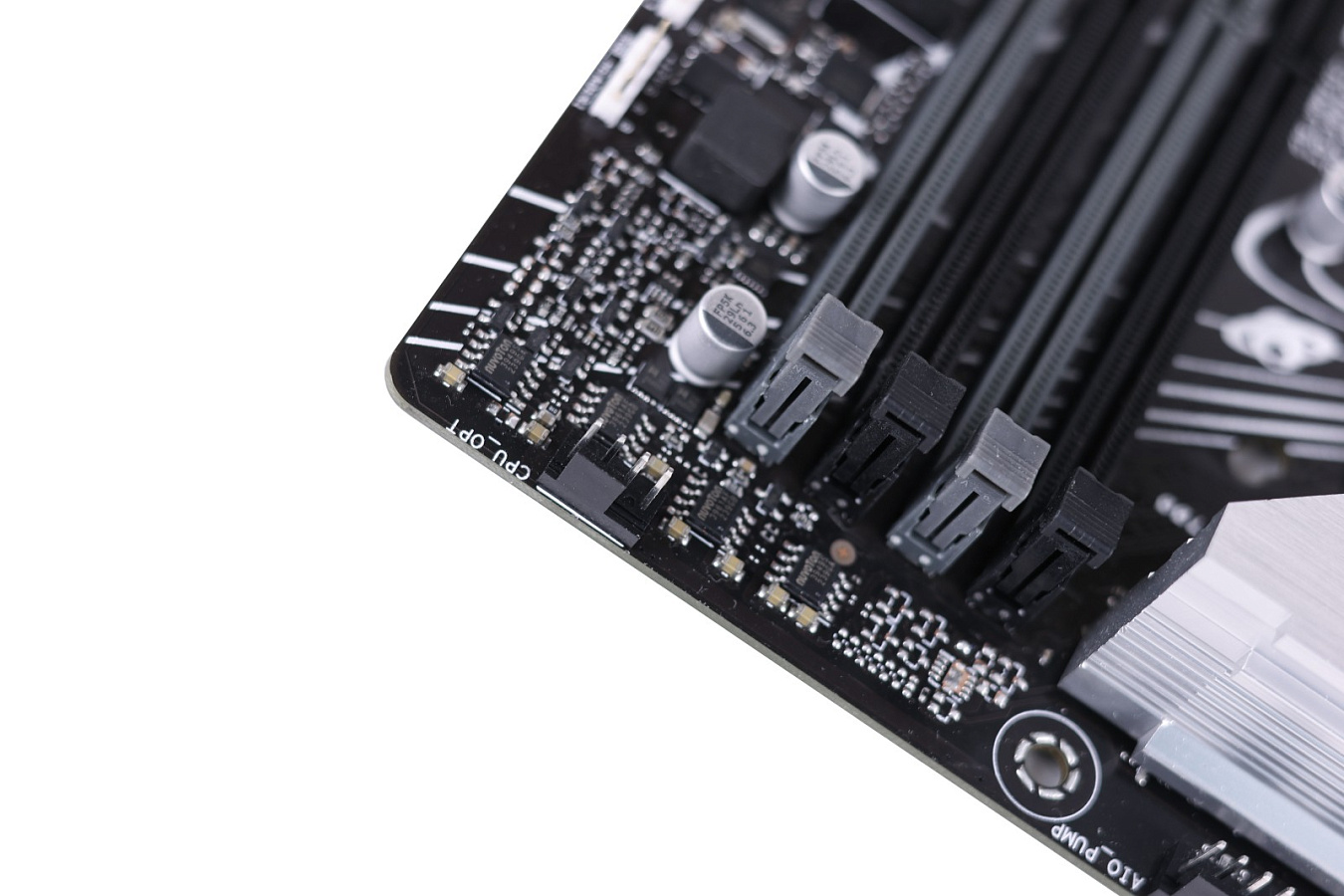

Для подключения системы охлаждения процессора и корпусных вентиляторов плата PRIME Z790-P предлагает шесть разъемов 4-pin PWM. Три из них находятся на верхней грани материнской платы, одна под сокетом LGA1700, и еще два на нижней грани PRIME Z790-P.

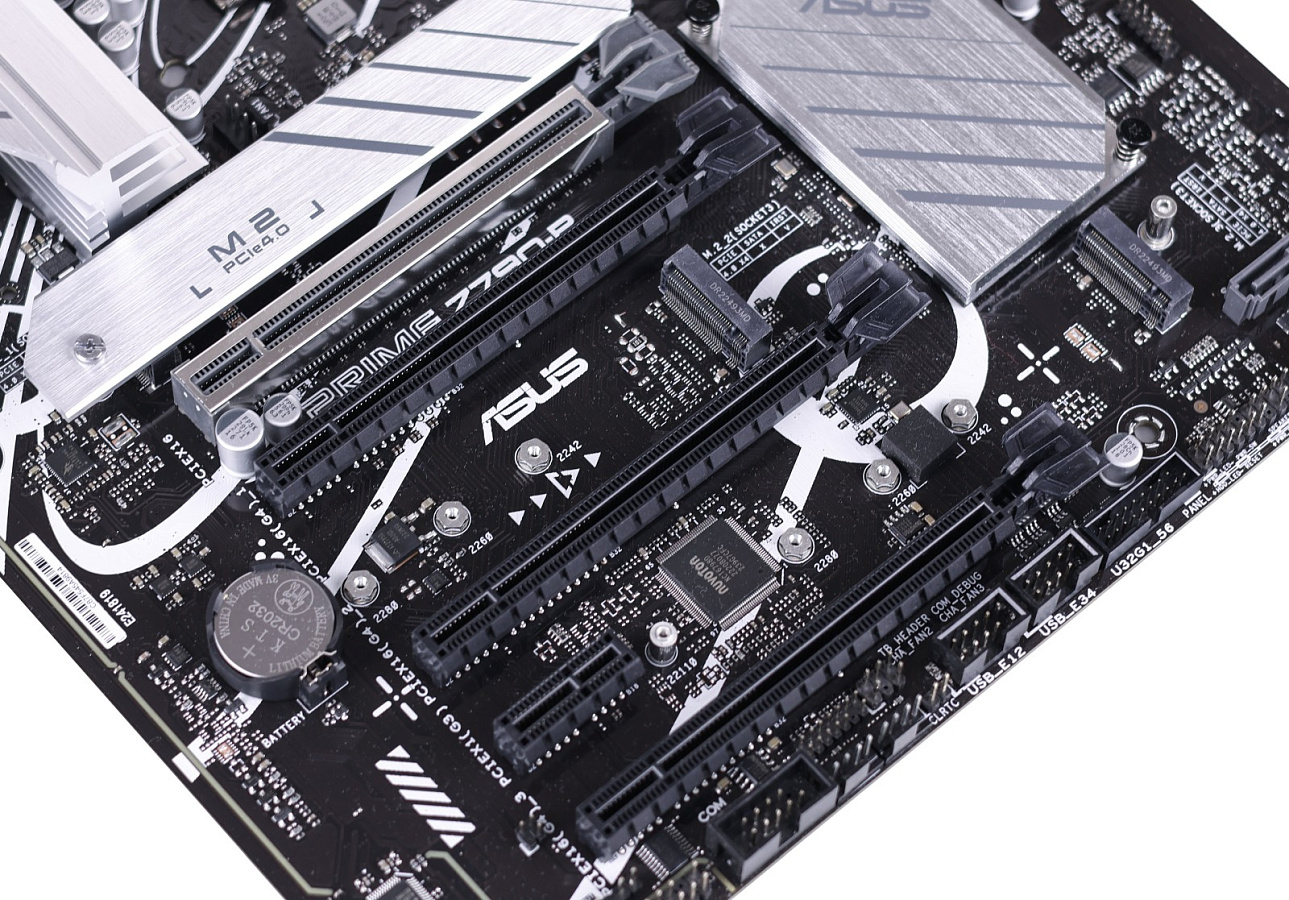

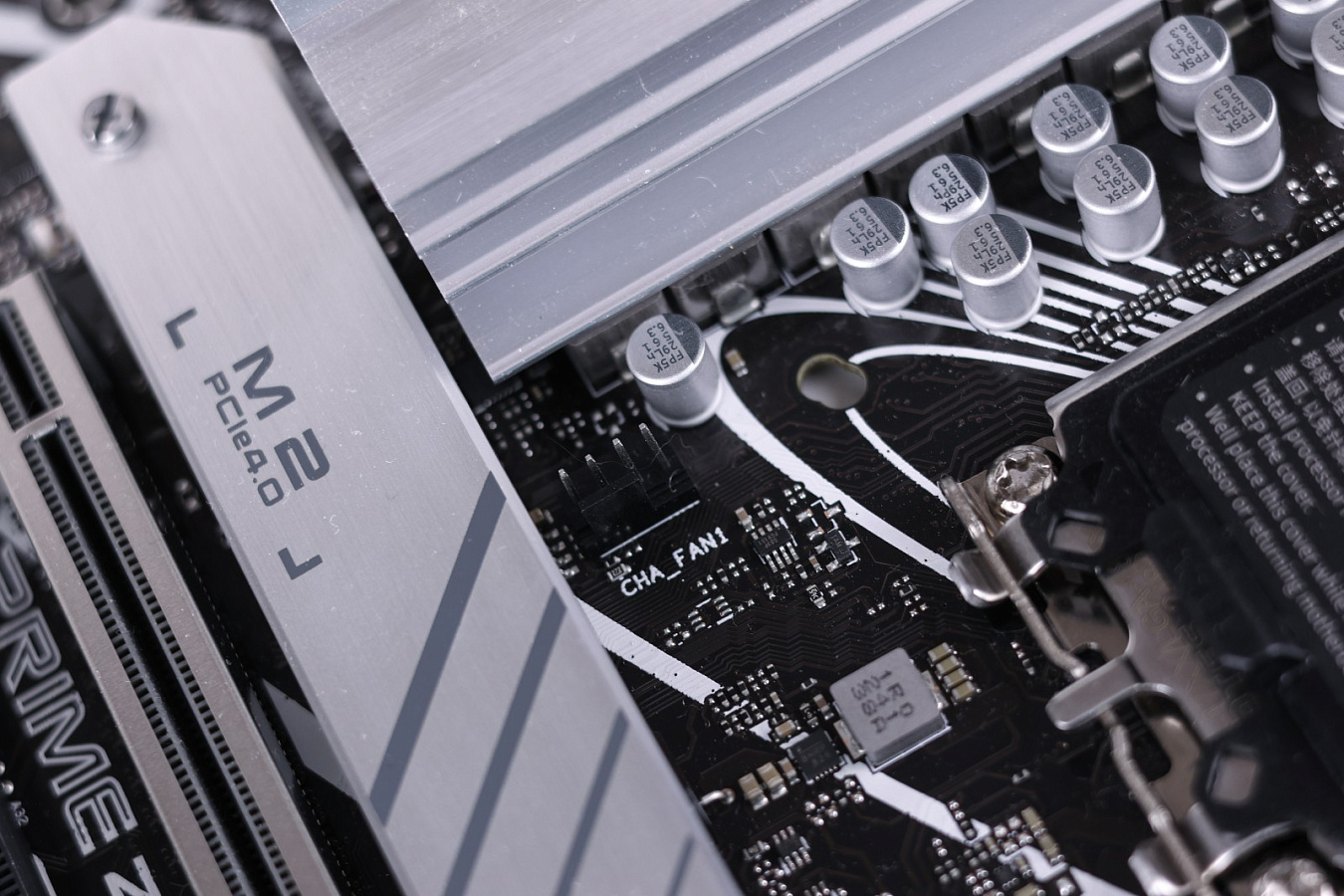

Твердотельные накопители М.2 на PRIME Z790-P можно установить в количестве трех штук. Для этого на плате реализованы три М.2 PCIe 4.0 x4, один из которых оснащается радиатором охлаждения.

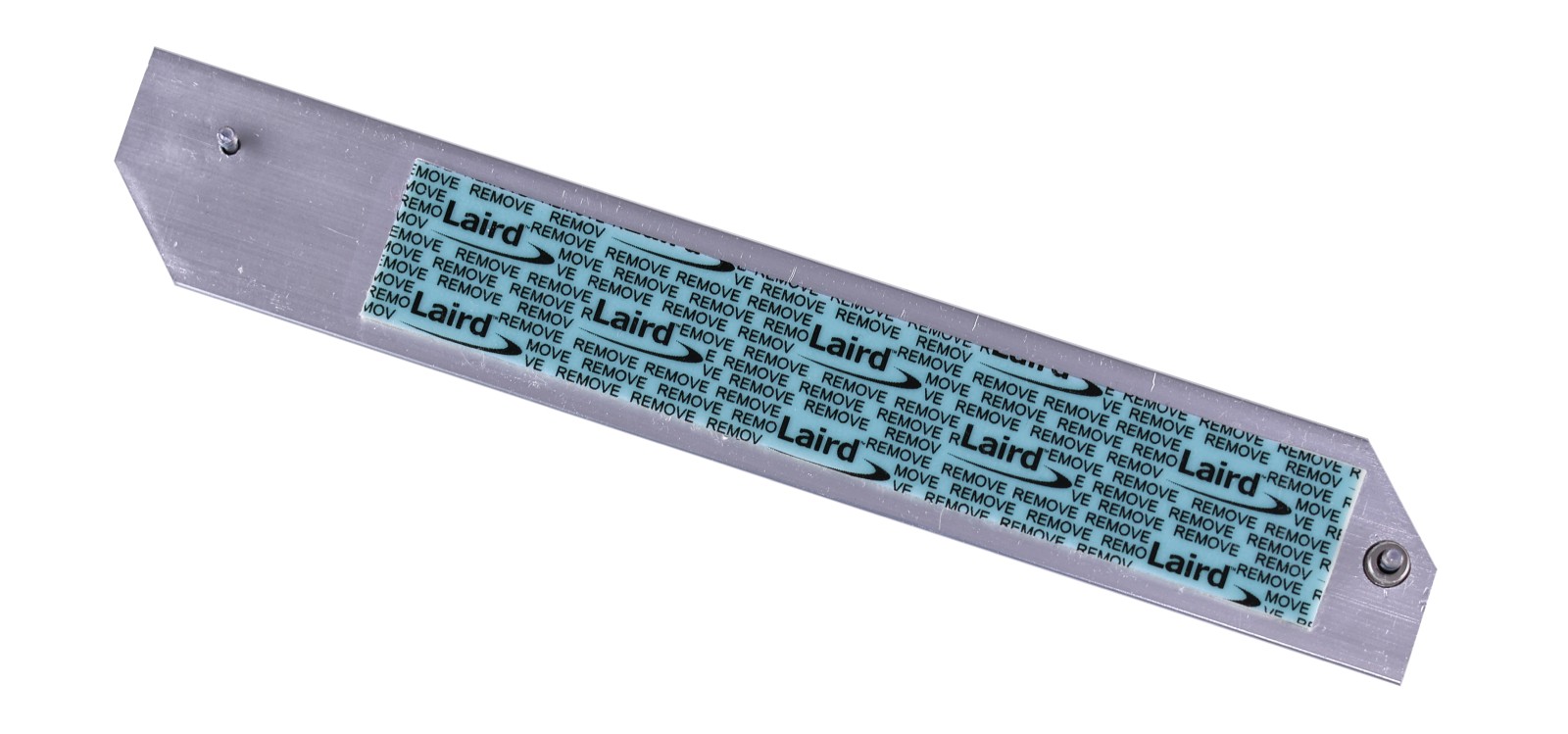

Небольшая алюминиевая пластина контактирует с накопителем М.2 через термопрокладку. Что примечательно, этот радиатор можно переставить с первого М.2 на третий М.2. То есть по креплениям радиатора эти два разъема обратно совместимы.

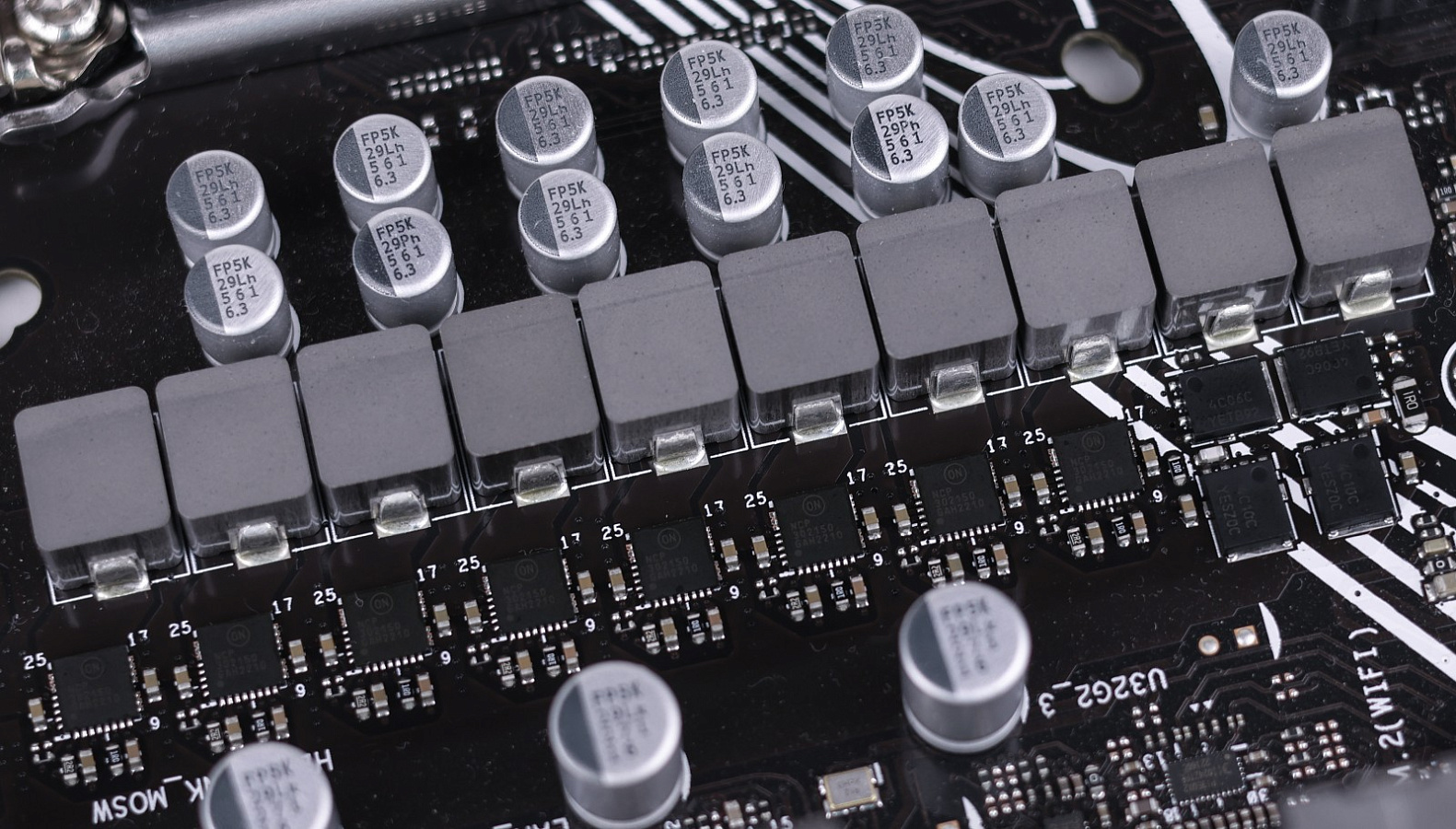

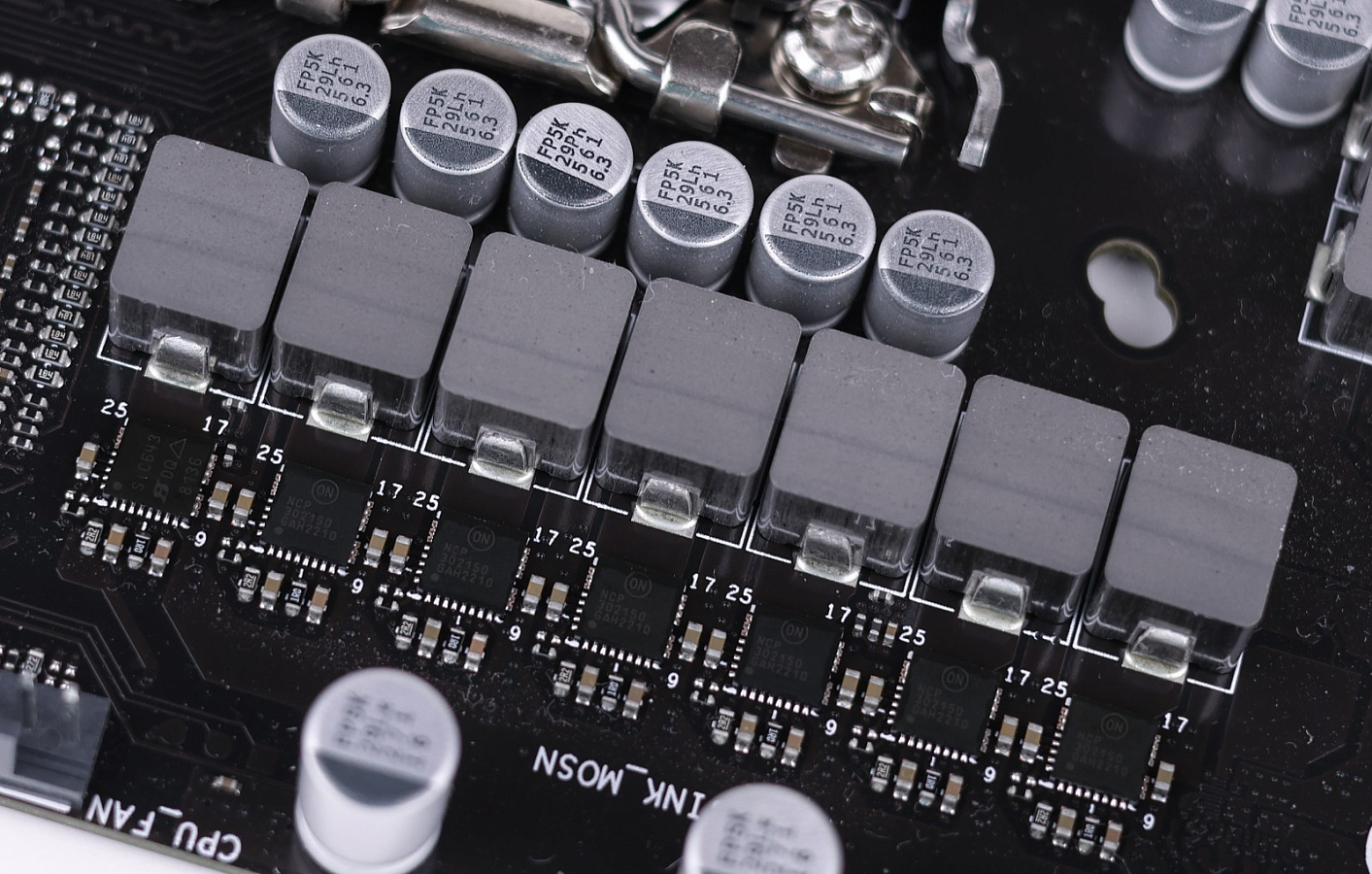

А так на PRIME Z790-P выглядят спаренные силовые модули DrMOS, выполненные по 14+1 фазной схеме. На материнской плате они выстроены в Г-образном порядке, слева и сверху сокета LGA1700. Из них 14 фаз предназначены для ядер CPU, еще 1 фаза для графического ядра.

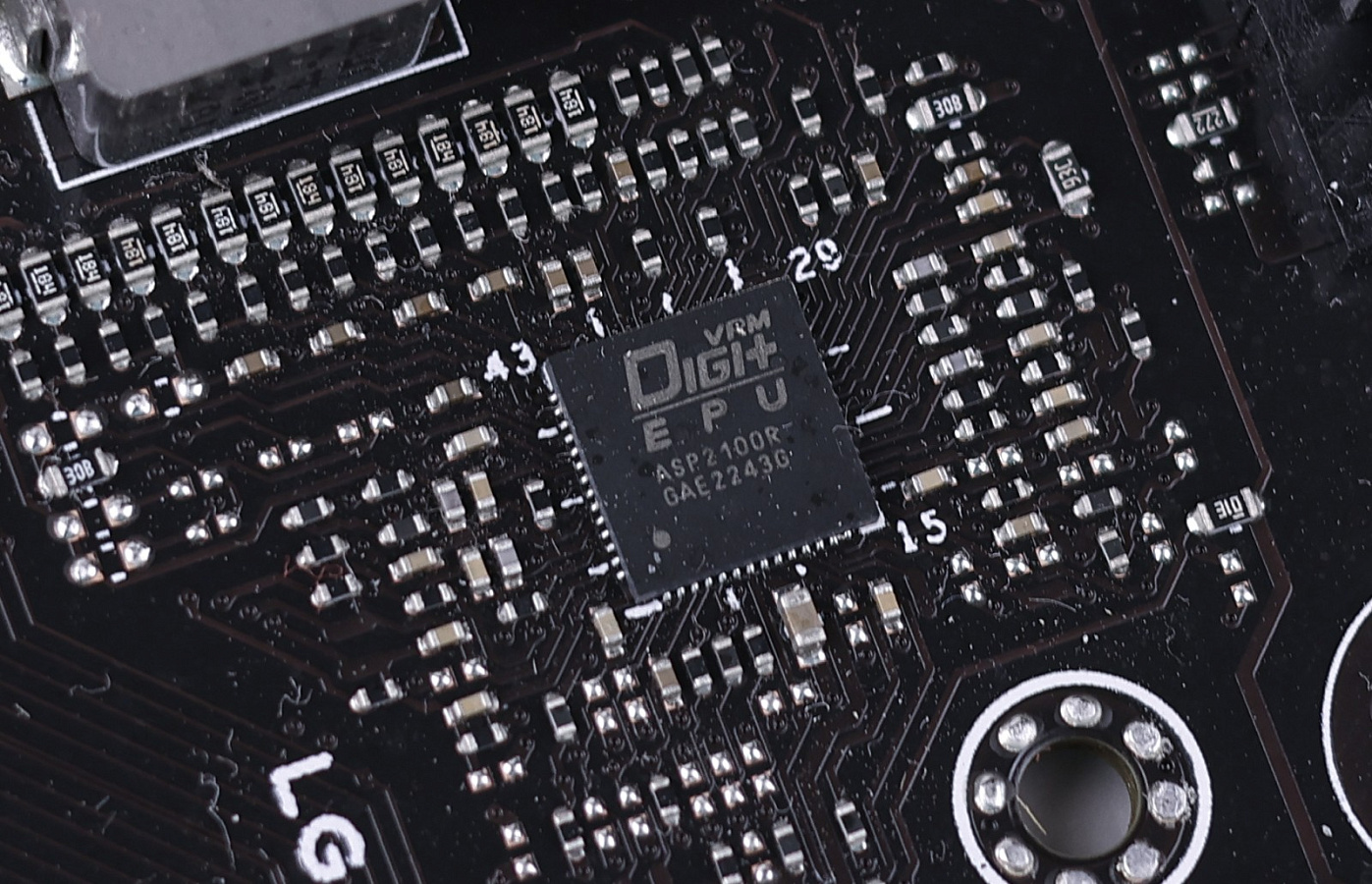

За управление системой питания процессора на PRIME Z790-P отвечает цифровой ШИМ-контроллер Digi+ VRM ASP2100. Именно он контролирует 50А сборки On Semi NCP302150.

Возможности BIOS

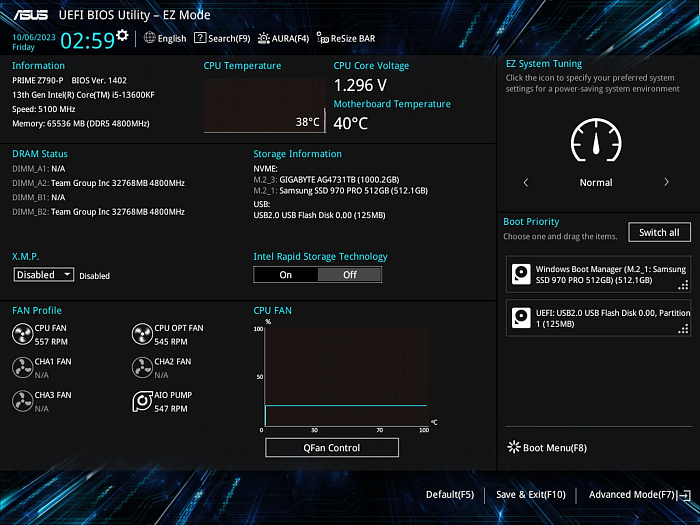

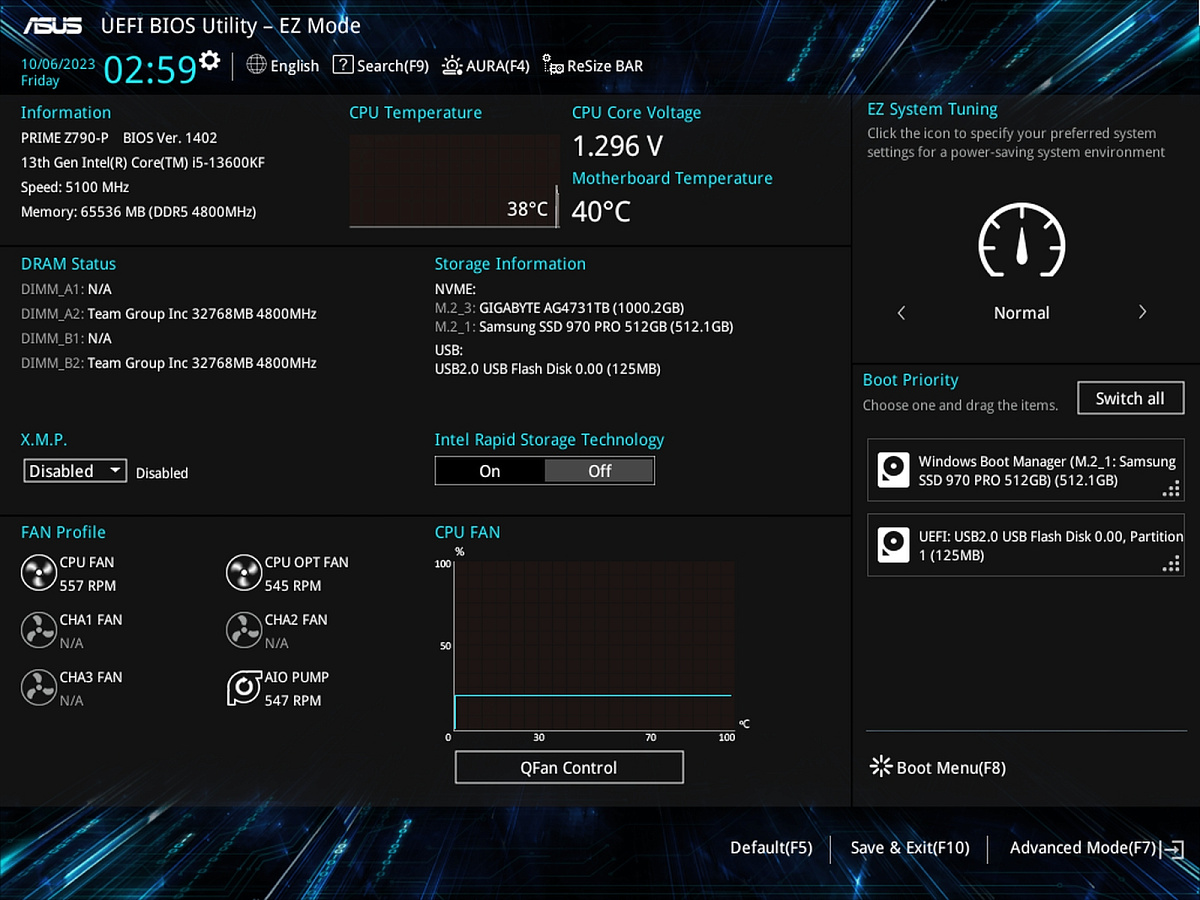

Интерфейс BIOS материнской платы PRIME Z790-P выполнен в бело-бирюзовом оформлении на черном фоне. Пользователя встречает EZ Mode с обобщенной информацией о ключевых компонентах системы.

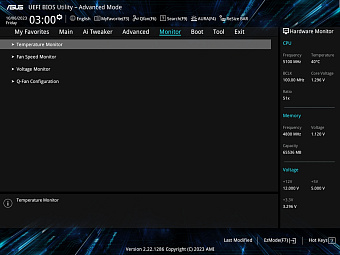

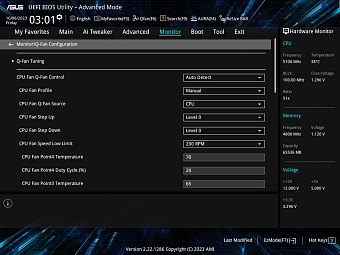

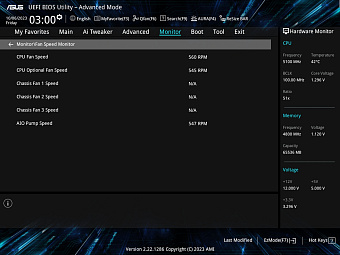

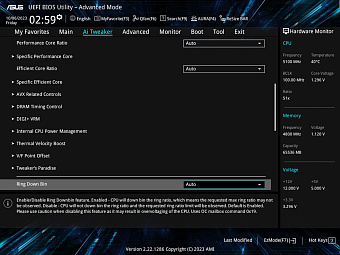

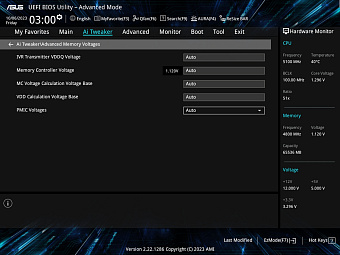

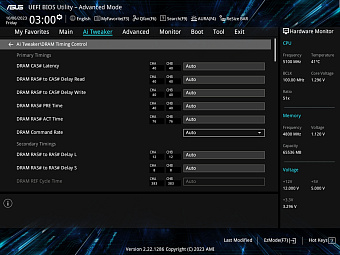

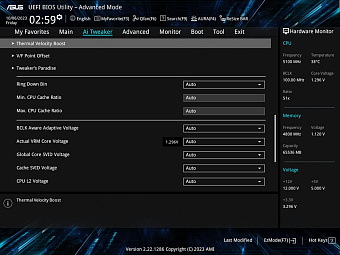

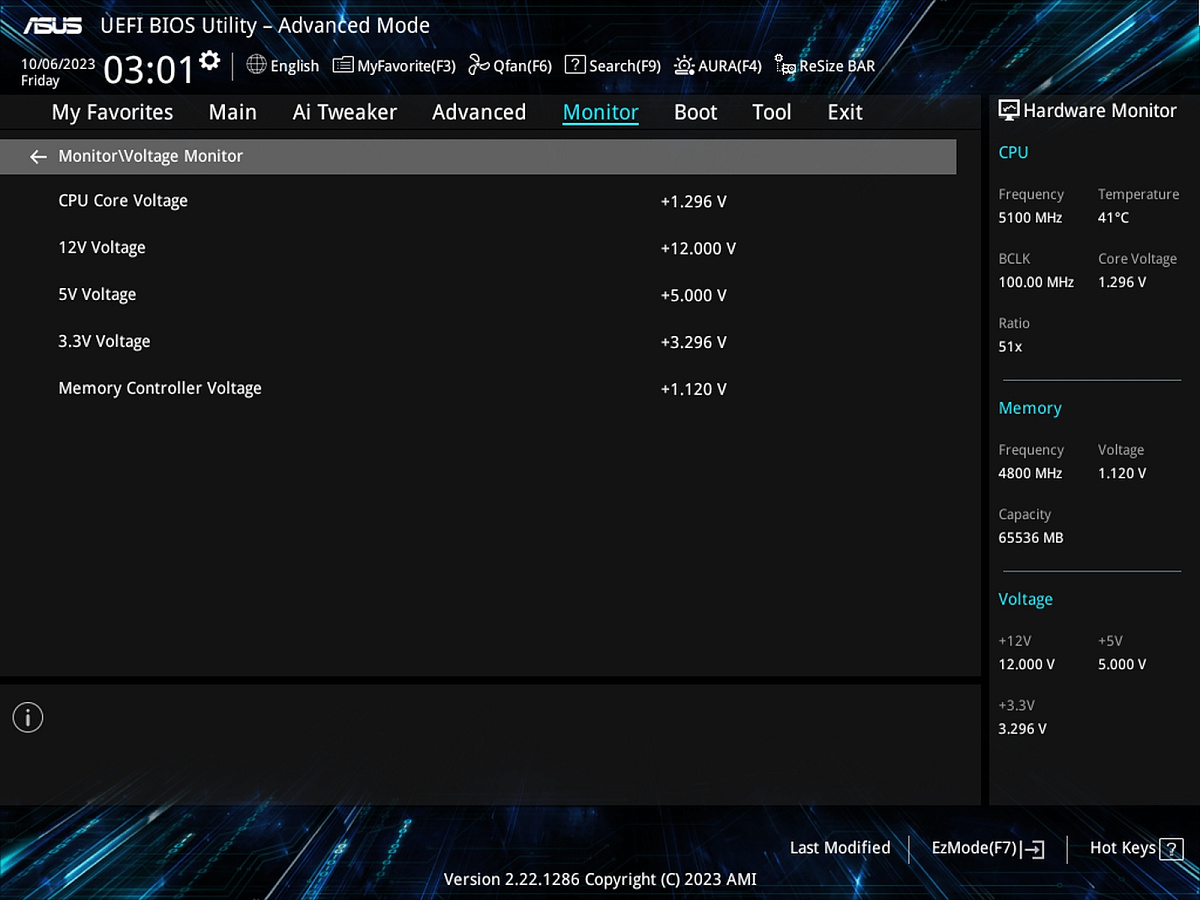

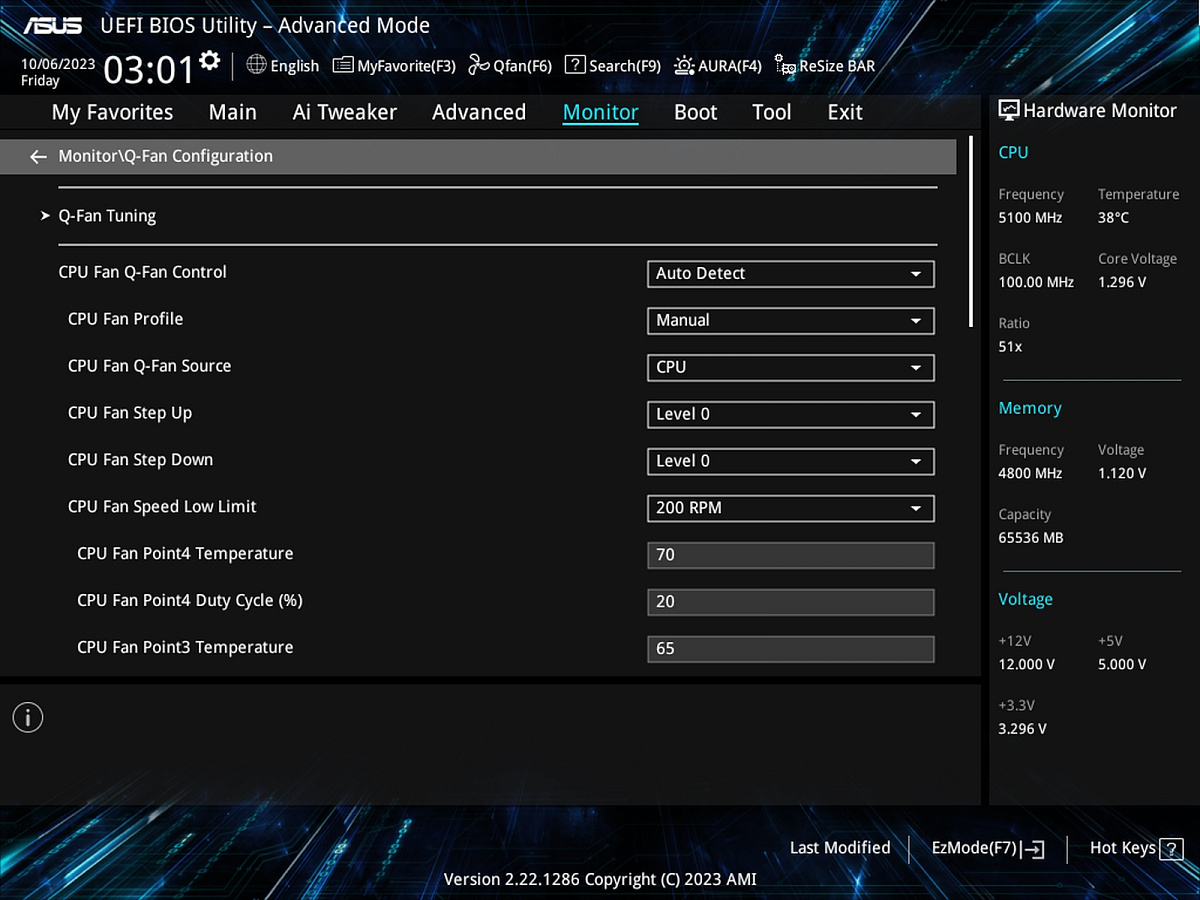

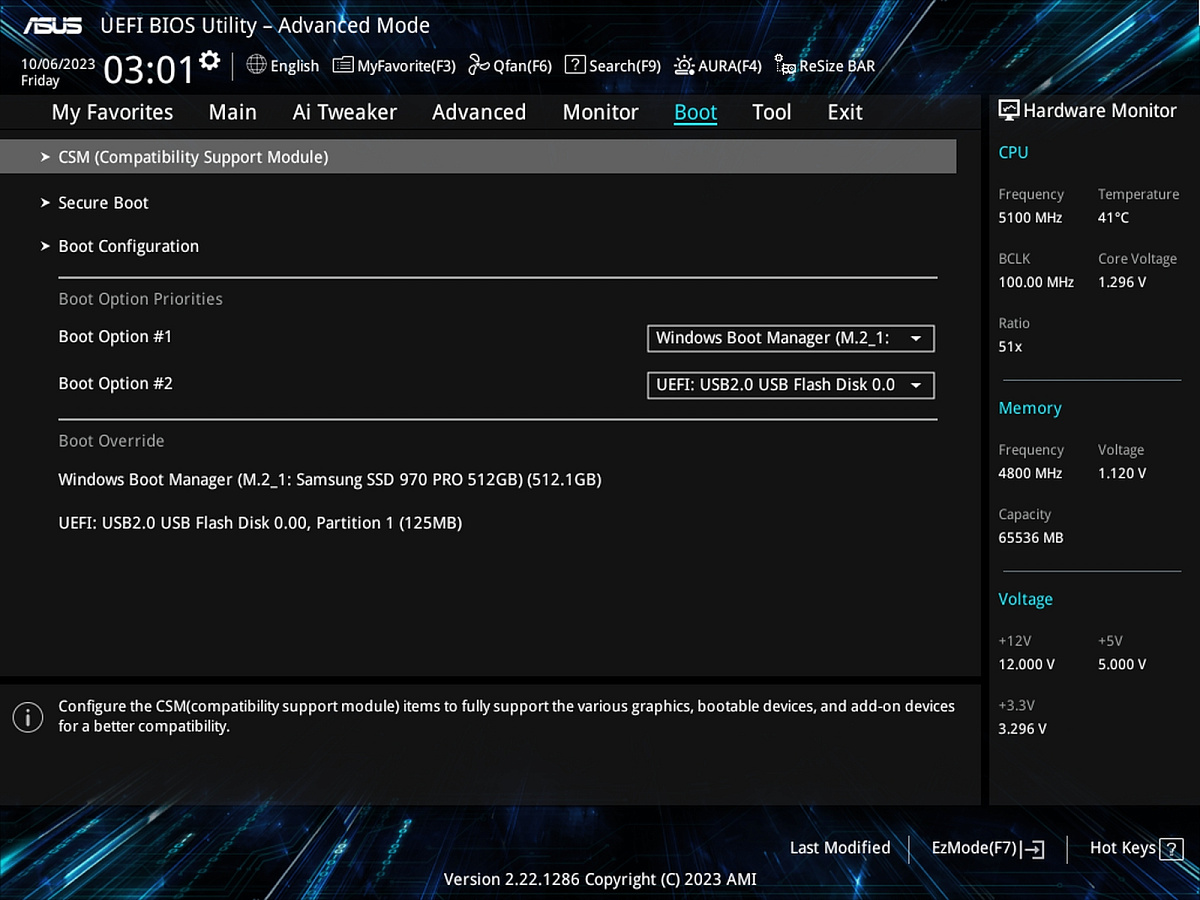

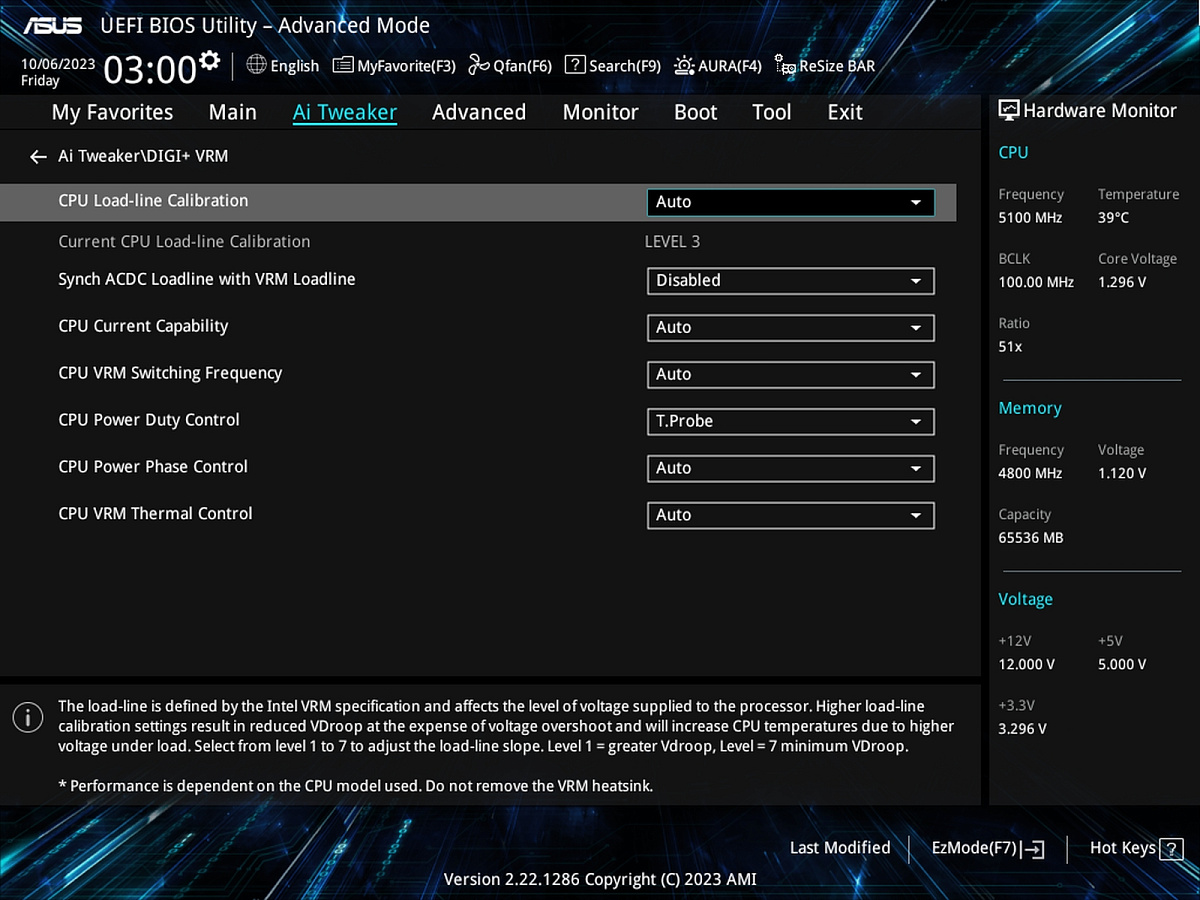

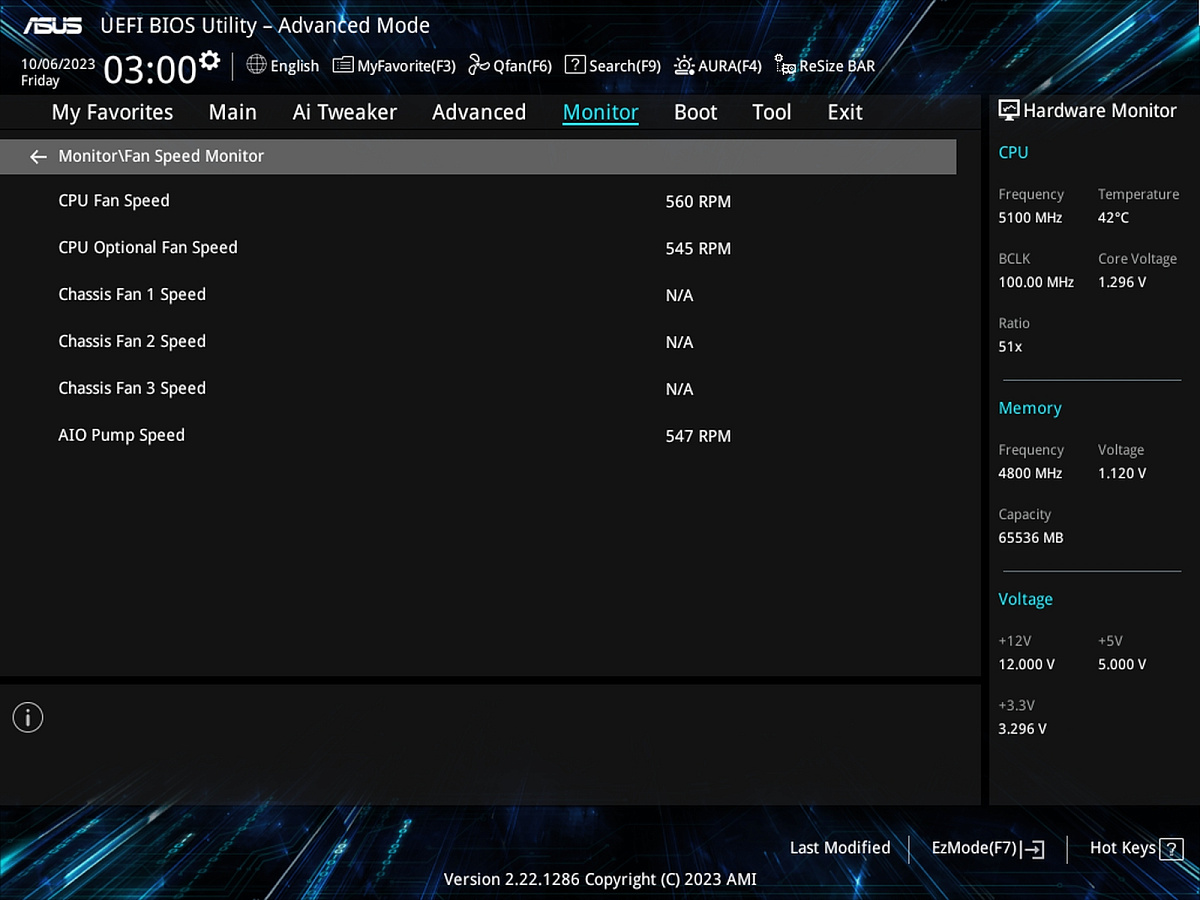

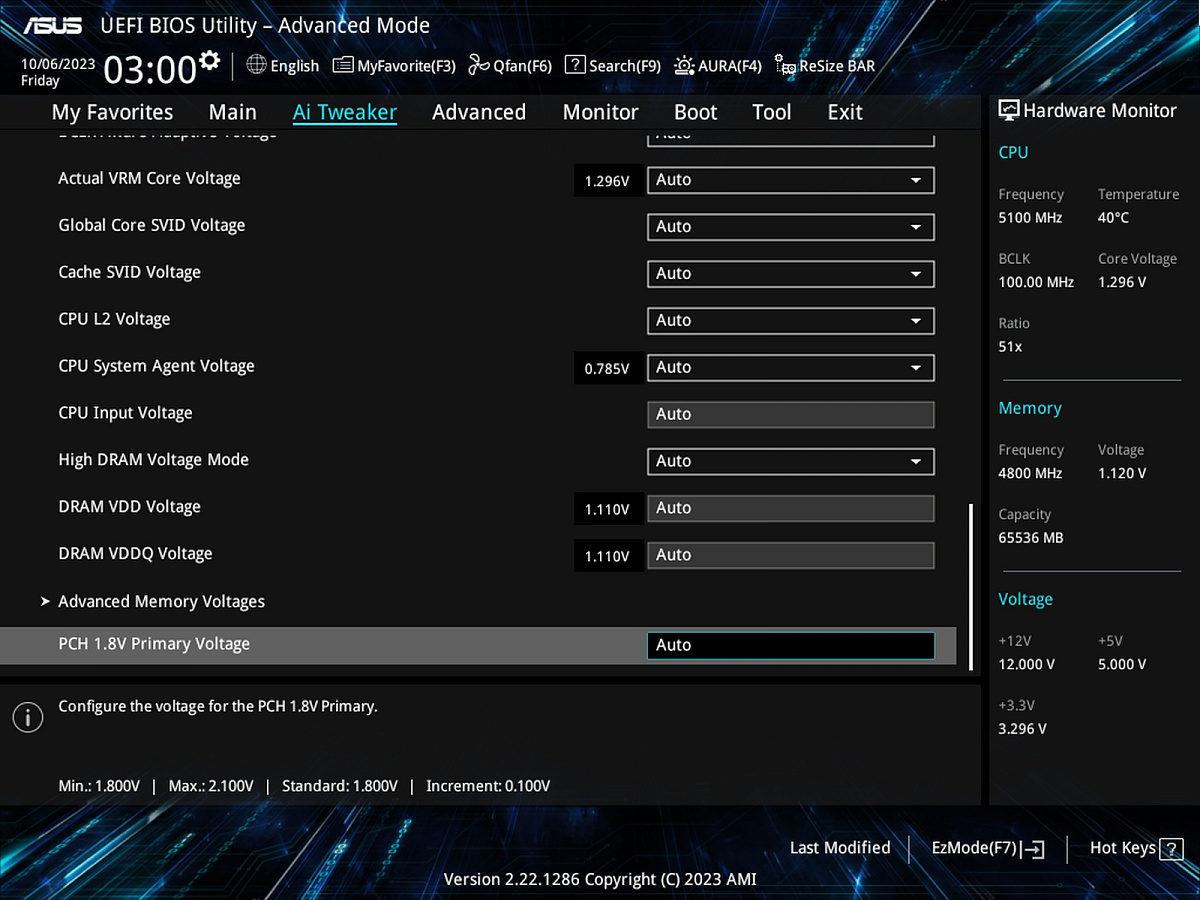

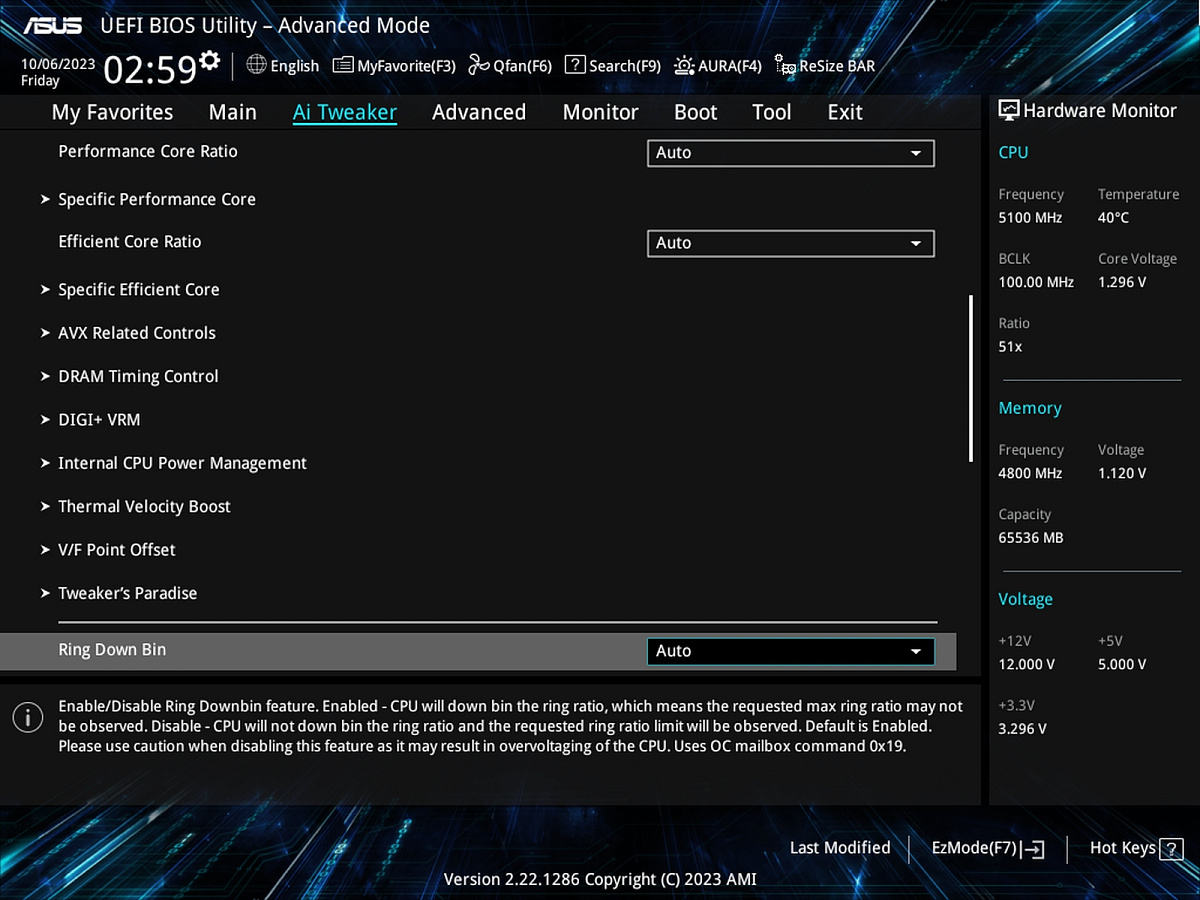

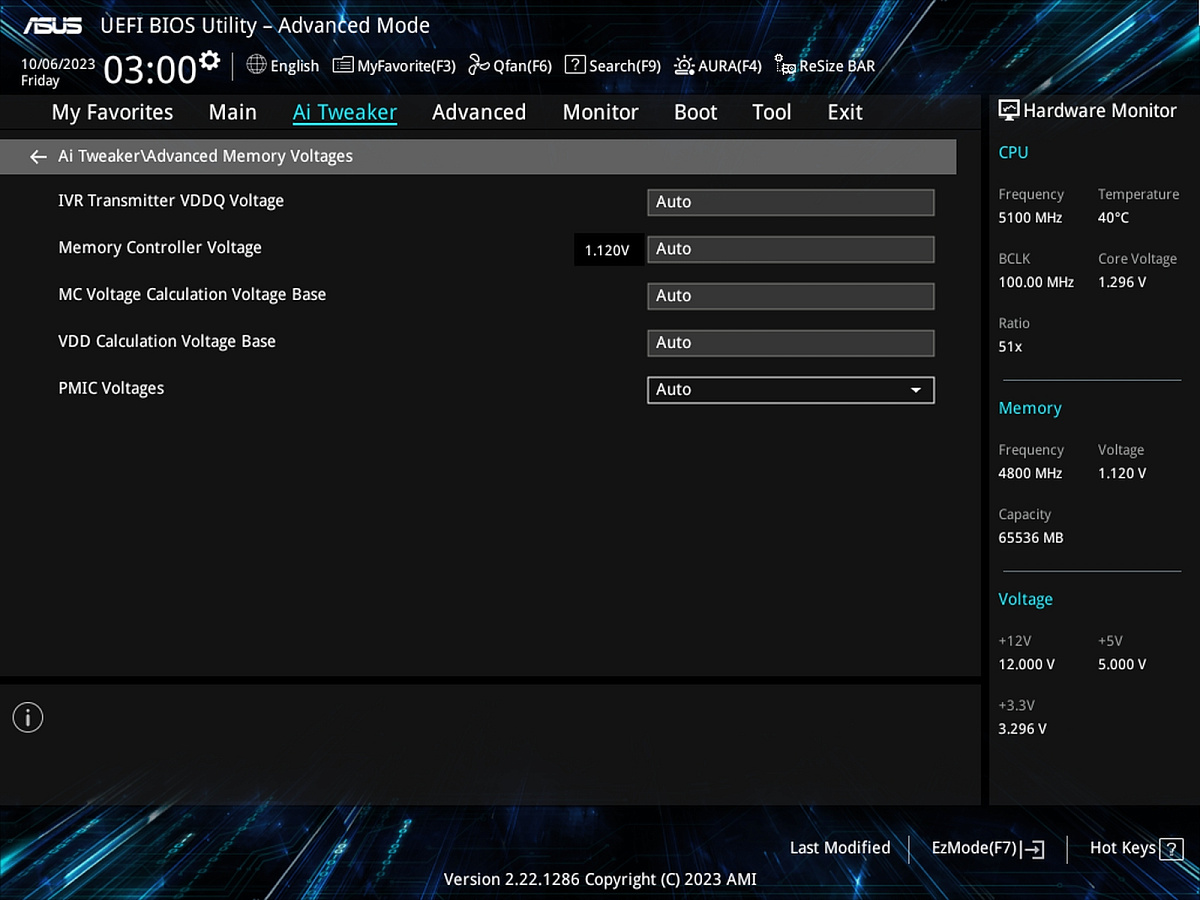

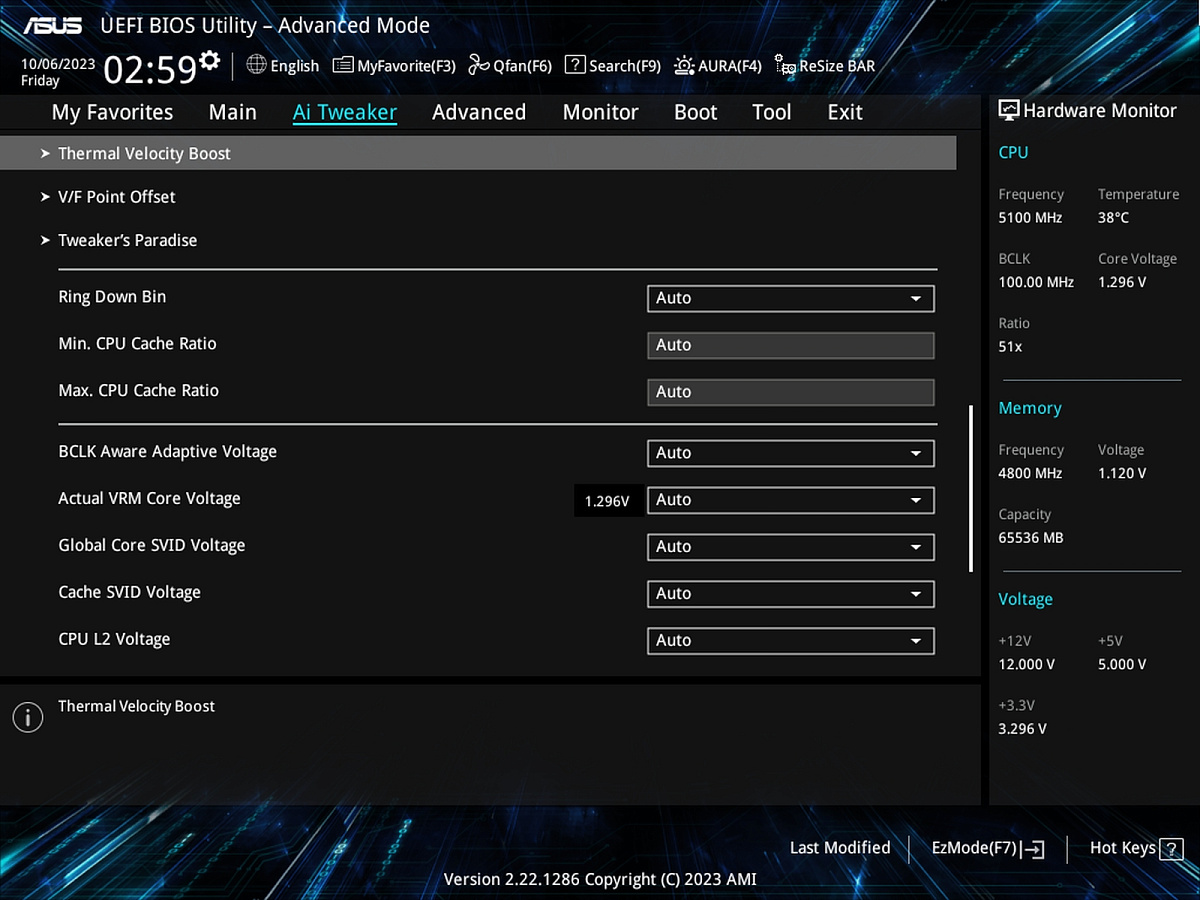

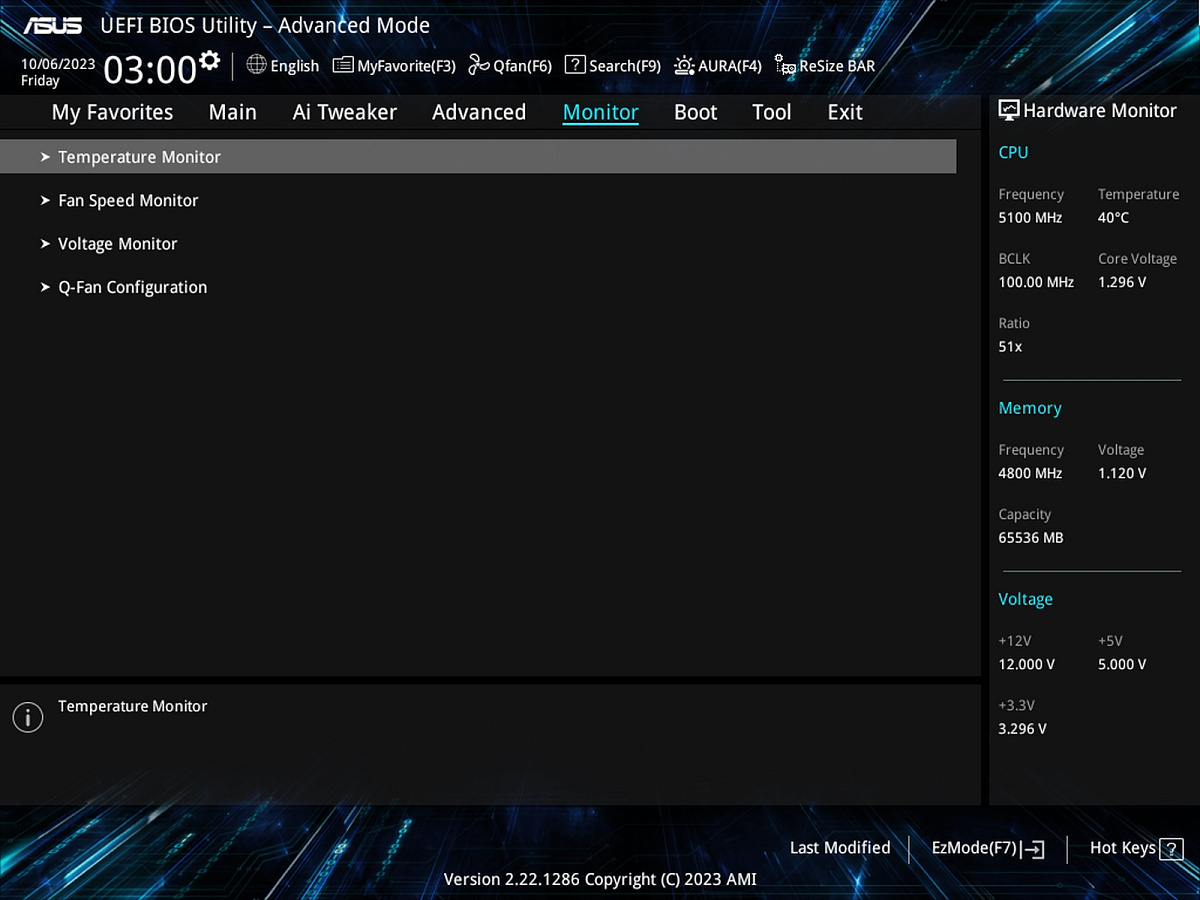

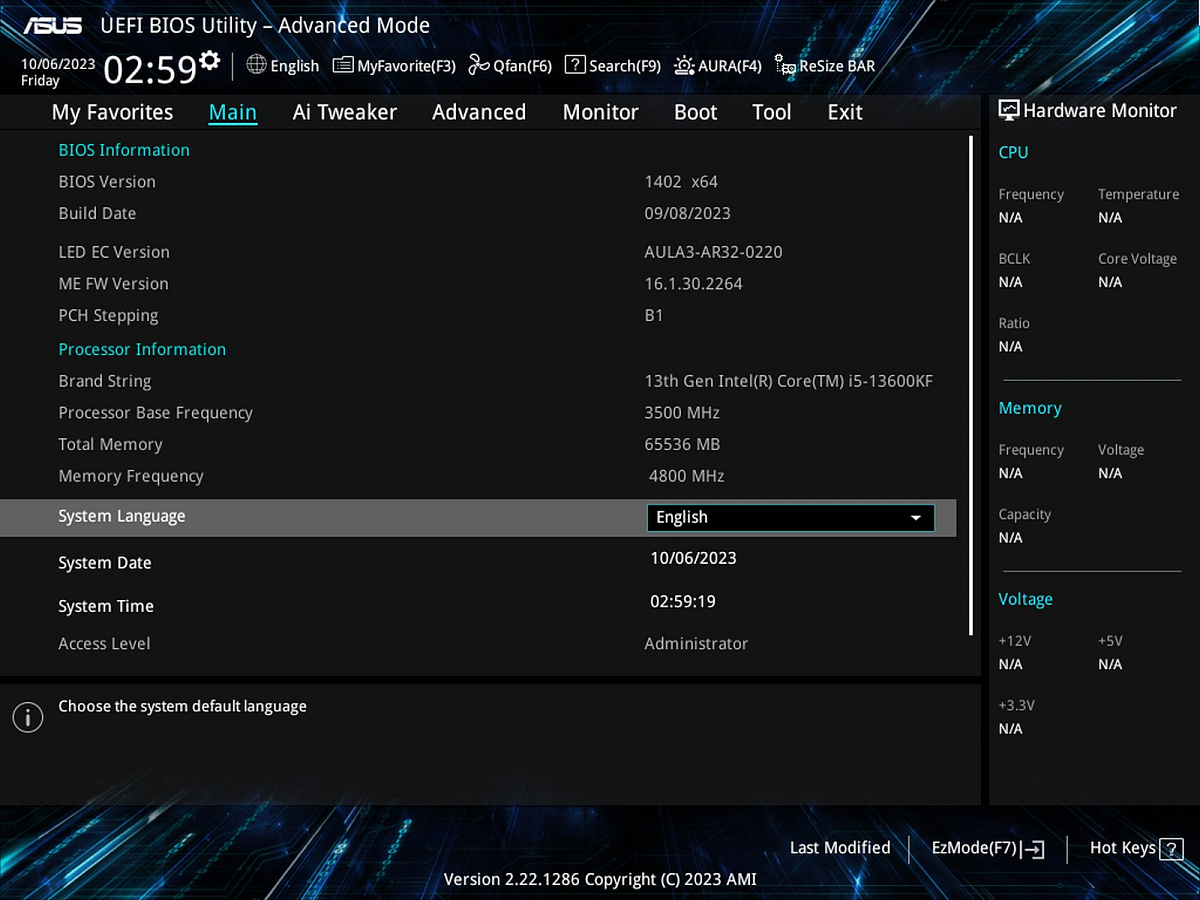

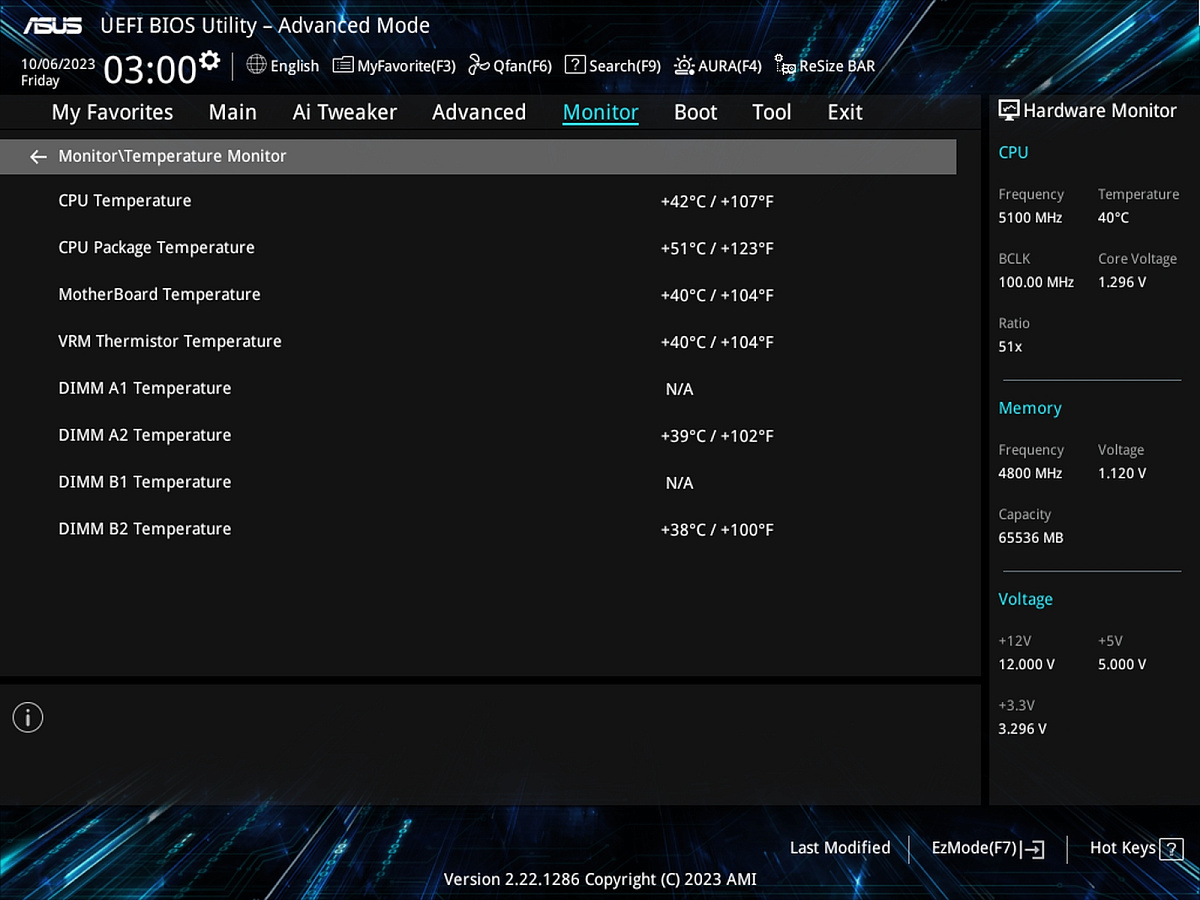

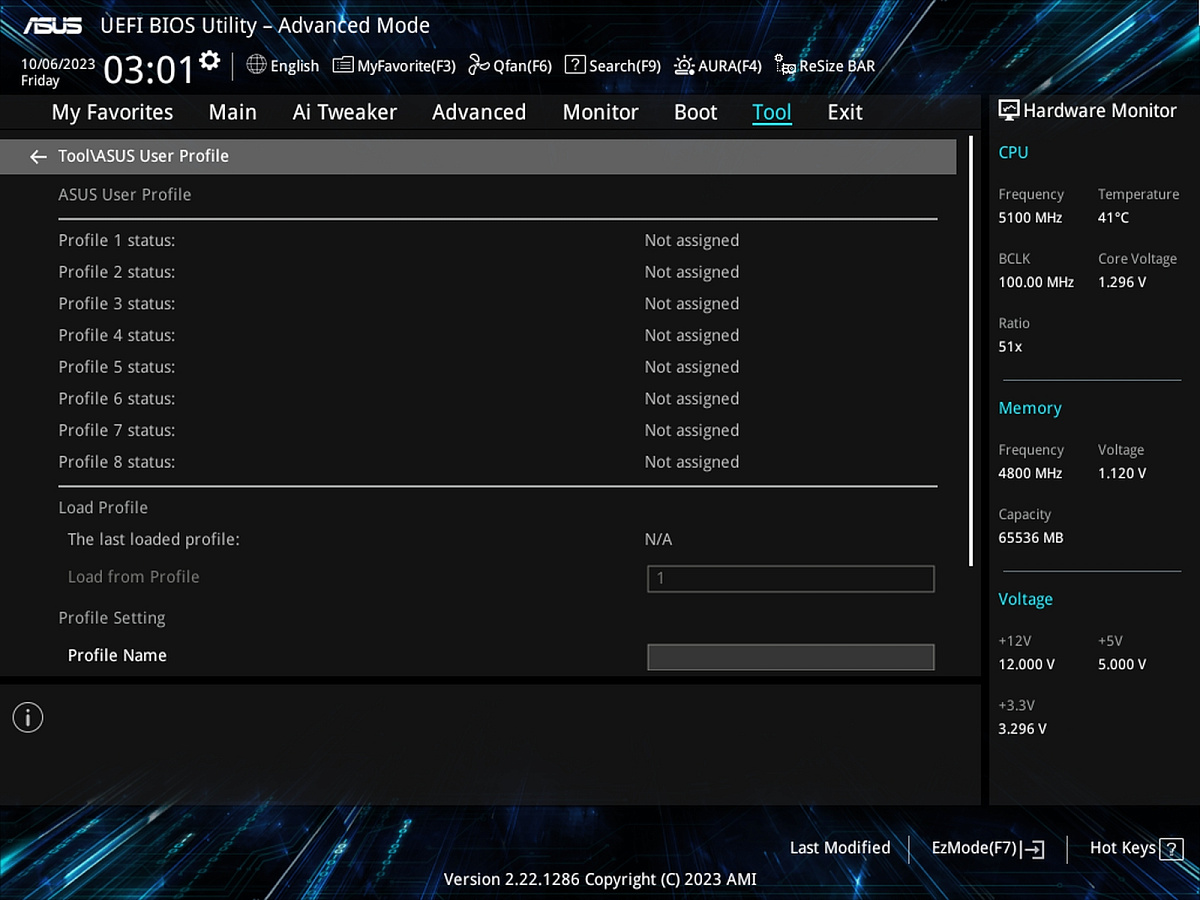

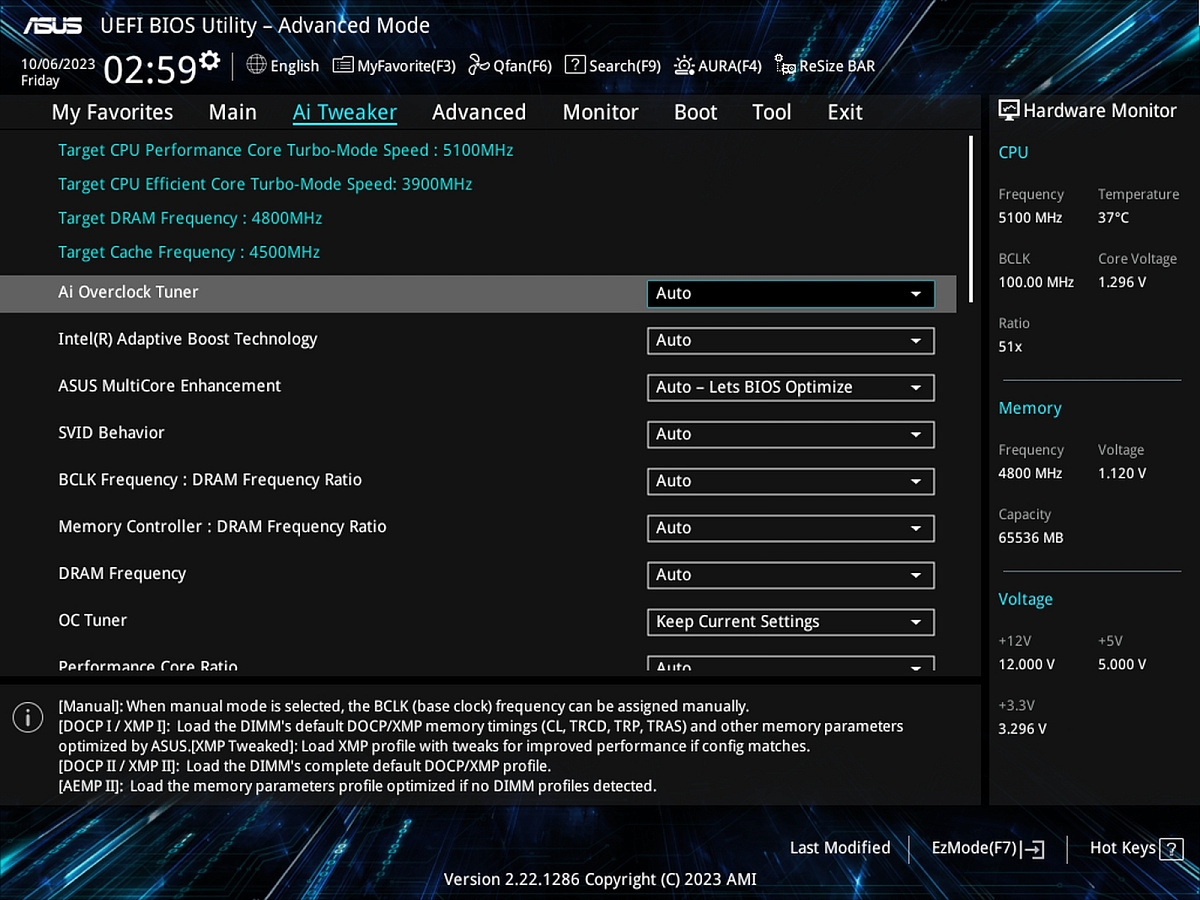

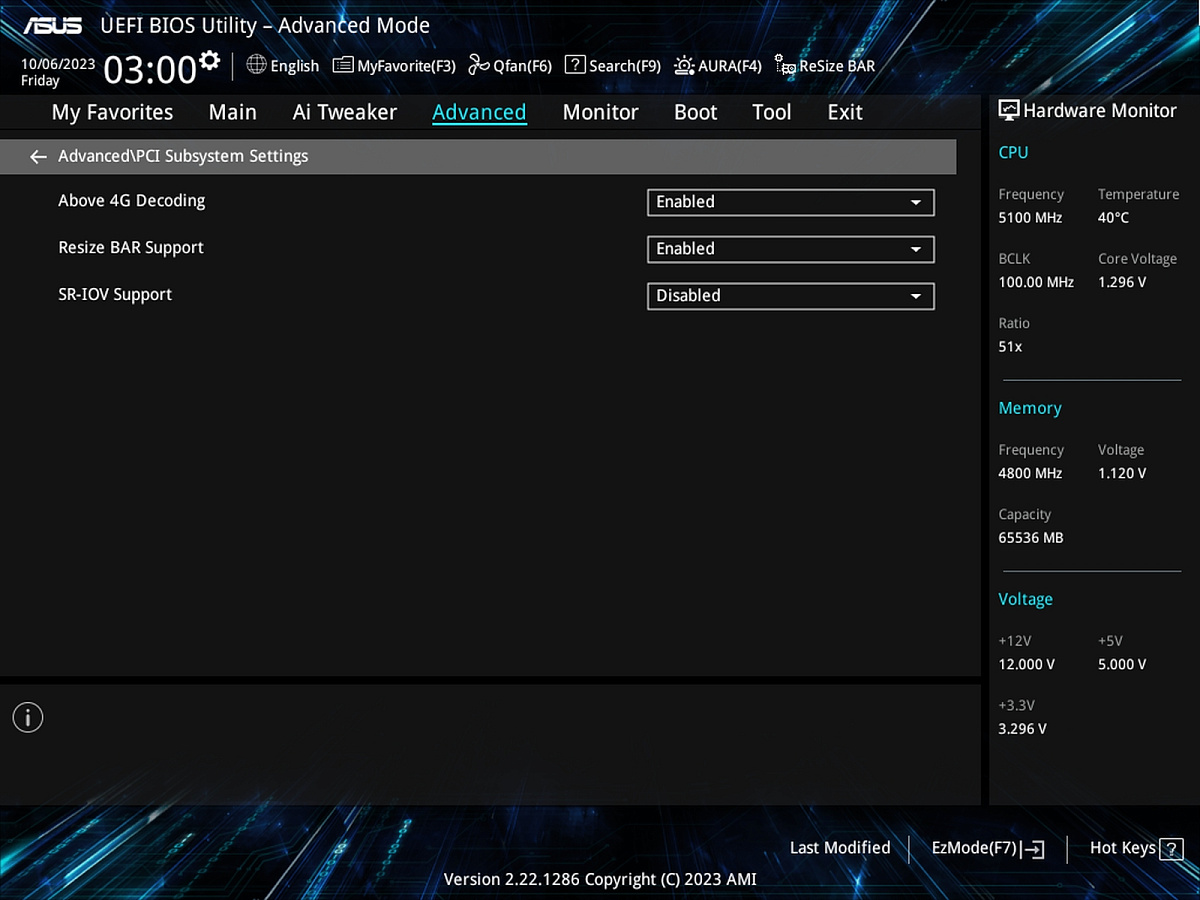

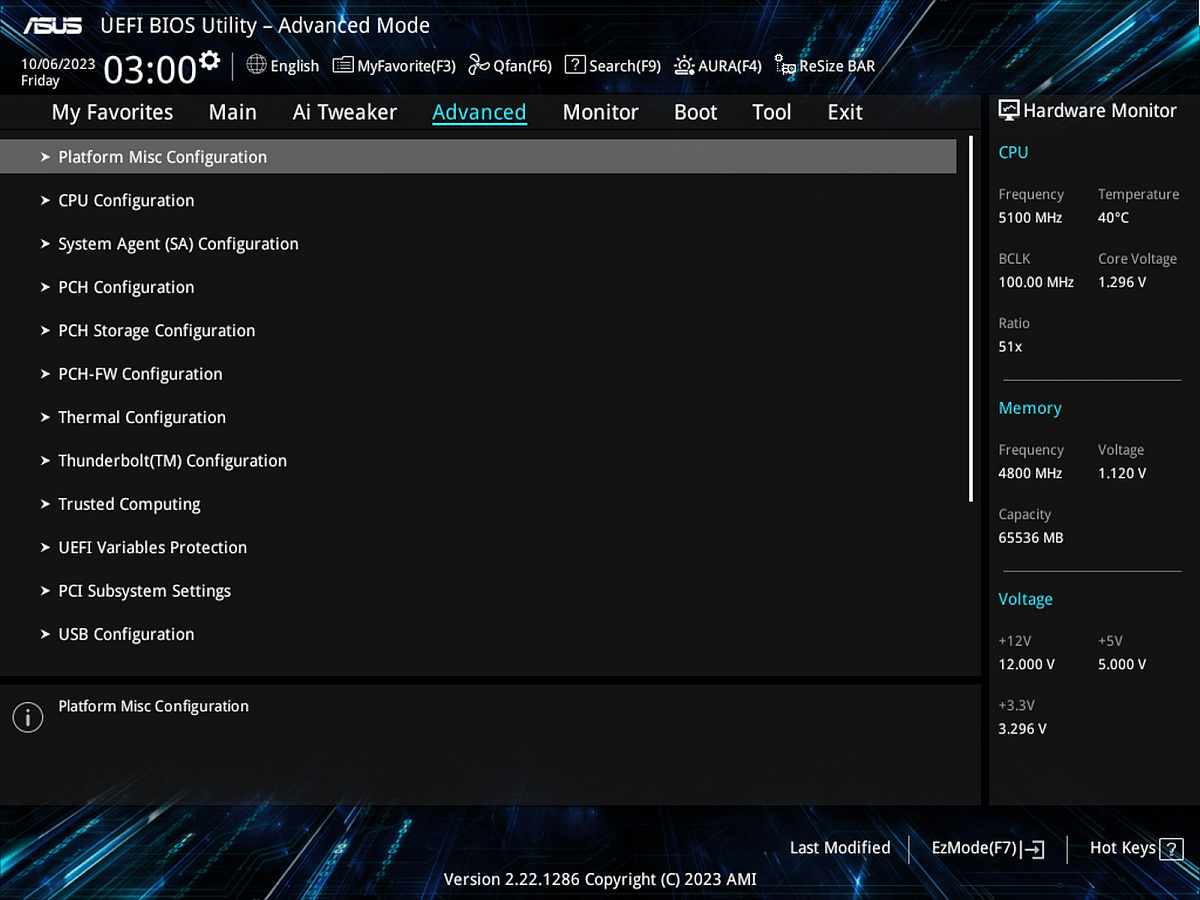

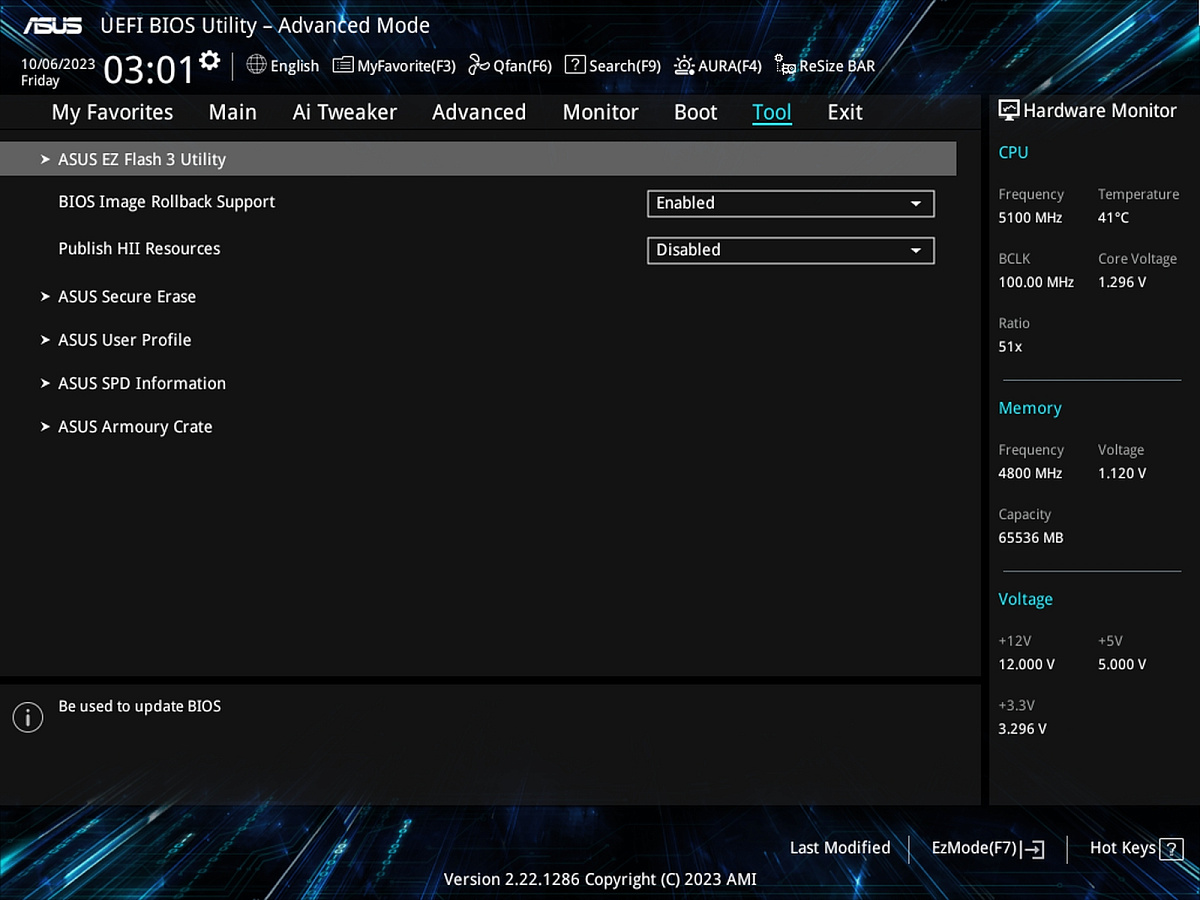

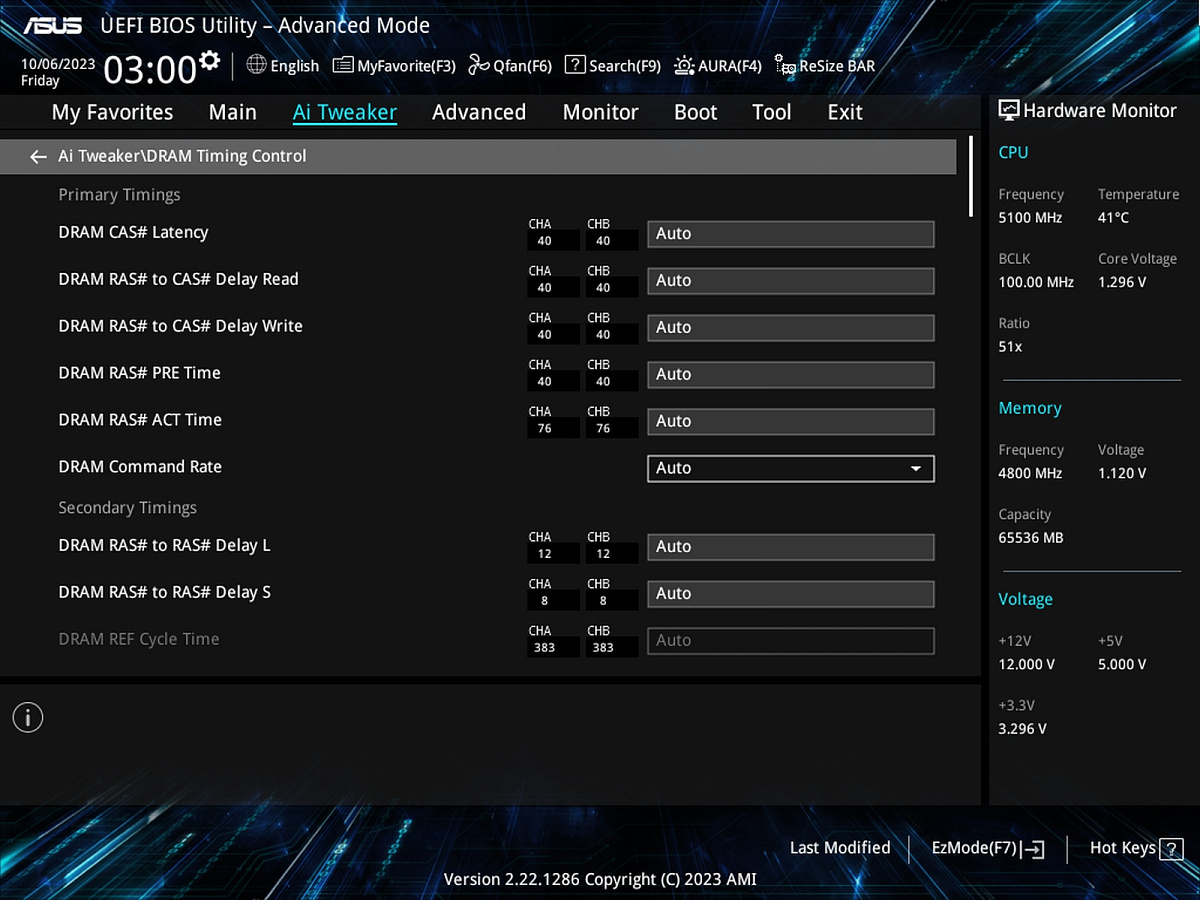

Для доступа ко всем настройкам BIOS нужно перейти в режим Advanced Mode, который выполняется нажатием клавиши F7. Полный перечень настроек материнской платы PRIME Z790-P представлен на скриншотах ниже.

Тестовый стенд

  • Процессор - Intel Core i5-13600KF
  • Материнская плата - Asus Prime Z790-P (bios 1402)
  • Видеокарта - Gigabyte GeForce RTX 3090 TI Gaming OC 24 Гб
  • Оперативная память - Team Group T-Force Vulkan DDR5-6000 CL38 2x32 Гб
  • Система охлаждения - Aorus Waterforce 360
  • Накопитель - M.2 SSD Aorus Gen4 7300 1000 Гб
  • Блок питания - Gigabyte UD1000GM PG5 мощностью 1000W
  • Монитор - LG UltraGear 32GP850, 2560x1440, 180 Гц
  • Операционная система - Windows 11 Pro 64-bit 21H2

Для тестирования материнской платы PRIME Z790-P мы использовали процессор Intel 13-го поколения в лице Core i5-13600KF. Также в составе сборки был двухранговый комплект памяти Team Group T-Force Vulkan DDR5-6000 CL38 2x32 Гб.

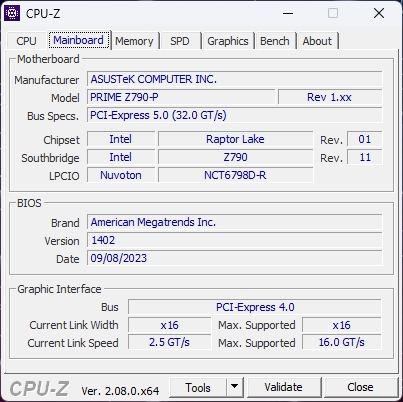

Перед началом тестирования BIOS материнской платы был обновлен до актуальной версии 1402.

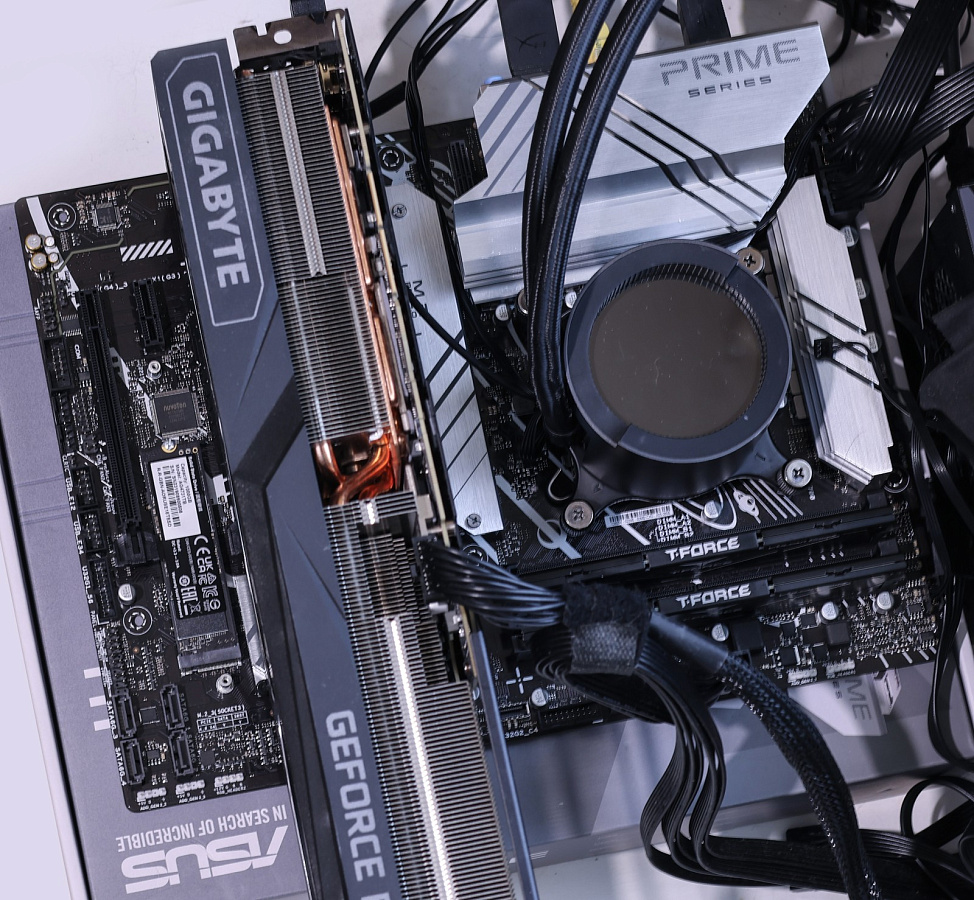

Сборка комплектующих была в виде открытого стенда и выглядела следующим образом.

Работа с DDR5 и Core i5-13600KF

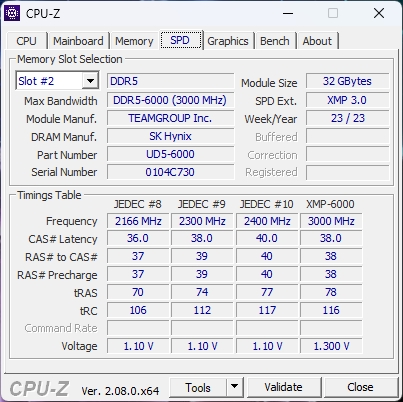

В первую очередь мы проверили способность материнской платы работать с двухранговыми модулями в режиме XMP, а также с использованием ручного разгона ОЗУ. Штатный профиль памяти DDR5-6000 CL38 завелся на PRIME Z790-P без проблем. А в режиме ручного разгона двухранговых планок нам покорилась планка в DDR5-6400 CL38. Для этого напряжение на модули понадобилось увеличить до 1.40V.

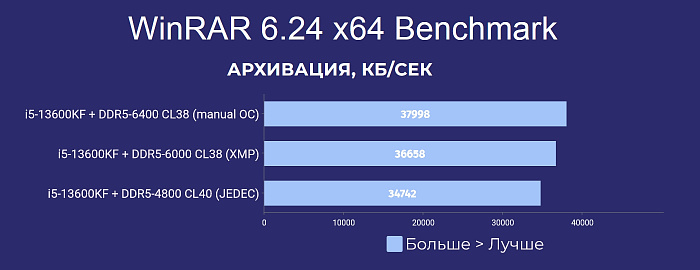

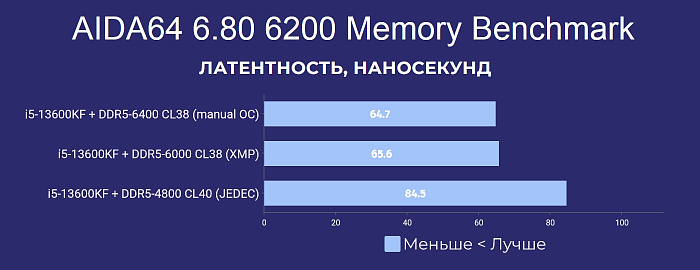

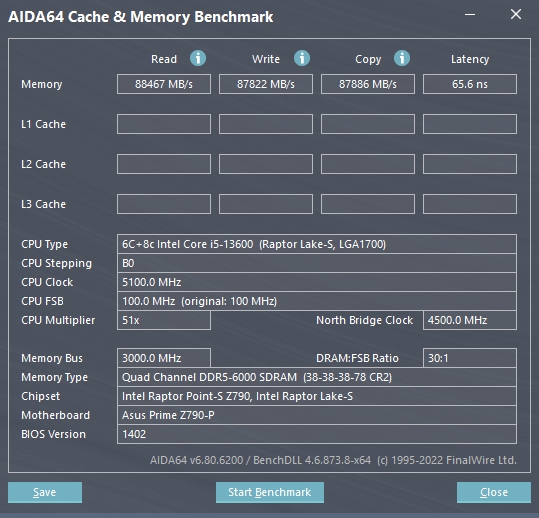

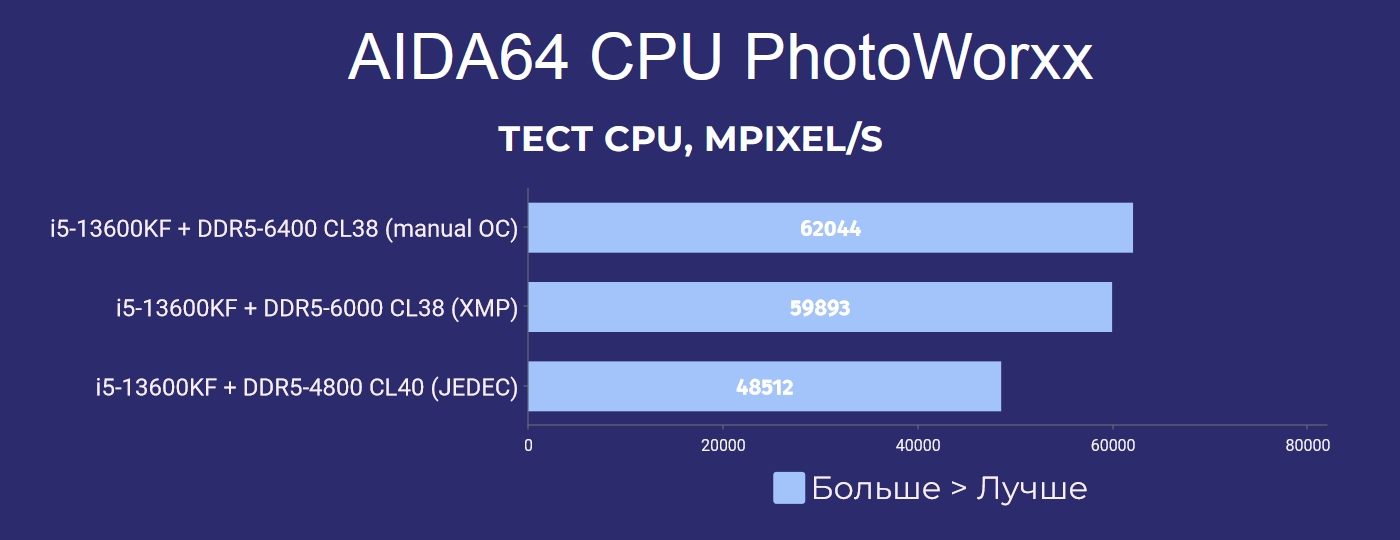

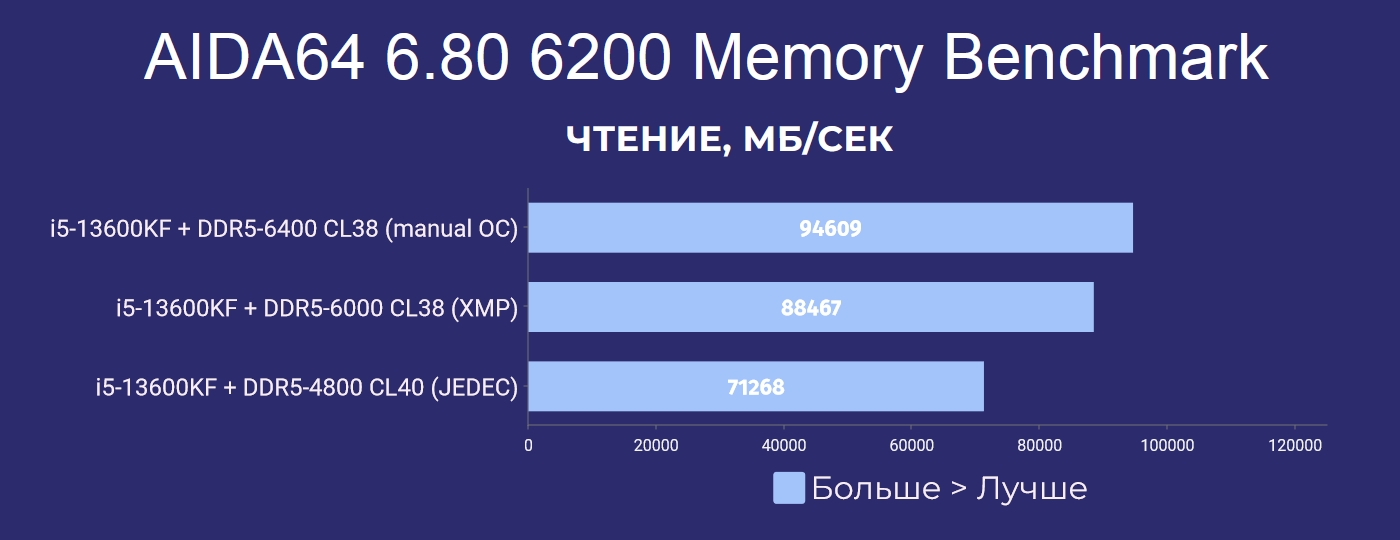

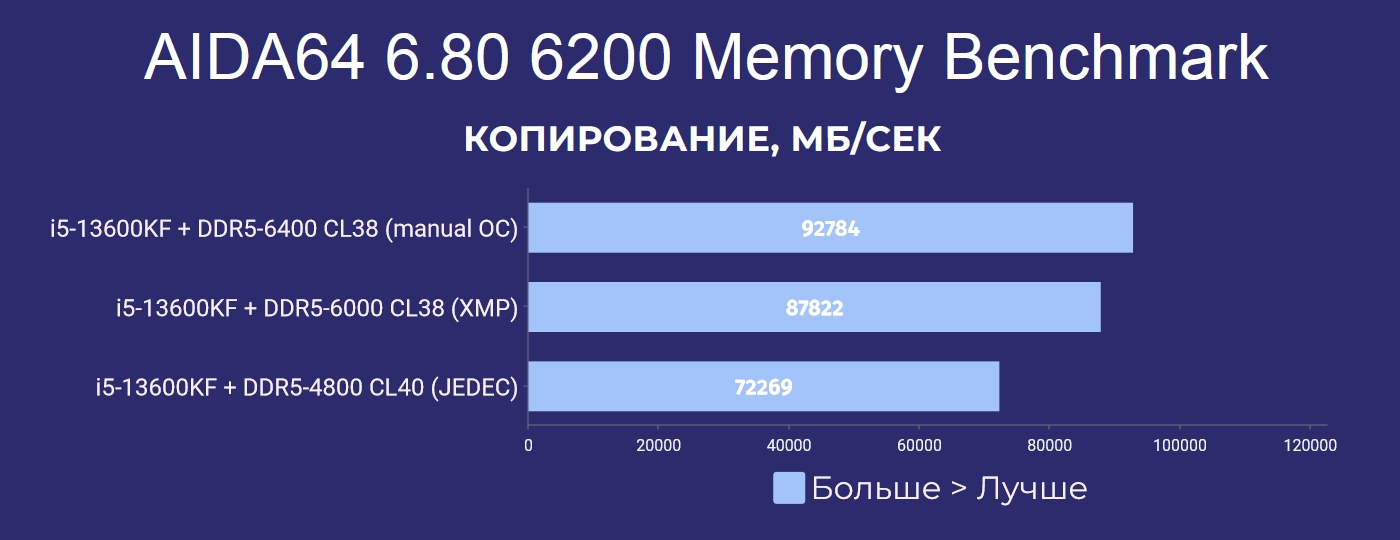

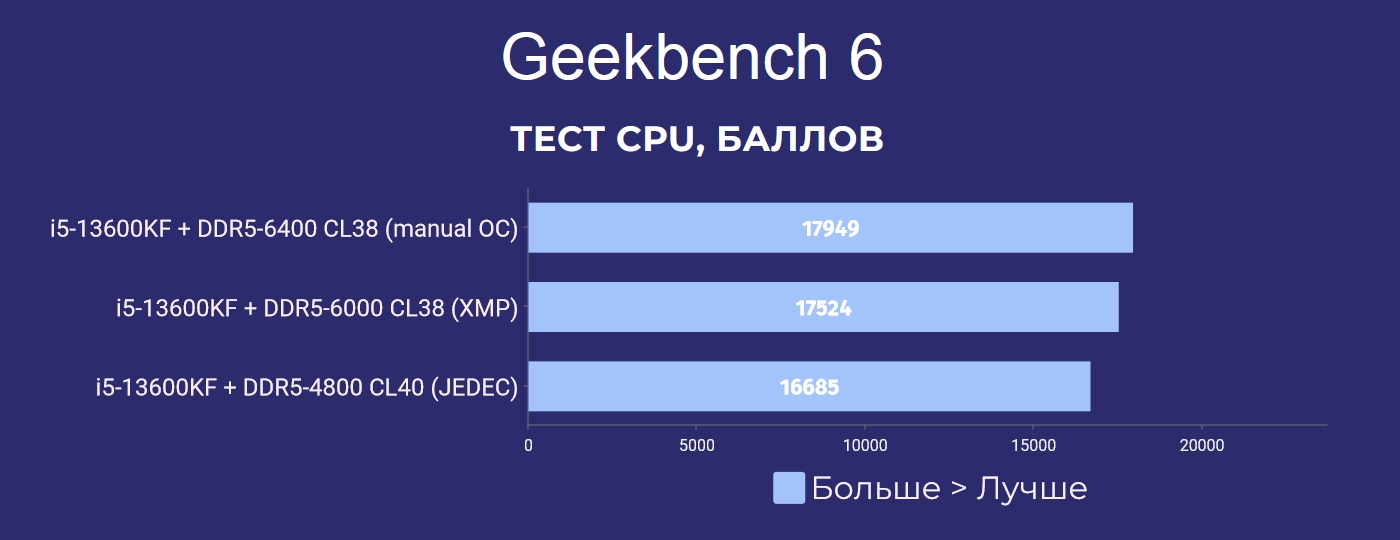

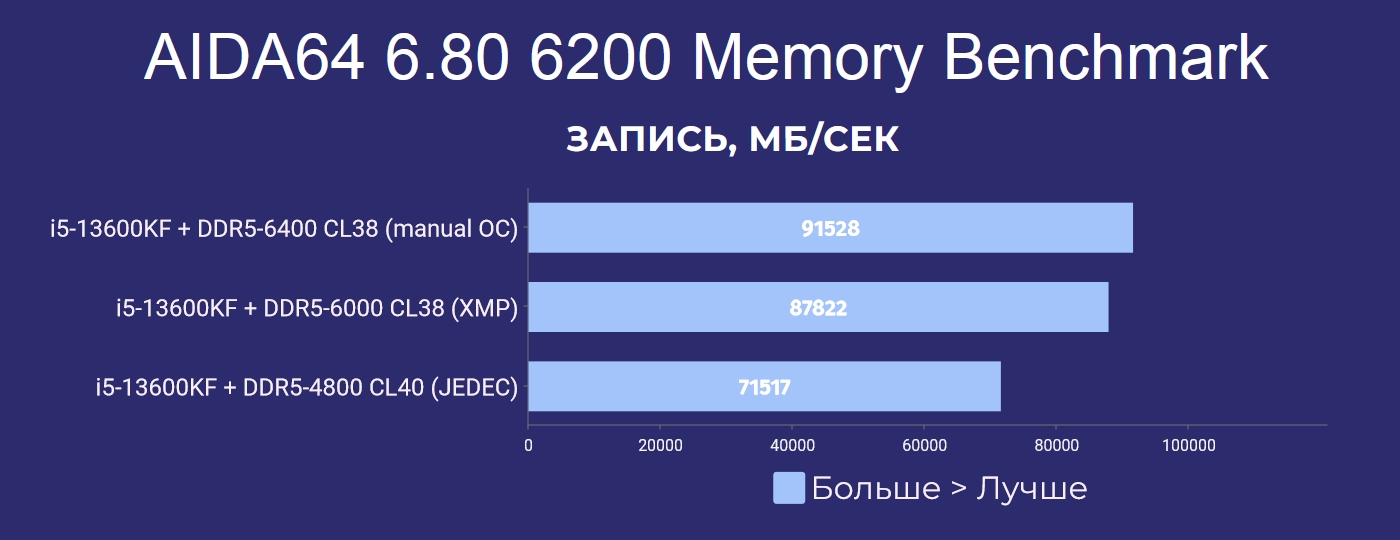

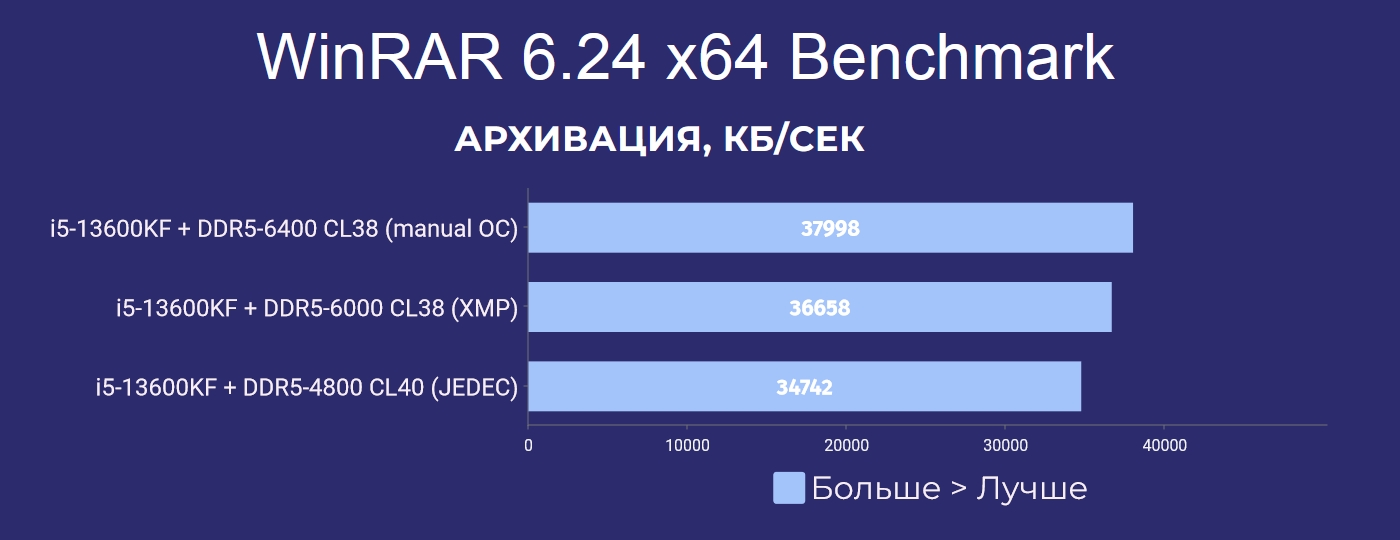

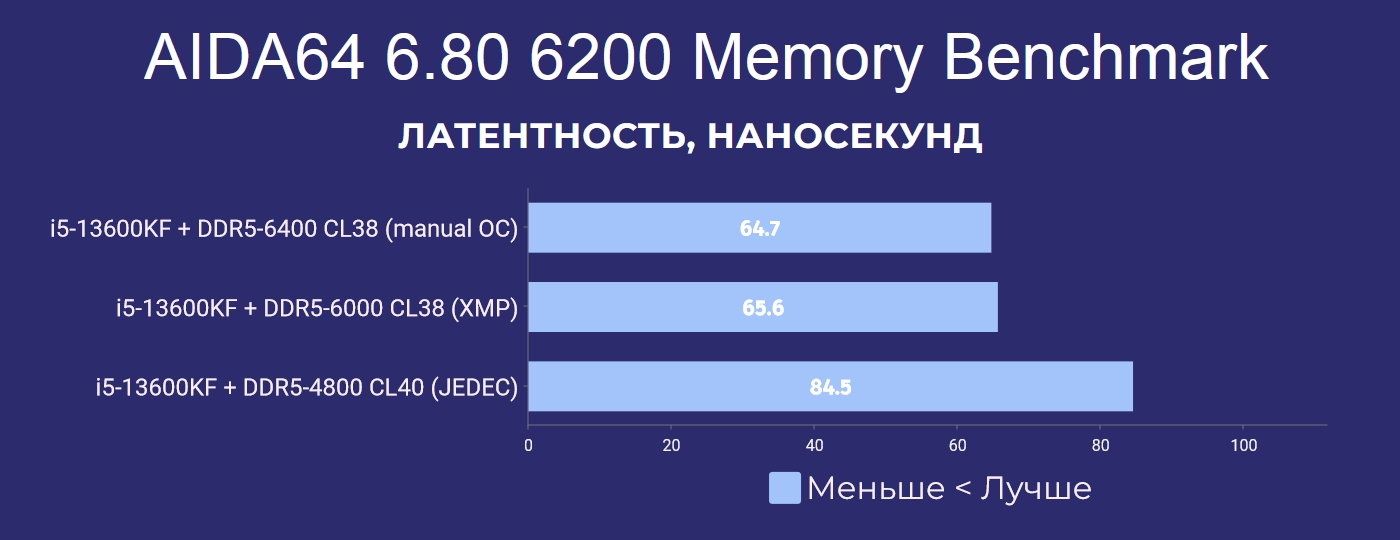

Включение XMP профиля в настройках BIOS, а также ручной разгон ОЗУ нашли свое отражение в увеличившейся производительности системы. Так, по данным утилиты AIDA64 пропускная способность возросла более чем на 20%. На такую же разницу сократились и задержки подсистемы памяти. Помимо этого рост быстродействия ОЗУ был заметен в тестах обработки изображений CPU PhotoWorxx, архиваторе WinRAR и синтетическом тесте Geekbench 6.

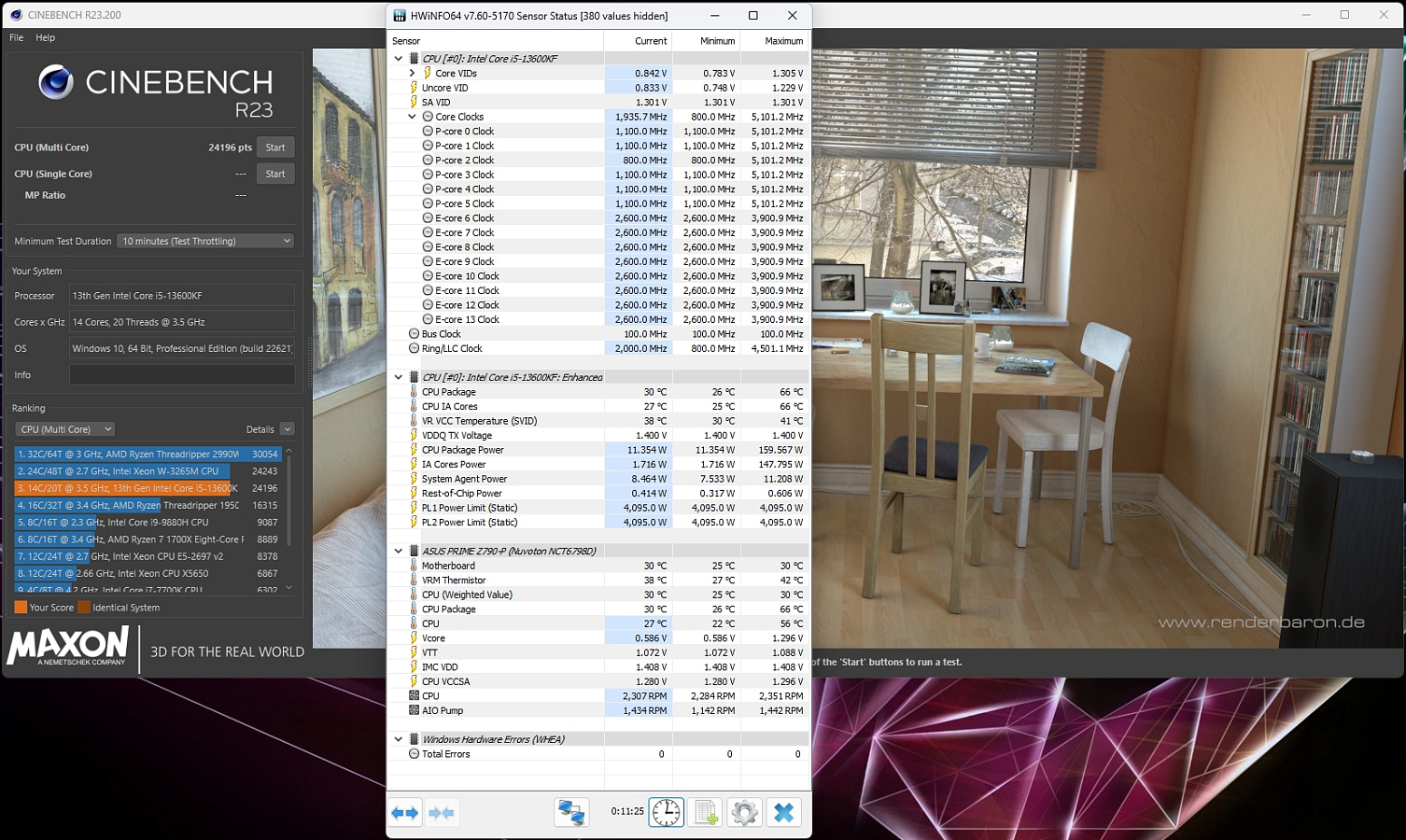

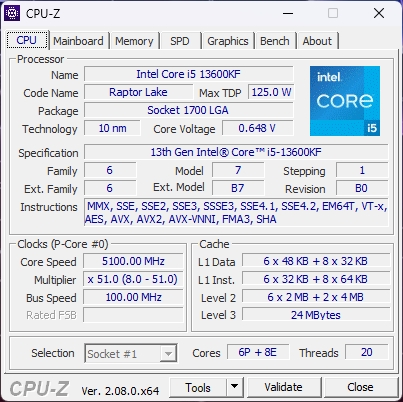

С процессором Core i5-13600KF плата PRIME Z790-P работала также весьма корректно. В штатном режиме CPU выдавал честные 5.1 ГГц по Р-ядрам и 3.9 ГГц по Е-ядрам. При этом энергопотребление под серьезной нагрузкой Cinebench R23 у используемого экземпляра составило 160 Вт, что является нормой. Уже по этому фактору можно было сделать вывод о том, что рабочие напряжения плата PRIME Z790-P регулирует точно и не завышает их.

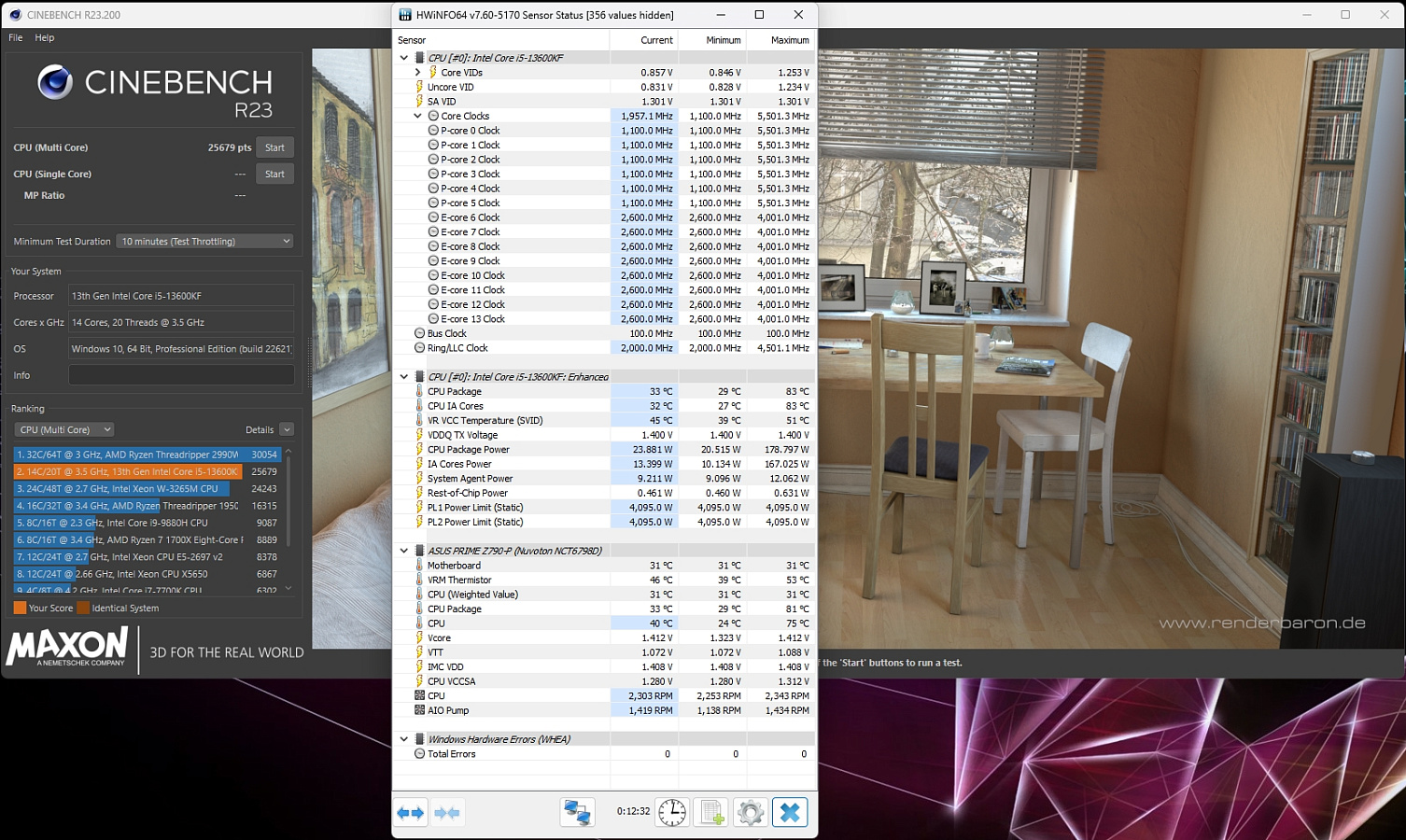

Разогнать процессор Core i5-13600KF удалось до 5.5 ГГц по Р-ядрам, а также до 4.0 ГГц по Е-ядрам. Для этого параметр vCore в настройках BIOS материнской платы был выставлен 1.31V. На таких настройках система сохраняла полную стабильность во всех бенчмарках и играх, а пиковое энергопотребление CPU не превышало 180 Вт.

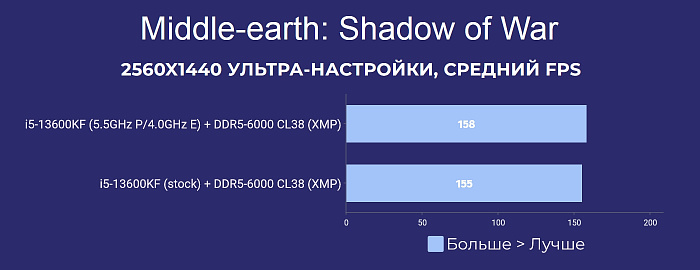

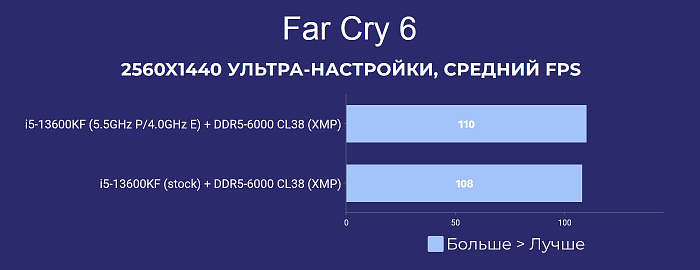

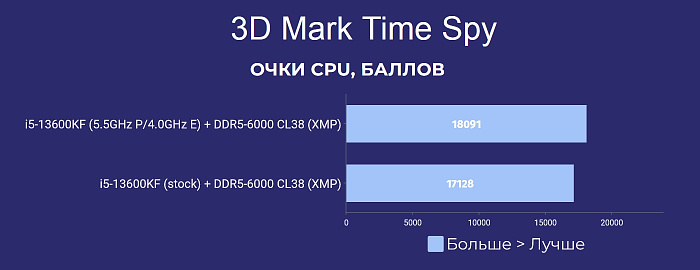

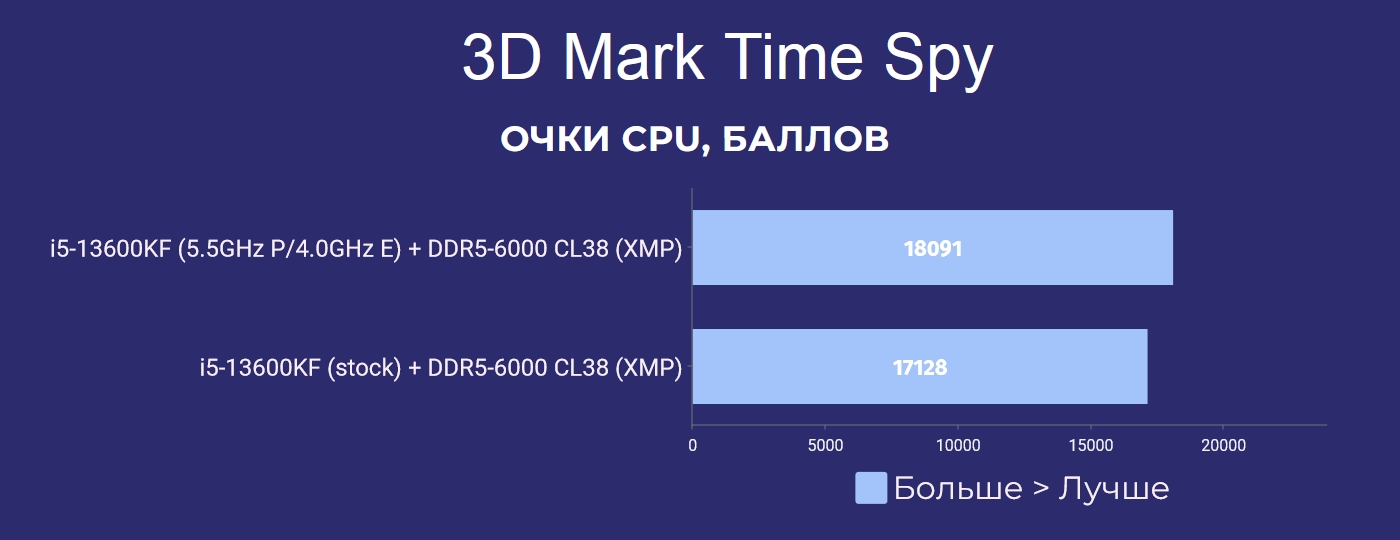

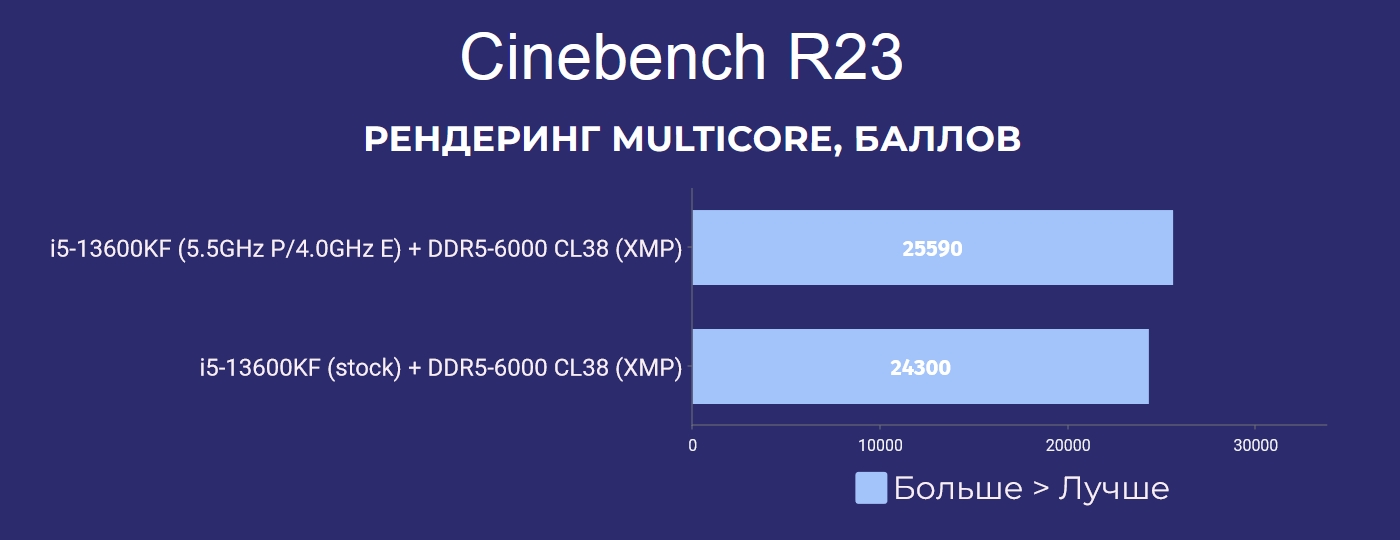

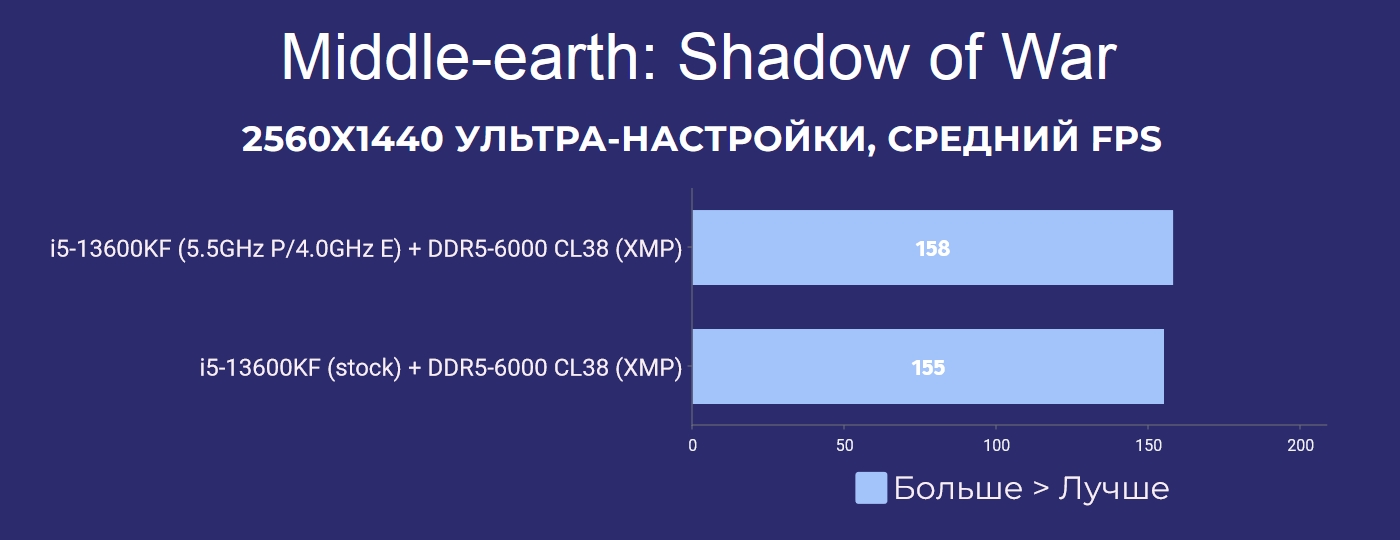

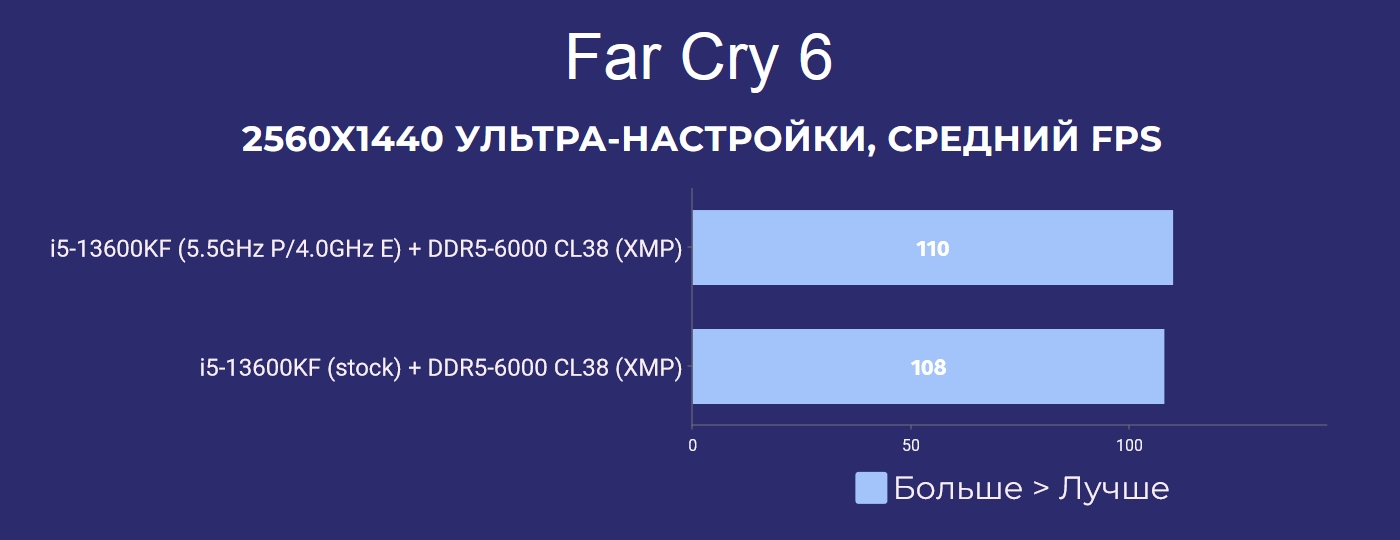

Разгон центрального процессора на PRIME Z790-P позволил увеличить общую производительность системы, что заметнее всего было в рабочих задачах. В играх средний FPS также вырос, хоть и незначительно.

Заключение

ASUS PRIME Z790-P - достаточно интересная материнская плата, но с рядом оговорок. Если рассматривать эту модель для сборки недорого игрового или рабочего ПК, то функционала и возможностей этой платы будет более чем достаточно для большинства юзеров. Особенно порадовало то, что производитель не стал экономить на компонентной базе и реализовал достойную систему питания процессора. А также позаботился об эффективном охлаждении зоны VRM. По количеству разъемов для подключения периферии и корпусных вентиляторов эту плату также врятли стоит ругать. Поскольку имеющийся функционал PRIME Z790-P оправдывает цена. А вот то, что точно не устроит требовательных пользователей, так это очень скромный комплект поставки и всего один радиатор для М.2 накопителей. Во всем остальном это добротный вариант для сборки с процессорами Intel последнего поколения и построения производительной системы.

Плюсы:

  • 14+1 фазная система питания процессора;
  • эффективное охлаждение зоны VRM;
  • уверенный разгон двухранговых модулей до DDR5-6400;
  • понятный и удобный интерфейс BIOS.

Минусы:

  • всего один радиатор для М.2 накопителей;
  • укороченный форм-фактор АТХ.

Может не устроить:

  • вертикального распаянные слоты SATA-3 6 Гбит/с.
