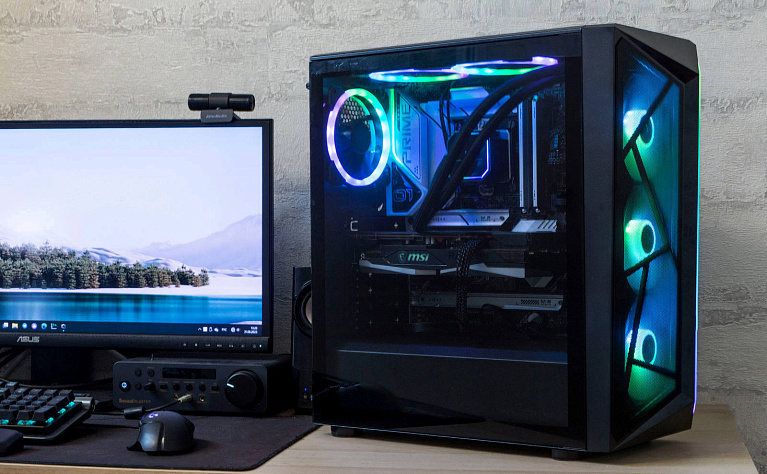

Обзор корпуса CoolerMaster CMP510

Все производители пытаются сделать оптимальные по соотношению цены и качества корпуса для массового сегмента. Именно такой нам видится модель CMP510 от компании CoolerMaster – среднее между дешевыми вариантами, где экономят на всем, и продвинутыми моделями, в которых сложно найти недостатки. При всем этом CMP510 имеет привлекательный дизайн, хорошую систему охлаждения и комплектуется вентиляторами с ARGB-подсветкой.

Технические характеристики

Упаковка и комплектация

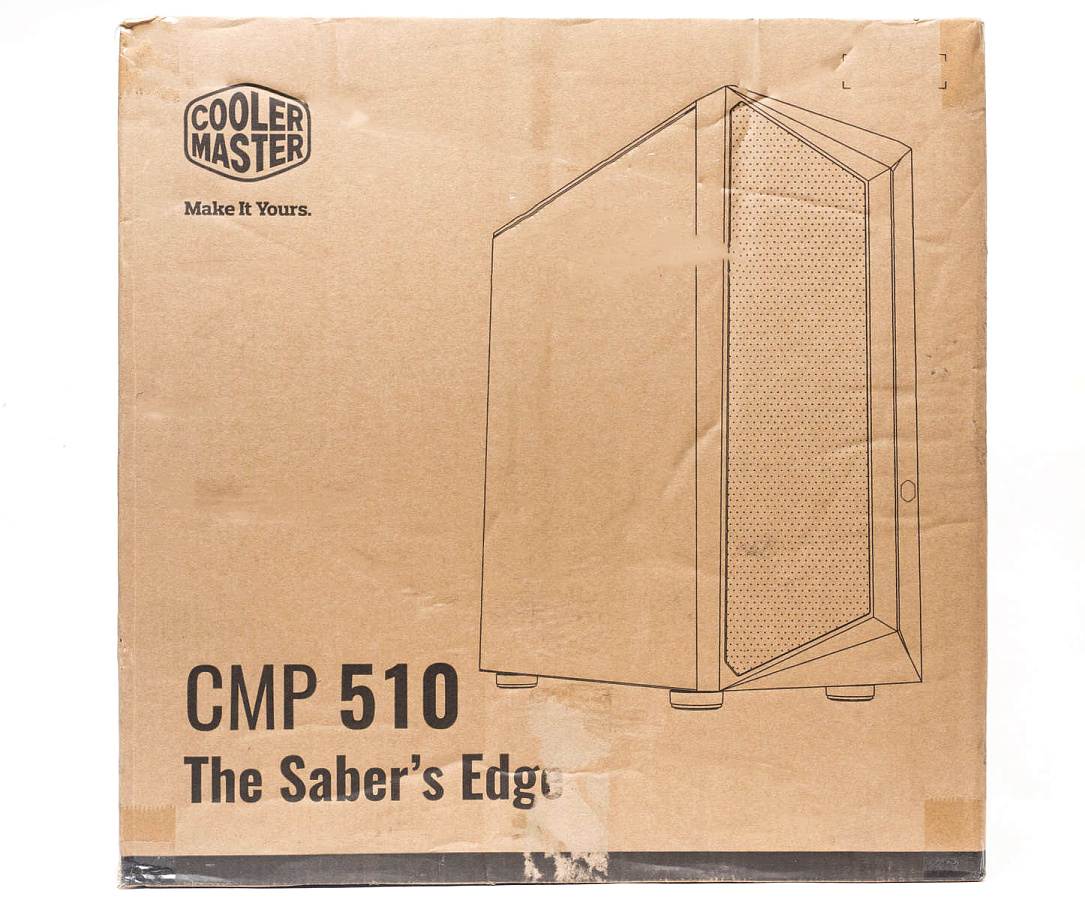

Корпус поставляется в картонной коробке без цветного оформления. На лицевой стороне расположено указание модели и схематическое изображение корпуса.

С обратной стороны – описание особенностей на нескольких языках, русский присутствует. С боков имеются вырезы ручек для транспортировки.

Корпус упакован в целлофан и зафиксирован двумя демпферами из пенопласта. Стеклянная панель снаружи обклеена пленкой.

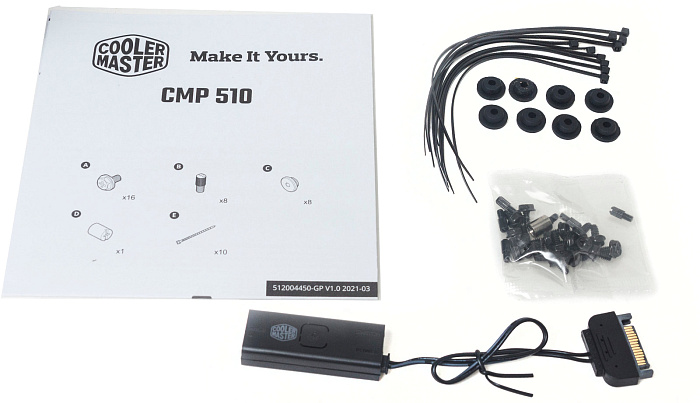

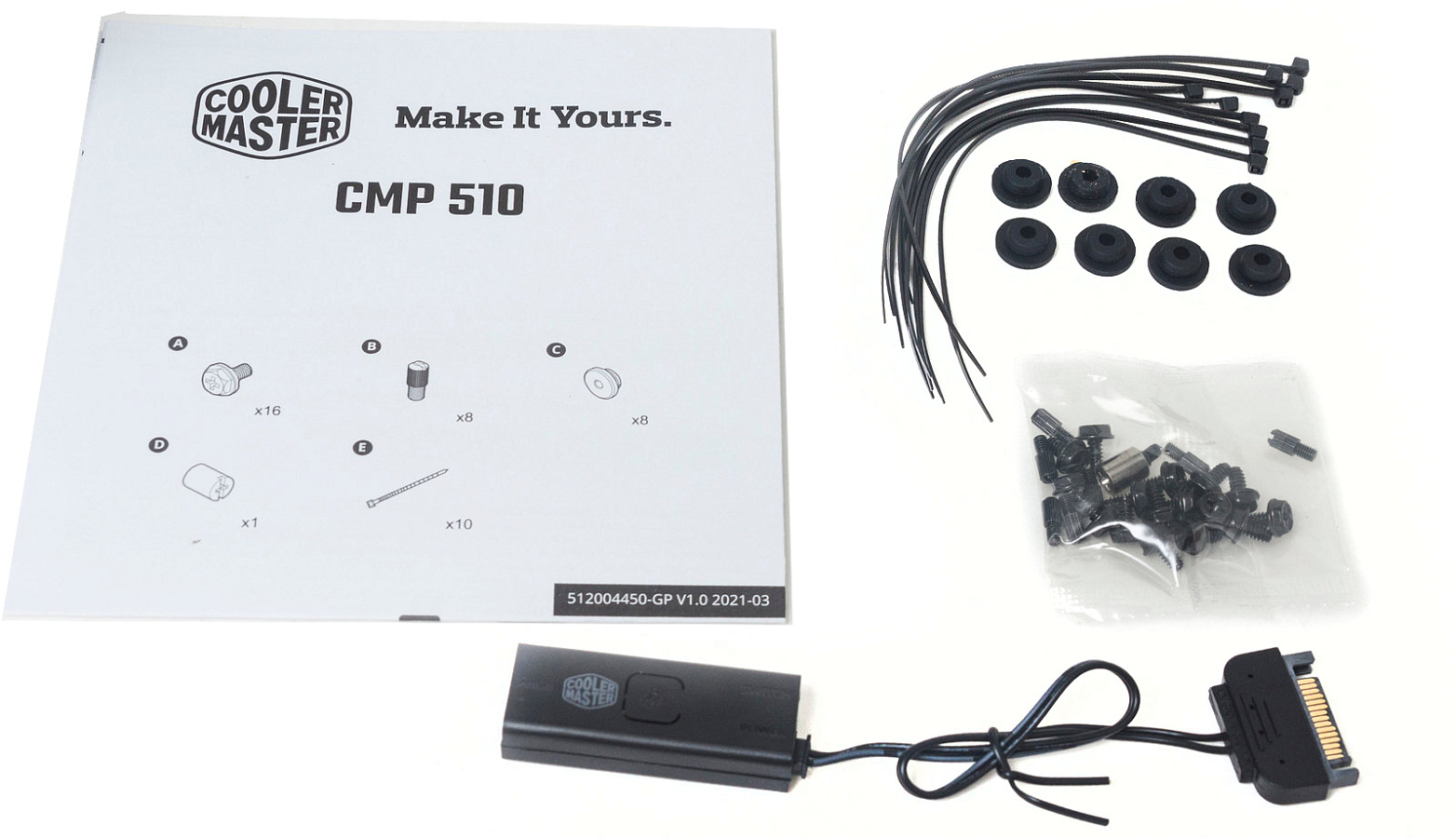

В комплекте имеется пакетик с набором винтов, резиновые прокладки для крепления HDD, пластиковые стяжки для кабелей и контроллер управления подсветкой с питанием через SATA. Также есть иллюстрированная инструкция по сборке.

Вентиляторы

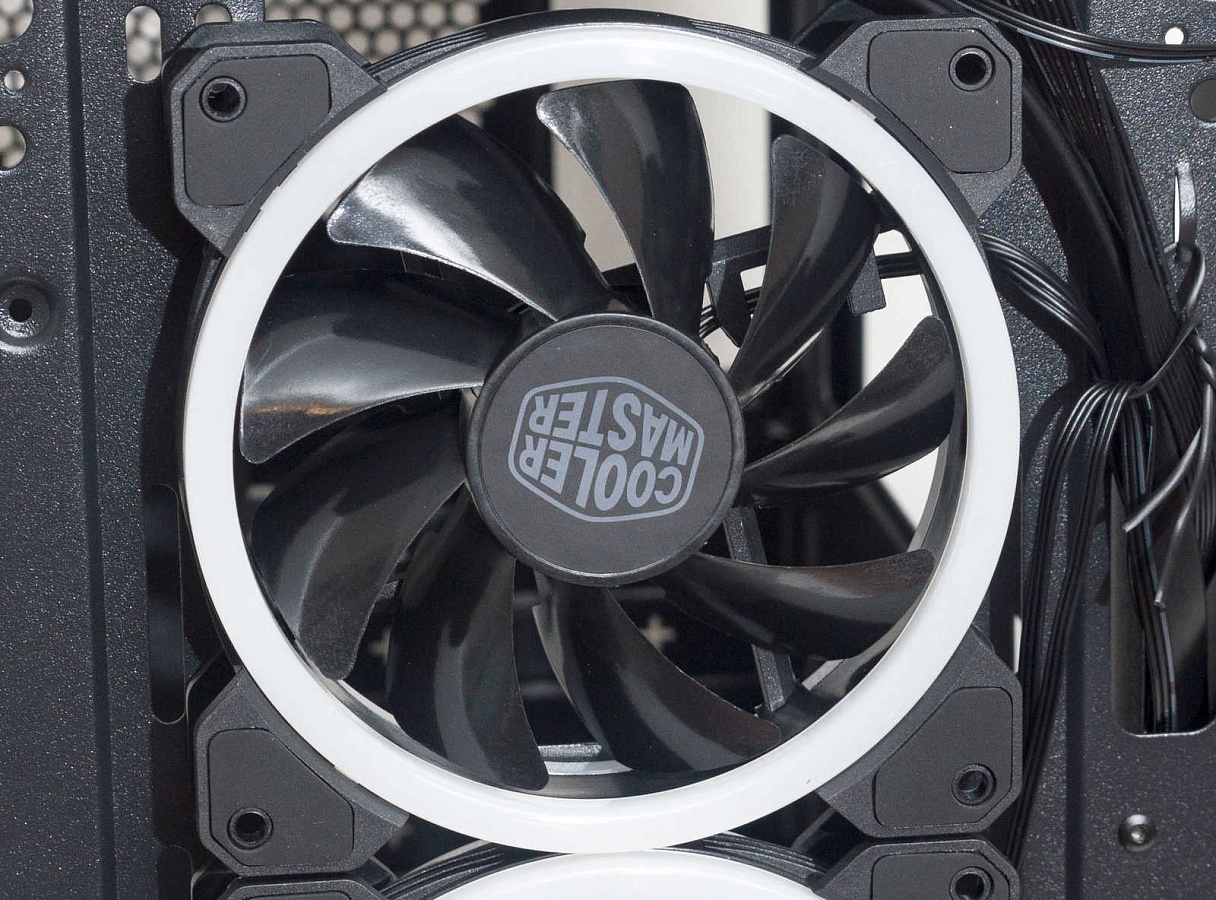

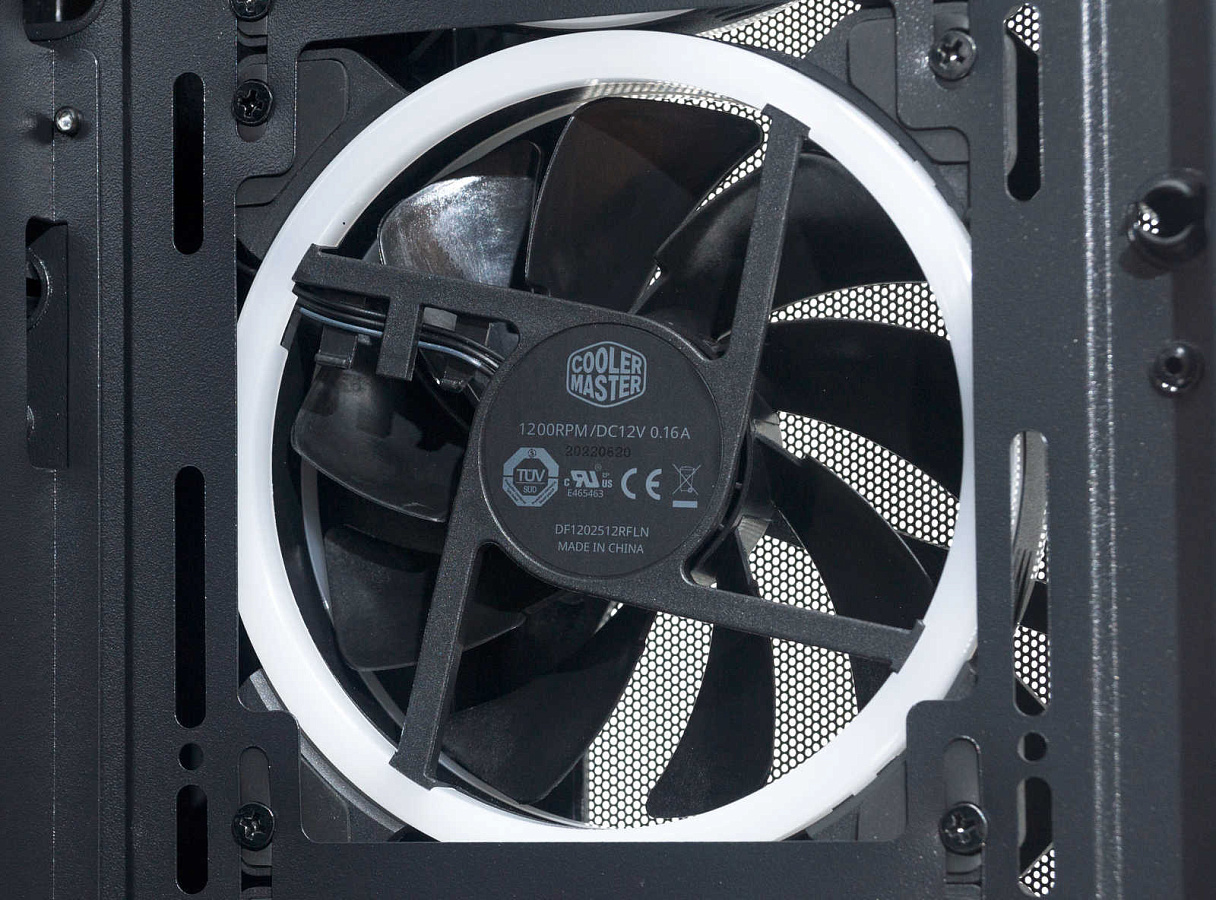

Корпус комплектуется тремя вентиляторами DF1202512RFLN, рассчитанными на 1200 об/минуту. Выполнены они на основе подшипника скольжения с нарезкой - rifle bearing.

Корпус вентиляторов в виде кольца с ушками, на ушках имеются антивибрационные вставки.

В работе вентилятор очень тихий, на максимальных оборотах уровень шума достигает всего 36 дБ. На меньших оборотах его можно назвать бесшумным.

Достигается это за счет низких оборотов – максимум 1200. Для продувки корпуса этого достаточно (такая же модель, но уже на 2000 об/минуту устанавливается на системы жидкостного охлаждения этого производителя).

Подсветка кольцевая с внутренней и внешней стороны.

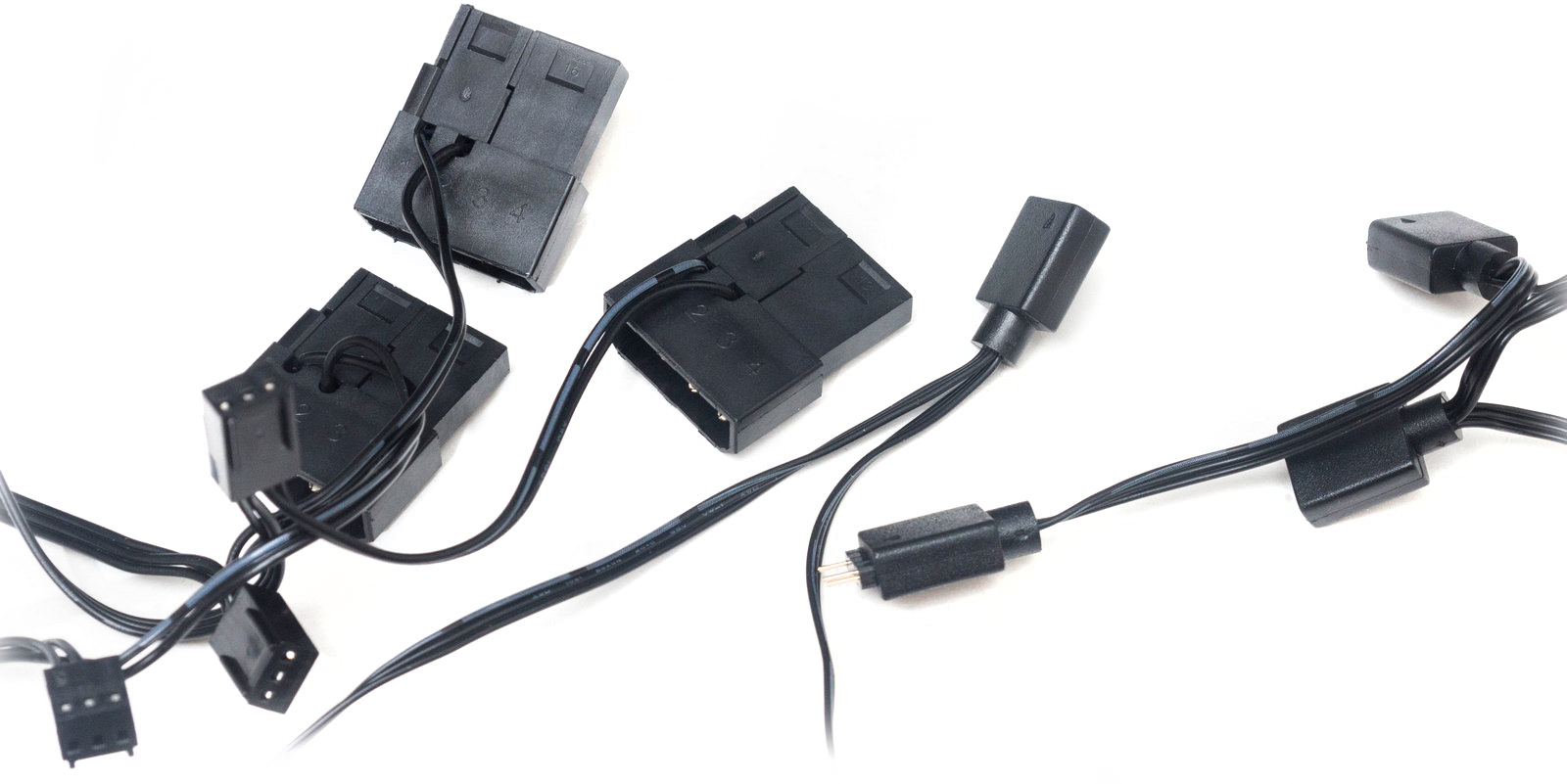

Вентиляторы подключаются парой кабелей. Один для управления и питания имеет 3-пин штекер и Molex +12В. Второй для питания подсветки, штекер 3-пин +5В и штекер-переходник.

Внешний вид

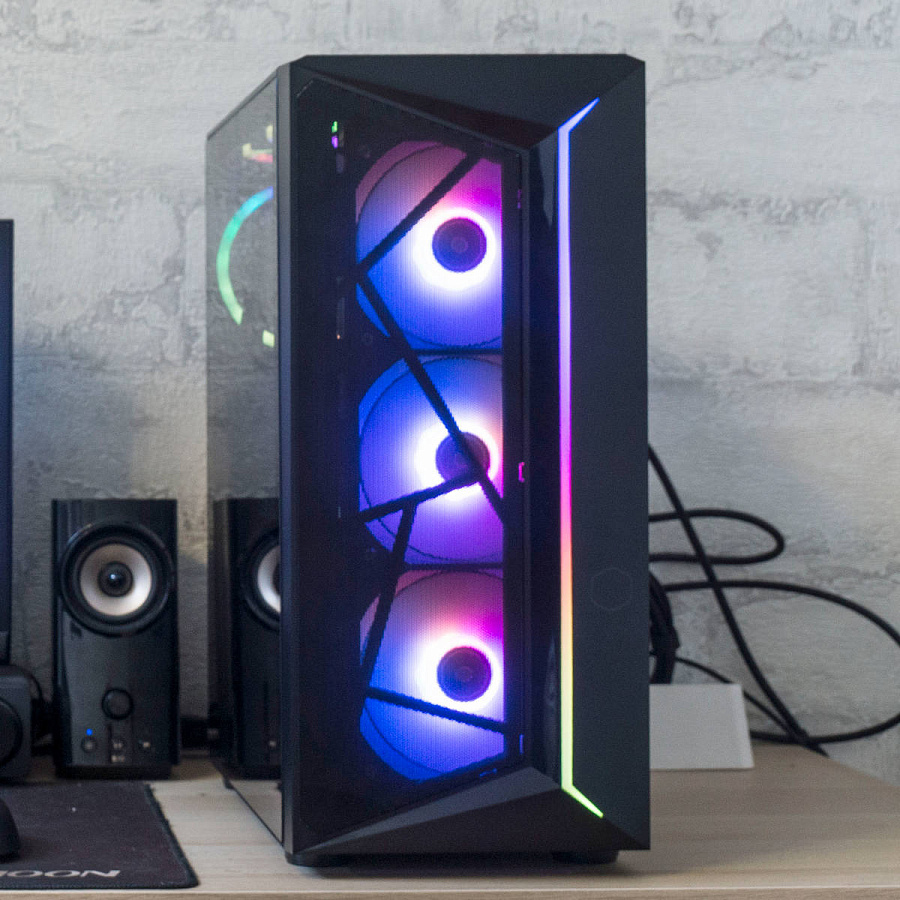

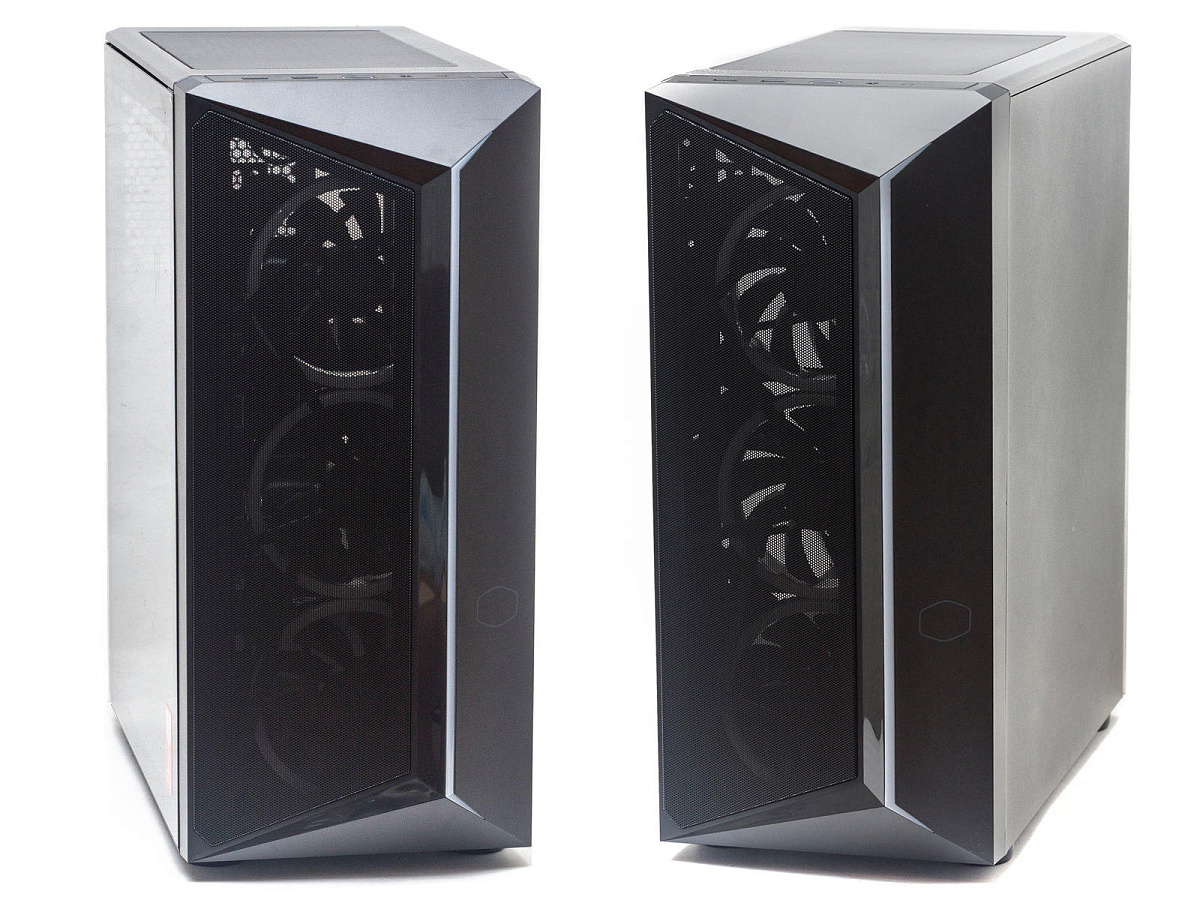

Основная дизайнерская «фишка» данного корпуса в форме лицевой панели. Производитель назвал этот стиль The Saber's Edge, что можно перевести как «остриё сабли».

Выглядит замечательно, но мы должны констатировать, что неоригинально – подобная форма лицевой панели встречается и у других производителей.

Но в данном случае её сочетание с популярной Mesh системой обеспечивает отличную вентиляцию корпуса. Дополнительно лицевая панель украшена вставкой подсветки, как раз на «острие сабли».

Верхняя и нижняя грани этого «клинка» идут под наклоном; на правой заметен ненавязчивый, слегка просвечивающийся логотип производителя.

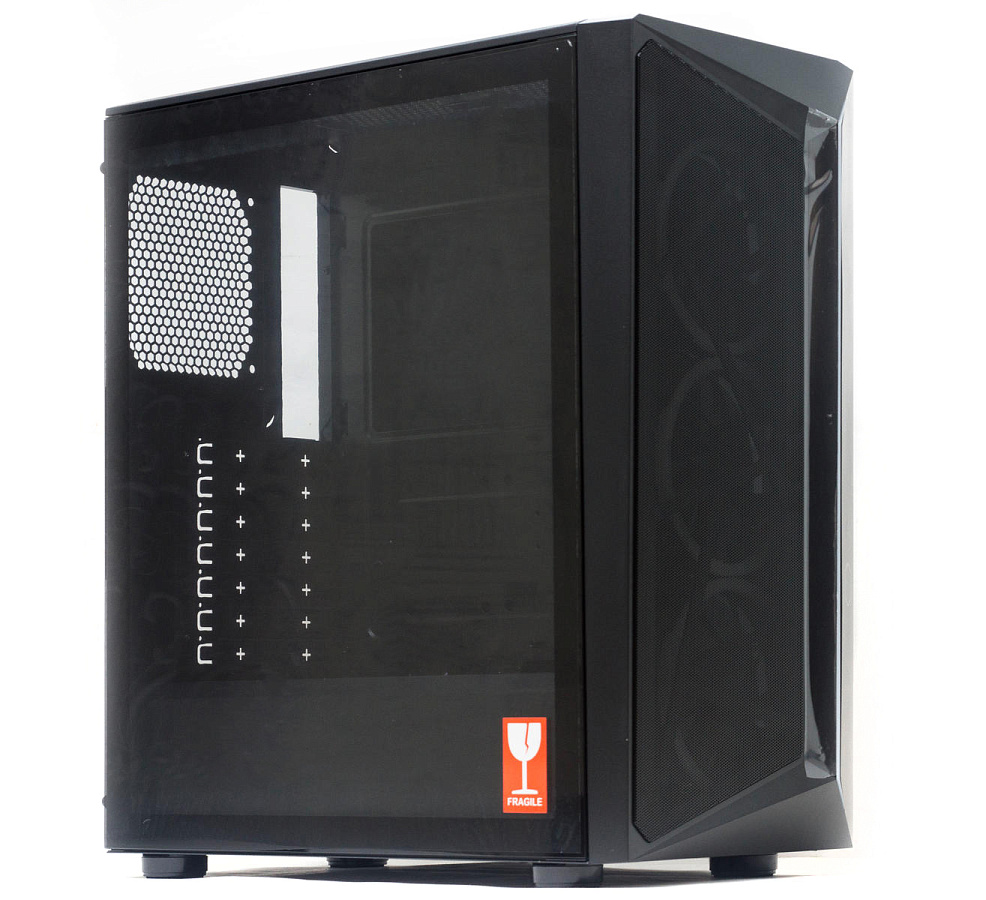

Левая сторона корпуса полностью закрыта стеклянной панелью с черной рамкой по контуру.

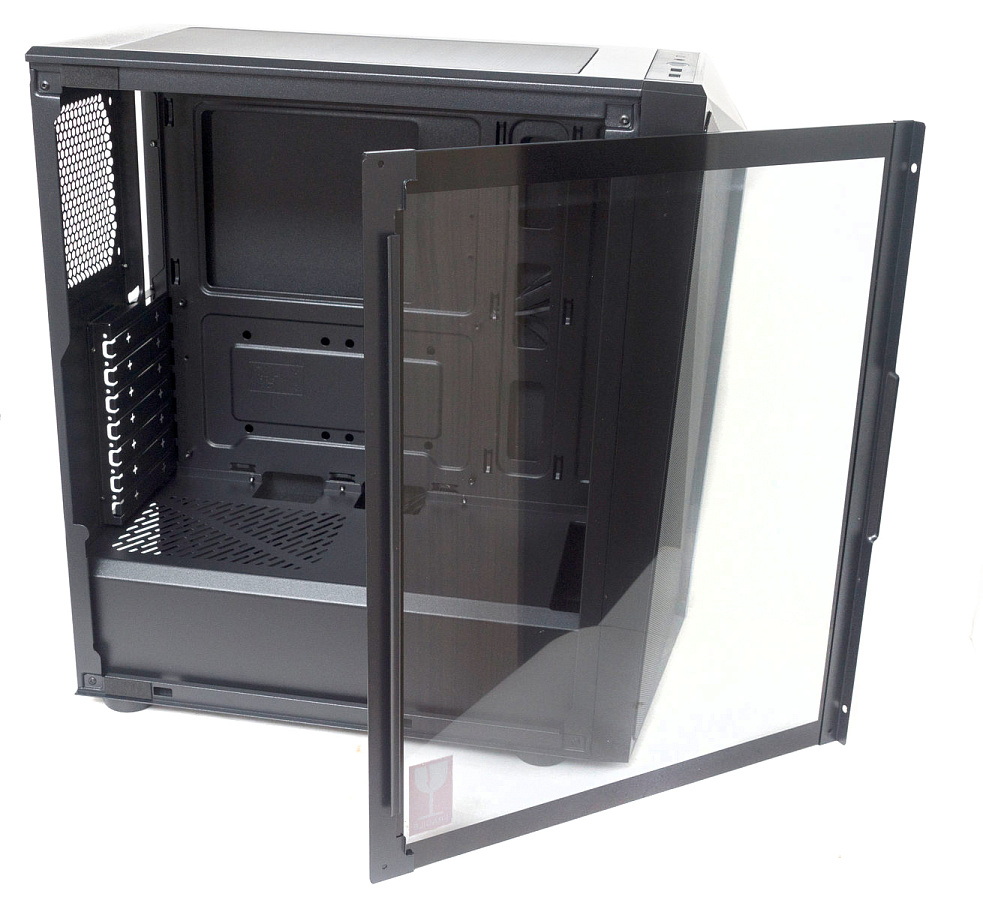

Изнутри по бокам на стекло наклеены металлические направляющие для его крепления в корпусе. В передней части уголок для зацепа, в тыльной - уголок с ручкой, фиксирующийся на два винта.

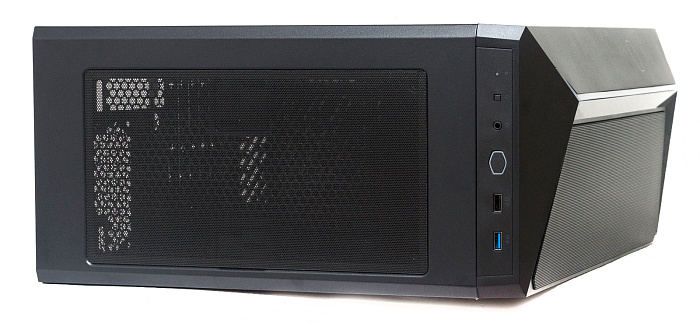

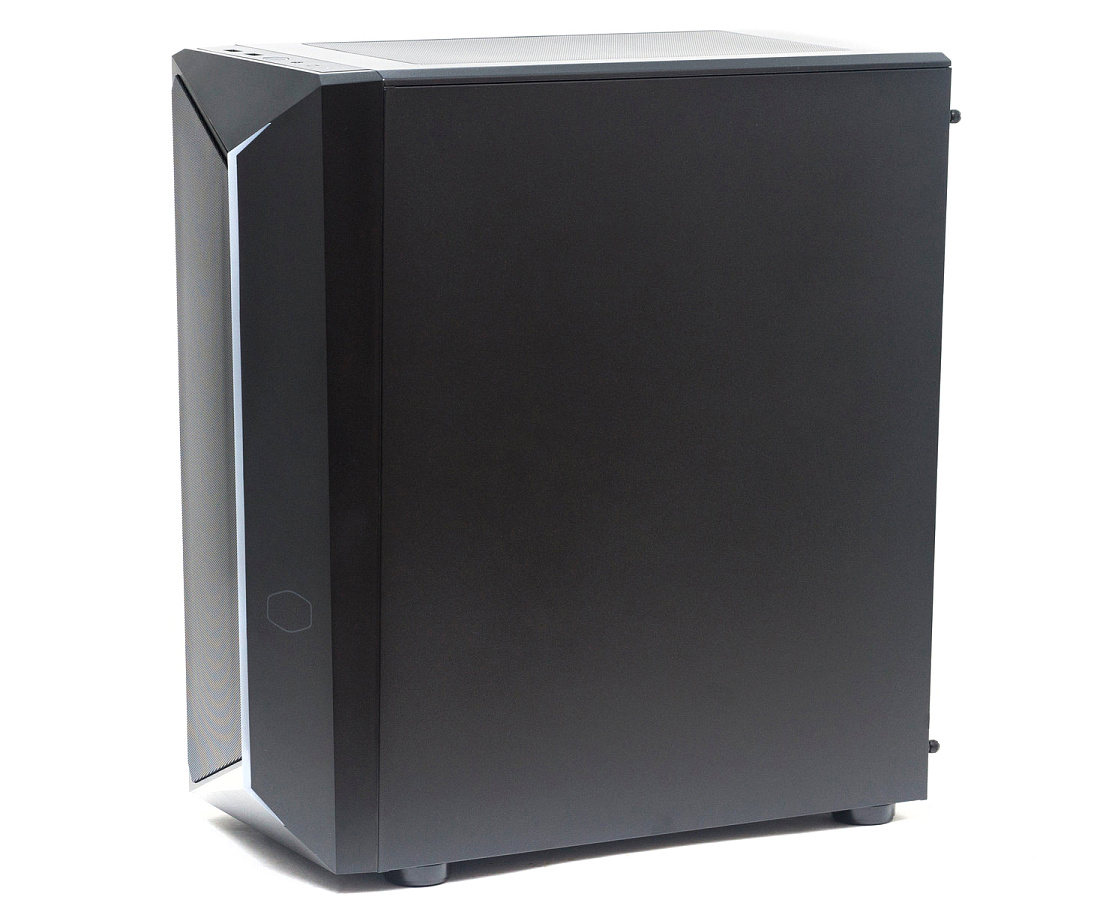

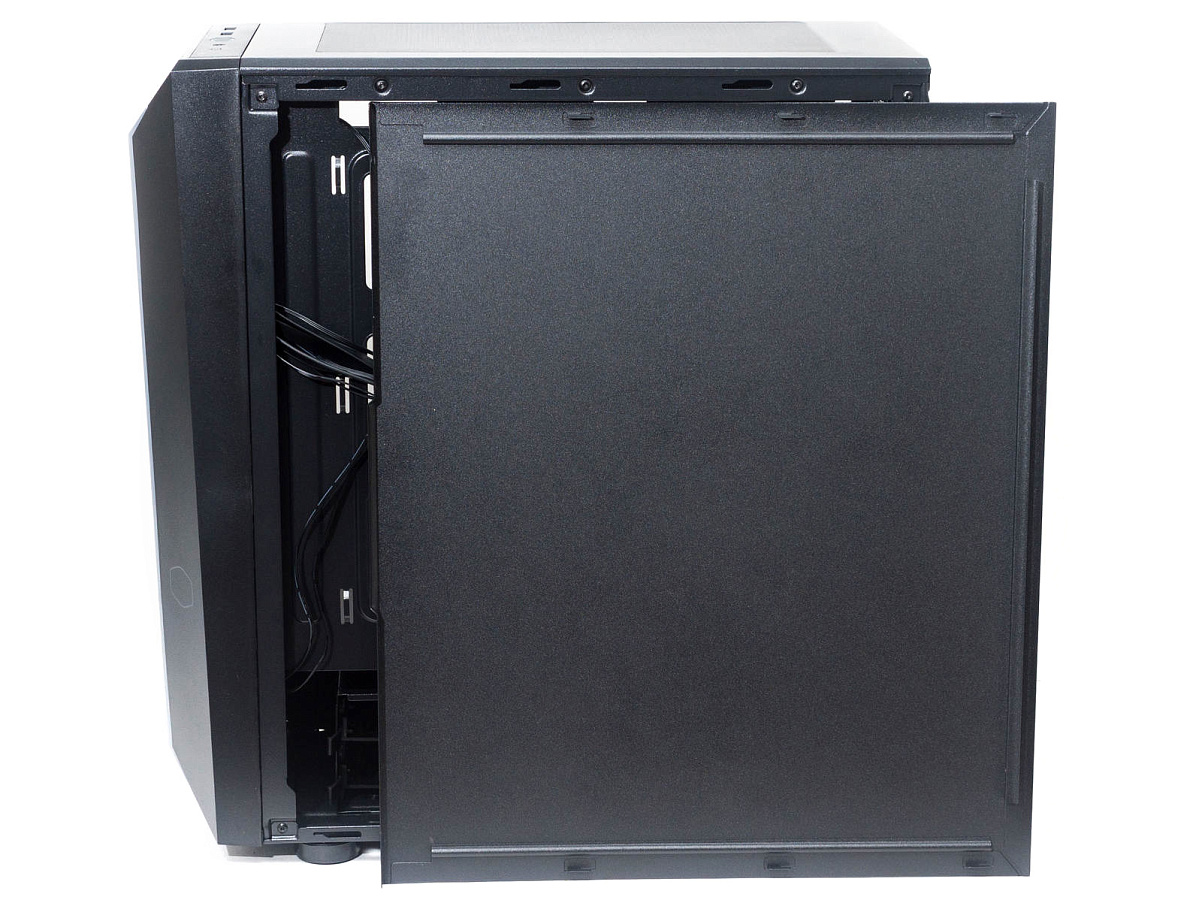

Правая сторона закрыта ровной панелью без штамповки.

Изнутри загнуты ребра жесткости в виде рамки, сверху и снизу по три ушка для зацепа в вырезы на корпусе. Данная панель также фиксируется двумя винтами.

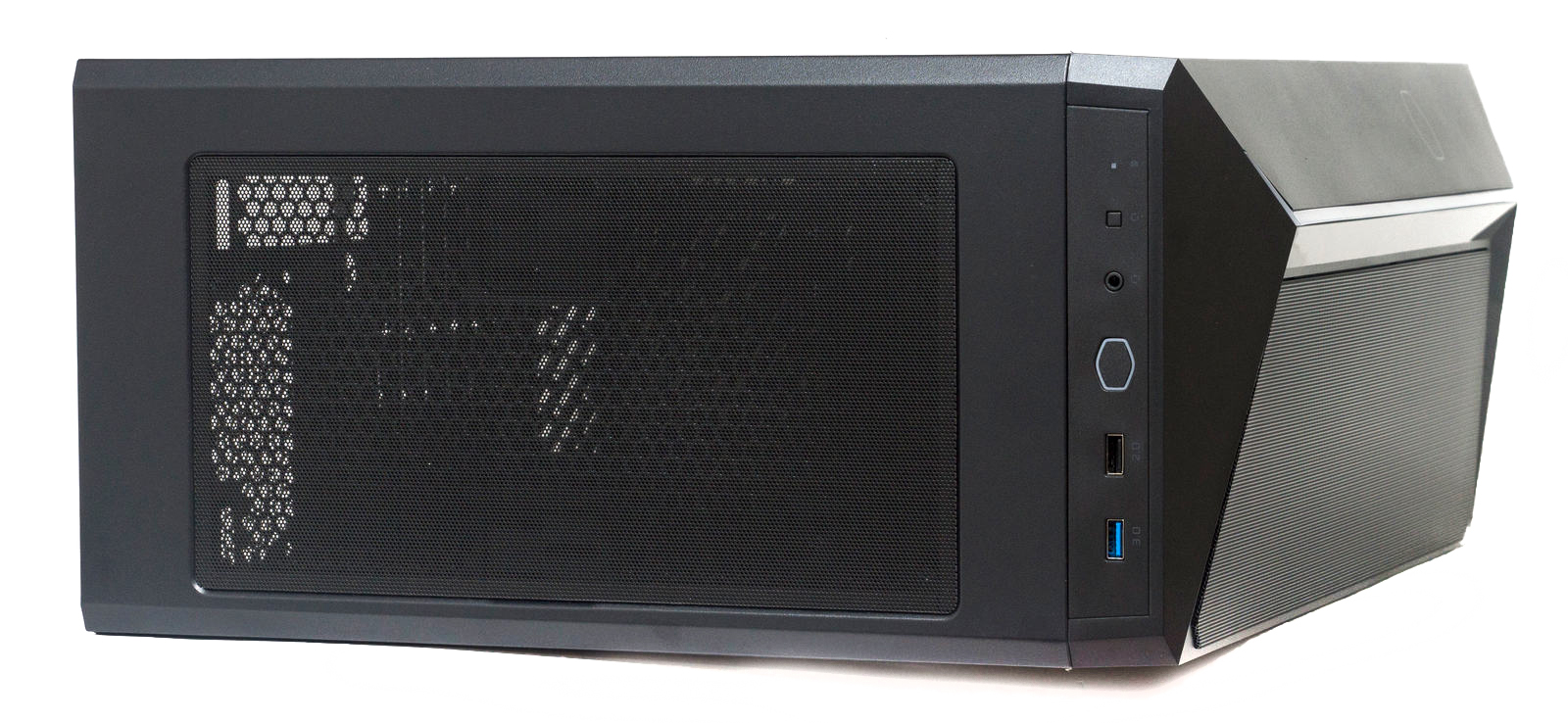

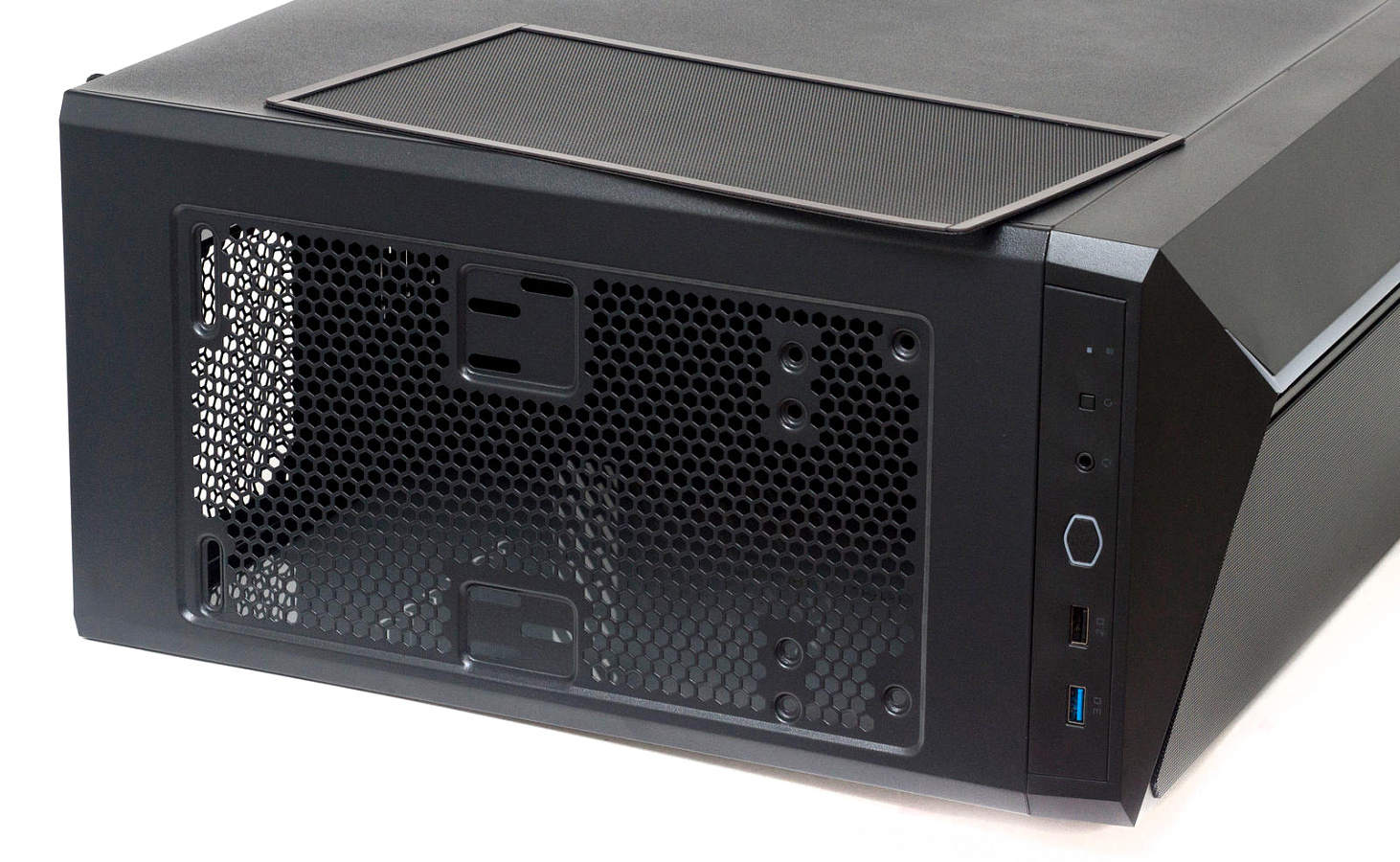

Сверху корпуса большая площадь занята вентиляционными перфорациями в небольшом углублении, закрывается этот прямоугольник съемным нейлоновым фильтром с магнитной рамкой.

Имеются отверстия для креплений двух 120 и 140 мм вентиляторов или радиаторов СЖО на 120 или 240 мм.

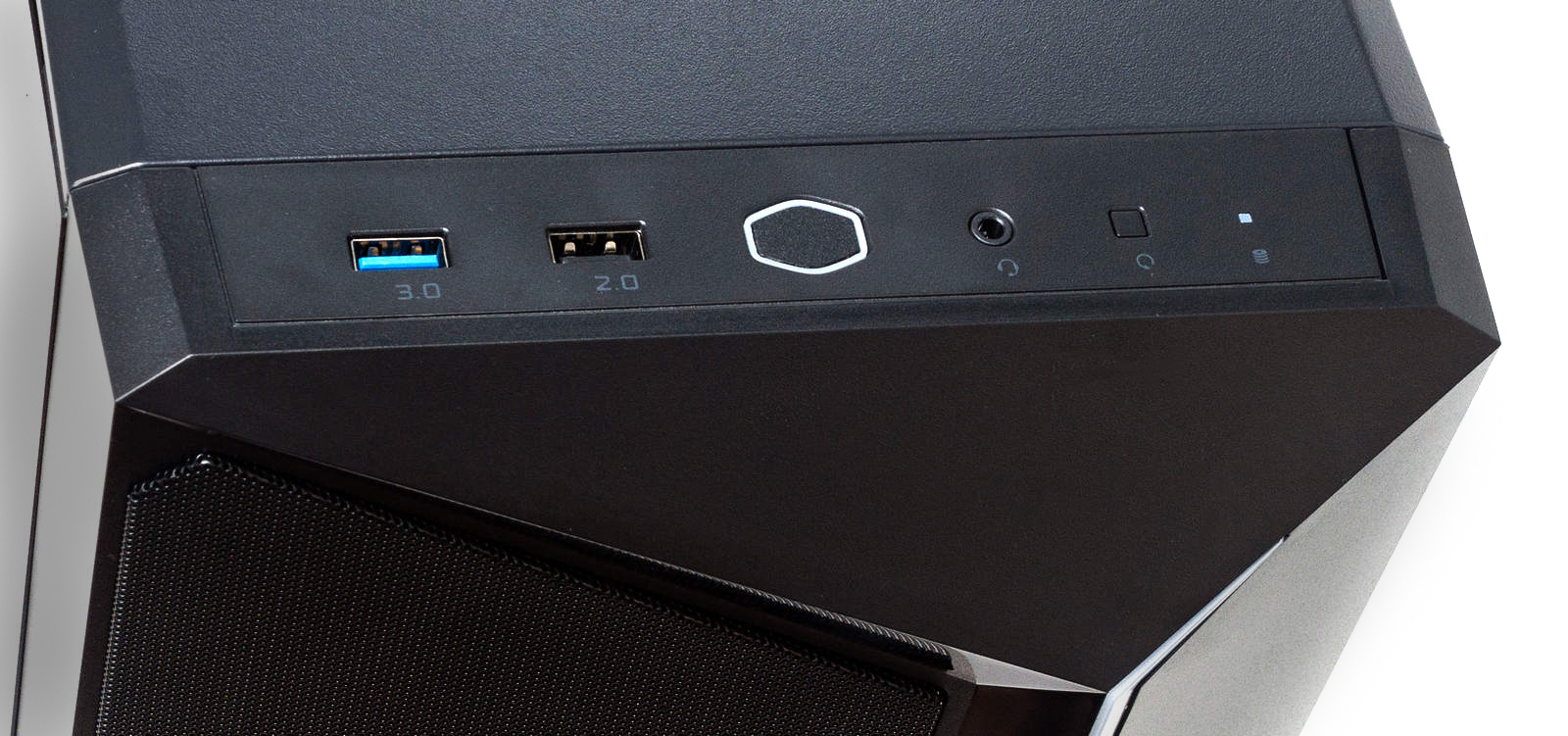

В передней части сверху находится I/O панель: один USB 3.0, один USB 2.0, кнопка включения, стилизованная под логотип компании, по периметру индикация питания, комбинированный аудиоразъем 3,5 мм, кнопка перезагрузки и индикатор активности HDD.

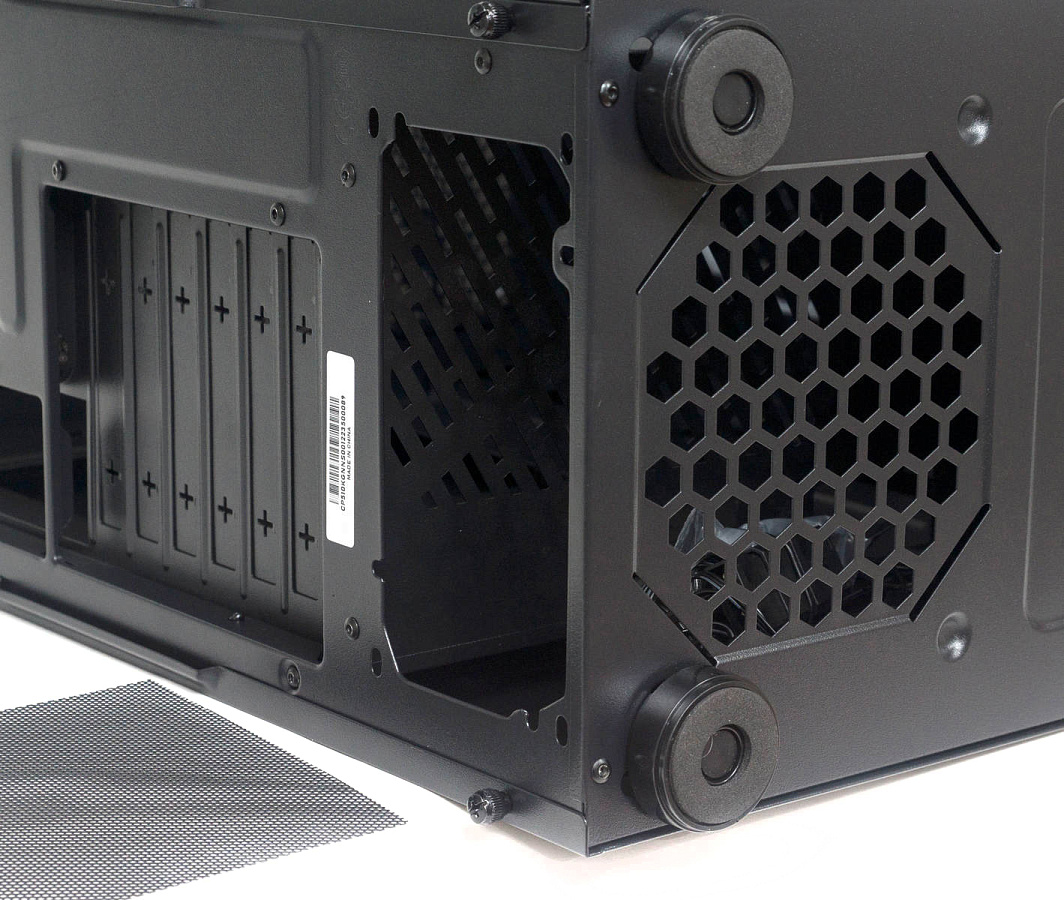

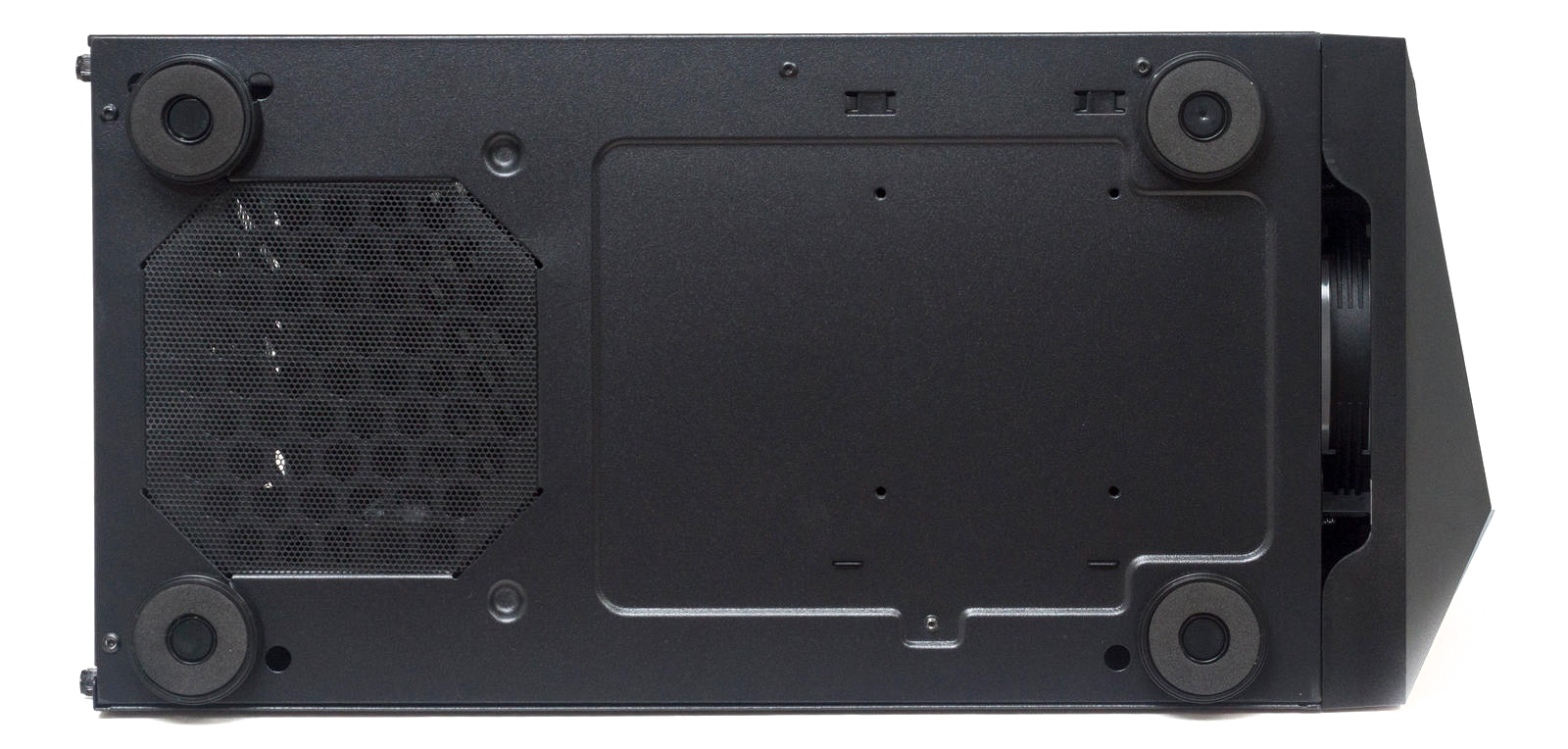

На нижней панели мы видим вентиляционное окно под блоком питания. Оно закрыто фильтром из металлической мелкой сетки.

Крепление самое простое – углы сетки просто вставляются в вырезы. Такое крепление не самое удобное и практичное для чистки фильтра от пыли. Сами перфорированные отверстия в корпусе очень крупные.

По углам четыре ножки в виде цилиндрических шайб с прорезиненной прокладкой.

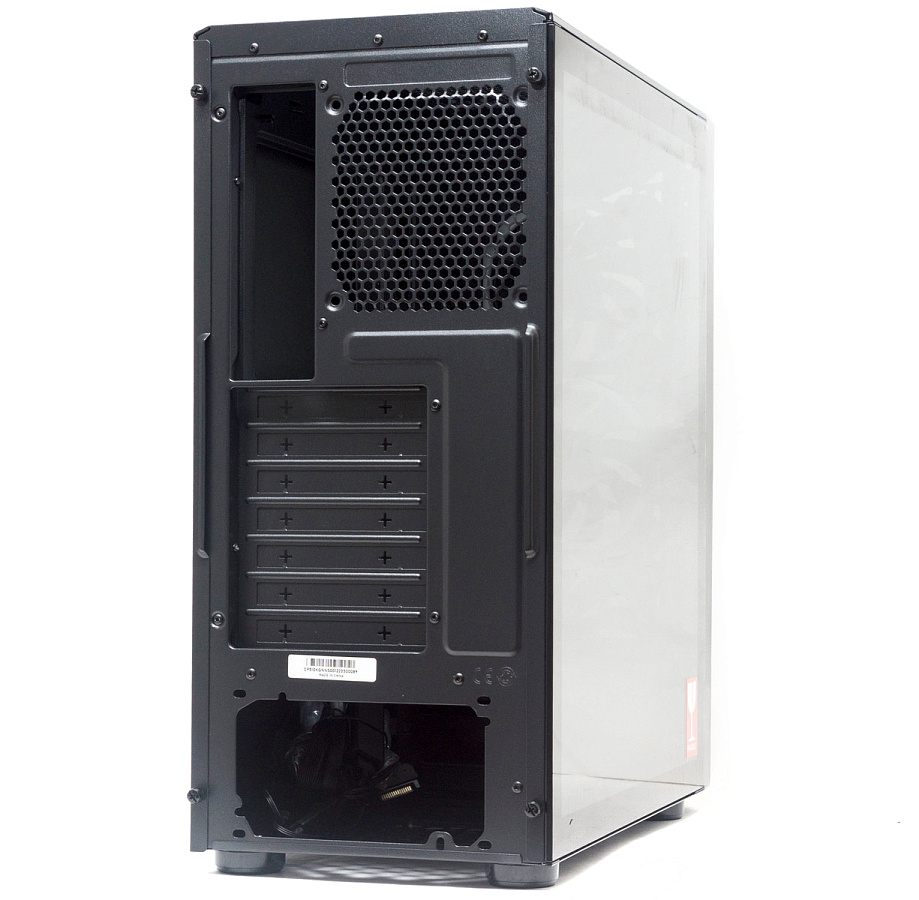

Тыльная сторона корпуса с I/O панелью самая обычная и стандартная: одно посадочное место под 120-мм вентилятор и снизу вырез под блок питания.

Дополнительных перфораций вдоль слотов расширения нет.

Интерьер

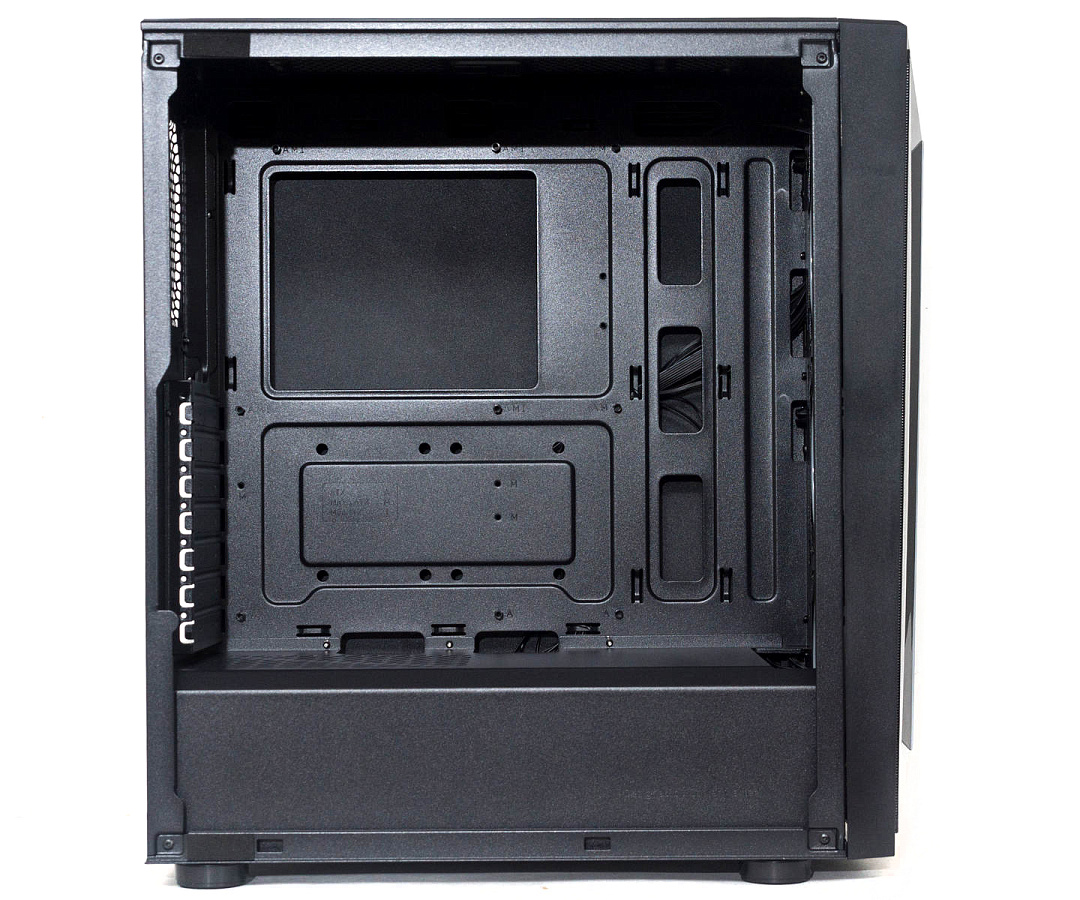

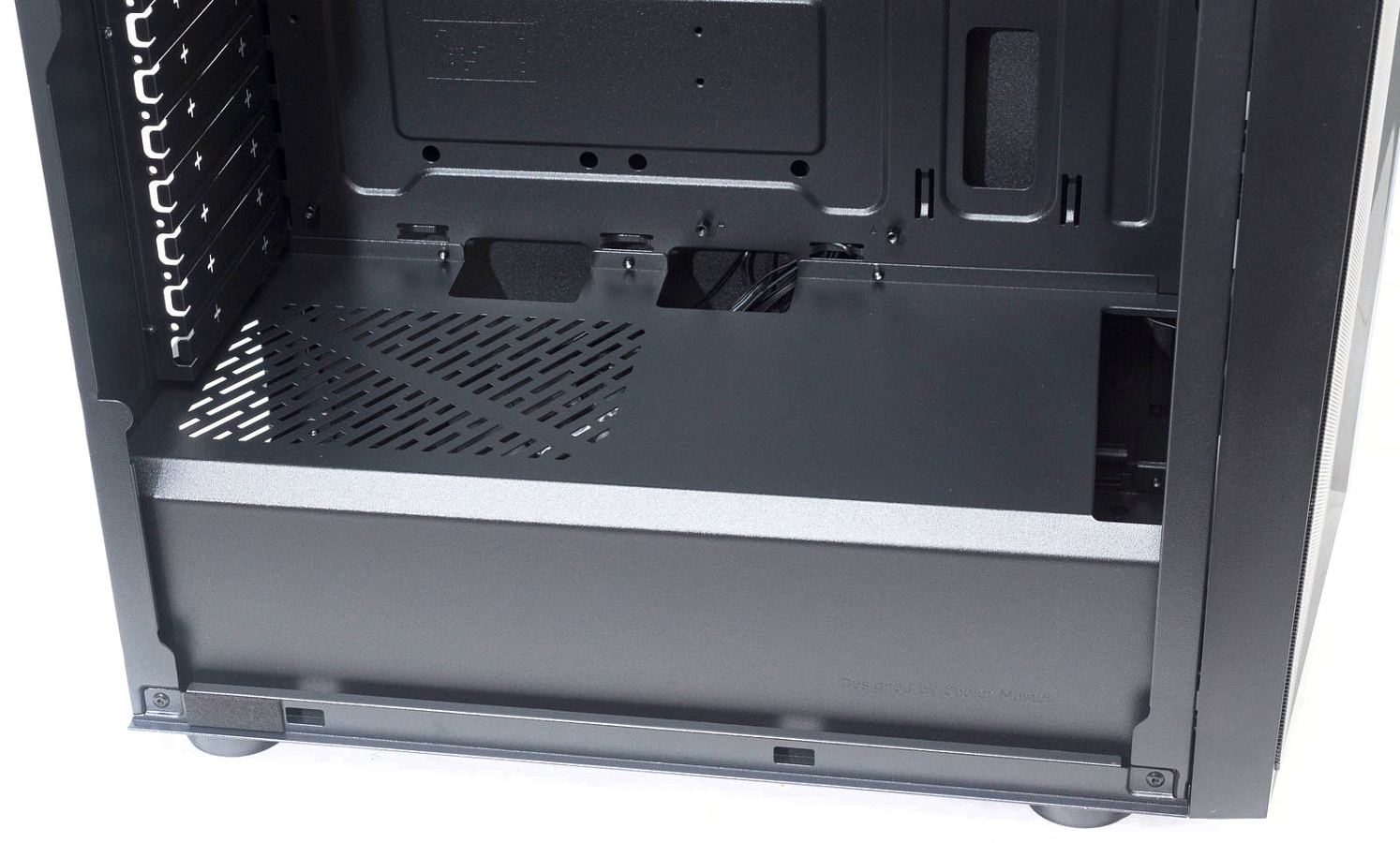

Изнутри корпус также имеет стандартный и привычный вид для бюджетных решений. Снизу кожух закрывает отсек с блоком питания и корзинами HDD.

Сверху в кожухе имеются отверстия: спереди под установку радиатора СЖО и вентиляторов, в дальнем углу два крупных выреза для подведения кабелей к низу материнской платы; над блоком питания вентиляционные декоративные отверстия.

Все заглушки на слотах расширения одноразовые.

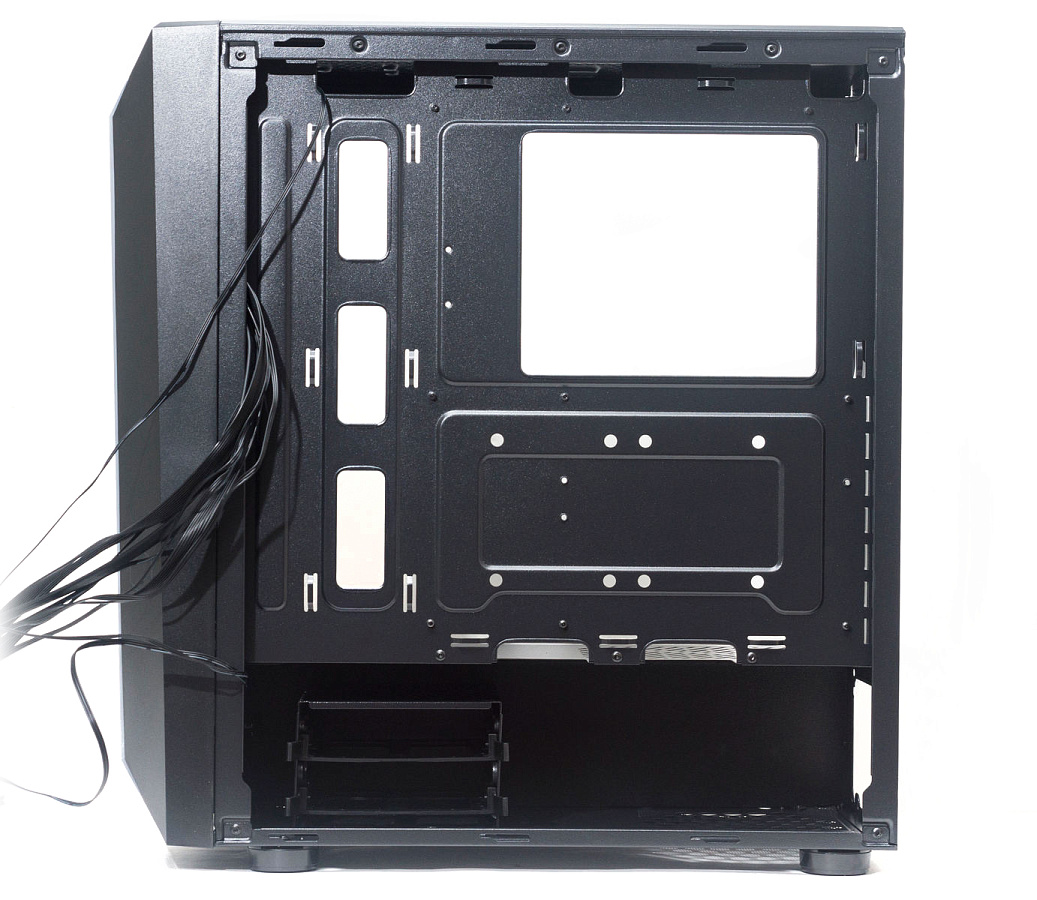

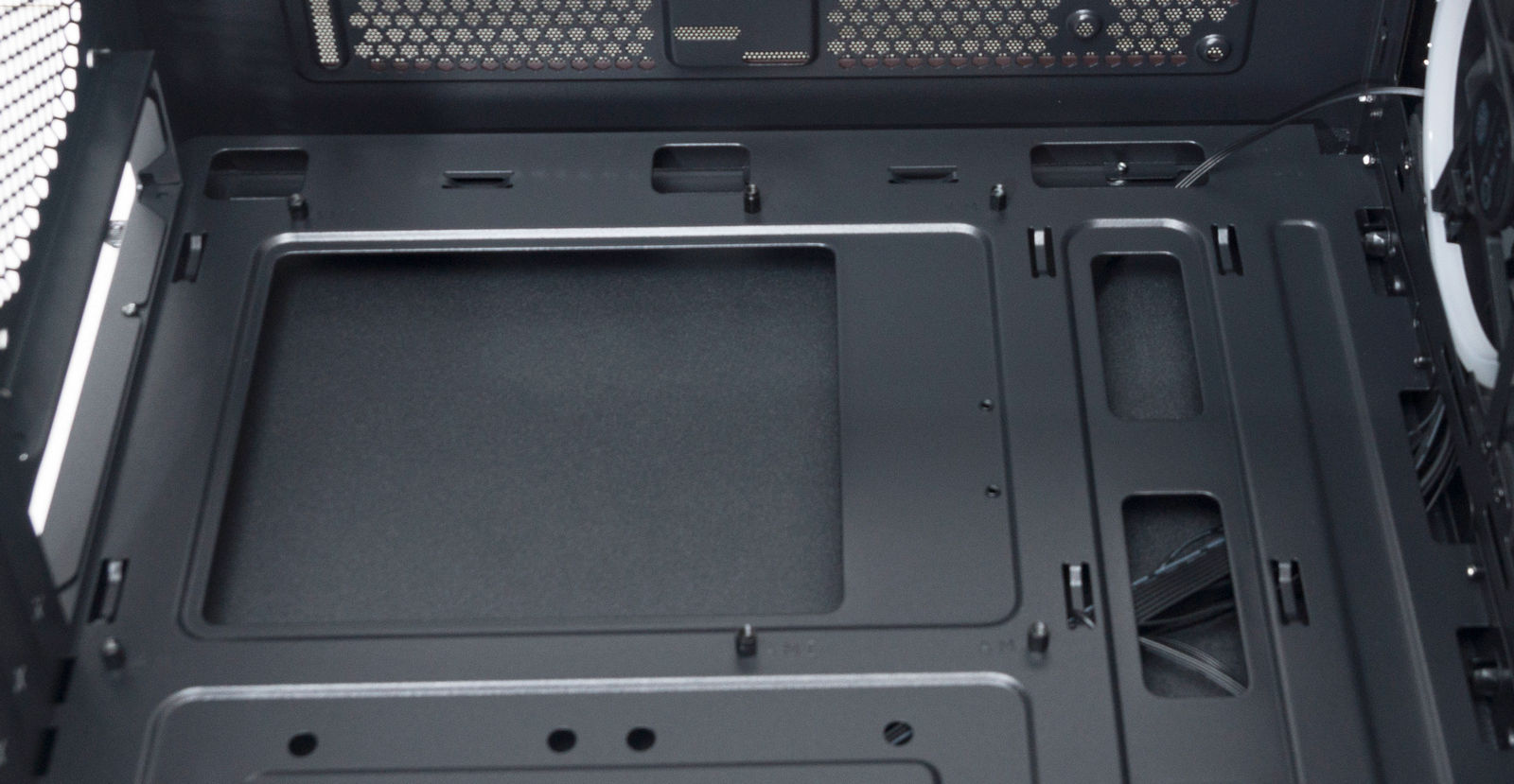

В поддоне для установки материнской платы имеется большой вырез напротив сокетного крепления, по правой стороне три окна для вывода кабелей питания и прочих проводов, сверху еще три окна меньшего размера.

Все стойки под материнскую плату уже вкручены в корпус, перед сборкой их необходимо затянуть (у нас парочка прокручивалась и открутилась вместе с винтами).

С обратной стороны мы видим ряд проштампованных насквозь проушин для стяжек, проходят они вдоль отверстий для вывода кабелей.

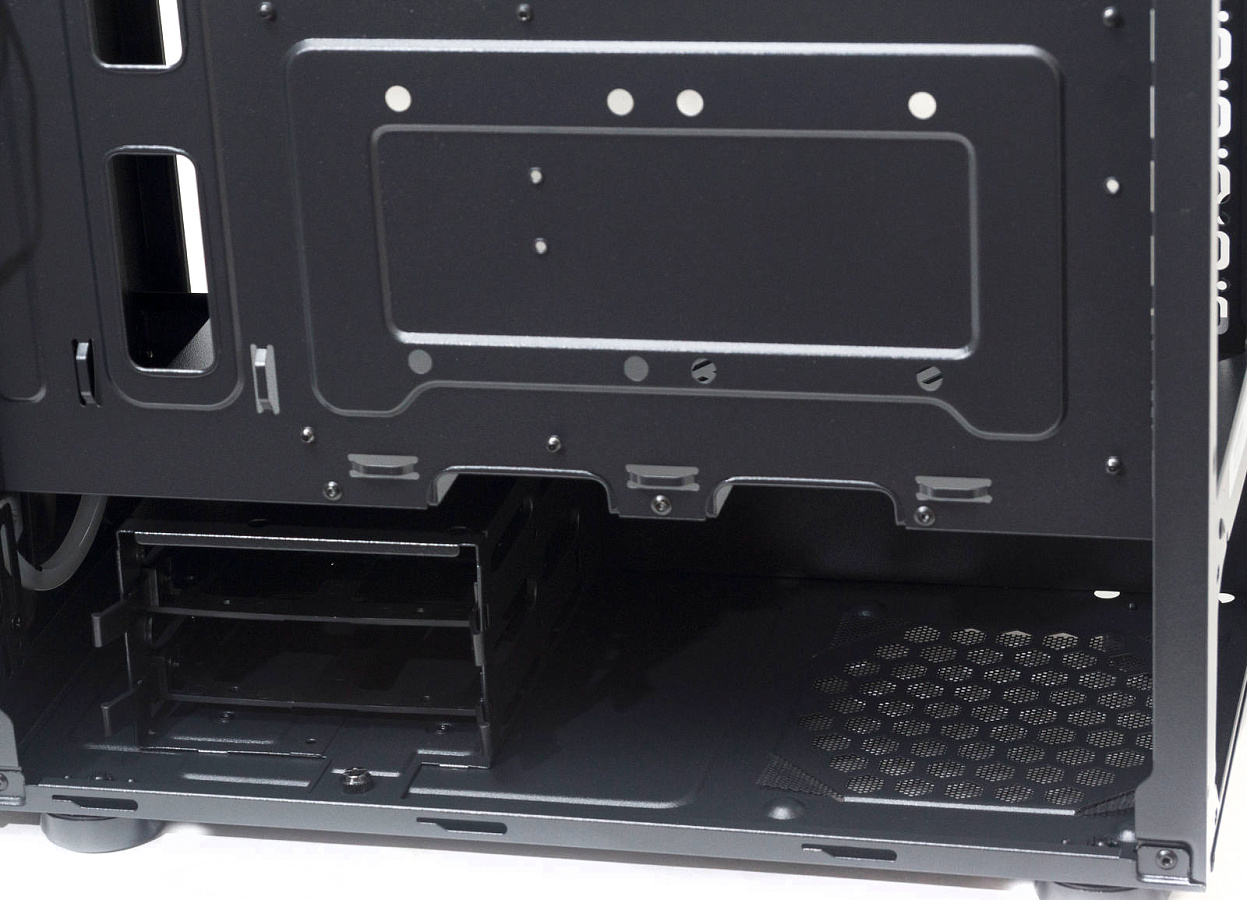

Под сокетным вырезом имеются восемь сквозных отверстий, в них можно установить 2,5” SSD накопители. В данные отверстия вставляются резиновые шайбы и уже в них - накопитель с предварительно вкрученными винтами со специальными длинными стойками.

Под блоком питания находятся четыре выступа без резиновых демпферов.

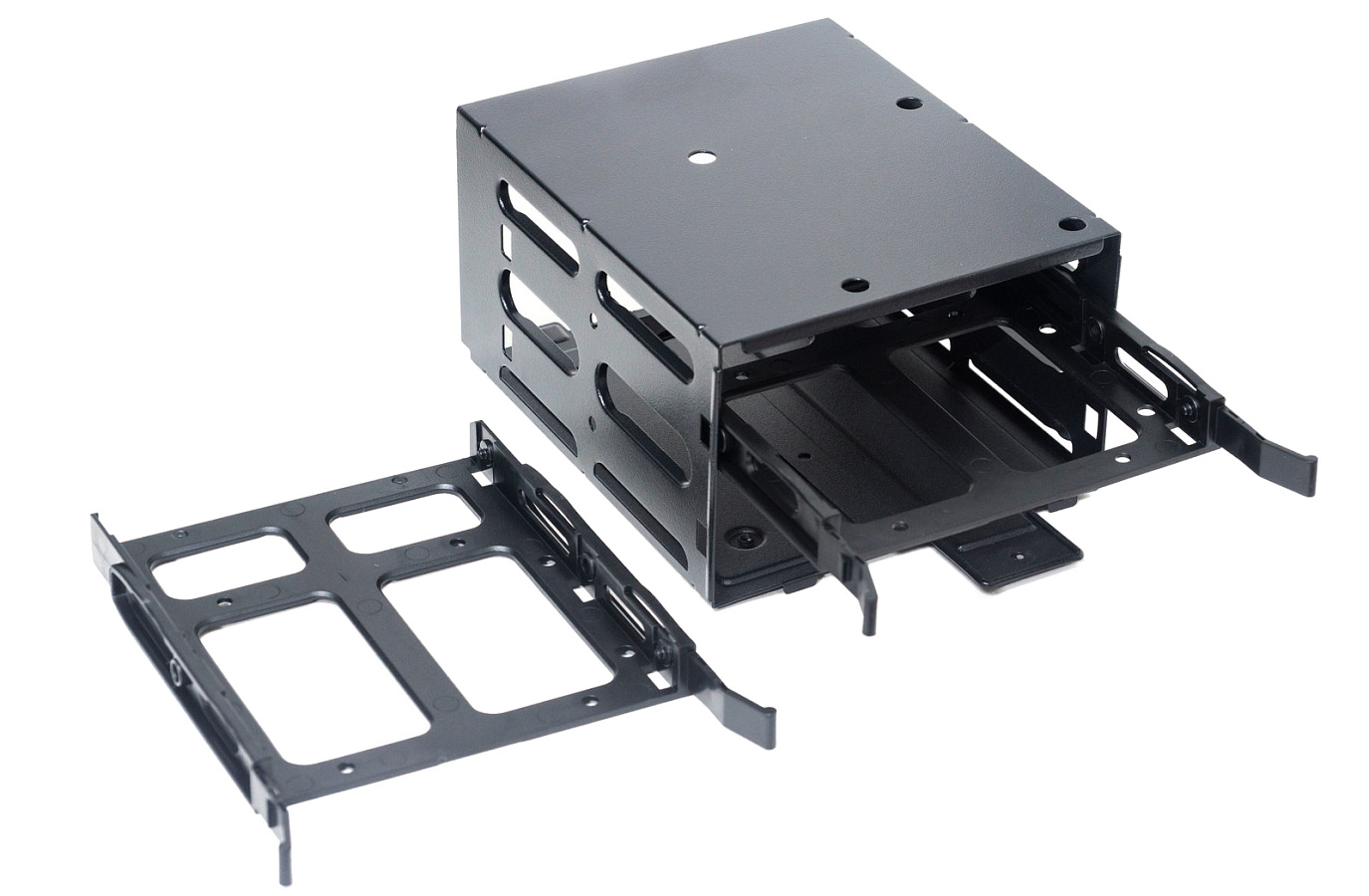

Корзина для накопителей съемная, крепится в одном положении, регулировка не предусмотрена. В корзине вставлены две пластиковые салазки, в которые можно установить или два 2,5”, или два 3,5” накопителя. Также сверху самой корзины можно установить еще один 2,5” накопитель, но в комплекте установочный набор только для двух накопителей.

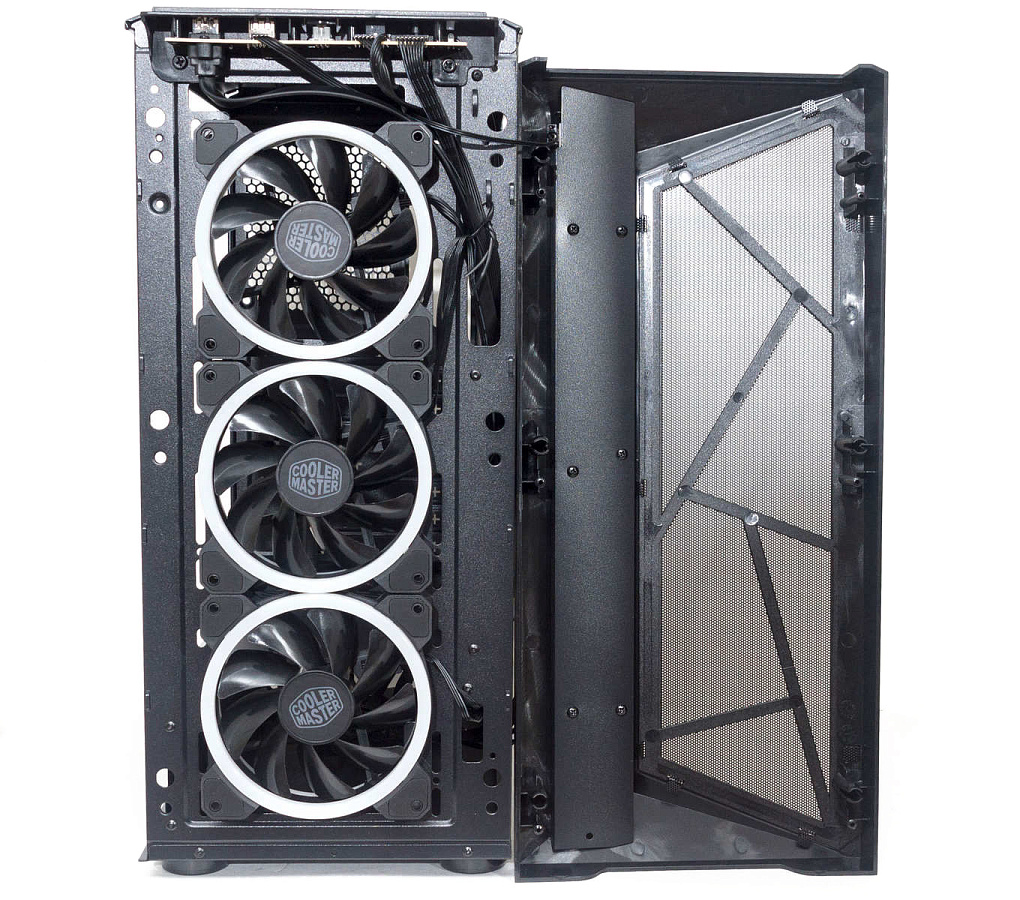

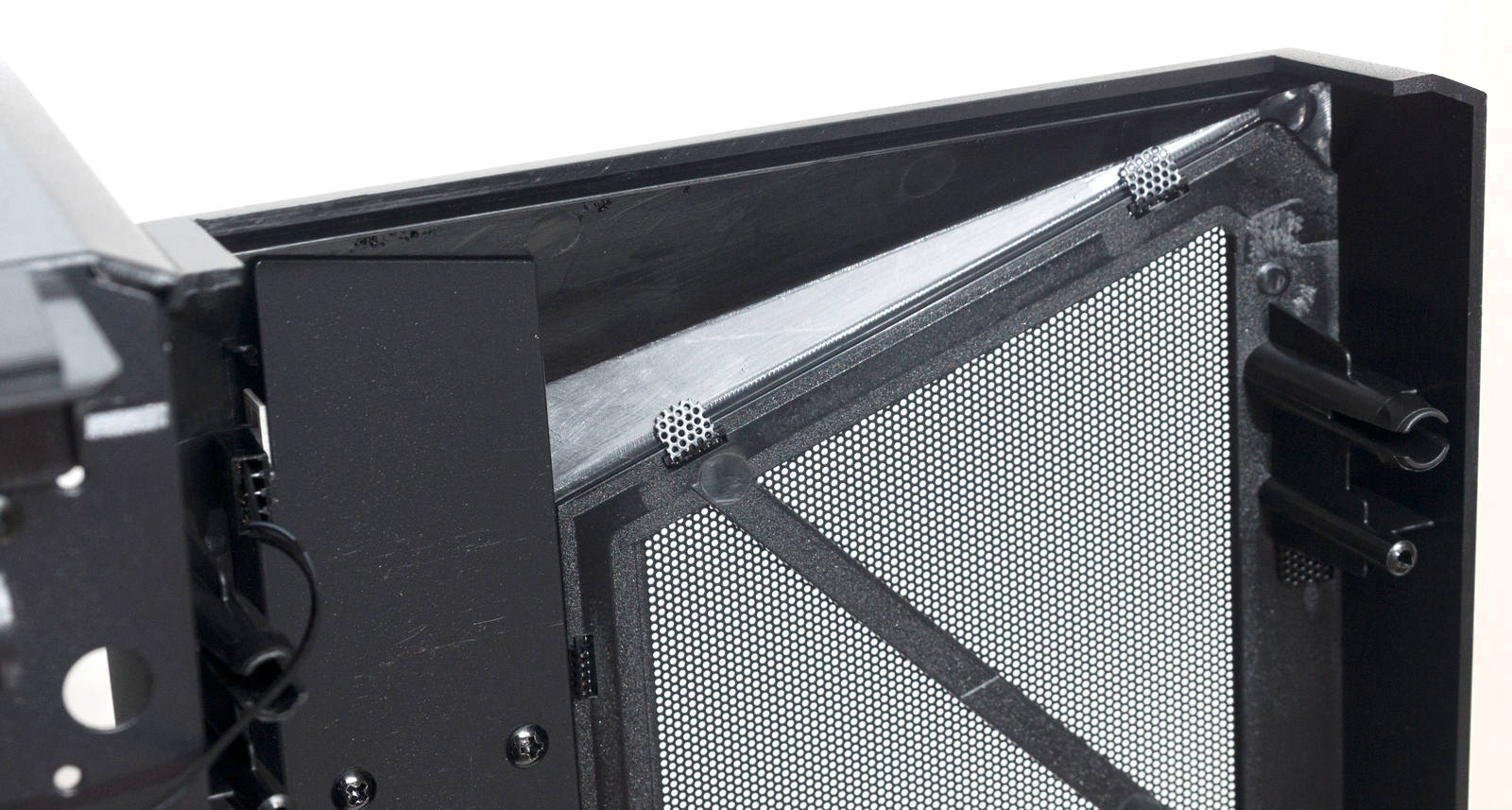

Для очистки сетки лицевой панели её придется снять (крепится она на защелки). Под панелью располагаются вентиляторы, можно поставить как 120-мм, так и 140-мм.

Сам фильтр несъемный, выполнен из металла с мелкой круглой перфорацией.

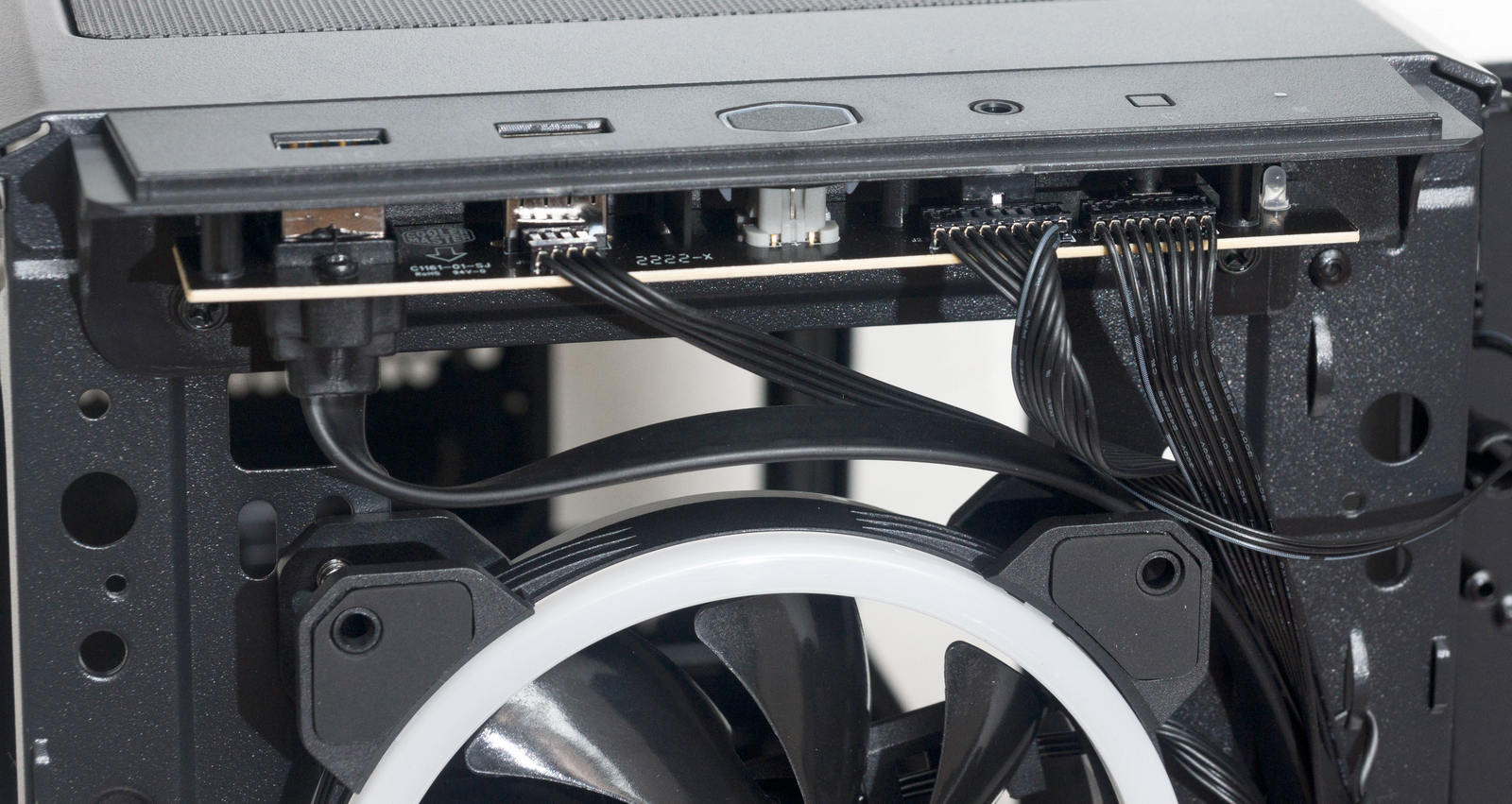

I/O панель прикручена непосредственно к корпусу, а не к съемной панели, что удобно.

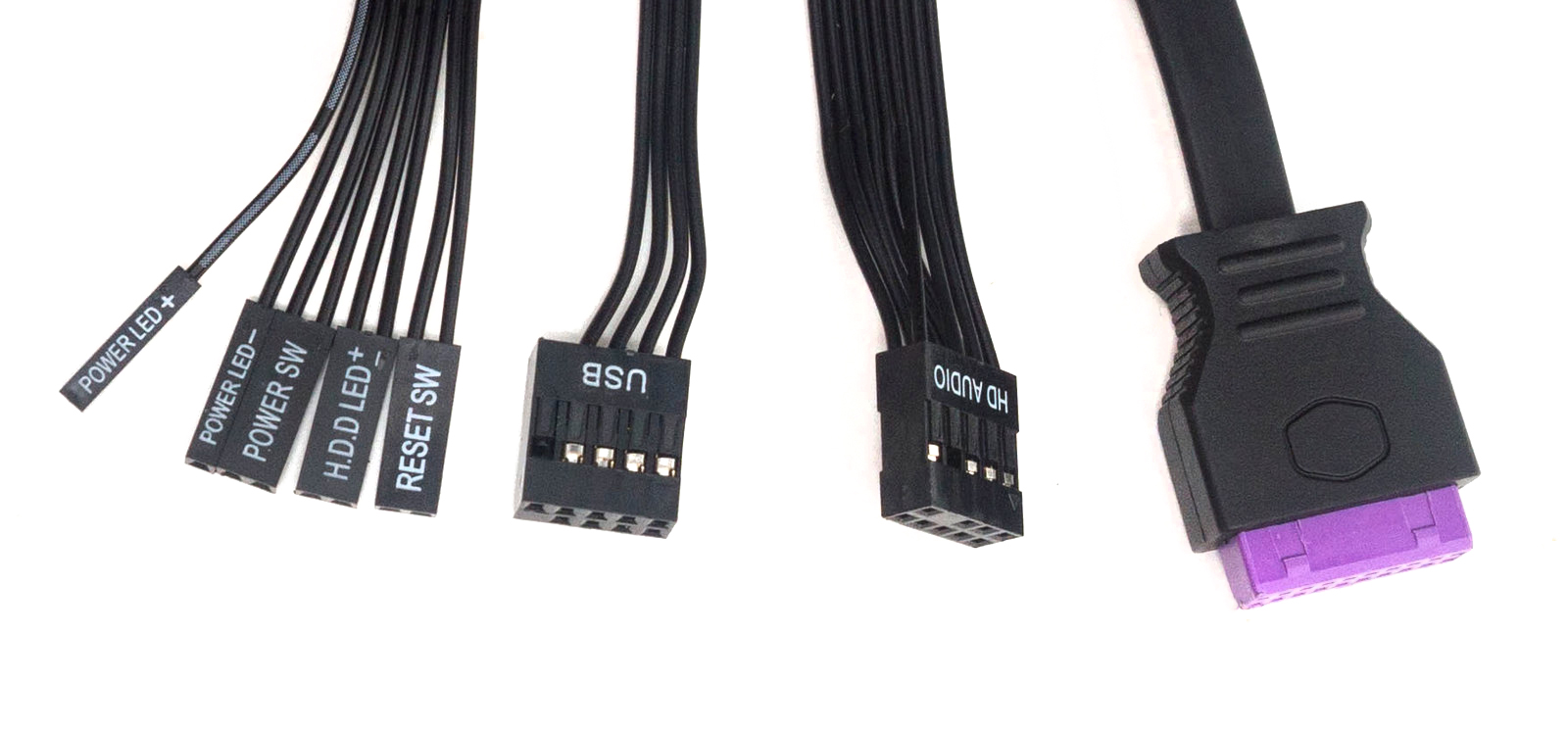

От панели идут четыре кабеля: USB 3.0, USB 2.0 на 4-пин, аудио HD и шлейф от кнопок включения, перезагрузки, HDD Led и Power Led.

Сборка

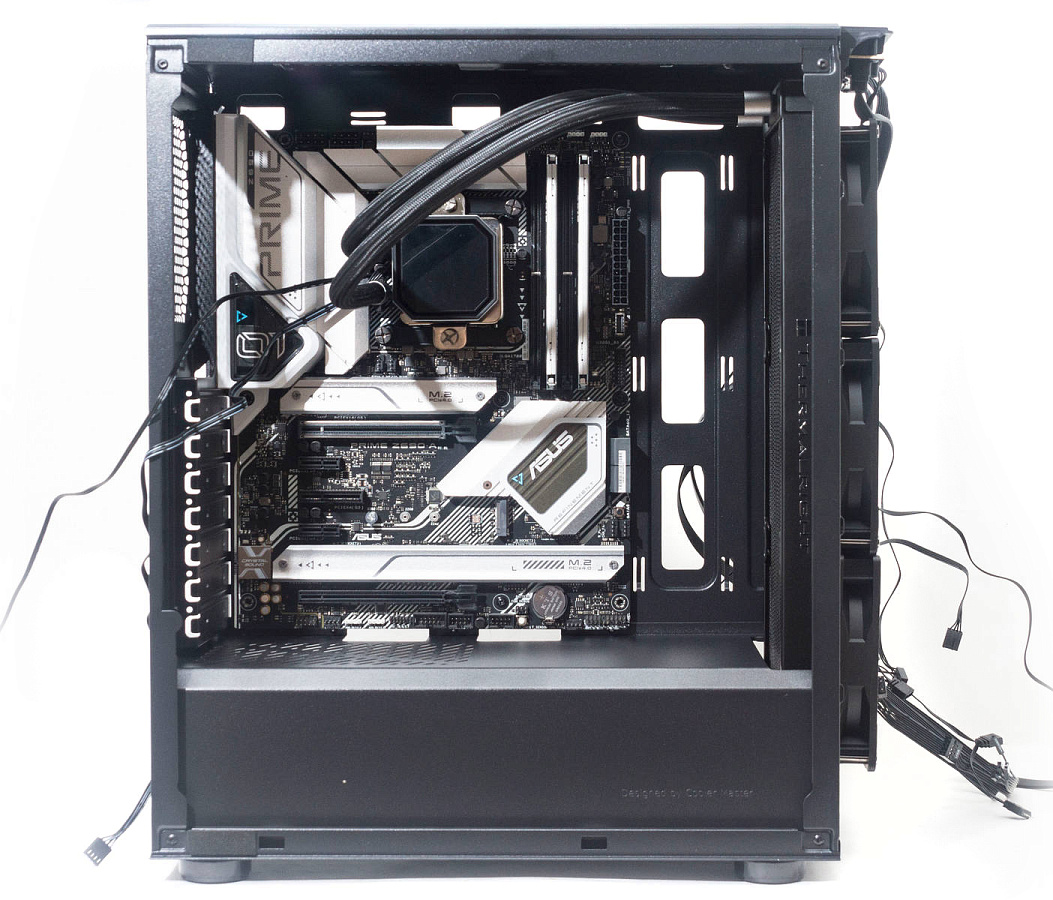

Процесс сборки в этом корпусе прост и удобен. Материнскую плату можно прикручивать сразу – все кабели без проблем подводятся и продеваются в нужные отверстия.

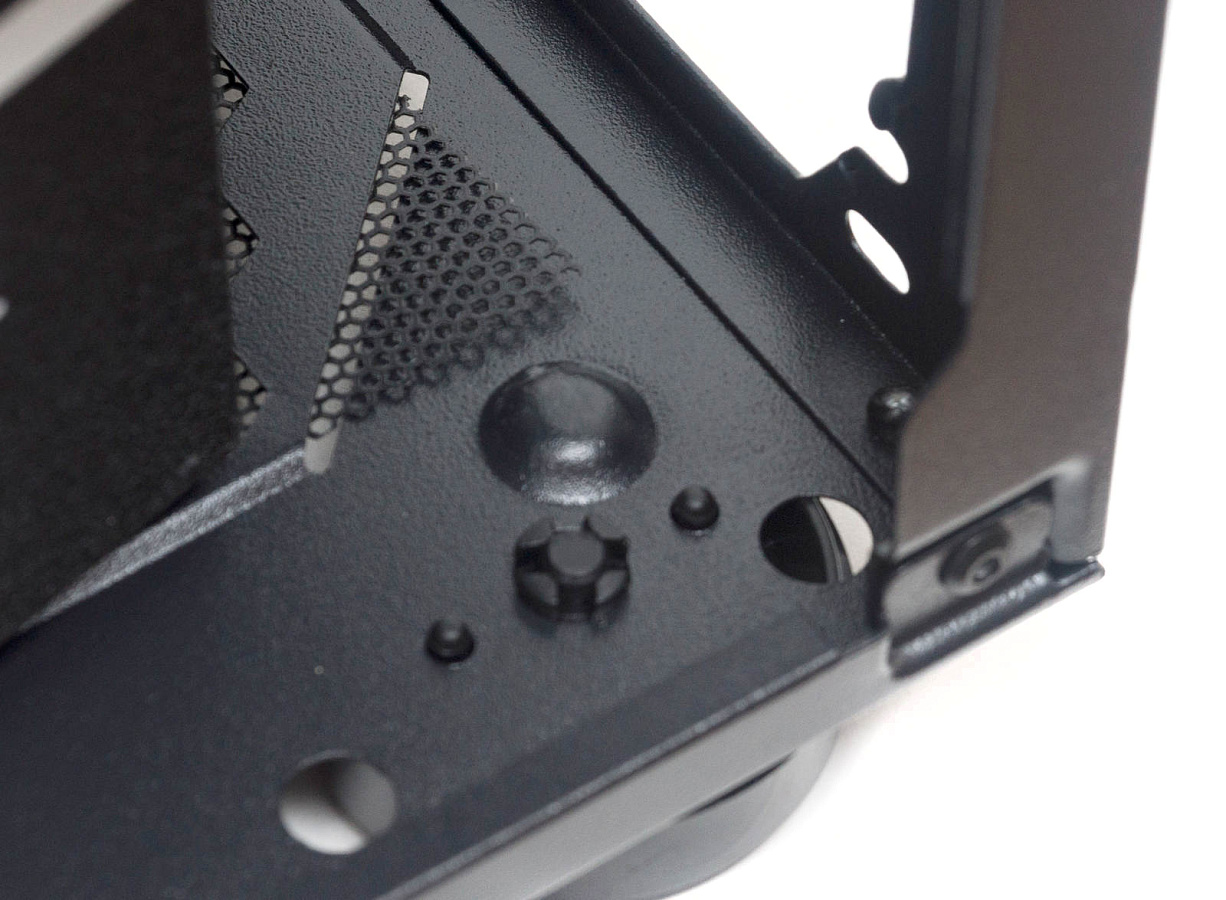

С установкой блока питания было небольшое неудобство. В том углу, где корпус БП ложится на специальные выступы снизу, имеется еще один лишний выступ – от крепления ножек корпуса. Этот выступ мешал разместить БП так, чтобы совпадали отверстия для креплений с винтовыми отверстиями на самом БП. Но нам удалось это сделать, хотя и с трудом.

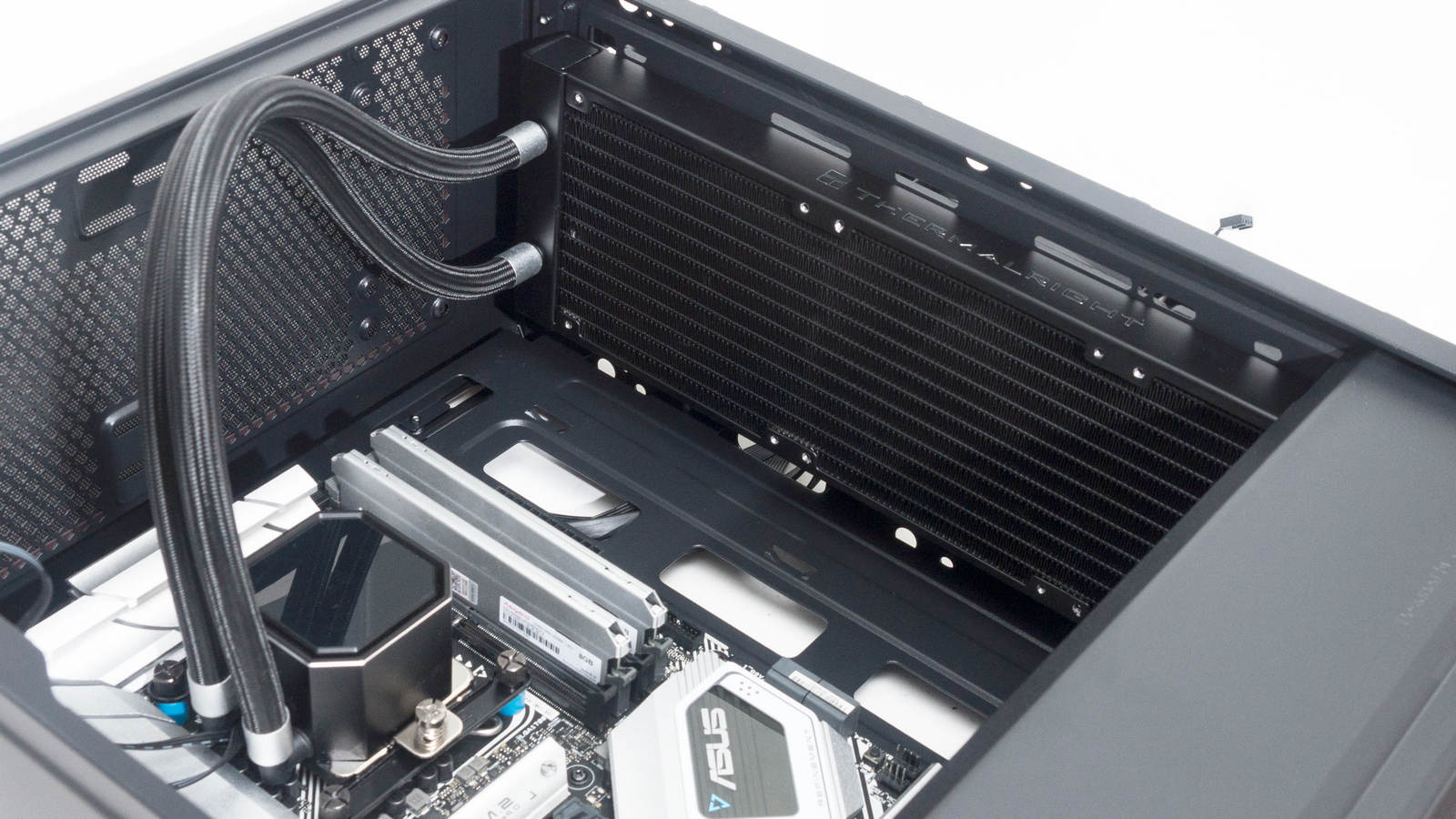

360-мм радиатор СЖО мы установили спереди, так как сверху место только для 240-мм радиатора. Глубина корпуса незначительная, поэтому шланги для него избыточной длины и они будут упираться в стекло изнутри.

Комплектные вентиляторы мы разместили сверху и сзади корпуса, установив их на выдув.

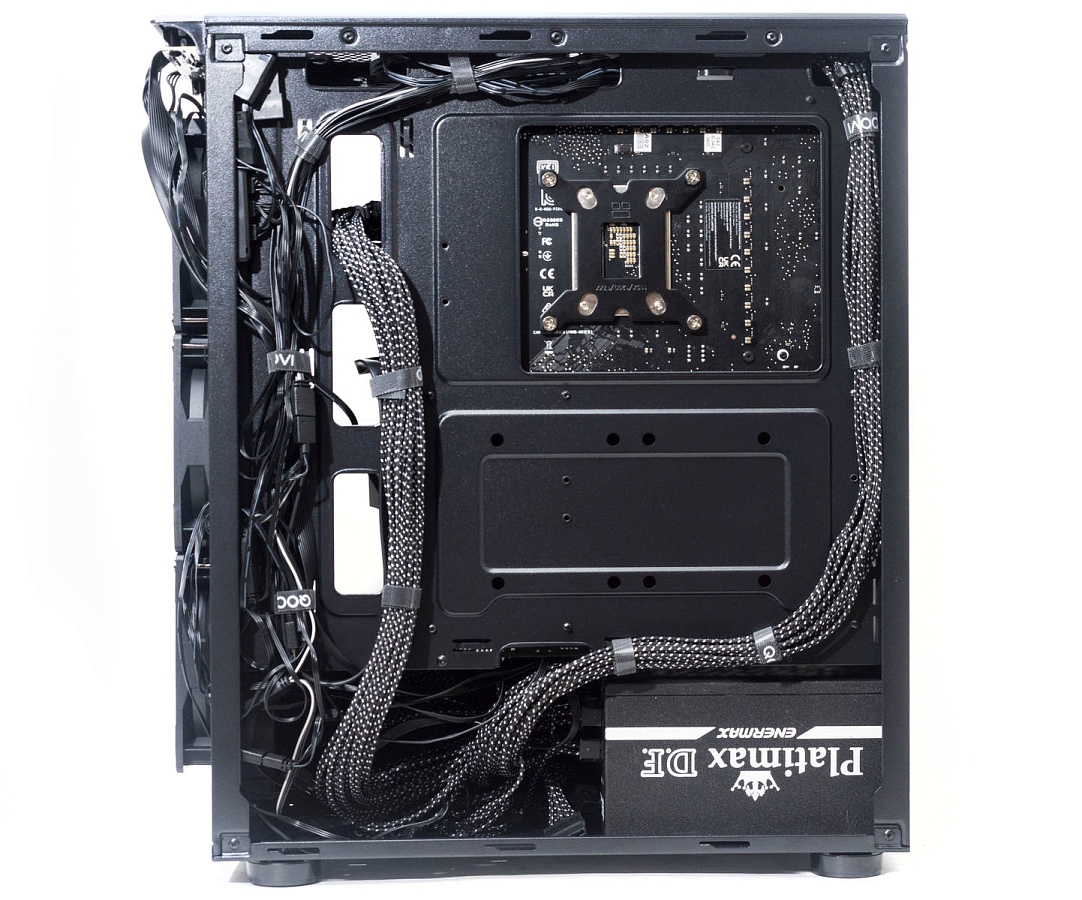

Для укладки кабелей места оказалось вполне достаточно. Единственный момент: для красивой укладки пучка мелких проводов от вентиляторов, подсветки и передней панели их нужно заматывать в множество стяжек на липучках. Плюс при использовании переходников-разветвителей для подключения всей подсветки эти пучки получаются достаточно толстыми и с трудом укладываются в корпусе.

Если кабели у БП несъемные, что вполне вероятно при бюджетных сборках, то места для неиспользуемых кабелей между БП и корзиной HDD остается очень мало, необходимо использовать БП с коротким корпусом на 140-150 мм.

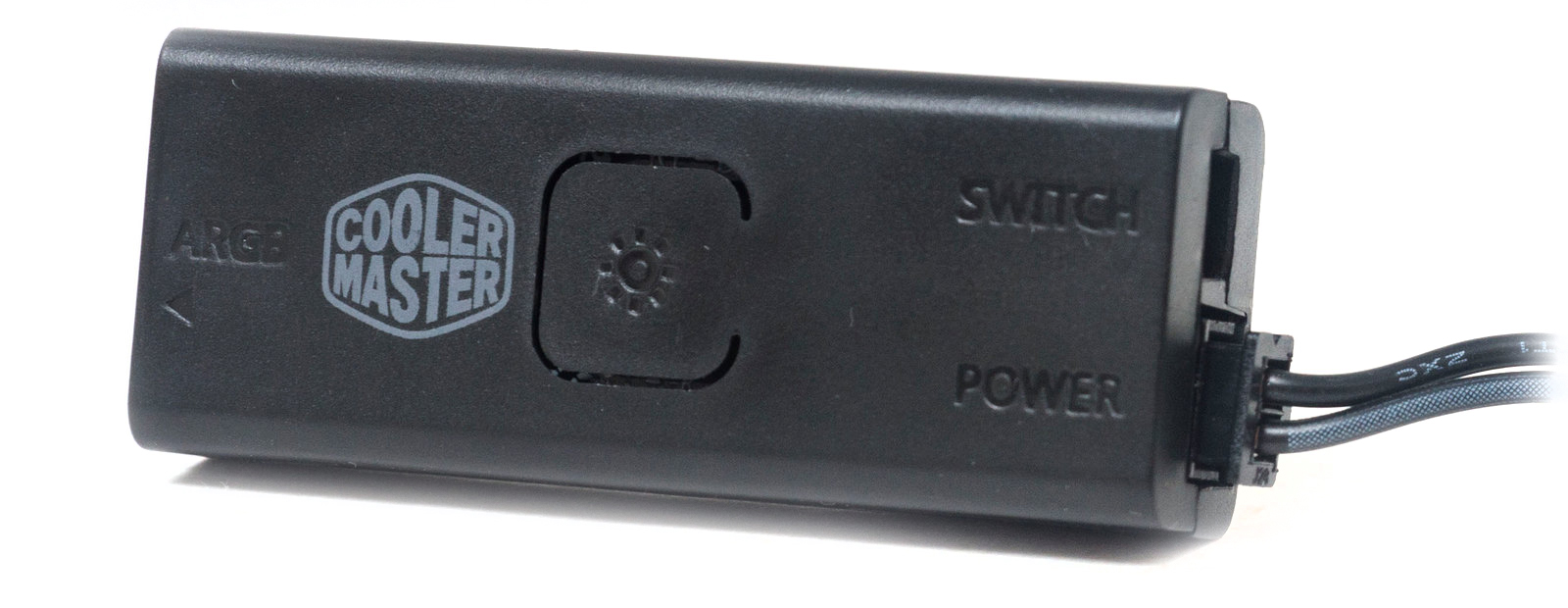

В комплекте имеется контроллер подсветки, к которому можно подключить все ARGB-элементы. Но все настройки при этом будут возможны только внутри корпуса, внешней панели с кнопкой не предусмотрено.

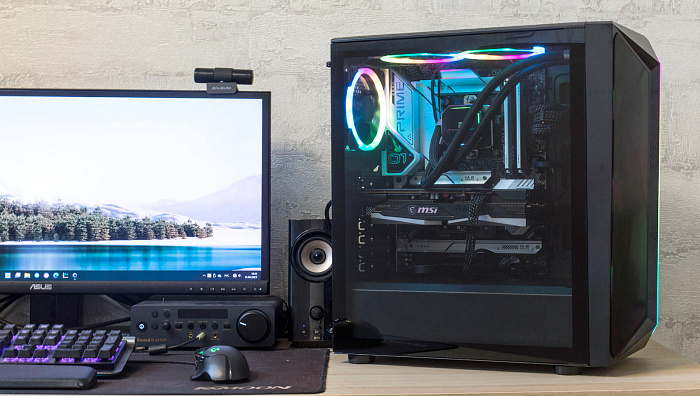

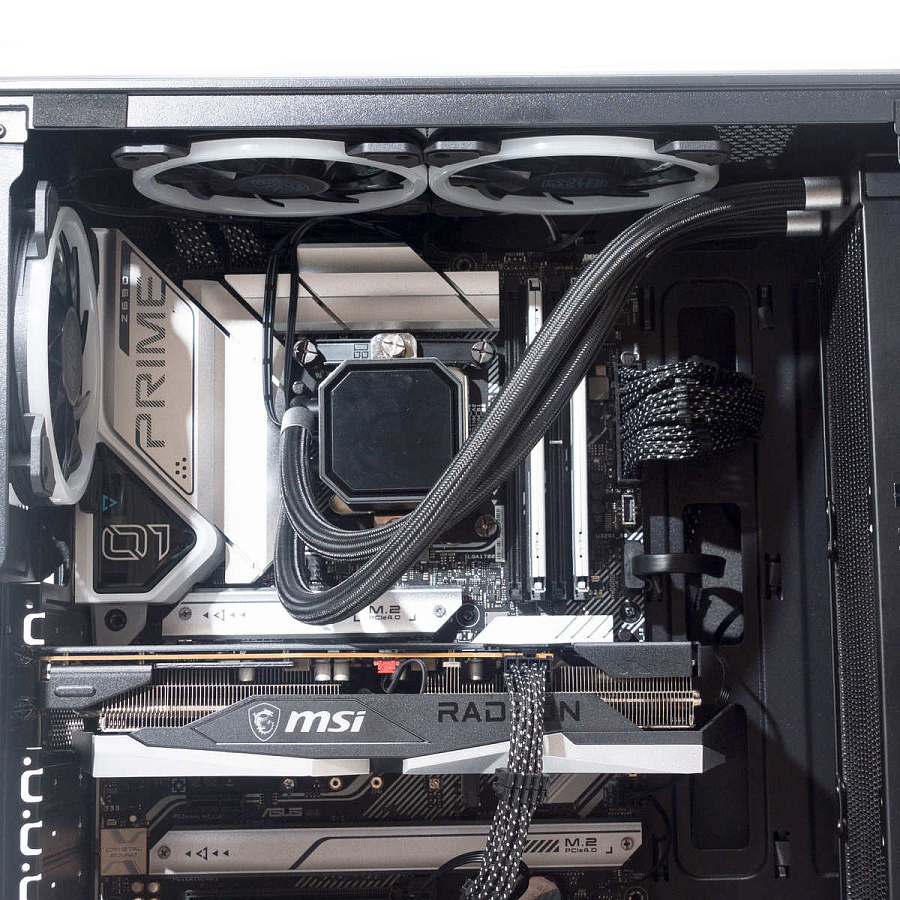

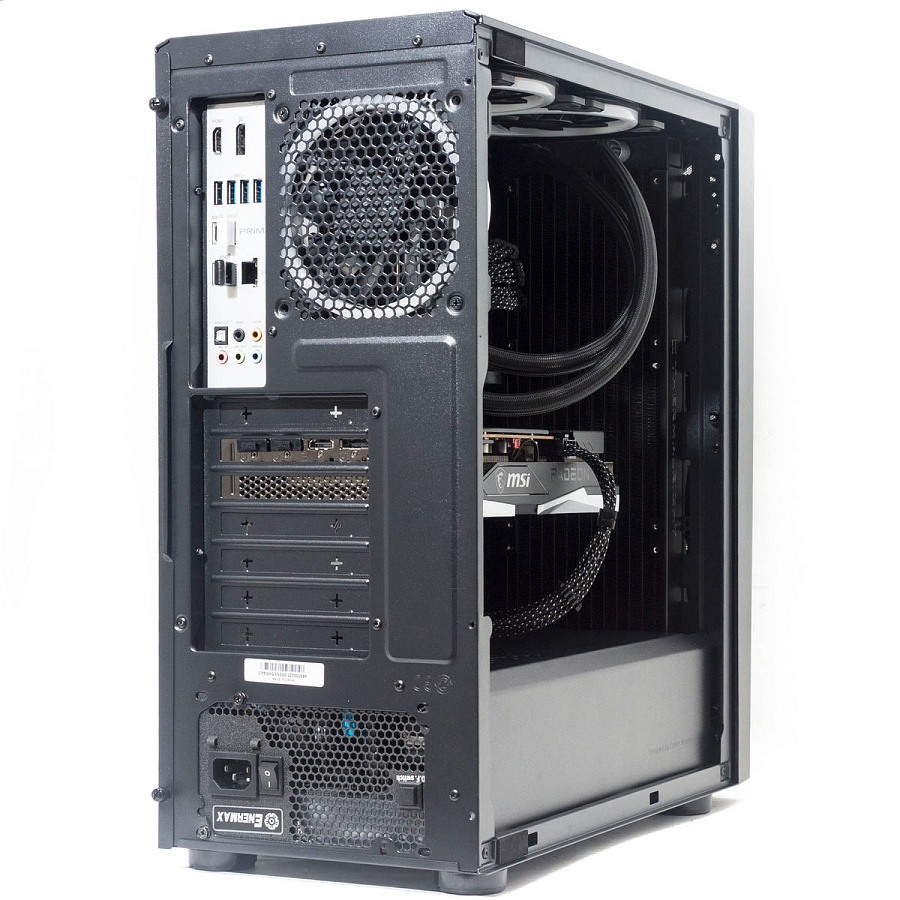

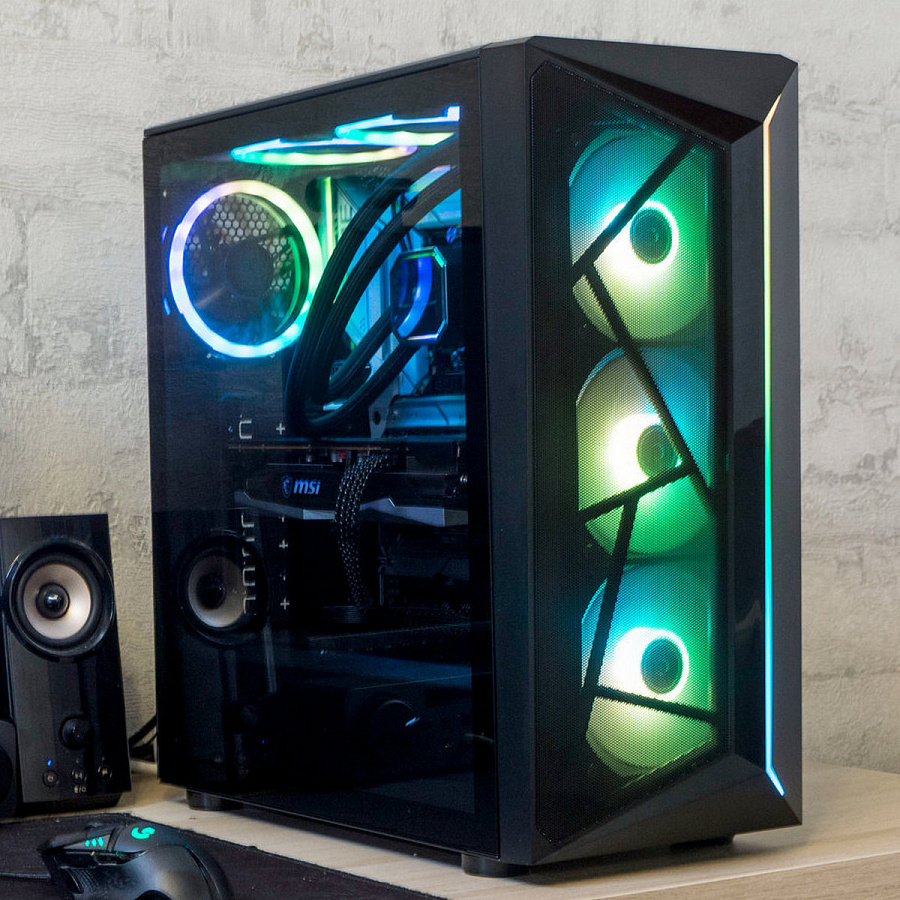

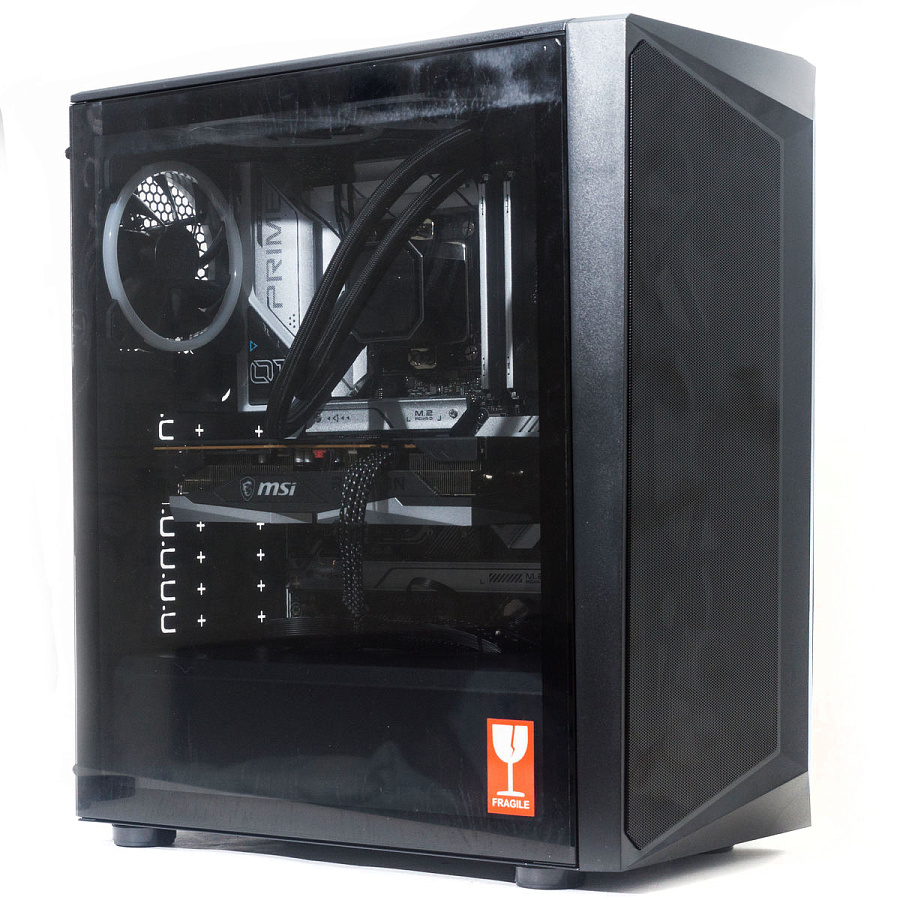

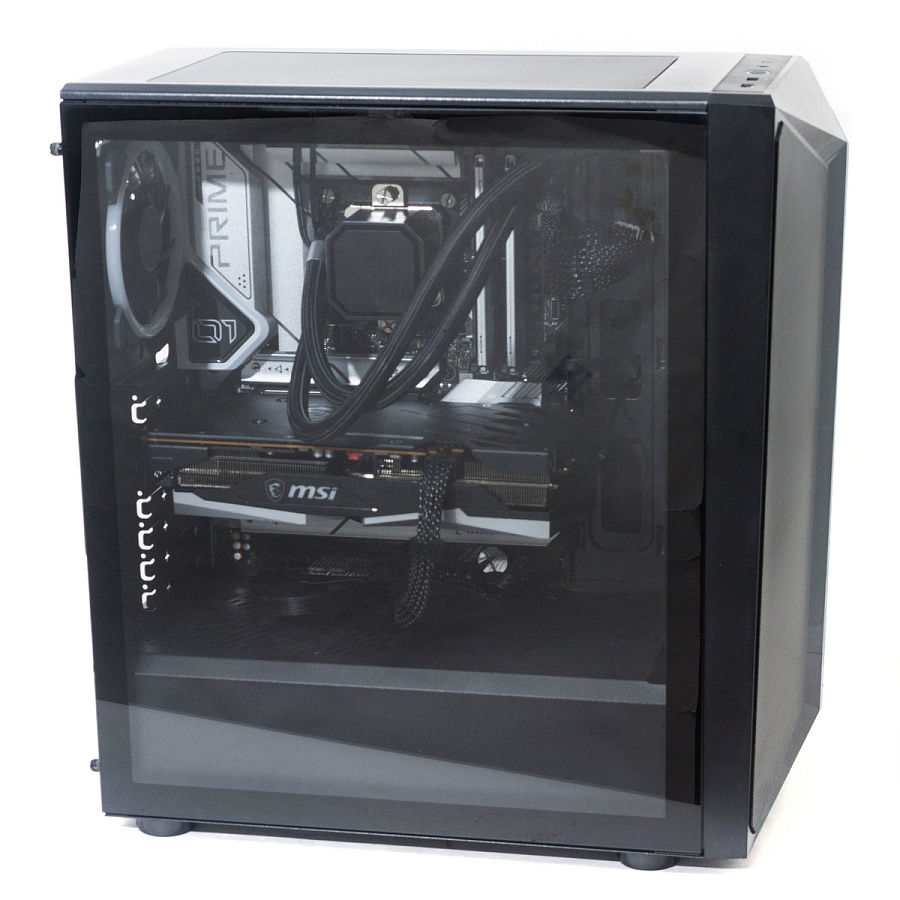

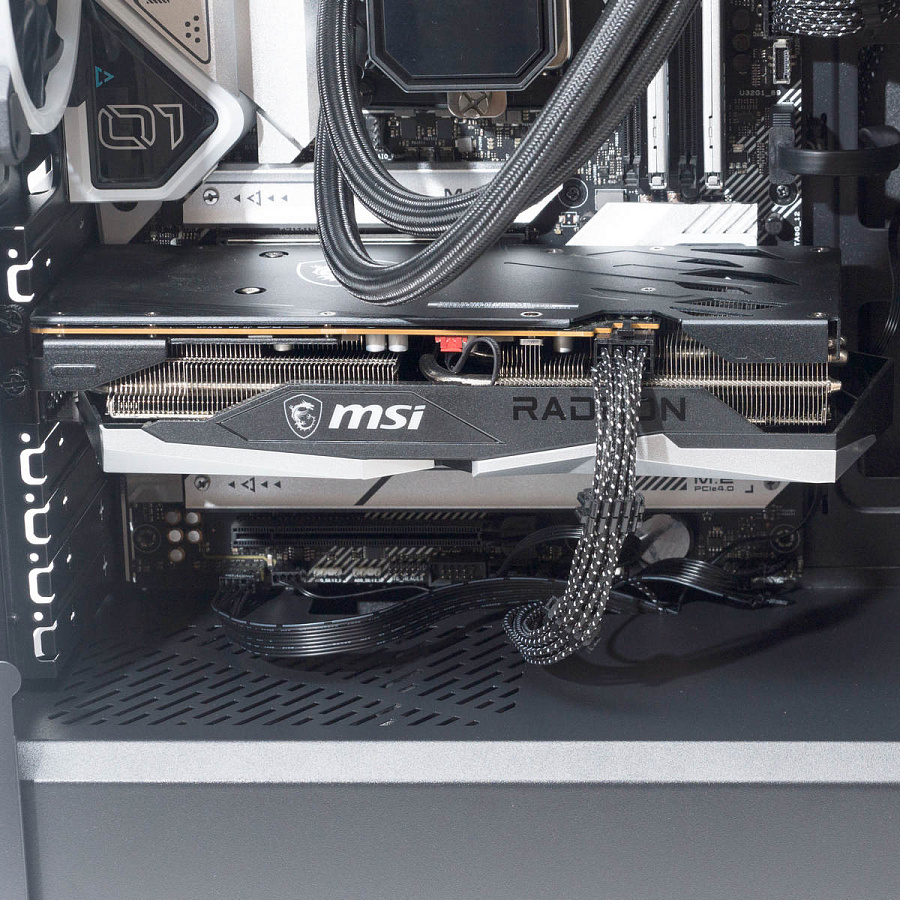

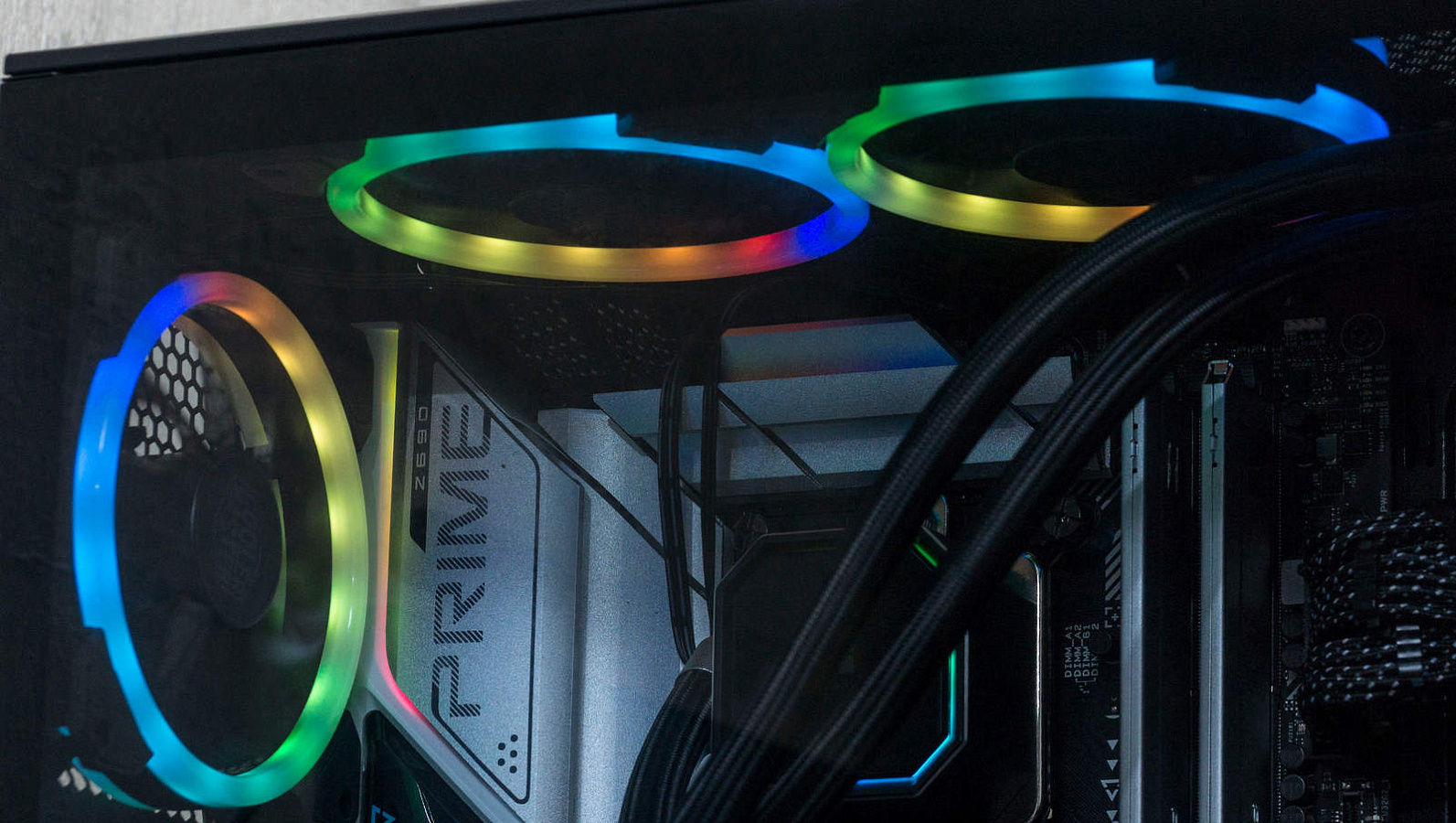

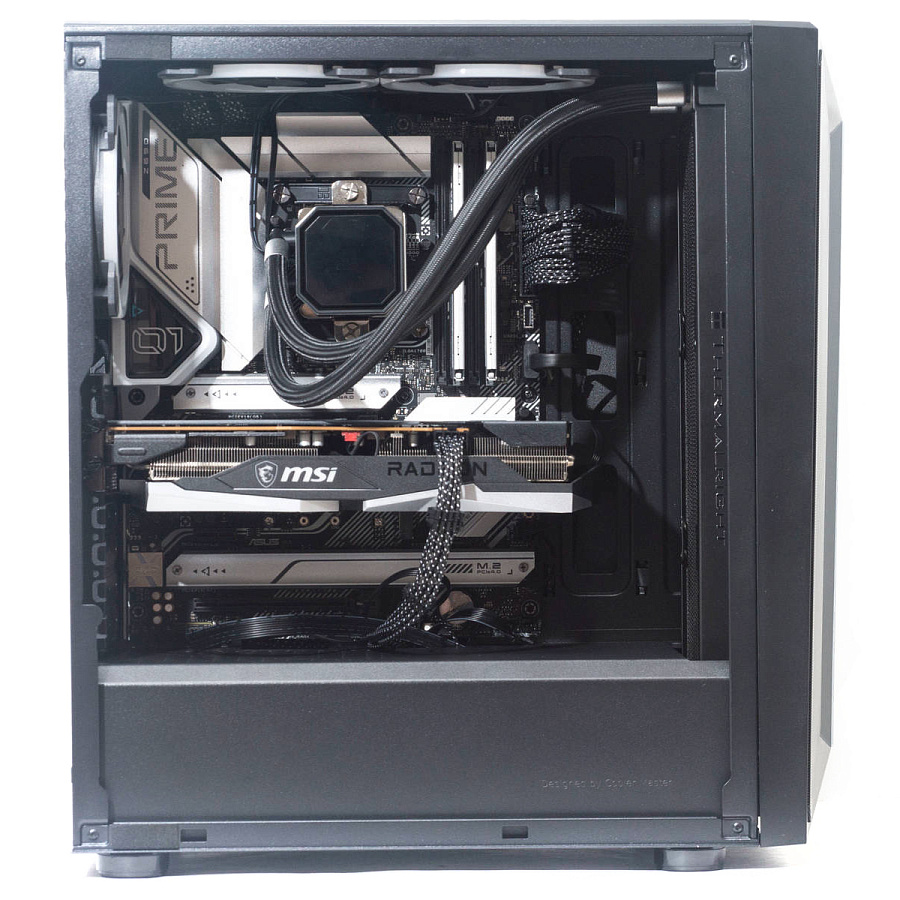

Общий вид сборки выглядит эстетично, лишнего места в корпусе практически не остается.

Тестирование

В корпус были установлены следующие комплектующие:

• Процессор - intel Core i7 12700;
• Материнская плата – Asus Prime Z690;
• Охлаждение - Thermalright Frozen Prism 360 Black ARGB;
• Оперативная память - Asgard DDR5-5200, 2×8 ГБ;
• Видеокарта – MSI RX 6600 XT;
• Накопитель - Digma Mega S3 1000GB;
• Блок питания - Enermax Platimax DF 750;
• Операционная система - Windows 11 Pro 64-bit, версия 21H2.

Радиатор СЖО установлен спереди, вентиляторы ориентированы на вдув воздуха снаружи. Комплектные вентиляторы были установлены сверху и сзади на выдув теплого воздуха наружу. Возможна и обратная направленность воздушного потока, но при этом потеряется эффект от подсветки фронтальной панели за счет вентиляторов.

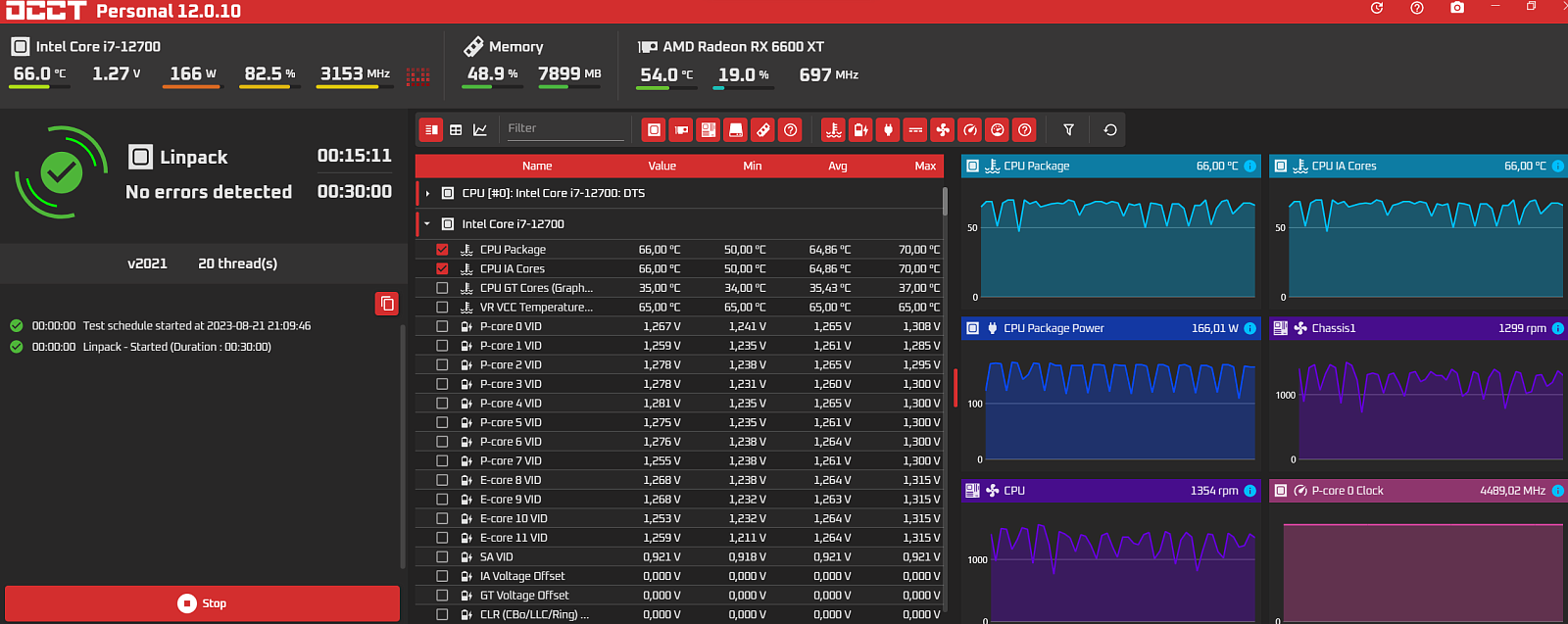

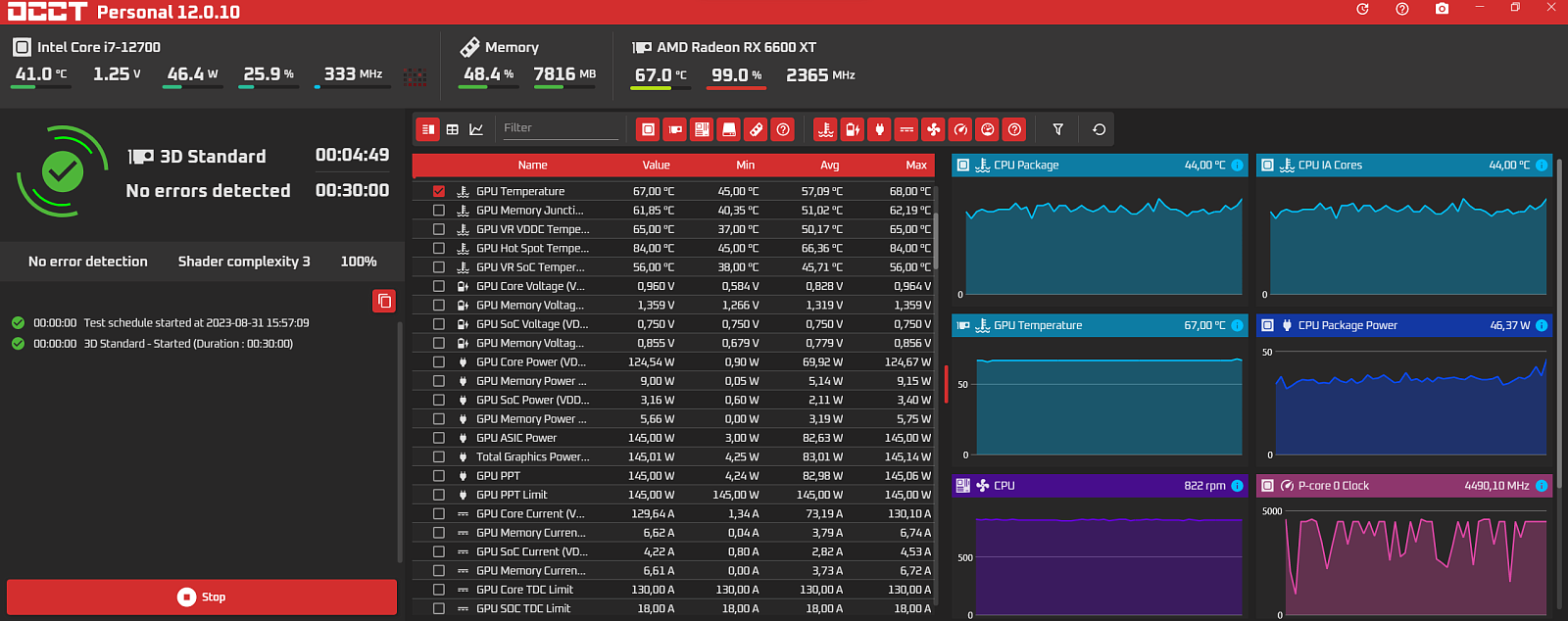

Тестирование комплектующих под нагрузкой было в утилите OCCT V12.0.10, в открытом и закрытом корпусе.

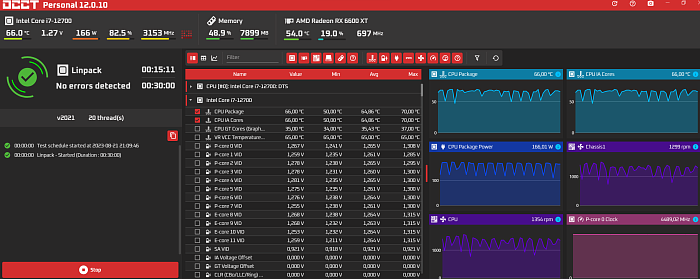

Тест CPU в Linpack на автоматических регулировках оборотами вентиляторов СЖО, корпусные вентиляторы работали на максимальных оборотах.

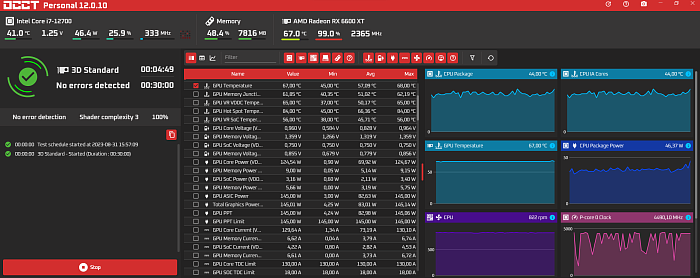

Тест GPU в 3D Standard, все настройки по умолчанию.

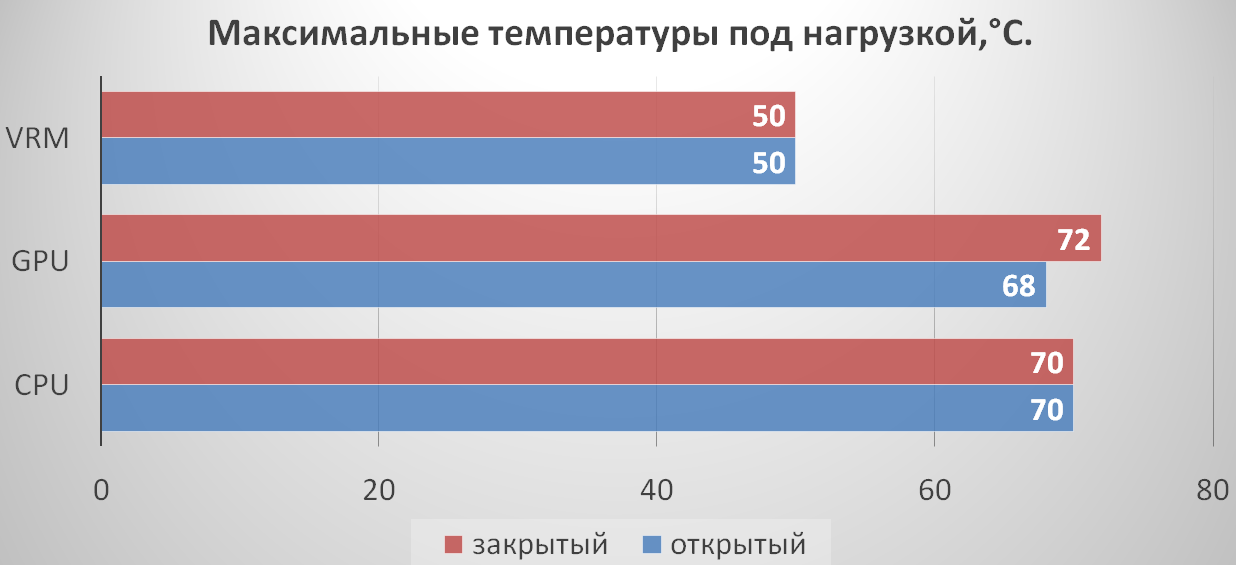

Как видим, охлаждение в корпусе эффективное, продуваемость за счет сетчатой лицевой панели хорошая. На температуры CPU и зоны VRM закрытая боковая панель никак не влияет (здесь нужно отдать должное эффективному СЖО).

Температуры видеокарты с закрытой боковой стенкой несколько выше, но это вполне ожидаемо и характерно для большинства корпусов.

Заключение

Корпус CoolerMaster CMP510 - вполне типичное бюджетное решение по своей конструкции. Выделяется среди конкурирующих вариантов за счет дизайна лицевой панели. Немного завышенная стоимость оправдана комплектацией тремя достаточно качественными корпусными вентиляторами с подсветкой. Вентиляторы тихие за счет низких максимальных оборотов.

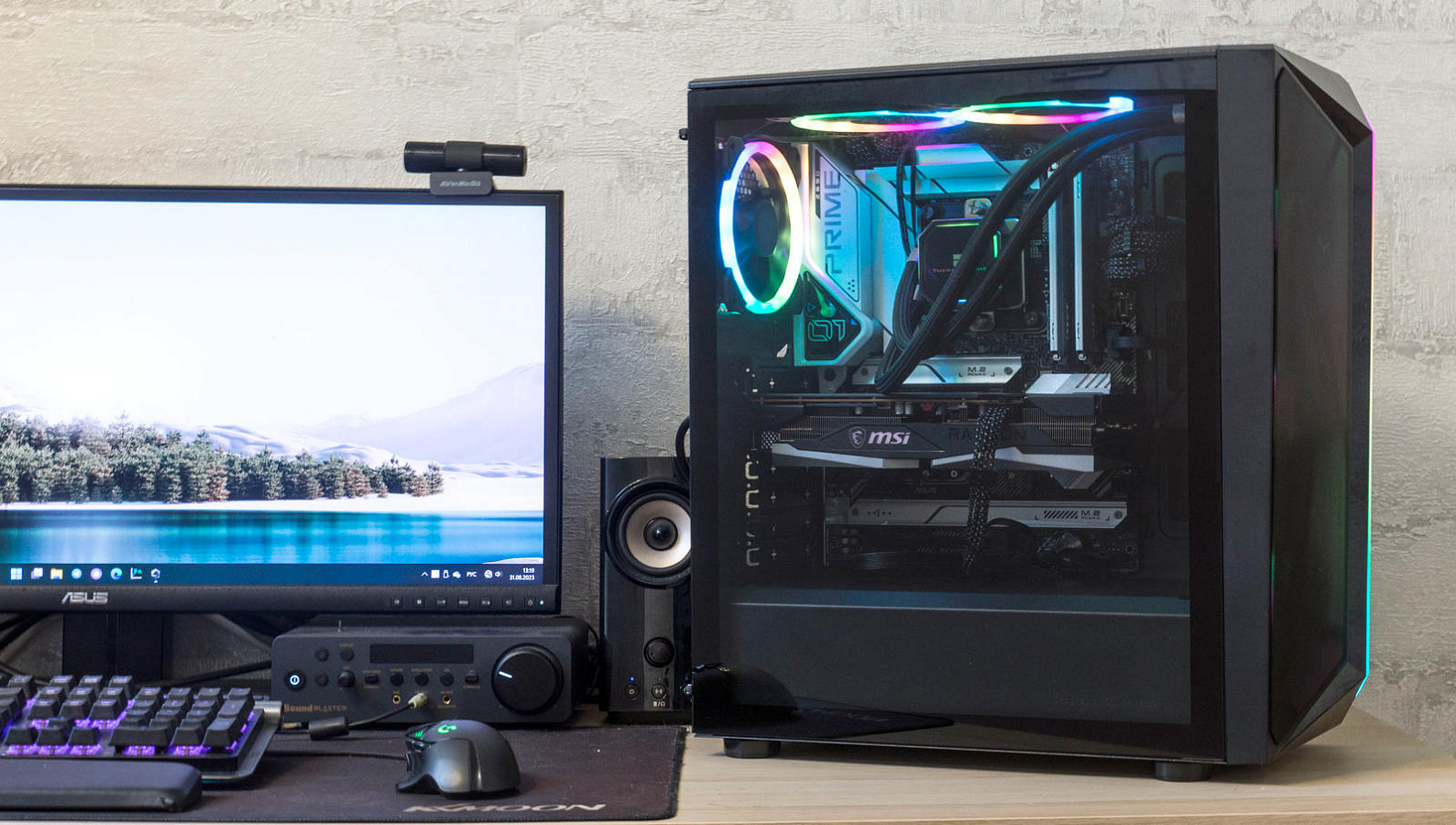

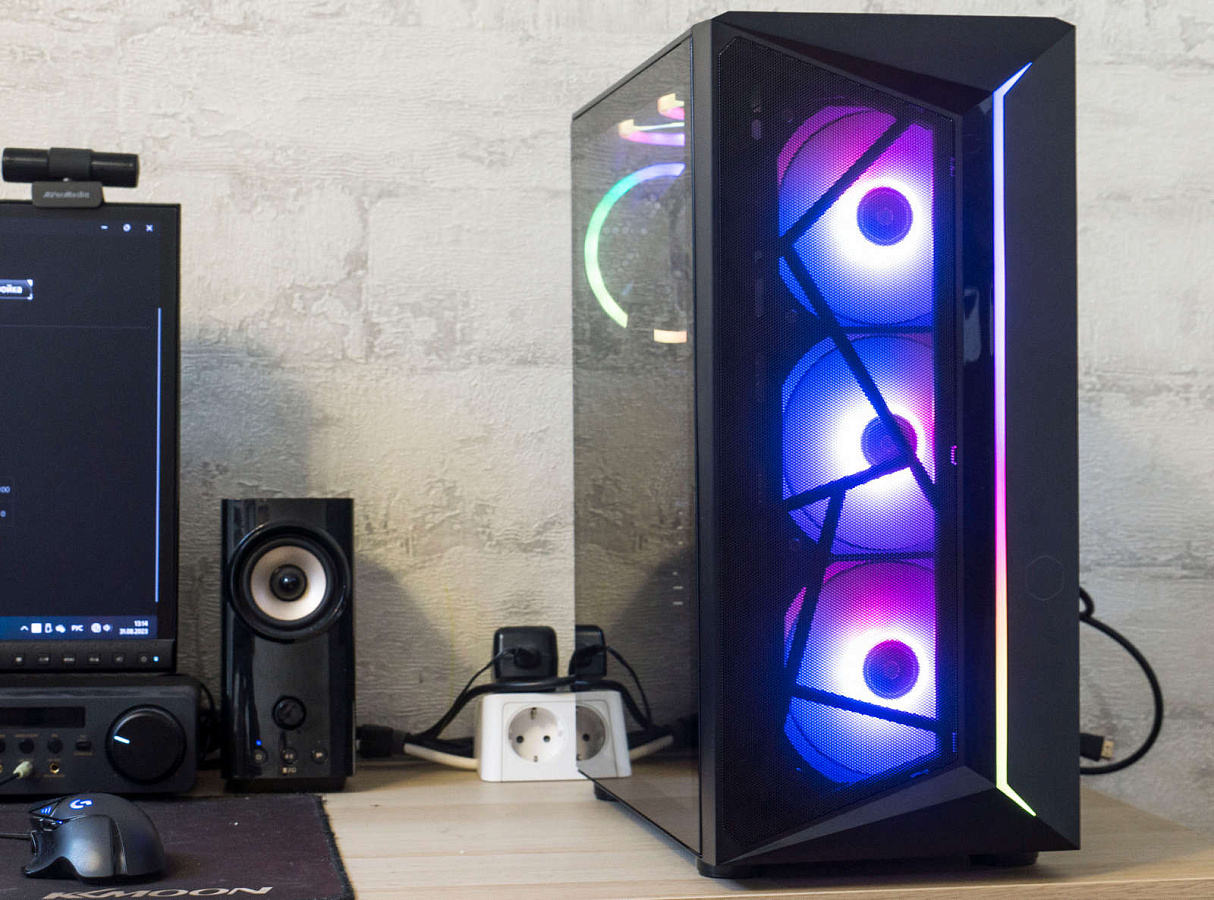

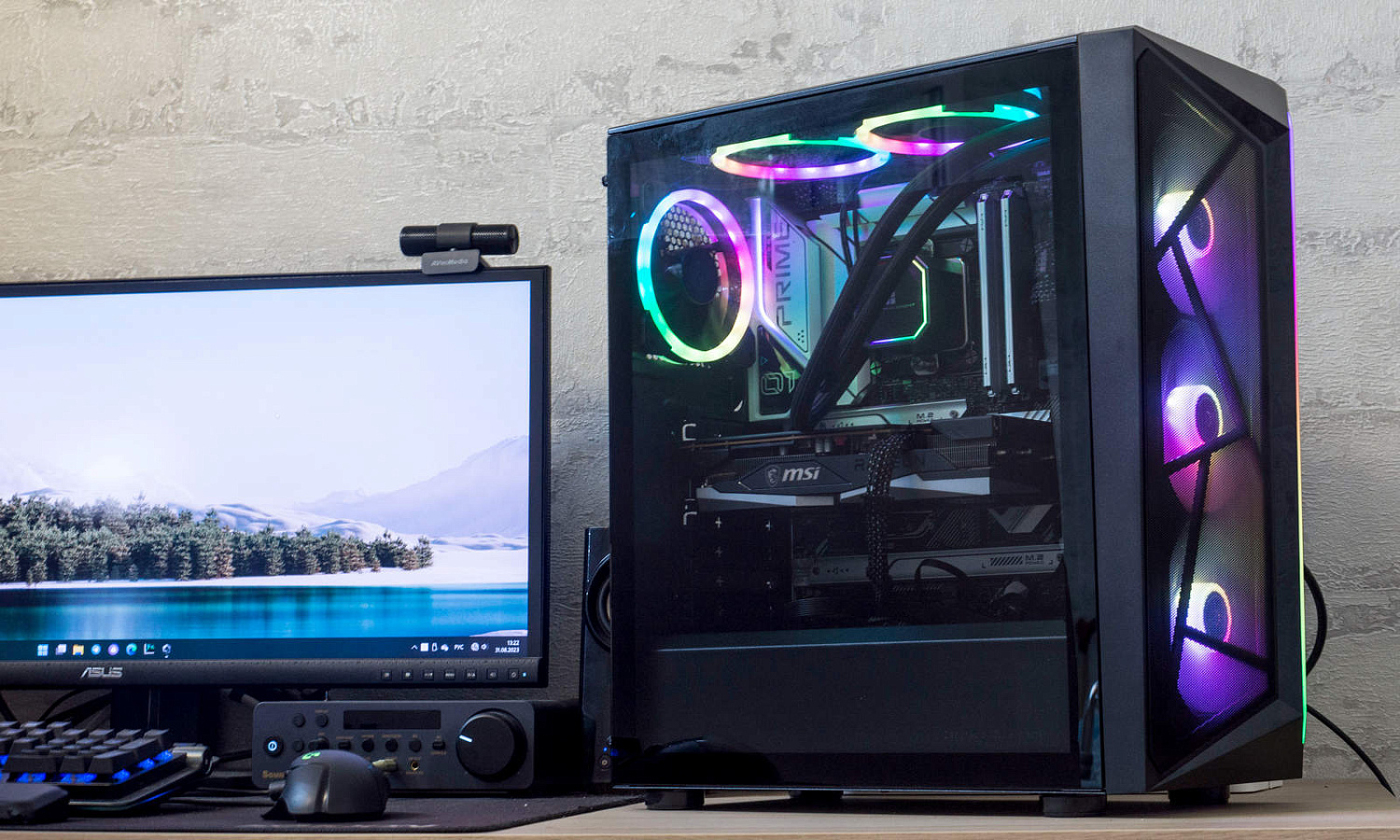

Готовая сборка в корпусе смотрится эффектно, а сам он выглядит как более дорогая модель.

В нем можно организовать хорошую вентиляцию, если добавить еще три вентилятора. Но для большинства сборок среднего бюджета вполне хватит и комплектных вентиляторов: два оставить спереди и один поставить сзади.

В процессе сборки могут возникнуть сложности, но все решаемо; сам процесс удобен и безопасен, хотя с эстетичной укладкой кабелей придется повозиться, все же места мало и специальных ниш не предусмотрено.

Было бы неплохо положить в комплект парочку заглушек на слоты расширения и добавить USB портов на фронтальной панели.

Плюсы

Минусы:
