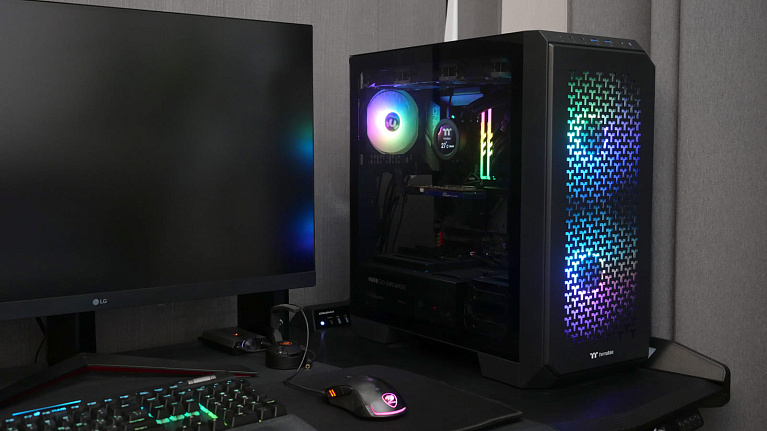

Обзор и тест корпуса Thermaltake View 300 MX

При подборе стильного корпуса для производительного игрового ПК одним из краеугольных нередко встаёт вопрос выбора вида передней панели: стеклянной прозрачной для лучшей видимости подсвечиваемых компонентов внутри или металлической с перфорацией для лучшей продуваемости. В компании Thermaltake решили упростить этот выбор потенциальному покупателю, выпустив модель Thermaltake View 300 MX с двумя видами фронтальных панелей в комплекте. Если быть точным, то передняя панель одна, но со сменной центральной частью, как раз двух видов: из тонированного закалённого стекла и из металла со стилизованной вентиляционной перфорацией. К охлаждению в данной модели в принципе подход серьёзный, поэтому новинка сразу укомплектована тремя вентиляторами с управляемой ARGB-подсветкой: одним классическим 120 мм сзади и двумя "серьёзными" 200 мм спереди.

Спецификация

Упаковка

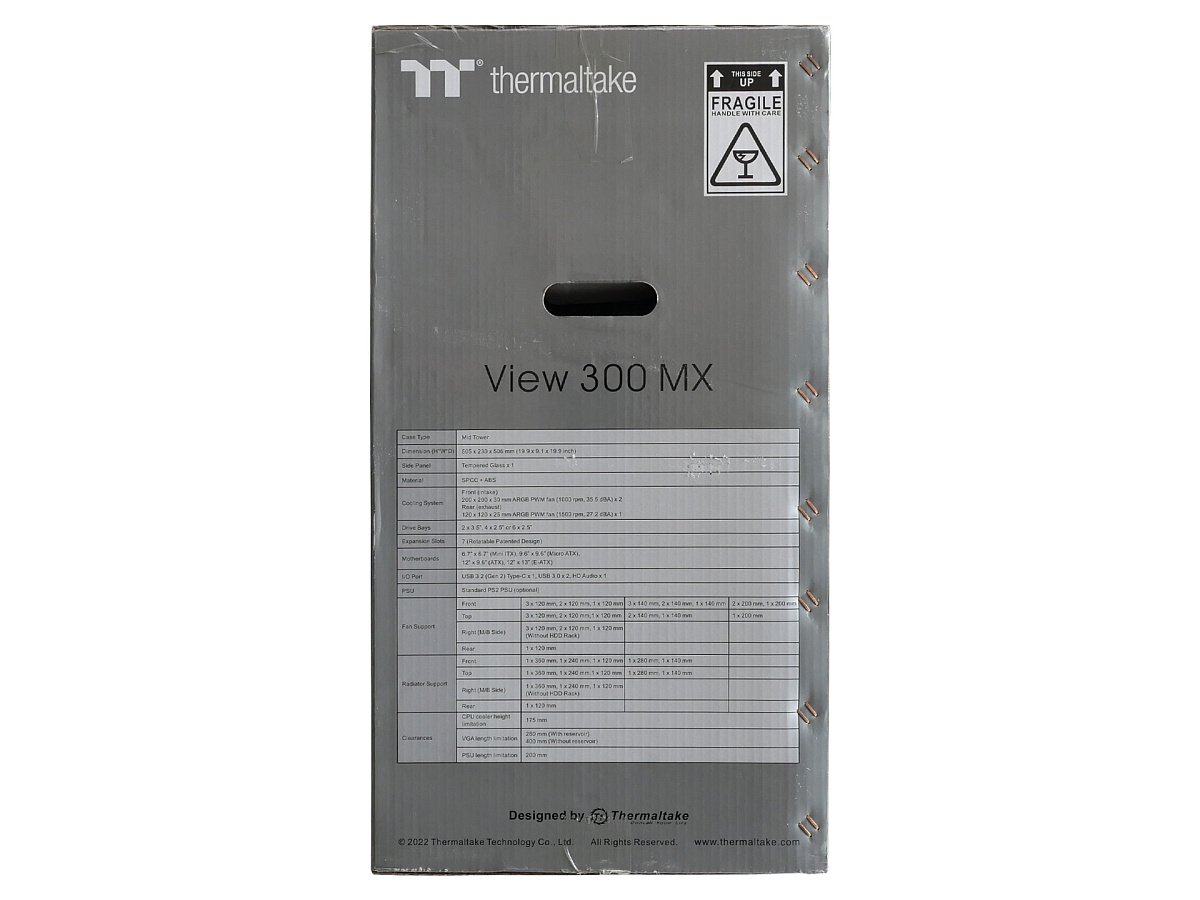

Thermaltake View 300 MX продаётся в крупной коробке размером 624 x 642 x 344 мм из плотного картона с качественным цветным принтом. Вес относительно небольшой — слегка больше 10 кг. Сбоку на коробке проделаны овальные отверстия, играющие роль ручек для переноски. Оформление сделано в привычной для Thermaltake стилистике. Из полезного — на одной из узких граней напечатана табличка с подробными техническими характеристиками корпуса.

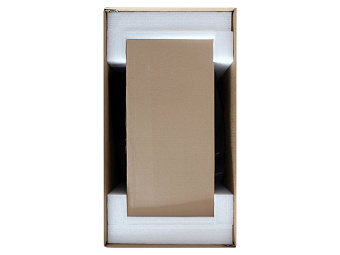

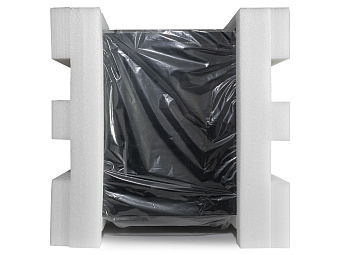

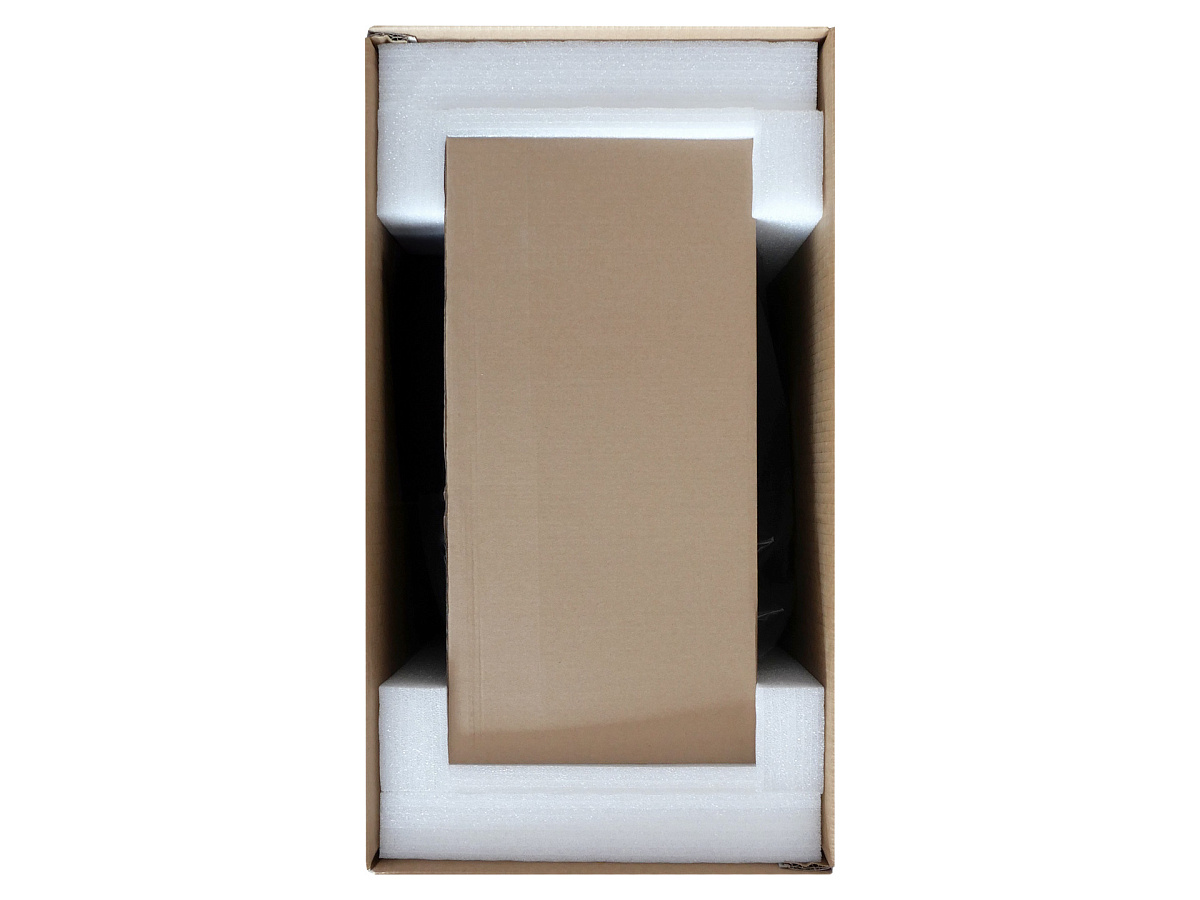

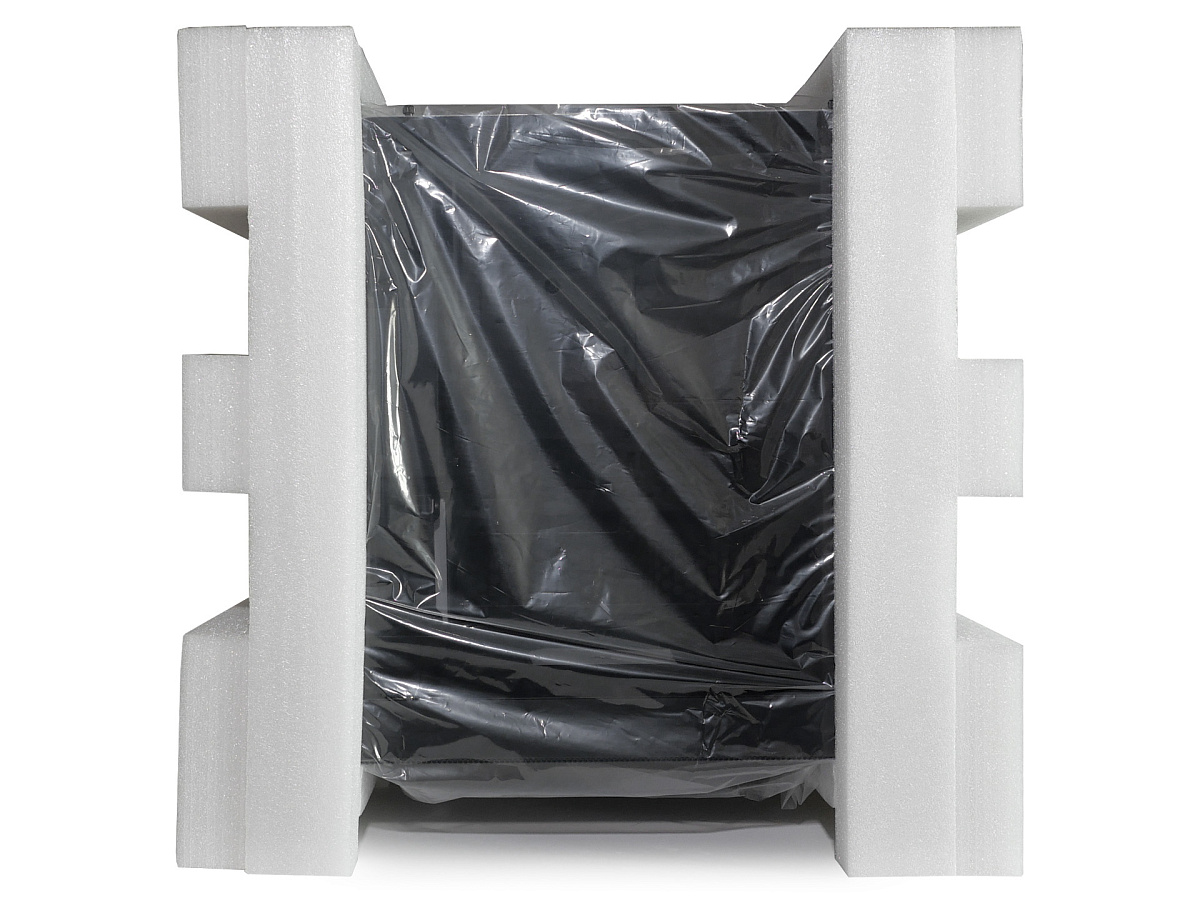

Внутри коробки используются пенопластовые формованные элементы для защиты корпуса от повреждений. В пазы на них сверху дополнительно вставлена плоская картонная коробка (468 x 234 x 20 мм) со сменной частью фронтальной панели.

Комплектация

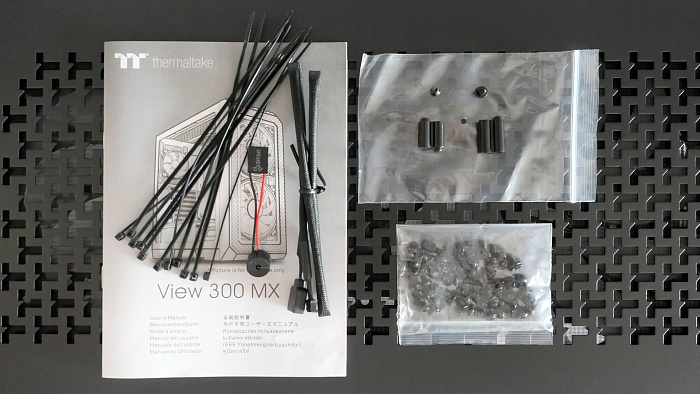

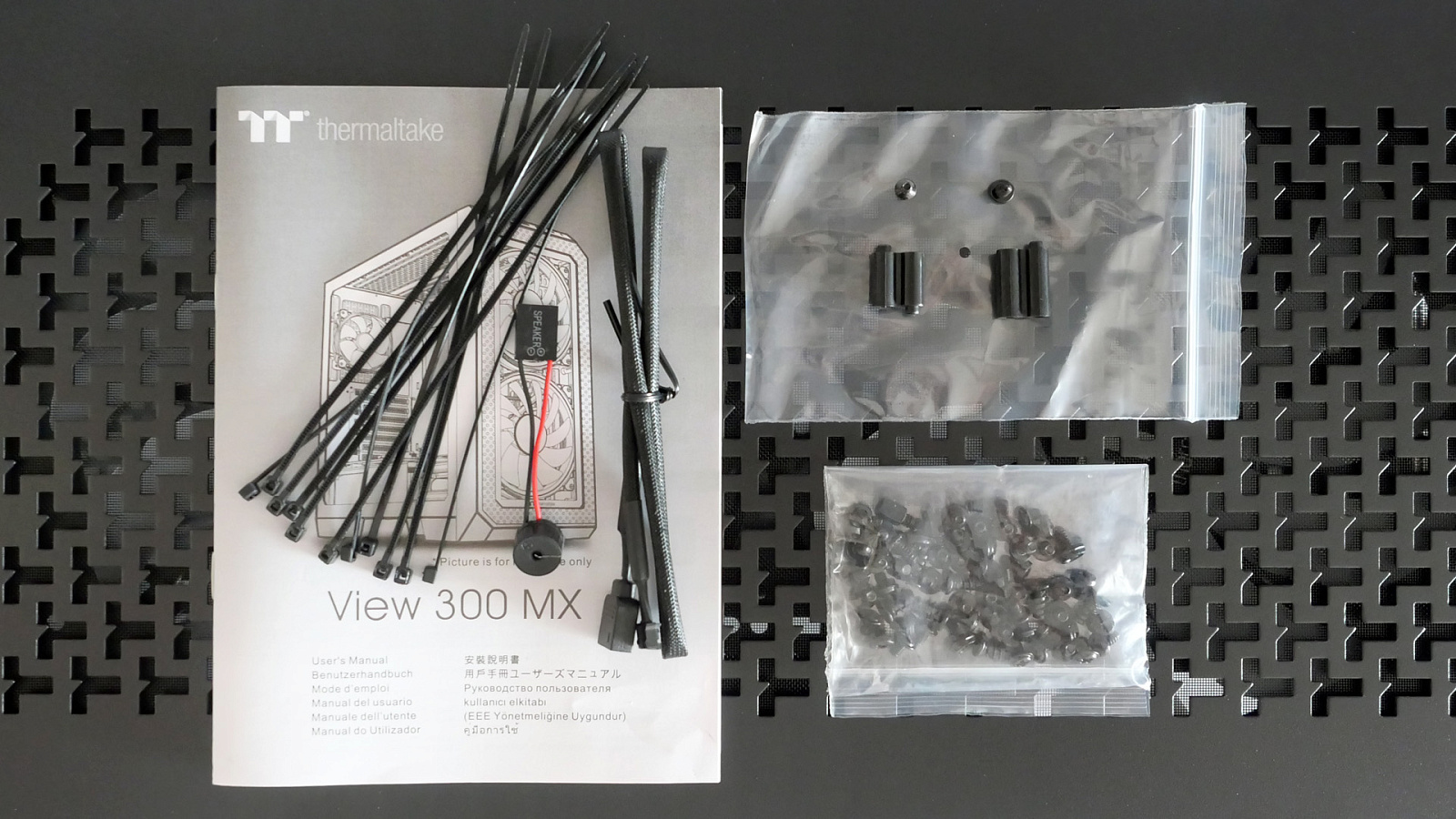

В комплекте с Thermaltake View 300 MX прилагаются: сменная перфорированная металлическая передняя панель (стеклянная уже установлена на корпусе), монтажный набор из одиннадцати нейлоновых чёрных хомутов, спикера ("бузера") и пакетов с крепежными винтами и пластиковыми стойками, а также кабель синхронизации ARGB-подсветки и небольшой буклет с наглядной пользовательской инструкцией.

Экстерьер

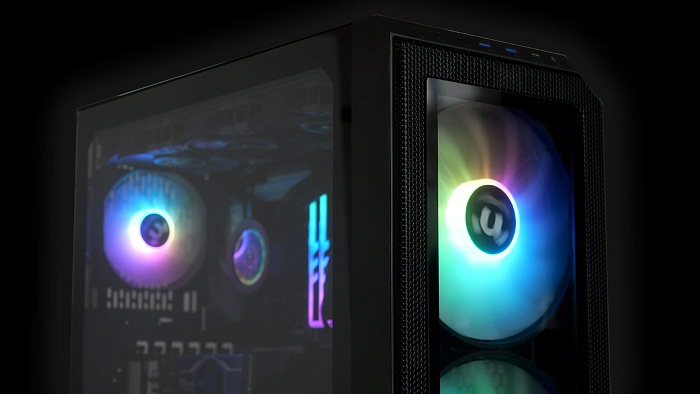

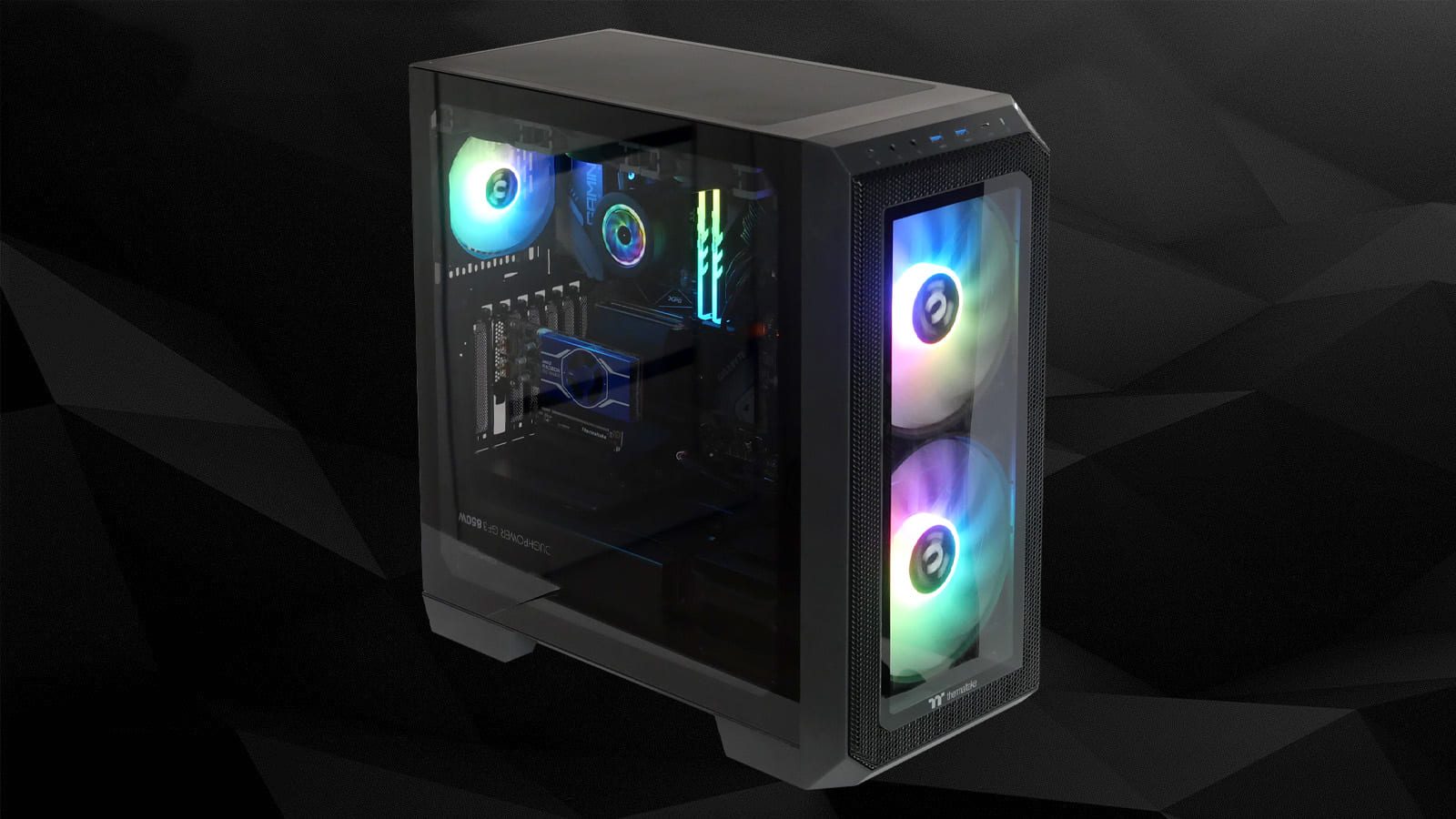

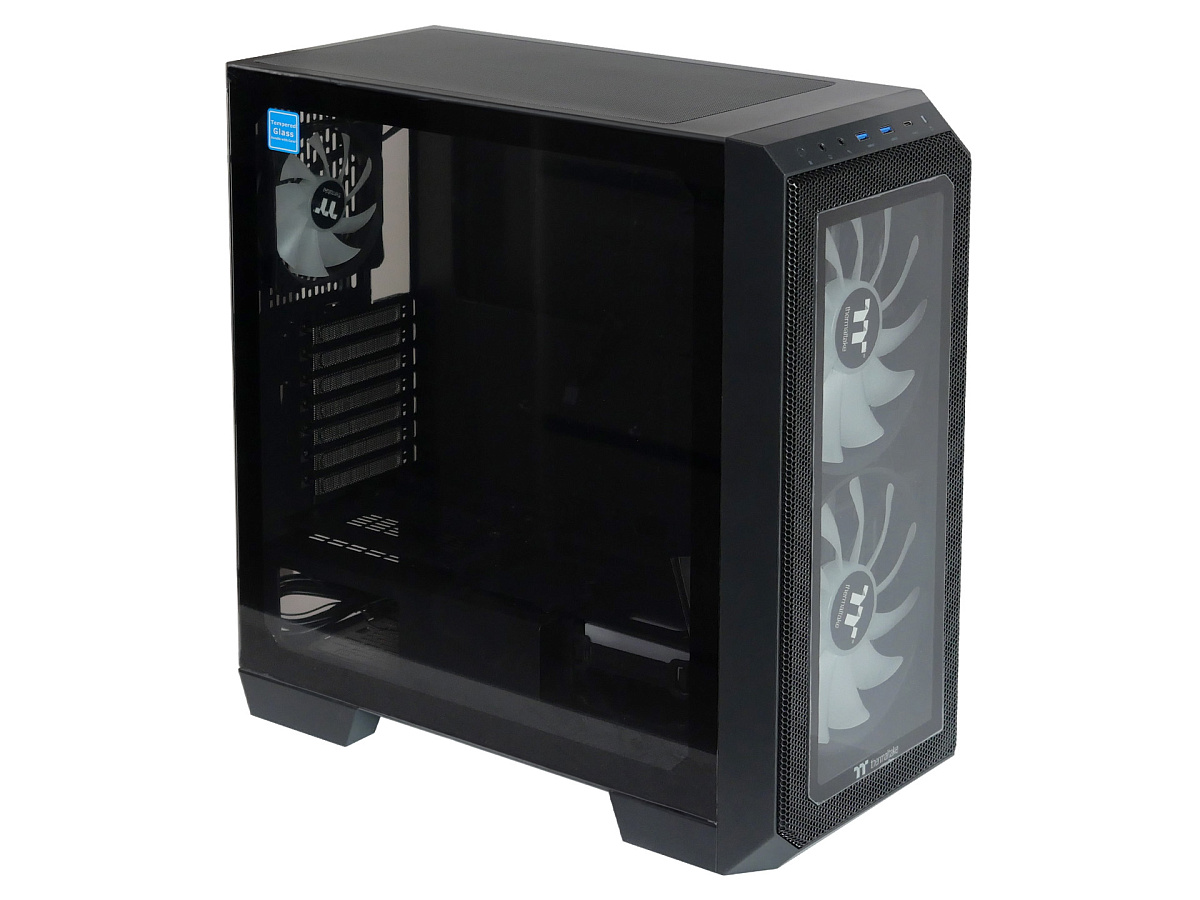

Thermaltake решили в дизайне корпуса не сильно уходить от классических форм, поэтому без включенной подсветки вентиляторов View 300 MX смотрится достаточно строго. Лишь крупное окно на фронтальной панели выдаёт его задел на броские ARGВ-сборки. Собственно, основу дизайнерской задумки и задаёт вид фронтальной панели, имеющей составную конструкцию с комбинированием пластиковой рамы с вентиляционной металлической сеткой по периметру и крупной центральной области для сменных панелей: стеклянной и металлической.

Габариты корпуса немаленькие: 506 мм в высоту, 505 - в длину и 230 - в ширину. Его можно отнести к крупным средним башням (middle-tower), рассчитанным на установку производительных компонентов с приличным тепловыделением.

К качеству примененных материалов претензий нет. Окраска деталей выполнена хорошо, без сильной разбежки оттенков чёрного на металлических и пластиковых деталях. Всё сделано добротно и отлично подогнано друг к другу.

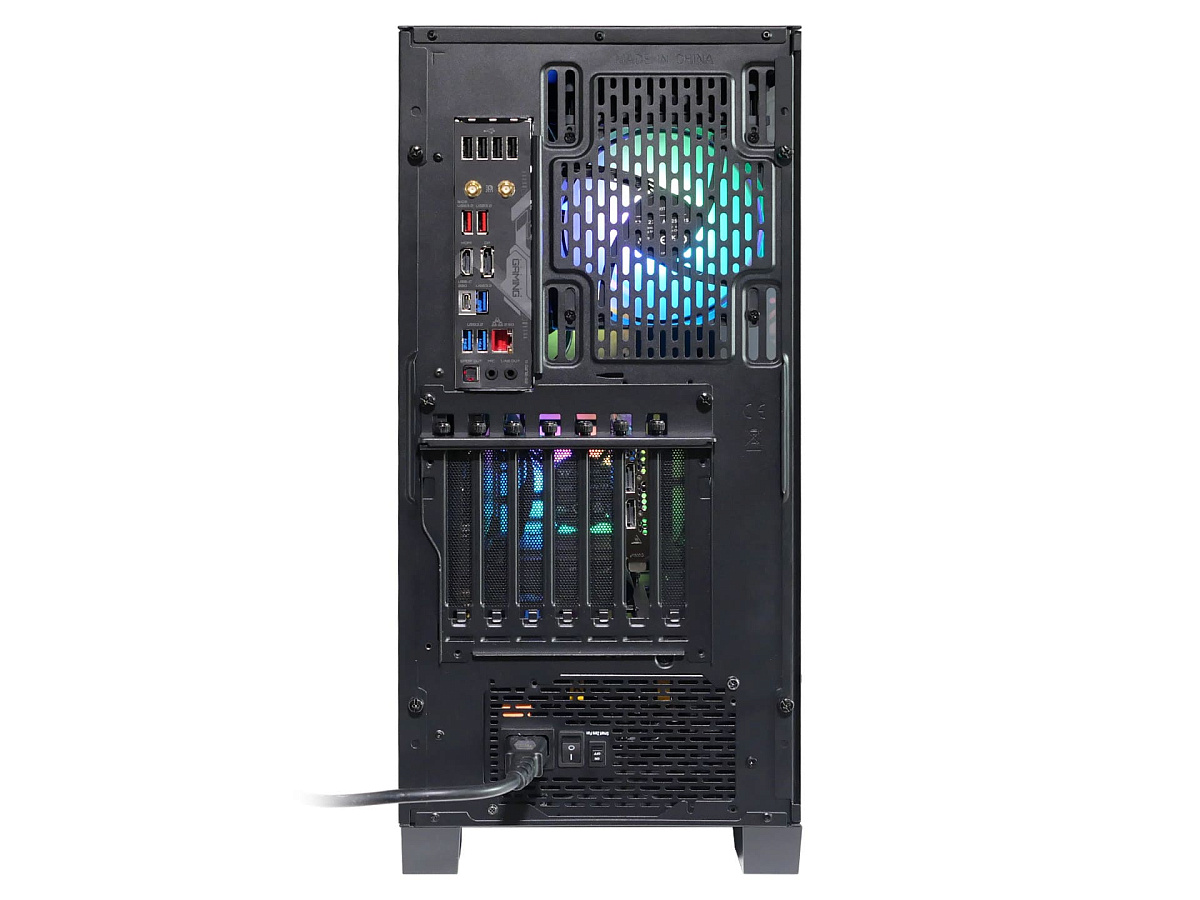

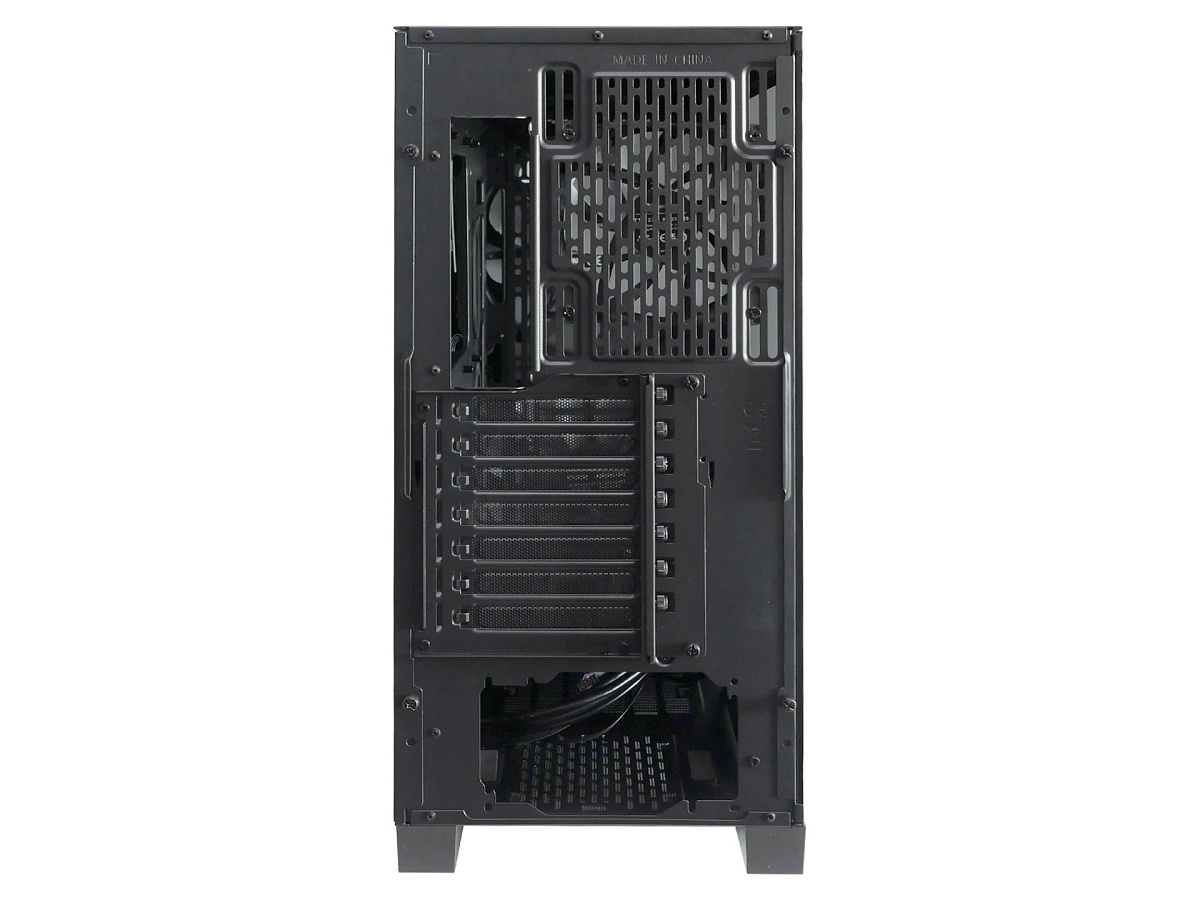

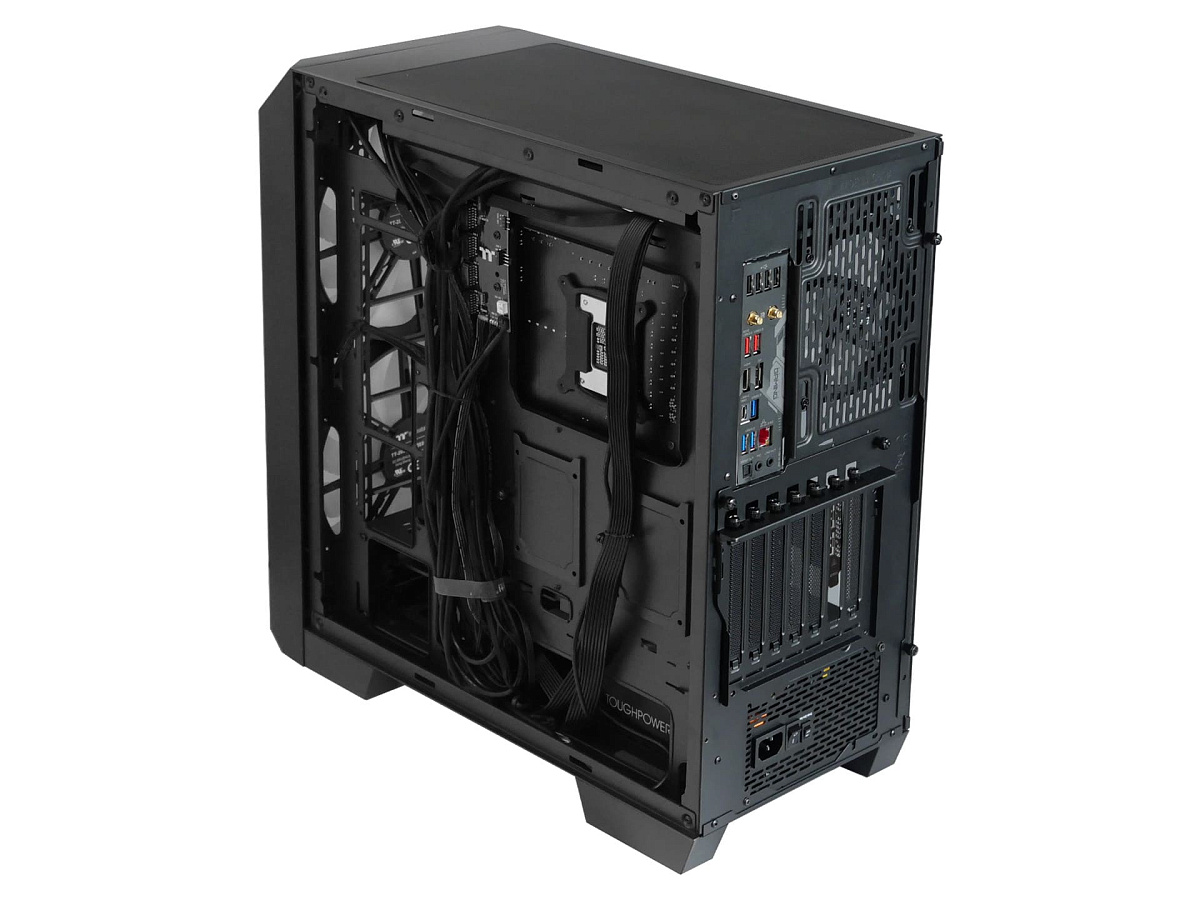

На первый взгляд с задней стороны компоновка корпуса выглядит типичной для моделей с расположением блока питания в нижней части.

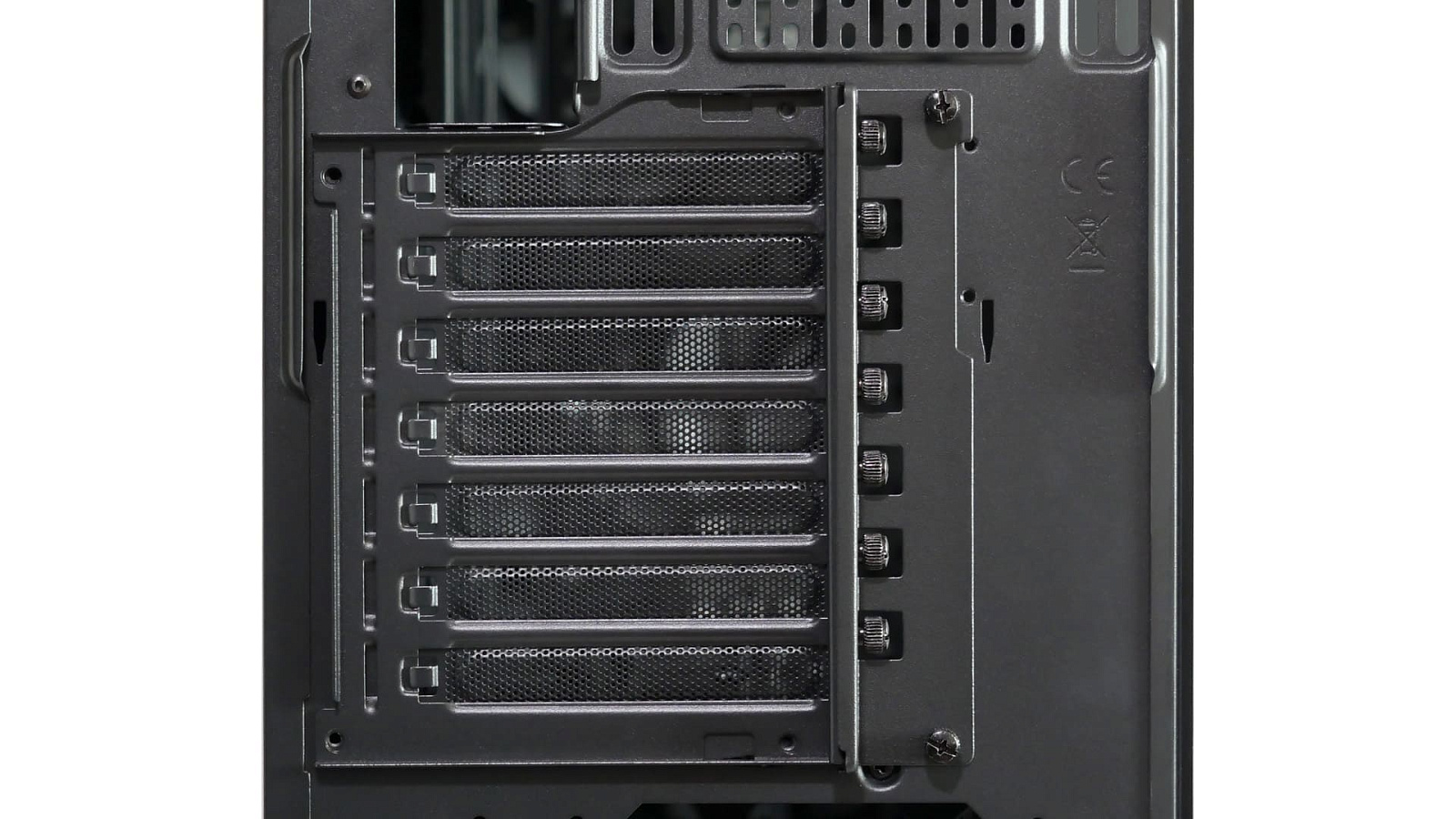

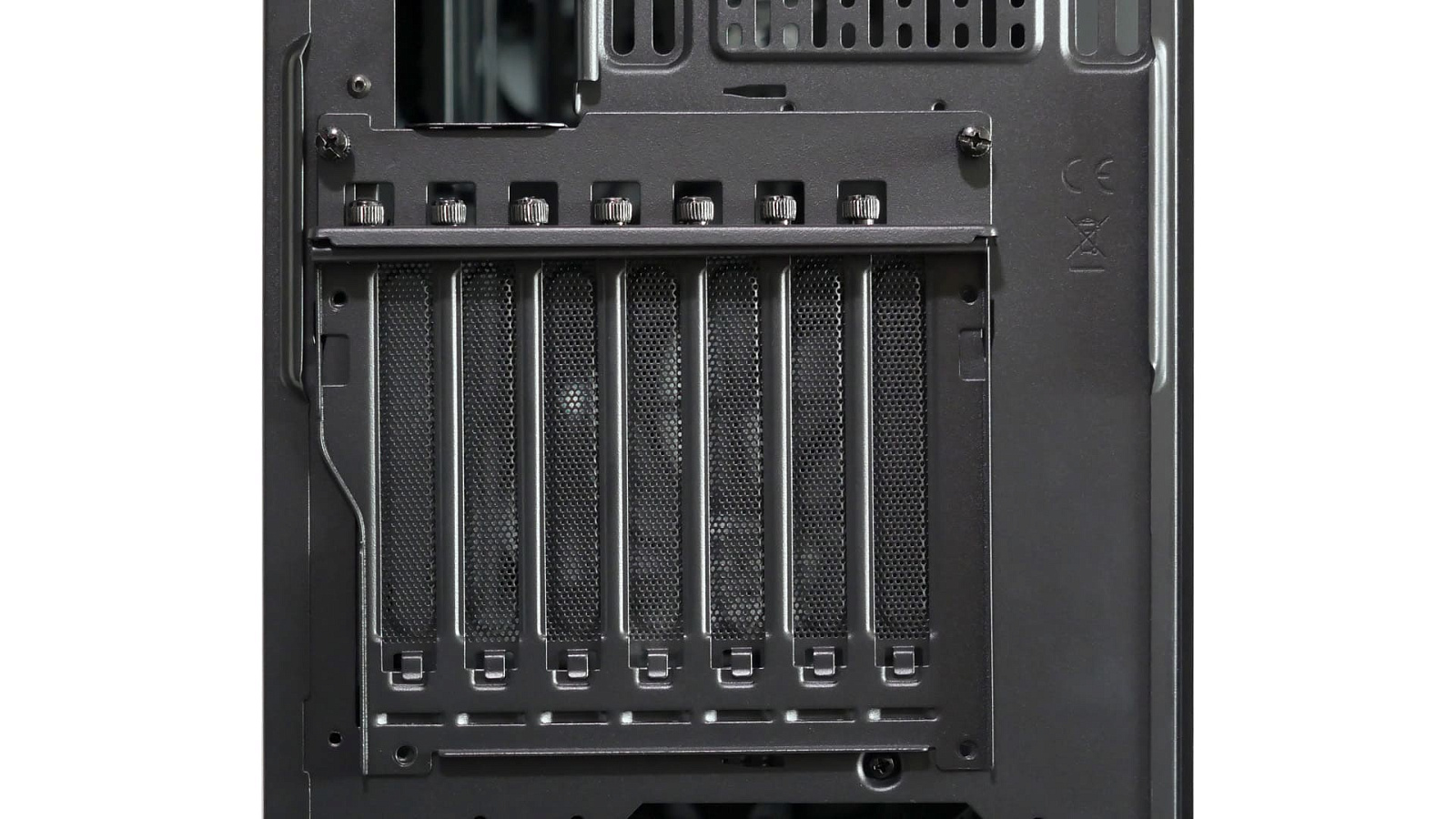

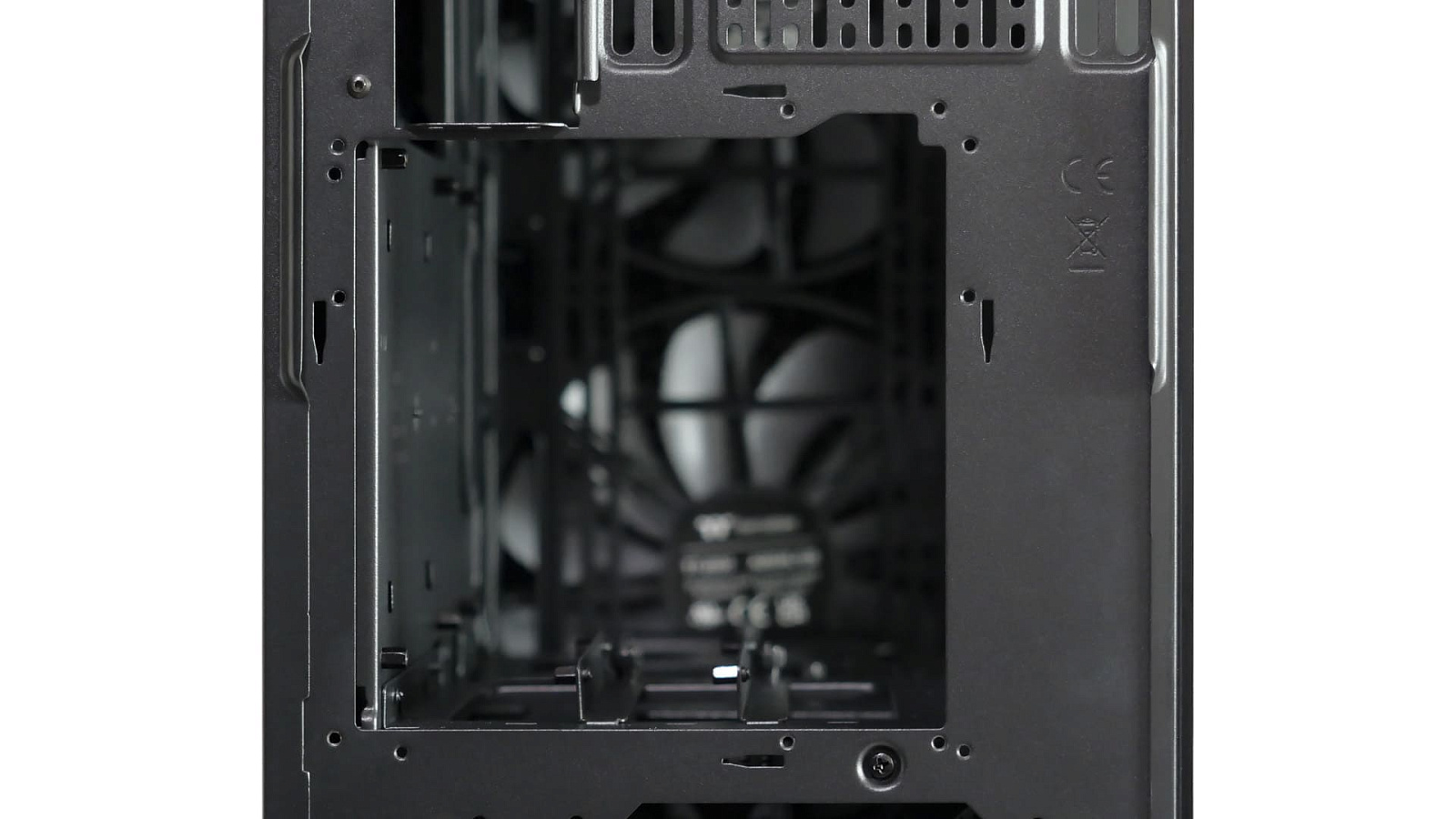

Однако если присмотреться внимательно, то становится заметно, что Thermaltake в этой модели применила патентованный блок слотов расширения, который можно прикрутить, повернув на 90 градусов. Это позволяет вертикально устанавливать платы с подключением опциональными PCIe-удлинителями (не идут в комплекте).

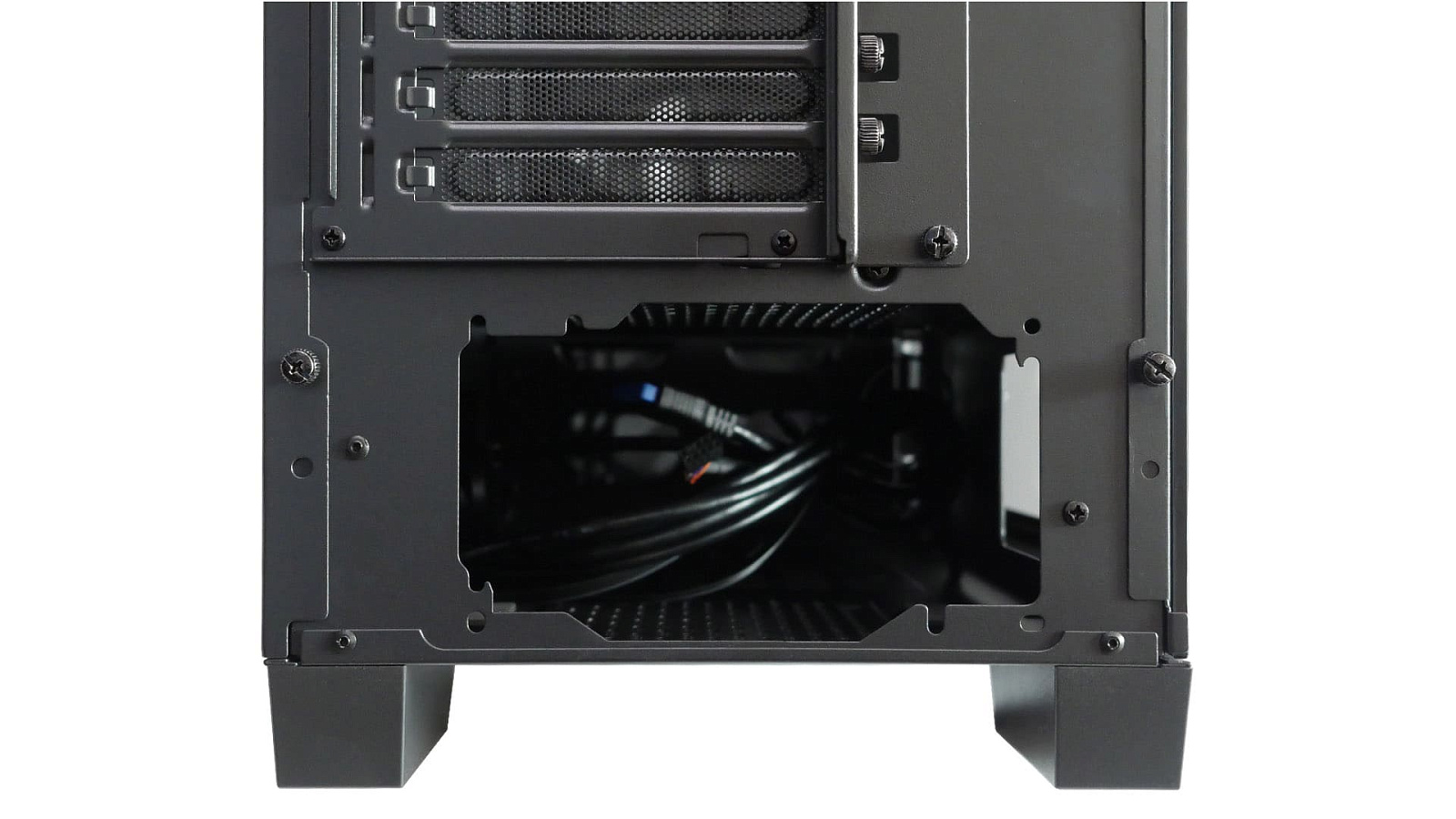

Место крепления блока питания сделано без переходной рамки, поэтому в Thermaltake View 300 MX не особо актуально применение моделей с модульными кабелями.

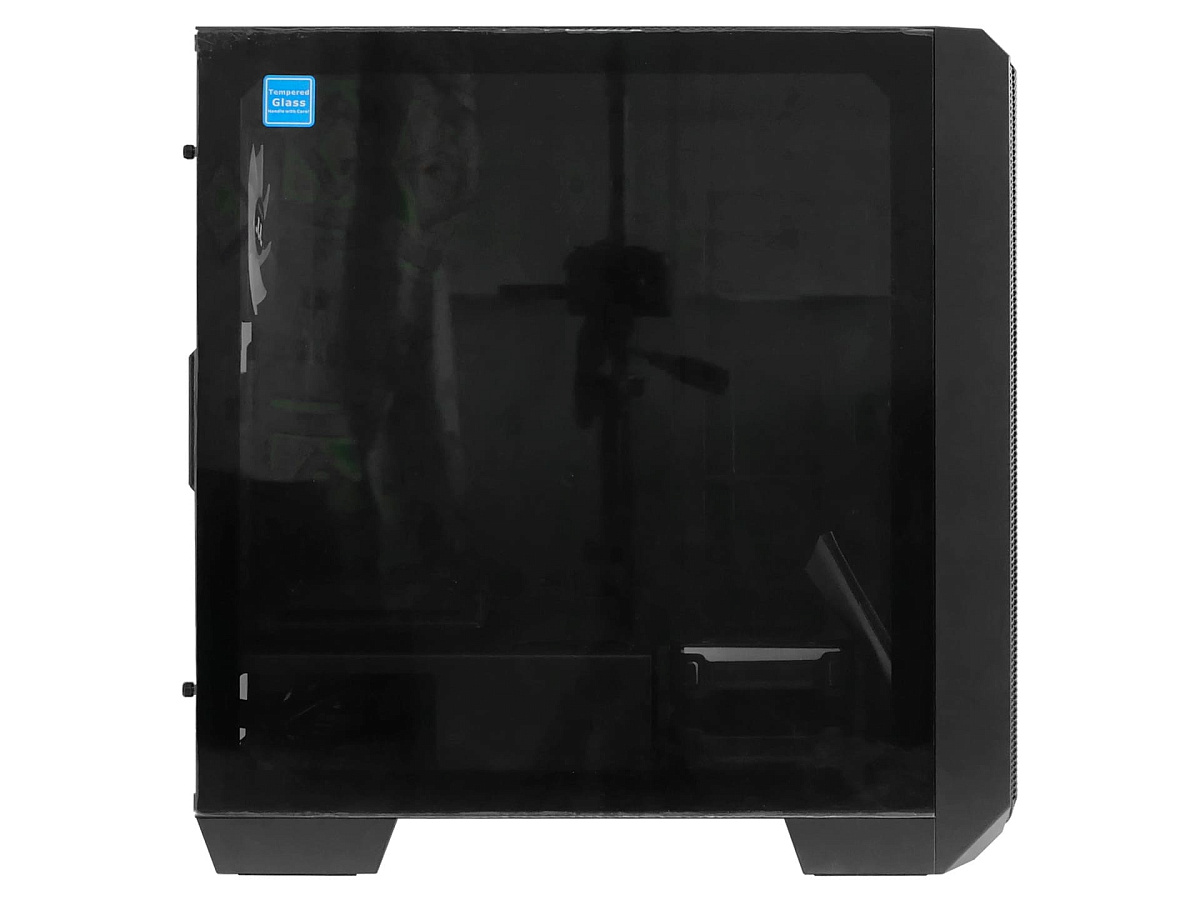

Боковые части корпуса закрываются съёмными панелями в типовом варианте оформления: со стороны основных комплектующих — тонированное безрамочное стекло толщиной 4 мм с отличным обзором устанавливаемых комплектующих, а с противоположной стороны — металлическая панель толщиной около 1 мм, прикрывающая хитросплетения проводов за поддоном материнской платы.

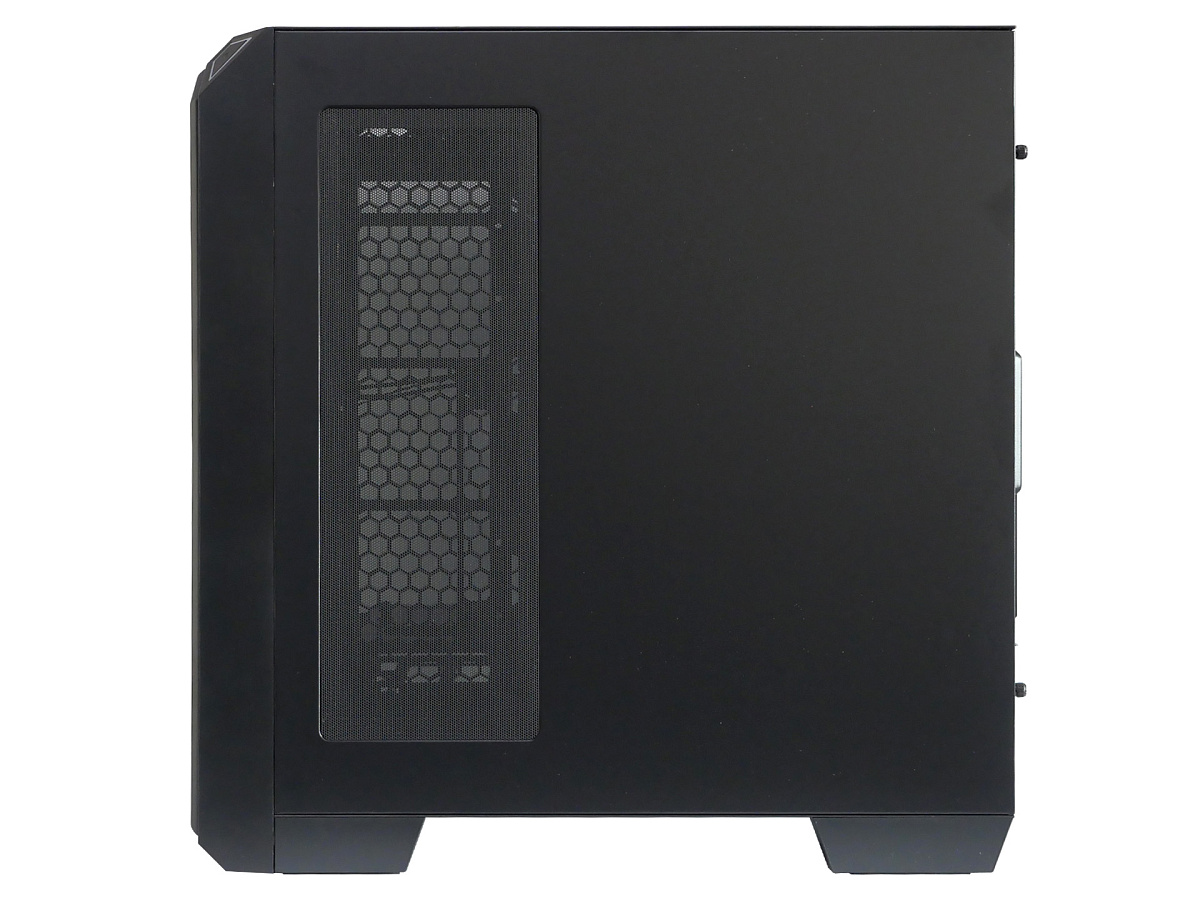

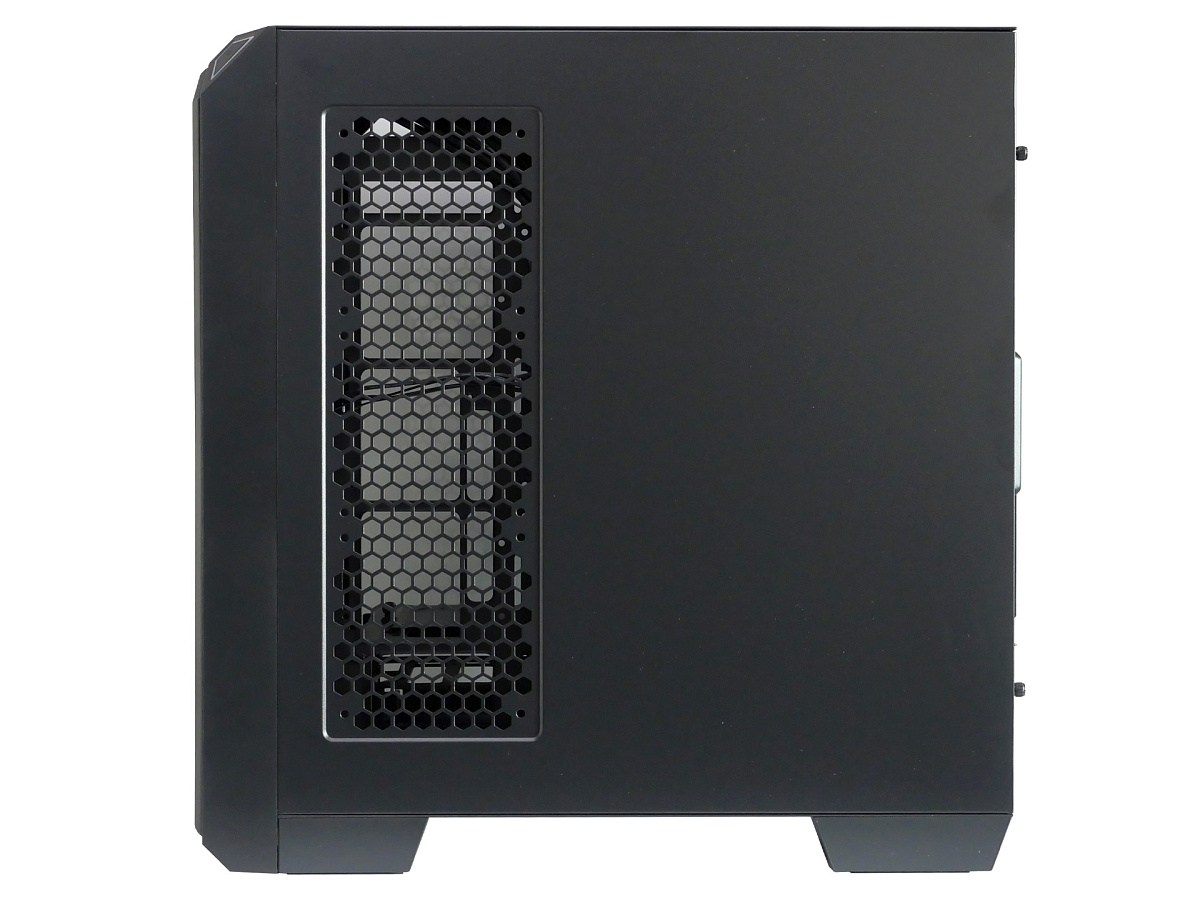

На металлической панели сделана прямоугольная вертикальная область с перфорацией и пылевым фильтром 130 x 375 мм на удобном магнитном подвесе, которые необходимы для организации вентиляции в зоне возможного подвеса радиатора системы жидкостного охлаждения или нескольких вентиляторов.

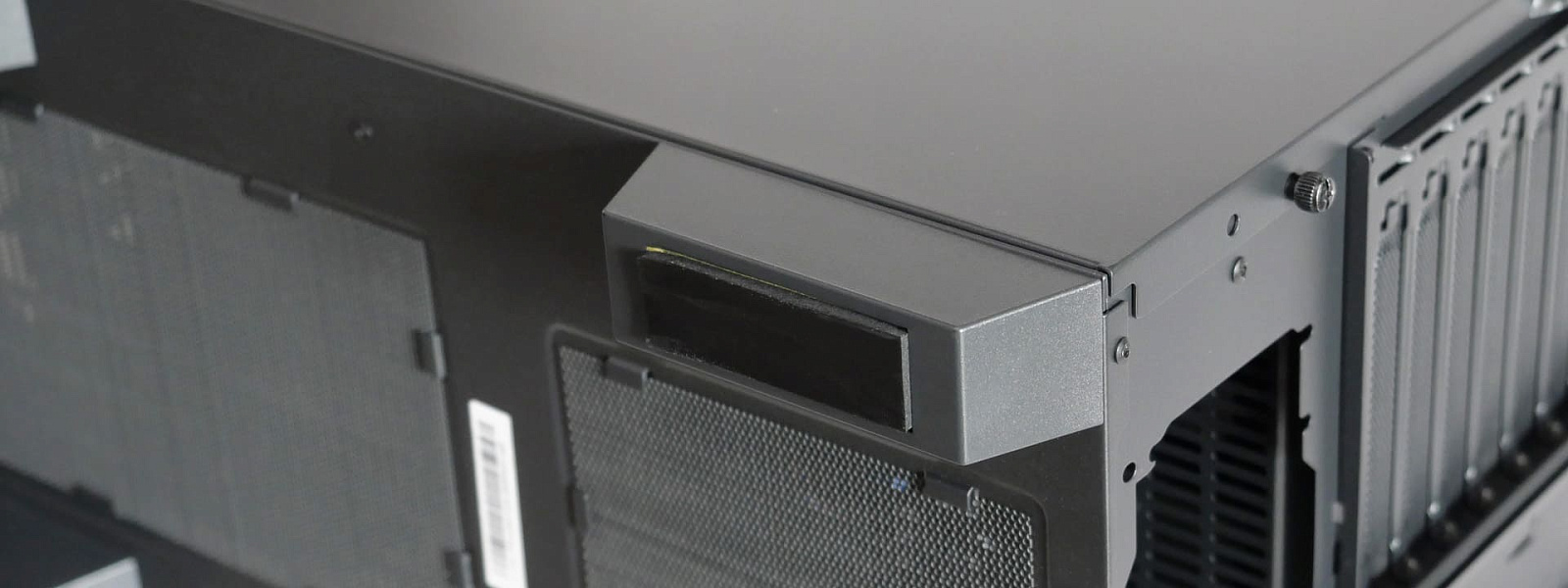

Верхняя часть корпуса металлическая и несъёмная (зафиксирована к раме с помощью клёпок). Большая её часть отведена для перфорированной области крепления систем охлаждения. Здесь установлен быстросъёмный гибкий пылевой фильтр 200 x 375 мм на магнитном подвесе. Примечательно, что разметка крепежных отверстий и приличная ширина корпуса позволяют разместить под верхней панелью даже один 200-мм вентилятор.

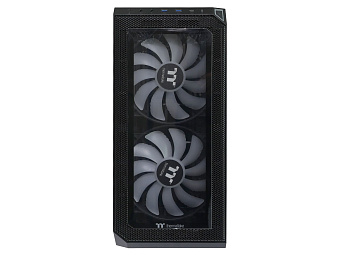

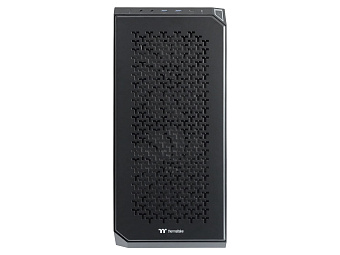

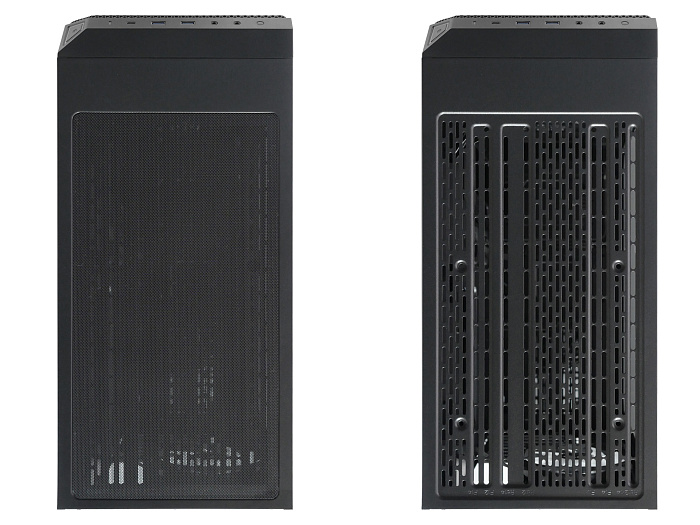

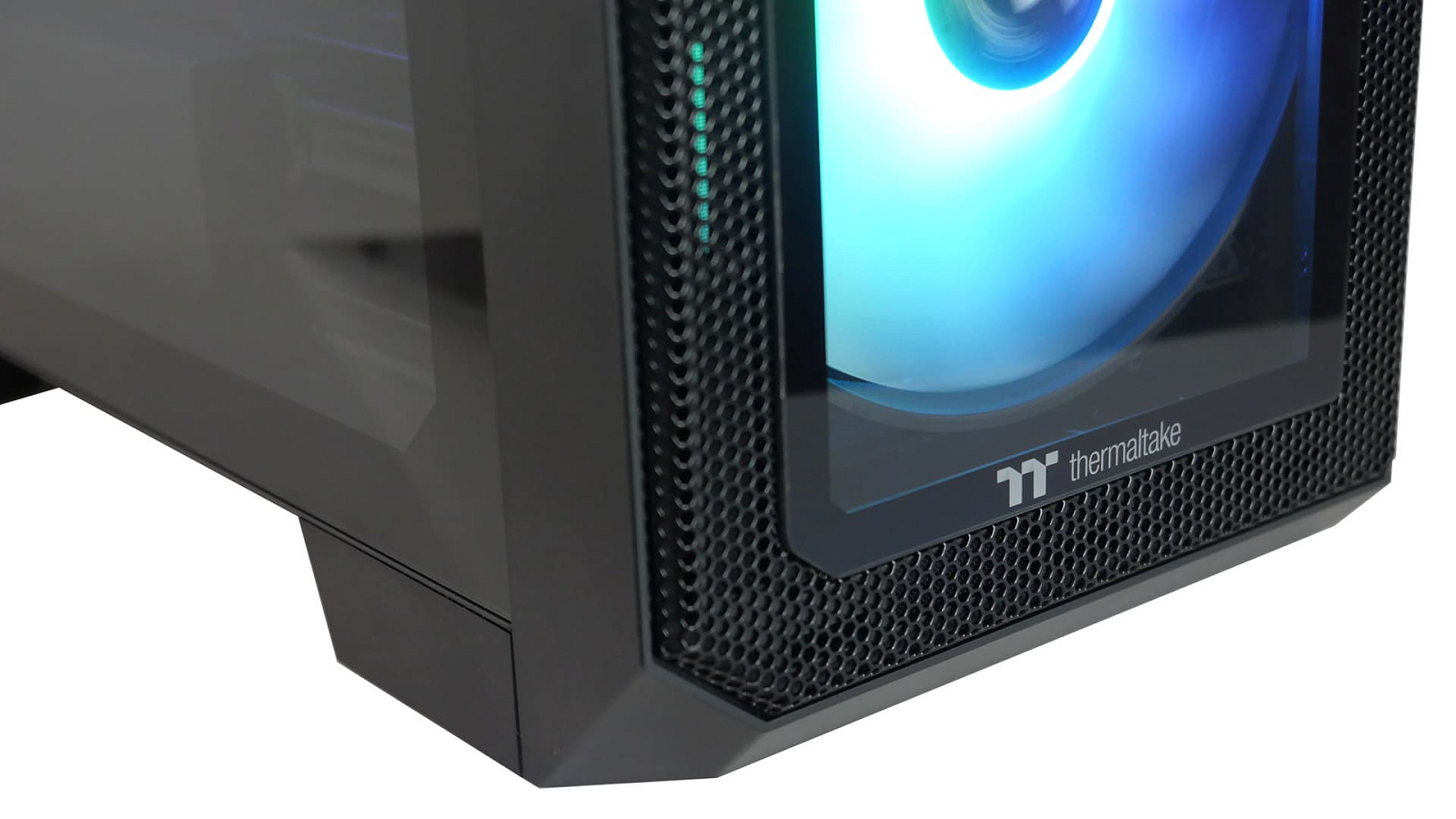

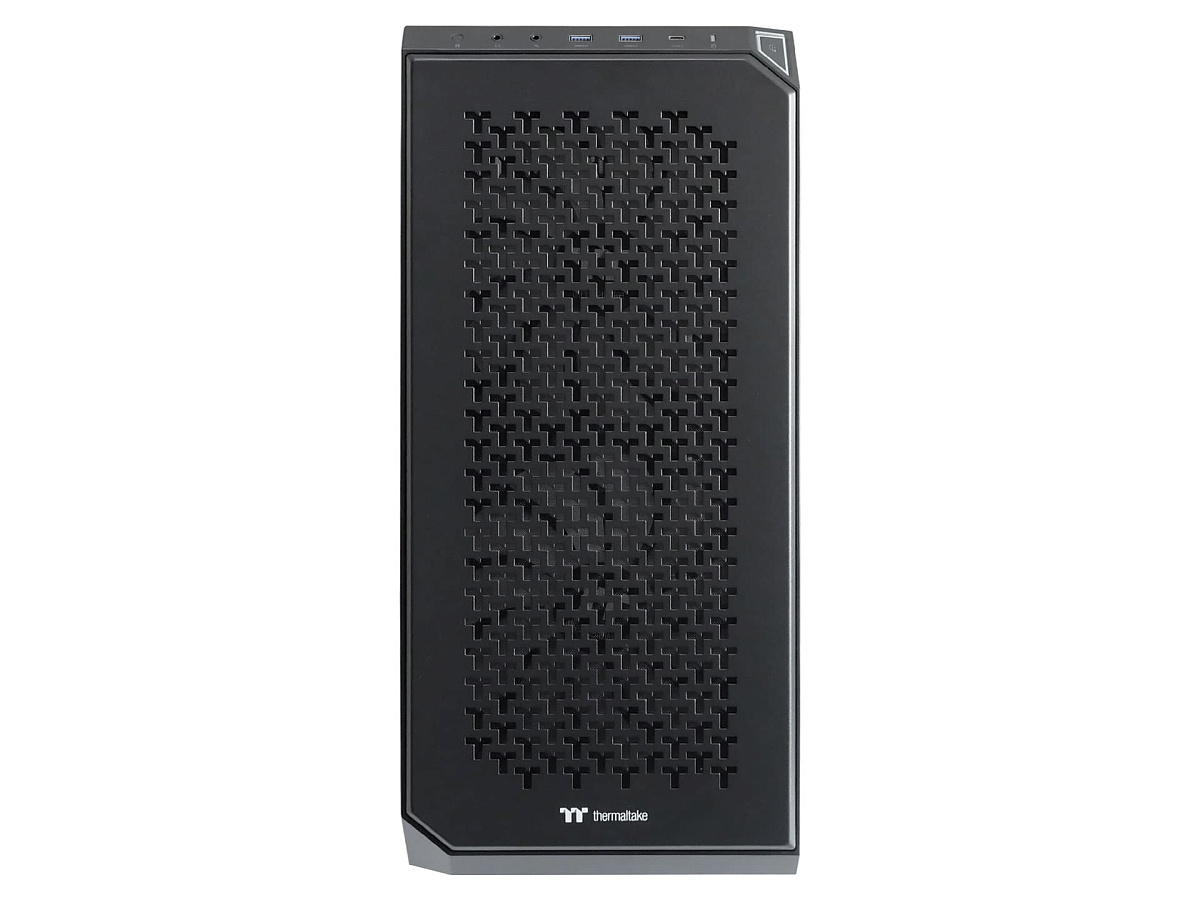

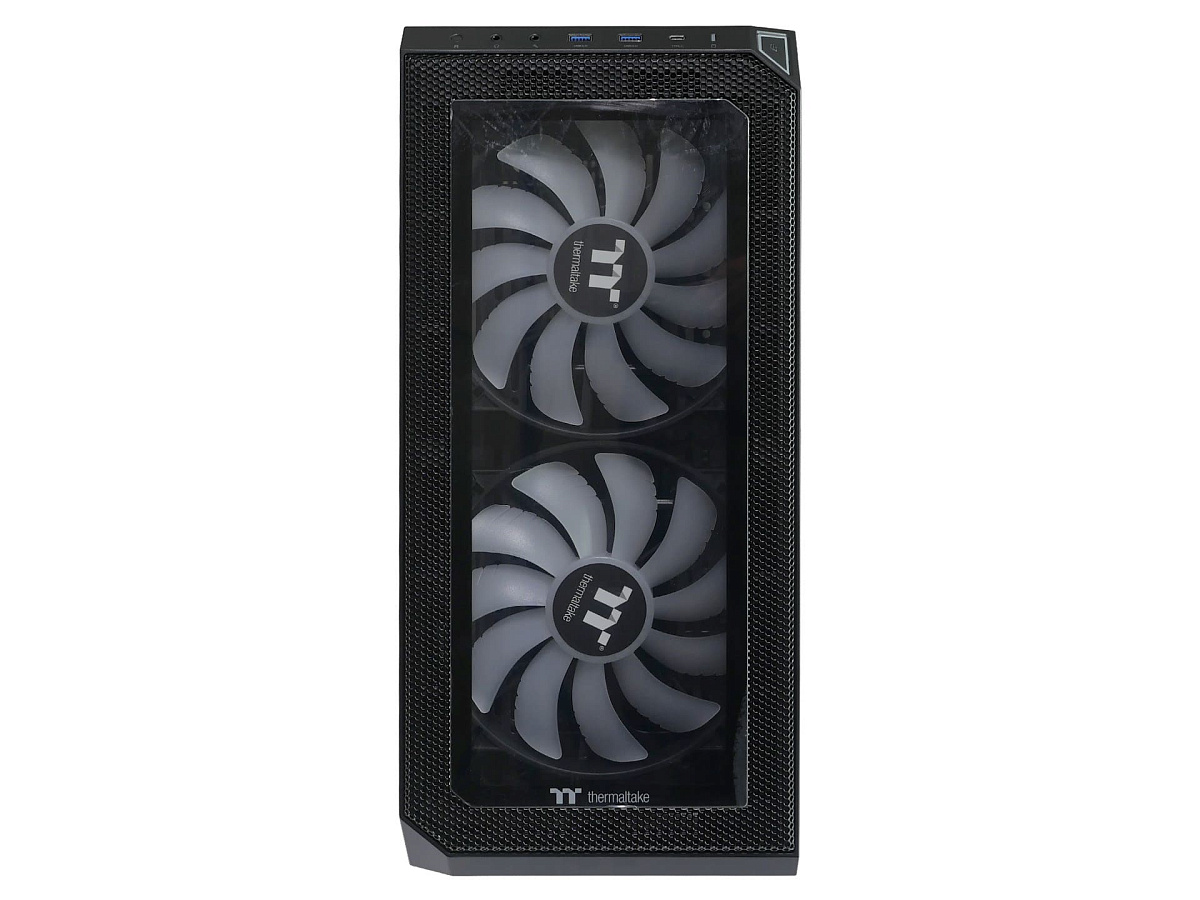

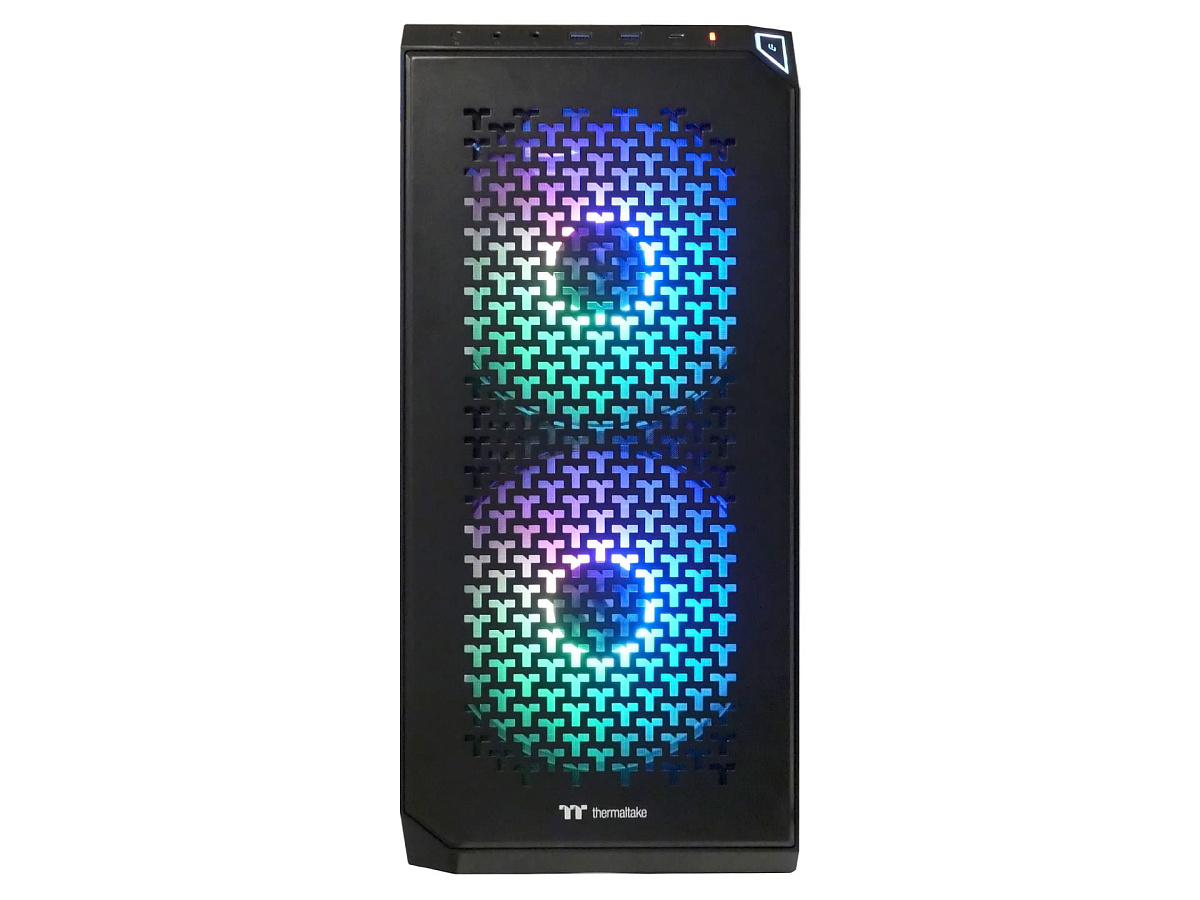

Фронтальная часть корпуса организована непривычно. У корпуса два варианта передней панели: установленная с завода стеклянная, предназначенная для сборок с акцентом на видимость подсветки фронтальных вентиляторов, и дополнительная металлическая со стильной перфорацией, которая подойдёт для ультимативных конфигураций с приоритетом на хорошую продуваемость.

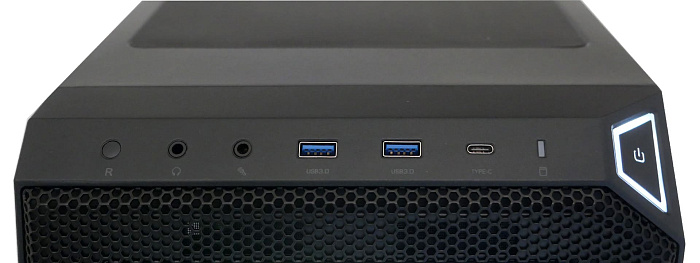

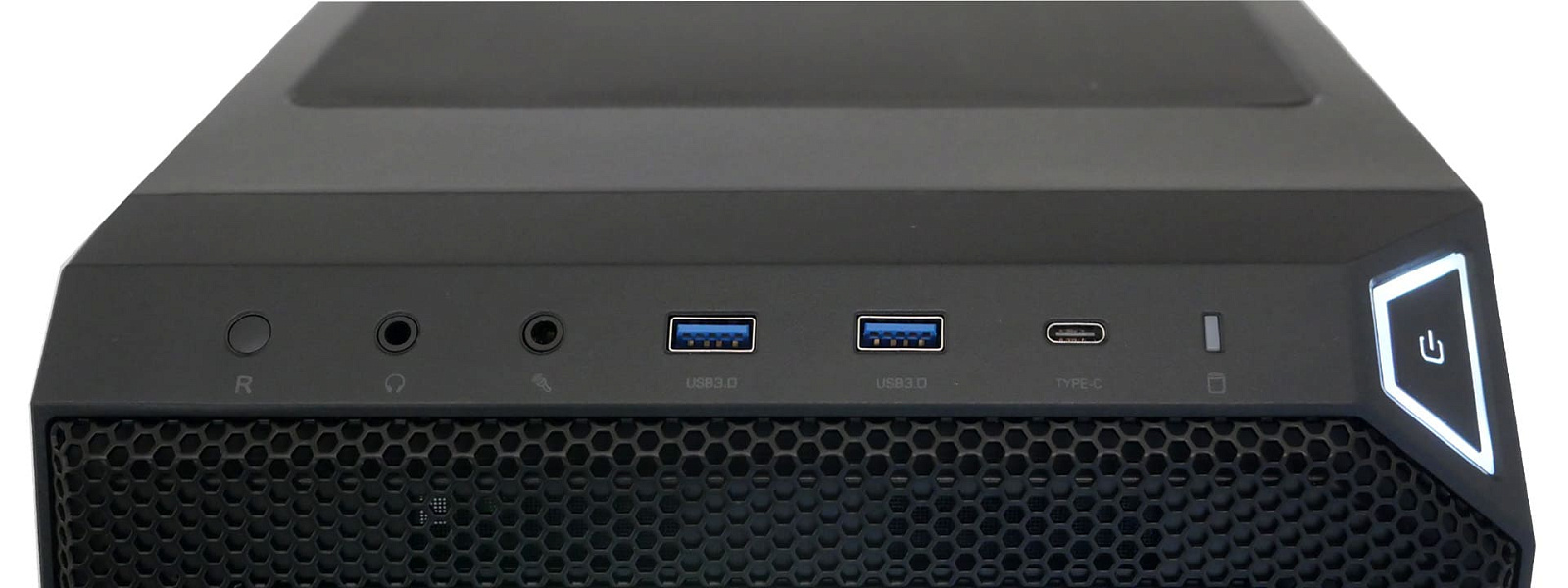

Фронтальный интерфейсный блок вынесен на скошенную верхнюю часть лицевой панели. В его состав вошли (слева направо): кнопка перезагрузки (по умолчанию подключена для изменения режима подсветки встроенного ARGB-контроллера), 3,5 мм аудиогнездо для гарнитуры, 3,5 мм гнездо для микрофона, два разъёма USB 3.1 Gen 1 (бывший USB 3.0) Type-A, один разъём USB 3.2 Type-C, индикатор активности накопителей информации, кнопка включения с трапециевидной подсвечиваемой окантовкой.

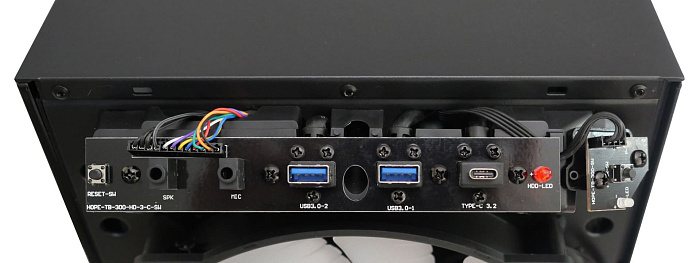

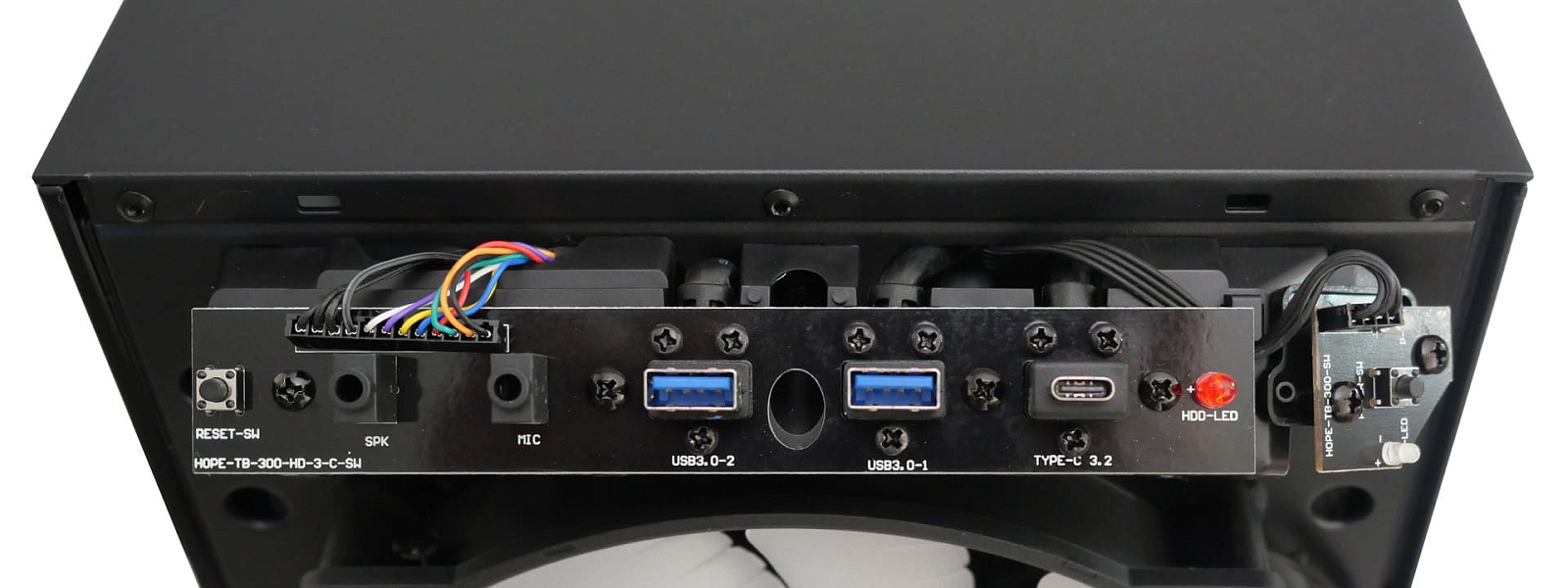

Интерфейсные платы (маркировка HOPE-TB-300-HD-3-C-SW и HOPE-TB-300-SW) с портами и кнопками закреплены на металлическом шасси корпуса и не снимаются вместе с фронтальными панелями, упрощая доступ для периодического обслуживания вентиляторов или пересборки.

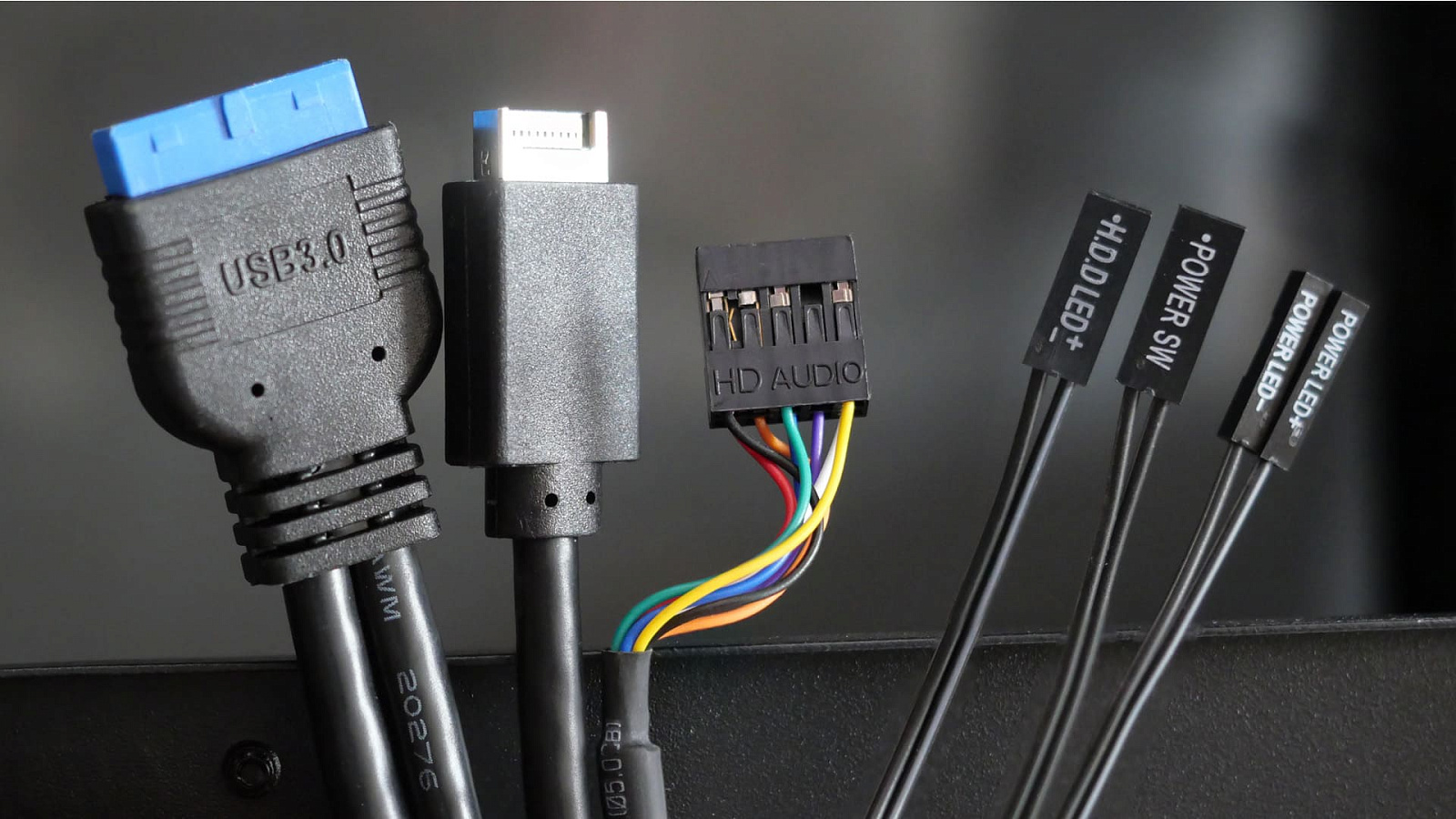

Соединение разъёмов фронтальной панели с материнской платой осуществляется длинными несъёмными проводами с типичным набором штекеров. На самих коннекторах сделаны подписи, раскрывающие назначение, чтобы даже начинающий сборщик ПК не запутался. Коннекторы кнопки перезагрузки сразу подключены к штырьковым контактам IO RESET/R на плате контроллера подсветки, прикрученной в застенках корпуса.

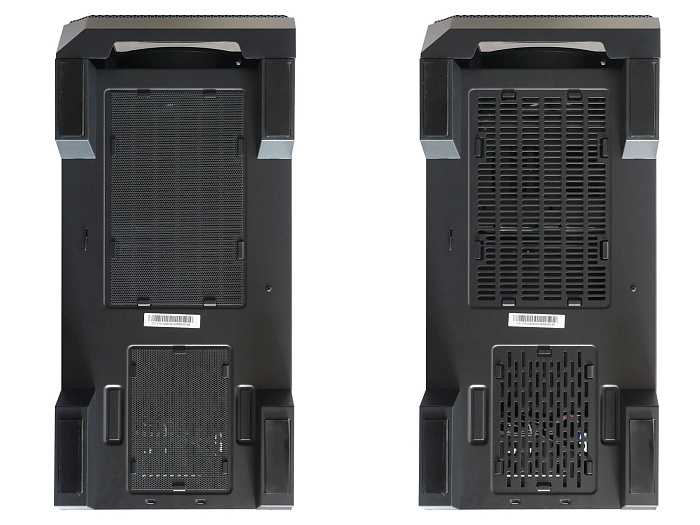

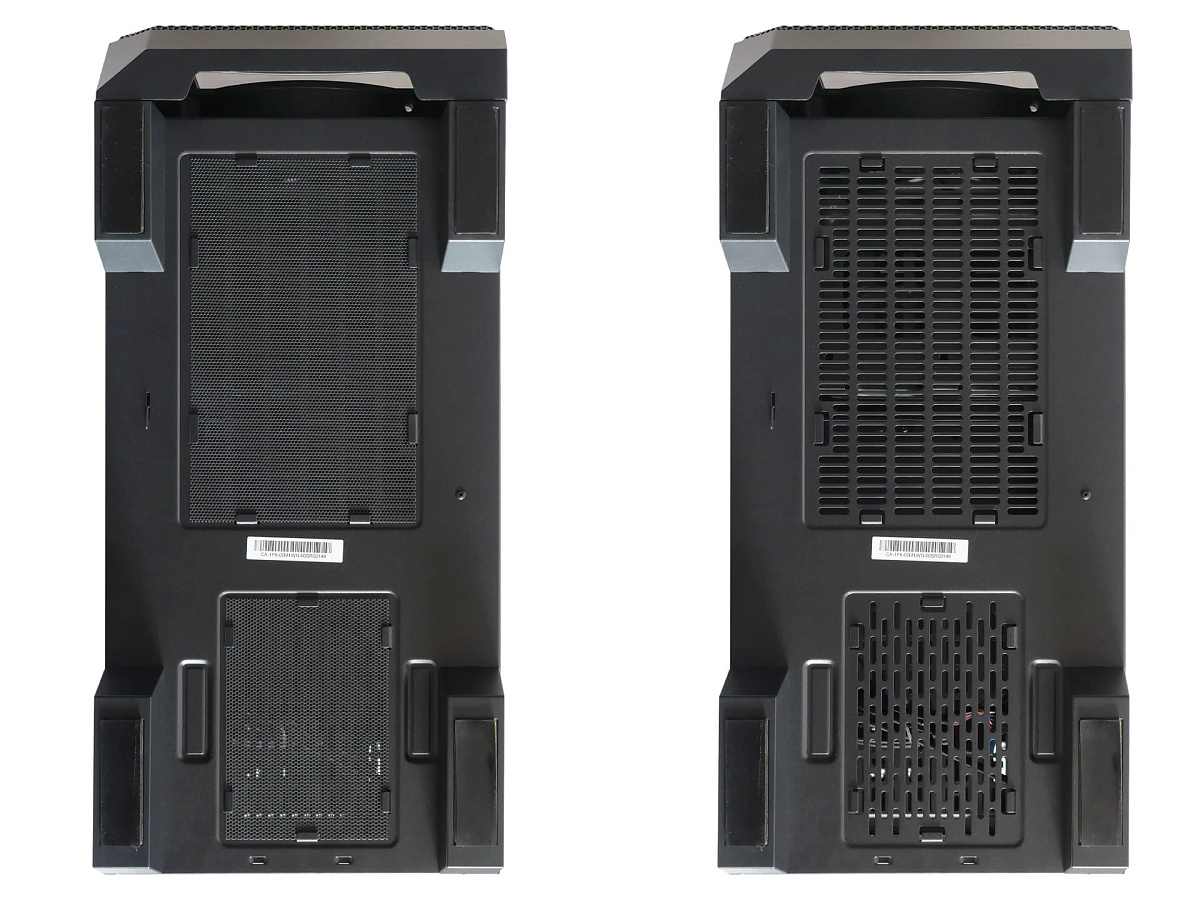

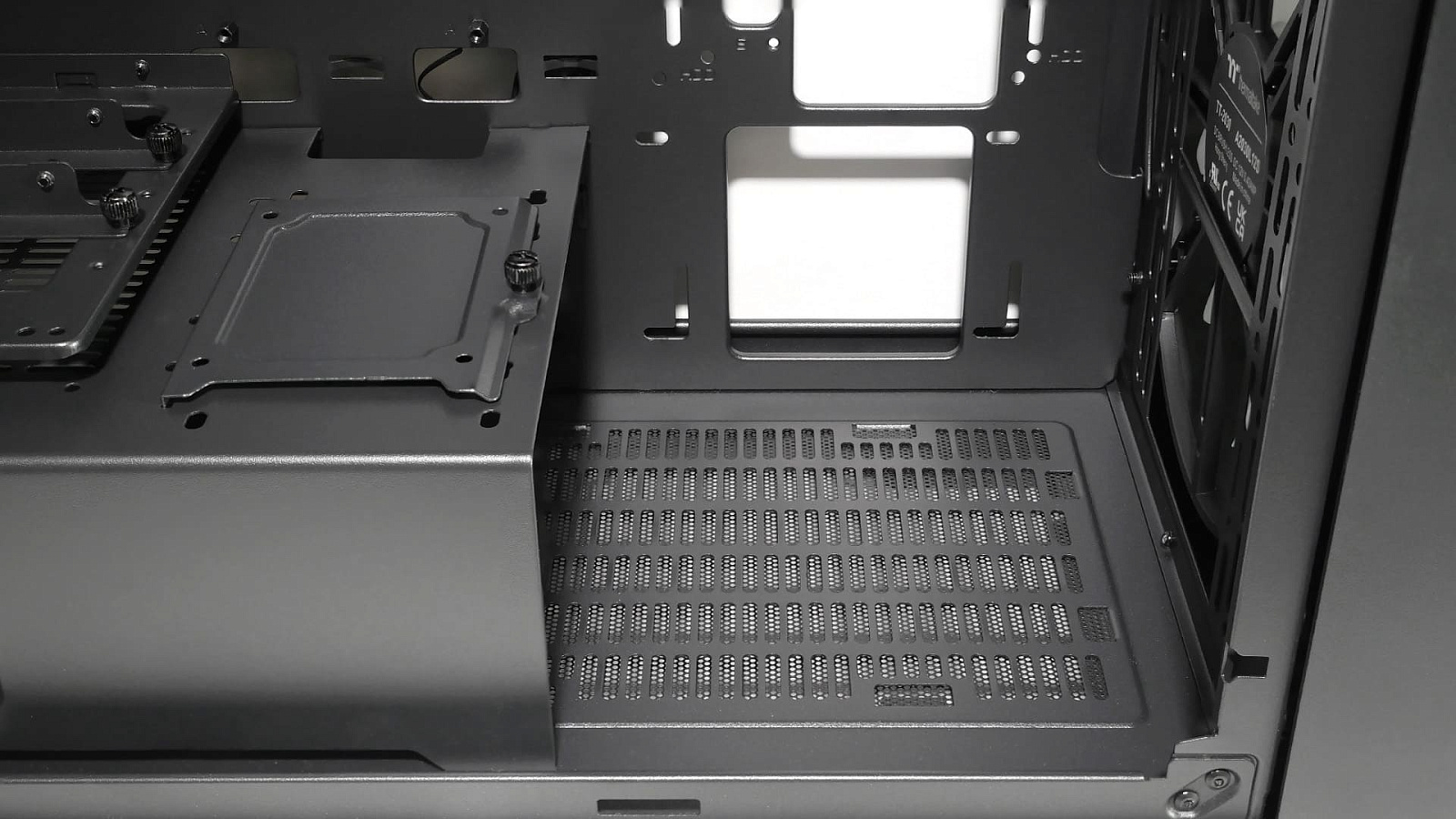

На дне корпуса сделано зональное деление: для вентиляции блока питания в задней части и для области с корзиной накопителей информации ближе к передней части. Обе закрыты бескаркасными съёмными пылевыми фильтрами, устанавливаемыми в пазы. Такой вариант менее удобен в сравнении с быстродоступными магнитными фильтрами, но удобнее сдвигаемых каркасных фильтров, так как не требует дополнительного места для извлечения вокруг корпуса.

В основании по углам сделаны четыре пластиковые ножки с прорезиненными прокладками на самоклеящейся основе для большей устойчивости. Общая высота - 35 мм, из которых толщина прокладок составляет 2 мм.

Интерьер

Боковые крупные панели (стеклянная и металлическая) фиксируются сзади на два винта с накатанной головкой, которые при откручивании не остаются в посадочных местах, а вынимаются полностью. Это повышает риск потерять их при сборке.

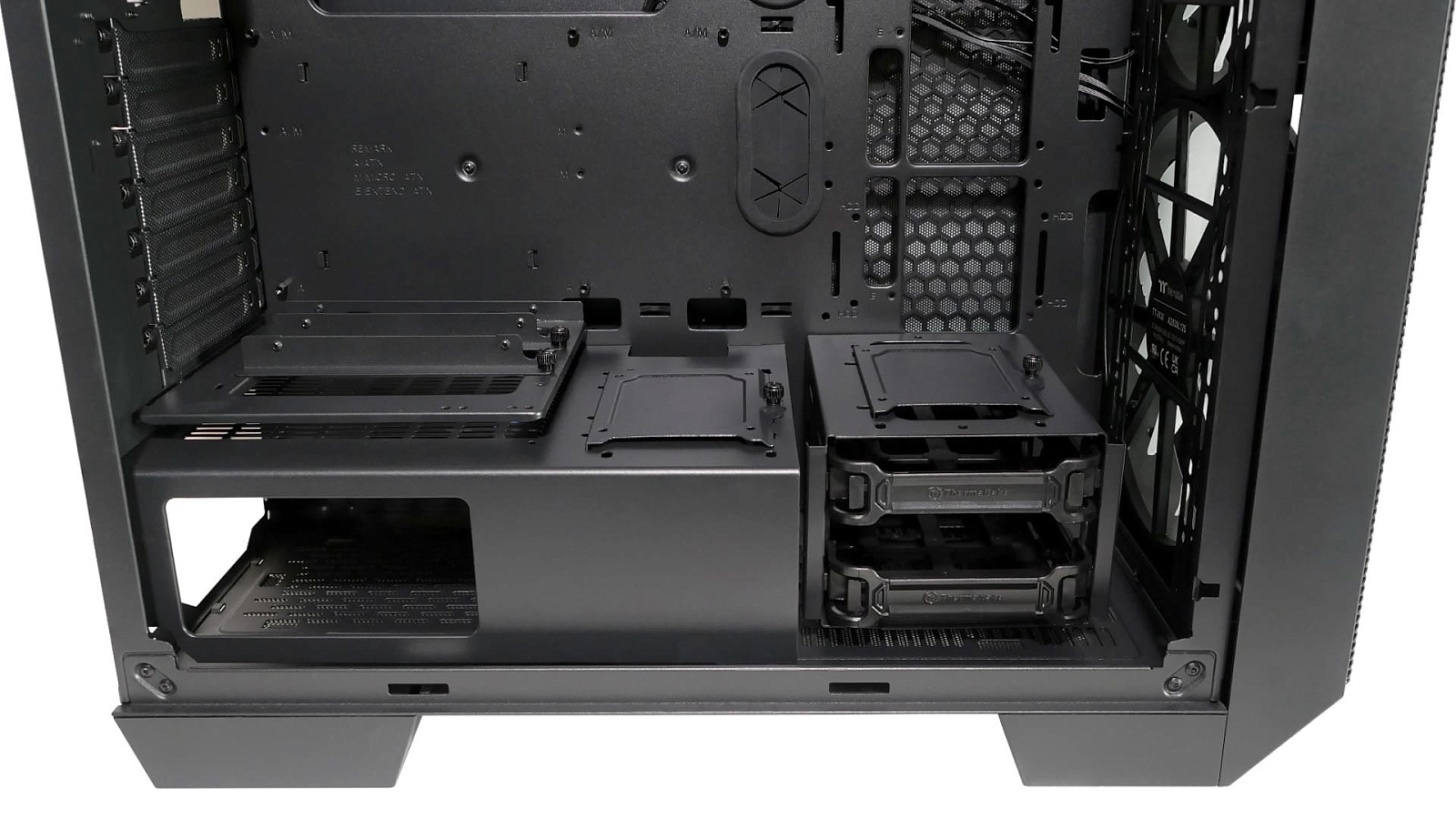

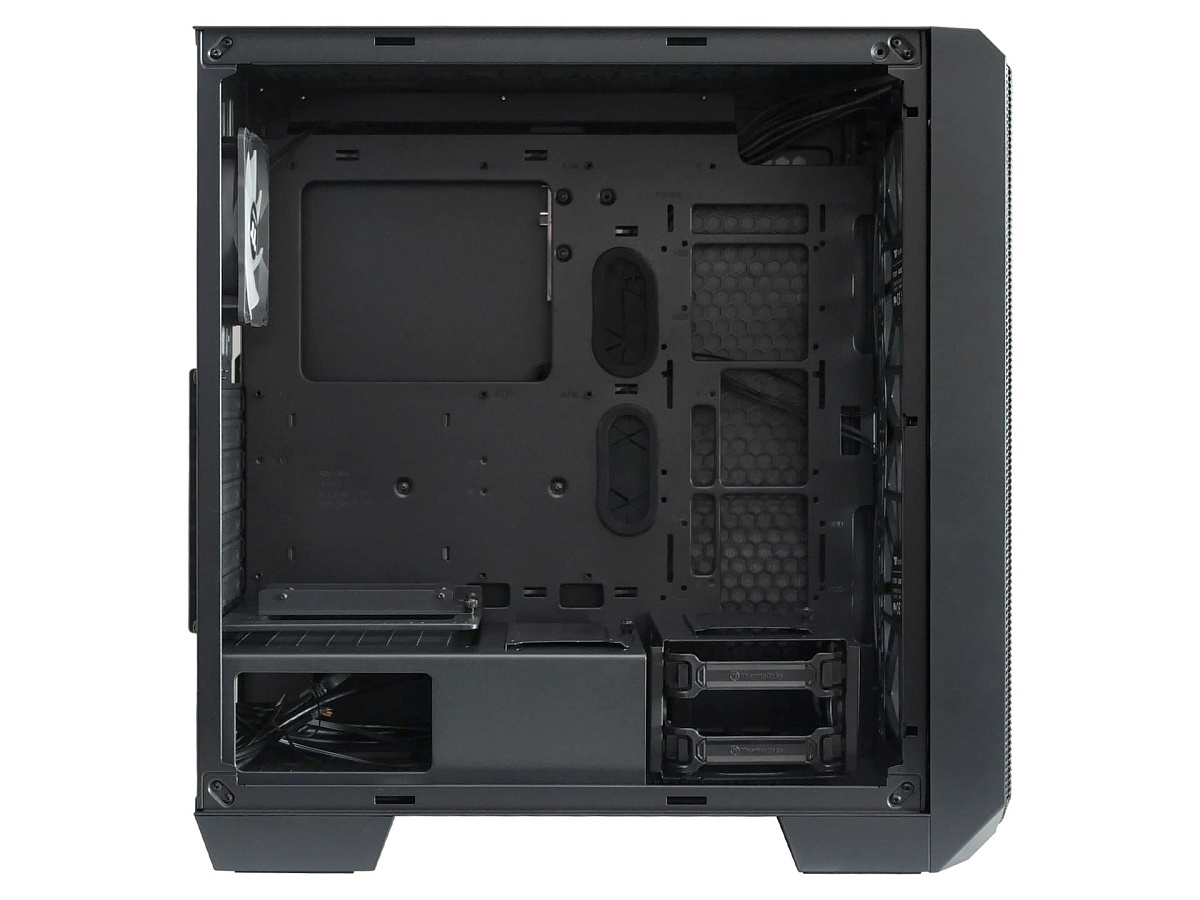

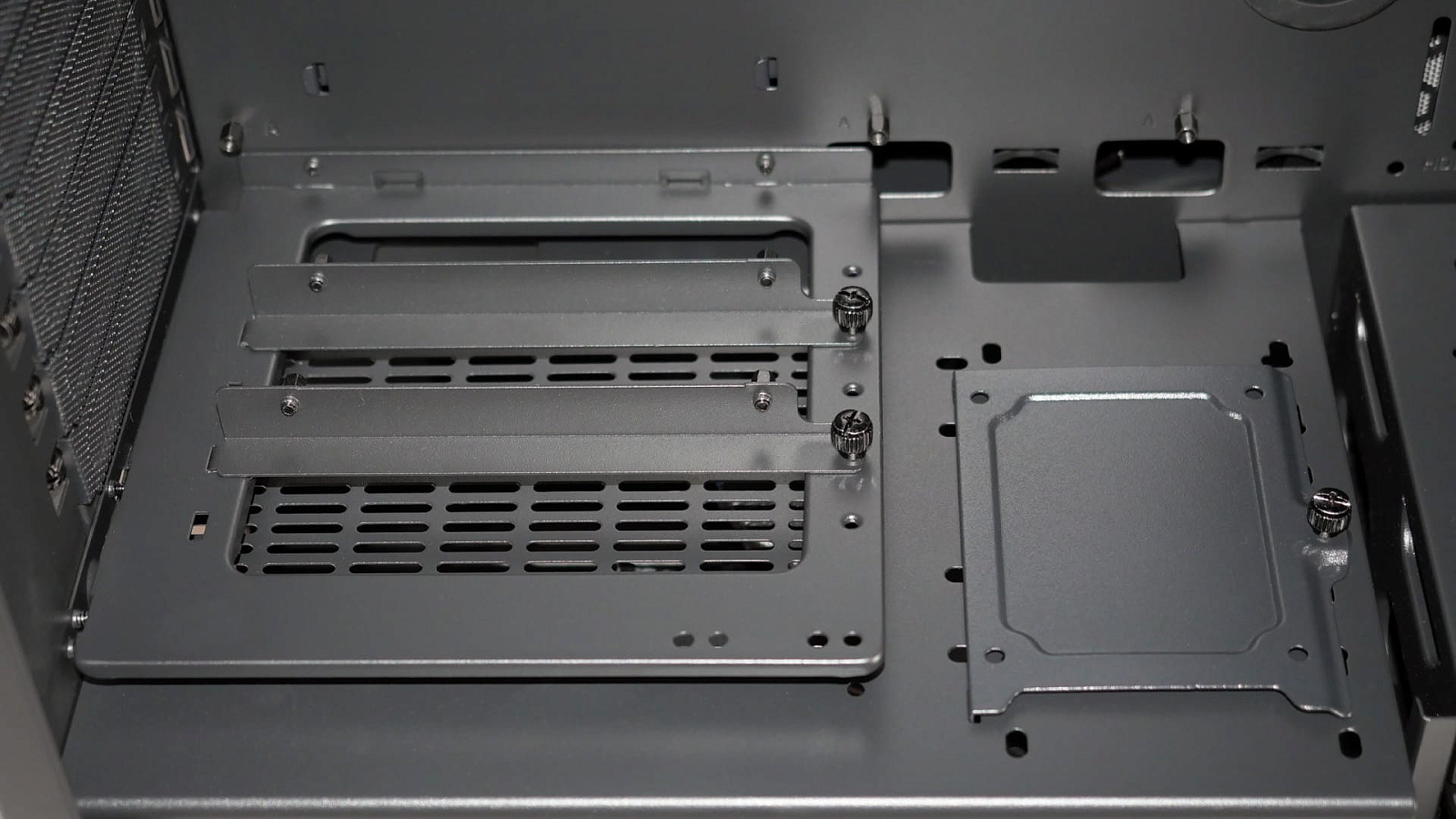

Распространённая в современных корпусах компоновка с расположением блока питания внизу в Thermaltake View 300 MX своеобразно обыграна Г-образным металлическим кожухом. Благодаря приличной длине он отлично закрывает от взора кабели на выходе из блока питания и в этой части такое решение можно назвать хорошей задумкой.

Также к плюсам можно отнести тот факт, что кожух снимается полностью.

Однако снимать его придётся каждый раз, как потребуется снять блок питания для обслуживания или замены, а также при первой установке. Причём прикручен он не особо удобно, так как нужно ещё и попасть в пазы на задней и нижней стенке одновременно.

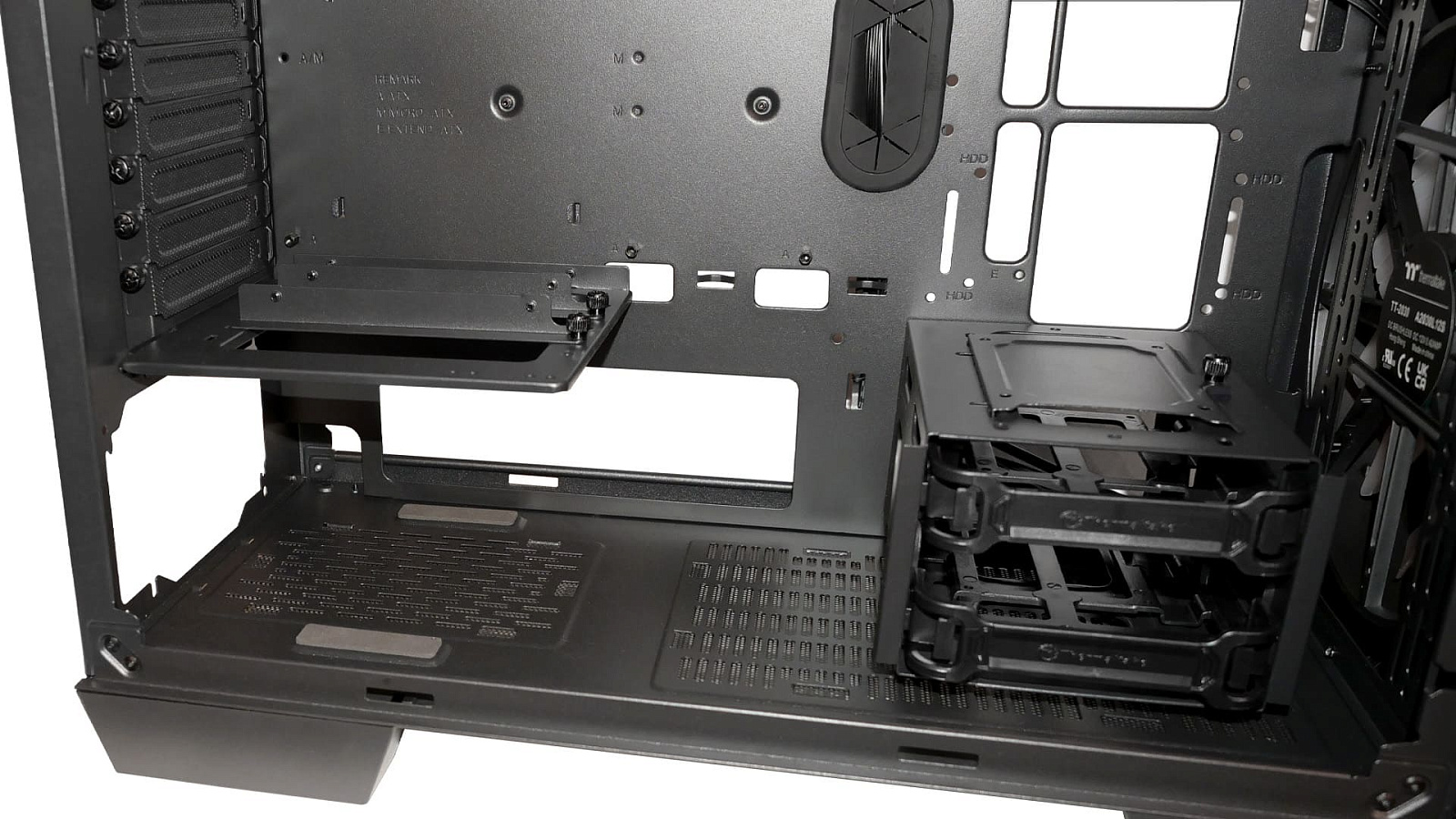

В передней части корпуса внизу закреплена корзина для накопителей данных, в которой сделаны две быстросъёмные салазки под жёсткие диски формата 3,5'' и одна площадка для накопителя 2,5'' ("ноутбучный" HDD или SATA SSD). В салазках жёсткие диски прикручиваются. Странно, что проектировщики не продумали безвинтовую установку и не предусмотрели демпфирующие прокладки. С другой стороны, в современных ПК жёсткие диски уже редко применяются.

Корзина снимается и может быть переставлена в несколько позиций вверх, для чего на задней стенке каркаса предусмотрены необходимые отверстия как для крепёжных винтов, так и для подведения SATA-кабелей.

Отверстия на дне корпуса позволяют вместо корзины в нижней части прикрутить расширительный резервуар кастомной системы жидкостного охлаждения с помпой.

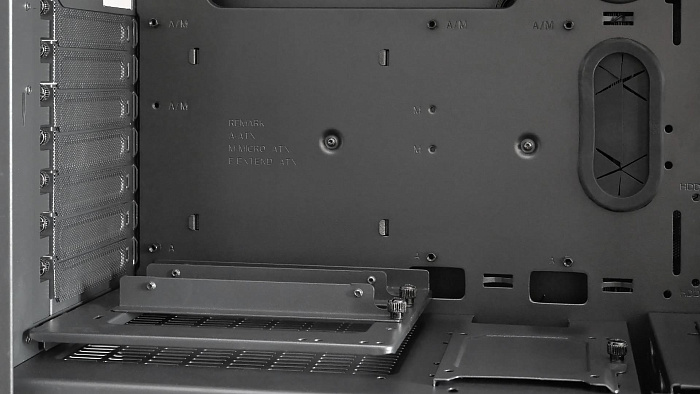

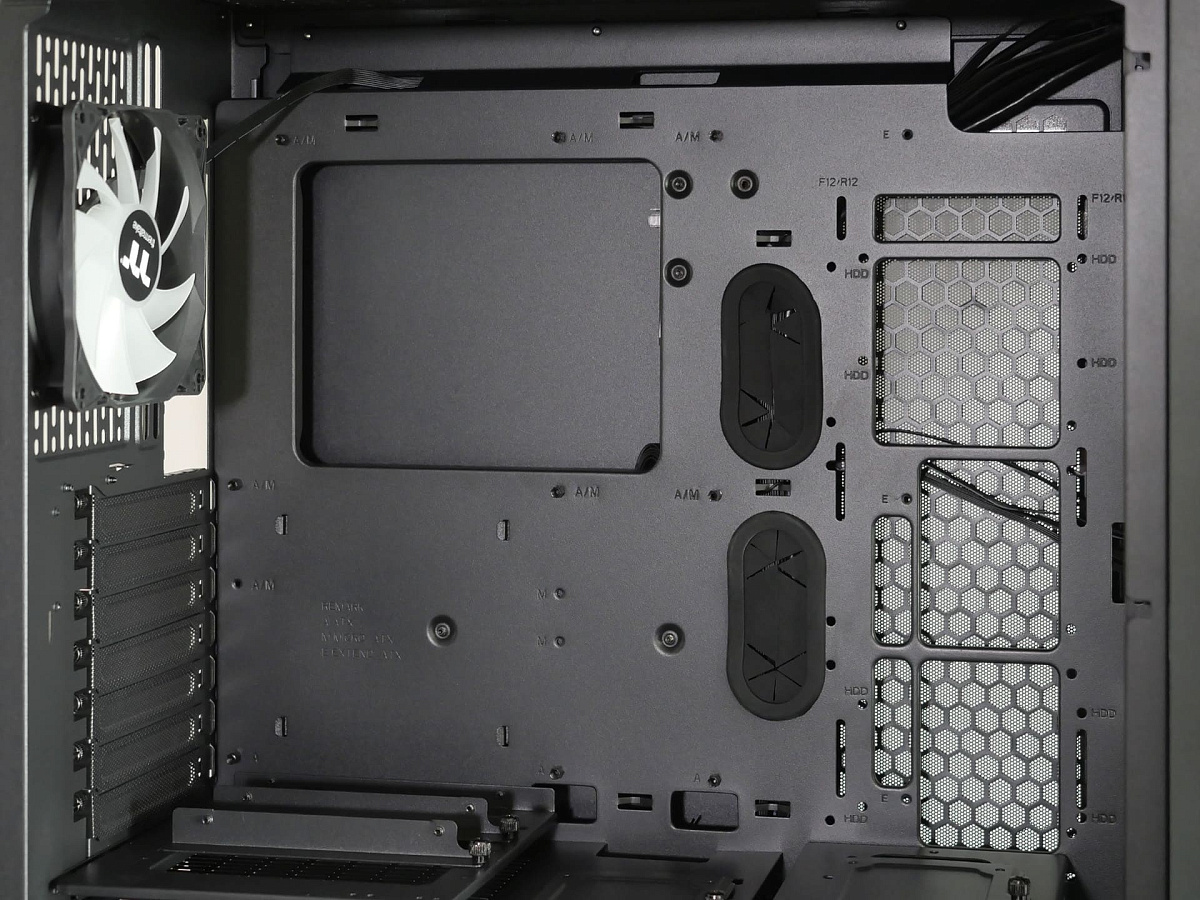

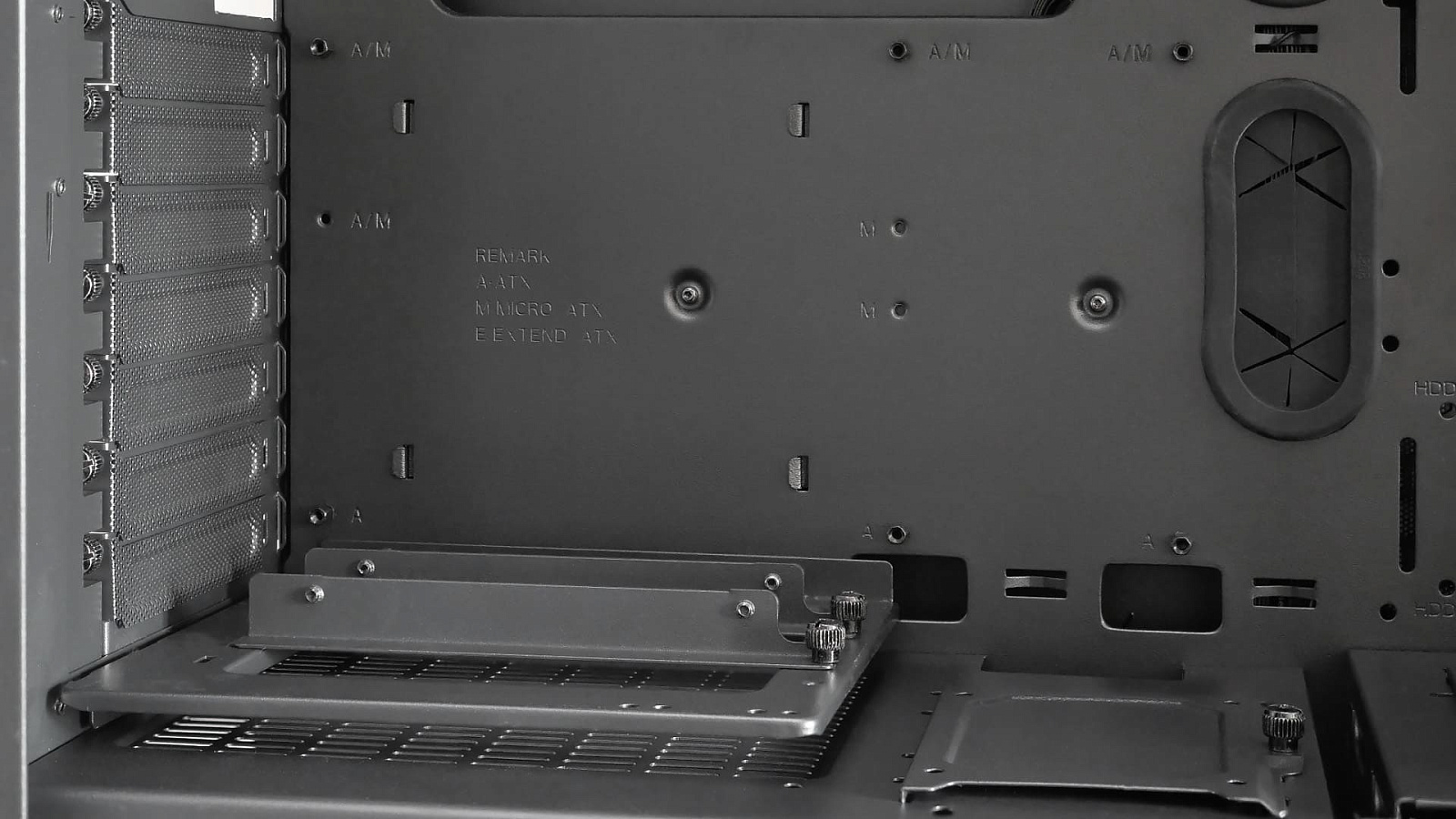

Стенка для подвеса материнской платы сделана добротно. На ней подготовлены все необходимые крепёжные отверстия для совместимых форматов плат: от компактных Mini-ITX и micro-ATX до полноразмерных ATX и даже расширенных E-ATX. Необходимые подставки изначально уже вкручены под стандартный ATX. В комплектном монтажном комплекте вложено несколько запасных подставок.

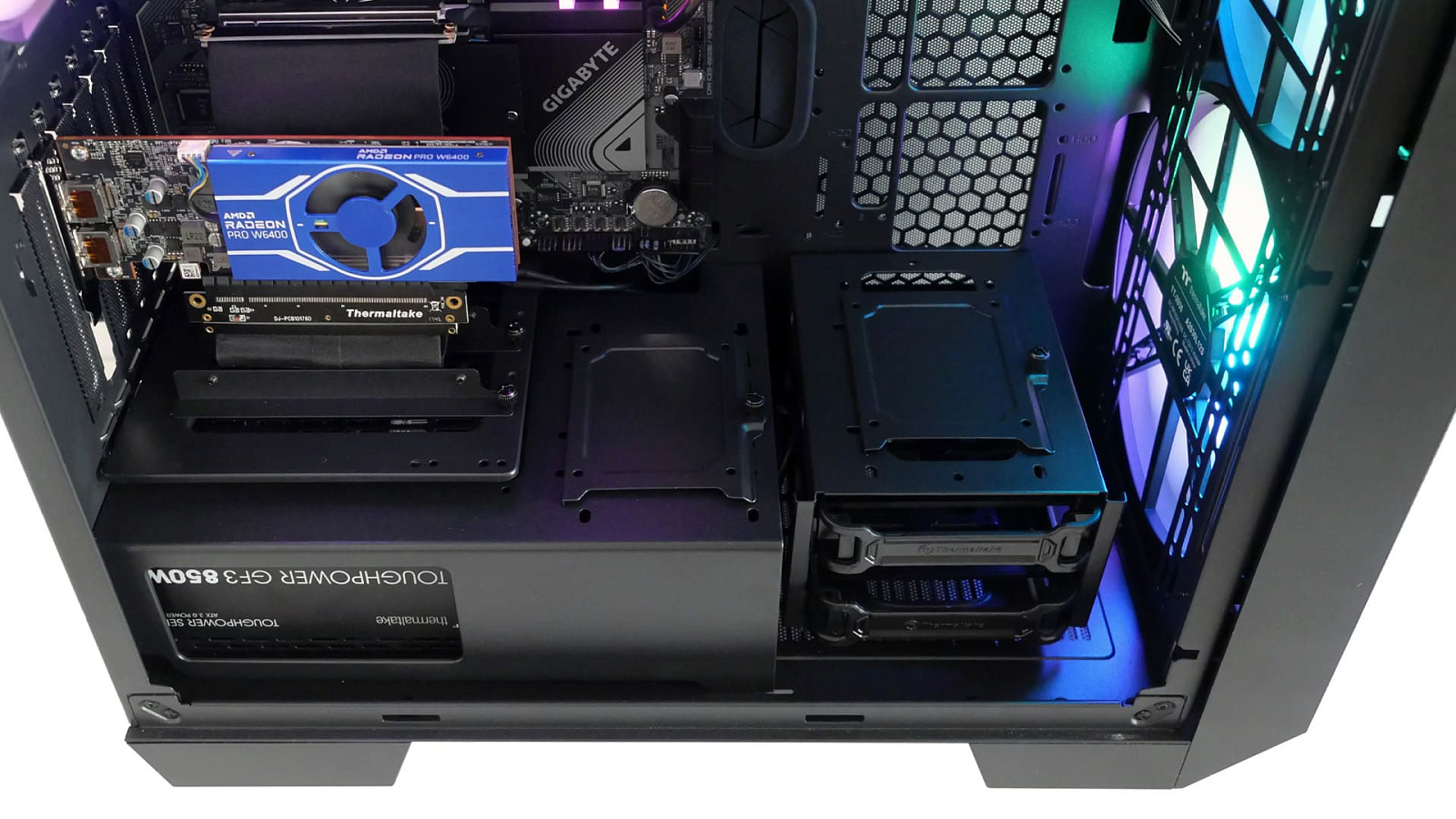

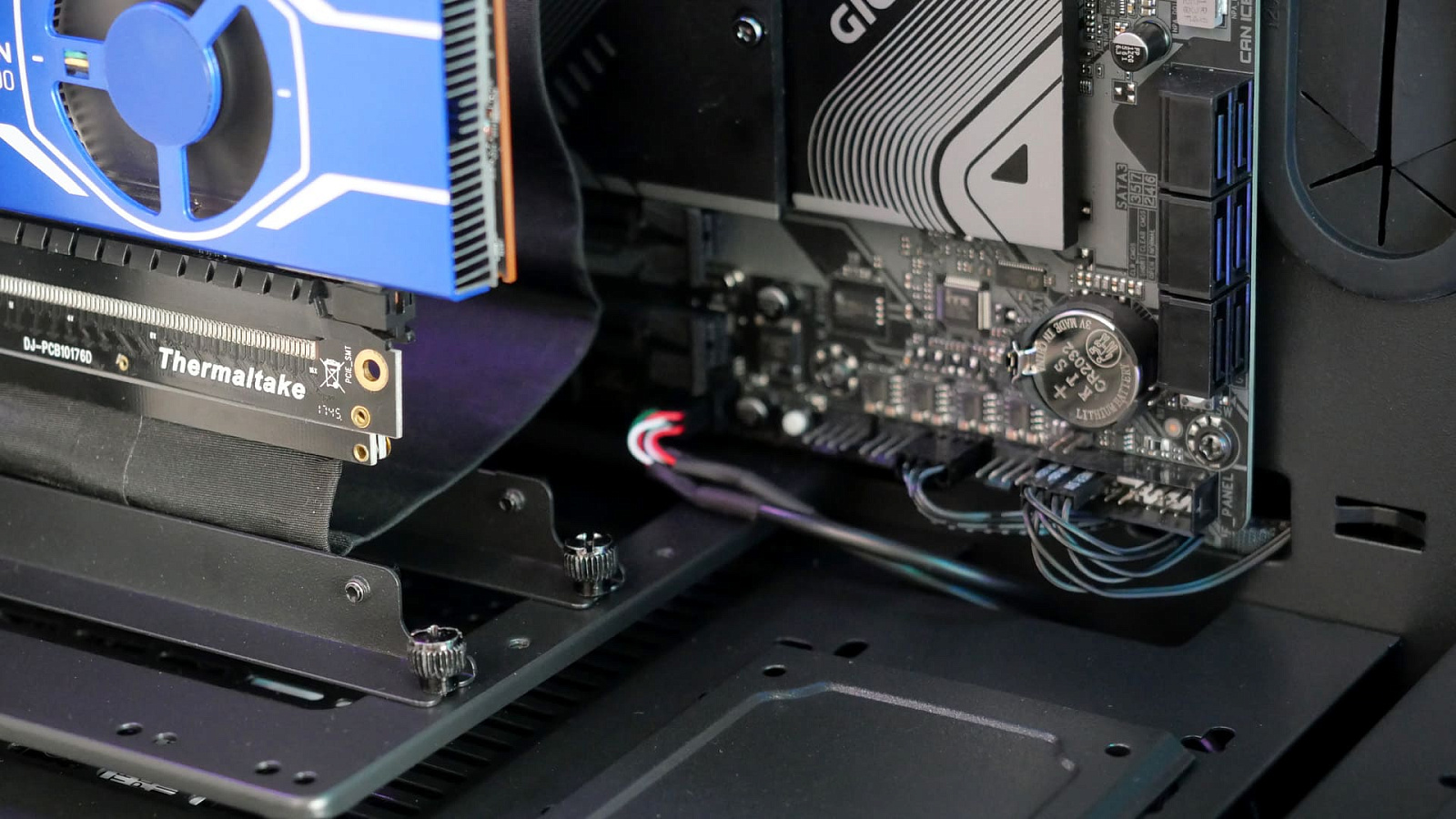

Ниже слотов расширения установлен кронштейн для крепления PCIe-удлинителей при вертикальном расположении видеокарт. К его недостаткам можно отнести тот факт, что он затрудняет доступ к нескольким окошкам для подведения проводов к материнской плате снизу на последних этапах сборки ПК. Кронштейн съёмный и при желании его можно полностью убрать.

Две направляющих позволяют закрепить до двух PCIe-удлинителей в нескольких позициях в зависимости от возможной ширины систем охлаждения. Таким образом возможна установка двух видеокарт вертикально. Для того чтобы избежать прогиба под немалым весом современных видеокарт, в комплекте с корпусом вложены две небольшие пластиковые подставки, прикручиваемые в правом углу кронштейна и опирающиеся на кожух отсека блока питания.

Чуть правее на кожухе закреплена ещё одна съёмная площадка для одного накопителя 2,5''.

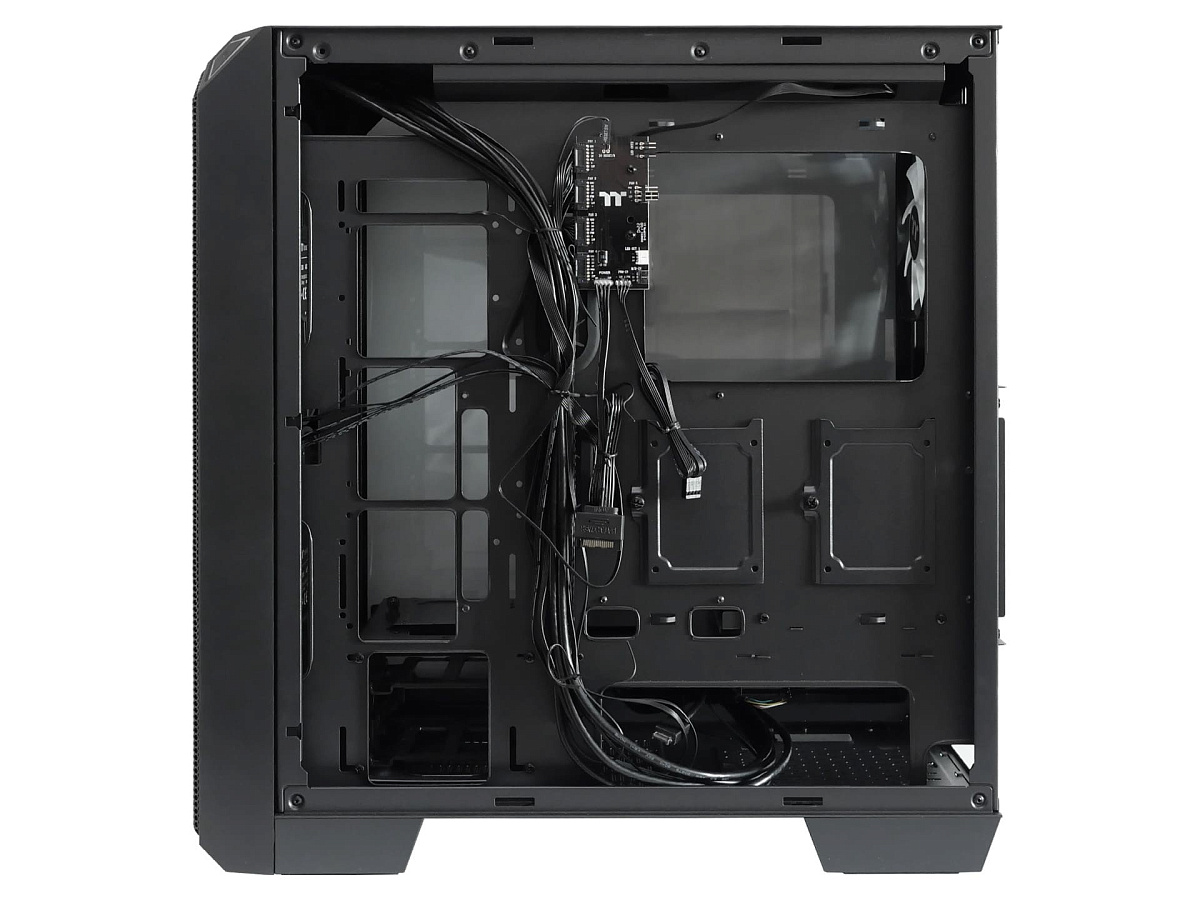

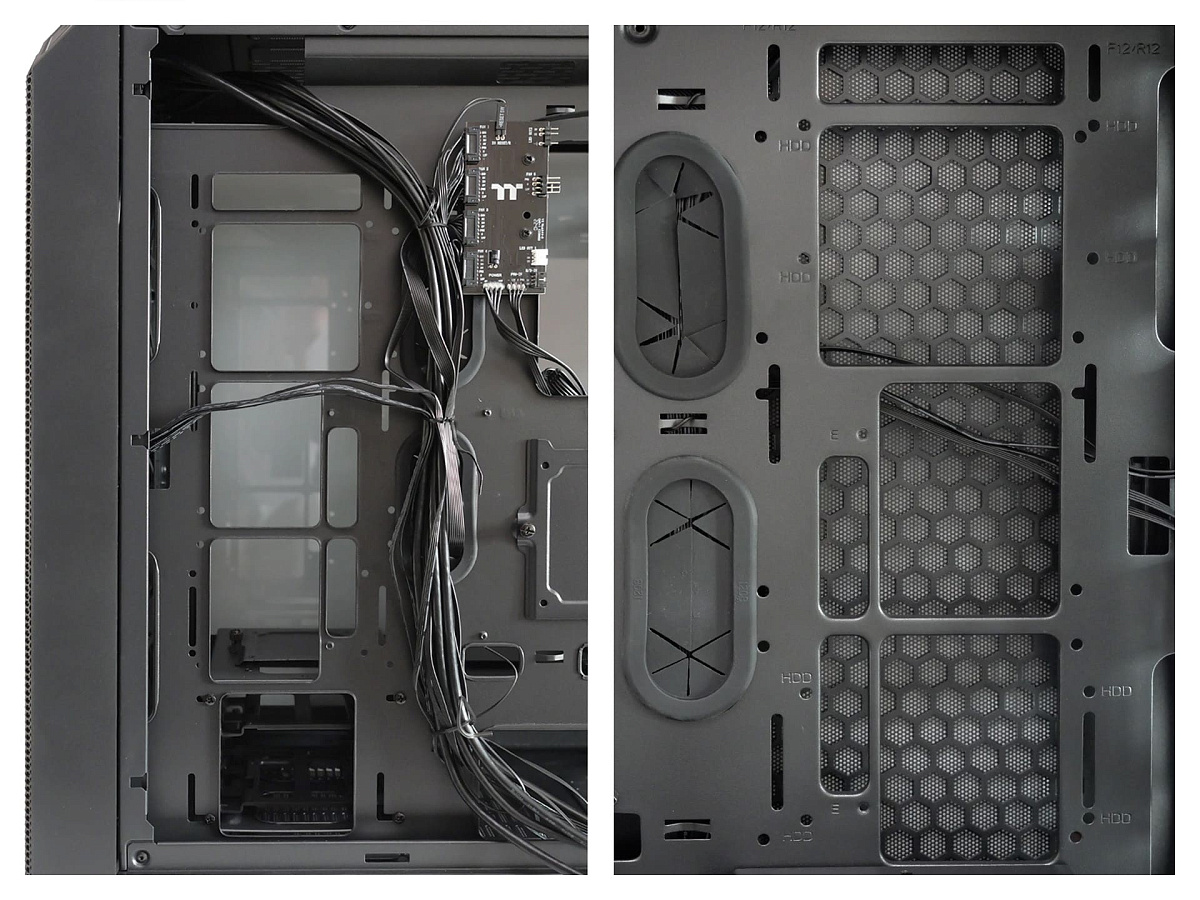

За поддоном материнской платы разработчики корпуса спрятали контроллер вентиляторов и пару быстросъёмных площадок под накопители 2,5''. Для фиксации кабелей предусмотрено немало ушек вдоль типовых "трасс" укладки проводов. Все они рассчитаны под пластиковые одноразовые хомуты. Каких-то систем кабель-менеджмента с многоразовыми зажимами нет. Не сильно критично, учитывая, что "задняя" боковая стенка непрозрачная.

Места за поддоном корпуса в целом не сильно много, расстояние до боковой съёмной панели составляет около 17-19 мм. Зато по задней стенке сделано большое количество окошек для кабель-менеджмента. Наиболее востребованные овальные, которые будут в основном использоваться при установке полноразмерной ATX-платы, закрыты декоративными лепестковыми силиконовыми заглушками. Это добавляет эстетики в ПК, при сборке которого делается акцент на аккуратный кабель-менеджмент с видимой через стеклянную панель стороны.

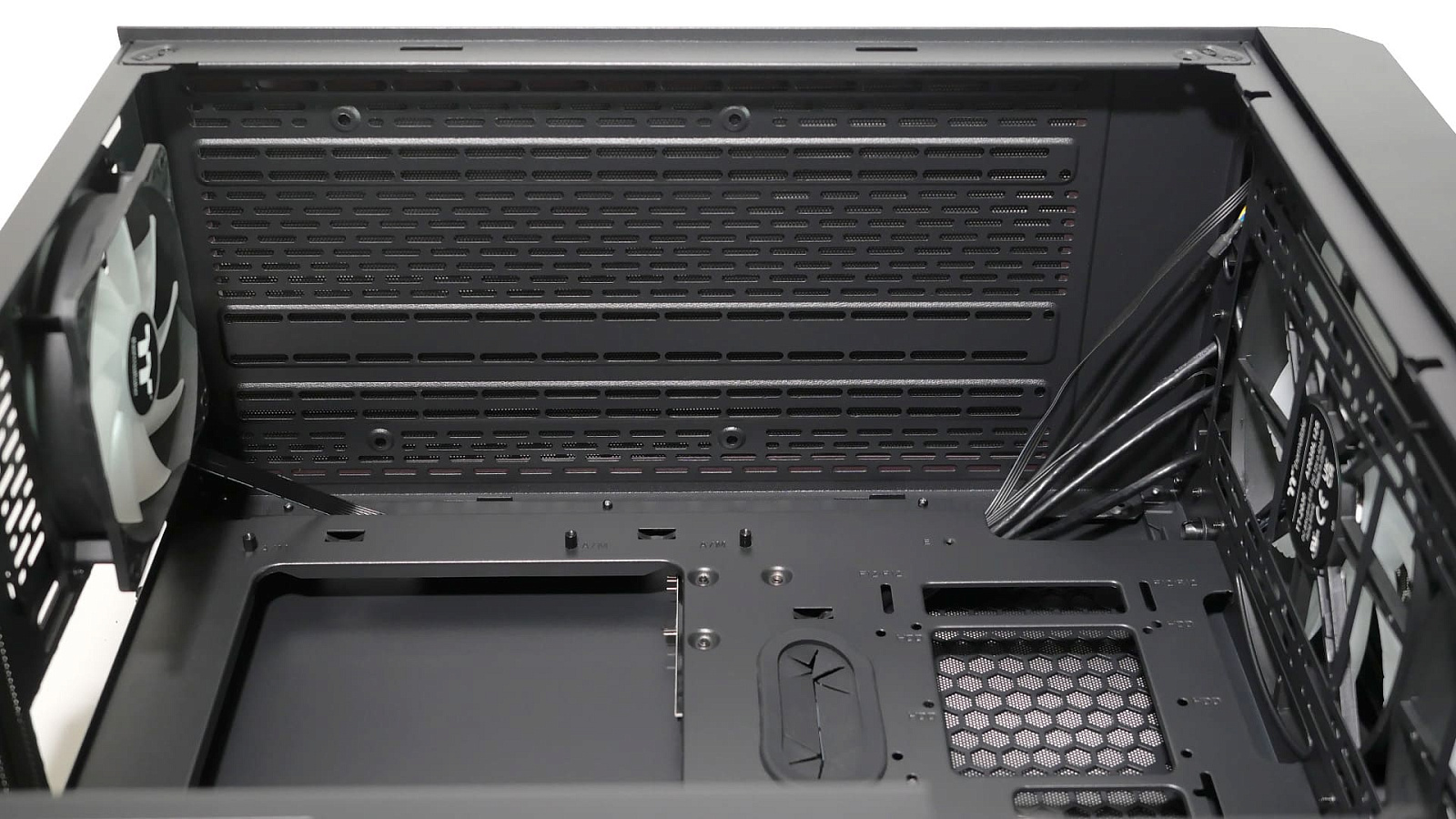

Верхняя часть корпуса выделена под крепление радиатора системы жидкостного охлаждения либо вентиляторов. Она не содержит съёмных частей или конструкций, выдвигающихся для облегчения сборки или обслуживания.

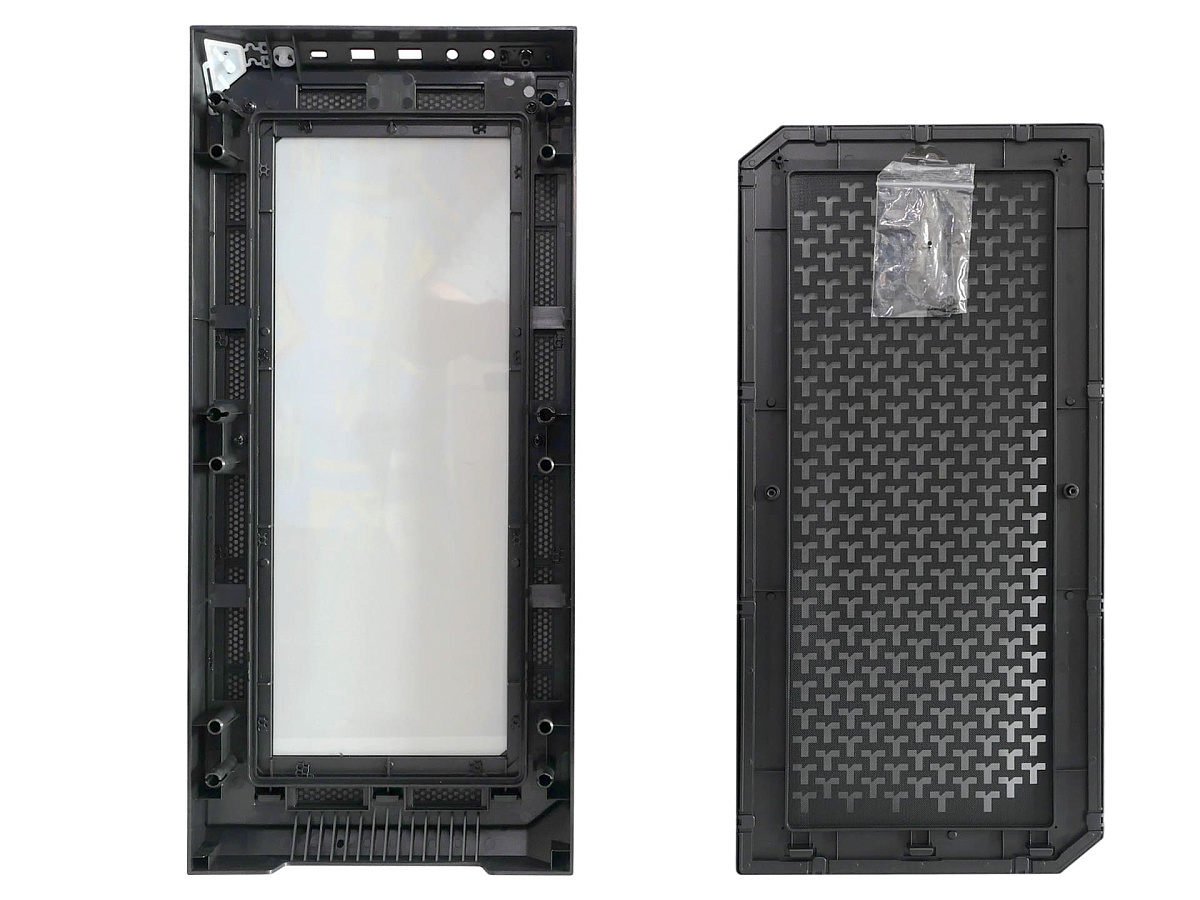

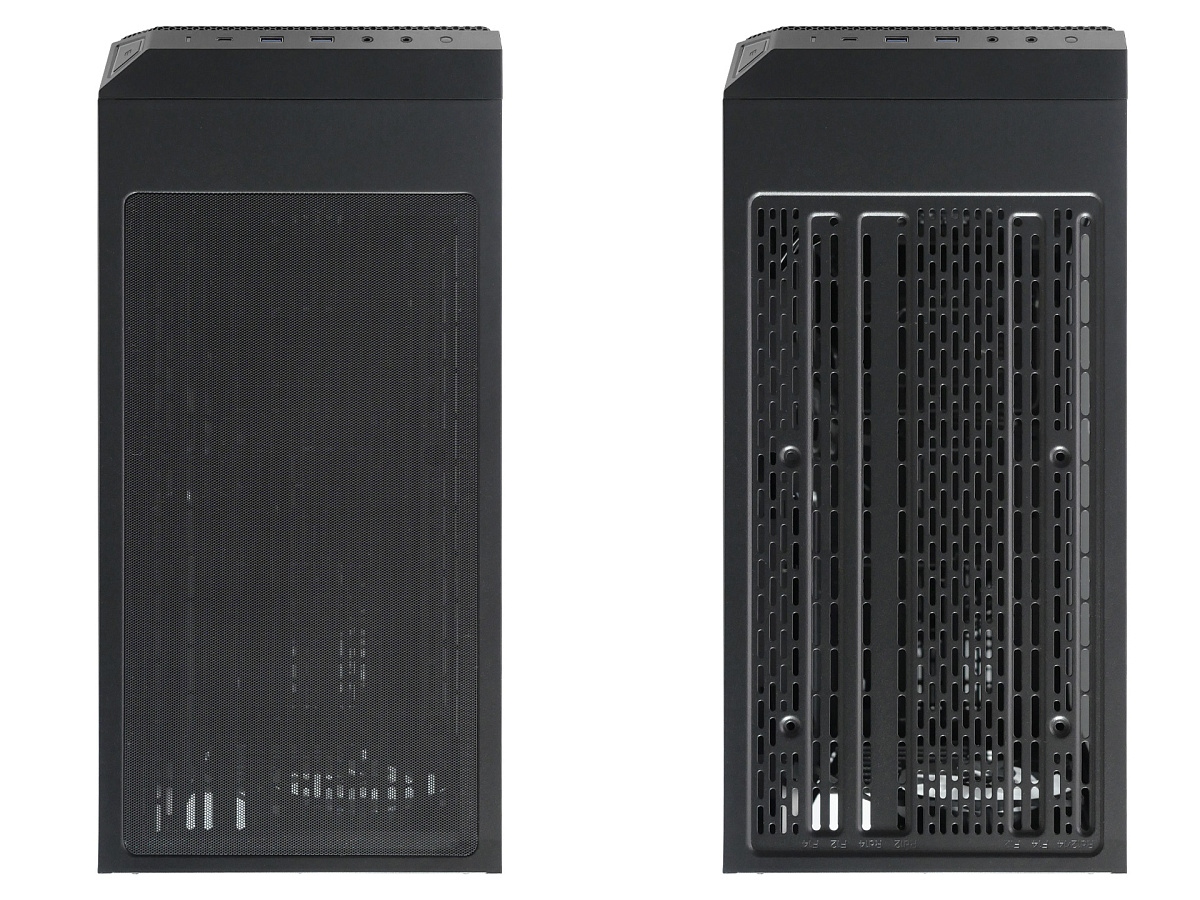

Передняя панель удерживается на пластиковых защёлках и снимается привычным способом — сдёргиванием на себя, для чего удобнее всего хвататься рукой снизу. Металлическая перфорированная область вокруг сменной центральной части имеет ширину 25 мм и с фронтальной части создаёт видимость немалой площади вентиляционных отверстий.

Однако если взглянуть с обратной стороны панели, то будет заметно, что площадь отверстий вокруг установленного стекла заметно меньше. При установке металлической сменной части, обильно перфорированной стилизованными логотипами, проблем с притоком воздуха спереди не будет.

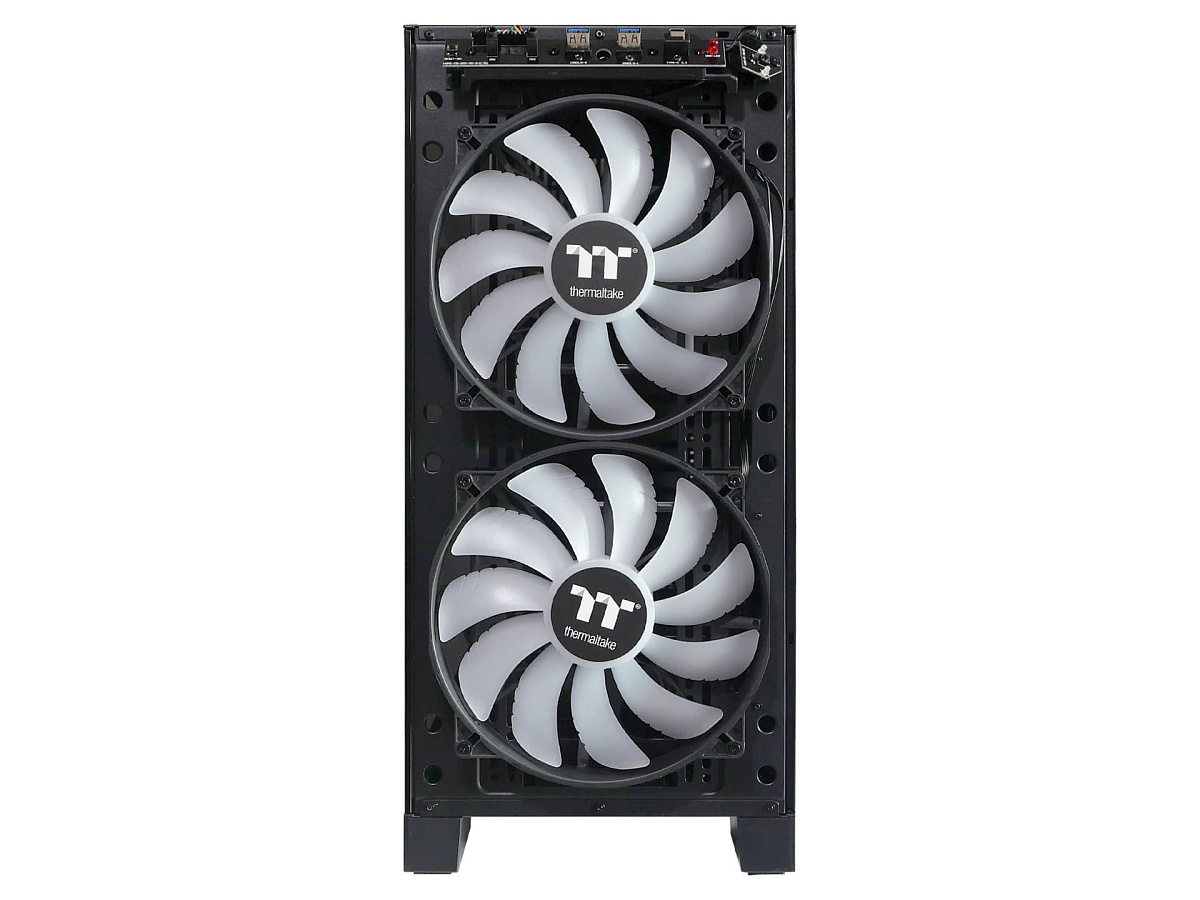

В базовой комплектации корпус оснащён двумя крупными 200 мм вентиляторами с ARGB-подсветкой и лёгким доступом для их обслуживания при снятой передней панели.

Поддержка систем охлаждения

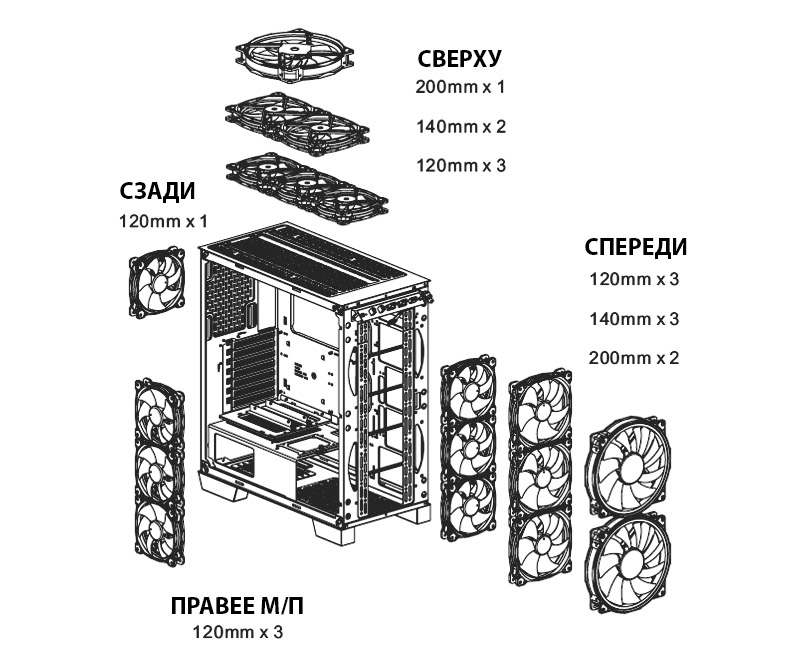

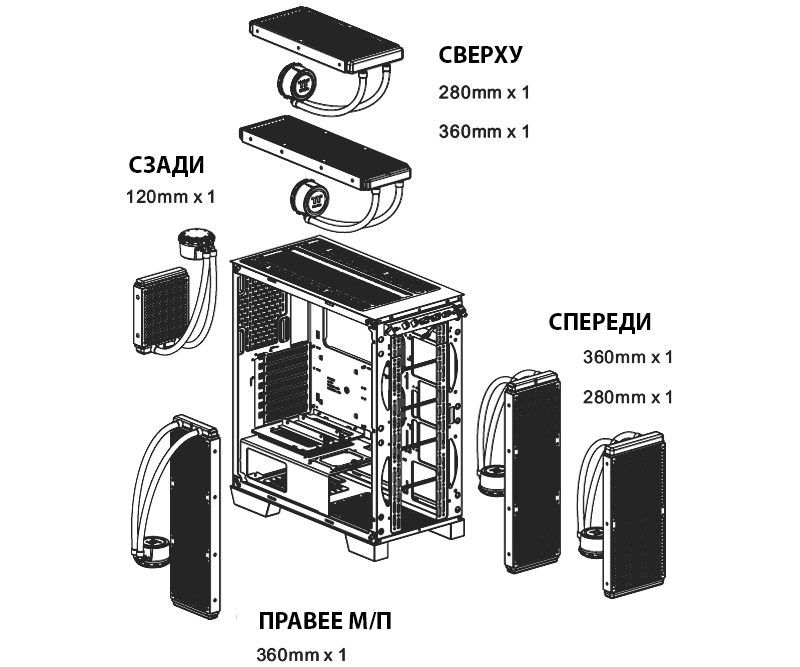

Возможные варианты размещения компонентов систем охлаждения:

Подсветка

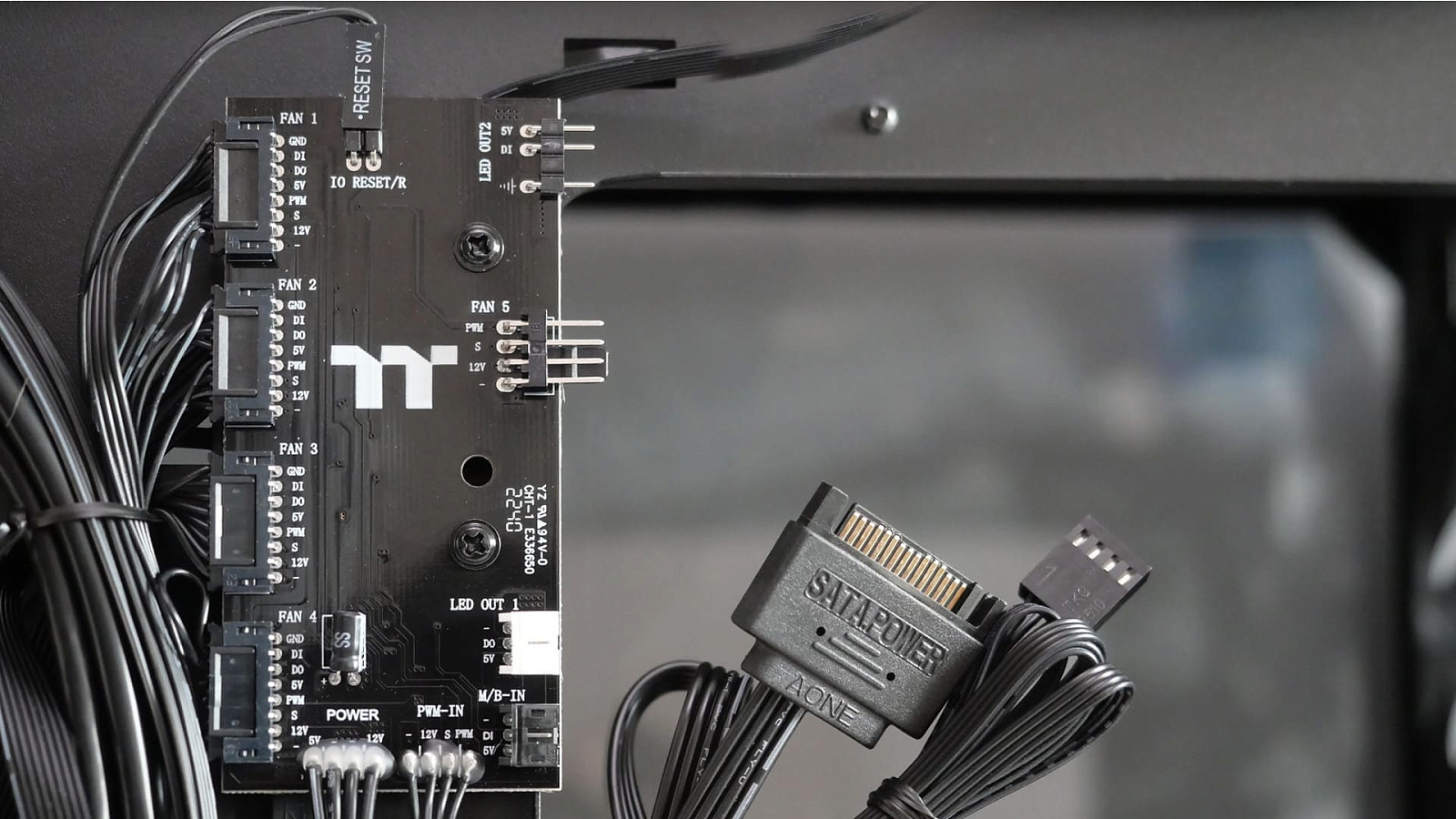

В корпусе Thermaltake View 300 MX используется фирменный контроллер предустановленных вентиляторов. Через него осуществляется коммутация как питания моторов вентиляторов с ШИМ-управлением (PWM), так и питание подсветки. Сам контроллер питается от SATA-разъёма блока питания. Для подключения к материнской плате используется типовой несъёмный четырёхконтактный коннектор 2510-4 для вентиляторов и съёмный трёхпроводный ARGB-кабель для подсветки. Вентиляторы подключены к контроллеру нетиповыми восьмиконтактными штекерами, что очень сильно затрудняет поиск замены им в случае поломки или при желании заменить на что-то другое. Как выход возможно немного позаниматься DIY и самостоятельно перепаять разъёмы, благо распиновка указана на плате, но это дело явно не для любителей простых путей.

Подсветка вентиляторов базируется на эффекте мягкого свечения полупрозрачных лопастей. ARGB-концентратор в корпусе по умолчанию подключен к кнопке RESET передней панели, благодаря чему с её помощью производится не перезагрузка ПК, а смена режима подсветки.

Короткие нажатия переключают эффекты свечения, среди которых типовые радужные заливки, мигания и статичные одноцветные заготовки. В том числе последним идёт полное выключение подсветки.

Удержание кнопки более 3-х секунд переключает управление между встроенным контроллером и материнской платой или внешним контроллером, если произведено подключение кабелем синхронизации через разъём M/B-IN концентратора. Таким образом даже в ПК, у которых нет управляющих ARGB-разъёмов с питанием 5 В на материнской плате, подсветка будет работать и управляться с фронтальной панели корпуса.

Особенности сборки

Установка блока питания в корпусе Thermaltake View 300 MX реализована не самым удобным способом. Без снятия кожуха над ним не обойтись. Жалко, что нет переходной рамки на задней стенке, как это встречается в других моделях. Сам кожух имеет перфорацию сверху, поэтому в конфигурации ПК можно применять блоки питания с пассивным охлаждением или ставить модели с подсветкой вентилятором вверх для большей заметности. Боковое окошко также открывает вид на декоративные боковые наклейки на БП, длина которого может быть до 200 мм (расстояние от задней стенки корпуса до корзины накопителей ~220-223 мм).

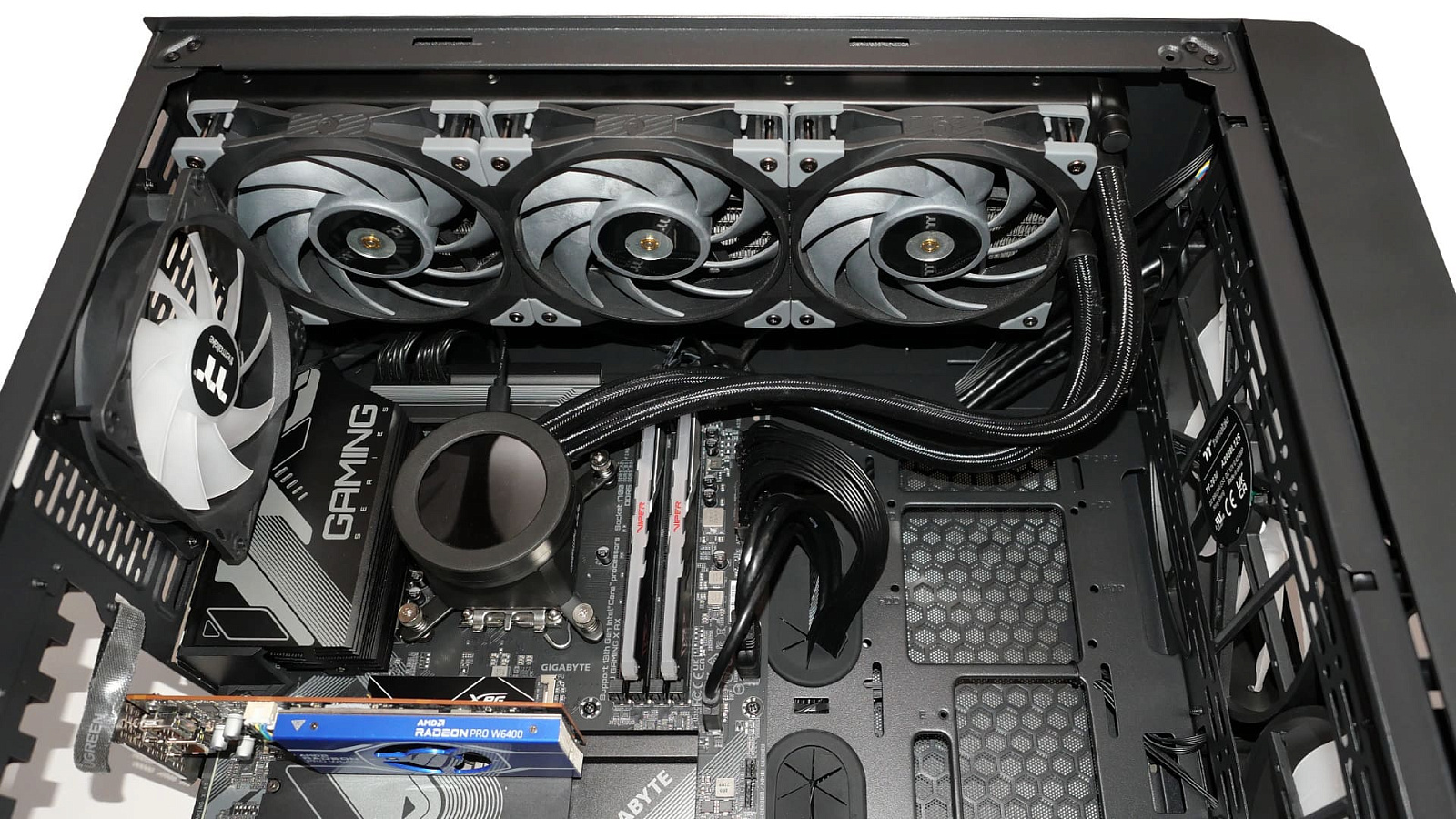

Для установки 360-мм радиатора системы жидкостного охлаждения места достаточно как сверху, так и спереди. Шланги и служебные зоны ни во что не упираются.

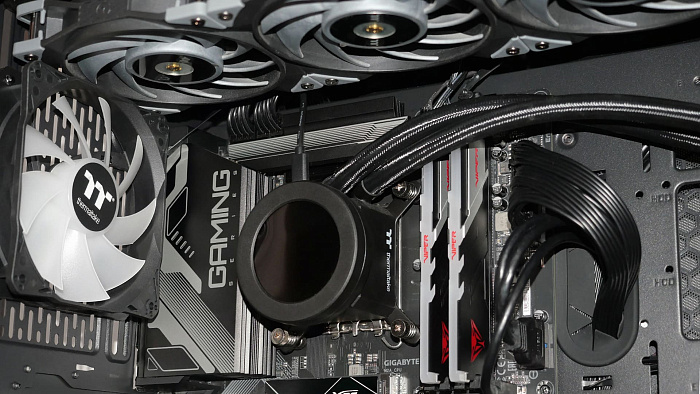

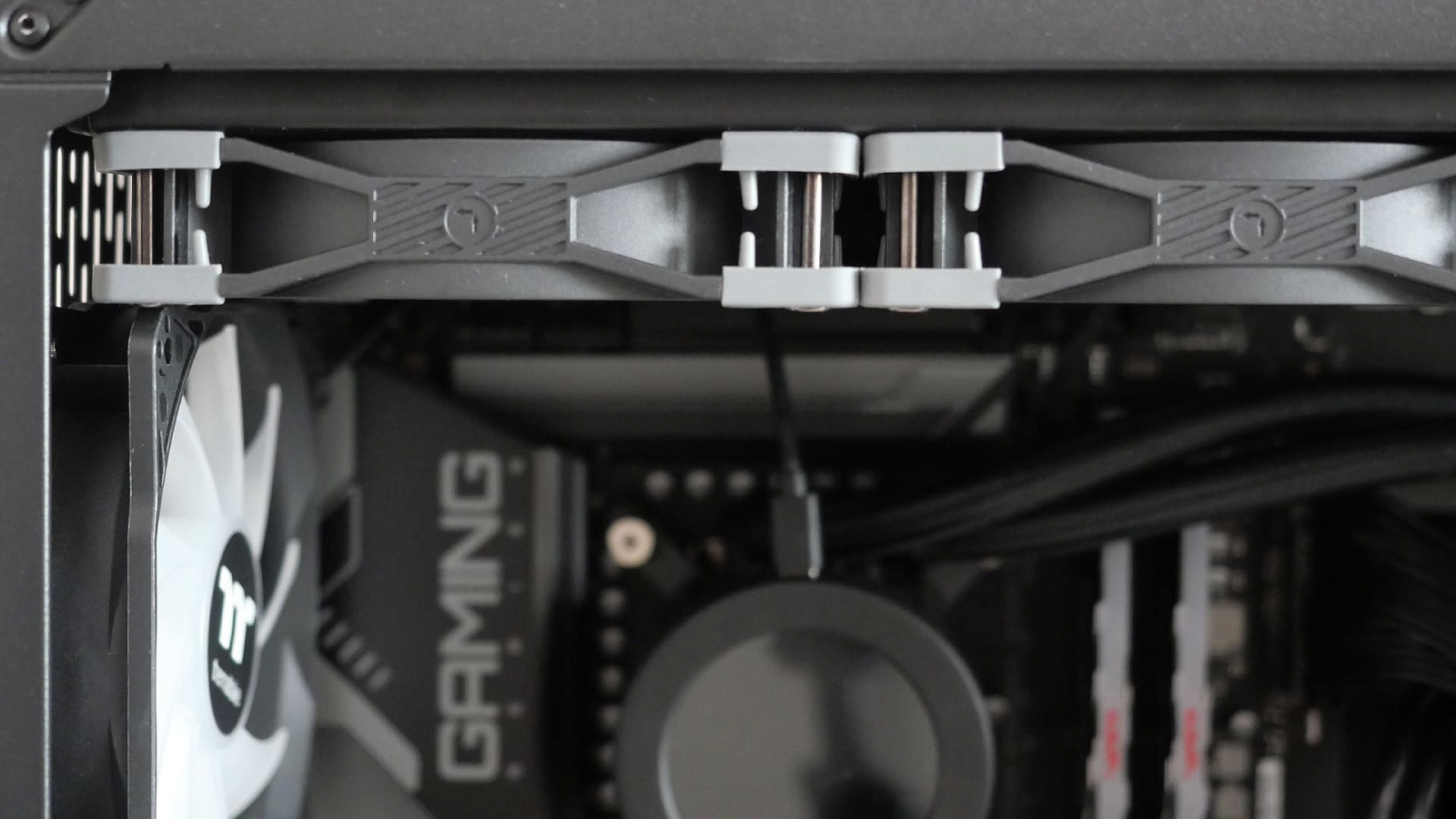

Однако при установленном сзади 120-мм вентиляторе запаса под высокие радиаторы нет. Стандартный радиатор высотой 27 мм со стандартными же вентиляторами высотой 25 мм встаёт практически впритык.

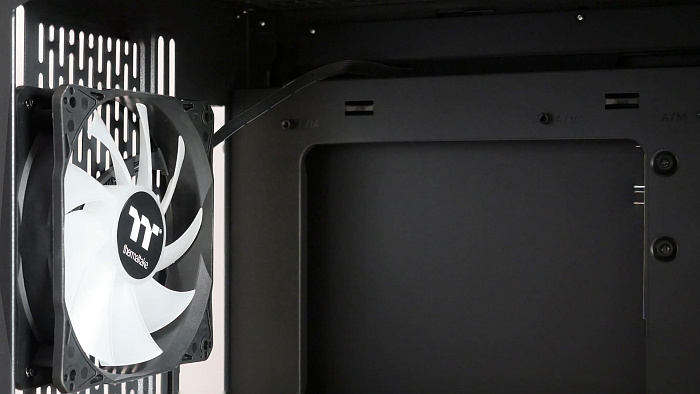

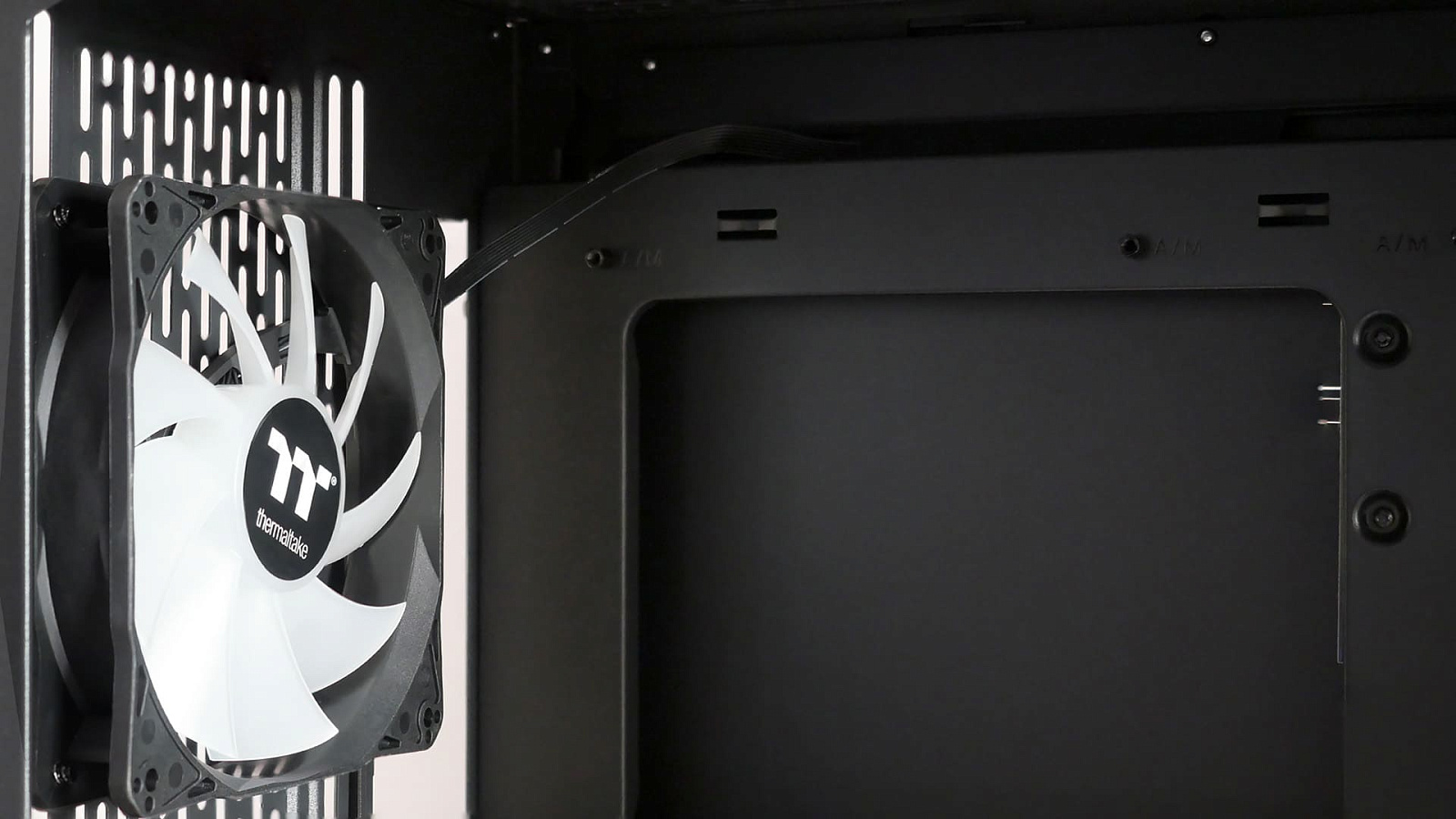

Отступ заднего вентилятора от материнской платы нормальный. Коллизий с кожухами интерфейсных разъёмов сзади и радиаторами в большинстве конфигураций не возникнет. Места для установки башенного кулера также немало, вместятся экземпляры до 175 мм в высоту.

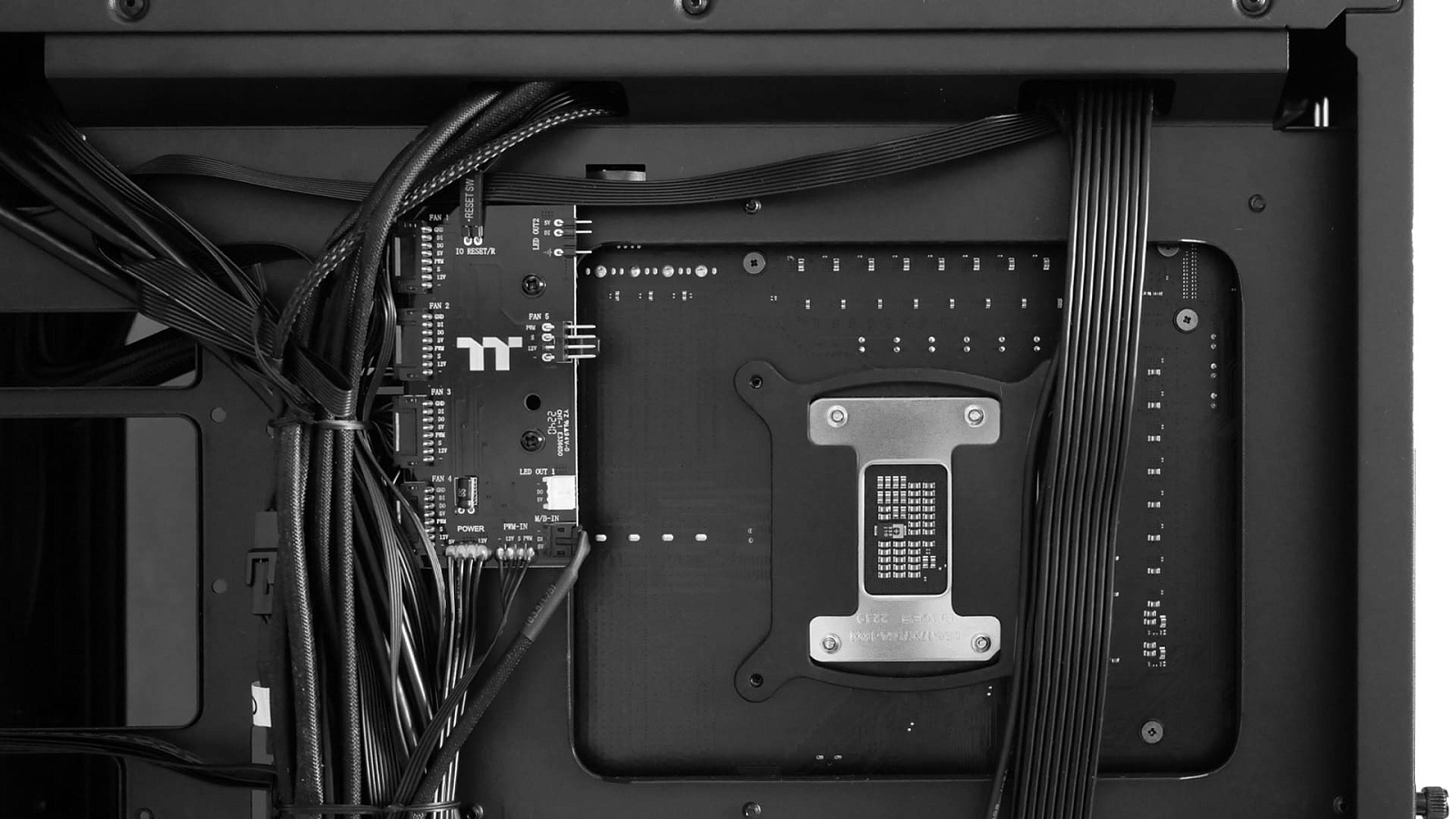

Крупное окно размером 170 x 135 мм для доступа к бэкплейту системы охлаждения центрального процессора позволяет снимать крепления вокруг сокета, не извлекая материнской платы из корпуса.

Места для установки длинных видеокарт предостаточно. Должны вместиться экземпляры с длиной до ~420 мм. Однако при вертикальной установке видеокарты нужно сначала провести подключение всех интерфейсов к разъёмам в нижней половине материнской платы, так как кронштейн, PCIe-удлинители и сами видеокарты в вертикальной позиции перекроют доступ к ним.

В застенках корпуса места не очень много, но все основные кабели, особенно в ленточном исполнении, возможно вместить без трудностей. Заготовленные отверстия для кабель-менеджмента в большинстве своём имеют достаточные размеры для свободного подключения штекеров проводов блока питания и хорошо распределены. Исключение составляет окошко для коннекторов питания процессора в верхнем углу. При использовании проводов от Thermaltake Toughpower GF3 850W высоты окошка хватило для свободного прохождения цельного коннектора 8-pin, но составной (4+4)-pin из-за соединительного выступа снизу уже не пролез без разъединения на две отдельные 4-pin-части.

Кратким резюме: сборка ПК в корпусе Thermaltake View 300 MX в целом процесс несложный. Всё сделано добротно и совместимо с самыми производительными компонентами, но отдельные особенности каркаса и размещения универсальных крепежных элементов не располагают к частой пересборке конфигураций.

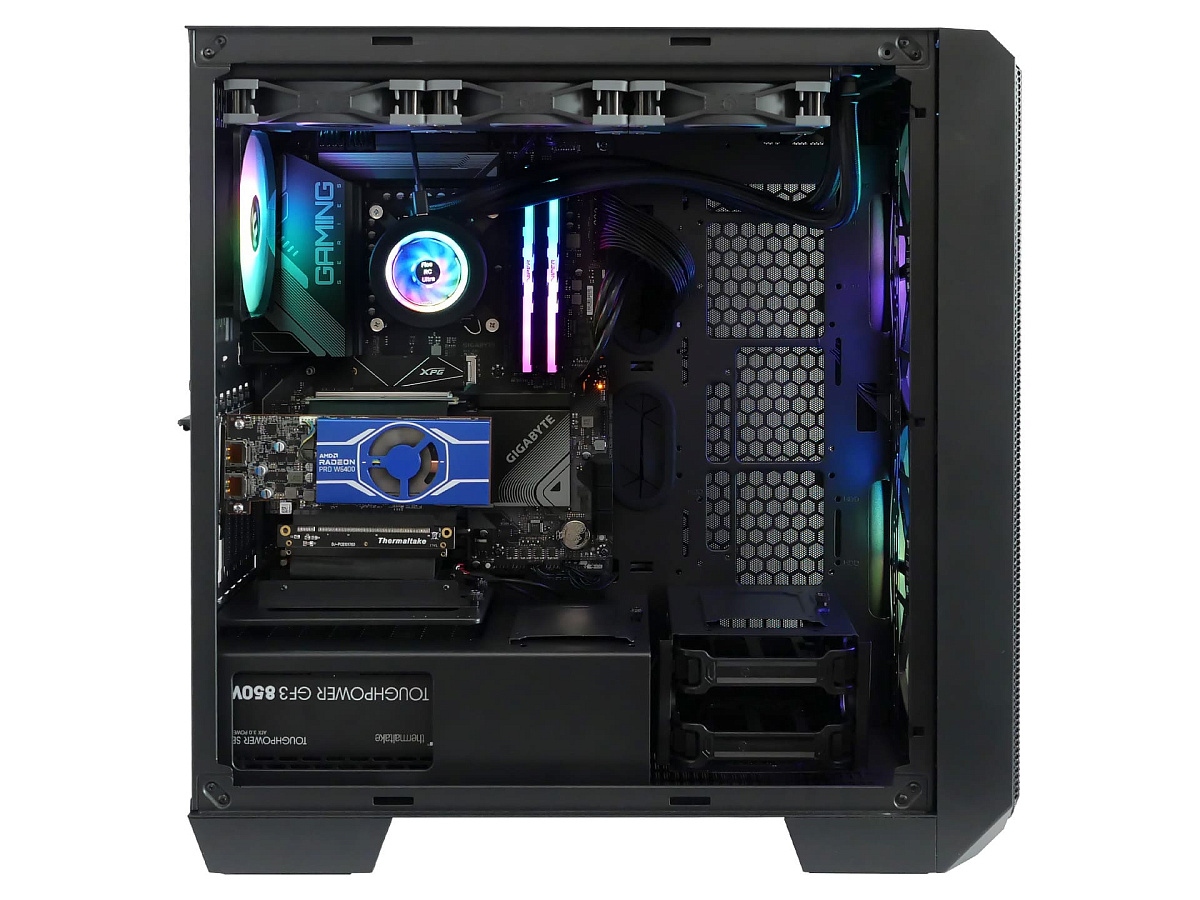

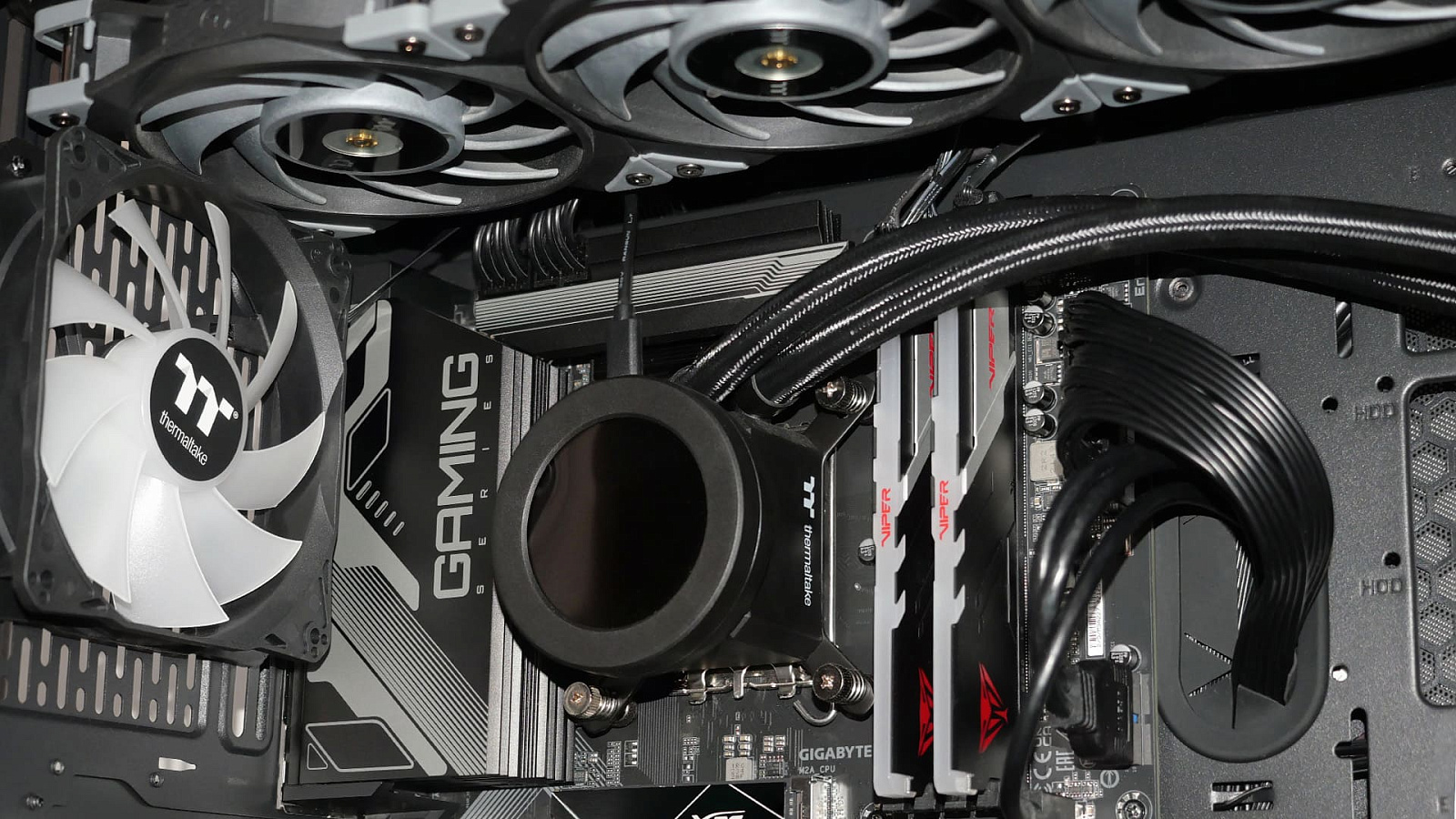

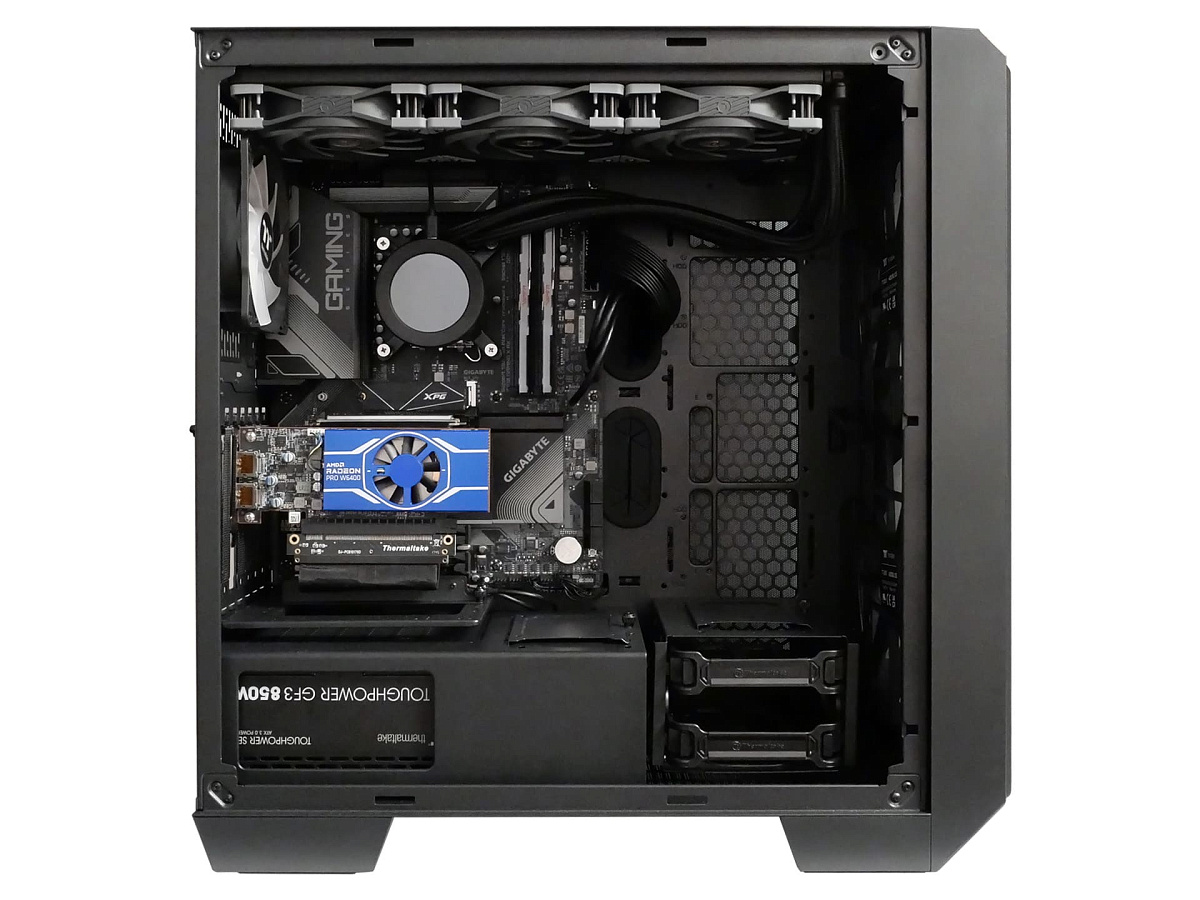

Вид тестовой конфигурации в сборе:

Тестирование

В ходе тестирования корпуса Thermaltake View 300 MX использованы известные программы для стресс-нагрузки основных комплектующих: FurMark 1.33.0, Prime95 30.5 и OCCT 12.0.10. Температурные показания встроенных датчиков отдельных комплектующих наблюдались с помощью утилиты HWiNFO версии 7.50. Уровень шума измерен прибором Актаком АТЕ-9015 с расстояния один метр в помещении без специальной подготовки.

Конфигурация тестового стенда

Скорость и шум вентиляторов

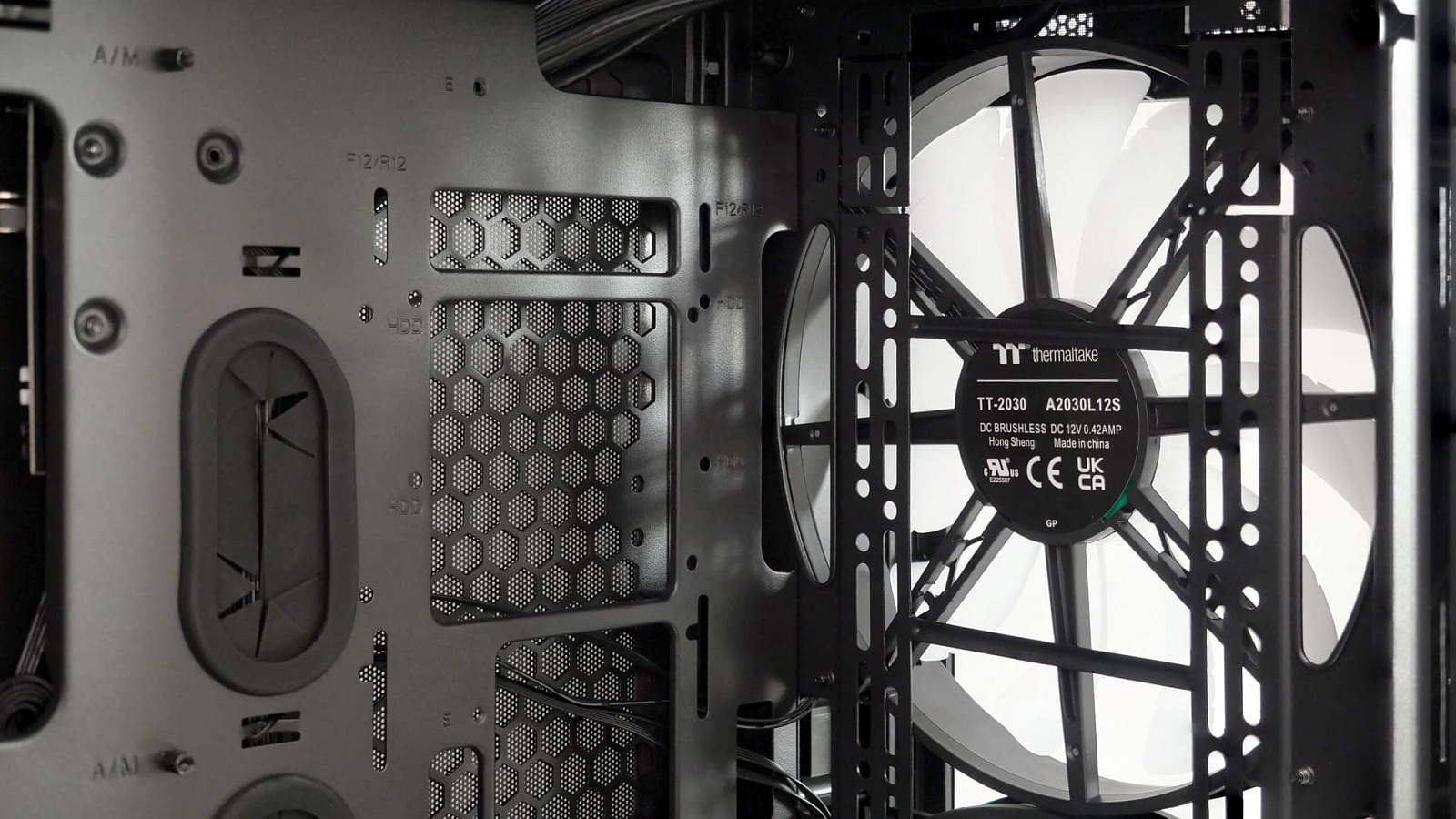

Спереди в корпус предустановлены два вентилятора TT-2030 (Hong Sheng A2030L12S), для которых заявлено потребление до 0,42 А и рабочее напряжение питания 12 В.

Сзади предустановлена одна "стодвадцатка" TT-1225 (Hong Sheng A1225L12S) типовой высоты 25 мм с потреблением до 0,3 А и рабочим напряжением питания 12 В.

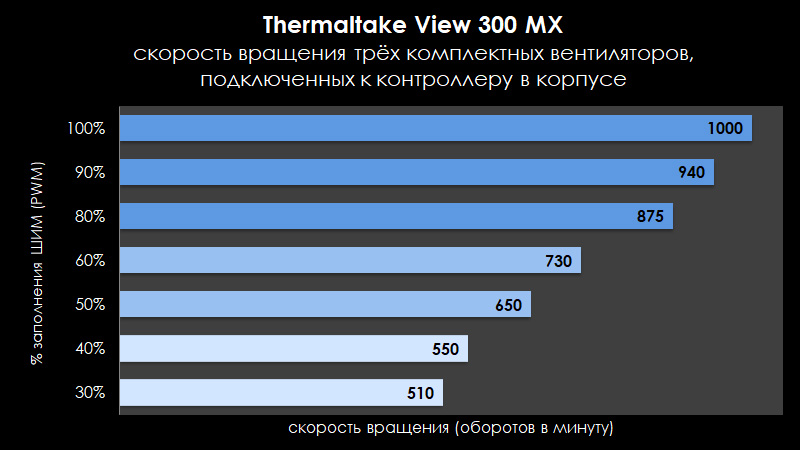

Рабочий диапазон скорости вращения каждого вентилятора по отдельности оценить трудно, так как применены нестандартные штекеры подключения самих вентиляторов, поэтому взята общая цифра на выходе концентратора. По показаниям программного мониторинга максимальная скорость вращения всех трёх находится в районе 1000 об/мин.

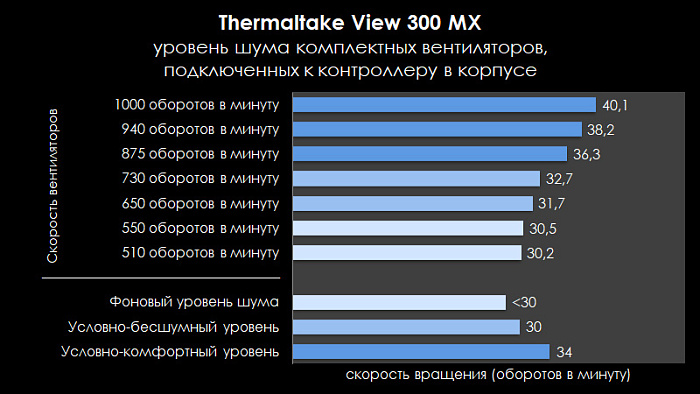

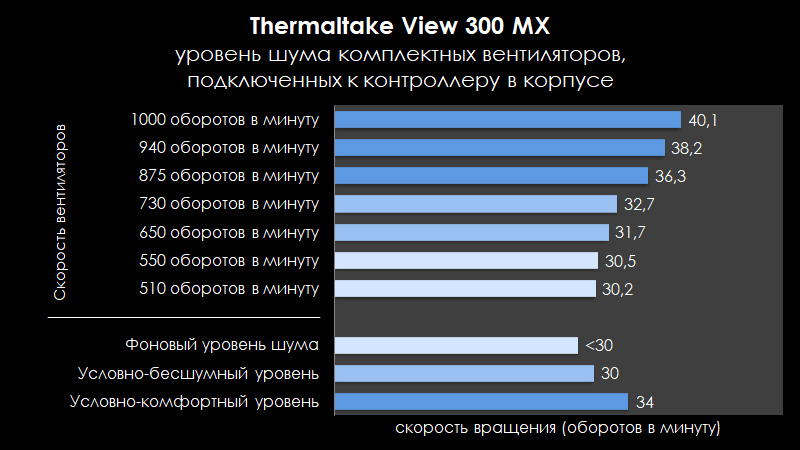

Измеренный на максимуме уровень шума с расстояния 1 метр укладывается в ~40,1 дБА. Что достаточно заметно при близком расположении системного блока к пользователю. Однако благодаря 200 мм вентиляторам спереди, неплохо нагнетающим воздух даже на малых оборотах, возможно зафиксировать предельную скорость вращения на отметке ниже 50% и получить достаточно тихую конфигурацию.

Температура компонентов под нагрузкой

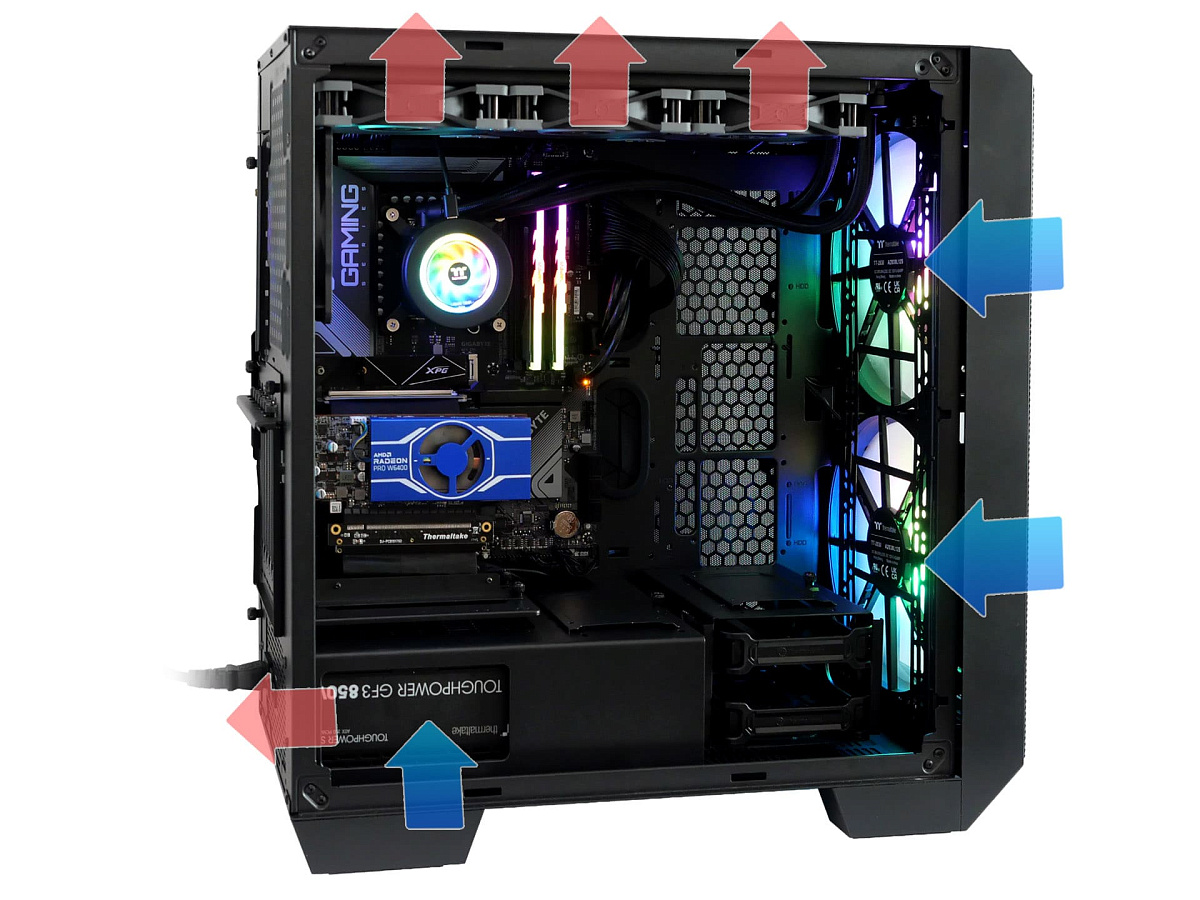

Приблизительная схема воздушных потоков в тестовом стенде:

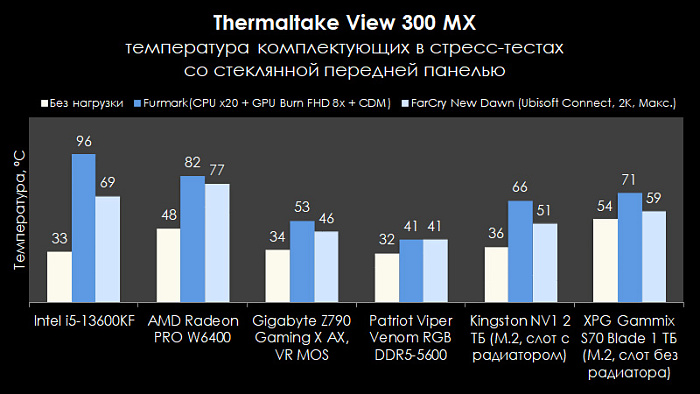

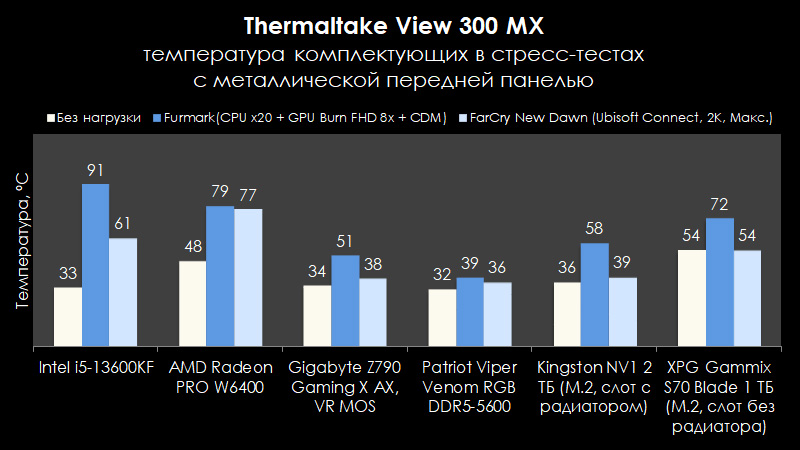

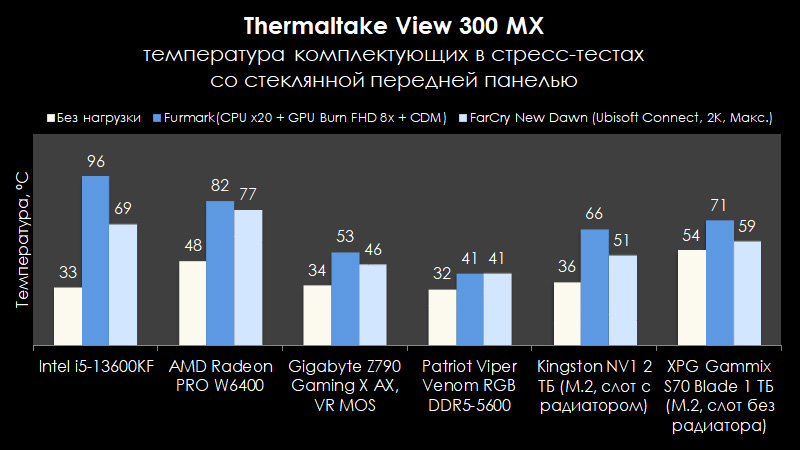

В качестве значений для построения диаграммы использовалась средняя температура комплектующих за 30 минут стресс-тестов при трёх сценариях работы ПК:

При тестировании конфигурации потребление процессора intel i5-13600kf в OCCT достигало значения CPU Package=228 Вт, а потребление видеокарты Radeon W6400 Pro в OCCT составляло TGP=42 Вт. Даже при установленной на передней части корпуса стеклянной панели температура комплектующих находилась в типичных значениях, сопоставимых с другими корпусами схожего объёма и компоновки.

При установке металлической перфорированной панели разница в лучшую сторону хорошо заметна и в отдельных тестах достигала 8-9 градусов Цельсия.

Результат предсказуемый. Если нужен акцент на подсветку компонентов, то можно спокойно применять стеклянную вставку фронтальной панели, так как вентиляционные отверстия по его периметру вполне справляются с притоком воздуха, достаточным для среднепроизводительных конфигураций без разгона. Если же в приоритете производительность и использование нескольких видеокарт, то в игру вступает перфорированная металлическая панель.

Заключение

Thermaltake View 300 MX — это универсальный корпус для высокопроизводительного игрового ПК с хорошим заделом на то, чтобы пережить не один апгрейд комплектующих в дальнейшем. Он сочетает в себе просторное внутреннее пространство, продуманную конструкцию и ряд необычных конструктивных решений. Одной из наиболее интересных особенностей являются сменные вставки передней панели двух типов, позволяющие сделать акцент на внешний вид и ARGB-подсветку, либо улучшить продуваемость корпуса. К тому же корпус в базовой конфигурации оснащён неплохими двумя 200-миллиметровыми и одним 120-мллиметровым вентиляторами, которые не только обеспечивают достаточный воздушный поток, но и сделаны в едином стиле. Конечно же, не обошлось без некоторых технических особенностей, заставляющих продумать заранее поэтапность сборки и не располагающих к частому изменению конфигурации собранного ПК, но они никоим образом не влияют на превосходную совместимость с требовательными и "горячими" компонентами и дальнейшую беспроблемную эксплуатацию ПК.

Достоинства Thermaltake View 300 MX:

Недостатки:
