Обзор и тест материнской платы Maxsun iCraft Z790 WIFI

Не так давно мы протестировали материнскую плату Maxsun iCraft Z790ITX WIFI, сделав вывод о том, что производителю еще есть, что доработать в том продукте. Сегодня же на рассмотрении у нас полноразмерная Maxsun iCraft Z790 WIFI, заряженная мощной системой питания процессора и множеством современных интерфейсов. Посмотрим, как она будет работать с процессором Core i9-13900KF, а заодно попробуем разогнать на ней память DDR5.

Технические характеристики

• Модель: Maxsun iCraft Z790 WIFI
• Socket: LGA1700
• Чипсет: Intel Z790
• Тип памяти: DDR-5
• Оперативная память: 4*DIMM, Max. 128 Гб, DDR4 7000(O.C) - 5200(O.C.), 4800 МГц
• Слоты расширения: PCI-E 5.0 x16, 2*PCI-E 3.0 x4, PCI-E 3.0 x1, 4*PCI-E M.2
• Тип слотов M.2:
• M.2_1, 2280 PCIe 4.0 x4 (CPU)
• M.2_2, 2280 PCIe 4.0 x4 (Chipset)
• M.2_3, 2280 PCIe 4.0 x4 (Chipset)
• M.2_4, 2280 PCIe 4.0 x4 или SATA (Chipset)

• Звук: 8-канальный (7.1) Realtek ALC1220
• Сетевой интерфейс: 2.5 Gigabit LAN Realtek RTL8125B, Wi-Fi Intel AX211 6E, Bluetooth 5.2
• Форм-фактор: ATX (305 * 245 мм)

Внешний вид и особенности

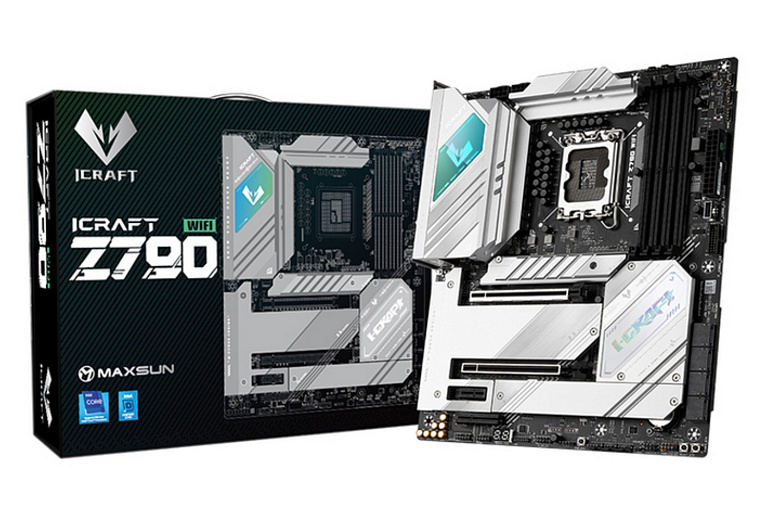

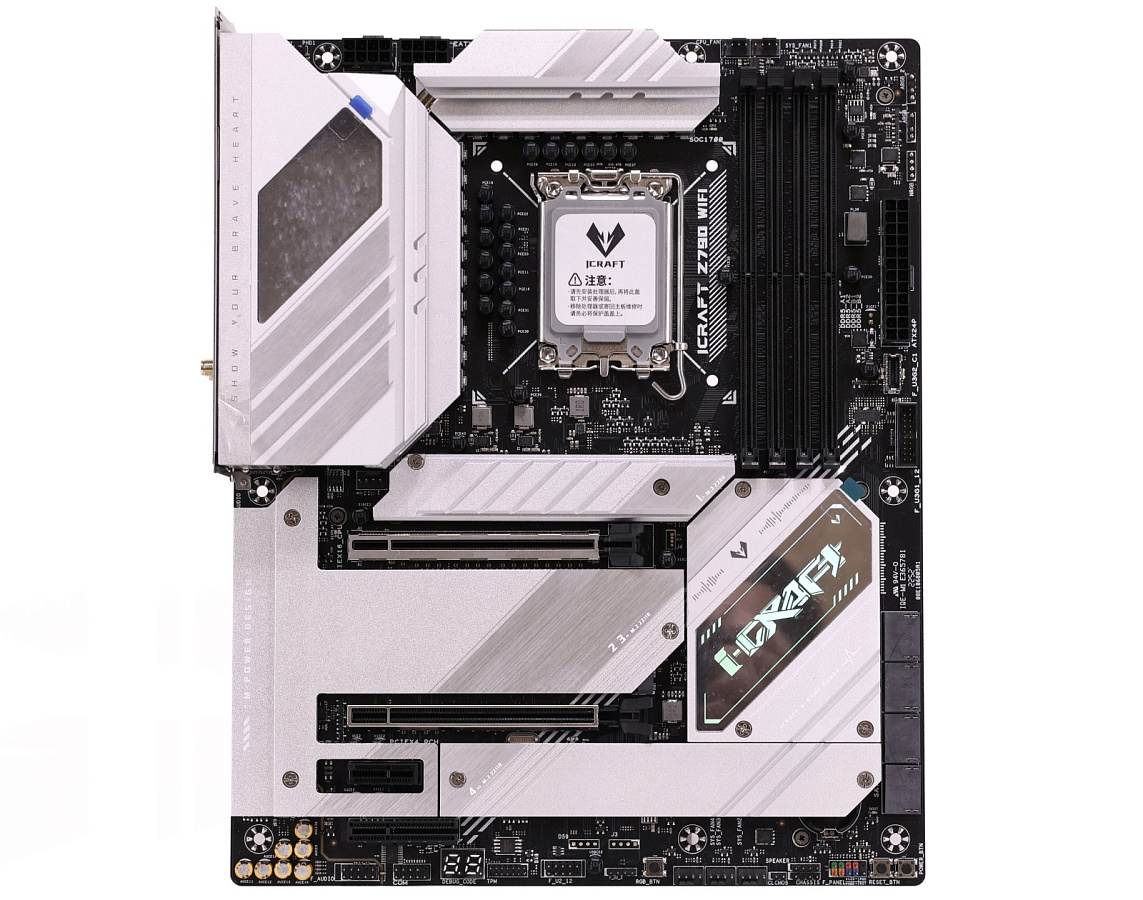

iCraft Z790 WIFI попала к нам в ОЕМ исполнении, поэтому увидеть ее коробку можно только на заглавном фото, позаимствованном на официальном сайте производителя. Сама же материнская плата выглядит достаточно эффектно. В основном за счет серебристых радиаторов охлаждения, которые занимают добрую половину iCraft Z790 WIFI. Используется печатная плата черного цвета, которая отлично контрастирует с элементами охлаждения. Плата выполнена в форм-факторе АТХ с габаритами 305 х 245 мм.

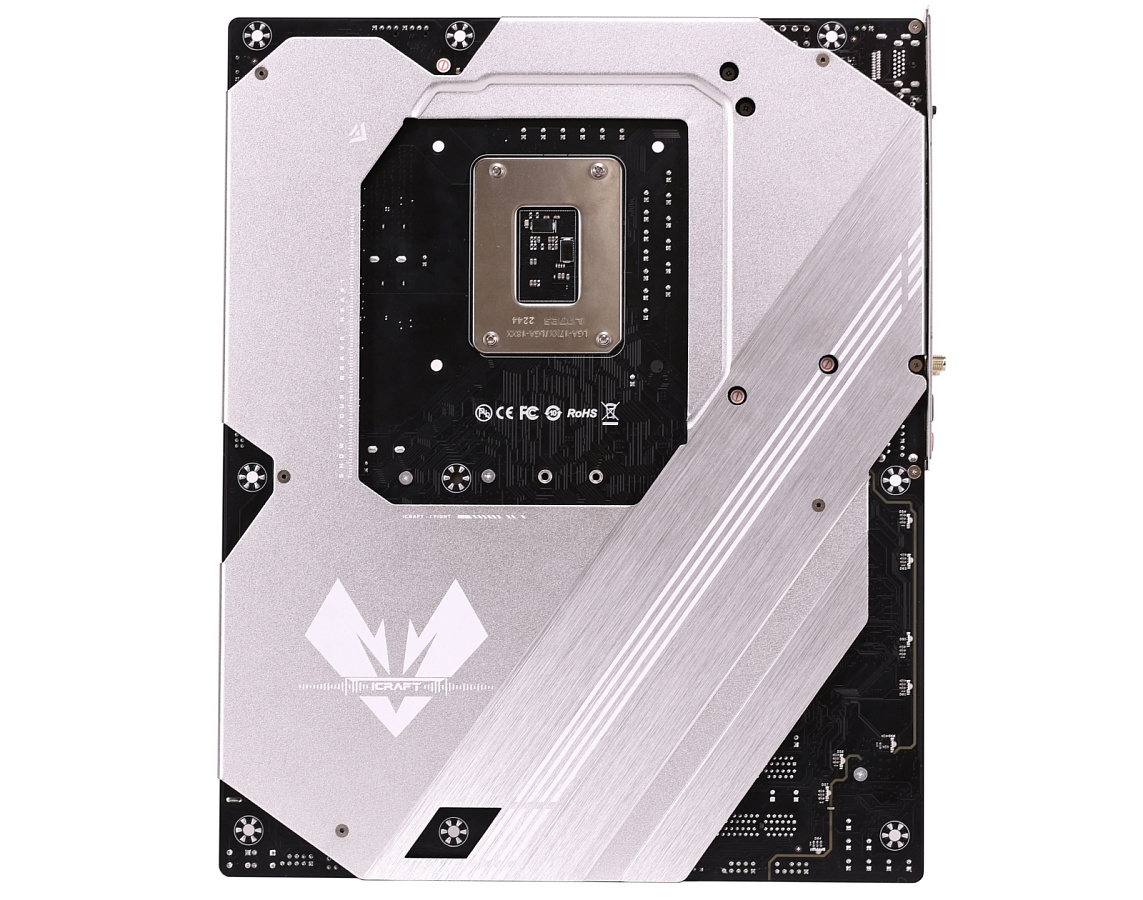

Интересной особенностью iCraft Z790 WIFI является наличие металлической пластины на тыльной стороне PCB. Этот бэкплейт одновременно защищает материнскую плату от механических повреждений и помогает в охлаждении зоны VRM. Также данная пластина полезна для противодействия изгибу платы при установке в корпус ПК или использованию на открытом стенде.

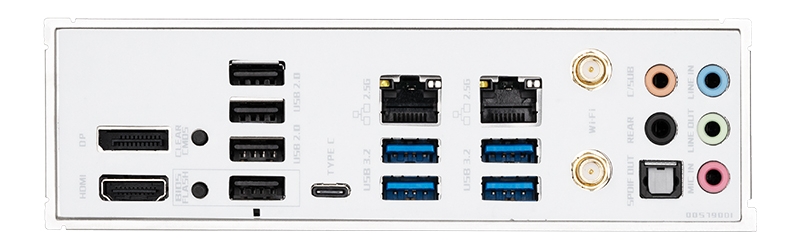

На тыльной панели разъемов iCraft Z790 WIFI пользователь обнаружит:

• DisplayPort;
• HDMI;
• кнопку сброса настроек BIOS;
• кнопку обновления прошивки BIOS;
• четыре порта USB 2.0;
• четыре порта USB 3.2 Type-A;
• один порт USB 3.2 Gen 2x2 Type-C;
• два порта 2.5-гигабит LAN;
• два гнезда для антенны Wi-Fi;
• оптический S/PDIF Out;
• пять аудиоразъемов 3.5 мм.

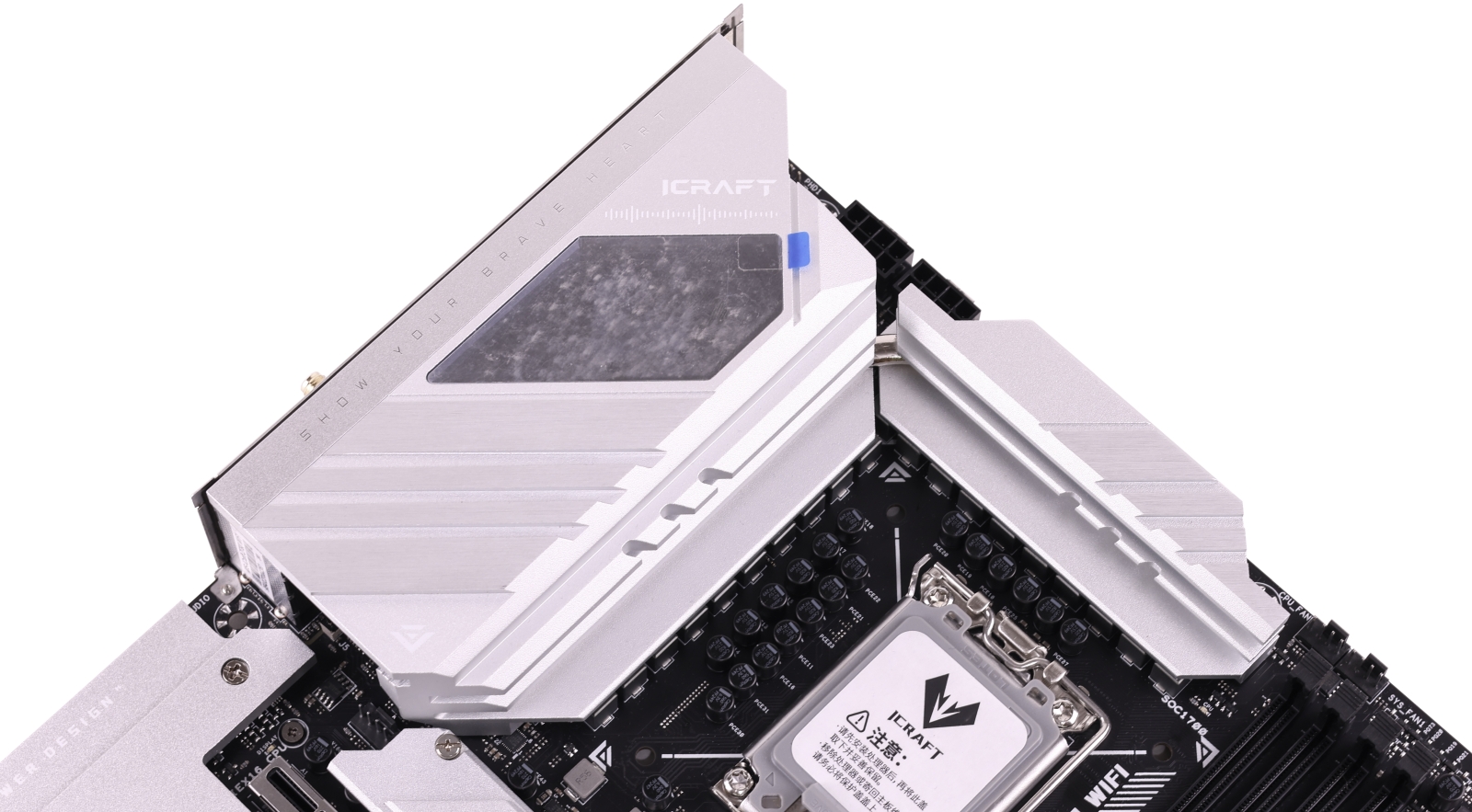

Одной из ключевых особенностей iCraft Z790 WIFI является 20-фазная система питания процессора с 90А сборками. Обвязка VRM тут охлаждается парой массивных радиаторов, обменивающихся между собой теплом с помощью тепловой трубки. Сами радиаторы выполнены многоуровневыми для увеличения эффективности рассеивания тепла.

Для установки графического адаптера iCraft Z790 WIFI предлагает полноценный слот PCIe 5.0 x16. Для надежности этот слот усилен металлическим кожухом, который в свою очередь имеет многочисленные точки пайки к PCB. Сделано это для современных видеокарт, масса которых нередко превышает 2.5 кг.

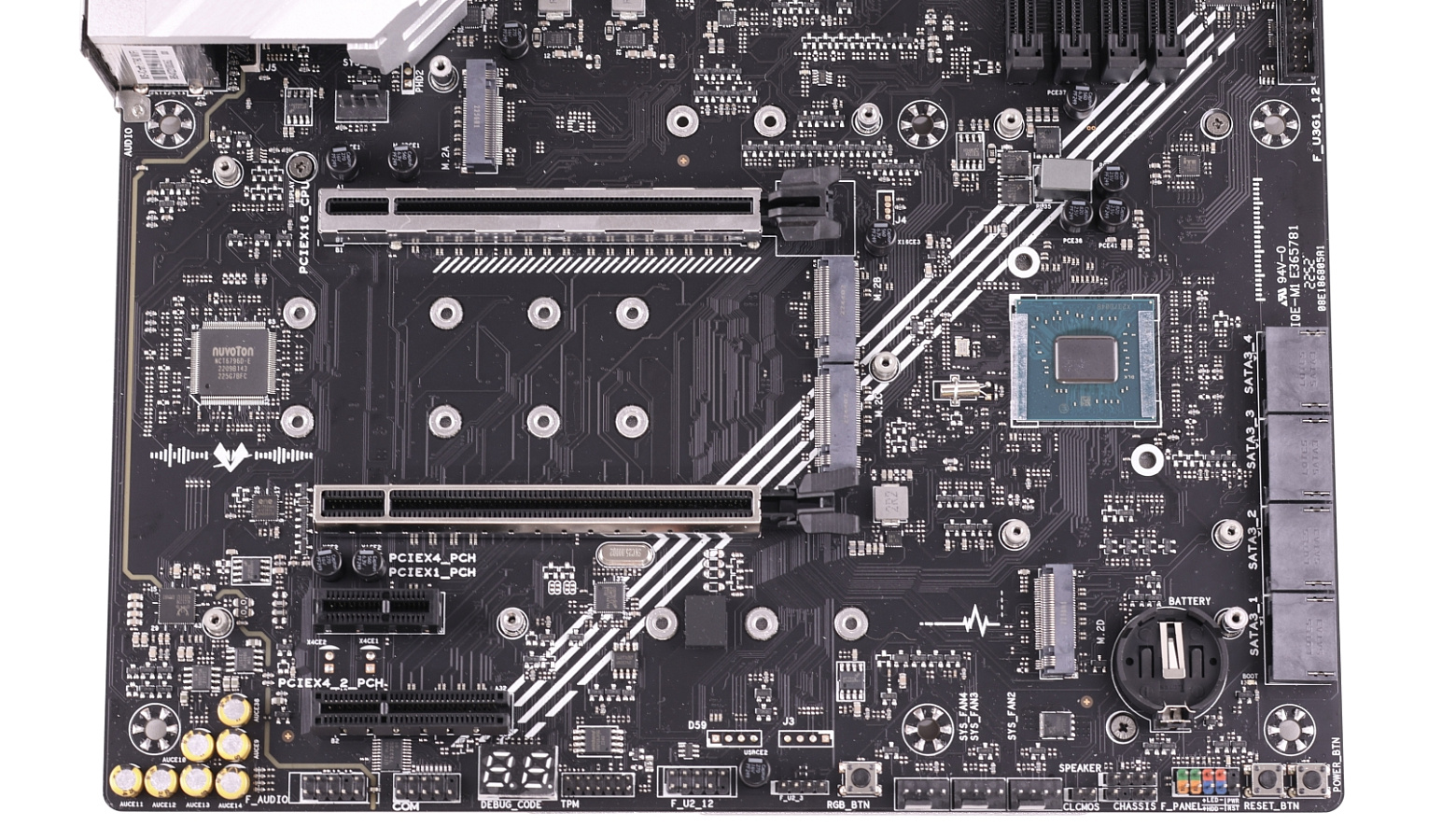

Также на iCraft Z790 WIFI присутствуют два слота PCIe 3.0 x4, один из которых выполнен в полноразмерном формате х16. Еще на этой плате имеется слот PCIe 3.0 x1, который, как и два предыдущих, может быть задействован для установки вспомогательных плат расширений.

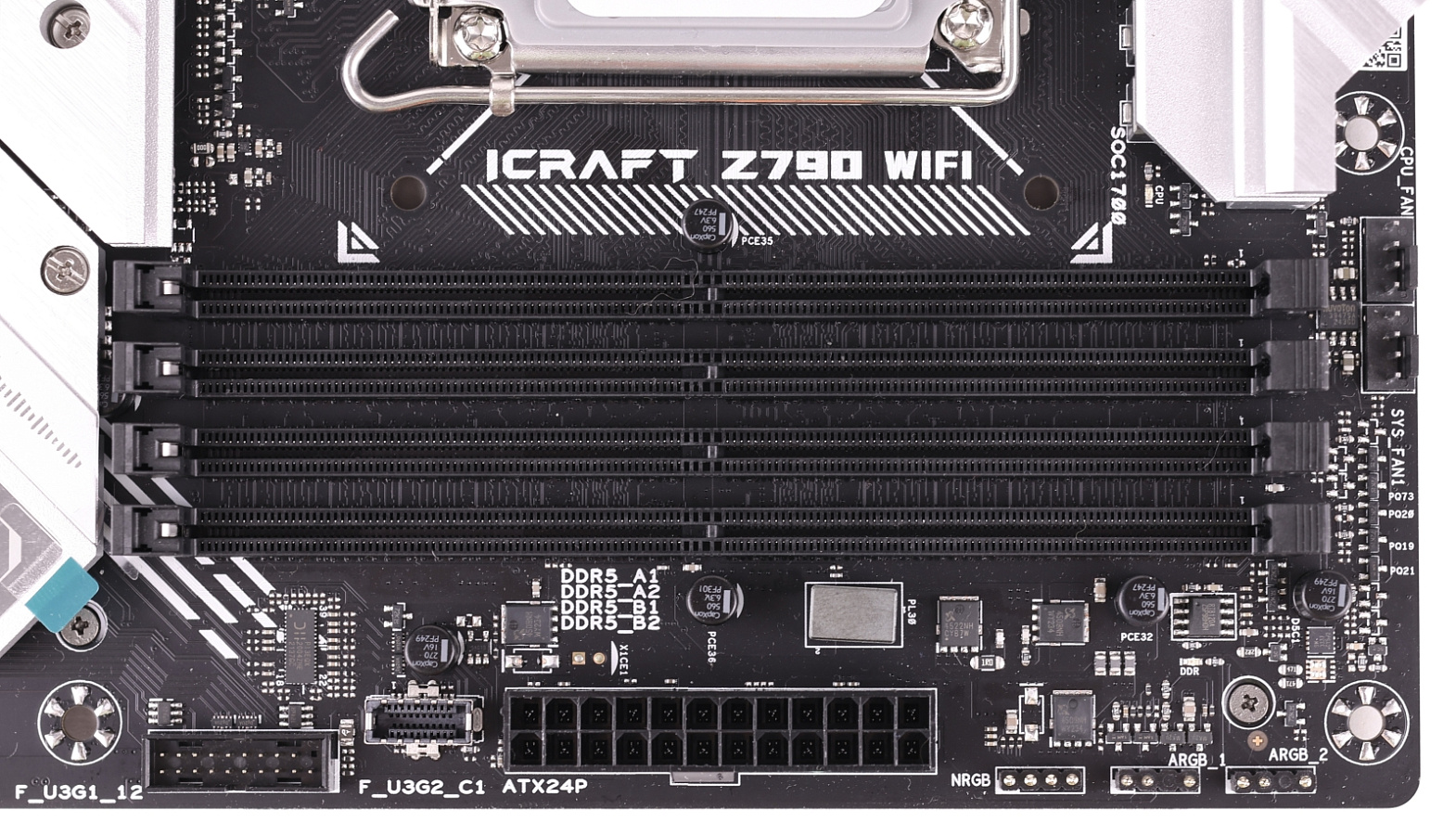

Материнская плата iCraft Z790 WIFI оборудована сразу четырьмя слотами DIMM DDR5. Это позволяет ей принять на борт до 128 Гб оперативной памяти. В случае установки двух одноранговых модулей декларируется поддержка DDR5-7000.

В окружении разъемов для ОЗУ можно видеть два 4-пин PWM для подключения охлаждения и три разъема для подключения подсветки. Из них это пара современных +5В RGB для адресуемых элементов и один обычный +12В RGB. Также слева от 24-пин можно обнаружить колодку разъемов USB 3.2 Type-A и колодку разъема USB 3.2 Gen 2x2 Type-C.

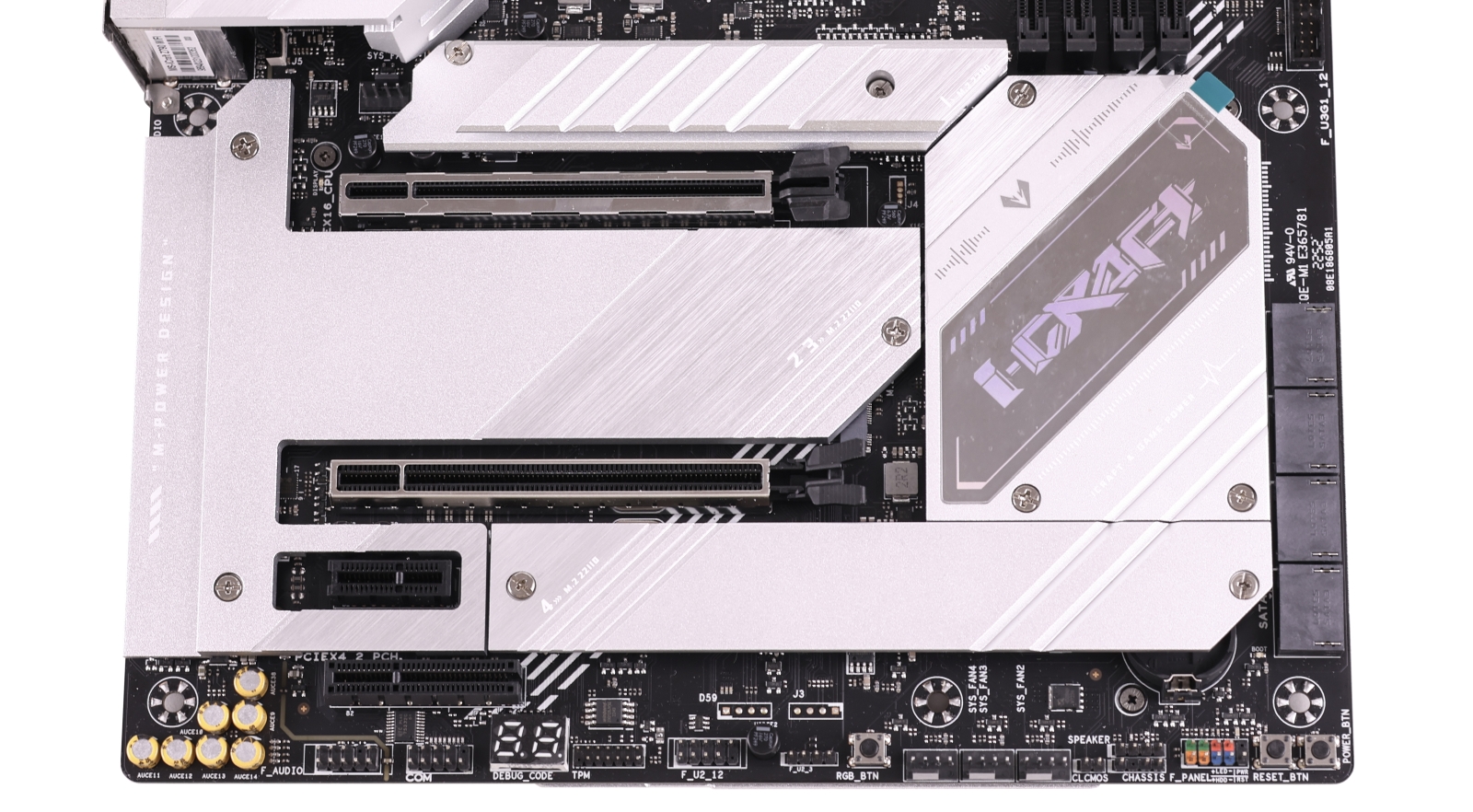

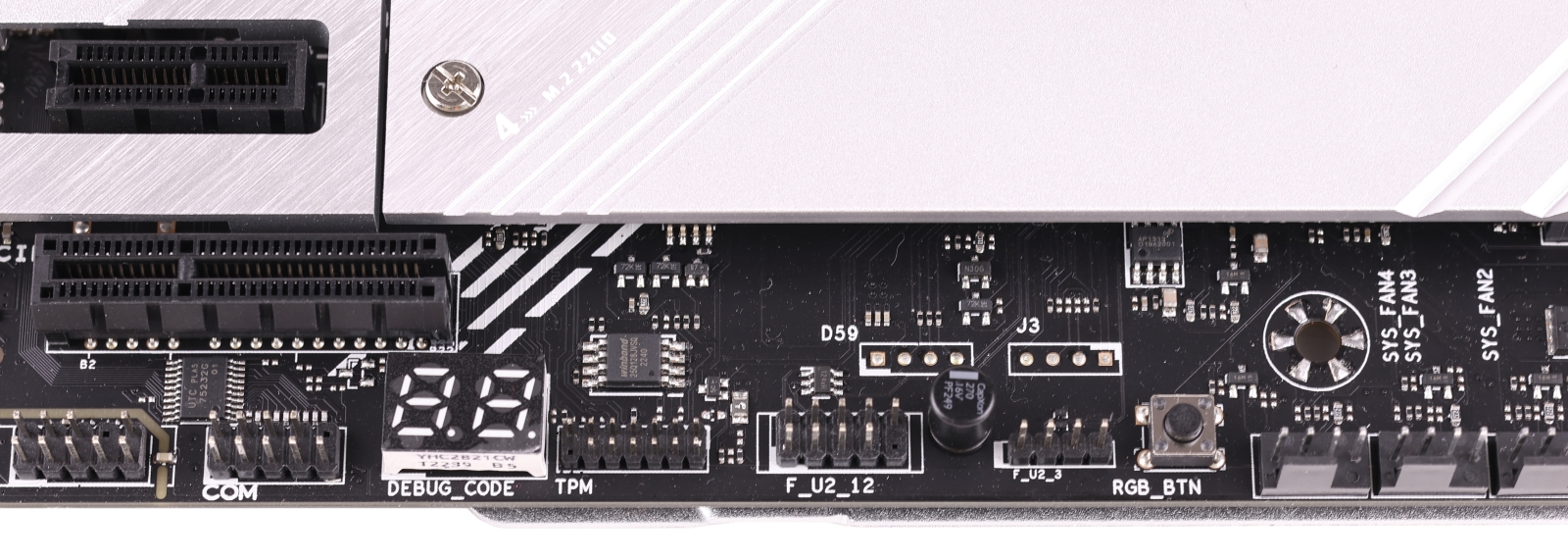

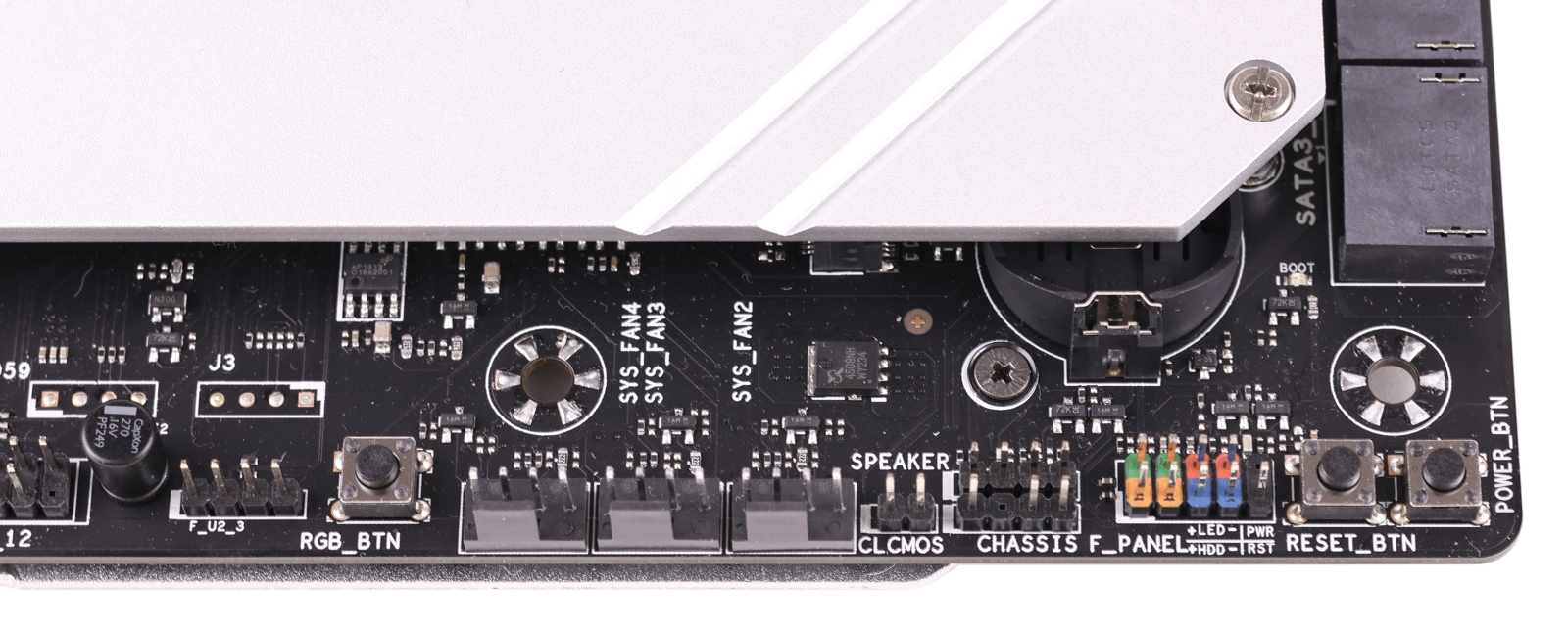

Еще три разъема 4-пин PWM находятся в нижней части материнской платы. Всего же таких разъемов на iCraft Z790 WIFI шесть - еще один нашел свое место сразу над слотом расширения PCIe 5.0 x16. Кроме того, на этой материнской плате реализованы кнопки включения и перезагрузки системы, а также кнопка управления подсветкой.

Весьма полезным на iCraft Z790 WIFI является дисплей POST-кодов. С помощью него пользователь сможет легко диагностировать ту или иную неполадку, а также выявить причину отказа старта системы.

Для установки твердотельных накопителей плата iCraft Z790 WIFI предлагает сразу четыре разъема М.2. Первые три поддерживают накопители PCIe 4.0 x4, а четвертый совместим с PCIe 4.0 x4 и SATA. Помимо этого на правом краю материнской платы распаяны четыре классических разъема SATA-3 6 Гбит/с.

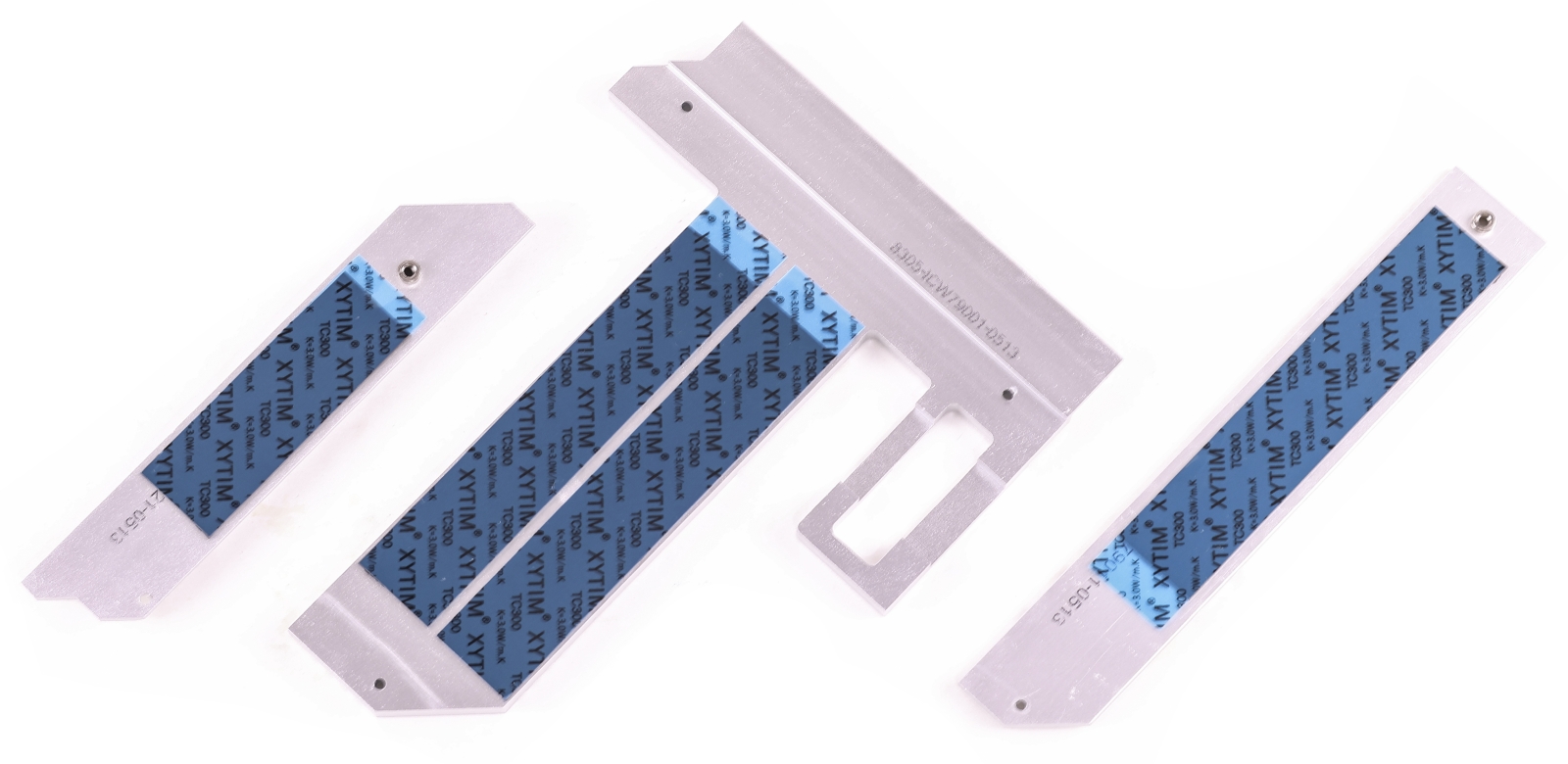

За охлаждение твердотельных накопителей с разъемом М.2 отвечают алюминиевые радиаторы. На iCraft Z790 WIFI они оснащаются термопрокладкой. При этом на самой плате термопрокладок нет, что подразумевает для накопителей односторонний отвод тепла.

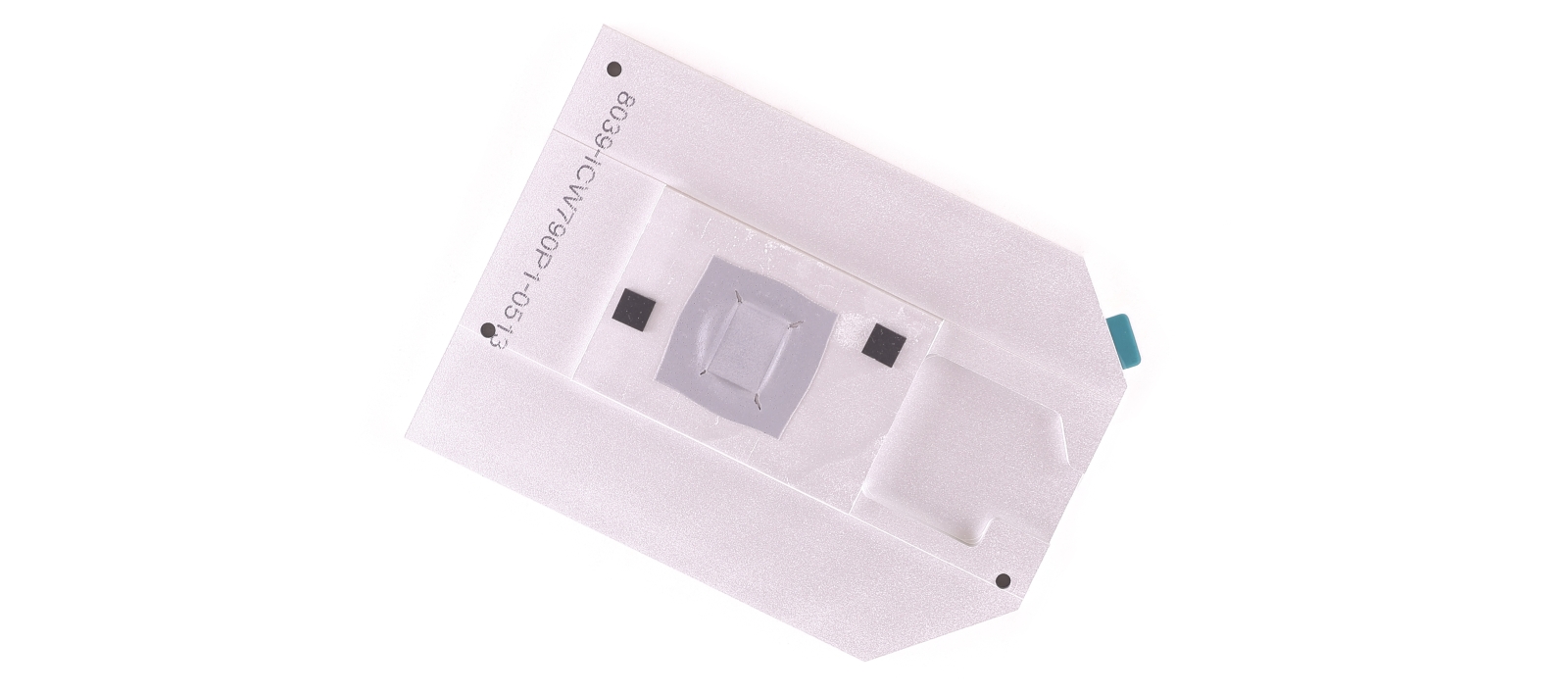

Для удержания набора логики Intel Z790 в рамках комфортных температур производитель использует на iCraft Z790 WIFI массивный радиатор охлаждения с термопрокладкой.

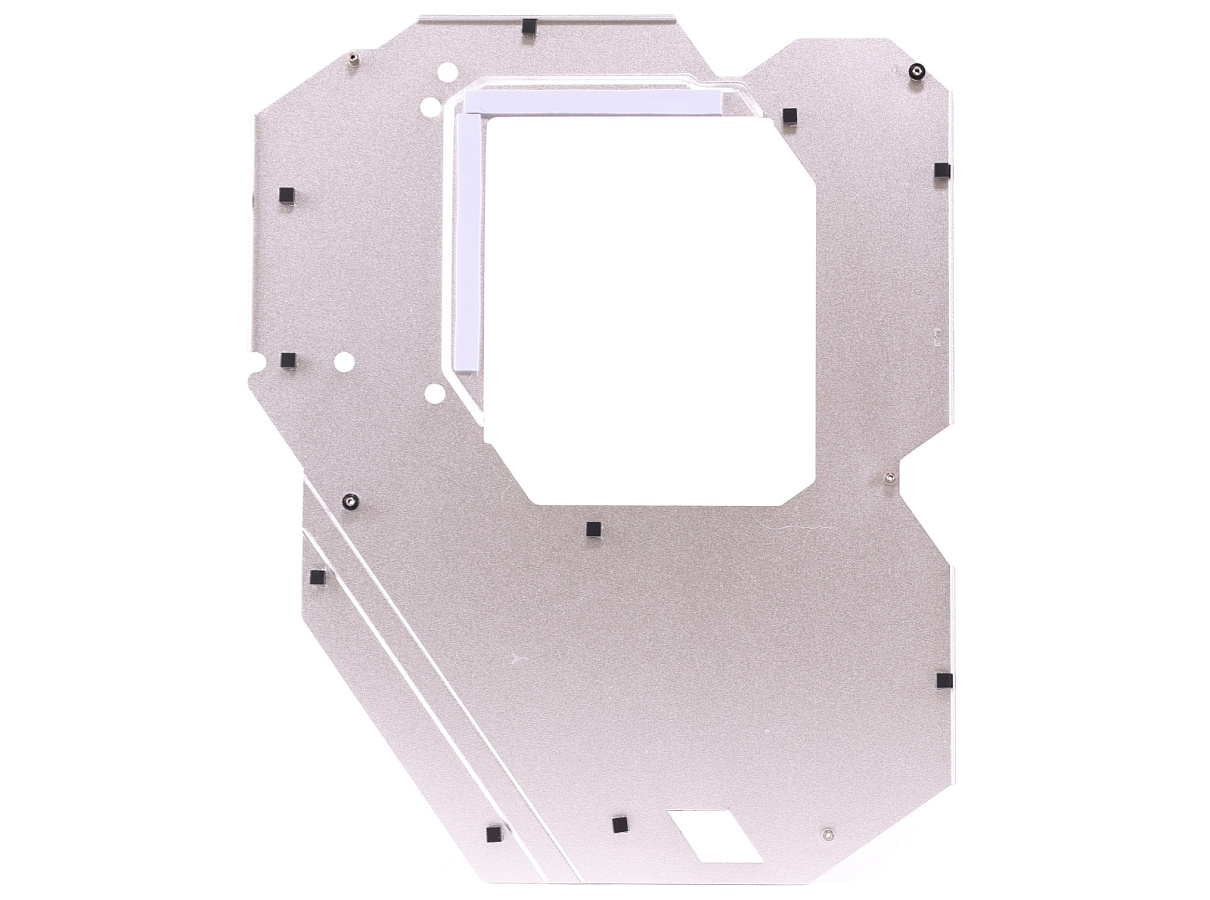

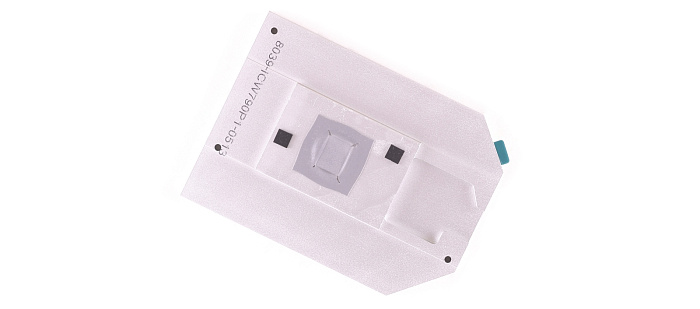

А так выглядит обратная сторона металлического бэкплейта материнской платы. По двум термопрокладкам видно, что эта пластина принимает на себя часть тепла от силовой обвязки.

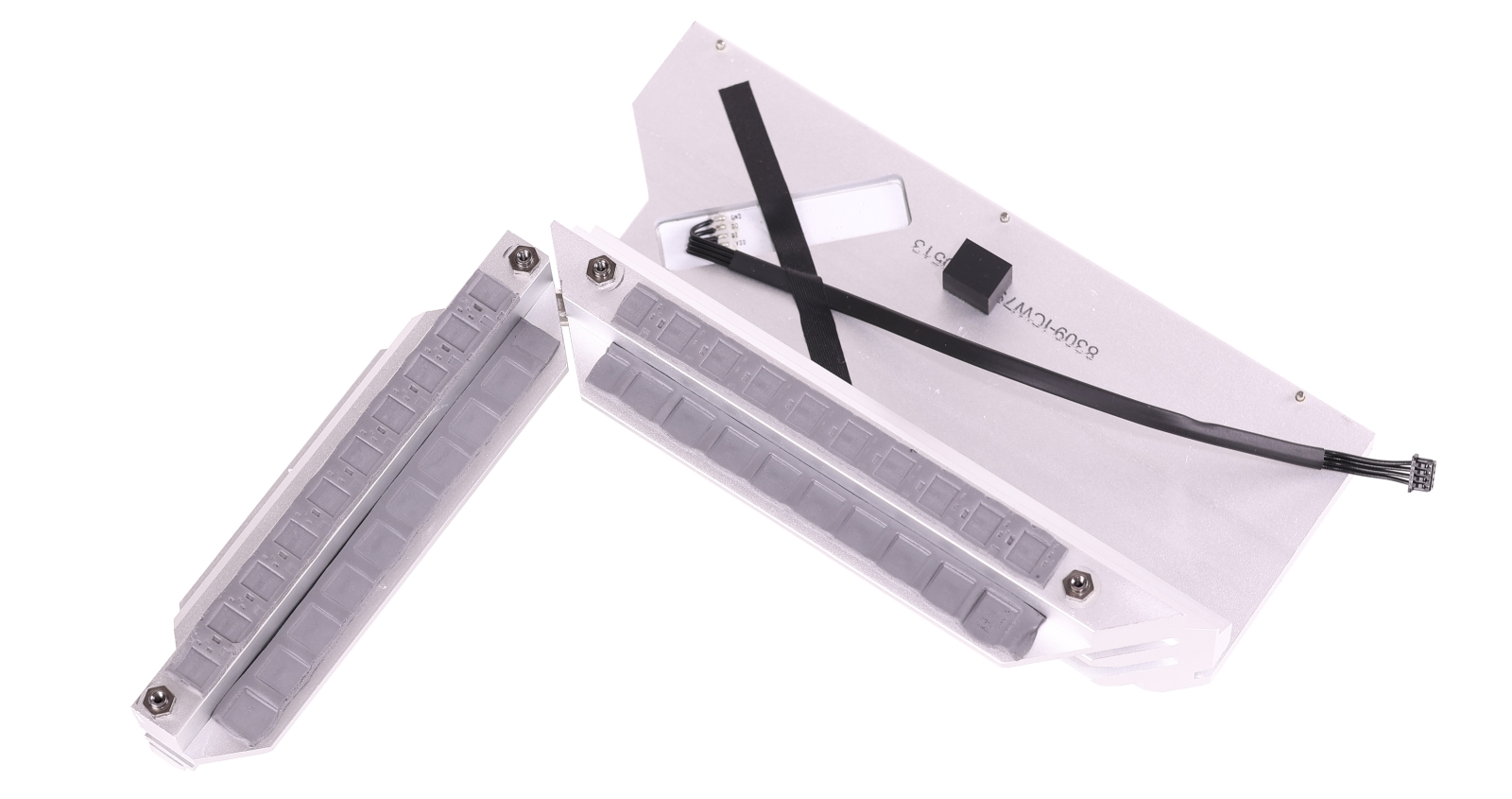

Основная же задача охлаждения VRM отведена комплексу из двух алюминиевых радиаторов с 6-мм тепловой трубкой. Забор тепла производится через четыре ряда термопрокладок, которые касаются компонентов питания процессора.

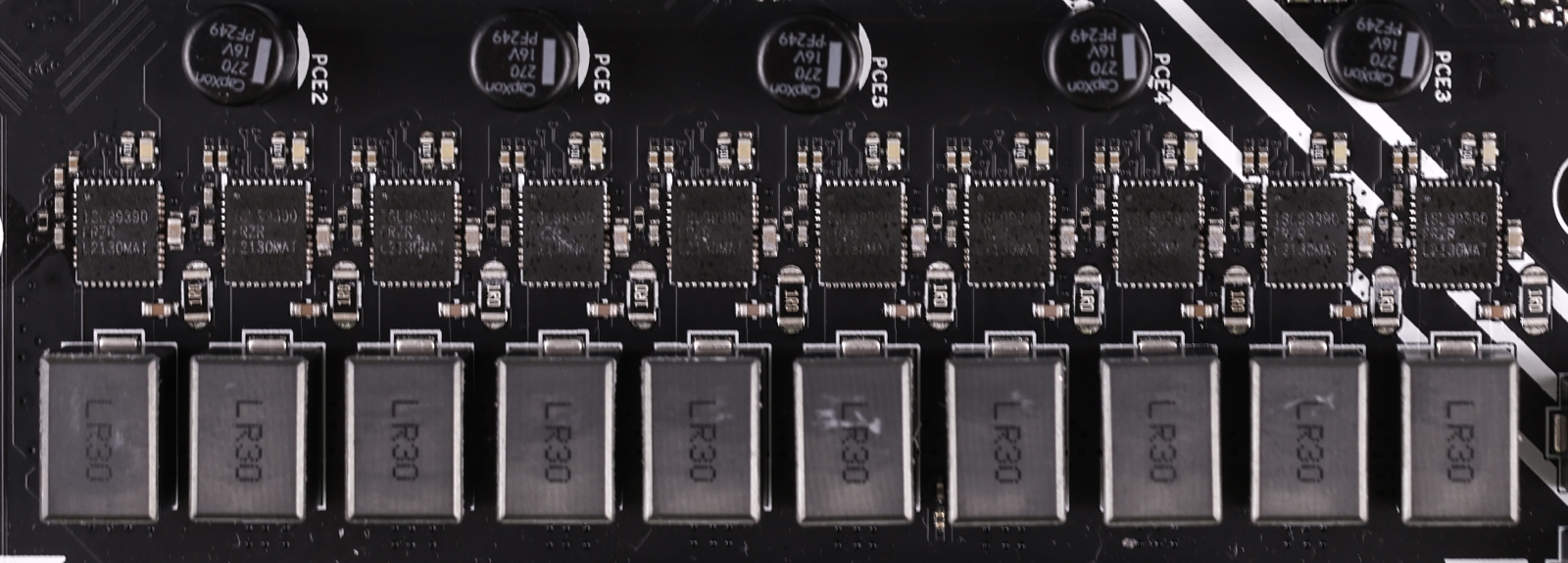

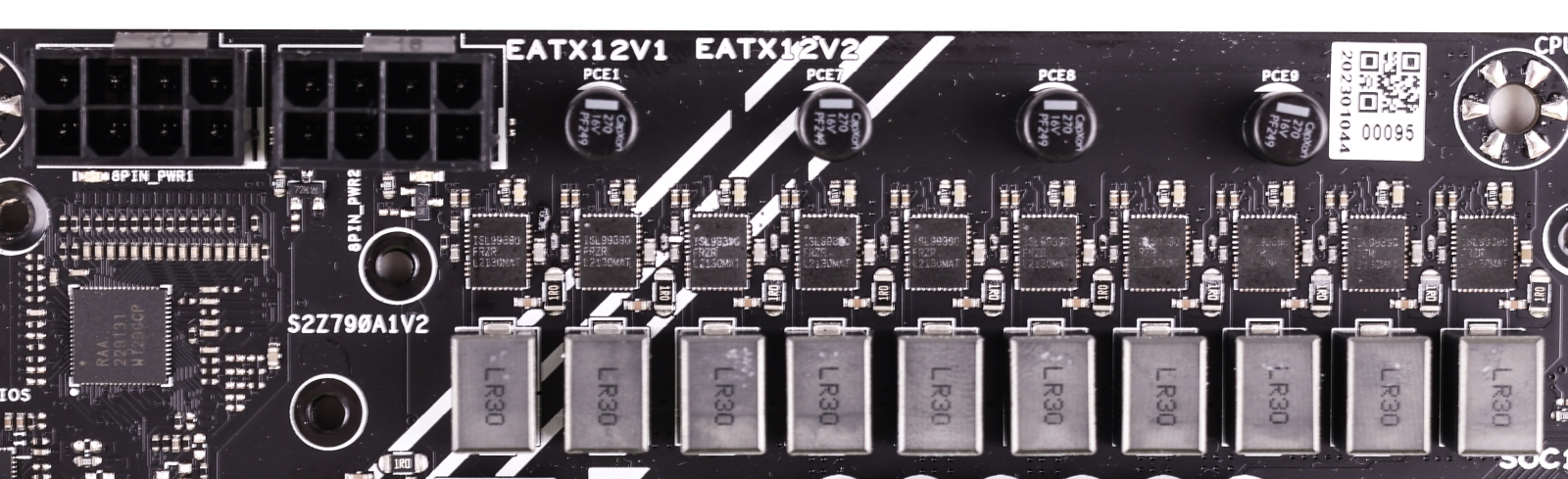

Система питания процессора на iCraft Z790 WIFI построена по 19+1 фазной схеме. Силовая обвязка включает в себя цифровой ШИМ-контроллер RAA229131 и 90А сборки Dr.Mos. Такой мощный VRM сделан с учетом потребностей современных процессоров Intel поколения Gen13.

Возможности BIOS

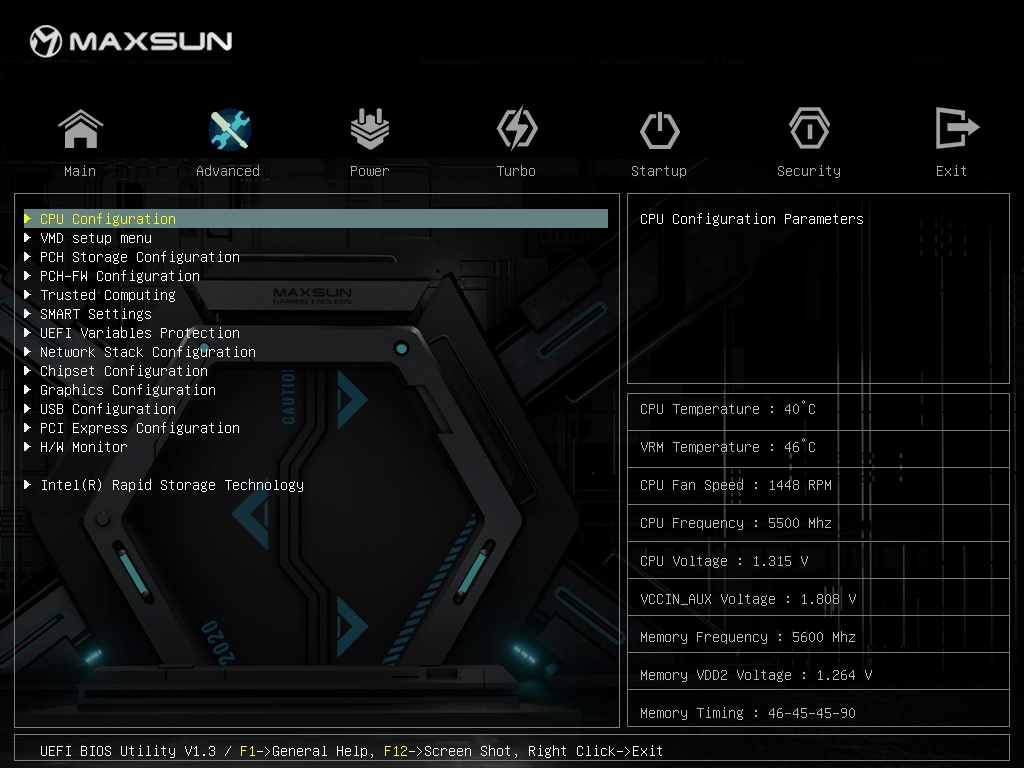

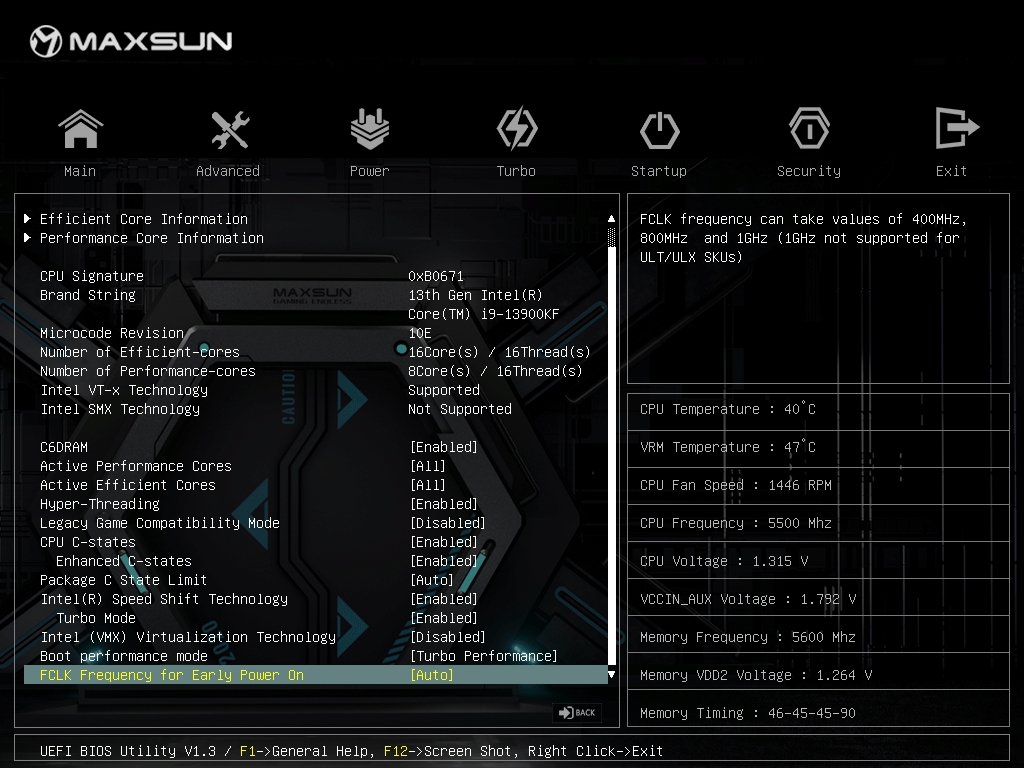

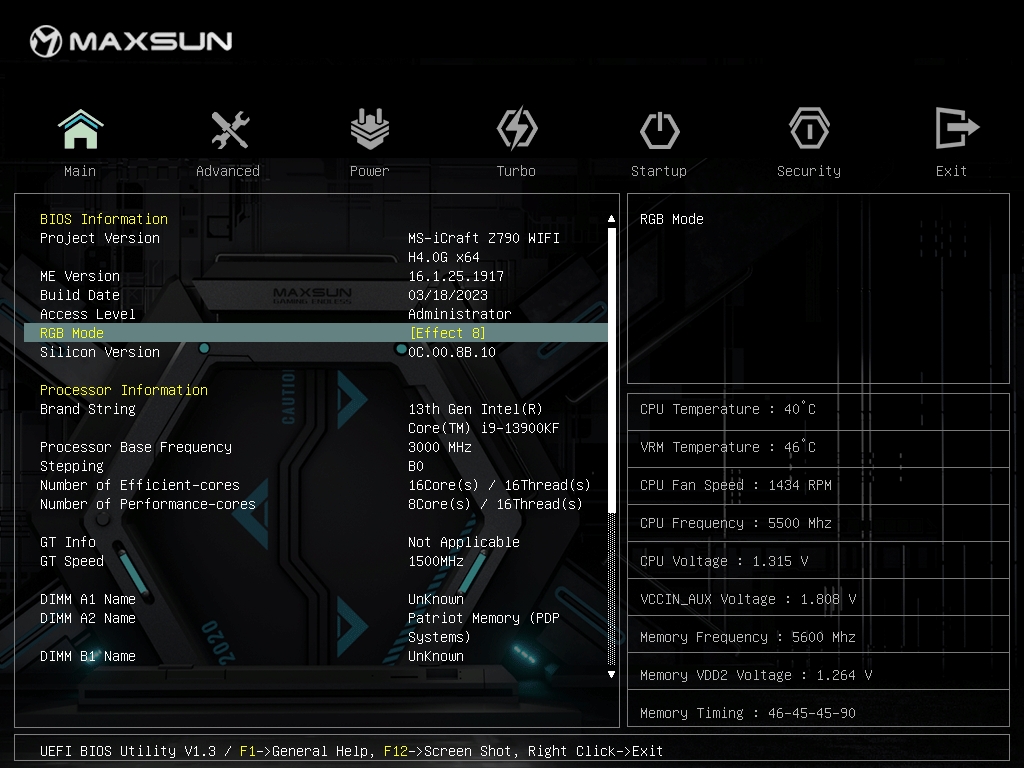

Для материнской платы iCraft Z790 WIFI настройки BIOS представлены в привычном многим пользователям интерфейсе. Использовано ранжирование по типу настроек, благодаря чему сориентироваться что где сможет даже новичок.

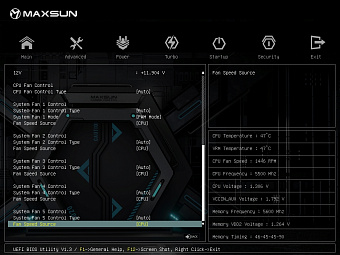

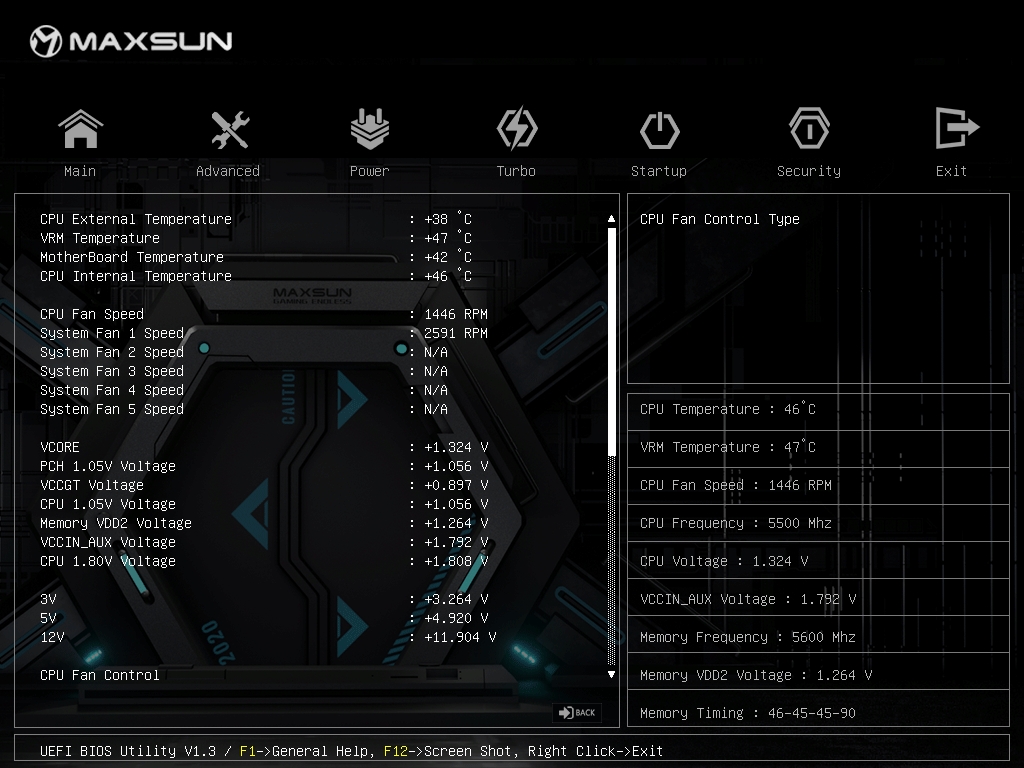

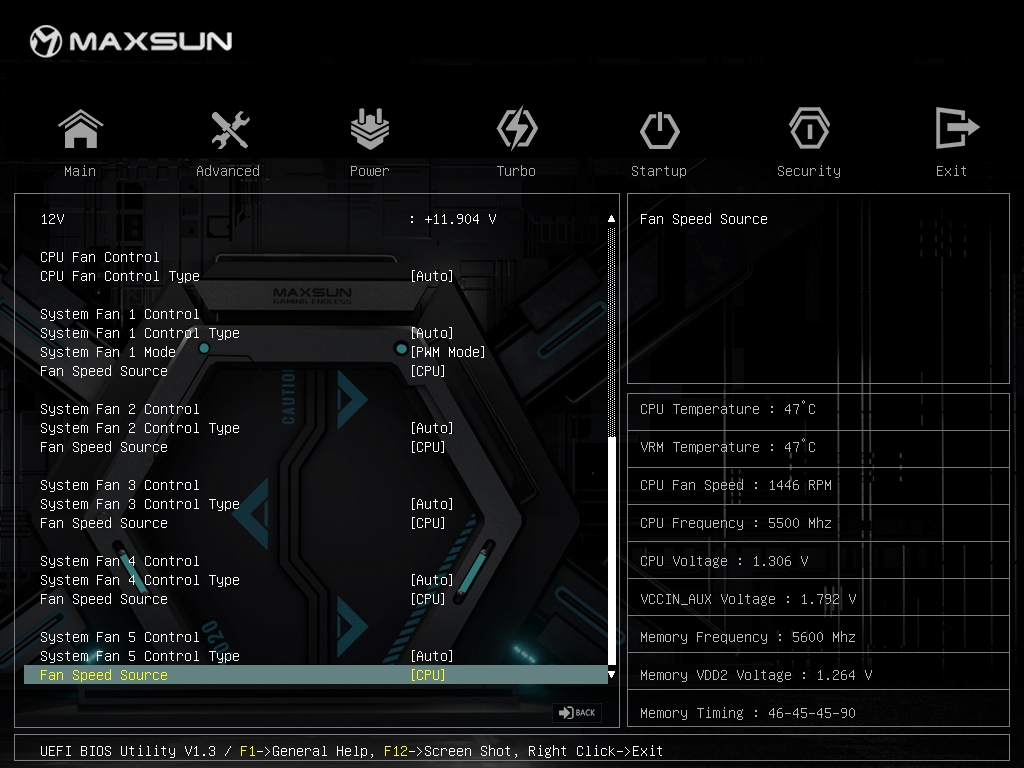

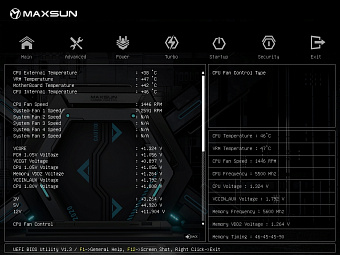

Мониторинг и управление вентиляторами вынесено на отдельную страницу настроек. Здесь же находится мониторинг рабочих напряжений. Настраивать скорость вращения вентиляторов можно по контрольным точкам, выставляя в процентах зависимые от температуры значения скоростей.

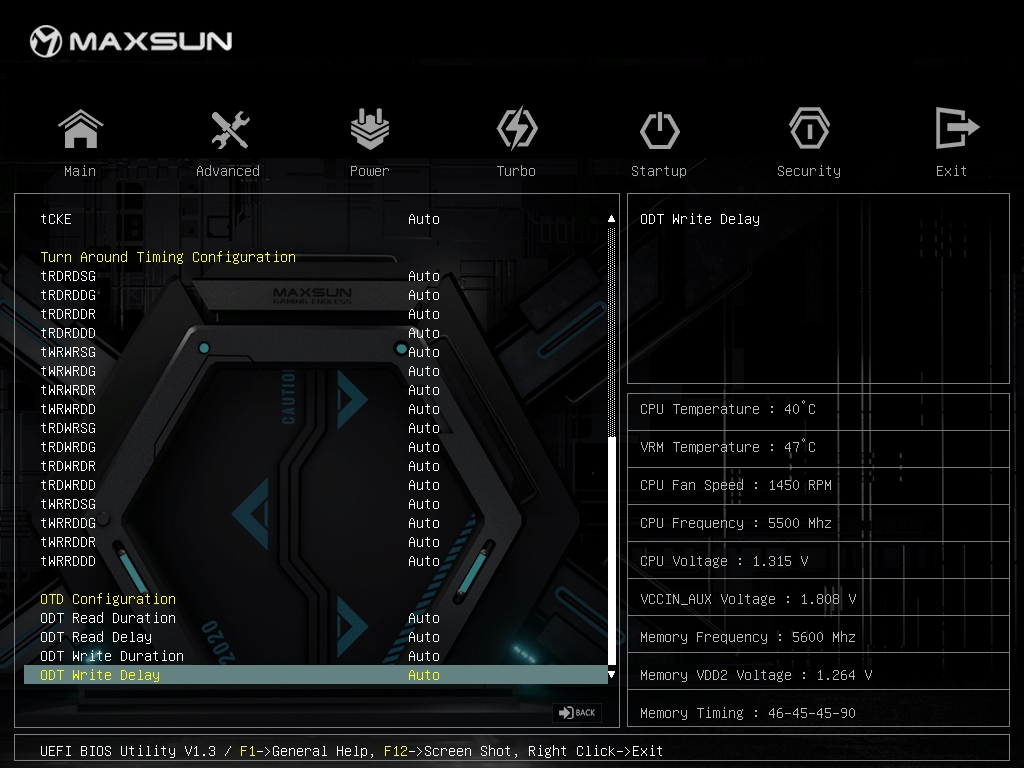

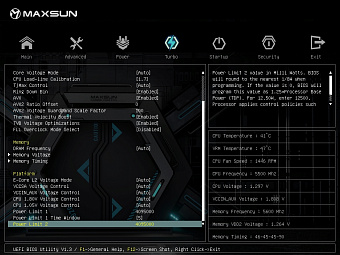

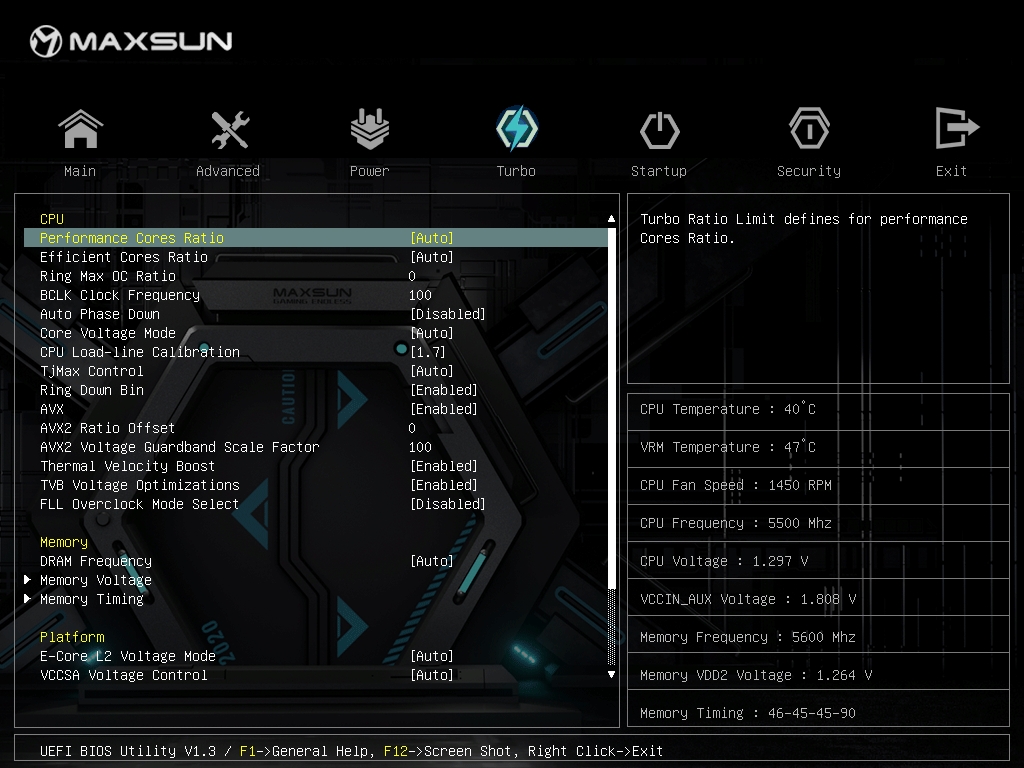

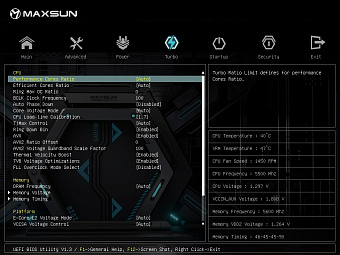

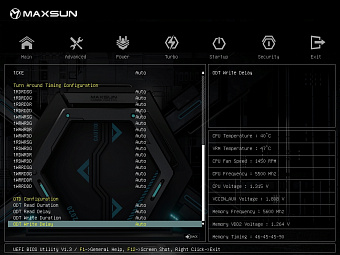

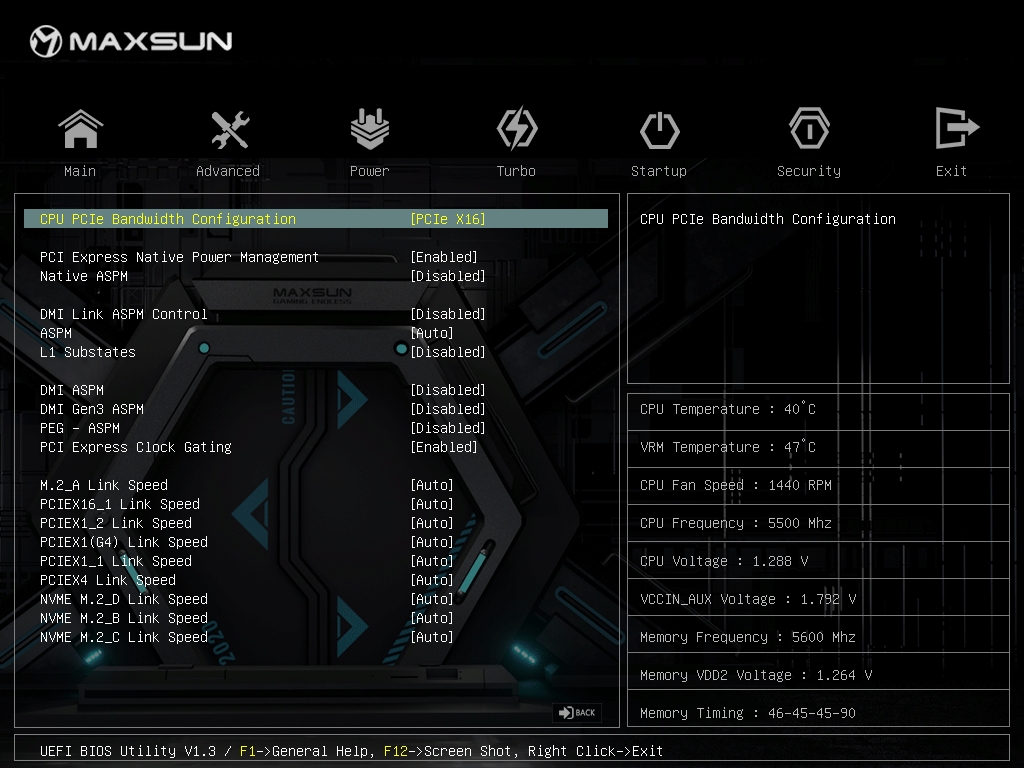

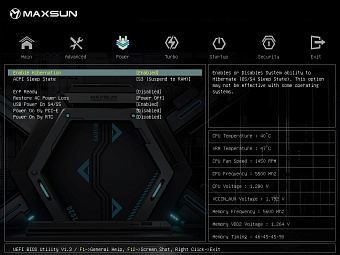

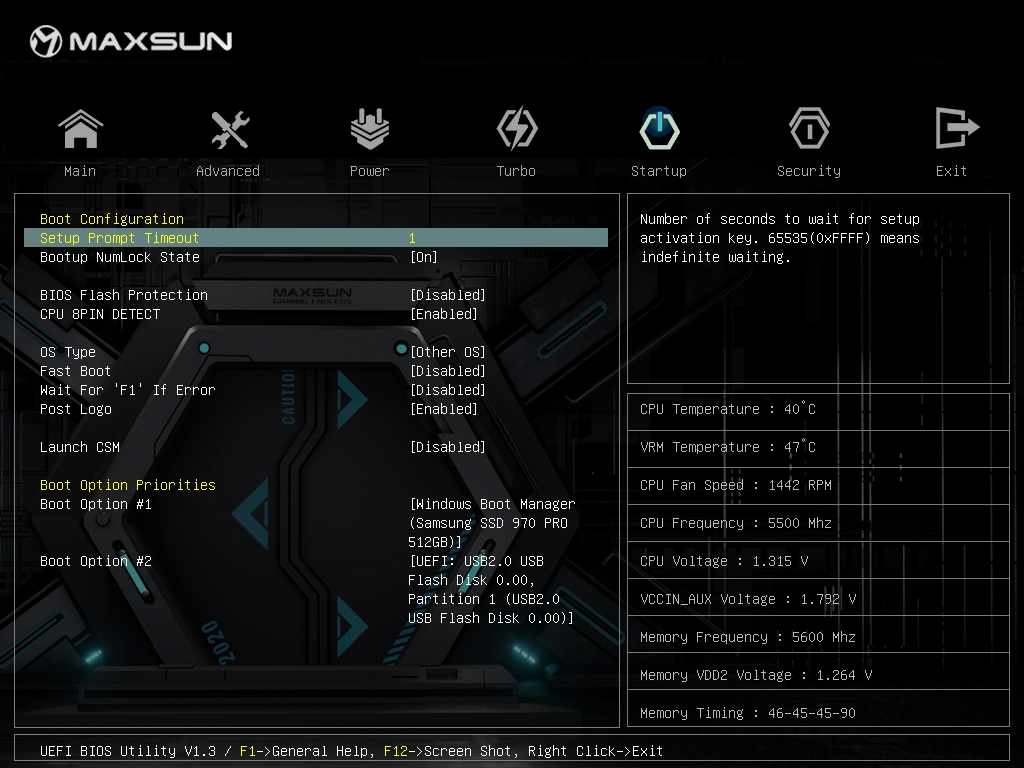

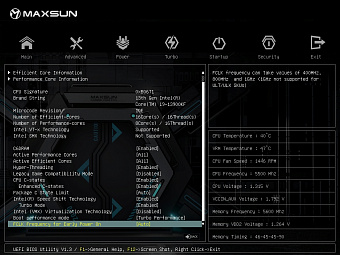

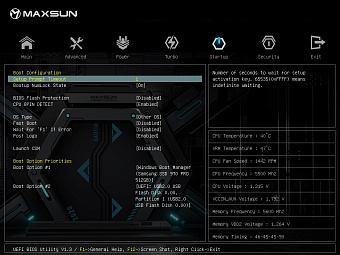

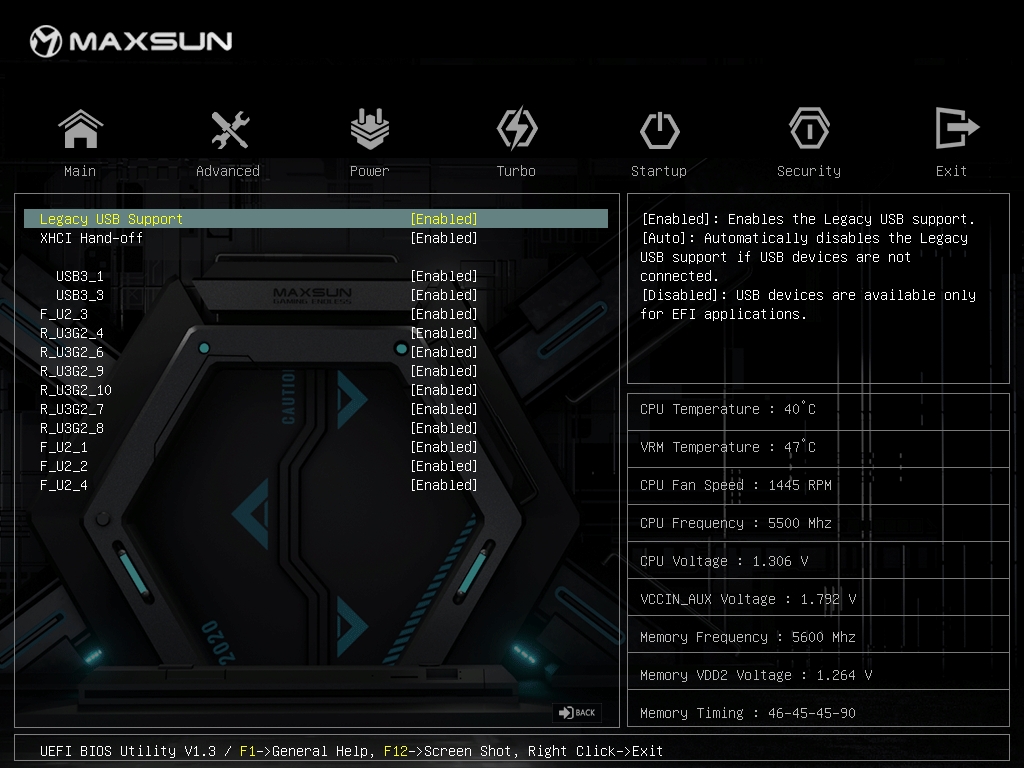

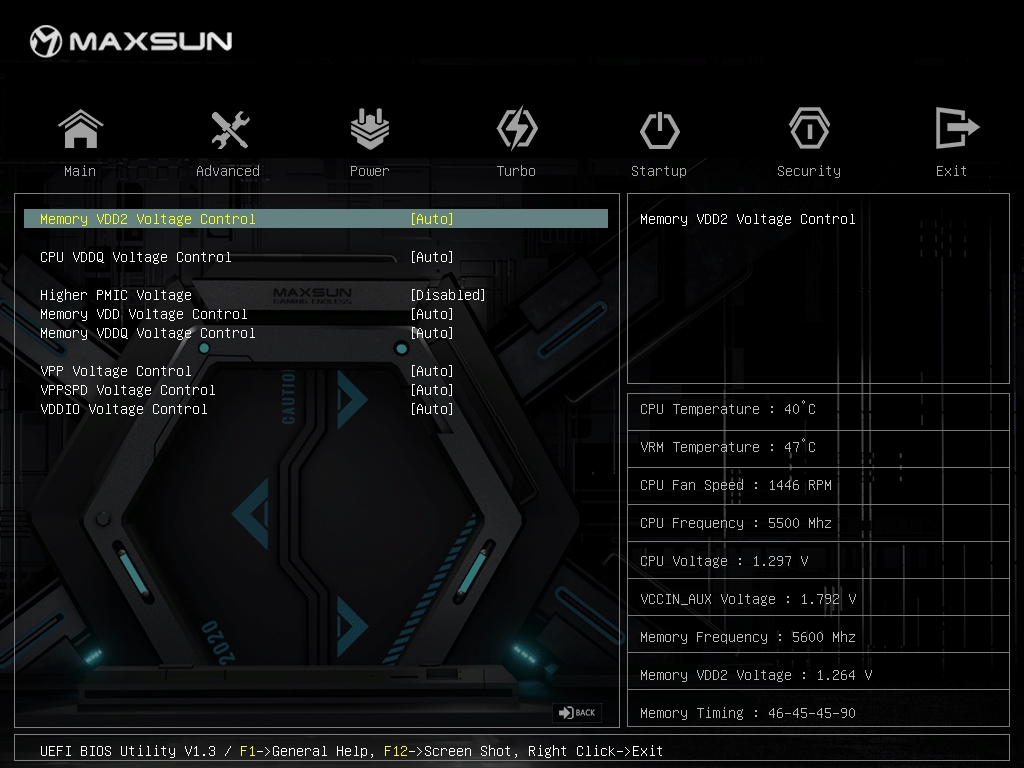

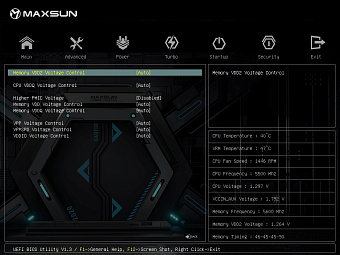

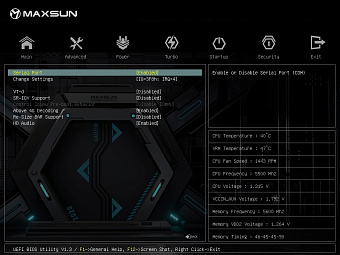

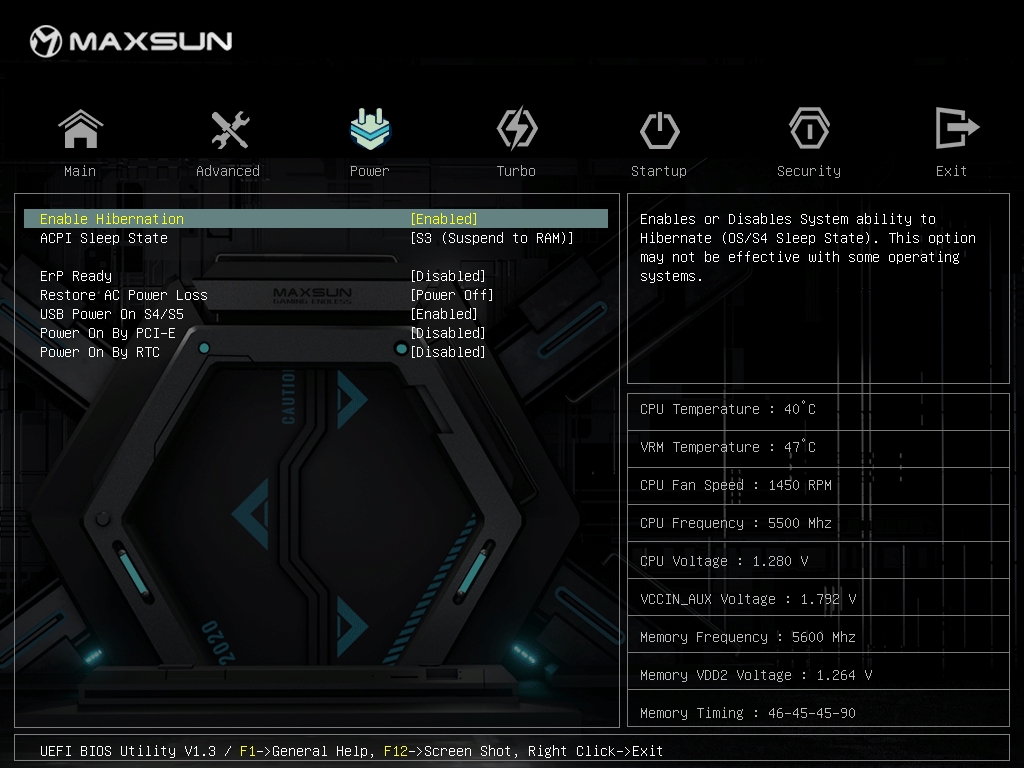

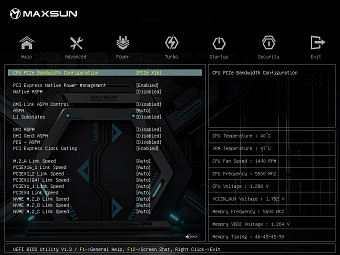

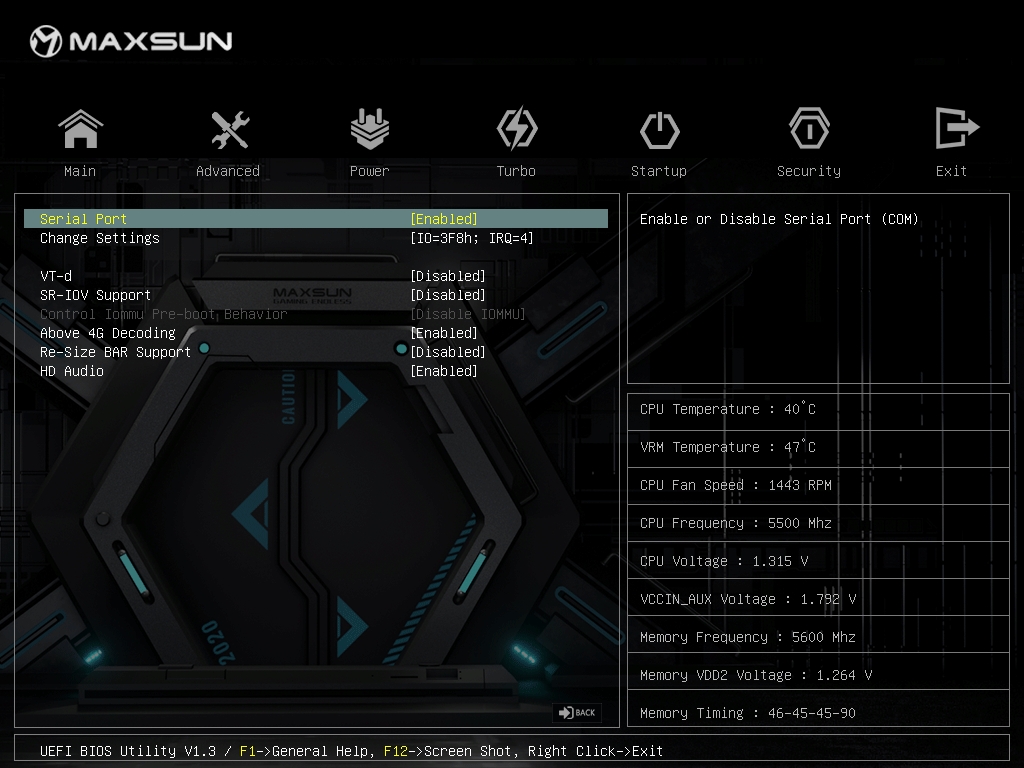

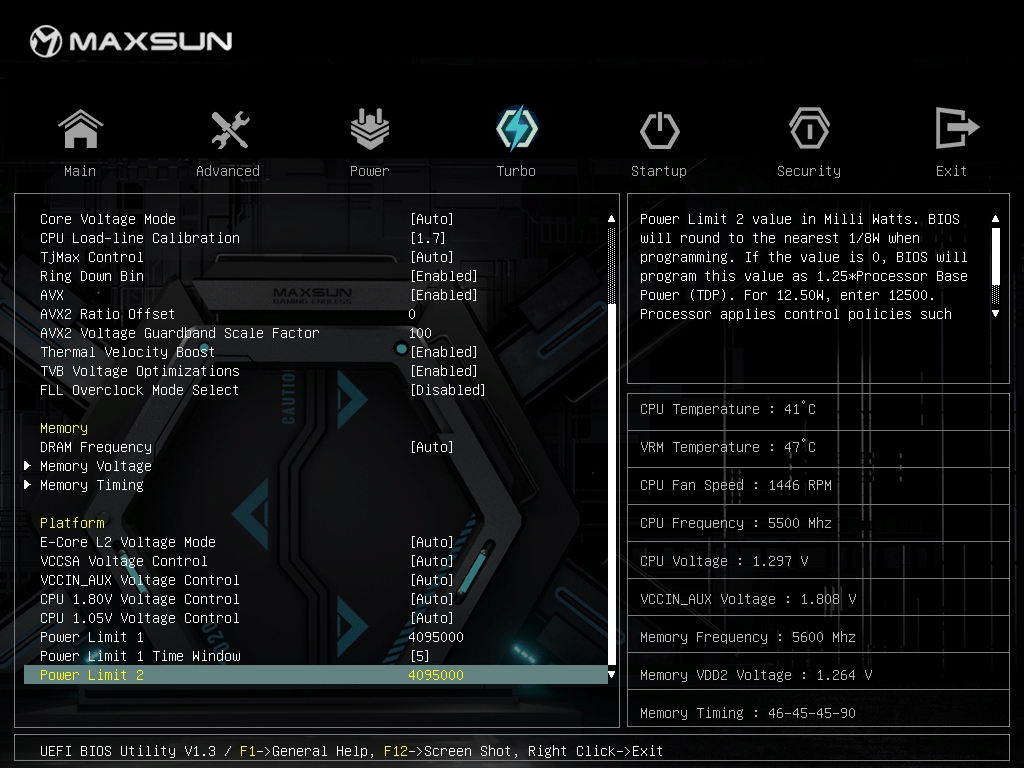

Все основные настройки BIOS платы iCraft Z790 WIFI, включая оверклокерский инструментарий, продемонстрированы на скриншотах ниже.

Тестовый стенд

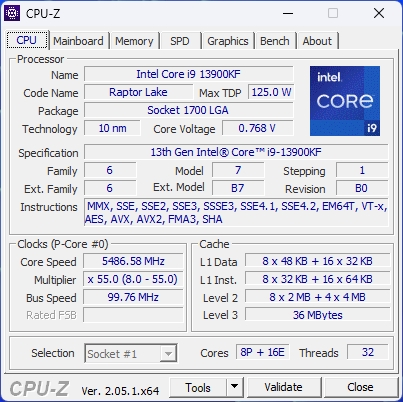

• Процессор - Intel Core i9-13900KF
• Материнская плата - Maxsun iCraft Z790 WIFI (bios H4.0G)
• Видеокарта - Sapphire AMD Radeon RX 6800 XT 16 Гб
• Оперативная память - Patriot Signature DDR5-5600 CL46 2x16 Гб
• Система охлаждения - EKWB Custom Loop
• Накопитель - M.2 SSD Samsung 970 Pro 512 Гб
• Блок питания - Corsair RM850x мощностью 850W
• Монитор - LG UltraGear 32GP850, 2560x1440, 180 Гц
• Операционная система - Windows 11 Pro 64-bit 21H2

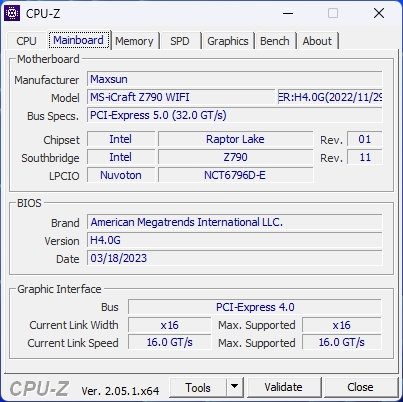

Для тестирования iCraft Z790 WIFI был собран открытый тестовый стенд с комплектующими из списка выше. Сразу после первого старта системы BIOS платы был обновлен до актуальной версии H4.0G.

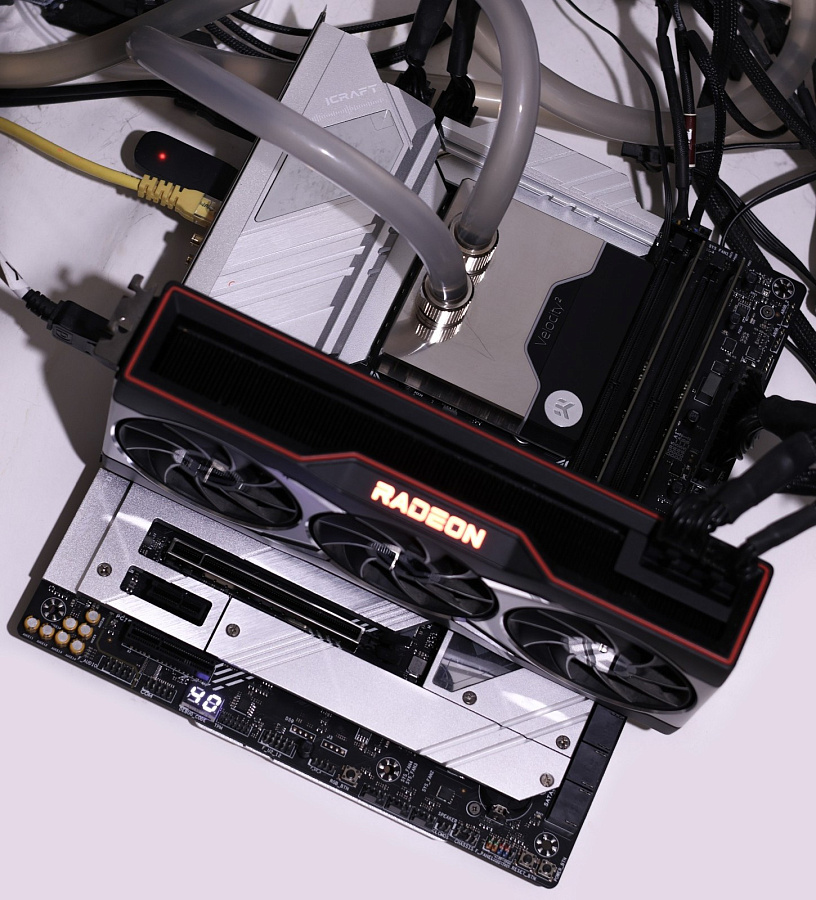

Так выглядел стенд с iCraft Z790 WIFI во время оценки возможностей материнской платы.

Работа с Core i9-13900KF и DDR5

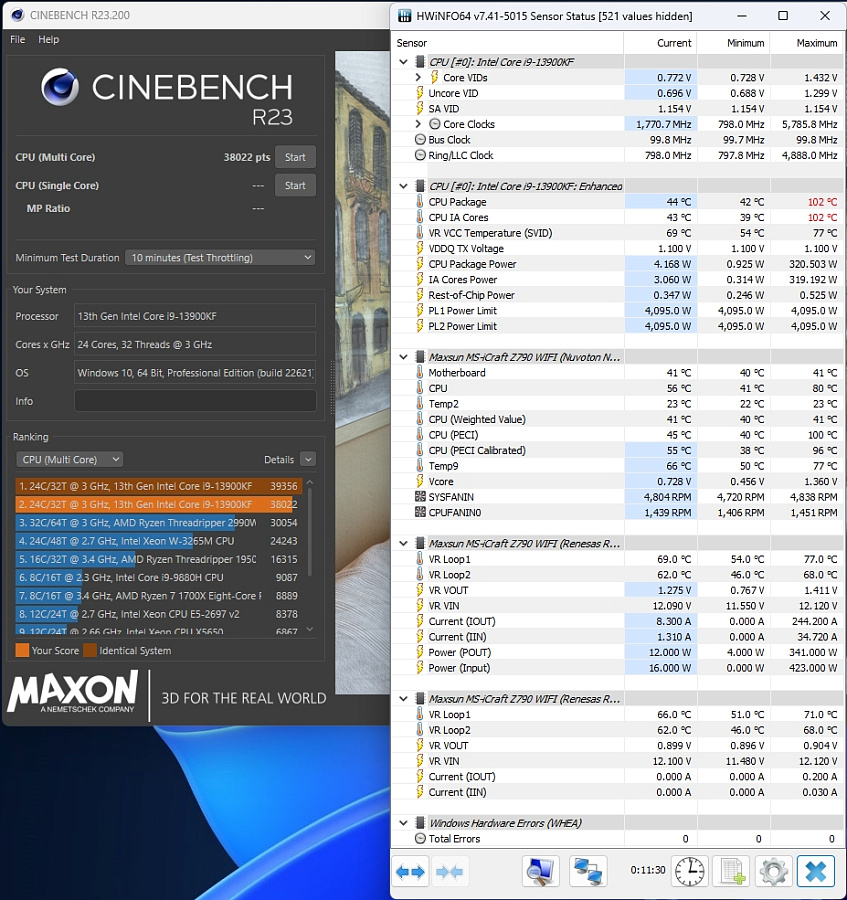

С мощным процессором Core i9-13900KF плата iCraft Z790 WIFI работает без ограничений по Power Limit. Что позволяет CPU потреблять более 320 Вт. Это приводит к перегреву центрального процессора, но не зоны VRM. Силовая обвязка iCraft Z790 WIFI разогревается под нагрузкой с 54 до 77 градусов Цельсия. Это весьма неплохой результат, учитывая внушительное энергопотребление CPU.

С оперативной памятью Patriot Signature DDR5-5600 CL46 в дефолтном режиме плата iCraft Z790 WIFI работает без каких-либо сюрпризов. Показатели пропускной способности ОЗУ в норме, за исключением высокой задержки в 83 нс.

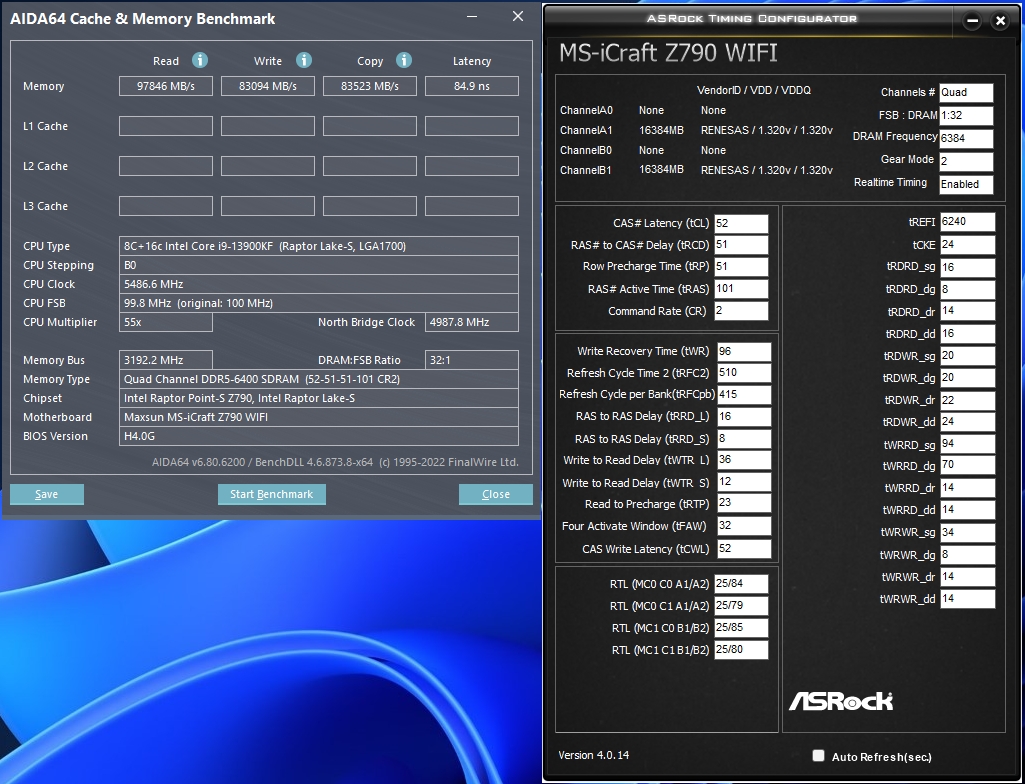

Вопросы к iCraft Z790 WIFI возникают на этапе разгона ОЗУ. Переключение комплекта памяти в режим DDR5-6400 увеличивает тайминги настолько неприлично, что в итоге латентность памяти получается даже выше, чем в дефолтном режиме.

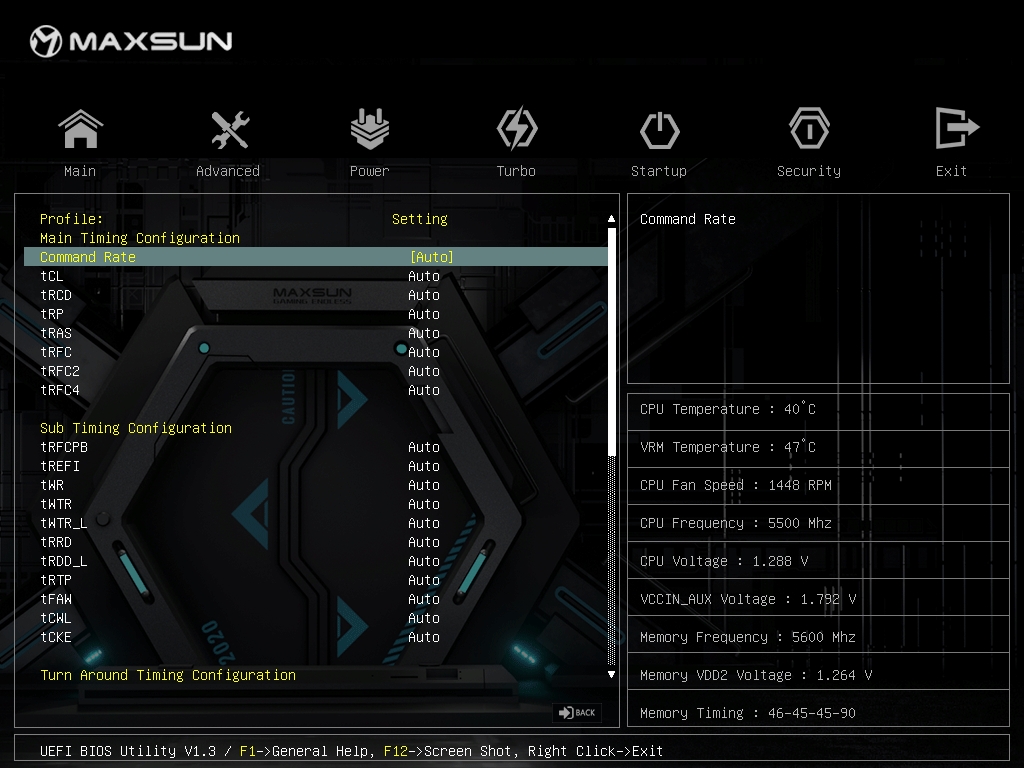

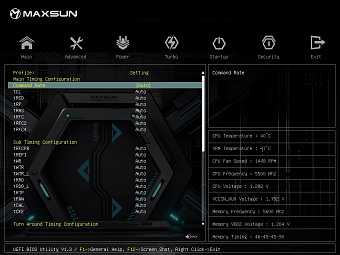

Максимально стабильной iCraft Z790 WIFI остается с памятью, работающей в режиме DDR5-7000. Однако такие настройки ОЗУ делают тайминги невероятно высокими. А поменять их вручную ввиду ограничений BIOS не представляется возможным.

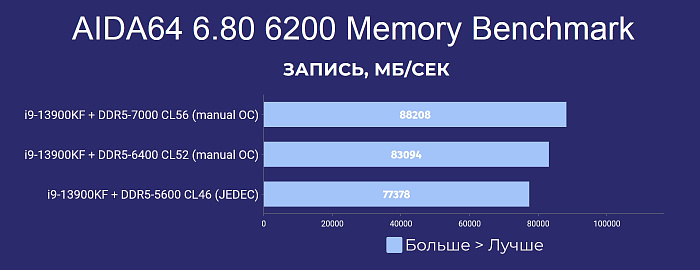

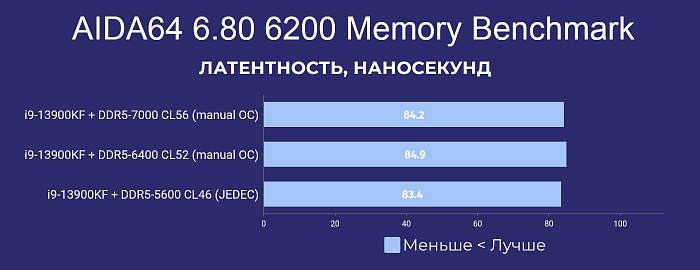

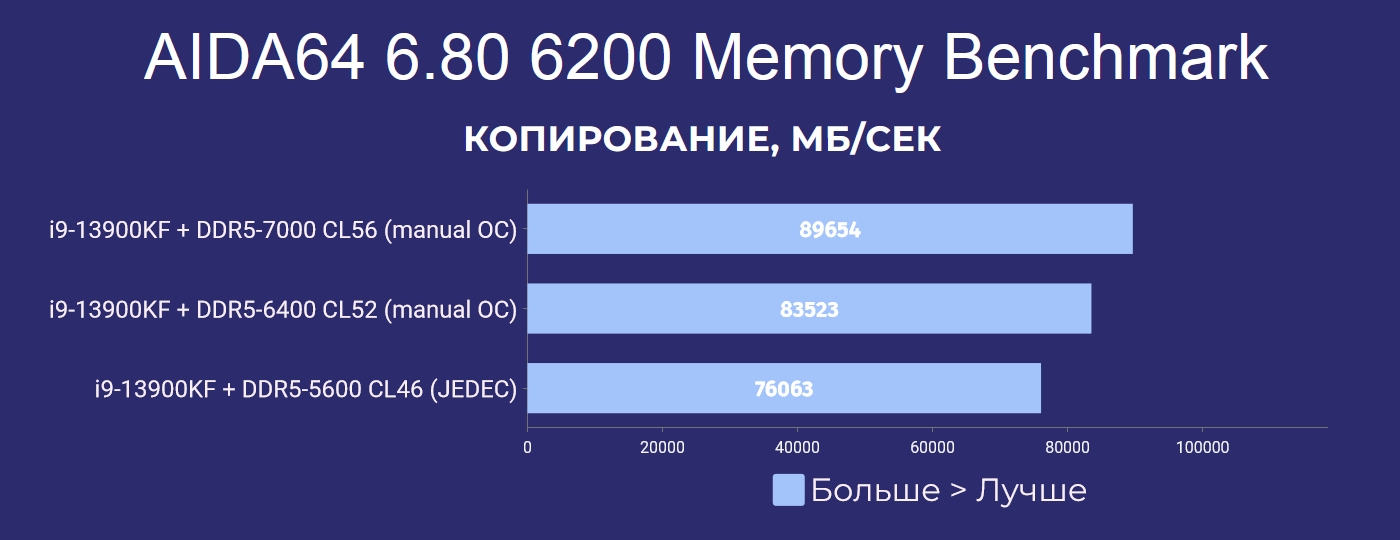

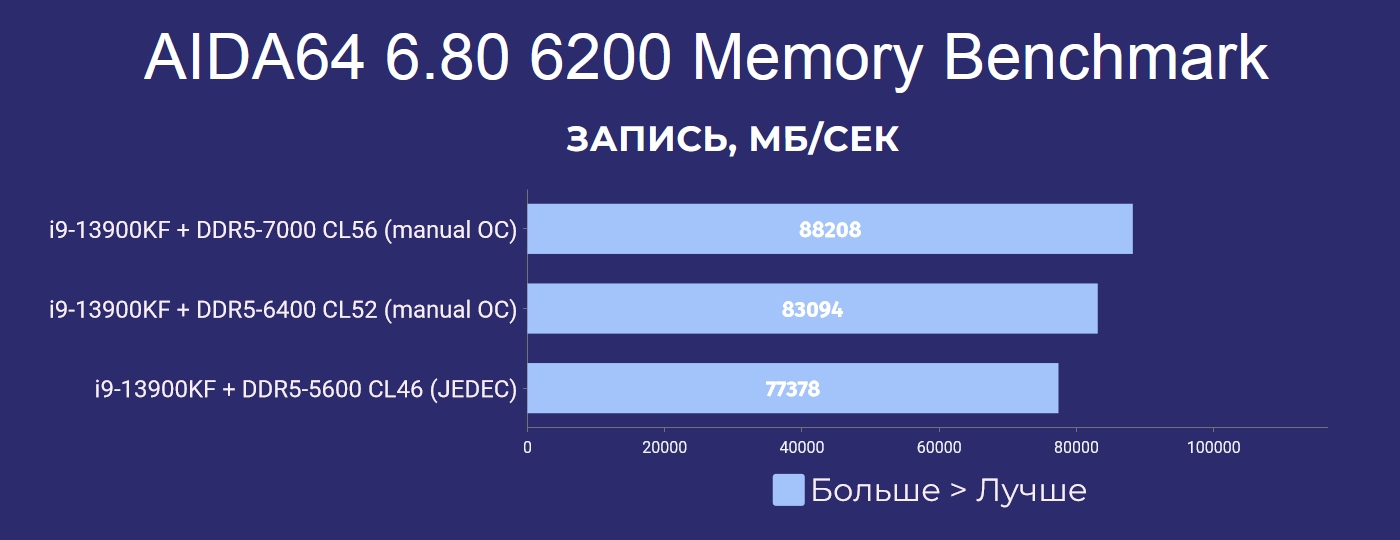

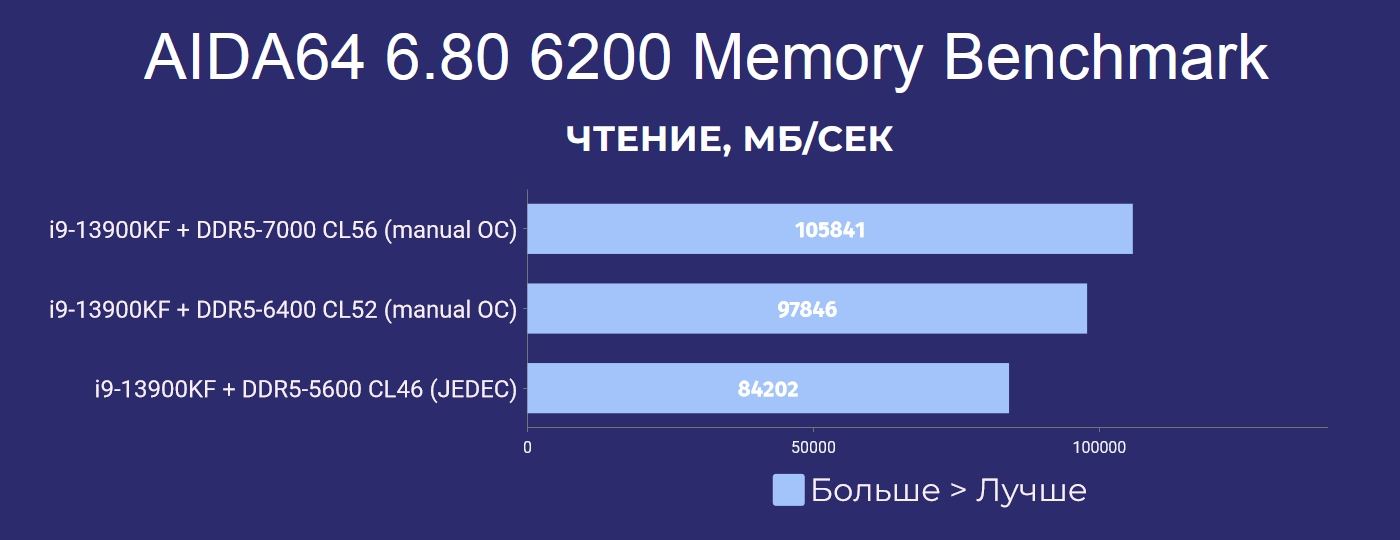

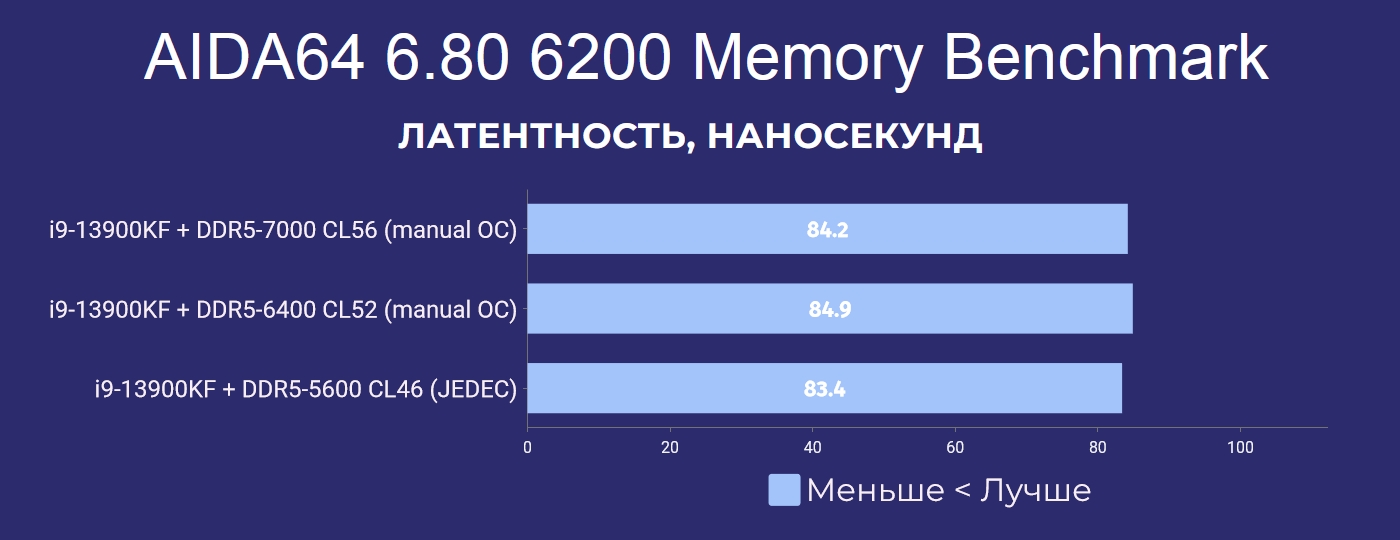

Так или иначе, но разгон DDR5 на плате iCraft Z790 WIFI позволяет увидеть прирост производительности. Заметнее всего он в тесте AIDA64 при замере пропускной способности ОЗУ. Этого же нельзя сказать о латентности. На iCraft Z790 WIFI она остается высокой ввиду очень сильно завышенного тайминга CL.

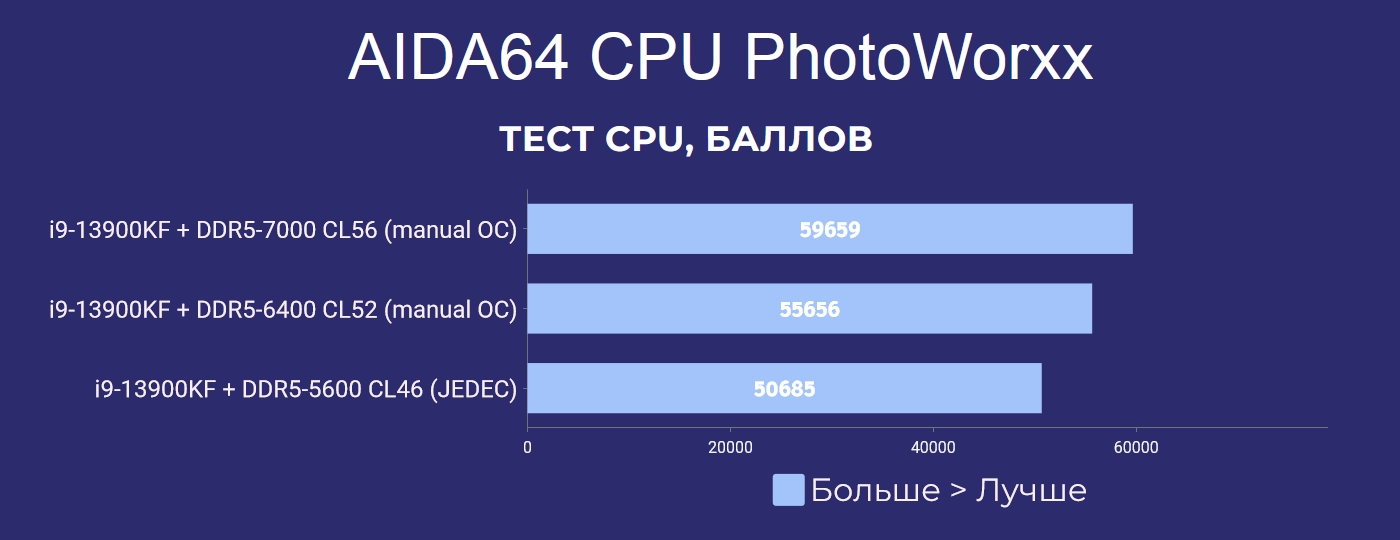

Скорость обработки фотографий с разгоном памяти до DDR5-7000 существенно возрастает. Это подтверждает тест AIDA64 CPU PhotoWorxx.

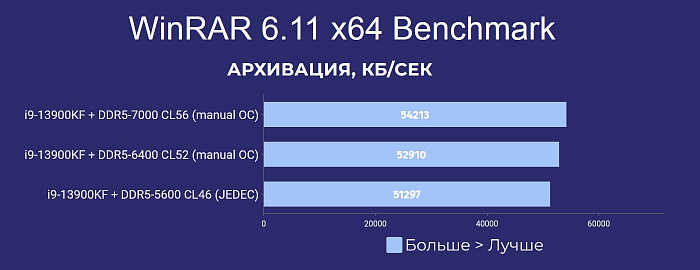

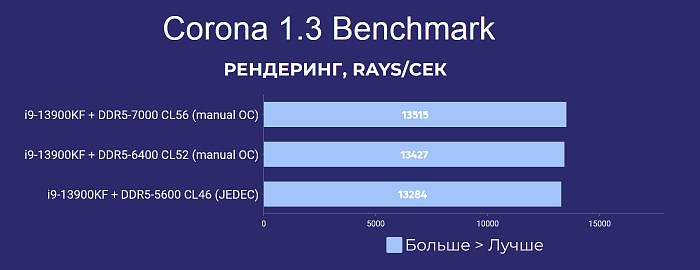

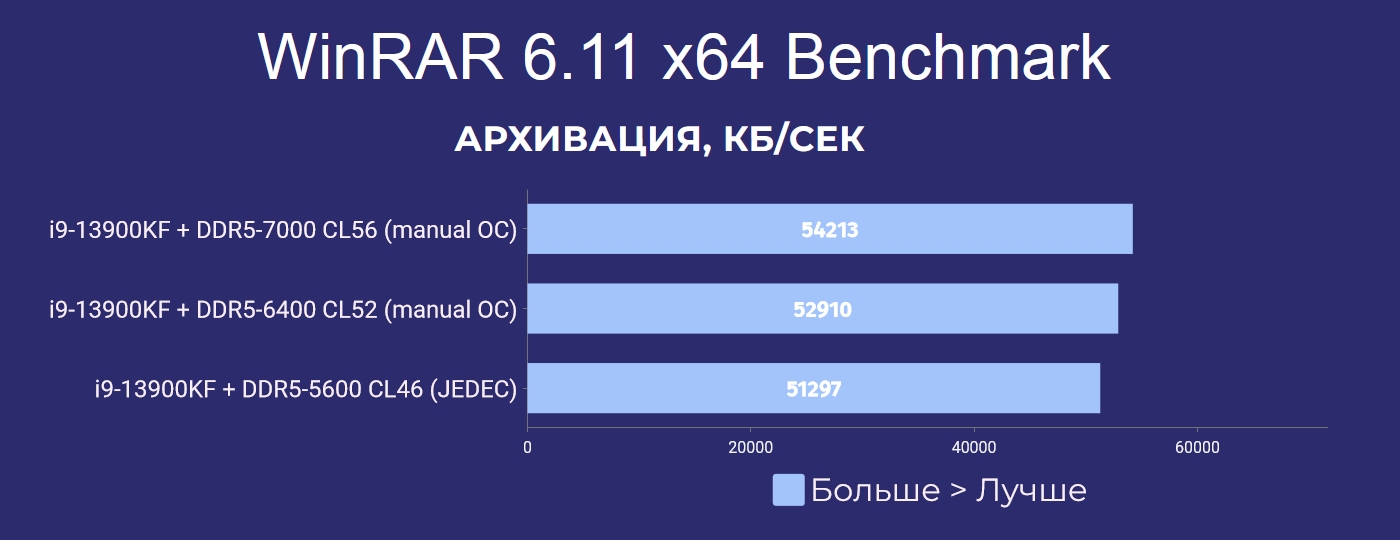

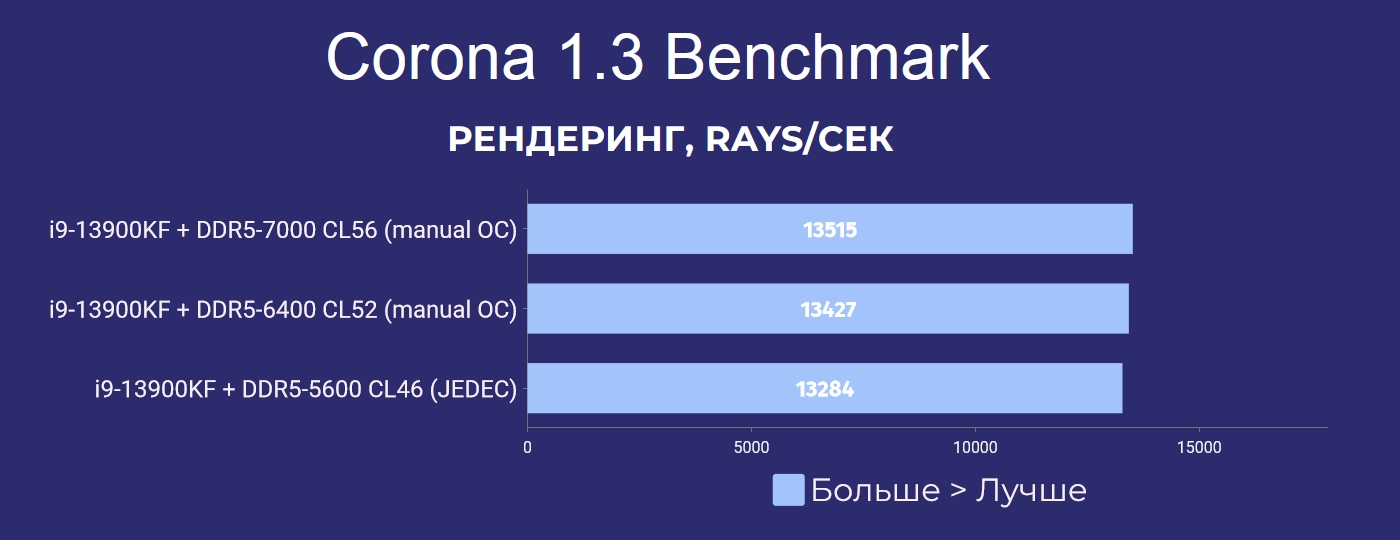

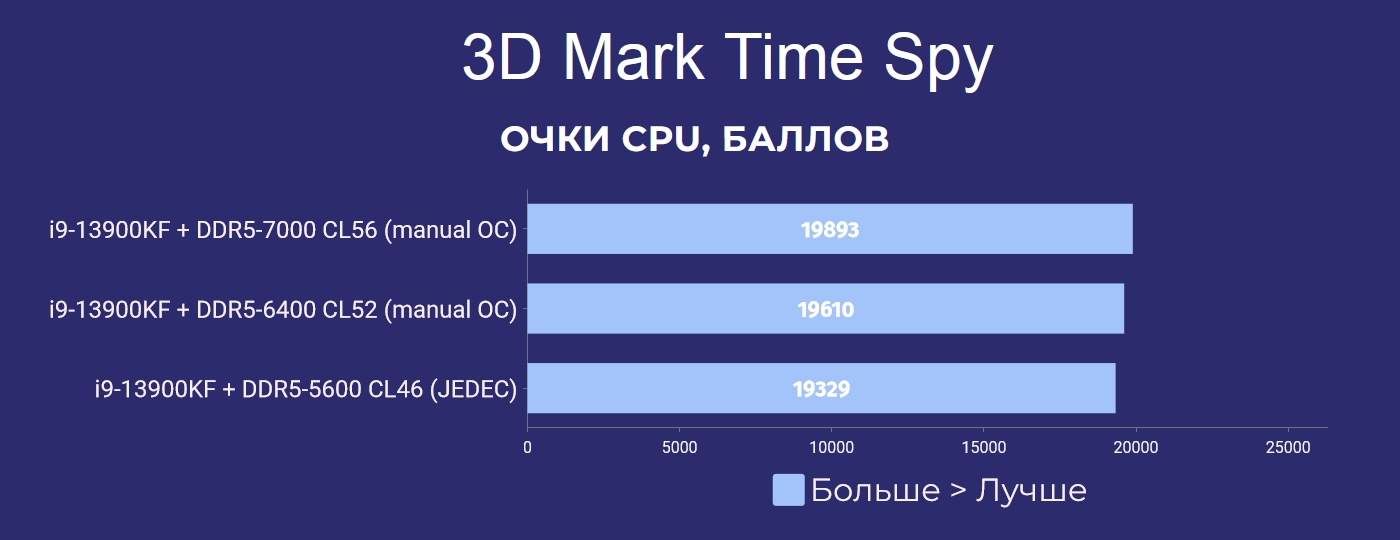

А вот в ресурсоемких приложениях, упор в которых больше идет на процессор, существенного прироста увидеть уже не удается. Рендер в Corona 1.3 и архивация в WinRAR x64 выполняются быстрее, но не настолько, как бы хотелось. Это же можно сказать и про результаты бенчмарка 3D Mark Time Spy CPU.

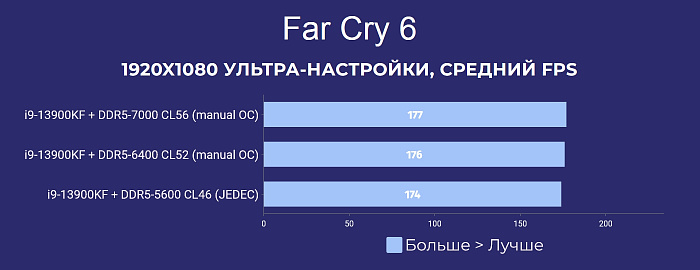

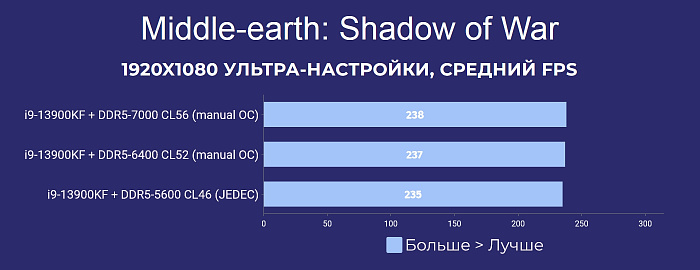

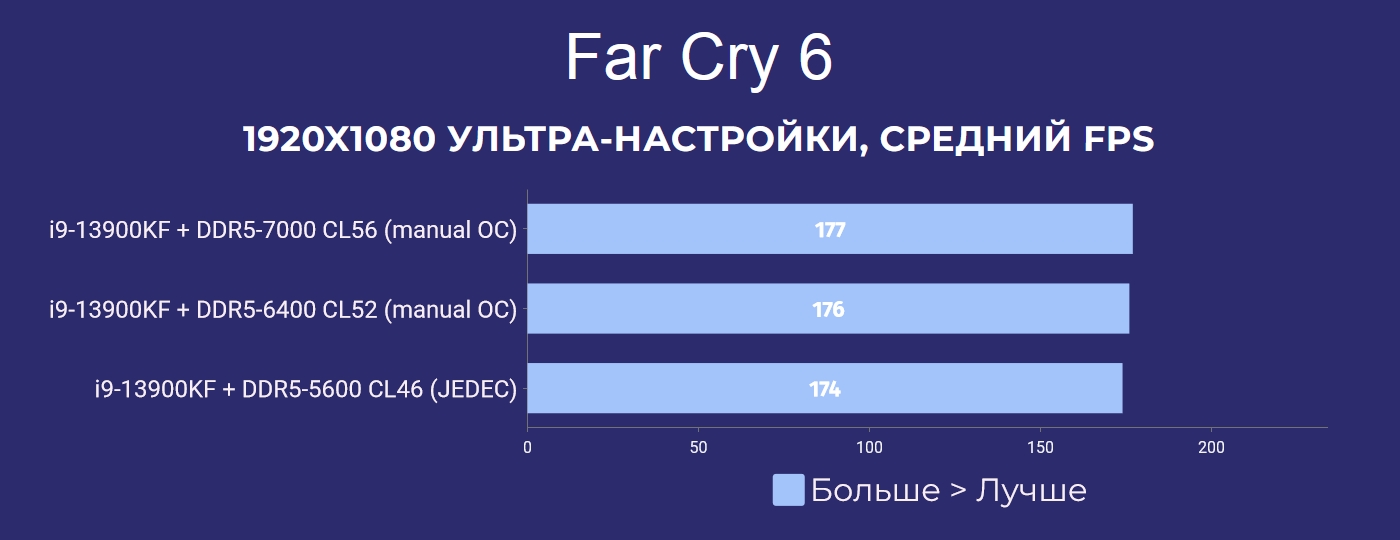

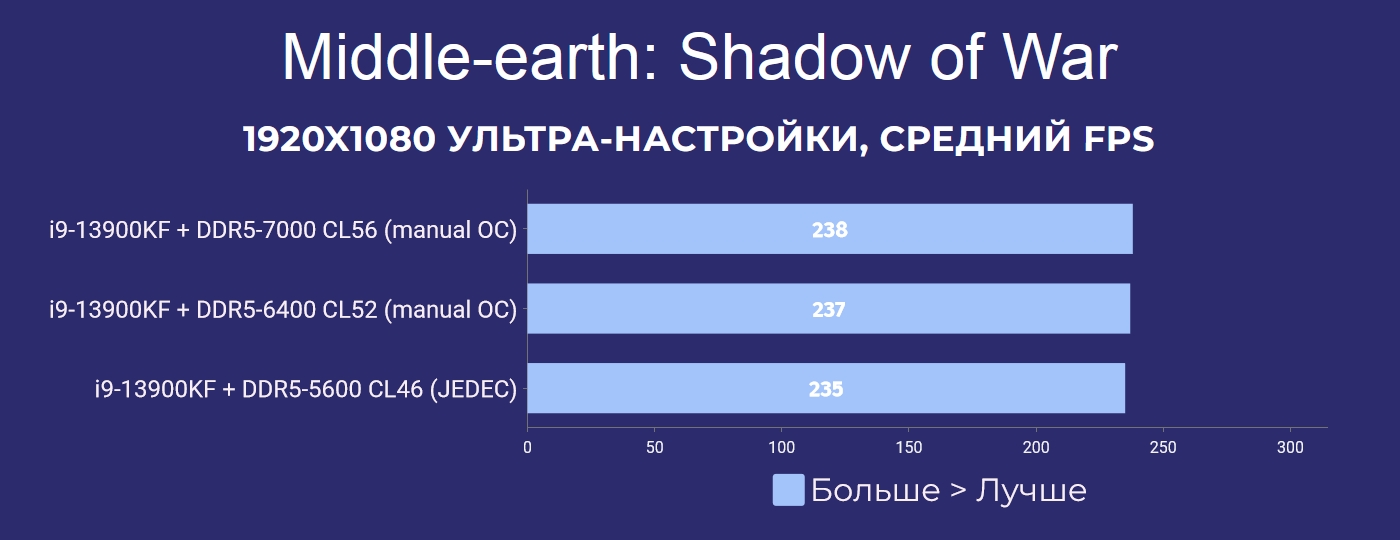

Разгон ОЗУ на iCraft Z790 WIFI помогает системе выцарапать пару-тройку лишних FPS. Но на фоне абсолютных значений этот прирост не играет никакой роли.

Заключение

Maxsun iCraft Z790 WIFI - интересная и в то же время весьма неоднозначная материнская плата, после теста которой у нас осталось больше вопросов, чем ответов. С преимуществами продукта все предельно понятно. В первую очередь это - мощный VRM, полноценный слот PCIe 5.0 x16, а также наличие четырех разъемов М.2 с поддержкой скоростных NVMe накопителей. Две главных вопроса, сливающихся воедино: недоработанный мониторинг и откровенно сырая прошивка BIOS. Эти два вопроса не позволили получать корректные данные по оборотам работающих вентиляторов и настраивать тайминги памяти. И, как следствие, это повлияло на производительность. Хотя если дело только в прошивке BIOS, то хочется верить, что данные недоработки производитель устранит в самое ближайшее время.

Плюсы:

• 19+1 фазная система питания процессора с 90А сборками;
• эффективные радиаторы охлаждения VRM;
• справляется с энергопотреблением Core i9-13900KF;
• четыре М.2 с поддержкой PCIe 4.0 x4 накопителей;
• полноценный слот PCIe 5.0 x16 для видеокарты.

Минусы:

• откровенно сырой BIOS, не позволяющий тонко настраивать тайминги памяти;
• мониторинг температур и оборотов вентиляторов работает в среде Windows некорректно.
