Обзор и тестирование блока питания SilverStone SST-SX450-B

Доступный по цене компактный блок питания SFX формата с мощностью 450 Вт по линии +12В.
Обзор и тестирование блока питания SilverStone SST-SX450-B

Компактный форм-фактор блоков питания SFX – это обычно высокая стоимость, но не в случае с SX450-B. Компания SilverStone предлагает доступную по цене модель с сертификатом 80 PLUS Bronze, без модульных кабелей, с немного более упрощенной схемотехникой. Мощности в 450 Вт будет вполне достаточно для большинства компактных сборок, как правило, при этом выбираются менее «прожорливые» комплектующие.

Содержание:

Технические характеристики

  • Модель: SST-SX450-B
  • Номинальная мощность: 450 Вт
  • Форм-фактор ATX12V: версия 2.4
  • Входное напряжение: 100 – 240 В
  • Сертификат: 80 PLUS Bronze
  • Габариты: 100×125×63.5 мм
  • Вес: 0,91 кг
  • Вентилятор: 80 мм
  • Защита: OVP, UVP, OCP, SCP, OPP, OTP
  • Максимальная нагрузка на линии +3,3 В и +5В: 120 Вт
  • Максимальная нагрузка на линии +12 В: 450 Вт

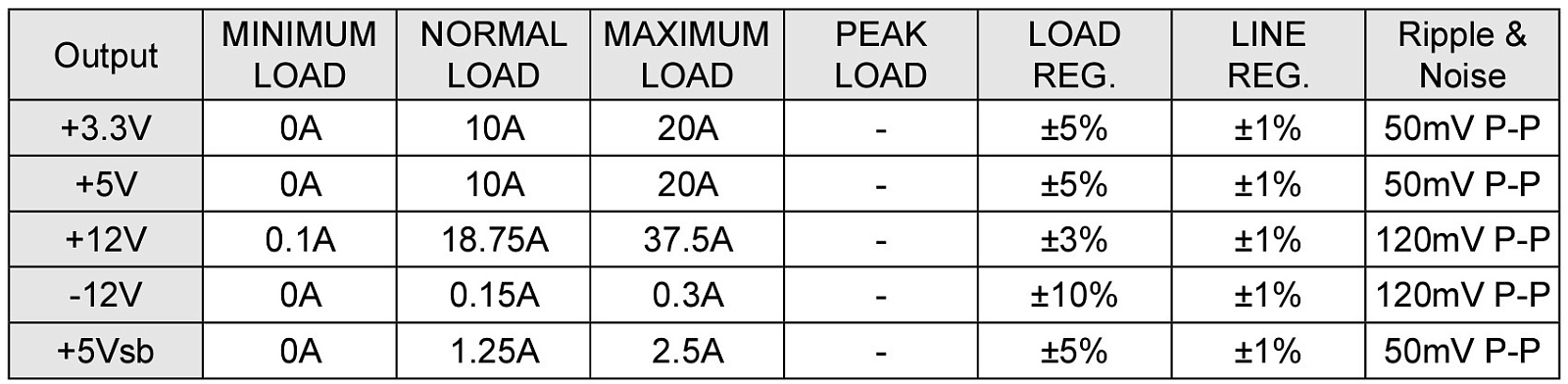

Диапазон нагрузок:

Упаковка и комплектация

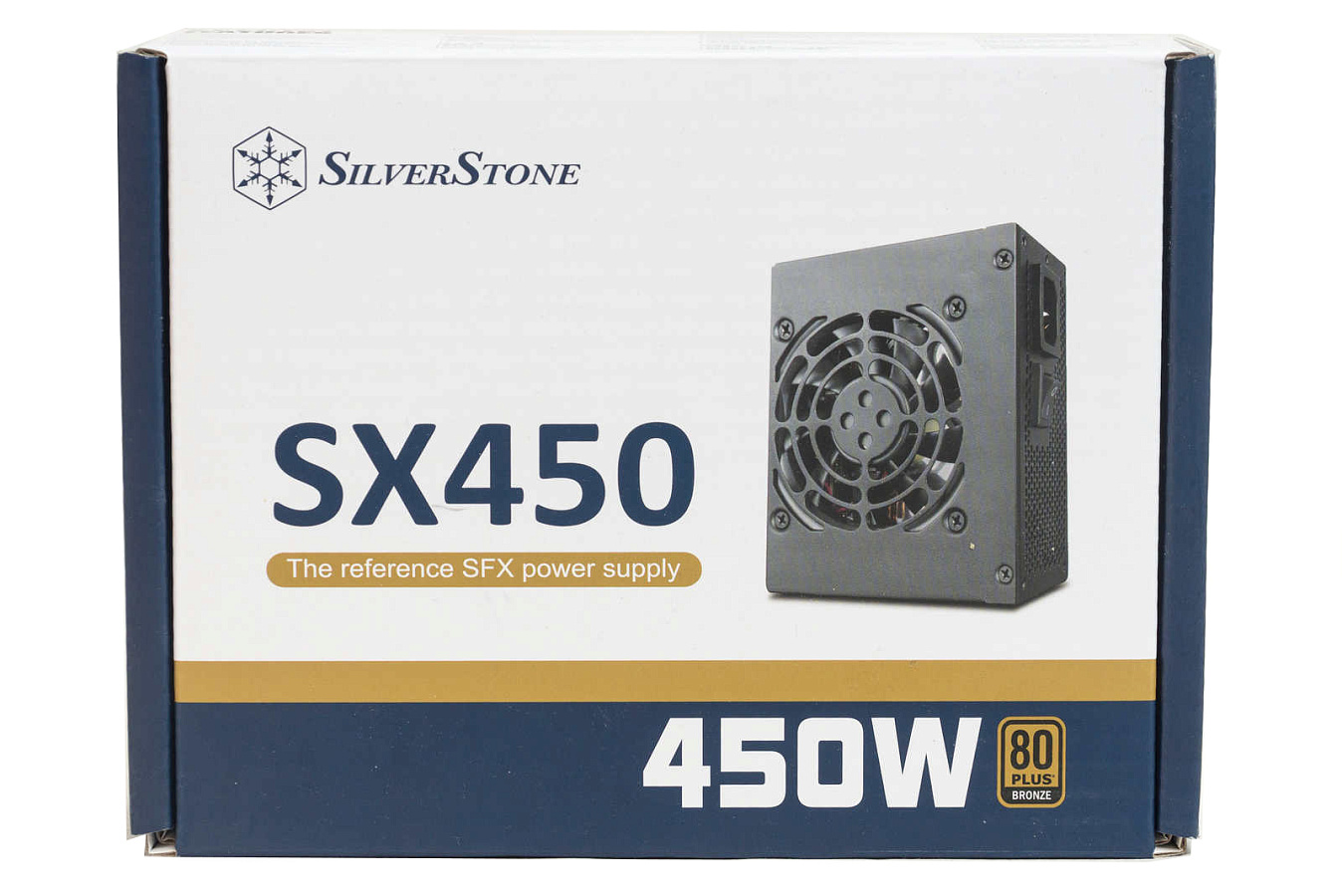

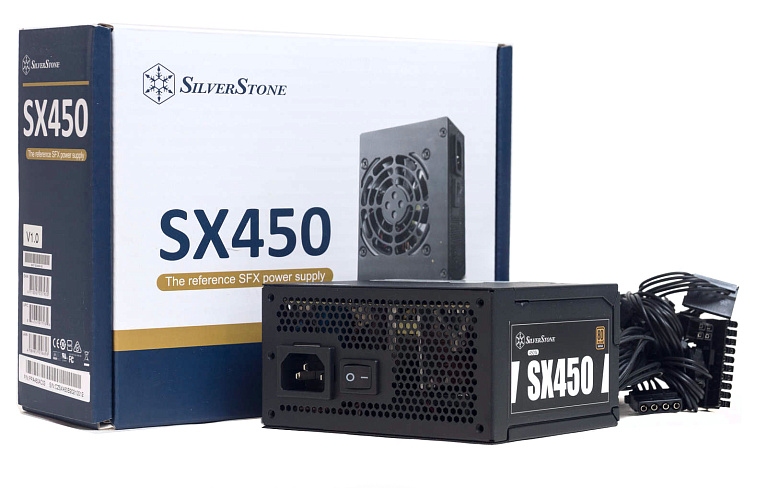

Блок питания поставляется в картонной коробке с цветной полиграфией. На лицевой стороне находится изображение блока питания без кабелей, наименование модели, указание мощности и сертификата.

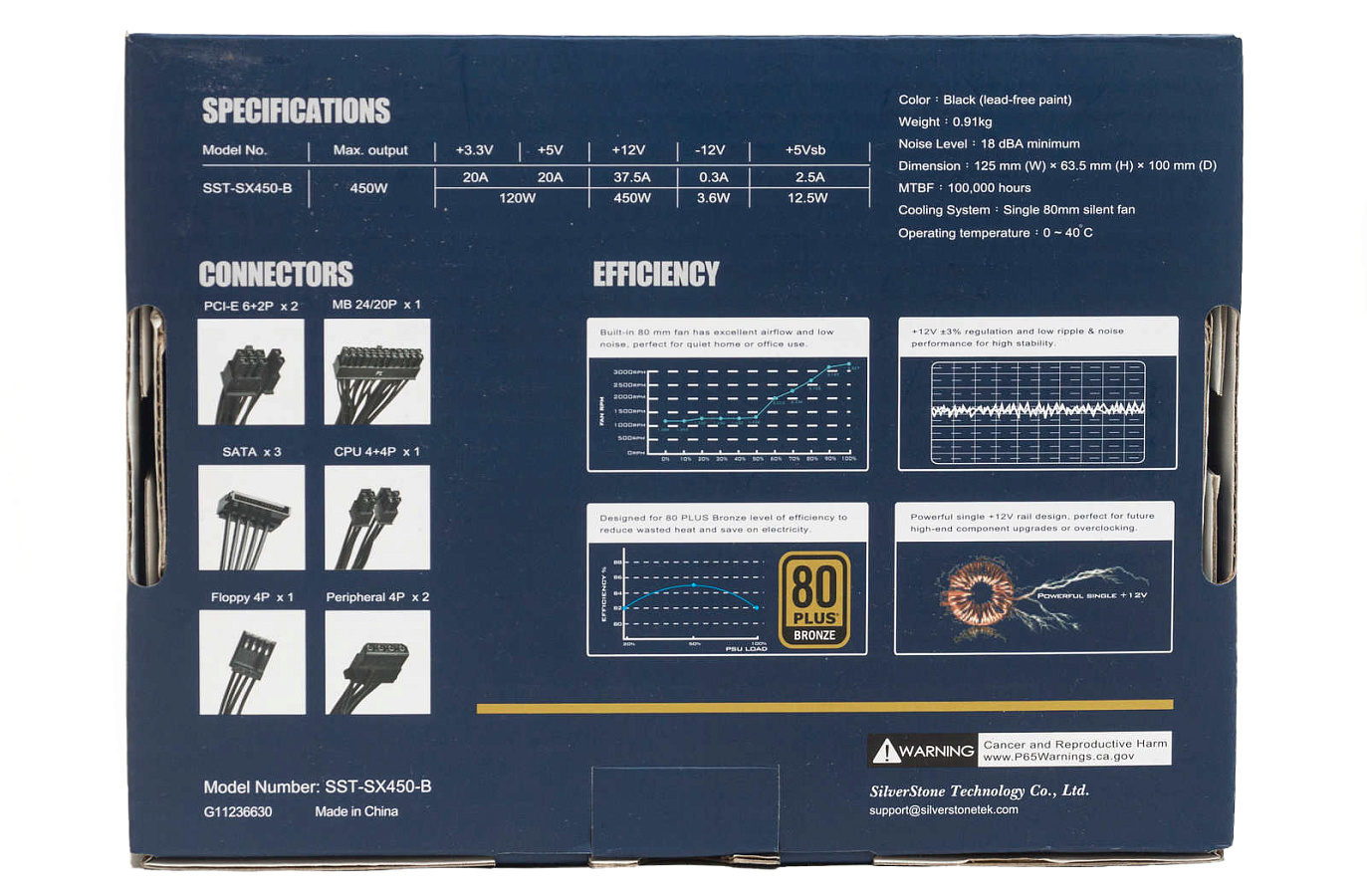

С обратной стороны приводится подробная информация в виде таблиц о нагрузочных характеристиках, сведения о кабелях и коннекторах.

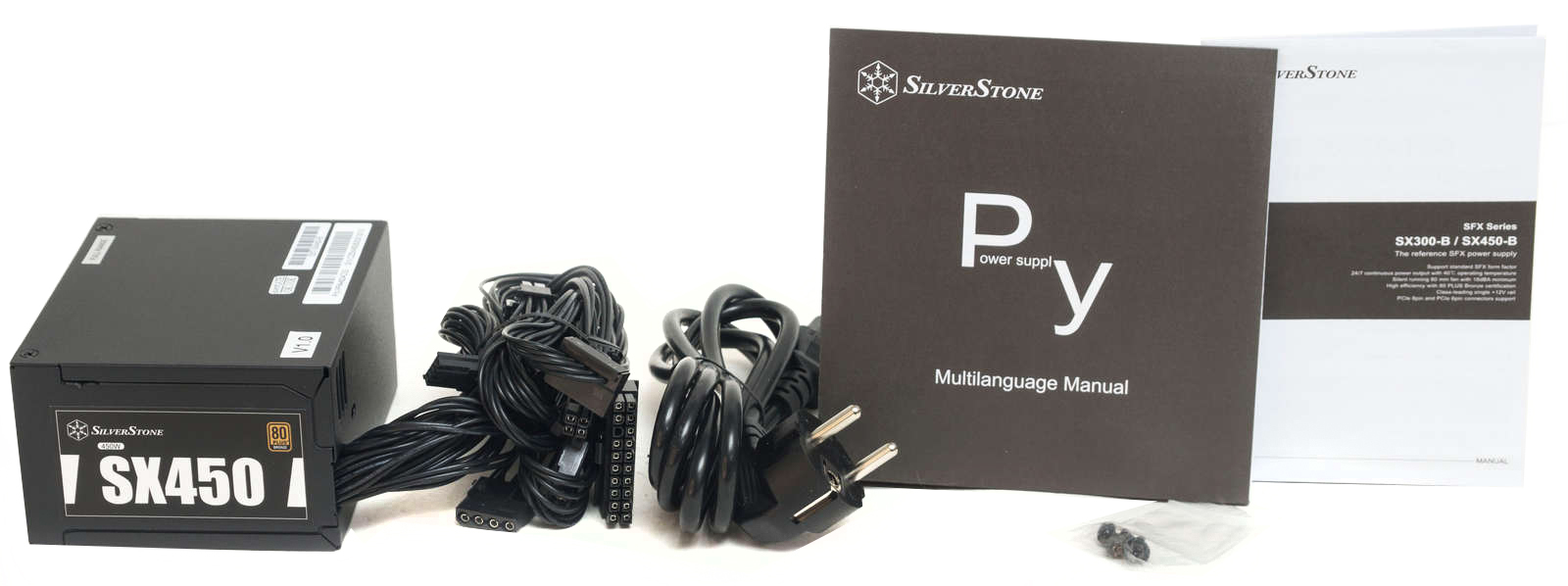

Блок питания упакован в целлофан, без упаковочных демпферов. В комплекте: сетевой кабель, винты крепления, инструкция и гарантийный талон.

Кабели и коннекторы

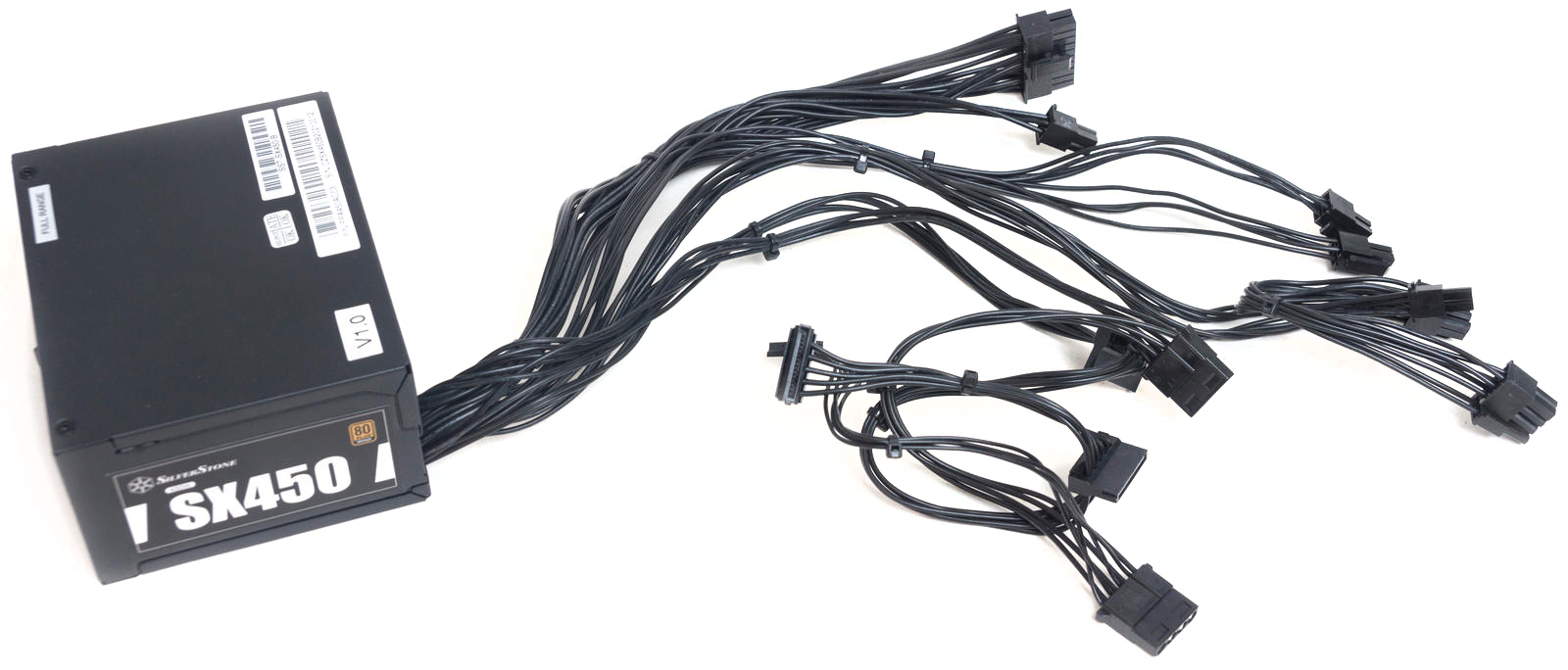

Кабели в виде пучков проводов с чёрной оплёткой, отдельные пучки собраны на стяжках.

Провода калибра 18AWG, достаточно мягкие.

Для компактных корпусов длины кабелей достаточно, даже с запасом.

  • Основной кабель 20+4 пин – 30 см.
  • Кабель питания CPU 4+4 пин – 40 см.
  • Один кабель питания PCI-E, с двумя коннекторами 6+2 пин – 40 + 15 см.
  • Кабель SATA, на три коннектора - 30 + 20 + 10 см.
  • Кабель с двумя MOLEX и одним FDD - 30 + 20 + 20 см.

Внешний вид

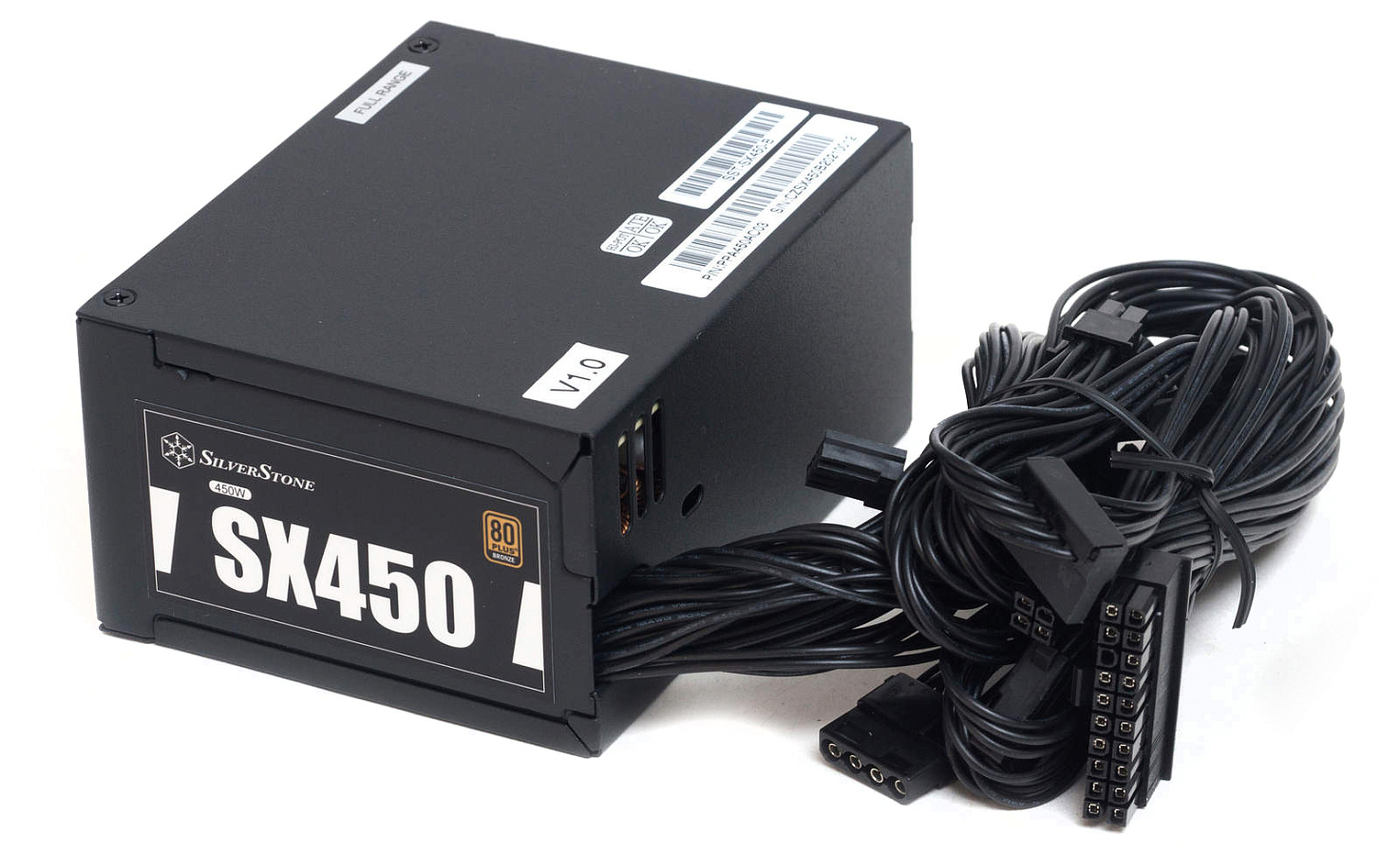

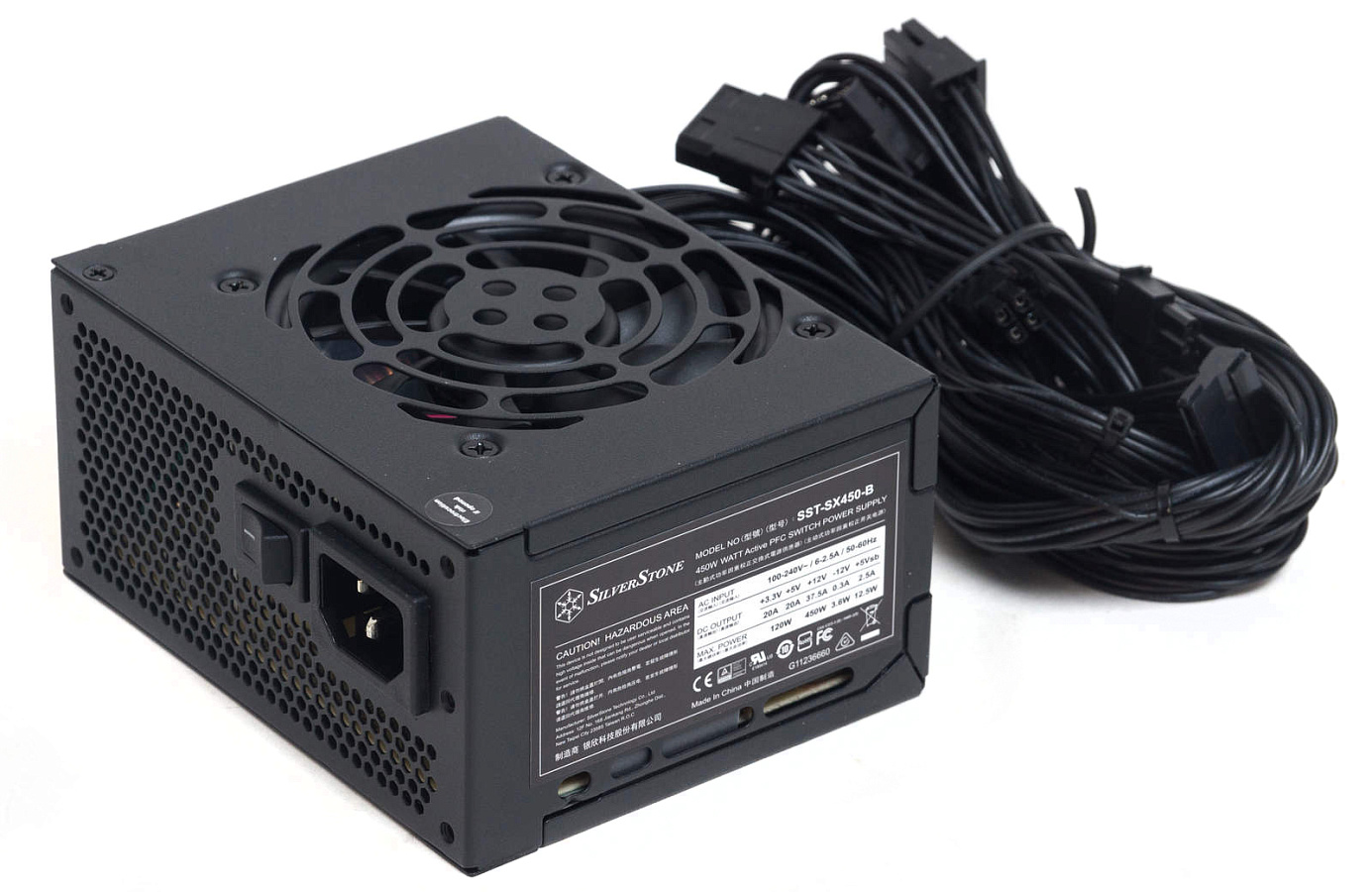

Корпус в виде компактной призмы, металл жёсткий, окрашен в чёрный цвет.

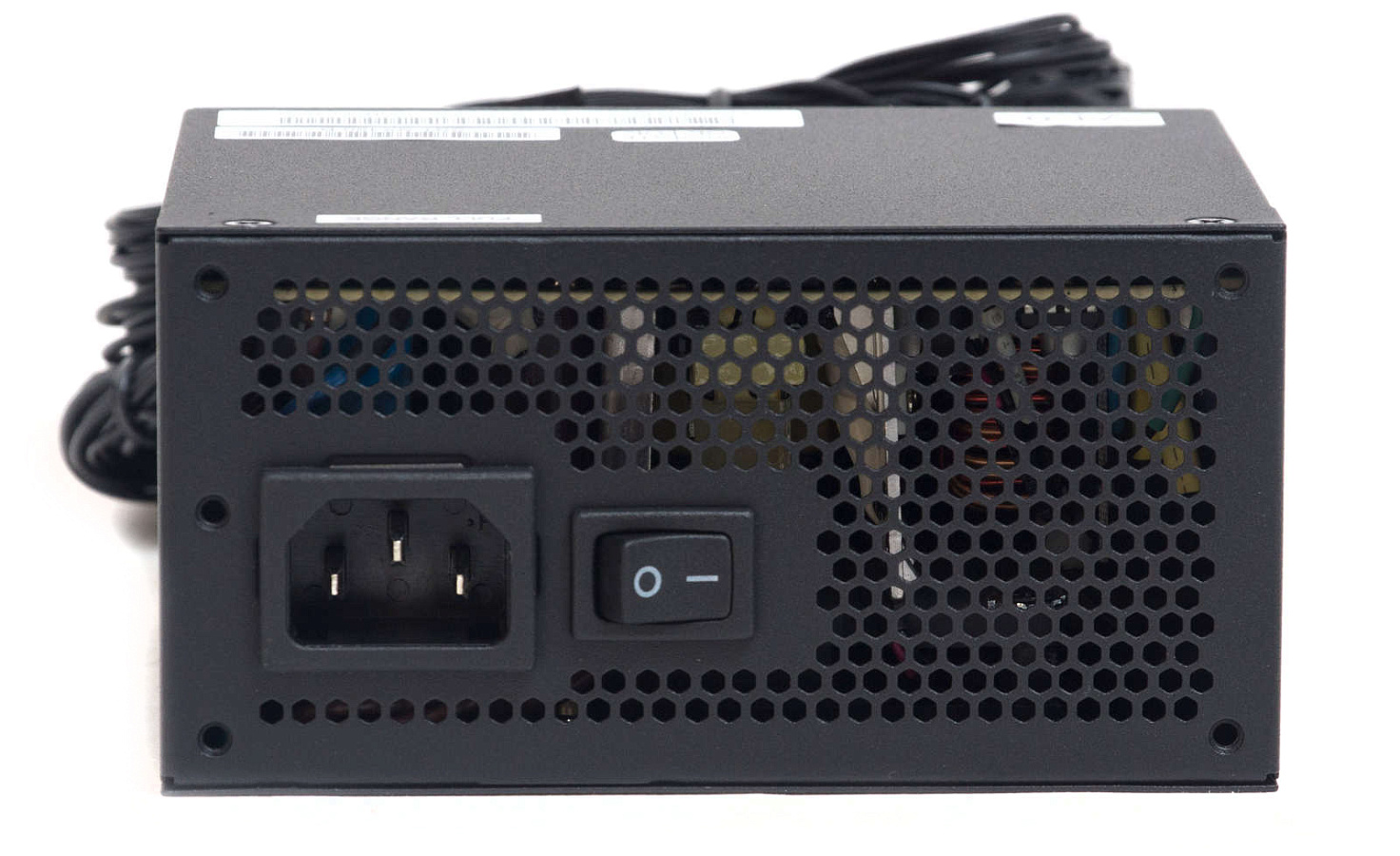

Лицевая панель со стандартной сотовой перфорацией. Тумблер и сетевая розетка расположены горизонтально.

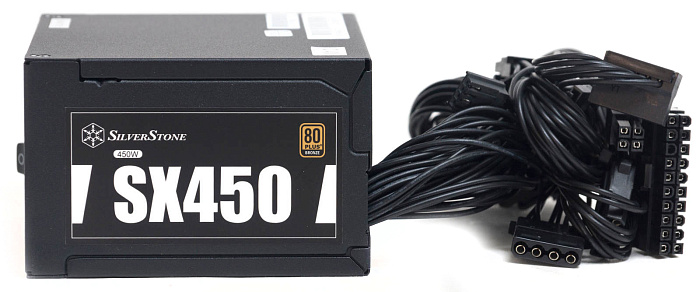

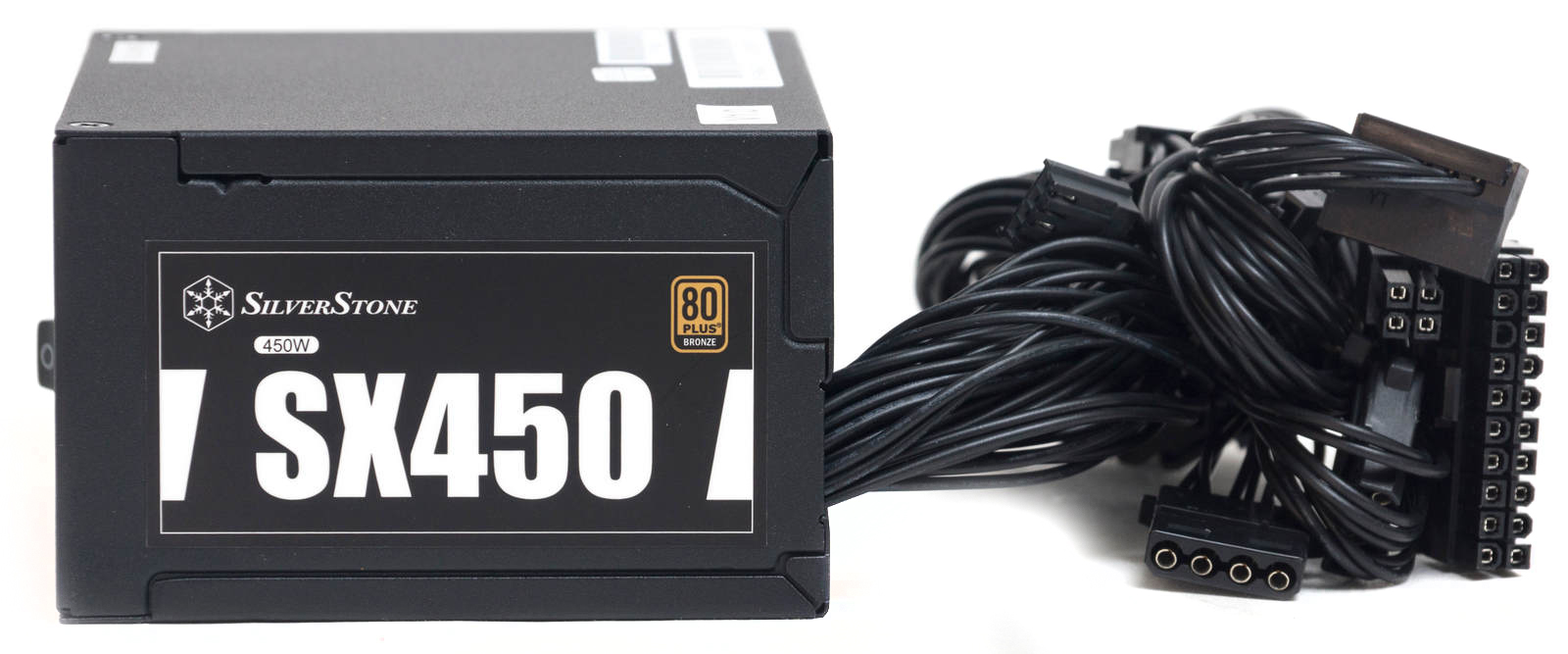

На правом боку - наклейка с указанием модели и сертификата.

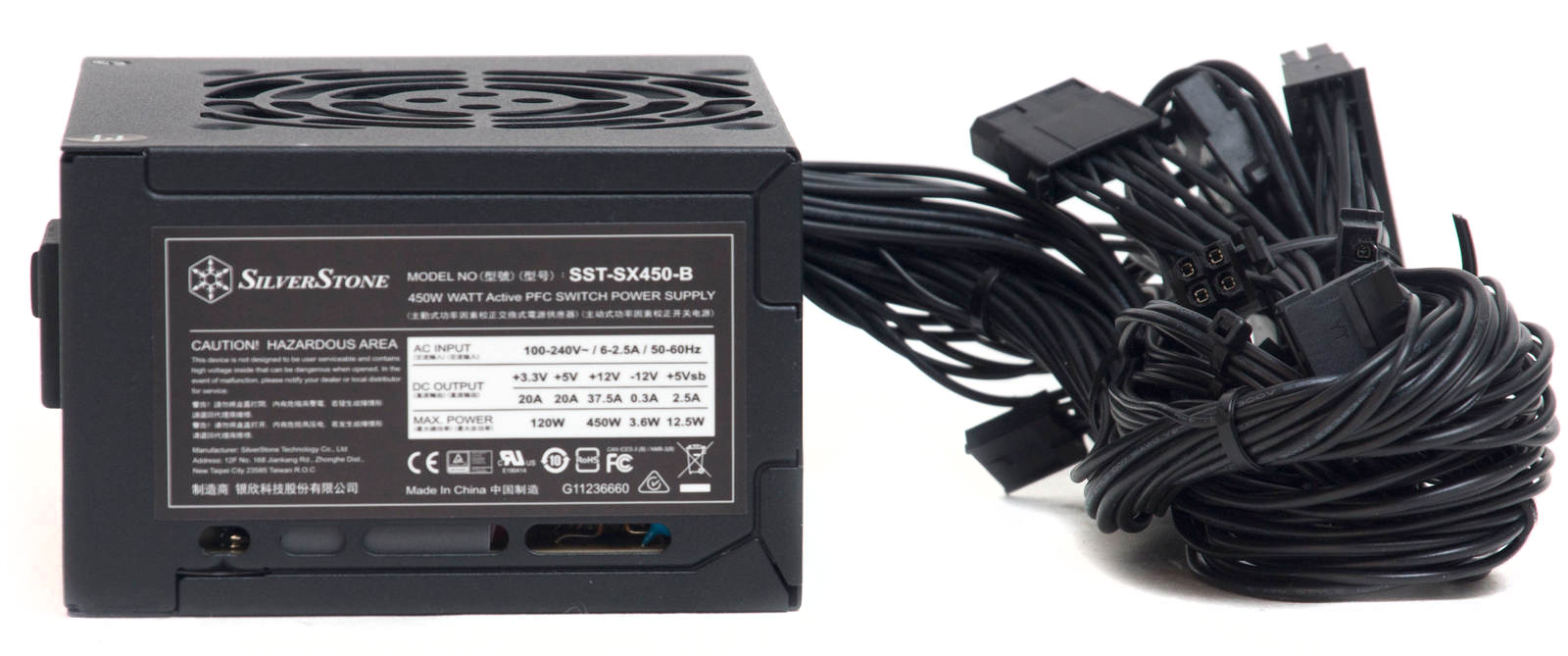

На левой стороне - наклейка с нагрузочными характеристиками. По верхнему краю - вентиляционные прорези.

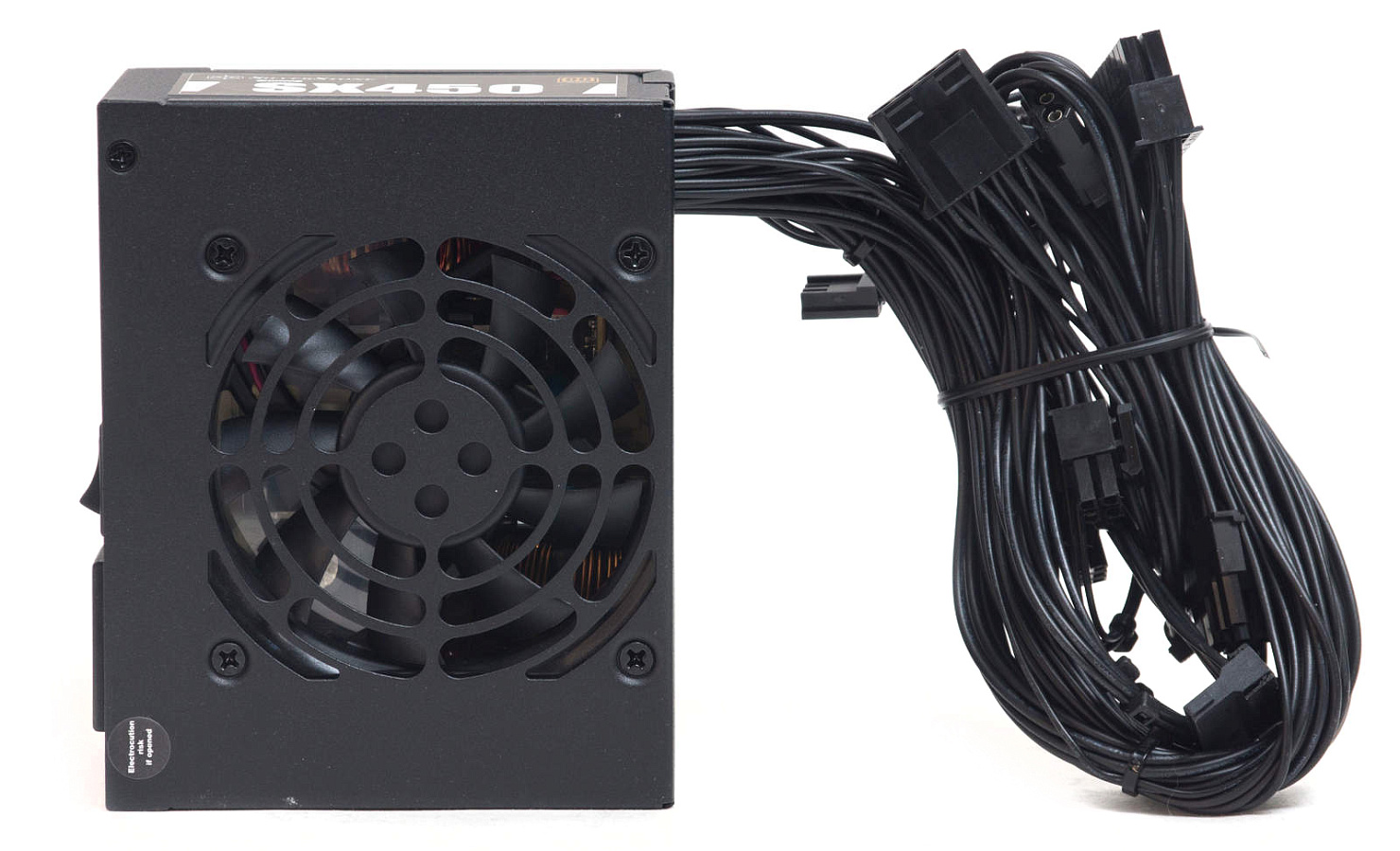

Нижняя панель с радиальной перфорацией над вентилятором.

На верхней панели наклеены стикеры с серийным номером и об успешном заводском тестировании.

На тыльной панели еще несколько вентиляционных отверстий. Сквозь вырез выходят провода, края выреза не закрыты защитным пластиковым кольцом.

Охлаждение

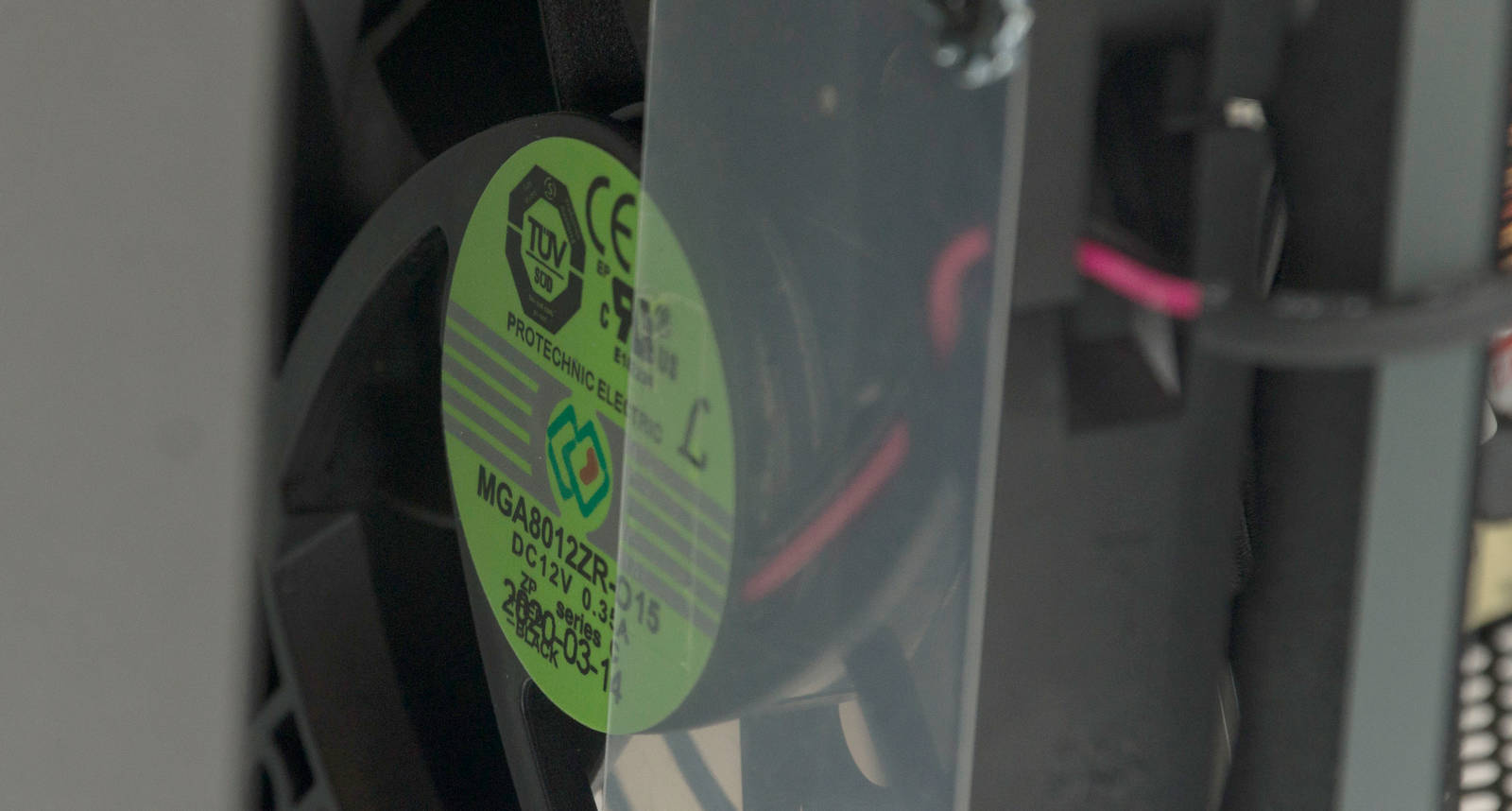

В блоке питания установлен 80-мм вентилятор на девять лопастей – MGA8012ZR-015, (43.61CFM, 39.7dBA, 4000rpm,), на основе подшипника скольжения с нарезкой (Rifle Bearing).

Максимальные обороты на уровне 1500rpm, минимальные - 800rpm. Минимальные обороты поддерживаются до нагрузки 250 Вт, затем плавно возрастают.

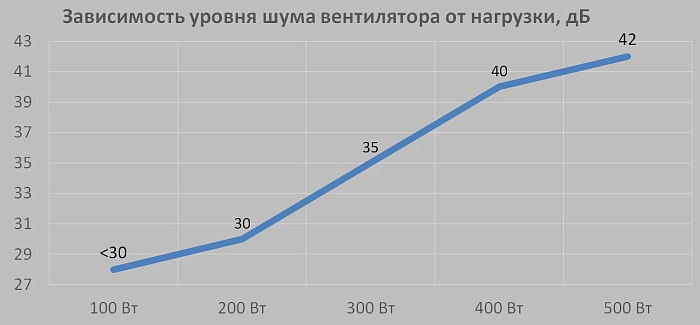

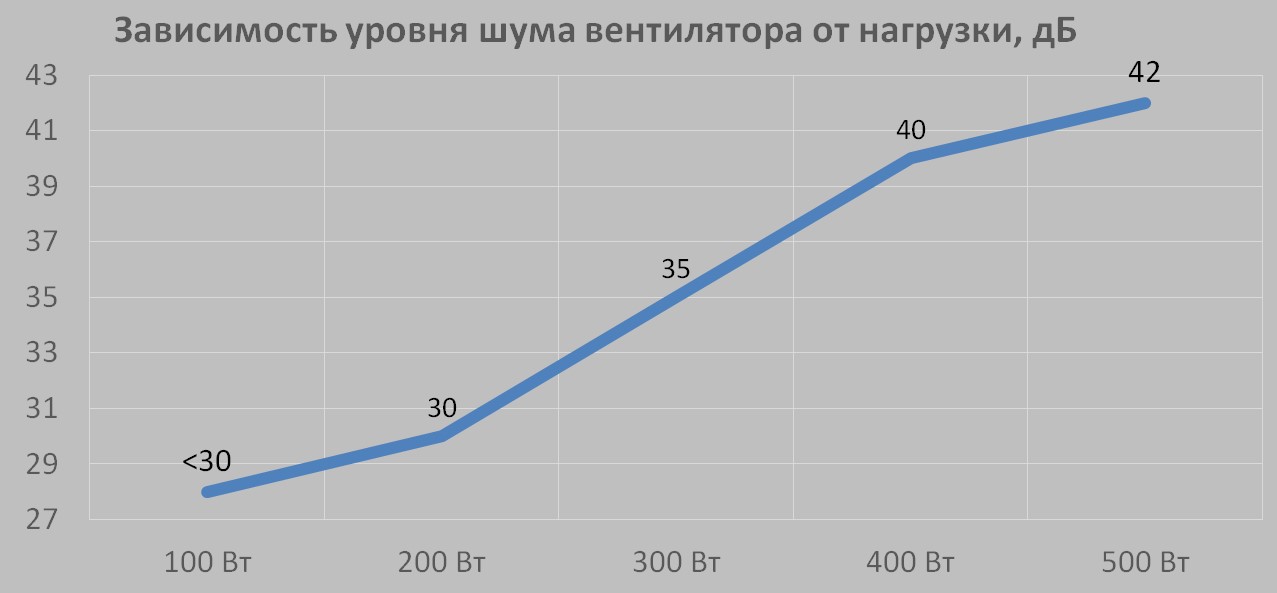

Вентилятор, несмотря на малый размер, оказался достаточно тихим, без нагрузки он практически бесшумный – менее 30 дБ, на максимальных оборотах шум был в пределах 42 дБ, что достаточно комфортно при закрытом корпусе.

Схемотехника

Блок питания собран на платформе FSP-50SAC, она была разработана для блоков питания FSP SFX PRO.

В основе схемотехники прямоходовой преобразователь (Forward) в первичной цепи и DC-DC преобразователи во вторичной.

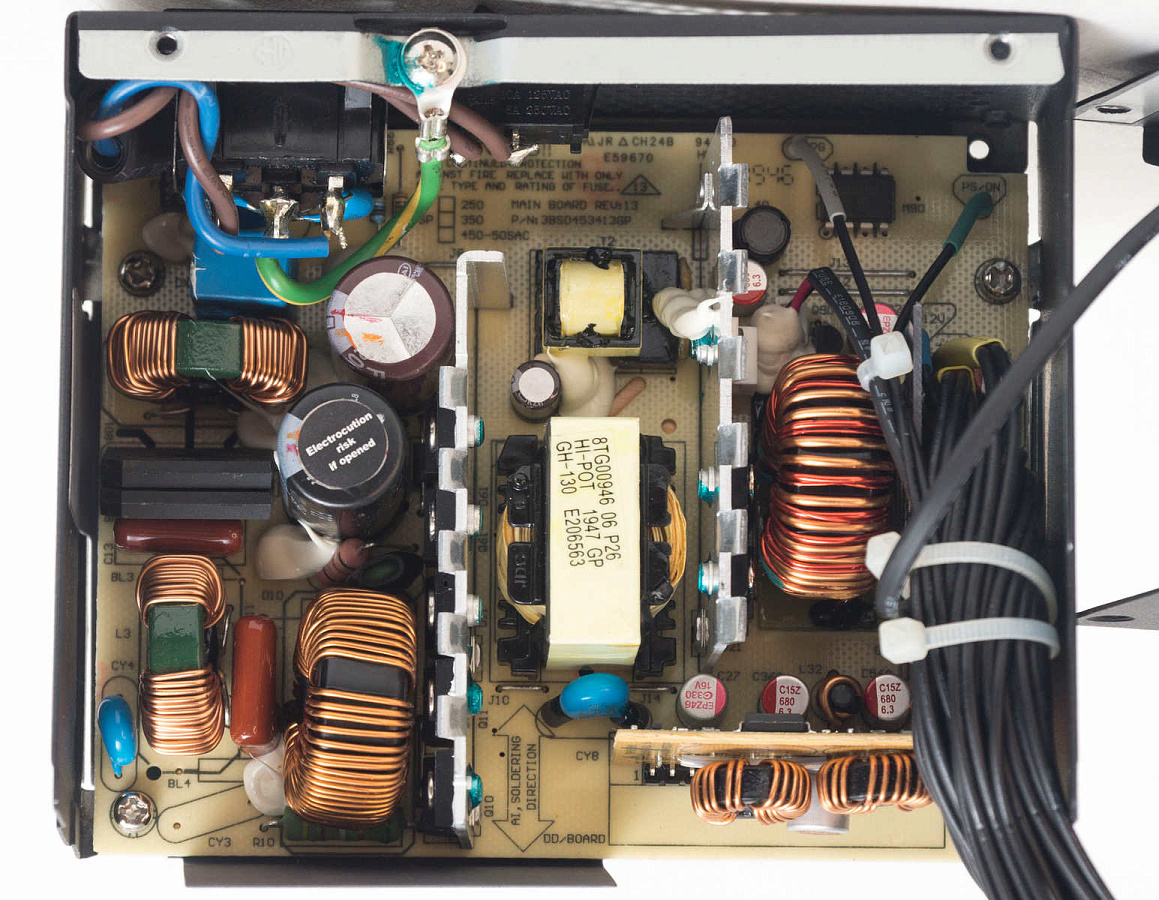

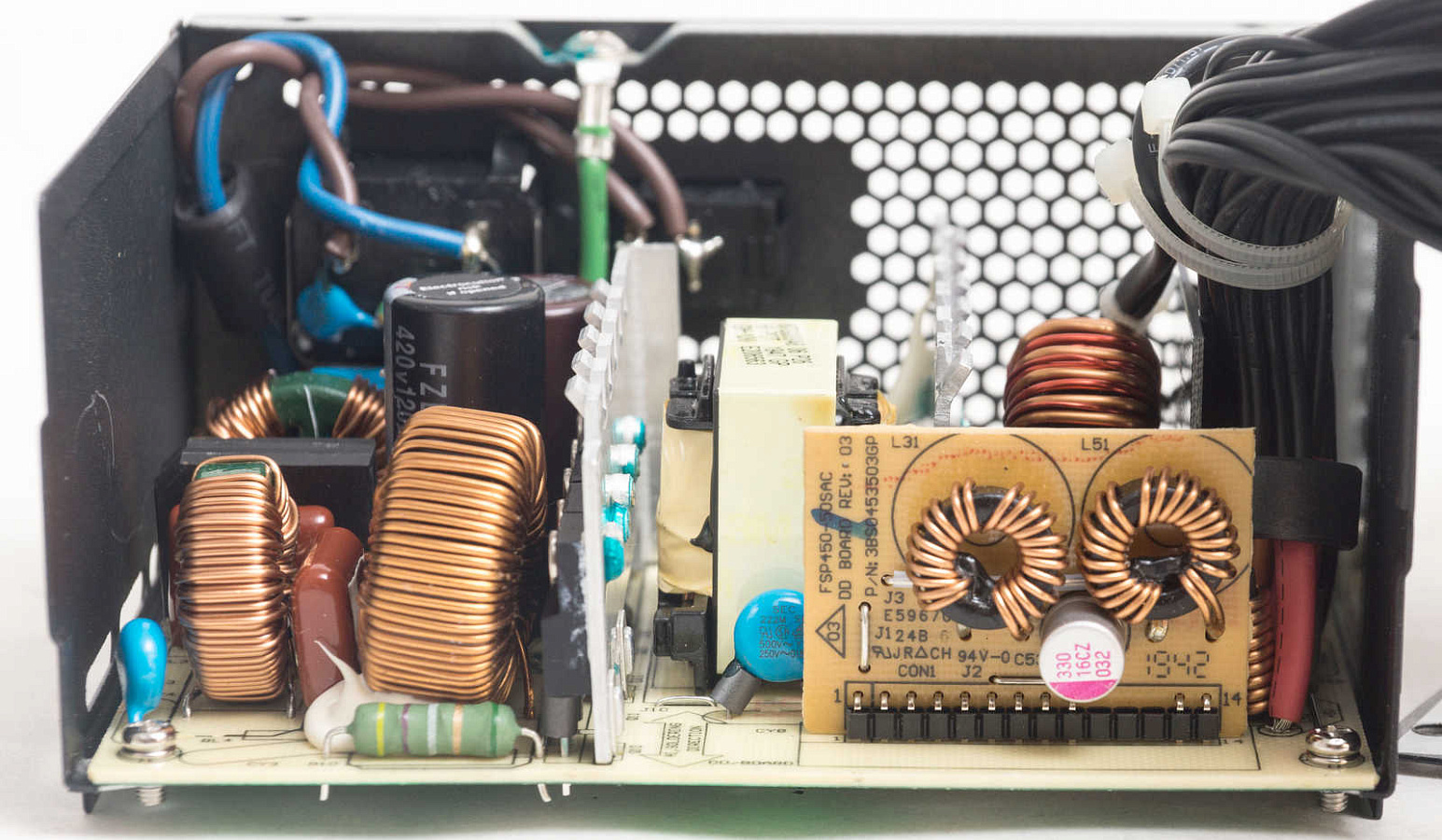

Часть входного EMI-фильтра распаяна на входной розетке, часть на краю платы. В фильтр входит три Y- конденсатора (место еще под один не занято), один X-конденсатор, два дросселя. Варистор и предохранитель для защиты самого БП отсутствуют.

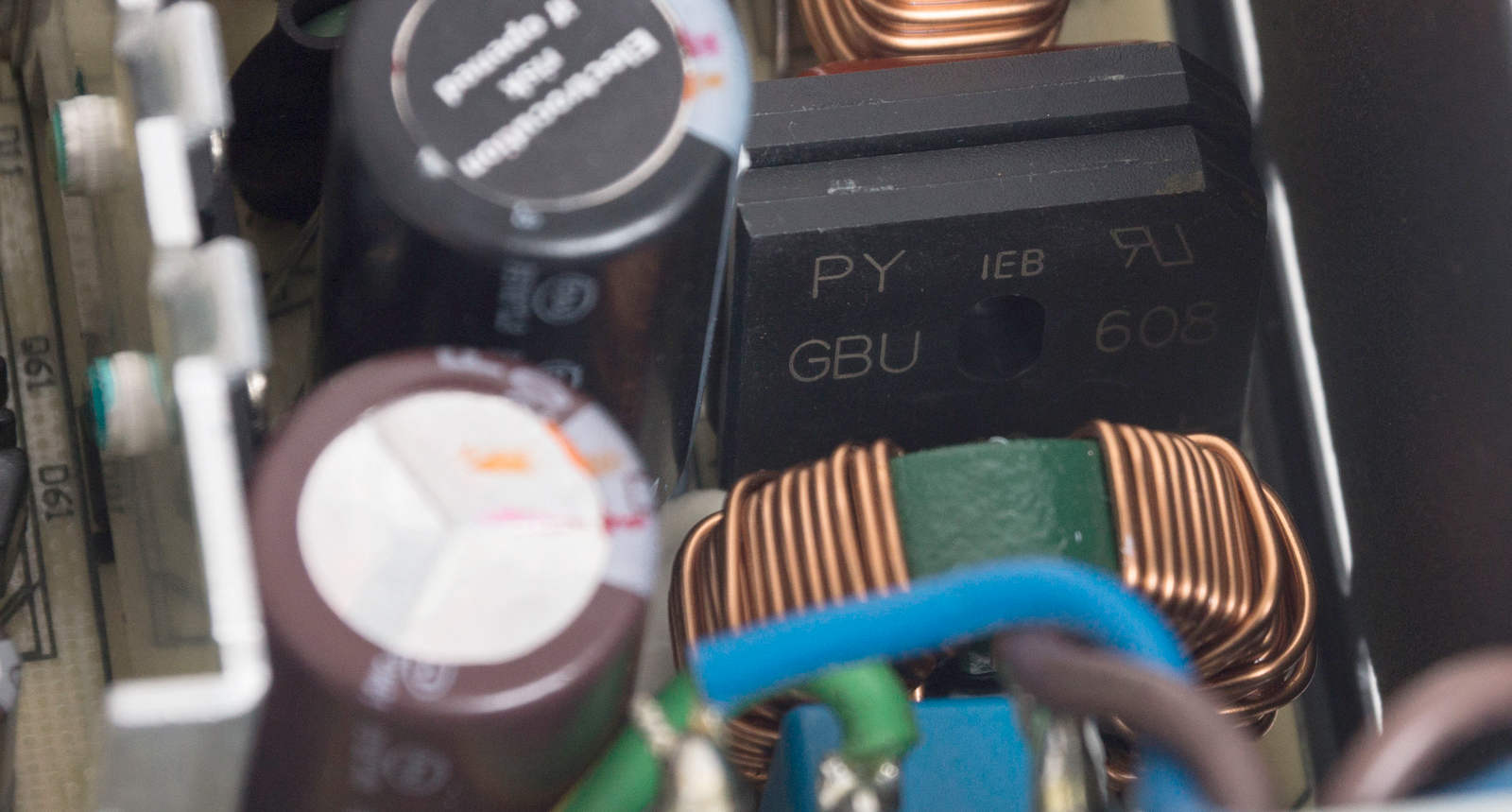

Две диодных сборки GBU 608 выпрямителя не оснащены радиатором.

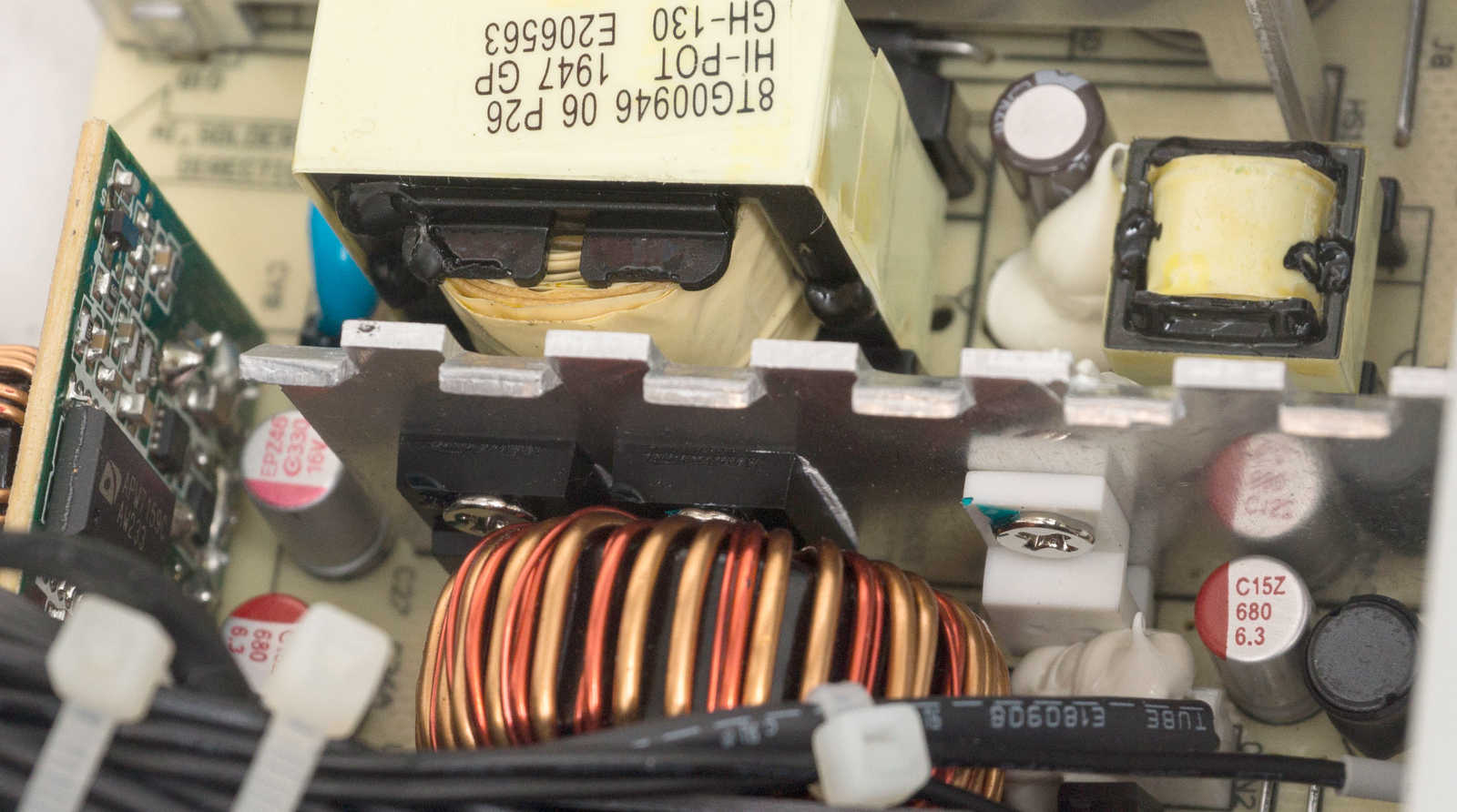

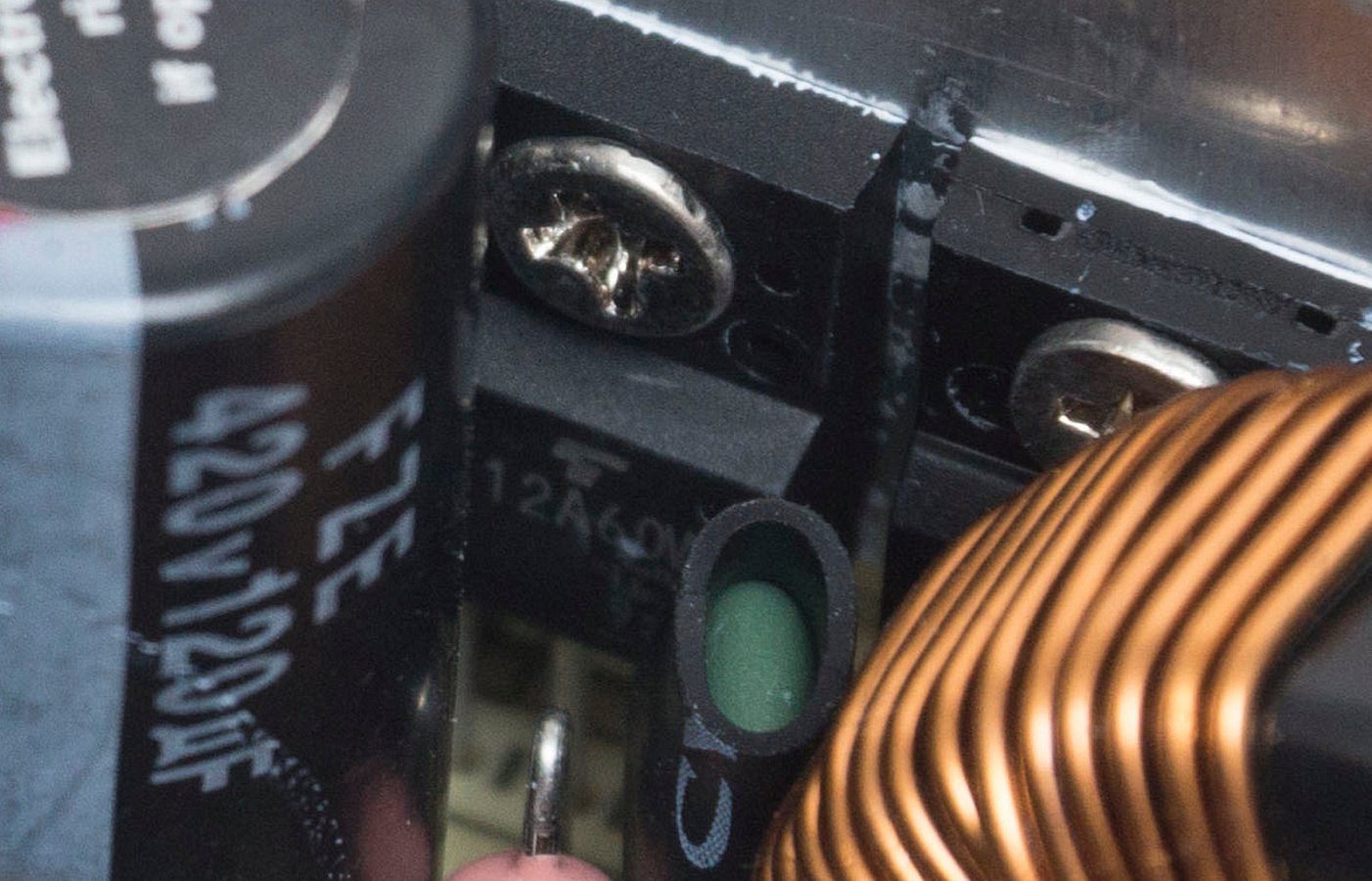

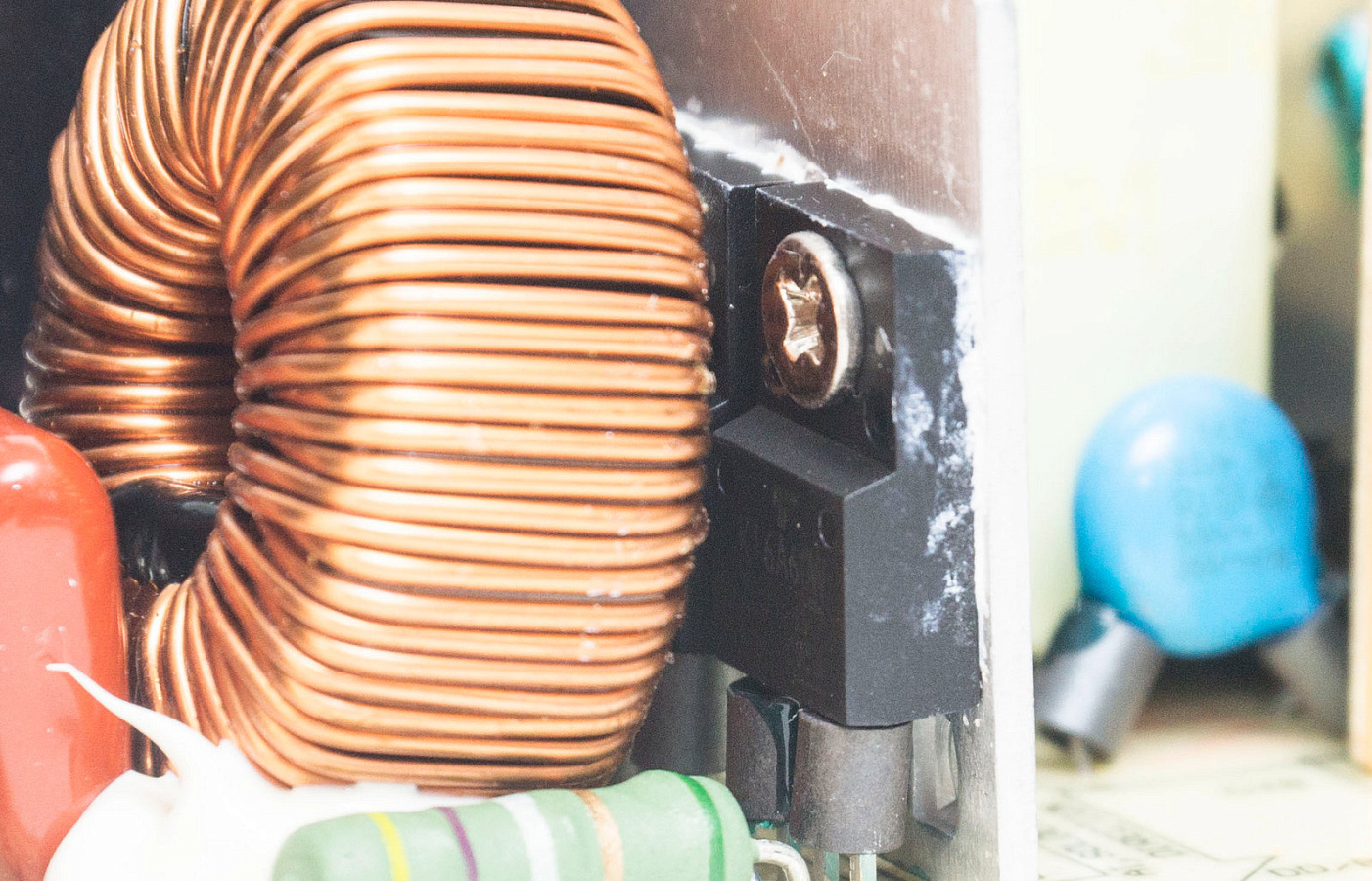

На первом алюминиевом радиаторе силовые элементы корректора мощности - диод и два мосфета TK16A60W (600 В, 15,8 А), и ключи преобразователя - два транзистора TK12A60N (600 В, 12 А).

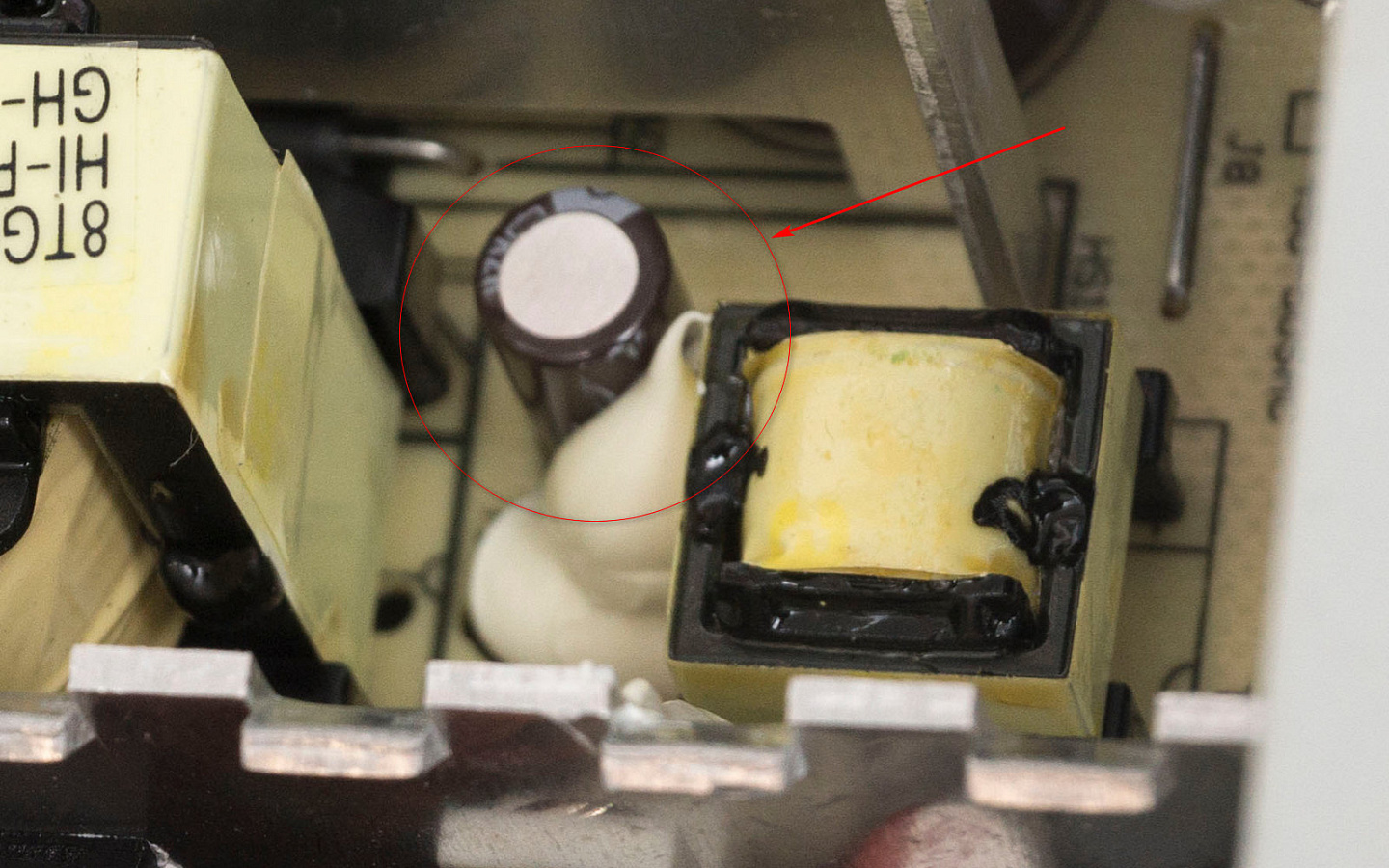

Управляющая микросхема распаяна с обратной стороны платы, там же находится и контроллер дежурного питания. В линии дежурного питания установлен японский конденсатор, единственный на всю сборку.

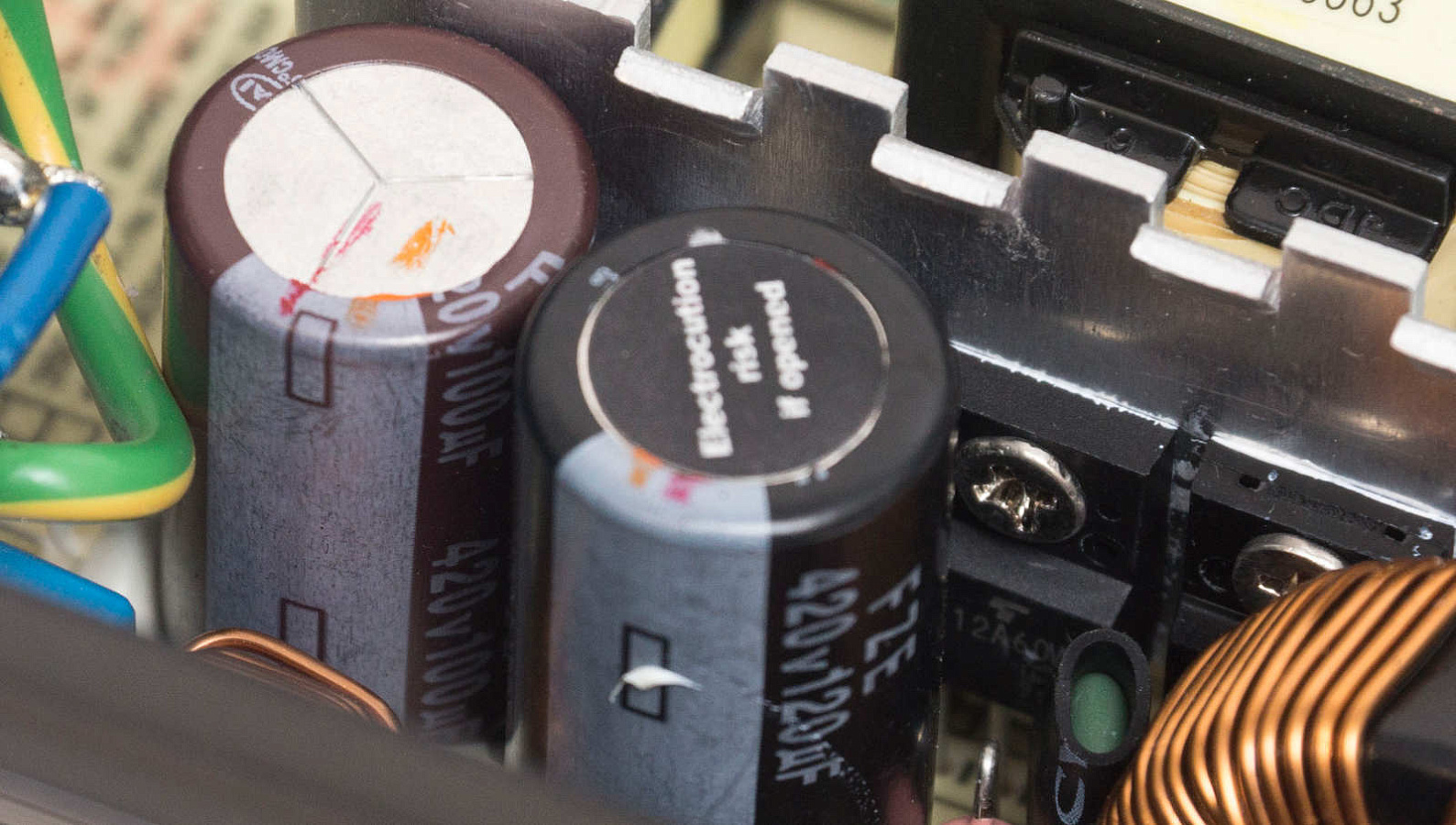

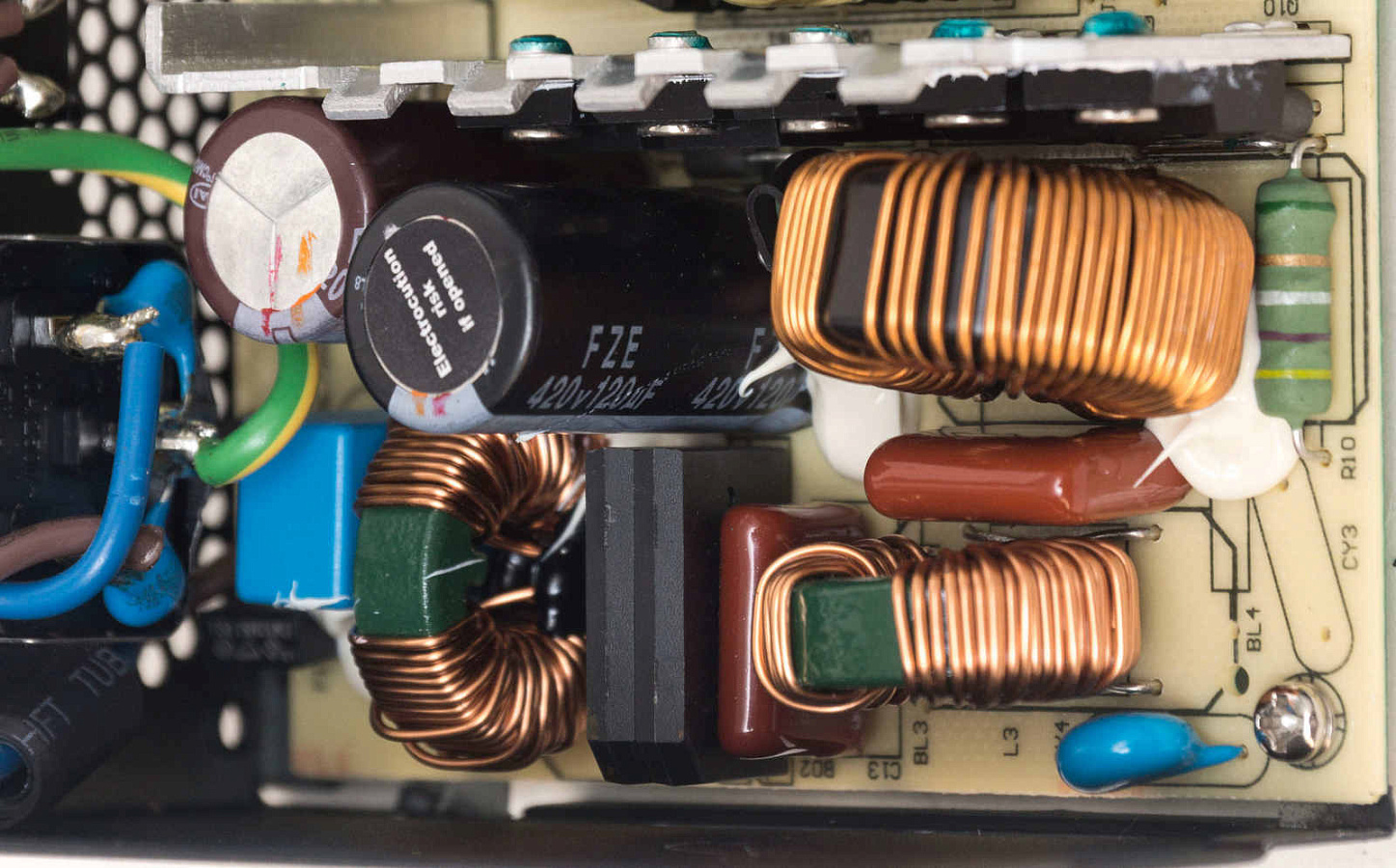

Сглаживающих высоковольтных конденсаторов два, китайского производителя FOAI. Один емкостью 100 мкФ, второй - 120 мкФ, рассчитаны на напряжение 420 В и температуру 105°С.

На втором радиаторе два транзистора, формирующих линию +12 В. Маркировку не разглядеть.

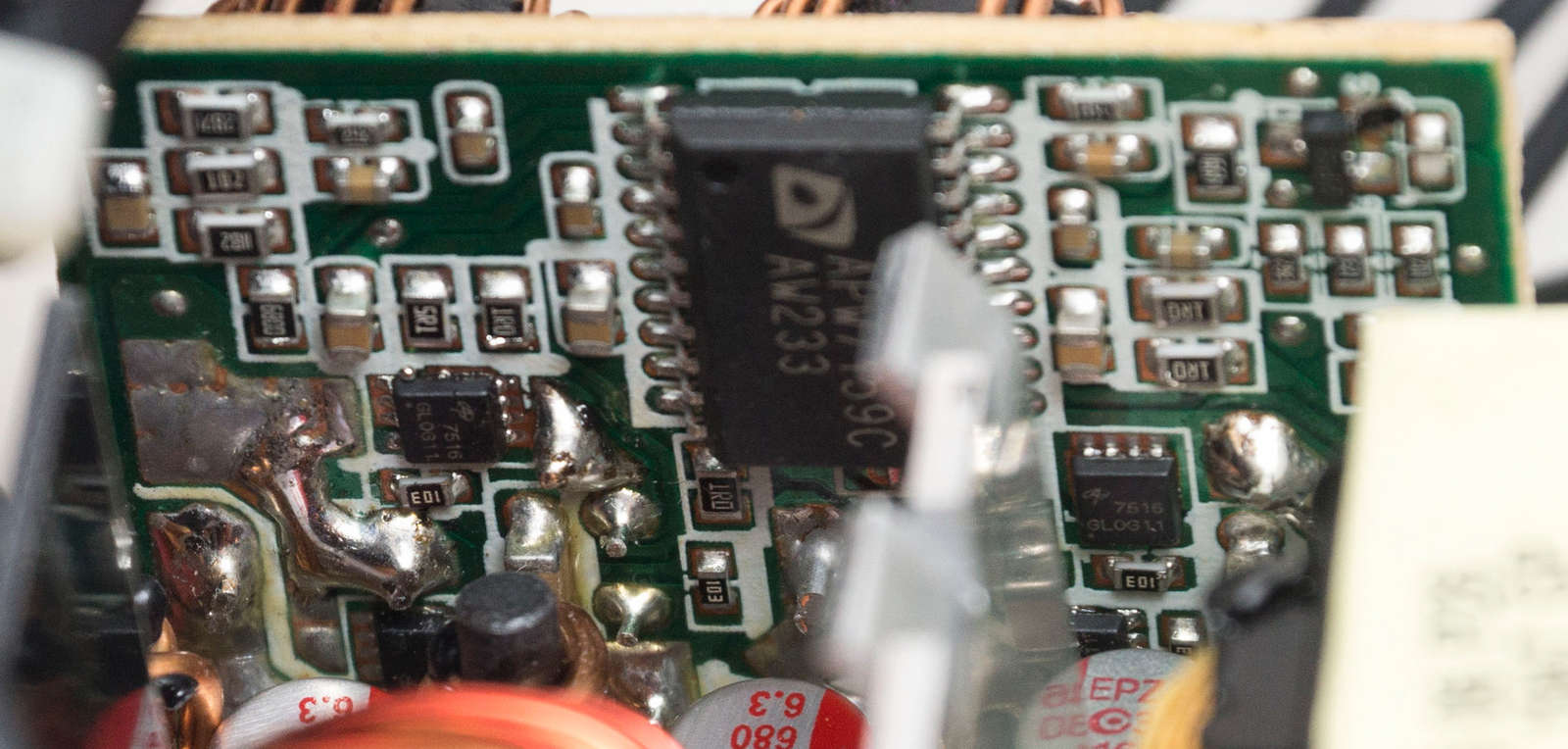

На дочерней вертикальной плате находиться DC-DC преобразователь для вторичных линий. На плате контроллер APW7159C и четыре транзистора AON7516 (30 В, 30 А).

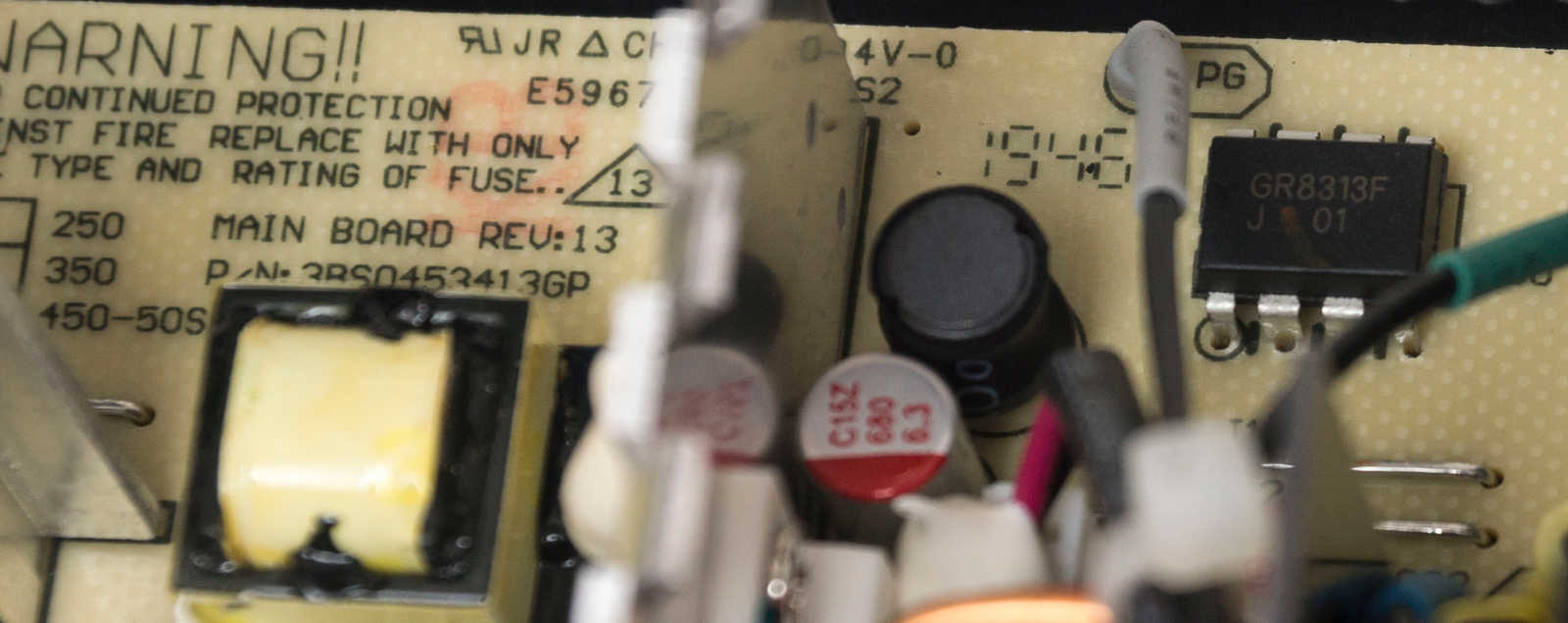

За все виды защиты блока питания отвечает супервизор GR8313F.

Фильтрация помех на выходе лежит на нескольких твердотельных конденсаторах.

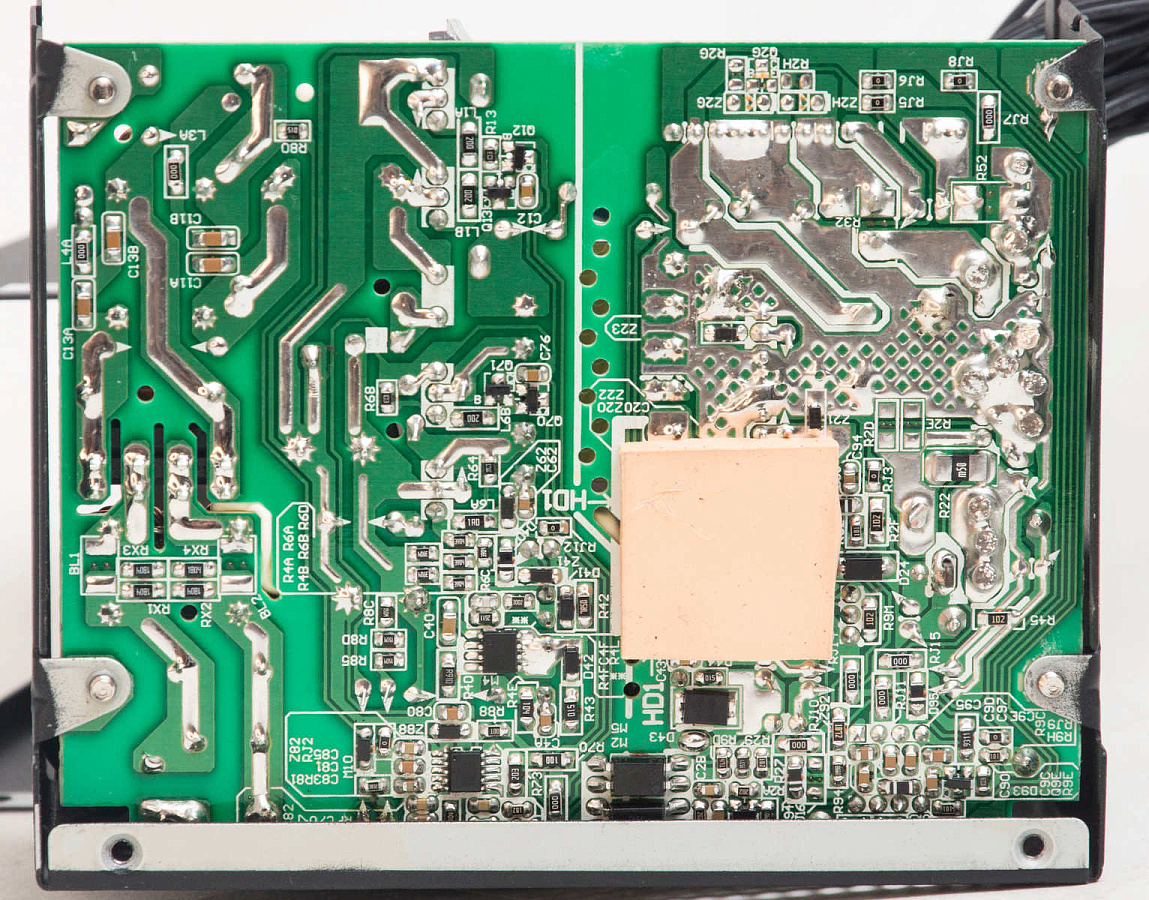

С обратной стороны платы мы видим аккуратную пайку, дорожки усилены припоем.

Термопрокладка отводит тепло от текстолита на корпус БП.

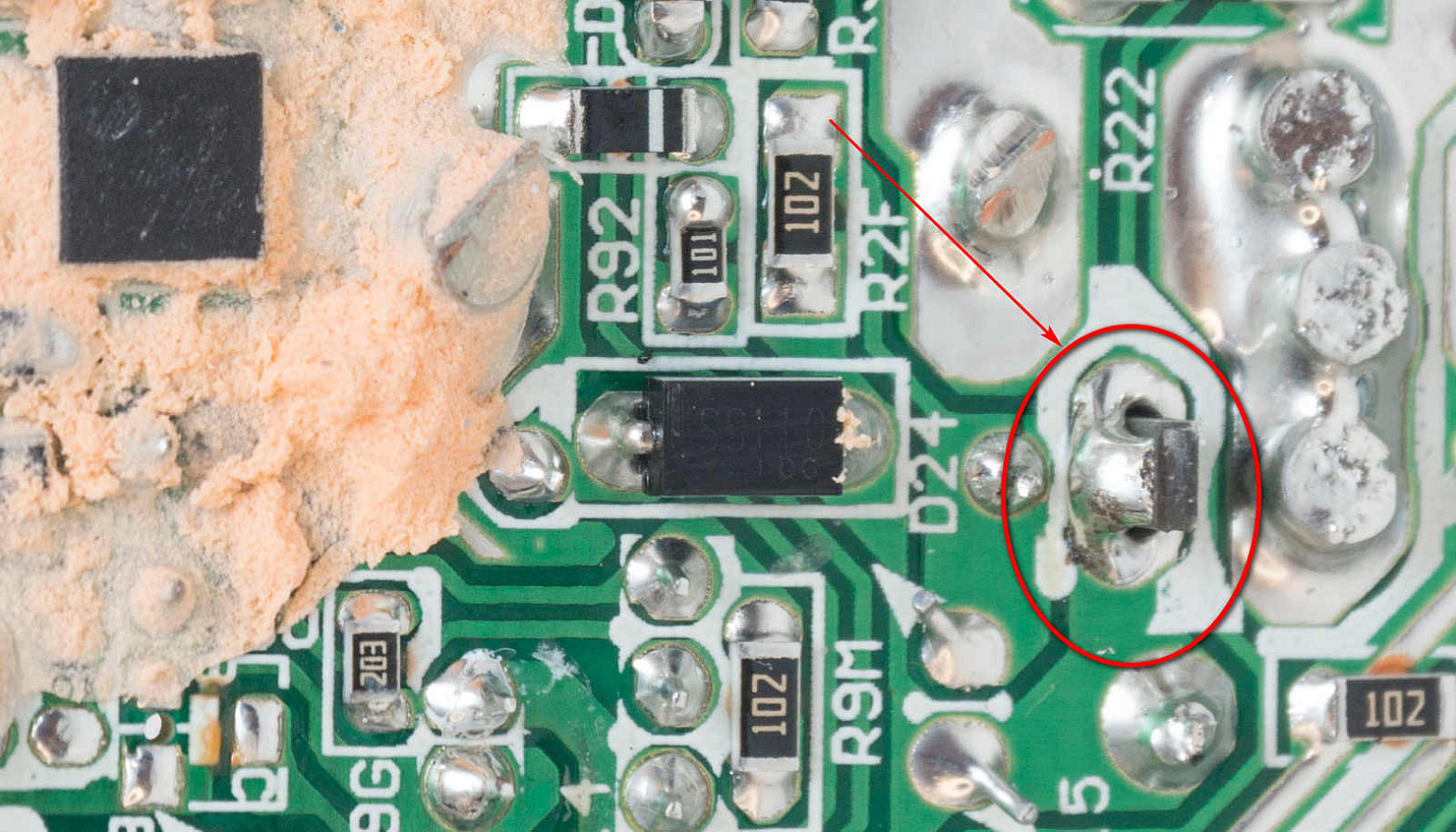

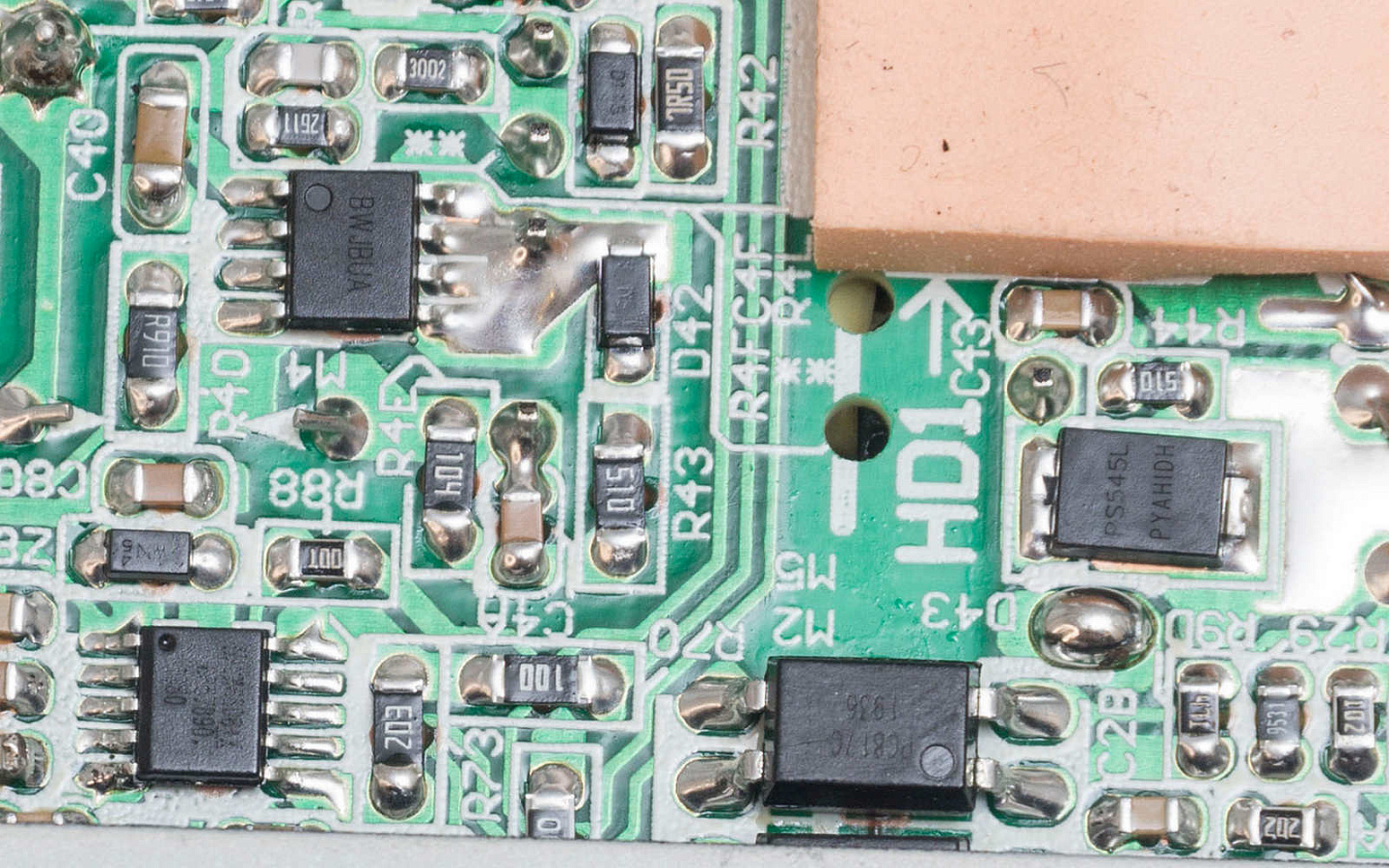

Нашёлся только один плохо пропаянный контакт, не закрытый припоем, но думаем, что это не критично.

Тестирование

Тестовый стенд на основе электронных нагрузок, что позволяет нагружать линию +12 В с плавным повышением мощности. Линии +3.3 В и +5 В подключались к электронным нагрузкам, позволяющим изменять нагрузку до 20 А на каждый канал.

По требованиям стандарта ATX12V отклонение не должно превышать 5%. Для линии +12 В это соответствует диапазону от +11.4 до +12.6 В. Для модели SX450-B, производитель указывает максимальное отклонение ±3% для канала +12 В, и максимальные ±5% для двух других каналов.

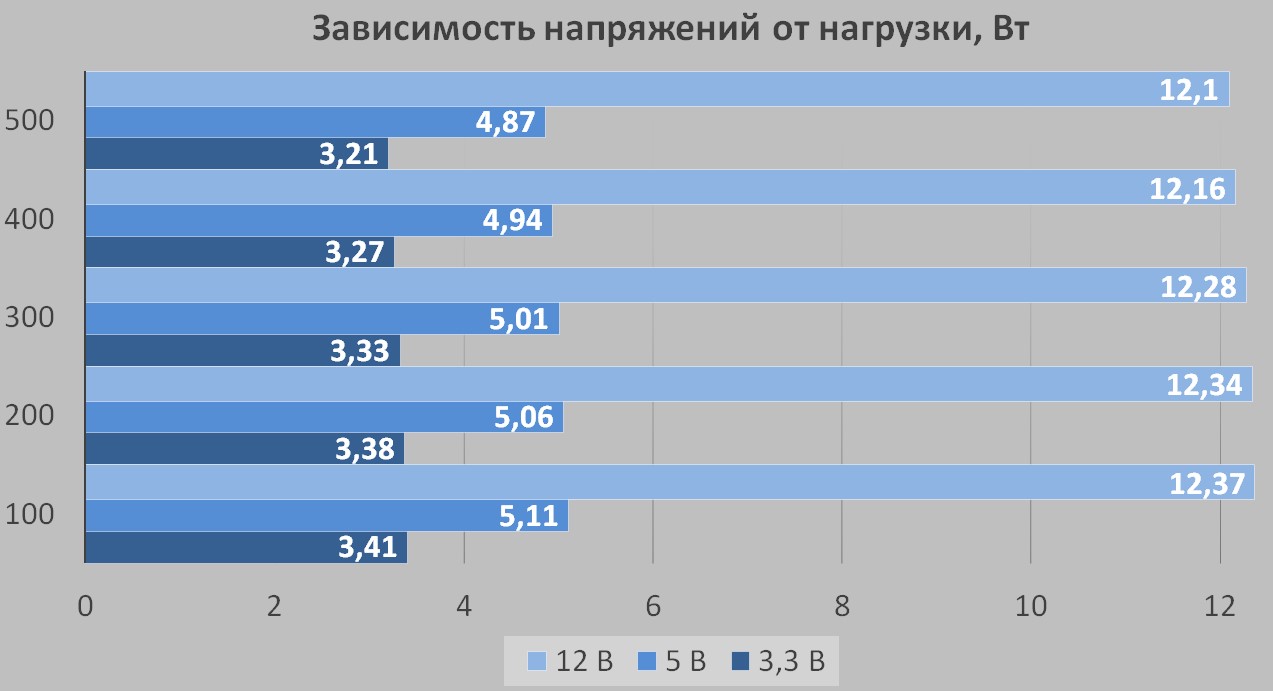

Изначально напряжения значительно завышены, от +2 до +4%.

Линия +3,3 В: от +4 до - 3%;

Линия +5 В: от +2% до -3%;

Линия +12 В: от +3 % до +1%.

Напряжения вписываются в стандарт, самая востребованная линия +12 В оказалась и самой стабильной. Вторичные линии со значительным разбросом, но это в тестовом стенде, в реальной сборке на них такая нагрузка не будет ложиться.

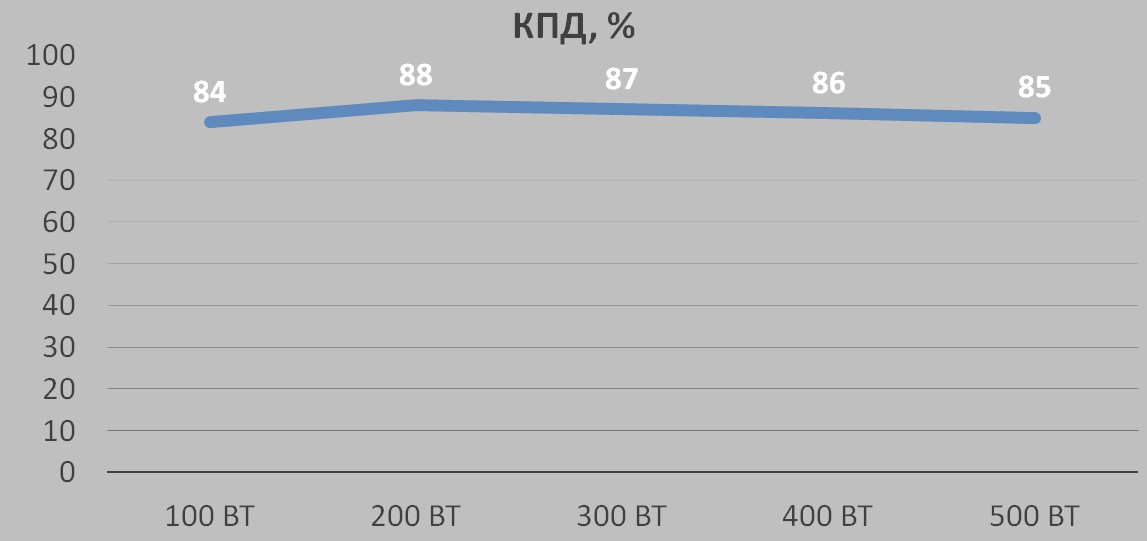

Уровень КПД полностью соответствует стандарту 80 PLUS Bronze для сетей 230 В, максимальные 88% демонстрируются при нагрузке в диапазоне от 200 до 300 Вт. Это значительно выше минимального уровня соответствия стандарту – 81% при 20% нагрузке, 85% при 50% нагрузке и 81% при 100% нагрузке.

Также была проверена защита от короткого замыкания: при замыкании на любой из линий блок питания благополучно отключался. С кратковременной перегрузкой блок питания справлялся до 500 Вт.

Заключение

Блок питания SilverStone SST-SX450-B – это доступная по стоимости модель SFX формата, основанная на надежной платформе FSP. Стабилизация напряжений вписываются в стандарт, высокий КПД, вентилятор можно назвать достаточно тихим (для его размера).

В основе схемотехники хоть и не самая современная топология прямоходового преобразователя в первичной цепи, но зато используются DC-DC преобразователи во вторичной цепи, что благоприятно сказывается на стабилизации напряжений, особенно линии +12 В.

Экономия типична для бюджетных решений: несъемные кабели в виде пучков проводов, отсутствие японских конденсаторов, небольшая экономия на используемых электронных элементах. Но это просто компромиссы для снижения стоимости.

Хороший вариант для питания сборок в компактных корпусах, в том числе и с дискретной видеокартой.

Плюсы:

  • Доступная стоимость;
  • Стабильные напряжения;
  • Высокий КПД;
  • Хороший набор коннекторов;
  • Достаточно тихий вентилятор;
  • DC-DC преобразователи во вторичной цепи;
  • Твердотельные конденсаторы в выходном фильтре;
  • Все виды защиты.

Минусы:

  • Нет предохранителя и варистора;
  • Китайские высоковольтные конденсаторы;
  • Некачественно пропаян один контакт в нашем экземпляре (не критично).
