Обзор мини-ПК HIPER M11

Большой системный блок с энергопотреблением, в нагрузке близким к обогревателю, может справиться со многим и будет универсальным инструментом, но что, если круг задач конкретного компьютера известен довольно точно и для их выполнения достаточно экономичного мобильного процессора? Именно для таких случаев и будет разумно использовать мини ПК. На первый план выходит наличие необходимых интерфейсов, энергопотребление и компактность. Например, последовательные COM порты в домашних ПК уже и не встретить, а в бизнес-процессах использование этого интерфейса всё ещё в ходу. Hiper M11 выглядит интересным решением с полностью пассивным охлаждением, рассмотрим его подробнее.

Спецификации

Внешний вид и комплектация

Hiper M11 поставляется в утилитарной картонной коробке с монохромным принтом. Ничего лишнего, только необходимое.

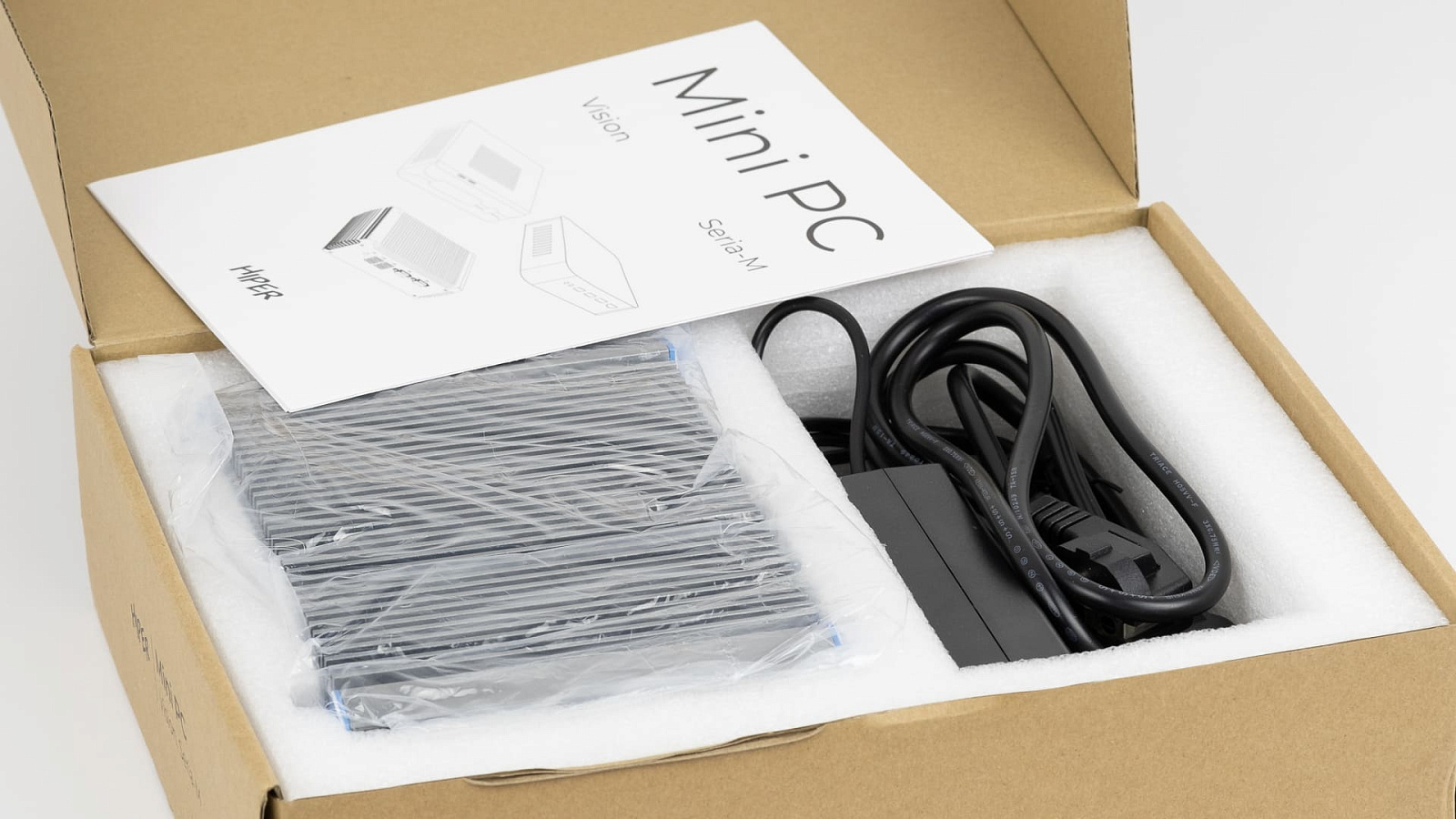

Внутри содержимое разложено в два отделения и защищено вспененным материалом.

Форма корпус мини ПК сразу выдаёт пассивное решение вопроса охлаждения: развитое оребрение и внушительный общий вес более килограмма. Боковые панели выполнены также из алюминия и выкрашены в яркий голубой цвет.

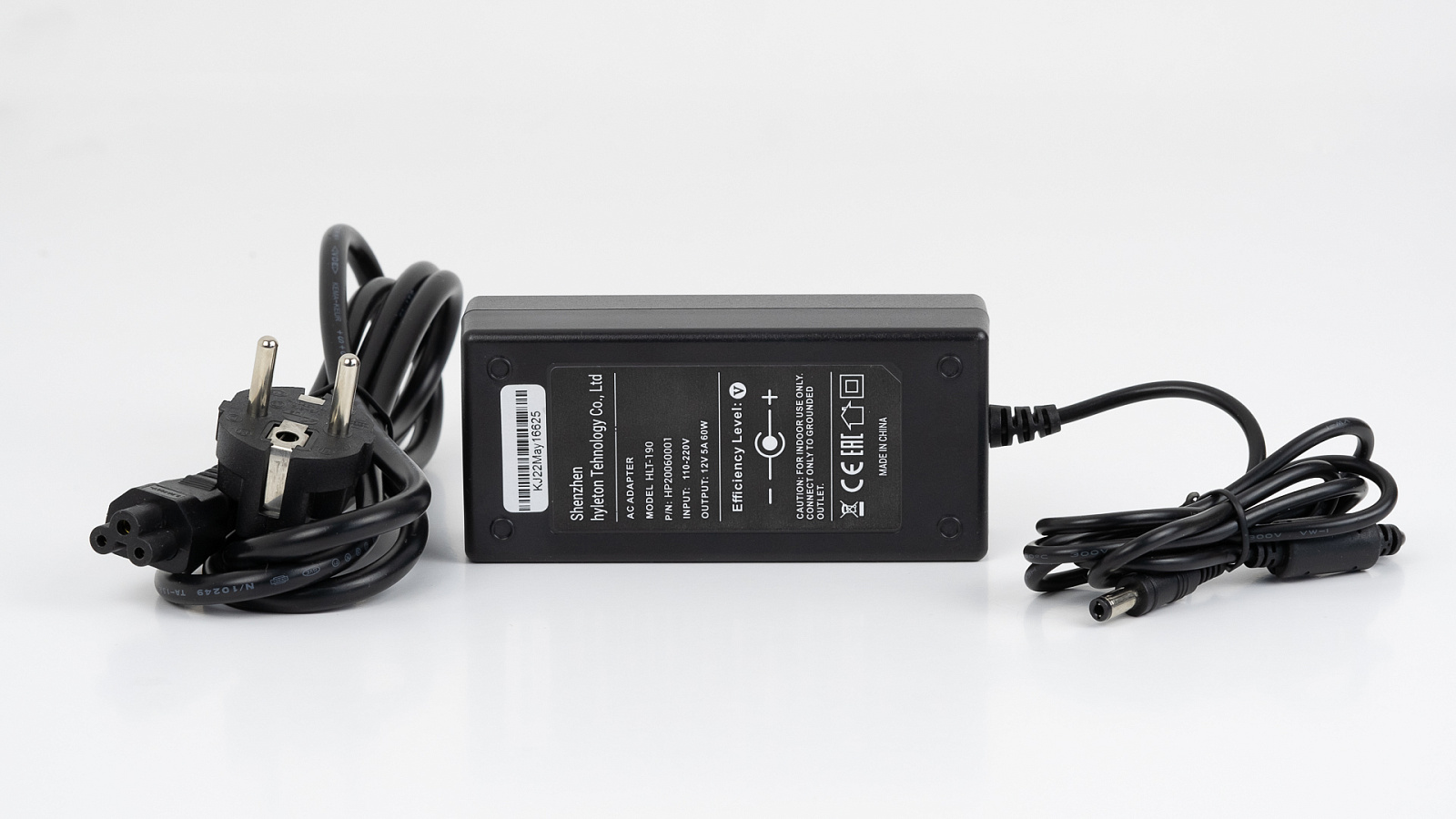

Блок питания компьютера внешний, выдаёт 12 В и рассчитан на максимальное потребление до 60 Вт. Шнур до розетки имеет коннектор IEC C5.

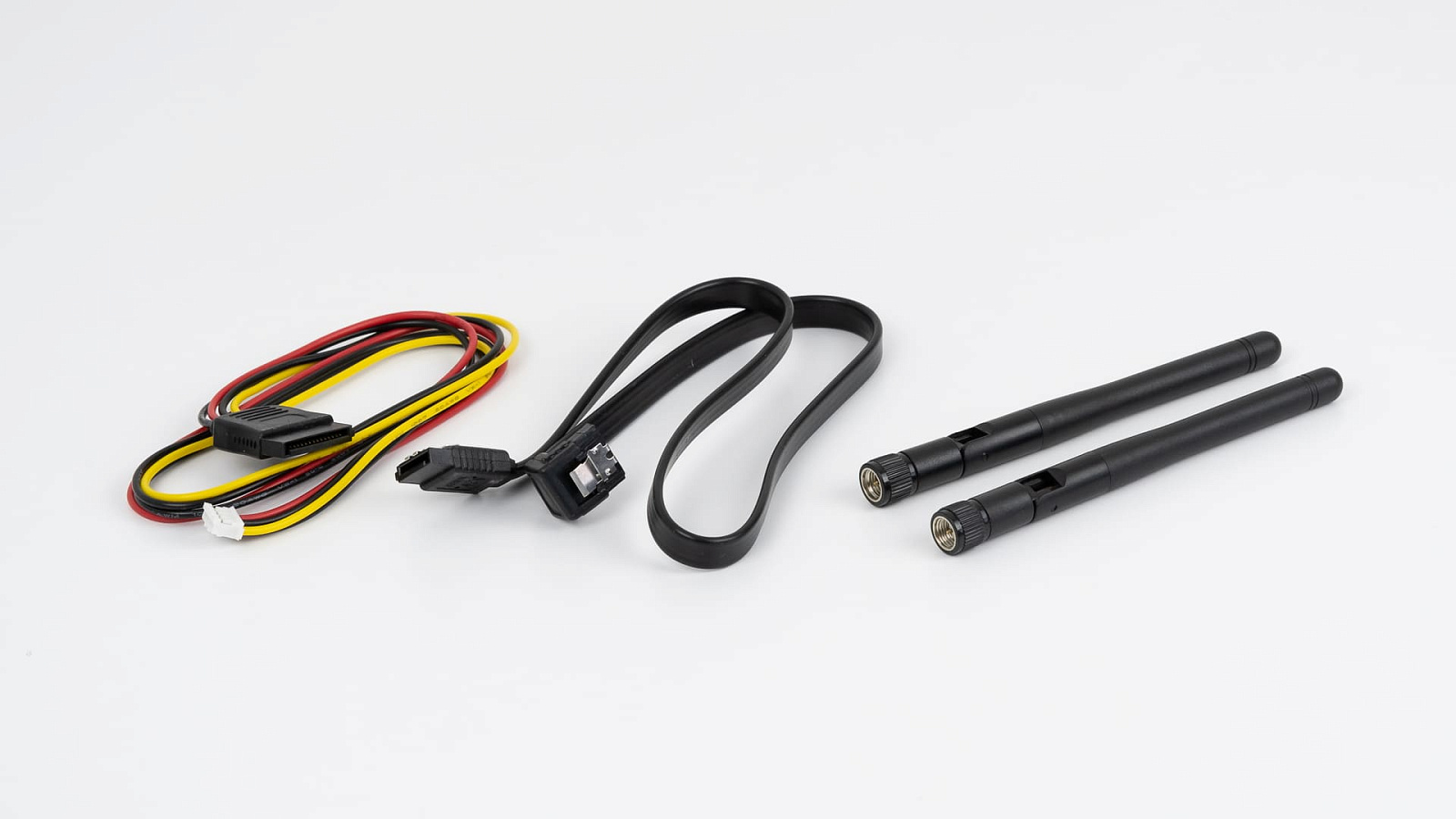

Для подключения дополнительного 2,5" SATA накопителя предусмотрен кабель для запитывания от специального разъёма на материнской плате. SATA-кабель используется стандартный. Также в комплект поставки включены две внешние антенны Wi-Fi.

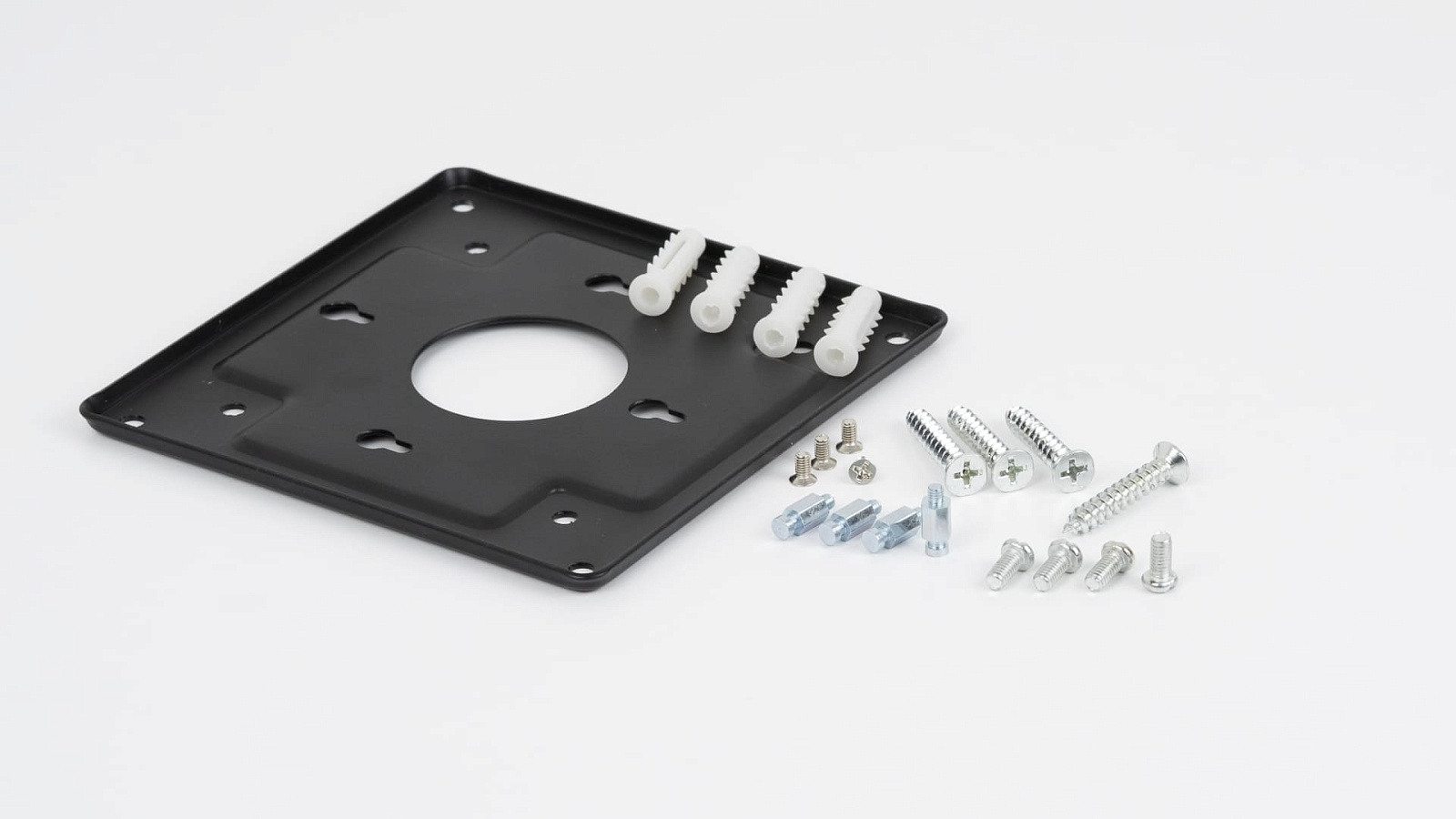

Крепление по стандарту VESA 75x75 и 100x100 осуществляется через металлический адаптер. Все необходимые винты можно найти в упаковочной коробке, для размещения на стене предусмотрены дюбели с саморезами.

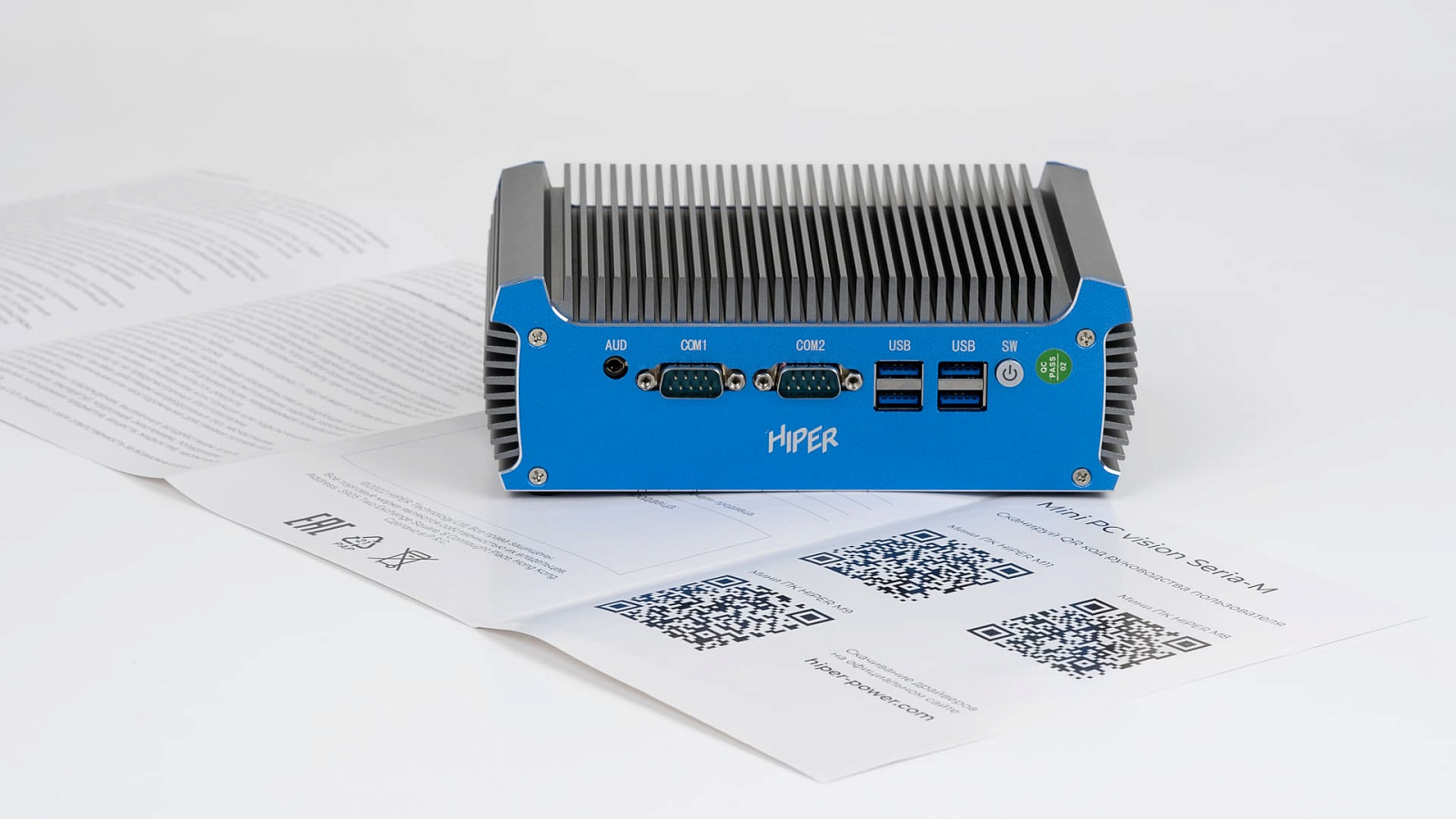

Полноценного руководства пользователя в комплекте нет, но предусмотрена брошюра со ссылками для получения актуальной версии в цифровом виде. На странице продукта сайта производителя всегда можно найти необходимое.

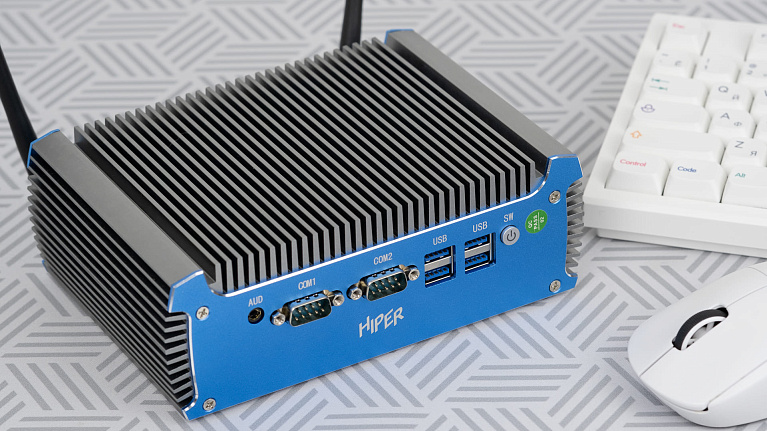

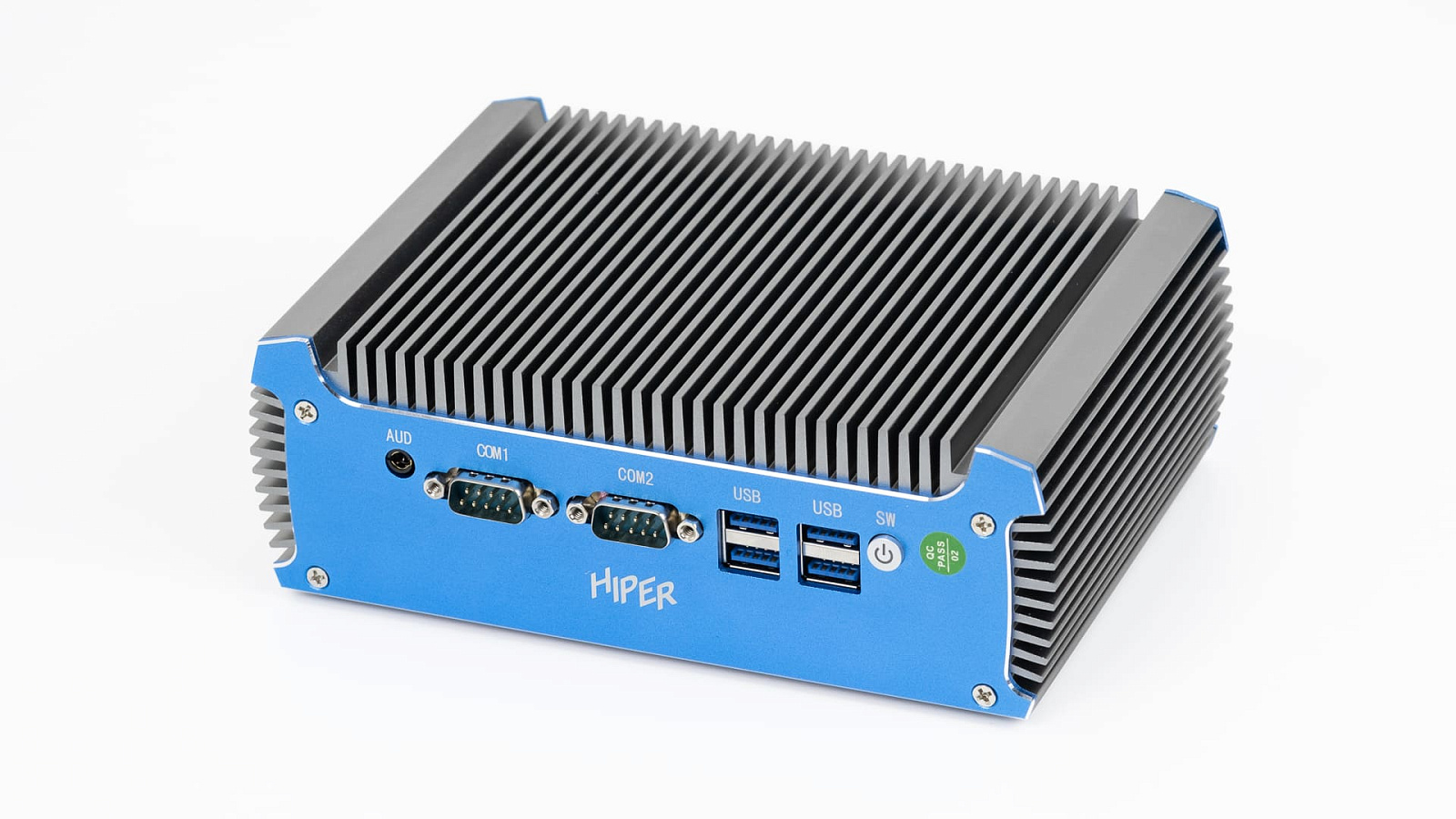

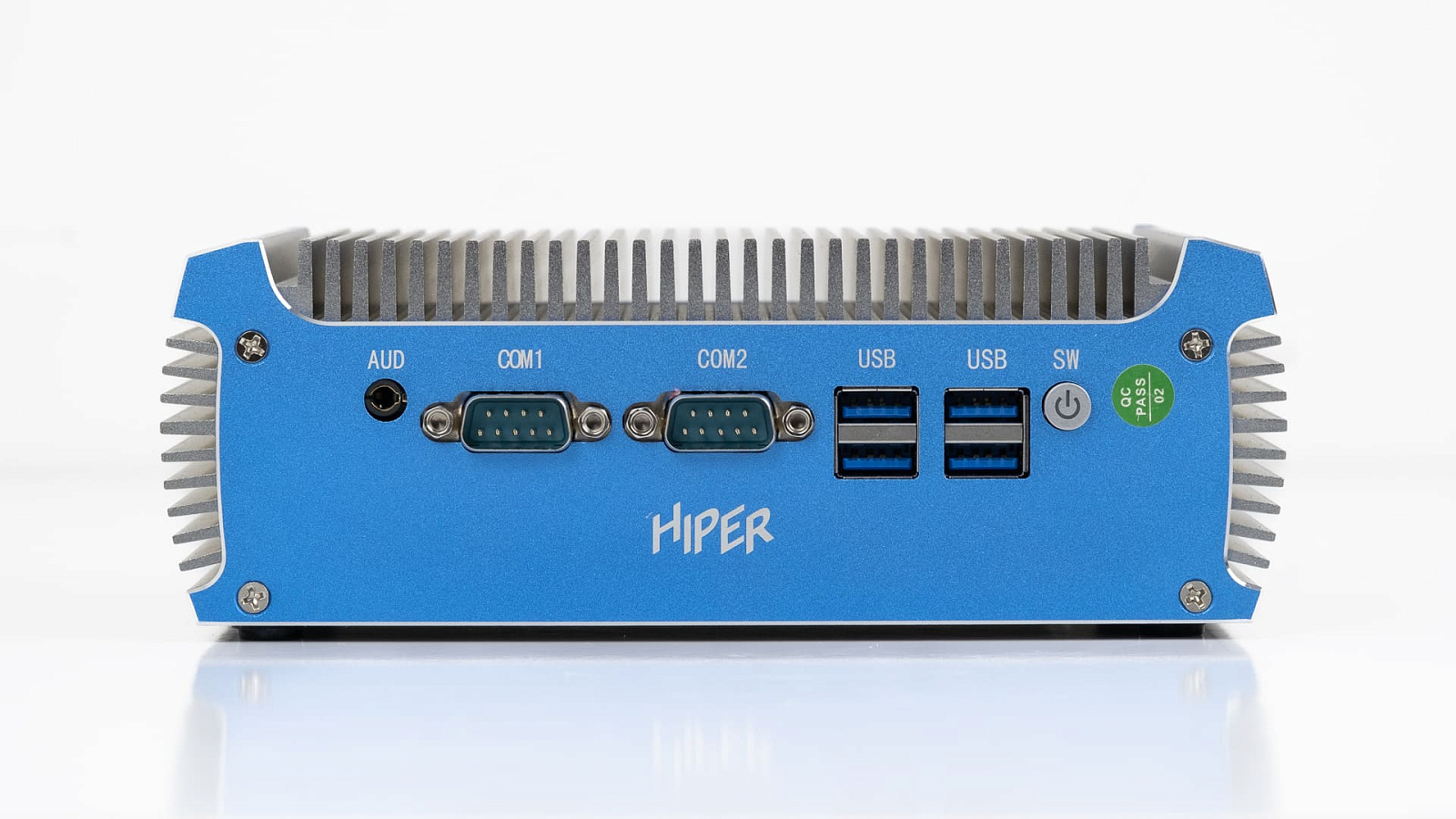

На лицевой стороне компьютера размещены два последовательных COM порта и все четыре USB 3.0 Gen 2 разъёма в Type-A исполнении. Выход 3,5 мм для аудио тоже располагается здесь. Единственная кнопка на корпусе предназначена для включения ПК, в неё же встроен яркий синий диод, обозначающий работу устройства.

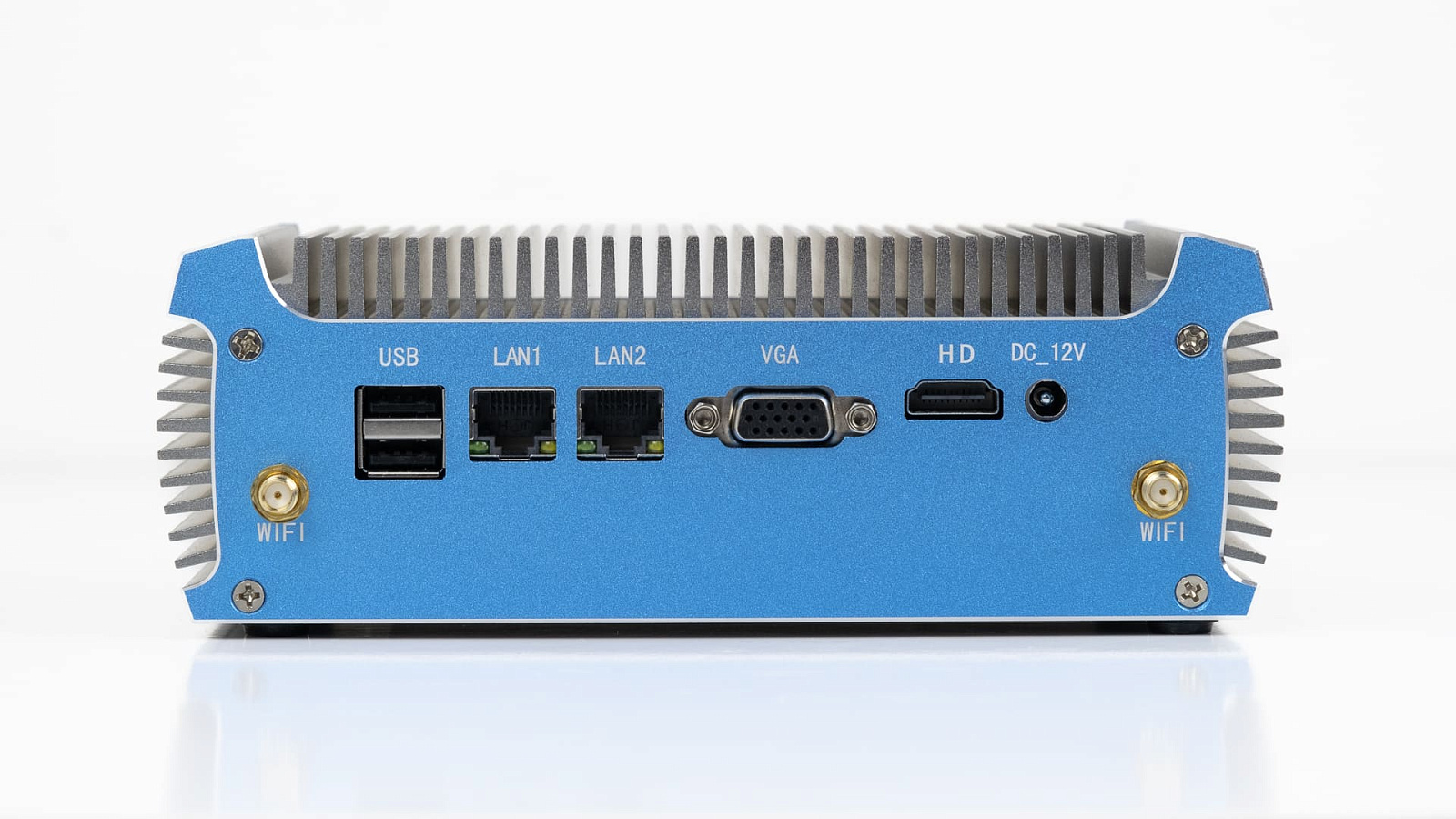

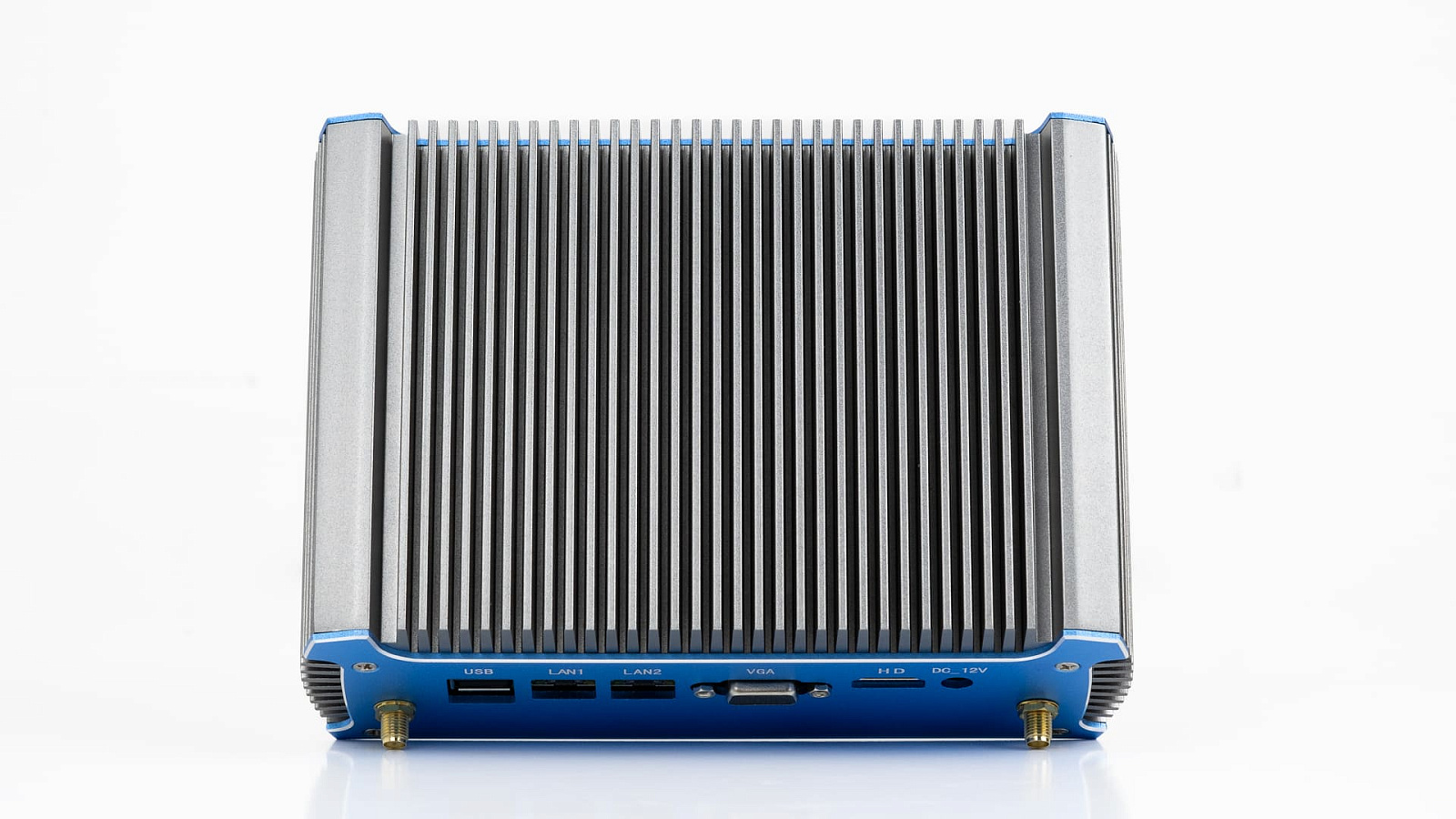

На обратной стороне размещены два USB 2.0 разъёма, два гигабитных порта RJ-45 и оба видеовыхода - HDMI и D-SUB. Тут же находятся винтовые разъёмы для антенн и место подключения блока питания.

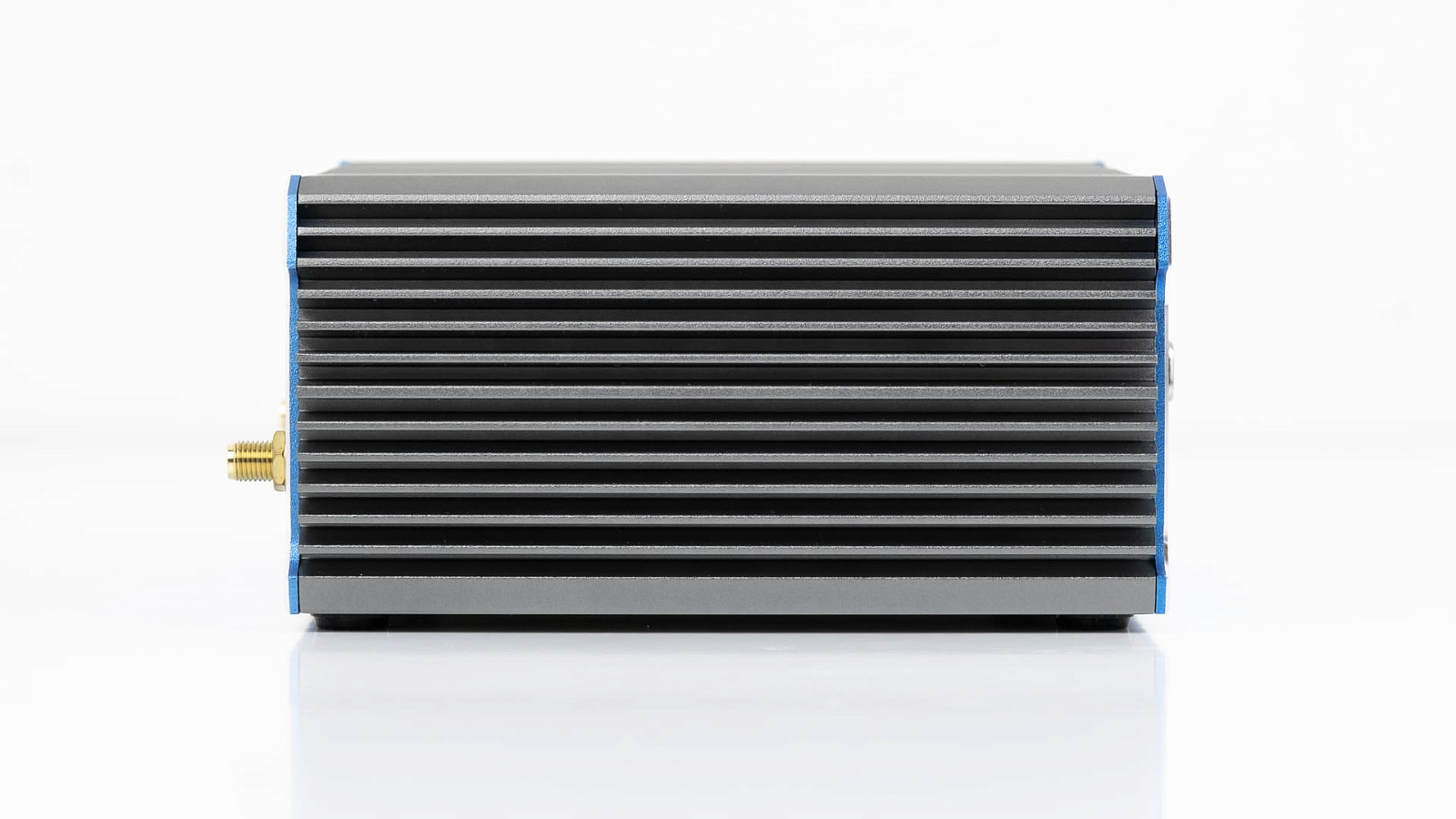

Несомненно, самая притягательная часть корпуса - массивный алюминиевый каркас с мощным оребрением.

Боковые части также выполняют важную функцию теплообмена с окружающим воздухом.

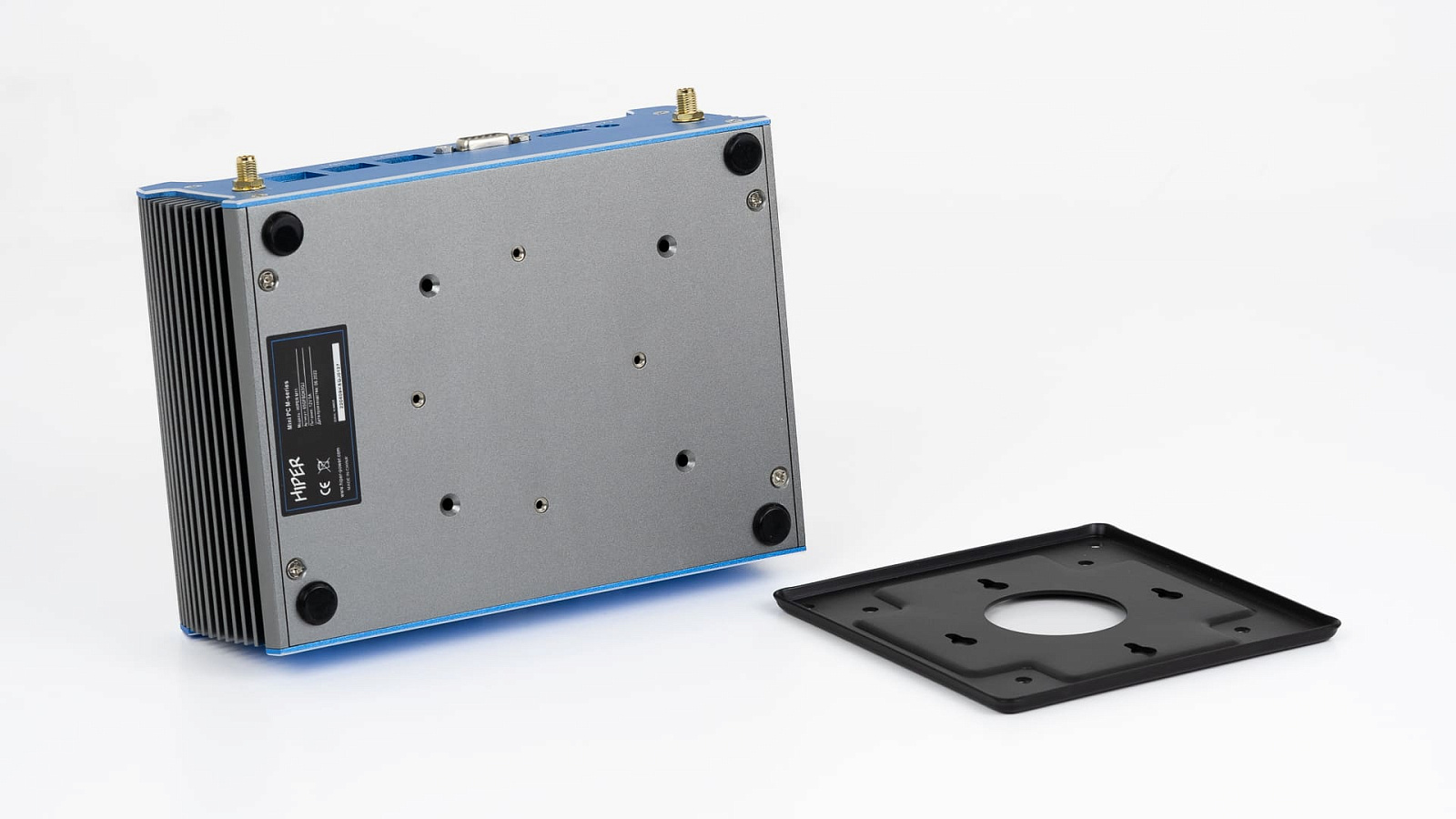

Нижняя часть корпуса выполнена съёмной панелью. Тут размещены четыре нескользящие ножки и резьбовые отверстия для осуществления крепления к VESA адаптеру. Ещё четыре отверстия предназначены для сквозного закрепления SATA накопителя через пластину.

Внутреннее устройство

Нижняя пластина, как и боковые, закреплена четырьмя винтами к массивной раме.

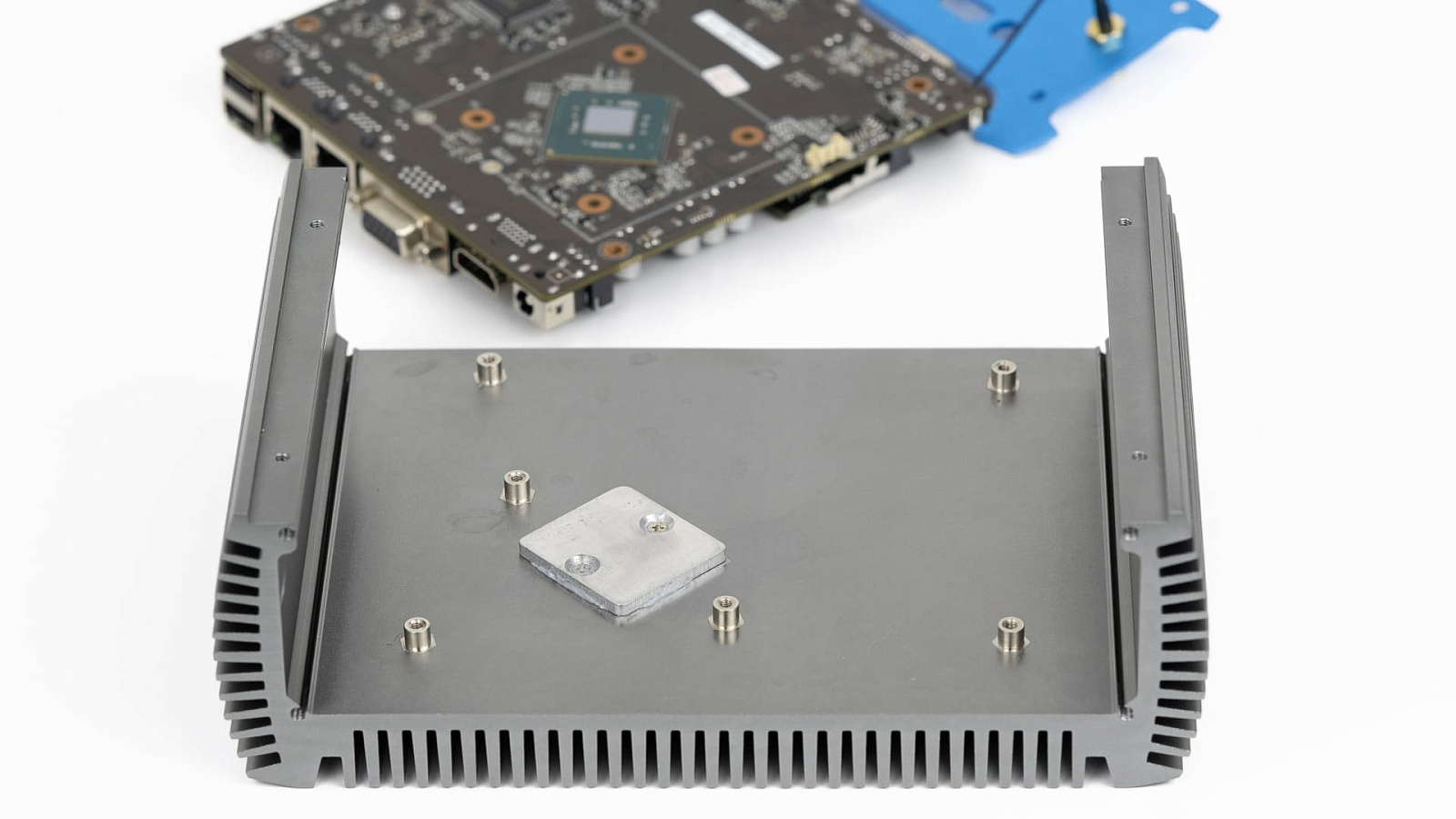

Процессор контактирует с корпусом не напрямую. К алюминиевому корпусу двумя винтами прикручена площадка, между ними намазана термопаста. Между площадкой и кристаллом процессора в качестве термоинтерфейса также используется термопаста, её производитель совсем не жалеет - нанесено с избытком. Все тесты производительности и нагрева выполнялись до разбора корпуса.

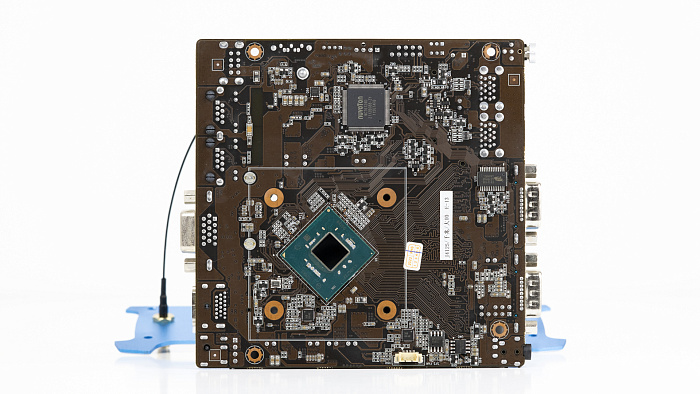

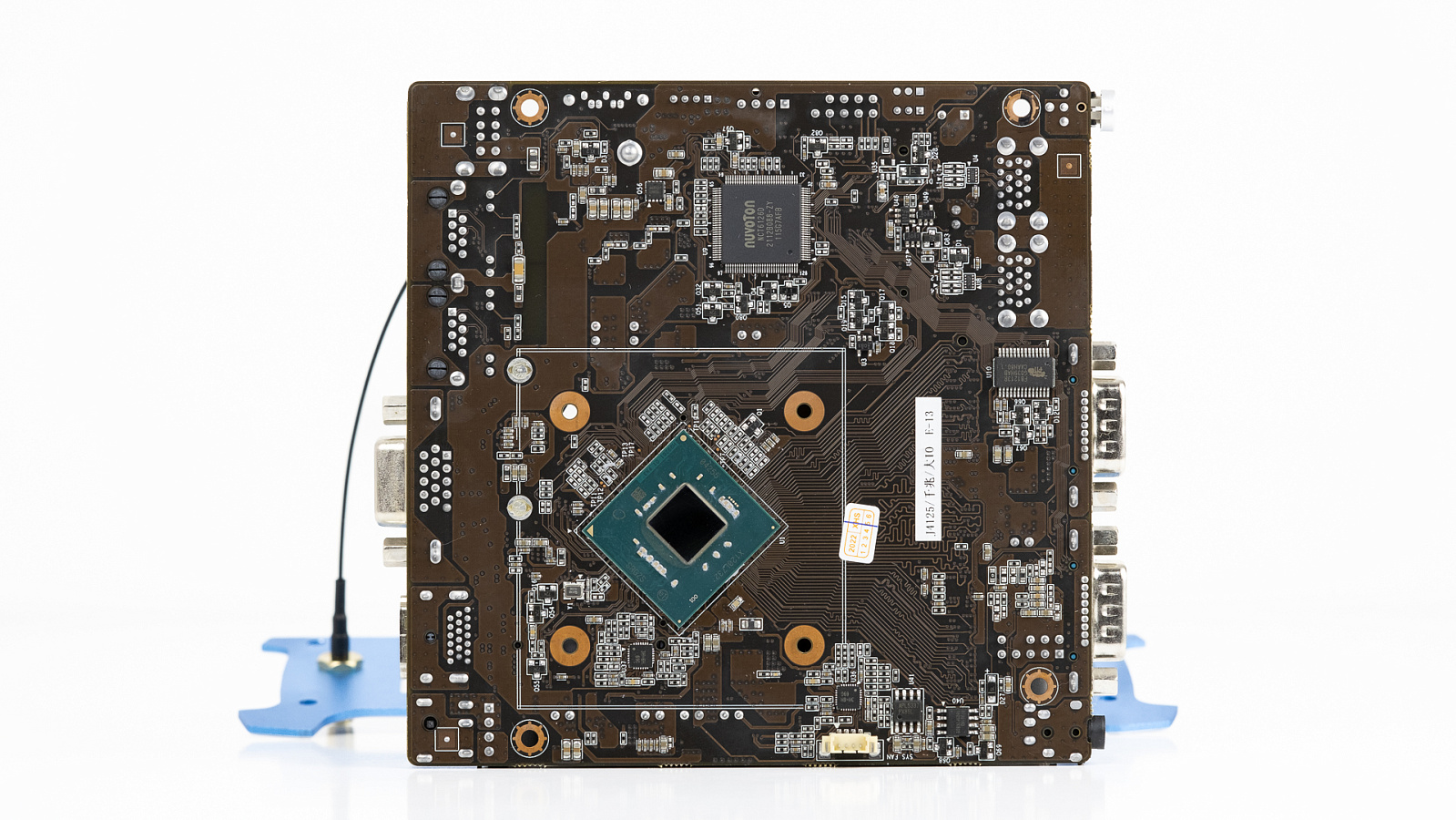

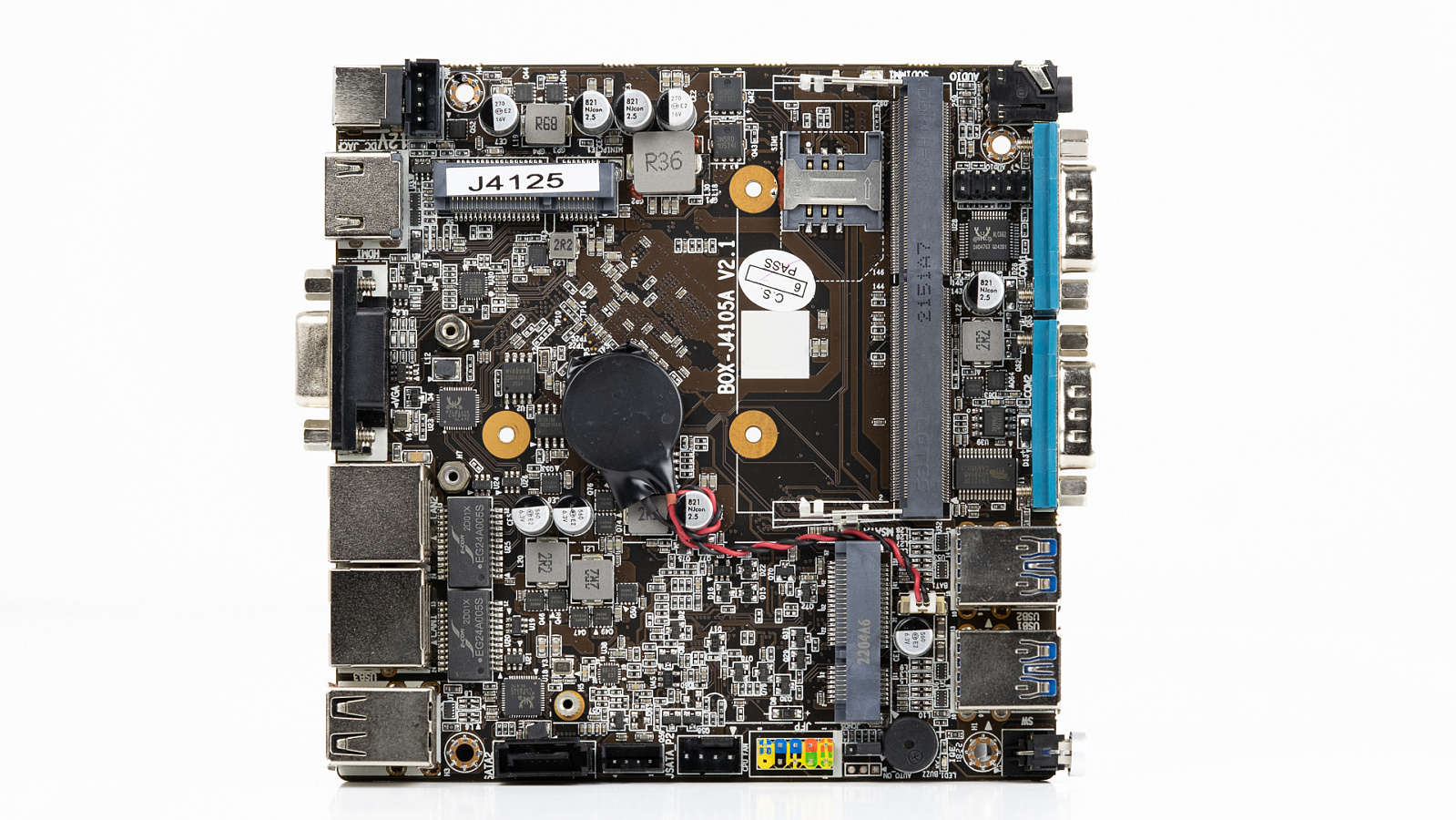

Intel Celeron J4125, как это часто бывает в мобильных решениях, распаян на плате и не прикрыт теплораспределительной крышкой. Любопытно, что на материнской плате предусмотрено четыре крепёжных отверстия вокруг процессора, но используются только два. Можно отметить наличие коннектора для вентилятора с этой стороны платы. В качестве контроллера super i/o и мониторинга используется Nuvoton NCT6126D.

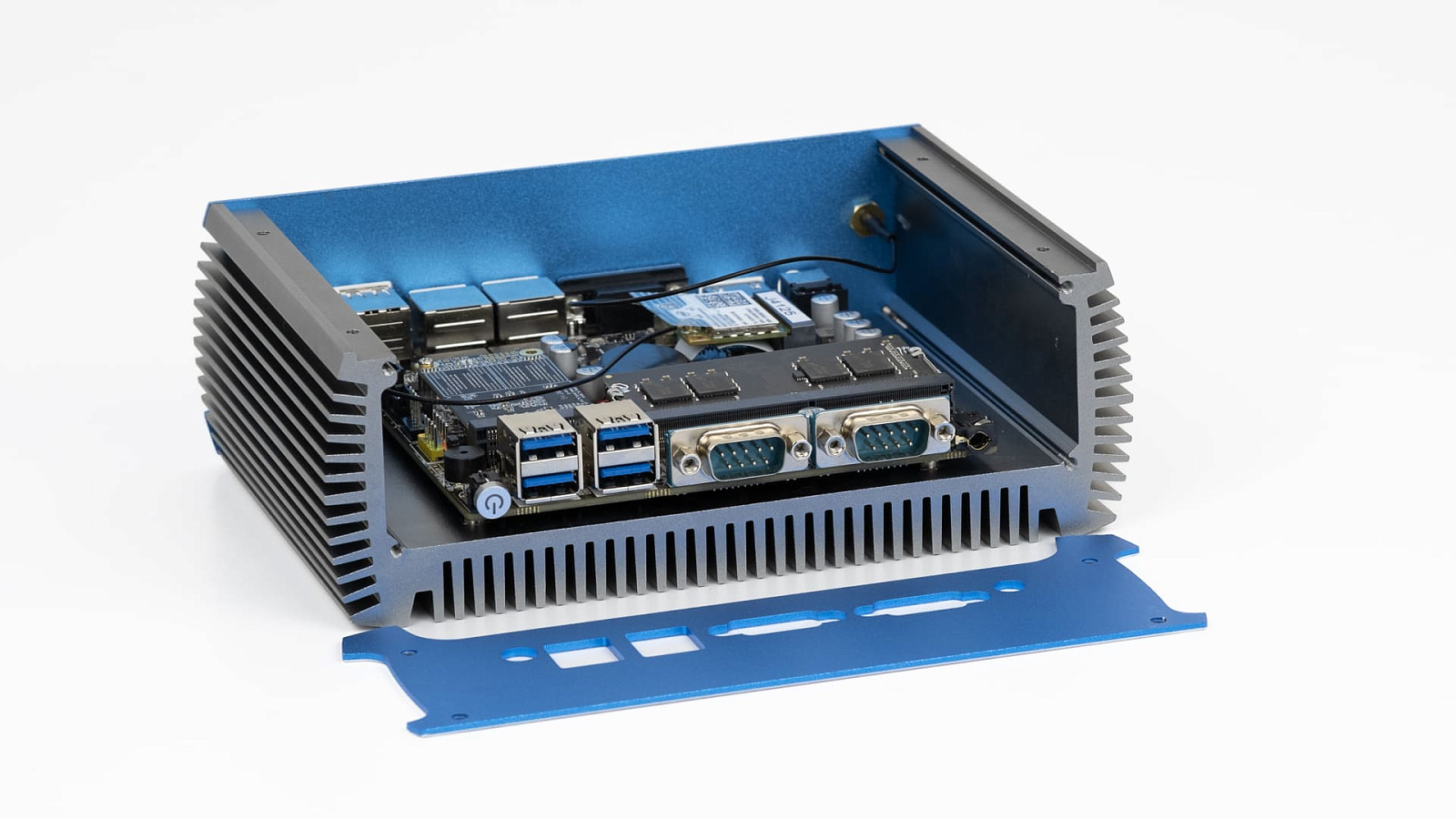

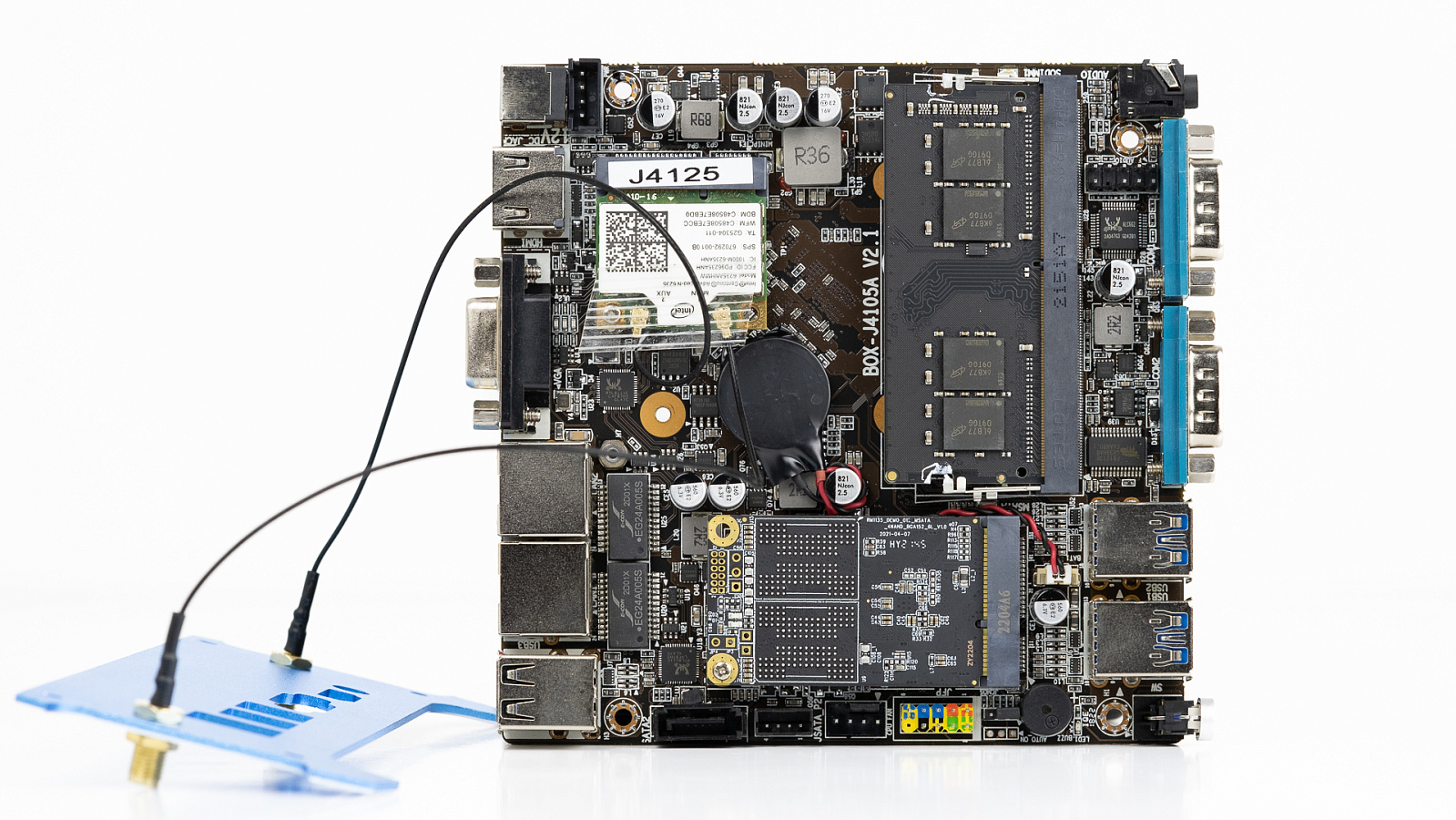

Модуль беспроводной связи и SSD накопитель с интерфейсом mSATA прикручены одним винтом каждый. Модуль оперативной памяти SO-DIMM размещён параллельно материнской плате. Можно обратить внимание на наличие стандартной колодки подключения кнопок и индикаторов передней панели, кроме того есть дополнительный разъём для подключения вентилятора и дублирующий коннектор питания.

Миниатюрные размеры платы накладывают ограничения, монтаж элементов плотный. Проводная сеть организована с использованием двух Realtek RTL8111E. Аудиокодек Realtek ALC662.

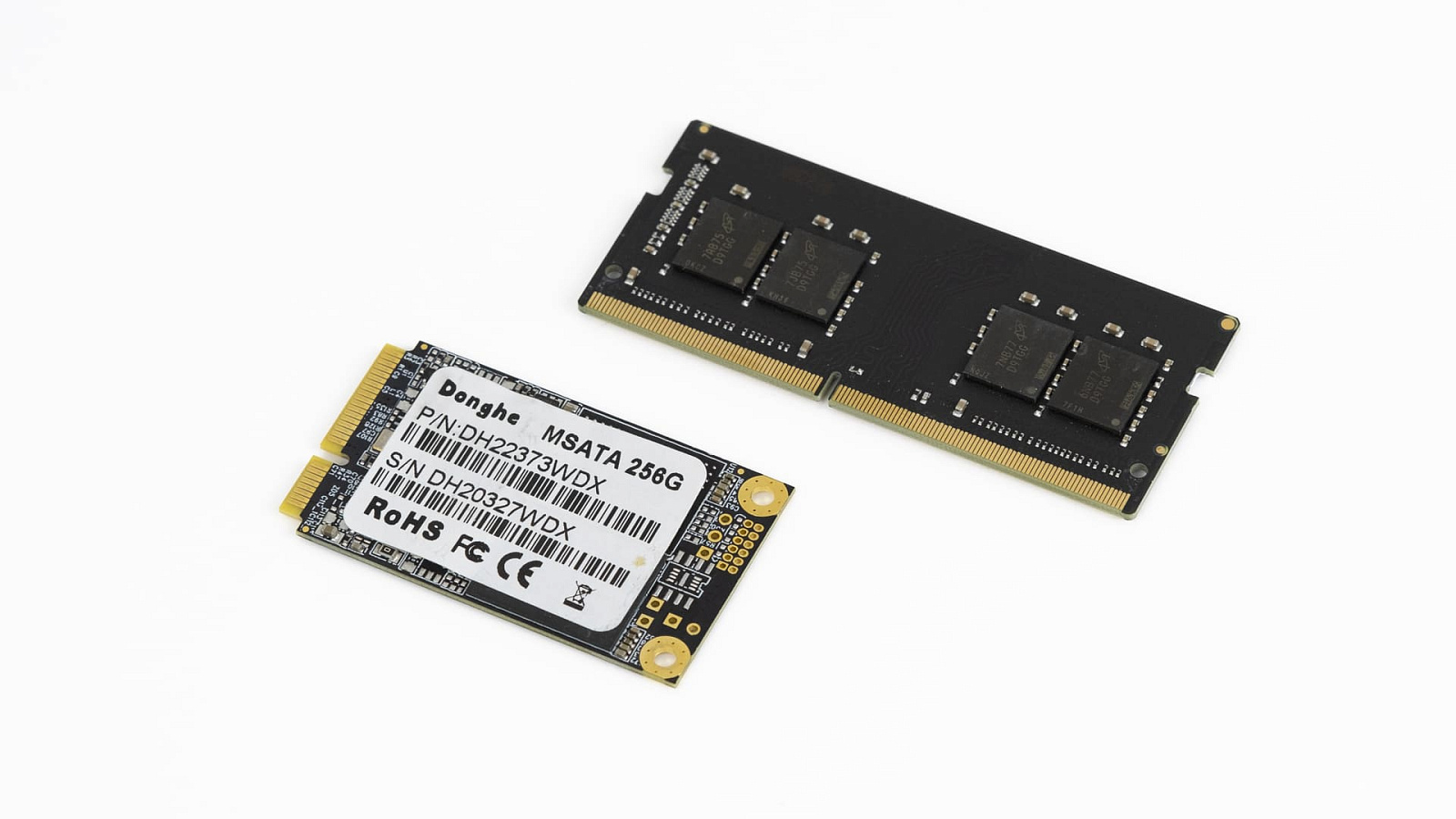

Общий объём оперативной памяти 4 ГБ представлен единственным модулем памяти с микросхемами производства Micron. SSD имеет маркировку о производстве его на заводах Donghe.

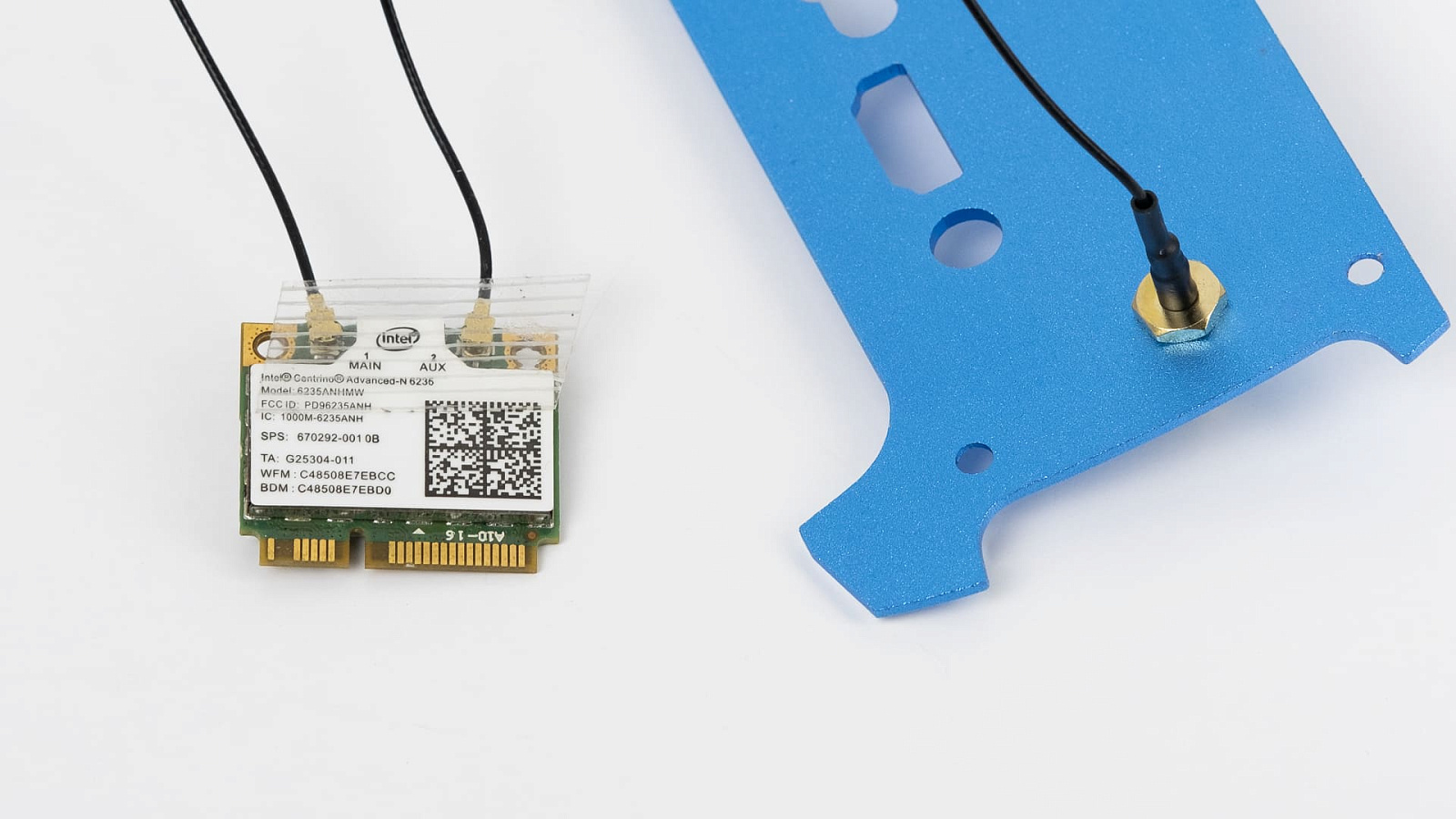

Беспроводной модуль Intel Centrino Advanced-N 6235 может и не самый новый и скоростной, но поддерживает работу в сетях не только 2,4 ГГц, но и на частоте 5ГГц. Дополнительно модуль обеспечивает работу Bluetooth версии 4.2.

Тестирование

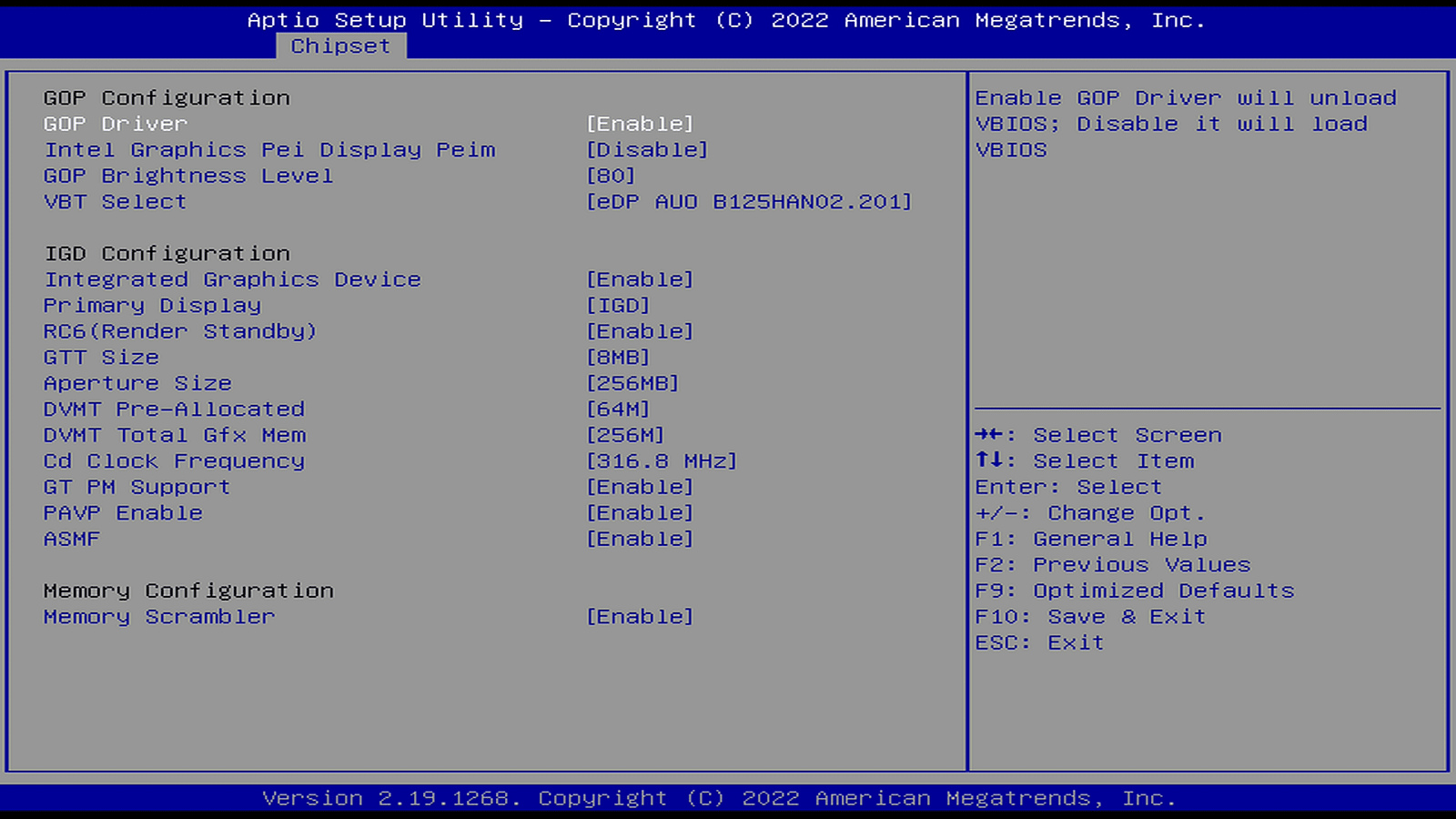

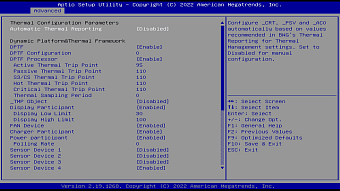

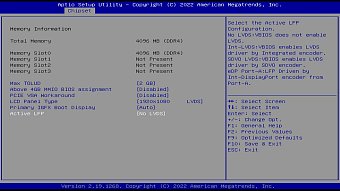

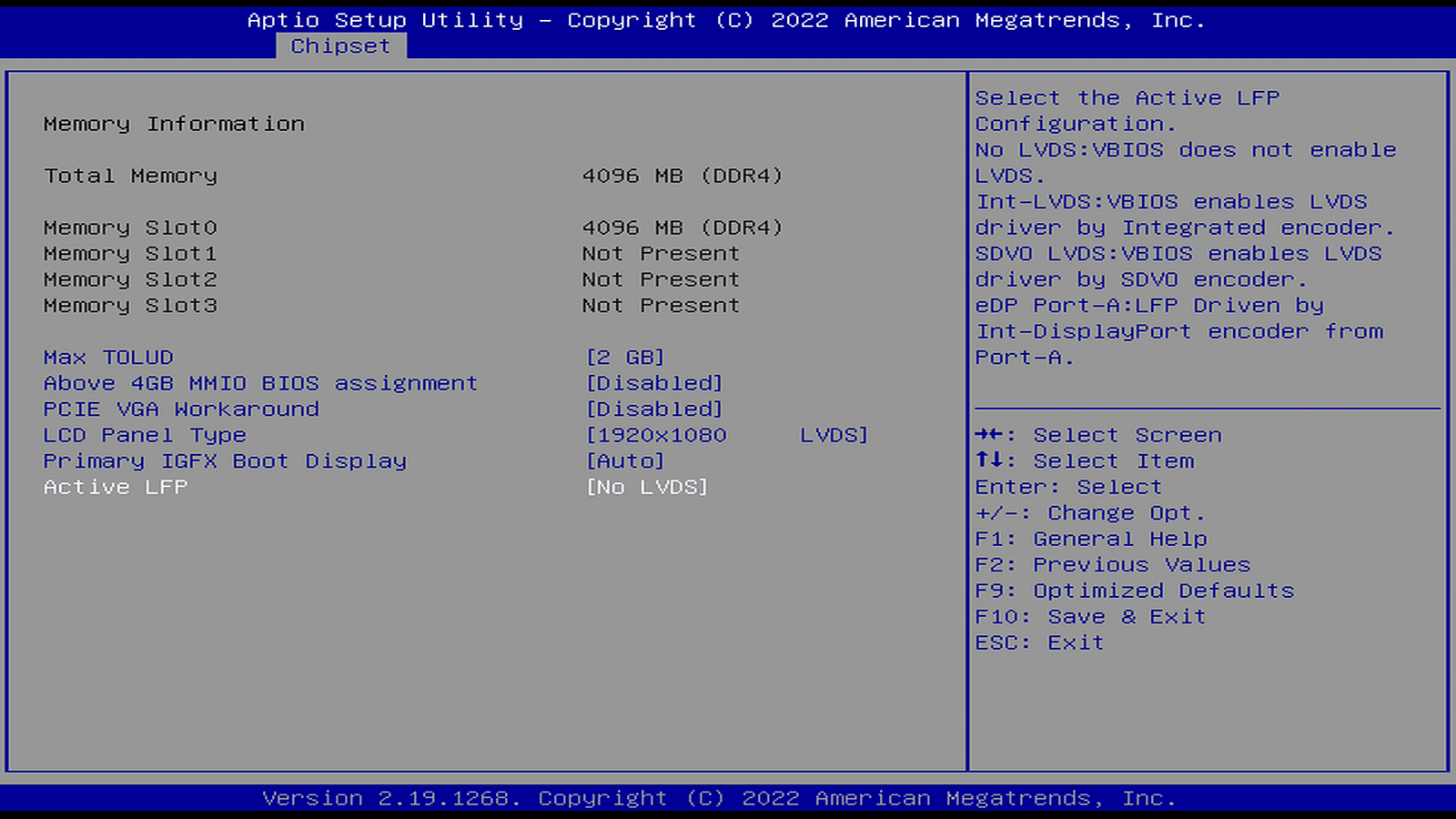

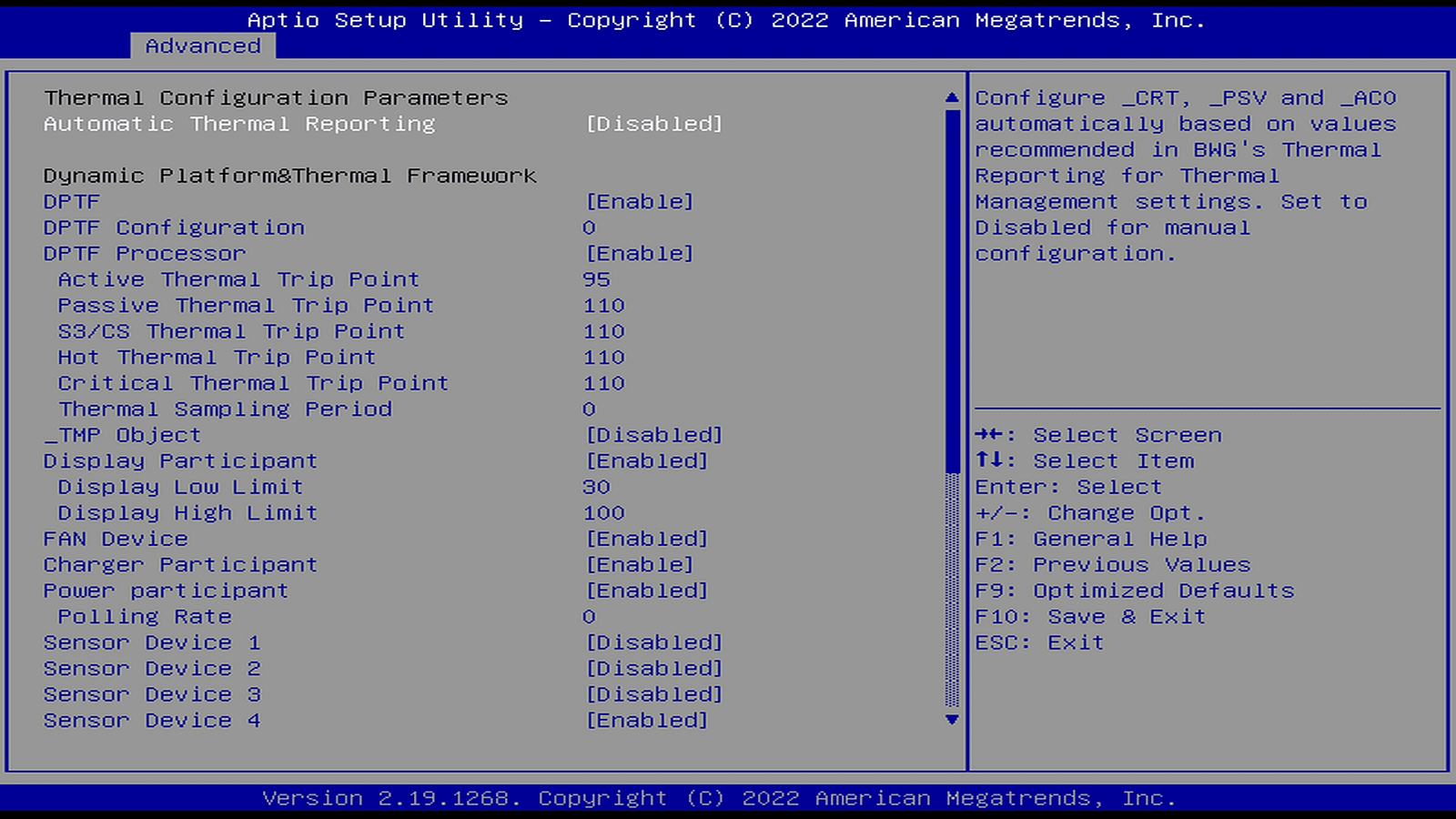

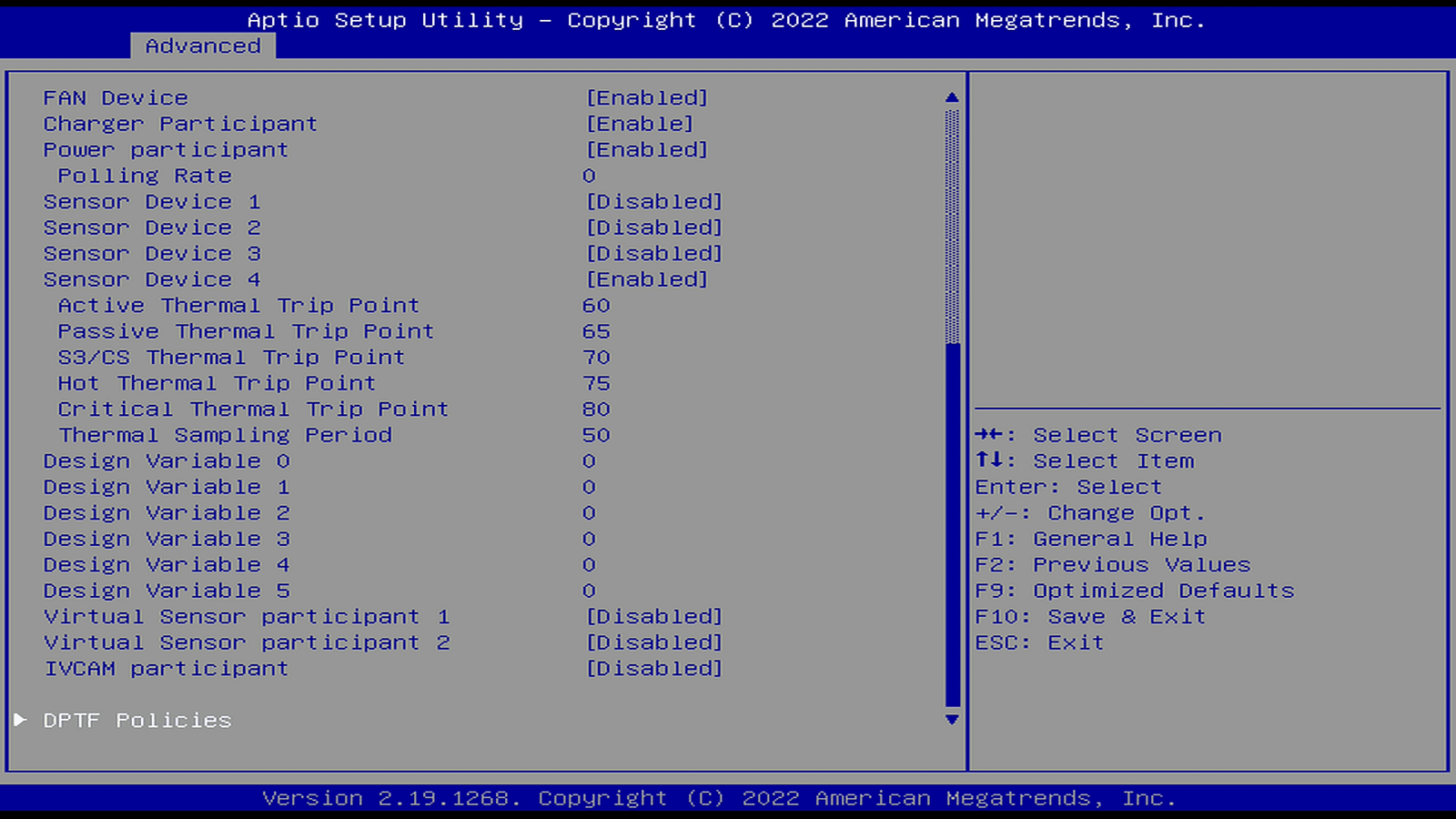

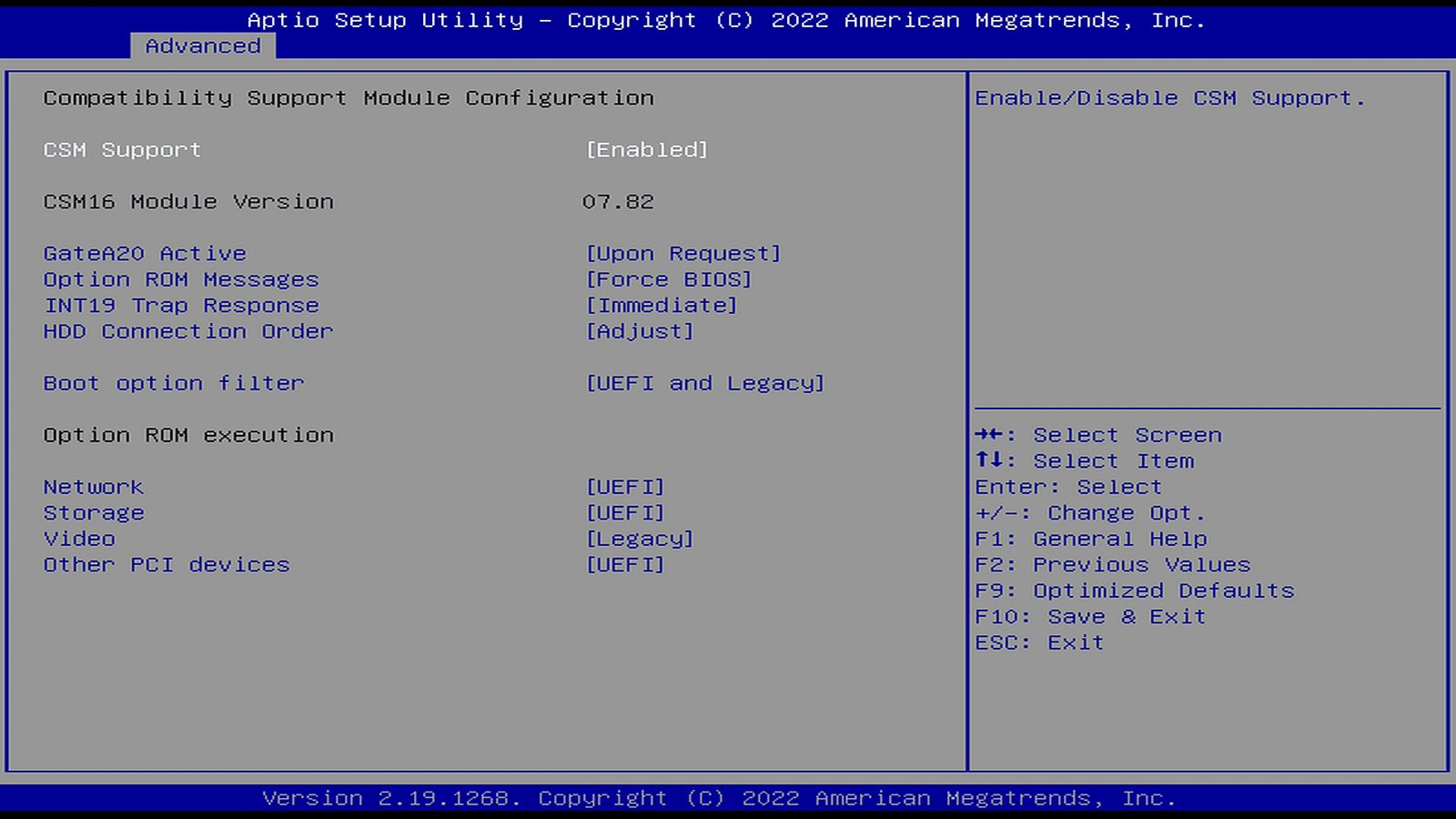

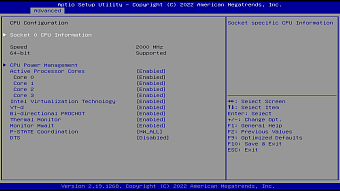

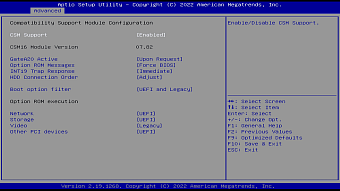

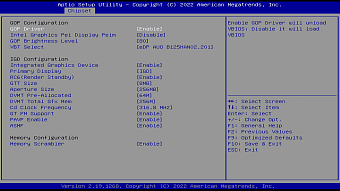

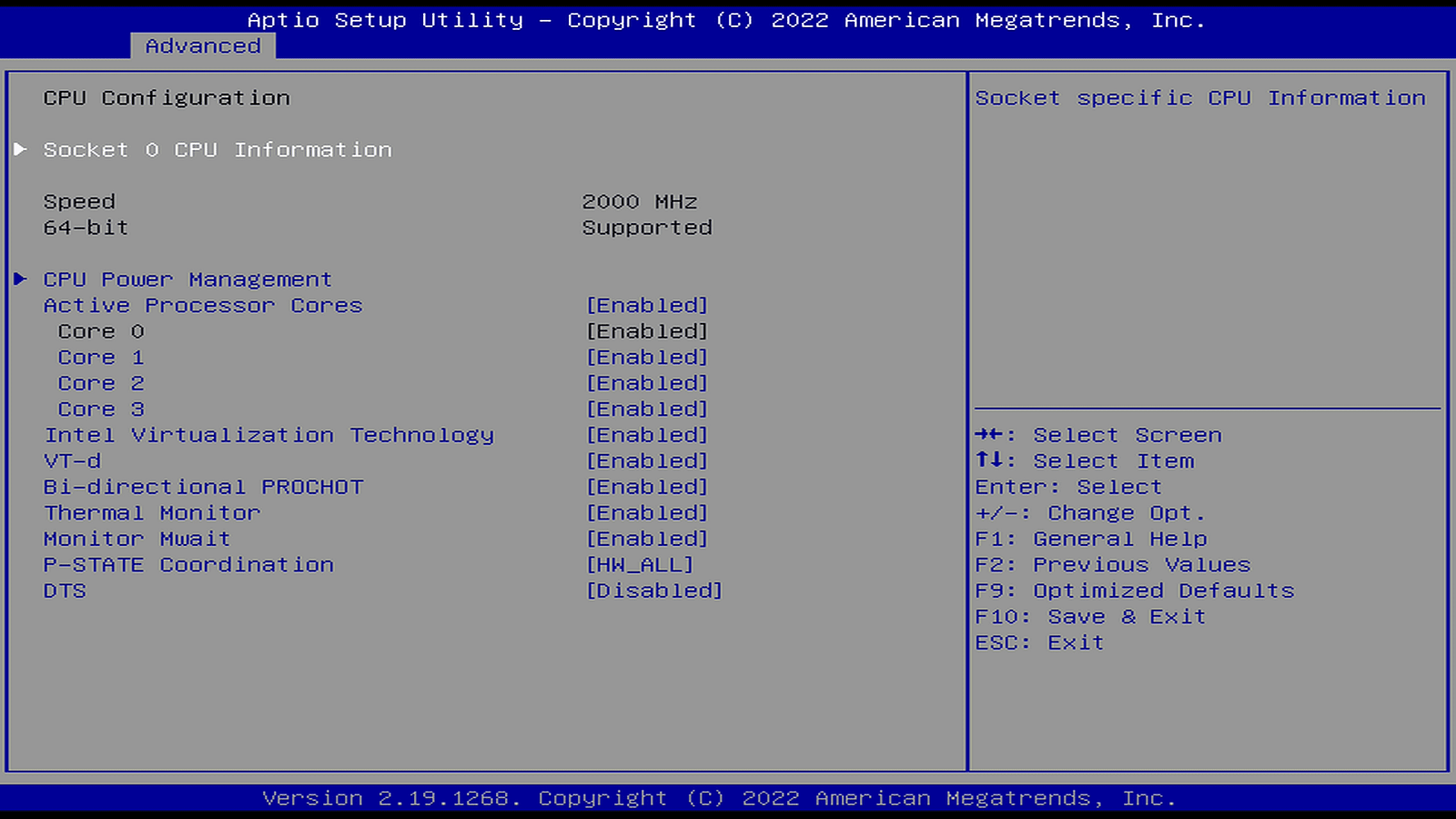

BIOS, а точнее UEFI, выполнен в классическом виде. Настроек для разгона или тюнинга памяти вы здесь не найдёте, зато есть довольно много других полезных опций. Hiper M11 поставляется без установленной операционной системы, такой формат мини ПК c экономичными комплектующими и большим количеством интерфейсов подключения скорее будет использоваться как контроллер для каких-либо систем или устройств, однако и для работы как тонкий клиент комплектующие подходят замечательно. Кроме того, никто не запрещает использовать компьютер с полноценной операционной системой. Для тестов производительности будем использовать Windows 10 LTSC.

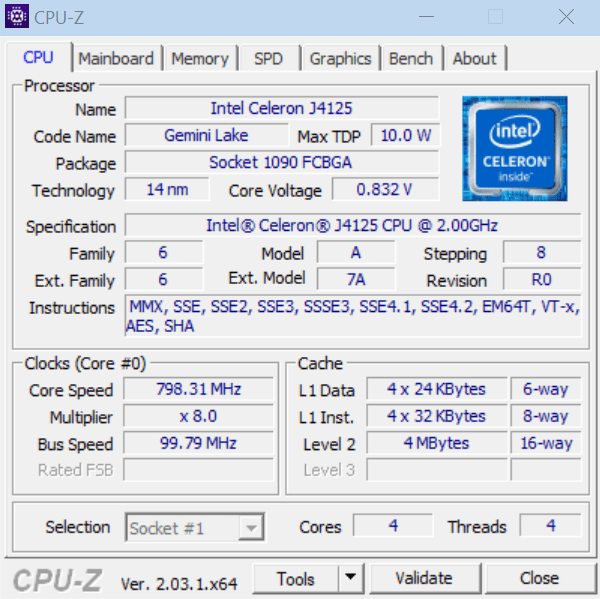

CPU-Z

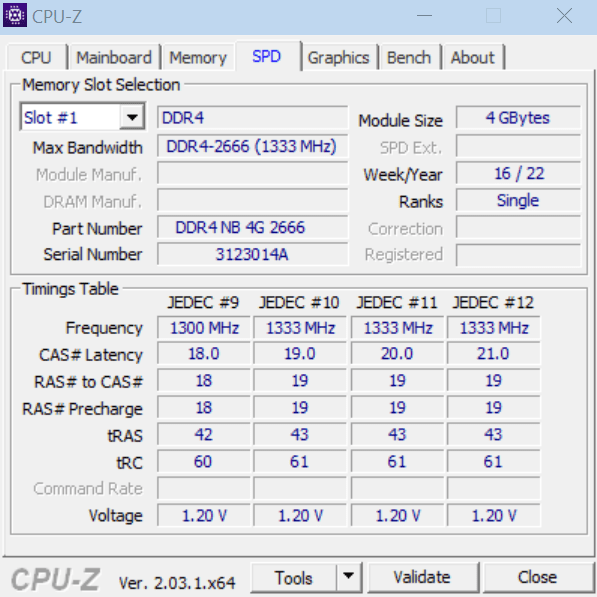

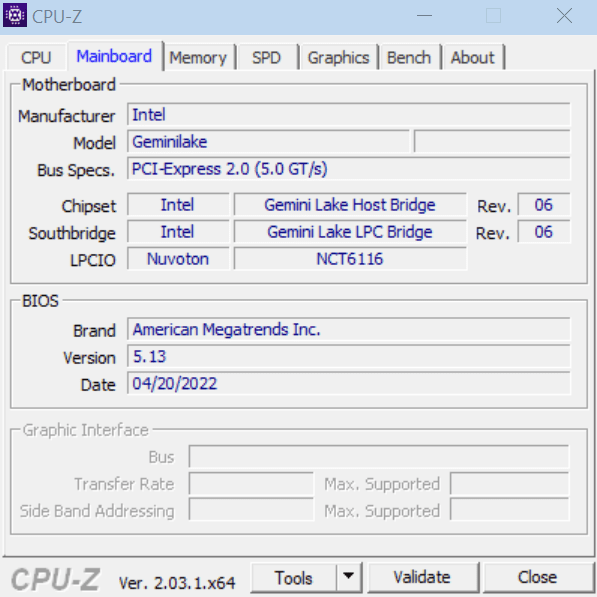

Диагностическая утилита CPU-Z сообщает о характеристиках установленного процессора и материнской платы. Можно отметить, что используется оперативная память с JEDEC 2666 МГц, но Celeron J4125 ограничен в использовании DDR4 частотой выше 2400 МГц. Именно это максимальное значение и используется в Hiper M11.

Aida64 Memory Benchmark

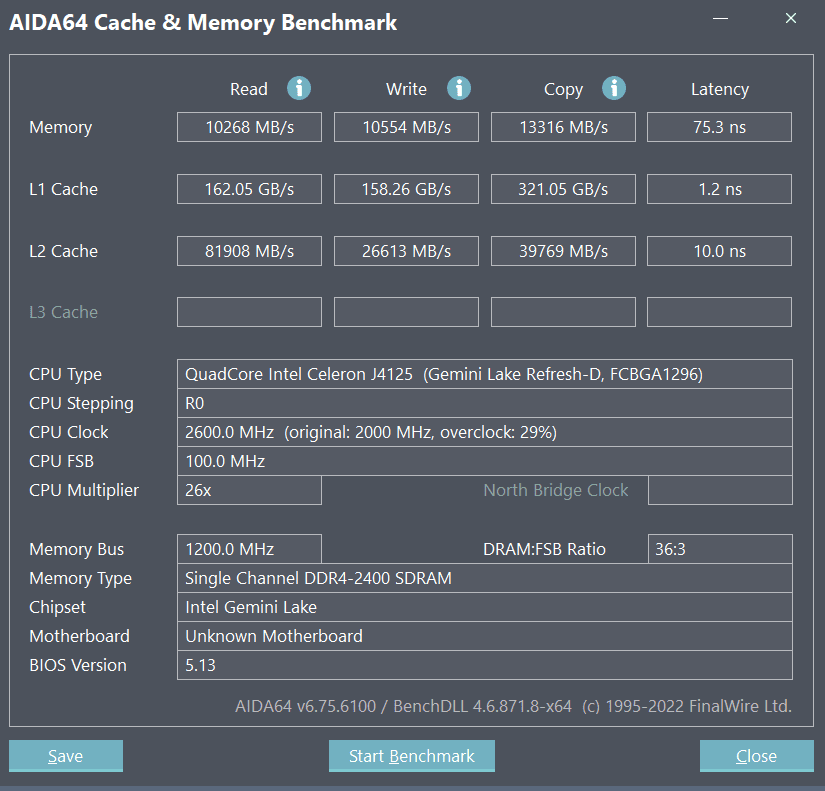

Значениями пропускной способности памяти на уровне 10ГБ/с в тесте Aida64 сегодня сложно кого-то удивить, но для большинства сценариев использования этого должно быть достаточно. J4125 поддерживает работу памяти в двухканальном режиме, но используемая материнская плата физически имеет только один слот для модуля памяти.

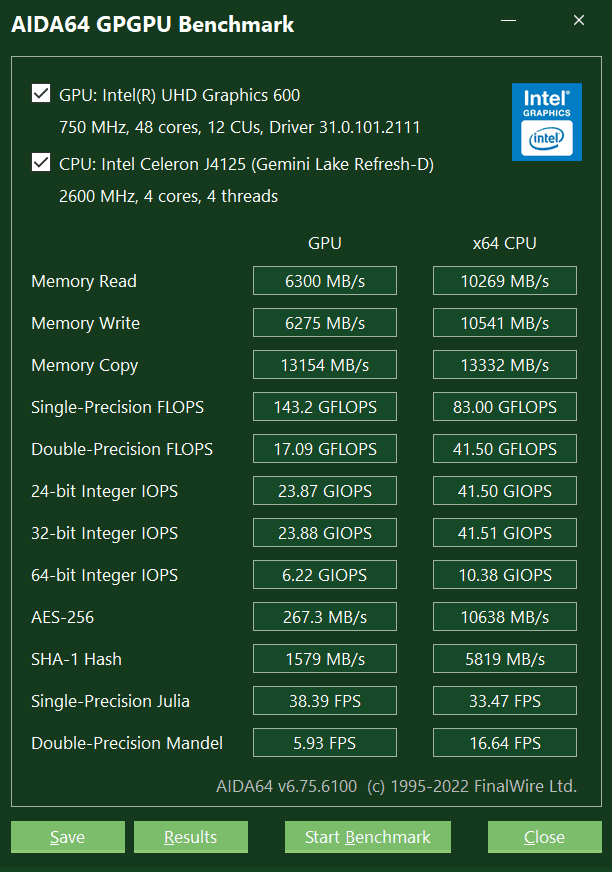

Aida64 GPGPU Benchmark

Используемая интегрированная графика Intel UHD 600 не является рекордсменом по производительности, однако и для неё есть подходящие задачи. Помимо вывода картинки на экран встроенное графическое ядро по данным GPGPU теста Aida64 может выполнять операции одинарной точности над вещественными числами эффективнее основных ядер J4125.

Aida64 CPU Benchmarks

Сравнить производительность J4125 с другими процессорами в пакете тестов Aida64 можно, используя таблицы результатов ниже. Приведены результаты разносторонних бенчмарков, версия утилиты - 6.76.6100. Перечислим значимые для дальнейших тестов комплектующие Hiper M11:

CPU Benchmarks

FPU Benchmarks

PCMark10

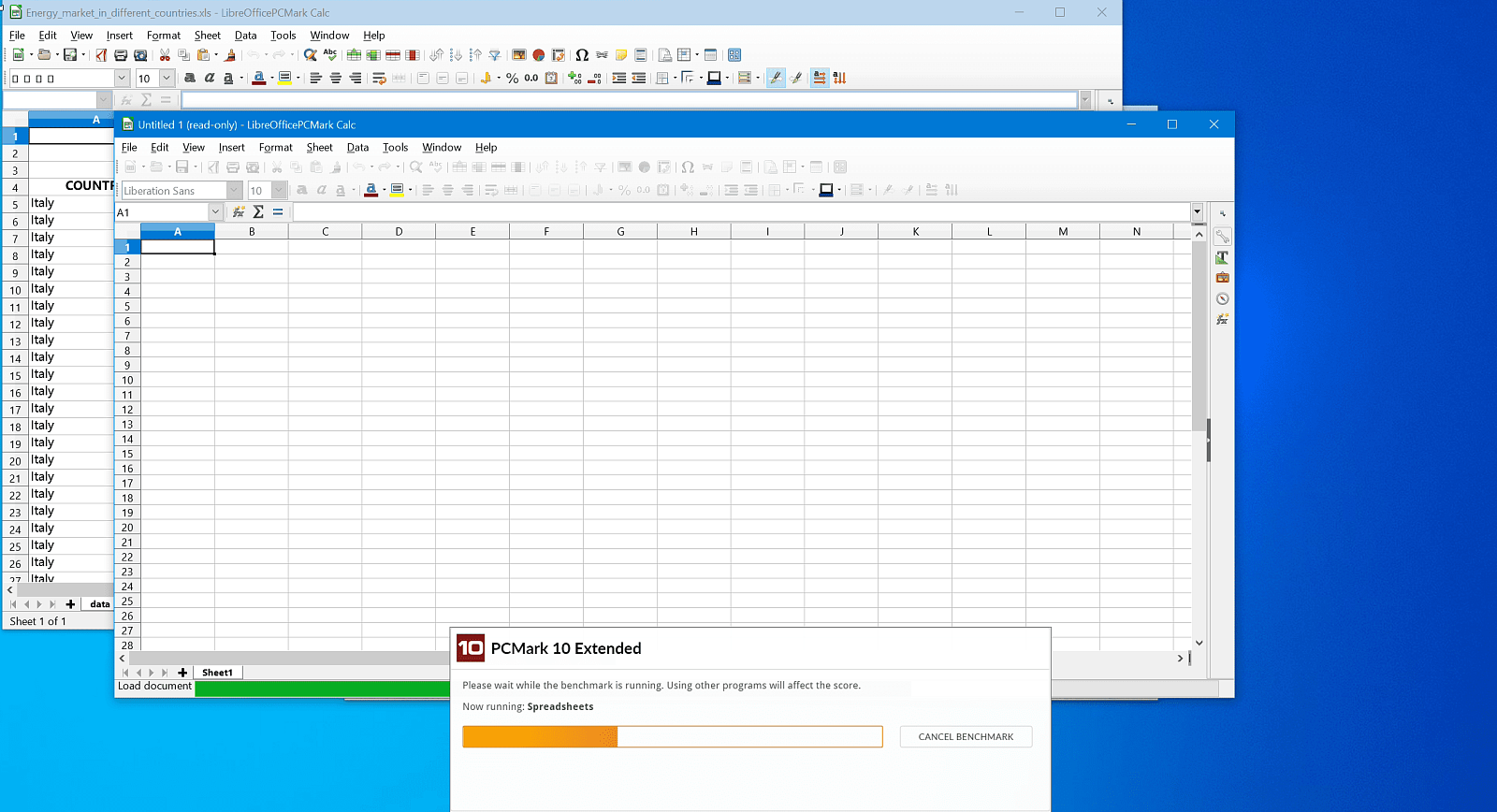

Комплексный пакет тестов PCMark10 эмулирует реальные задачи разной направленности от офисных до 3Д-моделирования и игр. Тестирование измеряет не только итоговые значения производительности, но и проводит мониторинг параметров системы: температур, частот, загрузки в процентах исполнительных модулей.

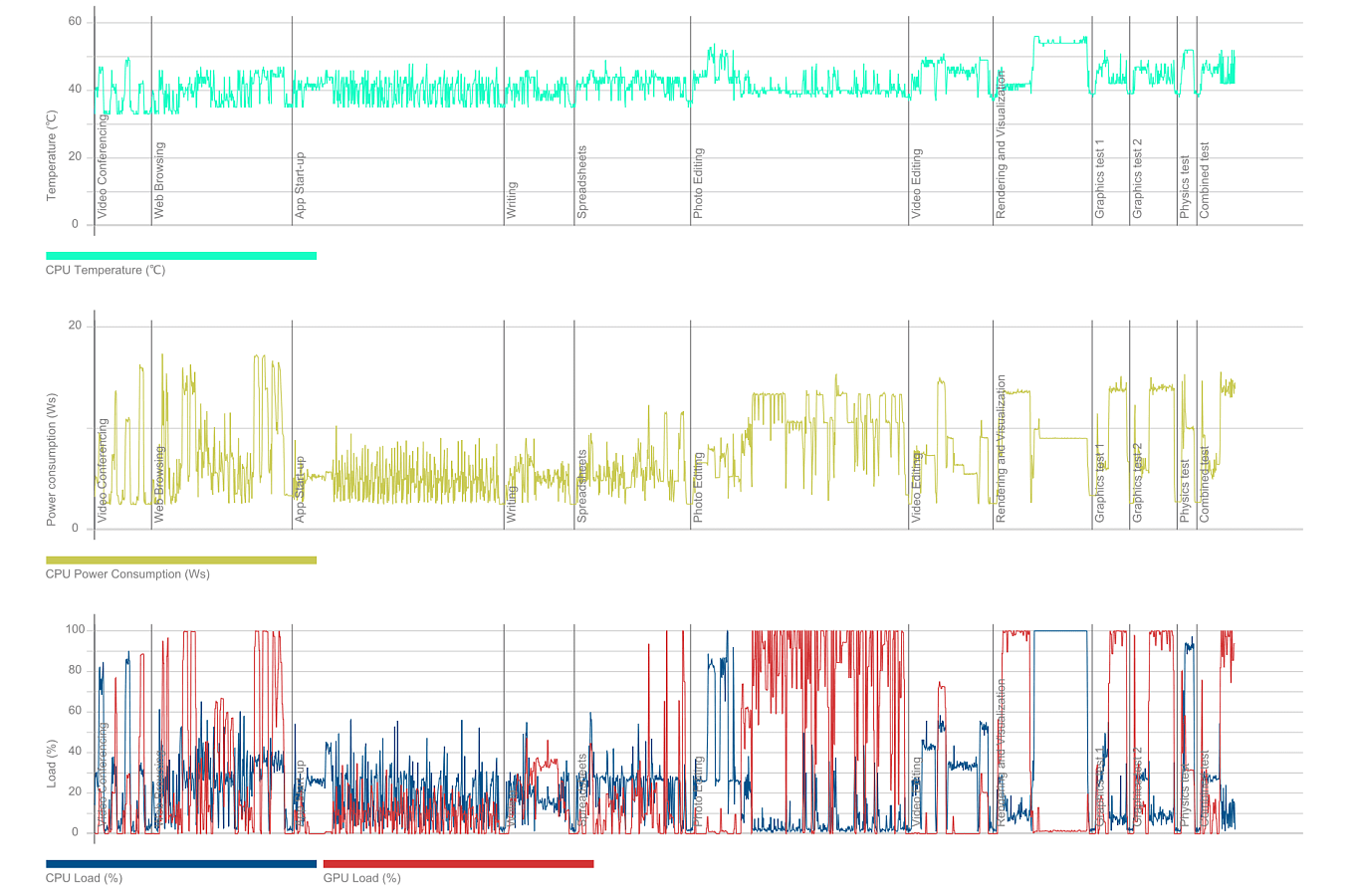

По графику энергопотребления и температур видно, что максимальные значения выше 10 Вт достигались во время совместного использования мощностей ядер процессора и интегрированной графики. Кратковременный лимит мощности в 25 Вт не выбирается полностью и через некоторое время мощность ограничивается значением 10 Вт. Однако непостоянная нагрузка позволяет Celeron J4125 довольно часто забираться немного выше 10 Вт по энергопотребленю.

Общее количество баллов по подсчёту PCMark 10 Extended - 1248. Наибольшие проблемы, как и ожидалось, возникли в 3Д-играх, но такие задачи уж никак нельзя отнести к целевым для Hiper M11. Расшифровка полученного результата и баллы в каждом отдельном разделе приведены в таблице ниже. Субъективно M11 справляется с несложными офисными задачами в среде Windows 10, но временами ощущается нехватка производительности одного потока и недостаток оперативной памяти.

CrystalDiskInfo

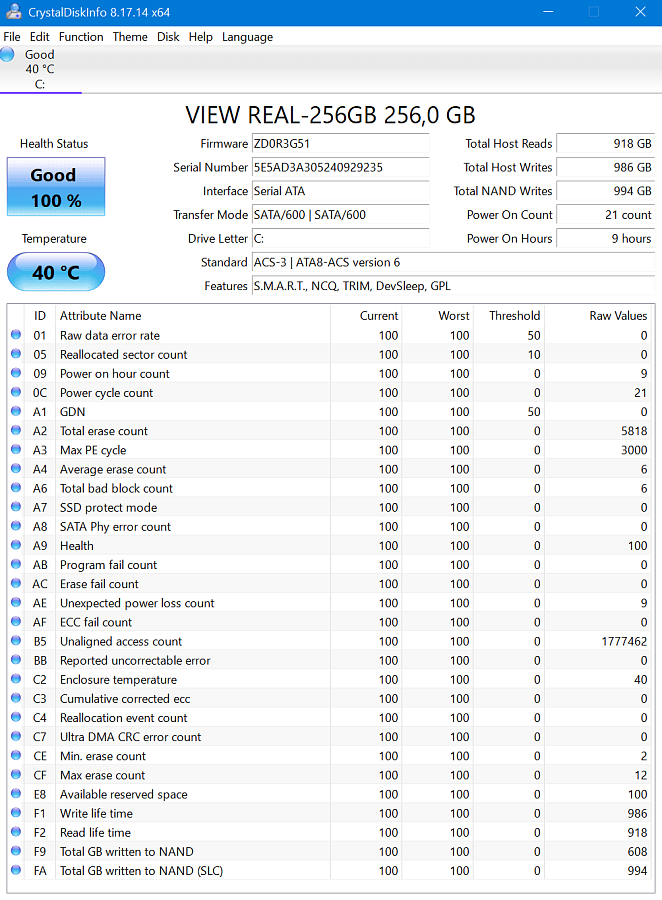

Установленный mSATA SSD накопитель определяется в диагностических утилитах как VIEW REAL-256GB. Он поддерживает все необходимые технологии и предлагает 29 параметров для мониторинга в SMART.

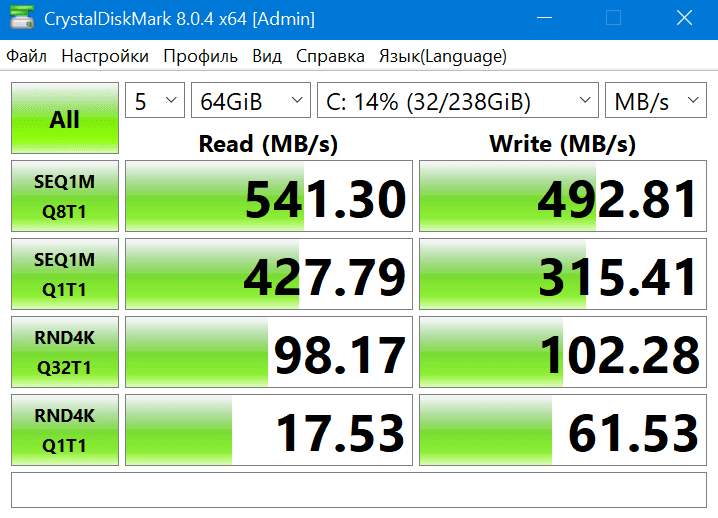

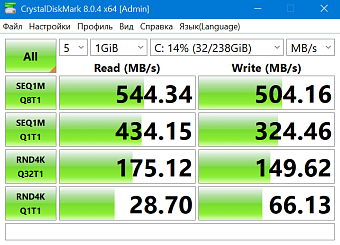

CrystalDiskMark

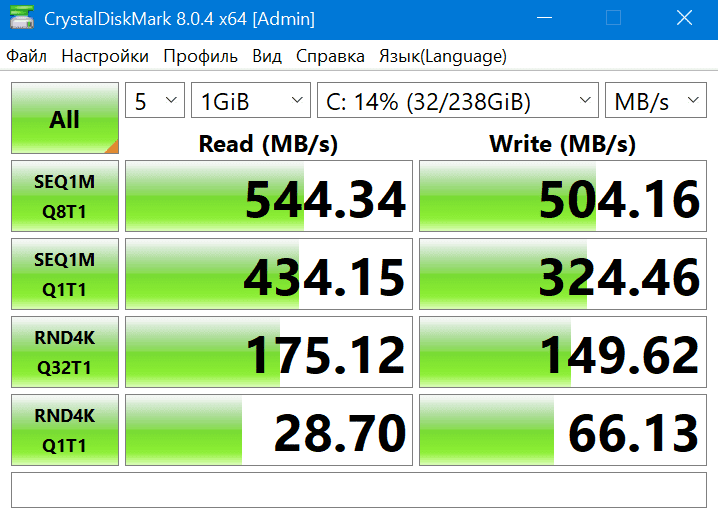

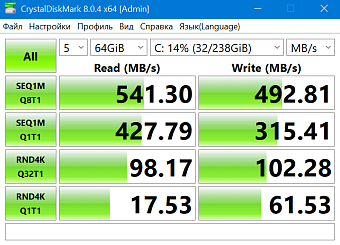

В тестах бенчмарка CrystalDiskMark накопитель показывает типичную для дисков такого типа производительность. Использование большего объёма тестовых данных не сказывается критично на результате. На скриншотах представлены показатели для 1 и 64 ГБ тестовых данных.

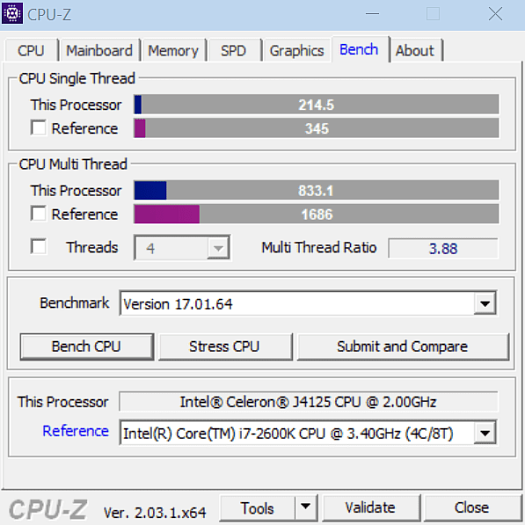

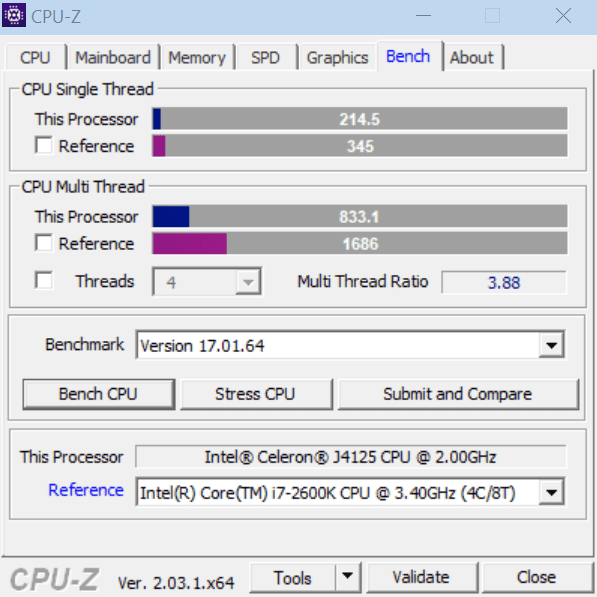

CPU-Z Benchmark

Встроенный тест процессора в CPU-Z не стоит рассматривать как объективный и всеобъемлющий показатель, но как некую конкретную задачу для сравнения производительности можно использовать. J4125 не демонстрирует рекордных цифр, однако не стоит забывать о его скромном энергопотреблении.

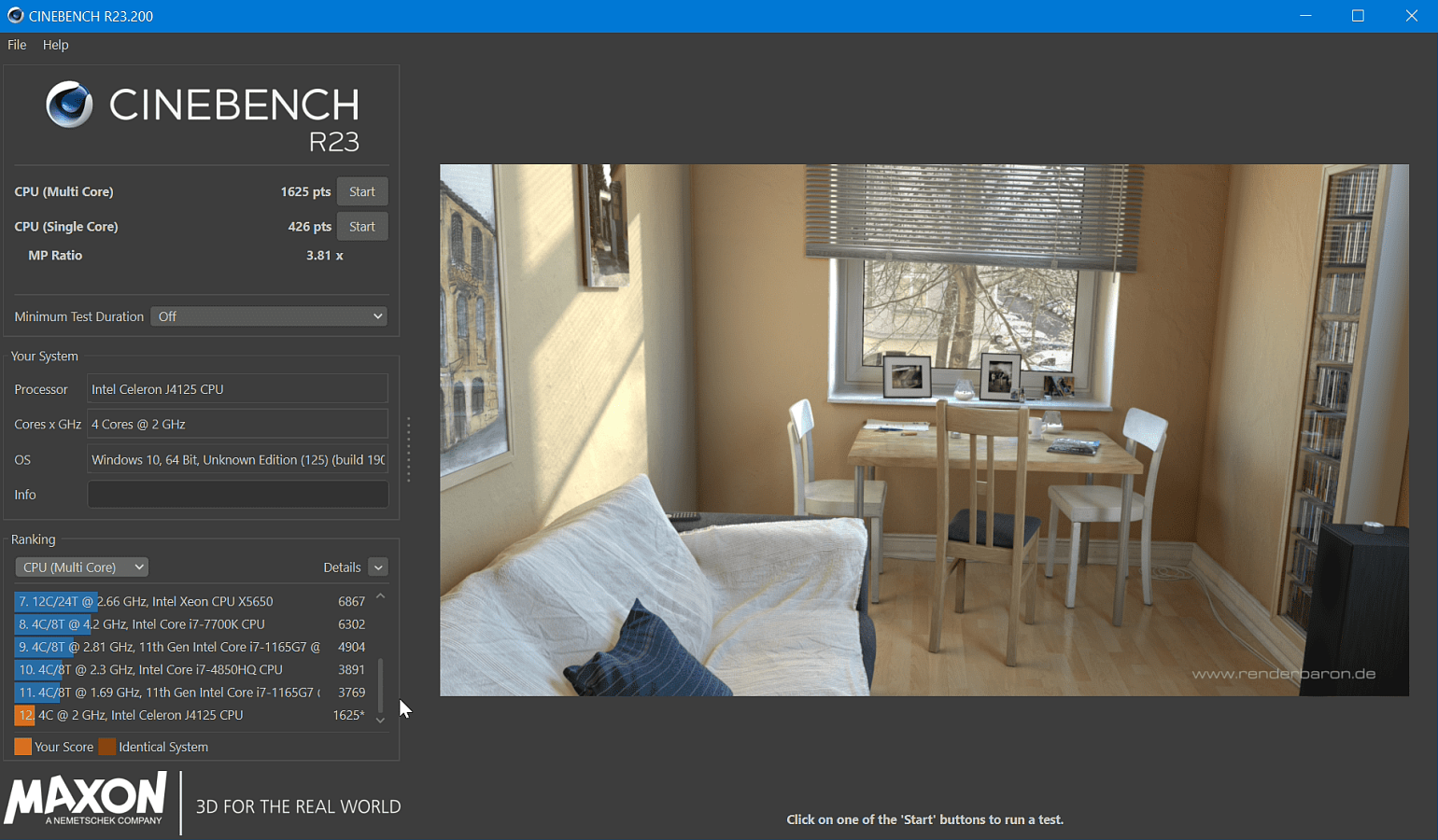

Cinebench R23

Рендер сцены в бенчмарке Cinebench R23 четырьмя ядрами J4125 занимает более 8 минут. Результат в 1625 баллов почти в четыре раза превосходит полученный одним потоком - отличная масштабируемость.

Тест охлаждения

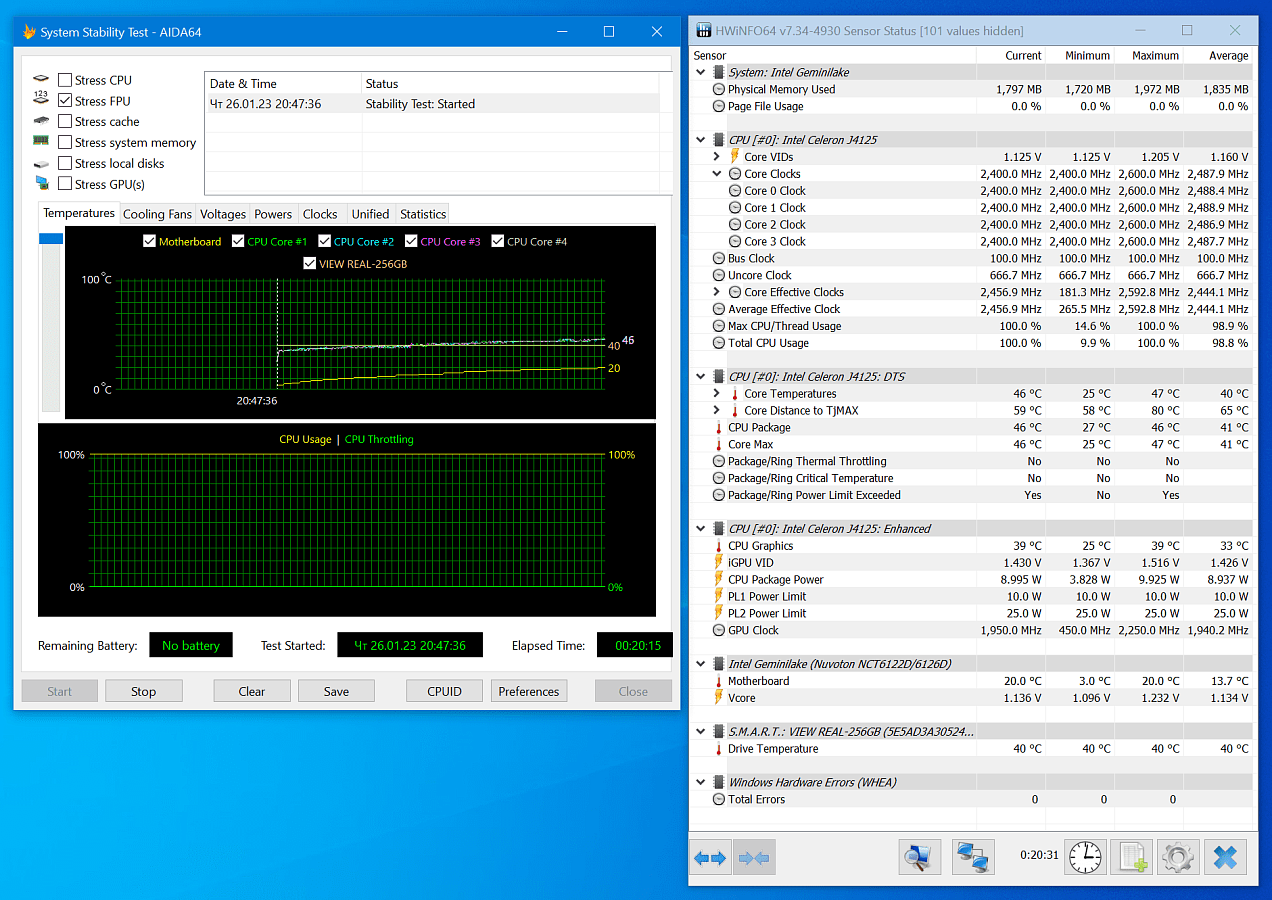

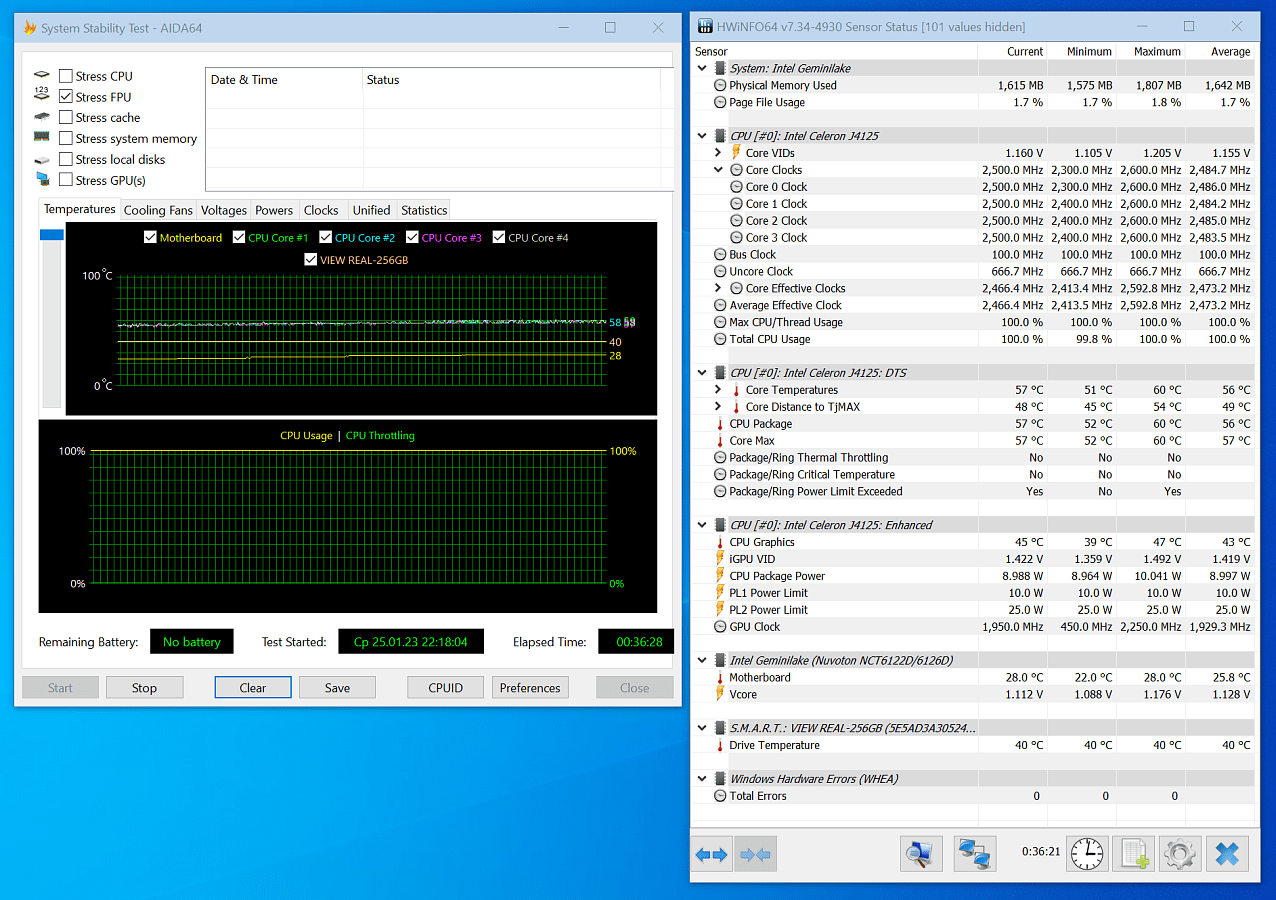

Результаты универсальных тестов выше стоит рассматривать совместно с тем фактом, что Hiper M11 использует полностью пассивное охлаждение, никаких вентиляторов, а объём корпуса менее 1,5 литров. В ходе исследований способностей корпуса отводить тепло испытывались разные нагрузки и стресс-тесты, однако результат был схож в раздельной нагрузке на ядра процессора и видеокарты, и при использовании только ядер J4125. Дело в том, что PL1 и PL2 лимиты мощности общие для этой связки. В итоге решено было остановиться на FPU стресс-тесте из пакета Aida64. При этом пиковое значение потребления при измерении от розетки составило 25 Вт, но в считанные секунды срабатывало ограничение PL1 и потребление фиксировалось в рамках 16-17 Вт. Потребление на "рабочем столе" из розетки составляет около 7Вт, при этом к ПК подключены только клавиатура и мышь, используется проводное соединение с сетью, настройки BIOS по умолчанию.

При комнатной температуре в 23°C получасовой тест прогрел ядра Celeron J4125 до 57°C, причём это значение стабилизировалось уже после 20 минут нагрузки. Результат хороший, алюминиевый корпус в самом горячем месте был лишь немного тёплым, около 40°C.

Любопытно, что при повторении теста после разборки температуры в той же нагрузке стали примерно на 10 градусов лучше. Видимо, сказался более тонкий слой термопасты и чуть более сильный прижим.

Где приобрести?

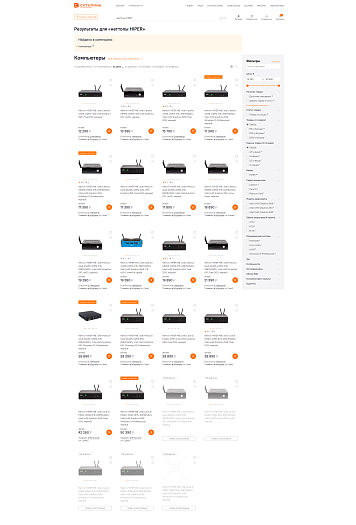

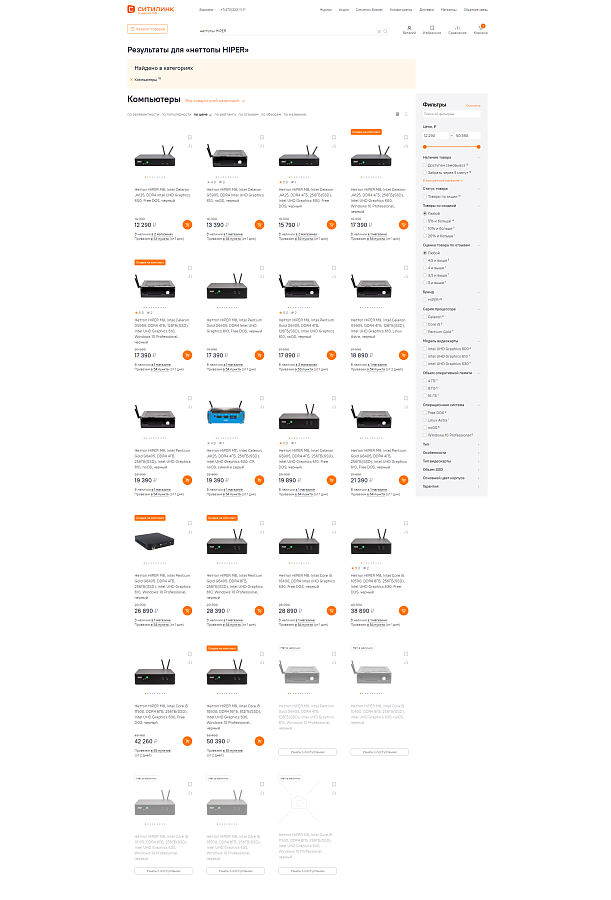

На момент подготовки данного обзора мини ПК от HIPER доступен для покупки эксклюзивно в интернет-магазине Ситилинк. Эта модель HIPER M11 и другие товары предлагаются по сниженной цене. Ситилинк не является специализированным магазином компьютеров и комплектующих, в продаже можно обнаружить также бытовую технику для дома и множество других товаров. Акции и скидки появляются довольно часто, если добавить товар в избранное и отслеживать его цену, то можно прилично сэкономить.

Заключение

Мини ПК Hiper M11 - довольно интересное устройство. Скромное энергопотребление и полностью пассивное исполнение охлаждения дают возможность использовать компьютер в очень разных задачах. Кроме того, большой набор интерфейсов, включающий пару COM портов, расширяет возможное применение ещё больше. Система не показывает рекордных значений в бенчмарках, но далеко не все задачи требуют габаритных системных блоков с соответствующими аппетитами по мощности.

Hiper M11 можно использовать и как полноценный офисный ПК на Windows, закрепив корпус за монитором. В то же время со специализированной сборкой операционной системы мини ПК будет отлично вписываться в концепцию контроллера инженерной системы или на производстве.

Главные преимущества Hiper M11 очевидны. К недостаткам же можно отнести отсутствие пылезащиты, но эта черта нужна далеко не везде.

Преимущества

Может не устроить
