Обзор и тест компактного Mid-Tower корпуса XPG VALOR AIR

Компактный Mid-Tower корпус со строгим внешним видом, оригинальным дизайном лицевой панели и четырьмя предустановленными 120 мм вентиляторами.
Обзор и тест компактного Mid-Tower корпуса XPG VALOR AIR

На рынке представлено множество корпусов, ориентированных на различные категории пользователей, и, естественно, пользователям есть из чего выбрать. Для желающих собрать игровую систему компания ADATA предлагает вариант недорого (стоимость на российском рынке от 4500 рублей) компактного Mid-Tower корпуса XPG VALOR AIR с хорошей продуваемостью за счет передней лицевой панели с перфорацией и четырем предустановленным 120 мм вентиляторам.

Технические характеристики

  • Тип: Mid-Tower;
  • Цвет: черный, белый;
  • Размеры: 460 (высота) х 210 (ширина) х 371 (глубина) мм;
  • Вес: 5,1 кг;
  • Материал: сталь SPCC, закаленное стекло 3 мм (левая боковая панель);
  • Поддержка материнских плат: mini ITX/micro ATX/ATX;
  • Слотов расширения: 7;
  • Количество устанавливаемых накопителей:
    • Места для 3.5" накопителей: 2;
    • Места для 2.5" накопителей: 2+1 (комбинированный 3.5"+2.5").
  • Система охлаждения:
    • Места под вентиляторы:
      • Спереди: 3 х 120 или 2 х 140 мм (предустановлены 3 х 120 мм);
      • Сверху: 2 х 120/140 мм;
      • Сзади: 1 х 120 мм (предустановлен 1 х 120 мм).
    • Места под радиаторы СЖО:
      • Спереди: 1 х 240/280/360 мм;
      • Сверху: 1 х 240 мм;
      • Сзади: 1 х 120 мм.
  • Панель ввода-вывода: 2 x USB 3.2 Gen 1, 1 x 3.5 мм миниджек (комбинированный наушники/микрофон), кнопки питания и сброса;
  • Блок питания: ATX (в комплект не входит);
  • Ограничение по высоте кулера: до 166 мм;
  • Ограничение по для плат расширения: длина до 305/335 мм (с установленными передними вентиляторами/без вентиляторов);
  • Ограничение по глубине блока питания: 160/180 мм (с корзиной HDD/SSD).

Упаковка и комплектация

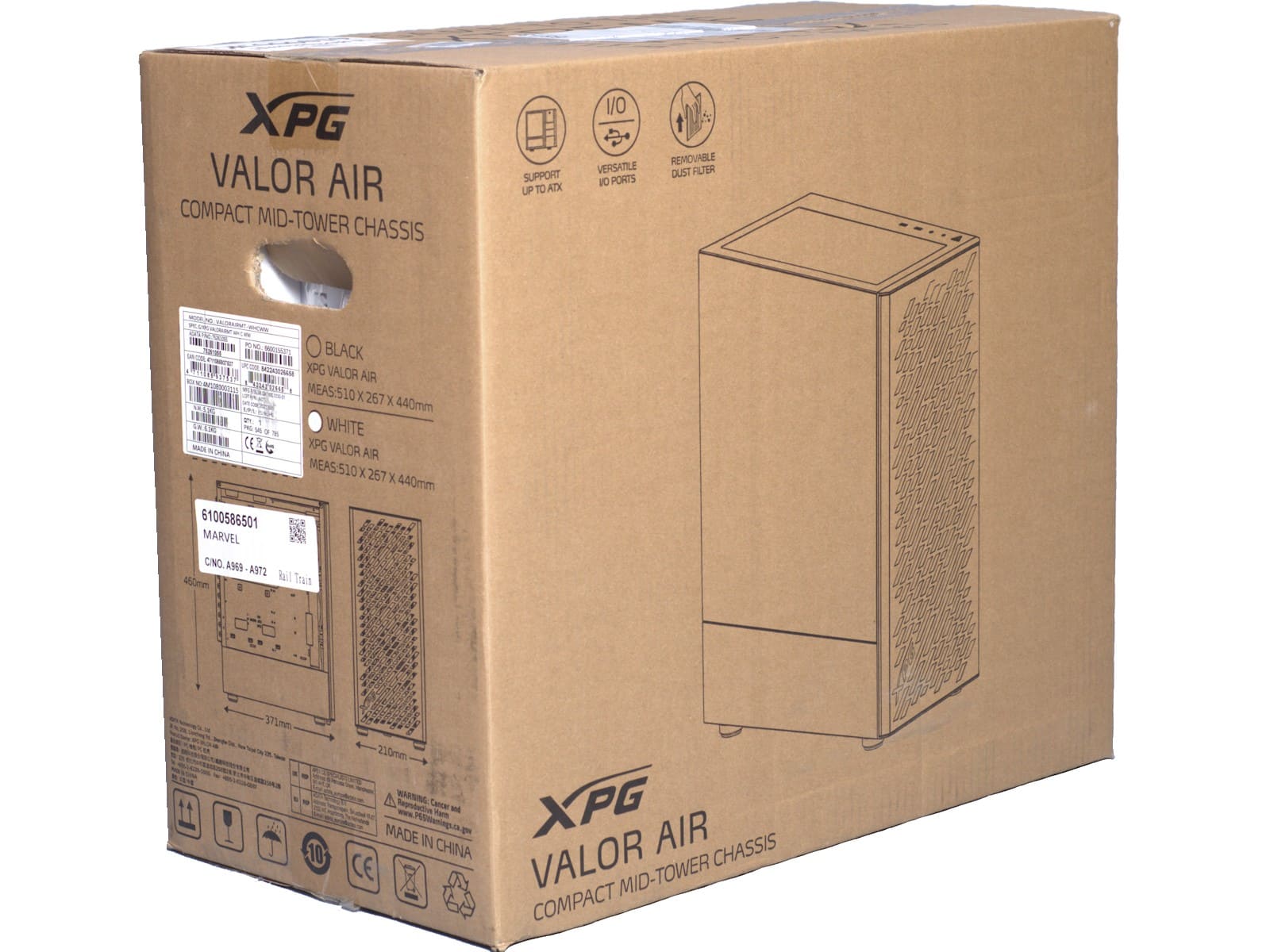

Уже достаточно давно большинство производителей корпусов отказалось от использования красочно оформленных упаковок и таковая у корпуса XPG VALOR AIR не является исключением, хотя информация, размещенная на коробке, позволяет оценить внешний вид, особенности конструкции и его технические характеристики. Информация о цвете корпуса размещена с одного из торцов.

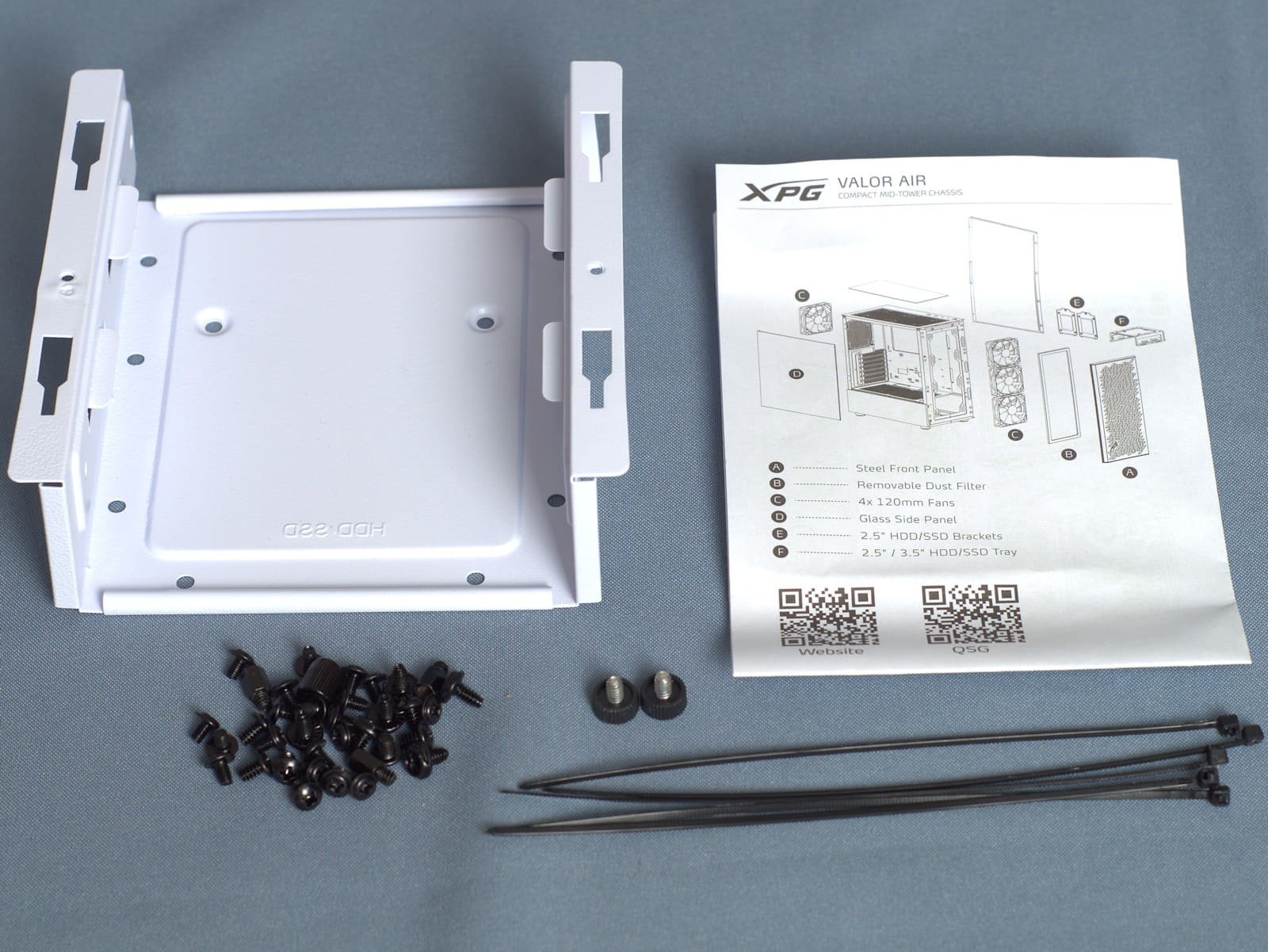

В комплект поставки входит необходимый набор винтов, пять одноразовых стяжек, руководство пользователя и корзина под 2 х 3.5" накопителя (или 1 х 2.5" и 1 х 3.5"). Чего-то большего ожидать не стоит.

Внешний вид

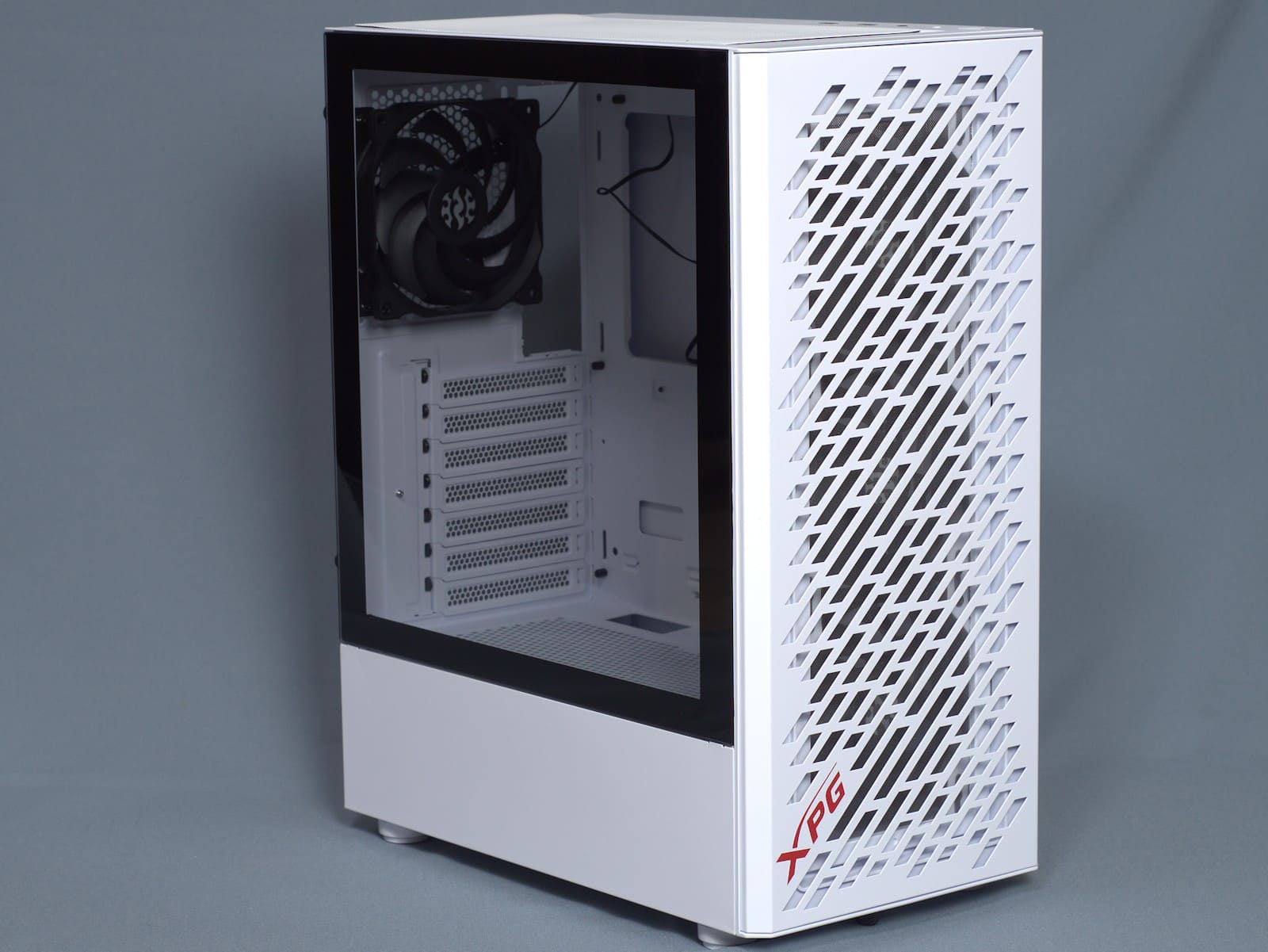

Белая модификация и компактные размеры Mid-Tower корпуса XPG VALOR AIR сразу же бросаются в глаза. Внешне он смотрится строго, но оригинальная перфорация лицевой панели выделяет его среди большинства подобных корпусов. Если говорить относительно размеров, то они составляют скромные (для Mid-Tower формата) 460 (высота) х 210 (ширина) х 371 (глубина) мм при весе 5,1 кг.

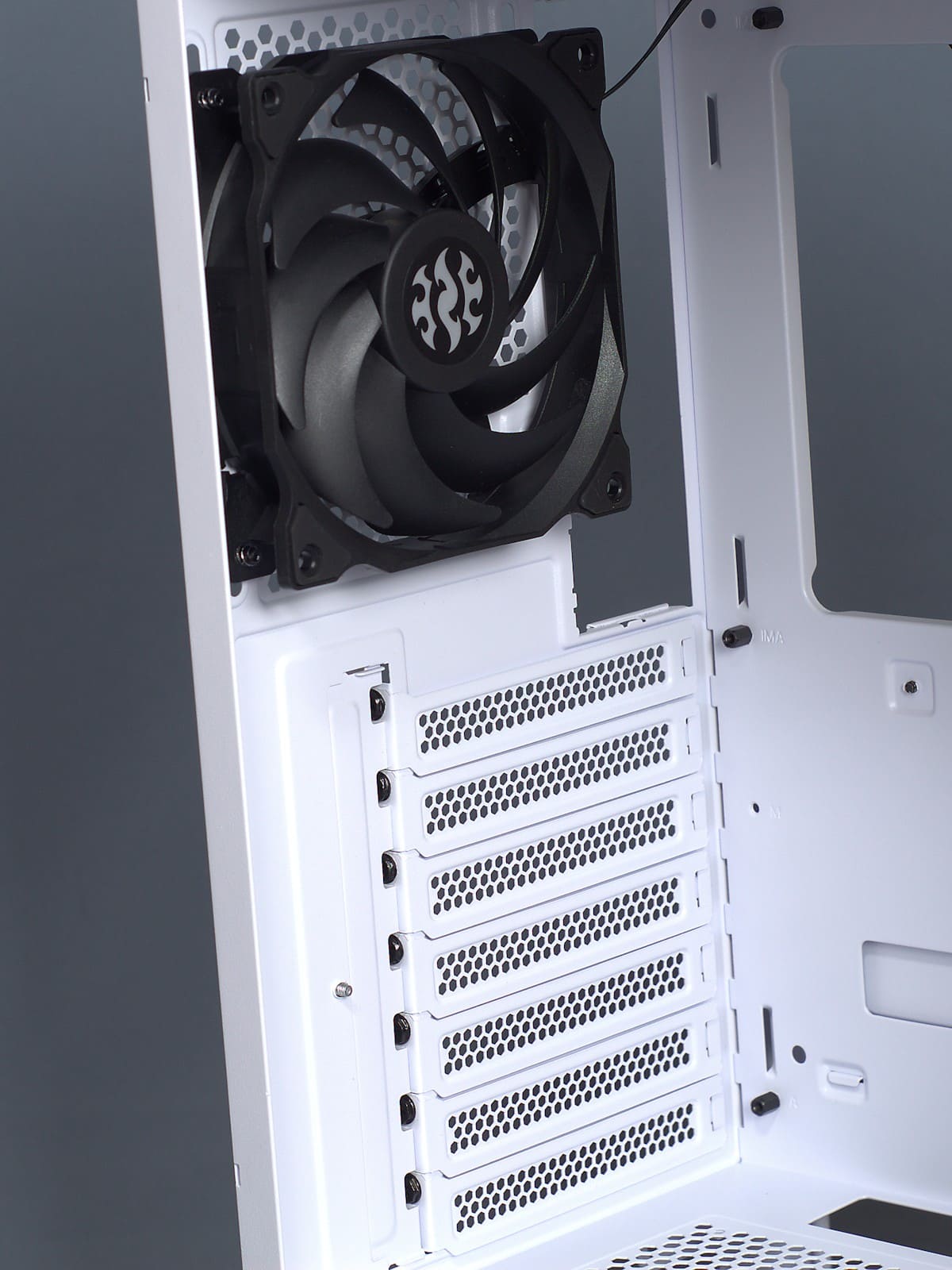

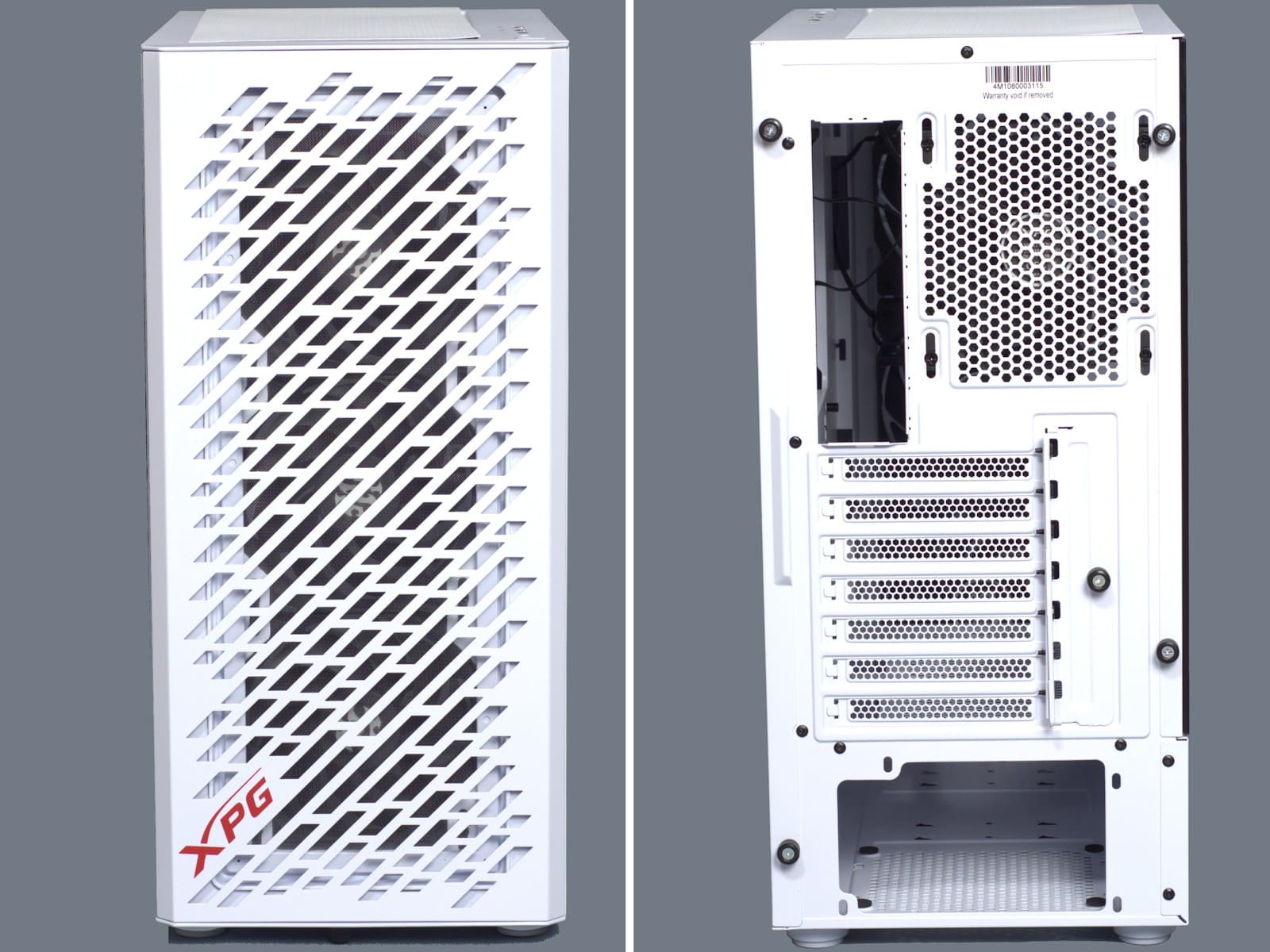

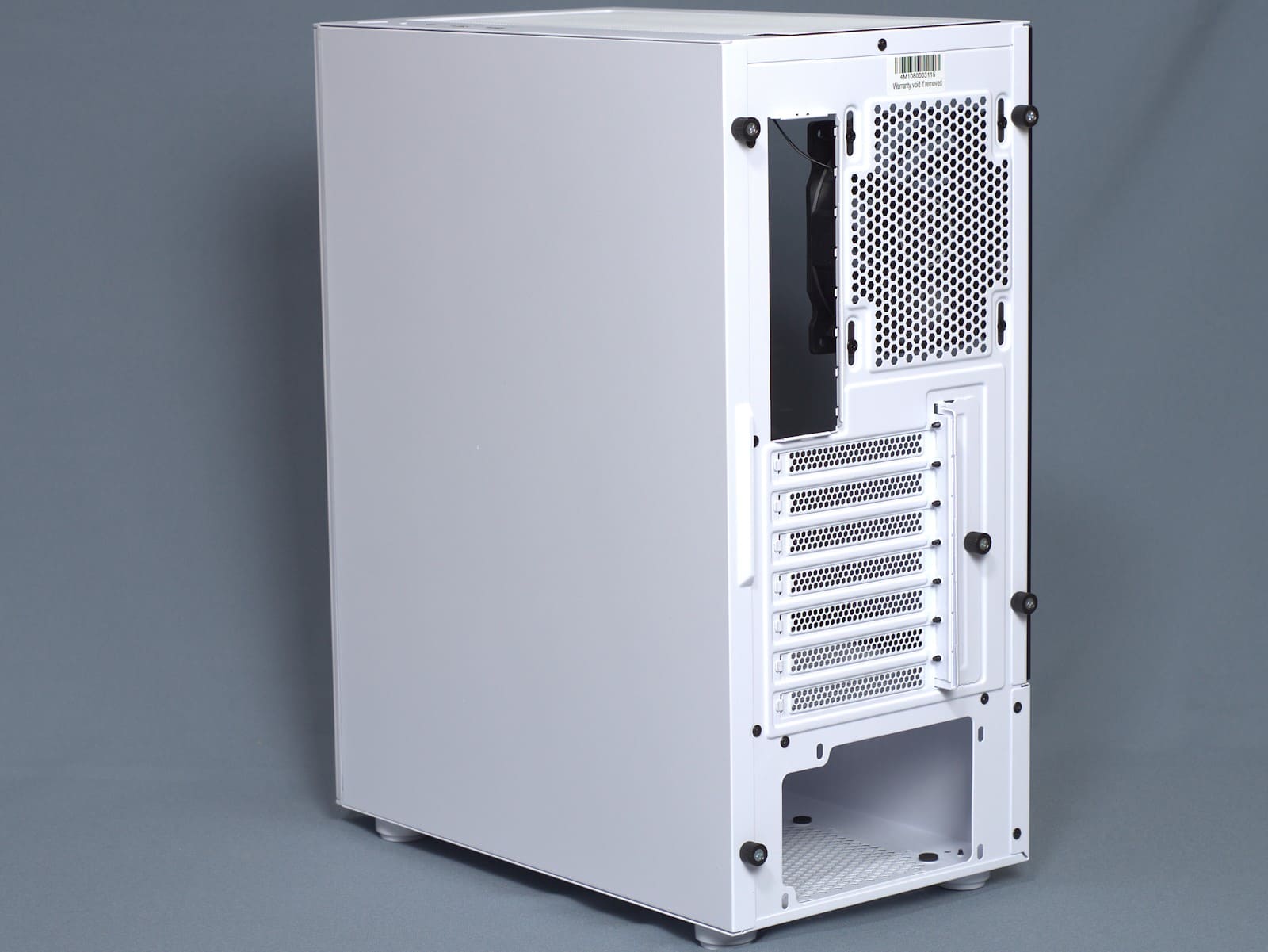

Модификация корпуса AIR предполагает организацию хорошей продуваемости, поэтому лицевая панель получила перфорацию с оригинальным дизайном, который несколько преображает внешний вид корпуса, особенно если заменить штатные вентиляторы на вентиляторы с подсветкой. Если говорить о задней стенке, то компоновка классическая: нижнее размещение блока питания, семь отсеков для плат расширения, закрытые заглушками с перфорацией и вертикальные пазы для установки 120 мм вентилятора с возможностью его подъема/спуска.

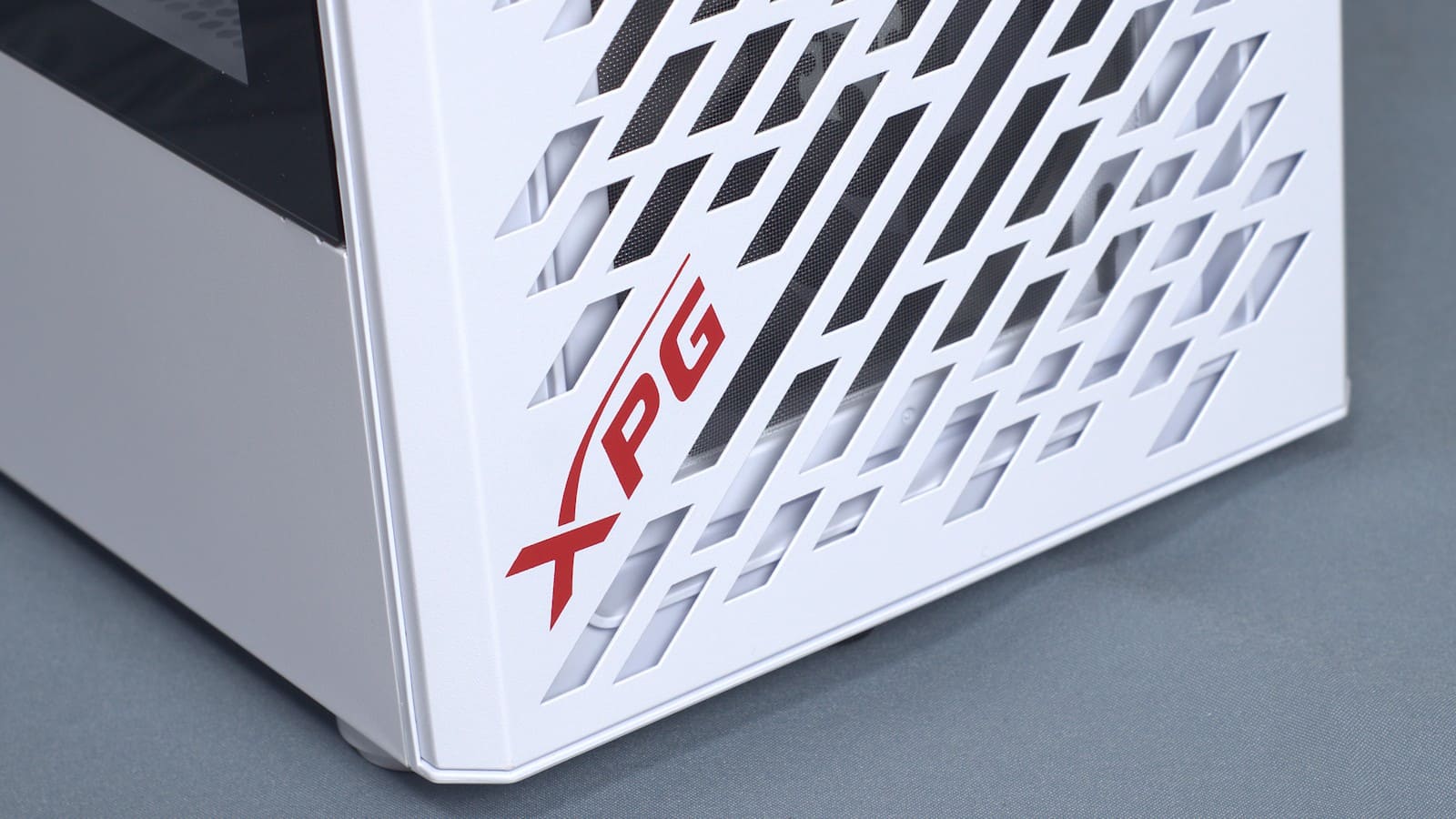

В нижней части лицевой панели выделяется название XPG, выполненное в красном цвете.

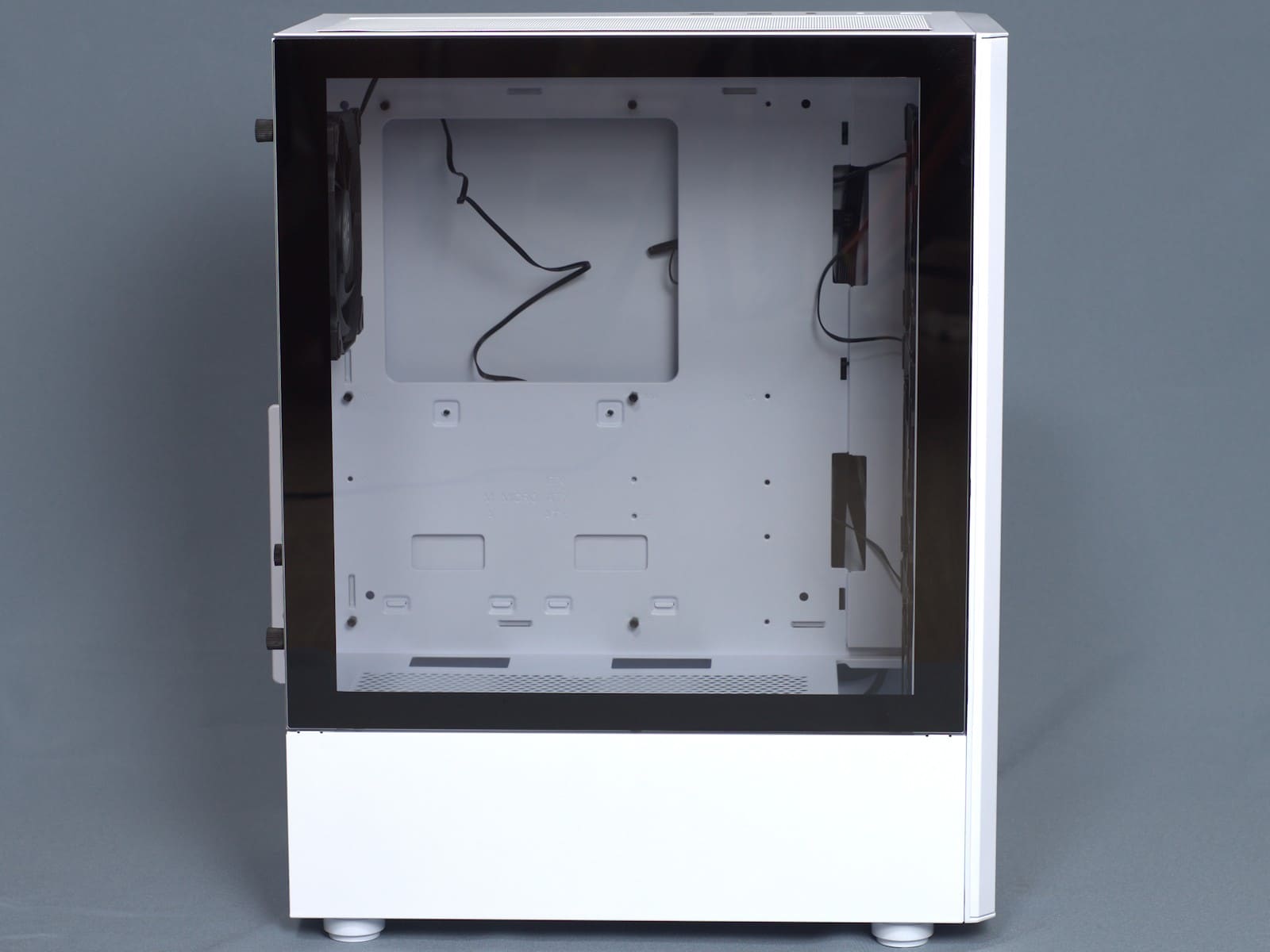

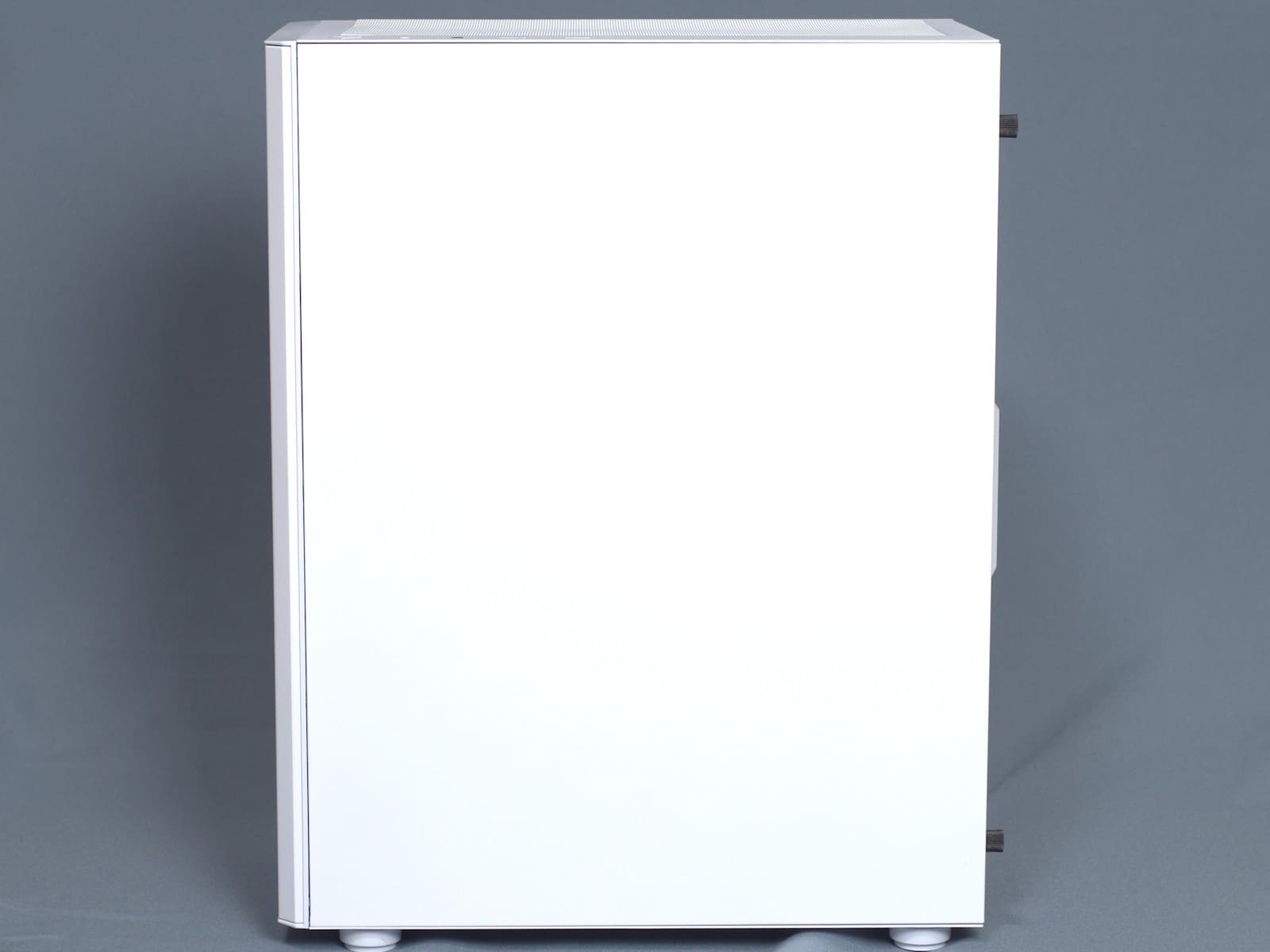

Из внешних особенностей конструкции можно отметить, что левая боковая панель «закрывает» только зону размещения материнской платы и плат расширения – внизу также используется металл, как и с противоположной стороны, где стенка сделана сплошной.

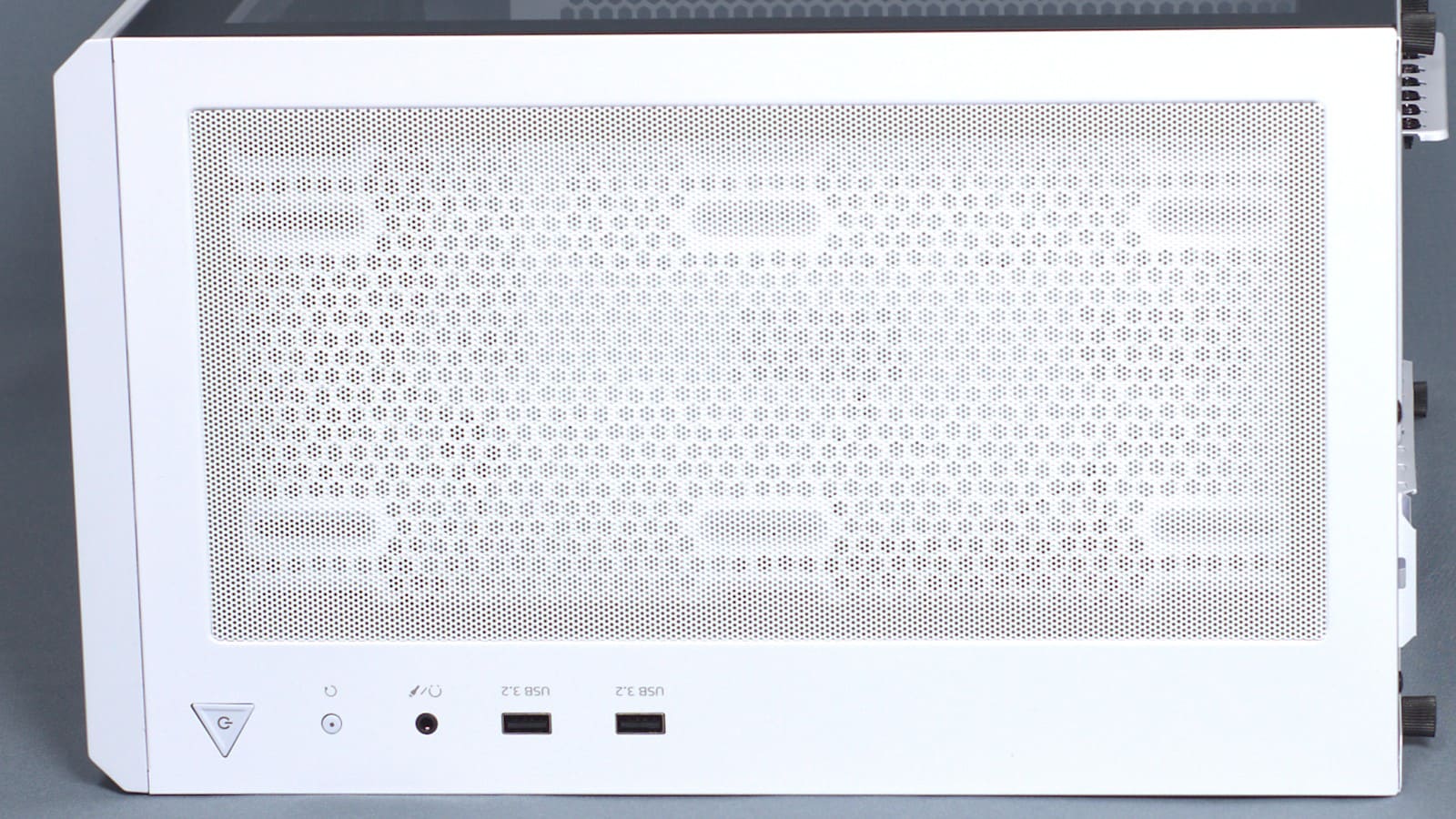

Верх корпуса получил простую противопылевую сетку на магнитах, скрывающую большую зону с перфорацией.

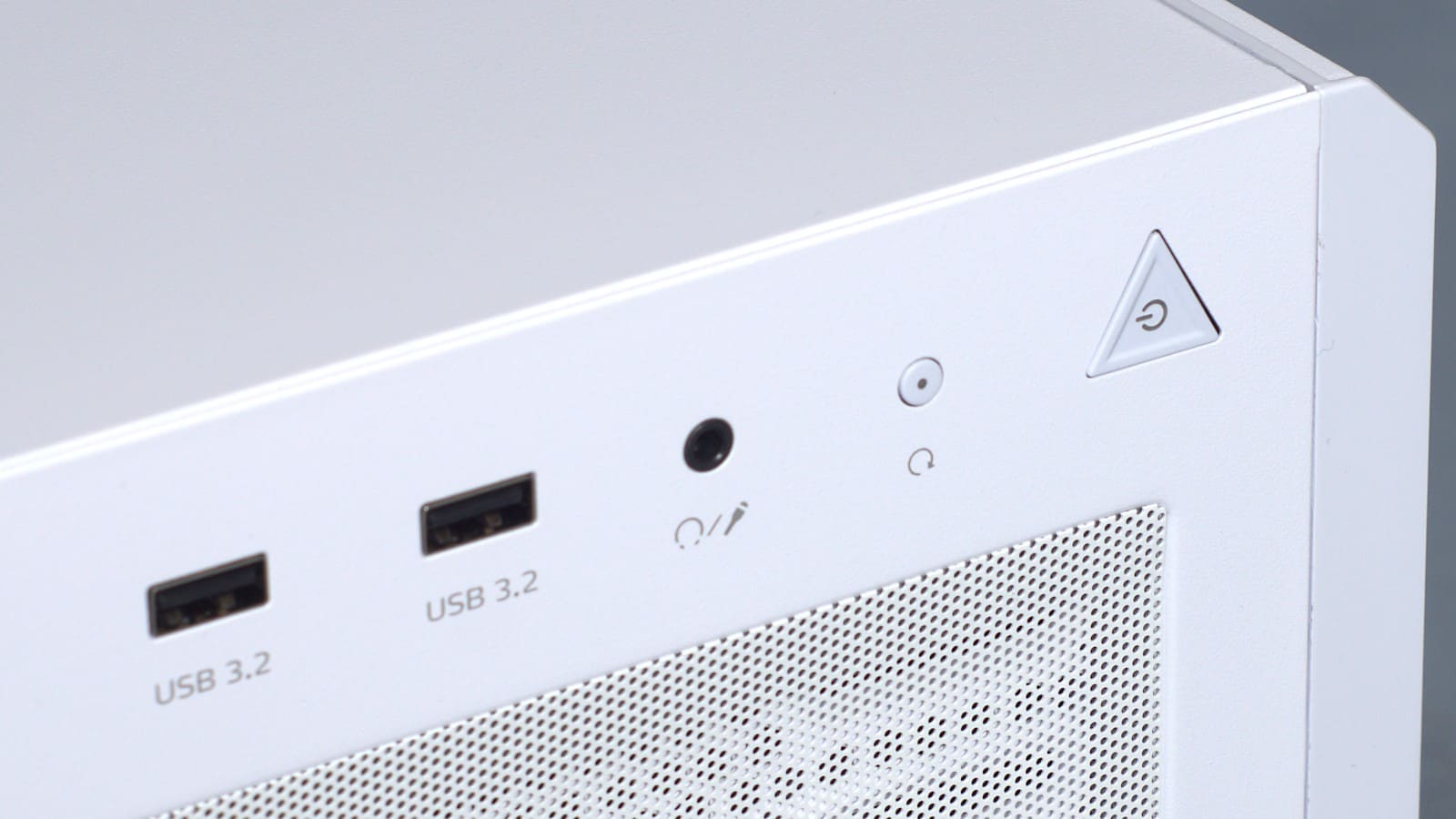

Именно здесь находятся кнопки управления (питания и сброса), а также порты ввода-вывода: 2 x USB 3.2 Gen 1 и один комбинированный 3.5 мм разъем миниджек под наушники/микрофон. Учитывая бюджетный уровень корпуса, говорить о наличии современного порта USB тип С не приходится.

На дне корпуса, в области размещения блока питания, также присутствует противопылевой фильтр и ближе к передней стенке заметны крепления для штатной корзины под накопители.

Внутренняя конструкция

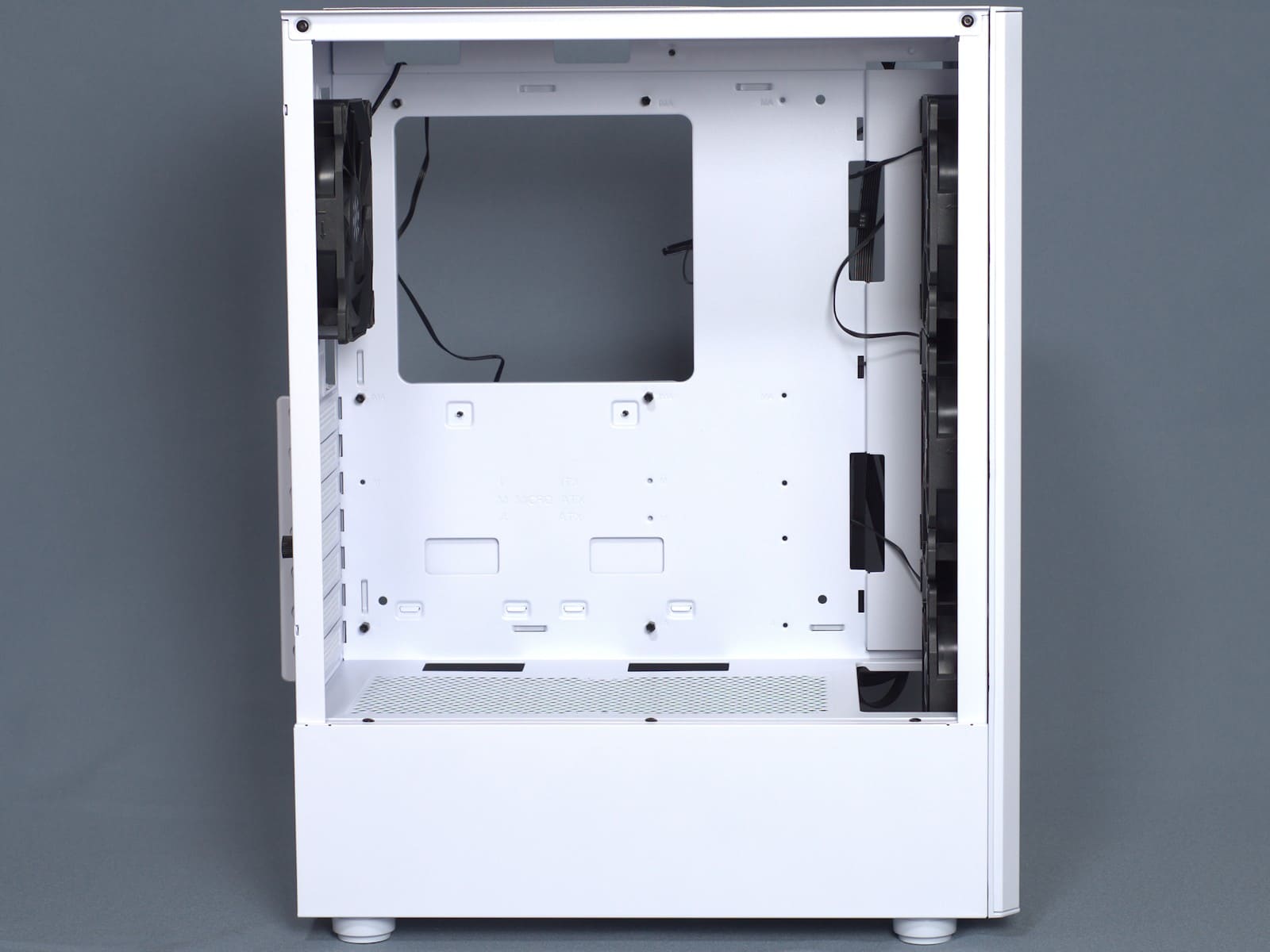

Компоновка корпуса XPG VALOR AIR вполне типичная для Mid-Tower формата с тем исключением, что кожух снизу является внешней частью корпуса (не закрывается закаленным стеклом как в большинстве подобных корпусов). Небольшие размеры корпуса допускают установку материнской платы вплоть до форм-фактора ATX и видеокарт длиной до 305/335 мм (с передними вентиляторами/без оных). Что касается воздушных систем охлаждения, то поддерживаются кулеры высотой до 166 мм.

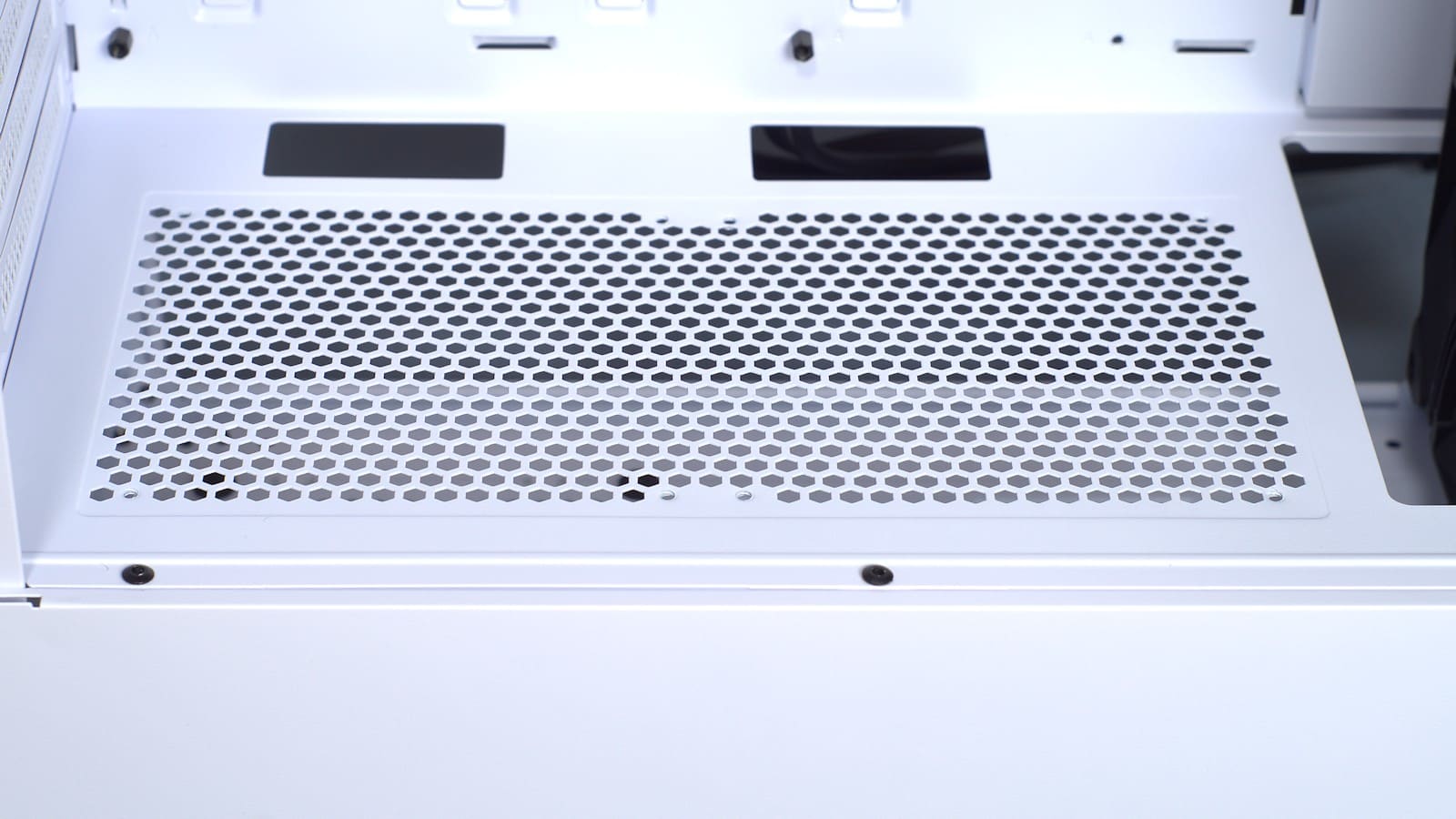

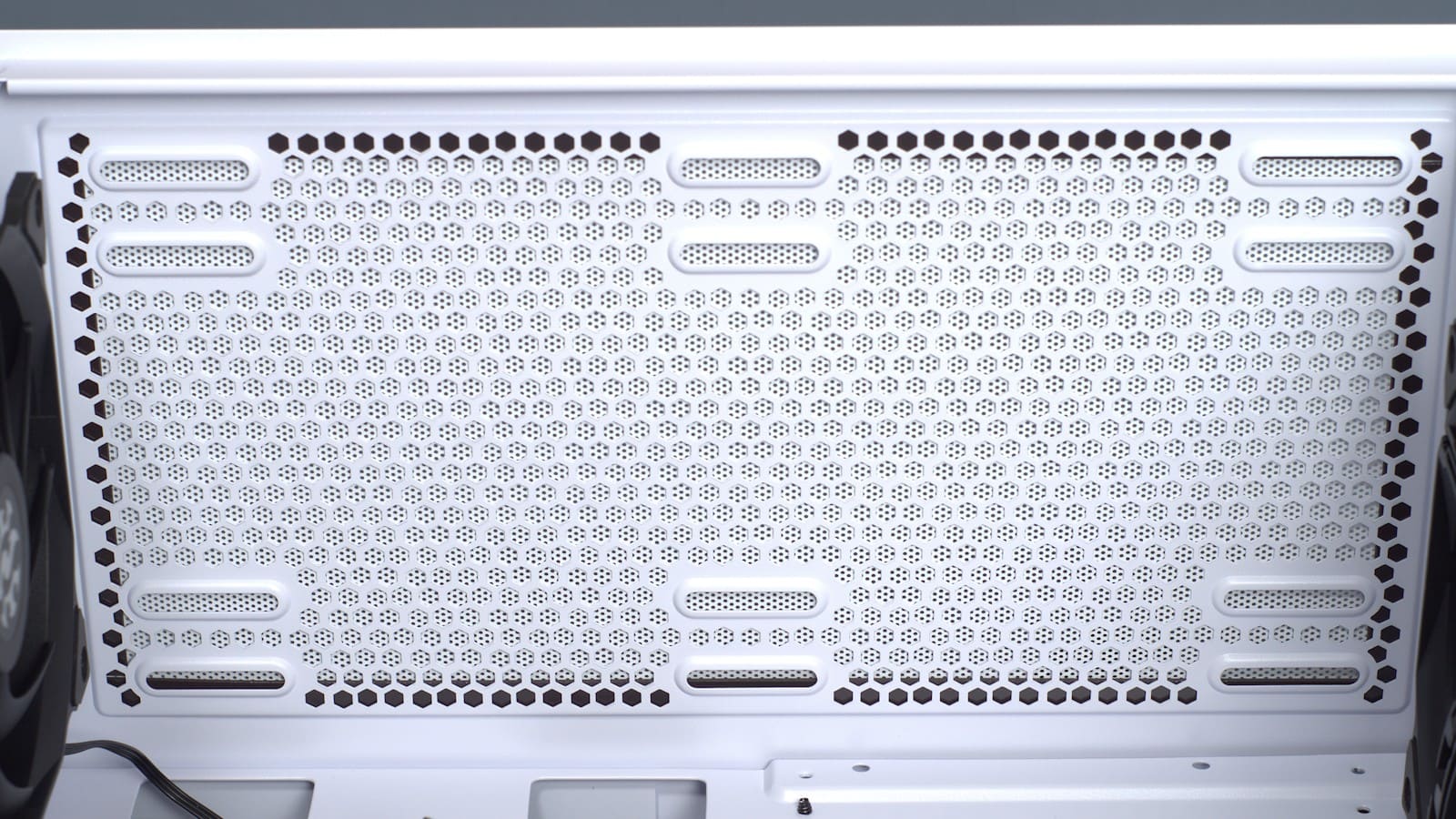

Для обеспечения хорошей вентиляции нижний кожух имеет перфорированную структуру в виде сот, за вывод кабелей к материнской плате в нем отвечают два окна. Отметим, что корпус относится к бюджетному уровню, поэтому резиновые вставки в окнах не предусмотрены.

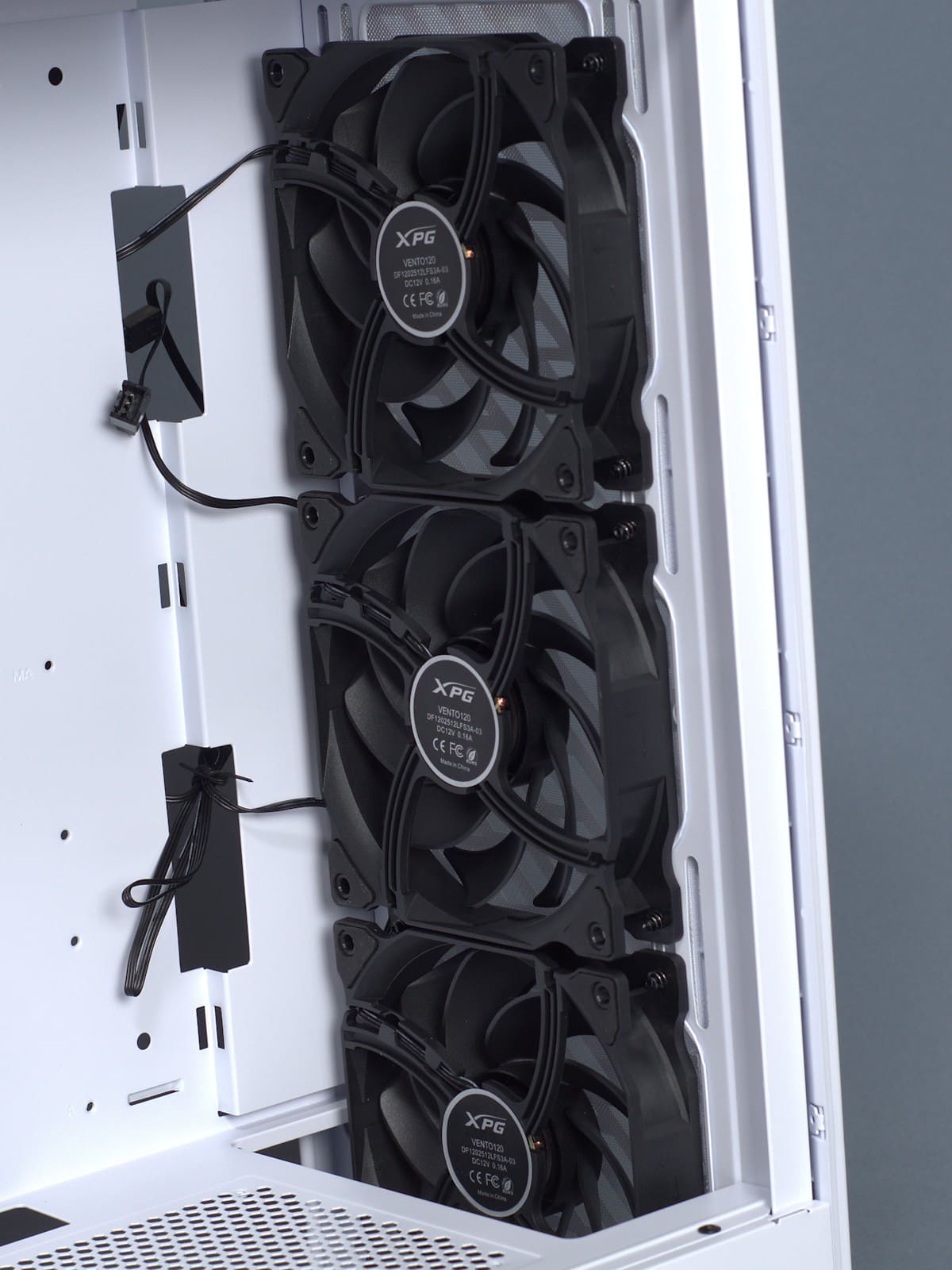

Достоинством корпуса являются четыре предустановленных 120 мм вентилятора XPG VENTO 120 (DF1202512LFS3A-03, 1200 rpm), что позволяет говорить о том, что производитель постарался обеспечить хорошую продуваемость компонент в штатной комплектации. Один из них установлен на задней стенке на выдув, а остальные три размещены спереди на вдув.

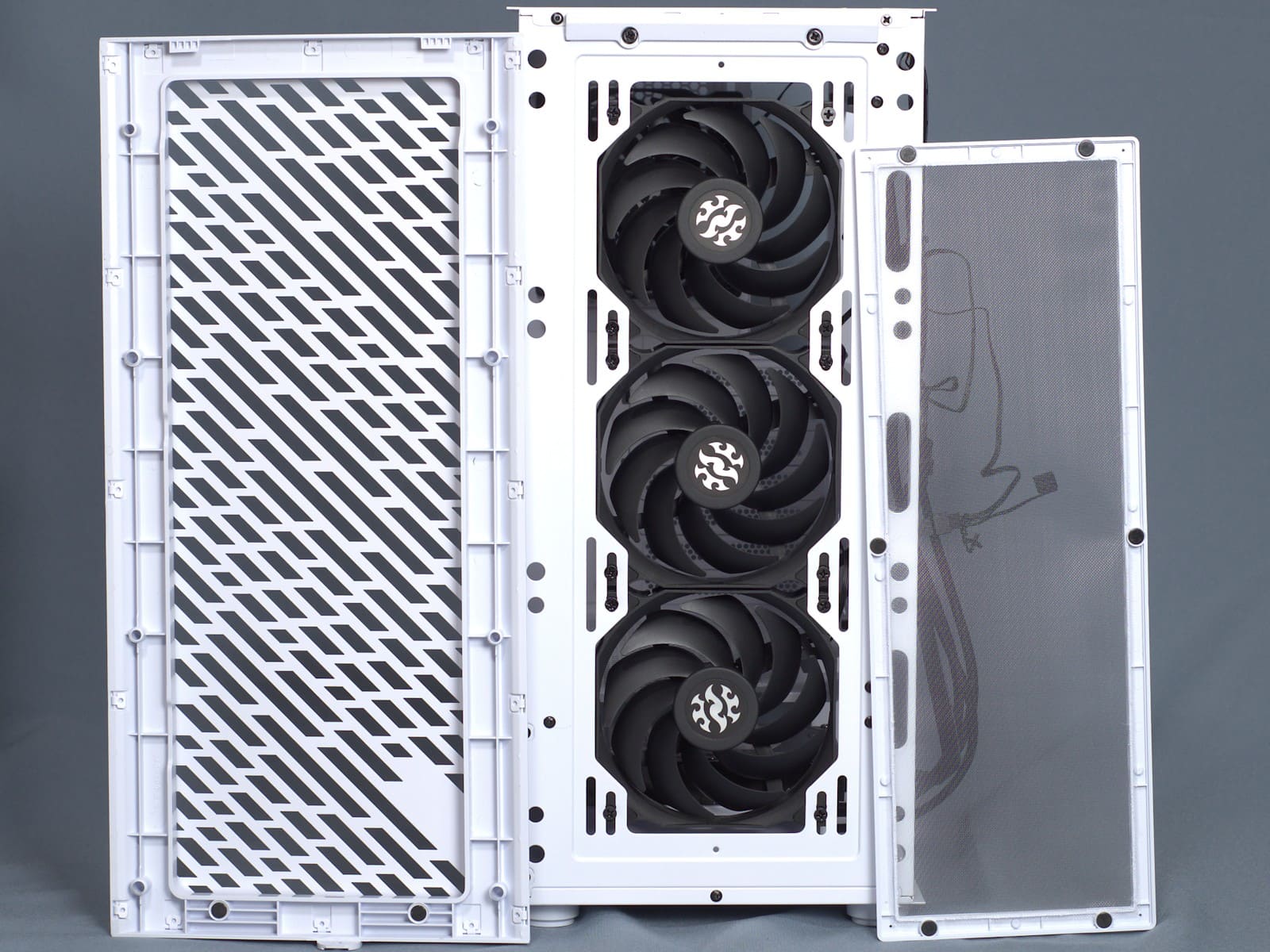

Спереди вместо предустановленных вентиляторов можно разместить два 140 мм вентилятора или один 240/280/360 мм радиатор системы жидкостного охлаждения (СЖО). Для снижения количества пыли спереди размещен противопылевой фильтр на магнитах, доступ к которому получается достаточно простым, так как лицевая панель зафиксирована снизу одним винтом и легко снимается.

Дополнительные места под установку двух 120 мм вентиляторов или одного 240 мм радиатора СЖО находятся на верхней стенке.

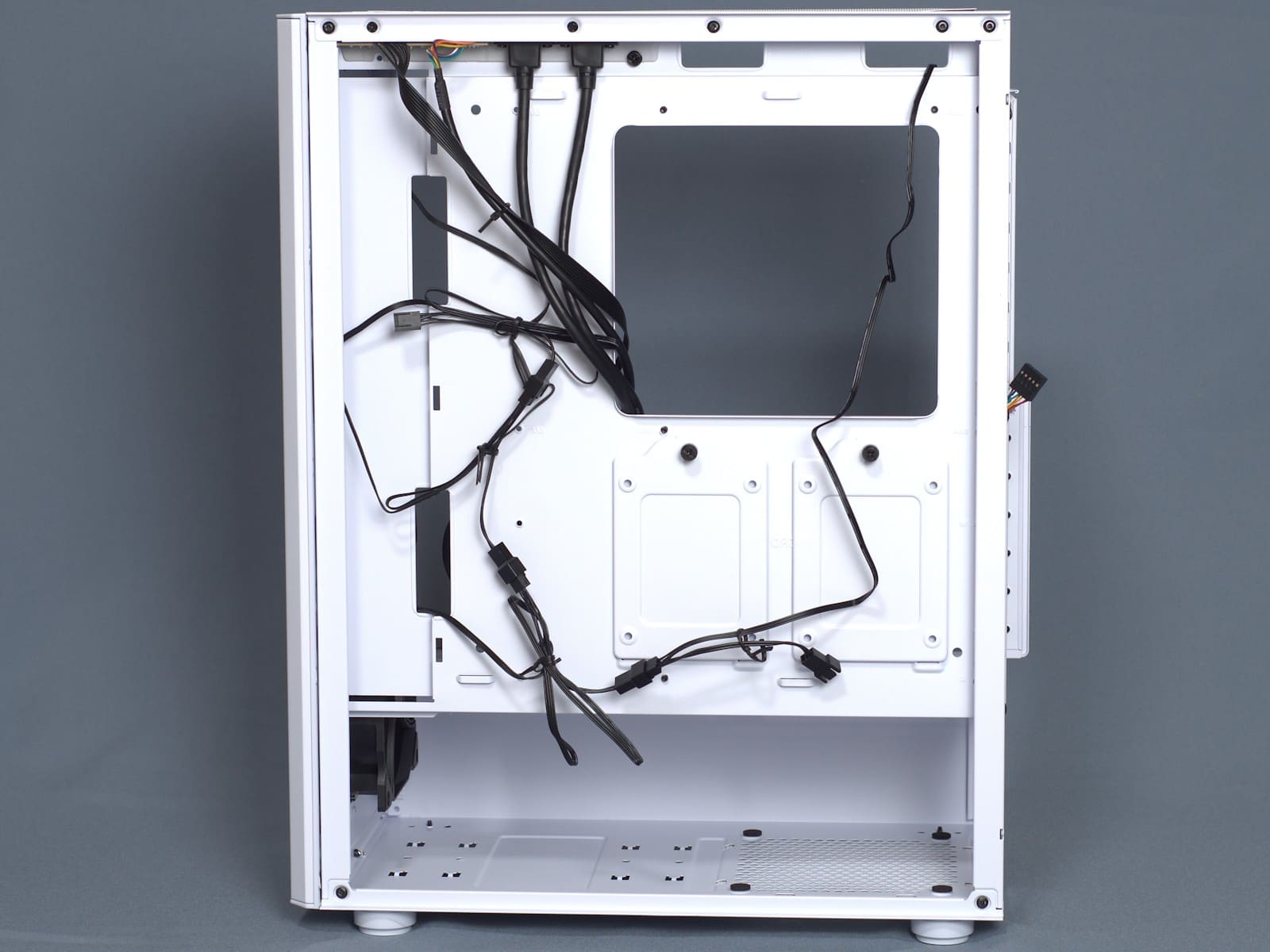

Компоновка за поддоном типовая ­– имеются выступы и крепления для фиксации/укладки кабелей.

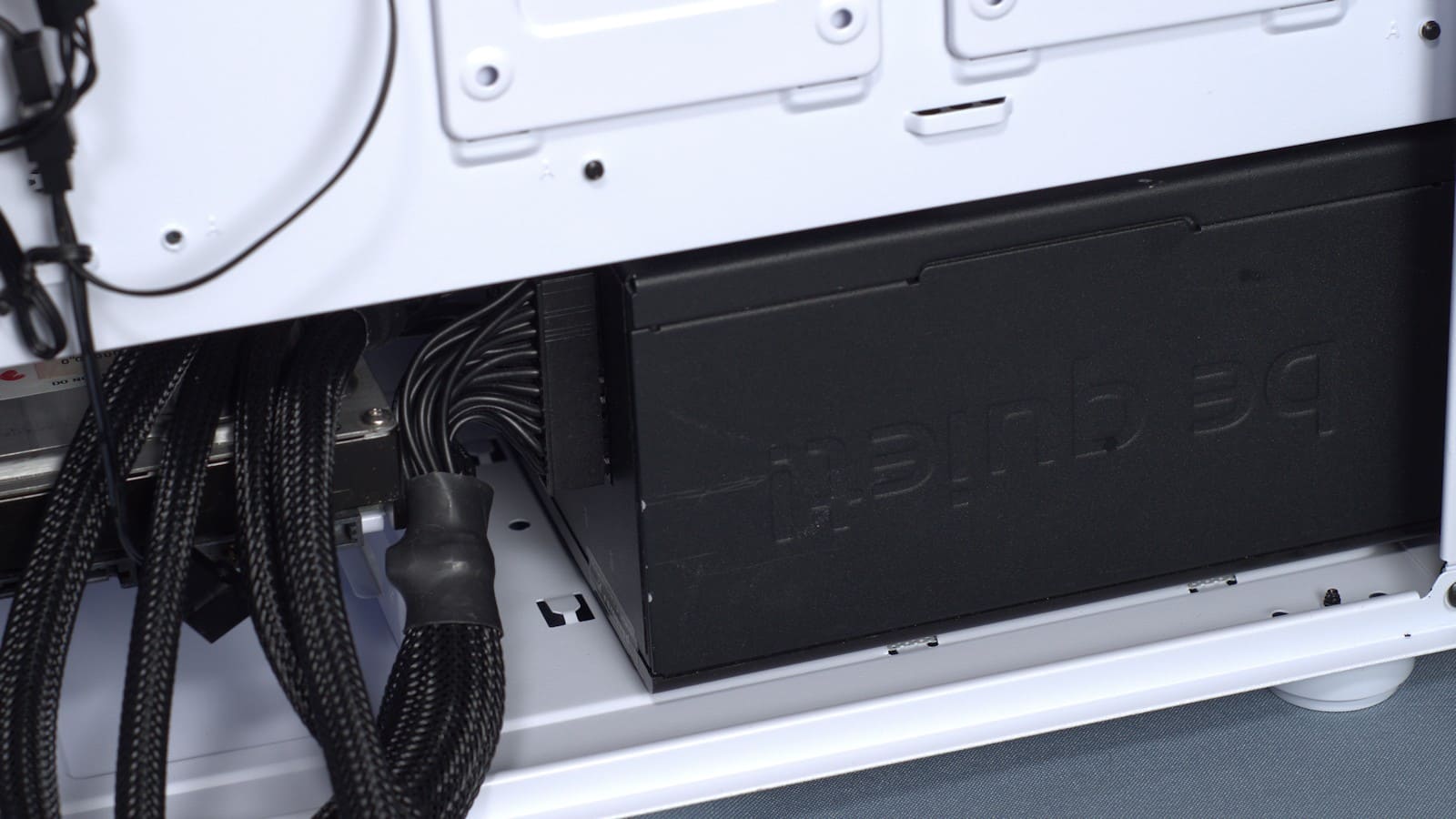

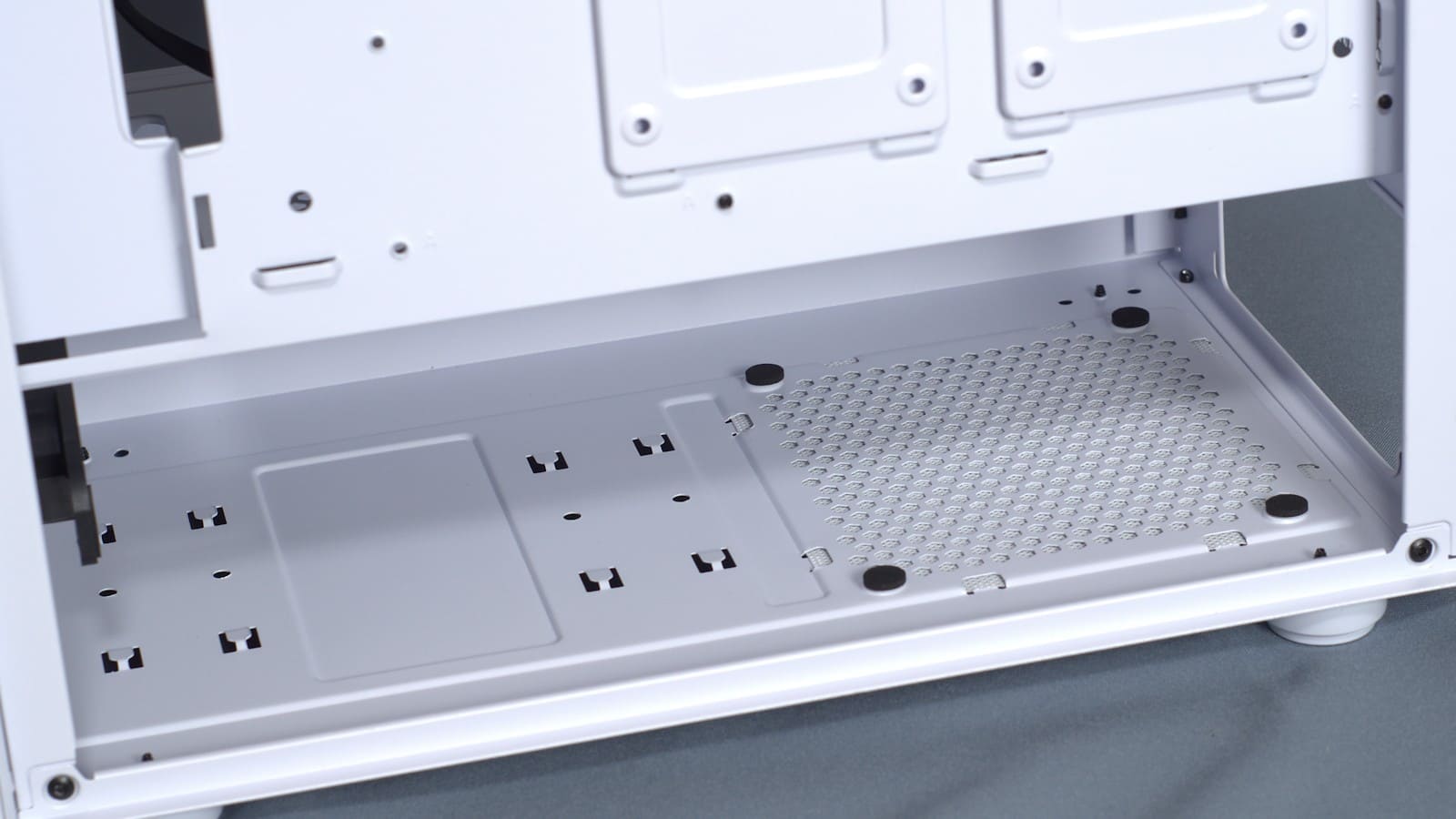

Привычно внизу находится зона для установки ATX блока питания и корзины под 2.5"/3.5" накопители. Если не использовать корзину, то глубина блока питания может быть «любой». В противном случае она ограничена 160/180 мм в зависимости от того, в какой позиции корзины будет установлен 3.5" накопитель.

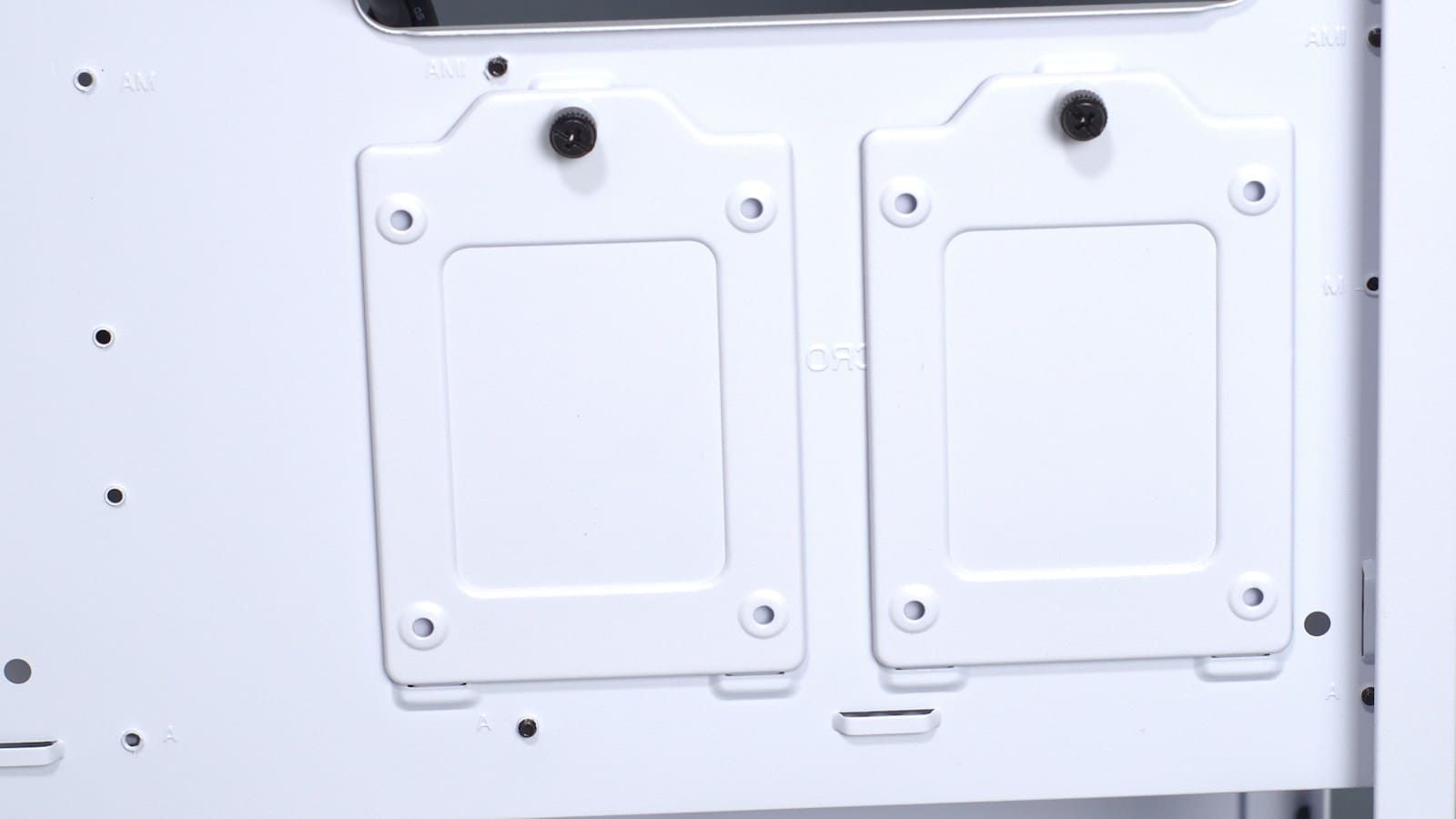

Над местом размещения блока питания, непосредственно на поддоне, находятся посадочные места для установки двух 2.5" накопителей.

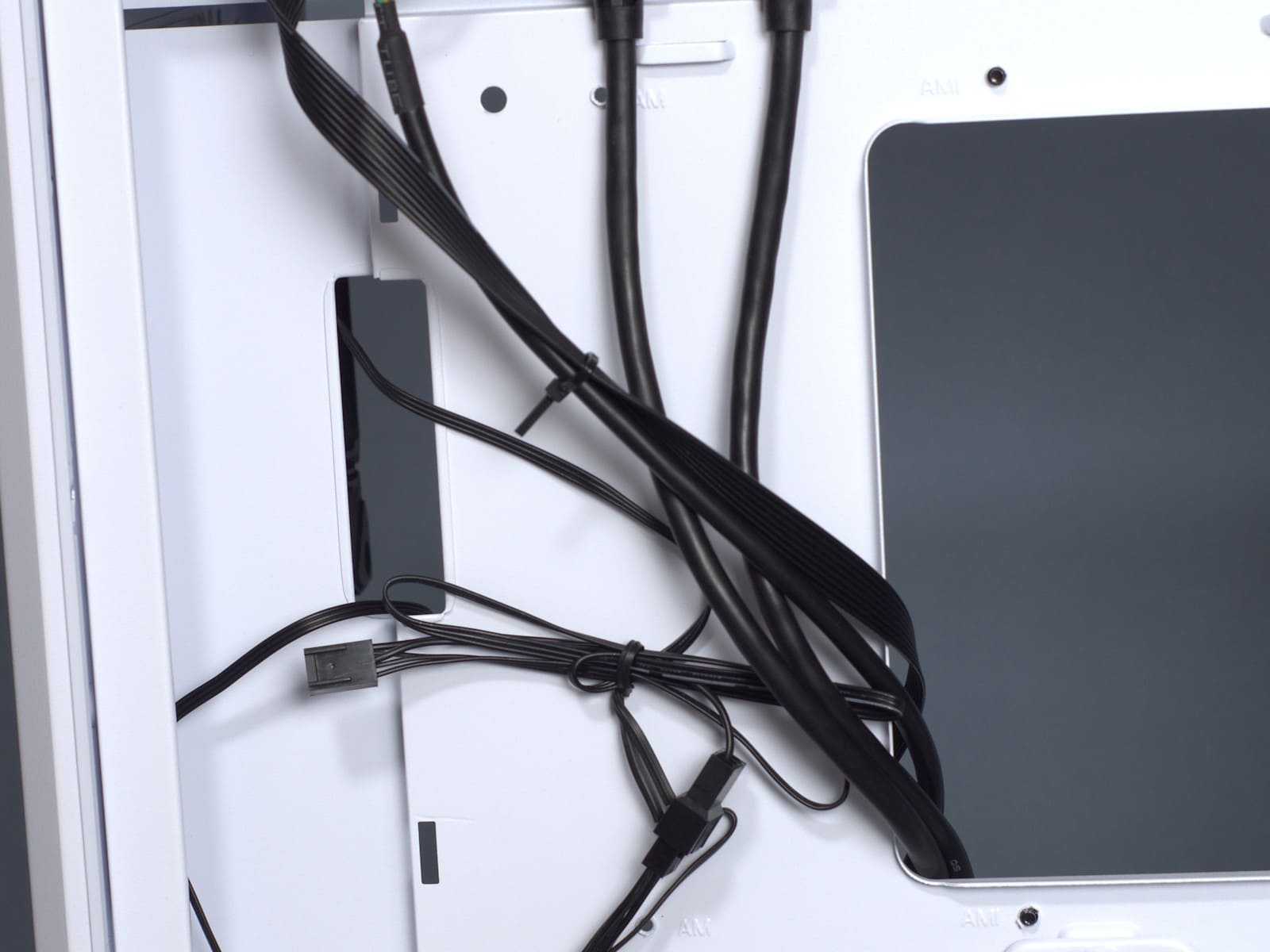

Несколько смущает наличие небольшого углубления для укладки кабелей, которого может не хватить в случае, если кабели будут «толстыми». Относительно обработки краев окон, то они завальцованы и проблем доставить не должны.

Особенности сборки

Современная компоновка Mid-Tower корпуса XPG VALOR AIR обеспечивает простую процедуру сборки, не требующую особых навыков.

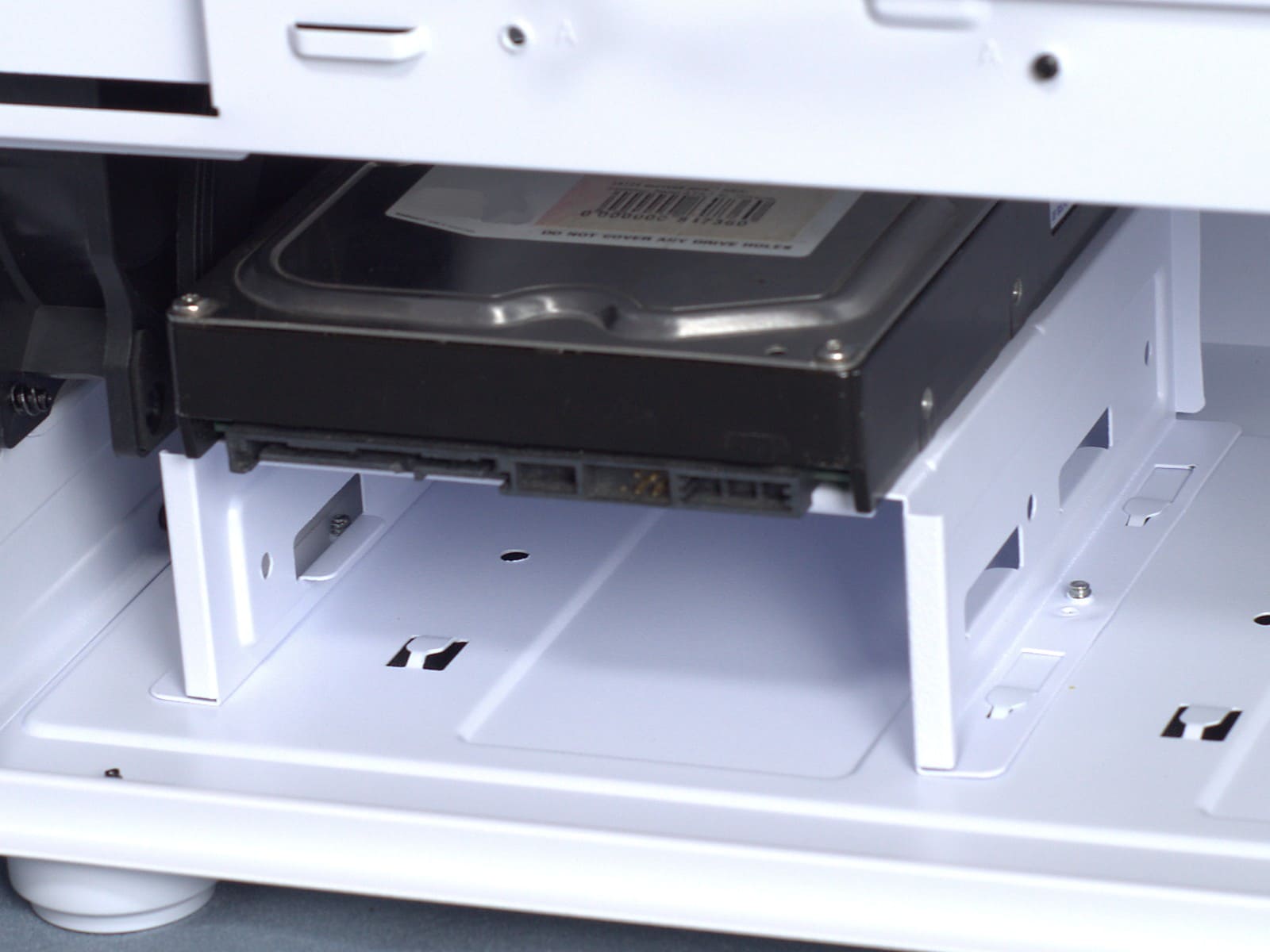

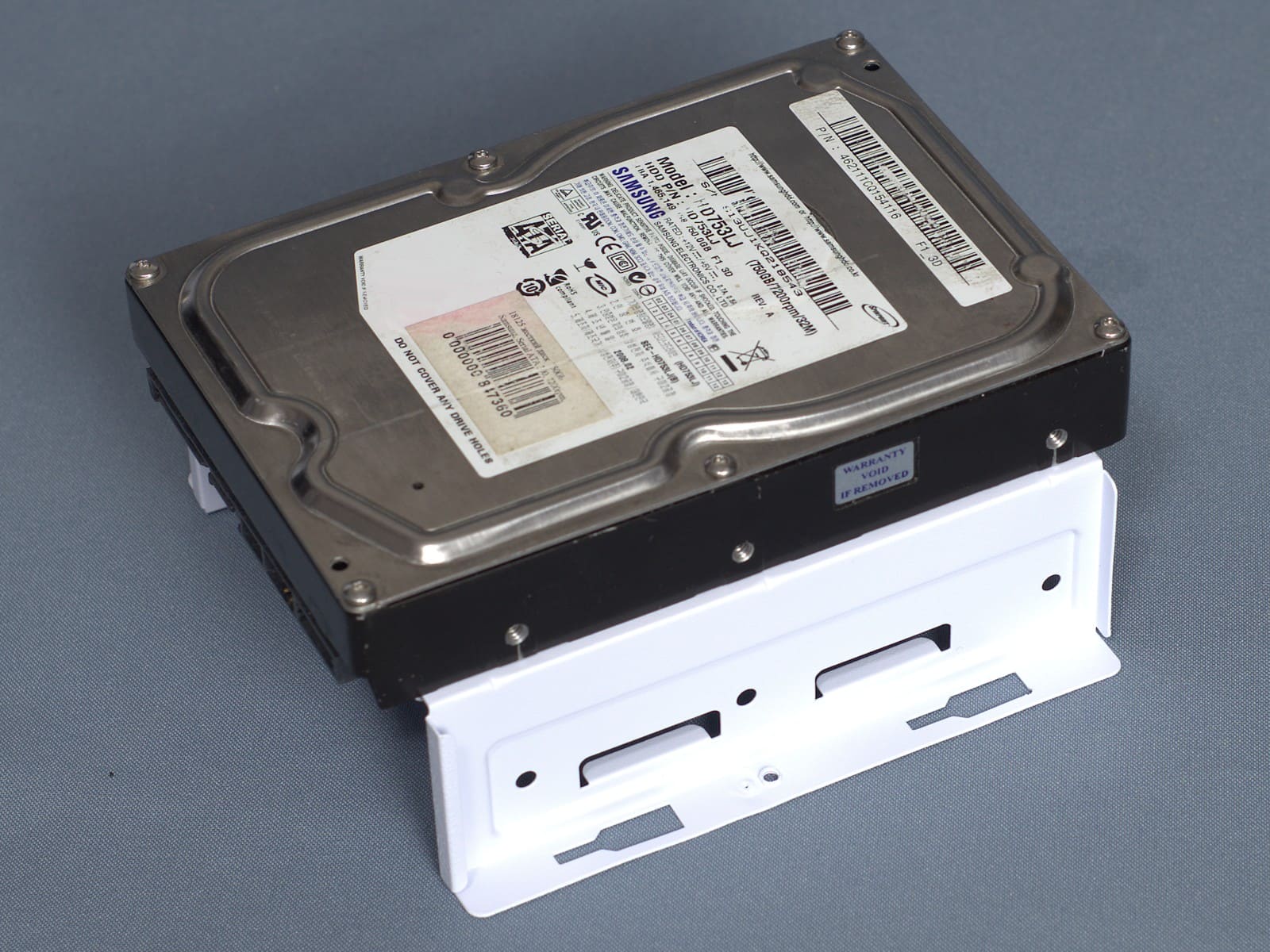

Сборку можно начать с установки корзины под накопители, если требуется использовать 3.5" накопители. Фиксация накопителей в корзине происходит винтами.

Корзину можно установить и после монтажа блока питания. Обратим внимание, что при монтаже блока питания глубиной 180 мм установка корзины или накопителя вверху корзины может оказаться невозможной из-за необходимости вывода кабелей от него.

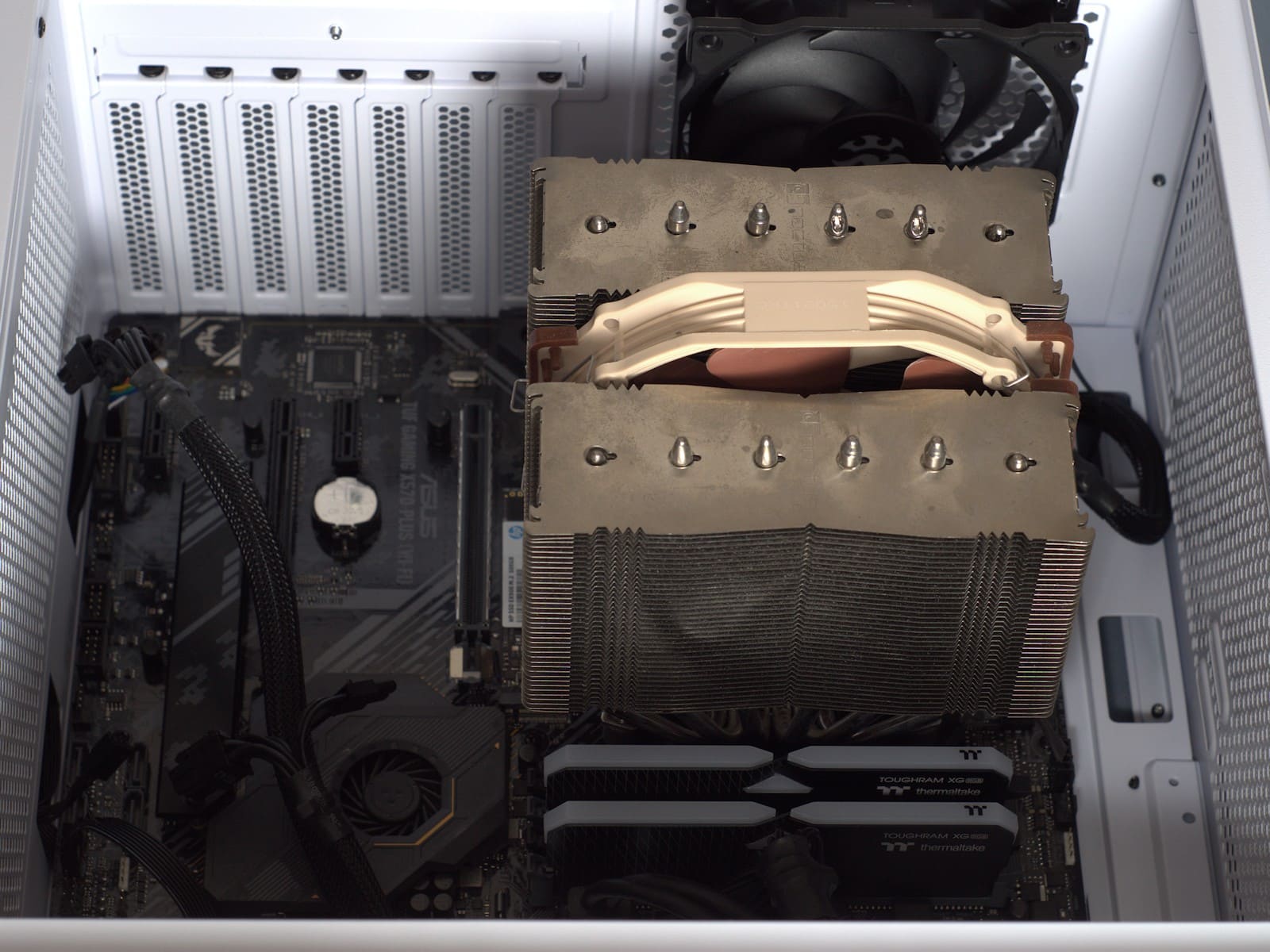

Пространства внутри корпуса вполне достаточно для установки ATX материнской платы и кулера высотой до 166 мм.

Остается дело только за видеокартой, которая может быть длиной до 305 мм при установленных передних вентиляторах – этого хватит для большинства видеокарт.

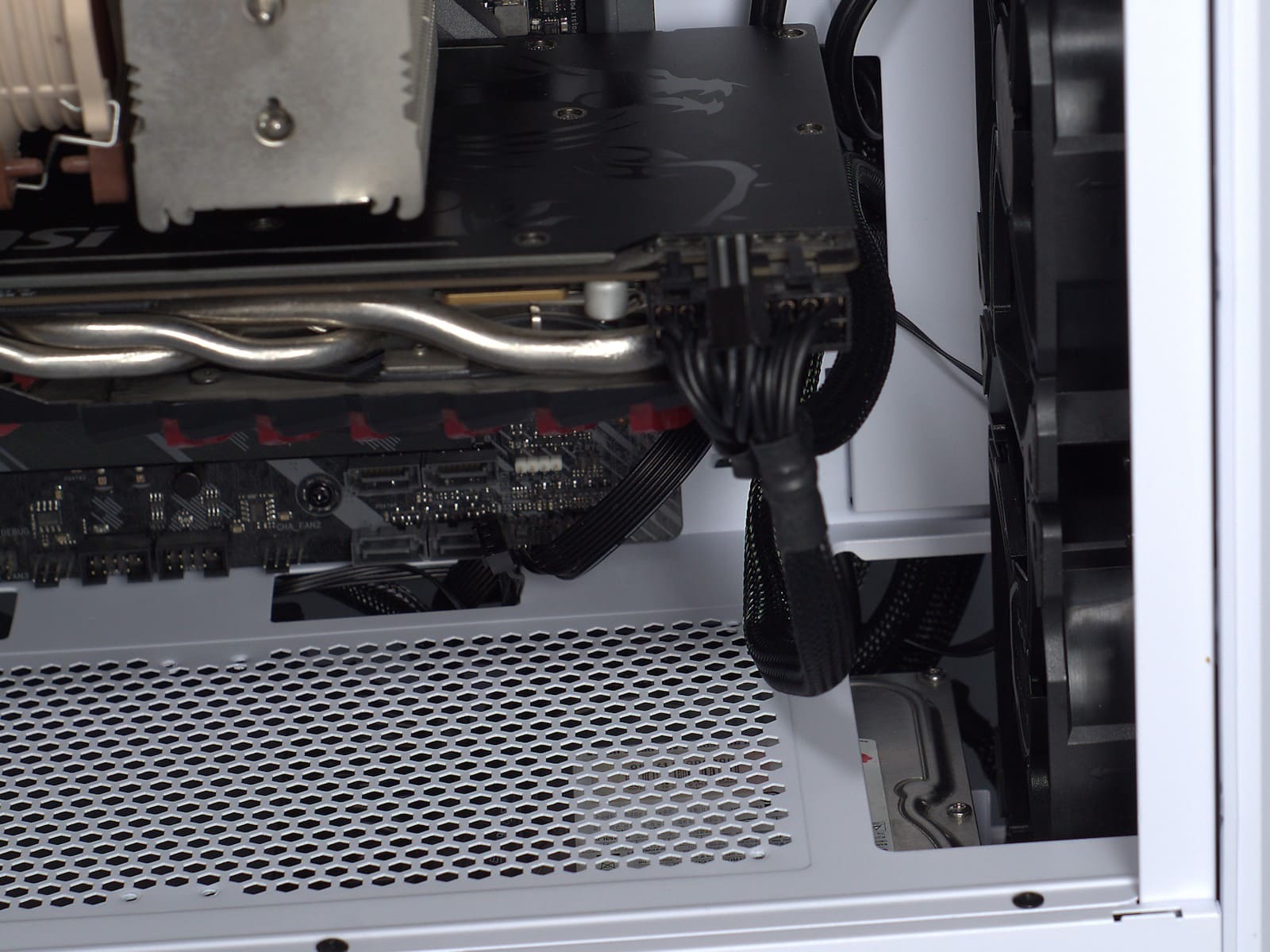

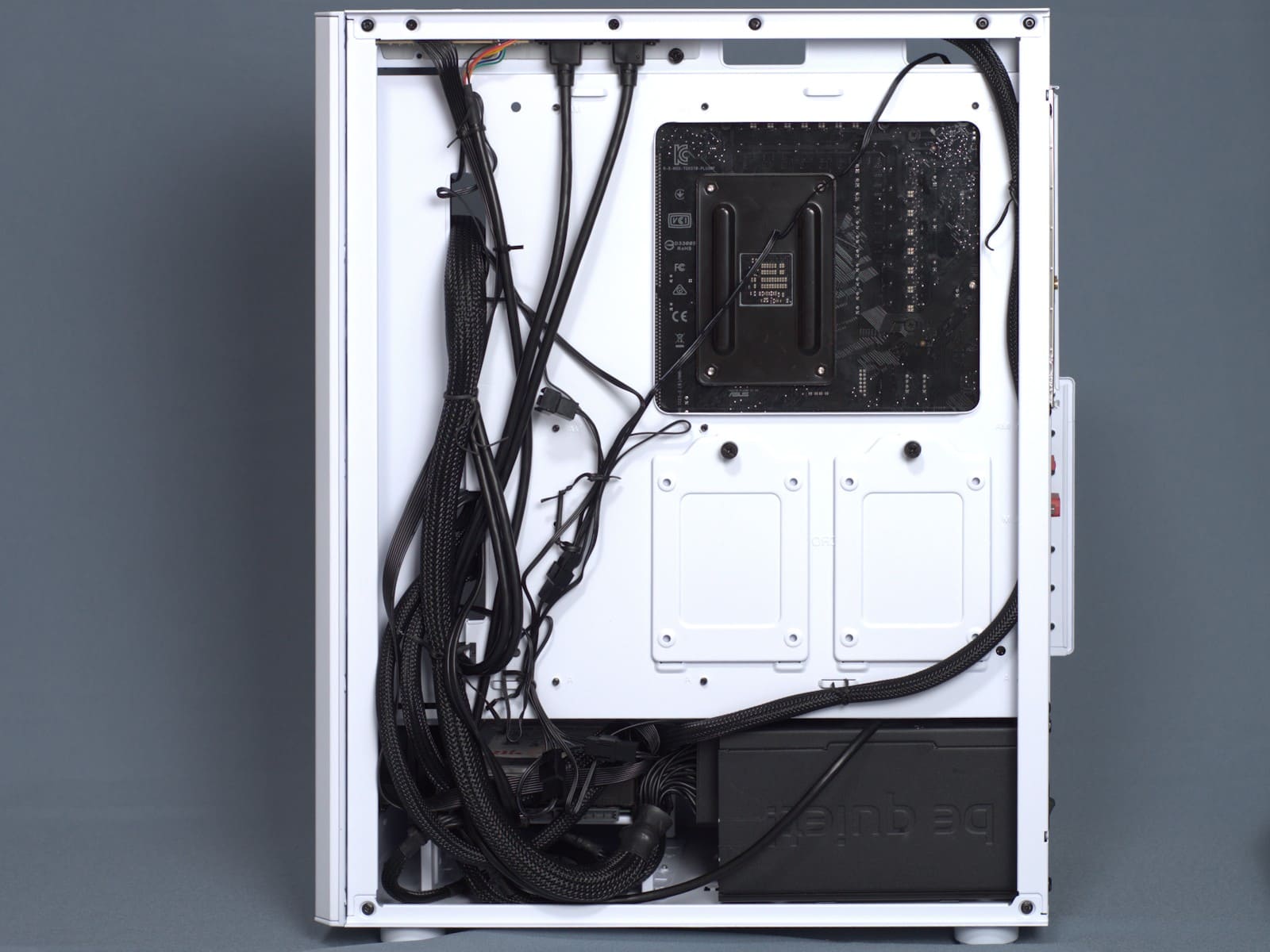

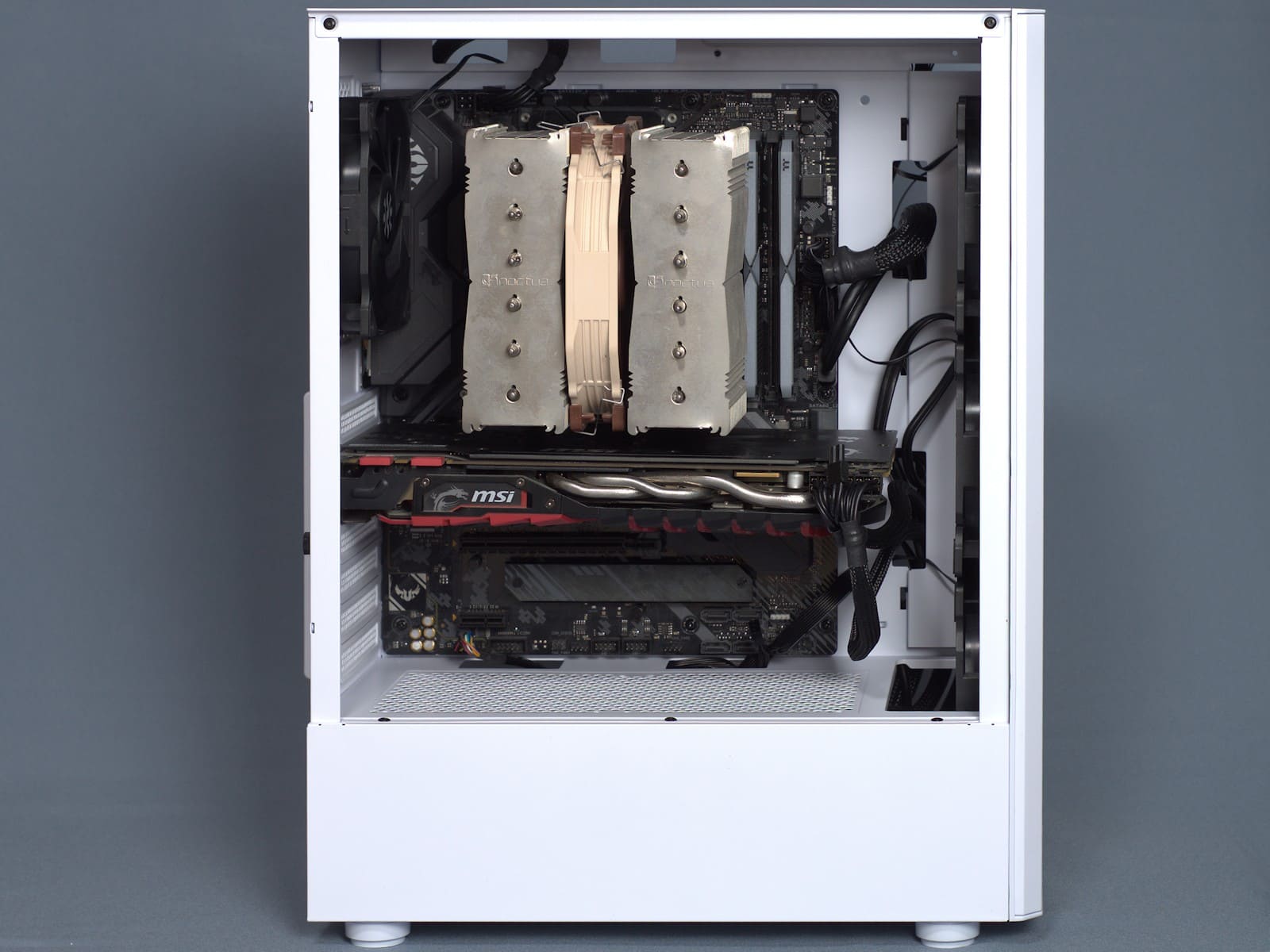

Результат системы в сборе. Так как пространства за поддоном немного, но в принципе достаточно, то кабели придется укладывать вдоль поддона.

Тестовый стенд и методика тестирования

Проверка возможностей корпуса производилась путем одновременной загрузки процессора и видеокарты с помощью утилит LinX 0.7.0 (10240 Мбайт, 10 проходов) и FurMark v1.26.0.0 (1920х1080, сглаживание 4xMSAA), время выполнения ~20 минут (до стабилизации температур). Нагрузка на жесткий диск осуществлялась с помощью утилиты Iometer 1.1.0, пресет Default, 20 минут. Данные температур процессора, видеокарты и жесткого диска брались из программы мониторинга CPUID HWMonitor v1.44.

Температура в помещении во время тестирования составляла 23,5-23,7 °С.

Тестирование корпуса производилось в варианте с закрытыми боковыми стенками и с демонтированными.

Используя шумомер китайского производства, был измерен уровень шума при работе корпуса с расстояния 1 метр от левой боковой стенки. Фоновый шум в комнате на момент тестирования составил 33,8 дБ.

Результаты тестирования

Нагрев компонент. Простой системы.

Использование четырех предустановленных 120 мм вентиляторов в корпусе XPG VALOR AIR обеспечивает комплектующим невысокий нагрев в простое.

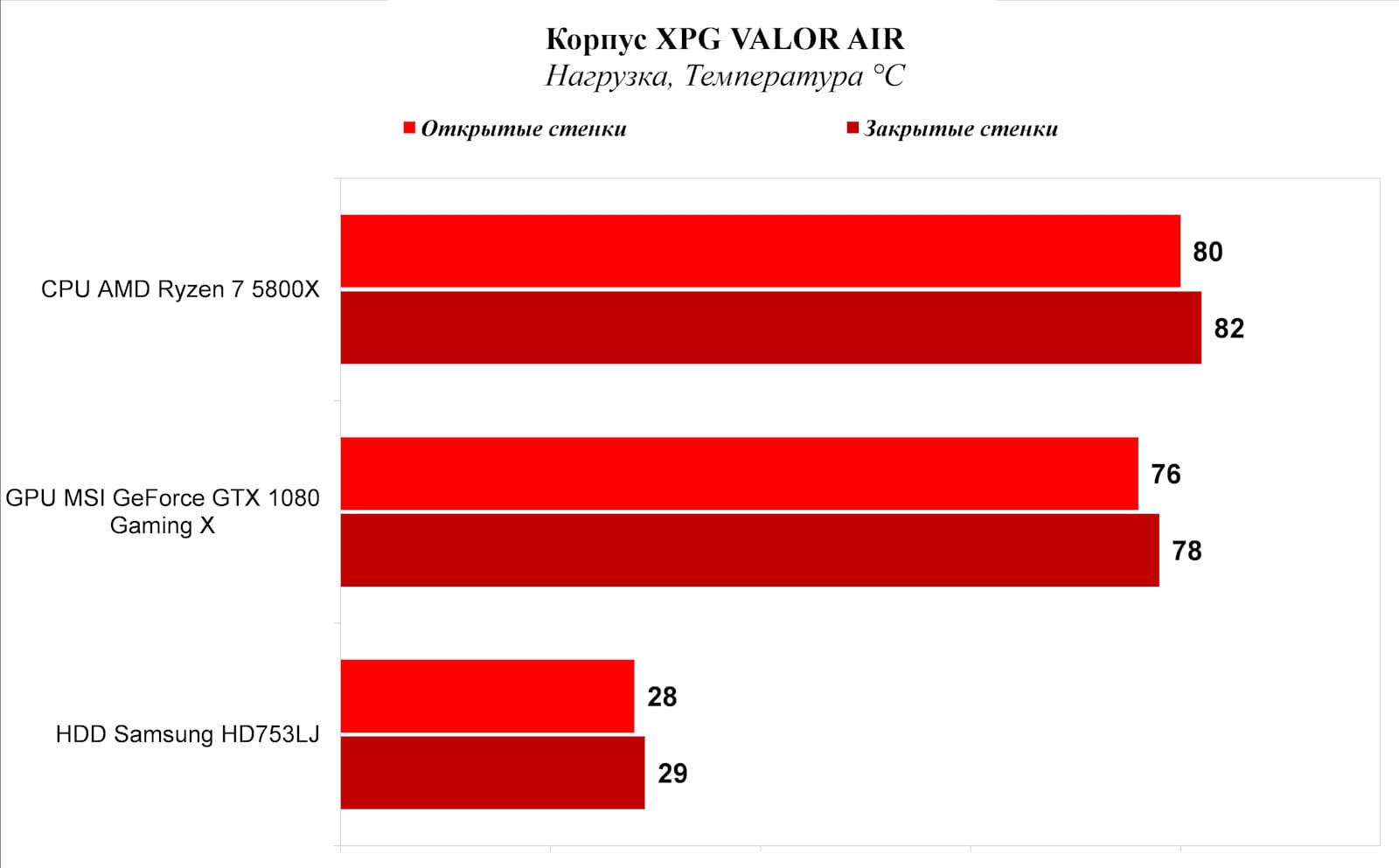

Нагрузка системы.

Под нагрузкой разница в нагреве комплектующих (процессора, видеокарты и накопителя) с открытыми и закрытыми боковыми стенками получается невысокой (не превышает 2 °С), что говорит о хорошей продуваемости корпуса. Отметим, что обеспечивается активное охлаждение корзины под накопители.

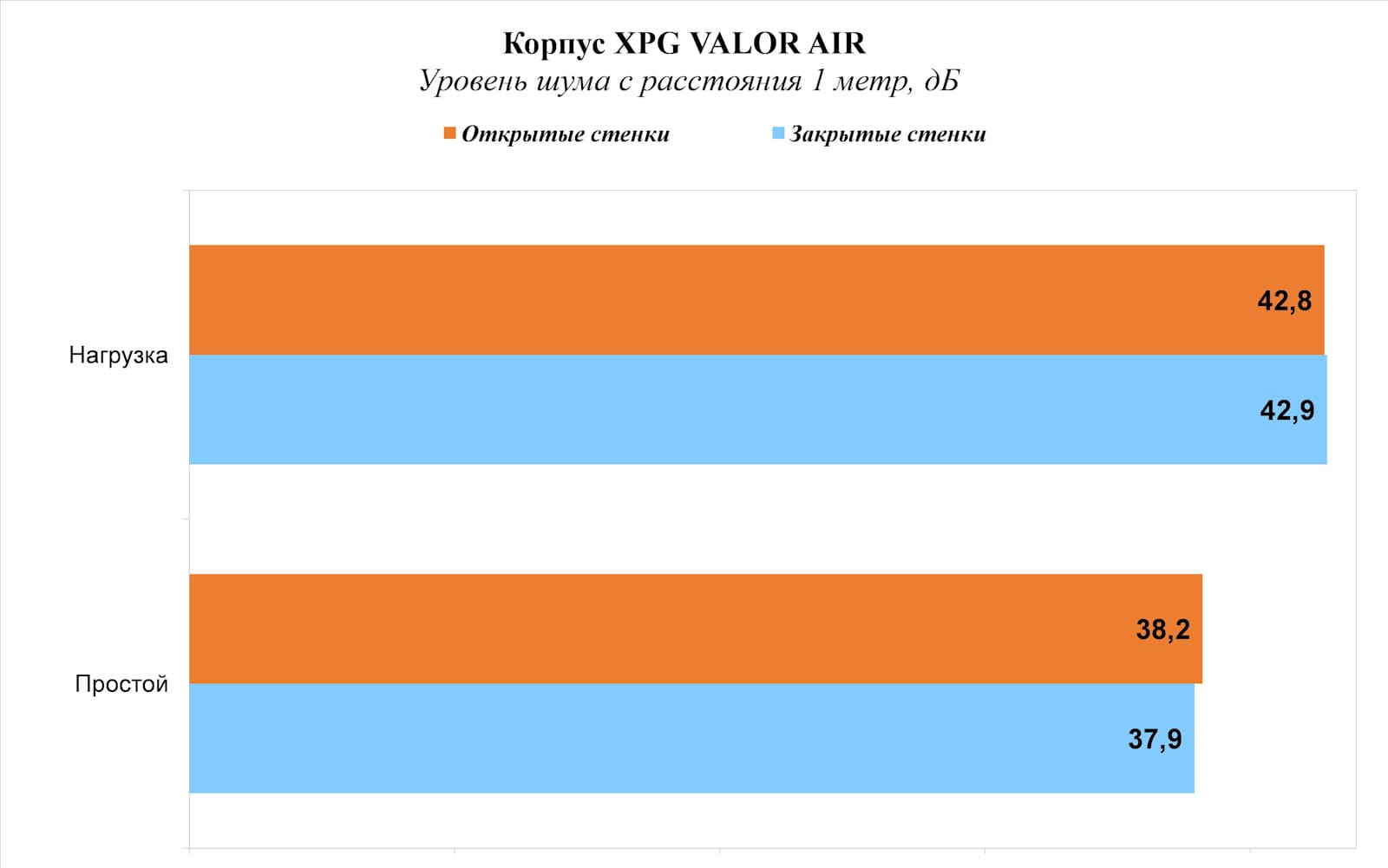

Уровень шума.

Наличие четырех предустановленных вентиляторов влияет на генерируемый корпусом шум – в простое он получается умеренно-высоким. Под нагрузкой уровень шума становится выше за счет повышенных оборотов систем охлаждения процессора и видеокарты, но по факту он получается меньше, чем в Mdi-Tower корпусах с одним-двумя вентиляторами, протестированных нами ранее.

Выводы

В последнее время производители уделяют внимание выпускам моделей корпусов, оптимизированных для обеспечения хорошей продуваемости внутренних компонент. Mid-Tower корпус XPG VALOR AIR со своей оригинальной перфорированной лицевой панелью и четырьмя предустановленными 120 мм вентиляторами XPG VENTO120 к таким и относится.

Вместе с тем производитель позаботился, чтобы корпус получился компактным и обеспечил пользователю достаточный функционал, необходимый для сборки игровой системы, а это - поддержка кулеров высотой до 166 мм, видеокарт длиной до 305/335 мм и возможность установки до двух радиаторов (до 280/360 мм и 240 мм) системы жидкостного охлаждения.

Каких-то особых недостатков корпус не имеет, разве только небольшое пространство за поддоном и повышенный уровень шума от работы четырех предустановленных вентиляторов. Если регулировать их обороты, а это вполне по силам современным материнским платам, то корпус XPG VALOR AIR получается весьма неплохим выбором, особенно с учетом его стоимости (от 4500 рублей).

Плюсы:

  • Строгий внешний вид;
  • Компактный для Mid-Tower формата;
  • Четыре предустановленных 120 мм вентилятора XPG VENTO120;
  • Неплохой функционал;
  • Продуманный кабель-менеджмент;
  • Простая процедура сборки;
  • Невысокая стоимость.

Минусы:

  • Небольшое пространство за поддоном;
  • Повышенный уровень шума от предустановленных вентиляторов.
