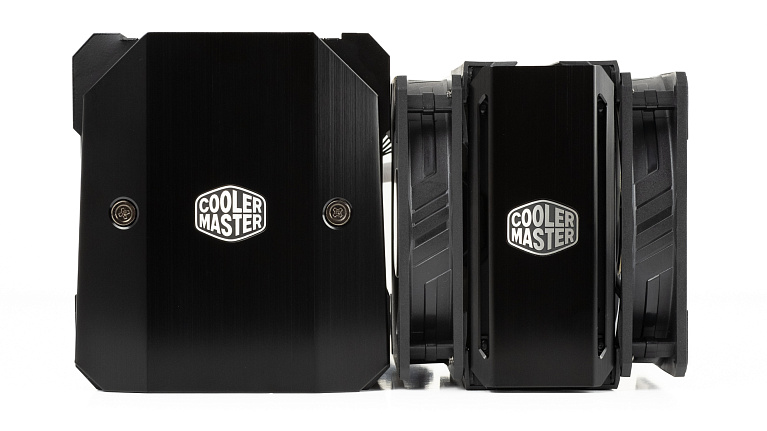

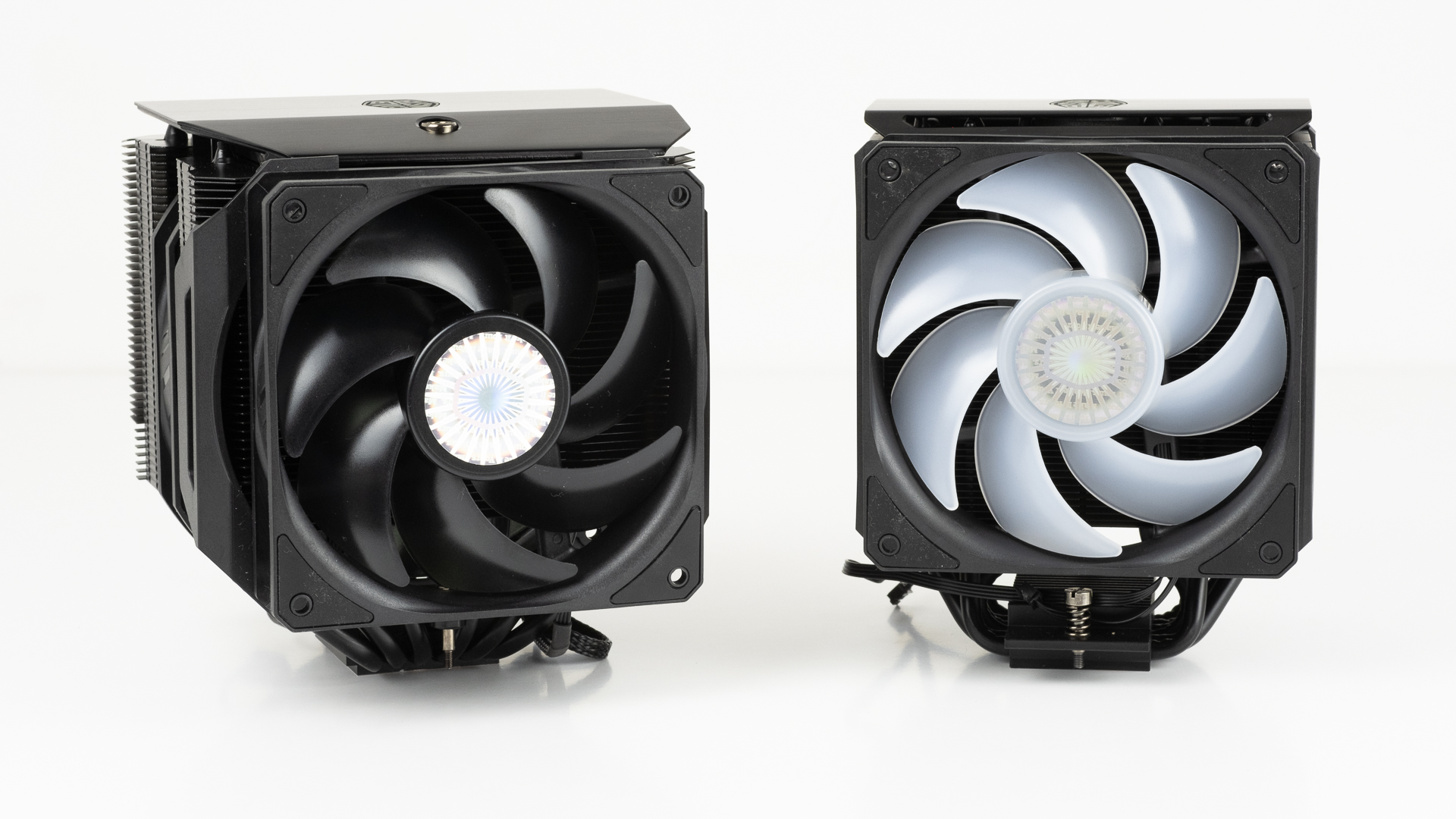

Два чёрных процессорных кулера от Cooler Master серии MasterAir: MA612 Stealth ARGB и MA624 Stealth. Проверим их возможности в охлаждении LGA 1700 процессоров.
Обзор и тест процессорных кулеров Cooler Master MasterAir Stealth MA624 и MA612 ARGB

Техпроцессы изготовления процессоров становятся всё тоньше, справиться с плотным потоком тепла становится труднее. Дополнительную сложность добавляет постоянно увеличивающееся количество тепла, которое необходимо отвести от процессоров для энтузиастов. С другой стороны, производительность вентиляторов тоже не стоит на месте, а качественно изготовленный радиатор воздушного кулера по-прежнему способен решить многие ставящиеся перед ним задачи. Рассмотрим два кулера от Cooler Master: крупный двухсекционный MasterAir MA624 Stealth и компактный MasterAir MA612 Stealth ARGB с адресуемой подсветкой вентиляторов.

Спецификации

Обзор будет сводным, в каждом разделе уделим внимание обеим моделям последовательно.

Cooler Master MasterAir MA612 Stealth ARGB

Основные характеристики:

  • PN: MAP-T6PS-218PA-R1
  • Совместимость с процессорами Intel: LGA1700*, LGA1200, LGA2011-v3, LGA2011, LGA1151, LGA1150, LGA1155, LGA1156, LGA1366
  • Совместимость с процессорами AMD: AM4, AM3+, AM3, AM2+, AM2, FM2+, FM2, FM1
  • Размеры: 158 мм х 112,2 мм х 129 мм
  • Гарантия: 5 лет

Радиатор:

  • Размеры: 55 мм х 125 мм х 158 мм (156 мм без кожуха)
  • Материал: алюминий (медное основание)
  • Количество тепловых трубок: 6
  • Диаметр тепловых трубок: 6 мм

Вентиляторы 120 мм:

  • Наименование: SickleFlow 120 ARGB Fan
  • Размер: 120 мм x 120 мм x 25 мм
  • Скорость вращения: 650-1800 RPM (PWM) ± 5%
  • Максимальное статическое давление: 2,5 мм H2O (Max)
  • Максимальный воздушный поток: 62 CFM (Max)
  • Уровень шума: 8 ~ 27 dBA
  • Управление скоростью вращения: PWM/DC

Cooler Master MasterAir MA624 Stealth

Основные характеристики:

  • PN: MAM-D6PS-314PK-R1
  • Совместимость с процессорами Intel: LGA1700*, LGA1200, LGA2066, LGA2011-v3, LGA2011, LGA1151, LGA1150, LGA1155, LGA1156, LGA1366
  • Совместимость с процессорами AMD: AM4, AM3+, AM3, AM2+, AM2, FM2+, FM2, FM1
  • Размеры: 160 мм х 153,2 мм х 144,9 мм
  • Гарантия: 5 лет

Радиатор:

  • Размеры: 141 мм х 125 мм х 162 мм (158 мм без кожуха)
  • Материал: алюминий (медное основание)
  • Количество тепловых трубок: 6
  • Диаметр тепловых трубок: 6 мм

Вентиляторы 140 мм:

  • Наименование: SickleFlow 140 Fan
  • Размер: 140 мм x 140 мм x 25 мм
  • Скорость вращения: 650-1400 RPM (PWM) ± 5%
  • Максимальное статическое давление: 2,25 мм H2O (Max)
  • Максимальный воздушный поток: 67 CFM (Max)
  • Уровень шума: 10 ~ 27 dBA
  • Управление скоростью вращения: PWM/DC

Вентилятор 120 мм:

  • Наименование: SickleFlow 120 Fan
  • Размер: 120 мм x 120 мм x 25 мм
  • Скорость вращения: 650-1800 RPM (PWM) ± 5%
  • Максимальное статическое давление: 2,5 мм H2O (Max)
  • Максимальный воздушный поток: 62 CFM (Max)
  • Уровень шума: 8 ~ 27 dBA
  • Управление скоростью вращения: PWM/DC

Внешний вид и комплектация

Cooler Master MasterAir MA612 Stealth ARGB

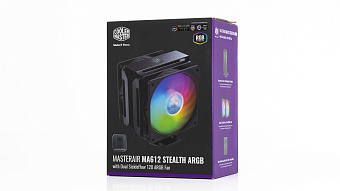

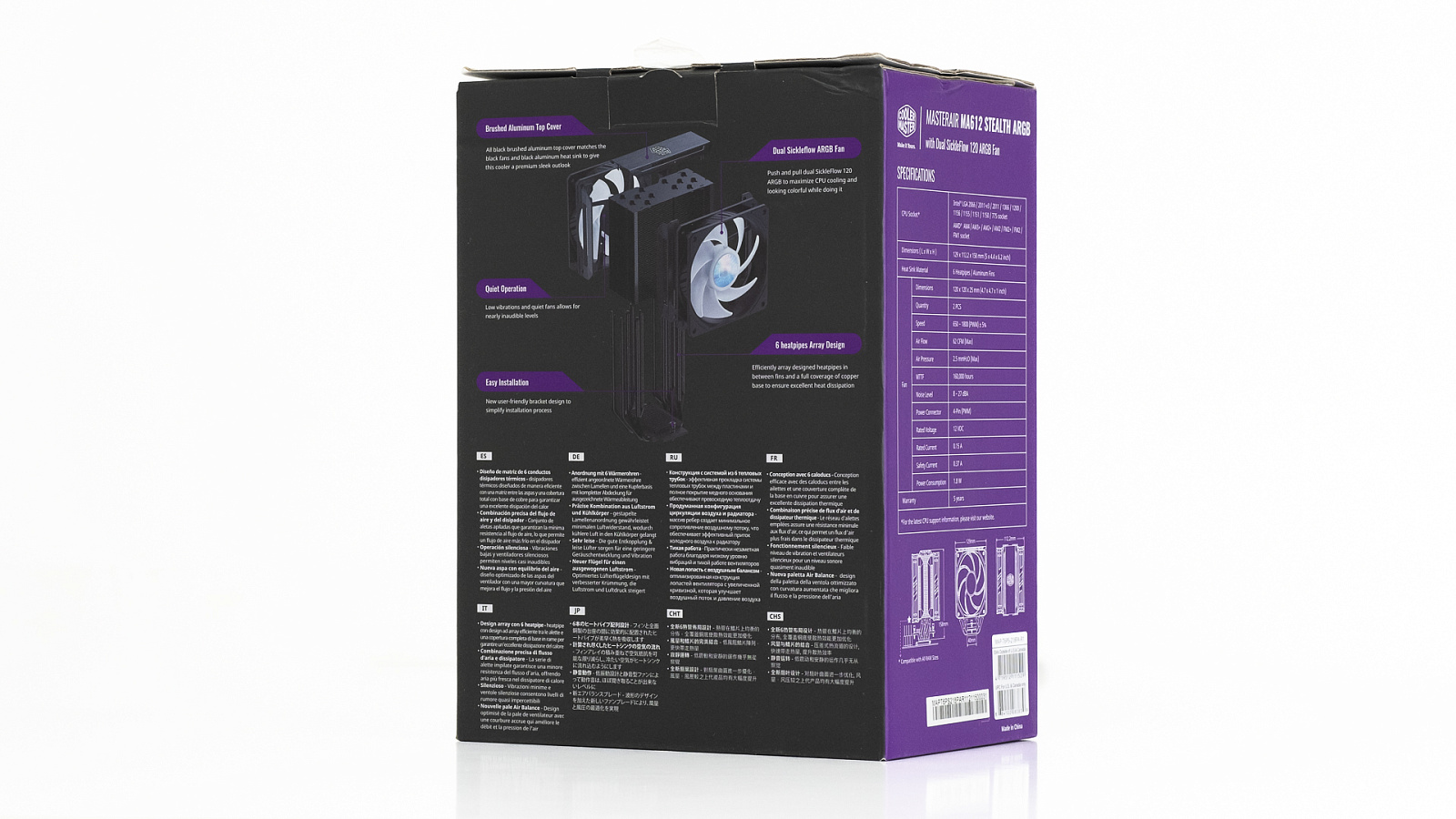

Средних размеров упаковочная коробка может похвастаться красочными изображениями кулера. Кроме этого есть подробная информация о его строении и технических характеристиках радиатора и вентиляторов. Геометрические размеры продублированы на схематическом изображении.

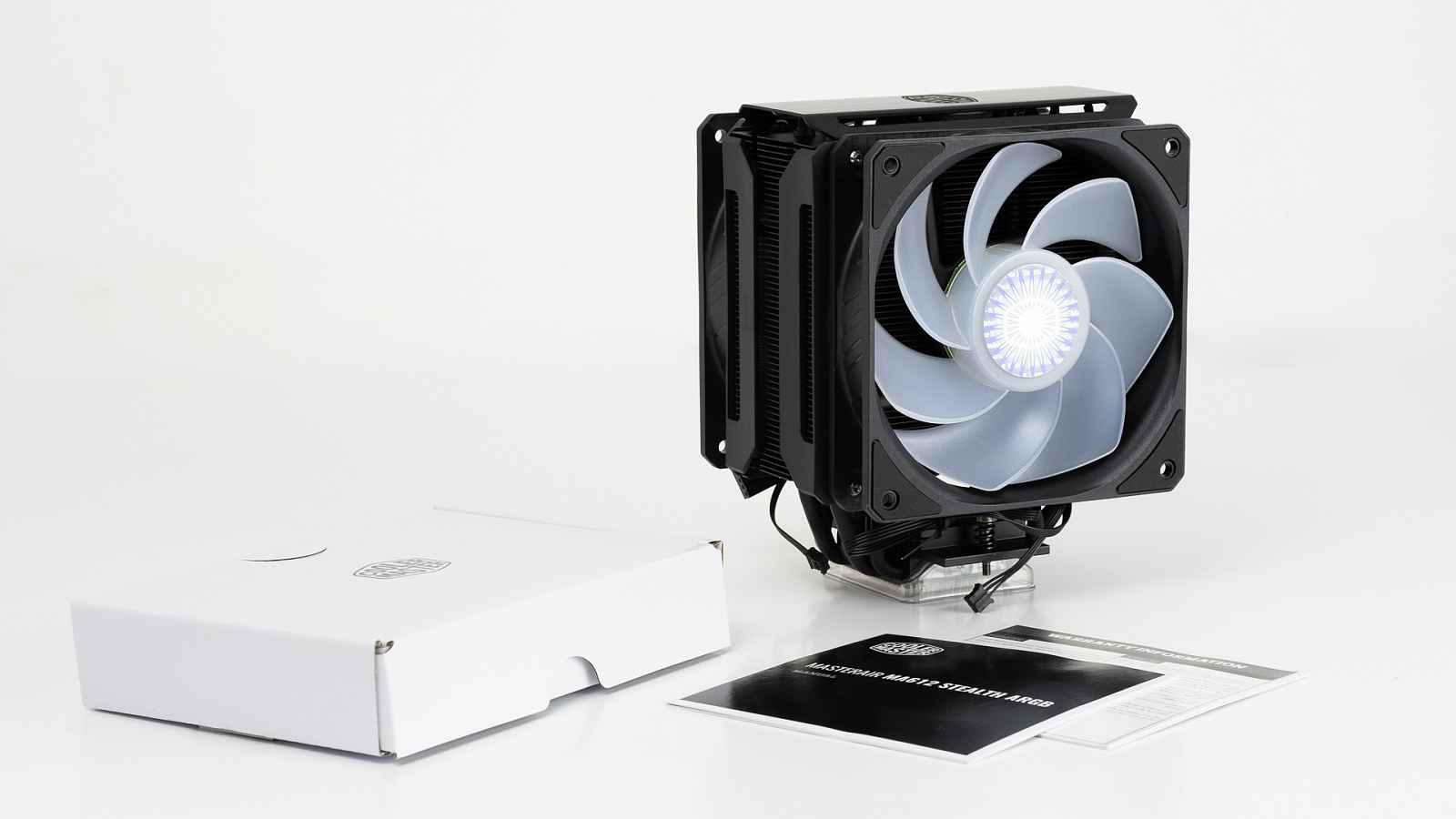

Внутри коробочка с креплением и кулер в сборе. Присутствует бумажная инструкция и брошюра с гарантийной информацией.

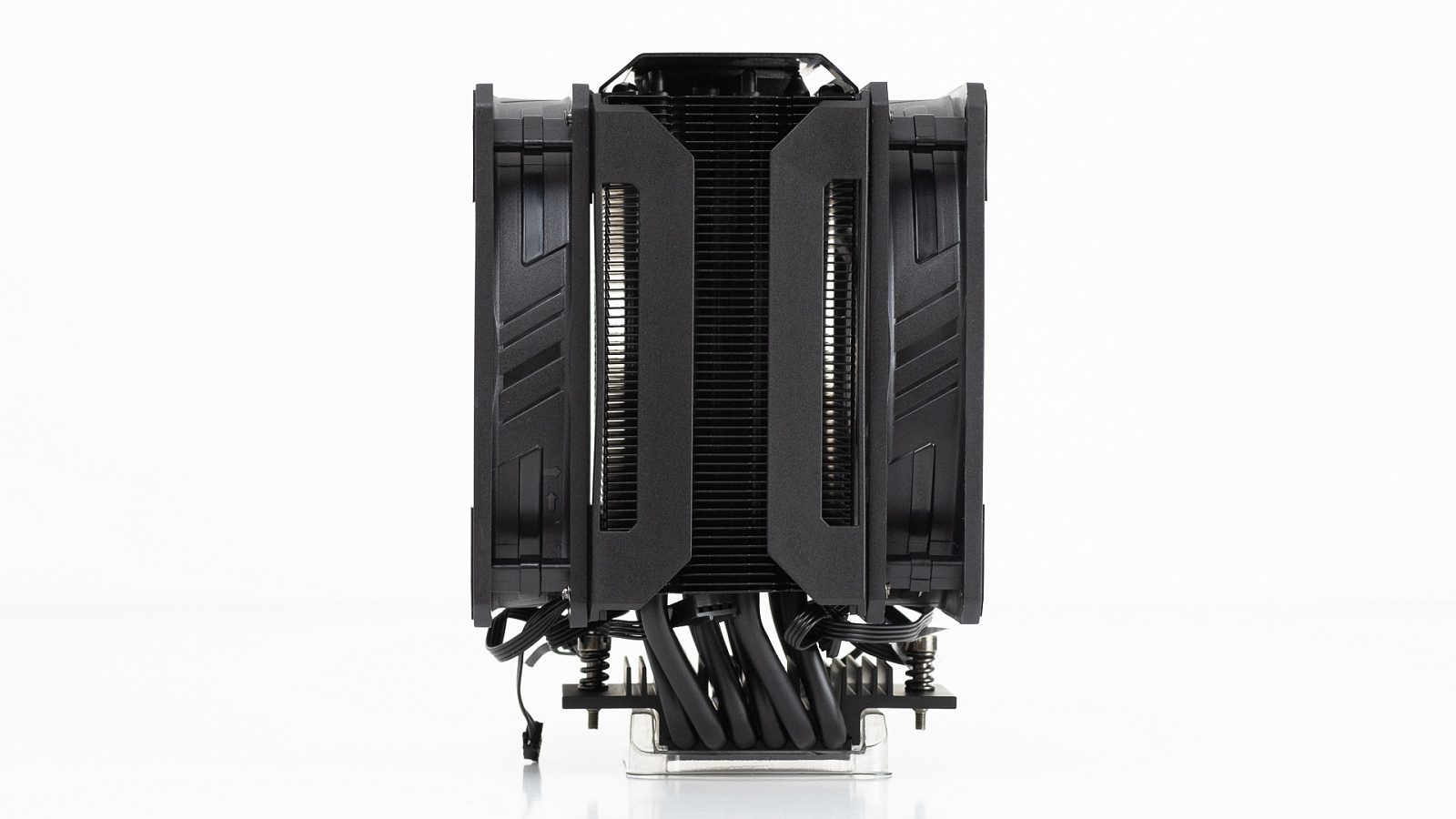

MasterAir MA612 Stealth имеет весьма строгий и аккуратный вид. Для крепления вентиляторов используются пластиковые зацепы, а не привычные металлические скобы.

Верхняя часть радиатора прикрыта декоративной накладкой из шлифованного алюминия с логотипом производителя.

Накладка съёмная и это может быть даже полезным в случае необходимости уменьшить высоту кулера на пару миллиметров. Под накладкой скрыты окончания шести теплотрубок.

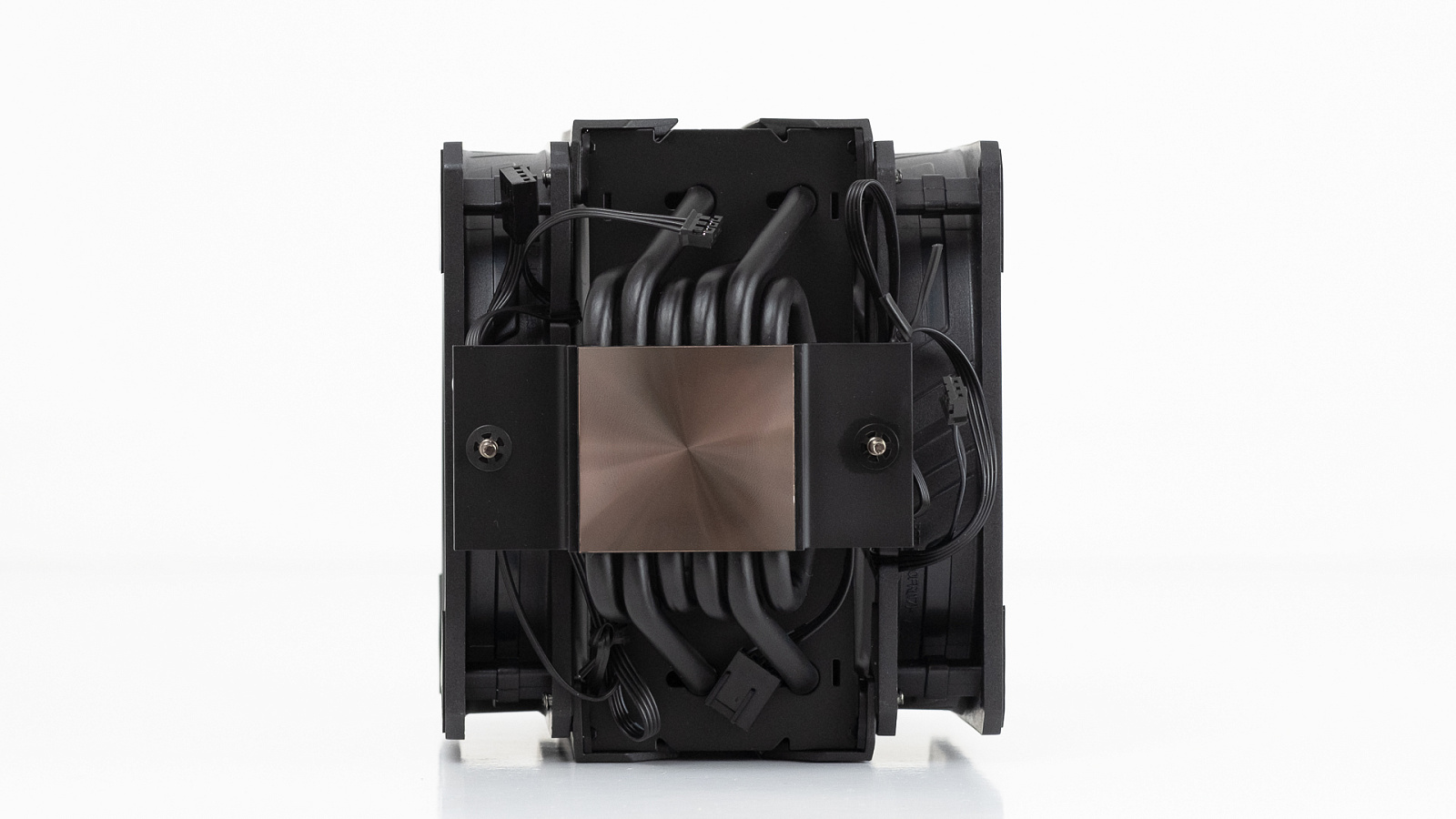

Основание кулера медное, заметно смещение относительно центра радиатора. Тепловые трубки диаметром 6 мм расположены плотно и распределены по всей площади основания.

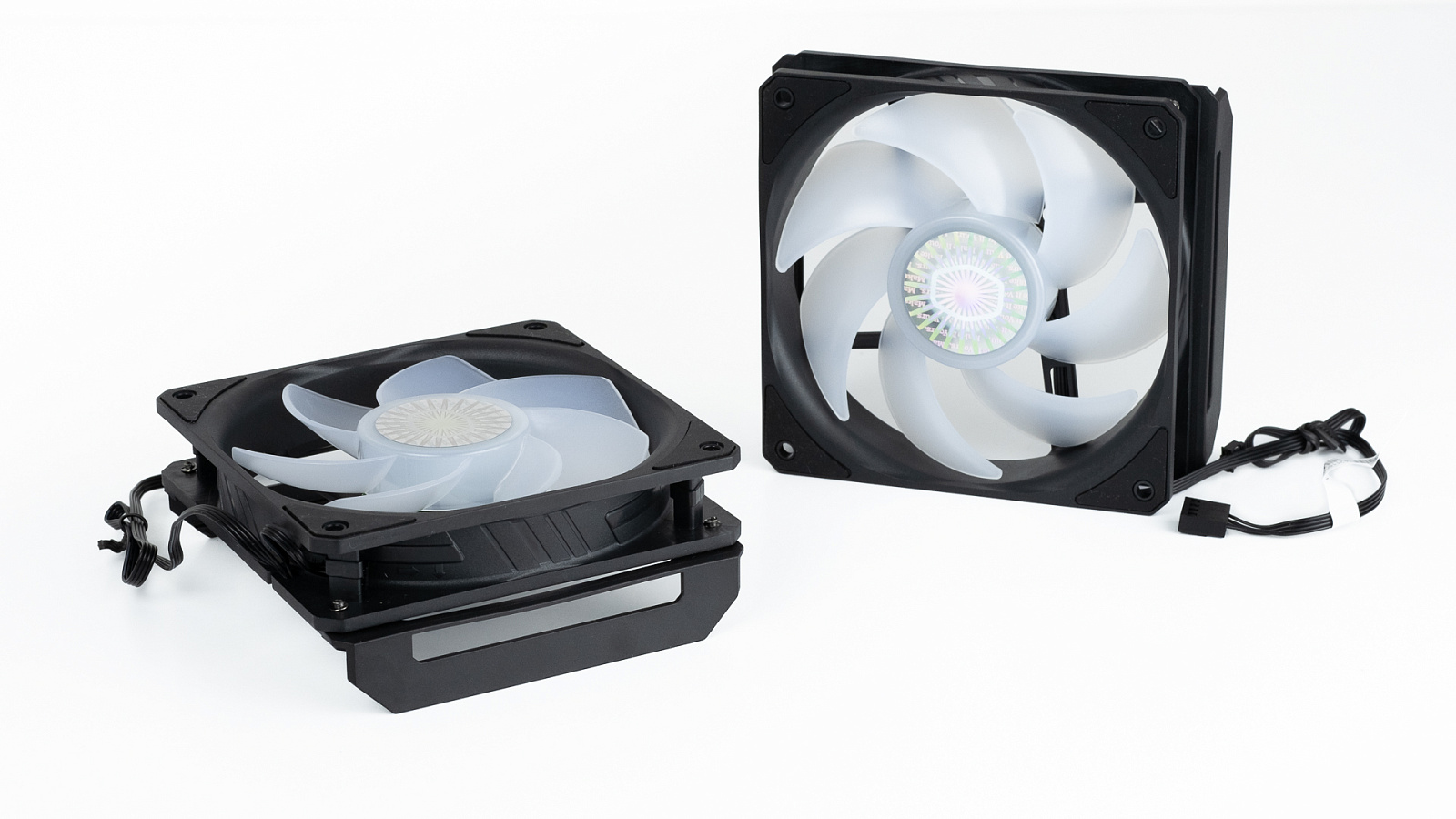

Характеристики входящих в комплект вентиляторов идентичны, но они неодинаковые. Разная форма крыльчатки чётко разделяет функции - любопытное решение. Пластиковые защёлки для закрепления на радиаторе прикручиваются к вентиляторам стандартными саморезами.

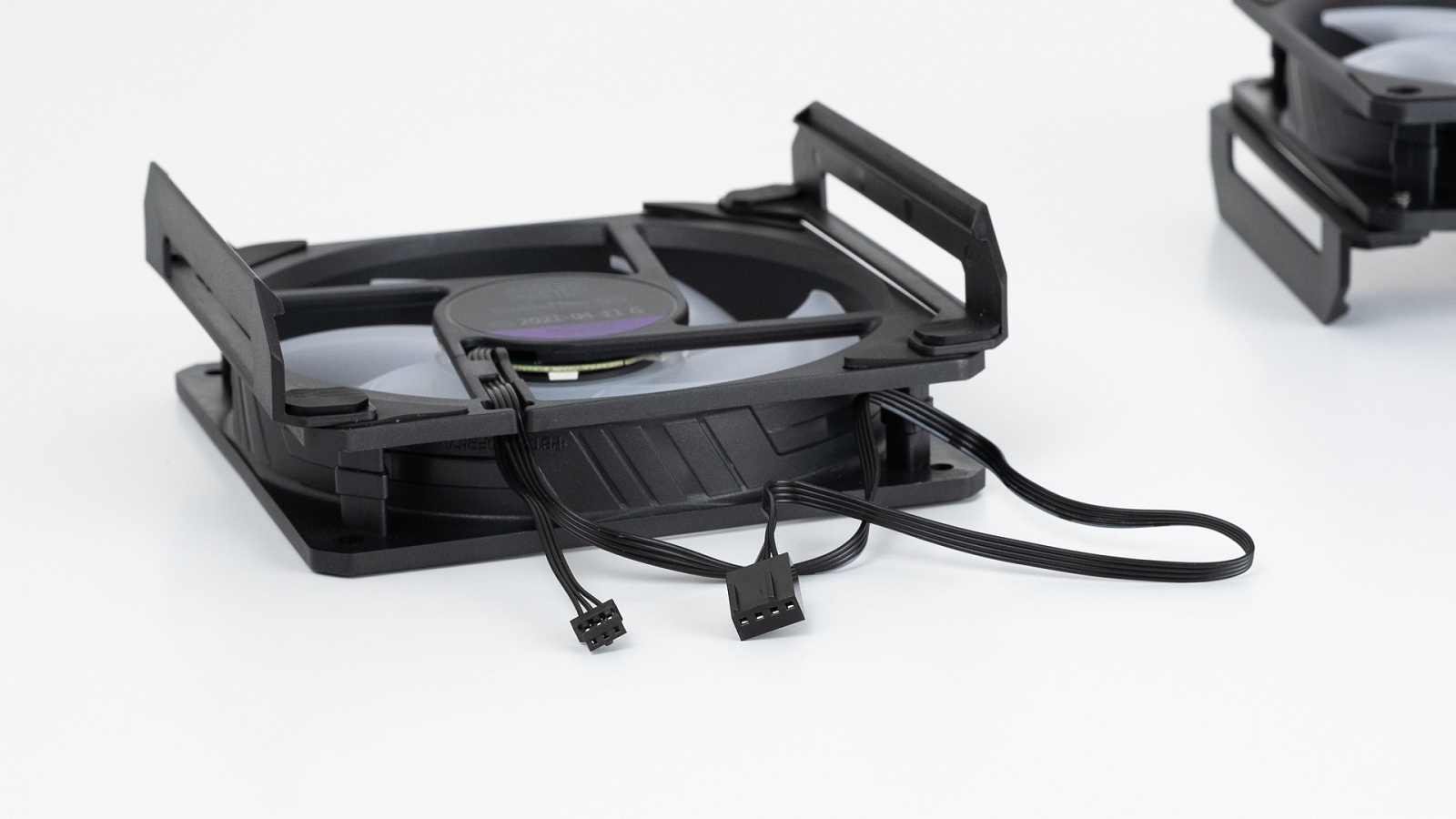

Длина 4-pin провода подключения вентиляторов - 30 см. Питание и управление подсветкой осуществляется через короткий провод с 3-pin коннектором.

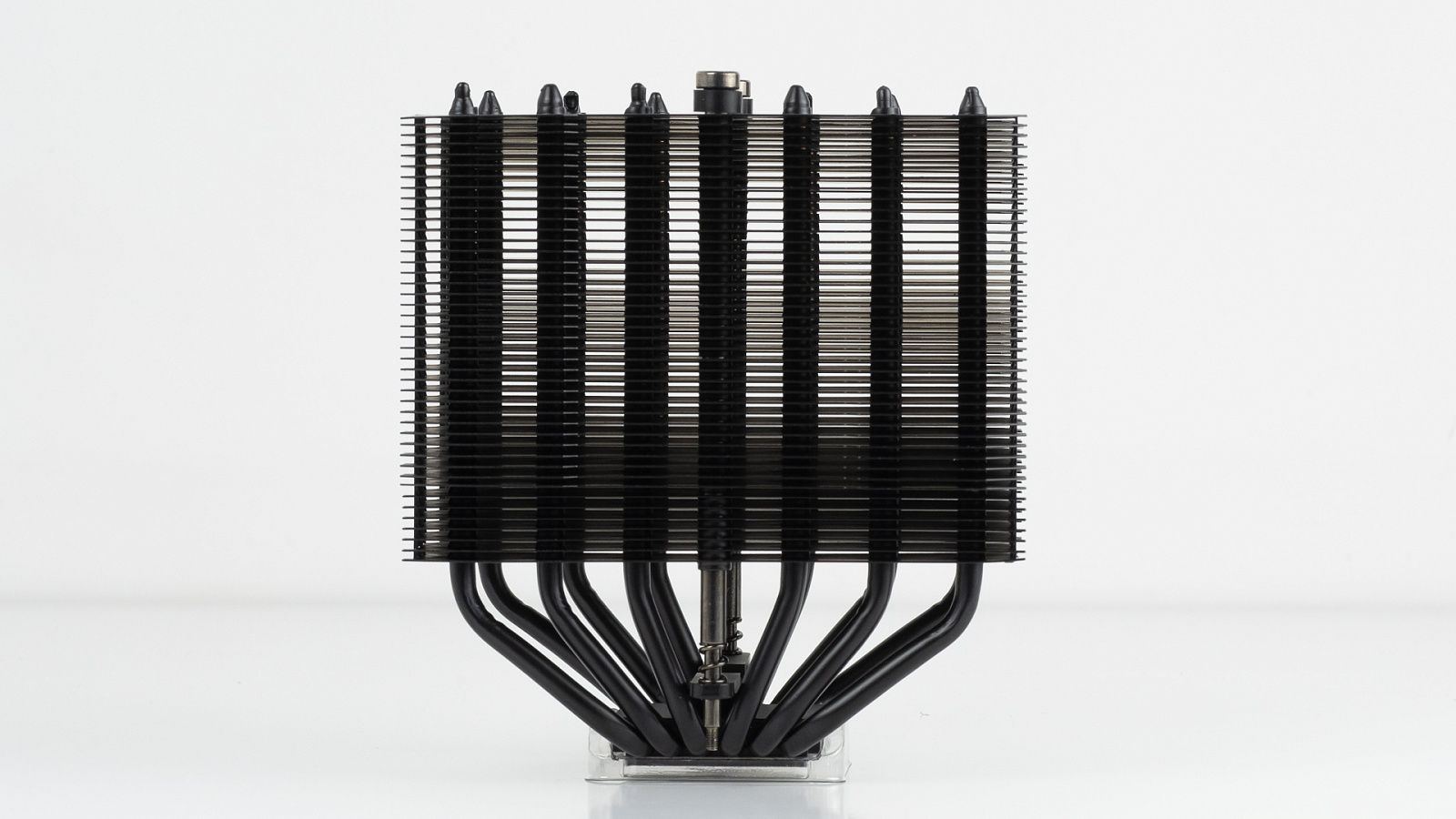

Радиатор кулера набран 55 алюминиевыми пластинами, плотность размещения - 13-14 FPI.

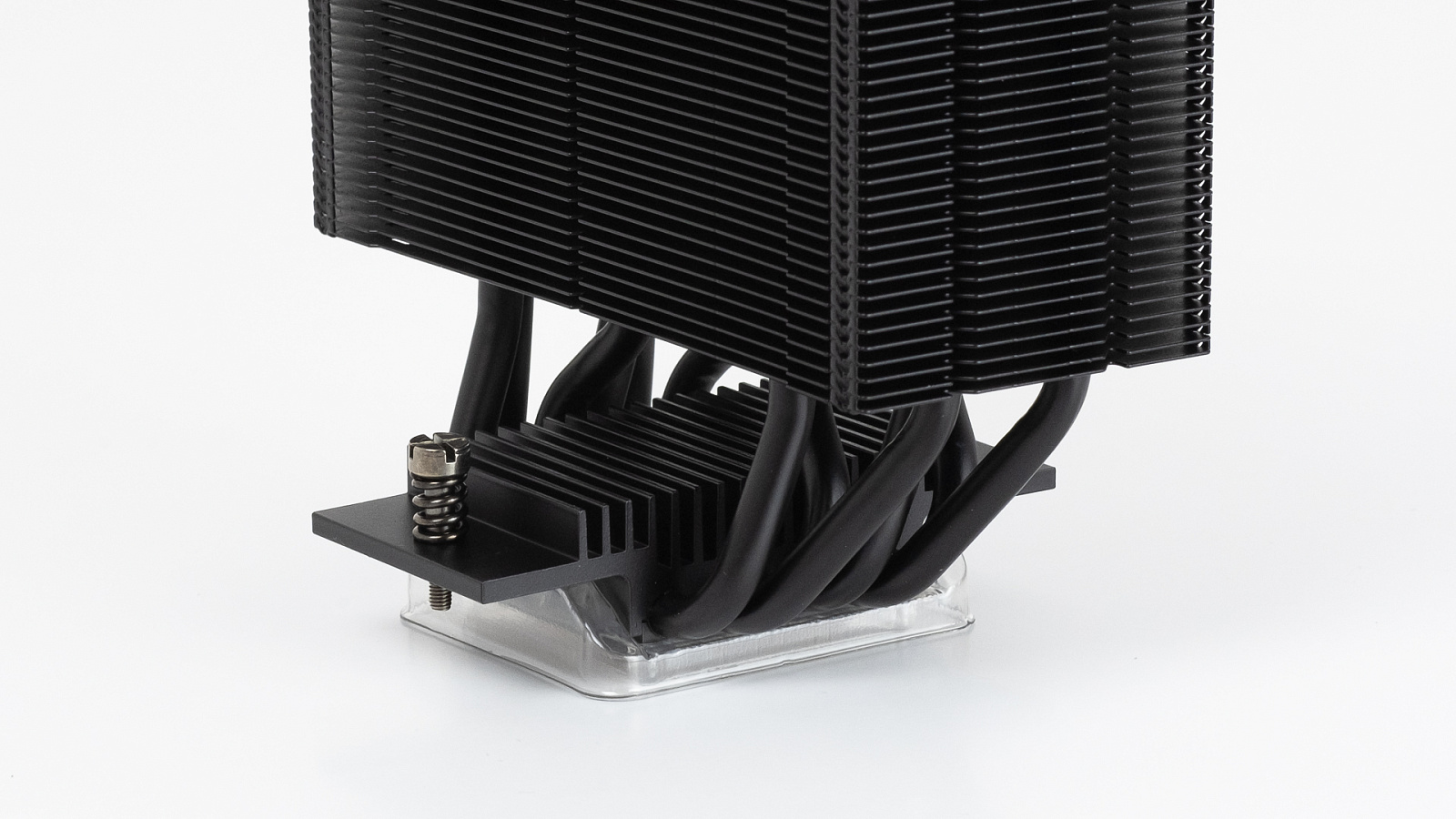

Интересная деталь - у основания кулера присутствует довольно развитое оребрение. Посчитать реальную прибавку в эффективность этого решения затруднительно, но увеличение площади теплообмена всегда работает в плюс.

Качество обработки никелированного основания на высоком уровне, видны небольшие следы фрезы, но это не будет заметно влиять на производительность системы охлаждения. Плоскость подошвы кулера неидеальна, поперёк тепловых трубок есть небольшой равномерный провал или скорее бортик по самому краю пластины.

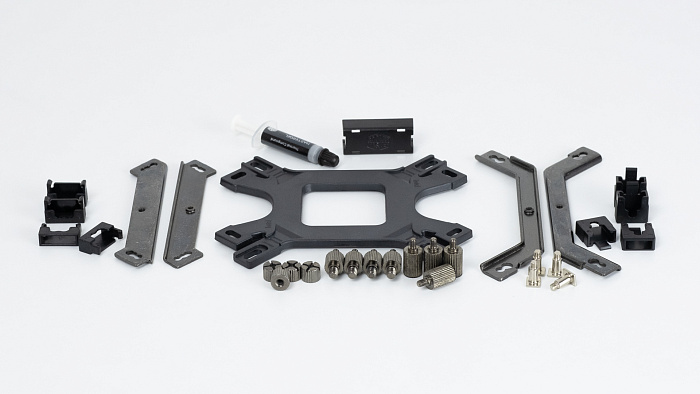

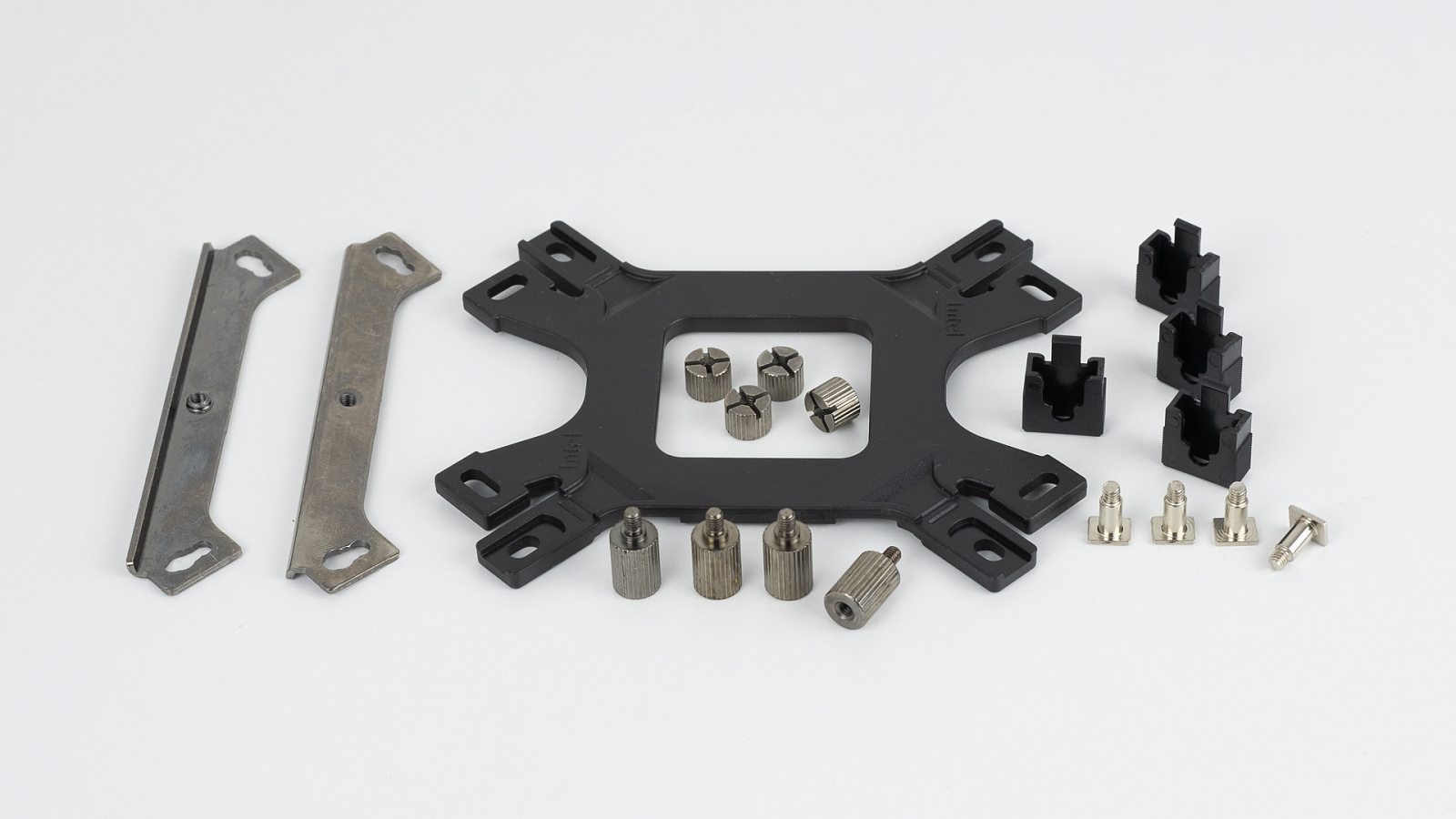

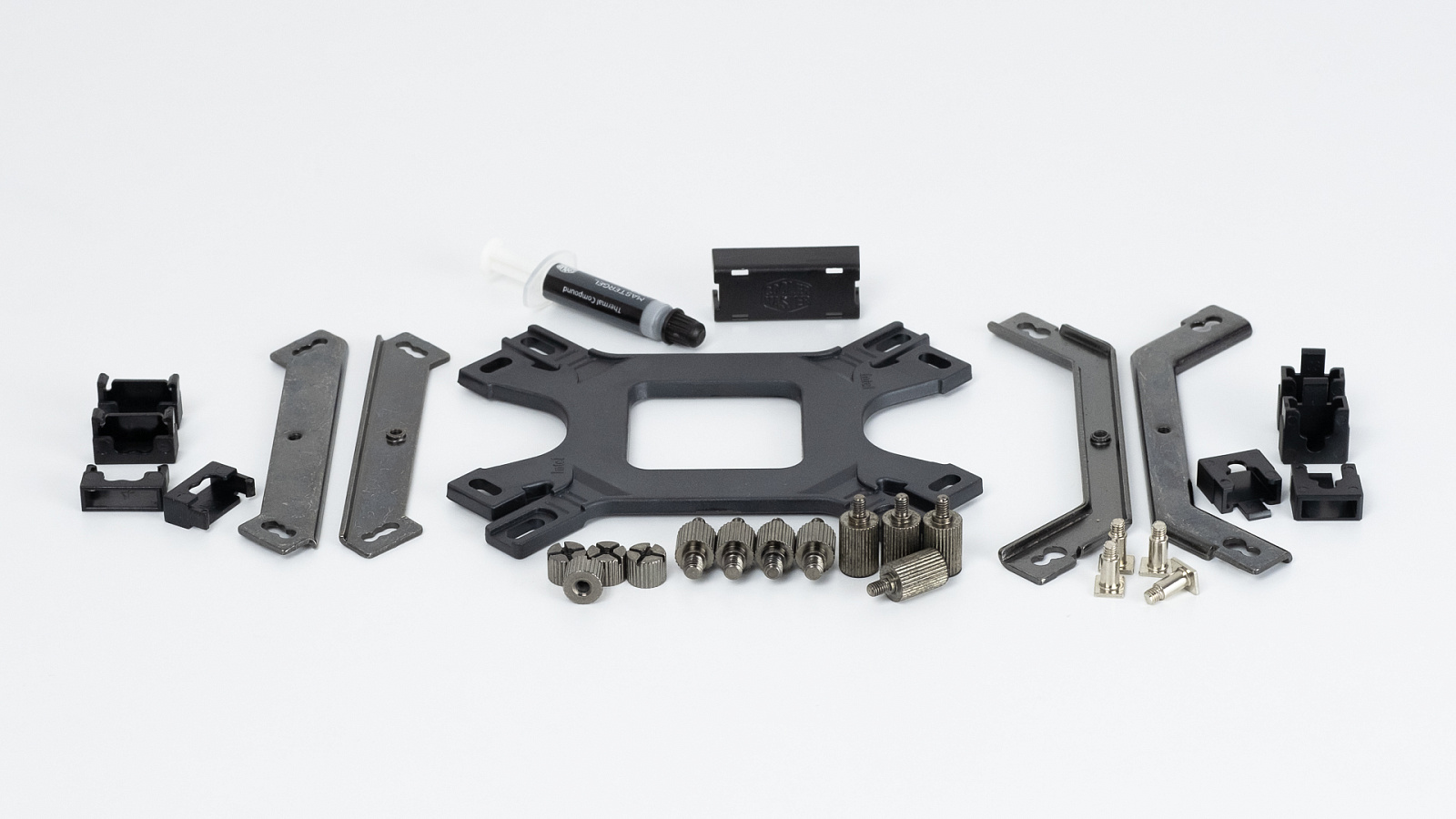

Для крепления кулера предусмотрен универсальный бэкплейт. Для настольных AMD и Intel набор используемых компонентов отличается минимально - только крепёжными планками. HEDT Intel платформы не используют универсальный бэкплейт, для них предусмотрены специальные стойки. В комплекте также есть зажим для фиксации соединения RGB-коннекторов. Небольшого тюбика термопасты MasterGel Pro хватит на несколько установок. Термоинтерфейс качественный и для большинства сценариев использования нет смысла искать что-то другое.

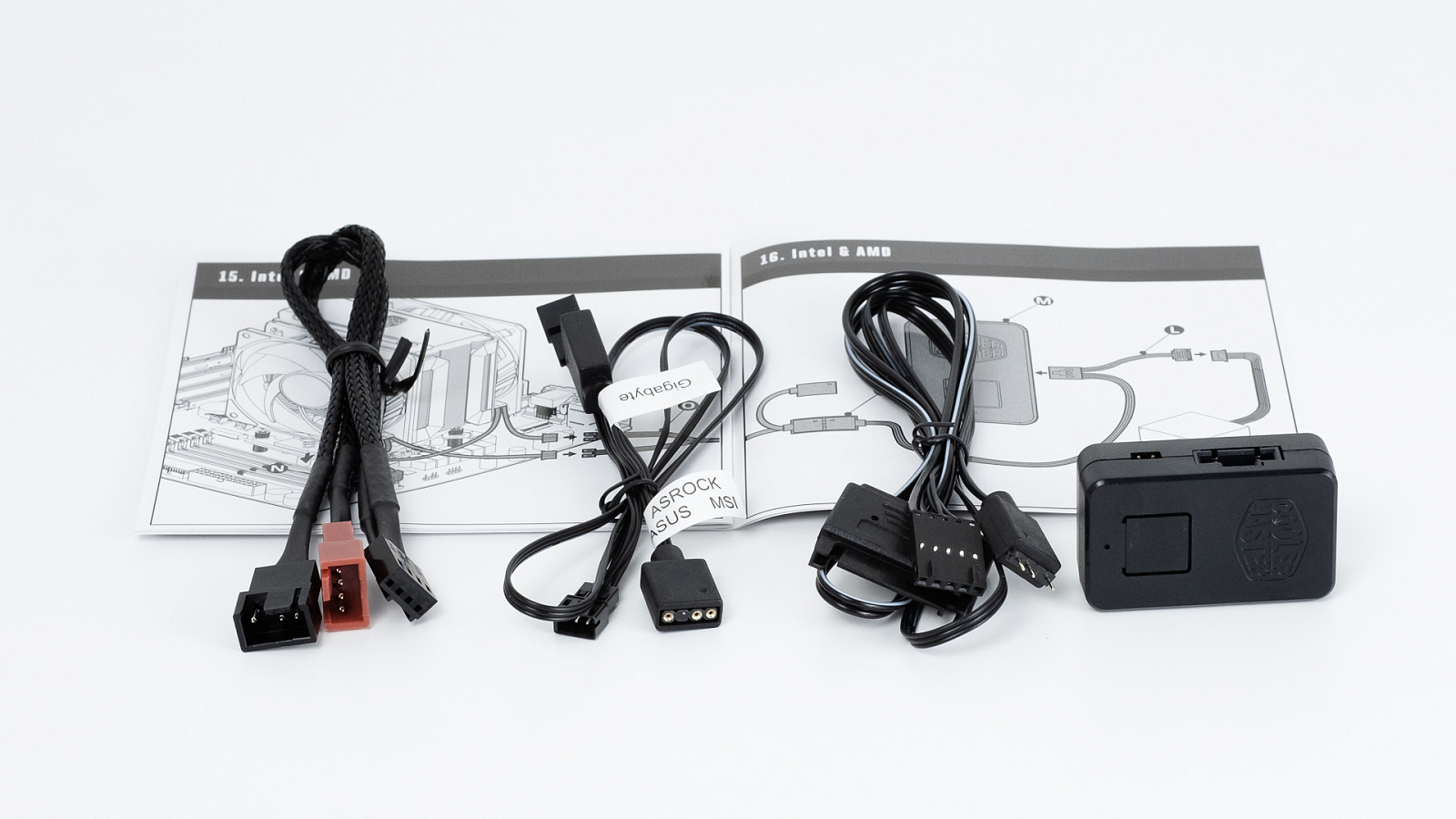

Помимо крепежа в комплекте есть набор проводов. Разветвитель для двух вентиляторов длиной 23 см между коннекторами, провод в оплётке. Для подключения адресуемой подсветки вентиляторов к материнской плате или контроллеру предусмотрен провод длиной 45 см, если считать между универсальным 5В коннектором и ближайшим 3-pin коннектором непосредственно для вентилятора.

Отдельно стоит упомянуть наличие контроллера подсветки в комплектации кулера, его питание осуществляется через SATA разъём. Переключение режимов осуществляется кнопкой на корпусе контроллера.

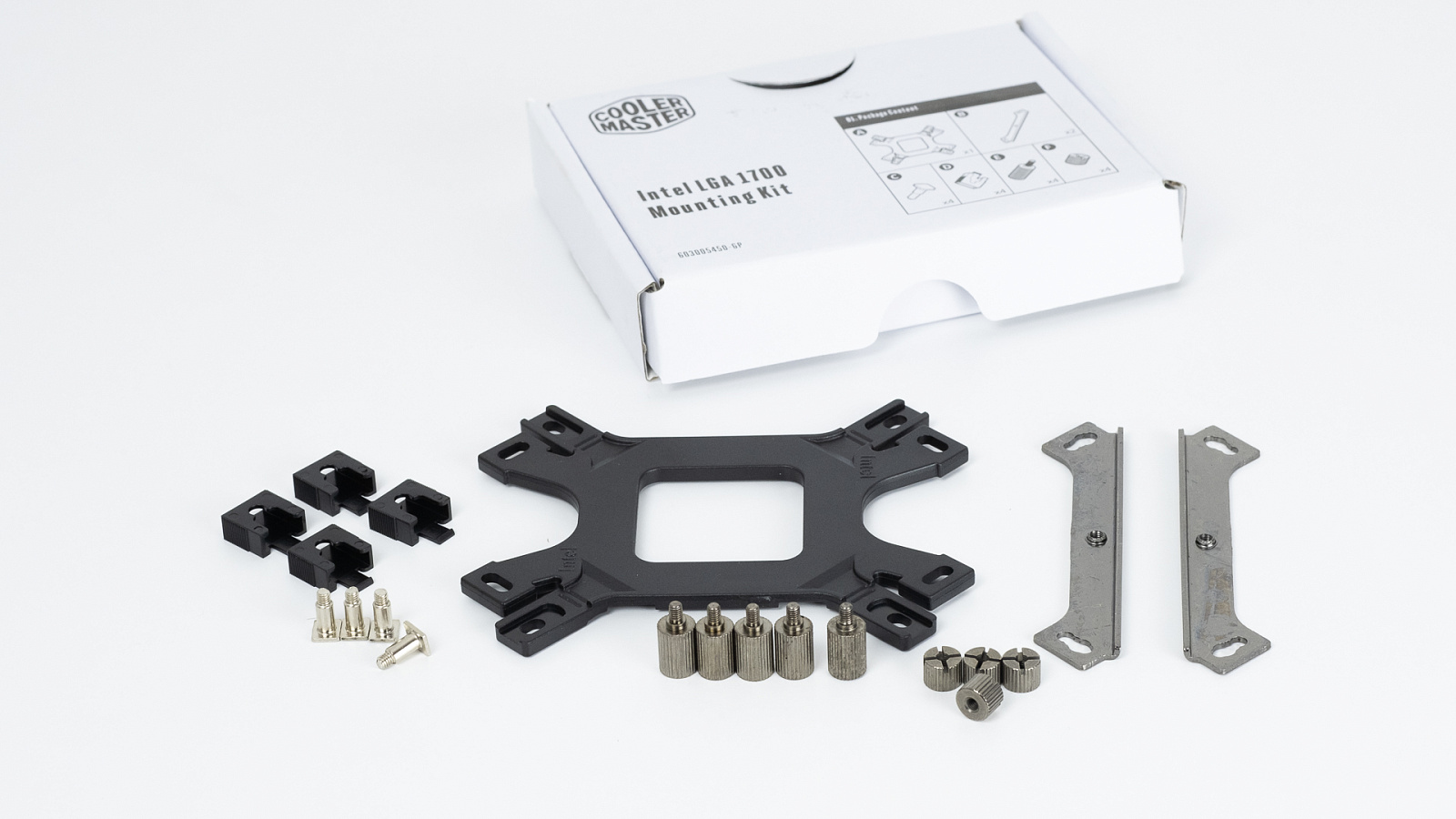

В поставках MA612 с обновлённым дизайном упаковки крепления для LGA 1700 уже есть. В нашем случае комплект для новых процессоров поставлялся отдельно, его можно найти в продаже по коду 603005440-GP. Стойки для бэкплейта, пластиковые фиксаторы и гайки такие же, как и в основном наборе. Отличия есть в бэкплейте, опорных пластинах и стойках для них. На фотографии можно увидеть сравнение этих стоек, необходимые для LGA 1700 чуть ниже.

Cooler Master MasterAir MA624 Stealth

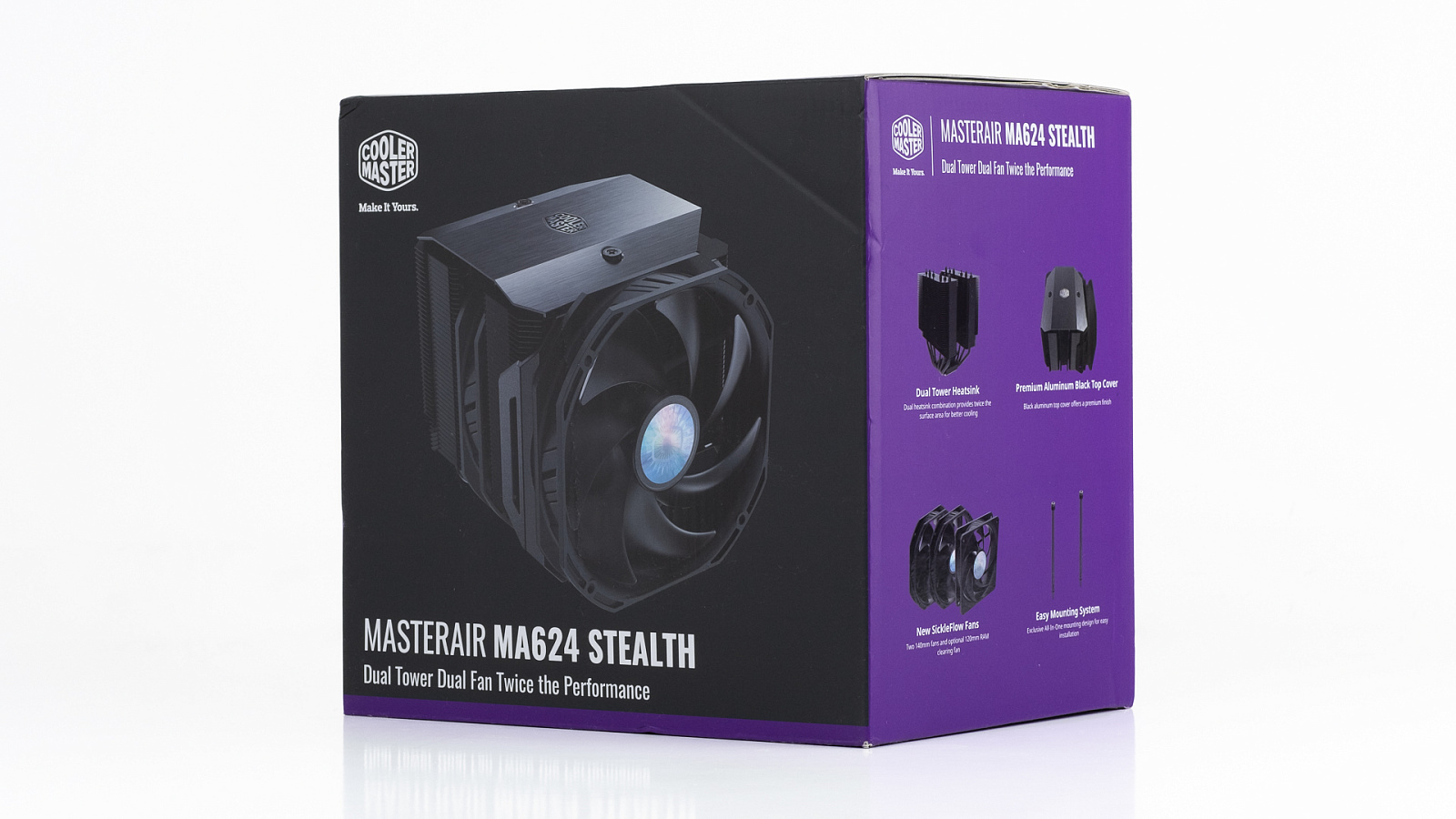

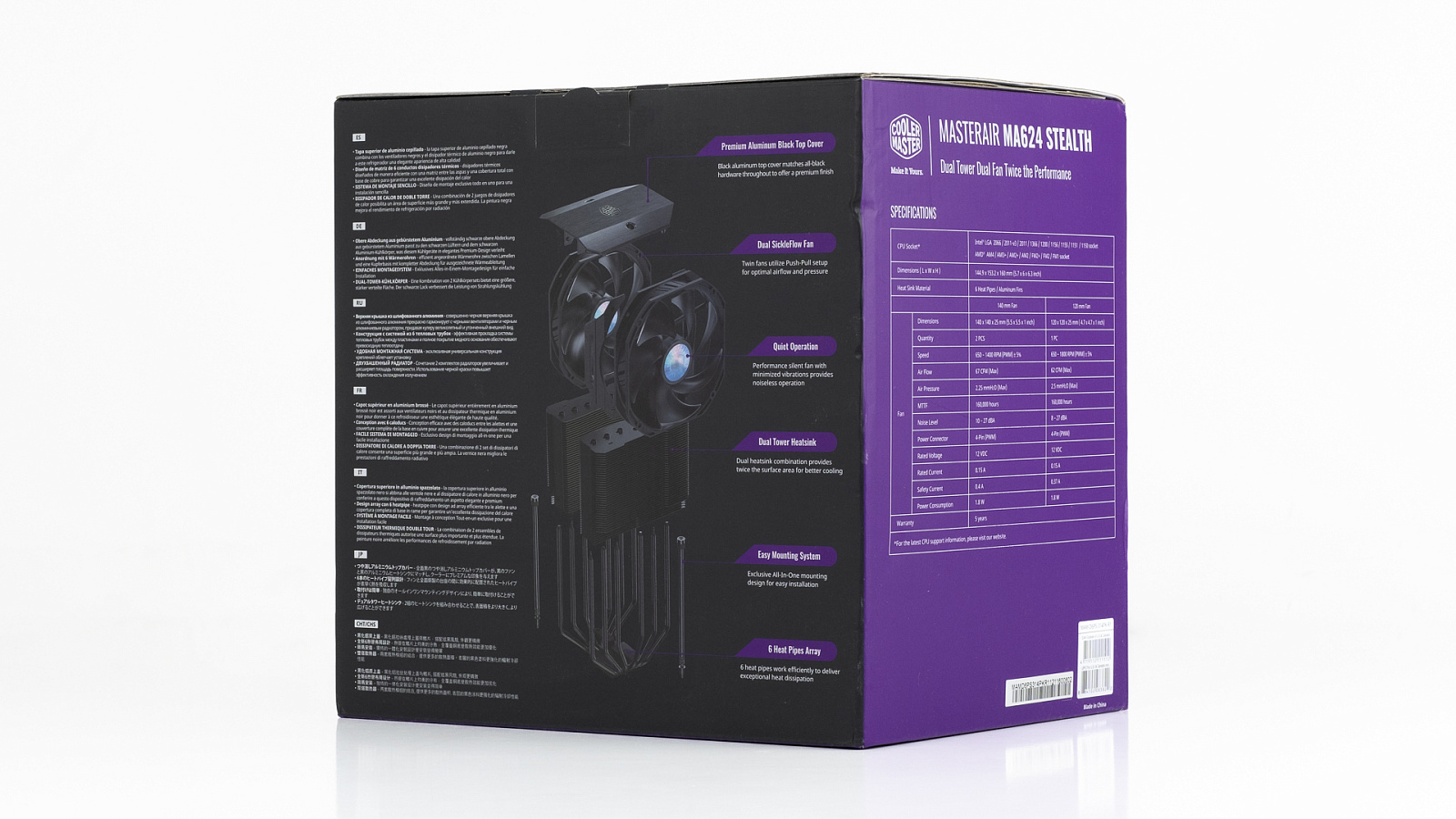

Коробка этого кулера в два раза больше. На гранях всё также представлено подробное описание конструкции с картинками, не забыты важные характеристики вентиляторов и радиатора. На дне представлены схематические изображения вариантов установки с размерами и допусками по совместимости.

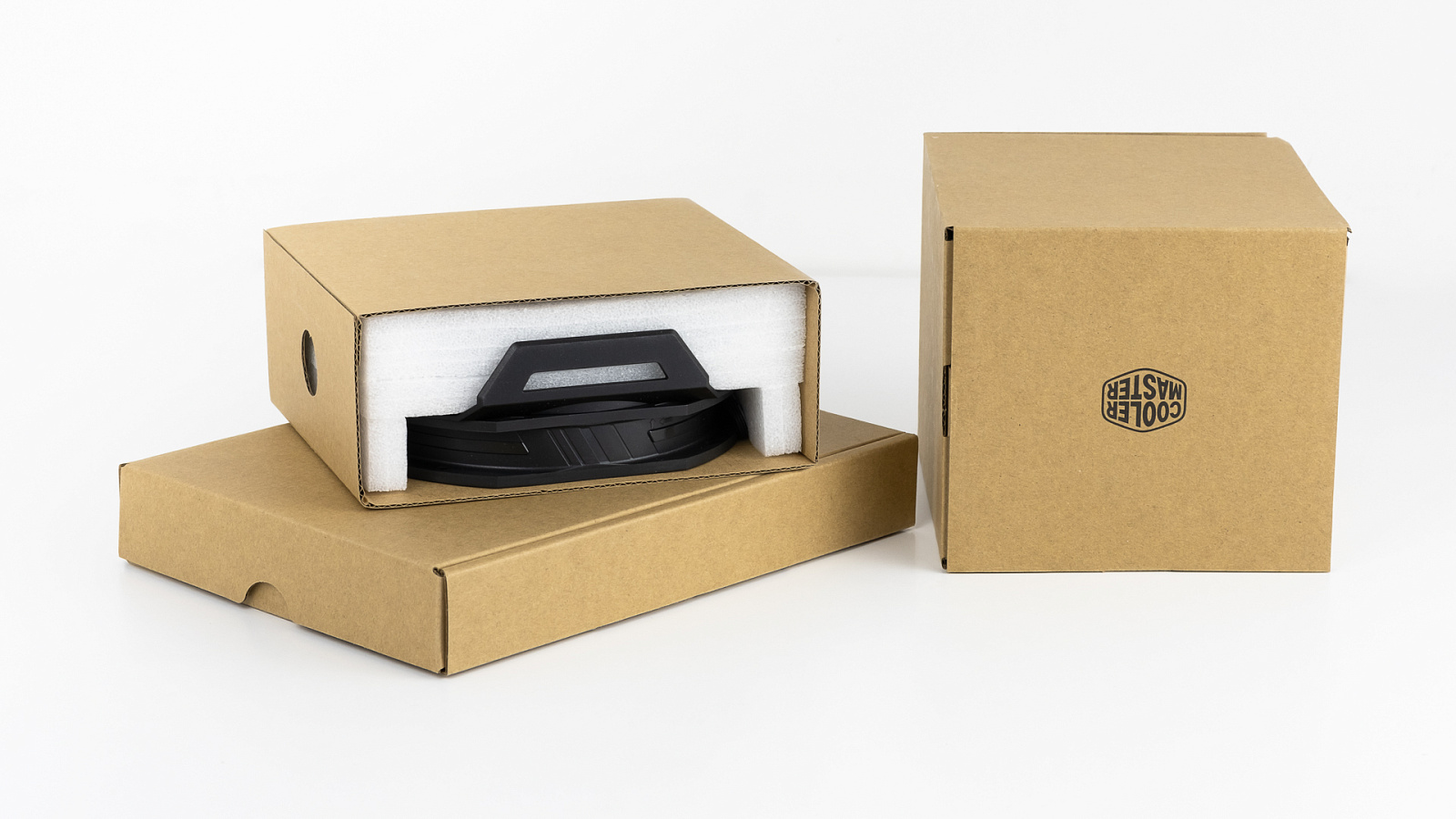

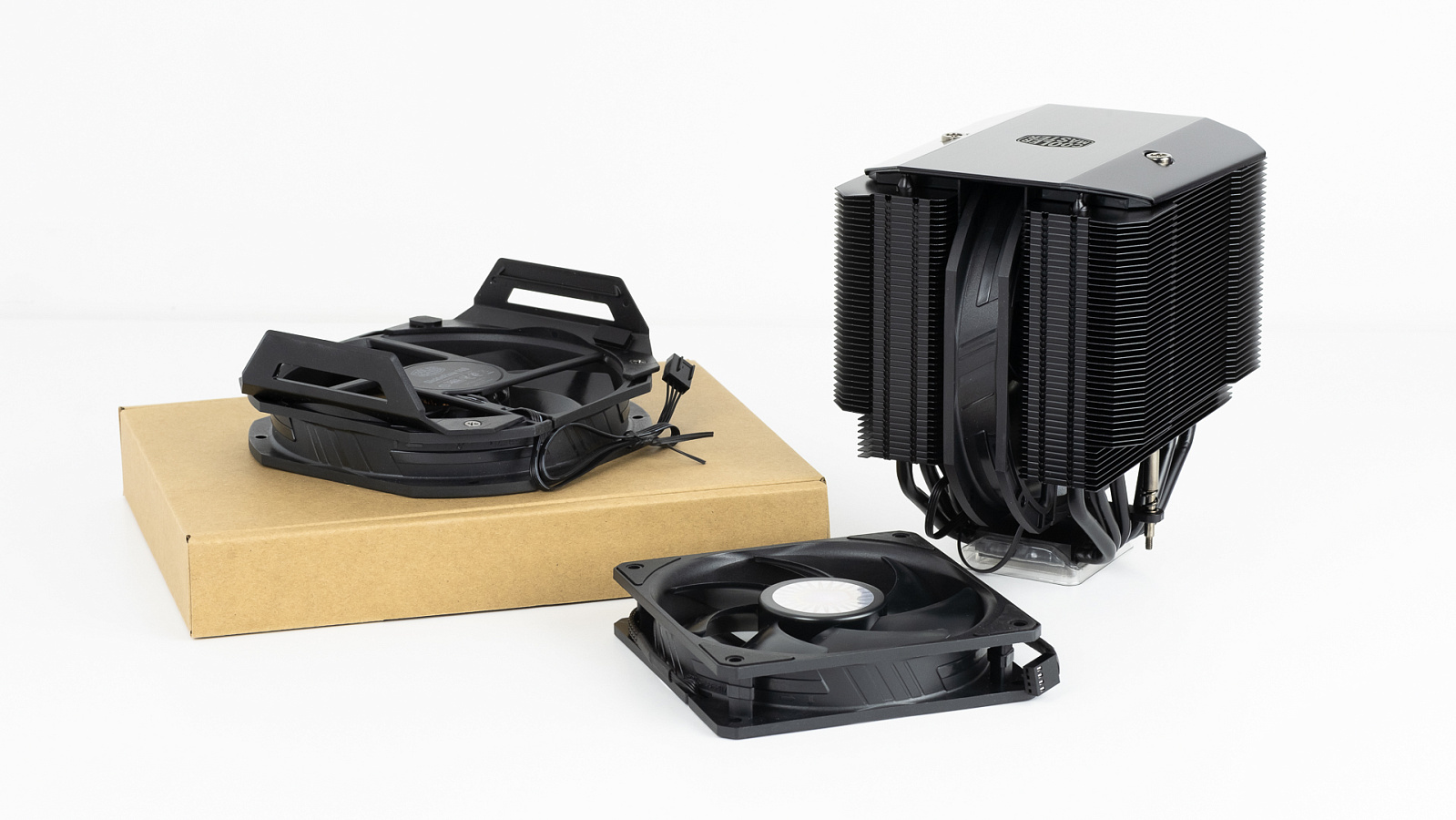

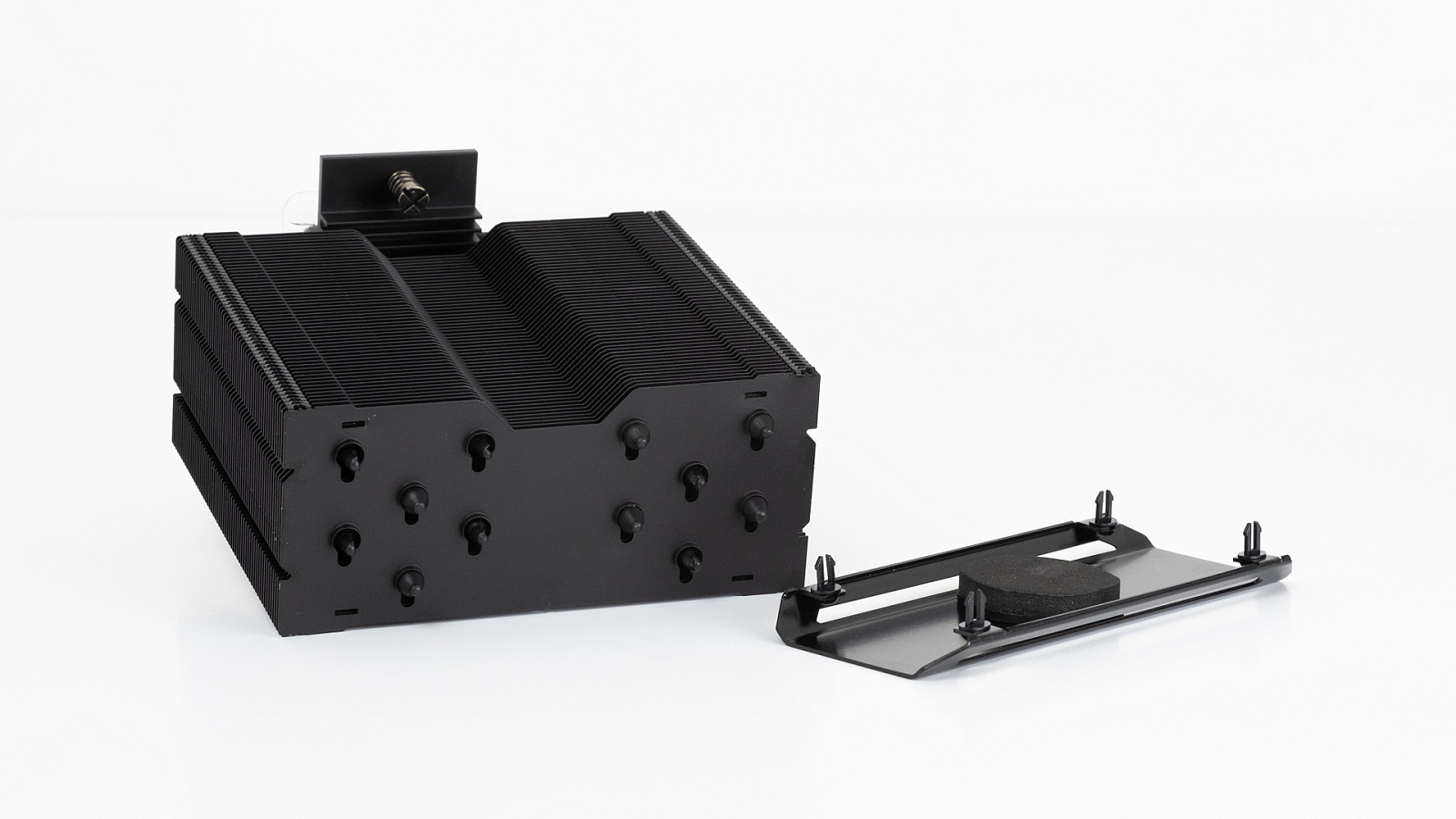

Вариант упаковки отличается от MA612. Крепёж, вентиляторы и радиатор распределены в несколько отдельных картонных коробочек.

Один 140 мм вентилятор уже предустановлен между секциями радиатора. Пластиковые скобы закреплены на втором таком же 140 мм вентиляторе.

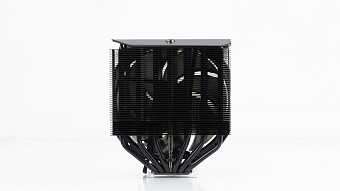

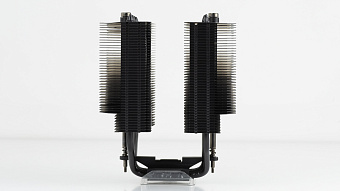

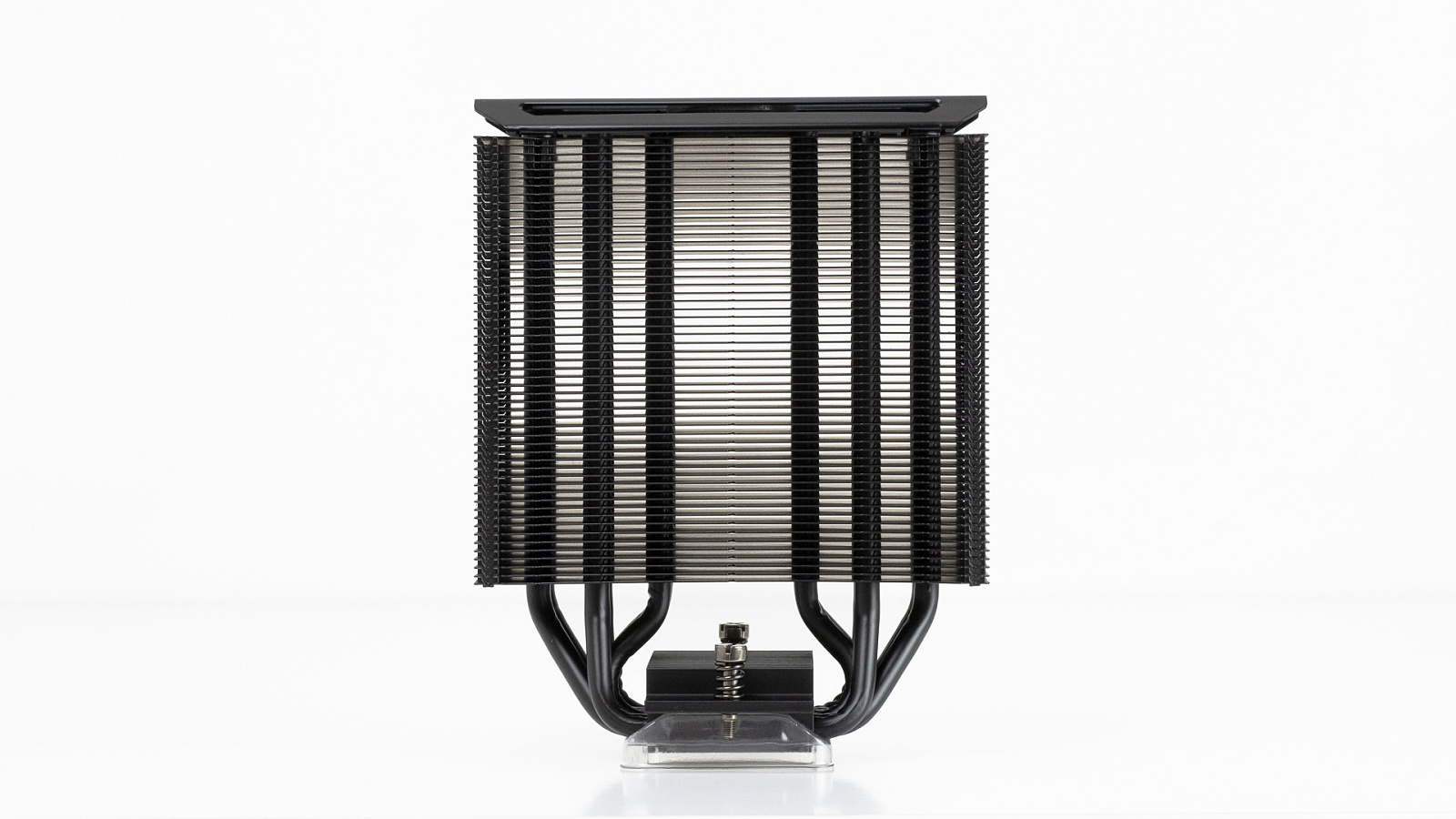

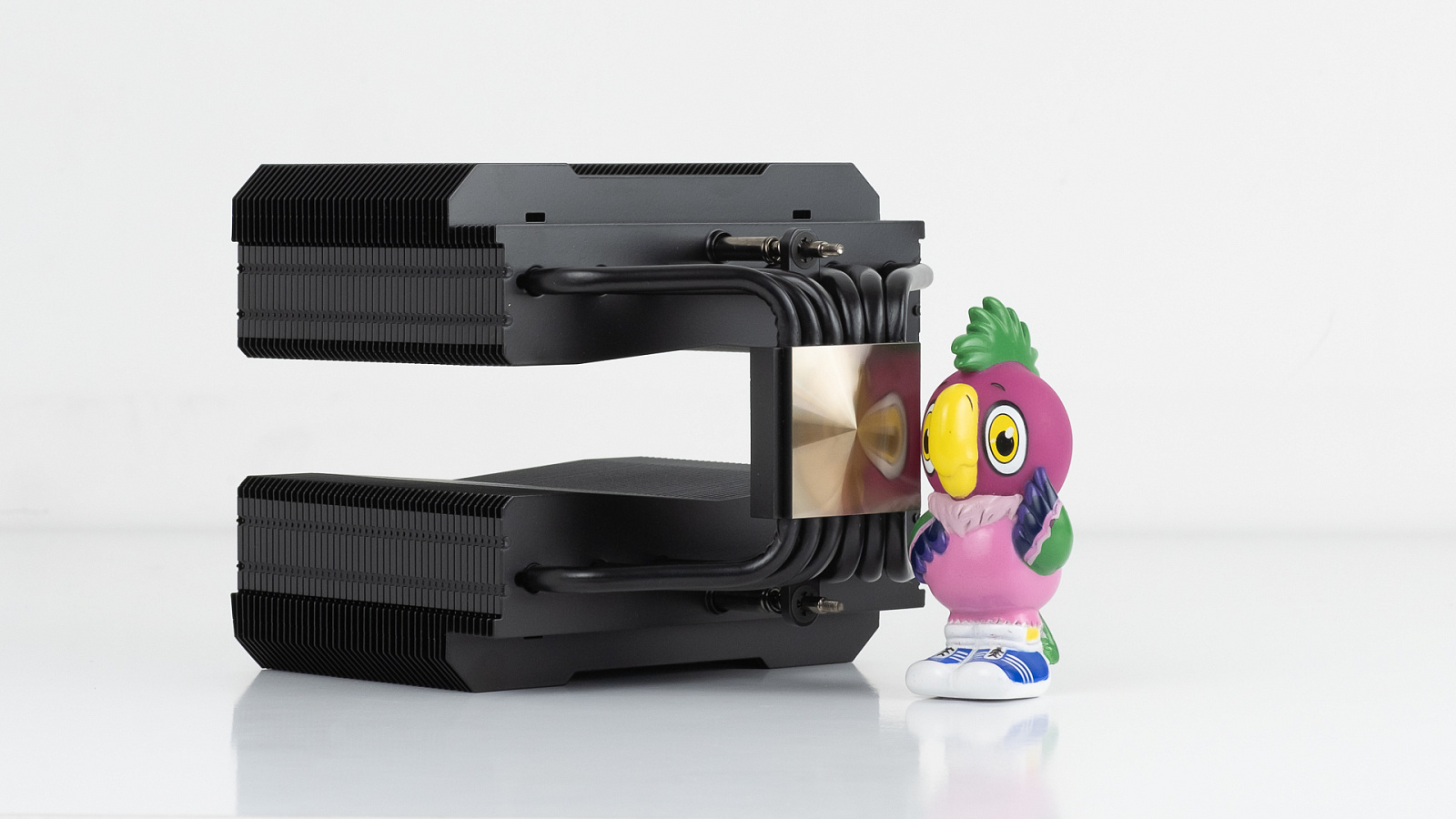

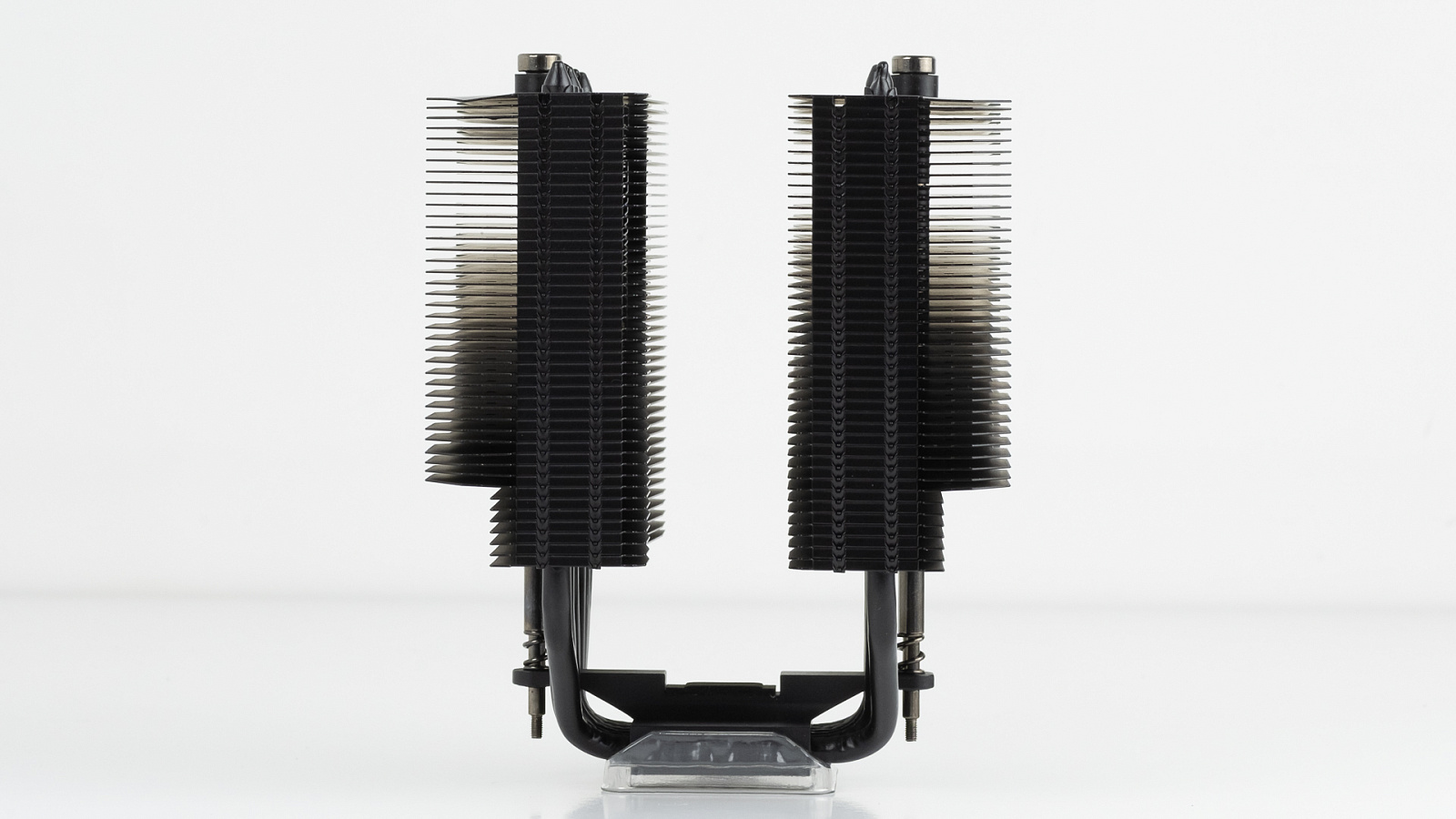

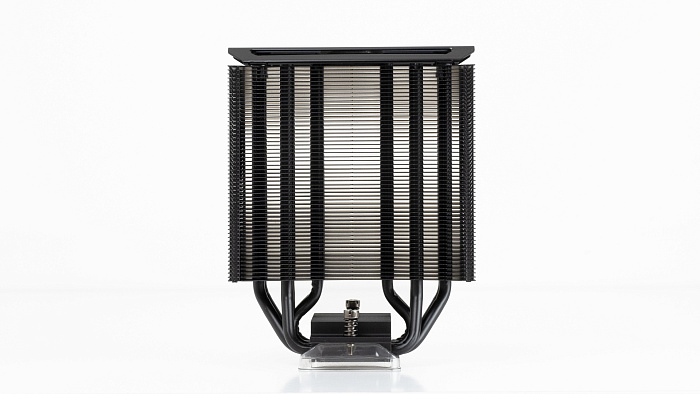

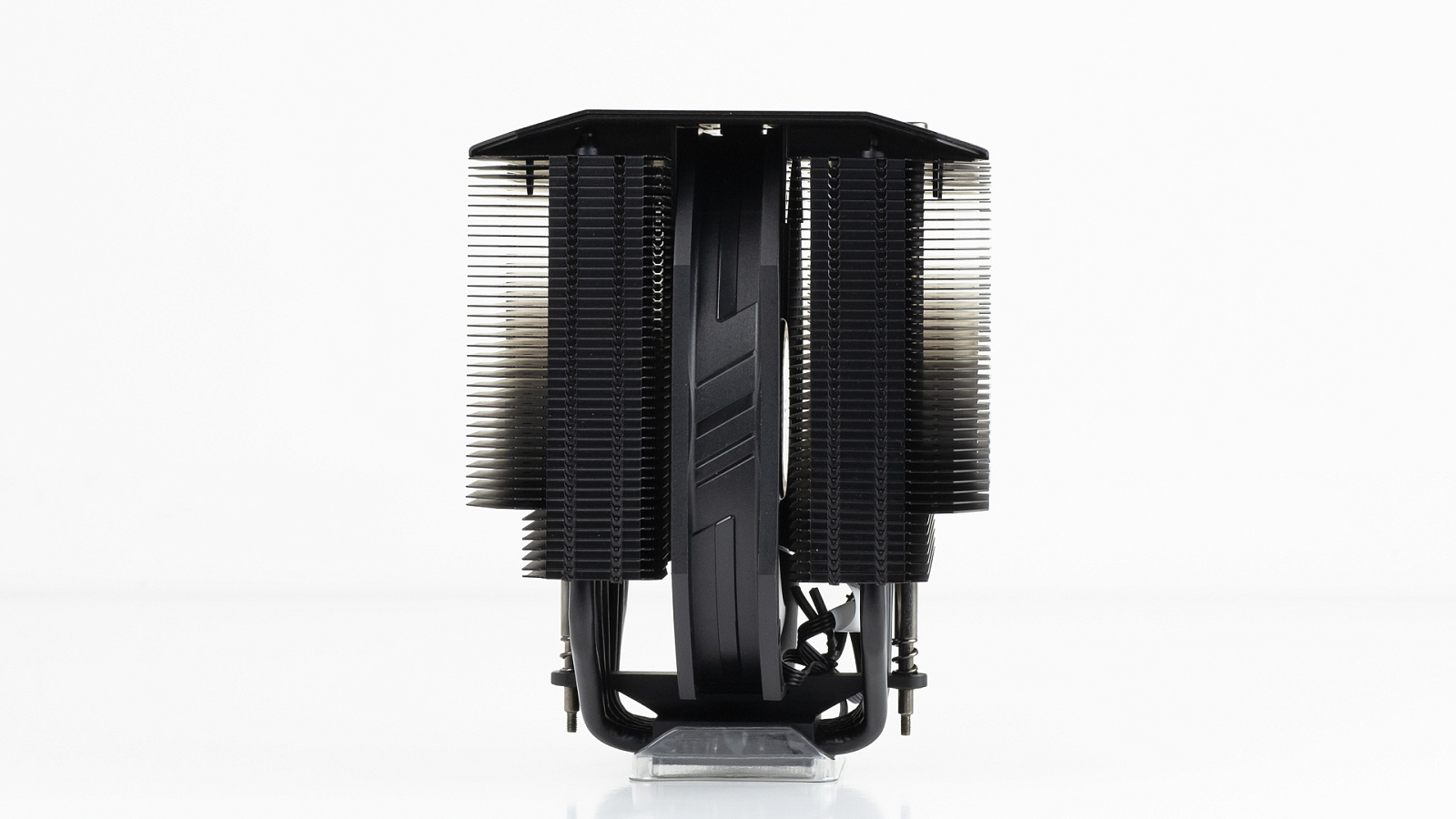

В MA624 не предусмотрено смещение радиатора относительно центра основания, кулер симметричен. Длинные винты крепления к опорным пластинам пронизывают весь радиатор.

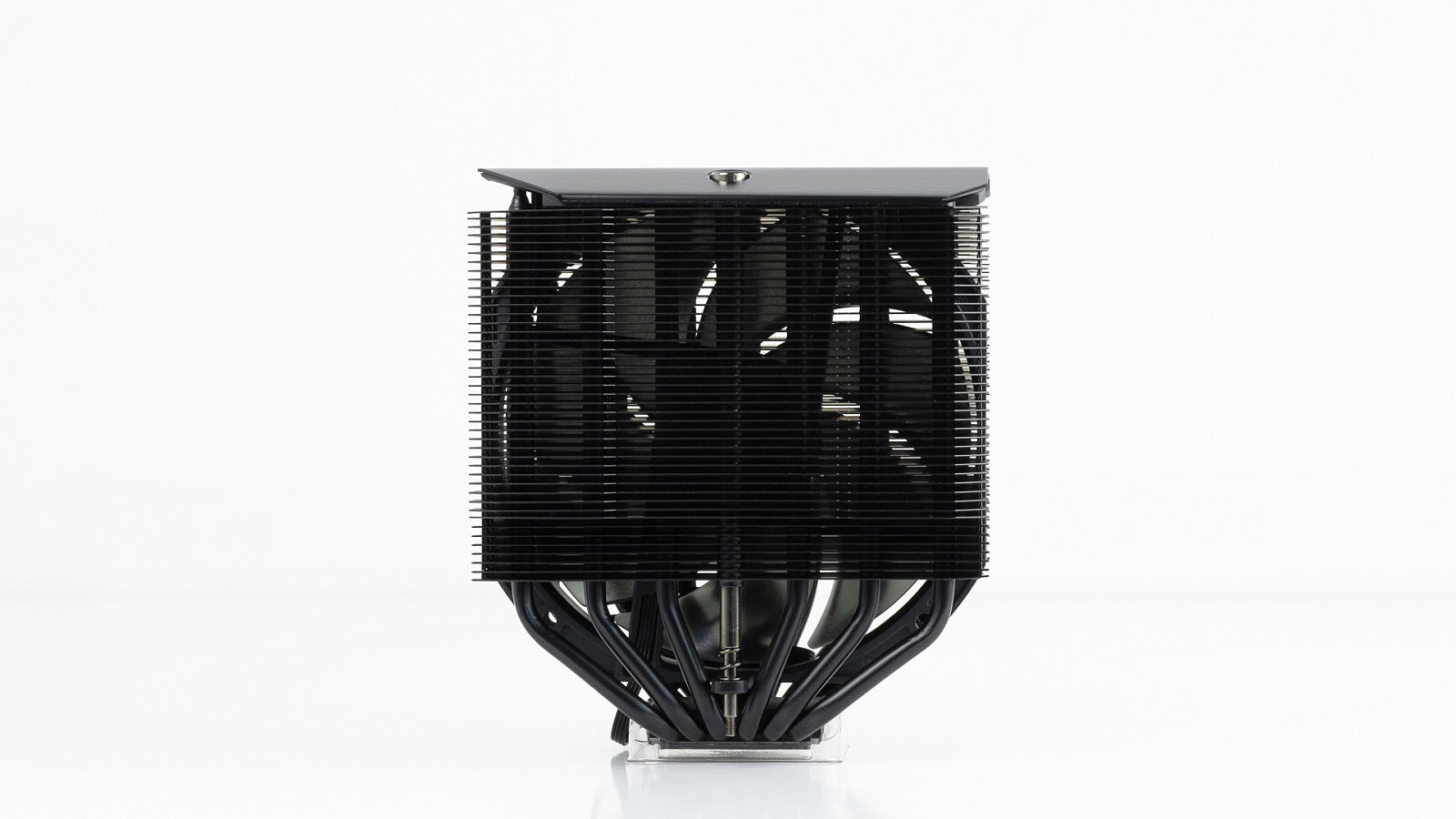

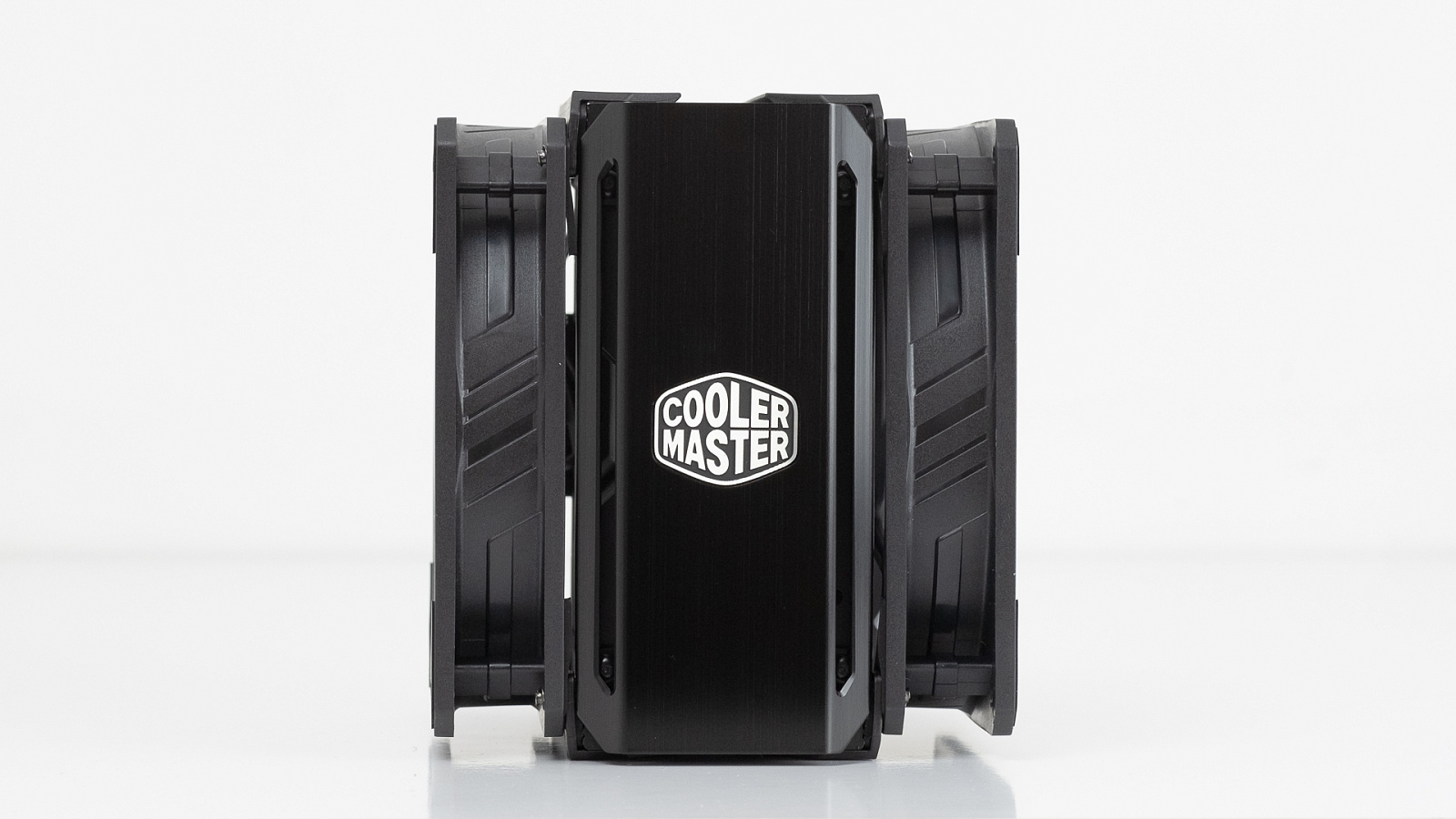

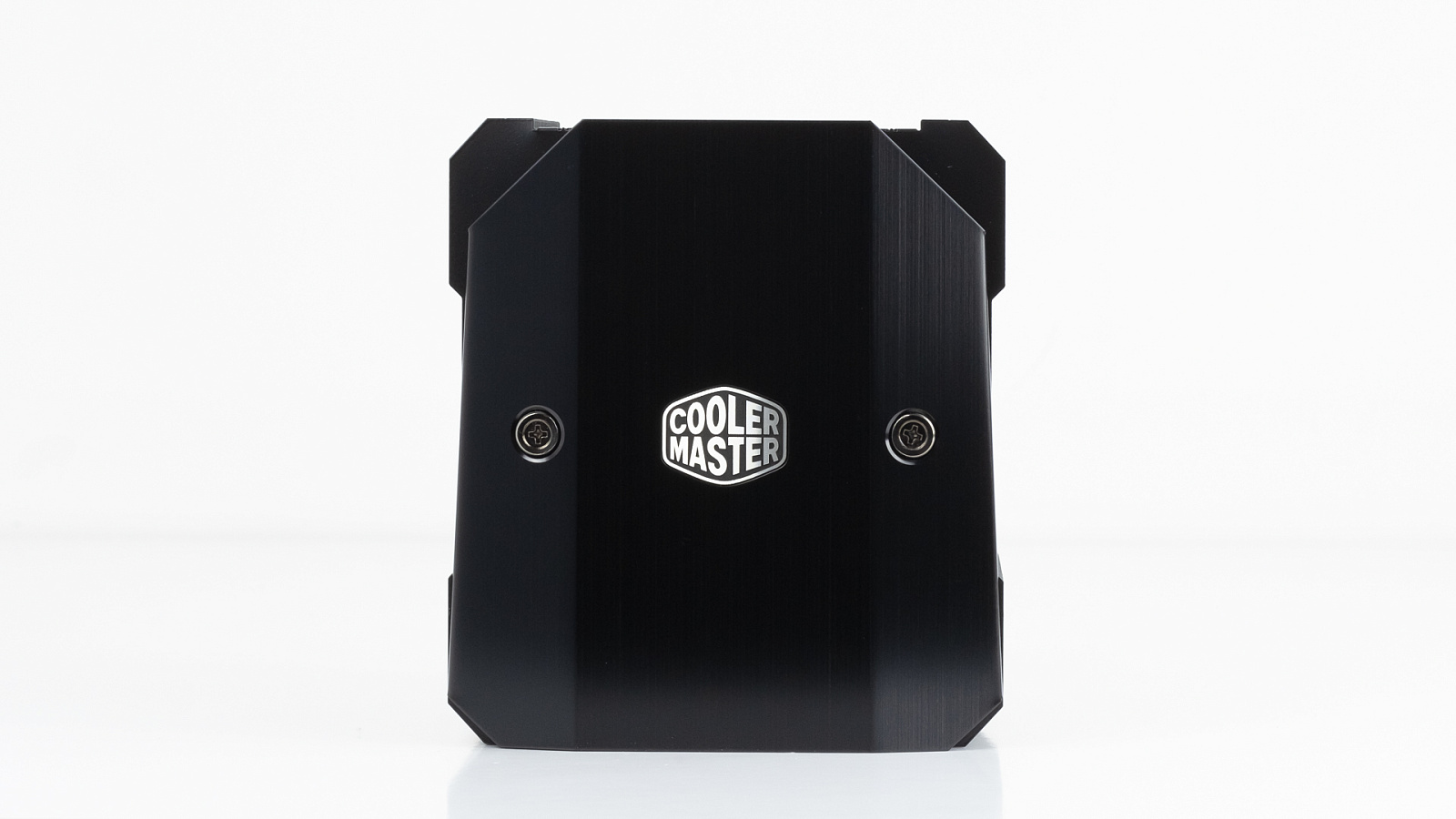

Декоративный алюминиевый кожух прикрывает всё верхнюю часть радиатора. Головки винтов с крестообразным шлицем не относятся к креплению кожуха, это элемент фиксации всего кулера.

Кожух крепится на пластиковых клипсах и снять его не так легко. Предустановленный вентилятор закреплён в пластиковых направляющих на кожухе. Высота радиатора от основания до концов тепловых трубок 158 мм.

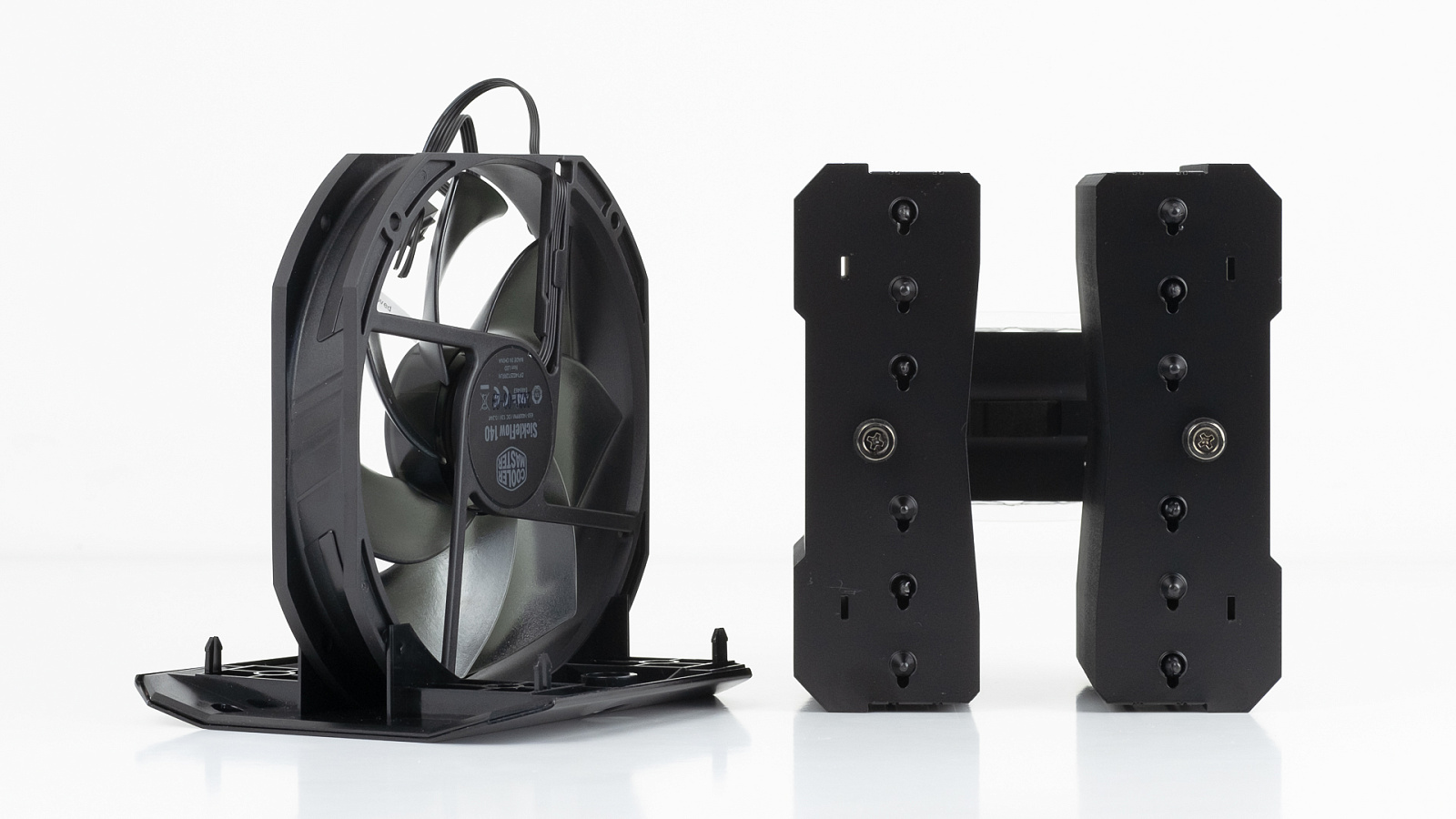

Отростки пластикового упора для вентилятора являются направляющими крепёжных винтов. В каждой из двух секций радиатора расположены 43 пластины с плотностью 11-12 FPI, из них семь нижних  рёбер выполнены более узкими для улучшения совместимости с оперативной памятью.

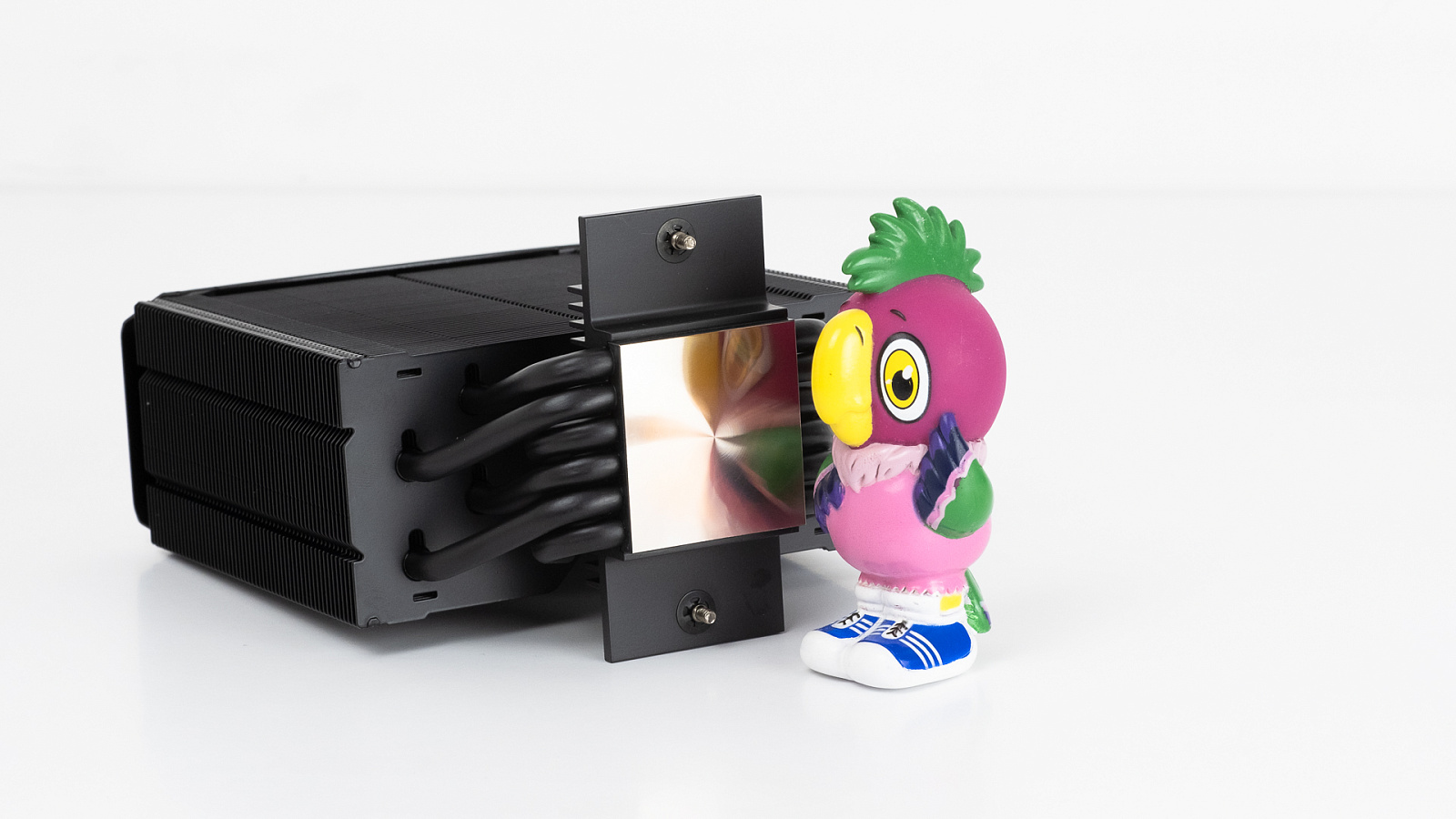

Качество обработки медного никелированного основания сопоставимо с таковым у MA612. Есть небольшие следы фрезеровки, поверхность почти зеркальная. Плоскость основания неидеальна, присутствует небольшое возвышение по краям, что могло бы стать проблемой для больших процессоров, но на примере MA612 мы убедились, что это не совсем верно.

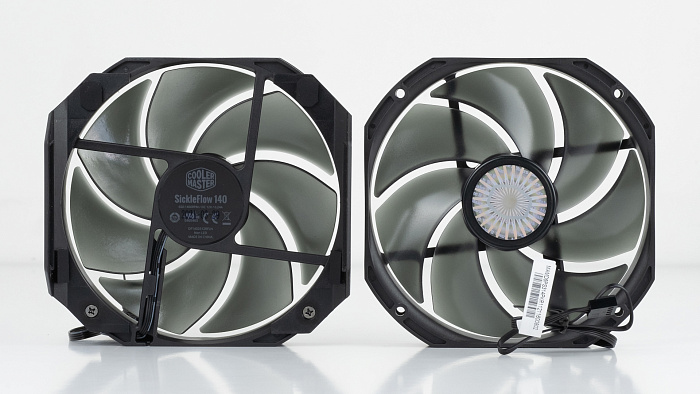

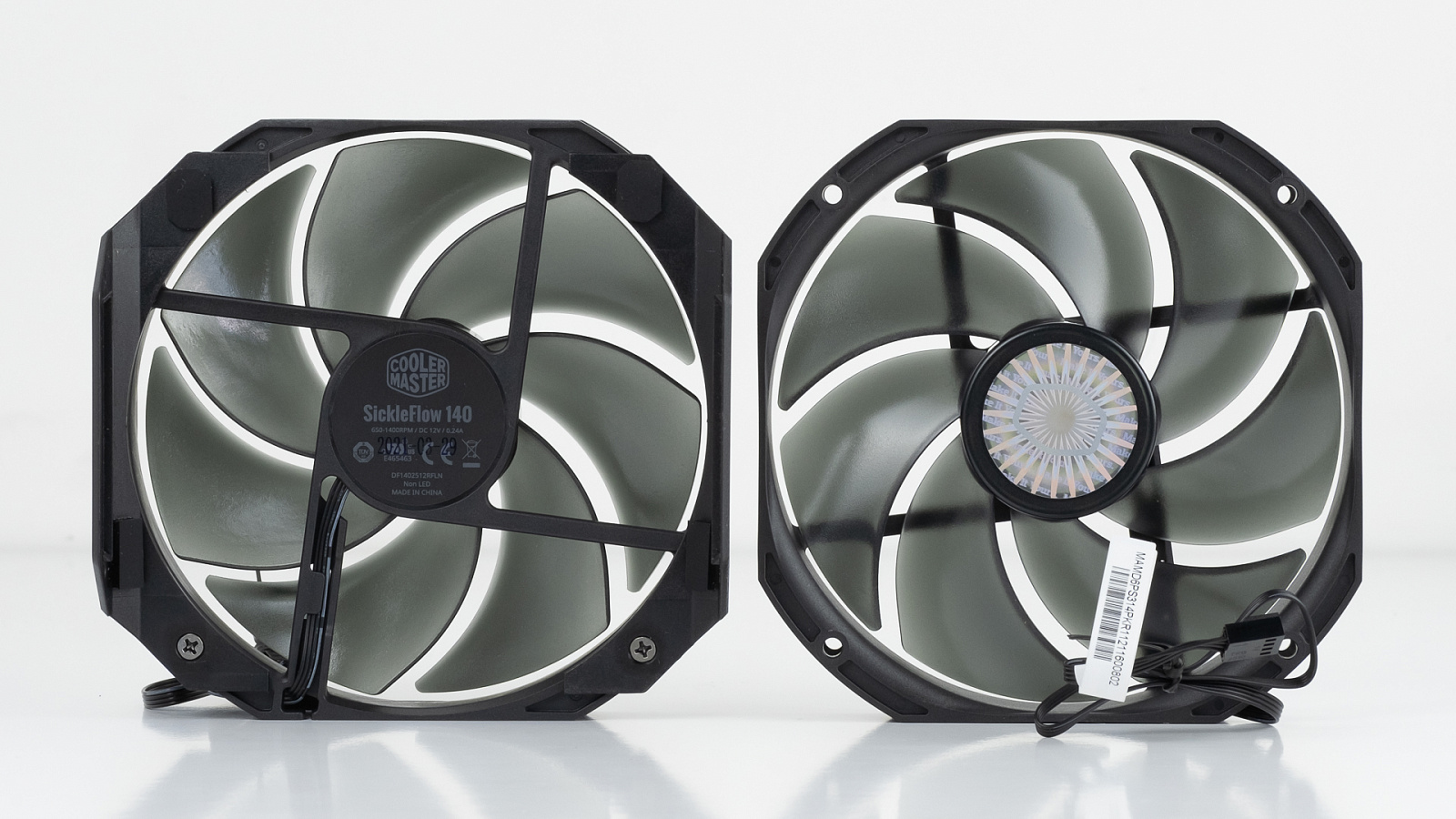

Оба вентилятора SickleFlow 140 имеют монтажные отверстия, аналогичные 120 мм моделям. Длина провода подключения - 30 см от рамки вентилятора до 4-pin PWM коннектора.

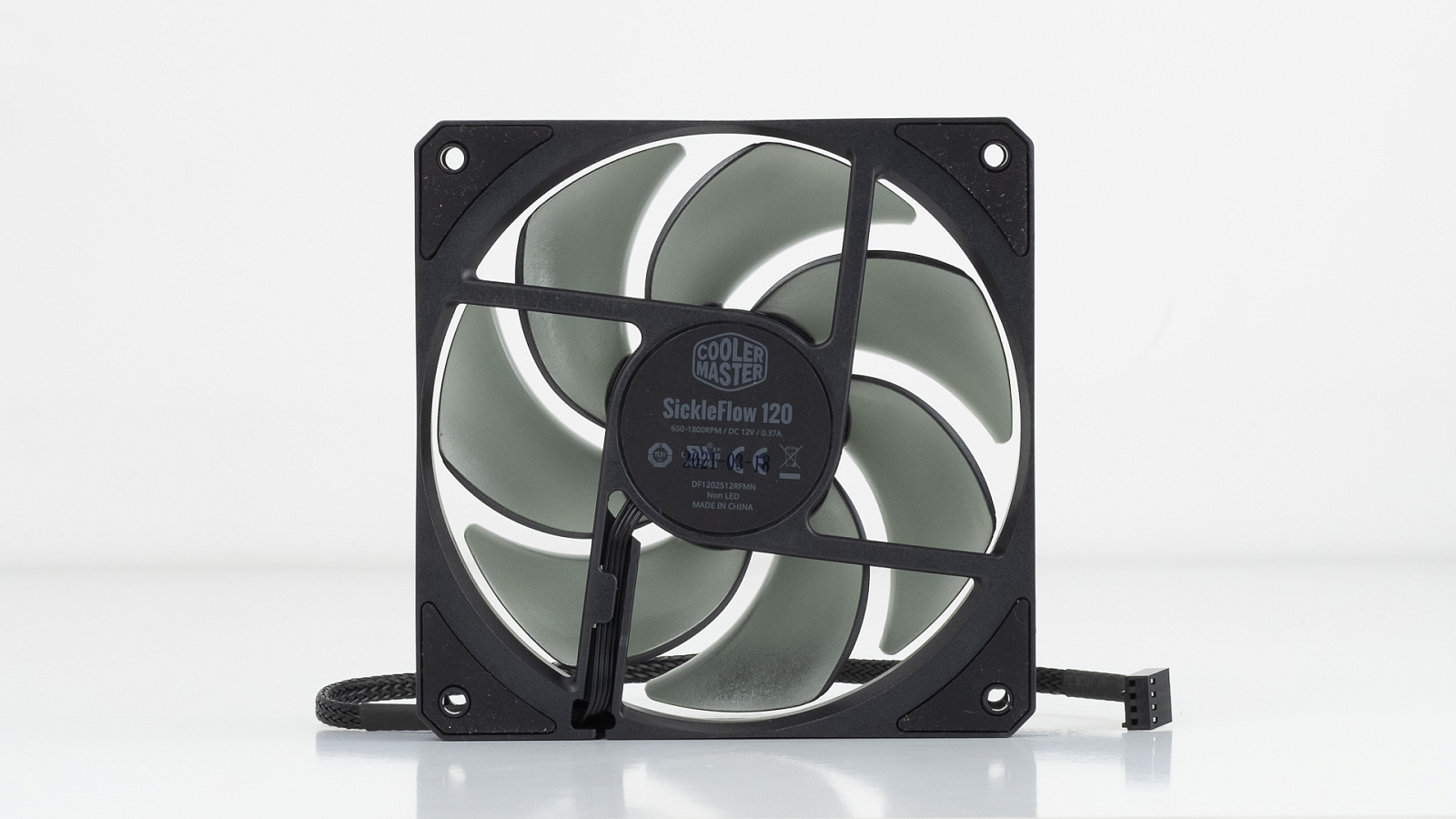

Комплектный SickleFlow 120 аналогичен по характеристикам вентиляторам кулера MA612. Из отличий можно выделить отсутствие RGB-подсветки и наличие оплётки провода подключения.

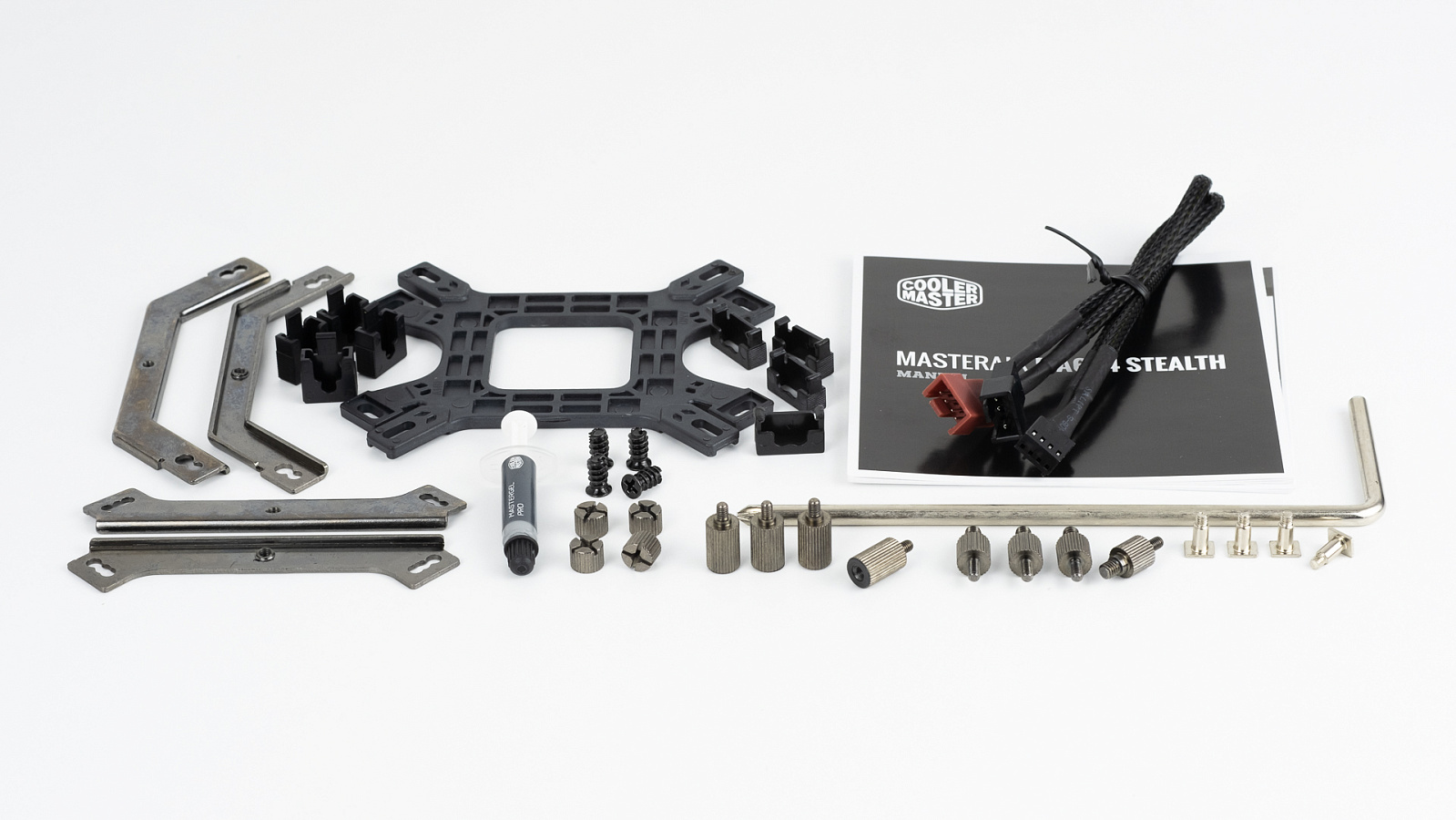

Комплект крепежа почти полностью совпадает с уже рассмотренным выше у другого кулера. Есть разветвитель для подключения вентиляторов, бумажная инструкция и талон с гарантийной информацией. Универсальный бэкплейт, стойки, пластиковые фиксаторы, тюбик хорошей термопасты. Отличаются только опорные пластины из-за разного расположения фиксирующих винтов на кулерах. Любопытно, что в комплекте есть длинная отвёртка, хотя для установки MA624 её наличие не требуется, а вот для MA612 могло бы быть полезным.

Крепление для сокета LGA 1700, как и в случае MA612, будет в комплекте у версий кулера с новым дизайном упаковки. У нас коробочка опять приложена отдельно. Найти её в продаже можно по артикулу 603005450-GP. Прорези в опорных пластинах и высота стоек этого комплекта рассчитаны исходя из требований для нового сокета.

Установка

Cooler Master MasterAir MA612 Stealth ARGB

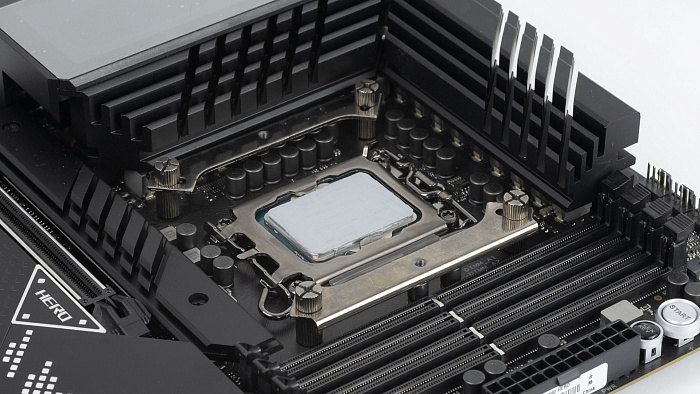

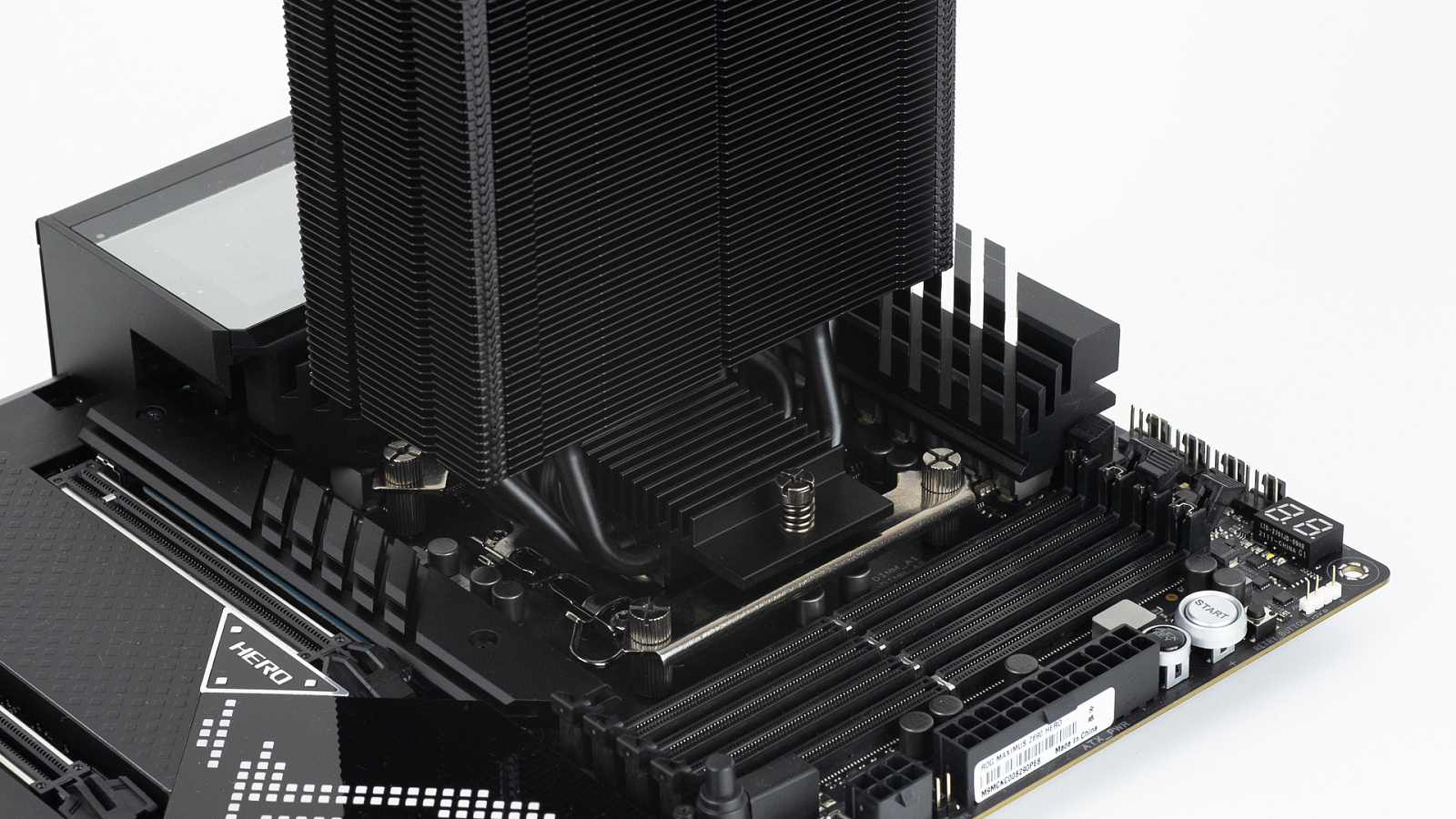

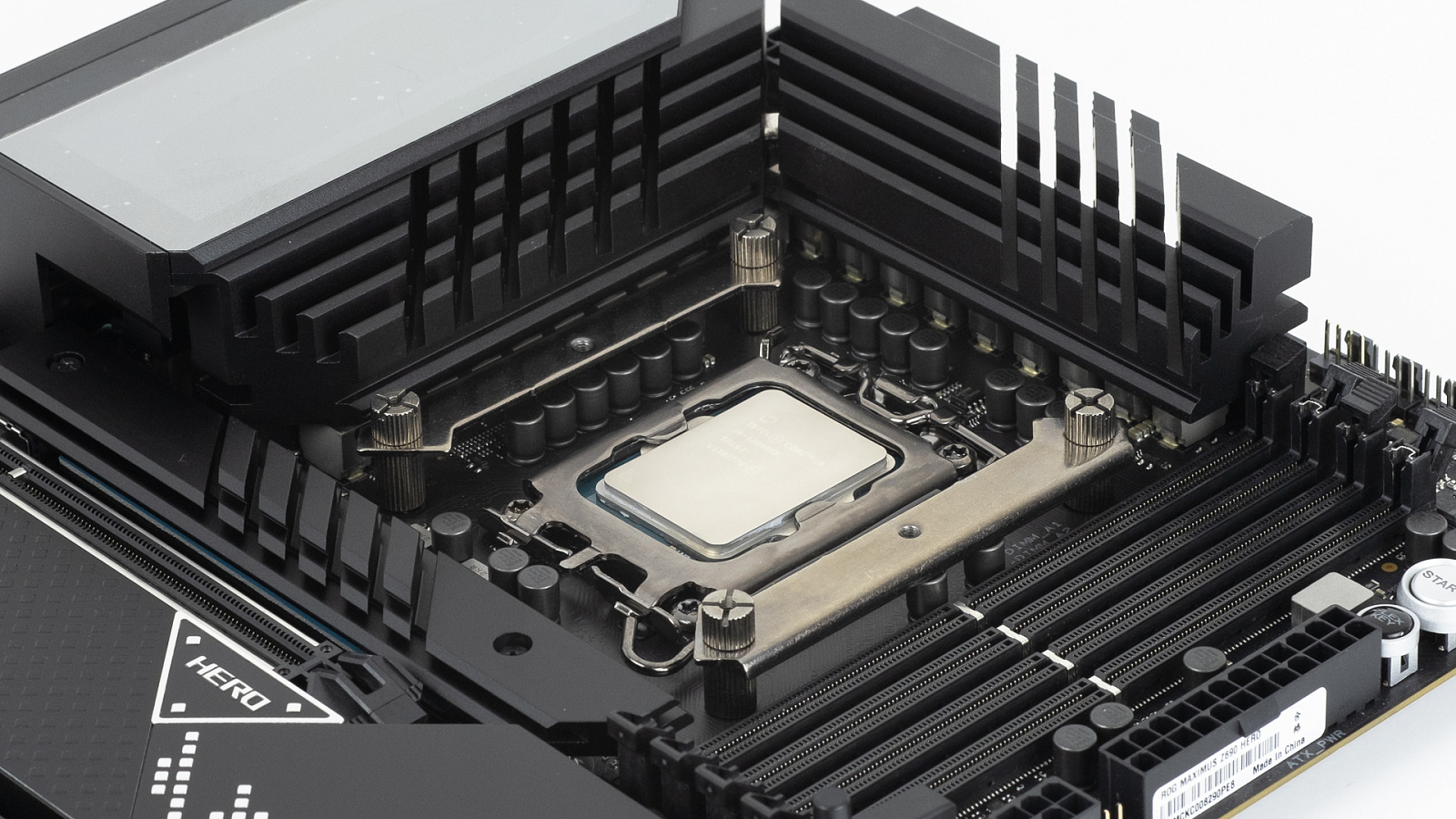

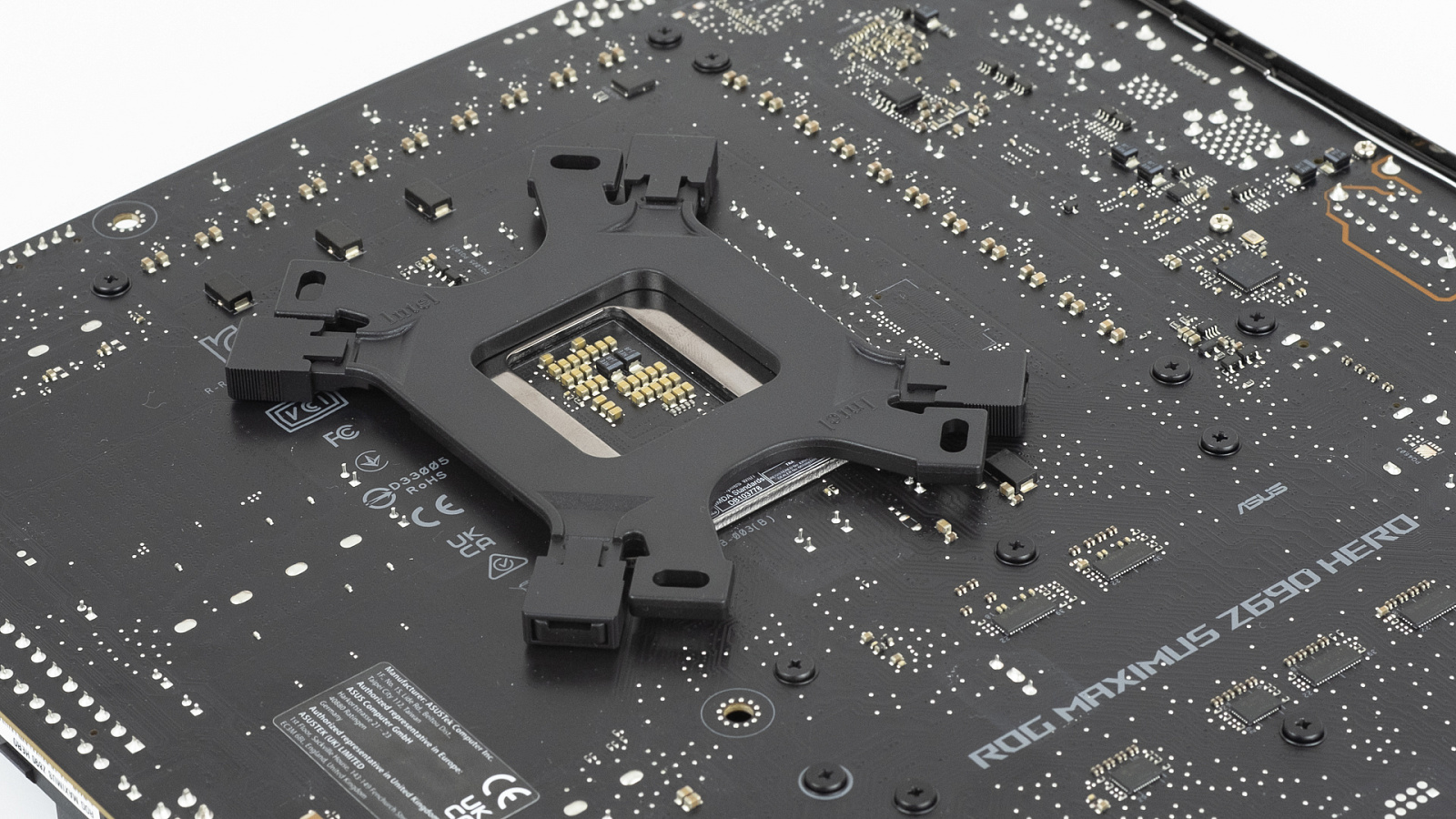

В качестве тестовой будет система с сокетом LGA 1700. Установка кулера выполняется без сложностей, всё согласно инструкции. Сначала стойки бэкплейта фиксируются в необходимом положении пластиковыми фиксаторами.

После на эту конструкцию накручиваются стойки для опорных пластин, они в свою очередь фиксируются гайками. Небольшой люфт на этом этапе абсолютно нормален, окончательная фиксация будет уже после прикручивания радиатора.

С радиатора следует предварительно снять вентиляторы, чтобы получить доступ к винтам крепления. Стоит заметить, что для процессоров Intel размещение тепловых трубок таким образом будет неидеальным, так как непосредственно над кристаллом процессора окажется всего несколько трубок. Впрочем, на эффективности охлаждения такие нюансы не сказываются критично.

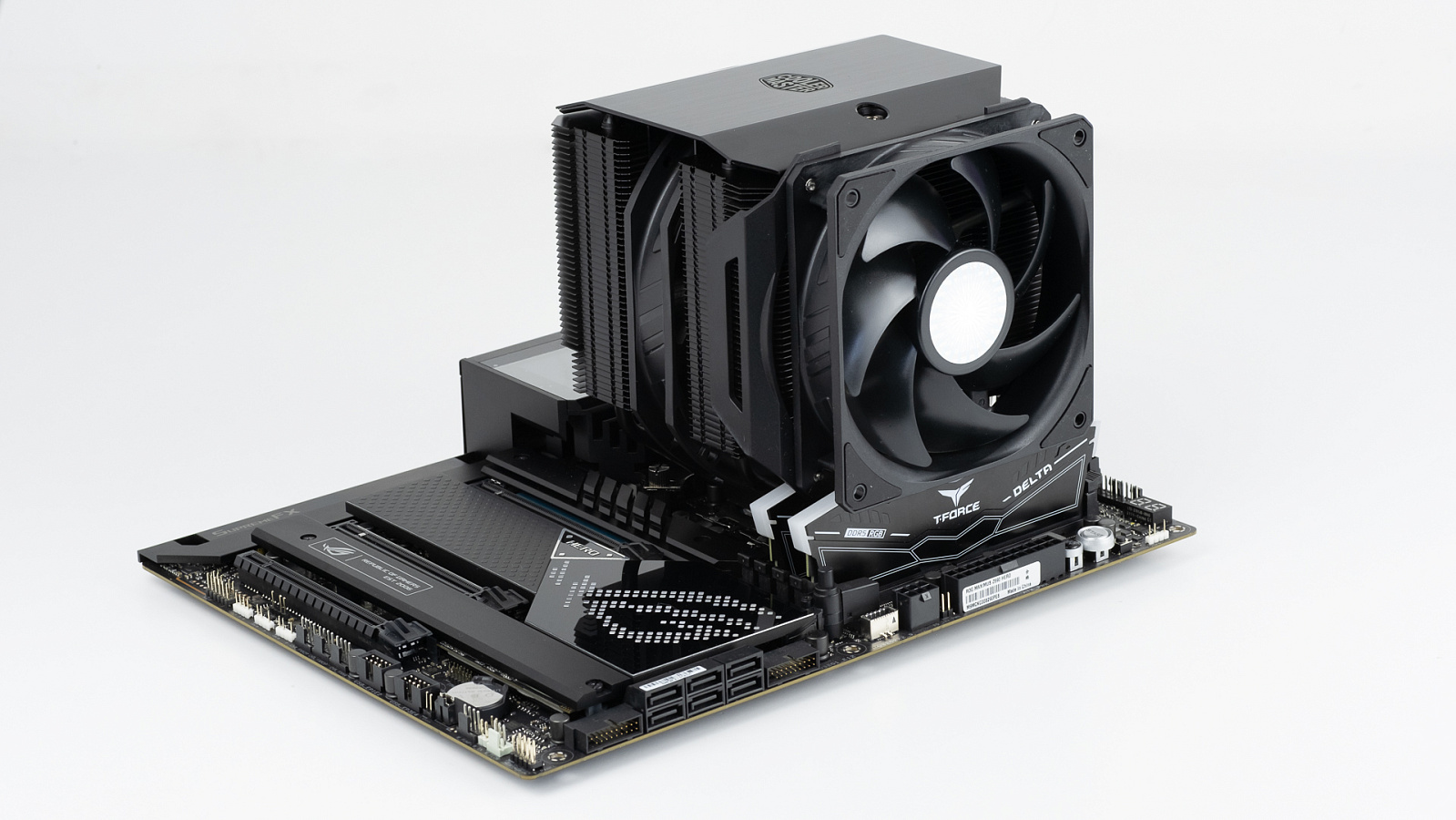

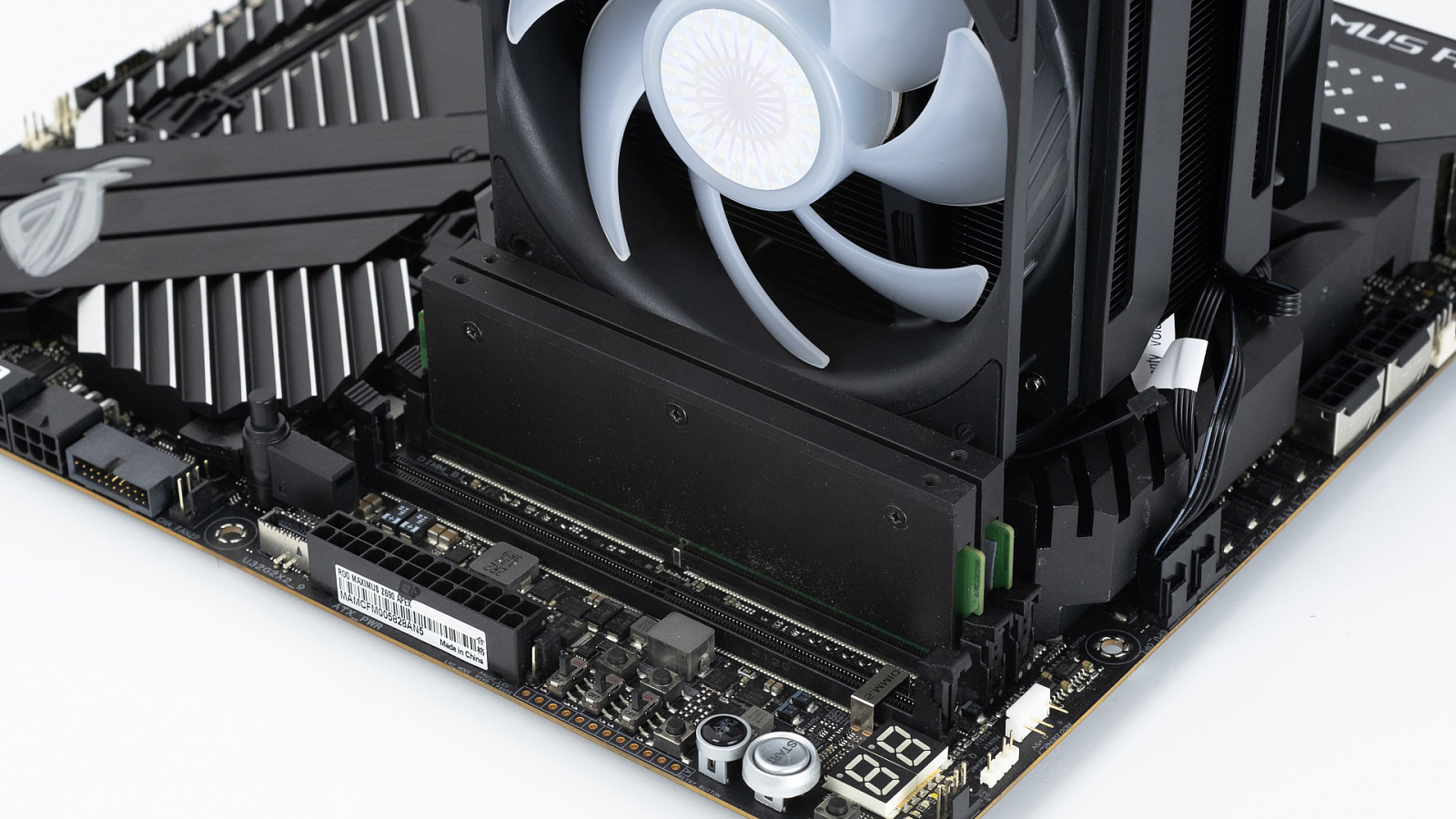

Завершающим этапом возвращаем вентиляторы на их место. Кулер действительно совершенно не мешает установке модулей памяти любой высоты даже в ближайшие к процессору слоты.

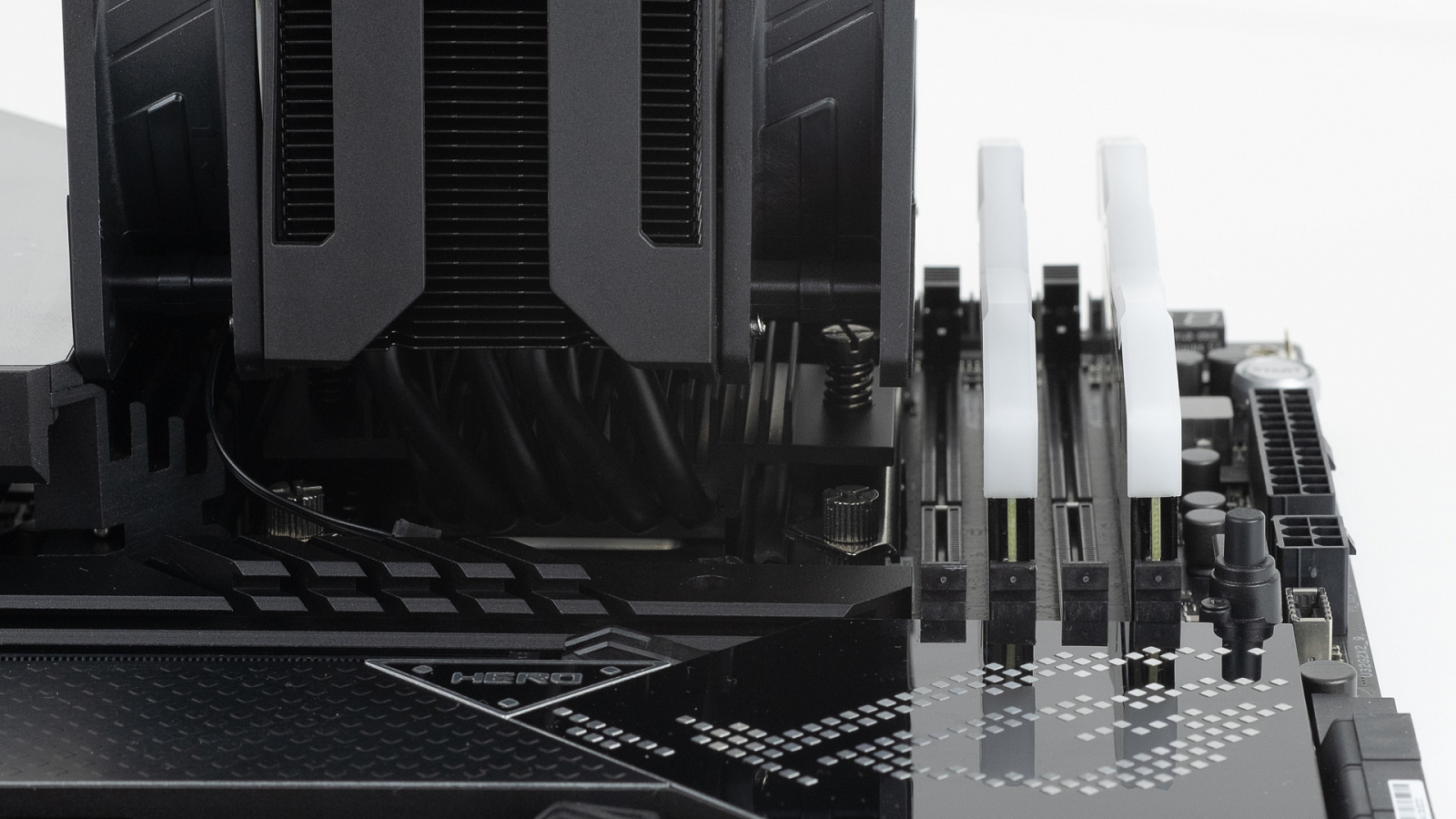

Платы с более плотной компоновкой тоже не будут препятствием к использованию двух вентиляторов. Смещение радиатора от центра основания действительно здорово улучшает совместимость.

Отпечаток теплораспределительной крышки процессора Intel 12-го поколения получился посредственным, в середине прижим отсутствует полностью. Переносить всю вину на неровность подошвы нет никакого смысла, основная причина - особенности платформы с сокетом LGA 1700. Рамка сокета сильно прижимает процессор ровно в середине, в комплекте с увеличением длины самого процессора это может привести к нарушению геометрии теплораспределительной крышки. Такое событие само по себе не так и страшно, но если крепление кулера имеет довольно осторожные ограничители прижима, то подошва просто не сможет прижать процессор к сокету сильнее рамки и исправить плоскость прилегания.

С таким плохим прижимом рассчитывать на выдающиеся результаты в охлаждении не стоит, но даже так можно отвести значительное количество тепла от 12900KF. В тесте ниже использовался тяжёлый AVX стресс-тест, за минуту троттлинга i9 снизил энергопотребление до 180 Вт по датчику CPU Package power, а значит можно рассчитывать на вполне сносные результаты при тепловыделении около 130-150Вт даже с таким плохим контактом основания кулера и крышки процессора.

Неравнодушные пользователи нашли множество способов повлиять на сложившуюся ситуацию, в дело идут шайбы под крепление рамки, просто ослабление винтов крепления рамки или полноценная замены всей рамки сокета. Воспользуемся последним вариантом, но все перечисленные способы могут оказаться равнозначно эффективными или неэффективными в зависимости от конструкции крепления системы охлаждения. Например, в случае отсутствия ограничителей прижима все эти действия могут быть и не нужны, вернее запросто будут иметь околонулевой эффект на качество контакта.

Совсем другое дело, теперь отпечаток термопасты значительно лучше. Нет, процессор не стал выше, но рамка сокета больше не вжимает часть теплораспределительной крышки процессора ниже расчётной высоты. Ограничители прижима на кулере MasterAir MA612 отрабатывают как надо, без негативного эффекта.

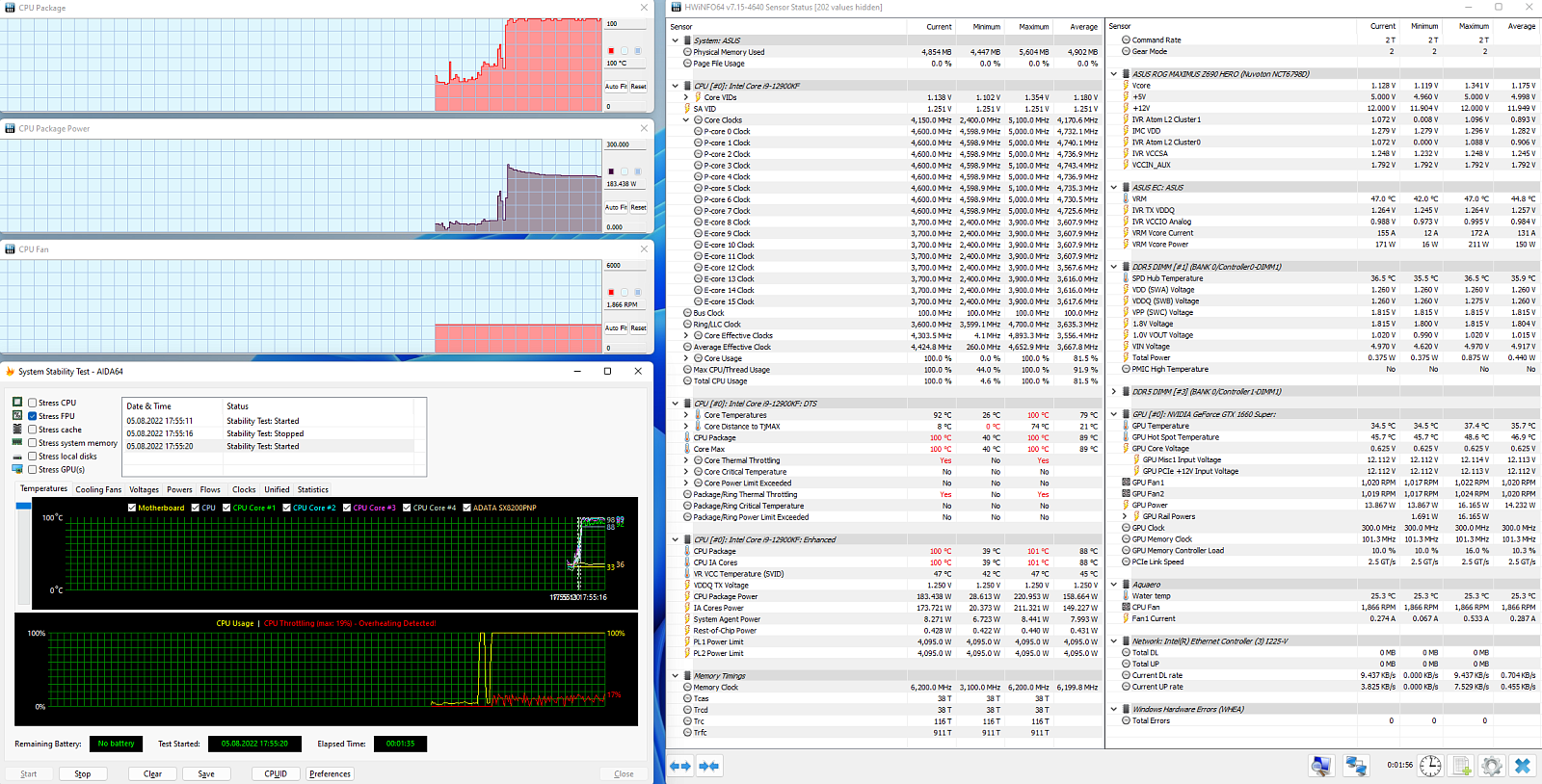

Теперь минута троттлинга в тяжелейших условиях выводит процессор на уровень 215 Вт при напряжении заметно выше - значительный прогресс.

Cooler Master MasterAir MA624 Stealth

Порядок установки полностью повторяет последовательность, описанную выше в разделе, посвящённом MA612. Различия есть только на финальном этапе, в случае MA624 фиксация кулера на сокете осуществляется затягиванием винтов через декоративный кожух, закрывающий радиатор.

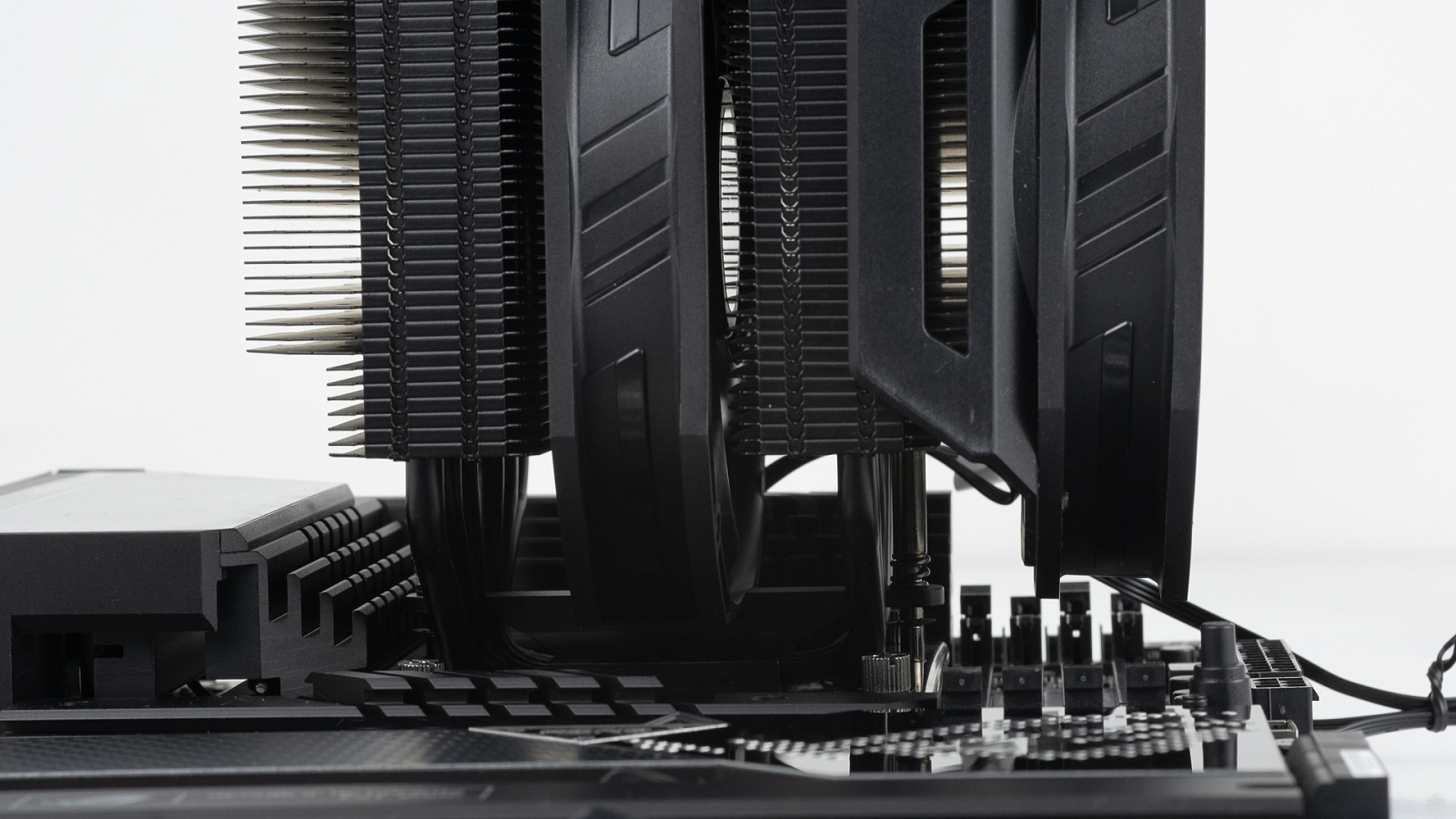

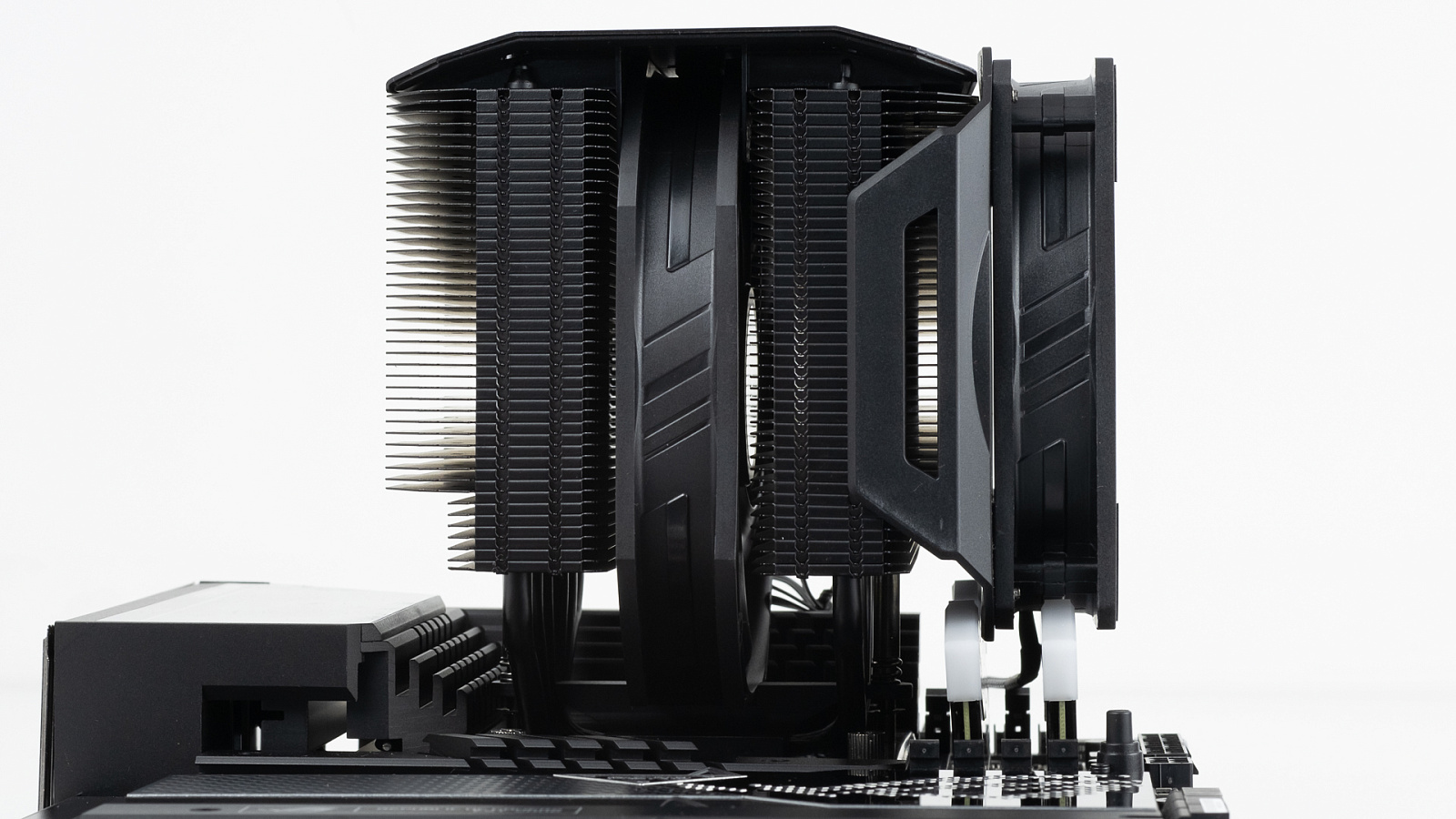

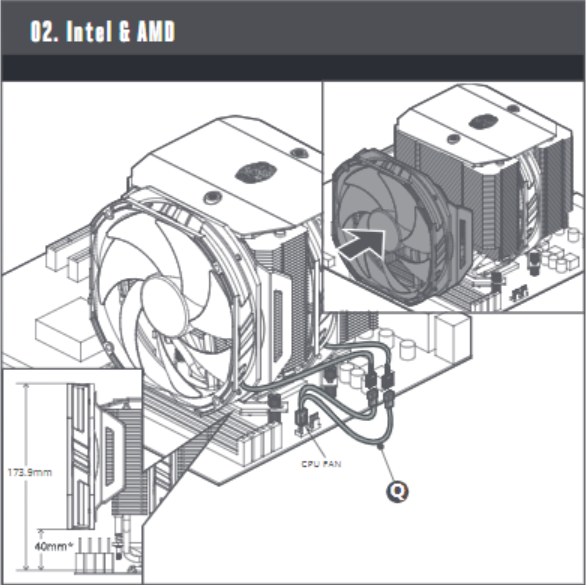

Вопросы вызывает размещение второго 140 мм вентилятора. Если не допускать выступание верхней его части над пластинами радиатора, то установка оперативной памяти в 3 и 4 слот полностью блокируется. Подъём вентилятора для размещения низких 40 мм модулей под ним приводит к увеличению высоты конструкции кулера до неприличных 174 мм. Если есть возможность, то лучшим выходом было бы размещение вентилятора с противоположной от оперативной памяти стороны.

Впрочем, использование второго вентилятора не является обязательным. Сам радиатор благодаря вырезу у нижних пластин не спорит за пространство даже с высокими модулями и фактически допускает использование любых планок памяти.

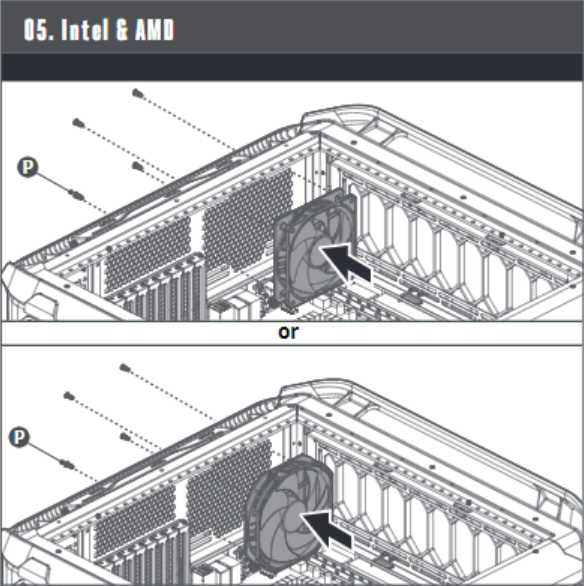

Инженеры Cooler Master предусмотрели трудности использования второго большого вентилятора, поэтому в комплекте есть дополнительный 120 мм. Так как пластиковых скоб крепления всего две, то свободный вентилятор предлагается использовать как выдувной на задней стенке корпуса - для этого и четыре самореза в комплекте крепежа.

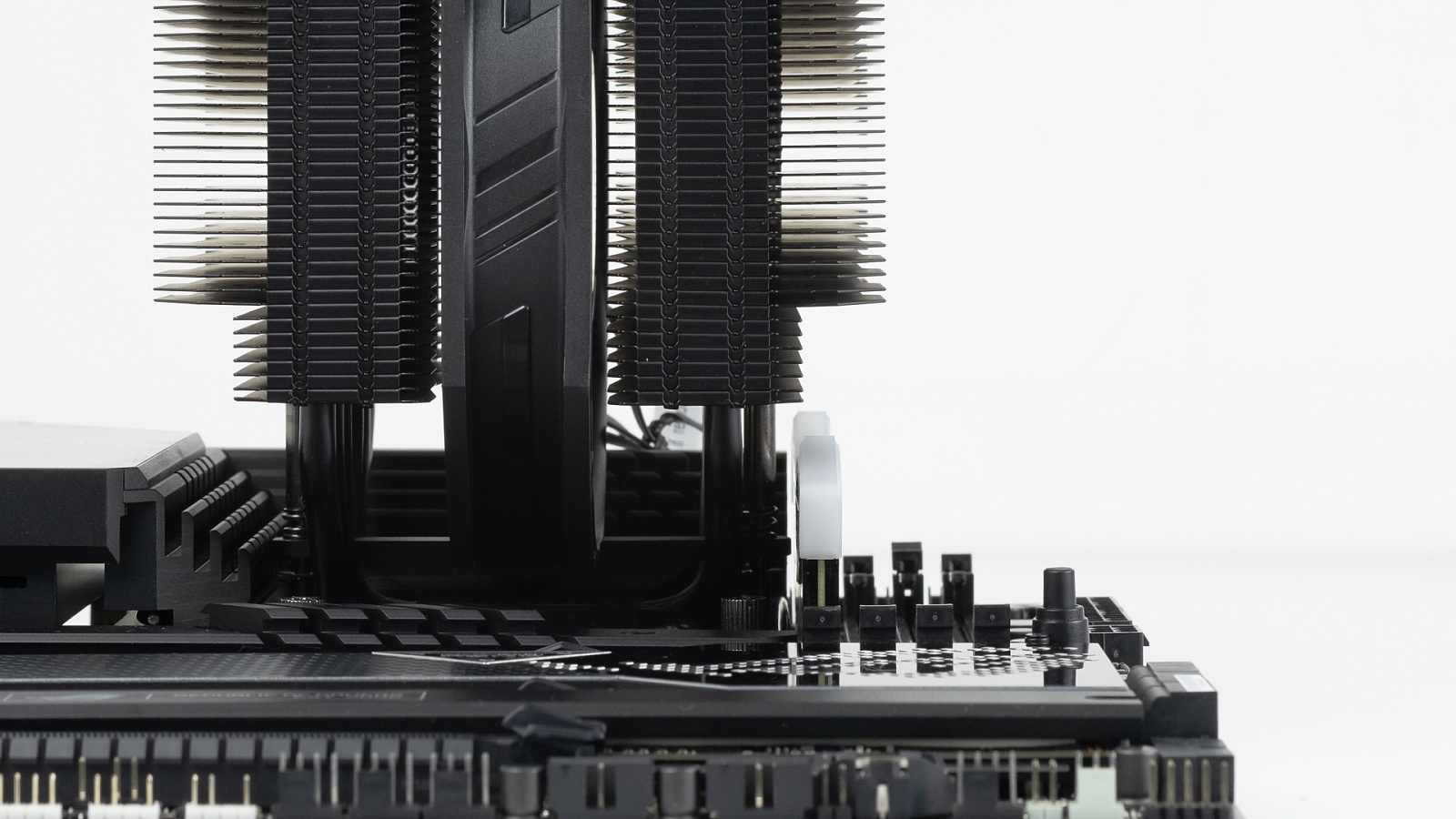

Пластиковые скобы крепления крепятся на стандартные саморезы. В такой конфигурации проблемы с оперативной памятью сведены к минимуму.

Материнская плата с установленным MA624 выглядит внушительно. Масса конструкции из радиатора и двух разноразмерных вентиляторов - 1295 г.

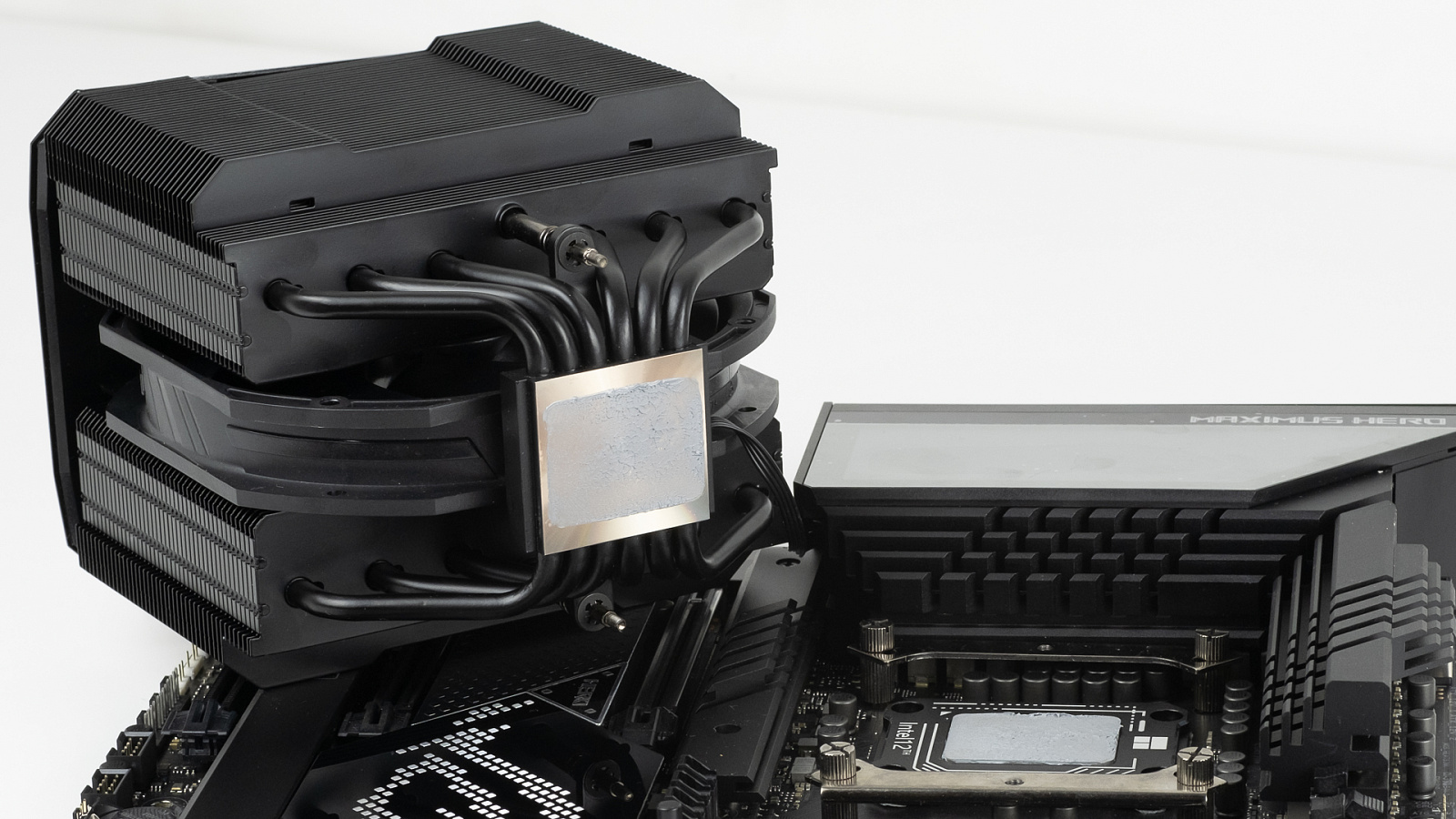

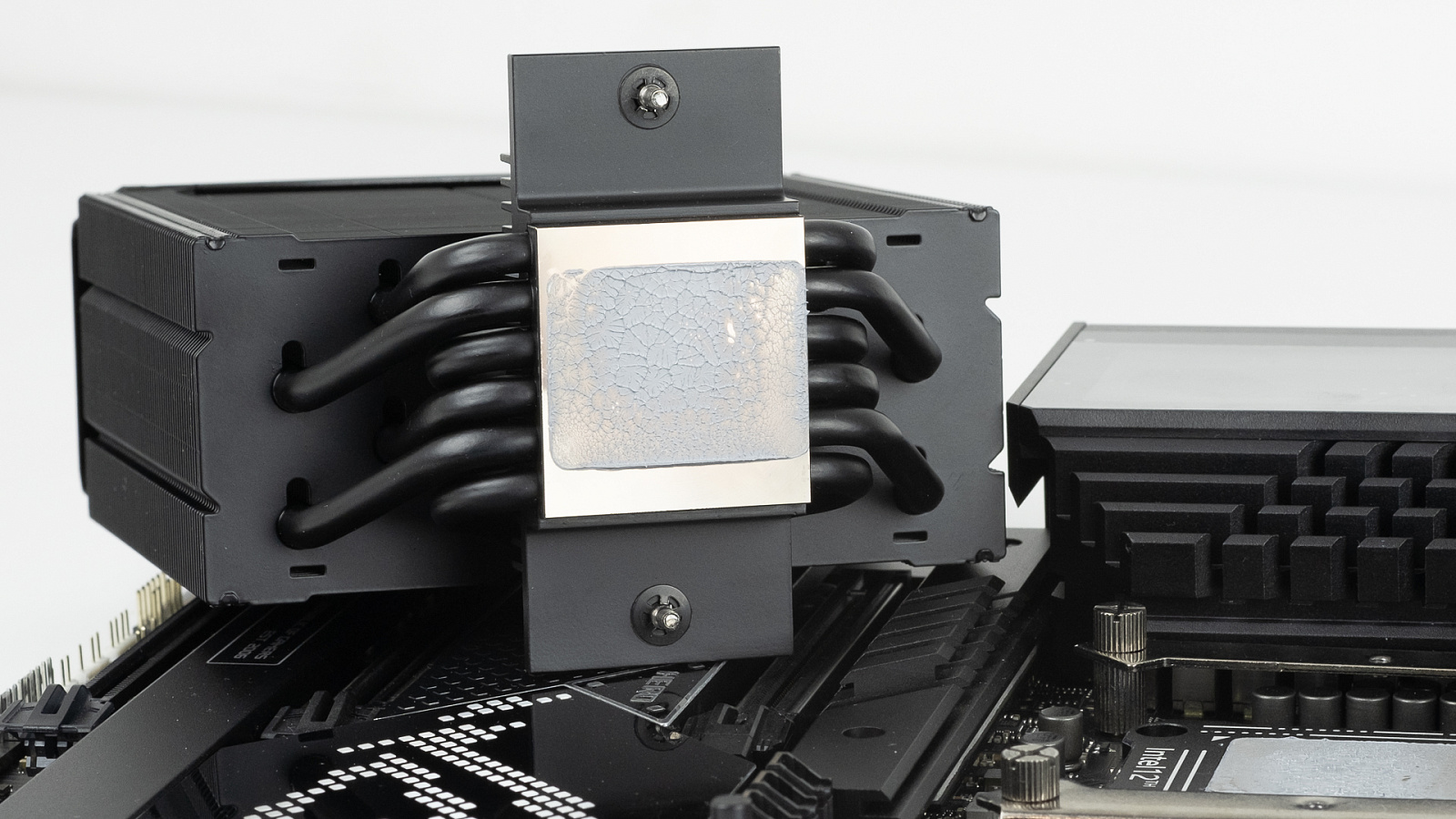

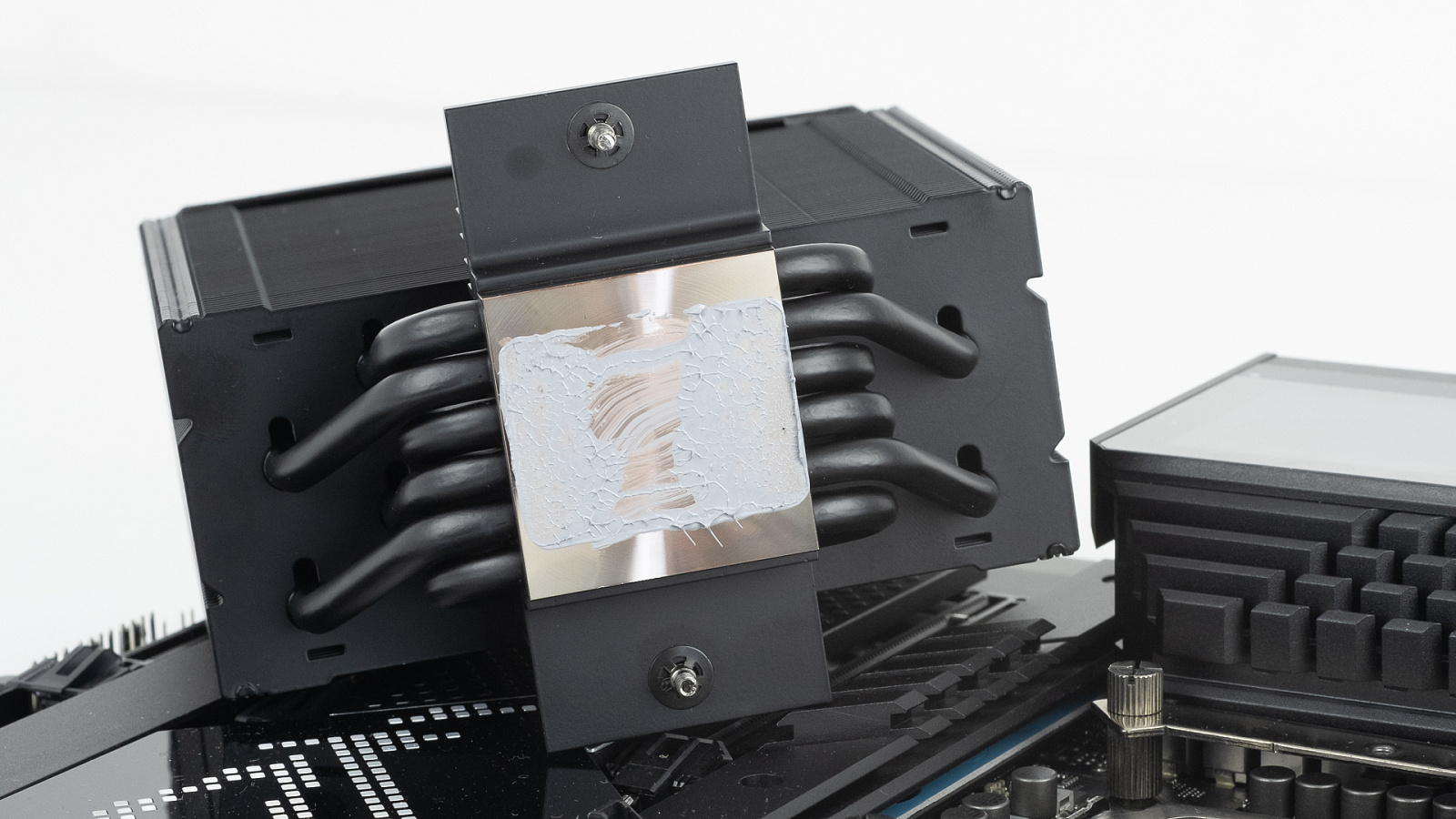

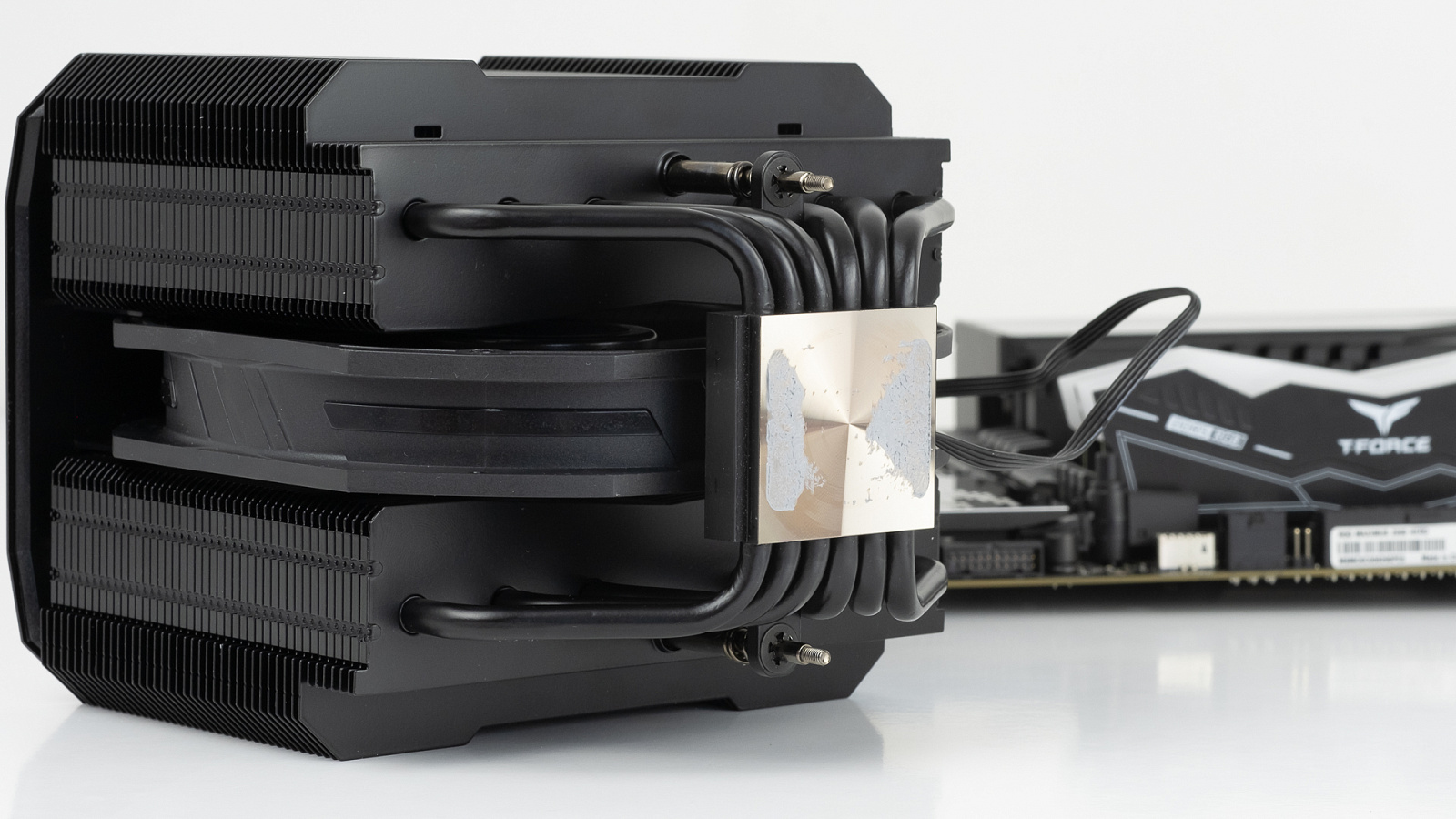

Проблема чрезмерного прижима процессора стандартной рамкой сокета проявила себя с MA624 ещё более остро. Видимо, ограничение максимального прижима для фиксирующих винтов выставлены ещё более осторожно, чем на односекционном MA612.

Удивительно, но через такую скромную площадь контакта тоже удаётся отвести значительное количество тепла, 45 секунд троттлинга 12900KF снизили его потребление до 165 Вт по датчику CPU Package Power.

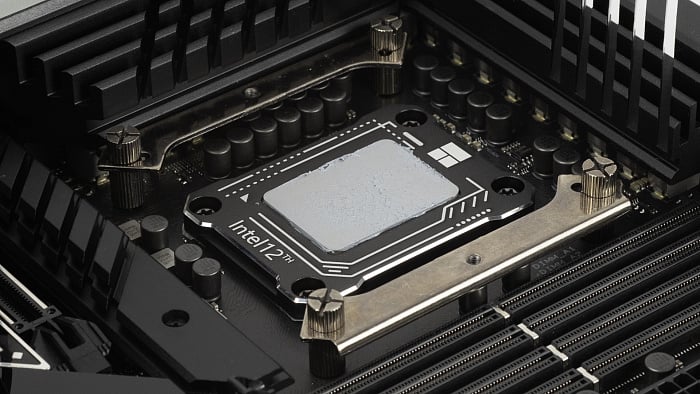

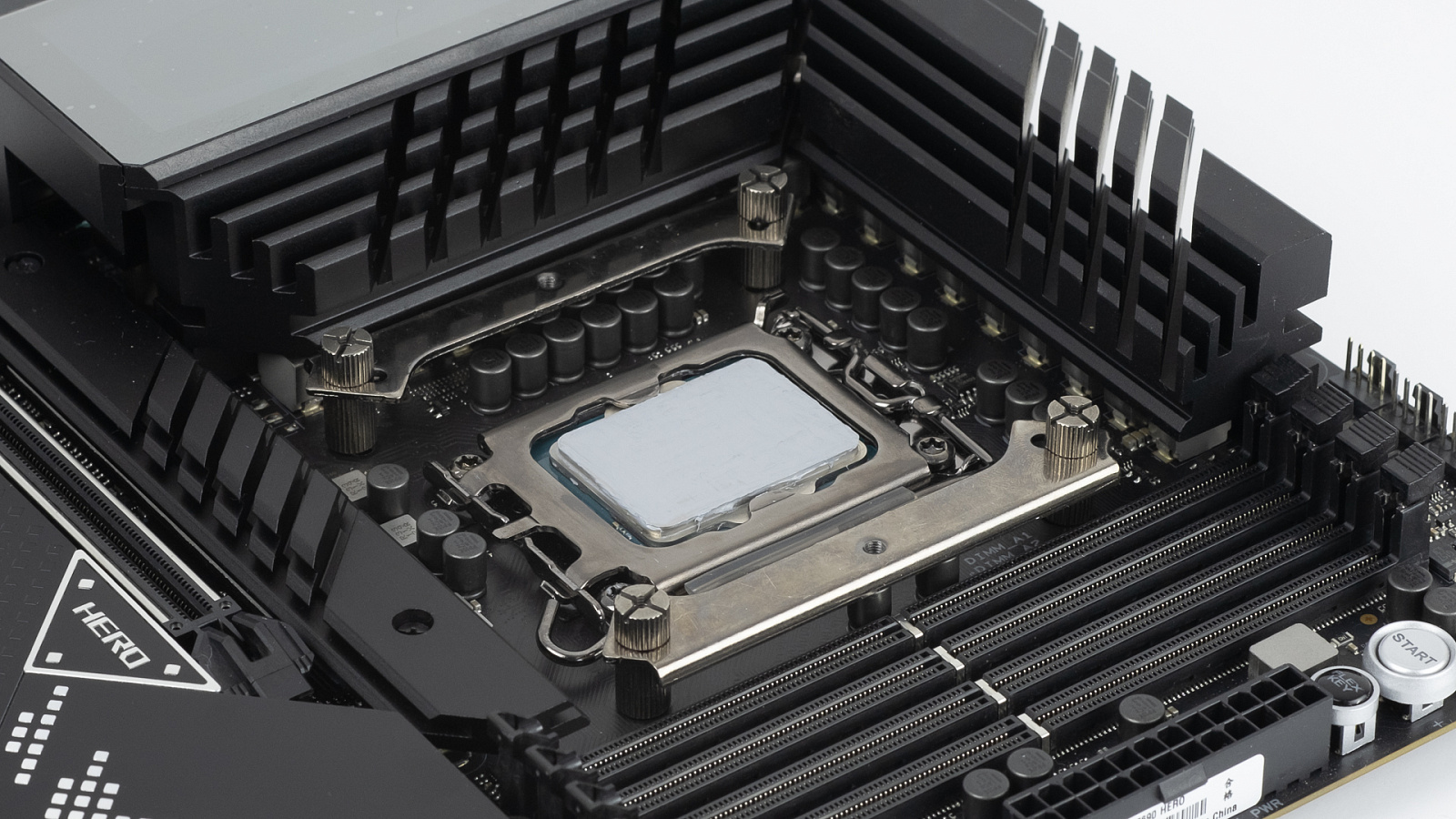

Установка альтернативной рамки сокета исправила проблему прижима, отпечаток стал почти идеальным, небольшие "бортики" основания не смогли помешать.

Процент троттлинга снизился значительно, снижение частот от стоковых происходит лишь эпизодически - превосходный результат. По истечению минуты мучений отмечаем потребление процессора около 230 Вт после срабатывания механизмов защиты от перегрева. В целом можно рассчитывать на беспроблемную работу этого i9-12900KF с воздушным охлаждением в корпусе с хорошим продувом. Конечно, без сверхресурсоёмких задач. Время переходить к более детальным тестам.

Тестирование

Как уже говорилось, в качестве тестовой выбрана система с процессором Intel 12-го поколения, а именно:

  • Процессор: Intel Core i9-12900KF
  • Материнская плата: ASUS ROG Maximus Z690 HERO
  • ОЗУ: TEAM GROUP T-FORCE DELTA RGB Black FF3D532G6200HC38ADC01 2x16 ГБ
  • Видеокарта: Palit Dual GeForce GTX 1660 Super
  • Корпус: открытый стенд

Пристрелочные тесты показали, что тяжёлая AVX нагрузка на флагманском i9 не под силу ни MA612, ни MA624. Это не упрёк, найти готовое решение для отведения более 230Вт от кристалла на таком тонком техпроцессе нелегко даже среди систем жидкостного охлаждения с большими радиаторами. В качестве тестовой нагрузки будет по-прежнему использоваться стресс-тест Aida64 FPU, но теперь частоты ядер процессора и напряжения будут зафиксированы: P-ядра на 4,5 ГГц, E-ядра на 3,6 ГГц, напряжение - 1,1 В, LLC4. Частоты производительных ядер чуть меньше, чем у не-К версии 12900, но в таком режиме MA612 справлялся даже с плохим исходным прижимом.

Cooler Master MasterAir MA612 Stealth ARGB

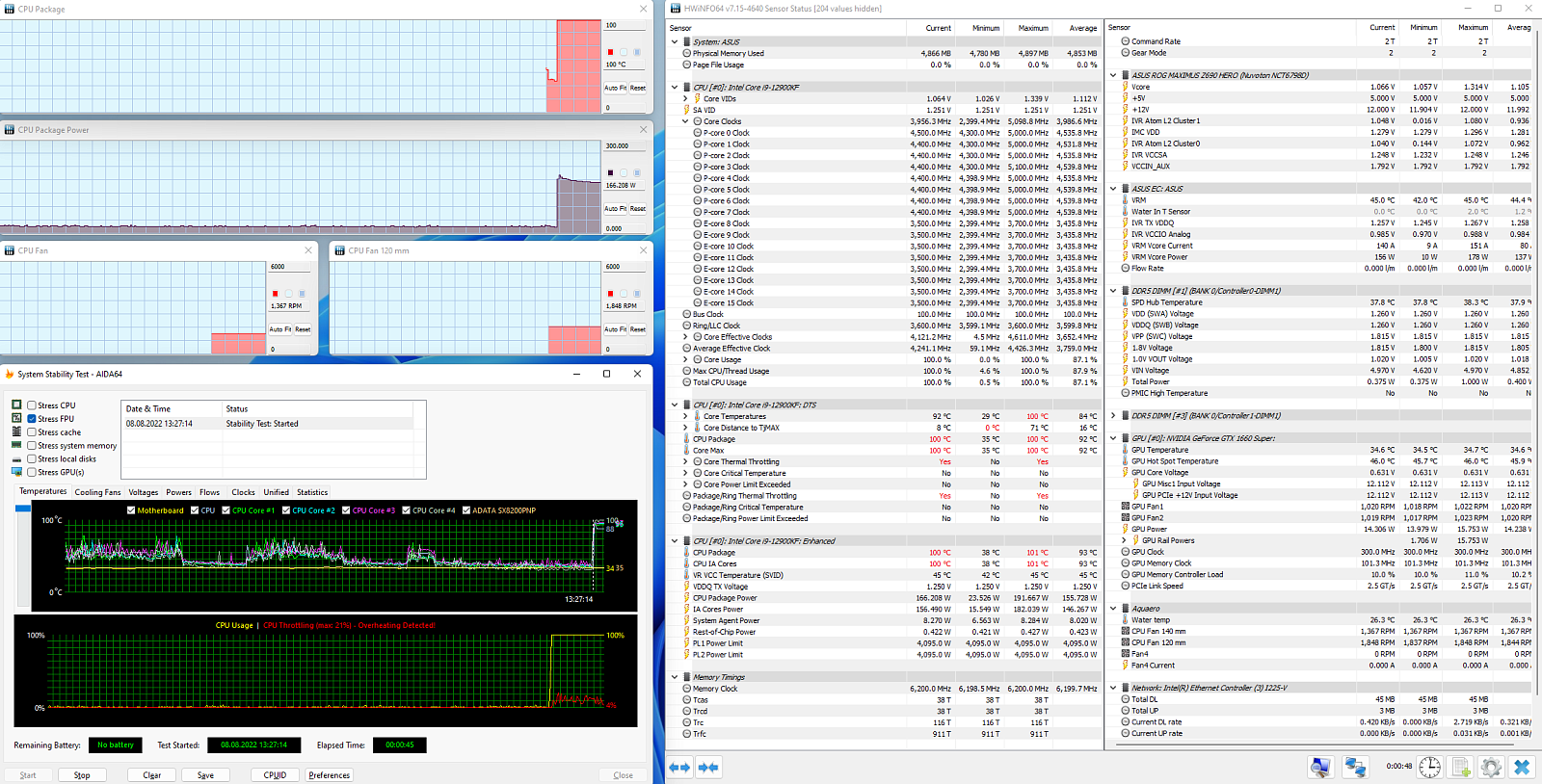

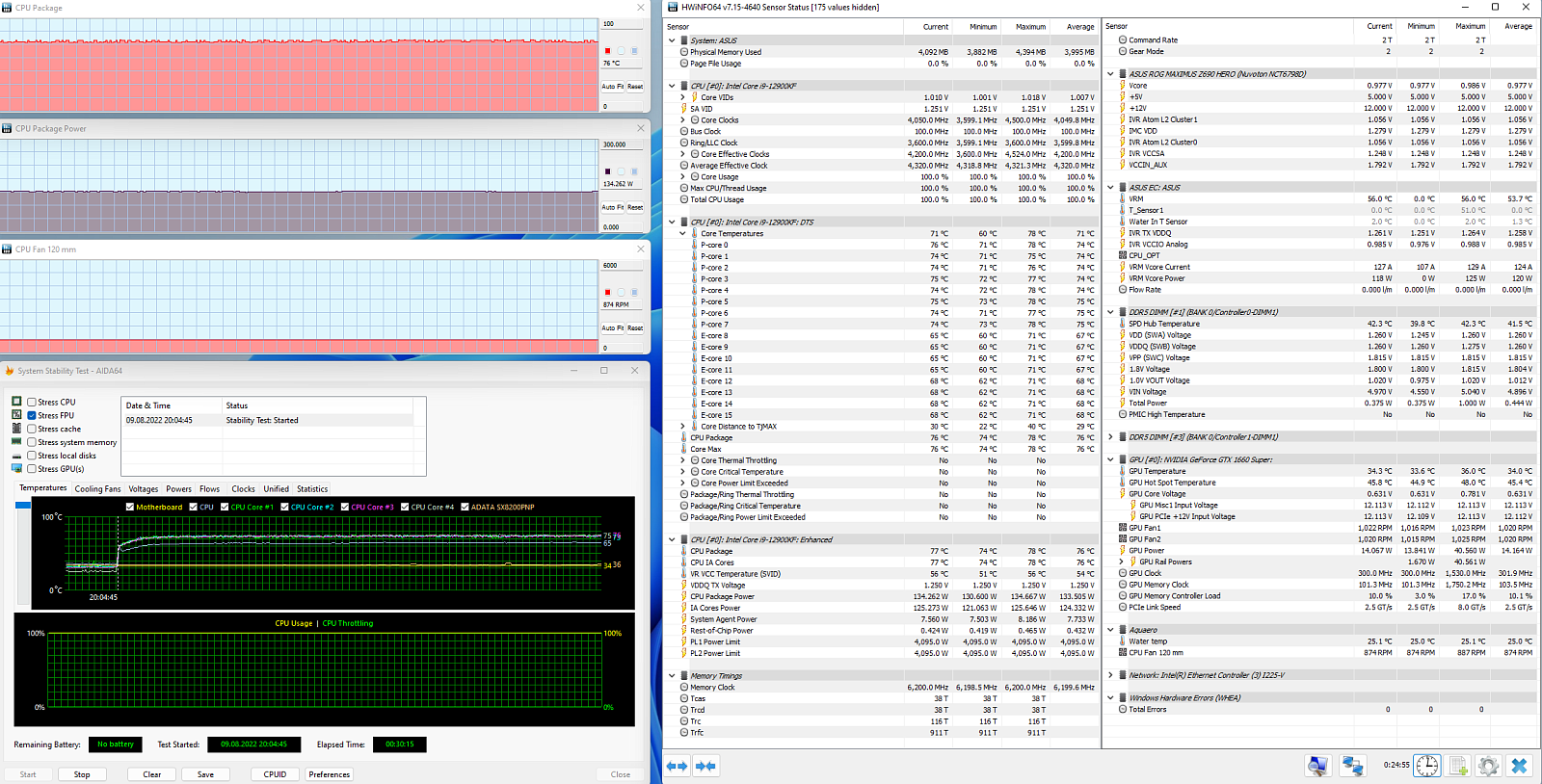

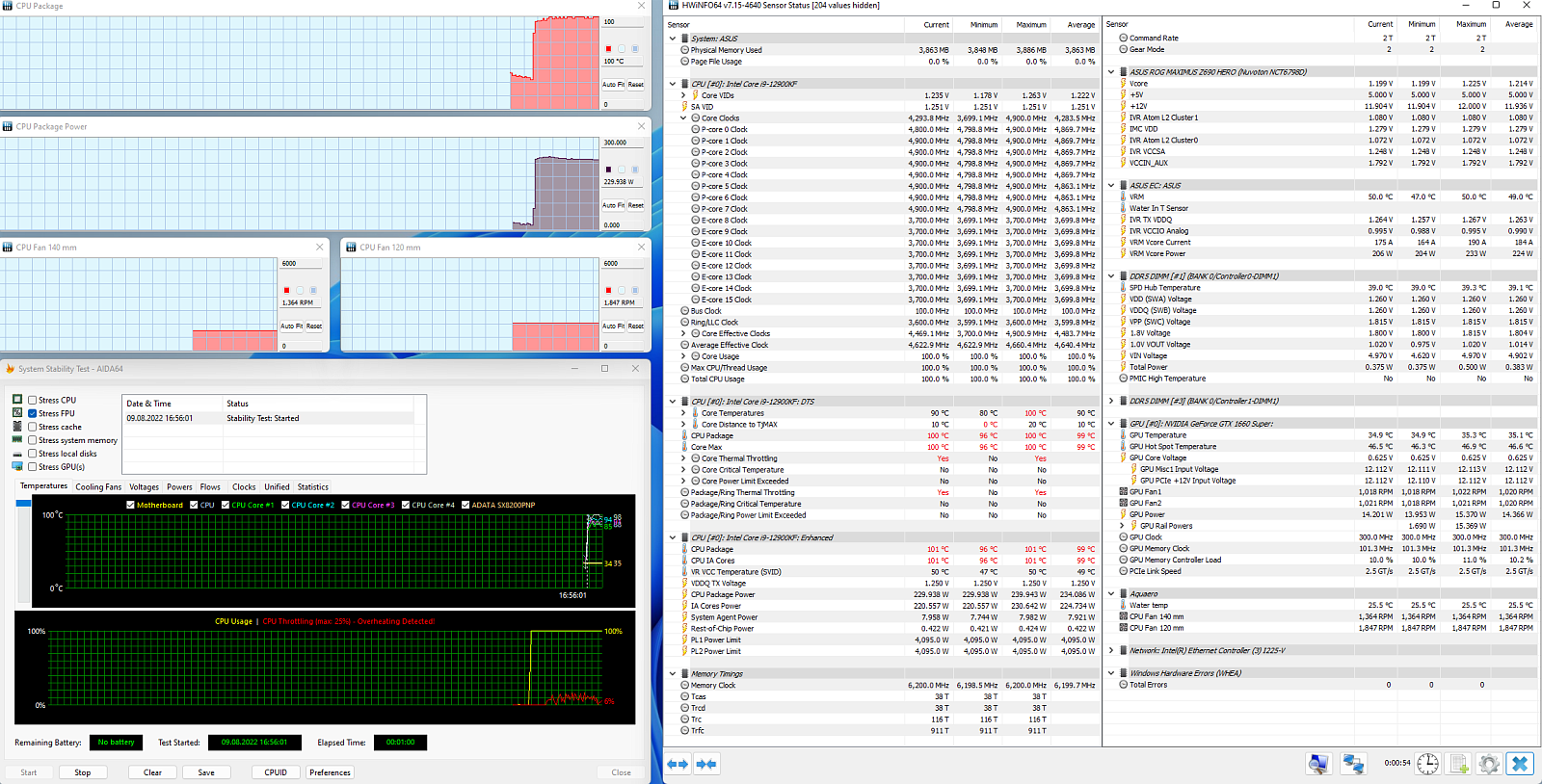

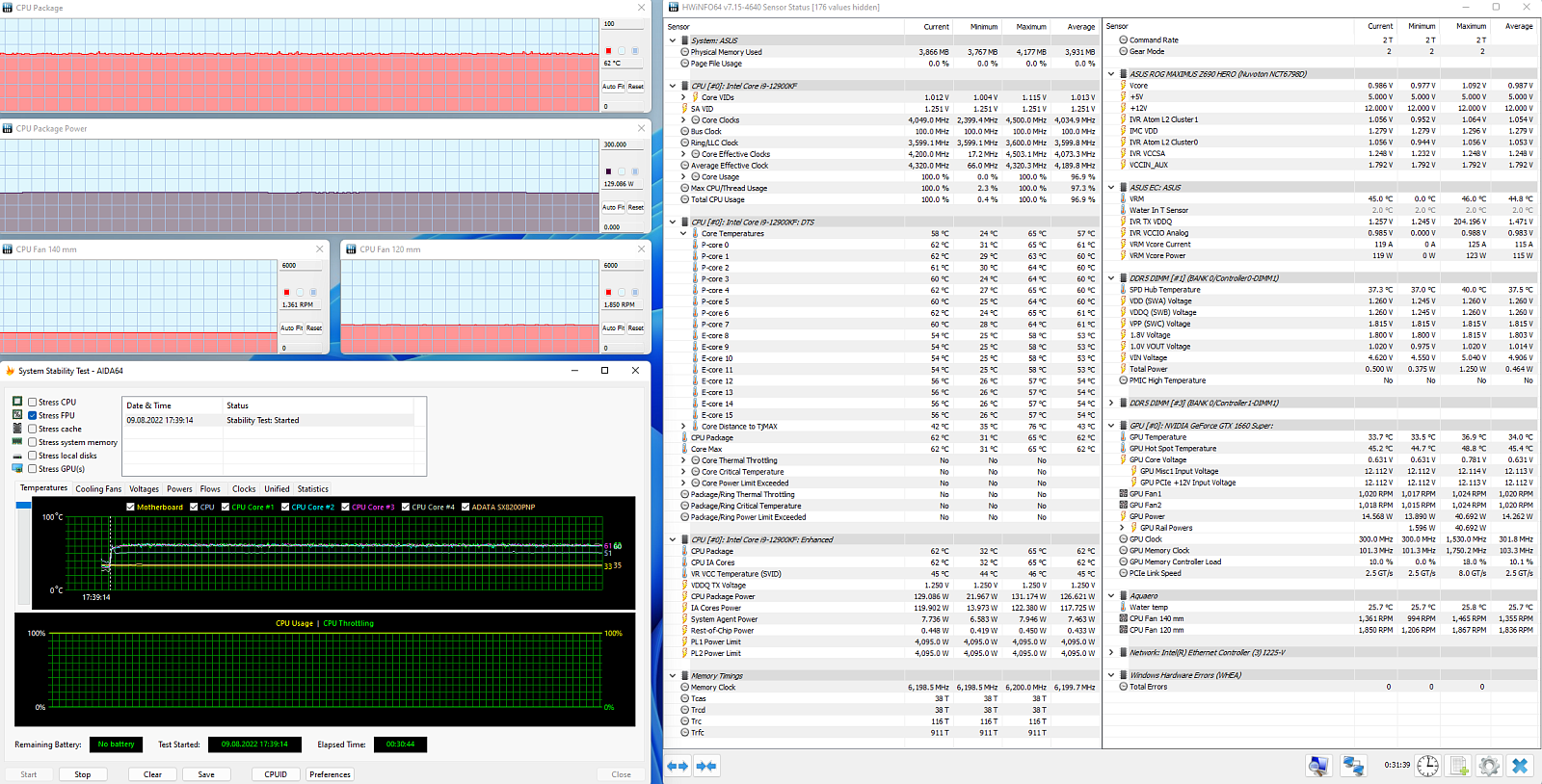

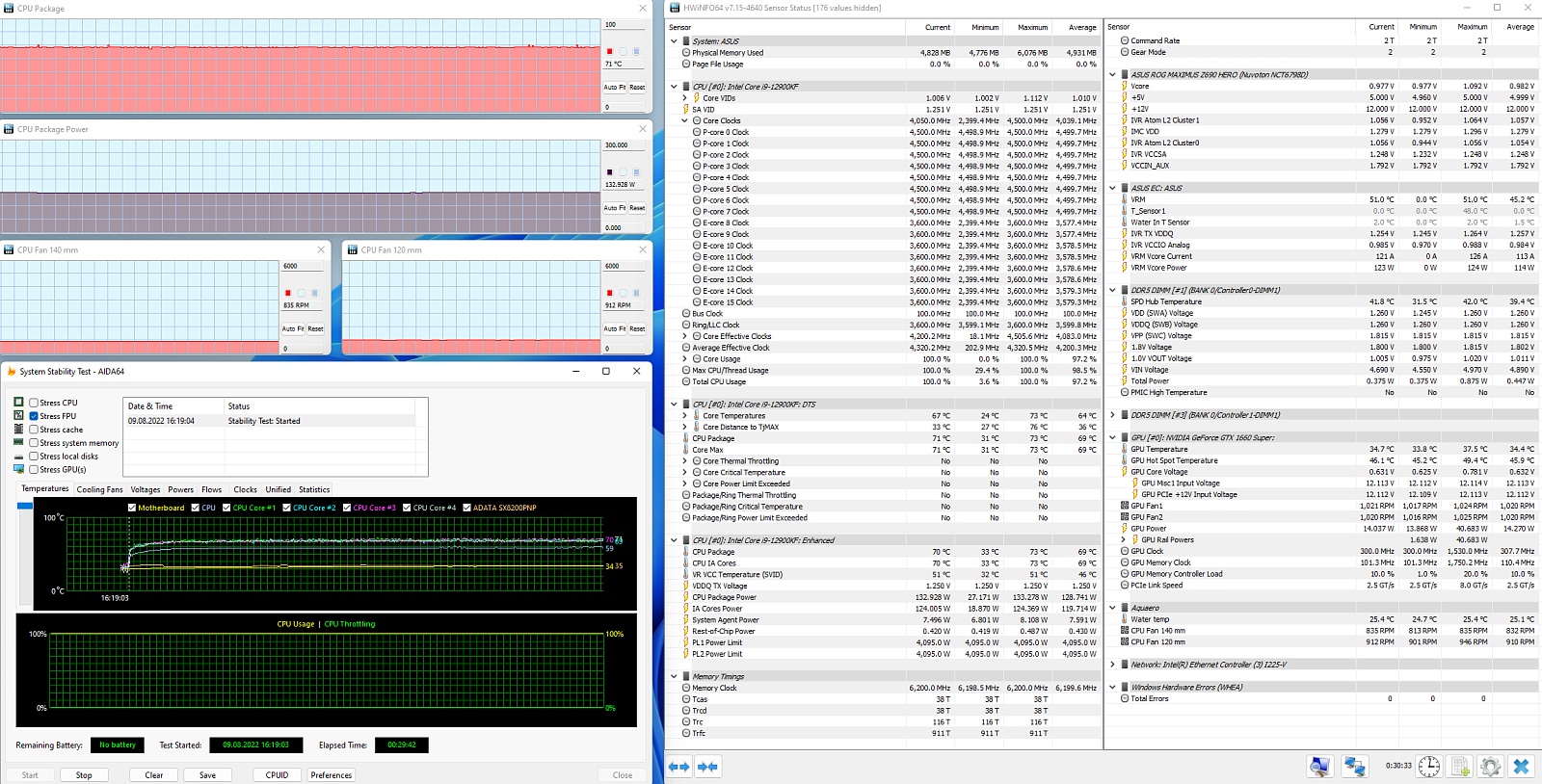

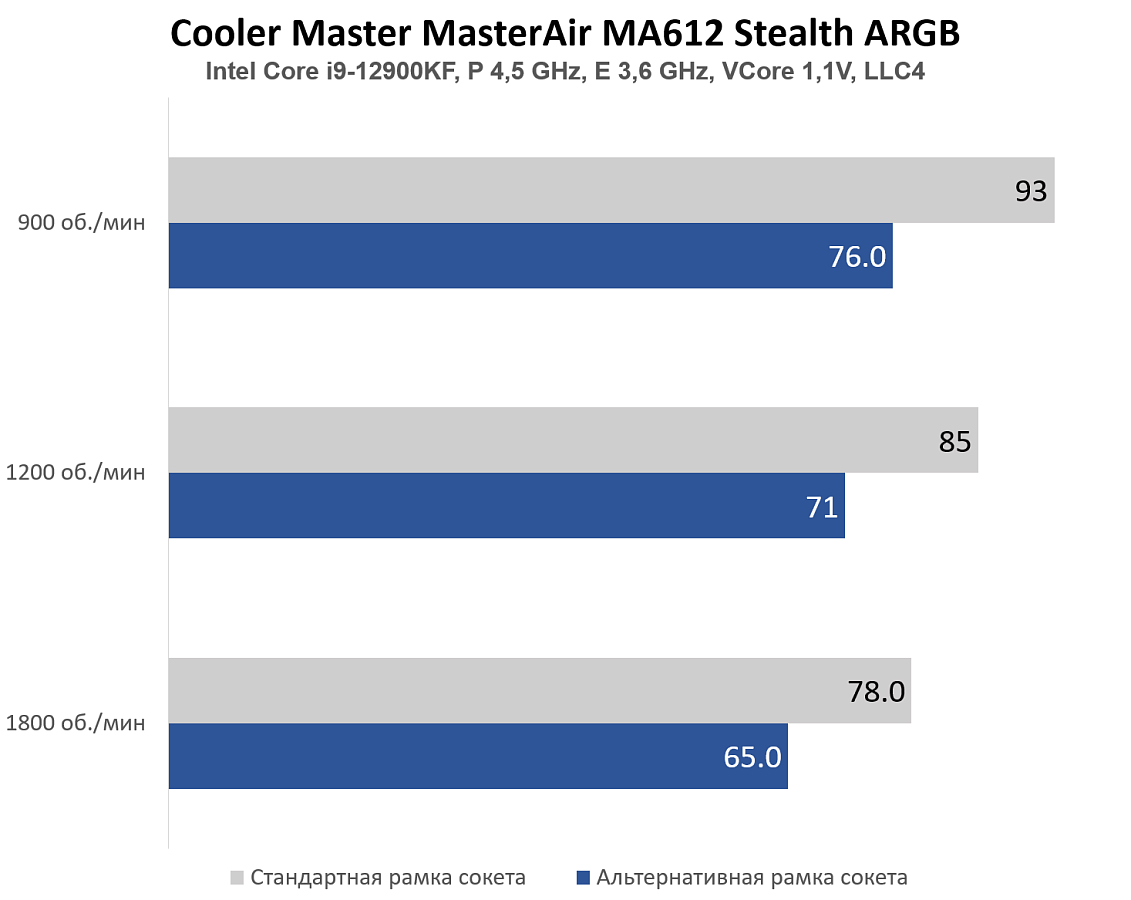

Открытый стенд, комнатная температура - 25°C, после получаса тестирования в зачёт берётся значение CPU Package. Вентиляторы кулера работают в синхронном режиме, измеряются показатели для трёх скоростей вращения:

  • 900 об/мин: до этого значения различить шум от вентиляторов человеческим ухом затруднительно даже в непосредственной близости;
  • 1200 об/мин: начиная с этого значения шум вентиляторов можно выделить из фонового на расстоянии 50 см от кулера, это всё ещё тихо и в закрытом корпусе практически бесшумно;
  • 1800 об/мин: максимальная скорость вращения, шум работы вентиляторов отчётливо слышен даже из закрытого корпуса, характер шума не противный, громкость всё ещё приемлема для домашнего использования.

Тепловыделение процессора в таких условиях около 130 Вт по датчику CPU Package Power. Сказывается напряжение ниже 1В в нагрузке. Тем не менее равномерность распределения температур по ядрам отличная, есть запас для размещения процессора в корпусе совместно с горячей видеокартой.

Улучшения производительности системы охлаждения с каждым шагом увеличения скорости вращения вентиляторов отчётливо видны. Режим работы процессора выбирался исходя из возможностей стандартной рамки сокета обеспечить отвод тепла. Стоит напомнить, что значения получены в тяжёлом стресс-тесте, повседневное использование в домашнем компьютере не предполагает похожих нагрузок.

Cooler Master MasterAir MA624 Stealth

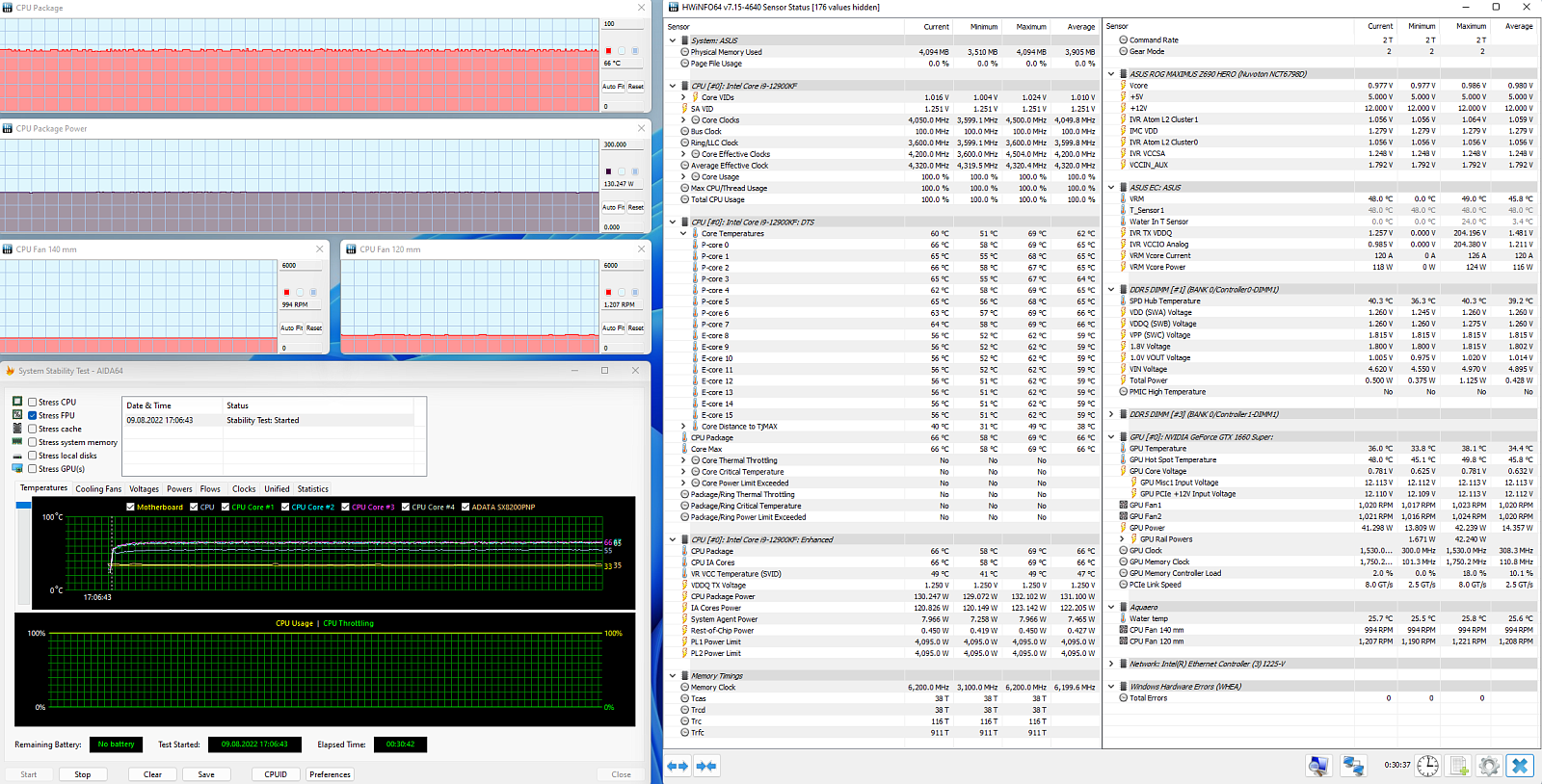

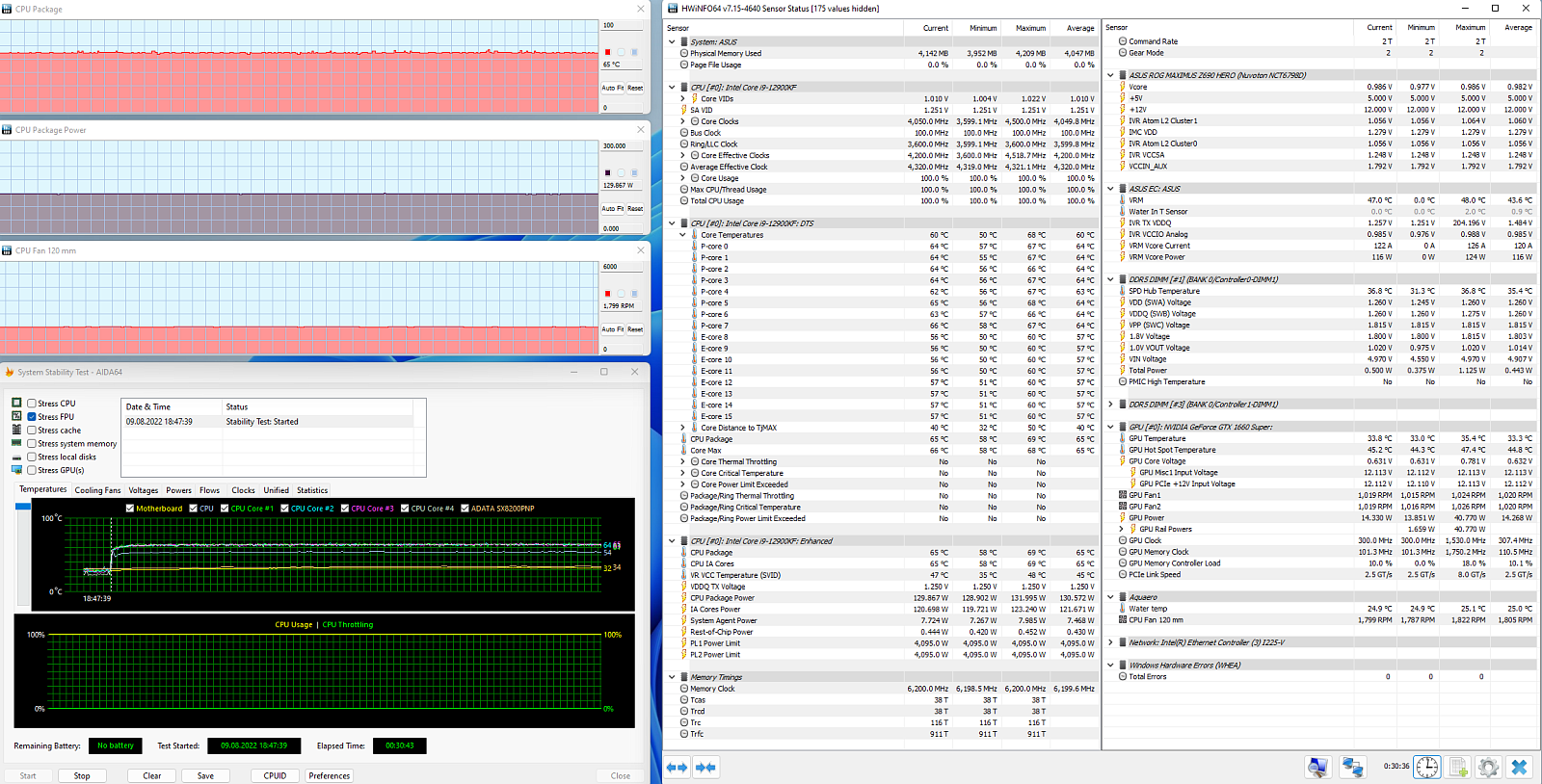

Нагрузка на процессор не изменилась - стресс-тест FPU из пакета Aida64. В зачёт идет значение CPU Package после получаса тестирования. Открытый стенд, комнатная температура - 25°C. Частоты ядер процессора зафиксированы на значениях 4,5 и 3,5 ГГц для производительных и энергоэффективных соответственно. Напряжение Vcore - 1,1 В, LLC 4.

Выбор скоростей вращения вентиляторов аналогичен: первая ступень - граница практически абсолютной бесшумности; для MA624 это 800 оборотов в минуту для 140 мм вентилятора и 900 об/мин для SickleFlow 120.

Второе измерение проведём на отметке, когда дальнейшее увеличение оборотов можно отследить невооружённым ухом с расстояния 50 см от работающего кулера: 1000 об/мин для SickleFlow 140 и 1200 об/мин для его меньшего брата.

Третье измерение будет проведено для максимальных оборотов. Стоит отметить, что на 1400 об/мин 140 мм вентилятор издаёт гораздо меньше шума, чем 120 мм на 1800 об/мин.

Две секции радиатора и большой 140 мм вентилятор выполняют свои функции отлично. Очень вероятно, что можно было бы найти напряжение, при котором кулер справился бы со стоковыми частотами i9 в многопоточном бусте и при этом система оставалась бы стабильной.

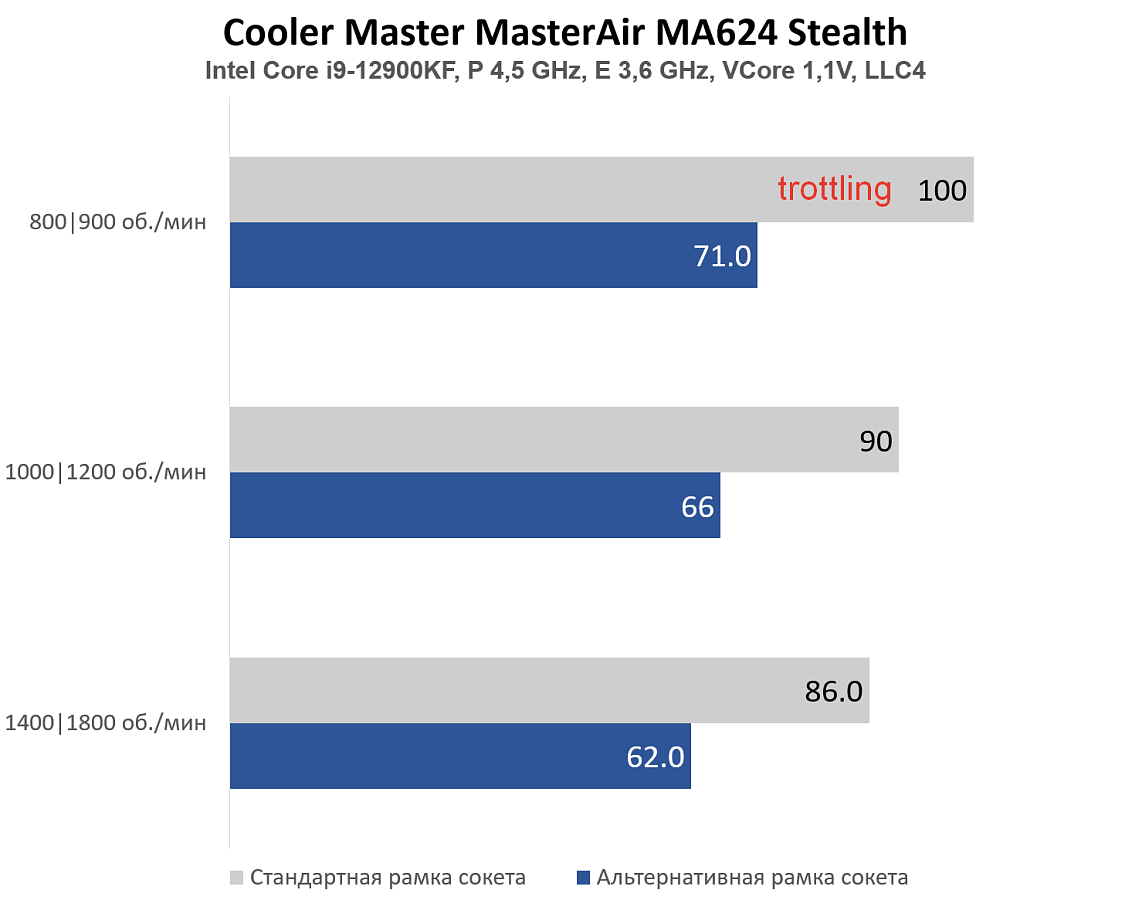

Использование альтернативной сокетной рамки совместно с MA624 оправдало себя полностью. Естественно, такие сложности могут возникнуть не на каждой материнской плате LGA 1700, а с другими сокетами такой проблемы не будет вовсе.

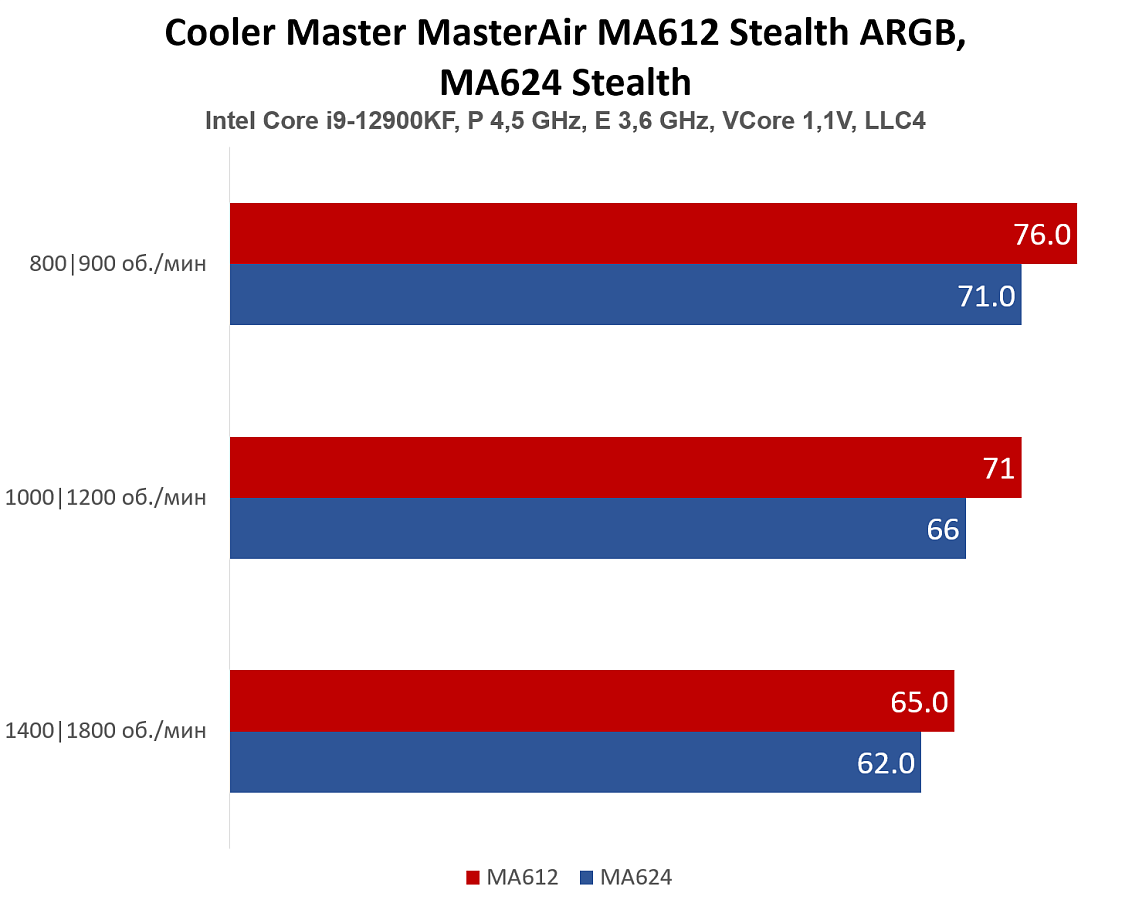

Сравним результаты MA612 и MA624 с альтернативной сокетной рамкой.Температуры 12900KF с MA624 примерно на шаг лучше, чем с MA612: MA 624 охлаждает i9 до 71°C в бесшумном режиме, а MA612 добивался тех же значений с повышением скорости 120 мм вентиляторов до 1200 об./мин. Такое сравнение не совсем корректно из-за разницы в комнатной температуре при измерениях, но если вычесть этот один градус, то разрыв только увеличится.

RGB-подсветка

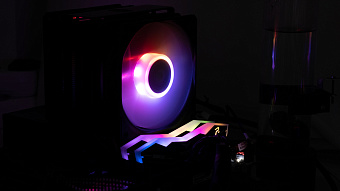

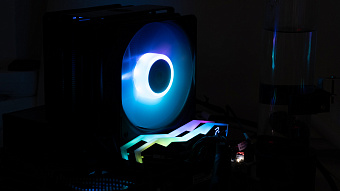

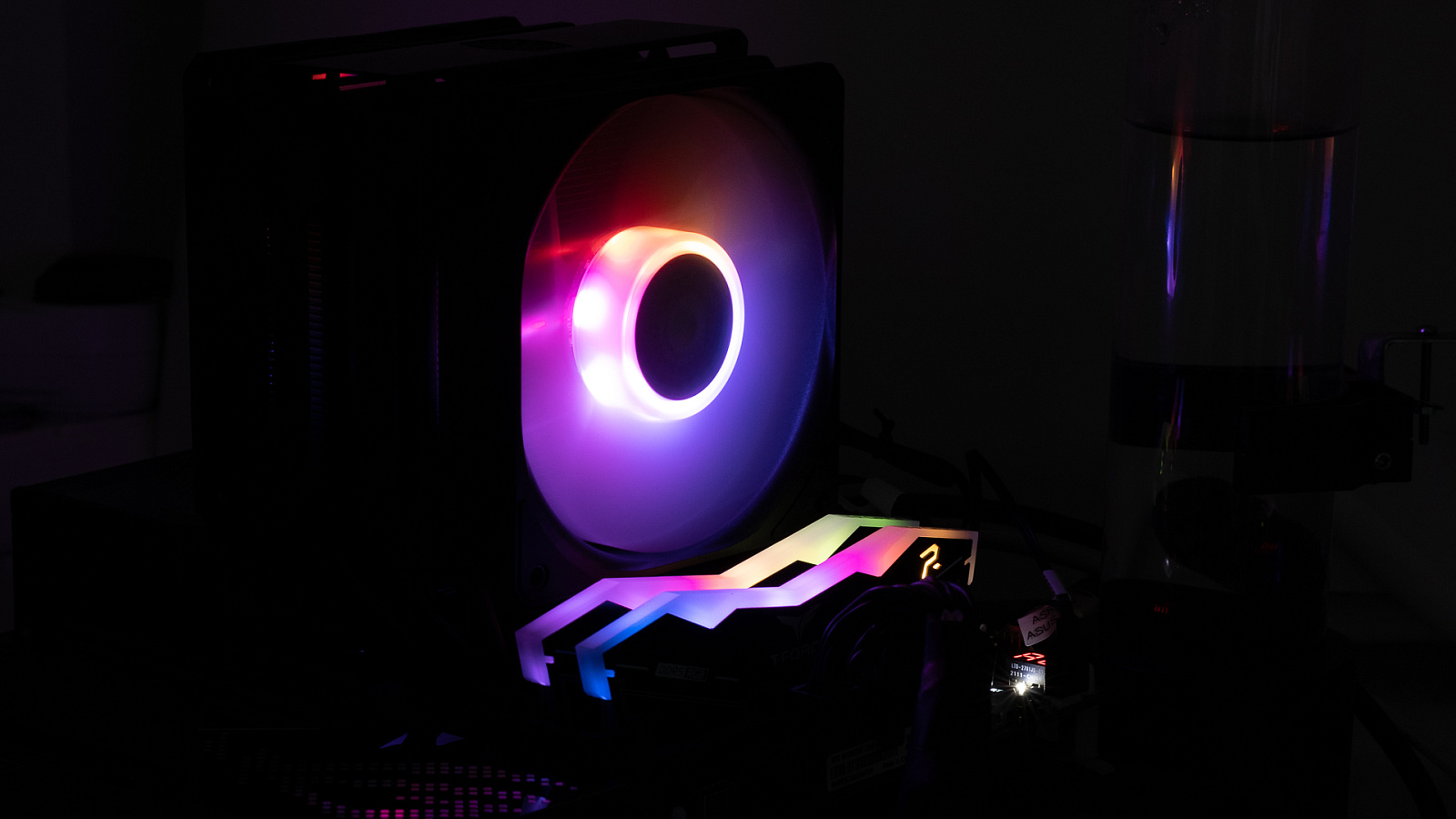

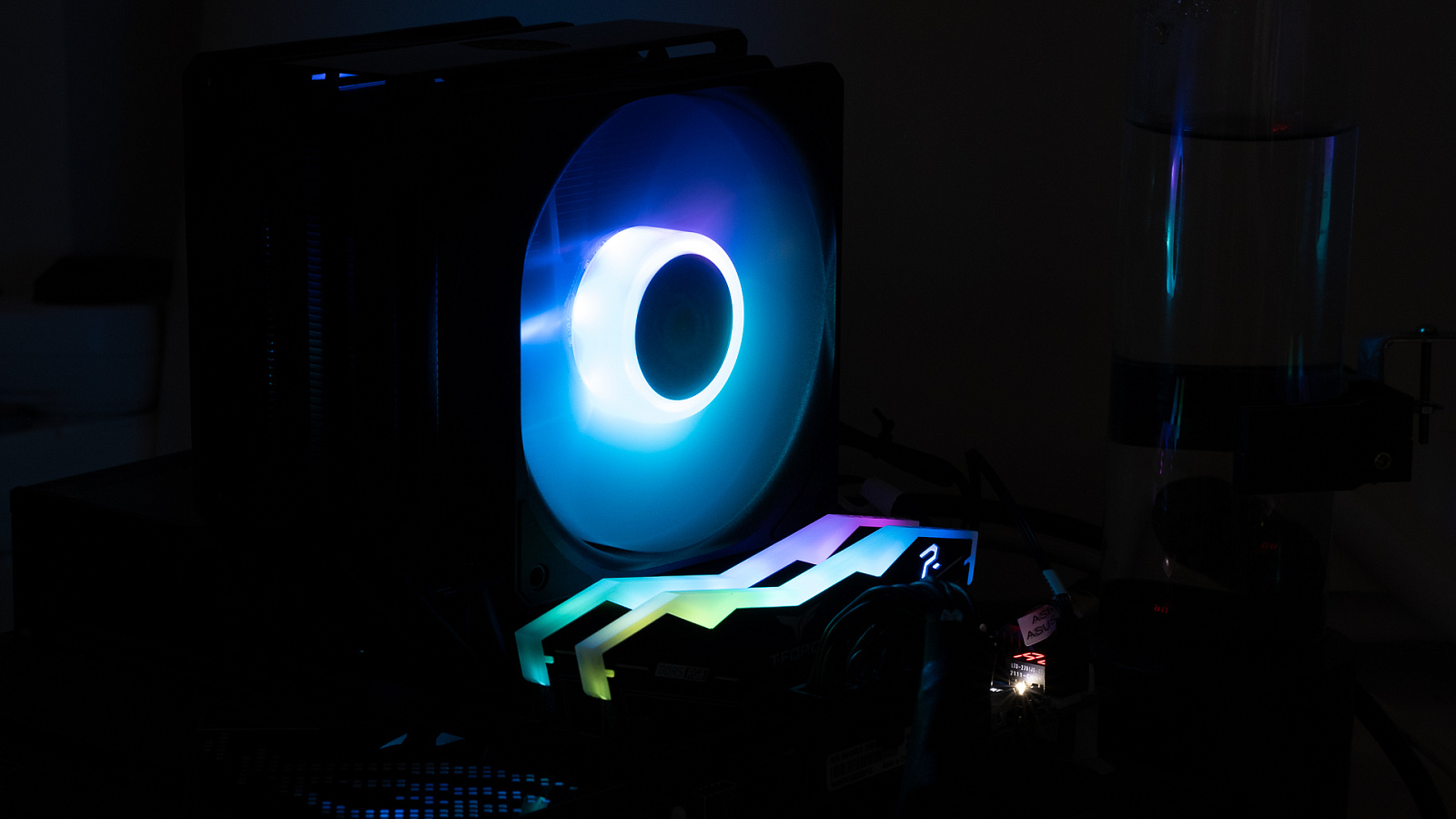

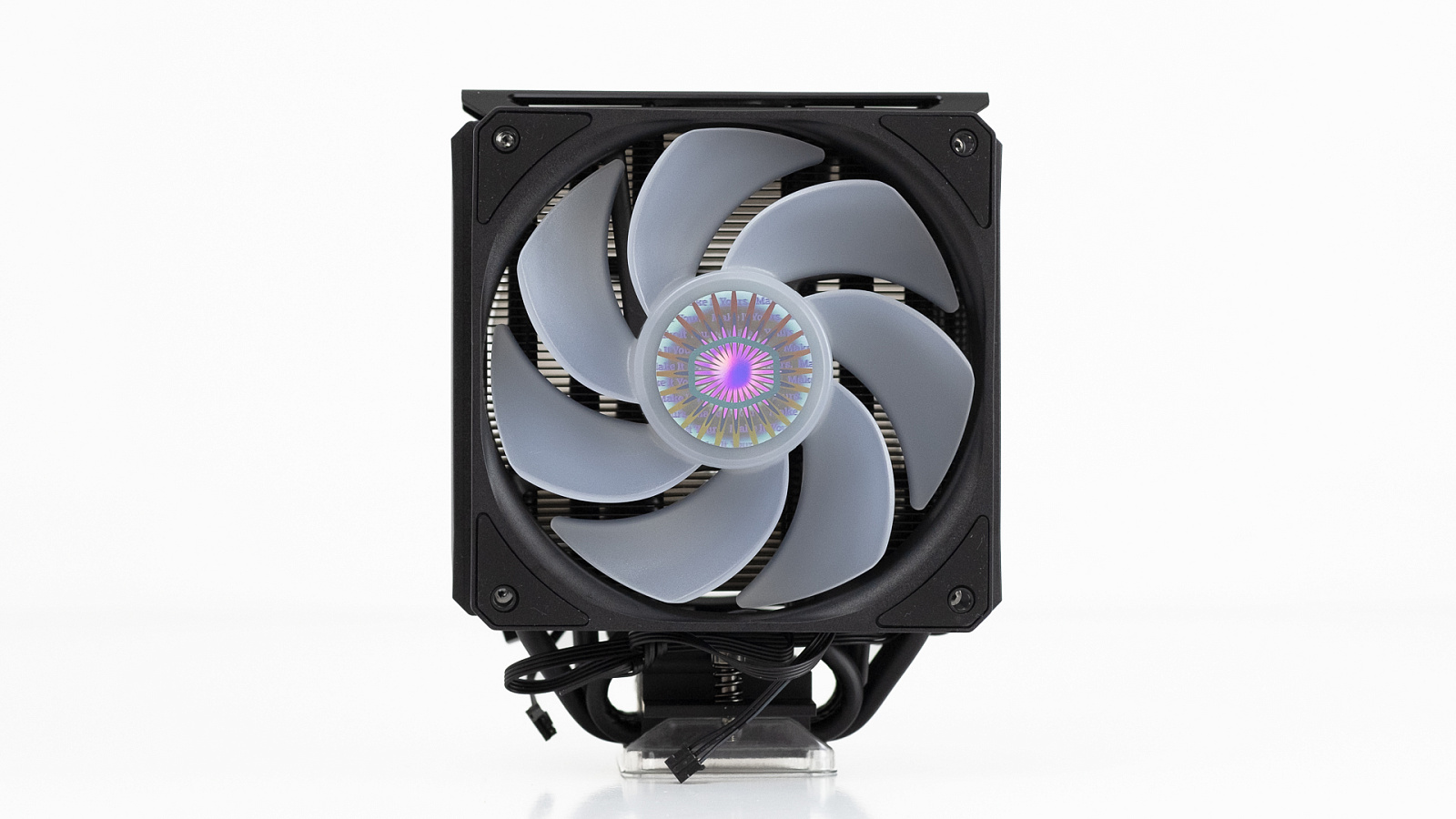

MA624 Stealth подсветкой обделён, а MA612 имеет версии как с иллюминацией, так и без неё. Подсветка MA612 Stealth ARGB выполнена ярко и эффектно. С помощью синхронизации режима свечения с другими комплектующими можно добиться карнавала света любой степени интенсивности, поддерживаются все популярные системы управления и синхронизации: Asus AURA Sync, MSI Mystic Light, Gigabyte RGB Fusion, ASRock Polychrome Sync

Заключение

Cooler Master MasterAir MA612 Stealth ARGB

MasterAir MA612 Stealth оставил в целом положительное впечатление, которое не смогла испортить рамка LGA 1700 сокета. Компактные размеры позволят разместить кулер во многих корпусах, но интереснее всего отсутствие конфликтов с оперативной памятью любой высоты. Ко всему этому можно добавить высокую эффективность охлаждения и симпатичный внешний вид.

 Преимущества:

  • высокая эффективность охлаждения;
  • компактные размеры;
  • совместимость с оперативной памятью любой высоты даже в ближнем к процессору слоте;
  • тихие комплектные вентиляторы;
  • хорошая комплектная термопаста;
  • эффектная подсветка;
  • гарантия 5 лет.
Может не устроить:

  • относительно высокая цена.

Cooler Master MasterAir MA624 Stealth

MasterAir MA624 Stealth показывает очень высокую эффективность отвода тепла от процессора, если контакт его основания и крышки ЦП позволяет это осуществить. Три комплектных вентилятора можно комбинировать исходя из условий использования и высоты планок оперативной памяти. SickleFlow 140 тихие даже на максимальных оборотах, но установить оба одновременно на кулере вряд ли получится. Внушительный внешний вид кулера и лёгкость установки тоже можно отнести к сильным сторонам.

Преимущества:

  • высокая эффективность охлаждения;
  • эффектный внешний вид;
  • тихие комплектные вентиляторы;
  • хорошая комплектная термопаста;
  • гарантия 5 лет.

Может не устроить:

  • относительно высокая цена;
  • крупные габариты;
  • сложности с использованием 140 мм вентилятора как второго на радиаторе.

Оба процессорных кулера серии MasterAir от Cooler Master можно назвать удачными решениями: отличные вентиляторы, эффективные радиаторы. Немаловажным для пользователя будет и симпатичный внешний вид. MA612 - компактный вариант без проблем с оперативной памятью, MA624 - крупный классический двухсекционный суперкулер.
