Обзор корпуса Fractal Design Torrent Nano
Модель Fractal Design Torrent Nano завершает линейку компании Fractal Design игровых корпусов с хорошей вентиляцией и грамотной организацией внутреннего пространства. Новинка рассчитана на материнские платы mini-ITX и mini-DTX и поддерживает трехслотовые графические ускорители длиной до 335 мм. Благодаря передней решетке с удобным пылевым фильтром и вентилятором Dynamic X2 GP-18 PWM типоразмера 180 мм, организация воздушного потока у корпуса стоит на первом месте, что позволяет модели быть эффективной в охлаждении при умеренном количестве шума.
Спецификации
| Совместимость с материнскими платами | Mini-ITX, mini-DTX |
| Тип блока питания | ATX до 160 мм с установленной корзиной 3,5" / до 200 мм |
| Слоты расширения | 3 |
| Порты на передней панели | 1 x USB 3.1 Gen 2 Type-C, 2 x USB 3.0, Audio I/O |
| Места для вентиляторов (перед) | 180 мм x 1 / 140 мм x 2 / 120 мм x 2 |
| Места для вентиляторов (низ) | 140 мм x 2 / 120 мм x 2 |
| Места для радиаторов | 240 мм / 140 мм / 120 мм (перед) - / 280 мм / 240 мм / 140 мм / 120 мм (низ) |
| Максимальная высота кулера процессора | 165 мм |
| Максимальная длина видеокарты | 335 мм |
| Число отсеков 2,5" | 2 |
| Число отсеков 3,5" | 1 |
| Вес нетто | 6,0 кг |
| Размер корпуса (ДxШxВ) | 417 x 222 x 374 мм |
| Размер упаковки (ДxШxВ) | 446 x 300 x 638 мм |
Упаковка корпуса и комплектация

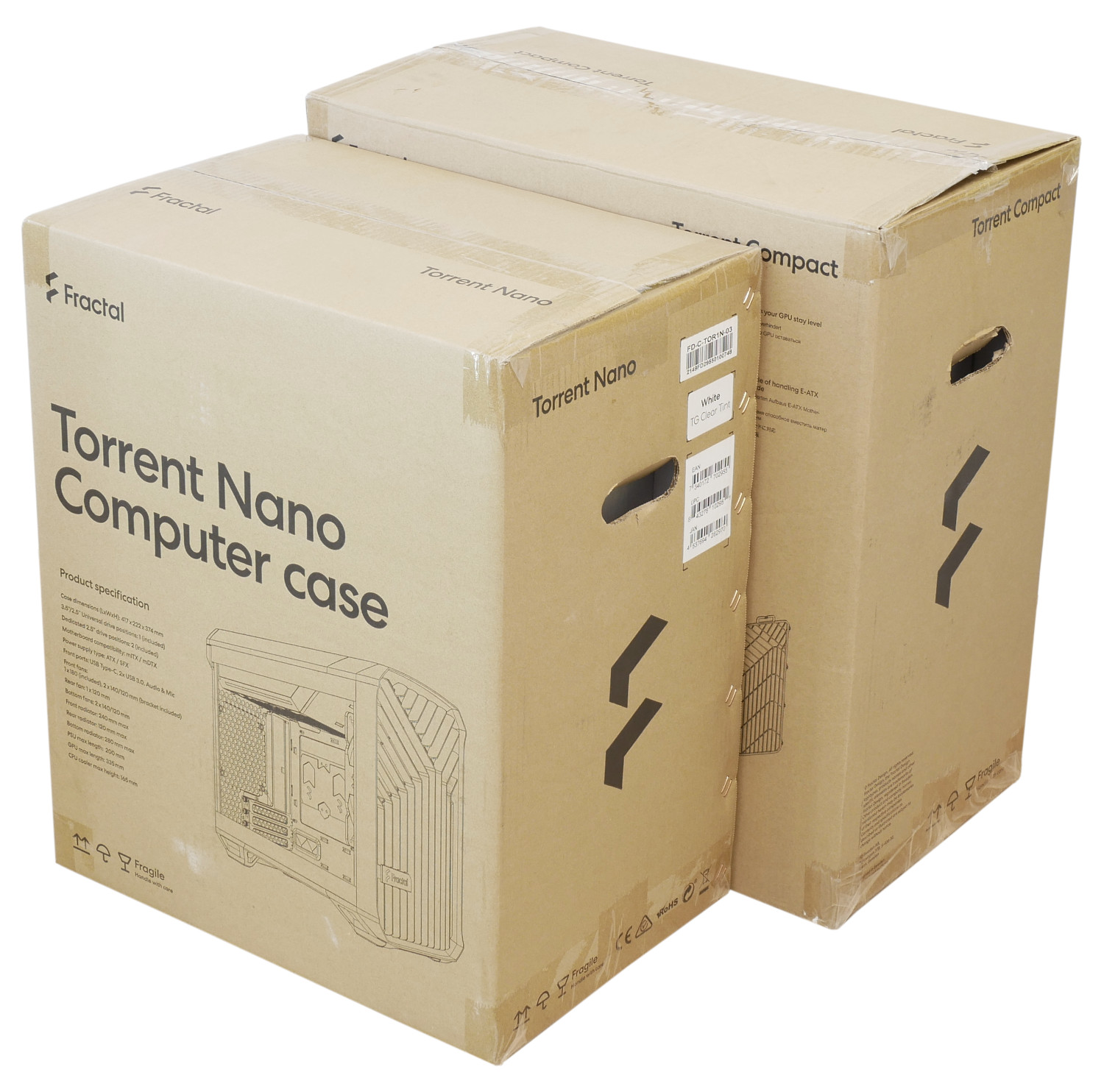

Внимательный пользователь заметит существенную разницу в размерах упаковок между ранее протестированным корпусом Fractal Design Torrent Compact и моделью Nano, позволяющую оценить, что же ожидать от новинки.

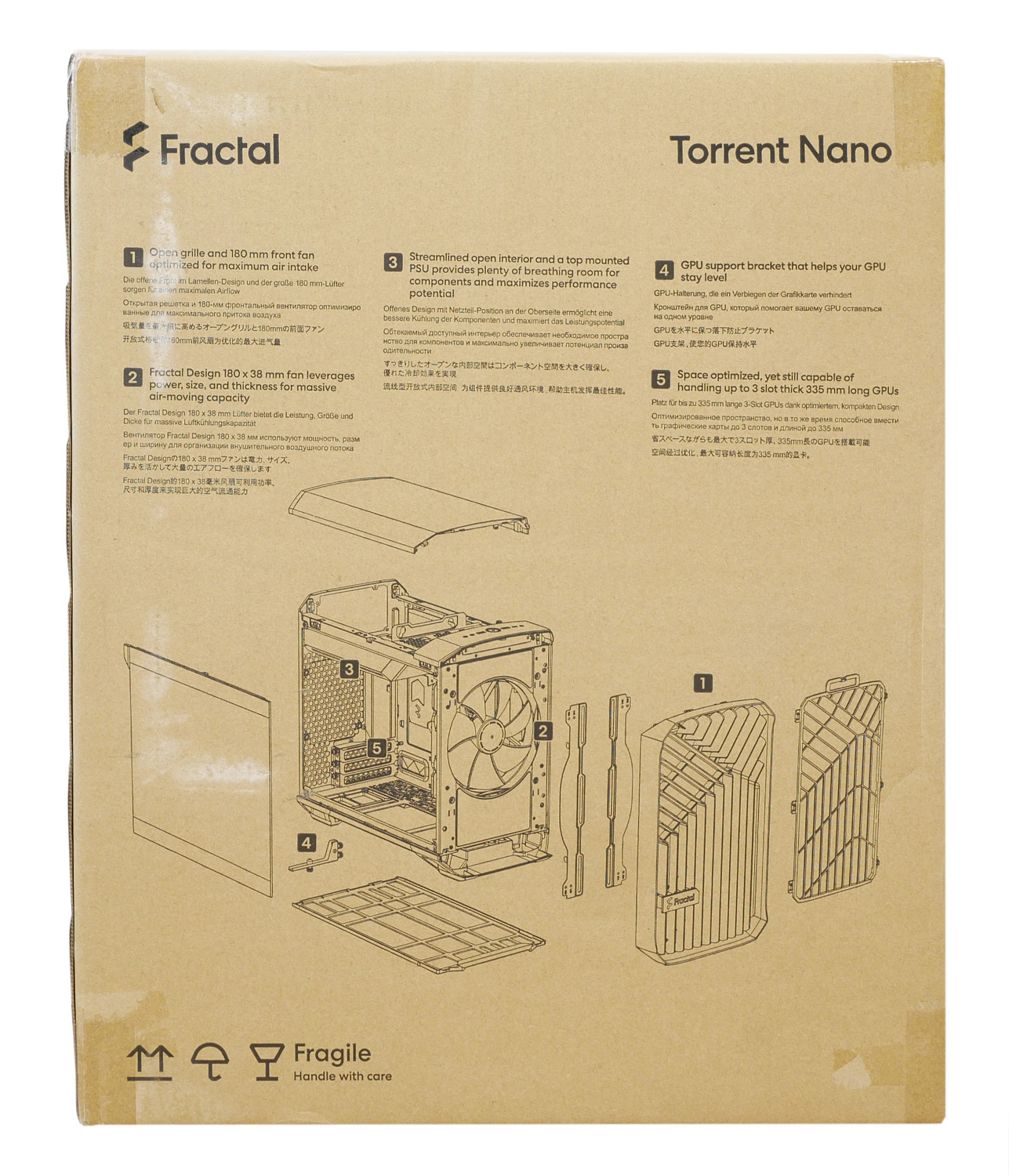

Коробка выполнена в классическом формате из плотного картона с приятной полиграфией. Очертания корпуса гармонично сочетаются с основными характеристиками продукта и описанием модели.

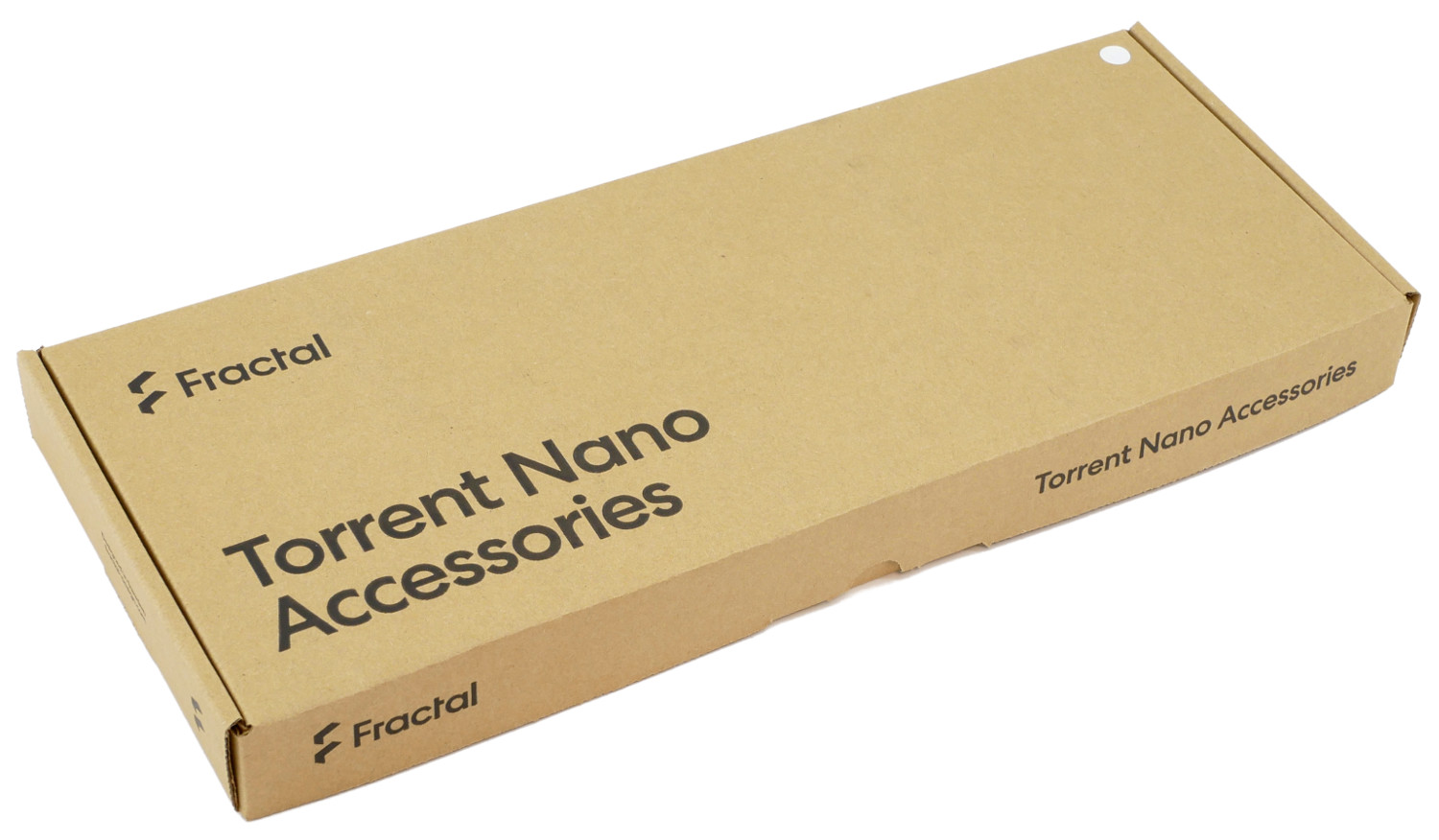

При распаковке первой к изучению попадает упаковка с необходимым набором аксессуаров для крепления систем охлаждения.
Две рамки крепления рассчитаны для установки вентиляторов и жидкостных систем охлаждения формата 120/140 или 240/280 мм. Белый кронштейн является поддерживающей подпоркой для массивных видеокарт.

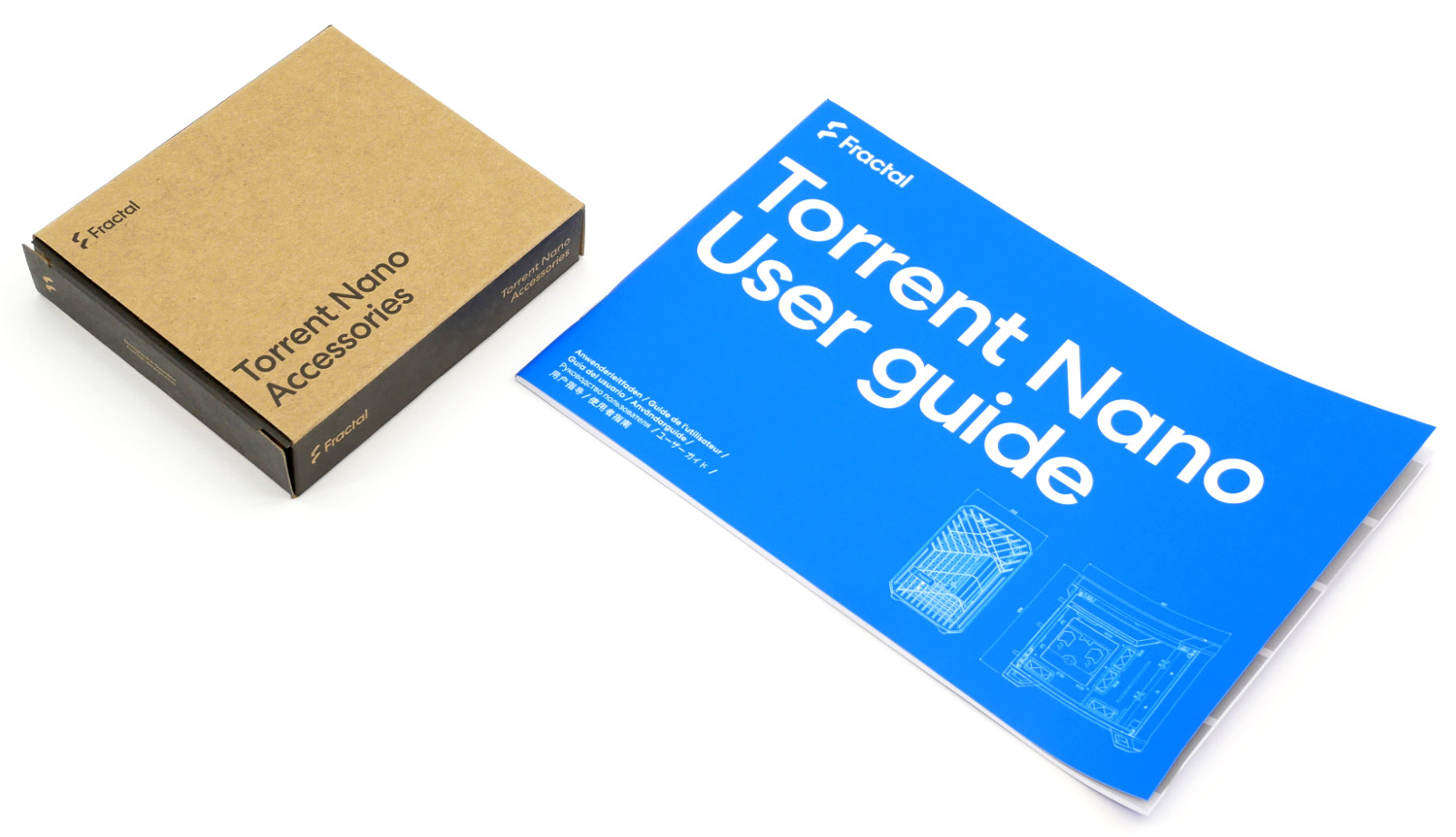

Дополнительно пользователю предлагается упаковка креплений и полноценное детальное руководство пользователя по установке.

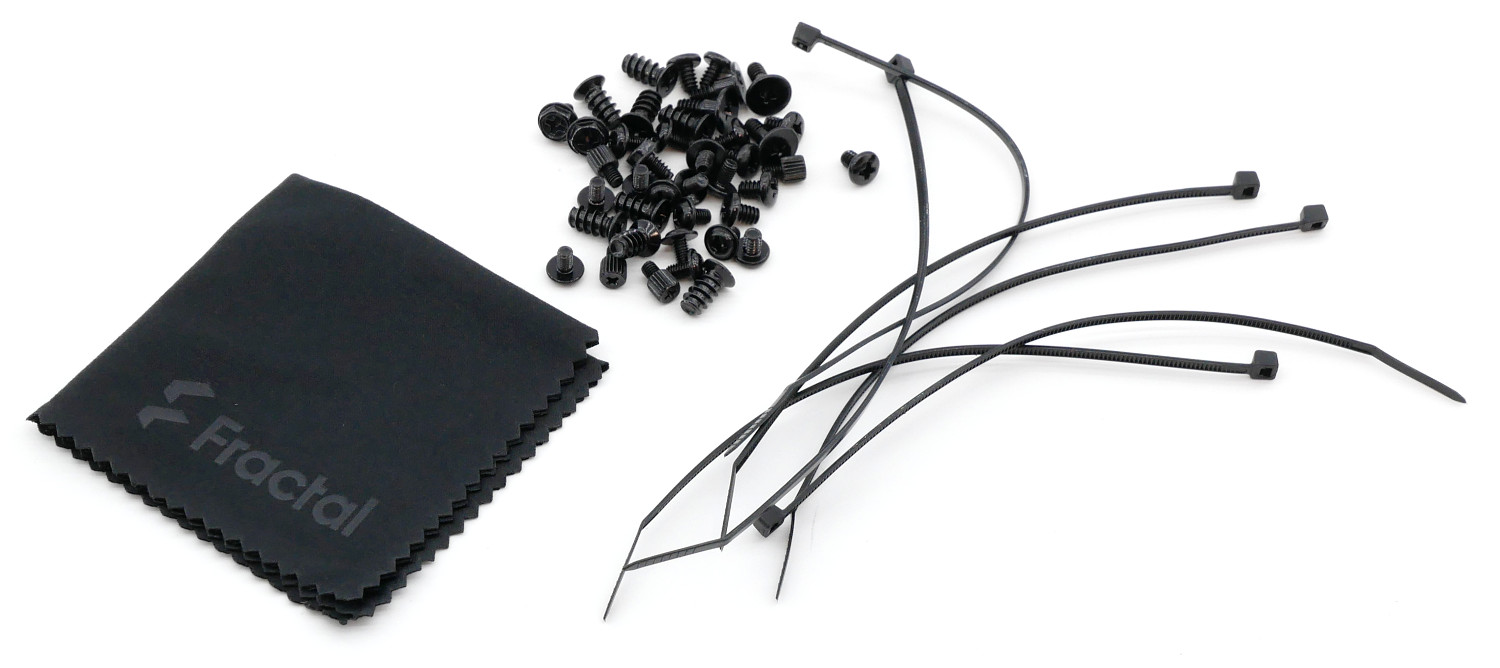

В небольшой коробочке мы обнаружили приятный аксессуар - тряпочку из микрофибры. Также здесь были винты для монтажа оборудования и несколько стяжек для кабель-менеджмента.
Внешний вид и дизайн

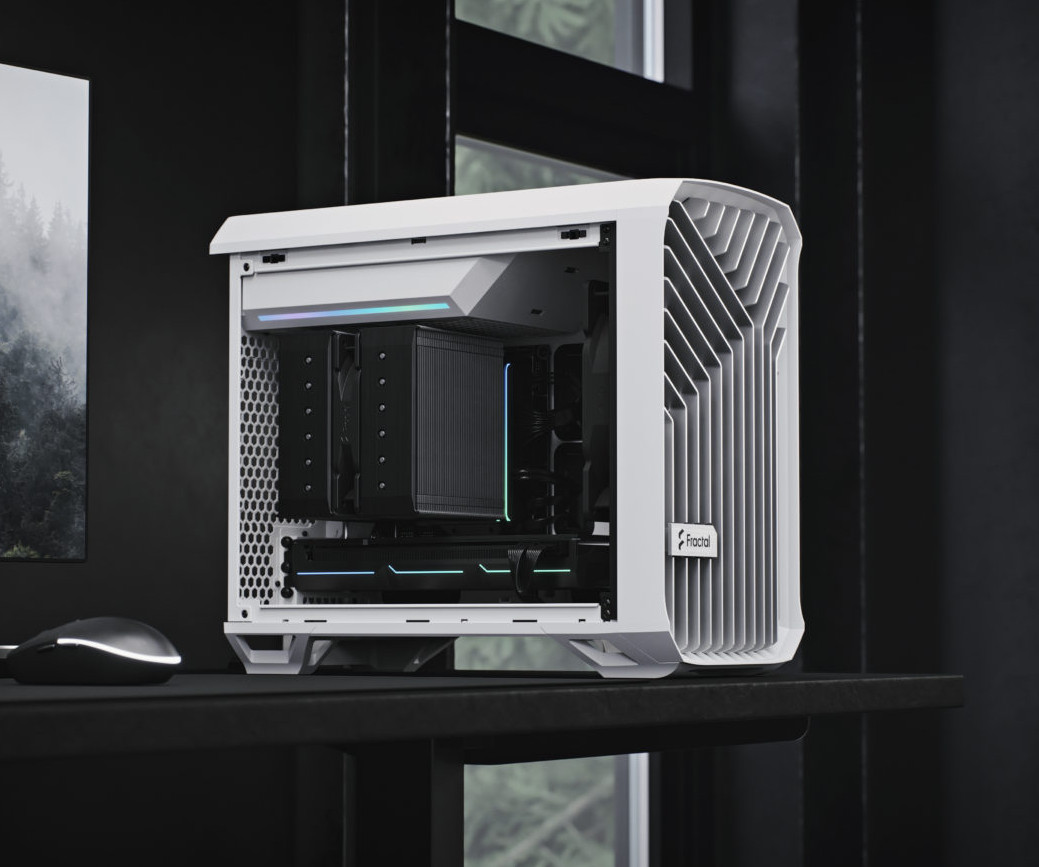

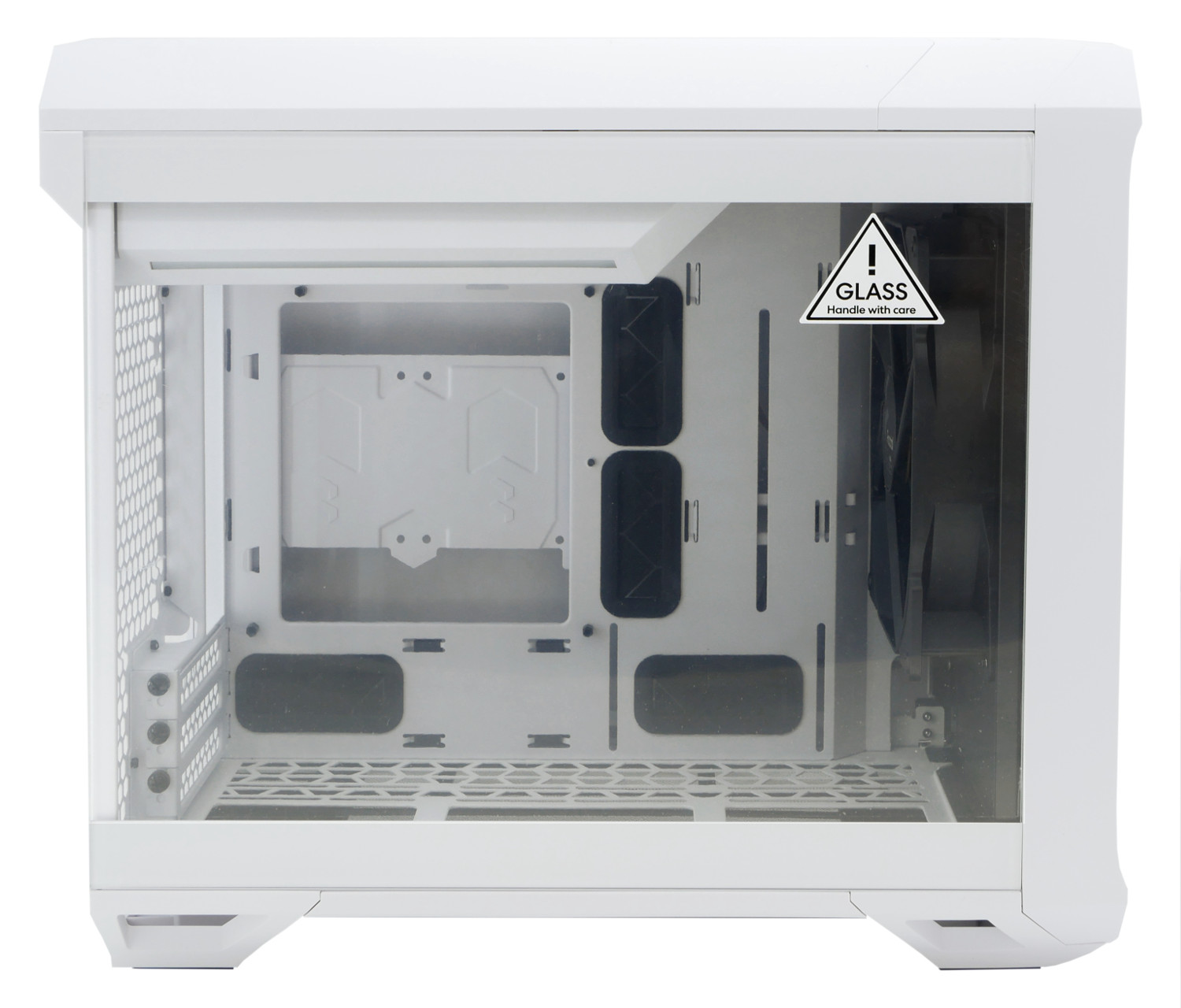

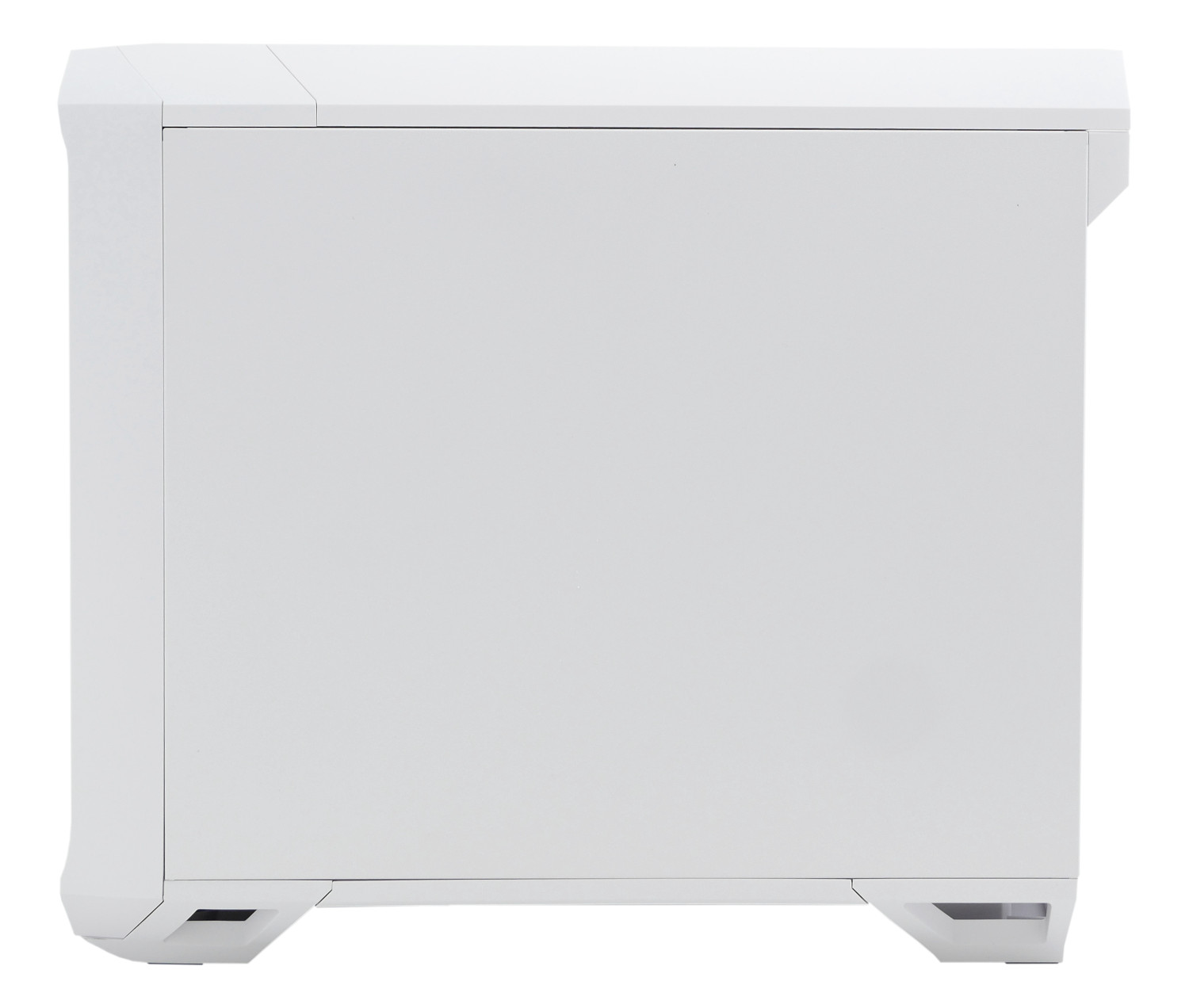

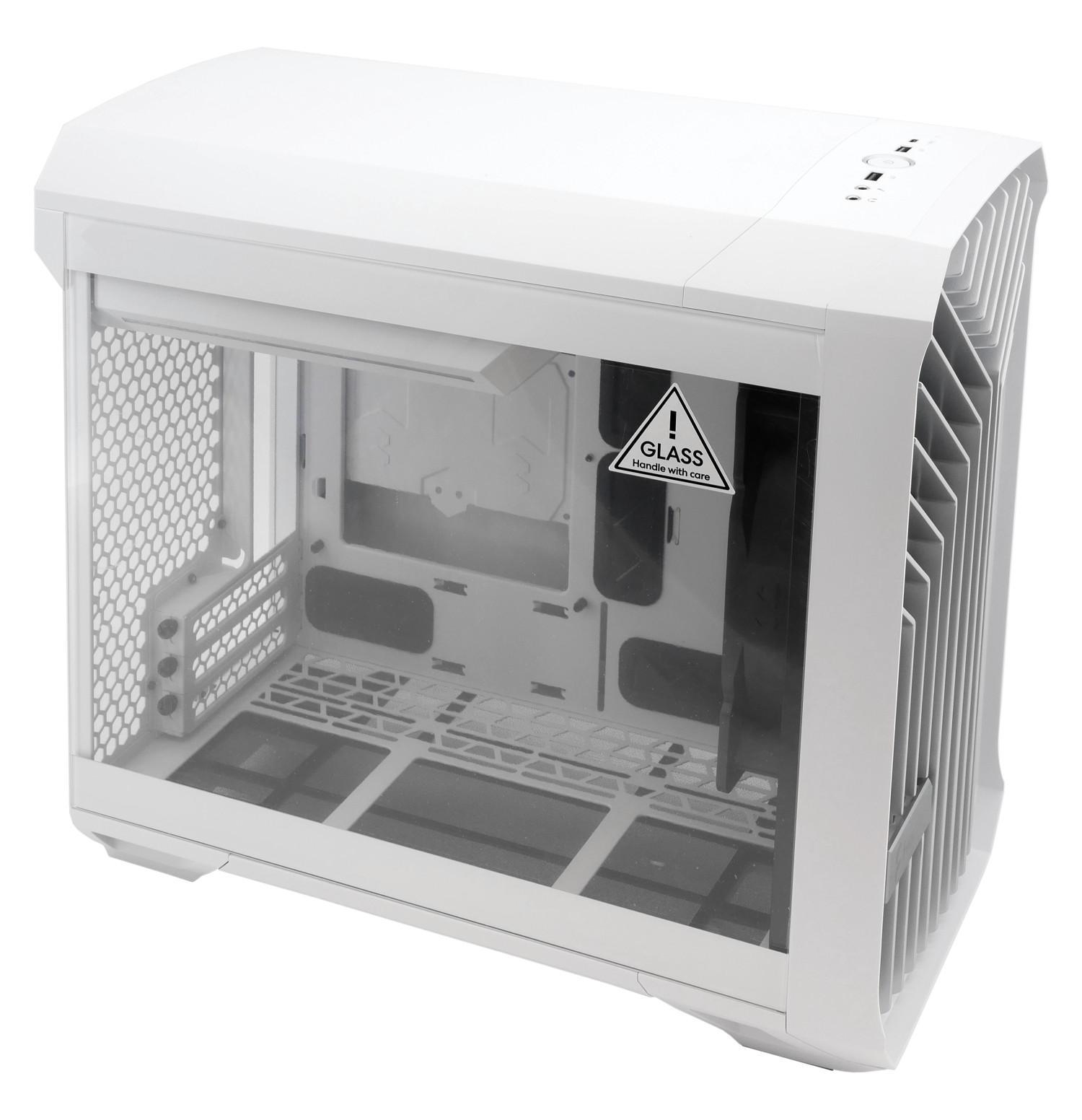

На презентации новой линейки игровых корпусов Torrent компания Fractal Design анонсировала младшую модель Nano (в нескольких модификациях), выполненную в чёрном и белом цветах с монолитной боковой стенкой или закалённым стеклом. Представленная версия Fractal Design Torrent Nano выделяется уменьшенными размерами 417 x 222 x 374 и брутальной передней панелью с большой перфорацией.
В сравнении с другими корпусами производства Fractal Design модель Torrent Nano слегка отталкивается от основ минимализма. Закругленные верхние грани корпуса и сетчатая панель позволяет новинке быть не похожей на аналоги данного сегмента, например, приближенную по характеристикам версию NZXT H210, которую сравнивают с обычным квадратом.
Корпус Fractal Design Torrent Nano выполнен в компактном форм-факторе Mini-Tower с поддержкой материнских плат формата Mini-ITX и Mini-DTX. От стандартной современной компоновки его выделяет верхнее расположение блока питания ATX. При уменьшении габаритов инженерам пришлось пойти на оправданные уступки: Fractal Design Torrent Nano оснащен только одним вентилятором Dynamic X2 диаметром 180 мм и толщиной 38 мм.

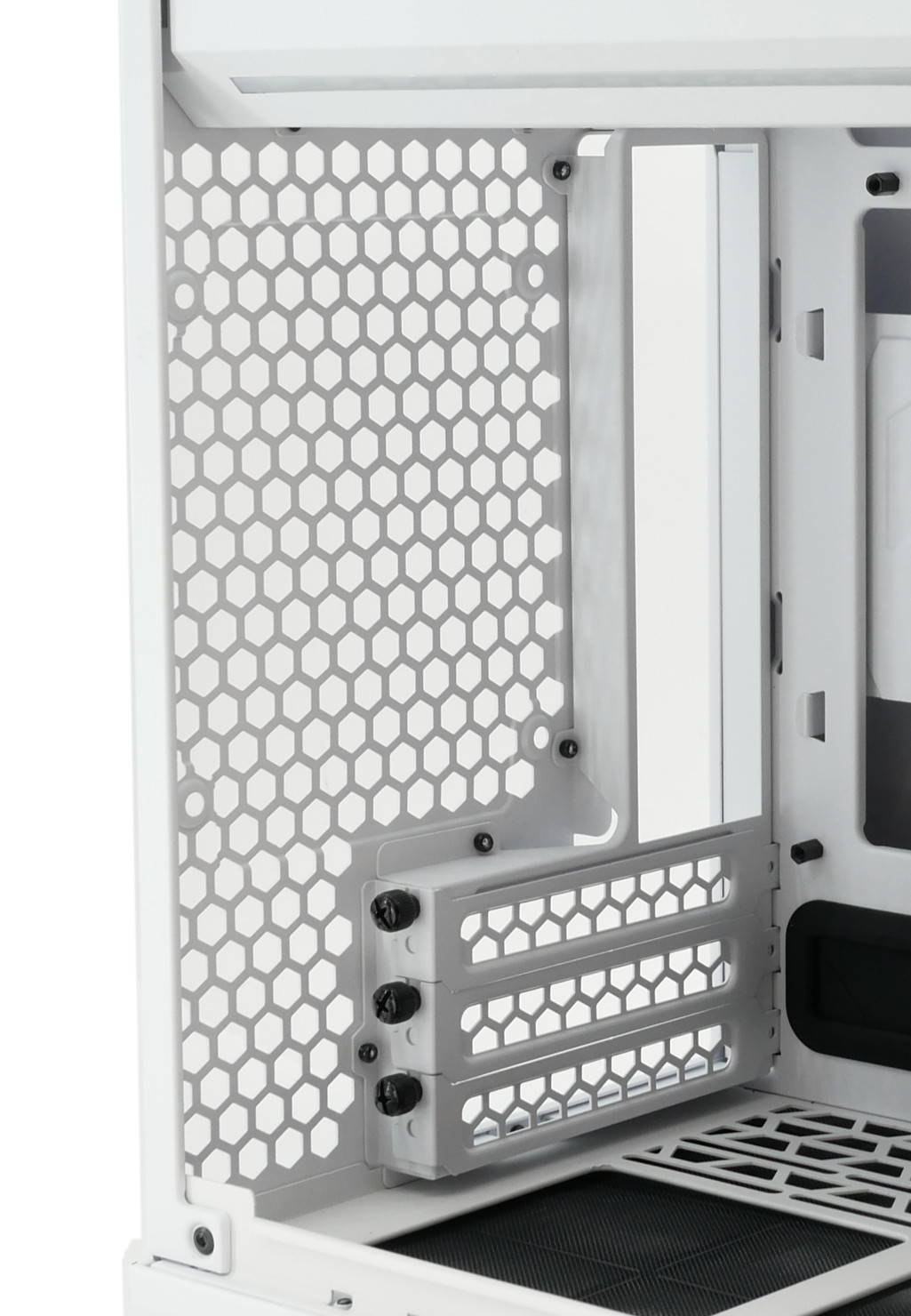

Под ограничения попали слоты расширения - количество сокращено до трёх, однако инженеры всё равно продумали все до мелочей. Большое пространство в нижней секции и размеры корпуса позволяют разместить в Fractal Design Torrent Nano топовый графический ускоритель длиной до 335 мм, включая GeForce RTX 3090 или Radeon RX 6900 XT.

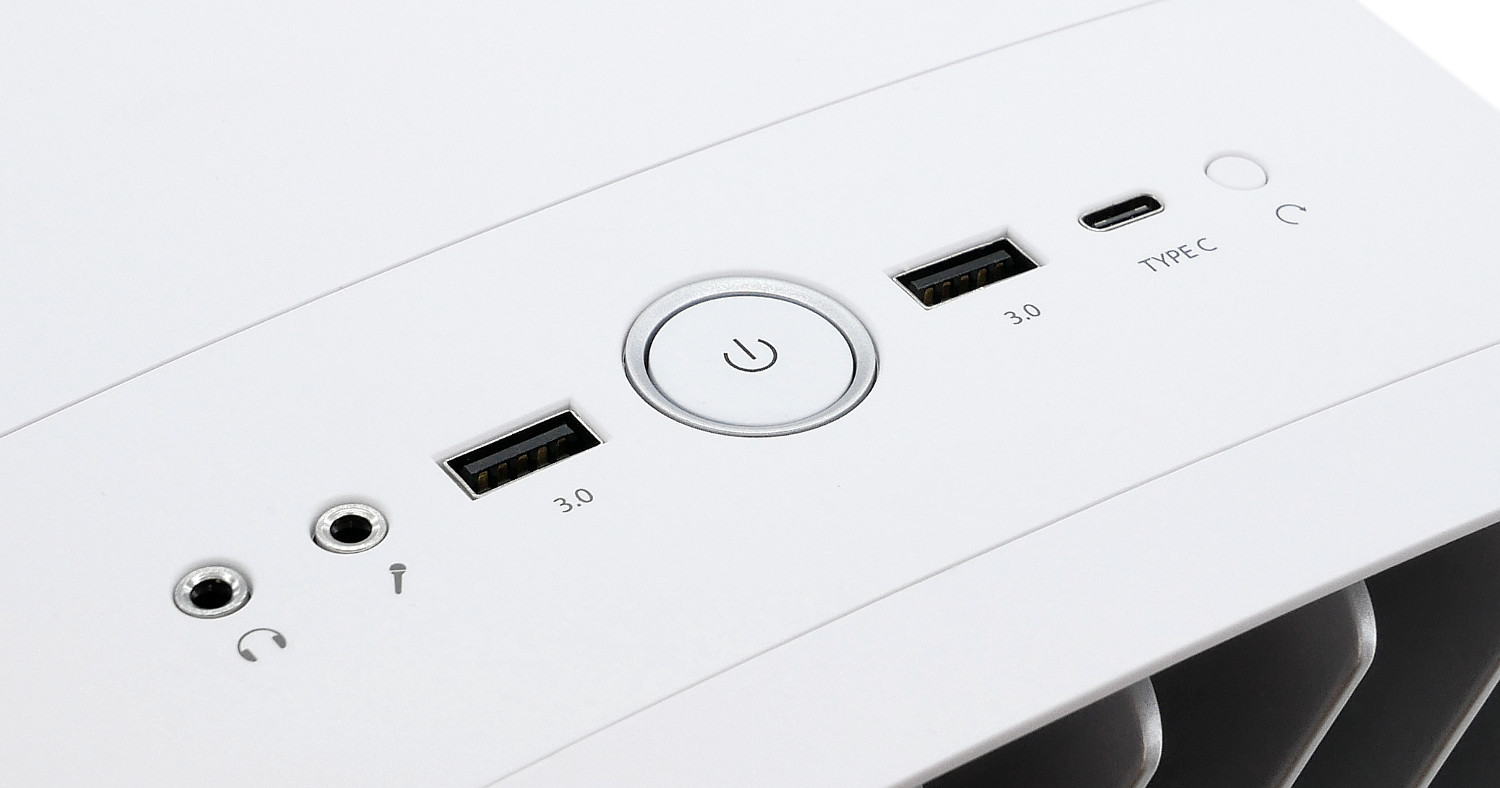

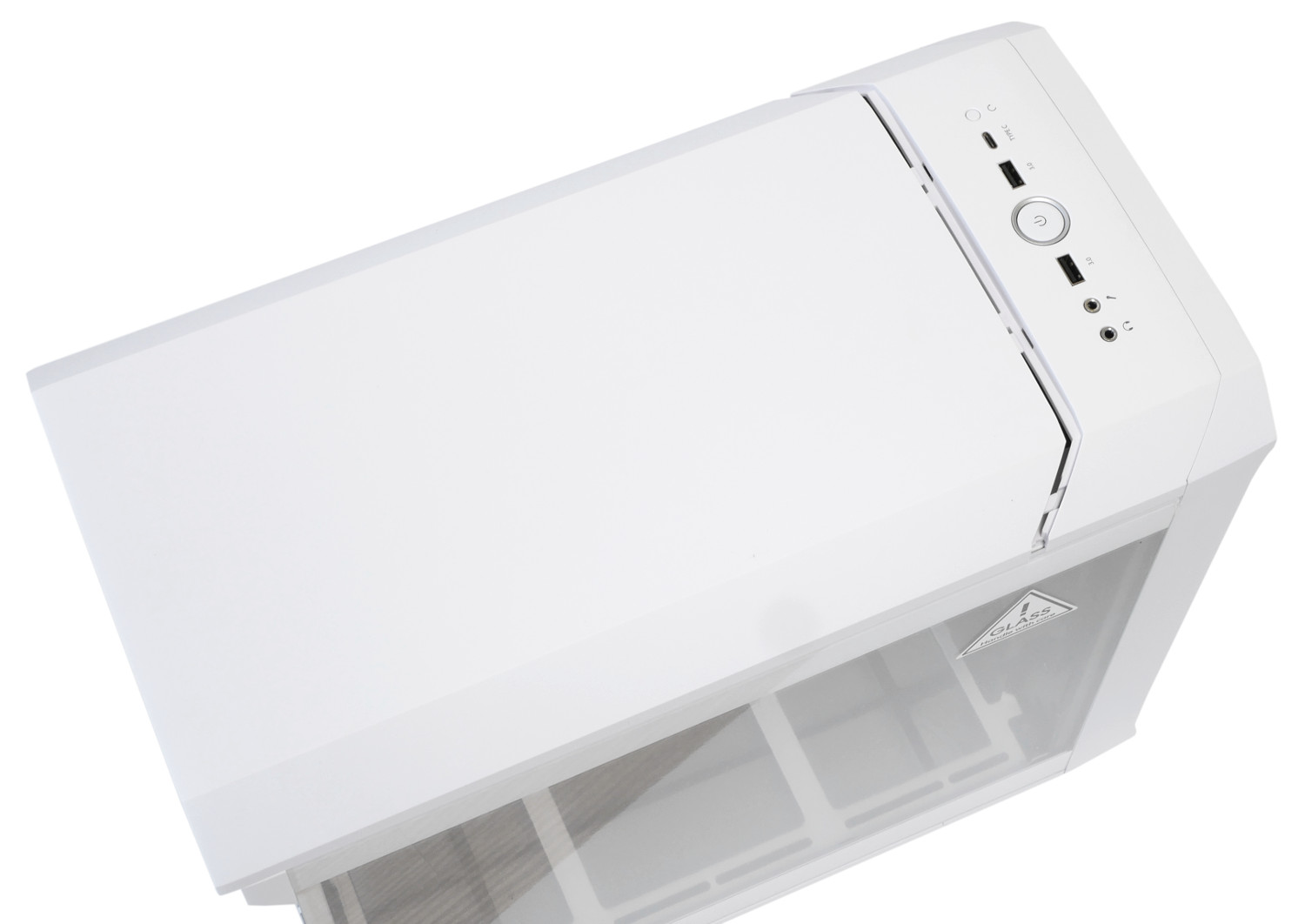

Интерфейсная панель сохранилась без изменений, а кнопка включения схожа с включением двигателя у элитных суперкаров. Среди периферии располагается один порт USB Type-C и пара USB 3.0, два аудиоджека и кнопка перезагрузки.

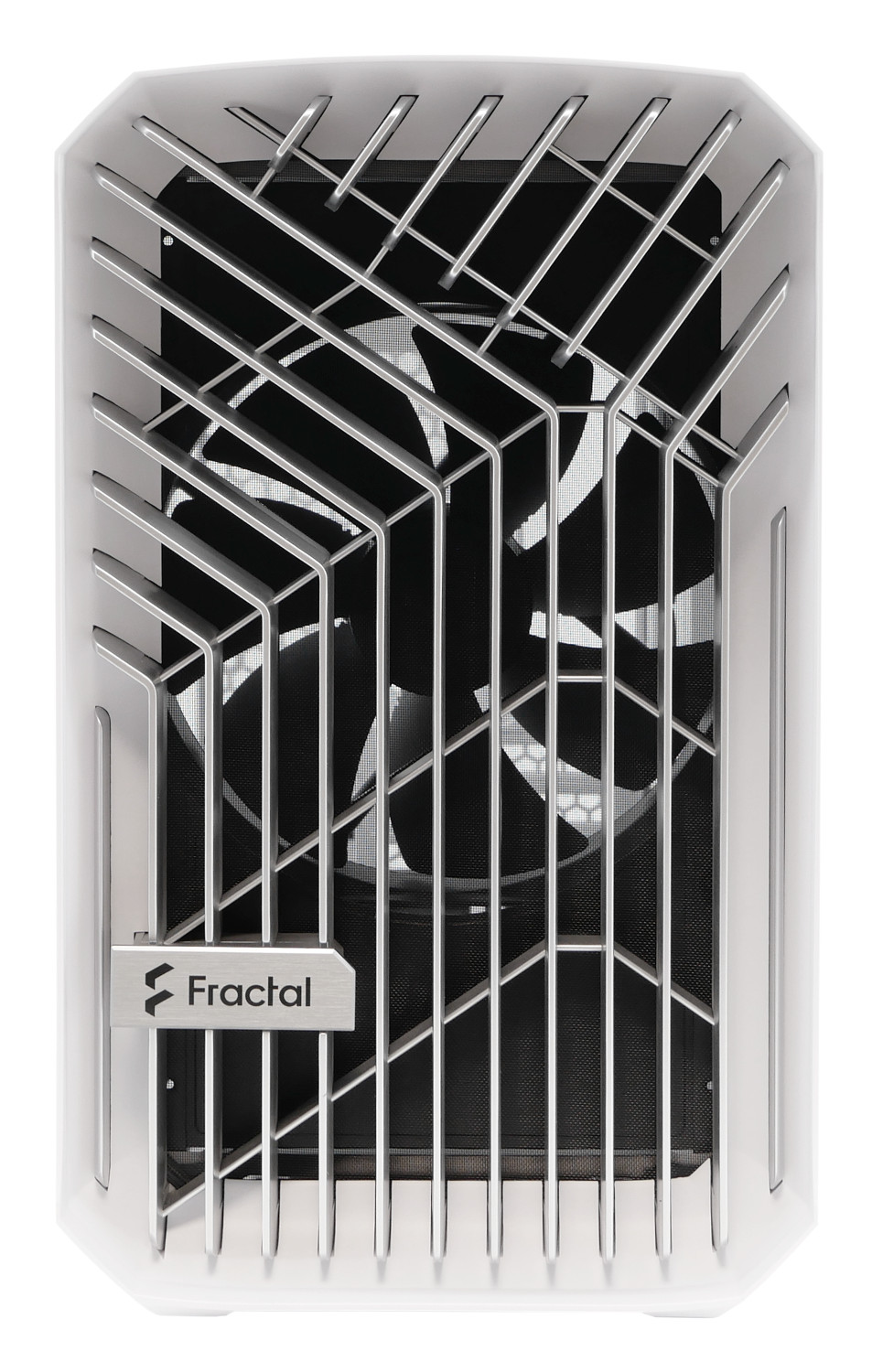

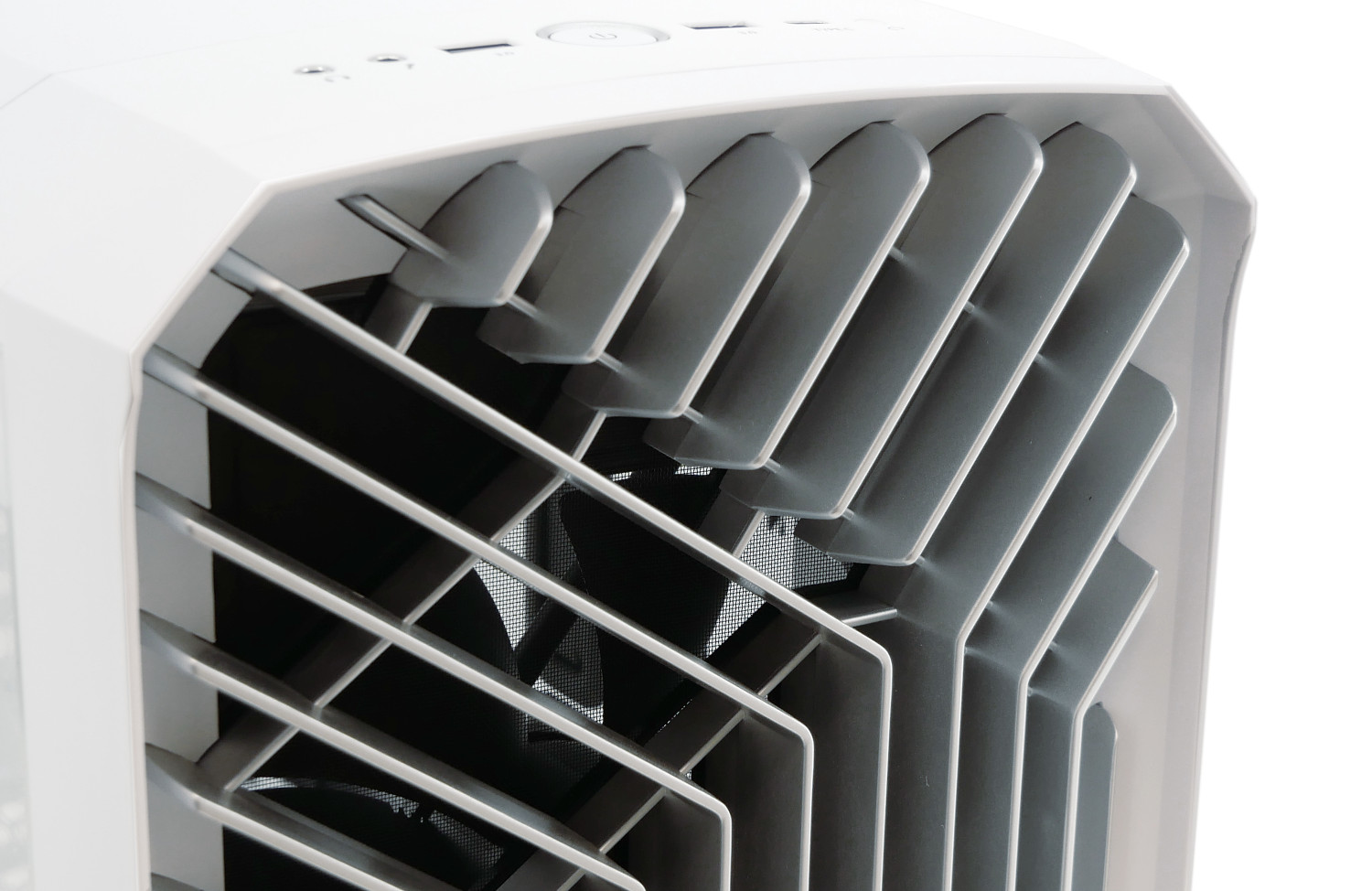

Лицевая сторона выделяется панелью с дизайнерскими лопастями-воздухозаборниками. Многозональные перегородки позволяют корпусу Fractal Design Torrent Nano выбиться из общей массы одноуровневых решений.
Внутреннее устройство корпуса

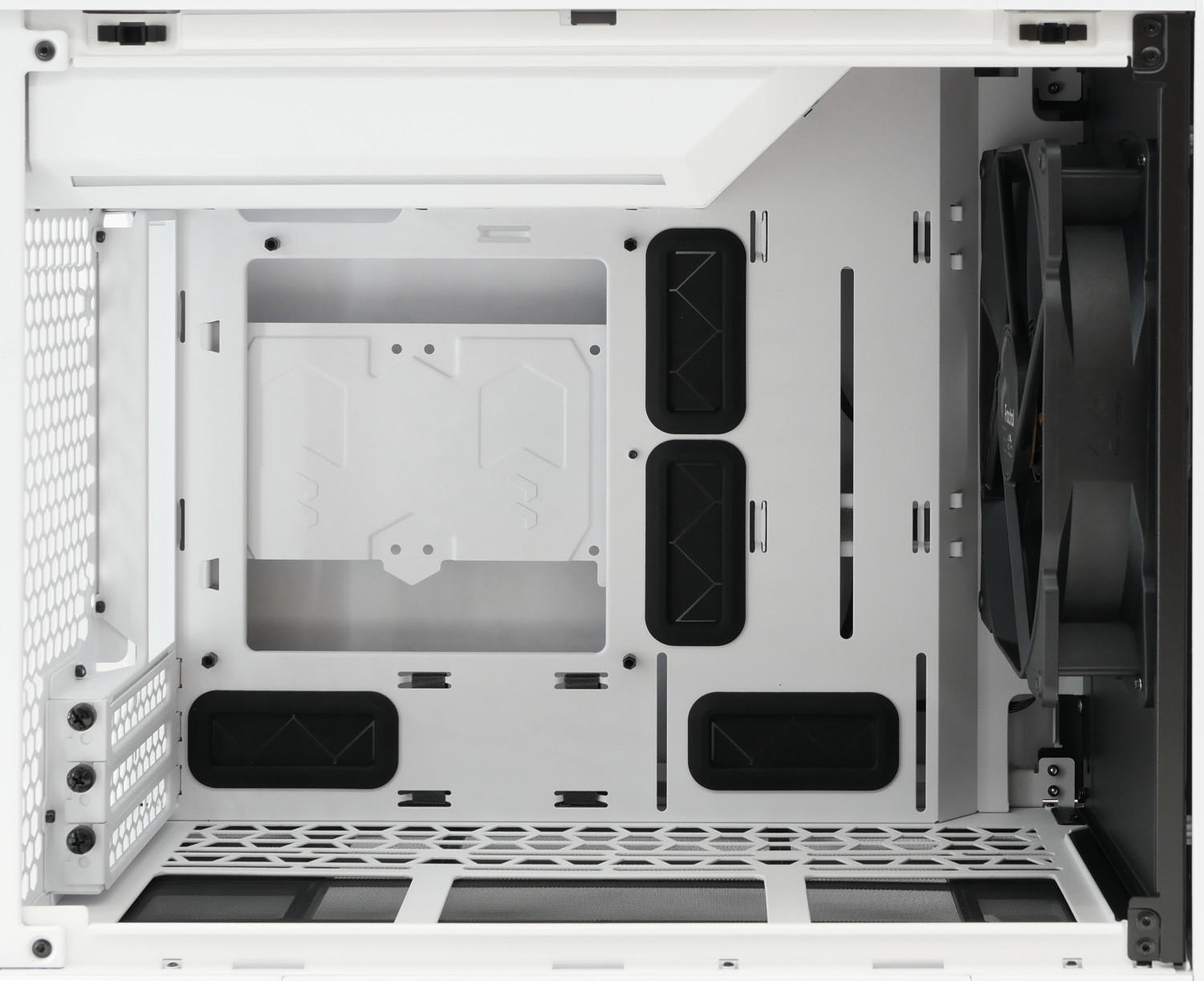

Корпус Fractal Design Torrent Nano получил вместительное внутреннее пространство с размещением компактной материнской платы. Для остальных компонентов данное правило не распространяется. По высоте новинка позволяет установить процессорный кулер до 165 мм. Несмотря на похожую конструкцию шасси с ранее рассмотренной версией Fractal Design Torrent Compact, модель Nano детальнее продумана в мелочах. Например, для кабель-менеджмента у нас больше прорезиненных вкладышей, пара секций под вертикальный кронштейн видеокарты.

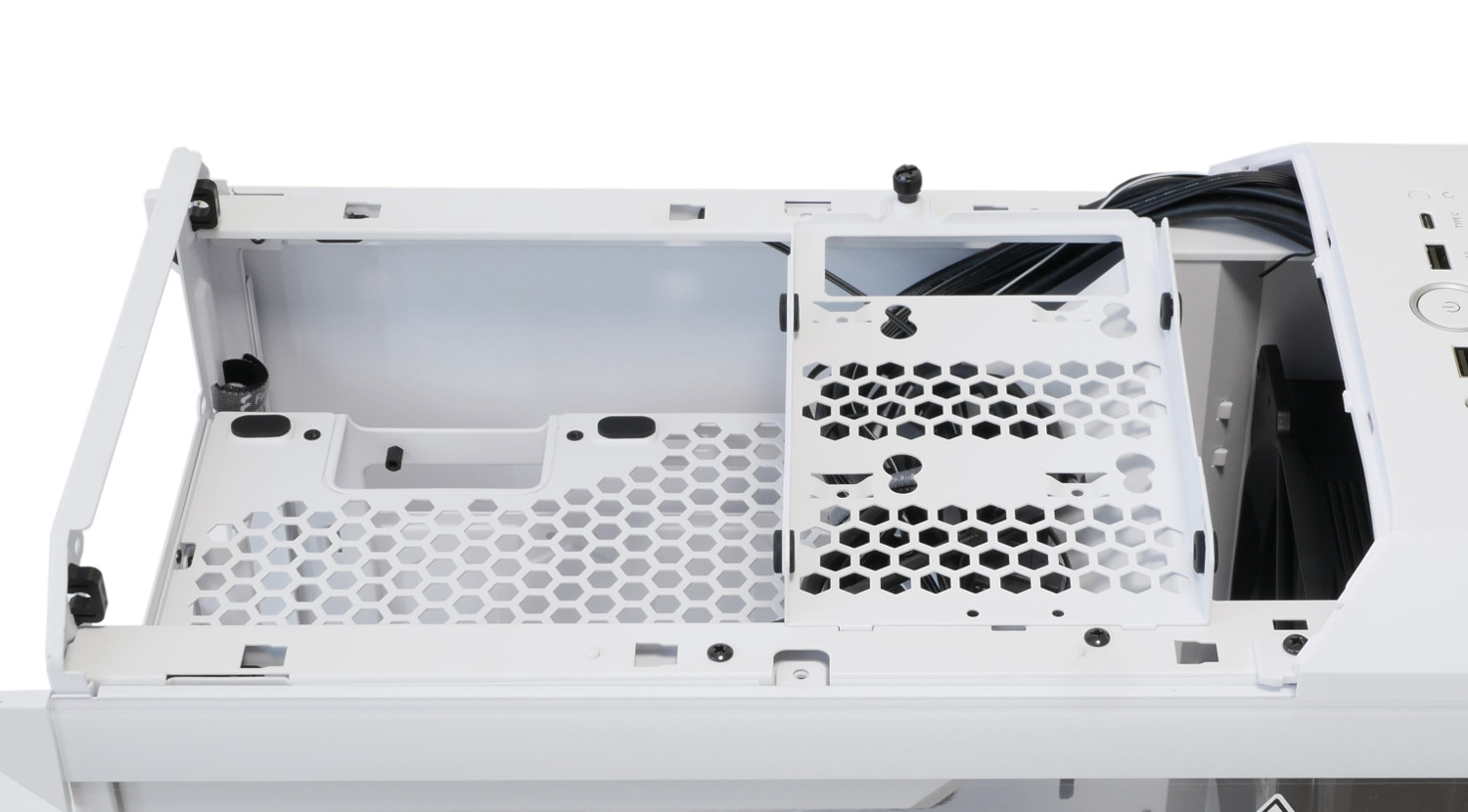

Верхняя крышка Fractal Design Torrent Nano открывает доступ к блоку питания. Её защелки оказываются пожестче, что на практике вырисовывается в плотное прилегание пластиковых деталей.
Производитель сам точно не определился, какие форматы БП вмещает Fractal Design Torrent Nano. Помимо блока питания ATX длиной до 160-200 мм в некоторой документации можно встретить упоминание про SFX, но переходника на заднюю панель мы не нашли. Справа находится съемная корзина для одного жесткого диска.
Одним фирменным атрибутом Fractal Design Torrent Nano является огромный вентилятор Dynamic X2 GP-18 PWM диаметром 180 мм и толщиной 38 мм! Их количество сократилось до одного, но и этого мощного оружия оказывается достаточно для поддержания хорошего воздушного потока. Для уменьшения паразитных завихрений боковые области на передней панели закрыли съемными вставками, поэтому у единственного вентилятора не остается вариантов для забора свежего воздуха и его прокачки.
У корпуса Fractal Design Torrent Nano достаточно монтажных отверстий для установки дополнительных вентиляторов. Сзади привычно наблюдать вентилятор 120/140 мм, направленный на выдув, но разработчики решили, что с крупной перфорацией достаточно, и на деле это так. Плюс это позволяет снизить стоимость продукта.

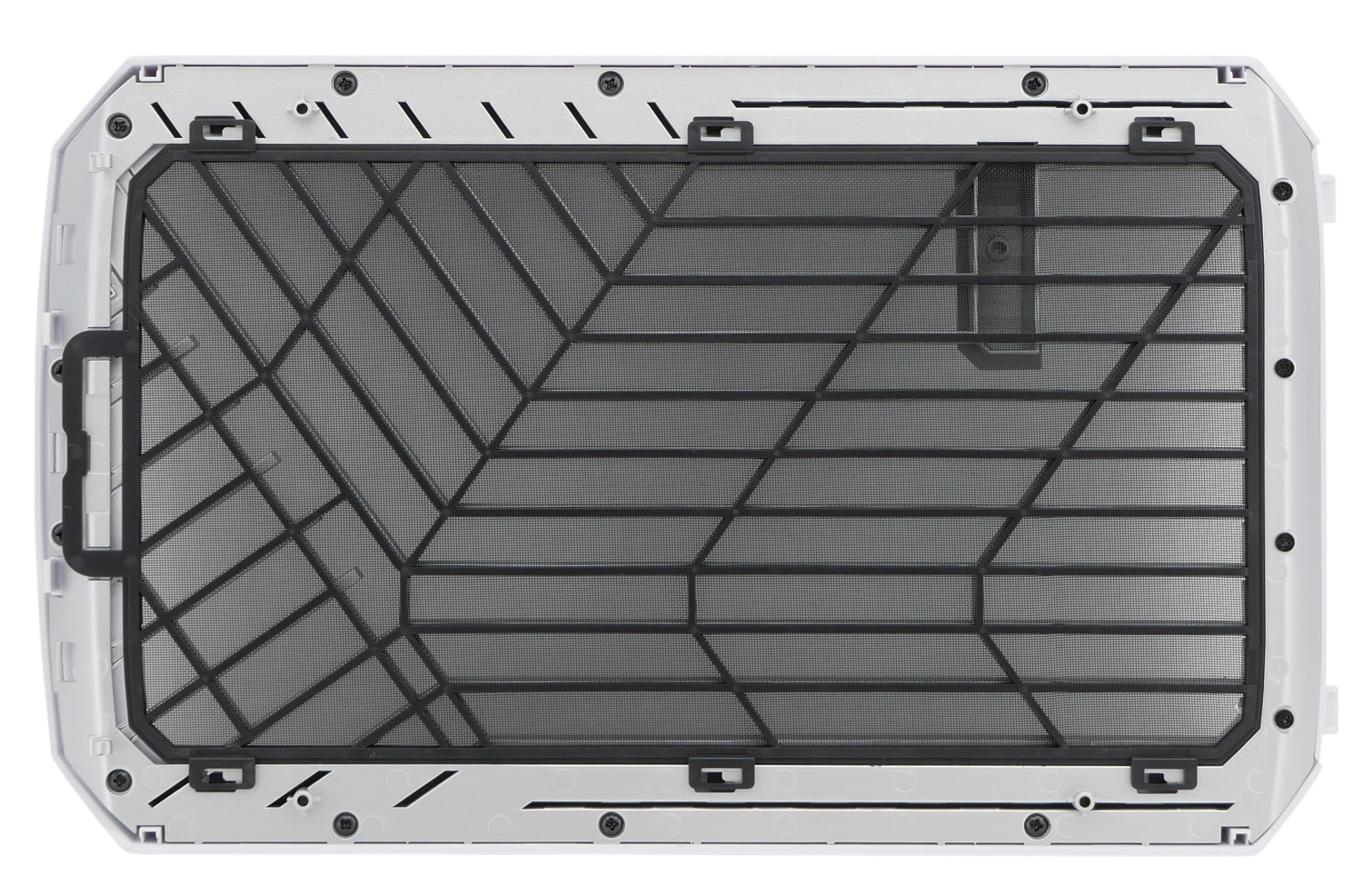

Передняя панель фиксируется двумя защелками и легко демонтируется. Пылевой фильтр мелкой сетки очень качественно реализован, поэтому беспокоиться о загрязнении внутри новинки спустя долго время придется в меньше степени.

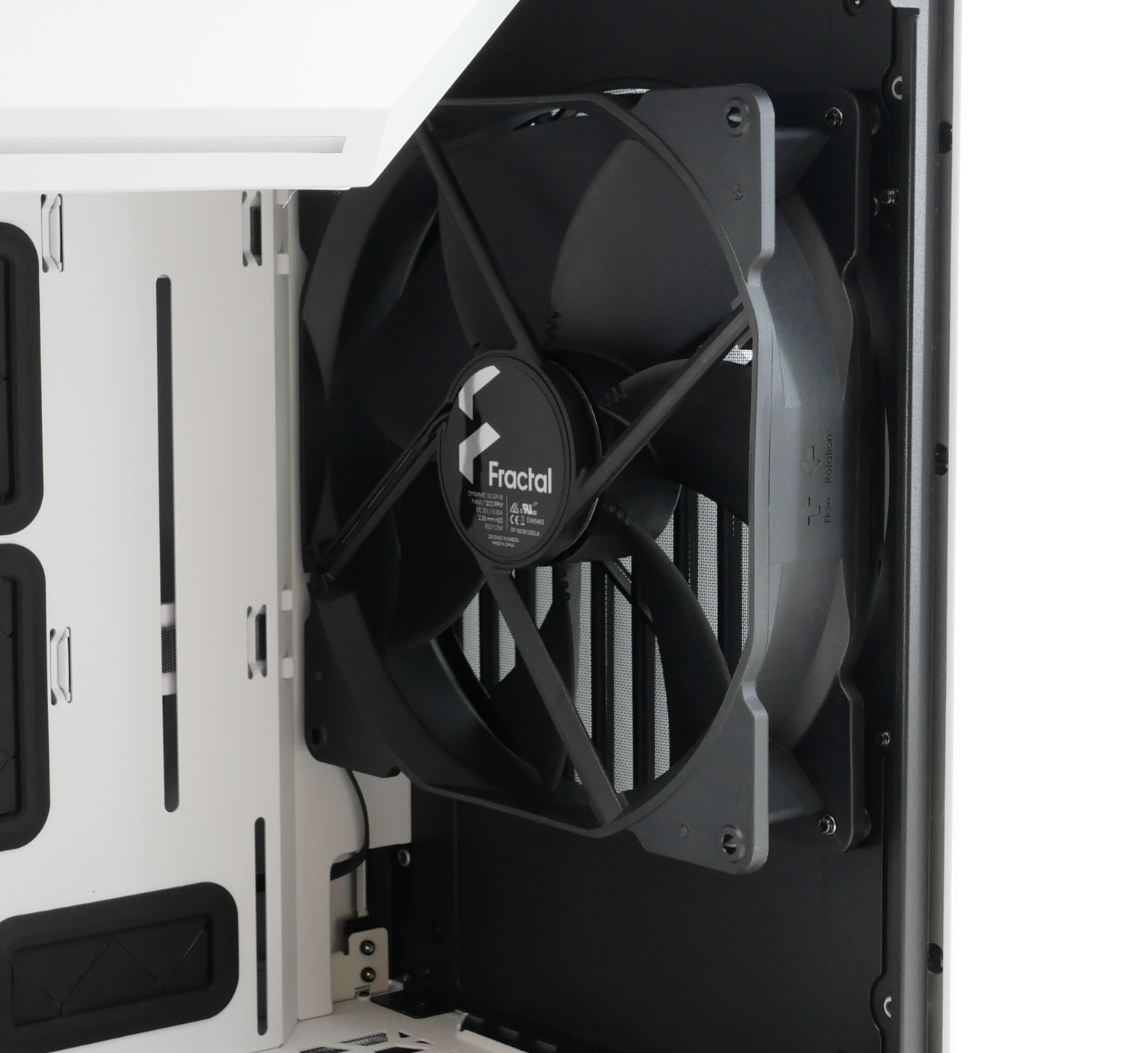

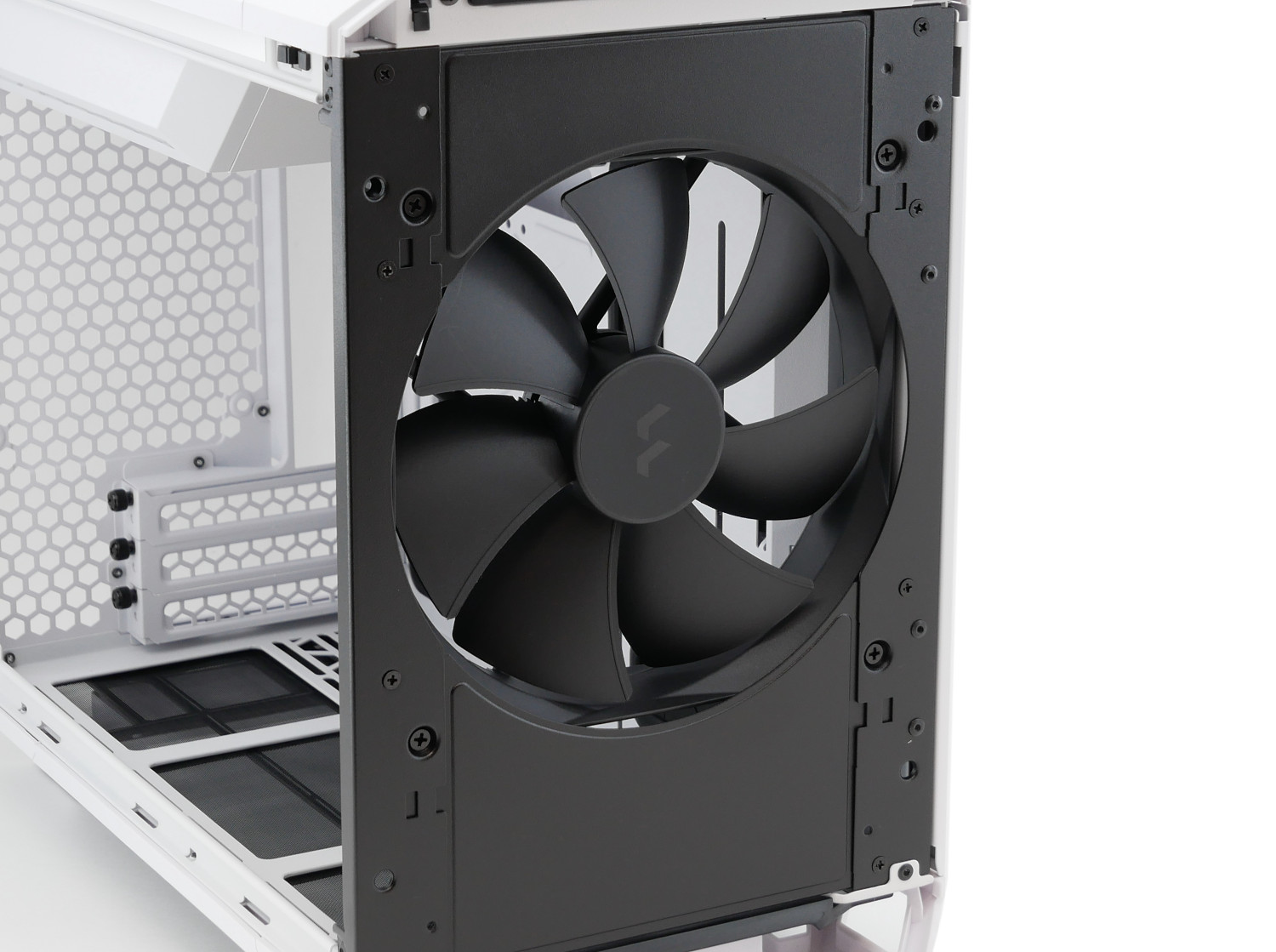

Взгляд на переднюю часть корпуса без декоративной панели позволяет оценить организацию воздушной системы охлаждения, о каких переборках шла речь и вживую посмотреть на гиганта в корпусе Fractal Design Torrent Nano.

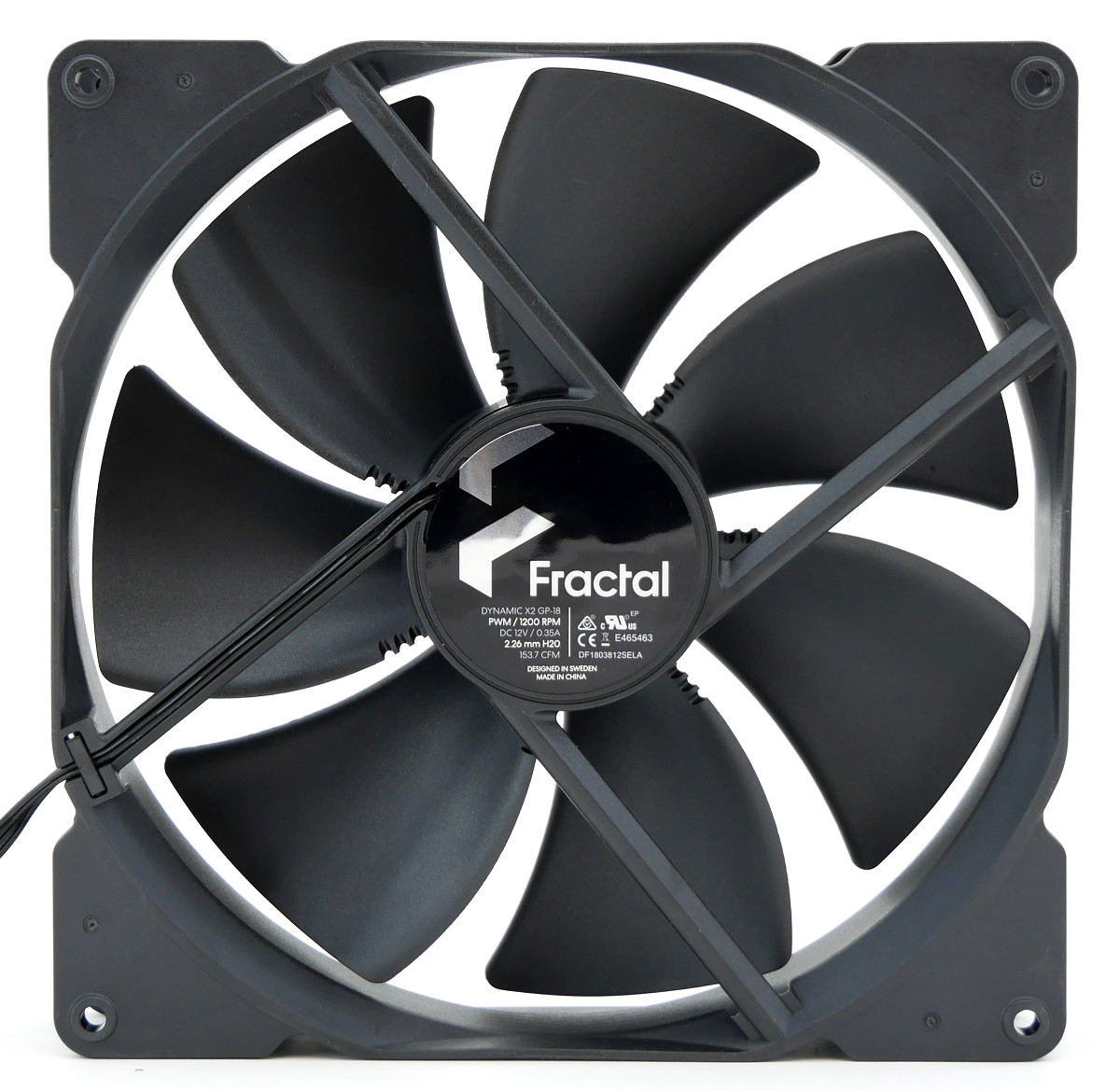

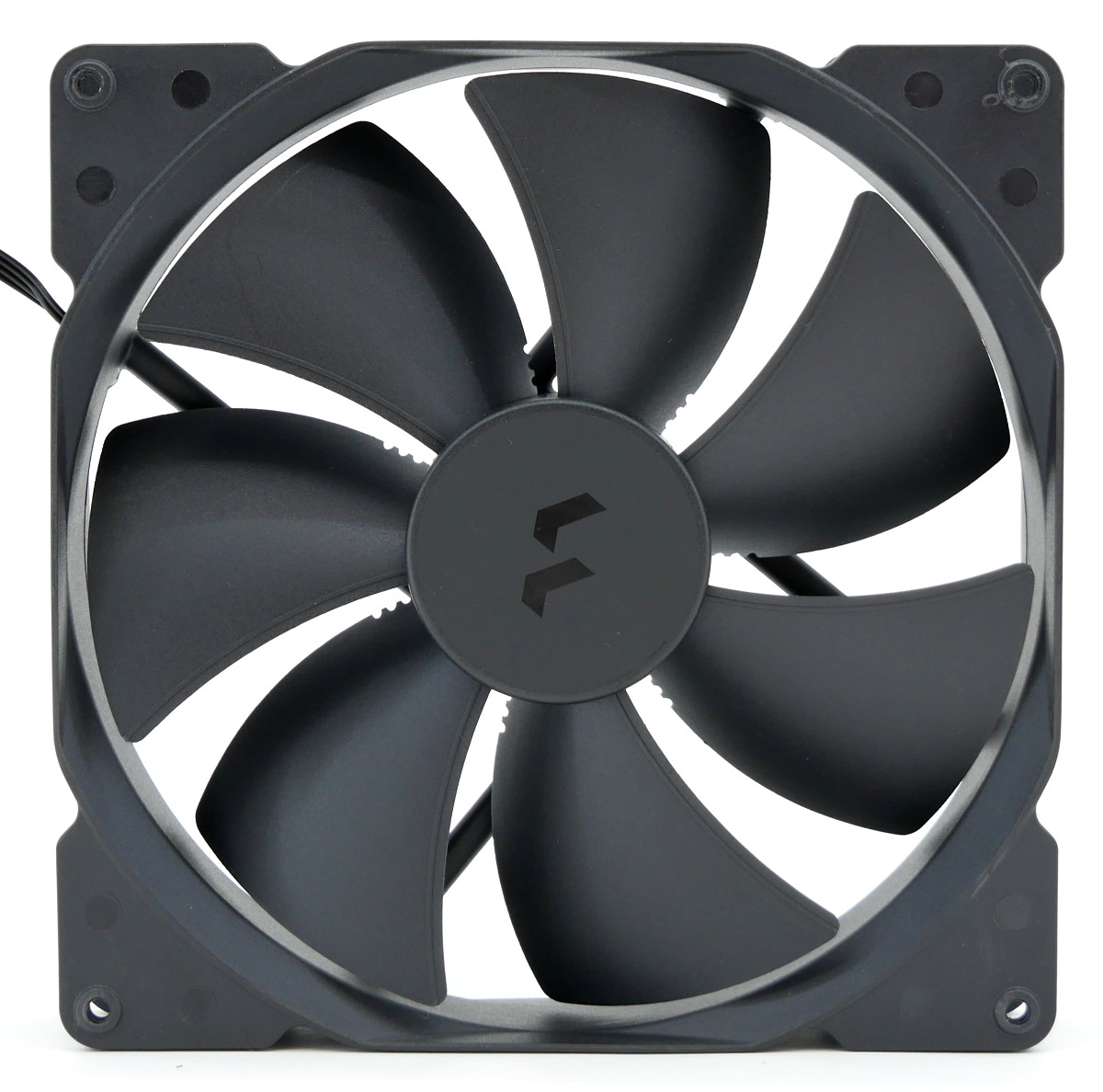

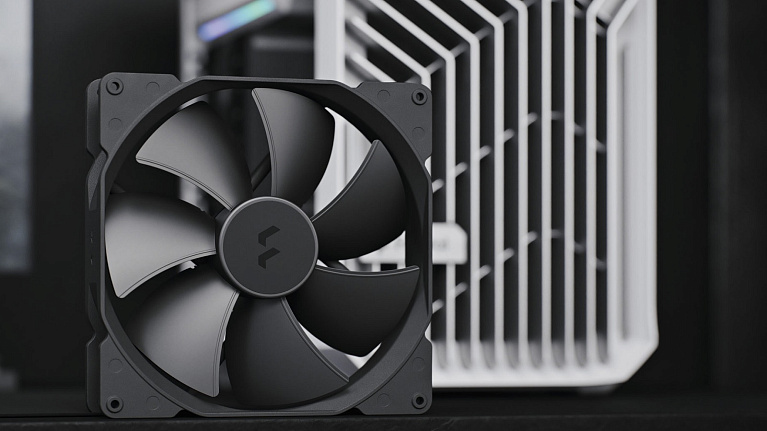

Вентилятор Dynamic X2 GP-18 PWM под брендом Fractal Design имеет большие размеры 180 х 38 мм. Благодаря такой конструкции его широкие лопасти значительно эффективнее прокачивают большие объемы воздуха - до 153 CFM или 260 кубических метра воздуха в час при невысокой скорости вращения. По паспортным данным она изменяется от 0 до 1200 об/мин.

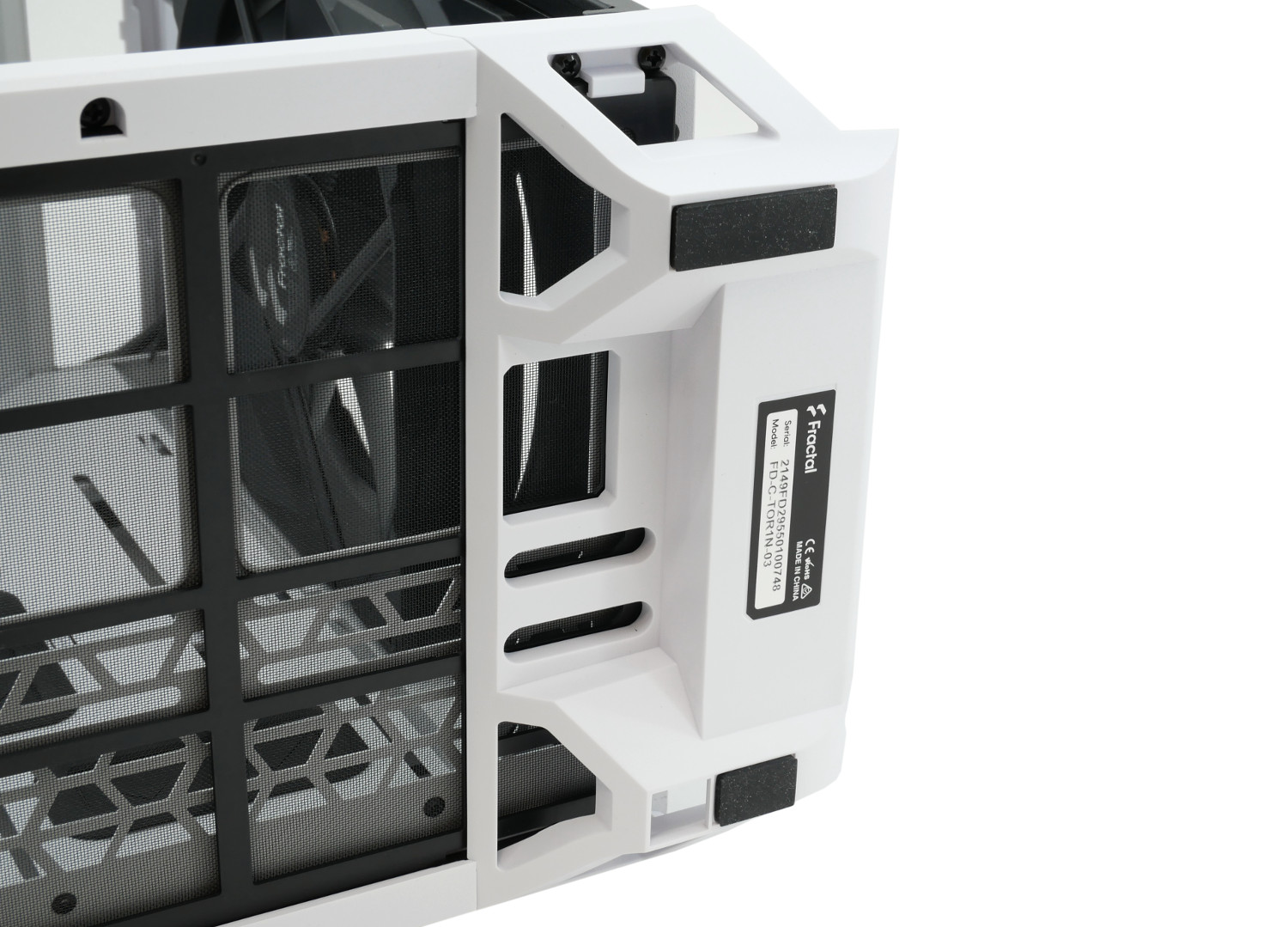

Корпус Fractal Design Torrent Nano устойчиво стоит на высоких прорезиненных ножках с необычным каркасом. Является ли это дизайнерским решением или несет технический смысл - найти в документации точного ответа не смогли.

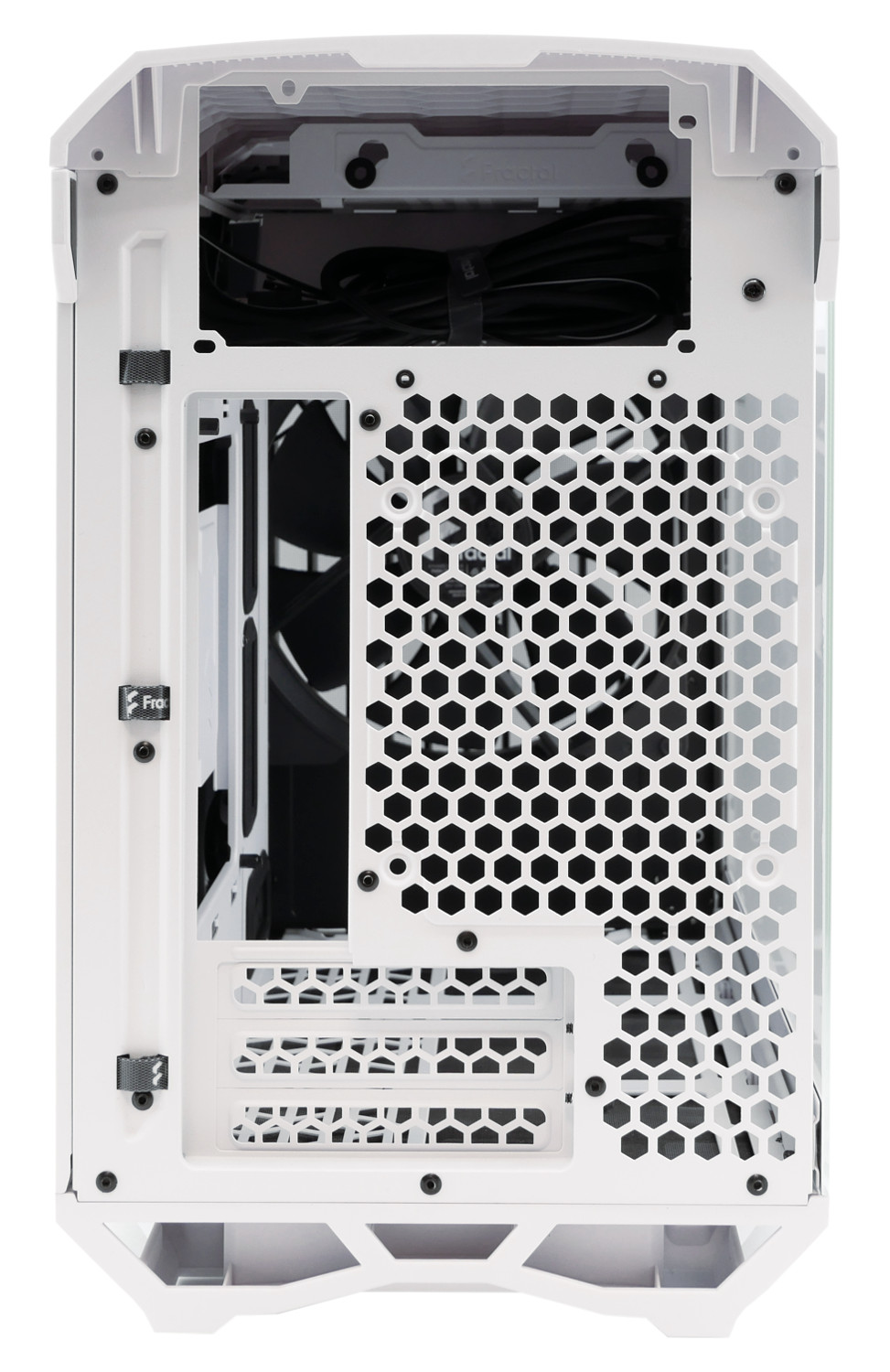

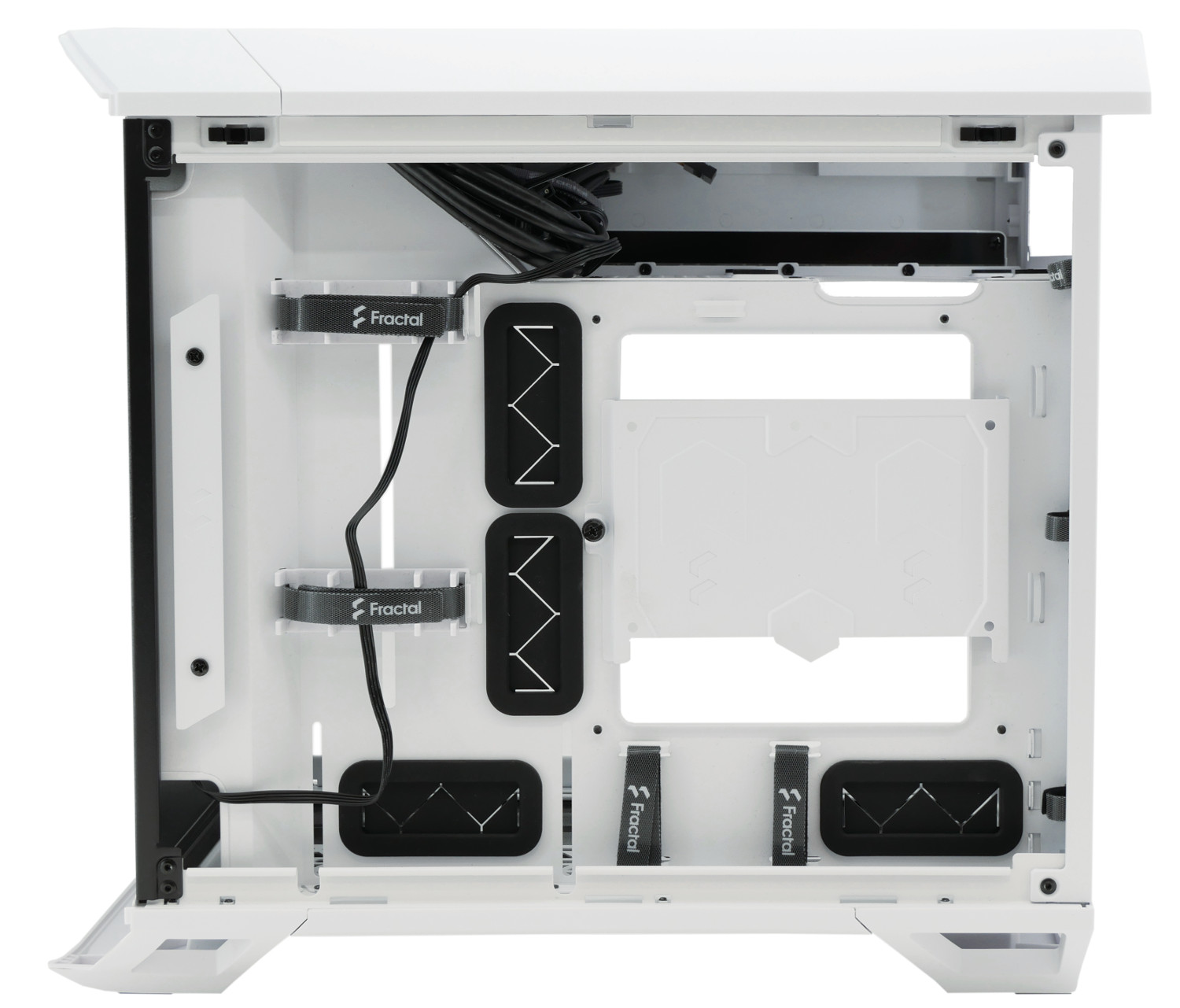

Вишенкой на торте модели является большое пространства сзади за поддоном: от 19 до 29 мм для кабель-менеджмента! Благодаря такому свободному месту корпус Fractal Design Torrent Nano стал капельку толще, однако с помощью многочисленных элементов конструкции и тканевых предустановленных стяжек даже самые жесткие провода блока питания не станут помехой для создания аккуратной прокладки кабелей. Наоборот. Энтузиасты обрадуются возможности сделать уникальную и декоративную укладку для своих проектов.
Сборка компьютера
Процесс сборки компьютера в корпусе Fractal Design Torrent Nano происходит по классическим правилам и без каких-либо сложностей. Производитель предусмотрел многие запасные монтажные отверстия и крепления, облегчающие процедуру. На примере материнской платы Gigabyte B660i Aorus Pro DDR4 не совпало только размещение разъема питания процессора с выделенным окошком.

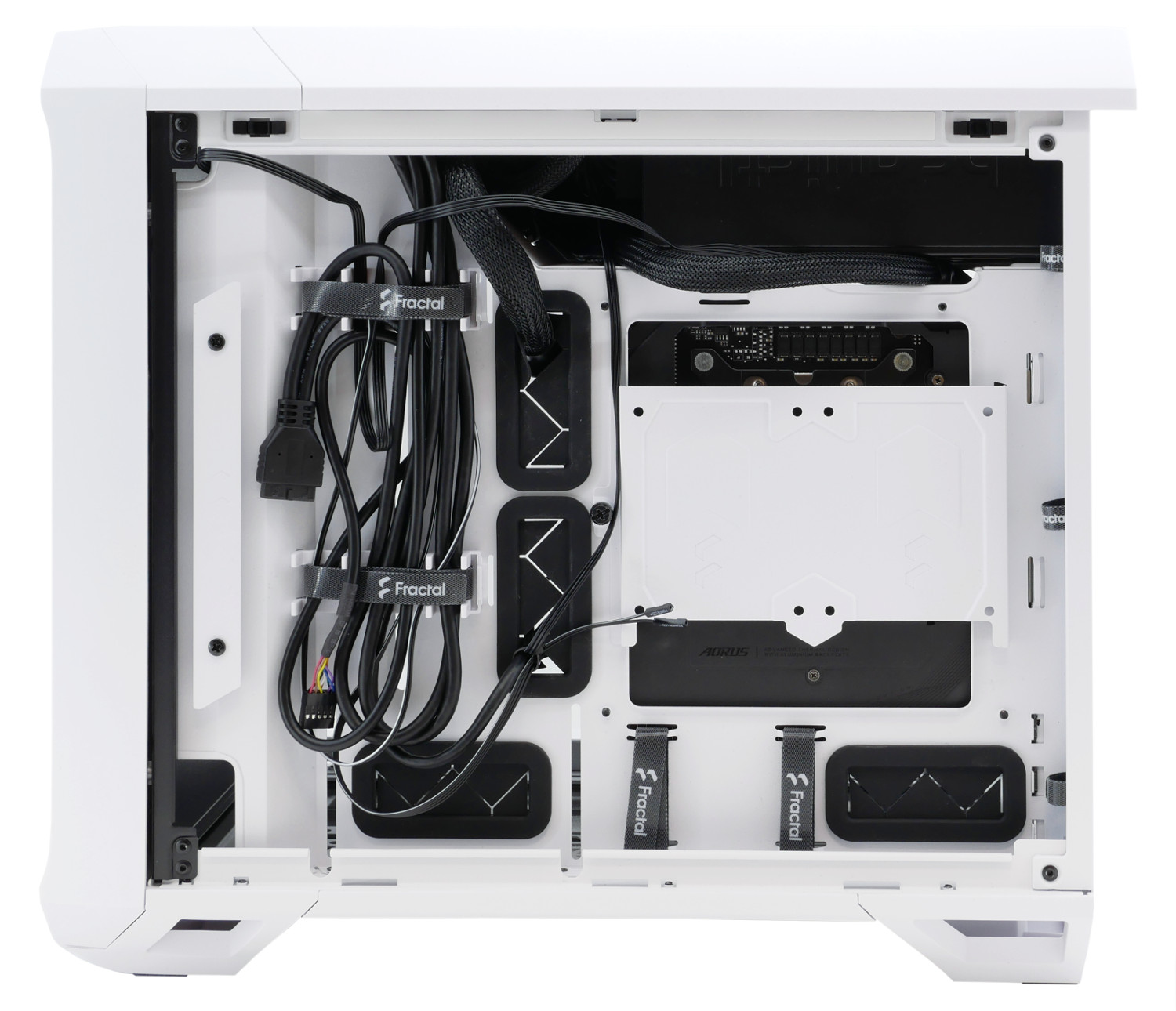

Как говорилось ранее, места для кабель-менеджмента в новинке предостаточно. Даже штатный тугой кабель USB 3.0 легко помещается в отведенном лотке и дважды разворачивается. И всё же посмотрите, сколько свободного пространства у Fractal Design Torrent Nano остается пустым?!

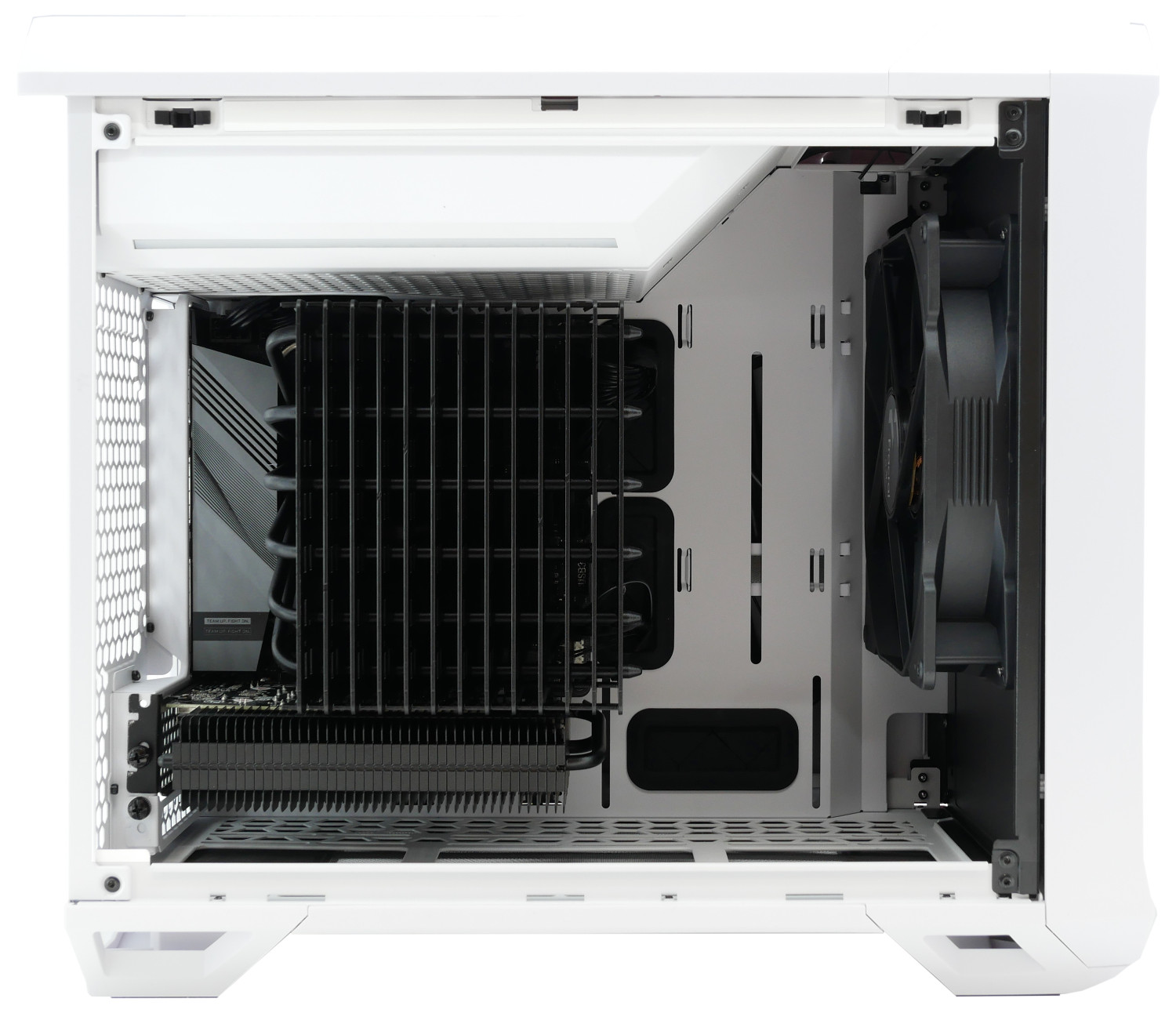

Проводить сборку итогового стенда в корпусе Fractal Design Torrent Nano оказалось очень легко. У корпуса много продуманных деталей и имеется возможность визуально спрятать многие провода. Мы использовали знакомые комплектующие - пассивный кулер Noctua NH-P1 и видеокарту Palit GeForce GTX 1650 KalmX из прошлого обзора корпуса Fractal Design Torrent Compact для оценки и сравнения эффективности. К сожалению, тестовая материнская плата Gigabyte B660i Aorus Pro DDR4 формата mini-ITX не позволила установить кулер параллельно воздушному потоку, а в такой позиции его ребра преграждали путь. Отметим, что предустановленный вентилятор Dynamic X2 GP-18 PWM располагается на уровне материнской платы и системы охлаждения процессора, а видеокарте воздушного потока не достает.

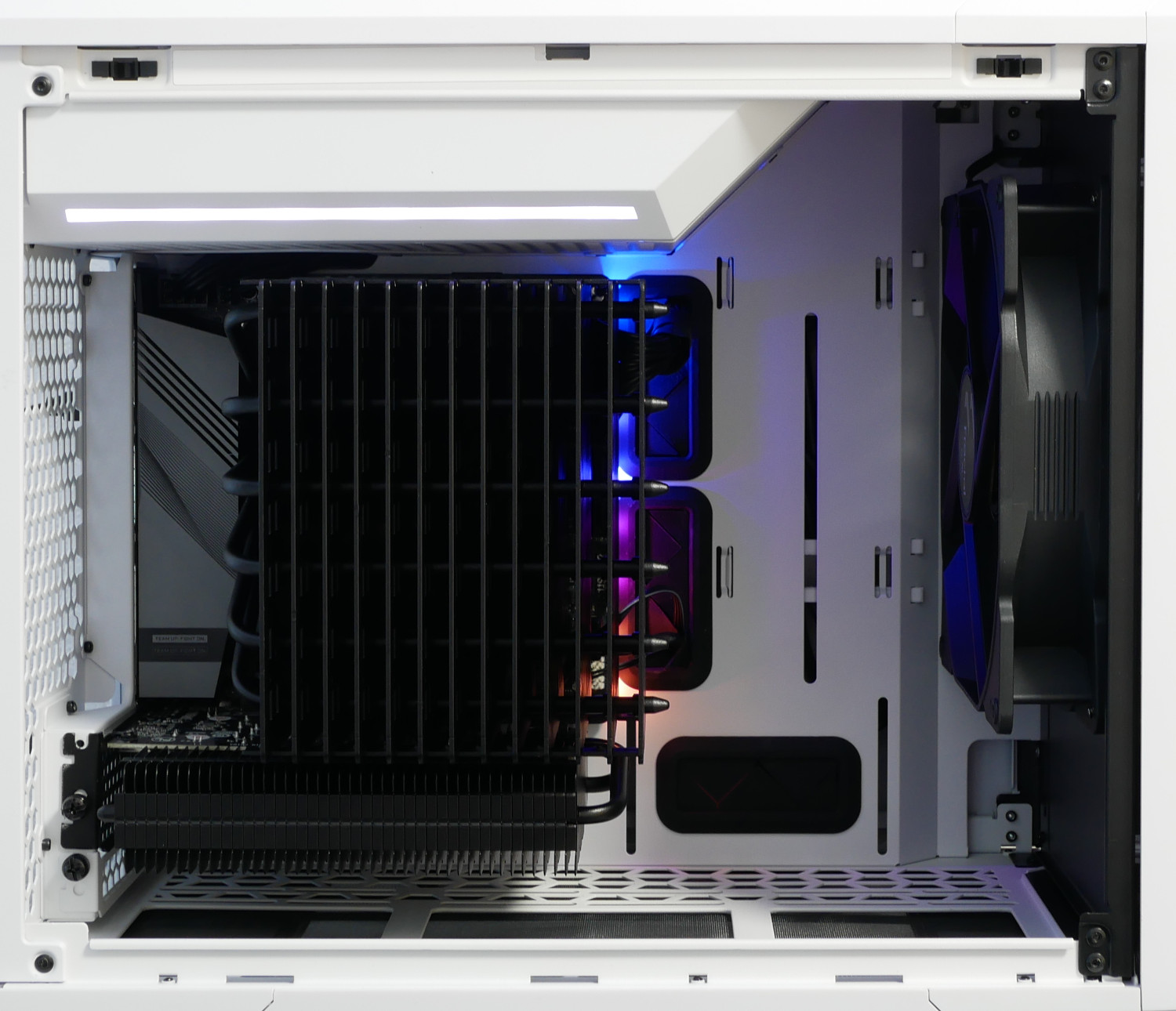

Завершённая игровая сборка в корпусе Fractal Design Torrent Nano в рабочем состоянии. Сверху зона блока питания подсвечивается RGB-полосой (плата Gigabyte почему-то решила активировать белый).

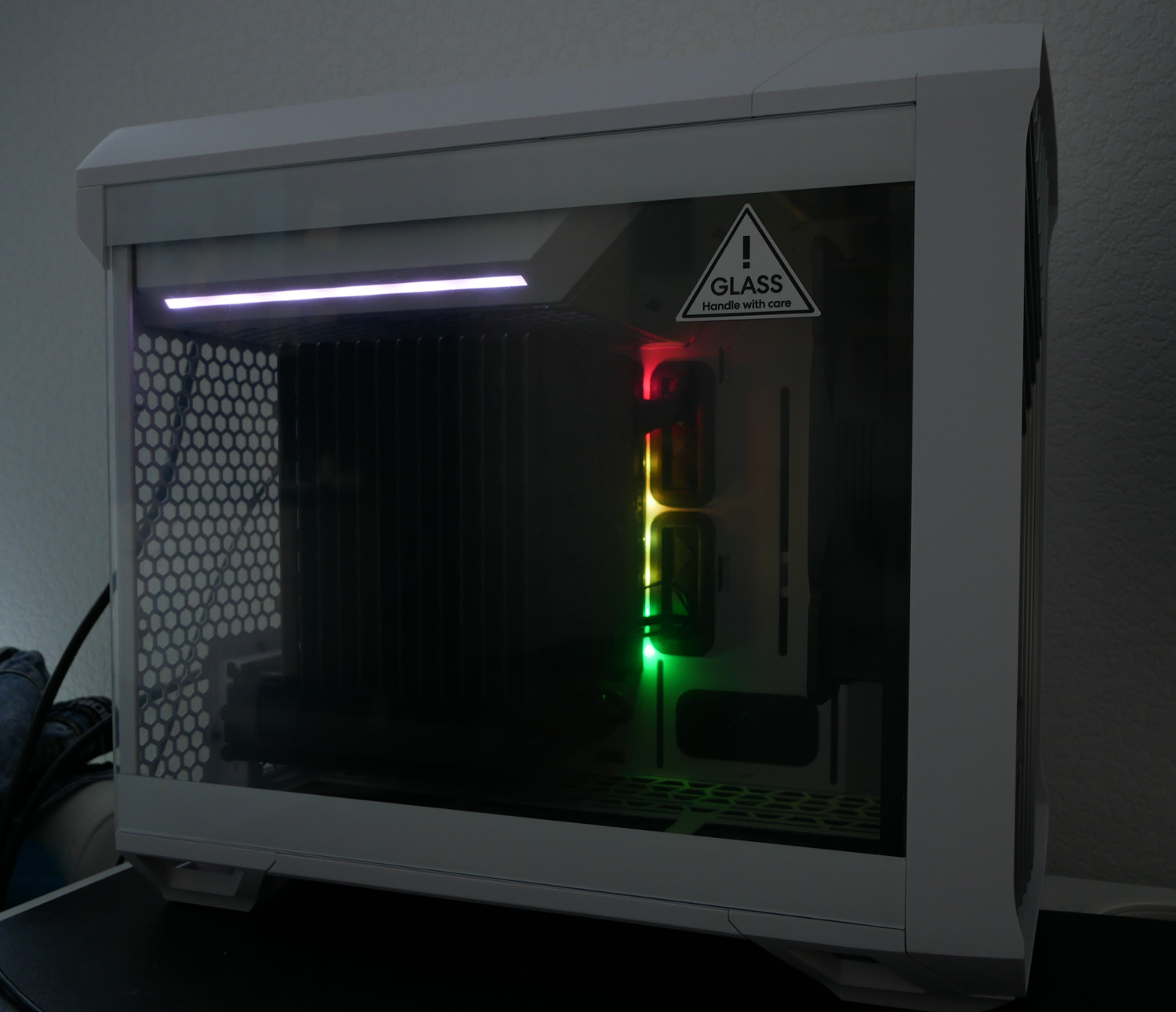

И наш тестовый стенд в тёмное время суток.
Тестирование
В сборке и тестировании возможностей корпуса использовался следующий набор комплектующих:
- Материнская плата - Gigabyte B660I Aorus Pro DDR4 (Intel B660, LGA1700);
- Процессор - Intel Core i9-12900K;
- Система охлаждения - Noctua NH-P1;
- Термоинтерфейс - Noctua NH-H1;
- Видеокарта - Palit GeForce GTX 1650 KalmX;
- Оперативная память - Thermaltake Toughram RC DDR4 4400MHz 16Gb;
- Накопитель - Western Digital Black SN750, 500 Гбайт;
- Блок питания - be quiet! Straight Power 11 850W;
- Корпус - Fractal Design Torrent Nano;
- Монитор - AOC U2790PQU.
Пассивный процессорный кулер Noctua NH-P1 рассчитан на тепловыделение ~90 Вт в безвентиляторном режиме, поэтому перед экспериментом мы искусственно заблокировали Power Limit процессора Intel Core i9-12900K на отметке 125 Вт, чтобы система охлаждения исправно выполняла свою задачу: с разблокированным TDP энергопотребление i9-12900K легко переваливает за 200 Вт.

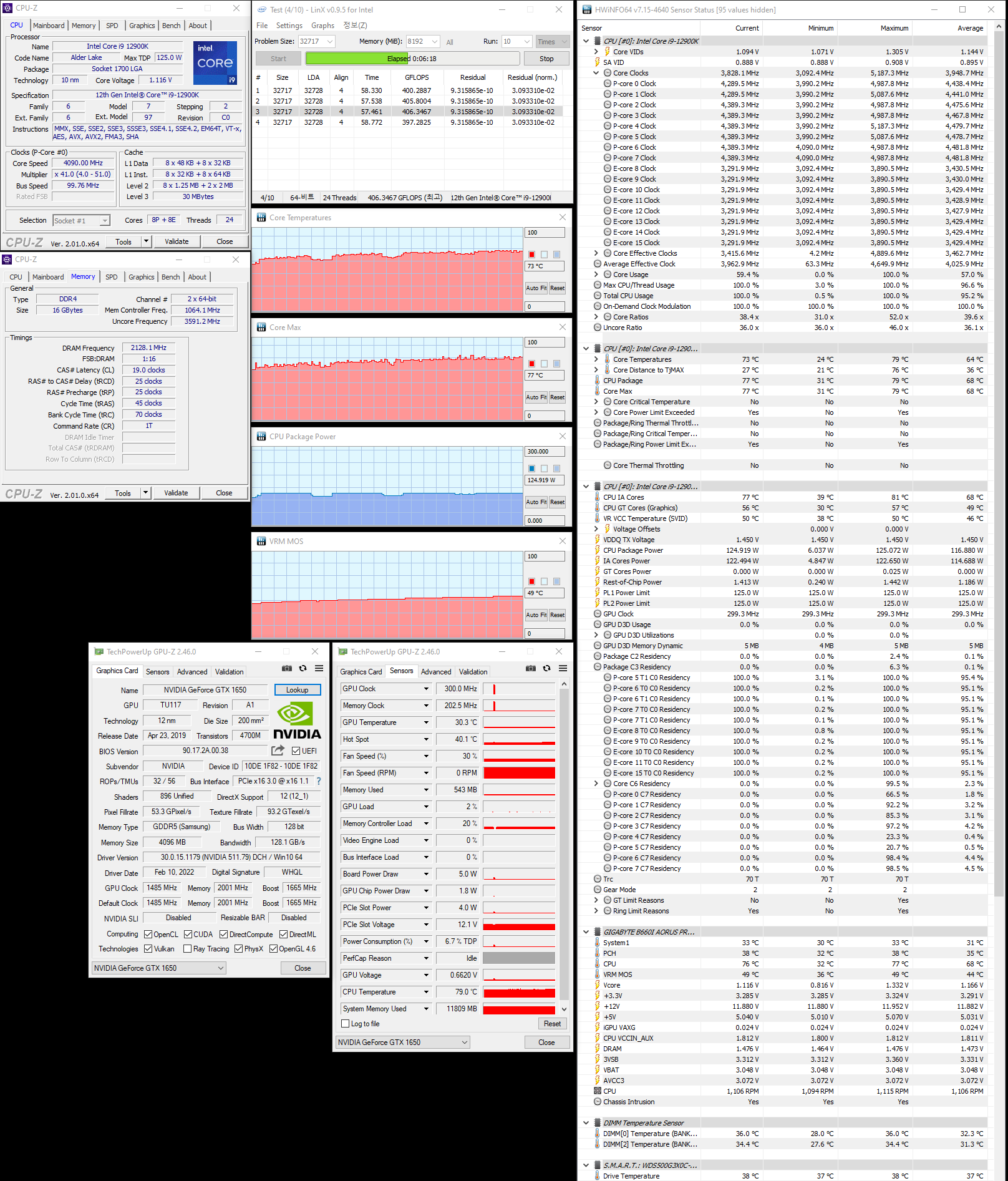

В качестве нагрузочного теста выступает стресс-тест Linx v0.9.5.

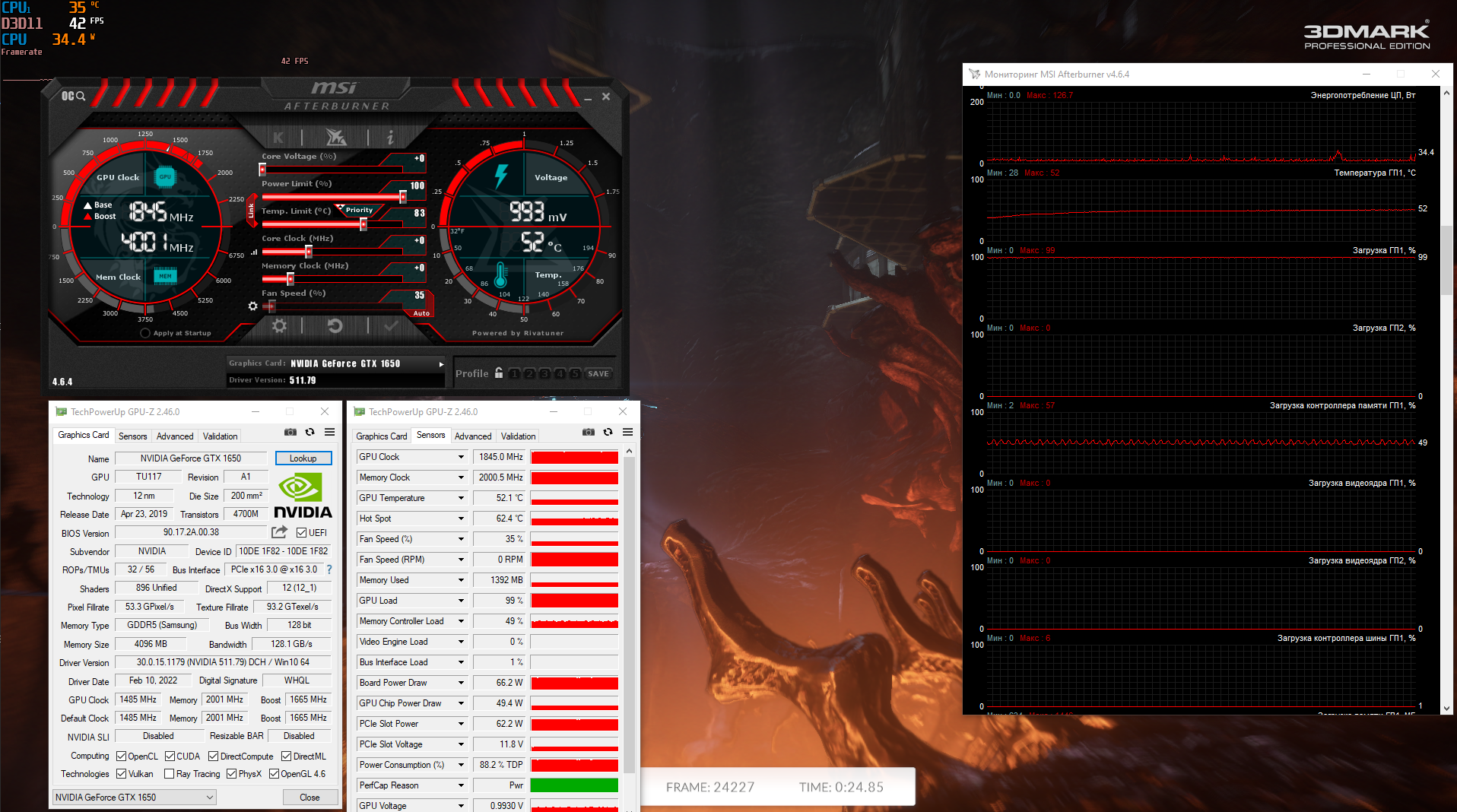

Для видеокарты Palit GeForce GTX 1650 KalmX никаких послаблений: отсутствуют предустановленные вентиляторы, в качестве нагрузки выступает бенчмарк 3DMark Тест Устойчивости, пакет Fire Strike 20 прогонов.

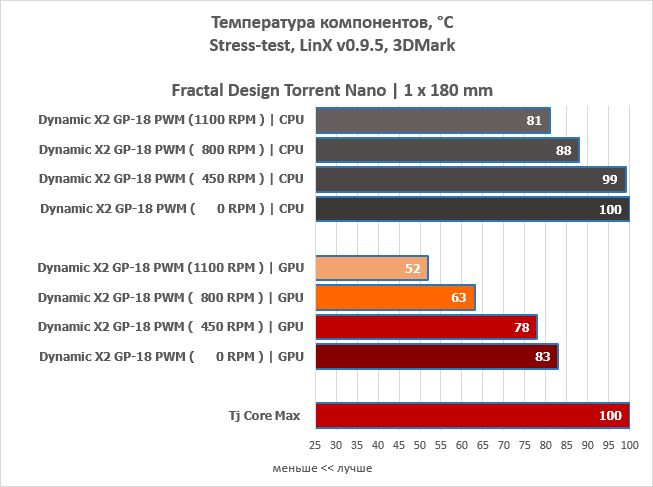

Методика тестирования корпуса Fractal Design Torrent Compact заключена в том, чтобы проверить эффективность штатной системы охлаждения с одним вентилятором Fractal Design Dynamic X2 GP-18 PWM без дополнительно установленных вентиляторов в корпусе, чтобы оценить воздушный поток новинки и её продуваемость. Единственный вентилятор (в блоке питания) был отключен.
В пассивном режиме работы процессор Intel Core i9-12900K с радиатором Noctua NH-P1 и графический ускоритель Palit GeForce GTX 1650 KalmX ожидаемо достигли максимально допустимых температур и перешли в режим троттлинга, сбрасывая от перегрева рабочие частоты и напряжение.
Однако даже один большой вентилятор Dynamic X2 GP-18 PWM способен охлаждать компоненты внутри замкнутого пространства: инженеры искусственно перекрыли различные монтажные отверстия, кроме задней стенки. Несмотря на то, что пассивный кулер развёрнут к нам наименее выгодной стороной ребер, а видеокарта находится в "мёртвой" зоне, продуваемость у новинки хорошая. Стоит только увеличить скорость вращения до комфортного значения 800 об/мин, как результаты заметно становятся лучше.

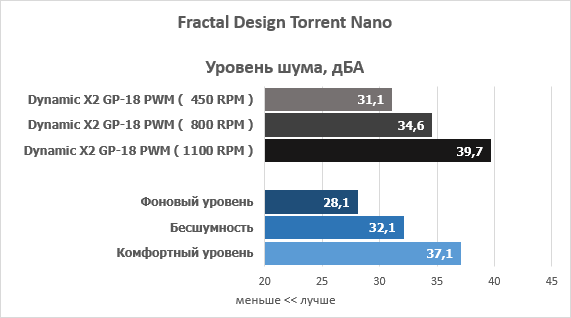

Вентилятор Fractal Design Dynamic X2 GP-18 PWM очень шумен сам по себе из-за своей конструкции, но в пределах малого диапазона вращения беспокоиться не стоит. Он будет тихим до 650 об/мин, комфортный до 850 об/мин и приемлем до 1050 обмин.
Заключение
Компактный корпус Fractal Design Torrent Nano является младшей моделью в иерархии производителя в линейке Torrent, и ожидалось, что он будет уменьшенной и где-то урезанной версией Torrent Compact. Однако при тщательном изучении сложилось мнение, что они отличаются гораздо сильнее и будто созданы разными людьми, в пользу новинки.
Модель Fractal Design Torrent Nano получила более качественную белую покраску верхней декоративной панели и жестче защелки, многие элементы дизайна и крепления продуманы лучше. Уменьшенное внутреннее пространство использовано с пользой: Fractal Design Torrent Nano легко вмещает любой современный флагман среди видеокарт, а процессорный кулер практически не ограничен высотой (лишь пара моделей преодолевает отметку 165 мм). А что касается кабель-менеджмента, то новинку стоит всем указывать как эталон, потому что всё очень хорошо продуманно. Выделим лишь, что мы бы установили вентилятор Fractal Design Dynamic X2 GP-18 PWM не ближе к верхней части корпуса, а наоборот, внизу, чтобы воздушный поток по диагонали пересекался с графическим ускорителем и процессорным кулером.
Несмотря на свою требовательность, корпус Fractal Design Torrent Nano нам очень понравился. Он не столь компактен как от него ожидается, но в своем форм-факторе достаточно продуман и позволяет установить практически всё, что угодно. У компании Fractal Design получилось создать нечто интересное.
Преимущества:
- Стильный внешний вид;
- Большое количество посадочных мест для систем охлаждения;
- Предустановленный вентилятор Dynamic X2 типоразмера 180 мм;
- Эффективная схема воздухообмена;
- Простая процедура сборки;
- Наличие фильтров.
Недостатки:
- Не выявлено.
