Обзор и тестирование блока питания Cooler Master V850 Gold-V2

Модель White Edition на современной эффективной платформе с гибридной системой охлаждения – хороший вариант для стильной белоснежной сборки.
Обзор и тестирование блока питания Cooler Master V850 Gold-V2

Компания Cooler Master обновила свою линейку блоков питания V Gold до второй версии. Изменения по сравнению с первой версией, выпускающейся еще с 2013 года, значительные. На внешнем виде это не сказалось, обновилась схемотехника на более современное исполнение.

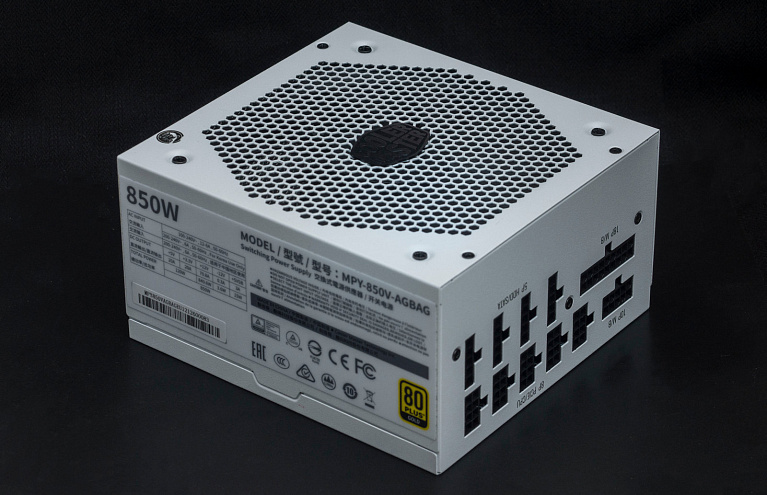

Мы получили на обзор модель на 850 Вт в исполнении White Edition. В стильном белом цвете не только сам корпус БП, но и все модульные плоские кабели.

Содержание:

Технические характеристики

  • Модель: MPY-850V-AGBAG;
  • Стандарт: ATX 12V v2.52, ErP 2014 Lot 3;
  • Максимальная выходная мощность: 850 Вт;
  • Габариты: 150×86×160 мм;
  • Входное напряжение: 100 В - 240 В переменного тока с частотой 50/60 Гц;
  • Входной ток: максимум 10 А;
  • Время удержания: 17 мсек при нагрузке 100%;
  • Рабочая температура: от 0 до +50°С;
  • Система охлаждения: 135-мм вентилятор на FDB-подшипнике;
  • Уровень шума: до 32,5 дБА;
  • Эффективность: 80 PLUS Gold;
  • Среднее время безотказной работы: более 100 000 часов;
  • Защита: OVP, OPP, SCP, OCP, UVP, OTP;
  • Вес: 1,67 кг;
  • Срок гарантии: 10 лет.

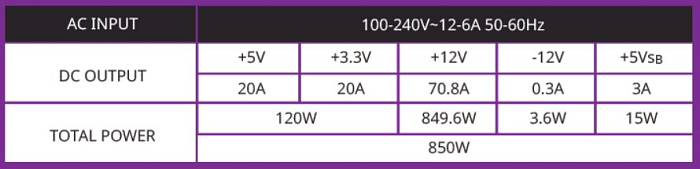

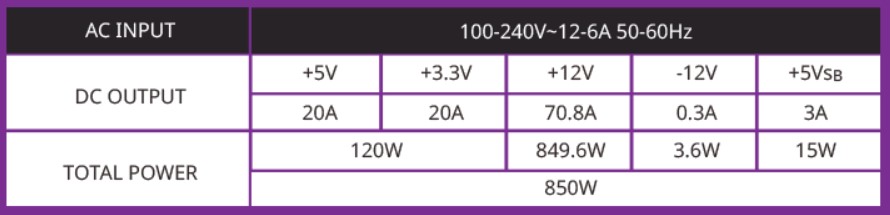

Нагрузочные характеристики:

Упаковка и комплектация

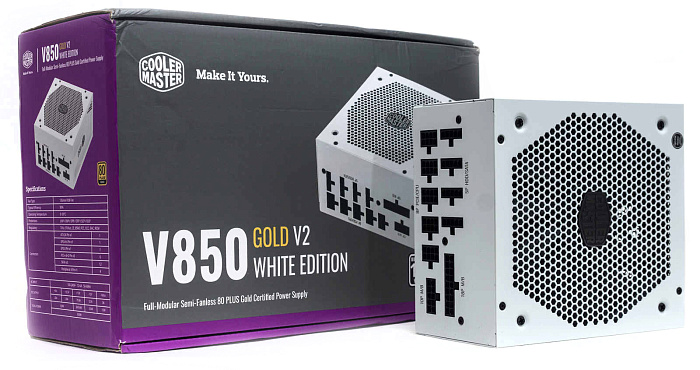

Используется картонная коробка с цветной полиграфией, оформленной в сером и сиреневом цветах.

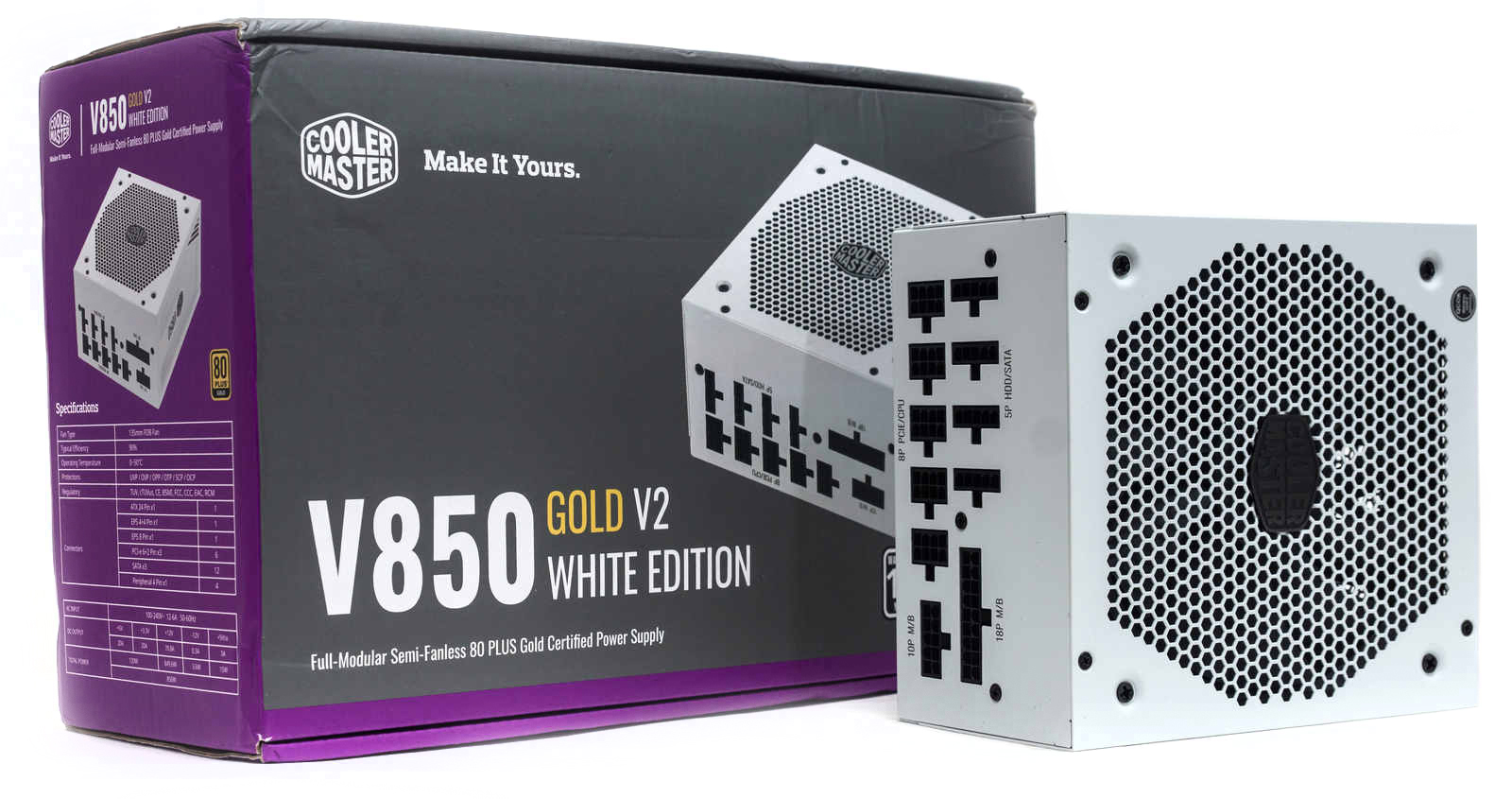

На лицевой стороне изображен сам блок питания, указана его модель и основные преимущества: 10 лет гарантии, пассивная работа вентилятора до 40% нагрузки и сертификат 80 Plus Gold.

С обратной стороны информативные таблицы КПД, работы вентилятора, размеры кабелей, габариты самого БП.

На боковой грани приводится спецификация изделия.

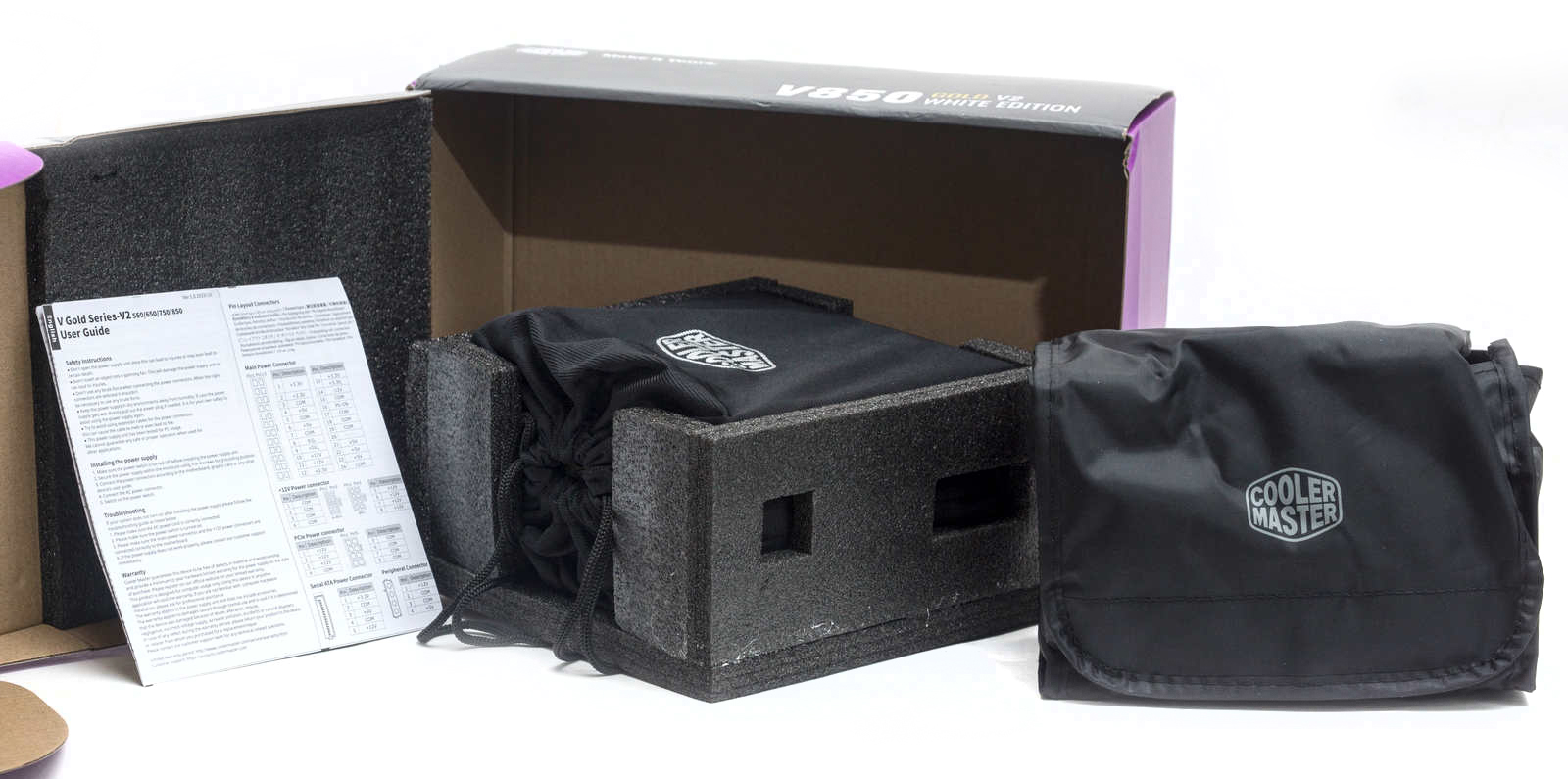

Упаковка надежная, блок питания в тканевом мешке и форме из вспененного полиуретана, все кабели в тканевом водоотталкивающем мешке на клапане с липучкой.

В комплекте руководство пользователя, винты крепления, стяжки на липучках и пластиковые одноразовые, но они черного цвета, сетевой кабель и набор модульных кабелей.

Модульные кабели

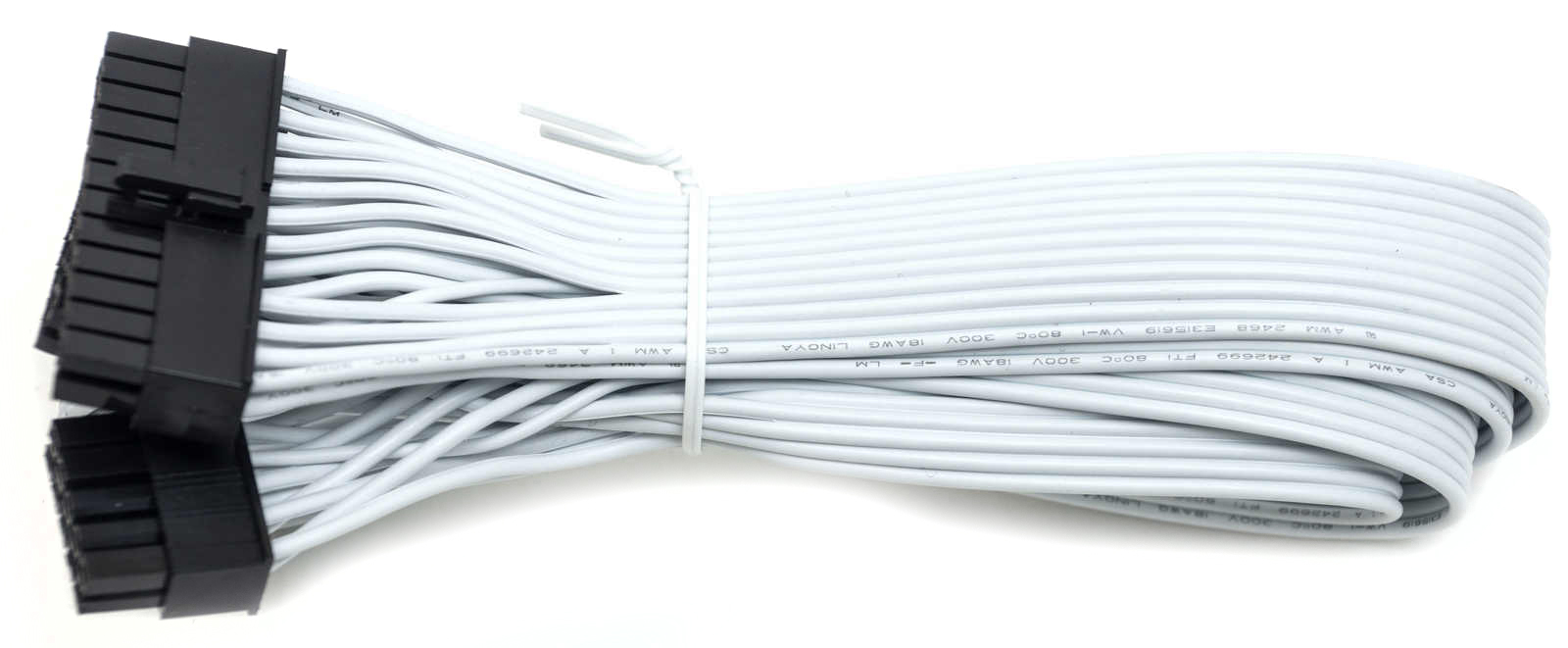

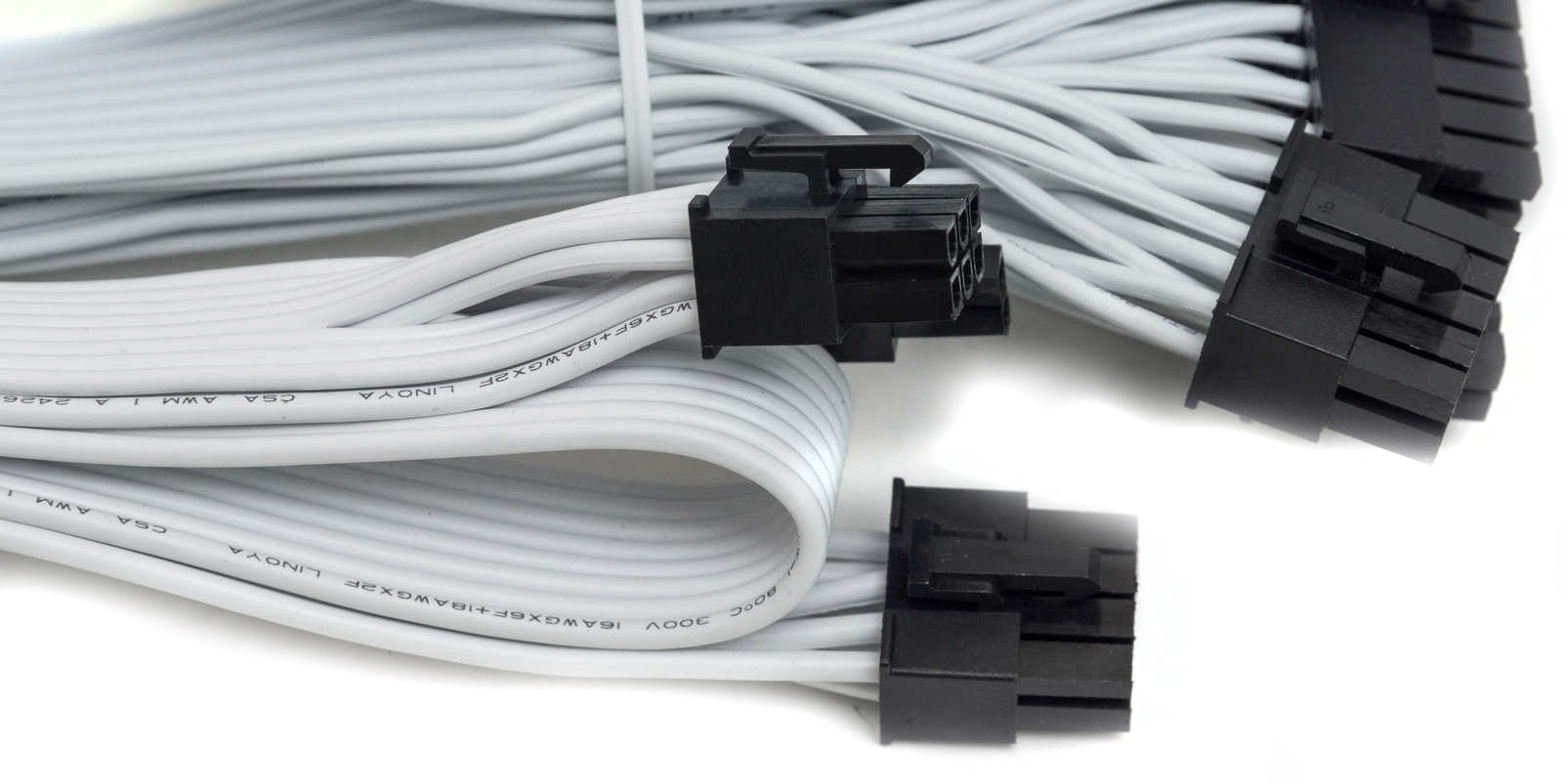

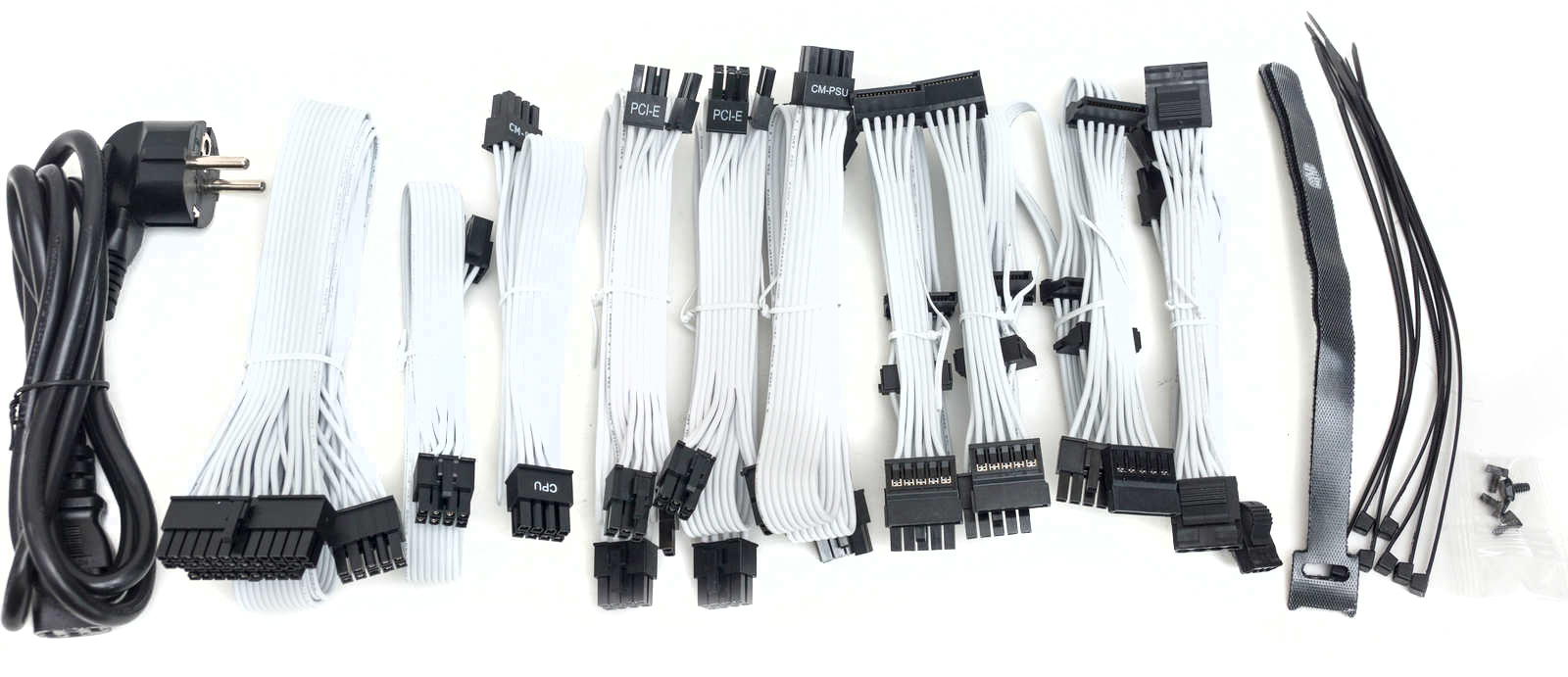

В наборе десять модульных кабелей в плоском исполнении. Кабели в белой оплетка, коннекторы из черного пластика.

  • Основной кабель 20+4-пин: 65 см;
  • Два кабеля питания CPU 4+4-пин и 8-пин: 65 см;
  • Три кабеля PCI-E с двумя разъемами 6+2-пин на каждом: 55+12 см.

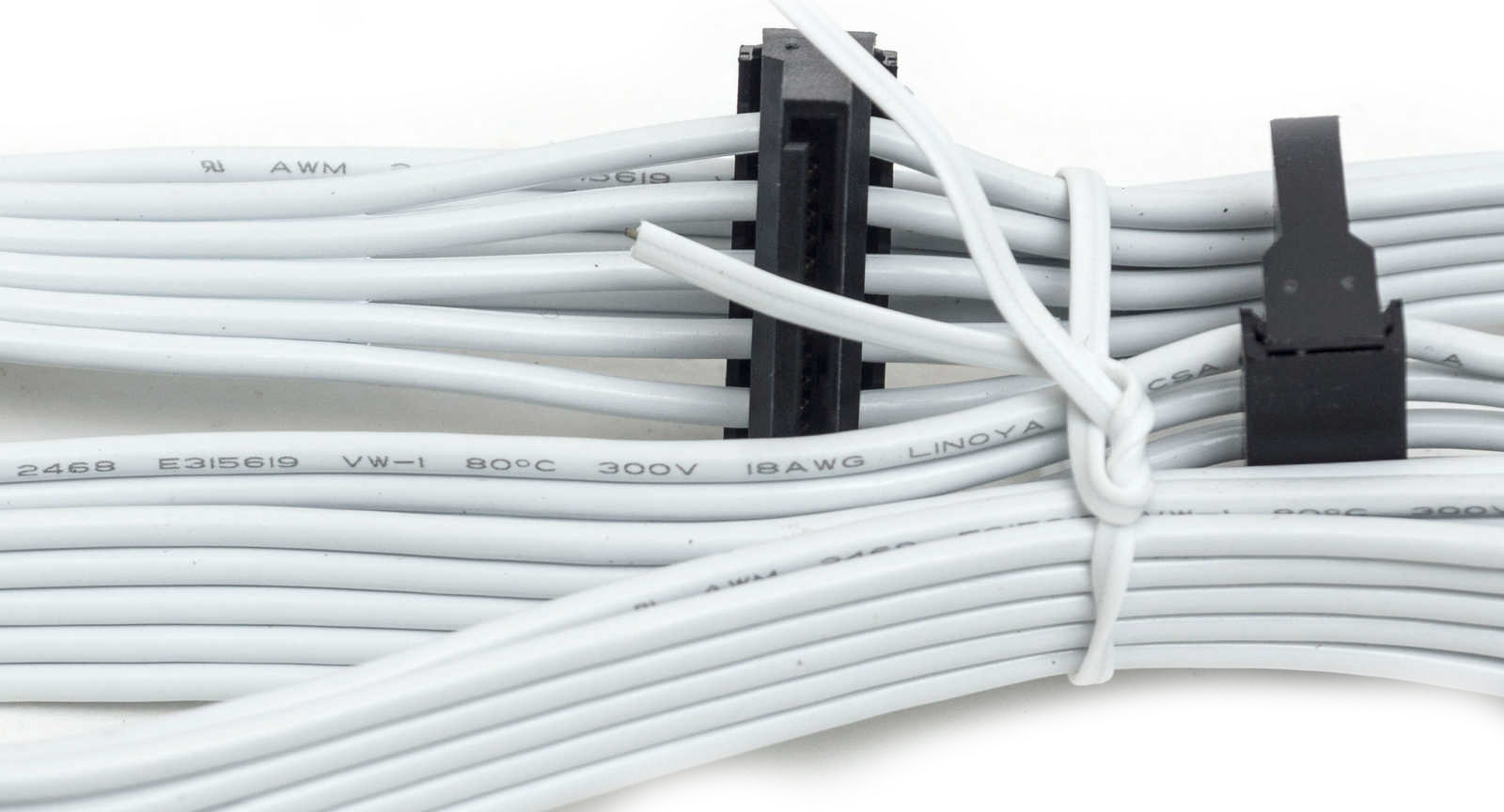

  • Три кабеля SATA на четыре разъема: 50+12+12+12 см;
  • Один кабель Molex 4-пин: 50+12+12+12 см.

Кабели питания CPU и VGA калибром 16AWG, все остальные калибром 18AWG.

Кабели достаточно мягкие, укладка будет удобной.

Внешний вид

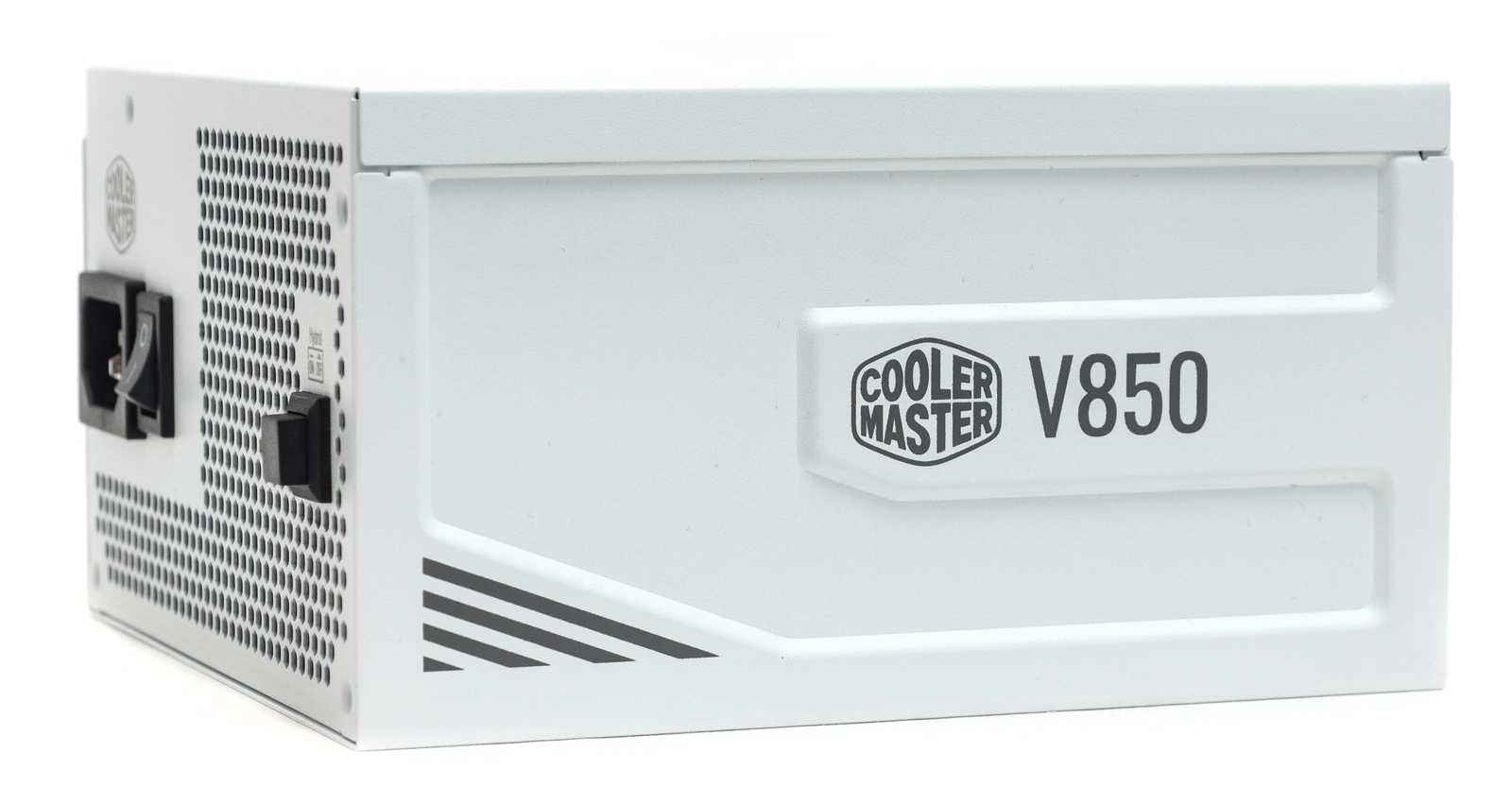

Стандатный призматический корпус собран из двух П-образных половинок. Окрашен белой порошковой краской, устойчивой к механическим воздействиям.

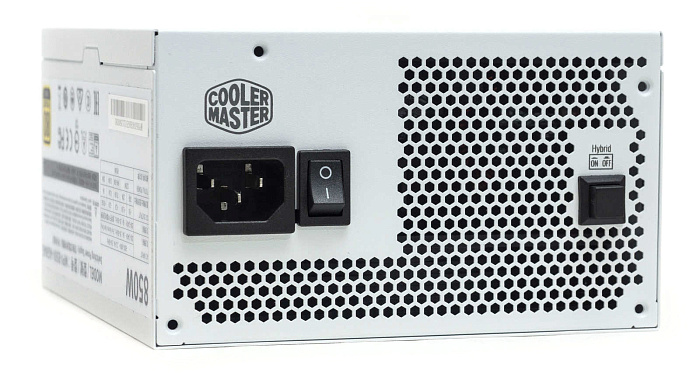

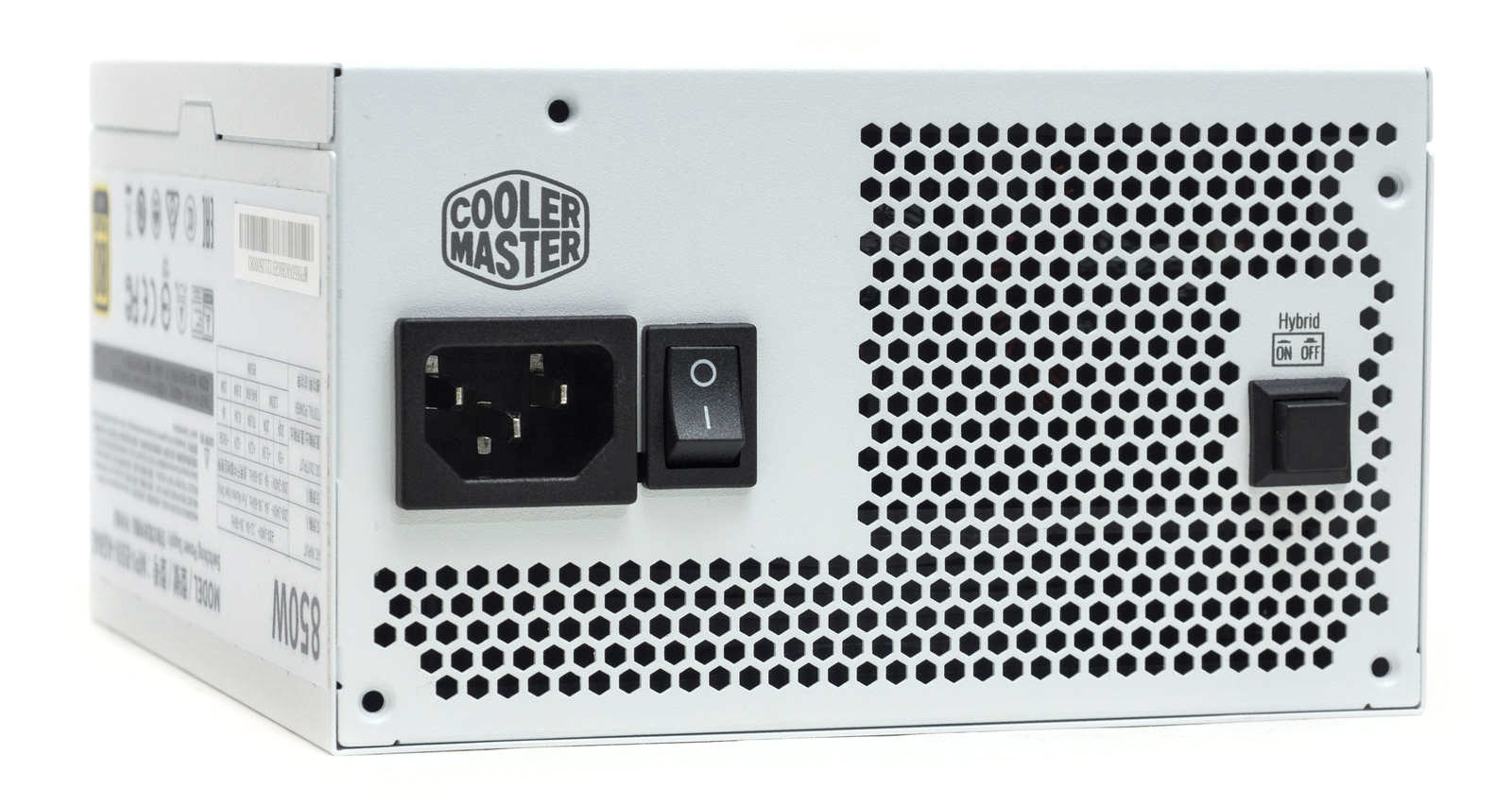

На тыльной стороне перфорация занимает только две трети всей поверхности. Кнопка переключения режимов работы вентилятора находится отдельно от тумблера включения и сетевой розетки. Имеется логотип производителя.

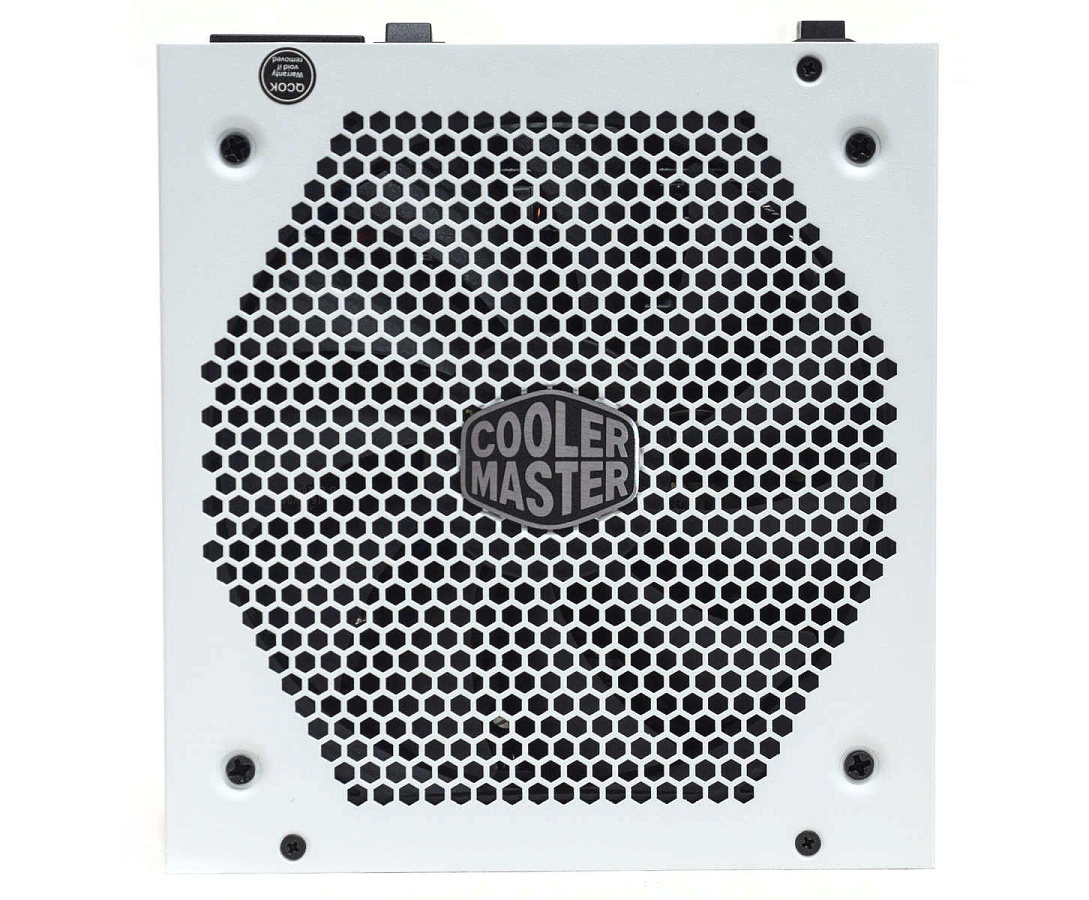

На нижней панели перфорация в виде мелких сот занимает площадь в виде восьмиугольника. По центру наклеен металлический значок с логотипом.

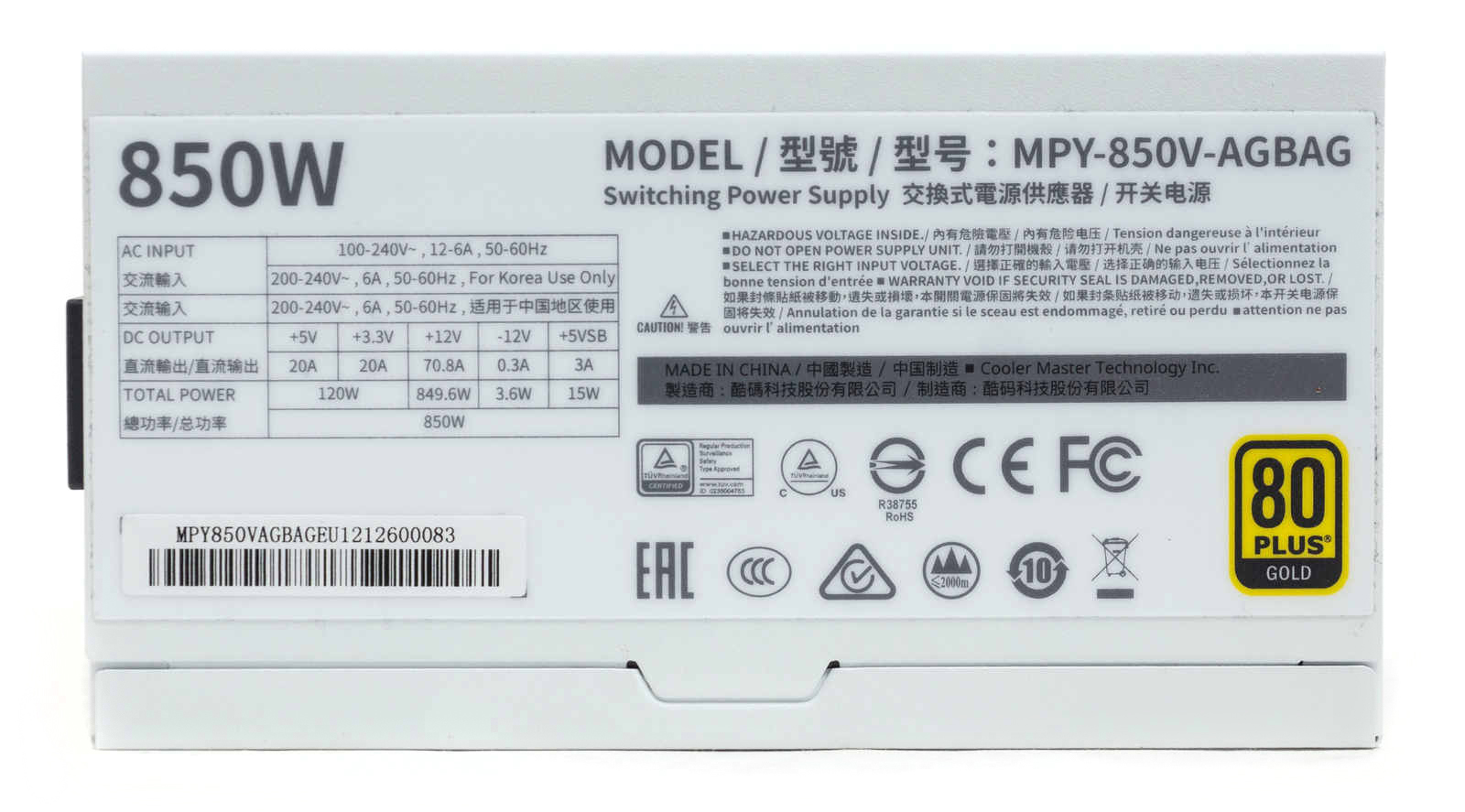

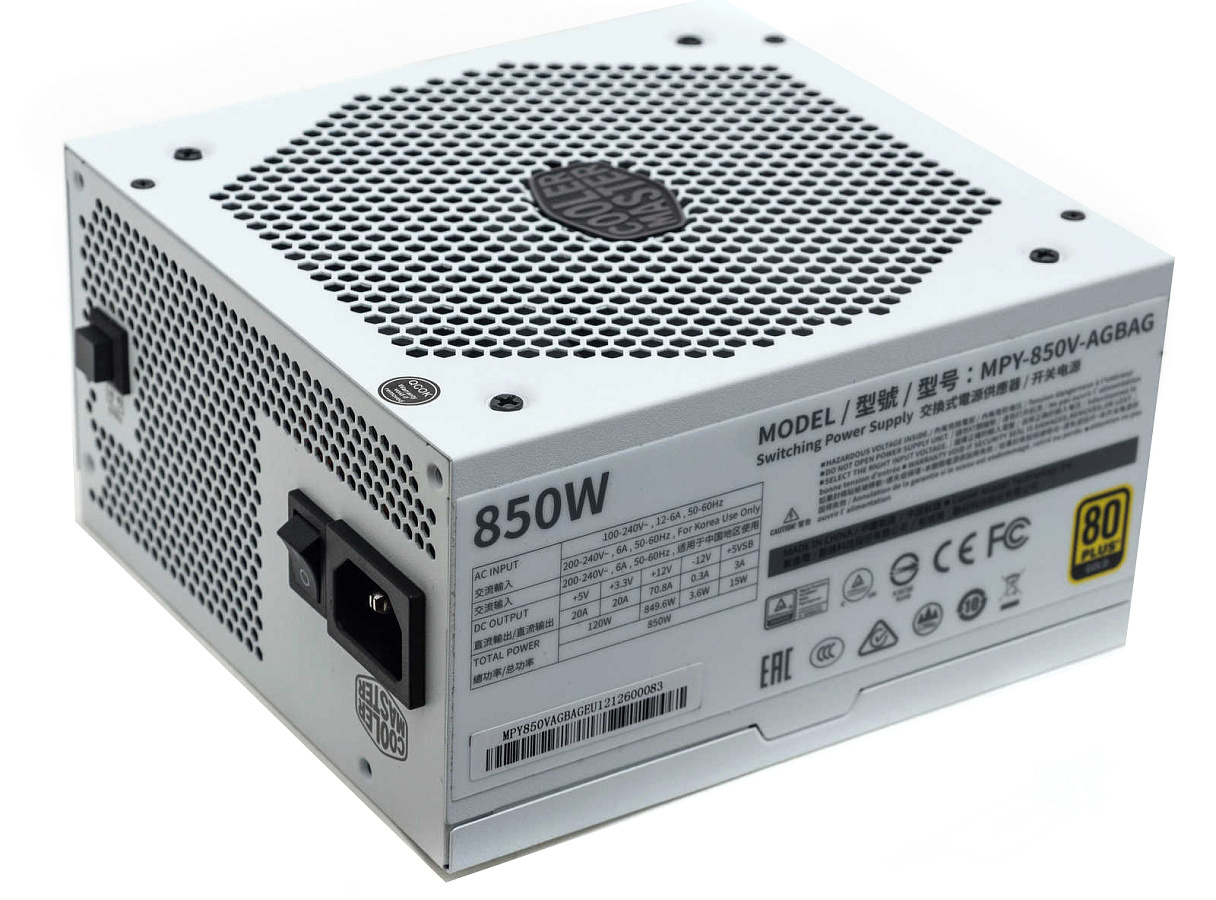

На правом боку расположена наклейка с нагрузочными характеристиками, выполнена также на белом фоне, выделяется только желтая пиктограмма сертификата.

На левой стороне штамповка в виде буквы "С" придает оригинальности дизайну и создает дополнительную жесткость корпуса.

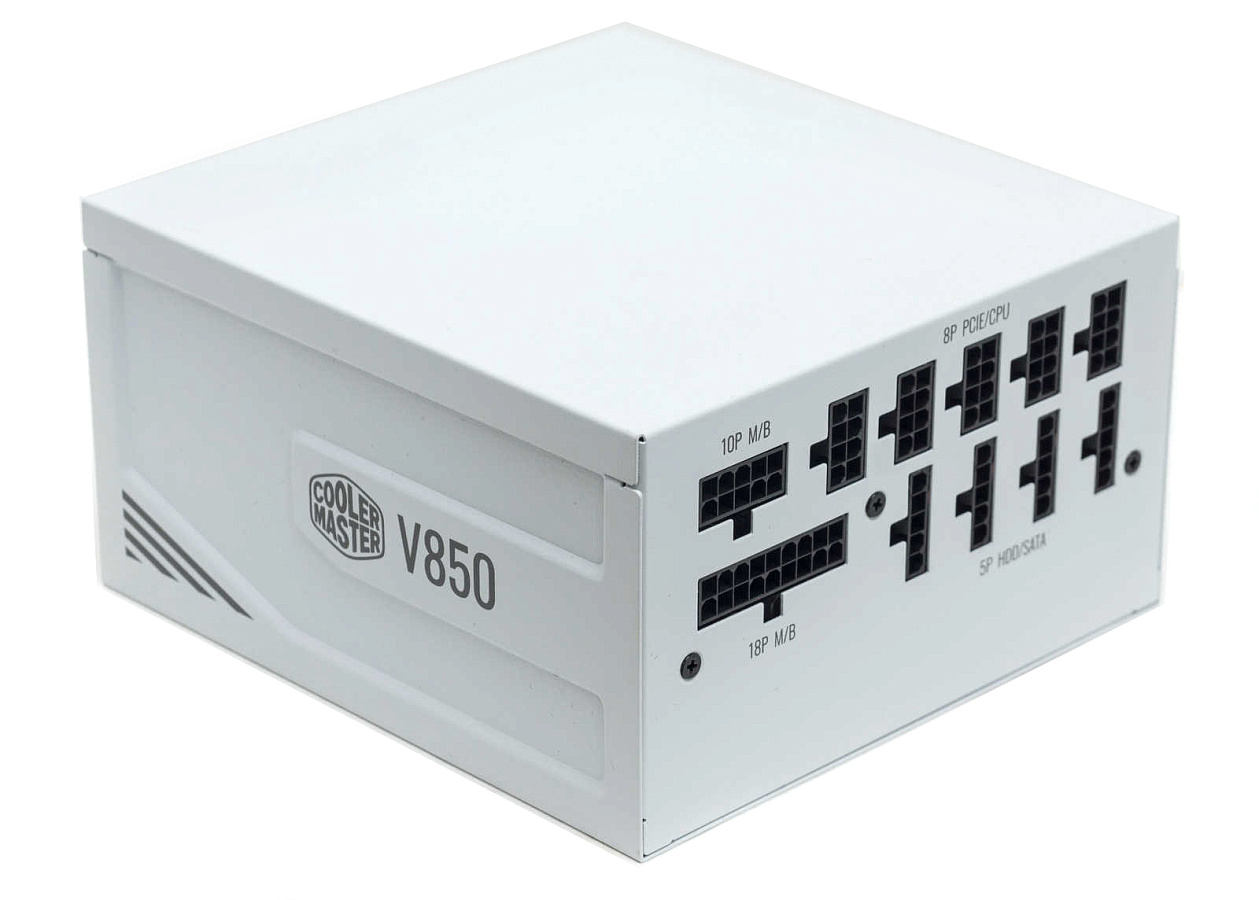

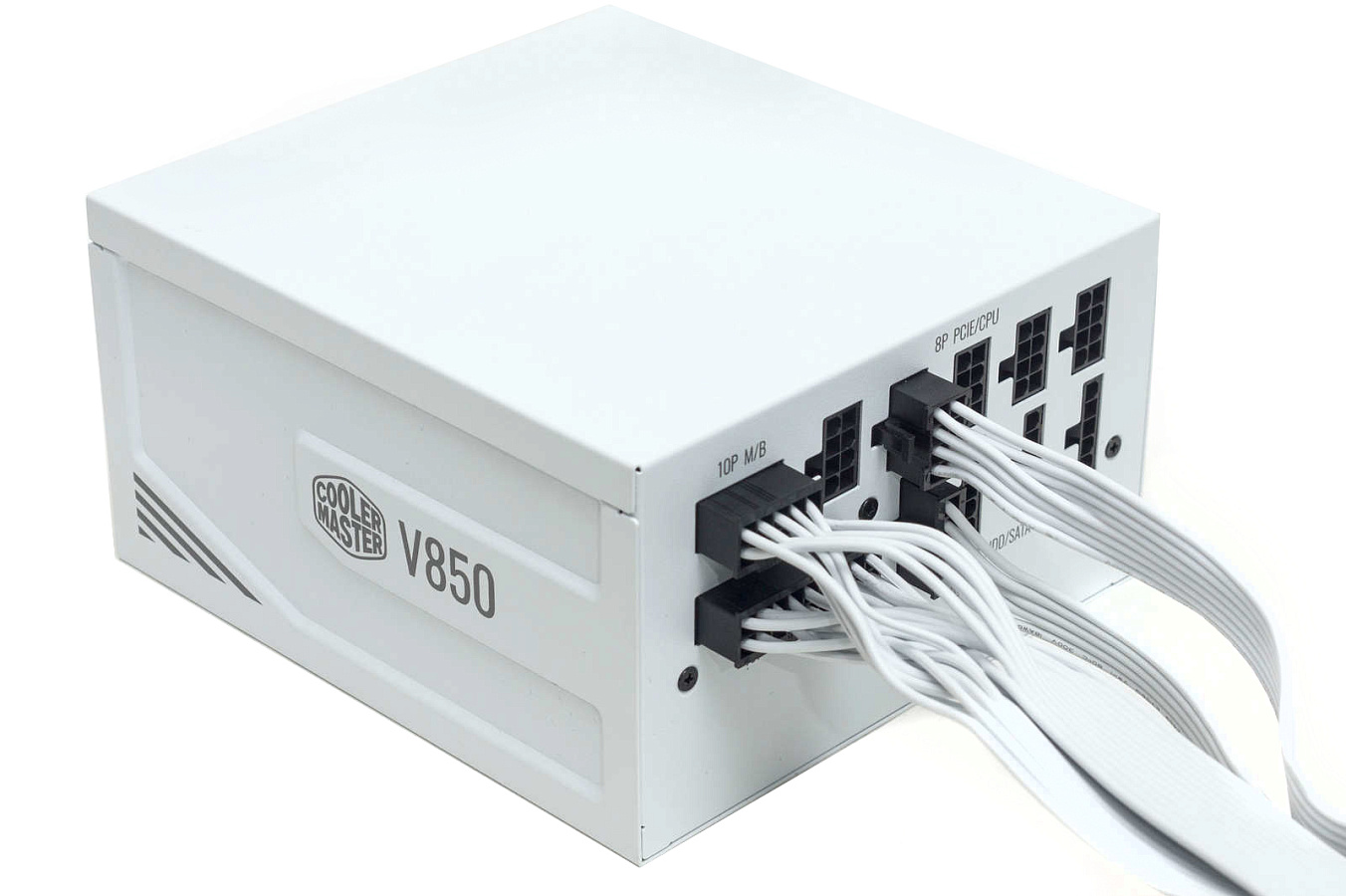

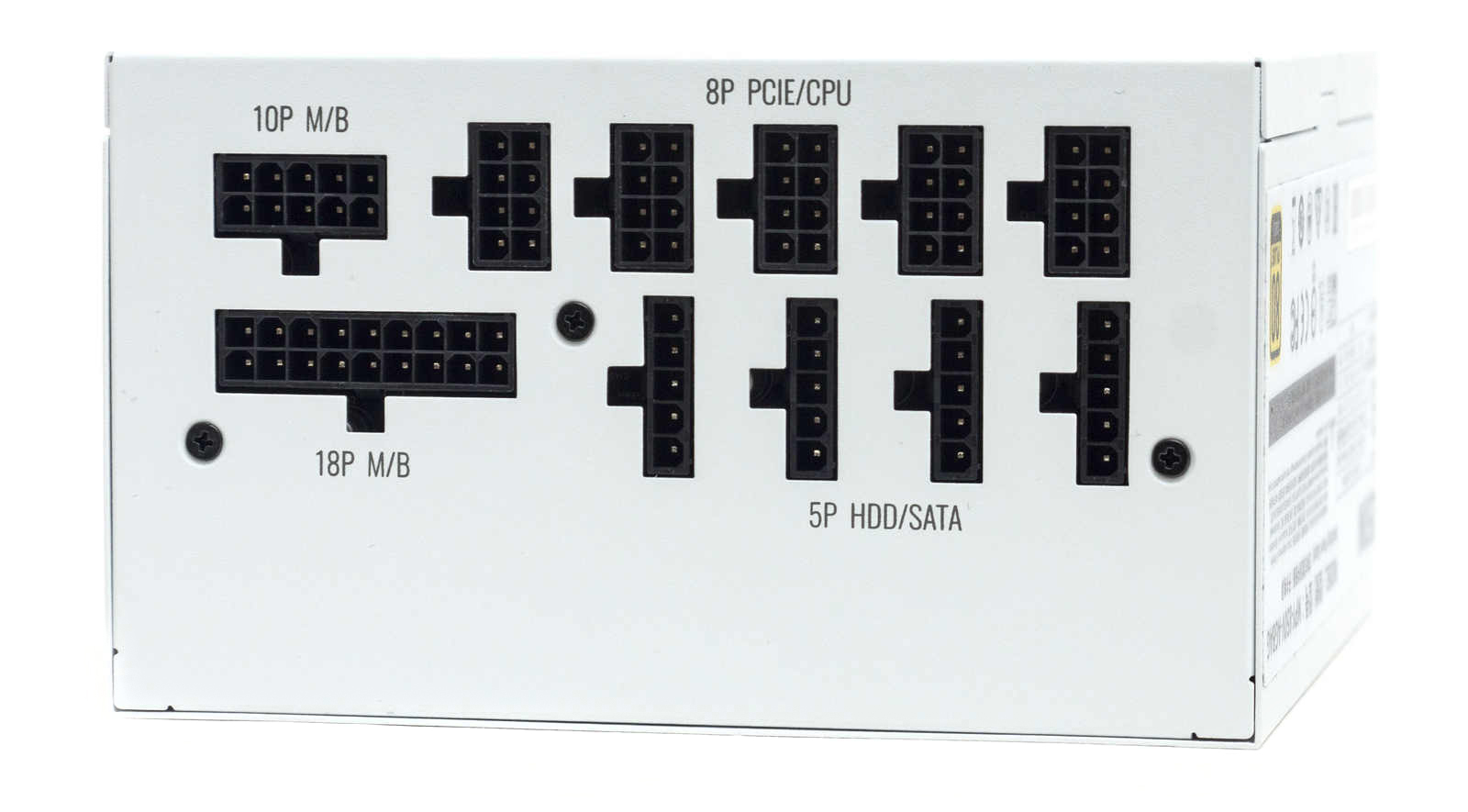

На лицевой панели разъемы для модульных кабелей, для кабеля АТХ два разъема, на 10-пин и 18-пин, ориентированы горизонтально. Все остальные разъемы ориентированы вертикально: сверху 5 штук 8-пин для кабелей питания CPU и VGA, снизу 4 штуки 5-пин для питания периферии.

Визуально такое сочетание вертикальных и горизонтальных коннекторов смотрится негармонично, тем более плоские кабели будут выходить в разных плоскостях, что может быть неудобно при их укладке.

Если в корпусе ПК, блок питания и кабели закрыты кожухом, то в этом нет проблем, но у нас белый стильный вариант и хотелось бы видеть такое же гармоничное исполнение коннекторов на лицевой стороне, например, всех в вертикальном расположении.

Охлаждение

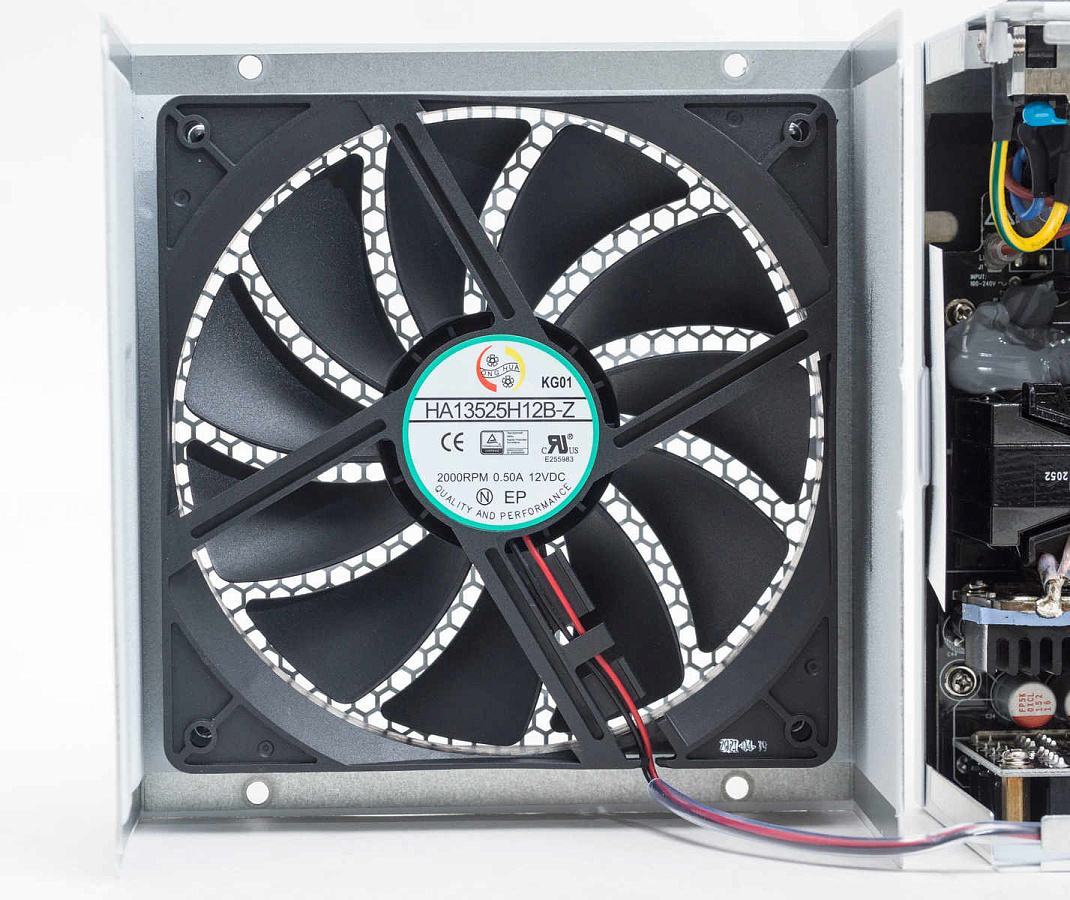

Установлен вентилятор HA13525H12B-Z производства Hong Hua на гидродинамическом подшипнике.

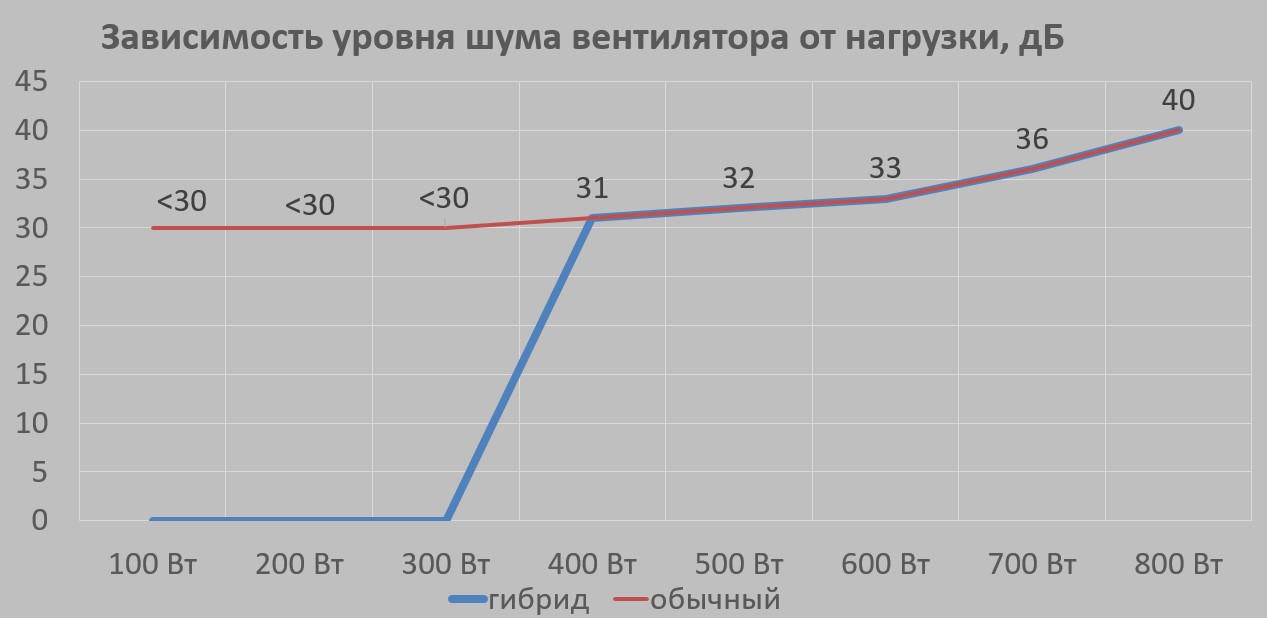

В обычном режиме вентилятор вращаеться на 600 об/мин, в гибридном режиме он стартует при нагрузке от 350 Вт.

Максимальных 1600 об/мин он достигает только при полной нагрузке, в остальное время вращается на уровне 600-1200 об/мин. Уровень шума при этом приемлемый и его вполне можно назвать очень тихим.

Схемотехника

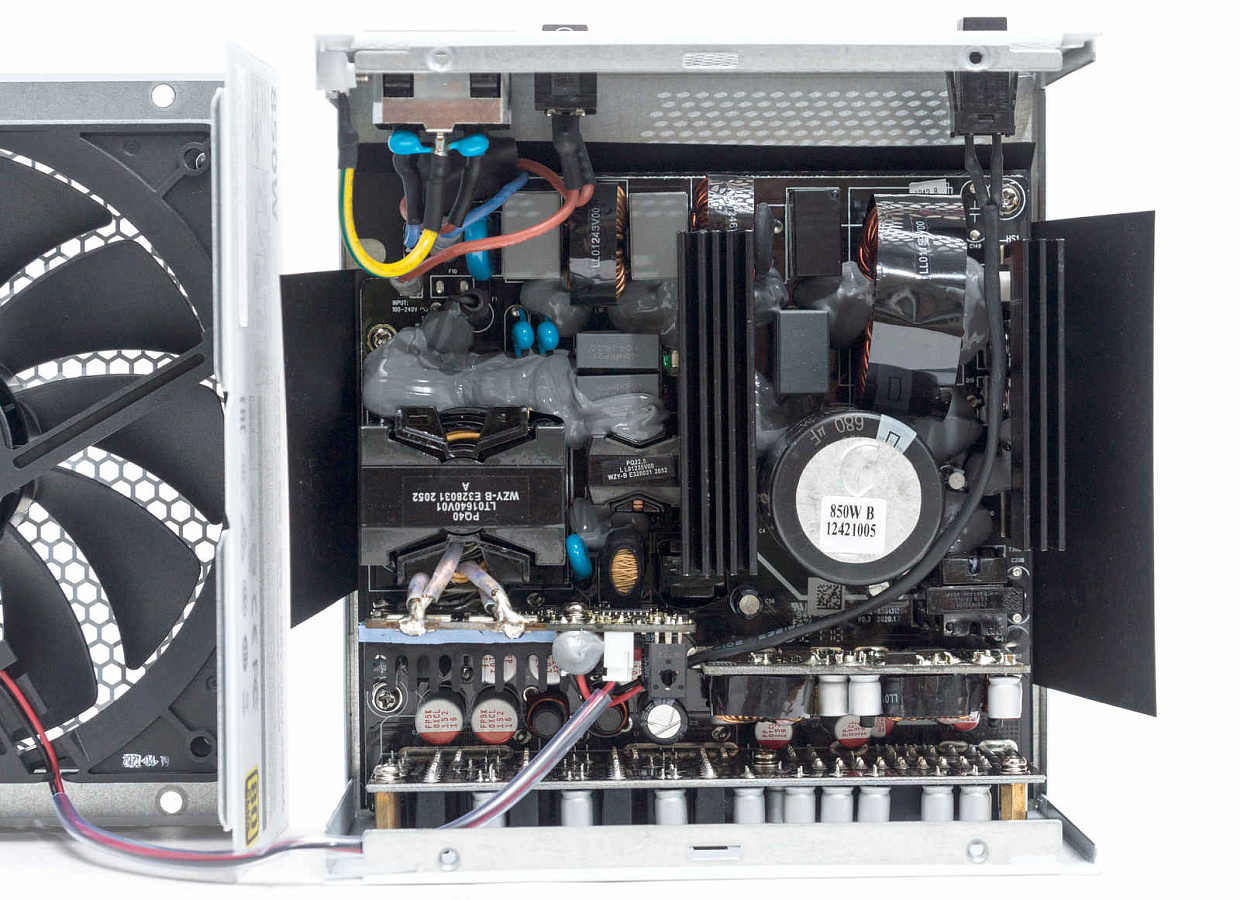

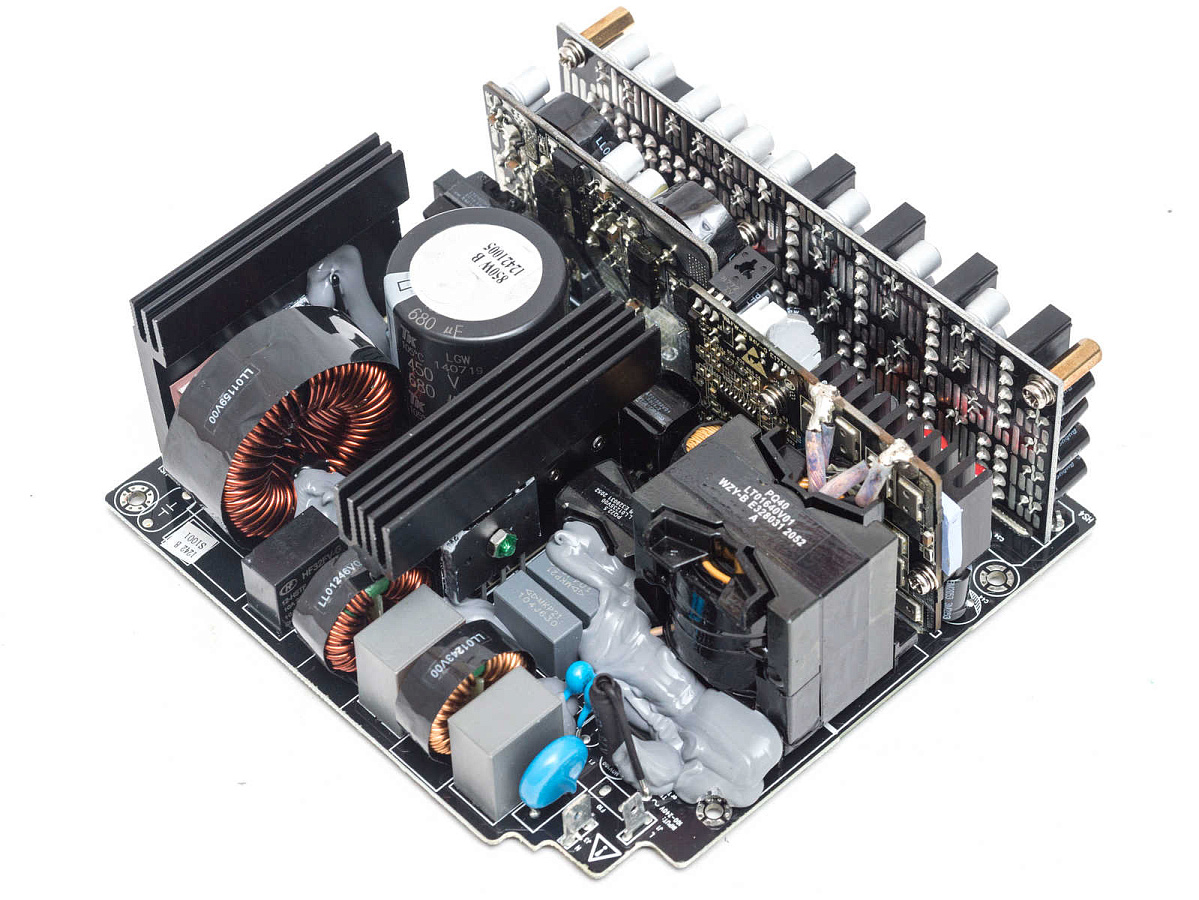

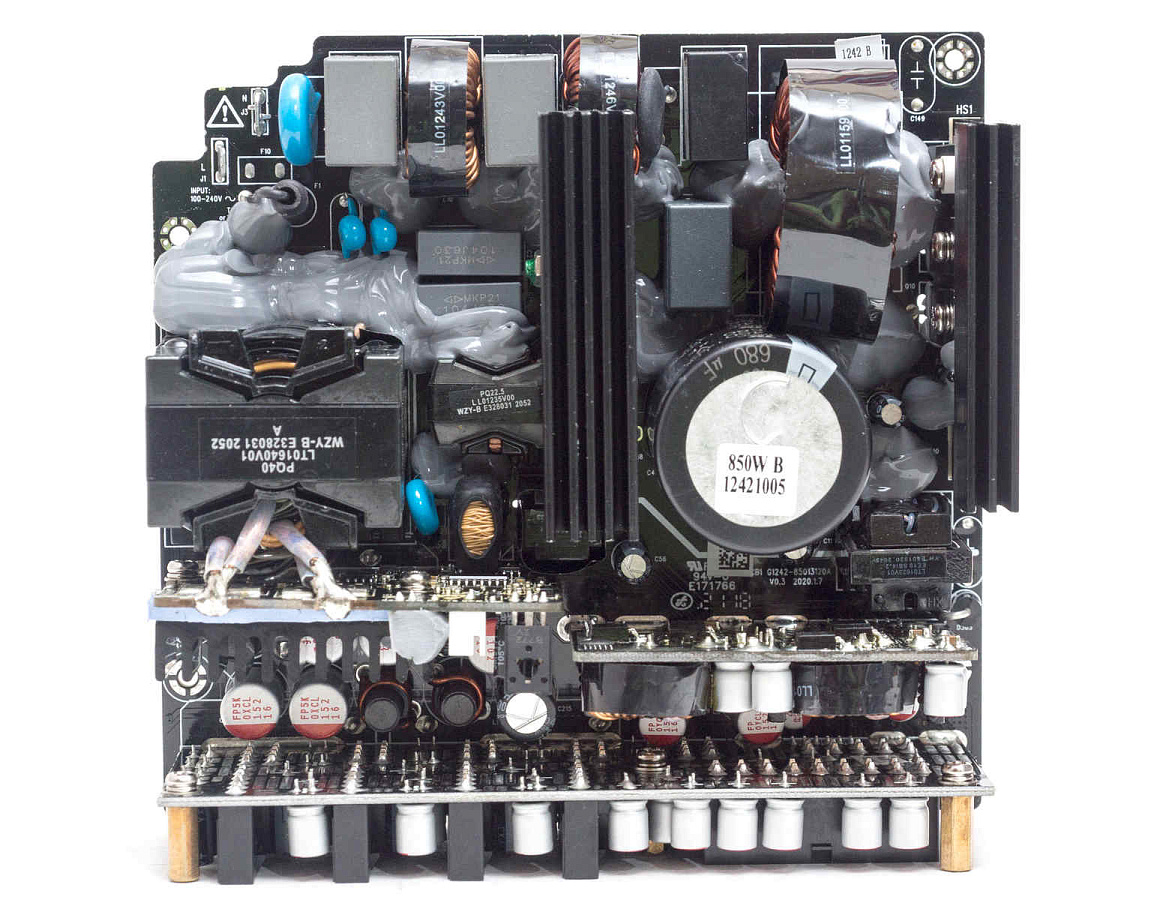

Реализована схема на основе полумостового LLC резонансного преобразователя в первичной цепи, синхронного выпрямителя и DC-DC преобразователей во вторичной цепи. Основой является современная платформа Gospower (Shenzhen Gospell Digital Technology Co., Ltd.).

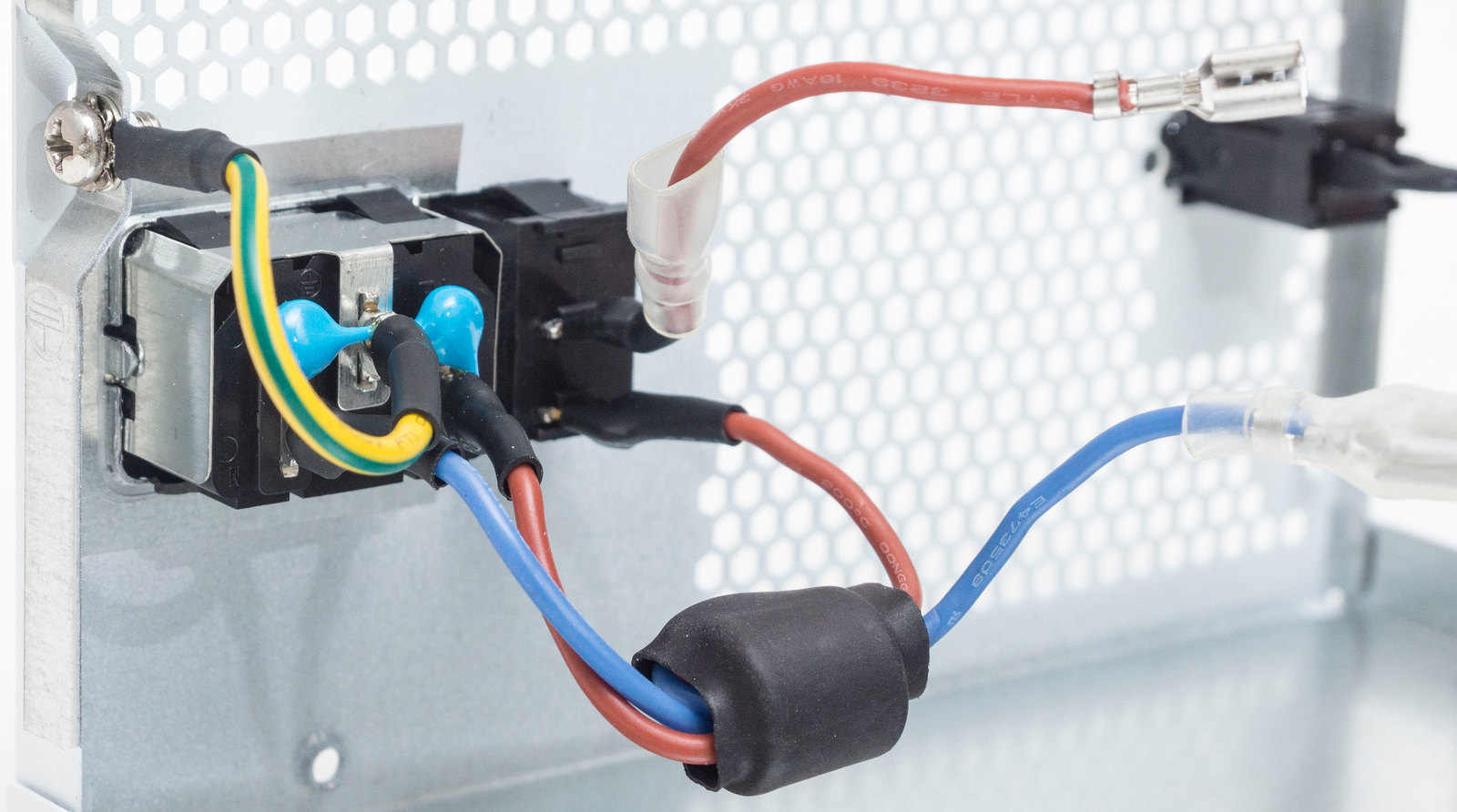

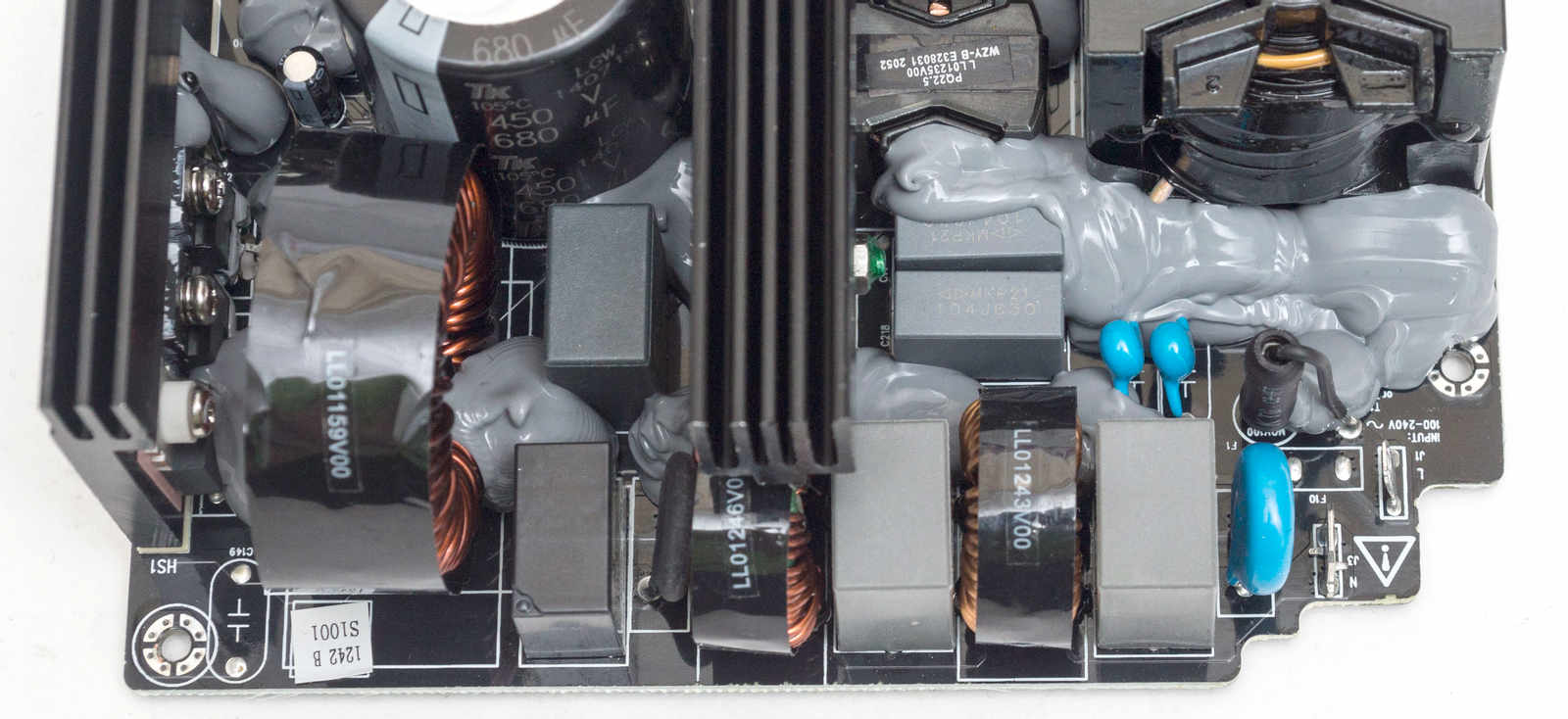

На входе распаян полноценный EMI-фильтр, на розетке только два Y-конденсатора, все остальные компоненты на краю платы.

В фильтре присутствуют четыре Y-,  два X-конденсатора и два дросселя.

С обратной стороны платы ИС-микросхема для разрядки конденсаторов. NTC-термистор и реле подавляют пусковые токи. Предохранитель и варистор защищают сам БП.

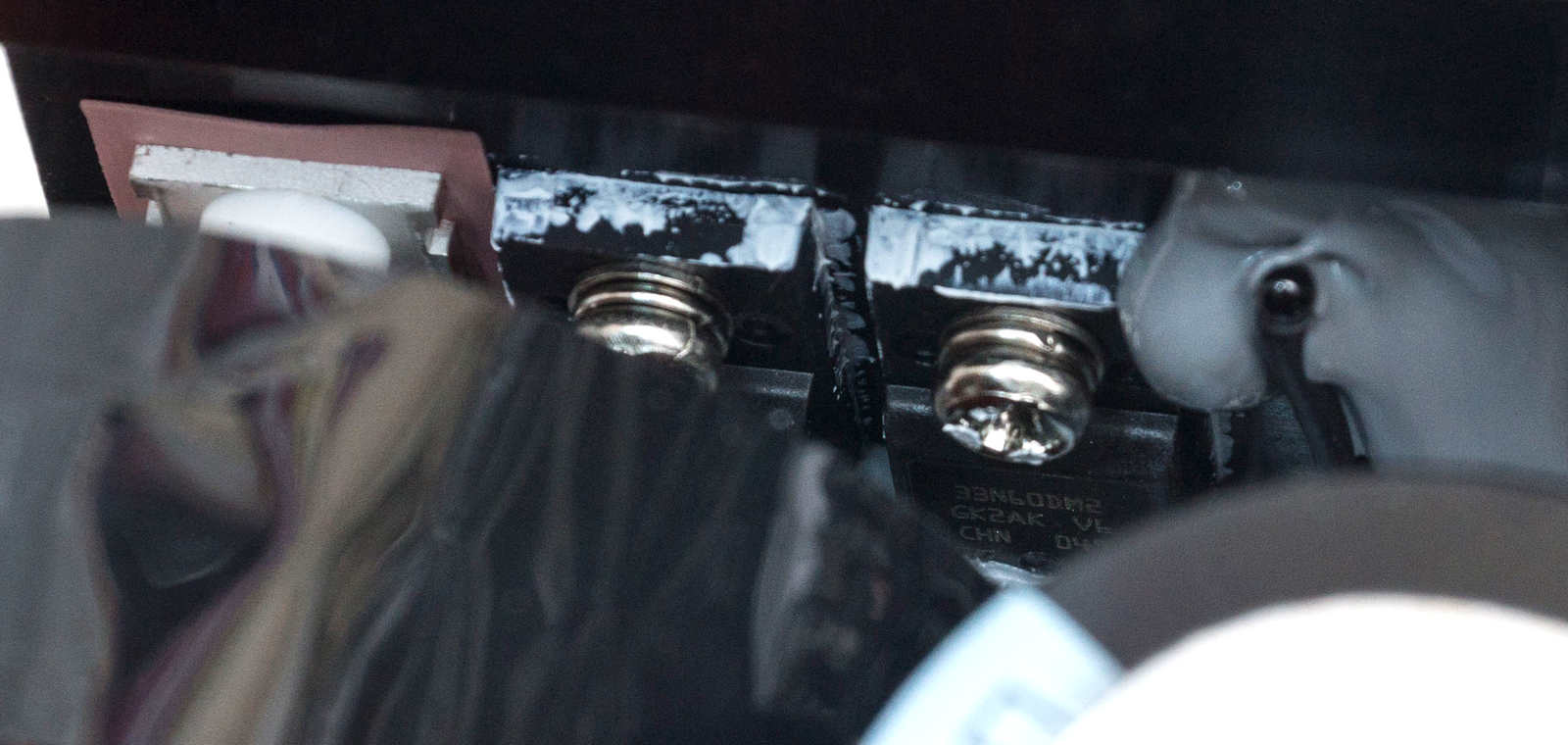

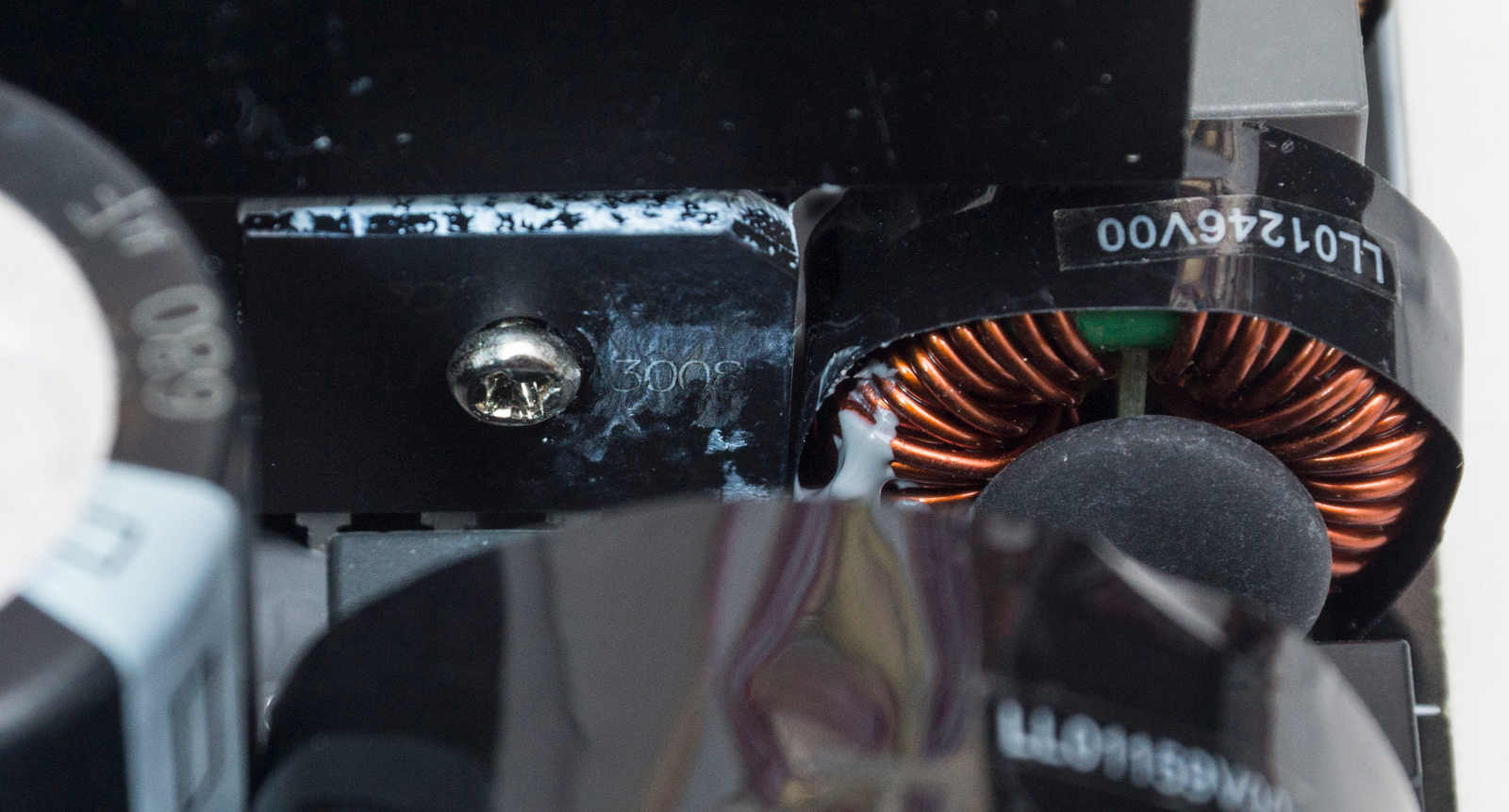

Первый крупный радиатор охлаждает мосфеты резонансного преобразователя и две диодных сборки GBU3008 (800 В, 30А каждая).

Второй радиатор охлаждает силовые элементы APFC: диод C3D16065 и два мосфета SRC60R140BTFE.

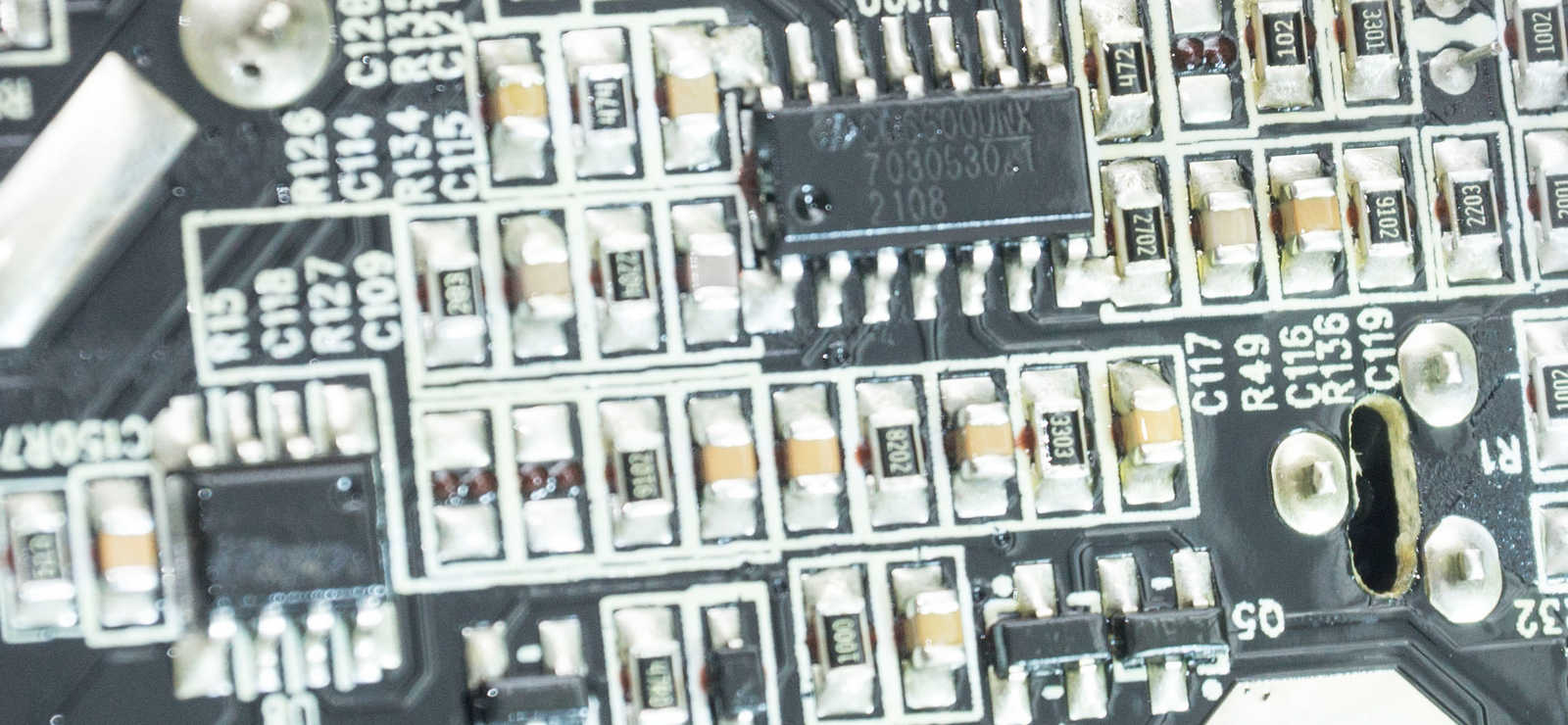

Управляющий ШИМ-контроллер CM6600UNX и контроллер CM03AX разместились с обратной стороны платы.

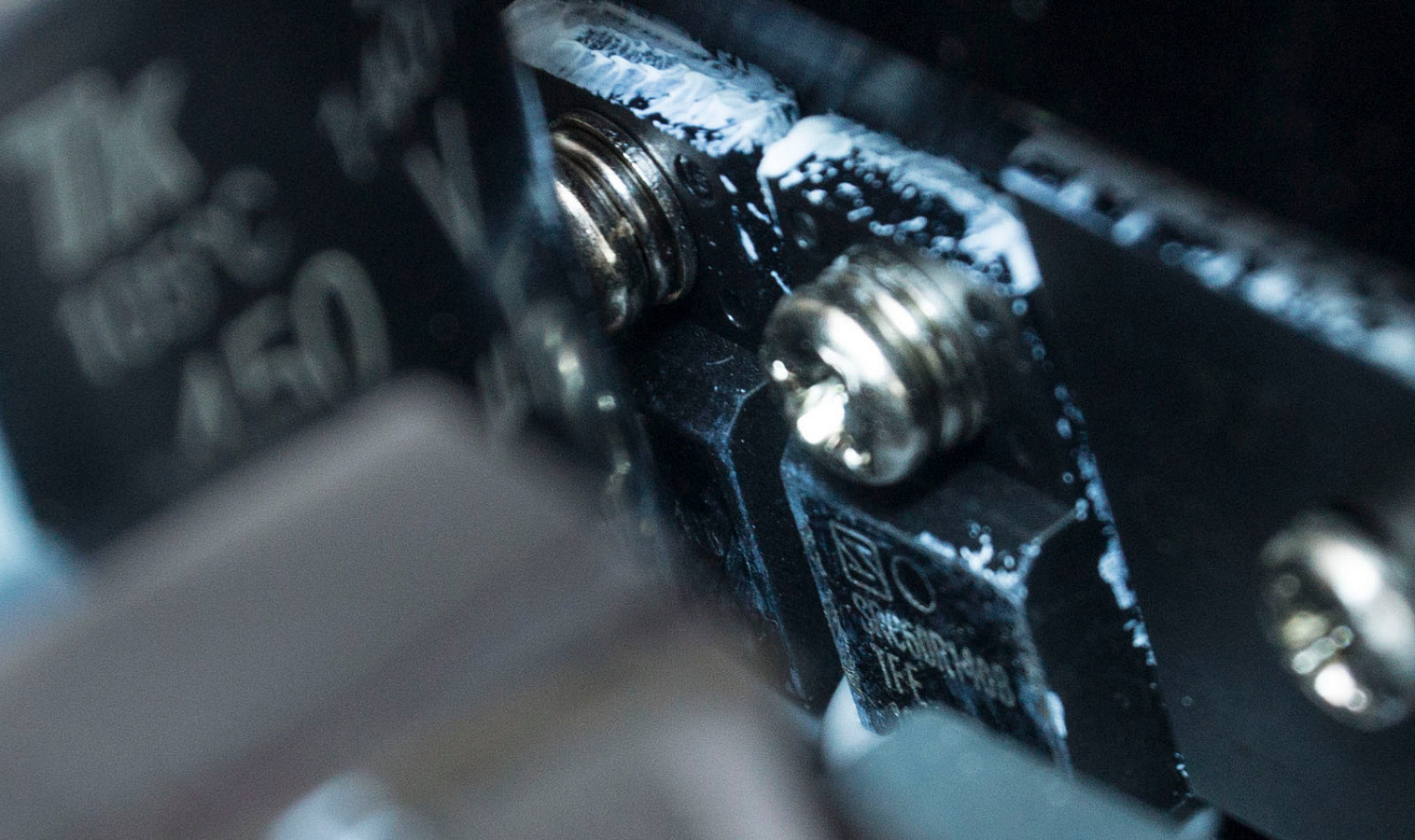

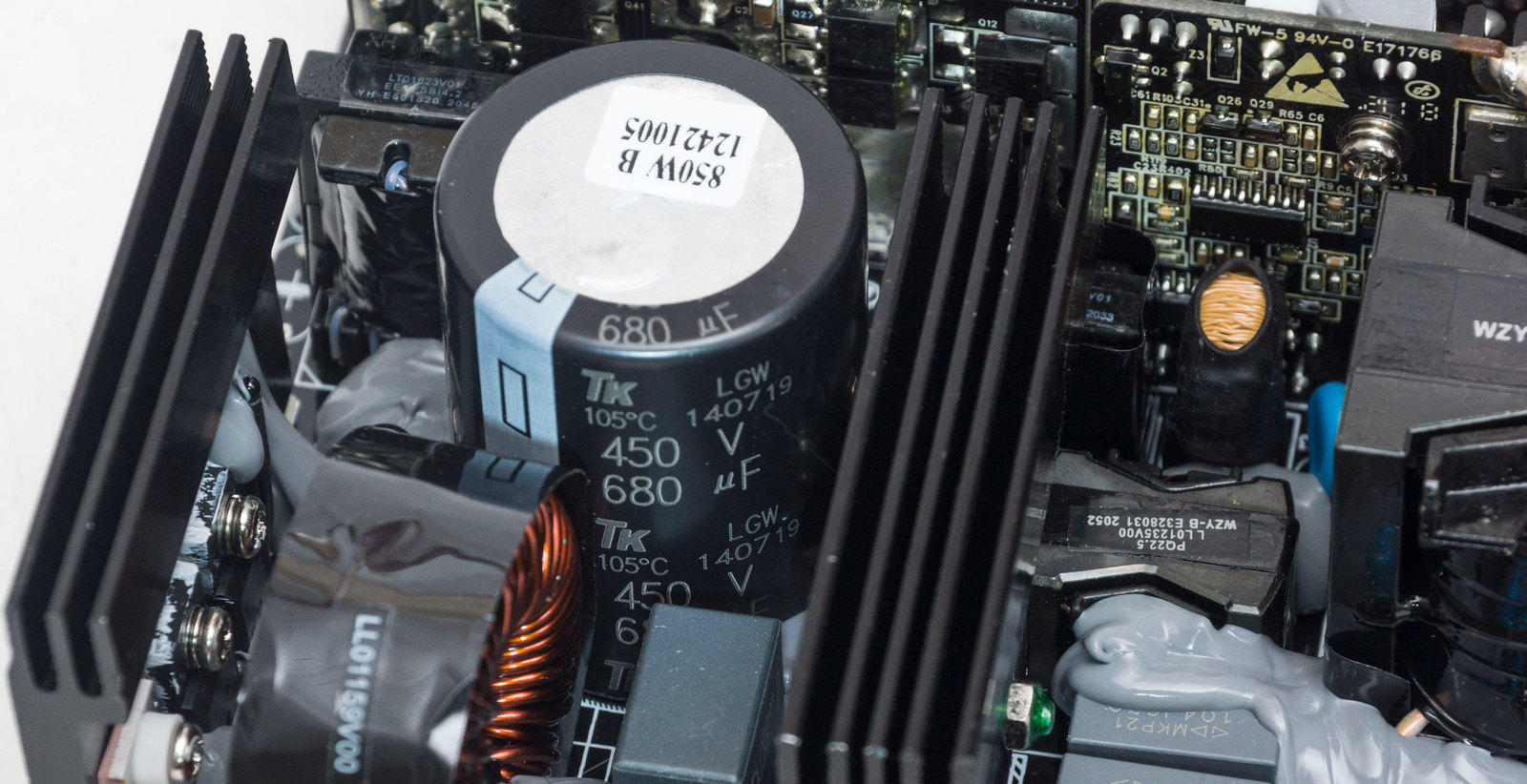

Высоковольтный конденсатор установлен от японской компании Toshin Kogyo. Емкость - 680 Мф, напряжение - до 450 В, температура - до 105 °С.

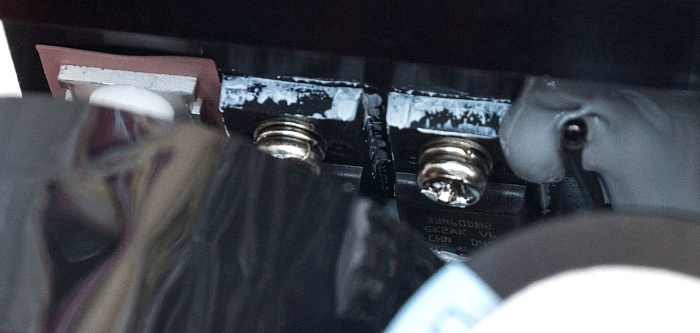

Мостовые выпрямители, два мосфета SRC60R140BTFE, как и мосфеты APFC, от мало известного производителя Sanrise Tech.

Рядом с их радиатором небольшой трансформатор и дроссель - входят в схему преобразователя.

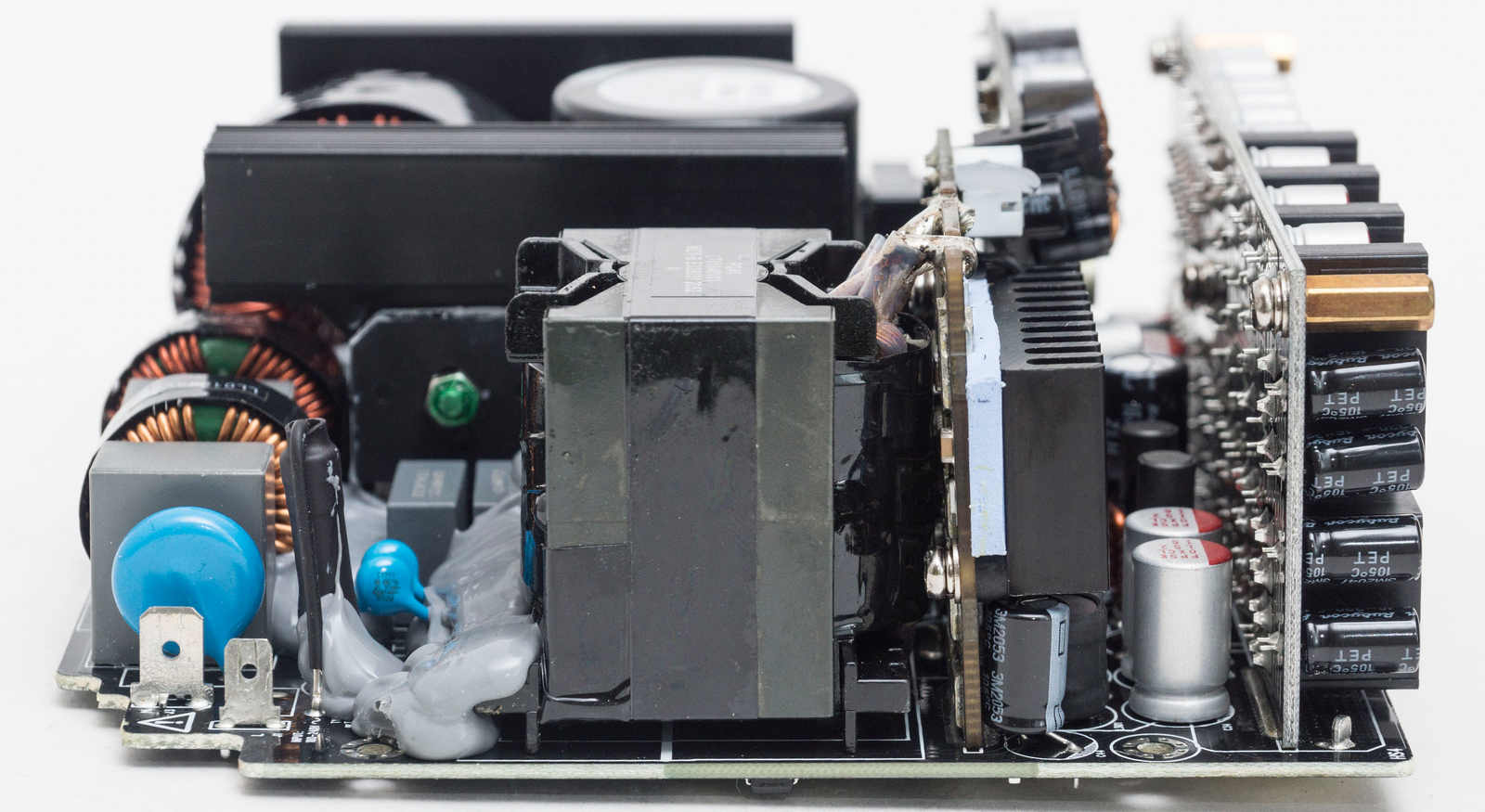

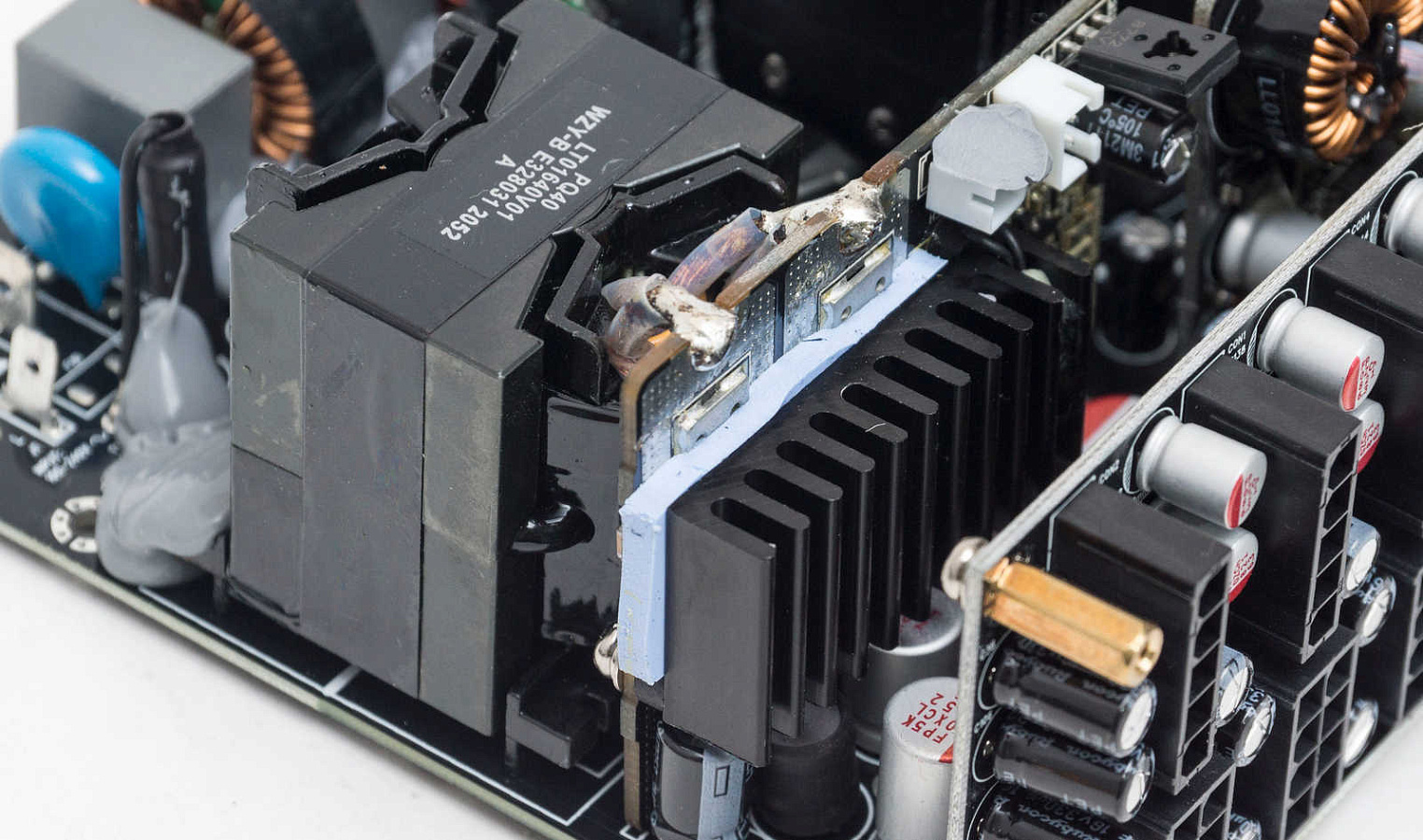

Трансформатор, формирующий линию +12 В, непосредственно соединен с вертикальной платой, на которой разместились силовые элементы синхронного выпрямителя. Шесть транзисторов NCE Power NCEP40T15GU закрыты собственным радиатором.

С другой стороны платы контроллер CU6901V.

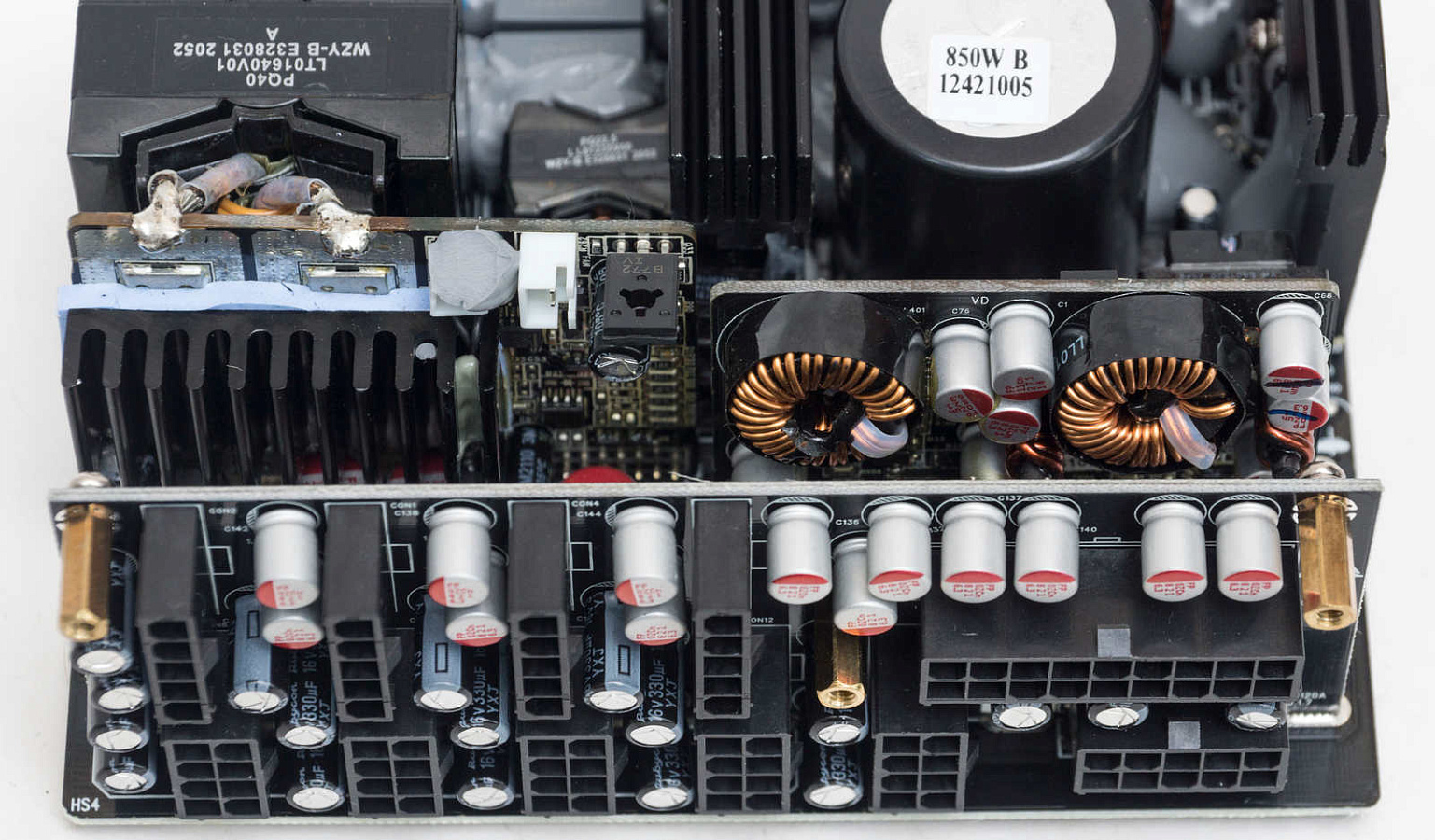

На второй вертикальной плате DC-DC преобразователи каналов +5 В, и +3,3 В: шесть мосфетов IPS FTD05N03NA, ШИМ-контроллер ANPEC APW7159C и парочка дросселей.

За фильтрацию помех отвечают электролитические конденсаторы Nippon Chemi-Con и Rubycon.

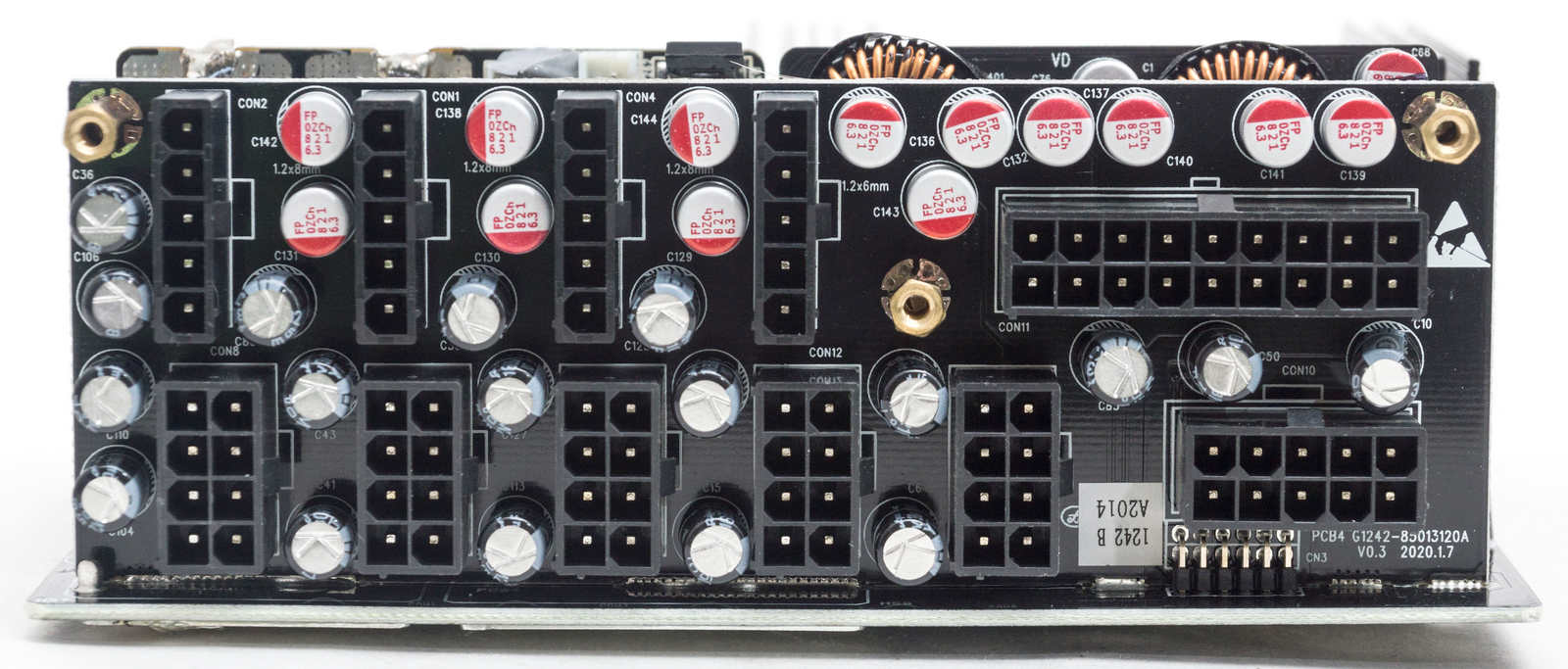

А также большое количество полимерных конденсаторов Chemi-con, большинство из которых размещено непосредственно на модульной плате.

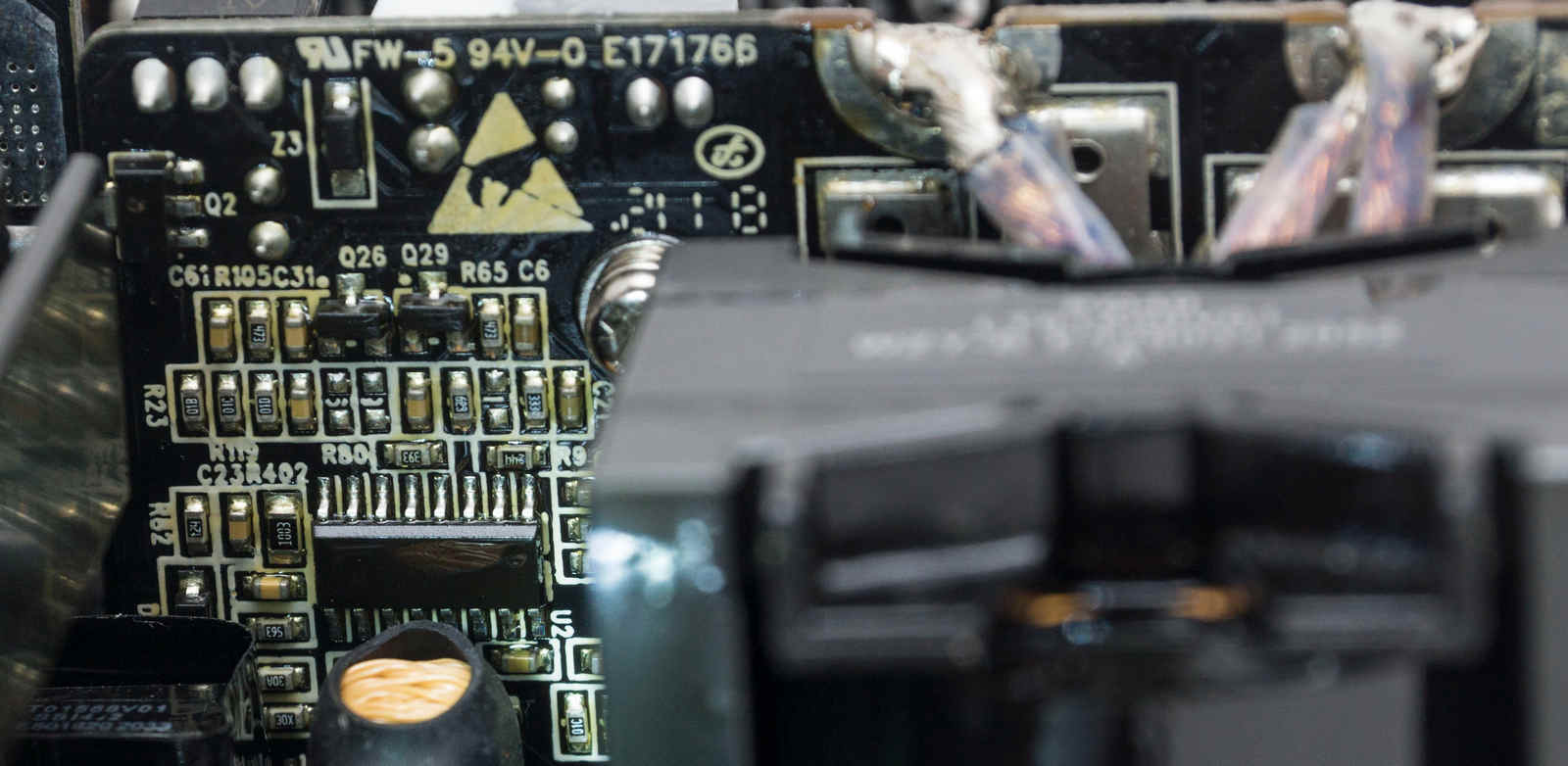

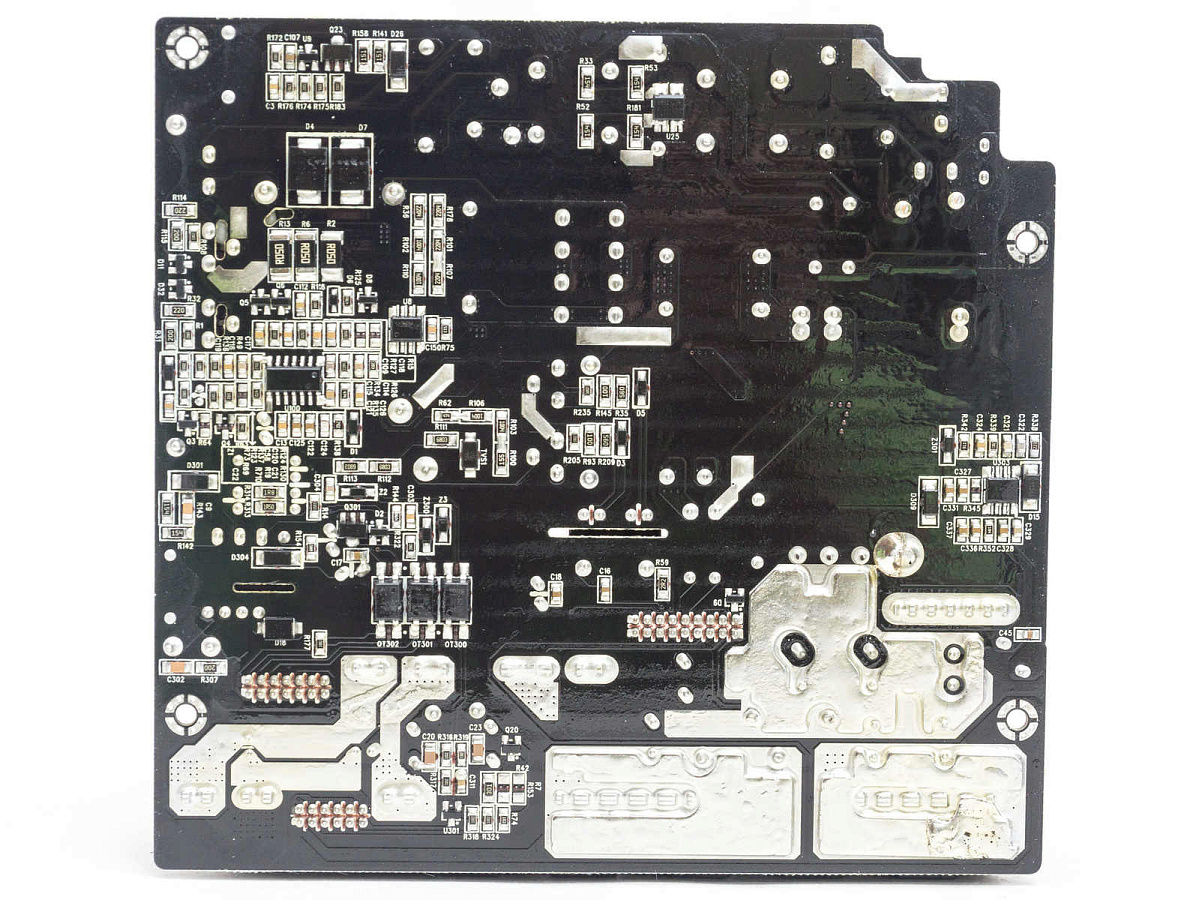

С обратной стороны платы мы видим аккуратную пайку, дорожки усилены припоем. За защиту отвечает супервизор IN1S313I-SAG.

Обращает на себя внимание большое количество клея между элементами с лицевой стороны платы.

Тестирование

Тестовый стенд на основе электронных нагрузок, что позволяет нагружать линию +12 В с плавным повышением мощности. Линии +3.3 В и +5 В подключались к электронным нагрузкам, изменяющим нагрузку до 20 А на каждый канал.

По требованиям стандарта ATX12V отклонение не должно превышать 5%. Для линии +12 В это соответствует диапазону от +11.4 до +12.6 В. Современные блоки питания чаще всего укладываются в 1-2 %.

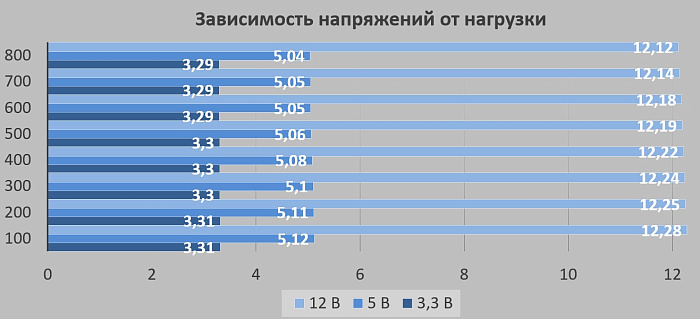

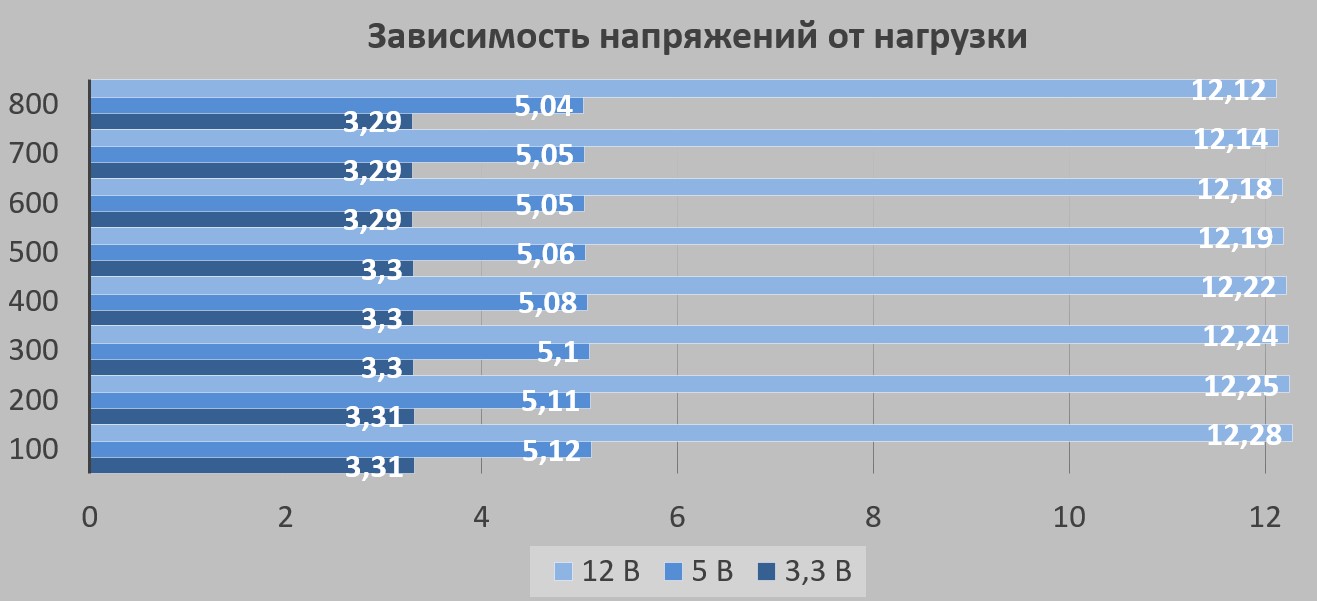

По линии +12 В изначально напряжение завышено более 2%, под нагрузкой проседает всего до 1%. Идентичную картину мы наблюдаем и по линии +5 В. Канал +3.3 В изменяется в диапазоне ±1%.

Стабильность напряжений отличная по всем линиям.

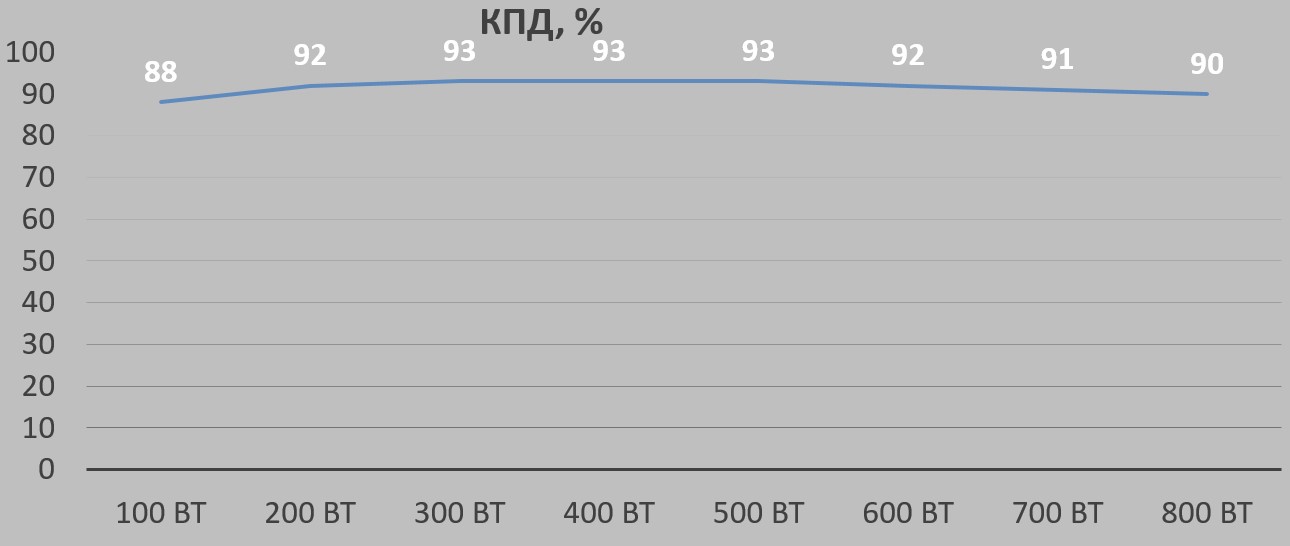

Уровень КПД полностью соответствует стандарту 80 PLUS Gold для 230 В, максимальные 93% демонстрируются при нагрузке в диапазоне от 300 до 500 Вт. Ниже 90% эффективность понижается только при минимальной нагрузке.

Также была проверена защита от короткого замыкания и перегрузки: при замыкании на любой из линий блок питания благополучно отключался. Кратковременную нагрузку удерживает успешно до 1000 Вт без проблем.

Заключение

Вторая версия серии блоков питания V Gold от компании Cooler Master – отличный вариант для игровой сборки. Модель White Edition будет востребована у любителей белого дизайна.

Современная схемотехника обеспечивает стабильные напряжения, гибридная система охлаждения практически бесшумно и успешно охлаждает комплектующие.

Кабели хорошо подобраны по размеру и количеству коннекторов, два отдельных кабеля EPS и питания GPU набраны проводами калибра 16AWG, имеется достаточное количество разъемов питания периферийных устройств.

Плюсы:

  • Отличная стабильность напряжений;
  • Стильный белый дизайн;
  • Качественное исполнение;
  • Белые модульные плоские кабели;
  • Тихая гибридная система охлаждения;
  • Гарантия 10 лет.

Может не понравиться:

  • Отсутствие RGB-подсветки.

Минусы:

  • Ориентирование и компоновка коннекторов на корпусе выглядит неэстетично.
