Обзор и тест материнской платы MSI MEG Z690 Unify-X

MSI MEG Z690 Unify-X - для истинных любителей разгона процессора и памяти.

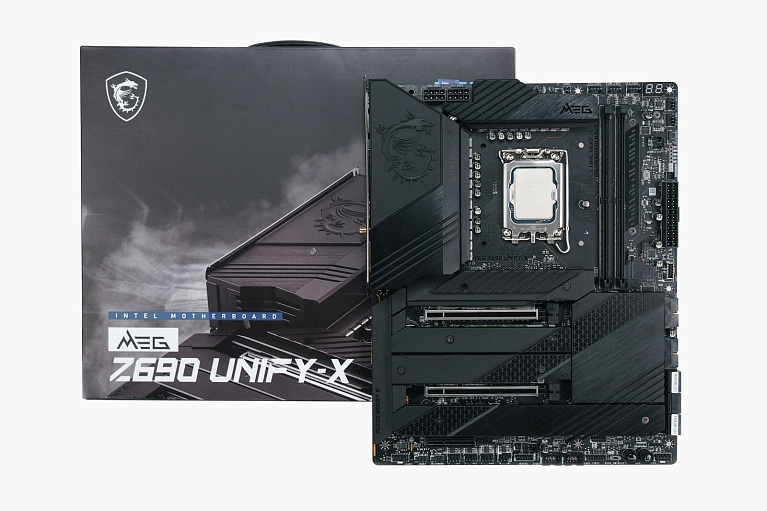

Обзор и тест материнской платы MSI MEG Z690 Unify-X

Производители материнских плат формируют выпуск каждой новой линейки с учетом потребностей и запросов пользователей. Не обходится и без особенных девайсов, которые часто становятся визитной карточкой того или иного вендора. Одной из таких материнских плат вполне может быть MEG Z690 Unify-X, которую MSI позиционирует как ультимативное решение для разгона процессора и памяти. Для достижения высоких частот ОЗУ данная плата даже специально оборудована только двумя слотами памяти DDR5. Посмотрим, что умеет MEG Z690 Unify-X на практике, используя модули памяти с чипами SK Hynix.

Технические характеристики

  • Модель: MEG Z690 Unify-X
  • Socket: LGA 1700
  • Чипсет: Intel Z690
  • Тип памяти: DDR-5
  • Количество слотов памяти: 2
  • Оперативная память: 2*DIMM, Max. 128 Гб, DDR5 6800(O.C) - 5200(O.C.), 4800 МГц
  • Слоты расширения: 2*PCI-E 5.0 x16, PCI-E x4, 5 x PCI-E M.2
  • Тип слотов M.2:
    • Key M, 2260/2280 (PCIe 4.0 x4)
    • Key M, 2260/2280 (PCIe 4.0 x4)
    • Key M, 2260/2280/22110 (PCIe 4.0 x4 & SATA)
    • Key M, 2260/2280 (PCIe 3.0 x4)
    • Key M, 2260/2280 (PCIe 4.0 x4)
  • Звук: 8-канальный (7.1) Realtek ALC4080
  • Сетевой интерфейс: 2 * 2.5 Gigabit (Intel I225-V), Wi-Fi 6E, Bluetooth
  • Форм-фактор: ATX (305 * 244 мм)

Упаковка и комплектация

Материнская плата MEG Z690 Unify-X поставляется в большой картонной коробке, изображение на которой подчеркивает оверклокерские настроения продукта. Подробные технические характеристики и ключевые особенности платы производитель указывает на тыльной стороне упаковки.

Внутри коробки вместе с платой пользователь обнаружит:

  • подставку для работы на открытом стенде DIY Stands set;
  • руководство пользователя;
  • набор наклеек и рекламных буклетов;
  • значок MSI Gaming;
  • накопитель USB с драйверами и фирменным ПО;
  • четыре кабеля SATA-3;
  • один кабель для подсветки +12В RGB;
  • один кабель для подсветки +5В RGB;
  • один кабель для подсветки Corsair RGB;
  • два кабеля с термощупом;
  • Wi-Fi антенна;
  • два набора винтов для крепления М.2 накопителей;
  • контроллер удаленного управления с кабелем;
  • набор фирменных отверток;
  • кисточка для чистки материнской платы.

Внешний вид и особенности

Отличительной особенностью MEG Z690 Unify-X от множества других материнских плат является то, что она полностью лишена какой-либо подсветки. Это делает данную плату стильной и строгой внешне. Грозно выглядеть MEG Z690 Unify-X также помогает обилие радиаторов охлаждения, которыми покрыто более половины материнской платы. Они отвечают за теплоотвод от зоны VRM, чипсета Intel Z690 и накопителей М.2.

MEG Z690 Unify-X выполнена в форм-факторе АТХ со стандартными габаритами 305 х 244 мм. Для установки в корпус ПК плата имеет девять точек крепления. Тыльная сторона PCB защищена металлической пластиной. Этот бэкплейт отводит на себя часть тепла с зоны VRM и одновременно защищает плату от перегиба.

На тыльной панели разъемов MEG Z690 Unify-X находятся:

  • кнопка сброса настроек BIOS;
  • кнопка обновления BIOS Flash;
  • разъем PS/2 для мыши или клавиатуры;
  • два разъема USB 2.0;
  • семь разъемов USB 3.2 Gen2 Type-A;
  • один разъем USB 3.2 Gen2x2 Type-C;
  • два 2.5-гигабитных LAN;
  • два гнезда для антенны Wi-Fi;
  • один оптический S/PDIF Out;
  • пять аудиоразъемов 3.5 мм.

Ставка в MEG Z690 Unify-X сделана на мощную 19+2 фазную систему питания процессора, которая скрывается под двумя массивными радиаторами, объединенными тепловой трубкой. Один из радиаторов охлаждения VRM несет на себе логотип производителя и название материнской платы.

Питание на плату для центрального процессора заводится по двум силовым разъемам 8-пин. Они находятся в левом верхнем углу MEG Z690 Unify-X.

Вторым важным козырем MEG Z690 Unify-X являются два разъема DIMM DDR5 с технологией MSI Memory Boost. Производитель заявляет о поддержке платой частоты 6800+ МГц, что по достоинству оценят любители экстремального разгона ОЗУ. Суммарно поддерживаемый объем памяти может составлять 64 Гб.

Для установки графических адаптеров MEG Z690 Unify-X предлагает два слота PCIe 5.0 x16, линии PCI Express для которых выделяются от центрального процессора. Эти слоты расширения могут работать по формуле х16+х0 в случае использования одной видеокарты или же в режиме х8+х8 при установке двух графических адаптеров. Материнская плата поддерживает технологии NVIDIA SLI и AMD Crossfire. Также на плате распаян слот PCIe 3.0 x4, за работу которого отвечает чипсет Intel Z690.

На MEG Z690 Unify-X реализовано сразу пять слотов М.2 для установки NVMe накопителей. И что важно, все они оборудованы радиаторами охлаждения с двухсторонним отводом тепла. Функциональность и схема работы этих М.2 слотов следующая:

  • М.2_1 поддерживает режим PCIe 4.0 x4 (линии PCI Express от CPU);
  • М.2_2 поддерживает режим PCIe 4.0 x4 (линии PCI Express от Intel Z690);
  • М.2_3 поддерживает режим PCIe 4.0 x4 или SATA (линии PCI Express от Intel Z690);
  • М.2_4 поддерживает режим PCIe 3.0 x4 (линии PCI Express от Intel Z690);
  • М.2_5 поддерживает режим PCIe 4.0 x4 (линии PCI Express от Intel Z690).

А так выглядят радиаторы охлаждения для М.2 накопителей. Видно, что для увеличения эффективности теплоотвода на MEG Z690 Unify-X используются термопрокладки.

Для устройств с классическим подключением SATA-3 плата MEG Z690 Unify-X предлагает шесть соответствующих разъемов. Четыре из них реализованы силами чипсета Intel Z690, еще два функционируют с помощью дополнительного контроллера ASMedia ASM1061. Также на правом торце материнской платы находятся две колодки USB 3.2 Gen1 Type-A для вывода четырех разъемов на фронтальную часть корпуса. Присутствует здесь и разъем USB 3.2 Gen2x2 Type-C, который также ориентирован на фронт.

На нижней грани материнской платы распаяны две колодки USB 2.0, предоставляющие возможность вывода четырех таких разъемов на фронтальную или тыльную часть корпуса ПК.

Звуковые возможности MEG Z690 Unify-X представлены 7.1-канальным кодеком Realtek ALC4080. Обвязка, построенная с использованием качественных японских конденсаторов, предусмотрительно изолирована от помех других компонентов платы специальным аудиотрактом.

Оверклокерский инструментарий MEG Z690 Unify-X сосредоточен в правом верхнем и правом нижнем углу PCB. Набор инструментов для удобной работы на открытом стенде включает в себя кнопки включения и перезагрузки, дисплей POST-кодов, светодиоды BOOT/VGA/DRAM/CPU для диагностики, а также ряд точек замера напряжений. Для повышенной надежности на плате реализованы две микросхемы BIOS, переключатель между которыми находится слева от кнопок включения и перезагрузки.

Подключить к MEG Z690 Unify-X можно до девяти корпусных вентиляторов и систем охлаждения, включая жидкостные. Для этого плата оборудована восемью разъемами 4-пин PWM и одним 3-пин.

Любителям светодиодной подсветки производитель подготовил на MEG Z690 Unify-X два разъема +5В RGB, один +12В RGB и еще один Corsair RGB.

Чтобы добраться до системы питания процессора, требуется демонтировать навесные элементы охлаждения с MEG Z690 Unify-X. Одной из таких деталей является металлический бэкплейт, на внутреннюю часть которого установлена пара термопрокладок. Они забирают часть тепла с тыльной стороны PCB из области VRM.

Основная же задача по охлаждению системы питания процессора возложена на пару массивных радиаторов, объединенных тепловой трубкой. Контакт элементной базы с радиаторами охлаждения реализован через термопрокладки.

Как уже говорилось ранее, на MEG Z690 Unify-X реализована мощная 19+2 фазная система питания CPU, построенная по Г-образной схеме. 19 фаз отводится для питания ядер процессора, еще 2 фазы предназначаются для питания VCCSA.

Для управления питанием используется цифровой ШИМ-контроллер Renesas RAA229131, работающий в тандеме с 105А сборками Renesas RAA22010540.

Завершает изучение внешних особенностей платы пара сетевых контроллеров Intel I225-V, с помощью которых на MEG Z690 Unify-X реализованы два 2.5-гигабитных LAN.

Возможности BIOS

Интерфейс настроек MEG Z690 Unify-X в меню BIOS представлен черно-белым оформлением на черном фоне. Встречает пользователя общее меню, в котором собрана основная информация о текущих параметрах системы. Здесь же, не погружаясь глубоко в настройки, можно активировать профиль XMP и выбрать загрузочный накопитель.

Доступ ко всем настройкам BIOS платы MEG Z690 Unify-X открывается нажатием клавиши F7. Структура настроек привычна и не отличается от материнских плат MSI предыдущей генерации. Это шесть основных разделов, сгруппированных тематически. Внутри каждого раздела находятся подробные и до мелочей проработанные настройки, в том числе и для разгона компонентов системы. Наиболее интересные опции BIOS материнской платы MEG Z690 Unify-X представлены на скриншотах ниже.

Тестовый стенд

Процессор Intel Core i5-12600K
Материнская плата MSI MEG Z690 Unify-X (bios A.30)
Видеокарта Sapphire AMD Radeon RX 6800 XT 16 Гб
Оперативная память ADATA XPG Lancer RGB DDR5-6000 2x16 Гб
Система охлаждения Noctua NH-U12A chromax.black
Накопитель M.2 SSD Samsung 970 Pro 512 Гб
Блок питания Corsair RM850x мощностью 850W
Корпус Открытый стенд
Монитор LG UltraGear 32GP850, 2560x1440, 180 Гц
Операционная система Windows 11 Pro 64-bit 21H2

Место центрального процессора на MEG Z690 Unify-X занял процессор Intel Core i5-12600K. Перед тем, как приступить к детальному изучению материнской платы, мы обновили BIOS до самой свежей версии A.30.

В качестве оперативной памяти использовали комплект ADATA XPG Lancer RGB DDR5-6000 2x16 Gb с чипами SK Hynix. Место графического адаптера заняла видеокарта Sapphire AMD Radeon RX 6800 XT 16 Гб.

Для охлаждения центрального процессора использовали кулер Noctua NH-U12A chromax.black. Открытый тестовый стенд выглядел следующим образом.

Работа с Core i5-12600K и разгон DDR5

Учитывая тот факт, что MEG Z690 Unify-X обладает мощной системой питания процессора, разгон Intel Core i5-12600K на этой плате - одно удовольствие. Добиться стабильности работы CPU нам удалось на частоте 5.0 ГГц для Р-ядер, 4.2 ГГц для Е-ядер, а также 4.5 ГГц кольцевой шины. Для этого нам потребовалось увеличить рабочее напряжение на Intel Core i5-12600K до 1.32В. При этом энергопотребление процессора выросло до ~200 Вт.

Важным фактором оценки радиаторов охлаждения MEG Z690 Unify-X стали температуры VRM и чипсета Intel Z690, мониторинг которых осуществляется штатными средствами материнской платы. В состоянии покоя температура системы питания процессора составляет 44℃, а чипсета - 65℃. При продолжительной рабочей нагрузке в виде рендера Cinebench R23 обвязка VRM разогрелась до 53℃, а температура чипсета Intel Z690 повысилась всего на +2℃.

Иная картина на MEG Z690 Unify-X возможна в случае игровой нагрузки, когда в работу включается видеокарта и начинает нагнетать горячий воздух на компоненты платы. Здесь все с точностью, да наоборот. Силовая обвязка VRM прибавляет всего +5℃, поскольку процессор в играх используется далеко не на полную мощность. А вот чипсет материнской платы разогревается до 75℃, хотя это все равно в рамках допустимых температур.

Любителям разгона оперативной памяти MEG Z690 Unify-X способна предложить широкое поле для экспериментов. Используя не самые лучшие модули DDR5, нам удалось добиться стабильности на частоте 6666 МГц со значением тайминга CL32.

Рабочая и игровая производительность

При оценке производительности системы с материнской платой MEG Z690 Unify-X мы рассмотрели три различных сценария. Работу с настройками "из коробки", только разгон памяти до 6666 МГц, а также одновременным разгоном Intel Core i5-12600K до 5.0 ГГц и DDR5 до 6666 МГц.

В популярном бенчмарке AIDA64 тонкая настройка памяти позволила практически на треть увеличить быстродействие ОЗУ. Примерно на столько же уменьшились и задержки памяти. С разгоном процессора память заработала еще эффективнее, сказалось увеличение частоты кольцевой шины до 4.5 ГГц.

Прикладные тесты, ориентированные на процессор и оперативную память, указали на полезность разгона обоих компонентов. Большую лепту в этих рабочих задачах привнес оверклокинг центрального процессора, за что спасибо системе питания MEG Z690 Unify-X.

В играх же прирост производительности в большей степени наблюдался от разгона оперативной памяти. Львиная доля среднего FPS выросла именно с ускорением DDR5 до 6666 МГц. Разгон процессора до 5.0 ГГц позволил добрать еще немного дополнительных кадров.

Заключение

MSI MEG Z690 Unify-X - отличная материнская плата для оверклокеров и энтузиастов, обладающая широкими возможностями для сборки ультимативной игровой системы. Залогом успешного разгона компонентов является мощный 19+2-фазный VRM с 105А сборками, а также оптимизация платы в виде двух слотов DDR5 для достижения высоких частот. Не менее богато представлены и периферийные возможности MEG Z690 Unify-X. Чего только стоит наличие пяти слотов М.2 для скоростных твердотельных накопителей, множество современных разъемов USB 3.2 Type-A и USB 3.2 Type-C, а также сразу два 2.5-гигабитных сетевых контроллера. Впрочем, протоколами Wi-Fi 6E и Bluetooth 5.2 эта плата также не обделена. Чего точно не хватает MEG Z690 Unify-X - светодиодной подсветки платы во время работы системы. Но это фирменная фишка данной серии материнских плат от MSI, которая может быть по достоинству оценена любителями стильных и брутальных сборок. При стоимости в районе 50000-60000 рублей эта материнская плата ориентирована скорее на любителей экспериментов с разгоном и энтузиастов. Но и тому, кто просто ценит качественные девайсы, MEG Z690 Unify-X будет тоже интересна.

Плюсы:

  • система питания процессора 19+2 фазы с 105А сборками;
  • качественное охлаждение зоны VRM штатными радиаторами;
  • два слота DDR5 для достижения высокой частоты разгона памяти;
  • сразу пять разъемов М.2 для NVMe накопителей;
  • множество современных разъемов и интерфейсов;
  • отличные возможности разгона процессора и памяти;
  • богатый оверклокерский инструментарий для работы на открытом стенде;
  • функция обновления прошивки с помощью Flash BIOS Button.

Минусы:

  • отсутствие светодиодной подсветки на материнской плате;
  • внушительная стоимость.
