Обзор и тест корпуса Cooler Master MasterBox 500

Корпус, имеющий неплохую эффективность охлаждения, комбинированную лицевую панель со сплошной верхней частью и сетчатой (FineMesh) структурой внизу, а также обладающий ARGB-подсветкой лицевой панели.
Обзор и тест корпуса Cooler Master MasterBox 500

В наши руки попала одна из новинок компании Cooler Master – это Mid-Tower корпус Cooler Master MasterBox 500, интересный своей лицевой панелью, в которой сочетается сплошная верхняя часть и сетчатая (FineMesh) нижняя, а также применяется ARGB-подсветка, становящаяся достаточно популярной в последнее время. Вместе с тем корпус имеет весьма неплохие технические характеристики, способные удовлетворить запросы большинства пользователей, выбирающих себе основу для игрового ПК.

Технические характеристики

  • Модель: MasterBox 500 (MB500-KGNN-S00);
  • Тип: Mid-Tower;
  • Цвет: черный;
  • Размеры: 499 (высота) х 209 (ширина) х 505 (глубина) мм, объем - 51 литр;
  • Вес: 7,25 кг;
  • Материал: сталь, пластик, закаленное стекло;
  • Поддержка материнских плат: mini ITX/micro ATX/ATX/E-ATX (305 мм х 272 мм);
  • Слотов расширения: 7;
  • Количество устанавливаемых накопителей:
    • Места для 5.25" накопителей: 0;
    • Места для 2.5"/3.5" накопителей (комбинированные): 2;
    • Места для 2.5" накопителей: 4.
  • Система охлаждения:
    • Места под вентиляторы:
      • Сверху: 3 х 120 мм или 2 х 140 мм;
      • Спереди: 3 х 120 мм или 2 х 140 мм (предустановлен 1 x 120 мм SickleFlow PWM ARGB);
      • Сзади: 1 х 120 мм (предустановлен 1 х 120 мм MF120 без подсветки).
    • Места под радиаторы СЖО:
      • Сверху: 120/140/240/280/360 мм (максимальная толщина до 55 мм);
      • Спереди: 120/140/240/280/360 мм;
      • Сзади: 120 мм.
  • Панель ввода-вывода: 2 x USB 3.2 Gen1 тип А, 1 x 3.5 мм миниджек (совмещенный наушники/микрофон), кнопки питания, сброса (подключен контроллер управления ARGB-подсветкой);
  • Противопылевые фильтры: спереди(сама панель), сверху, снизу;
  • Блок питания: стандартный ATX (в комплект не входит);
  • Ограничение по высоте кулера: до 165 мм;
  • Ограничение по длине плат расширения: до 410 мм;
  • Ограничение по глубине блока питания: 180 мм;
  • Особенности: ARGB/PWM хаб для подключения вентиляторов.

Упаковка и комплектация

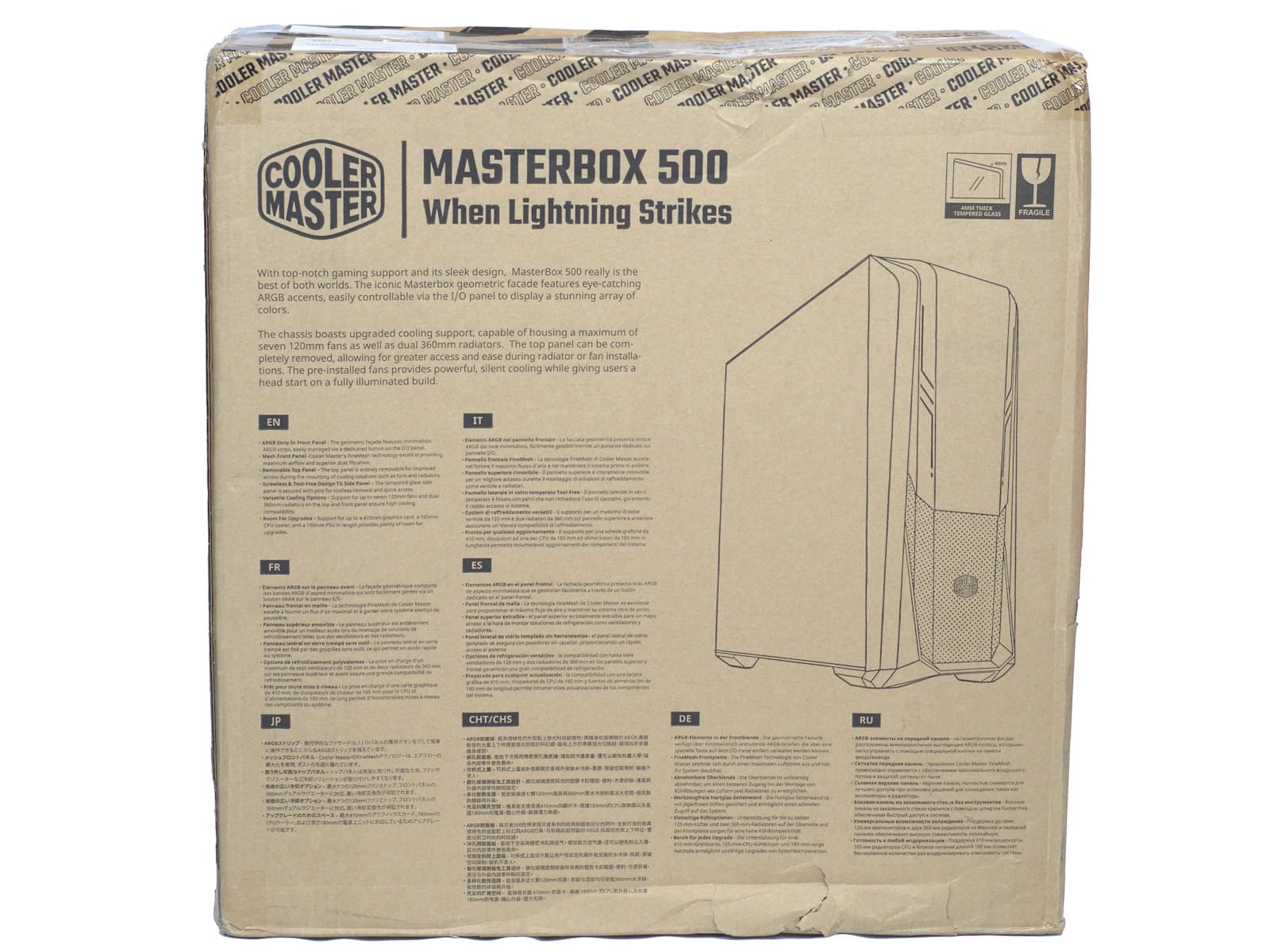

Большинство производителей уже достаточно давно отказалось от красочного оформления коробок с корпусами и это справедливо для Mid-Tower корпуса Cooler Master MasterBox 500, хотя придраться к информационной составляющей нельзя. На упаковке изображен сам корпус, присутствует многоязычное краткое описание, в том числе и на русском, и на одном из торцов можно обнаружить технические характеристики.

Защита внутреннего содержимого коробки стандартная – пенопласт по бокам, поэтому центральная часть, как в нашем случае, может быть несколько подмята, но на содержимом это не отразилось.

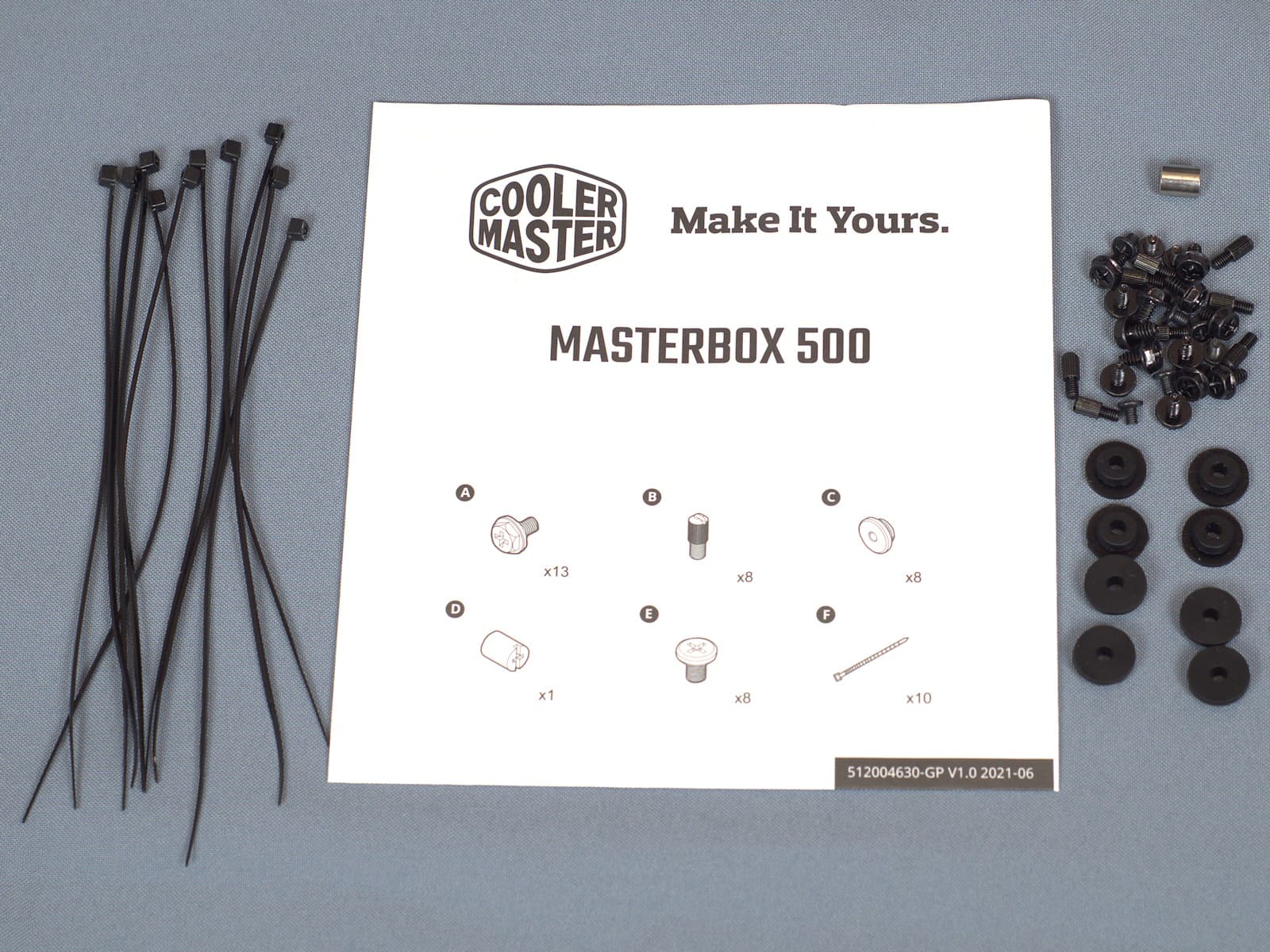

Комплектация характерна для корпусов бюджетного-среднего ценового диапазона. Внутри находится руководство пользователя, набор винтов, демпферы для установки 2.5" накопителей и одноразовые стяжки.

Внешний вид

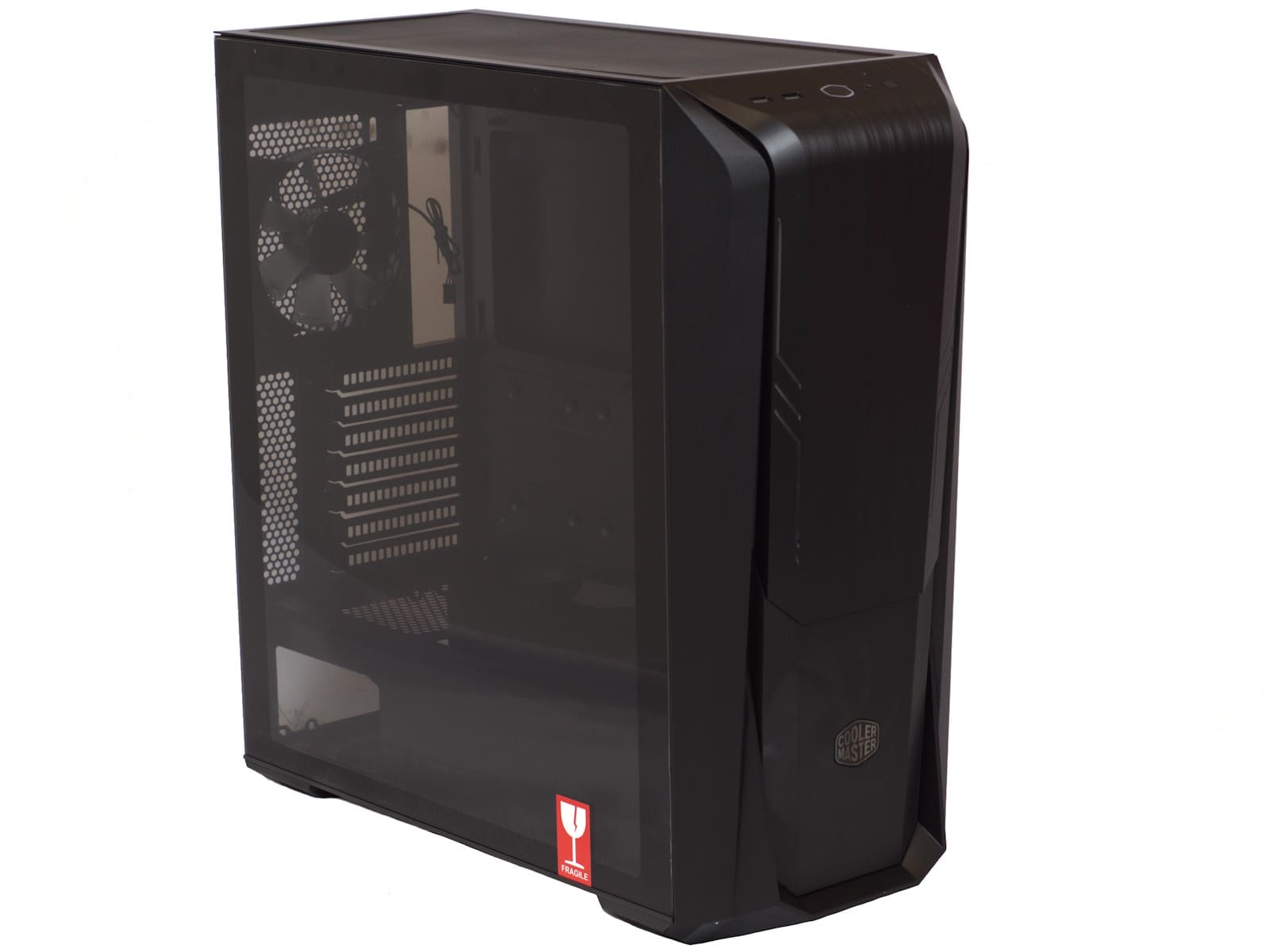

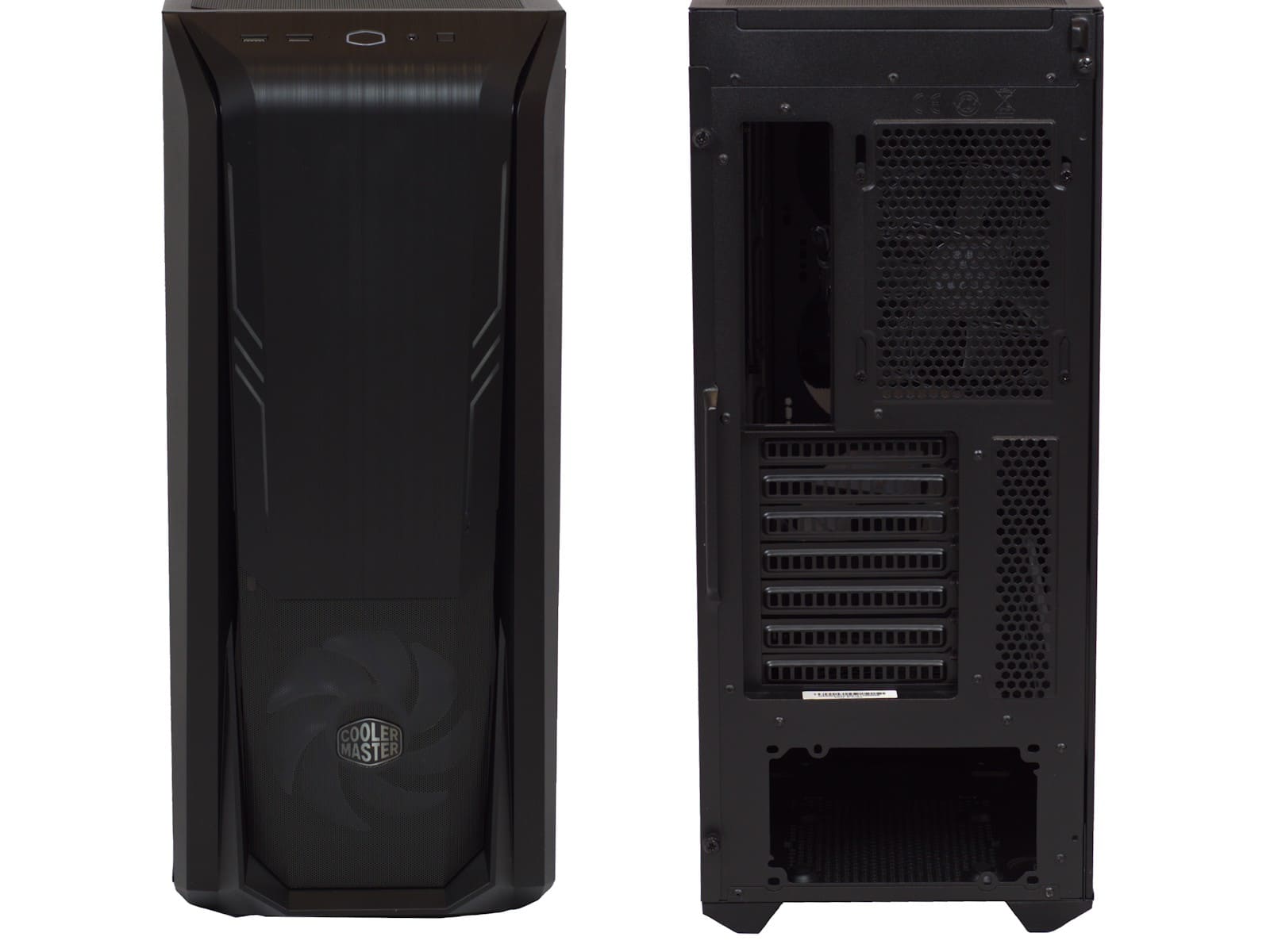

Внешний дизайн и размеры позволяют понять, что перед нами типовой башенный корпус формата Mid-Tower. «Основой» для корпуса Cooler Master MasterBox 500 стала модель Cooler Master MasterBox MB500 ARGB, однако в новинке используется оригинальная лицевая панель со скругленными вверху краями и реализованной ARGB-подсветкой. Размеры у него несколько крупнее большинства Mid-Tower корпусов: 499 (высота) х 209 (ширина) х 505 (глубина) мм. При этом его вес хорошо «ощущается» – чуть больше 7 кг.

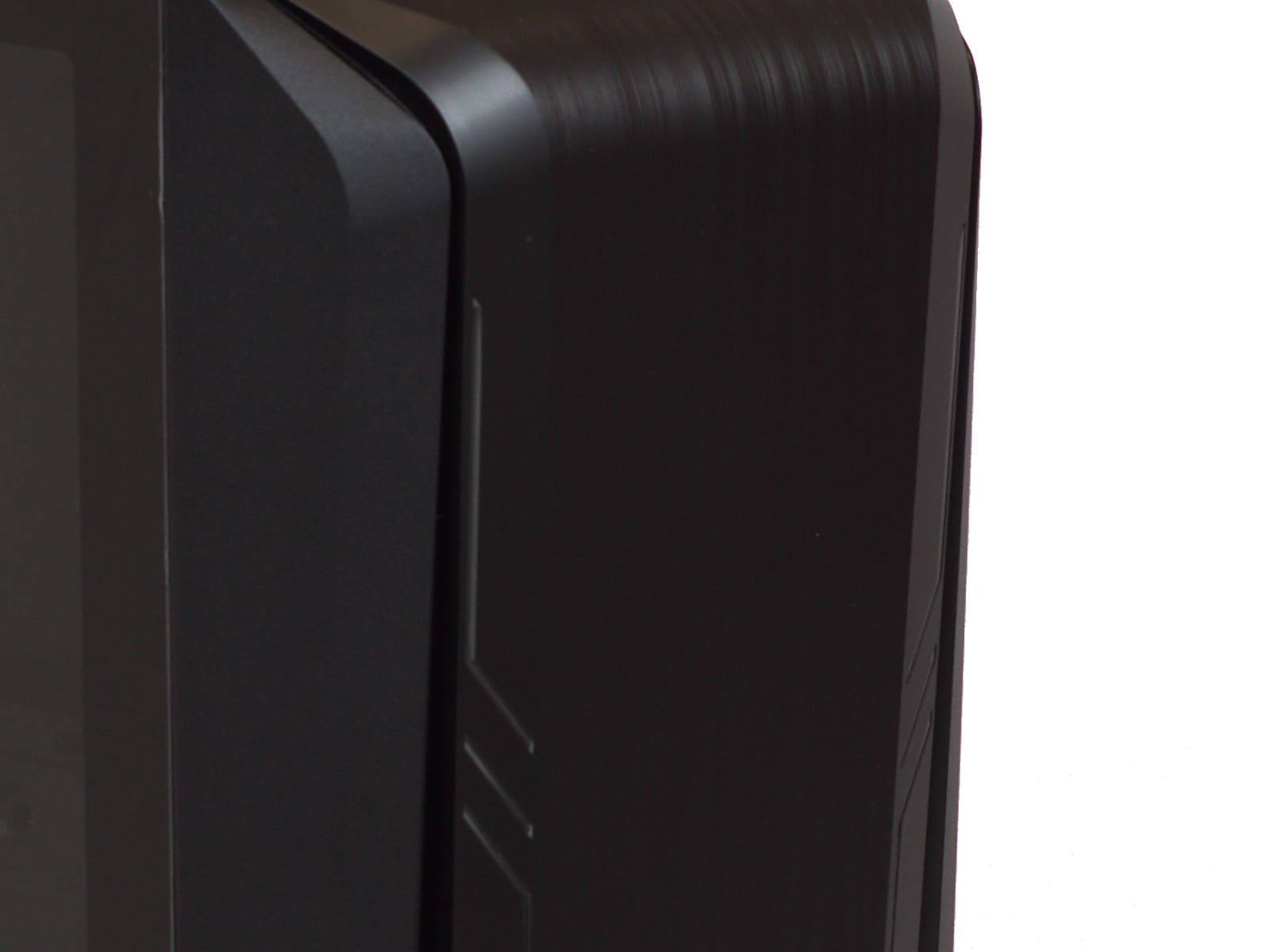

В последнее время производители предлагают корпуса в mesh-исполнении, когда лицевая панель имеет перфорированную (решетчатую) структуру. В данном корпусе производитель использует комбинированный вариант, уменьшив (по сравнению с моделью MB500 ARGB) зону с перфорацией и увеличив сплошную верхнюю зону. Задняя стенка получила классическую компоновку с тем исключением, что вентилятор на задней стенке можно «поднимать/опускать» за счет длинных пазов. Перфорации сзади предусмотрена только в области размещения семи отсеков под платы расширения.

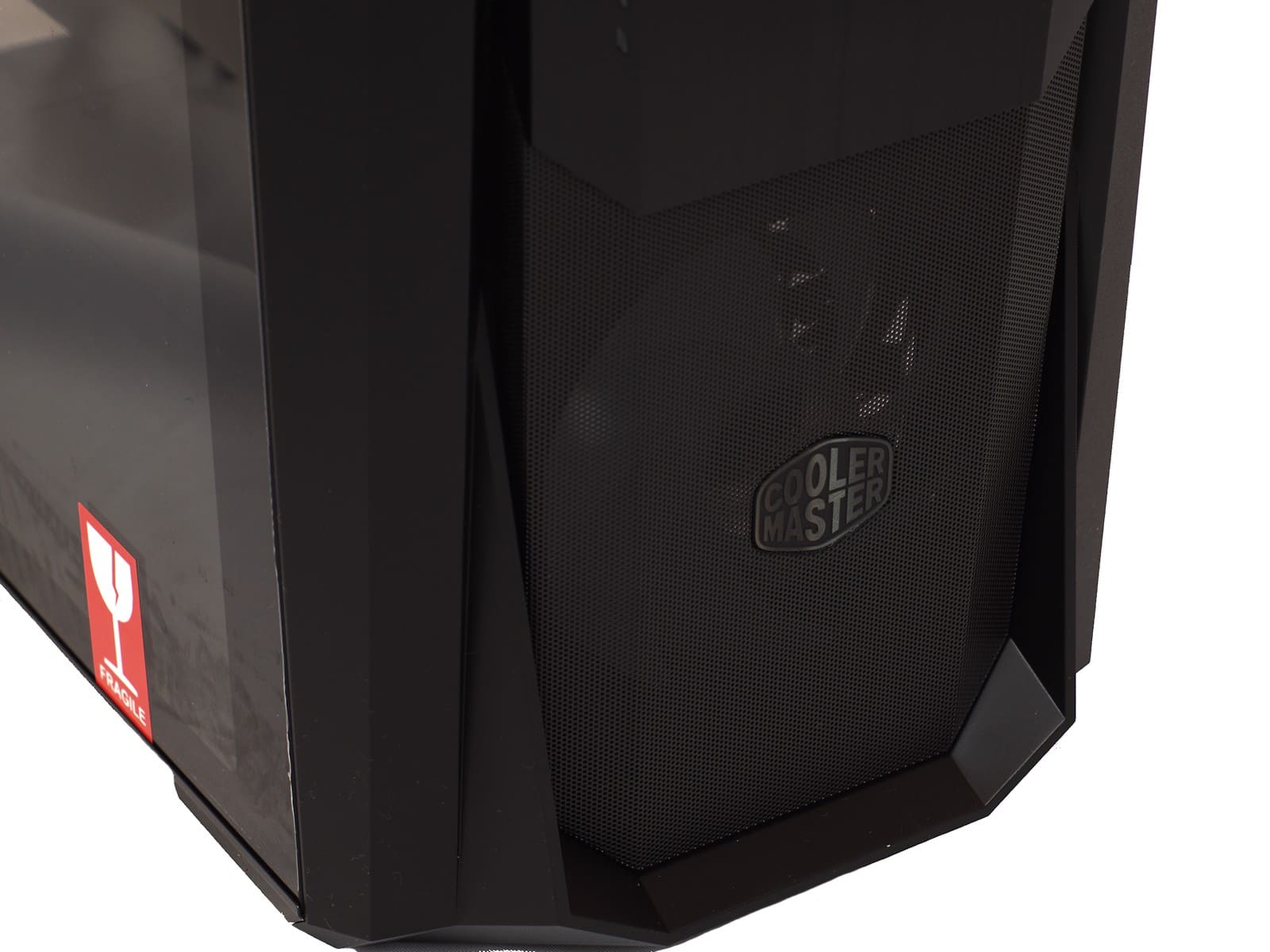

И отдельно рассмотрим конструкцию лицевой панели. В нижней части она получила мелкую сетку. Эта зона приходится на размещение только одного вентилятора для обеспечения притока воздуха внутрь корпуса. Производитель говорит об использовании специальной технологии FineMesh, обеспечивающей максимальный приток воздуха, фильтрацию пыли и создание рассеянного свечения при работе ARGB-подсветки переднего вентилятора. Верхняя часть монолитная и выполнена из пластика. Она получила полупрозрачные вставки для обеспечения видимости работы ARGB-подсветки.

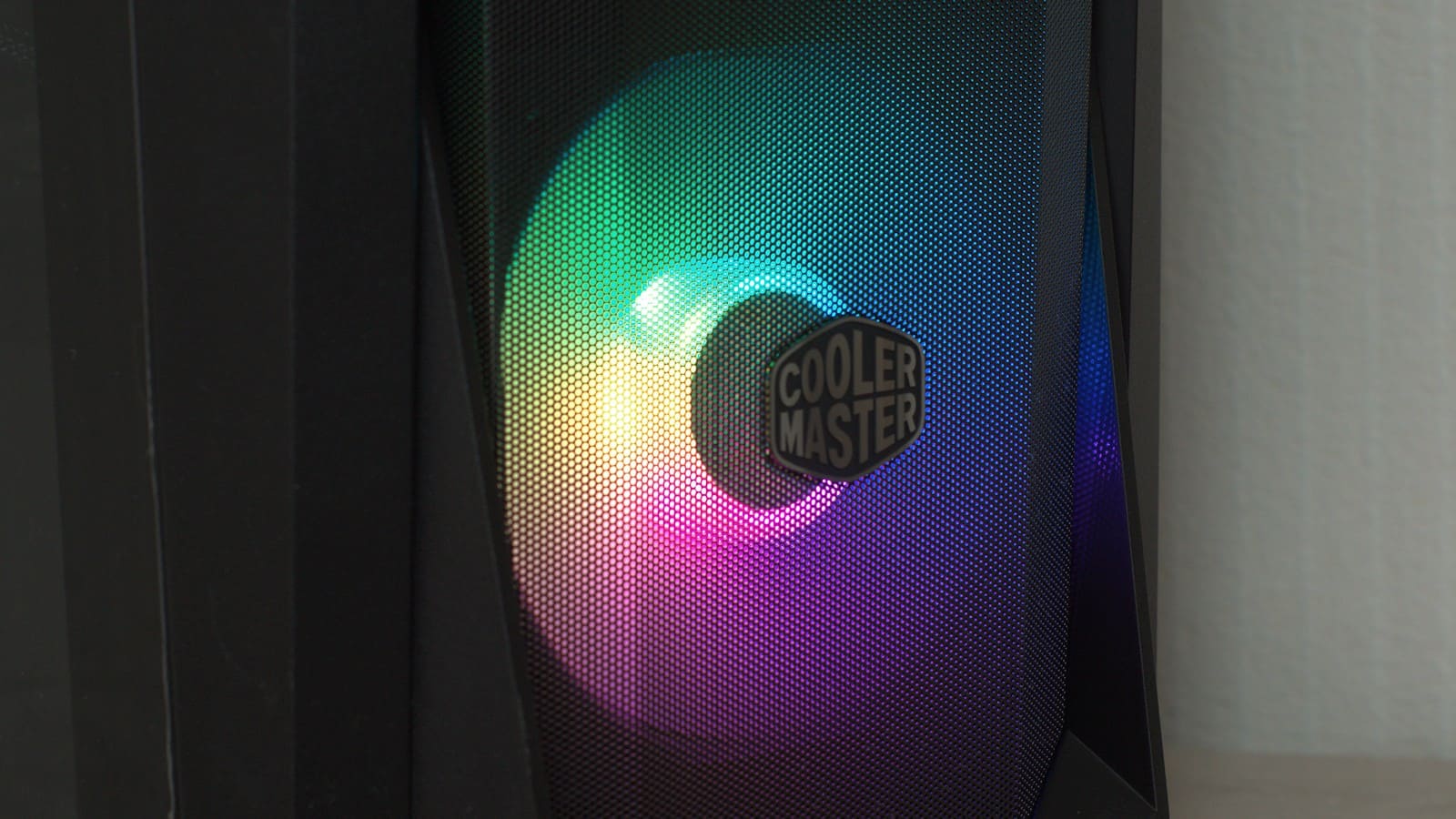

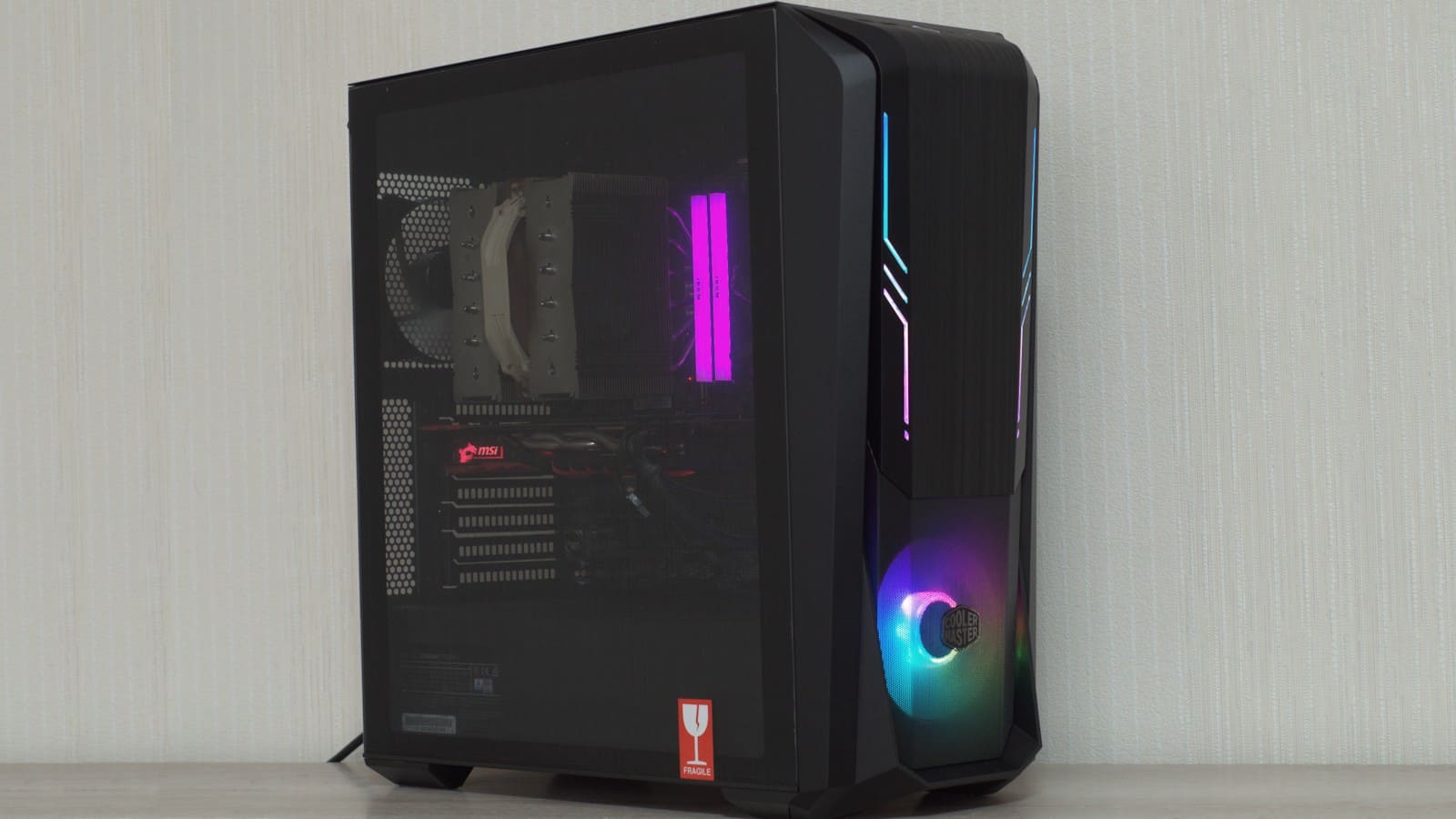

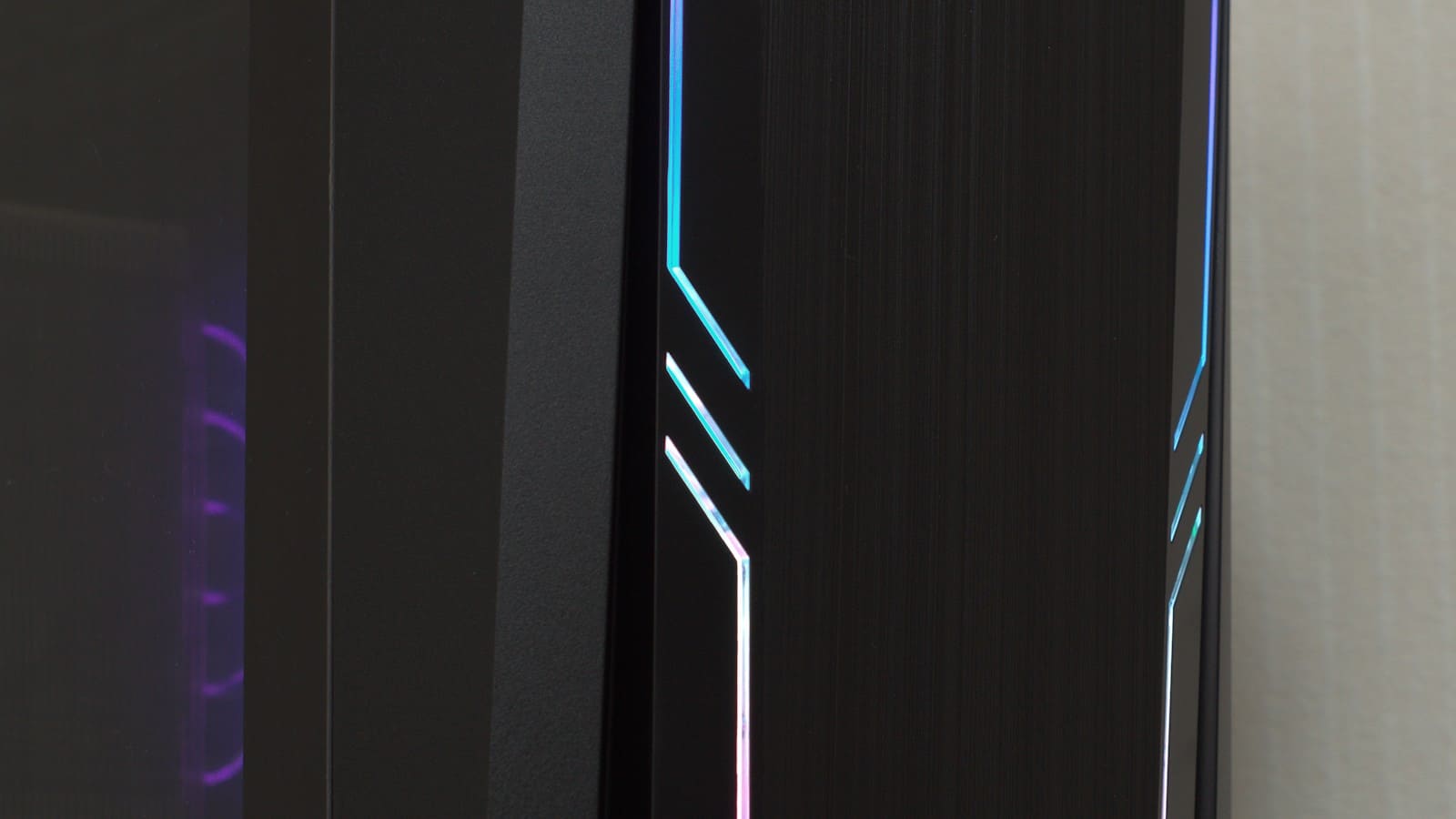

Пример работы ARGB-подсветки после сборки системы.

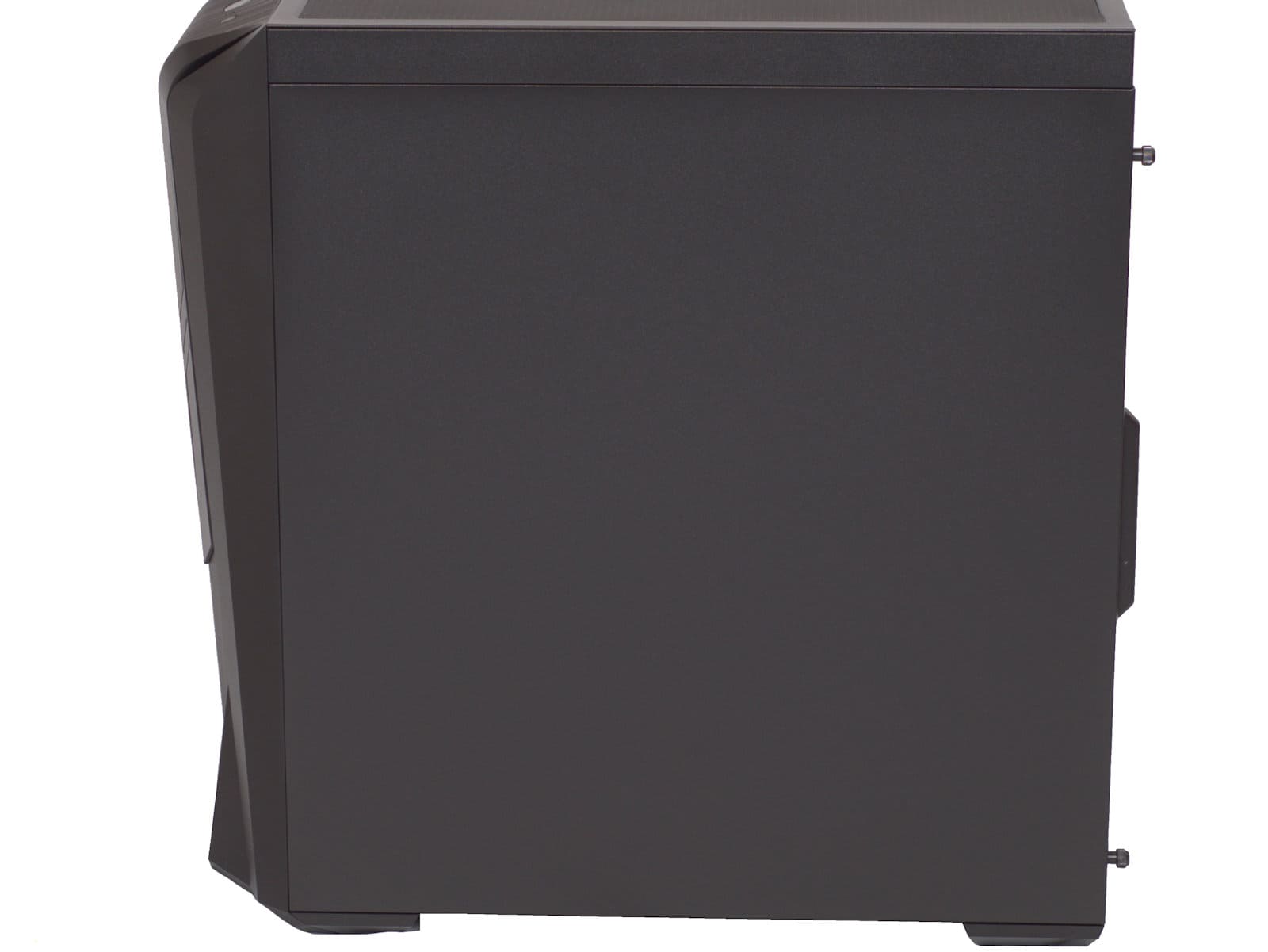

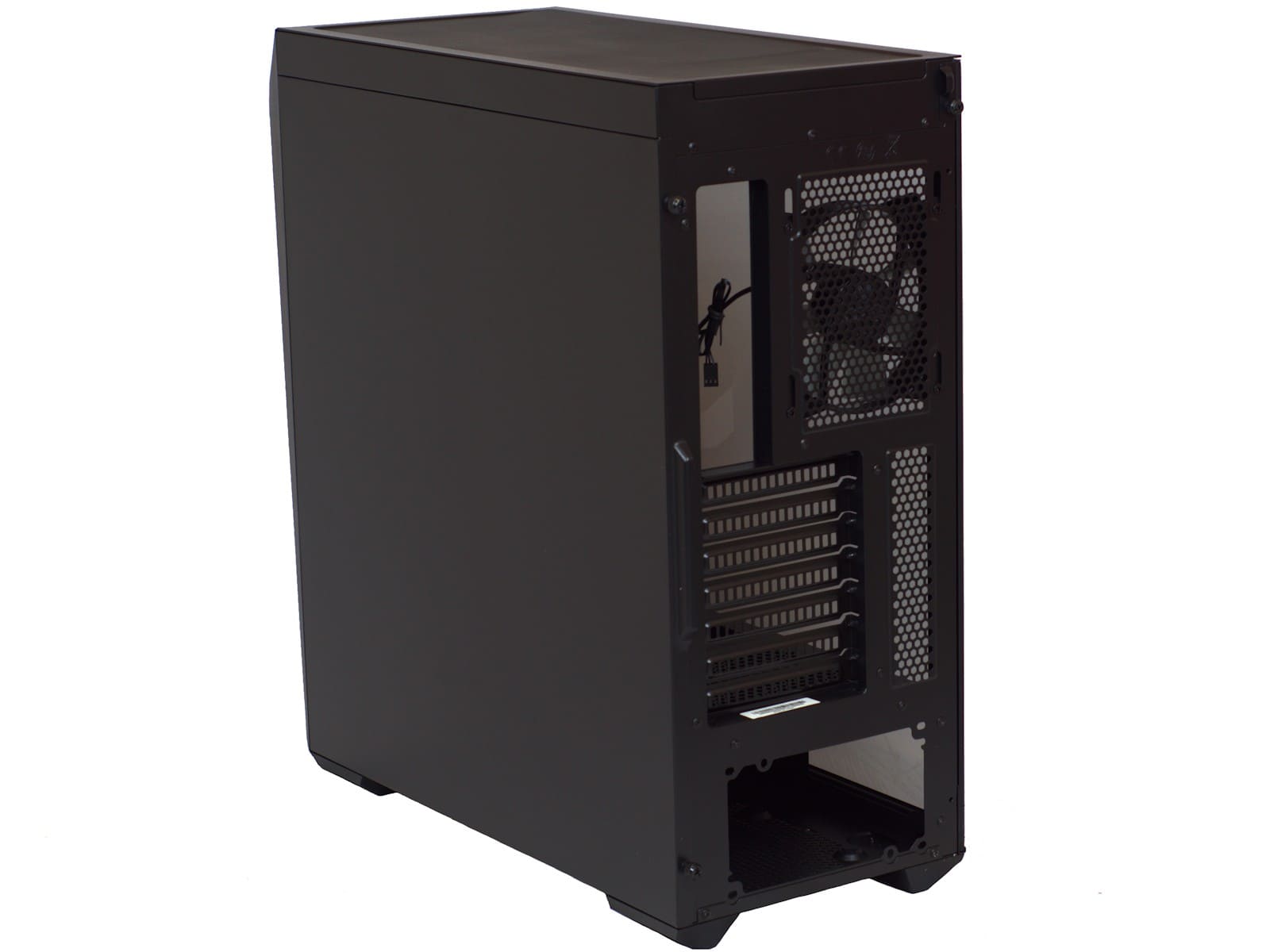

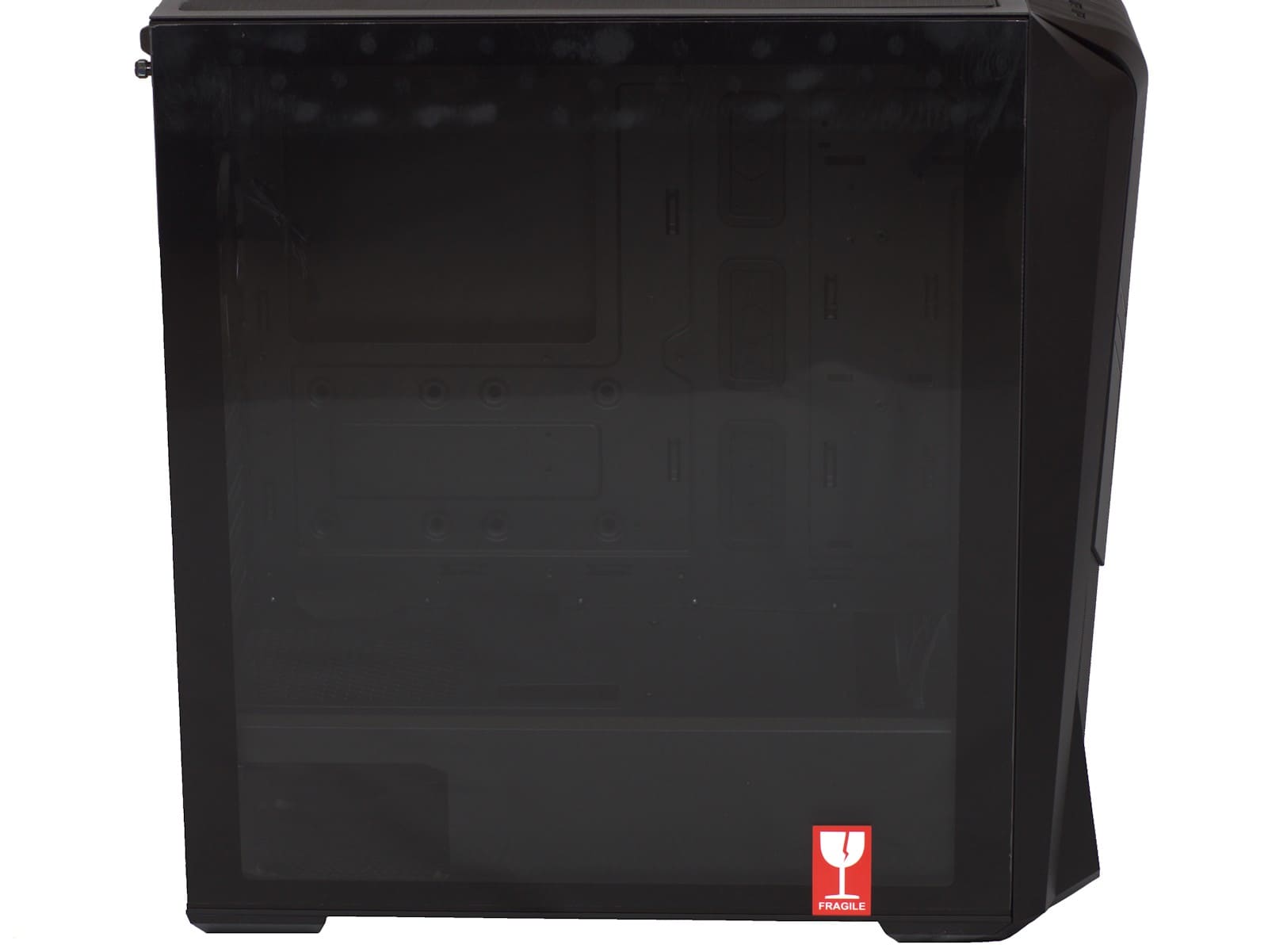

Боковины корпуса получили знакомую компоновку, где левый бок выполнен из закаленного стекла (фиксируется она только одним винтом сзади), а стенка справа - из монолитной стали.

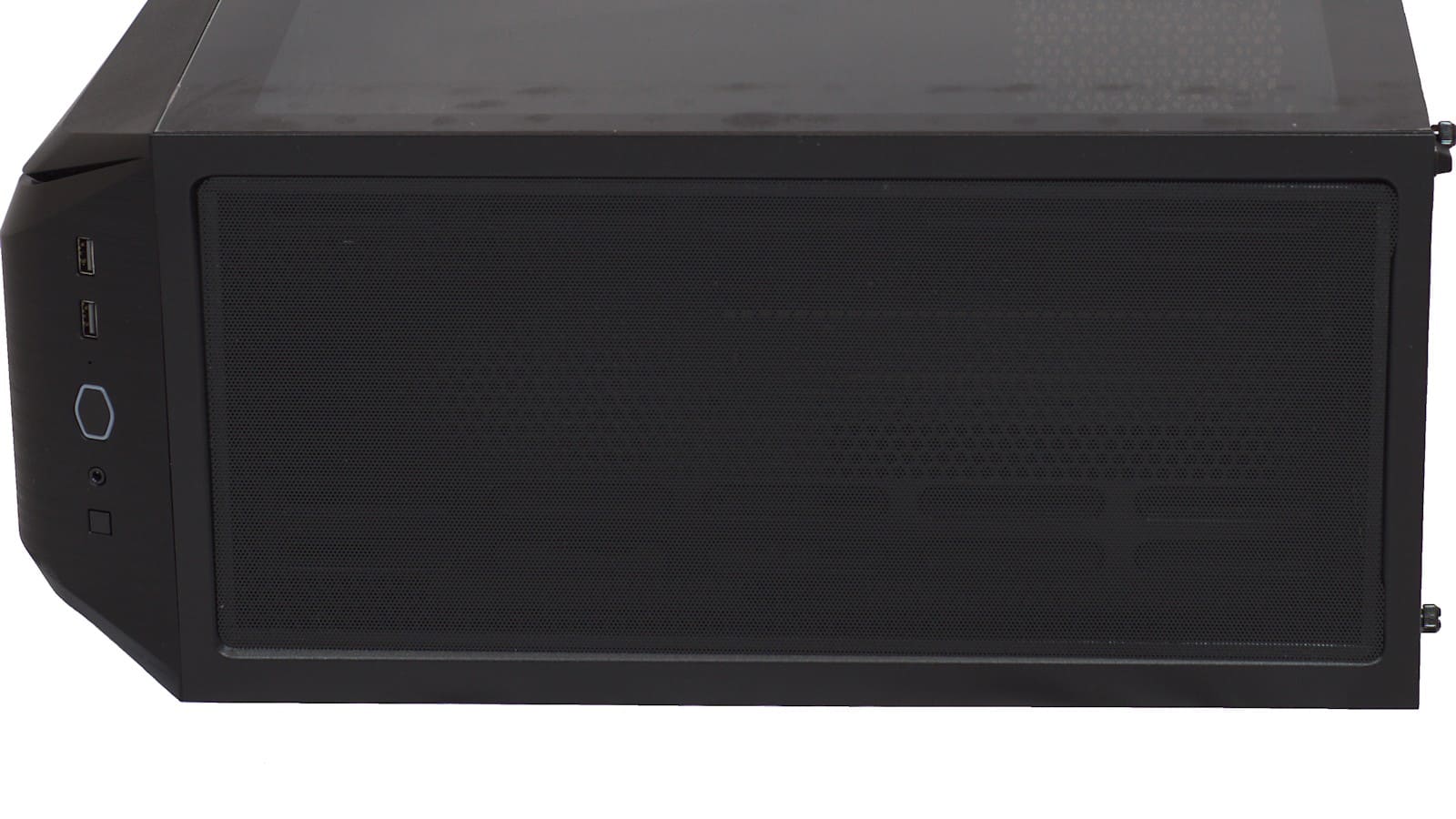

Для обеспечения лучшей вентиляции верх корпуса имеет широкую зону с перфорацией, скрытую легкосъемным противопылевым фильтром на магнитах.

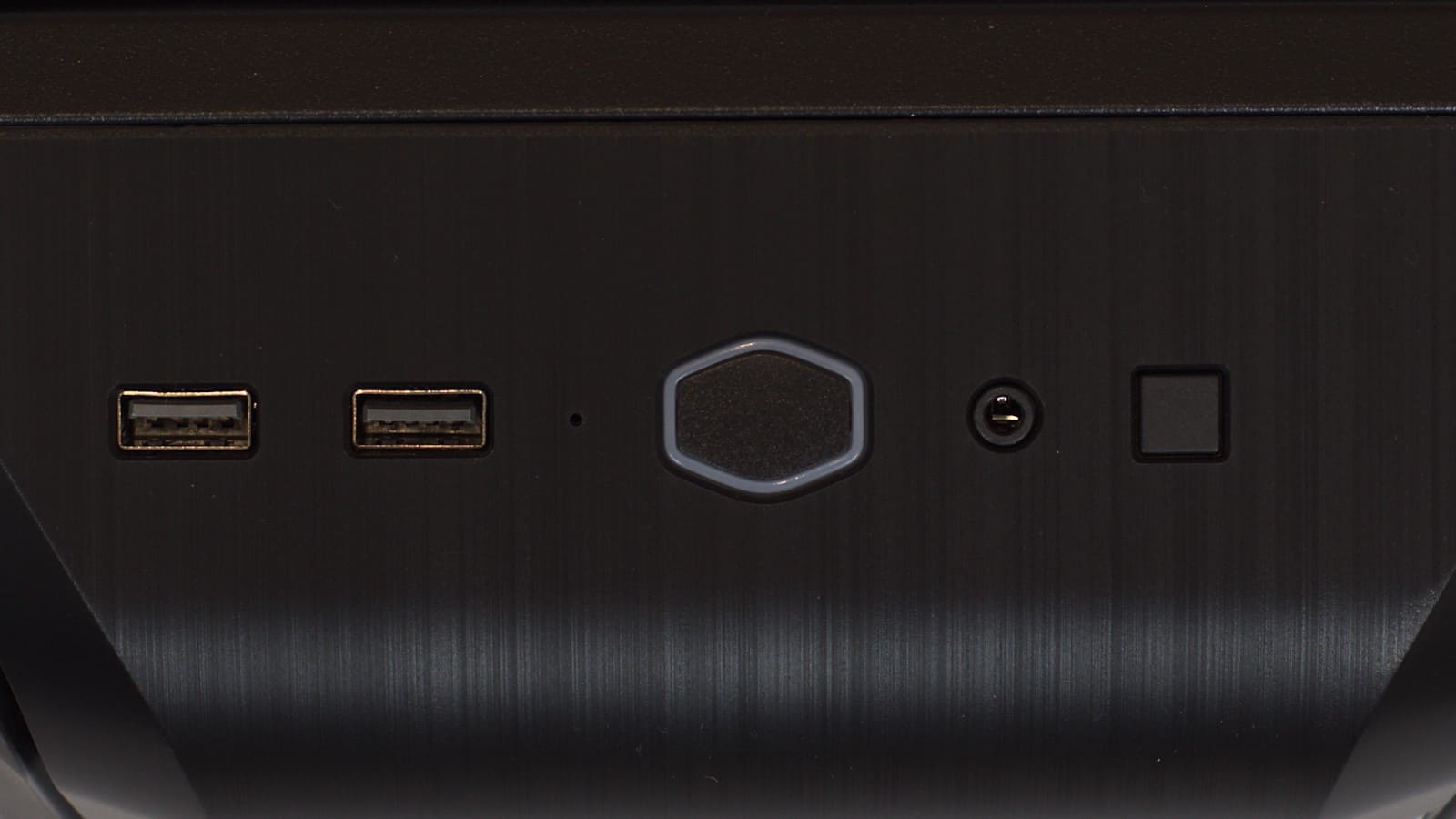

Через верх производится доступ к органам управления и портам ввода-вывода, которые размещены на лицевой части корпуса. У корпуса реализовано два порта USB 3.2 Gen1 тип А (5 Гбит/сек), имеется комбинированный разъем HD-аудио (наушники-микрофон), кнопка сброса (штатно на нее выведено управление ARGB-подсветкой) и кнопка питания с белой окантовкой (подсветкой) в виде логотипа компании Cooler Master.

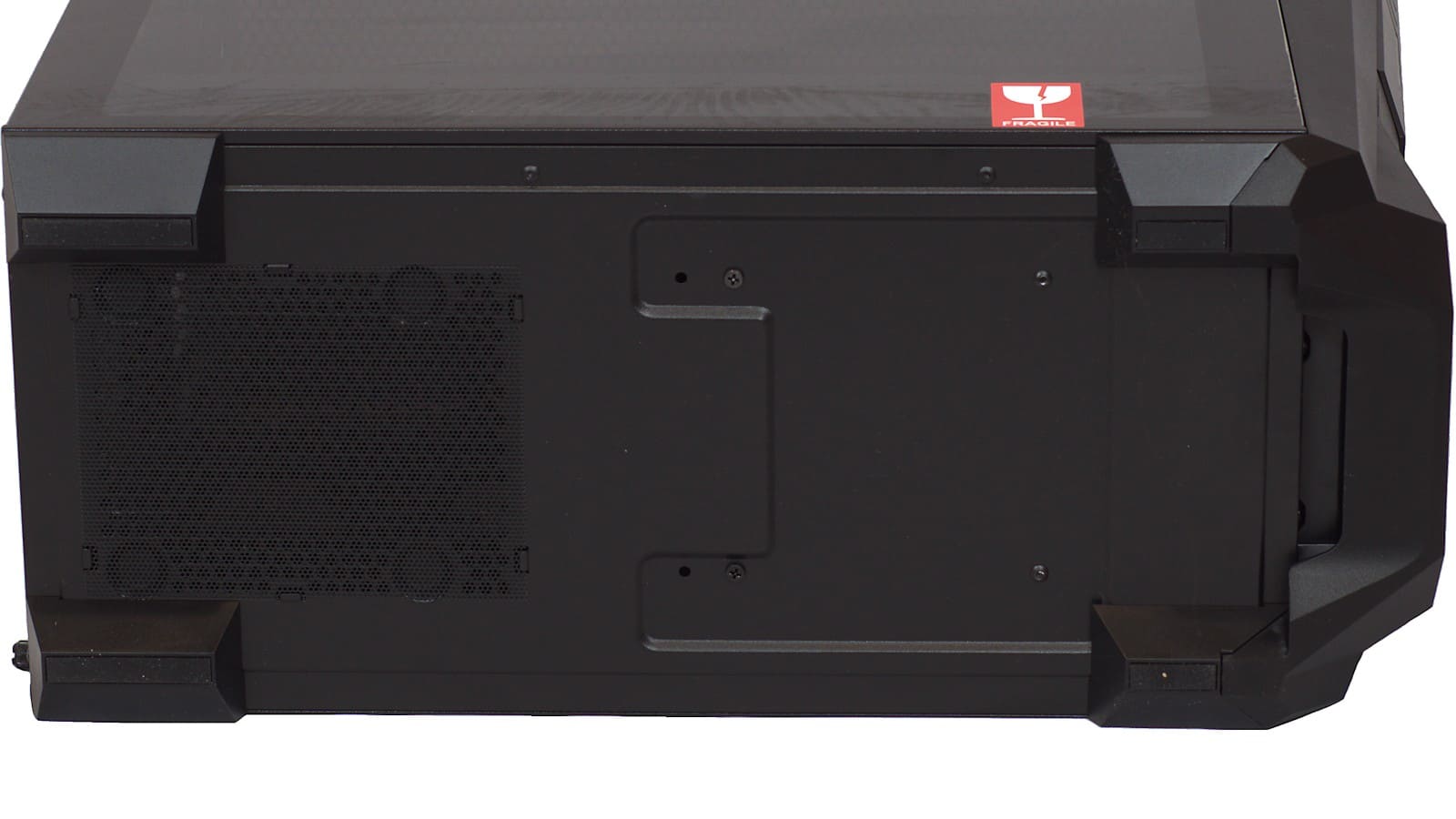

На дне корпуса закреплены четыре крупные высокие ножки и сделана зона с перфорацией в области блока питания. Она также имеет небольшой противопылевой фильтр в виде мелкоячеистой сетки.

Внутренняя конструкция

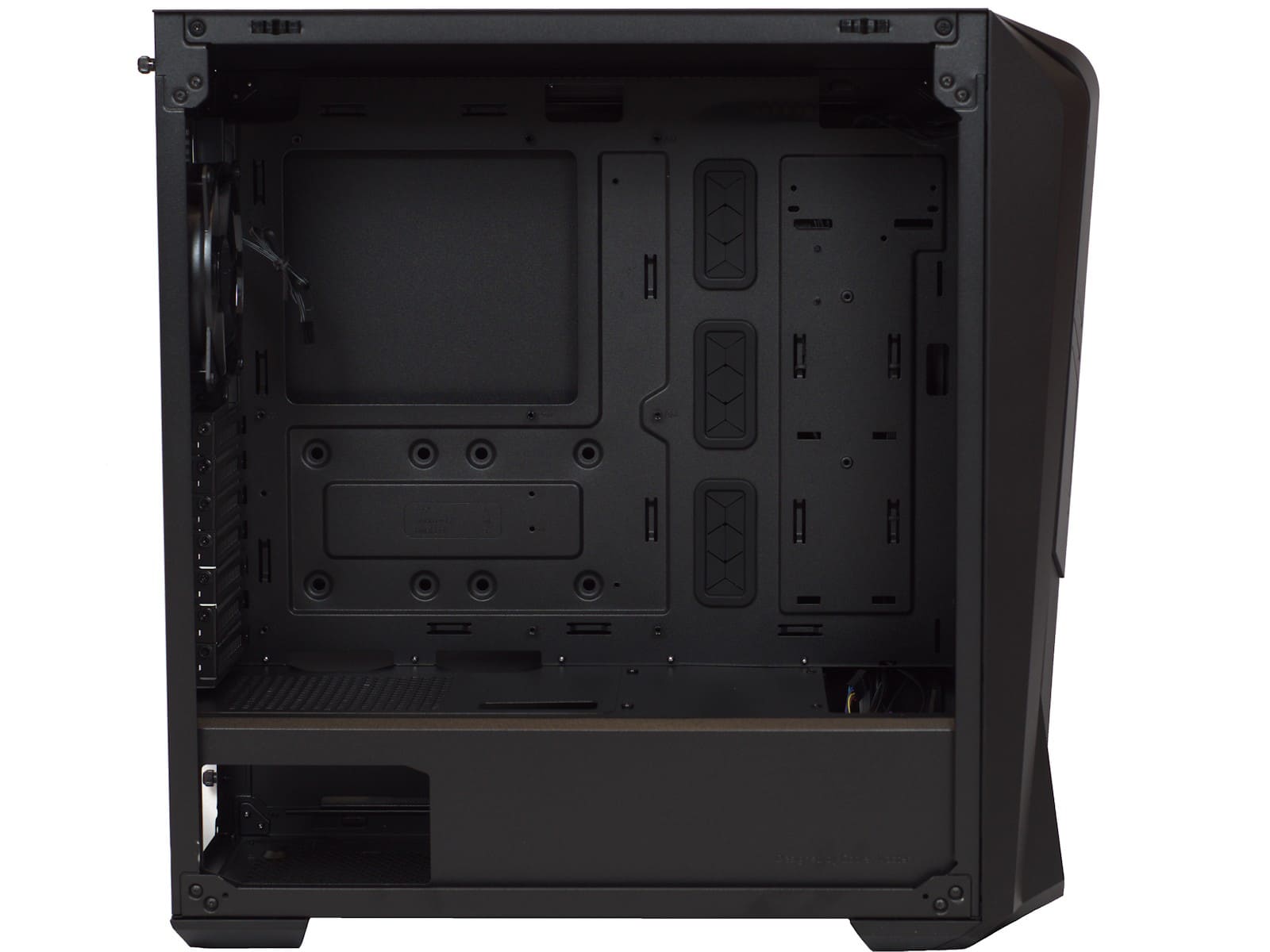

Ожидаемо, что новый Mid-Tower корпус Cooler Master MasterBox 500 имеет современную компоновку. Нельзя не отметить, что за счет не самых малых размеров он получился просторным, позволяя установить материнскую плату вплоть до форм-фактора E-ATX, кулер высотой до 165 мм и видеокарту длиной до 410 мм. По реализации заметно, что корпус далеко не бюджетного уровня (используется сталь толщиной 0.7 мм, в окнах для кабель-менеджмента применяются резиновые вставки).

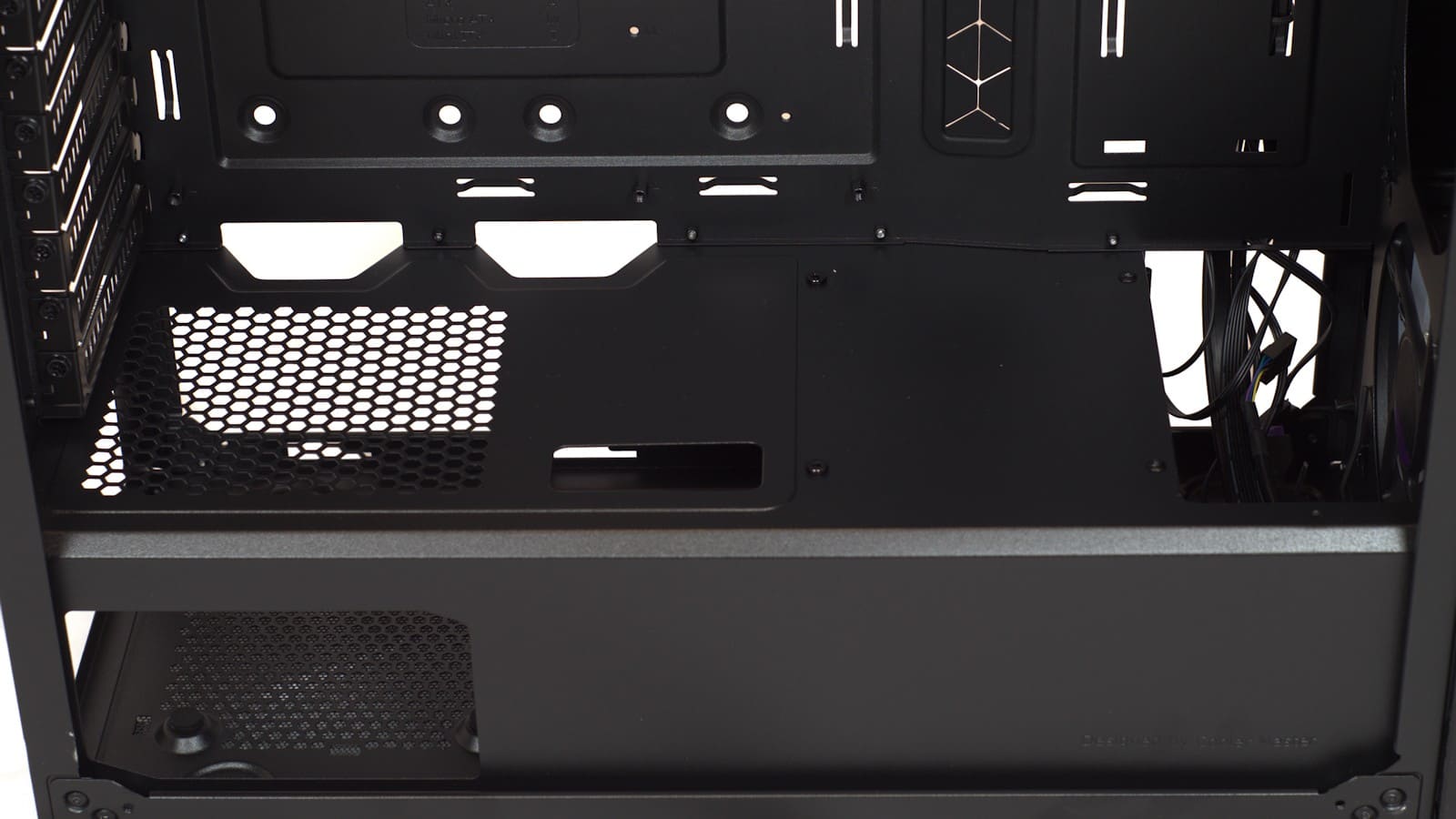

Также заметно, что конструкция корпуса ориентирована на обеспечение хорошего охлаждения и удобства прокладки кабелей – кожух внизу имеет перфорацию в области размещения блока питания и достаточно широкие окна для вывода кабелей, а также установки в лицевой части радиатора системы жидкостного охлаждения (СЖО).

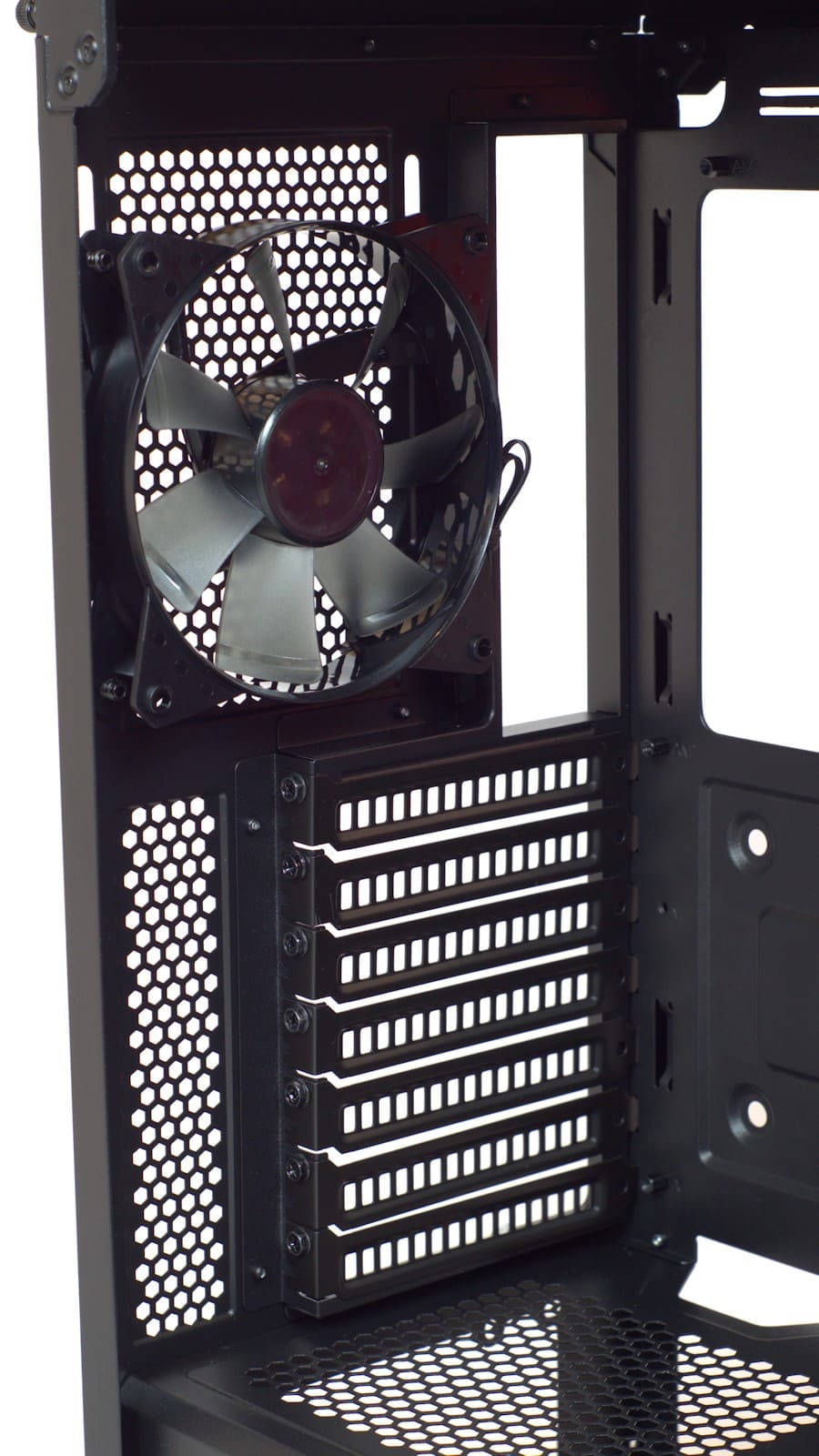

На задней стенке можно установить один 120 мм вентилятор и в комплекте он уже идет. Используется вентилятор Cooler Master MasterFan MF120. Спереди внизу предустановлен еще один 120 мм из серии SickleFlow PWM ARGB и он получается не самым тихим (его максимальные паспортные обороты составляют 1800 rpm) .

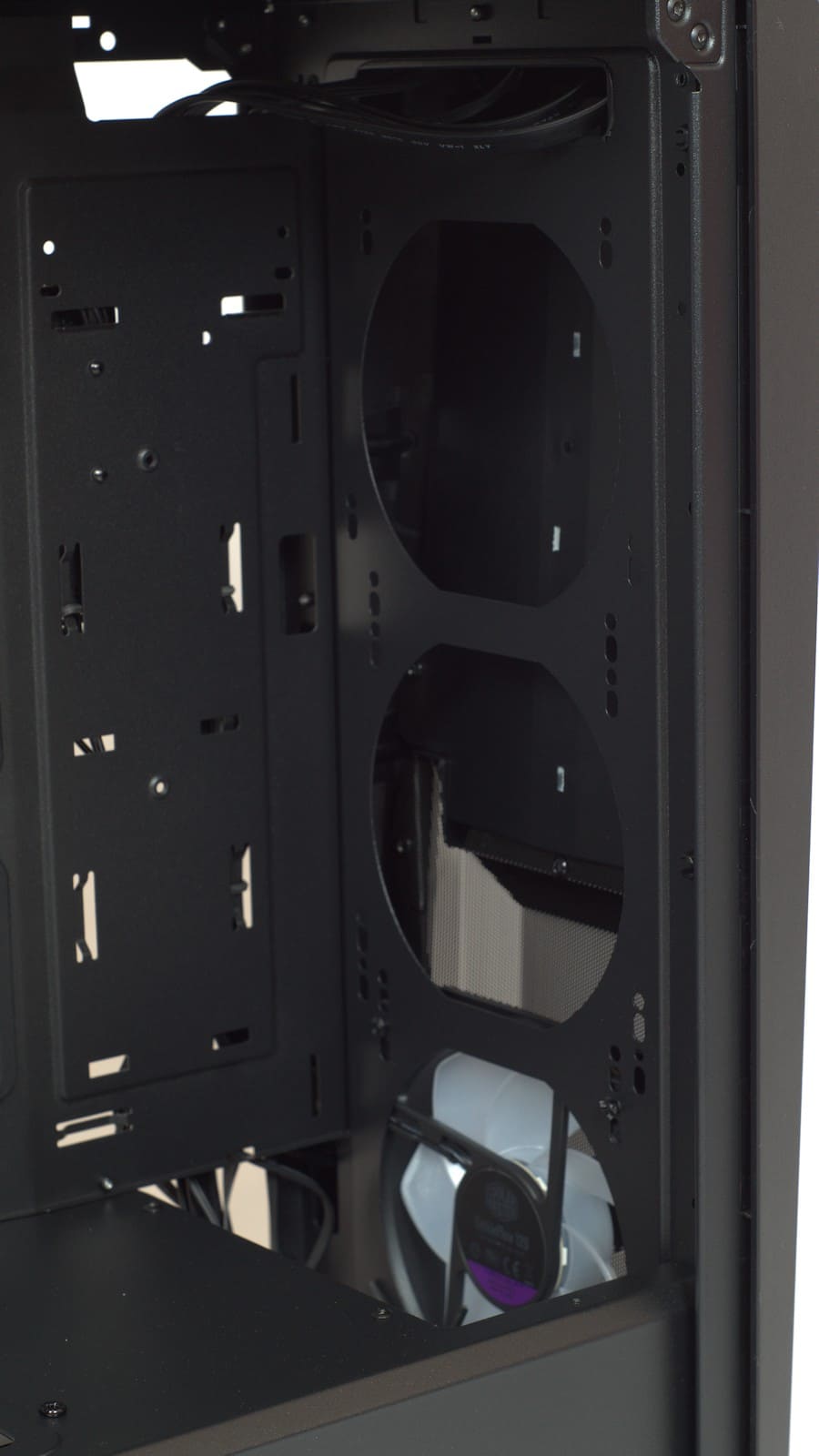

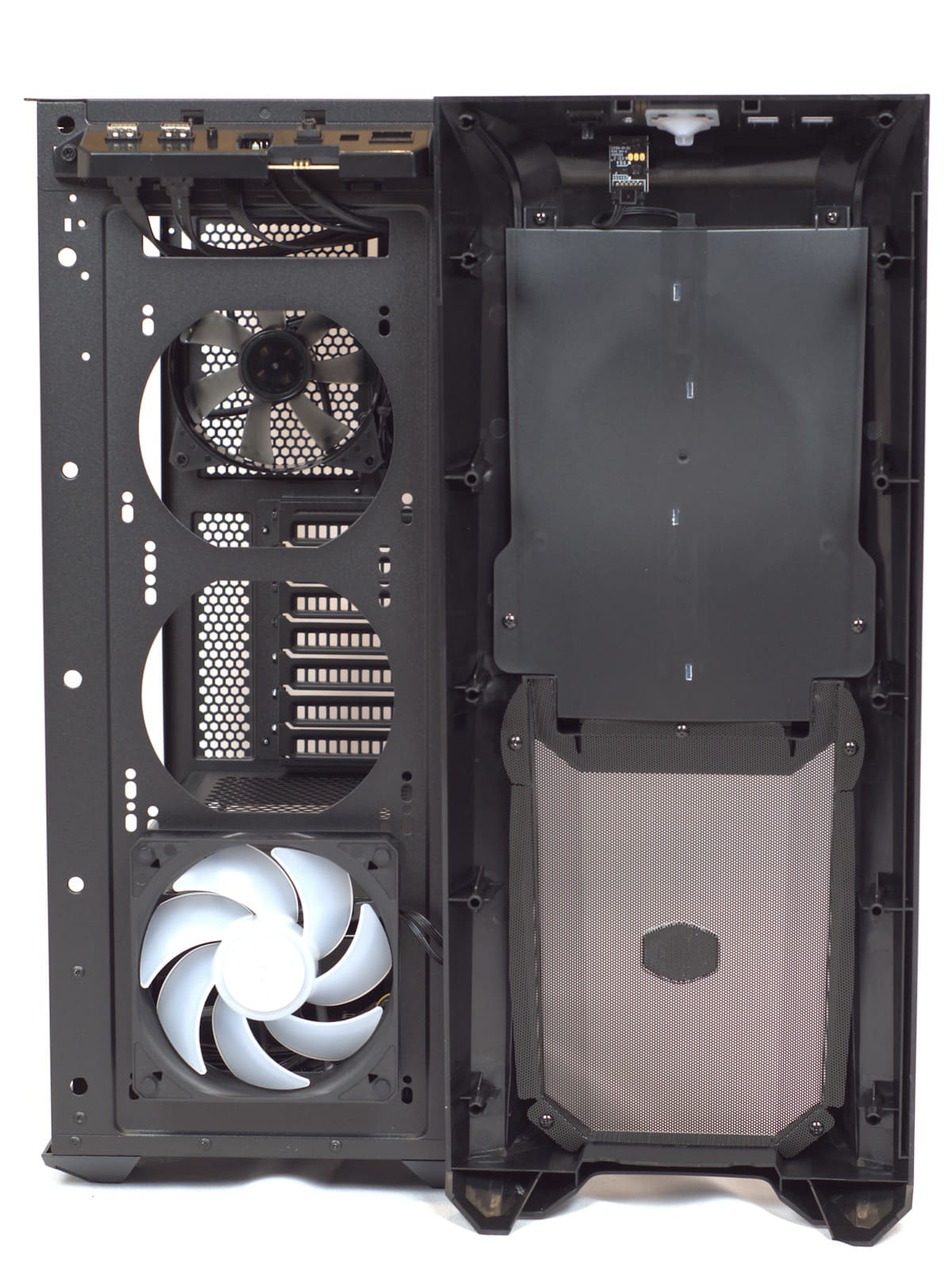

Вместе с тем спереди можно установить до трех 120 мм или два 140 мм вентилятора или радиатор СЖО до 280/360 мм. Отдельного противопылевого фильтра спереди не предусмотрено. По факту его роль выполняет мелкоячеистая сетка лицевой панели внизу (напомним про технологию FineMesh). Панель легко снимается и проблем с чисткой возникнуть не должно.

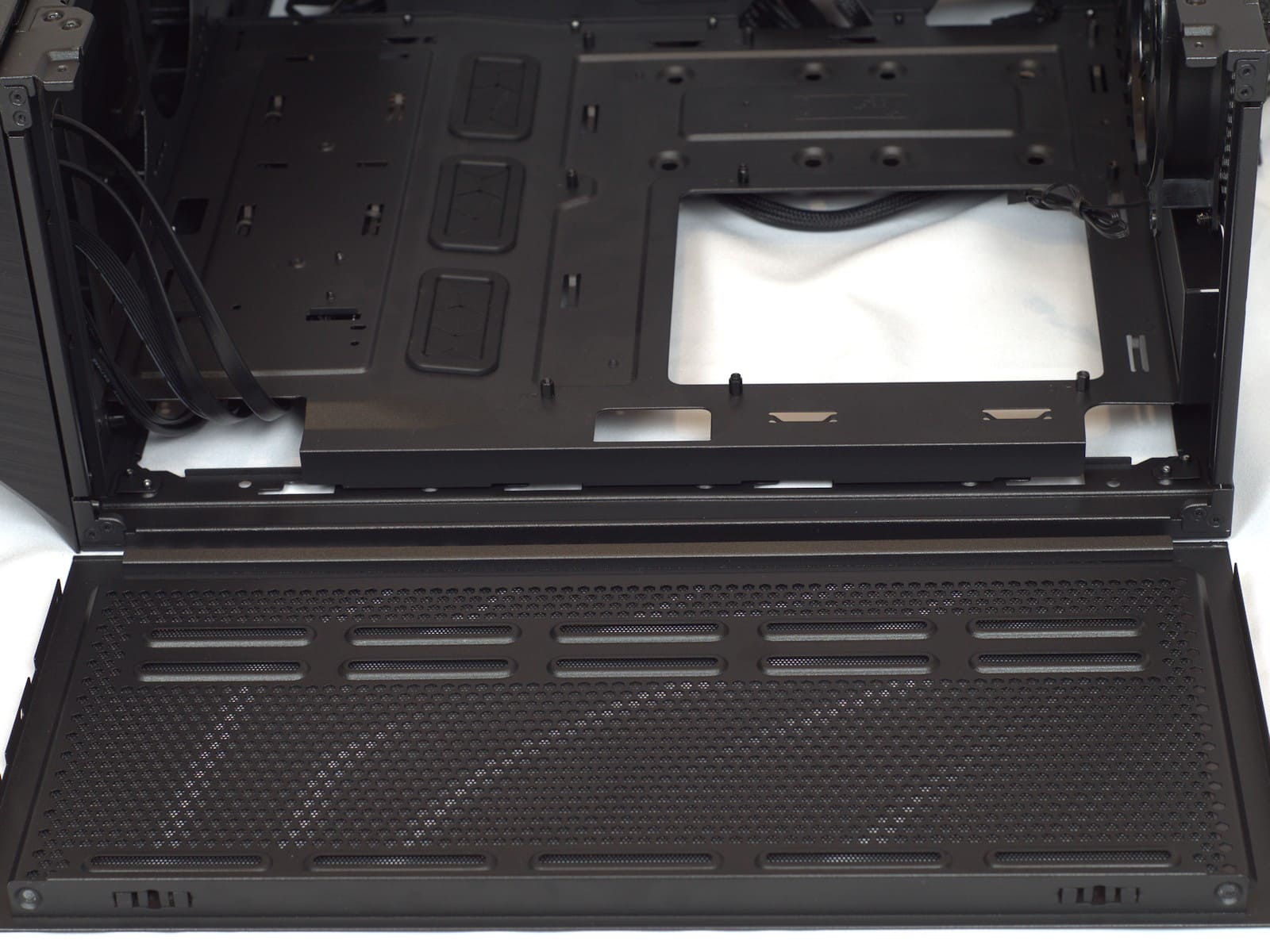

Выделим верхнюю панель, которая для удобства установки компонент в корпус демонтируется (она фиксируется в корпусе с помощью двух винтов). Непосредственно на ней можно установить вентиляторы (до трех 120 мм или до двух 140 мм) или радиатор СЖО до 280/360 мм.

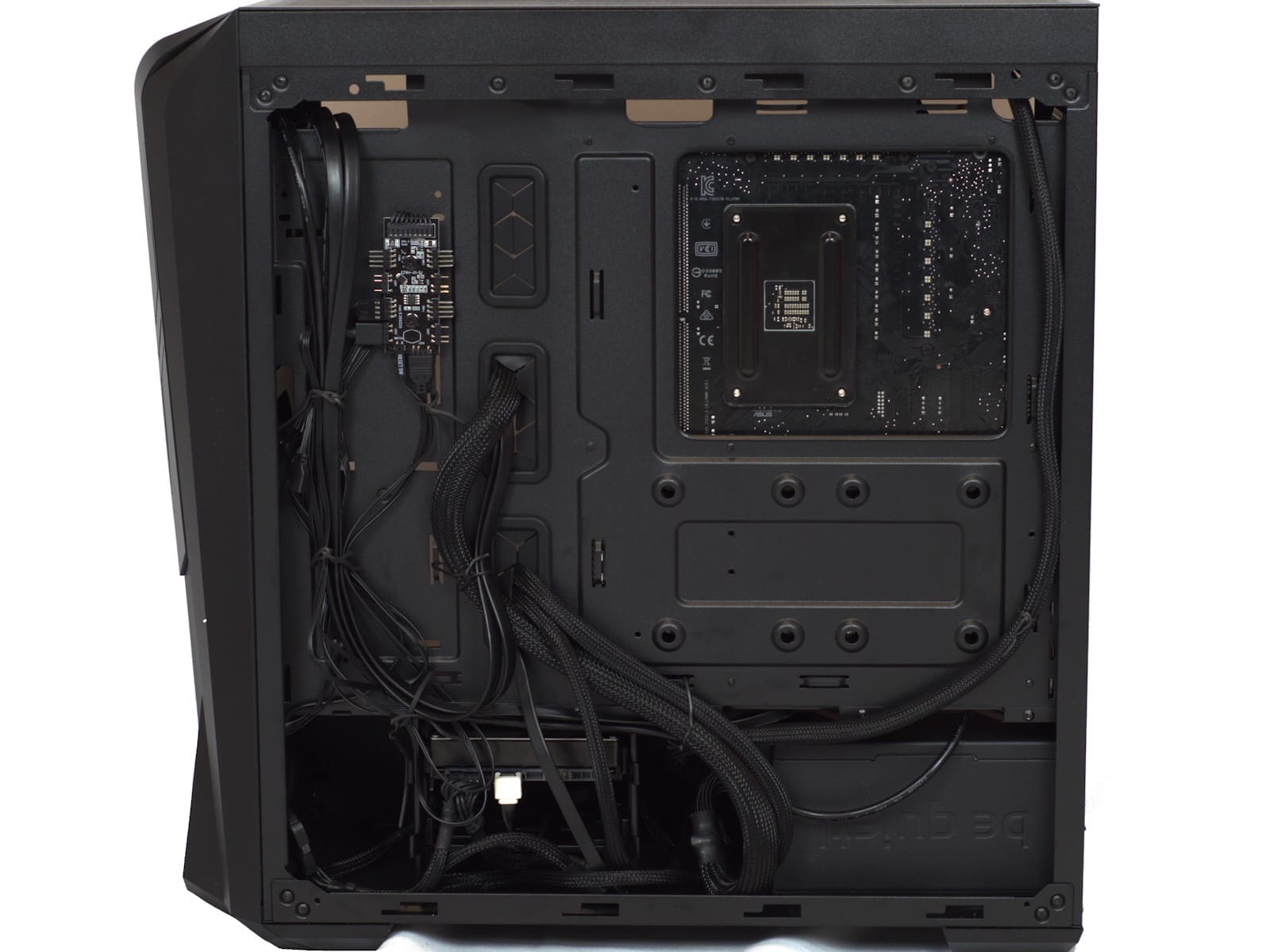

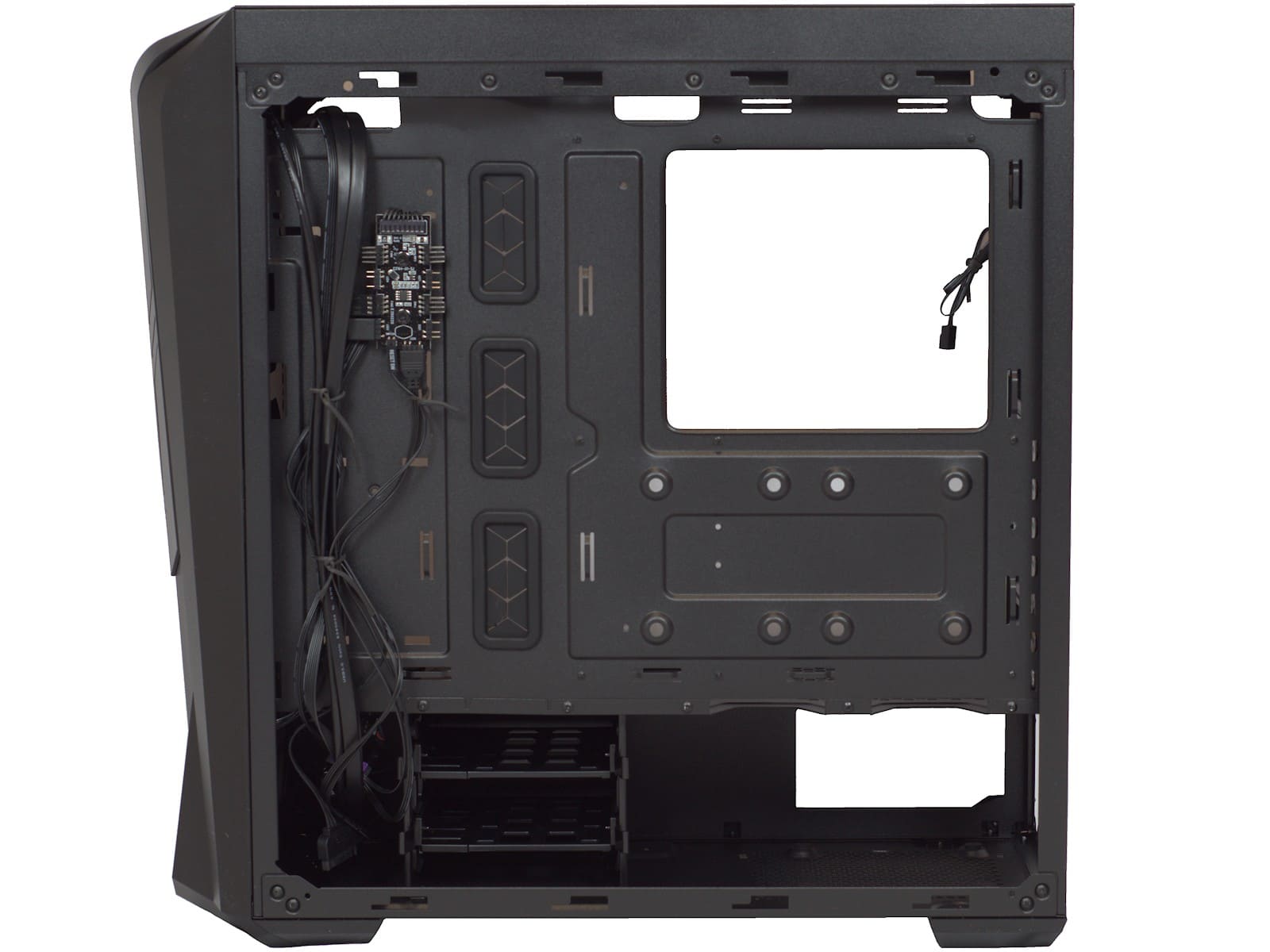

Компоновка за поддоном имеет типичное расположение. Есть окна для вывода кабелей и выступы для их фиксации с помощью стяжек.

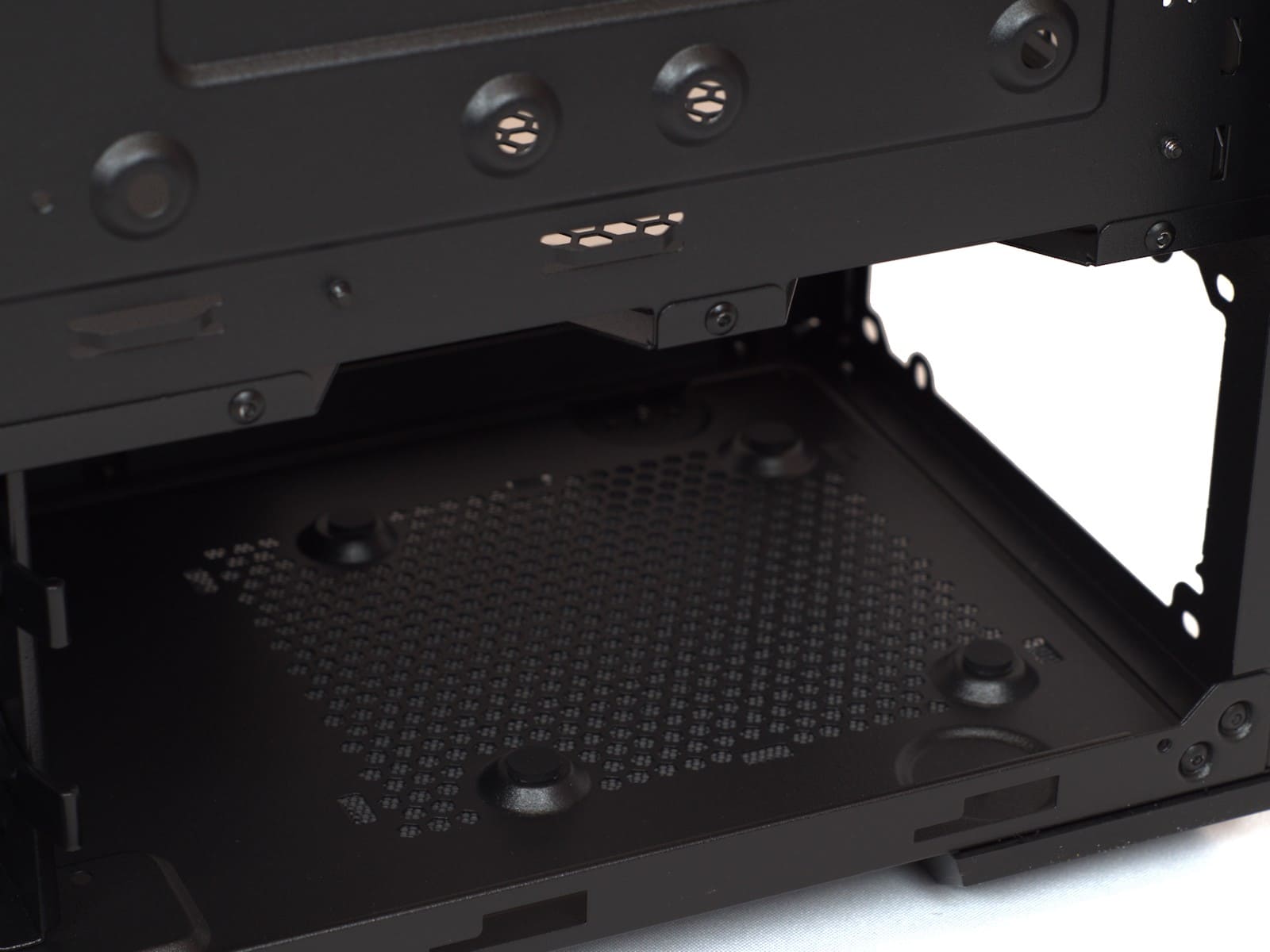

Для ATX блока питания предусмотрены четыре ножки-демпфера. Сам он может быть длиной до 180 мм.

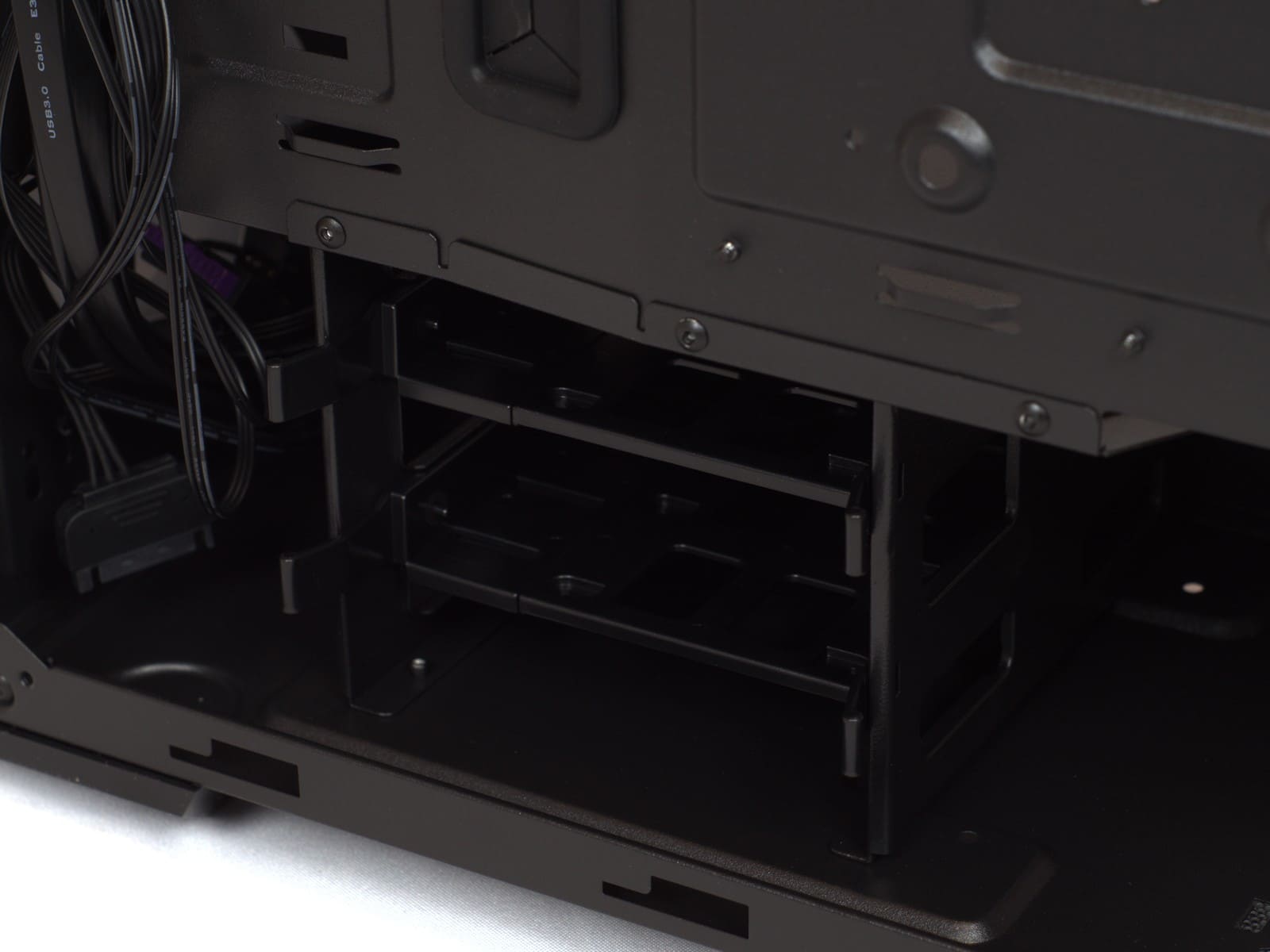

В левой части от размещения блока питания расположилась корзина под два 2.5"/3.5" накопителя.

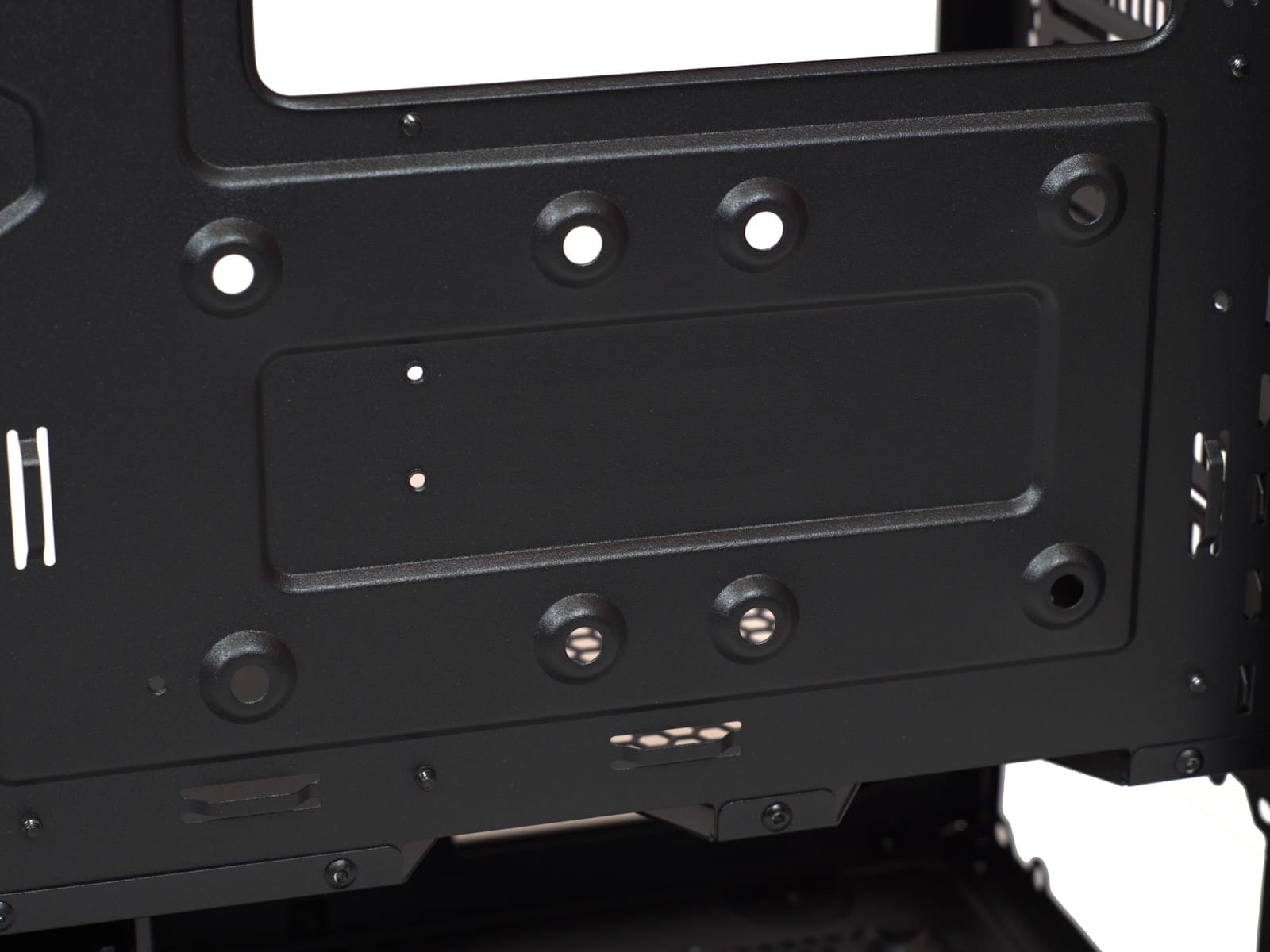

За поддоном над блоком питания находятся посадочные места под два 2.5" накопителя.

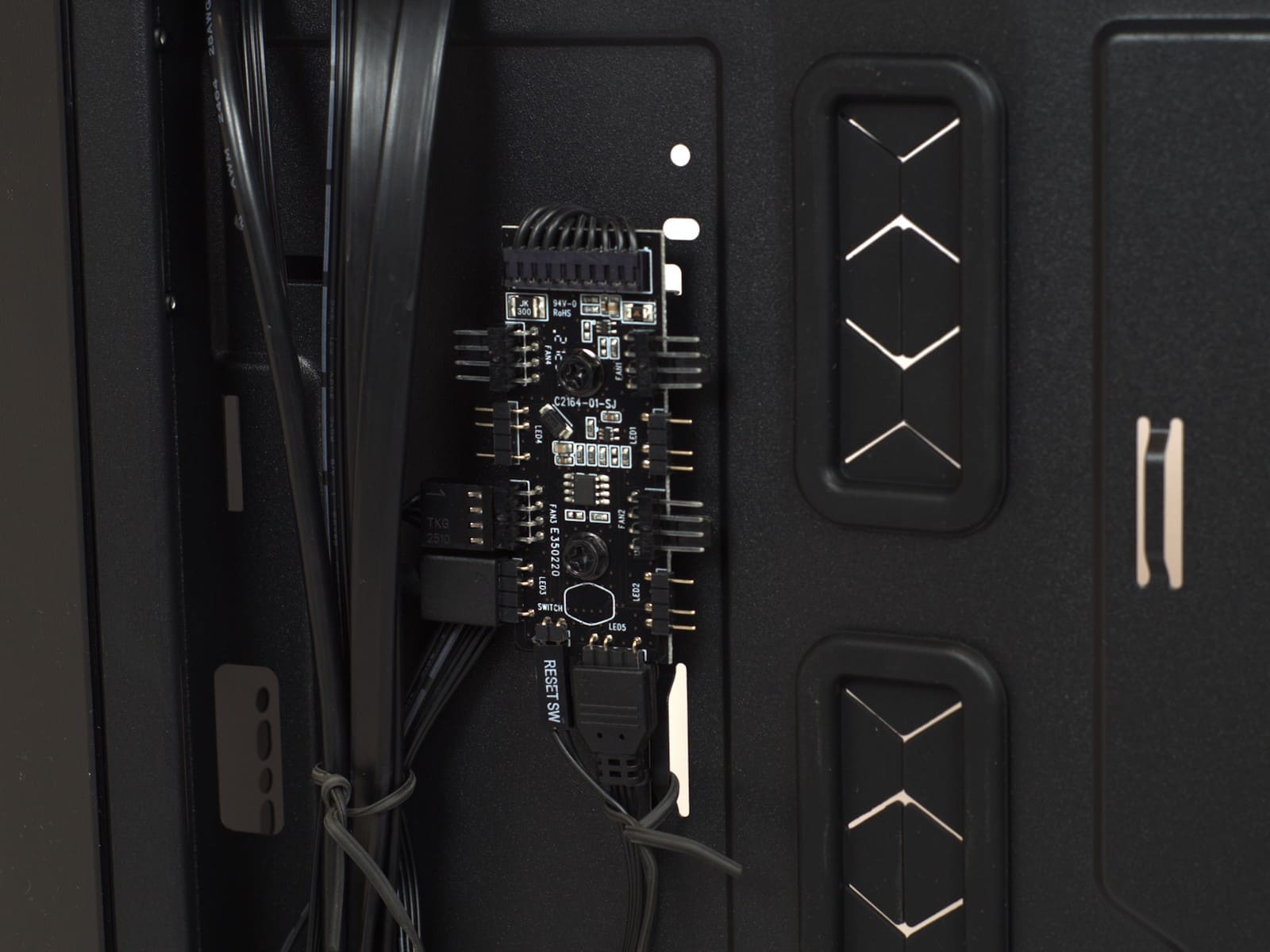

Так как корпус имеет ARGB-подсветку, то также на нем закреплен хаб для подключения до четырех вентиляторов с ARGB-подсветкой (имеются 4-пин разъемы PWM и ARGB). Управление подсветкой осуществляется через кнопку Reset на верхней части лицевой панели. Отметим, что длины кабеля штатного 120 мм вентилятора, закрепленного на задней стенке, к сожалению, не хватило для подключения к хабу.

Особенности сборки

Типичная компоновка Mid-Tower корпуса Cooler Master MasterBox 500 обеспечивает предельно простую и понятную процедуру сборки.

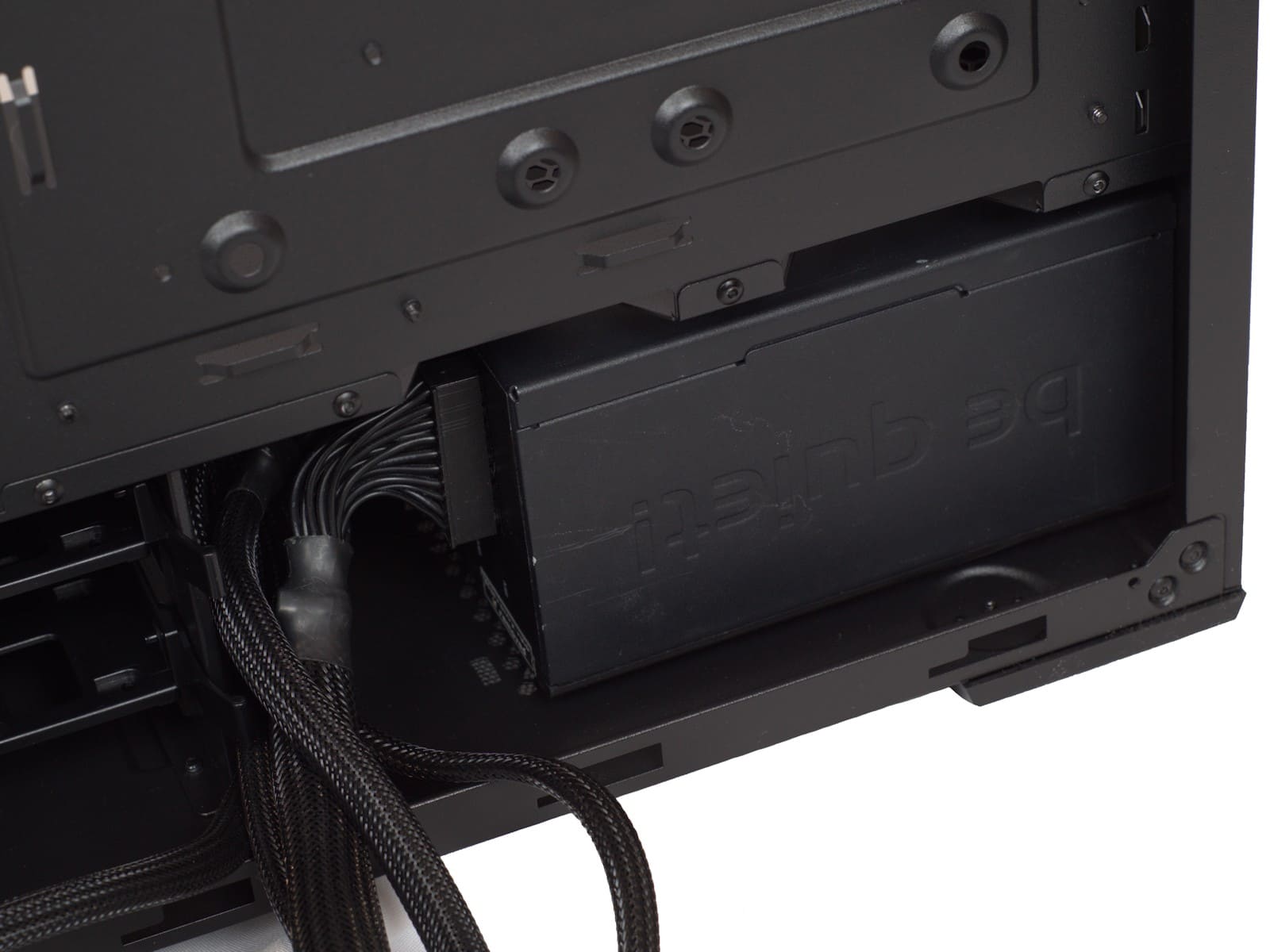

Монтаж можно начать привычно с установки ATX блока питания. Единственное ограничение – его длина не должна превышать 180 мм.

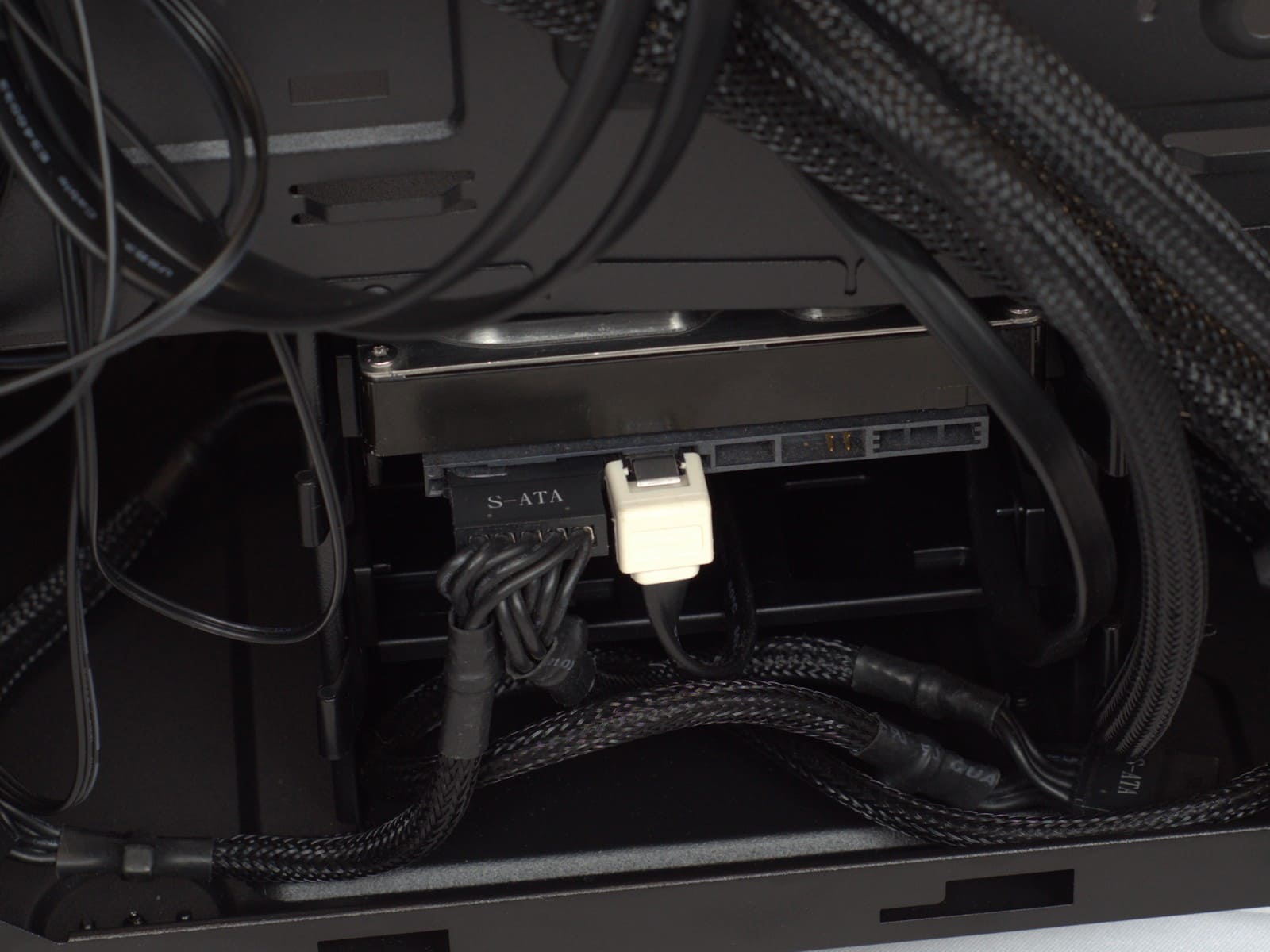

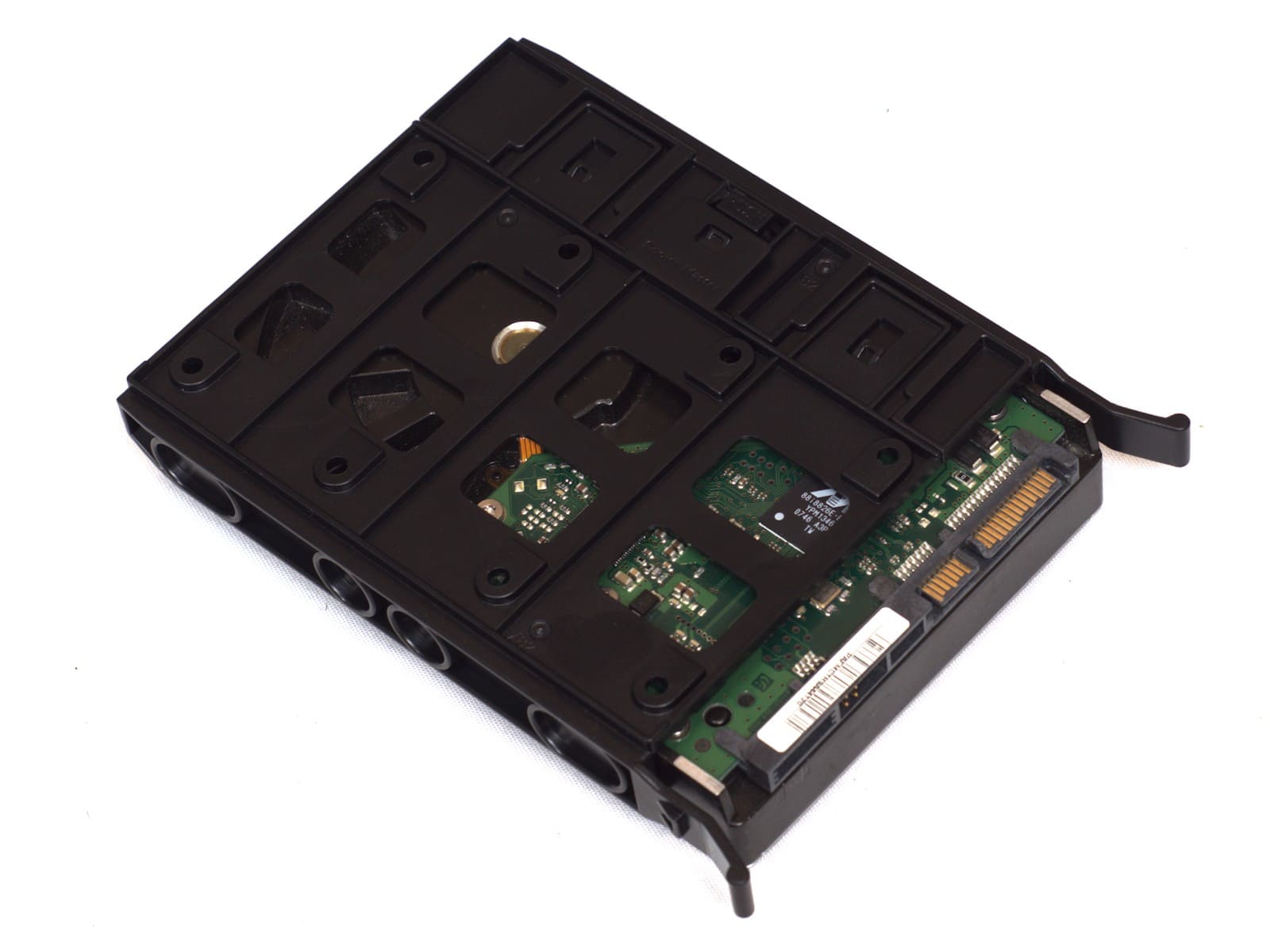

Следующий этап (чтобы потом уложить кабели от блока питания) – это установка накопителей в нижнюю корзину. В случае 3.5" накопителей фиксация происходит безвиновым методом (салазки раздвигаются и защелкивают его).

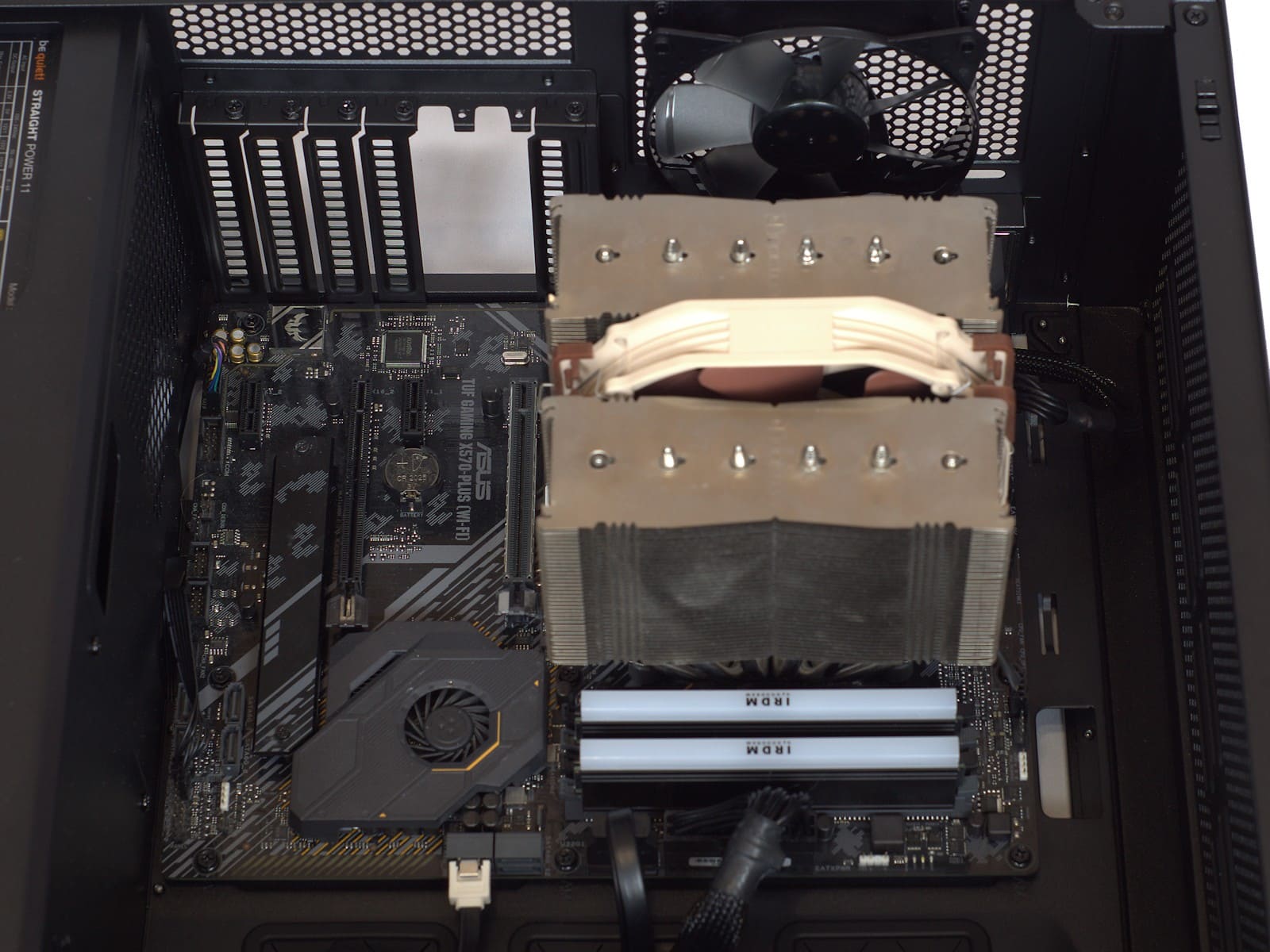

Далее идет материнская плата. Пространства в основной зоне с ATX платой получается достаточно.

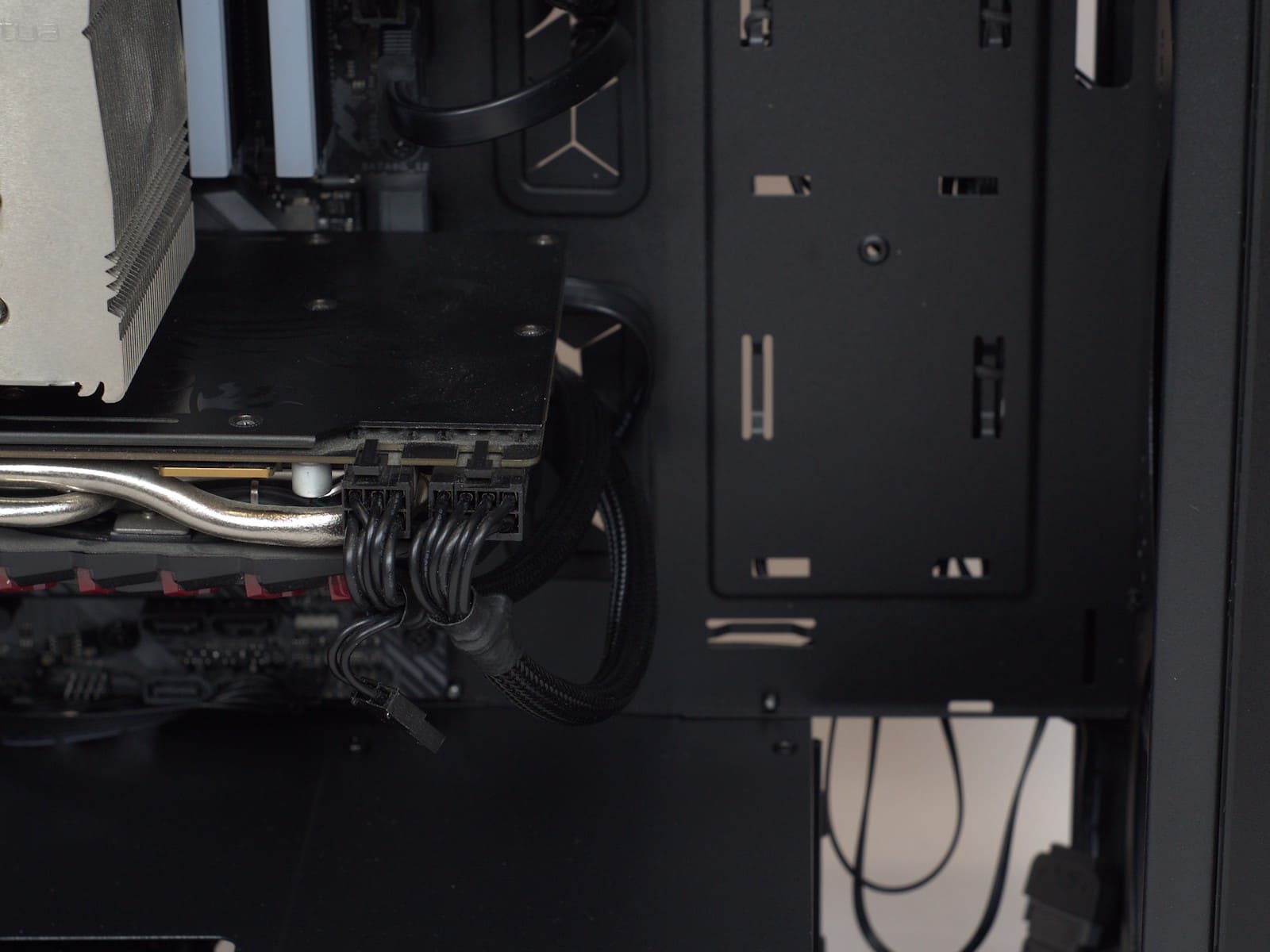

Видеокарта может быть длиной до 410 мм.

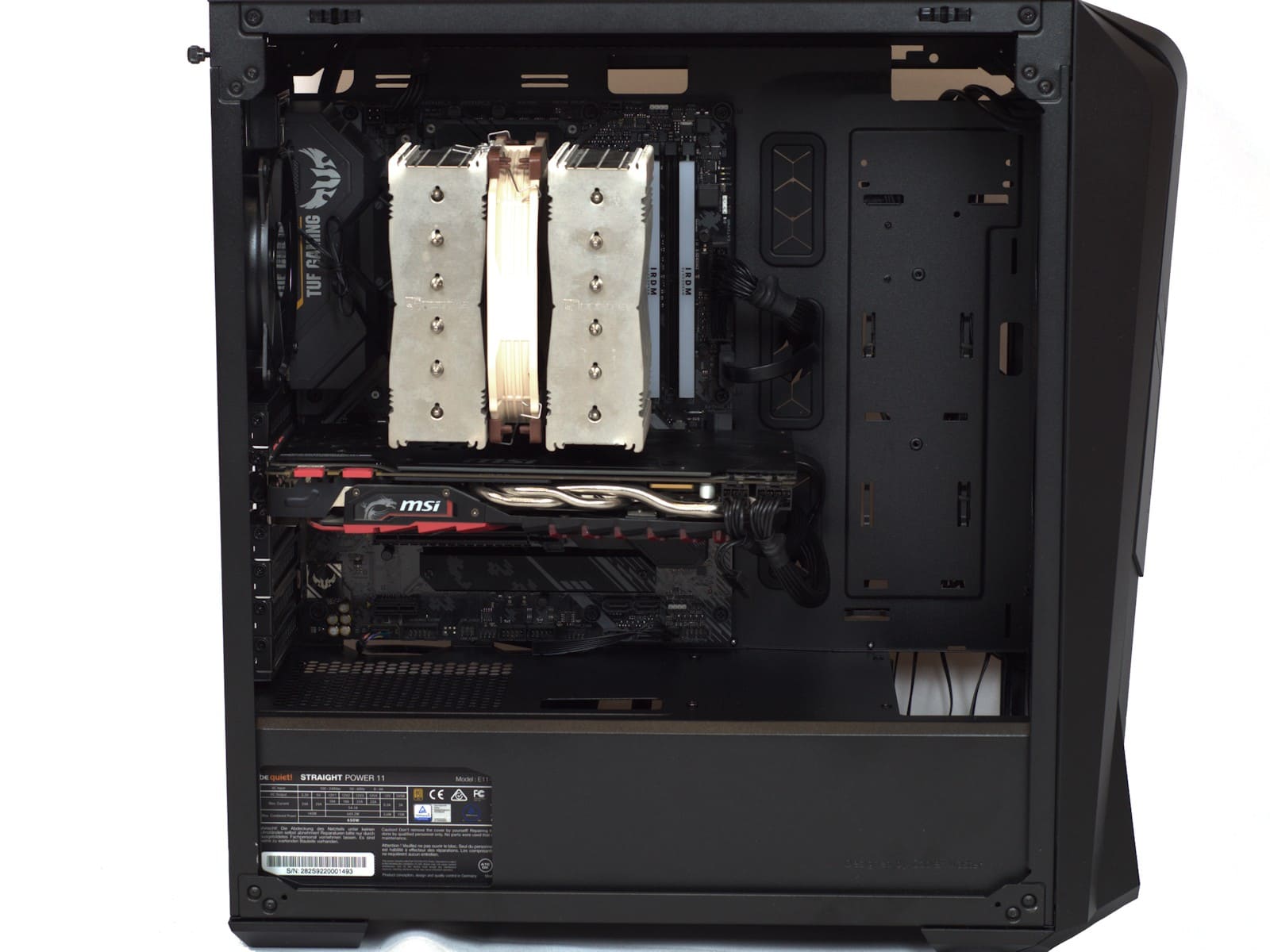

Финальный результат сборки.

Тестовый стенд и методика тестирования

Наличие ARGB-подсветки лицевой панели и переднего вентилятора несколько выделяет корпус Cooler Master MasterBox 500 относительно других корпусов, где обычно подсветку имеют только размещенные на лицевой панели вентиляторы.

Проверка возможностей корпуса производилась путем одновременной загрузки процессора и видеокарты с помощью утилит LinX 0.7.0 (10240 Мбайт, 10 проходов) и FurMark v1.26.0.0 (1920х1080, сглаживание 4xMSAA), время выполнения ~20 минут (до стабилизации температур). Потребление системы в бездействии - 84 Вт, под нагрузкой - 480 Вт. Нагрузка на жесткий диск осуществлялась с помощью утилиты Iometer 1.1.0, пресет Default, 20 минут. Данные температур процессора, видеокарты и жесткого диска брались из программы мониторинга CPUID HWMonitor v1.44.

Температура в помещении во время тестирования составляла 26,0-26,5 °С.

Тестирование корпуса производилось в варианте с закрытыми боковыми стенками и с демонтированными.

Используя шумомер китайского производства, был измерен уровень шума при работе корпуса с расстояния 1 метр от левой боковой стенки. Фоновый шум в комнате на момент тестирования составил 33,8 дБ.

Результаты тестирования

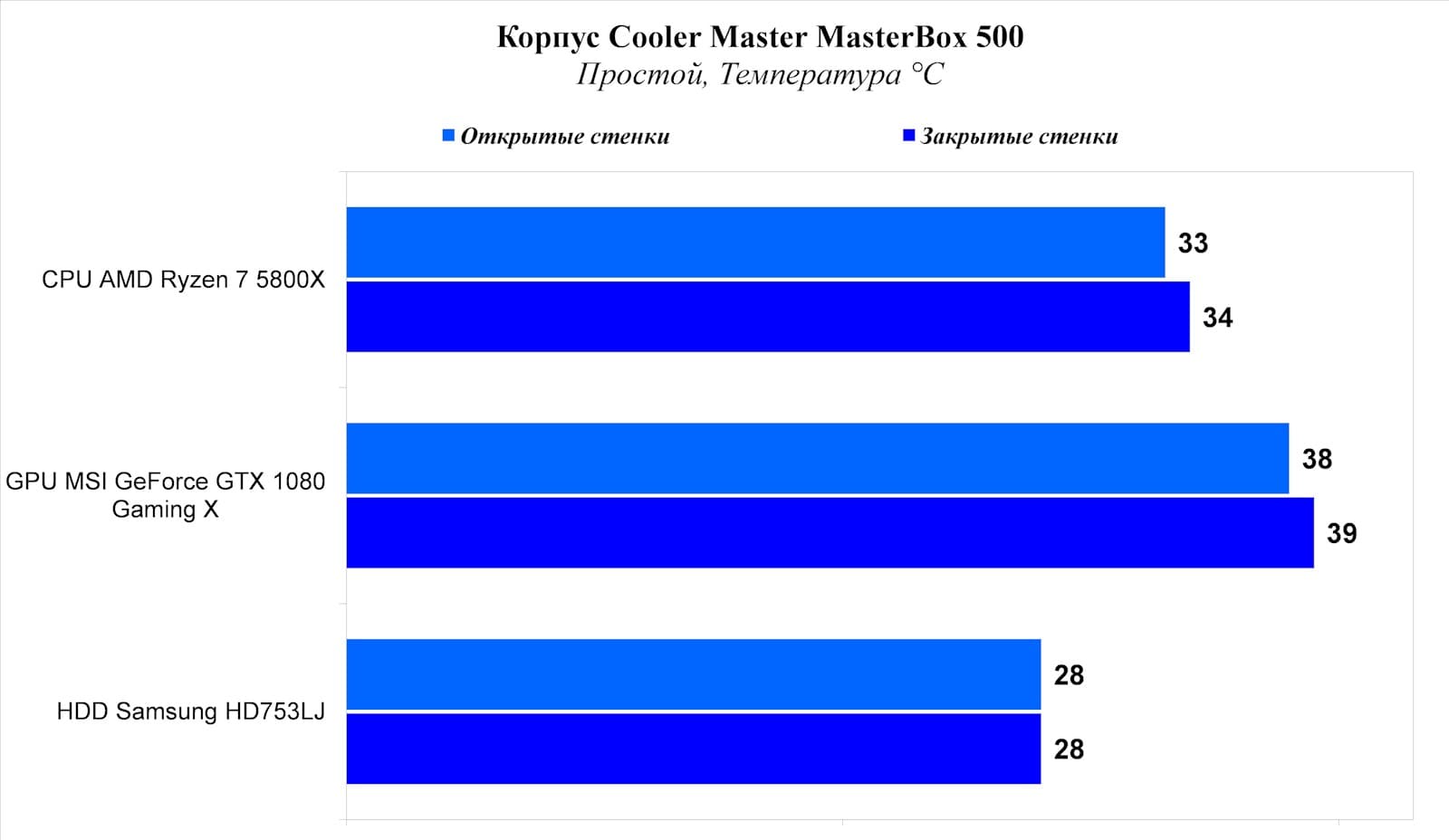

Нагрев компонент. Простой системы.

Температуры основных компонент в простое показывают, что использование двух вентиляторов благоприятно сказывается на их температурных режимах, особенно накопителя, который обдувается передним вентилятором, расположенным как раз напротив накопителя.

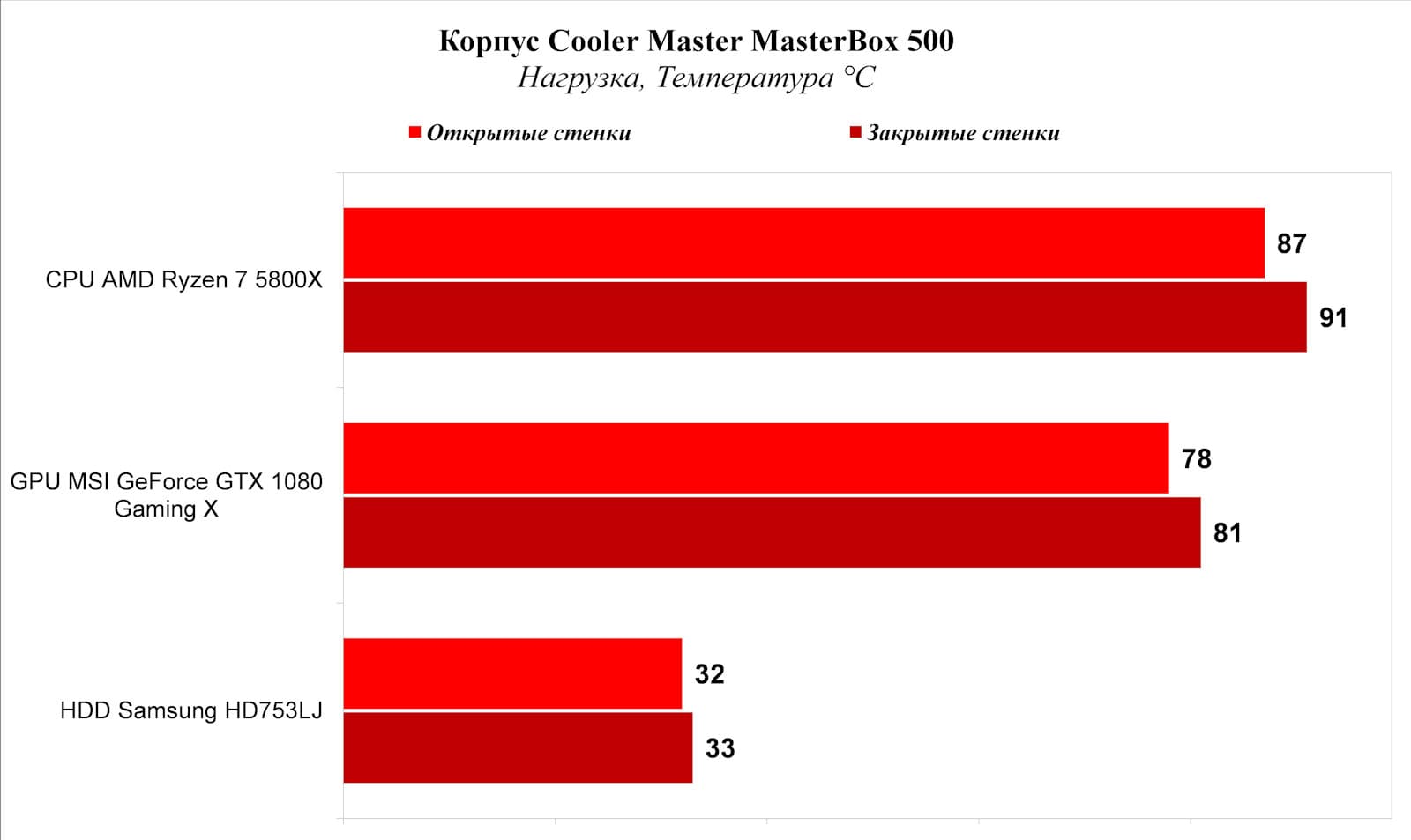

Нагрузка системы.

Под нагрузкой видно, что одного переднего вентилятора, размещенного снизу, оказывается недостаточно, чтобы обеспечить более эффективное охлаждение процессора AMD Ryzen 7 5800X, который в закрытом корпусе нагревается выше 90 °С (разница относительно снятых боковых стенок составляет 4 °С), но это "пиковый" нагрев при максимальной нагрузке всей системы. Разница в нагреве видеокарты MSI Geforce GTX 1080 составила 3 °С. Активное охлаждение 3.5" накопителя обеспечило ему невысокую температуру под нагрузкой даже в закрытом корпусе, что очень радует.

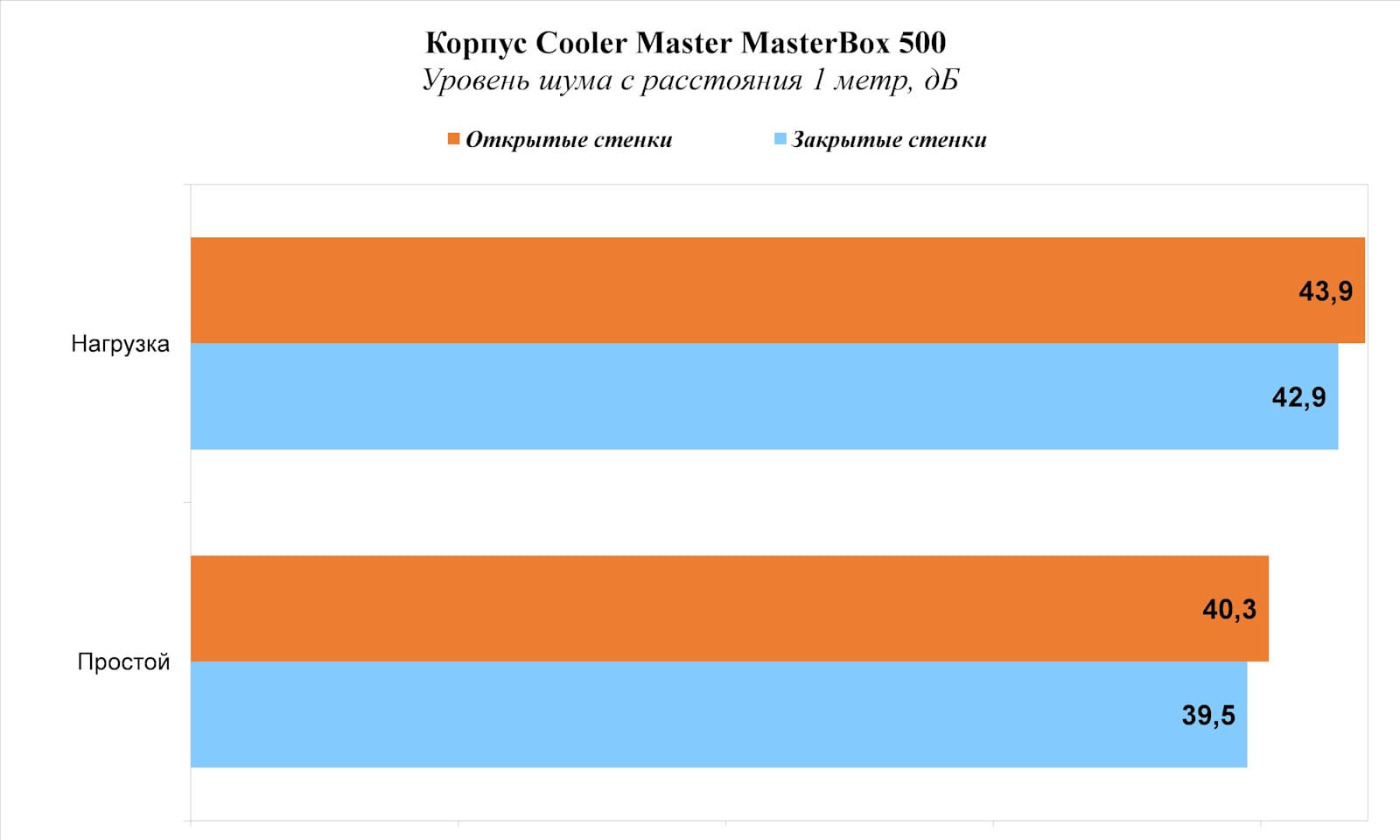

Уровень шума.

Если не использовать PWM режим управления вентиляторами, то температуры в корпусе получаются неплохими, однако уровень шума от корпусных вентиляторов выходит высоким (выделяется работа именно переднего 120 мм вентилятора). Толстые стенки корпуса несколько снижают уровень шума относительно работы системы без боковых стенок, но шум от работы корпусных вентиляторов всё-таки хорошо слышен. Под нагрузкой шум еще выше за счет работы систем охлаждения процессора и видеокарты. С боковыми стенками он получается несколько приглушенным, но и тут о комфортном уровне говорить не приходится.

При активации PWM режима управления путем подключения хаба к материнской плате шум от переднего вентилятора становится существенно меньше (он составил 35.9 дБ) и уже можно говорить о комфортной работе.

Выводы

Mid-Tower корпус Cooler Master MasterBox 500 нацелен на сборку игровых систем и в этом плане он предоставит пользователю весьма неплохие возможности. Так как он достаточно вместительный и, имея эффектную лицевую панель с ARGB-подсветкой (управляется через кнопку Reset на корпусе), позволяет разместить внутри материнскую плату вплоть до E-ATX формата (с ограниченными размерами), до двух 280/360 мм радиаторов СЖО и видеокарту длиной до 410 мм. В корпусе предусмотрен хаб для подключения до 4-х вентиляторов с ARGB-подсветкой, обеспечивающий возможность PWM-управления и синхронизацию ARGB-подсветки через материнскую плату.

Если говорить в плане возможностей охлаждения, то в нем можно использовать до семи вентиляторов – два 120 мм вентилятора уже предустановлены и обеспечивают неплохую продувку корпуса. Причем передний вентилятор имеет ARGB-подсветку и обдувает нижнюю корзину под два 2.5"/3.5" накопителя.

В качестве недостатков выделим шумную работу переднего корпусного вентилятора на максимальных оборотах, если не использовать PWM режим управления, недостаточную длину кабеля питания заднего вентилятора для подключения к штатному хабу (вентилятор, кстати, без подсветки) и необходимость демонтажа лицевой панели для чистки от пыли, так как отдельный противопылевой фильтр спереди в корпусе не предусмотрен.

Плюсы:

  • Эффектный внешний вид с использованием ARGB-подсветки лицевой панели;
  • Высокое качество изготовления;
  • Возможность управления ARGB-подсветкой через кнопку Reset на корпусе;
  • Наличие хаба на четыре вентилятора с ARGB-подсветкой;
  • Поддержка видеокарт длиной до 410 мм;
  • Поддержка до двух 280/360 мм радиаторов СЖО;
  • Простая процедура сборки.

Минусы:

  • Шумный передний вентилятор на максимальных оборотах;
  • Недостаточная длина кабеля питания заднего вентилятора для подключения к штатному хабу;
  • Необходимость демонтажа лицевой панели для чистки от пыли.
