Обзор и тест материнской платы ASUS ProArt B550-Creator

Материнская плата со строгим дизайном для тех пользователей, которые занимаются созданием цифрового контента и кому будут не лишними высокоскоростные интерфейсы, включая 2хThunderbolt 4 (тип С) и 2х2.5 Гбит/с сетевые порты.
Обзор и тест материнской платы ASUS ProArt B550-Creator

Чипсет AMD B550 для платформы AMD AM4 уже не первый год представлен на рынке, однако производители по-прежнему находят варианты для выпуска новых моделей материнских плат на данном чипсете. Один из примеров – это компания ASUS, которая продвигает новую серию продуктов ProArt, направленную на креативных людей, активно использующих цифровые технологии. Серия ProArt включает в себя ноутбуки, компьютеры, мониторы, проекторы, материнские платы и различные аксессуары.

Материнские платы из серии ProArt – это «высокопроизводительные платформы, в которых реализованы передовые аппаратные и программные средства для продуктивной творческой работы, высокоскоростные интерфейсы и эффективное охлаждение».

Одной из таких плат является ASUS ProArt B550-Creator, которая поддерживает современные процессоры AMD серий Ryzen 5000/4000G/3000 и включает в себя два порта Thunderbolt 4 (USB тип С), способных работать в режиме вывода графики (DisplayPort 1.2 и 1.4), и два высокоскоростных LAN порта с пропускной способностью до 2.5 Гбит/сек.

Технические характеристики

  • Поддержка процессоров: AMD AM4, процессоры AMD серий Ryzen 5000/4000G/3000;
  • Чипсет: AMD B550;
  • Оперативная память: для процессоров серий AMD Ryzen 3000/5000 - до DDR4-4866, для процессоров AMD Ryzen 4000G - до DDR4-5100, максимальный объем - до 128 Гбайт;
  • Графика: 1 х HDMI 2.1 и 2 x Thunderbolt 4 (режимы DisplayPort 1.2 и 1.4);
Слоты расширения:
  • процессоры серий AMD Ryzen 3000/5000: 2 х PCI-E 4.0 x16 (один x16 или два х8);
  • процессоры серий AMD Ryzen 4000G: 2 х PCI-E 3.0 x16 (один x16 или два х8);
  • чипсет AMD B550:
    • 1 x PCI-E 3.0 x16 (режим работы х4, совмещен с Thunderbolt 4);
    • 2 x PCI-E 3.0 x1 (совмещены с линиями M.2_2).
Система хранения: общее количество 2 х M.2 и 4 x SATA 3 (6 Гбит/сек);
  • процессоры серий AMD Ryzen 3000/5000: слот M.2_1 (ключ M), тип 2242/2260/2280/22110 (режим PCI-E 4.0 x4 или SATA);
  • процессоры серий AMD Ryzen 4000G: слот M.2_1 (ключ M), тип 2242/2260/2280/22110 (режим PCI-E 3.0 x4 или SATA);
  • чипсет AMD B550:
    • слот M.2_2 (ключ M), тип 2242/2260/2280/22110 (режим PCI-E 3.0 x4 или SATA);;
    • 2 x PCI-E 3.0 x1 (совмещены с линиями M.2_2).
  • Сеть: 2 x Intel I225-V 2.5 Гбит/сек;
USB:
  • Задняя панель ввода-вывода:
    • 2 x Thunderbolt 4 (2 x USB тип С, зарядка 5 В, 3 А);
    • 4 x USB 3.2 Gen 2 port(s) (4 x Type-A).
  • Коннекторы:
    • 1 x USB 3.2 Gen 1 коннектор (поддержка USB Type-C);
    • 1 x USB 3.2 Gen 1 колодка (2 порта x USB 3.2 Gen);
    • 2 x USB 2.0 колодка (4 порта x USB 2.0).
  • Звук: Кодек Realtek S1220A, 7.1 HD-аудио;
Задняя панель ввода-вывода:
  • 2 x порта Thunderbolt 4 (USB Type-C);
  • 4 x порта USB 3.2 Gen 2 (4 x Type-A);
  • 2 x порта USB 2.0 (2 x Type-A);
  • 1 x порт DisplayPort (только вход);
  • 1 x порт HDMI;
  • 2 x порта LAN RJ-45;
  • 5 x разъемов аудио 3.5 мм мини-джек;
  • 1 x порт Optical S/PDIF out;
  • 1 x кнопка BIOS FlashBack;
  • 1 x PS/2 клавиатура/мышь.
Внутренние коннекторы:
  • 2 x порта Thunderbolt 4 (2 x USB Type-C);
  • Вентиляторы и охлаждение:
    • 1 x 4-pin CPU Fan;
    • 1 x 4-pin CPU OPT Fan;
    • 1 x 4-pin AIO Pump;
    • 4 x 4-pin Chassis Fan;
  • Питание:
    • 1 x 24-pin ATX;
    • 1 x 8-pin +12V (ATX12V);
    • 1 x 4-pin +12V (ATX12V);
  • Система хранения:
    • 2 x M.2 slots (Key M);
    • 4 x SATA 6 Гбит/сек.
  • USB:
    • 1 x USB 3.2 Gen 1 коннектор (поддержка USB Type-C);
    • 1 x USB 3.2 Gen 1 колодка (2 порта x USB 3.2 Gen);
    • 2 x USB 2.0 колодка (4 порта x USB 2.0).
  • Прочее:
    • 2 x коннектор AURA Addressable Gen 2;
    • 2 x коннектор AURA RGB;
    • 1 x Clear CMOS;
    • 1 x коннектор COM-порт;
    • 1 x передняя панель Front Panel Audio header (AAFP);
    • 1 x коннектор Speaker;
    • 1 x коннектор SPI TPM (14-1pin);
    • 1 x коннектор 20-5 pin системная панель;
    • 1 x коннектор Thermal Sensor.
  • BIOS: 256 Mb Flash ROM, UEFI AMI BIOS;
  • Форм-фактор: ATX (30,5 x 24,4 см).

Упаковка и комплектация

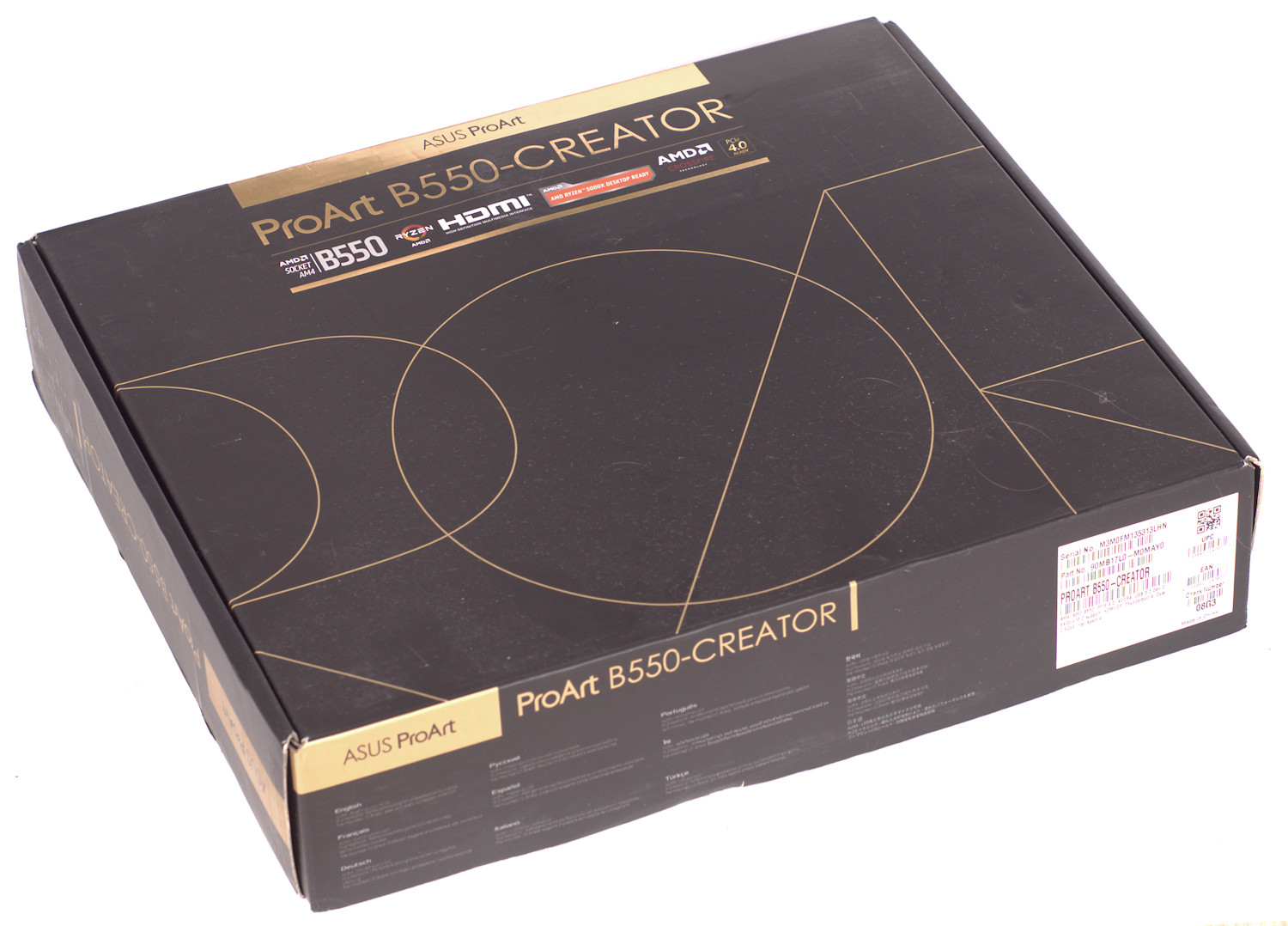

Коробка с материнской платой ASUS ProArt B550-Creator не имеет яркого дизайна, присущего игровым продуктам компании ASUS, и выполнена в строгом стиле с различными графическими фигурами, «подтверждающими» направленность платы на использование в ПК, которые ориентированы на создателей цифрового контента.

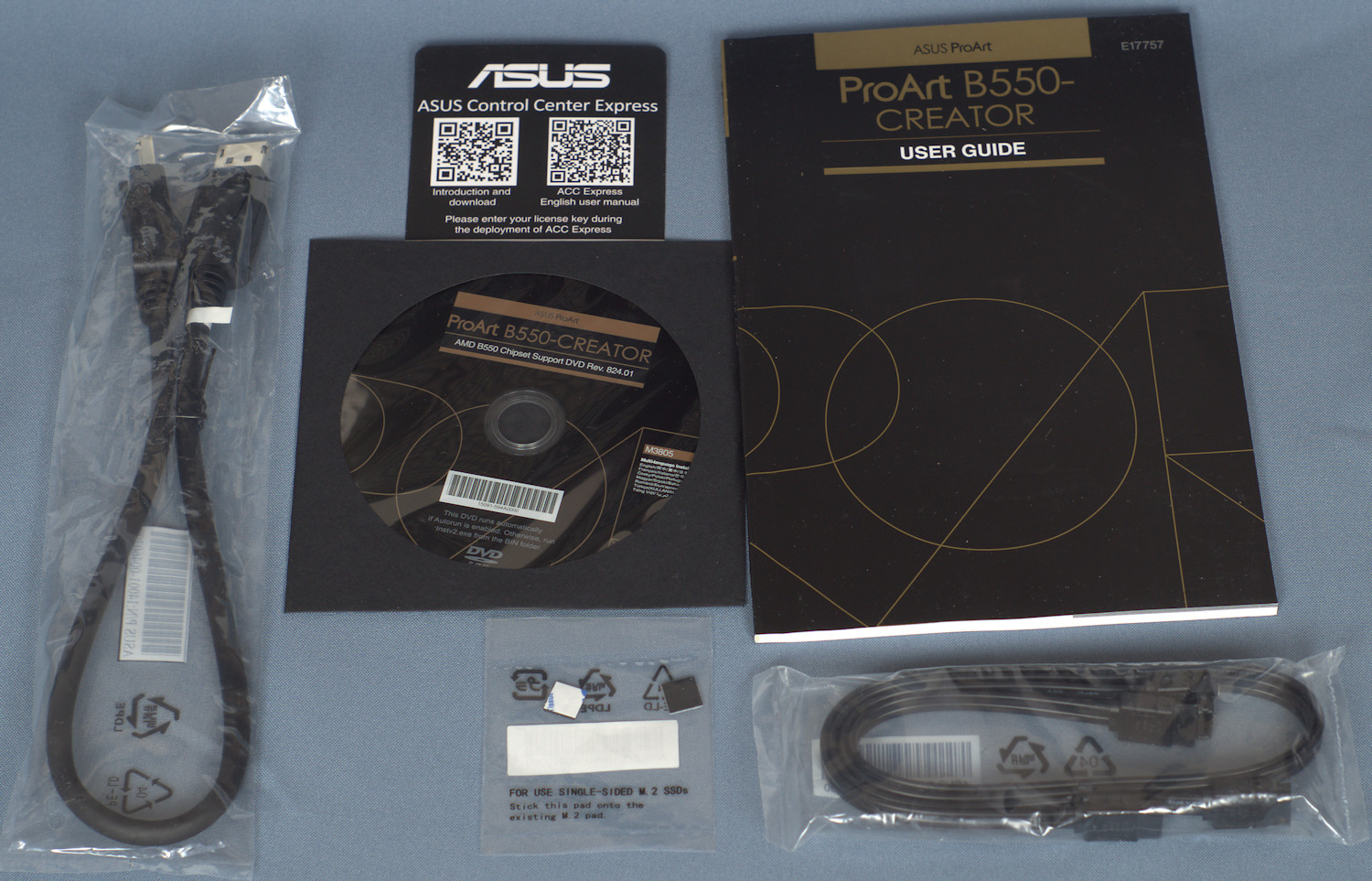

Комплектация материнской платы скромная и включает в себя два кабеля SATA, переходник DP - DP для подключения к порту Thunderbolt 4, крепление накопителя M.2, DVD диск, руководство пользователя и купон с ключем для использования ASUS Control Center Express.

Внешний вид и особенности

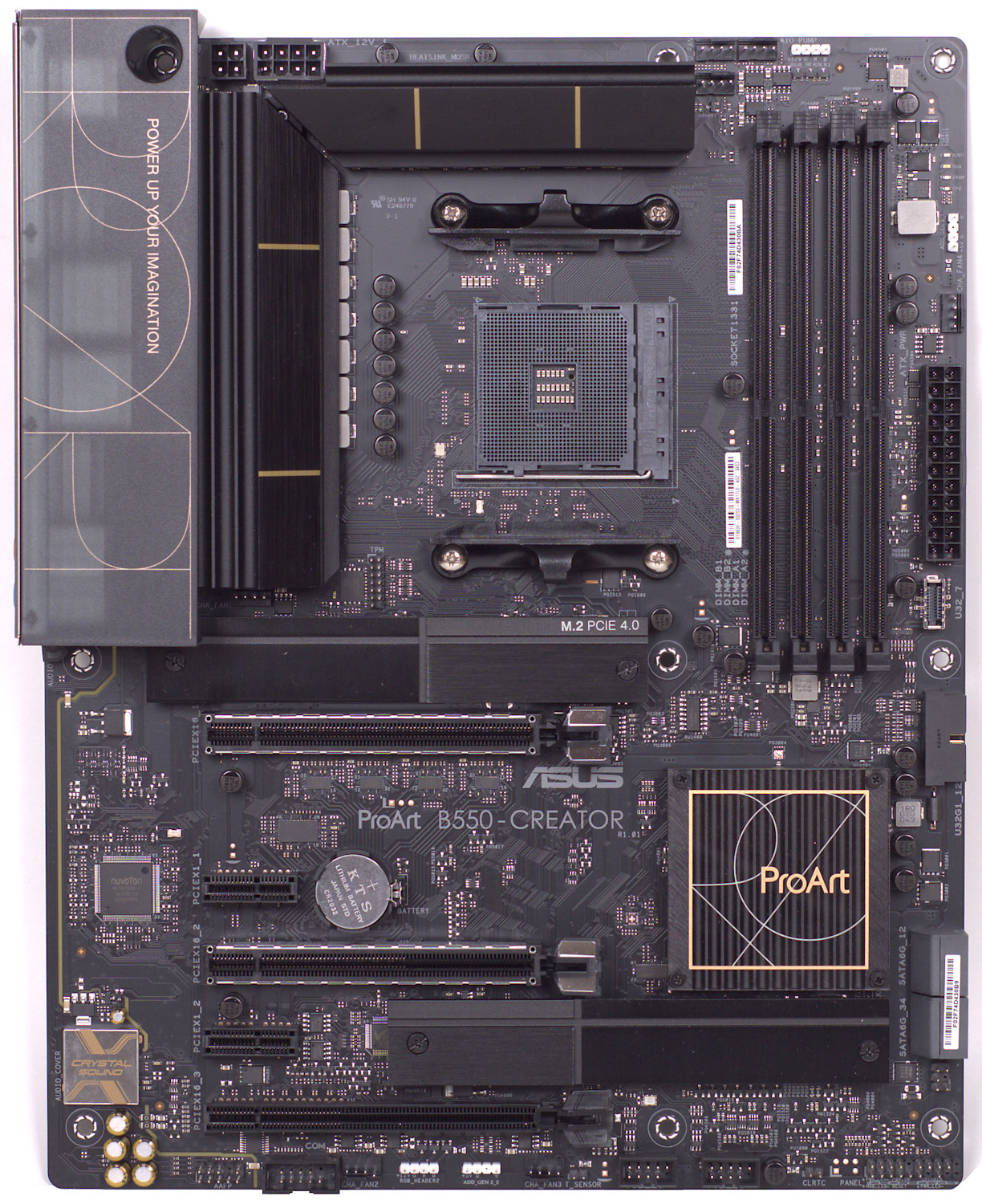

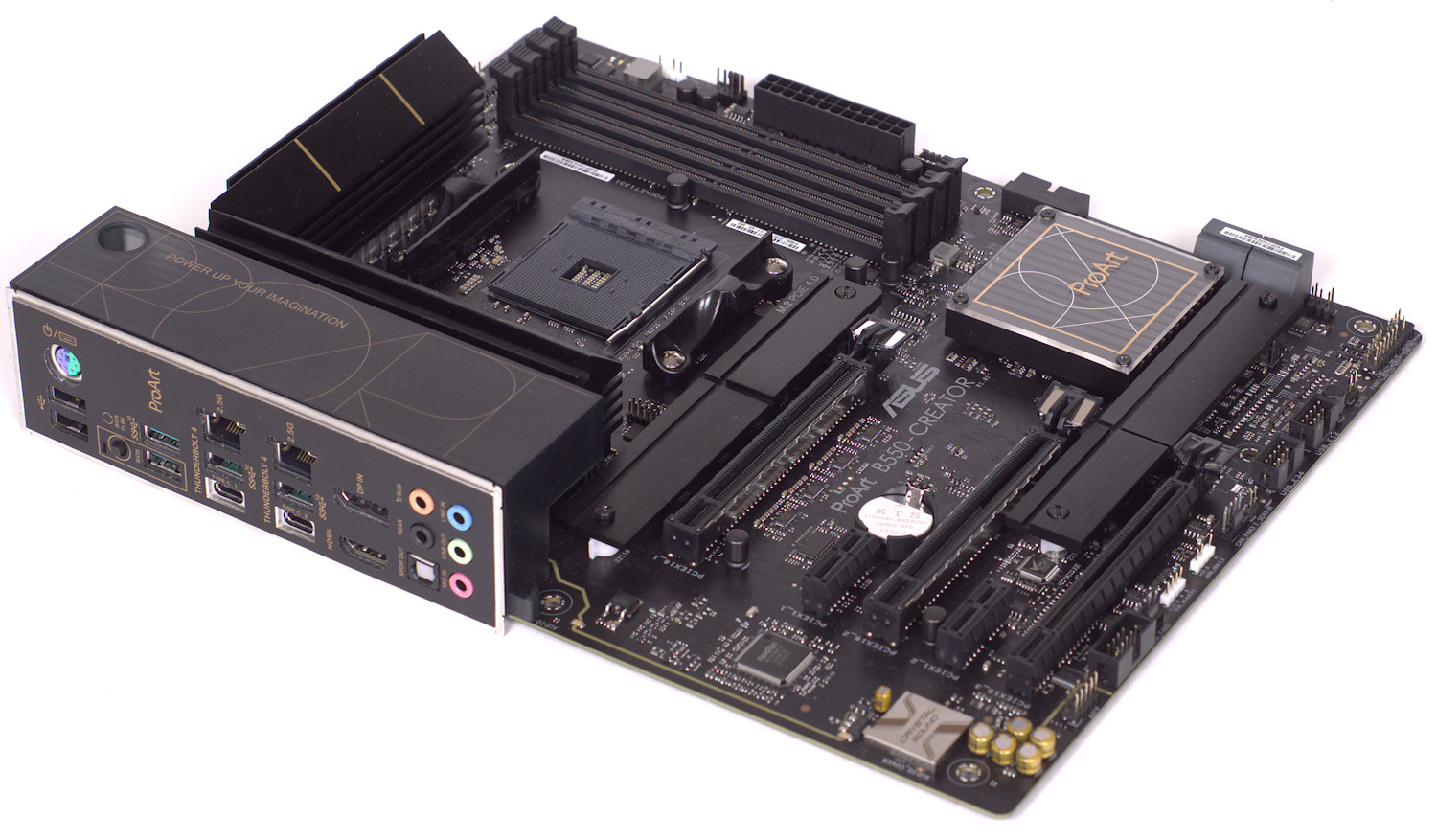

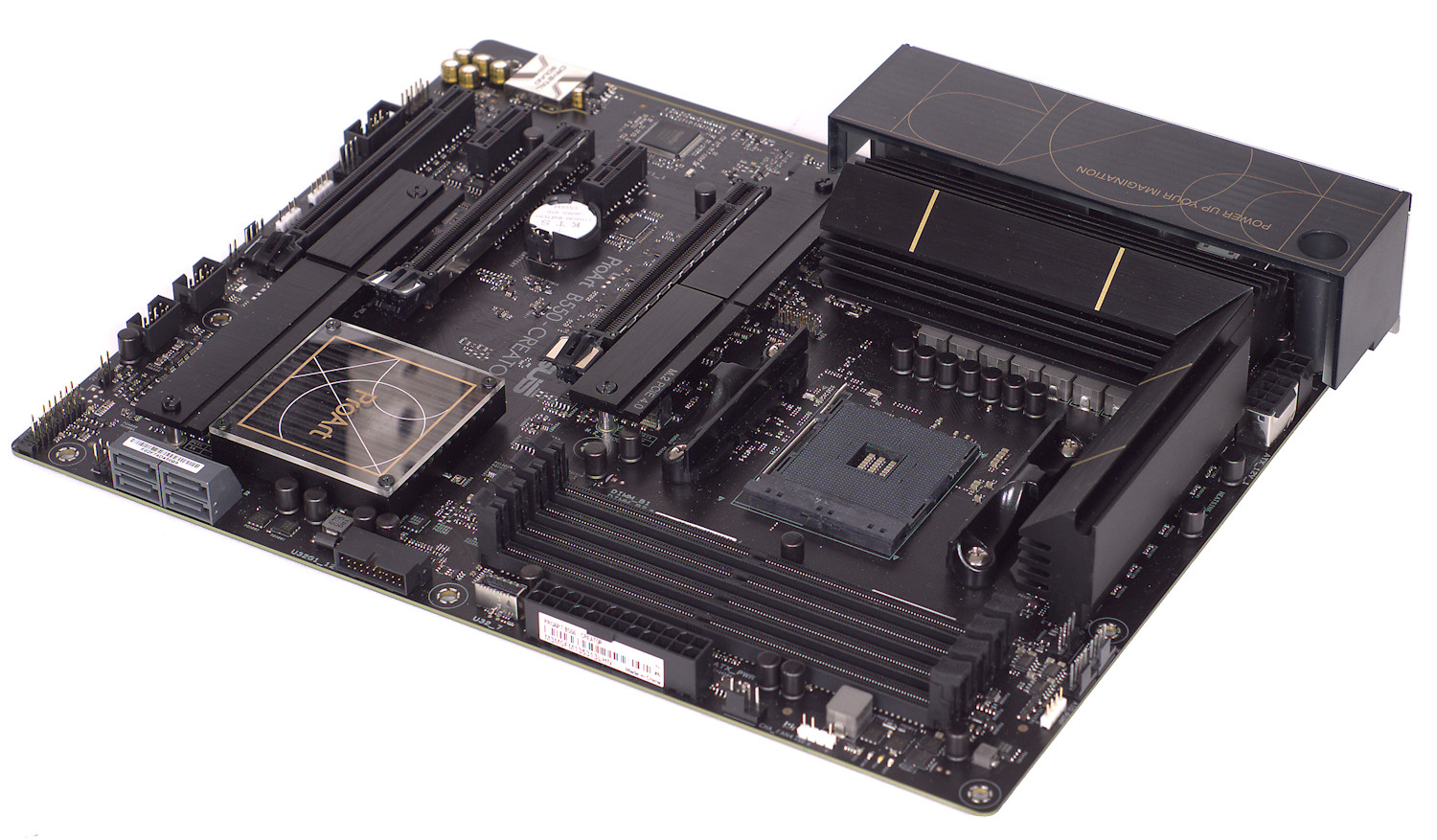

Дизайн материнской платы ASUS ProArt B550-Creator выполнен в строгом стиле без использования ярких элементов/подсветки, однако по ее внешнему виду становится понятно, что модель не относится к бюджетному уровню и позволяет использовать процессоры AMD Ryzen 3000/4000/5000 поколений под сокет AM4.

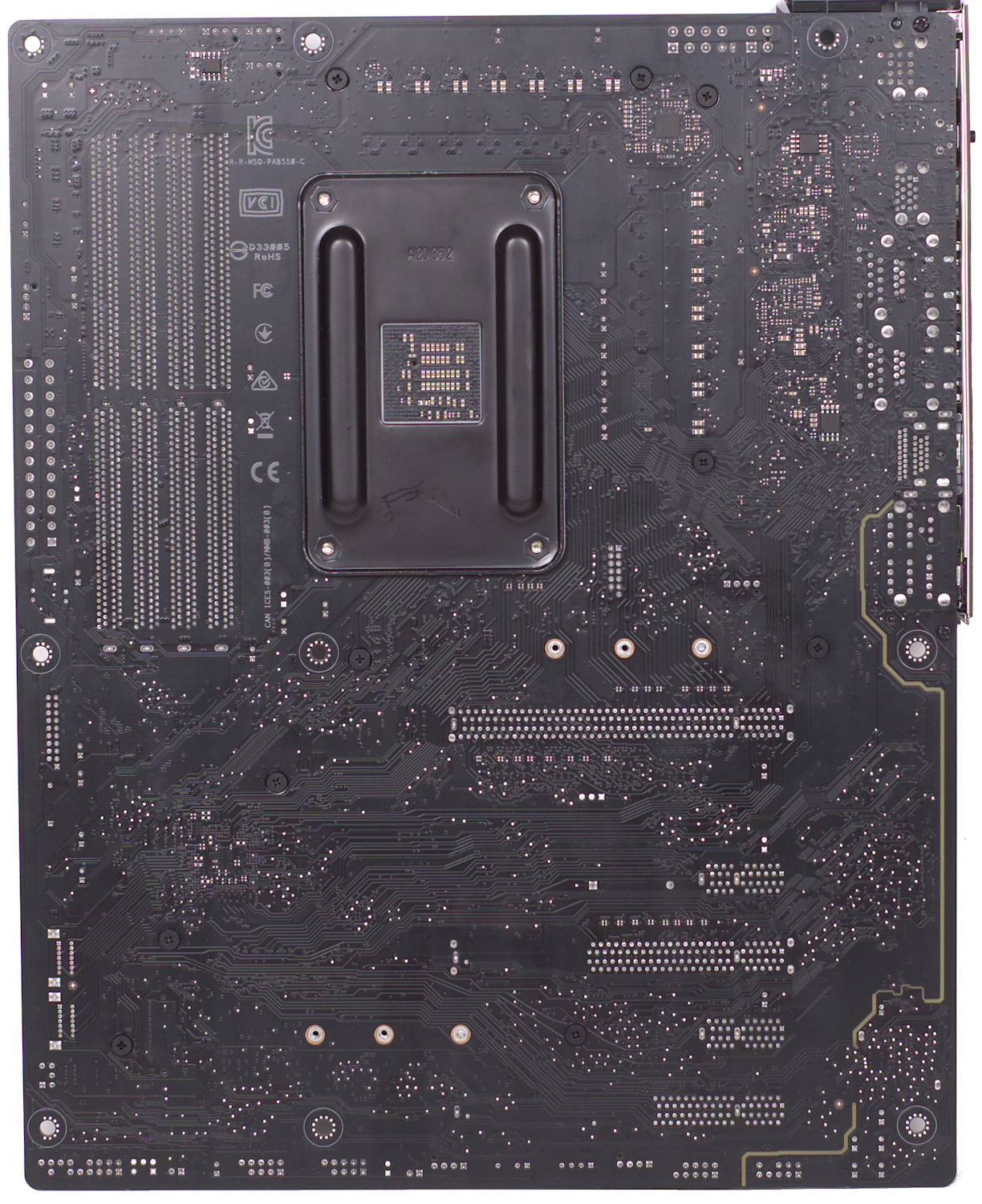

Материнская плата имеет стандартный форм-фактор ATX с размерами 30,5 х 24,4 см. Плотность компоновки элементов на ней не такая высокая, так как производитель не стал «расширять» функционал, используемый в сериях игровых материнских плат, но зато внимание уделил остальным элементам. По задней стороне хорошо видна физическая реализация слотов PCI-E, наличие привычной уже выделенной области для звуковой подсистемы и применение винтов, фиксирующих радиаторы, и саморезов, удерживающих кожух.

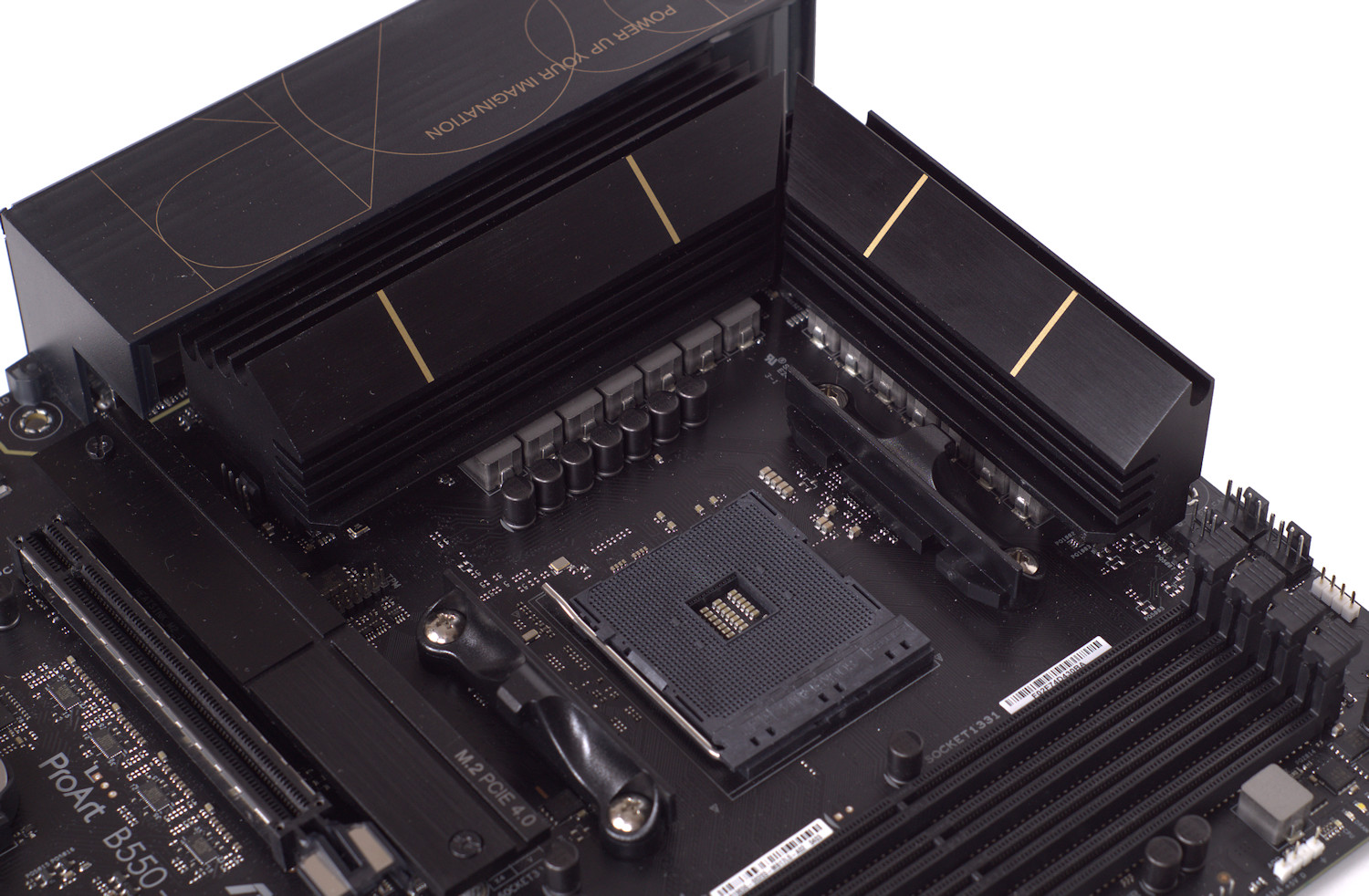

Сокет AMD AM4 окружает пара крупных радиатора, накрывающих систему питания.

Массивные радиаторы имеют приличный вес, однако в отличии от топовых решений здесь не применяются тепловые трубки, соединяющие их между собой. Из особенностей можно отметить, что на них используется два ряда термопрокладок: один контактирует с мосфетами, а второй обеспечивает только частичный контакт с дросселями.

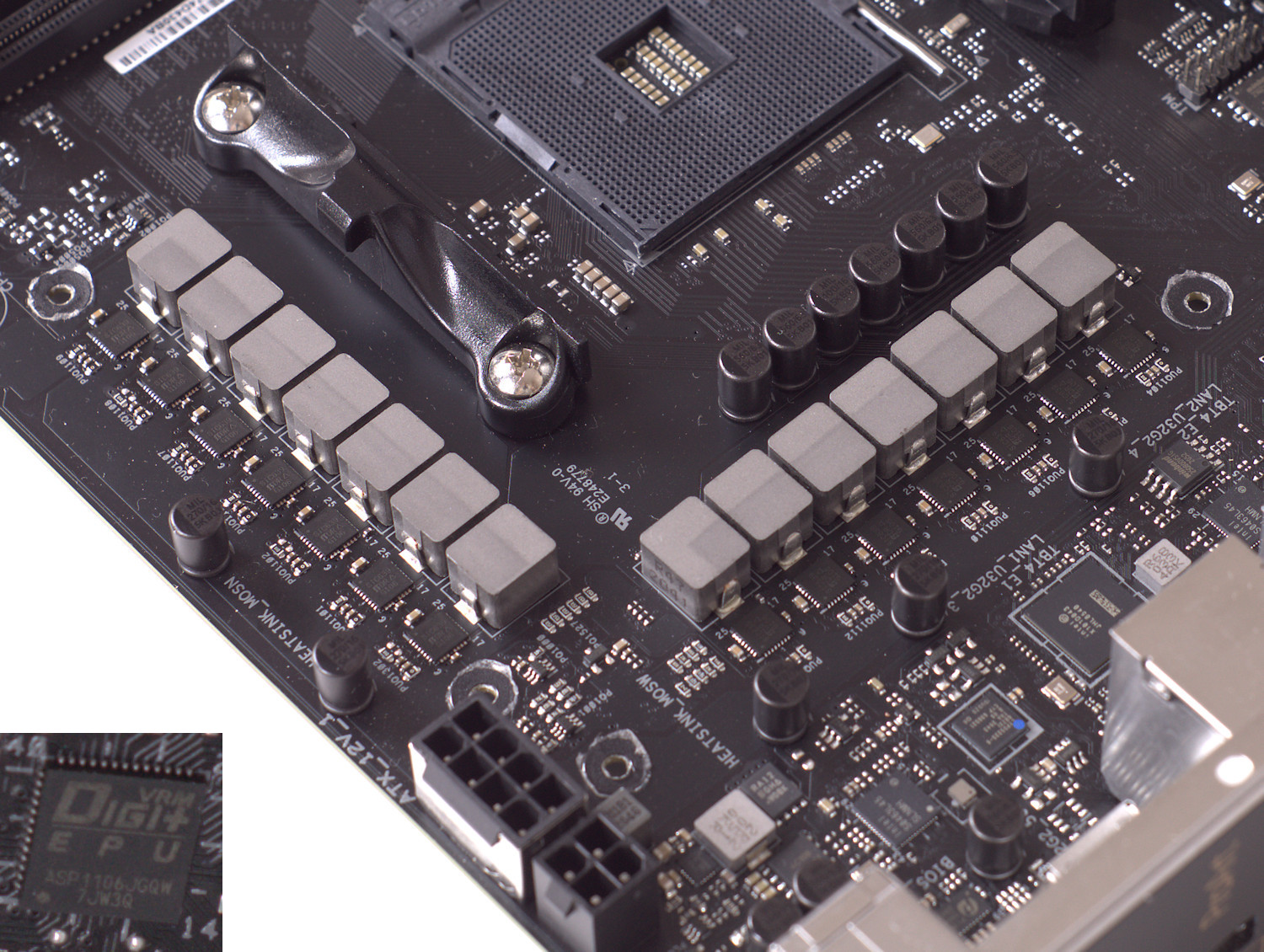

Последнее хорошо видно по полоскам контакта на дросселях. Переходя к системе питания материнской платы, стоит сказать, что она выполнена по схеме 12+2 фаз с применением ШИМ-контроллера DIGI+ VRM EPU ASP1106JGQW (размещен на обратной стороне платы), утроителей для «основных» фаз, мосфетов SiC639 от компании Vishay и конденсаторов «военного» класса. Решение относительно простое, но достаточное, чтобы обеспечить питание процессора и сравнительно невысокий нагрев (особенно с учетом использования на материнской плате массивных радиаторов). Линии 12 В на плату подаются через два разъема (один 8-пин, второй 4-пин).

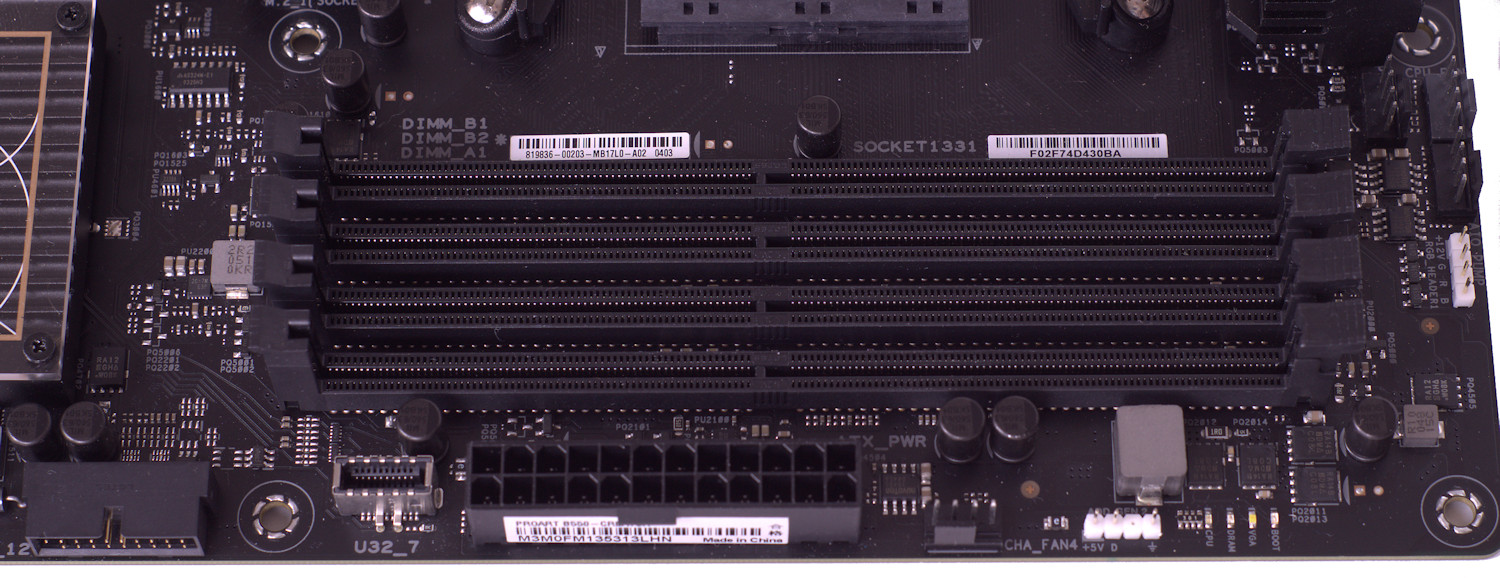

На материнской плате имеются четыре слота DIMM DDR4, что позволяет установить до 128 Гбайт оперативной памяти (4х32 Гбайта) с частотой до 4866/5100 МГц. Рядом со слотами расположены две группы разъемов:

- «вверху» два 4-пин PWM питания вентиляторов кулера, один для подключения помпы и один RGB 12V

- «справа» один коннектор питания ARGB (5V), один 4-пин PWM питание системного вентилятора, группа Q-LED индикаторов (Boot, VGA, DRAM, CPU), 24-пин разъем питания платы, внешний порт USB 3.2 Gen1 тип С (5 Гбит/сек) и внутренний USB 3.2 Gen1 (5 Гбит/сек).

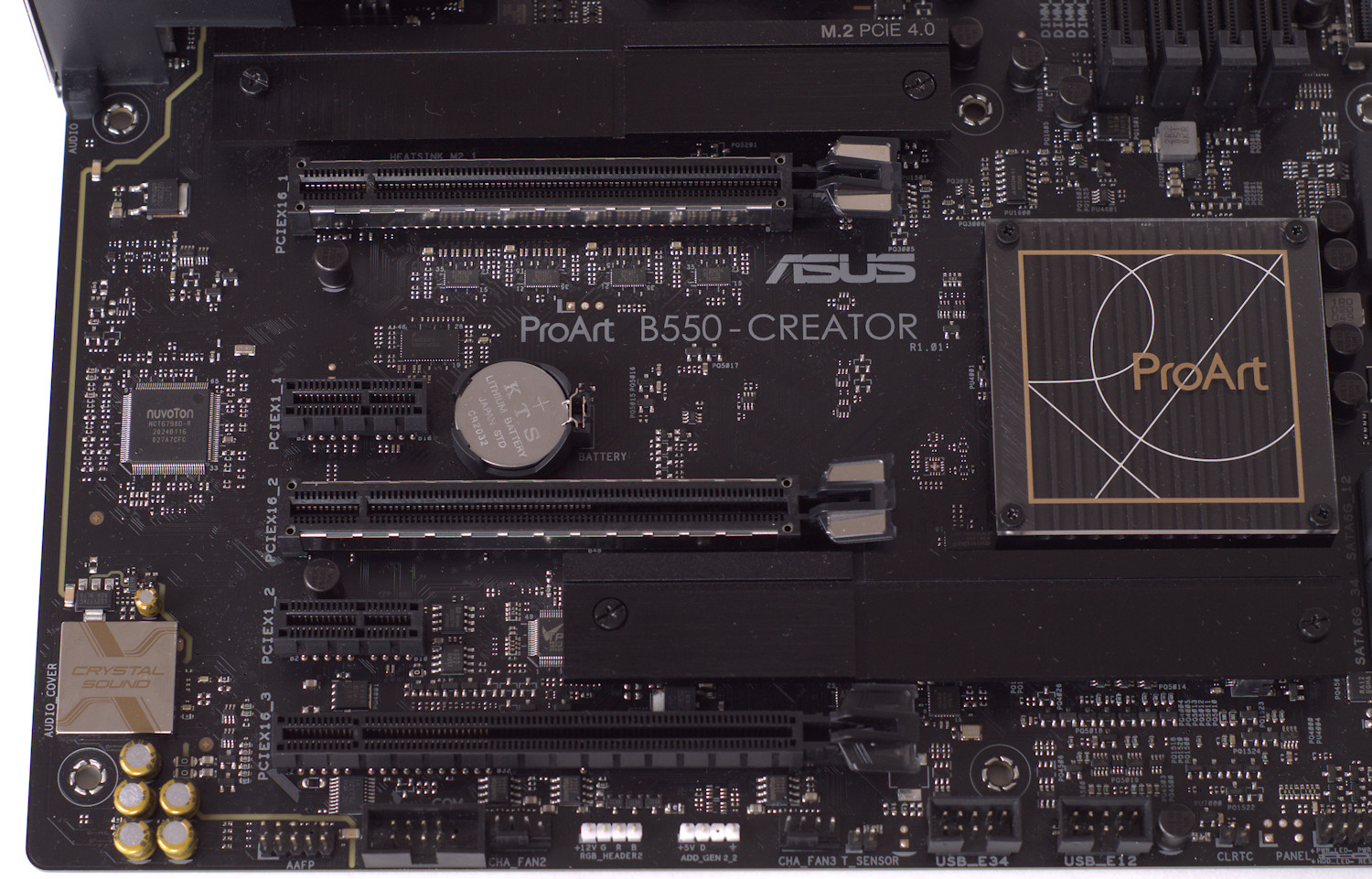

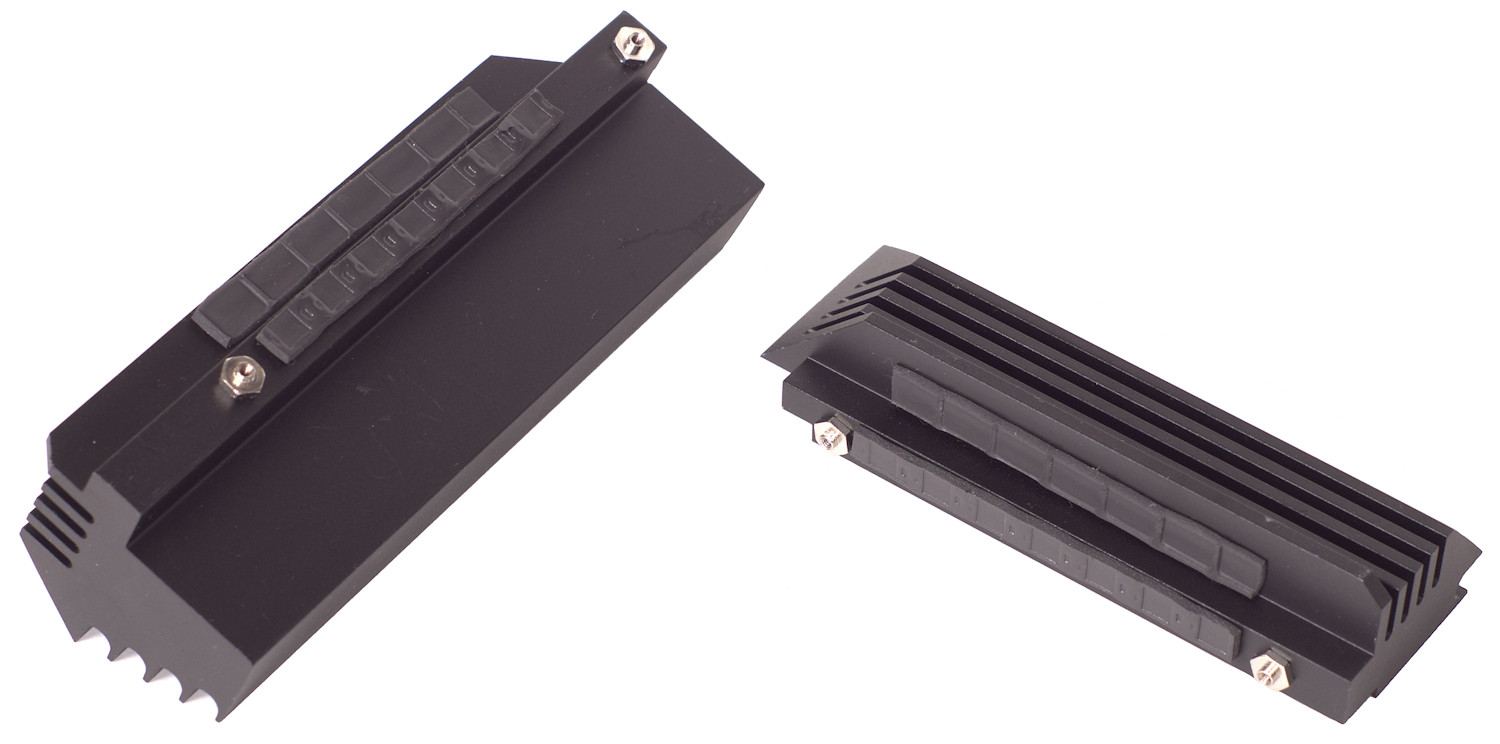

Конфигурация слотов PCI-E и наличие двух слотов для M.2 накопителей вполне типичная, но так как возможности процессоров AMD и чипсета AMD B550 в плане количества линий PCI-E ограничены, то, естественно, имеются особенности их использования. Для процессоров серий AMD Ryzen 3000/5000 два верхних слота PCI-E x16 работают с интерфейсом PCI-E версии 4.0 (в случае двух видеокарт будет х8+х8), для процессоров AMD Ryzen 4000 поддерживается только интерфейс версии 3.0. Самый нижний слот PCI-E х16 версии 3.0 и имеет только четыре линии (х4). За работу верхнего слота M.2 в режиме NVMe используются четыре линии PCI-E процессора (для процессоров AMD Ryzen 3000/5000 версия шины будет 4.0, а для AMD Ryzen 4000 версия 3.0), а для нижнего слота M.2 – линии PCI-E 3.0 x4 чипсета AMD B550. При этом в случае использования двух слотов PCI-E x1 3.0 слоту M.2 в режиме NVMe будет доступно только две линии PCI-E (х2). Отметим, что оба слота M.2 оснащены пластинами-радиаторами, призванными обеспечить приемлемый температурный режим для накопителей M.2, причем пластины размещены на всю длину слотов, делая возможным использование накопителей типоразмера 2242/2260/2280/22110.

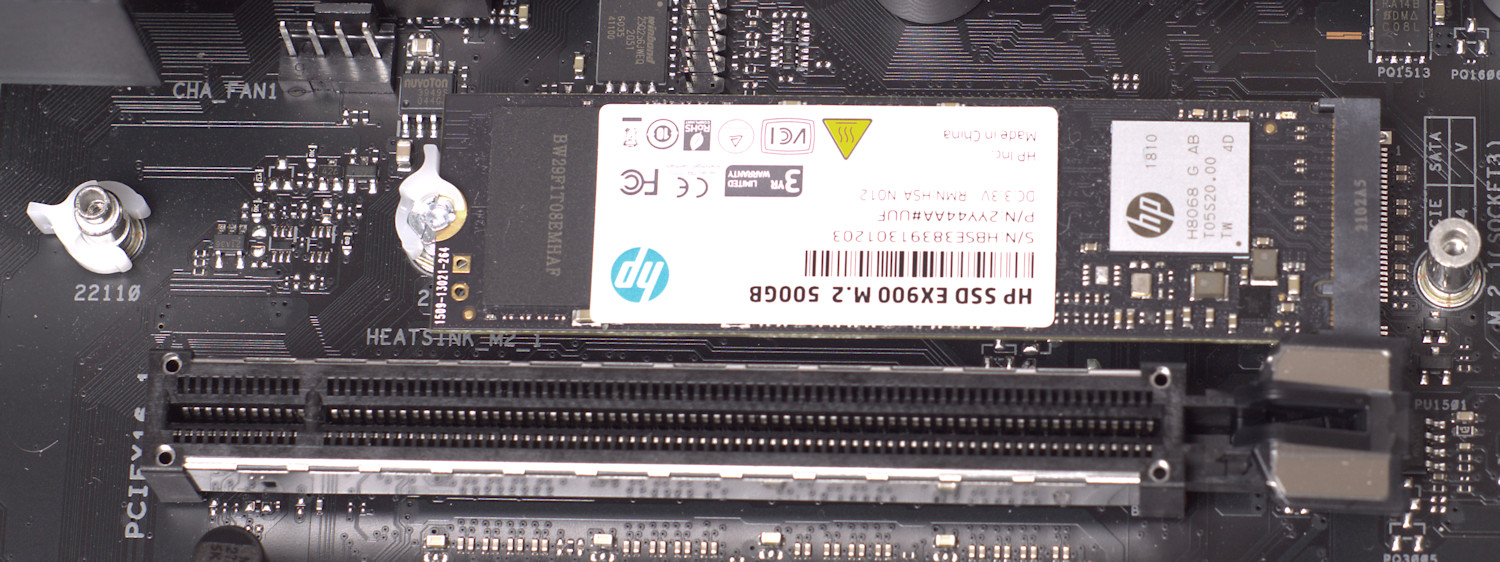

Причем накопители фиксируются безвинтовым способом. Отметим, что над слотом M.2 находится один 4-пин PWM коннектор подключения системного вентилятора.

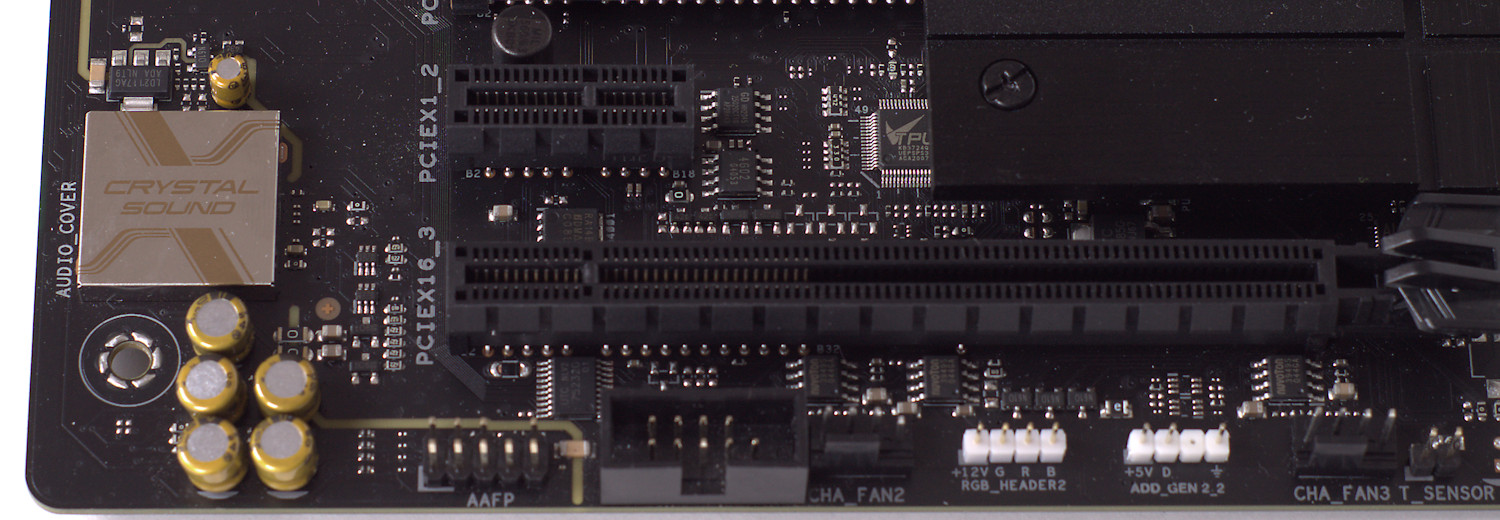

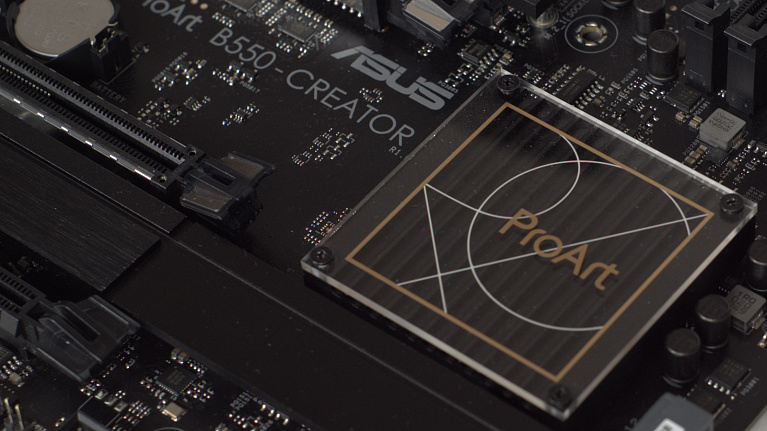

В этой же области слева внизу находится выделенная зона для звуковой подсистемы, где используется 7.1 HD-кодек Realtek S1220A, накрытый металлическим экраном, и имеется шесть аудиоконденсаторов. Похвастать наличием других аудиофишек рассматриваемая нами не может. Внизу платы доступен коннектор подключения передних аудиоразъемов AAFP (наушники/микрофон), коннектор COM-порта, два 4-пин PWM коннектора для системных вентиляторов, два коннектора RGB-подсветки (один - 12 В, второй - 5 В) и коннектор температурного датчика.

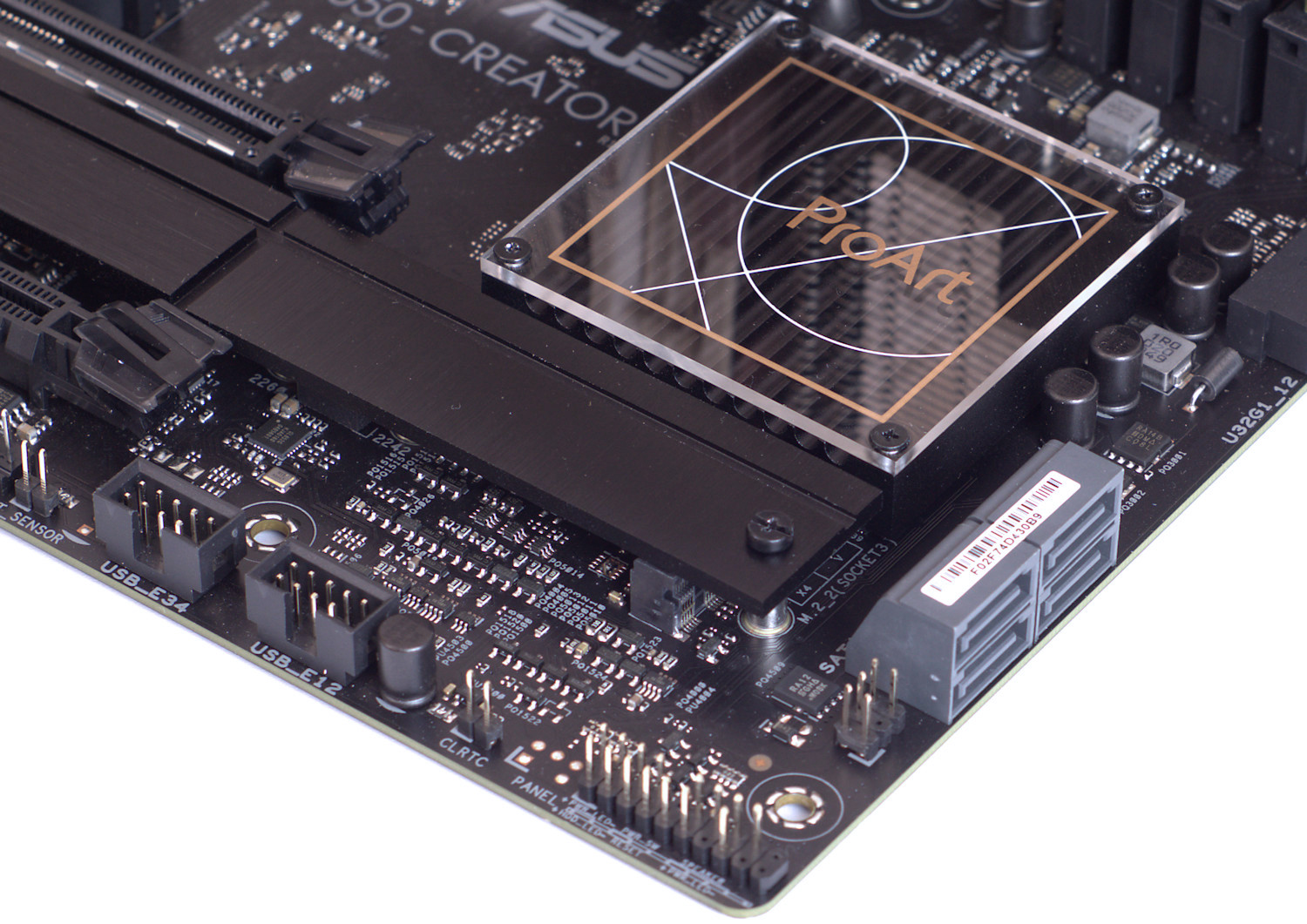

В правой части находятся две колодки портов USB 2.0 (по 2 порта), джампер сброса (CLRTC), системная панель, а на правом торце еще 4 порта SATA 6 Гбит/сек. Все они реализованы за счет возможностей чипсета AMD B550, который накрыт широким радиатором. Сверху него присутствует декоративный прозрачный пластик ProArt. Учитывая невысокий нагрев чипсета (пиковое - 52 градуса Цельсия), такое решение имеет место быть, однако если говорить в плане эффективности охлаждения, то можно было обойтись без этого пластика.

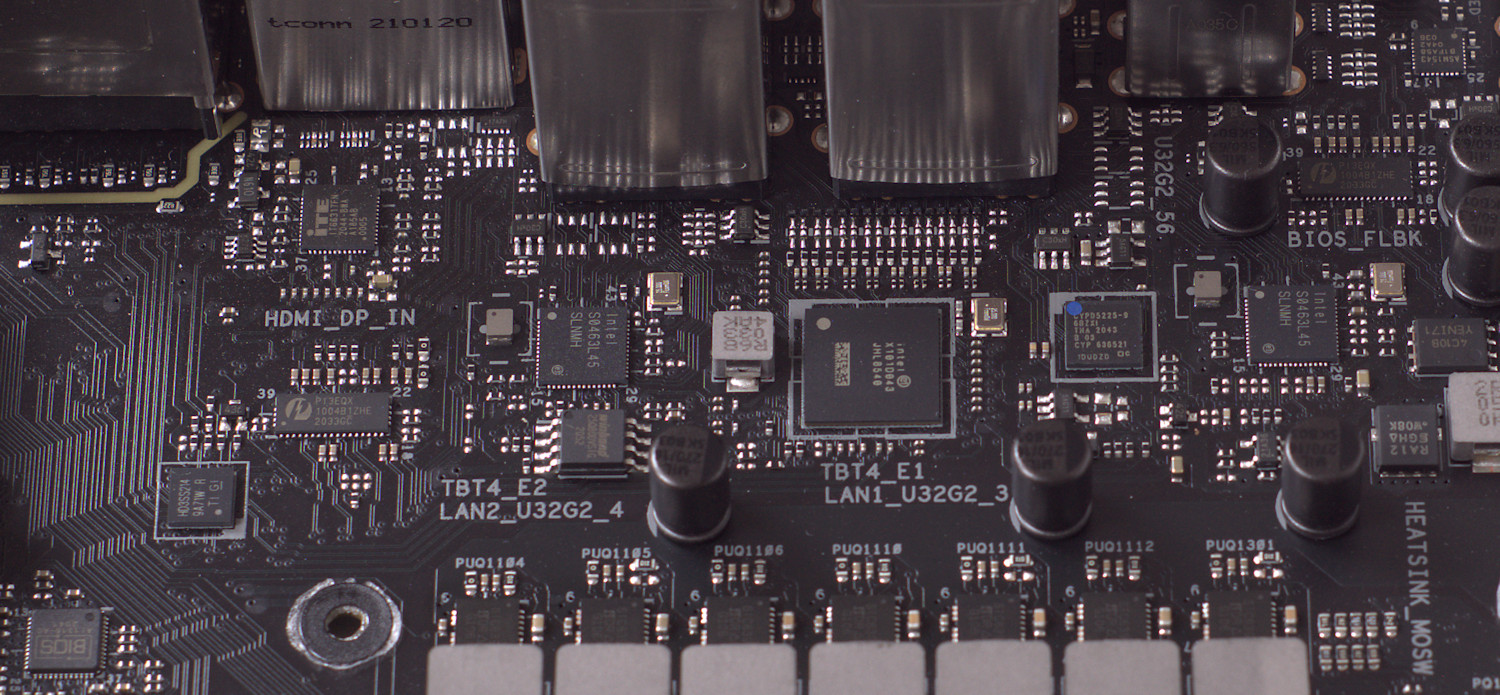

Основная часть контроллеров разместилась в области задней панели ввода-вывода: два 2.5 Гбит/сек сетевых порта реализованы двумя микросхемами Intel I225-V (код SLNMH), коммутатор интерфейса DisplayPort Texas Instruments HD3SS214, контроллер интерфейса Thunderbolt 4 Intel JHL8540.

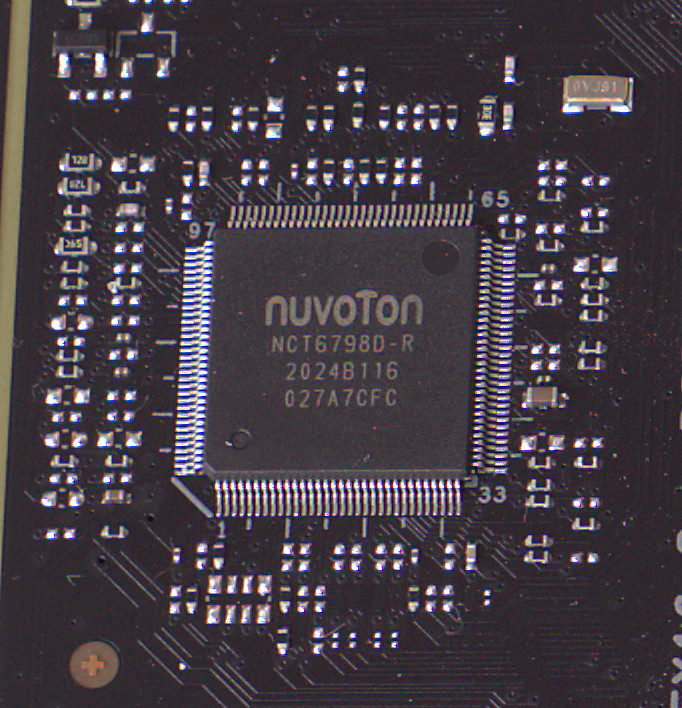

Еще один контроллер (ввода-вывода и мониторинга) размещен в области слотов PCI-E – это Nuvoton NCT6798D-R.

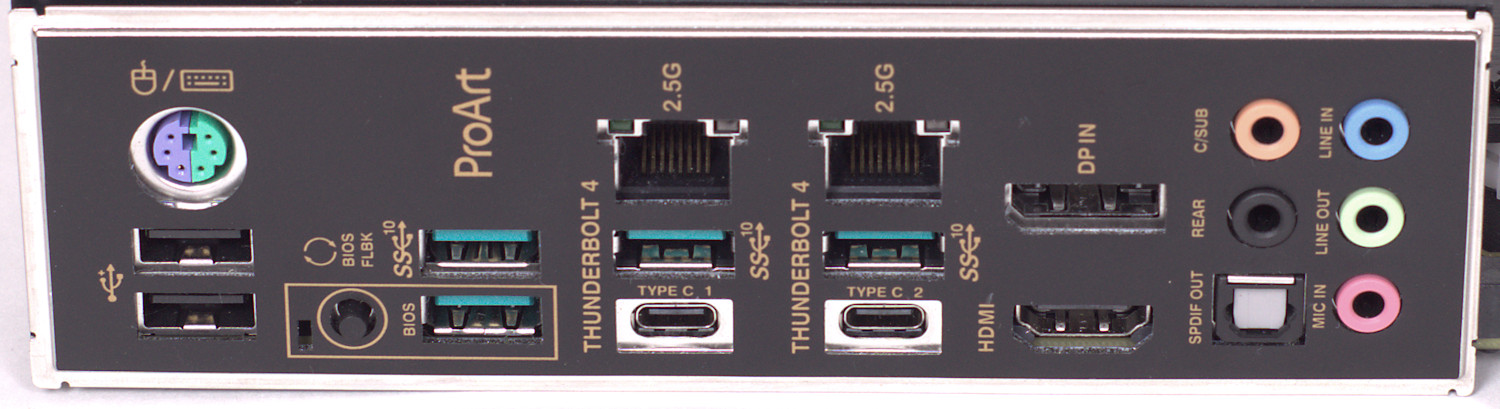

На задней панели ввода-вывода представлен современный набор интерфейсов, включая нетипичный для платформ AMD интерфейс Thunderbolt:

  • 2 x порта Thunderbolt 4 (USB Type-C);
  • 4 x порта USB 3.2 Gen 2 (4 x Type-A);
  • 2 x порта USB 2.0 (2 x Type-A);
  • 1 x порт DisplayPort (только вход);
  • 1 x порт HDMI;
  • 2 x порта LAN RJ-45;
  • 5 x разъемов аудио 3.5 мм мини-джек;
  • 1 x порт Optical S/PDIF out;
  • 1 x кнопка BIOS FlashBack;
  • 1 x PS/2 клавиатура/мышь.

Возможности BIOS

ASUS ProArt B550-Creator имеет типичный для материнских плат ASUS интерфейс UEFI BIOS, в котором реализованы два режима работы:

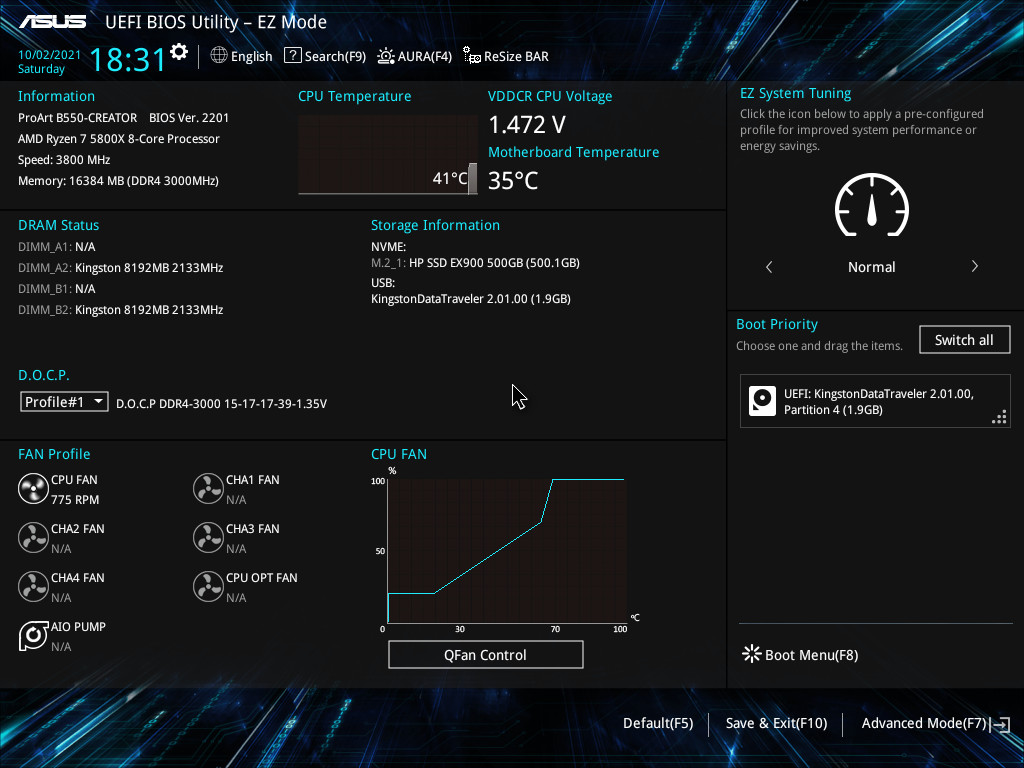

  • Упрощенный «EZ Mode», в котором выдается информация о плате, памяти, процессоре, а также данные мониторинга (температура процессора, напряжение, нагрев платы, обороты, которыми можно управлять через QFan Control). Имеется возможность выбора профиля работы и устройства для загрузки операционной системы.

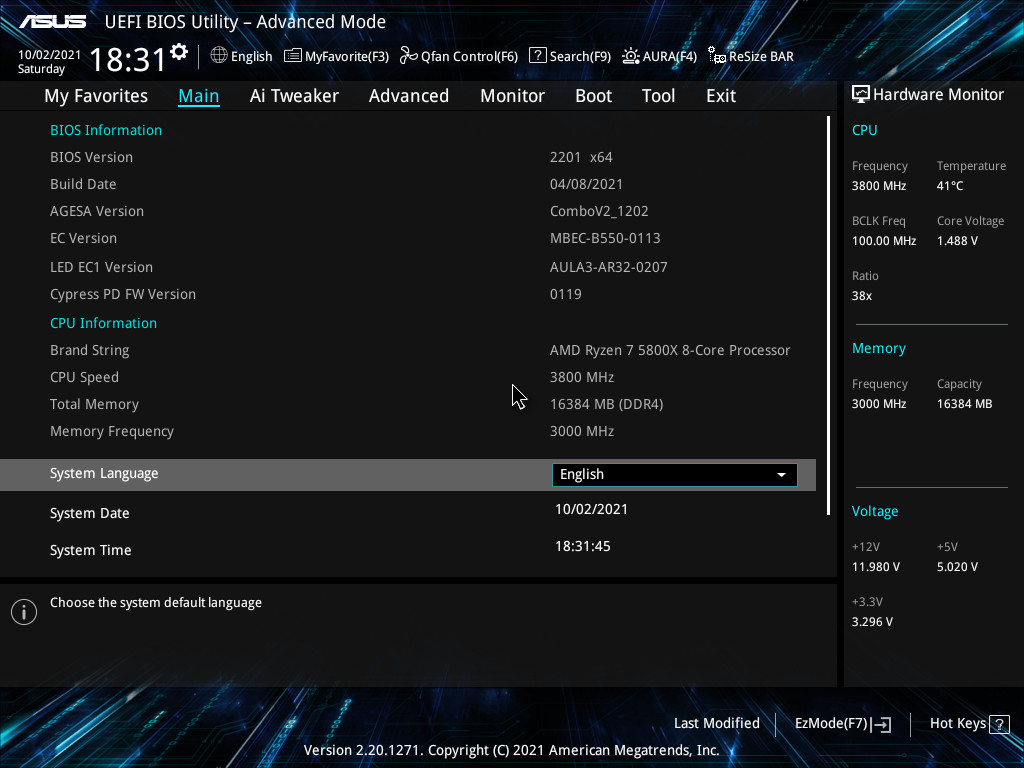

  • Расширенный «Advanced Mode». В нем доступно 8 вкладок, разбитых на группы.

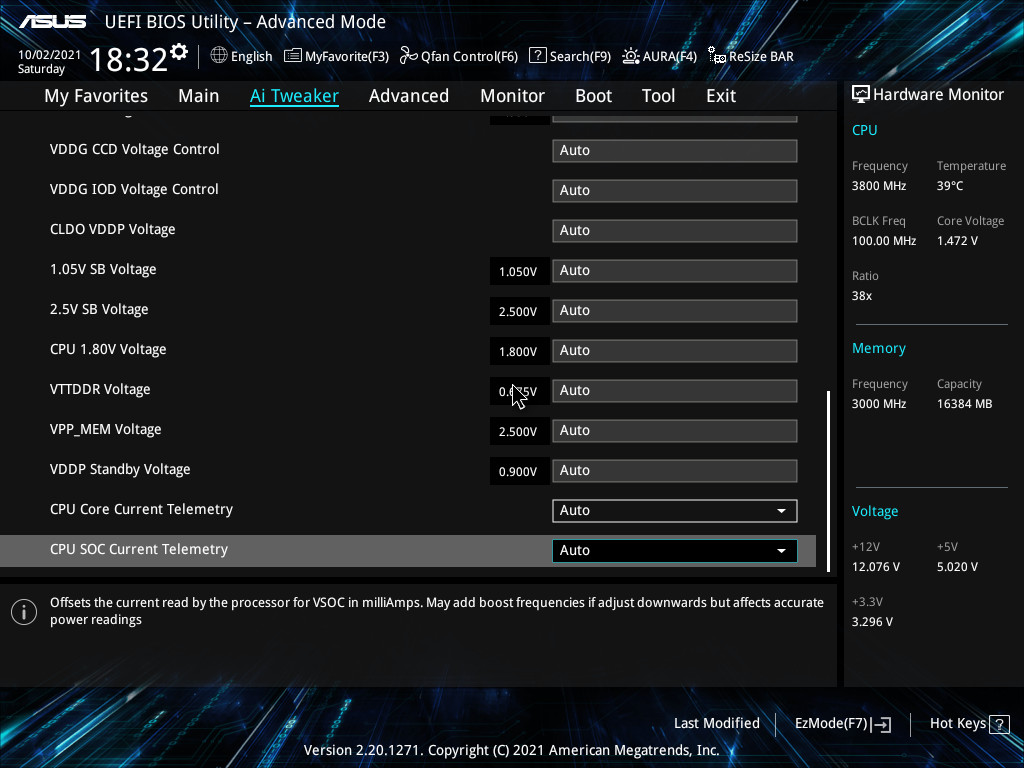

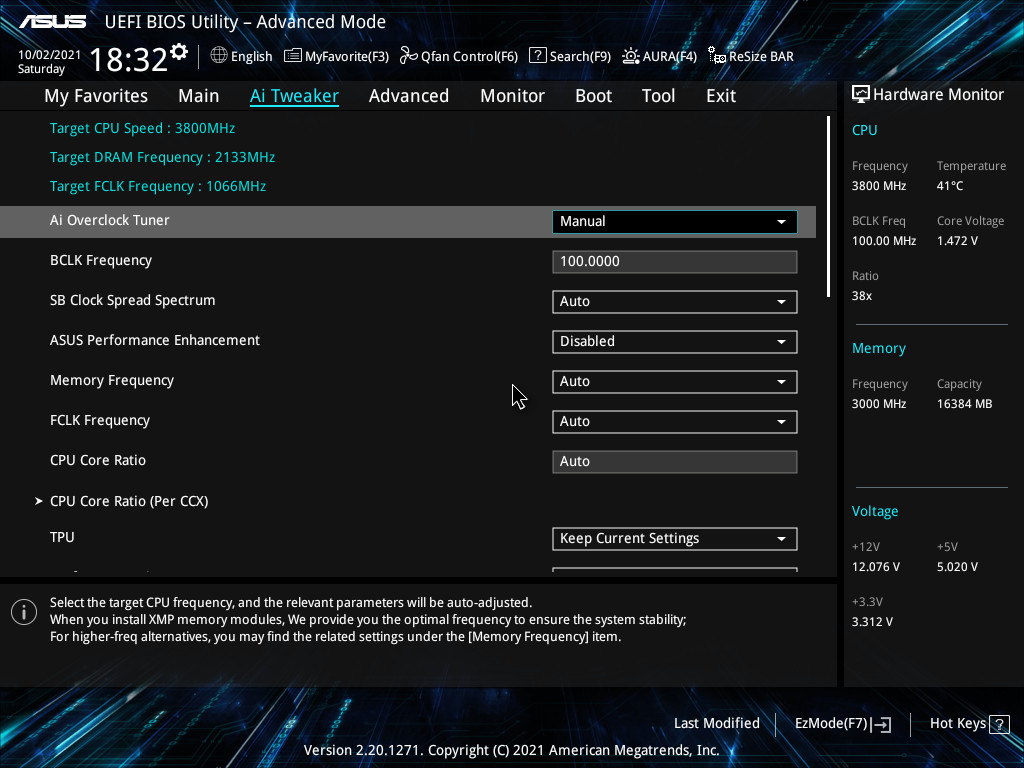

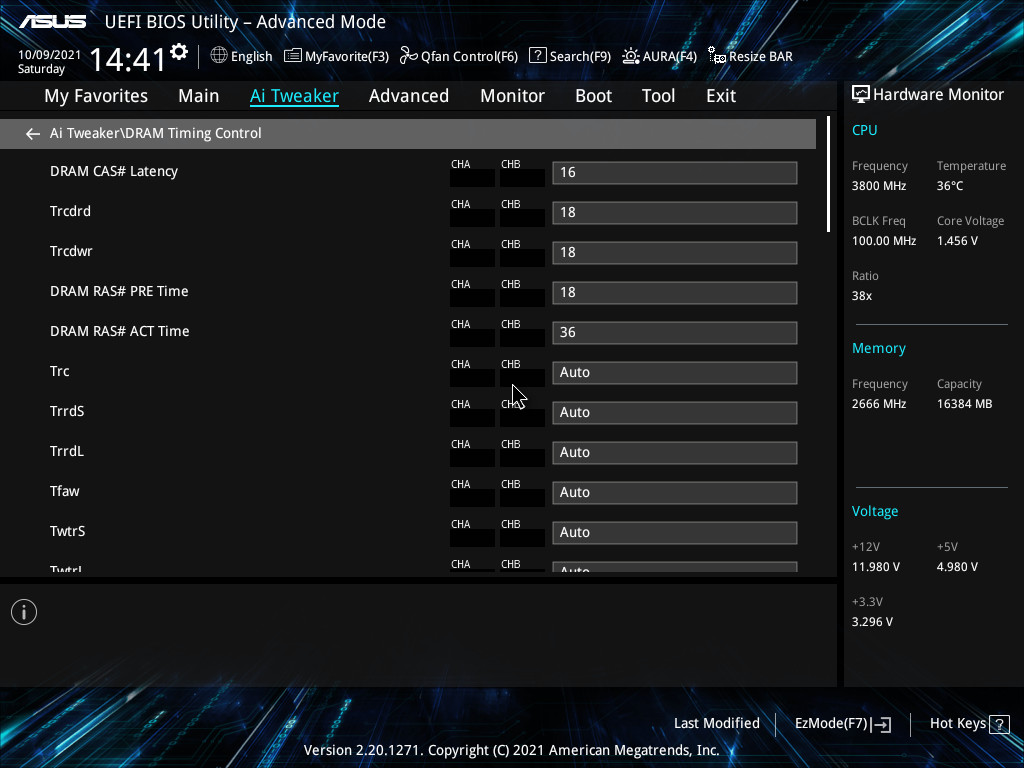

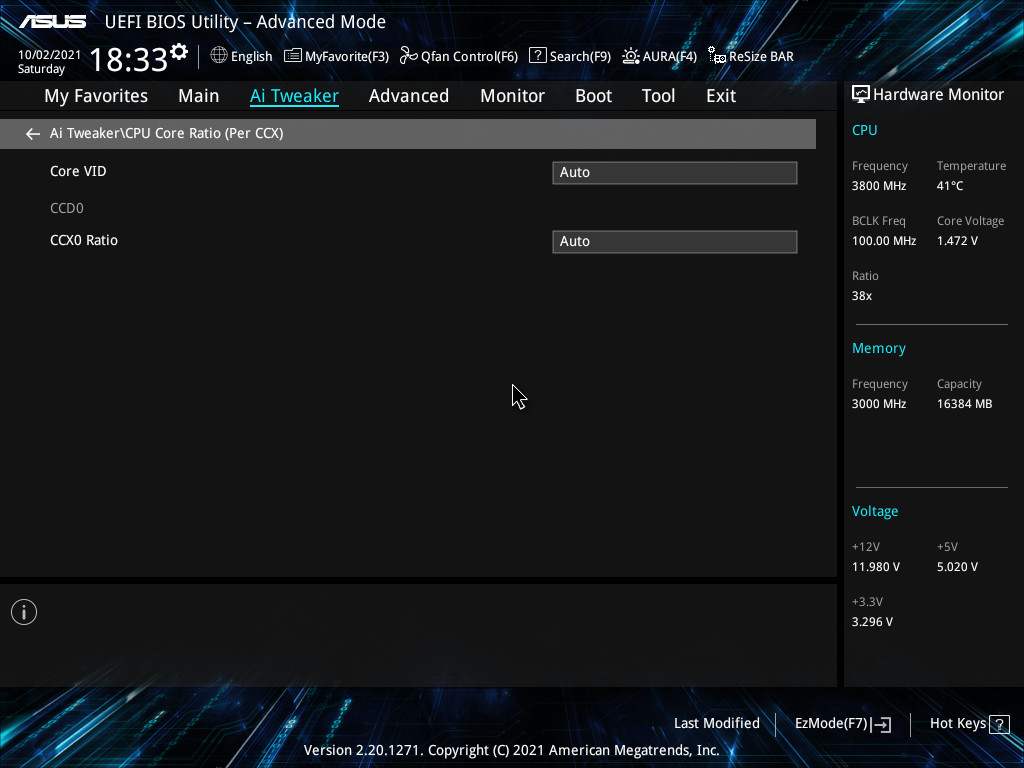

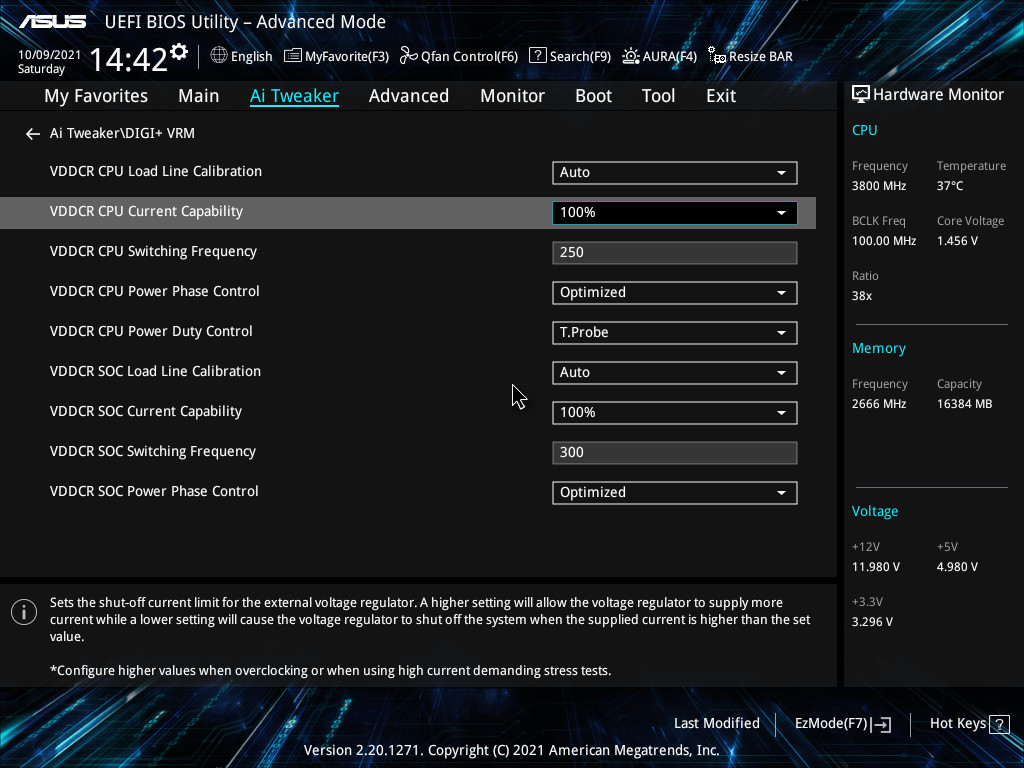

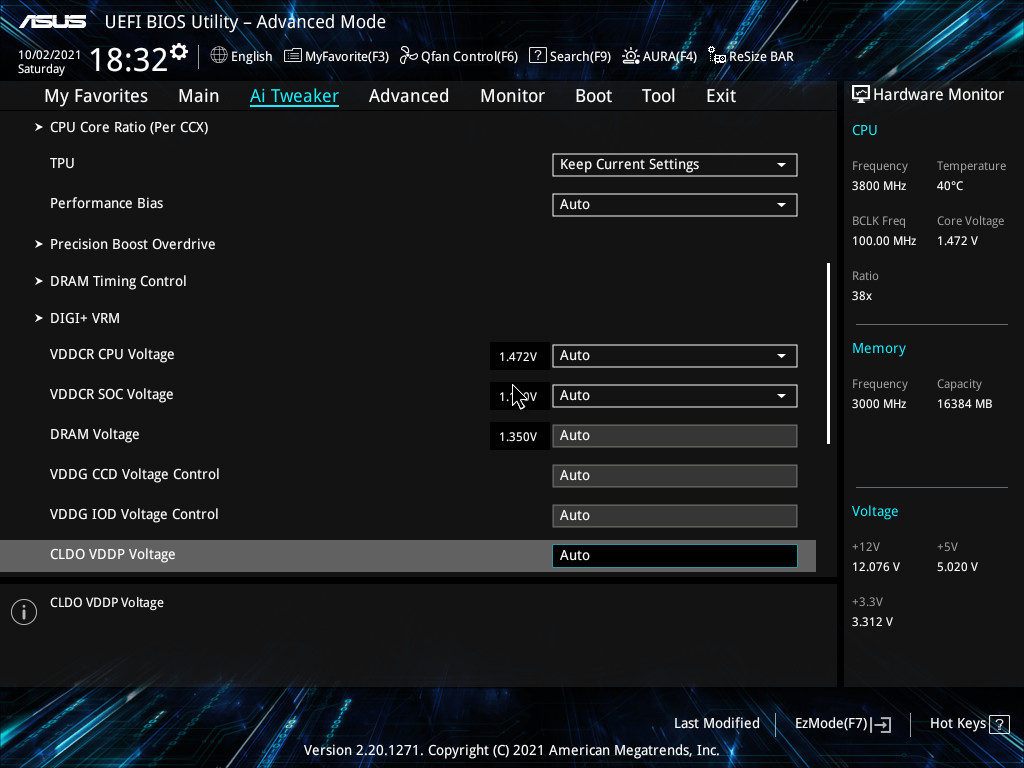

Настройка частот процессора, памяти, шины, напряжений осуществляется в «Ai Tweaker».

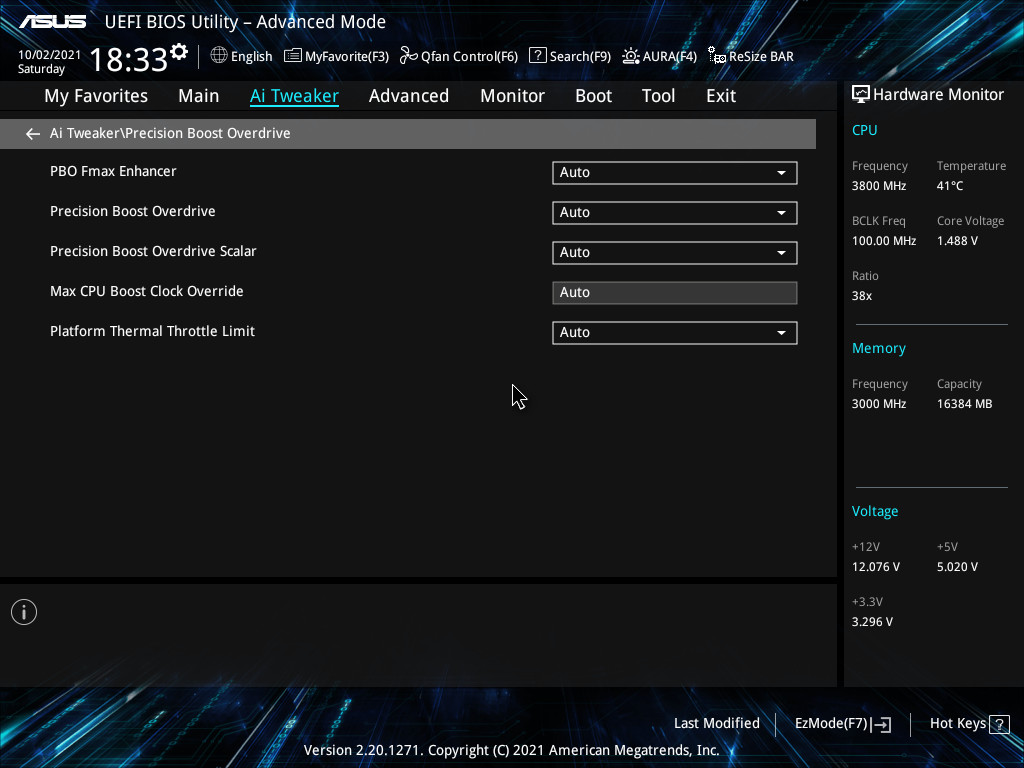

Здесь же имеется возможность подкорректировать работу «автоматического» разгона через группу параметров «Precision Boost Overdrive» (PBO).

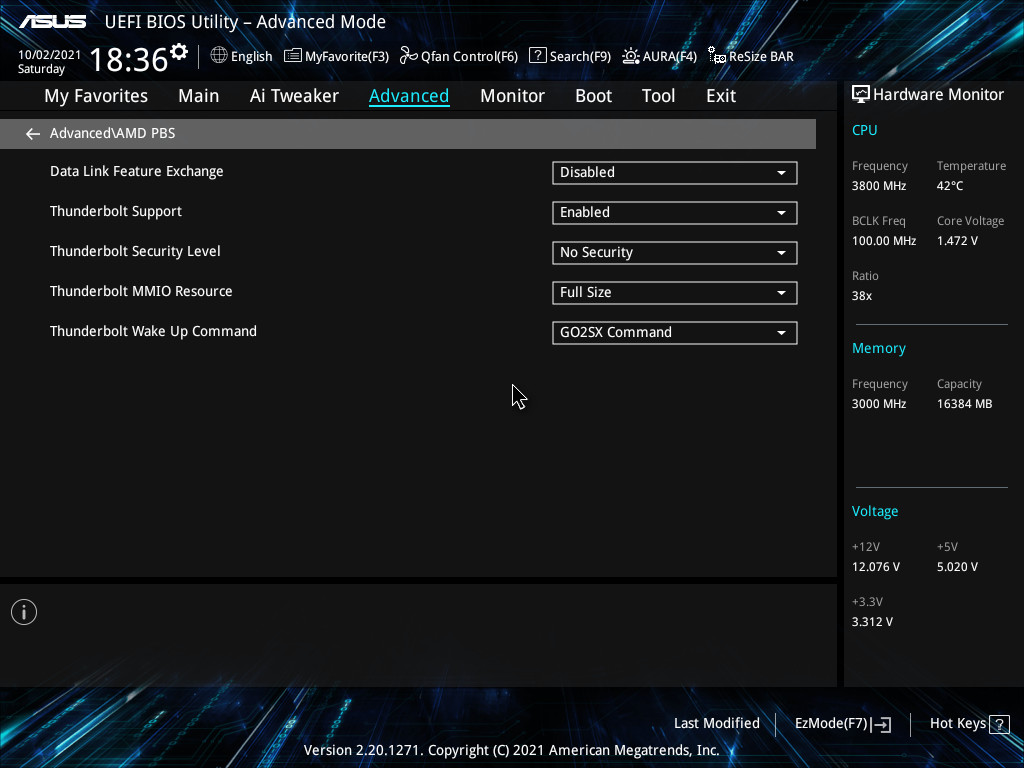

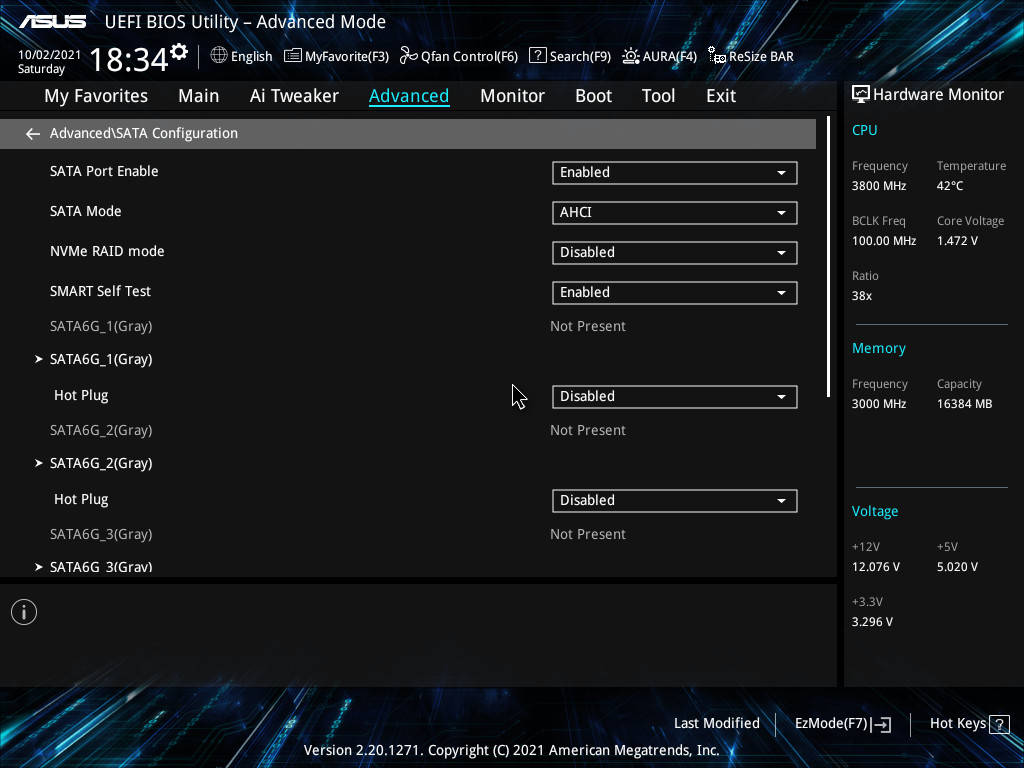

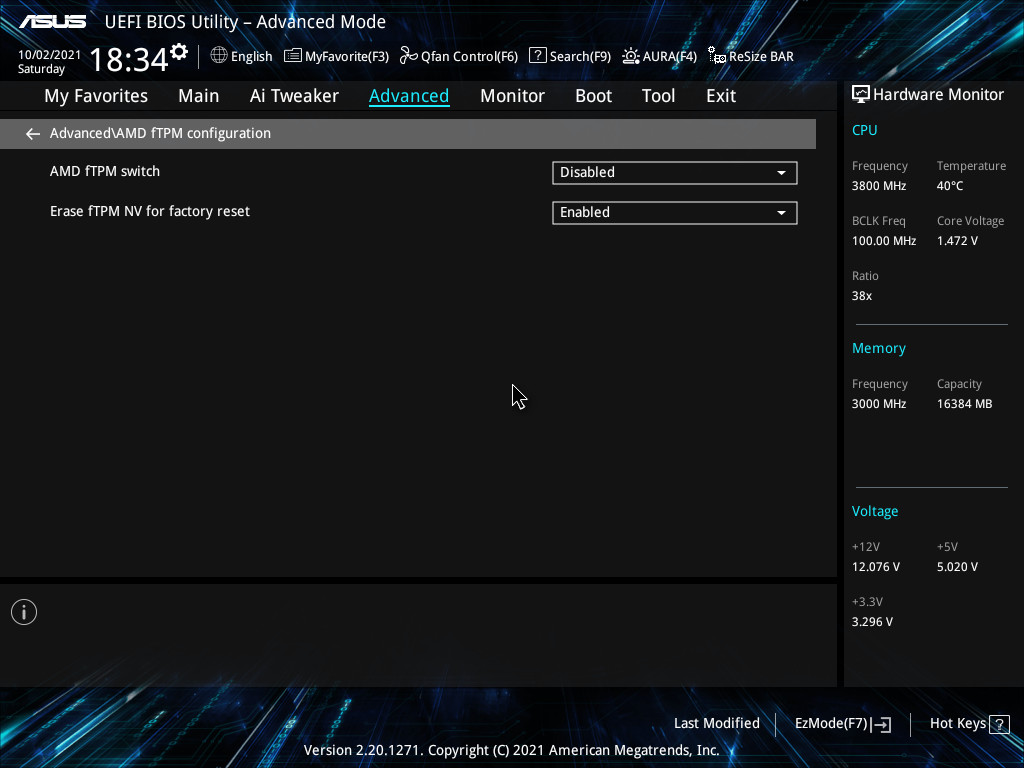

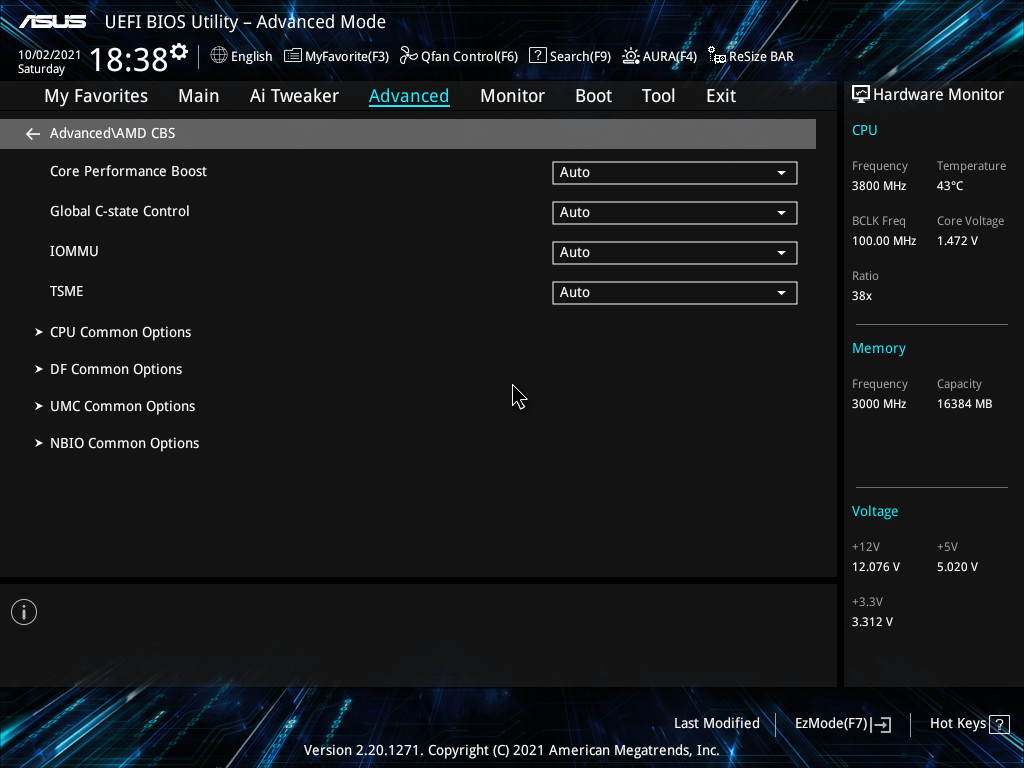

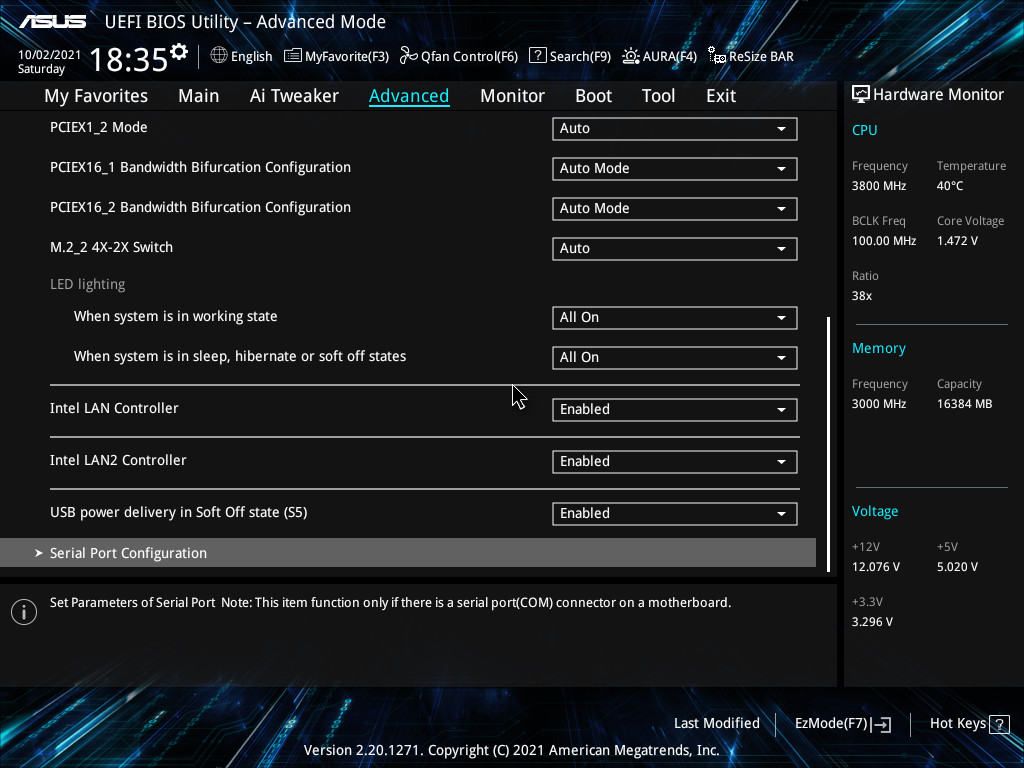

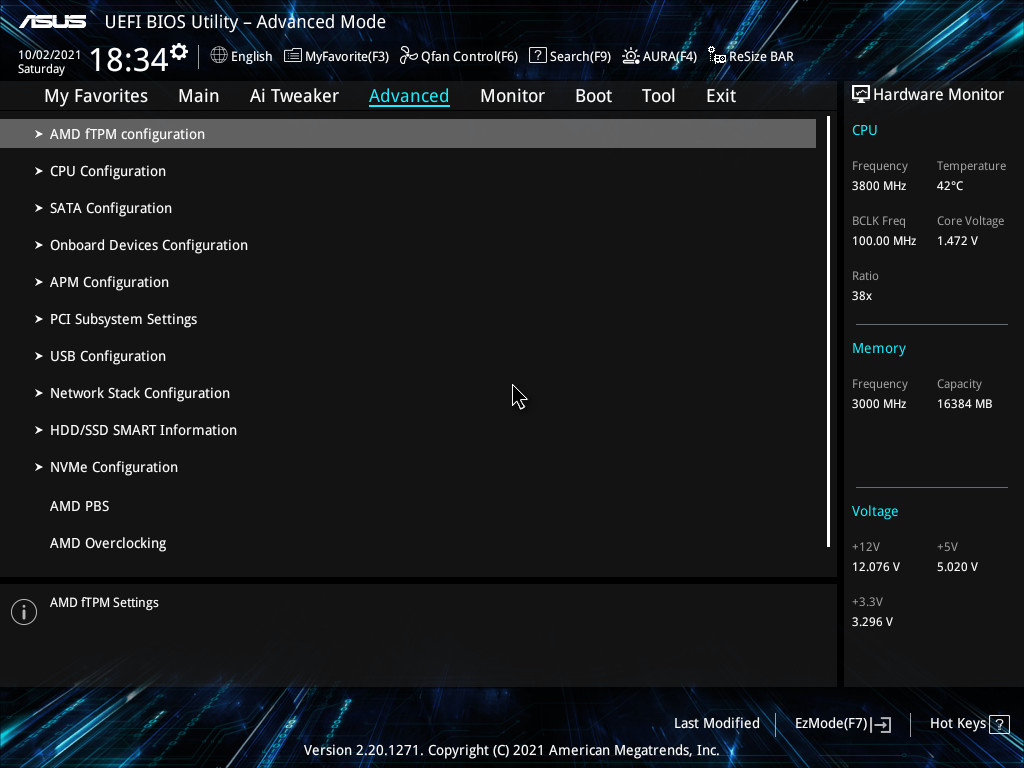

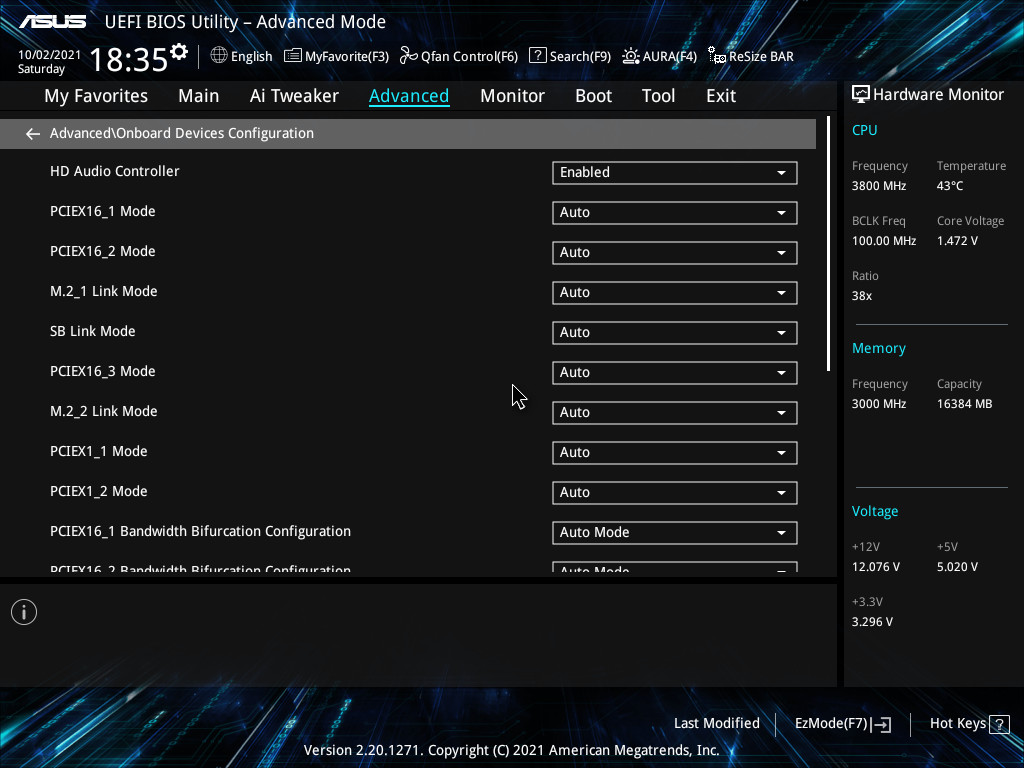

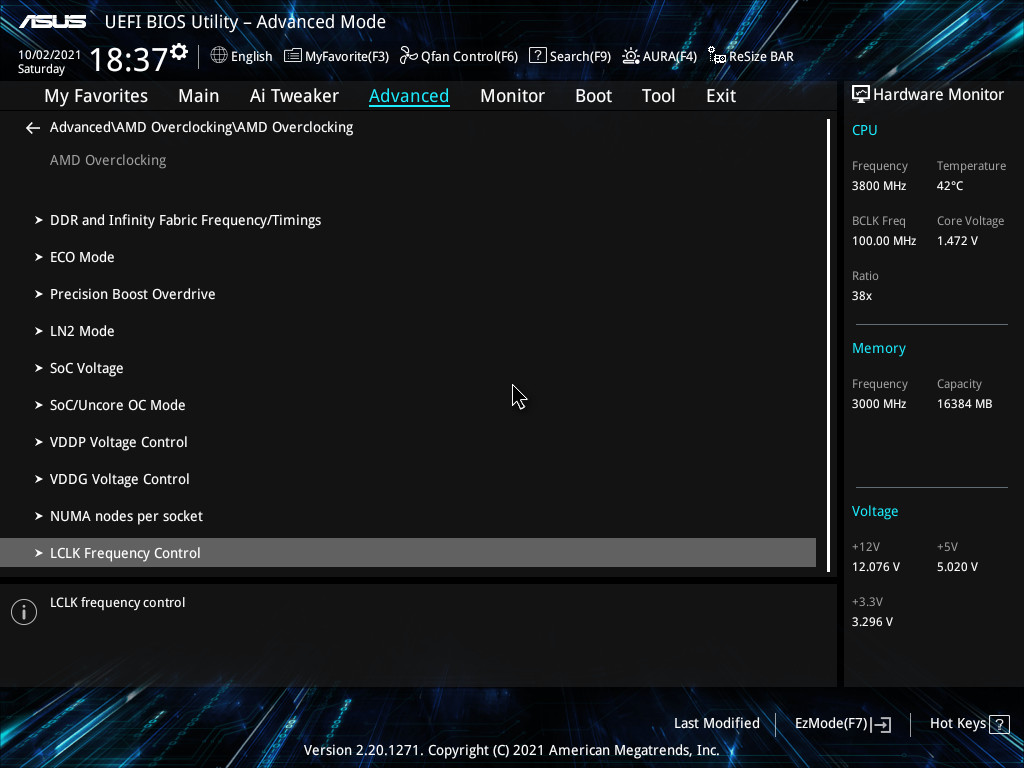

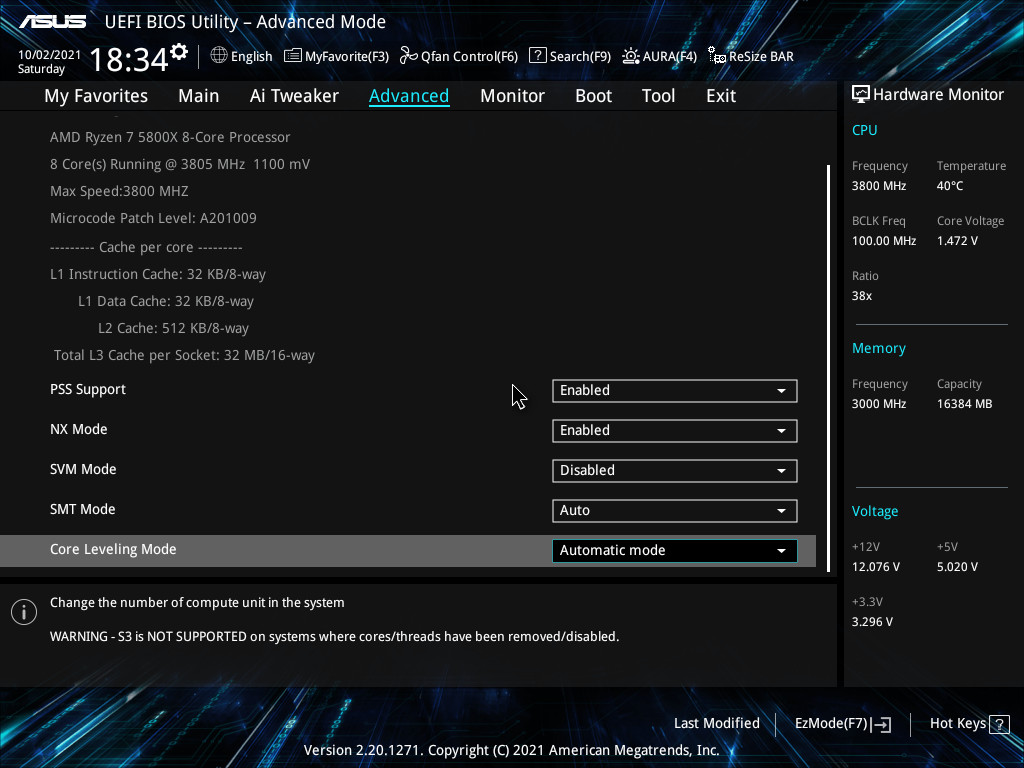

Вкладка «Advanced» содержит группы параметров, отвечающих за настройку процессора, питания (APM), портов и интегрированной периферии.

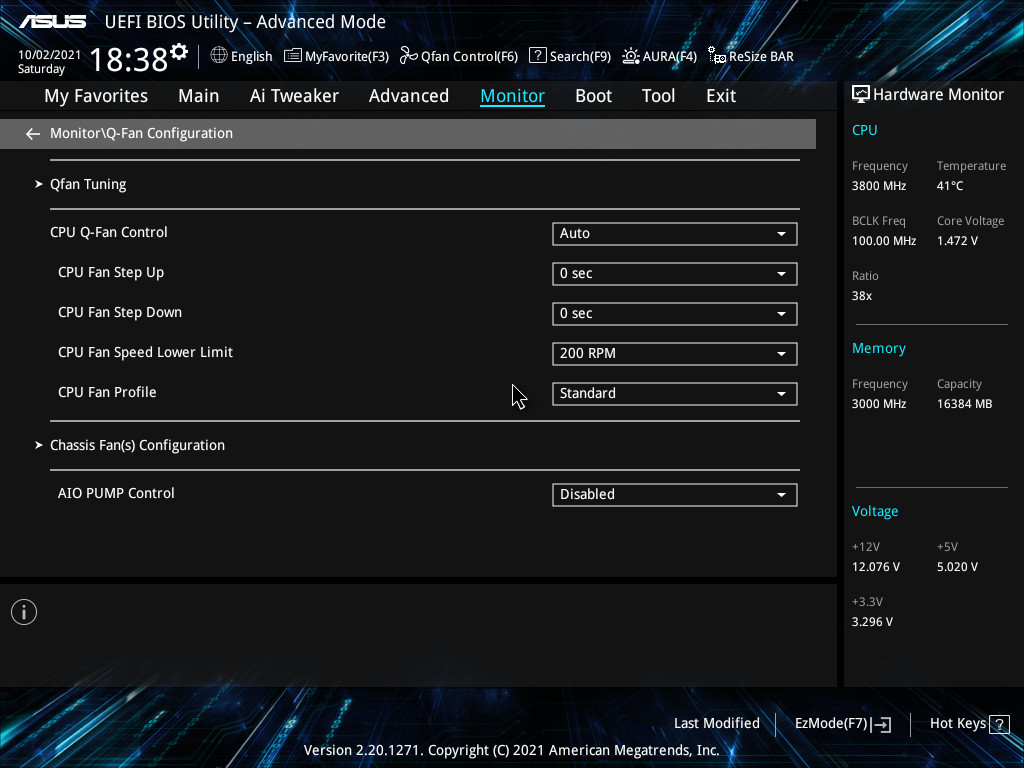

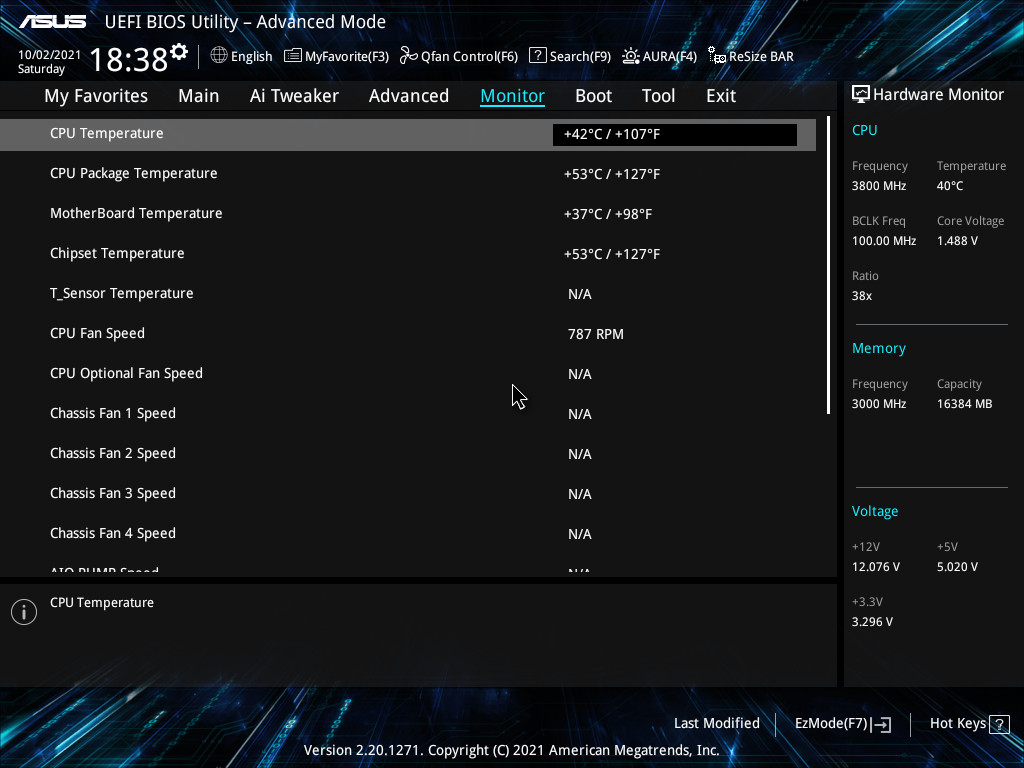

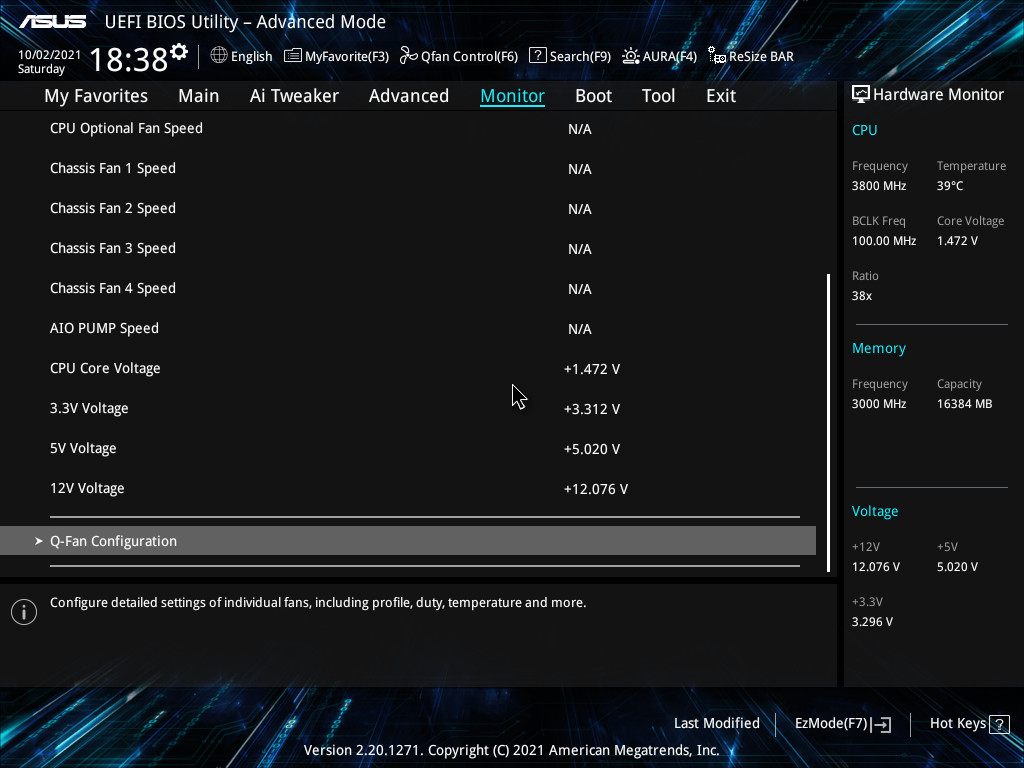

Контроль температур, напряжений и оборотов вентиляторов (последними можно управлять через настройку Q-Fan Configuration) осуществляется через вкладку «Monitor»

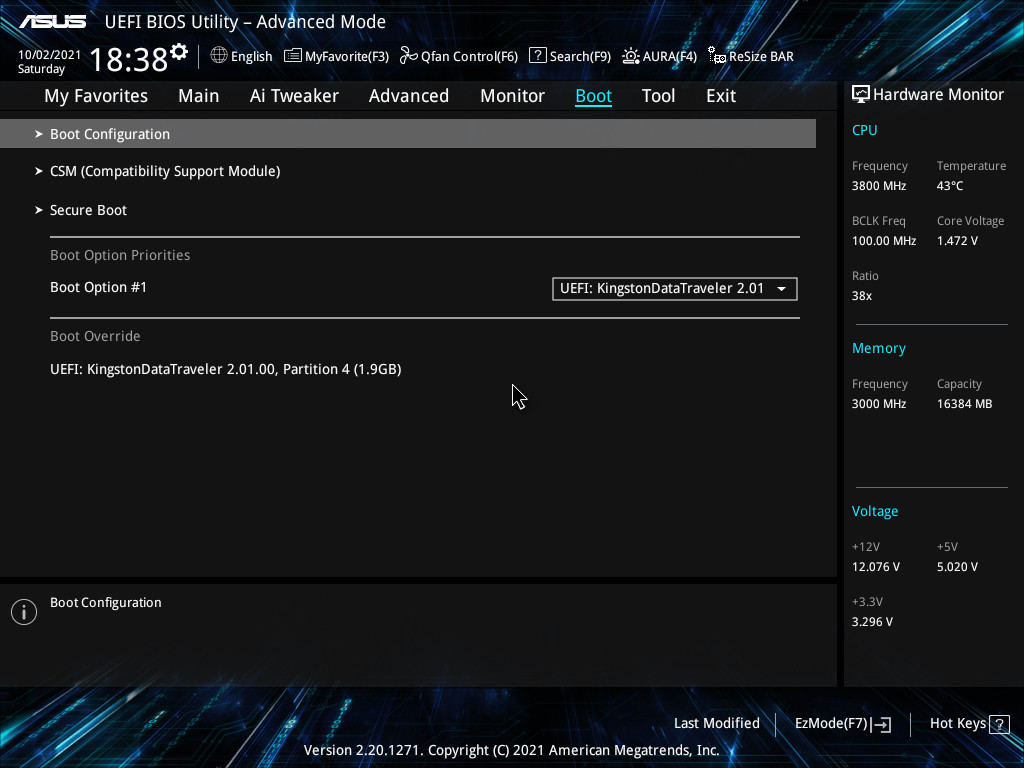

Вкладках «Boot» позволяет выбрать устройство для загрузки и здесь же выбирается режим загрузки.

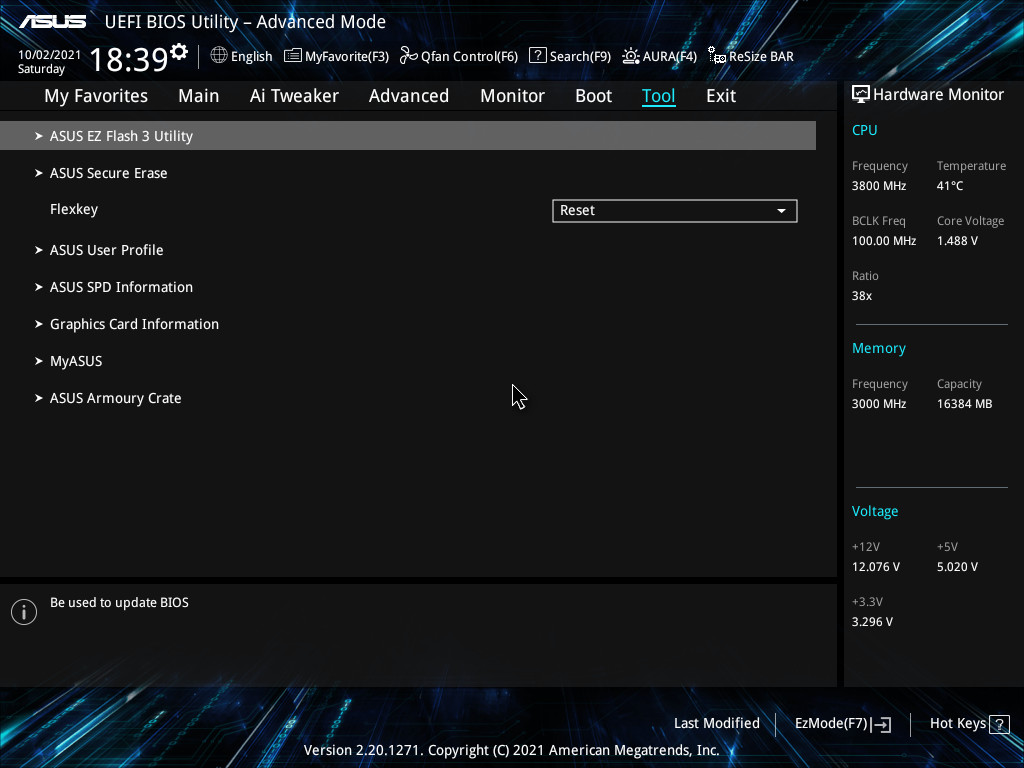

А в «Tool» сосредоточены различного рода утилиты, такие как обновление BIOS (EZ Flash 3), стирание данных (Secure Erase), использование профилей, отображение информации о памяти, видеокарте и загрузки в ОС Windows приложений MyASUS и Armoury Crate.

Программное обеспечение

Одними из основных утилит, которые доступны для материнской платы ASUS ProArt B550-Creator, являются:

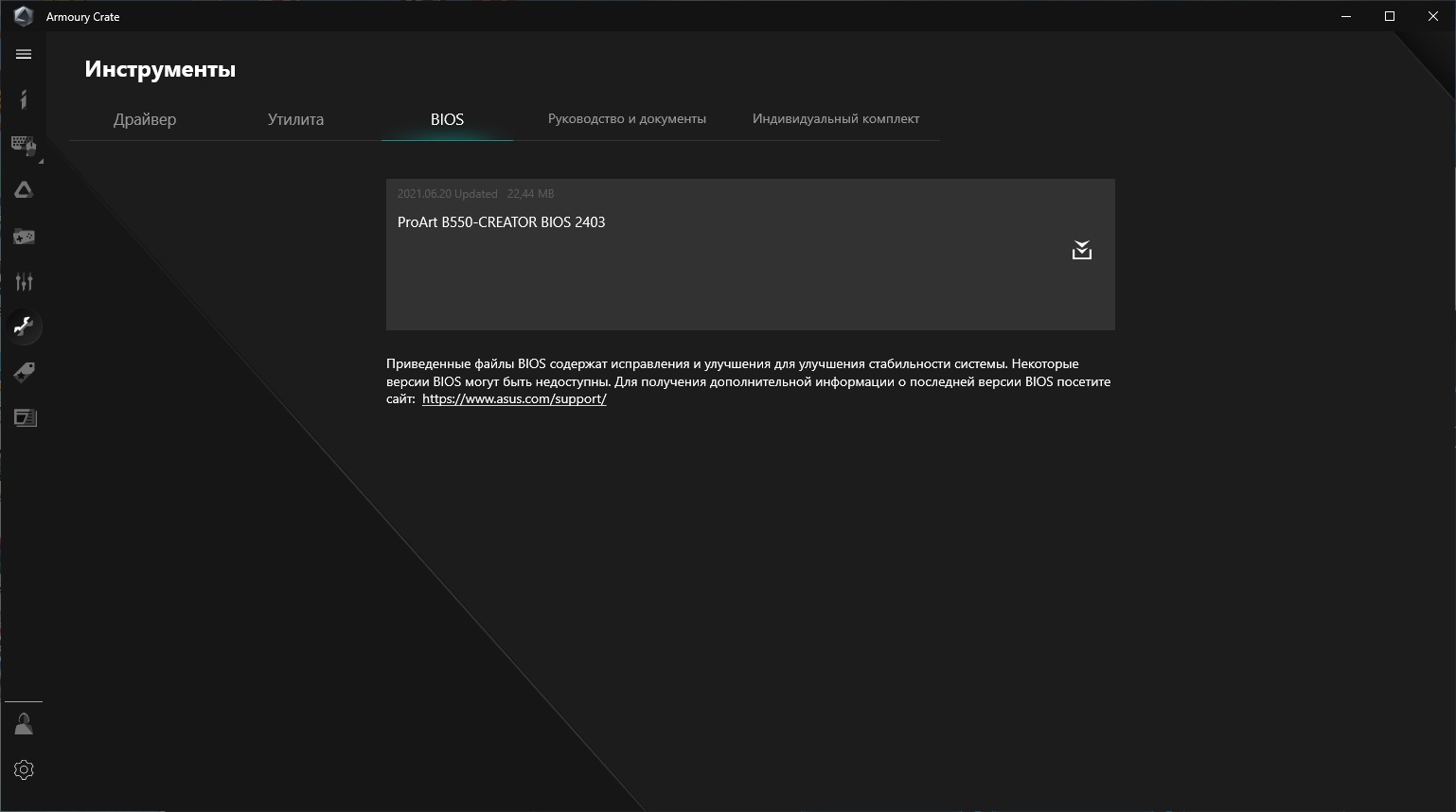

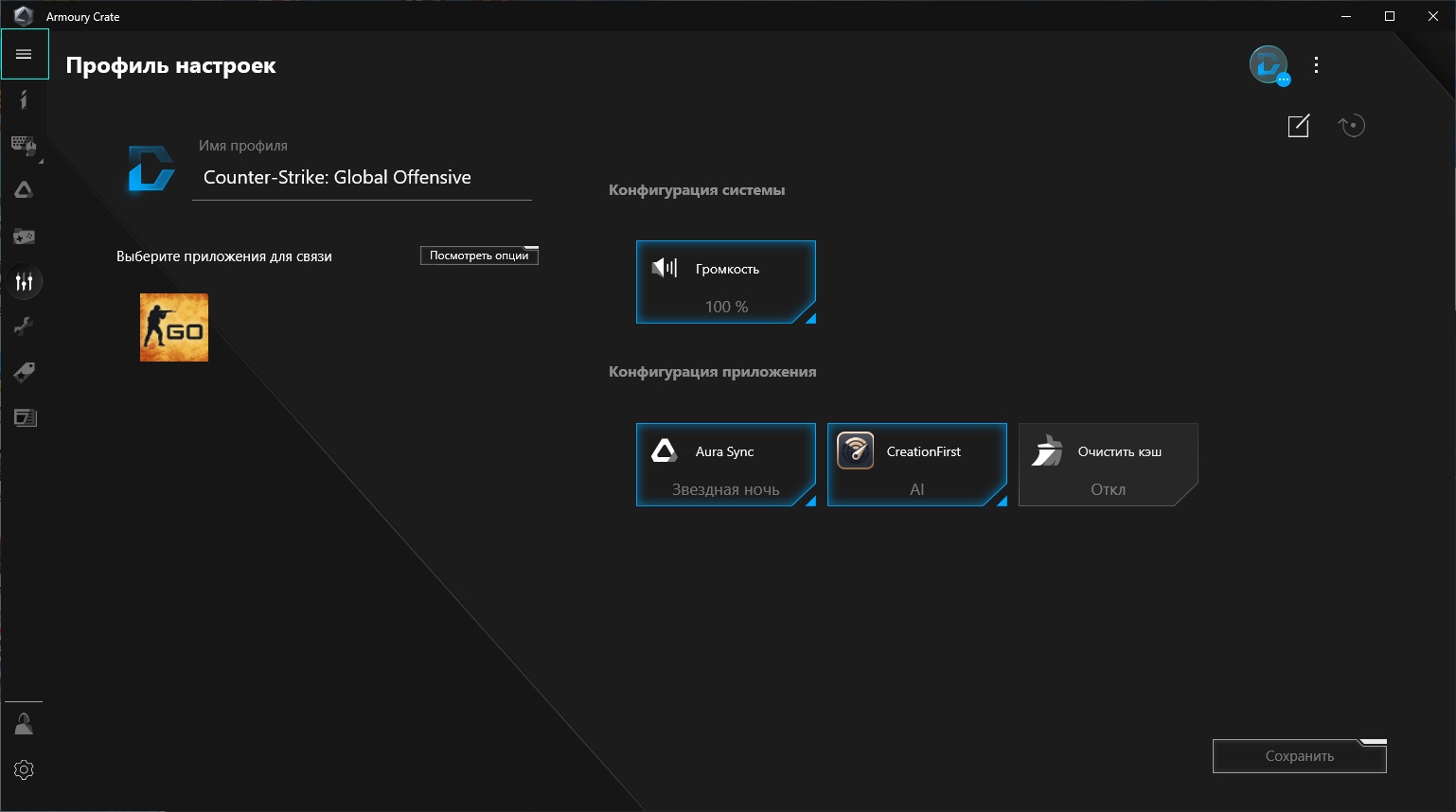

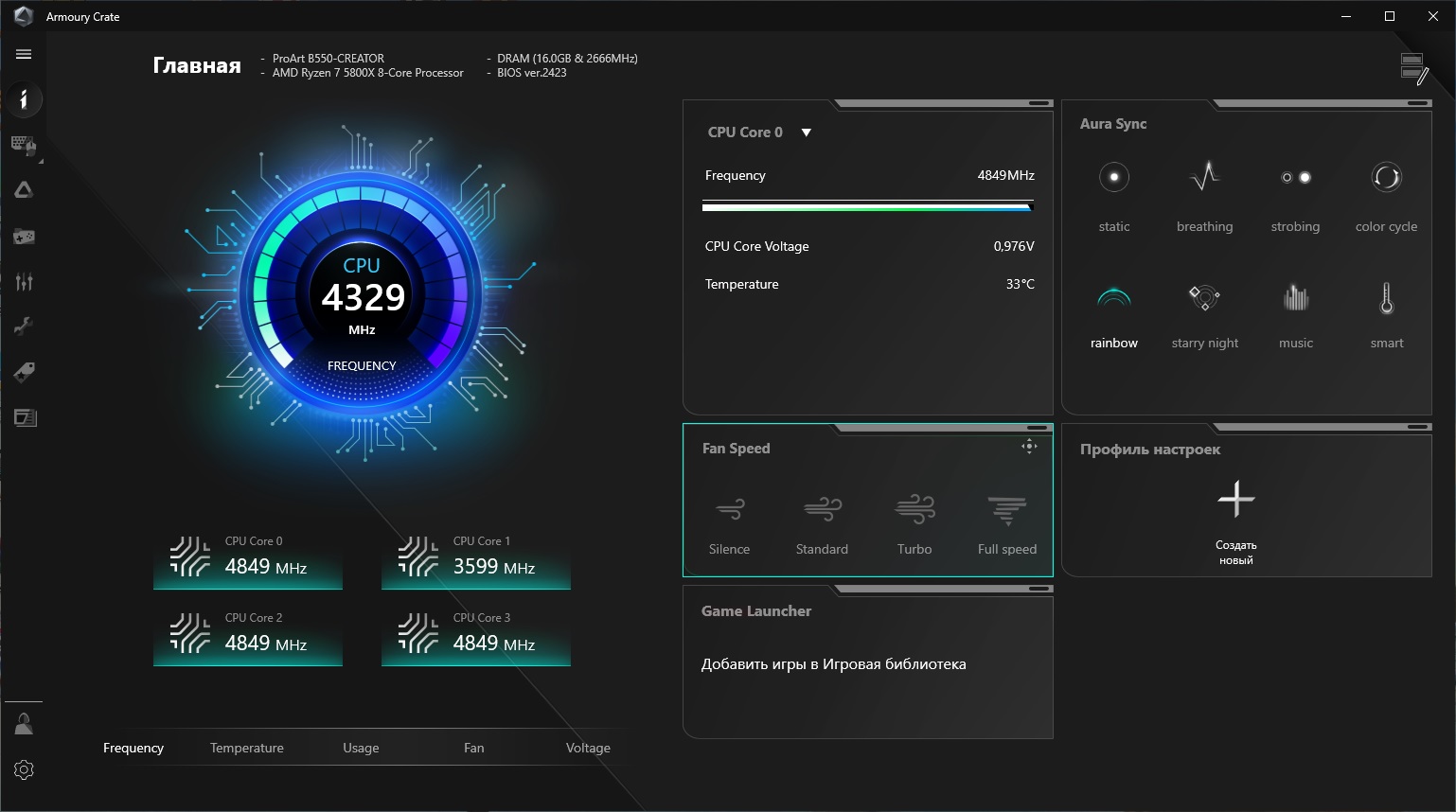

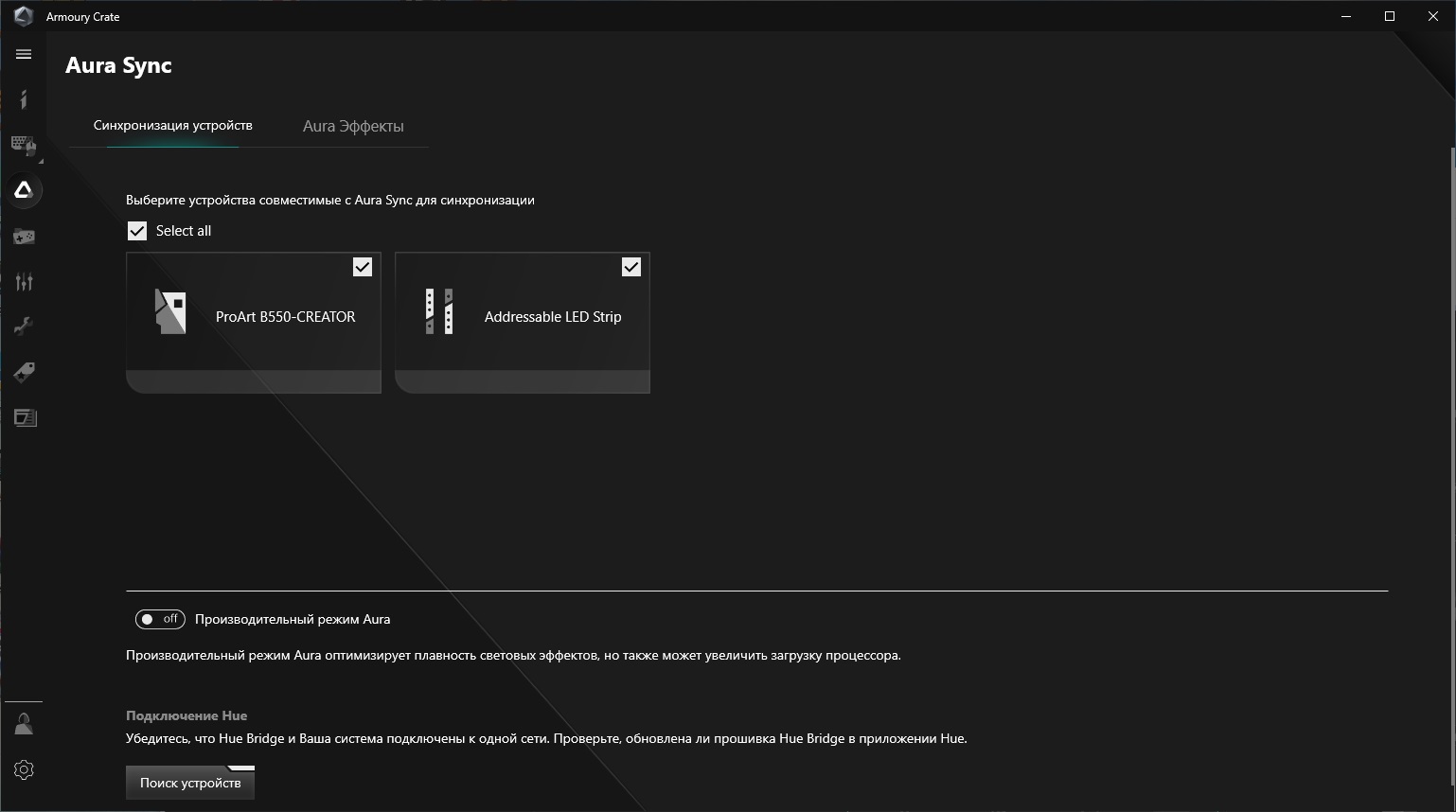

  • Armoury Crate – многофункциональная утилита настройки параметров плат ASUS, отображающая рабочие частоты ядер процессора и позволяющая управлять оборотами вентилятора процессорного кулера, подсветкой ASUS Aura, а также создавать профили настроек для приложений.

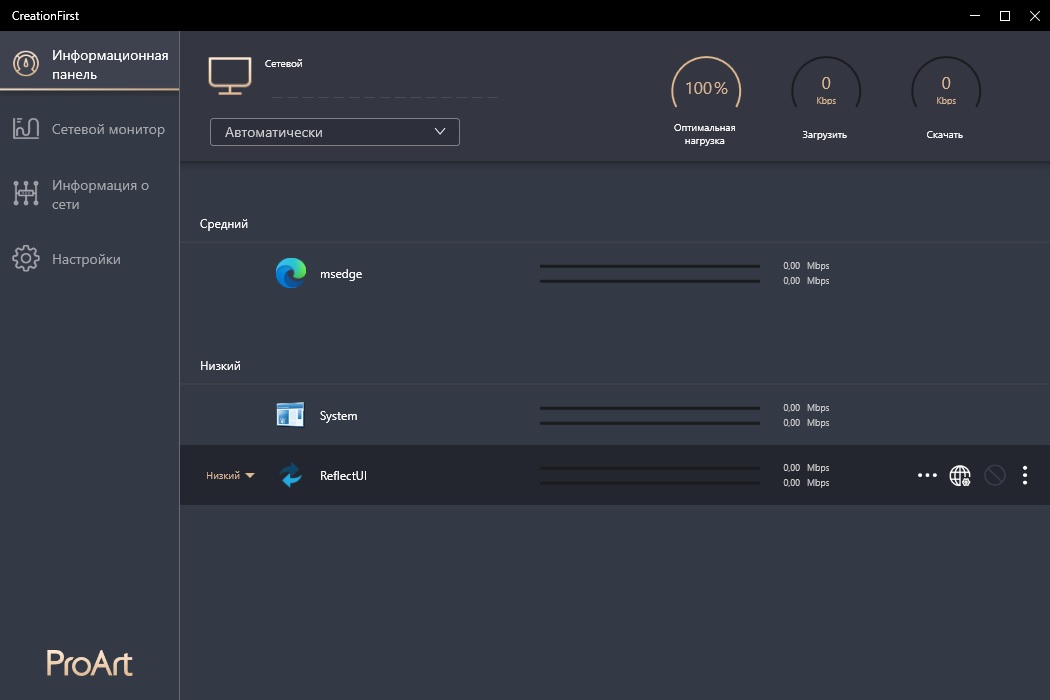

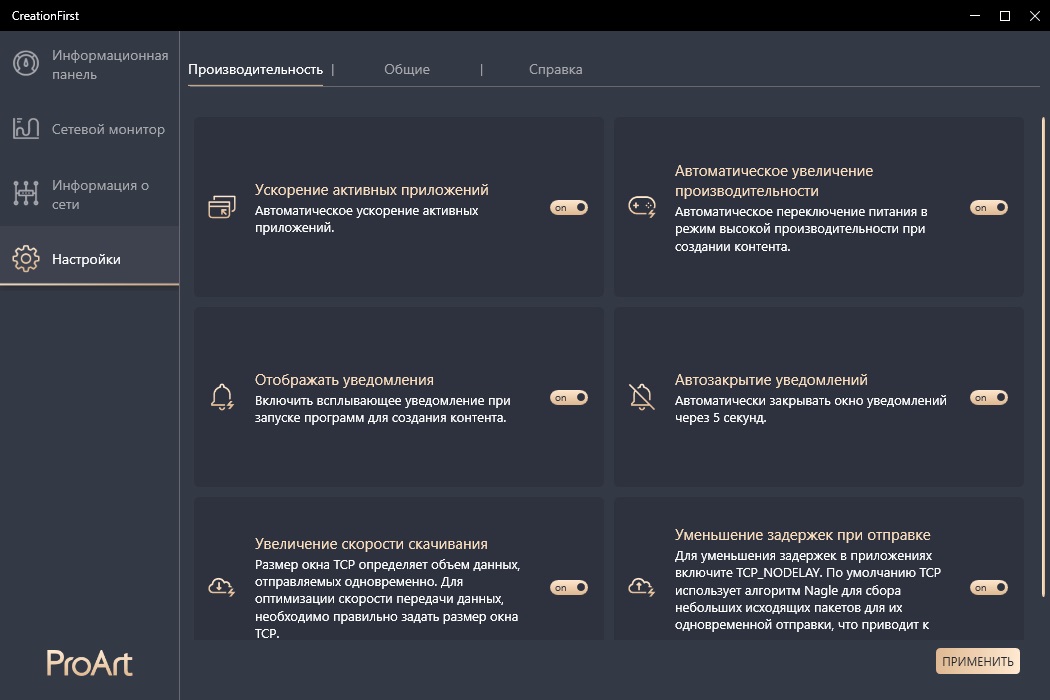

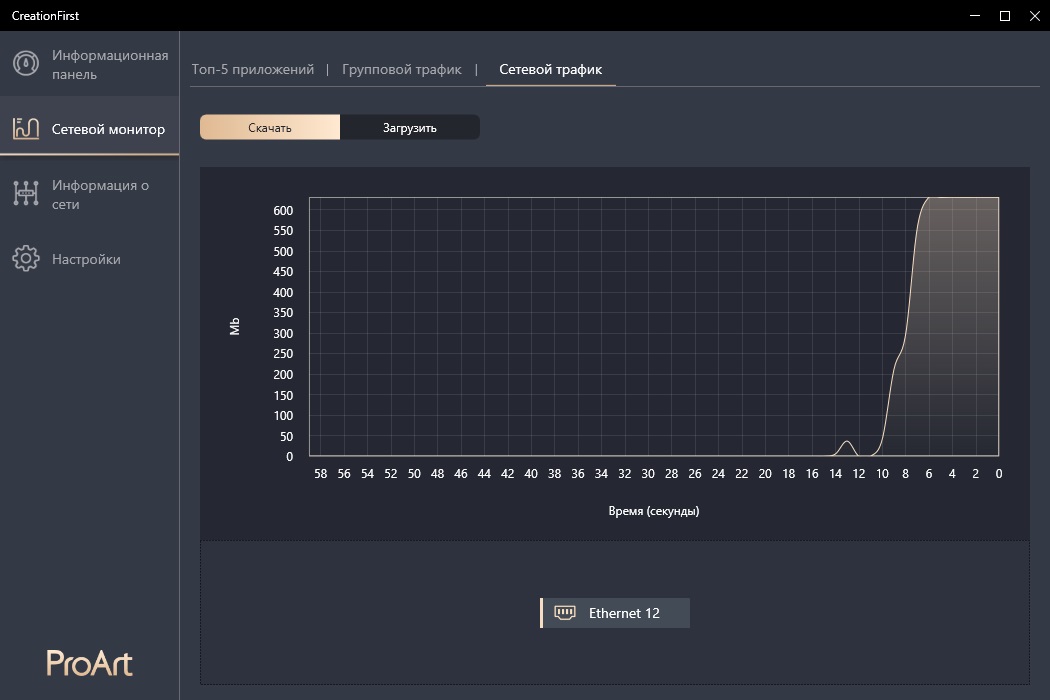

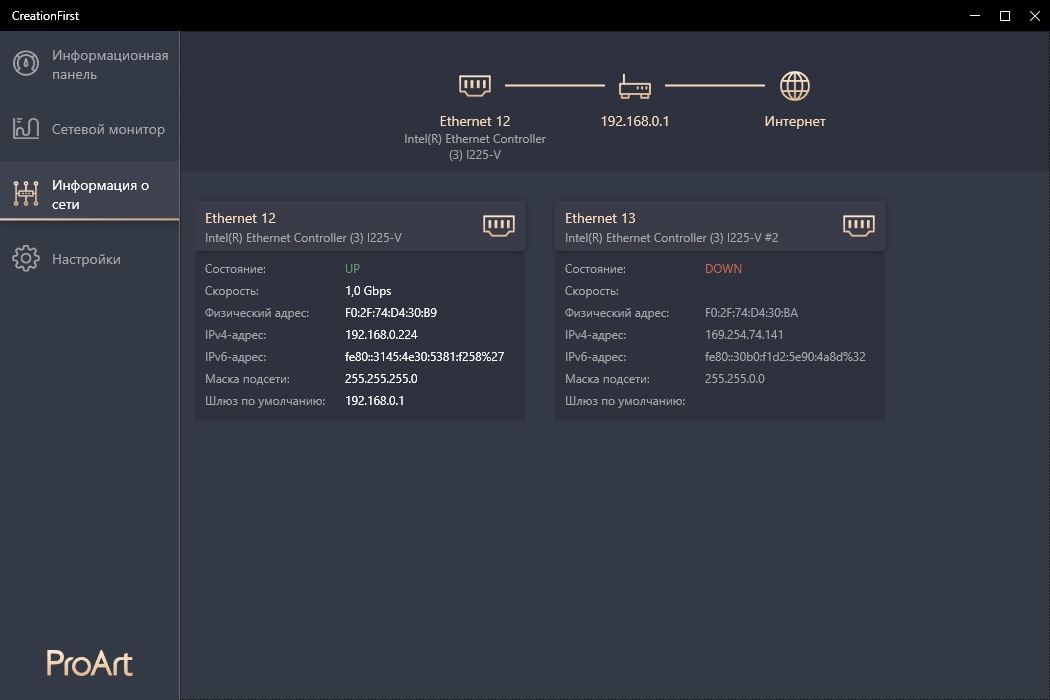

  • Creation First – сетевая утилита, позволяющая контролировать трафик и задавать приоритеты.



  • ASUS Control Center Express – средство централизованного администрирования, для работы которого нужен ключ, входящий в комплект поставки.

Тестовый стенд

  • Центральный процессор: AMD Ryzen 7 5800X;
  • Система охлаждения: Noctua NH-D15 (с одним вентилятором);
  • Термопаста: ARCTIC MX-2;
  • Материнская плата: ASUS ProArt B550-Creator;
  • Оперативная память: DDR4-3000 2x8 Gb Kingston HyperX Savage HX430C15SB/8 (режим работы DDR4-2666 16-18-18-36);
  • Видеокарта: MSI GeForce GTX 1080 Gaming X 8Gb;
  • Накопители: HP EX900 500 Gb NVMe;
  • Корпус: открытый стенд;
  • Блок питания: be quiet! Straight Power 11 650W.

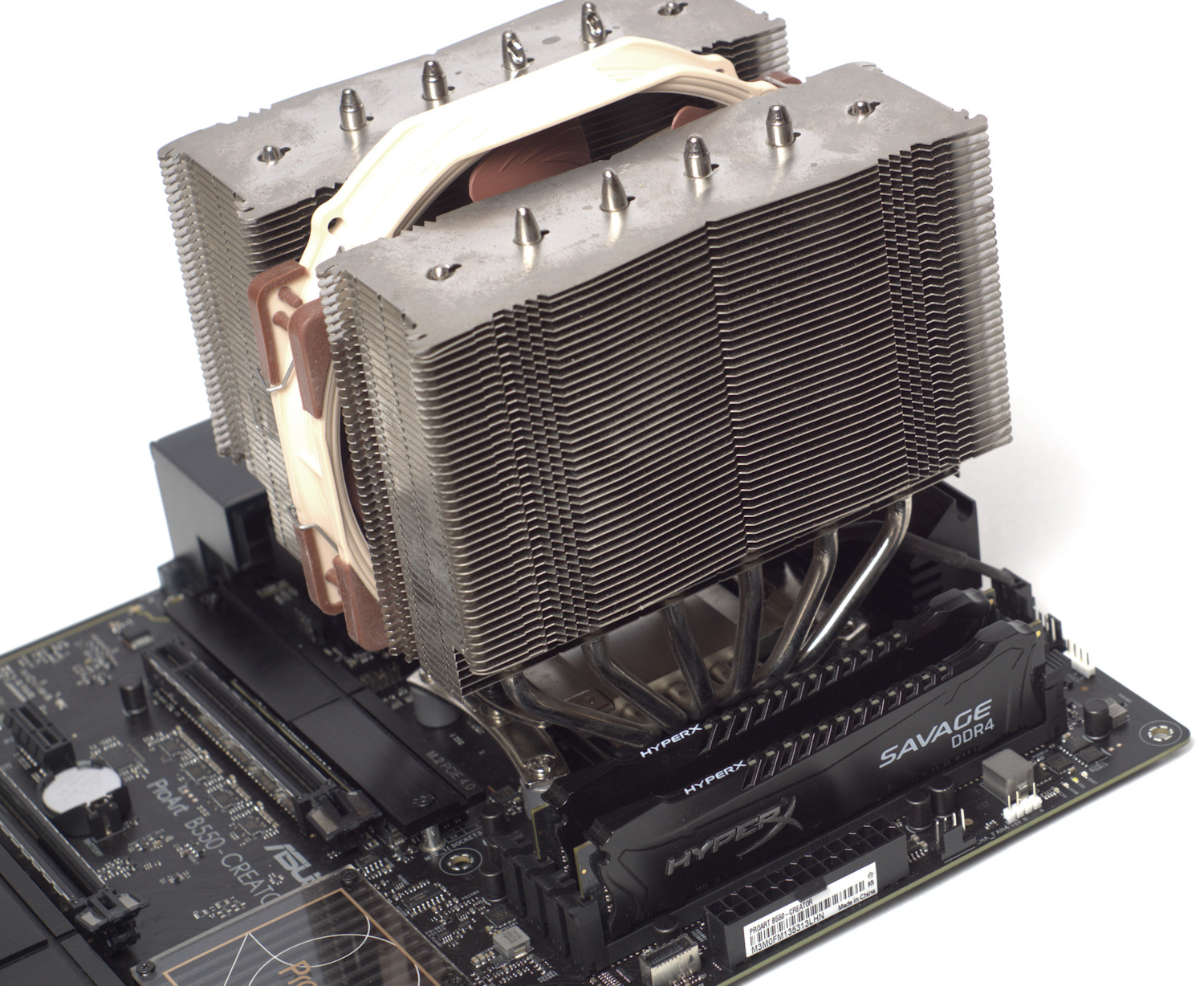

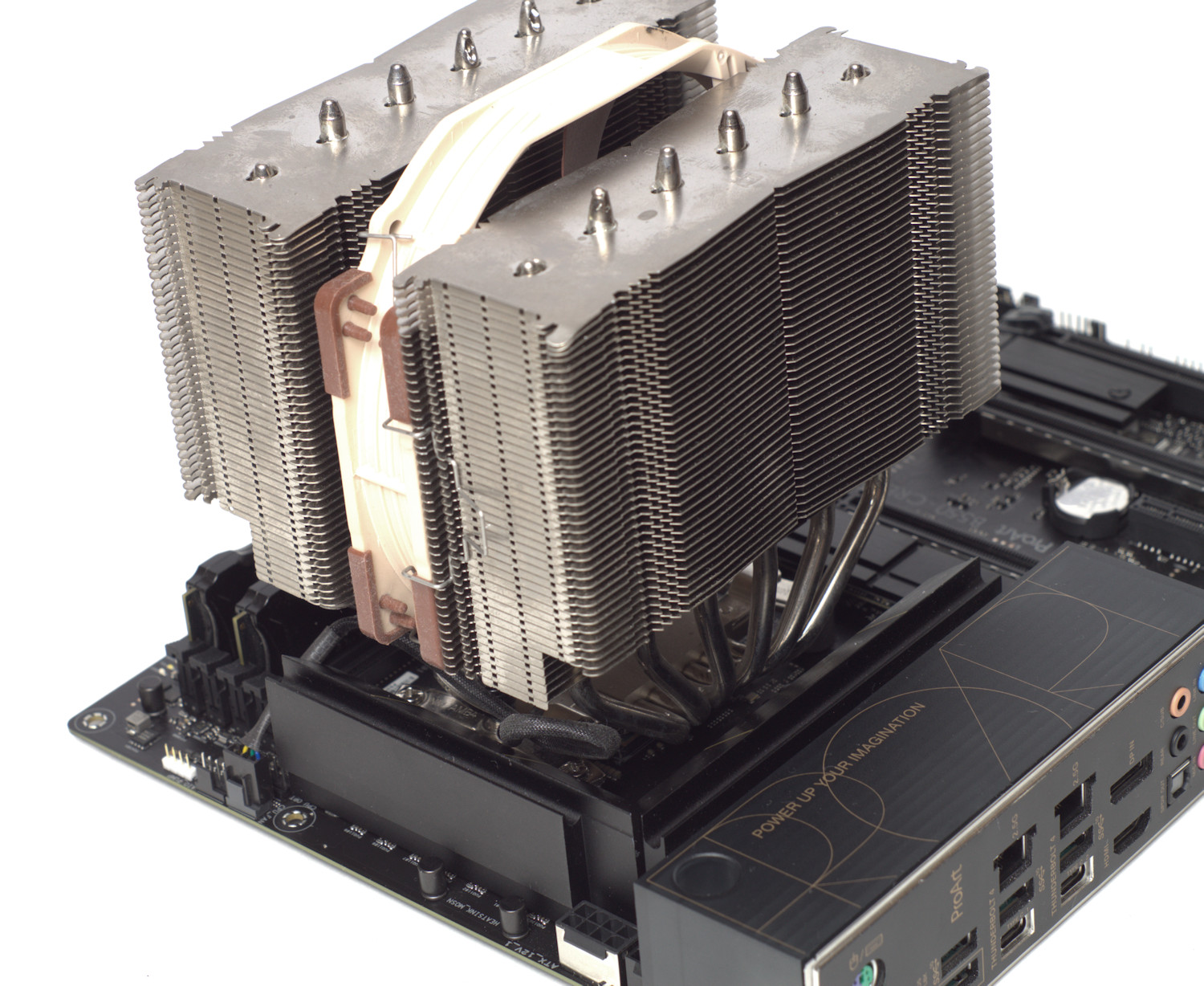

Несмотря на крупные радиаторы у материнской платы ASUS ProArt B550-Creator, проблем с установкой кулеров они доставить не должны. И да, материнская плата, даже учитывая поддержку ASUS Aura, собственной подсветки не имеет.

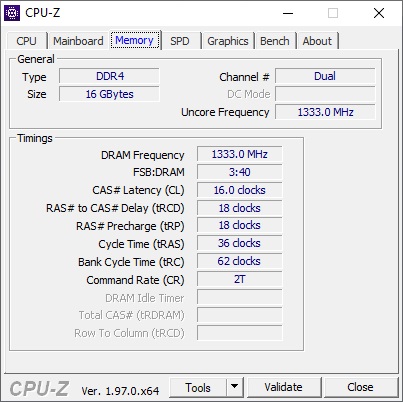

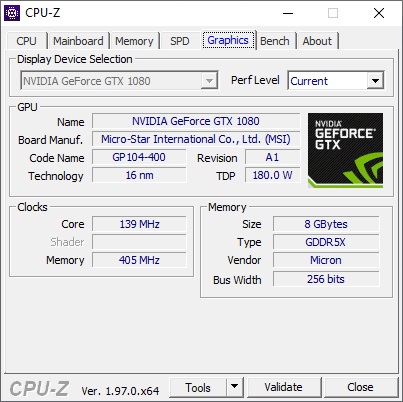

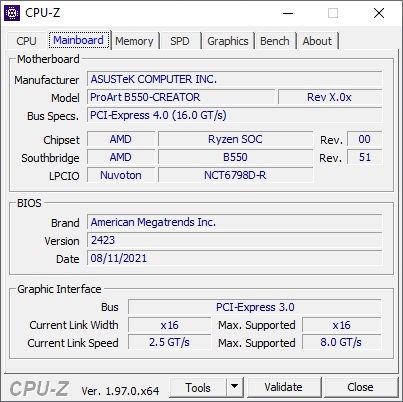

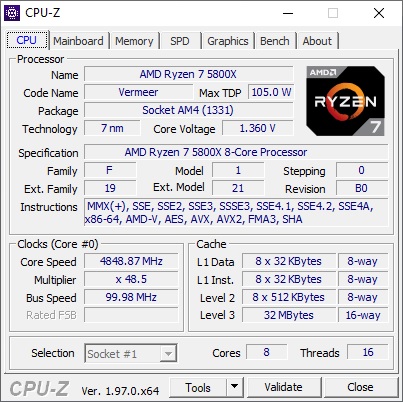

Рассмотрим информацию о системе, полученную через утилиту CPU-Z. Сразу отметим, что в случае активизации опций PBO частота процессора AMD Ryzen 7 5800X, а точнее части его ядер, доходит до значения 4850 МГц и это сказывается на результатах однопоточных тестов. На момент тестирования использовалась последняя доступная версия BIOS 2423.

Разгон

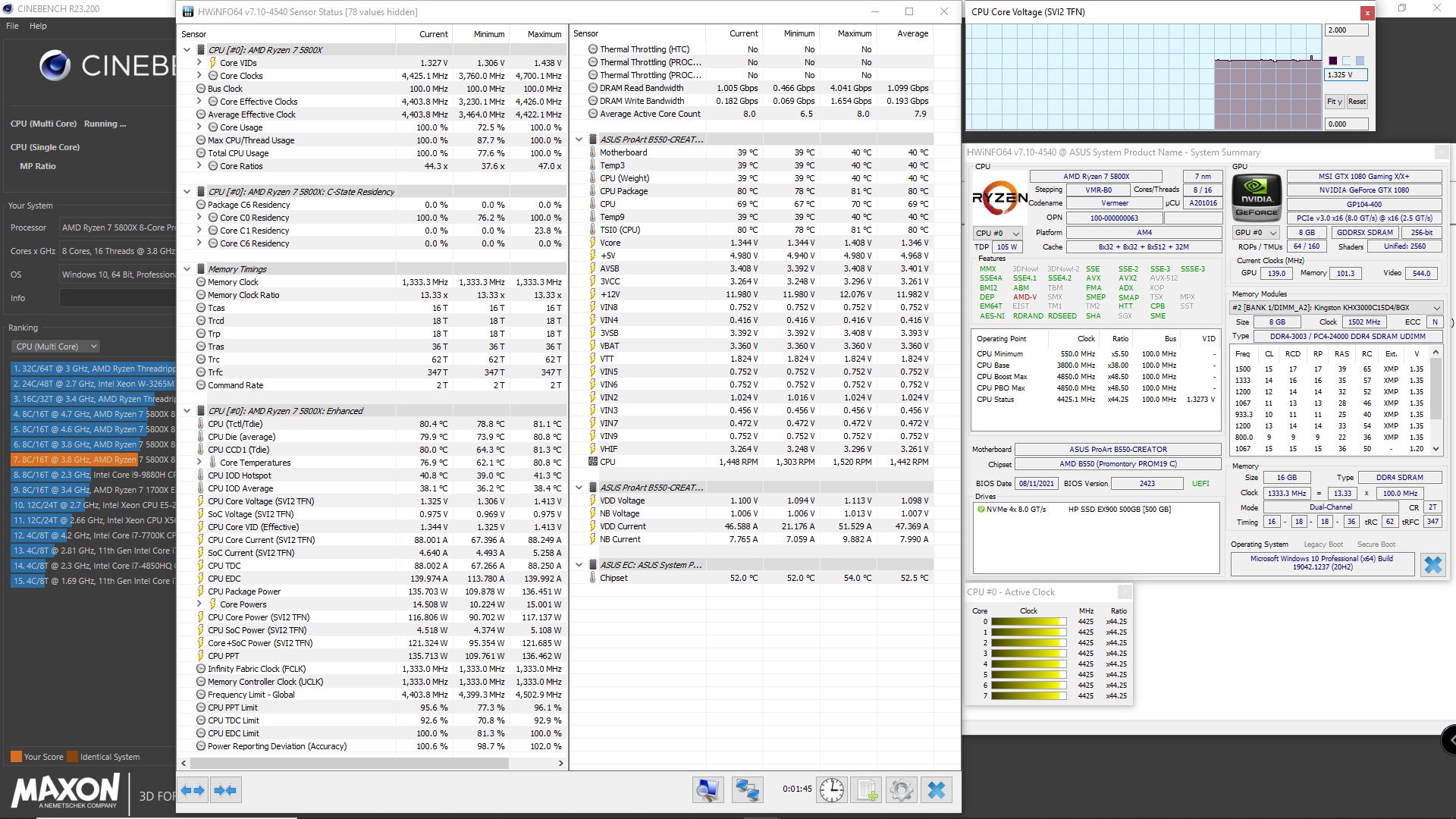

Для ясности особенностей режима PBO стоит упомянуть работу системы без активации данных опций. Нагрузка в Cinebench R23 на все ядра показывает, что они работают на частоте 4400-4425 МГц, потребление системы составляет 193 Вт, нагрев процессора не превышает 83 °С, а радиаторов VRM – не выше 38,5 °С.

Использование режима PBO позволяет одному из ядер процессора AMD Ryzen 7 5800X (а иногда и паре) работать на частоте 4850 МГц в режиме однопоточной нагрузки.

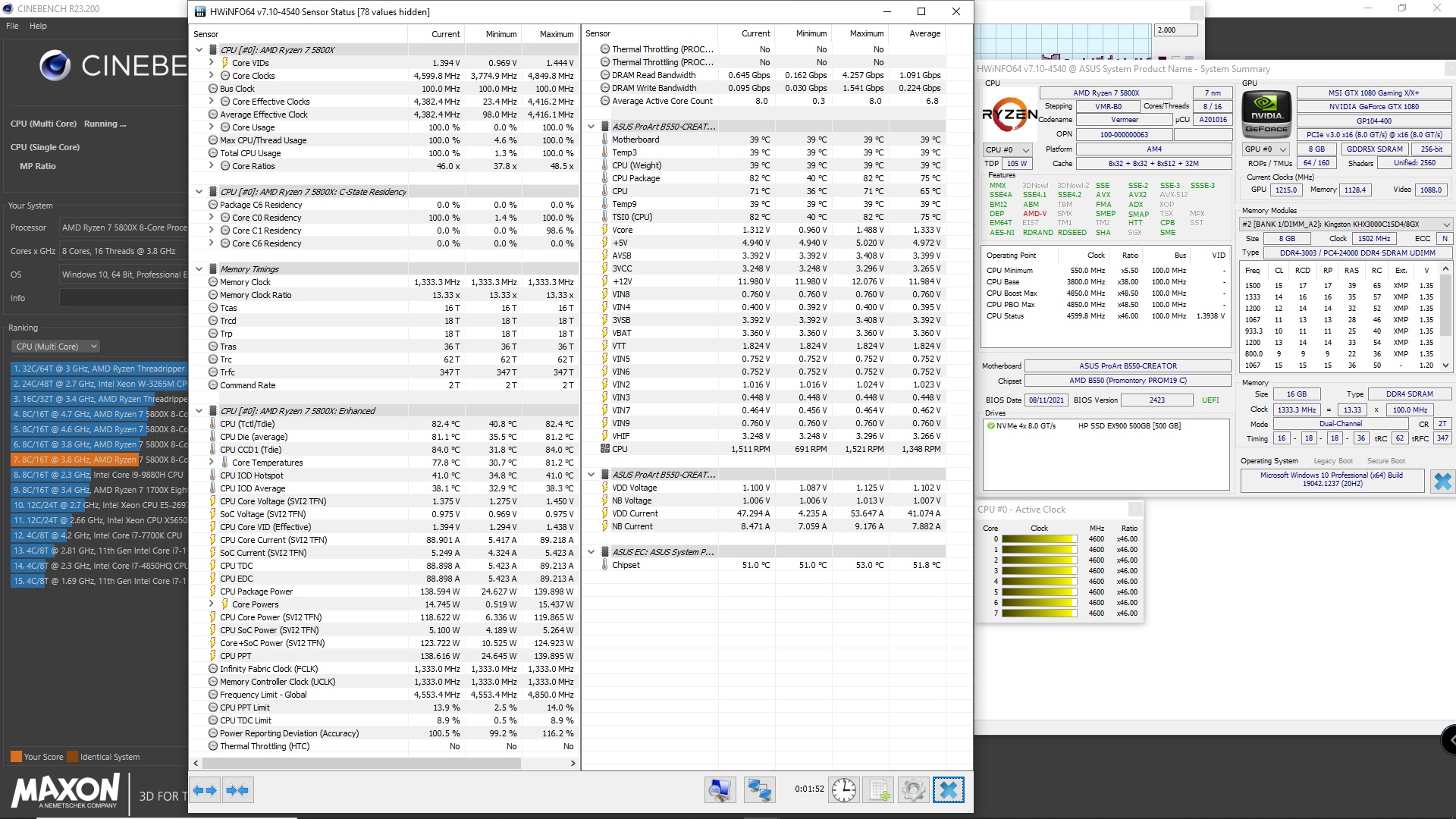

В случае нагрузки на все ядра частота колеблется в пределах 4525-4600 МГц (среднее 4475 МГц), энергопотребление доходит до 197 Вт. Нагрев процессора достигает 84 °С, радиаторов VRM – не выше 38,7 °С.

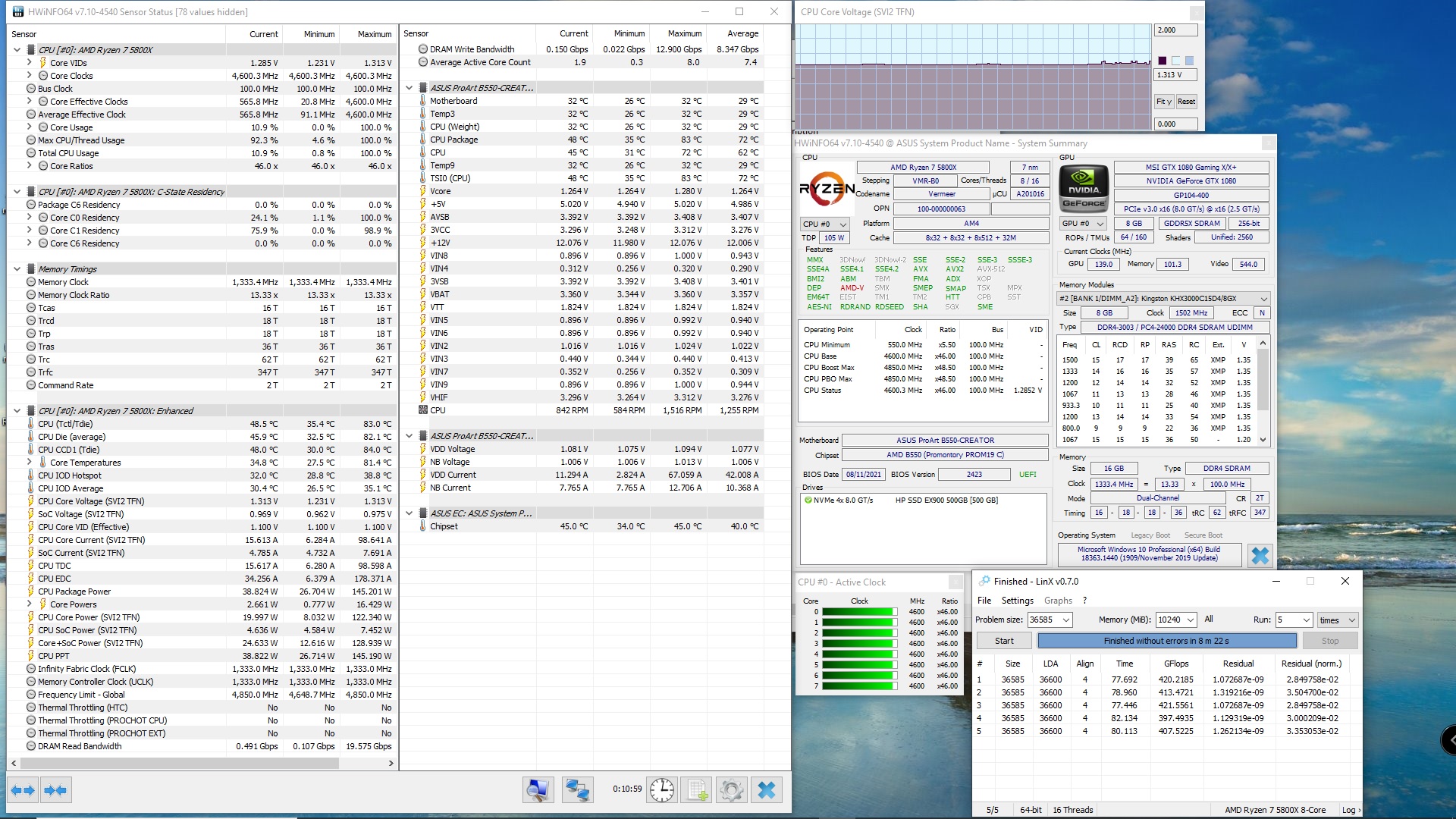

Переход к ручному разгону позволил получить частоту всех ядер 4600 МГц. Это было достигнуто при напряжении ядер Vcore=1.275 В, фиксации множителя х46 и задания параметра Load Line Calibration в значении 4. Потребление системы составило 212 Вт, нагрев процессора также не превысил 84 °С, а радиаторов VRM 40,1 °С.

Результаты тестирования

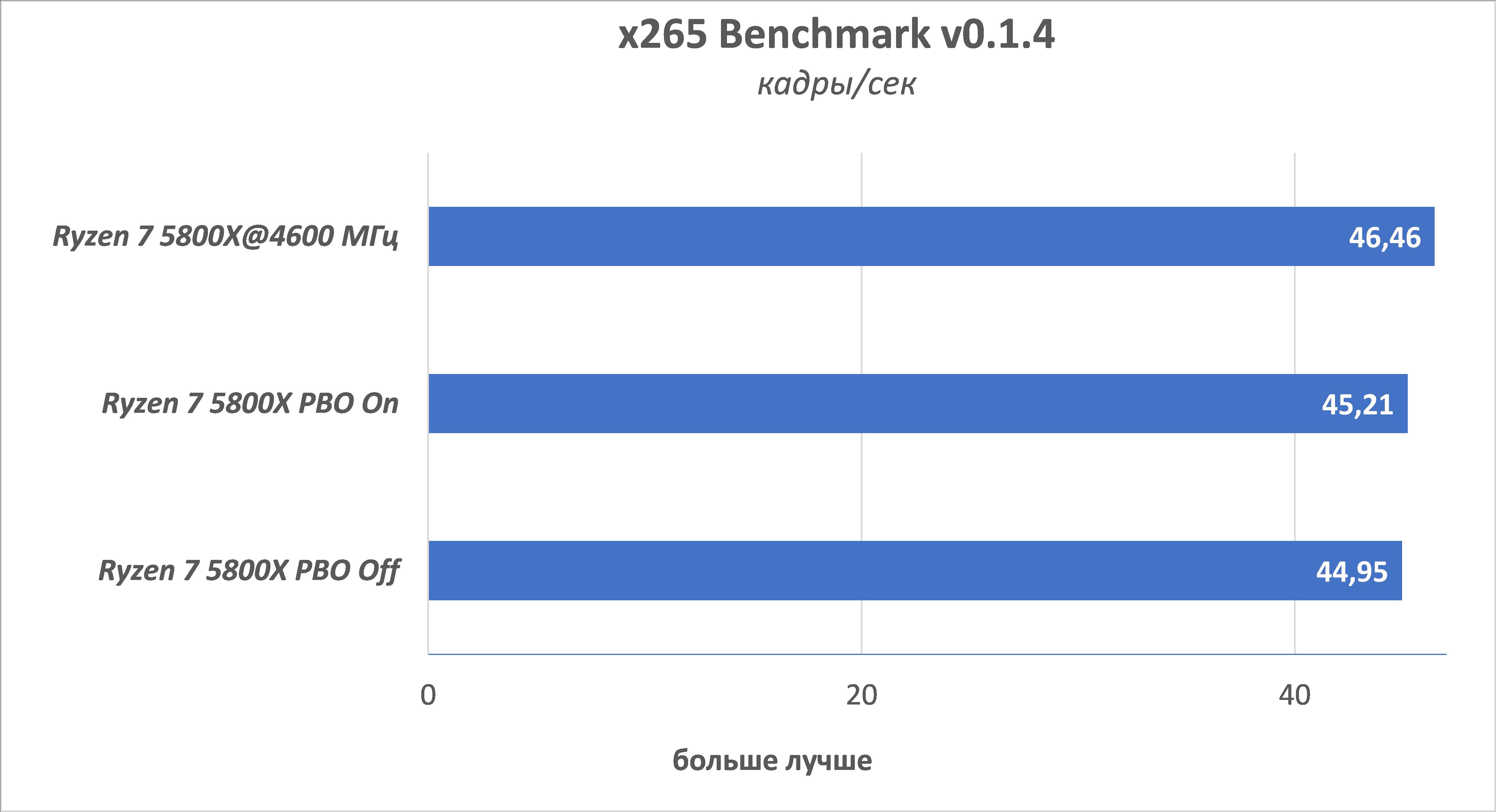

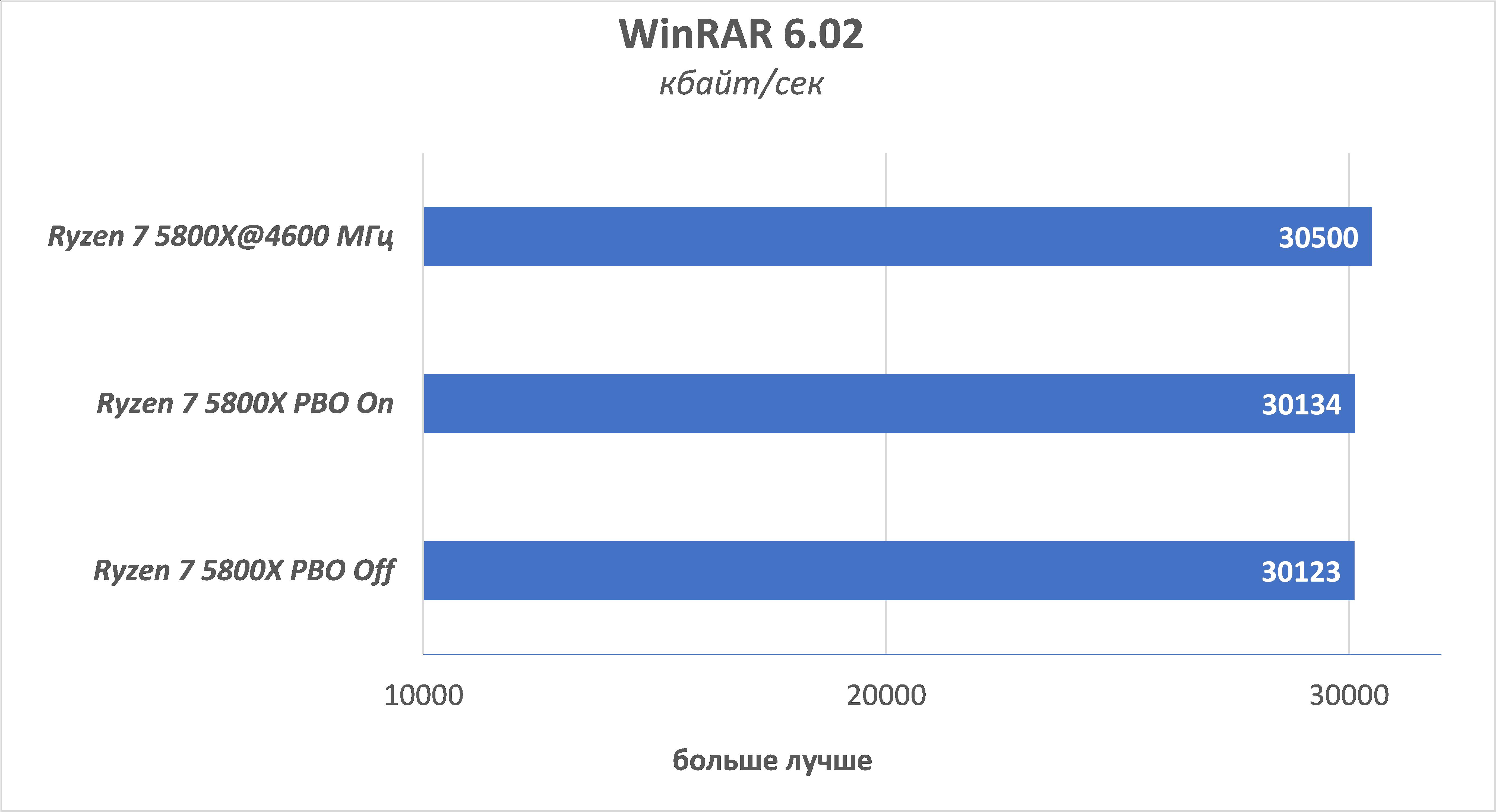

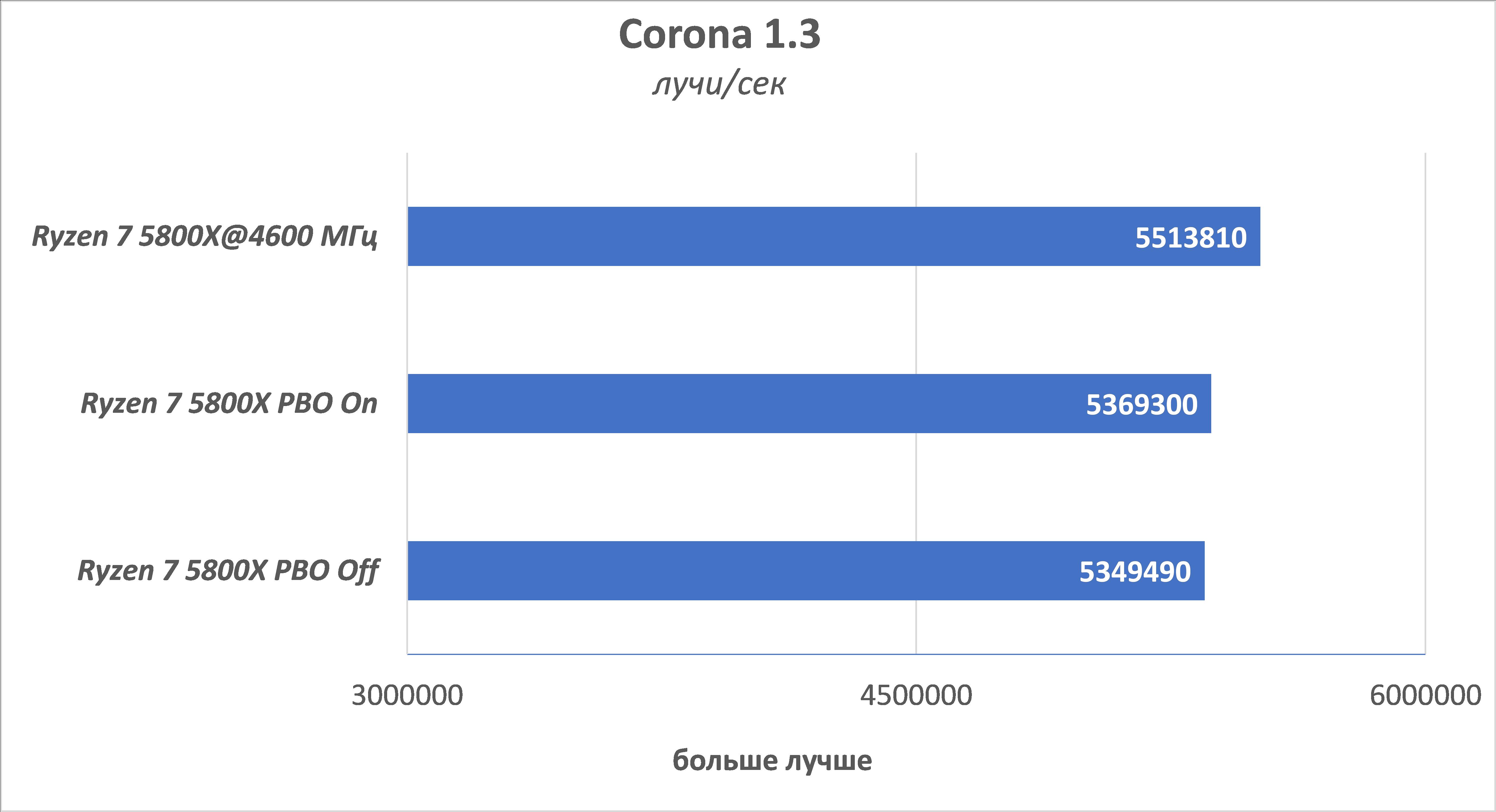

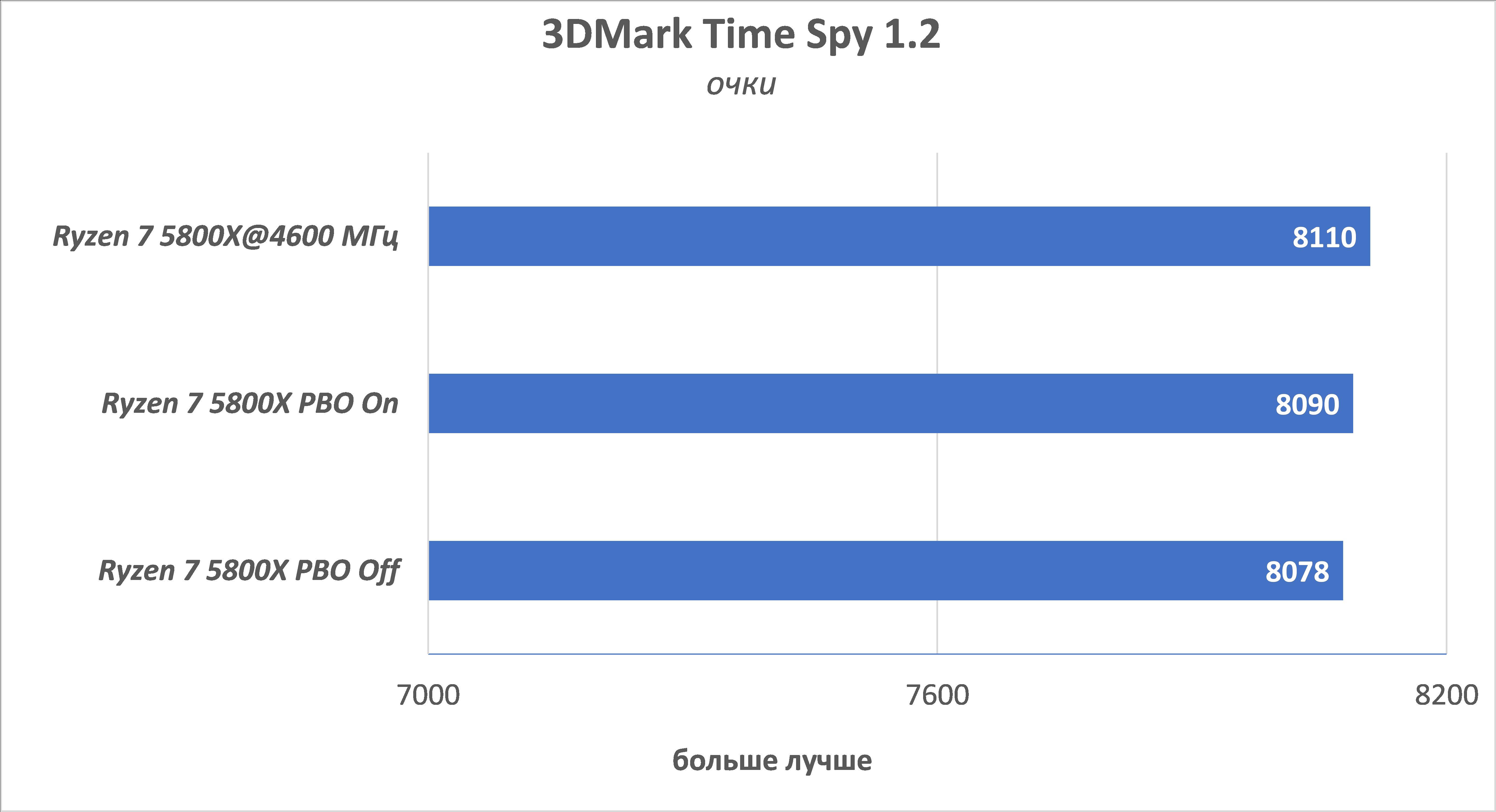

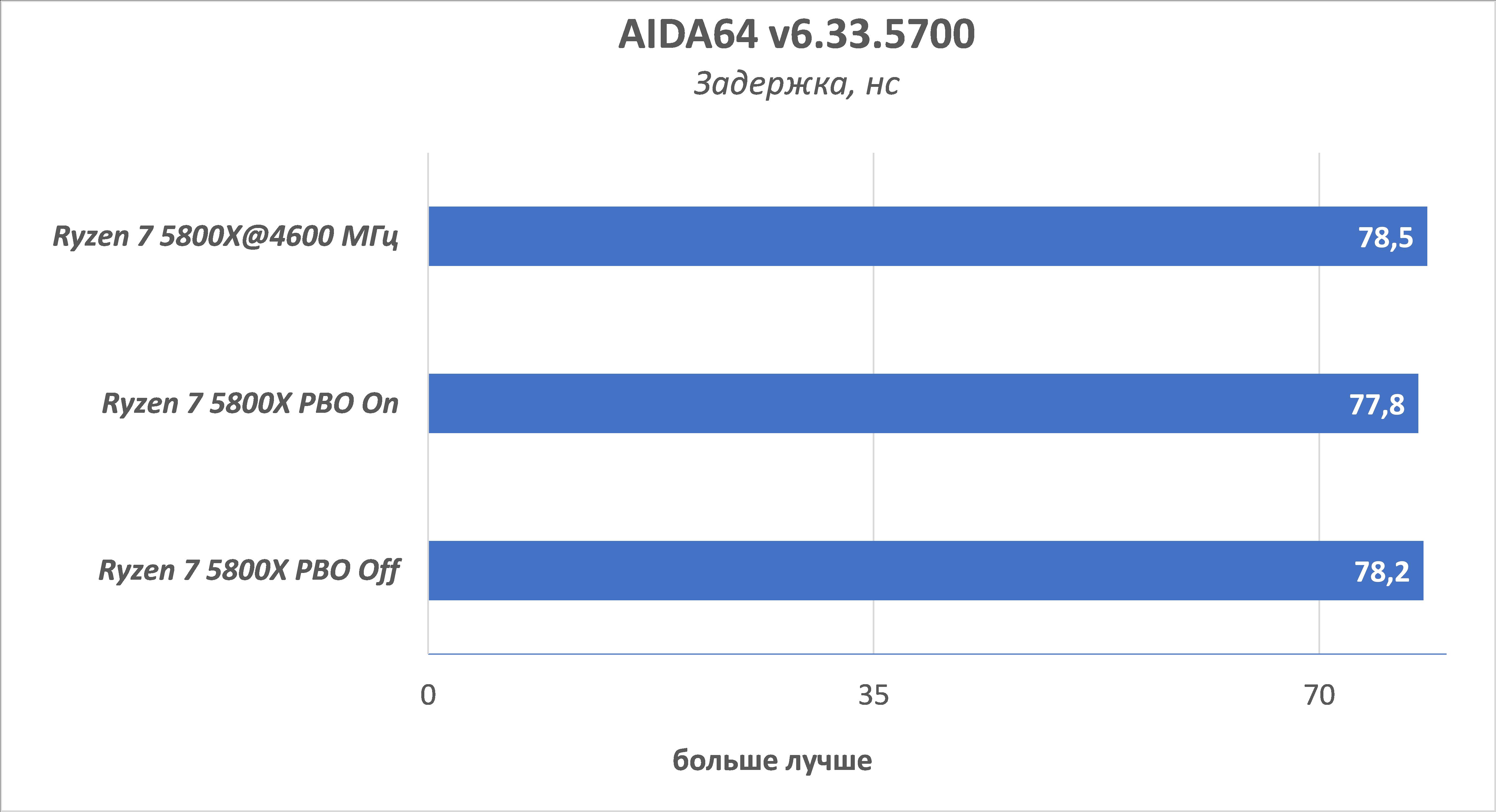

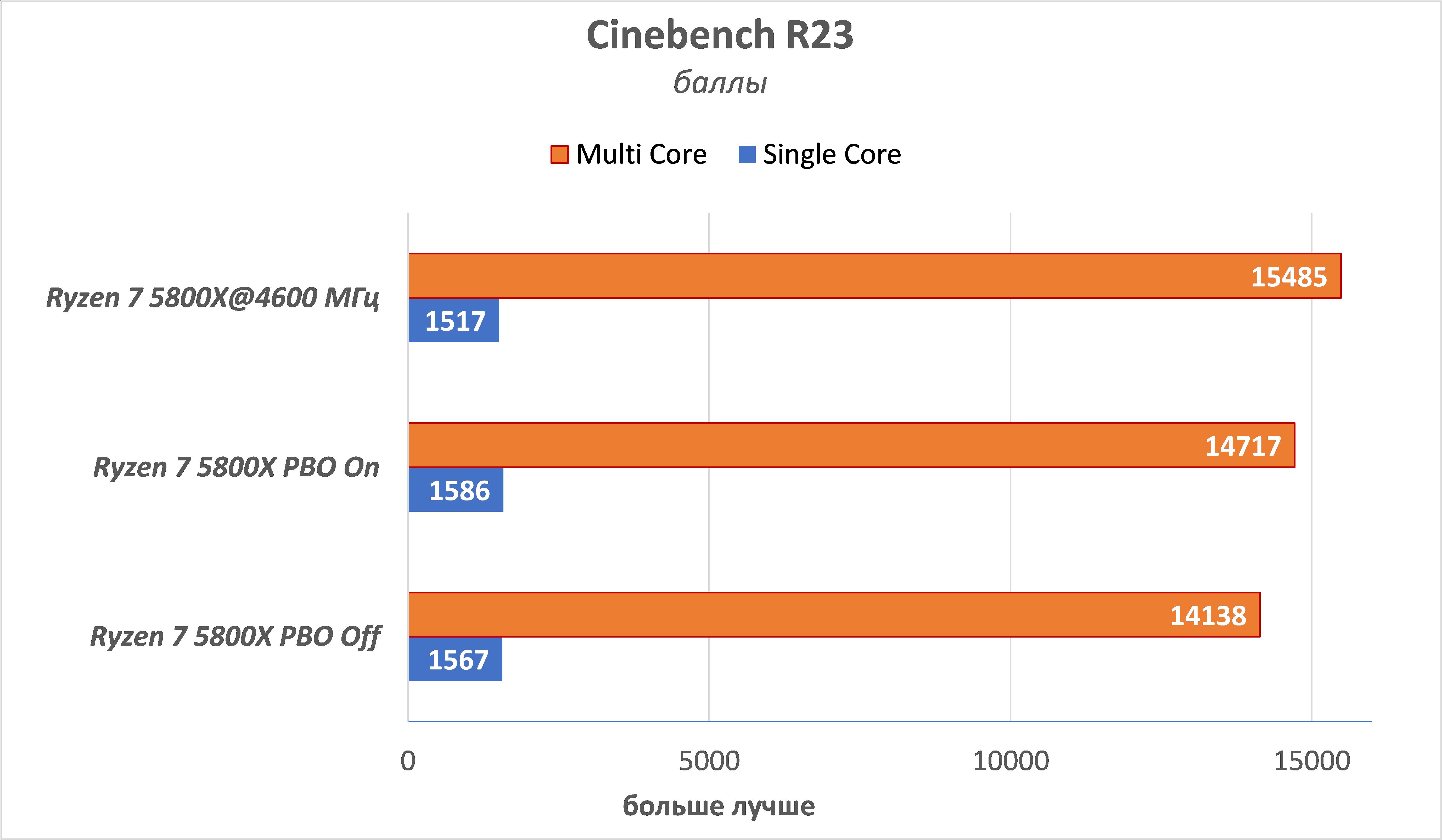

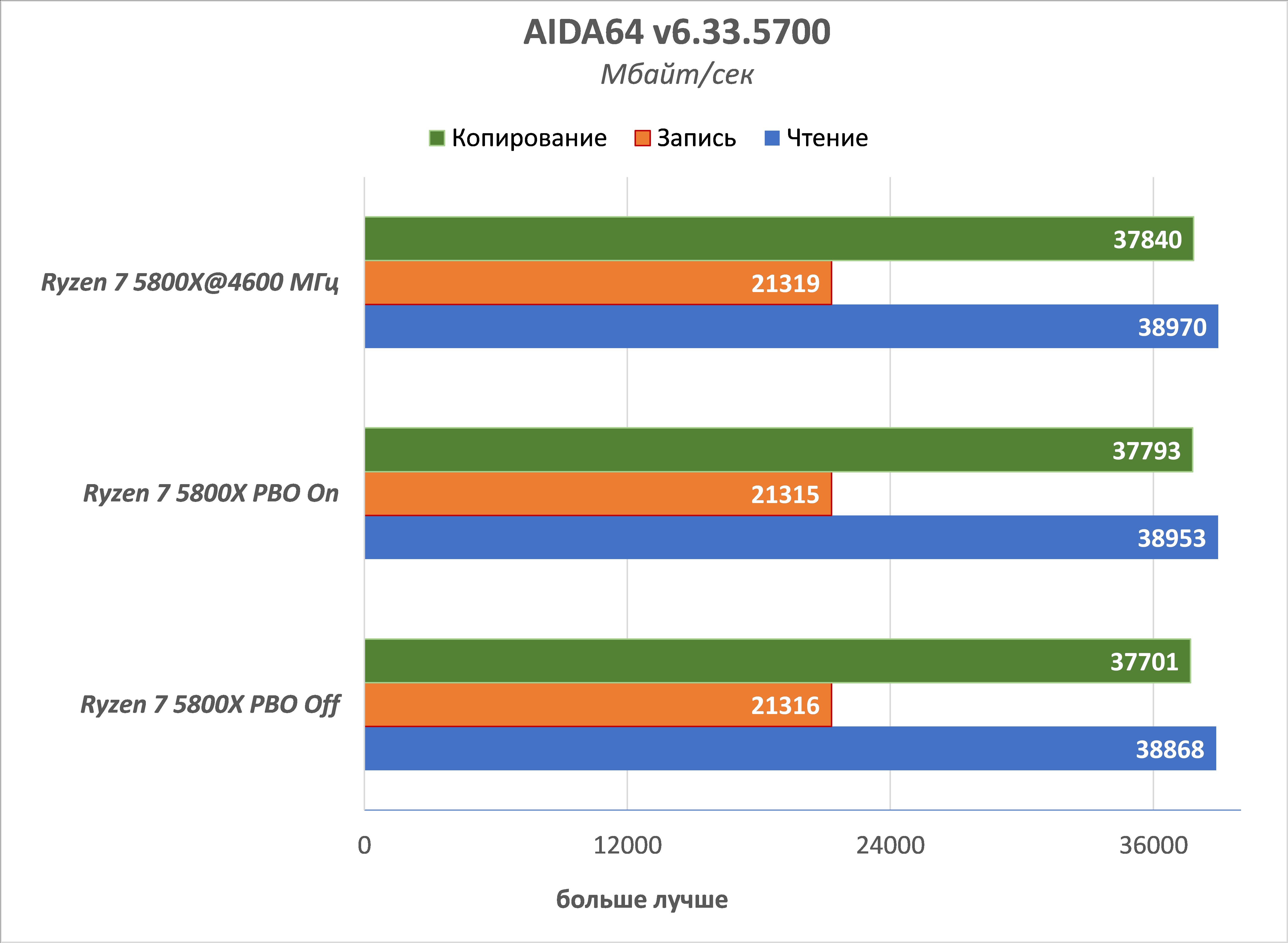

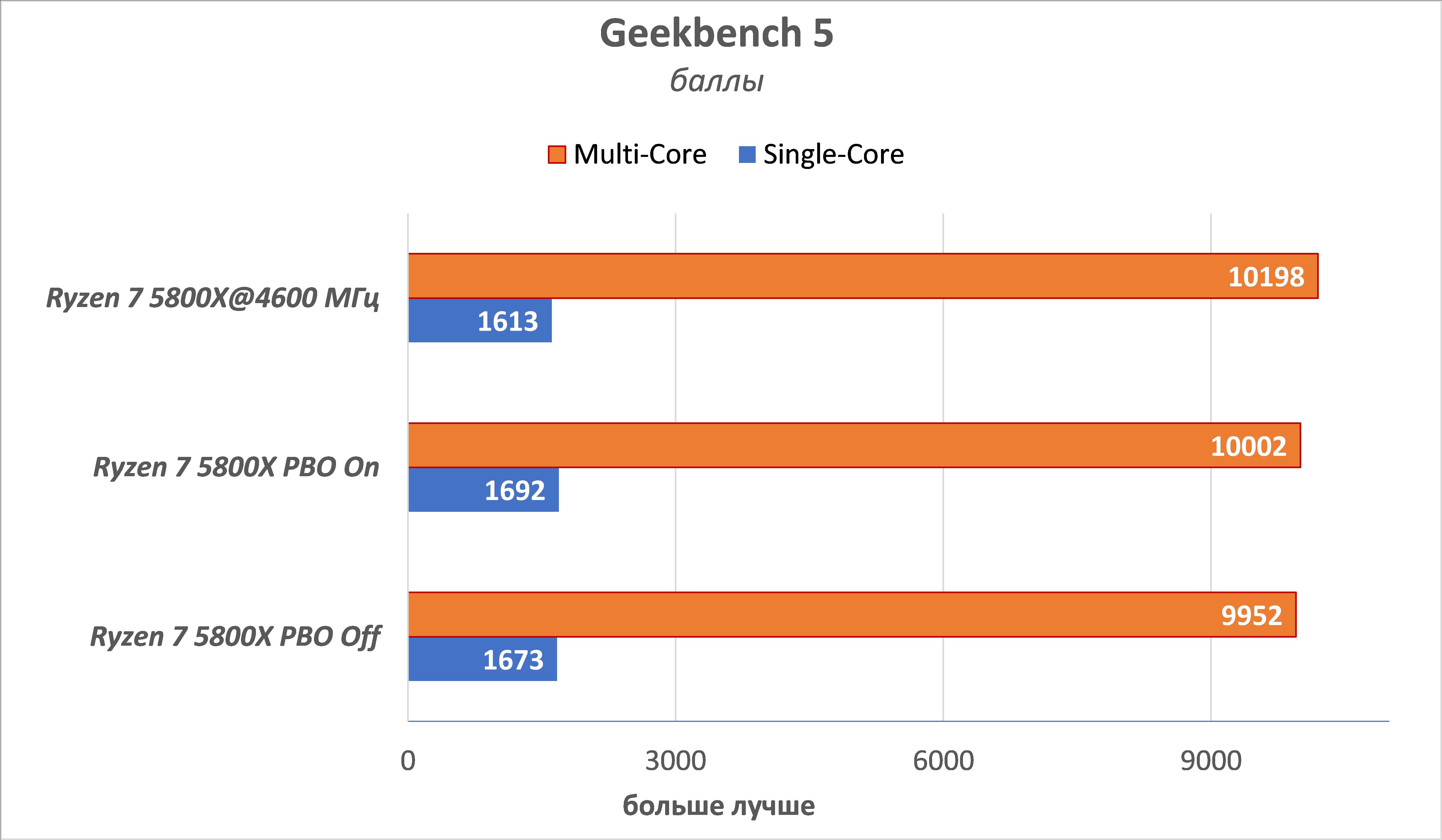

Для сравнения приводим результаты тестирования материнской платы ASUS ProArt B550-Creator в режиме с отключенным PBO, включенным PBO и ручным разгоном всех ядер процессора AMD Ryzen 7 5800X до частоты 4600 МГц. Во всех случаях оперативная память работала на частоте 2666 МГц с таймингами 16-18-18-36.

Обратим внимание, что в однопоточных тестах процессор AMD Ryzen 7 5800X со включенным режимом PBO демонстрирует лучшую производительность за счет работы активного ядра процессора на более высокой частоте (4850 МГц), в то время как при ручном разгоне до частоты 4600 МГц на все ядра лучшие результаты получаются в тестах с многопоточной нагрузкой.

Выводы

Материнская плата ASUS ProArt B550-Creator является выверенным решением, нацеленным на пользователей, которые используют компьютер для креативной работы и которым не нужны избыточные фишки в виде подсветки (хотя сама плата способна управлять RGB-подсветкой 5В и 12В) и большого количества утилит, призванных улучшить игровой процесс. Таким людям плата предлагает наличие высокоскоростных интерфейсов, включая пару портов Thunderbolt 4 (тип С), два 2.5 Гбит/с сетевых порта и, конечно же, неплохую реализацию как системы питания с 12+2 фазами, так и системы охлаждения с массивными радиаторами, причем это касается и слотов M.2. С учетом возможностей (как аппаратных, так и программных) плата больше подходит для сборки рабочей станции на базе процессоров AMD 5000-й серии.

Единственное, что может сдерживать при покупке данной модели, так это высокая стоимость (от 17500 рублей) за плату, построенную на чипсете AMD B550 и лишенную RGB-подсветки.

Плюсы:

  • Строгий внешний вид;
  • Высококачественная элементная база;
  • Массивные радиаторы в системе питания;
  • Используются радиаторы для двух слотов M.2;
  • Два сетевых порта 2.5 Гбит/сек;
  • Два порта Thunderbolt 4 (тип С);
  • Безвинтовая установка накопителей в слоты M.2;
  • Неплохие возможности UEFI BIOS.
Минусы:
  • Ограничение на использование доступных слотов;
  • Относительно высокая стоимость.
Может не устроить:
  • Отсутствует RGB-подсветка.
