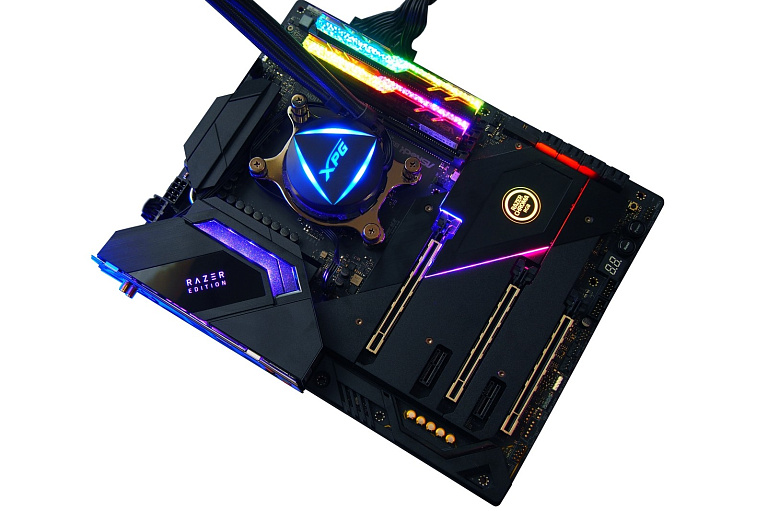

Обзор и тест материнской платы ASRock B550 Taichi Razer Edition

Плата с мощной системой питания процессора и поддержкой функции Razer Chroma RGB.
Обзор и тест материнской платы ASRock B550 Taichi Razer Edition
В этом обзоре мы расскажем про не совсем обычную плату, которая появилась на свет благодаря усилиям таких компаний как ASRock и Ryzer. Речь пойдет об ASRock B550 Taichi Razer Edition, которая предназначается для процессоров Ryzen 5000-й серии. Тестировать будем с восьмиядерным Ryzen 7 5800X и комплектом оперативной памяти G.Skill Trident Z Royal DDR4-4266. Изучим оверклокерские способности B550 Taichi Razer Edition в плане разгона процессора и ОЗУ, а также посмотрим на RGB-подсветку и возможности BIOS.

Технические характеристики

  • Модель: B550 Taichi Razer Edition
  • Socket: AM4
  • Чипсет: AMD B550
  • Тип памяти: DDR-4
  • Количество слотов памяти: 4
  • Оперативная память: 4*DIMM, Max. 128 Гб, DDR4 5200(O.C) - 3466O.C.), 2133 - 3200 МГц
  • Слоты расширения: 2*PCI-E 4.0 x16, PCI-E 3.0 x16, 2*PCI-E 3.0 x1, 2*PCI-E M.2
  • Тип слотов M.2: М.2_1 - 2242/2260/2280 (PCIe 4.0 x4), М.2_2 - 2242/2260/2280/22110 (PCIe 3.0 x4 или SATA)
  • Звук: 8-канальный (7.1) Realtek ALC1220
  • Сетевой интерфейс: 2.5 Gigabit (Killer E3100X), Killer AX1650x Wi-Fi
  • Форм-фактор: ATX (305 * 244 мм)

Упаковка и комплектация

Материнская плата B550 Taichi Razer Edition представлена более чем эффектно. Девайс поставляется в огромной картонной коробке с качественной полиграфией, снабженной удобной ручкой для переноски. На упаковке присутствуют фотографии, демонстрирующие внешний вид и RGB-подсветку B550 Taichi Razer Edition.
В коробке для материнской платы предусмотрена возможность демонстрации B550 Taichi Razer Edition без извлечения из упаковки. Для этого сделано специальное прозрачное окно, через которое пользователь может рассмотреть девайс в деталях.
Комплектация B550 Taichi Razer Edition включает в себя:
  • руководство пользователя и гайд по программному обеспечению;
  • диск с фирменным ПО и драйверами;
  • два хомута для фиксации кабелей;
  • четыре кабеля SATA-3 6 Гбит/с;
  • два комплекта винтов для М.2 накопителей;
  • антенну Wi-Fi с подставкой;
  • фирменную шестигранную отвертку.

Внешний вид и особенности

Материнская плата B550 Taichi Razer Edition выполнена в черном цвете, что придает этому девайсу вид премиум продукта. Используя форм-фактор АТХ, плата имеет девять точек крепления в корпус системного блока. С лицевой стороны большая часть печатной платы B550 Taichi Razer Edition закрыта радиаторами охлаждения и декоративными накладками.
Тыльную сторону PCB защищает от перегиба и механических повреждений массивная металлическая пластина. Этот бэкплейт также играет роль охлаждения элементов системы питания процессора. Почти вся поверхность металлической пластины украшена стильным слоганом производителя.
На тыльной панели разъемов B550 Taichi Razer Edition пользователь обнаружит:
  • два гнезда для антенны Wi-Fi;
  • кнопку сброса настроек BIOS;
  • кнопку обновления прошивки BIOS с накопителя USB;
  • один DisplayPort 1.4;
  • один HDMI;
  • четыре порта USB 3.2 Gen1;
  • два порта USB 2.0;
  • один порт USB 3.2 Gen2 Type-A;
  • один порт USB 3.2 Gen2 Type-C;
  • один LAN 2.5-гигабит;
  • один оптический S/PDIF Out;
  • пять разъемов 3.5 mini jack.
Сильной стороной B550 Taichi Razer Edition можно назвать 16-фазную систему питания процессора, для охлаждения которой производитель задействовал два массивных радиатора и одну тепловую трубку. Питание на плату подается по разъемам 24+8+8 пин, где два последних отводятся для центрального процессора.
Четыре слота DDR4 позволят установить на B550 Taichi Razer Edition до 128 Гб оперативной памяти. Производитель заявляет о поддержке частот до 5200 МГц в режиме разгона памяти. При этом штатные частоты ОЗУ от 2133 до 3200 МГц платой также поддерживаются.
Для графических адаптеров и прочих устройств с разъемами PCI Express материнская плата предлагает два PCIe 4.0 x16, один PCIe 3.0 x16 и пару PCIe 3.0 x1. Все три слота для установки видеокарт имеют усиленный корпус из металла. Схема распределения линий PCI Express для них возможна следующая: одна видеокарта - x16+x0; две видеокарты - x8+x8; три видеокарты - x8+x8+x4.
Четыре линии PCIe версии 3.0 "приходят" на последний слот в форм-факторе x16 от чипсета AMD B550. Если на плате B550 Taichi Razer Edition задействовать какой-либо из разъемов PCIe 3.0 x1, то последнему PCIe 3.0 x16 слоту достанется только две линии PCIe.
Также B550 Taichi Razer Edition предлагает возможность установки быстрых накопителей NVMe с интерфейсом PCIe 4.0 x4. Для этого на плате реализован разъем Hyper М.2 Gen4 x4, который получает линии PCIe напрямую от процессора. Нижний разъем М.2 поддерживает накопители с интерфейсом PCIe 3.0 x4 или SATA.

Звук на B550 Taichi Razer Edition представлен аудиокодеком Realtek ALC1220, обвязка которого скрыта под декоративной панелью.
Оверклокеры и любители работы с системой на открытом стенде по достоинству оценят профильный инструментарий B550 Taichi Razer Edition. Он включает в себя удобные кнопки включения и перезагрузки системы, дисплей POST-кодов, а также кнопку сброса настроек BIOS.


Для накопителей с разъемом SATA-3 6 Гбит/с материнская плата B550 Taichi Razer Edition предлагает соответствующие подключения в количестве восьми штук. Все они распаяны на правом краю платы. Четыре из них реализованы нативно, а еще четыре силами дополнительного контроллера ASMedia ASM1061.
Для подключения элементов RGB-подсветки B550 Taichi Razer Edition предлагает пару разъемов +12В RGB и пару +5В RGB. Часть этих разъемов находится на нижней грани материнской платы, а часть над разъемами DDR4.
Для вывода разъемов USB на фронтальную и тыльную стороны корпуса B550 Taichi Razer Edition предлагает пару колодок USB 2.0 и пару колодок USB 3.2 Gen1 Type-A. Также силами контроллера ASMedia ASM1074 на плате реализован разъем USB 3.2 Gen2 Type-C для вывода соответствующего разъема на фронтальную часть кейса.
Для подключения вентиляторов на B550 Taichi Razer Edition реализовано сразу семь разъемов 4-пин PWM. Они включают в себя один разъем для процессорного кулера, один для помпы жидкостного охлаждения и пять для корпусных вентиляторов.
Четыре из семи разъемов 4-пин PWM располагаются в непосредственной близости от процессорного разъема. Еще три сосредоточены на нижней и правой грани B550 Taichi Razer Edition.
Демонтировав часть элементов с материнской платы, мы смогли более детально изучить B550 Taichi Razer Edition. С лицевой стороны были сняты радиаторы для М.2 накопителей (которые контактируют через термопрокладки), а также декоративная панель с модулем RGB-подсветки. С тыльной стороны B550 Taichi Razer Edition была демонтирована металлическая пластина, которая отводит часть тепла на себя через термопрокладки от элементов системы питания процессора.
А так выглядит радиатор охлаждения чипсета AMD B550, который отводит тепло от набора логики с помощью толстой термопрокладки.
Часть демонтированных элементов носит декоративные функции на B550 Taichi Razer Edition. Например, это пластиковая панель для звуковой обвязки материнской платы и накладка для тыльных разъемов платы. К последней пристыковывается и декоративная пластиковая накладка со встроенным модулем RGB-подсветки.
Для охлаждения зоны VRM используется пара алюминиевых радиаторов, соединенных между собой никелированной тепловой трубкой. На каждом радиаторе охлаждения предусмотрены две площадки, оборудованные термопрокладками.
Система питания процессора на B550 Taichi Razer Edition построена по псевдо 16-фазной схеме. Эта конфигурация предполагает 14 фаз для ядер процессора и еще 2 для SoC. Осмотр микросхем позволяет установить, что здесь используются 60А сборки Vishay SiC654. На обратной стороне печатной платы распаяны удвоители фаз.
За управление питанием отвечает ШИМ-контроллер Renesas RAA229004, который поддерживает до 8 фаз питания.
Отдельный интерес на B550 Taichi Razer Edition представляет сетевой контроллер Killer E3100X, привносящий поддержку 2.5-гигабитного подключения. Основу звуковой обвязки составляет 7.1-канальный кодек Realtek ALC1220 с японскими аудиоконденсаторами.
Также на плате B550 Taichi Razer Edition стоит отметить использование четырех мультиплексоров, позволяющих в автоматическом режиме распределять линии PCI Express между первым и вторым слотами PCIe 4.0 x16. Функции мониторинга и ввод/вывод возложены на контроллер Nuvoton NCT6796D-R.

Возможности BIOS

Для материнской платы B550 Taichi Razer Edition производитель реализован BIOS в фирменной оболочке, оформив ее красочно и в соответствии с тематикой RGB. Перечень основных настроек BIOS представлен на скриншотах ниже.

Фирменные ПО и RGB-подсветка

Ключевым программным обеспечением для доступа к настройкам RGB материнской платы B550 Taichi Razer Edition является утилита Ryzer Synapse 3. Эта программа бесплатна и доступна для скачивания с официального сайта производителя. При первом запуске ПО автоматически определит модель совместимой материнкой платы.
В случае с B550 Taichi Razer Edition нам доступно полноценное управление всех линий подсветки, включая адресуемые LED.
В меню настроек можно задавать различные эффекты, а также синхронизировать работу RGB подключаемых компонентов с подсветкой самой материнской платы.
На фотографиях ниже представлены примеры работы подсветки материнской платы B550 Taichi Razer Edition.

Тестовый стенд

Процессор AMD Ryzen 7 5800X
Материнская плата ASRock B550 Taichi Razer Edition
Видеокарта Sapphire AMD Radeon RX 6800 XT 16Gb
Термоинтерфейс Arctic MX-2
Оперативная память G.Skill Trident Z Royal DDR4-4266 16Gb (2*8Gb)
Накопитель M.2 SSD Samsung 970 Pro 512 Гб
Блок питания Corsair RM850x мощностью 850 Вт
Корпус Открытый стенд
Монитор ASUS PB298Q, 29", 2560x1080, IPS
Операционная система Windows 10 Pro 64-bit 20H2
Материнская плата тестировалась с 8-ядерным процессором AMD Ryzen 7 5800X и одноранговым комплектом памяти G.Skill Trident Z Royal DDR4-4266. Место графического адаптера в системе заняла видеокарта Sapphire AMD Radeon RX 6800 XT в референсном исполнении.

Система была собрана в виде открытого стенда и выглядела следующим образом.

Работа с AMD Ryzen 7 5800X и производительность

Первое, что было сделано сразу после настройки Windows и установки драйверов материнской платы - диагностика процессора Ryzen 7 5800X силами программы CTR 2.0 RC5. На материнской плате B550 Taichi Razer Edition этот CPU был определен как бронзовый экземпляр, а рекомендация по разгону составила скромные 4500 МГц.
Однако вручную материнская плата B550 Taichi Razer Edition позволила добиться стабильной работы Ryzen 7 5800X на частоте 4.7 ГГц при использовании фиксированного напряжения 1.30В. Также на B550 Taichi Razer Edition была произведена тонкая настройка оперативной памяти, включая вторичные и третичные тайминги.
Все вышеперечисленные и демонстрируемые на скриншотах BIOS настройки позволили с B550 Taichi Razer Edition получить неплохую производительность подсистемы памяти. В режиме DDR4-3533 с синхронной частотой MCLK=FCLK=UCLK удалось добиться латентности в 55 нс.
Разгон Ryzen 7 5800X до 4.7 ГГц оказался для B550 Taichi Razer Edition легкой прогулкой, поскольку система питания материнской платы оставалась в рамках очень комфортных температур. Ключевые показатели при прогоне Cinebench R20 составили следующие значения:
  • максимальная температура CPU - 84,8 ℃;
  • максимальная температура VRM - 38,0 ℃;
  • максимальное энергопотребление CPU - 133,4 Вт.
Также мы смоделировали для B550 Taichi Razer Edition работу на настройках системы с максимальным профилем XMP DDR4-3200 и с активированной технологией РВО. В этом случае подсистема памяти показала типичные <65 нс латентности, что ожидаемо при использовании процессоров Ryzen 5000-й серии.
С памятью DDR4-3200, но без разгона процессора получились несколько иные показатели. Так, например, рабочая частота ядер Ryzen 7 5800X в тесте Cinebench R20 составила 4550 МГц. Максимальный нагрев VRM материнской платы не превысил 32,5 градуса Цельсия.
Чтобы показать, что ожидает пользователя при тотальном отказе от разгона ОЗУ, включая XMP профили, мы установили оперативную память в режим DDR4-2133. Также мы переключили технологию PBO в режим Auto. Выбранный вариант настроек маловероятен для оверклокеров и энтузиастов, но понадобится при сравнении производительности системы с B550 Taichi Razer Edition при различных настройках.
Замедление оперативной памяти до 2133 МГц не оказало заметного влияния на энергопотребление процессора и нагрев компонентов. Что касается работы технологии PBO в режиме Auto, то при нагрузке Cinebench R20 материнская плата B550 Taichi Razer Edition позволяла использовать турбо ускорение частоты ядер.
Три выбранных нами режима настроек позволили оценить итоговую производительность системы с материнской платой B550 Taichi Razer Edition. Три контрольных точки отличались следующими значениями:
  • Ryzen 7 5800X@OC 4.7 ГГц, DDR4-3533 с вторичными и третичными таймингами;
  • Ryzen 7 5800X@PBO Вкл, DDR4-3200 с типичными таймингами XMP;
  • Ryzen 7 5800X@ PBO Auto, DDR4-2133 с типичными таймингами JEDEC.
Разгон оперативной памяти до DDR4-3533 с тонкой настройкой таймингов позволил практически удвоить пропускную способность и сократить задержки ОЗУ.
Заметное увеличение вычислительной мощности системы наблюдалось и за счет разгона процессора на B550 Taichi Razer Edition. В ряде бенчмарков для CPU, включая 3D-рендеринг и архивацию данных, мы смогли получить солидный буст производительности в последнем сценарии.
В играх разрешение экрана было намерено снижено до 720р, чтобы наглядно показать эффект от разгона процессора и ОЗУ на B550 Taichi Razer Edition. При этом даже ультра-настройки графики не помешали нам увидеть солидную прибавку кадров в таких играх как Shadow of the Tomb Raider и Far Cry New Dawn.

Заключение

Тестирование ASrock B550 Taichi Razer Edition показало, что это не просто материнская плата с красивой подсветкой в стилистике Ryzer Chroma RGB, но и добротная платформа для полноценного оверклокинга процессора и оперативной памяти. Помимо оригинального и эффектного внешнего вида B550 Taichi Razer Edition еще и серьезно заряжена на разгон. Это касается не только 16-фазной системы питания процессора, но и удобного оверклокерского инструментария для работы на открытом стенде. Если говорить о позиционировании среди моделей с чипсетом В550, то материнская плата B550 Taichi Razer Edition определенно относится к флагманским продуктам. Поэтому неудивительно, что добротное техническое оснащение этой платы соответствует ее стоимости в 27000 рублей. Армированные слоты PCIe, множество современных разъемов USB, 2.5-гигабитная сеть и современный Wi-Fi 6 802.11ax - это далеко не полный список особенностей B550 Taichi Razer Edition. Не последнее значение имеет и уникальный внешний вид платы, который поклонники Ryzer точно оценят по достоинству.
Плюсы:
  • стильный и оригинальный внешний вид;
  • фирменное оформление подсветки Ryzer Chroma RGB;
  • мощная 16-фазная VRM c 60A сборками;
  • низкие температуры зоны VRM, хорошее охлаждение;
  • оверклокерский инструментарий для работы на открытом стенде;
  • 2.5-гигабитный LAN и беспроводная сеть Intel Wi-Fi 6;
  • кнопки сброса настроек и обновления BIOS на тыльной панели.
Минусы:
  • цена более 27000 рублей за плату с чипсетом В550.
