Обзор кулера be quiet! Shadow Rock 3 White

Процессорный кулер be quiet! Shadow Rock 3 обзавелся новой боевой расцветкой: белый снова в моде!
Обзор кулера be quiet! Shadow Rock 3 White

В конце 2020 года компания be quiet! представила процессорный кулер Shadow Rock 3 White. Обновленный кулер получил новую черно-белую раскраску взамен серебристо-черной в оригинальной версии. Охлаждающая способность кулера не изменилась в сравнении с оригинальным Shadow Rock 3 и может рассеивать тепловую мощность процессора вплоть до 190 Вт. Этому способствует усовершенствованная конструкция радиатора, расположение тепловых трубок, а также вентилятор Shadow Wings 2.

Буквально несколько недель назад мы рассмотрели оригинальную версию в черном исполнении, а теперь подошла очередь более эстетичной модели!

Технические характеристики be quiet! Shadow Rock 3 White

Общая информация:

  • Производитель: be quiet!;
  • Модель: Shadow Rock 3 White;
  • Поддерживаемые сокеты:
    • Intel LGA2066, LGA2011-0 & LGA2011-3; LGA1200; LGA115x
    • AMD AM4, AM3(+);
  • Дополнительно: термопаста в комплекте;
  • Размер: 163 х 130 х 121 мм;
  • Вес: 710 г.

Радиатор:

  • Рассеиваемая мощность (рекомендованная): ~190 Вт;
  • Тип конструкции: башенный, с тепловыми трубками, прямой контакт;
  • Размер: 163 х 130 х 96 мм;
  • Материал основания: алюминий/медь;
  • Материал радиатора: алюминий;
  • Количество тепловых трубок: 5 шт.;
  • Диаметр тепловых трубок: 6 мм.

Вентилятор:

  • Разъем для подключения вентилятора: 4-pin;
  • Количество вентиляторов в комплекте: 1 шт.;
  • Максимальное число устанавливаемых вентиляторов: 2 шт.;
  • Размер вентиляторов: 120 x 120 x 25 мм;
  • Скорость вращения: 500 - 1600 об. в мин;
  • Подшипник: Rifle (подшипник скольжения c винтовой нарезкой);
  • Подсветка вентиляторов: нет;
  • Регулировка скорости вращения: автоматическая (PWM).
  • Гарантия: 3 года.

Упаковка и комплектация

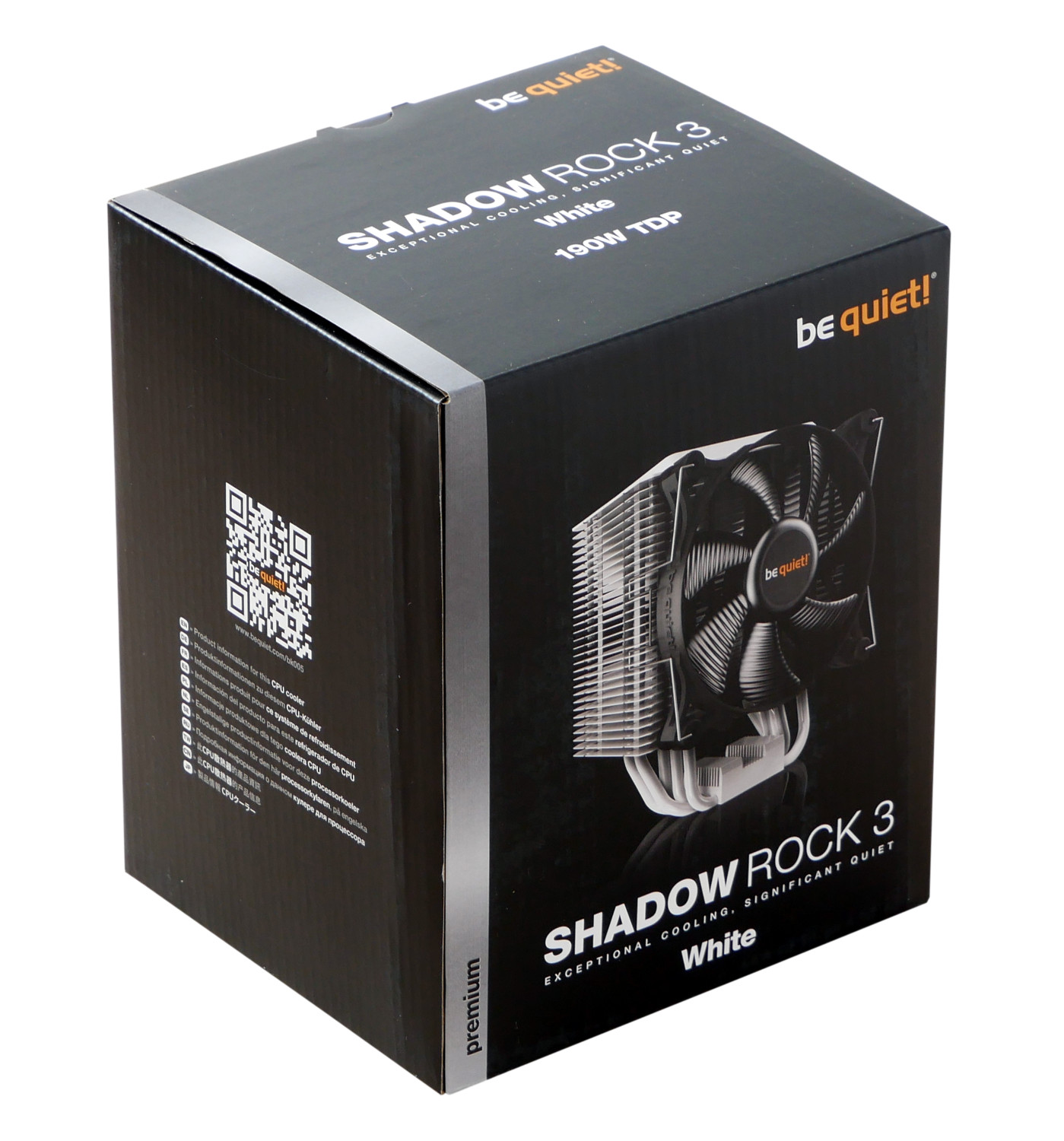

be quiet! Shadow Rock 3 White поставляется в небольшой упаковке черного цвета с фирменным оранжевым наименованием бренда и иллюстрацией процессорного кулера. Бело-черные очертания на темном фоне частично маскируют его строение, поэтому торопимся открыть коробку побыстрее!

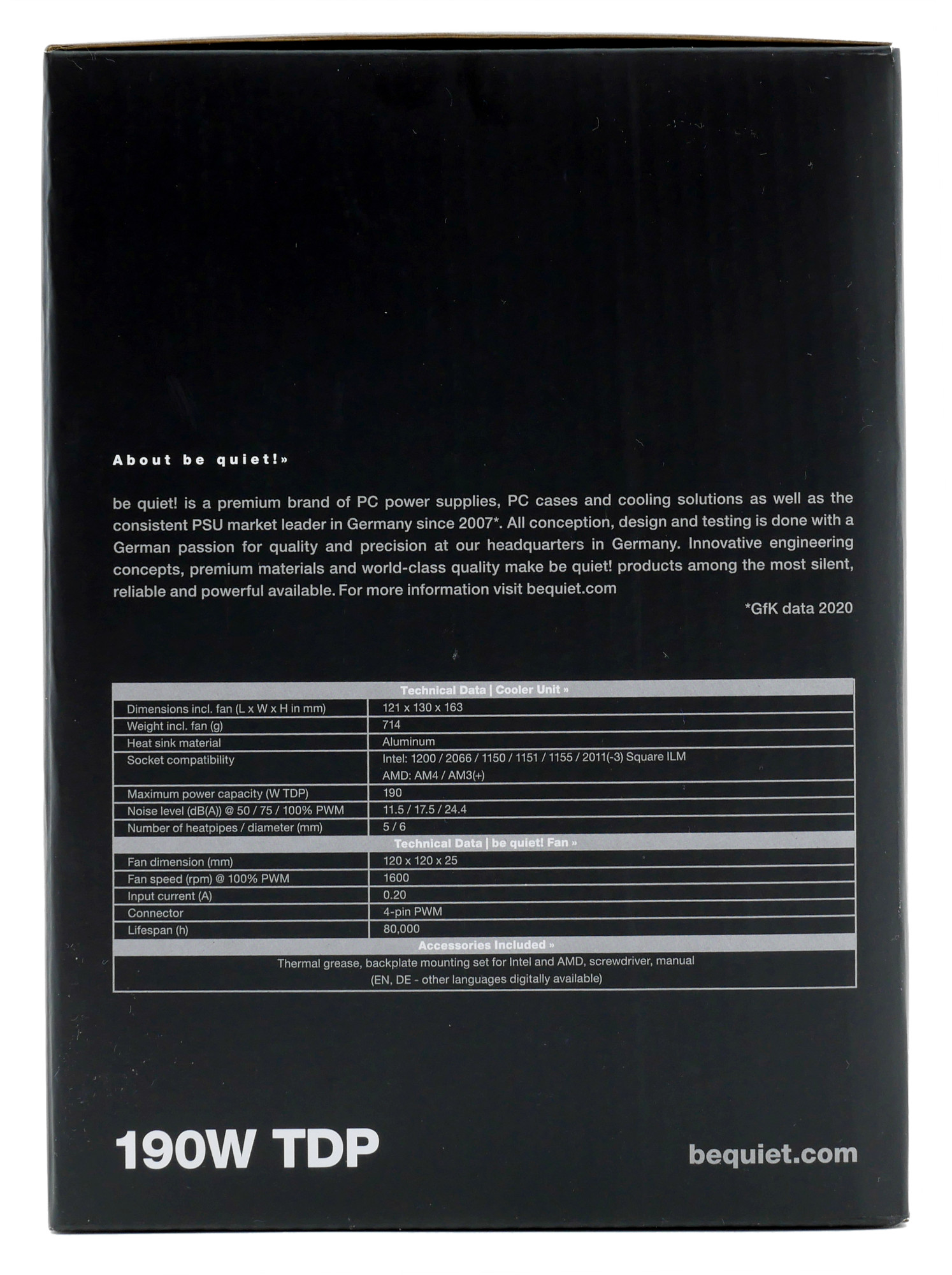

Внешне оформление очень сдержано, как и информативная составляющая. Описание производителя демонстрируется с таблицей технических характеристик, а огромная цифра TDP 190W дает нелегкие намеки об эффективности нашего героя. Сзади расположились достоинства продукта: совместимость с актуальными платформами, высокими модулями памяти и технология HDT с прямым контактом основания.

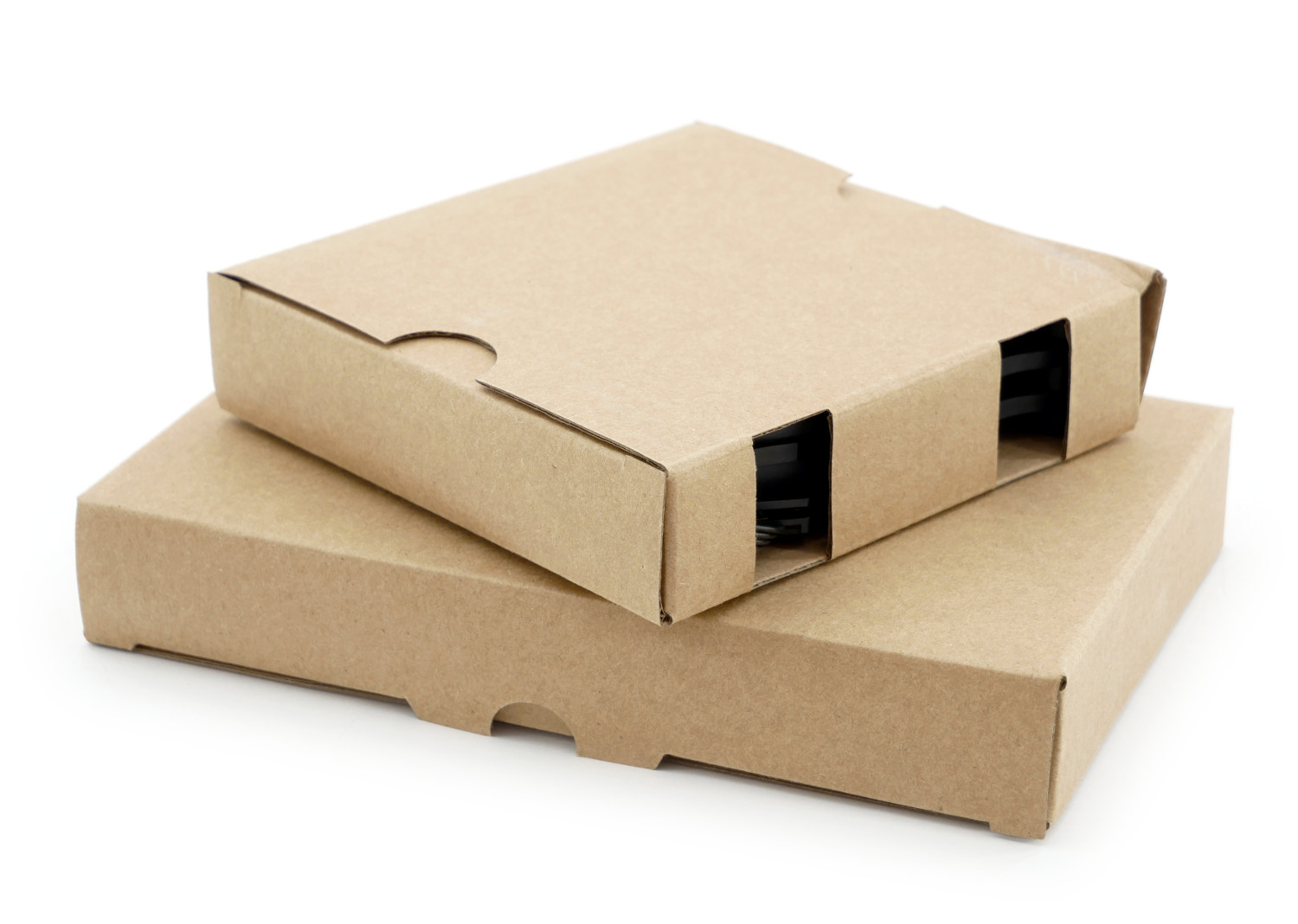

Элементы комплектации разбиты на две коробки. В одной находится штатный вентилятор, во второй - все остальное.

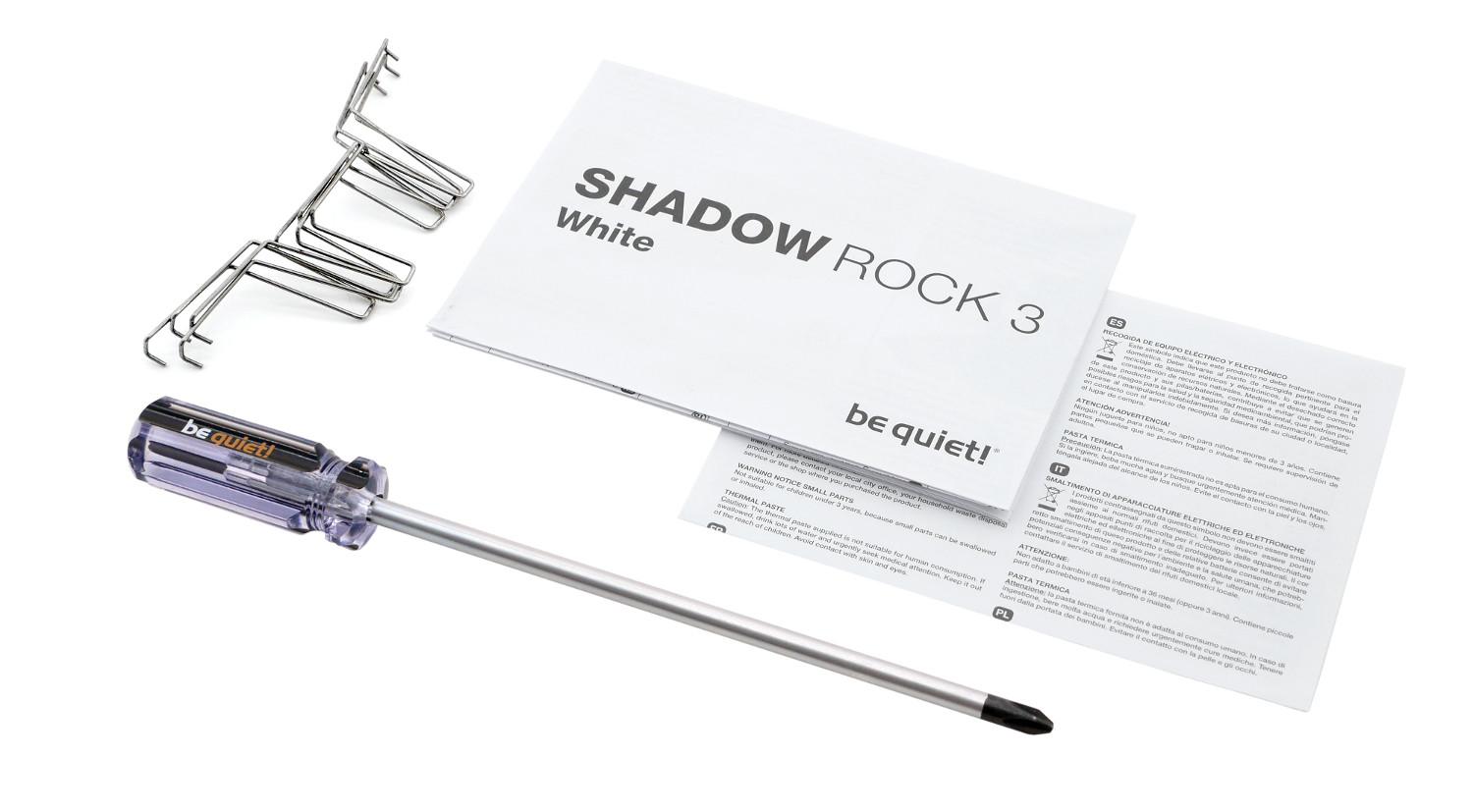

be quiet! Shadow Rock 3 White поставляется с фирменной отверткой be quiet! с магнитным наконечником, которая очень поможет в установке кулера. Также в комплекте идут две пары скоб для фиксаций вентиляторов и руководство пользователя.

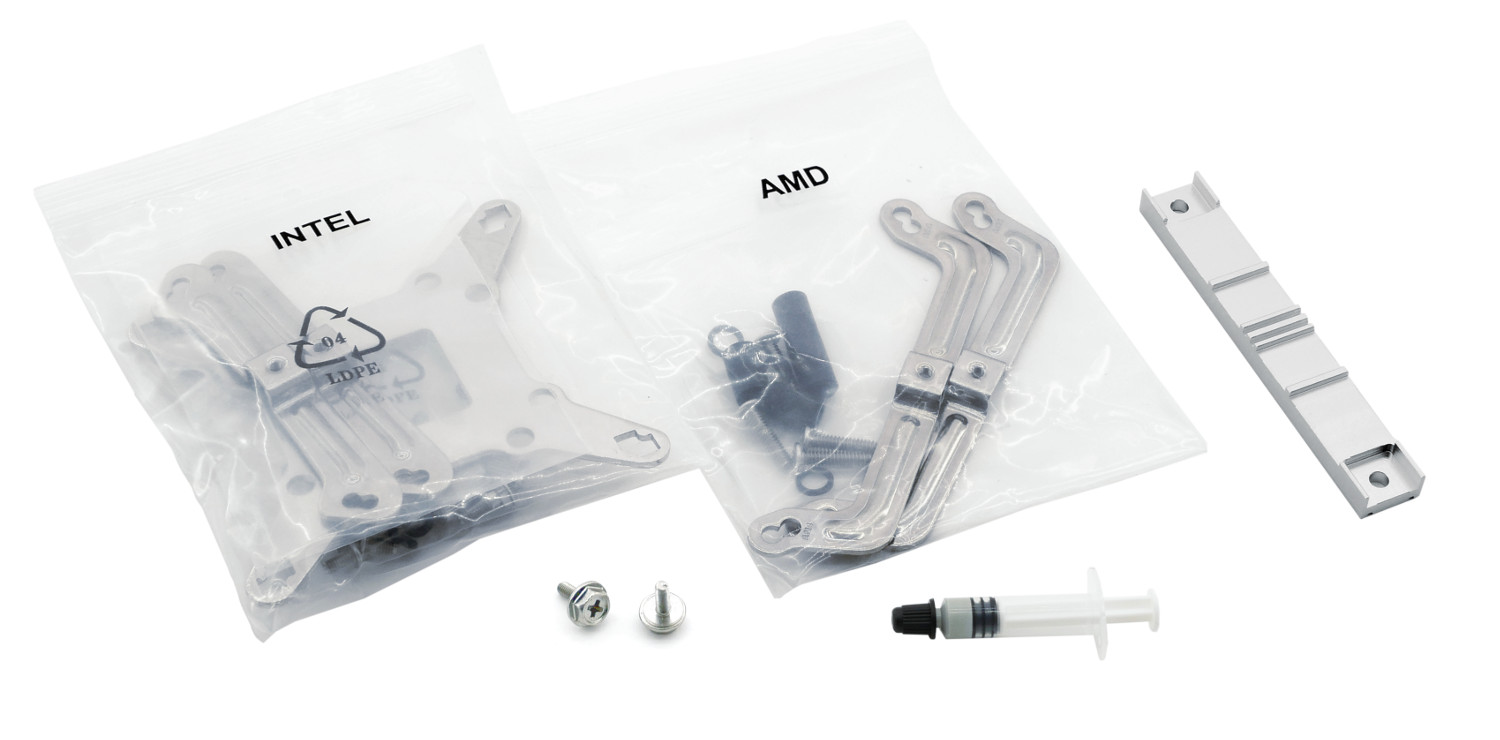

Крепеж разделен на два подписанных пакета AMD и Intel, которые помогают быстро разобраться в том, что и где потребуется. Здесь же находится небольшой тюбик термопасты, рейка фиксации и два необходимых винтика.

  • Четыре скобки для крепления вентиляторов к радиатору;
  • Две монтажные планки для платформы Intel;
  • Две монтажные планки для платформы AMD;
  • Задняя рамка для платформ Intel;
  • Четыре сквозных винта для платформ Intel;
  • Четыре стойки для фиксации монтажных планок;
  • Четыре кольца-фиксатора.


Внешний вид и дизайн кулера

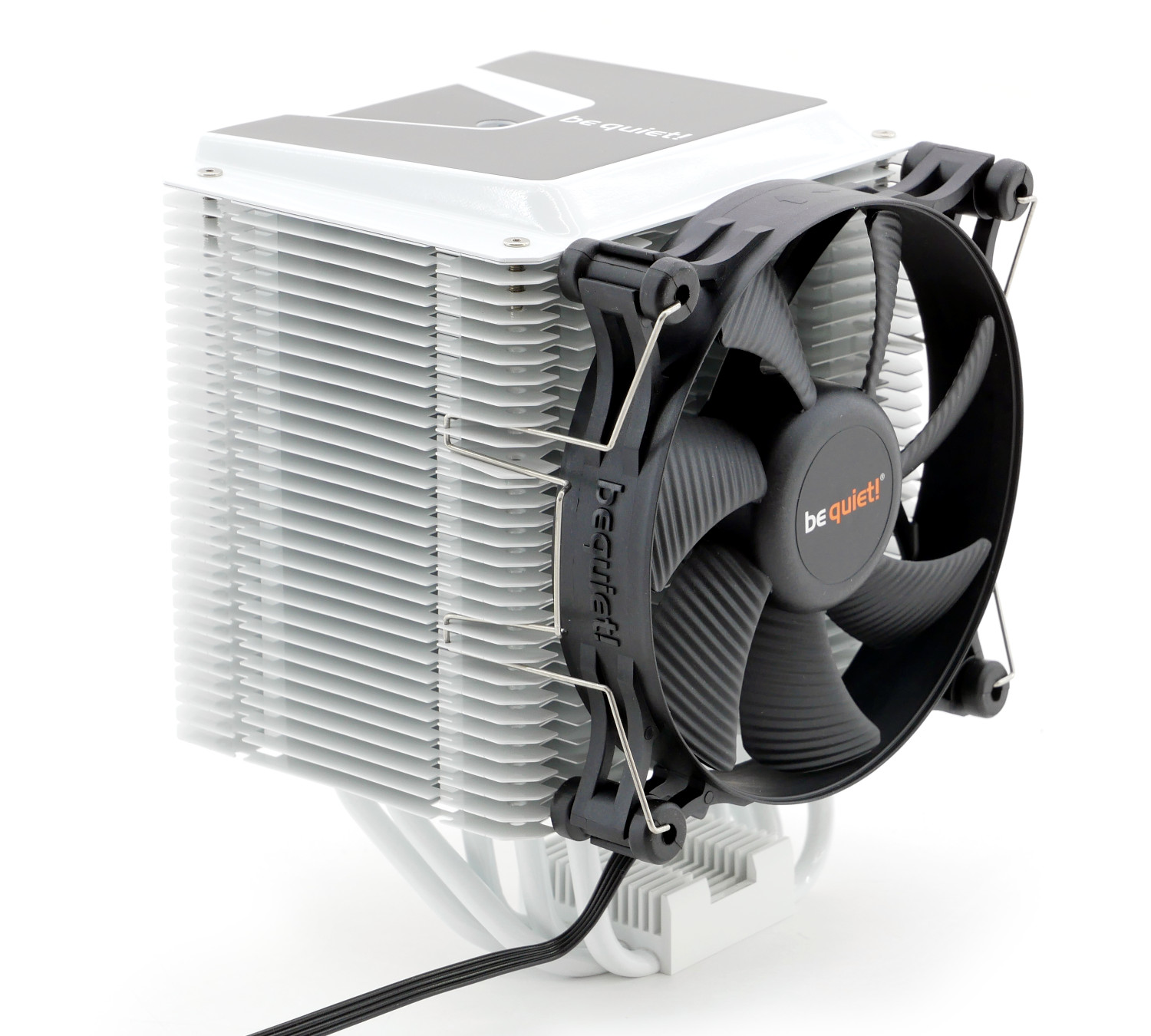

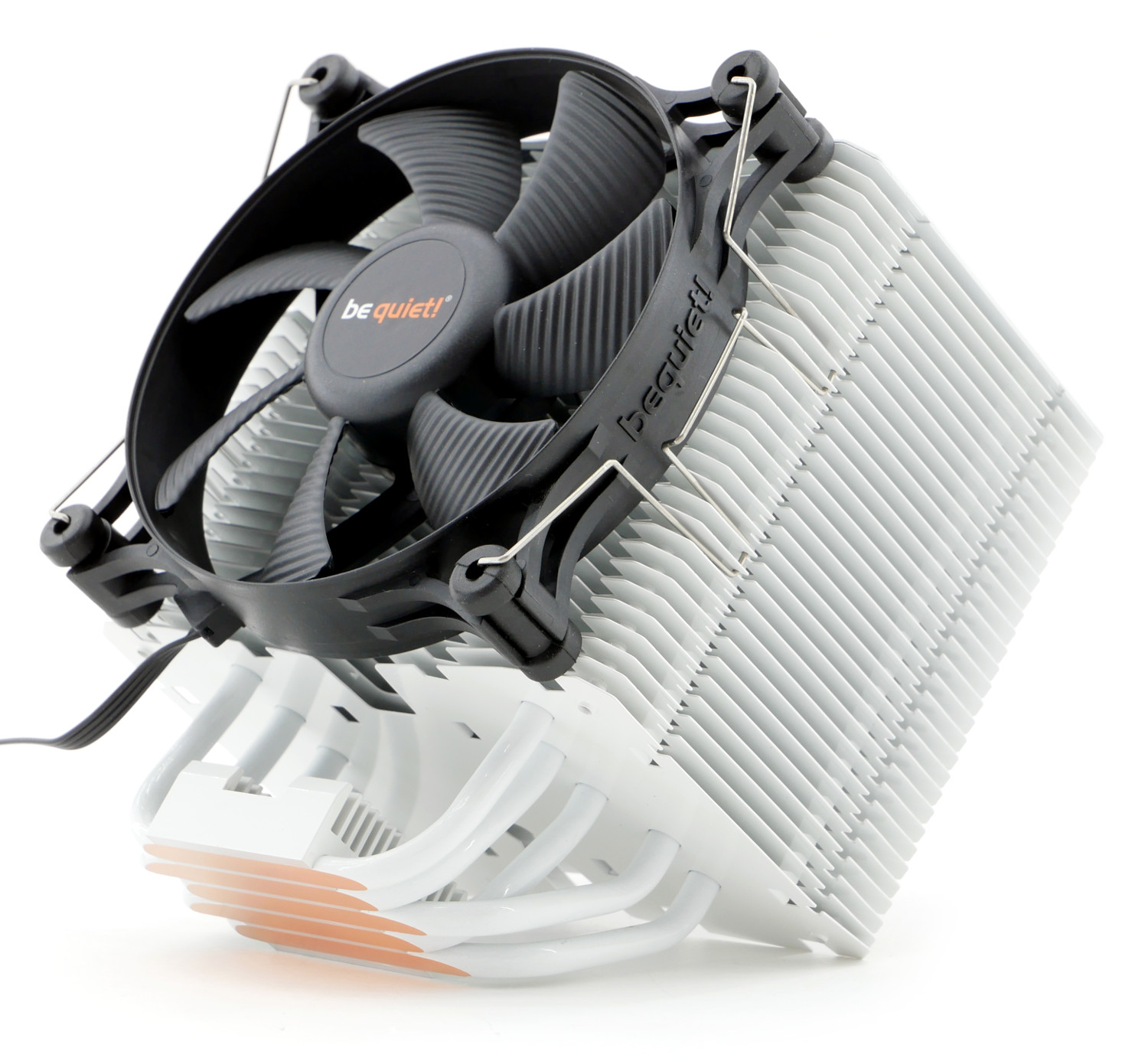

В обновленном исполнении кулер be quiet! Shadow Rock 3 White выглядит очень свежо и привлекательно. Само строение радиатора относится к классическому, однако и здесь производитель смог применить кое-какие изменения. Во-первых, тело радиатора имеет заметный сдвиг относительно центра, тем самым открывая больше места для установки оперативной памяти и навешиваемого вентилятора ..

Во-вторых, пластины радиатора стали толще и вместо привычных 0,35-0,4 мм мы получаем 0,45 мм. Выросло межреберное расстояние до 3,5 мм, позволяя проще продувать be quiet! Shadow Rock 3 White на низких оборотах вентилятора и делая модель еще бесшумнее. Количество пластин составляет лишь 30 шт., что приводит нас к расчетной площади радиатора ~7300 см2

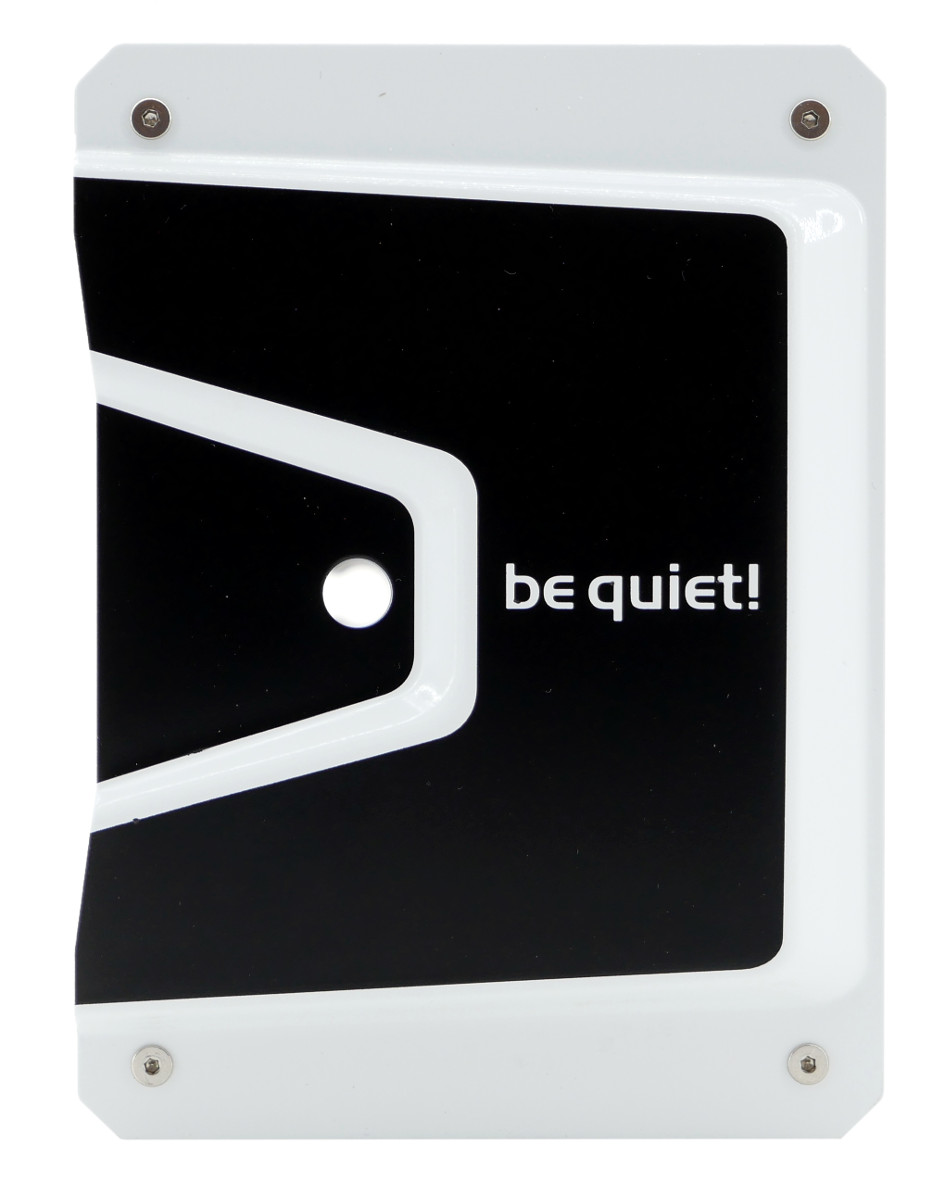

Верхняя часть кулера be quiet! Shadow Rock 3 White прикрыта декоративной металлической накладкой черно-белого цвета с наименованием бренда.


За активную часть отвечает фирменный вентилятор серии Shadow Wings 2 и, что характерно, он черного цвета. Почему производителю было бы не лучше задействовать белую модель? Официального ответа нет, можем лишь предположить, что высокооборотистый вентилятор данной линейки в белоснежном варианте пока не производится. С другой стороны, мы имеем яркое четкое сочетание светлого и темного, добра и зла, киновселенной DC и ... Ах да, отвлекся.

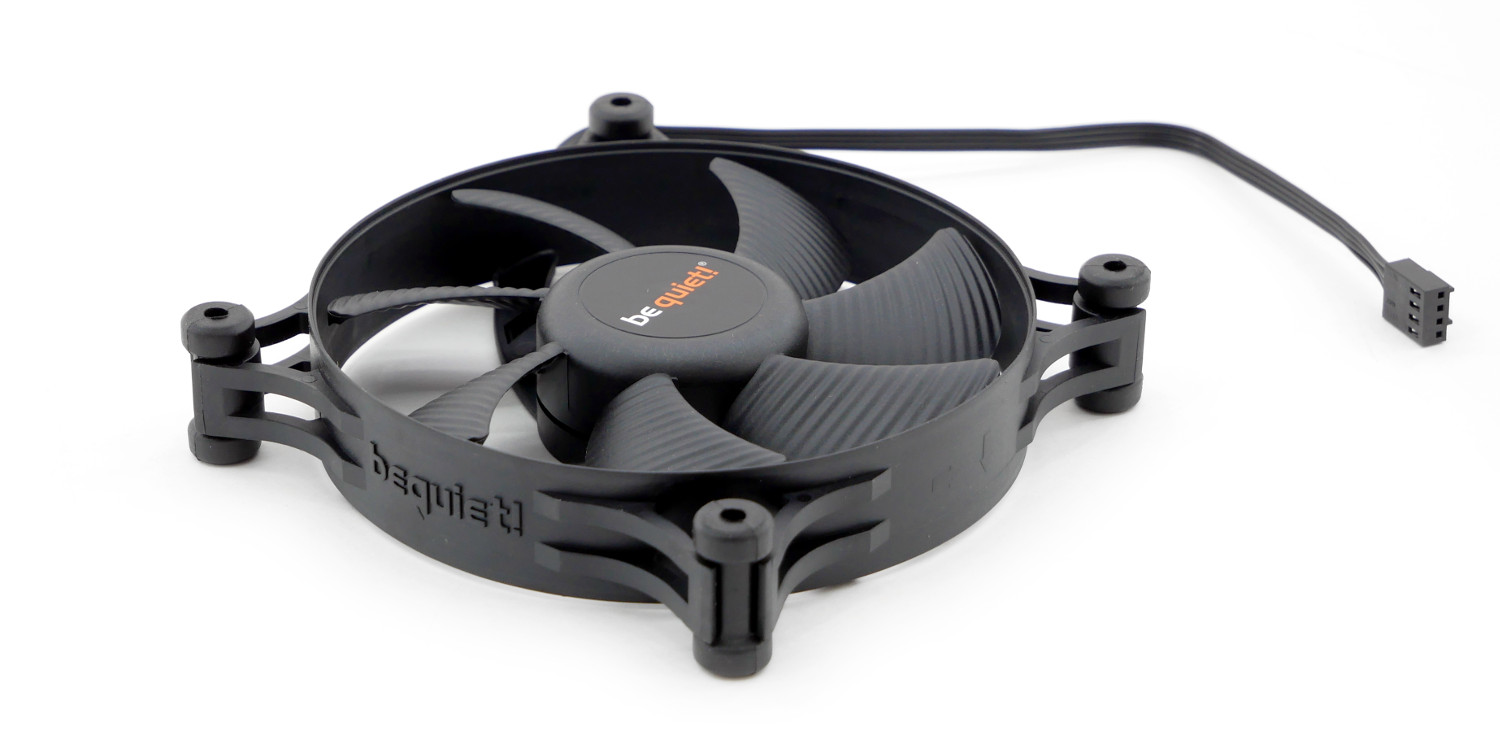

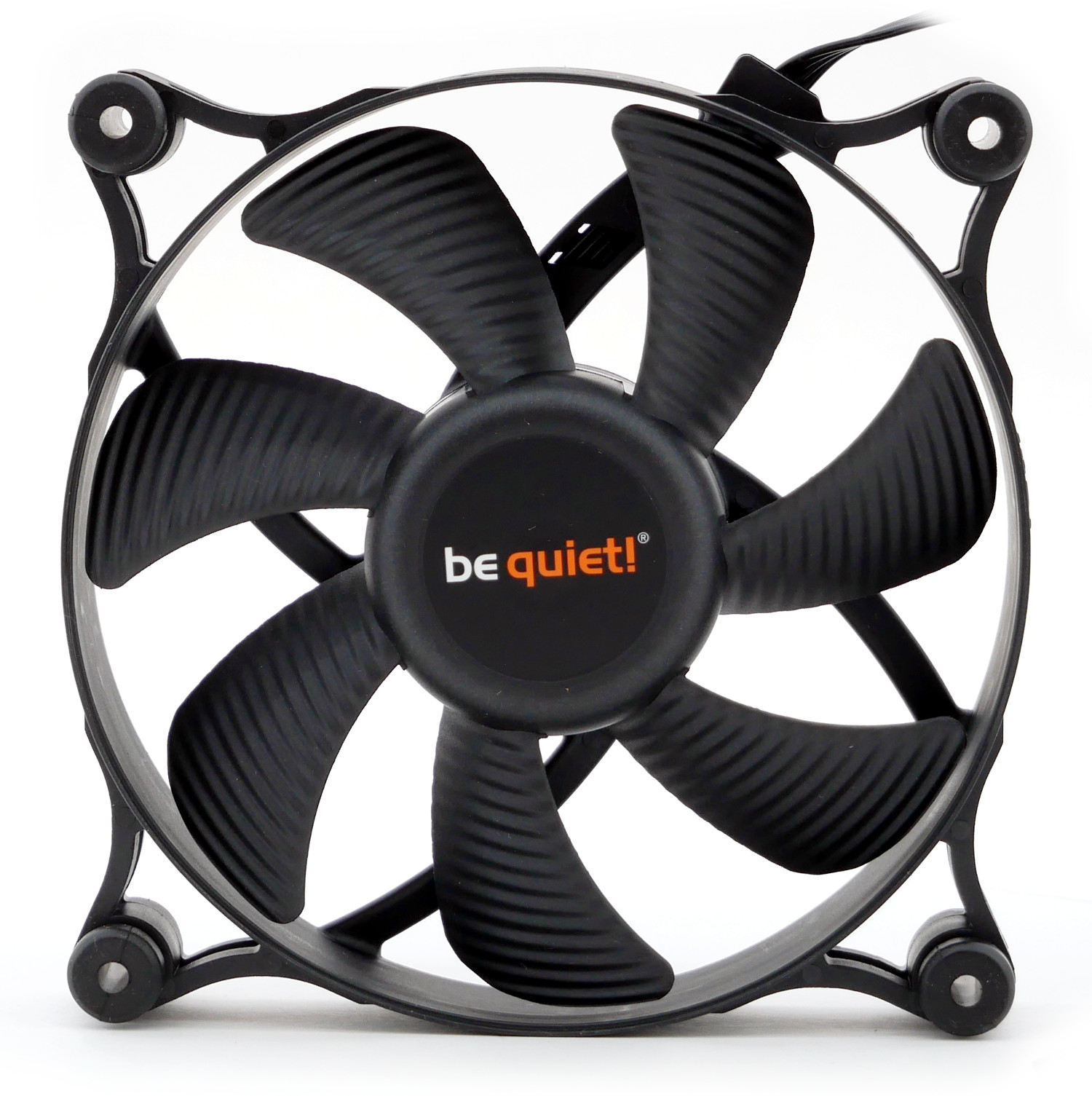

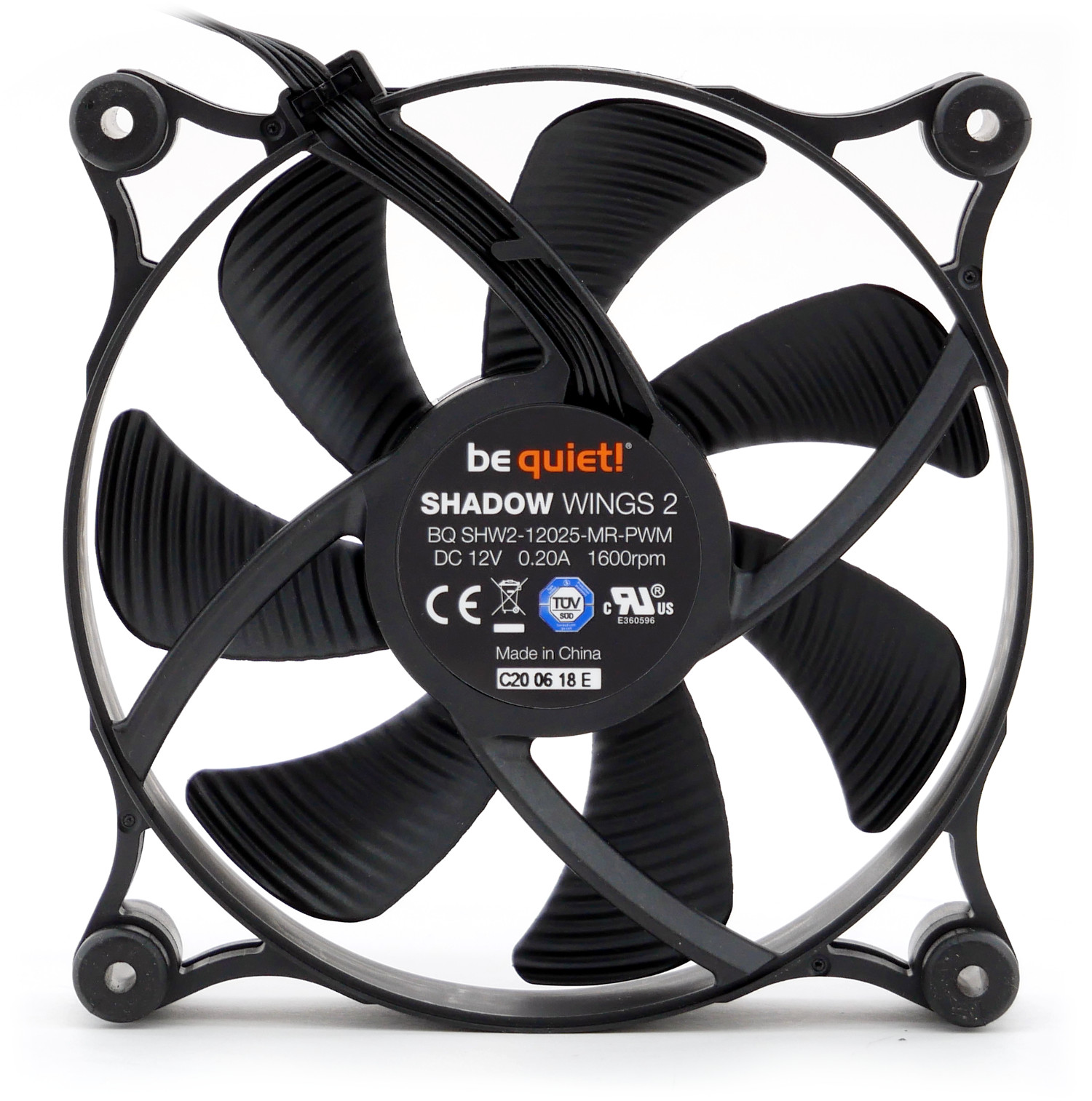

be quiet! Shadow Rock 3 White оснащается вентилятором Shadow Wings 2 120mm PWM с максимальной скоростью вращения 1600 об/мин. Он выделяется круглой тонкой рамкой корпуса и семилопастной структурой с рельефной крыльчаткой. Используется подшипник скольжения с винтовой нарезкой (rifle bearing) и нормативным сроком службы 80 тысяч часов, а воздушный поток заявлен на отметке 56 CFM.

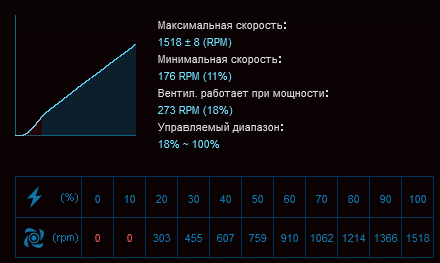

На тестируемой материнской плате ASUS ROG Z490 Maximus XII Formula скорость вращения регулируется в диапазоне 300 - 1520 об/мин.

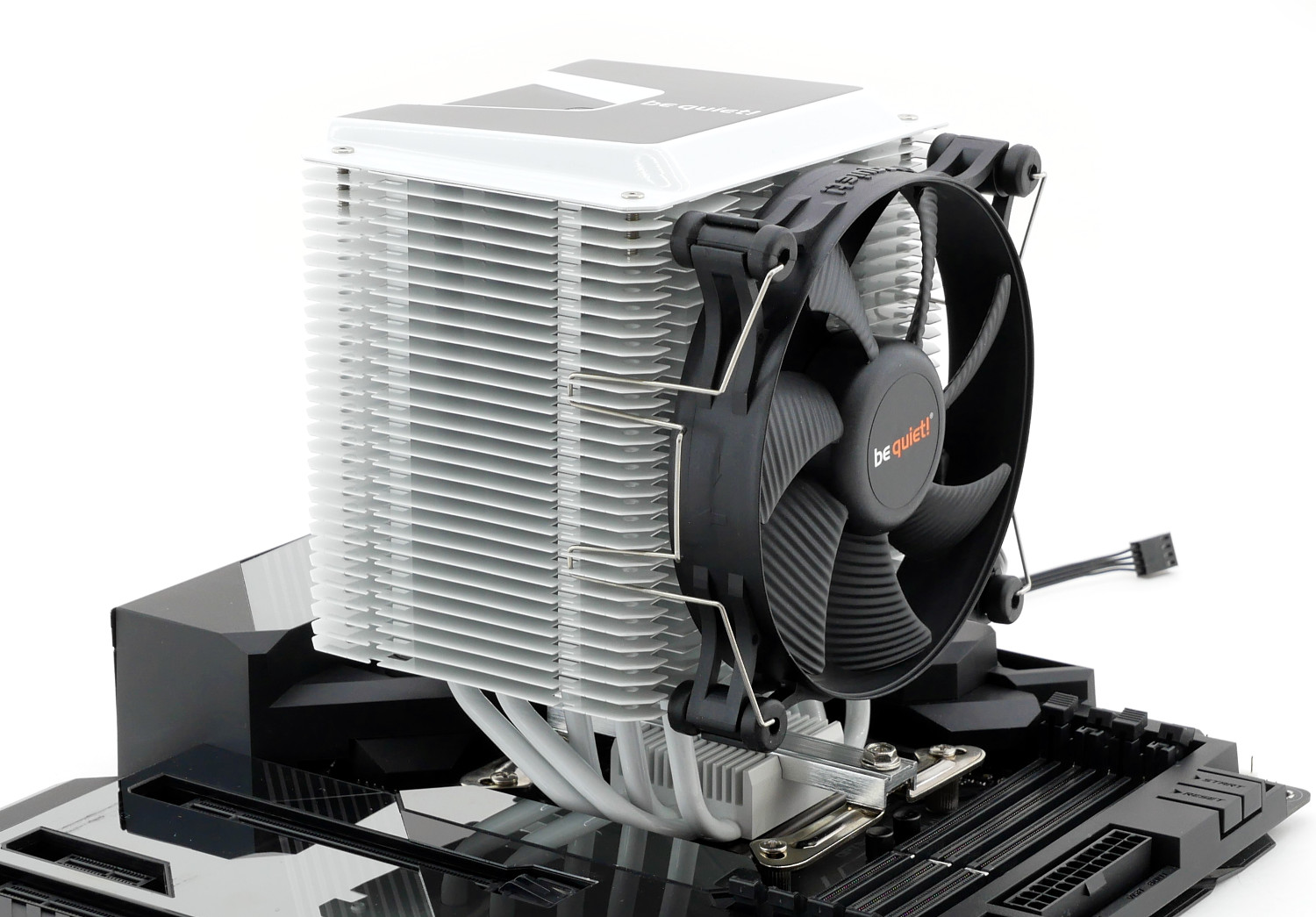

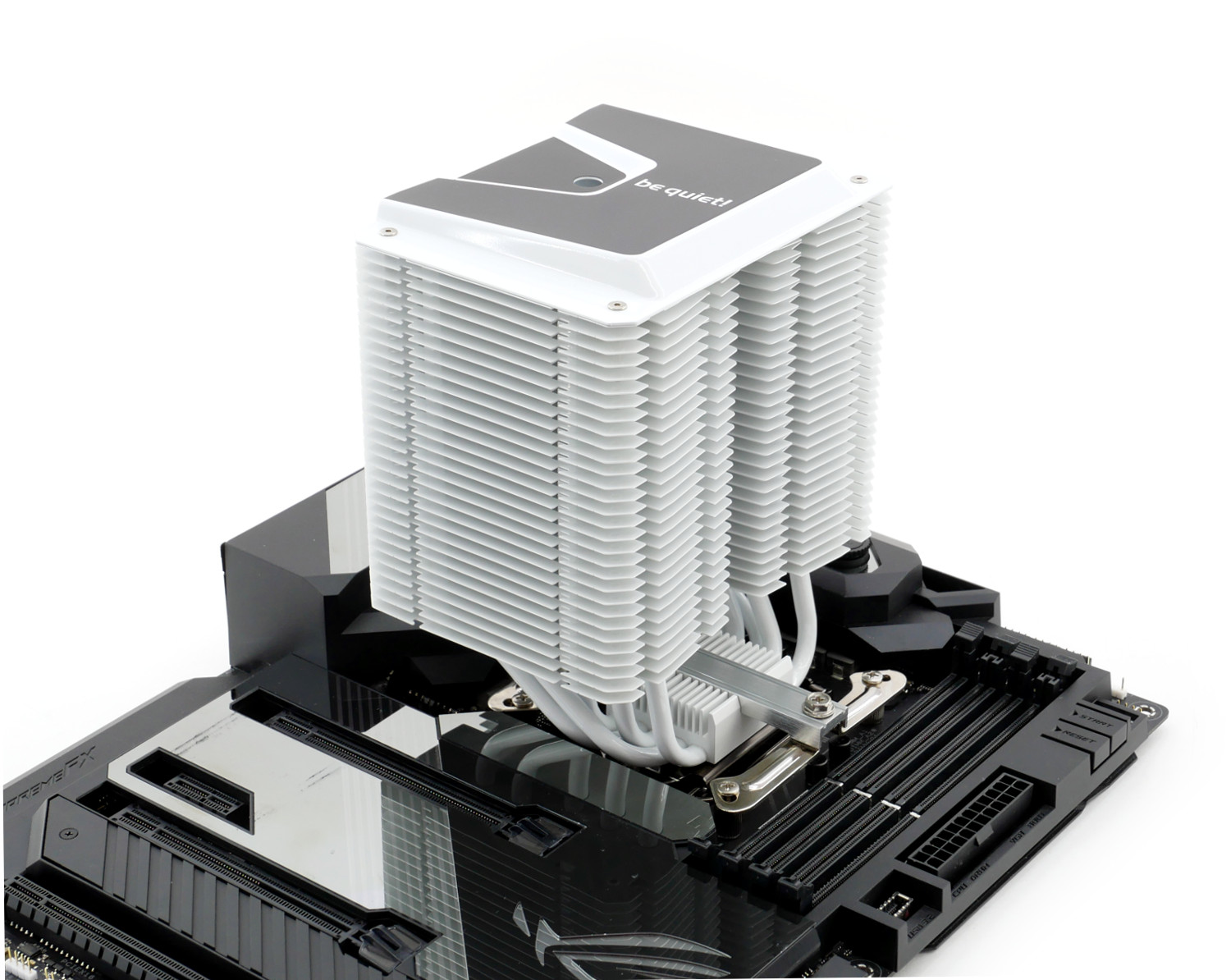

В боевом состоянии be quiet! Shadow Rock 3 White выглядит эффектнее большинства аналогов своего сегмента.

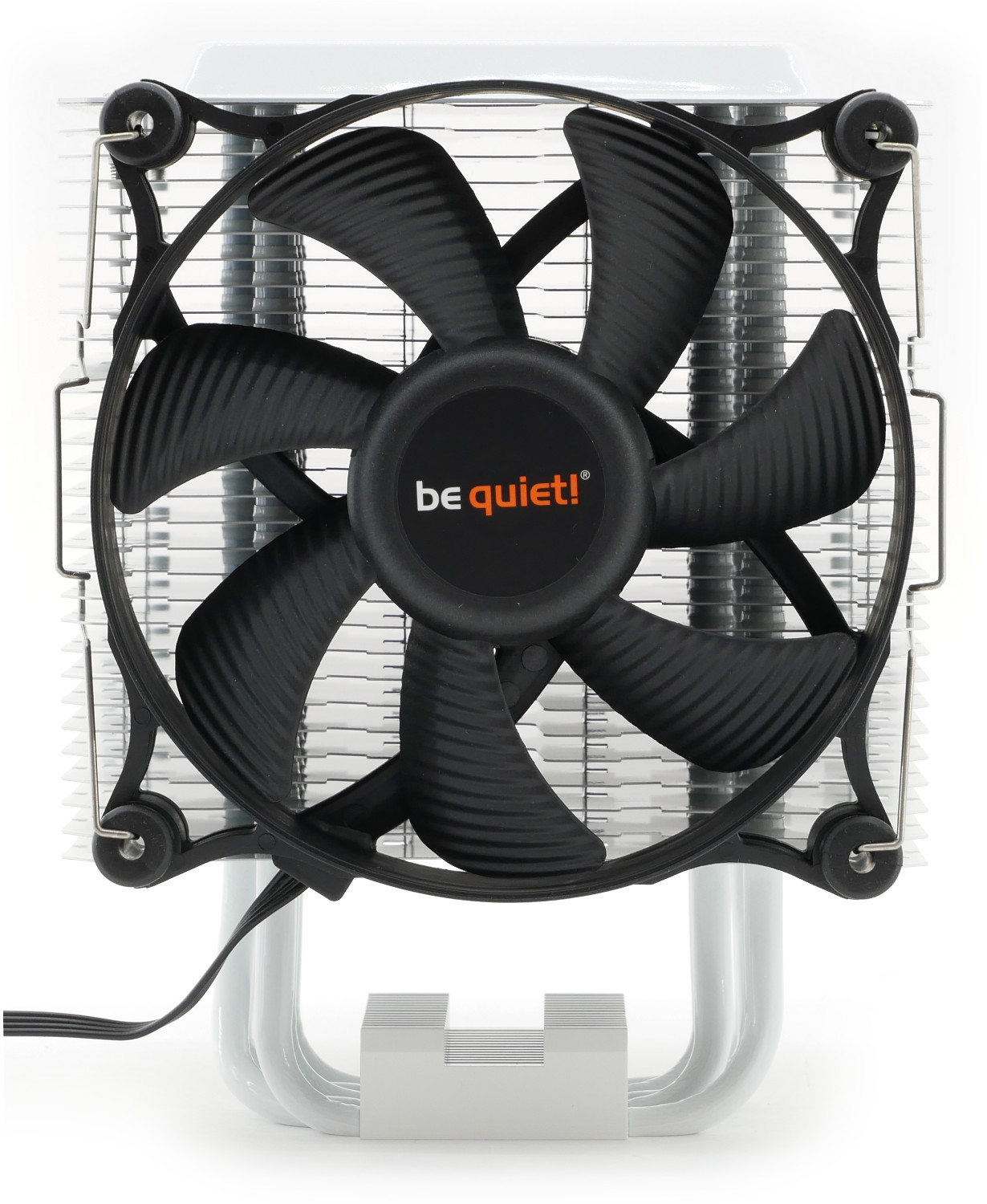

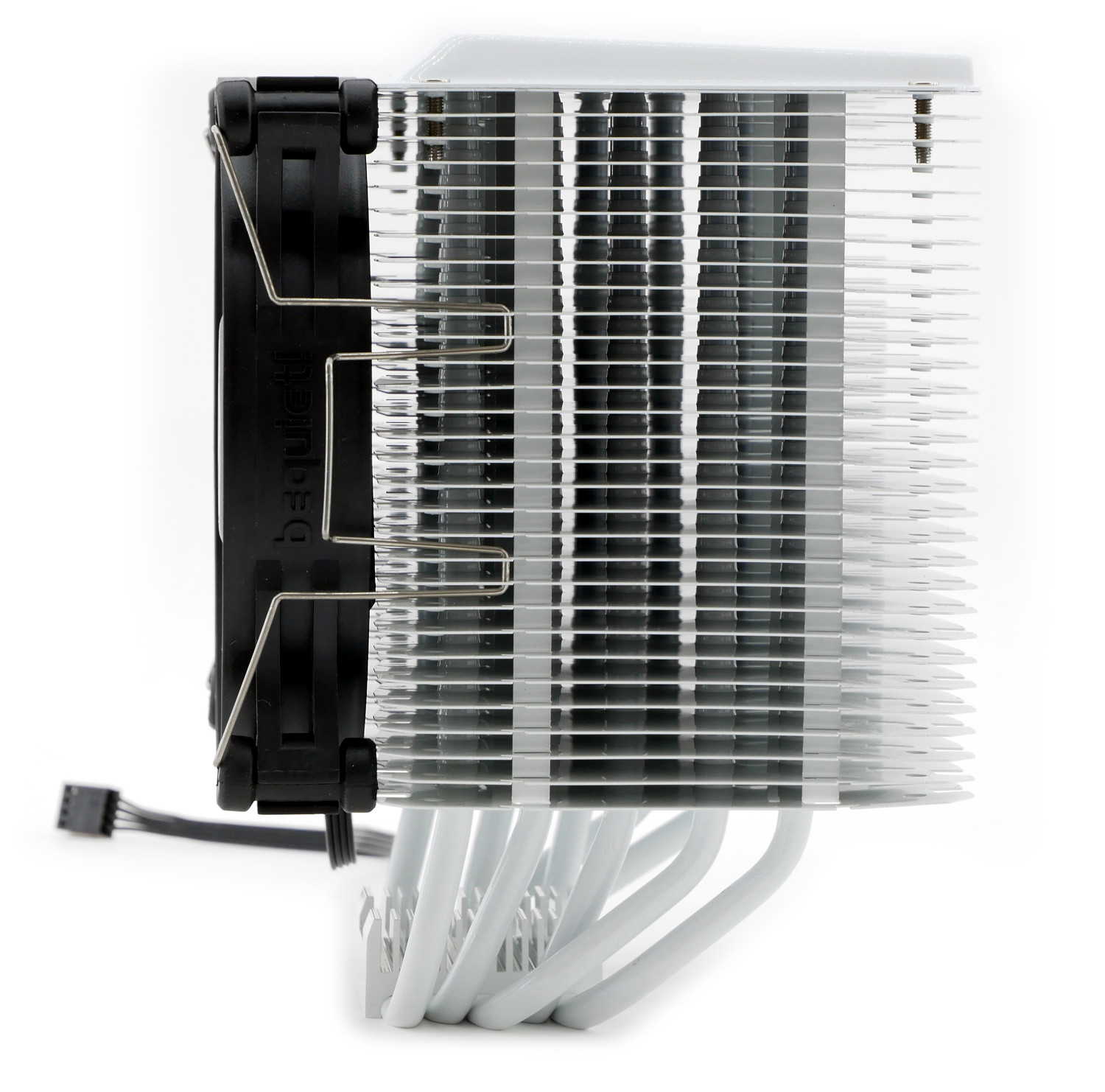

Размеры кулера составляют 163 мм в высоту, в ширину - 130 мм, в глубину - до 121 мм с установленным вентилятором Shadow Wings 2. Последний монтируется парой удобных скоб, благодаря толстым ребрам с качественной проработкой и хорошей покраской "любимой"привычкой порезаться, как на дешевых моделях, не получится. Он также легко снимается для чистки и не царапает поверхность.

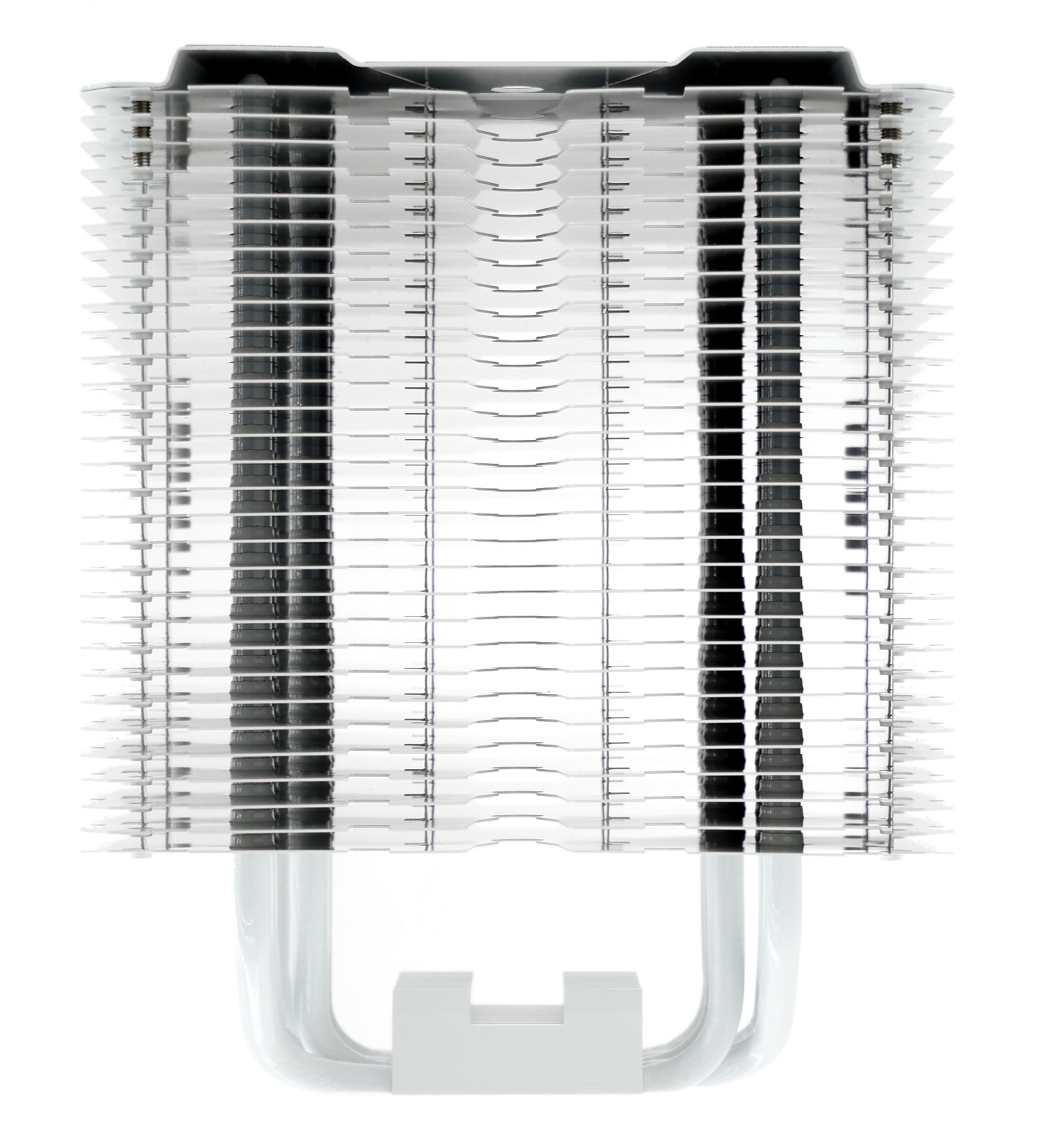

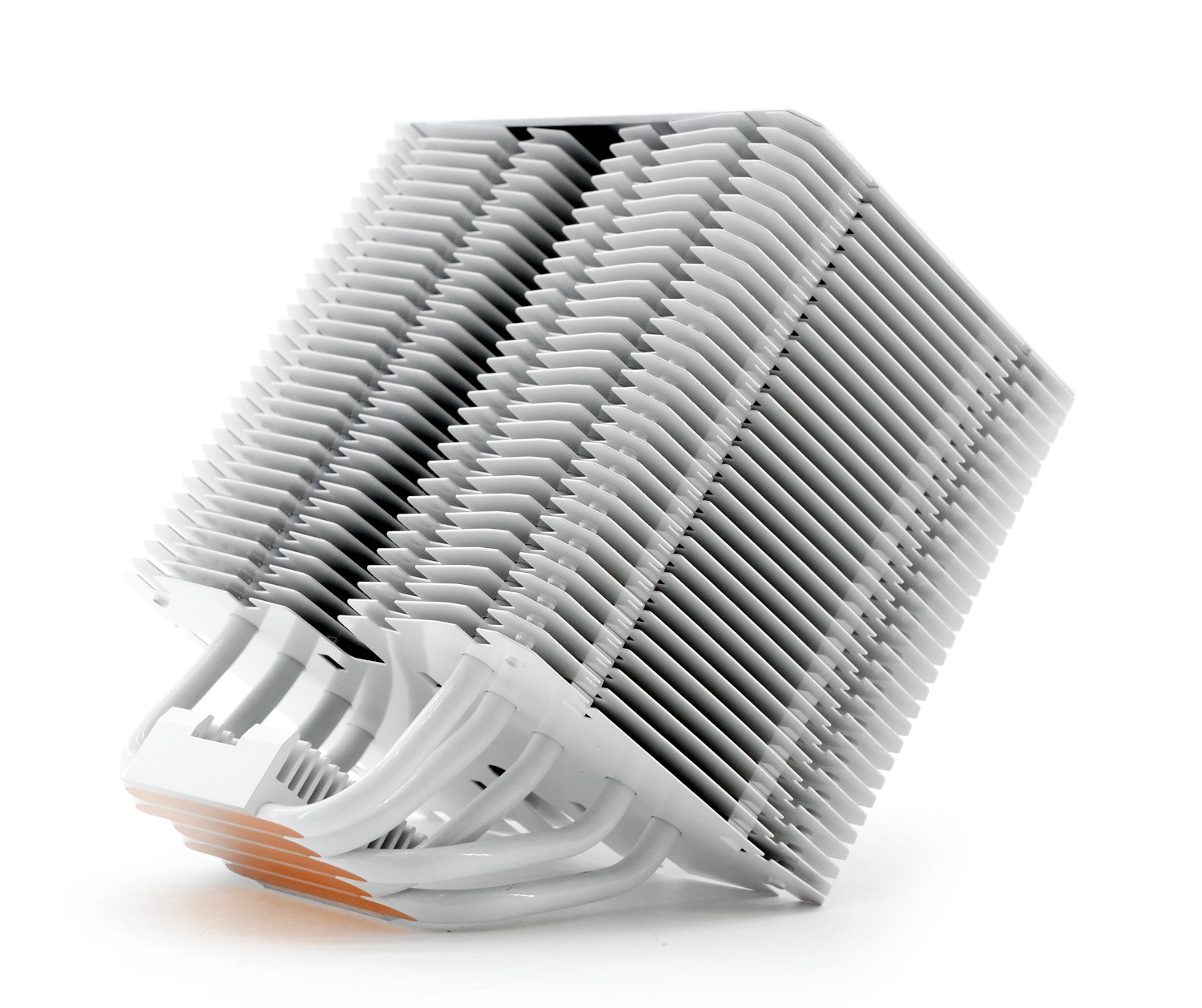

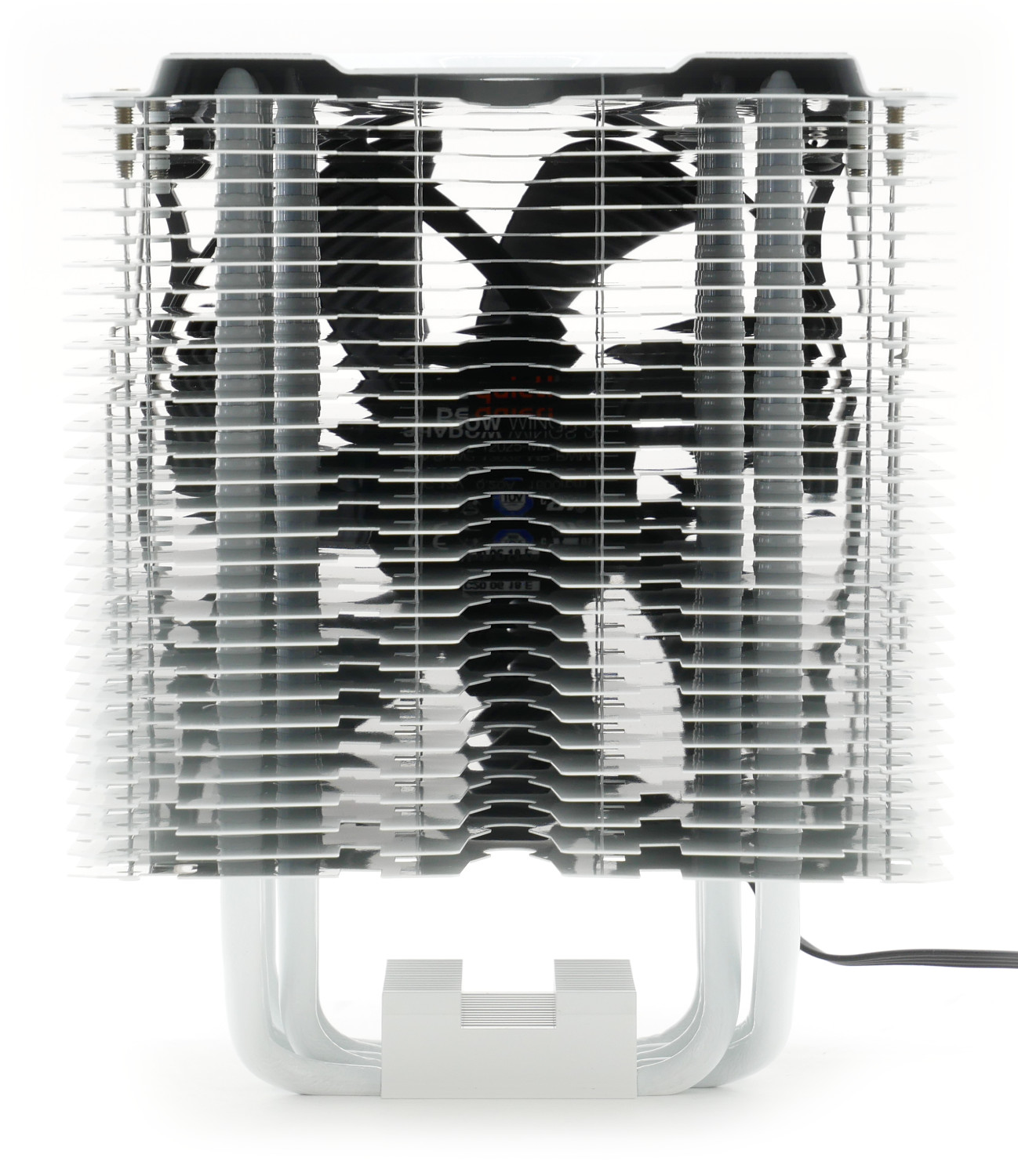

Конструкцию be quiet! Shadow Rock 3 White можно отнести к классическому башенному типу, где U-образные тепловые трубки пронизывают тело радиатора. Количество последних доведено до пяти штук диаметром 6 мм каждая, что отличается от оригинальных бюджетных моделей с формулой "4 х 6 мм".

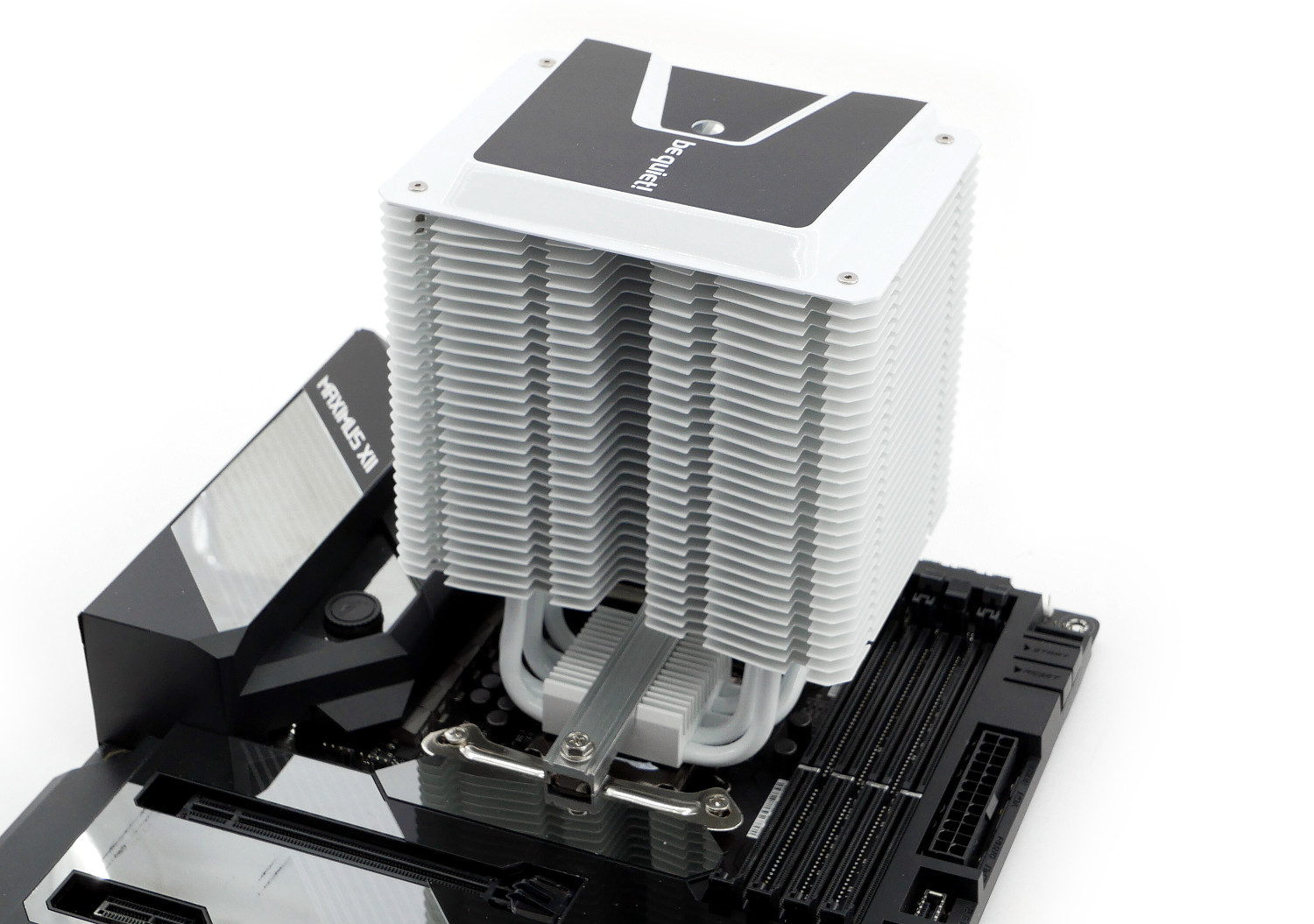

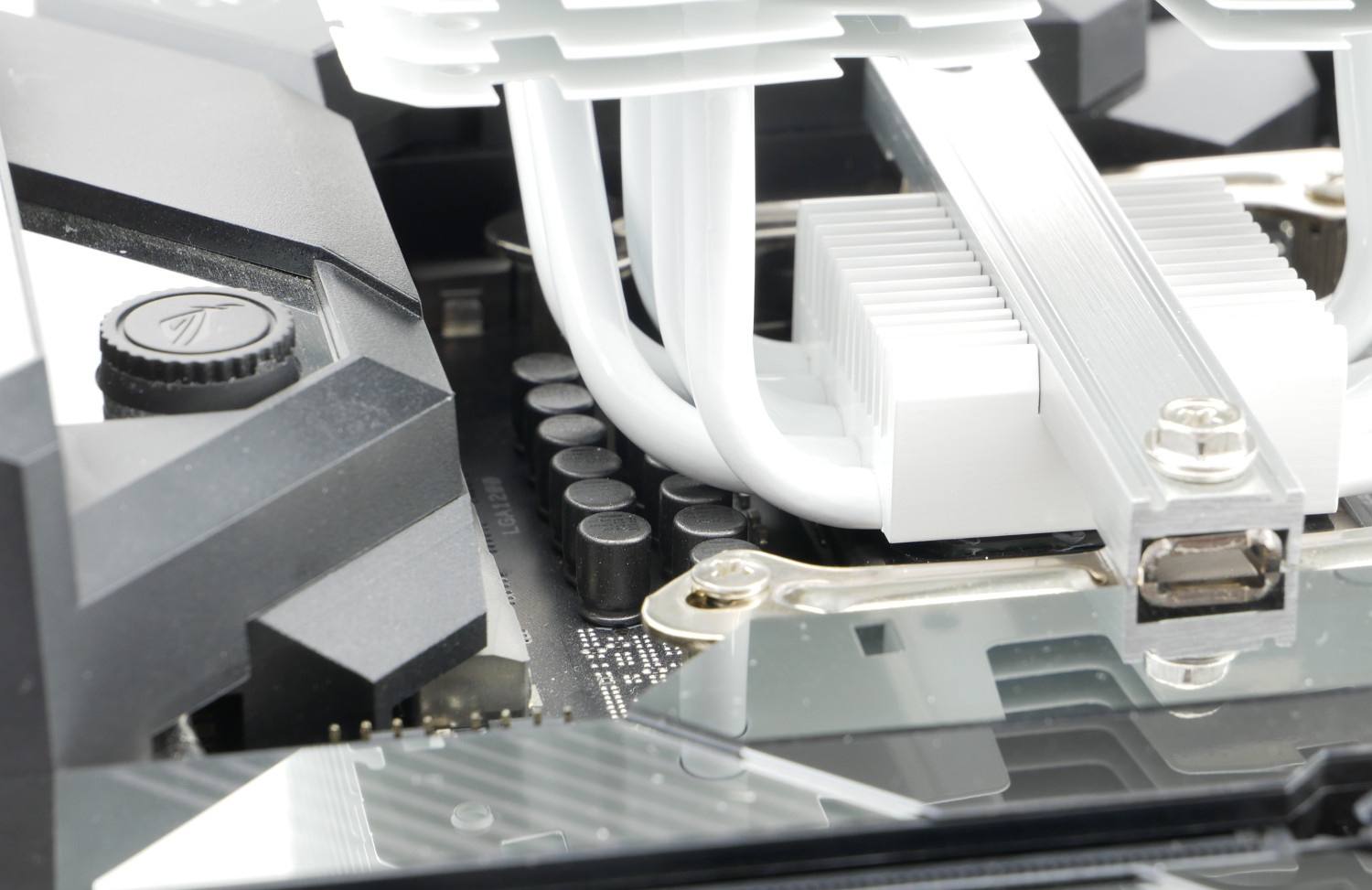

Строение радиатора be quiet! Shadow Rock 3 White выполнено интересным образом: общая конструкция смещена назад, расстояние до основания увеличено, чтобы часть кулера нависала над областью VRM материнской платы. Открывается несколько других достоинств: повышается совместимость с высокими модулями оперативной памяти, корпусный вентилятор на задней стенке становится ближе к телу смещенного радиатора и капельку лучше участвует в выдуве горячего воздуха, перенимая эстафету главного ветродуя.

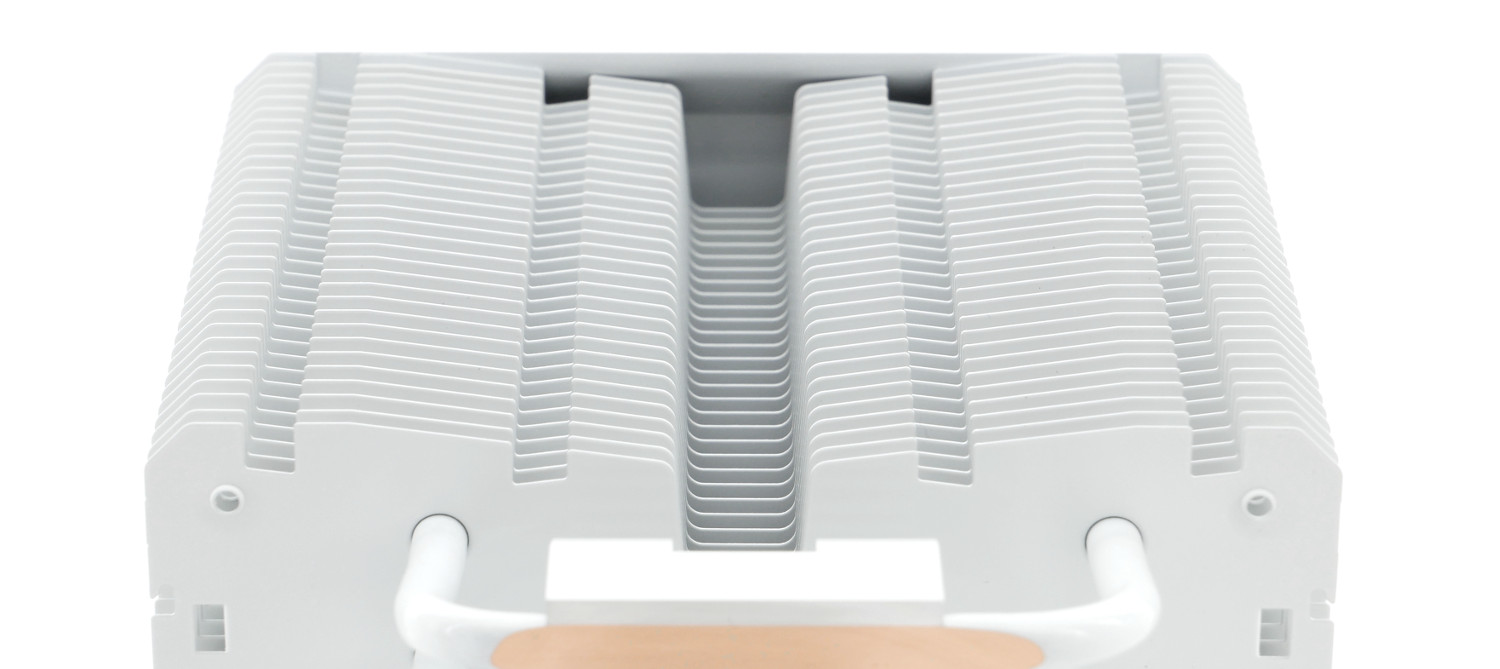

Пластины радиатора be quiet! Shadow Rock 3 White получили оптимизацию для снижения сопротивления воздушному потоку.

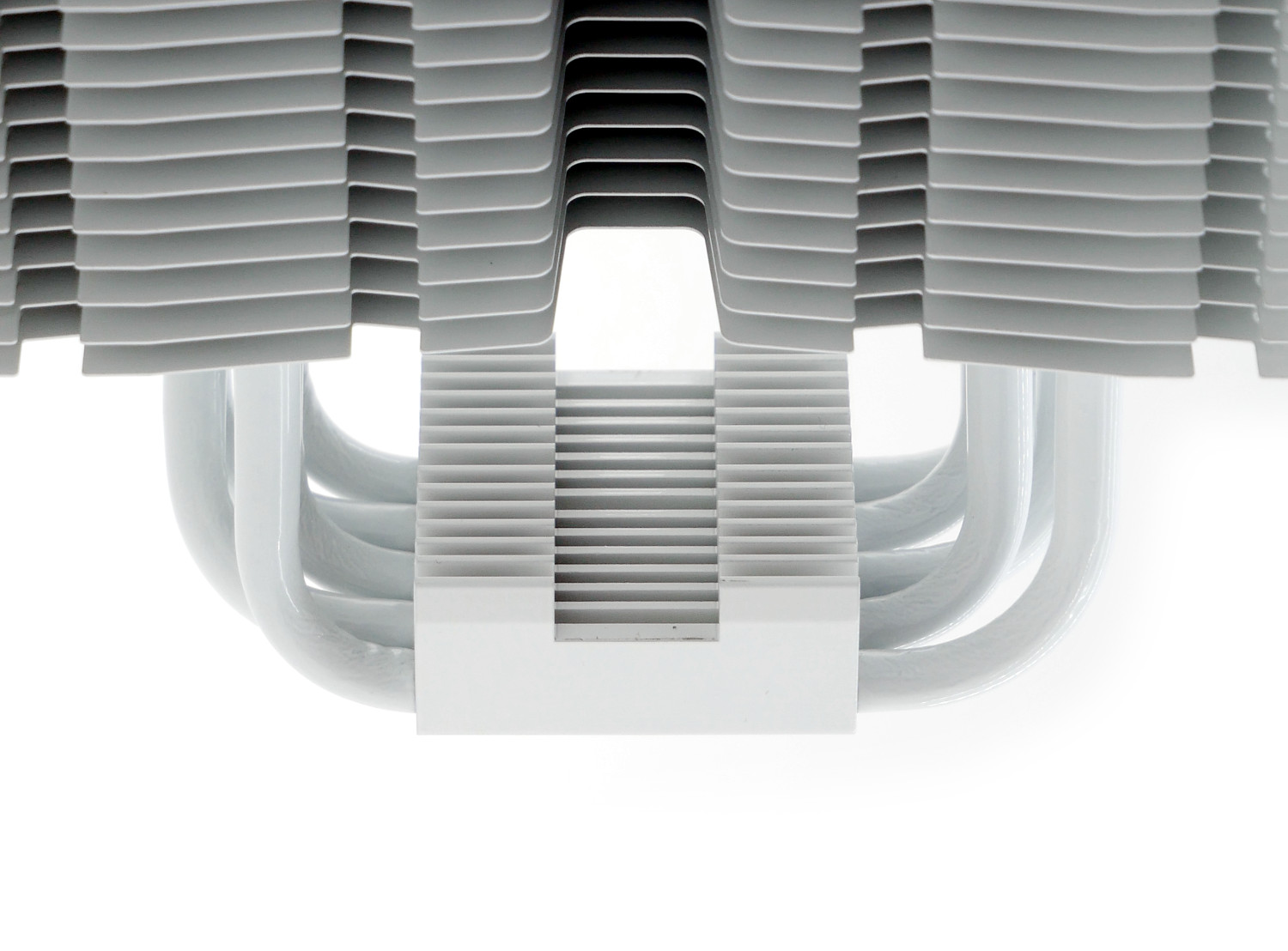

В основании располагается отдельный небольшой радиатор для увеличения эффективности рассеивания тепла, который плавно перетекает в элемент крепежа для фиксации кулера.


В модели be quiet! Shadow Rock 3 White используется технология HDT - технология прямого контакта, в которой в нашем случае располагаются пять тепловых трубок с достаточно хорошим уровнем полировки.

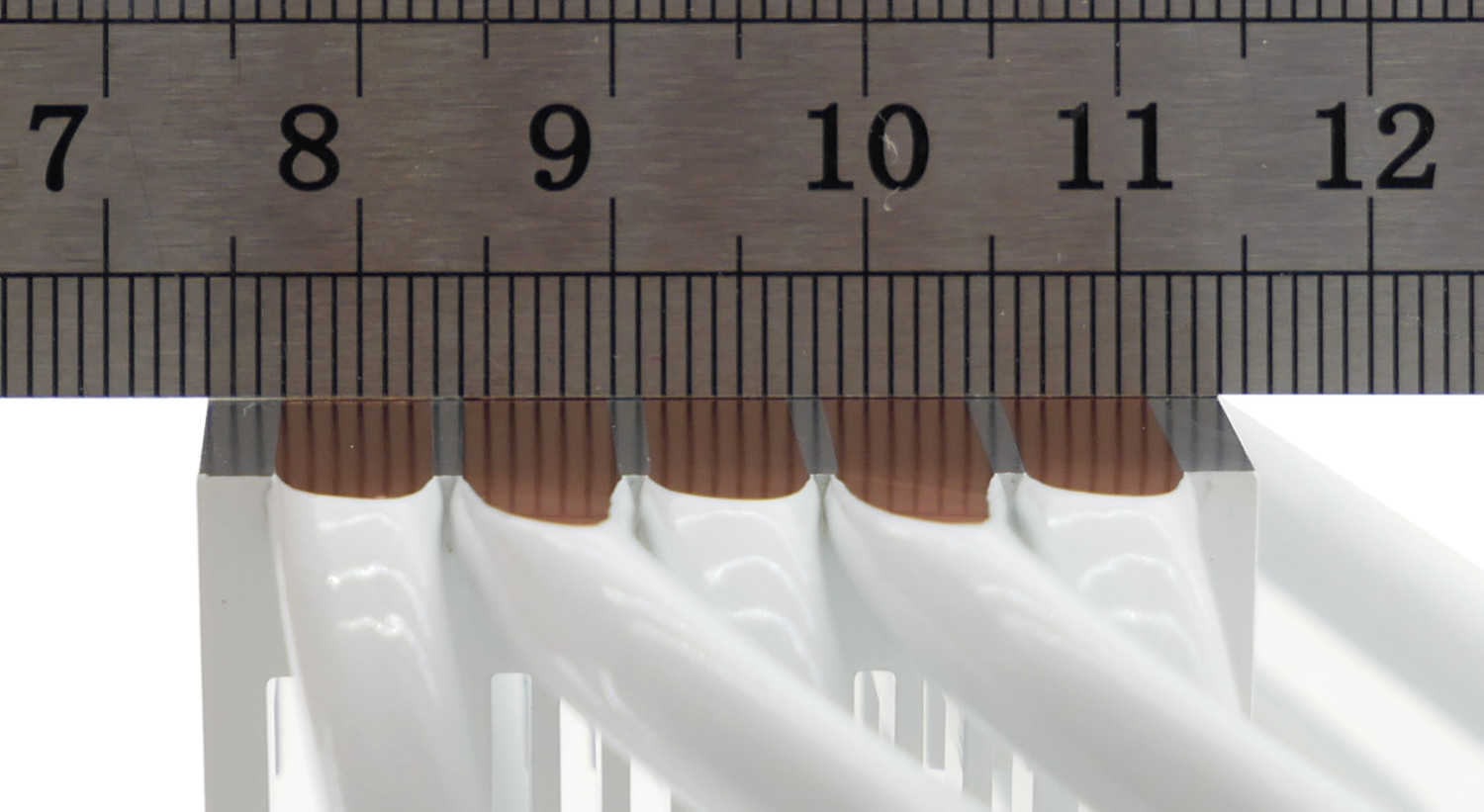

Тест с металлической линейкой демонстрирует едва заметный горбик, что заслуживает похвалы создателям. Зазора между алюминиевым радиатором и медными тепловыми трубками практически не ощущается.

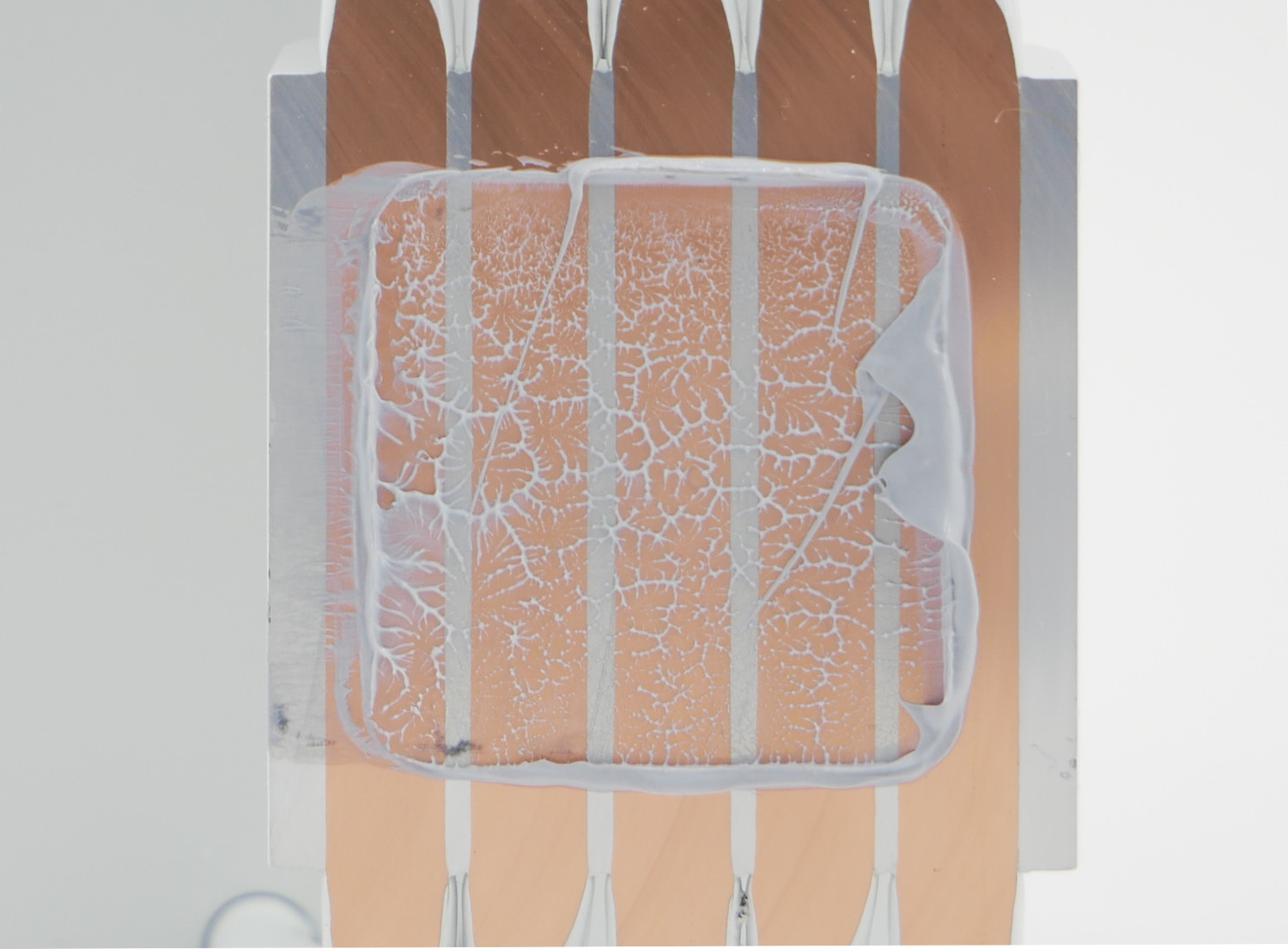

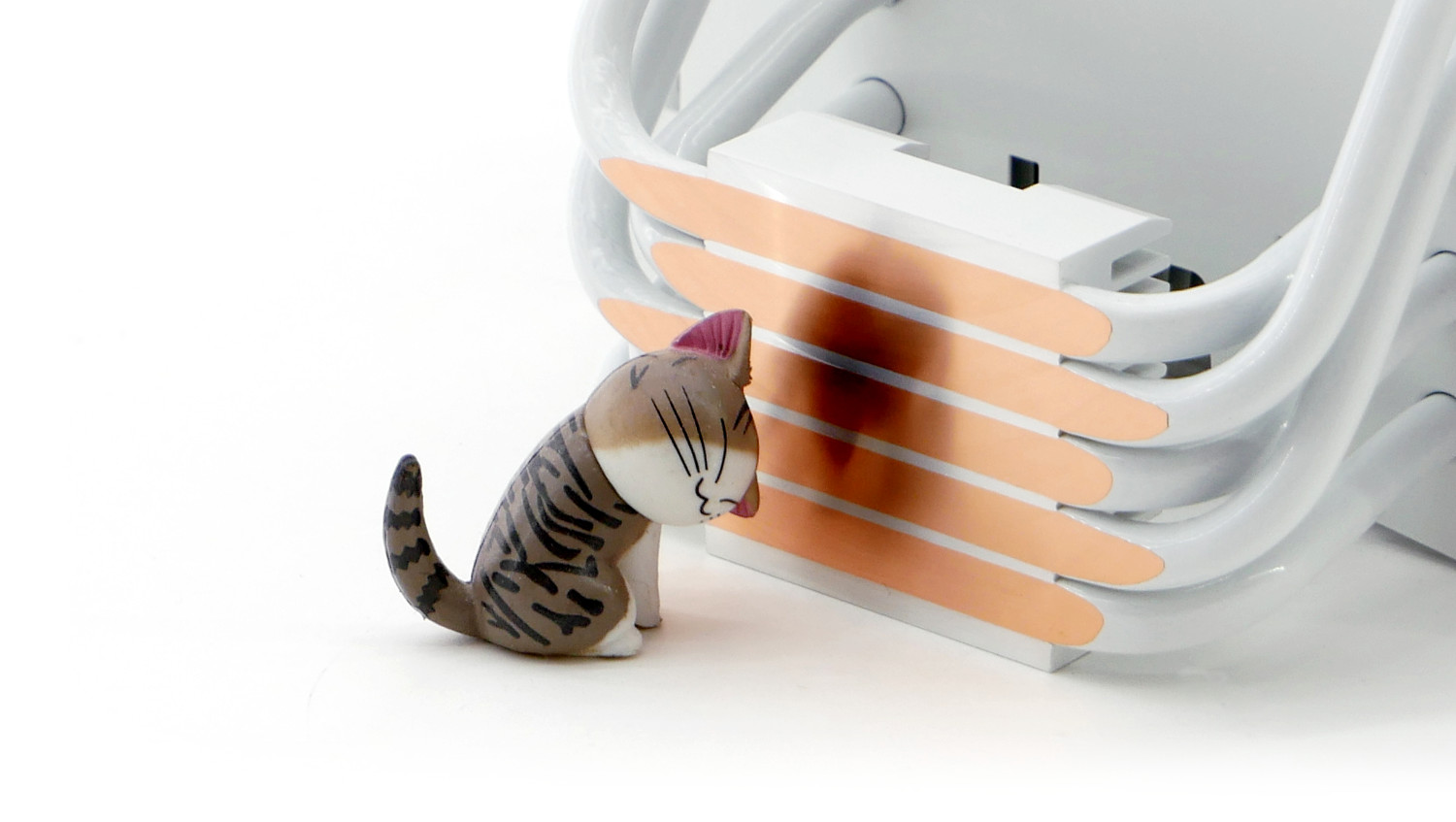

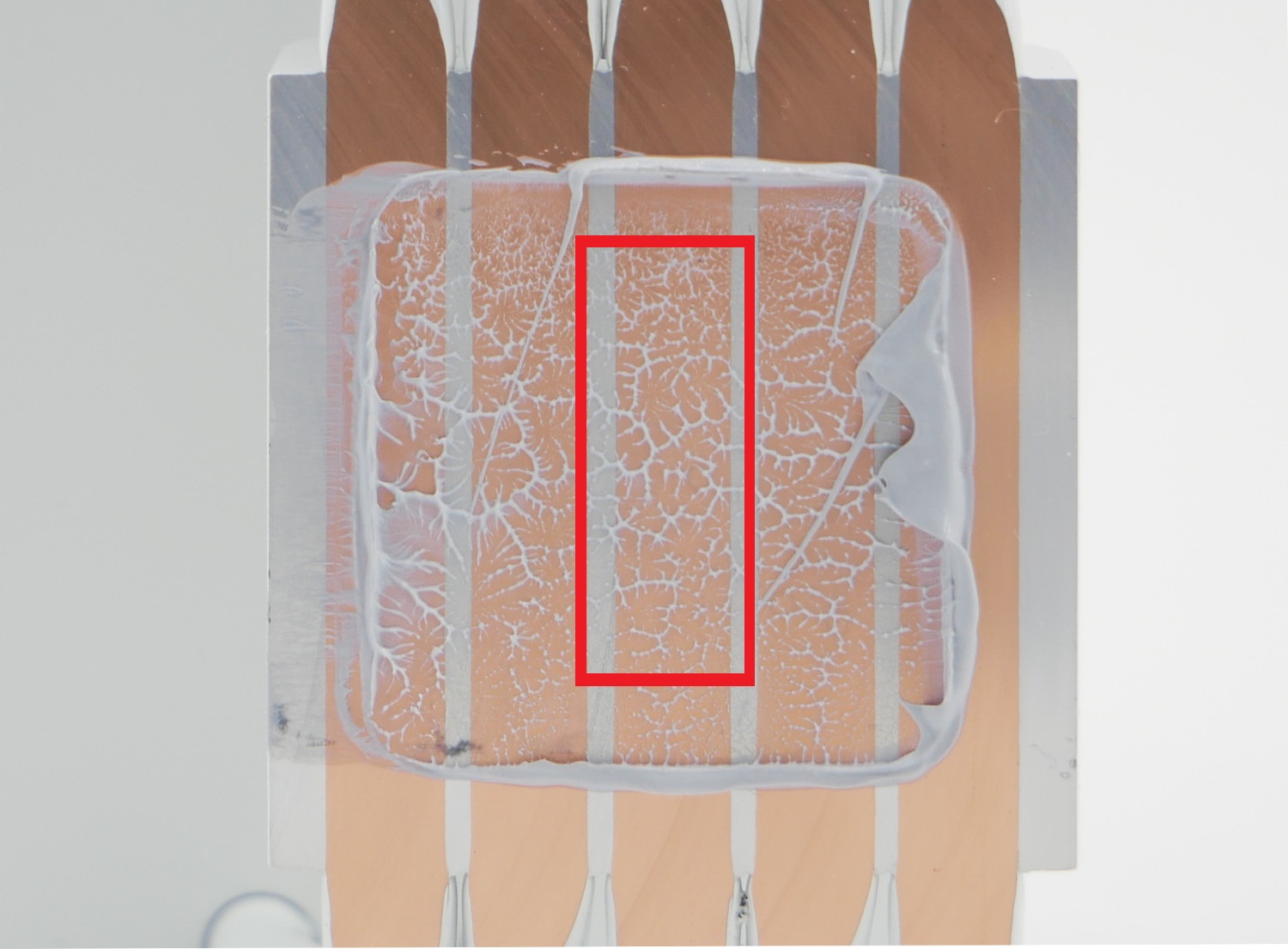

Отпечаток термоинтерфейса показывает отличную прижимную силу и равномерное распределение пасты: лишь капельку в нижнем левом углу заметна ложбинка. Таким эффектом не могут похвастаться куда более дорогие аналоги!

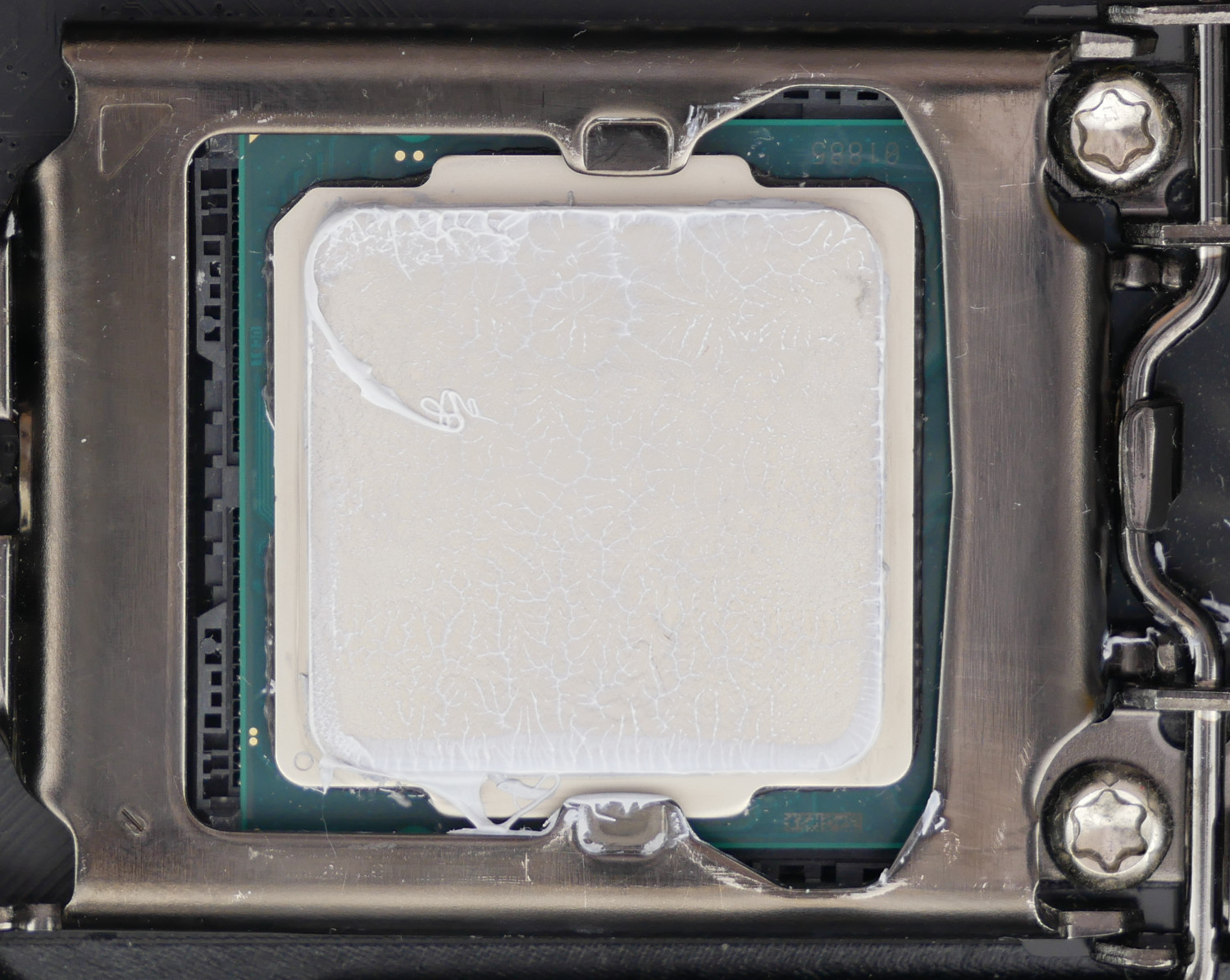

Снимок теплораспределительной крышки процессора Intel Core i5-10600K демонстрирует, что все тепловые трубки ее накрывают.


Процесс установки be quiet! Shadow Rock 3 White

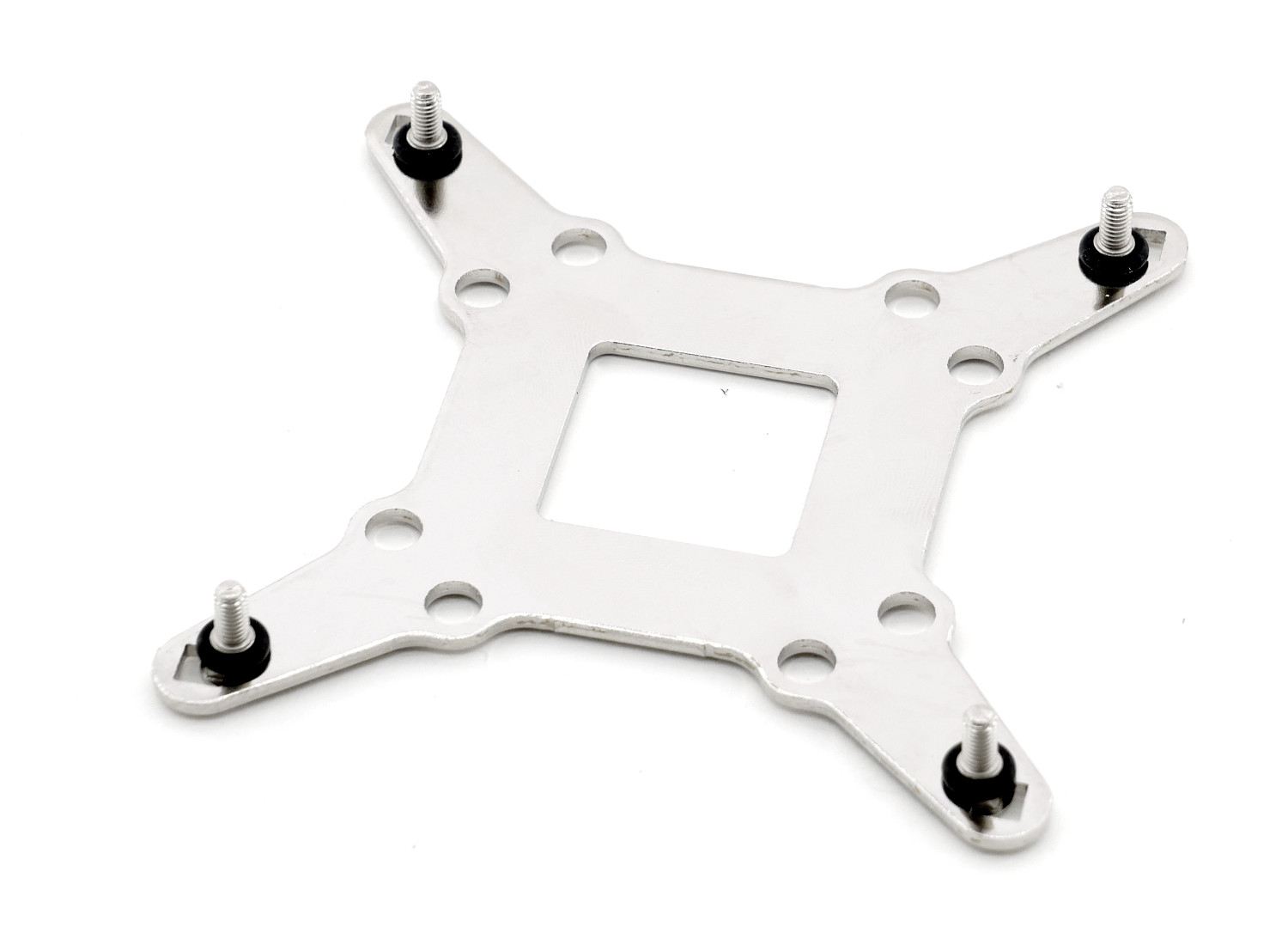

Собрать be quiet! Shadow Rock 3 White для установки на процессор очень просто. Для начала берем металлический бэкплейт и четыре стойки. Их фиксируем резиновыми кольцами.

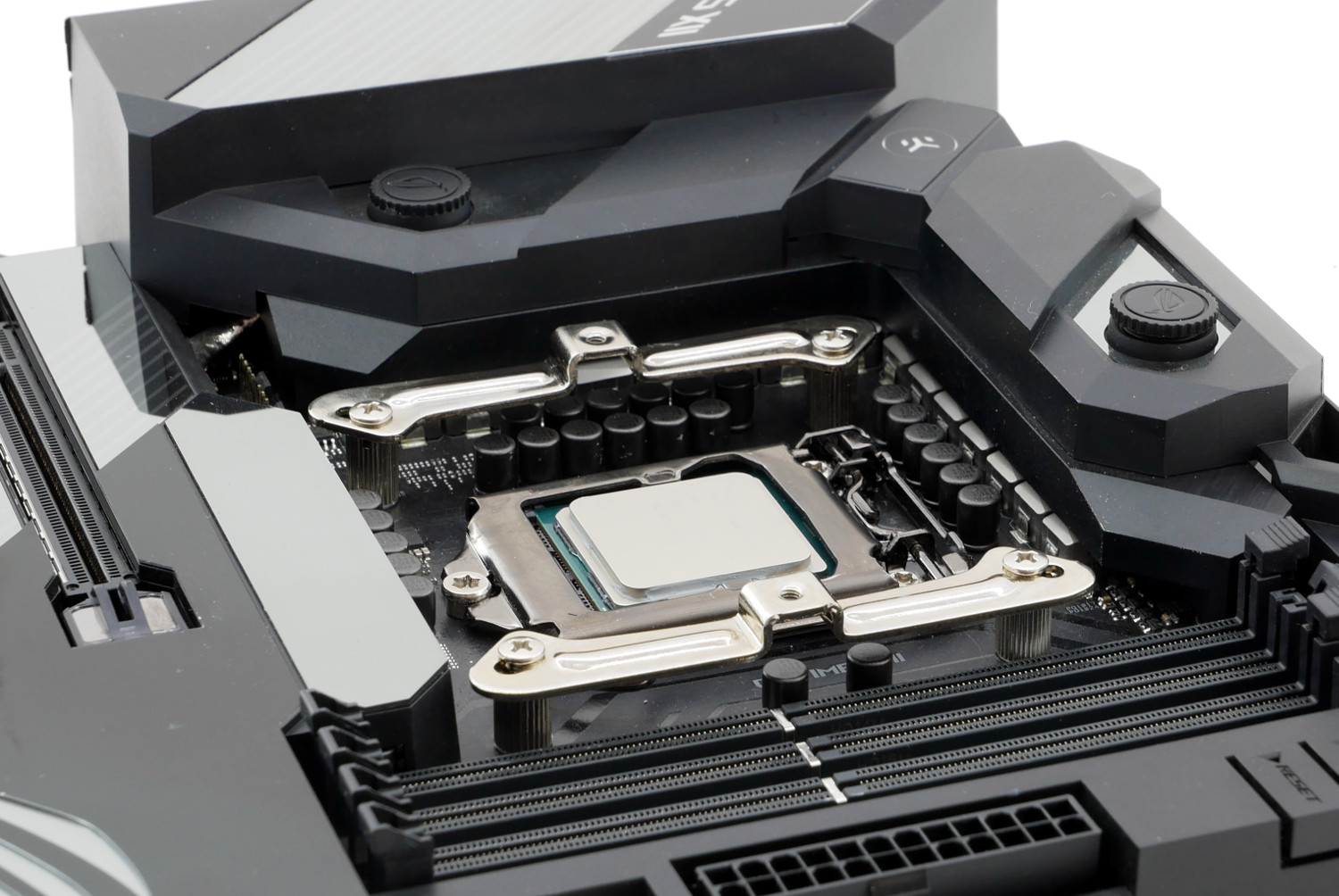

На следующем этапе самый классический концепт - крепежные стойки, далее две рамки, которые закрепляем винтами.


Производитель неспроста укомплектовал кулер длинной отверткой с магнитным наконечником: к правому винту доступ у нас открыт, а вот левый находится в центре конструкции, к которому он затруднен. И чтобы его вкрутить, мы через специальное отверстие в теле радиаторе его фиксируем.


Вентилятор кулера be quiet! Shadow Rock 3 White простым движением вешается на ребра, позволяя задавать высоту от поверхности материнской платы.

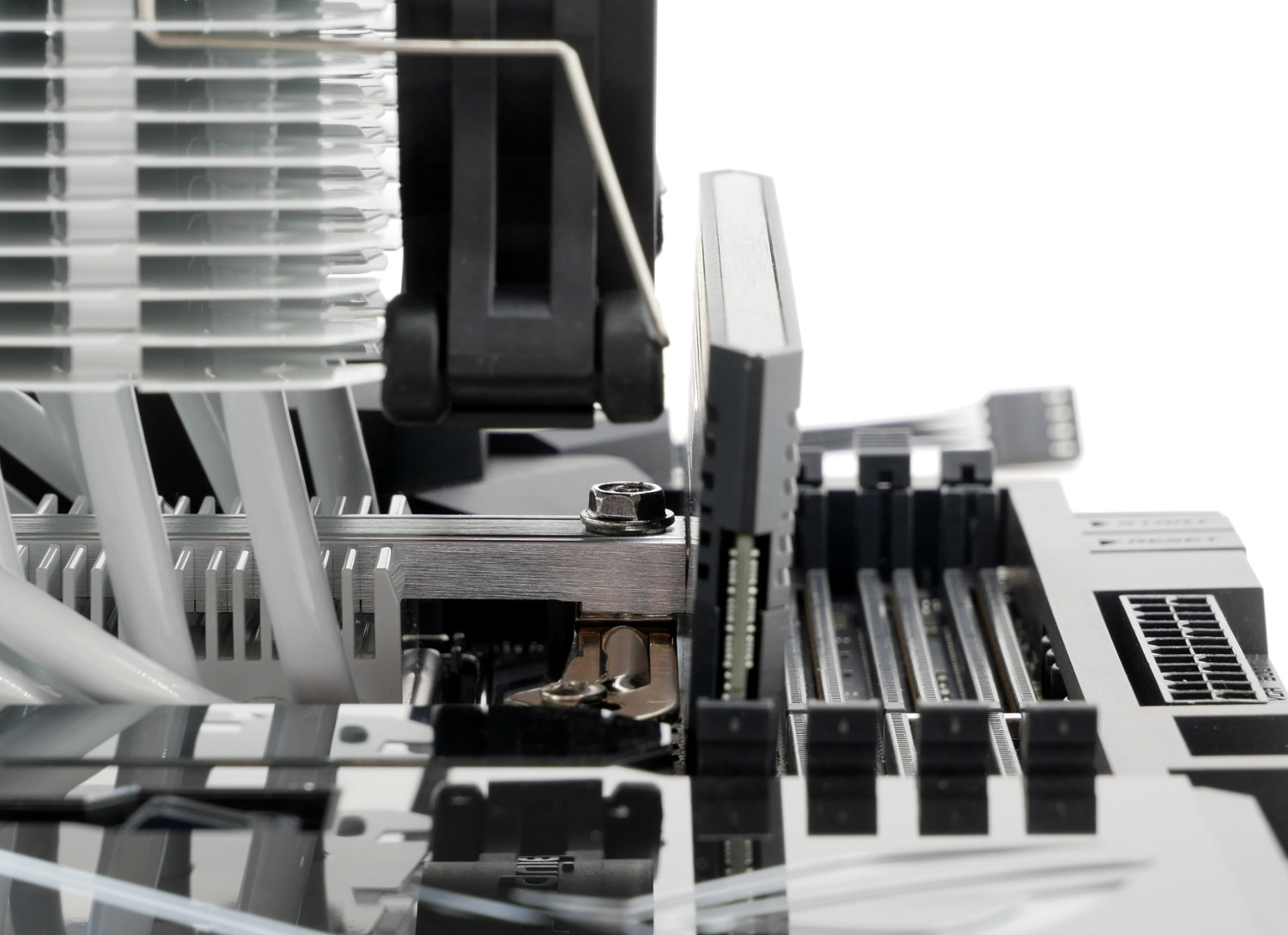

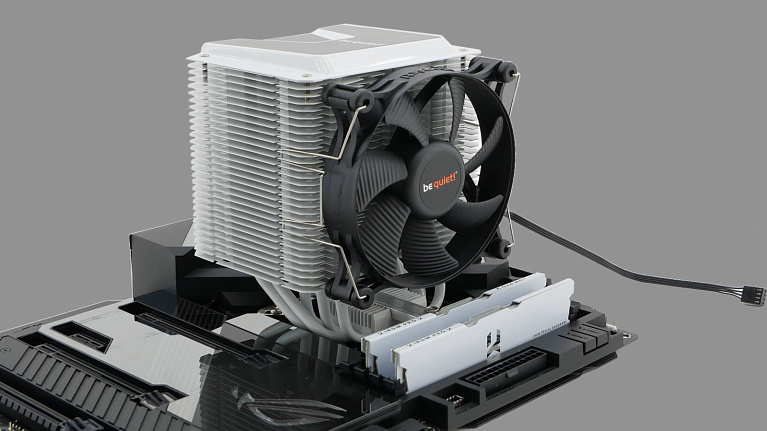

Производителем заявлена поддержка высоких модулей оперативной памяти, и это является правдой! Вентилятор никак не мешает планкам DDR4, а вот прижимая пластина все же упирается в радиатор крайнего модуля, хотя будем честны - я использовал одни из самых высоких и "толстых" модулей.


Тестовый стенд

  • Материнская плата: ASUS ROG Z490 Maximus XII Formula;

  • Процессор: Intel Core i5-10600K;
  • Система охлаждения: be quiet! Shadow Rock 3 White;
  • Термоинтерфейс: Noctua NT-H1;
  • Оперативная память: Team Xtreem 8Pack (2 x 8 Гбайт);
  • Видеокарта: Radeon RX 6700 XT;
  • Накопители: Western Digital Black SN750 1 Тбайт;
  • Блок питания: be quiet! Straight Power 11 850W;
  • Корпус: открытый стенд;
  • Операционная система: Microsoft Windows 10 x64.

Уровень шума измерялся при помощи цифрового шумомера TM-102 с погрешностью измерений не более 0.5 дБА. Измерения проводились с расстояния 0.3 м. Уровень фонового шума в помещении – не более 28 дБА. Все системные вентиляторы, включая установленный в блоке питания, отключались. Дополнительно снимались показания потребляемой мощности с помощью ваттметра Robiton PM-2 и температуры ИК-термометром Fluke 59 Max.

На графиках во всех случаях указана температура самого горячего ядра. Мониторинг оборотов вентиляторов и температуры процессора осуществлялся с помощью последней версии утилиты HWiNFO. Температура воздуха во время проведения замеров составляла 25 градусов Цельсия.

Результаты тестирования be quiet! Shadow Rock 3 White

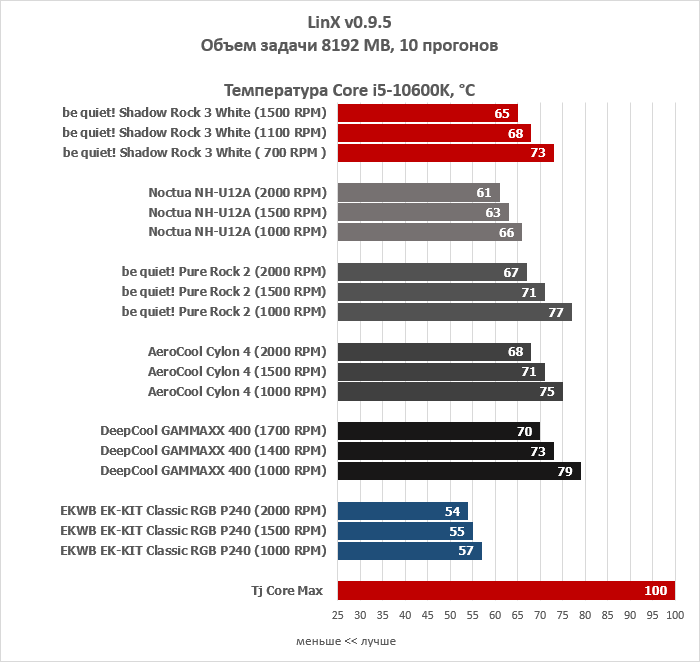

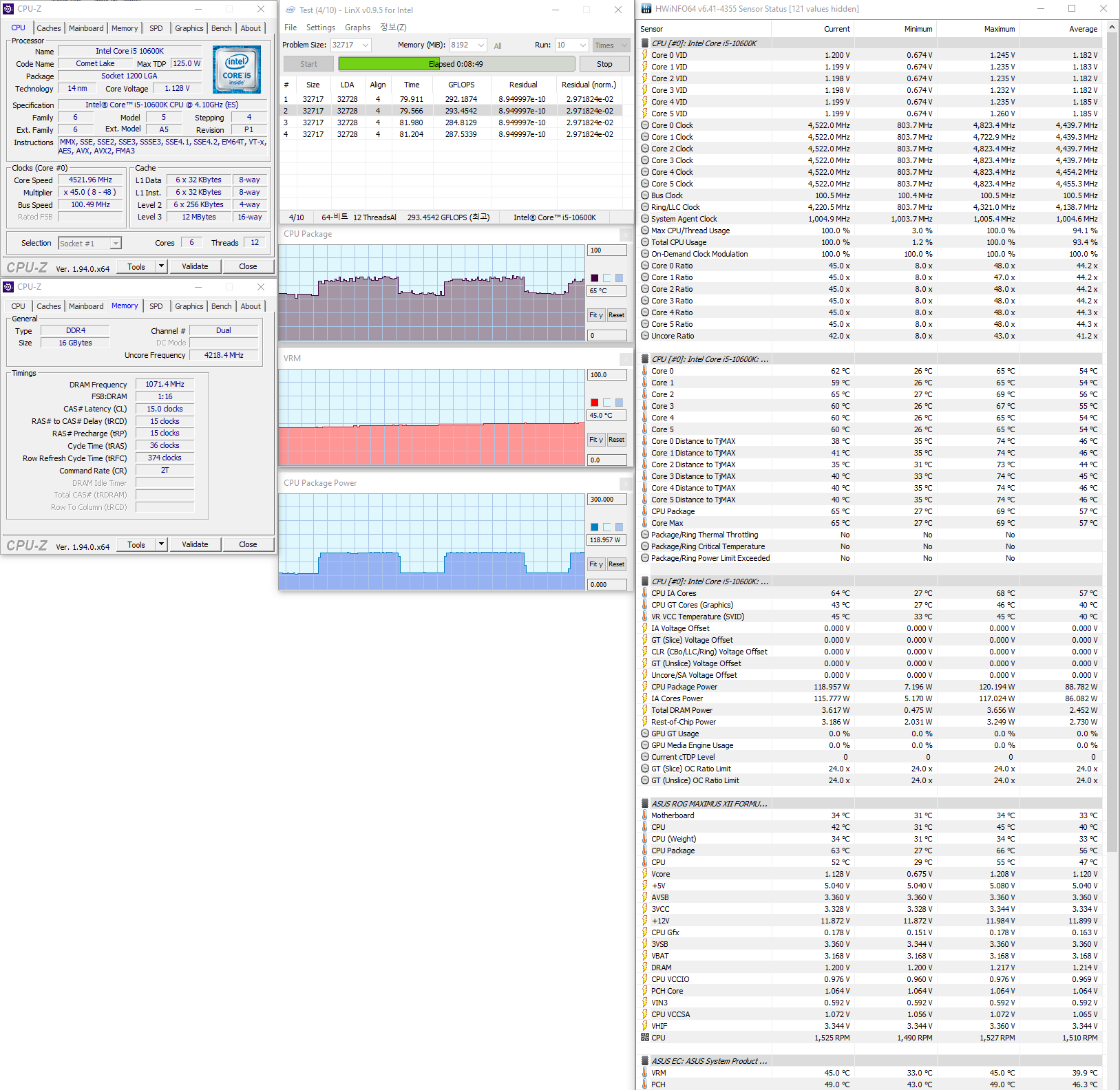

Начнем тестирование на  процессоре Intel Core i5-10600K. Вначале результаты снимались с процессора в стоковом состоянии с уровнем потребления ~117 Вт, демонстрирующем стабильную частоту по всем ядрам 4500 МГц при напряжении 1,15 В в стресс-тесте LinX версии 0.9.5.

Для конкурентной борьбы были добавлены: один из топовых воздушных кулеров Noctua NH-U12A, кастомный контур от компании EKWB модель EK-KIT Classic RGB P240 для сравнения с отличной СЖО, модель AeroCool Cylon 4, версия поинтереснее be quiet! Pure Rock 2 и распространенный бюджетный кулер DeepCool GAMMAXX 400.


Строение тела радиатора be quiet! Shadow Rock 3 White благотворно влияет на эффективную работу кулера при любой скорости вращения вентилятора благодаря расширенному расстоянию между пластинами. К тому же герой обзора оснащен относительно среднеоборотистым ветродуем в диапазоне с максимальной отметкой 1500-1600 об/мин, когда же аналоги предлагают 2000-2200 об/мин, что также вносит свою лепту. Однако be quiet! Shadow Rock 3 White не дает себя в обиду и даже обходит соотечественников на несколько градусов Цельсия.

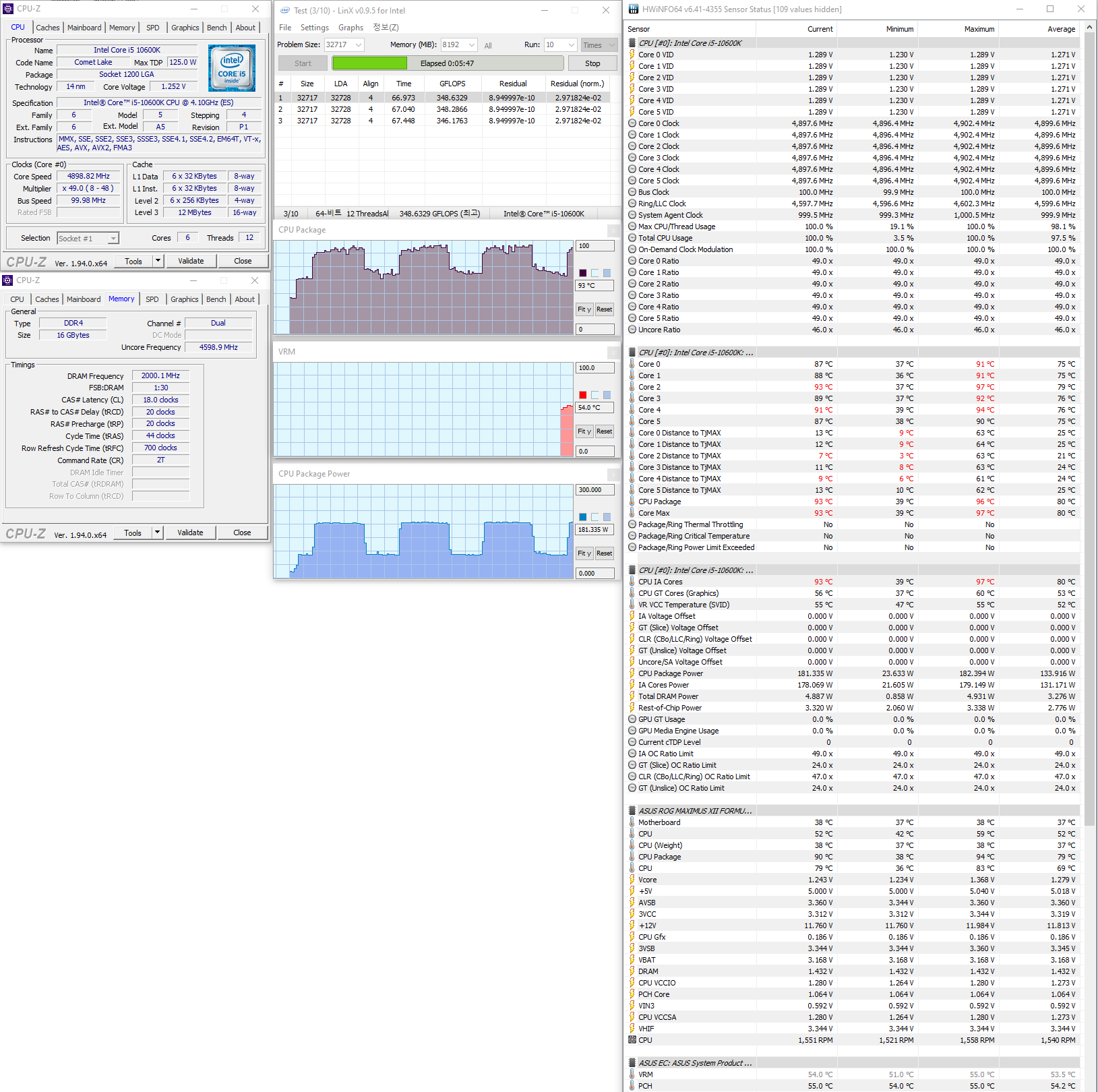

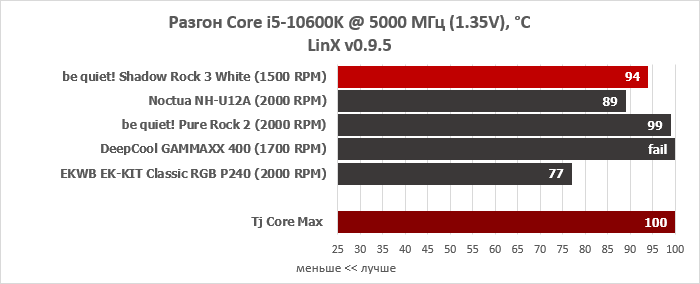

Произведем оверклокинг процессора Intel Core i5-10600K до отметки 5000 МГц при напряжении 1,35 В, что поднимет уровень потребления до 185 Вт.


С повышением отметки TDP до заявленной (максимальной) 190 Вт кулер be quiet! Shadow Rock 3 White начинает функционировать на пределе своих возможностей: сказывается и расчетная площадь, и вентилятор мощностью не более 1500 об/мин для нашего экземпляра. Всего лишь несколько градусов и система выдает ошибку. Так что можно сказать производитель грамотно определил и дал оценку данной модели "TDP 190W", соответствующей действительности. Похвальная честность!


Однако мне показалось, что be quiet! Shadow Rock 3 White способен на большее. В чем кроется недочет? Конечно же, прямой контакт! Вы видите расположение основания радиатора и ориентацию тепловых трубок к площади кристалла процессора. Да, у него есть теплораспределительная крышка, но она также является очередным посредником и влияет на скорость теплопереноса.

Что нас выручит? Поворот кулера be quiet! Shadow Rock 3 White на 90*, чем мы и планируем заняться. Это поможет расположить все пять тепловых трубок не параллельно, а перпендикулярно кристаллу CPU.

Но если само крепление с легкостью это позволяет, то конденсаторы материнской платы - нет, трубки в них упираются.

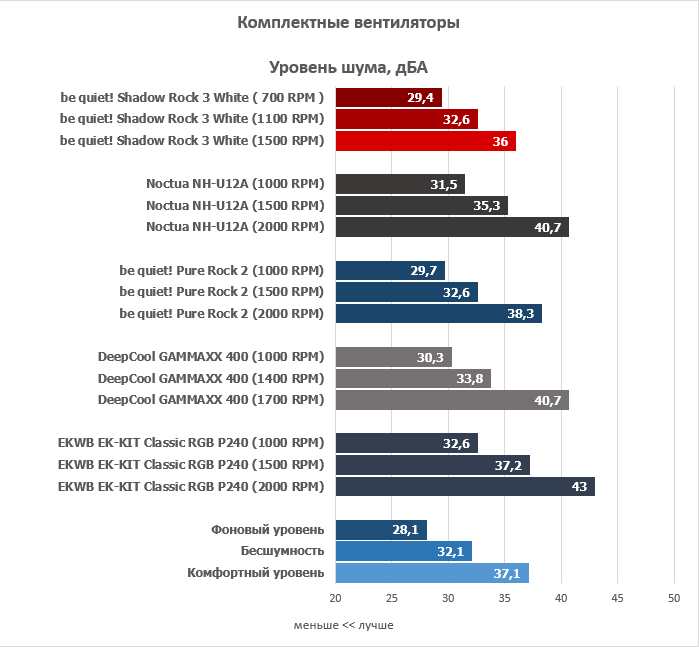

Одним из значимых плюсов be quiet! Shadow Rock 3 White является поистине тихий штатный вентилятор Shadow Wings 2 120mm PWM! Его можно считать бесшумным до 750 об/мин, тихим до 1400 об/мин и комфортным вплоть до максимума!

Заключение

Компания be quiet! всегда стремилась к уникальному стилю оформления и созданию строго дизайна своих продуктов вкупе с отличной эффективностью! И ранее рассмотренный кулер be quiet! Shadow Rock 3 это подтвердил. Нам он понравился по многим параметрам. Но белая модификация кулера стала еще приятнее, сохранила оригинальные особенности и добавила новой эстетики.

be quiet! Shadow Rock 3 White является очень тихой процессорной системой охлаждения с хорошей производительностью, отличной комплектацией, простотой установки и совместимостью. Он понравится не только энтузиастам и ценителям прекрасного, но и пользователям, ценящим комфортный уровень шума и удобство эксплуатации, на что новинка и ориентирована.

Подводя итоги: be quiet! Shadow Rock 3 с приставкой "White" станет хорошим дополнением белой игровой системы, рассчитанной на немецкое качество, производительность и бесшумность.

Достоинства:
  • Высокая эффективность и охлаждение;
  • Очень тихая работа вентилятора Shadow Wings 2 120 mm PWM;
  • Совместимость с высокими планками ОЗУ;
  • Возможность навесить второй вентилятор (скобы в комплекте).
  • Простота установки и отвертка.

Недостатки:

  • Высота кулера - 163 мм.
Особенности:
  • Рассеивающая мощность ~190 Вт (пиковое значение).
