Обзор и тест видеокарты Sapphire Nitro+ Radeon RX 6800 XT Gaming

Sapphire Nitro+ Radeon RX 6800 XT Gaming - видеокарта с RGB-подсветкой и высочайшим уровнем производительности.
Обзор и тест видеокарты Sapphire Nitro+ Radeon RX 6800 XT Gaming
В свете текущих реалий подбор видеокарты под определенный бюджет - занятие весьма неблагодарное. Другое дело, когда определенной планкой требований выступает игровая производительность. В этом отношении Sapphire Nitro+ Radeon RX 6800 XT Gaming, которая приехала к нам на тестирование, вполне может претендовать на 4К гейминг. Особенностями данного графического адаптера являются: фирменная система охлаждения, заводской разгон и наличие RGB-подсветки. Насколько хороша Sapphire Nitro+ Radeon RX 6800 XT Gaming в играх, выясним по ходу данного обзора.

Технические характеристики

  • Производитель: Sapphire;
  • Модель: Nitro+ Radeon RX 6800 XT Gaming;
  • Графический процессор: Navi 21 XT;
  • Техпроцесс: 7 нм;
  • Частота GPU: 2110 МГц;
  • Частота GPU Boost в играх: 2360 МГц;
  • Количество шейдерных процессоров: 4608;
  • Видеопамять: 16 Гб;
  • Тип видеопамяти: GDDR6;
  • Разрядность шины видеопамяти: 256 бит;
  • Частота видеопамяти: 16000 МГц (2000 МГц);
  • Порты: 3 x DisplayPort 1.4a, HDMI 2.1;
  • Разъем дополнительного питания: 2 x 8-pin;
  • Параметр TDP: 300 Вт;
  • Габариты: 310 x 134 x 55 мм.

Упаковка и комплектация

Как и другие решения подобного уровня, видеокарта Nitro+ Radeon RX 6800 XT Gaming поставляется в очень большой картонной упаковке с ярким и эффектным оформлением. В качестве главных аргументов для этого графического адаптера выделена архитектура RDNA2, шина PCIe 4.0 x16, память GDDR6 объемом 16 Гб, а также готовность к 4К геймингу.
Более подробно о Nitro+ Radeon RX 6800 XT Gaming рассказывается на тыльной стороне упаковки.
В коробке, помимо самой видеокарты, пользователь обнаружит:
  • руководство пользователя;
  • руководство по синхронизации ARGB подсветки;
  • карточку с адресом завода-изготовителя графического адаптера.

Дизайн и особенности

В сравнении с референсной RX 6800 XT видеокарта Nitro+ Radeon RX 6800 XT Gaming выглядит весьма массивным решением. Такое восприятие дают три вентилятора системы охлаждения внушительного диаметра. Габариты Nitro+ Radeon RX 6800 XT Gaming составляют 310 х 134 х 55 мм, что является далеко не рекордом этой же модели других производителей.
Для Nitro+ Radeon RX 6800 XT Gaming выбрано серебристо-темное оформление, которое прослеживается как с лицевой, так и с тыльной стороны графического адаптера. Печатную плату защищает толстый металлический бэкплейт стильной формы, в котором также предусмотрена RGB в виде логотипа серии. Для качественного и равномерного прижима СО к кристаллу графического адаптера на печатной плате Nitro+ Radeon RX 6800 XT Gaming используется распорная крестовина.
Насколько Nitro+ Radeon RX 6800 XT Gaming по-настоящему массивна, можно понять при осмотре видеокарты с верхнего ракурса. При толщине в 55 мм этот графический адаптер зайдет не менее 2.5-х слотов расширения в корпусе ПК. И еще часть свободного пространства потребуется для свободного притока воздуха, что в общем сложности позволяет говорить о 3-х слотах для нормальной эксплуатации Nitro+ Radeon RX 6800 XT Gaming.
При этом кожух Nitro+ Radeon RX 6800 XT Gaming спроектирован таким образом, чтобы обеспечить свободную вентиляцию нагретого воздуха после обдува радиатора СО. Для видеокарты с энергопотреблением в районе 300 Вт этот фактор имеет большое значение.
На панели разъемов Nitro+ Radeon RX 6800 XT Gaming расположены три разъема DisplayPort 1.4а и один HDMI 2.1. С другого торца графического адаптера можно видеть часть радиатора СО с окончаниями тепловых трубок. В этой же части видеокарты располагается разъем +5В RGB для синхронизации подсветки графического адаптера с экосистемой материнской платы.
Дополнительное питание на Nitro+ Radeon RX 6800 XT Gaming заводится по двум силовым разъемам 8-пин, позволяющим видеокарте в теории потреблять до 375 Вт. Однако на практике этот графический адаптер рассчитан на более скромное энергопотребление в 289 Вт. С помощью переключателя в левой верхнем углу можно выбрать предпочитаемый режим работы видеокарты: для OC BIOS - TDP 289 Вт и скорость вентиляторов 1450 об/мин; для Silent BIOS - TDP до 264 Вт и скорость вентиляторов 1200 об/мин.

Система охлаждения

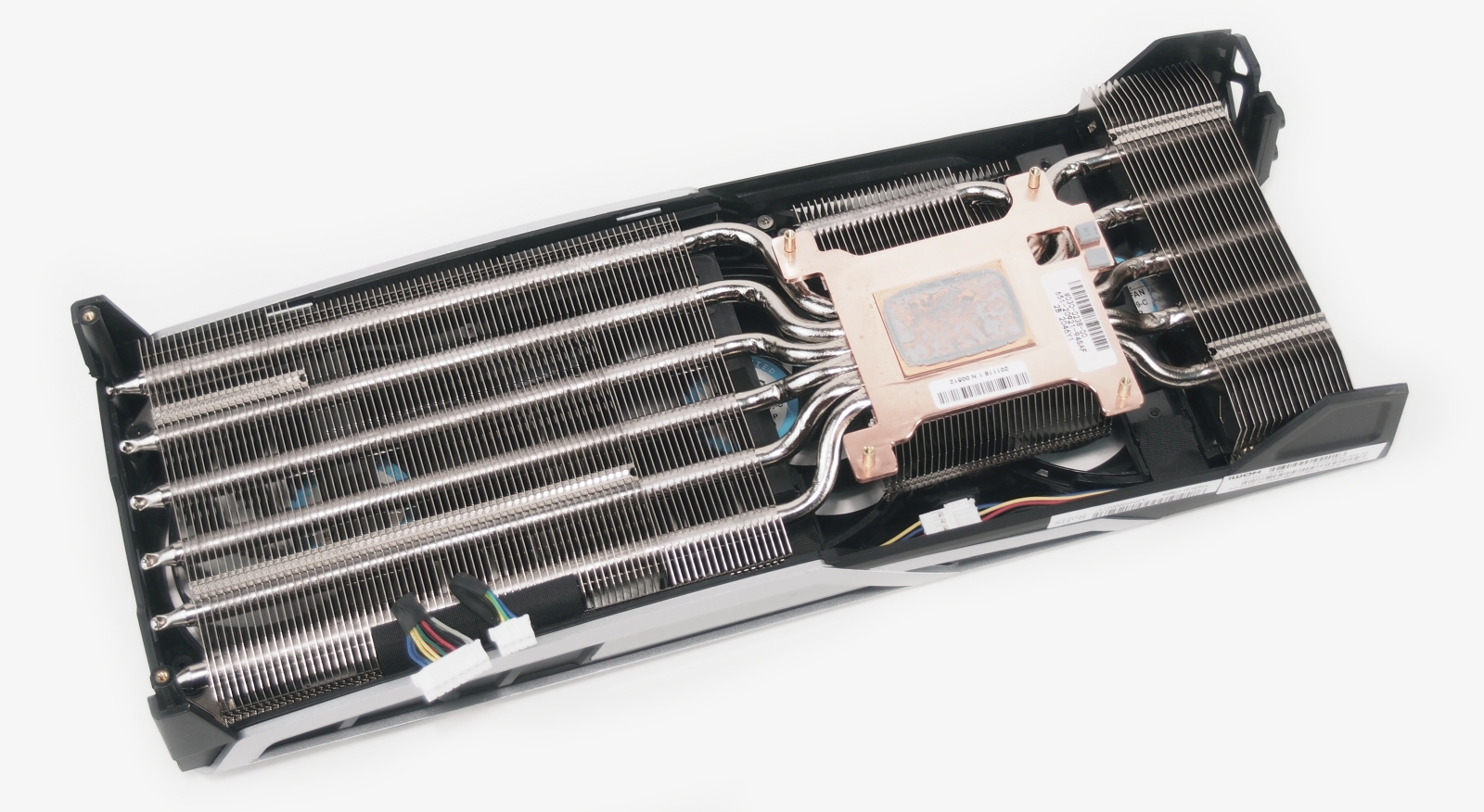

Поддерживать комфортные температуры Nitro+ Radeon RX 6800 XT Gaming призвана массивная система охлаждения с множеством алюминиевых пластин и шестью никелированными тепловыми трубками.
Для отвода тепла от графического процессора в конструкции СО используется медная пластина, с обратной стороны которой находится небольшая секция с алюминиевыми пластинами и тепловыми трубками. Непосредственно сами трубки распределены на системе охлаждения Nitro+ Radeon RX 6800 XT Gaming следующим образом: пять окончаний тепловых трубок отводят тепло на небольшую секцию радиатора в левой части, а еще одна тепловая трубка "остается" на основной секции радиатора СО. С правой стороны все шесть тепловых трубок равномерно распределены по третьей и самой массивной секции алюминиевых пластин.
Для охлаждения чипов памяти GDDR6 и элементов зоны VRM используется отдельная конструкция, представляющая собой совокупность металлической контактной площадки, трех секций радиаторов и двух тепловых трубок. На эту часть системы охлаждения видеокарты также распространяется обдув от вентиляторов СО, как и на основной радиатор для рассеивания тепла с GPU.
Контакт с микросхемами памяти и силовыми элементами реализован через термопрокладки. Часть тепла с тыльной стороны PCB на себя забирает металлический бэкплейт Nitro+ Radeon RX 6800 XT Gaming.

Печатная плата

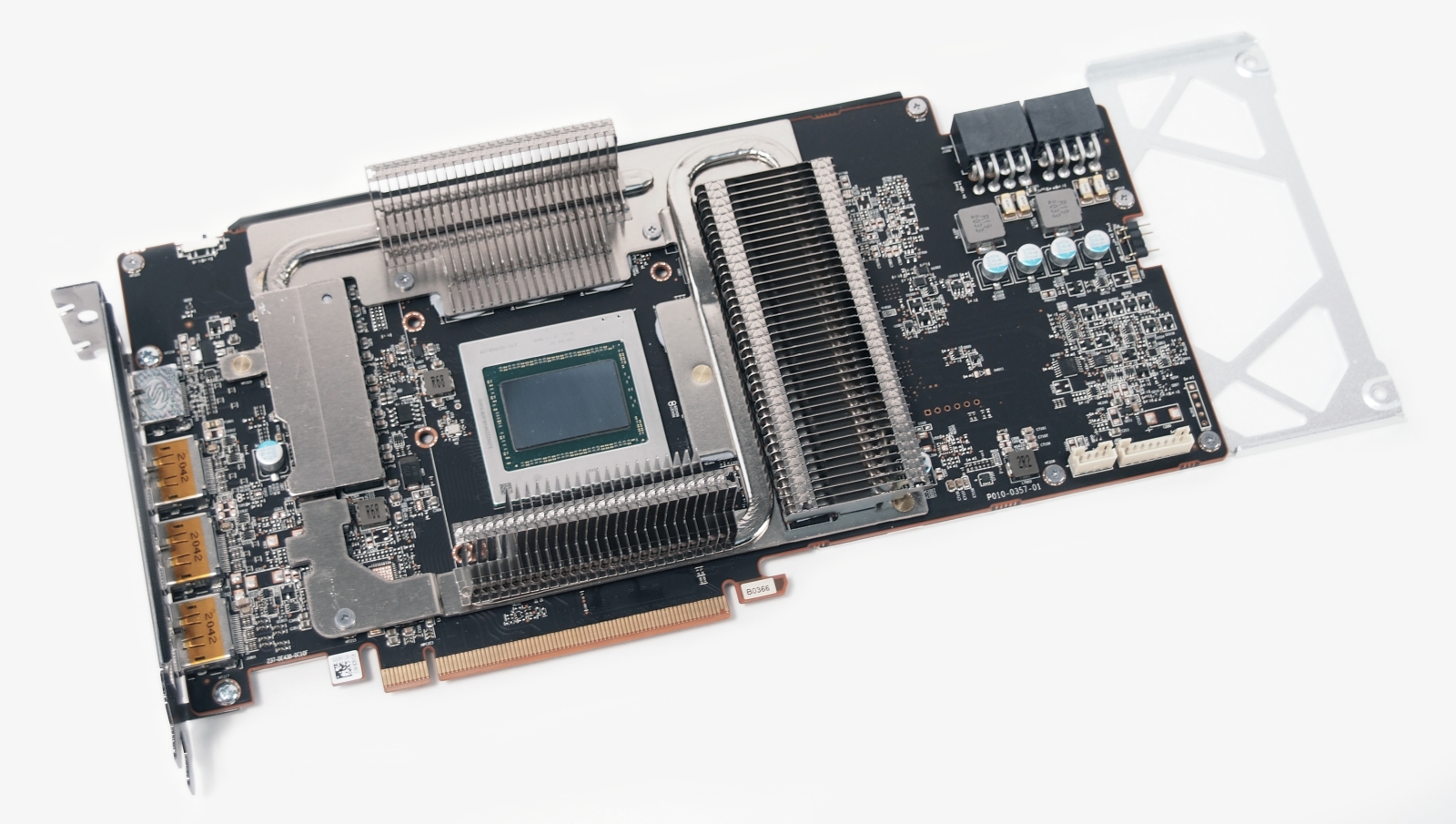

Еще интересней дела обстоят с печатной платой Nitro+ Radeon RX 6800 XT Gaming. В сравнении с референсным решением здесь используется PCB увеличенного размера. Сделано это сразу по нескольким причинам. В первую очередь - для наличия достаточного места на плате, чтобы разместить на Nitro+ Radeon RX 6800 XT Gaming мощную систему питания.
Также увеличение PCB по высоте позволило реализовать по верхнему торцу ряд RGB элементов, а в конструкции системы охлаждения использовать 95-мм и 85-мм вентиляторы.
Основу производительности Nitro+ Radeon RX 6800 XT Gaming составляет графический процессор Navi 21 XT c 4608 шейдерными ALU. Он включает в себя 288 текстурных и 128 блоков растеризации. По отношению в референсному варианту графический процессор Nitro+ Radeon RX 6800 XT Gaming уже с завода работает на повышенной тактовой Boost-частоте в 2360 МГц. Набортная память видеокарты объемом 16 Гб набрана 8-ю чипами GDDR6 с рабочей частотой 16000(2000) МГц. Ширина обмена данными между графическим процессором и памятью составляет 256 бит, что дает для Nitro+ Radeon RX 6800 XT Gaming пропускную способность в 512 Гб/с.
Система питания Nitro+ Radeon RX 6800 XT Gaming построена по 16-фазной схеме. В качестве управляющей питанием микросхемы используется ШИМ-контроллер Infineon XDPE132G5D. При этом полевые транзисторы здесь используются те же (IR TDA21472), что и в референсной RX 6800 XT. Для обоих разъемов 8-пин входной части питания предусмотрены предохранители на случай короткого замыкания.

RGB-подсветка

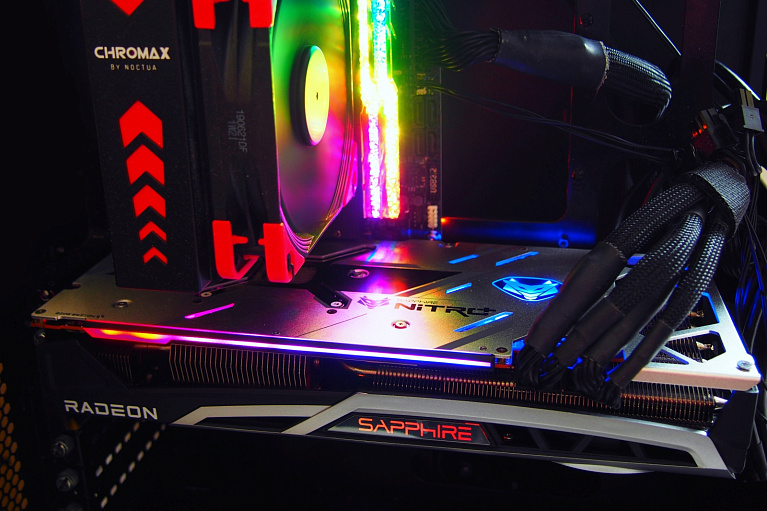

Благодаря RGB-подсветке, встроенной на торцевую грань и бэкплейт видеокарты, Nitro+ Radeon RX 6800 XT Gaming совершенно точно не затеряется на фоне игровой сборки. И как мы уже говорили ранее, этот графический адаптер имеет разъем +5В RGB, с помощью которого пользователь сможет синхронизировать подсветку видеокарты с экосистемой RGB материнской платы.

Тестовый стенд

Процессор AMD Ryzen 7 5800X
Материнская плата Gigabyte B550I Aorus Pro AX
Видеокарта
Sapphire Nitro+ Radeon RX 6800 XT Gaming
Термоинтерфейс Arctic MX-2
Оперативная память G.Skill Trident Z Royal DDR4-4266 2*8Gb
Накопитель M.2 SSD Samsung 970 Pro 512 Гб
Блок питания Corsair RM850x мощностью 850 Вт
Кулер Noctua NH-U12S Chromax.black
Монитор TV LG, 47", 1920x1080, 2560x1440/3840x2160 (DSR)
Система Windows 10 Pro 64-bit 20H2
Для оценки производительности Nitro+ Radeon RX 6800 XT Gaming мы использовали игровой процессор AMD Ryzen 7 5800X, установленный на материнскую плату Gigabyte B550i Aorus Pro AX. В настройках BIOS материнской платы версии F13c была активирована технология Re-Size BAR.

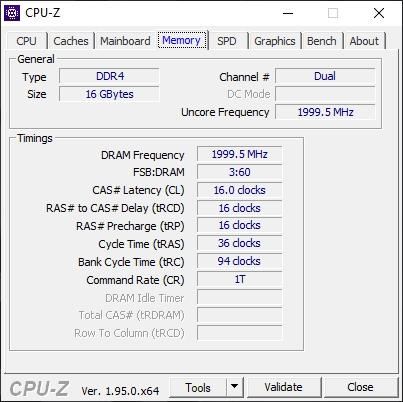

В качестве оперативной памяти был задействован комплект G.Skill Trident Z Royal DDR4-4266 2*8Gb, настроенный на работу в режиме DDR4-4000 с таймингами 16-16-16-36-1Т.

Температуры, энергопотребление и разгон

На момент тестирования видеокарты Nitro+ Radeon RX 6800 XT Gaming уже был доступен драйвер Adrenalin 21.3.1, чем мы не преминули воспользоваться.
Оценку эффективности системы охлаждения Nitro+ Radeon RX 6800 XT Gaming начинаем по традиции с режима работы графического адаптера в покое. В этом случае видеокарта использует технологию пассивного охлаждения, полностью останавливая вентиляторы и принимая бесшумный характер работы. При этом температура графического процессора сохраняется на уровне 41 градуса Цельсия.
Нагрузка Nitro+ Radeon RX 6800 XT Gaming стресс-тестом Furmark в режиме Burn-in оживляет вентиляторы системы охлаждения. При полностью устоявшемся режиме рост температуры GPU заканчивается на 74 градусах Цельсия. При практически бесшумном режиме работы вертушек их скорость лишь немногим превышает 1200 об/мин. Восхищает и турбо-частота графического процессора на уровне 2400 МГц, что при 235 Вт энергопотребления выглядит превосходным результатом.
В попытке разогнать Nitro+ Radeon RX 6800 XT Gaming мы не стали сильно ограничивать этот графический адаптер, лимитируя энергопотребление. Напротив, ползунок был сдвинут максимально вправо до +15%. При таких настройках TDP удалось выставить для памяти GDDR6 максимально возможную частоту 17200(2150) МГц, а минимальные и максимальные частоты GPU были сдвинуты на значения 2480-2580 МГц. Эти настройки были крайней точкой, при которой Nitro+ Radeon RX 6800 XT Gaming сохраняла стабильность в стресс-тестах и играх.
Желая убедиться в стабильности Nitro+ Radeon RX 6800 XT Gaming после разгона, вновь запускаем стресс-тест Furmark в режиме Burn-in. И получаем всего 78 градусов Цельсия на графическом процессоре при скорости вращения вентиляторов ниже 1300 об/мин. При этом видеокарта потребляет до 290 Вт, удерживая турбо-частоту графического процессора на уровне 2560 МГц.

Производительность в игровых задачах

В качестве мерила производительности Nitro+ Radeon RX 6800 XT Gaming мы обратились к возможностям графического пакета 3D Mark. Оценили производительность видеокарты, как на заводских настройках, так и в разгоне. В тесте TimeSpy видеокарта смогла улучшить результат с 18355 до 19649 баллов.
Более серьезное испытание в виде TimeSpy Extreme позволили набрать видеокарте 8798 и 9313 баллов соответственно.

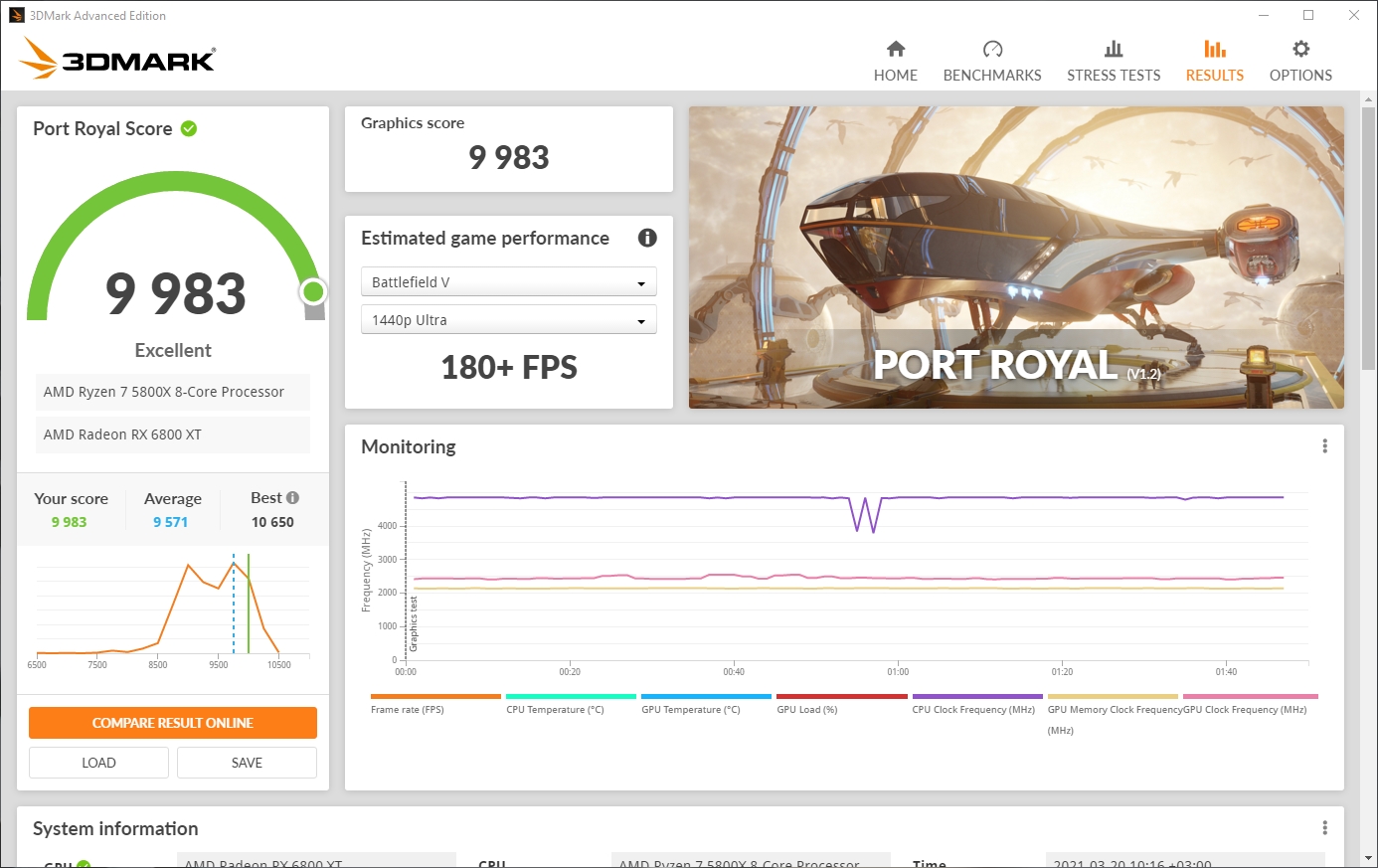

Не менее эффектные результаты Nitro+ Radeon RX 6800 XT Gaming показала с использованием технологии Ray tracing. В тесте Port Royal видеокарта набрала 9370 и 9983 балла, с настройками до и после разгона.

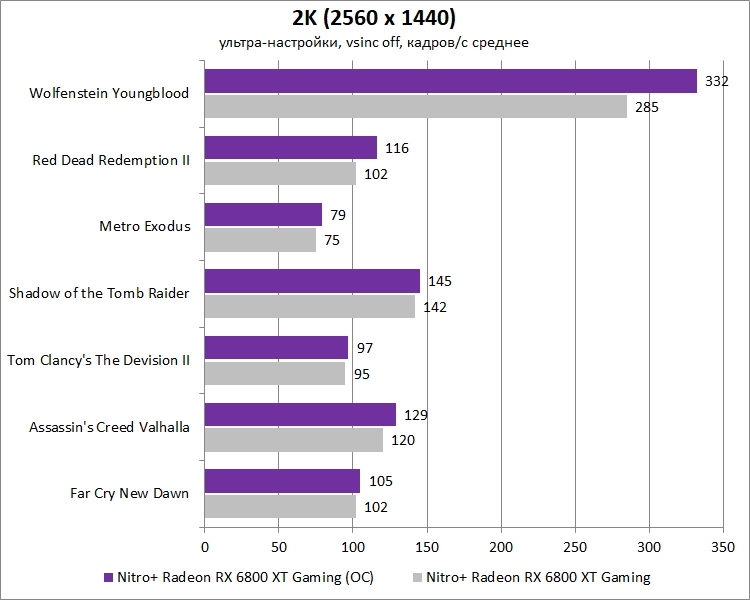

Не ограничившись синтетическими тестами в пакете 3D Mark, мы также оценили производительность Nitro+ Radeon RX 6800 XT Gaming в ряде ресурсоемких игр. При тестировании использовали только максимальные настройки графики и три популярных разрешения 4K, 2K и FullHD.



Во всех использованных нами играх Nitro+ Radeon RX 6800 XT Gaming продемонстрировала отличную производительность, в том числе и в 4К разрешении.

Заключение

Sapphire Nitro+ Radeon RX 6800 XT Gaming - видеокарта с качественной и тихой системой охлаждения, способной без особых усилий отвести 300 Вт тепла. Обладая и без того высоким уровнем производительности, этот графический адаптер способен неплохо разгоняться с помощью панели драйверов Adrenalin. Но даже если не разгонять видеокарту Nitro+ Radeon RX 6800 XT Gaming, ее графический процессор все равно будет держать турбо-частоту на уровне 2400 МГц за счет заводского разгона. Вместе с высокоэффективной системой охлаждения Nitro+ Radeon RX 6800 XT Gaming также может похвастать и красочной RGB-подсветкой, которую при желании можно синхронизировать с материнской платой при помощи разъема +5В RGB. Дополняет преимущества этой видеокарты и 3-летняя гарантия производителя. Единственное, что остается пожелать для Nitro+ Radeon RX 6800 XT Gaming - свободного наличия в розничной продаже и адекватную стоимость, близкую в рекомендованной.
Плюсы:
  • стильный и оригинальный внешний вид;
  • массивная система охлаждения с высокой эффективностью;
  • серьезная конструкция для отвода тепла от чипов памяти и VRM;
  • очень тихие вентиляторы и комфортный алгоритм работы;
  • очень высокая производительность в играх, достаточная для 4К;
  • красивая RGB-подсветка с возможностью синхронизации с материнскими платами.
Минусы:
  • очень высокая стоимость на рынке на текущий момент времени.
