Обзор и тест корпуса Abkoncore H300G SYNC

Мы продолжаем знакомство с корпусами компании Abkoncore, которая показала, что ее в модельном ряду есть корпуса для разных категорий пользователей.

В этот раз у нас на тестах эффектный Mid-Tower корпус Abkoncore H300G SYNC с передней и боковой панелью из закаленного стекла, в котором уже предустановлено четыре 120 мм вентилятора Abkoncore HR120, имеющих ARGB-подсветку и оригинальным вид.

Рекомендованная стоимость корпуса - 7590 рублей.

Технические характеристики

• Тип: Mid-Tower;
• Цвет: черный;
• Размеры: 460 (высота) х 208 (ширина) х 430 (глубина) мм;
• Вес: 5,9 кг;
• Материал: снаружи - закаленное стекло, ABS-пластик и сетка, шасси - сталь, боковая панель - закаленное стекло (слева) и сталь (справа);
• Поддержка материнских плат: miniITX/microATX/ATX;
• Слотов расширения: 7;
• Отсеки для накопителей:
• 3.5": макс. 2шт;
• 2.5": макс. 3шт.
• Система охлаждения:
• Места под вентиляторы:
• Спереди: 3 х 120 мм или 2 х 140 мм (предустановлены 3 x 120 мм вентилятора HR120);
• Сверху: 2 х 120/140 мм;
• Сзади: 1 х 120 мм (предустановлен 1 x120 мм вентилятор HR120);
• Кожух блока питания: 2 х 120 мм.
• Места под радиаторы СЖО:
• Спереди: 1 х 120/140/240 мм;
• Сверху:1 х 120 мм;
• Сзади: 1 х 120 мм.
• Панель ввода-вывода: 1 x USB 3.0, 2 x USB 2.0, 2 x 3.5 мм миниджек (наушники/микрофон), кнопки питания и сброса;
• Блок питания: стандартный ATX (в комплект не входит);
• Ограничение по глубине блока питания: до 223 мм;
• Ограничение по высоте кулера: до 158 мм;
• Ограничение по длине плат расширения: до 355 мм;
• Особенности: контроллер синхронизации ARGB-подсветки и ПДУ.

Упаковка и комплектация

Упаковка Mid-Tower корпуса Abkoncore H300G SYNC не может похвастать оригинальным дизайном – обычный картон, на котором приведен вид лицевой панели корпуса и присутствует краткое многоязычное описание. Если говорить в плане удобства перемещения, то у коробки нет ручек, однако размеры у нее не самые большие, поэтому «донести до машины» - не будет проблемой.

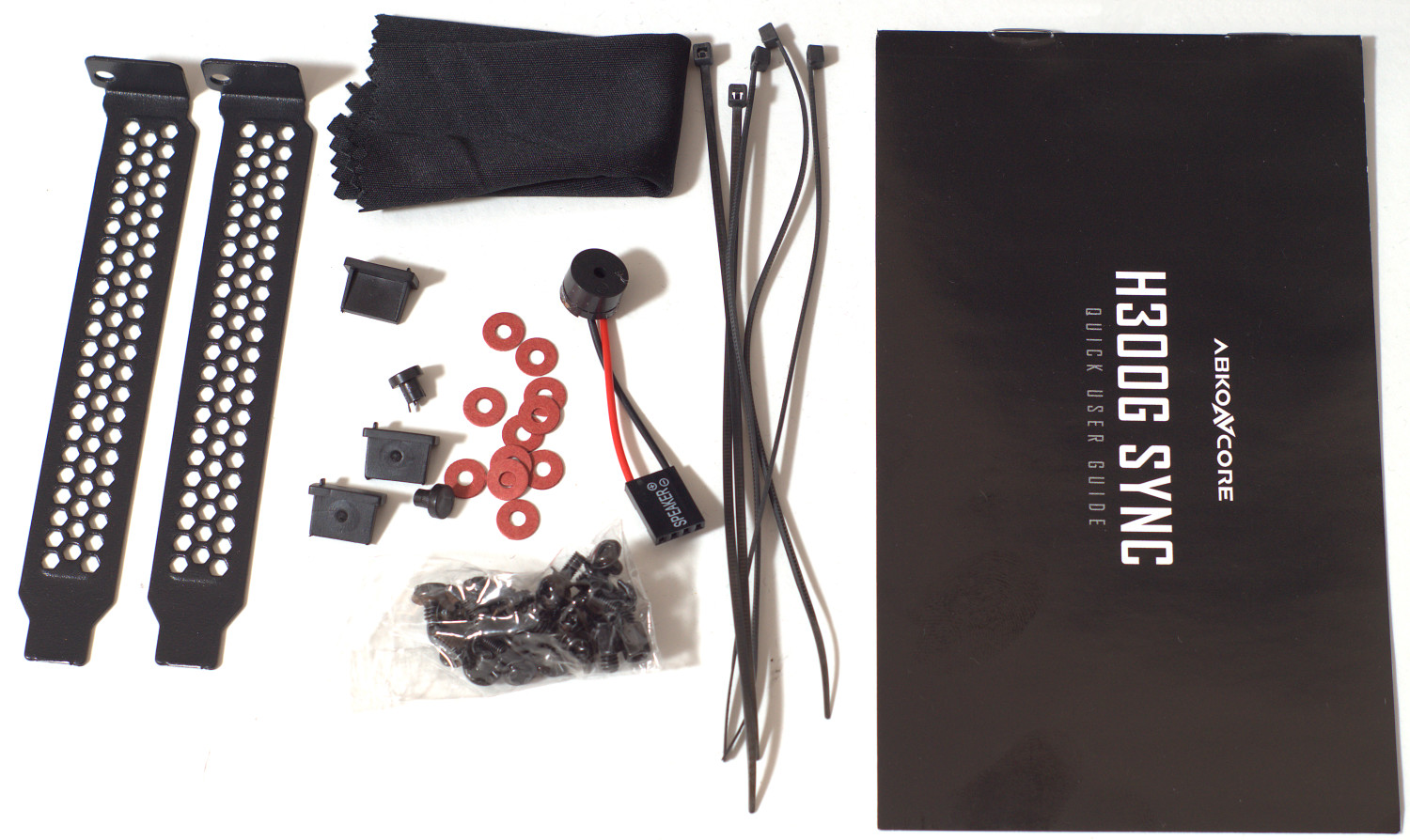

Комплект аксессуаров содержит все необходимое для подключения и есть приятные мелочи. Так, в комплект входит набор винтов, руководство пользователя, спикер для подключения к материнской плате, заглушки для портов ввода-вывода (аудио и USB), две заглушки слотов на заднюю стенку, одноразовые стяжки, тряпочка для протирки корпуса и …

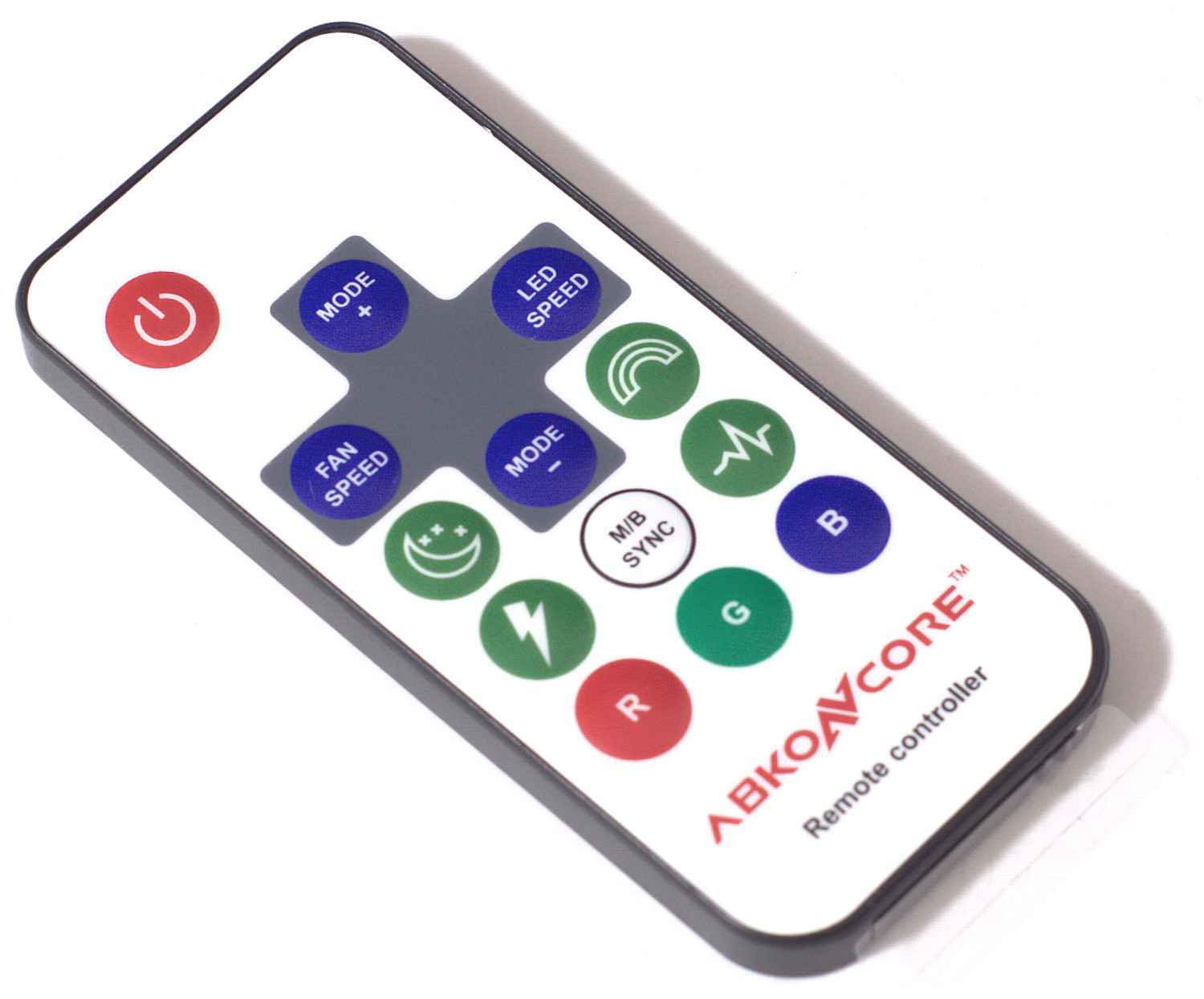

… пульт дистанционного управления. С помощью него возможно выбрать один из 61 режима подсветки, задать скорость переключения и выбрать режим работы вентиляторов (тихий или производительный).

Внешний вид

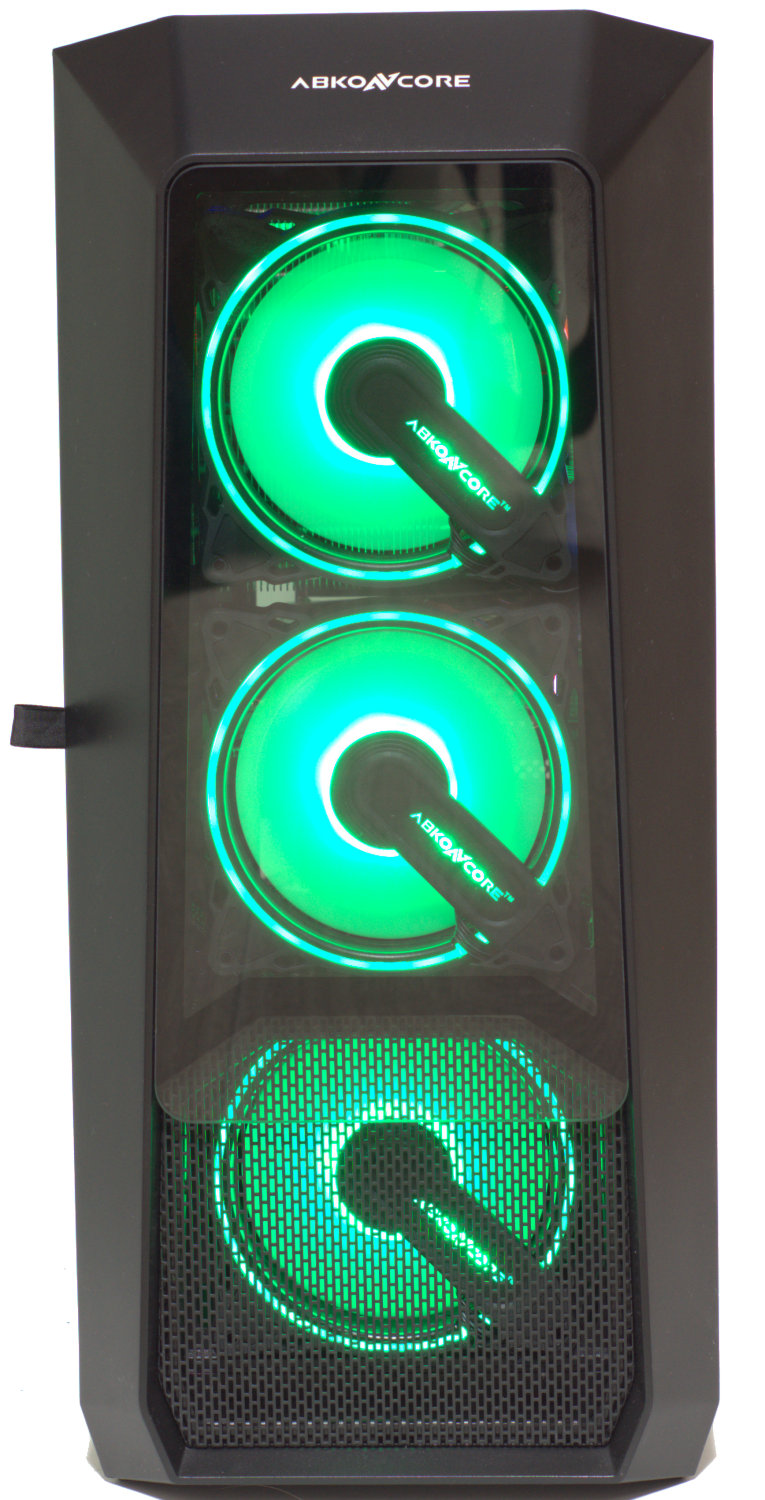

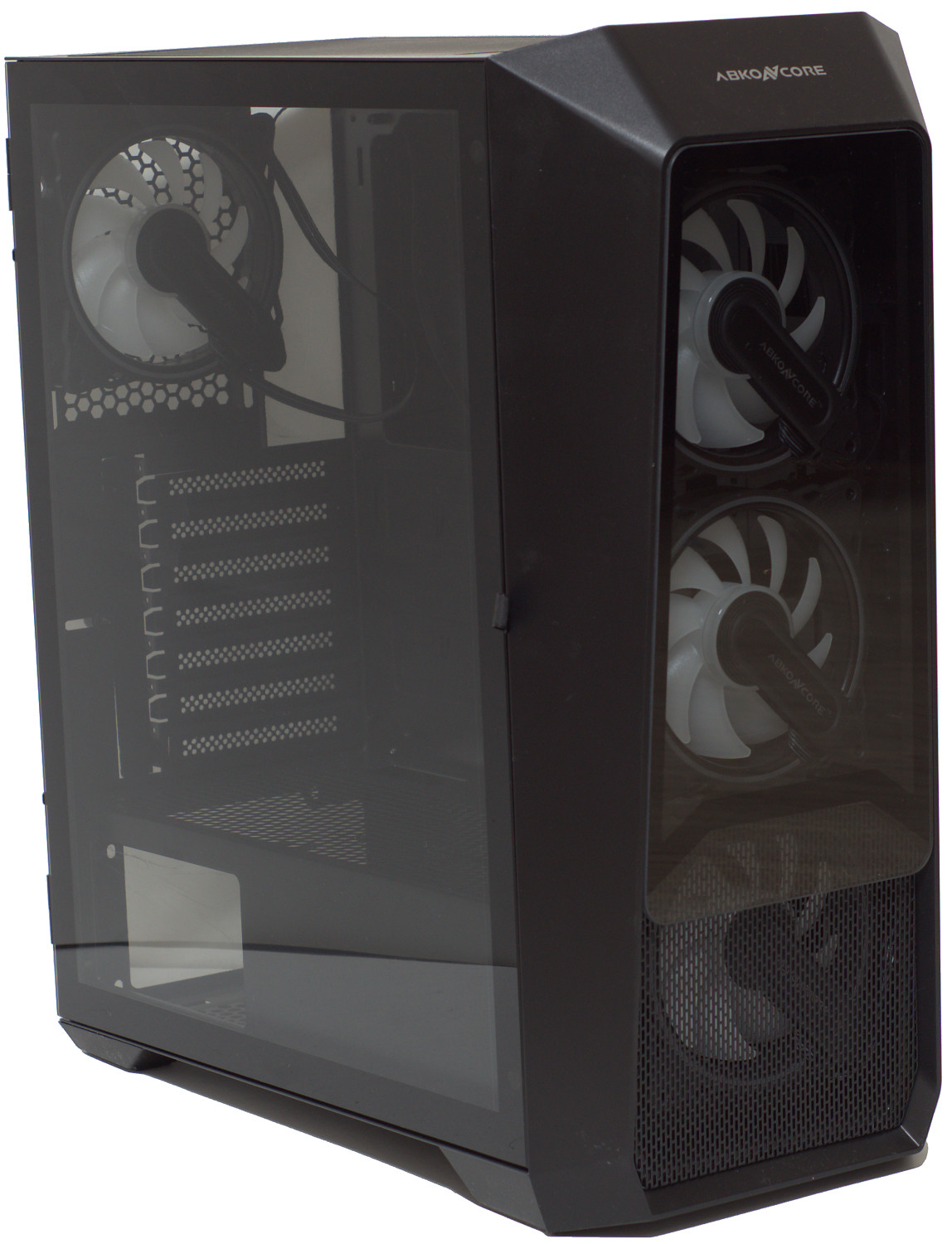

Оригинальный дизайн лицевой панели с видимыми предустановленными вентиляторами и использование небольшого наклона (от передней панели к задней стенки) делают внешний вид Mid-Tower корпуса Abkoncore H300G SYNC эффектным и выделяющимся относительно корпусов других производителей. При этом сам корпус получился не самым большим: 460 (высота) х 208 (ширина) х 430 (глубина) мм. Весит корпус сравнительно немного, около 6 кг.

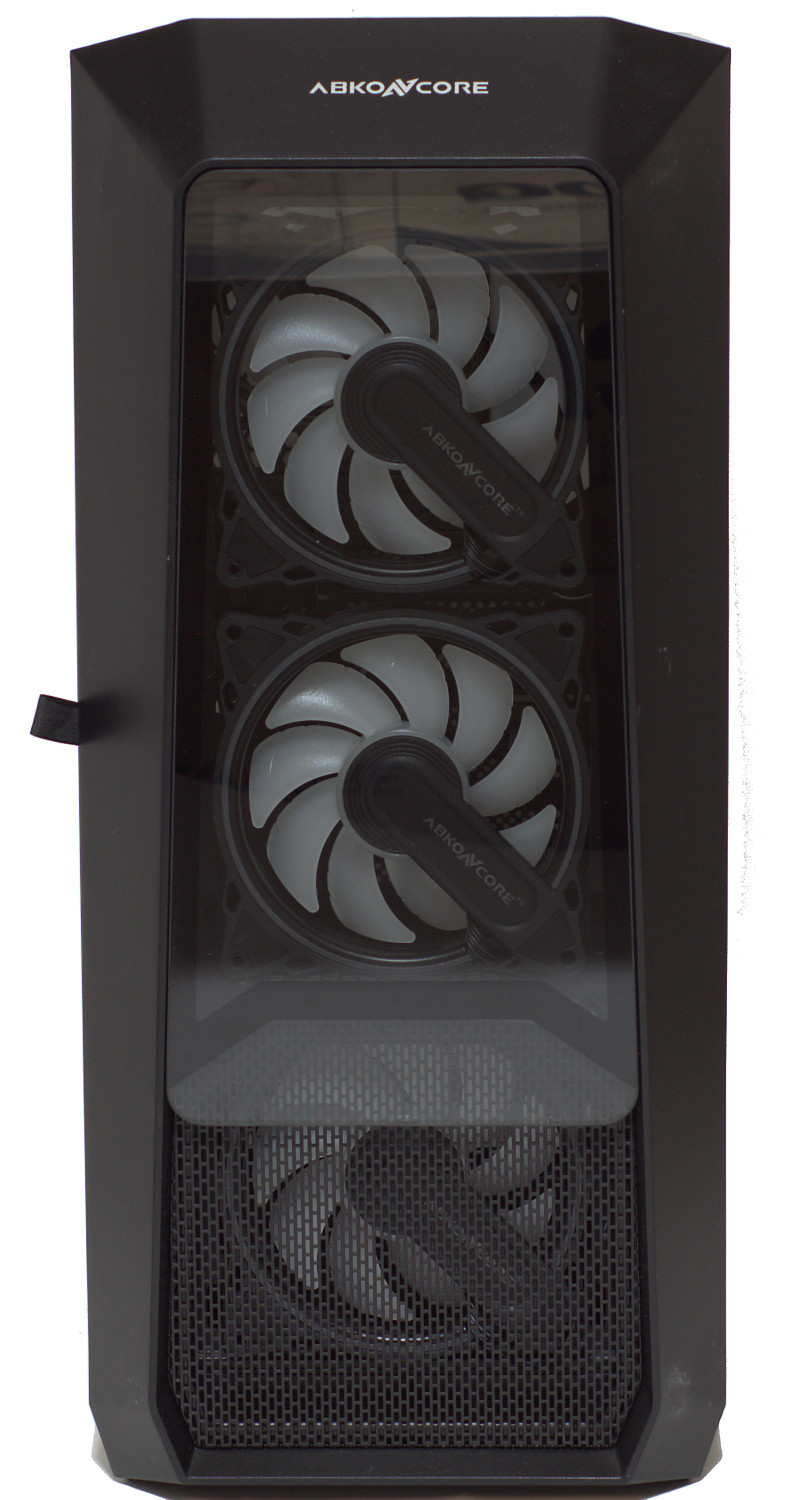

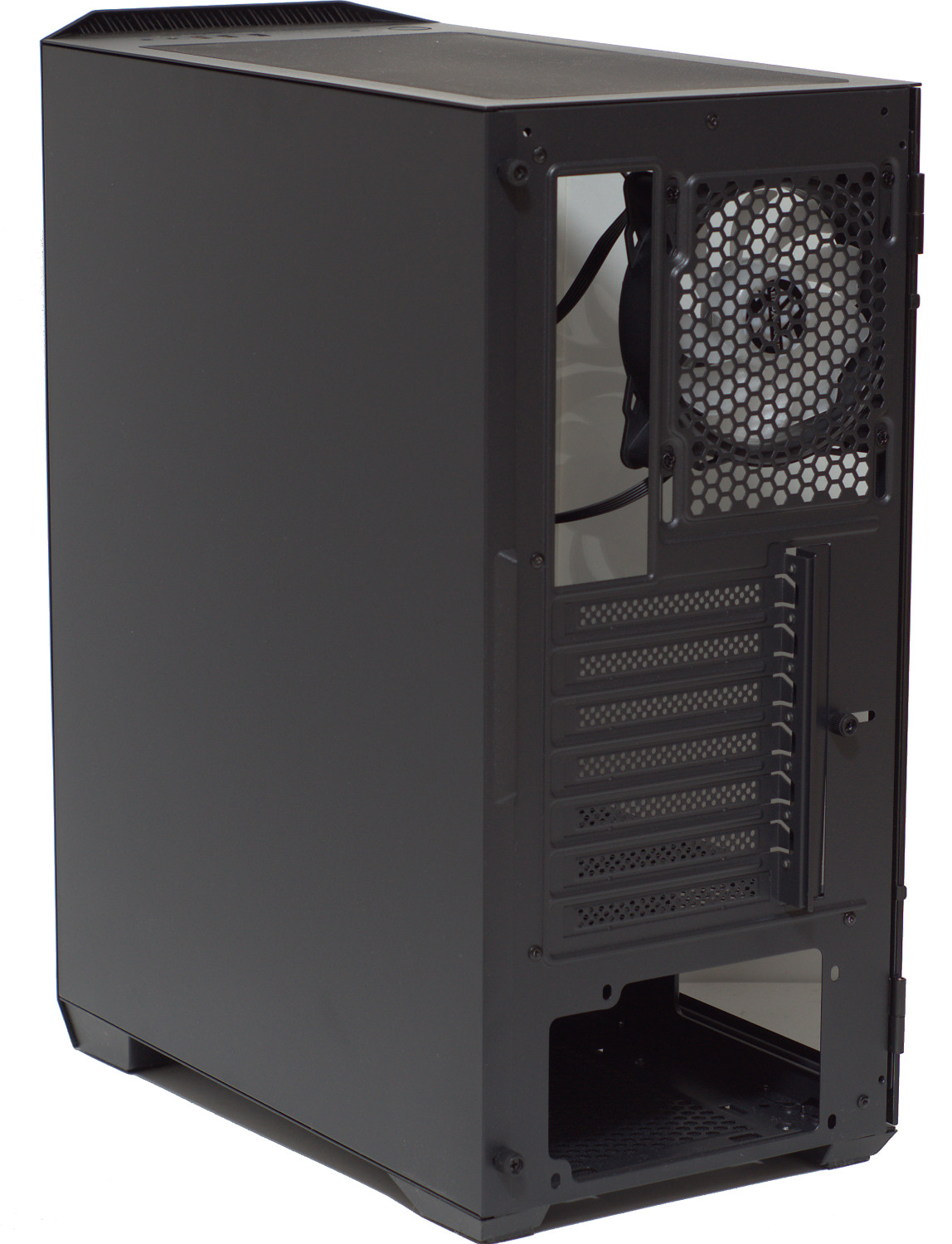

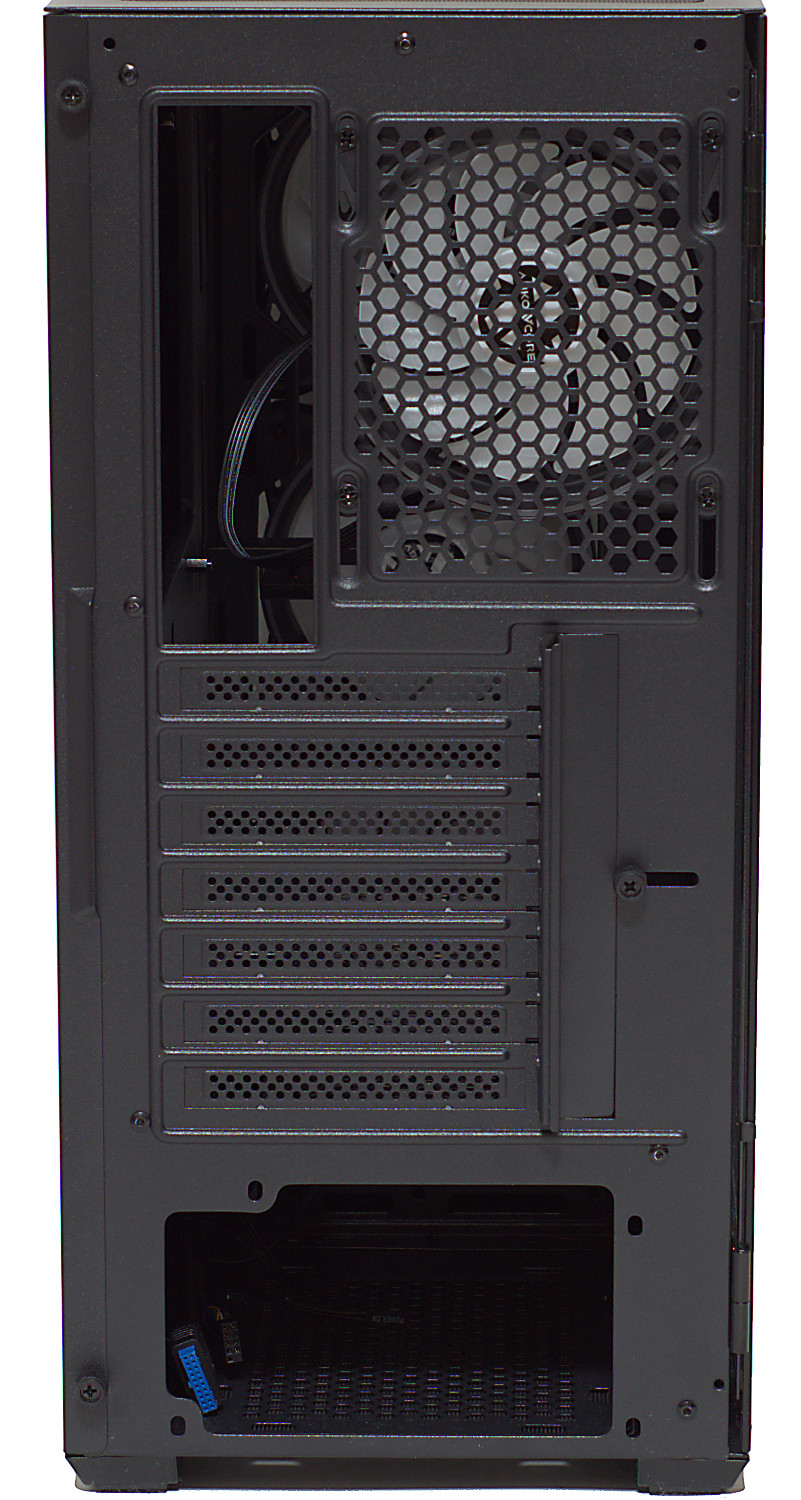

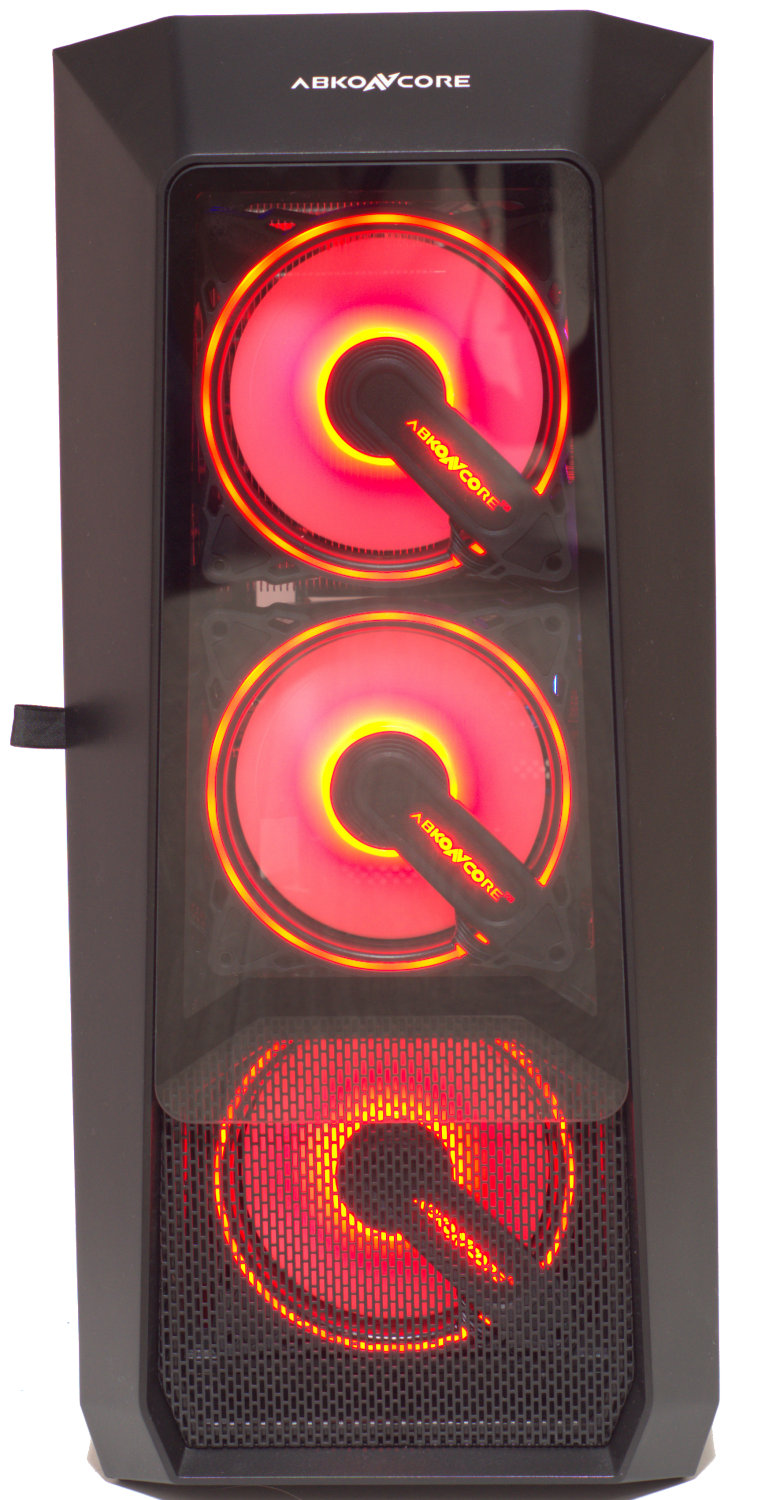

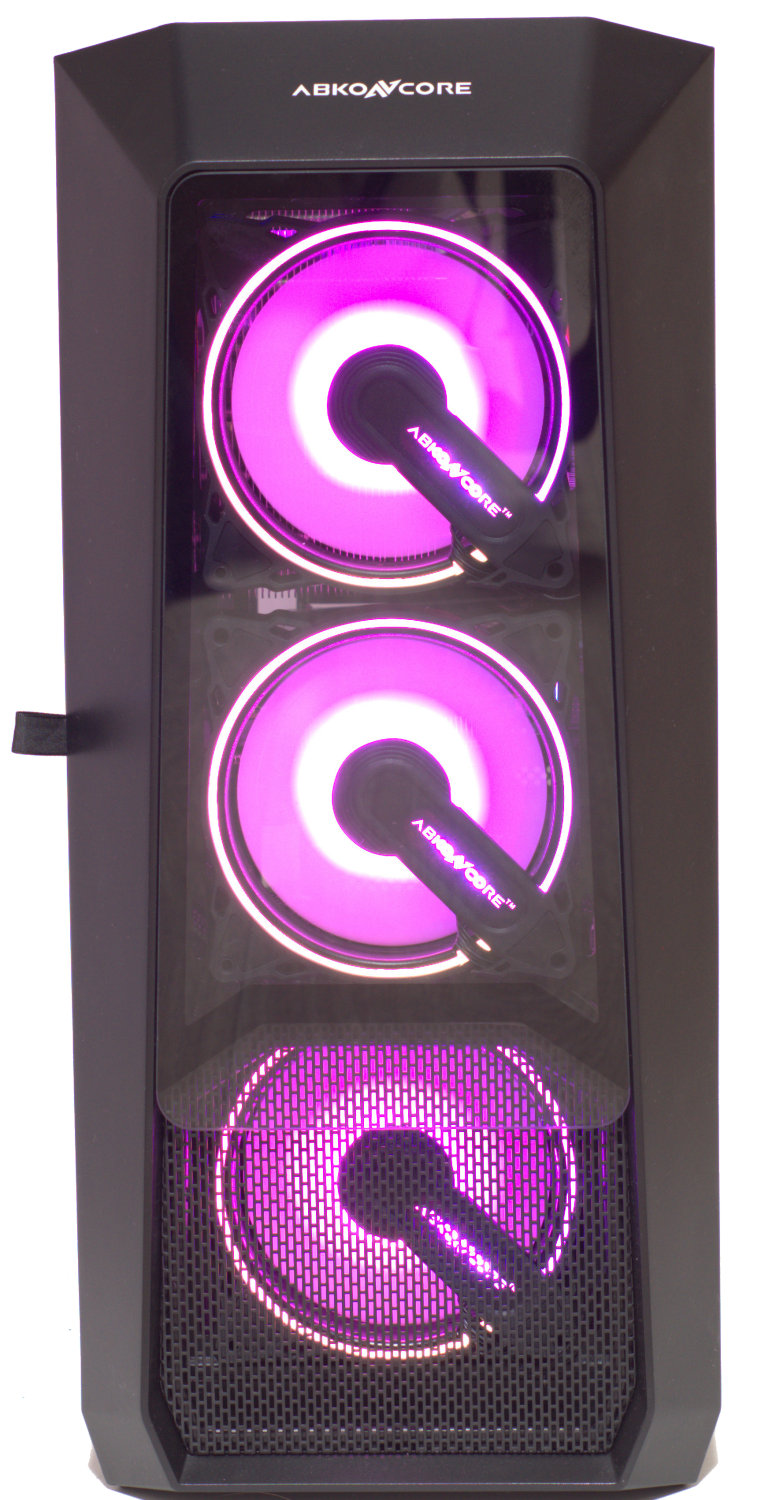

Производитель говорит, что лицевая панель выполнена из закаленного стекла, однако по факту стекло занимает около 2/3 панели, а внизу имеется мелкая сетка (противопылевого фильтра не предусмотрено). А вот компоновка задней части стандартная: нижнее размещение блока питания, 7 слотов под установку плат расширения и предустановленный в верхней части 120 мм вентилятор.

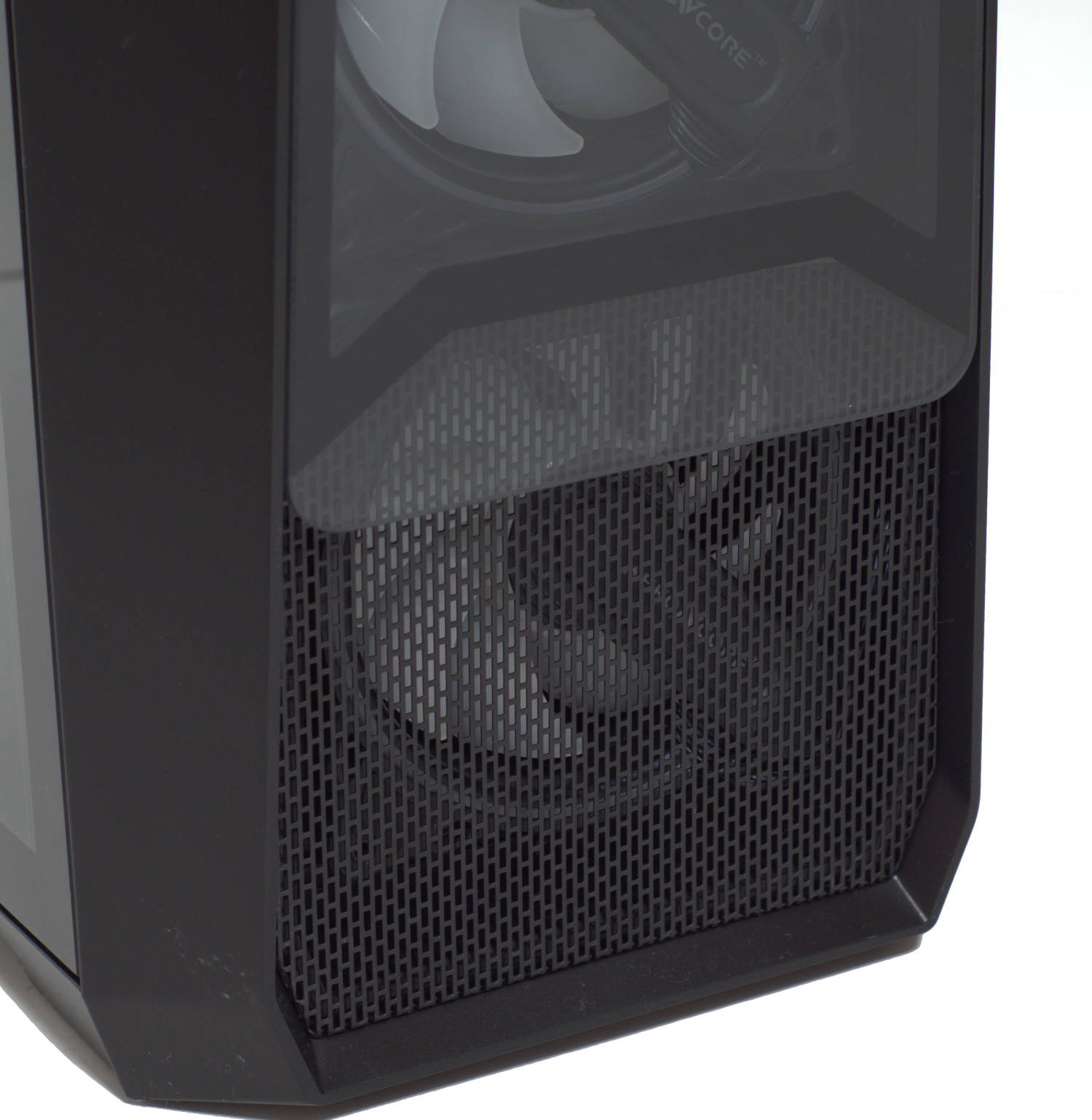

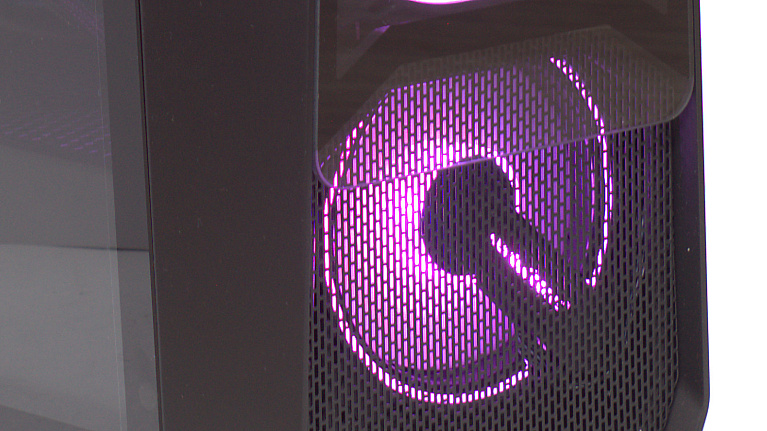

Отдельно остановимся на притоке воздуха спереди. Он идет через металлическую сетку, расположенную в нижней части лицевой панели. Такое решение обеспечивает как эффектный внешний вид (благодаря трем предустановленным 120 мм вентиляторам с ARGB-подсветкой), так и улучшает приток воздуха спереди в отличии от варианта, если бы лицевая панель была полностью из стекла.

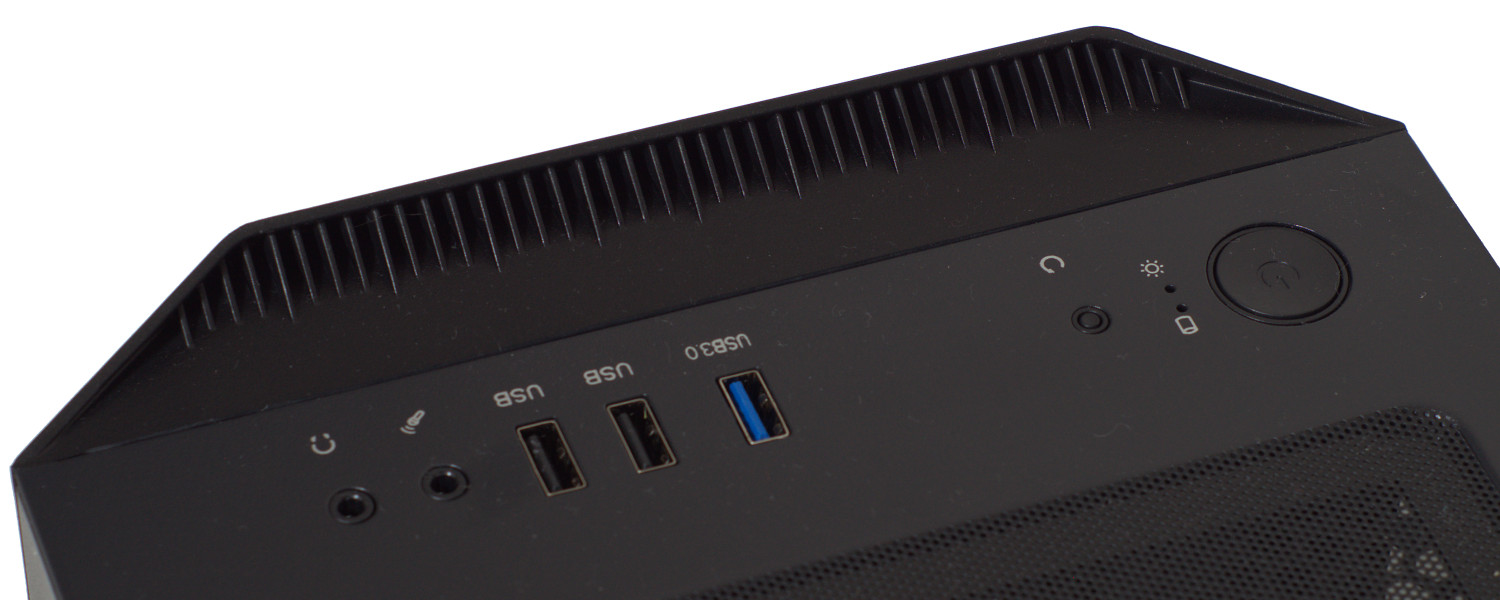

Также приток обеспечивается через небольшие отверстия в верхней части корпуса и это неплохо. Сразу же отметим привычный набор портов ввода-вывода (1 xUSB 3.0, 2 xUSB 2.0, разъемы микрофона и наушников), органов управления (кнопки питания и сброса, последняя управляет выбором режима ARGB-подсветки) и индикаторов (активность системы и накопителей). Современного порта USB тип С в корпусе нет, хотя для корпуса стоимостью около 7600 рублей всё-таки хотелось бы его видеть, так как у «конкурентов» подобный порт реализован.

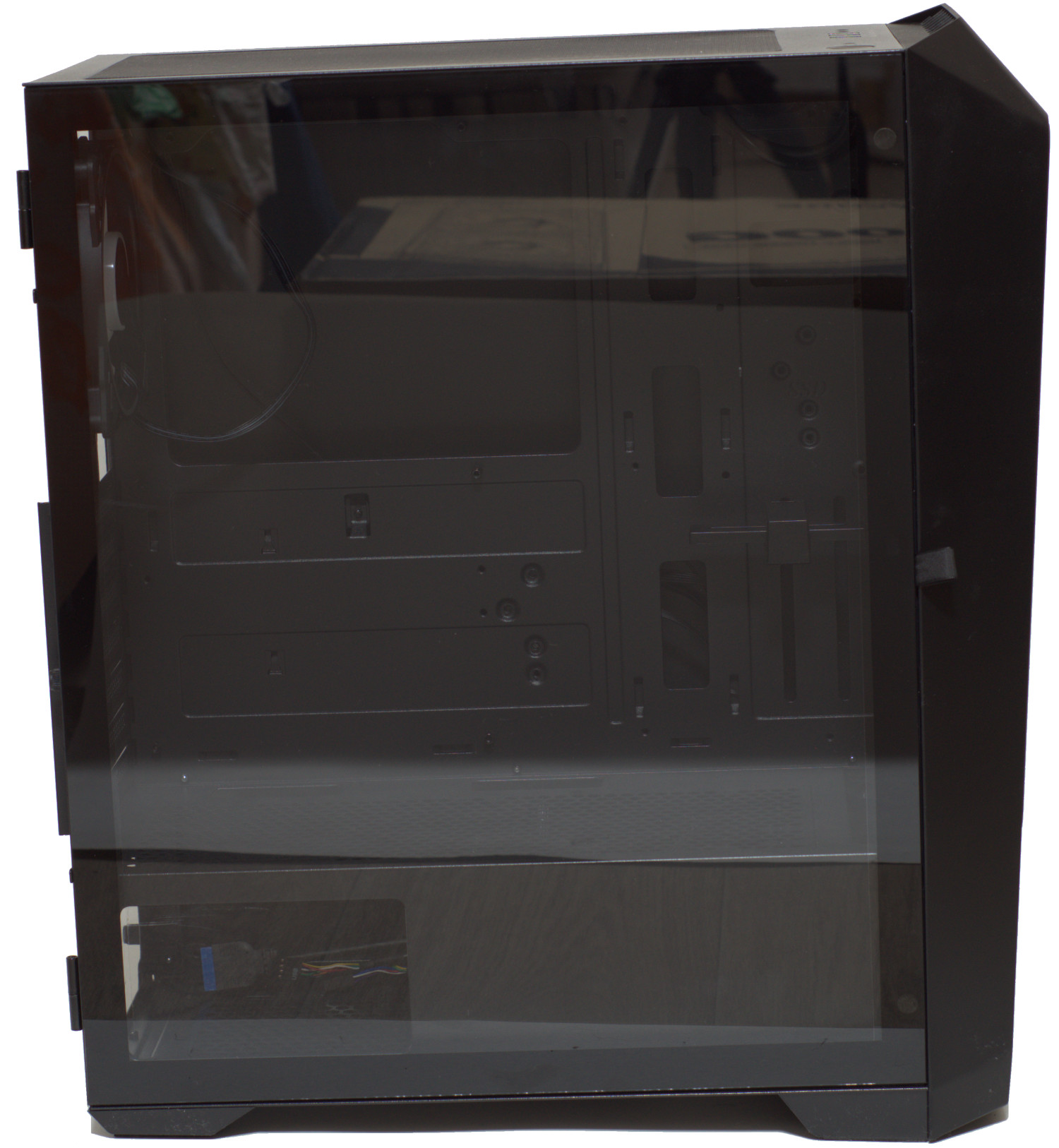

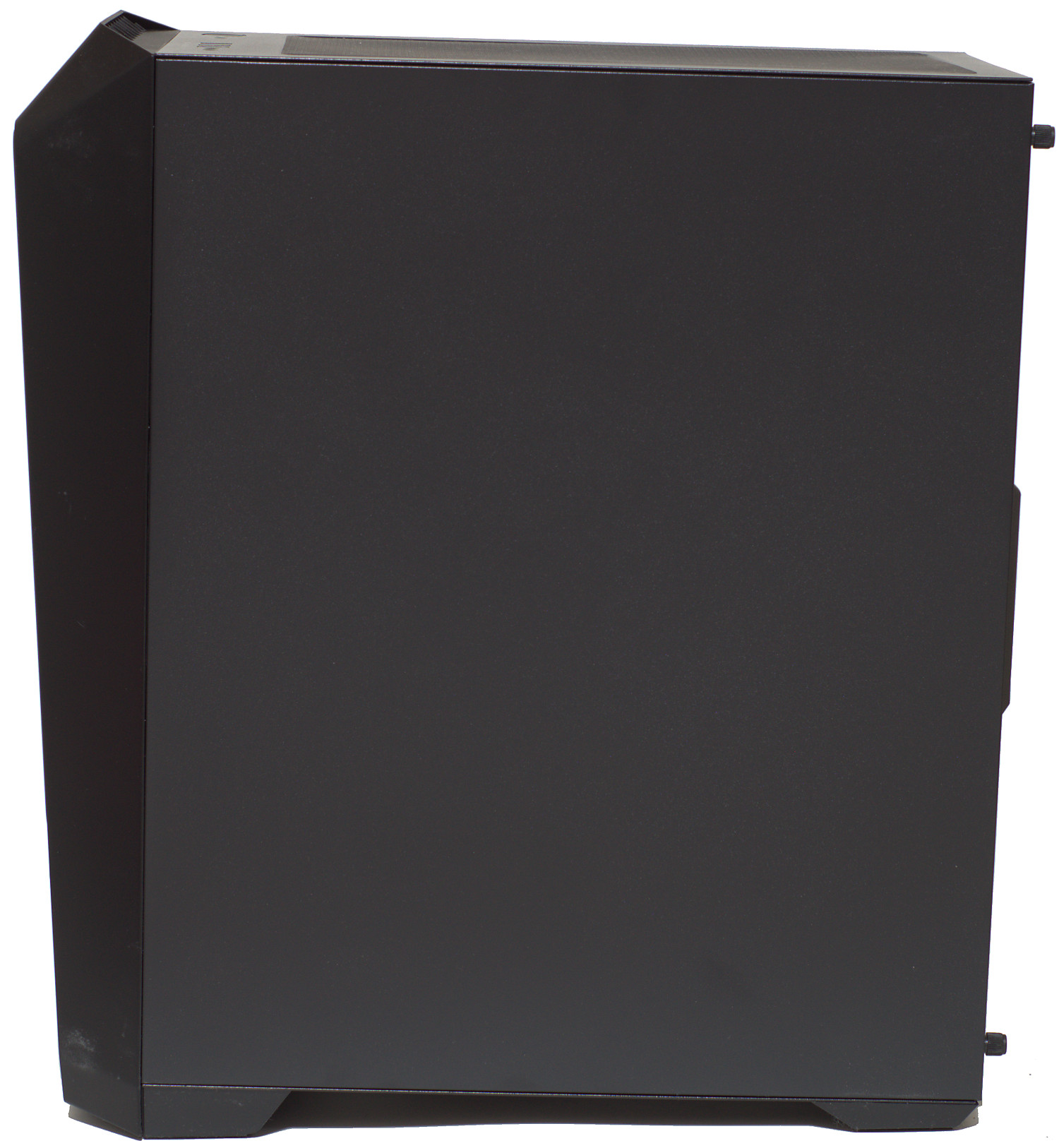

Корпус получил левую боковину из закаленного стекла, а правая выполнена из стали. Именно при взгляде с боков заметен наклон шасси корпуса от передней панели к задней.

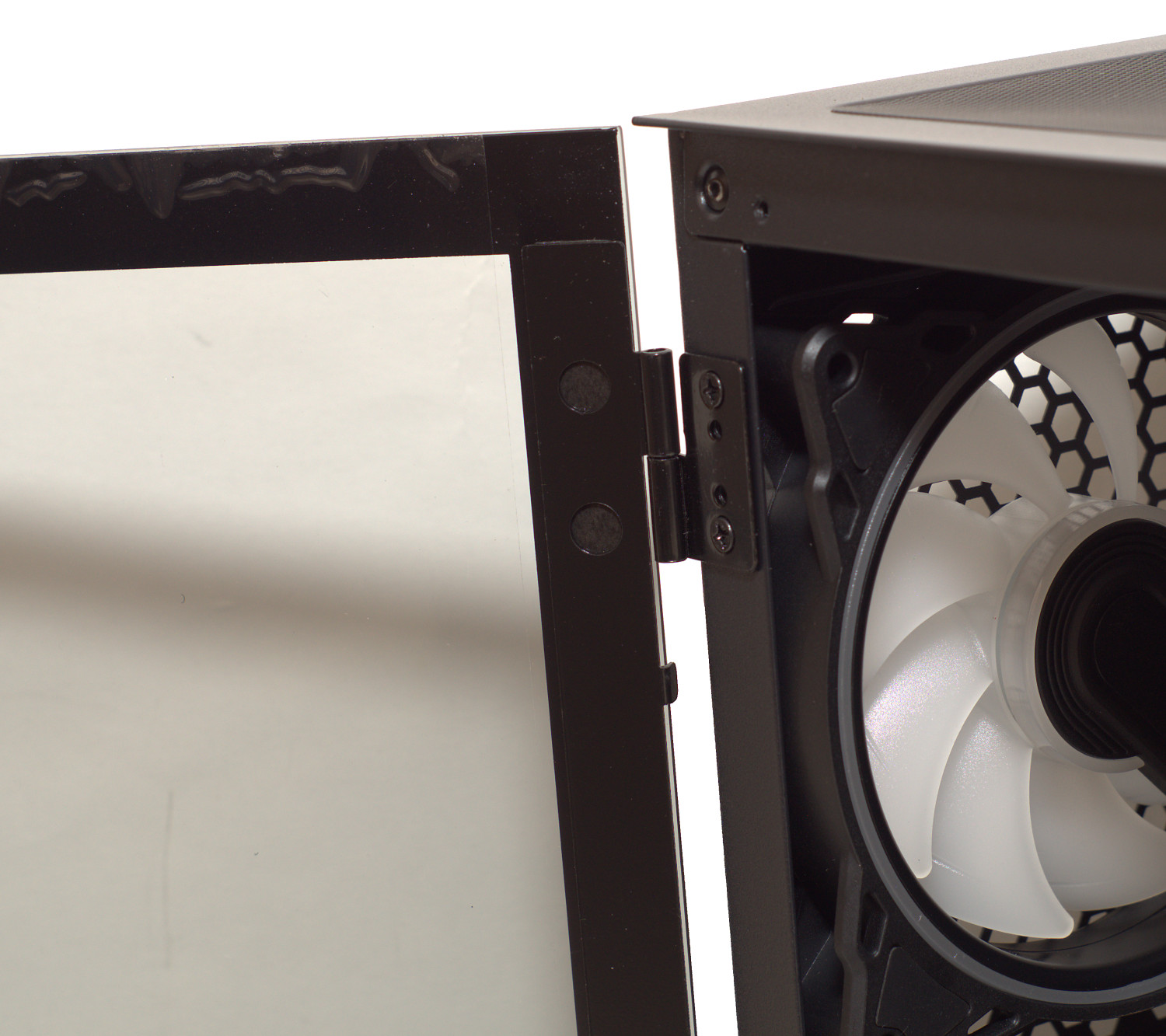

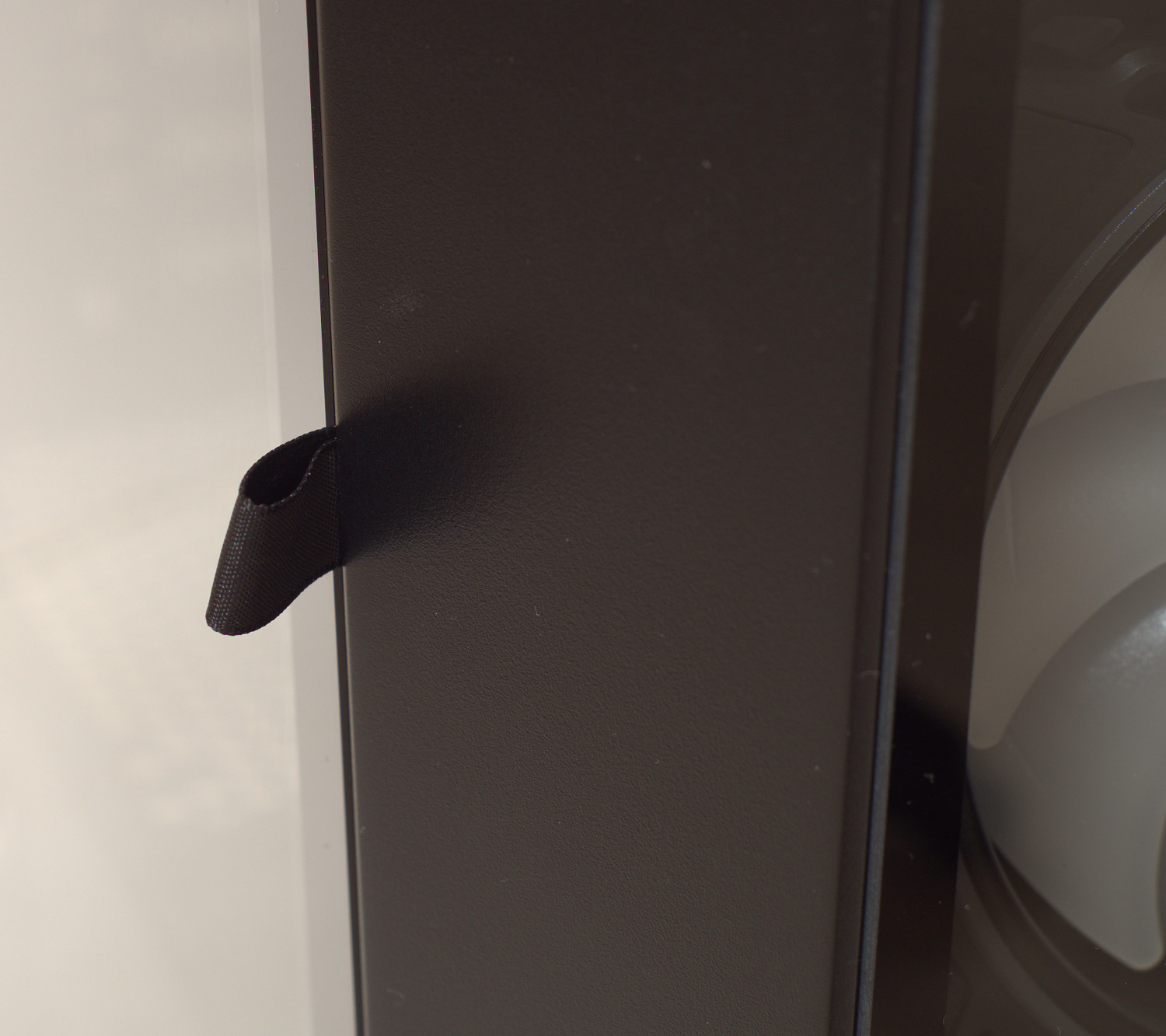

Эффект солидности корпусу добавляет наличие боковины из стекла, сделанной в виде распашного механизма – открывается она с помощью петельки, расположенной спереди. При желании боковая панель легко снимается, так как крепится она на петлях. Все сделано очень удобно, как для доступа к внутренностям, так и для облегчения процесса сборки системы.

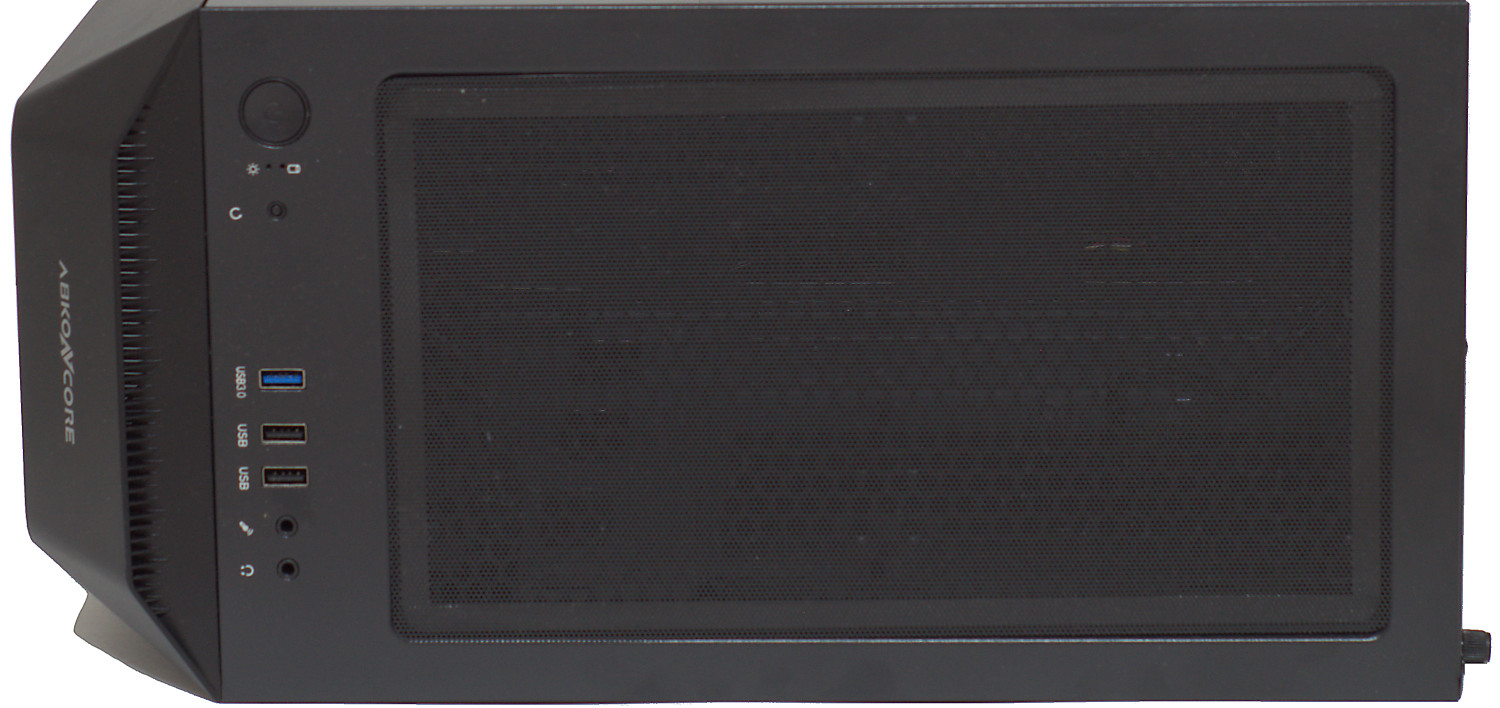

Практически все пространство верхней части занимает противопылевой фильтр на магнитах, скрывающий вентиляционные отверстия и места крепления вентиляторов/радиатора.

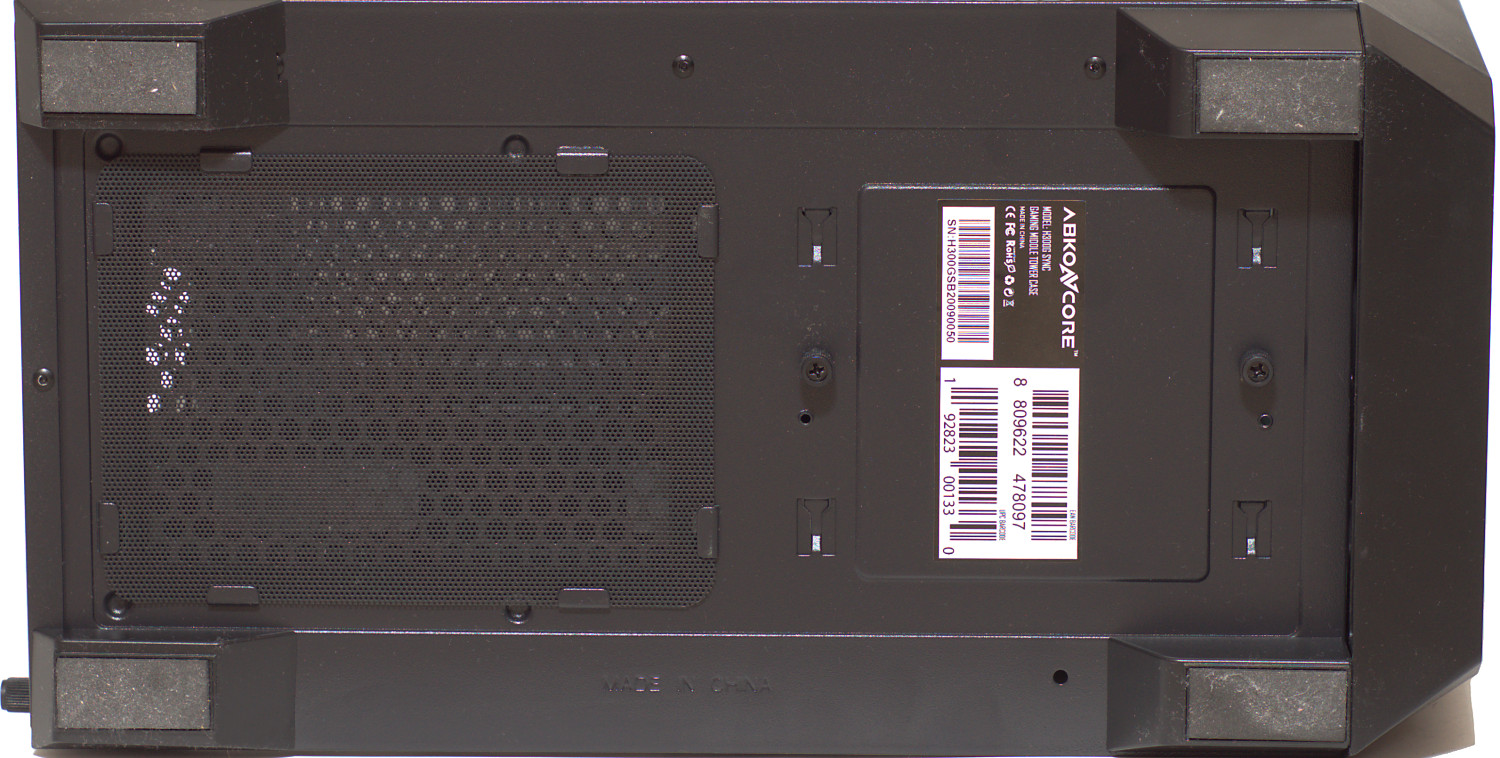

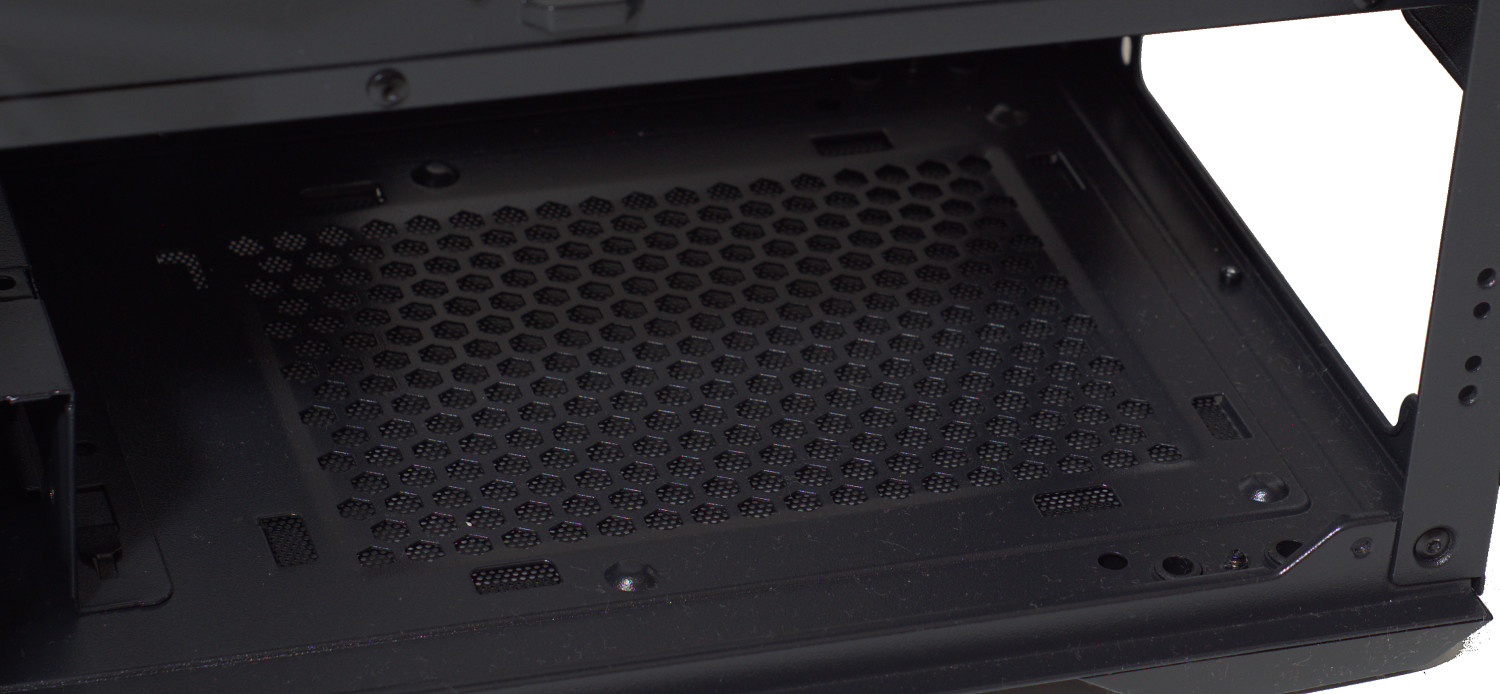

Половину дна корпуса занимает зона с перфорацией, приходящаяся на область размещения блока питания. Заметно, что передние ножки имеют большую высоту, чем задние, за счет этого получается наклон шасси корпуса.

Внутренняя конструкция

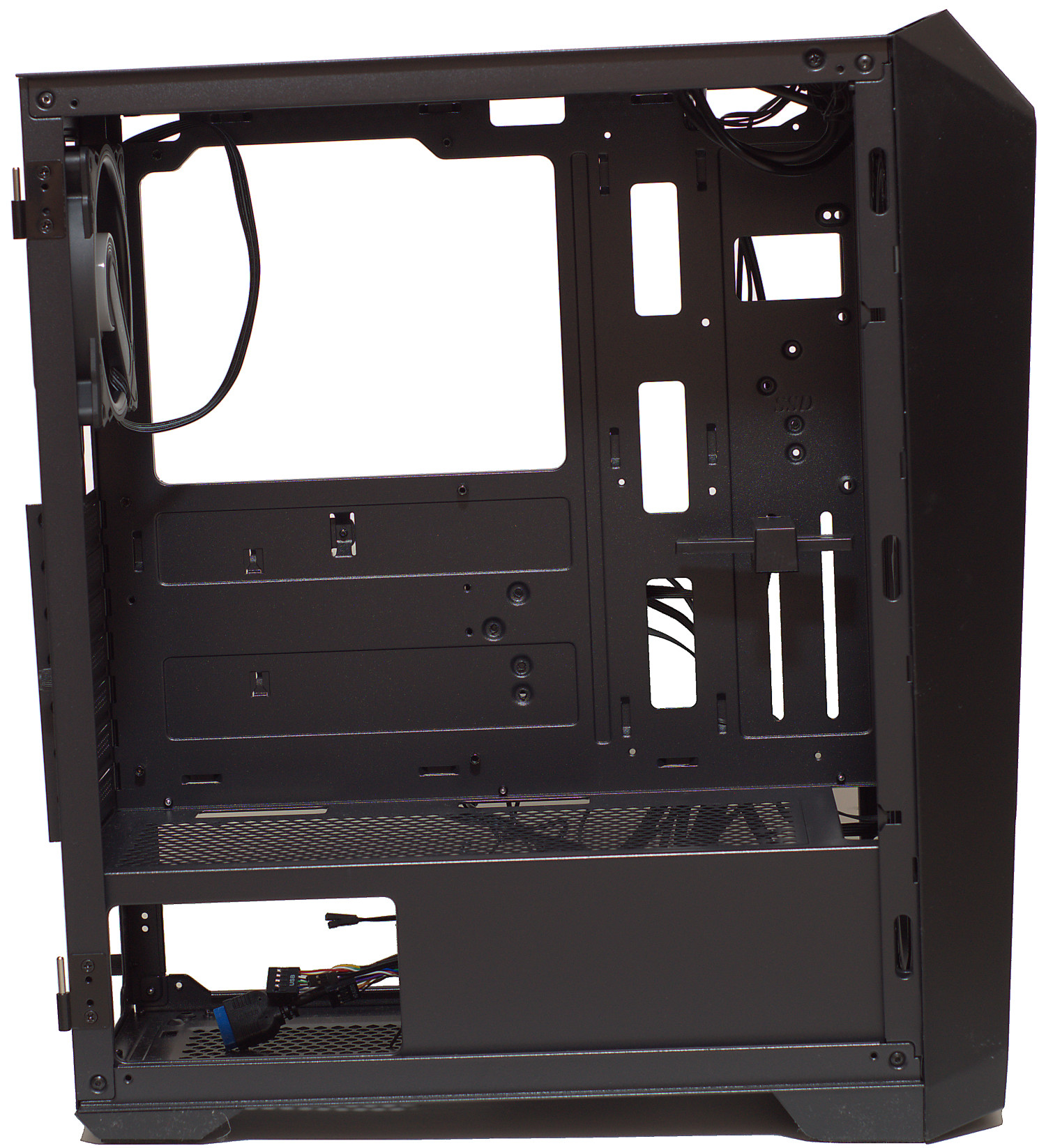

Достаточно редко производители занимаются экспериментами в плане оригинальной компоновки комплектующих внутри, используя в конструкции «проверенные» решения, и Mid-Tower корпус Abkoncore H300G SYNC - не исключение: большая центральная область, в которой можно установить материнскую плату форм-фактора miniITX/mATX/ATX, видеокарту длиной до 355 мм и кулер высотой до 158 мм (на практике чуть больше).

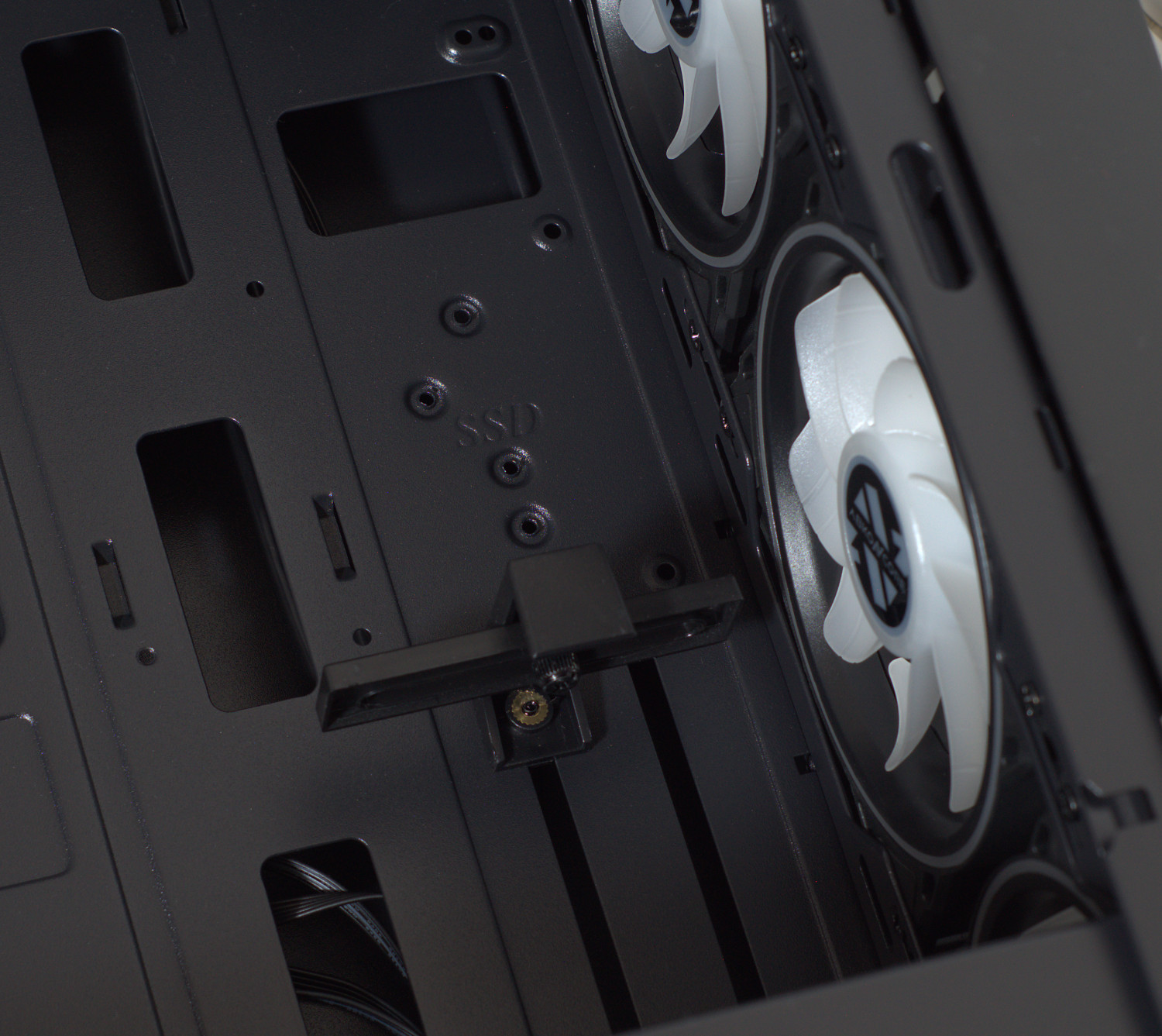

Хотя можно отметить, что в поддоне реализован фиксатор видеокарты, позволяющий снизить нагрузку на нее. Он имеет 2 степени регулировки: по высоте и по глубине (длине видеокарты). Можно заметить, что чуть выше находится посадочное место для 2.5" накопителя.

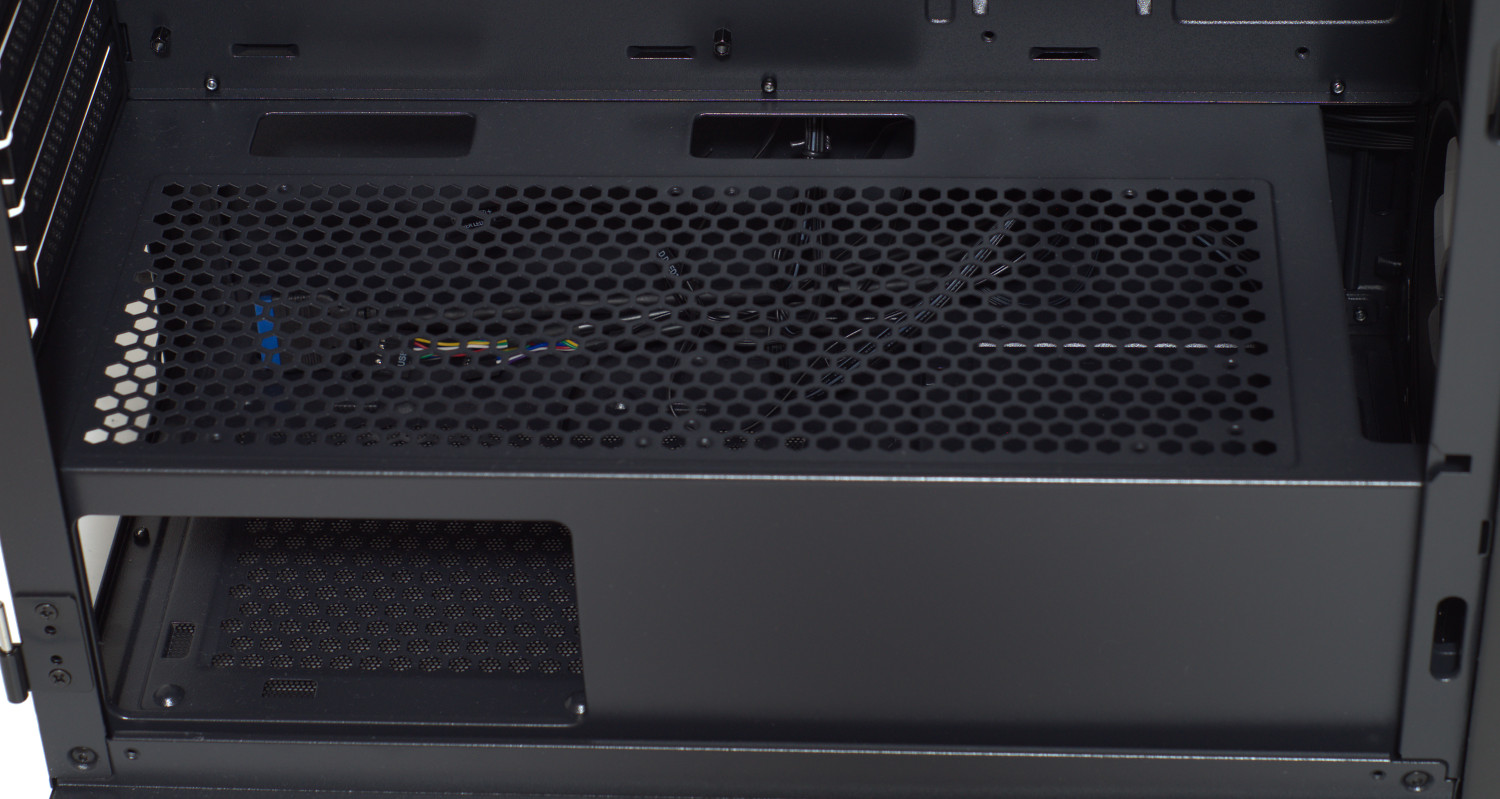

Нижний кожух у корпуса получил как боковое окно, так и перфорацию верхней части, поэтому должна быть неплохая вентиляция этой зоны. К тому же при необходимости на кожухе можно установить два 120 мм вентилятора.

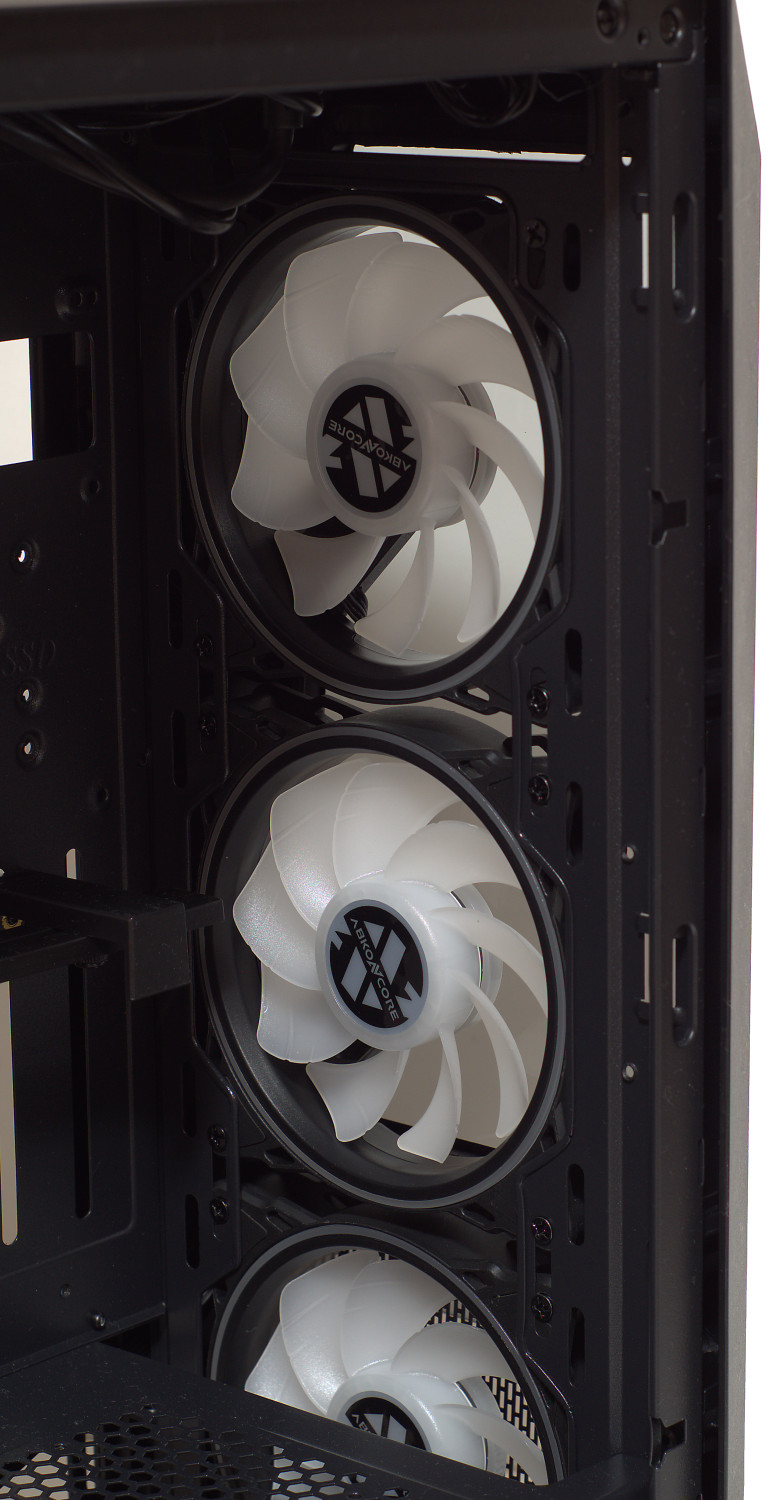

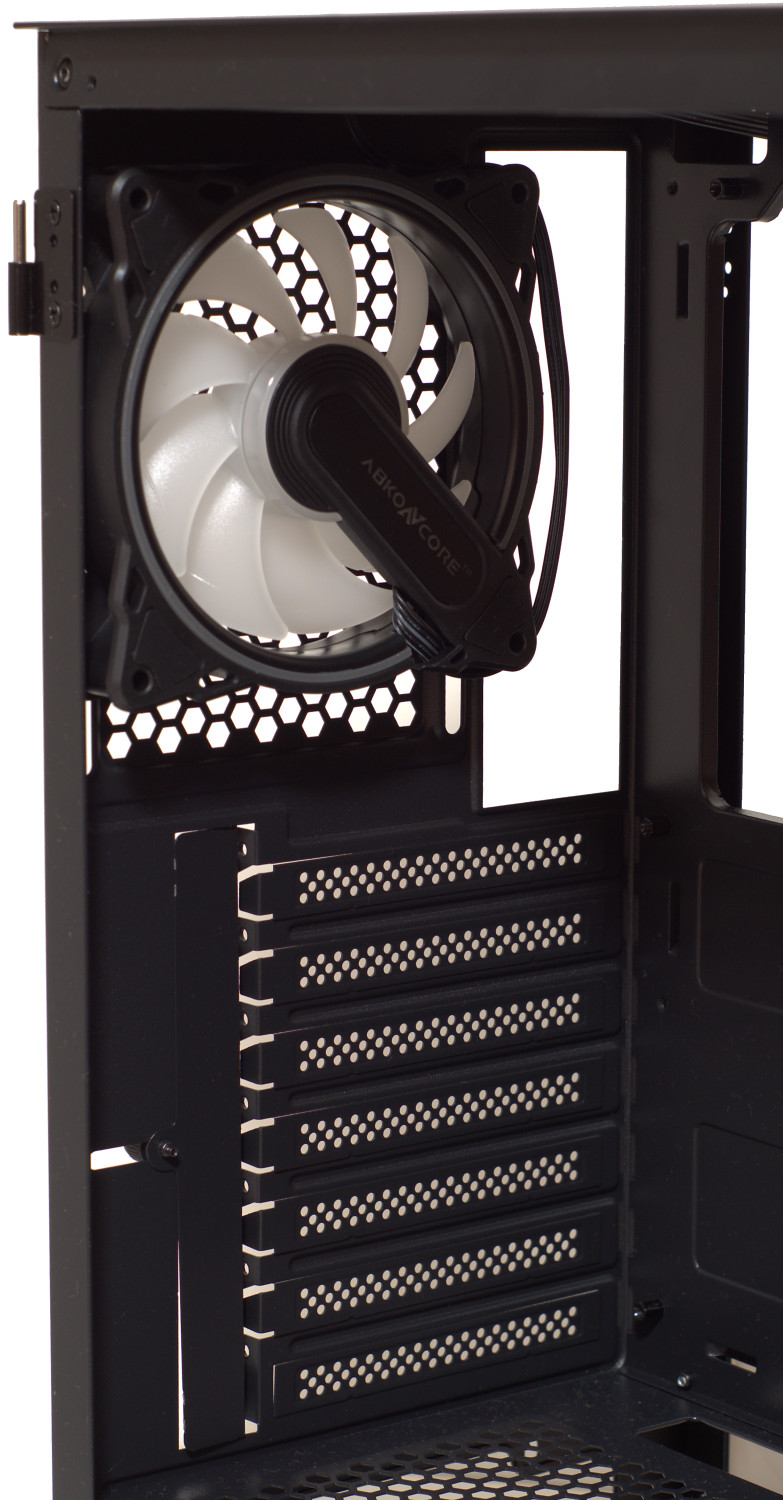

Приятно видеть, что корпус оснащается четырьмя 120 мм фирменными вентиляторами Abkoncore HR120 с ARGB-подсветкой, имеющими оригинальный дизайн и демпферы. Один из них установлен на задней стенке, еще три - спереди. Вместо них на задней стенке можно установить радиатор системы жидкостного охлаждения (СЖО) типоразмера 120 мм, спереди – до 240 мм. Из особенностей задней стенки: заглушки слотов на ней выламываемые, правда в комплекте есть 2 планки для замены.

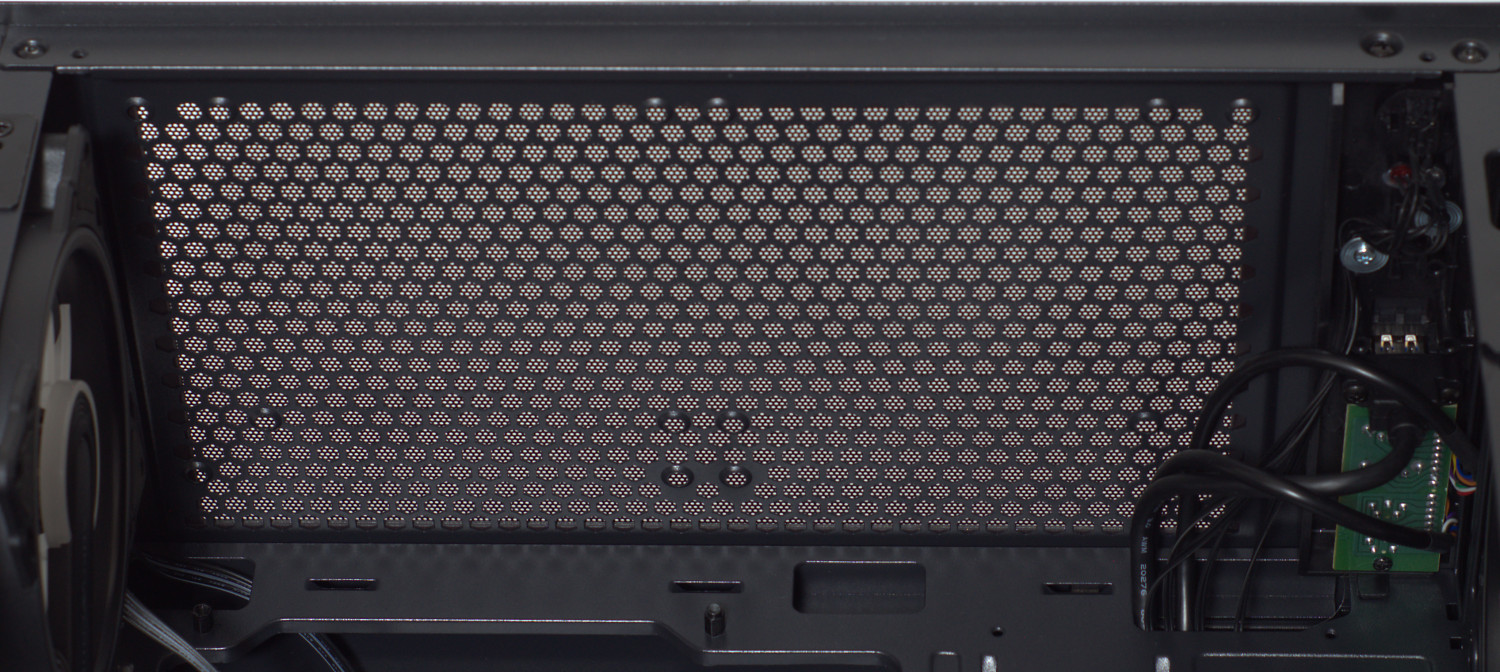

Верх корпуса представляет собой перфорированную структуру, обеспечивая неплохой пассивный отток нагретого воздуха. Для активного отвода возможна установка двух 120/140 мм вентиляторов или 240 мм радиатора СЖО.

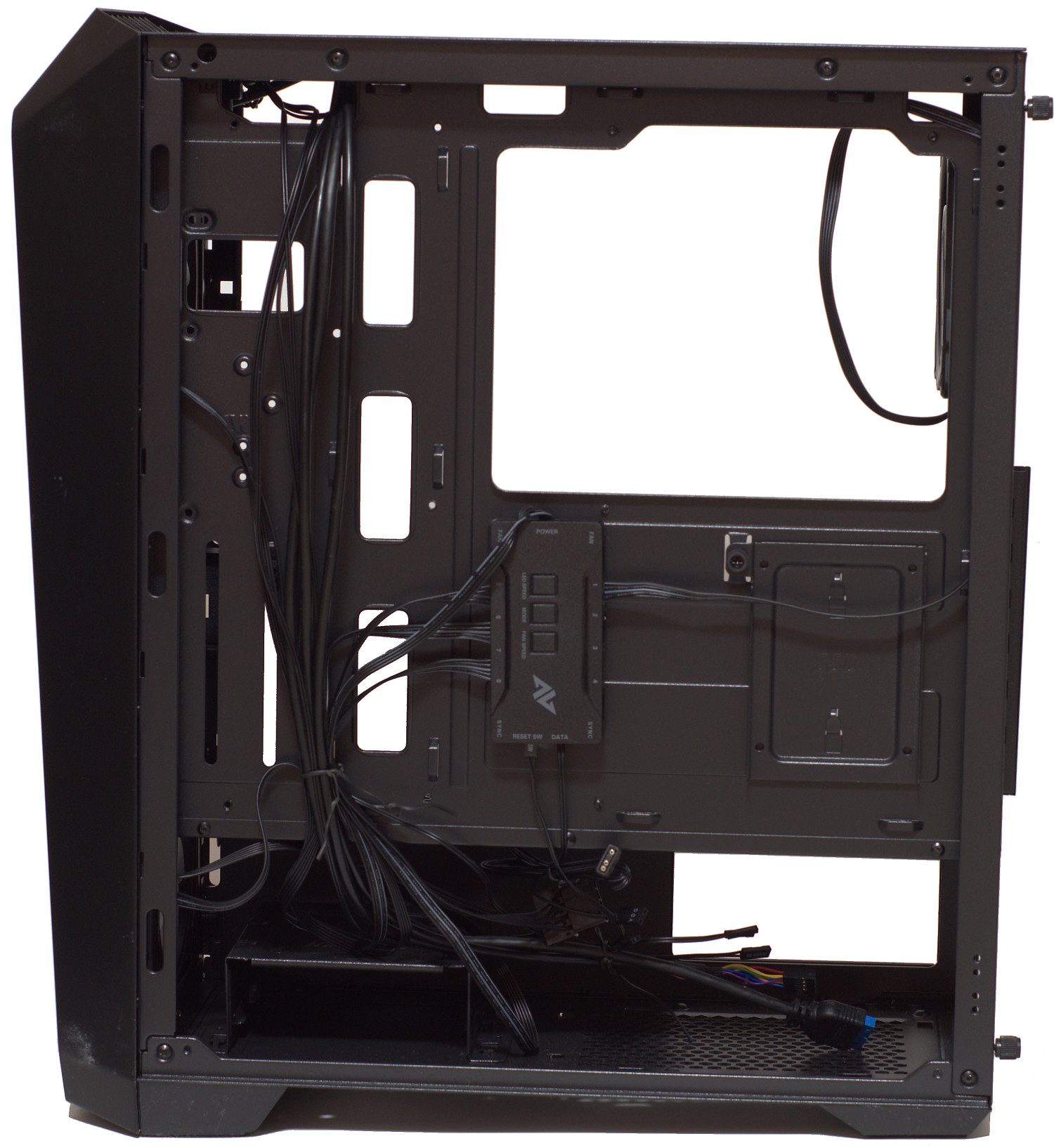

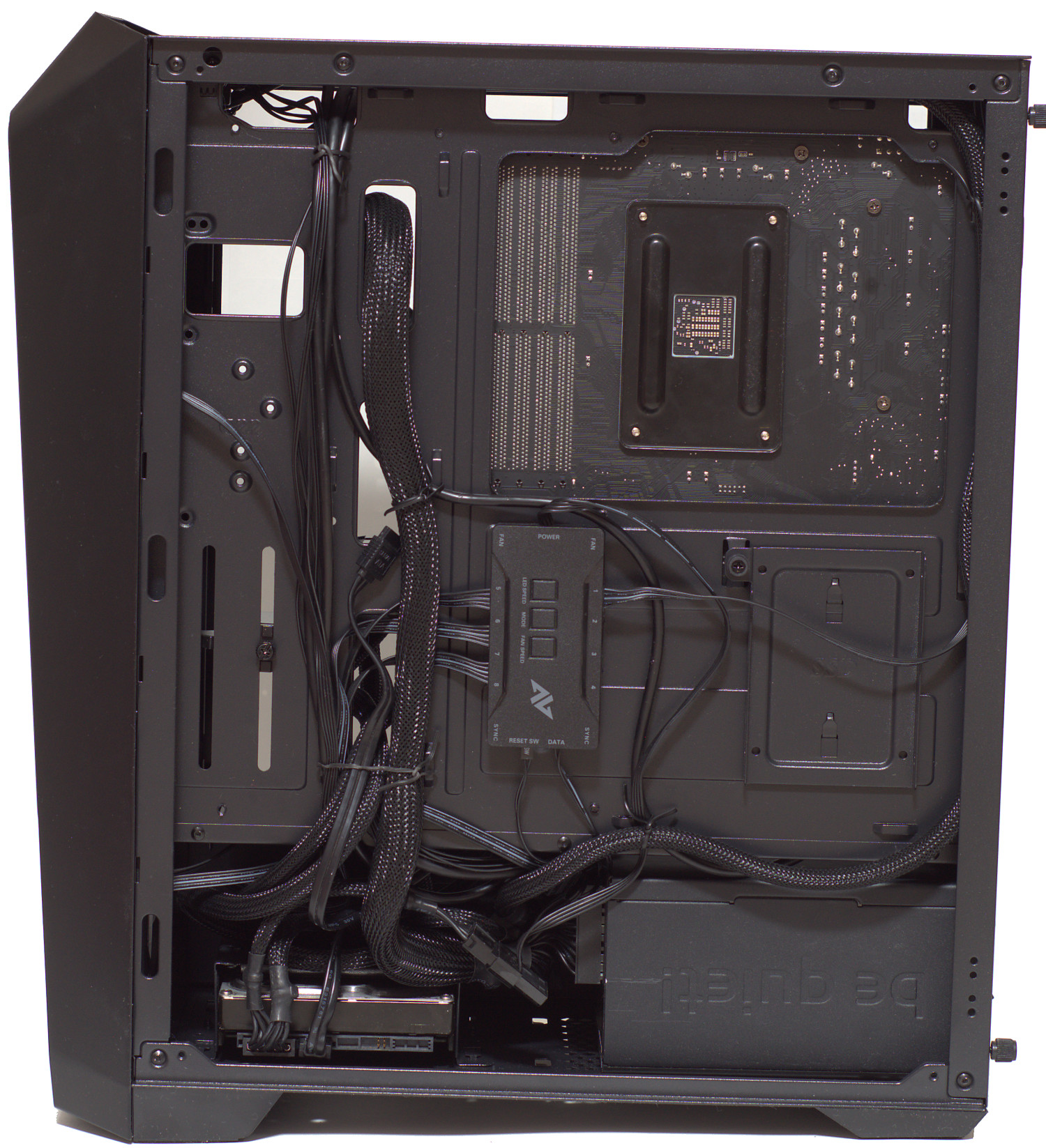

Компоновка элементов за поддоном также стандартная. Имеются окна для вывода кабелей, правда из упрощений можно отметить отсутствие резиновых заглушек, что немного портит эстетический вид, но придраться к качеству обработки окон нельзя – сами края металла завальцованы.

Конфигурация пространства позволяет использовать ATX блоки питания длиной до 223 мм. Сам блок питания ставится на металлические выступы, демпферы не предусмотрены.

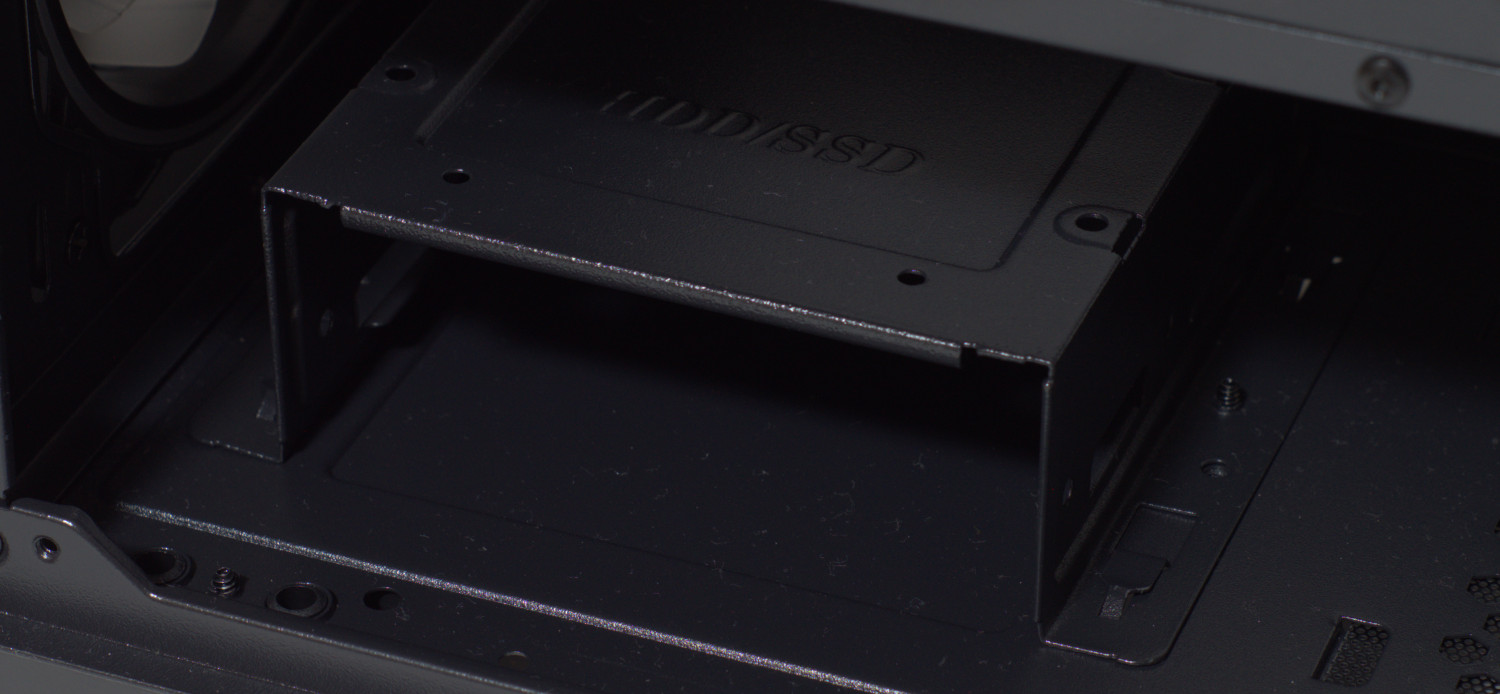

Нижняя корзина под накопители позволяет закрепить на ней два 3.5" накопителя или по одному 2.5" и 3.5" накопителю. Фиксируется она с помощью двух винтов, прикрученных снизу, что будет не совсем удобно, если система уже собрана.

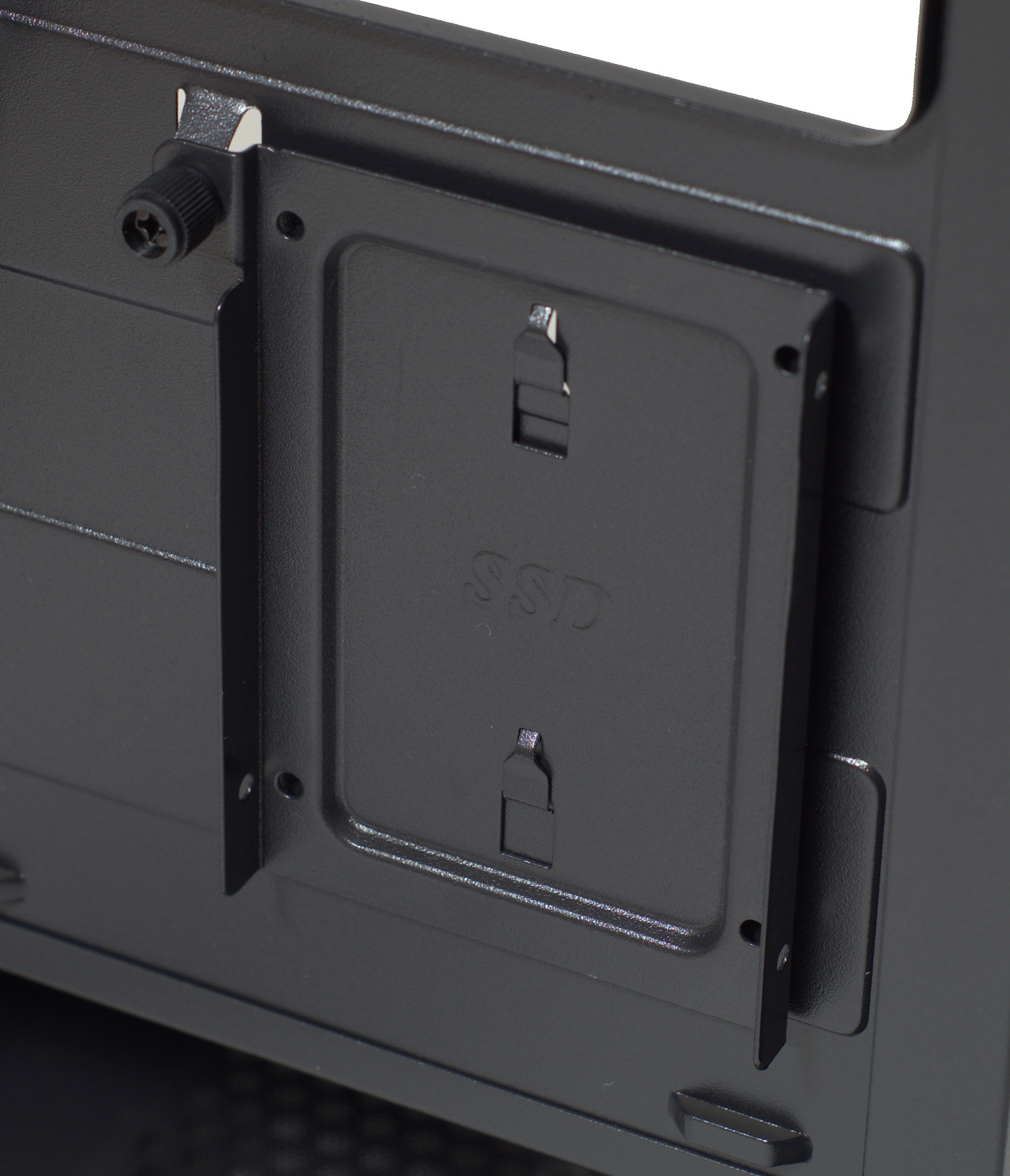

Также для установки одного 2.5" накопителя предусмотрены салазки, закрепленные за поддоном внизу.

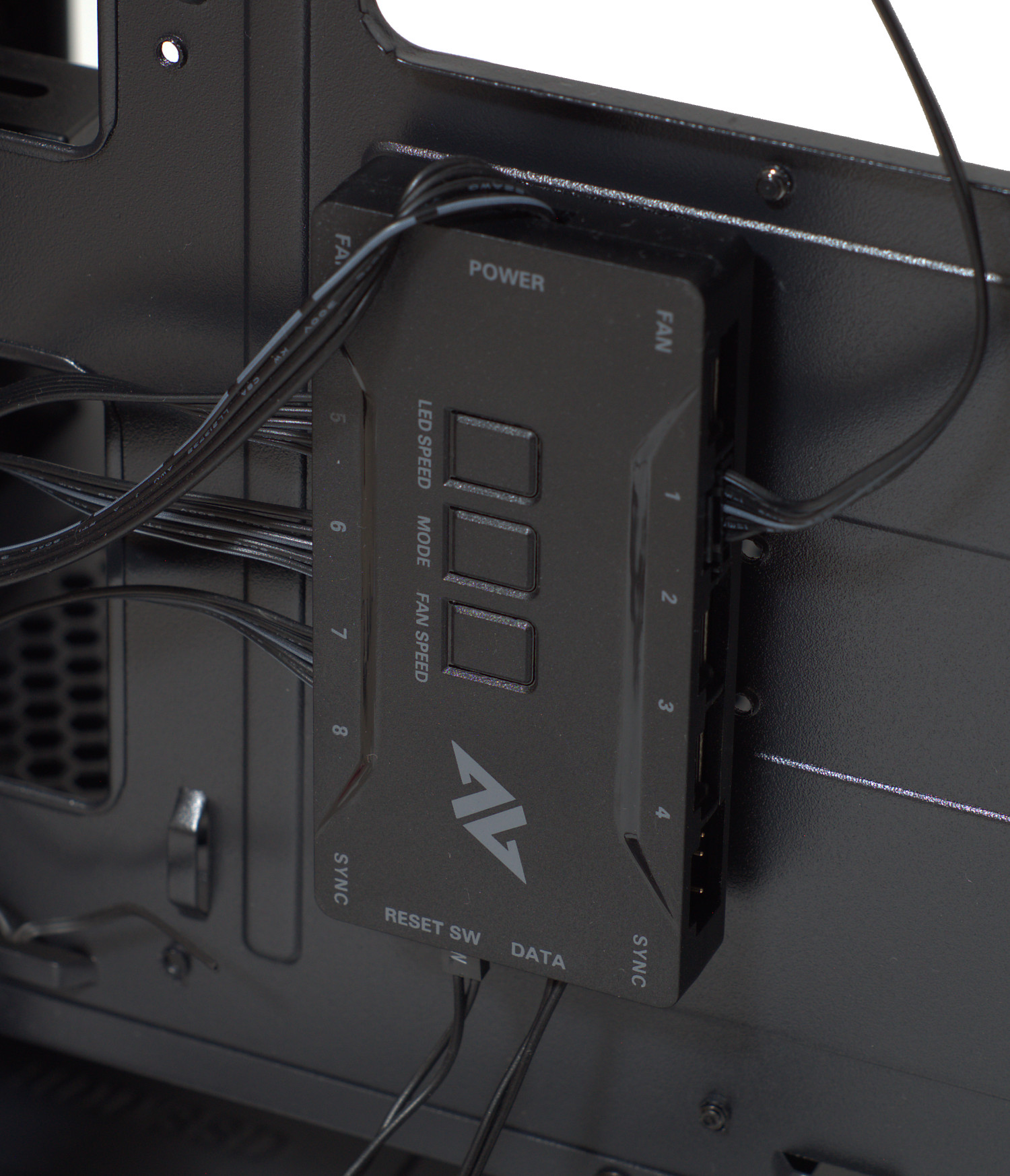

Что еще стоит отметить, так это наличие контроллера управления ARGB-подсветкой и оборотами вентиляторов (возможна синхронизация работы с материнскими платами). К нему можно подключить до 8-и фирменных вентиляторов Abkoncore. Кнопки на корпусе контроллера отвечают за выбор скорости работы подсветки (5 режимов), выбор эффекта подсветки (60 режимов) и обороты вентиляторов (минимум/максимум).

Особенности сборки

Mid-Tower корпус Abkoncore H300G SYNC имеет стандартную современную конструкцию, поэтому собирать систему в нем достаточно просто, хотя из-за сравнительно небольших размеров есть нюансы, которые потребуют некоторой внимательности и аккуратности.

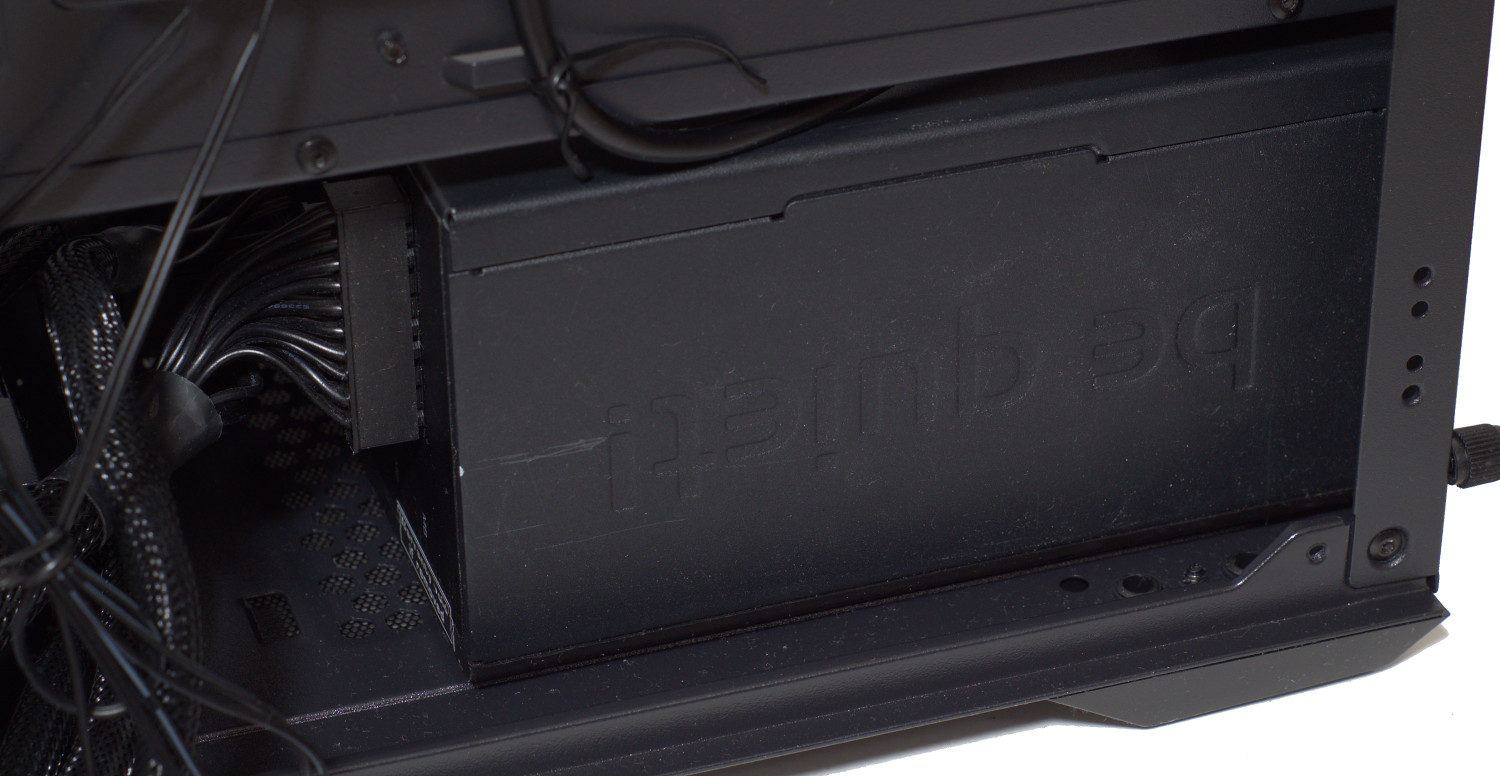

Сборку системы можно начать с блока питания. Его заявленная длина может быть до 233 мм. Устанавливается он через широкую часть и фиксируется 4-я винтами на задней стенке.

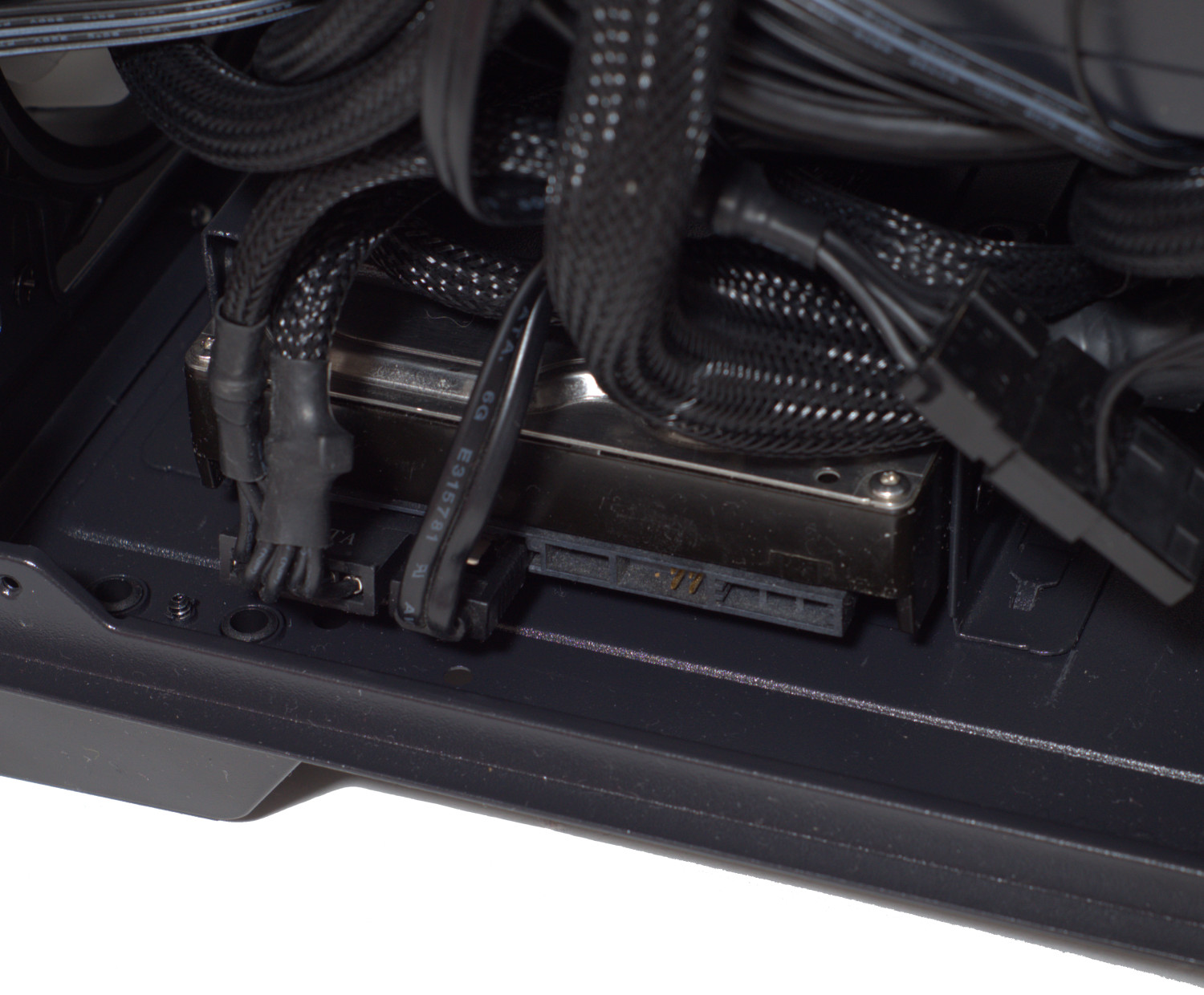

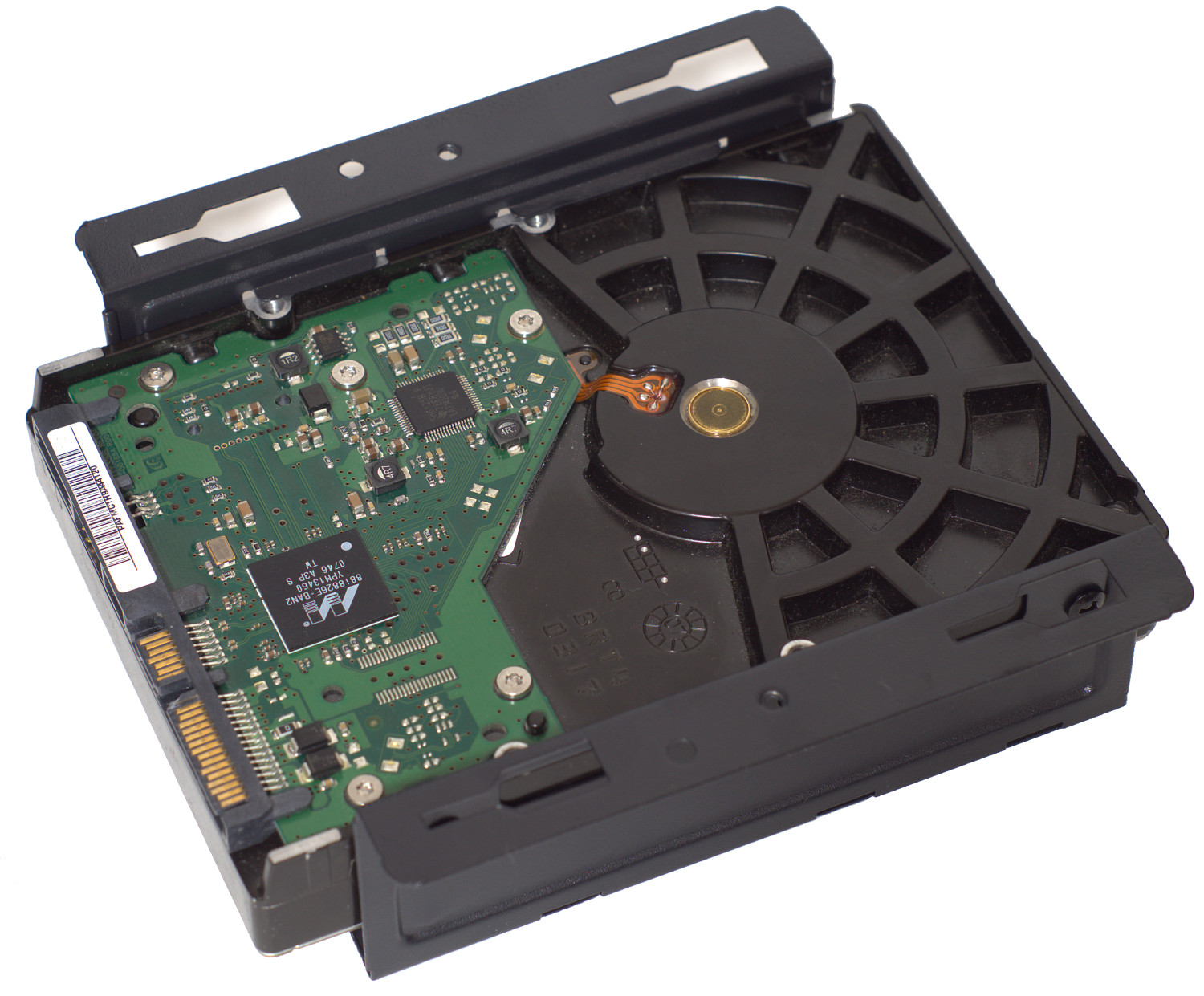

При использовании 3.5" накопителя лучше установить его сразу в корзину и закрепить внутри, так как потребуется доступ к дну корпуса, а в собранном состоянии вес корпуса увеличится. Демпферов для корзины/накопителей в корпусе не предусмотрено.

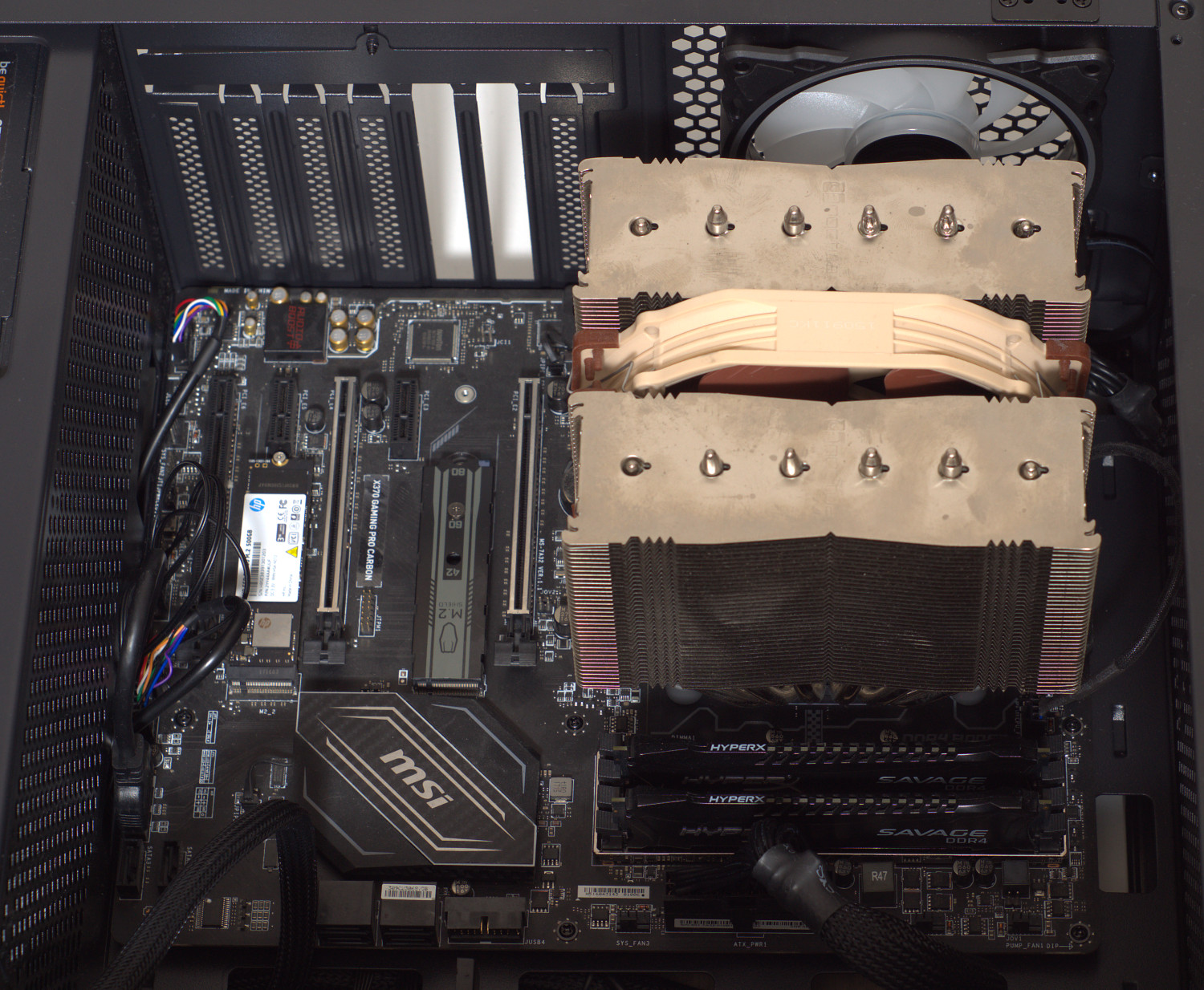

Дальше остается материнская плата с системой охлаждения. Несмотря на заявленную максимальную высоту кулера в 158 мм, в корпус поместился кулер Noctua NH-D15 (высота радиатора - 160 мм), правда штатный 140 мм вентилятор пришлось опустить до уровня высоты радиатора. Обратим внимание на одну особенность: расстояние от материнской платы до верхней стенки составляет около 28 мм, что достаточно близко, так как радиатор с вентилятором будут накрывать материнскую плату. Поэтому можно установить только 240 мм радиатор СЖО, однако придется учитывать высоту компонент материнской платы (радиаторов системы питания и модулей оперативной памяти).

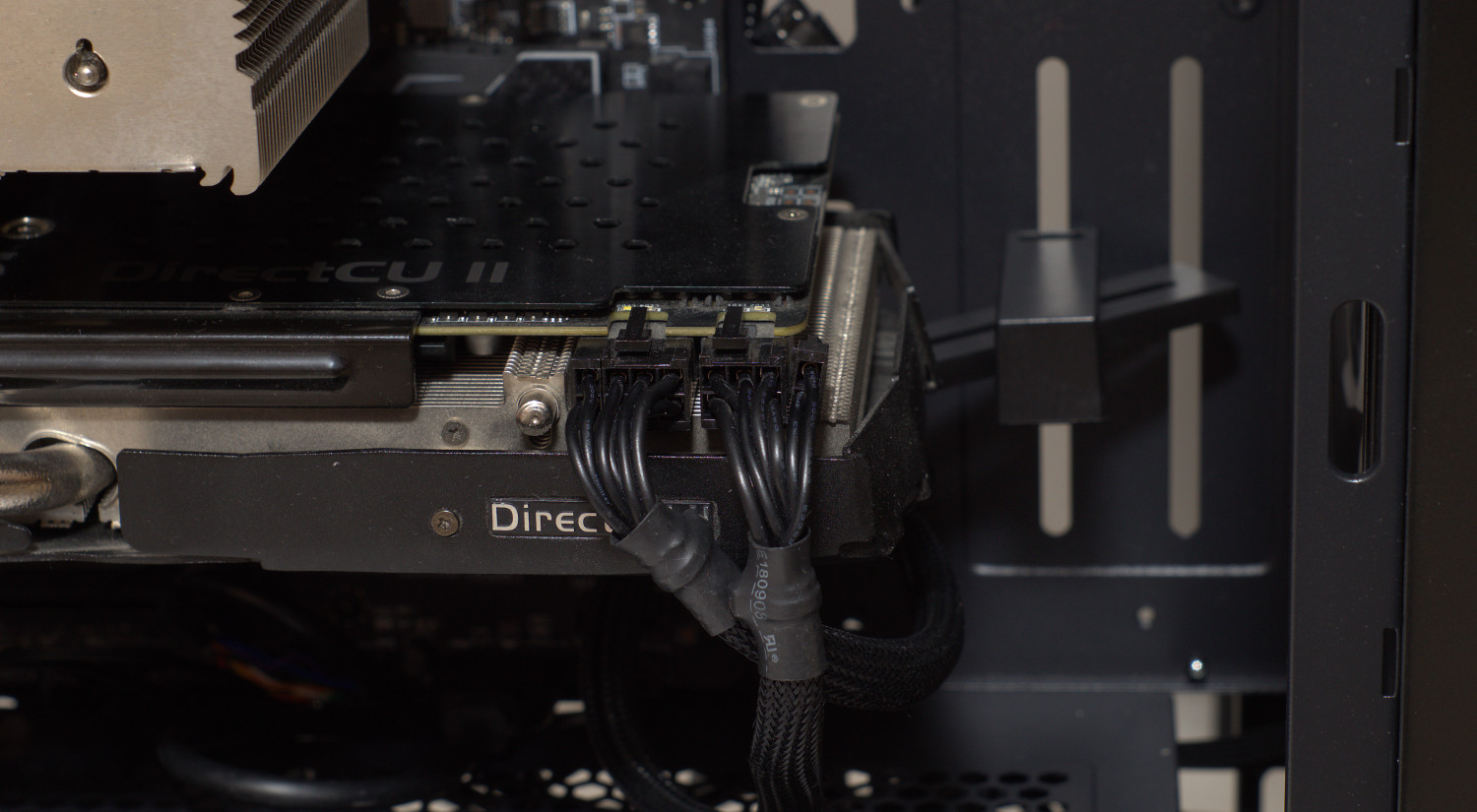

Последние действие – установка видеокарты. Запас по ширине получается достаточным (максимальная длина до 355 мм). Если она длинная, то можно "подстроить" механизм фиксации, чтобы она меньше прогибалась.

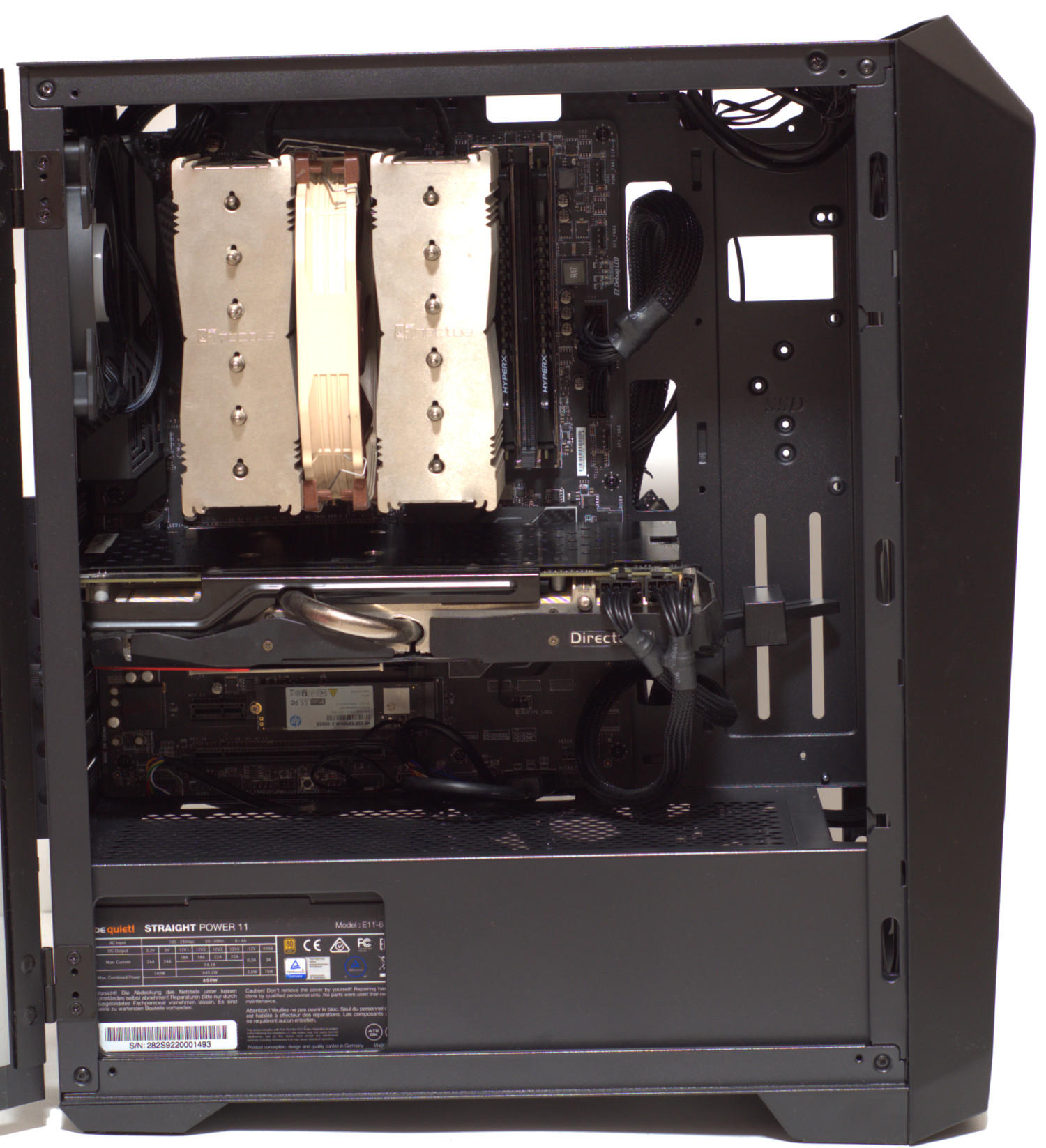

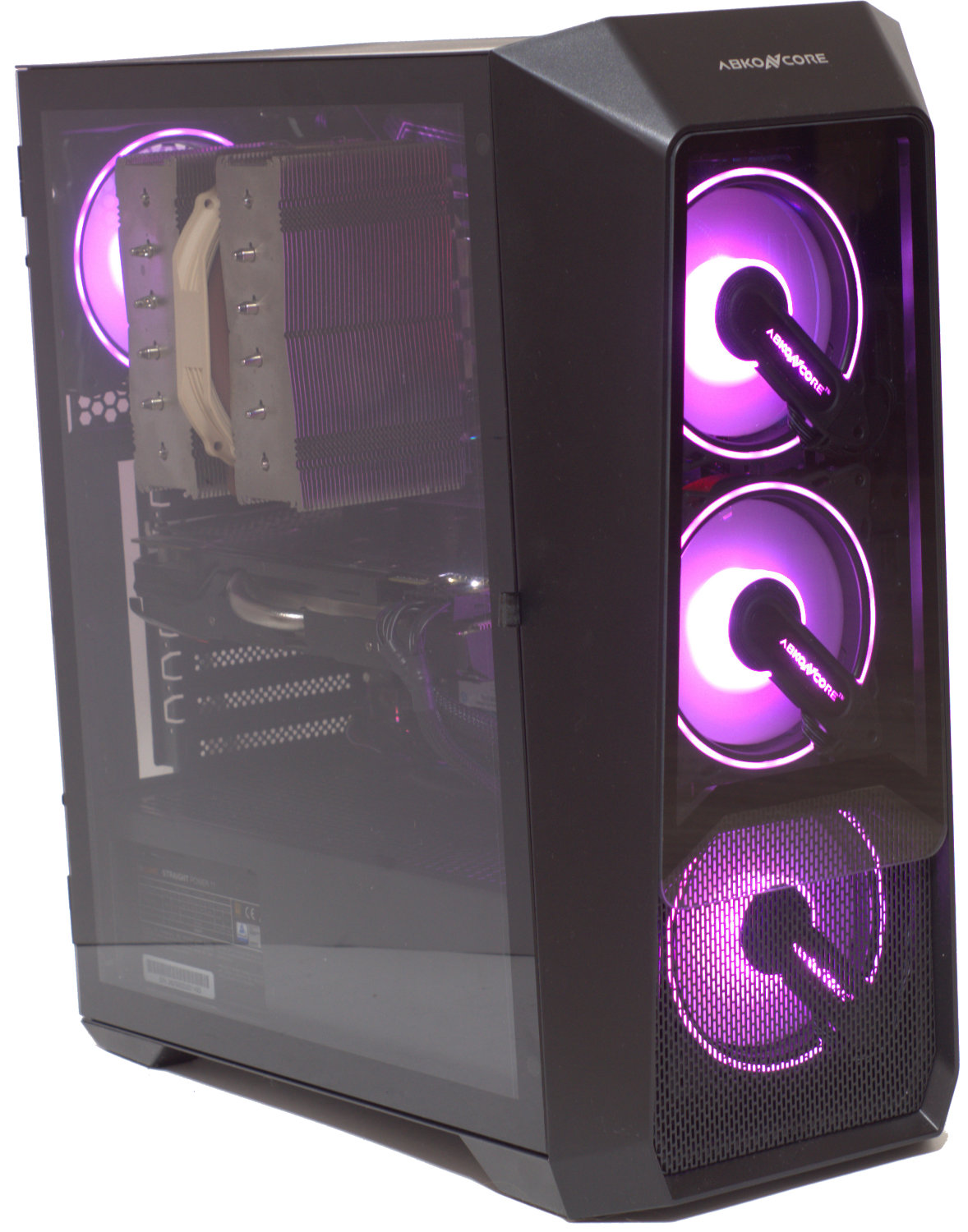

Результат финальной сборки системы.

Тестовый стенд и методика тестирования

• Центральный процессор: AMD Ryzen 7 1700X;
• Система охлаждения: Noctua NH-D15 (с одним вентилятором);
• Термопаста: ARCTIC MX-2;
• Материнская плата: MSI X370 GAMING PRO CARBON;
• Оперативнаяпамять: DDR4-3000 2x8 GbKingstonHyperXSavageHX430C15SB/8;
• Видеокарта: ASUS Radeon R9 390 8 Gb DirectCU II;
• Накопители:
• SSD: HP EX900 500 Gb NVMe;
• Жесткий диск: Samsung HD753LJ (7200 rpm);
• Корпус: Abkoncore H300G SYNC;
• Блокпитания:be quiet! Straight Power 11 650W (650 Вт).

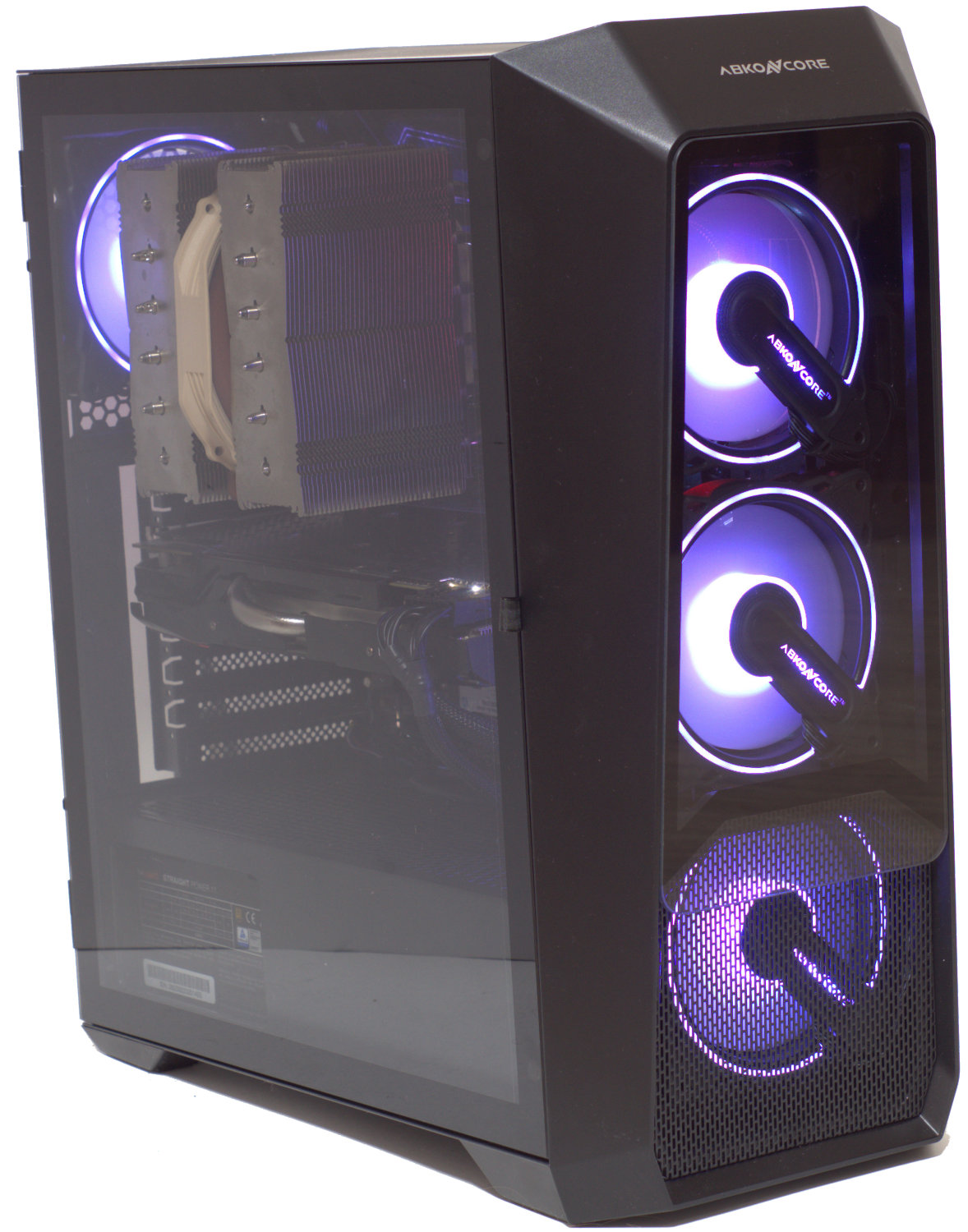

Наличие в Mid-Tower корпусе Abkoncore H300G SYNC четырех 120 мм вентиляторов с ARGB-подсветкой обеспечивает ему эффектный внешний вид, особенно с учетом наличия лицевой панели из закаленного стекла, через которую будут видны передние вентиляторы.

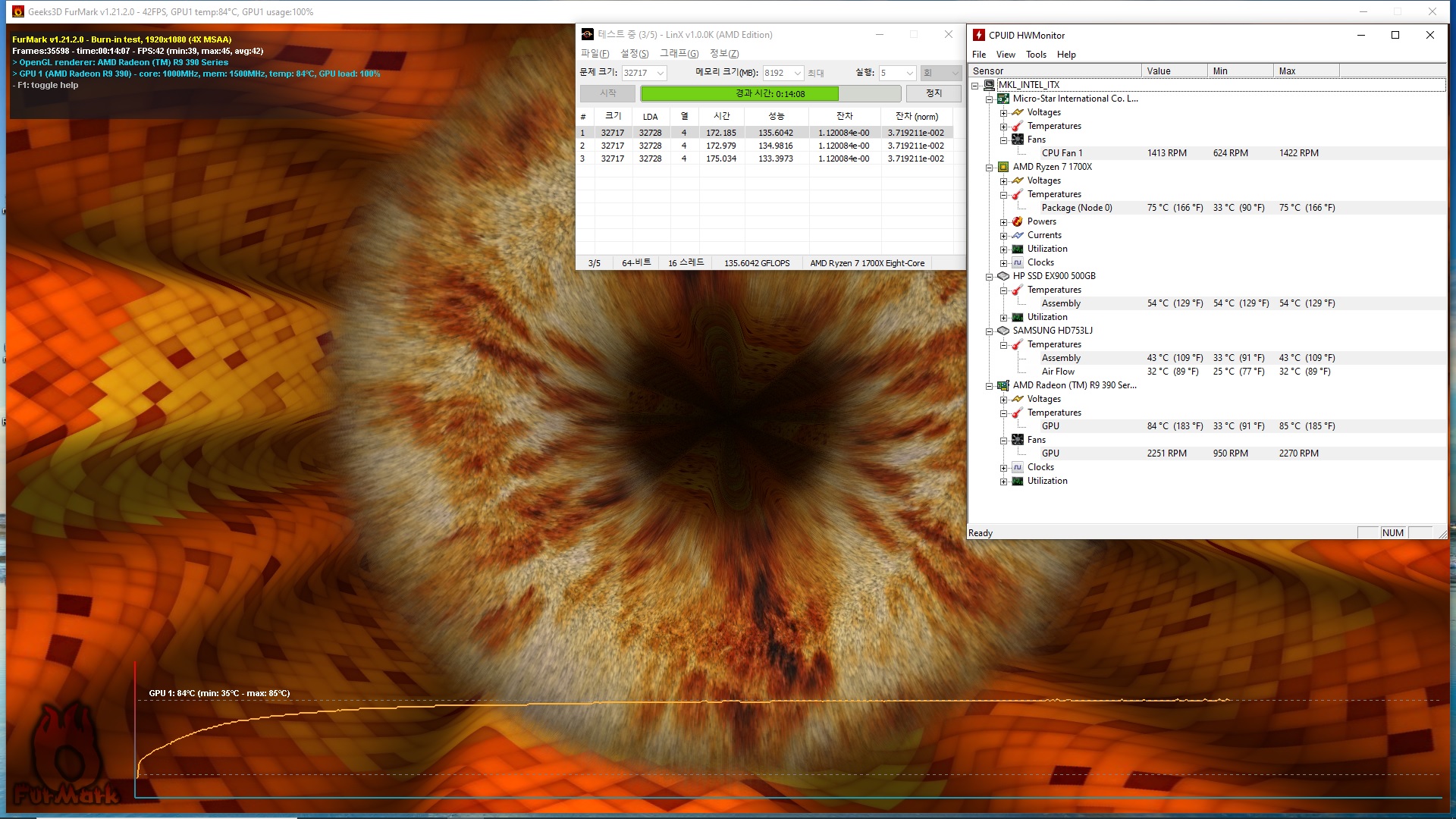

Проверка возможностей корпуса производилась путем одновременной загрузки процессора и видеокарты с помощью утилит LinX 1.0.0K (8192 Мбайт, 5 проходов) и FurMark v1.19.1.0 (1920х1080, сглаживание 4xMSAA), время выполнения ~19 минут (до стабилизации температур). Нагрузка на жесткий диск осуществлялась с помощью утилиты Iometer 1.1.0, пресет Default, 20 минут. Данные температур процессора, видеокарты и жесткого диска брались из программы мониторинга CPUID HWMonitor v1.39.

Температура в помещении во время тестирования составляла 22,9 °С.

Тестирование корпуса производилось с закрытыми и со снятыми боковыми стенками, а также при изменении оборотов вентилятора – минимум/максимум.

Используя шумомер китайского производства, был измерен уровень шума при работе корпуса с расстояния 1 метр от левой боковой стенки. Фоновый шум в комнате на момент тестирования составил 33,8 дБ.

Результаты тестирования

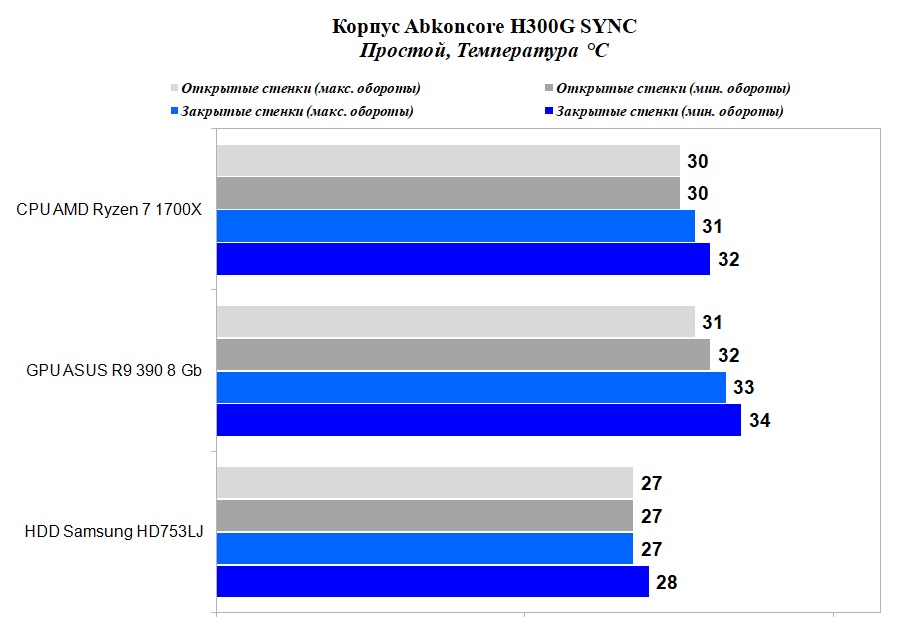

Нагрев компонентов. Простой системы.

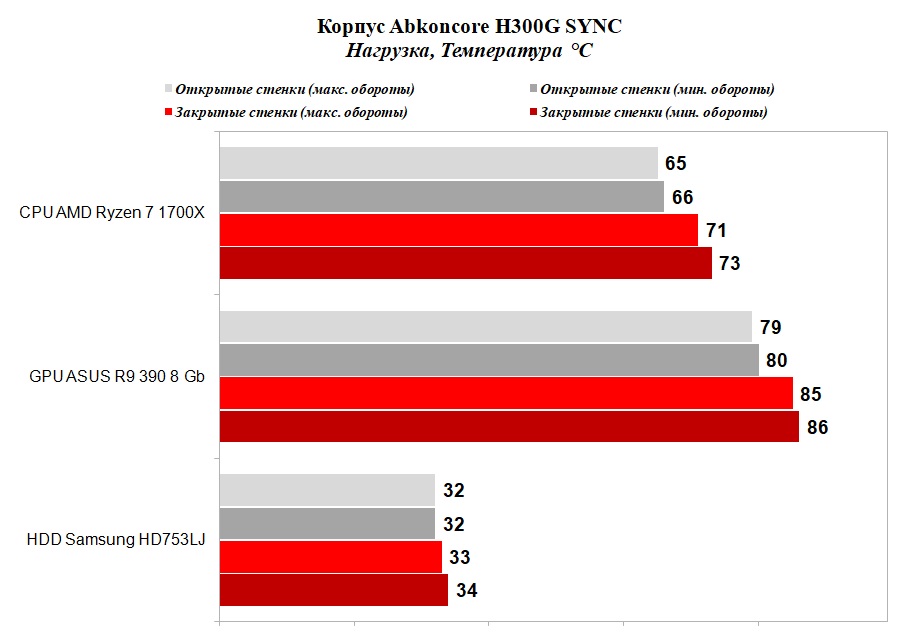

Нагрузка системы.

Использование четырех предустановленных 120 мм вентилятора обеспечивают Mid-Tower корпусу Abkoncore H300G SYNC неплохую продуваемость. Температуры процессора и видеокарты получаются сравнительно невысокими даже под нагрузкой. Разница по сравнению с открытыми боковыми стенками для процессора AMD Ryzen 7 1700X не превышает 8 °С (лучший-худший результаты), для видеокарты ASUS Radeon R9 390 – 7 °С. Особенно радует активное охлаждение нижней части с накопителем – при минимальных оборотах он нагревается до 34 °С под нагрузкой. Подобные значения можно встретить в корпусах без активного охлаждения в режиме простоя.

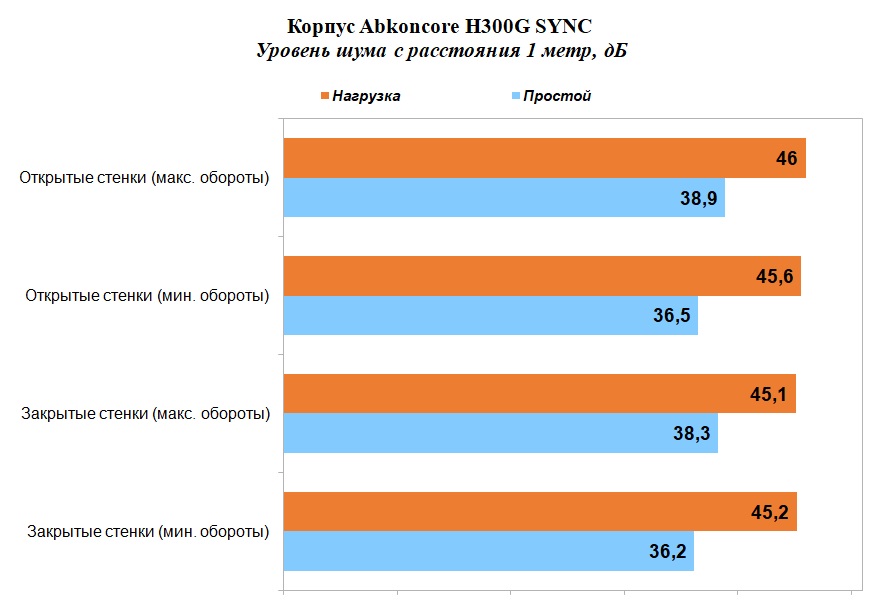

Уровень шума.

А вот в плане уровня шума корпус Abkoncore H300G SYNC не может похвастаться тихой работой, разве только при минимальных оборотах в режиме простоя. В остальных случаях шум от корпуса будет заметен. При максимальных оборотах вентиляторов шум будет идти от них, а под нагрузкой присутствует за счет систем охлаждения процессора и видеокарты, так как шумоизоляция у корпуса минимальная (глухие панели по бокам и частично спереди за счет стекла).

Выводы

Производитель постарался, чтобы Mid-Tower корпус Abkoncore H300G SYNC выделялся среди других корпусов, имеющих классическую компоновку, и в этом он преуспел. Из необычного стоит отметить наклон от передней части к задней, но с точки зрения получения эффективной продувки или снижения уровня шума это решение ничего не дает. Вид у корпуса эффектный за счет использования двух панелей из закаленного стекла, распашной дверцы и четырех предустановленных 120 мм вентиляторов Abkoncore HR120 с ARGB-подсветкой. Последние управляются штатным контроллером через кнопку на корпусе, кнопки на самом контроллере и комплектным ПДУ (скорость подсветки, эффекты, обороты вентиляторов). Еще один элемент – это регулируемое крепление, обеспечивающее поддержку длинной видеокарты, чтобы снизить нагрузку на нее и избежать прогиба.

С точки зрения функциональных возможностей, то тут все стандартно и их вполне хватит для сборки игровой системы с использованием нескольких 240 мм радиаторов СЖО и длинных видеокарт (до 355 мм).

Все особенности, естественно, отразились на более высокой стоимости корпуса Abkoncore H300G SYNC (рекомендованная цена - 7590 рублей), хотя в нем присутствуют элементы, характерные бюджетным моделям, и тут пользователю при выборе корпуса придется учитывать то, над чем производитель «недоработал».

Плюсы:

• Оригинальный внешний вид (с наклоном шасси корпуса);
• Наличие настраиваемой ARGB-подсветки (кнопка на корпусе, блок управления, ПДУ);
• Распашная левая боковая стенка из закаленного стекла;
• Возможность установки до двух 240 мм радиаторов СЖО, длинной видеокарты до 355 мм;
• Наличие механизма поддержки длинной видеокарты;
• Четыре предустановленных 120 мм вентилятора Abkoncore HR120;
• Хорошая продуваемость;
• Хорошая комплектация.

Минусы:

• Не самый удобный доступ к нижней корзине под накопители;
• Отсутствие противопылевой сетки спереди;
• Шумный на максимальных оборотах вентиляторов;
• Нет порта USB тип С;
• Относительно высокая стоимость.
