Собираем кастомную систему охлаждения за 20 тыс. рублей

Подбирая систему охлаждения процессора, так или иначе мы задумываемся о покупке более производительного решения, будь то суперкулеры или системы водяного охлаждения (СВО). Говоря о СВО, выбор падает на необслуживаемые и кастомные СВО. Необслуживаемые СВО говорят сами за себя, мы получаем некоторые ограничения. Каждая из таких систем имеет свой "потолок" производительности, и если вы не приобрели СВО с запасом, то при покупке более производительного процессора вы столкнётесь с необходимостью покупки новой необслуживаемой СВО. Такие СВО также вы можете купить за достаточно небольшие деньги в сравнении с кастомными решениями, но есть и исключения. Даже в необслуживаемых системах есть премиум варианты. Так зачем же нужен кастом, если он дороже? Приобретение кастомного СВО даёт вам возможность получить более производительное решение по части водяного охлаждения. Кроме этого вы можете менять любой из компонентов вашей системы по необходимости, например, увеличение/изменение контура или увеличение производительности. Меняем по 1 компоненту или сразу несколько - уже не такая проблема, как в случае с необслуживаемыми решениями, где необходимо купить полностью новую СВО и продать старую. Всё зависит от вашего бюджета. Говоря о бюджете в данной статье, мы постараемся собрать кастомную СВО начального уровня и почувствовать все плюсы кастомных систем.

Прежде всего остановимся на основных моментах данной статьи:

  • Цена, в рамках которой мы будем стараться находиться - 20000 рублей, на момент написания статьи она взята с некоторым запасом и учитывает отсутствие какого-либо товара в магазине EvoPC. Конечно, если говорить совсем честно, то вы можете при наличии того или иного товара уменьшить общую стоимость, также вы сможете купить некоторые компоненты дешевле на другой всем известной торговой площадке. Так что сравнивайте и смотрите.
  • К нашим услугам действует промокод на EvoPC i2hard, который даёт скидку на все компоненты. Хочу отметить, что скидка с некоторых пор стала меньше.
  • Данная кастомная СВО будет относиться к разряду одной из самых дешёвых. Собрана будет на компонентах Bykski и Barrow, т.е. всё изготовлено в Китае. Вы скажите, где тут дёшево? 20000 рублей. Как я сказал немного выше, цена взята с учётом доступности компонентов. Конечно, вы можете собрать систему с использованием неизвестных китайских производителей, но данная сборка будет на ваш страх и риск, а также уровень производительности будет соответствовать своей цене. Если мы возьмём кастомные СВО от других именитых брендов, то цену ниже 25000 за похожую СВО вы скорее всего не найдёте. В статье я также покажу вам более дешёвый вариант, который показывает то, что цена зависит от доступности тех или иных компонентов в наличии.
  • Стоимость доставки не будет учитываться в общей стоимости. К сожалению, расстояния до разных городов разные, стоимость доставки тоже, поэтому учесть сразу данный момент просто не получится. Обратите на это внимание.
  • Не забывайте, что у нас есть статья Кастомные системы водяного охлаждения. Как начать с самого начала — i2HARD. В ней вы можете ознакомиться в целом с СВО, а также почитать, как нужно собрать вашу новую СВО.

Теоретическая часть

Начну я с теоретической части. Что нам необходимо для сборки дешёвой новой системы водяного охлаждения на качественных компонентах? Это - водоблок, радиатор, шланги или трубки (если вы хотите иметь жёсткие трубки без висячих шлангов), помпа с резерваром или помпа и резервуар (если на момент покупки нет комбинированной версии), фитинги для соединения трубок с водоблоком, радиатором, помпой и резервуаром, в общем случае необходимо 6, если у вас помпа с резервуаром, и 8, если помпа отдельно от резервуара, а также вентиляторы, их количество зависит от количества секций вашего радиатора (120, 140, 240, 280, 360, 420 и т.д.), а также от желания сделать PUSH или PUSH-PULL, если односекционный радиатор, то в большинстве случае ставят только 1 вентилятор, если двухсекционный, то 2 или 4 в зависимости от PUSH или PUSH-PULL, на трехсекционном - 3 или 6. Вы уже сами решаете, какое вам необходимо количество вентиляторов, но придерживаться надо только 1 правила: минимальное количество вентиляторов должно быть равно количеству секций, т.е. односекционный - 1 вентилятор, двухсекционный - 2 вентилятора и т.д.

Теперь остановимся немного на компоновке вашей кастомной СВО.

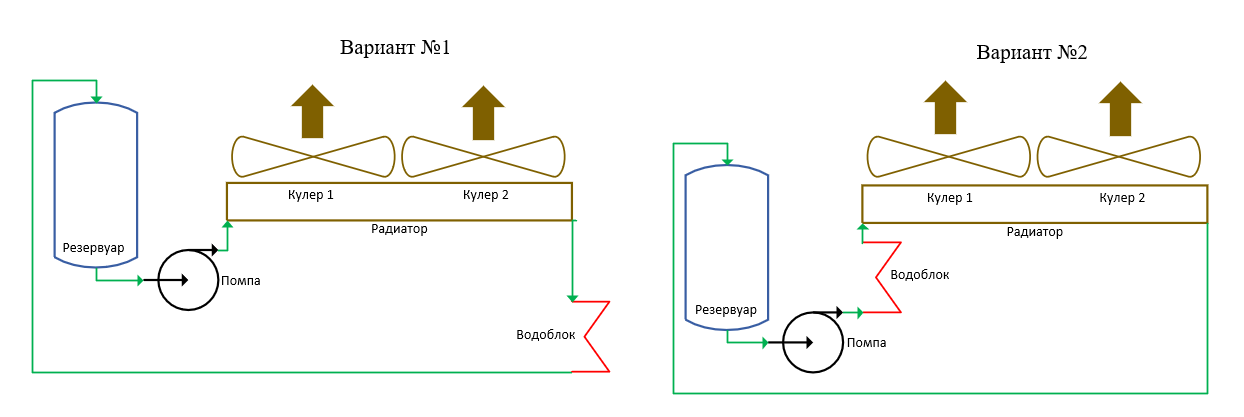

Как вы видите, может быть 2 варианта, меняется только положение водоблока. В нашем случае разницы между расположением компонентов нет, всё на уровне погрешности, собирайте так, как вам удобнее. Есть, конечно, и третий вариант - собрать СВО без резервуара, но тогда вам будет сложнее заполнять весь контур, чтобы помпа не успевала работать на сухую, а также очень сложно выгнать весь воздух из контура.

Моя первая кастомная СВО

Расскажу о своей кастомной системе водяного охлаждения. С водой я столкнулся в первый раз и сразу же решил попробовать кастом. Мой корпус позволяет мне использовать водяное охлаждение с выносом за его рамки, что накладывает дополнительные ограничения на пространство вокруг корпуса. Мне пришлось покупать разветвители и удлинитель для вентиляторов, для помпы удлинитель, чтобы подключить их к материнской плате. Вы же скорее всего при сборке в корпусе не будете испытывать проблем с кабелями, поэтому их цену я не буду учитывать в общей стоимости. Также при покупке я купил несколько лишних компонентов, теперь они просто лежат у меня.

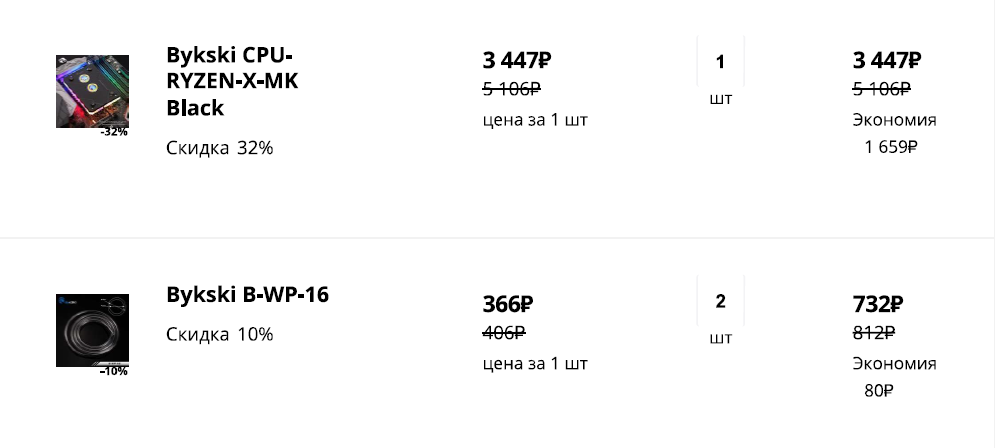

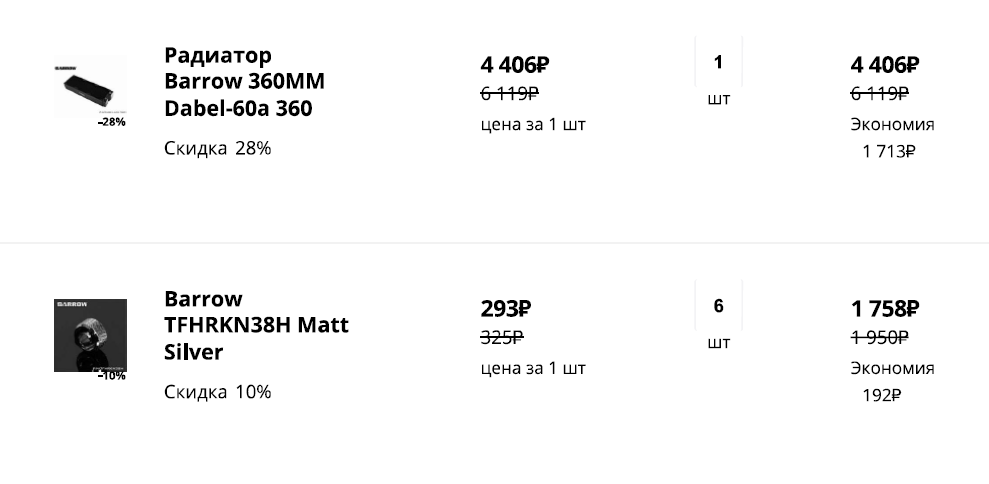

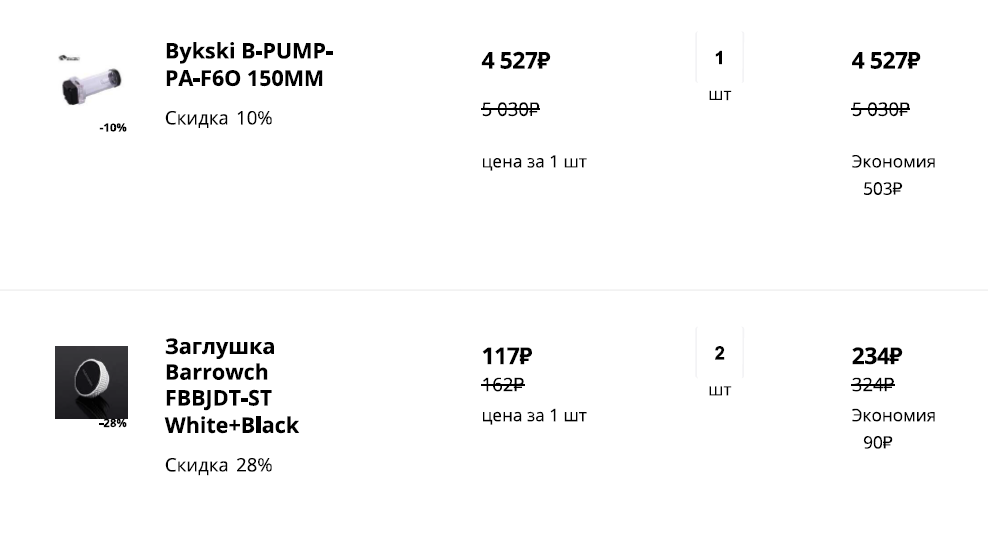

Как я уже говорил, покупка была сделана в августе. Ниже я приложу общую стоимость на тот момент для того, чтобы вы потом смогли сравнить с тем, что у нас получилось на текущий момент и сравнить. Как я уже писал выше, стоимость доставки не учитывается.

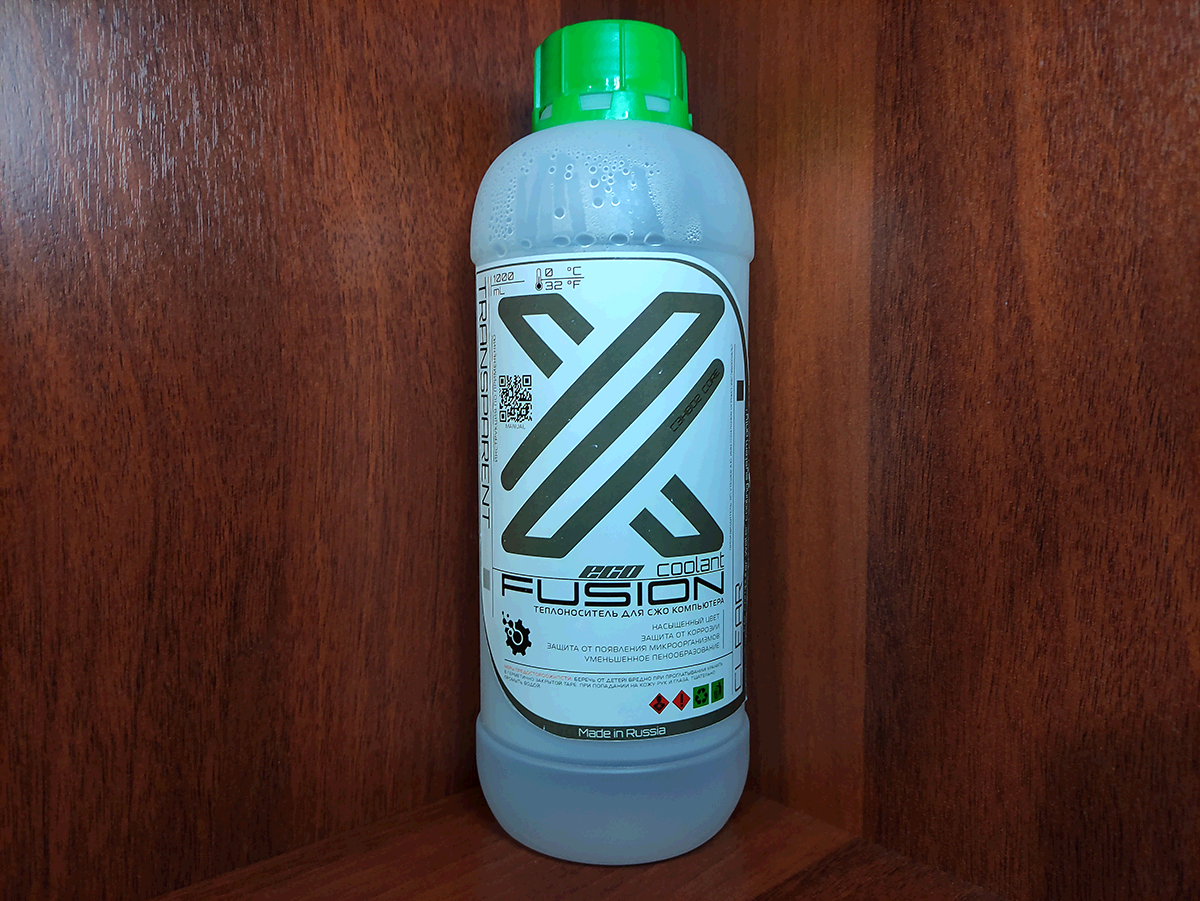

Fusion-X ECO Coolant - Clear - купить, цена и фото (overhard.ru) - 1 литр готовой жидкости = 410 рублей.


Итого, если всё сложить, то получается 17213 рублей, но если вспомнить, что заглушки я купил ошибочно, то тогда 16979 за весь комплект + 2 вентилятора в остатке. Как вы видите, цена ниже 20000 рублей. Ещё вам скорее всего понадобится воронка или специальная баночка для заливки, но цена их в пределах 100 рублей, поэтому я не стал включать их в общую стоимость.

Компоненты дешёвой СВО

Остановимся на самих компонентах более подробно, поговорим о их выборе и почему он именно такой, а не другой. В конце статьи будет предложено 2 сборки кастомных СВО на текущий момент написания статьи. Вы же можете по образу и подобию выбрать свои компоненты с учётом производительности вашего процессора.

Вентиляторы

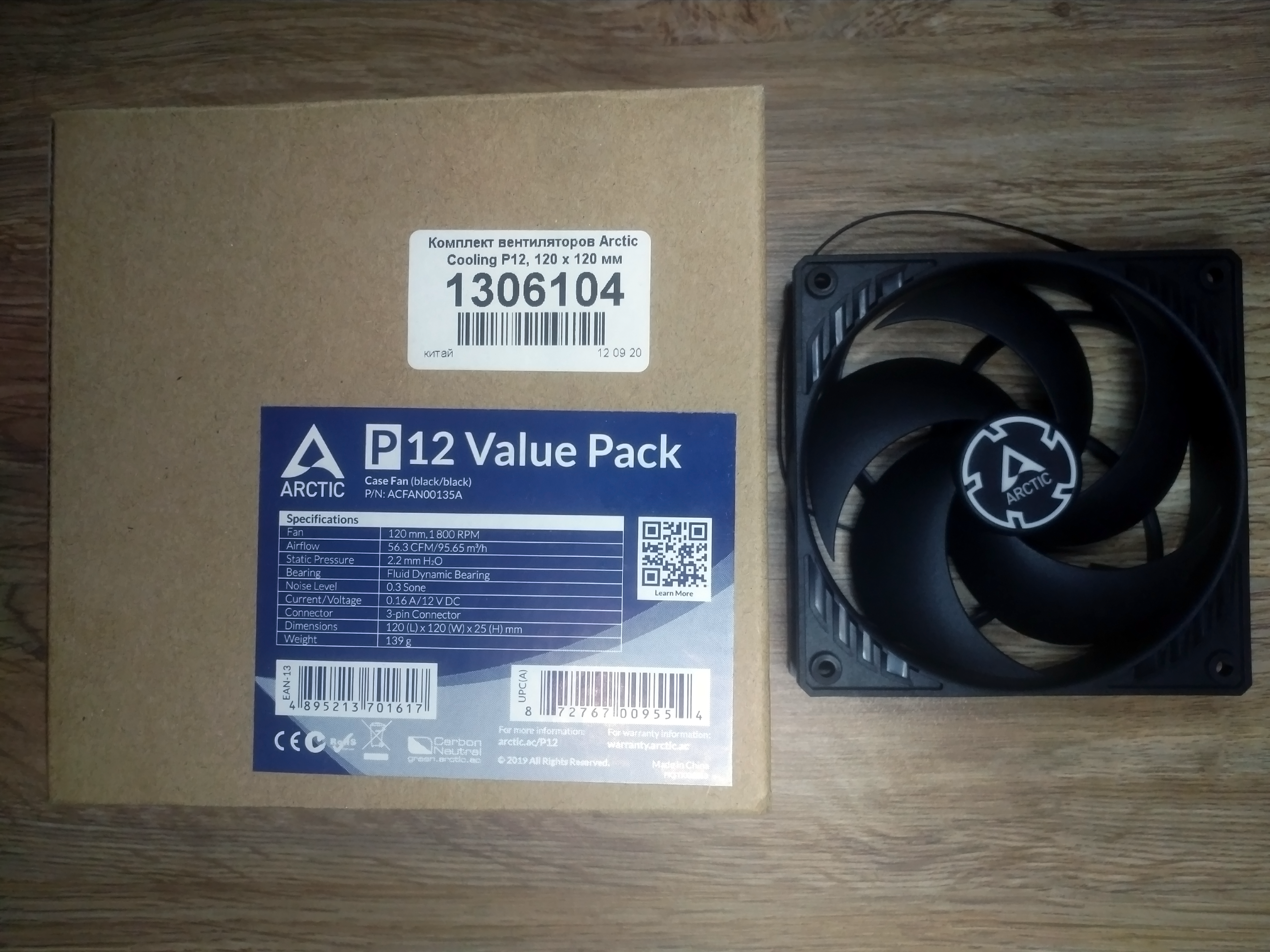

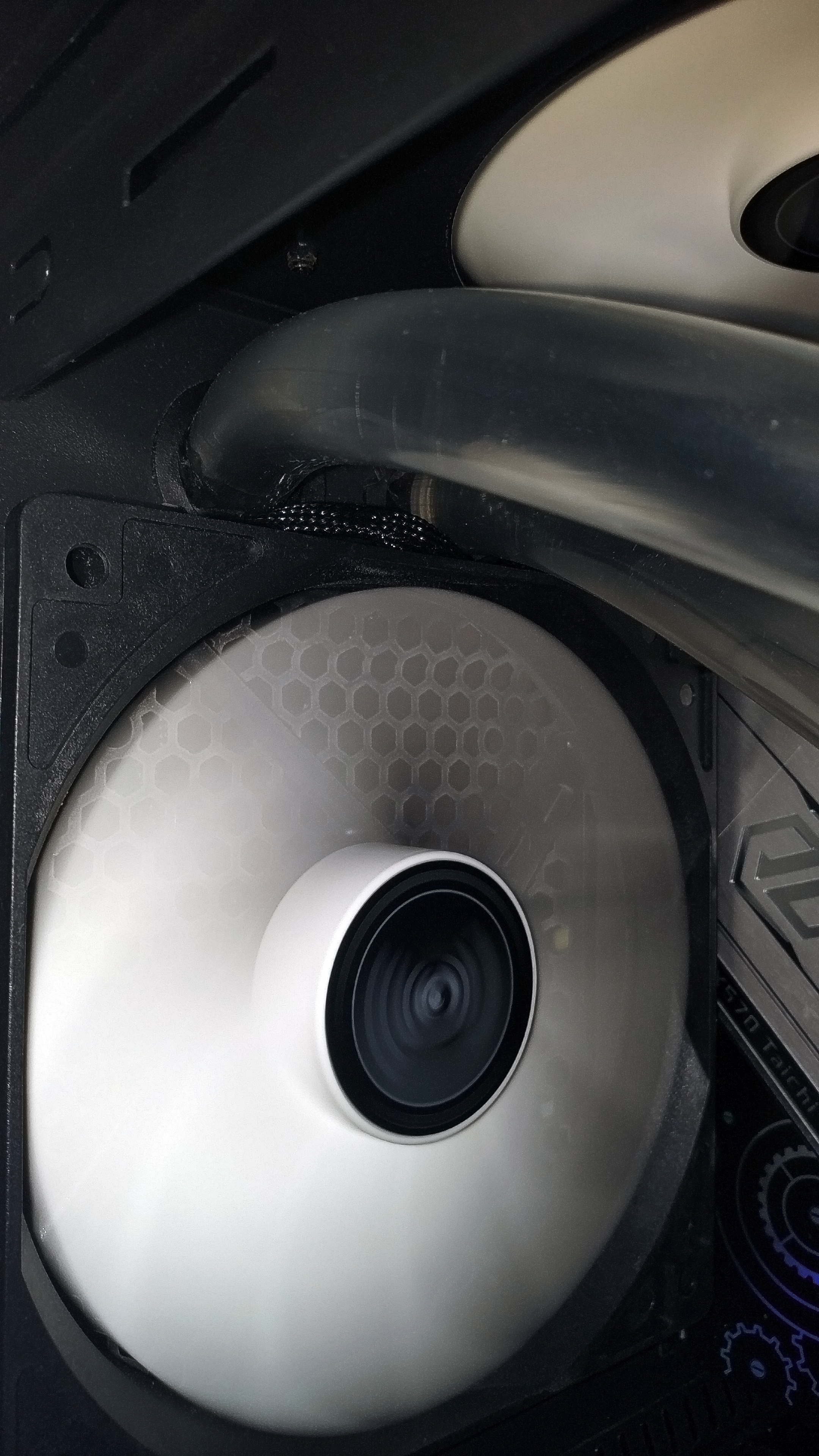

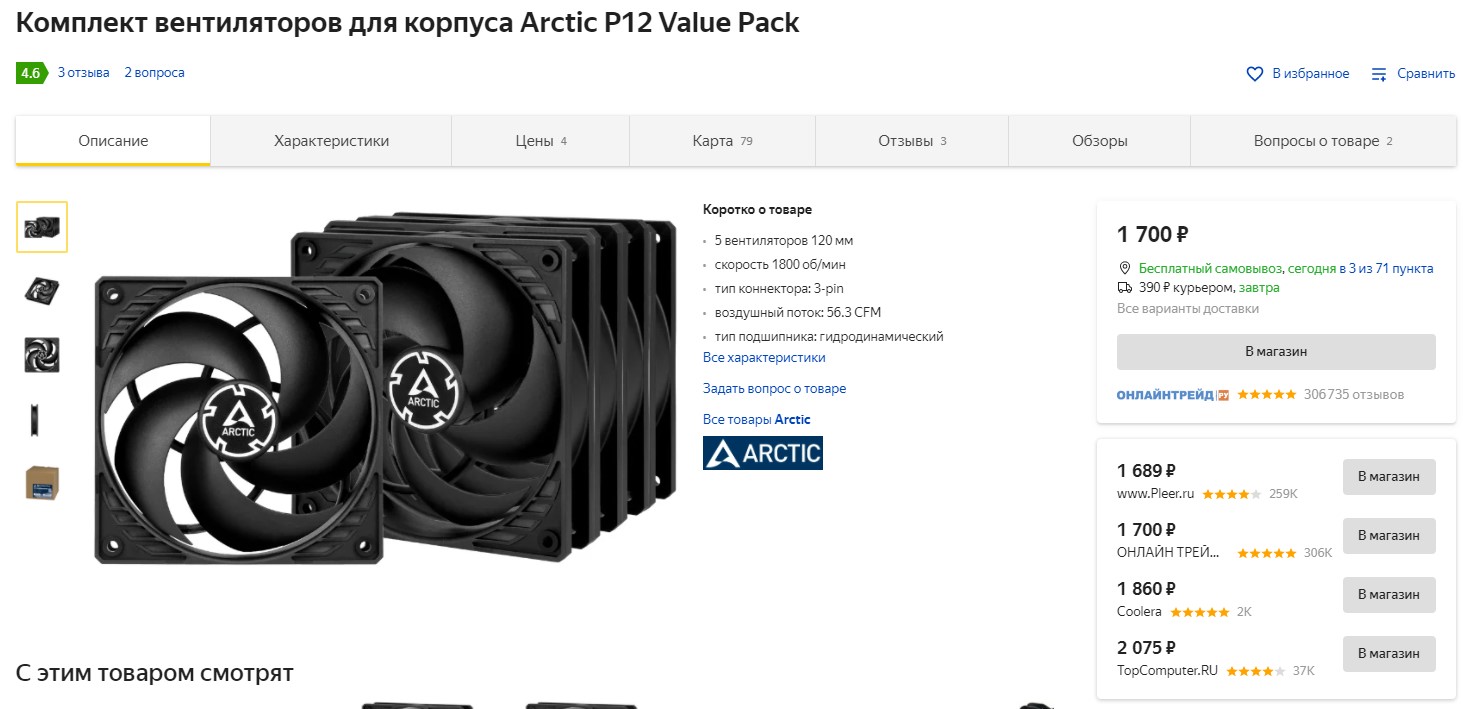

Если говорить с конца о компонентах СВО, т.е. о тех, которые я купил в последнюю очередь - о вентиляторах, то покупке удостоились Arctic Cooling P12 Value Pack.


Именно такой комплект, не PWM; это - самое дешёвое предложение на вентиляторы в количестве 5 штук с высоким статическим давлением, которое как раз необходимо для радиаторов. Конечно, всё будет зависеть от самого оребрения радиаторов, могут подойти и обычные. Материнская плата в нашем случае будет управлять вентиляторами посредством DC регулировки, т.е. регулировкой напряжения, т.к. вентиляторы 3-pin.

Водоблок

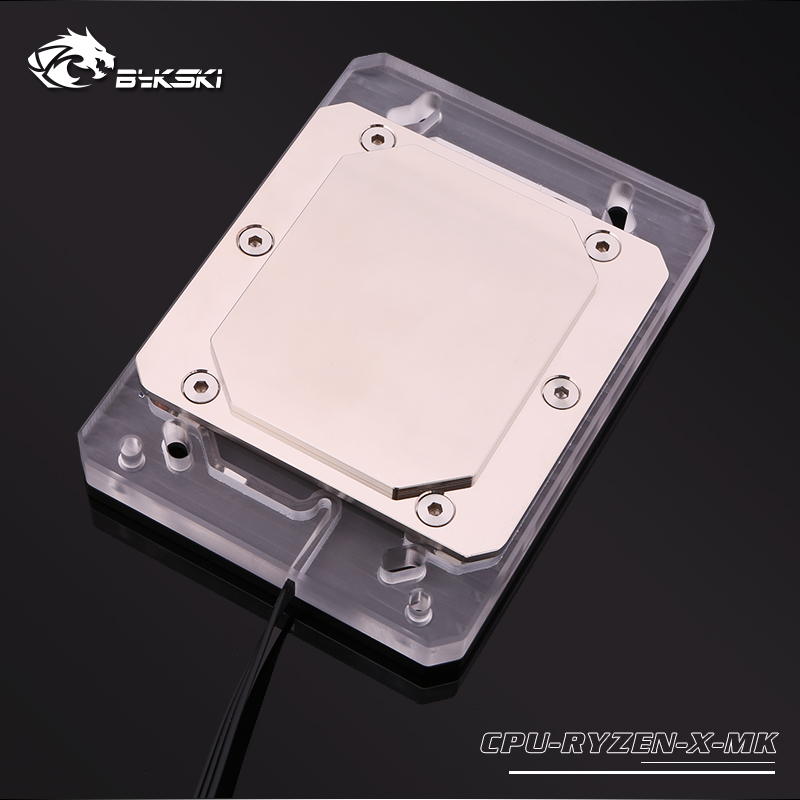

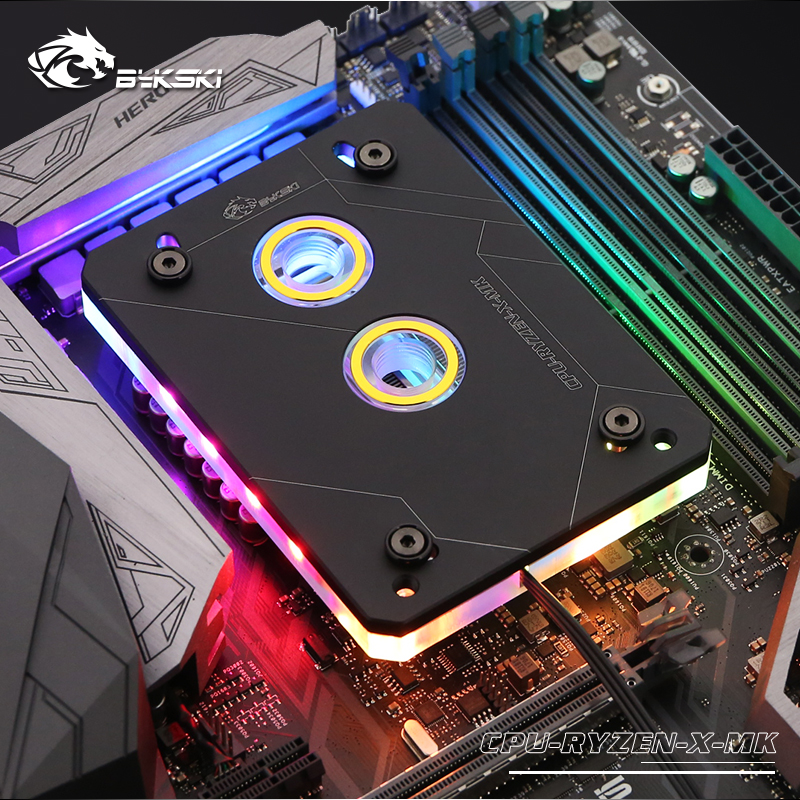

Дальше перейдём к водоблоку. Мы стараемся собрать самую дешёвую новую СВО, поэтому водоблок будет далеко не самый эффективный, но и цена у него будет соответствующая. В моём случае был процессор Ryzen 9 3900x и водоблок выбран с наибольшим основанием и большой площадью микроканальной структуры, входным портом на уровне чиплетов, а именно Bykski CPU-RYZEN-X-MK Black.


На изображении выше представлены шестигранные винты, на самом деле же были винты для затягивания вручную. Это вы сможете увидеть чуть позже. Водоблок пришёл в коробке, внутри был чёрный материал по типу поролона, комплект креплений, кабель для подключения к контроллеру, да, для работы подсветки необходимо покупать контроллер, лично у меня не было необходимости в подсветке, поэтому контроллер не был приобретён.



Также в комплекте бекплейт, он 1 в 1, как тот, что стандартно идёт с материнскими платами на AM4, но с одним моментом. Резьба и изоляционный материал совершенно другие. Резьба сделана в бекплейте насквозь для закручивания в неё винтов с немного другой резьбой, хотя их диаметр 1 в 1 как на комплектных. Также изоляционный материал клеится прямо к материнской плате, на ASRock x570 Taichi материал приклеен только к самому бекплейту, с другой стороны он идеально гладкий.

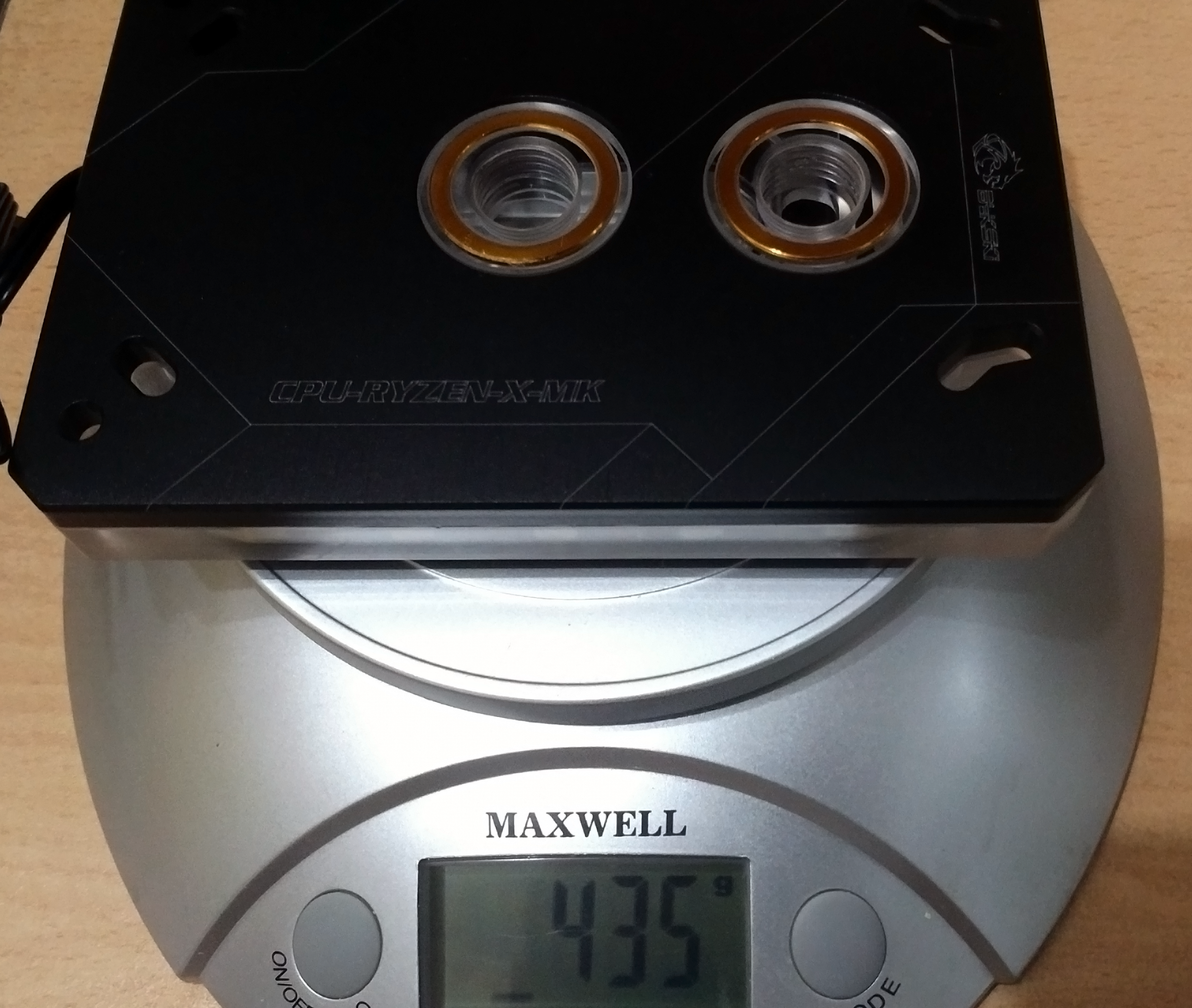

Вес водоблока составляет 435 грамм, что достаточно прилично, и в руках он ощущается увесисто, не в последнюю очередь благодаря тому, что он рассчитан также под TR4.

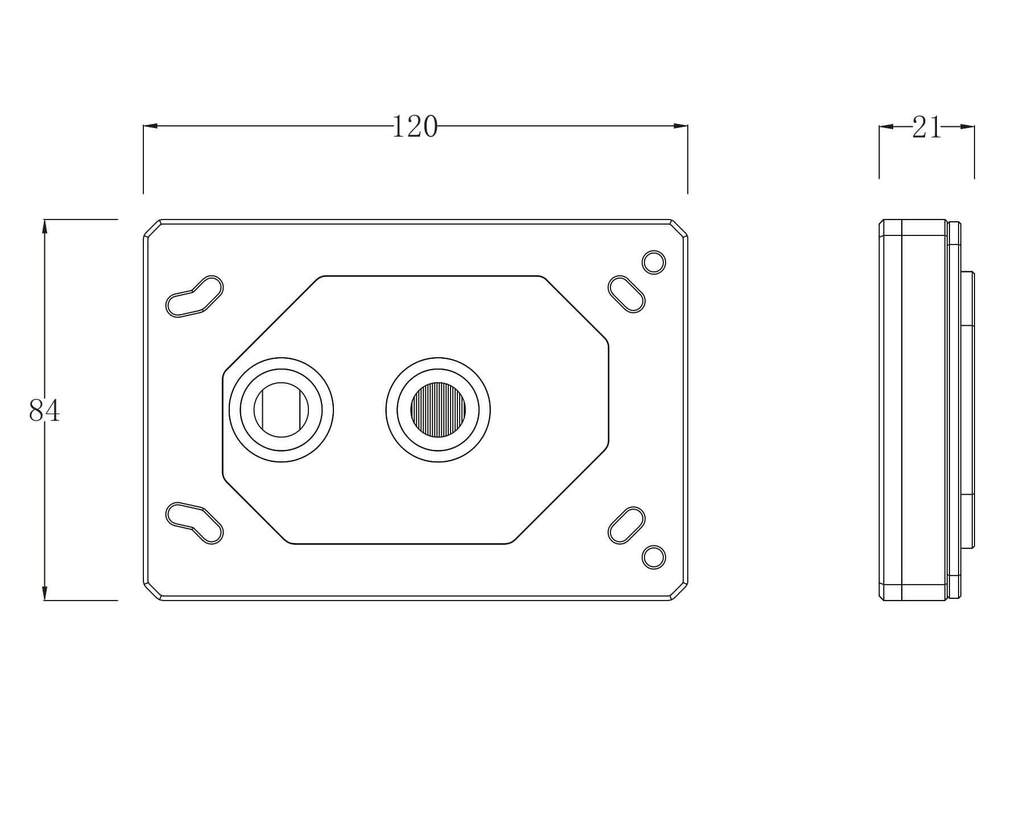

Если вы будете покупать аналогичный водоблок, то имейте в виду, что он достаточно габаритный.


И на некоторых материнских платах залазит на радиаторы зоны VRM. В моём же случае всё обошлось, хотя и было достаточно близко.

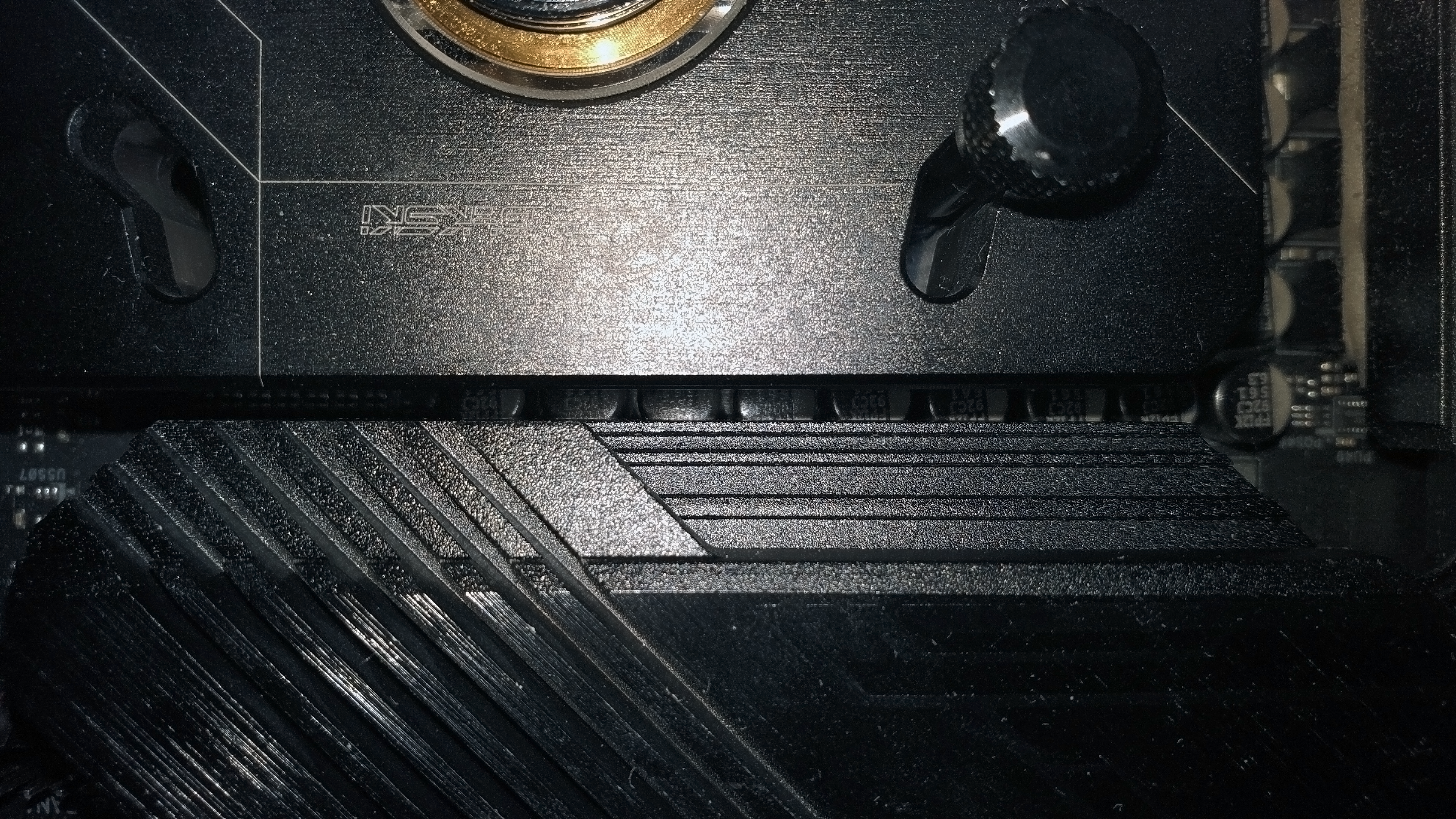

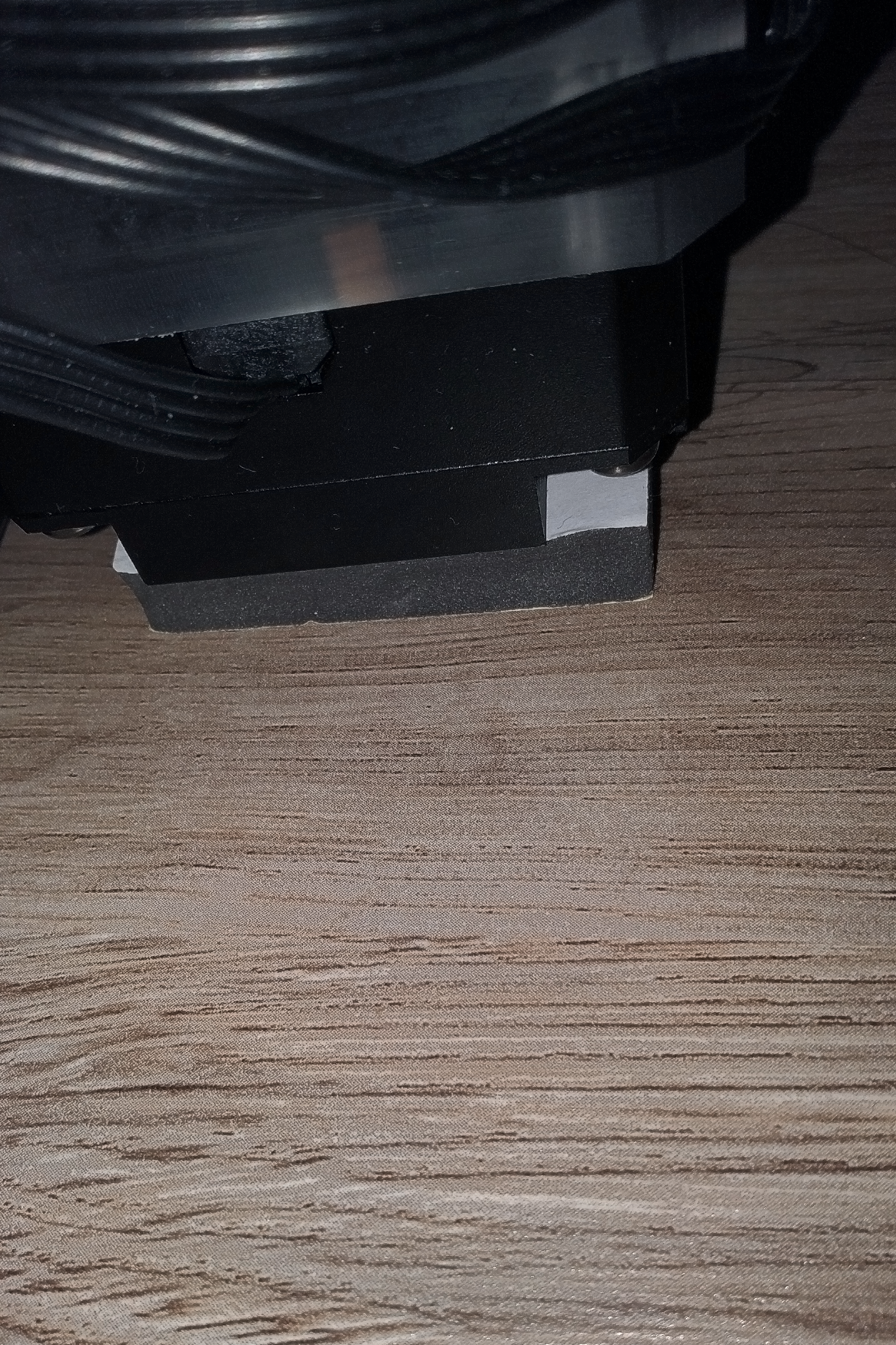

В моём случае водоблок немного накрыл пластину спереди, которая служит для отвода тепла от чипсета и m2 дисков.


Не достаёт порядка 1 мм до неё. Вы можете присмотреться сами по нижнему краю водоблока и верхнему краю пластины, пластина под водоблоком.

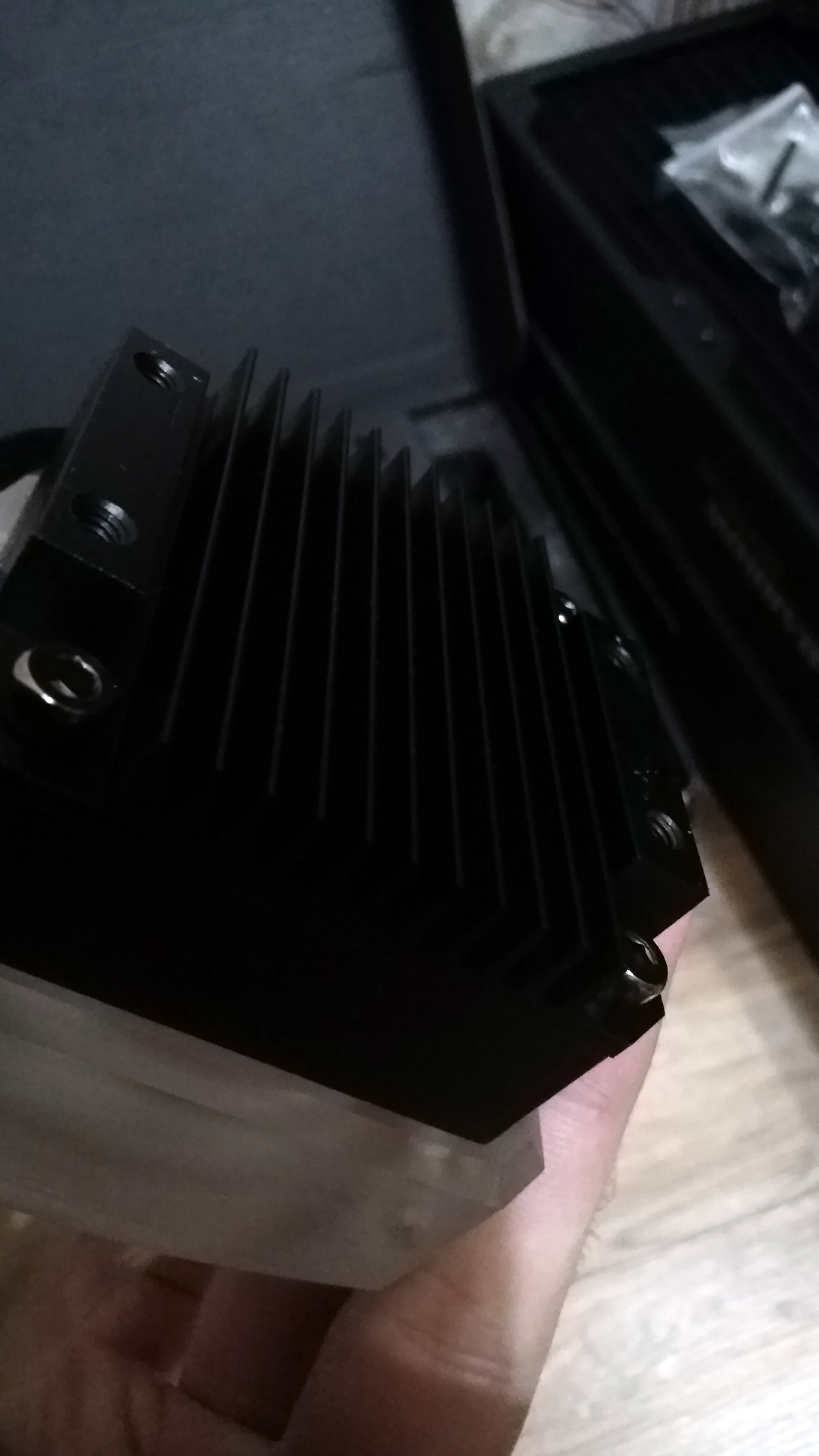

Само основание никелировано, но не отполировано, видно следы фрезеровки, так делают и другие производители. Например, производитель воздушного охлаждения Scythe. А вот по ровности основания есть вопросы.

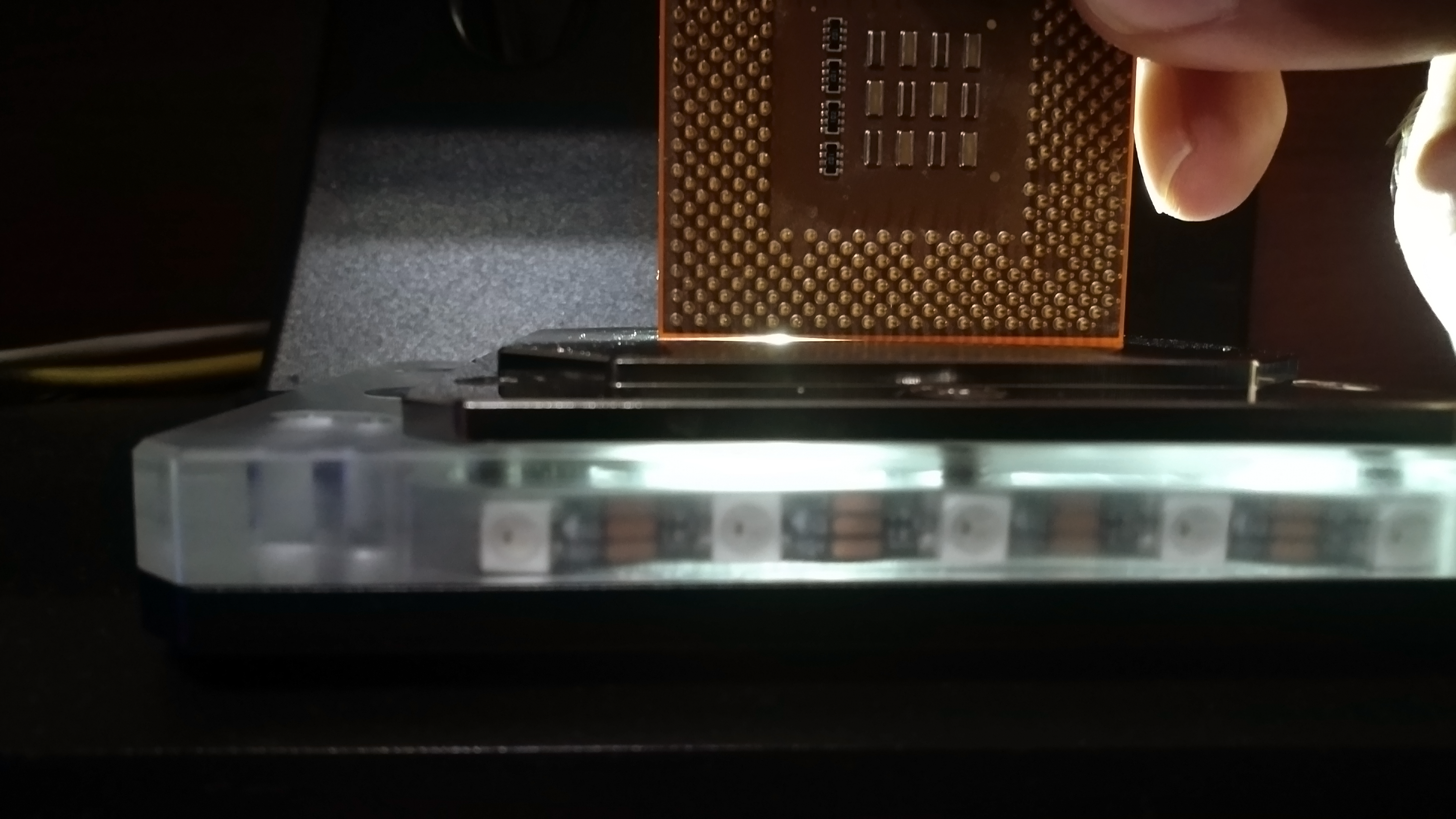

Если смотреть в плоскость по длинной части водоблока, то, как вы видите, она достаточно ровная, свет не проходит между текстолитом процессора AMD Athlon (решил, что идеально подойдёт, вместо металлической линейки).

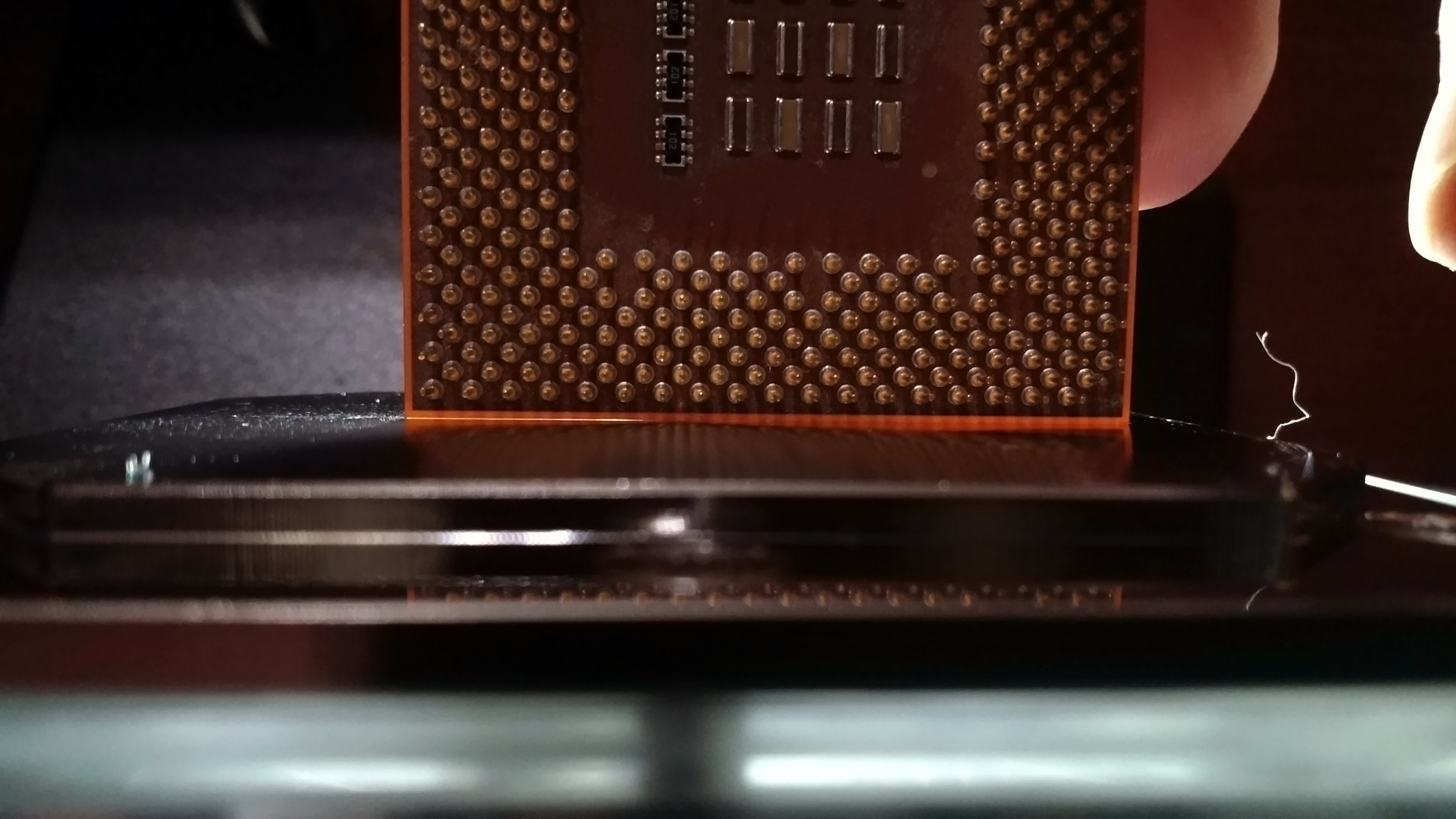

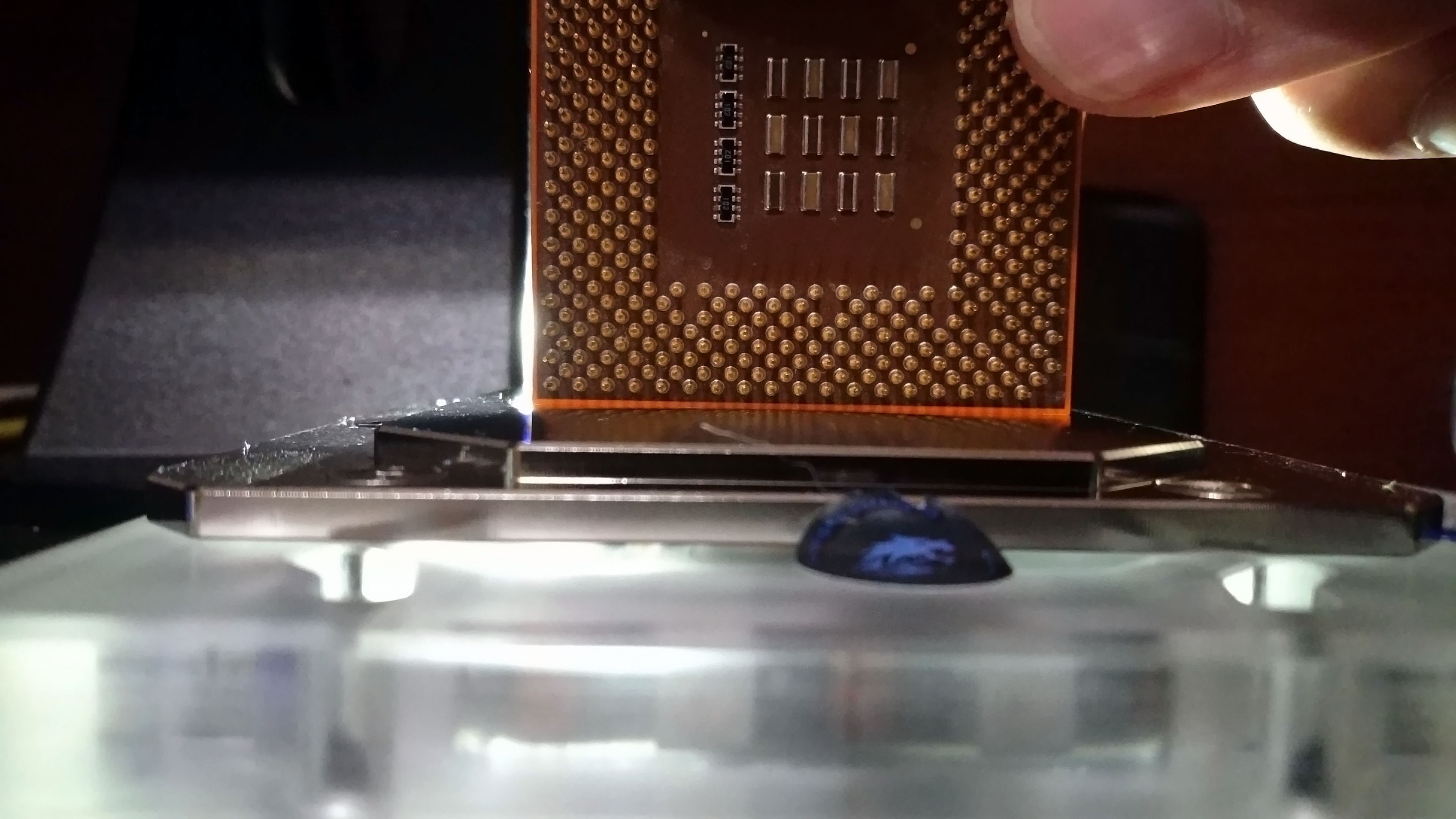

Однако с короткой части водоблока всё не так радужно. Как вы видите, я прижал правую сторону текстолита и видно щель, из которой проходит свет.


Немного остановлюсь на RGB-подсветке, она здесь расположена по краям акрила, сверху в фото вы можете видеть саму ленту внутри.

Вернёмся снова к основанию. Здесь я придавил по центру водоблока, как вы видите, зазор всё равно есть.


В целом картина не настолько ужасна, как могла бы быть, можно принять снизу чуть больше, а сверху меньше и прижим будет как раз в области с чиплетами. Кроме этого, у меня процессор впуклый и небольшой горб даже лучше, чем его полное отсутствие.

Помпа с резервуаром

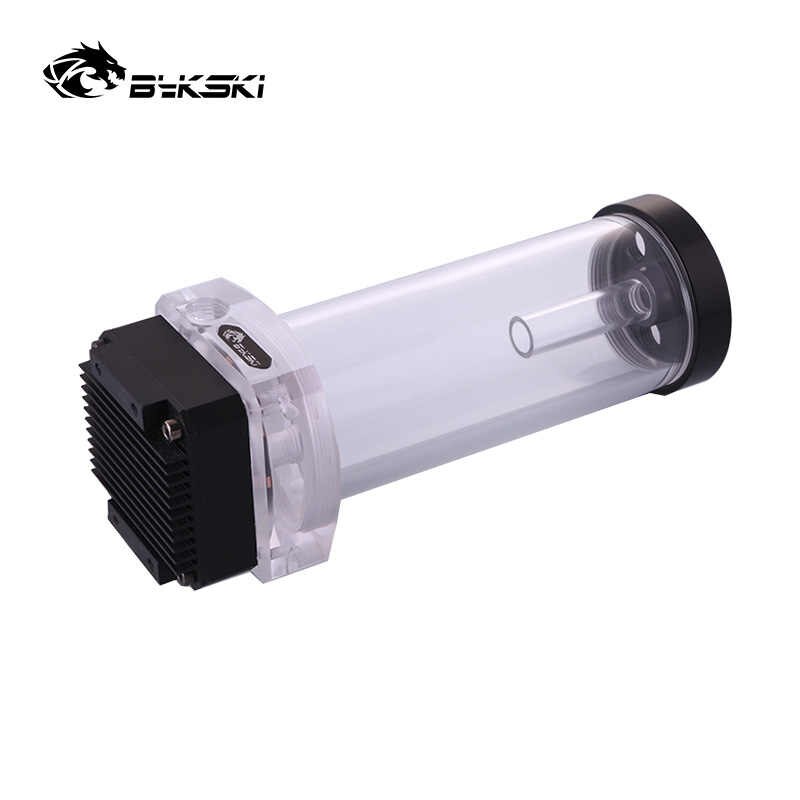

В моём случае была приобретена помпа с резервуаром Bykski B-PUMP-PA-F6O 150MM.

Технические характеристики:

  • Цвет топа: прозрачный
  • Питание и управление: 4 пин PWM
  • Напряжение :10V - 15V DС
  • Размеры: 70 x 70 x 195 мм

Хочу обратить внимание на 2 детали. Небольшая трубка сверху резервуара, через которую жидкость от предыдущего компонента поступает в резервуар, служит для того, чтобы не дать возможность воде выйти наружу, когда вы захотите долить жидкость в ваш контур. Кроме этого она способствует отсутствию звука журчания воды. Предположим, что её нет. Вы решили залить жидкость в резервуар через свободный свободный порт, то жидкость через него устремится наружу (Если вас заинтересовало, почему именно так произойдет, то вы можете ознакомиться с опытом Торричелли, он применим к любой жидкости). Если же все порты закрыты, то жидкость попадает в резервуар и вертикально, сверху вниз, падает на жидкость, которая уже есть внутри и мы слышим журчание воды. Если же мы наполняем резервуар выше трубки, то после заполнения всего контура, вода не будет падать с высоты, а за счёт помпы будет заливаться в уже имеющийся объем воды и тем самым движение жидкости станет бесшумным. Также снизу вы можете видеть радиатор.


Данная помпа - DDC, она выделяет тепло не в воду, как D5, а на корпус, поэтому радиатор служит для отвода тепла от корпуса. Лично у меня вентиляторы всегда дуют в эту зону и радиатор почти не нагревается, максимум - едва тёплый. Потребляемая мощность у помпы - 10 Вт, что не очень много. Старайтесь брать 18+ Вт, максимально производительные варианты, они обычно имеют отдельное питание через molex и управление через 4-pin посредством PWM. Данная же помпа питается от 4-pin и управляется посредством PWM, как обычный вентилятор. К слову, максимальная мощность у стандартного порта материнской платы - 12 Вт, у некоторых производителей может быть 24 или 36 Вт, что в теории может вам позволить переделать molex в 4-pin для уменьшения количества проводов на вашей помпе, если вам это будет интересно. К моему сожалению, я не знаю, какой максимальный расход у меня в контуре, т.к. не имею датчика расхода, но максимальные обороты помпы 2700 при работе на саму себя и 2400 при работе в моём контуре. Естественно, от количества компонентов, длины шлангов/трубок, количества поворотов будет зависеть то, с какой скоростью работает помпа.

Также обращайте внимание на описание, нужны ли дополнительные заглушки для резервуара, т.к. при работе контура все свободные отверстия должны быть заглушены, а в комплекте не всегда есть заглушки. Заглушка должна быть с резьбой G1/4.

Помпа

Предположим, что в наличии нет интересного предложения на помпу с резервуаром, и вы решили купить отдельно помпу и резервуар. Обращайте внимание на то, есть ли на помпе топ, т.е. верхняя часть, в которой находятся каналы и порты для вкручивания фитингов. Если говорить о низкой цене, то наиболее дешёвым вариантом будет покупка помпы сразу с топом.

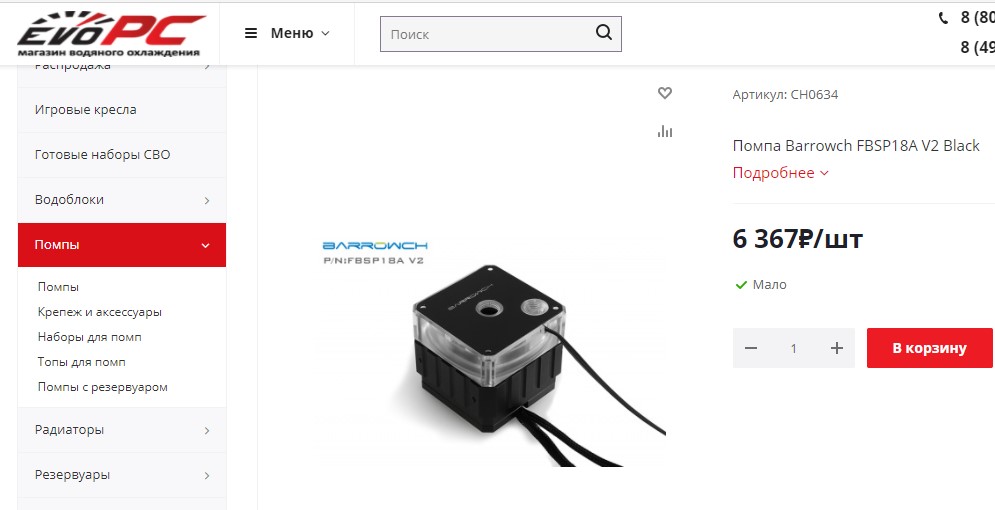

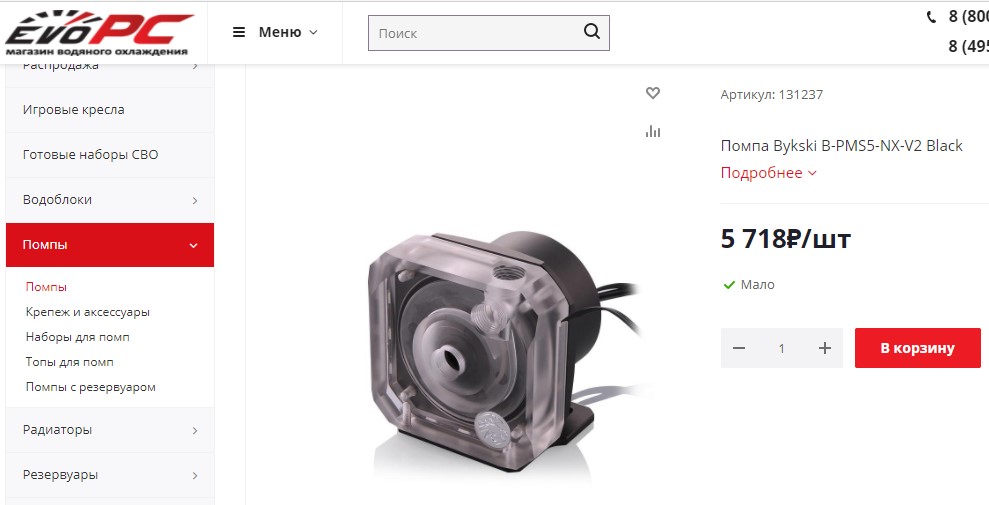

Например, Bykski B-PMS5-NX-V2 Black.


Или Barrowch FBSP18A V2 Black.

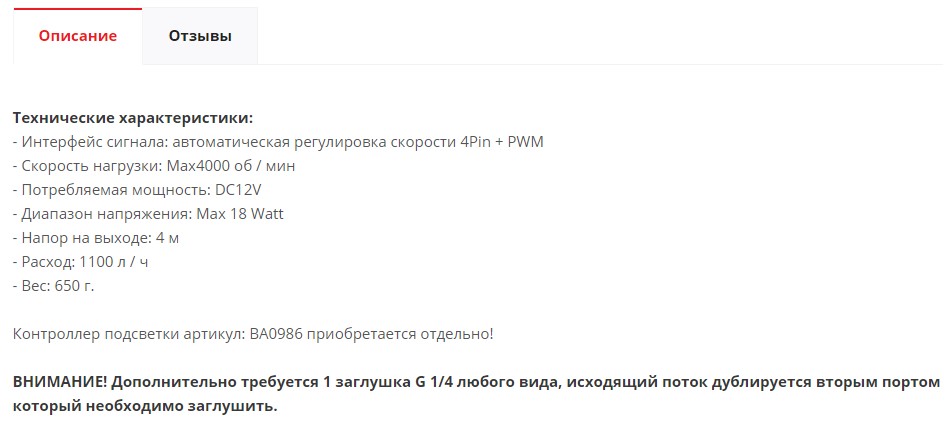

Также обратите внимание на описание:


Вам потребуется заглушка, т.к. заглушек в комплекте нет.

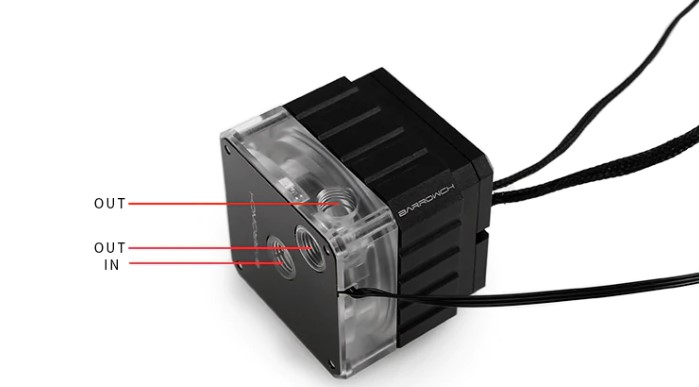

Как вы видите, вход 1 (IN), а выходов 2 (OUT), мы же использовать в нашем контуре будем 1 вход и 1 выход.

Резервуар

Резервуар берём любой, который вам понравится по цвету, а также подойдёт в ваш корпус по размеру из раздела резервуары-соло. Учтите, что резервуар должен быть с двух сторон закрыт, некоторые из них предназначены для вкручивания в топ помпы. Резервуар нужен для удобства заполнения контура и он должен быть всегда выше помпы, чтобы вода под своим весом всегда давила на помпу и она не могла работать на сухую.

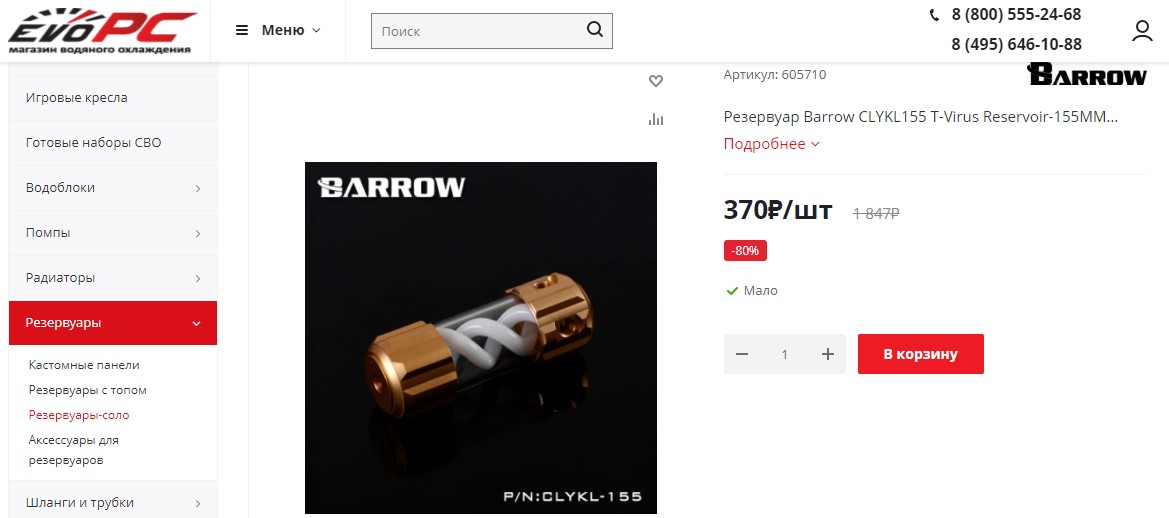

Например, возьмём резервуар Barrow CLYKL155 T-Virus Reservoir-155MM.


Сейчас на него скидка, но вы можете выбрать другой. Как вы видите, у него есть 3 порта. Рекомендую расположить так, чтобы одиночный порт был сверху и заглушен, а два порта, которые расположены на боковой стороне, были снизу и в каждом из них вкручен фитинг, один из которых ведёт к помпе, а другой к радиатору или водоблоку. Это нужно, чтобы не столкнуться с эффектом “журчания воды” при циркуляции жидкости по вашему контуру. К сожалению, в описании не указано, есть ли в комплекте заглушки, поэтому вам стоит уточнить в магазине, либо просто купить 1 дополнительную заглушку.

Конечно, вы можете подобрать резервуар сразу с заглушками либо только с 2 портами.

Радиатор

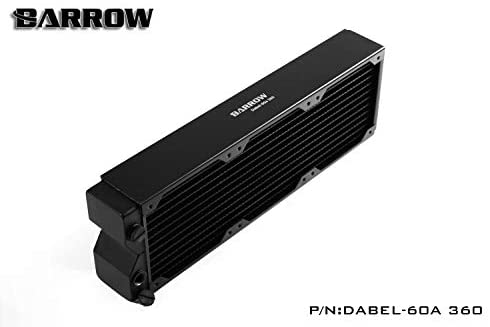

Радиатор был выбран самый большой в толщину из имеющихся - Barrow 360MM Dabel-60a 360 - 60 мм с тремя секциями по 120 мм - 360 мм. В своём составе он имеет ребра из меди, а сами каналы из латуни. Конечно, в идеале иметь каналы также из меди, но цена таких радиаторов значительно выше. Плотность рёбер не слишком высокая, поэтому при желании можно использовать обычные вентиляторы. При подборе радиатора в ваш контур учитывайте ваше пространство в корпусе. Если вы будете устанавливать радиатор сверху, то общая толщина радиатора + вентиляторов не должна мешать материнской плате, поэтому толщина радиатора в вашем случае может быть 30-40 мм.


Шланги

Выбор пал на шланги. С ними легче работать, нет необходимости в дополнительном инструменте для изменения угла, в сравнении с жёсткими трубками. Размер шлангов я взял 10/16 (внутренний/внешний диаметр в мм) по совету более опытных людей. Длину - 2 м, хватило впритык, с учётом, что у меня выносной контур. В любом случае я бы рекомендовал брать с запасом, заранее примерно измерьте и накиньте немного сверху. Если останется, то не страшно, это - не самая дорогая вещь в контуре.

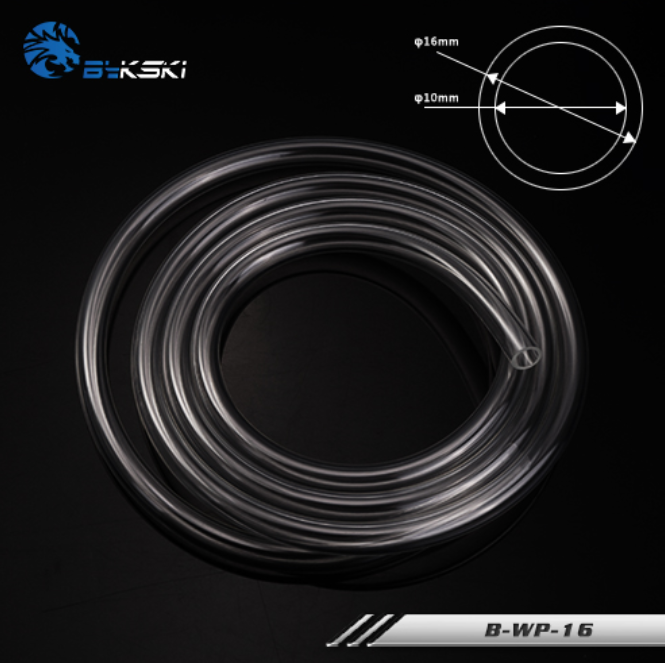

Трубка, как вы видите, самая простая, прозрачная. Вы же при желании и финансвой возможности можете выбрать себе любую.

Фитинги

В моём случае понадобилось 6 фитингов, т.к. помпа идёт вместе с резервуаром.

На сайте EvoPC каждому виду фитингов выделен свой раздел, а именно под шланги или трубки, а также под какой шланг или трубку фитинг.

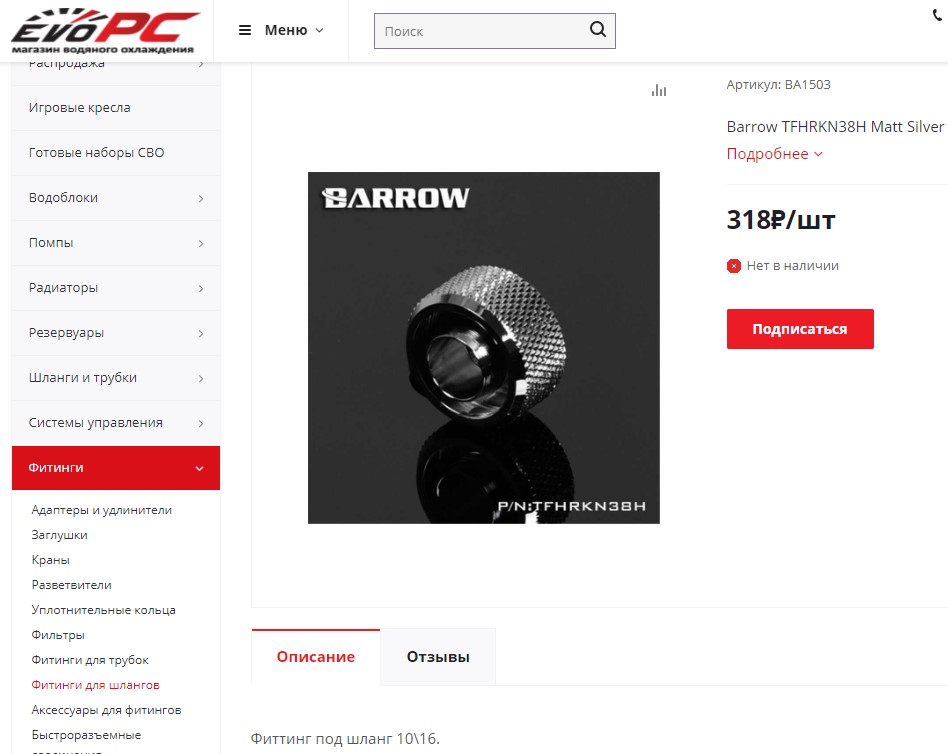

Как вы видите, в наличии данного фитинга нет, но вы можете подобрать любой другой. Выбрать цвет, который хотите, подобрать по цене и обязательно смотрите по размеру вашего шланга или трубки.

Жидкость

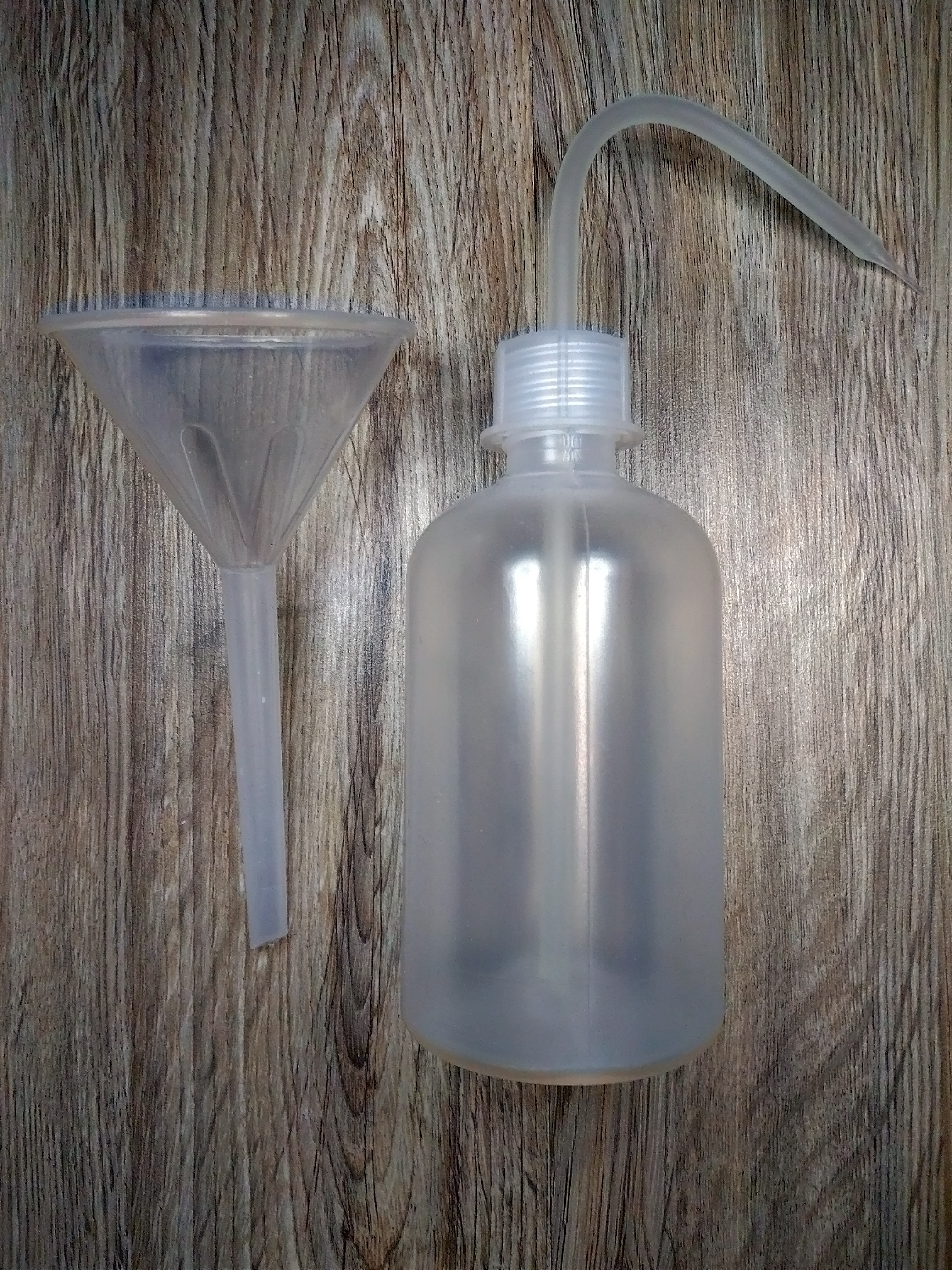

Теперь практически всё, нам остался только 1 компонент - жидкость для нашей СВО. Мы же воспользуемся недорогой и готовой к применению жидкостью Fusion-X. За 220 рублей вы купите 0,5 литра, а 1 литр вам обойдется в 410 рублей. Не самая дорогая жидкость и достаточно качественная за свои деньги по сравнению с конкурентами. Я использовал прозрачную, цветная мне была ни к чему, вы же можете выбрать цвет из доступных, жаль, что цветовая палитра не сильно богатая.

Всё, весь контур готов, осталось только установить компоненты в ПК, нарезать шланги по размеру, залить жидкость и можно пользоваться.

Личный опыт использования

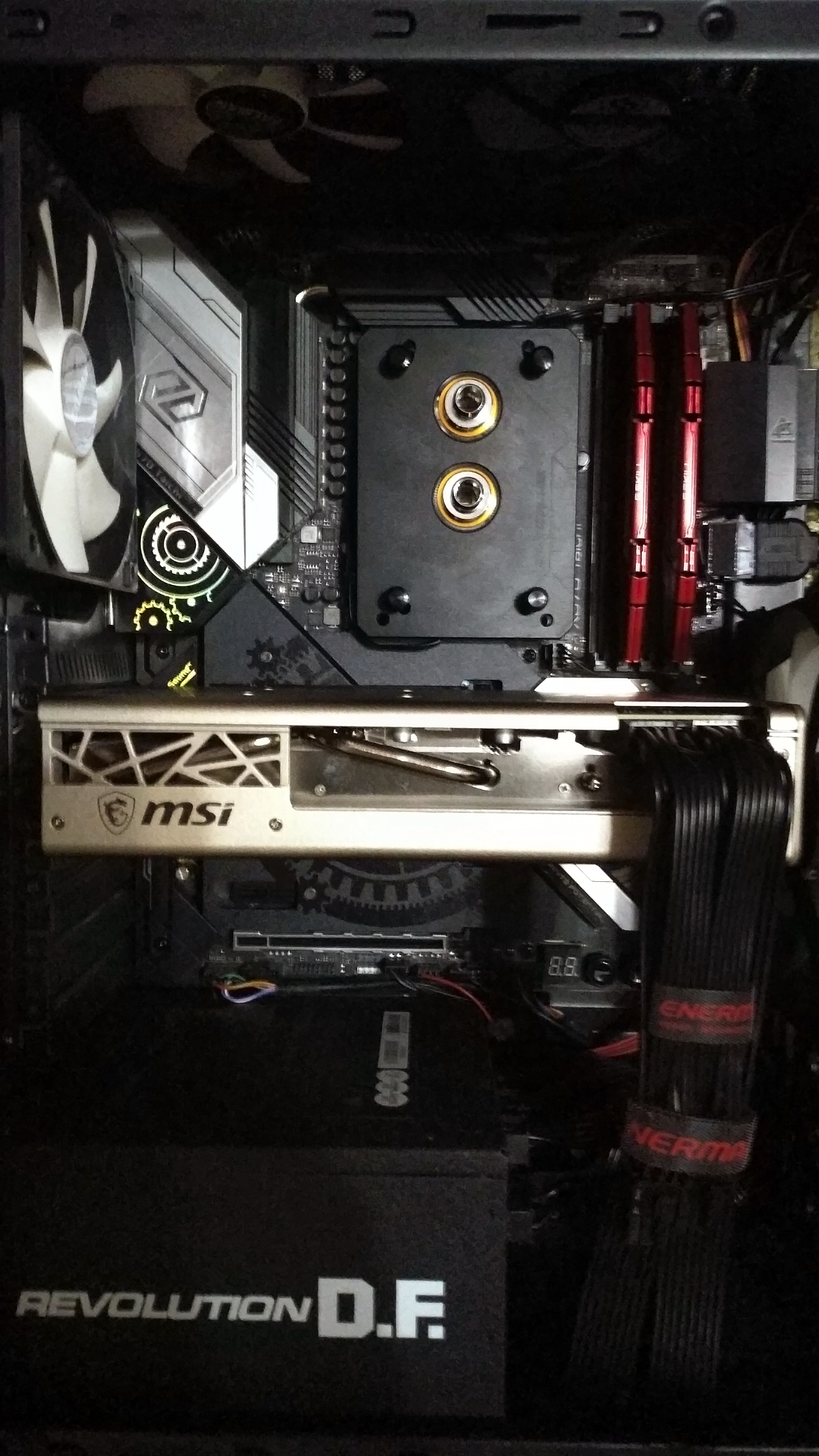

Для того, чтобы немного “разбавить” статью я покажу личный опыт использования. Корпус - “бездушная коробка” Zalman Z3 с возможностью вывода контура только за пределы корпуса. Вот так это выглядит, салфетка подложена специально, чтобы смотреть за утечками, если они будут.


Конечно, лучше запустить СВО от отдельного блока питания и погонять её некоторое время. В моём же случае такой возможности не было, закручивались фитинги от руки сразу максимально возможно, по итогу ни одной протечки до сих пор нет.

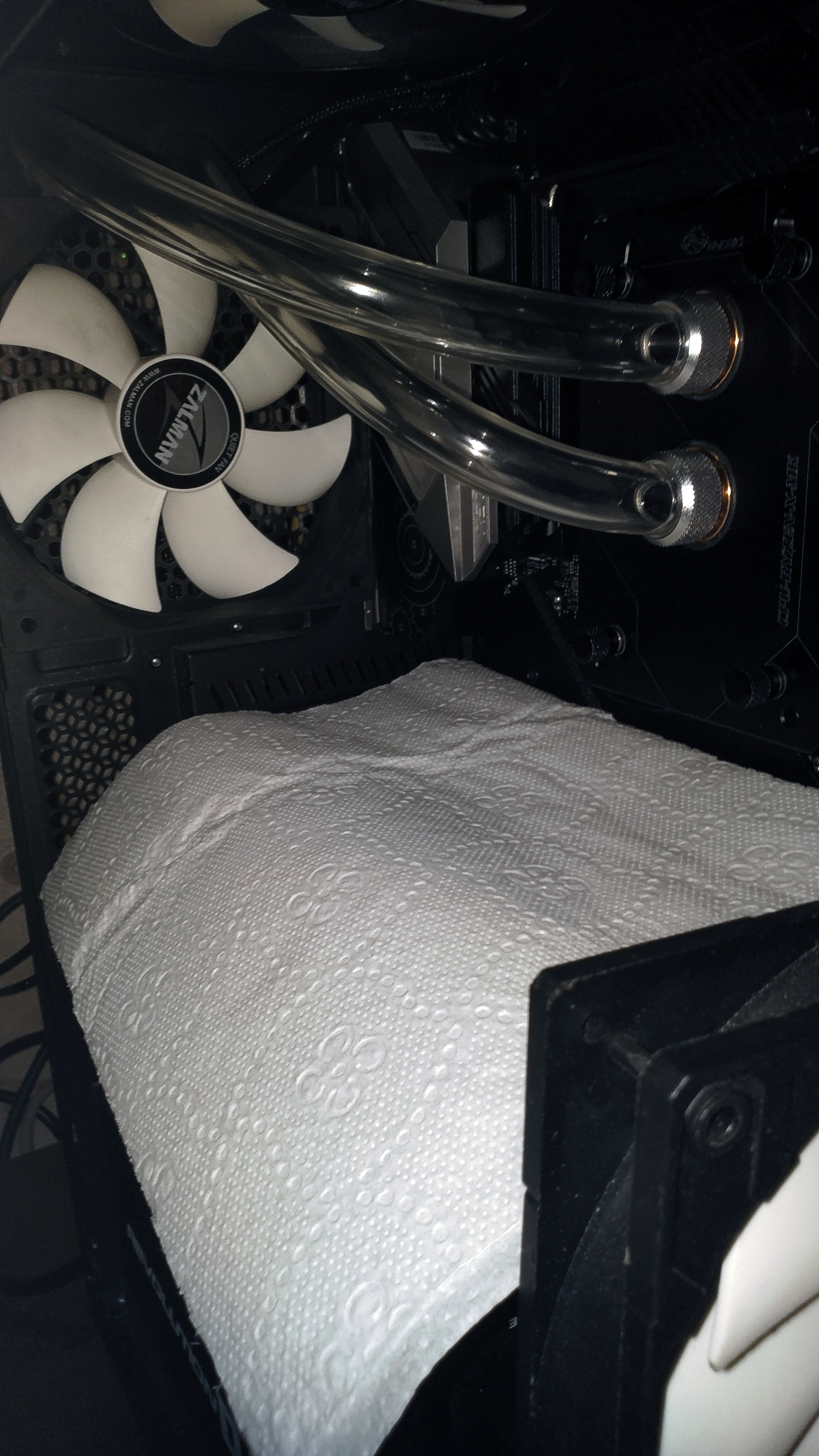

Таким образом трубки выходят в специальные порты корпуса, к слову они 1 в 1 подходят под трубку внешним диаметром 16 мм. В эти же отверстия проходят удлинители. Да, в случае чего - не самый безопасный вариант проводить удлинители вместе с шлангами, но если и произойдёт разрыв шланга, то при любом раскладе проблемы будут немного больше, чем залитие удлинителей.

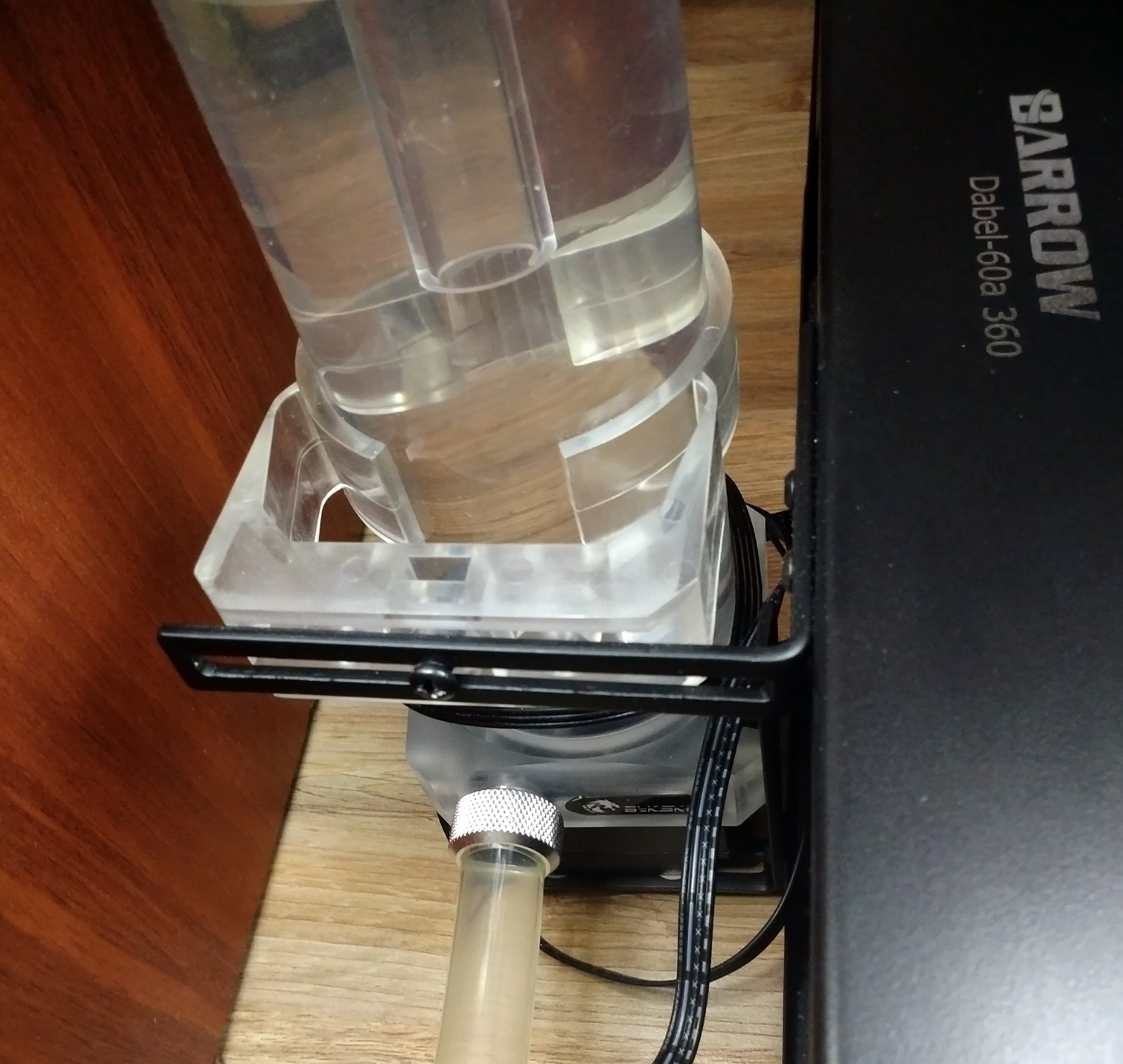

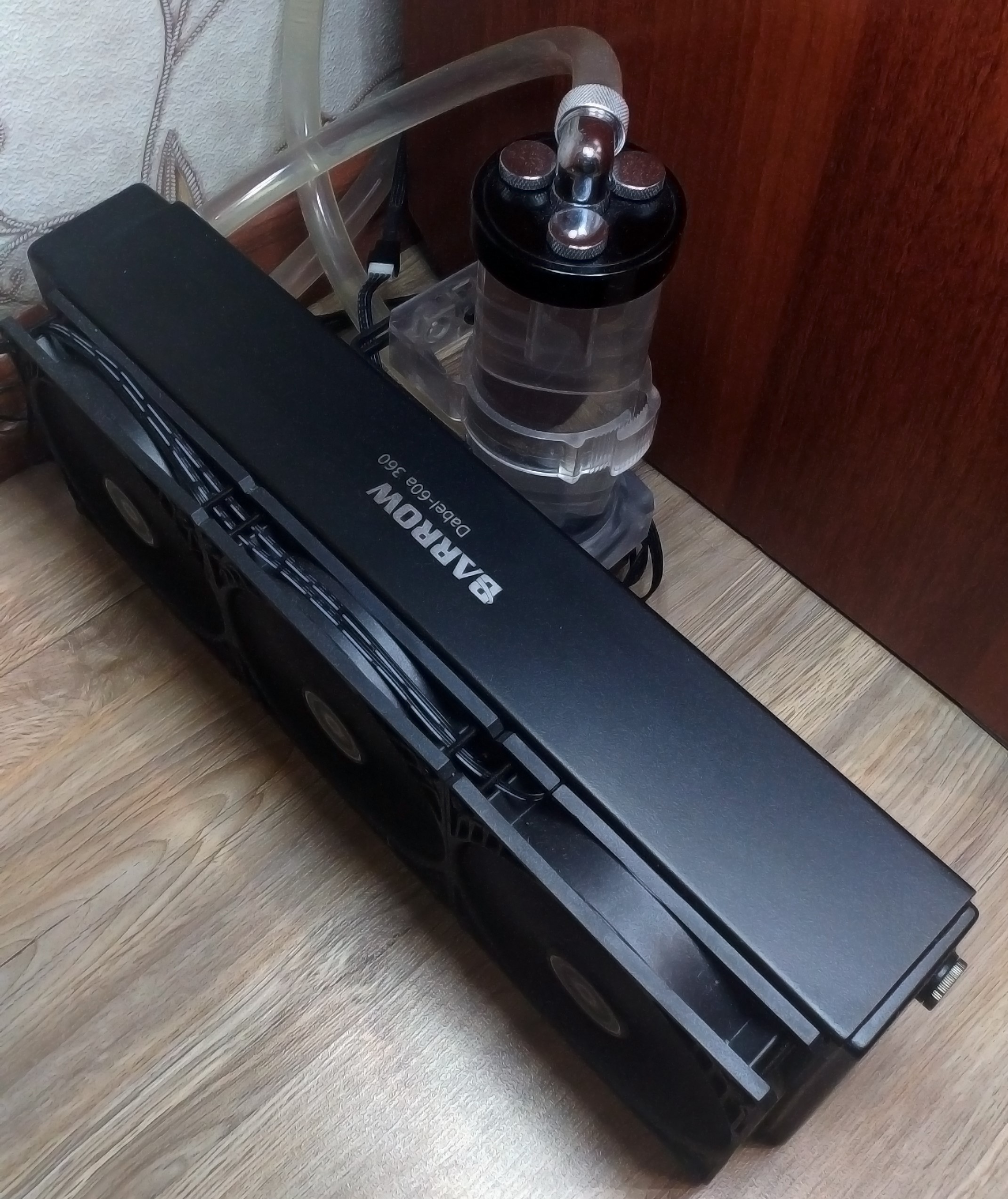

Таким образом СВО стоит просто напросто на полу. Сама помпа с резервуаром прикреплена к радиатору с помощью комплектных креплений.

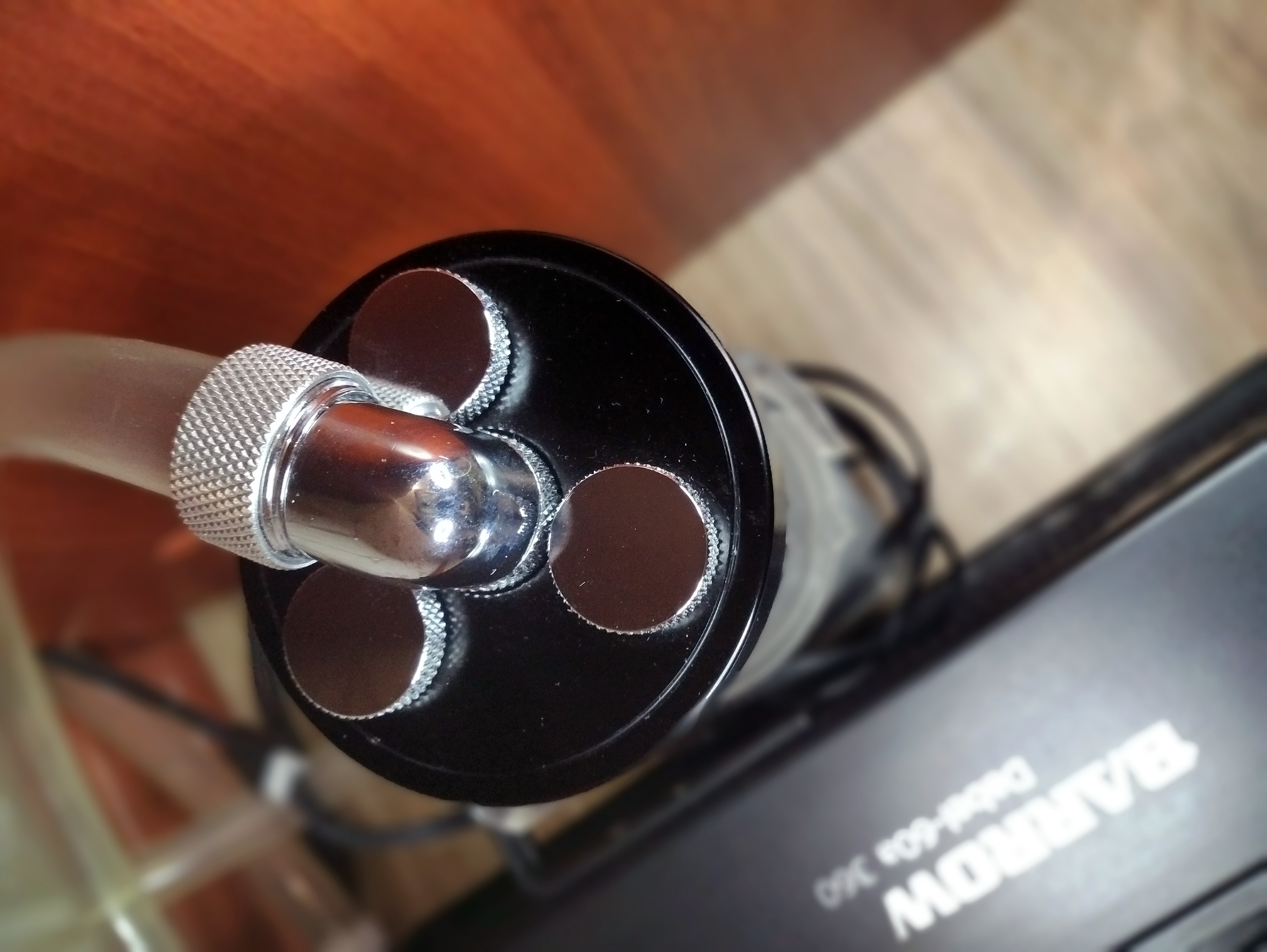

Как вы могли заметить, сверху у меня расположен угловой фитинг и он несколько длиннее, чем обычные фитинги, потому что основной вводной порт изготовлен с углубление в верхней части резервуара (спасибо производителю). Кроме этого трубка была обрезана несколько коротко, поэтому пришлось выйти из положения таким решением. Заглушки были в комплекте, при этом их количество составляет 4 шт., чтобы вы могли заглушить любой порт, даже не совсем стандартный, который находится по центру.


Ещё хочу добавить, что помпа DDC, к моему сожалению, имеет неприятный шум, когда обороты превышают 2000, кроме этого у неё есть небольшая вибрация. В первом случае в отсутствии нагрузки или на невысоких нагрузках помпа работает до 2000 об/мин, при стресс-тестах уже крутит на полную. Во втором случае используется комплектная поролоновая проставочка, которую при желании можно приклеить к корпусу, в моём же случае всё просто на полу, поэтому она установлена следующим образом:


Провод для подключения подсветки не используется, поэтому он просто накручен вокруг помпы. У такого решения есть несомненный плюс в том, что горячий воздух внутри корпуса никак не взаимодействует с радиатором и никак его не нагревает. Конечно, минусы тоже присутствуют. Постоянно перешагиваю через эту конструкцию, но что поделать, неправильный подбор корпуса дал о себе знать.

В конце статьи рассмотрим примерные кастомные СВО для систем на базе процессоров Intel и AMD, а также самый дешёвый вариант для любой из систем, но с некоторыми минусами. Радиатор я взял на 360 мм, толщиной 40 мм, вы же опирайтесь на то, какой радиатор вы можете установить к себе в корпус. Возможно, это будет 2 радиатора по 240 мм и толщиной 40 мм, конечно, такое решение уже будет несколько дороже за счёт того, что вам понадобится 1 дополнительный вентилятор и 2 дополнительных фитинга.

Вариант СВО для Intel

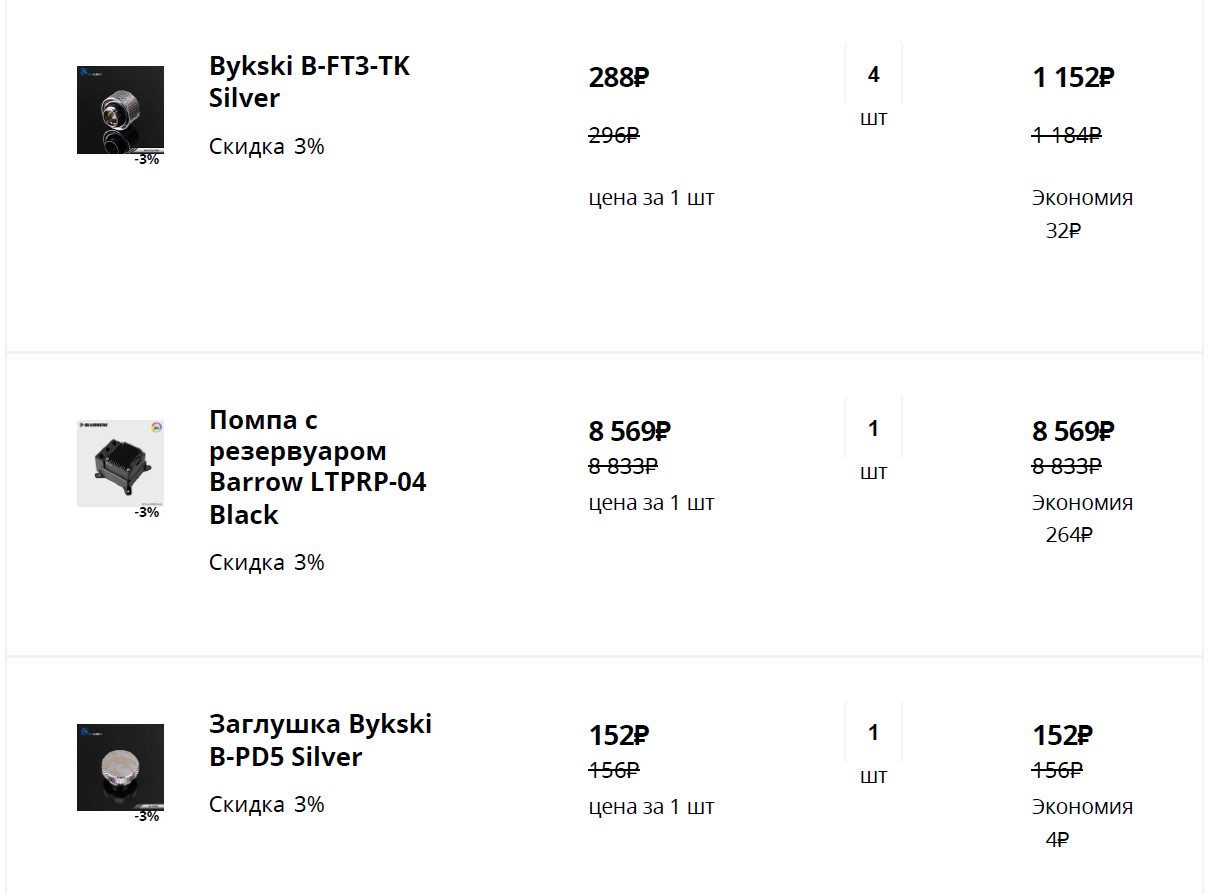

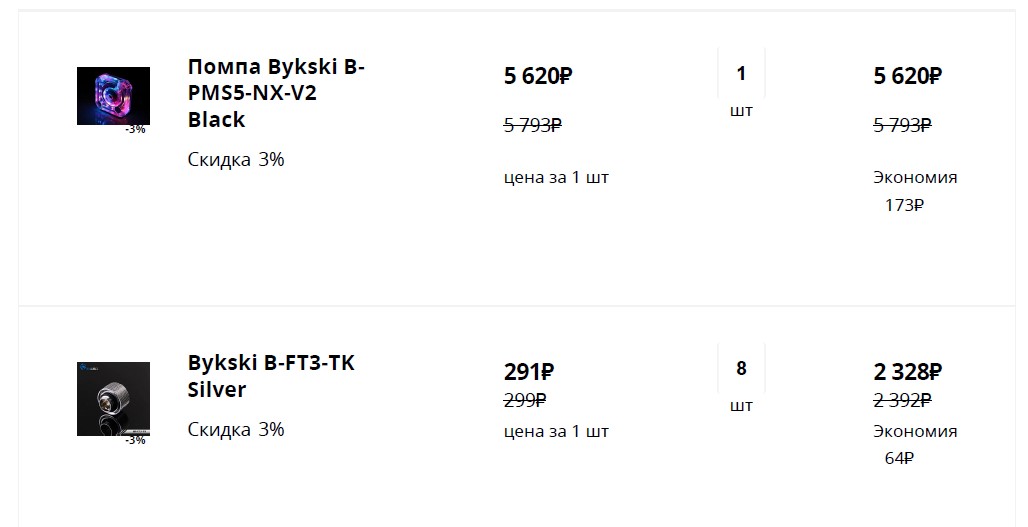

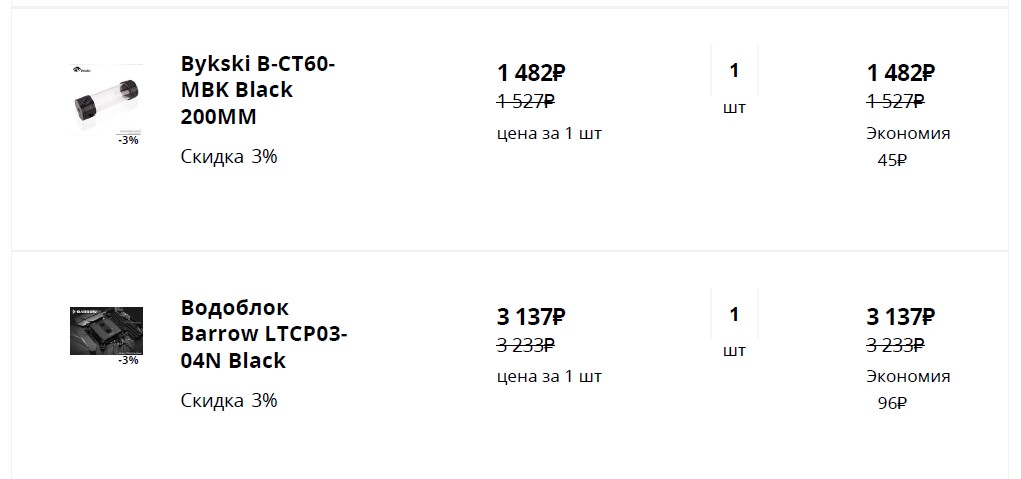

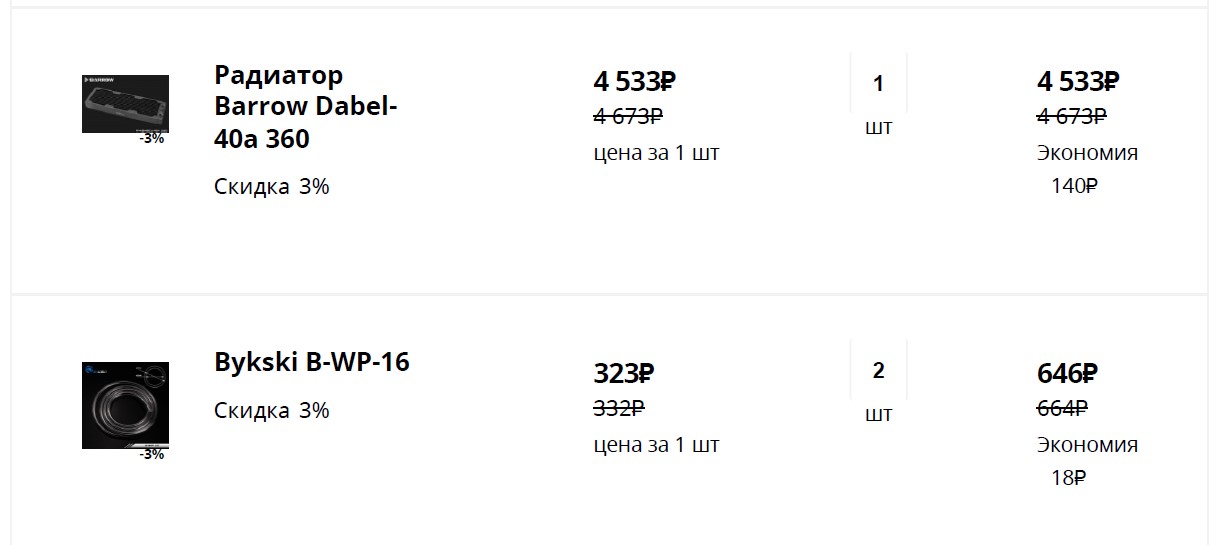

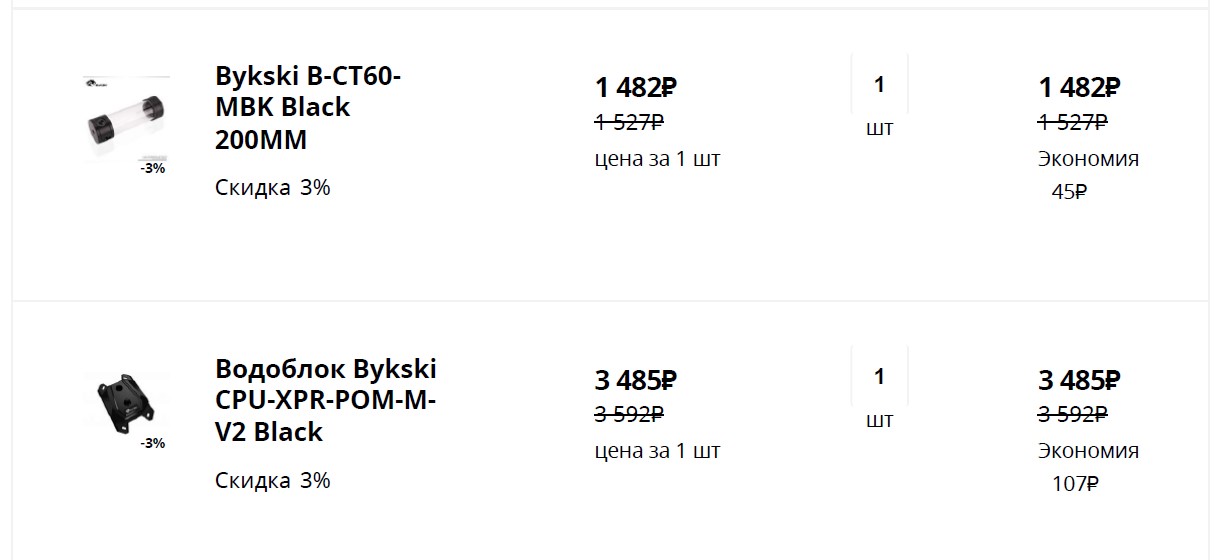

Как вы видите, используется помпа и резервуар по отдельности. В данном случае это - наиболее дешёвый вариант из доступных компонентов в наличии. Общая стоимость составляет 17811 рублей. Кроме этого нам необходимы вентиляторы, возьмём комплект вентиляторов Arctic P12 Value Pack.


В итоге общая сумма 17811+1700=19511 рублей. Если мы сэкономим на резервуаре и возьмём Barrow CLYKL155 T-Virus Reservoir-155MM по скидке, тогда общая стоимость составит 19511-1112=18399 рублей.

Вариант СВО для AMD

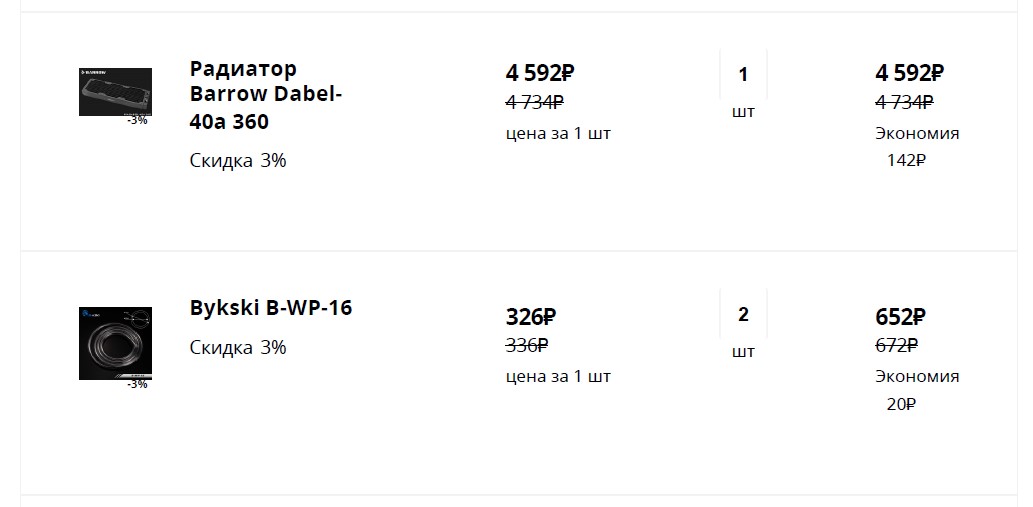

Как вы видите, используется помпа и резервуар по отдельности. В данном случае это - наиболее дешёвый вариант из доступных компонентов в наличии. Общая стоимость составляет 18159 рублей. Кроме этого нам необходимы вентиляторы, возьмём комплект вентиляторов Arctic P12 Value Pack.

В итоге общая сумма 18159+1700=19859 рублей. Если мы сэкономим на резервуаре и возьмём Barrow CLYKL155 T-Virus Reservoir-155MM по скидке, тогда общая стоимость составит 19859-1112=18747 рублей.


Вариант СВО для Intel и AMD

Это самый дешёвый вариант для любых из систем.

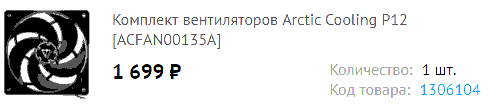

Общая стоимость составляет 15052 рублей. Кроме этого нам необходимы вентиляторы, возьмем комплект вентиляторов Arctic P12 Value Pack.


В итоге общая сумма 15052+1700=16752 рублей. Достаточно низкая цена.

Помпа, резервуар и водоблок - 1 общий компонент, за счёт чего общая цена значительно ниже, кроме этого необходимо всего 4 фитинга, т.к. элемента всего 2, а не 4, как в случае выше. Также вы можете видеть заглушку, которая необходима, чтобы заглушить один порт. Но есть недостаток - комбинирование помпы, резервуара и водоблока. Заливать жидкость вам будет достаточно неудобно, т.к. резервуар находится на процессоре, либо заливать вам необходимо будет заранее, кроме этого при необходимости увеличения производительности путём приобретения более хорошего водоблока или помпы вам придётся продать данный комбинированный компонент и перейти на более стандартные решения. Данный контур позволяет беспроблемно и менее затратно менять только радиатор и вентиляторы. Конечное решение покупать или нет такой вариант, вам придётся принять самим.

В качестве вывода хотелось бы сказать, что данная система будет лучше, чем готовые СВО, которые продаются в магазинах, но, как вы можете видеть, цена несопоставима с готовыми решениями и, к сожалению, всё ещё находится на довольно высоком уровне. Собирать кастомную СВО или нет, оставляю на ваш выбор.
