Подробно рассматриваем охлаждение и печатную плату MSI Radeon RX 6800 XT GAMING X TRIO

Во время проведения “MSI INSIDER”, представитель компании разобрал видеокарту MSI Radeon RX 6800 XT GAMING X TRIO и показал подробности строения системы охлаждения и нереференсной печатной платы. Напомним, что видеокарта была представлена в прошлом месяце вместе с младшей версией.

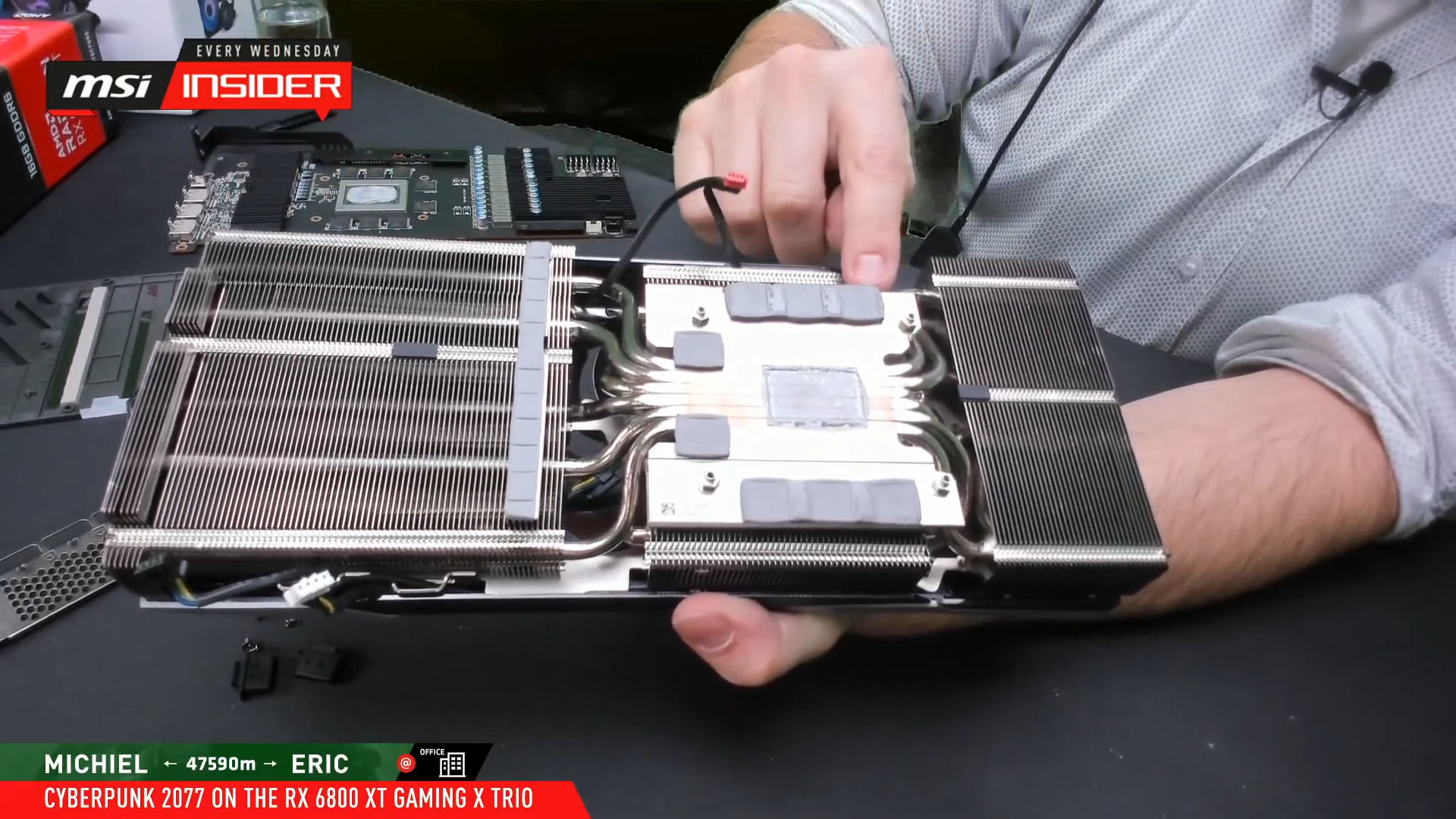

За охлаждение видеокарты отвечает массивный радиатор, алюминиевые ребра которого пронизывают 6 тепловых трубок, за обдув радиатора отвечают три вентилятора. Тепловые трубки имеют прямой контакт с графическим процессором, микросхемами памяти и подсистемой питания.

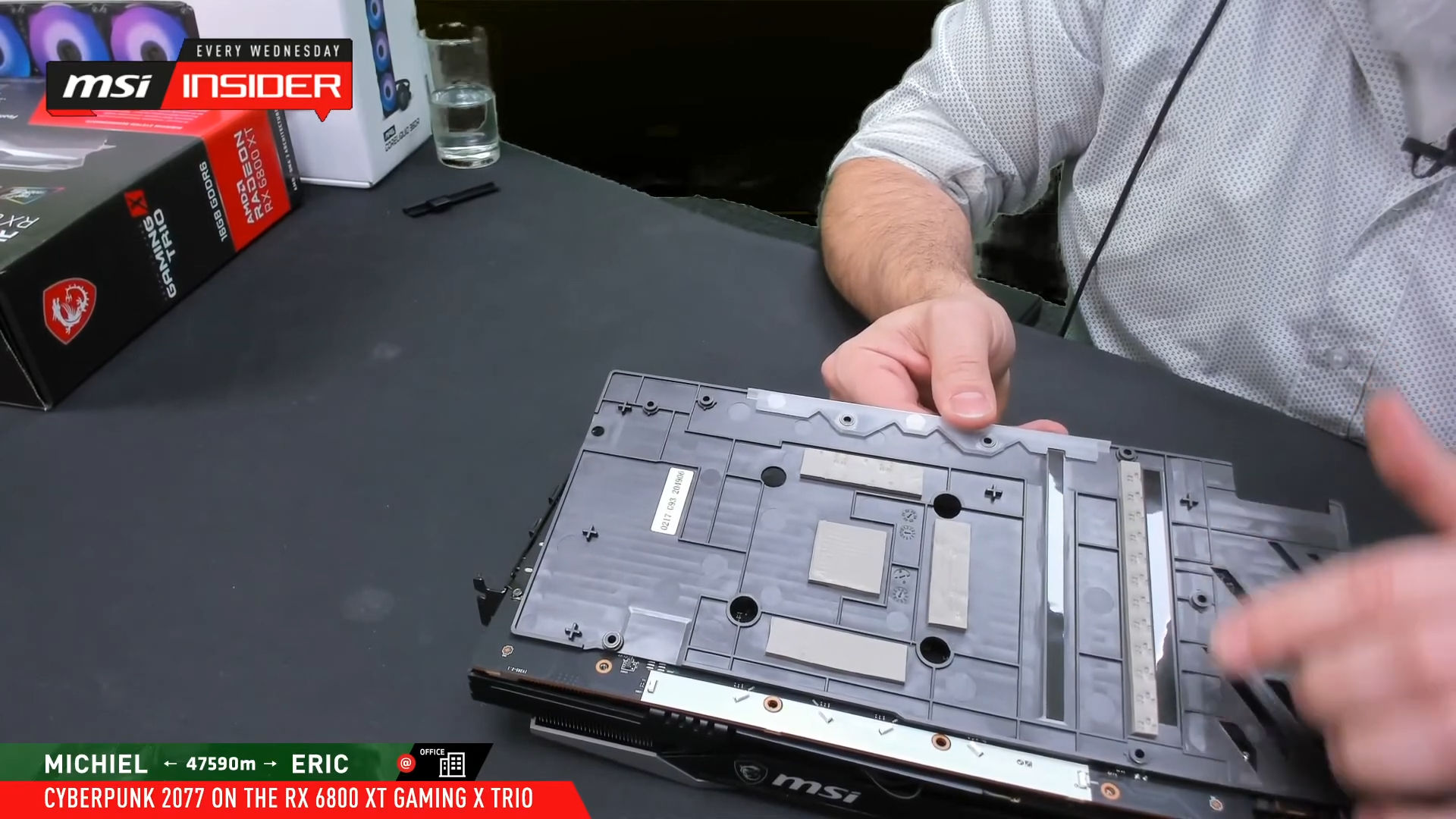

Бэкплейт, судя по всему, сделан из пластика, однако он все равно принимает участие в охлаждении микросхем памяти, подсистемы питания и задней части печатной платы, где расположились конденсаторы графического процессоры.

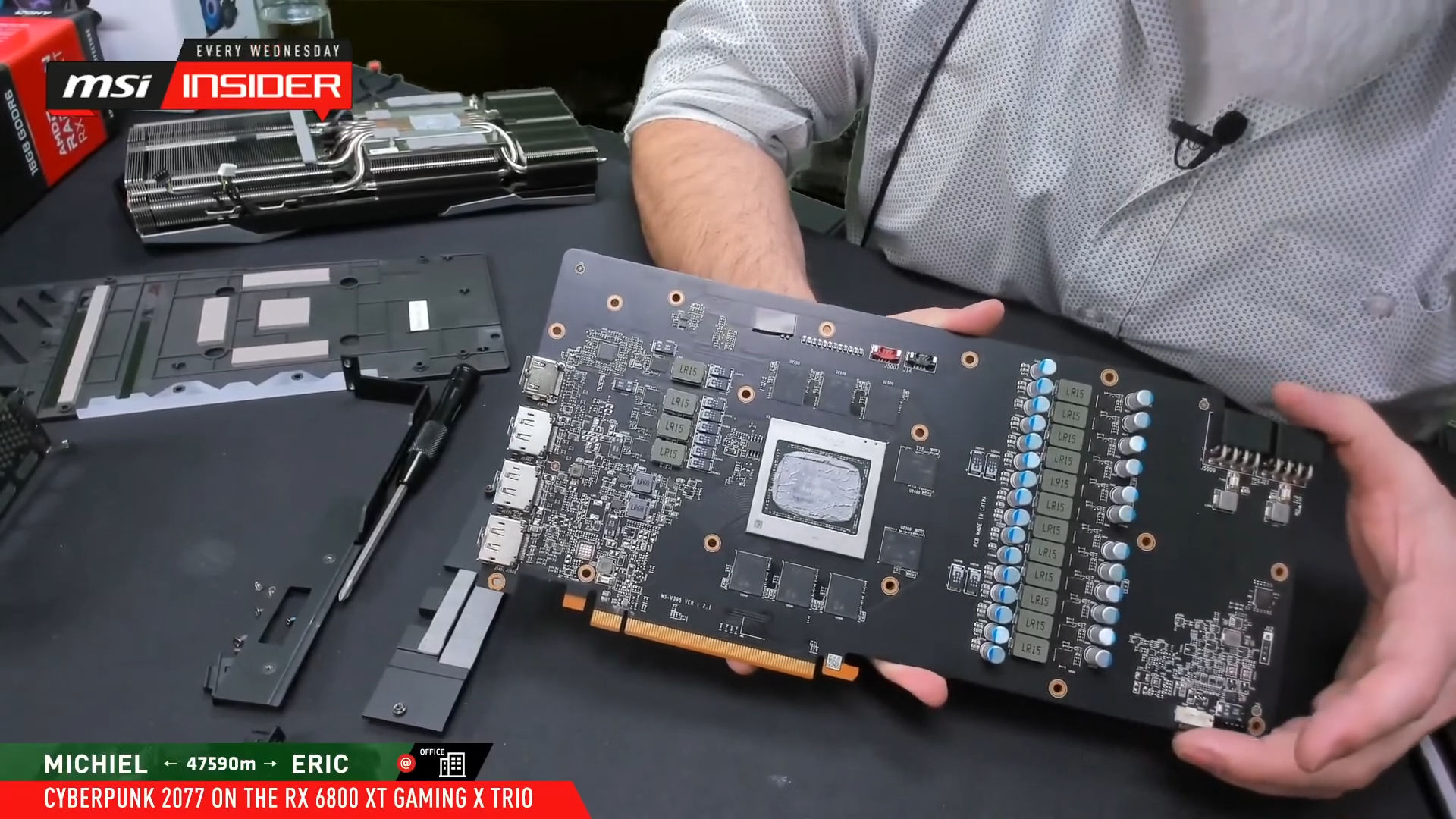

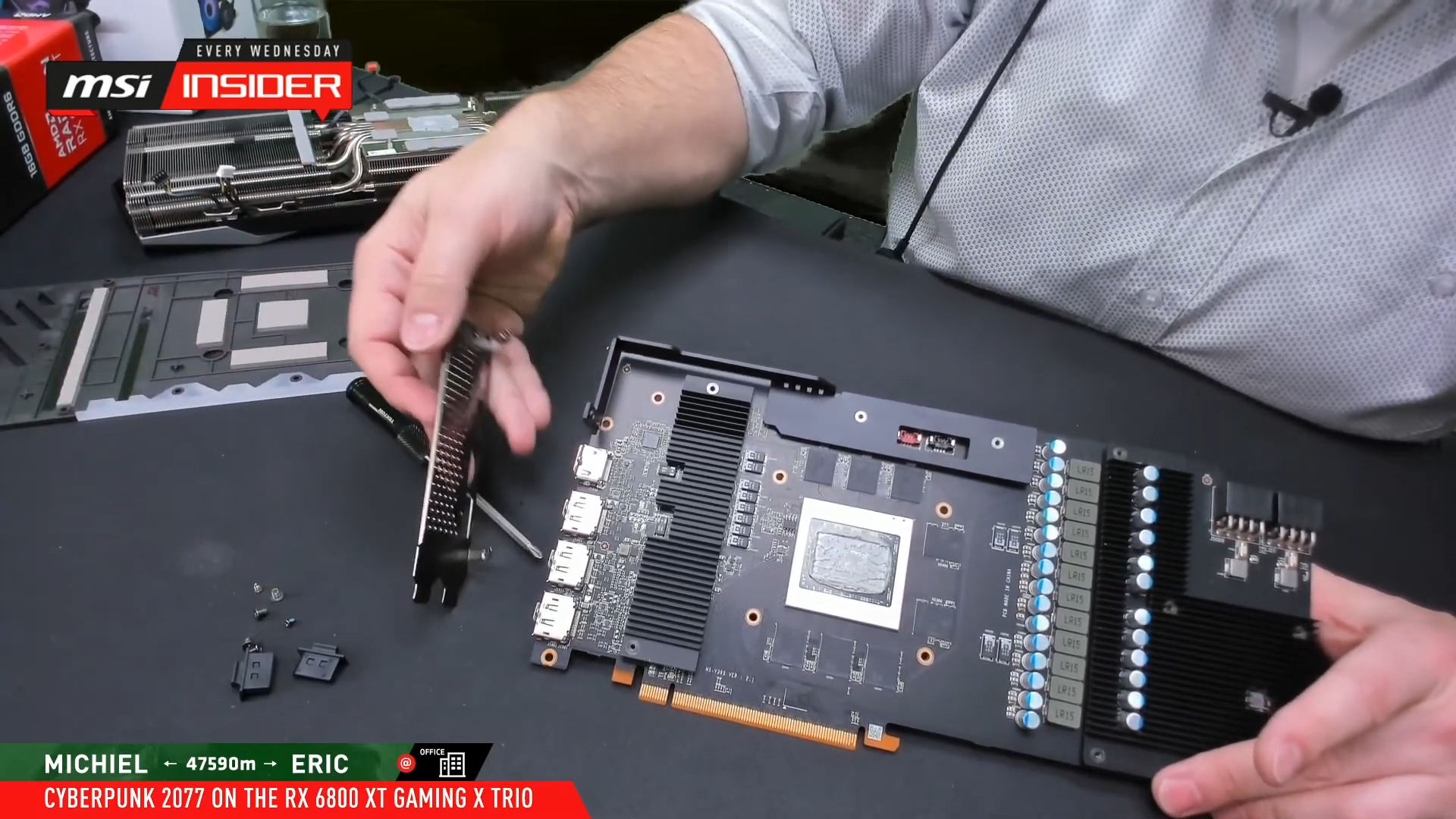

Печатная плата полностью индивидуального дизайна. За питание видеокарты отвечают 16 фаз, 12 из которых отведены на питание графического процессора. Дополнительное питание представлено двумя 8-контактными разъемами. По периметру всей видеокарты расположились небольшие радиаторы, отвечающие за охлаждение элементов, не контактирующих с основным радиатором.

Помимо разбора Radeon RX 6800 XT GAMING X TRIO, представители MSI заявили, что компания работает над нереференсным дизайном Radeon RX 6900 XT. Если все пойдет по плану, то видеокарта увидит свет в феврале. Ранее сообщалось, что MSI будет выпускать видеокарты только одной линейки. Это случилось из-за недостатка графических процессоров для создания большего количества нереференсных версий.
