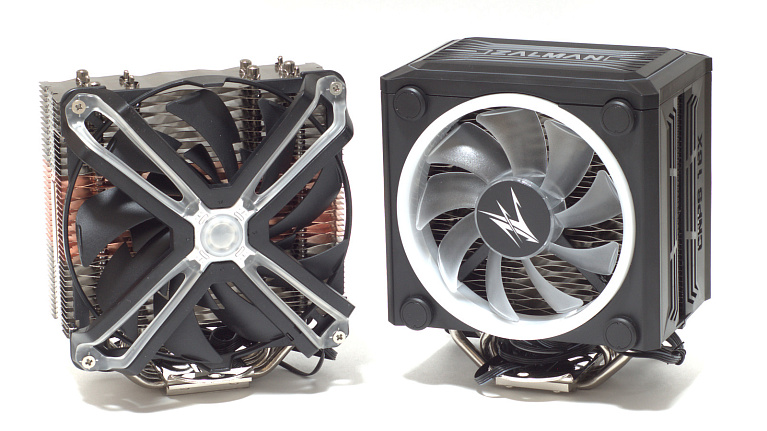

Обзор и тест кулеров Zalman CNPS17X и Zalman CNPS 16X Black

Вслед за суперкулером Zalman CNPS20X к нам на тесты попало еще два кулера компании Zalman – башенный Zalman CNPS17X и Zalman CNPS16X Black, каждый из которых по-своему выделяется.

Технические характеристики

Кулер Zalman CNPS17X

Упаковка и комплектация

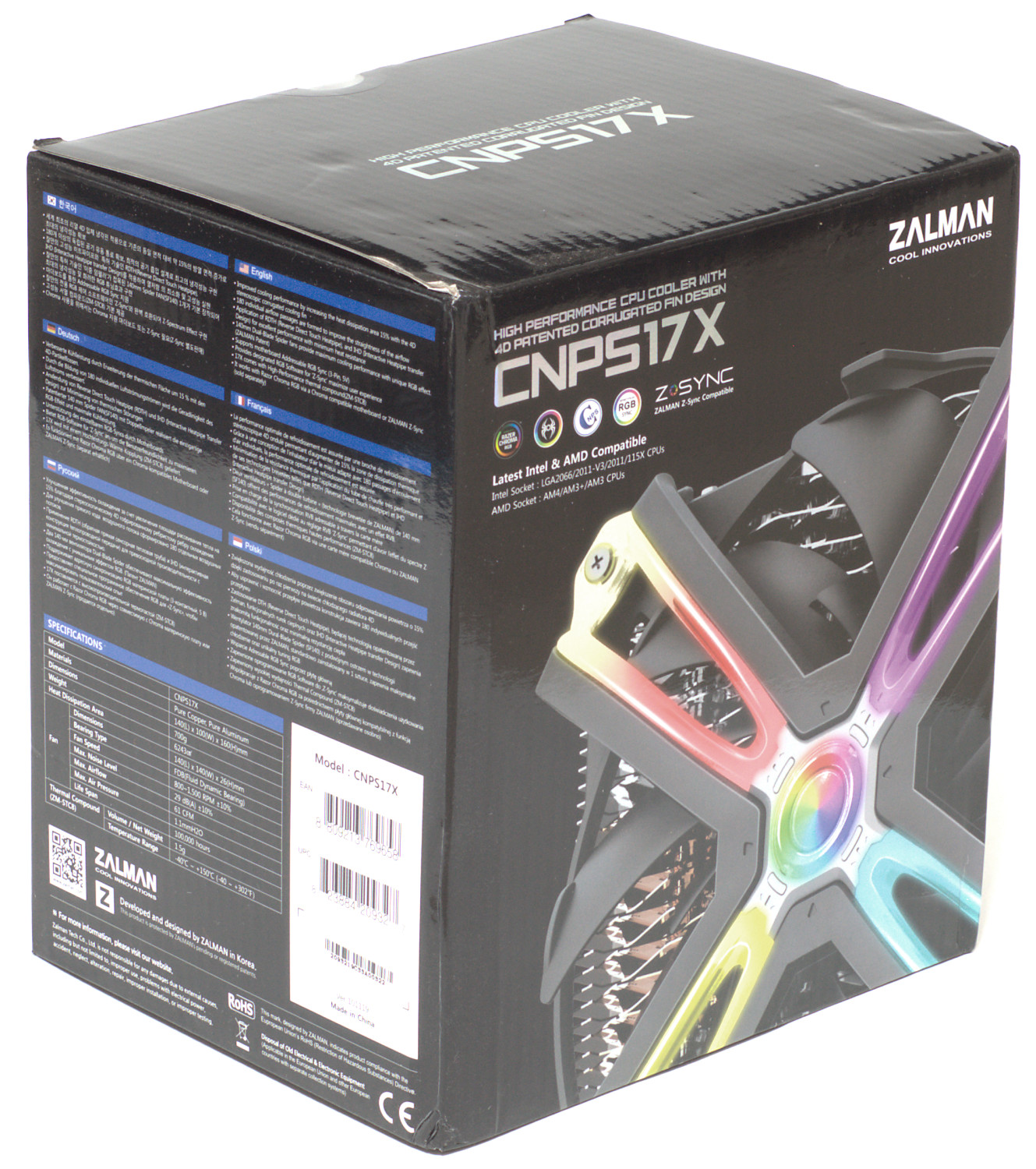

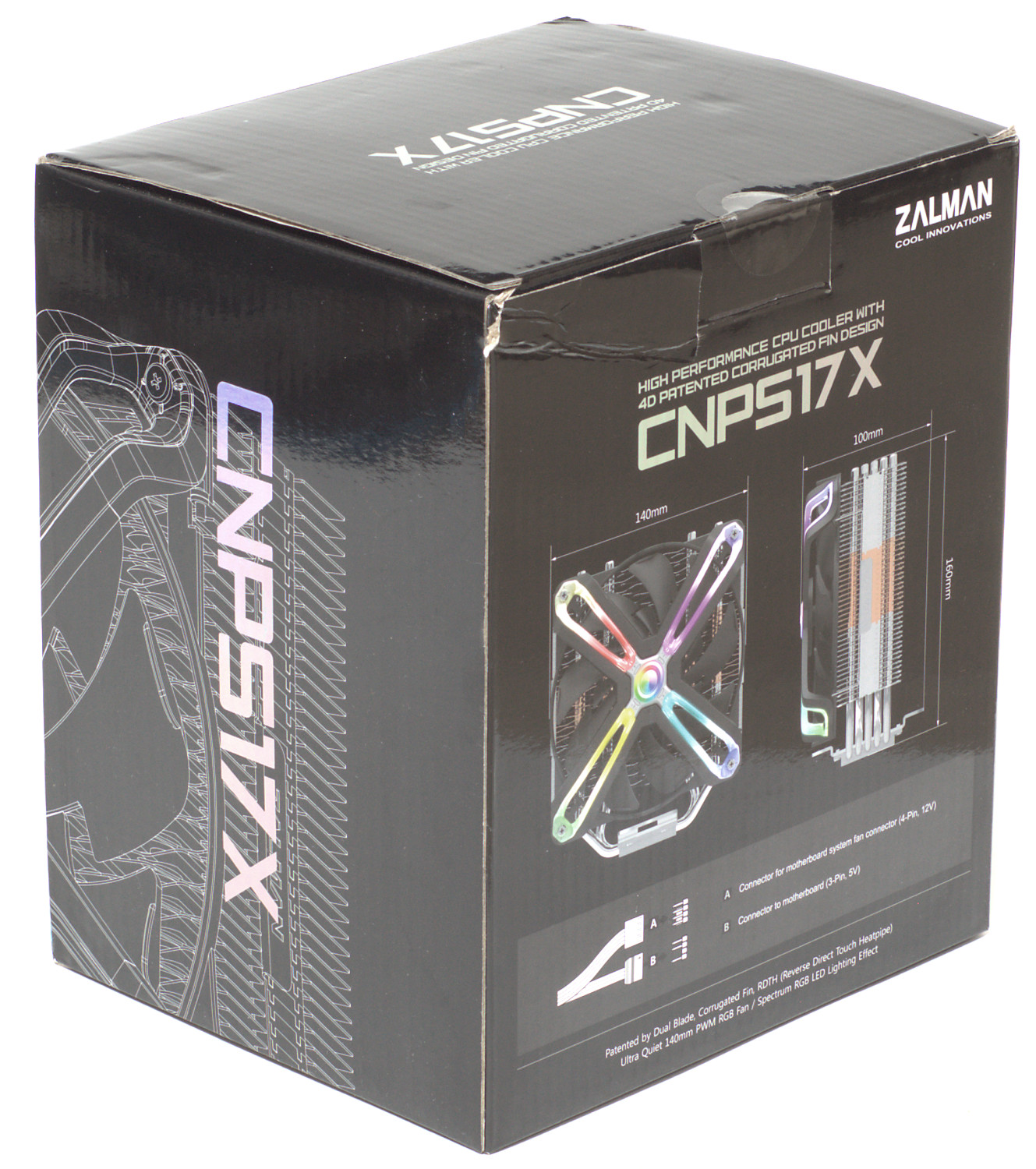

Поставляется кулер Zalman CNPS17X в сравнительно небольшой, но красочно оформленной коробке. Информация на ней достаточно подробная и описывает особенности кулера: увеличенная на 15% площадь рассеивания пластин за счет 4D-конструкции ребер, наличие 180 каналов для прохождения воздушного потока, применение технологии обратного прямого контакта RDTH, наличие ARGB-подсветки, синхронизируемой с материнскими платами.

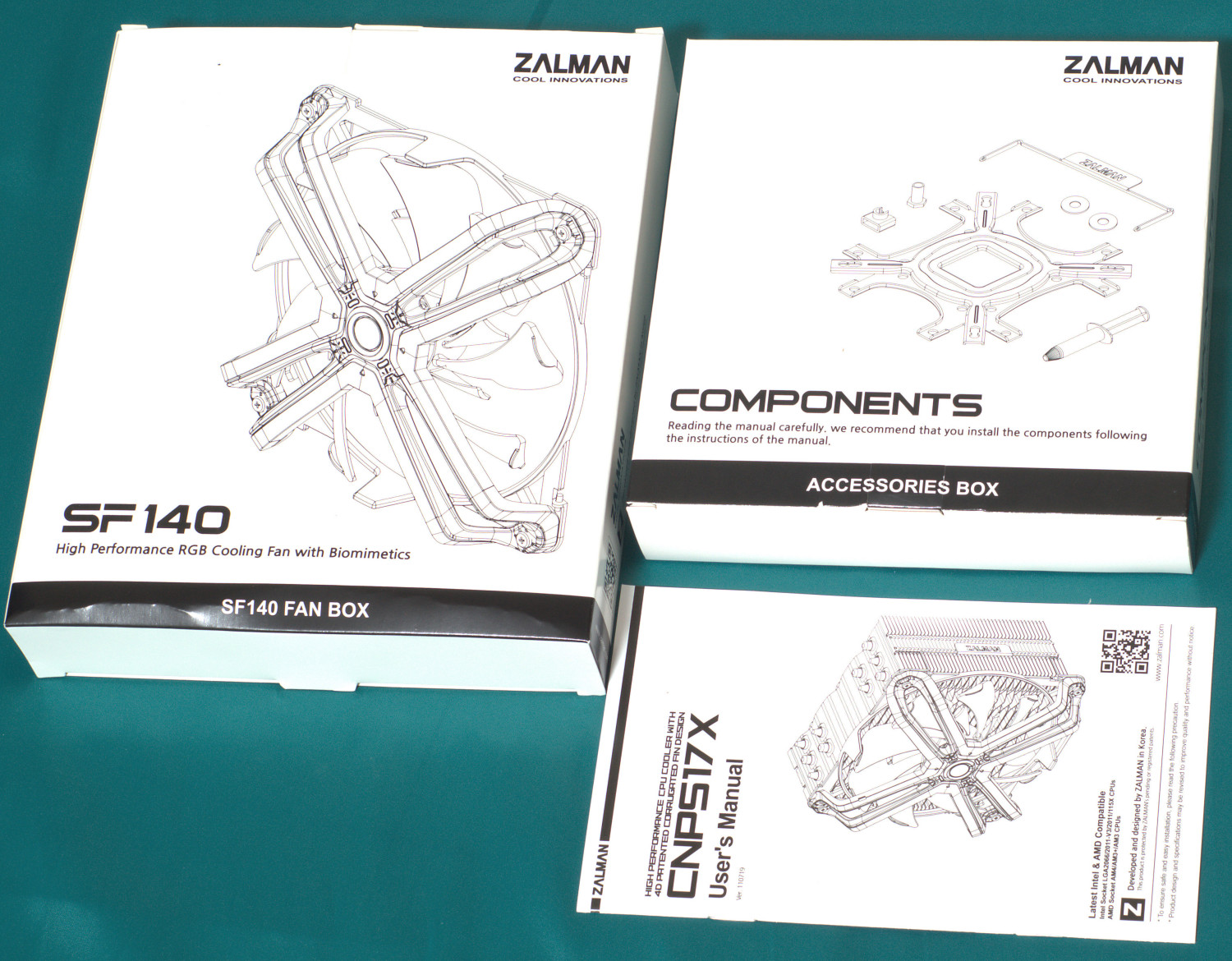

Комплектация напоминает старшего собрата Zalman CNPS20X. Отличия заключаются в меньшем количестве коробок (нет второго вентилятора Zalman SF140).

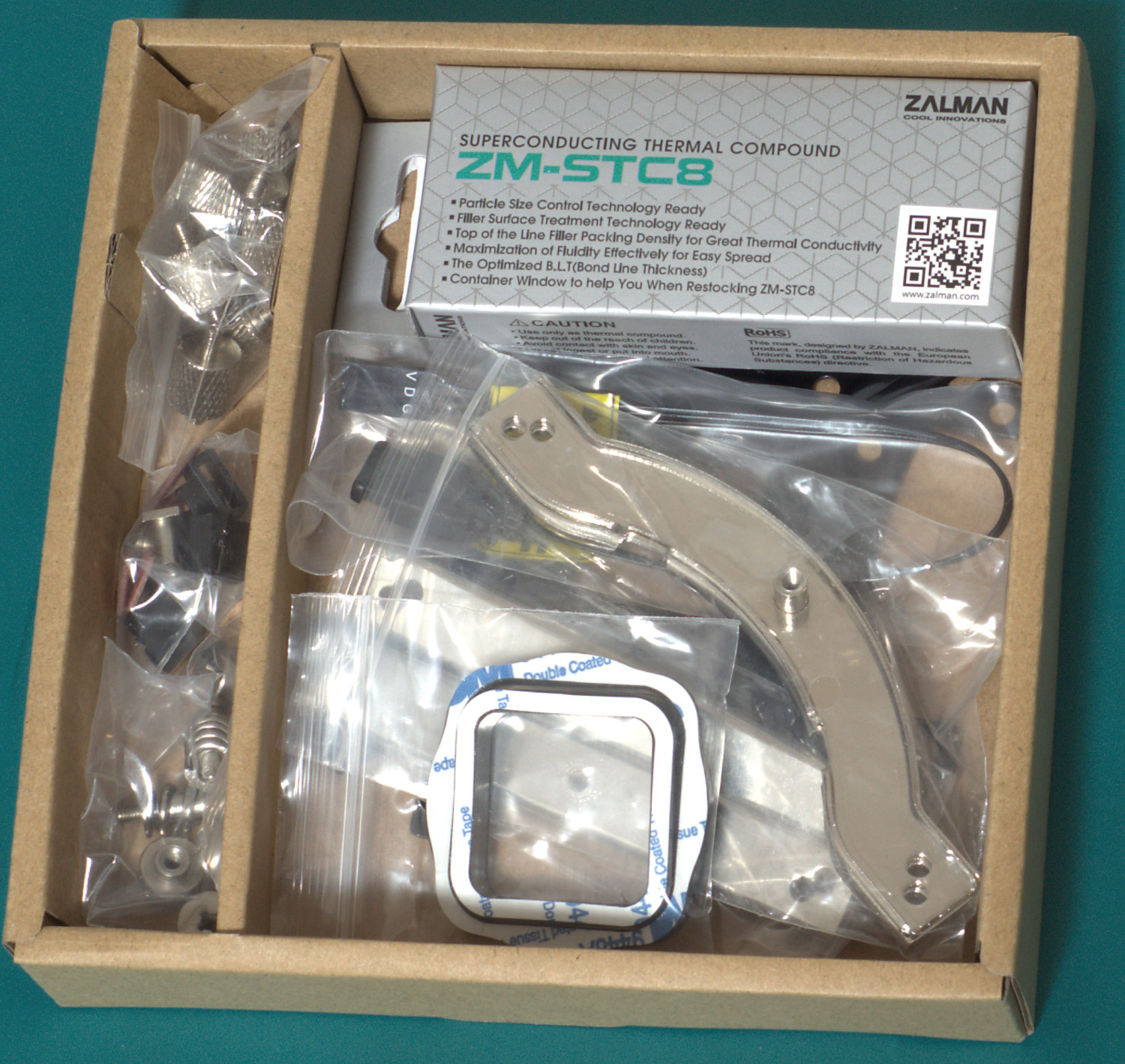

Так как в комплекте только один вентилятор, то ожидаемо, что у кулера нет Y-кабелей питания вентиляторов и подсветки. Остальное практически неизменно: универсальный бекплейт, крепления для платформ AMD AMx/FMx и Intel LGA115x/1200/20xx с винтами, переходник ARGB для плат Gigabyte, шприц с термопастой Zalman ZM-STC8.

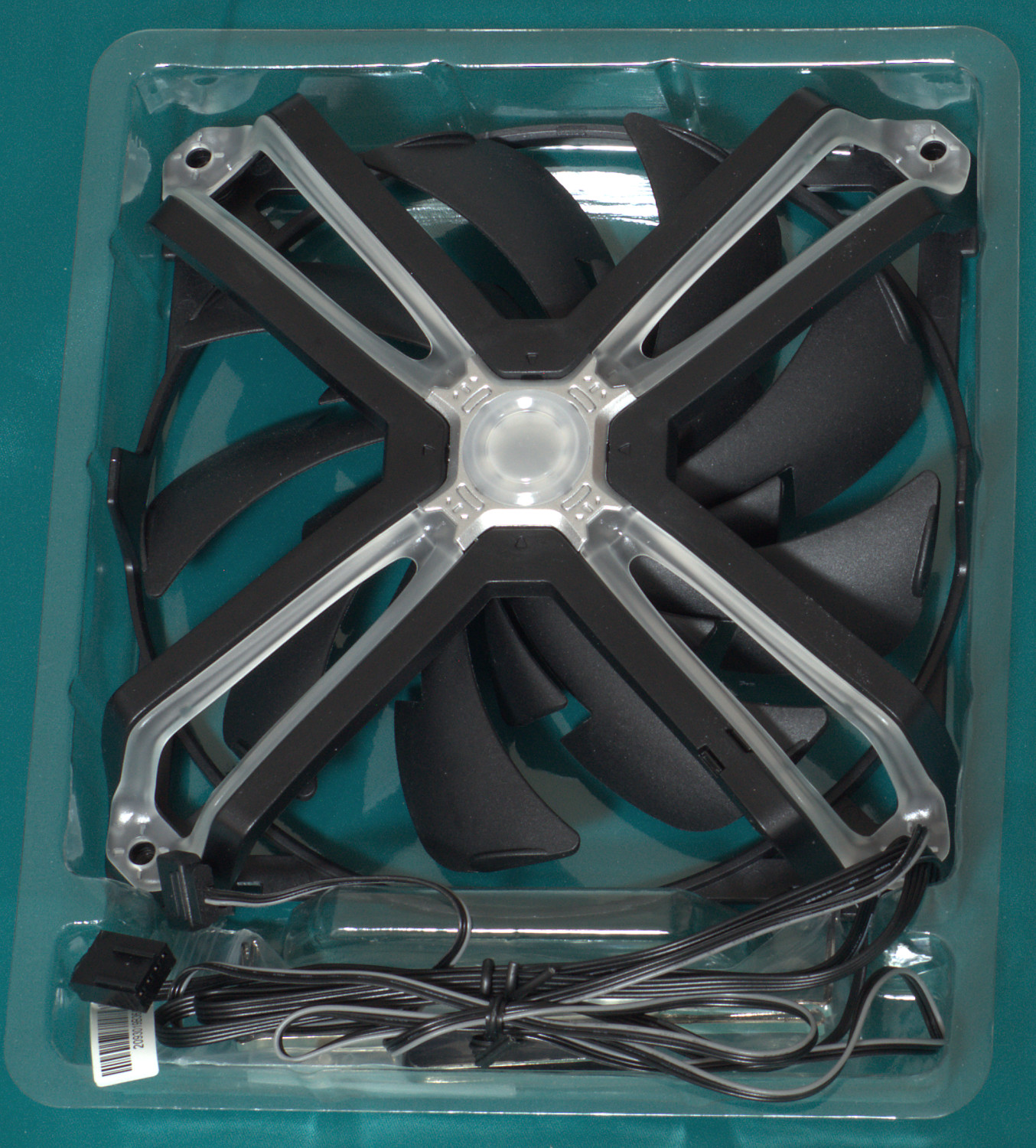

Кулер Zalman CNPS17X поставляется с таким же безрамочным 140 мм вентилятором Zalman SF140, который имеет двойные лопасти, неплохой показатель воздушного потока 61 CFM при 1500 rpm и невысокое значение воздушного давления 1.1 мм водного столба. Для подключения используются 4-пин PWM разъем питания вентилятора и 3-пин разъем для работы ARGB-подсветки.

Внешний вид

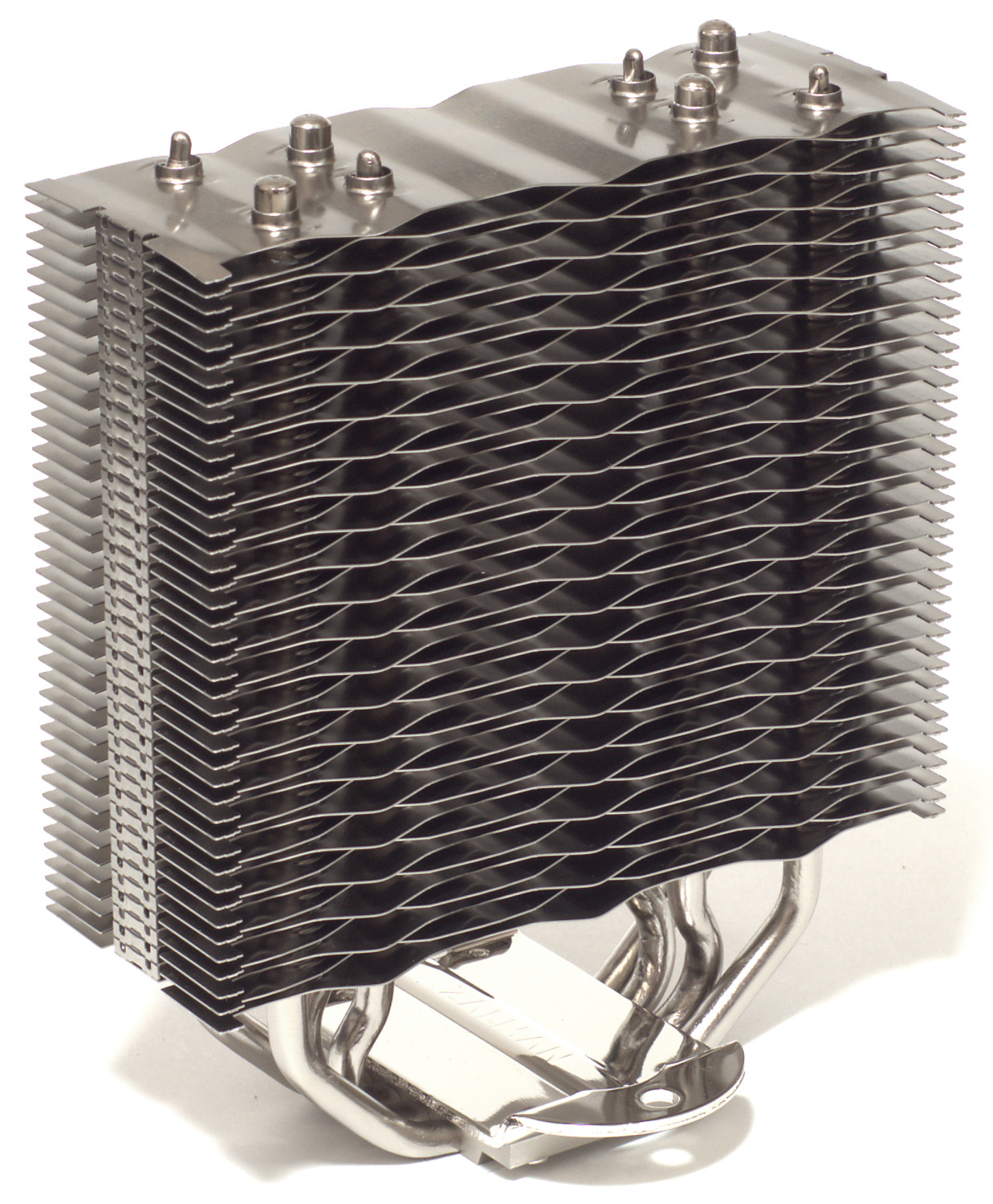

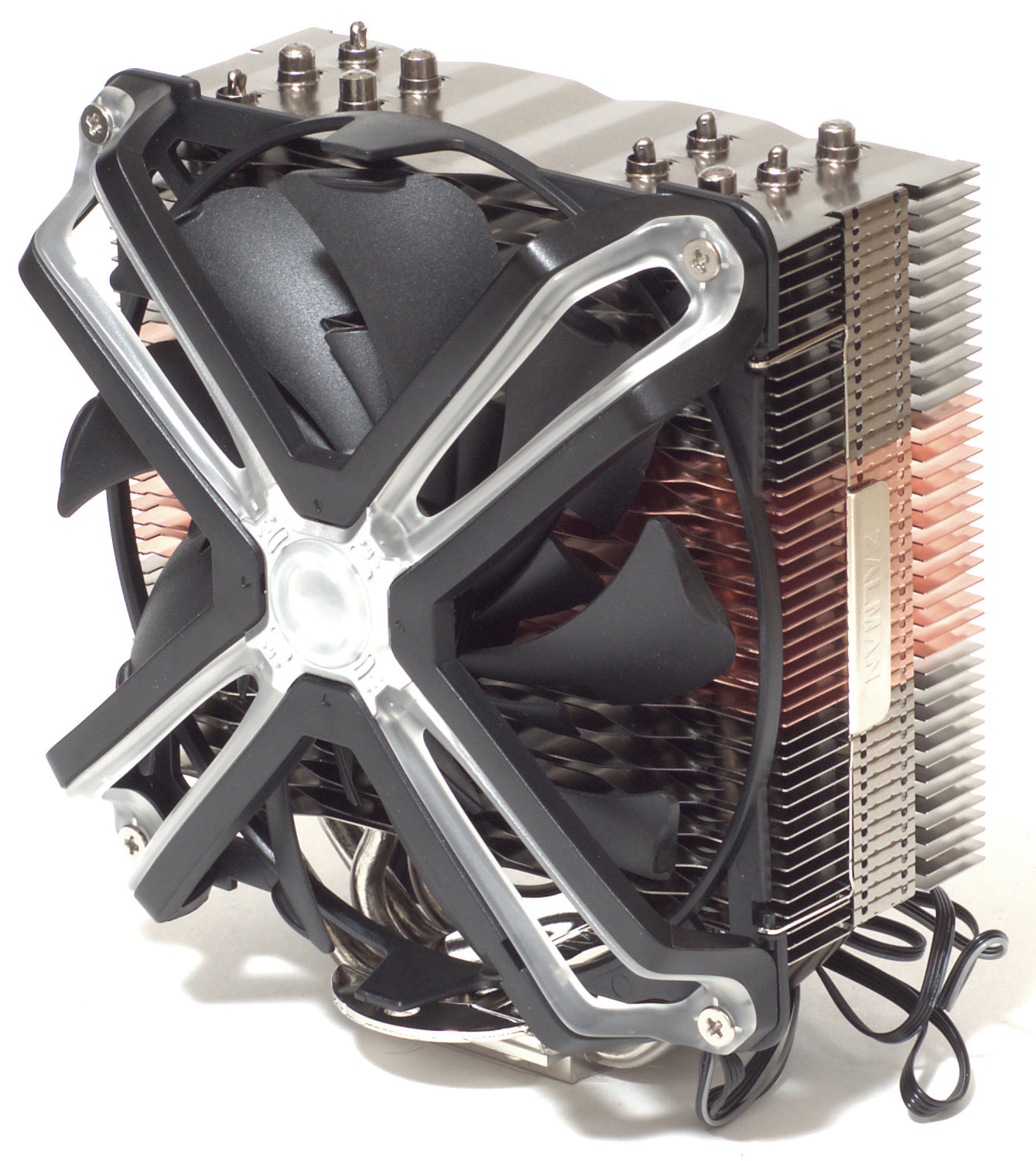

Мы уже отмечали эффектный внешний вид суперкулера Zalman CNPS20X – кулер Zalman CNPS17X не менее эффектен, так как по факту он получается односекционной версией старшего собрата, оснащаемой одним 140 мм вентилятором Zalman SF140. В результате TDP кулера равен 200 Вт, но этого будет достаточно для установки на любой современный процессор с сокетами AMD AMx/FMx и Intel LGA115x/1200/20xx. За счет одной секции он получается компактнее - 140 мм (длина) x 100 мм (ширина) x 160 мм (высота) и весит всего 700 грамм.

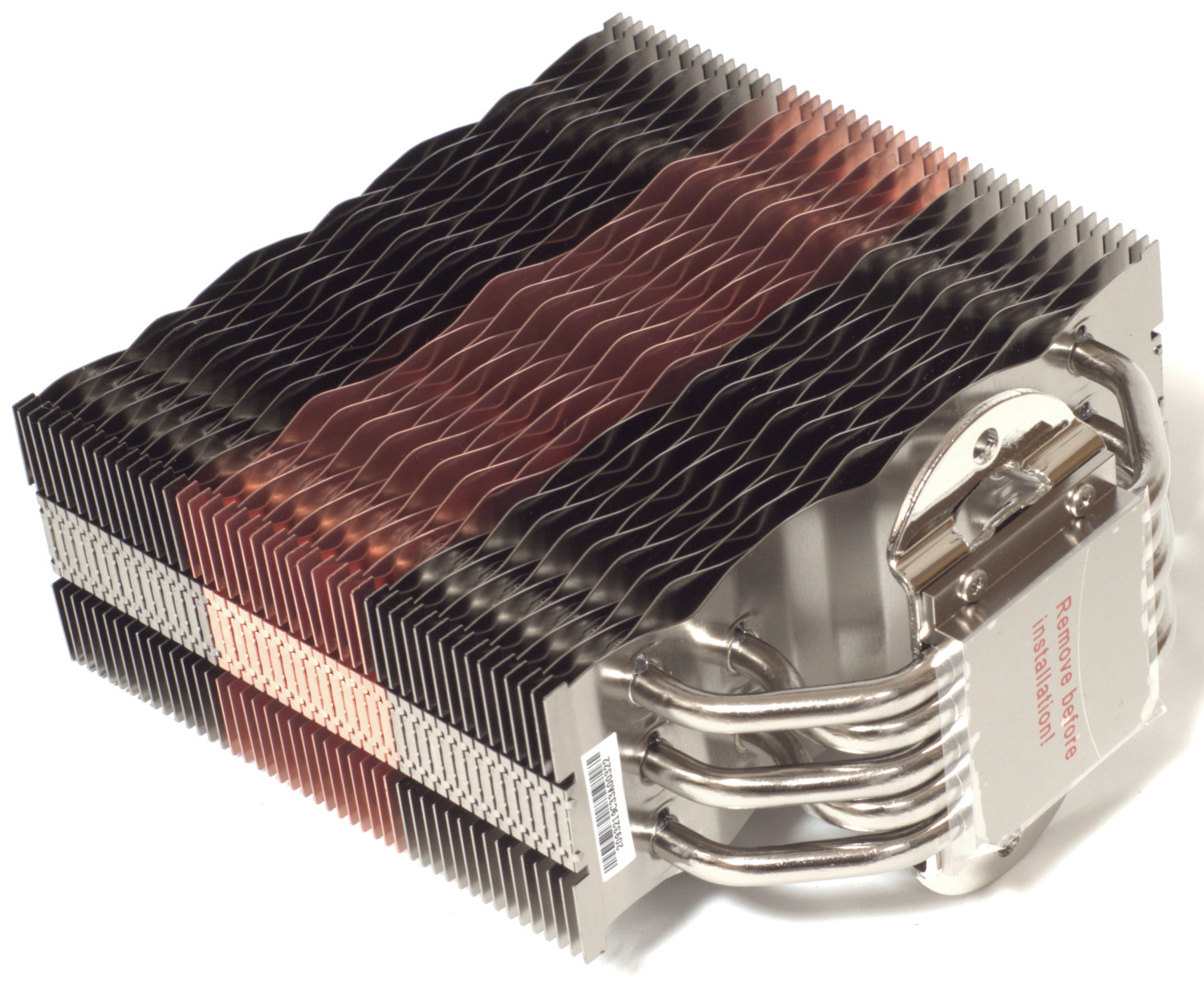

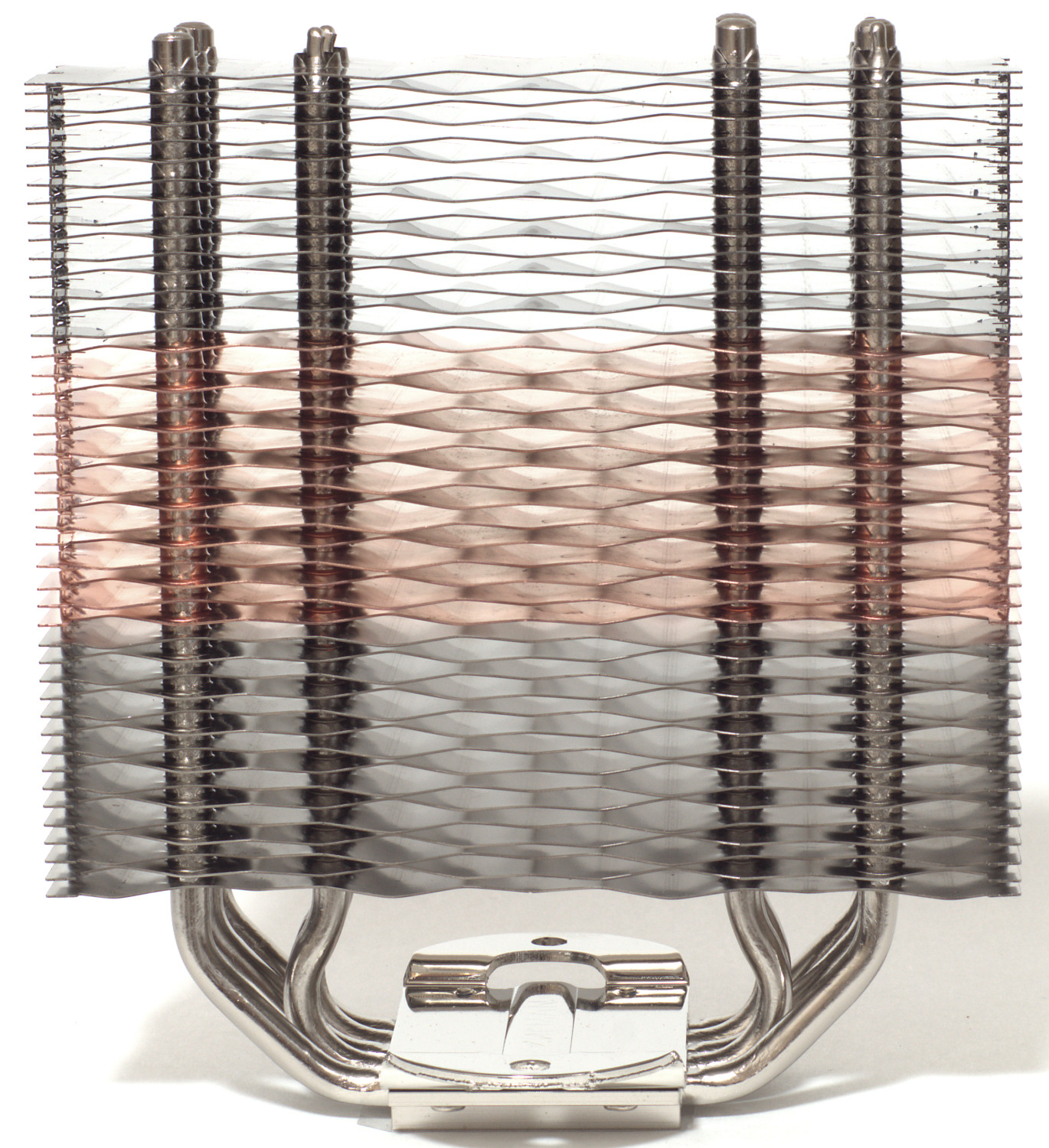

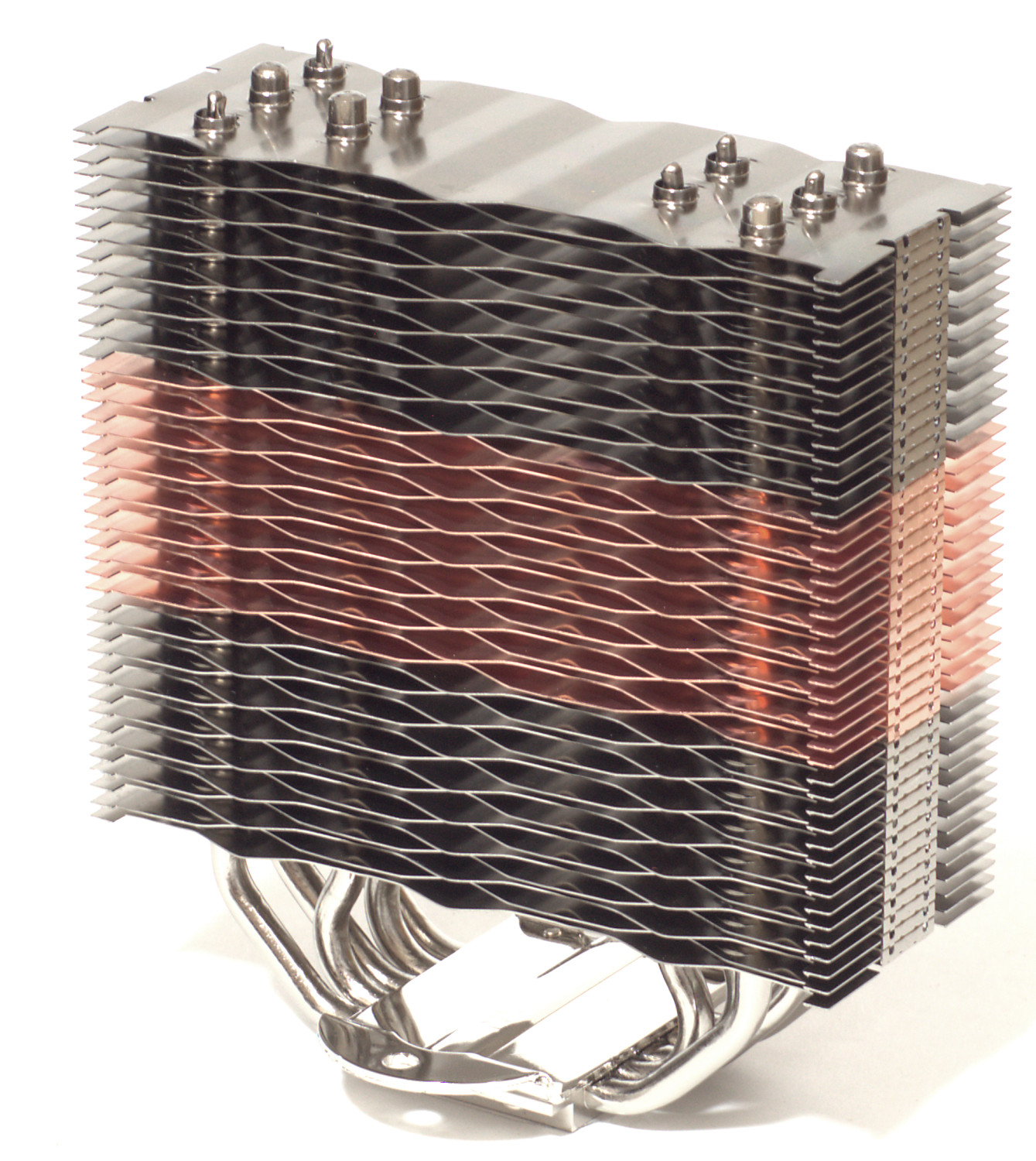

Еще одно изменение относительно старшей модели – количество медных 6 мм тепловых трубок уменьшено с шести до пяти, хотя общее количество и компоновка пластин (15 алюминиевых + 15 медных + 15 алюминиевых) осталось прежним.

Производитель Zalman "сохранил" такой же профиль, говоря о наличии патента на такую организацию (4D-стереоскопическое рифленое ребро охлаждения), что позволяет увеличить площадь рассеивания на 15% и создать 180 каналов для прямолинейного прохождения воздушного потока.

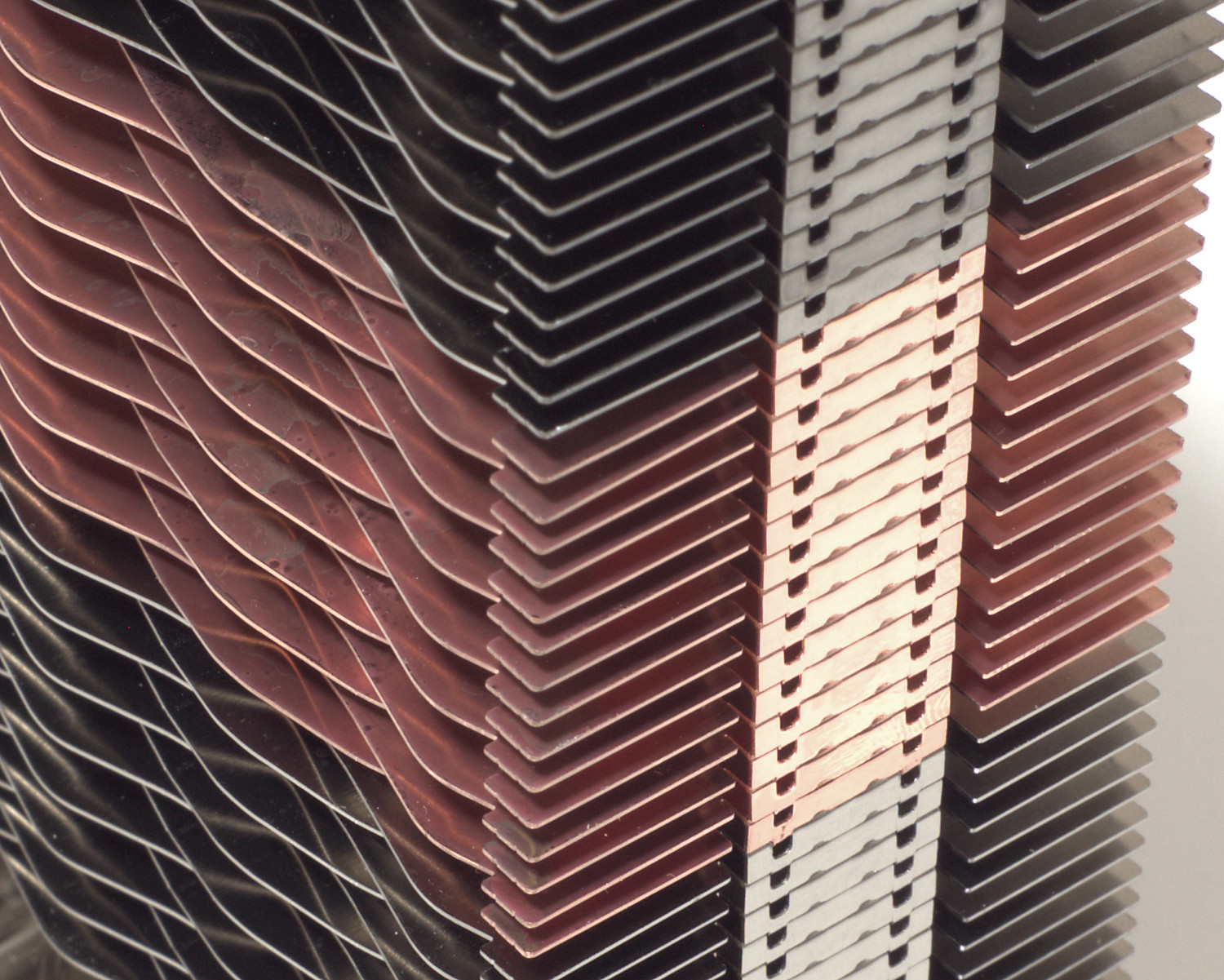

Центральная часть радиатора – 15 медных пластин.

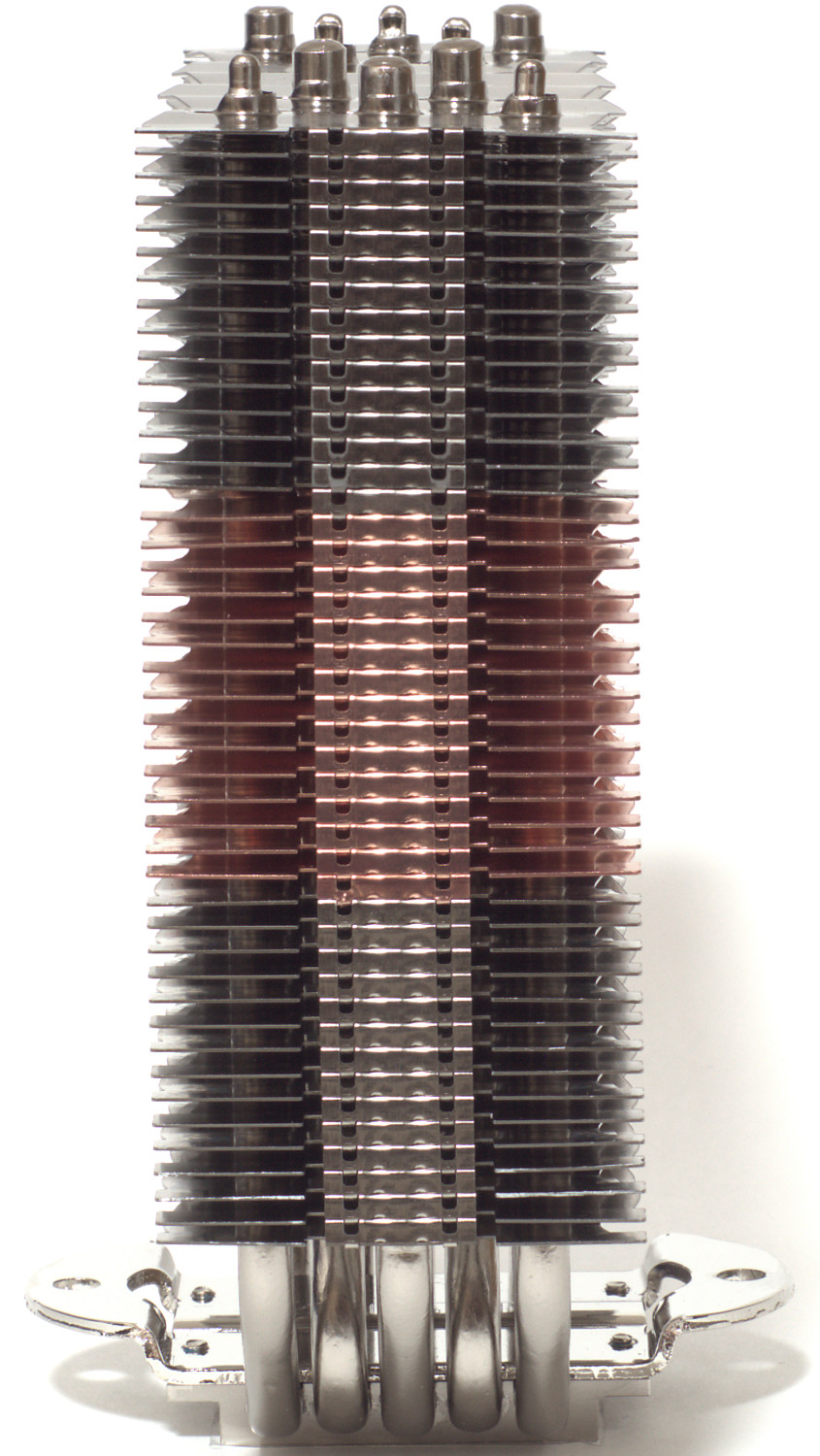

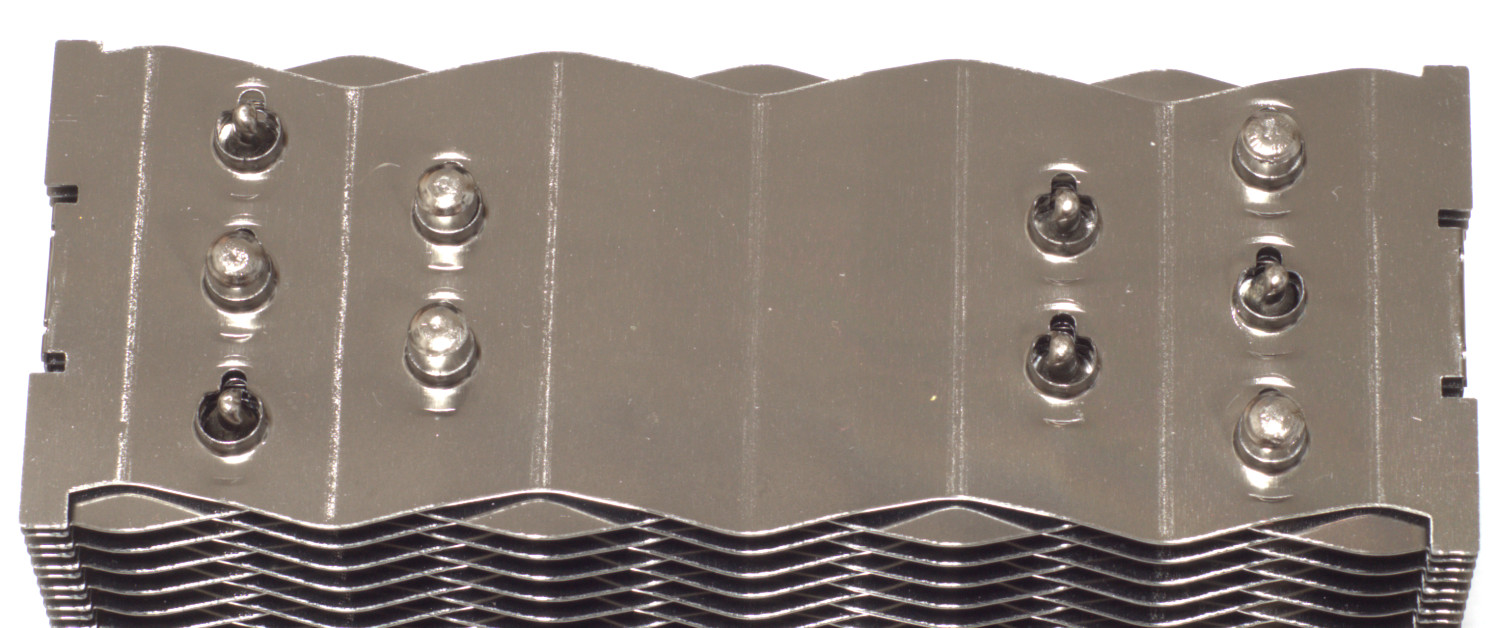

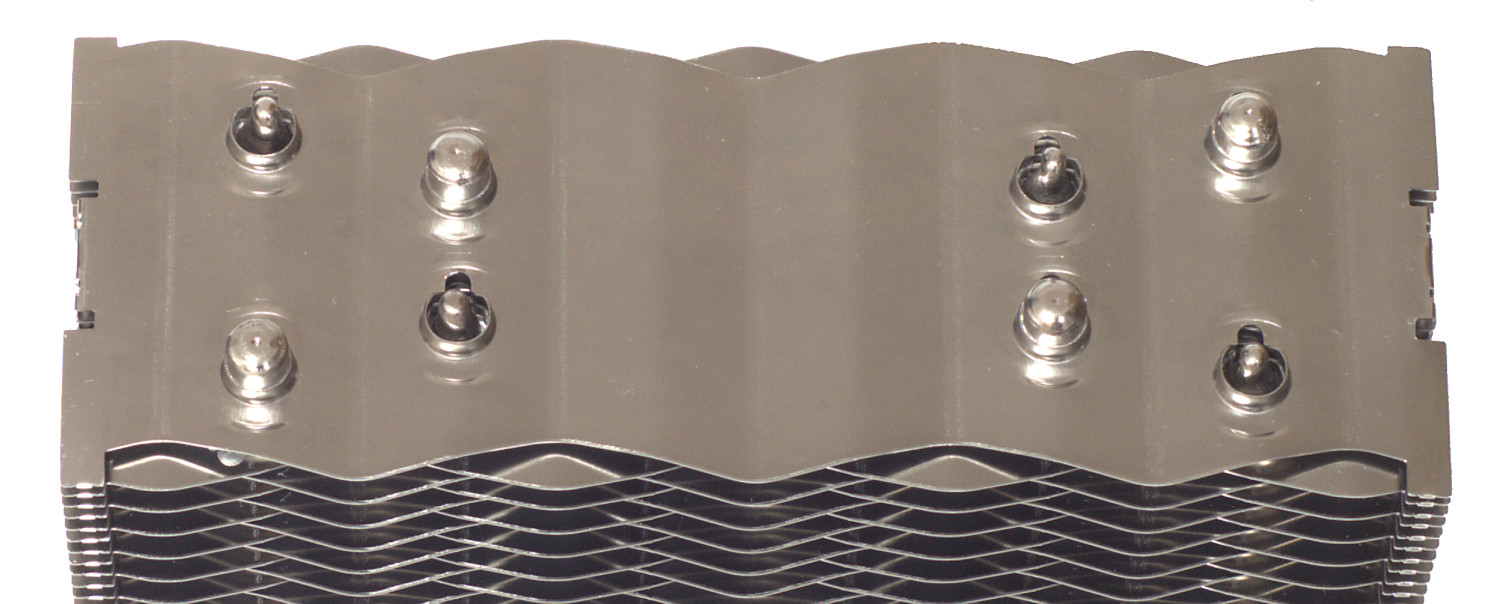

Сверху видно, что производитель использует два типа пластин, за счет которых образуются каналы для воздушного потока. Если говорить с точки зрения компоновки тепловых трубок, то они немного разнесены – три из них размещены ближе к краю, а еще две к центру, тем самым они будут эффективнее отдавать тепло пластинам.

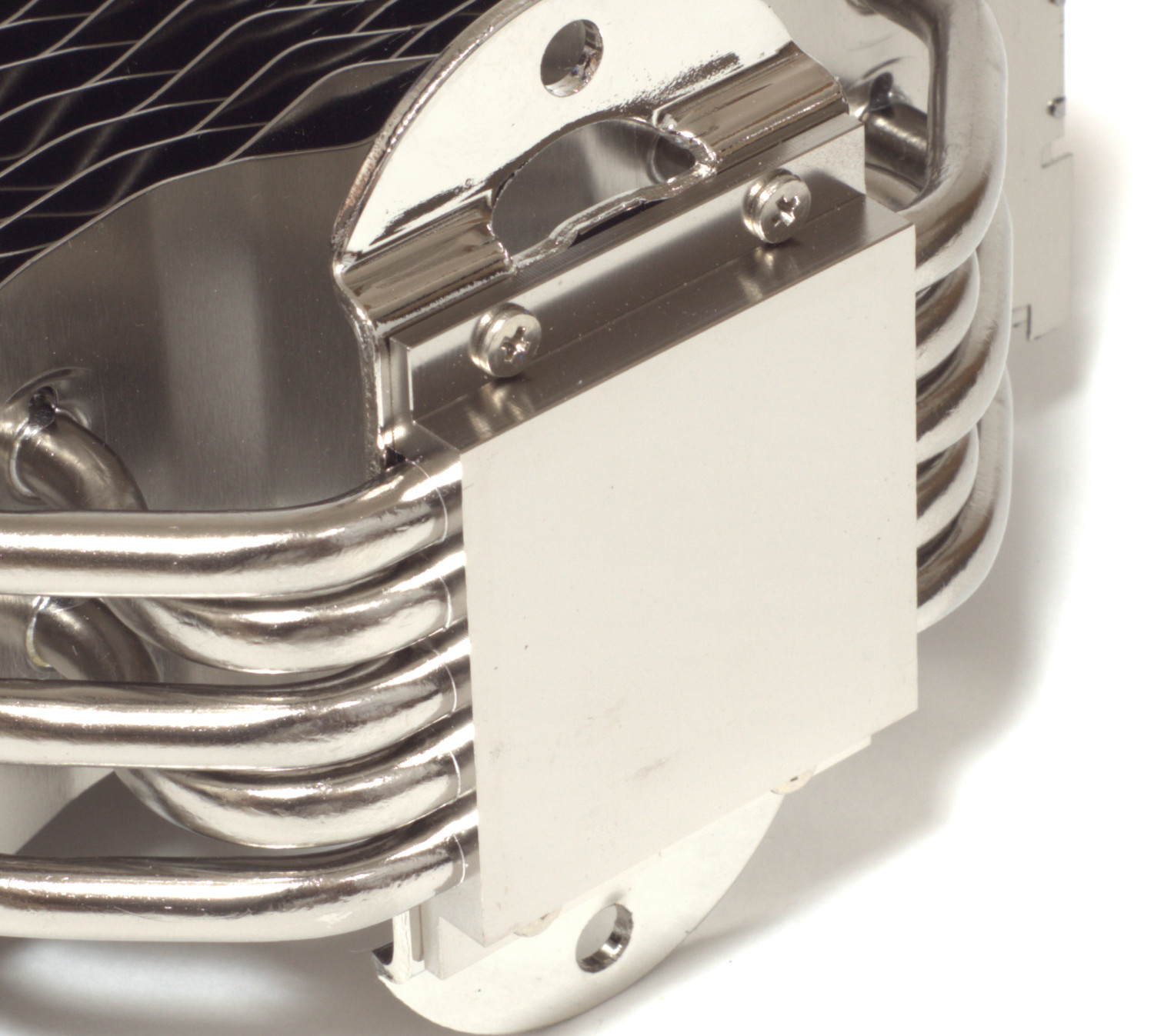

В основании применяется запатентованная компанией Zalman технология обратного прямого контакта RDTH и, как мы уже говорили в обзоре суперкулера Zalman CNPS20X, напрашивается наличие мини-радиатора для лучшего теплоотвода, однако его нет.

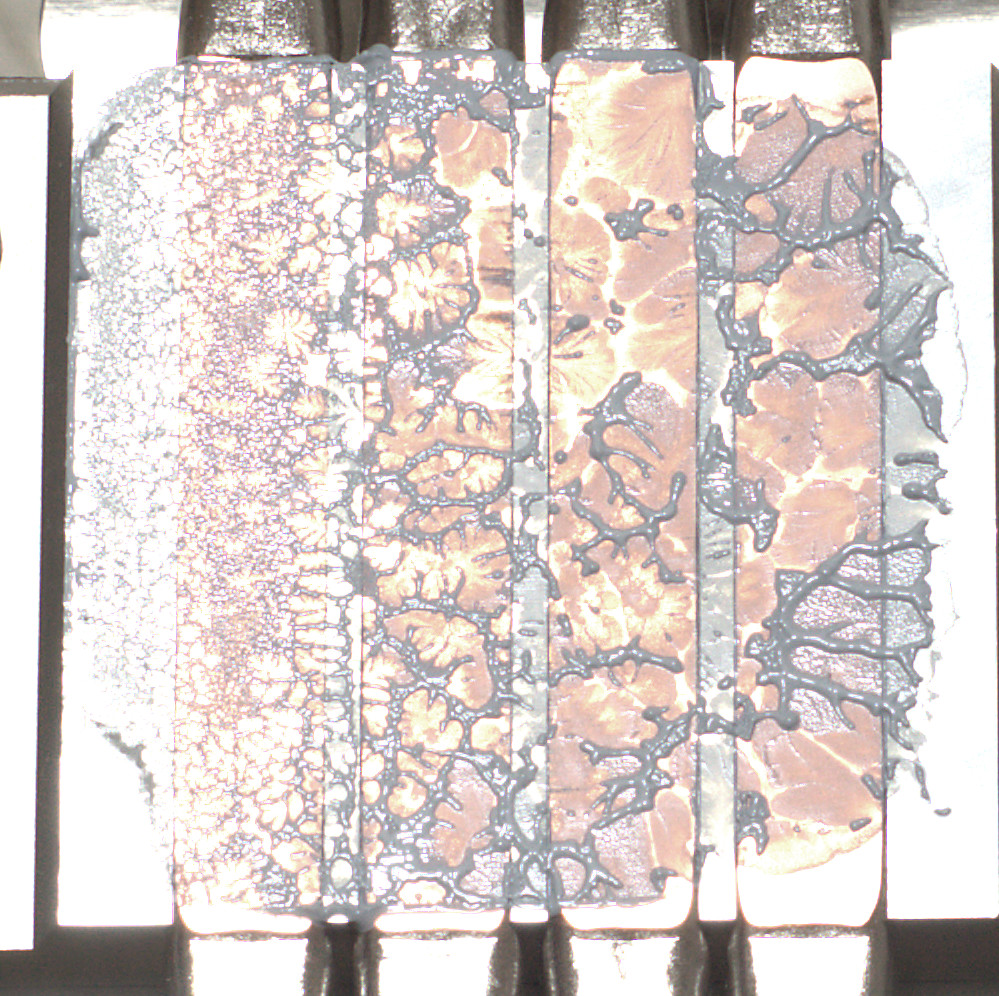

К основанию претензий нет – качество обработки хорошее, в одной плоскости есть небольшая вогнутость, но это не помешало получить хороший прижим, так как после снятия радиатора процессор «прилип» к основанию и его пришлось смещать, поэтому отпечаток в конечном счете смазанный.

Кулер Zalman CNPS16X Black

Упаковка и комплектация

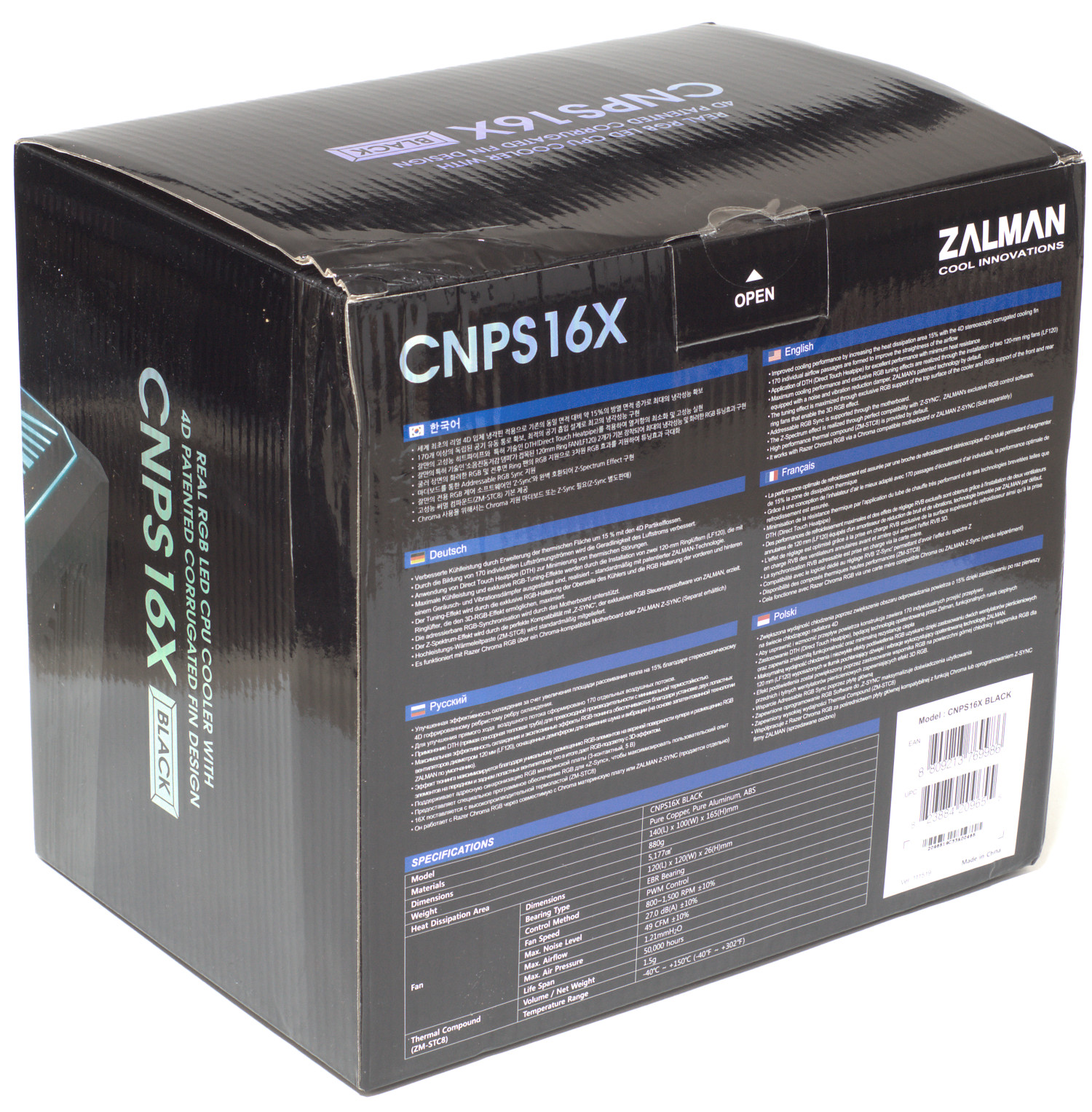

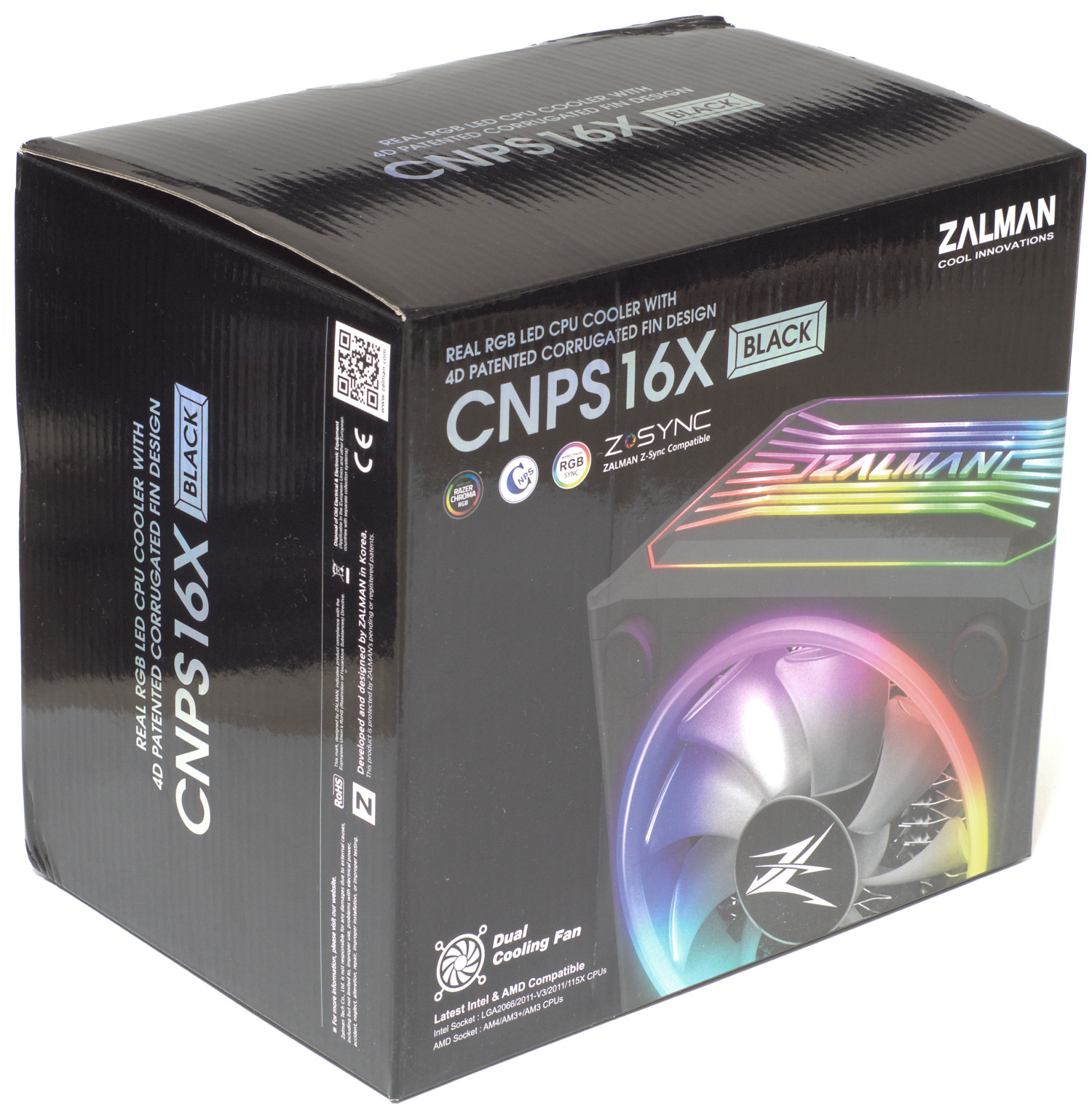

В отличии от рассмотренной выше модели, упаковка кулера Zalman CNPS16X сделана чуть проще в плане информационной части. Например, нет вида фас/профиль кулера с его размерами, хотя все остальное имеется, начиная от крупного плана кулера и заканчивая техническими характеристиками с многоязычным описанием. Несмотря на то, что CNPS16X Black - модель младшая, упаковка кулера крупнее и неспроста.

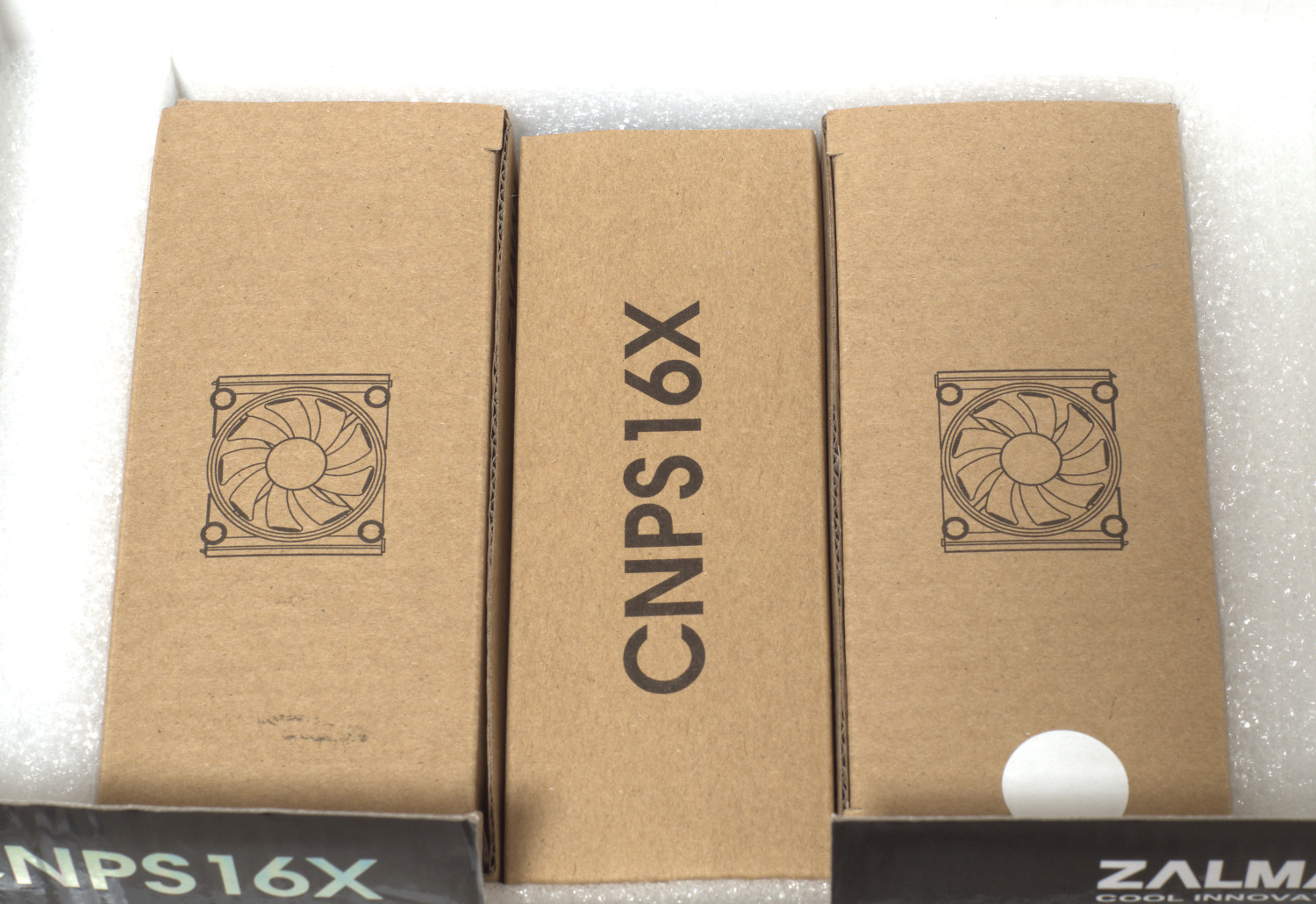

Ответ кроется в содержимом – 3 коробки (2 вентилятора и радиатор) в центре и поролон с боков, сверху еще 1 коробка с аксессуарами.

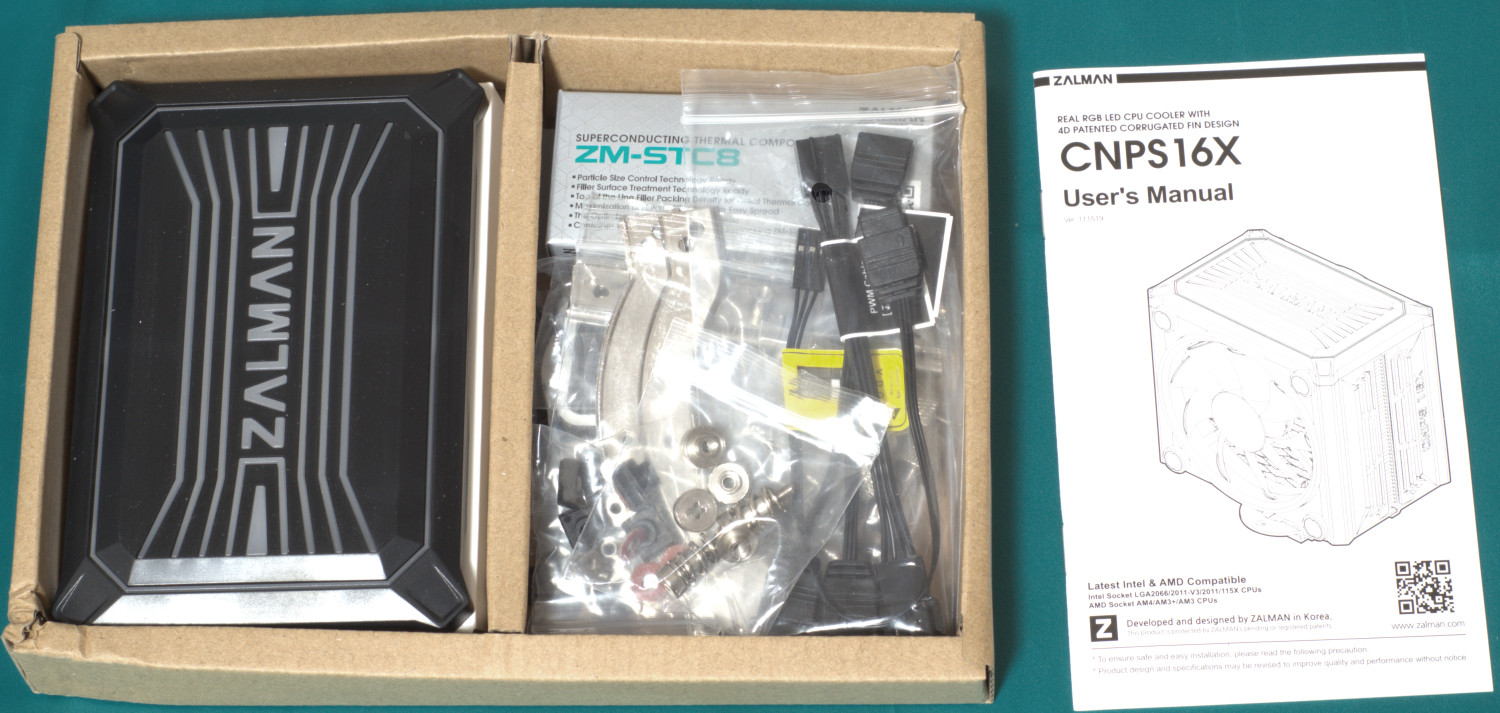

Относительно аксессуаров: в комплект входит верхняя крышка с ARGB-подсветкой, крепления для платформ AMD AMx/FMx и Intel LGA115x/1200/20xx, Y-кабели для подключения питания вентиляторов и ARGB-подсветки к материнской плате, руководство пользователя. В маленькой коробке лежит термопаста Zalman ZM-STC8.

Оснастив верхнюю пластиковую крышку Zalman ARGB-подсветкой, производитель не стал делать к ней провода, реализовав на ней 3-пин контакт, который фиксируется в пазе одного из кожухов 120 мм вентилятора. Устанавливать крышку надо будет аккуратно, иначе контакты можно легко погнуть.

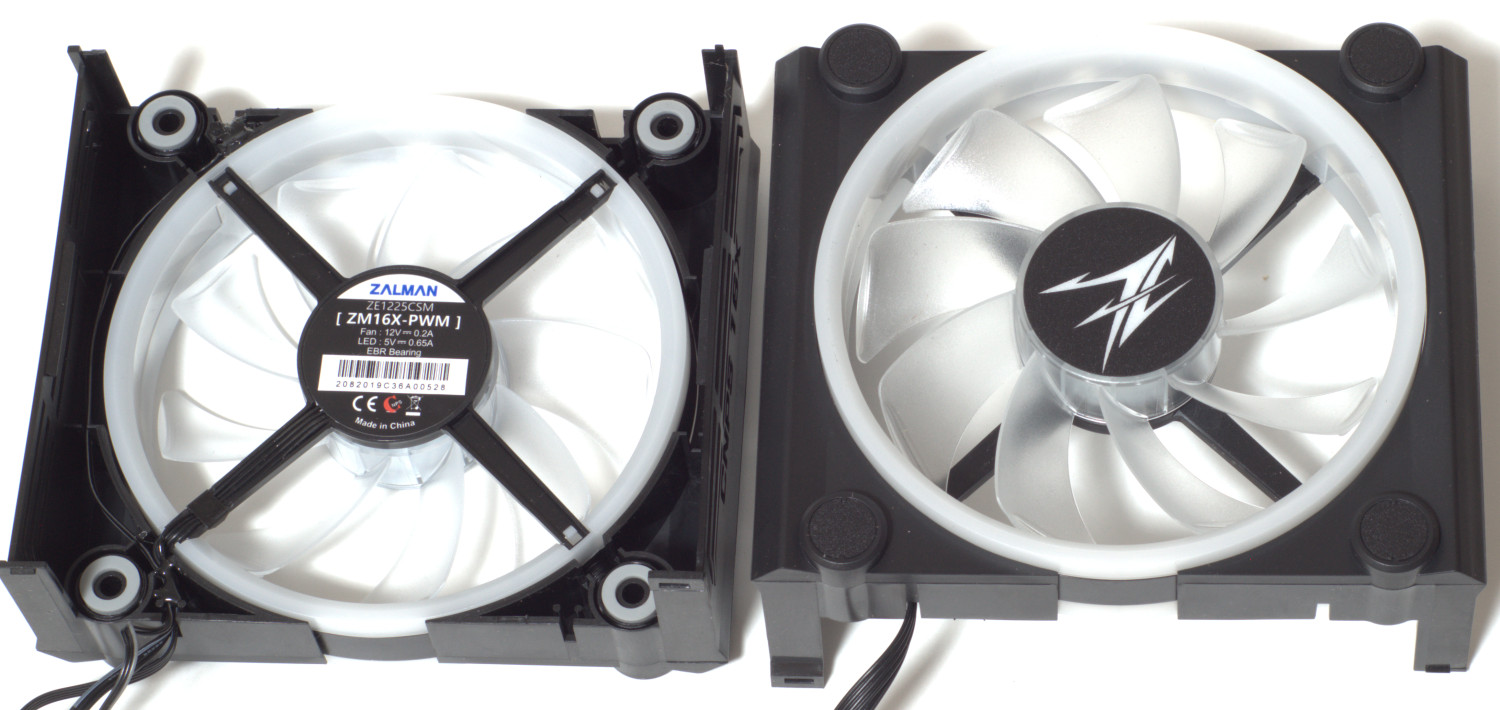

В комплекте идут два 120 мм вентилятора Zalman ZM16X-PWM (ZE1225CSM) с ARGB-подсветкой в виде кольца и максимальными оборотами 1500 rpm. Они являются частью кожуха и закреплены так, чтобы обеспечить эффективный продув радиатора: лопасти одного расположены на вдув, второго - на выдув.

Внешний вид

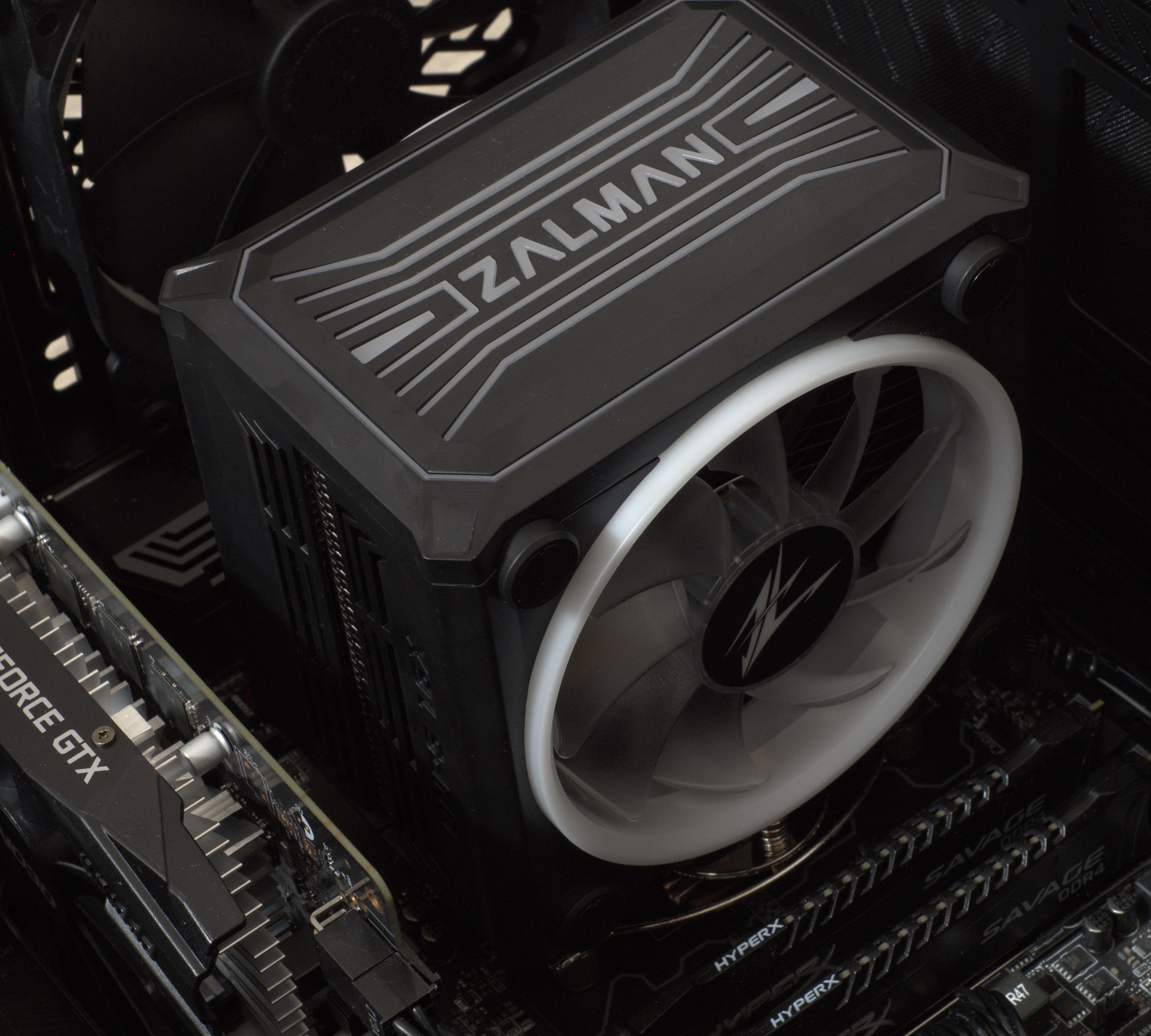

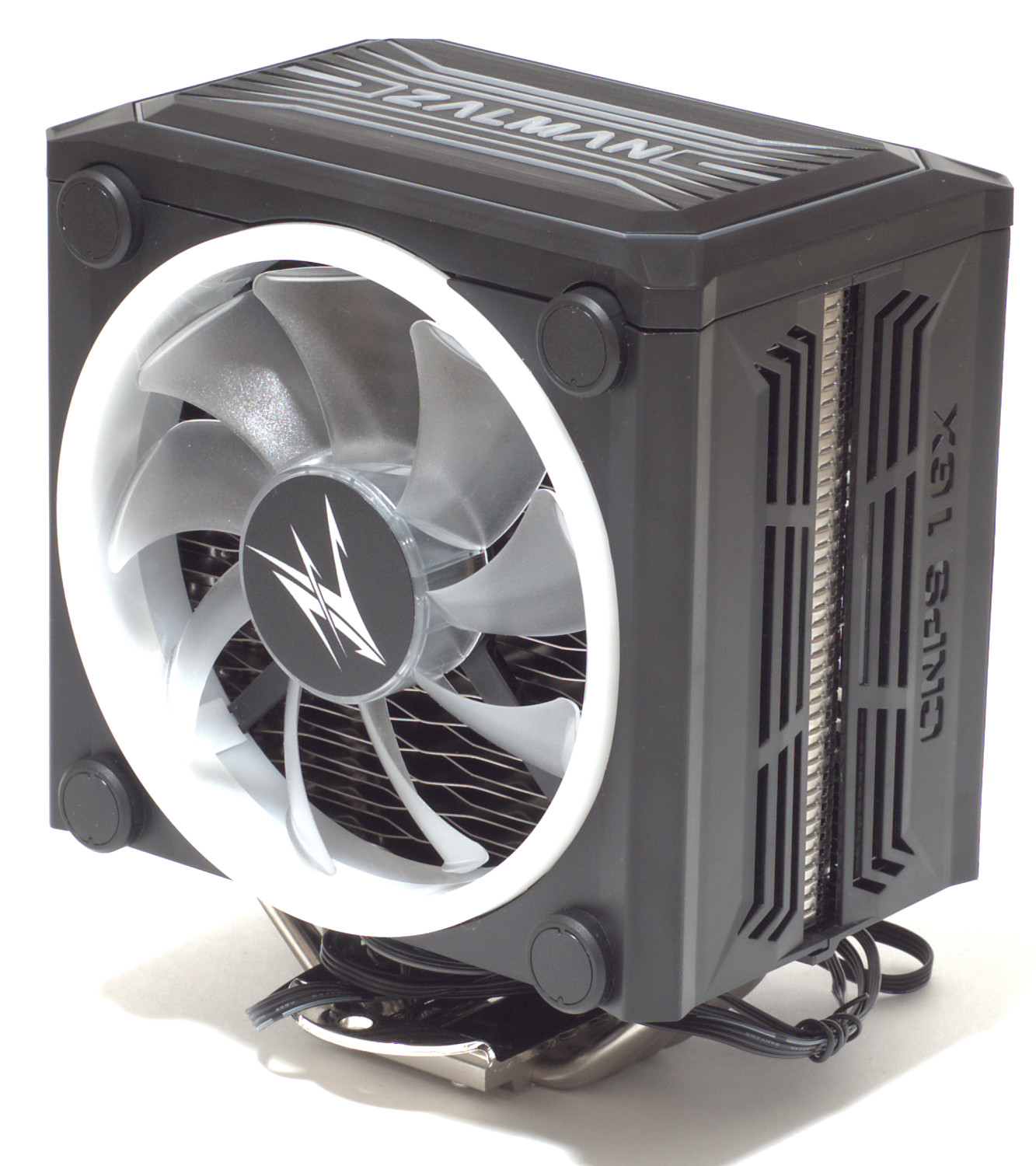

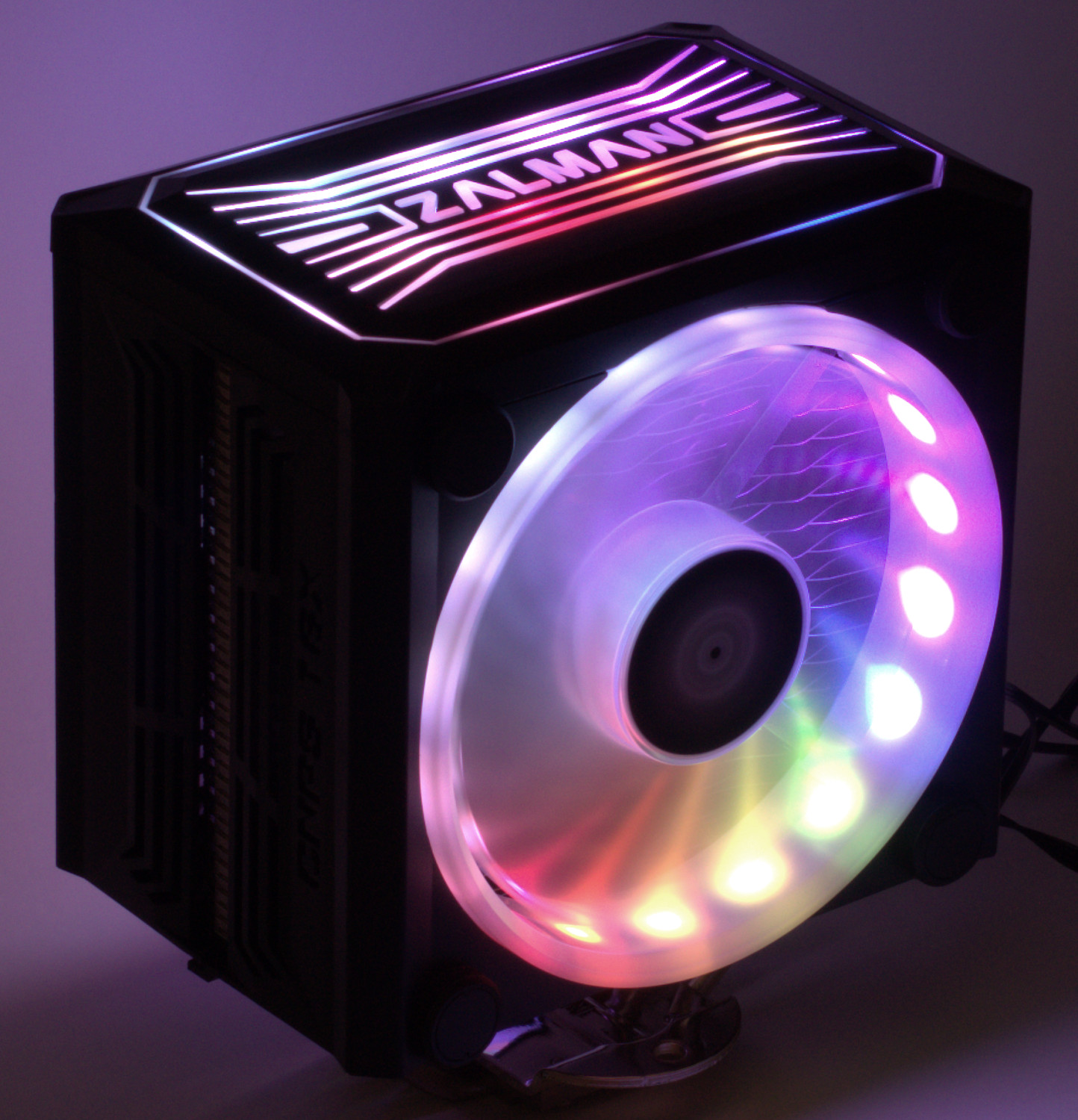

Использование двух 120 мм вентиляторов в кожухах с крышкой преображает внешний вид кулера Zalman CNPS16X Black, делая его более солидным, и это разительно отличает его от модели Zalman CNPS17X. С точки зрения возможностей: заявленный уровень TDP меньше и составляет 150 Вт. Поддержка платформ такая же (AMD AMx/FMx и Intel LGA115x/1200/20xx), но в плане размеров из-за «обвеса» кулер получился чуть выше (140 x 100 x 165 мм) и тяжелее (880 грамм).

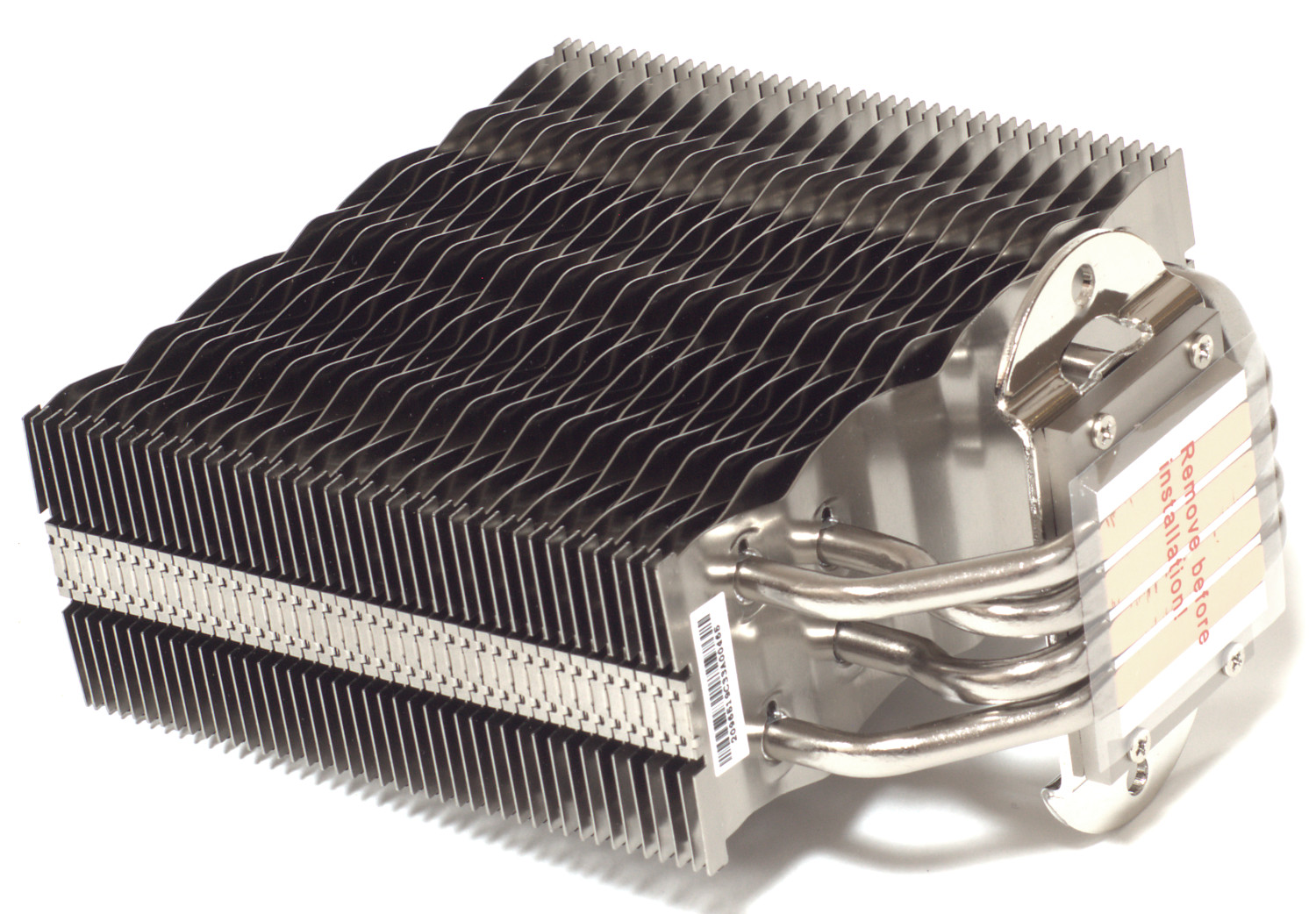

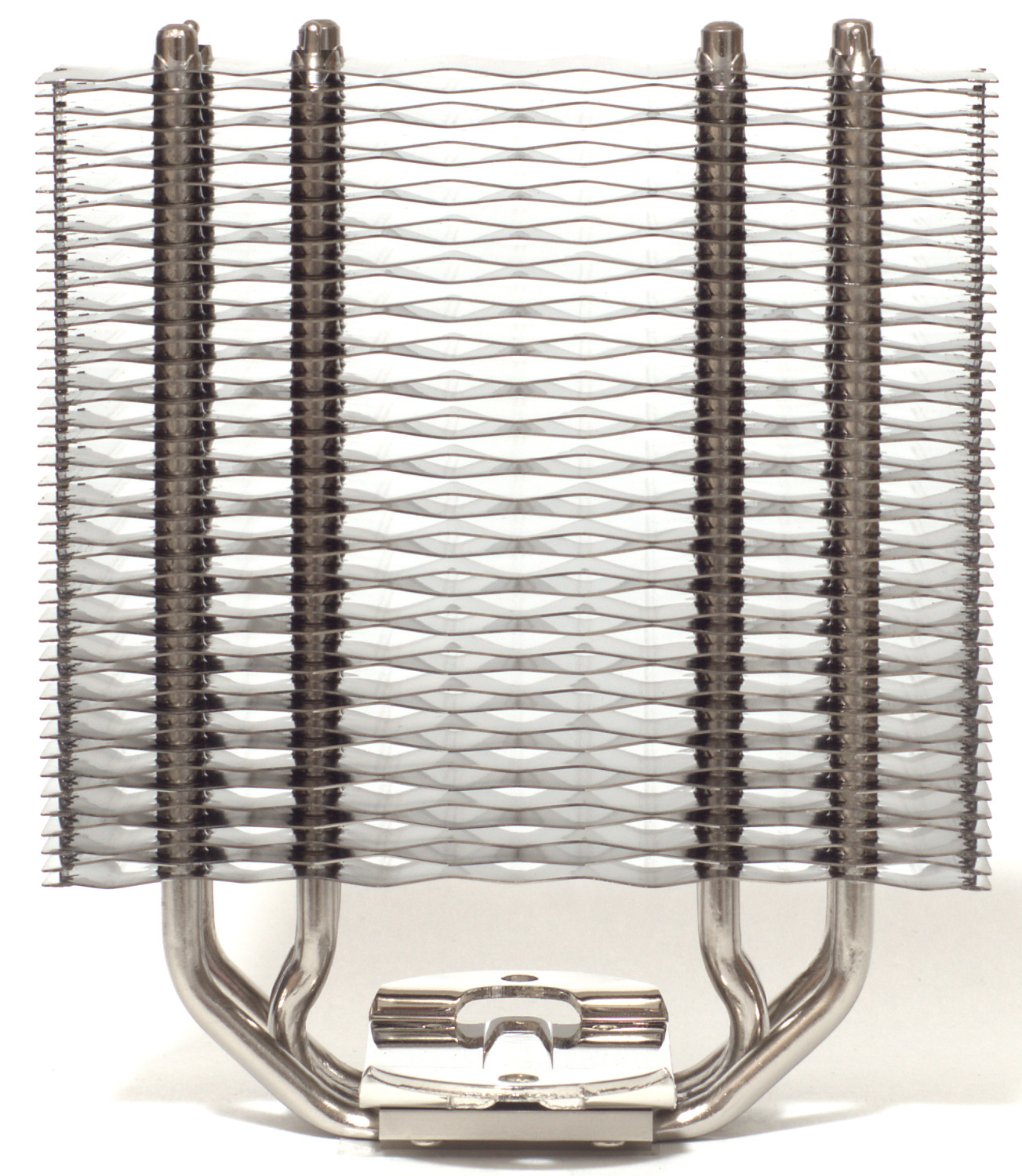

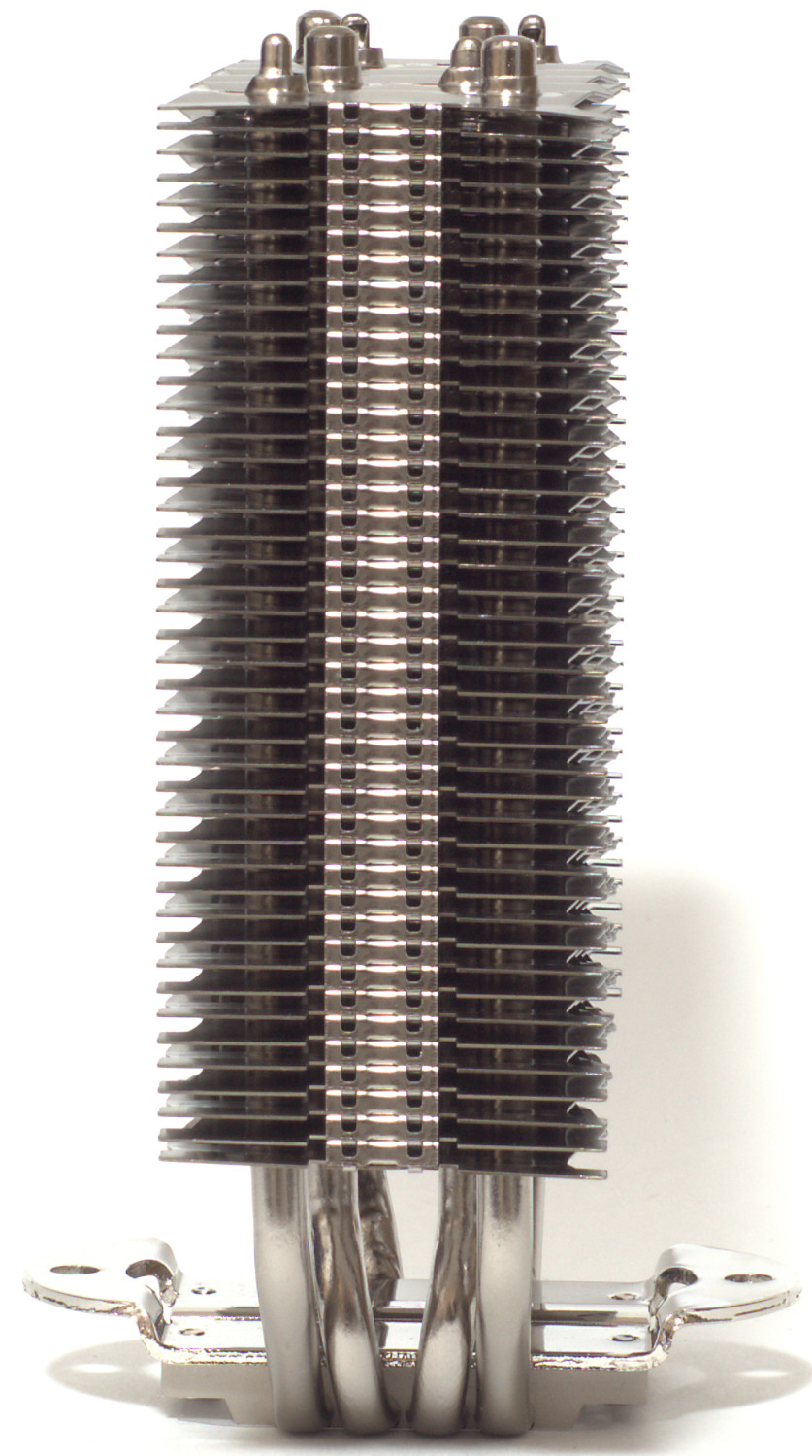

Радиатор внешне напоминает таковой у кулера CNPS17X, но имеются и отличия: используются уже четыре 6 мм тепловые трубки (на 1 меньше), меньшее количество пластин (43 против 45) и все пластины алюминиевые.

Если говорить о габаритах самого радиатора, то он узкий. С точки зрения конструкции, тут тоже применяется патентованная технология с 4D-структурой пластин, образующих каналы, выпрямляющие воздушный поток (из-за меньшего количества пластин здесь их 170) и повышающие общую площадь рассеивания.

Использование двух различных рифленых профилей пластин заметно при виде сверху, как и равномерное распределение четырех тепловых трубок. Колпачки для трубок не предусмотрены, так как верхняя часть радиатора накрывается пластиковой крышкой.

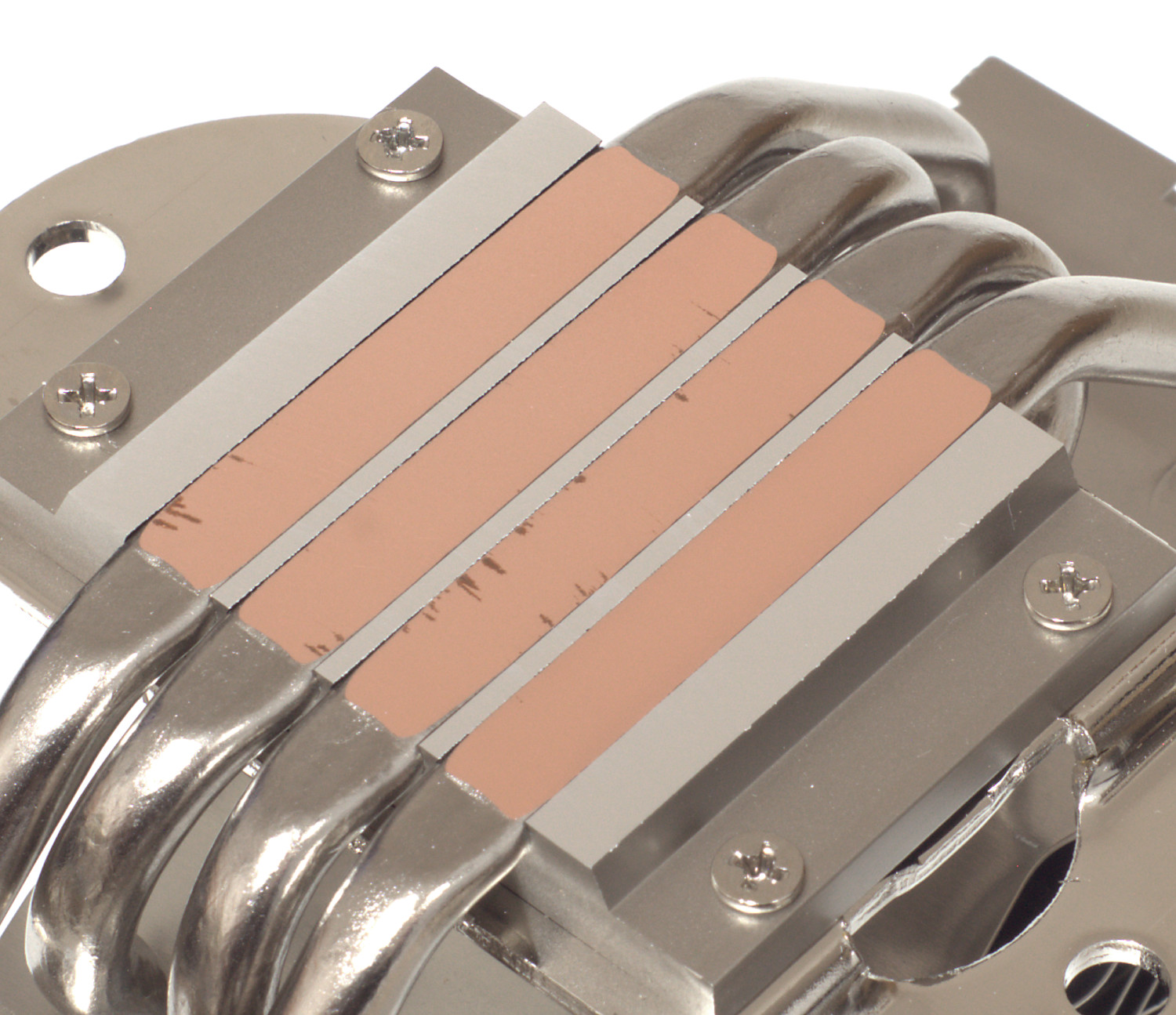

В кулере Zalman CNP16X Black производитель не стал использовать патентованную технологию обратного прямого контакта RDTH, использовав обычный вариант DTH. Несмотря на видимые «сколы» тепловых трубок, поверхность гладкая и они не чувствуются тактильно. Из-за этого качество обработки можно охарактеризовать как среднее.

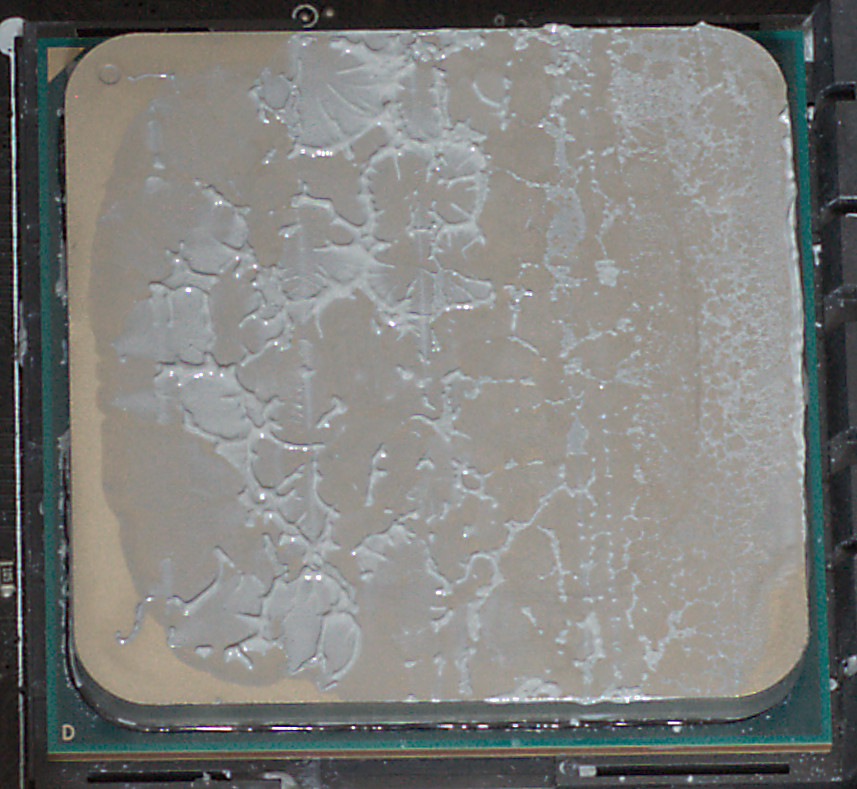

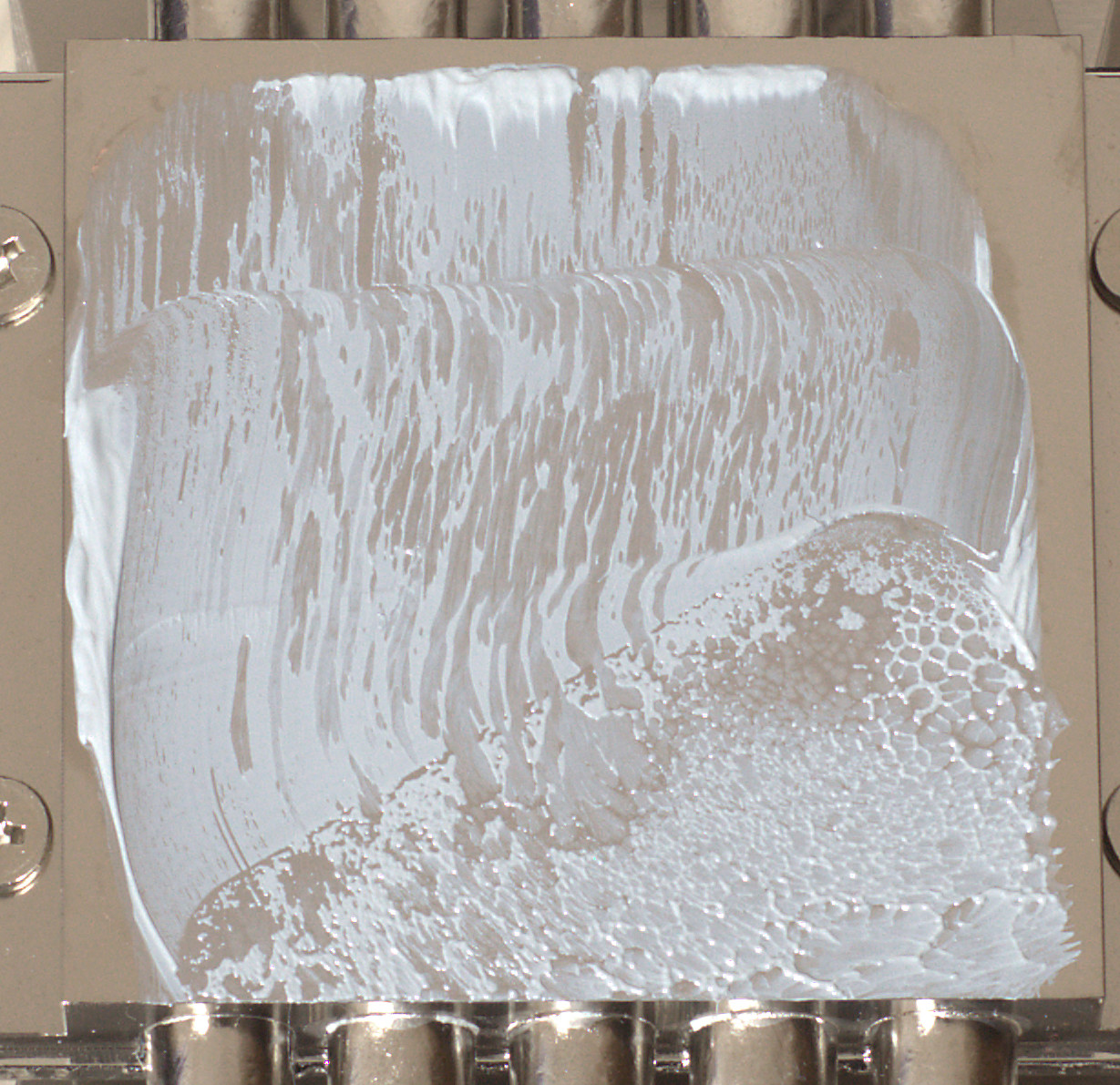

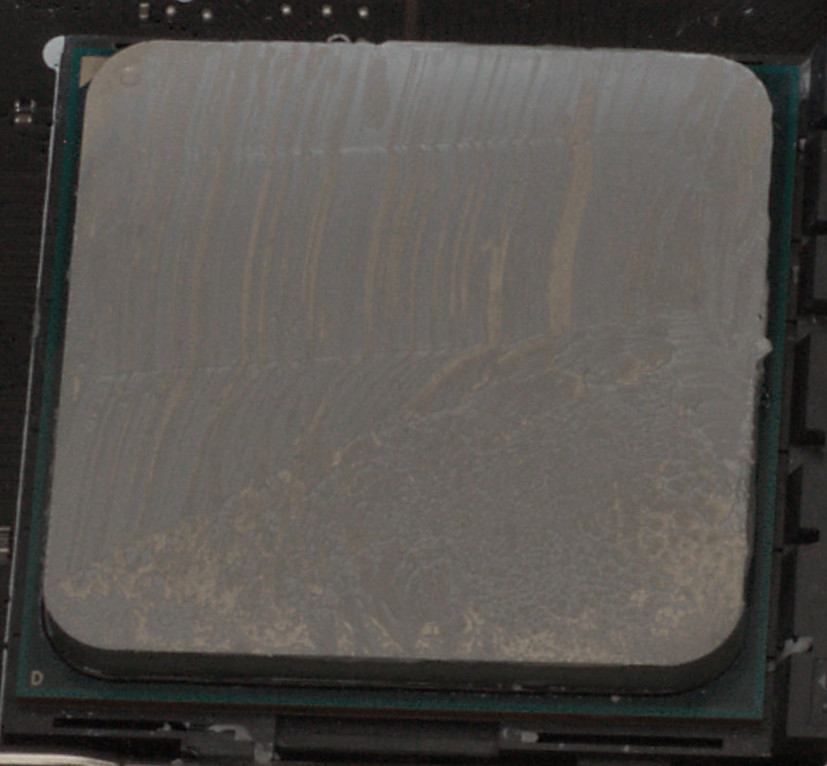

В плане ровности есть небольшая выпуклость, смещенная от центра, и это отразилось на отпечатке. В целом отпечаток неплохой для технологии прямого контакта, но далекий до идеального.

Процесс установки

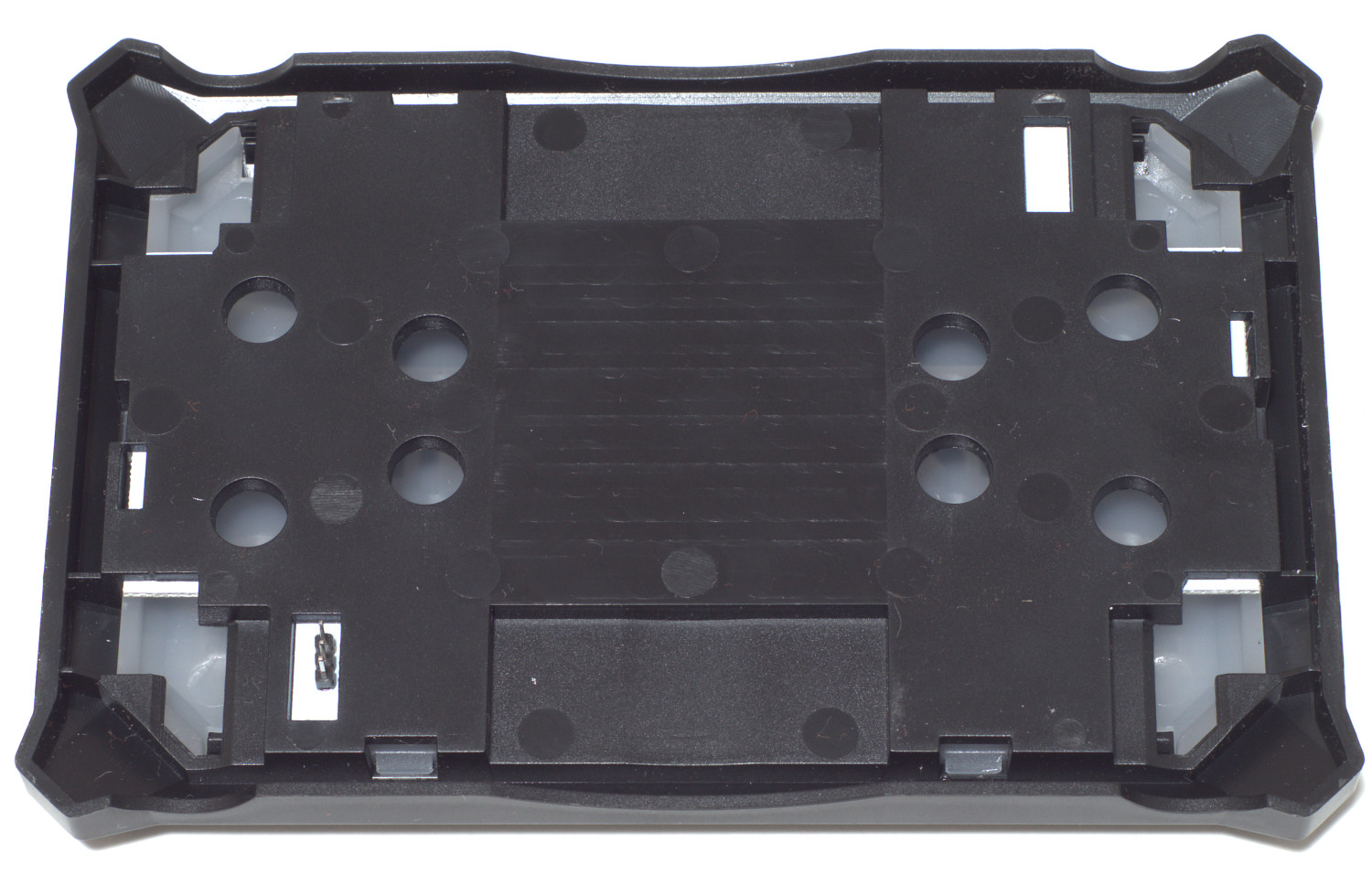

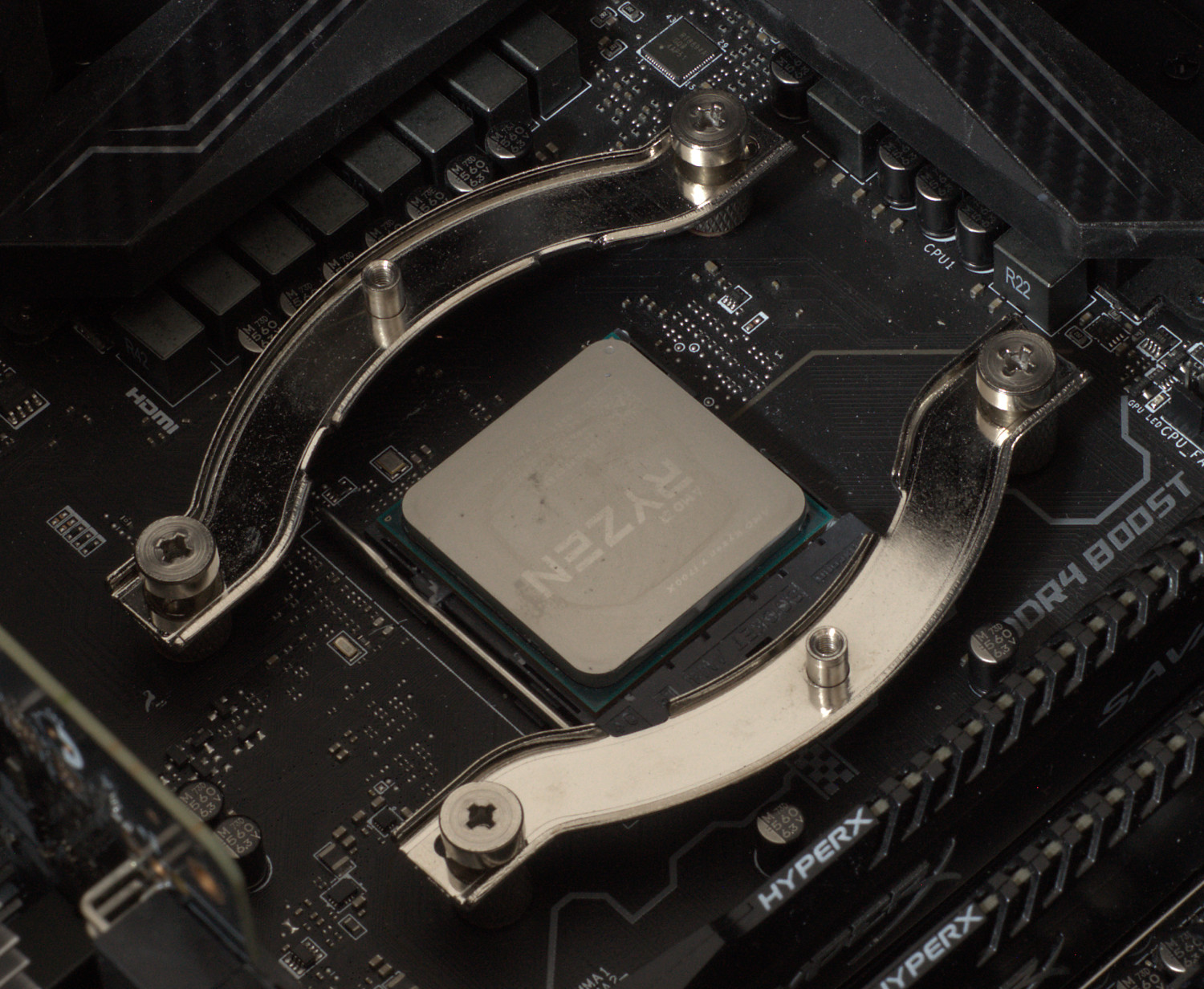

Оба кулера Zalman CNPS17X и Zalman CNPS16X Black имеют такую же систему крепления, как и суперкулер Zalman CNPS20X, предполагающую сборку беккплейт, установку рамки и фиксацию с помощью прижимной пластины, являющейся частью конструкции радиатора. Отличие только в креплениях для платформ AMD, которые длиннее из-за разворота прижимной пластины на 90 градусов.

В случае кулера Zalman CNPS17X потребуется еще пара простых действий – установка радиатора и вентилятора.

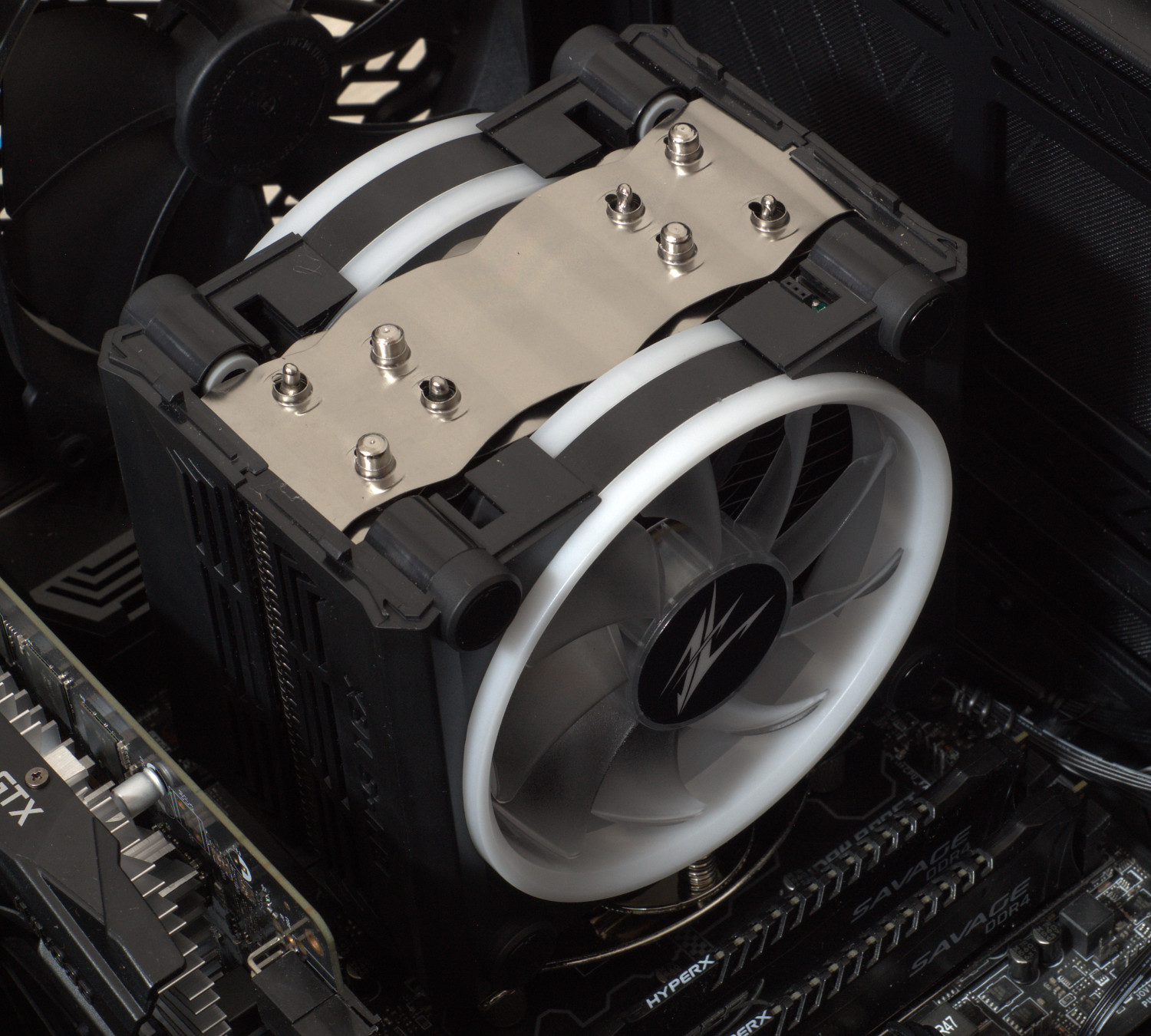

Для кулера Zalman CNPS16X Black необходимо большее количество этапов, связанных с установкой кожухов-вентиляторов и верхней крышки. Вероятнее всего при установке вентиляторов потребуется демонтировать модули оперативной памяти.

Тестовый стенд

• Центральный процессор: AMD Ryzen 7 1700X;
• Система охлаждения: кулеры Zalman CNPS17X, Zalman CNPS16X Black и Noctua NH-D15 (с одним вентилятором);
• Термопаста: ARCTIC MX-2;
• Материнская плата: MSI X370 GAMING PRO CARBON;
• Оперативная память: DDR4-3000 2x8 Gb Kingston HyperX Savage HX430C15SB/8;
• Видеокарта: INNO3D Geforce GTX 1650 Super Compact;
• Накопители: Kingston HyperX FURY 240 Gb (SHFS37A/240G);
• Корпус: Fractal Design Define 7;
• Блок питания: be quiet! Straight Power 11 650W.

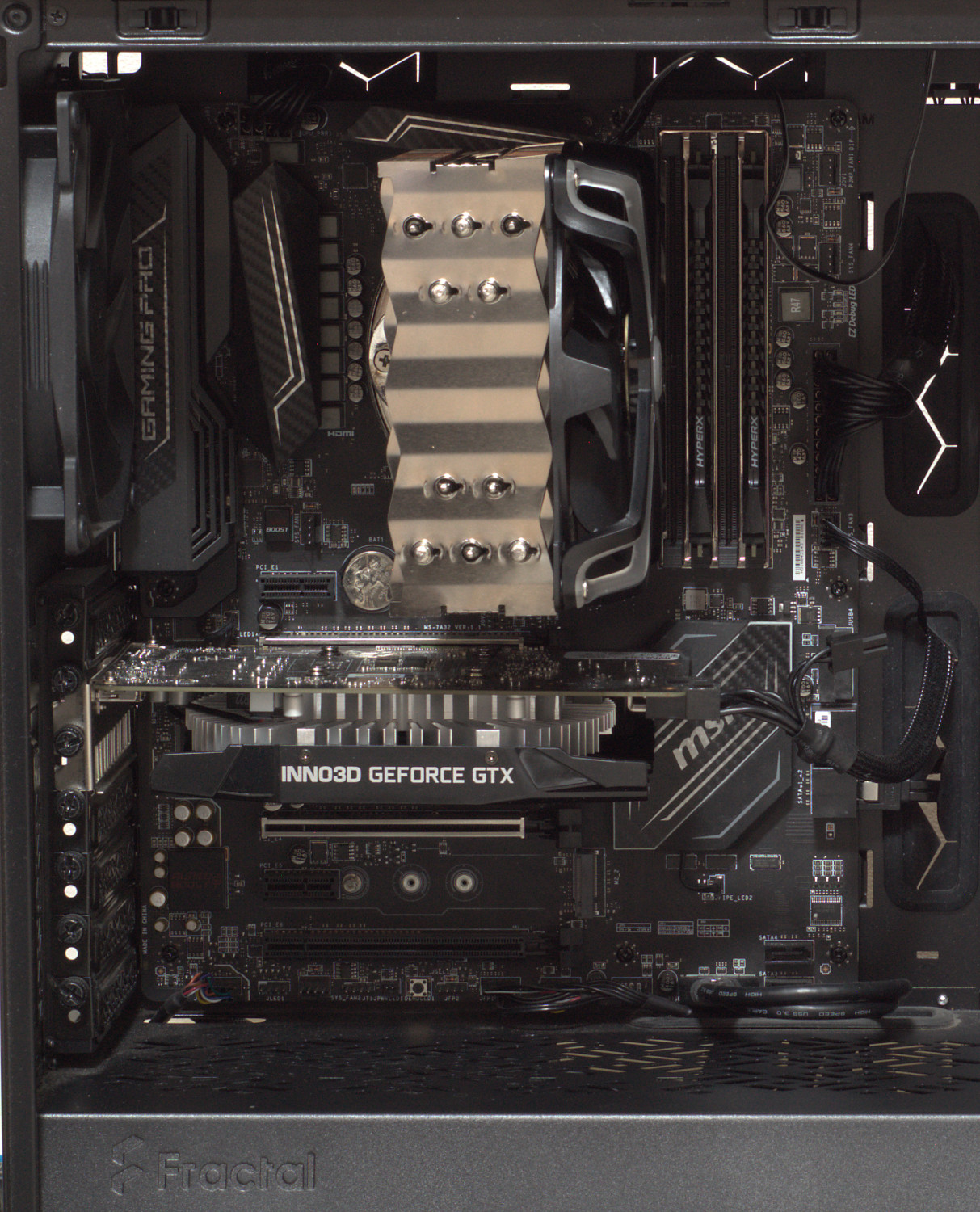

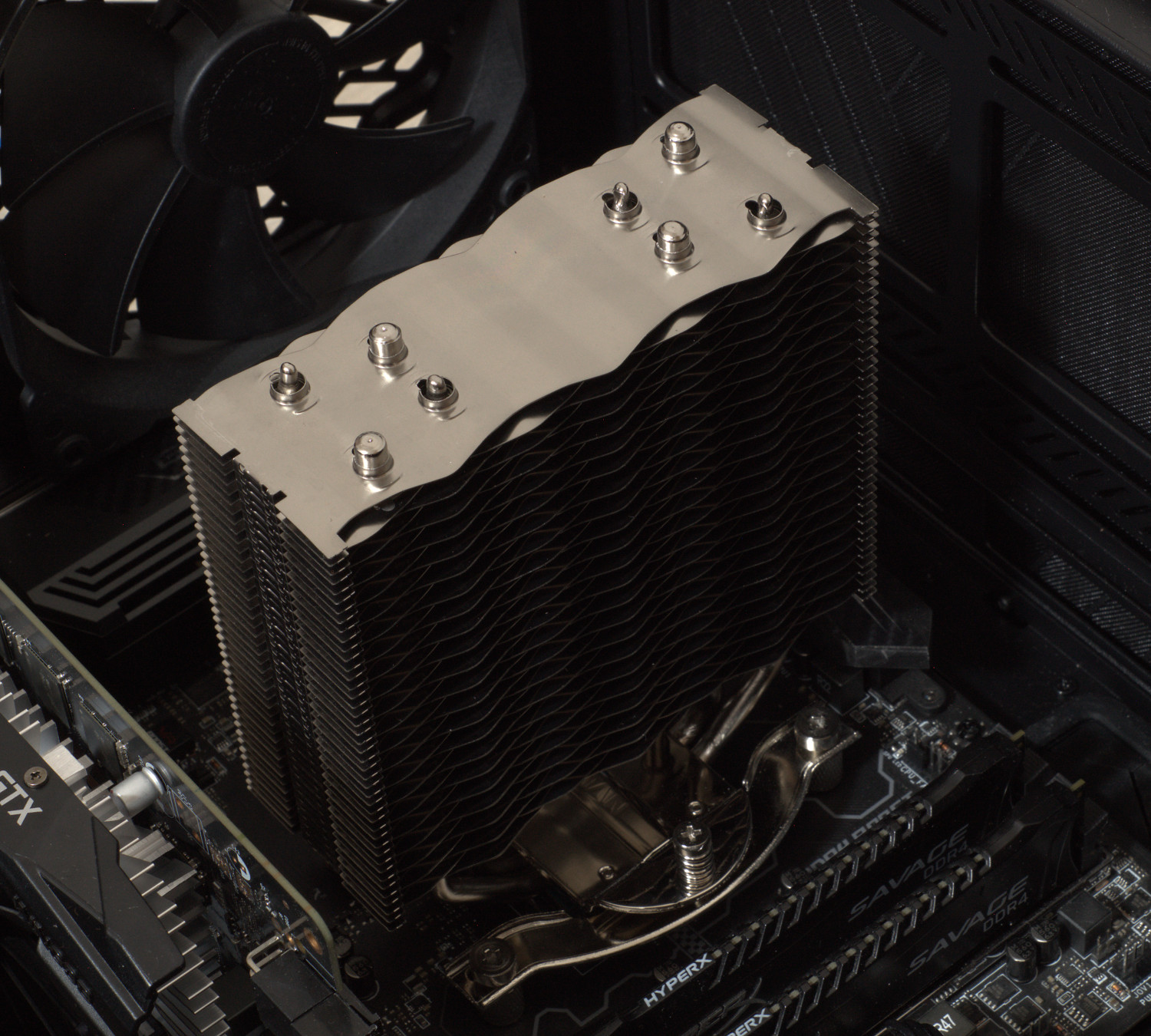

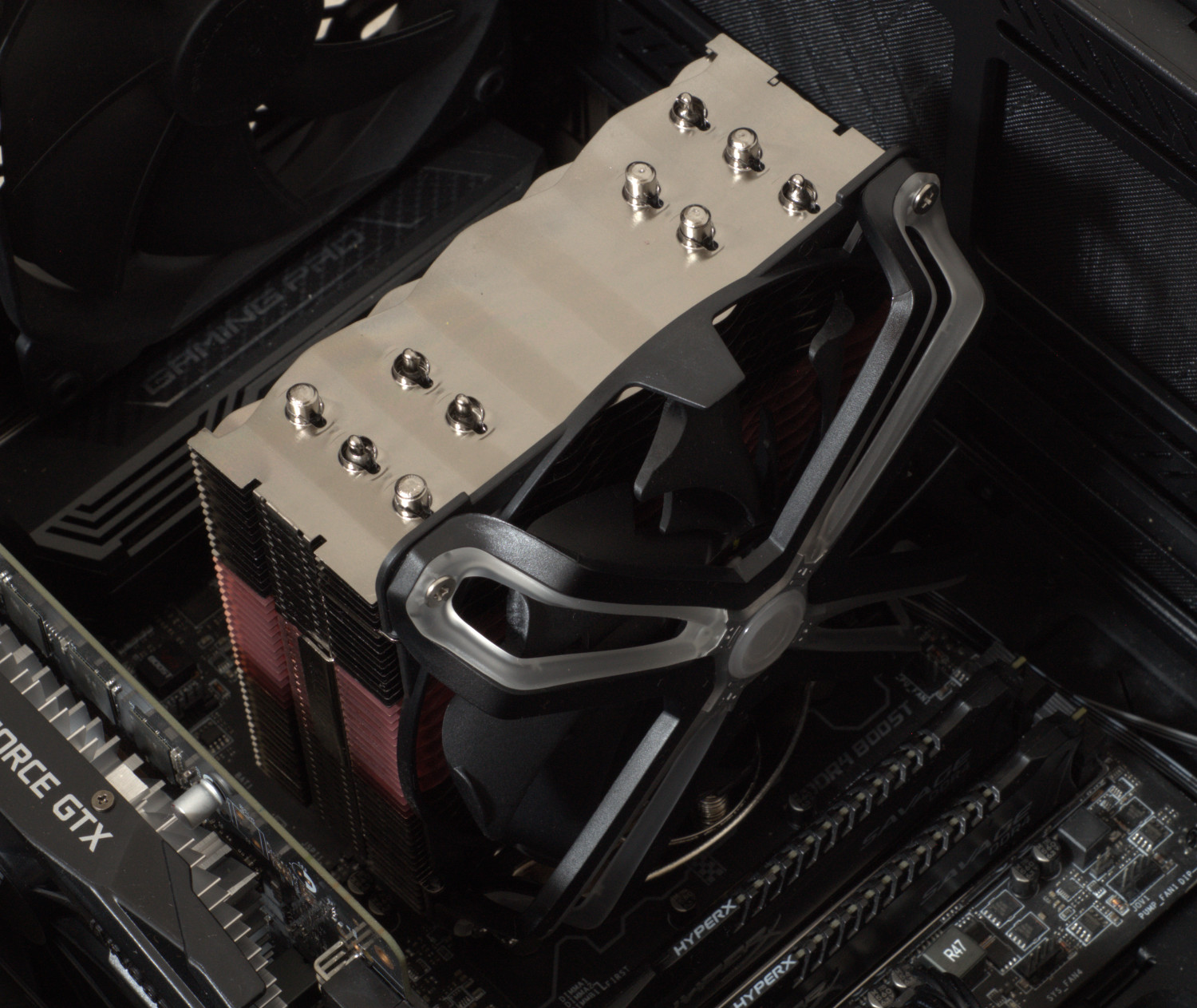

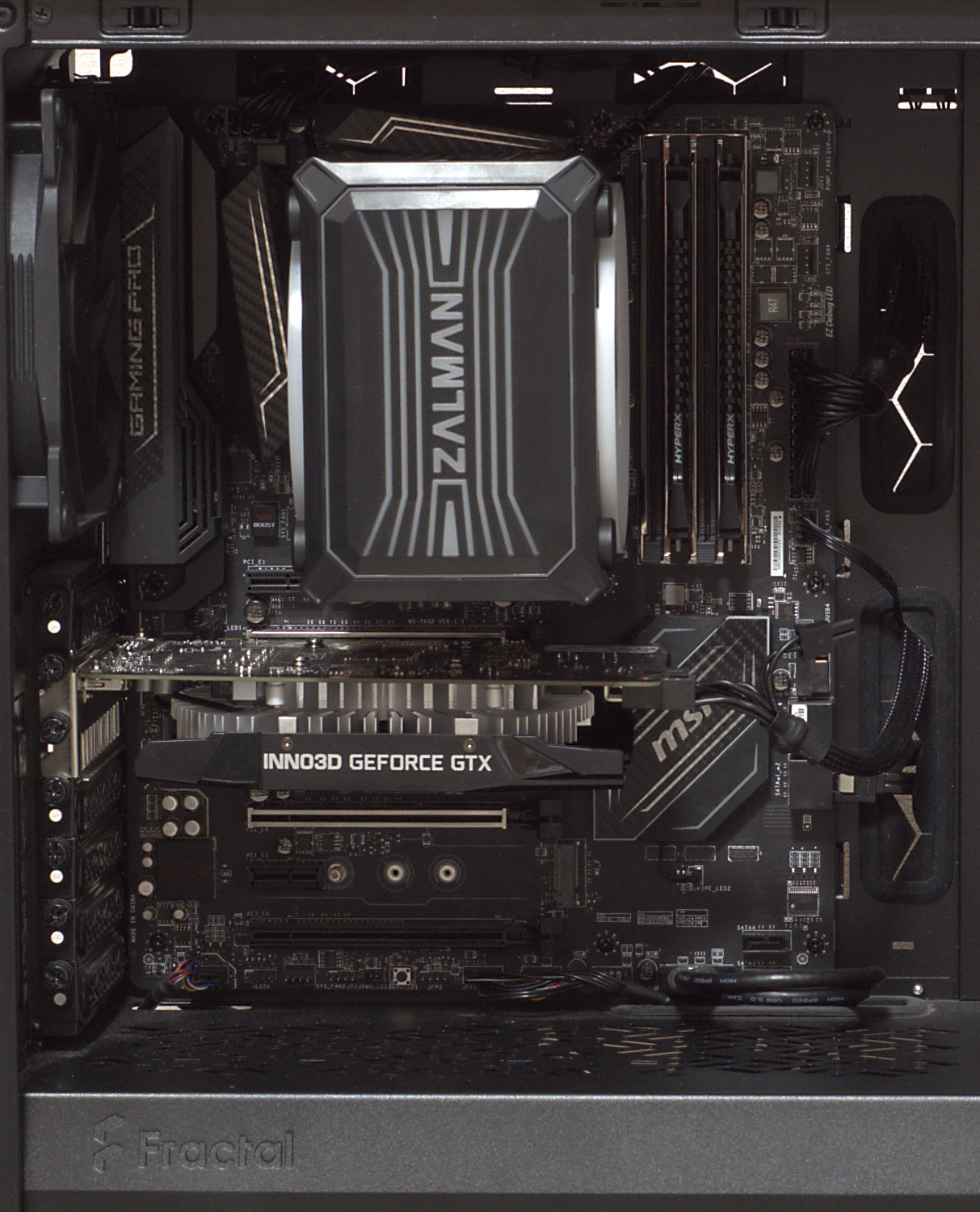

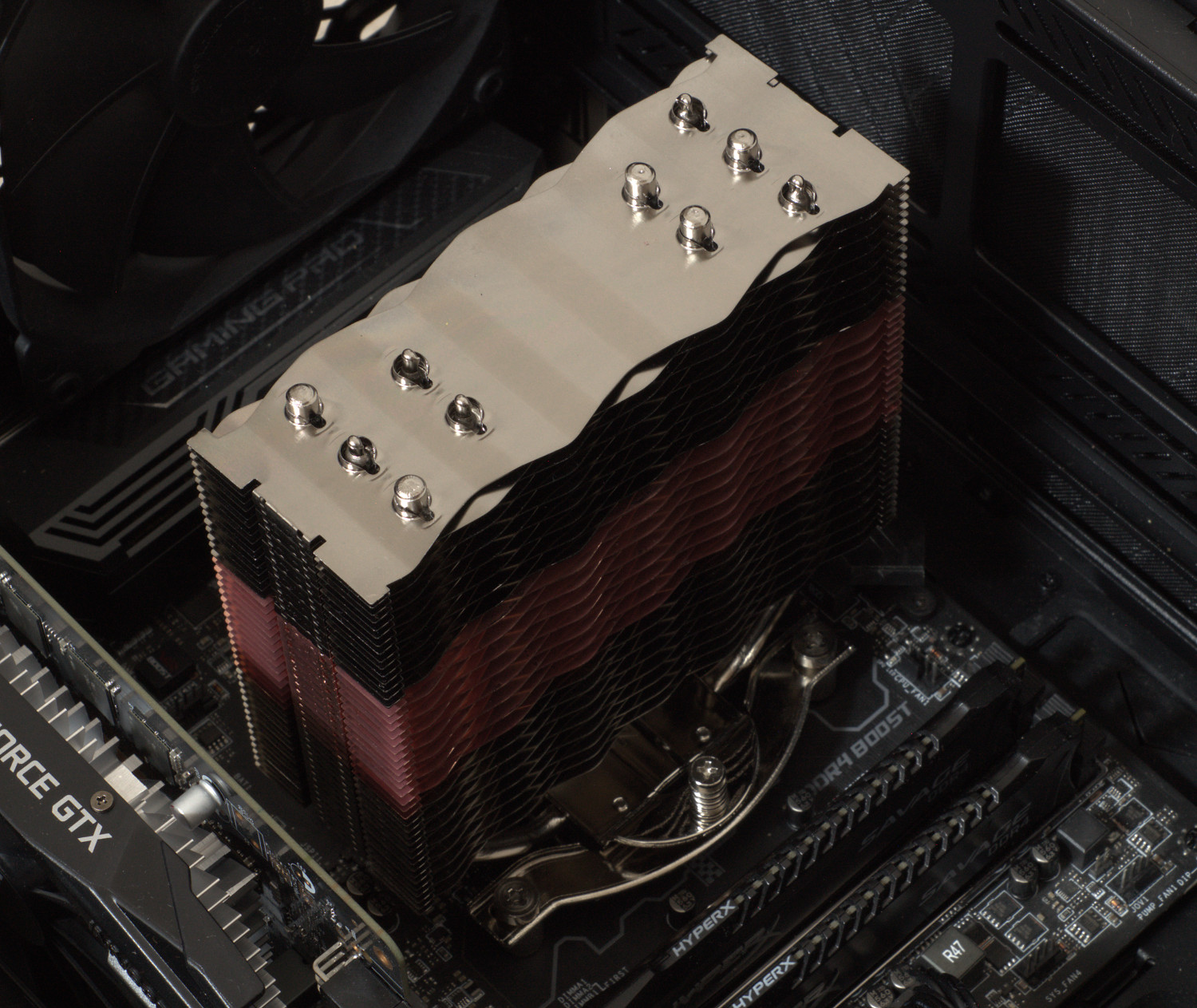

Оба кулера (и Zalman CNPS17X, и Zalman CNPS16X Black) не перекрывают слоты оперативной памяти, поэтому с ними без проблем можно использовать высокие модули памяти. Так же, как и в случае Zalman CNPS20X, для работы ARGB-подсветки требуется их подключение к материнской плате или контроллеру с соответствующим разъемом ARGB. В противном случае подсветка работать не будет. В комплекте блока управления подсветкой нет и это несколько разочаровывает.

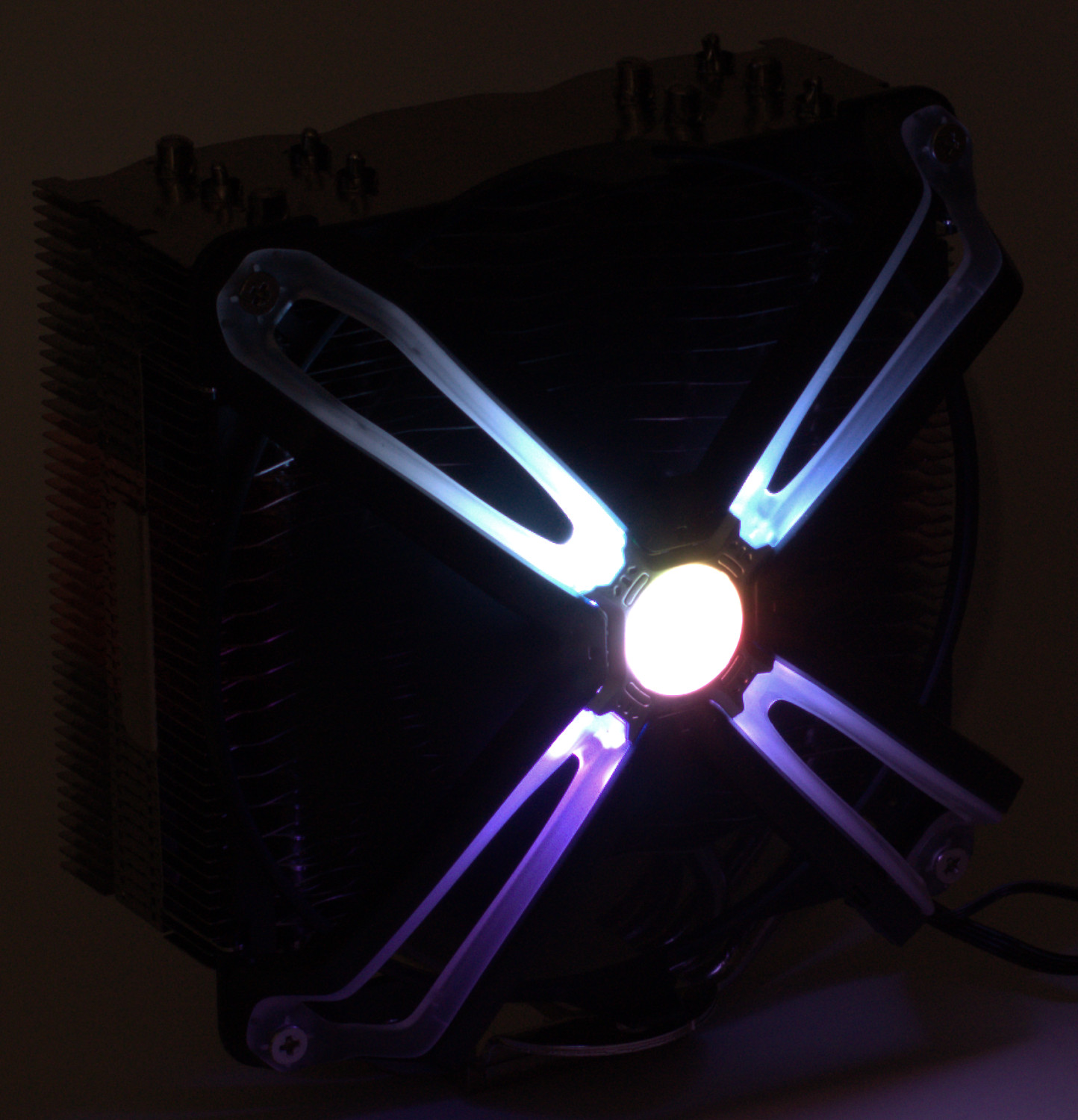

Работа ARGB-подсветки со сторонним контроллером: Zalman CNPS17X слева, Zalman CNPS16X Black справа (и он смотрится куда эффектнее).

Методика тестирования

Обороты вентиляторов кулеров изменялись с помощью контрольной панели Scythe Kaze Master KM01-BK.

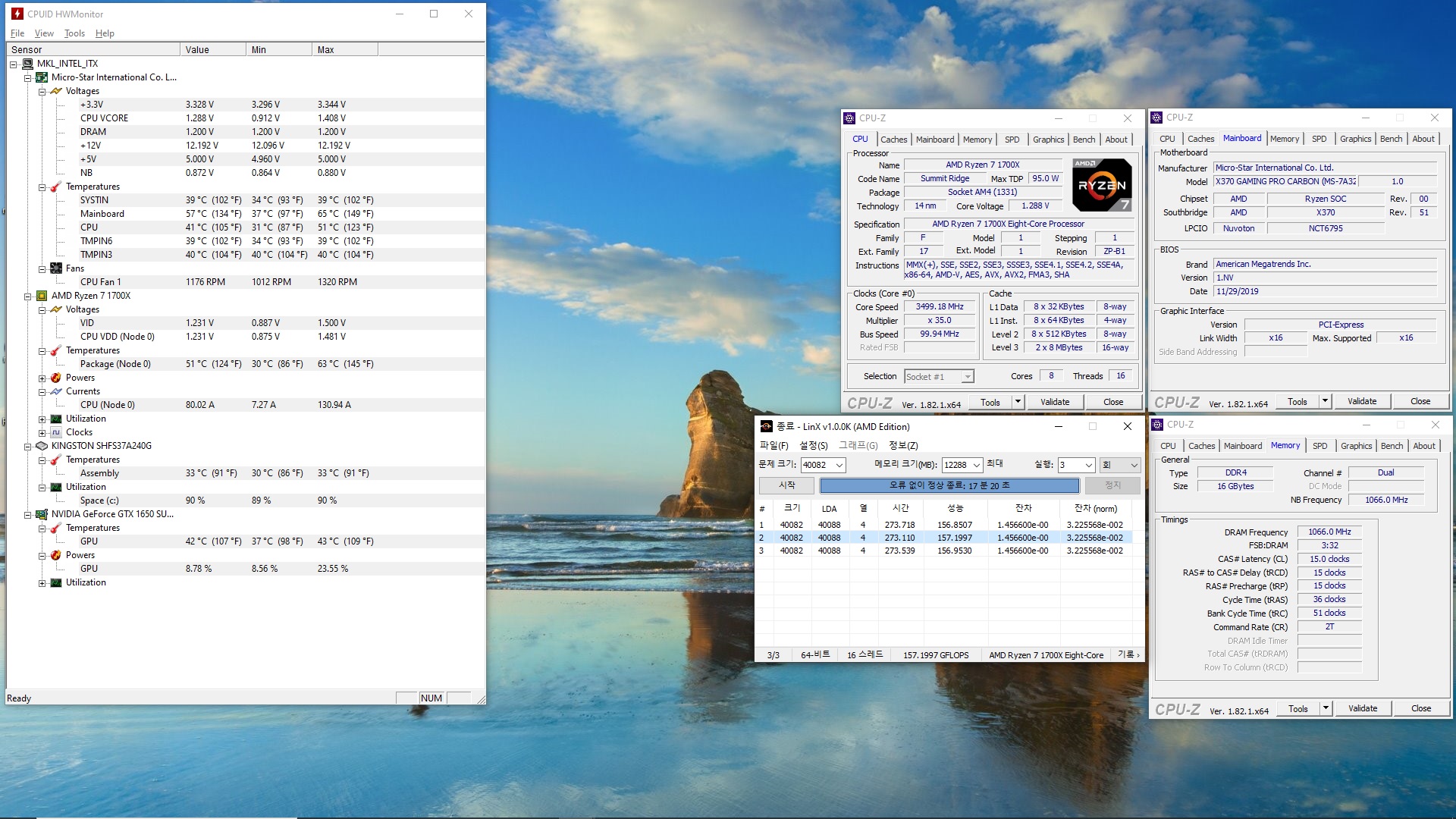

Для максимальной загрузки процессора AMD Ryzen 7 1700X применялась утилита LinX 1.0.0K AMD Edition (3 прогона, 12 Гбайт, время выполнения ~17 минут). Потребление системы в простое составило 58 Вт, под нагрузкой - 210 Вт. Показания температуры снимались с помощью утилиты CPUID HWMonitor 1.41. На момент тестирования температура в помещении находилась на уровне 26,2 °С.

Для измерения уровня шума использовался прибор китайского производства с заявленными характеристиками:

• Диапазон измерений: 30–130 дБ;
• Погрешность измерений: ±1,5 дБ;
• Точность измерений: 0,1 дБ.

Результаты тестирования

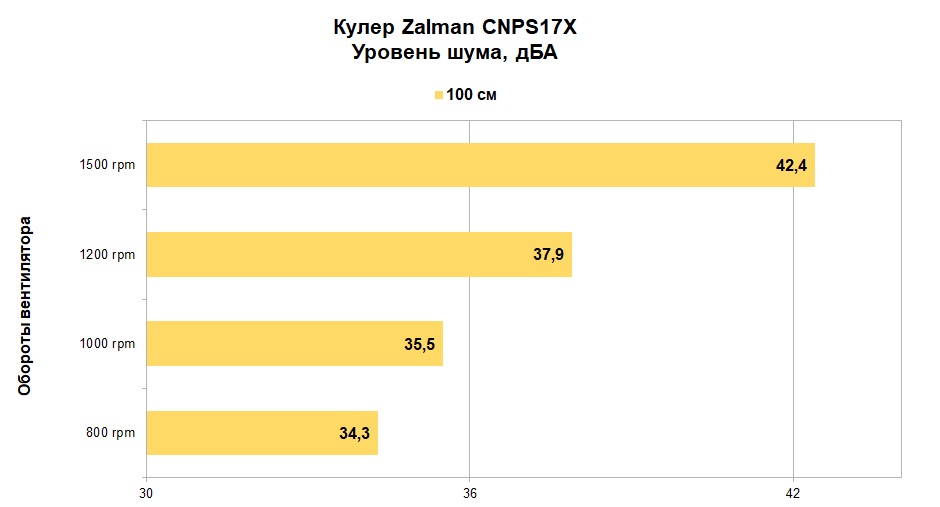

Уровень шума

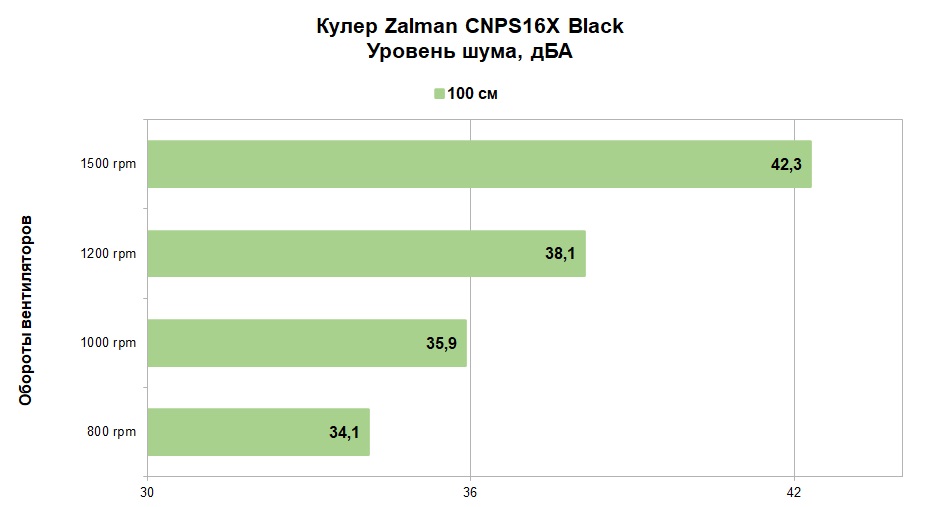

Напомним, что в кулере Zalman CNPS17X используется один 140 мм вентилятор, а в Zalman CNPS16X Black два 120 мм, однако оба кулера оказались примерно сопоставимы по уровню шума. Для обоих кулеров можно сказать, что комфортный уровень шума они обеспечивают при оборотах вентиляторов 1000 rpm и менее. На максимальных оборотах их работа в системном блоке будет хорошо слышна, поэтому на роль тихих систем они не претендуют.

Температуры

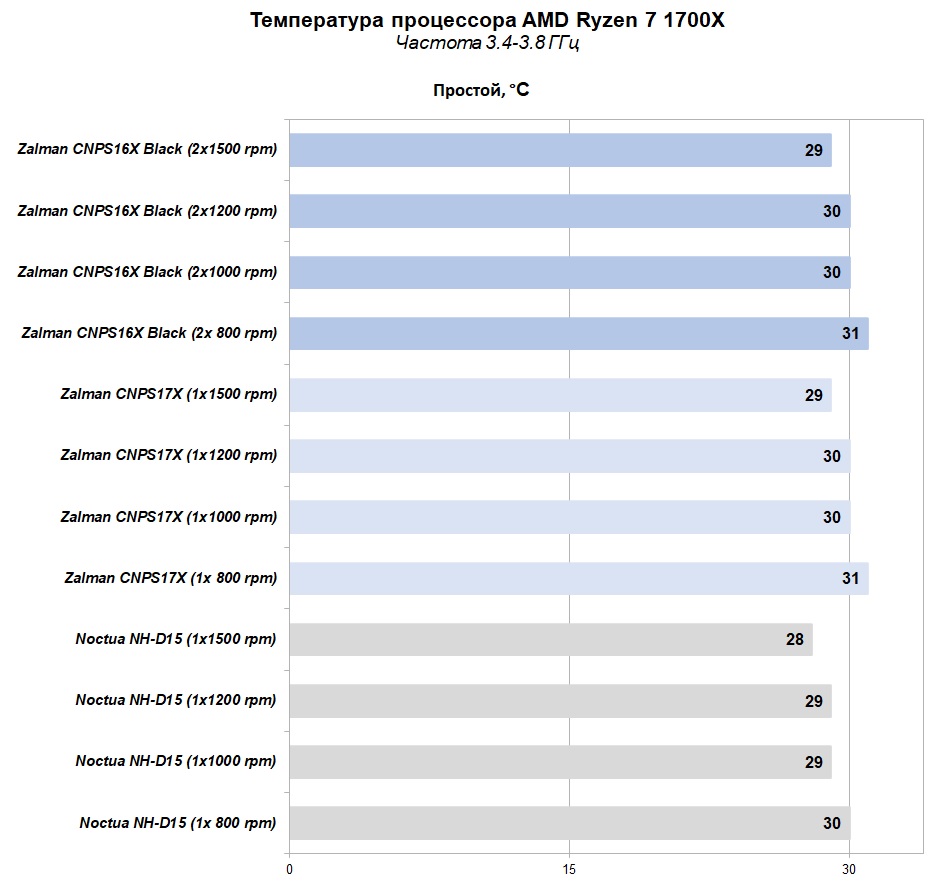

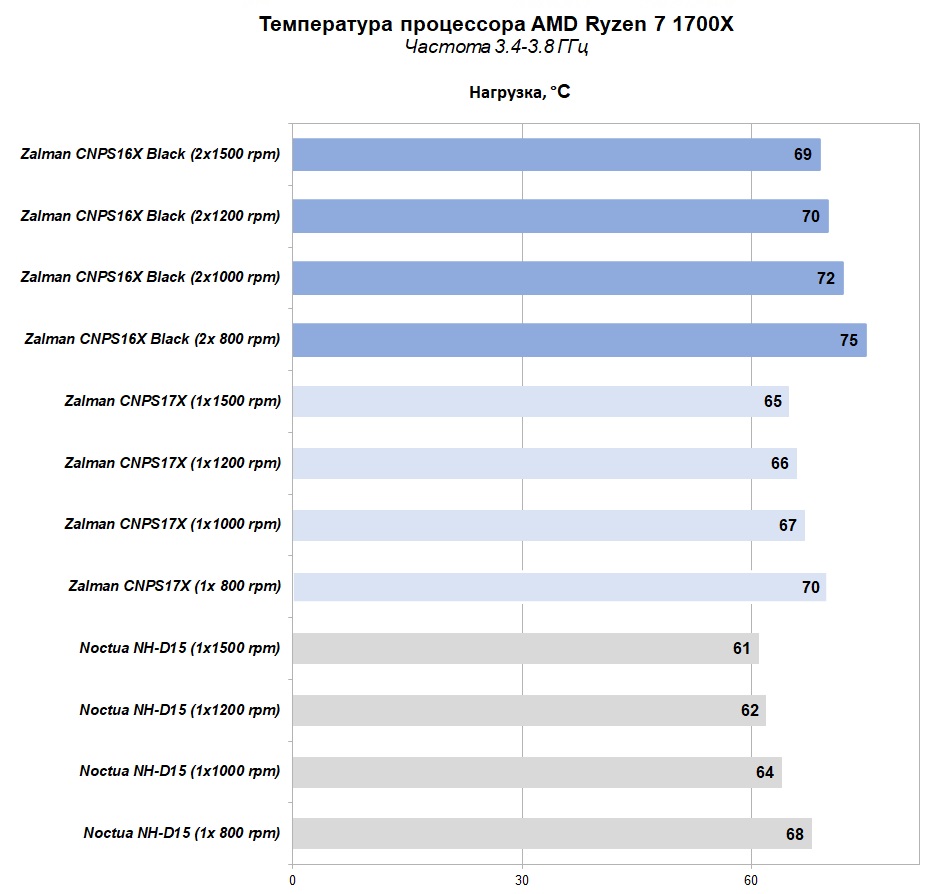

Ожидаемо, что оба рассматриваемых кулера Zalman уступили двухсекционному Noctua NH-D15 (а значит, и Zalman CNPS20X), но всё же результаты получились неплохие! Так, Zalman CNPS17X проигрывает эталонному Noctua не больше 4 °С. В свою очередь Zalman CNPS16X Black уступает CNPS17X не больше 5 °С, но тут частично повлияла на результат не самая лучшая обработка основания (наличие вогнутости), что характерно для кулеров с технологией прямого контакта.

Выводы

Настало время подводить черту перед каждым из кулеров, которые получились по-своему уникальными, хотя у них есть и общие моменты – оба кулера совместимы с современными платформами AMD/Intel (за исключением AMD TR4) и обладают высокой совместимостью с околосокетным пространством (возможна установка высоких модулей памяти).

Так, кулер Zalman CNPS17X является односекционной версией суперкулера Zalman CNPS20X, в которой уменьшили количество тепловых трубок до пяти. При этом он по-прежнему эффектно смотрится, имеет ARGB-подсветку и обладает высокой эффективностью охлаждения для своих размеров.

От кулера Zalman CNPS16X Black пользователь получит эффектный внешний вид c ARGB-подсветкой двух 120 мм вентиляторов и верхней крышки с названием производителя, неплохую эффективность охлаждения с учетом того, что основу радиатора составляют четыре тепловые трубки.

В качестве недостатка обоих кулеров отметим шумную работу вентиляторов на максимальных оборотах. Другая черта, про которую надо помнить при выборе кулеров – для работы ARGB-подсветки потребуется подключение к материнской плате/контроллеру. Без этого подсветка кулеров работать не будет. О кулере Zalman CNPS16X Black стоит сказать, что частично на результаты охлаждения повлияло не совсем ровное основание нашего экземпляра кулера.

Рассматривая кулеры Zalman CNPS17X и Zalman CNPS16X Black с точки зрения стоимости, стоит сказать, что в плане соотношения эффективность/цена лучше смотрится Zalman CNPS17X, который продается по цене от 4100 рублей и имеет большую эффективность охлаждения (в отличии от кулера Zalman CNPS16X Black, который стоит в рознице от 4300 рублей, но имеет большее количество областей ARGB-подсветки).

Zalman CNPS17X

Плюсы:

• Эффектный внешний вид;
• TDP 200 Вт;
• Оригинальная конструкция радиатора;
• Оригинальный бескаркасный 140 мм вентилятор Zalman SF140 с двойными лопастями и ARGB-подсветкой;
• Возможность использования модулей памяти с радиаторами;
• Неплохая комплектация;
• Демократичная цена.

Минусы:

• Шумные вентиляторы на максимальных оборотах;
• Нет блока управления для работы ARGB-подсветки.

Zalman CNPS16X Black

Плюсы:

• Эффектный внешний вид;
• TDP 150 Вт;
• Оригинальная конструкция радиатора;
• Два 120 мм вентилятора в комплекте;
• Эффектная ARGB-подсветка вентиляторов и верхней крышки;
• Возможность использования модулей памяти с радиаторами;
• Неплохая комплектация.

Минусы:

• Шумные вентиляторы на максимальных оборотах;
• Нет блока управления для работы ARGB-подсветки;
• Не совсем ровное основание нашего экземпляра кулера.
