NVIDIA представила первый графический процессор на архитектуре Ampere

Мы долгое время следили за компанией NVIDIA, которая всеми силами скрывала от нас новую графическую архитектуру Ampere. Дженсен Хуанг посчитал, что момент настал, поэтому NVIDIA официально представила первый в мире графический процессор на архитектуре Ampere – им стал GA100.

Графический процессор GA100 изготавливается по 7-нм (N7P) технологическому процессу TSMC, площадь кристалла составляет 824 мм². На этой площади удалось уместить 54.2 миллиарда транзисторов. Для сравнения: NVIDIA GV100 (Tesla V100) вмещает 21.1 миллион транзисторов.

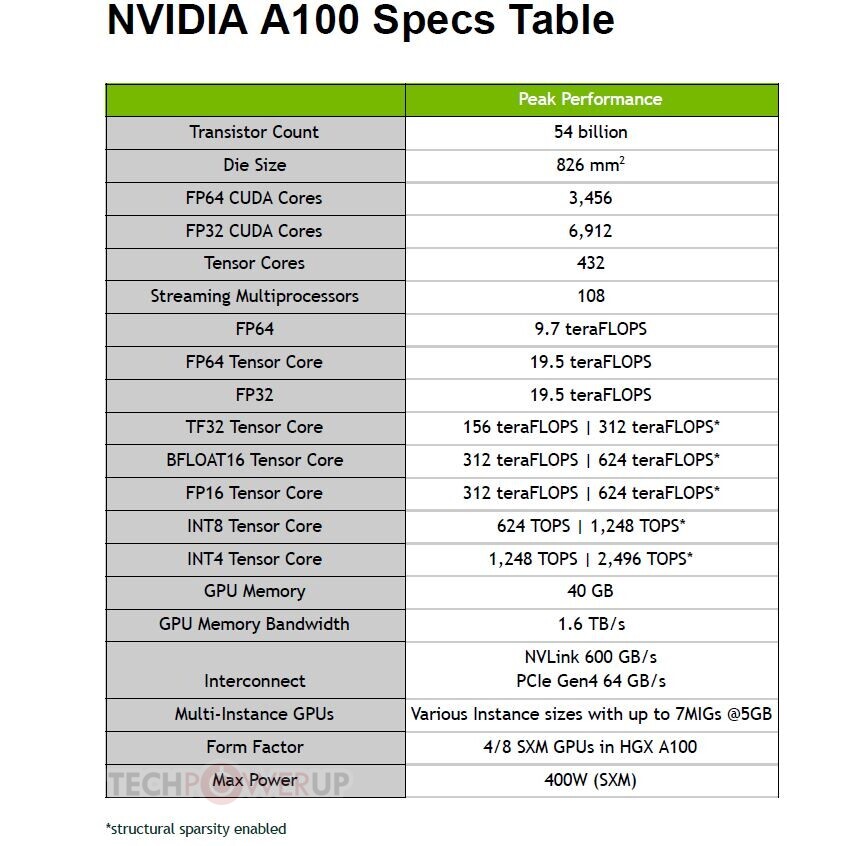

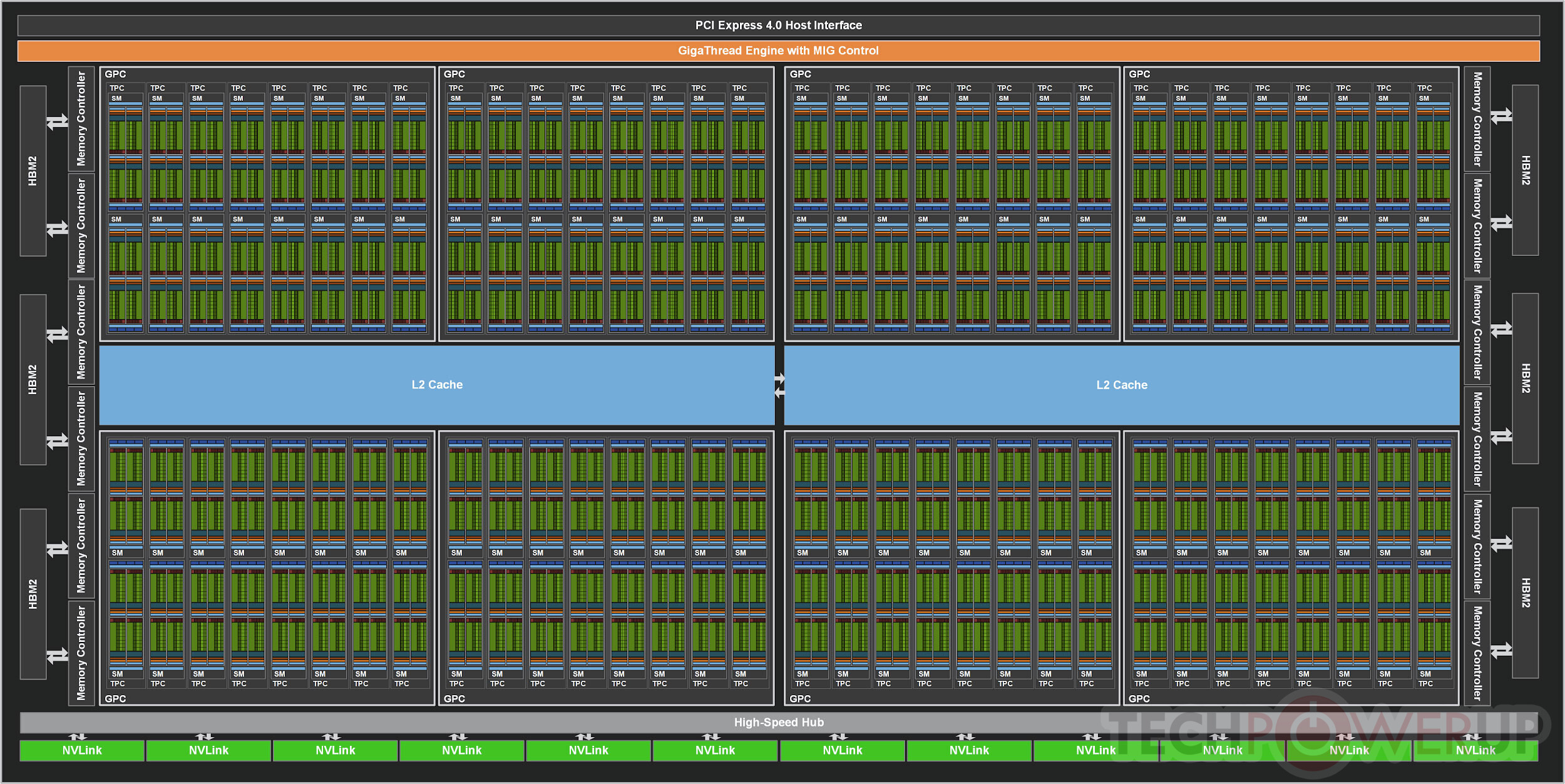

Графический процессор GA100 имеет 6912 CUDA-ядер для операций одинарной точности (FP32), 3456 CUDA-ядер для операций двойной точности (FP64) и 432 тензорных ядра третьего поколения с поддержкой Tensor Float 32 (TF32). Вокруг графического процессора расположены шесть чипов HBM2E памяти, общий объем которых равен 40 ГБайт. Пропускная способность памяти 1.6 ТБайт/с. Теплопакет графического процессора GA100 – 400 Вт.

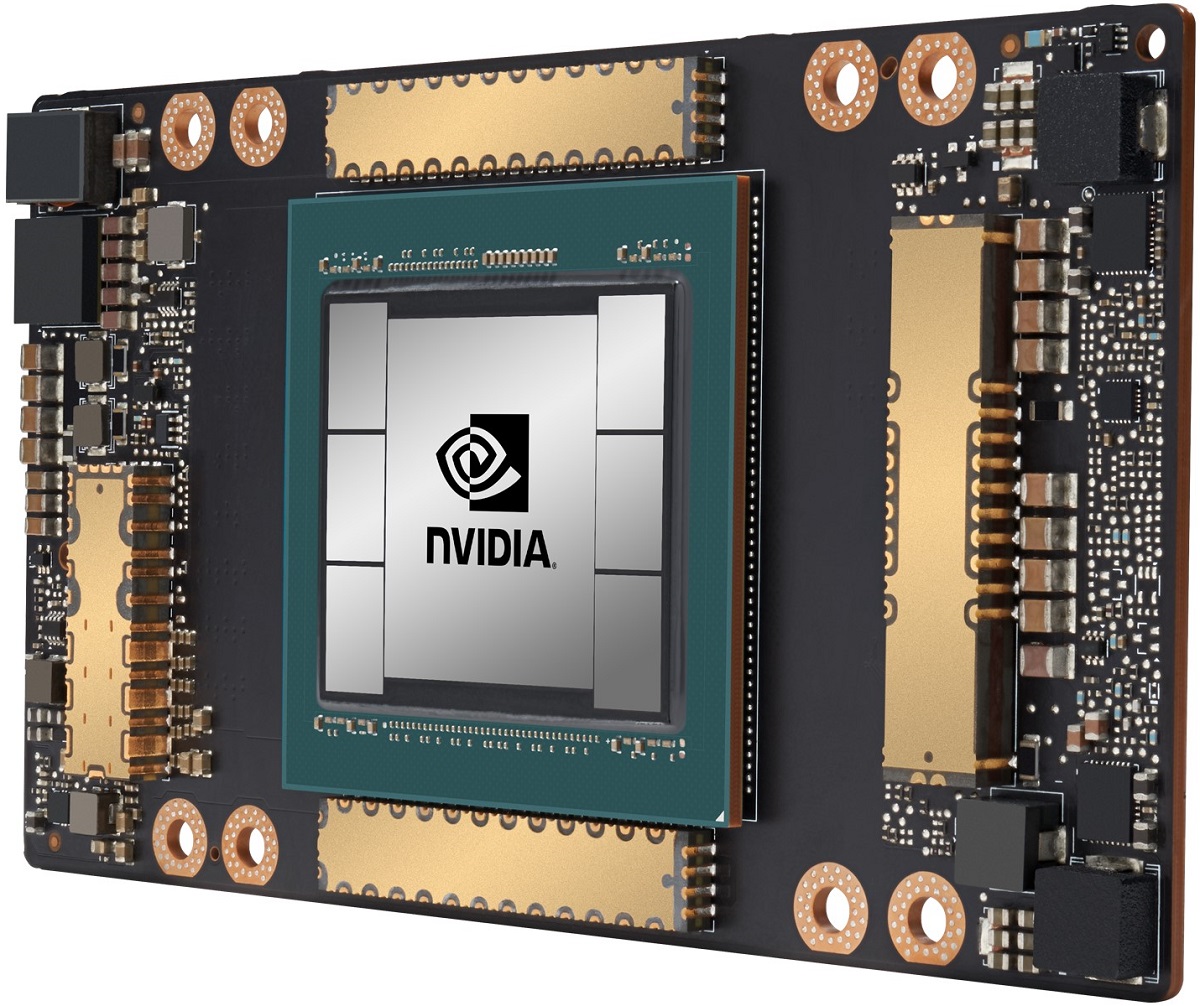

Видеокарта NVIDIA A100, которая основывается на графическом процессоре GA100, поддерживает интерфейсы PCI Express x16 4.0 и NVLink. Она предназначается для тренировки искусственного интеллекта, работы в дата-центрах, в высокопроизводительных вычислениях и анализе данных.
