Обзор и тестирование повторителя беспроводного сигнала TOTOLINK EX200

Повторители беспроводного сигнала могут стать бюджетными решениями для расширения зоны покрытия Wi-Fi в квартире или частном доме.

Одно из таких решений нам предлагает компания TOTOLINK, модель EX200 устанавливается непосредственно в электрическую розетку и обеспечивает скорость передачи сигнала до 300 Мбит.

Стоит данный девайс в районе тысячи рублей и может обеспечить значительное увеличение уровня сигнала Wi-Fi в удаленных от роутера местах.

Технические характеристики

• Интерфейс: RJ45 10/100 Мбит/сек;
• Питание: 5 В, 1 А;
• Антенны: 2 внешние по 4 дБ;
• Кнопки: WPS и RST;
• Индикатор LED: включение и подключение Wi-Fi;
• Стандарты: IEEE 802.11n, IEEE 802.11g, IEEE 802.11b;
• Частота работы передатчика: 2.4 – 2,4835 ГГц;
• Скорость соединения: до 300 Мбит;
• Мощность сигнала: 20 дБ;
• Защита: 64/128-bit WEP, WPA/WPA2, WPA-PSK/WPA2-PSK (TKIP/AES);
• Чувствительность приема: 11b - 81 дБ, 11g - 68 дБ, 11n - 65 дБ;
• Габариты: 52 × 85,7 × 30,9 мм;
• Вес: 96 г.

Упаковка и комплектация

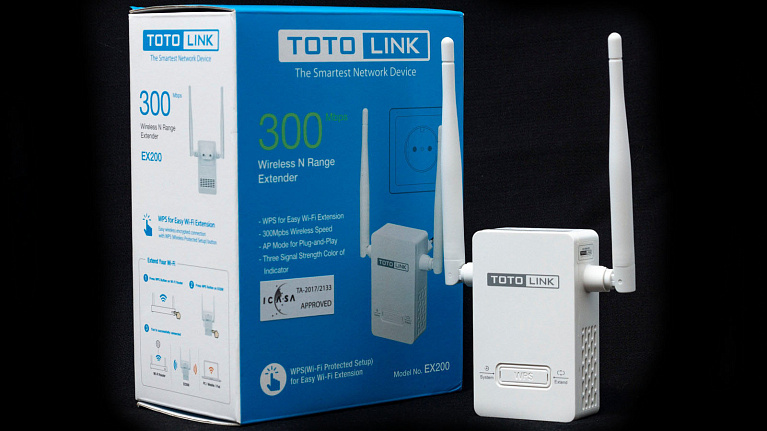

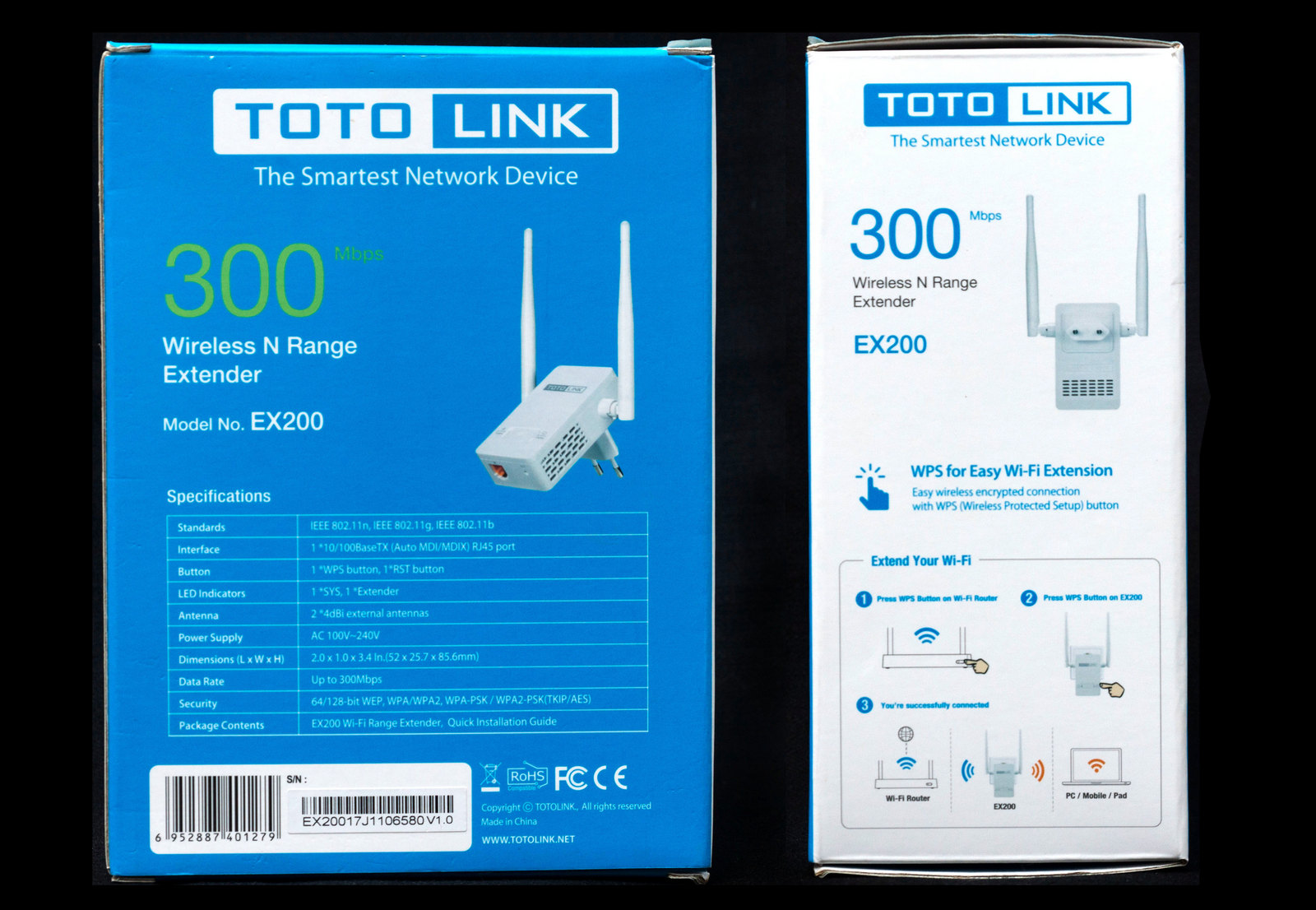

EX200 поставляется в красочно оформленной картонной коробке. На лицевой стороне имеется изображение девайса, указание модели и максимальной скорости беспроводного сигнала.

На обратной стороне приводится таблица с подробными техническими характеристиками.

На боковых гранях кратко описываются возможности и показана последовательность действий при подключении. Вся информация представлена только на английском языке.

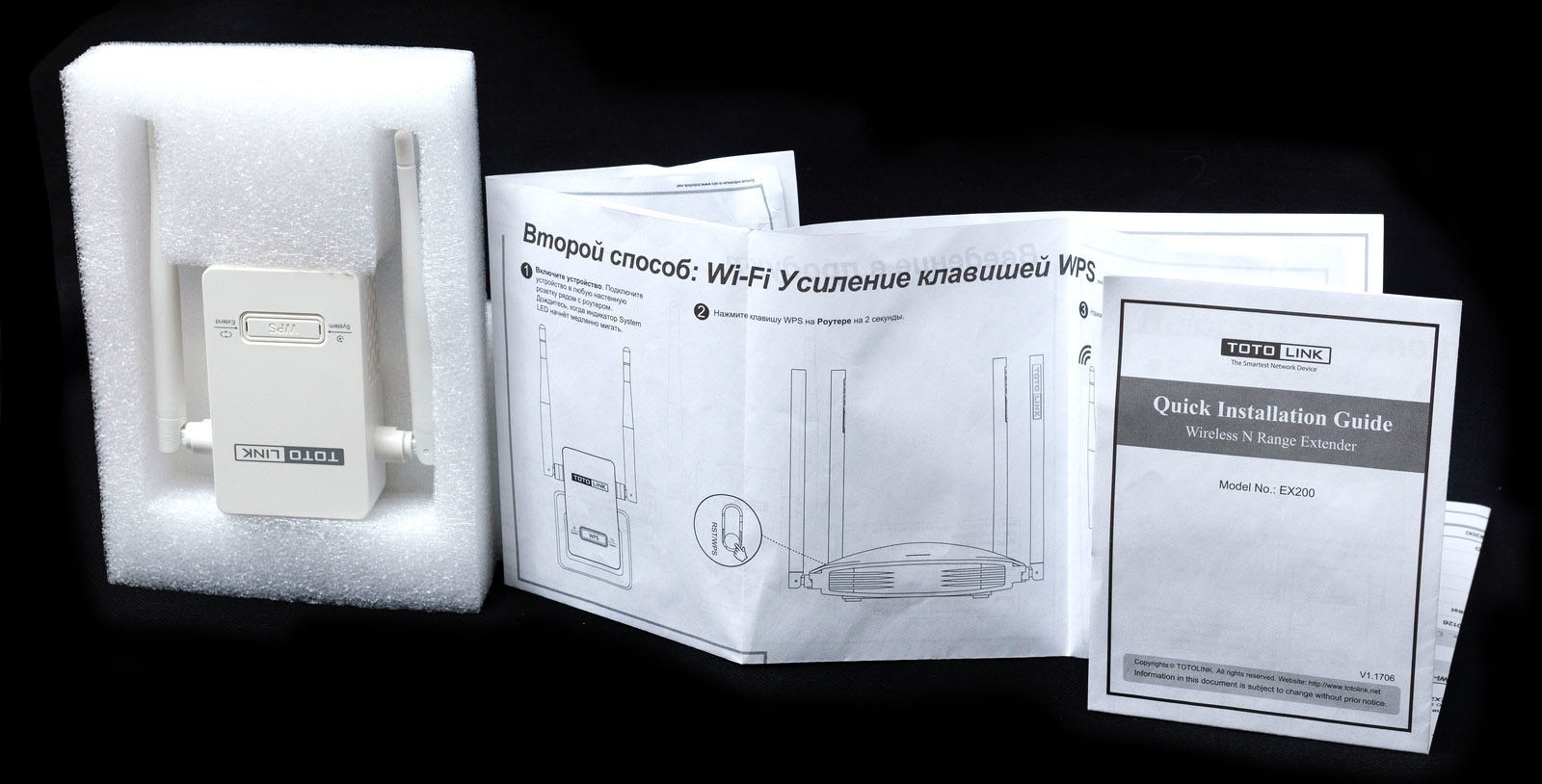

В коробке находится сам повторитель в форме из вспененного полиуретана и инструкция на русском языке.

Внешний вид

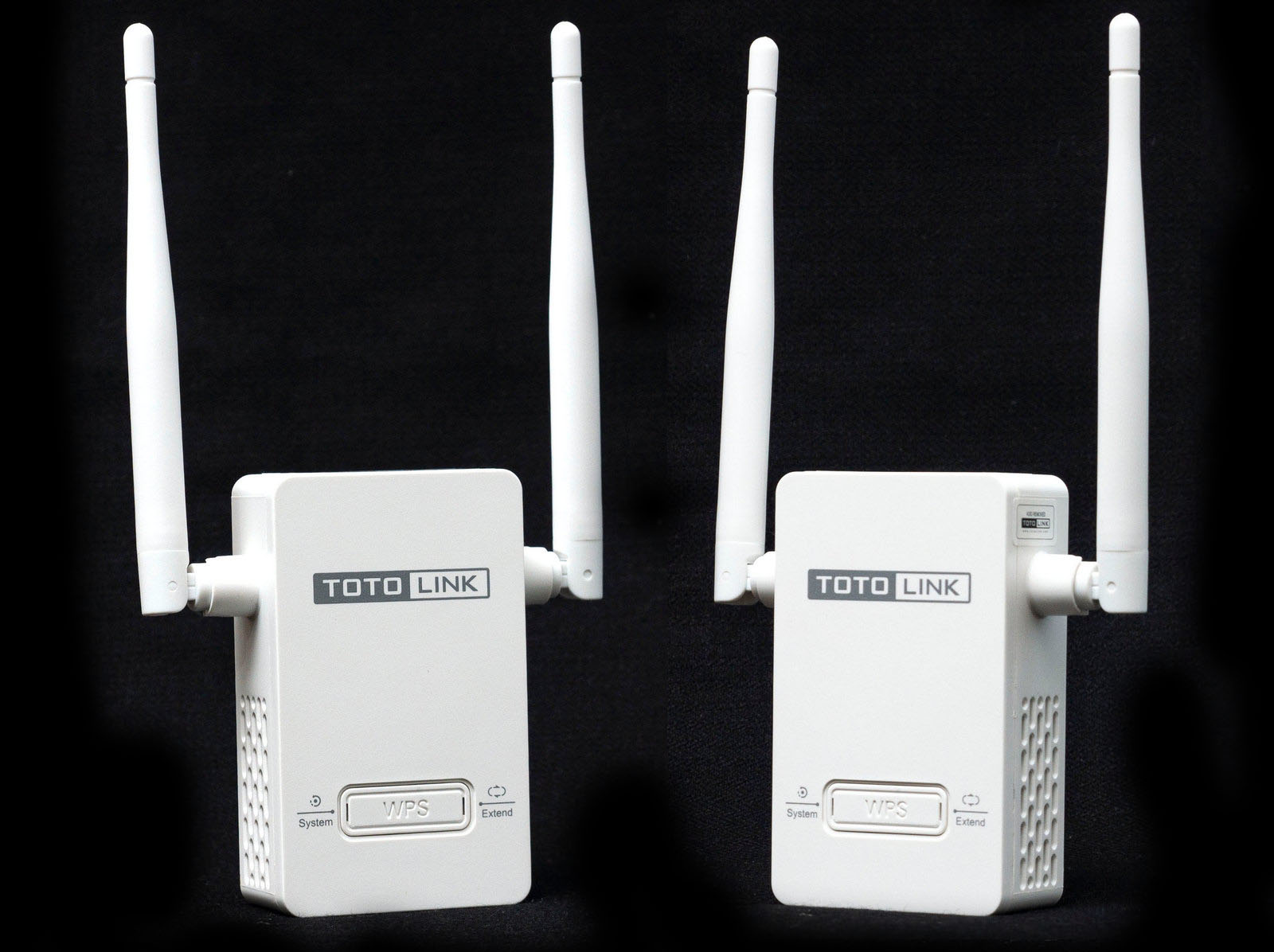

Корпус повторителя компактный, призматической формы, выполнен из белого матового пластика.

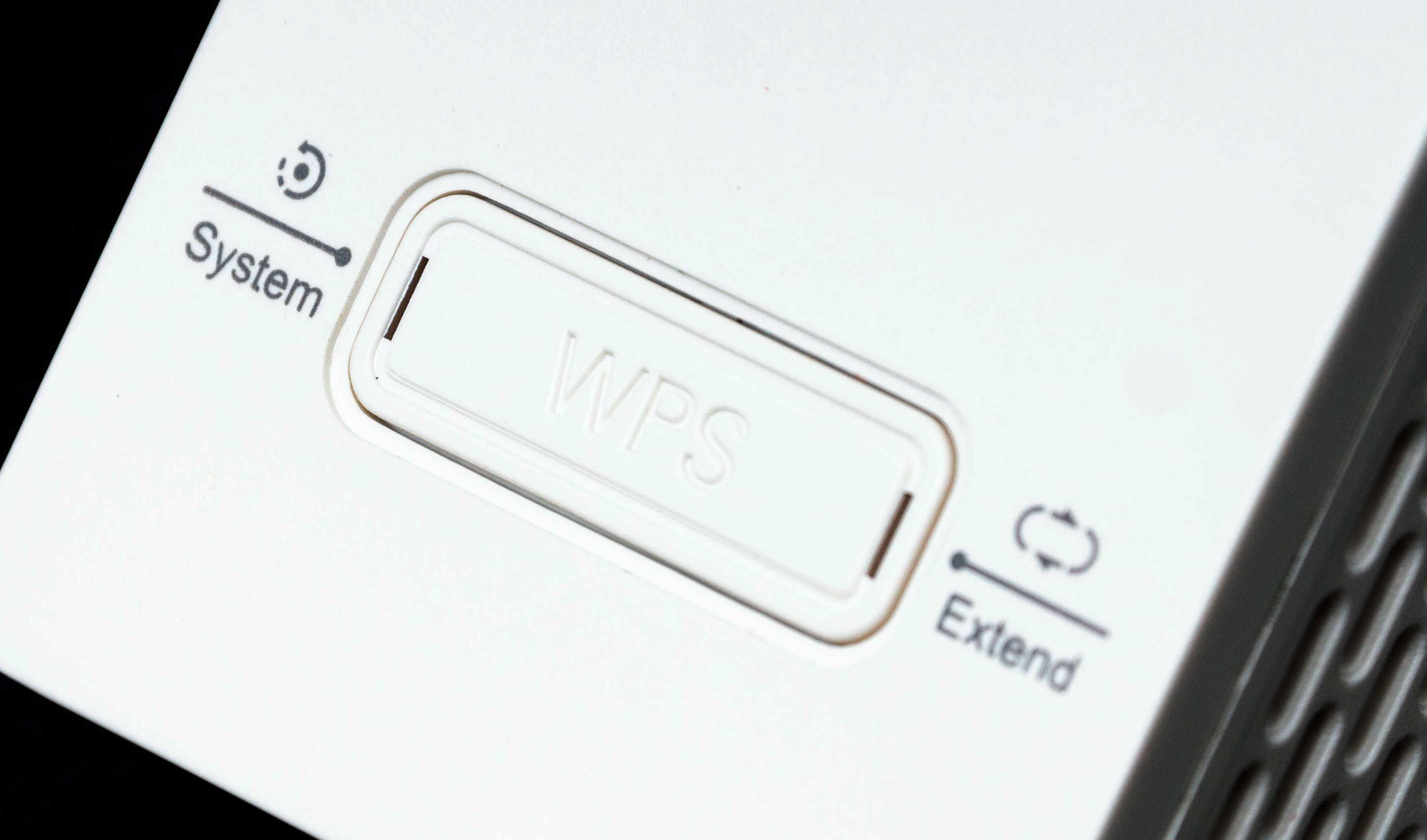

На лицевой стороне расположен логотип компании и крупная кнопка «WPS», по краям - два индикатора (питания и уровня сигнала Wi-Fi).

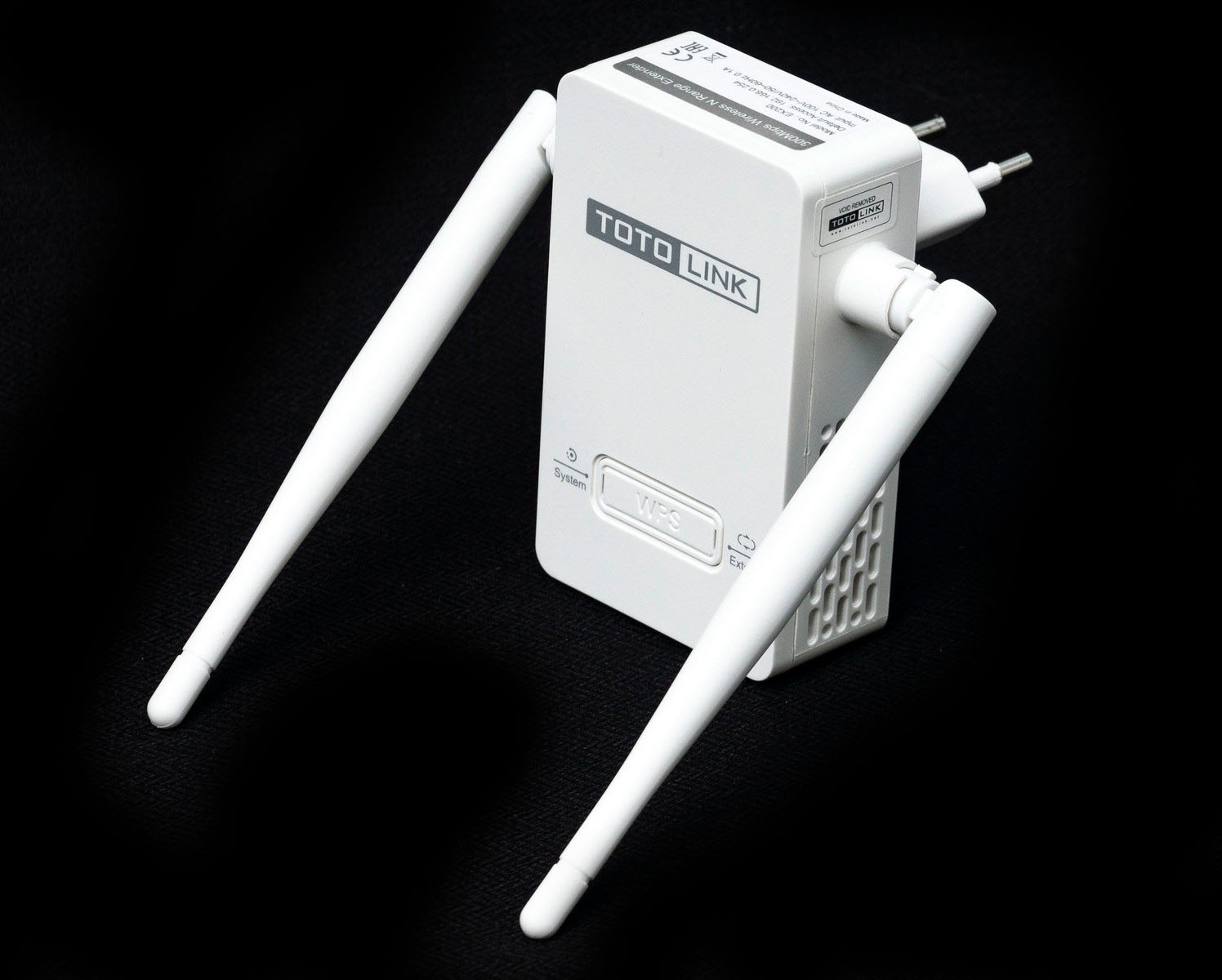

Две несъемных антенны выходят по бокам, они наклоняются в бок на 90° и поворачиваются на 180° по вертикали.

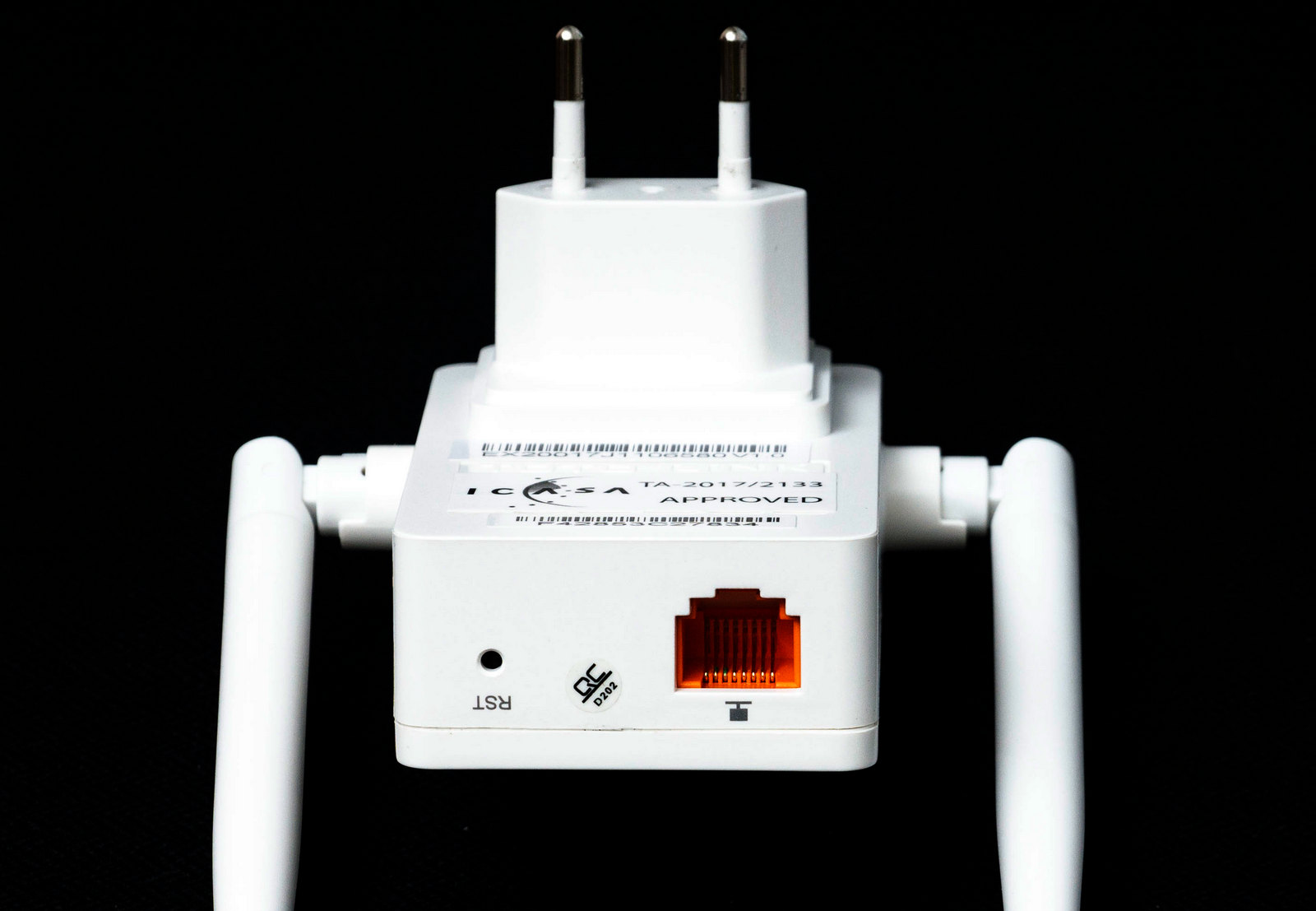

Снизу находится разъем RJ45 и заглубленная кнопка перезагрузки.

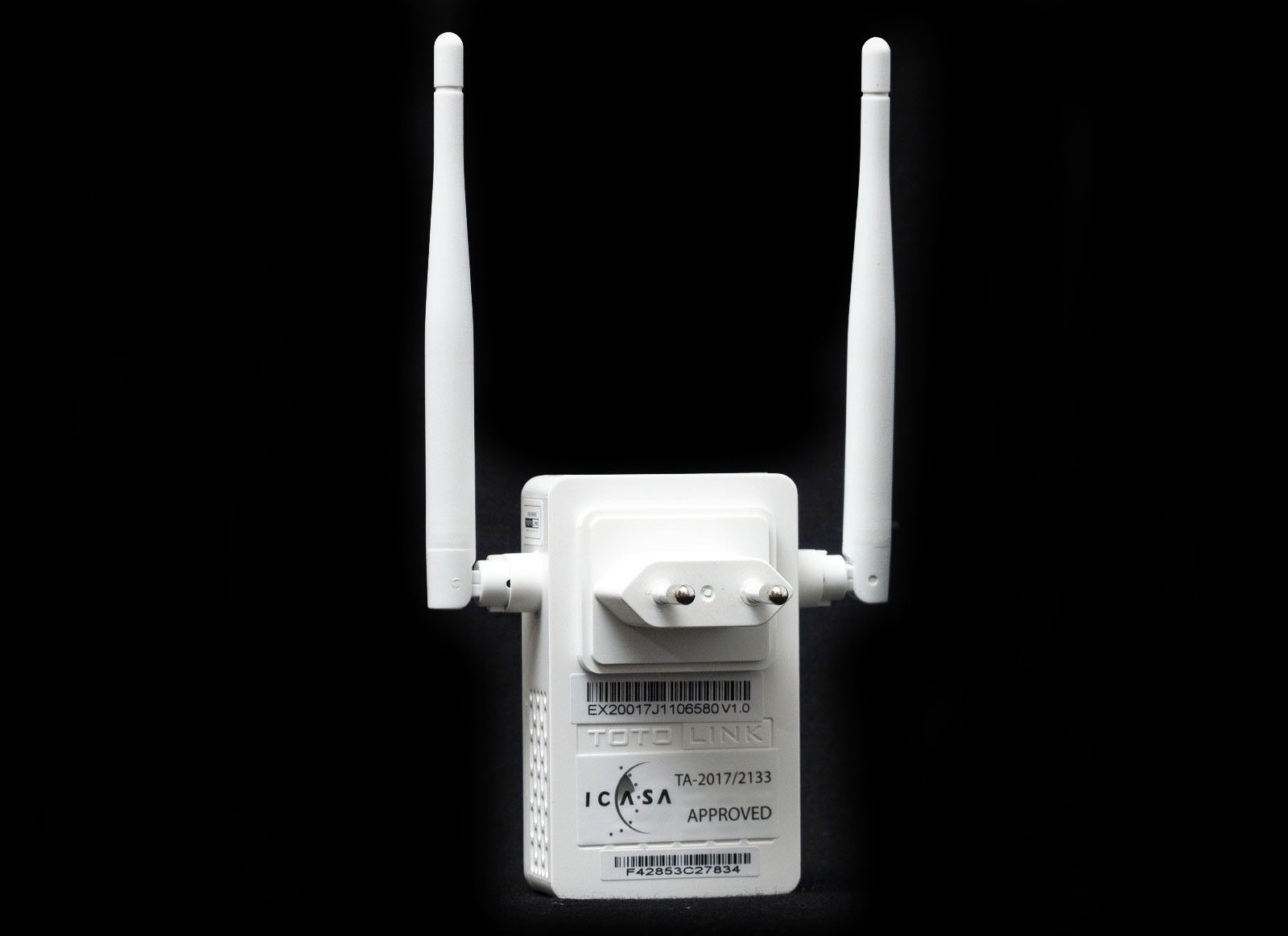

Вилка для подключения к электрической сети плоская, в европейском исполнении.

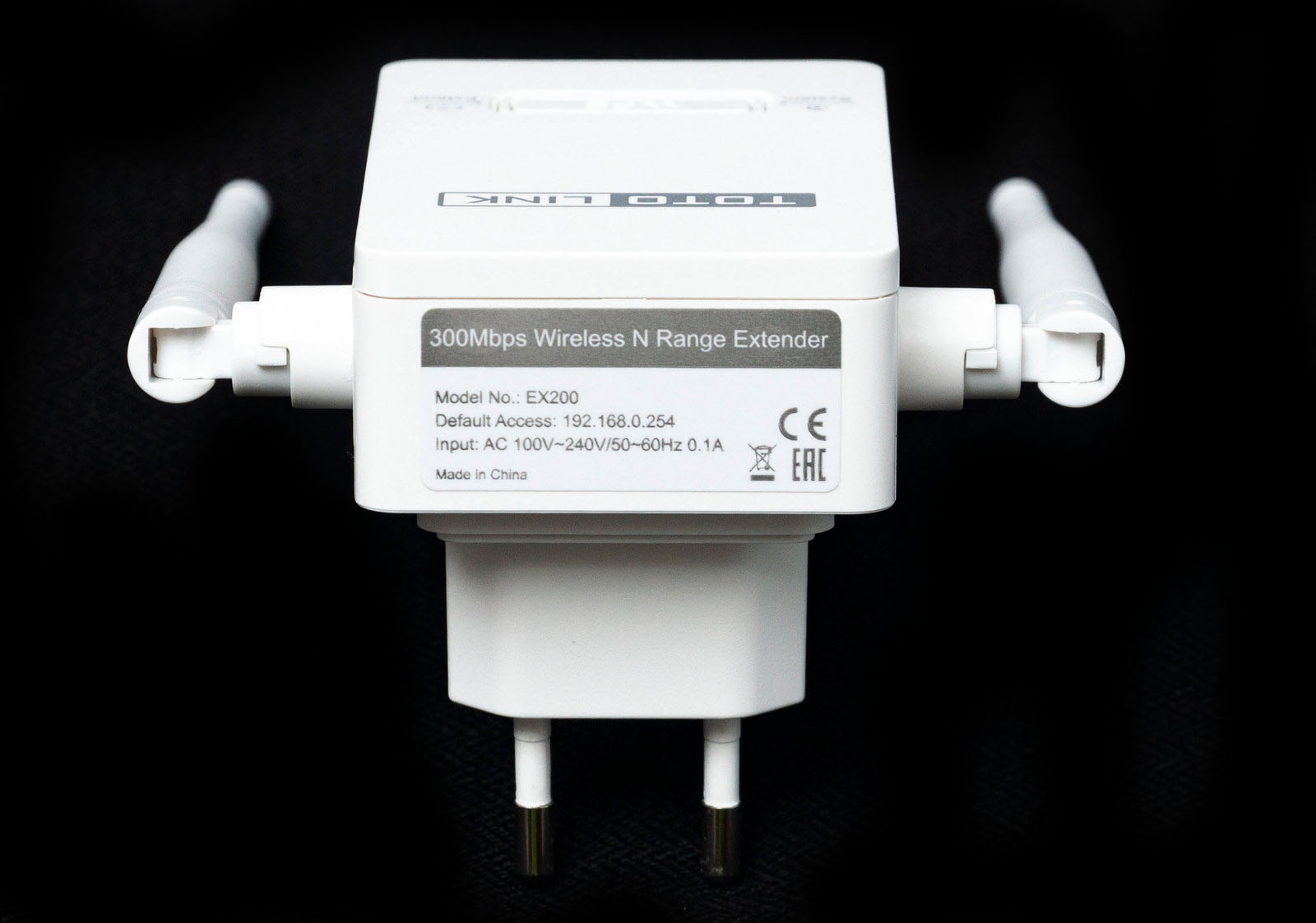

На верхней грани корпуса находится наклейка с указанием IP-адреса повторителя и электрическими характеристиками. Питание возможно от сети 100-240 В.

Для охлаждения микросхем предусмотрена перфорация на боковых гранях, во время эксплуатации корпус нагревался незначительно.

Подключение

Самый простой и доступный способ подключения – с помощью WPS. Последовательно нажимаем соответствующие кнопки на роутере и повторителе, на сопряжение устройств между собой в автоматическом режиме уходит около 10 секунд. При этом повторитель должен быть подключен к розетке в зоне сигнала минимум среднего качества. Об этом нам просигнализирует индикатор Wi-Fi: зеленый цвет - хороший сигнал, желтый - среднее качество и красный – слабый.

Второй способ – настройка через браузер (подключившись к повторителю по IP-адресу через Wi-Fi или патч-корд).

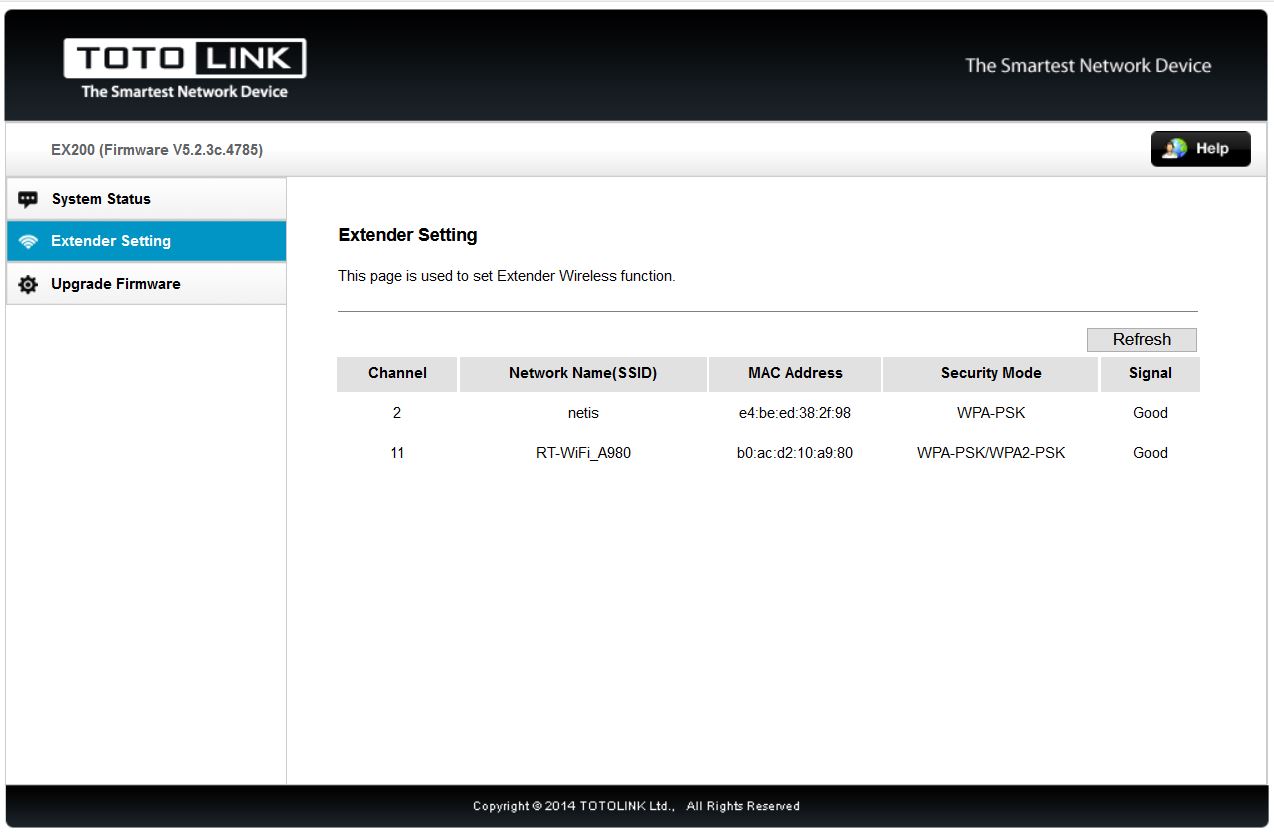

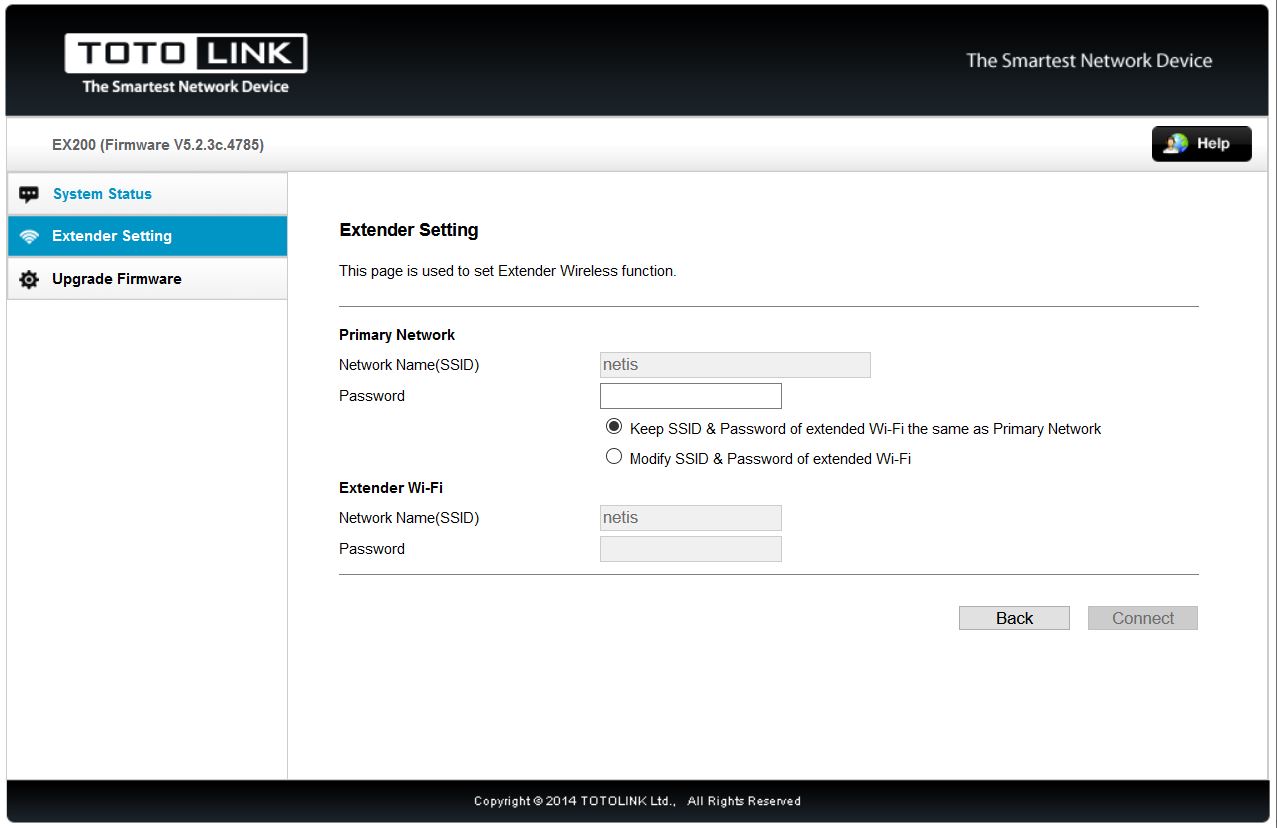

На вкладке настроек находим свой роутер, вводим пароль доступа к сети, далее сохраняемся, и устройства сопрягаются.

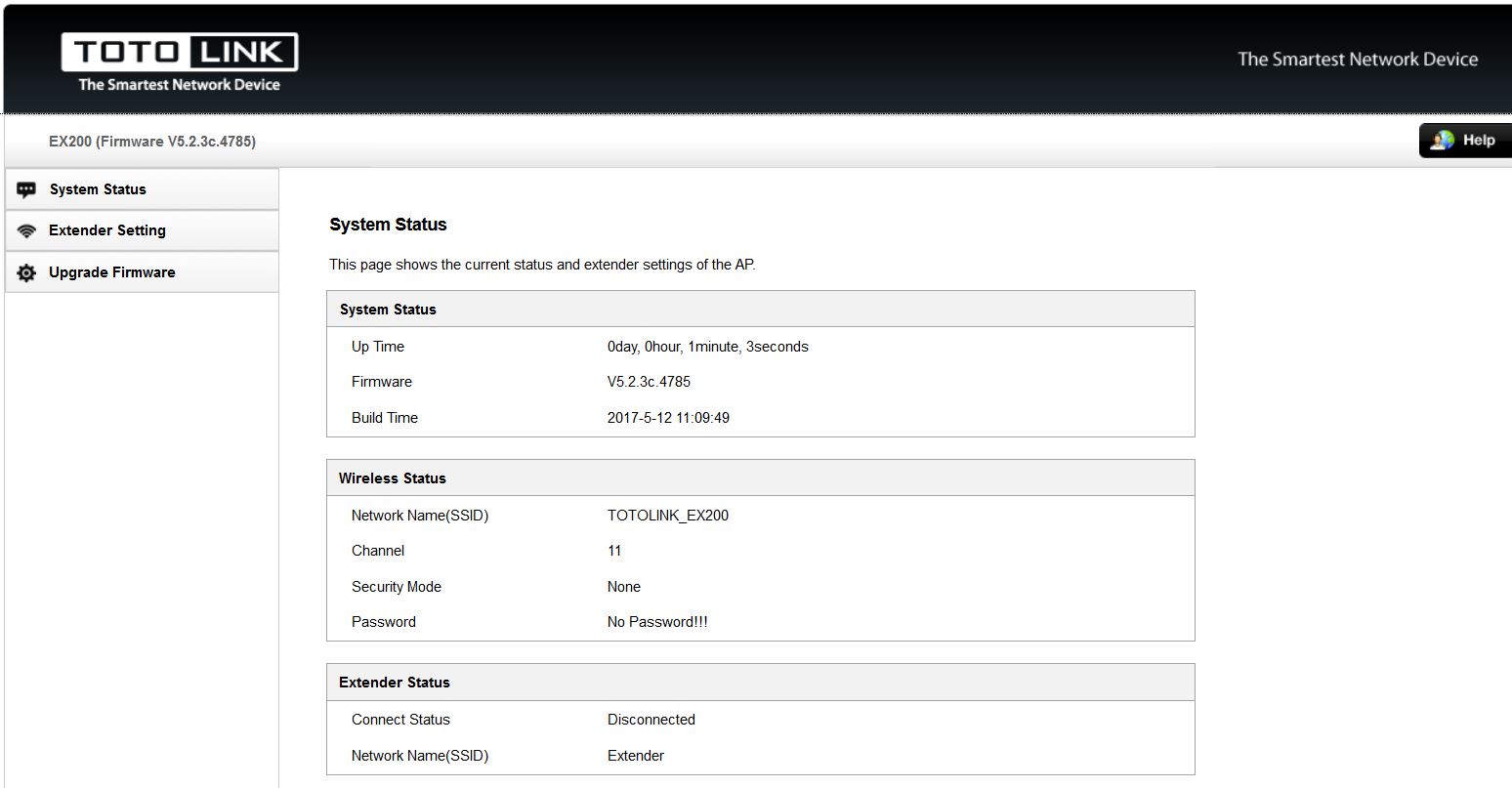

В первой вкладке можем увидеть статус устройства.

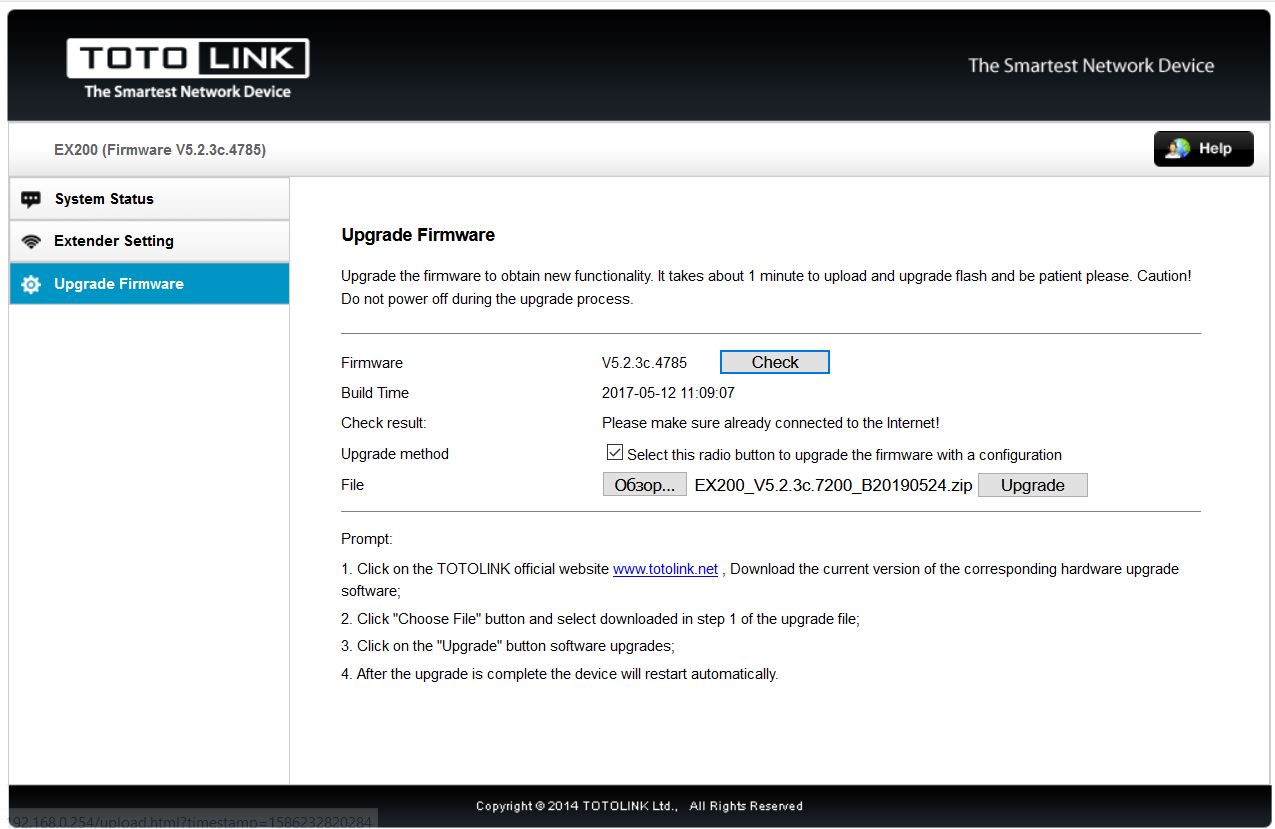

Третья вкладка нужна для обновления прошивки. Прошивается программное обеспечение из файла, предварительно скачанного с сайта производителя.

Тестирование

Первый тест – это проверка уровня сигнала в дБм. Приемником выступит смартфон Huawei Y6 2019.

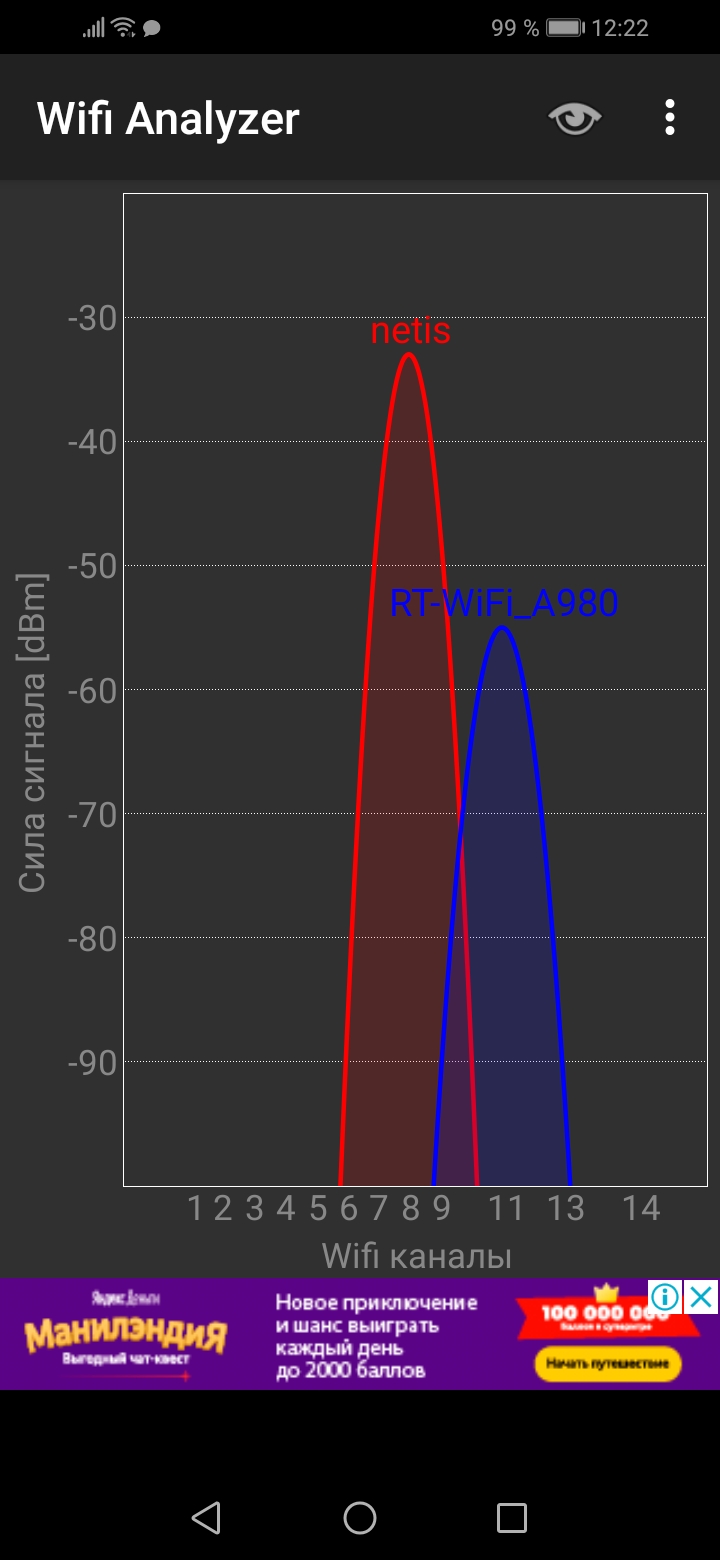

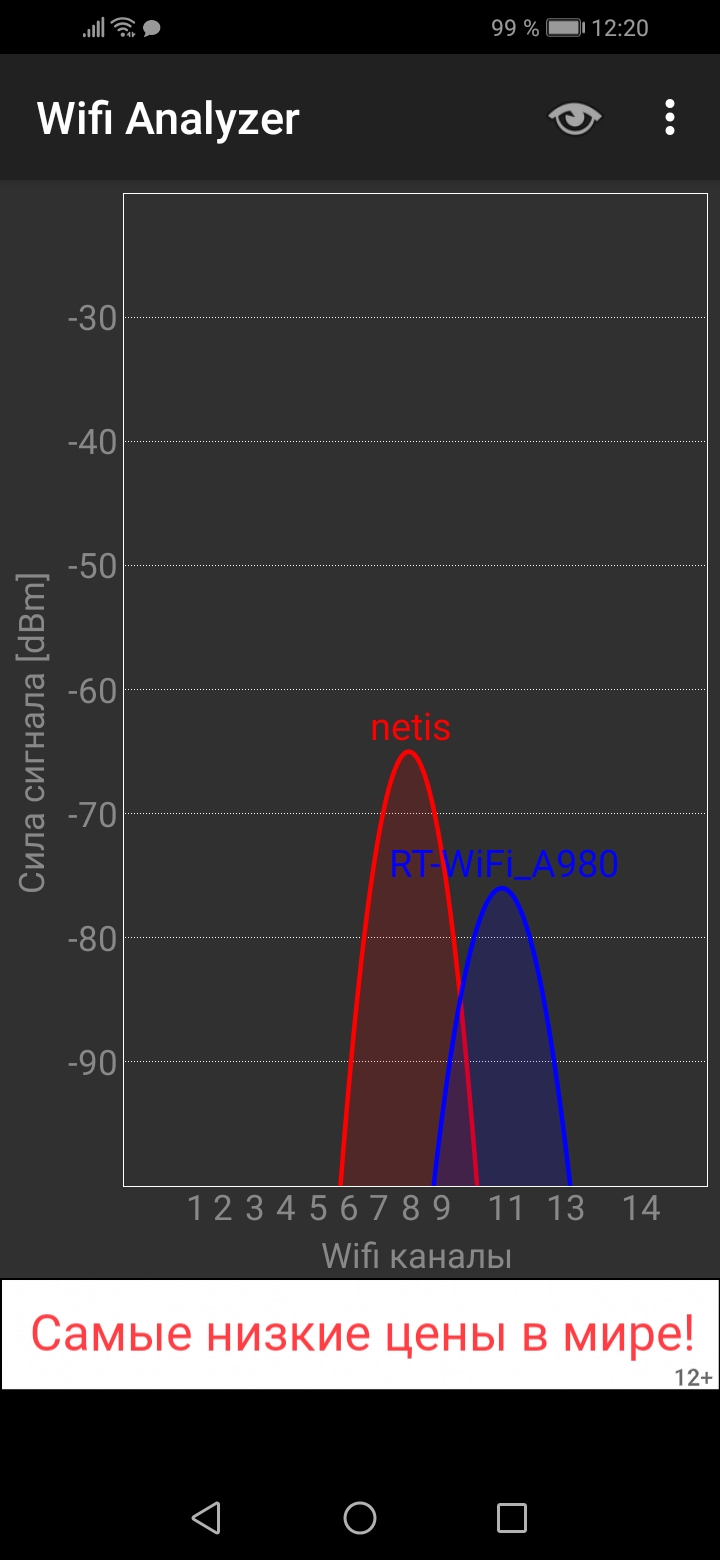

Вначале посмотрим уровень сигнала от роутера NETIS DL4323U на 300 Мбит/с непосредственно рядом с ним и в дальней комнате через две стены. Разница в 30 дБм, сила сигнала падает в два раза.

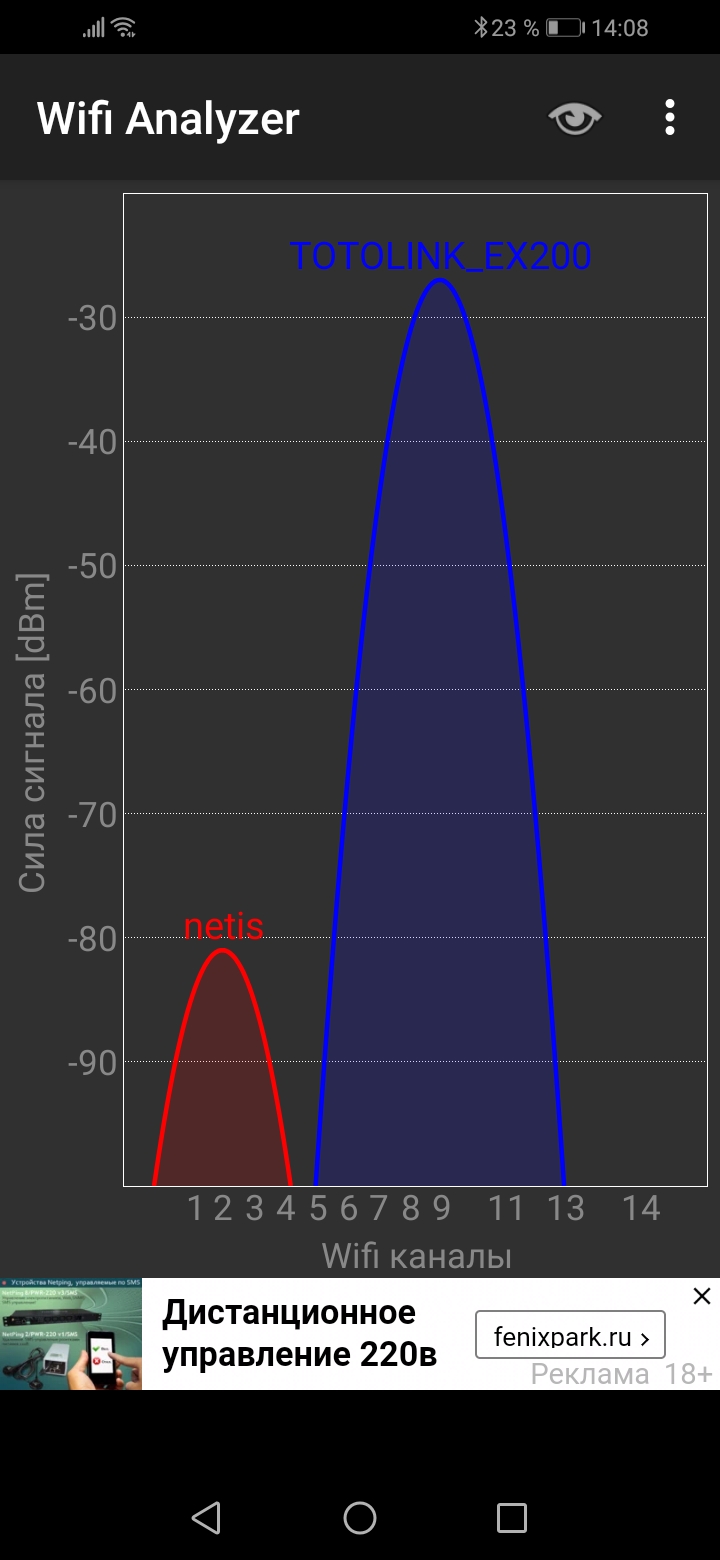

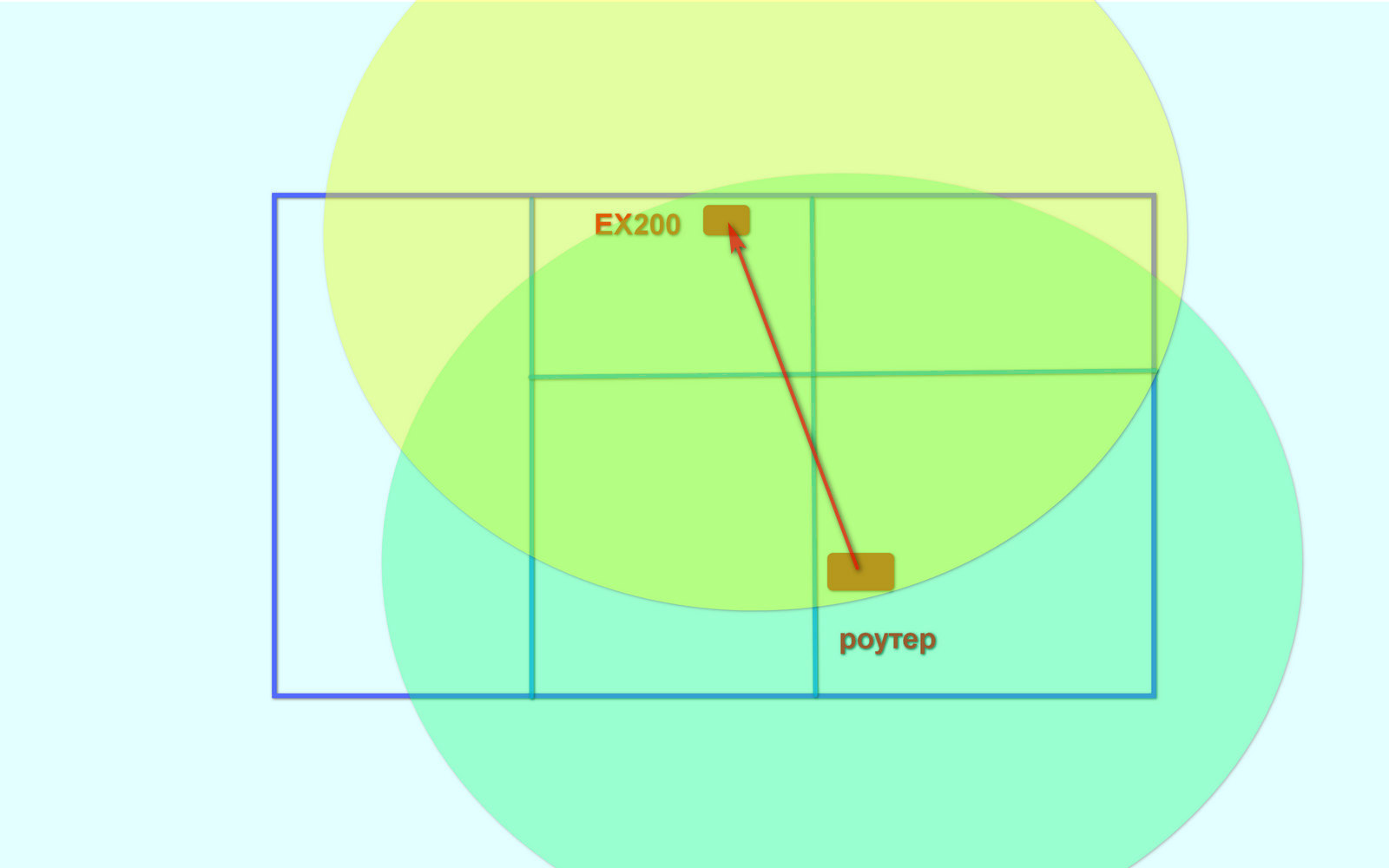

Далее определим уровень сигнала от TOTOLINK EX200, подключенного в дальней комнате.

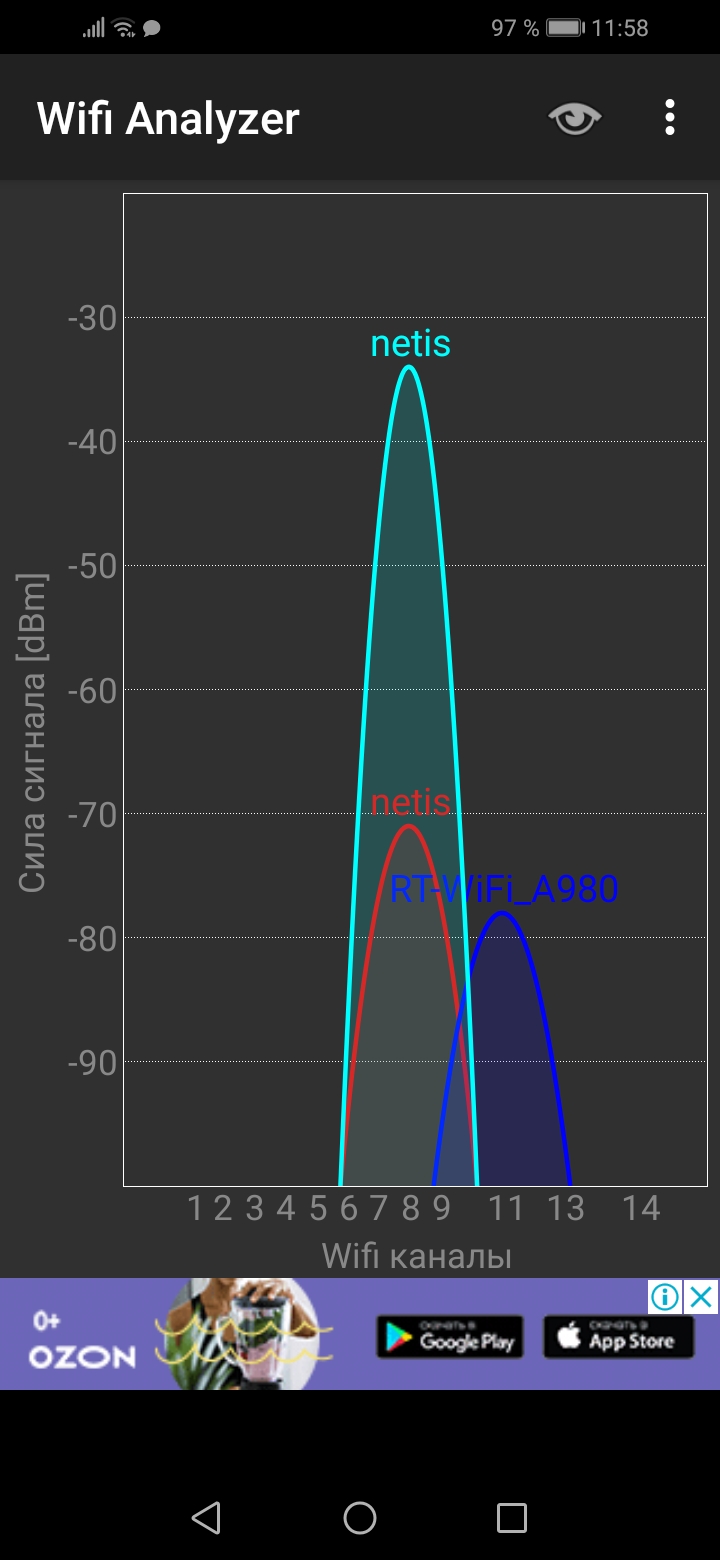

После сопряжения устройства получают общее название netis и их сигналы накладываются. На втором графике наглядно видно, что уровень сигнала с подключенным повторителем соответствует тому, что мы наблюдали в непосредственной близости от роутера.

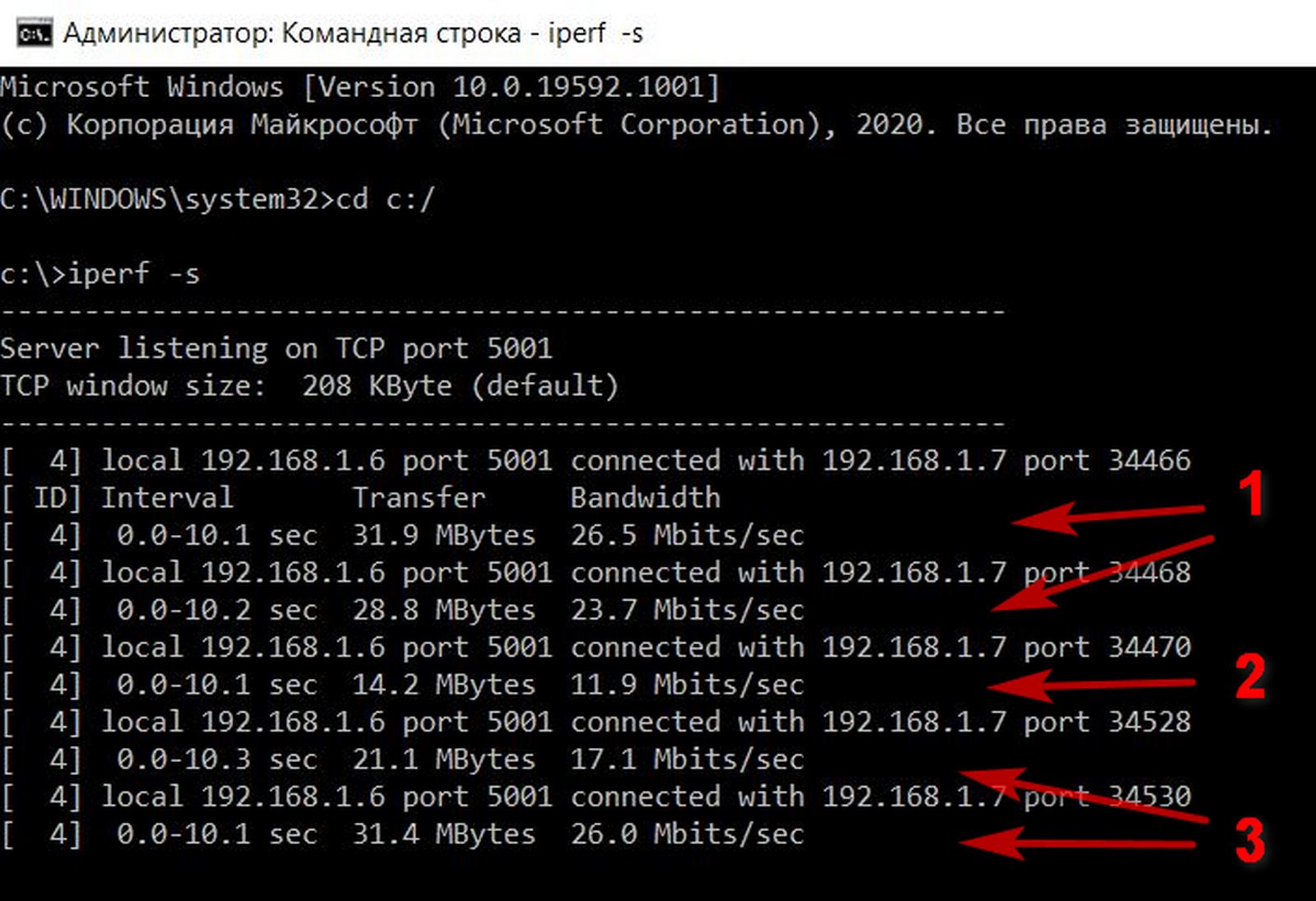

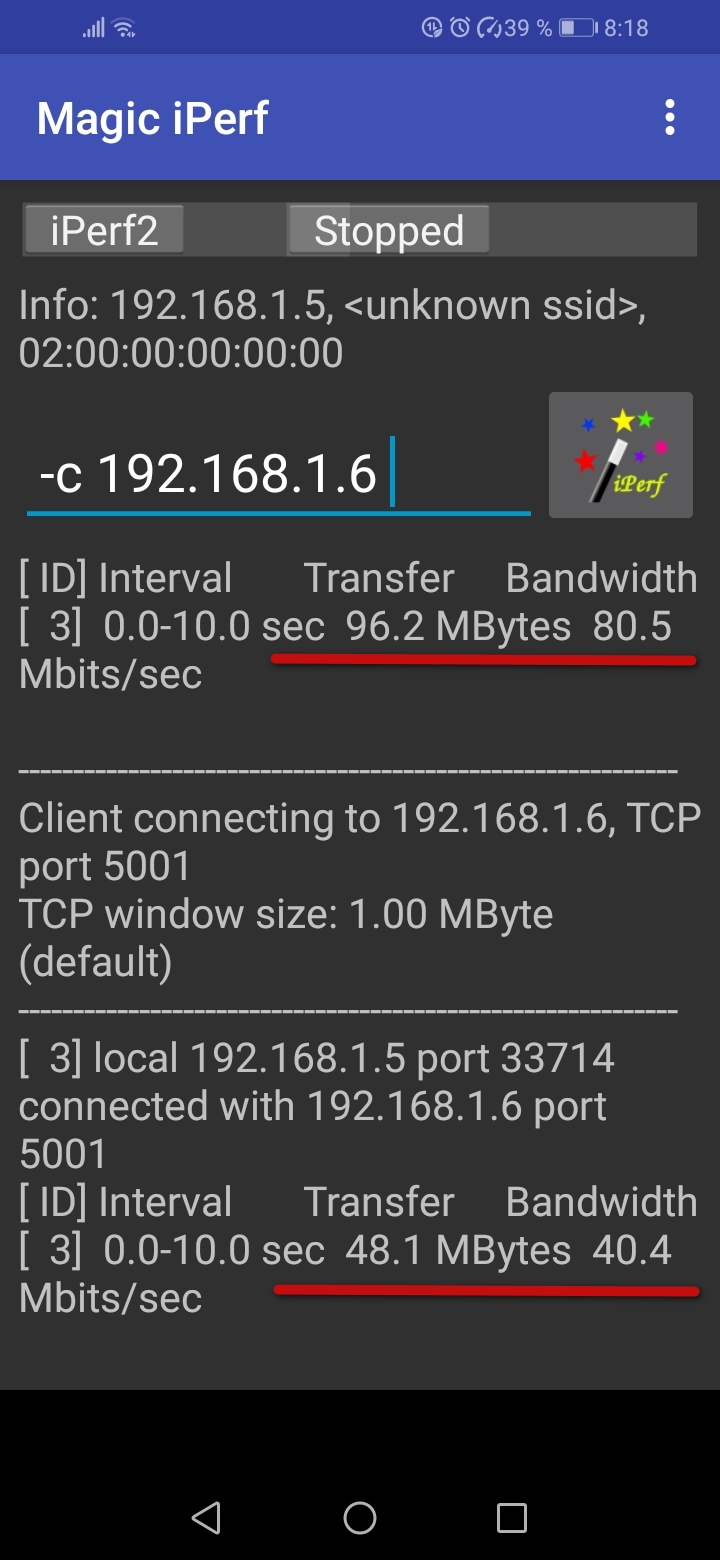

Второй тест – оценка пропускной способности канала с помощью утилиты iperf.

На стационарном ПК запускаем серверную часть утилиты, ПК подключен к роутеру кабелем. Клиентскую часть запускаем на смартфоне, подключенном по Wi-Fi, и перемещаемся с ним по дому.

У повторителя указана пропускная способность 300 Мбит/с - это стандарт IEEE 802.11n. Но реальная скорость передачи данных при этом будет до 100 Мбит/с. Подключившись через роутер, сопряженный с повторителем, мы получим значения, разделенные на два устройства – это уже по 50 Мбит/с.

Также на скорость будут влиять и другие подключенные устройства. Вот что мы получили в практических тестах:

1. Скорости между ПК и смартфоном через роутер в непосредственной близости;

2. Скорости между ПК и смартфоном через роутер в дальней комнате;

3. Скорости между ПК и смартфоном через EX200 в дальней комнате.

Без повторителя сигнала пропускная способность канала в дальней комнате падает в два раза.

При установке повторителя в дальней комнате пропускная способность соответствует тем же показателям, что и в непосредственной близости. Также смартфон стал принимать сигнал Wi-Fi и во дворе за дальней комнатой, где ранее приема не было.

Заключение

Повторитель Wi-Fi сигнала TOTOLINK EX200 может стать доступным решением для расширения зоны покрытия сети, как домашней, так и в небольшом офисе.

За счет его применения можно повысить уровень сигнала и пропускную способность сети в удаленных помещениях до показателей, демонстрируемых непосредственно возле роутера.

Наличие разъема RJ45 позволит подключить к повторителю стационарный ПК, находящийся в дальней от роутера комнате, и для этого не придется протягивать сетевой кабель.

Цена устройства доступная и с подключением справиться любой пользователь без вызова специалиста.

Плюсы

• Доступная цена;
• Простая установка;
• Значительное увеличение зоны покрытия сети;
• Наличие LAN порта;
• Стабильная связь.

Минусы:

• Не обнаружено.
