Обзор и тестирование блока питания be quiet! Straight Power 11 750W Platinum

Блоки питания be quiet! Straight Power 11 Platinum являются логичным развитием линейки – выше эффективность, бесшумная работа, стабильные напряжения, конкурентоспособная стоимость.
Обзор и тестирование блока питания be quiet! Straight Power 11 750W Platinum

Компания be quiet! обновила свою линейку Straight Power 11 выпуском моделей с сертификатом 80 PLUS Platinum. В неё вошли шесть блоков питания мощностью от 550 до 1200 Вт.

У нас на тестировании модель be quiet! Straight Power 11 750W Platinum. Полностью модульная система крепления кабелей, тихий вентилятор без пассивного режима работы, использование только японских конденсаторов, хороший набор разъемов и пять лет гарантии.


Технические характеристики

  • Модель: be quiet! Straight Power 11 750W Platinum;
  • Номинальная мощность: 750 Вт;
  • Пиковая мощность: 820 Вт;
  • Полученный сертификат: 80 PLUS Platinum;
  • Поддерживаемые стандарт: Intel ATX 12V 2.51, EPS 2.92;
  • Топология: LLC + SR + DC-DC;
  • Диапазон рабочих напряжений: 100 – 240 В;
  • Частота входного сигнала: 50 – 60 Гц;
  • Выходы: 3,3В - 25 А, 5В – 25 А, 12В1 – 20 А, 12В2 – 20 А, 12В3 – 24 А, 12В4 – 24 А;
  • Выходная мощность линий +3,3В и 5В: - 130 Вт;
  • Выходная мощность линий +12В: - 750 Вт;
  • PFC: Активный (0,99);
  • Диаметр используемого вентилятора: 135 мм;
  • Тип подшипника: гидродинамический;
  • Максимальная скорость вращения: 1800 об/мин;
  • Максимальный уровень шума: 20,8 дБ (А);
  • Среднее время наработки на отказ: 100 000 часов;
  • Защиты: OCP, OVP, UVP, SCP, OTP, OPP;
  • Совместимость с режимами Intel C6 / C7;
  • Мощность потребления в режиме ожидания: <0,1 Вт;
  • Система кабелей: модульная;
  • Размеры: 150 × 160 × 86 мм;
  • Масса: 1,7 кг;
  • Гарантия производителя: 5 лет;
  • Ориентировочная стоимость: 155 €.

Упаковка и комплектация

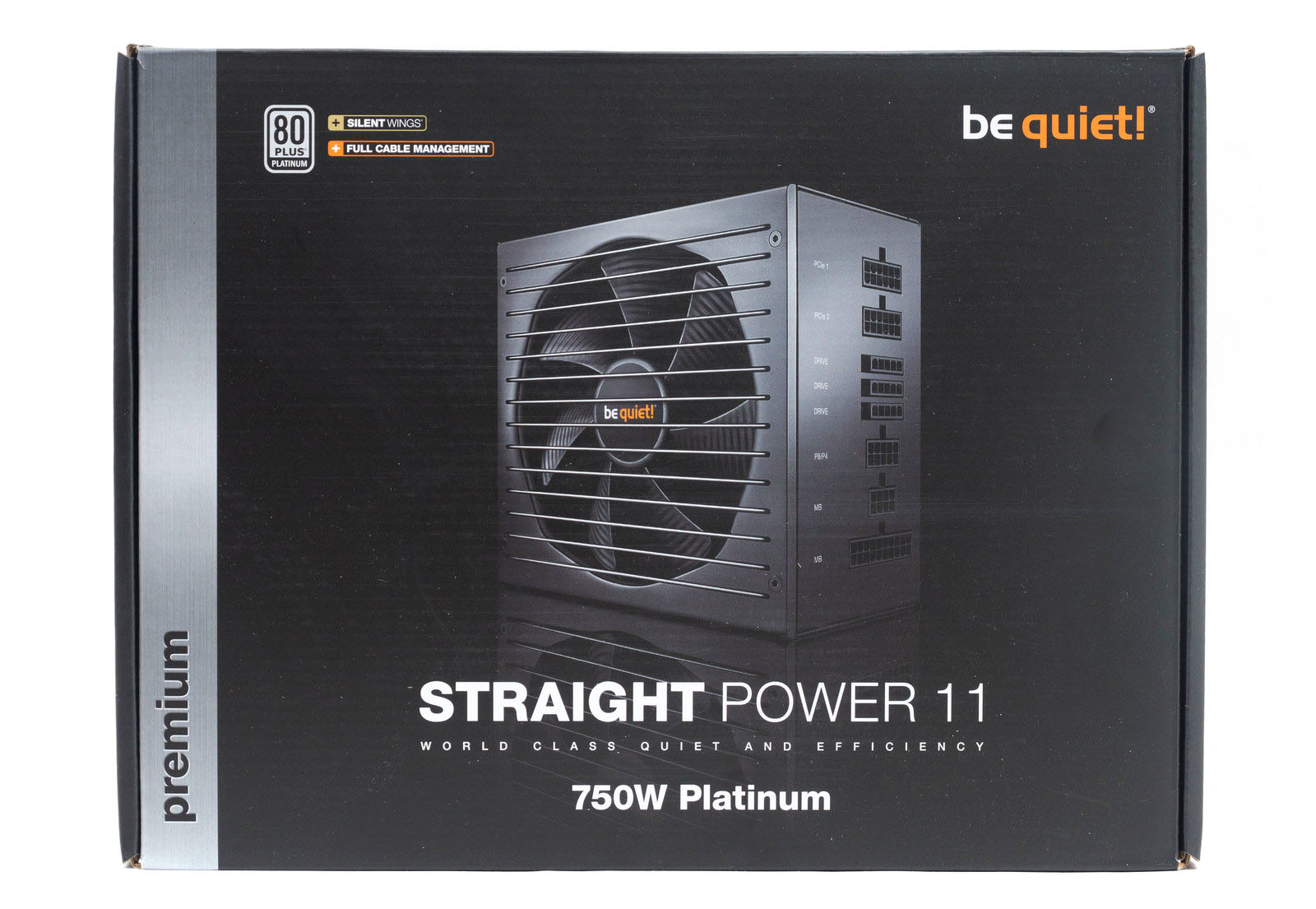

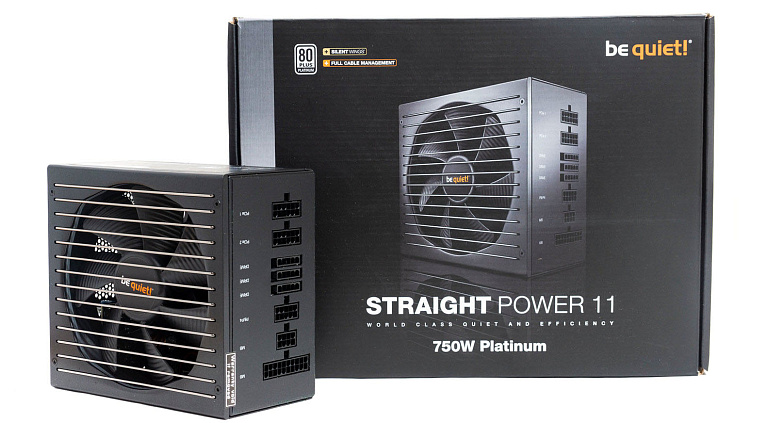

Блок питания поставляется в картонной коробке черного цвета. На лицевой стороне имеется изображение самого БП, наименование модели и указание двух ключевых особенностей: тихий вентилятор и полная модульность.

С обратной стороны подробнее расписаны основные преимущества данной модели.

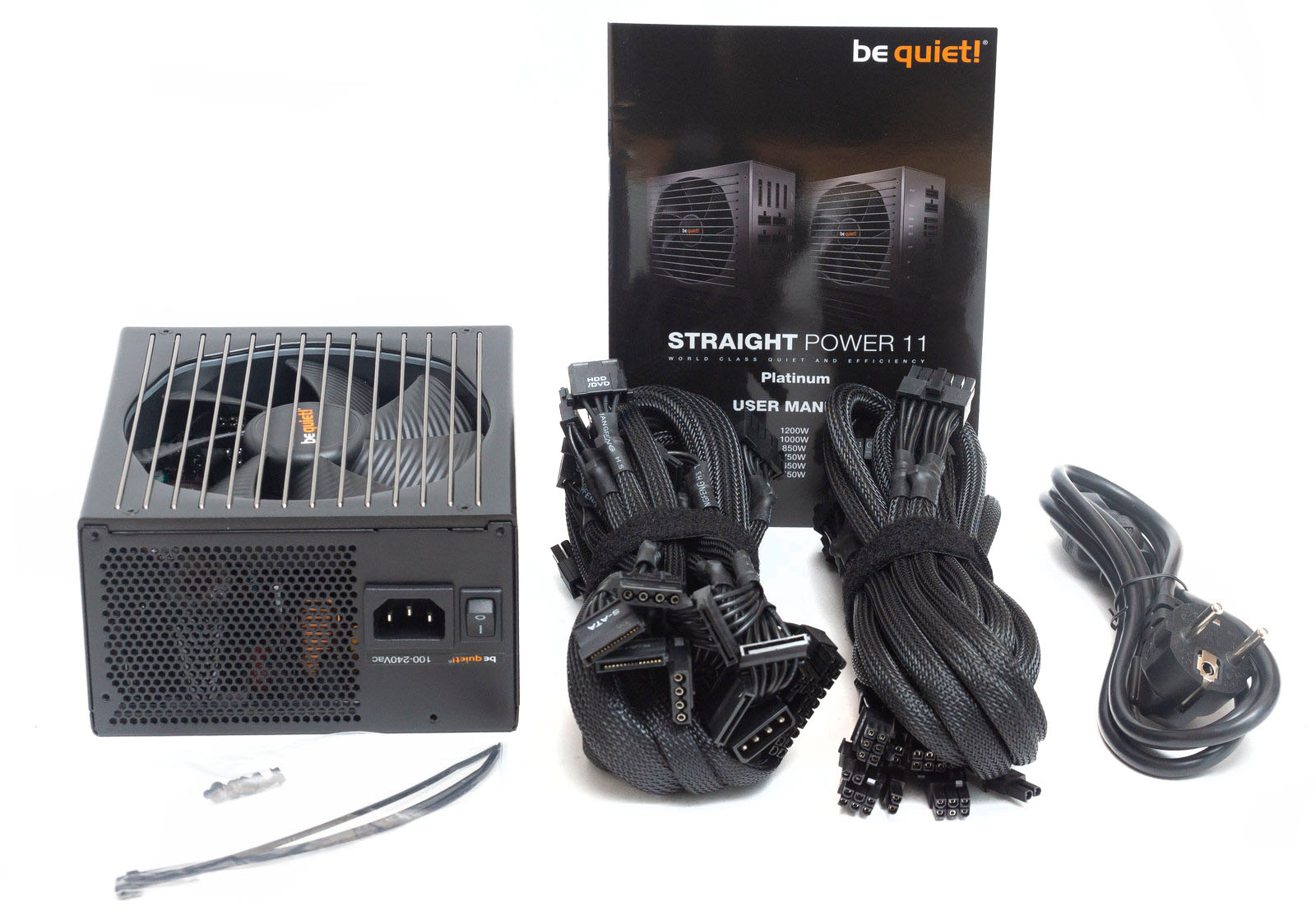

По центру внутри коробки в картонных вкладках зафиксирован БП, по краям уложены два пучка кабелей, скрепленных стяжками на липучке. В комплекте четыре винта и четыре пластиковые стяжки. Имеется бумажная инструкция пользователя.

Кабели

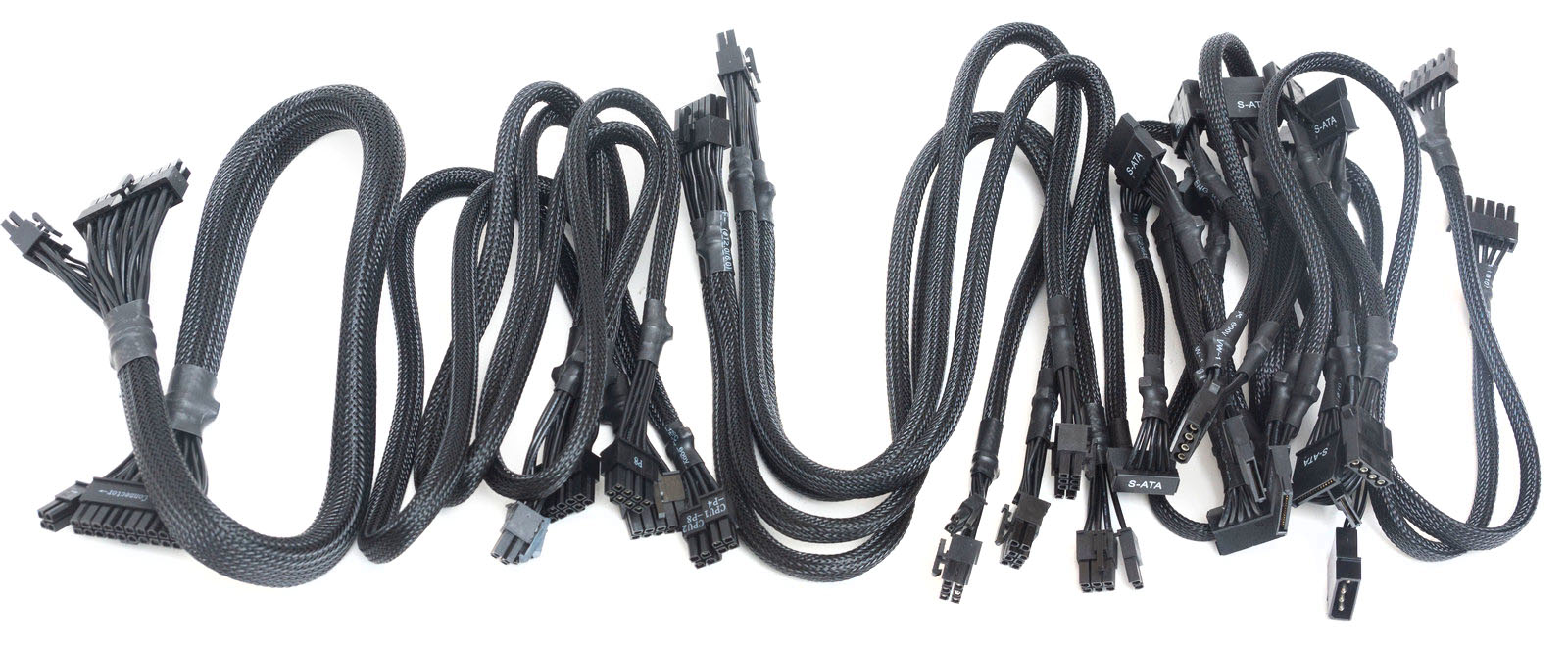

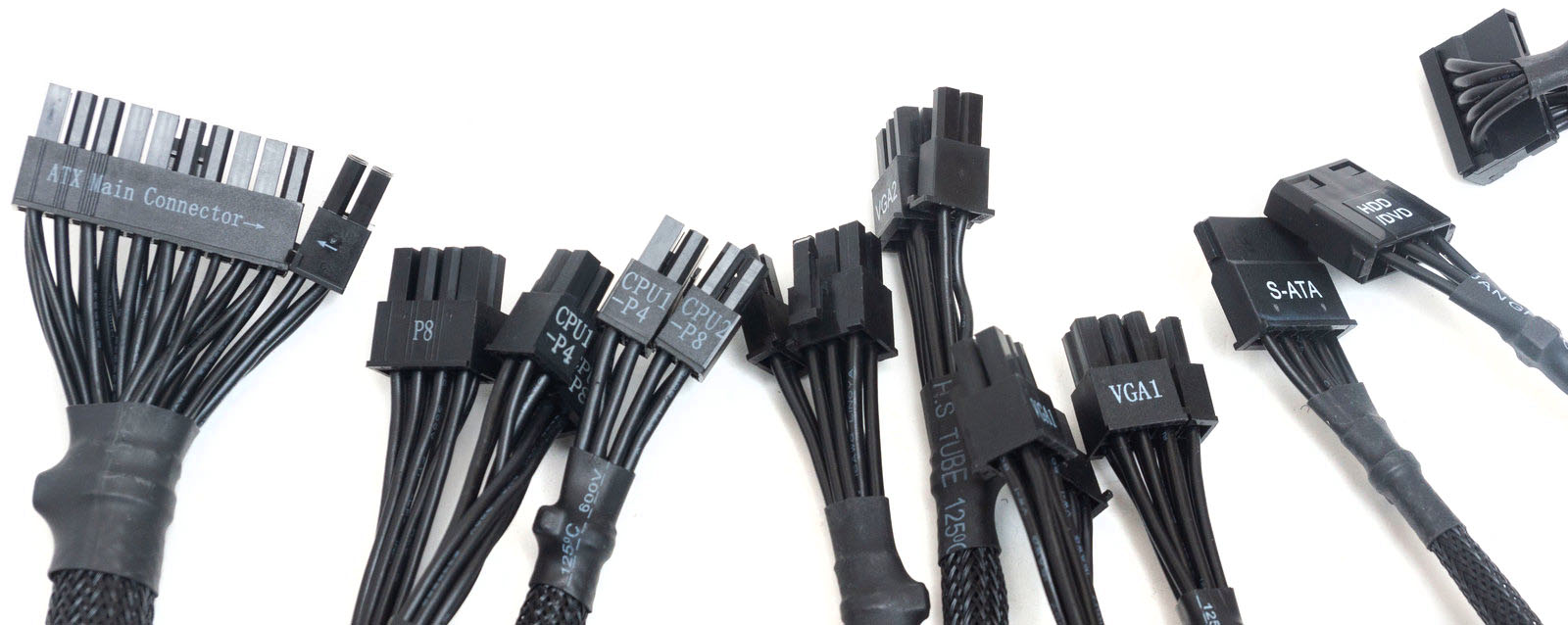

Набор кабелей впечатляет. Все они набраны черными проводами калибра 16AWG и 18AWG, заключенными в нейлоновую оплетку. Края оплетки зафиксированы на стяжки и термоусадку.

  • ATX кабель 20+4 пин до системной платы – 60 см;
  • Двойной кабель питания CPU 4+4-пин и 8-пин – по 70 см;
  • Одинарный кабель CPU 4+4-пин – 75 см;
  • Два двойных кабеля питания PCI-E, на каждом один коннектор 6+2 пин (всего 4 шт) – 60 см;
  • Кабель SATA с четырьмя коннекторами – 55+15+15+15 см;
  • Кабель SATA с тремя коннекторами – 55+15+15 см;
  • Два кабеля с двумя SATA и двумя Molex на конце - 55+15+15+15 см;
  • Переходник Molex – FDD.

Необычно смотрится решение кабелей для CPU и PCI-E - не разветвитель на конце, а кабели полноценной длины для каждого разъема. Насколько удобно укладывать два провода вместо одного, покажет сборка. Наличие дополнительного одинарного кабеля для питания CPU - это предусмотрительная забота об удобстве пользователя, не всем требуется два разъема.

Различные комбинации кабелей SATA также добавляют удобства за счет подходящего для сборки выбора.

Внешний вид

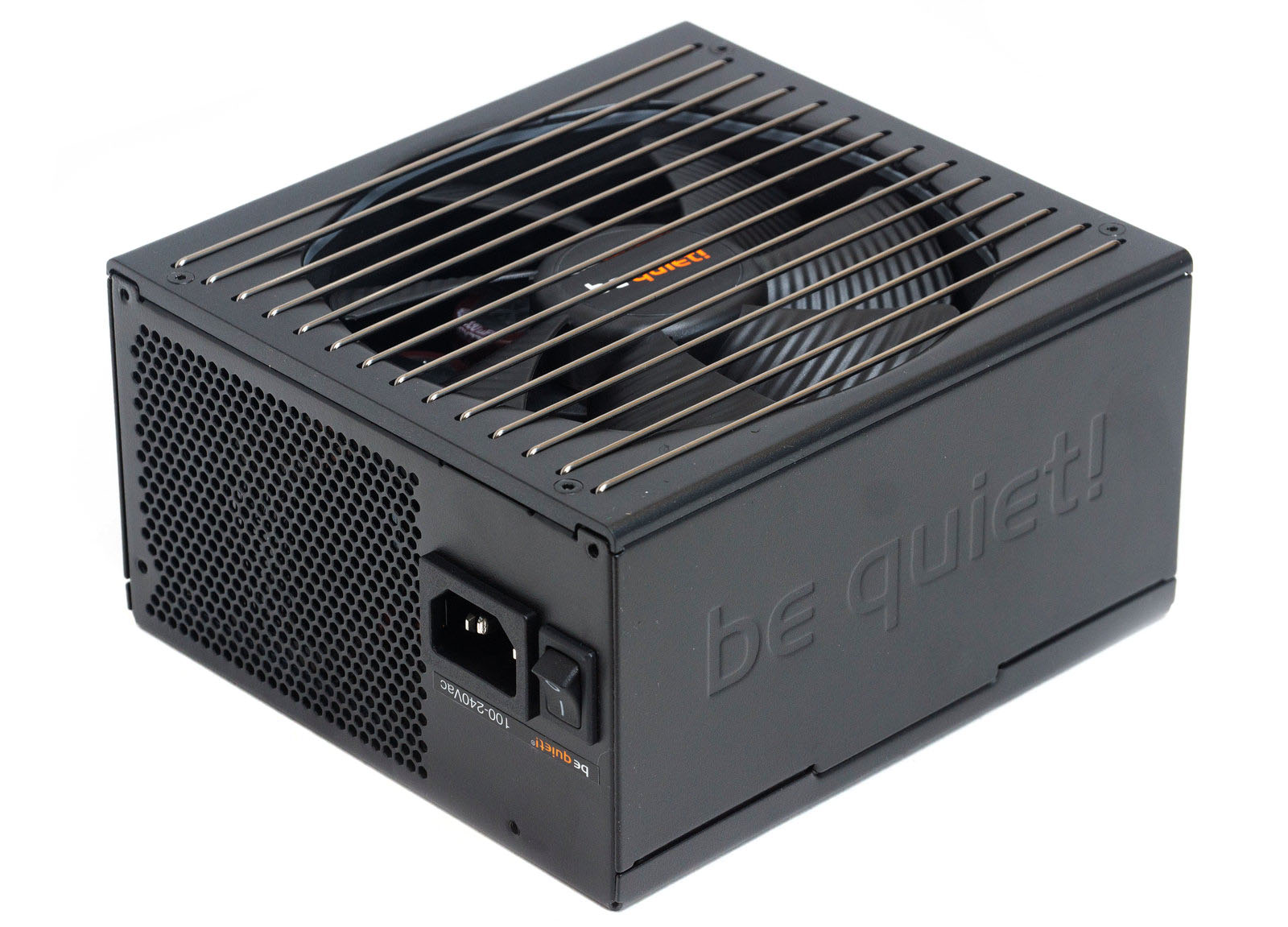

Стандартная призма корпуса БП без декоративных элементов и без подсветки - классика.

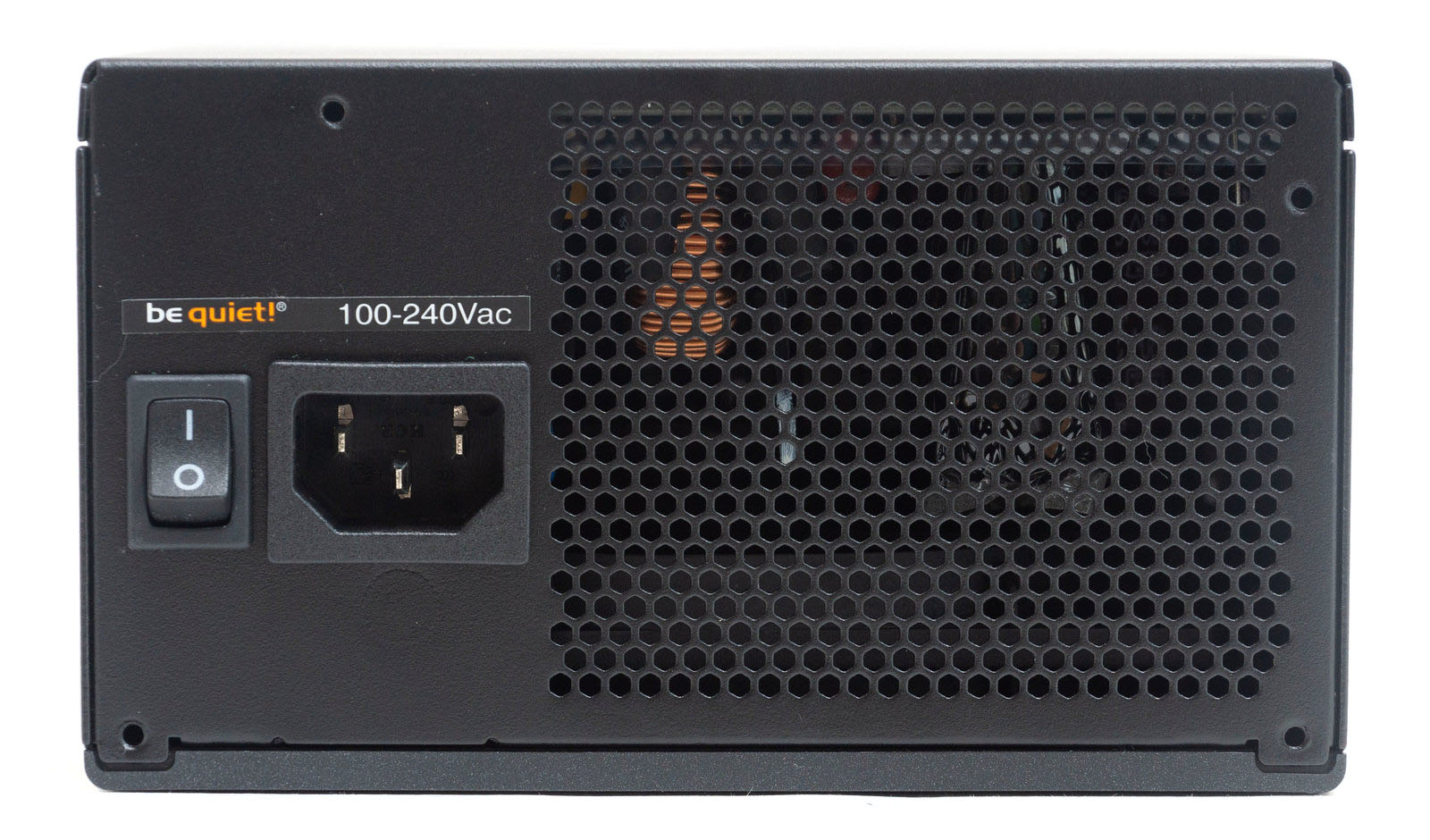

С лицевой стороны - мелкая перфорация на две трети всей панели. На не перфорированной части расположен тумблер включения и сетевая розетка, над ними - наклейка с логотипом компании и обозначением входящих напряжений.

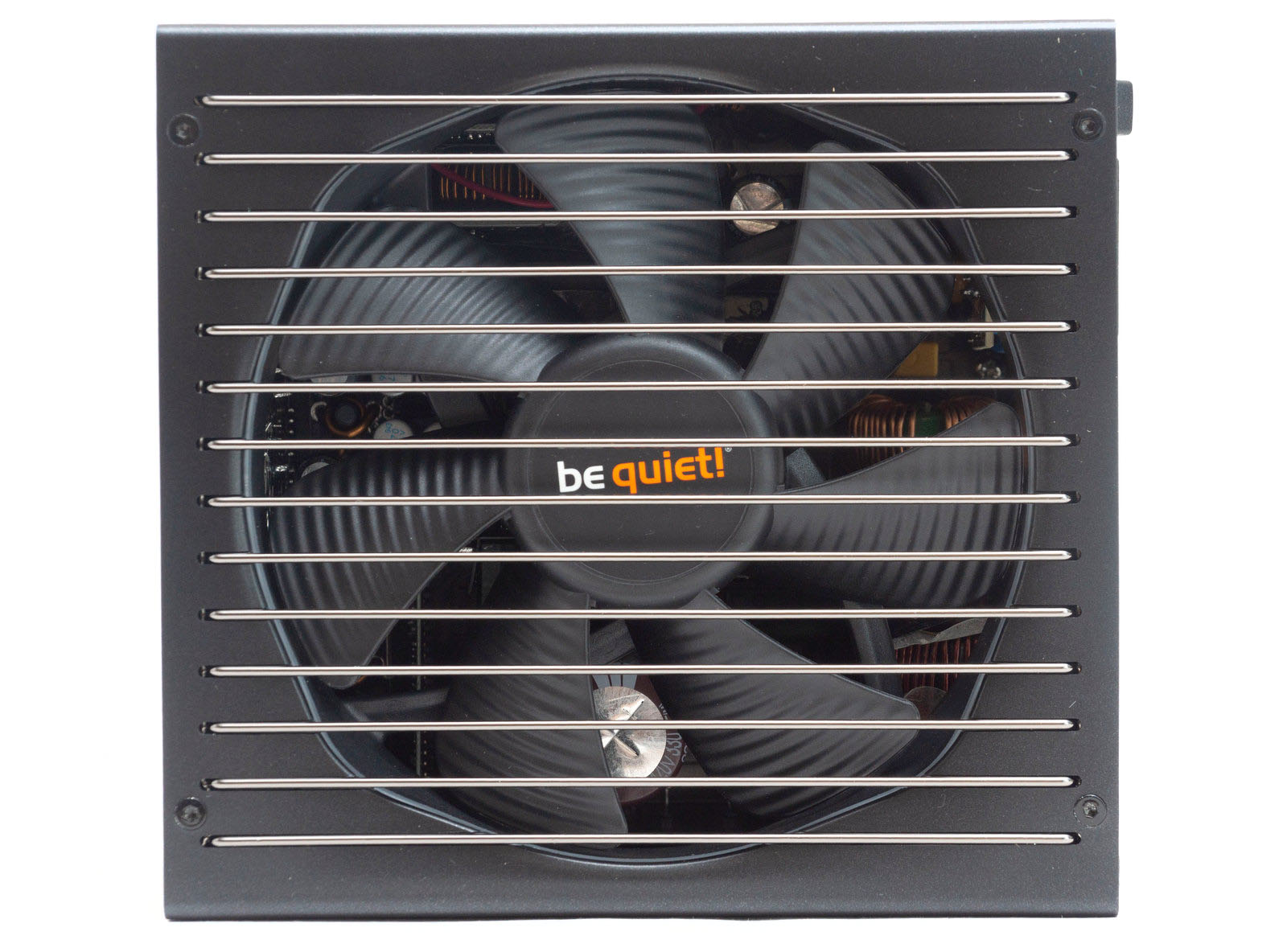

С нижней панели восьмигранное отверстие над вентилятором закрывается решеткой из хромированных параллельных спиц.

Данная панель с решеткой съемная, выполнена из пластика.

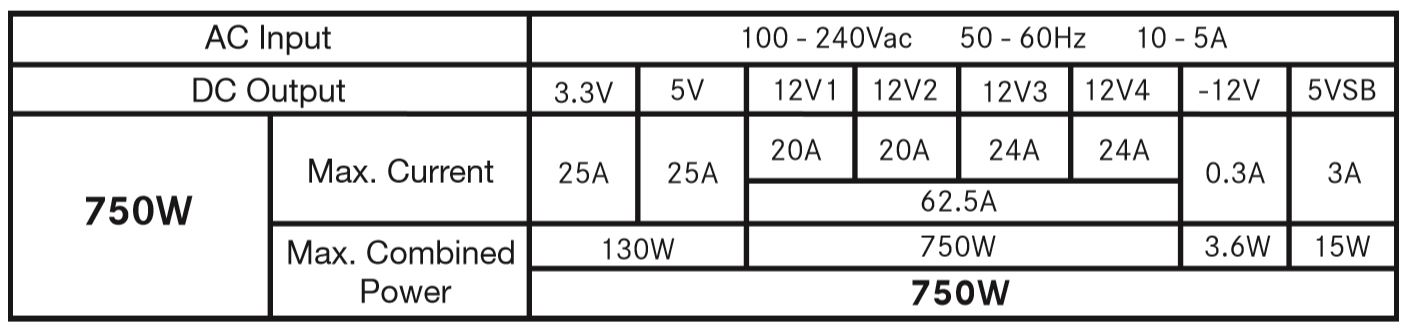

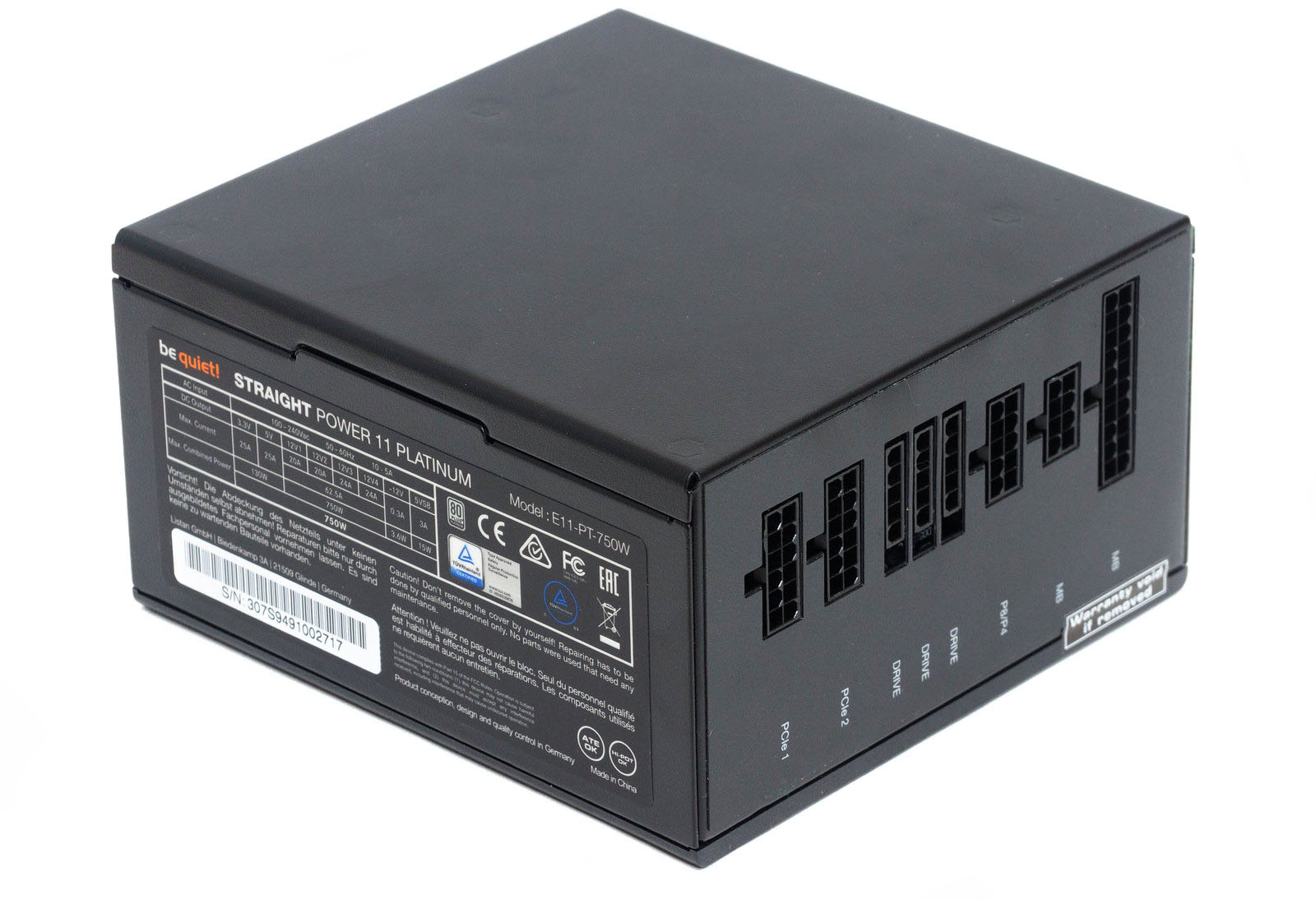

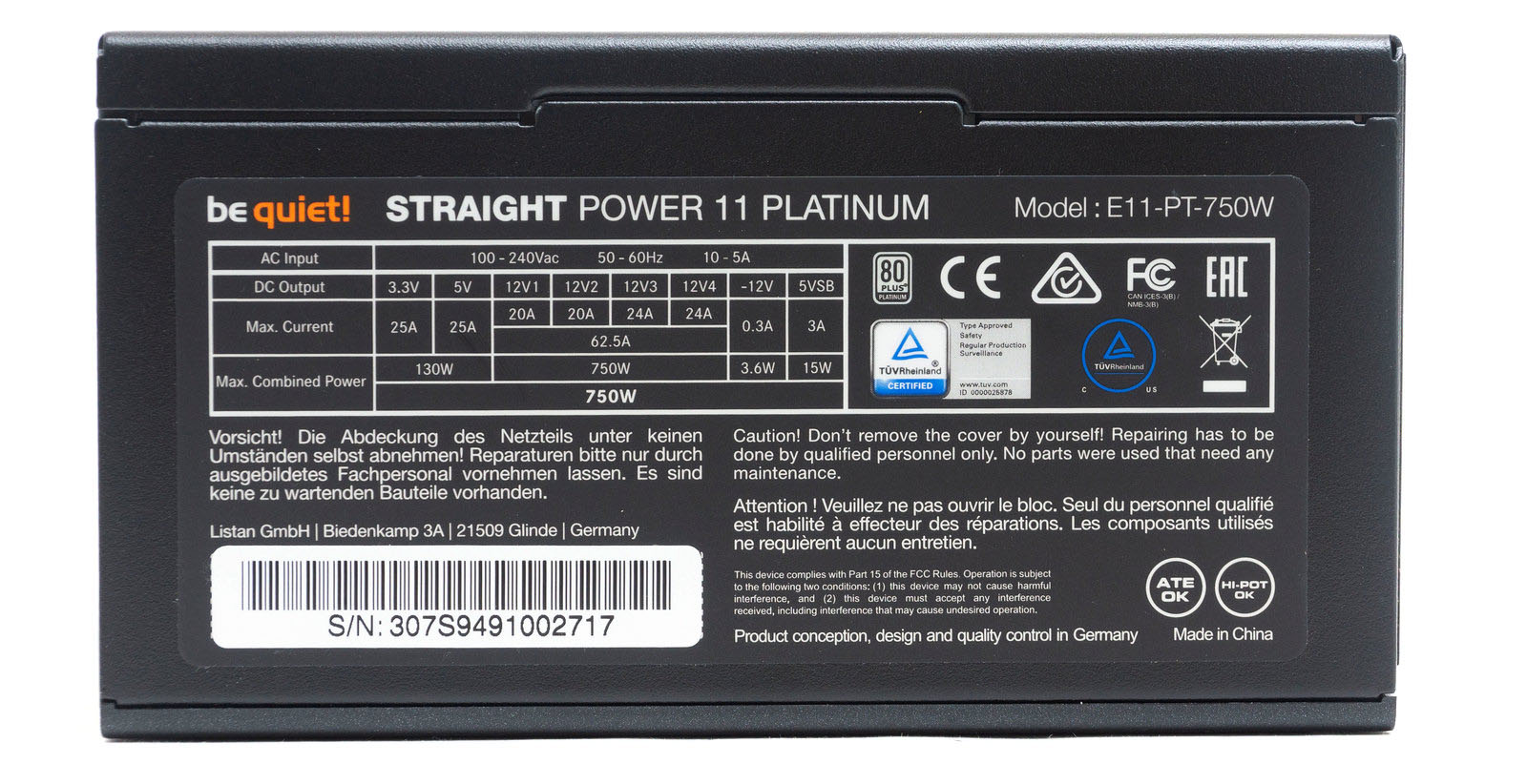

На левой боковой панели расположена наклейка с нагрузочными характеристиками, на правой проштампован логотип компании производителя.

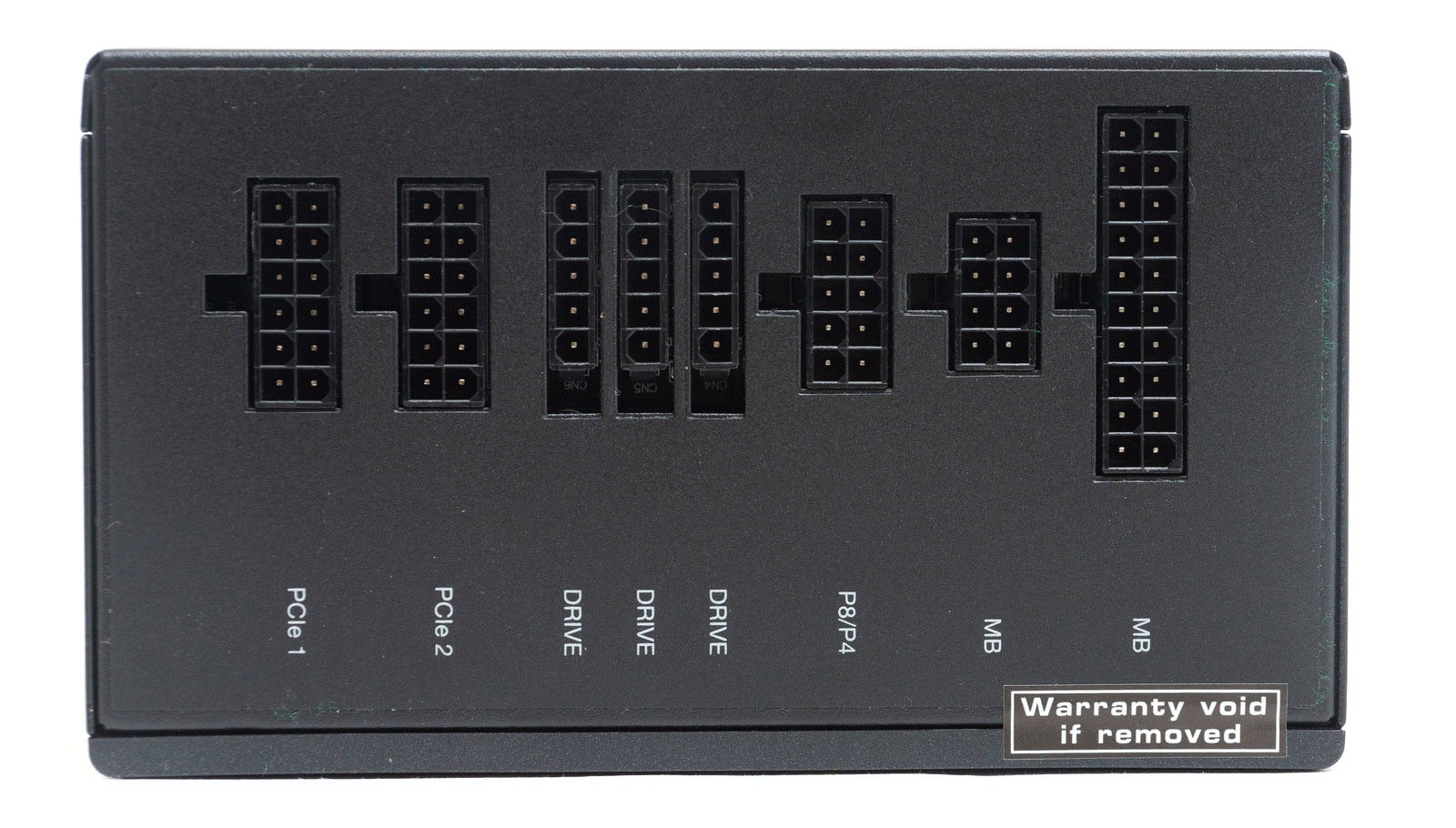

На тыльной панели вертикально в один ряд разместились разъемы для подключения модульных кабелей. Все разъемы подписаны на картонной наклейке. Здесь же мы видим гарантийную наклейку.

Охлаждение

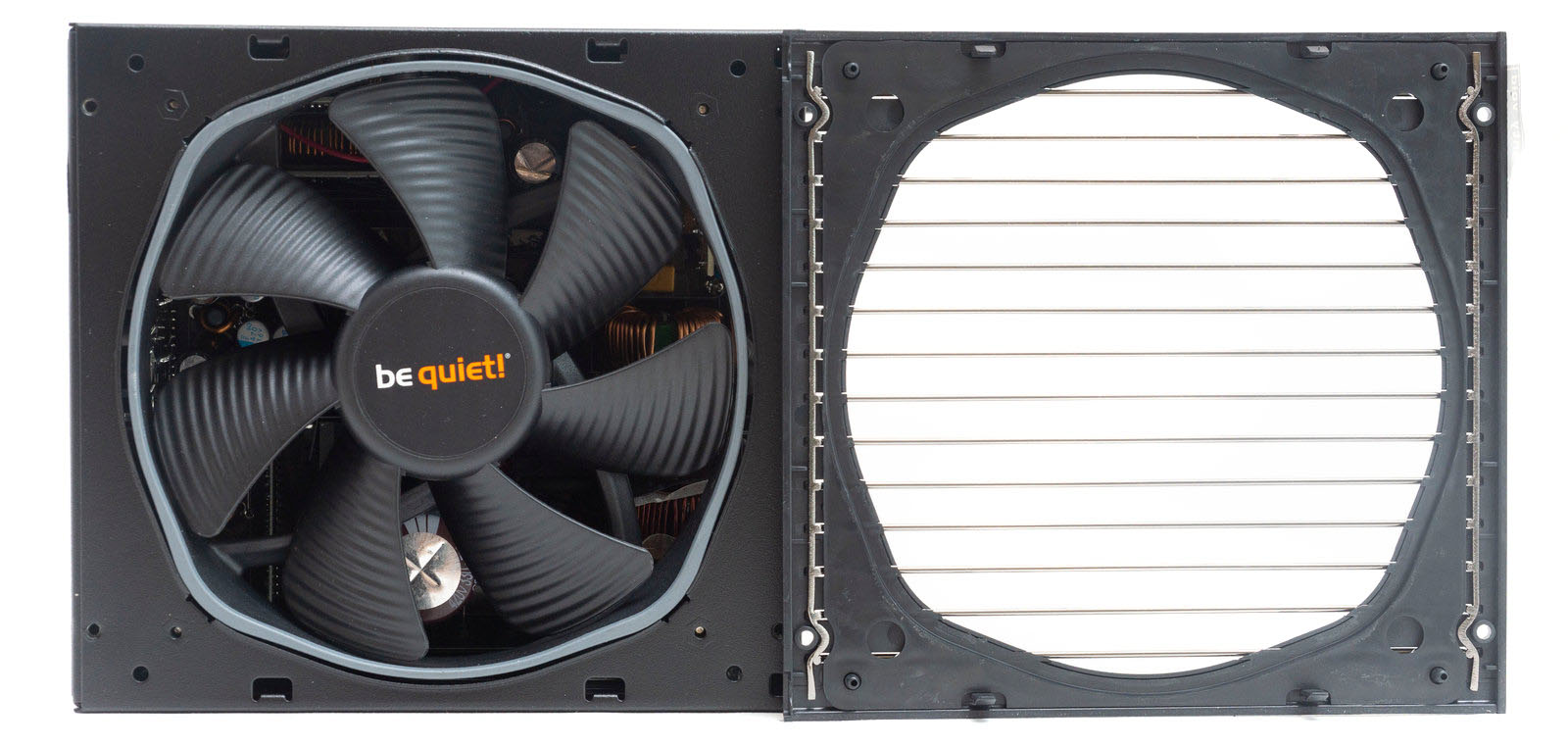

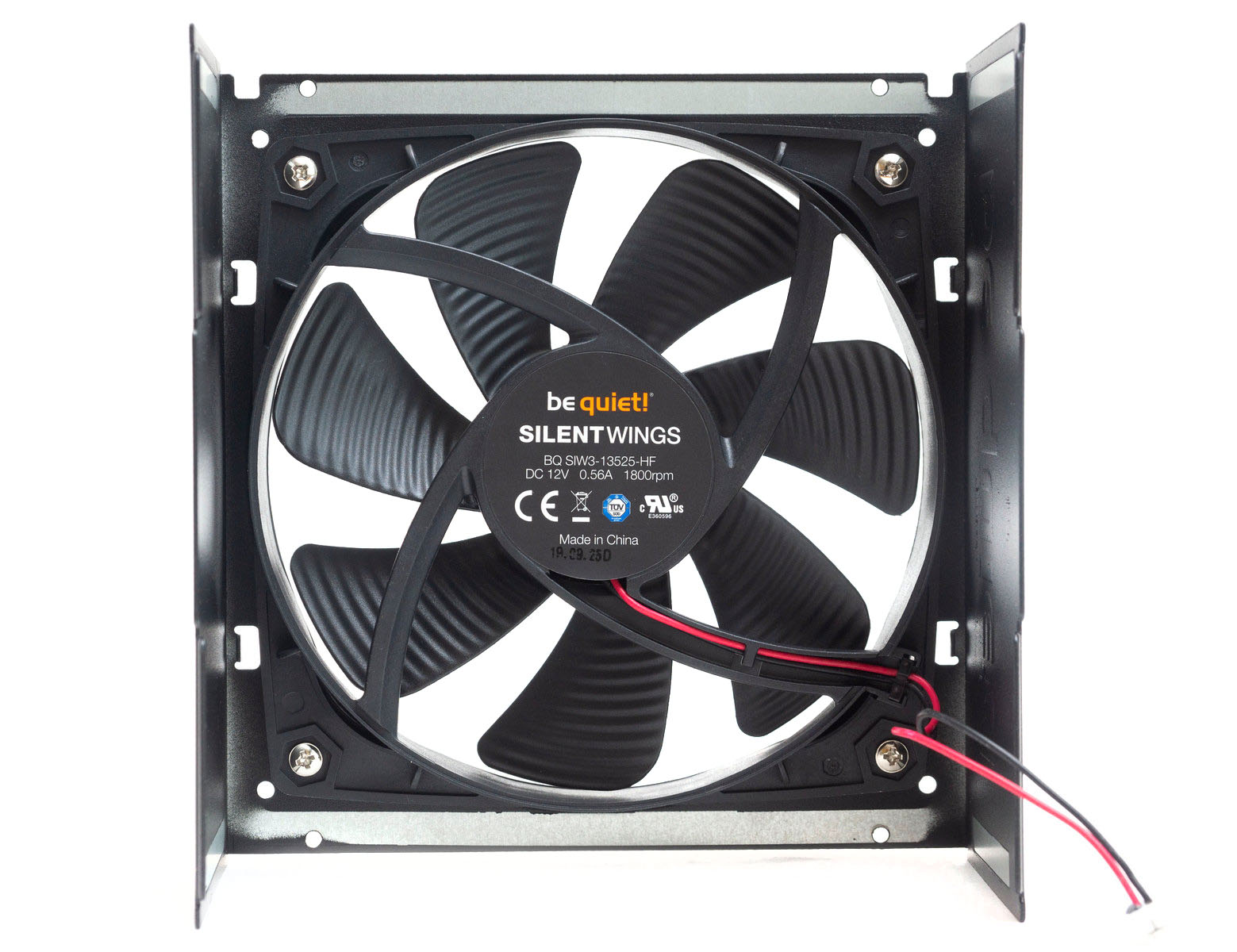

За активное охлаждение отвечает семилопастный вентилятор Silent Wings BQ SIW3-13525-HF на основе гидродинамического подшипника и с шестиполюсным моторчиком. Максимальные обороты - 1800 rpm.

Для оптимизации воздушного потока на лопастях выполнена специальная ребристая поверхность, плюс сама рамка вентилятора имеет воронкообразную форму: снаружи края напоминают восьмигранник, изнутри - обычный круг.

Вентилятор в работе очень тихий; вполне оправдано, что отсутствует пассивный режим работы. Шум выше 30 дБ начинает фиксироваться шумомером только при нагрузке от 80%. Максимальный уровень был всего 34 дБ, что является неслышимым в обычных условиях при закрытом корпусе.

Схемотехника

В основе be quiet! Straight Power 11 используется платформа FSP. Схемотехника на основе полного моста с резонансным преобразователем LLC, синхронным выпрямителем и преобразователями DC-DC. Линия +12 В разделена на четыре виртуальных.

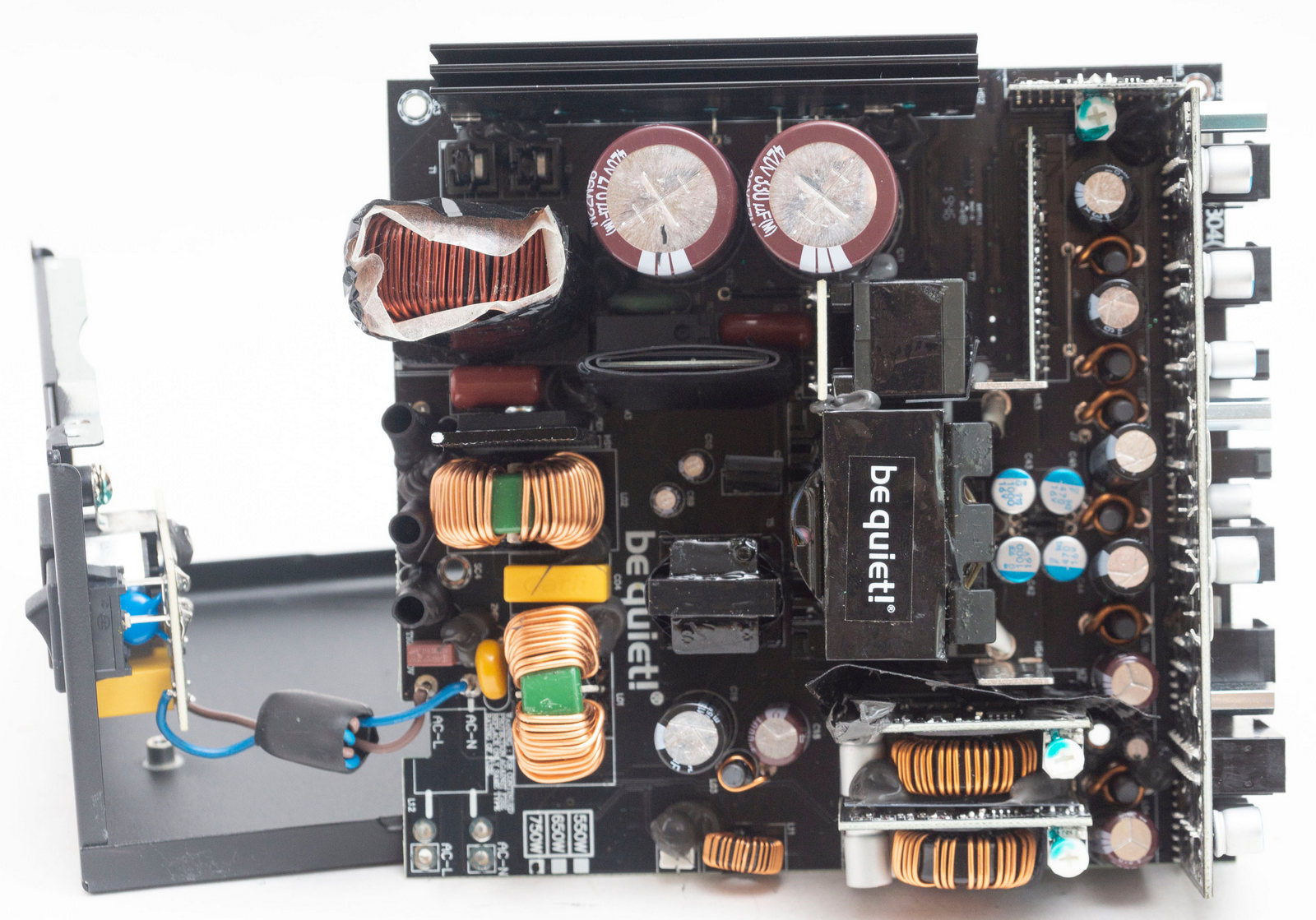

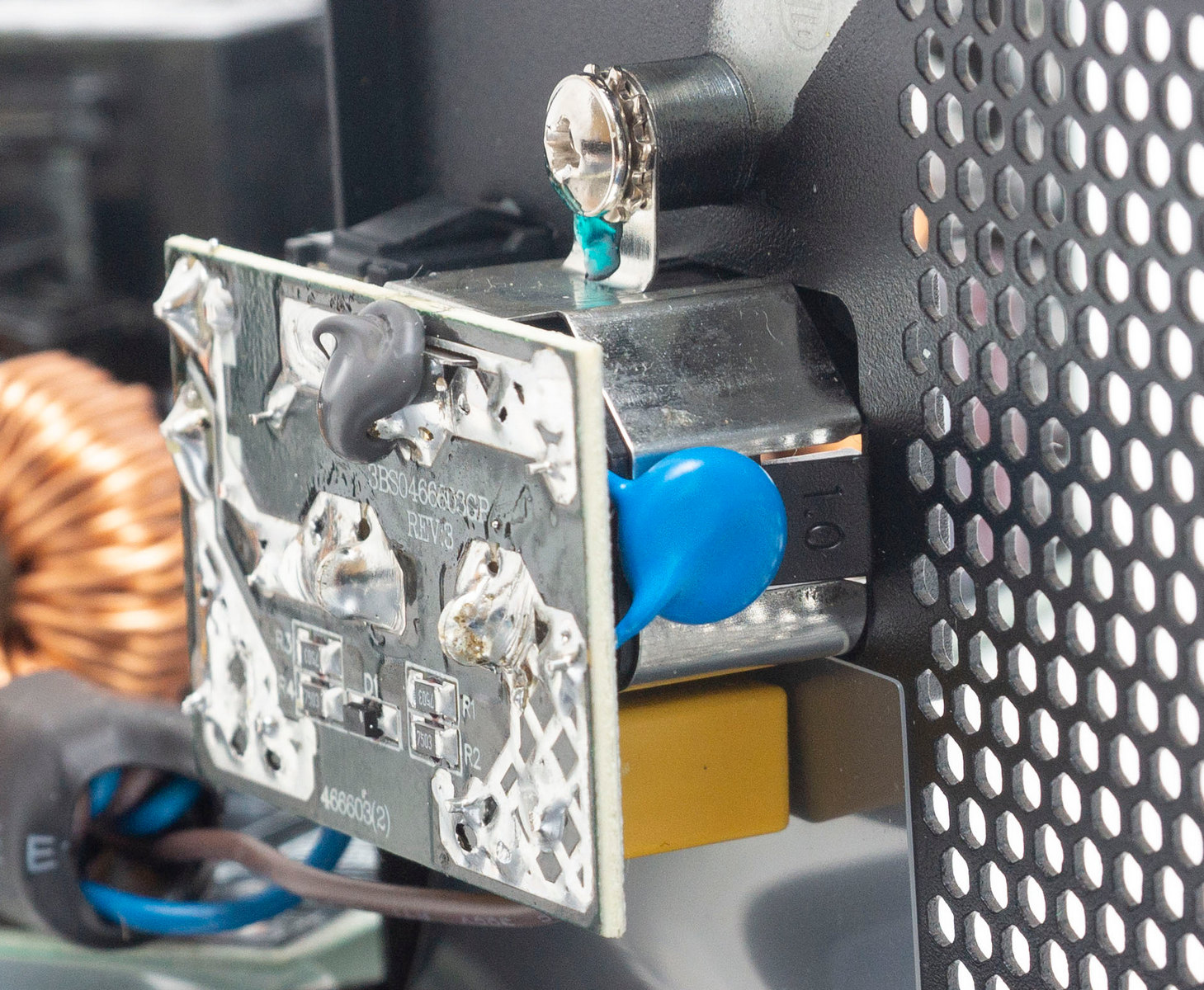

На входе мы видим фильтр электромагнитных помех на основе нескольких звеньев. На входной розетке плата с X конденсатором и двумя Y конденсаторами, имеются резисторы, разряжающие конденсаторы.

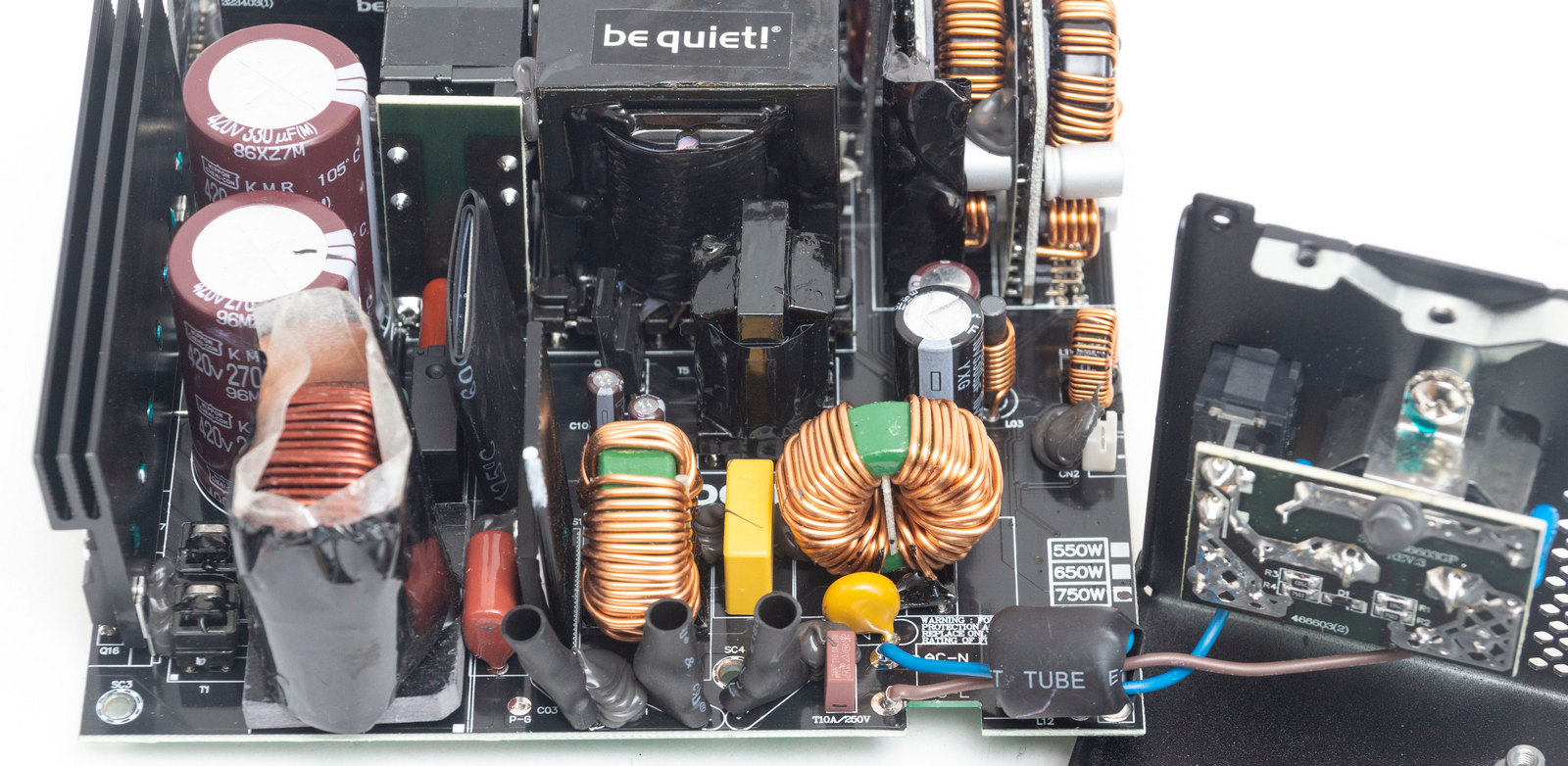

На основной плате еще одно звено фильтра: еще один X конденсатор, три Y конденсатора, парочка дросселей. Имеется варистор.

К собственному радиатору прикручена диодная сборка.

Далее идет дроссель APFC силовых элементов корректора – диод и два мосфета Infineon IPA60R120P7. Контроллер корректора находится на вертикальной плате, закрытой изоляцией.

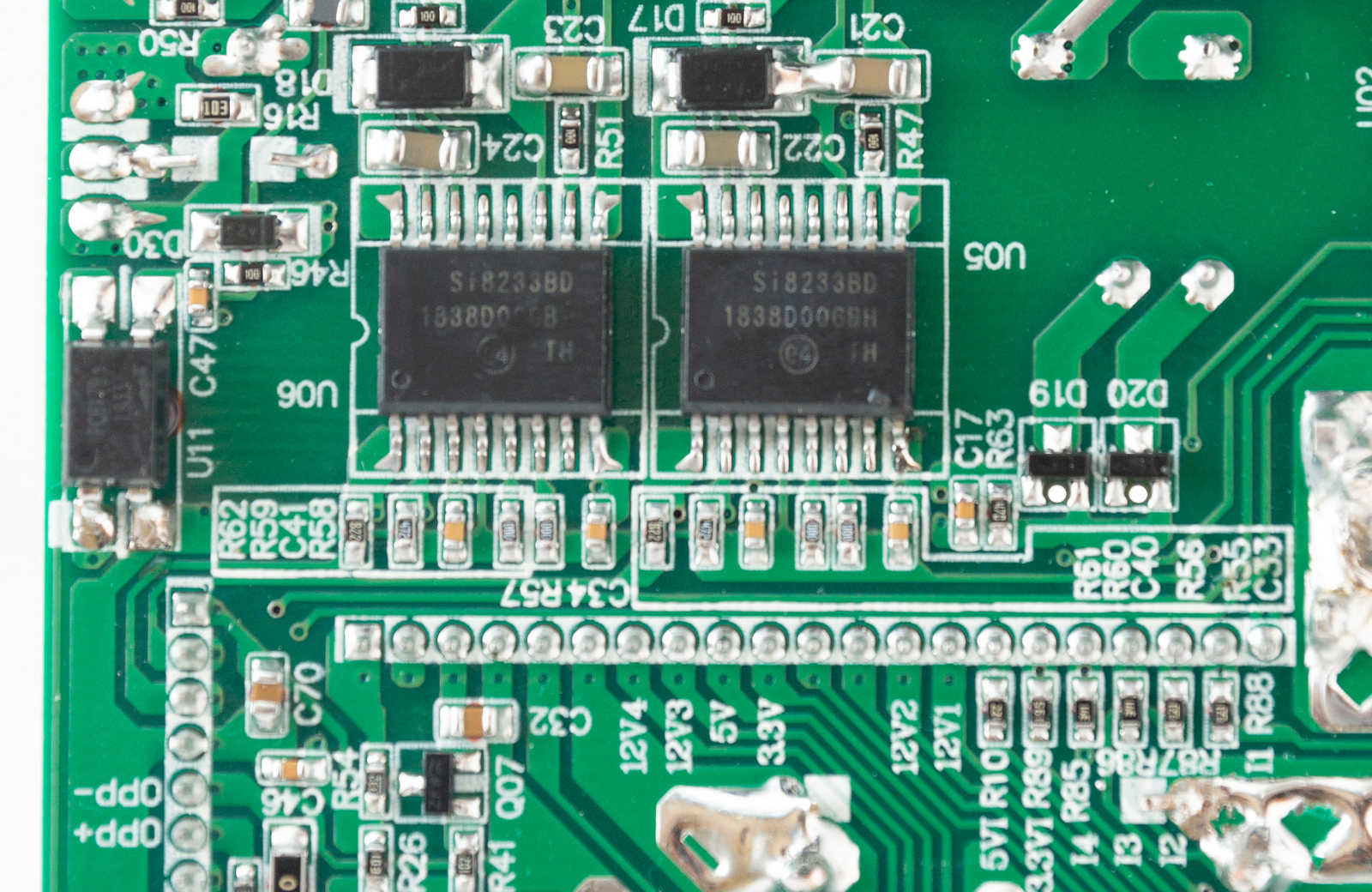

На общем радиаторе находятся четыре ключа главного преобразователя Infineon IPA60R180P7. Два контроллера преобразователя Si8233BD расположены с обратной стороны платы.

Рядом две вертикальных платы с супервизорами, отвечающими за все виды защиты, маркировка нечитаемая.

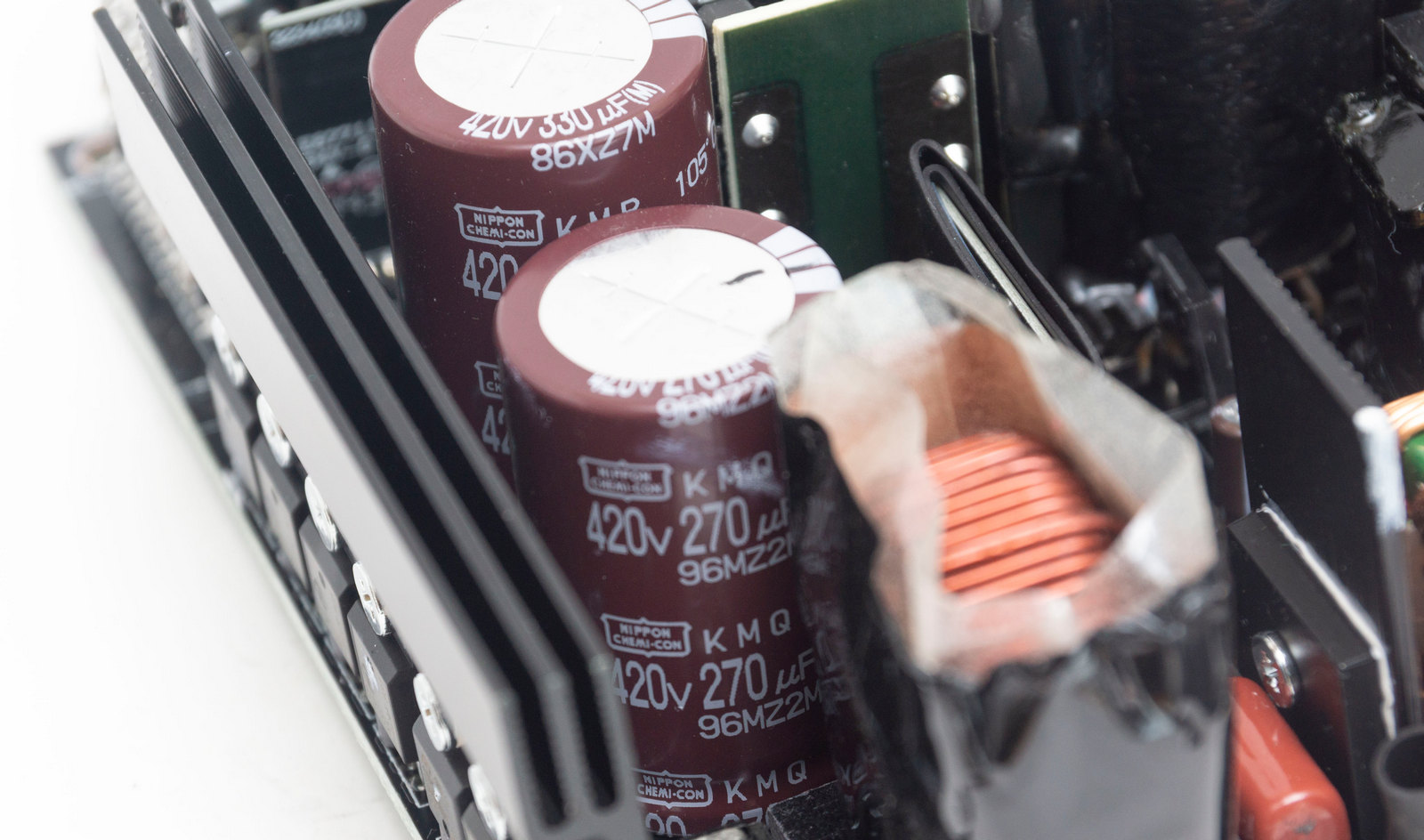

Два сглаживающих конденсатора японского производства Nippon Chemi-Con емкостью по 330 и 270 мкФ, рассчитанные на напряжение до 420 В и температуру до 105 °C.

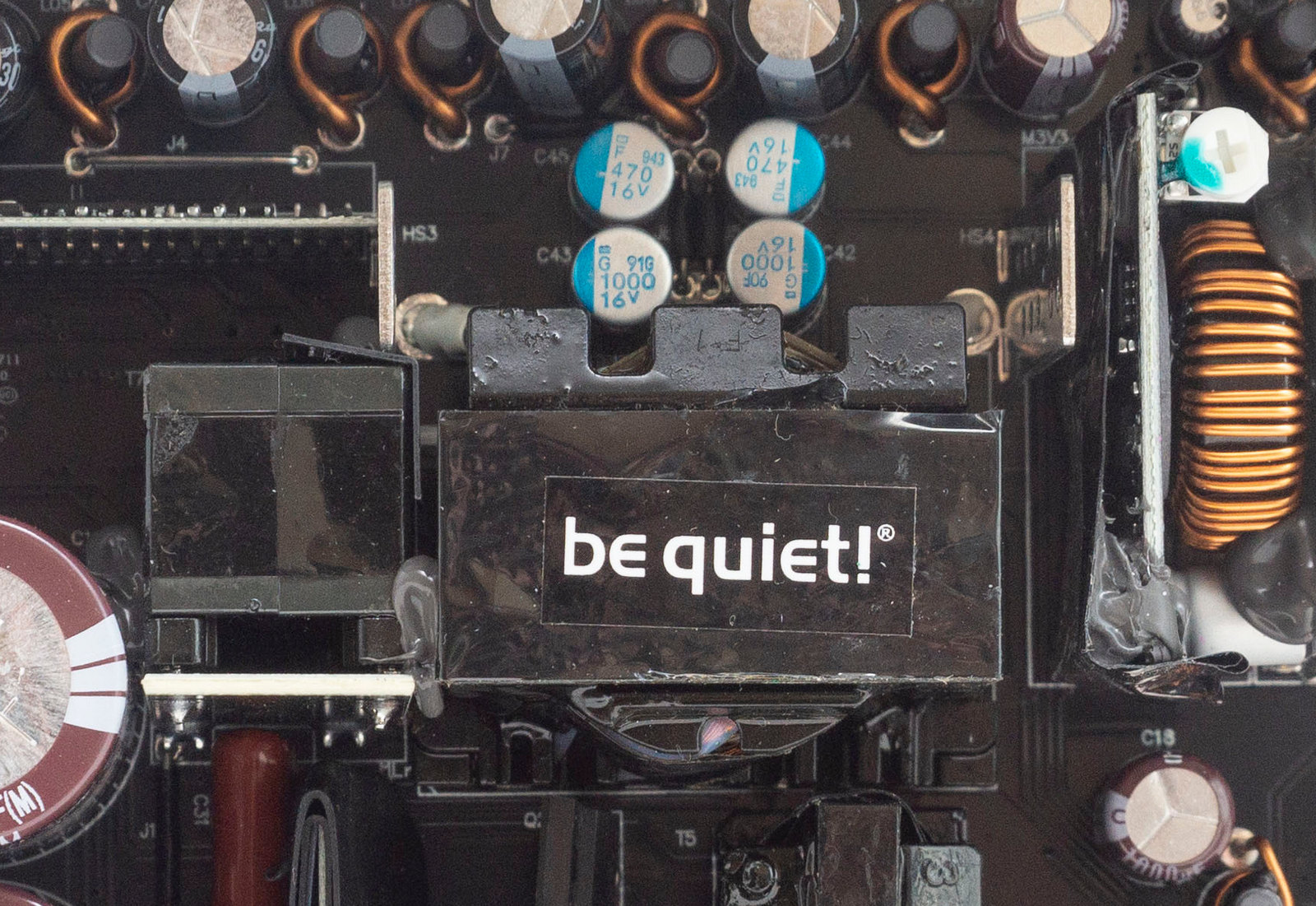

За ними находится вертикальная плата с дросселем колебательного контура и трансформатор LLC-преобразователя.

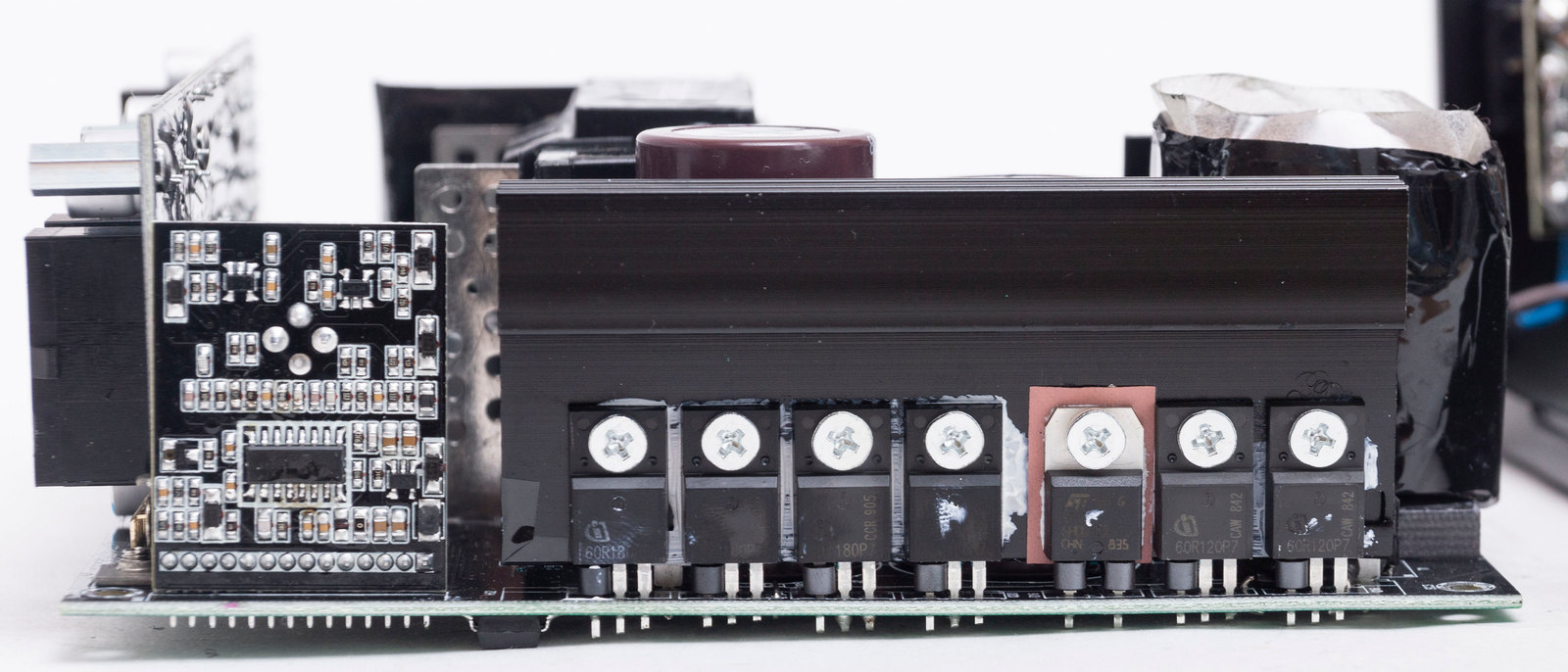

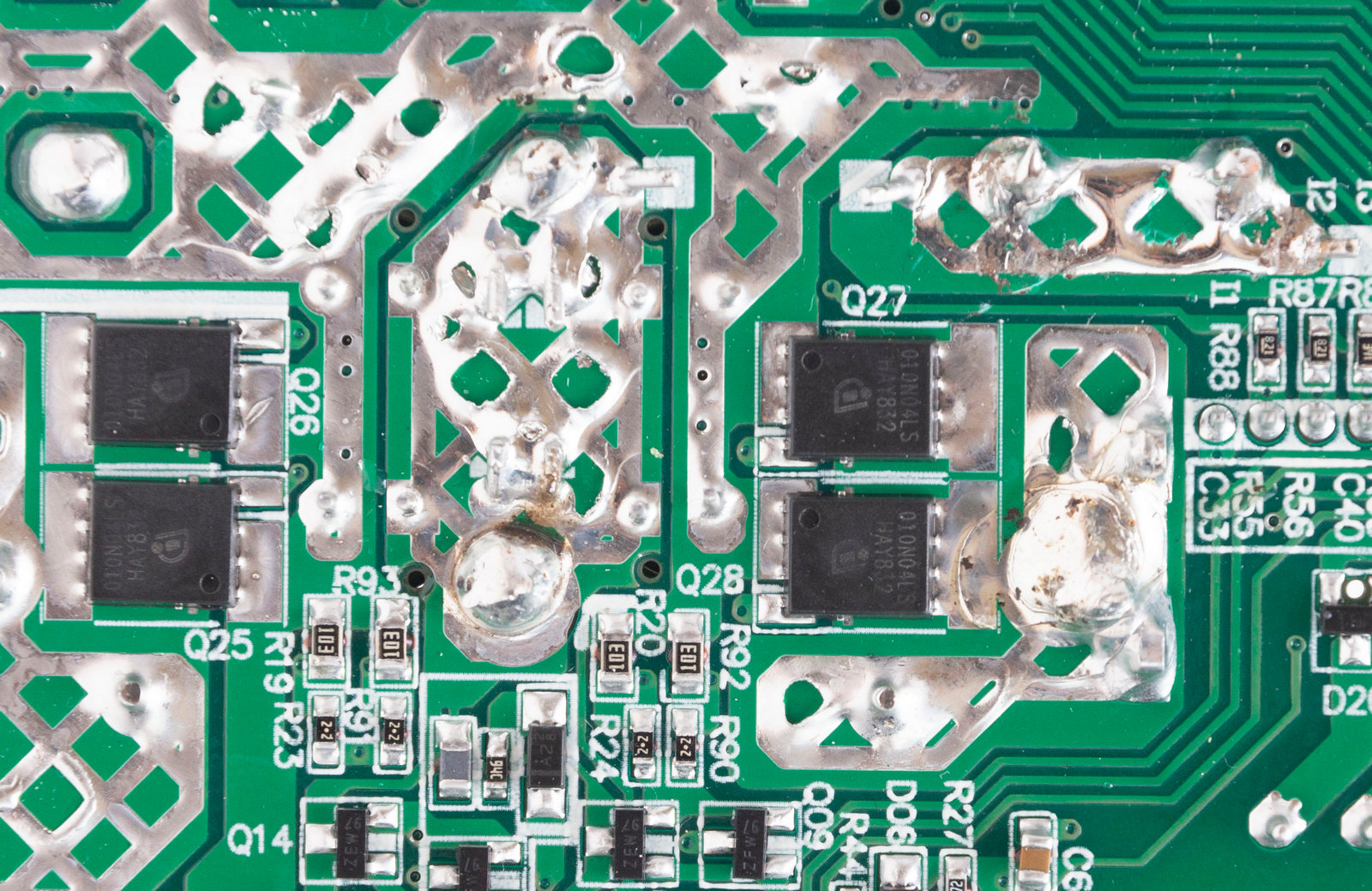

По краям трансформатора узкие радиаторы, охлаждающие мосфеты, формирующие линию +12 В, они распаяны с обратной стороны платы – четыре Infineon 010N04LS.

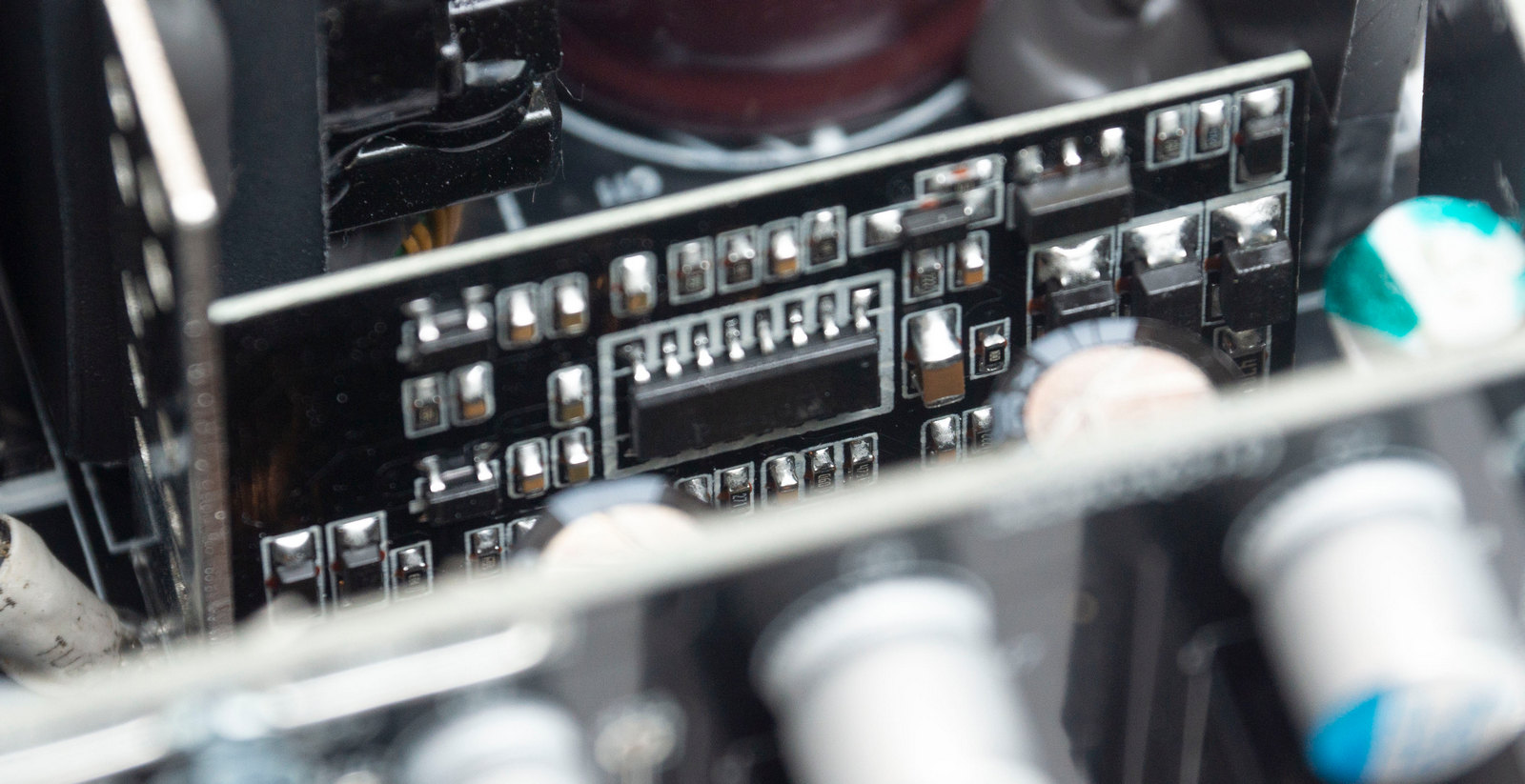

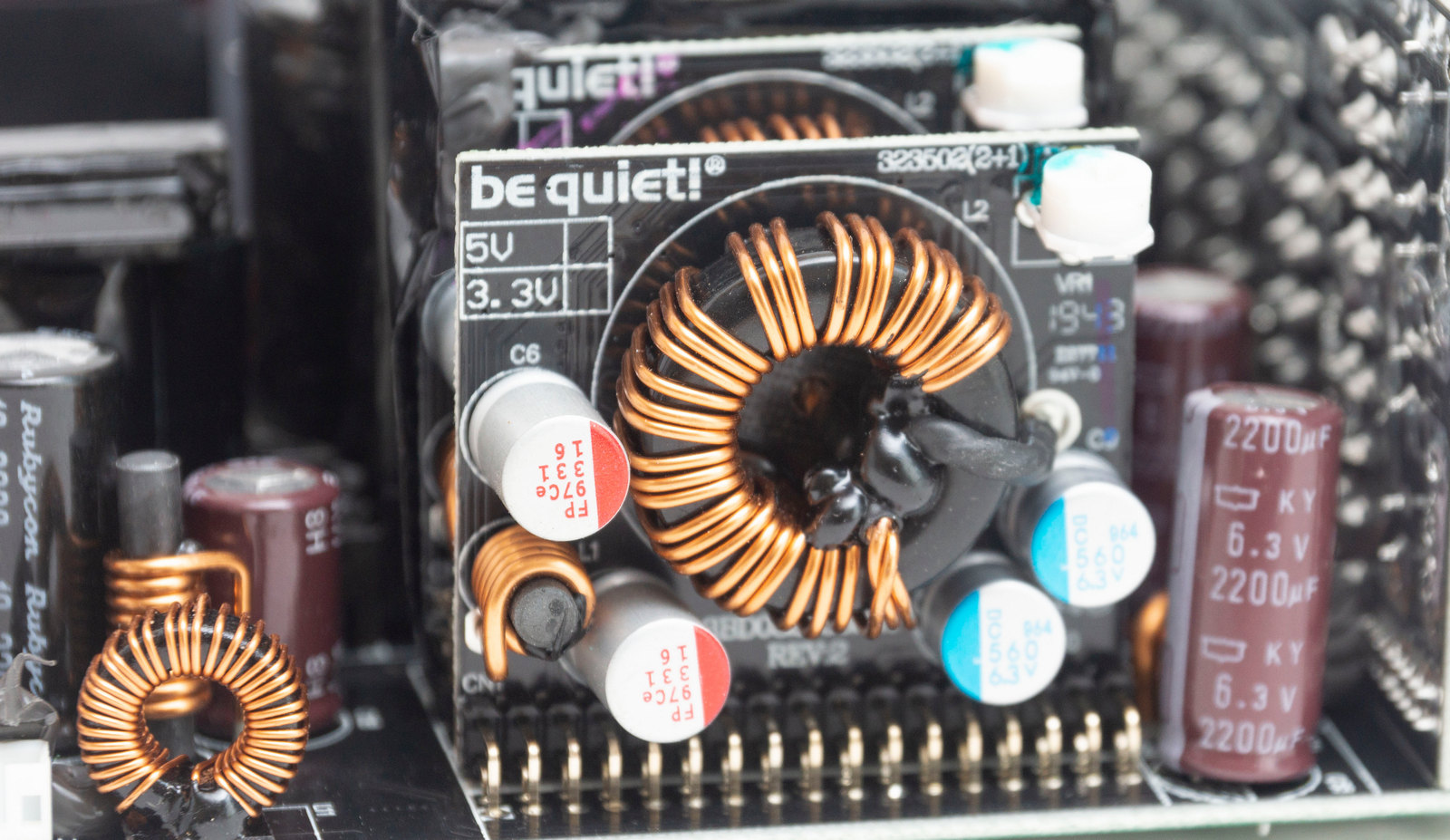

Низковольтные каналы +3.3 В и +5 В формируются DC-DC преобразователями. Находятся они на двух вертикальных платах, расположенных параллельно. С одной стороны у них дроссель и твердотельные конденсаторы, с другой - силовые элементы и управляющие контроллеры. Обратная сторона закрыта изоляцией, рассмотреть маркировку элементов невозможно.

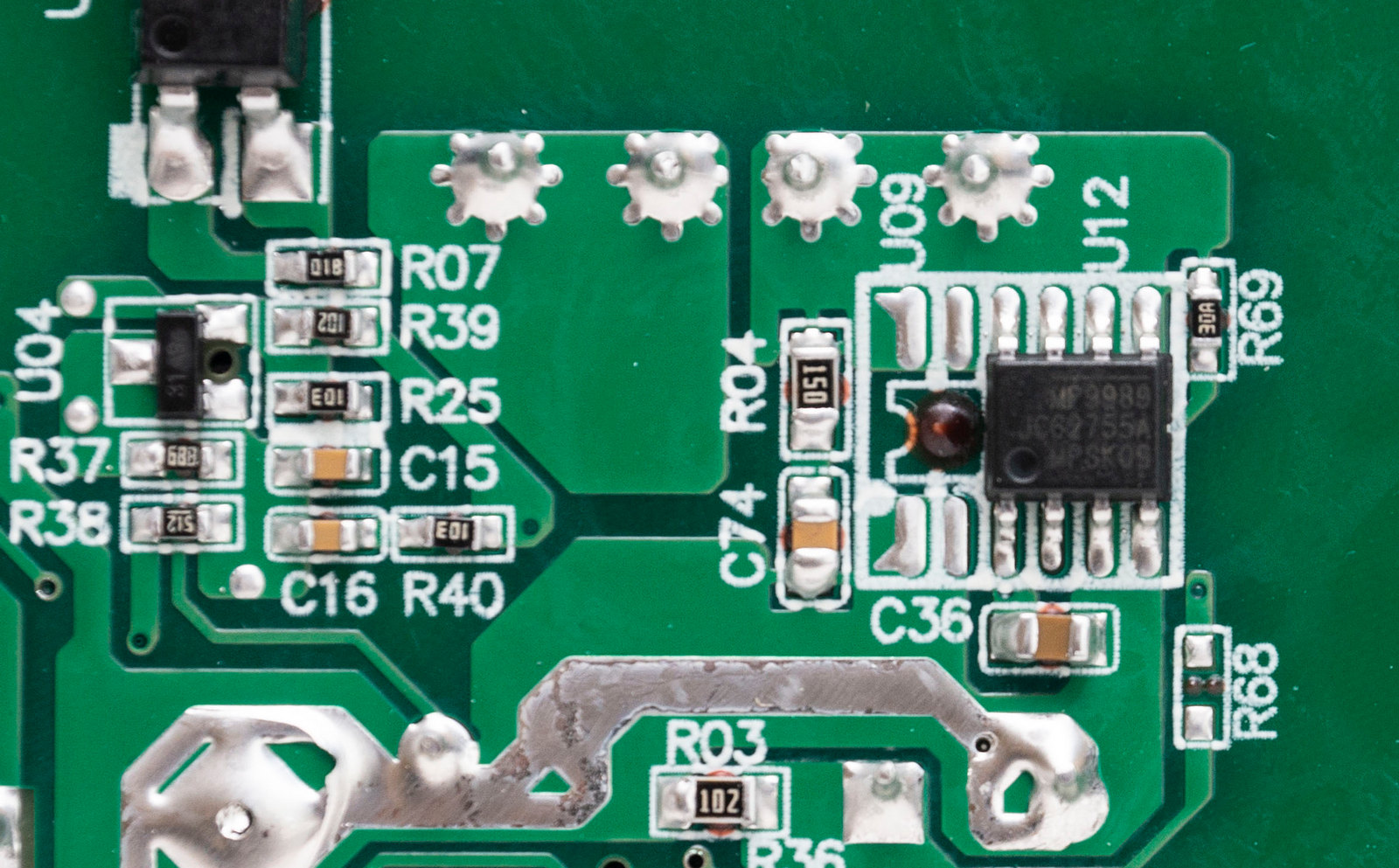

За дежурное питание отвечает ШИМ-контроллер MP9989, распаянный с обратной стороны платы.

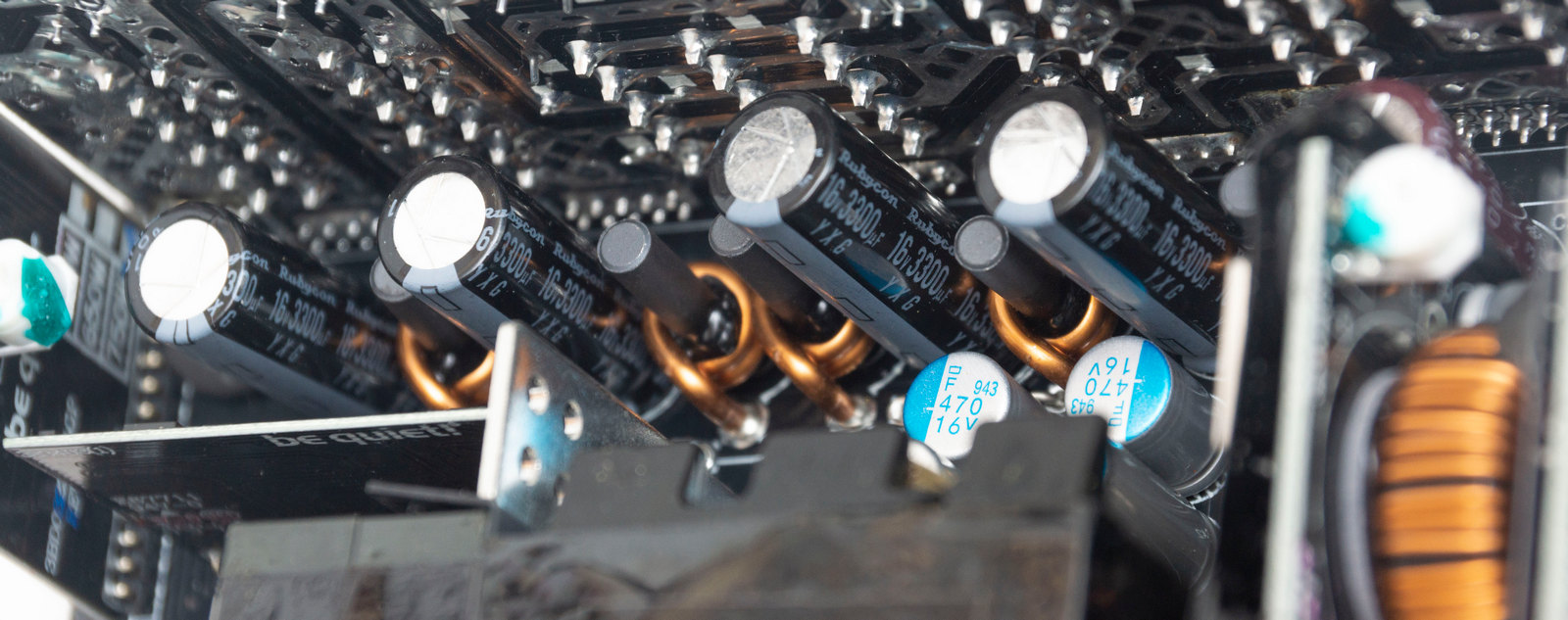

Фильтрация помех на выходах осуществляется за счет полимерных и электролитических конденсаторов японского производства Rubicon и Nippon Chemi-Con.

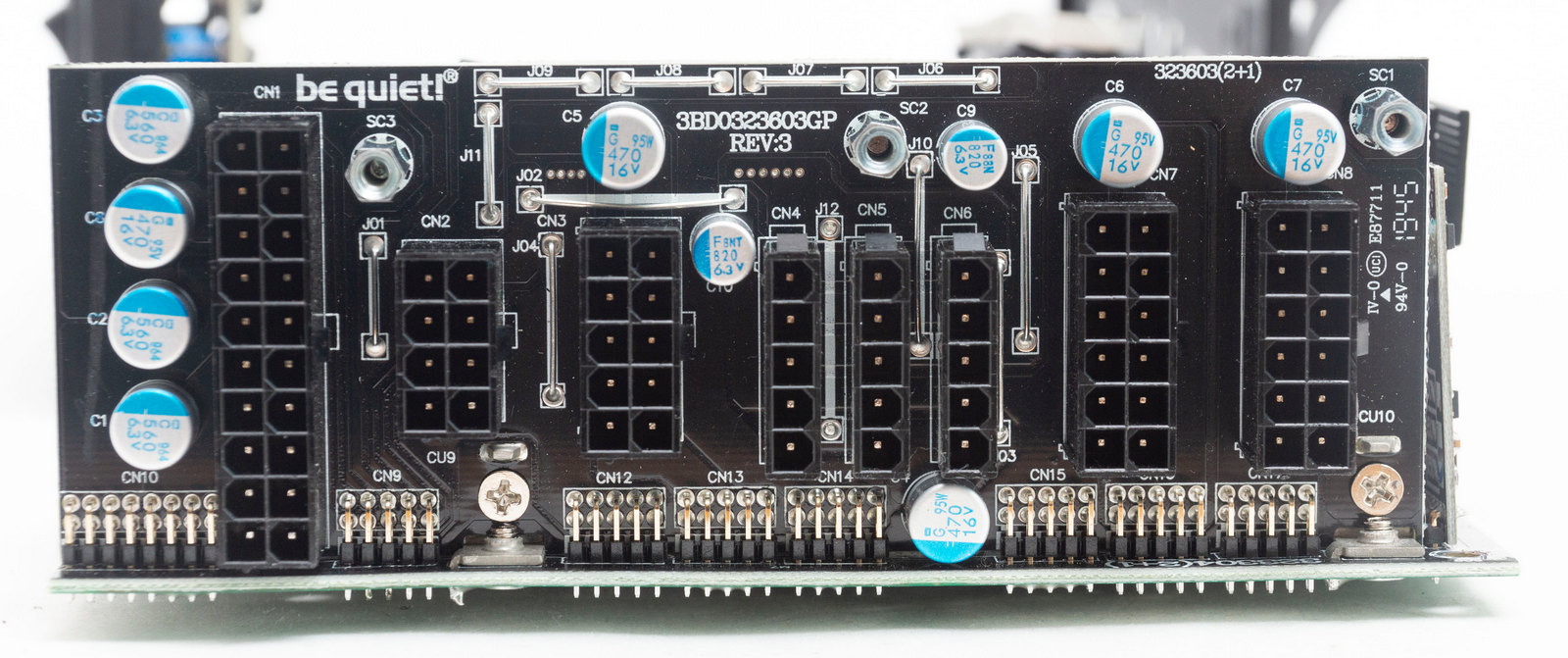

Непосредственно на плате с разъемами для модульных кабелей распаяны еще дополнительные фильтрующие полимерные конденсаторы.

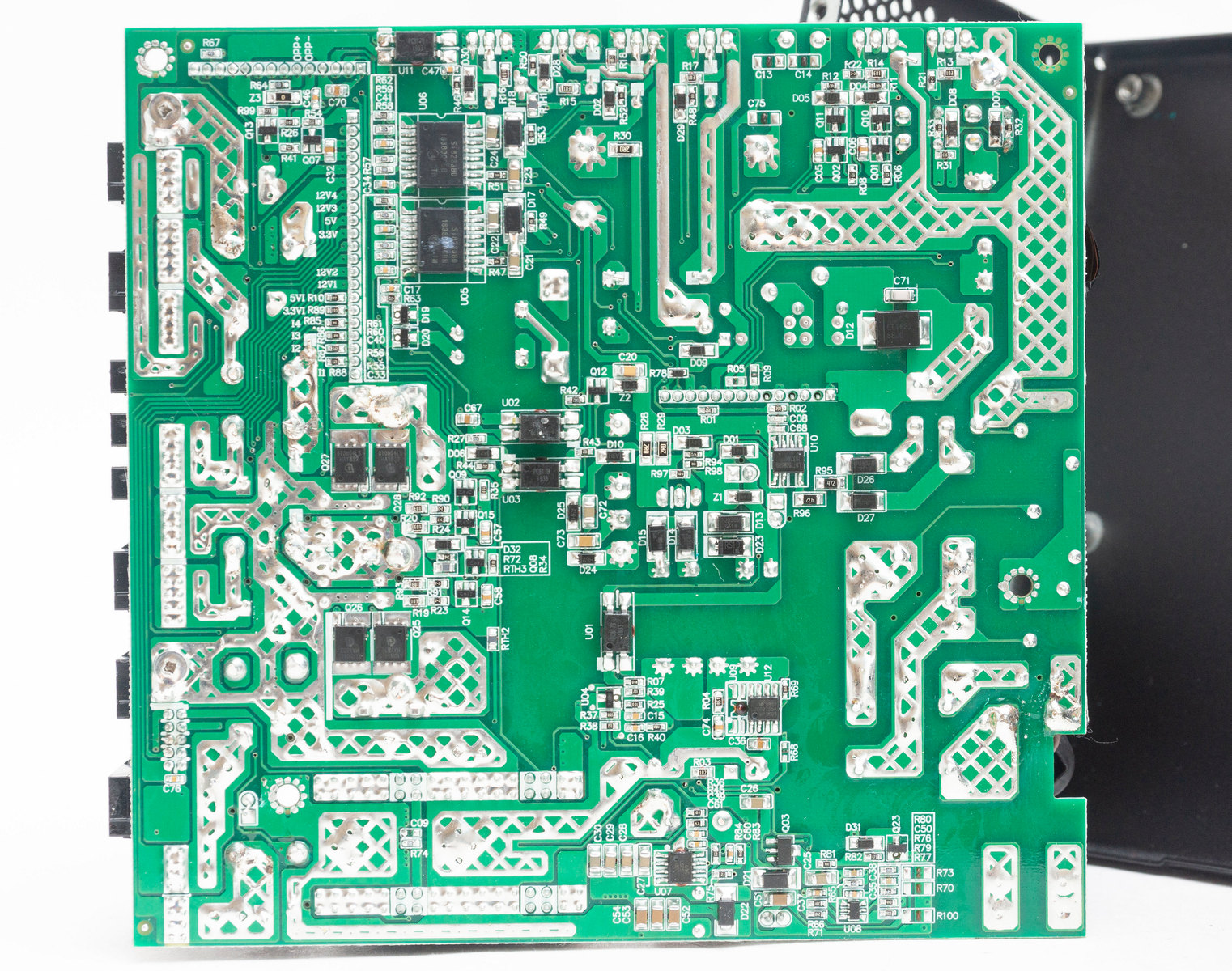

Пайка на тыльной стороне платы выполнена аккуратно, дорожки усилены припоем, нанесенным в виде сетки. Местами видны следы несмытого флюса.


Тестирование

Тестовый стенд позволяет нагружать линию +12 В с шагом в 100 Вт. Линии +3.3 В и +5 В подключались к постоянной нагрузке в 50 Вт.

По требованиям стандарта ATX12V отклонение не должно превышать 5%. Для линии +12 В нормальным считается напряжение в пределах от +11.4 до +12.6 В.

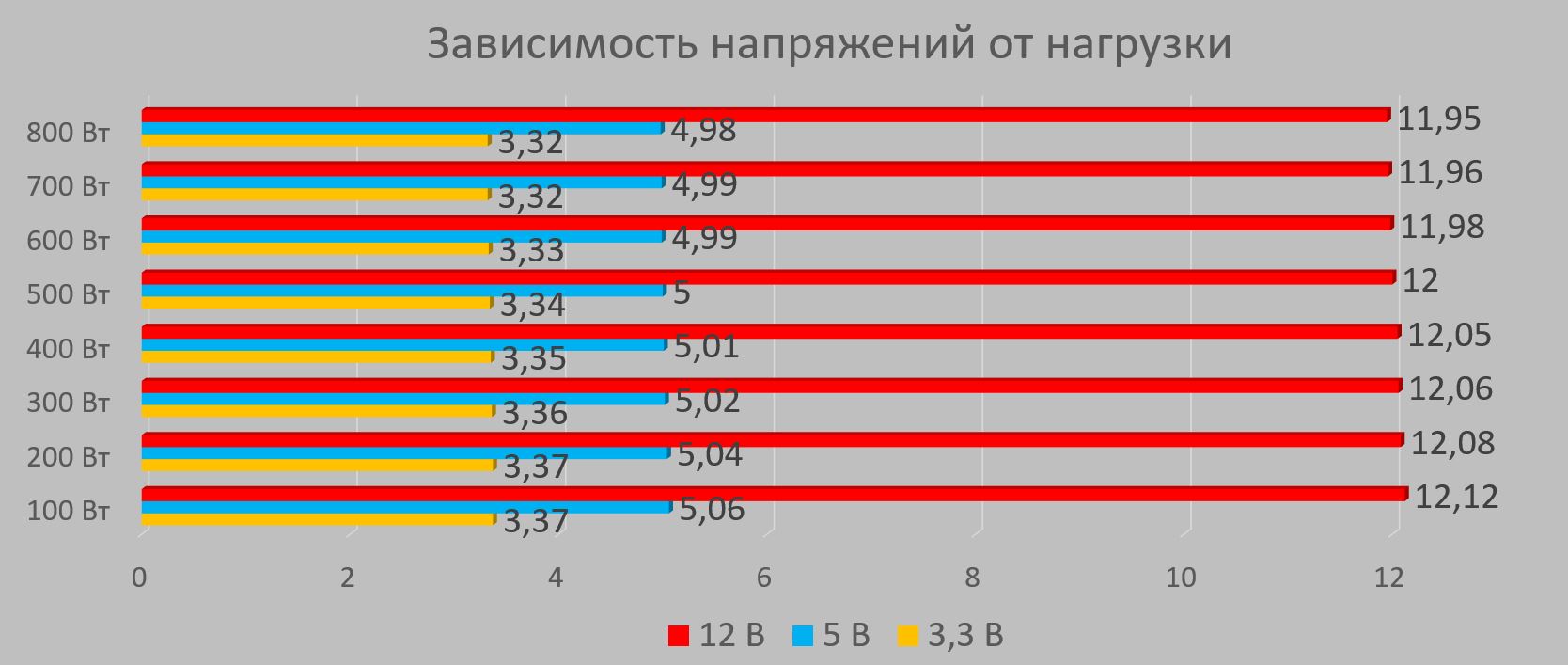

Стабильность напряжений по всем каналам очень хорошая. Все отклонения укладываются в 1%, что является очень хорошим показателем.

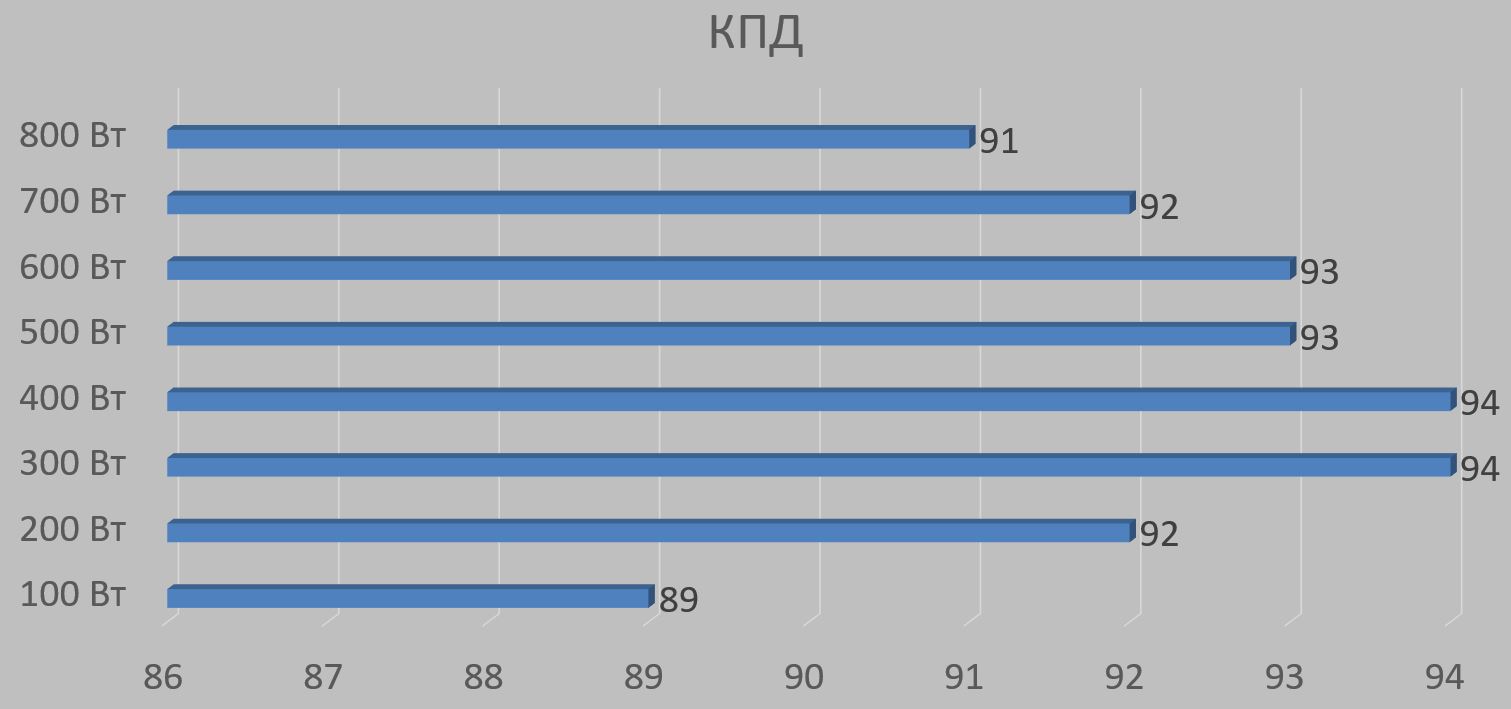

Уровень КПД полностью соответствует стандарту 80 PLUS Platinum, максимальные 94% демонстрируются при нагрузке от 300 до 400 Вт.

Также была проверена защита от короткого замыкания - при замыкании на любой из линий блок питания благополучно отключался.

Заключение

Модернизация линейки be quiet! Straight Power 11 прошла очень успешно, эффективность повысилась от 80 PLUS Gold до Platinum. Схемотехника изменилась незначительно. Все те же японские конденсаторы, LLC-преобразователь в первичной цепи и DC-DC во вторичной. Все это дает отличную стабилизацию напряжений.

Несмотря на отсутствие популярного в последнее время режима полупассивной работы вентилятора, шумовые характеристики блока питания находятся на очень комфортном уровне. Даже под нагрузкой вентилятор можно назвать бесшумным.

Полностью модульная кабельная система стала нам уже привычной, но не всем может понравиться отсутствие плоских кабелей. Набор разъемов разнообразен, его достаточно для любой сборки.

При ожидаемой стоимости около 11 500 рублей данная модель может составить хорошую конкуренцию вариантам с сертификатом Platinum и даже брендовым вариантам с сертификатом Gold.

Плюсы:

  • Качественная сборка;
  • Современная эффективная схемотехника;
  • Японские конденсаторы;
  • Стабильные напряжения;
  • Полностью модульная система подключения кабелей;
  • Удобный набор разъемов;
  • Бесшумная работа вентилятора;
  • Все необходимые виды защиты.

Минусы:

  • Гарантия всего 5 лет (вместо 10 у конкурентов).

Может не понравиться:

  • Неплоское исполнение кабелей.
