Обзор и тестирование блока питания Fractal Design Ion+ 760W Platinum

В названии мы видим нетипичную маркировку мощности: в серию вошли модели на 560, 660, 760 и 860 Вт. Блоки питания имеют сертификат 80 Plus Platinum, полностью модульную систему кабелей и полупассивный режим работы вентилятора.

Модульные кабели UltraFlex выполнены по оригинальной конструкции. Вентилятор основан на гидродинамическом подшипнике. В начинке используются надежные комплектующие, в том числе и японские конденсаторы, производитель дает на свое изделие 10-летнию гарантию.

Технические характеристики

• Модель: FD-PSU-IONP-760P-BK;
• Номинальная мощность: 760 Вт;
• Максимальная эффективность: 94%;
• Полученный сертификат: 80 PLUS Platinum;
• Поддерживаемые стандарт: ATX 12V 2.52, EPS 12V 2.92;
• Диапазон рабочих напряжений: 100 – 240 В;
• Частота входного сигнала: 50 – 60 Гц;
• Входной ток: 10 A;
• Выходы: 3,3 В - 22 А, 5 В – 22 А, 12 В – 63,3 А;
• Выходная мощность линии: +3,3 В и 5 В, - 120 Вт;
• Выходная мощность линии: +12 В, - 760 Вт;
• PFC: активный;
• Виды защиты: OPP, OCP, OTP, UVP, OVP, SCP;
• Диаметр используемого вентилятора: 140 мм, гидродинамический подшипник, пассивный режим;
• Среднее время наработки на отказ: 100 000 часов;
• Система кабелей: полностью модульная;
• Размеры: 150×150×86 мм;
• Вес: 1.665 кг;
• Гарантия производителя: 10 лет;
• Дополнительно: температура окружающей среды до 50℃;
• Рекомендованная стоимость: $120.

Упаковка и комплектация

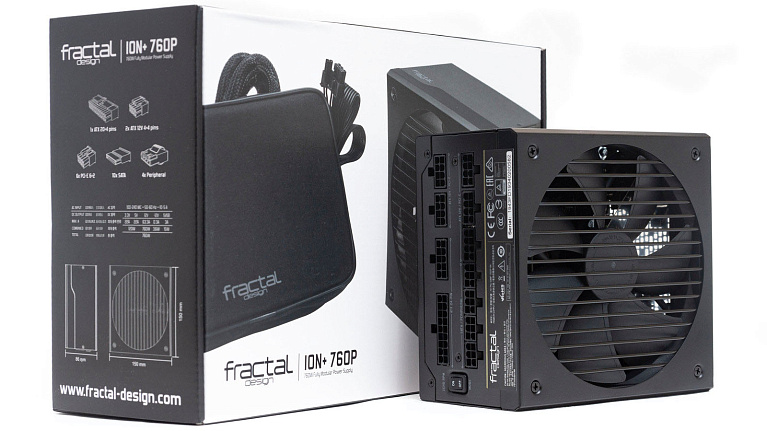

Блок питания поставляется в картонной коробке, с лицевой стороны которой на белом фоне имеется только фото БП и сумки с кабелями, а также наименование модели.

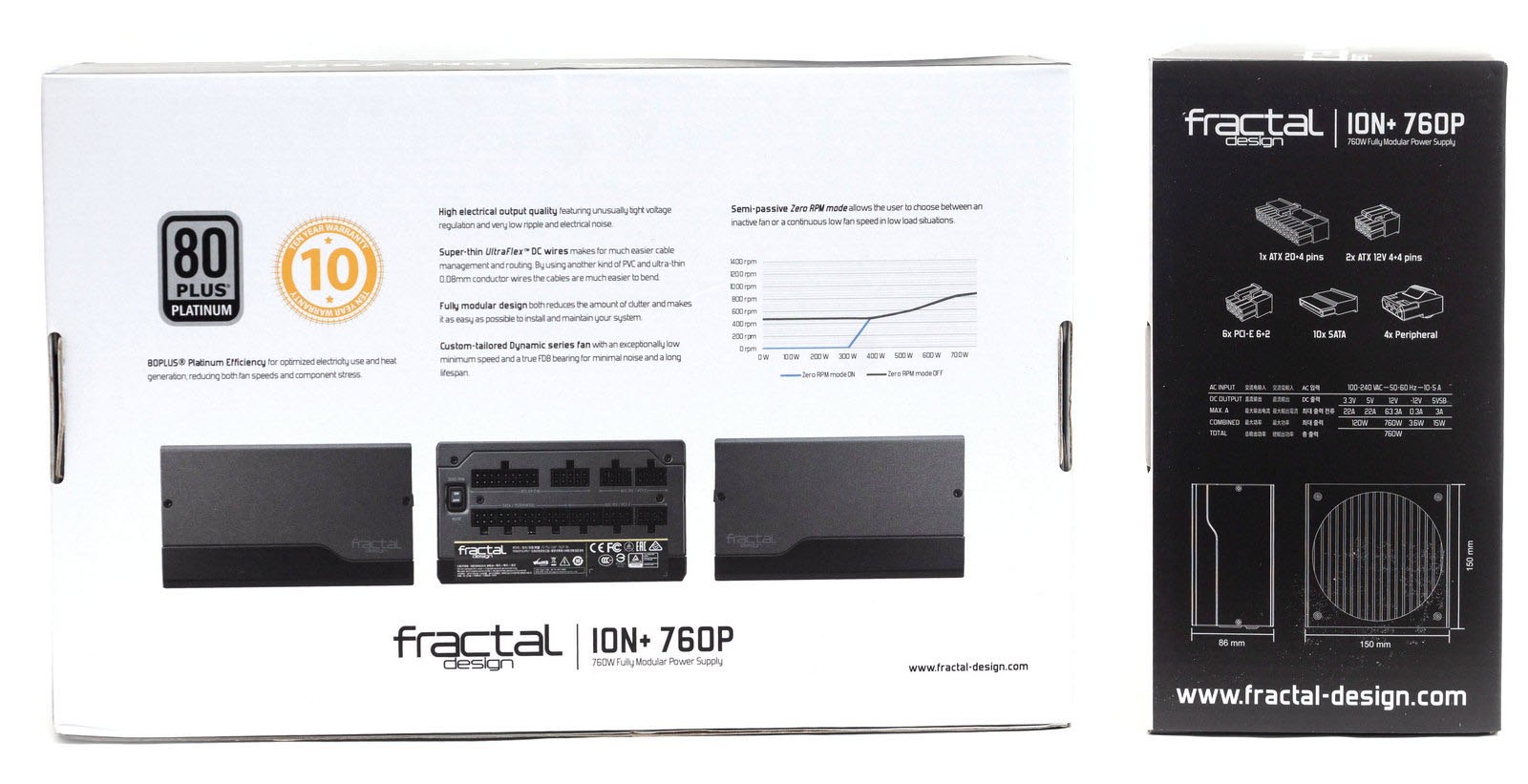

Вся основная информация об изделии находится на тыльной стороне и боковых гранях. Только основные характеристики, никакого маркетинга.

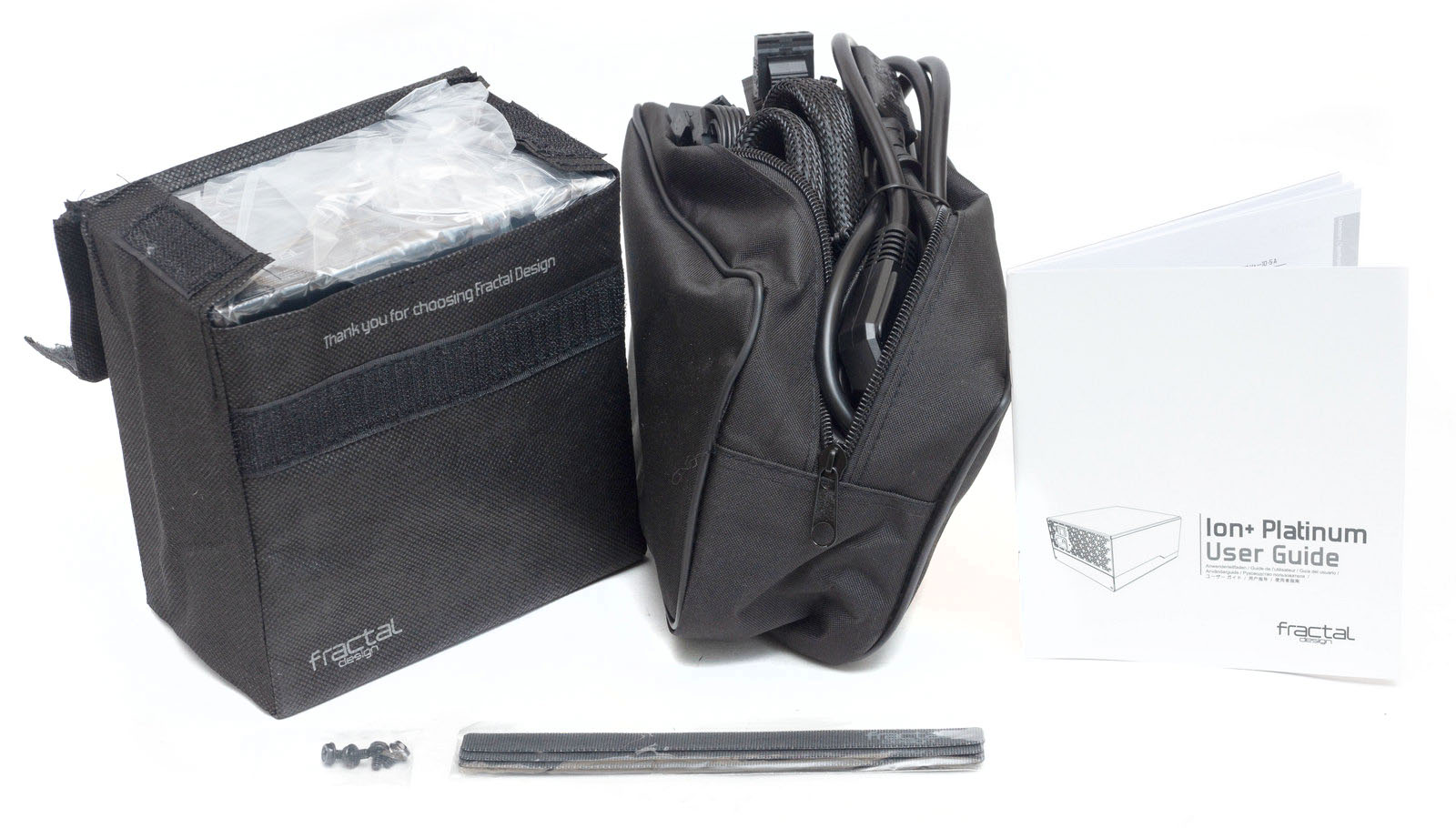

Все надежно упаковано - демпферы из вспененного полиуретана, тканевые футляры и для БП, и для кабелей.

В комплекте - стяжки на липучках, винты крепления и руководство пользователя.

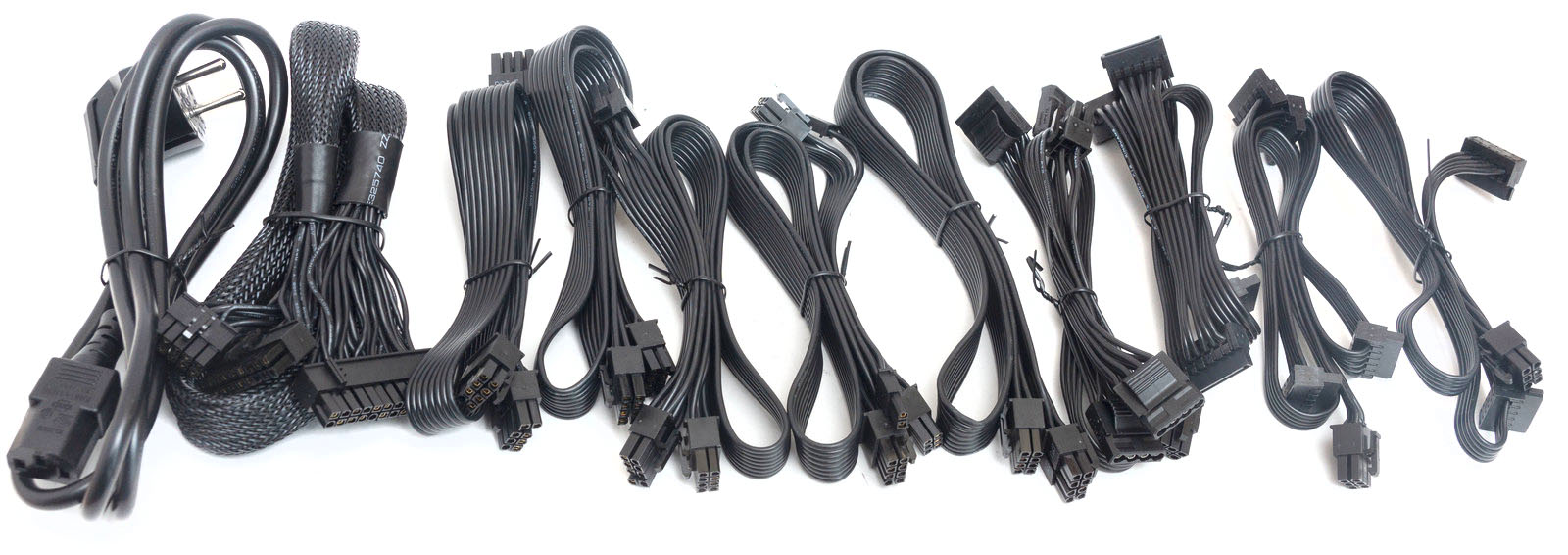

Комплект кабелей следующий:

• Основной 20+4-пин кабель ATX в нейлоновой оплетке: 60 см;
• Два кабеля питания CPU 4+4-пин: 70 см;
• Три кабеля PCI-E 2.0 с двумя разъемами 6+2-пин: 550+12 см.
• Два кабеля SATA по четыре угловых разъема: 40+12+12+12 см;
• Один кабель SATA на два угловых разъема: 65+12 см;
• Один кабель Molex 4-пин: 40+12+12+12 см.

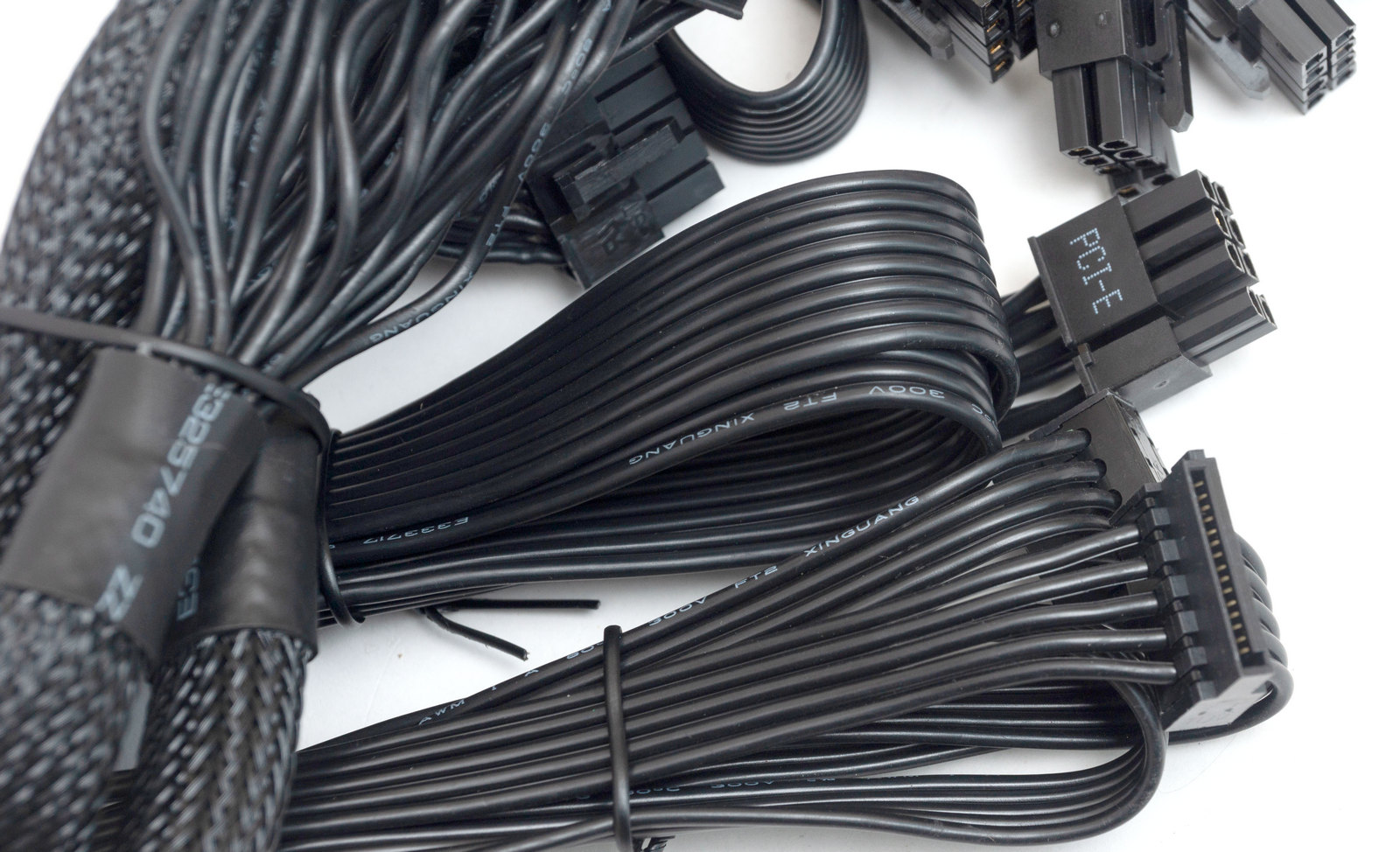

Все кабели, кроме основного ATX, выполнены в виде плоских шлейфов. Кабели очень мягкие, специальная изоляция и плотность жил позволили уменьшить диаметр проводов без уменьшения допустимой токовой нагрузки.

Внешний вид

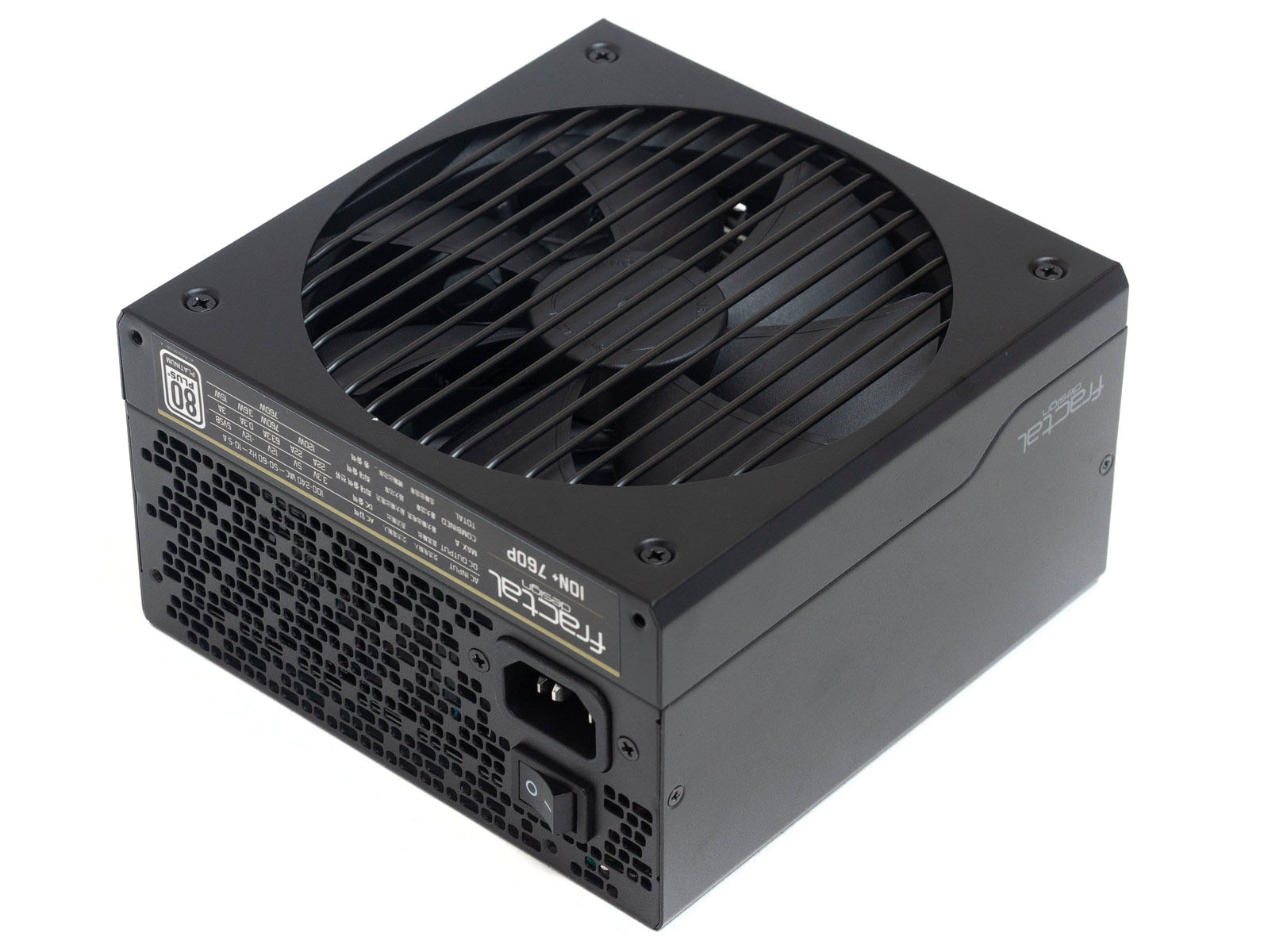

Можно ли сделать стандартный призматический корпус оригинальным внешне? Скорее всего, нет. Но конструктивно корпус Ion+ Platinum отличается от прочих. Он состоит из двух половинок в виде коробочки с крышкой и пластины с лицевой части, закрывающей модульную плату.

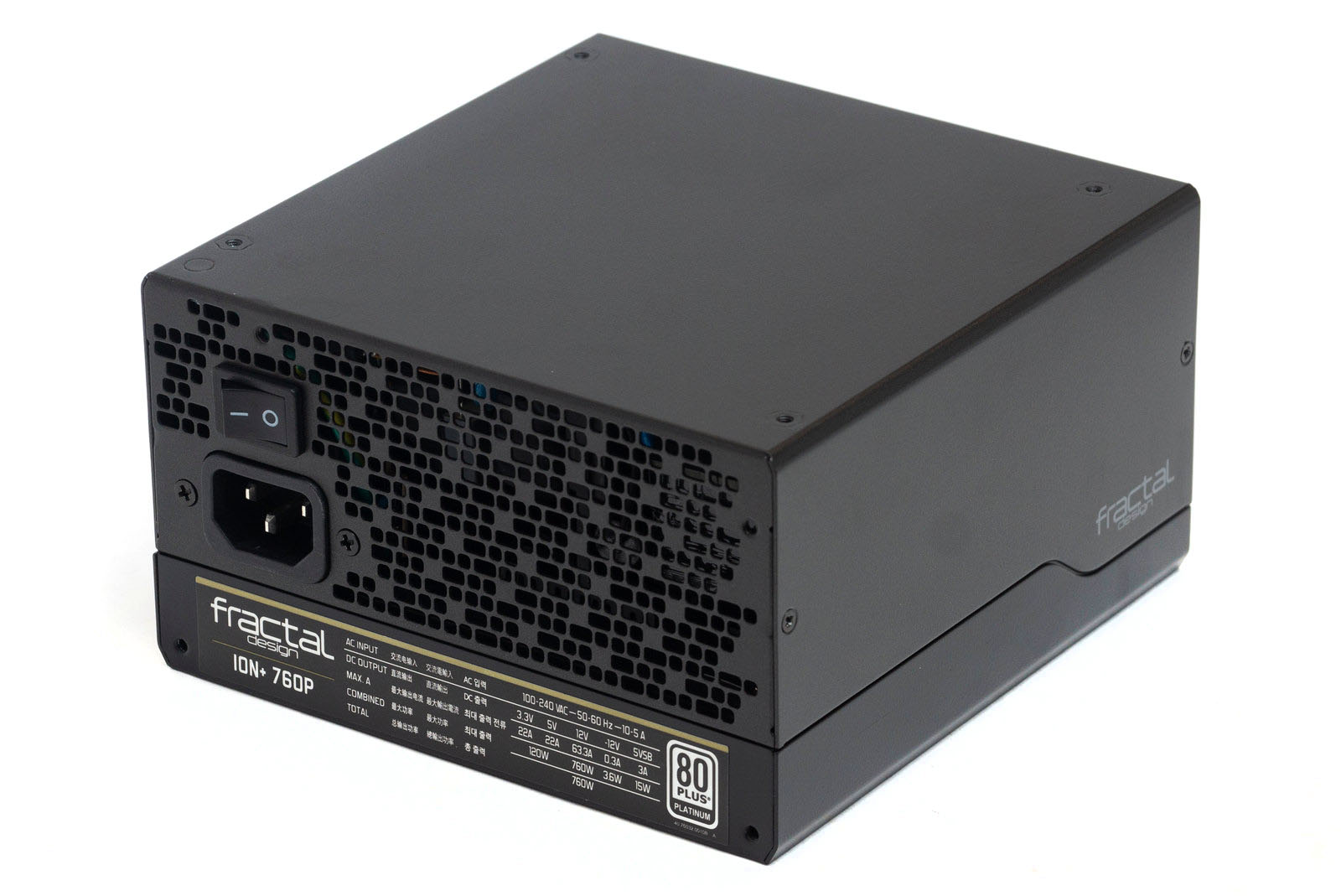

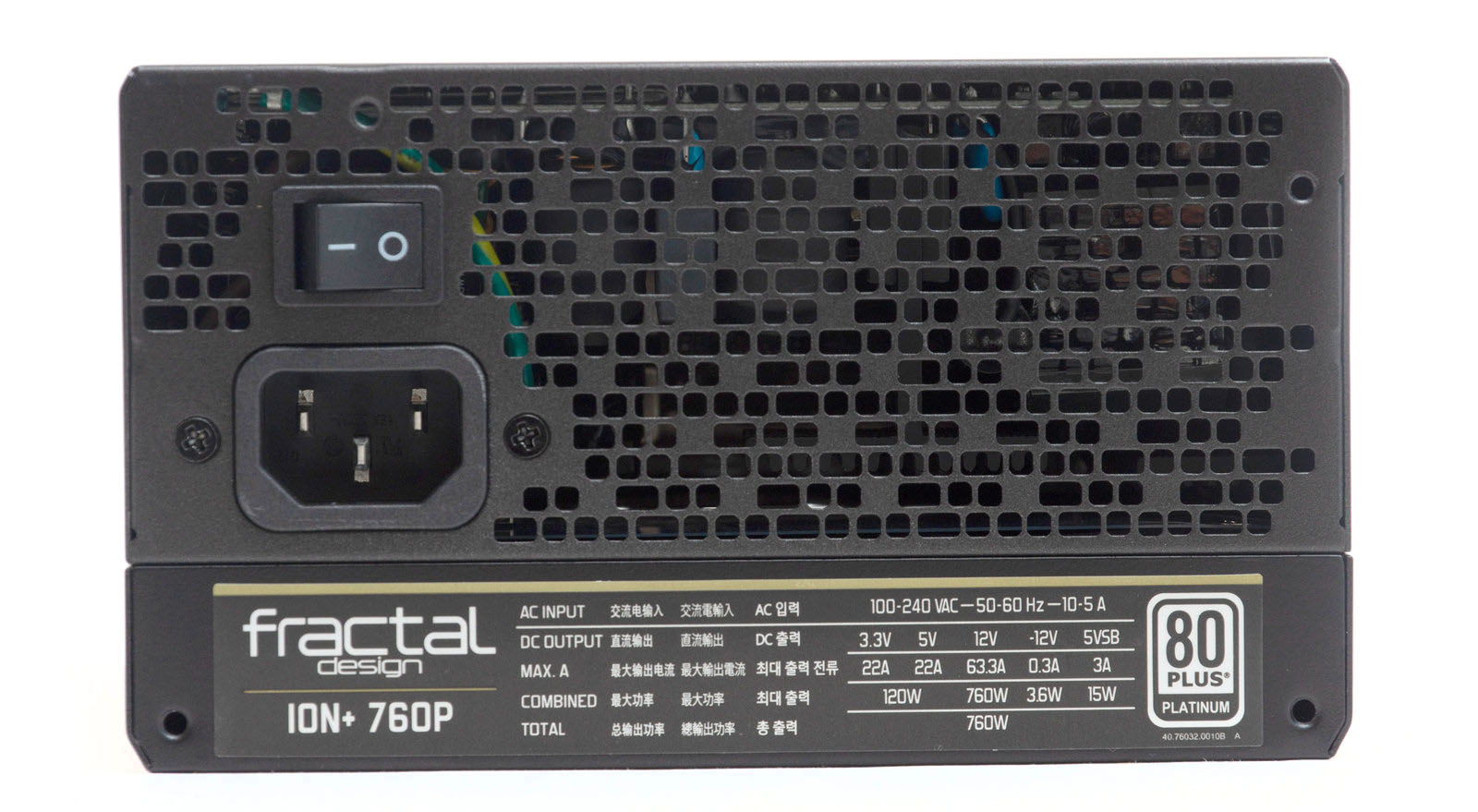

Тыльная поверхность перфорирована оригинальным способом – в виде неравномерных отверстий, расположенных в ряды, как у древних перфокарт.

Стандартная розетка и тумблер, снизу наклейка с нагрузочными характеристиками.

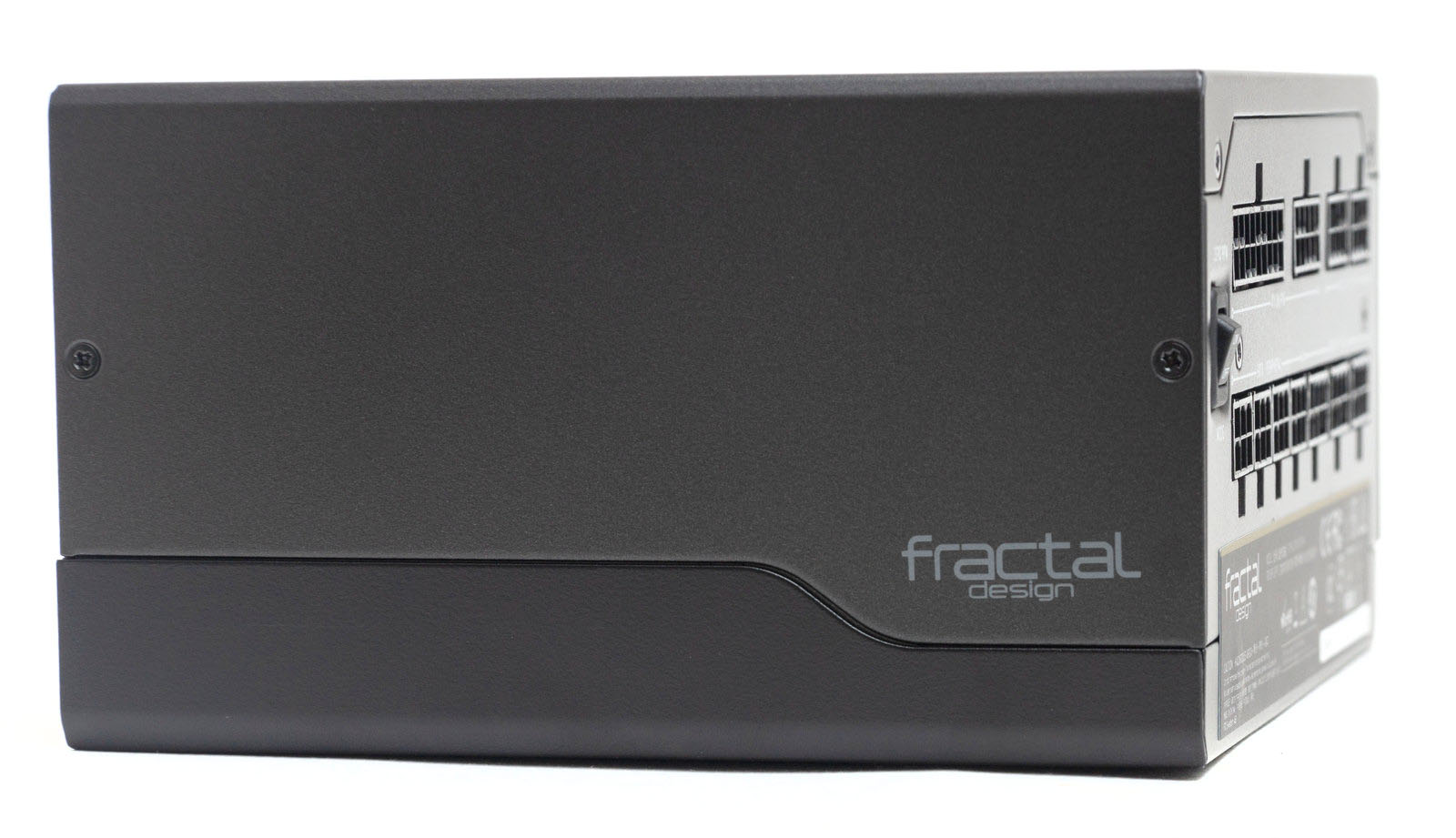

На боках наклейки отсутствуют, только логотип производителя.

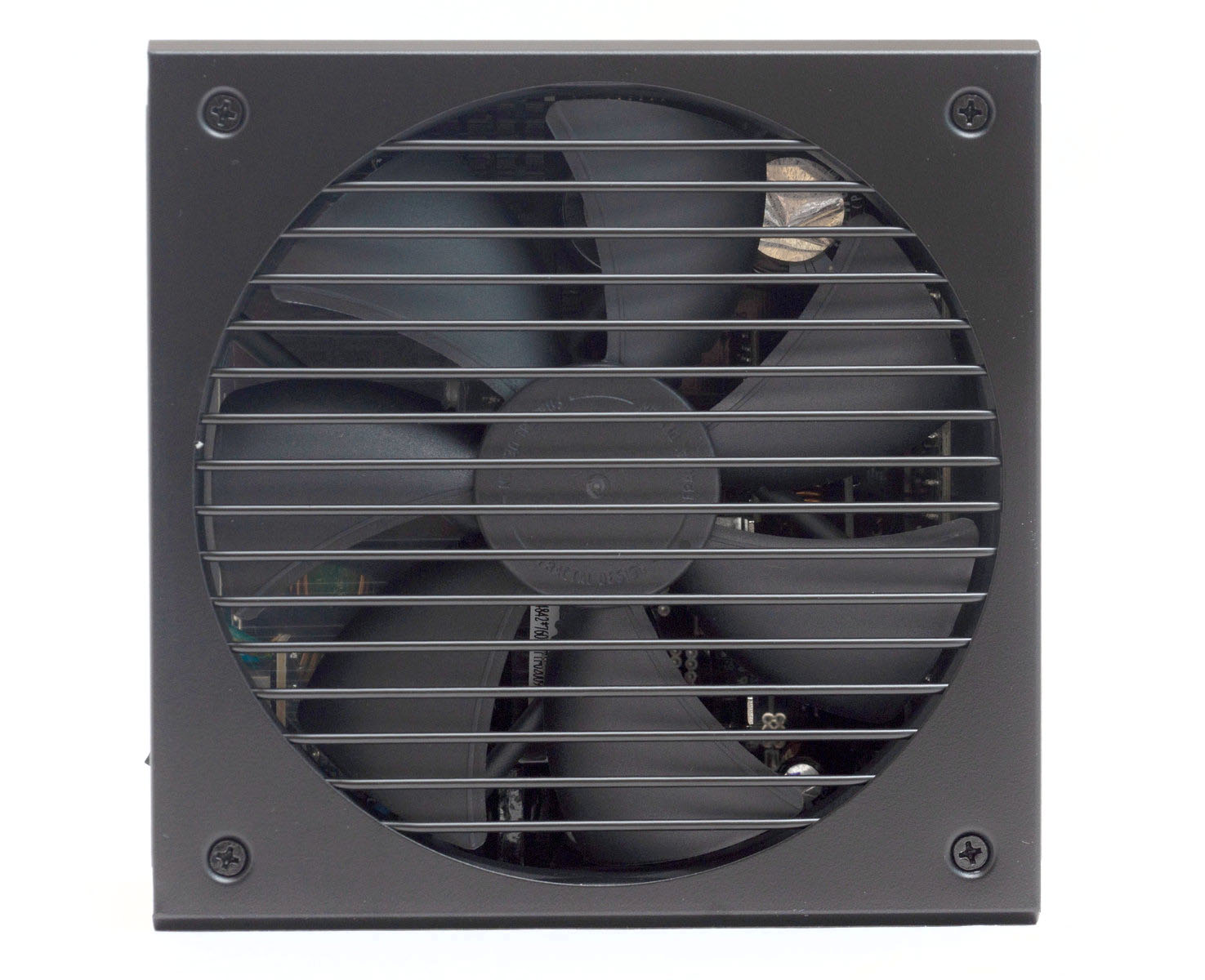

С нижней грани вентиляционное круглое отверстие закрывается решеткой-"гриль" в виде параллельных спиц.

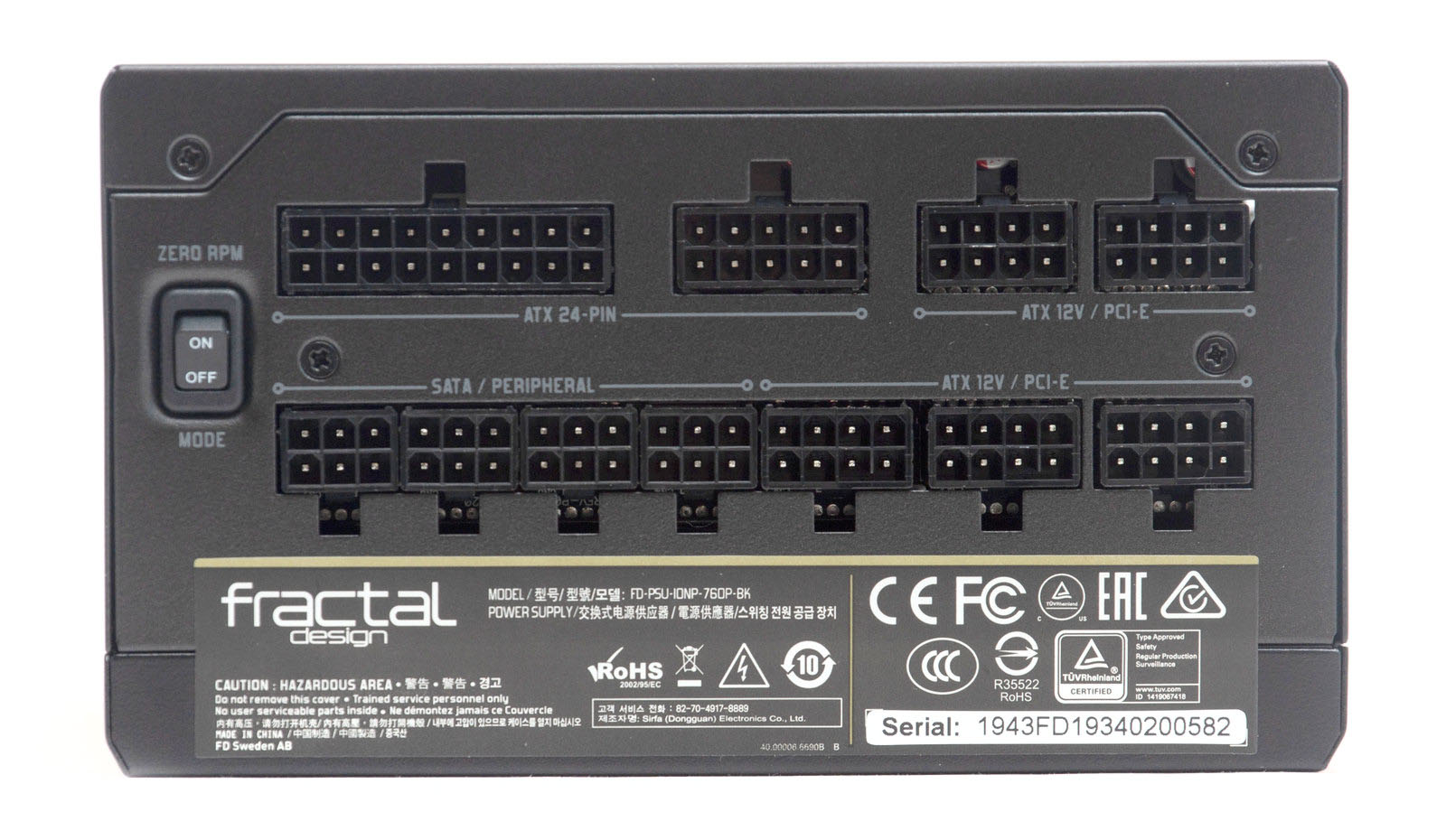

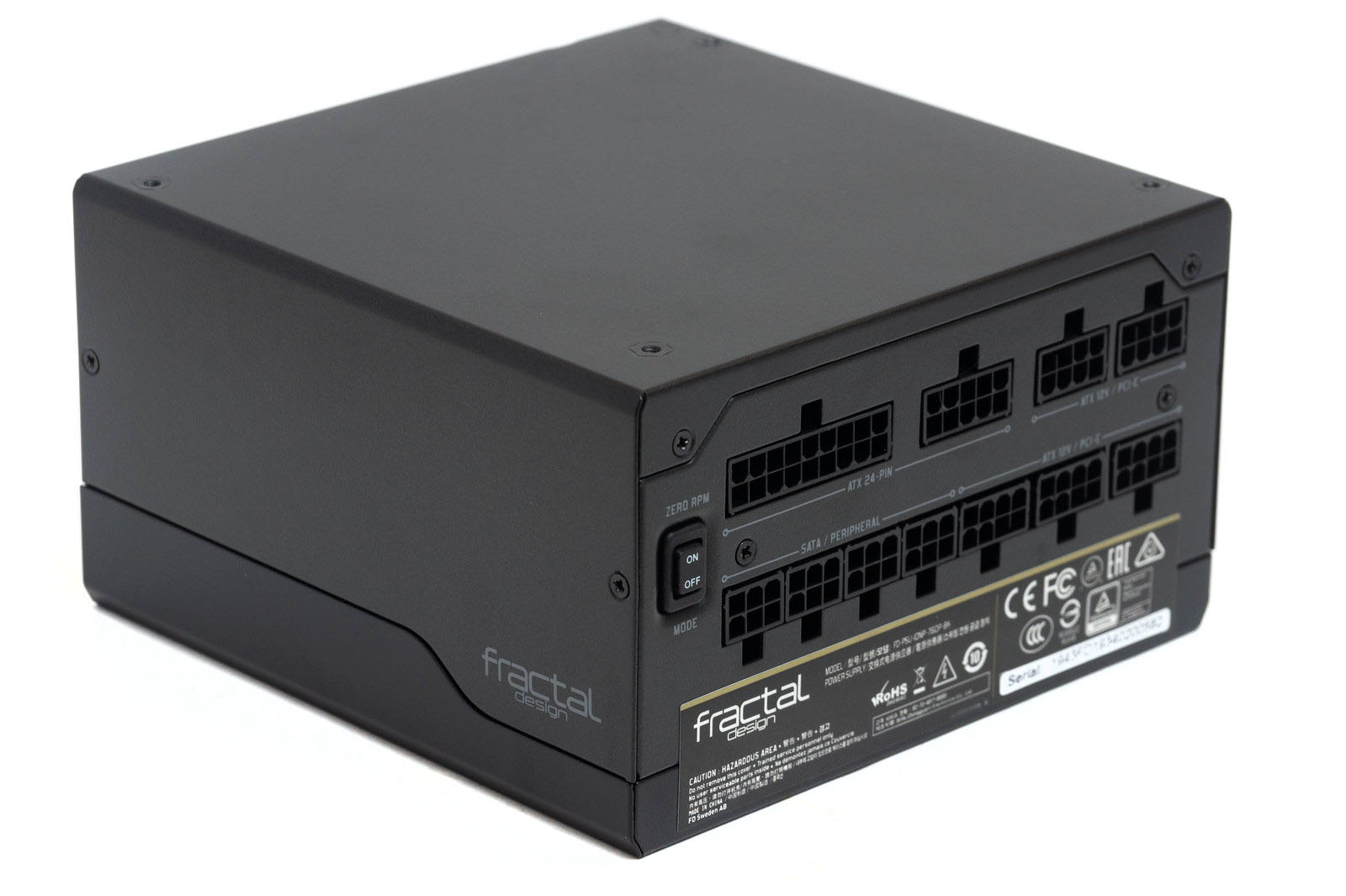

На лицевой грани находятся разъемы для подключения модульных кабелей. Расположены они горизонтально в два ряда: сверху - ATX и EPS, снизу - периферия и PCI-E. Все разъемы подписаны краской.

С левого края находится кнопка для включения режимов вентилятора – полупассивный и активный. Такое решение встречается часто. Если актуален только активный режим, например, из-за специфичных условий эксплуатации, то полупассивный можно отключить. Кнопка будет находиться внутри корпуса ПК, поэтому включается разово и на долгий период.

Охлаждение

Вентилятор Fractal Design DYNAMIC X2 GP-14 основан на гидродинамическом подшипнике, диаметр - 140 мм и максимально 1700 об/минуту.

Четверть отверстия закрывается пластиковой вставкой. Семь лопастей ближе к основанию имеют зубчатую нарезку. Снаружи по внешнему краю лопастей проходит выпуклая окантовка.

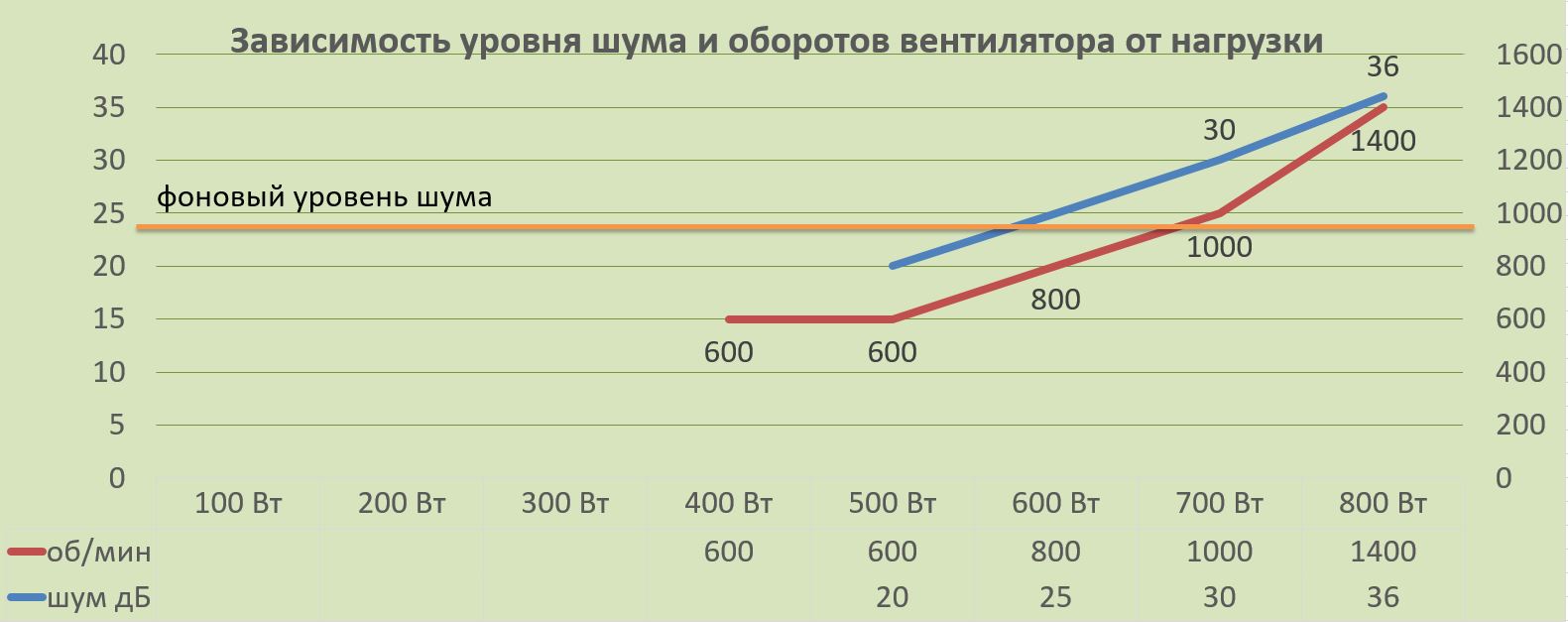

В пассивном режиме вентилятор начинает вращаться при температуре от 40 °C или при выдаваемой мощности 350 Вт. Отключение вентилятора происходит при снижении температуры до 35 °C или падении мощности до 250 Вт.

Даже при максимальной нагрузке вентилятор остается очень тихим, его практически не слышно.

При отключении ПК вентилятор блока питания вращается еще 30 секунд, даже если перед этим он был в пассивном режиме.

Схемотехника

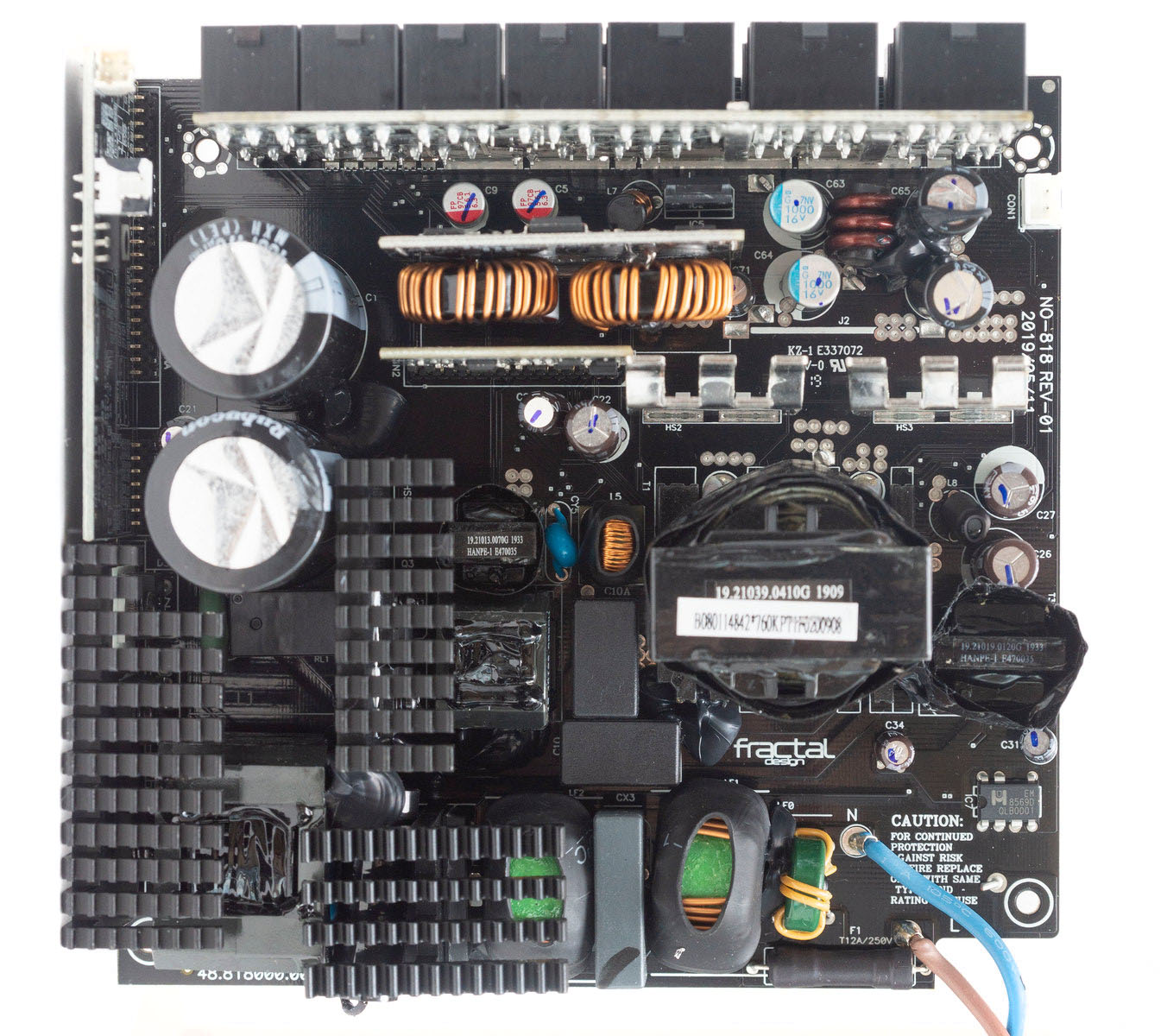

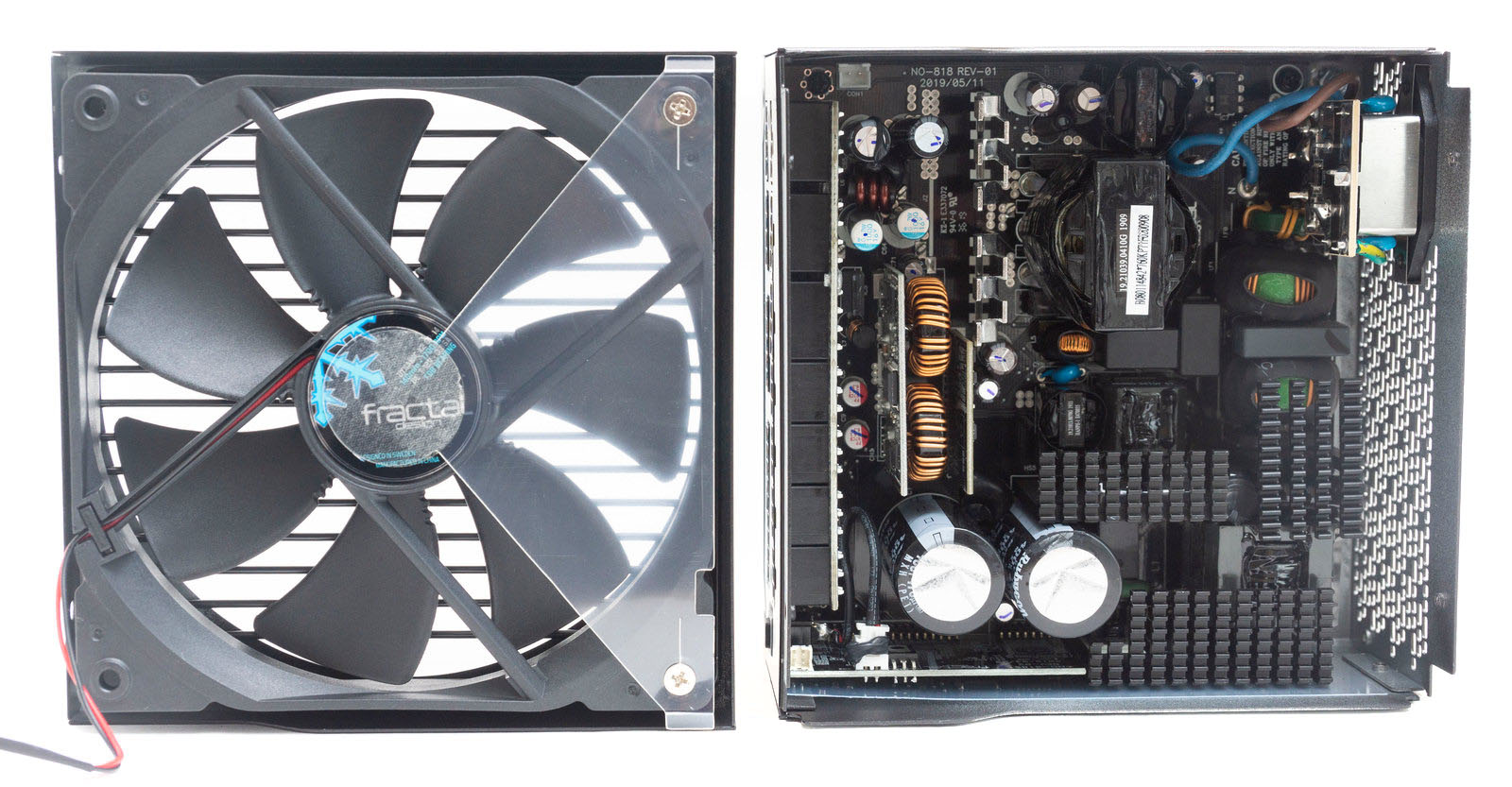

Блок питания Fractal Design Ion+ 760W Platinum основан на ОЕМ-платформе High Power. В первичной цепи используется LLC-резонансный преобразователь. Во вторичной цепи - синхронный выпрямитель и DC-DC преобразователи. Компоновка очень плотная, что обусловлено небольшим размеров корпуса.

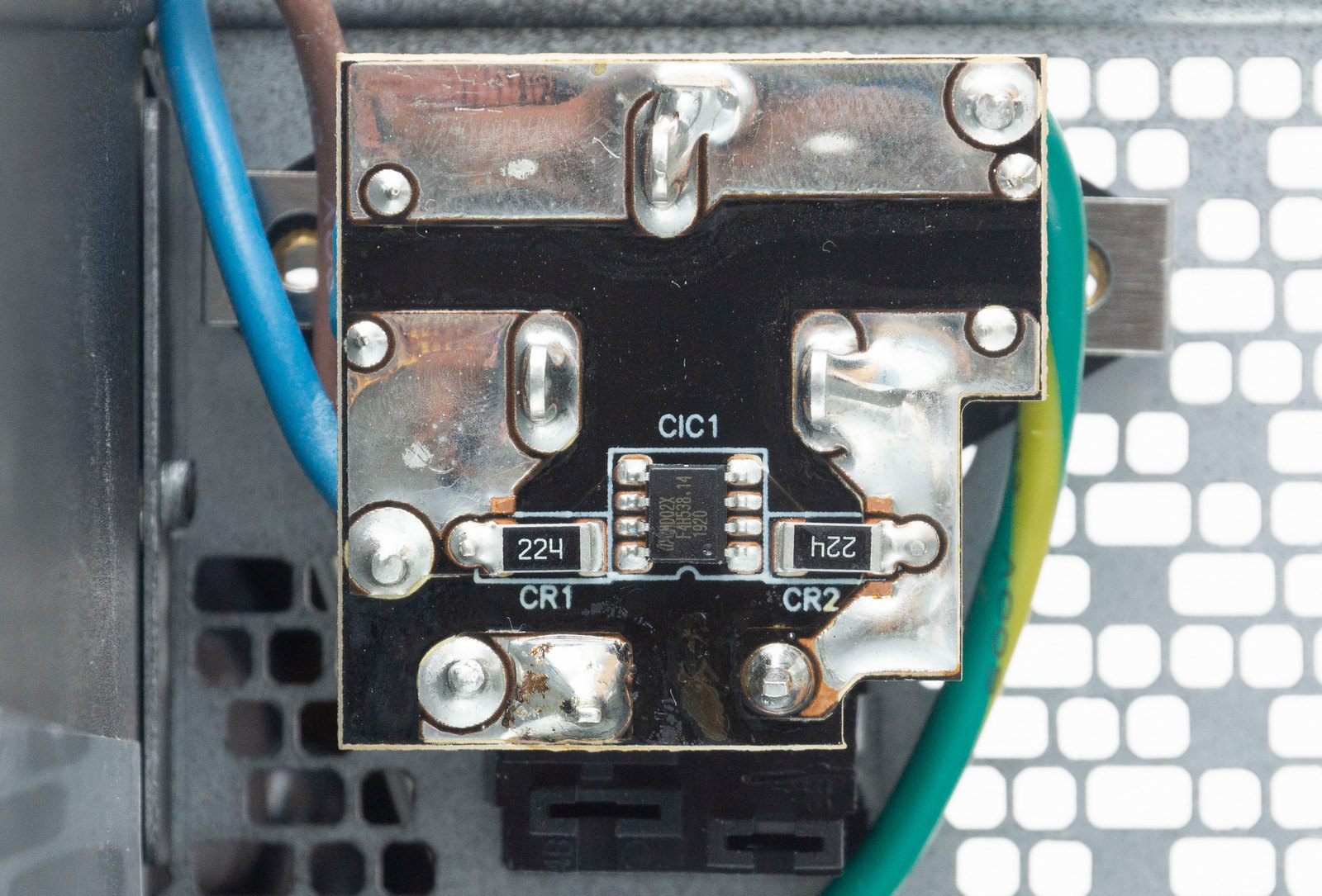

На входе мы имеем полноценный EMI-фильтр подавления высокочастотных помех, на входной розетке - два Y-конденсатора на отельной плате. С обратной стороны платы находятся два резистора и микросхема CMD02X, разряжающие конденсаторы при отключении БП.

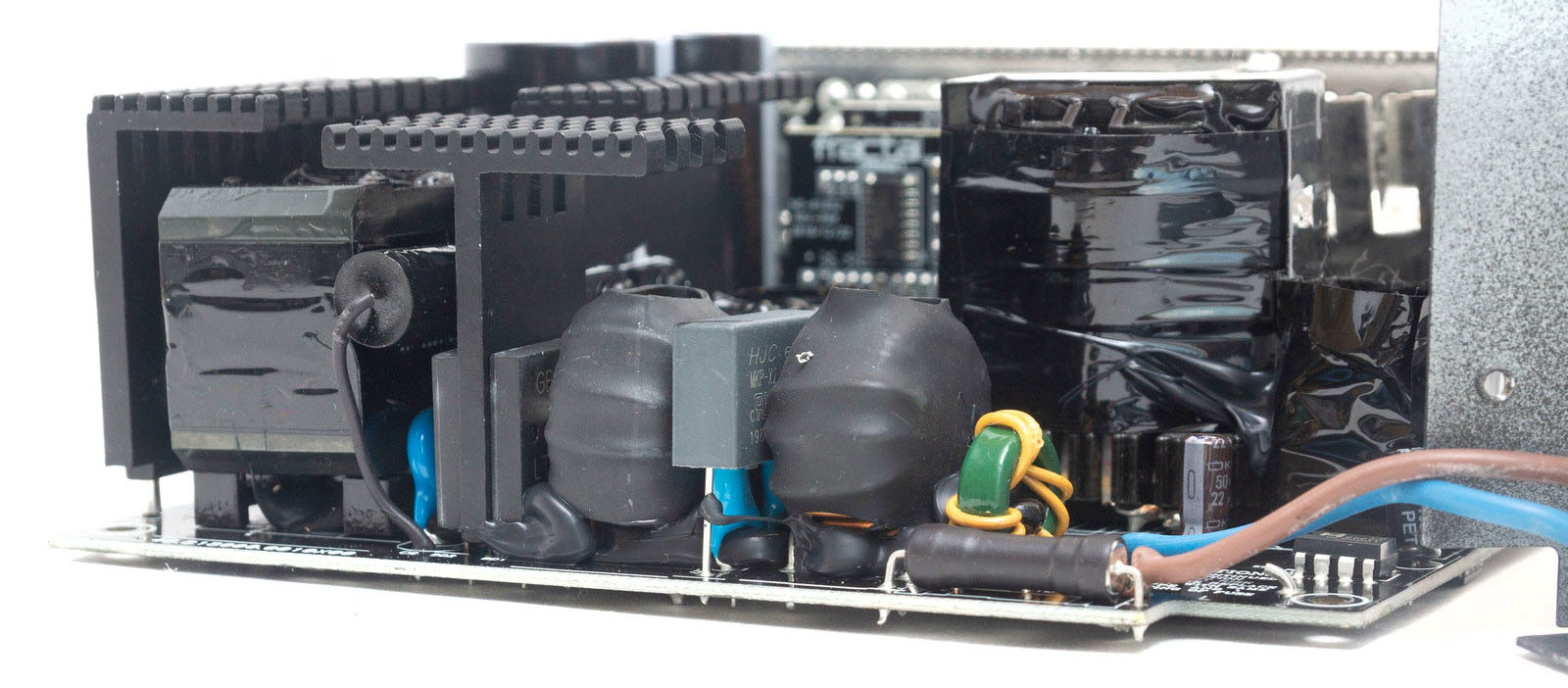

Вторая часть фильтра – два дросселя, два Y-конденсатора и два Х-конденсатор. В наличии варистор и плавкий предохранитель для защиты самого блока питания.

На Т-образном черном радиаторе расположены две диодные сборки GBU1506.

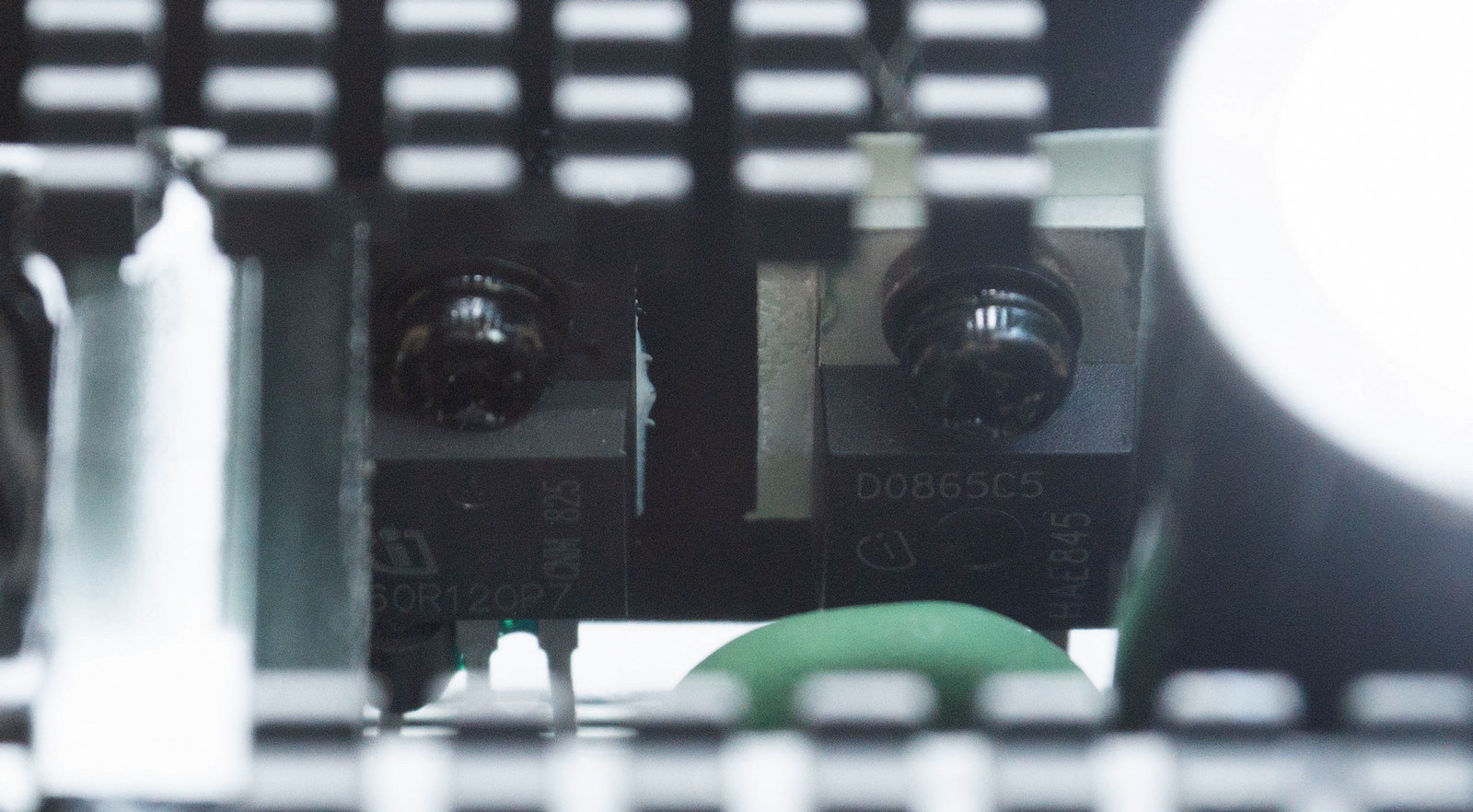

Далее идет дроссель APFC и Г-образный радиатор силовых элементов корректора – диод infineon D0865C5 и два мосфета Infineon IPA60R120P7.

Еще пара таких же мосфетов на отдельном радиаторе, рядом с ними дроссель и Х-конденсатор – это элементы LLC-резонансного преобразователя.

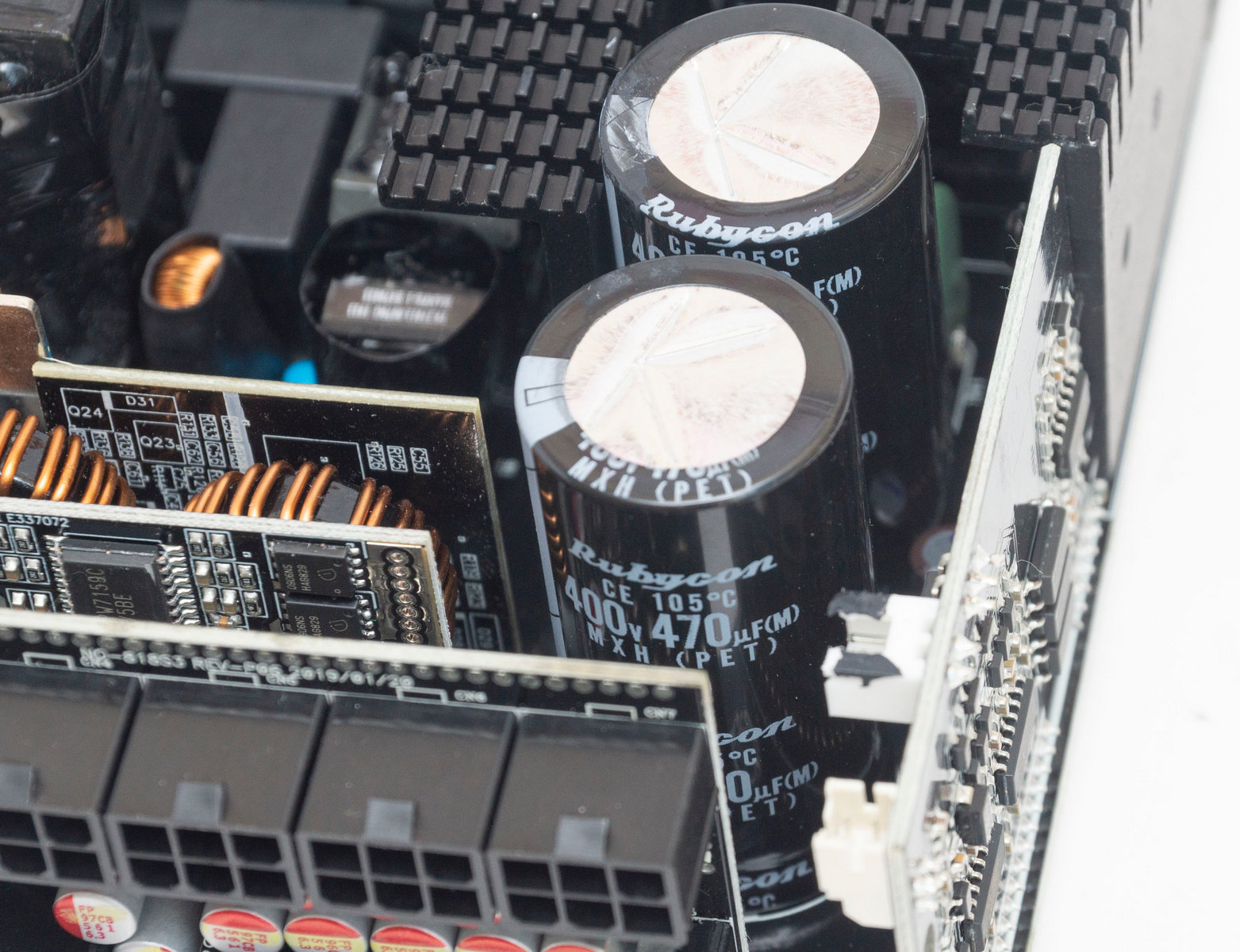

Два сглаживающих конденсатора японского производства Rubycon емкостью по 400 мкФ, рассчитанные на напряжение до 470 В и температуру до 105 °C. Этой емкости достаточно для БП данной мощности.

За конденсаторами на отельной вертикальной плате находится контроллер CM6901Х, управляющий преобразователем.

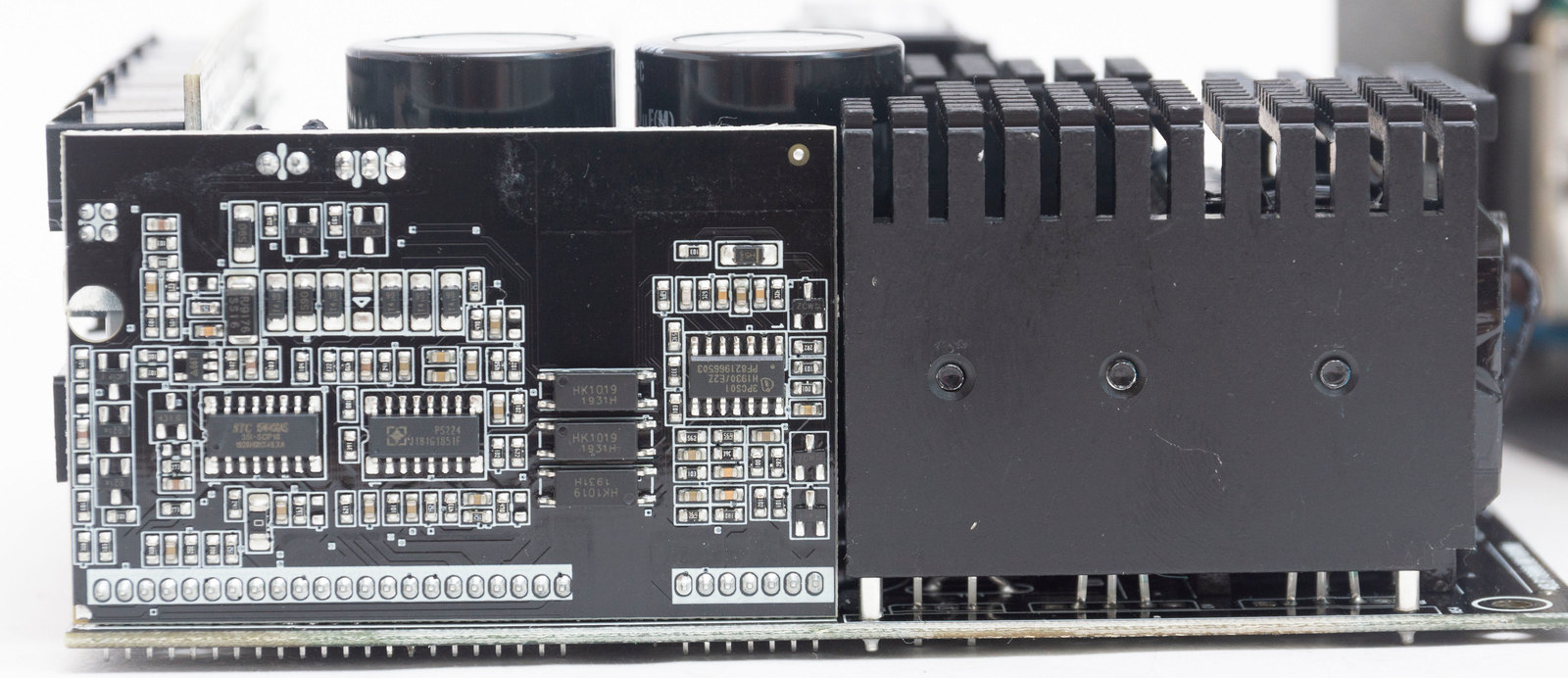

На вертикальной плате, распаянной на краю, расположены: микросхема Infineon ICE3PCS01, управляющая корректором мощности; супервизор, отвечающий за защиту PS224, и микроконтроллер - STC15W408AS, по всей видимости регулирующий работу вентилятора.

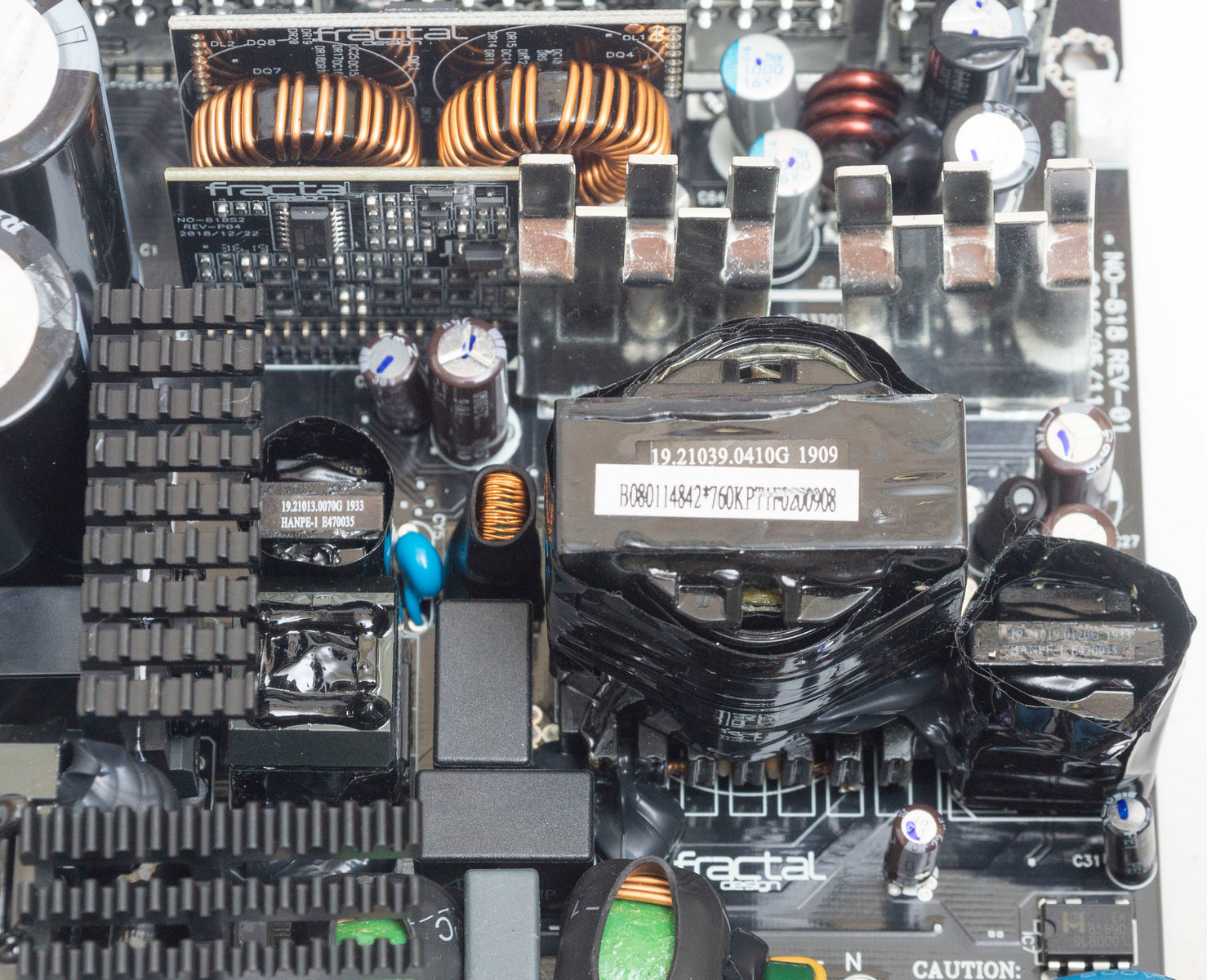

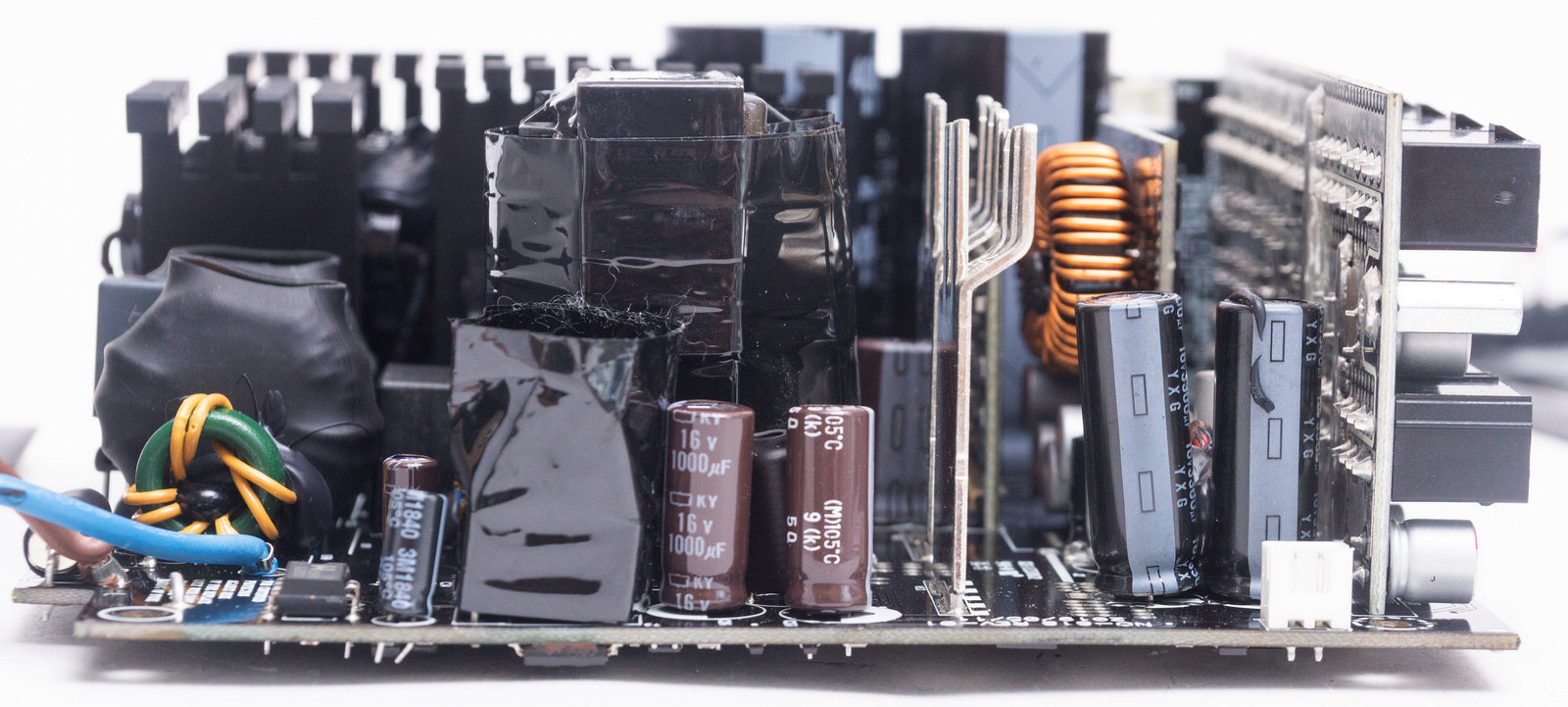

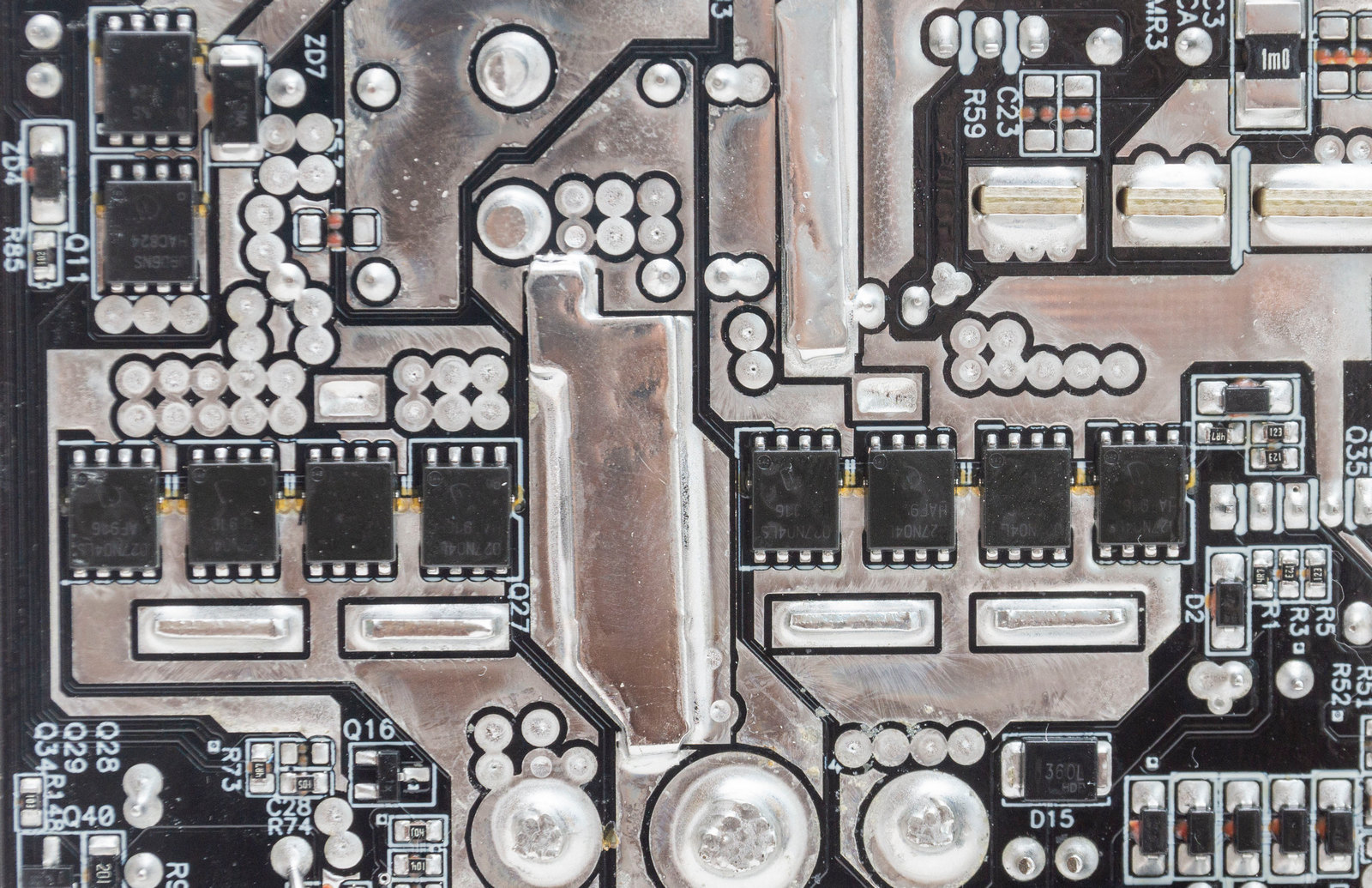

Далее напряжение подается на трансформатор, с которого +12 В снимается на синхронный выпрямитель, основанный на восьми транзисторах 27N04LS, которые распаяны с обратной стороны платы. Охлаждаются они тонкими радиаторами из блестящего металла.

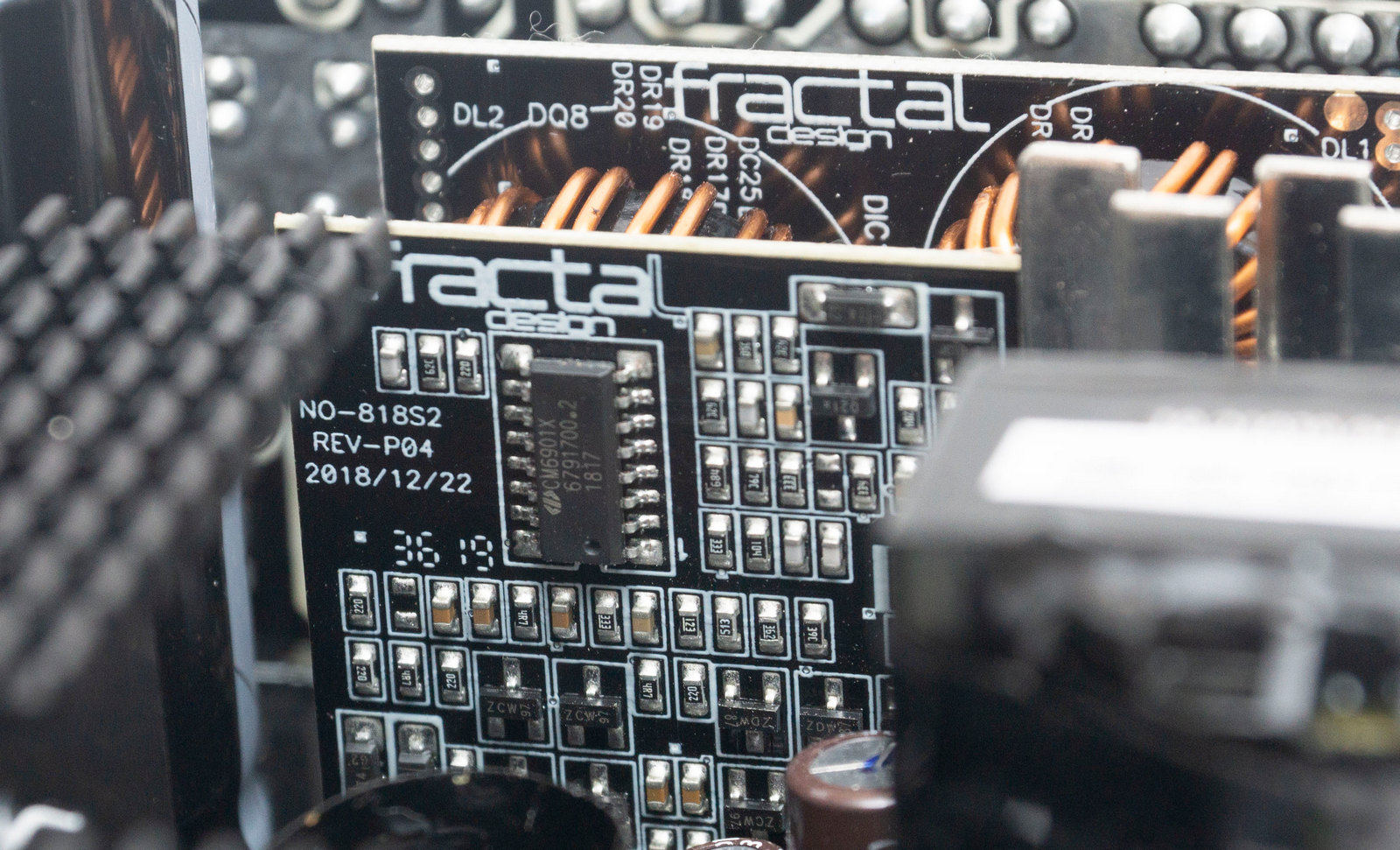

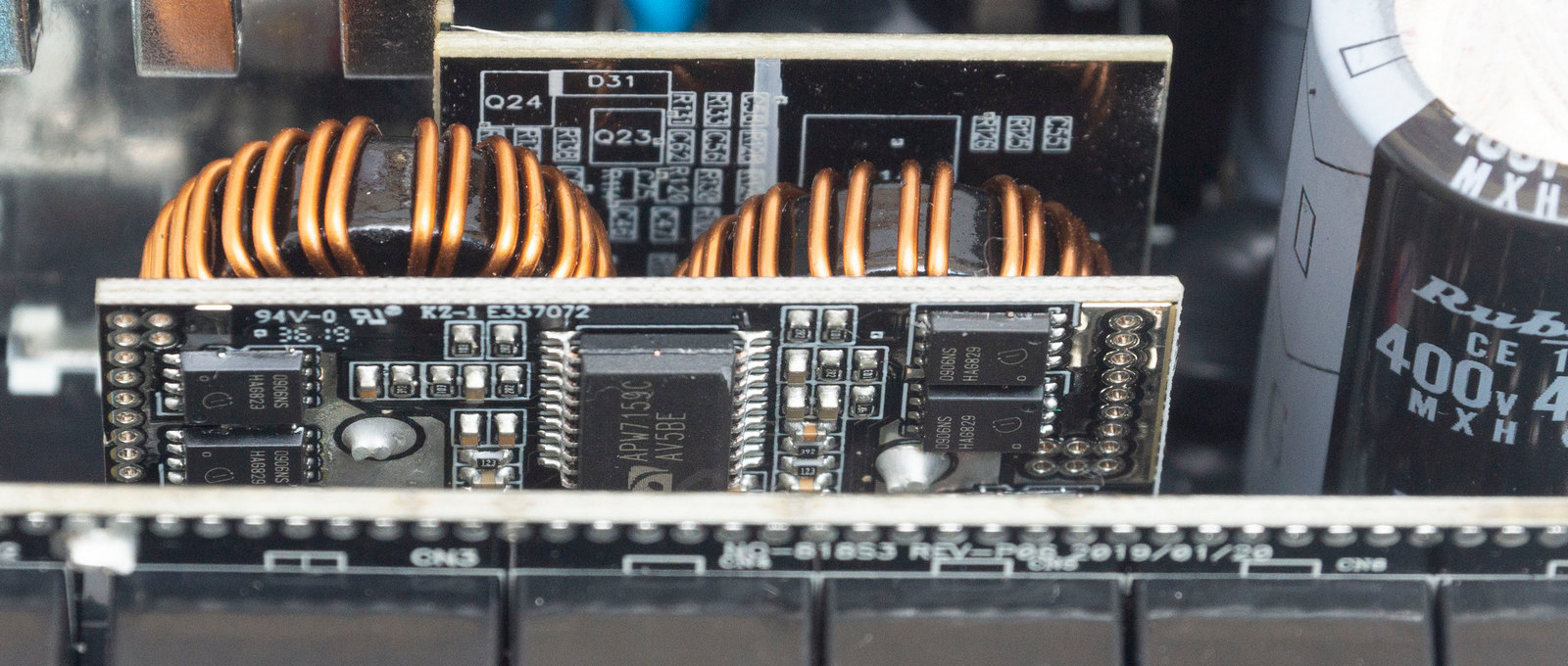

Параллельно находится вертикальная плата с DC-DC преобразователями. С одной стороны - два дросселя, с другой - по четыре транзистора на каждый канал – 0906NS и контроллер APW7159C.

Фильтрация пульсаций на выходах осуществляется за счет полимерных и электролитических конденсаторов Rubycon и Nippon Chemi-Con.

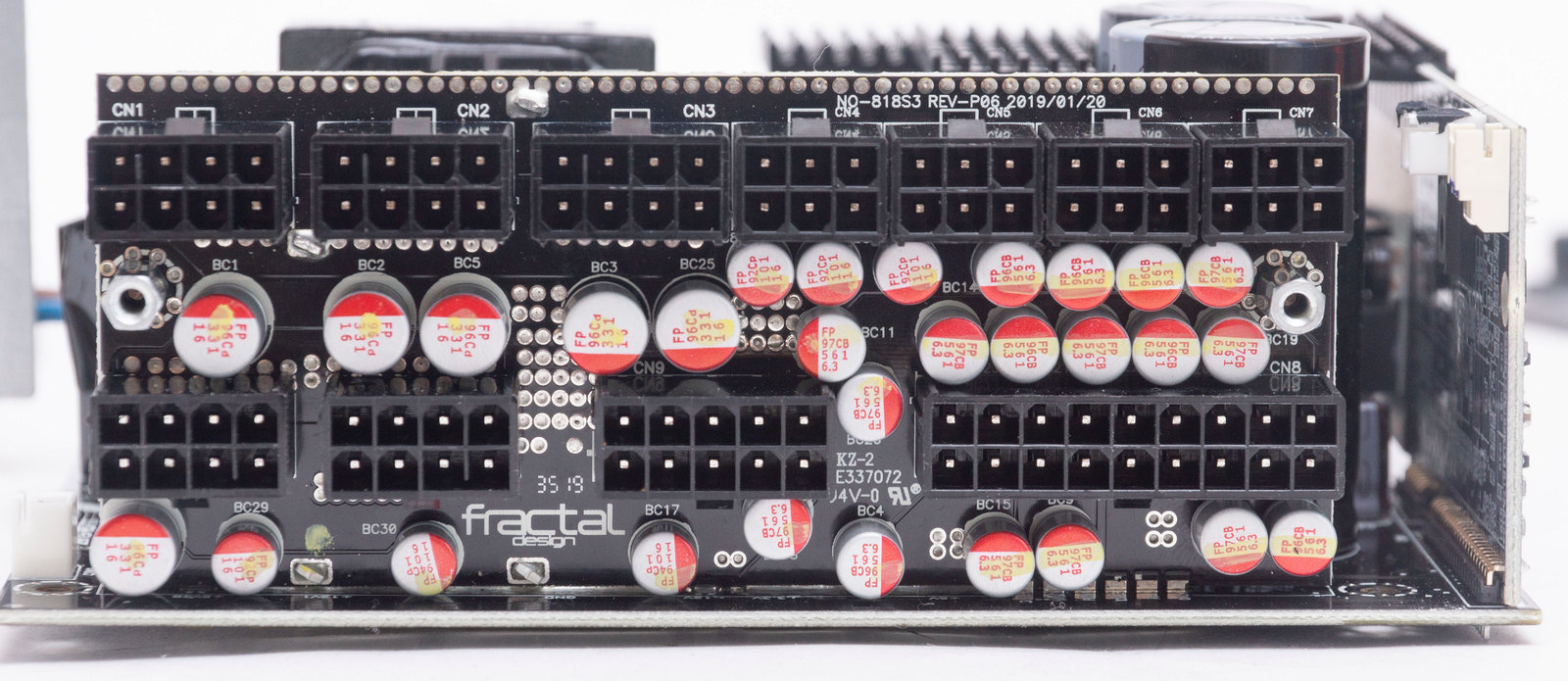

Непосредственно на модульной плате распаяно множество полимерных конденсаторов. Сама плата распаяна непосредственно на краю основной платы, никаких лишних проводов.

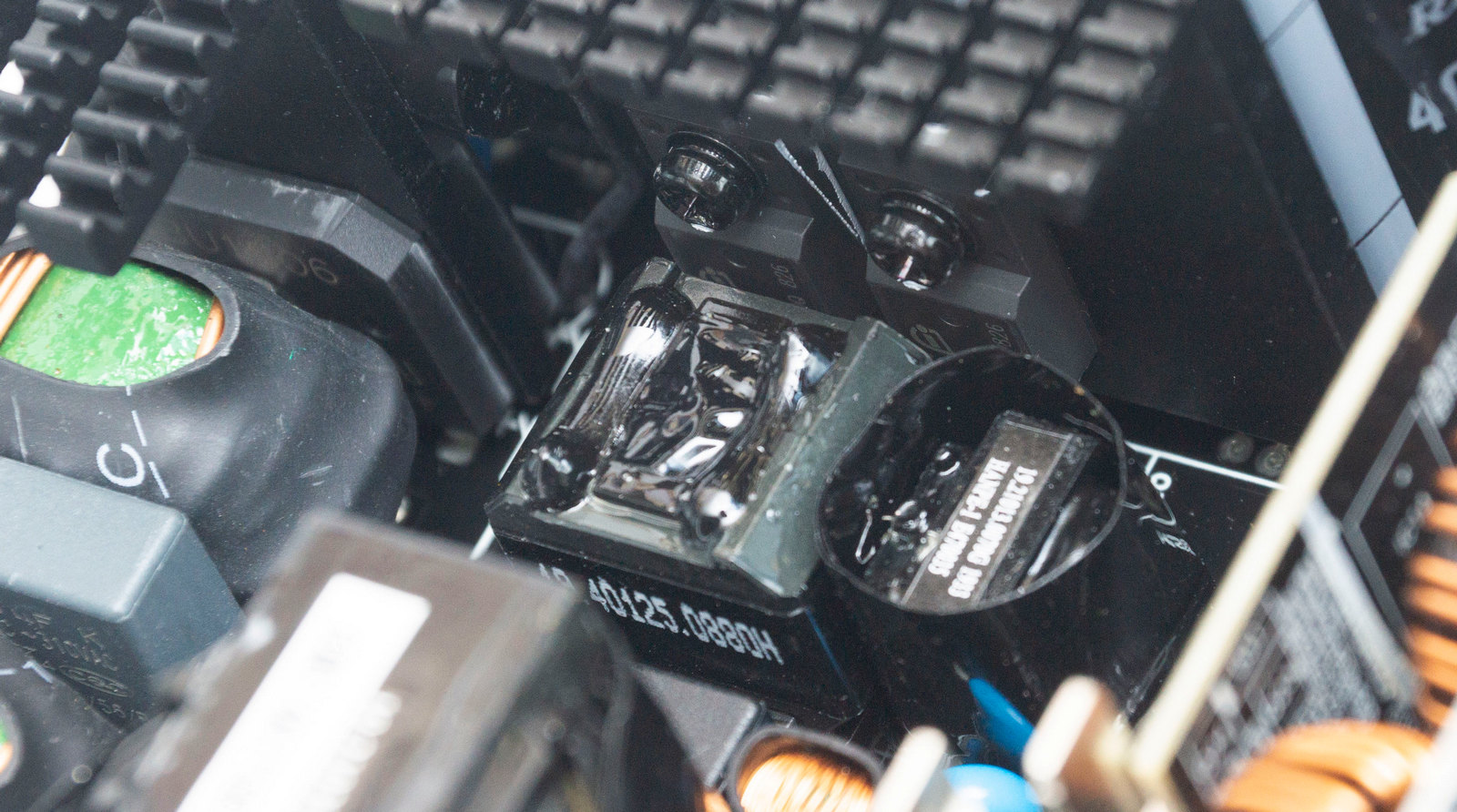

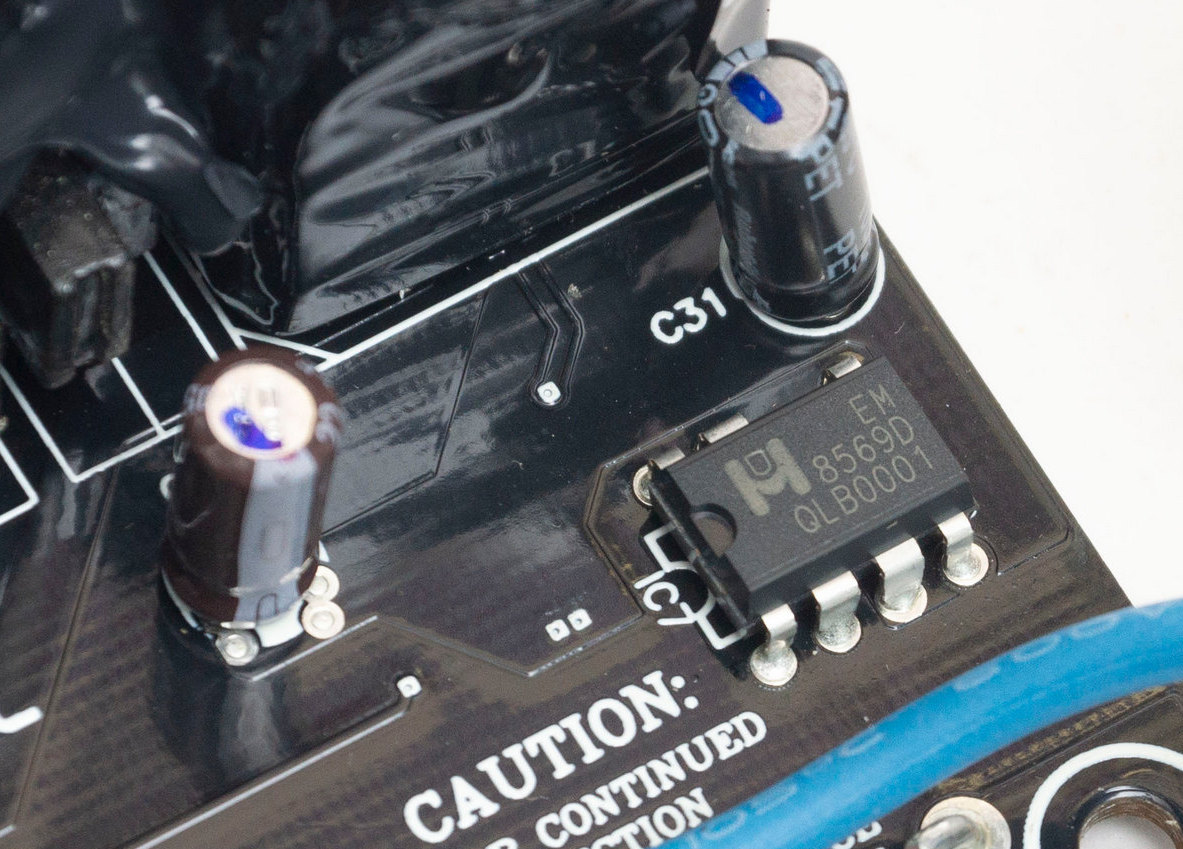

За дежурное питание отвечает ШИМ-контроллер 8569D, распаянный рядом с трансформатором дежурки, здесь же находится и пара японских конденсаторов на 1000 мФ.

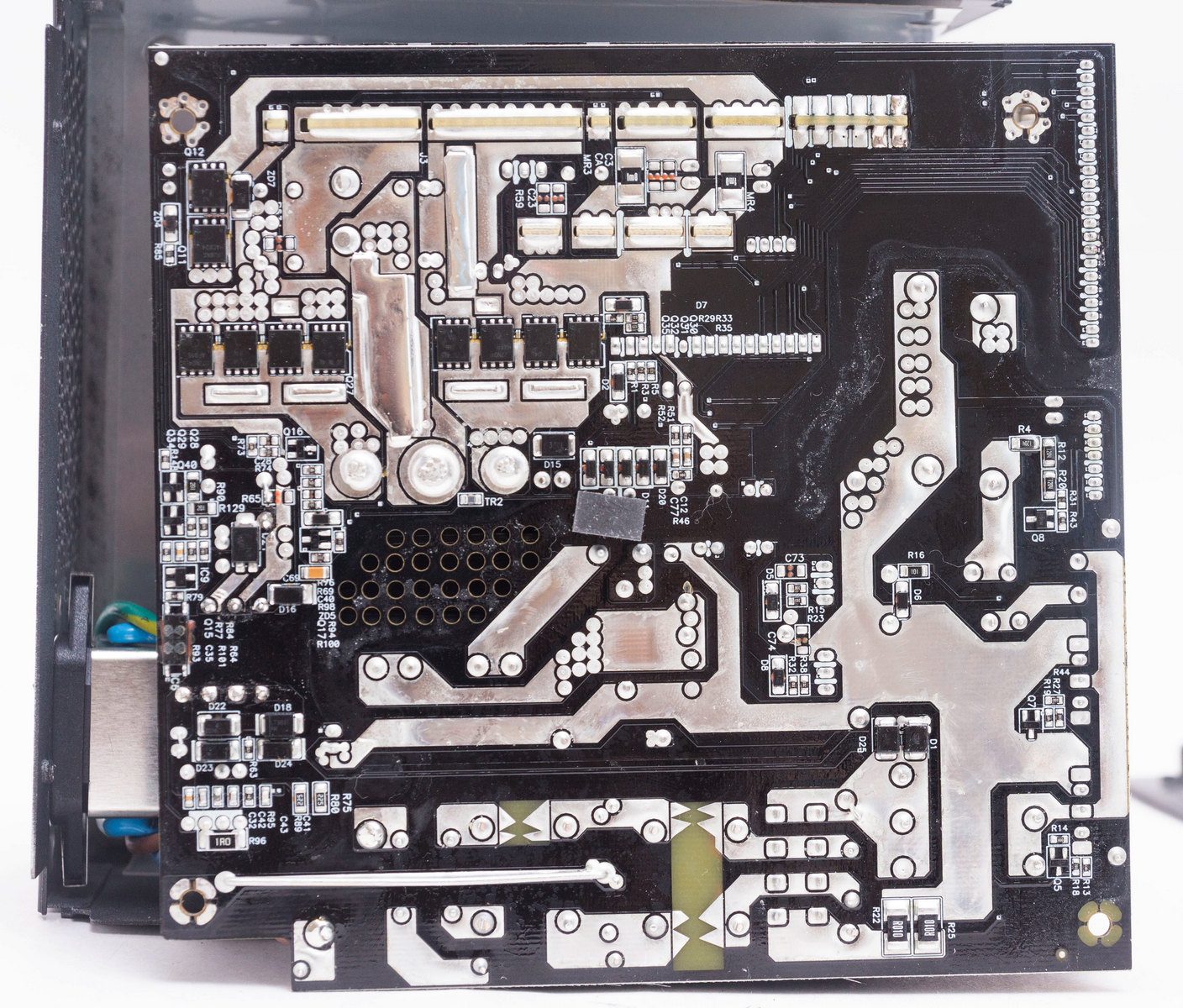

Обратная сторона платы выполнена аккуратно, широкие дорожки усилены припоем, следов несмытого флюса нет, под основным трансформатором текстолит перфорирован.

Тестирование

Тестовый стенд позволяет нагружать линию +12 В с шагом в 100 Вт. Линии +3.3 В и +5 В подключались к постоянной нагрузке в 50 Вт.

По требованиям стандарта ATX12V отклонение не должно превышать 5%. Для линии +12 В нормальным считается напряжение в пределах от +11.4 до +12.6 В.

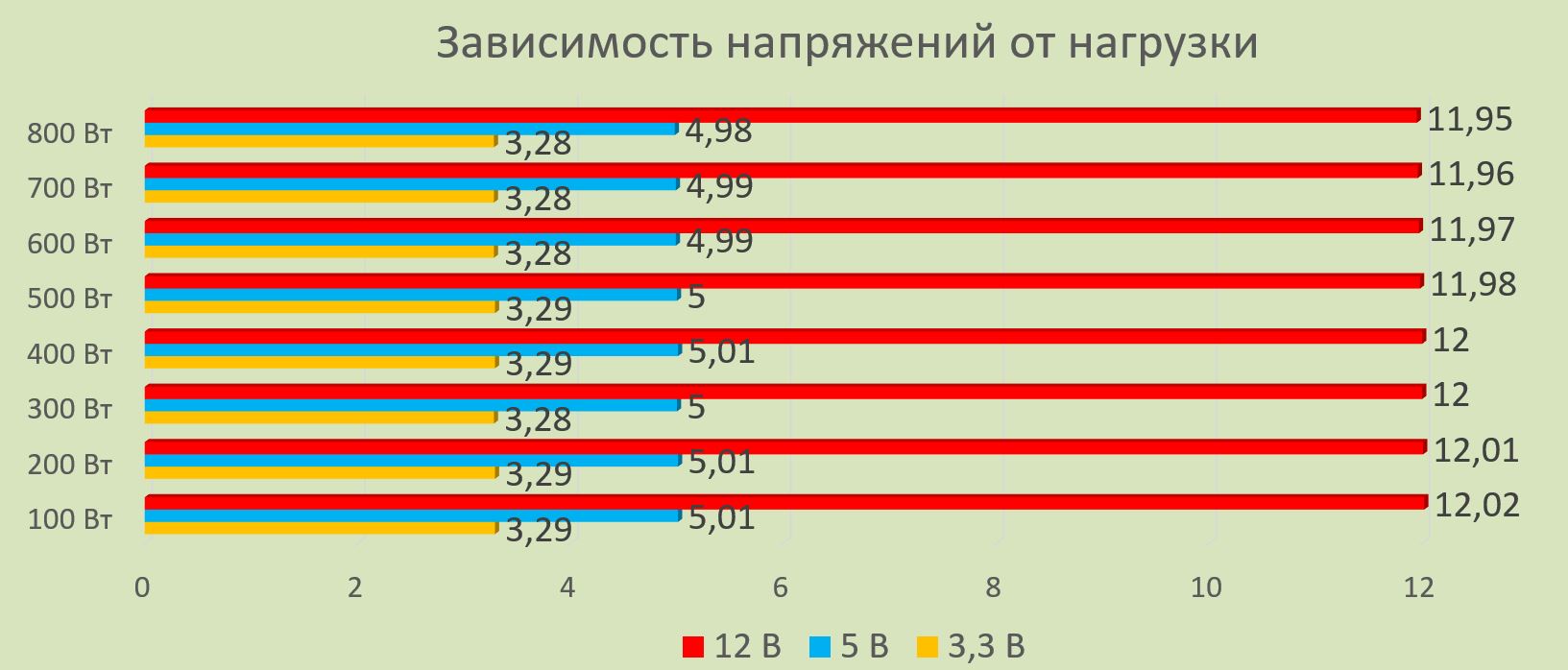

Стабильность напряжений по всем каналам очень хорошая. Как видим, искусственно значительно завышать напряжения по всем линиям на низкой нагрузке производитель не стал.

На линиях +5 и +3.3 В наблюдается небольшая ступенька при нагрузке от 300 до 400 Вт, так контроллер выравнивает хоть и не большую, но просадку.

Все отклонения укладываются в 1%, что очень хороший показатель.

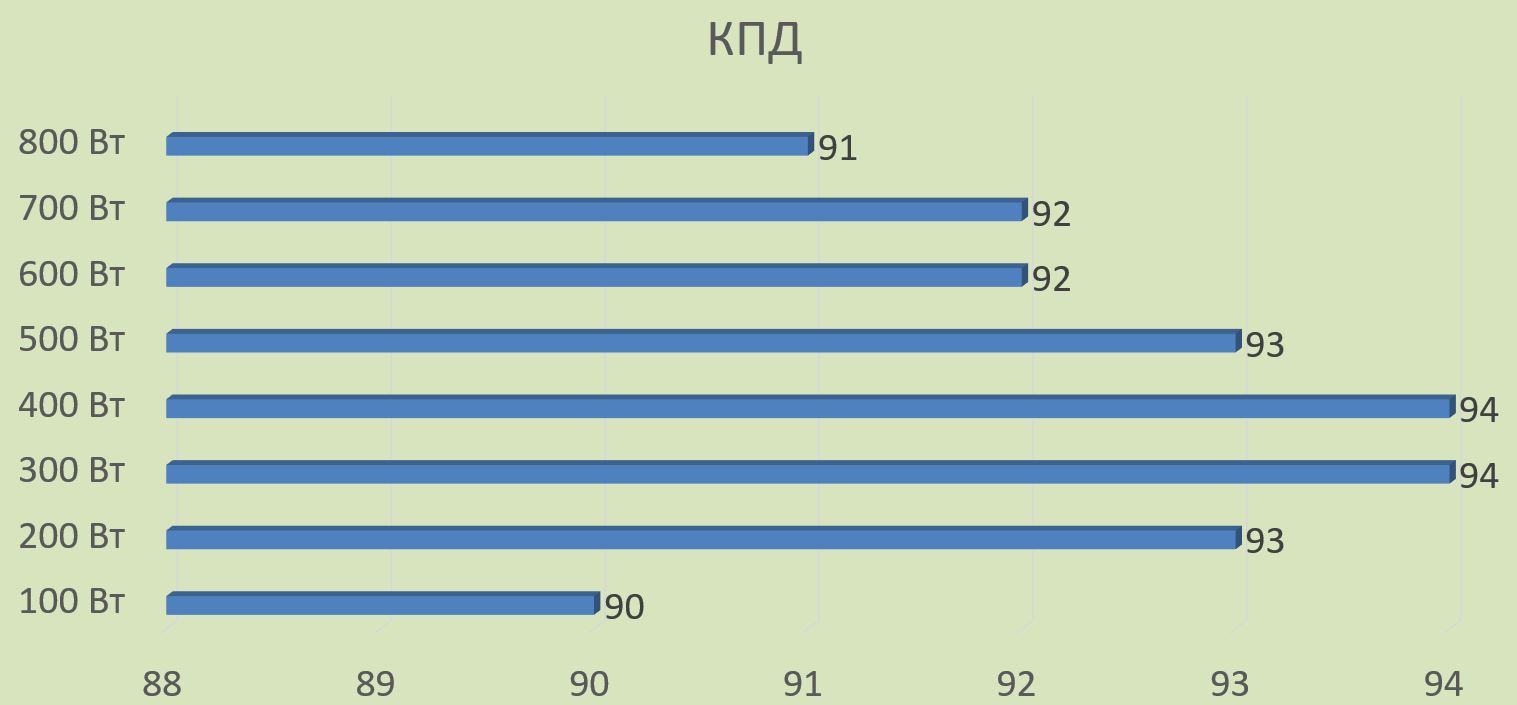

Уровень КПД полностью соответствует стандарту 80 PLUS Platinum, максимальные 94% демонстрируются при нагрузке от 300 до 400 Вт.

Также была проверена защита от короткого замыкания - при замыкании на любой из линий блок питания благополучно отключался.

Заключение

Возвращение компании Fractal Design на рынок блоков питания получилось очень успешным, сразу с качественной, энергоэффективной линейкой Ion+, выполненной на современной платформе. Не обошлось и без фирменных «фишек» - гибкие, плоские кабели оригинальной конструкции.

Все потребительские характеристики на высоком уровне – это не только упомянутые выше кабели, а также бесшумное охлаждение с пассивным режимом, полностью модульная система кабелей, высокая стабильность напряжений и энергоэффективность, два разъема 8-пин для питания CPU.

Модной RGB-подсветки нет, но это и к лучшему: мода на нее уже проходит - наигрались.

И цена вполне конкурентоспособна - около 9000 рублей. Блоки питания с подобными характеристиками стоят дороже, в эту же цену много моделей с сертификатом 80 Plus Gold. Рекомендуем к покупке.

Плюсы:

• Качественная сборка;
• Современная схемотехника;
• Японские конденсаторы;
• Стабильные напряжения;
• Мягкие, гибкие кабели;
• Полностью модульная система подключения кабелей;
• Два 8-пин разъема EPS;
• Полупассивная тихая работа вентилятора;
• Все необходимые виды защиты;
• Приемлемая цена;
• Десять лет гарантии.

Минусы:

• Явных недостатков не выявлено.

Может не понравиться:

• Отсутствие RGB-подсветки;
• Кнопка переключения режимов работы охлаждения внутри корпуса ПК;
• Неплоское исполнение кабеля ATX.
