Обзор и тестирование блока питания Cooler Master MWE 650 White 230V-V2

Блок питания CoolerMaster MWE 650 White 230V-V2 выполнен на основе DC-DC преобразователя, что не типично для бюджетного решения, плюс у него полупассивная система охлаждения и хороший набор коннекторов на плоских шлейфах.
Обзор и тестирование блока питания Cooler Master MWE 650 White 230V-V2

Блок питания CoolerMaster MWE 650 White 230V-V2 можно отнести к бюджетной серии (его цена составляет около трех тысяч рублей). Внешне блок так и выглядит: обычный корпус без подсветки и модульных кабелей. Но по схемотехнике отличается от прочих бюджетных решений: вместо групповой стабилизации он выполнен на основе DC-DC преобразователя. Кроме этого вентилятор имеет полупассивный режим работы, а кабели представлены в виде плоских и мягких шлейфов. На чем же сэкономил производитель (ведь блоки питания с подобными характеристиками и сертификатом 80 PLUS Standard обычно стоят дороже)? В этом мы и попытаемся разобраться.


Технические характеристики

  • Модель: MPE-6501-ACABW;
  • Номинальная мощность: 650 Вт;
  • Максимальная эффективность: 85%;
  • Сертификат: 80 PLUS Standard 230V EU;
  • Поддерживаемые стандарт: Intel ATX 12V V2.52, ErP 2014 Lot 3;
  • Диапазон рабочих напряжений: 200 – 240 В;
  • Частота входного сигнала: 50 – 60 Гц;
  • Сигнал Power Good: 100-500 msec;
  • Время удержания: > 14msec at 100% of full load (230Vac input);
  • Входной ток: 5 A;
  • Выходы: 3,3В - 19 А, 5В – 19 А, 12В – 54 А;
  • Выходная мощность линии: +3,3В и 5В, - 120 Вт;
  • Выходная мощность линии: +12В, - 648 Вт;
  • PFC: активный;
  • Защиты: OVP, UVP, OPP, SCP, OTP;
  • Диаметр используемого вентилятора: 120 мм;
  • Тип подшипника: гидродинамический;
  • Среднее время наработки на отказ: 100 000 часов;
  • Размеры: 140 × 150 × 86 мм;
  • Гарантия: 3 года.

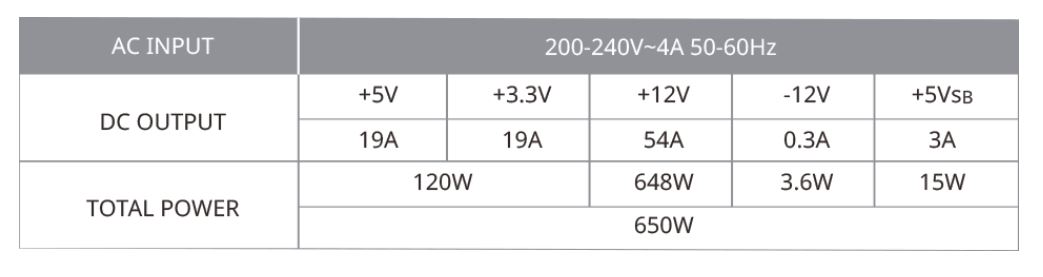

Нагрузочные характеристики:

Упаковка и комплектация

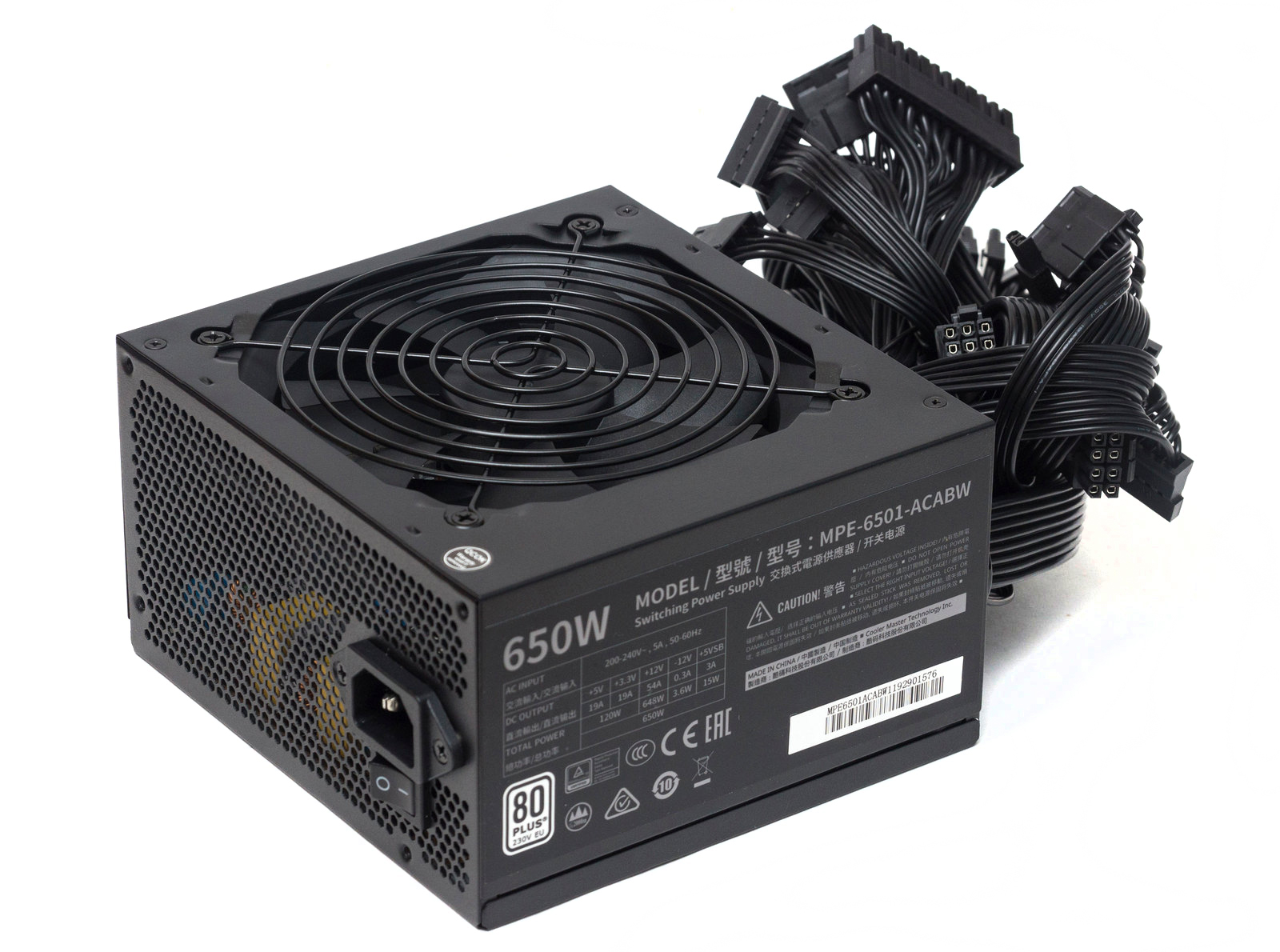

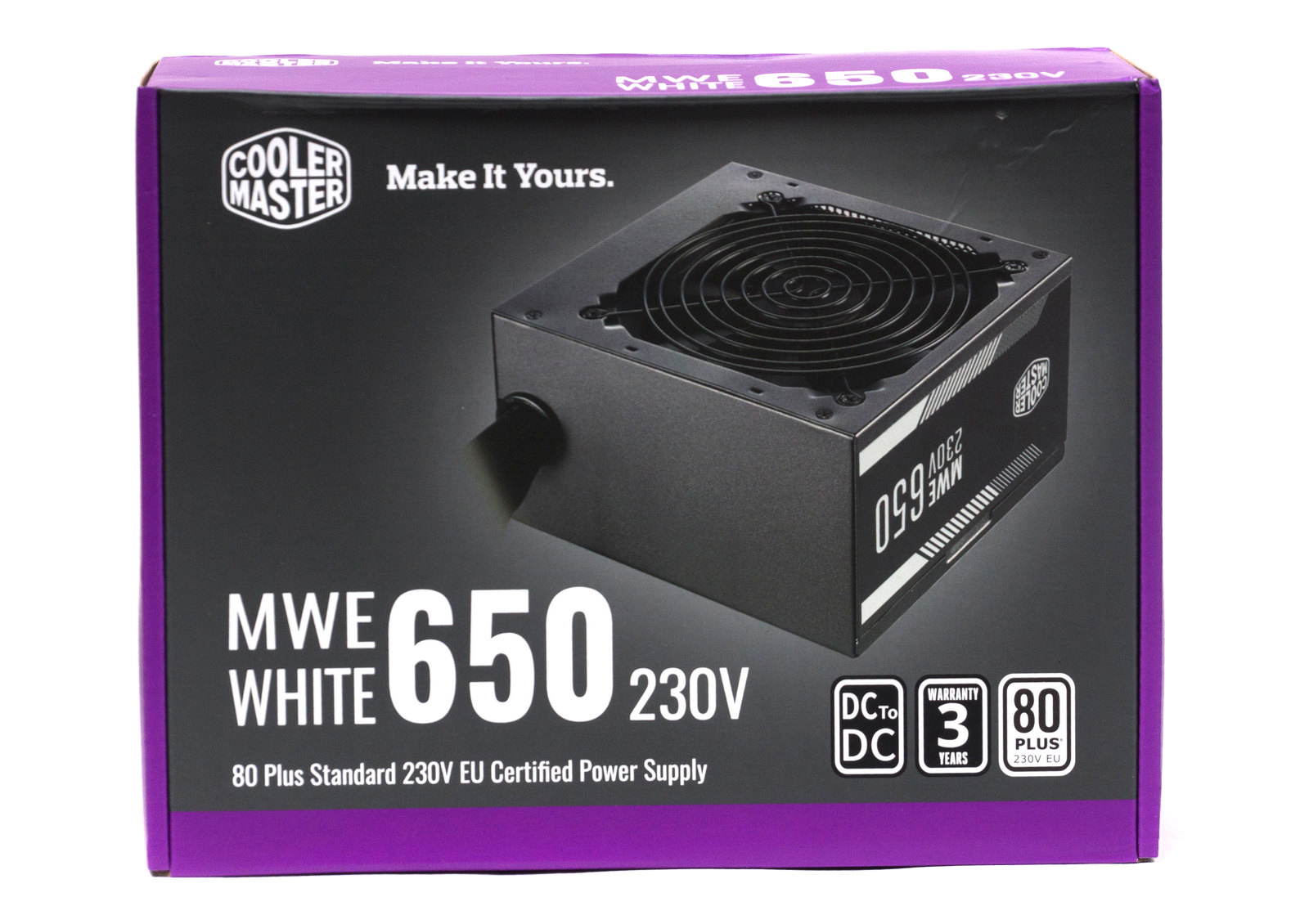

Блок питания поставляется в черной картонной коробке с фиолетовыми торцами.

На лицевой стороне приведено изображение и название модели. Пиктограммами представлены три ключевых особенности.

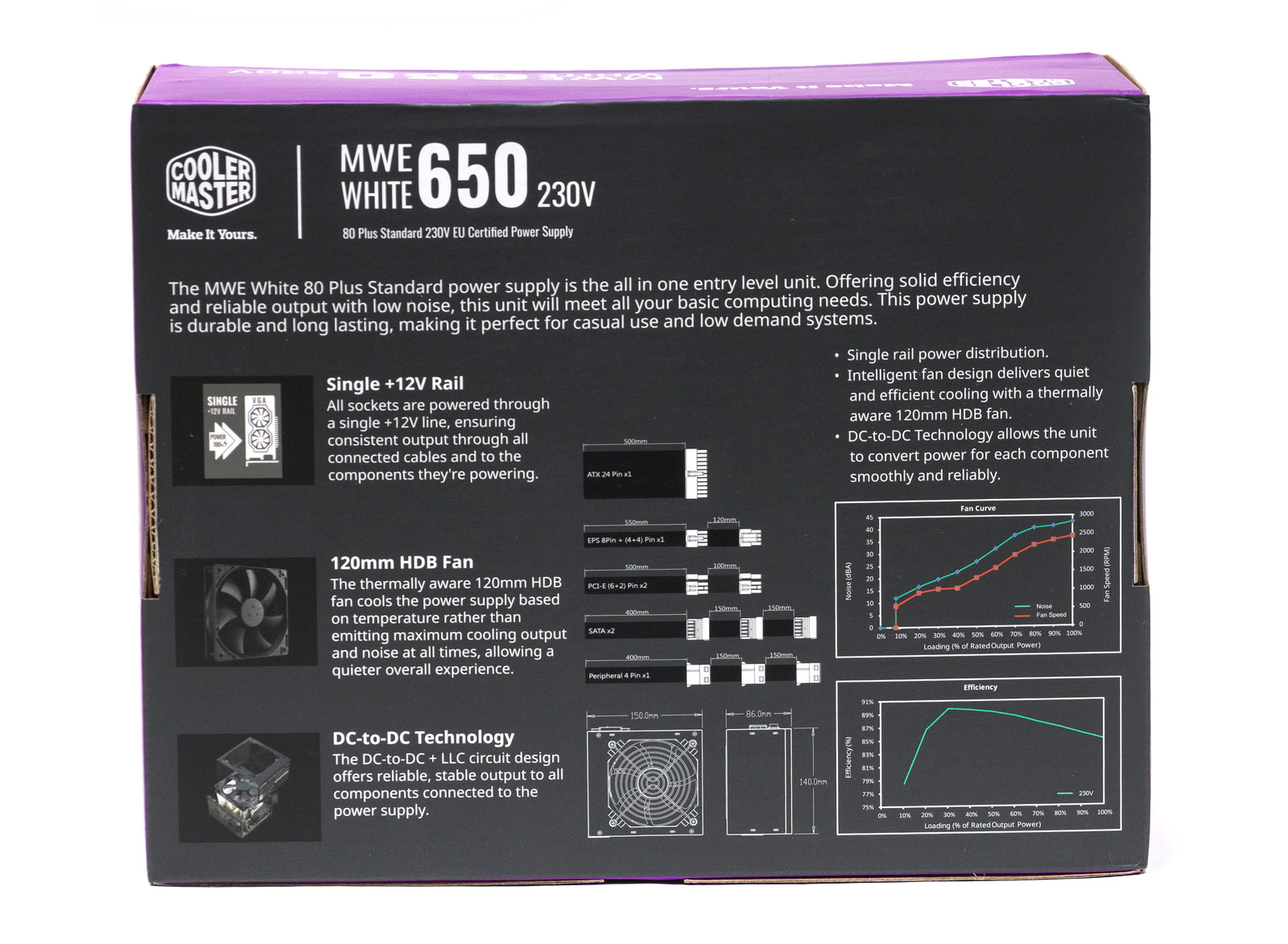

На обратной стороне приводятся характеристики кабелей, работы вентилятора и КПД. На торце представлены подробные технические характеристики изделия.

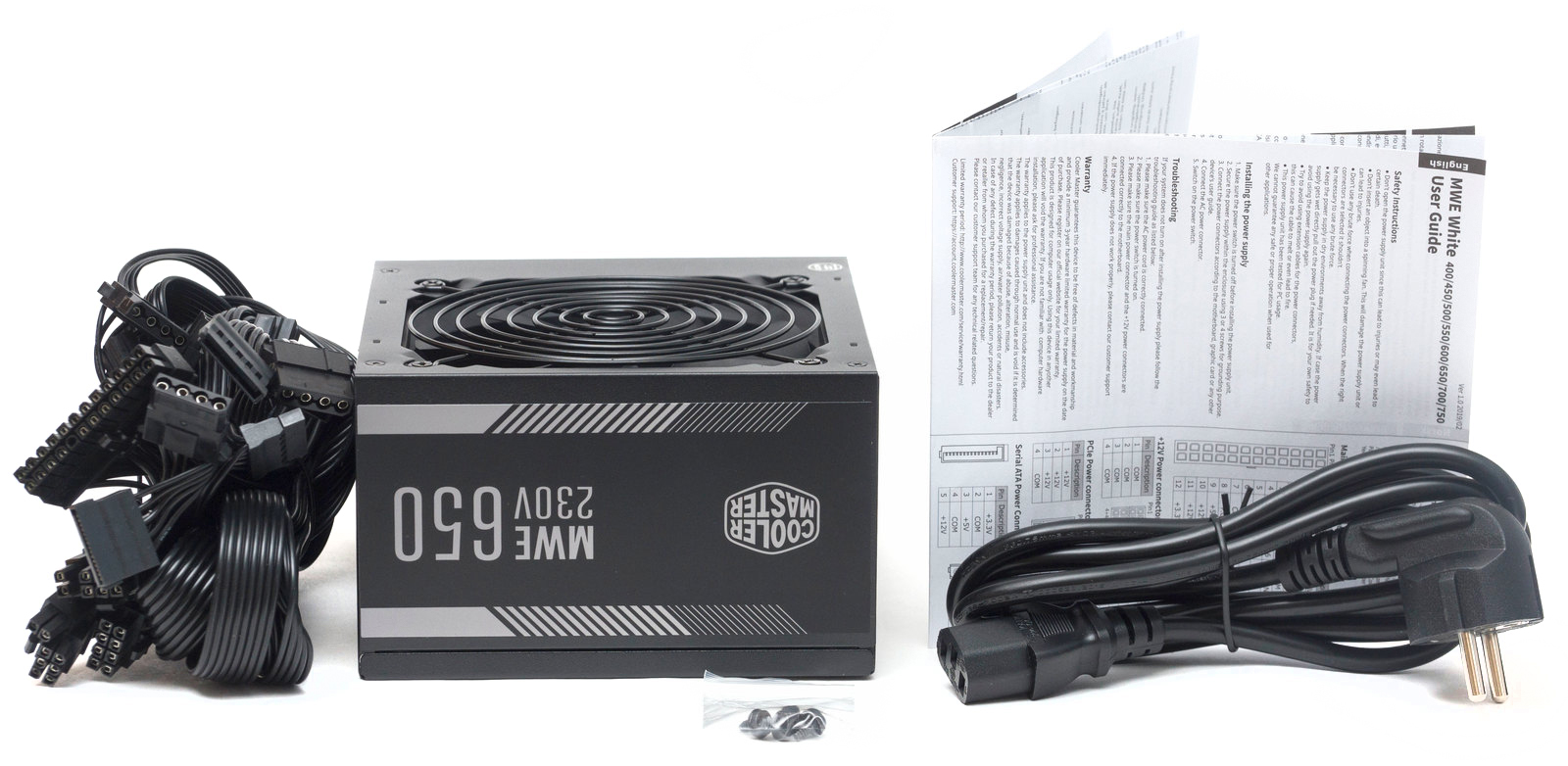

В комплекте имеется инструкция, сетевой кабель и винты.

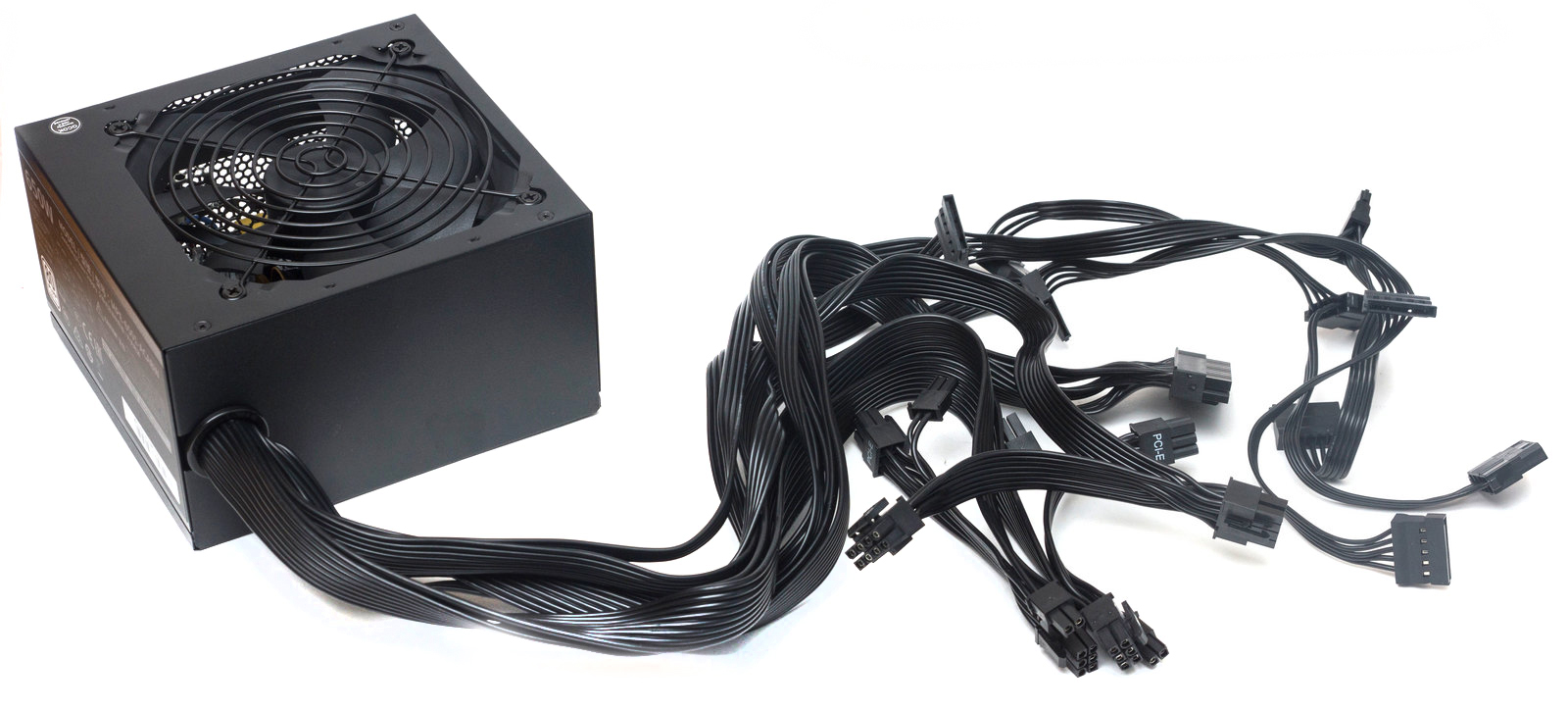

Кабели представлены десятью плоскими шлейфами, калибр проводов 18 AWG, для питания видеокарт кабели потолще - 16 AWG . Кабели мягкие, узкие, удобные для укладки.

Набор коннекторов радует, чего только стоит два 8-пин коннектора питания CPU.

Кабели:

  • Основной кабель, 20+4 пин, до системной платы - 58 см;
  • Кабель питания CPU, 4+4 пин и 8 пин: 65 + 10 см;
  • Два кабеля питания PCI-E, по два коннектора 6+2 пин: 55 + 10 см;
  • Два кабеля по четыре коннектора SATA: 50+15+15+10 см;
  • Один кабель с четырьмя MOLEX коннекторами: 50+10+15+15 см;
  • Сетевой кабель: 150 см.

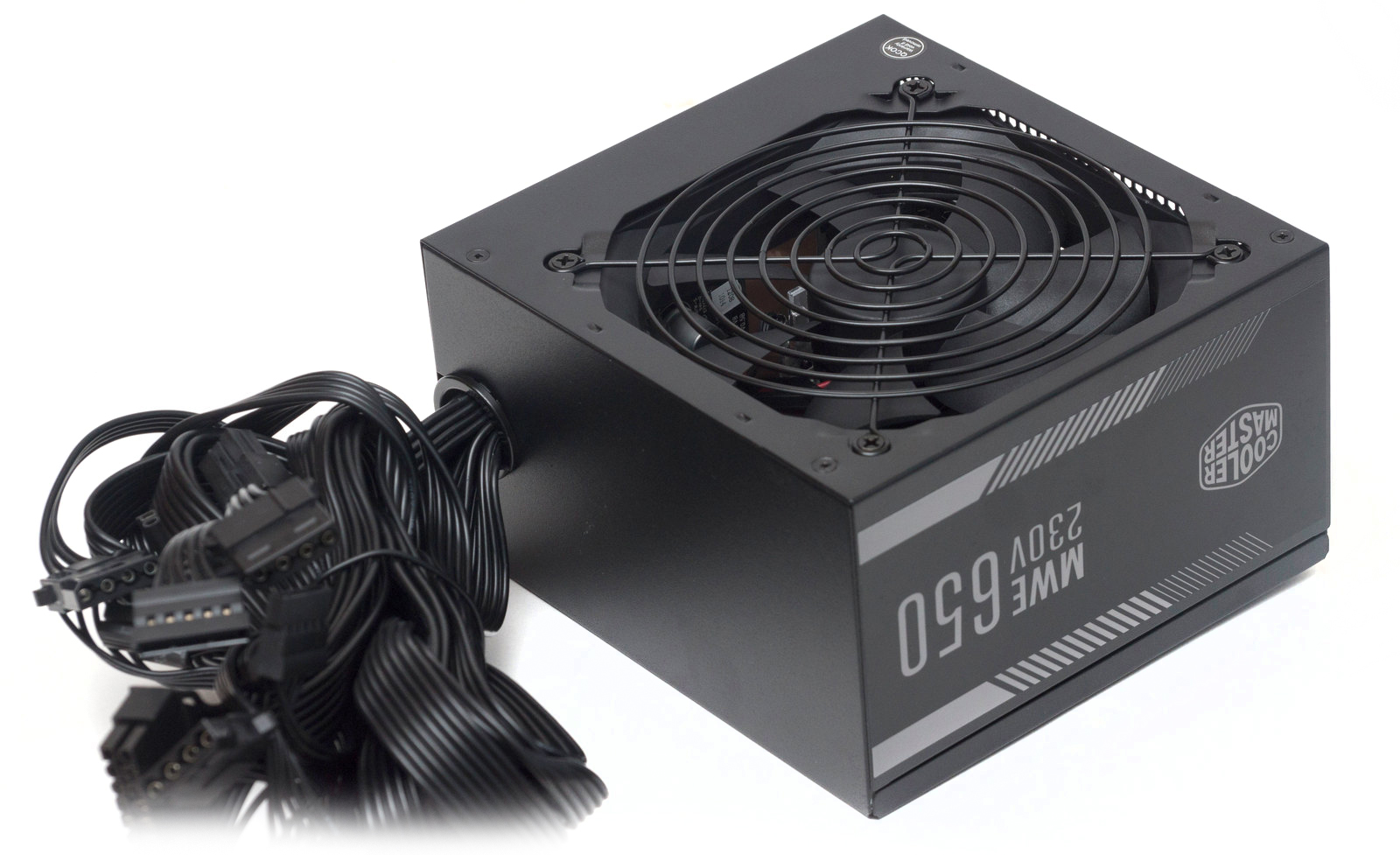

Внешний вид

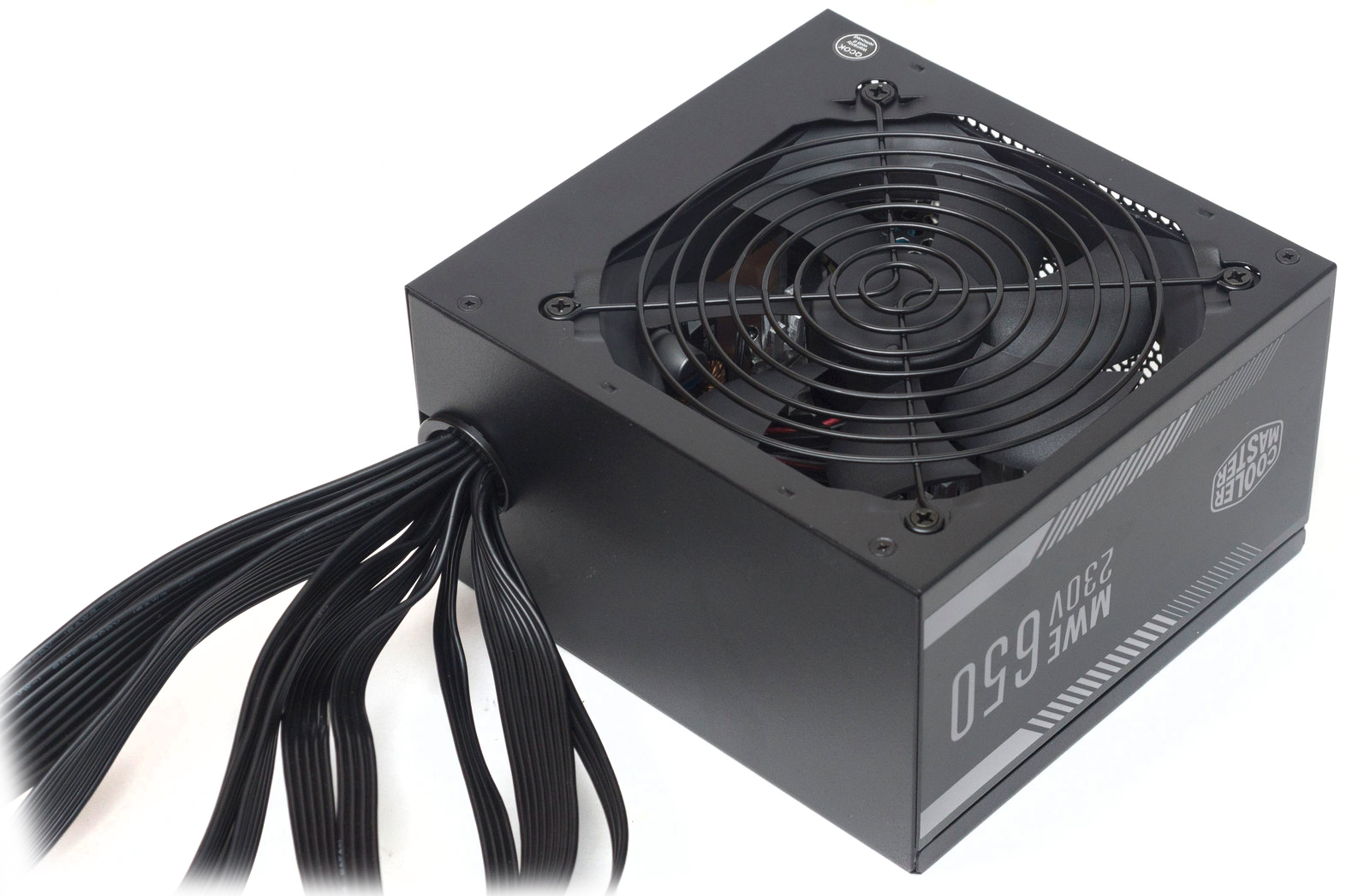

Корпус выполнен из металла, окрашенного черной порошковой краской. Изготовление качественное, конструкция жесткая. Никаких модных дизайнерских решений нет.

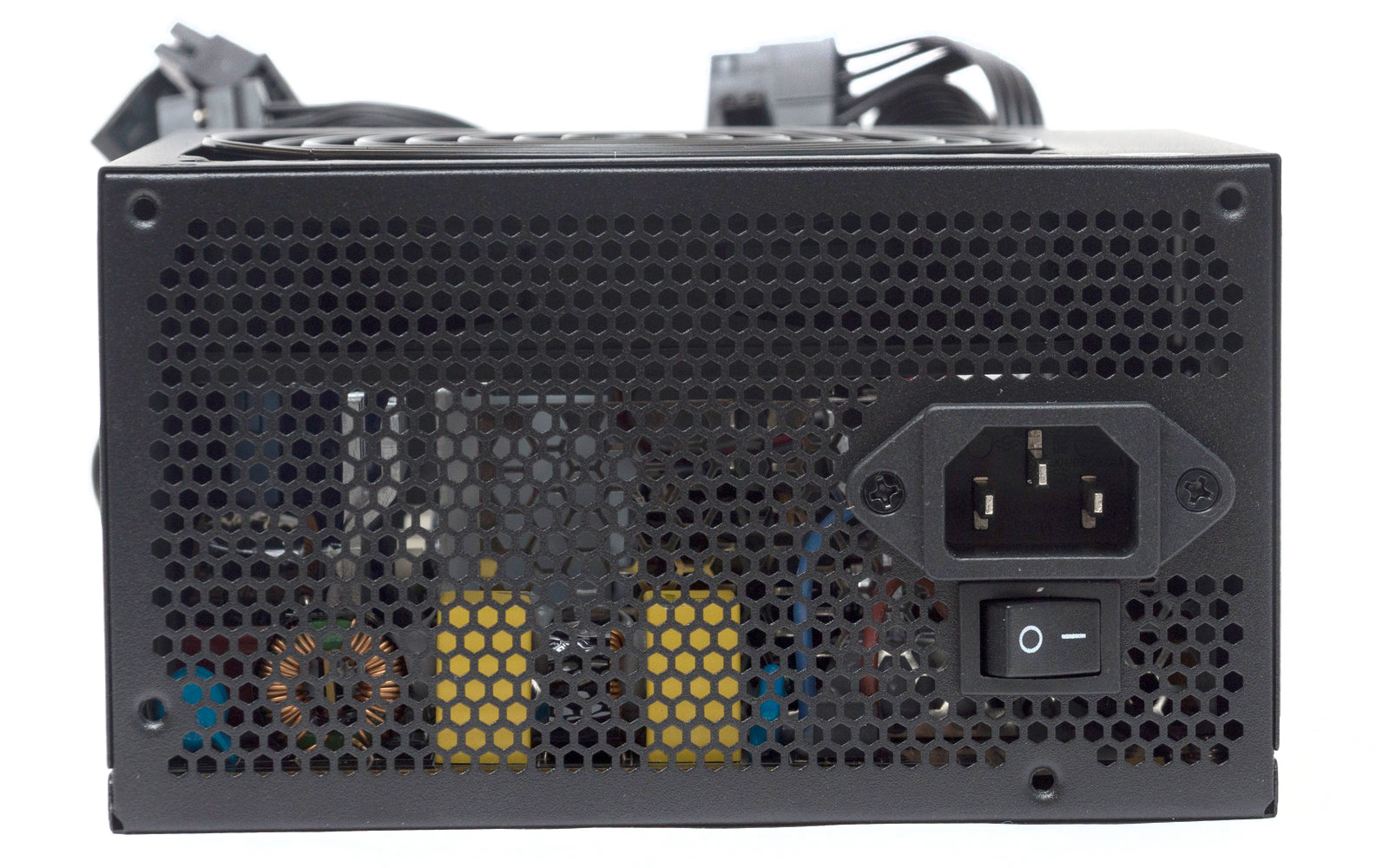

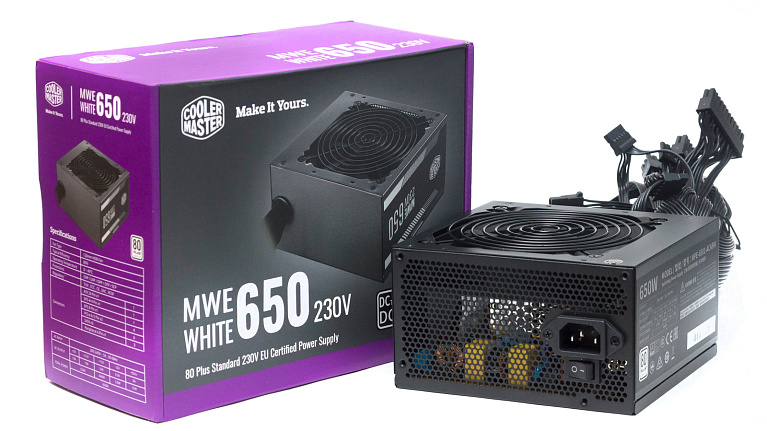

С тыльной стороны традиционная перфорация в виде сот, сетевой разъем и тумблер включения питания.

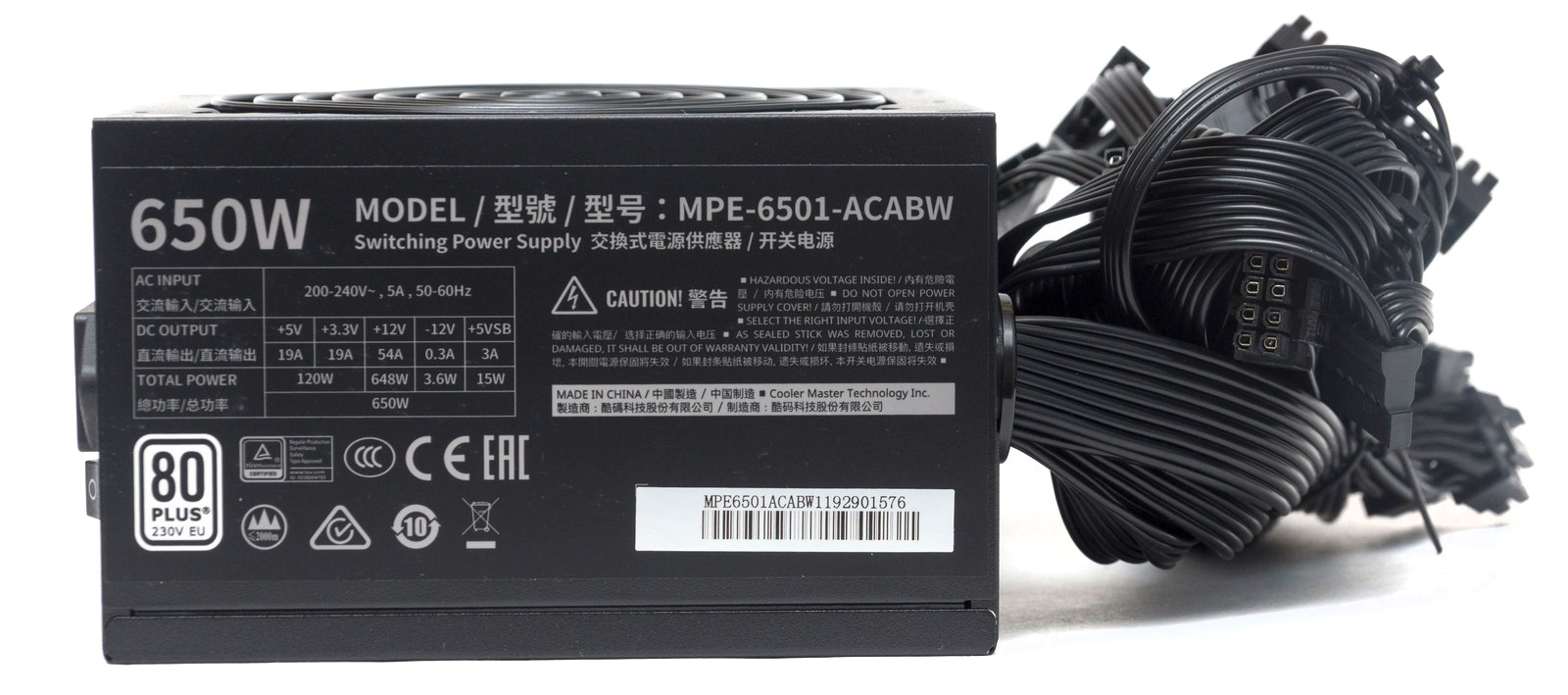

На боковых гранях имеются наклейки: с одной стороны - указание модели, с другой - таблица нагрузочных характеристик.

На нижней грани обычная решетка - "гриль".

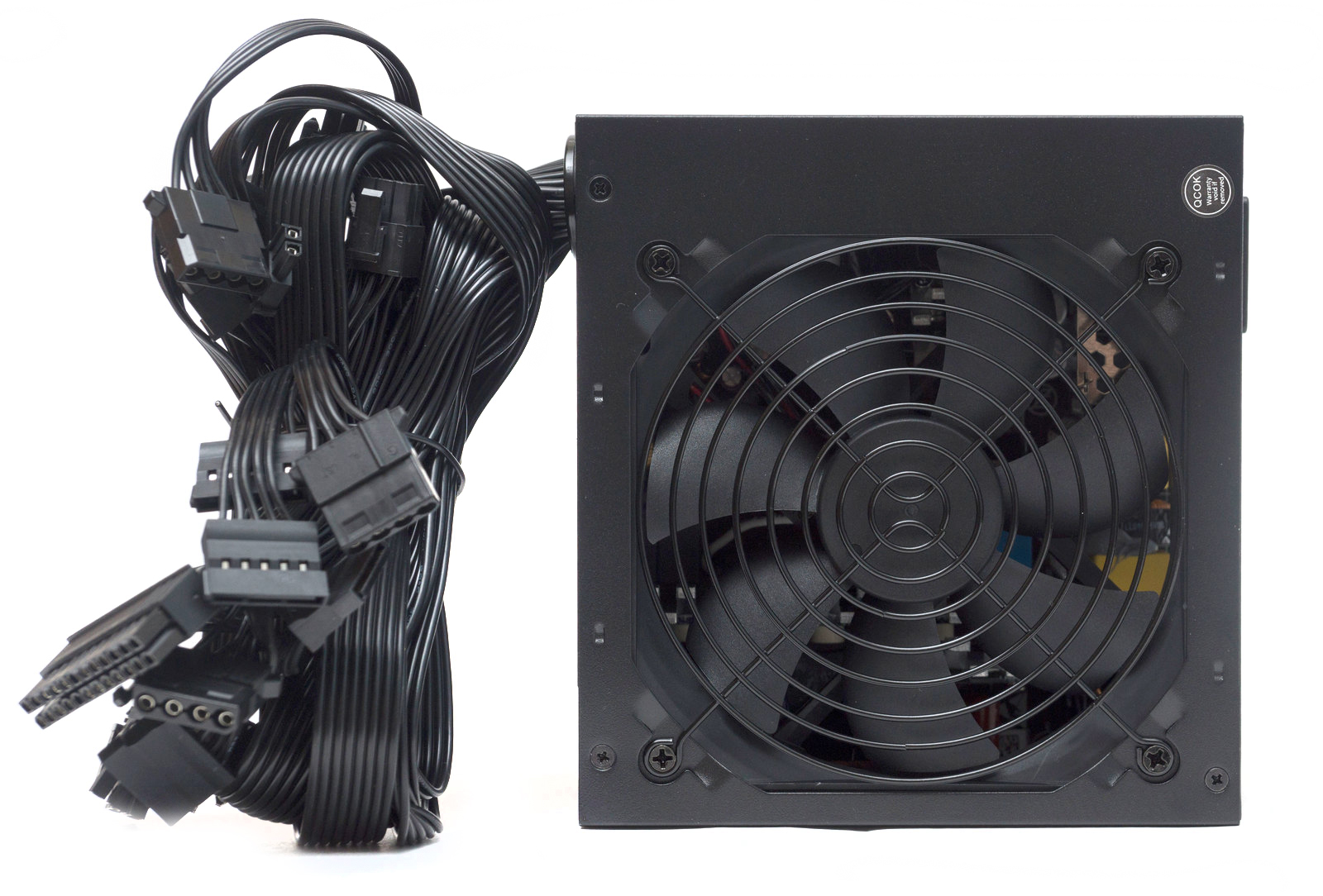

С лицевой стороны через круглое пластиковое кольцо выходят кабели.

Охлаждение

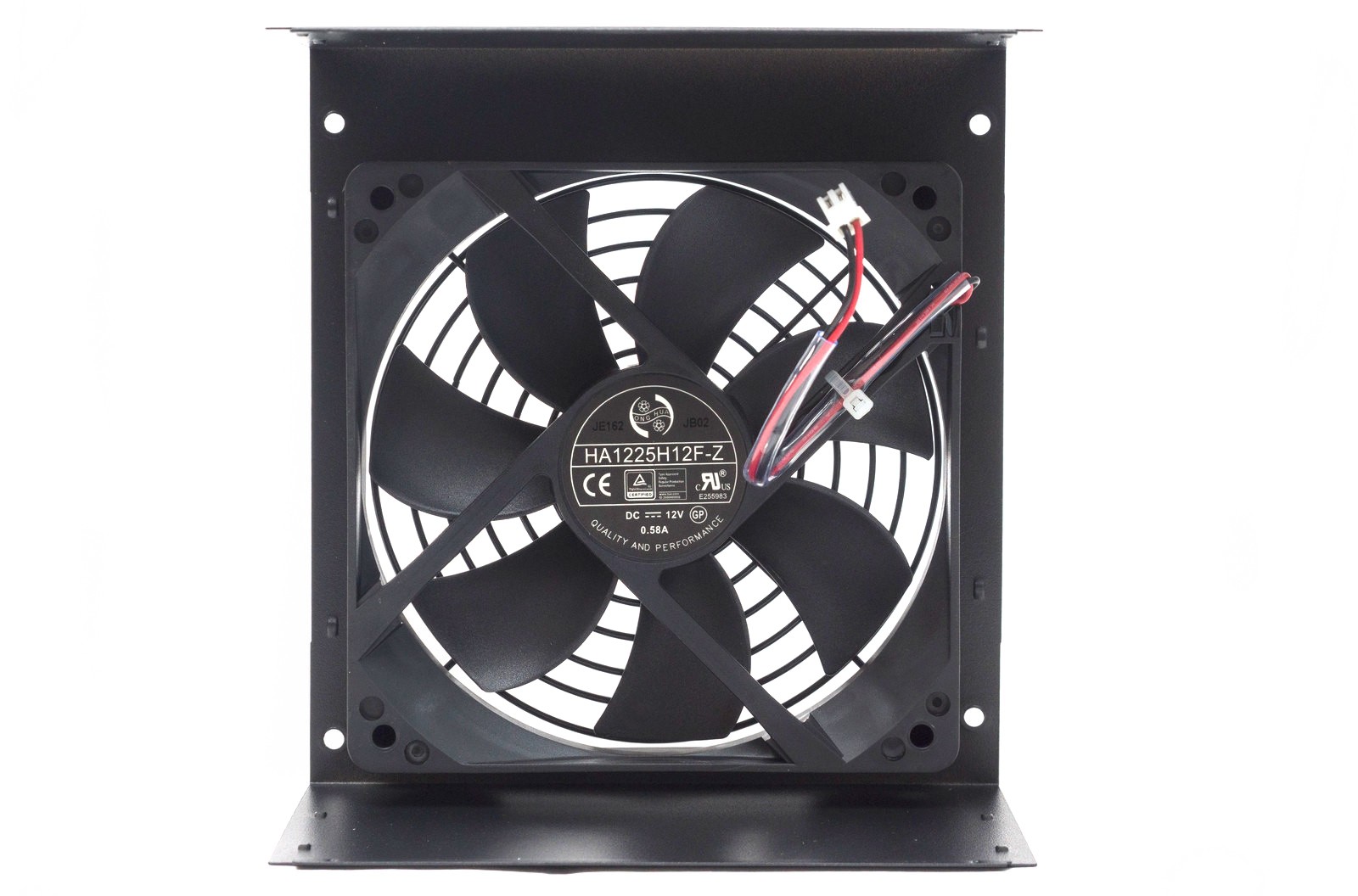

Отводит тепло от комплектующих популярная модель вентилятора Hong Hua HA1225H12F-Z. Основан он на гидродинамическом подшипнике, что подразумевает больший срок эксплуатации и меньший шум.

Максимальные обороты 2400 RPM с уровнем шума 42,5 дБ.

Пластиковой вставки для распределения потоков воздуха нет.

До нагрузки в 15% вентилятор остается в пассивном режиме. Это, конечно, очень маленькое значение - всего 100 Вт по линии +12В. Многие компьютерные игровые сборки потребляют больше в режиме простоя, и в обычных сценариях работы компьютера вентилятор будет вращаться постоянно. Термодатчик, регулирующий обороты вентилятора, закреплен на радиаторе преобразователей вторичной линии, и его обороты будут зависеть непосредственно от температуры, а не от нагрузки.

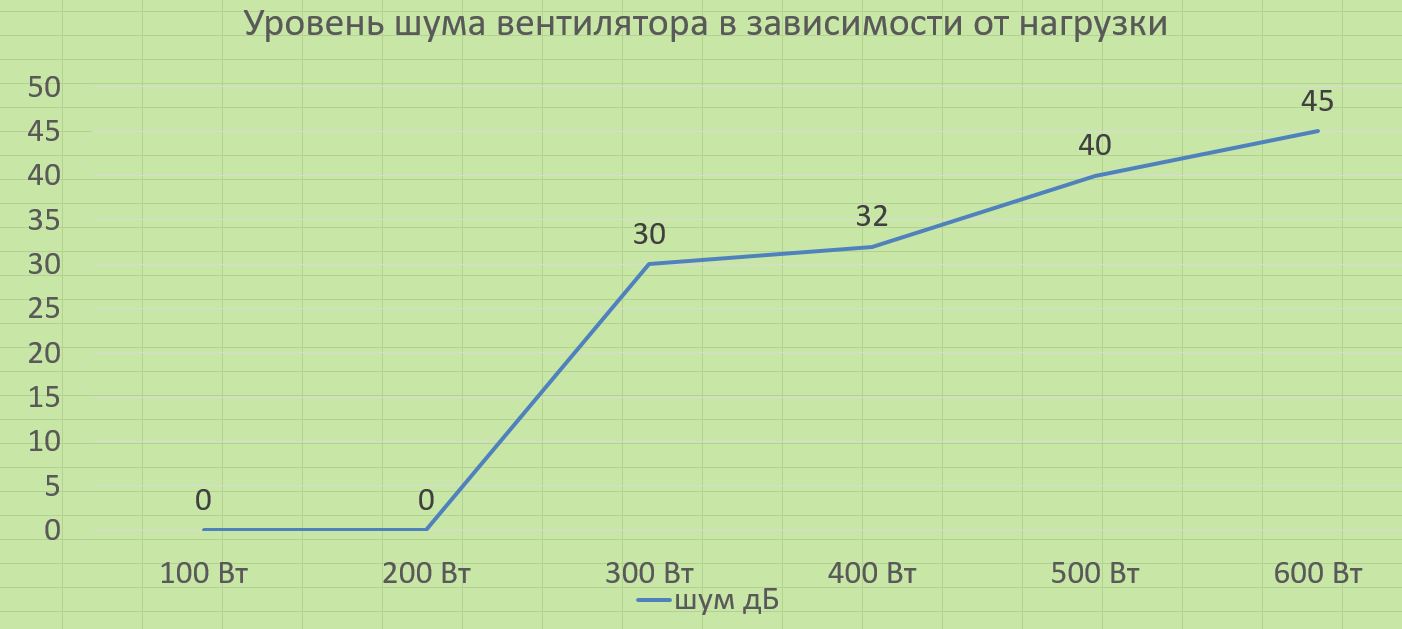

На практике вентилятор запускался при нагрузке тестового стенда от 200 Вт. До 300 Вт он оставался очень тихим, уровень шума был менее 30 дБ и не фиксировался шумомером. Далее с ростом нагрузки, и соответственно оборотов, уровень шума поднимался до комфортного значения в 40 дБ при нагрузке до 500 Вт. И только при максимальной нагрузке шум вентилятора был значительным - до 45 дБ. Но при такой нагрузке в реальной системе общий шум всей системы охлаждения уже будет значительным.

Схемотехника

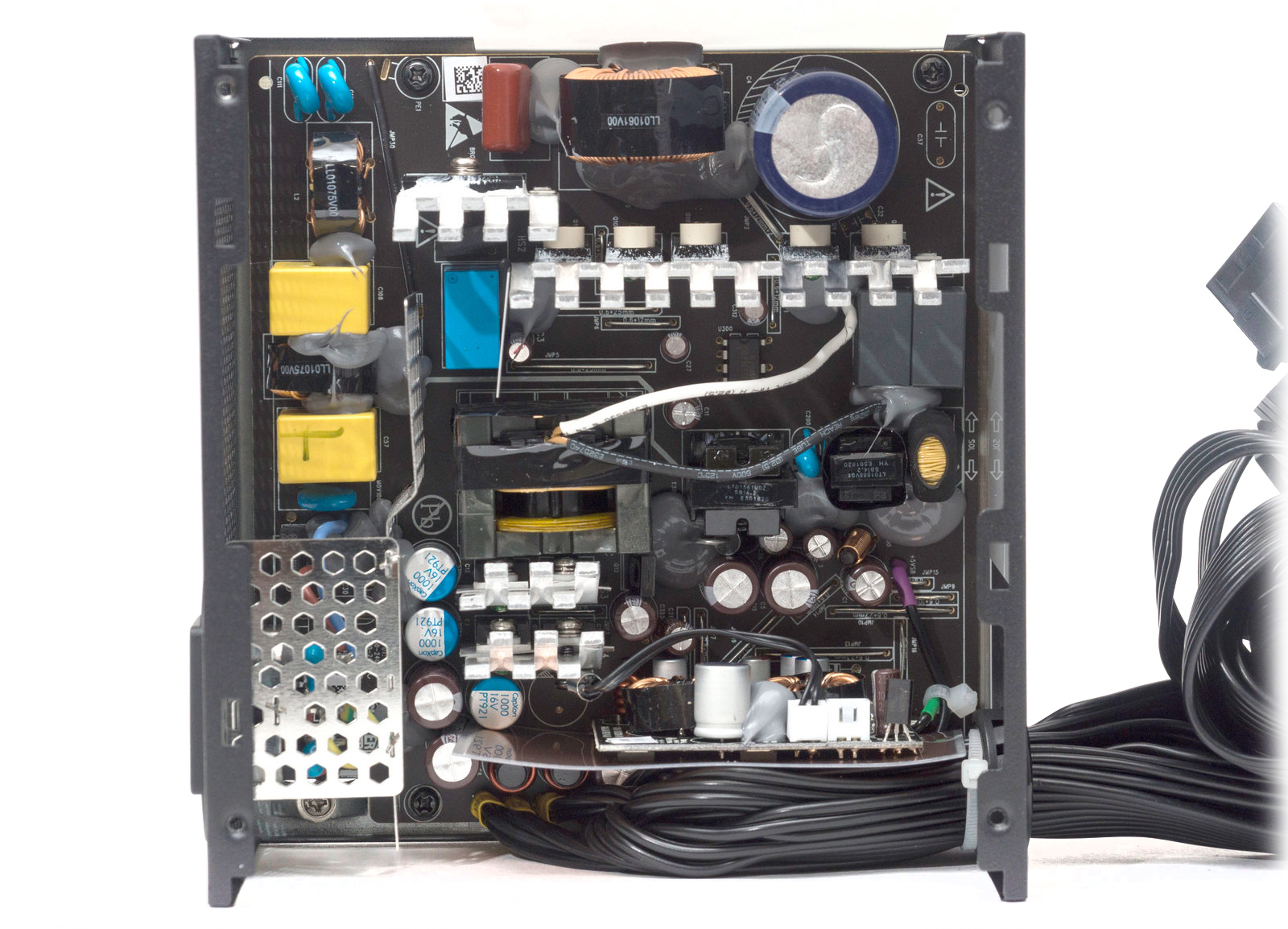

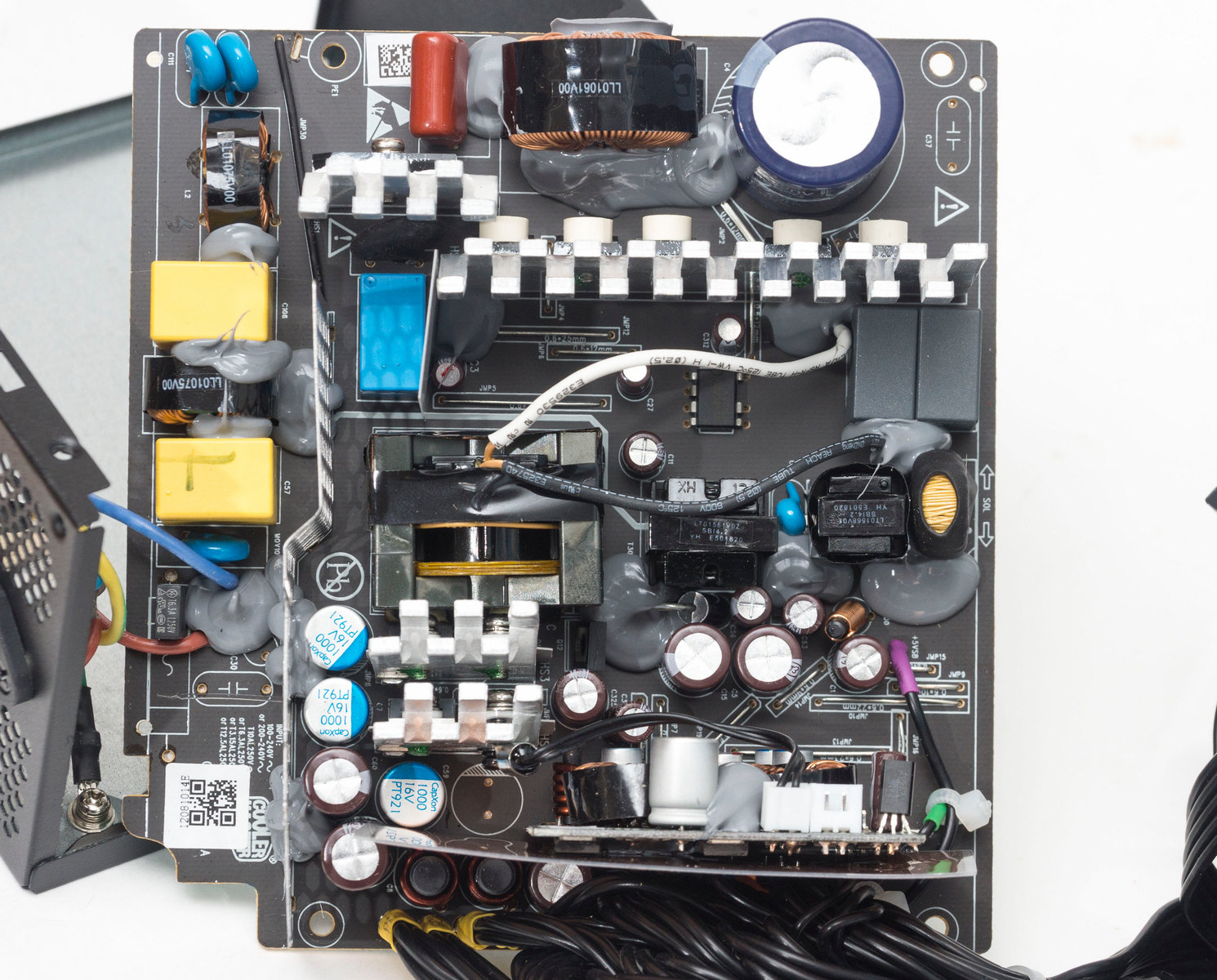

Блок питания CoolerMaster MWE 650 White 230V-V2 построен на основе LLC-преобразователя и DC-DC преобразователя во вторичной цепи.

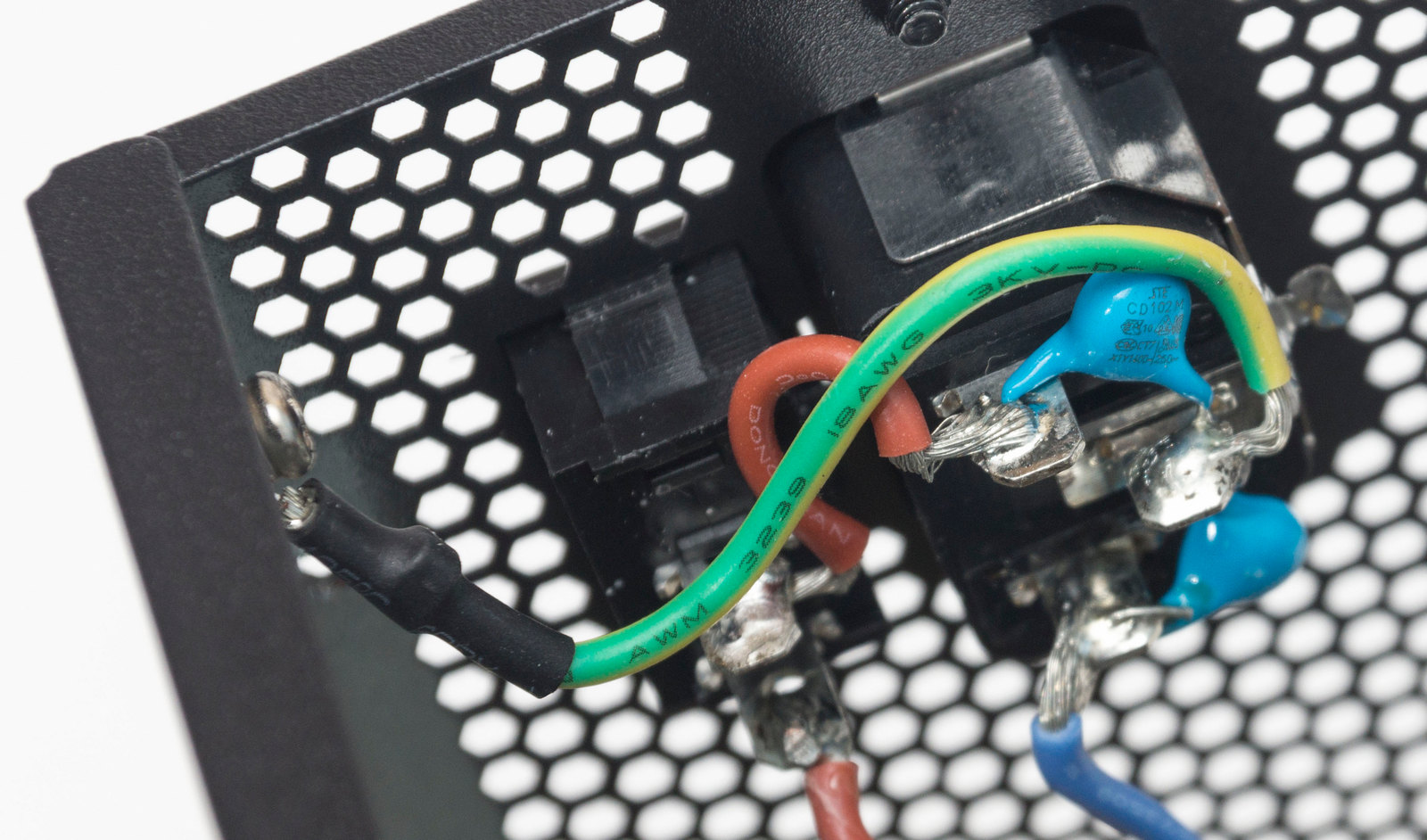

На входе мы видим EMI-фильтр, первое звено распаяно на входной розетке: два Y-конденсатора, Х-конденсатор отсутствует.

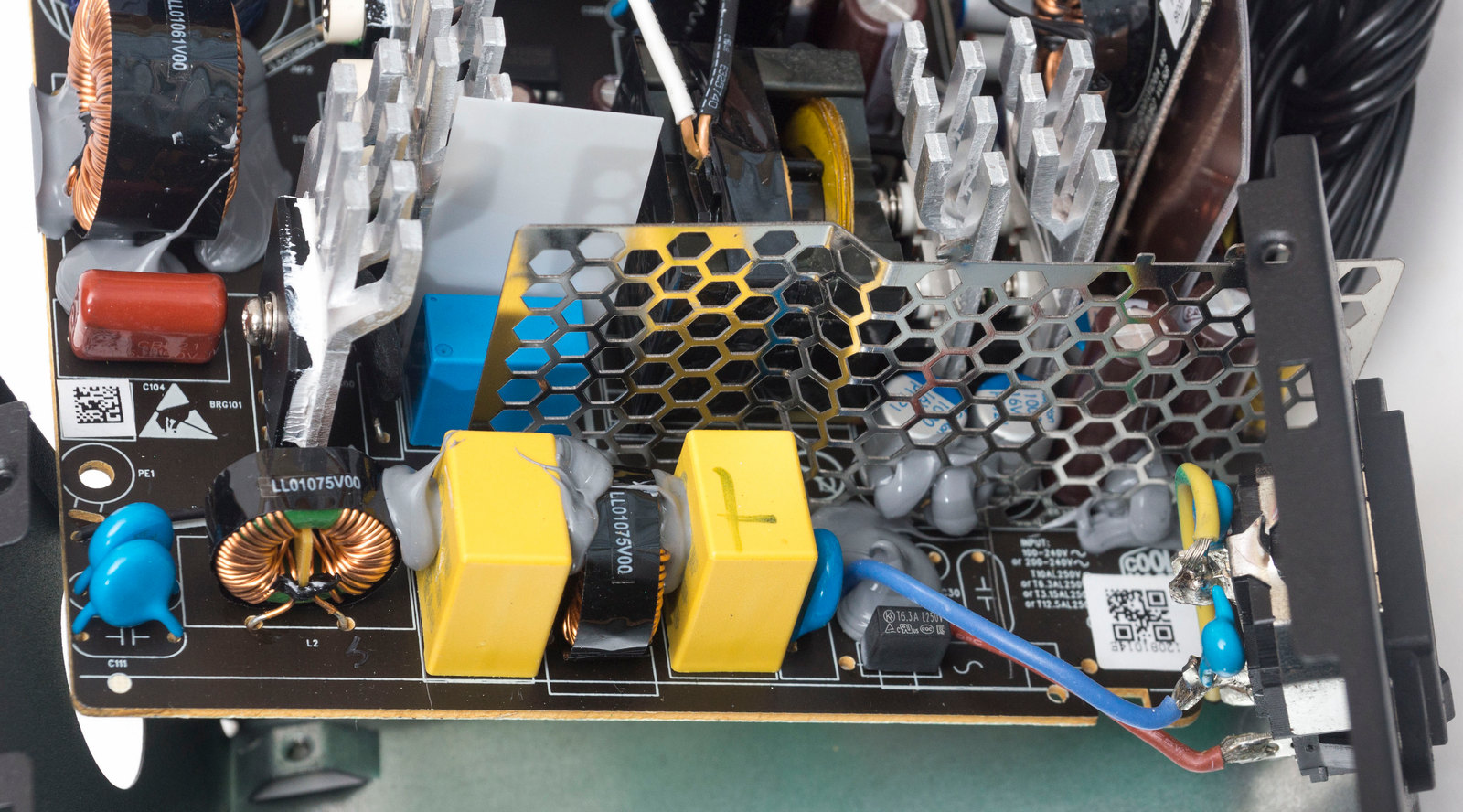

Еще два Y-конденсатора, два Х-конденсатора и парочка дросселей распаяны на краю основной платы. Варистор также имеется. Вся область фильтра закрыта металлическим каркасом с перфорациями – такое решение нам встречается впервые.

На отдельном радиаторе находится диодная сборка GBJ2508.

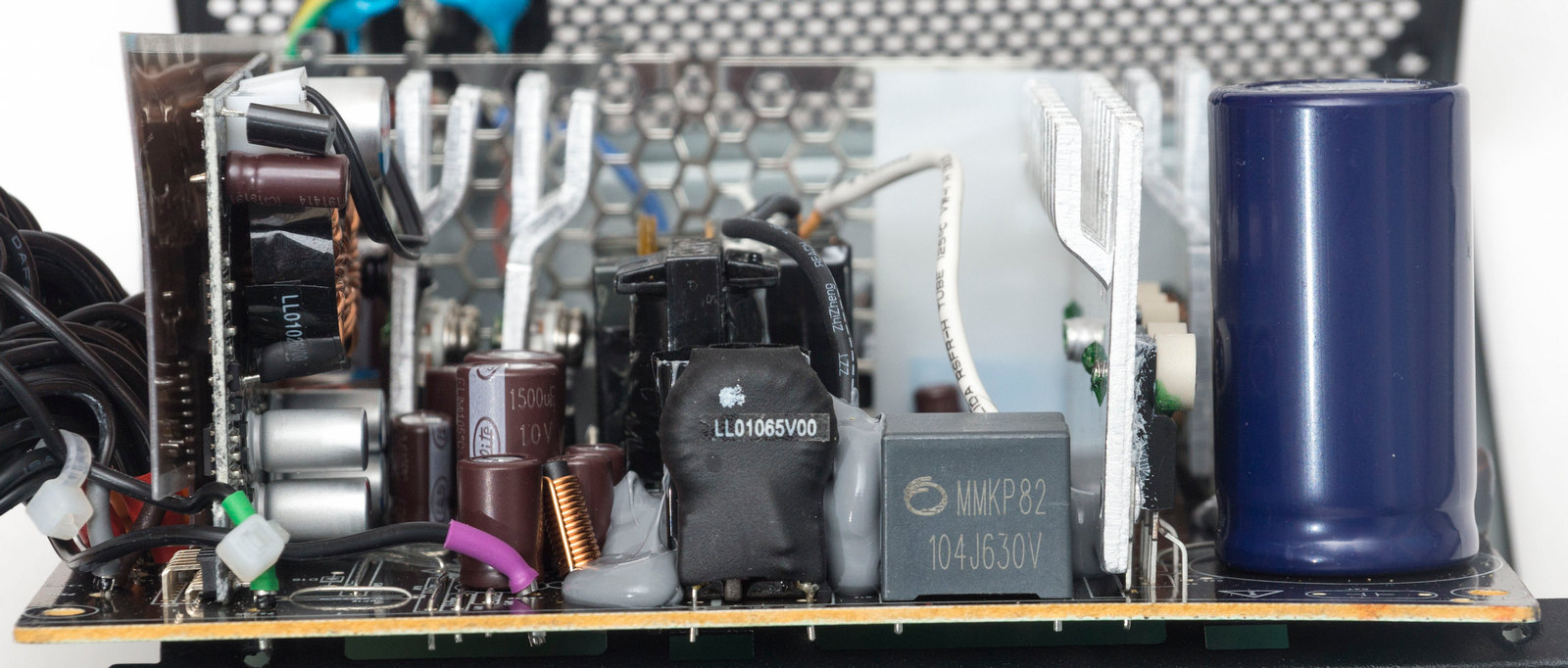

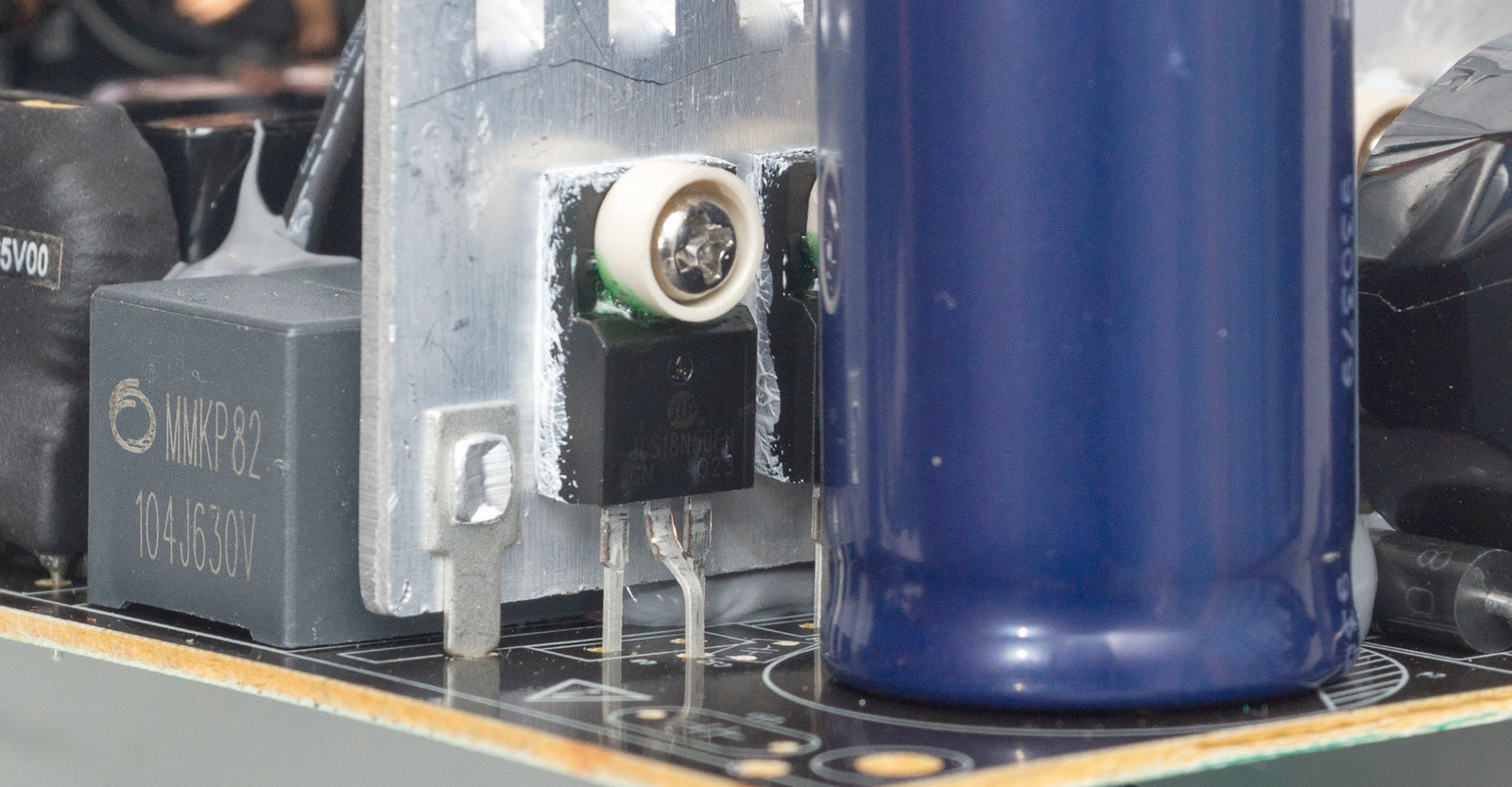

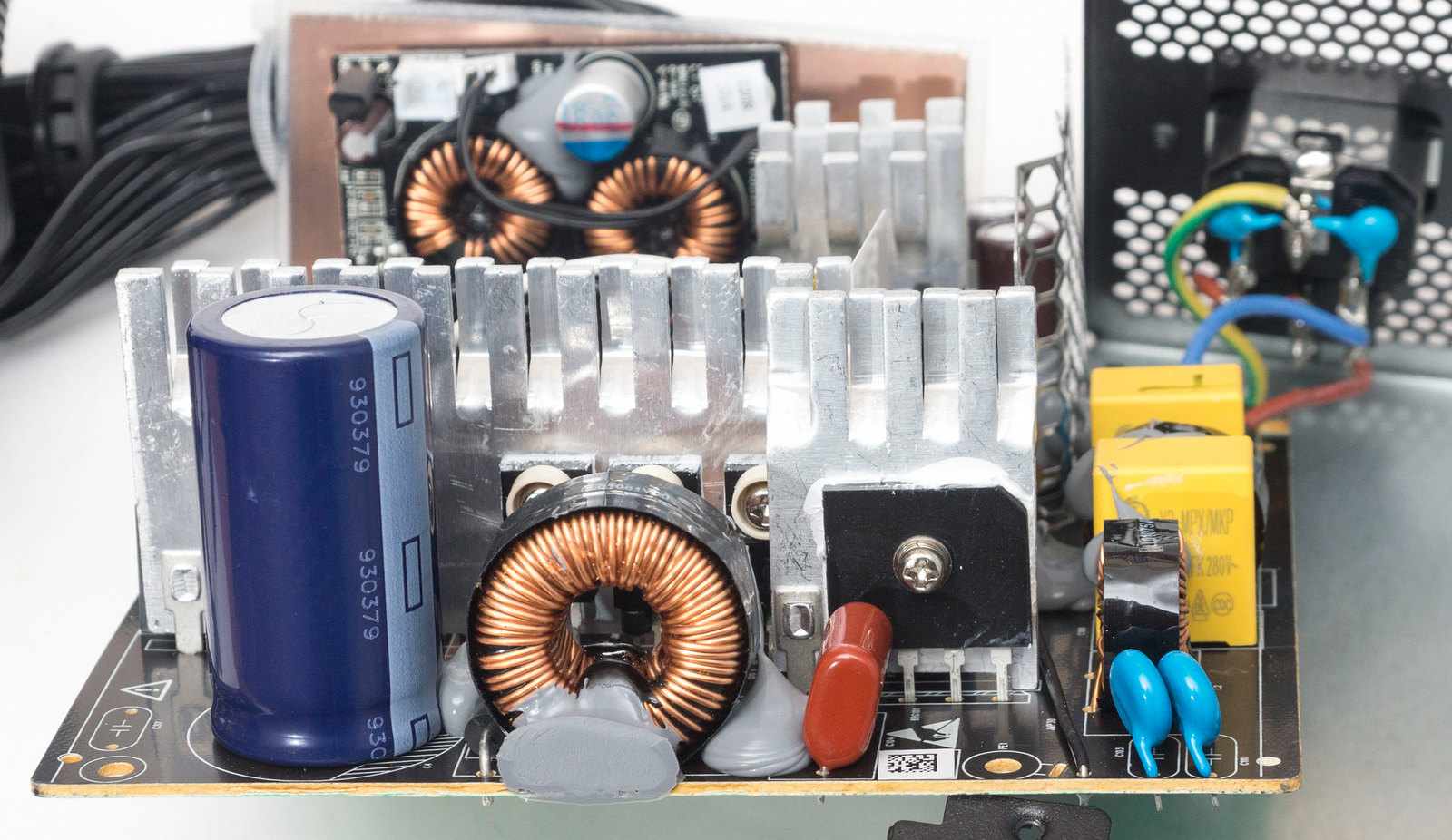

Далее идет радиатор, на котором разместились силовые элементы APFC преобразователя – диод и два транзистора, и первичного преобразователя – парочка транзисторов 18N50.

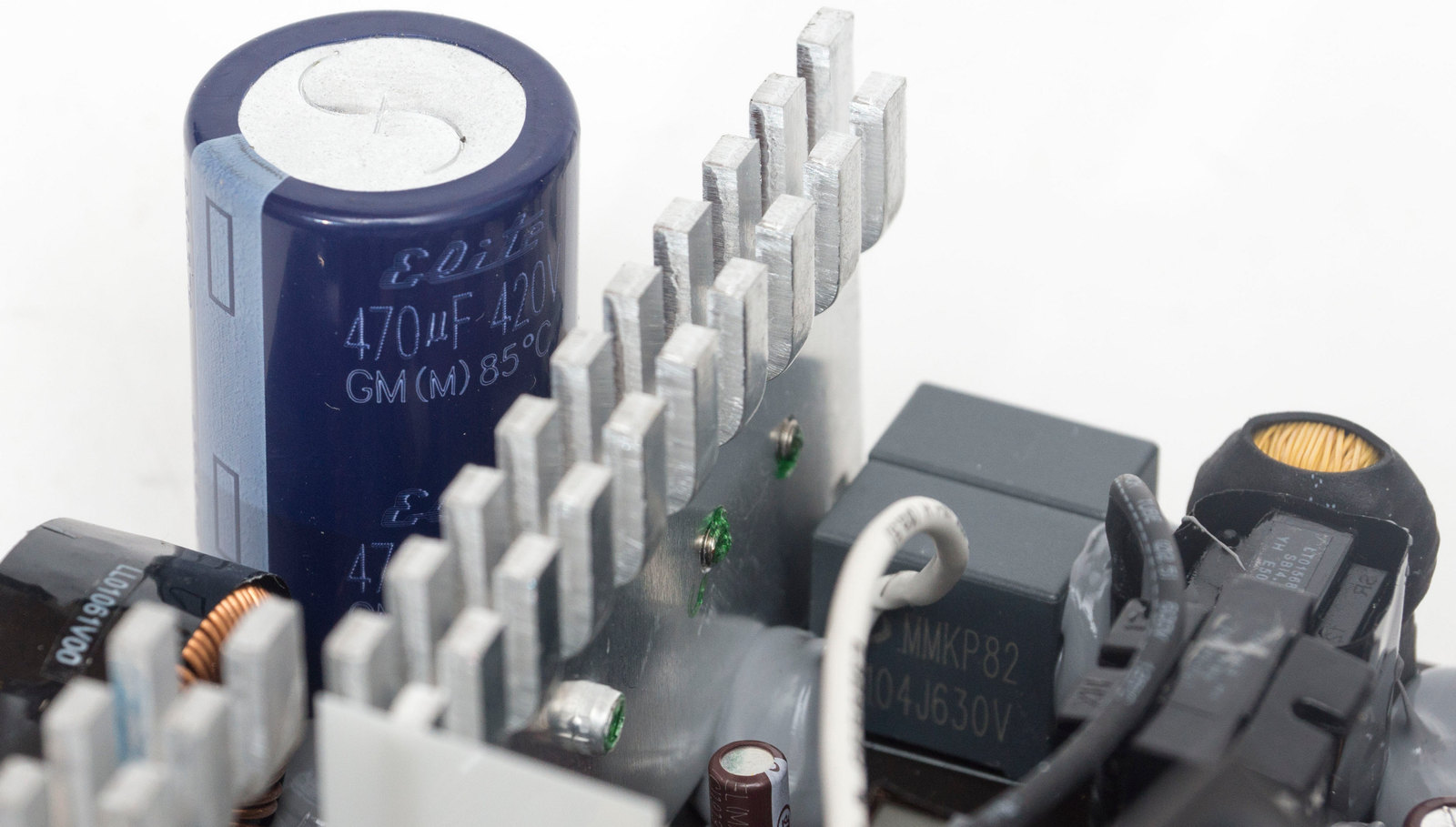

Конденсатор высоковольтной цепи тайваньского производства - Elite фирмы Chinsan Electronic.

Емкость - 470 мкФ, рассчитан на напряжение до 420 В и температуру до 85 °C. Это, конечно, не японский высокотемпературный вариант, но для бюджетного БП приемлемый выбор.

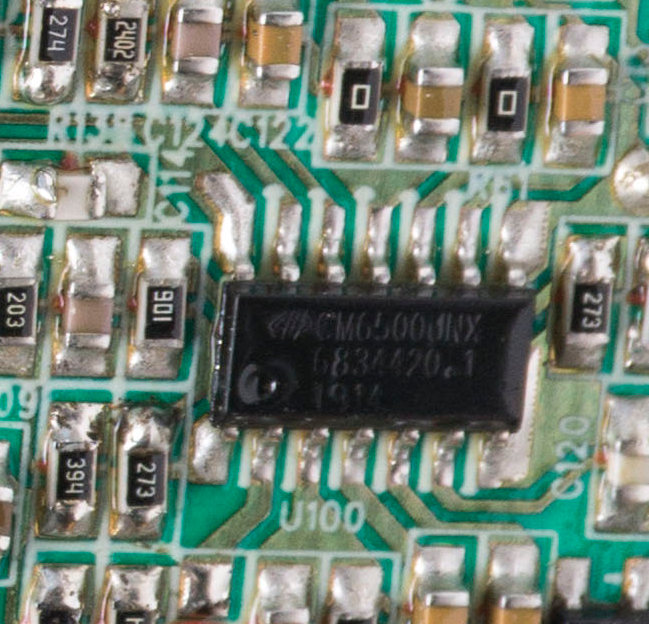

Контроллер преобразователя и корректора мощности CM6500UNX разместился на обратной стороне платы.

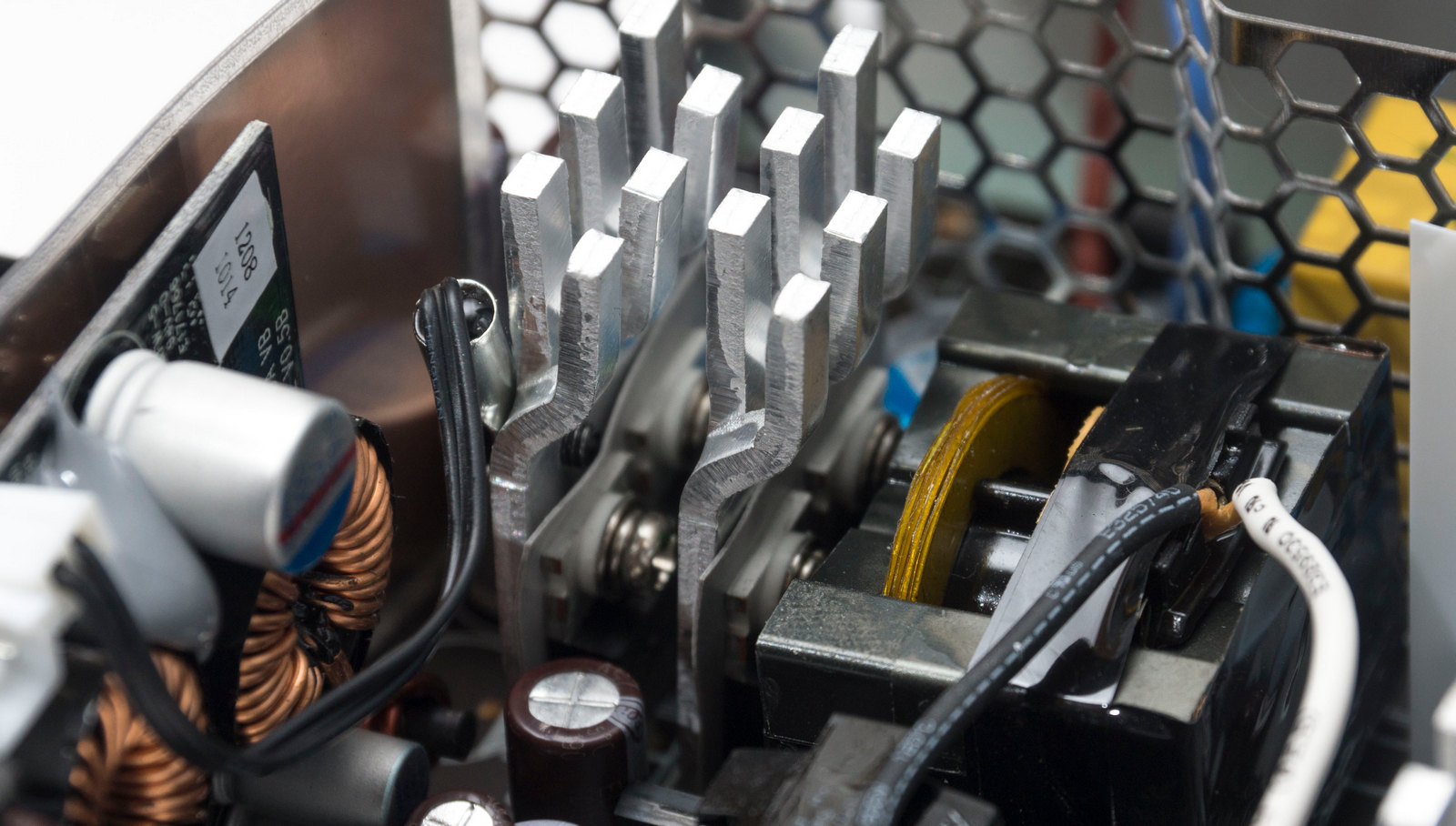

Рядом с основным трансформатором находятся два радиатора с четырьмя мосфетами, формирующими линию +12 В. К одному из радиаторов прикреплен термодатчик регулятора оборотов вентилятора.

Обратите внимание на два провода, идущих к трансформатору, и опасное отсутствие изоляции в месте их крепления. Сомнительное решение, не встречающееся даже в бюджетных вариантах.

Низковольтные каналы +3.3 В и +5 В формируются DC-DC преобразователем.

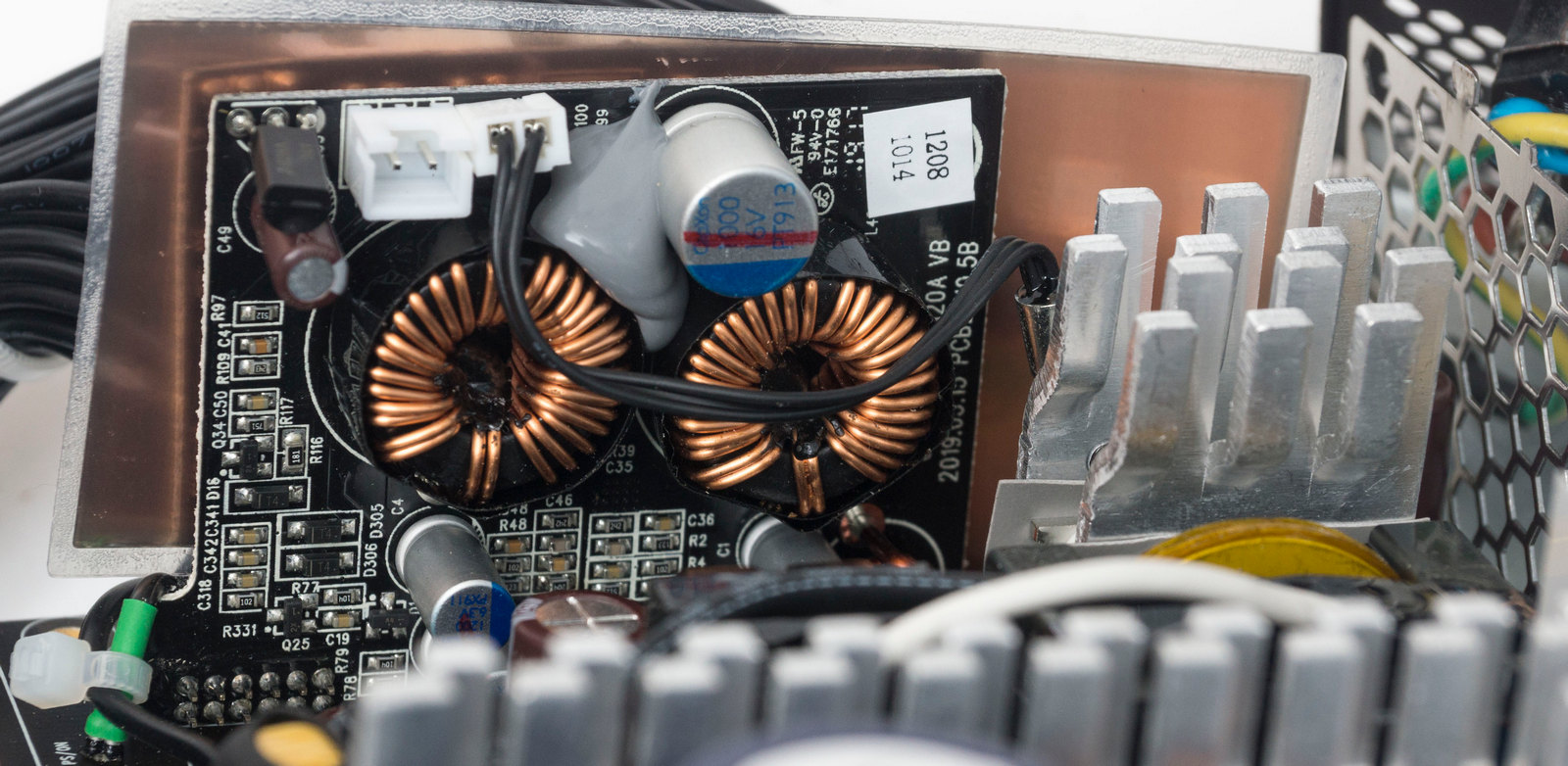

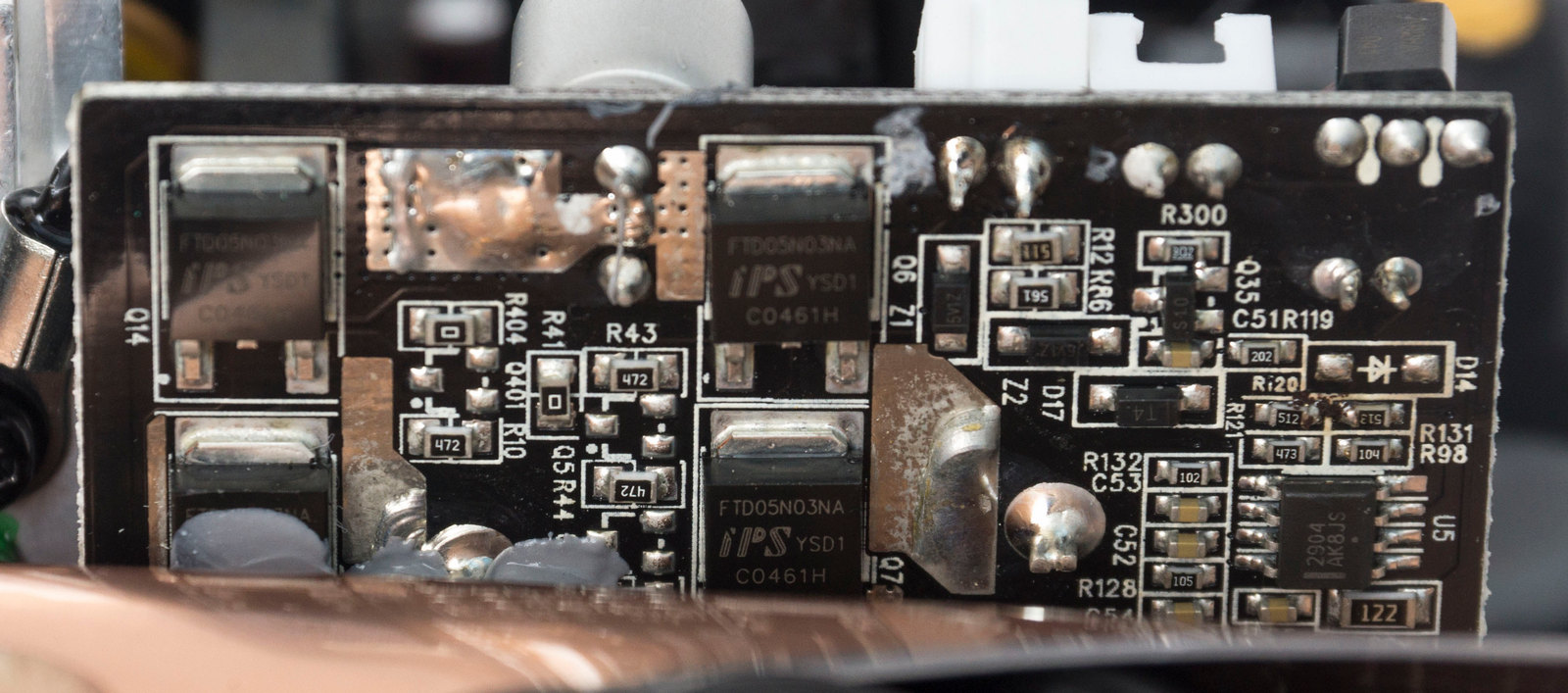

Расположен он на вертикальной плате. С одной стороны у неё два дросселя, с другой - четыре транзистора FTD05N03NA, по два на каждый канал.

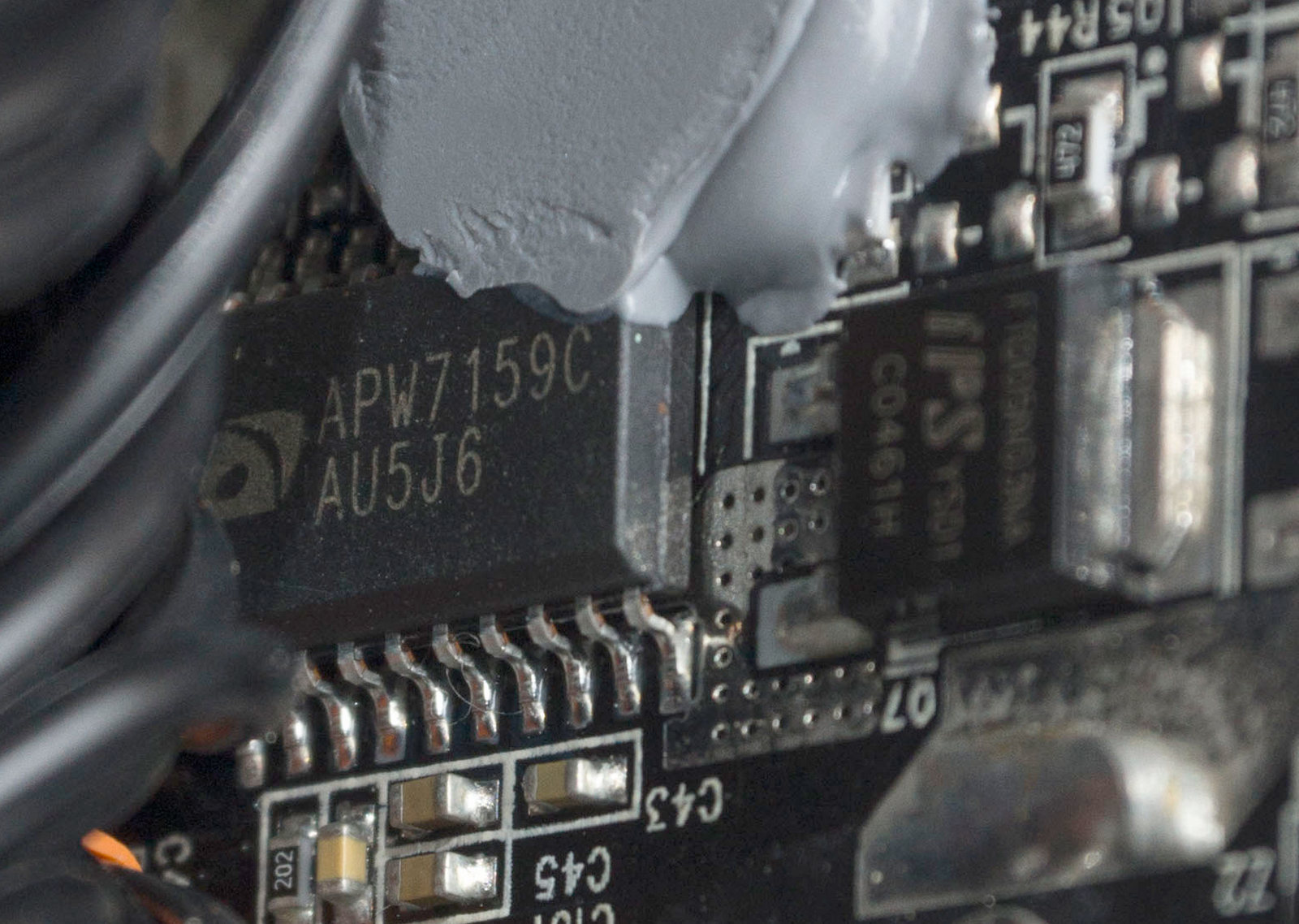

Управляет их работой микросхема APW7159С. Со стороны кабелей плата закрыта диэлектрической прокладкой.

В выходном фильтре мы видим все те же полимерные конденсаторы Elite плюс твердотельные конденсаторы CapXon.

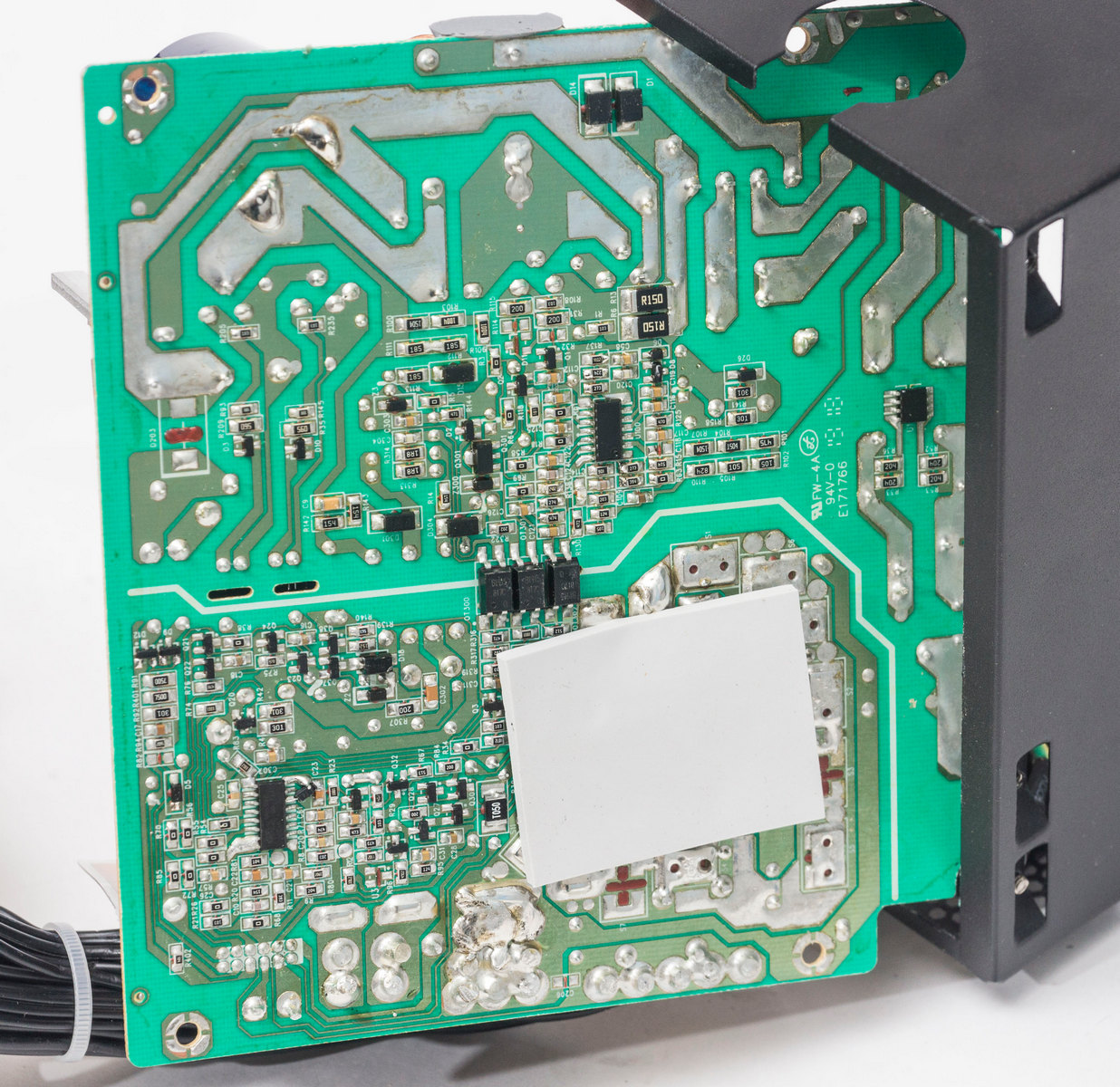

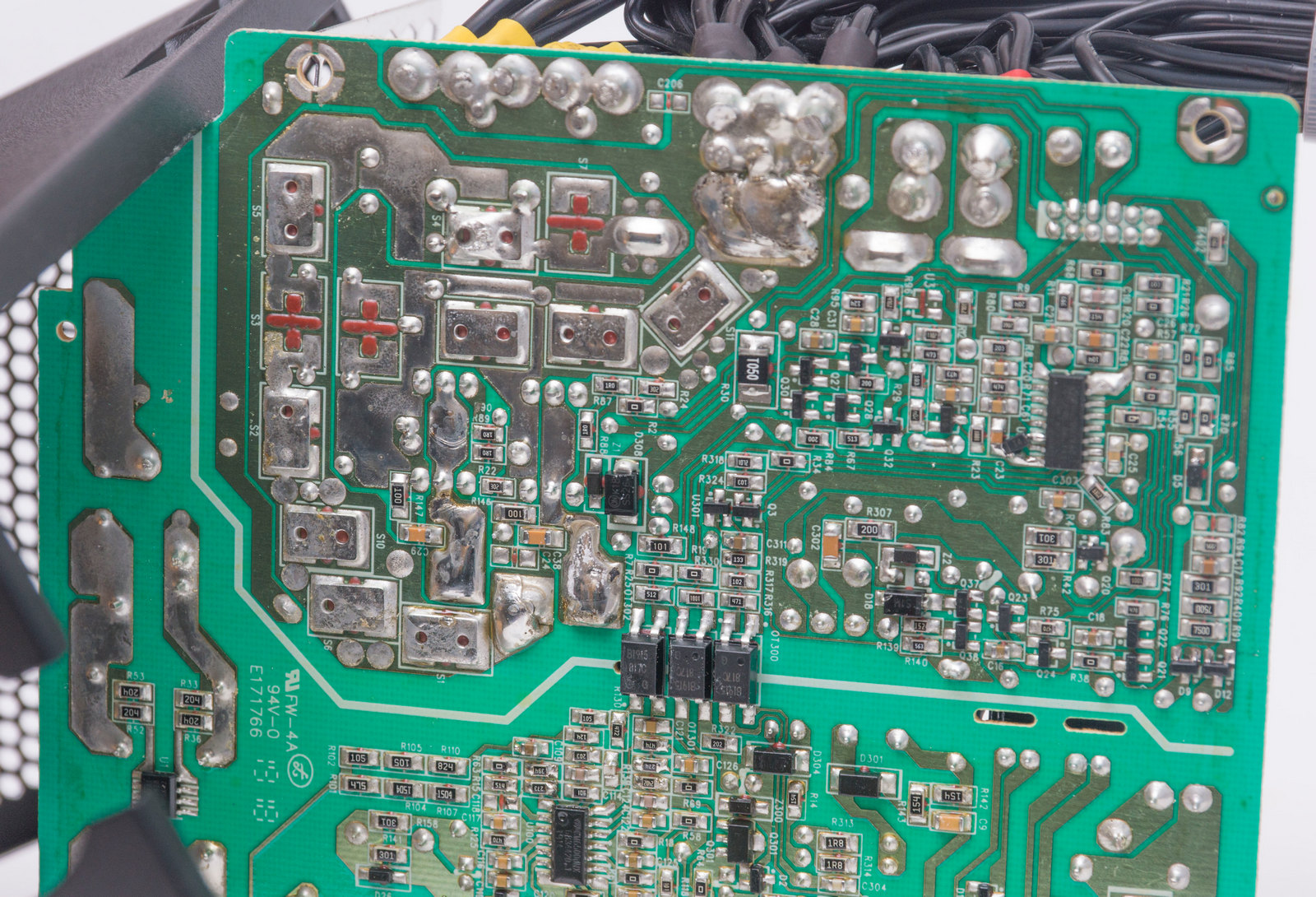

С обратной стороны основной платы находится ШИМ-контроллер, отвечающий за все виды защиты:

  • повышенного выходного напряжения (OVP);
  • пониженного выходного напряжения (UVP);
  • короткого замыкания (SCP);
  • перегрузки по мощности (OPP);
  • перегрева (OTP).

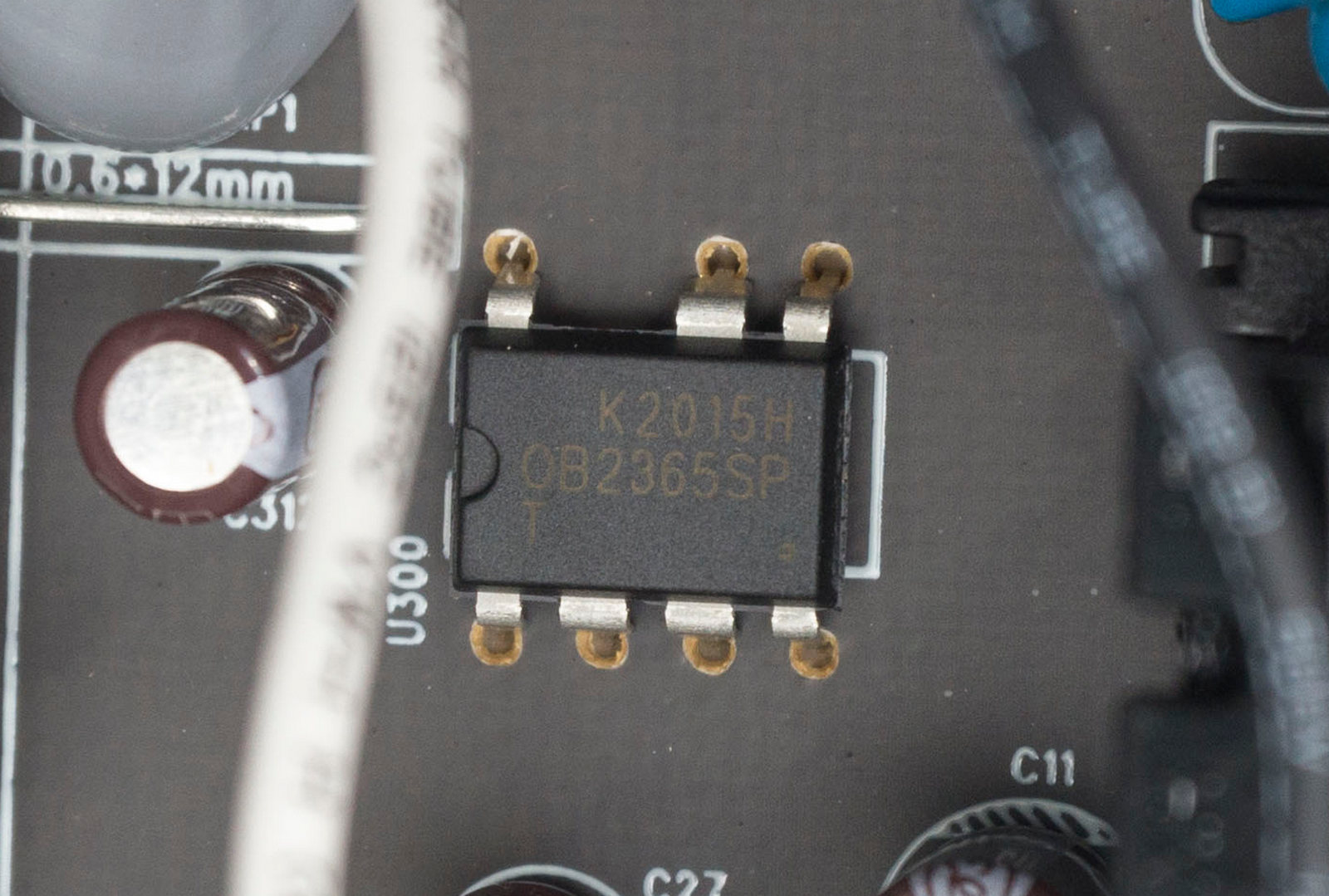

За дежурное питание отвечает микросхема OB2365SP.

На обратной стороне мы видим достаточно качественную пайку, но есть много следов не смытого флюса.

Тестирование

Тестовый стенд позволяет нагружать линию +12 В с шагом в 100 Вт. Линии +3.3 В и +5 В подключались к постоянной нагрузке в 50 Вт.

По требованиям стандарта ATX12V отклонение не должно превышать 5%. Таким образом, норма для линии +12 В лежит в пределах от +11.4 до +12.6 В.

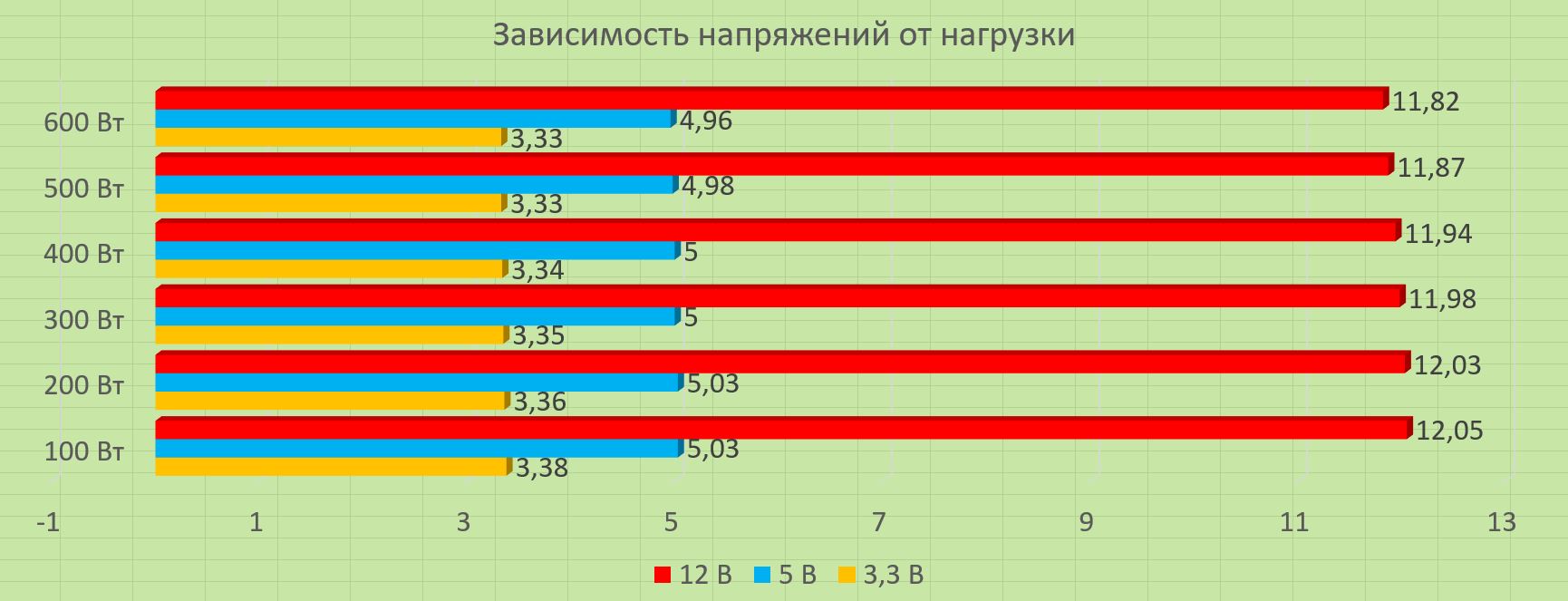

На графиках мы видим хорошую стабилизацию напряжений, в пределах нормы. На низковольтных линиях и на линии +12 В изменения минимальны, связано это с использованием DC-DC преобразователя.

Отклонения напряжений составили:

  • линия +3,3В: от +1% до +3%;
  • линия +5В: от +1% до -1%;
  • линия +12В: от -2% до +1%.

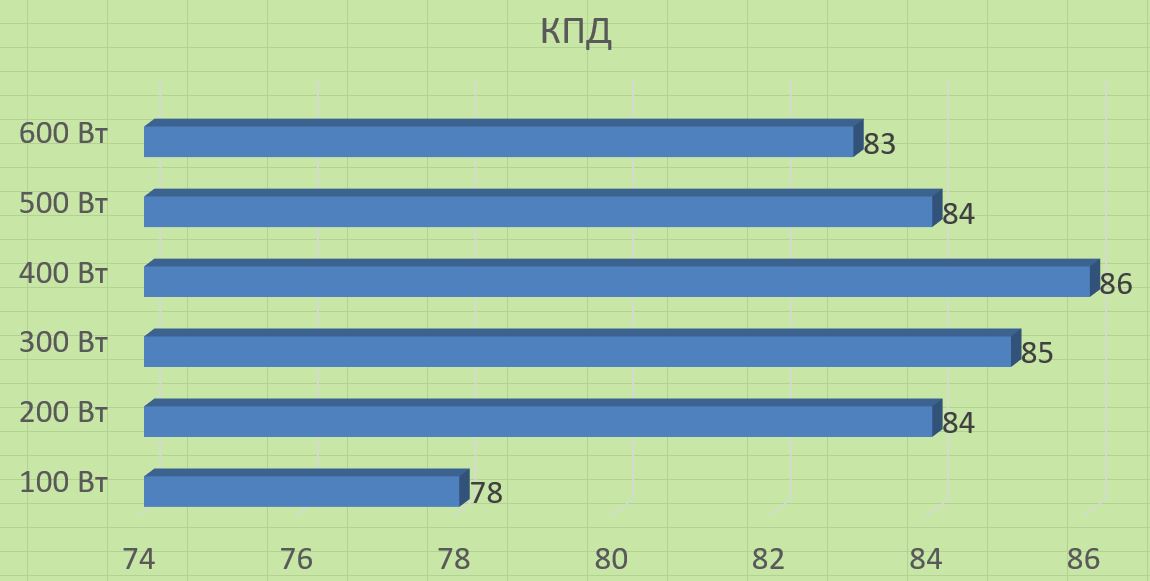

Максимальный КПД составил 86% в диапазоне нагрузки от 300 до 400 Вт. Это полностью соответствует стандарту 80 PLUS.

Также была проверена защита от короткого замыкания - при замыкании на любой из линий блок питания благополучно отключался.

Заключение

Среди прочих бюджетных решений блок питания CoolerMaster MWE 650 White 230V-V2 выглядит достаточно привлекательно.

Современная схемотехника на основе DC-DC преобразователя во вторичной цепи позволяет отлично стабилизировать напряжения. Достаточно тихий вентилятор с полупассивной системой охлаждения на основе гидродинамического подшипника хорошо справляется с охлаждением. Уровень КПД соответствует стандарту 80 PLUS.

Не модульная система подключения компенсируется мягкими и удобными для укладки шлейфами достаточной длины. Имеется дополнительный 8-пин коннектор для питания CPU, что часто востребовано на современных материнских платах.

Ограничивающим фактором к покупке является использование высоковольтного низкотемпературного конденсатора от тайваньского производителя. В блоках питания данного ценового диапазона можно встретить и японский конденсатор. Также нам не понравился вариант подключения проводов к основному трансформатору и плохо смытый флюс.

Но в целом, если розничная цена на данную модель не будет завышена относительно идентичных моделей с групповой стабилизацией, ее можно рекомендовать к покупке.

Плюсы:

  • КПД соответствует стандарту 80 PLUS;
  • Стабильные напряжения за счет DC-DC преобразователя;
  • Современная схемотехника;
  • Плоские шлейфы;
  • Полупассивная работа вентилятора;
  • Использование вентилятора с гидродинамическим подшипником;
  • Четыре 6+2 пин коннектора PCI-E с кабелем 16AWG;
  • Дополнительный 8 пин коннектор питания CPU;
  • 3 года гарантии.

Минусы:

  • Тайваньские конденсаторы;
  • Огрехи в сборке.
