Обзор и тестирование видеокарты Zotac Gaming GeForce GTX 1660 AMP Edition [ZT-T16600D-10M]

Наибольшую активность проявила гонконгская компания с узнаваемым черно-желтым логотипом Zotac. Разработчики отличились анонсом графических ускорителей двадцатого поколения RTX, предложив геймерам видеокарты компактного формата с длиной корпуса до 210 мм, что энтузиасты и оценили по достоинству. Производитель расширил модельным ряд решениями линейки GTX 16, продемонстрировав свои возможности, оперативность и высокое качество реализации. Но только ли габаритами интересны новинки? Скажем честно: вовсе нет.

За последние несколько лет компания с пчелиным окрасом смогла наработать отличную техническую базу и провести огромную аналитическую работу, разрабатывая и исследуя получившиеся наработки для создания более производительных графических ускорителей с эффективной системой охлаждения. И плоды их трудов дают о себе знать. Обновленный кулер IceStorm 2.0, усиленная подсистема питания и высокий заводской разгон делают героиню обзора поистине бескомпромиссным решением в своем сегменте, и в сегодняшнем материале мы постараемся рассказать почему.

• Производитель: Zotac;
• Модель: GeForce GTX 1660 AMP Edition;
• Графический процессор: Turing TU116;
• Техпроцесс: 12 нм;
• Частота GPU: 1530 МГц;
• Частота GPU Boost в играх: 1845 МГц;
• Количество шейдерных процессоров: 1408;
• Видеопамять: 8 Гб;
• Тип видеопамяти: GDDR5;
• Разрядность шины видеопамяти: 192 бит;
• Частота видеопамяти: 2000 МГц (8ГГц QDR);
• Поддержка NVLink: отсутствует;
• Порты: 3 x DisplayPort 1.4, HDMI 2.0b;
• Разъем дополнительного питания: 8-pin;
• Параметр TDP: 130 Вт;
• Длина: 210 мм.

Упаковка и комплектация

Zotac GeForce GTX 1660 AMP Edition отнесена к компактным игровым видеокартам и поставляется в упаковке соответствующих размеров. Стильная темно-серая коробка с переливающимся орнаментом и отличительными отметками модели демонстративно информирует нас о старшей линейке графических ускорителей AMP Edition, к которой принадлежит новинка.

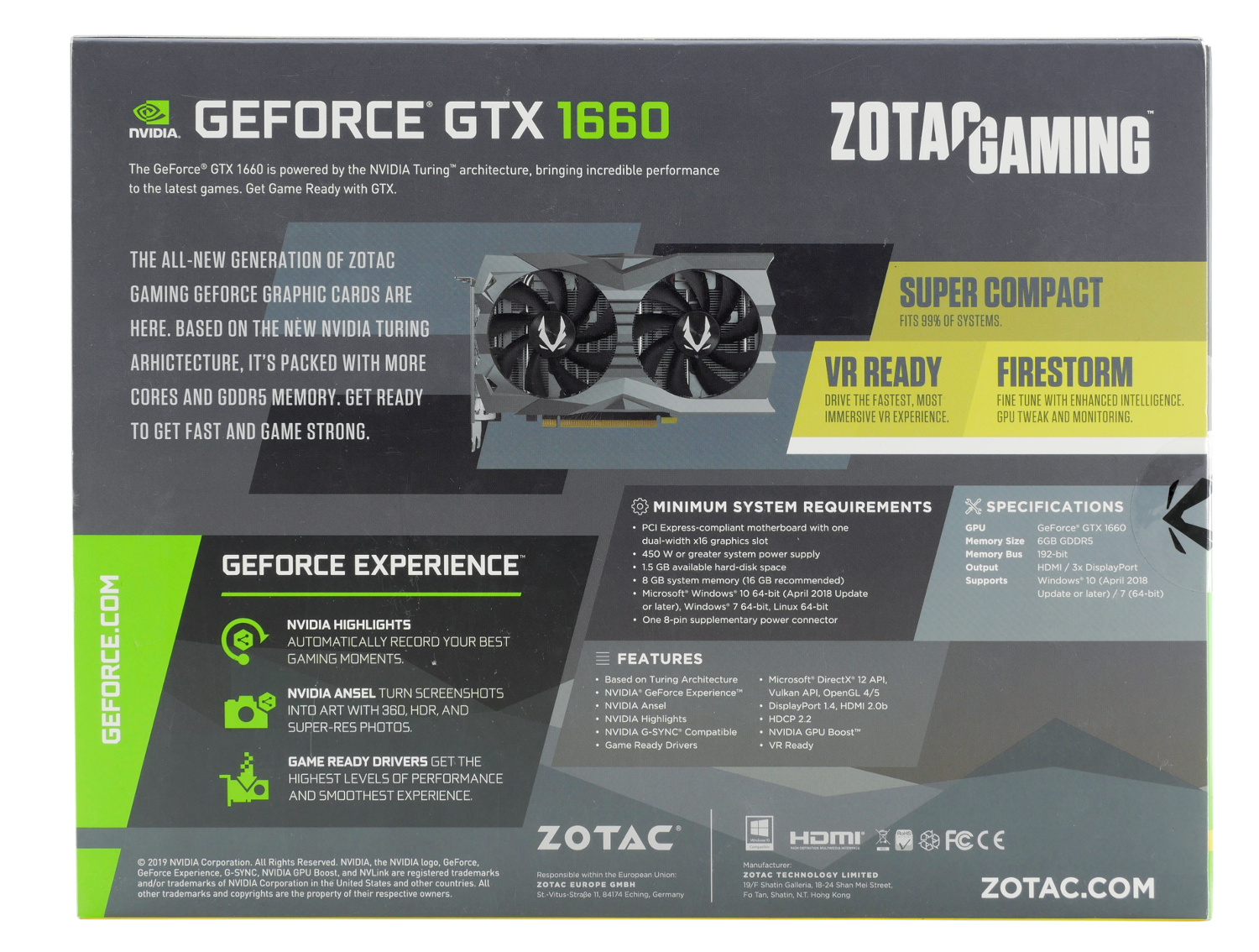

С обратной стороны разработчики разместили краткое описание модели и привели технические характеристики видеокарты. Производитель подчеркивает небольшие габариты Zotac GeForce GTX 1660 AMP Edition и сопровождает информацией с минимальными системными требованиями, среди которых выделяется блок питания минимальной мощностью 450 Вт и выше, что, вероятно, указано с определенным запасом, так как потребление всей системы в процессе тестирования оказалось значительно ниже.

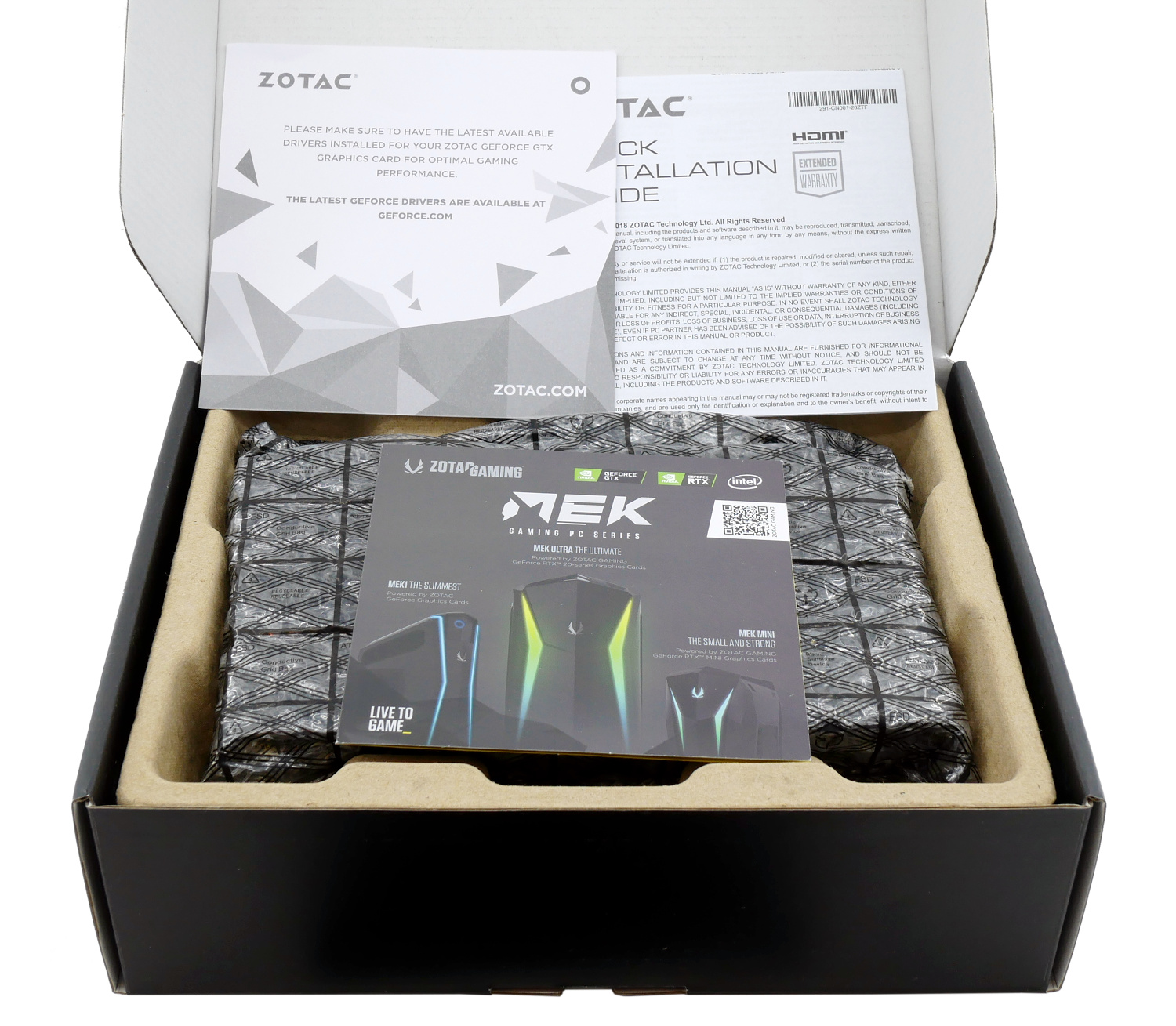

Видеокарта помещена в мягкий антистатический пакет с воздушной прослойкой и закреплена в картонном боксе. Комплектация достаточна стандартна: руководство пользователя и брошюра производителя с различной продукцией компании Zotac.

Внешний вид и дизайн

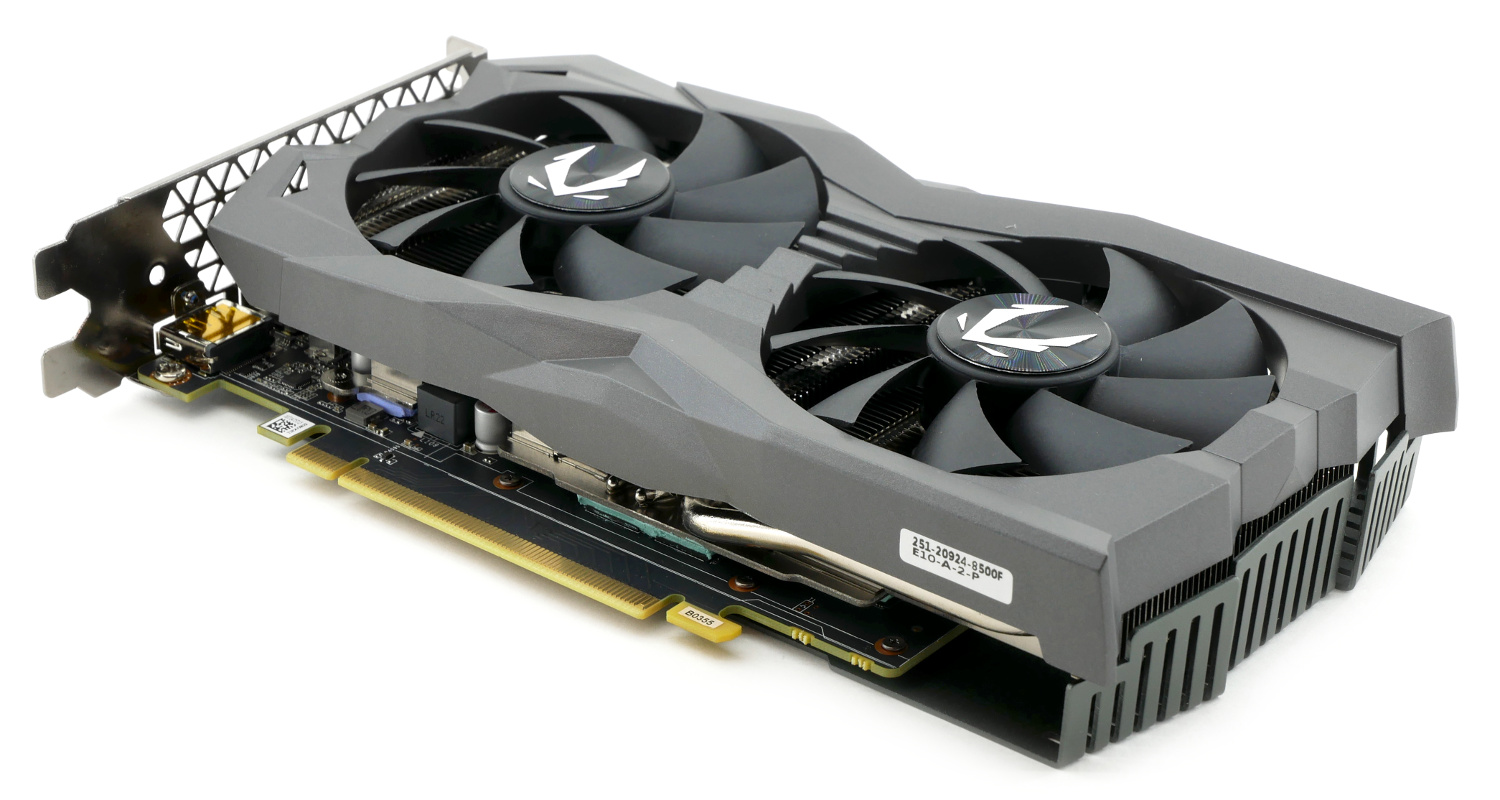

Современные графические ускорители Zotac в значительной степени преобразились. Светлые тона сменили неброские темно-серые, простенький дизайн системы охлаждения стал агрессивнее, выступающий металлический бэкплейт с львиным оскалом выглядывает снизу - разработчики набрались смелости для реорганизации, и видеокарта Zotac GeForce GTX 1660 AMP Edition тому доказательство.

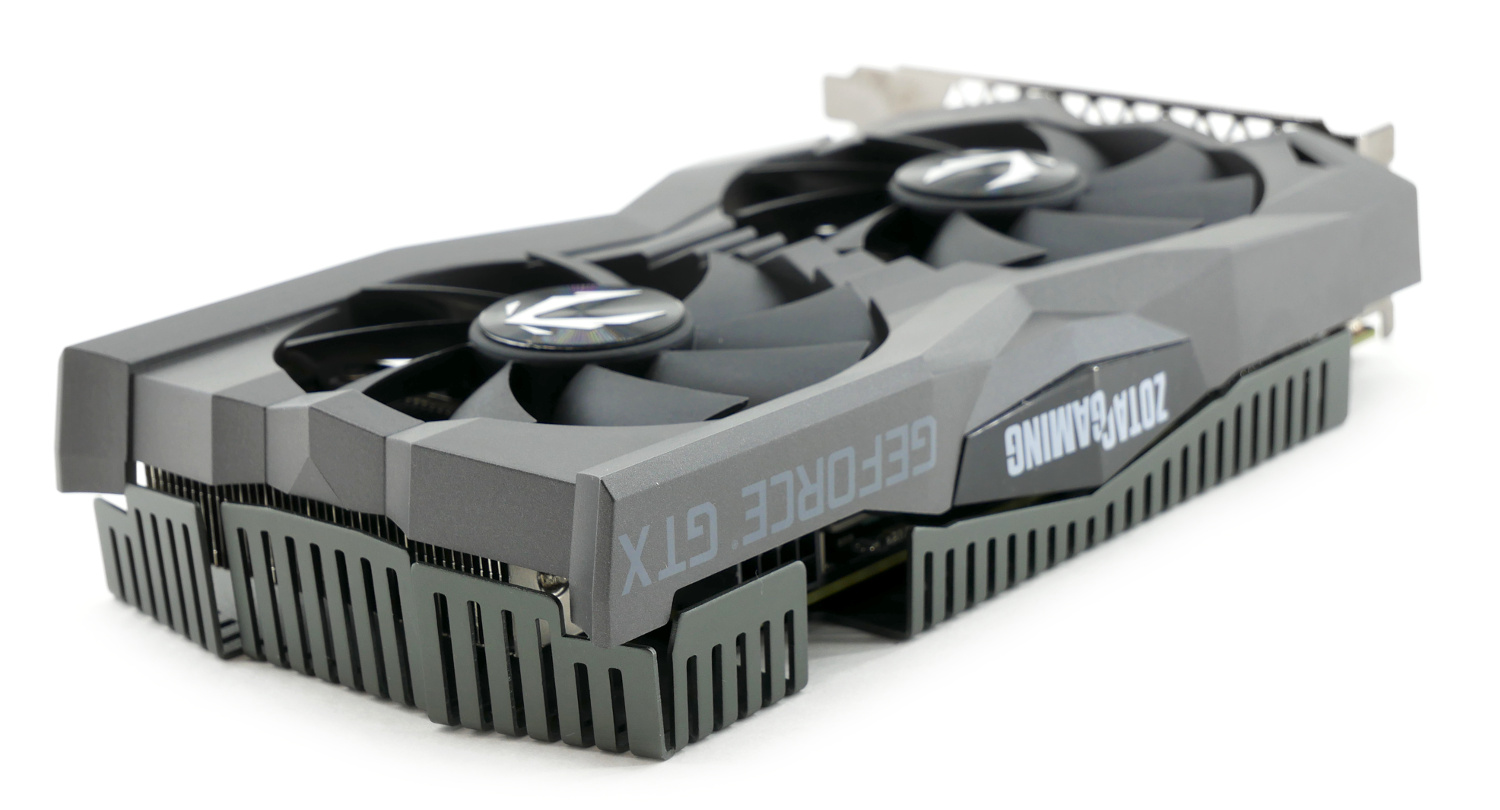

Геометрический рисунок кожуха подчеркивает формы новинки и пару вентиляторов типоразмера 90 мм.

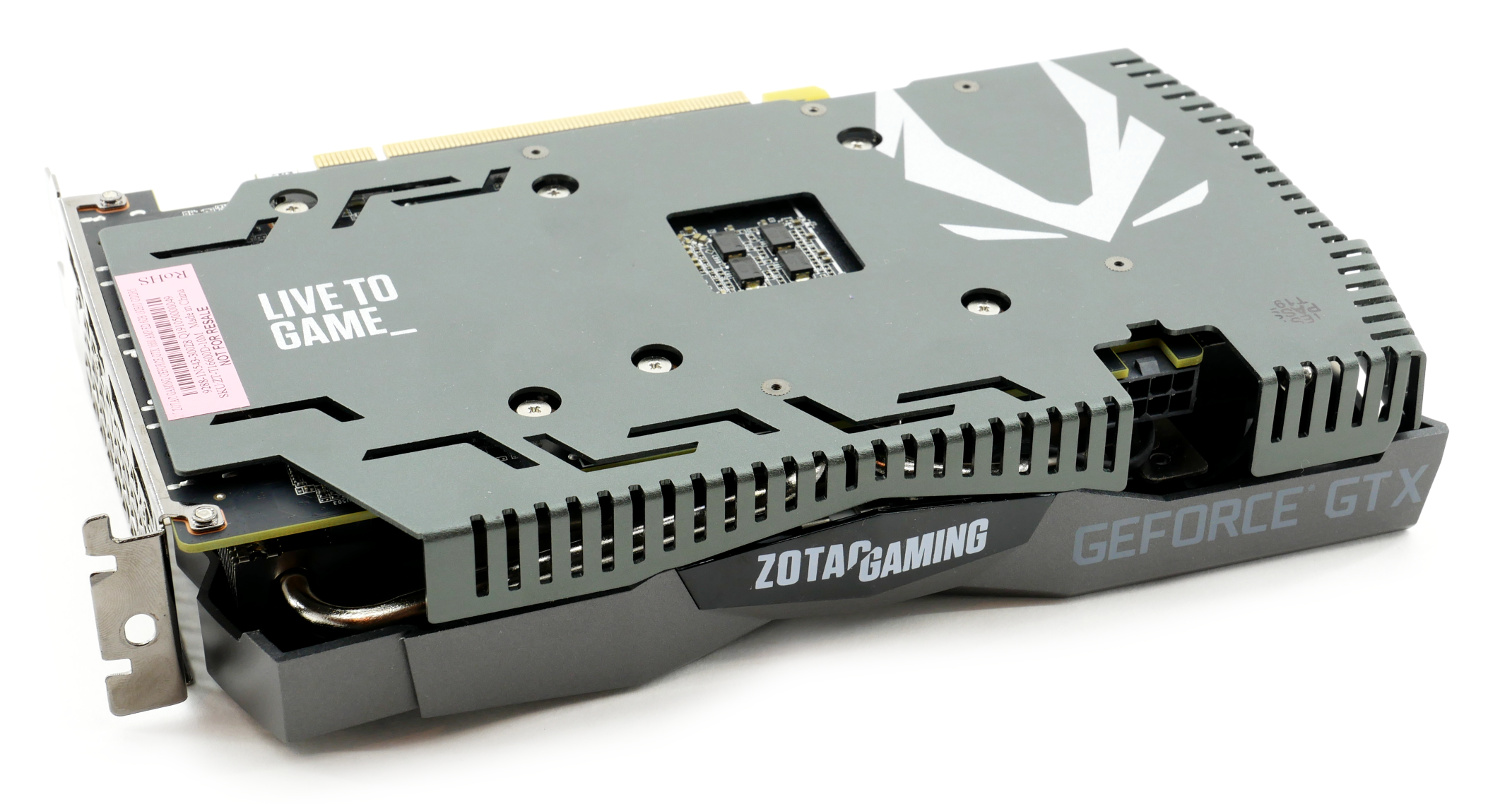

Противоположная сторона Zotac GeForce GTX 1660 AMP Edition защищена массивной опорной пластиной с перфорацией. Боковая надпись "Zotac Gaming" заостряет внимание на игровой принадлежности видеокарты.

Стильный внешний образ соседствует с небольшими габаритами графического ускорителя. Длина модели составляет менее 210 мм, ширина - 119 мм, в корпусе Zotac GeForce GTX 1660 AMP Edition перекрывает два слота расширения. Золотая середина между классическими полноформатными видеокартами и решениями формата mini-ITX.

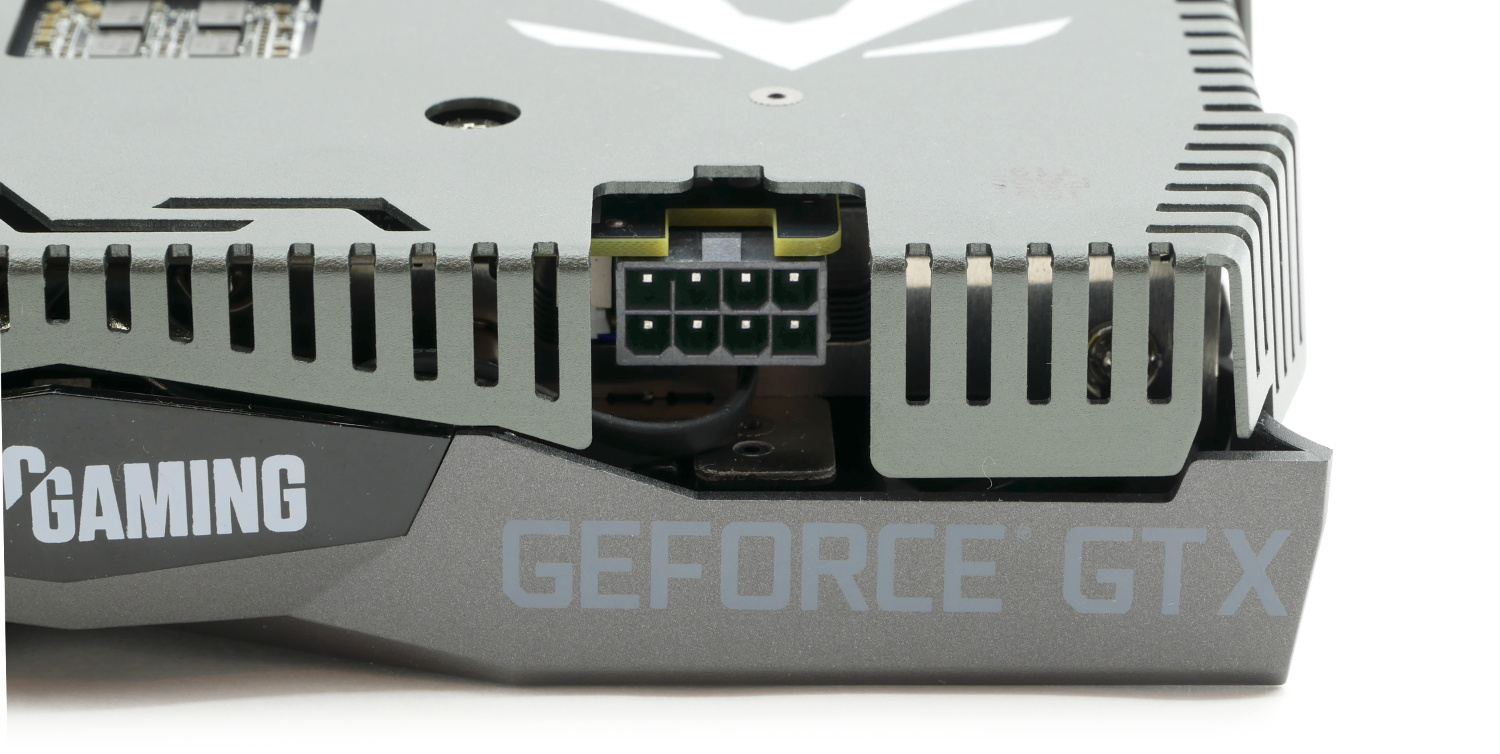

Дополнительное питание реализовано одним 8-pin коннектором, утопленным в корпус для красивого и удобного подключения кабеля от блока питания.

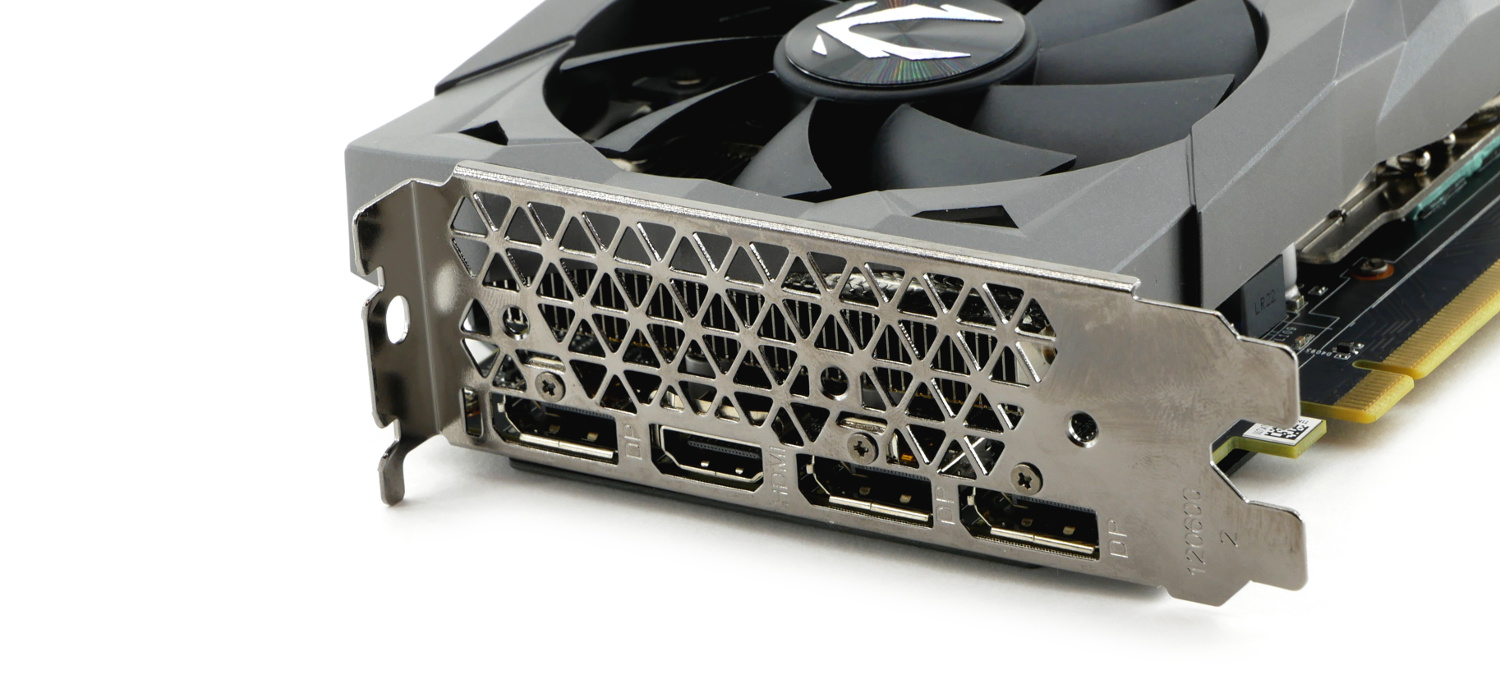

Интерфейсная панель получила множественную перфорацию для беспрепятственного выхода горячего воздуха и предлагает следующие видеовыходы:

• 3 x DisplayPort 1.4;
• 1 x HDMI 2.0b.

Система охлаждения

Системы охлаждения графических ускорителей нестандартных габаритов и различных форм-факторов всегда вызывают неподдельный интерес. Ведь как инженеры справляются с высоким тепловыделением в рамках комфортного уровня шума и малых размеров? Разработчики из Zotac сделали это собственной вариацией и, чтобы детально изучить конструкцию кулера, демонтируем ее.

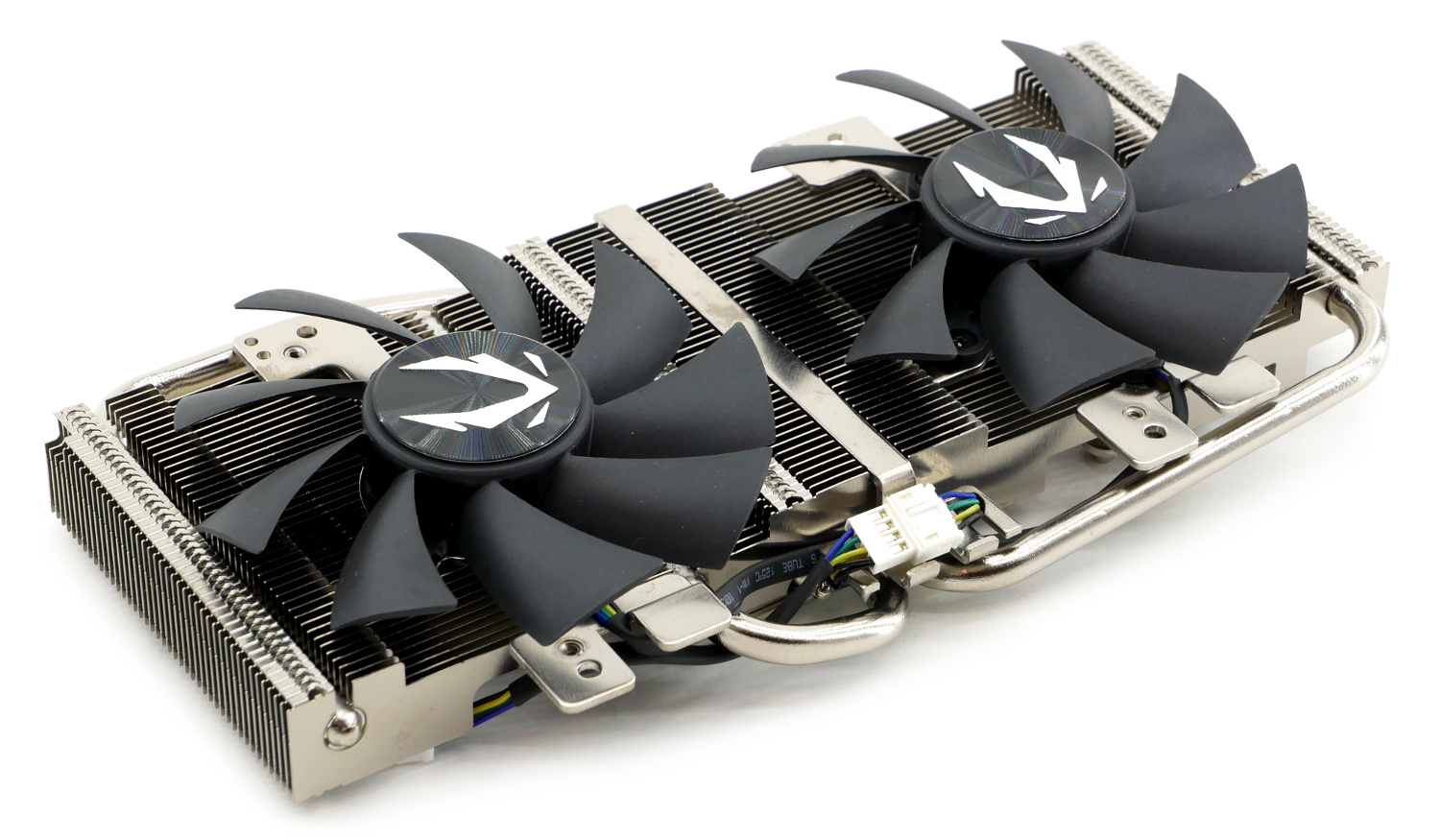

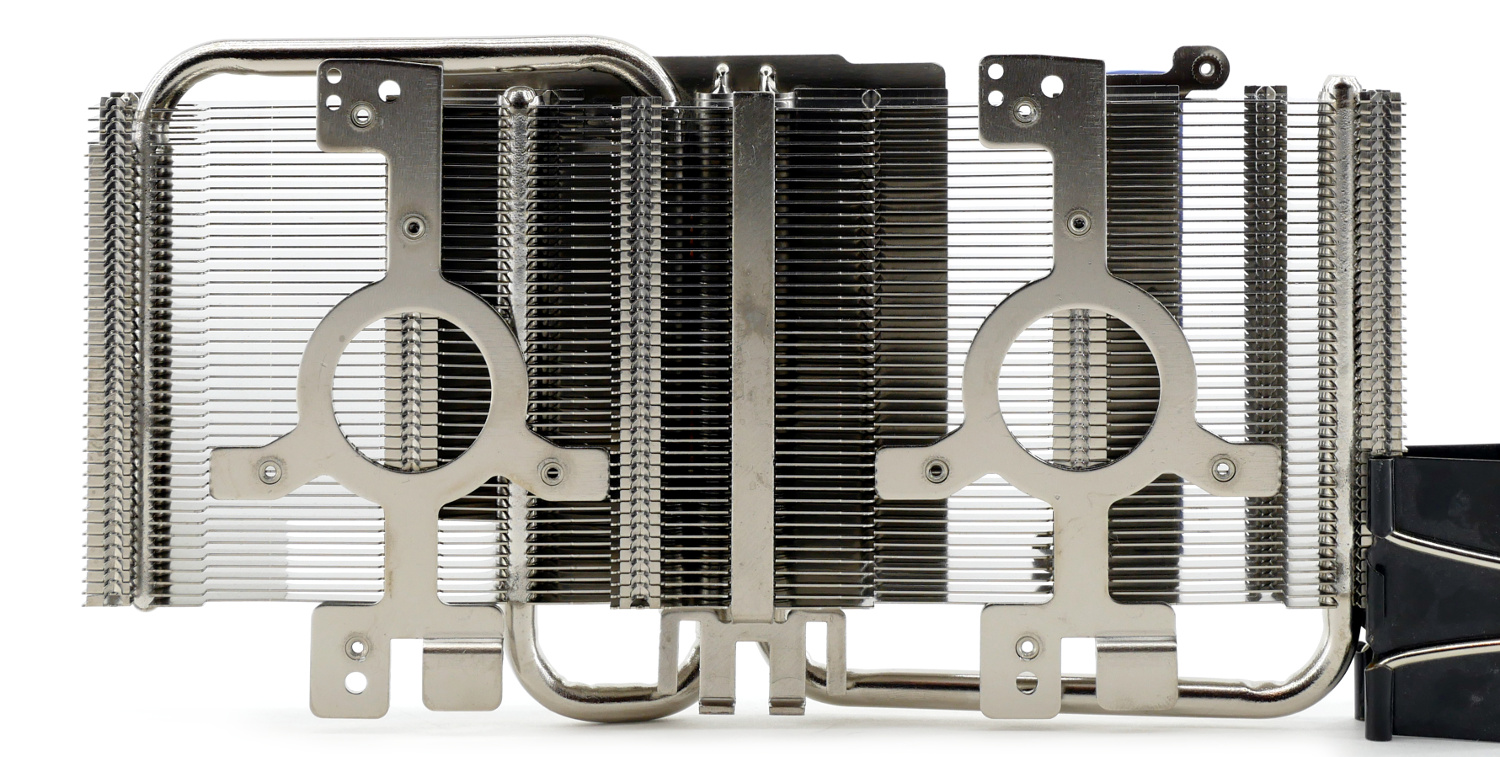

В качестве основного охладителя выступает односекционный радиатор, набранный 43 алюминиевыми пластинами, пронизанными тремя тепловыми трубками диаметром 6 мм. Все соединения тщательно пропаяны.

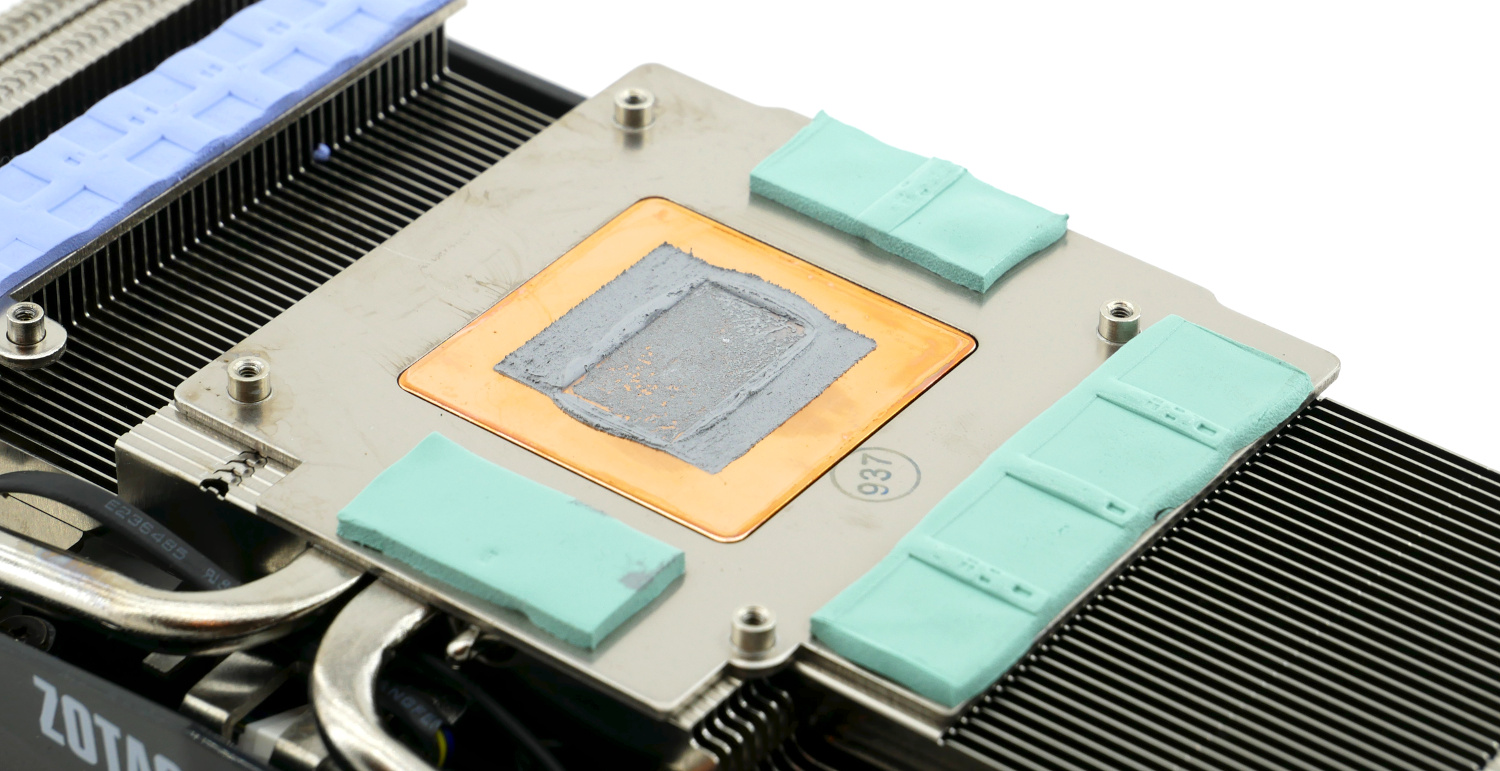

В основании располагается медная вставка для распределения тепла. В качестве термоинтерфейса используется серая паста. Отдельная пластина отвечает за охлаждение микросхем видеопамяти.

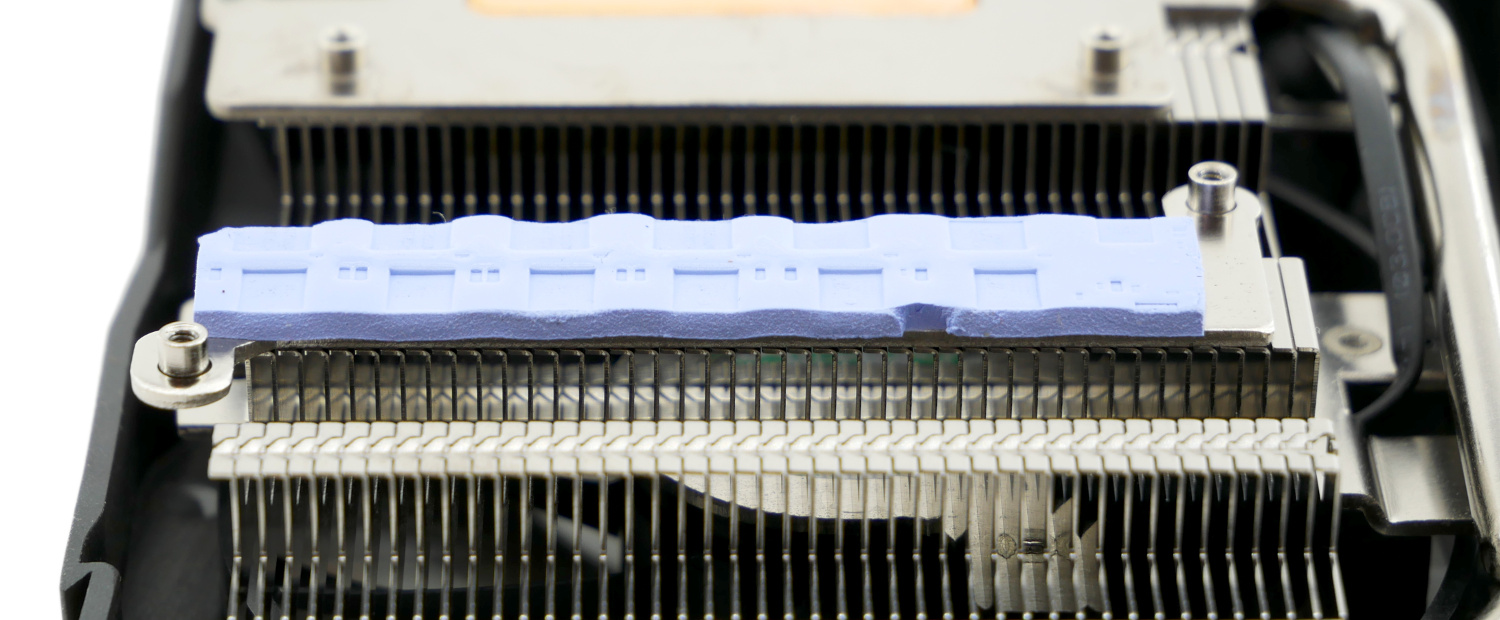

Силовой части выделена передняя зона радиатора с удлиненными ребрами. Отмечаем сильный прижим с мосфетами.

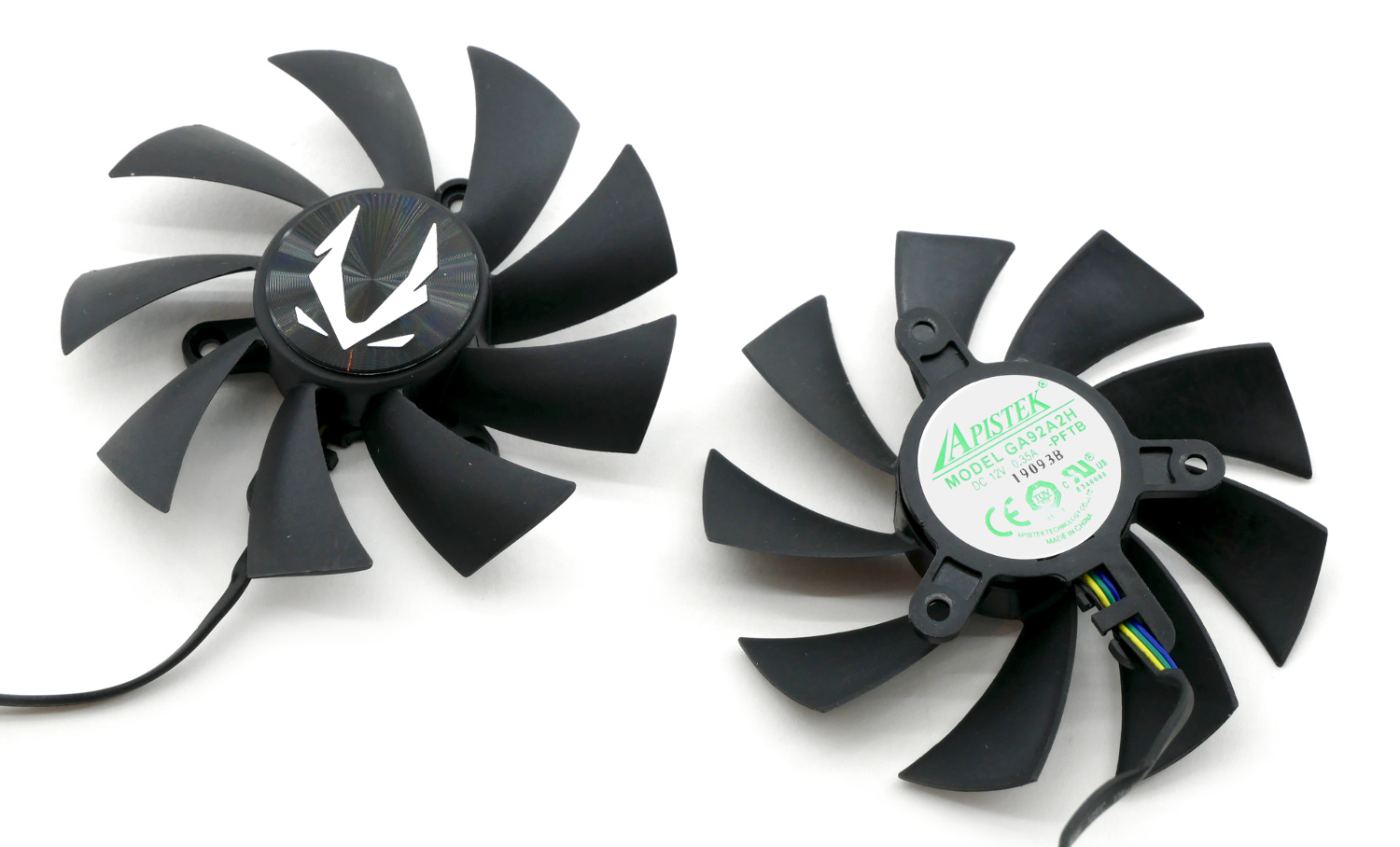

За активное охлаждение отвечает два вентилятора с крыльчаткой 86 мм. Применяется классическая девятилопастная структура.

Модель GA92A2H производства Apistek вращается со скоростью 1100-3150 об/мин. Вентиляторы подключены к единому коннектору и регулируются синхронно.

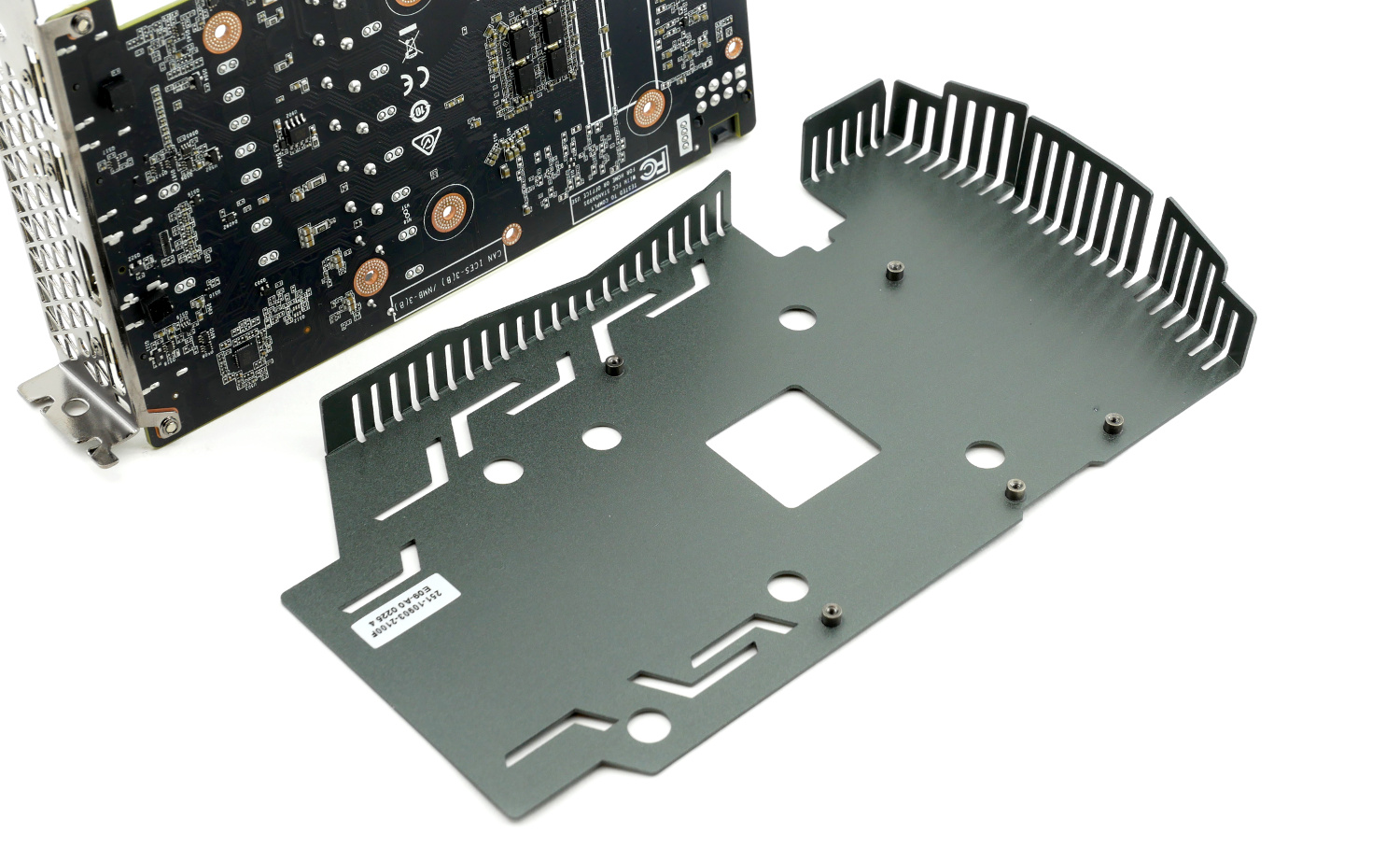

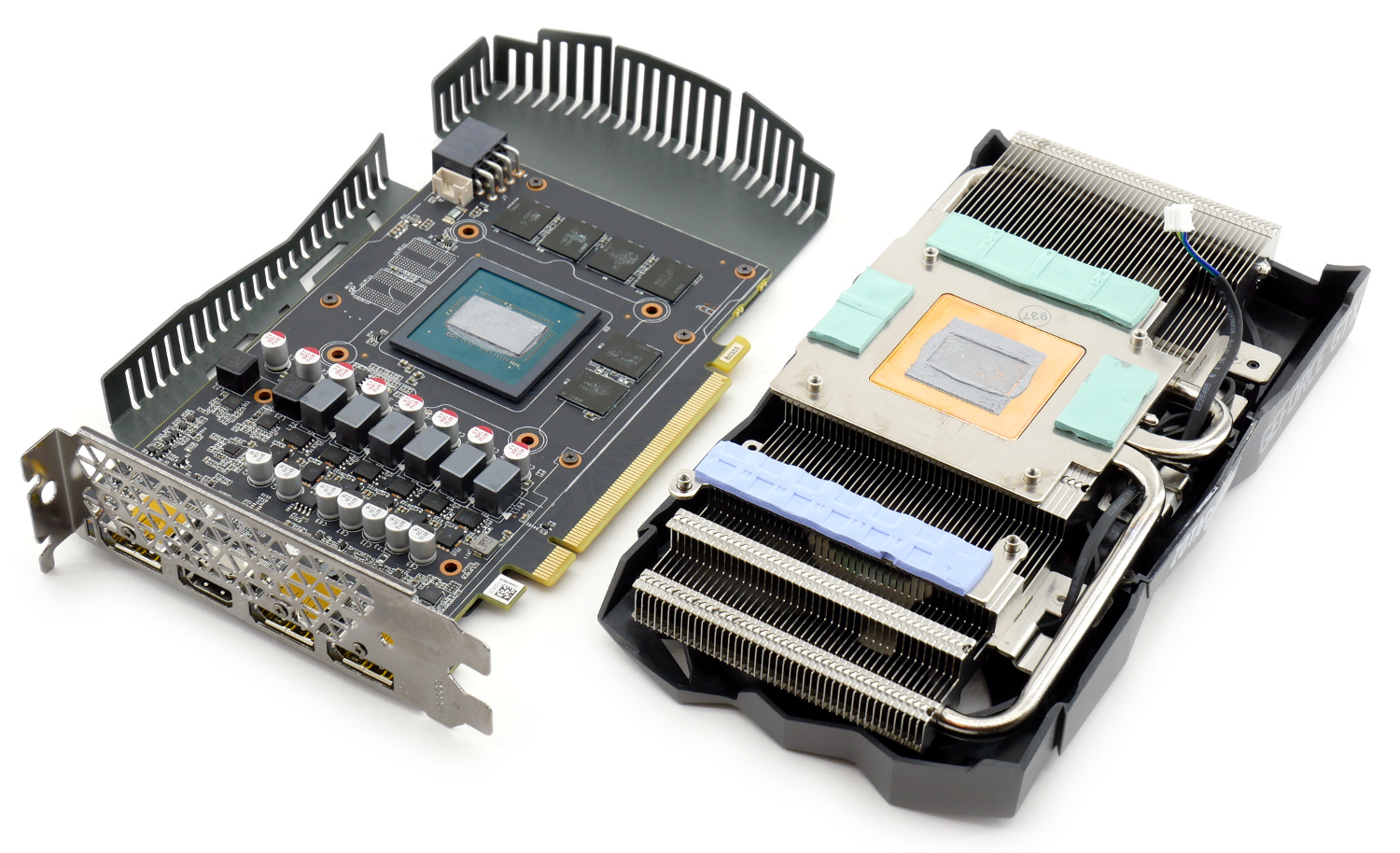

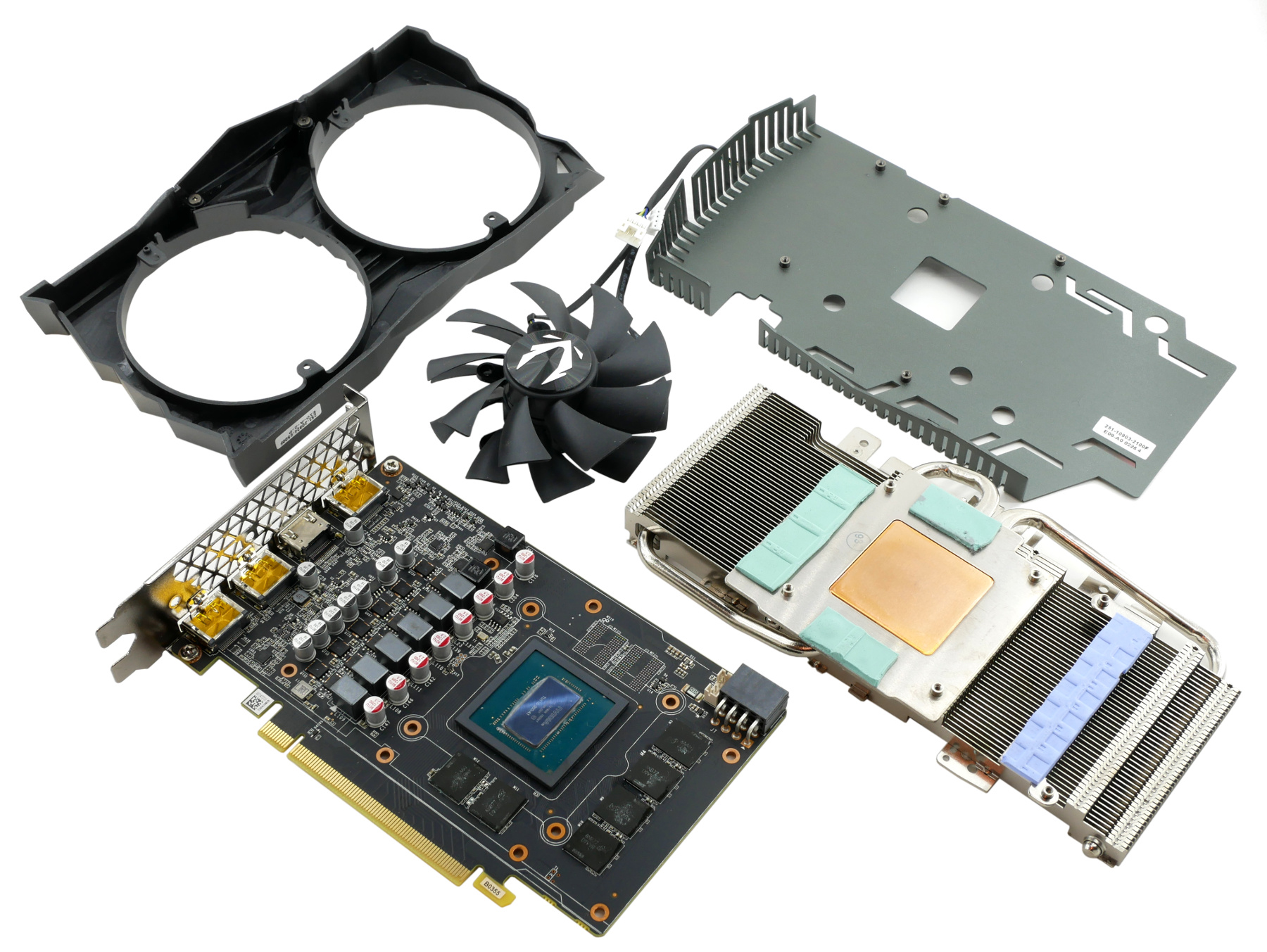

За радиатором открывается компактная печатная плата и выступающая опорная пластина, признанная не только повысить жесткость конструкции, но и замаскировать короткую PCB и прикрыть выпирающий кулер.

Несмотря на свою металлическую природу, бэкплейт в отводе нагрева от печатной плате не участвует.

Подводя итоги: система охлаждения IceStorm 2.0 видеокарты получилась достаточно продуманной и компактной. Но идеала не существует, и инженерам стоило бы добавить несколько термопрокладок между PCB и опорной пластиной в будущем.

Печатная плата

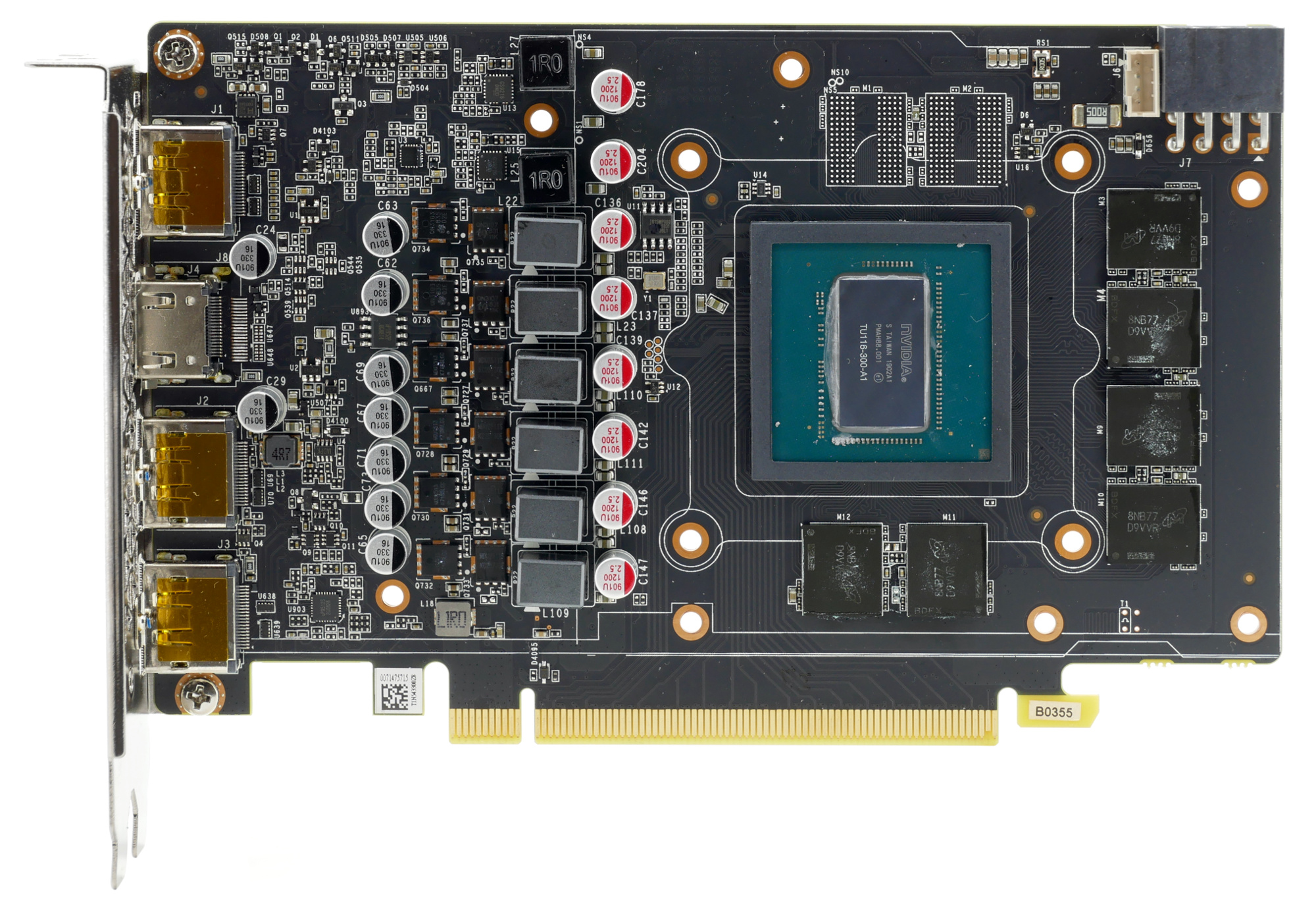

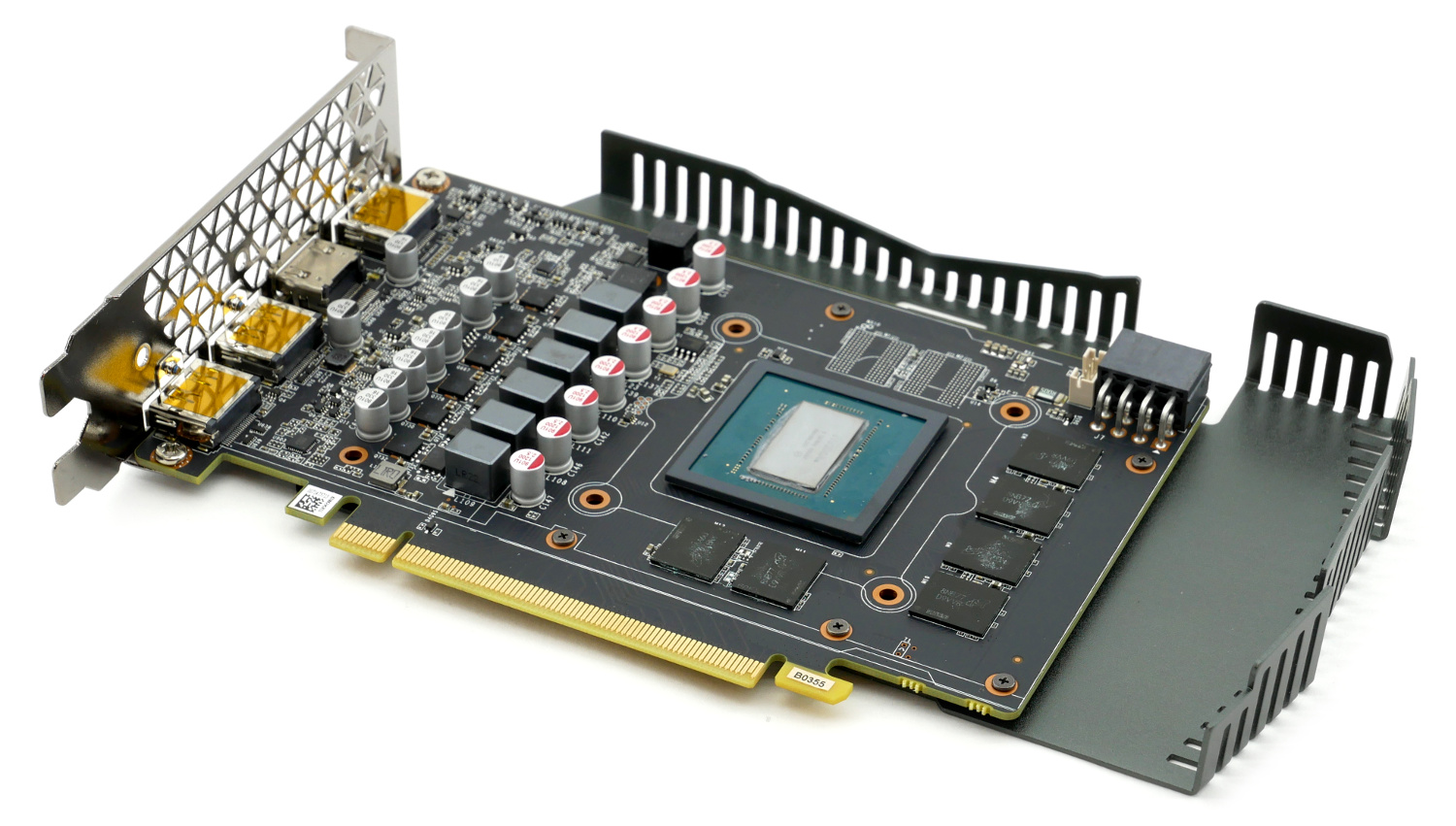

Видеокарта Zotac GeForce GTX 1660 AMP Edition построена на нереференсной печатной плате собственного дизайна, который используется инженерами Zotac в модельном ряду Mini младших решений с передним расположением подсистемы питания. Общая концепция PCB соответствует заветам NVIDIA по разработке моделей семейства GTX 16.

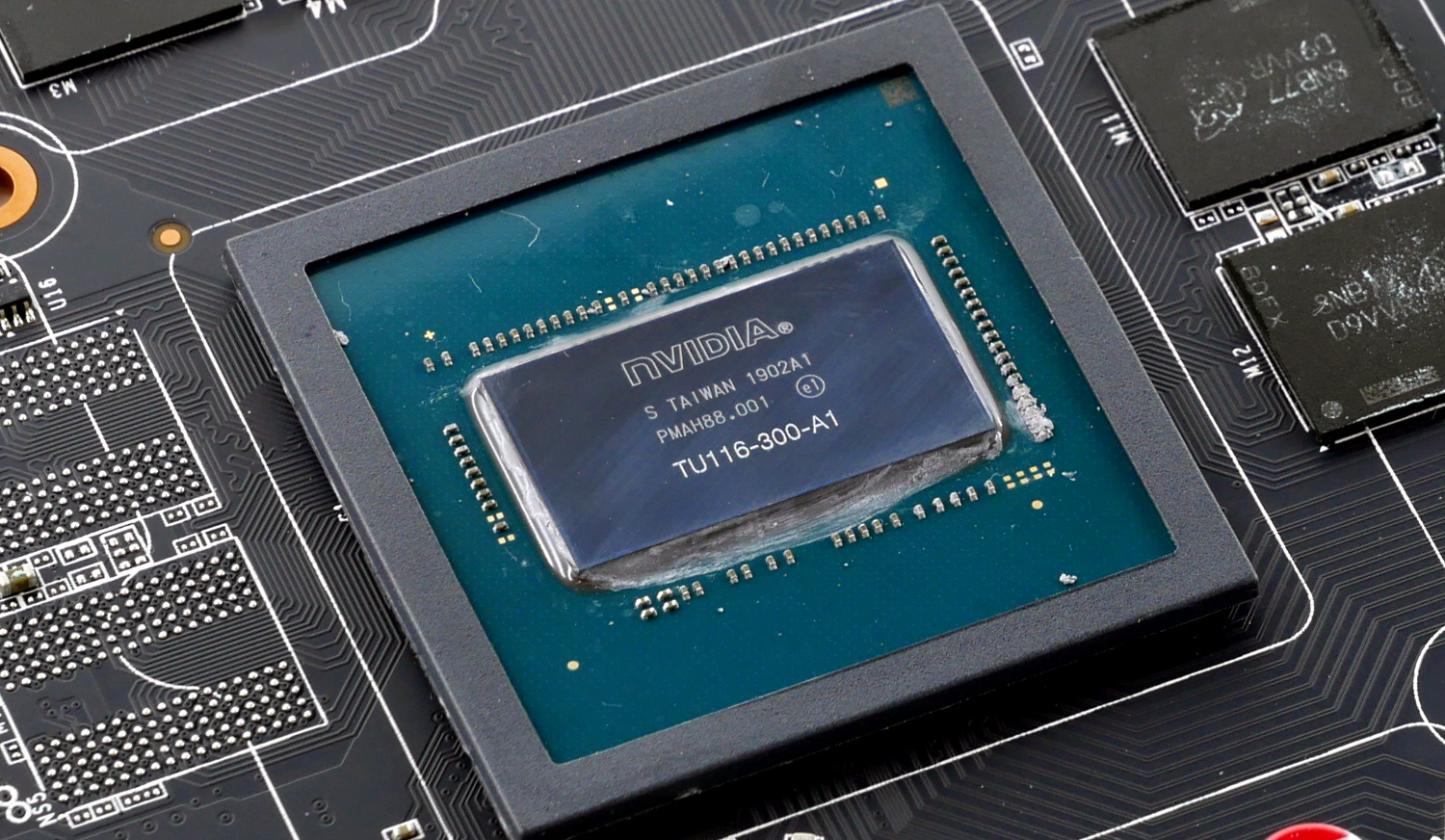

Сердцем героя обзора стал графический процессор TU116-300A- A1. Данный GPU произведен по 12 нм техпроцессу на 2-й неделе 2019 года и включает 1408 шейдеров, 48 блоков растеризации и 88 текстурных блоков.

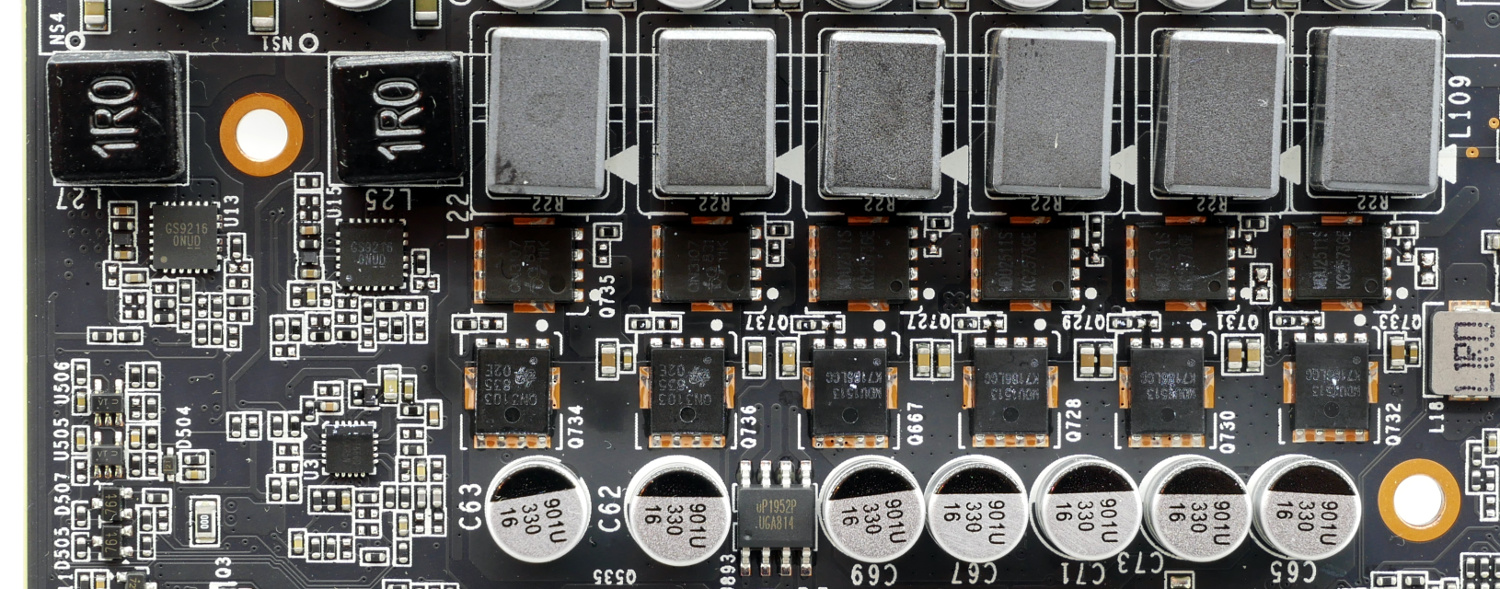

Силовая часть модели Zotac GeForce GTX 1660 AMP Edition может похвастаться поистине мощной подсистемой питания, насчитывающей восемь фаз (6+2, GPU/Mem): не каждая видеокарта GeForce RTX 2060, а порой и RTX 2070, предлагает такие возможности. Мосфеты набраны сборками MDU1513 + MDU2511S и GS9216 соответственно. Управление осуществляется ШИМ-контроллерами uP9512S и uP9512P.

В качестве видеопамяти выступают микросхемы Micron стандарта GDDR5 с маркировкой 8NB77 D9VVR. Их тактовая частота составляет 2000 МГц (эффективная частота 8000 МГц).

Конфигурация тестового стенда

• Процессор: Intel Core i7-6800K (6 ядер, 3400 МГц);
• Материнская плата: MSI X99A Workstation;
• Кулер: Corsair H110i;
• Термоинтерфейс: Arctic Cooling MX-2;
• Память: 4 x 4 Гбайт DDR4 2800, Kingston HyperX Savage Black;
• Видеокарта: Zotac Gaming GeForce GTX 1660 AMP Edition;
• Накопитель SSD: Plextor PX-256M6Pro;
• Блок питания: Corsair RM850x;
• Корпус: Phanteks Evolv ATX;
• Монитор:Samsung C34F791WQI, разрешение - 3440 x 1440;
• Операционная система: Windows 10 64-bit.
• Драйвера: NVIDIA ForceWare 440.97.

Для разгона видеокарт, а также мониторинга температур и оборотов вентиляторов использовалась фирменная утилита MSI Afterburner.

Проверка стабильности работы ускорителей в процессе разгона проводилась утилитой MSI Kombustor (режим GPU Burn-in, 1920 x 1080). Полученные частоты дополнительно проверялись пакетом тестов 3DMark, тестом устойчивости 3DMark Fire Strike Extreme с 20 прогонами и популярными играми.

Уровень шума измерялся при помощи цифрового шумомера TM-102 с погрешностью измерений не более 0.5 дБА. Измерения проводились с расстояния 0.3 м. Уровень фонового шума в помещении – не более 28 дБА. Все системные вентиляторы, включая установленный в блоке питания, отключались. Дополнительно снимались показания потребляемой мощности с помощью ваттметра Robiton PM-2 и температуры печатной платы ИК-термометром Fluke 59 Max.

Стандартные частоты

Видеокарта Zotac GeForce GTX 1660 AMP Edition получила заметный прирост тактовой частоты видеоядра от заводского разгона на 60 МГц, отодвигая границу частоты Boost до 1845 МГц, а благодаря агрессивному поведению технологии GPU Boost в играх она еще выше.

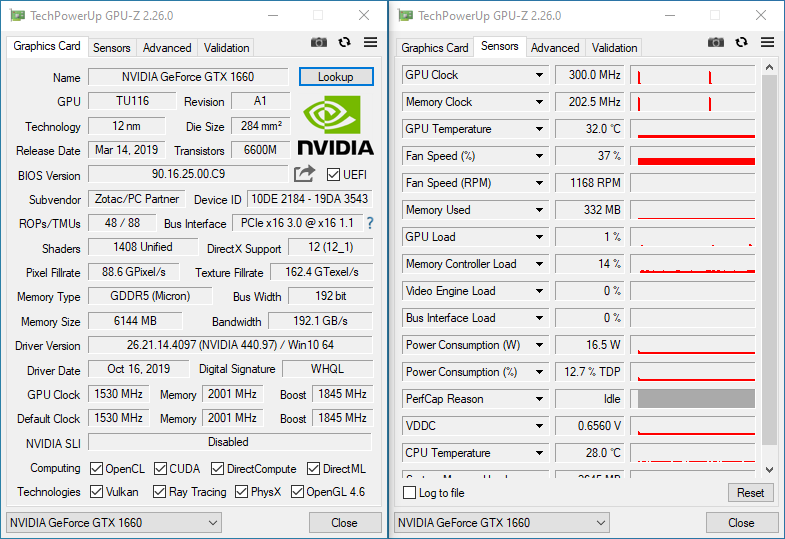

В простое вентиляторы вращаются с минимальной скоростью 1100-1170 об/мин, делая модель очень тихой и главное - холодной в рамках небольшого корпуса.

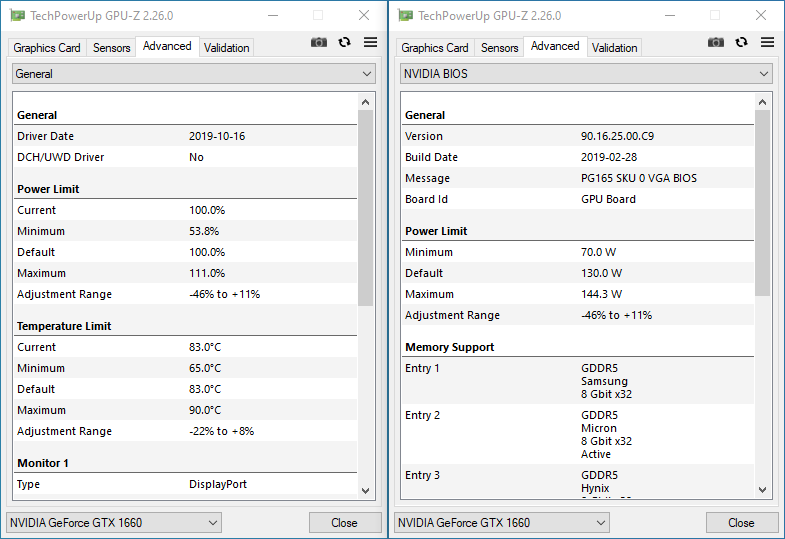

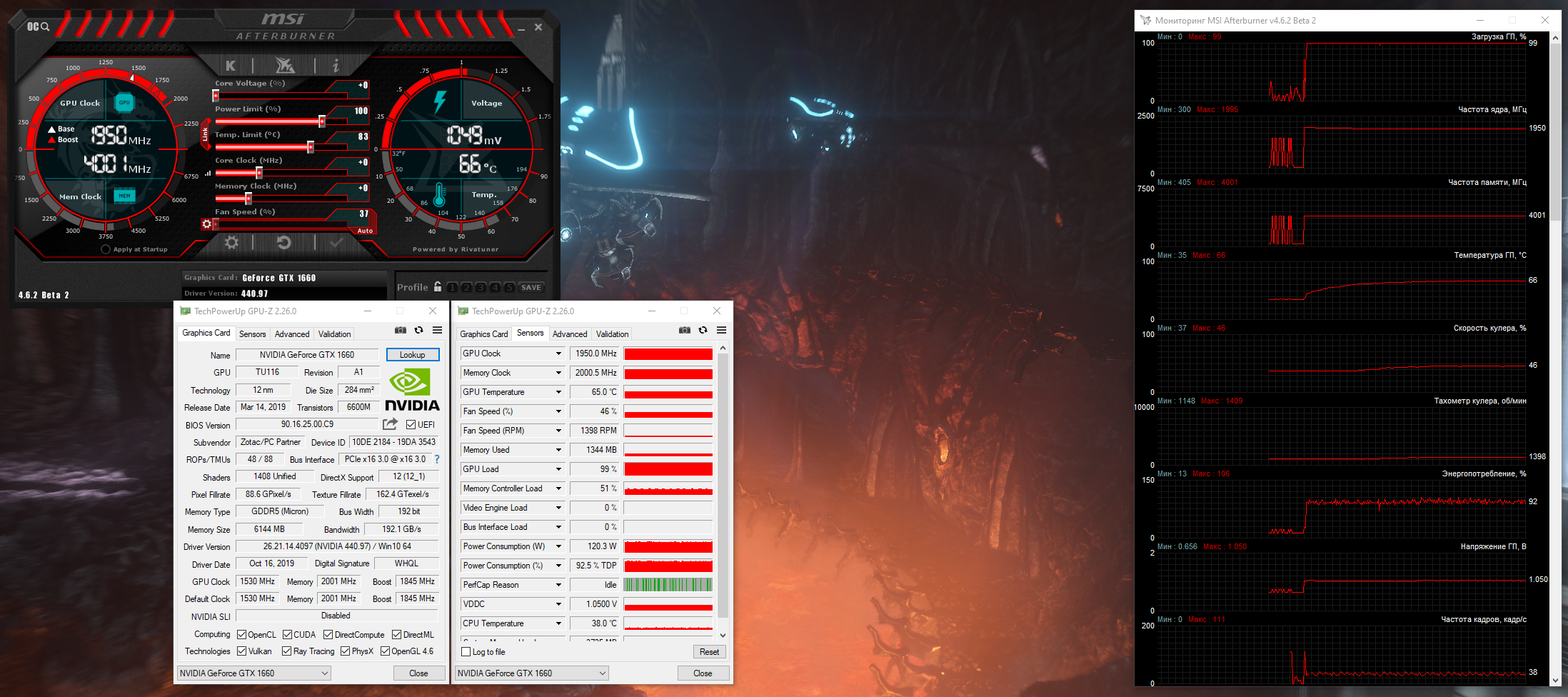

Приведем подробные характеристики микропрограммного обеспечения Zotac GeForce GTX 1660 AMP Edition. Показатель ее уровня TDP равен 130 Вт с возможностью повышения до 144 Вт.

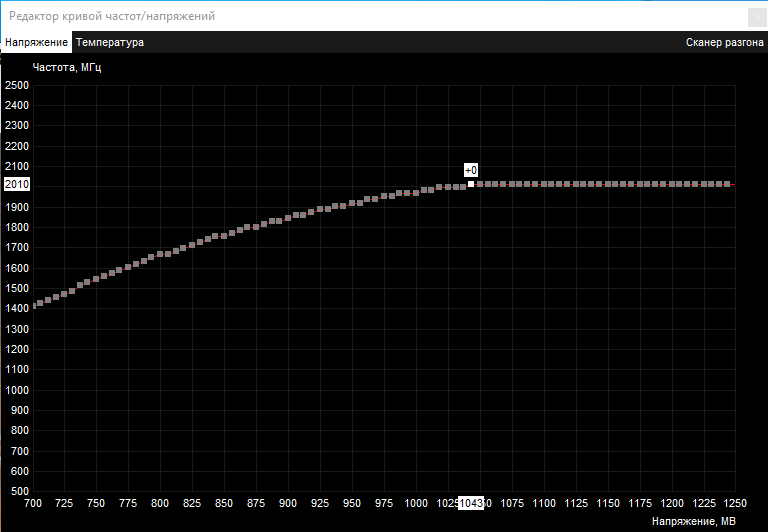

Для модели Zotac GeForce GTX 1660 AMP Edition заявлена частота в бусте вплоть до 2010 МГц, которые видеокарта легко достигает первые несколько минут, пока температурный режим позволяет.

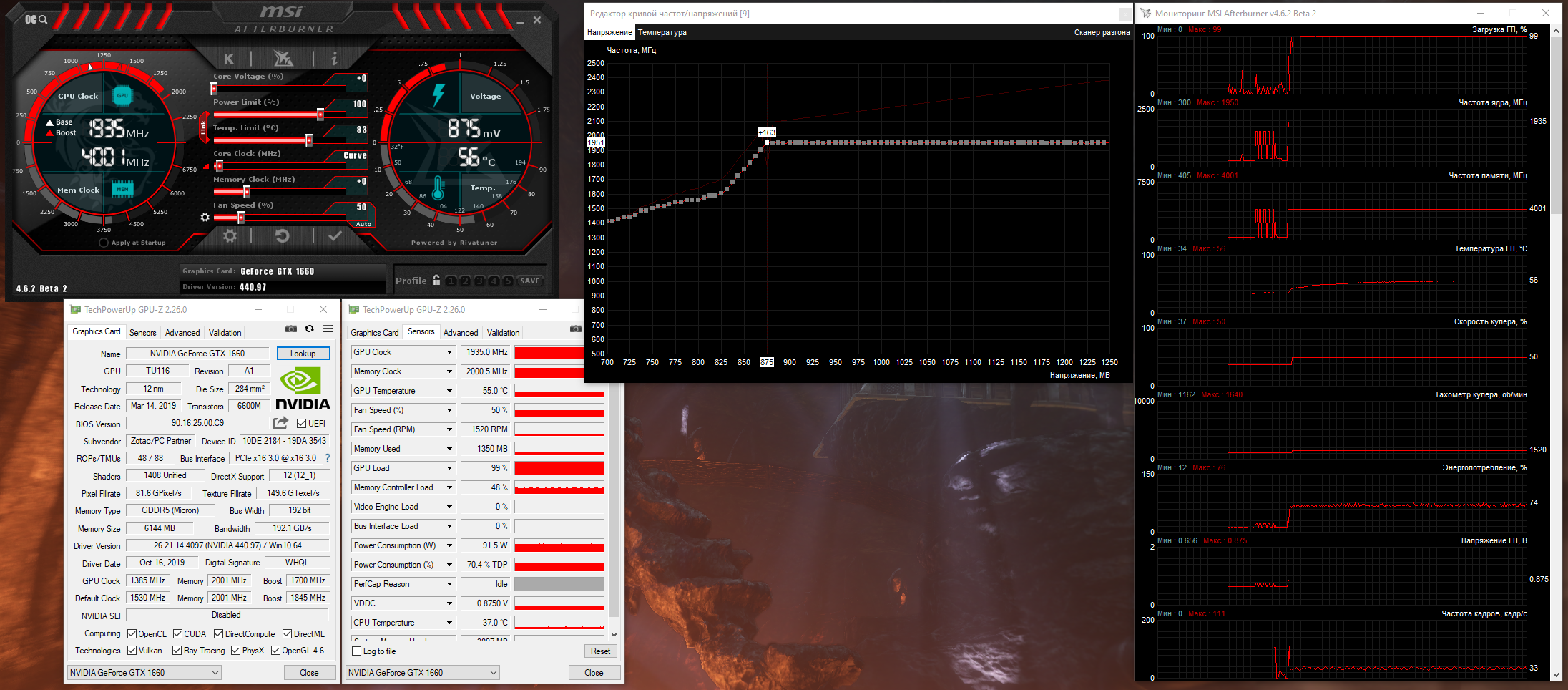

В тесте устойчивости 3DMark Fire Strike Extreme с 20 прогонами видеокарта Zotac GeForce GTX 1660 AMP Edition держится очень достойно, более того - превосходит аналогичные модели топового сегмента в классе GeForce GTX 1660. Новинка бустит до заявленной частоты 2010 МГц, со временем среднее значение стабилизируется на отметке 1950 МГц. Кулер видеокарты лениво раскручивается до 1350-1400 об/мин, не нарушая ночную тишину и делая данную модель одной из самых тихих среди протестированных.

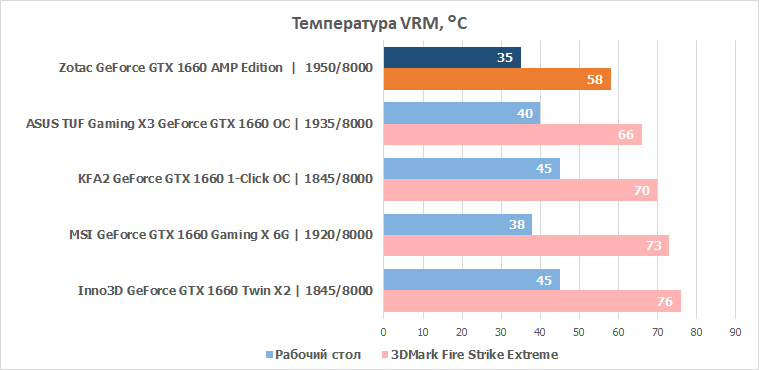

Температура графического процессора составляет 66*С, что является хорошим результатом. Благодаря усиленной подсистеме питания и накрывающей ее секции радиатора, за нагрев зоны VRM можно совсем не переживать: она едва достигает отметки 58*С! Блестяще.

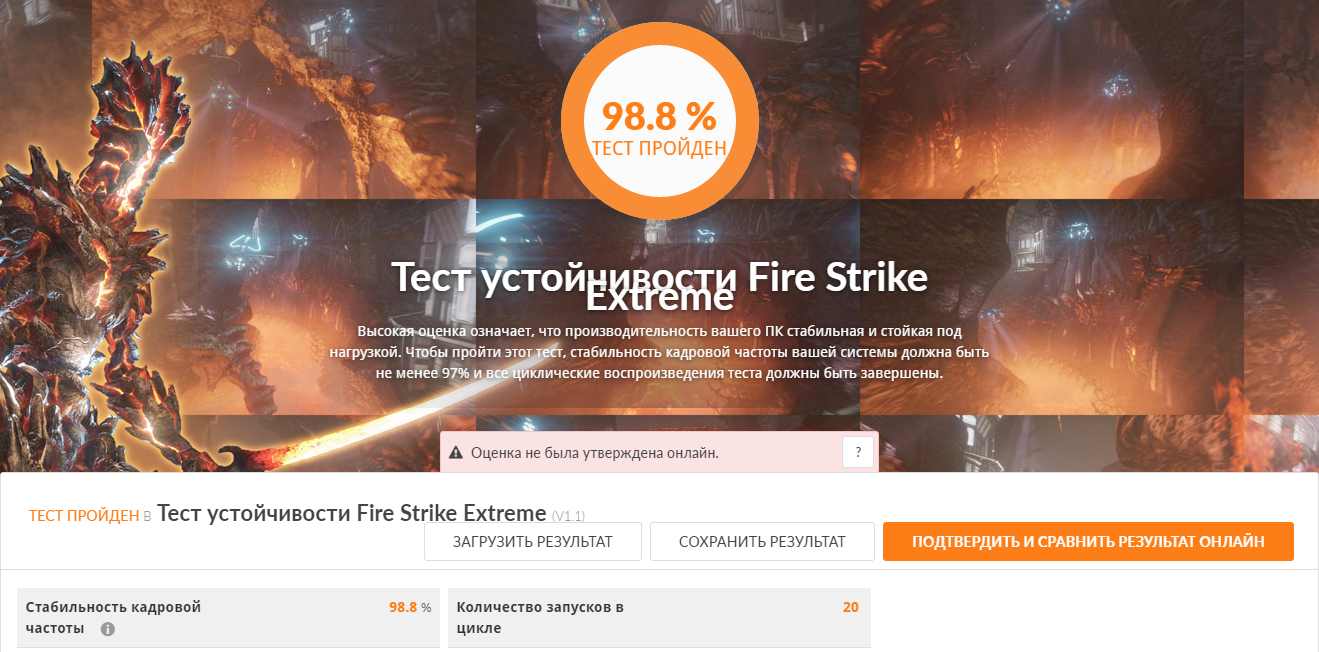

Тест устойчивости удается завершить успешно с оценкой 98,8%.

Вентиляторы даже не вышли на половину своей мощности. Проверим кулер на "максималках"? При скорости вращения ~3050 об/мин видеокарта Zotac GeForce GTX 1660 AMP Edition охлаждается до 54*С по графическому процессору и до 51*С остужается подсистема питания.

С полученными результатами производить даунвольтинг с целью охлаждения видеокарты надобность отпадает. Но все же перед нами компактный графический ускоритель, который, возможно, будет использован в тесном корпусе и маломощным блоком питания формата Flex, а понижение напряжения позволяет снизить потребление. Поэтому проведем данный тест.

При напряжении 0,875 В частота ядра составляет 1935-1950 МГц, дополнительно вентиляторы зафиксированы на отметке 1500 об/мин, уровень шума низкий. Потребление Zotac GeForce GTX 1660 AMP Edition уменьшается на 30 Вт, температуры GPU и VRM составляют 55*С и 50*С. Идеально, бесподобно.

Ручной разгон

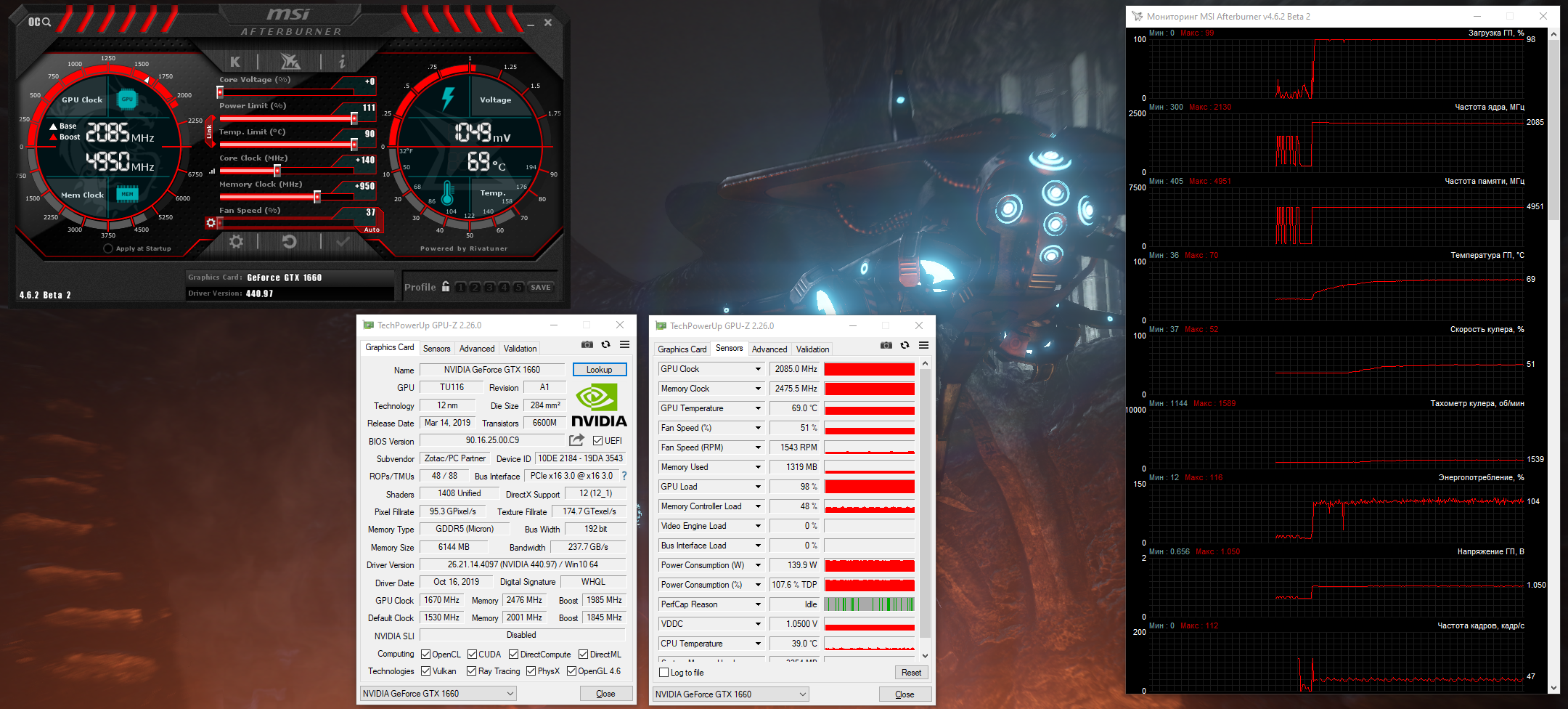

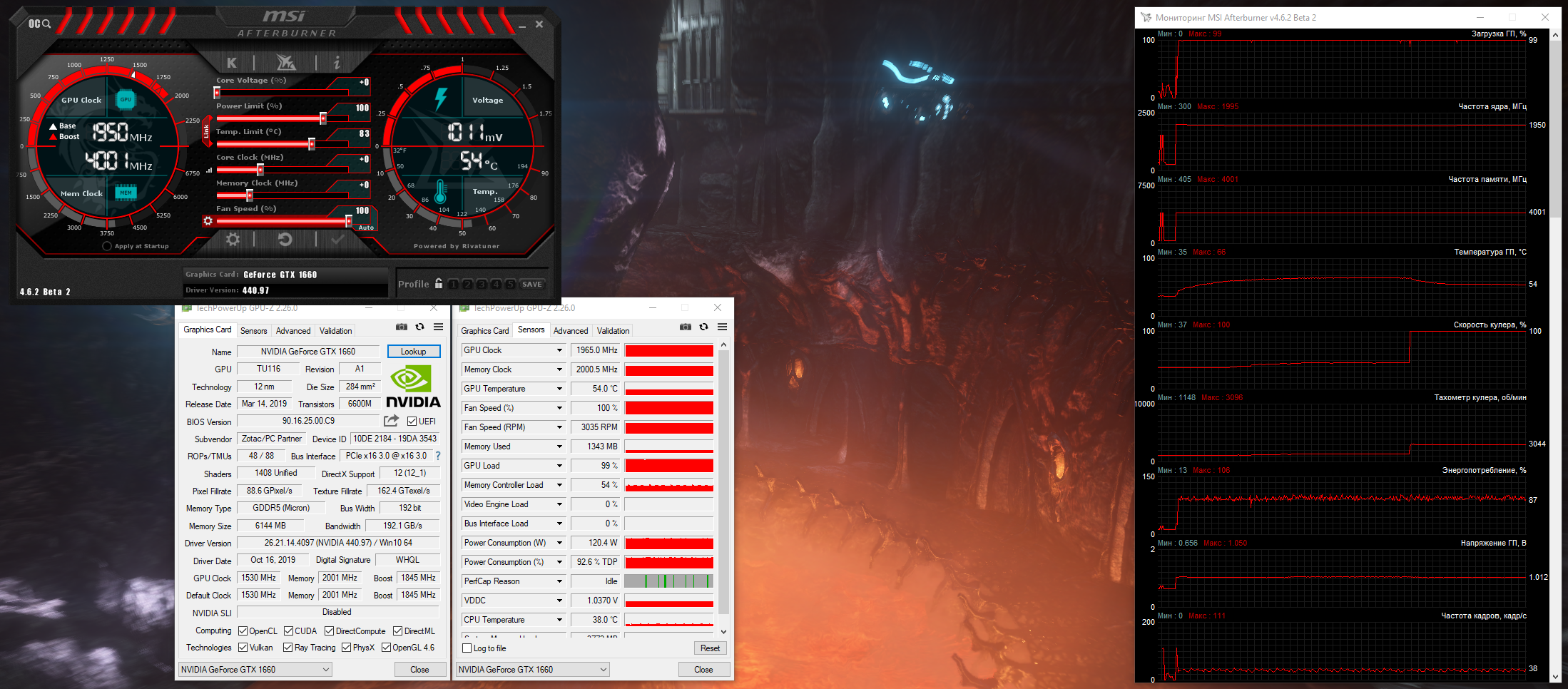

Пусть вас не пугает компактность Zotac GeForce GTX 1660 AMP Edition и скромная система охлаждения: видеокарта продолжает удивлять! При максимальном лимите потребления тактовые частоты ядра и видеопамяти удается повысить на 140 МГц и 475 МГц соответственно. В играх новинка стабильно бустит до 2130 МГц, а среднее значение после стабилизации температур составляет 2085 МГц. Нагрев GPU и VRM не превысил 70*С и 64*С.

Уровень быстродействия Zotac GeForce RTX 2060 Super Mini повышается на 8-11%.

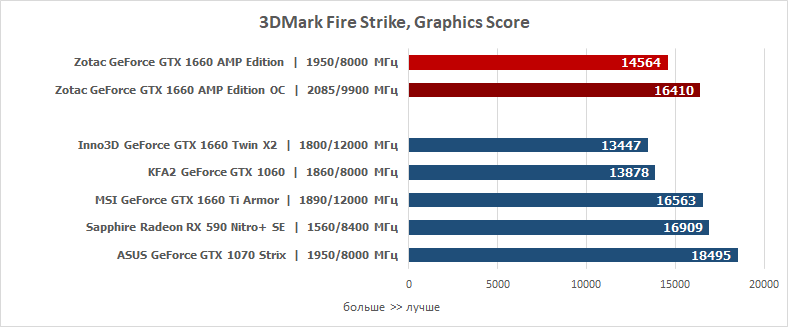

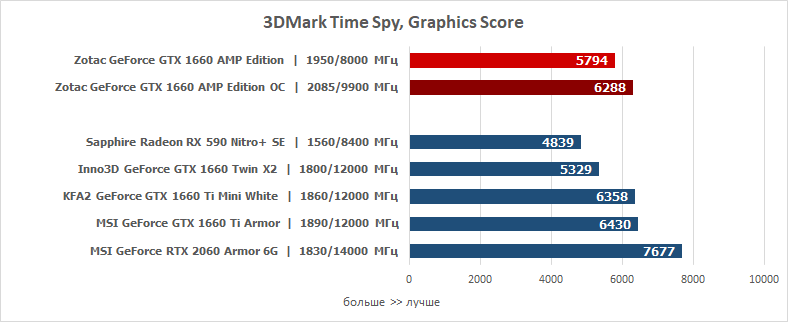

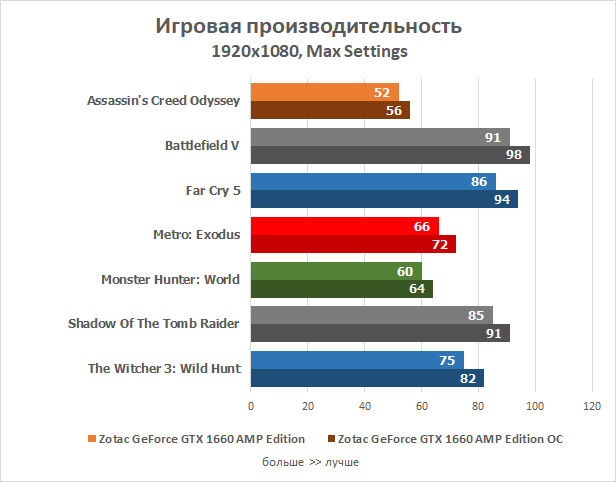

Игровая производительность Zotac GeForce GTX 1660 AMP Edition в популярных проектах демонстрирует хорошие показатели при высоких и максимальных настройках графики в разрешении Full HD, позволяя задуматься и о комфортной игре в разрешении 2К.

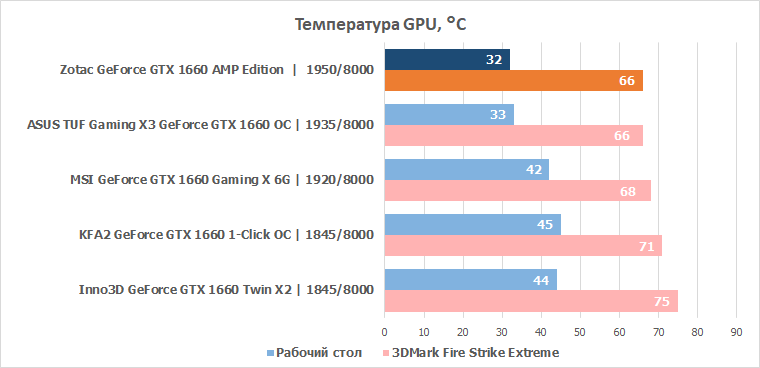

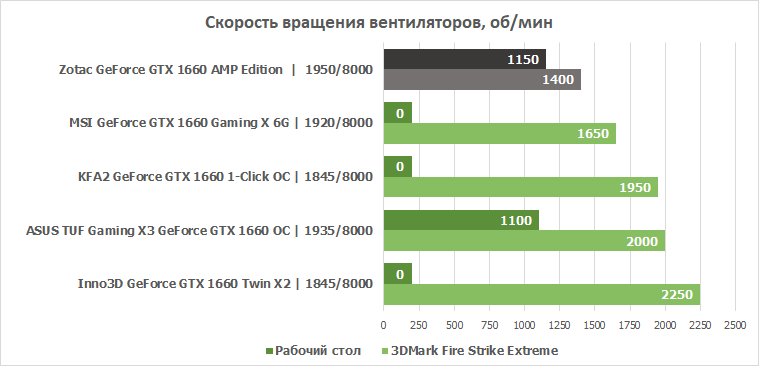

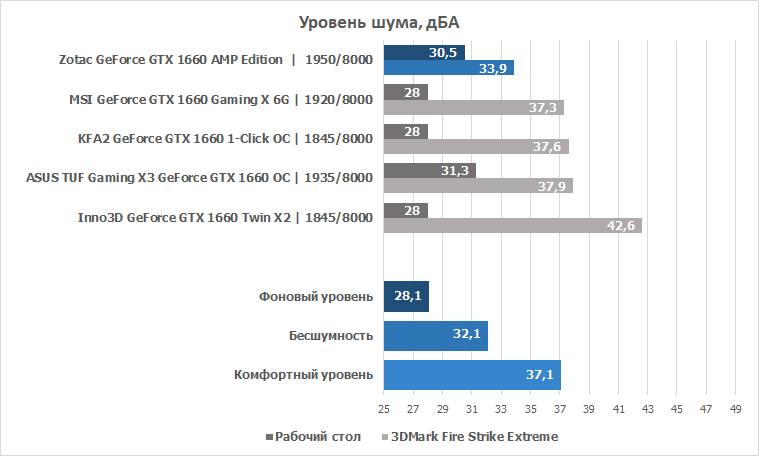

Сводные графики: температурный режим, уровень шума, потребление

Основная ценность подобных материалов – это не только перечисление доступных в продаже графических ускорителей, но и исследование потенциала систем охлаждения. И поскольку результаты были получены нами на одном стенде, есть возможность сравнения видеокарт практически в идеальных условиях.

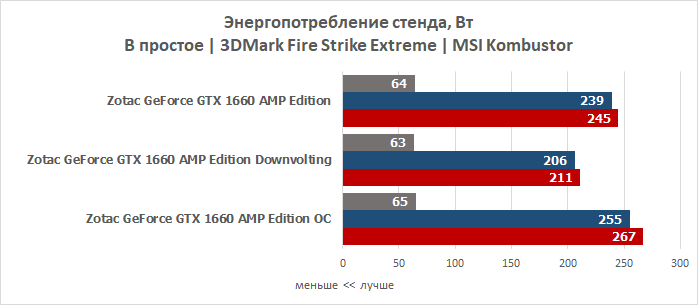

График потребляемого электричества всего стенда в зависимости от частот видеокарт и рабочего напряжения GPU.

Энергопотребление в 2D замерялось при бездействии системы (на рабочем столе). Тестирование в 3DMark Fire Strike Extreme проводилось в режиме «Тест устойчивости», 20 прогонов.

Заключение

В процессе тестирования видеокарта Zotac GeForce GTX 1660 AMP Edition вызывала настолько забытые чувства удивления и восхищения, что знакомство с новинкой происходило исключительно в положительном ключе. Приятный и дерзкий дизайн, потрясающе эффективная система охлаждения с идеально настроенными вентиляторами, переработанная печатная плата с усиленной подсистемой питания делают данный графический ускоритель под флагом Zotac не просто "одной из", а лучшей в своем сегменте и классе.

Если повысить уровень требований, то до абсолютного идеала самым придирчивым геймерам, возможно, захочется видеть технологию остановки вентиляторов в простое и термопрокладки между бэкплейтом и печатной платой, но и без них видеокарта чувствует себя прекрасно!

Основным конкурентом в ценовой политике для героя обзора является модель MSI GeForce GTX 1660 Gaming X 6G: топовое позиционирование, в обоих случаях задействована наилучшая система охлаждения в своем классе, высокий заводской разгон, дизайн и т.п. Но тестирование обоих графических ускорителей выявило безоговорочного лидера - это видеокарта Zotac GeForce GTX 1660 AMP Edition и ее бескомпромиссное доминирование.

Подводя итоги: видеокарта Zotac Gaming GeForce GTX 1660 AMP Edition является отличным выбором для геймеров, которые получат максимальную производительность GeForce GTX 1660 с багажом из низкого уровня шума, стильным оформлением и отличной работой "из коробки".

Достоинства:

• Высокий уровень производительности;
• Внешний вид и дизайн;
• Эффективная система охлаждения;
• Низкий уровень шума;
• Компактные размеры;
• Хороший разгонный потенциал.

Недостатки:

• Не выявлено.

Особенности:

• Длина модели - 210 мм.
