Обзор и тестирование видеокарты KFA2 GeForce GTX 1660 Ti Mini White [60IRL7DSZ9MK]

Белый цвет - для эстетов, формат mini-ITX - для энтузиастов. Компания KFA2 решила пойти навстречу и совместить указанные характеристики в одной серии продуктов, чтобы любители моддинга и минимализма не ломали голову в поисках компромисса.
Обзор и тестирование видеокарты KFA2 GeForce GTX 1660 Ti Mini White [60IRL7DSZ9MK]

В последние годы компания KFA2 все более ориентирована на российский рынок и представляет интересные решения для геймеров в сегменте видеокарт, оперативной памяти и твердотельных накопителей. Но именно в сфере графических ускорителей разработчики особенно активны: оригинальные версии эталонного дизайна Dual, решения с заводским разгоном OC и турбо-бустом по кнопке 1-Click, серия с экстремальным уклоном EX, трехвентиляторные монстры и выше названные модели в белом варианте. Производитель постарался максимальным образом охватить интересы геймеров, однако одна линейка ускользнула из-под нашего пера. Речь идет о серии Mini.

Как следует из названия, линейка видеокарт Mini в первую очередь направлена для удовлетворения потребностей энтузиастов, конфигурирующих компактные ПК. Модели подобного дизайна соответствуют форм-фактору mini-ITX с длиной корпуса 175 мм и охватывают решения от GeForce GTX 1650 до более мощных GeForce RTX 2070. Мы же рассмотрим наиболее оптимальную видеокарту для гейминга в разрешении FullHD - KFA2 GeForce GTX 1660 Ti Mini в непривычном белоснежном исполнении.

  • Производитель: KFA2;
  • Модель: GeForce GTX 1660 Ti Mini White;
  • Графический процессор: Turing TU116;
  • Техпроцесс: 12нм;
  • Частота GPU: 1500 МГц;
  • Частота GPU Boost в играх: 1815 МГц;
  • Количество шейдерных процессоров: 1536;
  • Видеопамять: 6 Гб;
  • Тип видеопамяти: GDDR6;
  • Разрядность шины видеопамяти: 192 бит;
  • Частота видеопамяти: 1500 МГц (12ГГц QDR);
  • Поддержка NVLink: отсутствует;
  • Порты: DisplayPort 1.4, HDMI 2.0b, DVI;
  • Разъем дополнительного питания: 8-pin;
  • Параметр TDP: 120 Вт;
  • Длина: 175 мм.

Внешний вид и дизайн

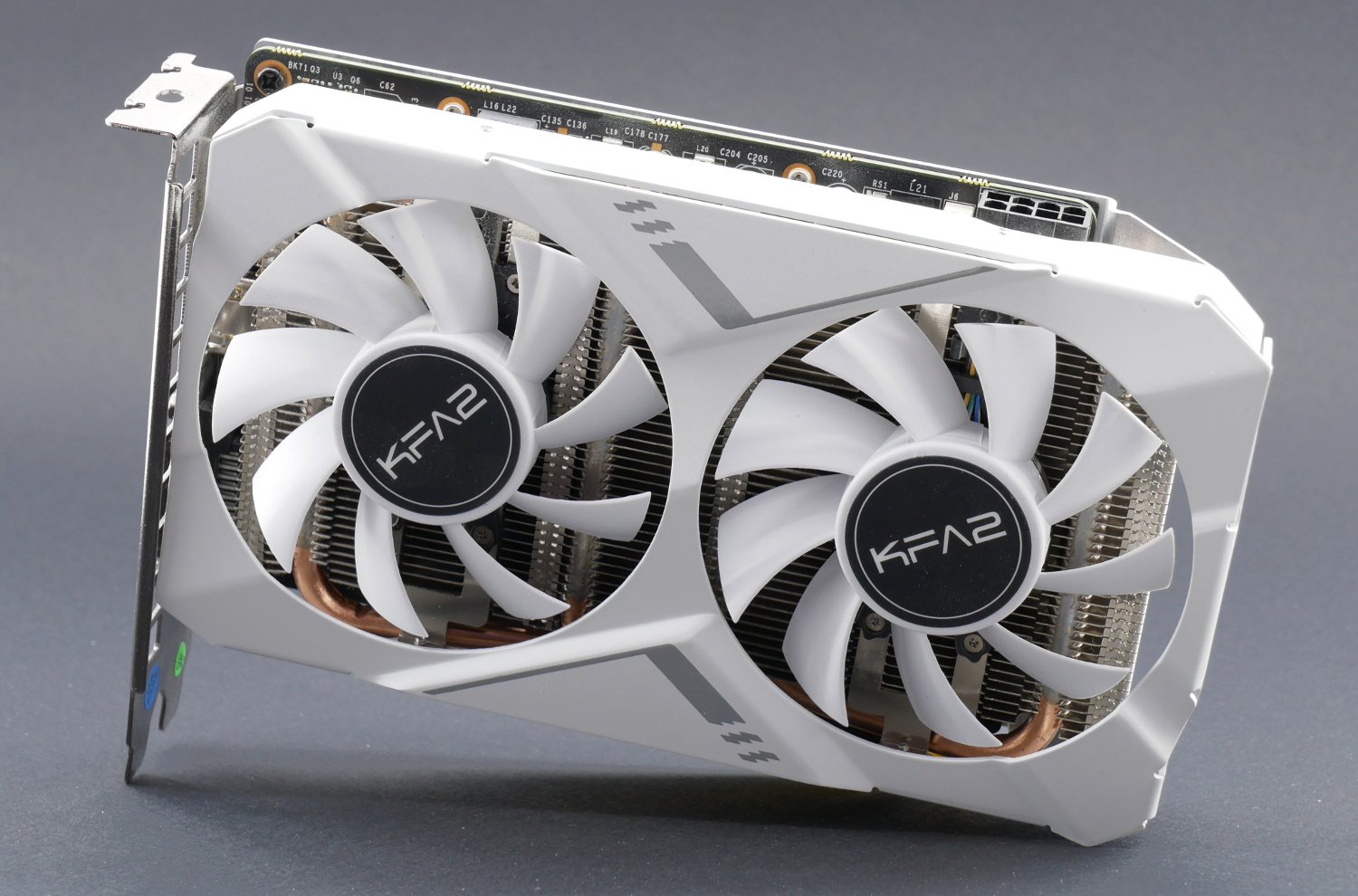

Модель KFA2 GeForce GTX 1660 Ti Mini White приятно удивляет с первых минут знакомства: невероятная компактность, белый цвет, металлический корпус кожуха, непривычная система охлаждения из двух 77 мм вентиляторов вместо одной 100 мм вертушки у других решений.

Создатели постарались отличиться по многим параметрам, что делает видеокарту по-своему уникальной. И нюансы кроются не только в технических характеристиках и заводском разгоне.

Даже на младшем решении обратную сторону защищает металлический бэкплейт, являющийся частью системы охлаждения и имеющий оригинальный рисунок. А выступающую часть радиатора аккуратно прикрывает специальный загиб. Мелочь, а приятно.

Видеокарта KFA2 GeForce GTX 1660 Ti Mini White поразительно умещается и в габариты ITX в двухслотовом исполнении, что позволяет задействовать ее во многих подобных сборках, набирающих популярность среди энтузиастов.

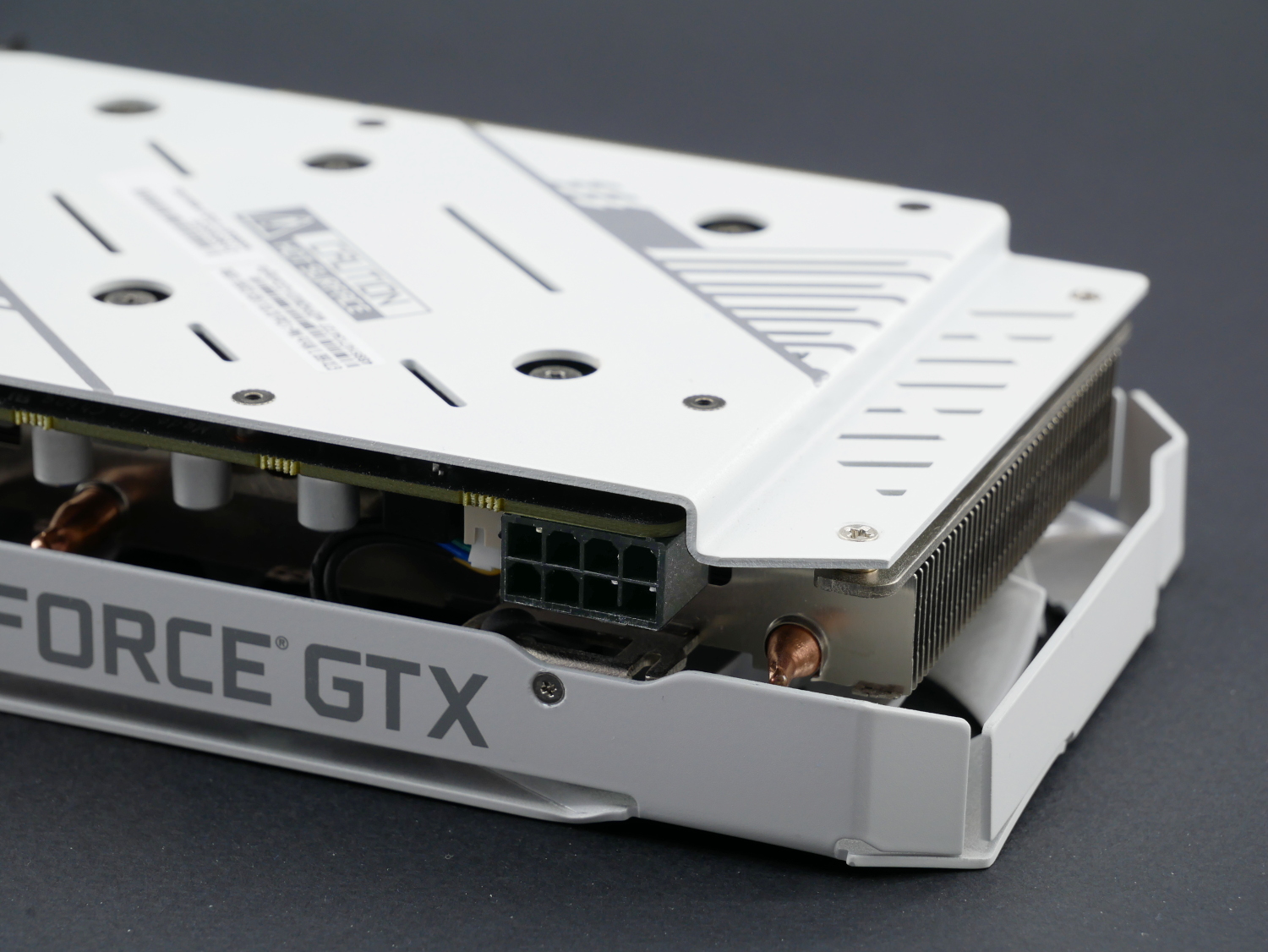

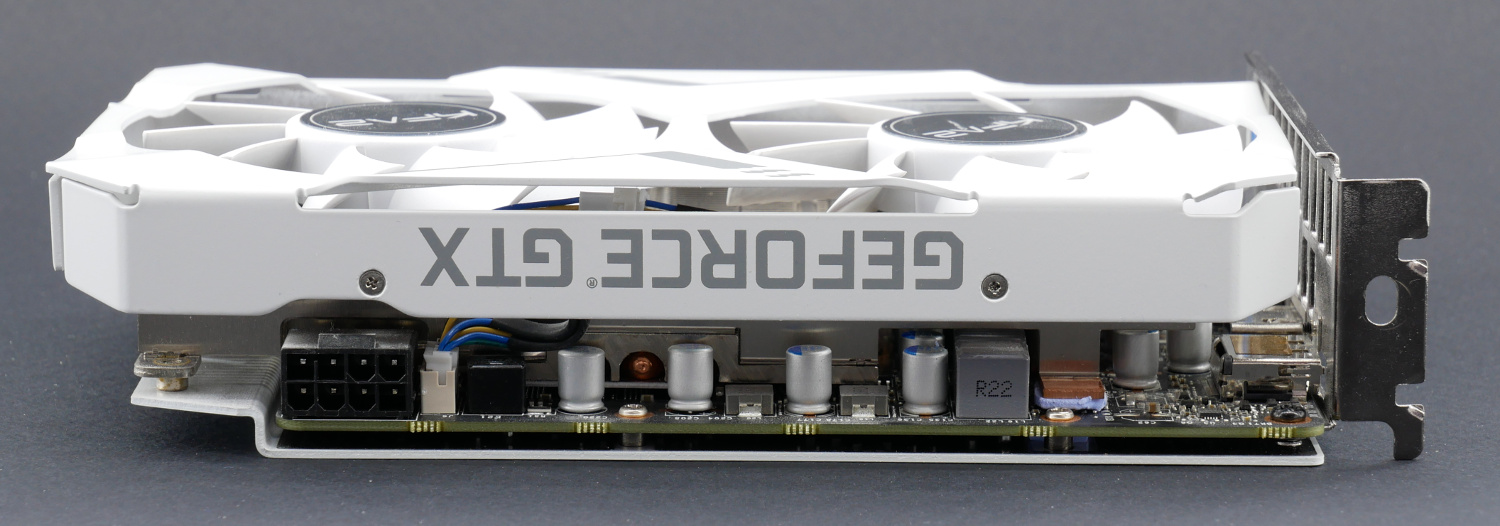

Дополнительное питание организовано посредством 8-pin коннектора, что обеспечивает новинке TDP до 225 Вт. Однако это скорее дань инженерам NVIDIA, потребовавшая соответствовать референсному дизайну. Потребление модели значительно ниже и составляет 120 Вт.

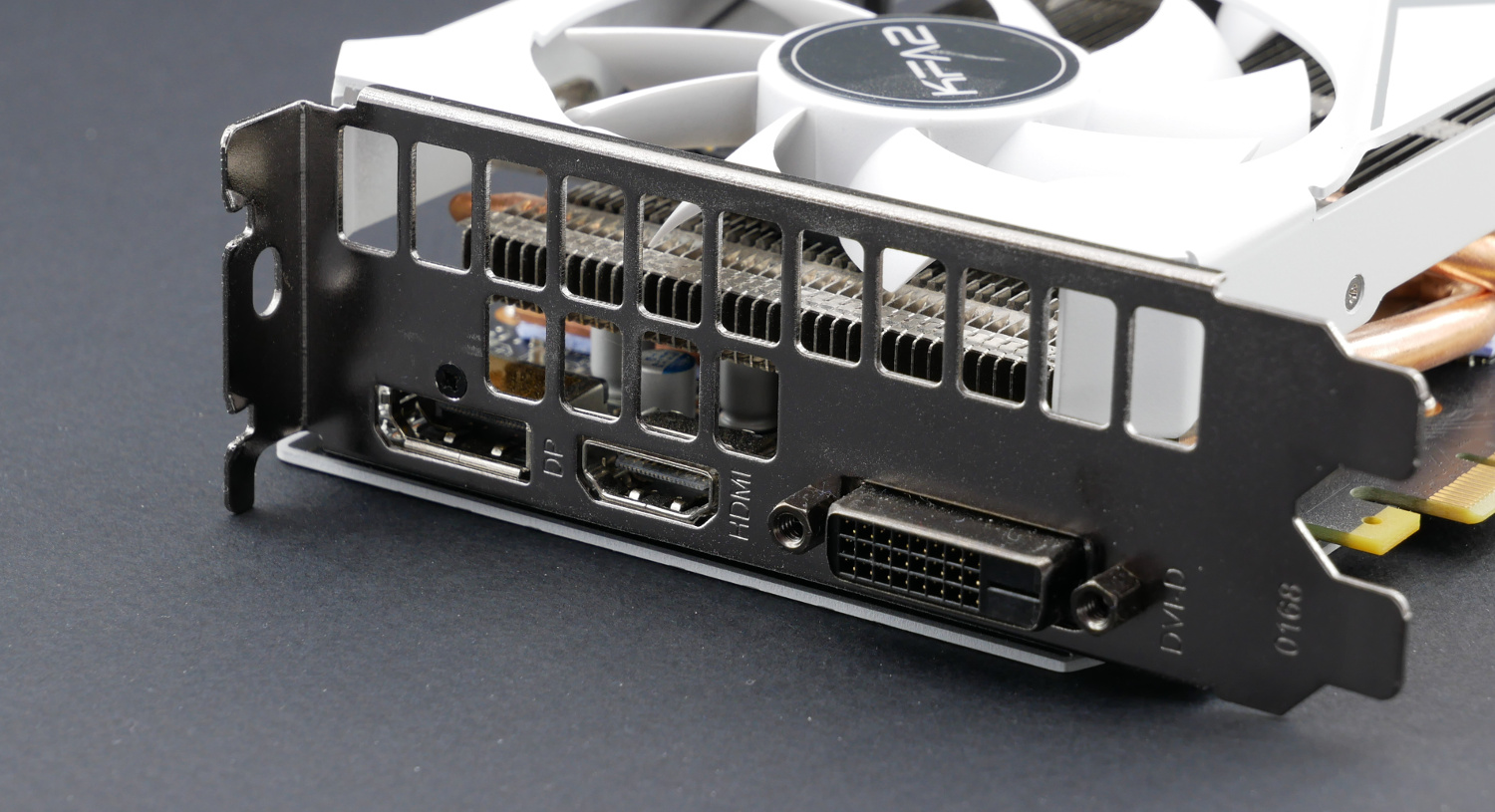

На интерфейсной панели расположились наиболее популярные видеовыходы:

  • 1 x DVI-D;
  • 1 x HDMI 2.0b;
  • 1 x DisplayPort 1.4.


Система охлаждения

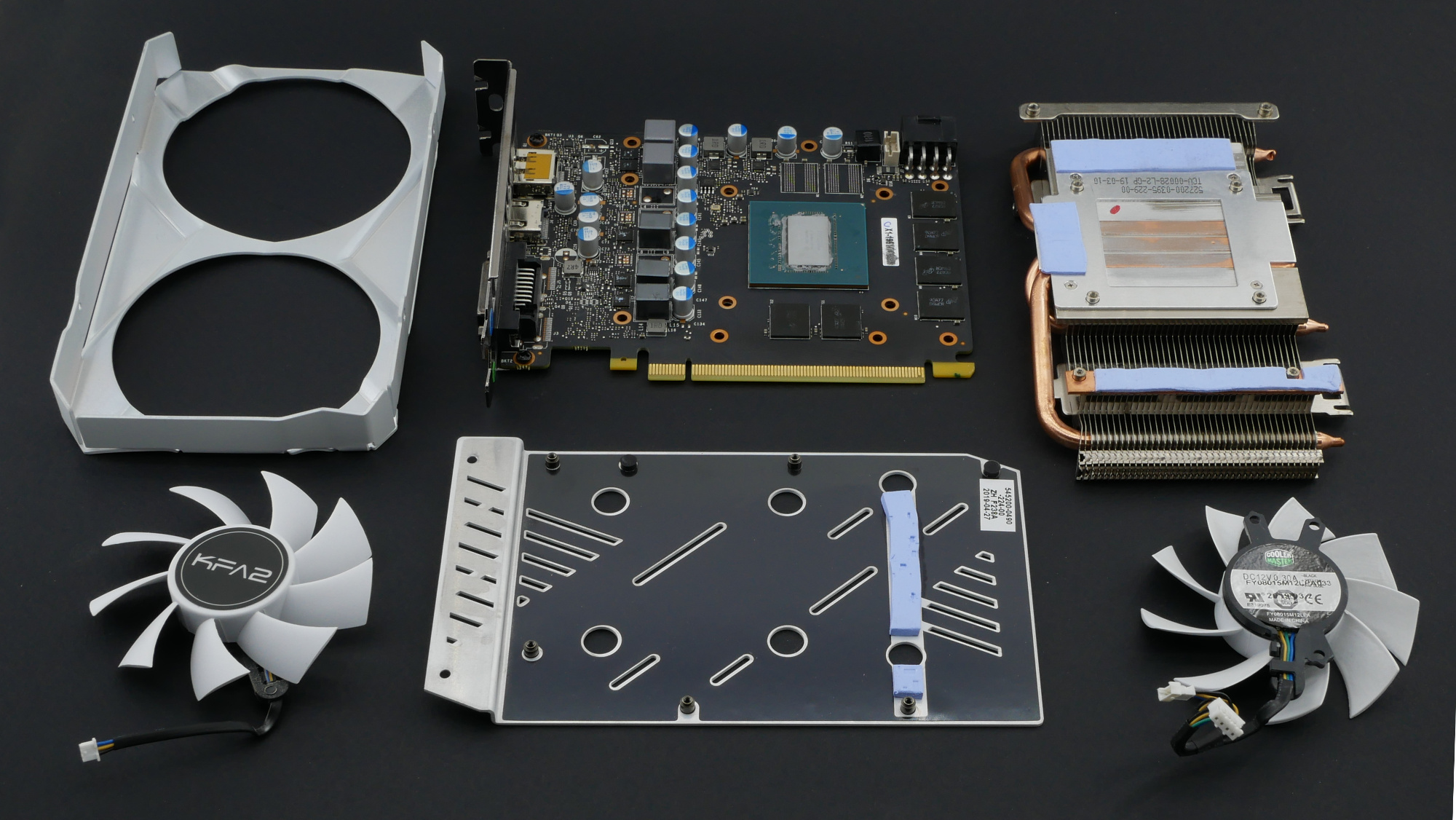

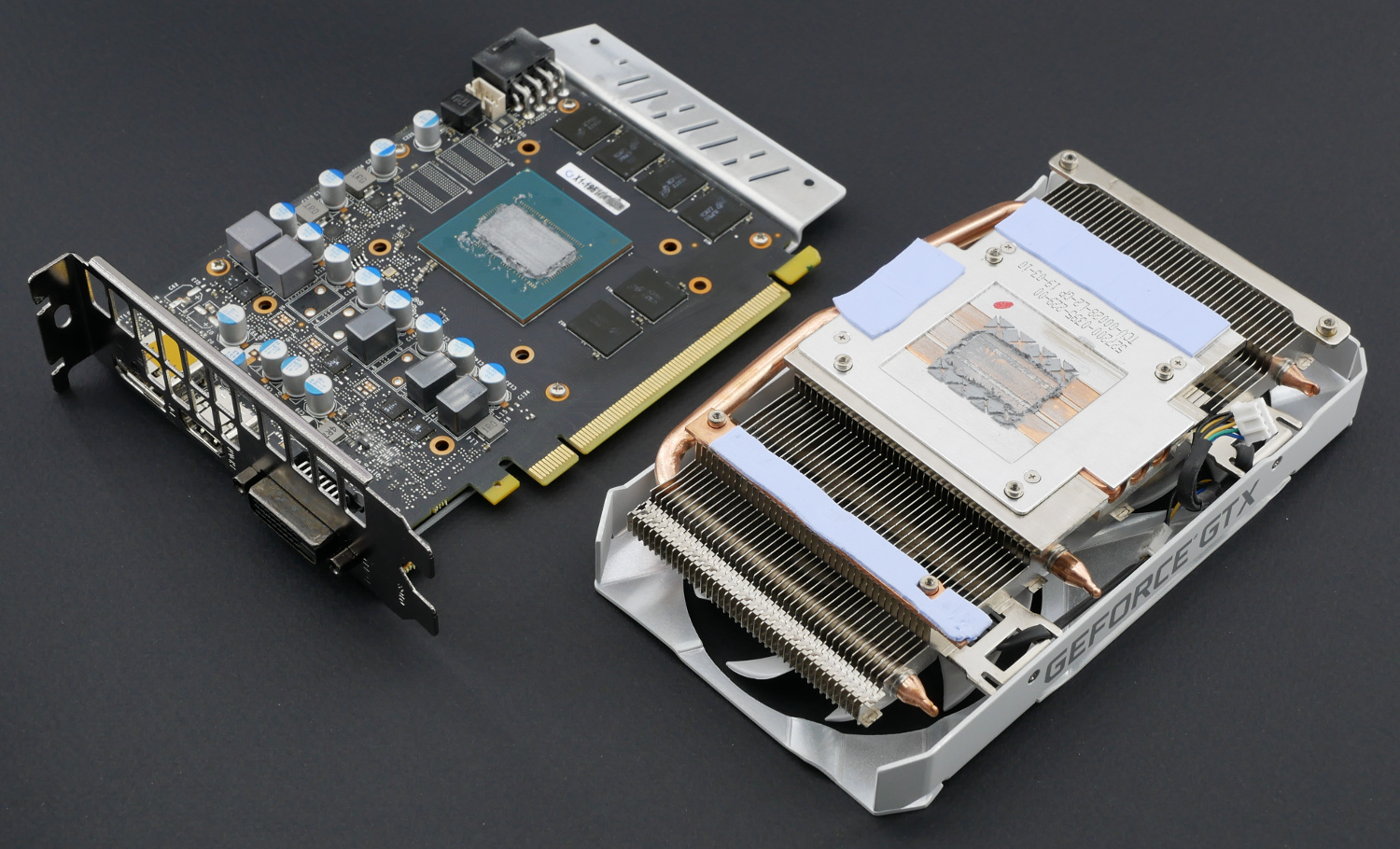

Видеокарта KFA2 GeForce GTX 1660 Ti Mini White соответствует форм-фактору mini-ITX, и инженерам пришлось постараться, чтобы уместить и создать компактную эффективную систему охлаждения. Стоит отметить - чтобы распределить нагрузку и сделать плавный прижим кулера, последний крепится четырьмя подпружиненными винтами в области графического процессора и двумя обычными в зоне VRM.

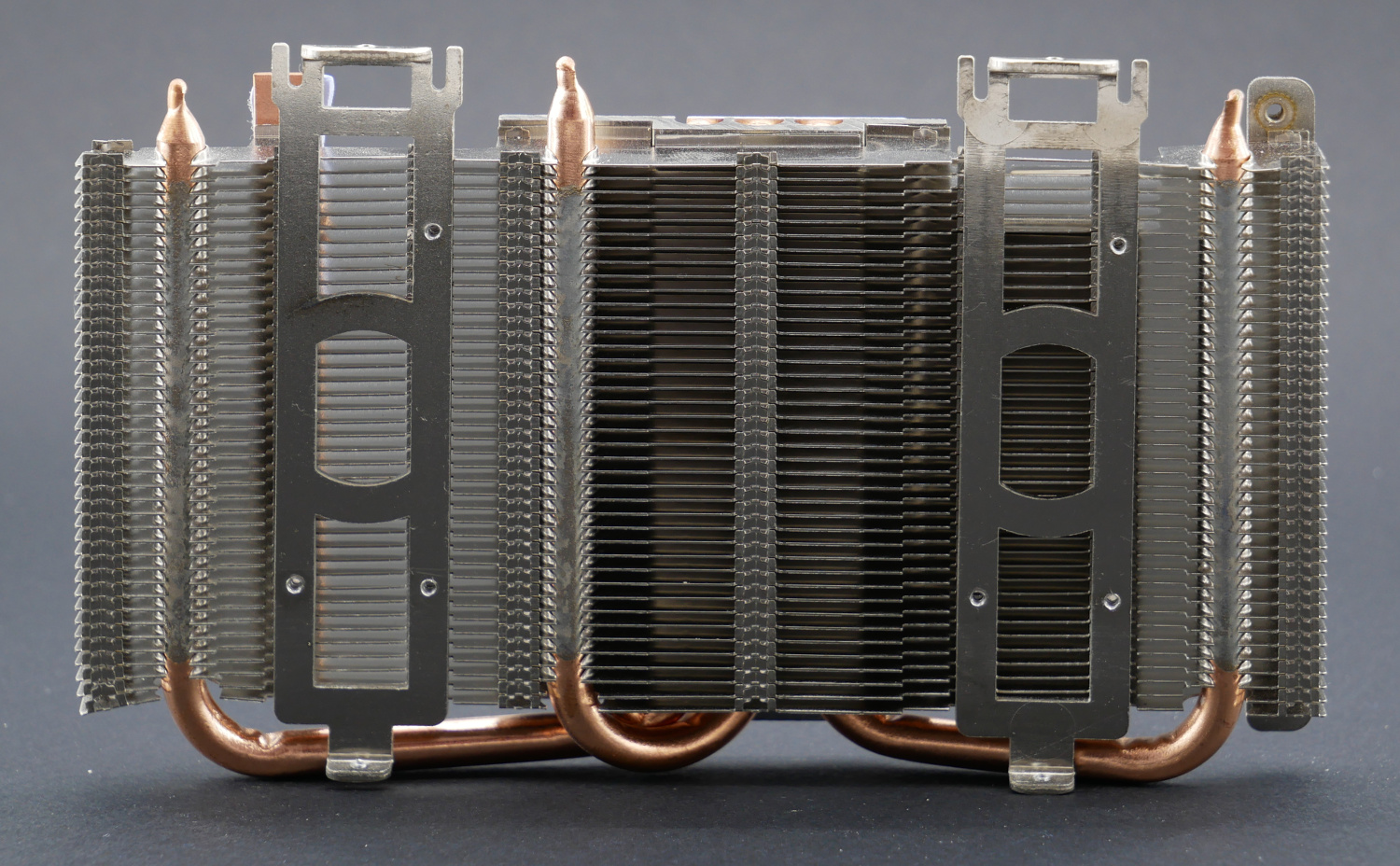

Сам охладитель представляет собой односекционный радиатор, плотно набранный из 40 алюминиевых пластин, пронизанных тремя тепловыми трубками диаметром 6 мм каждая. Все соединения тщательно пропаяны.

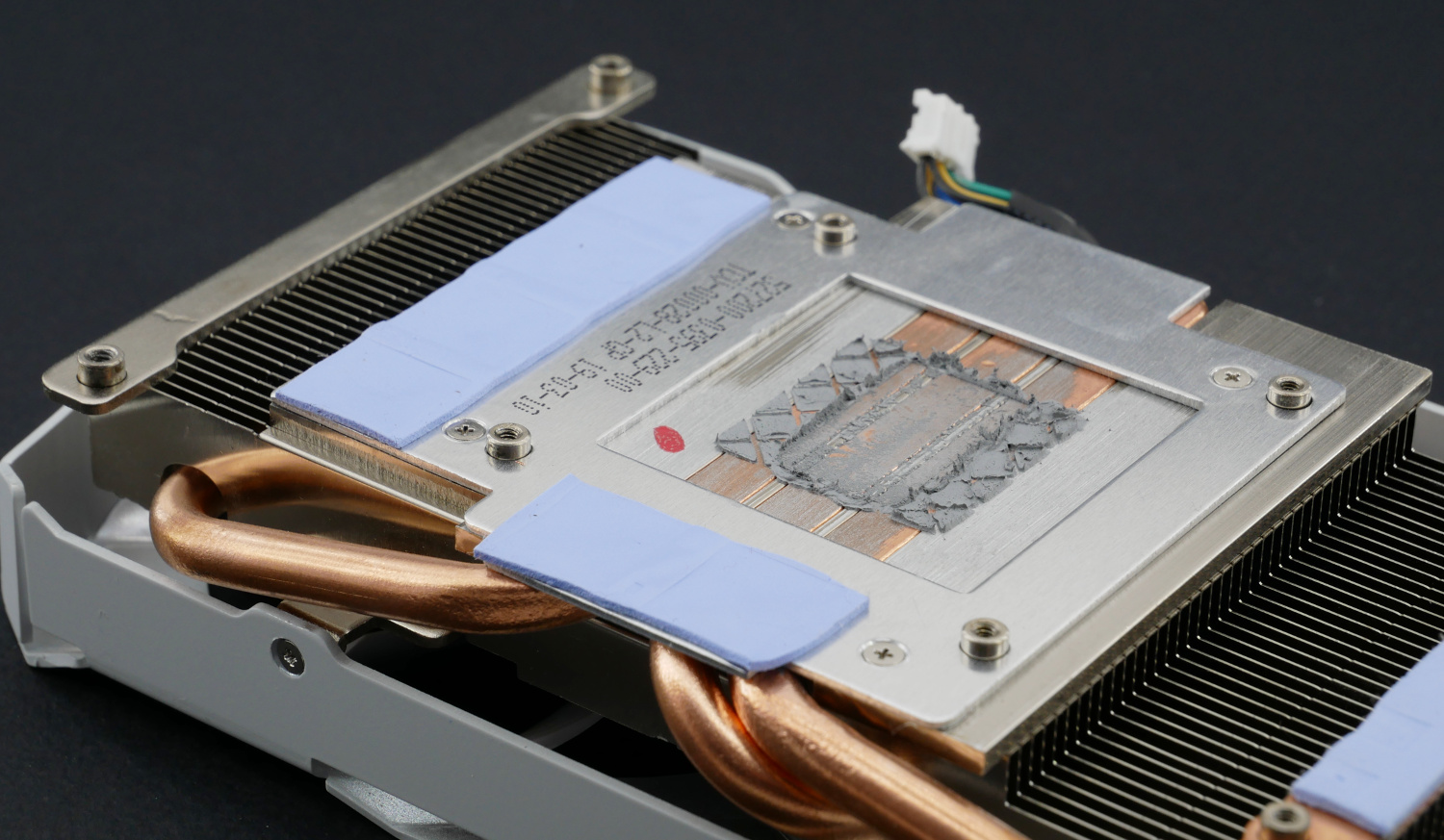

В основании применяется технология прямого контакта с чипом GPU, термопаста серого цвета очень густая и нанесена с запасом. Микросхемы памяти охлаждаются отдельной алюминиевой пластиной.

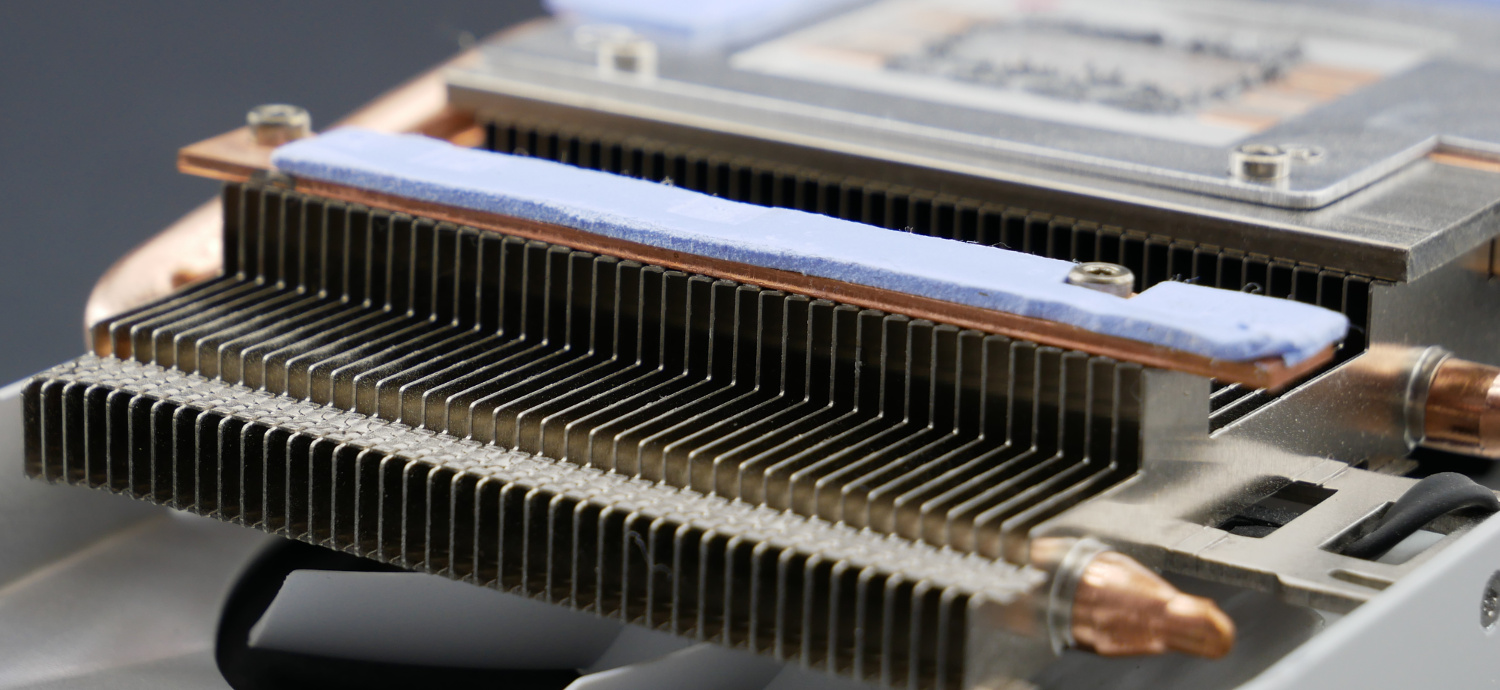

За охлаждение силовой части отвечает основная секция радиатора с увеличенными по высоте ребрами. Для повышения эффективности разработчики даже задействовали отдельную медную вставку.

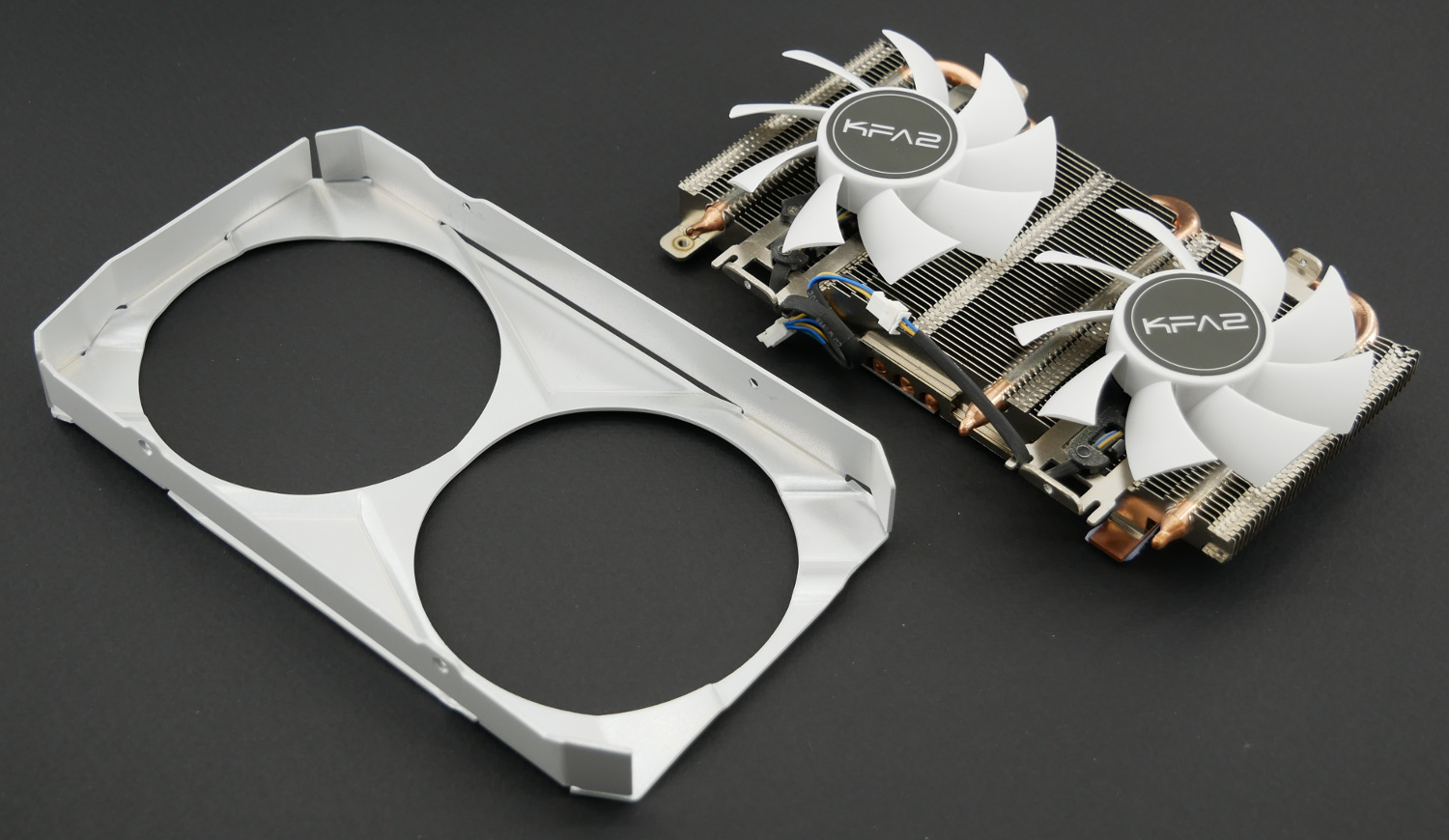

Производитель постарался уделить внимание многим мелочам, поэтому на KFA2 GeForce GTX 1660 Ti Mini White установлен не пластиковый, а металлический декоративный кожух.

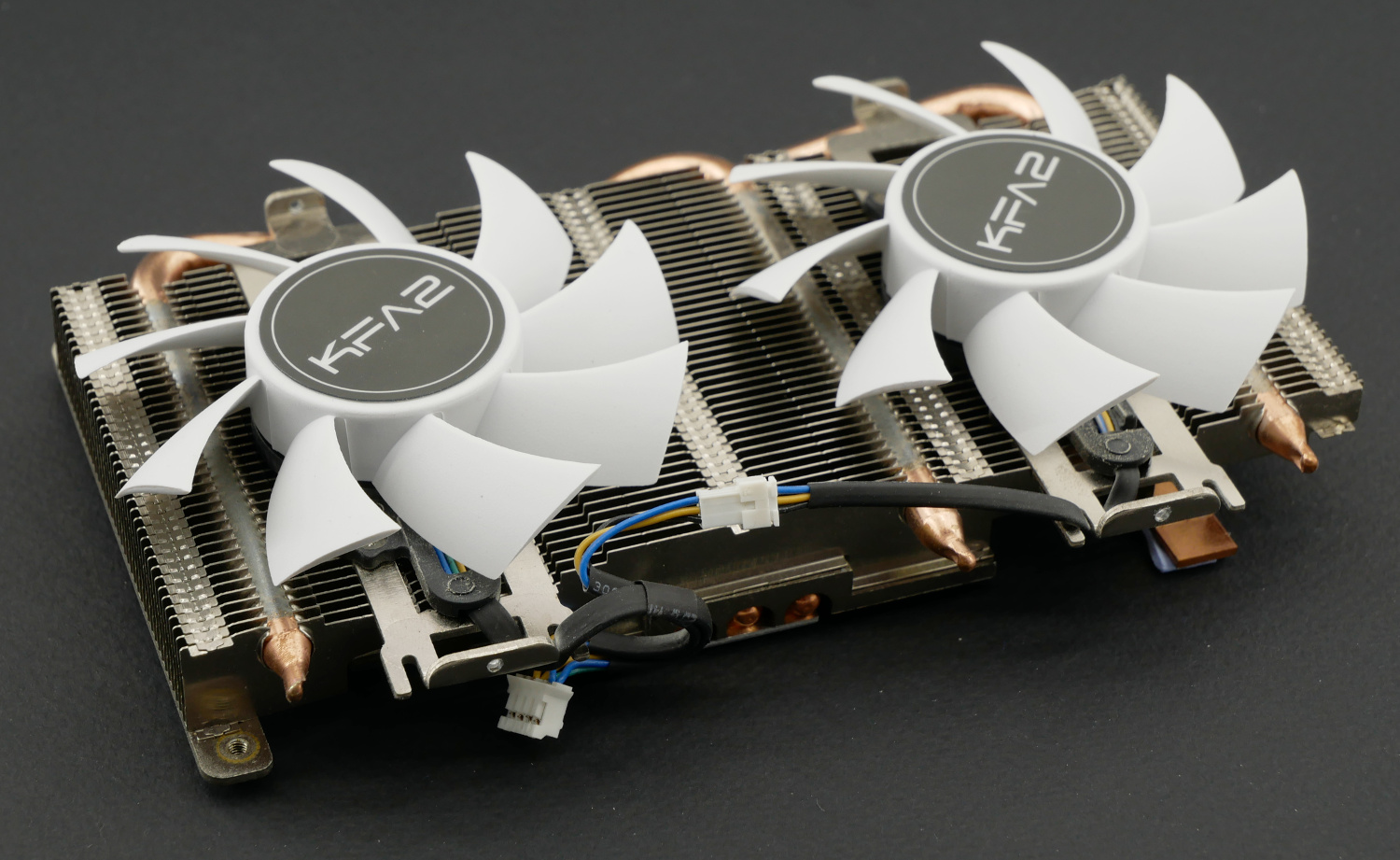

Пара компактных вертушек с диаметром крыльчатки 77 мм эффективнее накрывают основную площадь радиатора, нежели привычная схема из одной вертушки диаметром 95 мм.

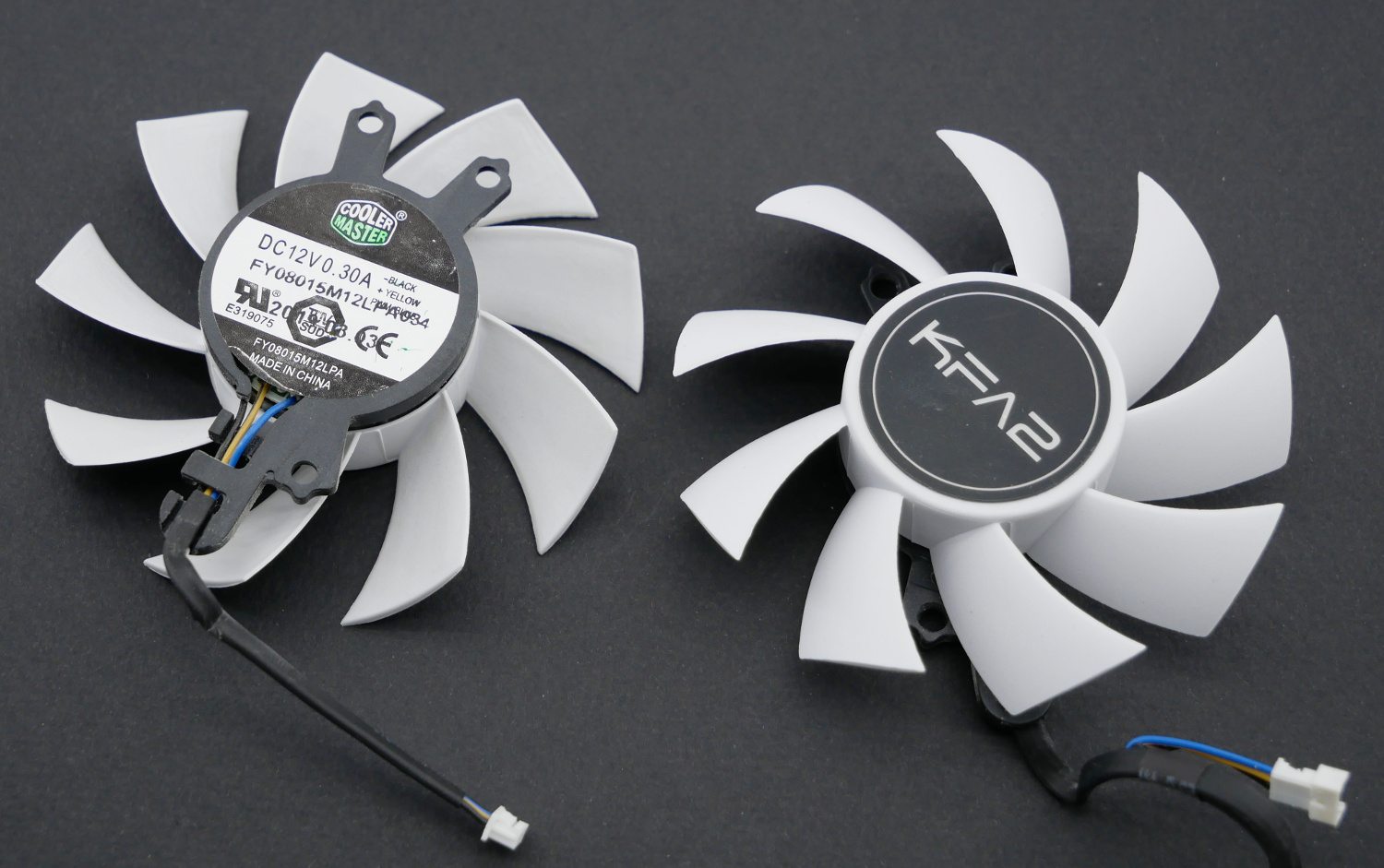

Вентиляторы изготовлены компанией Cooler Master, перед нами модель FY08015M12LPA034. Скорость вращения регулируется в диапазоне от 1100 об/мин до 3300 об/мин; технология Fan Stop по понятным причинам отсутствует.

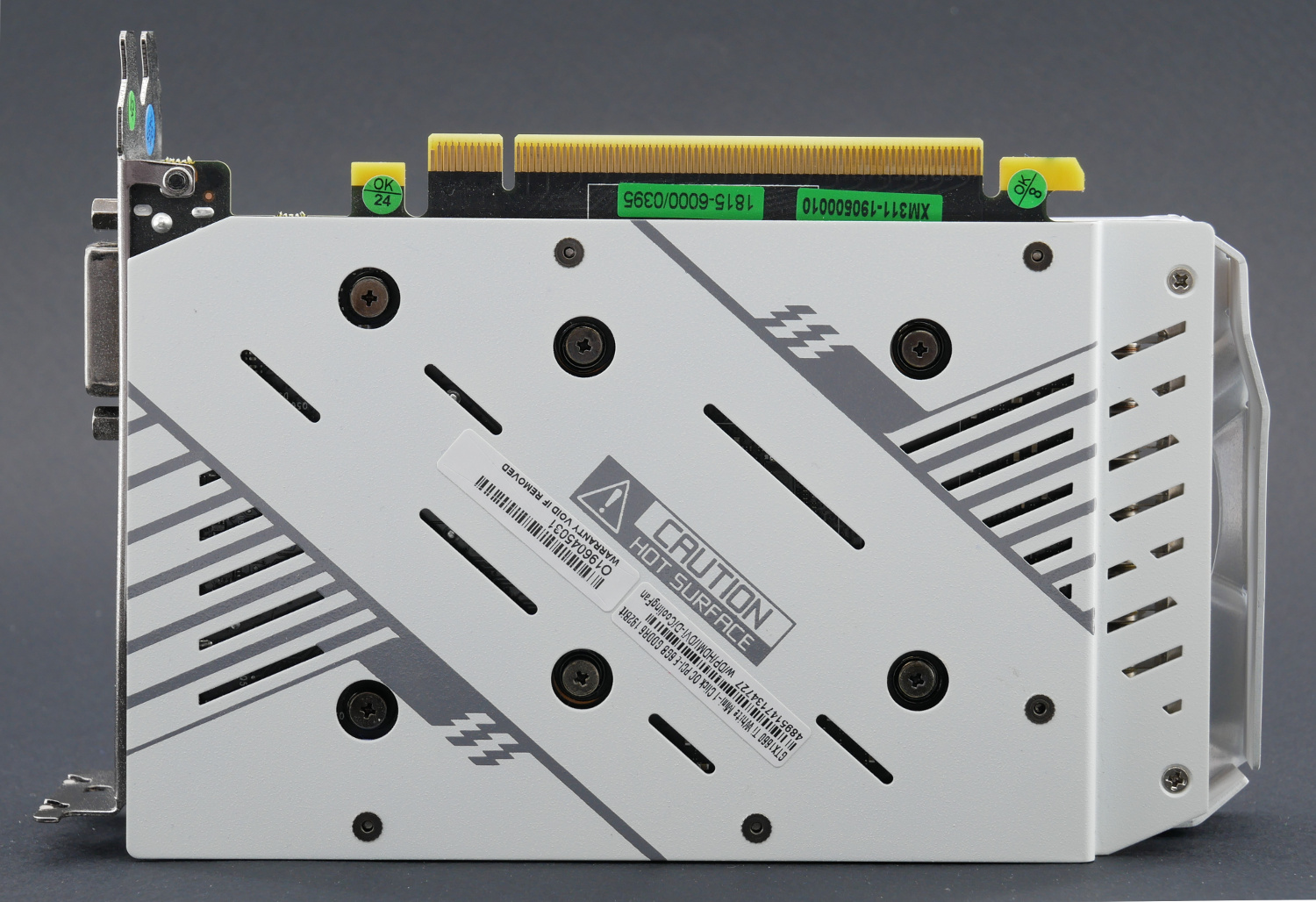

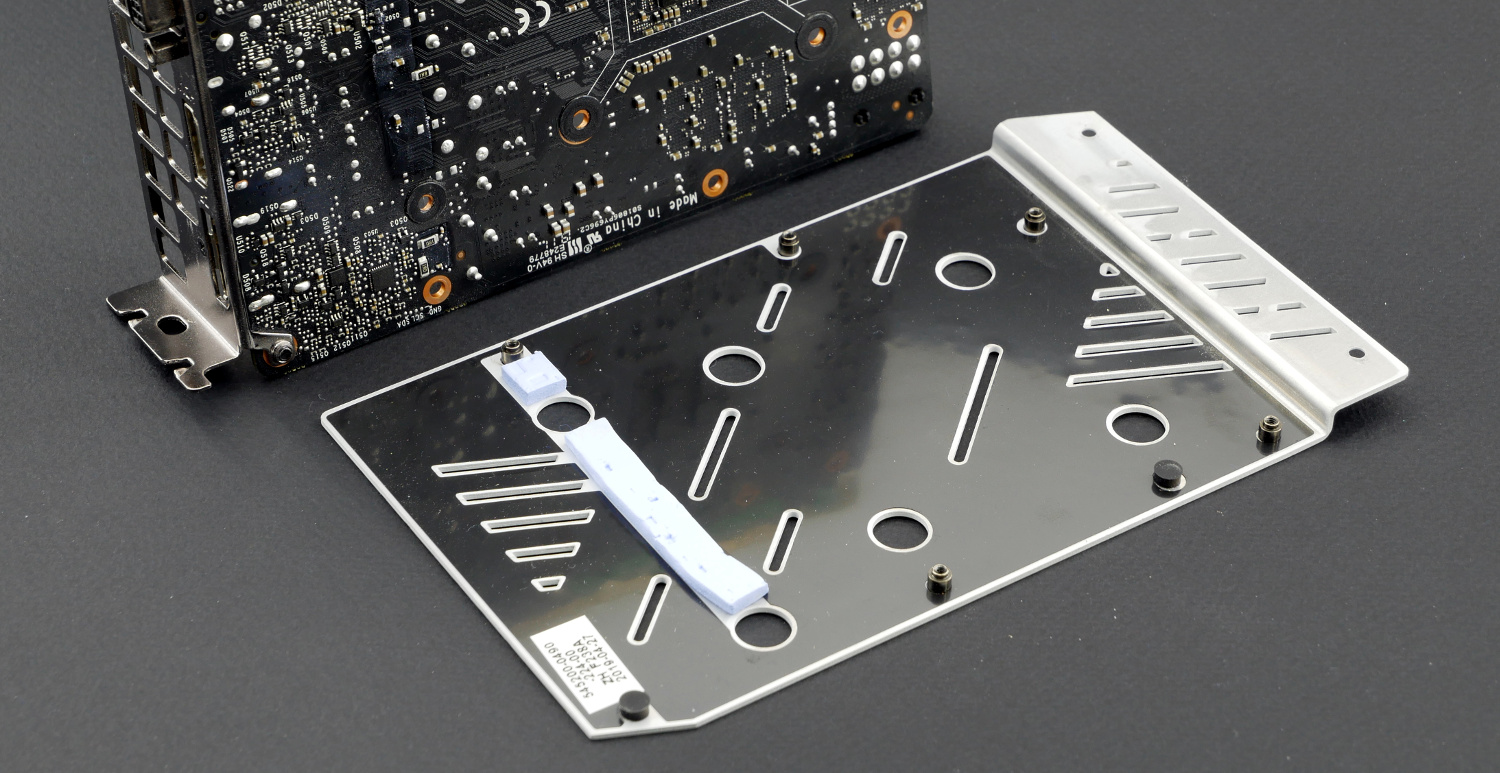

Опорная пластина прикрывает тыл видеокарты. Бэкплейт взаимодействует с печатной платой посредством термопрокладки в зоне VRM и частично отводит нагрев.

Подводя итоги: для создания KFA2 GeForce GTX 1660 Ti Mini White разработчики постарались на славу, учитывая, что подобная система охлаждения в немного измененном виде используется вплоть до модели GeForce RTX 2070 совсем с другим тепловыделением!

Печатная плата

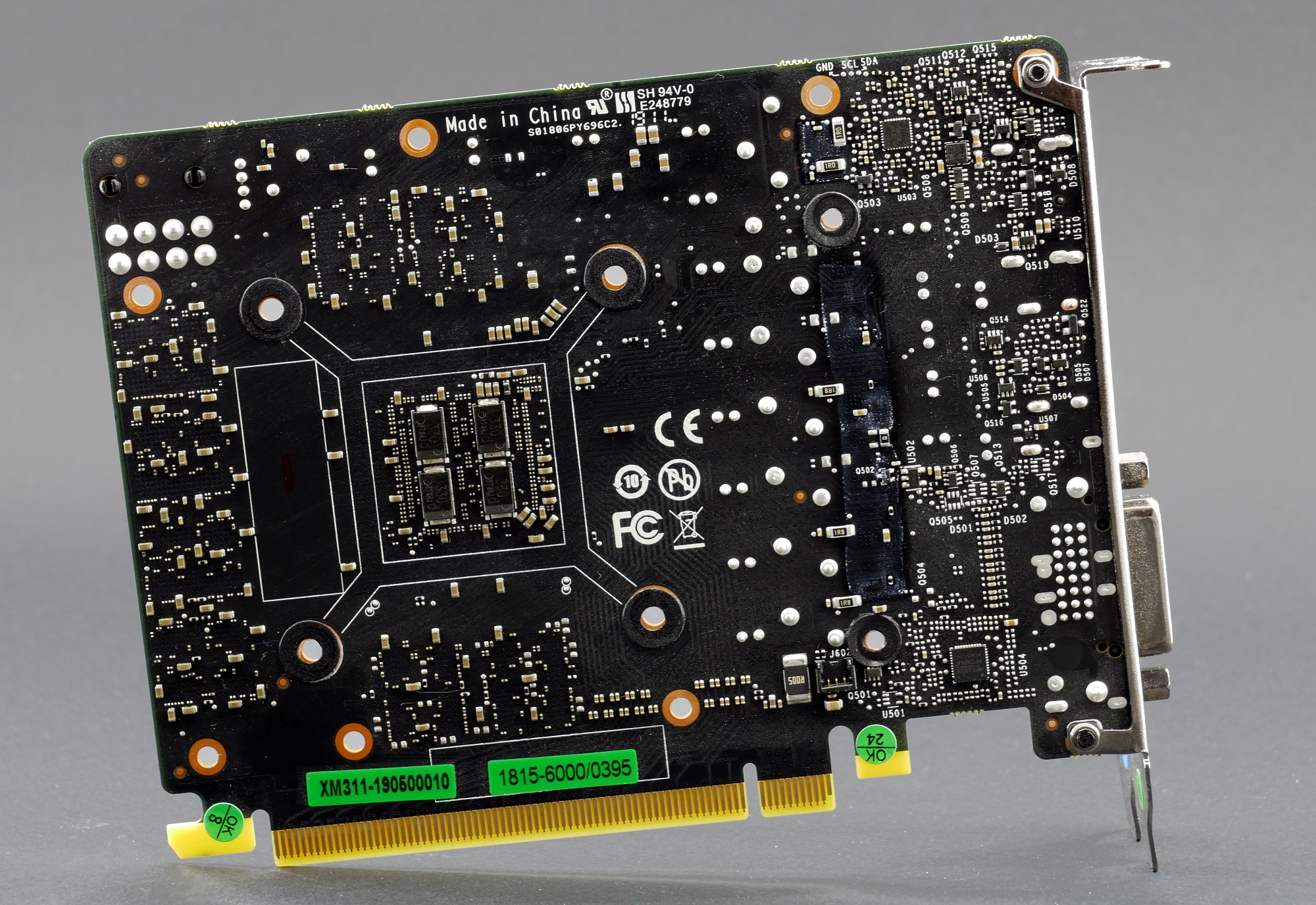

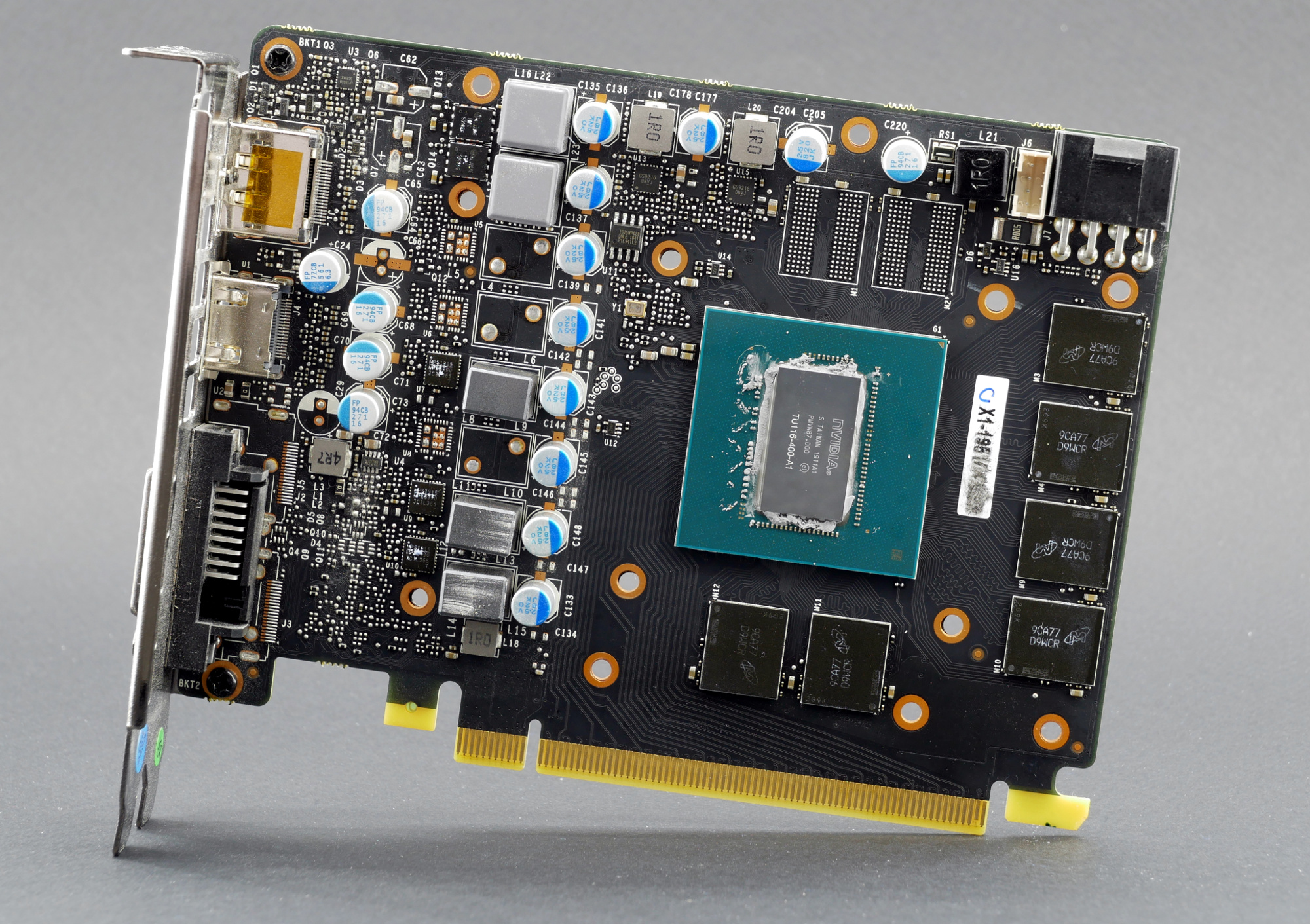

Видеокарта KFA2 GeForce GTX 1660 Ti Mini White построена на референсной печатной плате GeForce GTX 1660 Ti со всеми конструктивными особенностями.

Неудивительно: многие партнеры использовали эталонную модель в качестве основы, отвечающей всем требованиям, для создания своих решений.

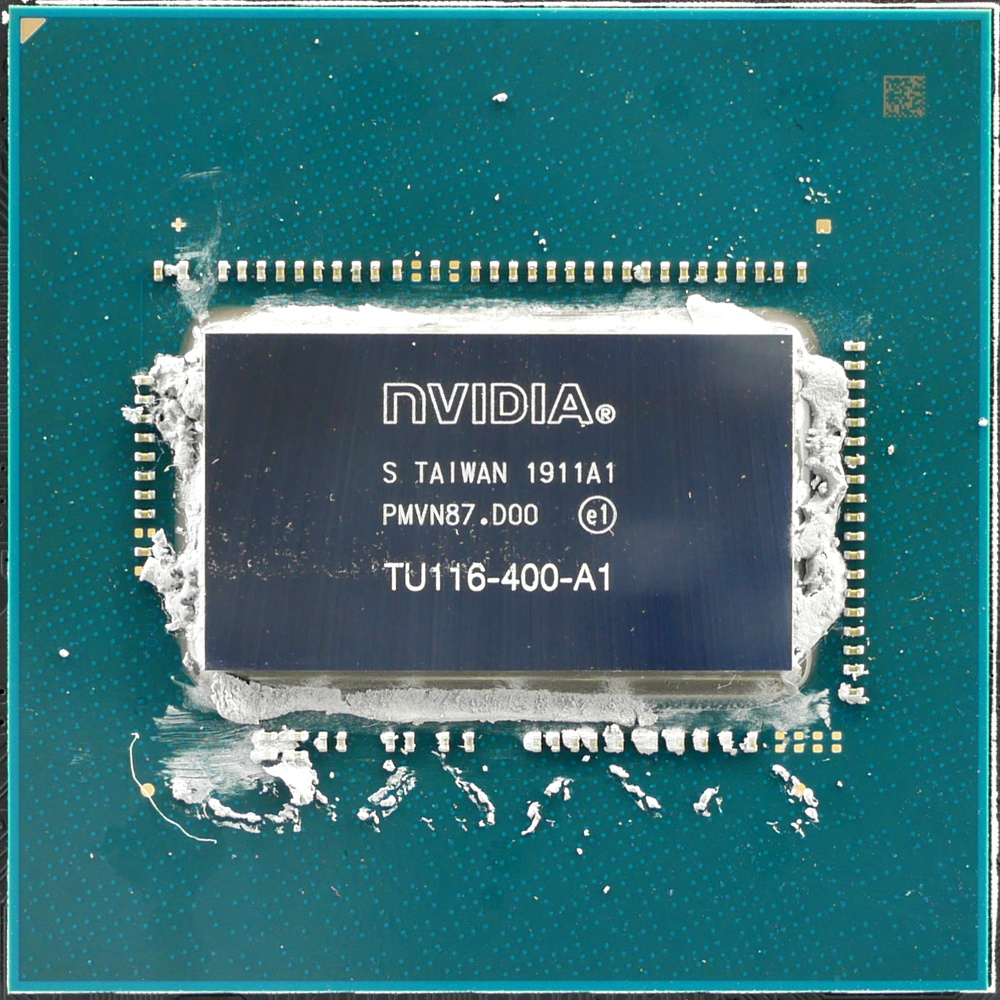

Сердцем героя обзора стал графический процессор TU116-400A- A1. Данный GPU произведен по 12 нм техпроцессу на 11-й неделе 2019 года и включает 1536 шейдера, 48 блока растеризации и 96 текстурных блока.

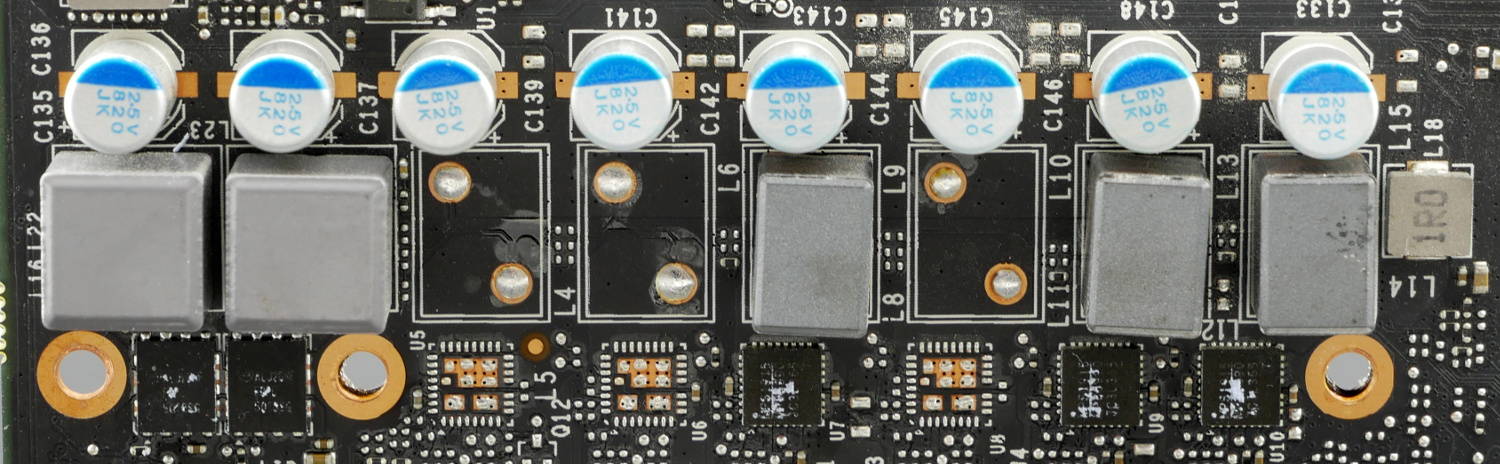

В сравнении с оригинальной моделью новинка лишилась 1 фазы и в данной конфигурации насчитывает 5 фаз: три отведены на графический процессор и две - на видеопамять.

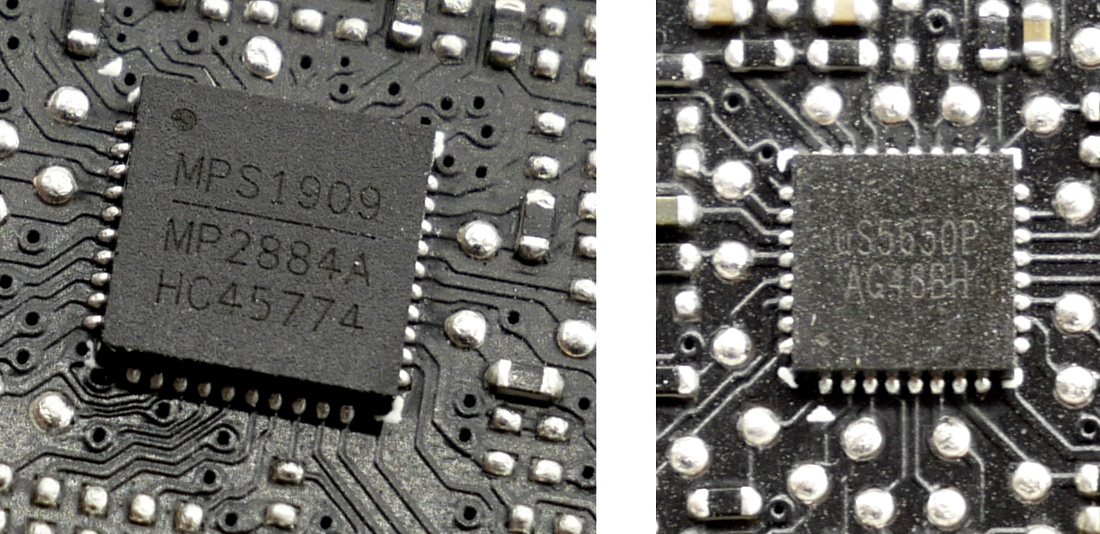

За управление отвечает ШИМ-контроллер MP2884A.

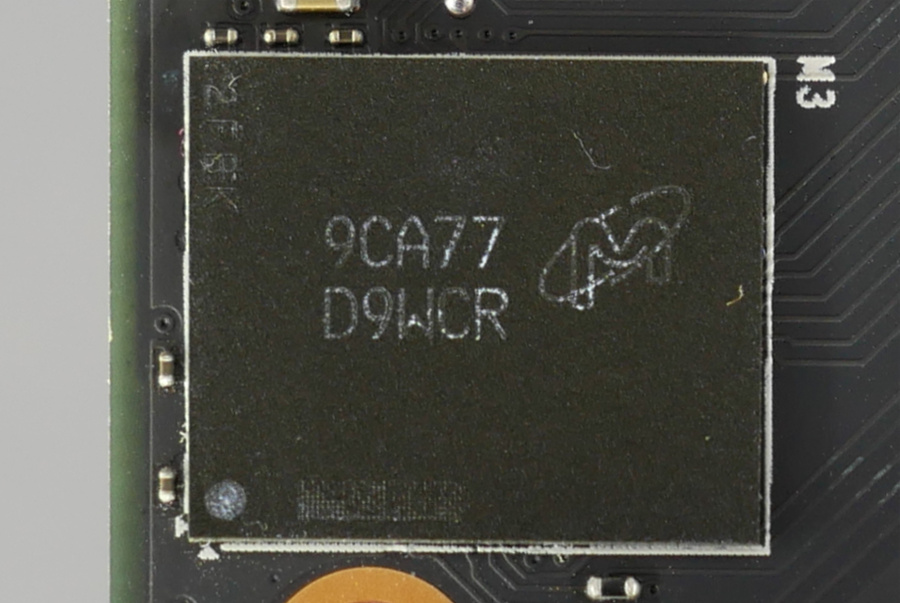

В качестве видеопамяти выступают микросхемы Micron стандарта GDDR6 с маркировкой 9CA77 D9WCR. Их тактовая частота составляет 1500 МГц (эффективная частота - 12000 МГц).

Конфигурация тестового стенда

  • Процессор: Intel Core i7-6800K (6 ядер, 3400 МГц);
  • Материнская плата: MSI X99A Workstation;
  • Кулер: Corsair H110i;
  • Термоинтерфейс: Arctic Cooling MX-2;
  • Память: 4 x 4 Гбайт DDR4 2800, Kingston HyperX Savage Black;
  • Видеокарта: KFA2 GeForce GTX 1660 Ti Mini White;
  • Накопитель SSD: Plextor PX-256M6Pro;
  • Блок питания: Corsair RM850x;
  • Корпус: Phanteks Evolv ATX;
  • Монитор:Samsung C34F791WQI, разрешение - 3440 x 1440;
  • Операционная система: Windows 10 64-bit.
  • Драйвера: NVIDIA ForceWare 431.60.

Для разгона видеокарт, а также мониторинга температур и оборотов вентиляторов использовалась фирменная утилита MSI Afterburner.

Проверка стабильности работы ускорителей в процессе разгона проводилась утилитой MSI Kombustor (режим GPU Burn-in, 1920 x 1080). Полученные частоты дополнительно проверялись прогонами теста Heaven Benchmark v 4.0 c экстремальным уровнем тесселяции и графических тестов из пакета 3DMark 2013. Для проверки температурного режима видеокарт в условиях, приближенных к повседневным, использовались Heaven BenchMark v4.0 (quality: ultra, tessellation: extreme, AA8x, 1920 х 1080) и 3DMark 2013 Fire Strike.

Уровень шума измерялся при помощи цифрового шумомера TM-102 с погрешностью измерений не более 0.5 дБА. Измерения проводились с расстояния 0.3 м. Уровень фонового шума в помещении – не более 28 дБА. Все системные вентиляторы, включая установленный в блоке питания, отключались. Дополнительно снимались показания потребляемой мощности с помощью ваттметра Robiton PM-2 и температуры печатной платы ИК-термометром Fluke 59 Max.

Стандартные частоты

Модель KFA2 GeForce GTX 1660 Ti Mini White получила компактную систему охлаждения, но от заводского разгона +45 МГц производитель отказываться не стал.

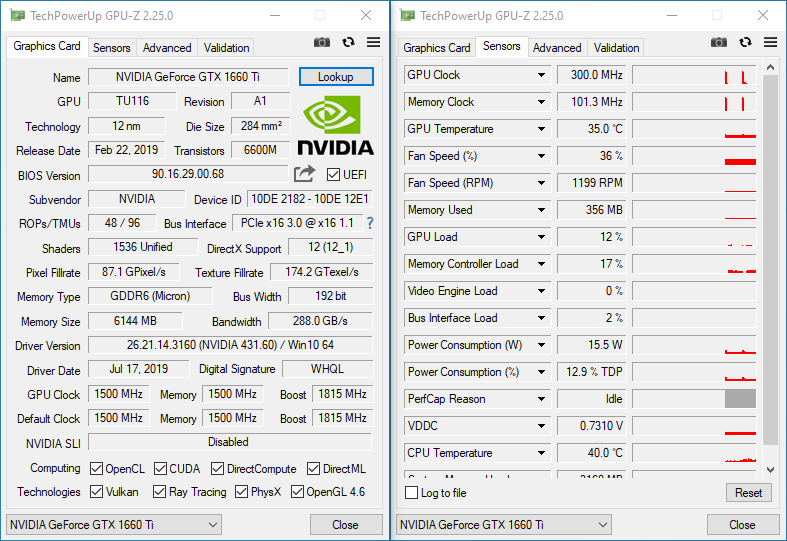

В простое кулер вращается со скоростью 1100-1200 об/мин при очень низком уровне шума.

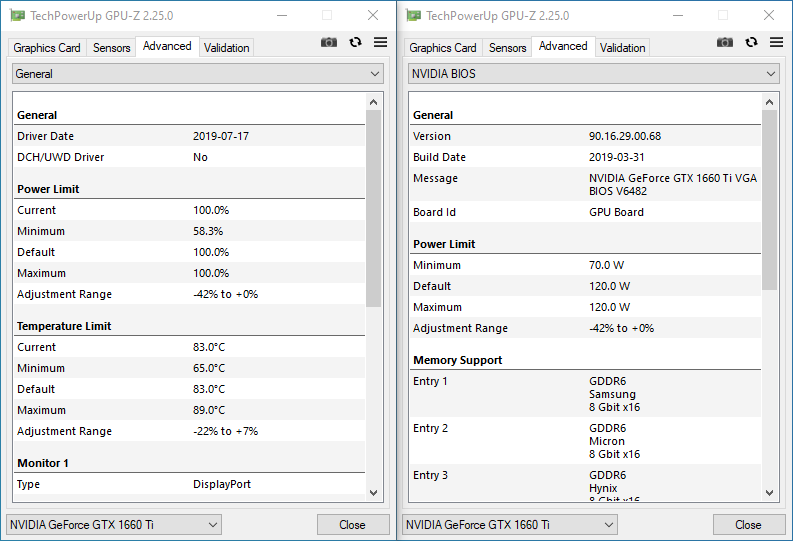

Приведем подробные характеристики микропрограммного обеспечения KFA2 GeForce GTX 1660 Ti Mini White. Показатель ее уровня TDP равен 120 Вт без возможности увеличения.

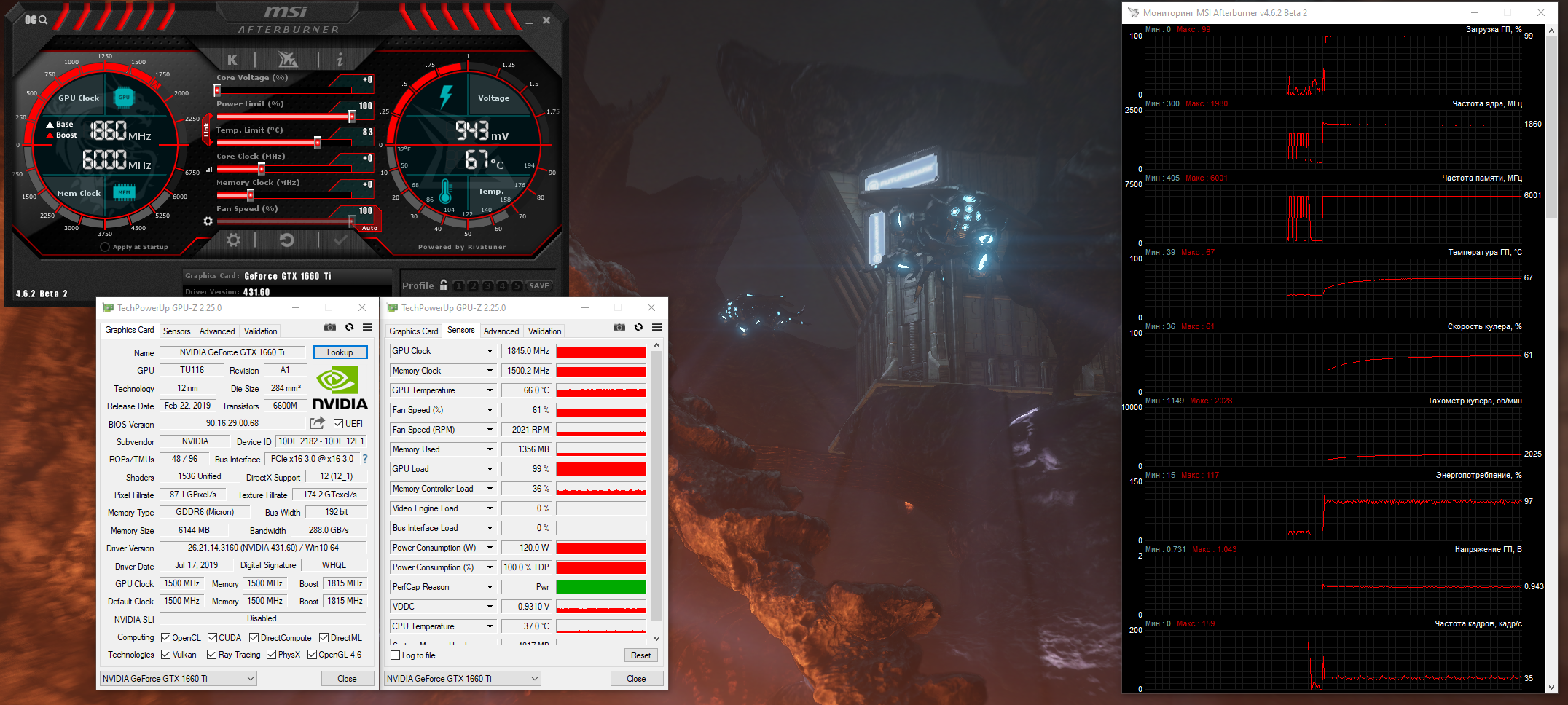

В тесте устойчивости 3Mark Fire Strike Extreme с 20 прогонами видеокарта KFA2 GeForce GTX 1660 Ti Mini White показывает себя вполне достойно. Новинка бустит до 1980 МГц, а средняя тактовая частота будет удерживаться на отметке 1860 МГц. Система охлаждения прекрасно справляется с поставленной задачей, охлаждая графический процессор до 66*С, а подсистему питания - до 65*С. Вентиляторы раскрутились до 2050 об/мин при уровне шума 38,3 дБА, его можно охарактеризовать как ниже среднего, комфортный для продолжительный работы. Впрочем, чип TU116 не относится к горячим, но производитель постарался не упустить инициативу и сэкономить.

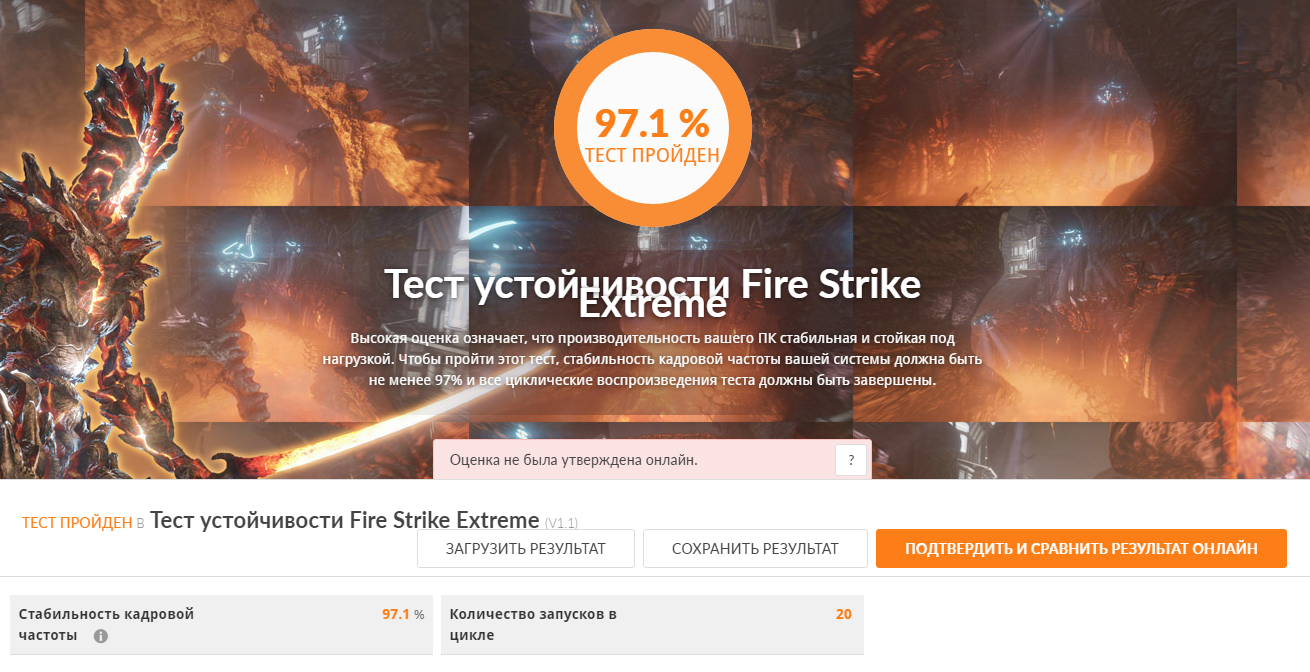

Тест устойчивости пройден успешно с оценкой 97,1%.

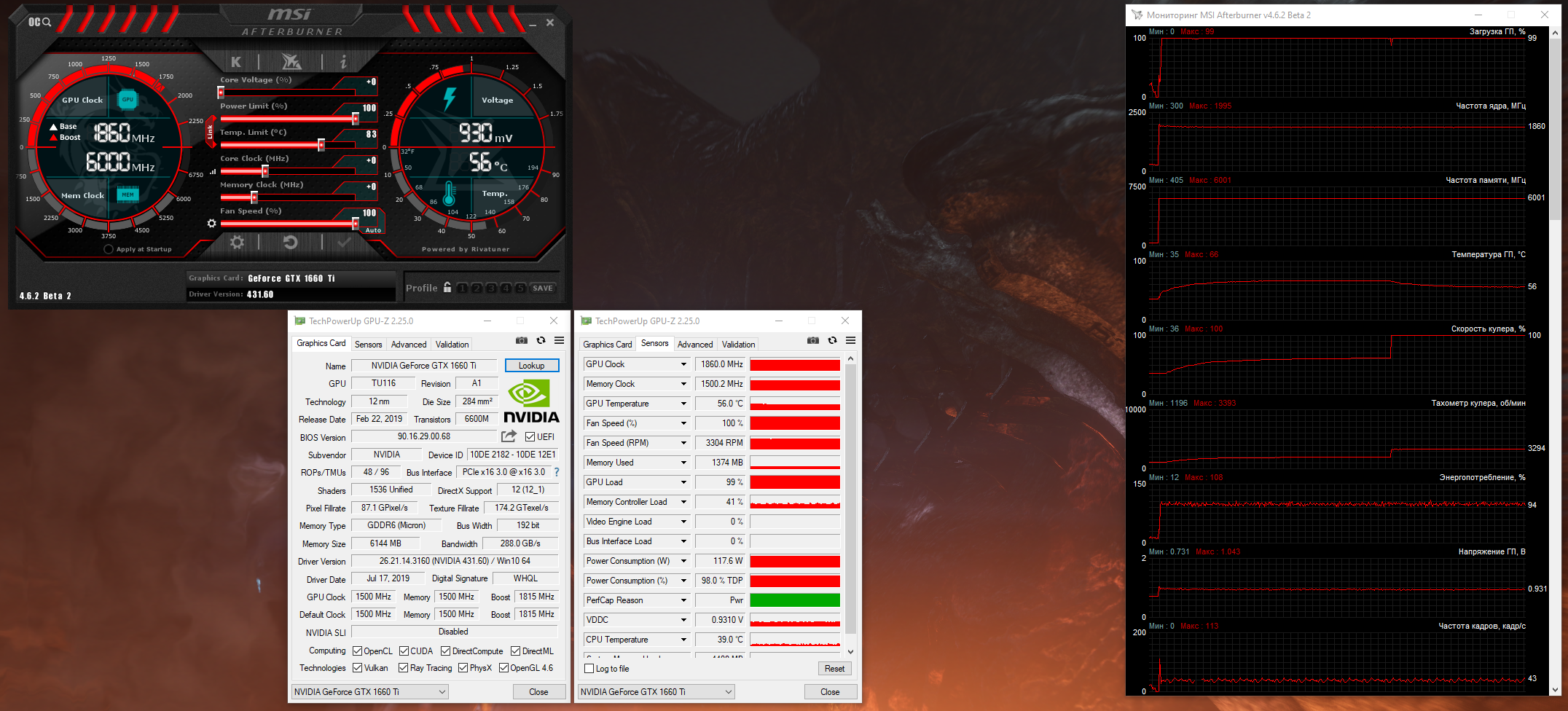

При максимальной скорости вращения вентиляторов удастся отыграть еще с десяток градусов: графический процессор остывает до 56*С, а силовая часть и того сильнее - до 51*С.

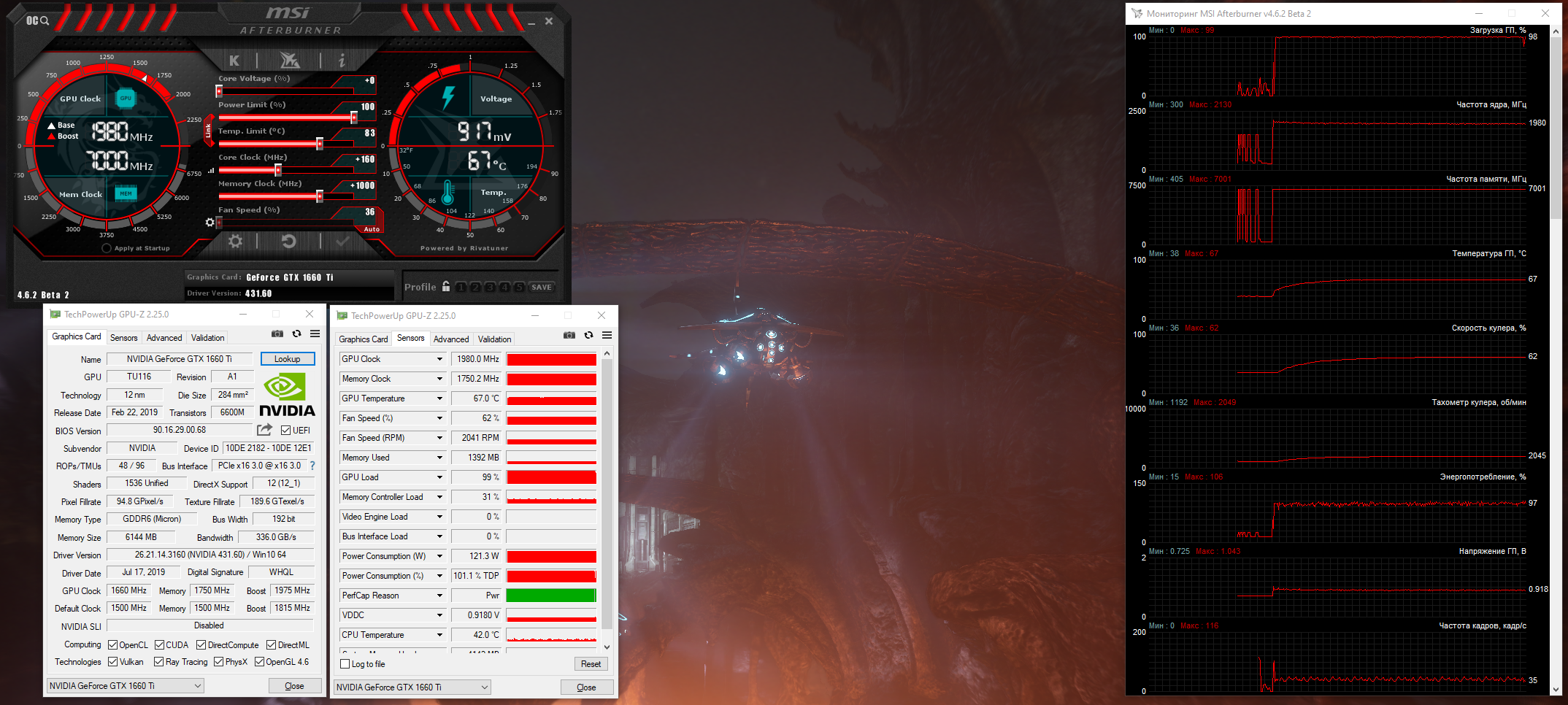

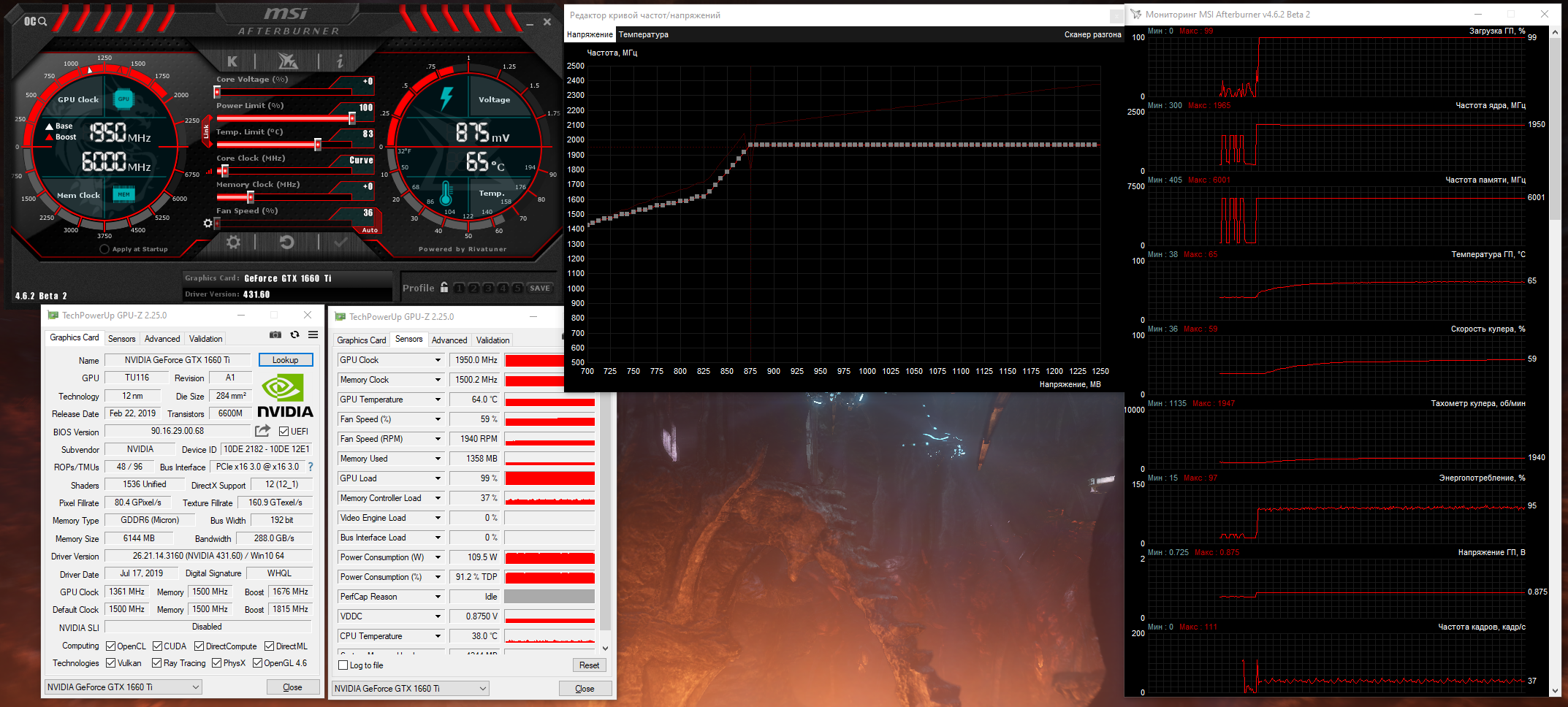

Для достижения наилучшего климата внутри ПК и уменьшения нагрузки на блок питания, для видеокарты производим операцию даунвольтинга. При всего лишь 875 мВ частоту ядра KFA2 GeForce GTX 1660 Ti Mini White удается зафиксировать при 1950 МГц! Потребление снижается незначительно, всего лишь на 10-12 Вт, но кулеру уже комфортнее и система охлаждения работает при 1940 об/мин, а температуры чипа и зоны VRM составляют 65*С и 62*С соответственно.

Ручной разгон

Видеокарта KFA2 GeForce GTX 1660 Ti Mini White не имеет расширенного лимита по потреблению, поэтому ручной разгон получается посредственным. Частота ядра зафиксирована при 1980 МГц, памяти - 1750 Гц. Система охлаждения функционирует в штатном режиме.

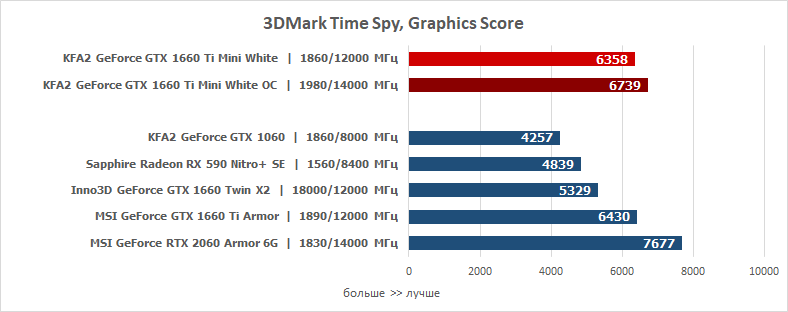

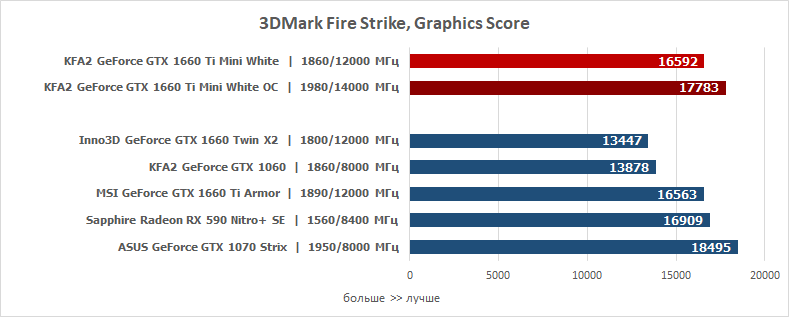

Уровень производительности KFA2 GeForce GTX 1660 Ti Mini White от ручного разгона возрастает на 5-7%.


Заключение

Видеокарта KFA2 GeForce GTX 1660 Ti Mini White создана энтузиастами для энтузиастов и ориентирована для создания компактных игровых машин, которые в последние годы набирают популярность среди пользователей. Несмотря на форм-фактор mini-ITX, разработчикам удалось воплотить оригинальный дизайн с белоснежным окрасом и тихой системой охлаждения, не утратив высокую производительность geForce GTX 1660 Ti и ее достоинства. Более того, производитель постарался представить одну из самых интересных и запоминающихся моделей.

Подводя итоги: модель KFA2 GeForce GTX 1660 Ti Mini White - это отличный эксперимент и пример того, что пока одни производители продолжают выпускать видеокарты в привычном для себя стиле, другие же продолжают анонсировать запоминающиеся графические ускорители и исследовать новые возможности, как это получилось у KFA2 с их новинкой для формата ITX.

Достоинства:

  • Высокий уровень производительности для своего уровня;
  • Внешний вид и дизайн;
  • Эффективная система охлаждения.

Недостатки:

  • Не выявлено.

Особенности:

  • Длина - 175 мм (формат ITX):
  • Модели в белом и черном исполнении.
