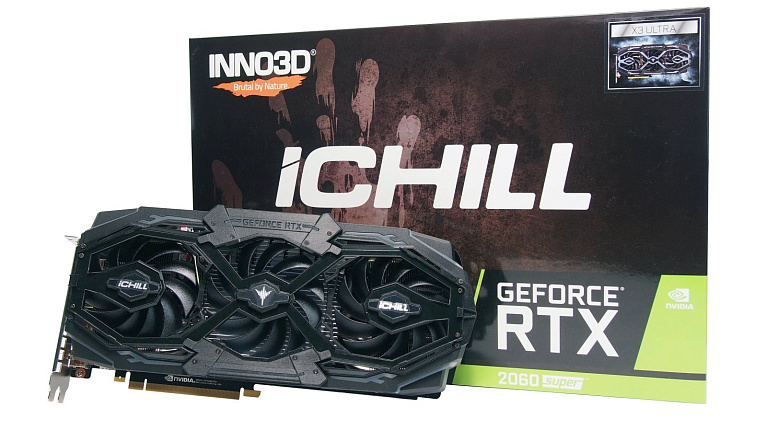

Обзор и тест видеокарты Inno3D GeForce RTX 2060 Super iChill X3 Ultra
Компания NVIDIA усилила свои позиции на рынке графических ускорителей с помощью новых адаптеров RTX 2060, RTX 2070 и RTX 2080 с приставкой Super. И одна из видеокарт на базе чипа RTX 2060 Super уже приехала в редакцию нашего сайта. Речь пойдет о графическом ускорителе Inno3D GeForce RTX 2060 Super iChill X3 Ultra, ключевой особенностью которого является красочная RGB-подсветка. Но не только этим интересна данная новинка, но обо всем по порядку.

Технические характеристики

Графический процессор GeForce RTX 2060 Super
Частота ядра 1695 MHz (Boost)
CUDA ядра 2176
Частота памяти 14000 MHz
Объем памяти 8 Gb
Тип памяти GDDR6
Шина памяти 256 bit
Пропускная способность памяти (GB/sec) 448 GB/s
Интерфейс PCI-E 3.0 x16
DirectX DX12
OpenGL
4.5
Поддержка нескольких мониторов до 4х
Максимальное разрешение 7680x4320@60Hz
Разъемы DisplayPort 1.4 x3, HDMI 2.0b x1
Габариты Толщина=60 мм; Длина=300 мм; Высота=140 мм
Рекомендованный блок питания 550W (6+8 pin коннекторы питания)
Гарантия 3 года

Упаковка и комплектация

Графический адаптер RTX 2060 Super iChill X3 Ultra поставляется в коробке немалых размеров, поскольку устройство является трехслотовым и обладает длиной 300 мм. В этой модели производитель выделяет RGB-подсветку, низкий уровень шума, заводской разгон и поддержку 4К разрешения.
Общие сведения о графическом ускорителе, построенном на базе чипа RTX 2060 Super, приведены на тыльной стороне картонной коробки.
Видеокарта RTX 2060 Super iChill X3 Ultra начинает радовать уже с самого начала - в комплект ее поставки входит большой коврик для мыши с логотипом производителя.
Также в комплектации RTX 2060 Super iChill X3 Ultra пользователь обнаружит руководство по установке и требованиям к блоку питания, диск с драйверами и лицензионный ключ для графического бенчмарка 3D Mark.

Дизайн и особенности

Видеокарта RTX 2060 Super iChill X3 Ultra оформлена очень интересно. Три вентилятора системы охлаждения утоплены в пластиковый кожух, форма которого имеет сложное рубленое строение. Смотрится в таком виде RTX 2060 Super iChill X3 Ultra агрессивно и необычно.
Габариты RTX 2060 Super iChill X3 Ultra составляют 60 х 300 х 140 мм в толщину, длину и высоту соответственно. Тыльную сторону печатной платы графического адаптера защищает металлический бэкплейт.
Видеокарта RTX 2060 Super iChill X3 Ultra является трехслотовой, поэтому этот момент стоит заранее учесть владельцам компактных корпусов. Столь массивным габаритам данный графический адаптер обязан системе охлаждения. На верхнем торце RTX 2060 Super iChill X3 Ultra красуется модуль подсветки с наименованием серии iCHILL. Рядом присутствует обозначение линейки графического адаптера на металлической детали.
Кожух системы охлаждения не закрывает полностью RTX 2060 Super iChill X3 Ultra с лицевой стороны. Со всех сторон достаточно пространства для свободной вентиляции печатной платы.
В качестве интерфейсов вывода изображения RTX 2060 Super iChill X3 Ultra располагает одним HDMI 2.0b и тремя DisplayPort 1.4.

Печатная плата

Чтобы изучить элементную базу RTX 2060 Super iChill X3 Ultra, необходимо открутить четыре винта с подпружиненной головкой с тыльной стороны видеокарты. После этого на лицевой стороне графического адаптера можно наблюдать радиатор охлаждения для цепей питания GPU и декоративную металлическую деталь в верхней части видеокарты.
Видеокарта RTX 2060 Super iChill X3 Ultra построена на PCB черного цвета. Производитель использовал стандартную схему размещения компонентов, не придумывая велосипед. Хотя в глаза, конечно же, бросается пустующая правая часть печатной платы.
На тыльной стороне RTX 2060 Super iChill X3 Ultra содержится небольшое количество элементной базы. Среди значимых компонентов здесь можно наблюдать лишь ШИМ-контроллер питания графического процессора.
На RTX 2060 Super iChill X3 Ultra установлен графический процессор TU106-410-A1, произведенный на 03 неделе 2019 года. Он имеет 2176 ядер CUDA, 64 блока растеризации и 136 блоков текстурирования. С восемью чипами памяти GDDR6 графический процессор обменивается информацией по 256-битной шине. Память, работающая на эффективной частоте 14000 МГц позволяет получить пропускную способность 448 Гб/с. Объем памяти видеокарты RTX 2060 Super iChill X3 Ultra составляет 8 Гб.
Графический процессор RTX 2060 Super относится к категории чипов со средним уровнем энергопотребления. Для питания графического процессора и памяти на видеокарте RTX 2060 Super iChill X3 Ultra реализована система питания по схеме 8+2 фазы. Потребление графического адаптера ограничено на значении в 185 Вт, но может быть увеличено программным методом до 230 Вт.
За управление питанием на видеокарте RTX 2060 Super iChill X3 Ultra отвечает цифровой ШИМ-контроллер uP9512R, который находится на тыльной стороне PCB.
Для дополнительного питания RTX 2060 Super iChill X3 Ultra в правом верхнем углу печатной платы распаяна пара разъемов 6+8-пин. Для подключения системы охлаждения и подсветки видеокарты используется многоконтактный фирменный разъем. Пара белых разъемов 4-пин на видеокарте RTX 2060 Super iChill X3 Ultra, которые хоть и присутствуют на плате, не задействованы.
Недалеко от графического процессора RTX 2060 Super с лицевой стороны PCB можно обнаружить микросхему BIOS с маркировкой IS25WP080.

Система охлаждения

Видеокарта RTX 2060 Super iChill X3 Ultra обладает достаточно габаритной и внушительной системой охлаждения. Основная ставка в конструкции которой сделана на алюминий, сама СО разбита на три условные секции. Равномерное распределение тепла между секциями возложено на четыре медные тепловые трубки диаметром 6 мм. Отвод тепла на радиатор СО предусмотрен не только от графического процессора, но и от микросхем памяти GDDR6.
Сами трубки здесь никелированы. Они не соприкасаются с кристаллом графического процессора, а проходят внутри контактной секции. В месте контакта используется пайка.
Металлический бэкплейт на RTX 2060 Super iChill X3 Ultra выполняет лишь роль защиты. Никакого отвода тепла с помощью термопрокладок, как это бывает на видеокартах других производителей, здесь не предусмотрено.
К элементам, которые можно рассмотреть в отдельности при разборе RTX 2060 Super iChill X3 Ultra, относится также и декоративная деталь с наименованием серии графического адаптера. Белая яркая надпись GeForce RTX легко заметна даже в темное время суток.
Более полезным элементом же является небольшой радиатор для системы питания графического процессора. Передача тепла на него производится через термопрокладку.

Подсветка RGB

Подсветка - это главное, за что можно полюбить видеокарту RTX 2060 Super iChill X3 Ultra. Здесь она реализована настолько круто и эффектно, что способна снова и снова притягивать взгляды окружающих. Присутствуют две акцентированные зоны подсветки, цвета на которых меняются с различными эффектами и скоростью.
Такой графический адаптер не затеряется, ни в какой RGB-сборке!

Тестовый стенд

Процессор Intel Core i5-9600k 6-core
Материнская плата MSI B360M Gaming Plus
Система охлаждения ID-Cooling ZoomFlow 360
Термоинтерфейс Arctic MX-2
Оперативная память Corsair Vengeance RGB Pro DDR4-3600 8Gb*2
Накопитель SSD M.2 Samsung 970 Pro 512Gb
Блок питания Corsair RM850x мощностью 850 Вт
Корпус Corsair 540 Air
Монитор ASUS PB298Q, 29", 2560x1080, IPS
Операционная система Windows 10 Pro 64-bit
Драйвера GeForce 431.60
Для детального тестирования видеокарты RTX 2060 Super iChill X3 Ultra в качестве тестовой платформы мы использовали игровой процессор Intel Core i5-9600k.

Процессор охлаждался системой жидкостного охлаждения с RGB-подсветкой. Свои краски в сборку привнесли и модули оперативной памяти Corsair Vengeance RGB Pro. Но, конечно же, изюминкой всего игрового билда являлась видеокарта RTX 2060 Super iChill X3 Ultra.

Эффективность охлаждения и разгон

Чтобы результаты RTX 2060 Super iChill X3 Ultra были наиболее актуальными, мы использовали последнюю версию драйверов 431.60, доступных на момент тестирования.
На коробке с видеокартой RTX 2060 Super iChill X3 Ultra производитель заявляет, что этот графический ускоритель будет тихим. И это действительно так, поскольку в момент простоя вентиляторы СО останавливаются полностью. Охлаждаясь только пассивно, графический процессор RTX 2060 Super iChill X3 Ultra не нагревается выше 41 градуса Цельсия.
При этом рабочие частоты RTX 2060 Super iChill X3 Ultra в отсутствии нагрузки составляют 300 МГц для графического процессора и 810 МГц для памяти GDDR6.
Нагрузка видеокарты RTX 2060 Super iChill X3 Ultra по полной стресс-тестом Furmark разгоняет вентиляторы СО до 72% или 1735 об/мин. Пиковая температура графического процессора при этом условии остается в рамках 71 градуса Цельсия. Средняя рабочая частота GPU составляет 1590-1605 МГц.
Не остался без внимания и вопрос ручного разгона видеокарты RTX 2060 Super iChill X3 Ultra. Без потери стабильности графический процессор удалось разогнать на +80 пунктов, а память GDDR6 - на +800(1600 МГц) пунктов.

Лучшей проверкой стабильности разгона оказался стресс-бенчмарк TimeSpy Extreme Stress Test, в котором видеокарта RTX 2060 Super iChill X3 Ultra получила высокий рейтинг 98,2%.

Что же касается акустического комфорта, то в случае с RTX 2060 Super iChill X3 Ultra он нас очень порадовал. Вся система вместе с видеокартой, нагруженной на 100%, не генерировала шум свыше 37 дБА. Это на уровне комфортного использования, поэтому видеокарту RTX 2060 Super iChill X3 Ultra можно с уверенностью назвать тихой.


Игровая производительность

Для оценки абсолютной производительности RTX 2060 Super iChill X3 Ultra до и после разгона мы провели ряд тестов в графических пакетах 3D Mark и Benchmark Superposition. Во всех выбранных нами сценах графический адаптер показал высокий уровень производительности, а также дополнительный прирост производительности после ручного разгона.

Аналогично синтетическим бенчмаркам мы протестировали видеокарту RTX 2060 Super iChill X3 Ultra в ряде популярных игровых проектов со встроенными бенчмарками. Результат производительности RTX 2060 Super iChill X3 Ultra в двух популярных разрешениях 1920*1080 и 2560*1080 в виде среднего количества кадров в секунду продемонстрирован на сводном графике ниже.

Заключение

Тестирование Inno3D GeForce RTX 2060 Super iChill X3 Ultra показало, что данный графический адаптер уверенно держит марку серии iCHILL, предлагая пользователю все сразу и в большом количестве. К числу достоинств данной видеокарты относится стильный внешний вид, высокий уровень производительности, а также эффективное и тихое охлаждение. Без сомнения, обладая длиной в 300 мм и занимая три слота в корпусе системного блока, видеокарте RTX 2060 Super iChill X3 Ultra будет сложно поместиться в компактные и бюджетные игровые сборки. Но если места все же достаточно, то этот графический адаптер не разочарует. Можно еще и посетовать на небольшой потенциал ручного разгона, но все это меркнет, когда на передний план выходит светодиодная подсветка RTX 2060 Super iChill X3 Ultra. Но все, конечно же, рассудит конкурентоспособная цена. А в этом плане нам остается ожидать поступления новинки в лице Inno3D GeForce RTX 2060 Super iChill X3 Ultra в продажу.

Плюсы:
  • красивая RGB-подсветка;
  • агрессивный стильный кожух;
  • вентиляторы останавливаются в простое видеокарты;
  • эффективное охлаждение GPU;
  • тихий режим работы СО;
  • высокая производительность для современных игр;
  • большой игровой коврик в комплекте поставки.
Минусы:
  • длина видеокарты 300 мм, в корпусе занимает три слота;
  • слабо разгоняется (конкретно наш экземпляр).
