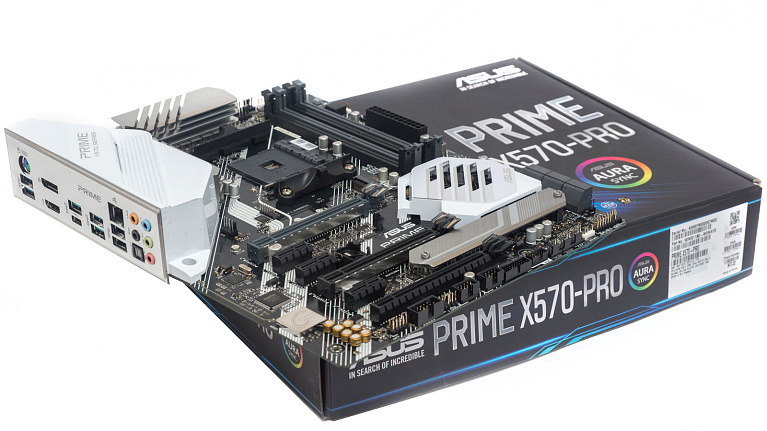

Обзор и тестирование материнской платы ASUS Prime X570-PRO

Материнские платы серии Prime от компании Asus всегда были удачной основой для сборки рабочего или игрового компьютера. Только актуальные и востребованные функции, приемлемая цена, надежность и качество. Думаем, не станет исключением и модель Prime X570-PRO, собранная на основе нового чипсета для процессоров Rayzen третьего поколения.

Технические характеристики

• Сокет: AMD AM4 Socket, поддержка процессоров 3-го и 2-го поколения AMD Ryzen;
• Чипсет: AMD X570;
• Оперативная память: 4×DIMM DDR4 2133 – 4400 (ОС), макс. до 128 Гбайт;
• Слоты расширения: 2×PCI-е ×16 v4.0 (×16 или ×8/×8), 1×PCI-е ×16 v3.0, 3× PCI-e ×1 v4.0;
• Графика: 1×HDMI 2.0b порт с поддержкой максимального разрешения 4096×2160 при 60 Гц, DisplayPort с поддержкой максимального разрешения 4096×2304 при 60 Гц;
• Поддержка Multi-GPU: 3-Way CrossFireX, 2-Way SLI;
• Интерфейсы систем хранения данных: 6 × SATA 6 Гбит/сек, 2 × M.2 слот (Key M) 2242/2260/2280/22110 (PCI-e 4.0 × 4 и SATA, поддержка RAID 0,1,10;
• Порты USB: 6×USB 3.2 Gen 2 (1×Type-C), 6×USB 3.2 Gen 1, 4×USB 2.0;
• Порты ввода/вывода задней панели: DisplayPort, HDMI, 3×USB 3.2 Gen2 Type-A, 1×LAN (RJ45), 5 звуковых разъемов, 4×USB 3.2 Gen1, 1×USB 3.2 Gen2 Type-C, Optical S/PDIF-Out, комбинированный PS/2;
• Звук: HD-кодек 7.1, Realtek ALC1220А;
• Сетевая карта: 1000 Мбит/сек, Intel I211-AT;
• Форм-фактор: ATX;
• Размеры: 30,5 см × 24,4 см;
• Цена: 22000 руб.

Упаковка и комплектация

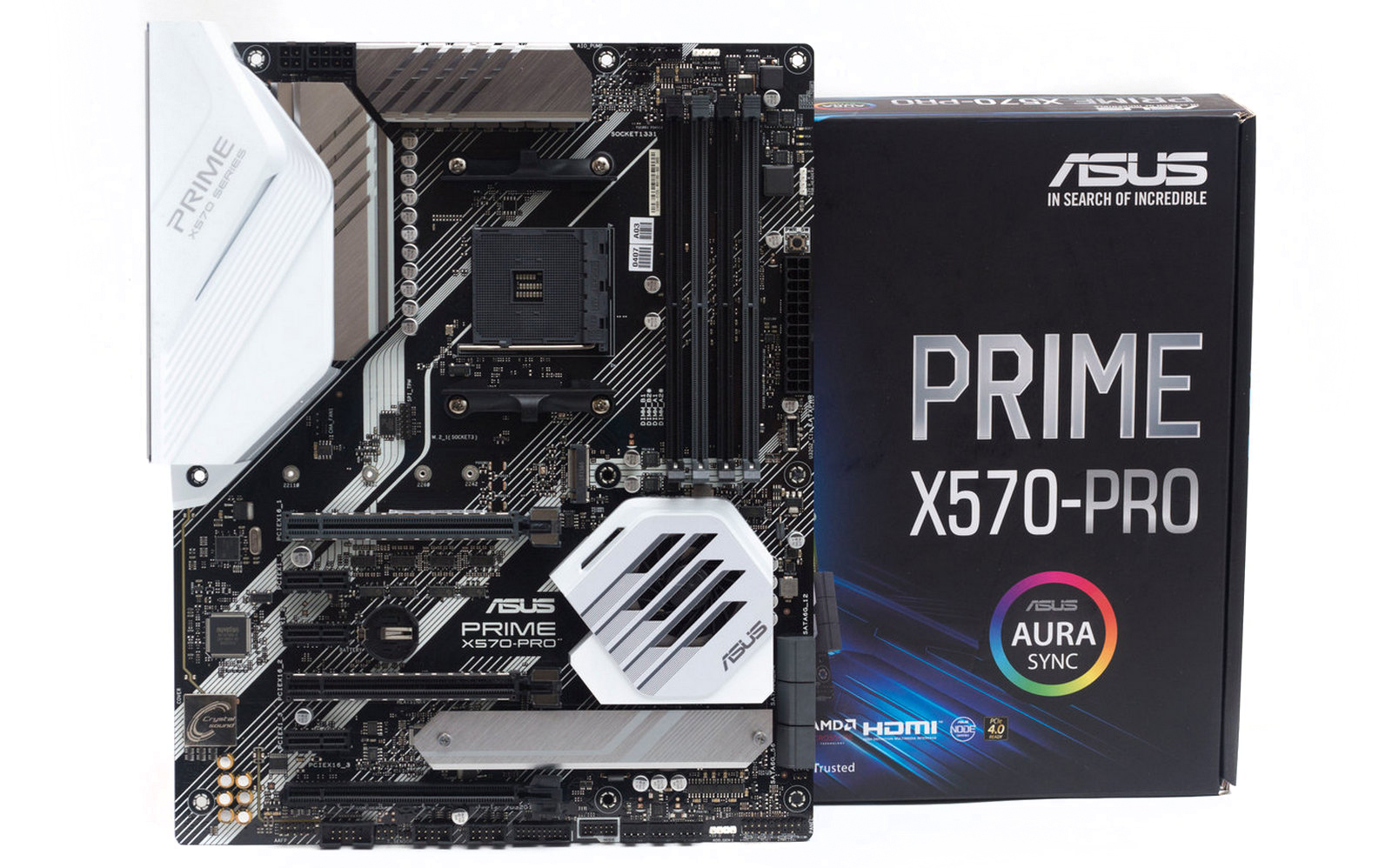

Материнская плата поставляется в картонной коробке с цветной полиграфией. На лицевой стороне расположено изображение платы на темном фоне, указание модели и пиктограммы основных технологий.

На обратной стороне более подробное описание элементов платы, в том числе и портов на интерфейсной панели. Указаны четыре ключевых особенности: простой программный разгон в пять шагов, адресная подсветка, предустановленная заглушка на интерфейсной панели, радиатор на слоте М.2.

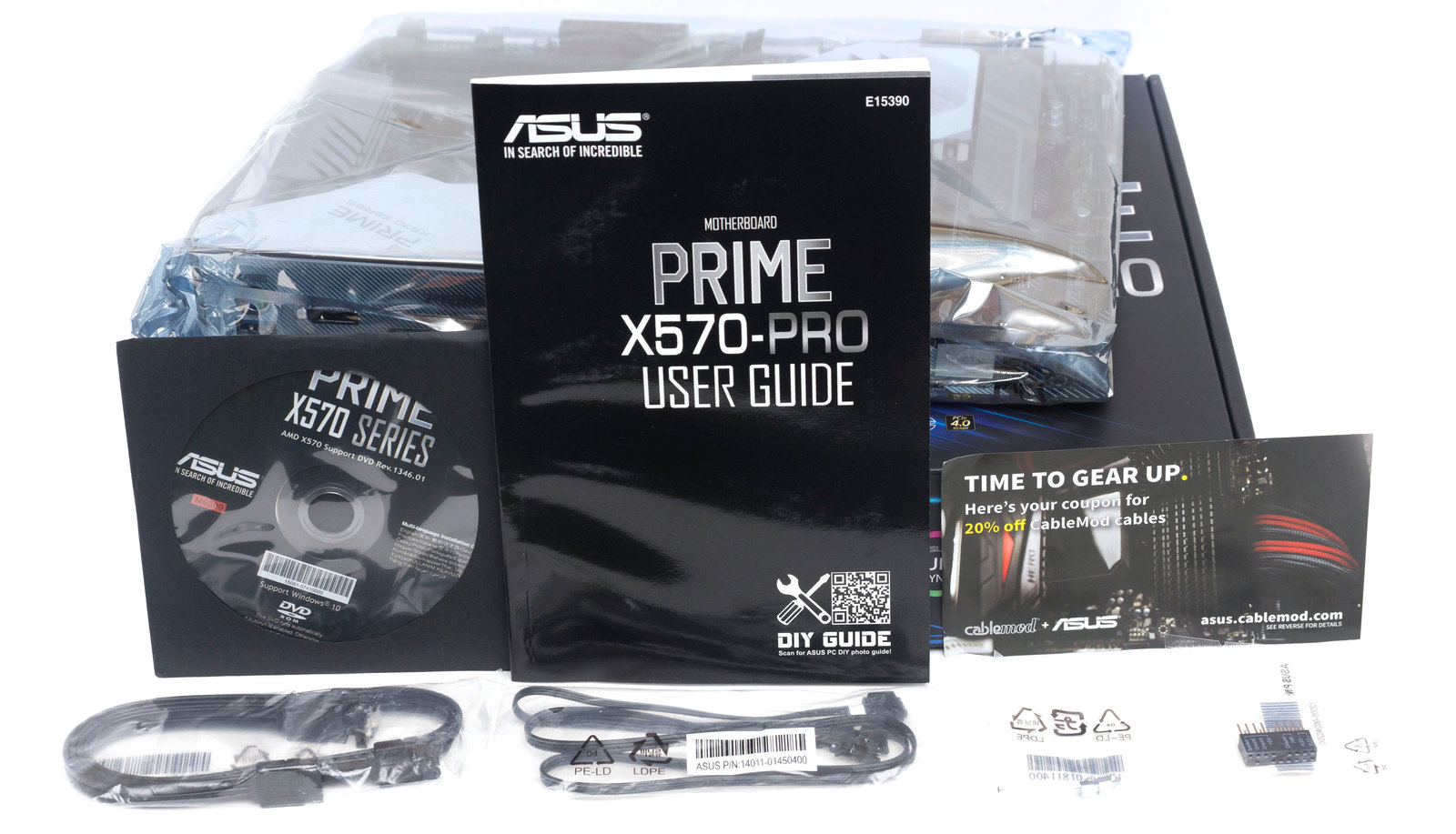

В комплекте находятся два кабеля SATA, 3-пин кабель для подключения к коннекторам адресной подсветки, винты для установки накопителей М.2, колодка для подключения контактов с лицевой панели корпуса. Также имеется диск с ПО, руководство пользователя и карточка со скидкой на оплетку кабелей БП.

Внешний вид и особенности конструкции

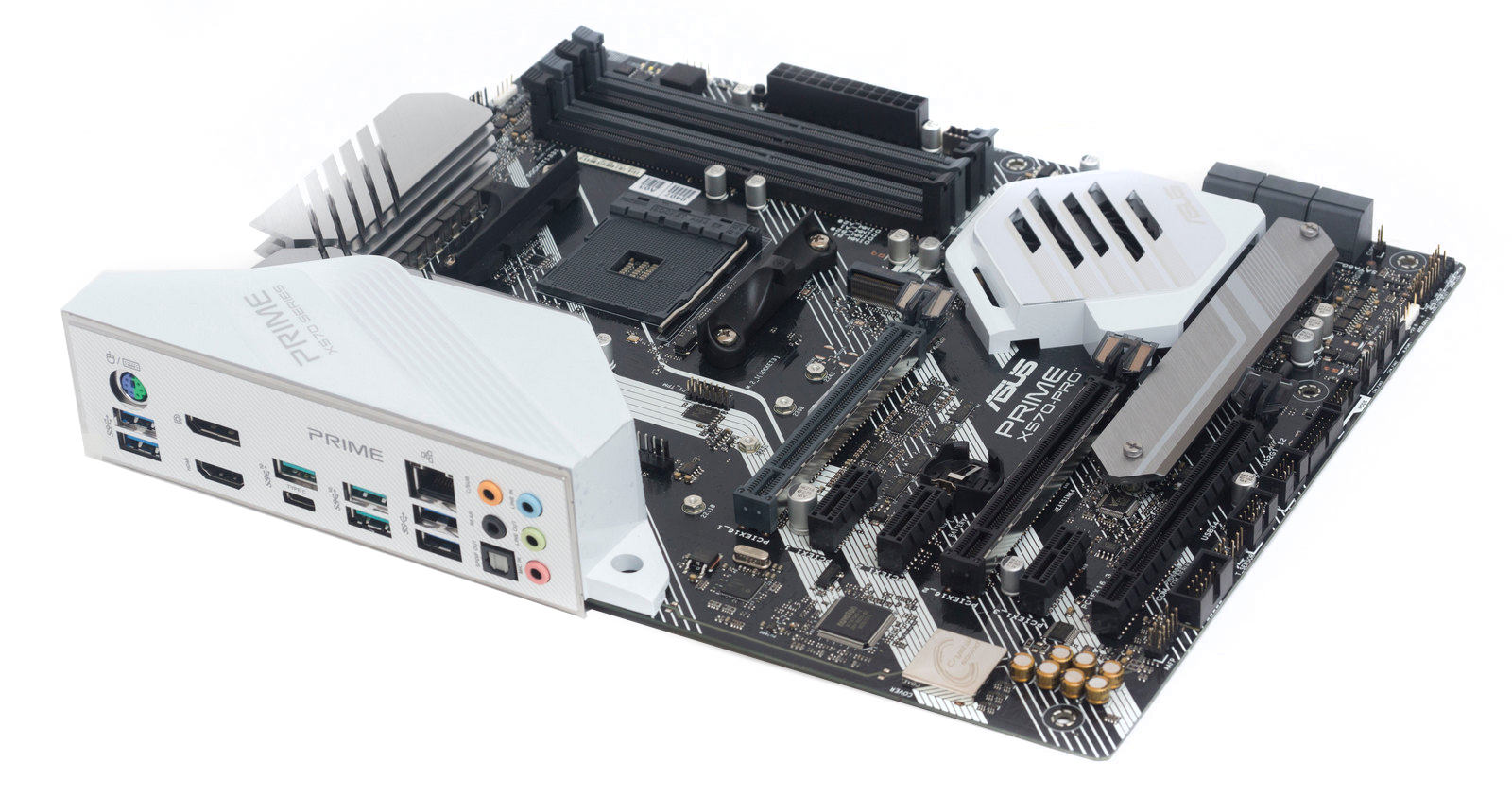

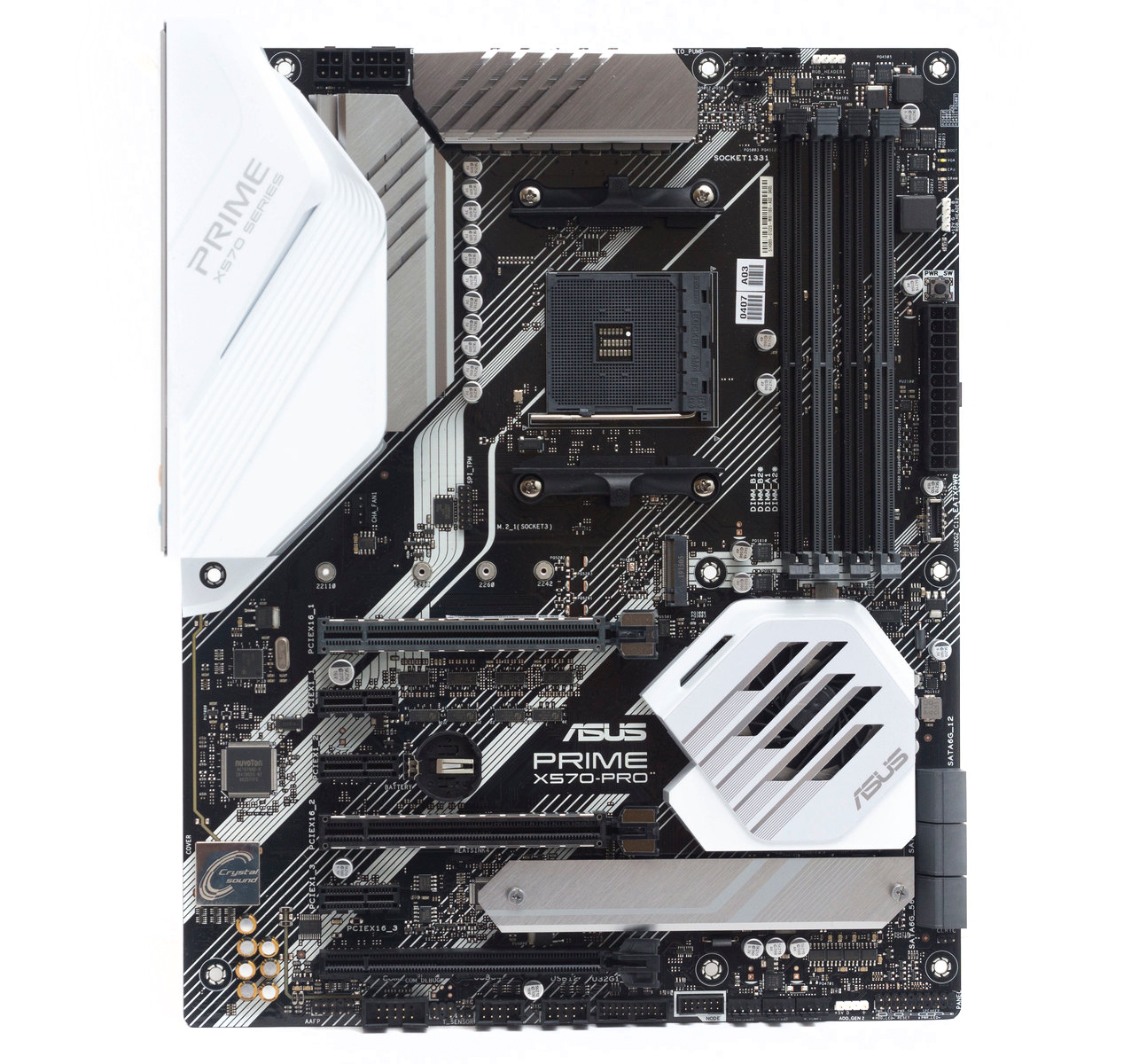

Внешний вид с традиционным для данной серии белоснежным оформлением. Белые параллельные полосы по черному текстолиту. Глянцевые пластиковые кожухи над интерфейсной панелью и радиатором чипсета. Радиаторы из блестящего шлифованного алюминия.

Смотреться такая плата будет замечательно, особенно в белых корпусах.

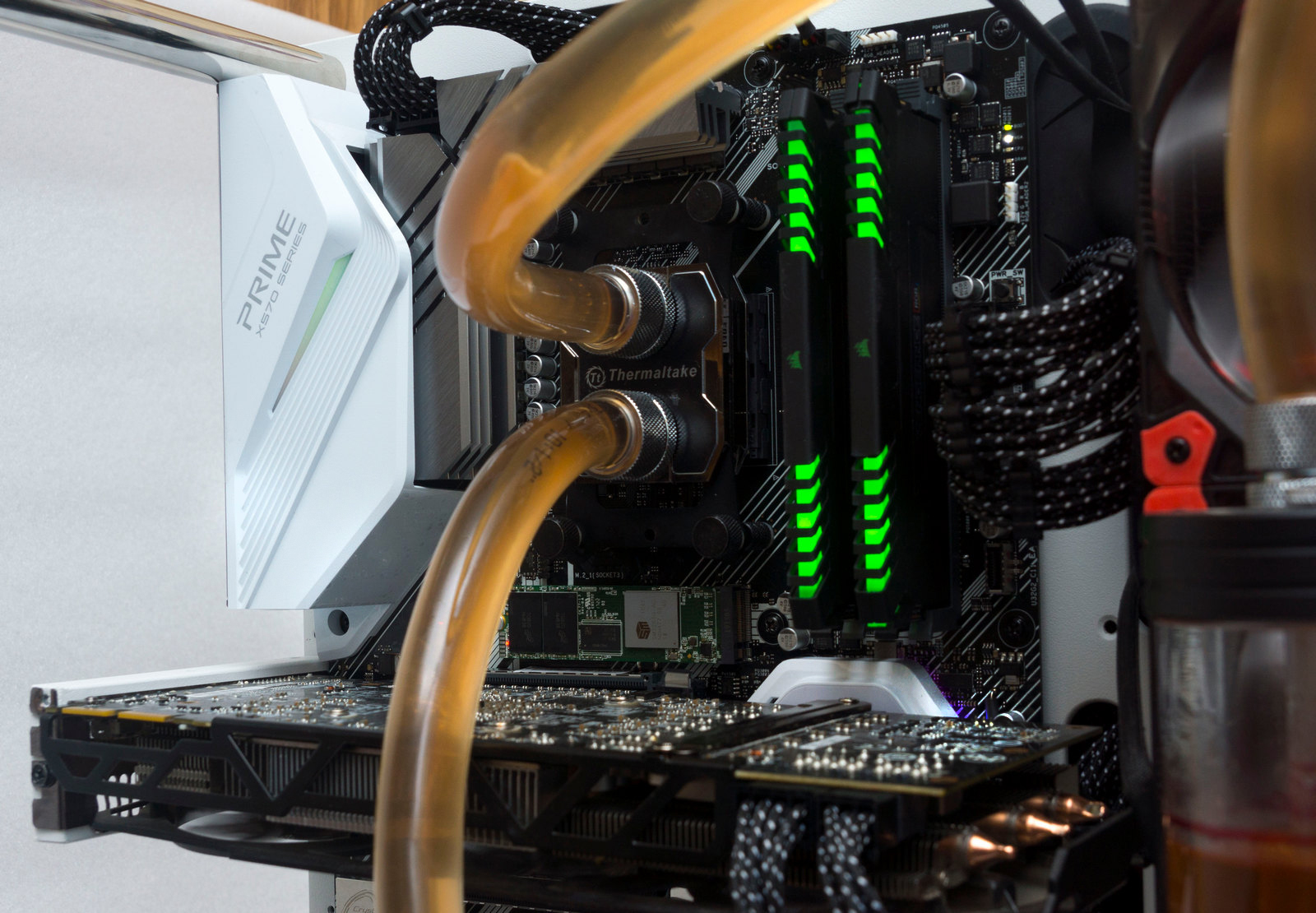

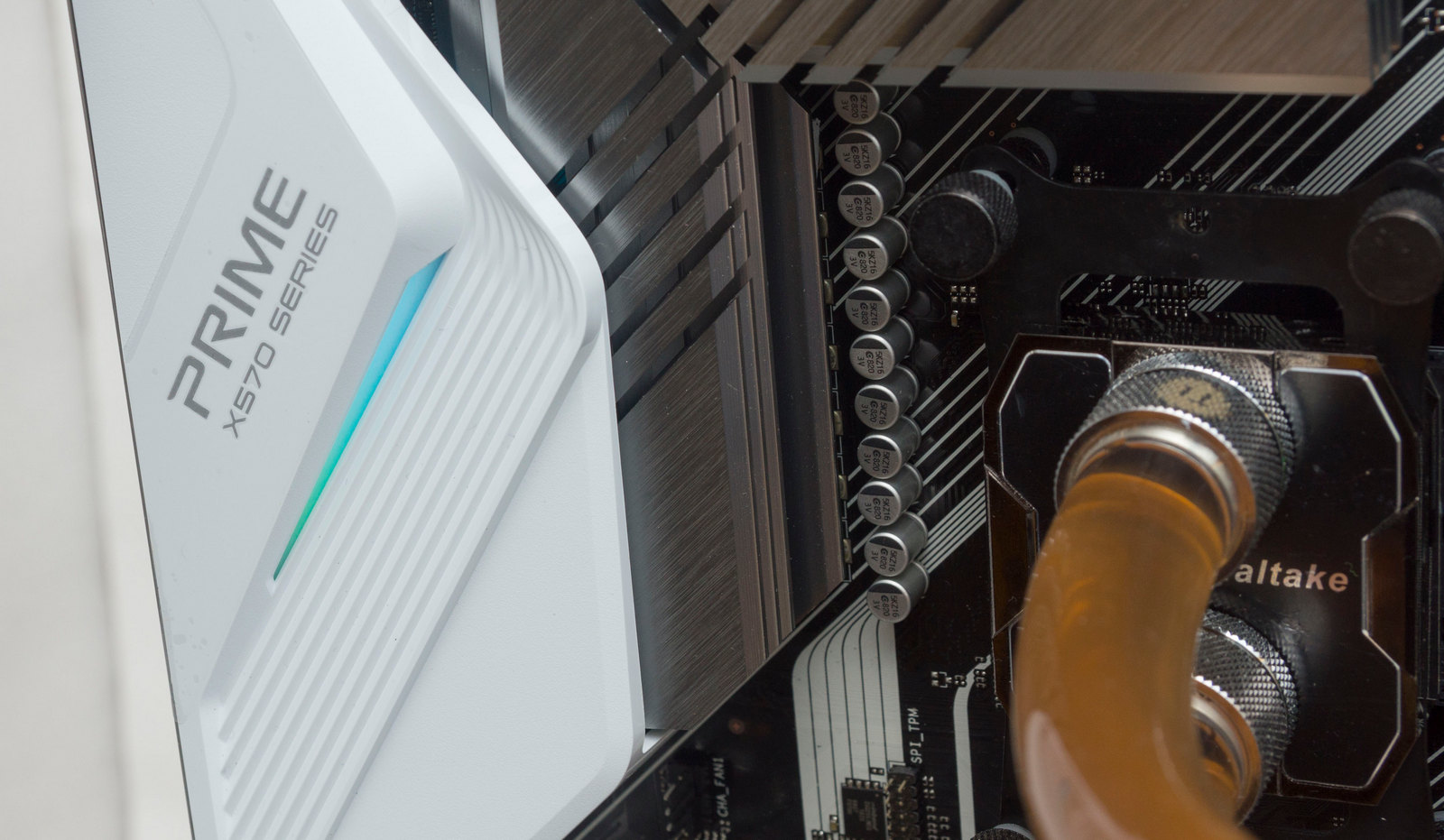

Пластиковый кожух оснащен RGB-подсветкой, узкая полоса на боковой грани подсвечивает параллельные ребристые линии, отражаясь от них. В темноте корпуса получается интересный эффект.

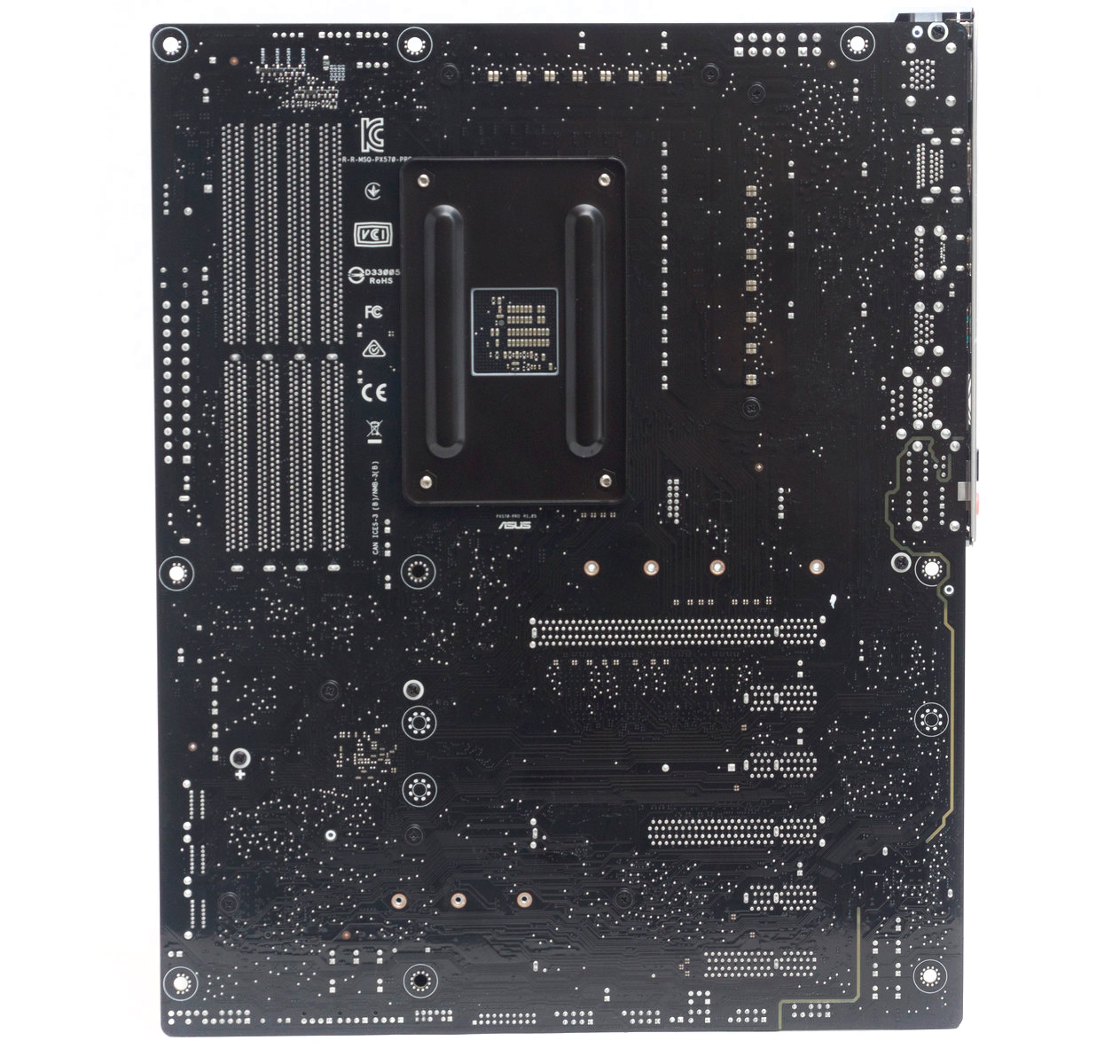

Обратная сторона без дизайнерских изысков - в этом месте они и не нужны.

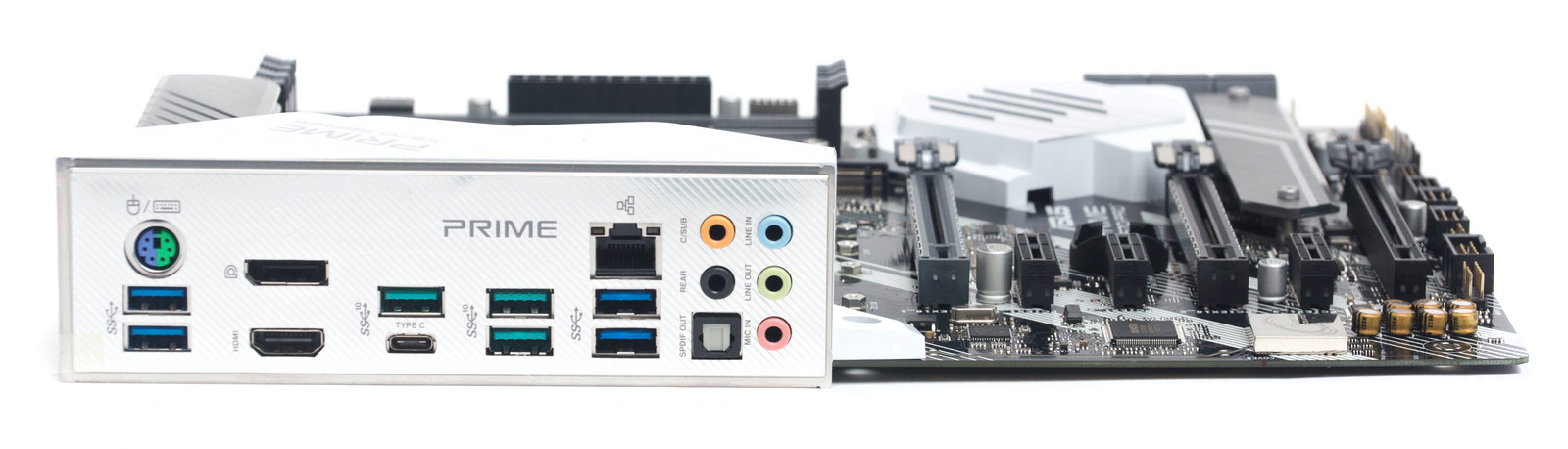

Интерфейсная панель закрыта светлой блестящей заглушкой с надписью PRIME. Все порты подписаны.

На панели 8 USB портов третьей версии, один из них Type-C. На случай установки процессоров с интегрированным графическим ядром имеются два видеовыхода: HDMI и DisplayPort. Один сетевой порт с фирменной защитой от разрядов электричества. Для вывода звука пять аналоговых портов и один оптический. А также имеется комбинированный порт PS/2, олдскульные игроки оценят.

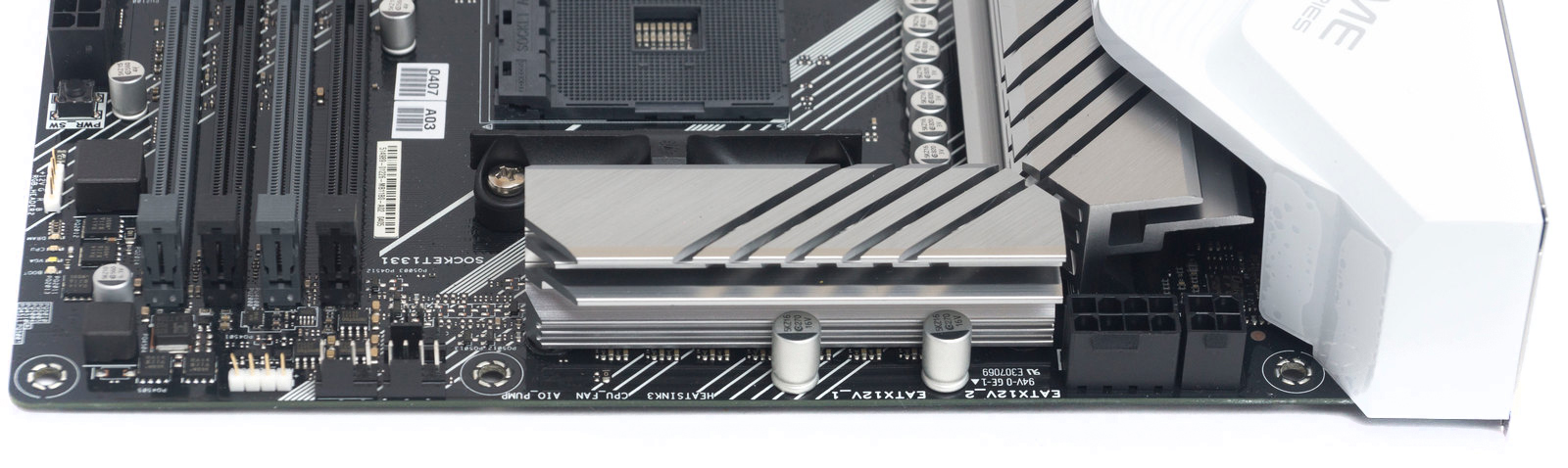

Питание осуществляется через основной разъем на 24 контакта, дополнительное питание процессора - за счет пары колодок на 8-пин и на 4-пин.

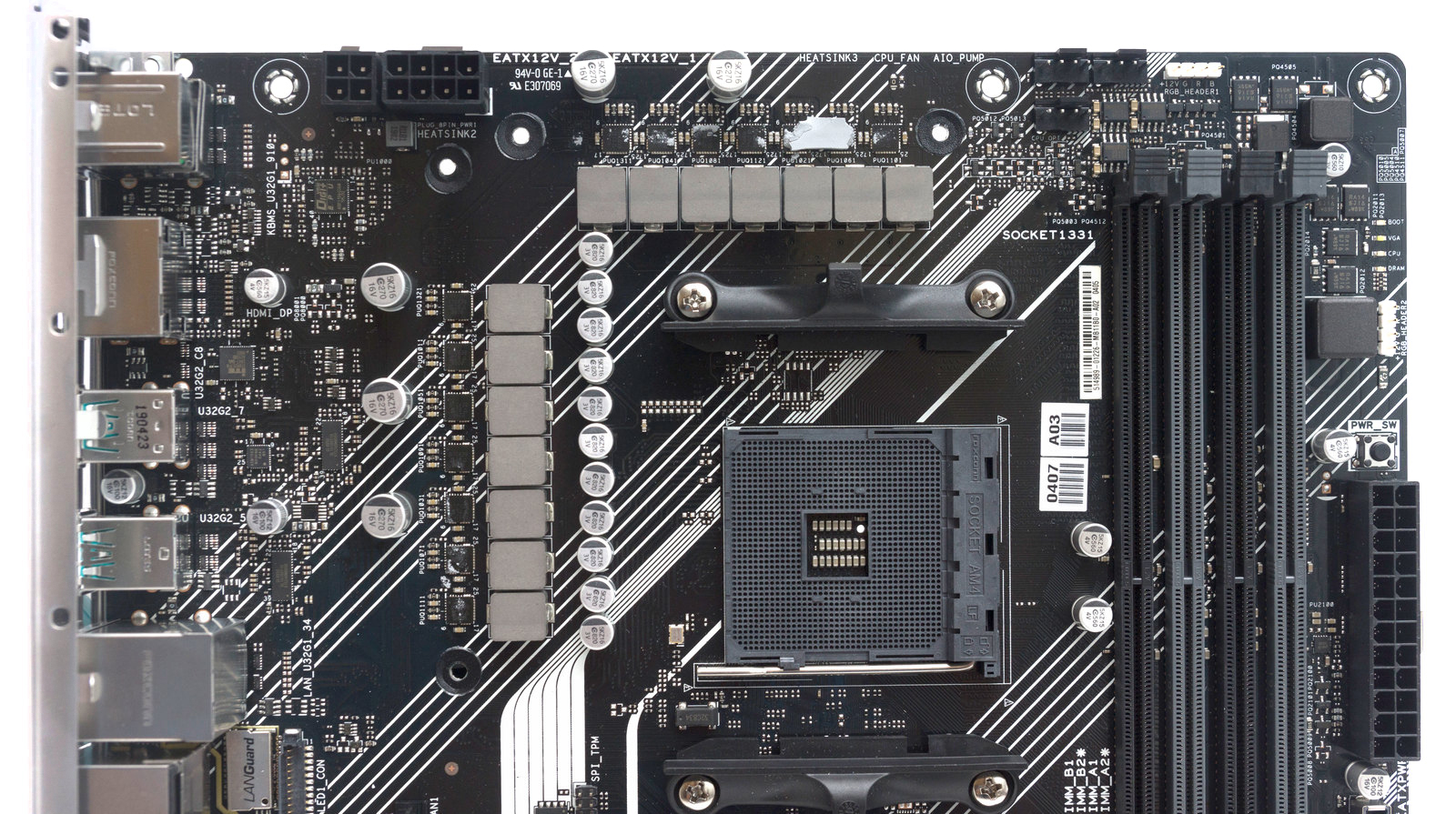

Питание процессора выполнено по 14-тифазной системе, две из них выделены на встроенную графику.

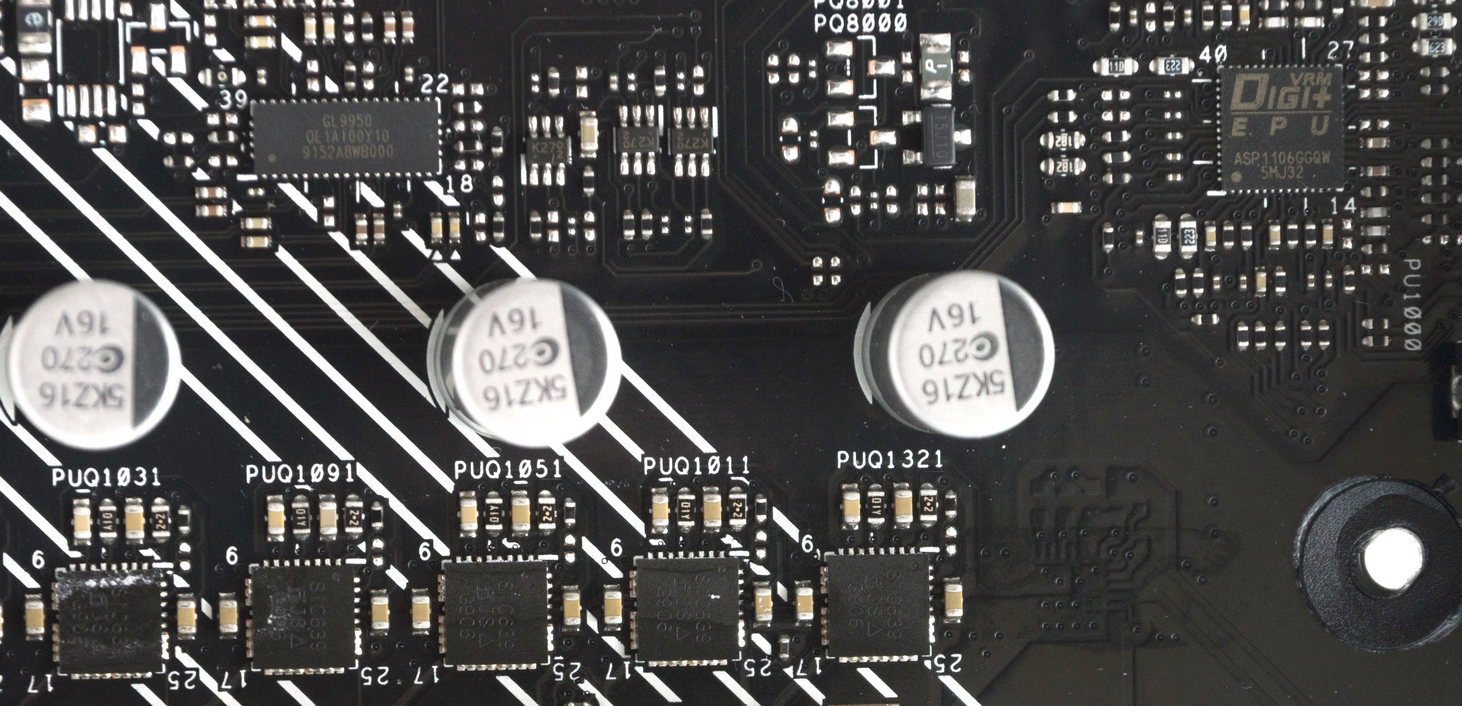

Управляет питанием шестиканальный ШИМ-контроллер DIGI+ VRM EPU ASP1106GGQW, удвоителей нет, драйверы интегрированы в сборки SiC639.

На питание оперативной памяти выделена одна фаза с четырьмя транзисторами W89K.

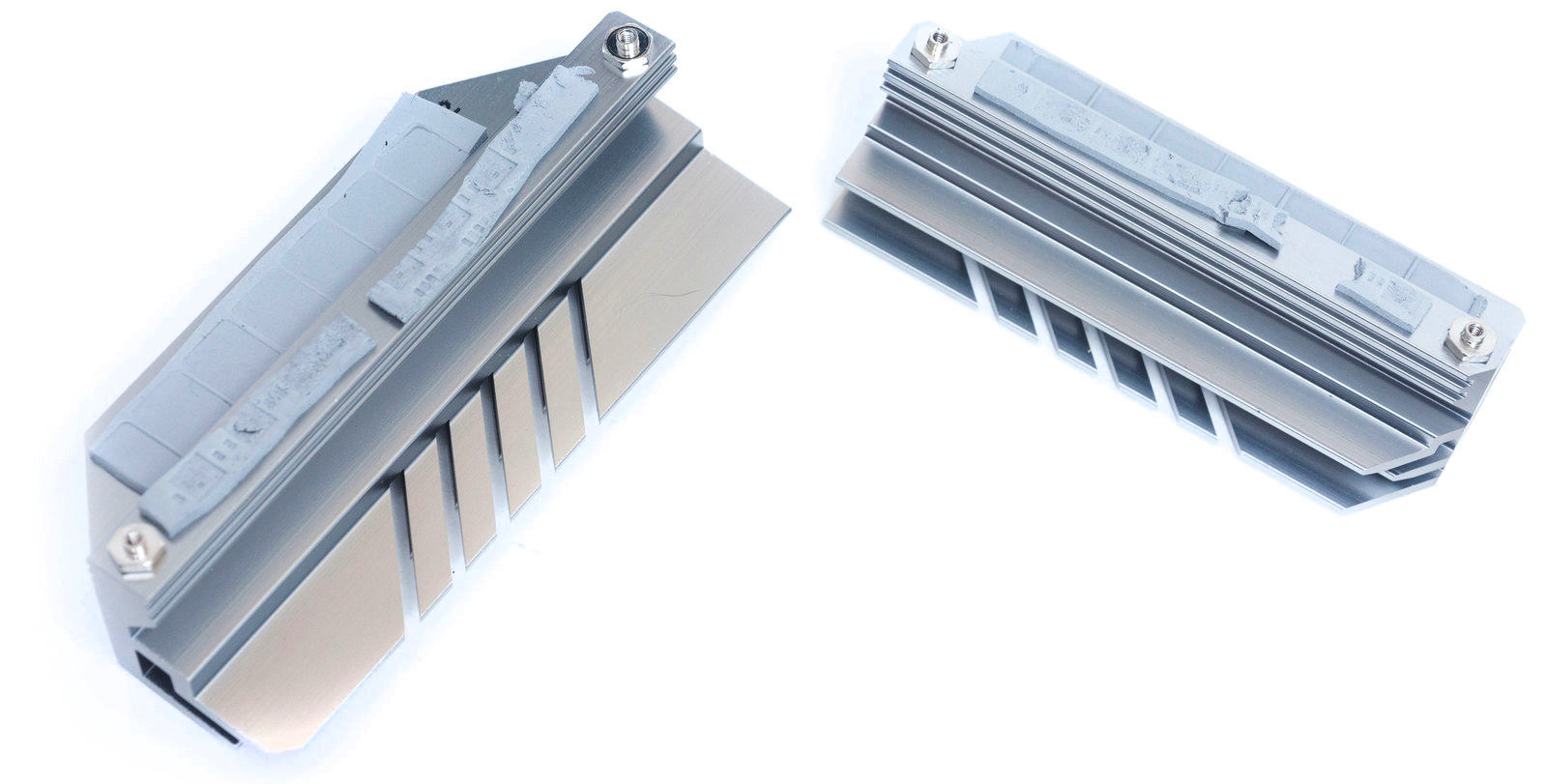

Силовые элементы охлаждаются двумя массивными радиаторами через термопрокладки. Радиаторы снизу выполнены ступенькой и прижимаются не только к транзисторным сборкам, но и к катушкам индуктивности.

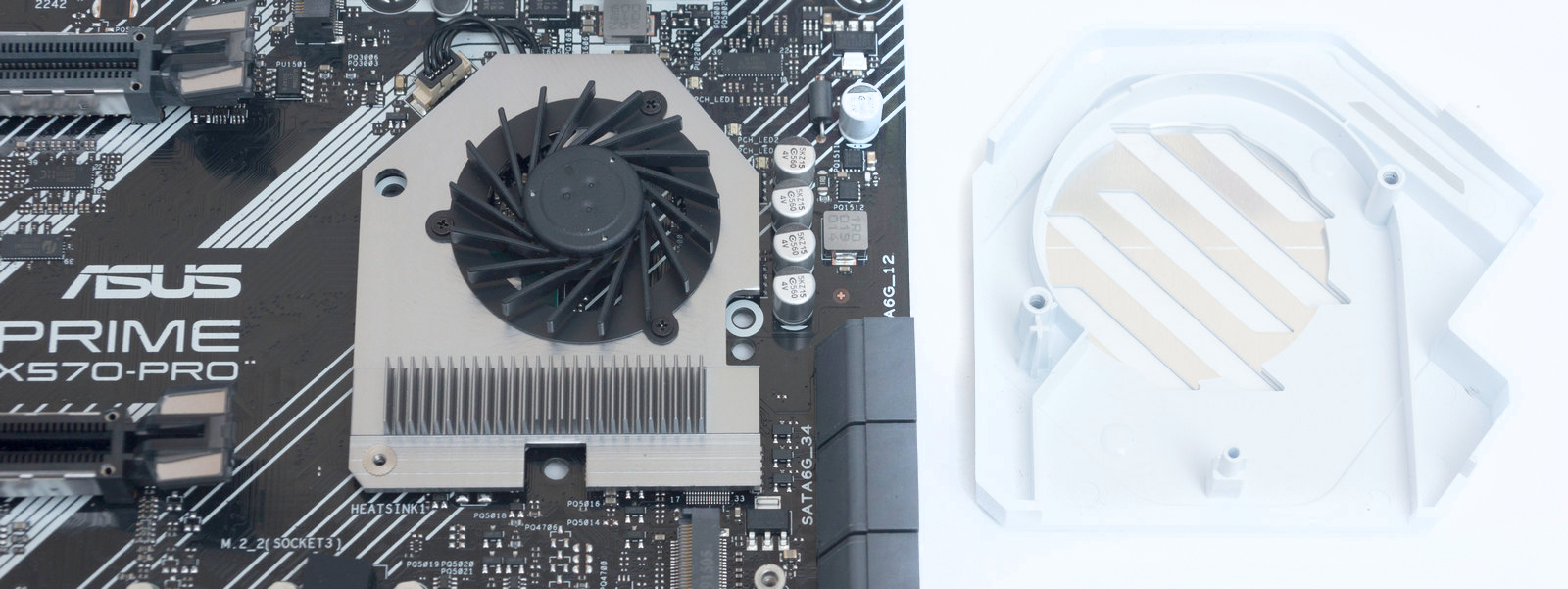

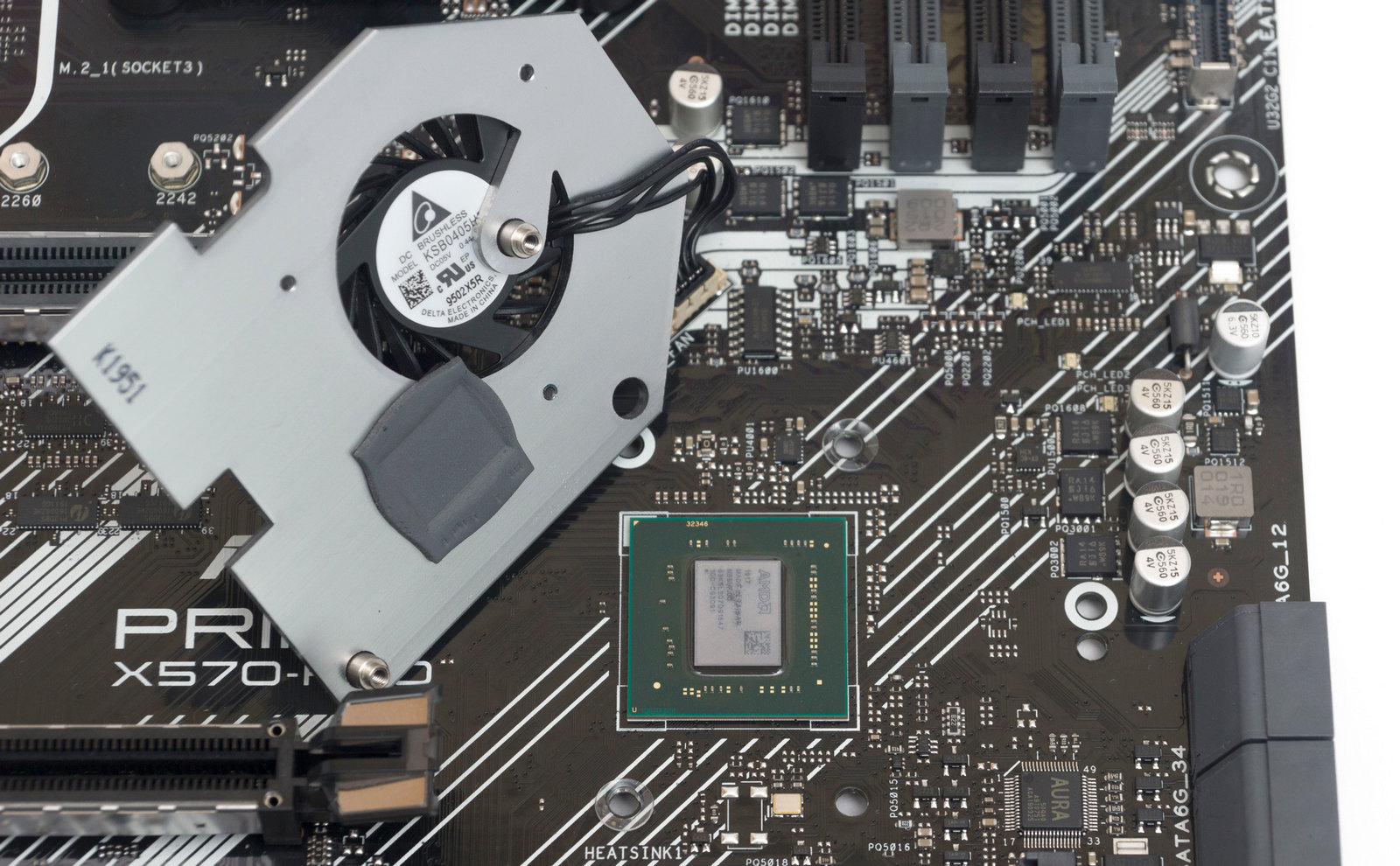

Радиатор на чипсете также установлен через термопрокладку. Активное охлаждение за счет 40-мм вентилятора турбинного типа.

Сверху он закрыт декоративным пластиковым кожухом с металлической решеткой.

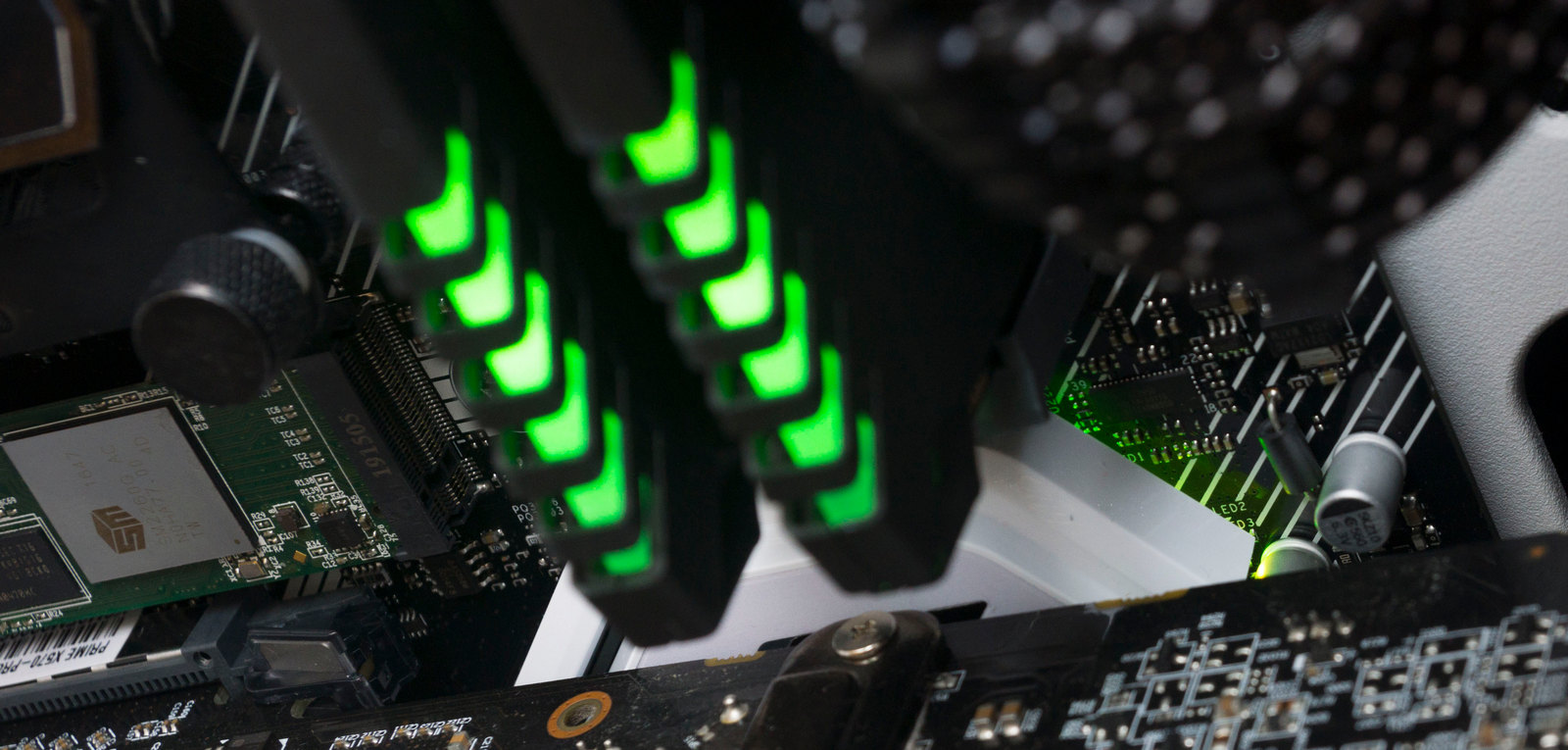

Под крышкой радиатора в верхнем правом углу распаяны светодиоды подсветки. Они ненавязчиво подсвечивают область под модулями оперативной памяти.

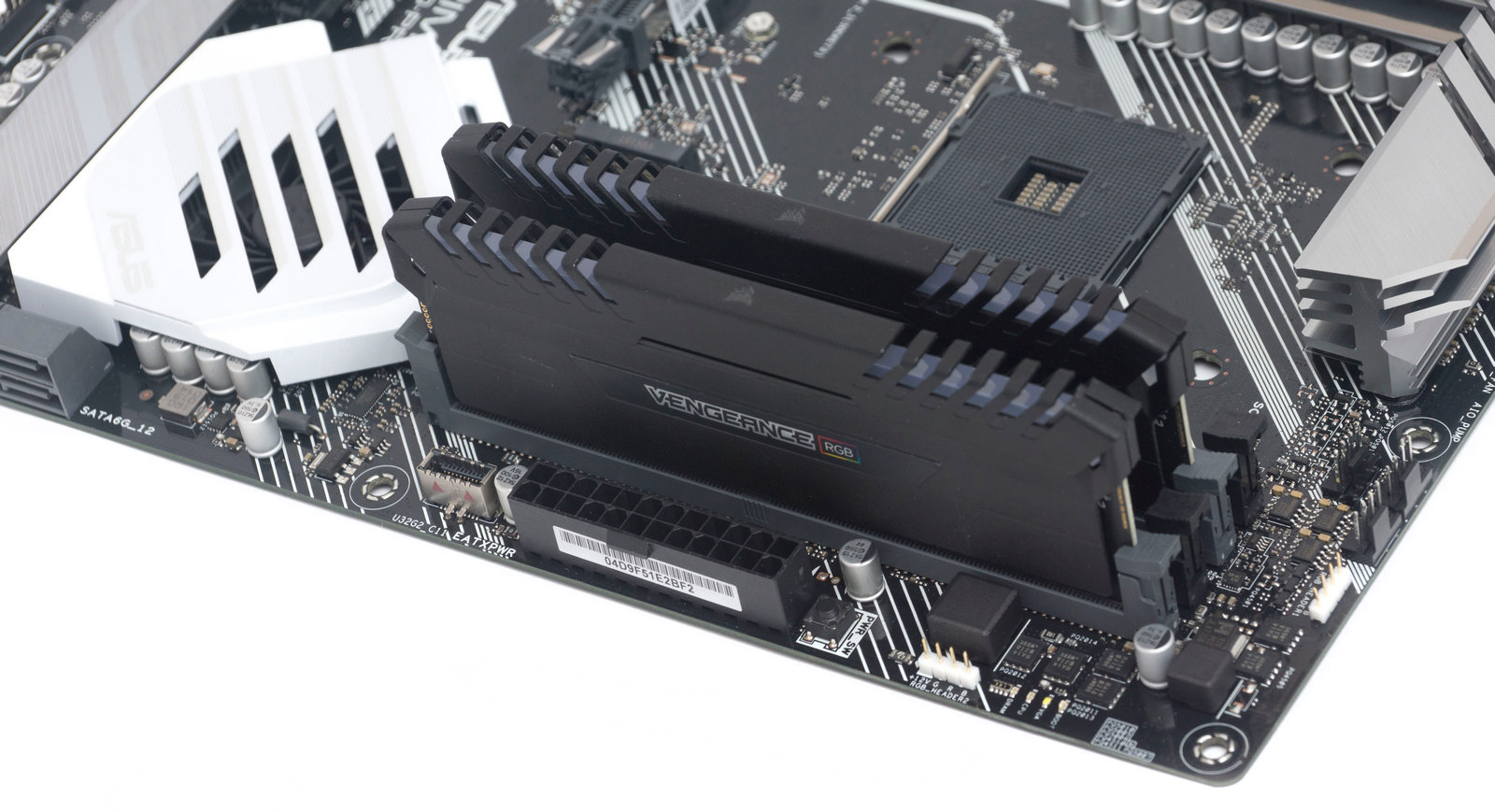

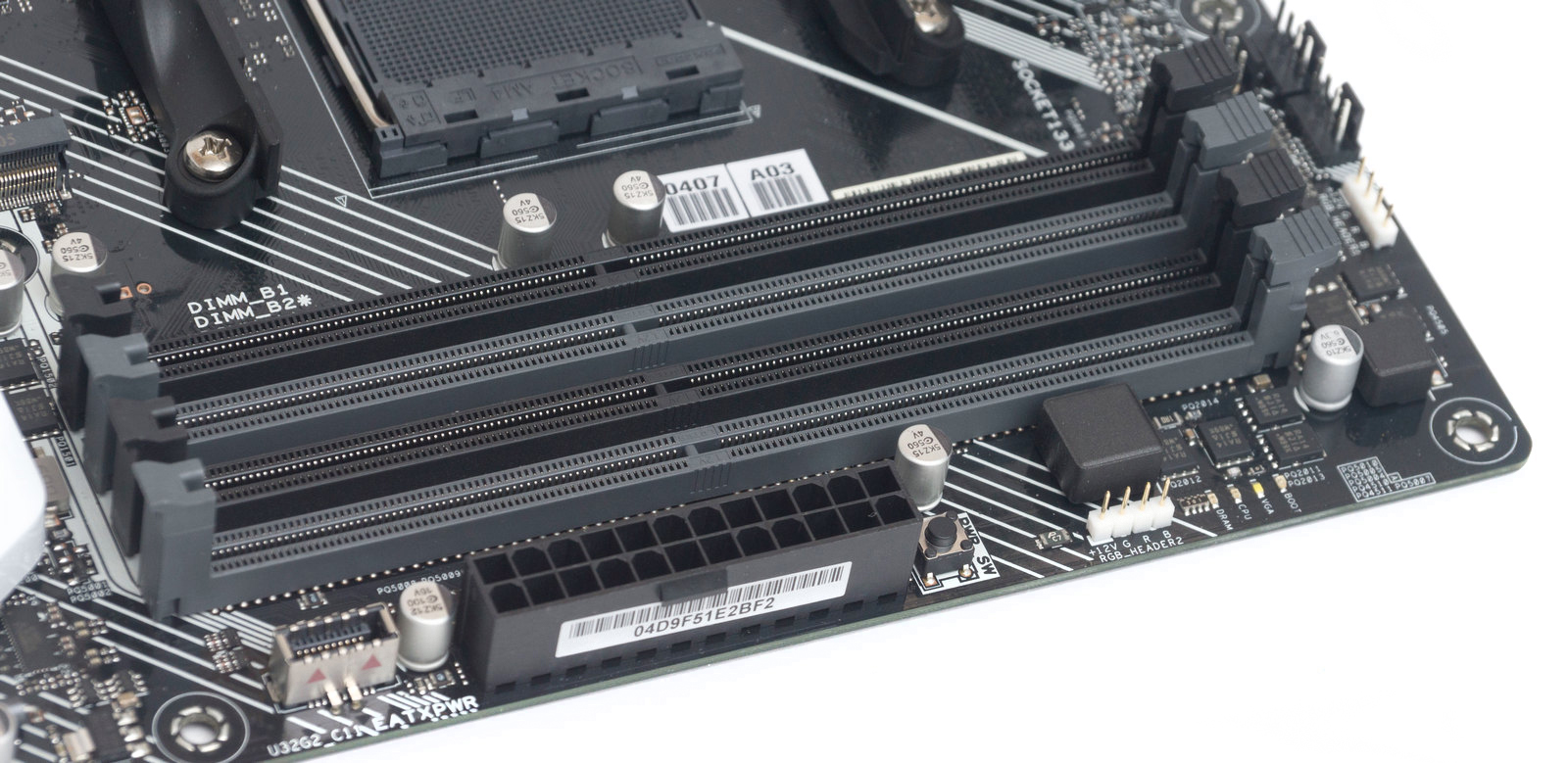

Для установки оперативной памяти предусмотрены четыре слота. Защелки только сверху. Парные слоты выделены одним цветом – черные и серые. Возможна установка до 128 Гб оперативной памяти.

Поддерживается частота от 2133 МГц до 4400 МГц в разгоне для процессоров третьего поколения и до 3600 МГц для процессоров второго поколения, процессоры с интегрированным видео ядром поддерживают память до 3200 МГц.

На краю возле слотов DIMM находятся индикаторы состояния инициализации устройств: Dram, CPU, VGA, Boot. Выше и правее слотов - два 4-пин коннектора +12 В LED. Ниже - кнопка питания, такой нет даже на плате Strix.

Ниже, под колодкой 24-пин, находится коннектор USB 3.2 Gen 2 для подключения двух портов на фронтальную панель.

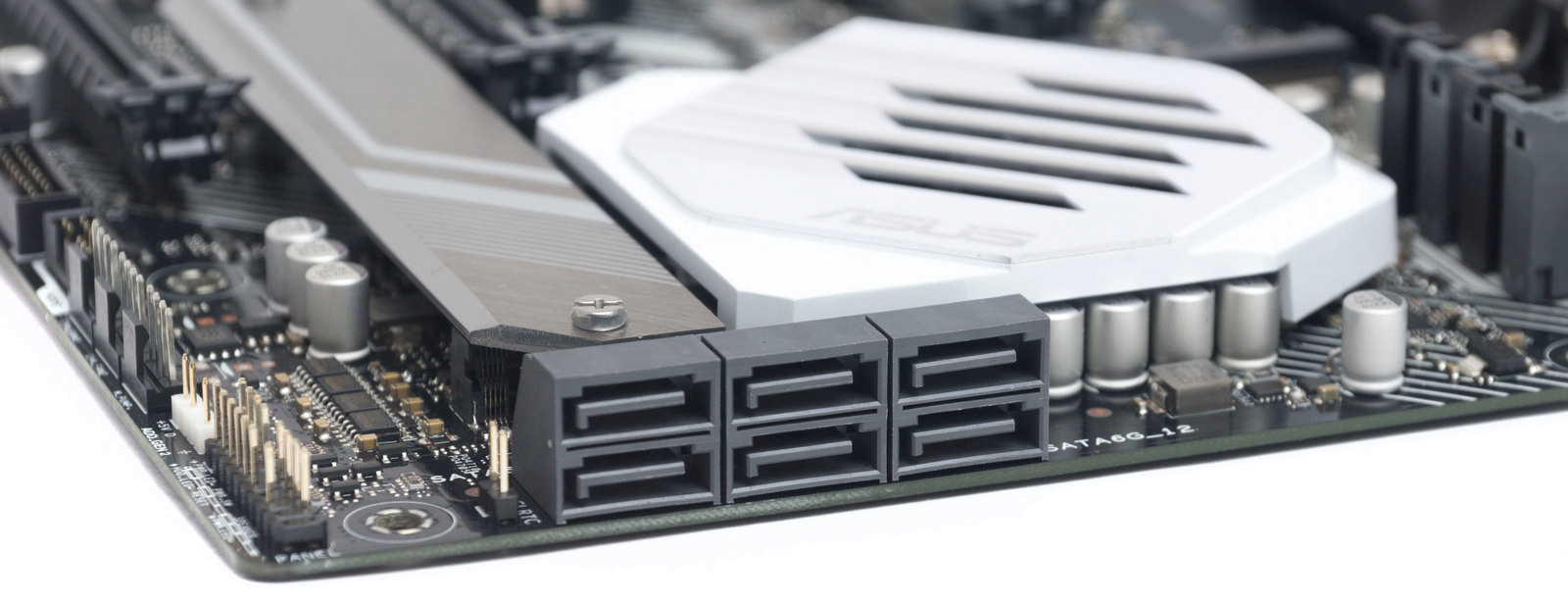

На нижнем правом краю платы разместились шесть интерфейсов SATA – вертикально попарно, ориентированы в бок. Под ними находится 2-пин штекер для сброса BIOS.

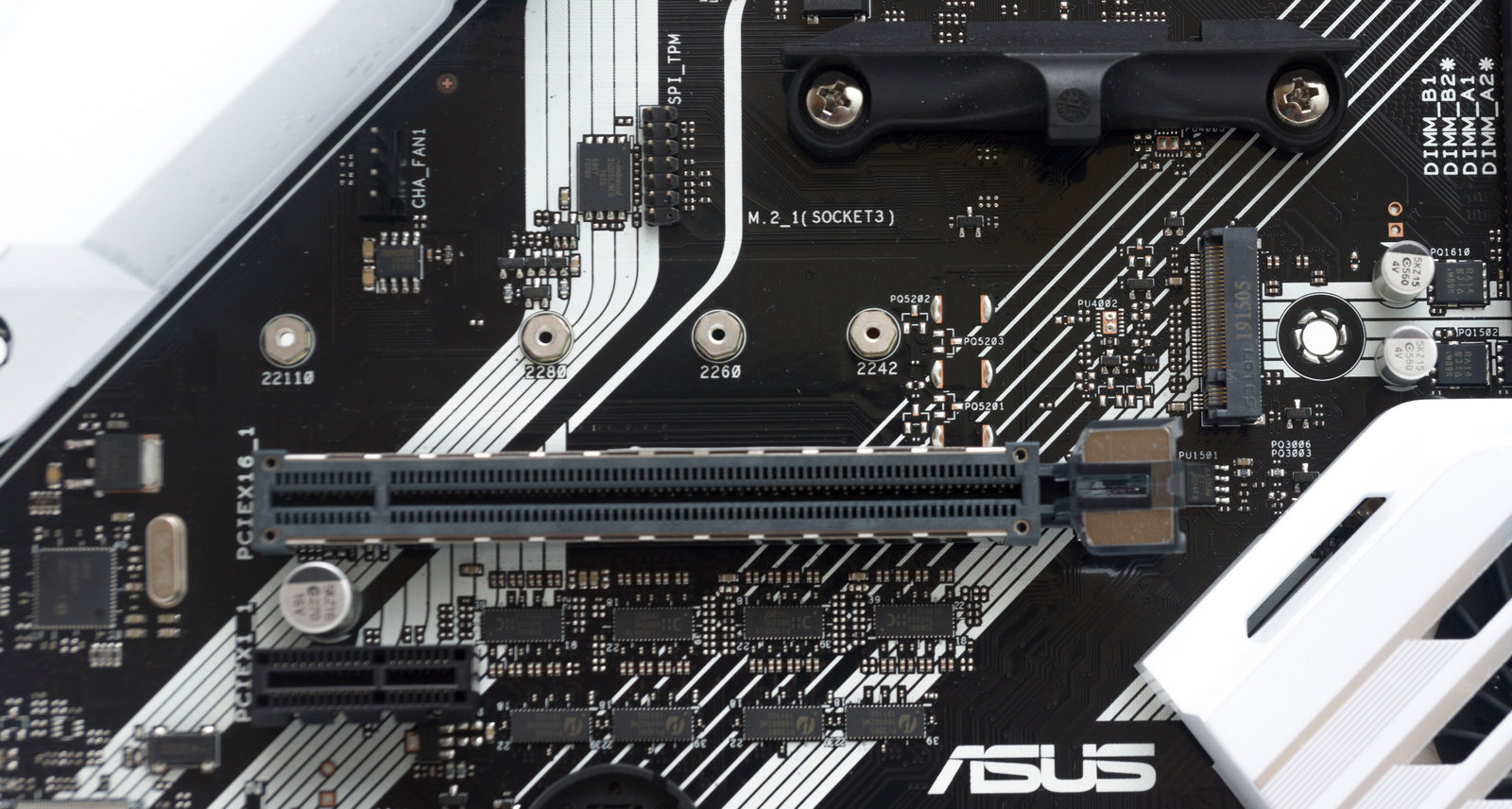

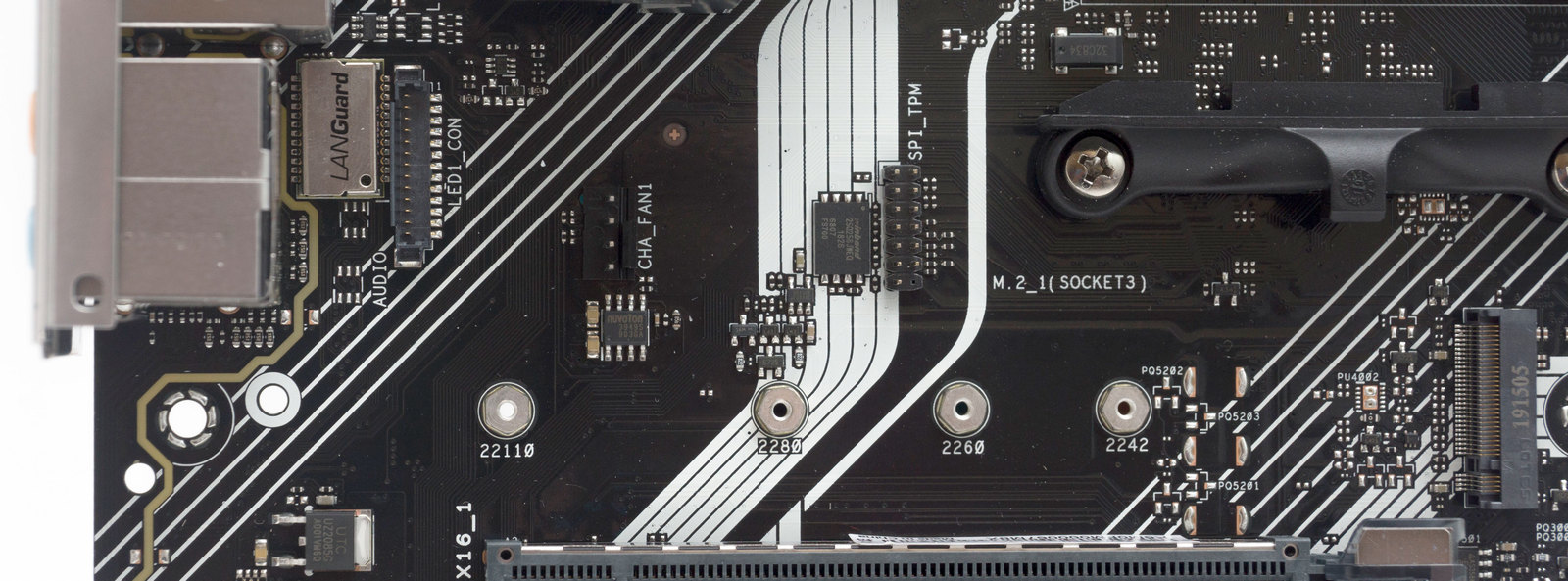

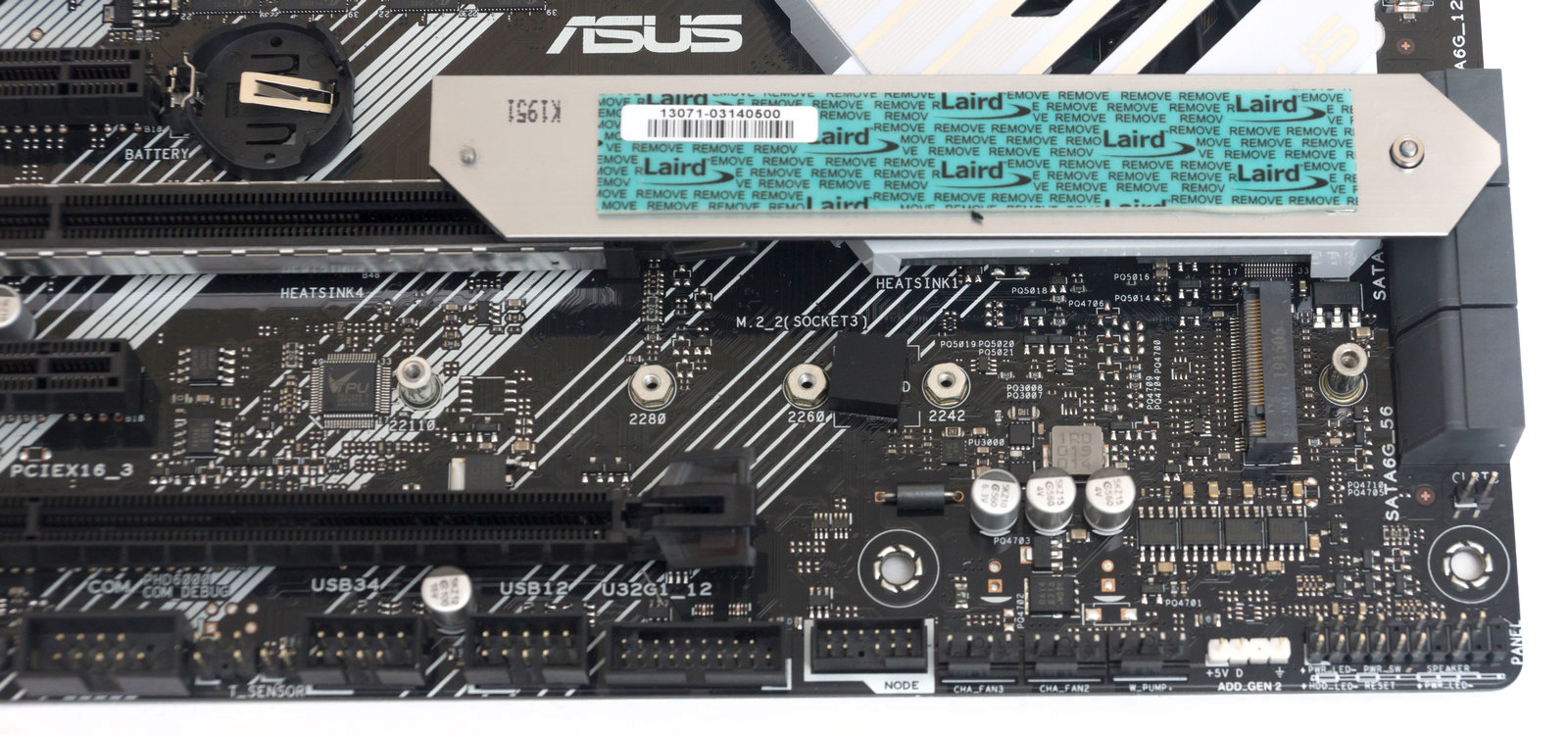

Для накопителей формата М.2 имеются два слота, работающие как в режиме SATA, так и в режиме PCI-e ×4 Gen 4. Никаких ограничений в зависимости от установленных видеокарт или накопителей SATA здесь нет.

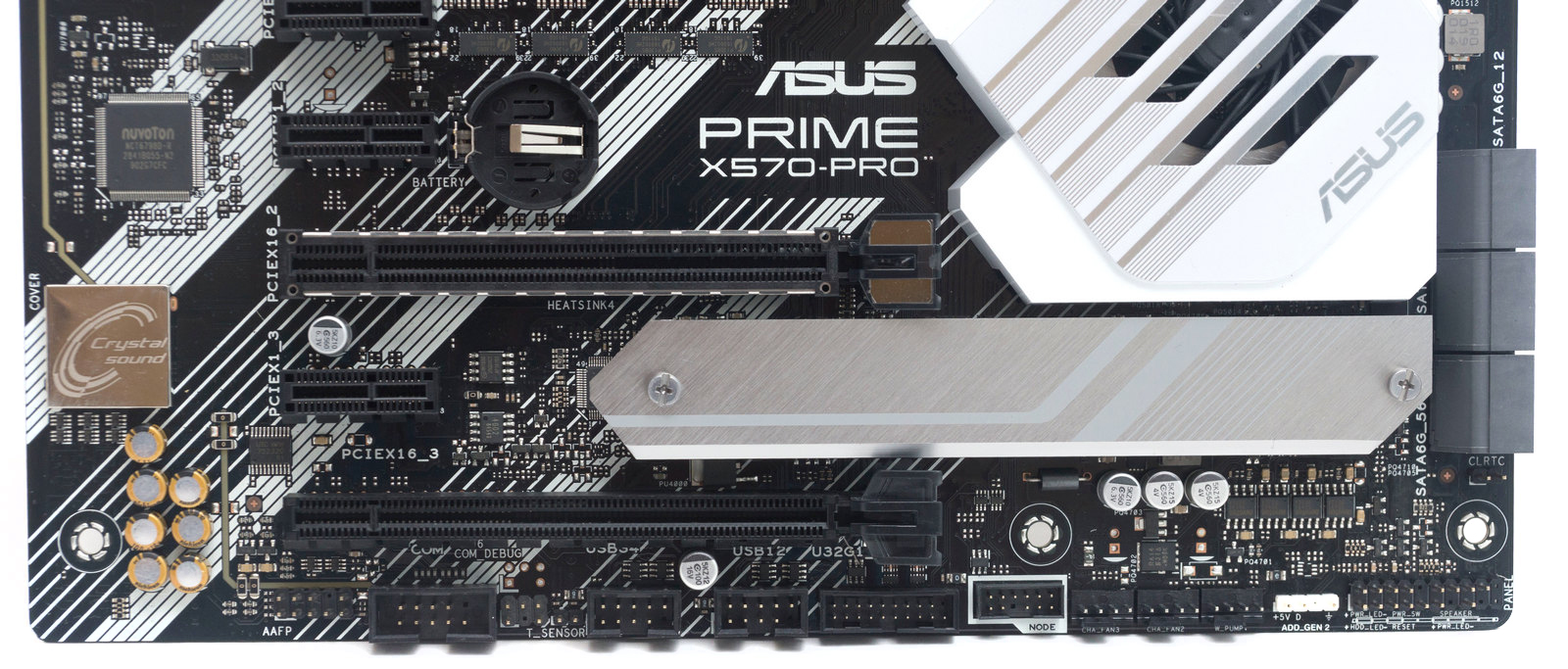

Нижний слот накопителя М.2 закрыт алюминиевыми радиатором с термопрокладкой.

К сожалению, турбина с чипсета выдувает горячий воздух как раз под этот радиатор.

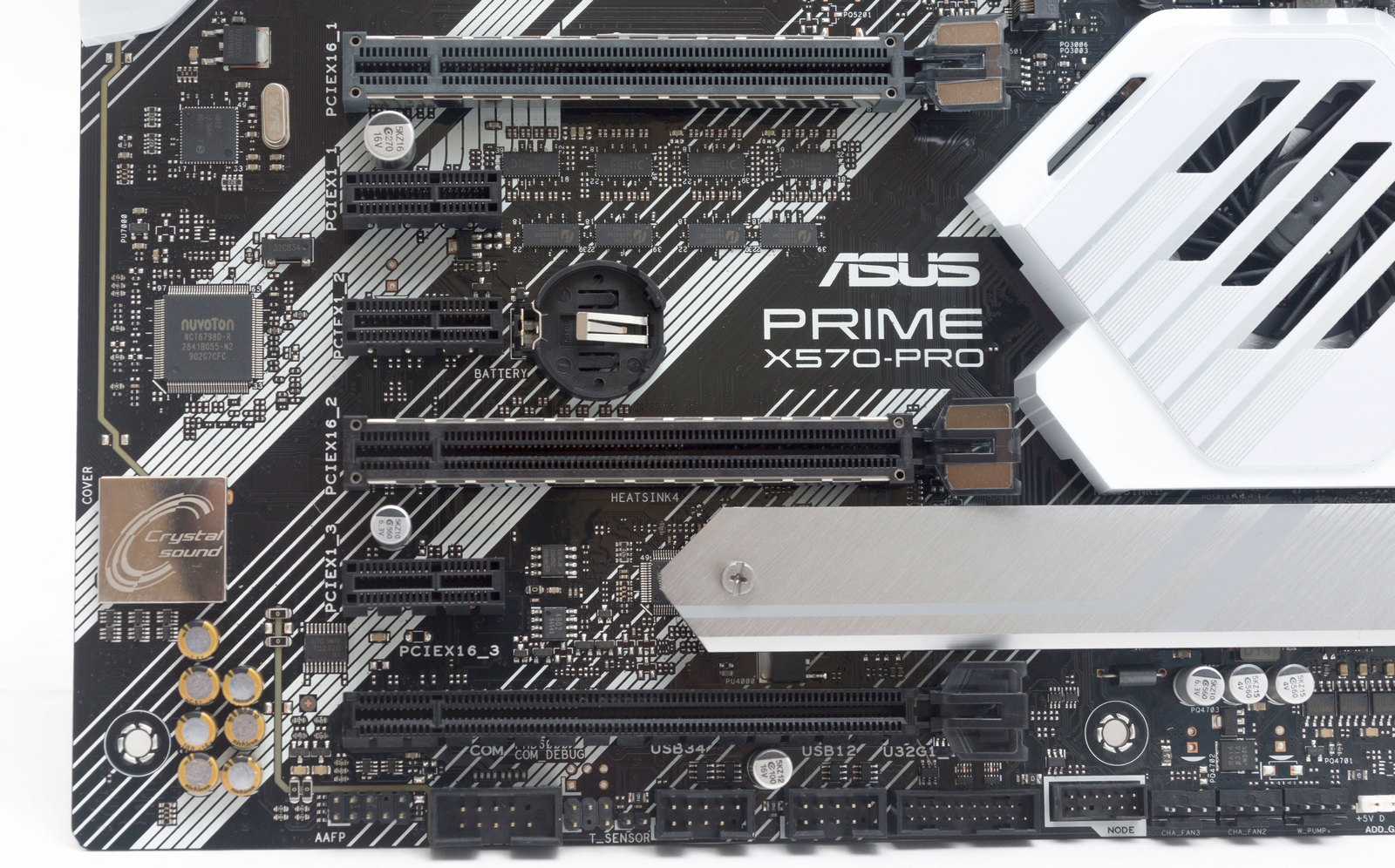

Для установки карт расширения имеется шесть слотов PСI-e. Два верхних слота PCI-e 4.0 × 16 армированные, при подключении пары видеокарт будут работать по скоростной формуле ×8/×8. Материнская плата поддерживает создание игровой связки из нескольких видеокарт: 3-Way AMD CrossFireX или 2-Way NVIDIA SLI.

Третий слот стандарта PCI-e 3.0 × 16 также будет работать в режиме ×8 при установке нескольких видеокарт.

Еще три слота PCI-e ×1 версии 4.0. Некоторые будут перекрываться при установке видеокарт.

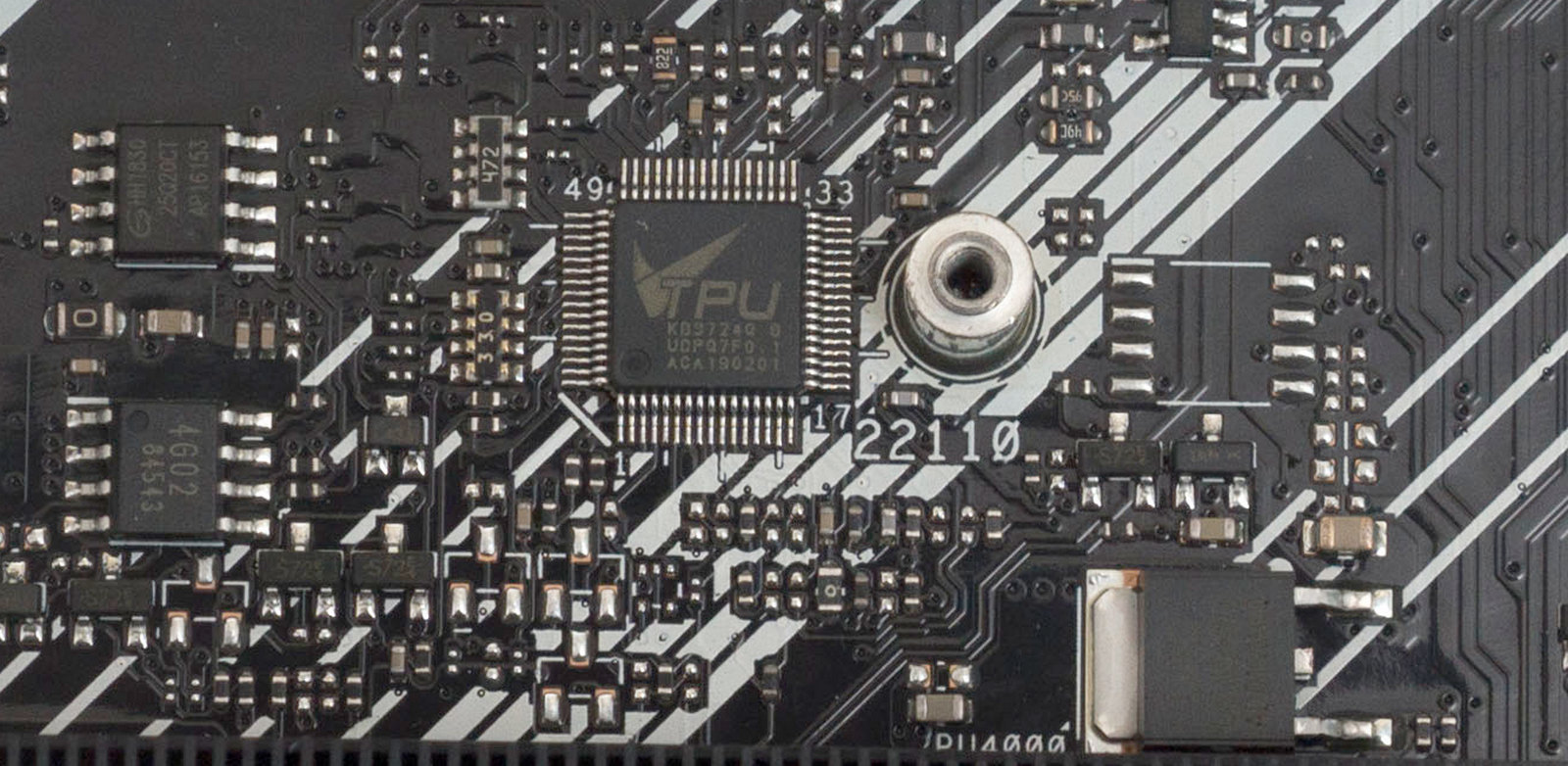

Между нижними слотами PCI-e расположен чип TPU, отвечающий за автоматический разгон.

За звук отвечает современный кодек Realtek S1220A, именно он прячется за кожухом с надписью Crystal sound. Аудиотракт изолирован от остальной электроники, граница с обеих сторон обозначена линией без RGB-подсветки. Кроме этого, левый и правый аудиоканалы разведены по разным слоям печатной платы.

Улучшают звучание японские конденсаторы Nichicon. Операционные усилители Texas Instruments RC4850 и OPA1688 обеспечивают соотношение сигнал-шум (SNR) в 120 дБ на выходе и достижимые ранее только в студийном оборудовании 113 дБ на линейном входе, что гарантирует чистоту при воспроизведении и записи звука.

При подключении наушников автоматически настраивается уровень усиления, возможно подключение наушников с сопротивлением до 600 Ом. Аудиокодек поддерживает объемный звук DTS Headphone: X.

Разъем LAN имеет фирменную защиту от скачков напряжений и статического электричества. На плате установлен гигабитный сетевой контроллер Intel I211-AT.

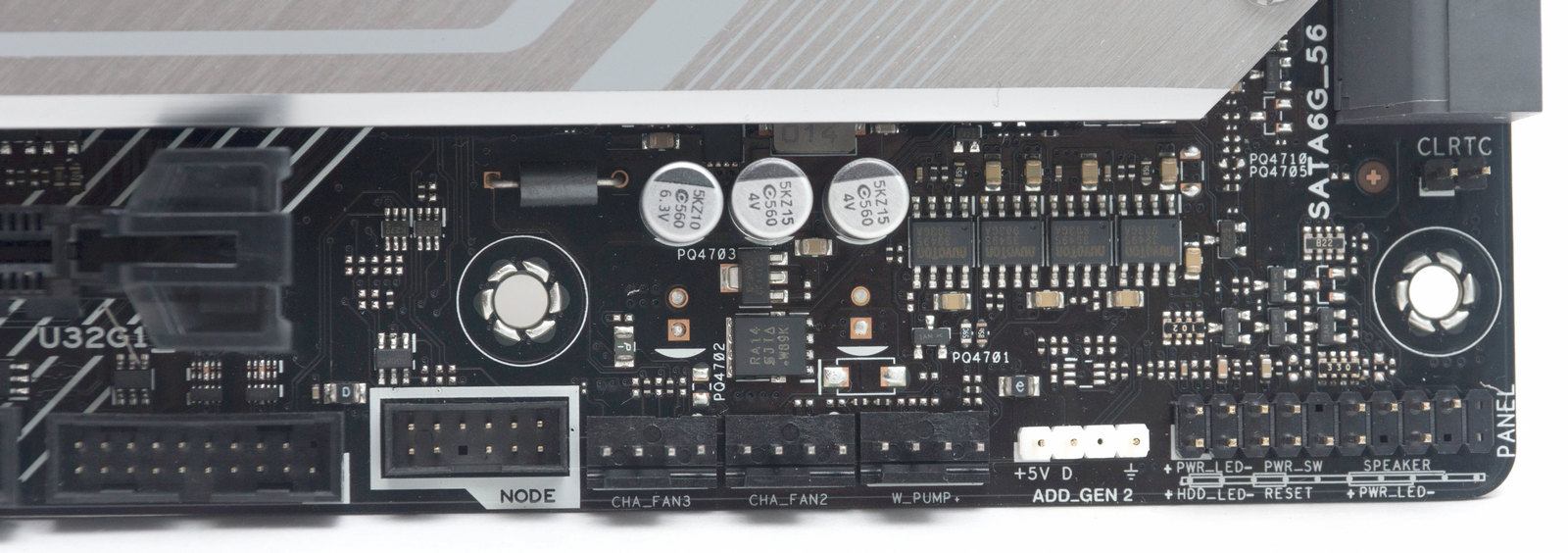

Из дополнительных разъемов на плате реализовано: COM-порт, TPM коннектор, NODE коннектор.

Для подключения LED лент предусмотрены два 4-пин коннектора на +12 В, и один 3-пин на +5 В.

Дополнительные вентиляторы можно подключить посредством семи 4-пин колодок. Две из них для помп водяного охлаждения, с не регулируемой скоростью. Одна рассчитана на нагрузку мощностью в 36 Вт и 3 А.

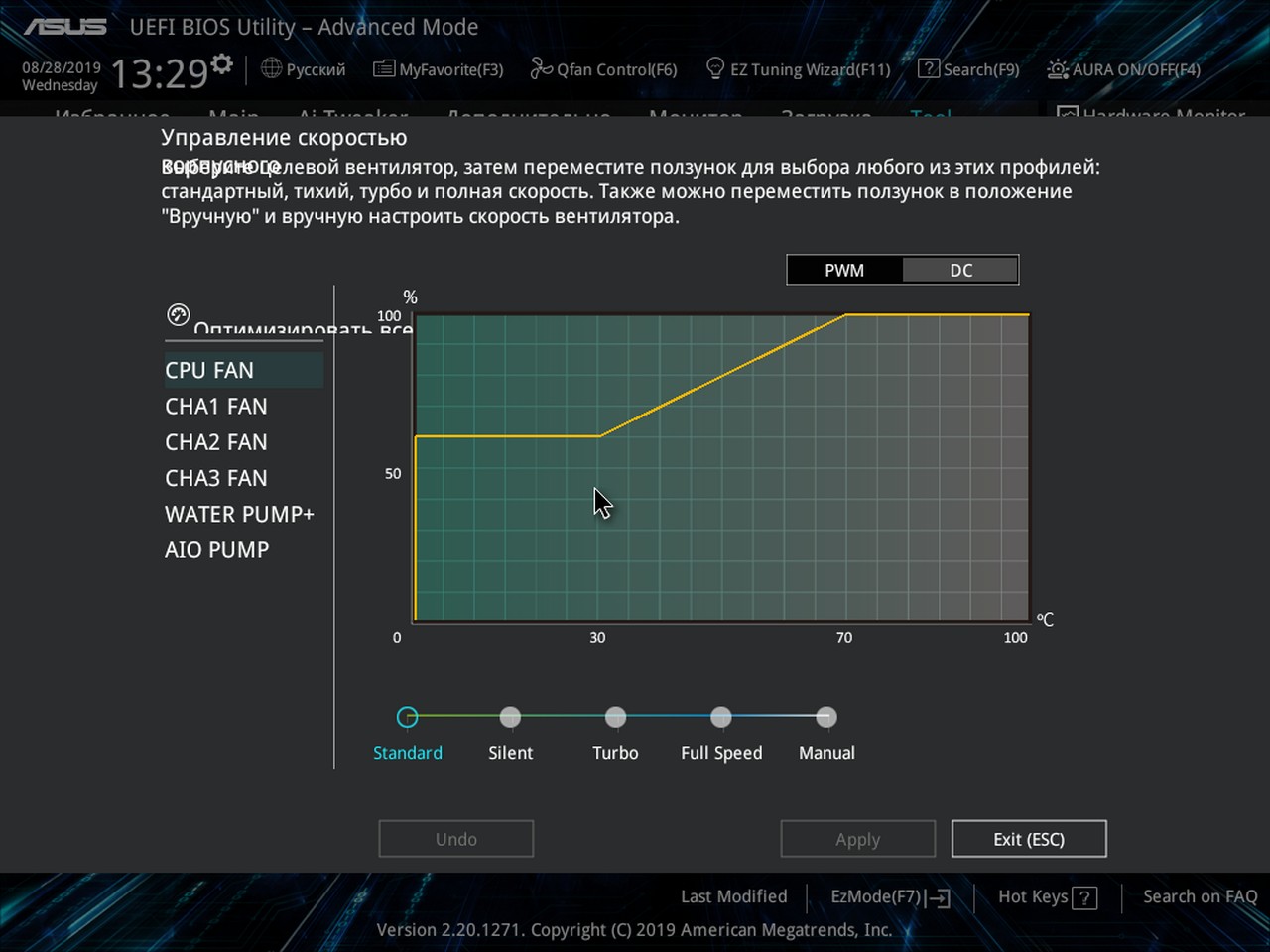

За управление вентиляторами отвечает контроллер Super I/O на чипе Nuvoton NCT6798D. Контроль температур по пяти датчикам: один CPU, три GPU и один на нижнем правом углу платы. Плюс имеется 2-пин штекер для подключения внешнего термистора, но в комплектацию он не включён.

Фирменные утилиты и UEFI BIOS

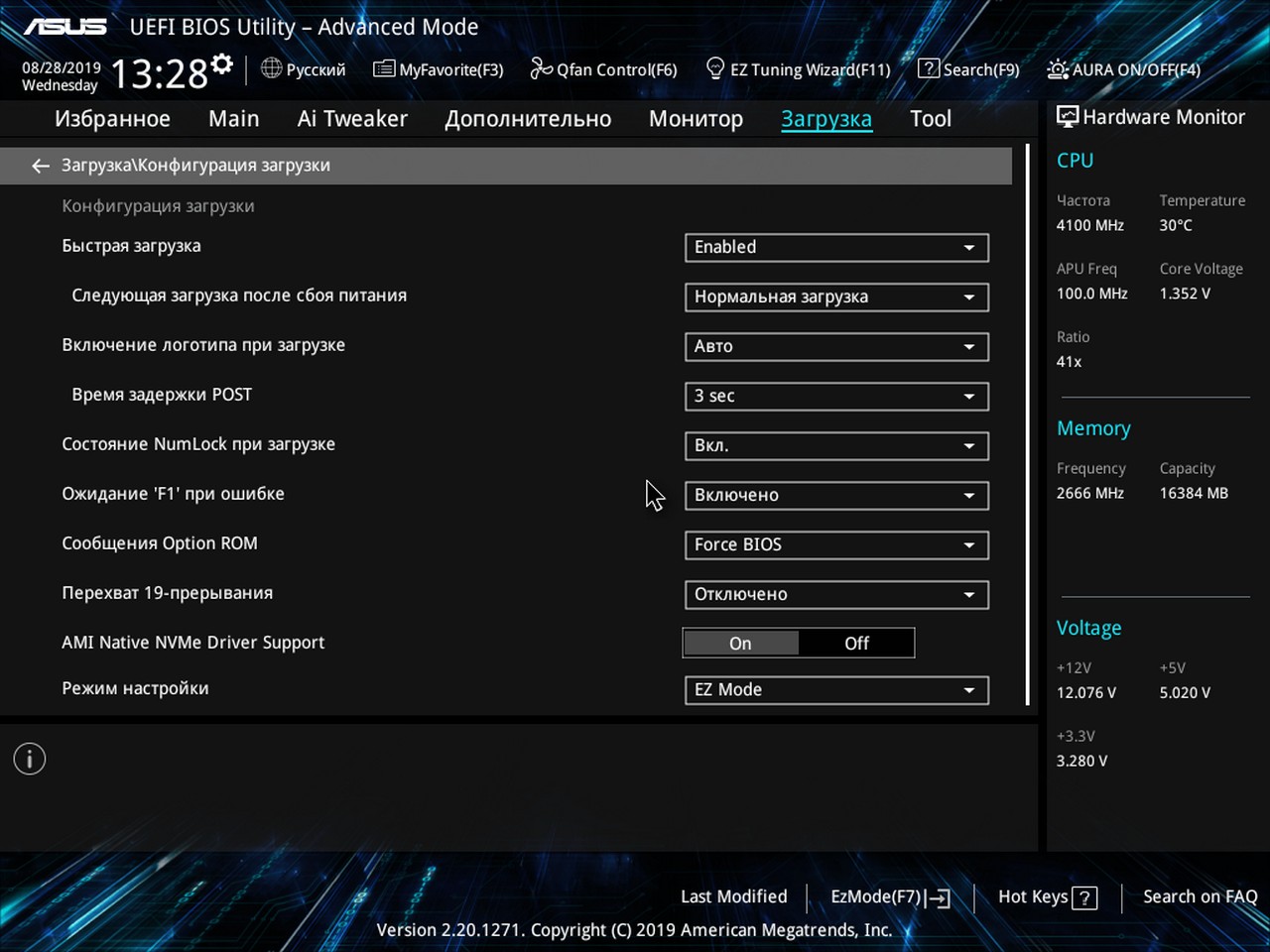

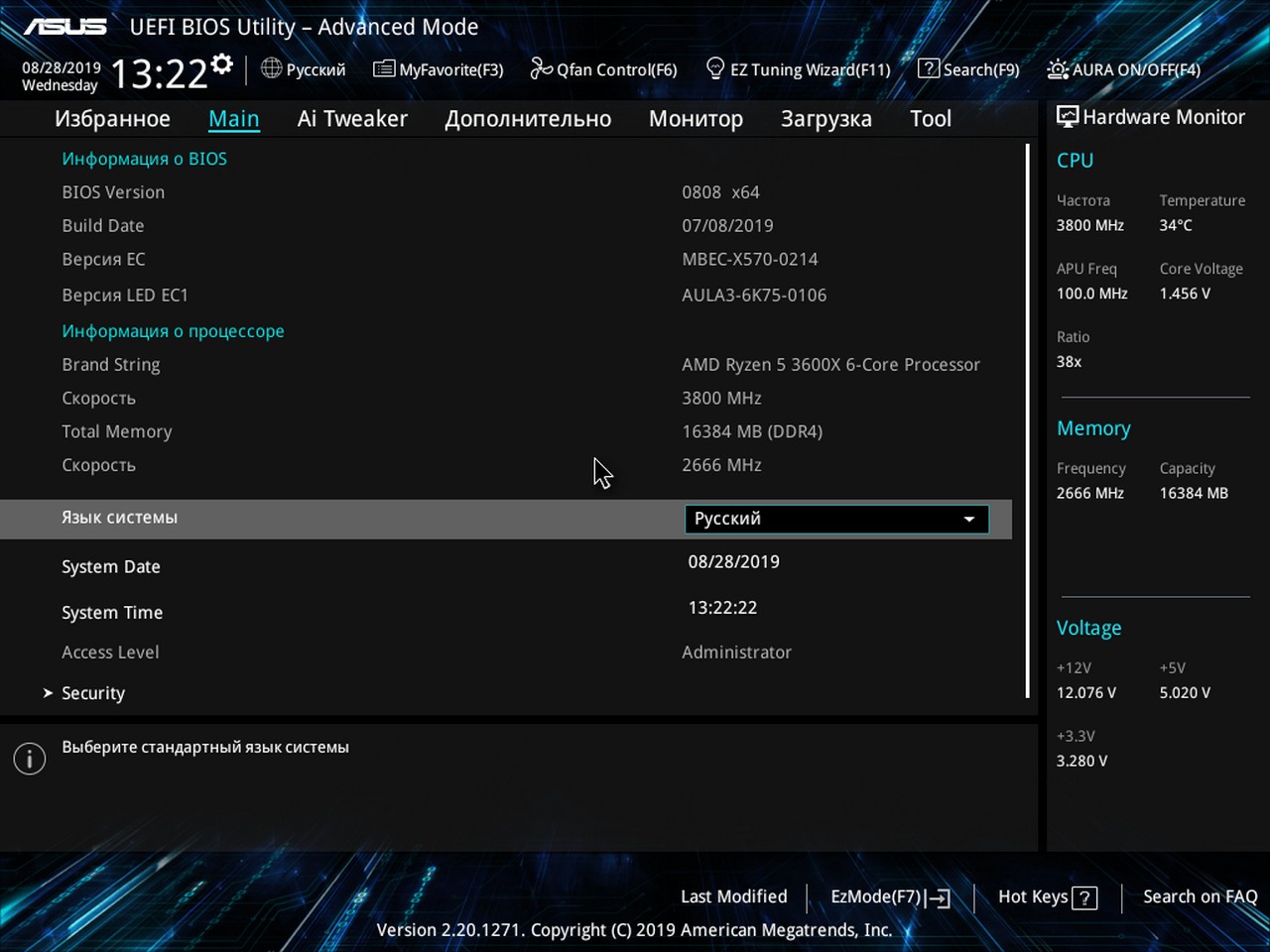

Графический интерфейс UEFI BIOS нам хорошо знаком по обзорам материнских плат ASUS: два варианта на выбор пользователя, простой режим EZ и экспертный Advanced.

В последнем случае мы получаем доступ к семи вкладкам.

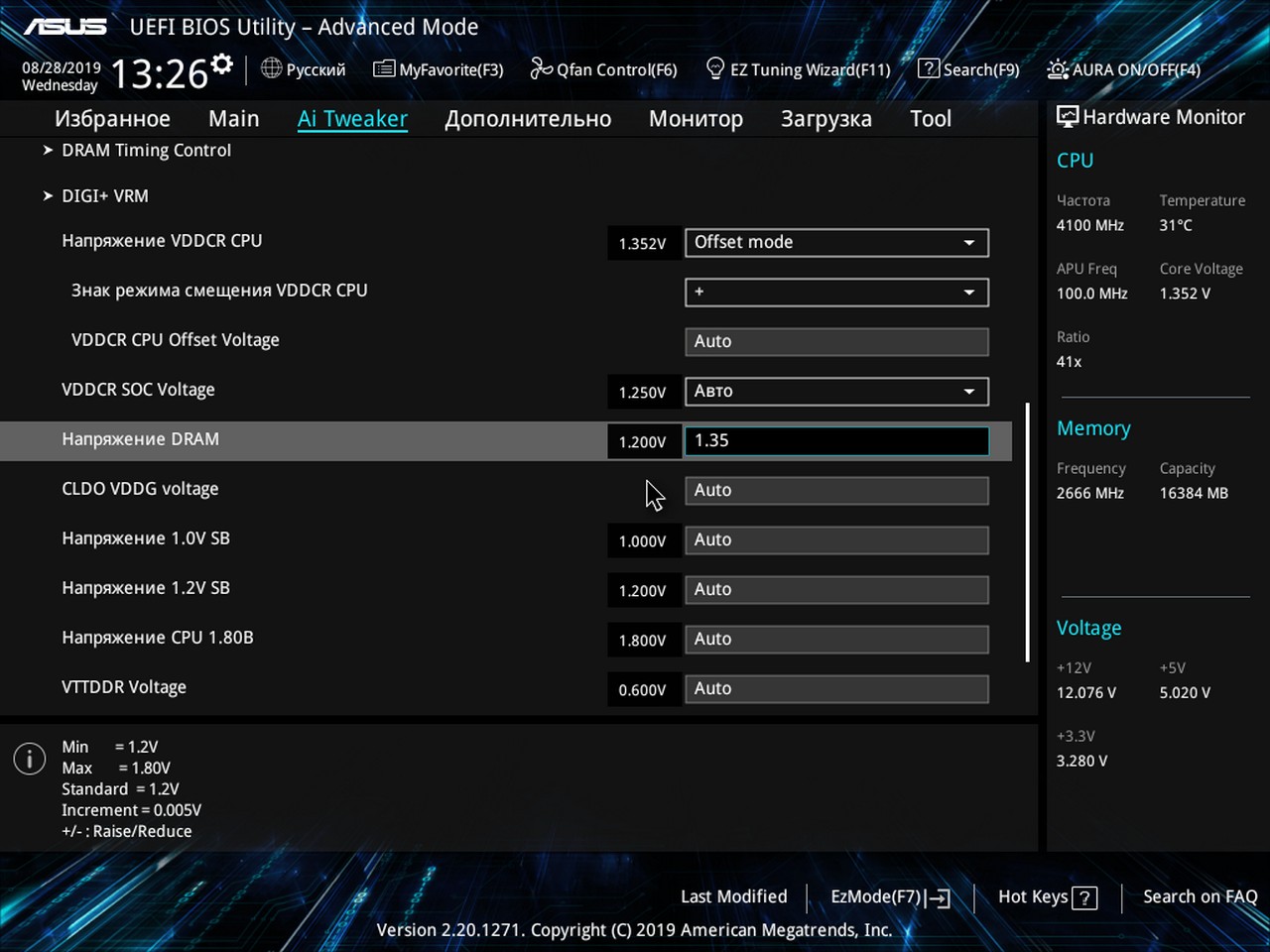

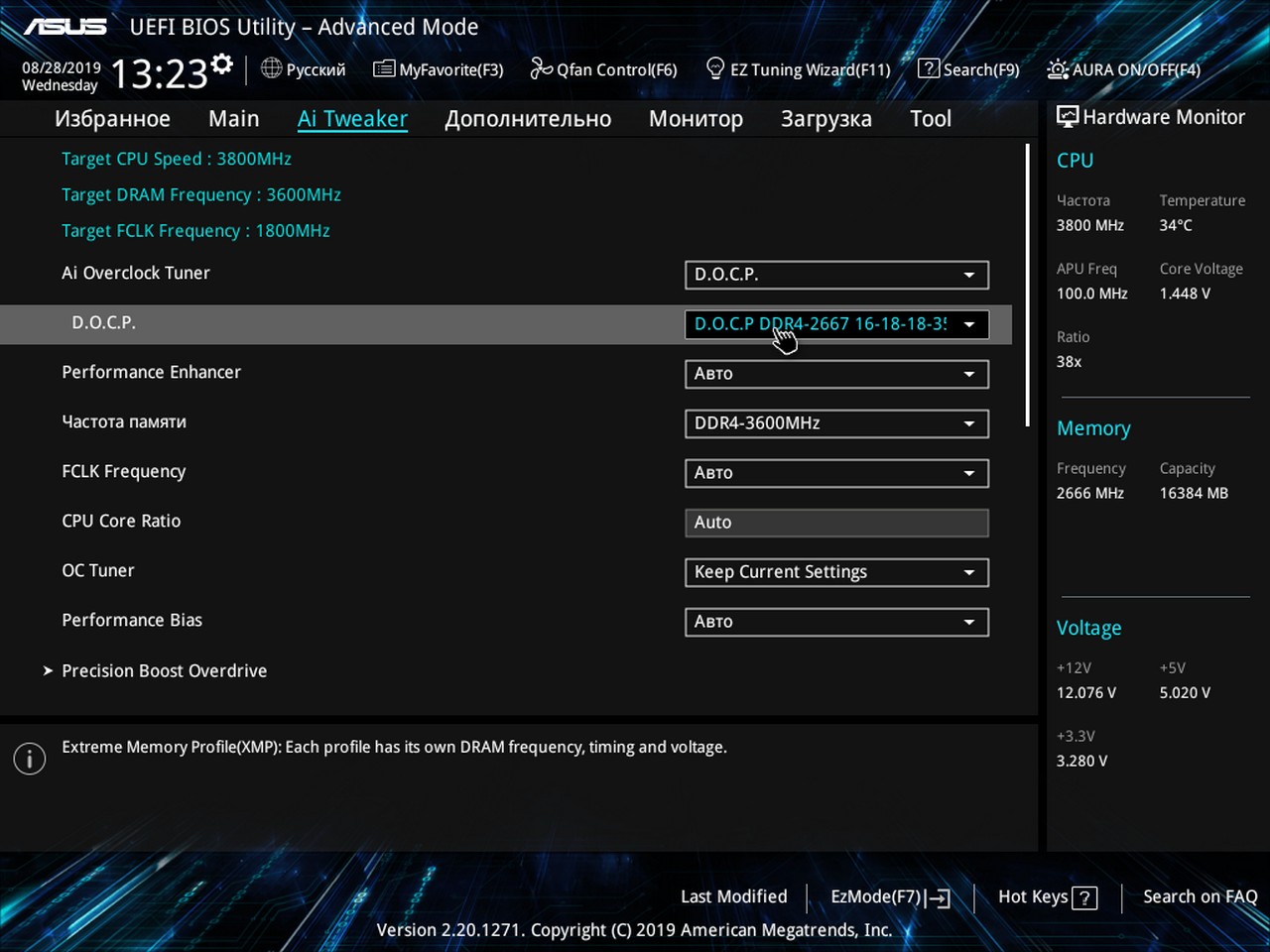

Больше всего нас интересует вкладка «Ai Tweaker». Именно здесь выполняются все настройки по разгону процессора и оперативной памяти, как в ручном режиме, так и в автоматическом D.O.C.P., плюс с помощью утилиты EZ Tuning Wizard.

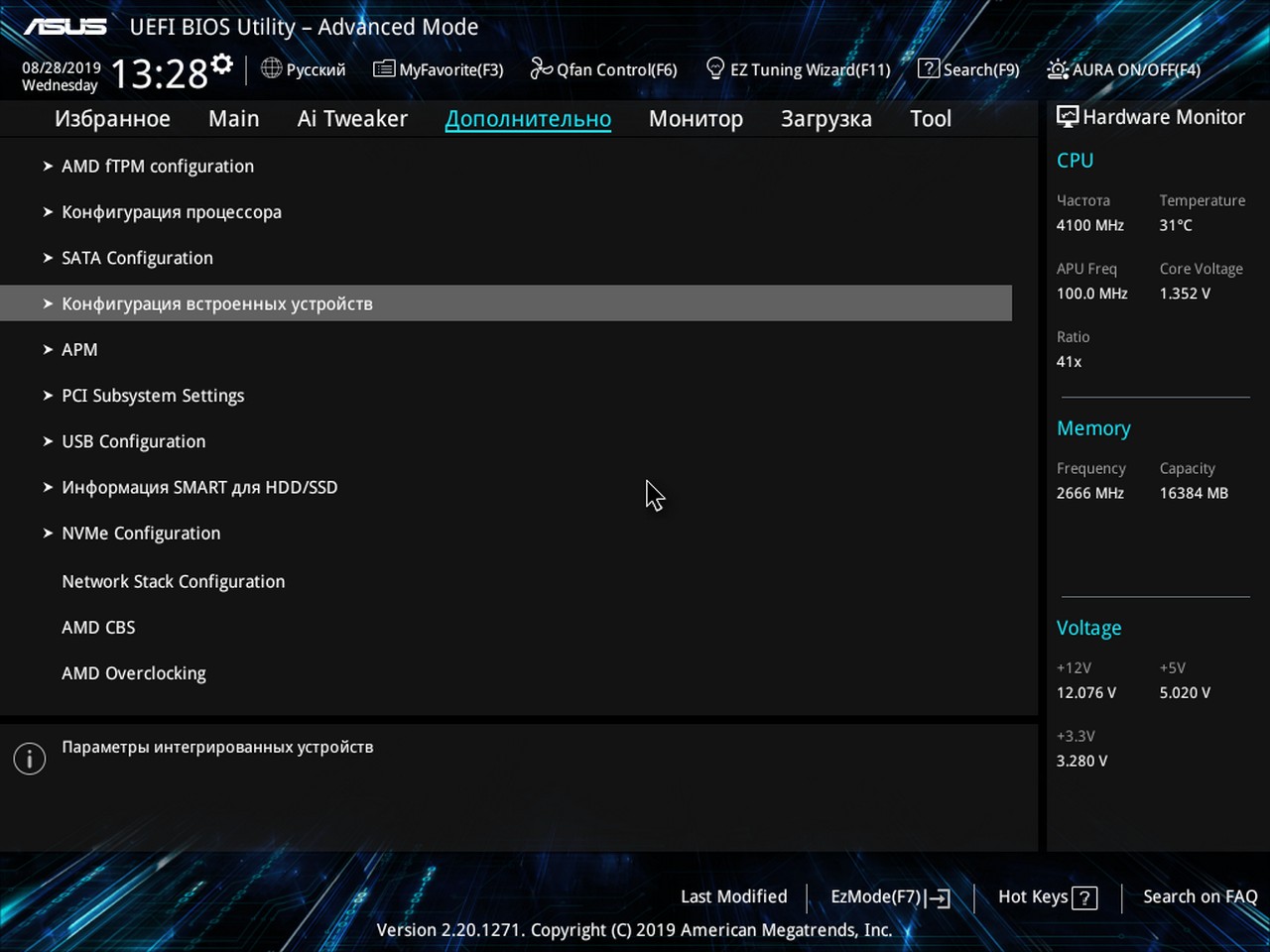

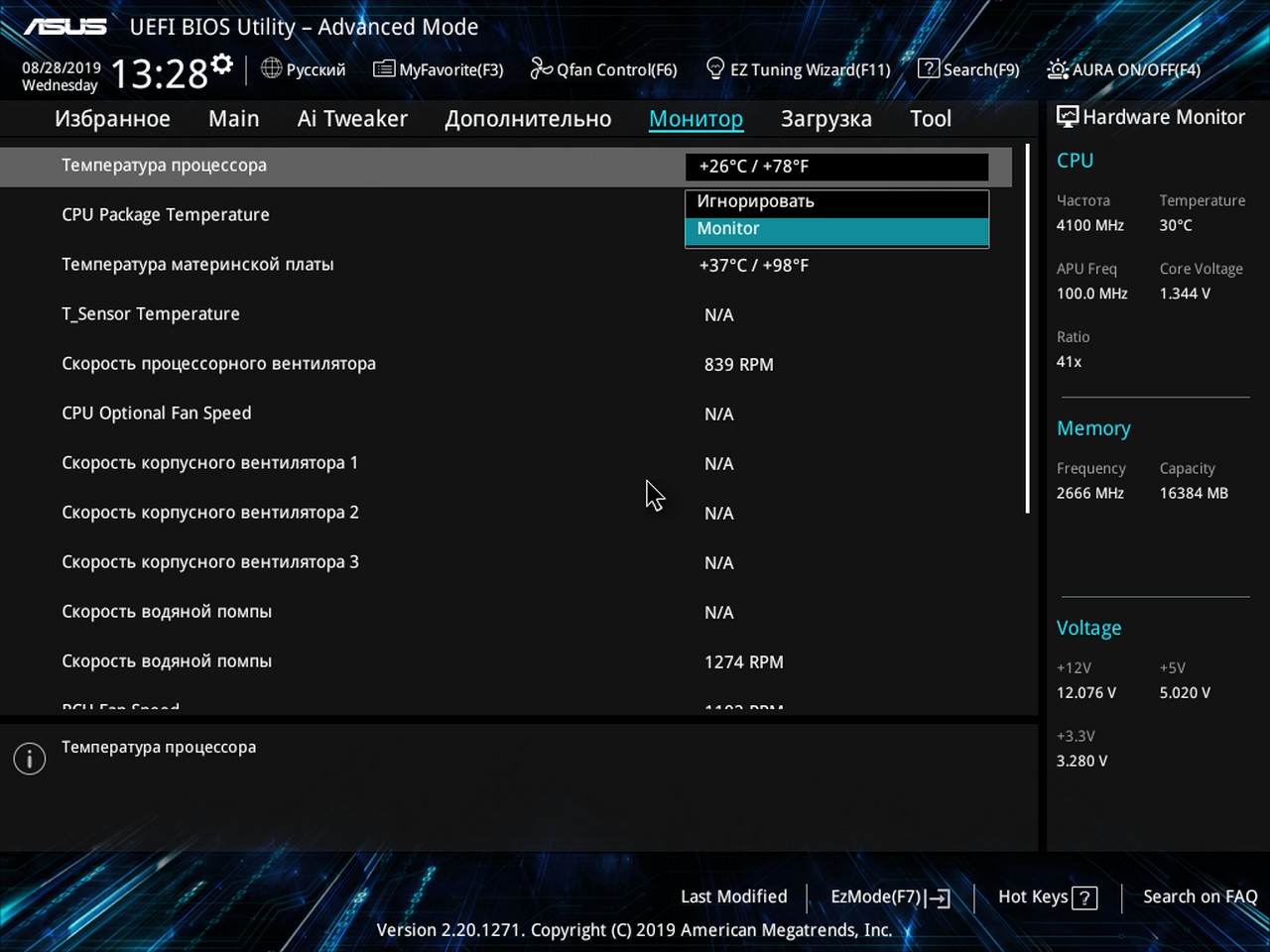

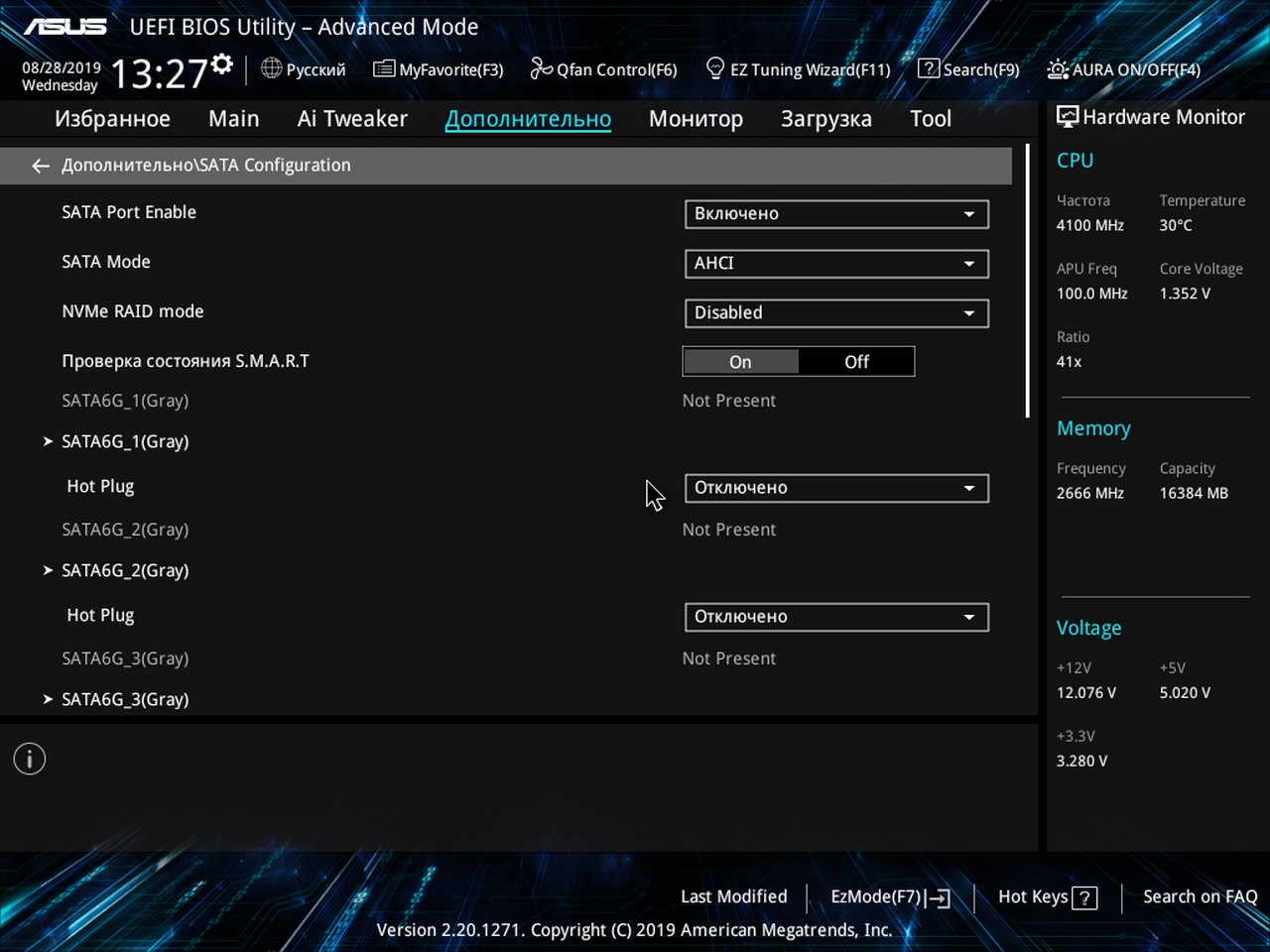

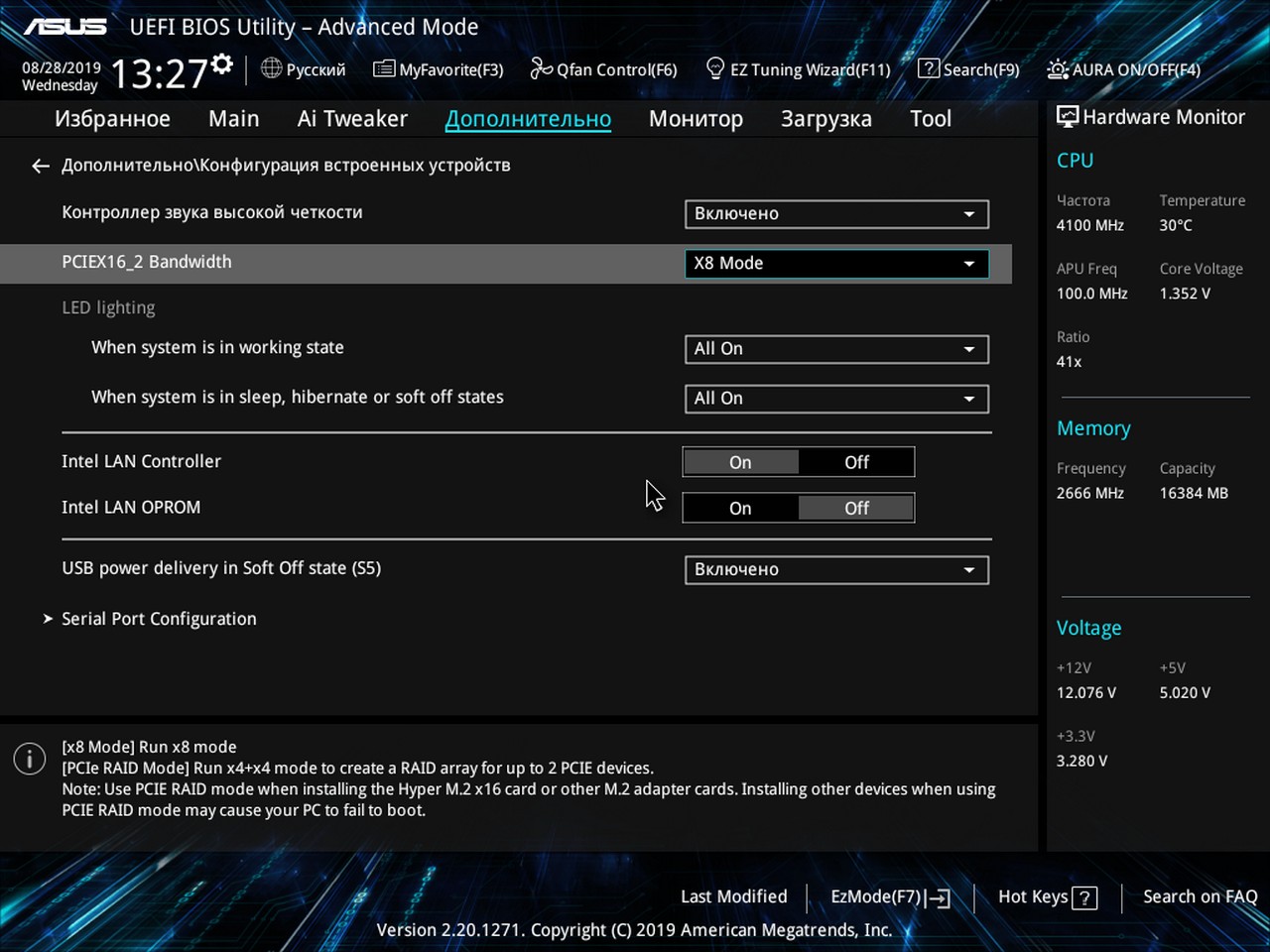

На вкладке «дополнительно» можно включать/отключать порты, настраивать SATA накопители, включить режим зарядки по USB при отключенном ПК. Здесь же мы можем отключать подсветку, контроллер LAN и звуковой кодек.

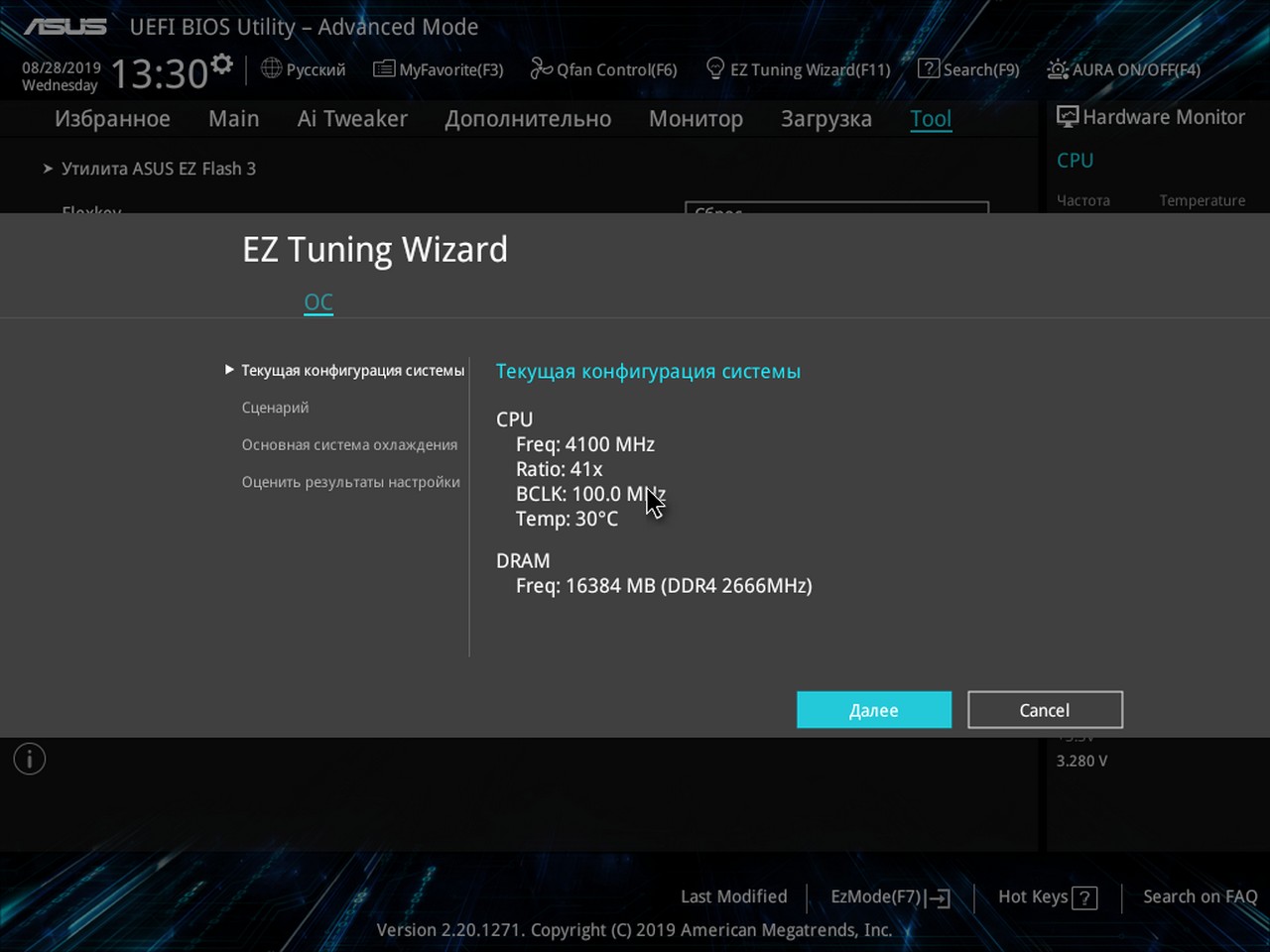

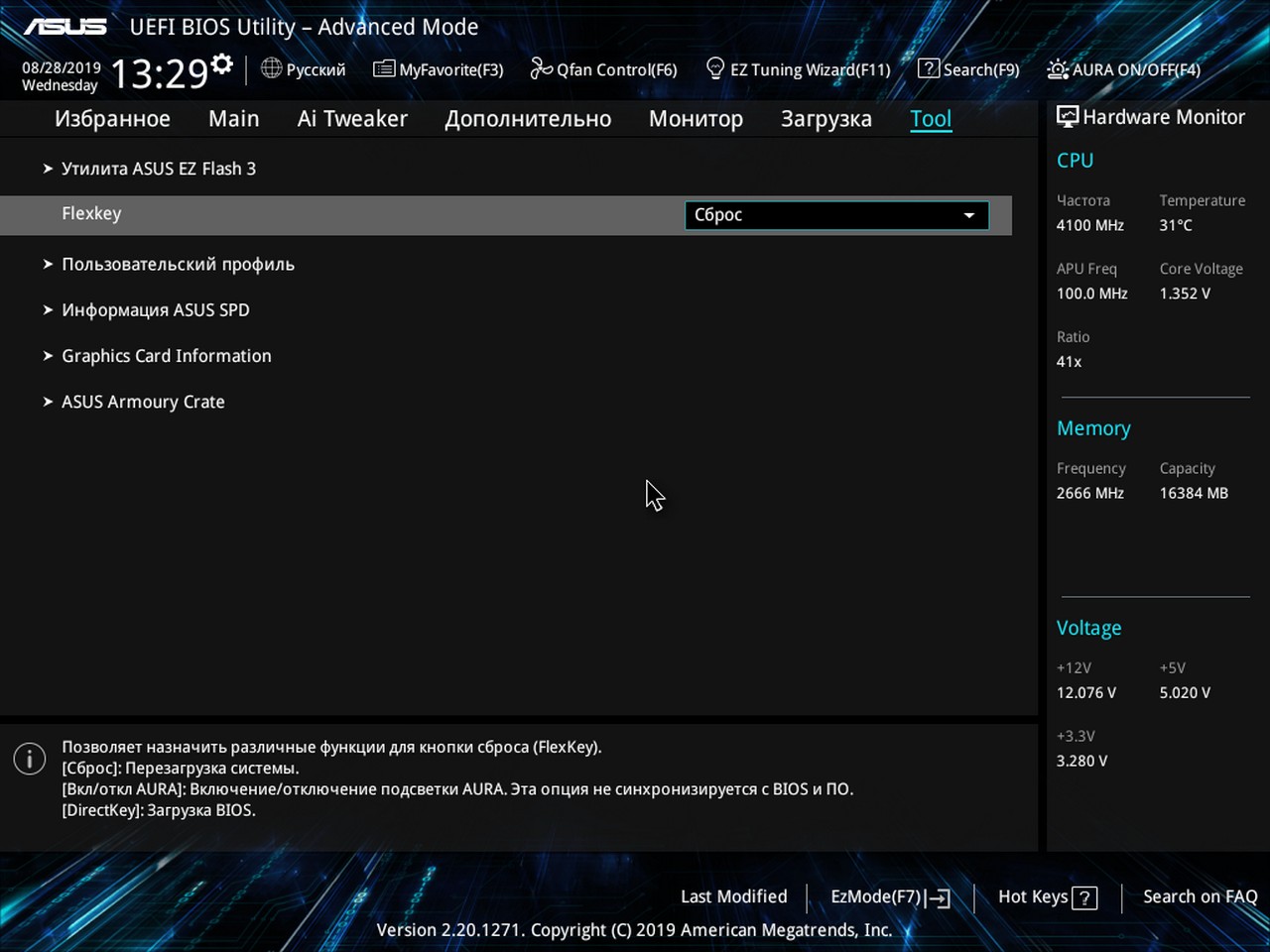

Вкладка «Tool» включает в себя утилиту для перезаписи BIOS и автозапуск утилиты для установки драйверов на вновь собранном ПК. Также здесь можно переназначить кнопку перезагрузки, например, отключение подсветки или загрузку BIOS.

При первом включении ПК с материнской платой от Asus будет установлена утилита Asus Armoury Crate. Данная программа найдет для вас все подходящие драйвера и утилиты, которые вы сможете установить.

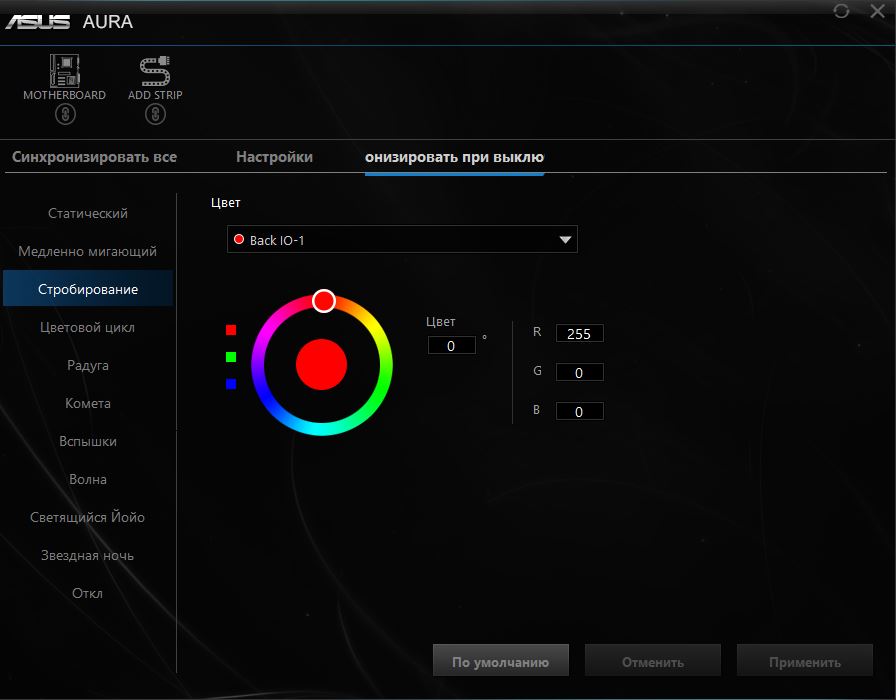

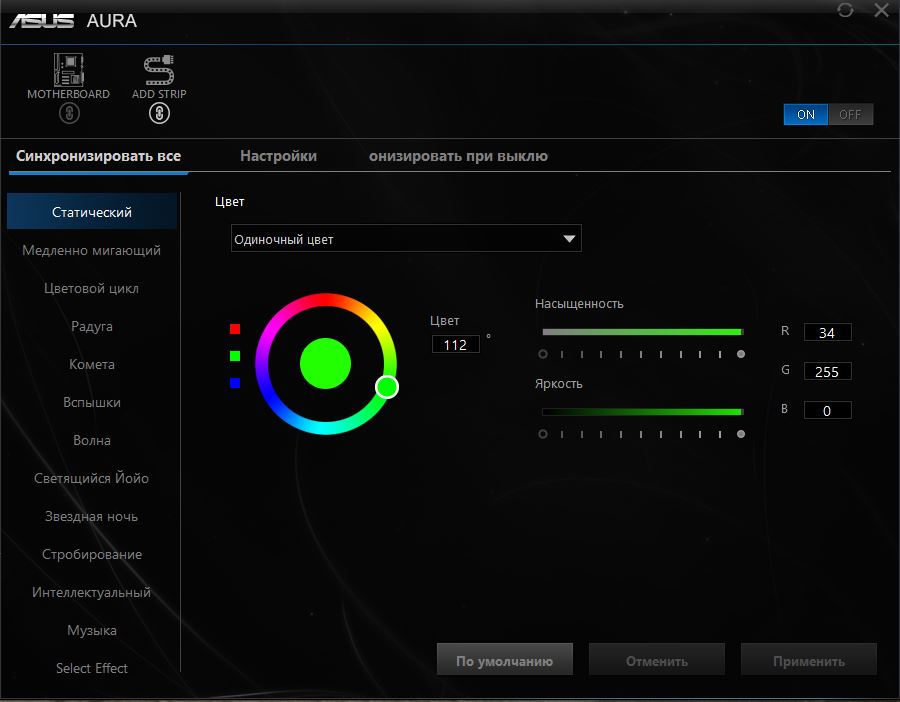

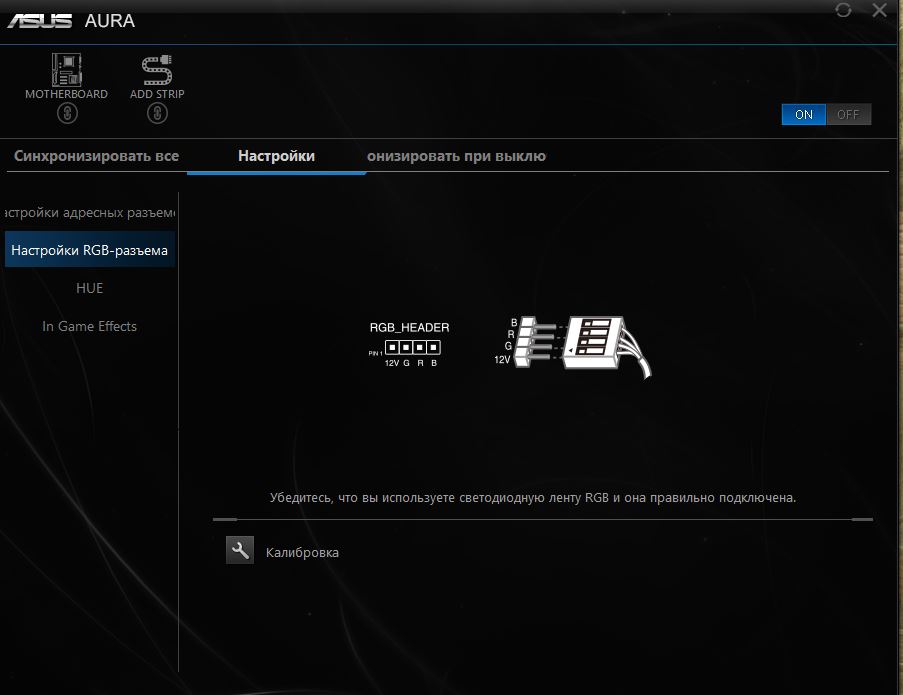

Также данная утилита имеет инструмент для настройки и синхронизации подсветки, который ранее отлично справлялся с другими материнскими платами на данном чипсете. Но Prime он не обнаружил, и в настройке подсветки нам помогла другая, более функциональная утилита Aura. Данная программа имеет больше предустановок, может настраивать каждую LED-ленту отдельно или синхронизировать их.

Все прочие настройки материнской платы и ее мониторинг возможны в программе Al Suite III. Для автоматического разгона и тестирования процессора используется утилита Dual Intelligent Processor 5. Также в ней мы настраиваем обороты подключенных вентиляторов. Все настройки делаются для трех профилей: производительный, энергосберегающий и отсутствие. Миниатюрное анимированное меню в панели управления позволяет оперативно переключаться между настроенными режимами без запуска самой утилиты.

Тестирование

Тестовый стенд

• Процессор: AMD Ryzen 5 3600X;
• Охлаждение: Thermaltake Pacific RL240;
• Термоинтерфейс: ARCTIC MX-4;
• Память 1: Corsair Vengeance RGB DDR4-2666 2×8 ГБ;
• Память 2: Team Group TEAM DELTA UD-D4 3000 2×8 ГБ;
• Накопитель: Transcend MTE820;
• Блок питания: Enermax Platimax D.F. 750W;
• Корпус: Thermaltake Core P3 Snow Edition;
• Операционная система: Windows 10 64-bit версия 1903.

С активацией в BIOS функции D.O.C.P. процессор запустился на стандартной частоте 3.8 ГГц, также для памяти были выставлены стандартные 2600 МГц.

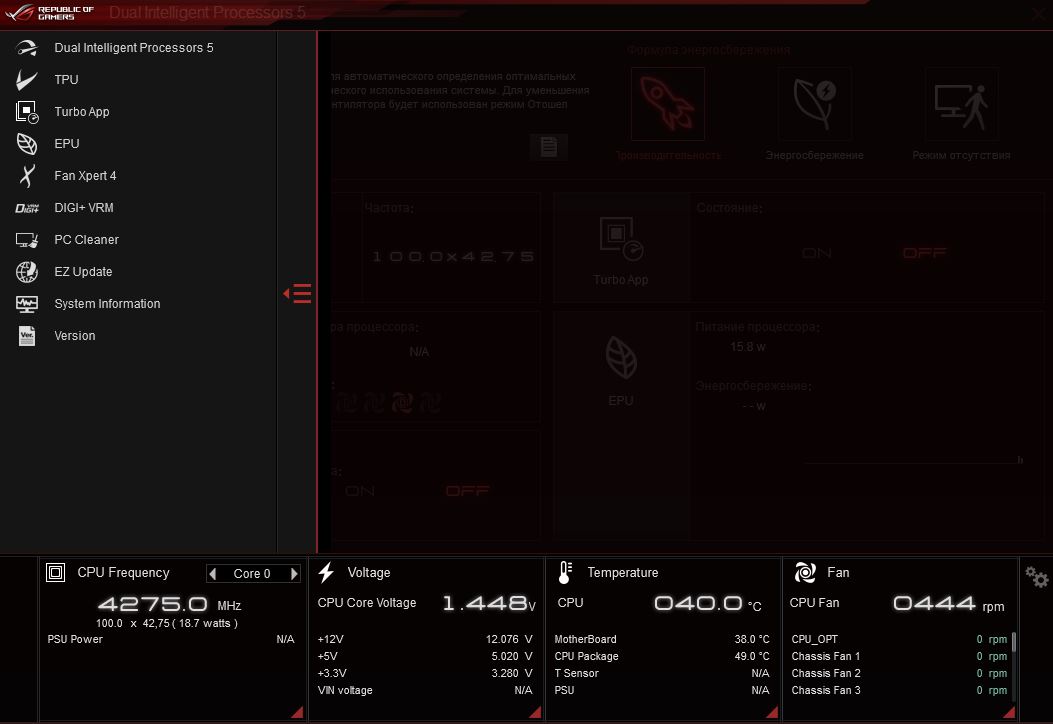

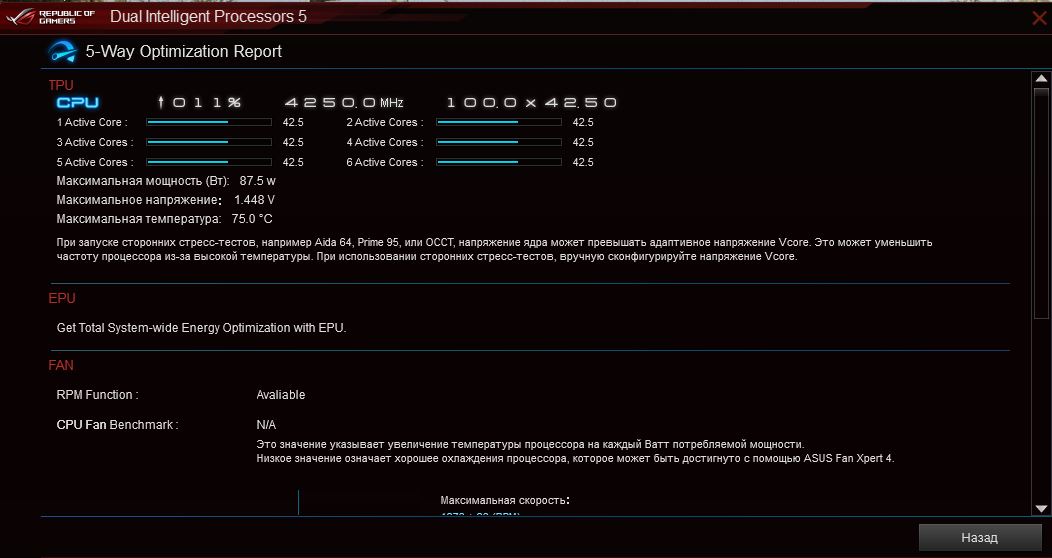

Утилита Dual Intelligent Processor 5 выставила частоту процессора в 4.25 ГГц, напряжение - 1.44 В.

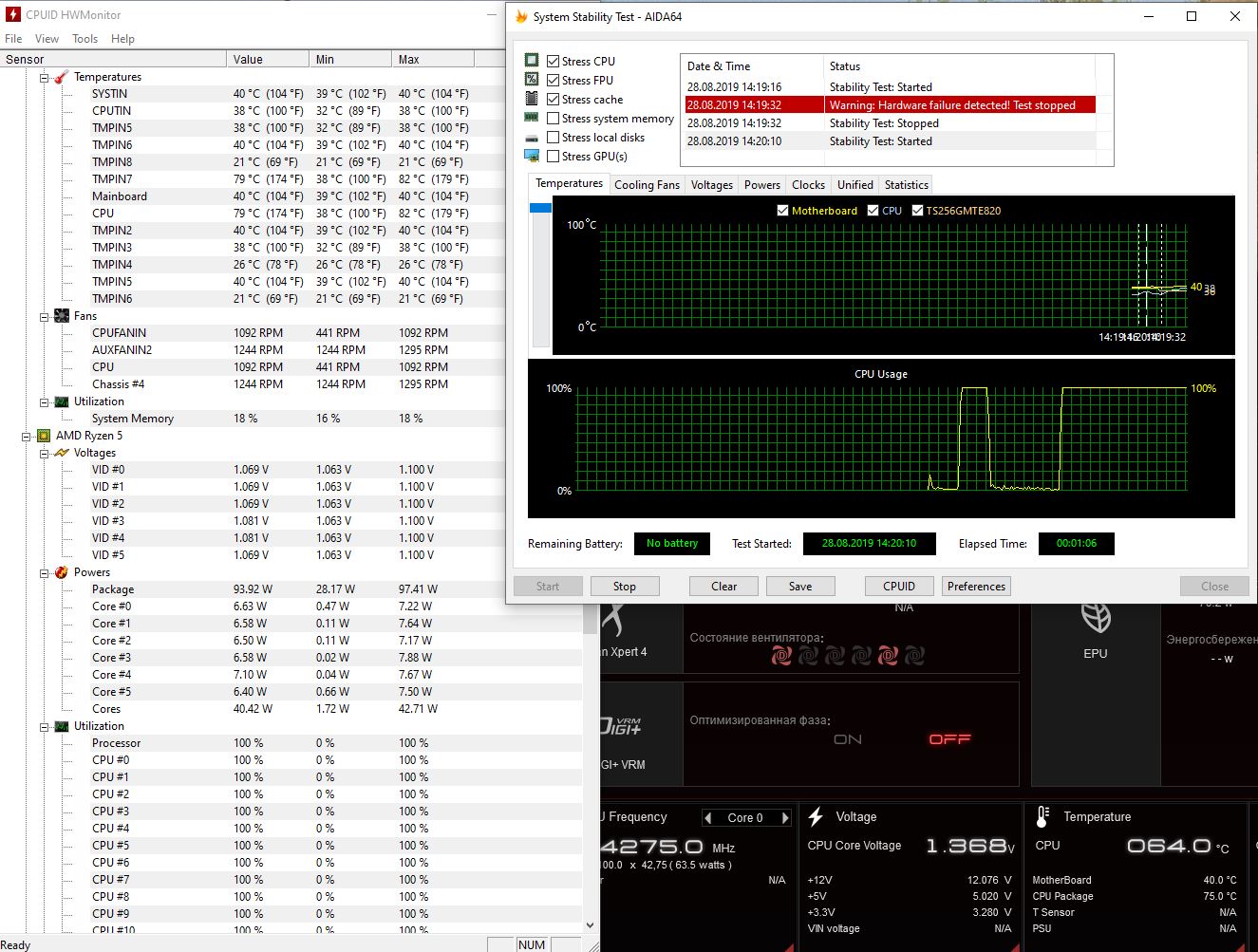

В стресс-нагрузке TDP был 97 Вт, напряжение не поднималось выше 1.1 В. Процессор по показаниям HWMonitor прогревался до 82°С. В то же время утилита Al Suite III демонстрировала температуру 64°С. Стресс-тест AIDA64 тоже сигнализировал о перегреве, что с установленным водяным охлаждением кажется странным. Скорее всего температурные показатели этими программами отображаются некорректно, и мы более склонны доверять показателям мониторинга температур утилите от производителя.

С разгоном оперативной памяти Corsair появились проблемы. На ранее протестированных платах X570 ROG и TUF данный комплект без проблем работал на частоте 3600 МГц. Причем данная частота на ROG Strix X570-E была выставлена в BIOS автоматически в режиме D.O.C.P.

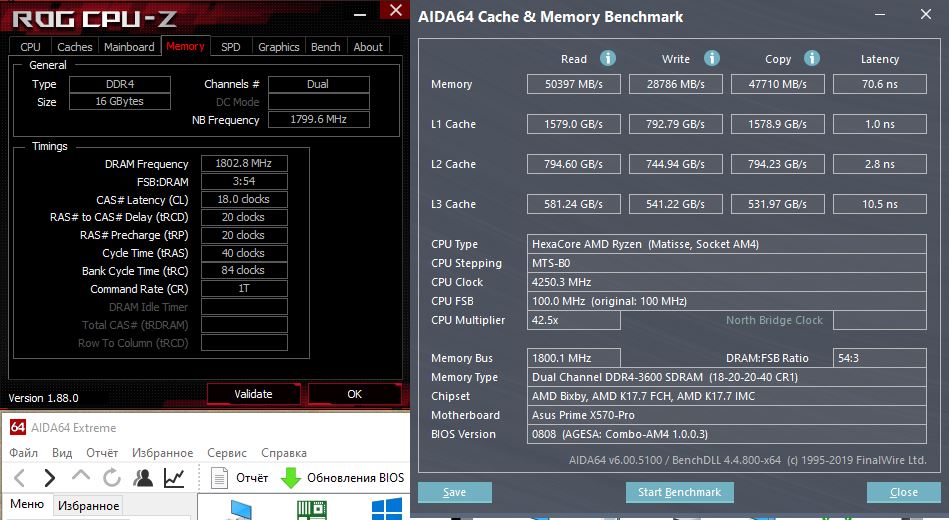

На Prime эта память в разгоне вела себя нестабильно, тесты не проходили до их завершения. Замена памяти на комплект Team Group TEAM DELTA UD-D4 3000 позволила без проблем установить частоту 3600 МГц с таймингами 18-22-22-42 и напряжением 1.35 В.

Под нагрузкой радиаторы VRM не прогревались выше 40°С. А температура радиатора чипсета была около 38-40°С.

Сравним результаты тестов, полученных на материнской плате Asus Prime X570-PRO, с данными полученными ранее при тестировании материнских плат на этом же чипсете с этими же комплектующими при идентичных настройках.

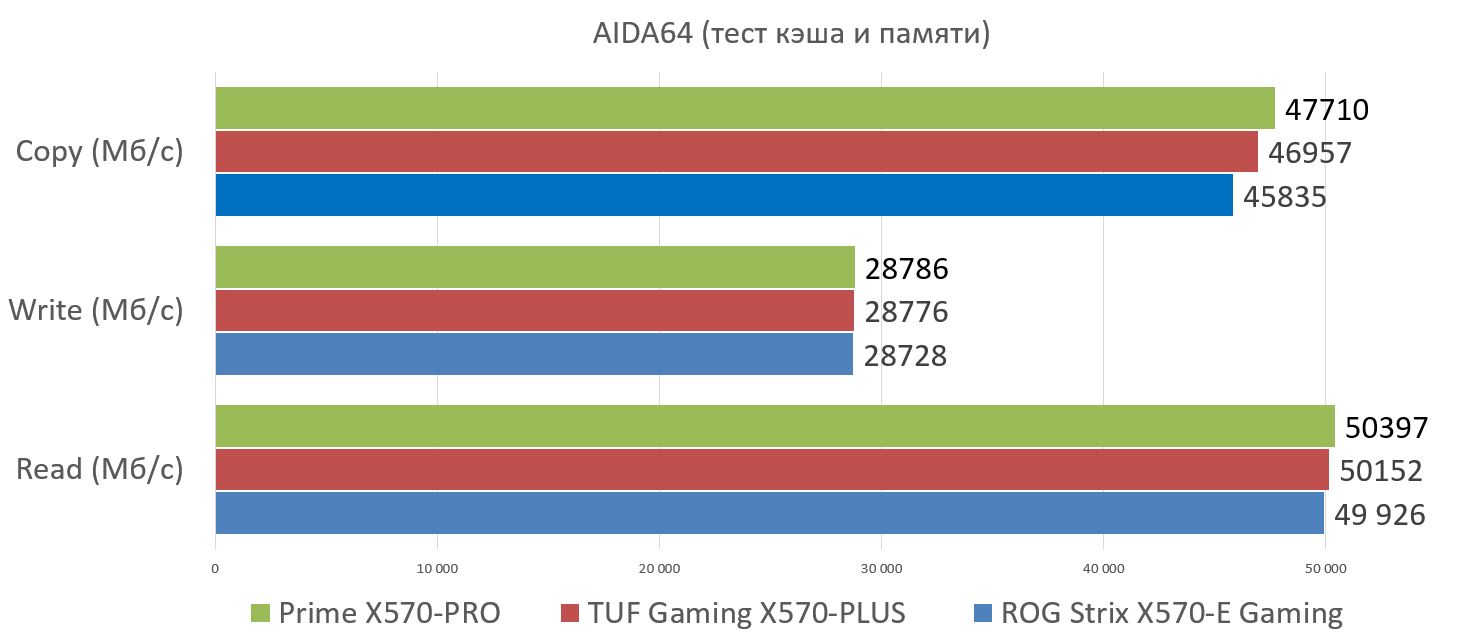

В тестах памяти AIDA64 скорость записи идентична, чтения и копирования незначительно выше.

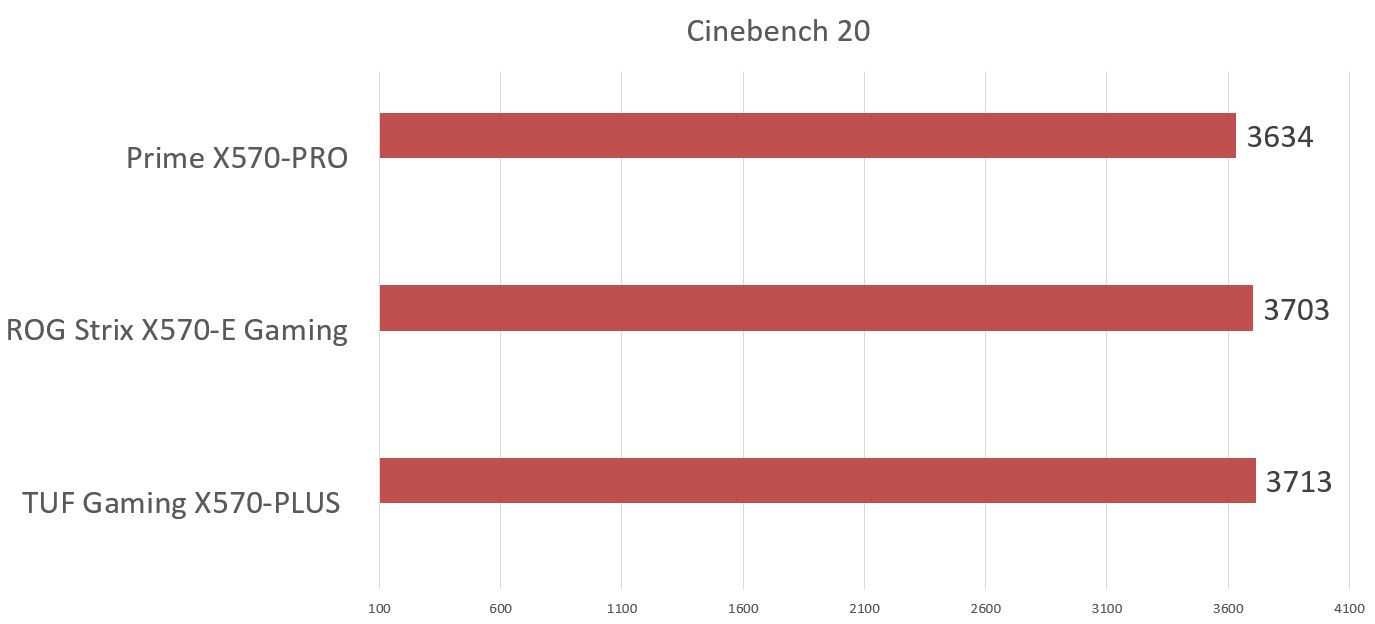

В Cinebench 20 Prime X570-PRO набирает немного меньше баллов.

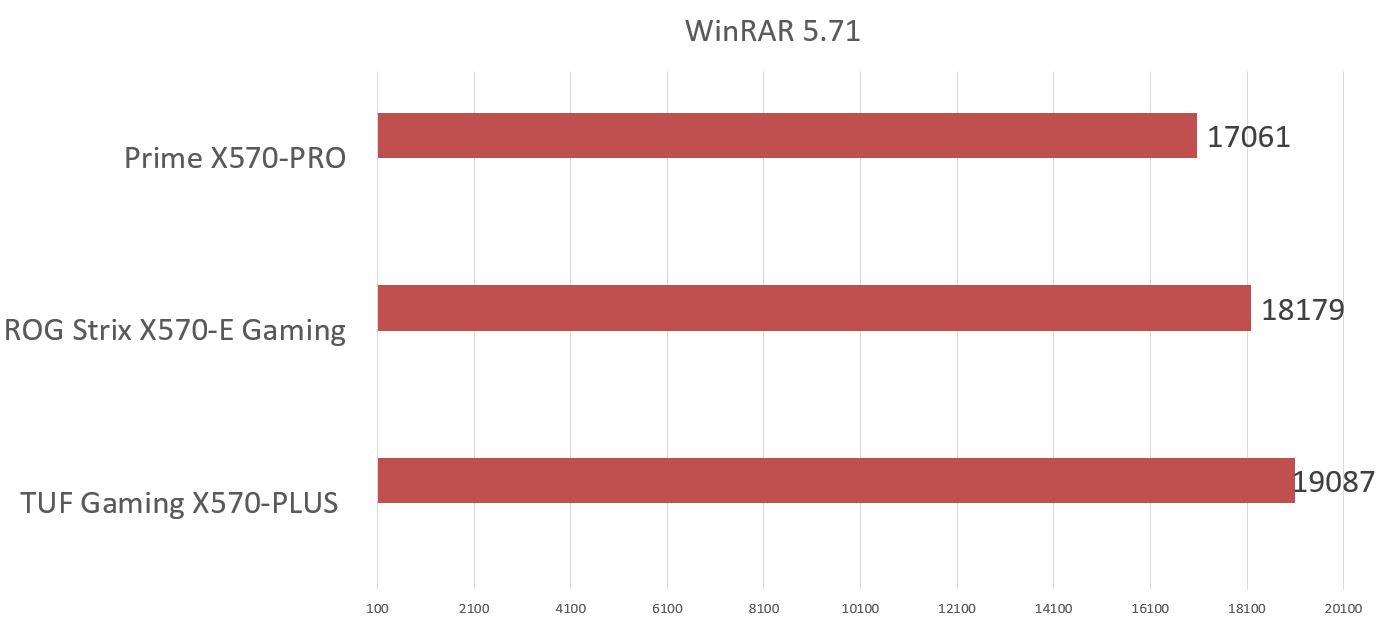

Ту же картину мы видим и в утилите WinRAR 5.71.

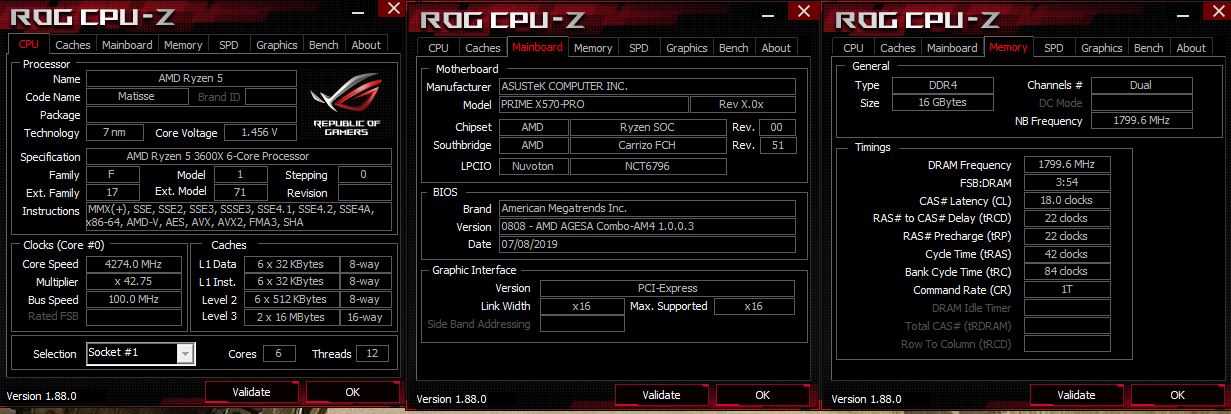

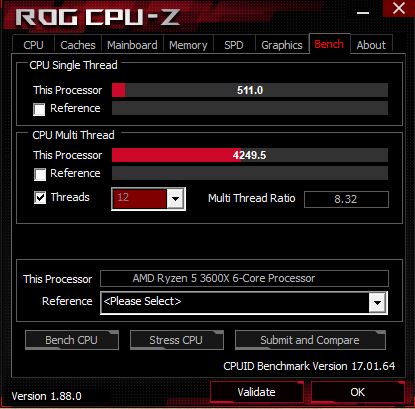

В CPU-Z полностью идентичные показатели.

Заключение

Материнская плата Asus Prime X570-PRO - современное функциональное решение в качестве основы для домашнего многозадачного компьютера на основе процессоров AMD Ryzen третьего поколения, в том числе и игрового на основе пары видеокарт.

В наличии все современные интерфейсы, новая версия PCI-e, на высоком уровне техническое и качественное исполнение. Четырнадцать фаз питания CPU с эффективным охлаждением, активное охлаждение чипсета, радиатор для М.2 накопителя.

Радует забота производителя о пользователе. Функциональное и продуманное BIOS и программное обеспечение берет всю заботу об первоначальной установке драйверов на себя, позволяет интеллектуально в автоматическом режиме настраивать всю систему на высокую производительность.

Из приятных бонусов имеется RGB-подсветка с подключением +12 В и адресных +5 В LED-лент. Внешний вид самой материнской платы позволяет использовать ее и для дизайнерских сборок.

Установлен качественный звуковой кодек. Дополнительно плата оснащена кнопкой старта системы, индикацией загрузки и рядом мелких нюансов, характерных для более дорогих моделей.

Плюсы:

• Эстетичный дизайн;
• Надежная 14-тифазная подсистема питания CPU;
• Автоматический интеллектуальный разгон за пять шагов;
• Качественный звук с усилителем для наушников;
• Реализация подсветки Aura Sync;
• Эффективное охлаждение чипсета;
• Поддержка стандарта PCI-e 4.0;
• Функциональное ПО;
• Наличие современных интерфейсов;
• Радиатор для накопителя М.2;
• Защита для LAN порта;
• Кнопка включения.

Минусы:

• Нет кнопки перезагрузки;
• Верхний слот M.2 без радиатора;
• Возможные проблемы при разгоне конкретных комплектов оперативной памяти.
