Обзор и тест материнской платы ASRock X570 Steel Legend

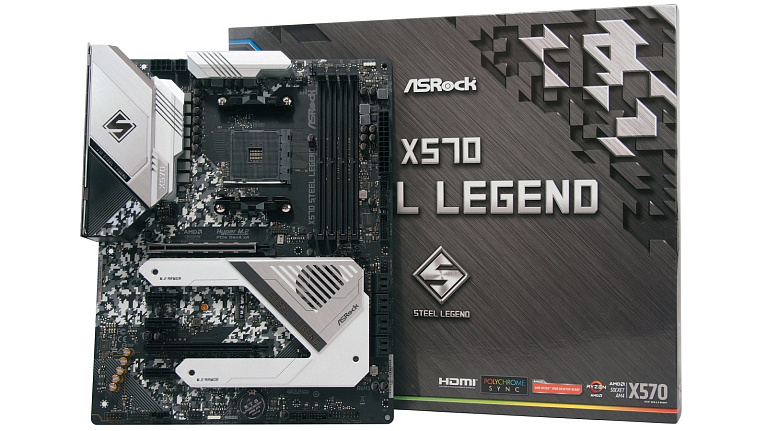

Насколько легендарной и интересной является ASRock X570 Steel Legend для процессоров AMD Ryzen 3000-й серии. Мнение редакции I2HARD.ru о доступной материнской плате на базе чипсета AMD X570.
Обзор и тест материнской платы ASRock X570 Steel Legend
Еще до момента появления материнских плат с чипсетом AMD X570 производители предупредили общественность, что новые продукты не будут дешевыми. Поэтому психологически подготовленные потенциальные покупатели не были удивлены стартовым ценам от $150 за самую доступную модель. На этом фоне ASRock X570 Steel Legend с ее стоимостью $200 претендует на место оптимального выбора среди материнских плат для процессоров AMD Ryzen 3000-й серии. Ключевыми особенностями "стальной легенды" являются: 10-фазная система питания процессора, продуманная система охлаждения М.2 накопителей и реализация подсветки RGB. Что представляет собой ASRock X570 Steel Legend, можно будет понять по ходу данного обзора.

Технические характеристики

  • Модель - X570 Steel Legend
  • Socket - AM4
  • Чипсет- AMD X570
  • Тип памяти- DDR-4
  • Количество слотов памяти - 4
  • Оперативная память: 4*DIMM, Max. 128Гб, DDR4 4666(O.C) - 3466(O.C.), 3200 - 2133 МГц;
  • Слоты расширения - 2*PCI-E 4.0 x16, 3*PCI-E x1, 2*PCI-E M.2
  • Тип слотов M.2: М.2_1 - 2242/2260/2280/22110 (PCIe 4.0 x4/PCIe 3.0 x4), М.2_2 - 2242/2260/2280/22110 (PCIe 4.0 x4/PCIe 3.0 x4 или SATA)
  • Звук - 8-канальный (7.1) Realtek ALC1220
  • Сетевой интерфейс - Gigabit LAN - Intel I211AT
  • Разъёмы на задней панели - PS/2, 7*USB 3.1, USB 3.1 Type-C, HDMI, DisplayPort, RJ-45, S/PDIF (оптический)
  • Форм-фактор - ATX (305 мм x 244 мм).

Упаковка и комплектация

Фирменный стиль коробки X570 Steel Legend характеризует эту материнскую плату, как сильный продукт. В числе отмеченных производителем особенностей для X570 Steel Legend значится экосистема RGB-подсветки Polychrome Sync, готовность принять на борт процессоры Ryzen 2000-й и 3000-й серии, наличие чипсета AMD X570.
Более подробно о X570 Steel Legend производитель рассказывает на тыльной стороне упаковки. Главный акцент сделан на конструкционных особенностях материнской платы, использованных при ее производстве компонентах, системе питания процессора и охлаждении накопителей М.2. Отдельными блоками размещена информация о разъемах тыльной панели и технических характеристиках X570 Steel Legend.
Комплект поставки X570 Steel Legend включает в себя:
  • документацию;
  • накопитель DVD с драйверами и фирменным ПО;
  • наклейку с наименованием производителя;
  • четыре кабеля SATA-3 6 Гбит/с;
  • две стойки и три винта для М.2 накопителей.

Внешний вид и особенности

Материнская плата X570 Steel Legend относится к категории полноразмерных моделей. Выполненная в форм-факторе АТХ, она обладает габаритами 305 х 244 мм. В качестве покрытия для печатной платы производитель использовал преимущественно темно-серый цвет, применив в некоторых местах камуфляжный рисунок.
Тыльная сторона печатной платы X570 Steel Legend полностью открыта. Исключениесоставляет лишь металлическая пластина для крепления заглушки разъемов тыльной панели.
Интерфейсная панель X570 Steel Legend содержит следующие разъемы:
  • один DisplayPort;
  • один HDMI;
  • один PS/2 для мыши или клавиатуры;
  • шесть USB 3.2 Gen1;
  • один USB 3.2 Gen2 Type-A;
  • один USB 3.2 Gen2 Type-C;
  • один гигабитный RJ-45 LAN;
  • один оптический S/PDIF Out;
  • пять аудиоразъемов 3.5 мм.
Околосокетное пространство X570 Steel Legend плотно занято подсистемой питания процессора и радиаторами охлаждения. На декоративной панели указано наименование чипсета и модель материнской платы. Внутри корпуса этой панели реализована RGB-подсветка.
Система питания процессора на X570 Steel Legend реализована по 10-фазной схеме. С этой моделью материнской платы производитель ориентируется на геймеров, поэтому избыточно мощная VRM для экстремального разгона здесь не присутствует. Вместе с этим производитель позаботился об эффективном охлаждении цепей питания за счет двух массивных алюминиевых радиаторов.
Питание для процессора на X570 Steel Legend заводится по двум коннекторам 8-пин и 4-пин. При этом обязательным для работоспособности системы является лишь основной 8-пин разъем.
Питание же для самой материнской платы поступает по стандартному 24-пин разъему, расположенному в правом верхнем углу PCB. Для установки оперативной памяти X570 Steel Legend оборудована четырьмя разъемами DIMM DDR4 с поддержкой памяти от 2133 до 4666 МГц. Общий установленный объем ОЗУ может составлять внушительные 128 Гб.

Для установки графических адаптеров X570 Steel Legend располагает двумя слотами PCI-E 4.0 x16, работающими по схеме х16+х4 линий PCIe. Поддерживается технология AMD CrossfireX в случае установки двух видеокарт одновременно. Еще три слота PCI-E 4.0 x1 реализованы для периферийных устройств.
Под первым слотом PCI-E 4.0 x16 находится разъем М.2_1, функционирующий по шине PCe 4.0 x4. Он способен принять на борт накопители 2230/2242/2260/2280. Ниже него находится разъем М.2_WiFi для установки беспроводного сетевого контроллера. Нижний М.2_2 разъем совместимкак с накопителями PCe 4.0 x4/PCe 3.0 x4, так и с устройствами SATA.
Для накопителей, устанавливаемых в разъемы М.2_1 и М.2_2, предусмотрено охлаждение с помощью массивной алюминиевой пластины. Передача тепла на радиатор от накопителей производится через термопрокладки.
На правой грани X570 Steel Legend производитель разместил восемь портов SATA-3 6 Гбит/с с поддержкой функций RAID 0, RAID 1 и RAID 10.
Чипсет AMD X570 "прославился" своим горячим нравом, поэтому на X570 Steel Legend предусмотрено активное охлаждение в виде небольшого вентилятора сверху алюминиевого радиатора.
Пара колодок 19-пин в верхнем правом углу X570 Steel Legend служат для вывода разъемов USB 3.2 Gen1 на фронтальную панель корпуса ПК.
Еще две колодки для вывода разъемов USB 2.0 производитель разместил на нижней грани материнской платы X570 Steel Legend.
Без внимания в случае с X570 Steel Legend не осталась и поддержка элементов подсветки RGB. Один коннектор +12В RGB присутствует в нижней части PCB, а второй нашел свое место над разъемами оперативной памяти.
Звуковые возможности X570 Steel Legend реализованы с помощью 7.1-канального HD-кодека Realtek ALC1220. Присутствует усилитель для высокоомных наушников NE5532 Premium, а контакты 3.5 мм позолочены.
Для лучшего рассмотрения X570 Steel Legend мы демонтировали часть элементов с материнской платы. В первую очередь была снята предустановленная заглушка для тыльной панели разъемов и декоративный пластиковый кожух со встроенным модулем RGB-подсветки.
А так выглядят демонтированные радиаторы охлаждения цепей питания процессора на материнской плате X570 Steel Legend. Видно, что перенос тепла происходит через термопрокладки.

Осмотр силовой 10-фазной обвязки X570 Steel Legend показывает, что производитель использовал здесь интегральные сборки Dr.Mos и дроссели Premium 60A Power Choke. Дополняют общую картину надежности конденсаторы Nichicon 12K со сроком службы не менее 12000 часов.
Так в конструкции X570 Steel Legend есть один малозаметный, но важный элемент диагностики материнской платы. Это ряд светодиодов BOOT/VGA/DRAM/CPU, которые позволяют выявить неисправный компонент в случае отказа старта системы.

Возможности BIOS

Оболочка BIOS материнской платы X570 Steel Legend оформлена в привычном для компании ASRock корпоративном стиле. Приятным сюрпризом для нас стала поддержка разрешения FullHD, что явно прибавило в детализации и качестве интерфейса настроек. Пользователя встречает раздел "Main", в котором отображается информация о версии BIOS, модели установленного процессора, количества и частоты оперативной памяти.
Основные возможности для ручного разгона процессора и оперативной памяти собраны в разделе "OC Tweaker". Для некоторых наиболее известных оверклокерам комплектов памяти есть даже готовые профили разгона.
Часть настроек для работы системы сосредоточена в разделе "Advanced". В нем же находятся и опции PBO, от которых зависит производительность центрального процессора.
Раздел "Tool" вобрал в себя сервисные настройки материнской платы, включающие работу RGB-подсветки, операции с накопителями и обновление прошивки BIOS.
Еще одним значимым разделом настроек в интерфейсе BIOS платы X570 Steel Legend является "H/W Monitor". В нем реализован не только мониторинг текущих температур, напряжений и скоростей вращений вентиляторов, но и управление последними. Допускается тонкая настройка работы вентиляторов в зависимости от температуры компонентов системы.

Тестовый стенд

Процессор AMD Ryzen 7 3700X (8-ядер/16-потоков)
Видеокарта
MSI GeForce GTX 1070 Ti Gaming
Система охлаждения ID-Cooling ZoomFlow 360
Термоинтерфейс Arctic MX-2
Оперативная память Corsair Vengeance RGB Pro DDR4-3600 32Gb (4*8Gb)
Накопитель M.2 SSD Samsung 970 Pro 512Mb
Блок питания Corsair RM850x мощностью 850Вт
Корпус Corsair 540 Air
Монитор ASUS PB298Q, 29", 2560x1080, IPS
Операционная система Windows 10 Pro 64-bit 1903
Драйвера GeForce 431.60
Перед тем, как приступить к детальному тестированию X570 Steel Legend, мы обновили BIOS материнской платы до самой свежей версии P1.70 от 12/08/2019. Оперативная память Corsair Vengeance RGB Pro DDR4-3600 без проблем заработала на своей штатной частоте 3600 МГц с помощью активации XMP профиля.

В корпусе Corsair 540 Air материнская плата X570 Steel Legend приняла следующий вид.

Не последнее значение в конструкции X570 Steel Legend имеет RGB-подсветка материнской платы. Она реализована на корпусе радиатора накопителей и на декоративной панели возле радиатора VRM. Смотрится подсветка очень выразительно и ярко.

Работа с Ryzen 7 3700X и производительность

Для тестирования X570 Steel Legend мы использовали 8-ядерный процессор AMD Ryzen 7 3700X, который был призван нагрузить систему питания на материнской плате как следует. Для нагрузки ядер процессора мы запускали программу Prime95, а показатели системы отслеживали с помощью HWiNFO64. Дополнительно температура VRM измерялась и с помощью пирометра. Первый этап тестирования X570 Steel Legend производился с отключенной технологий PBO (Precision Boost Overdrive) и позволил зафиксировать в HWiNFO64 следующие значения:
  • частота каждого ядра в нагрузке - 3950 МГц;
  • максимальная температура процессора - 71,1°С;
  • максимальная температура чипсета - 61,3°С;
  • максимальная температура VRM - 46,0°С;
  • скорость вентилятора на чипсете материнской платы - 2950 об/мин.
По показаниям нашего пирометра максимальная точка нагрева VRM оказалась с тыльной стороны материнской платы. Температура составила 56,2°С.
После активации технологии PBO (Precision Boost Overdrive) мы повторили тестирование с нагрузкой программой Prime95. После 10-минутного стресс-теста утилита HWiNFO64 демонстрировала следующие значения:
  • частота каждого ядра в нагрузке - 4050-4075 МГц;
  • максимальная температура процессора - 85,8°С;
  • максимальная температура чипсета - 59,0°С;
  • максимальная температура VRM - 54,0°С;
  • скорость вентилятора на чипсете материнской платы - 2800 об/мин.
Проверка наиболее горячих зон нагрева VRM c помощью пирометра выявила максимальные 68,2°С на тыльной стороне печатной платы X570 Steel Legend.
Воспользовавшись моментом, мы проверили влияние технологии PBO (Precision Boost Overdrive) на пропускную способность оперативной памяти. Поскольку частота самих модулей памяти не менялась, то, невзирая на активацию PBO, мы получили практически те же привычные для 3600 МГц частоты значения.
Дополнительно на материнской плате X570 Steel Legend был протестировал и разъем М.2_1, который получает линии PCIe непосредственно от центрального процессора. Установленный в систему накопитель Samsung 970 Pro показал привычный для него уровень производительности.

Взяв управление разгоном в свои руки, мы смогли добиться стабильной работы процессора AMD Ryzen 7 3700X на частоте 4200 МГц по всем ядрам. При этом напряжение через BIOS материнской платы X570 Steel Legend пришлось повысить до 1.300 В. На этих настройках мы также оценили производительность системы, сопоставив ее с режимами без активированной и с активированной технологией PBO (Precision Boost Overdrive).

Полученные результаты свидетельствуют о том, что разница в производительности между режимами не существенна. Это позволяет говорить о том, что в случае с материнской платой X570 Steel Legend достаточно просто установить в нее процессор Ryzen 3000-й сериии без каких-либо танцев с бубном получить максимум производительности из коробки.

Заключение

Сильной стороной материнской платы ASRock X570 Steel Legend, как оказалось на практике, является ее достаточная по мощности силовая часть и эффективное охлаждение цепей питания процессора. Даже с мощным 8-ядерным Ryzen 7 3700X нагрев фаз питания не превысил 70°С, что оставляет надежду на беспроблемную работу ASRock X570 Steel Legend с более производительными процессорами в лице Ryzen 9 3900X и Ryzen 9 3950X. Общее оснащение платы, если смотреть на стоимость продукта, можно оценивать как сбалансированное. В модели ASRock X570 Steel Legend нет таких изысков как беспроводные интерфейсы, но присутствует множество современных разъемов USB, хорошая поддержка RGB и охлаждение М.2 накопителей. Не последнее значение для определенной категории покупателей имеет и внешний вид ASRock X570 Steel Legend, который у данной платы получился оригинальным и стильным. Насколько же популярной окажется данная модель среди владельцев процессоров AMD Ryzen 3000-й серии, больше будет решать цена, которая уже сейчас опустилась до 16999 рублей.
Плюсы:
  • стильный внешний вид со встроенными элементами RGB-подсветки;
  • использование качественных компонентов в 10-фазной системе питания процессора;
  • эффективное охлаждение VRM, нагрев не превышает 70°С при стресс-нагрузке;
  • радиатор охлаждения предусмотрен для обоих М.2 накопителей;
  • хорошая поддержка RGB-устройств в виде пары разъемов +12В RGB и одного +5В ARGB;
  • предустановленная панель тыльных разъемов материнской платы;
  • детализированный интерфейс BIOS с FullHD разрешением.
Минусы:
  • отсутствие беспроводного интерфейса в комплекте;
  • отсутствие коннектора USB 3.* Type-C для вывода на фронтальную панель корпуса ПК.
