14 июля 2019

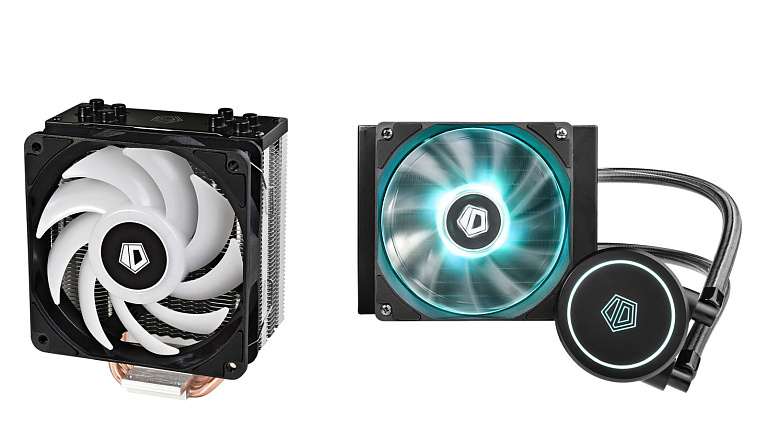

Обзор кулера ID-Cooling SE-224-RGB и системы жидкостного охлаждения ID-Cooling Auraflow X 120

Бюджетные и эффективные охлаждения для современных процессоров на примере кулера SE-224-RGB и водянки Auraflow X 120 от компании ID-Cooling.

Охладителей для центральных процессоров в бюджете от 2000 до 3000 рублей великое множество, но не каждый вариант способен справиться с современными многоядерными CPU. В этом обзоре мы расскажем о двух системах охлаждения, которые обладают красивой RGB-подсветкой и высокоэффективны в работе. Речь пойдет о продуктах компании ID-Cooling: воздушном кулере SE-224-RGB и системе водяного охлаждения Auraflow X 120. Оба решения нацелены на охлаждение процессоров с тепловыделением до 150 Вт. Поддерживаются все основные актуальные платформыи присутствует подсветка RGB. Розничная стоимость кулера SE-224-RGB составляет 2000 рублей, а за водянку Auraflow X 120 магазины просят чуть меньше 3000 рублей.

ID-Cooling SE-224-RGB

Воздушный кулер SE-224-RGB представляет собой классический односекционный радиатор, который продувается одним вентилятором 120 мм. Подсветкой RGB наделена не только крыльчатка вентилятора, но и верхняя панель радиатора. Благодаря продуманной конструкции и компактным габаритам, SE-224-RGBотлично совместим с высокими модулями памяти. Поддержка всех актуальных платформ Intel и AMD позволяет установить этот кулер почти во все существующие на рынки системы.

Технические характеристики

Поддержка платформ Intel: LGA2066/2011/1151/1150/1155/1156
Поддержка платформ AMD: AM4/FM2+/FM2/FM1/AM3+/AM3/AM2+/AM2
TDP: 150 Вт
Габариты: 127 х 77 х 156 мм
Конструкция: алюминиевый радиатор + 4 тепловые трубки 6 мм, прямой контакт
Вес: 785 грамм
Размеры вентилятора: 120 х 120 х 25 мм
Скорость вращения: 900-2000 об/мин
Воздушный поток: 56,5 CFM
Уровень шума:16,2-31,5 дБА
Тип подшипника: подшипник качения

Упаковка и комплектация

Кулер ID-Cooling SE-224-RGB поставляется в небольшой картонной коробке, ярко оформленной со всех сторон. Акцент в данной модели сделан на RGB-подсветку и возможность ее синхронизации с экосистемами материнских плат ведущих производителей.

В комплектации ID-Cooling SE-224-RGB пользователь обнаружит:

руководство пользователя с иллюстрацией по сборке;
комплект креплений для платформ Intel;
комплект креплений для платформ AMD;
пластиковый бэкплейт;
четыре металлические скобы для крепежа вентиляторов;
шприц с термопастой;
кабель-хаб для подключения подсветки к разъему +12В RGB на материнской плате;
пульт управления RGB-подсветкой с питанием SATA.

Внешний вид и особенности

Конструктивно ID-Cooling SE-224-RGB представляет собой односекционный радиатор с множеством алюминиевых пластин, нанизанных на четыре тепловые трубки. Высота кулера составляет 156 мм, что делает его совместимым с компактными корпусами.

Сверху радиатор вместе с тепловыми трубками закрыт декоративной черной панелью, в тело которой встроена светодиодная подсветка RGB. В модели ID-Cooling SE-224-RGB производитель сделал ставку на прямой контакт тепловых трубок с теплораспределительной крышкой процессора.

Диаметр тепловых трубок составляет 6 мм. В теле радиатора они расположены в шахматном порядке для более равномерного распределения температуры. С торцов ID-Cooling SE-224-RGB можно наблюдать две канавки для крепления вентиляторов к корпусу радиатора. В комплекте поставки этого кулера присутствует лишь один 120 мм вентилятор, но производитель предусмотрел опционально установку и второго такого же вентилятора. Для этого ID-Cooling SE-224-RGB комплектуется четырьмя скобами крепления.

Корпус комплектного 120-мм вентилятора имеет черный цвет, в то время как крыльчатка выполнена из белого пластика. Маркировка на наклейке сердечника указывает, что здесь используется вентилятор собственного производства ID-12025M12B. Данная вертушка имеет рабочий диапазон вращения от 900 до 2000 об/мин при заявленном уровне шума от 16,2 до 31,5 дБА.

Вентилятор подключается с помощью двух коннекторов: один 4-пин PWM для вращения крыльчатки и второй +12B RGB для подсветки.

С установленным вентилятором общие габариты конструкции составляют 127 х 77 х 156 мм в ширину, толщину и высоту соответственно.

Установка на примере AMD Socket AM4

Мы тестировали воздушный кулер ID-Cooling SE-224-RGB на платформе AMD с 6-ядерным процессором Ryzen 5 1600. Поэтому установку данного охладителя рассмотрим на примере Socket AM4. Начальным этапом установки будет монтаж креплений для AM4 на основание кулера с помощью четырех винтов. Для крепления к материнской плате ID-Cooling SE-224-RGB использует бэкплейт материнской платы. Пользователю лишь понадобится выкрутить стандартные пластиковые крепления и оставить на месте бэкплейт.

Наносим термопасту на процессор равномерно, после чего прикладываем радиатор к крышке процессора и закручиваем винты креплений в отверстия бэкплейта материнской платы.

После установки радиатора на материнскую плату монтируем комплектный вентилятор и подключаем коннекторы питания и RGB-подсветки. Последнее фото наглядно демонстрирует, на сколько кулер ID-Cooling SE-224-RGB дружелюбен к модулям памяти. Относительно компактные габариты этой модели позволяют ей не перекрывать даже ближний к сокету слот оперативной памяти.

Смотрится в собранной системе кулер ID-Cooling SE-224-RGB гармонично и аккуратно. Он не выглядит монструозно, при этом масса в 785 грамм не дает большой нагрузки на материнскую плату.

Подсветка RGB

Процессорный охладитель ID-Cooling SE-224-RGB наделен подсветкой RGB, которая является одной из главных особенностей данного решения. Смотрится в ночное время система с подсветкой ID-Cooling SE-224-RGB восхитительно. Благодаря возможности синхронизации подсветки с материнскими платами, этот кулер будет гармонично смотреться среди других компонентов сборки.

Конфигурация тестового стенда

AMD Socket AM4

Материнская плата: MSI B350 PC Mate;
Процессор: AMD Ryzen 5 1600;
Термоинтерфейс: Arctic MX-2;
Оперативная память: Crucial Ballistix Sport LT DDR4-2400 8 Гб (4Gb*2);
Видеокарта: GIGABYTE GeForce GTX 1060 3 Gb Windforce OC;
Блок питания: Aerocool KCAS-700W мощностью 700 Ватт;
Системный накопитель: GIGABYTE NVMe M.2 PCIe SSD 256Gb;
Операционная система: Windows 10 x64 Pro.

Мы тестировали кулер ID-Cooling SE-224-RGB на системе, собранной внутри компактного корпуса Aerocool Shard.

Результаты тестирования

Начальным этапом оценки ID-Cooling SE-224-RGB для нас стал анализ характера работы вентилятора данного кулера в зависимости от PWM управления. Регулируя в процентном выражении через BIOS материнской платы обороты вентилятора, мы получили следующую зависимость.

Параллельно рассмотрели вопрос уровня шума в зависимости от скорости вращения вентилятора. Замеры показали, что заметный рост шума наступает после 1600 об/мин. До этого же значения кулер ID-Cooling SE-224-RGB остается очень тихим устройством в системе.

И, конечно же, оценили эффективность охлаждения ID-Cooling SE-224-RGB с 6-ядерным процессором AMD Ryzen 5 1600 на штатных рабочих частотах. Кулер ID-Cooling SE-224-RGB продемонстрировал отличные результаты, сохраняя процессор с TDP 65 Вт в рамках очень комфортных температур.

Но, как известно, для модели ID-Cooling SE-224-RGB производитель заявляет до 150 Вт эффективного отвода тепла. Поэтому мы разогнали процессор AMD Ryzen 5 1600 до частоты 4 ГГц по всем шести ядрам с повышением напряжения до 1.35В.

В разогнанном состоянии AMD Ryzen 5 1600@4 ГГц уже обладал потреблением питания 130 Вт под нагрузкой. Но даже это не позволило ID-Cooling SE-224-RGB спасовать в данной ситуации. Кулер смог удерживать разогнанный процессор в рамках 77 градусов Цельсия. Это позволяет сделать вывод о том, что протестированный ID-Cooling SE-224-RGB подойдет и для разгона современных 6-ядерных процессоров.

ID-Cooling Auraflow X 120

Система жидкостного охлаждения ID-Cooling Auraflow X 120 обладает другими положительными особенностями, которых нет у воздушных решений. Эта модель является замкнутой водянкой необслуживаемого типа, в основе которой лежит компактный 120-мм радиатор. Преимуществом этой конструкции является возможность установки в малогабаритные и бюджетные корпуса и отсутствие проблем с высокими модулями памяти. ID-Cooling Auraflow X 120 имеет подсветку RGB на корпусе водоблока и крыльчатке вентилятора, что позволяет ей выделиться на общем фоне собранной системы.

Технические характеристики

Поддержка платформ Intel: LGA2066/2011/1151/1150/1155/1156
Поддержка платформ AMD: TR4/AM4/FM2+/FM2/FM1/AM3+/AM3/AM2+/AM2
TDP: 200 Вт
Габариты радиатора: 154 х 120 х 27 мм
Материал радиатора: алюминий
Длина трубок: 330 мм
Габариты водоблока: 72 х 72 х 47,3 мм
Материал водоблока: медь
Скорость вращения помпы: 2100 об/мин
Подшипник помпы: керамический
Ресурс работы помпы: 50000 часов
Уровень шума помпы: 25 дБА
Размеры вентилятора: 120 х 120 х 25 мм
Скорость вращения: 700-1800 об/мин
Воздушный поток: 74,5 CFM
Уровень шума:18-35,2 дБА
Тип подшипника: гидравлический

Для водянки ID-Cooling Auraflow X 120 производитель выбрал черно-оранжевое оформление коробки. Демонстрируемая крупным планом на переднем планеэта система жидкостного охлаждения олицетворяет собой красоту и компактность. Предусмотрена возможность синхронизации RGB-подсветки с экосистемами материнских плат основных производителей, о чем изготовитель не забыл упомянуть на упаковке.

Технические характеристики ID-Cooling Auraflow X 120 и список поддерживаемых платформ указан на тыльной стороне картонной коробки. Здесь нельзя не отметить совместимость с платформой AMD Socket TR4, что делает ID-Cooling Auraflow X 120 по-настоящему гибким решением.

Комплект поставки ID-Cooling Auraflow X 120 включает в себя:

руководство пользователя;
комплект креплений для платформ Intel;
комплект креплений для платформ AMD;
металлический бэкплейт;
шприц с термопастой;
винты для крепления вентилятора к радиатору;
винты для крепления радиатора к корпусу ПК;
кабель-хаб для подключения подсветки к разъему +12В RGB на материнской плате;
пульт управления RGB-подсветкой с питанием SATA;
кабель SATA для питания помпы.

Внешний вид и особенности

В рассеивании тепла, отводимого от процессора, ставка в ID-Cooling Auraflow X 120 сделана на 120-мм алюминиевый радиатор толщиной 27 мм. Конструкция этого радиатора представляет собой 12 каналов для циркуляции хладагента. Пространство между этими каналами заполнено алюминиевой гофрированной лентой.

Для узнаваемости в собранной системе торцевая грань радиатора ID-Cooling Auraflow X 120 имеет логотип производителя.

Входной и выходной фитинги со стороны радиатора имеют фиксированное крепление методом опрессовки. Соединительные шланги ID-Cooling Auraflow X 120 защищены тканевой оплеткой.

В конструкции ID-Cooling Auraflow X 120 стоит отметить длину соединительных шлангов в 330 мм. Это позволяет удобно установить данную систему охлаждения в корпуса с различными габаритами, избежав при этом излишнего натяжения или перегиба шлангов.

Для продува радиатора ID-Cooling Auraflow X 120 используется один 120-мм вентилятор, который пользователь может установить, как с одной, так и с другой стороны корпуса радиатора.

Корпус вентилятора оборудован антивибрационными прокладками, что должно положительно сказаться на общем акустическом комфорте. Здесь используется вентилятор ID-12025M12S с гидравлическим подшипником. Крыльчатка вентилятора может вращаться в диапазоне 700-1800 об/мин, генерируя шум от 18 до 35,2 дБА.

Для подключения вентилятора используется 4-пин PWM и +12В RGB коннекторы. Аналогичным способом подключается в водоблок ID-Cooling Auraflow X 120, но питающим коннектором тут является 3-пин без возможности PWM регулировки.

Помпа ID-Cooling Auraflow X 120 совмещена в одном корпусе вместе с водоблоком системы охлаждения. Рабочие характеристики помпы указывают на то, что она может работать на 2100 об/мин. В конструкции используется керамический подшипник, что позволяет гарантировать высокий ресурс работы помпы до 50000 часов. При полной скорости вращения ротора помпы производитель заявляет уровень шума не более 25 дБА.

Соединительные трубки стыкуются к водоблоком ID-Cooling Auraflow X 120 на основе подвижного механизма. За счет этого уложить соединительные шланги можно так, как это удобно пользователю. Большая степень свободы этого соединения позволяет избежать перегиба шлангов. В корпус водоблока ID-Cooling Auraflow X 120 встроена светодиодная подсветка RGB в форме логотипа производителя.

Установка на примере Intel LGA 1151v2

Порядок установки ID-Cooling Auraflow X 120 описан подробно в руководстве пользователя к данной СЖО. Мы рассмотрим процесс установки этой водянки на платформу Intel. Выбираем нужный нам комплект крепления и приступаем к работе. Первым шагом закрепляем металлическую рамку крепления на водоблок устройства. С обратной стороны материнской платы устанавливаем бэкплейт с четырьмя стойками.

На эти стойки с лицевой стороны материнской платы устанавливаем пластиковые прокладки и вкручиваем металлические гайки. После этого прикладываем водоблок ID-Cooling Auraflow X 120 к процессору, предварительно намазав термопасту, и фиксируем его четырьмя гайками с накатанной головкой.

Заключительным этапом установки является монтаж радиатора СЖО в штатное место на корпусе ПК. В нашем случае это верхняя стенка корпуса, поэтому вентилятор установим с внутренней стороны радиатора.

В случае с системой жидкостного охлаждения ID-Cooling Auraflow X 120 стоит продемонстрировать отпечаток термопасты на водоблоке и крышке процессора.

Подсветка RGB

Возможности RGB-подсветки реализованы в ID-Cooling Auraflow X 120 в полном объеме. Водоблок и вентилятор системы охлаждения могут менять цвет подсветки с помощью пульта управления. Также подсветку ID-Cooling Auraflow X 120 легко синхронизировать с материнскими платами, просто подключив их с помощью комплектного хаб-кабеля к разъему +12В RGB материнской платы ASUS, MSI или GIGABYTE.

Конфигурация тестового стенда

Intel LGA1151v2

Материнская плата: ASUS Prime Z390-A;
Процессор: Intel Core i5-9600k 6-core;
Термоинтерфейс: Arctic MX-2;
Оперативная память: Corsair Vengeance RGB Pro DDR4-3600 32 Гб (8Gb*4);
Видеокарта: Palit GeForce GTX 1070 Ti JetStream;
Блок питания: Corsair RM850x Gold мощностью 850 Ватт;
Системный накопитель: GIGABYTE NVMe M.2 PCIe SSD 256Gb;
Операционная система: Windows 10 x64 Pro.

Система жидкостного охлаждения ID-Cooling Auraflow X 120 была установлена в корпус Corsair 540 Air.

Результаты тестирования

Регулировка оборотов вентилятора ID-Cooling Auraflow X 120 через BIOS материнской платы позволила выяснить, что фактическим нижним порогом являются 800-850 об/мин.

Шумным становится вентилятор ID-Cooling Auraflow X 120 после 1400 об/мин. До этой скорости вращения увидеть разницу в уровне шума на слух практически не представляется возможным.

Оценка эффективности охлаждения ID-Cooling Auraflow X 120 с использованием 95 Вт процессора Intel Core i5-9600k дала очень интересные результаты. По мере увеличения оборотов вентилятора на каждые 20% удавалось уменьшать температуру процессора с шагом по 2-3 градуса Цельсия. Как итог, тестируемая система охлаждения ID-Cooling Auraflow X 120 может охладить современный 6-ядерный Intel Core i5-9600k до 65-75 градусов Цельсия. Этот диапазон температур является допустимым для данного CPU, а пользователю лишь останется выбрать приемлемый уровень шума.

Как видим, водянка ID-Cooling Auraflow X 120 хорошо справилась с процессором Intel Core i5-9600k, работающим на штатных тактовых частотах. Но по-настоящему серьезным испытанием для 150 Вт охладителя стал разгон процессора до 4.8 ГГц и пиковым потреблением в 155 Вт.

Разогнанный Intel Core i5-9600k превратился в очень горячий процессор, но система жидкостного охлаждения ID-Cooling Auraflow X 120 выстояла, удержав температуру CPU ниже порога срабатывания троттлинга.

Заключение

Воздушный кулер ID-Cooling SE-224-RGB и водянка ID-Cooling Auraflow X 120 являются решениями, которые способны справиться с охлаждением современных 6-ядерных процессоров Intel и AMD, в том числеи с разгоном последних. Обладая доступной стоимостью, оба этих охладителя готовы предложить пользователю широкую поддержку актуальных платформ и простоту установки. Наличие подсветки RGB у ID-Cooling SE-224-RGB и ID-Cooling Auraflow X 120 делает эти устройства привлекательными для сборки красивых игровых ПК. Плюсы:

поддержка всех актуальных платформ Intel и AMD;
рассчитаны на отвод 150 Вт тепла;
красивая и выразительная RGB-подсветка;
возможность синхронизации RGB-подсветки с экосистемами материнских плат;
доступная стоимость;
бесшумная помпа (в случае с ID-Cooling Auraflow X 120);
возможность установки второго вентилятора (в случае с ID-Cooling SE-224-RGB).

Минусы:

шумный вентилятор после 1600 об/мин (в случае с ID-Cooling SE-224-RGB);
шумный вентилятор после 1400 об/мин (в случае с ID-Cooling Auraflow X 120).
