Обзор и тестирование системы жидкостного охлаждения Gamdias CHIONE E1A-120R

В своей продукции компания Gamdias делает акцент на древнегреческих мифах. При этом она не ограничивается только соответствующим названием своих изделий, но и придает большое значениестилистике внешнего вида в целом. С системой жидкостного охлаждения придумать некие вычурные формы практически невозможно, и все внимание производитель направил на световой дизайн.

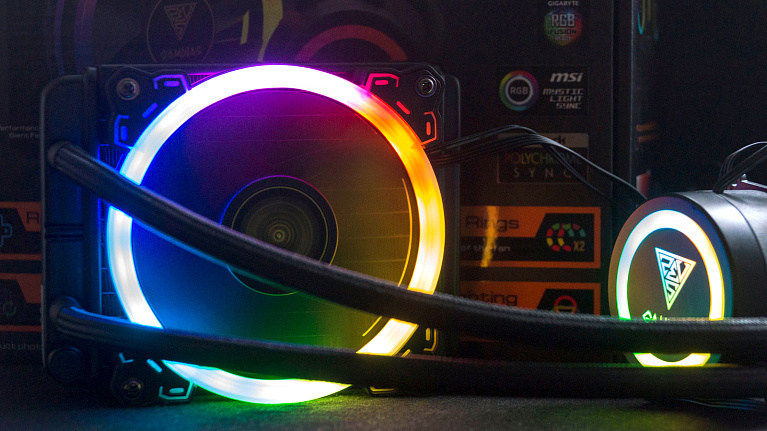

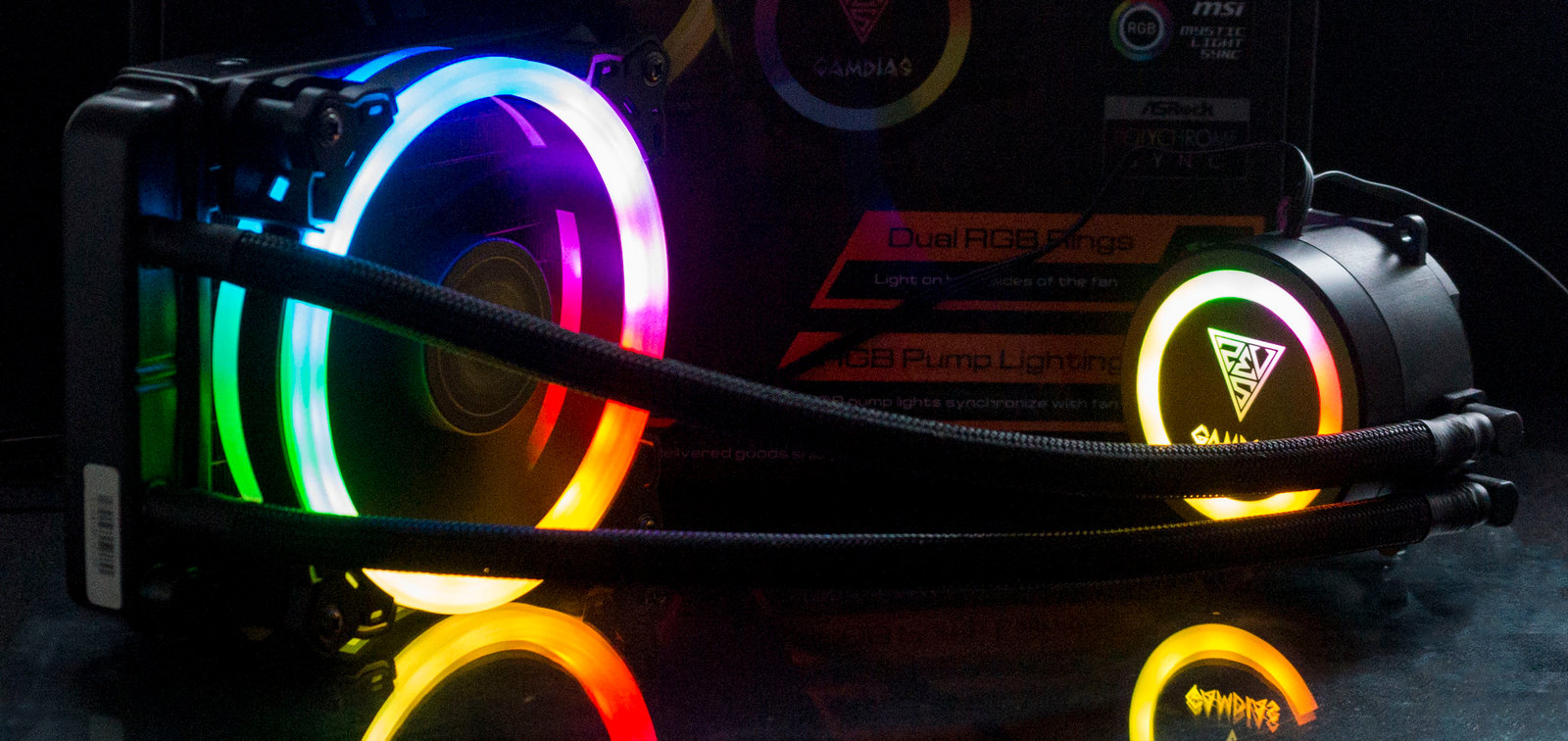

Система жидкостного охлаждения Gamdias CHIONE E1A-120R оснащена вентилятором с двойным контуром адресуемой RGB-подсветки, такой же подсветкой оформлена и помпа системы охлаждения.

А насколько данная система эффективна и соответствует своему названию "Хиона" (богиня снега), мы и попытаемся выяснить в нашем обзоре.

Технические характеристики

• Поддерживаемые сокеты Intel: LGA2066, LGA2011-3, LGA2011, LGA1366, LGA1156, LGA1155, LGA1150, LGA1151;
• Поддерживаемые сокеты AMD: FM2+, FM2, FM1, AM3+, AM3, AM2+, AM2, AМ4;
• TDP: 150 Вт;
• Длина шлангов: 350 мм;
• Материал покрытия шлангов: тефлон;
• Радиатор:
• Размер радиатора: 151×119×27 мм;
• Материал радиатора: алюминий;
• Число каналов в радиаторе: 14 шт.
• Вентилятор:
• Модель вентилятора: Dual Ring RGB Fan;
• Размер вентилятора: 120×120×25 мм (2 шт);
• Скорость вращения вентилятора: 1200/1320/1500 об/мин;
• Максимальный воздушный поток: 55 CFM (у 1 вентилятора) ;
• Давление воздуха, создаваемое вентилятором: 1.94 mmH2O;
• Уровень шума вентилятора: 16～22 дБ(A);
• Тип подшипника вентилятора: Rifle;
• Тип коннектора вентилятора: 4-пин;
• Номинальное напряжение вентилятора: 12 В;
• Питание подсветки: 5 В.
• Помпа:

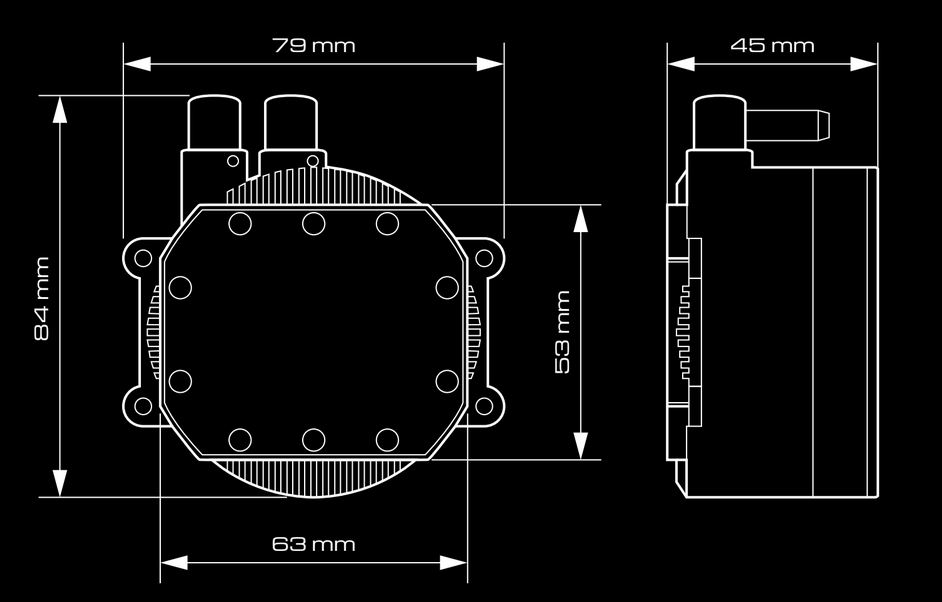

• Размер помпы: 84×79×45 мм;
• Подсветка: LED RGB;
• Водоблок: медь.
• Контроллер:
• Размер: 85×54×15 мм;
• Коннектор питания: SATA;
• Крепление: магнитное;
• Управление: пульт ДУ.

Упаковка и комплектация

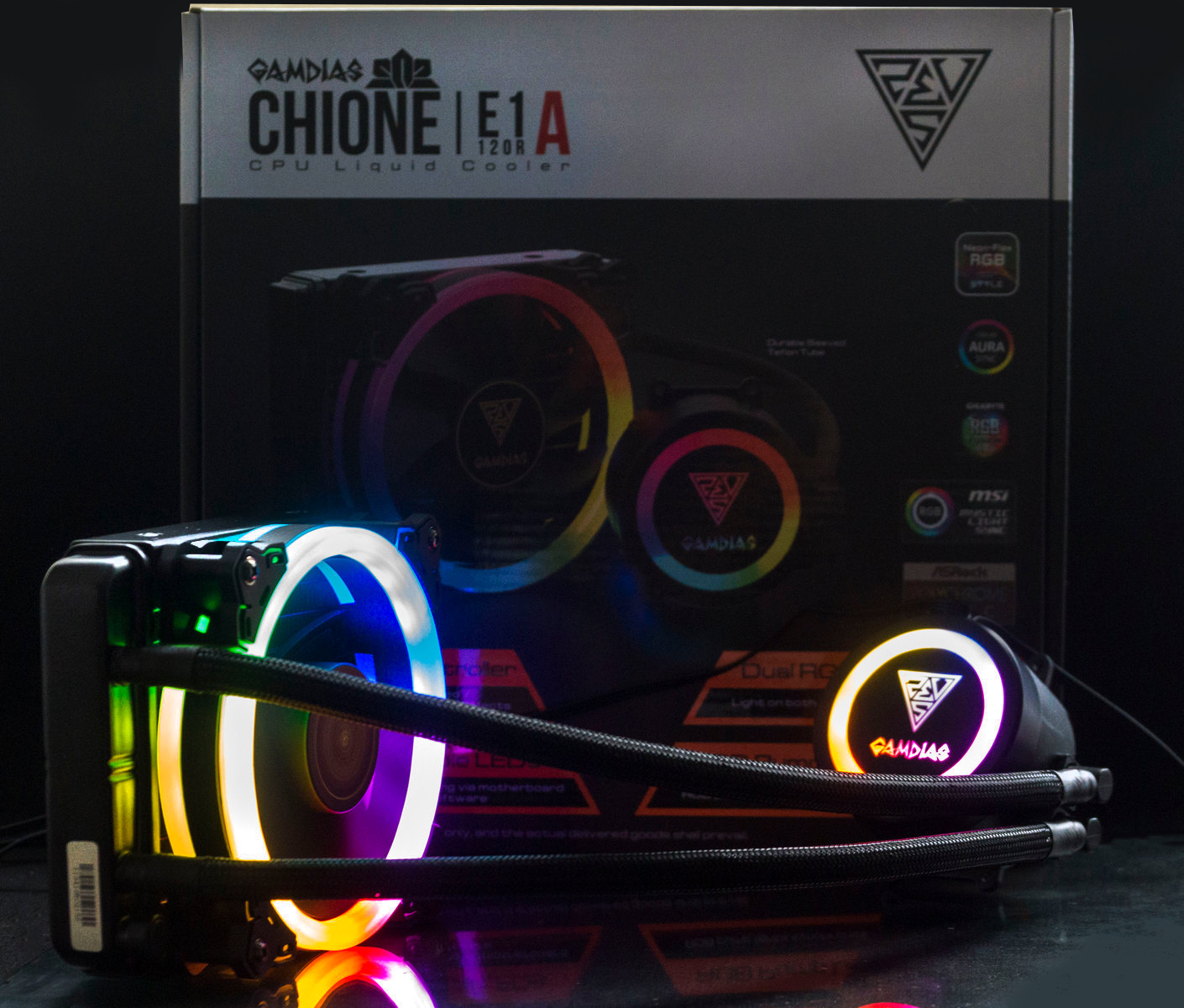

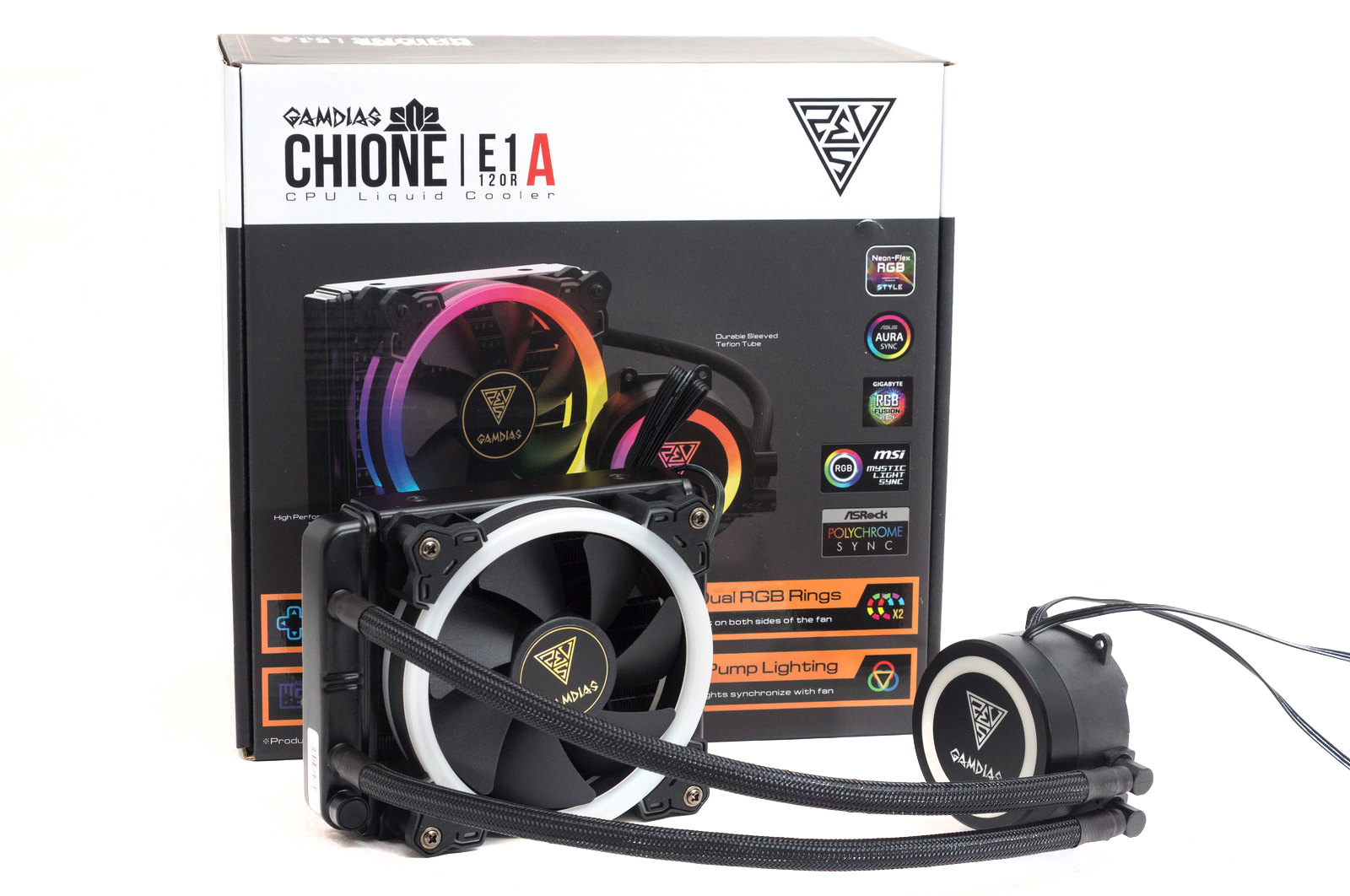

Система охлаждения поставляется в картонной коробке, оформление цветное с глянцевыми вставками, выделяющими основные изображения.

На лицевой стороне находится изображение СЖО с эффектной подсветкой, также указаны основные особенности. На боковых гранях описаны возможности RGB-подсветки.

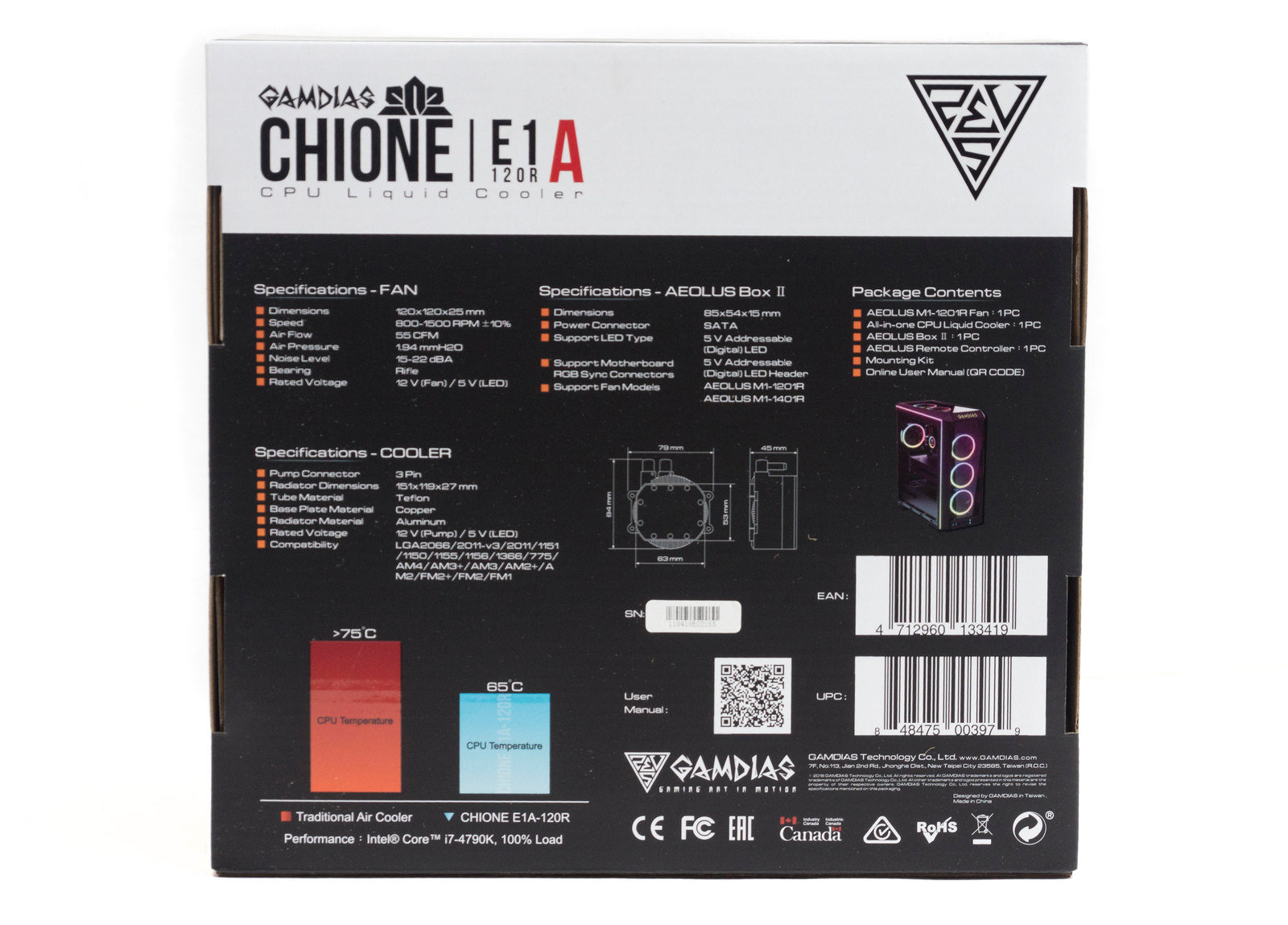

На обратной стороне приводятся подробные технические характеристики.

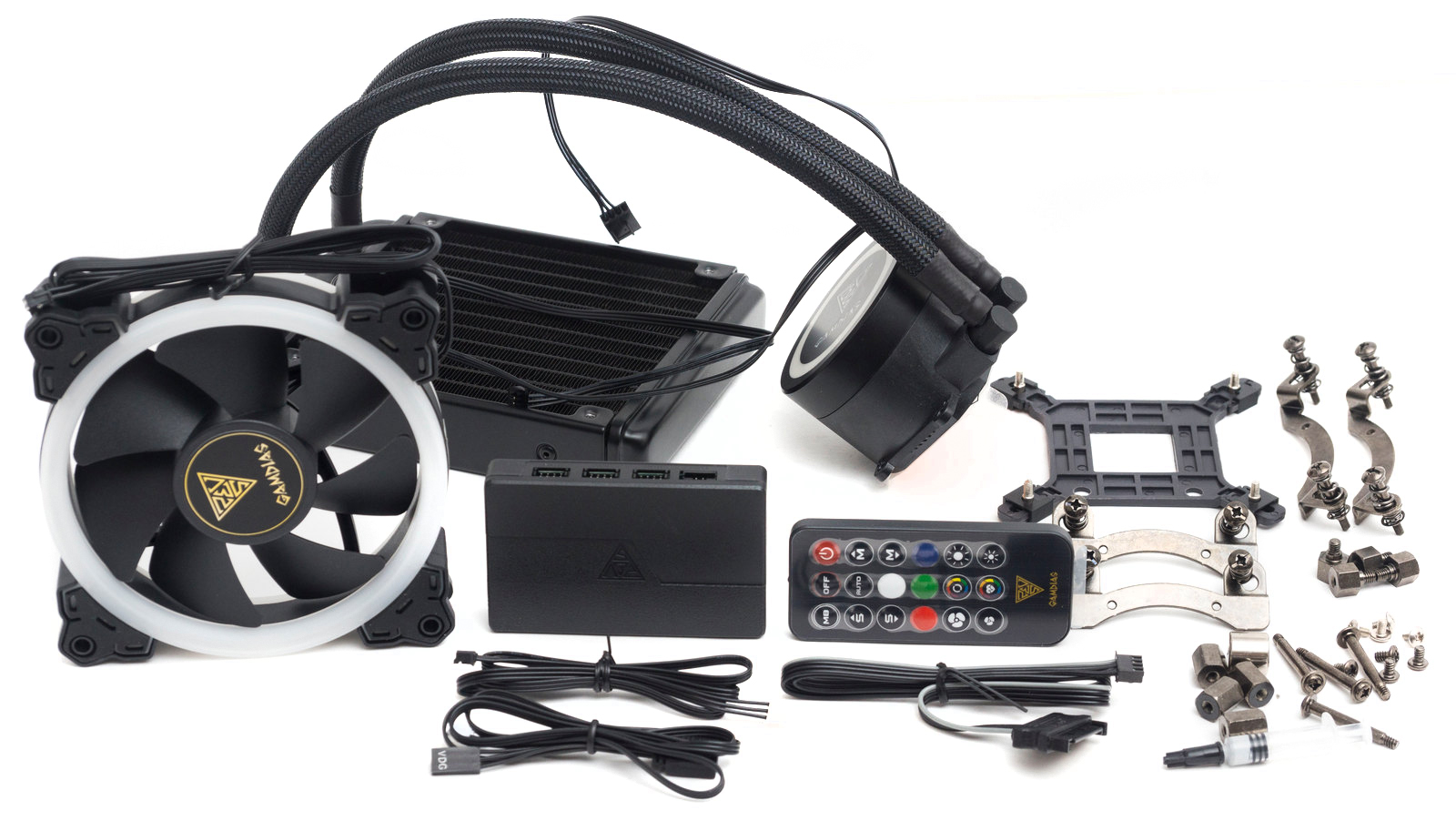

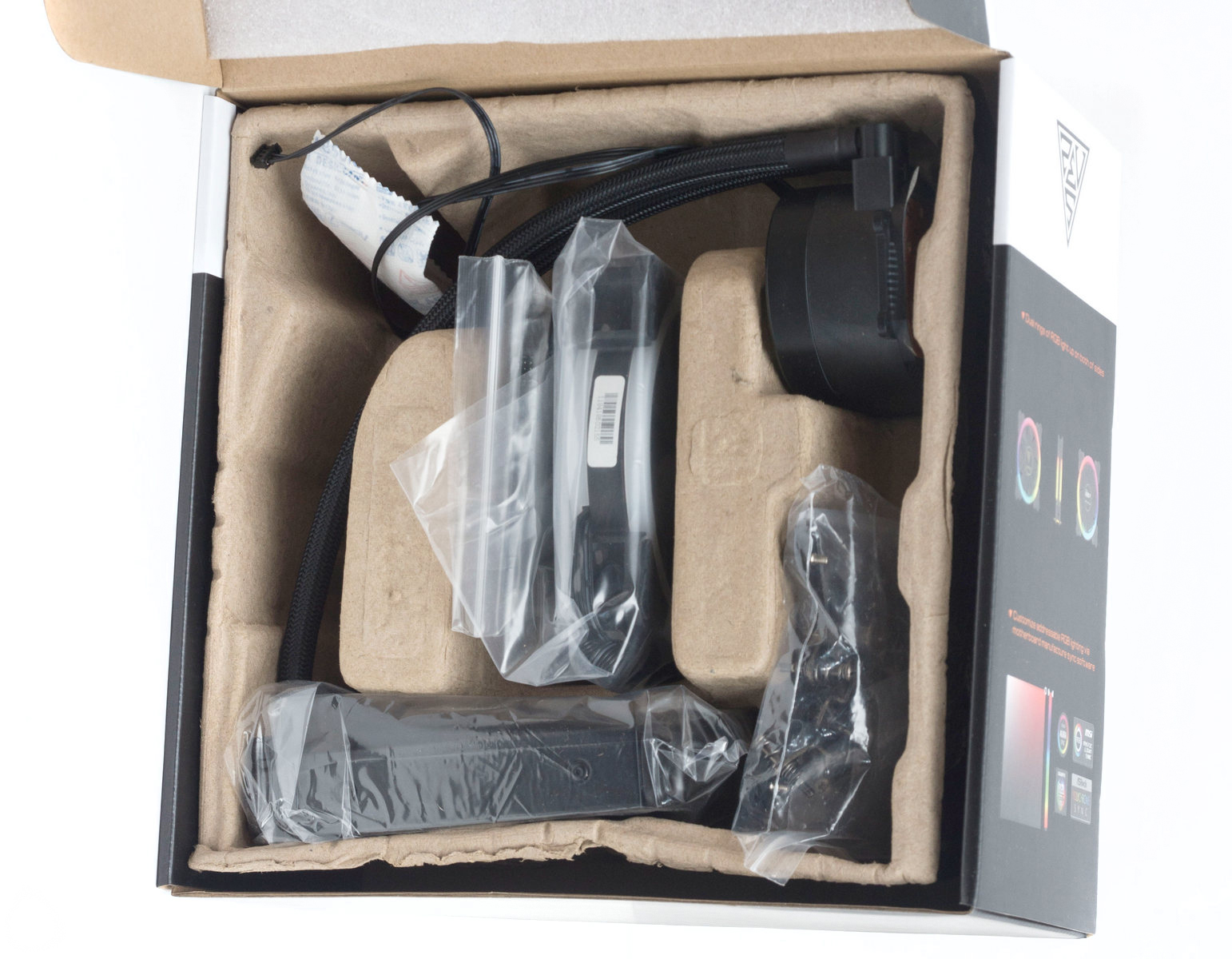

Внутри коробки находится ячейка из прессованного картона. В ней зафиксирован весь комплект, элементы которого упакованыв полиэтилен.

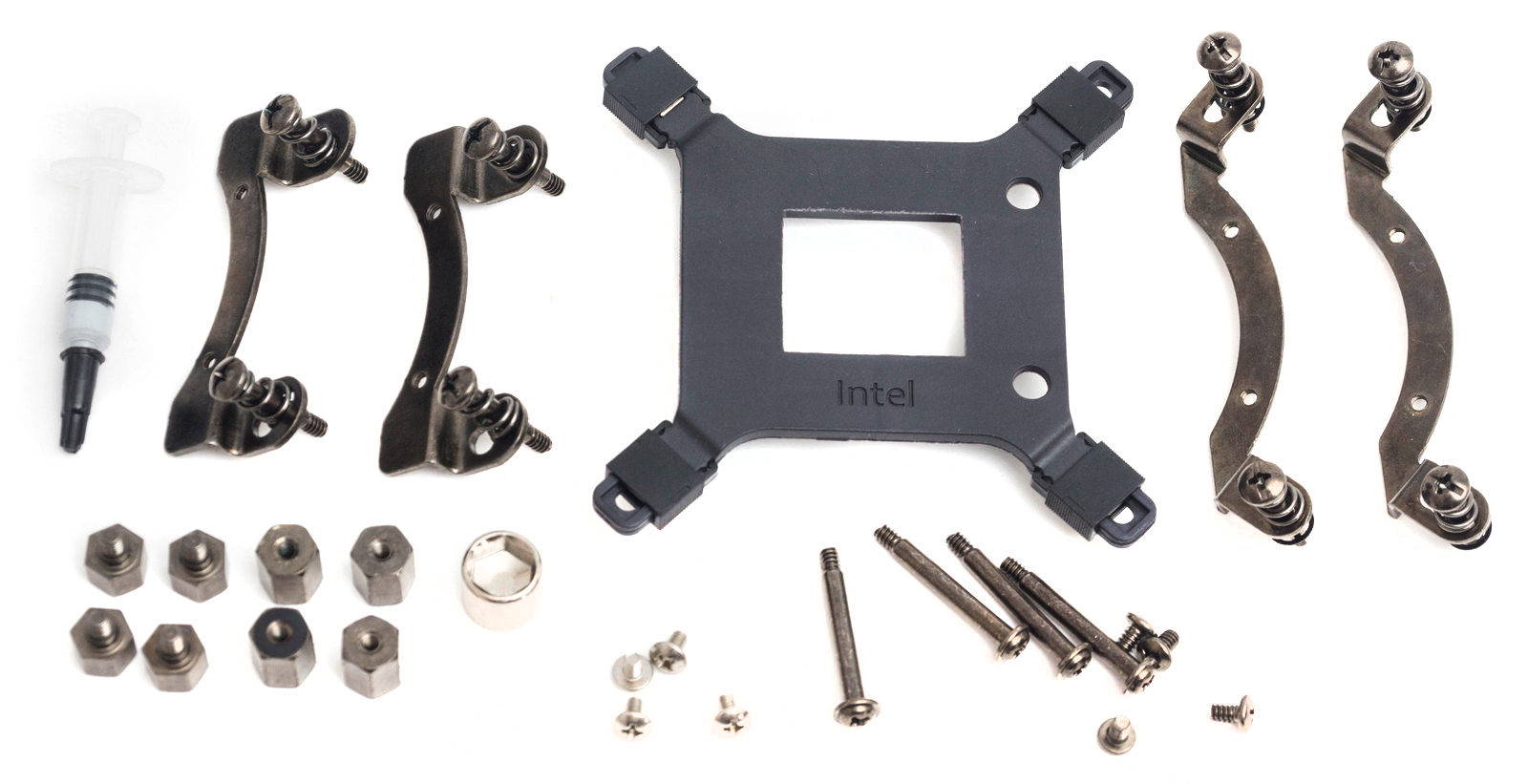

Комплектация набора богатая, редко встретишь подобный комплект.

• Радиатор с помпой, скрепленные шлангами;
• Вентилятор с адресной RGB-подсветкой 120 мм Dual Ring RGB Fan;
• Контроллер управления вентилятором AEOLUS BOX II;
• Пульт управления;
• Наборы кабелей для подключения контроллера;
• Пластиковый бэкплейт для сокетов Intel;
• Скобы для платформы Intel и AMD;
• Винты и гайки для креплений помпы и вентилятора;
• Шестигранный ключ-головка под крестовую отвертку;
• Шприц-тюбик с термоинтерфейсом.

Внешний вид

Радиатор

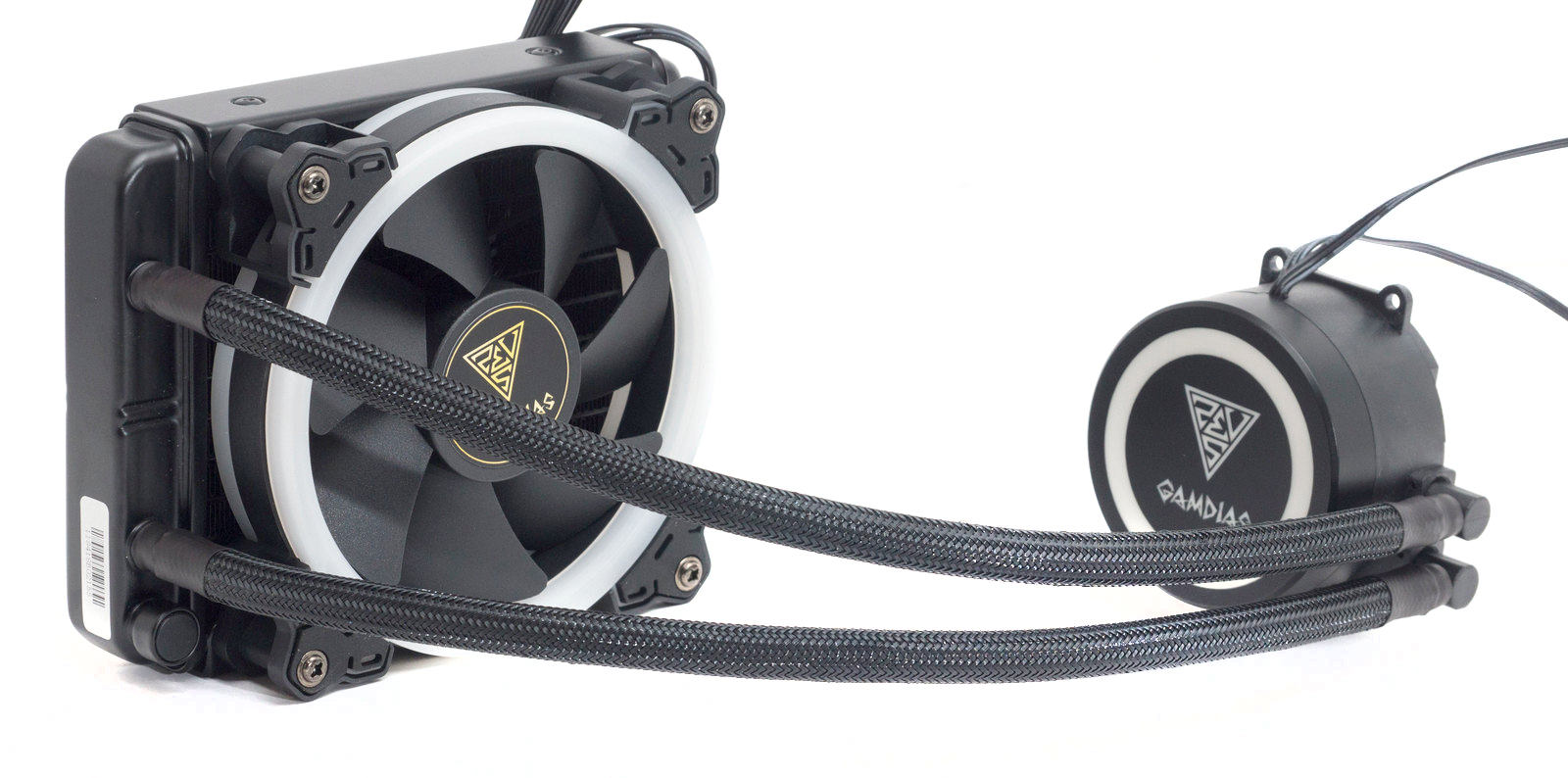

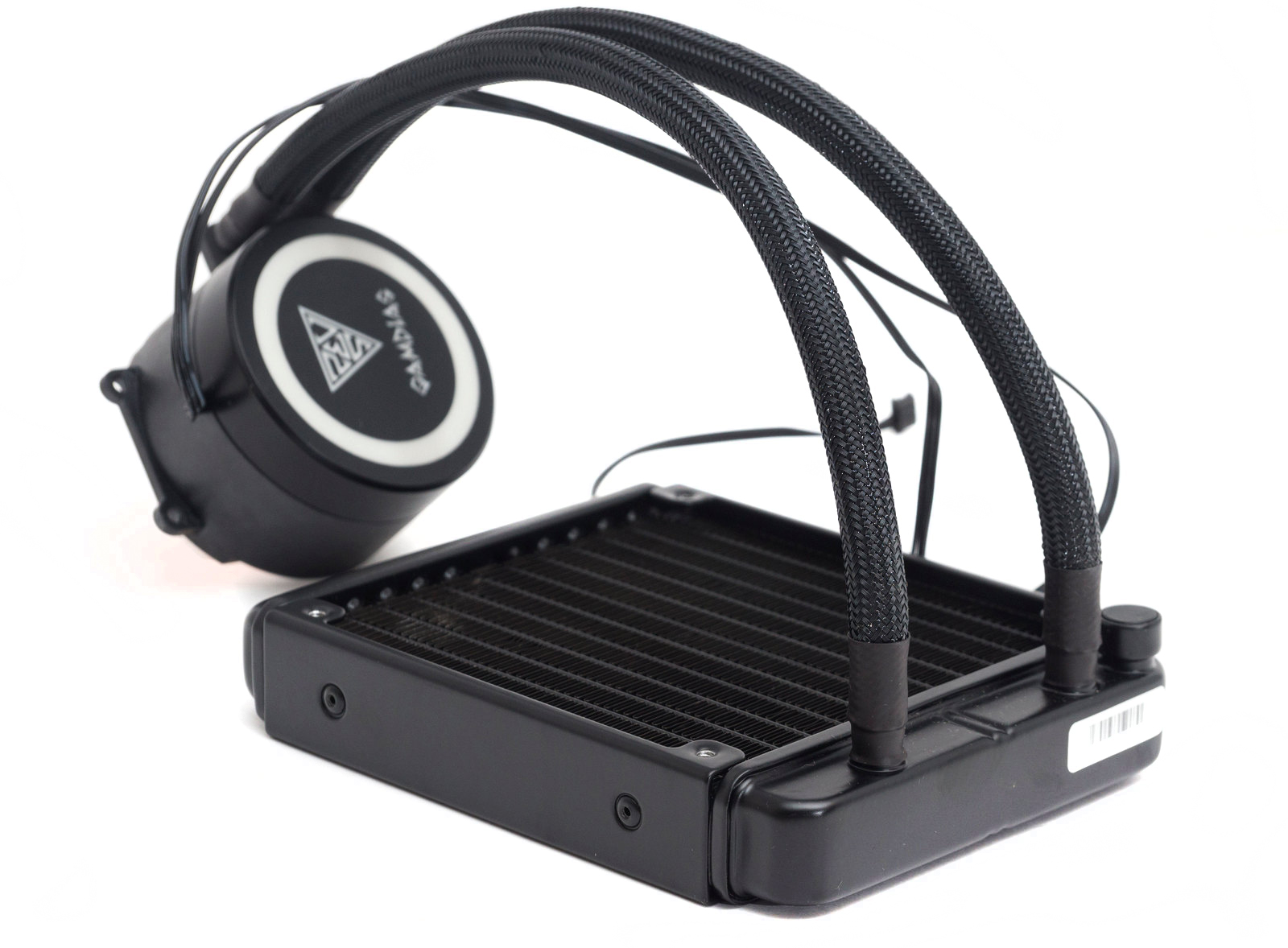

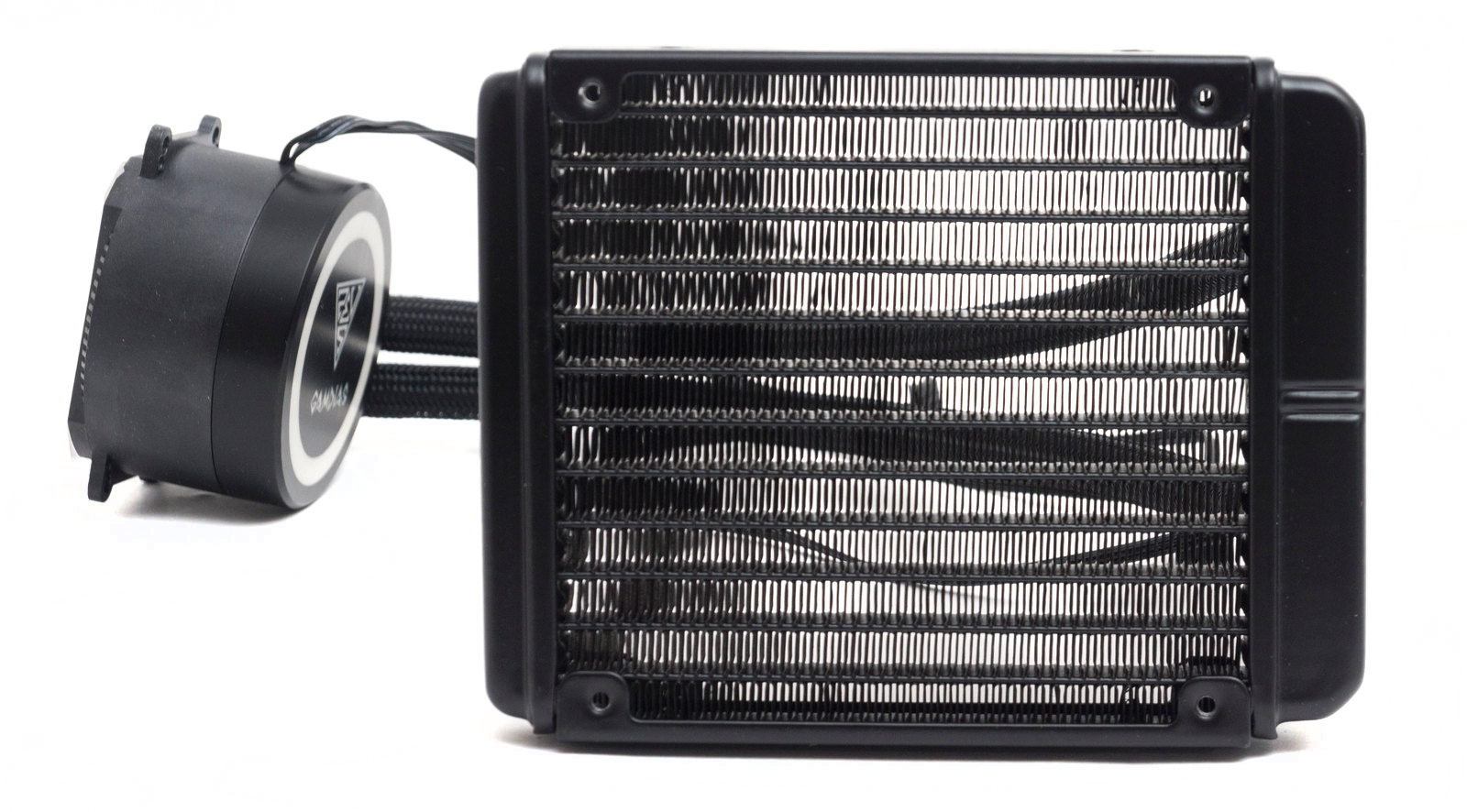

Радиатор алюминиевый с призматическим корпусом в виде стальной рамыокрашен в черный цвет.

Состоит он из четырнадцати плоских каналов, между которыми находится гофрированная лента. На дюйм приходится двадцать ребер – это высокая плотность. Расстояние между каналами - 9 мм, их толщина - 15 мм.

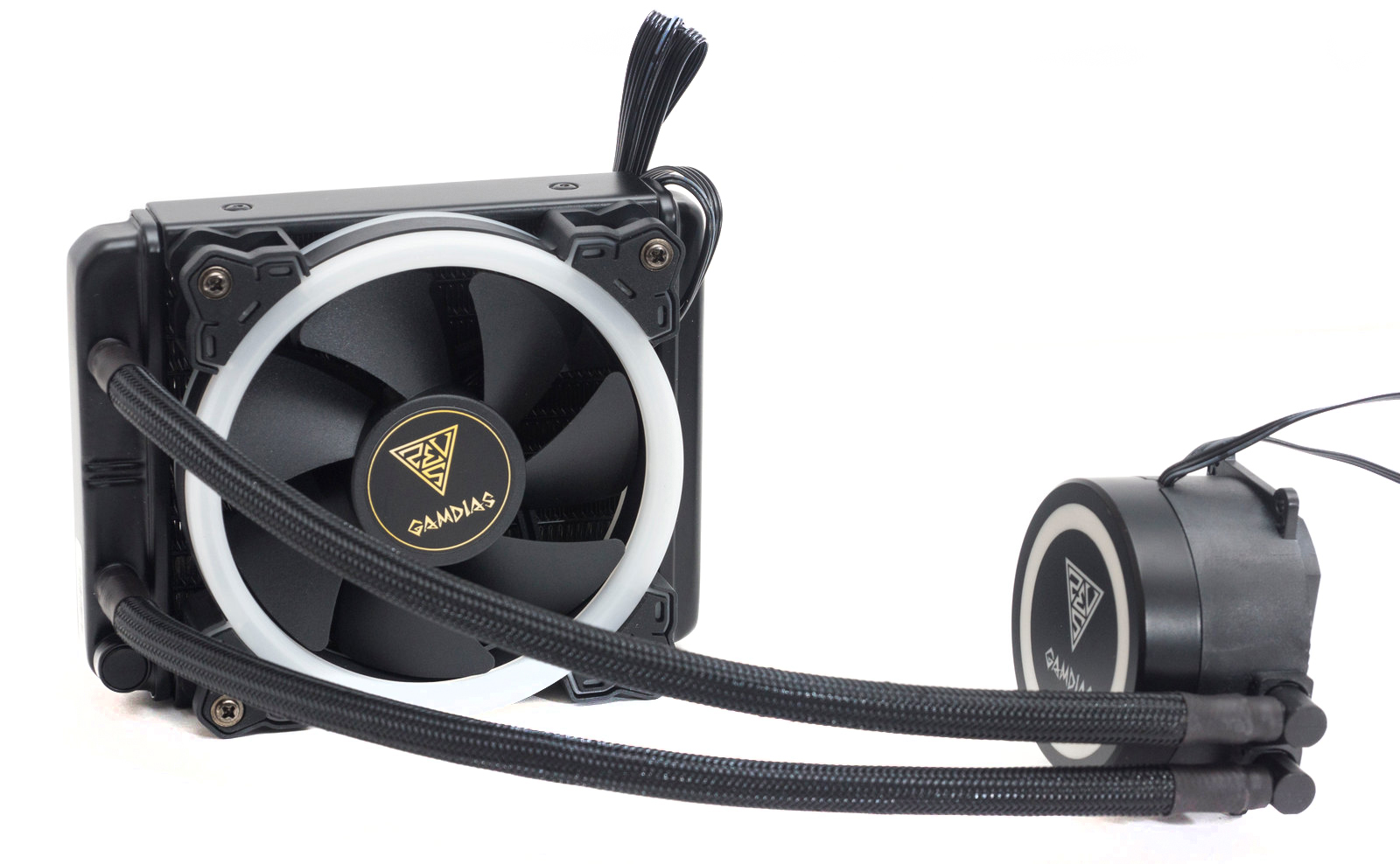

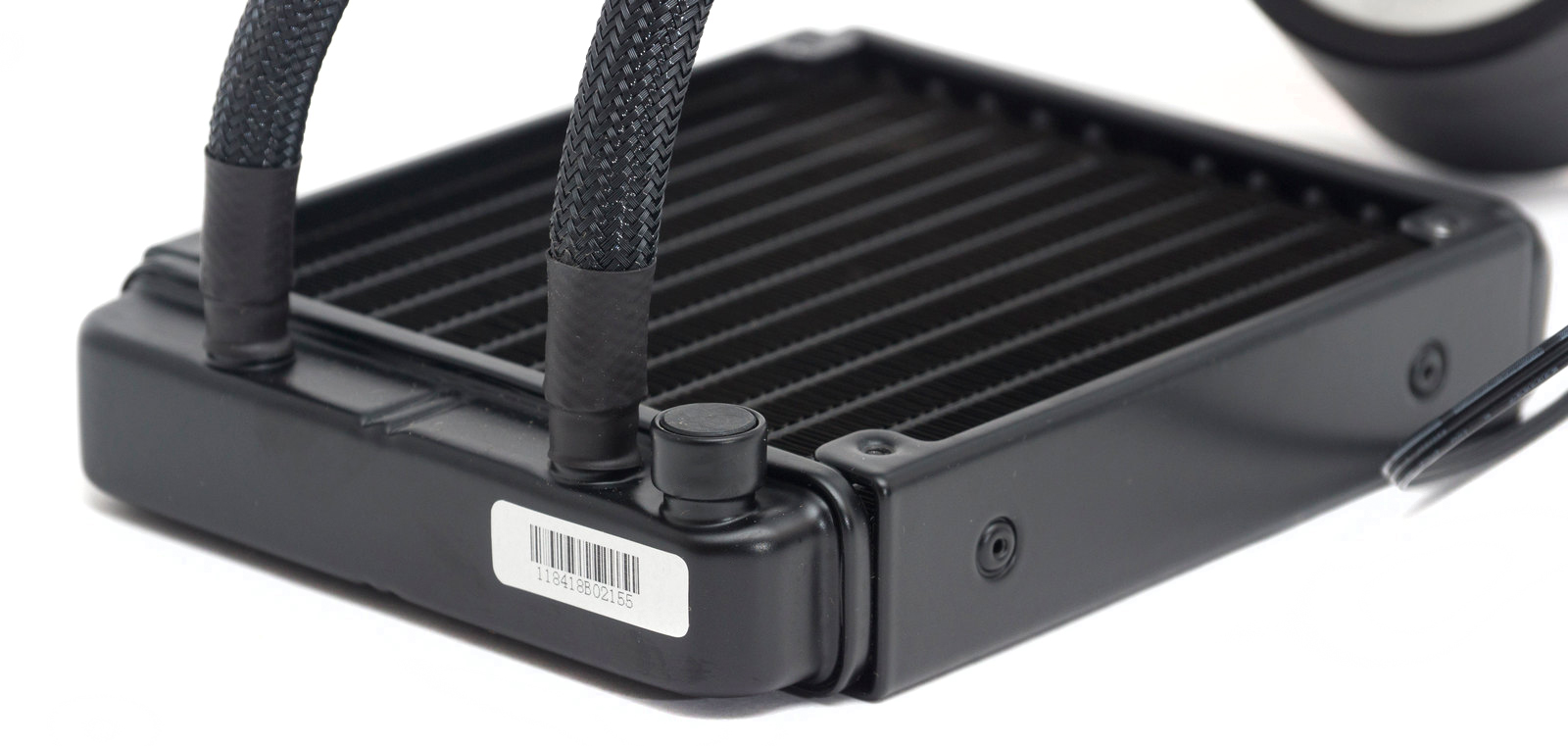

По торцам радиатора - бачки. Из одного вниз выходят несъемные фитинги, на которых отпрессованы шланги. Концы нейлоновой оплетки зафиксированы на термоусадку. Оплетка сидит плотно, выполнена качественно. Рядом видим пробку, через которую заправлялся контур.

Шланги изготовлены из гофрированных и армированных трубок с тефлоновым покрытием, уменьшающим трение.

Помпа

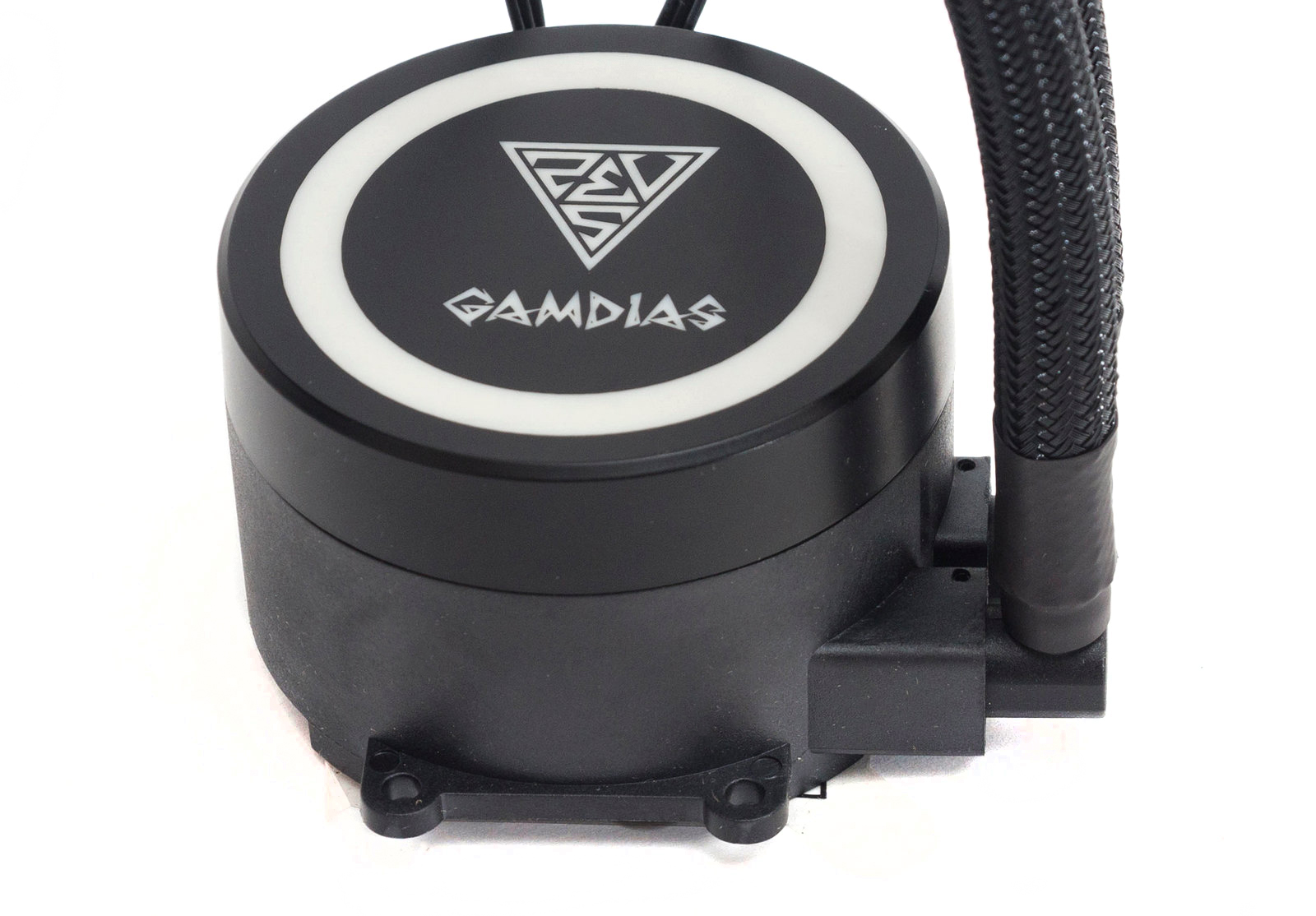

Корпус помпы сделан в виде цилиндра.

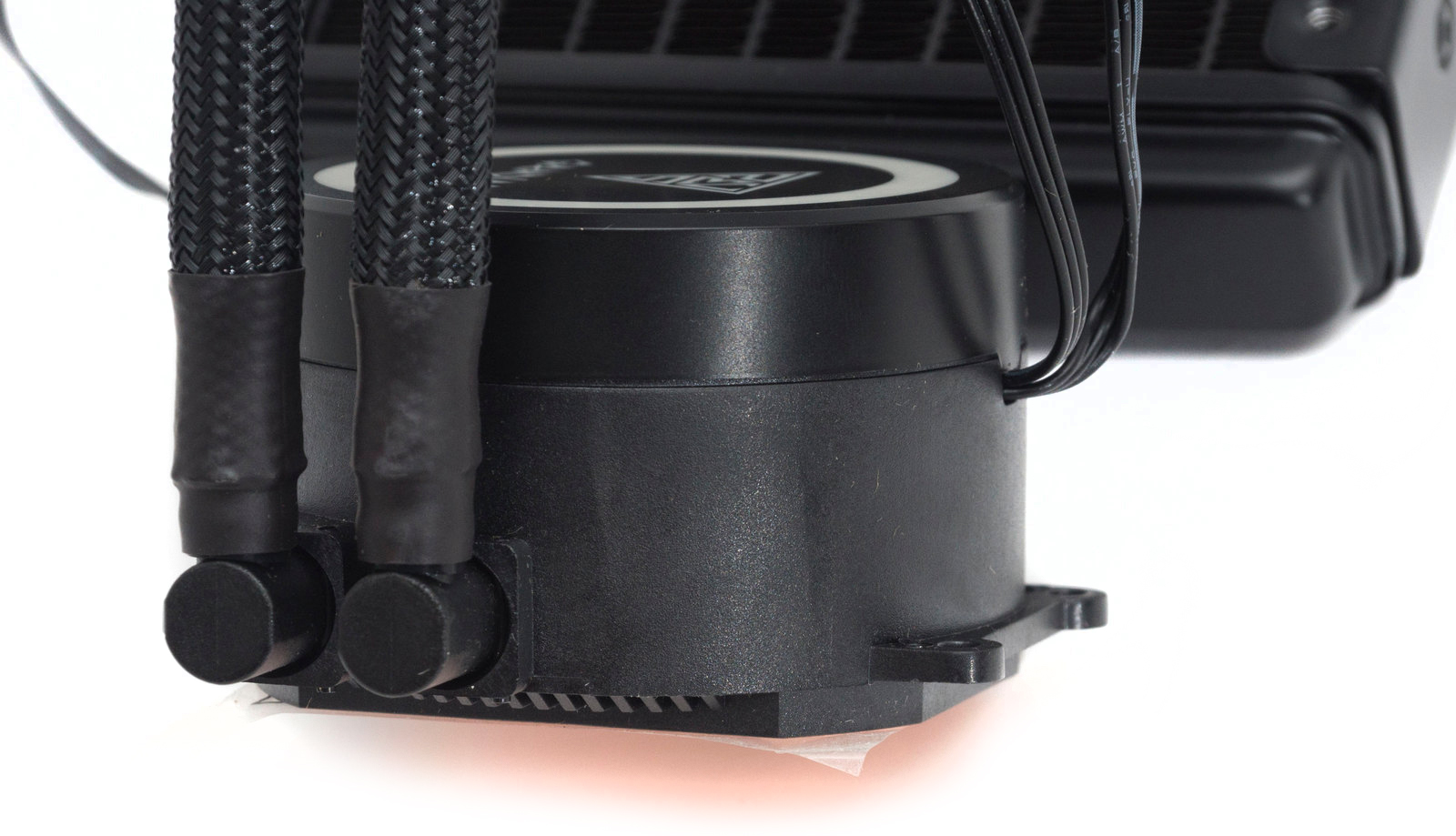

С правого бока в него входят поворотные фитинги, соединенные со шлангами под прямым углом.

Сверху и снизу находятся ушки, к которым прикручиваются кронштейны креплений под тот или иной сокет.

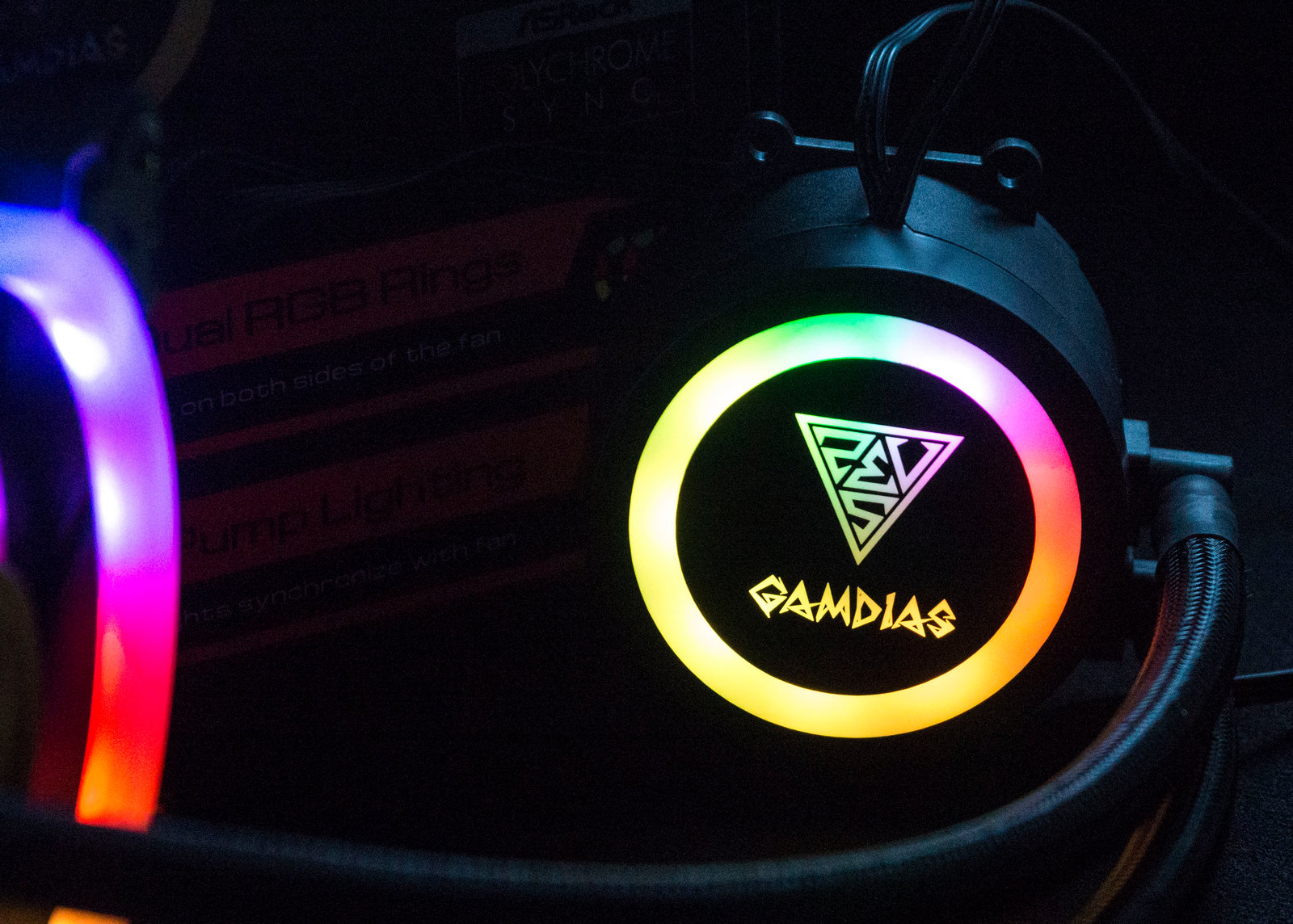

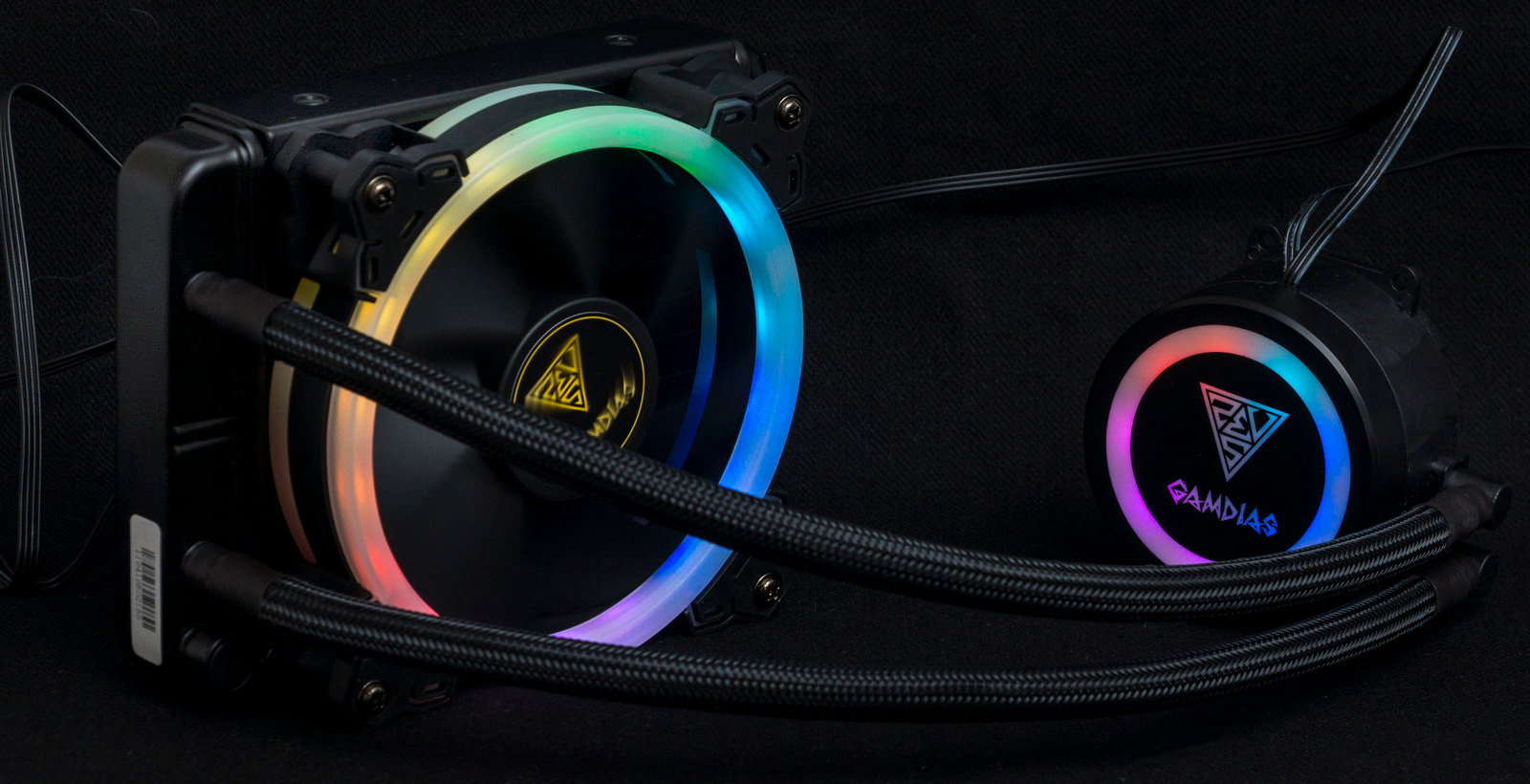

Лицевую сторону помпы украшают вставки подсветки: кольцо по контуру и логотип компании по центру.

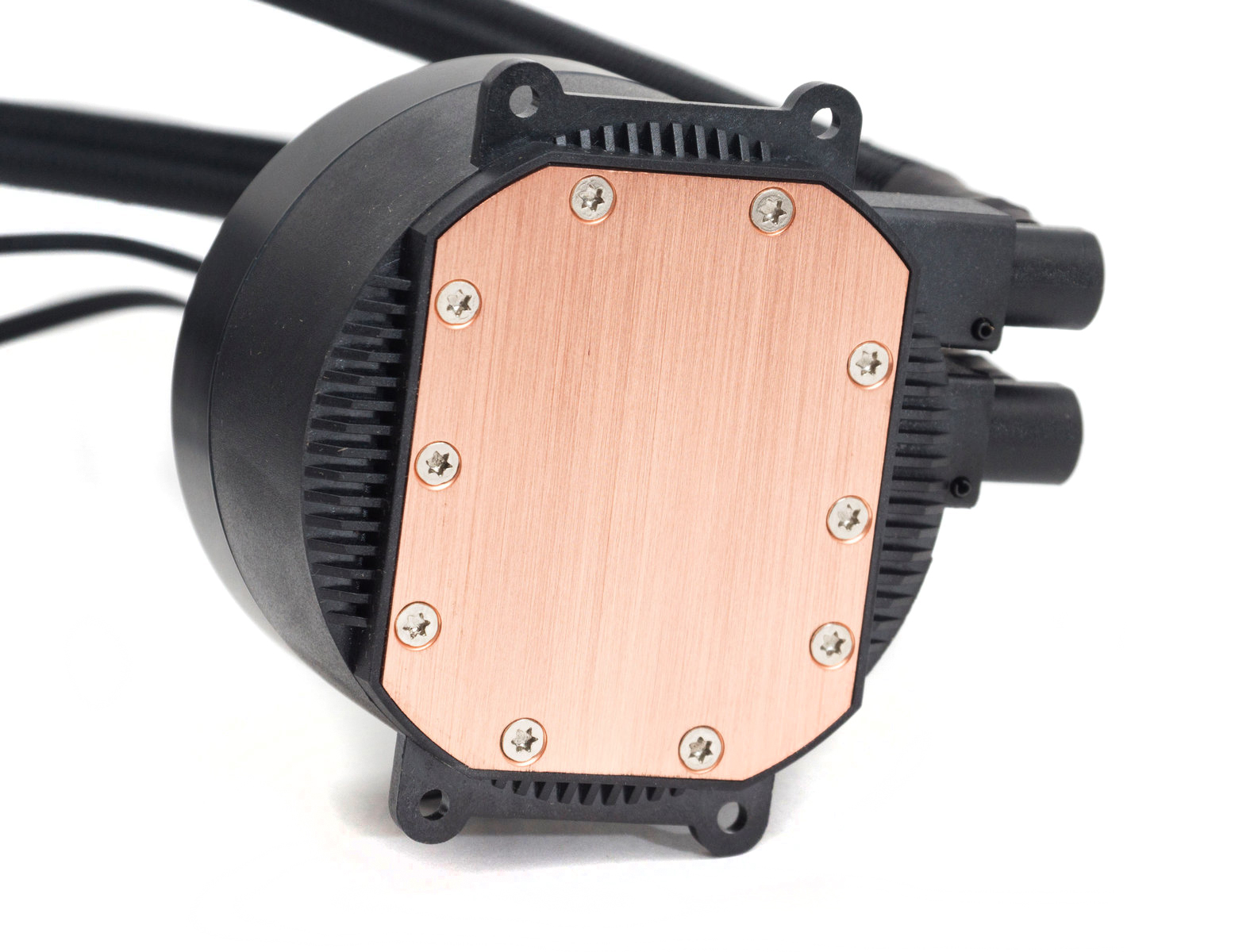

Основание водоблока медное, прямоугольной формы с закругленными углами. Поверхность ровная, хорошо отшлифована, но не до зеркального блеска.

Сверху выходят два провода: для подключения подсветки и помпы.

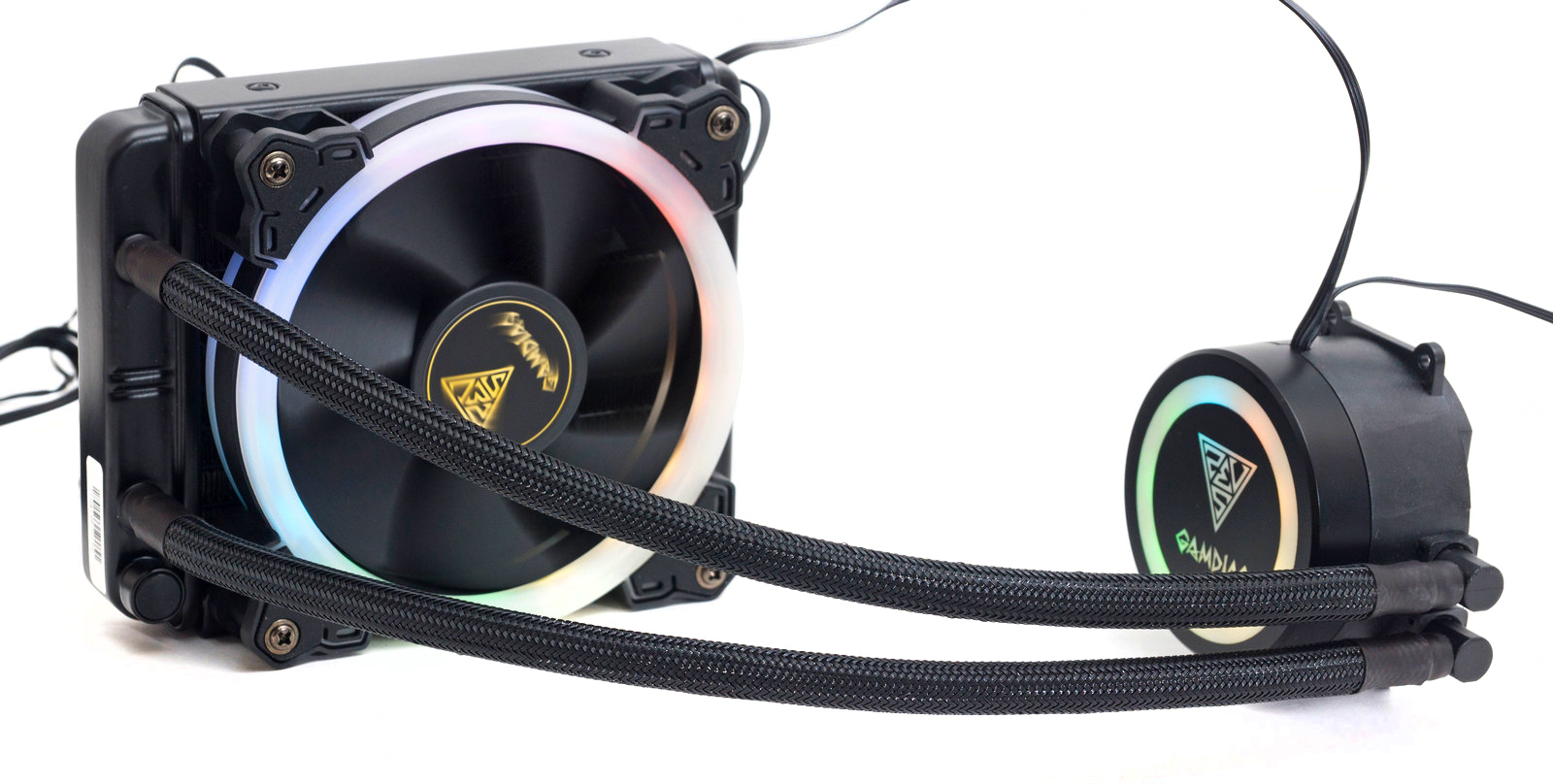

Вентилятор

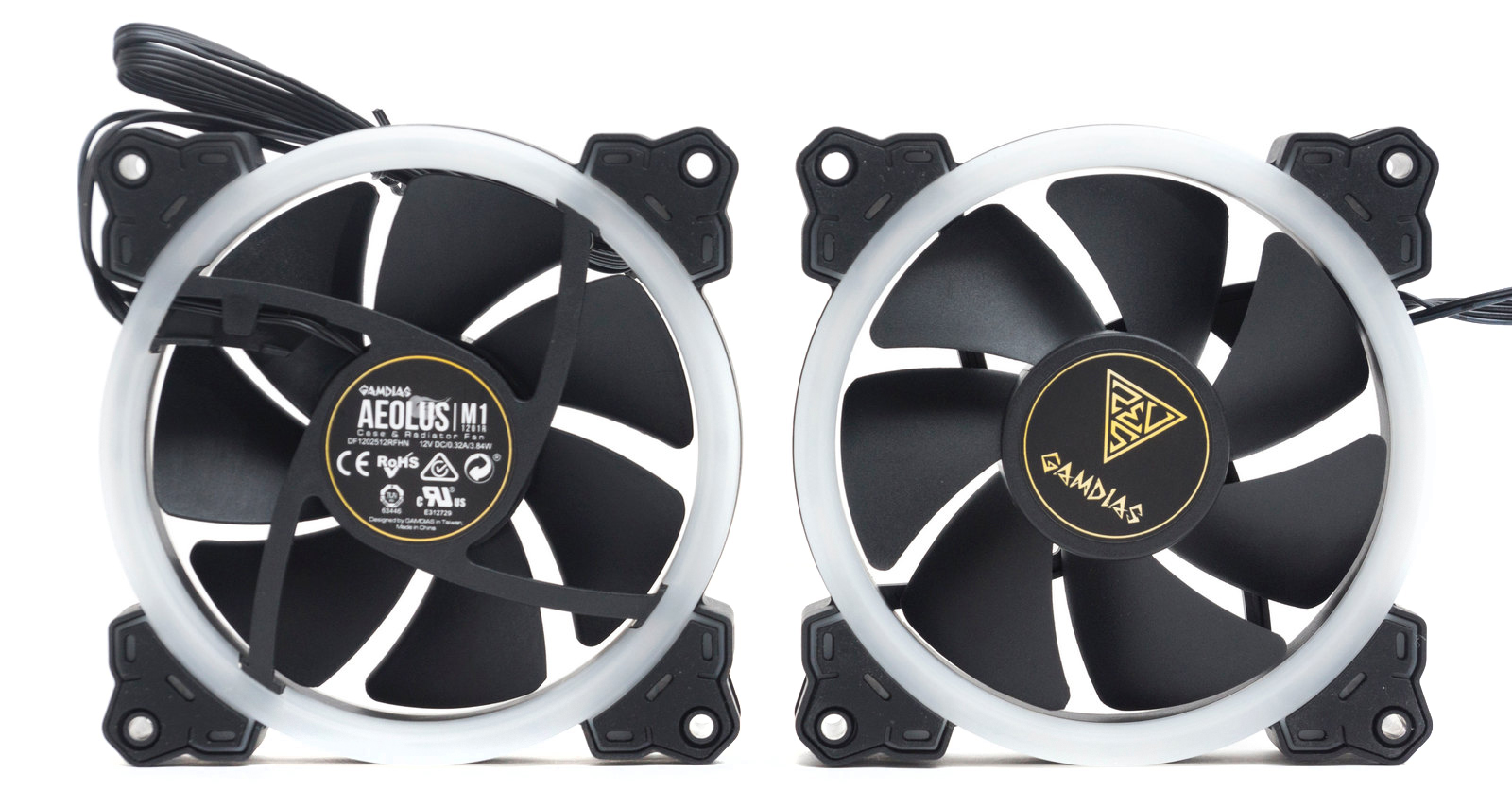

Радиатор охлаждается вентилятором с адресной RGB-подсветкой Aeolus M1.

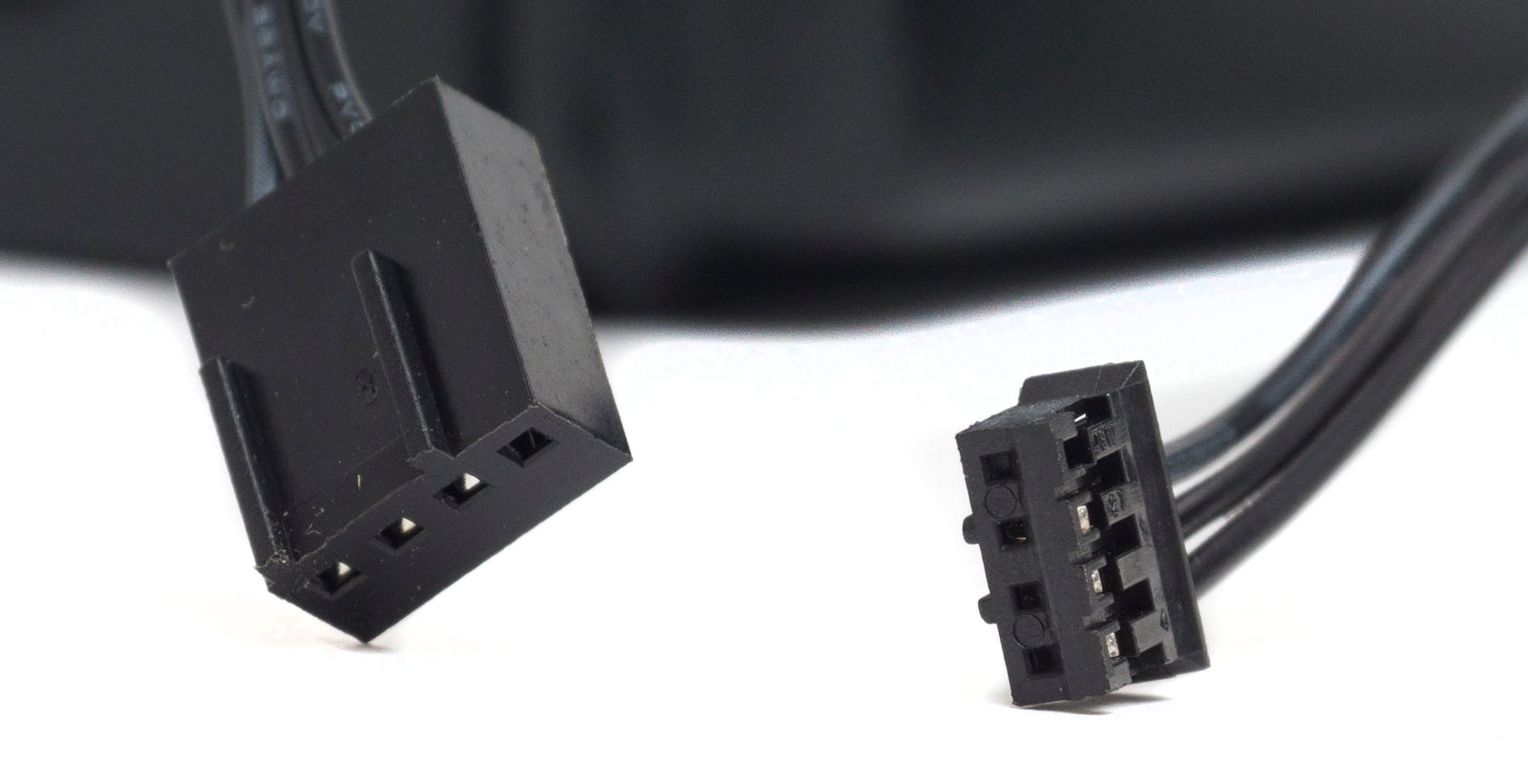

Вентилятор подключается к контроллеру посредством 6-пин коннектора. Регулировка скорости вращения осуществляется пультом ДУ. Всего доступны три ступени: на 1200, 1320 и 1500 об/минуту.

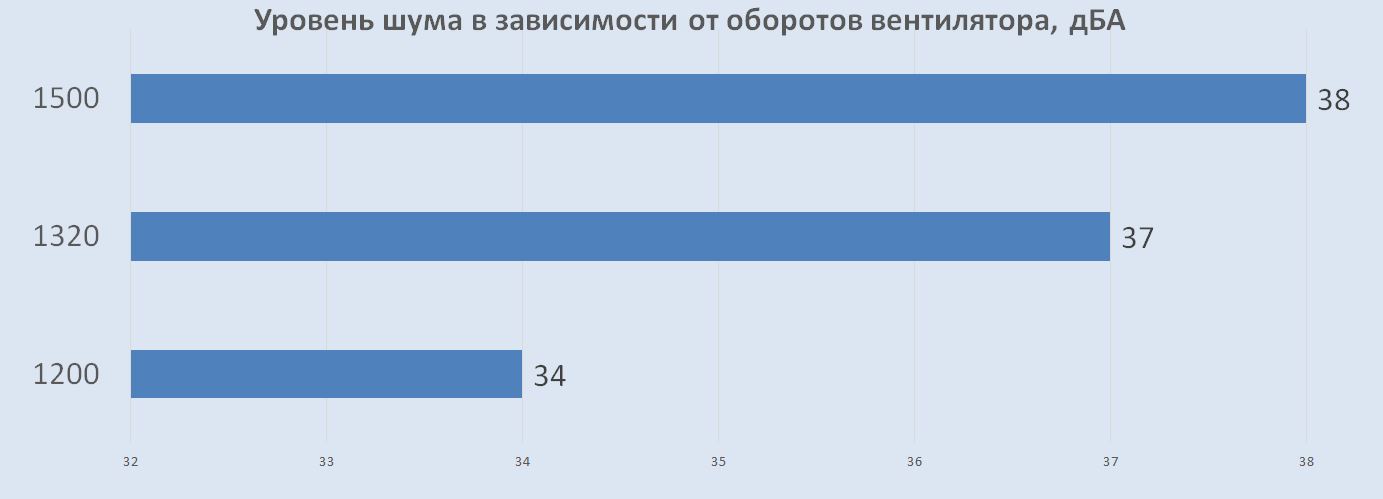

Уровень шума не выходит за зону условного комфорта. На максимальных оборотах зафиксировано показание в 38 дБ, на минимальных оборотах вентилятор нельзя назвать бесшумным - показатель 35 дБ.

На ушках креплений вентилятора наклеены резиновые антивибрационные прокладки.

Подсветка вентилятора реализована в виде двух светодиодных контуров. Настройка также через контроллер с помощью пульта ДУ. Запрограммированы 55 режимов, включая динамические режимы Neon-Flex.

Контроллер

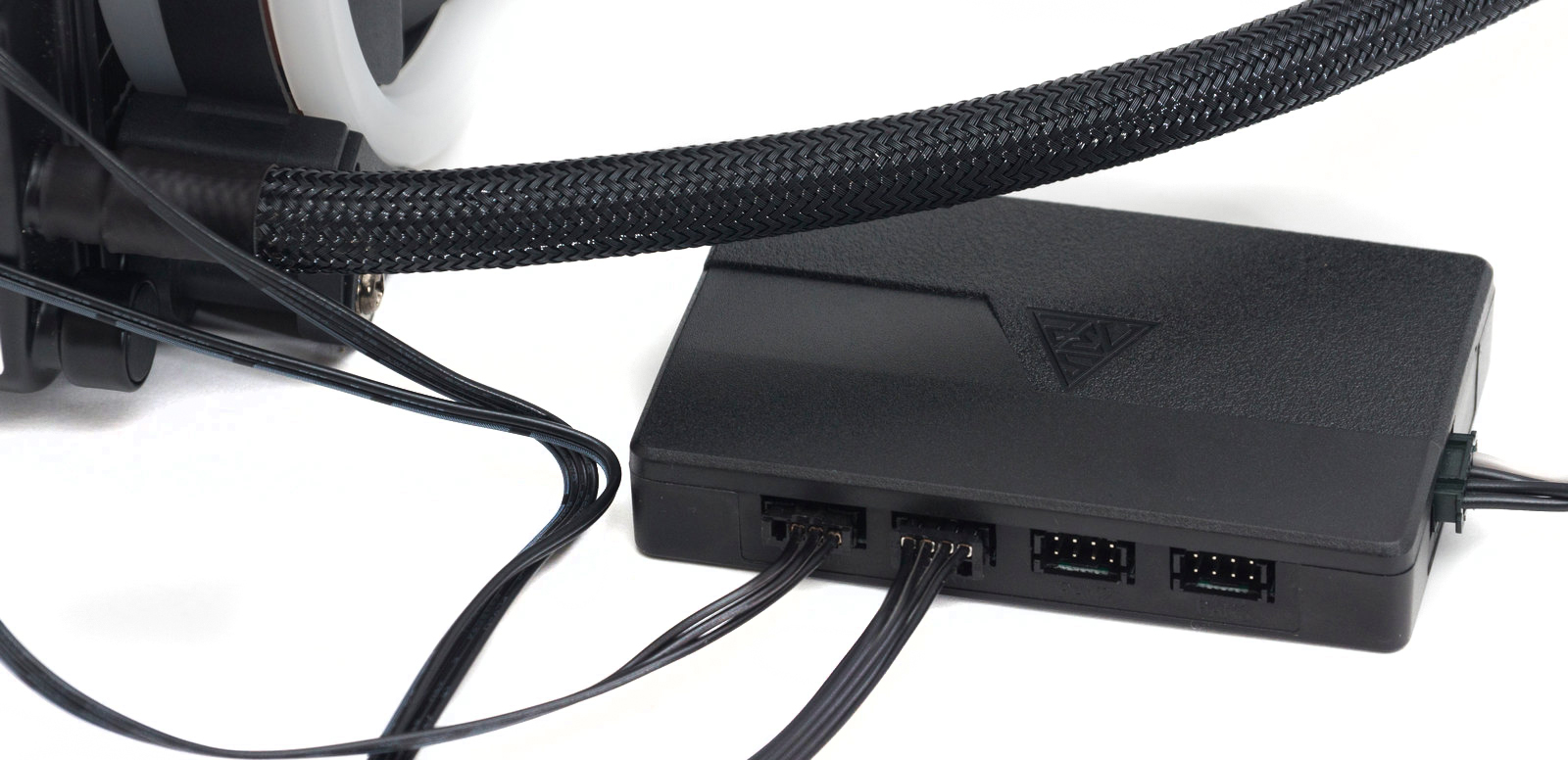

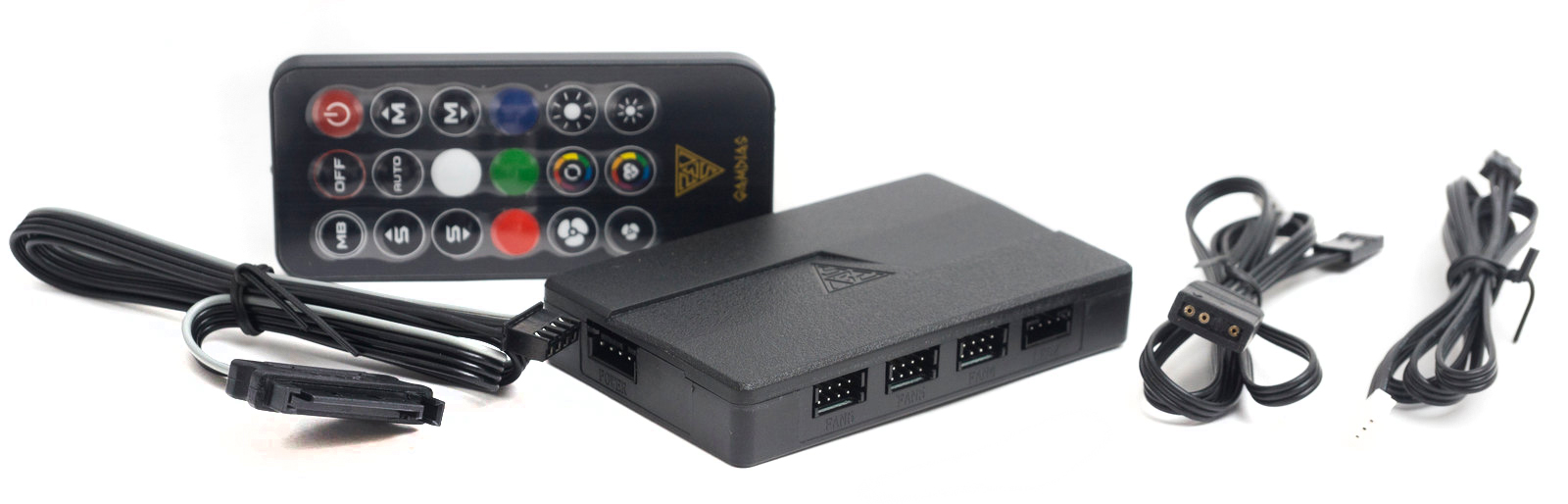

Aeolus Box II выполнен в виде пластиковой коробочки с магнитным креплением. Поддерживает подключение до 6-ти RGB-вентиляторов (6pin/8pin) и 2-х светодиодных RGB-лент (4pin). Несколько подобных контроллеров можно объединять в общий кластер. Также контроллер можно синхронизировать с 3-пин ARGB выходами на материнских платах.

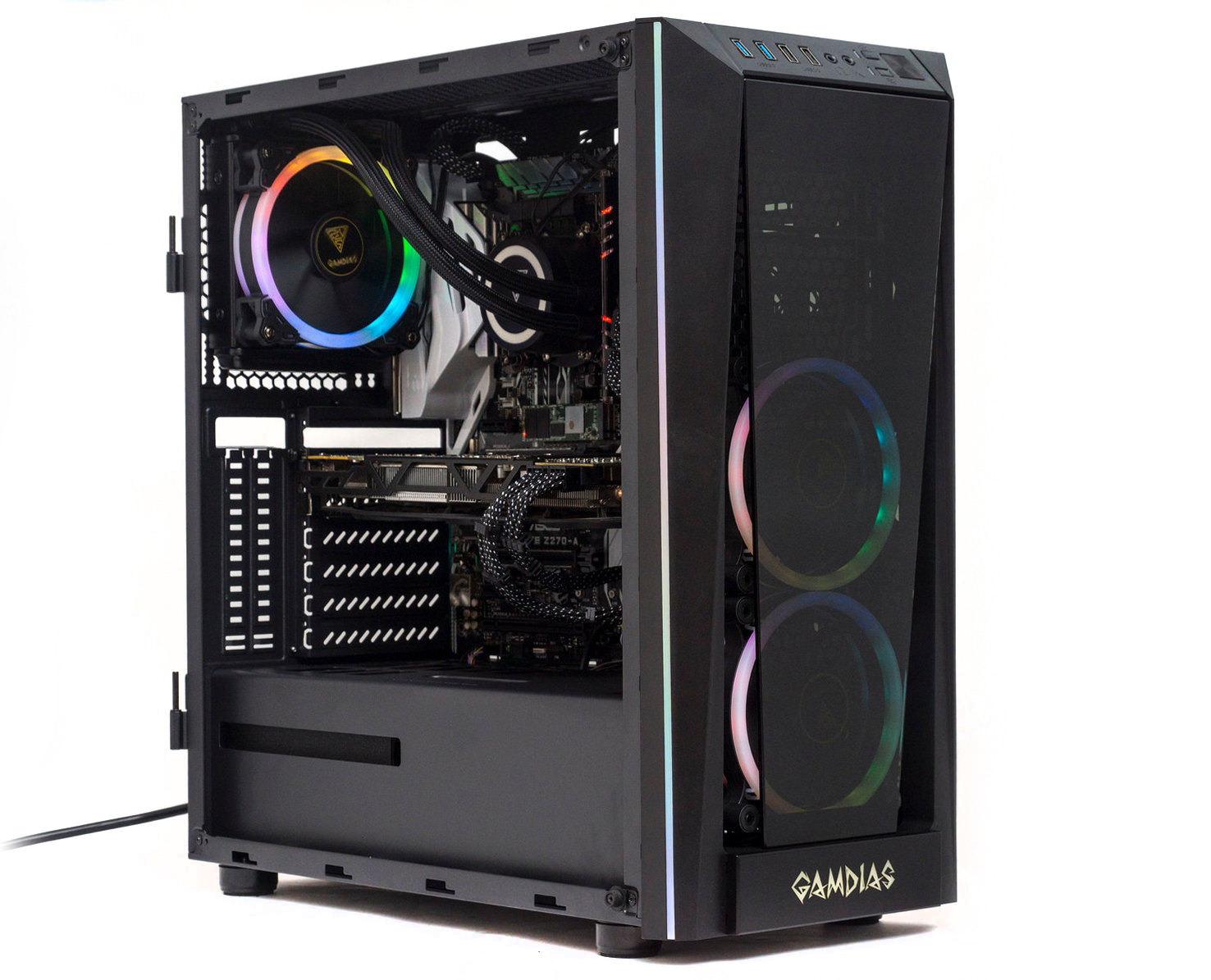

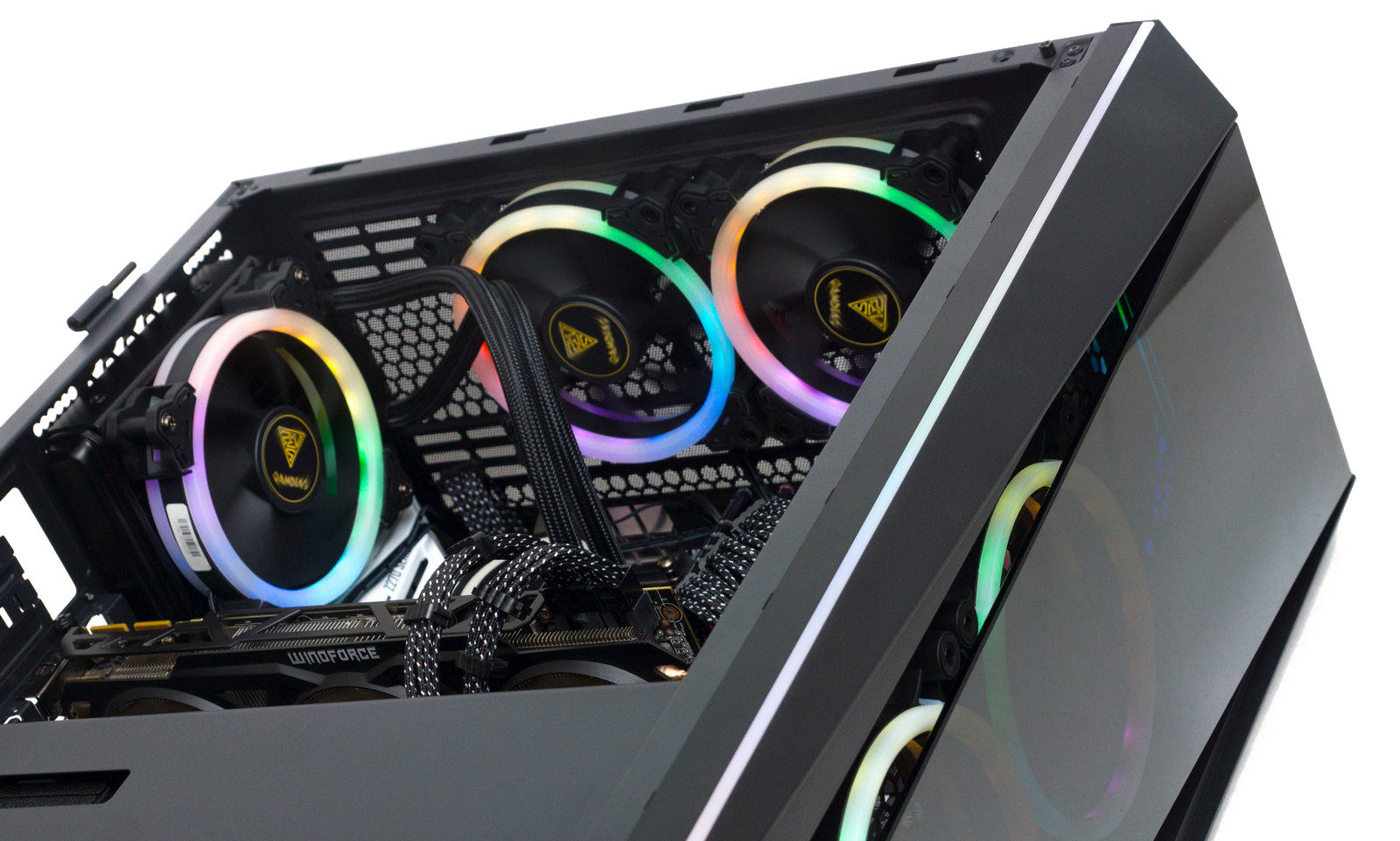

Если для сборки выбрать не только данное СЖО, но еще и корпус с вентиляторами от Gamdias, то можно без проблем все световое оформление выполнить в едином стиле.

Сборка и монтаж

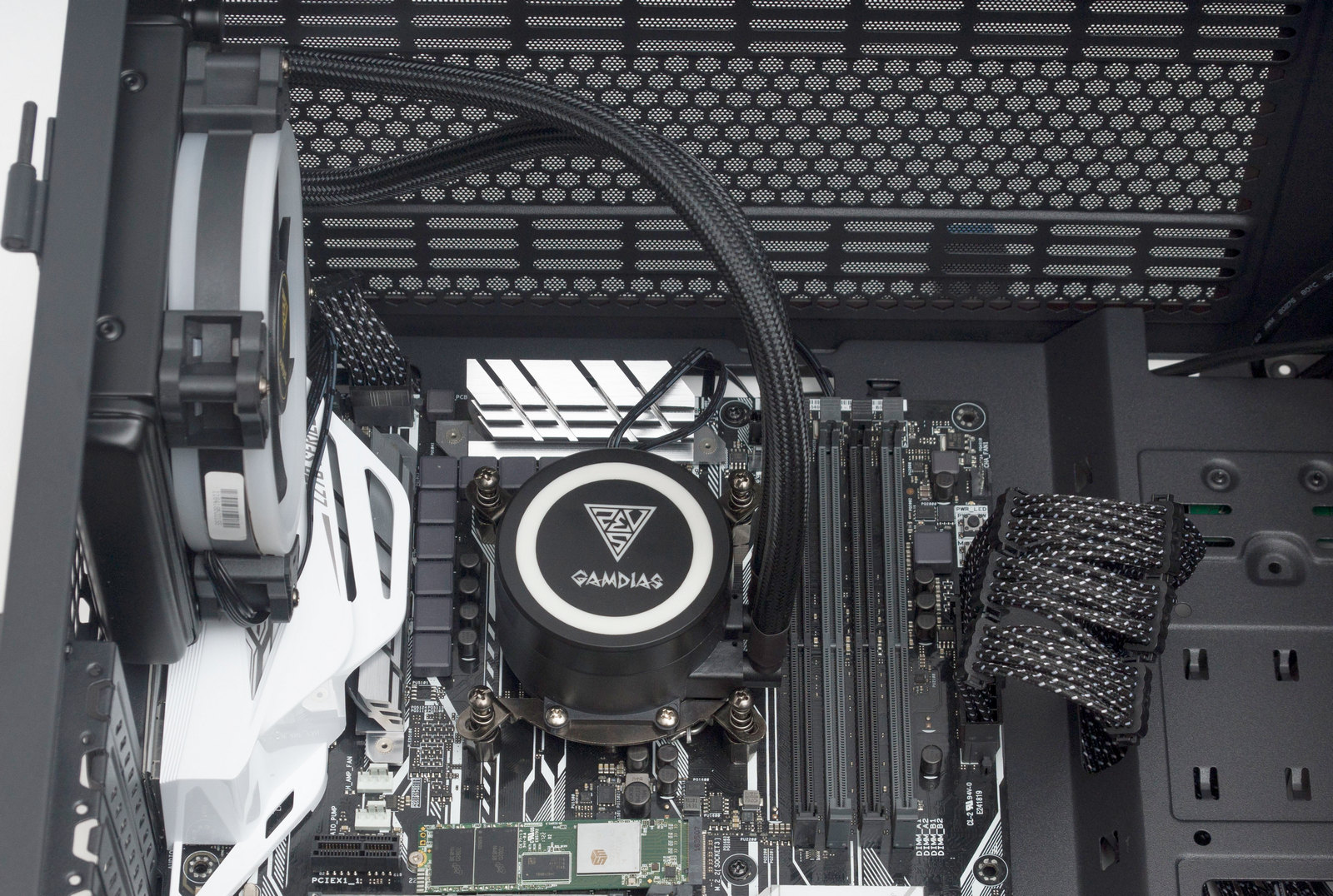

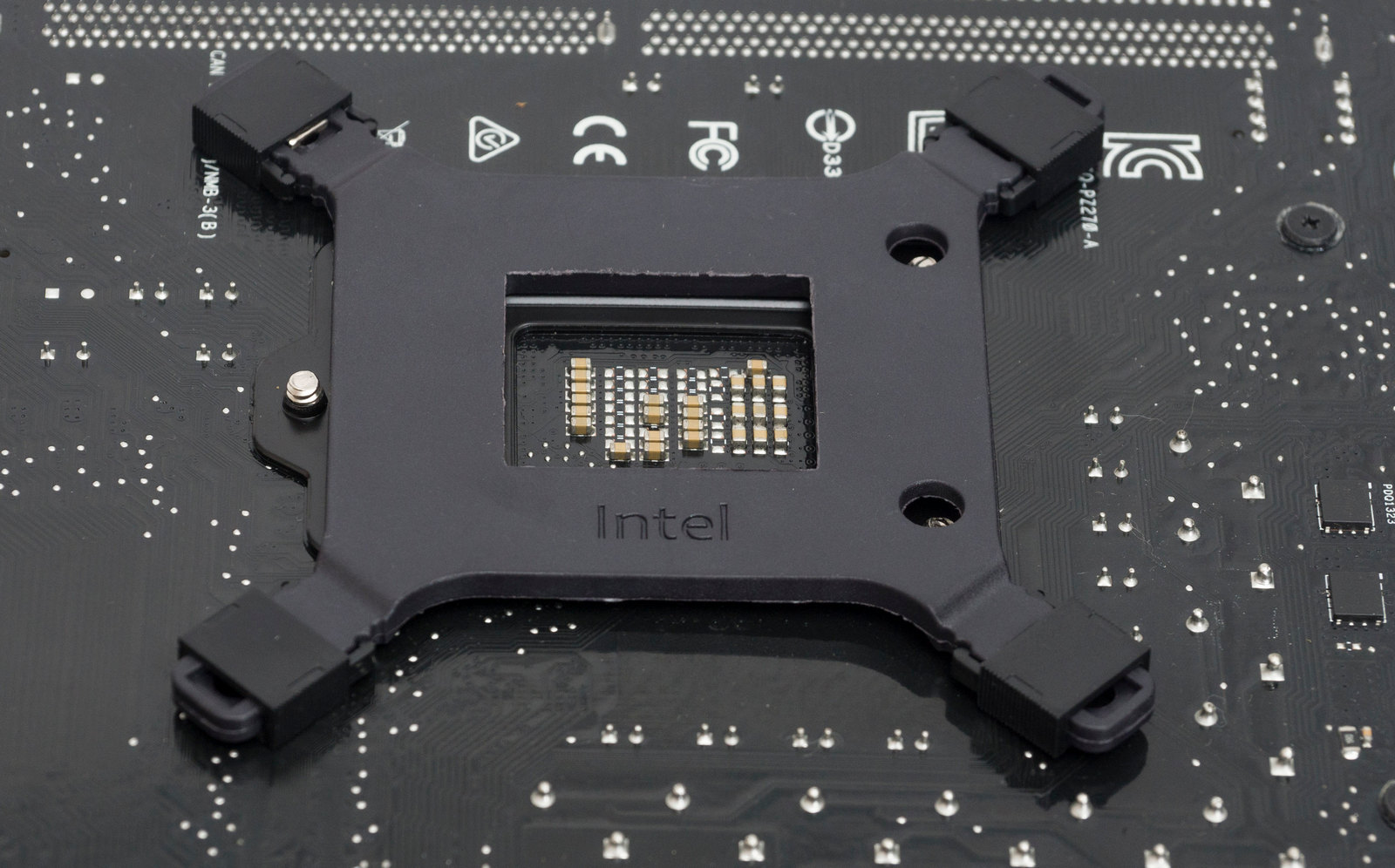

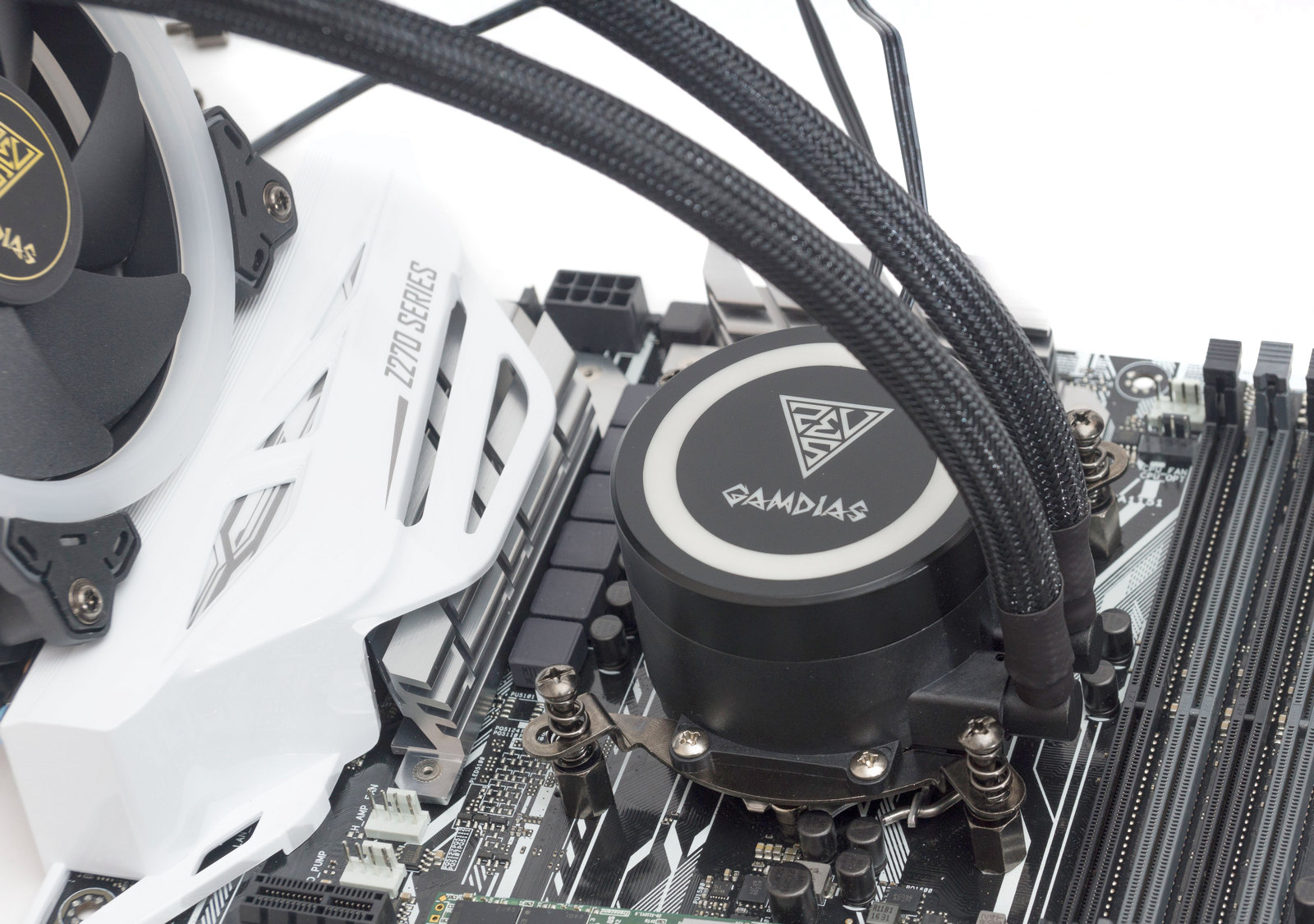

Монтаж системы охлаждения простой и удобный для пользователя. Рассмотрим на примере платформы Intel. Устанавливаем пластиковый бэкплейт, в ушках пластиковыми хомутками зафиксируем винты.

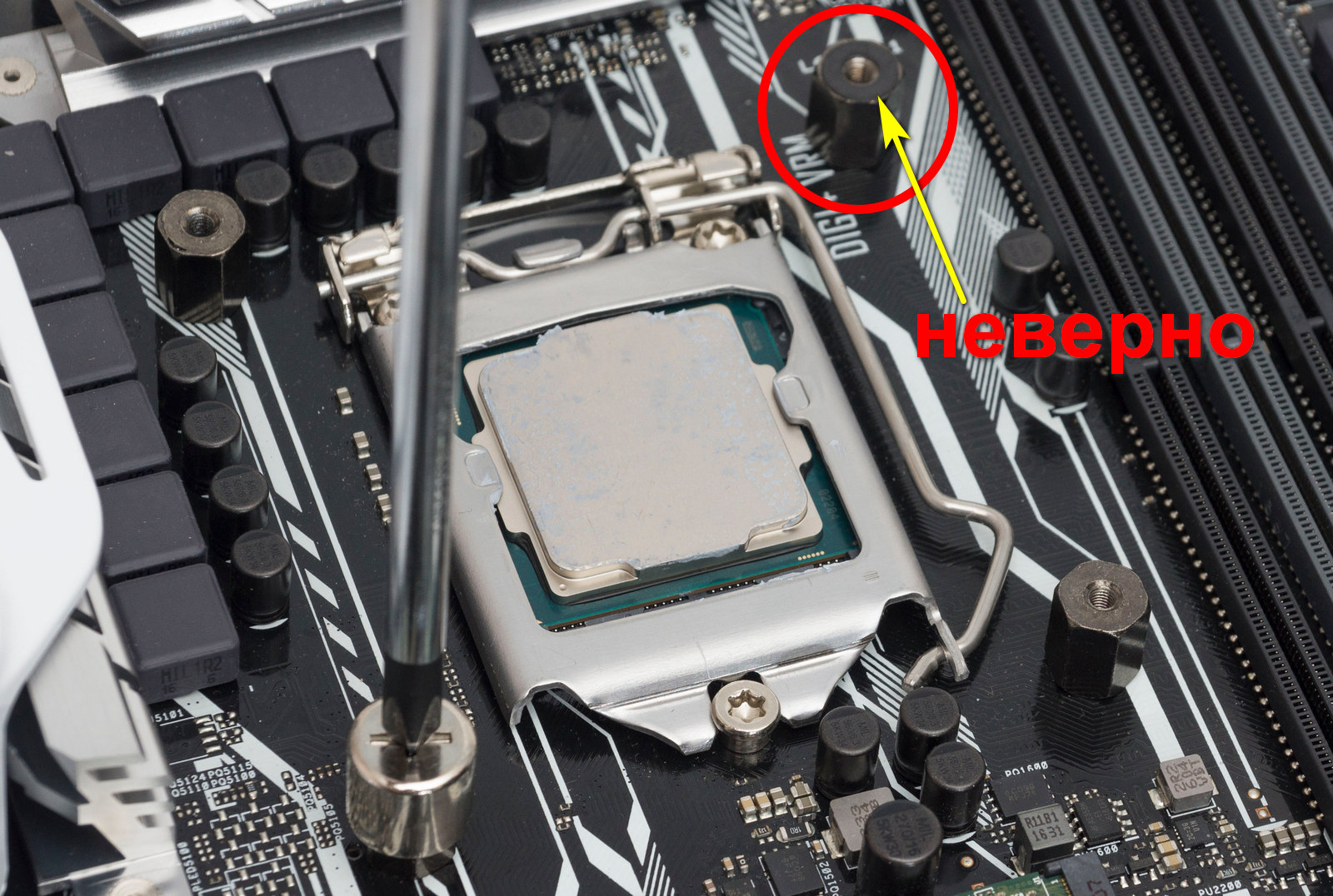

С лицевой стороны платы на винты накручиваем высокие гайки с помощью комплектной накидной головки. Обратите внимание, с одной стороны на гайки наклеены диэлектрические прокладки.

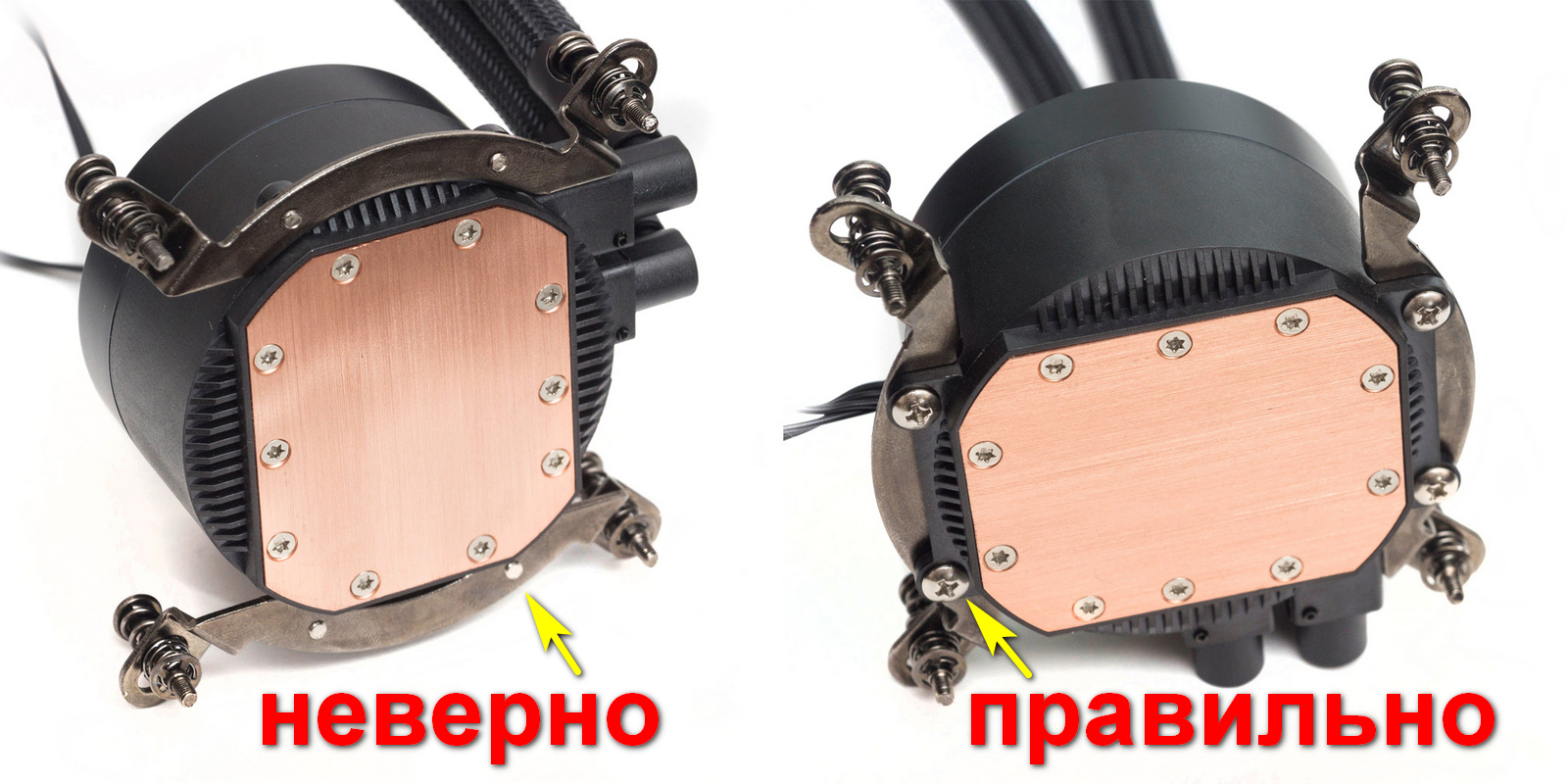

На помпу сверху прикручиваем кронштейны с подпружиненными винтами. Так как бумажной инструкции нет, то по ошибке можно прикрутить их снизу – тогда основание теплосъемника не будет прижиматься к крышке процессора.

Осталось толькопосле нанесения термоинтерфейсаприкрутить винты кронштейнов к ранее установленным гайкам.

Всю сборку удобно выполнить одному сборщику без помощи, даже если материнская плата уже установлена в корпус с окном на поддоне напротив сокета.

Радиатор с предварительно установленным вентилятором закрепляем на тыльной стороне корпуса или сверху, в зависимости от используемого корпуса и спроектированной системы охлаждения. Длины шлангов достаточно даже для установки радиатора на фронтальную сторону корпуса.

Распиновка контактов на колодке подсветки, к сожалению, отличается от идентичных разъемов на контроллере корпуса Gamdias Talos M1A, и они не совместимы. Т.е. подключить подсветку помпы можно только через комплектный контроллер, а его уже в свою очередьсинхронизировать с контроллером подсветки корпуса.

Также и вентилятор СЖО не получиться подключить непосредственно к контроллеру корпуса.

Тестирование

Тестовая конфигурация:

• Материнская плата: ASUS PRIME Z270-A;
• Процессор: Intel Core i7 7700K, скальпирован с заменой термоинтерфейса на жидкий металл;
• Термоинтерфейс: ARCTIC MX-4;
• Оперативная память: TEAM DELTA UD-D4 3000 2x8 ГБ;
• Накопитель: Transcend MTE820 NVMe PCI Express Gen3 x4 на 256 ГБ;
• Корпус: Gamdias Talos M1A;
• Операционная система: Windows 10 64-bit версия 1809.

Прогревать процессор будем прогоном утилиты LinX 0.9.1 не менее 10 минут, температуру мониторим программой Real Temp 3.70. Обороты вентилятора регулируем пультом ДУ, доступны всего три значения оборотов.

Для наглядности эффективности возможностей тестируемой СЖОсравним полученные показатели с ранее протестированной на данном стенде СЖО ID-Cooling DASHFLOW 360.

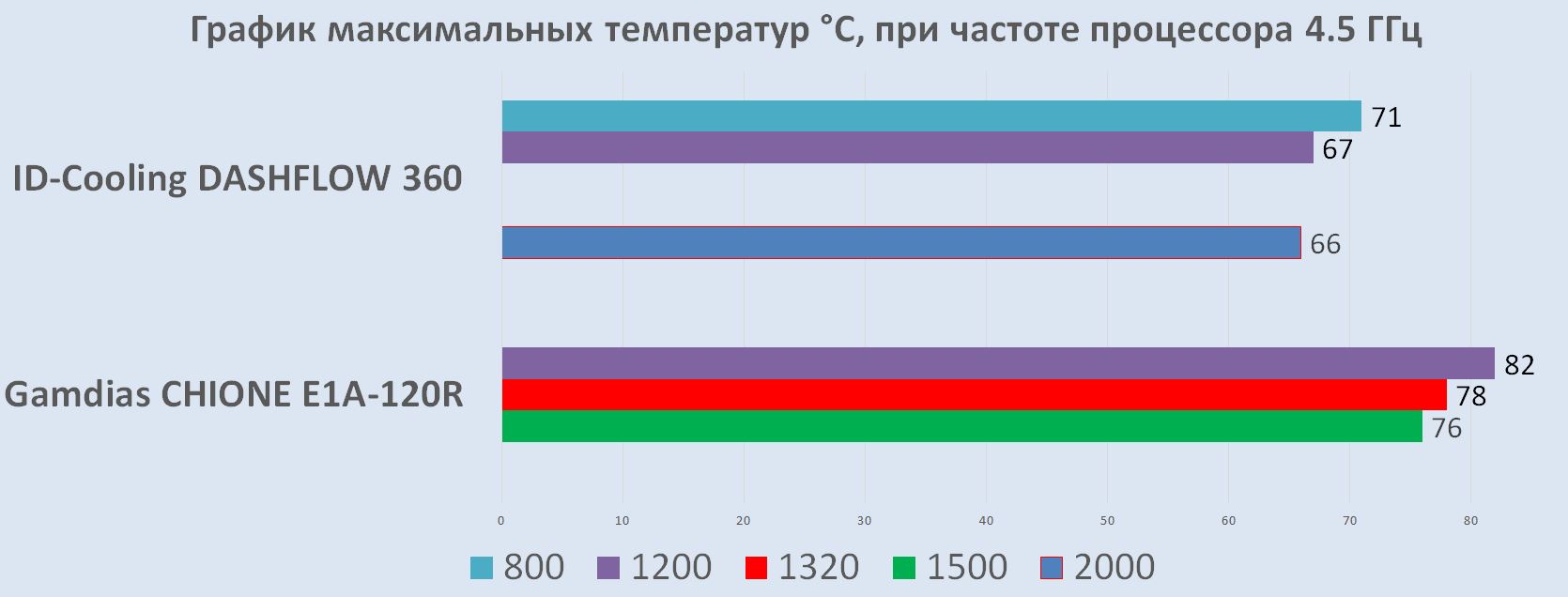

Данные в таблице по самому горячему ядру, тестирование в открытом корпусе, температура в комнате составила 23-24 °С.

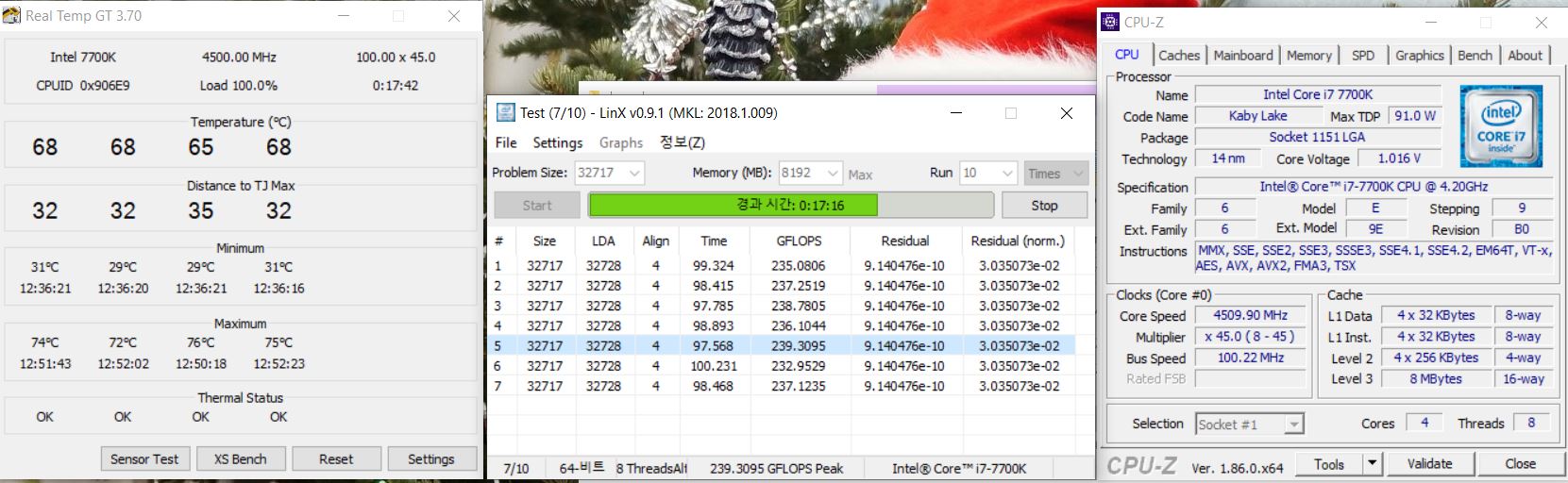

Первый тест процессора на частоте 4.5 ГГц, все настройки в BIOS по умолчанию, напряжение CPU Auto. На данной частоте TDP процессора составило 100 Вт.

Разными цветами в таблице указаны обороты в минуту вентиляторов обеих систем. Обратите внимание: скорости вращения комплектных вентиляторов отличаются.

С охлаждением процессора, разогнанного с базовой частоты 4.2 ГГц до 4.5 ГГц в Turbo Boost, протестированная СЖО Gamdias CHIONE E1A-120R справляется отлично. Разница с эталонной системой, имеющей радиатор форм-фактора 360 мм, составляет десять градусов. Многие башенные системы охлаждения и СЖО с радиаторами на 240 мм, ранее протестированные на данном стенде, демонстрировали схожие результаты.

Второй тест на процессоре, разогнанном до 4.8 ГГц, с напряжением CPU ограниченным значением 1.2 В. В разгоне TDP процессора составило 140 Вт.

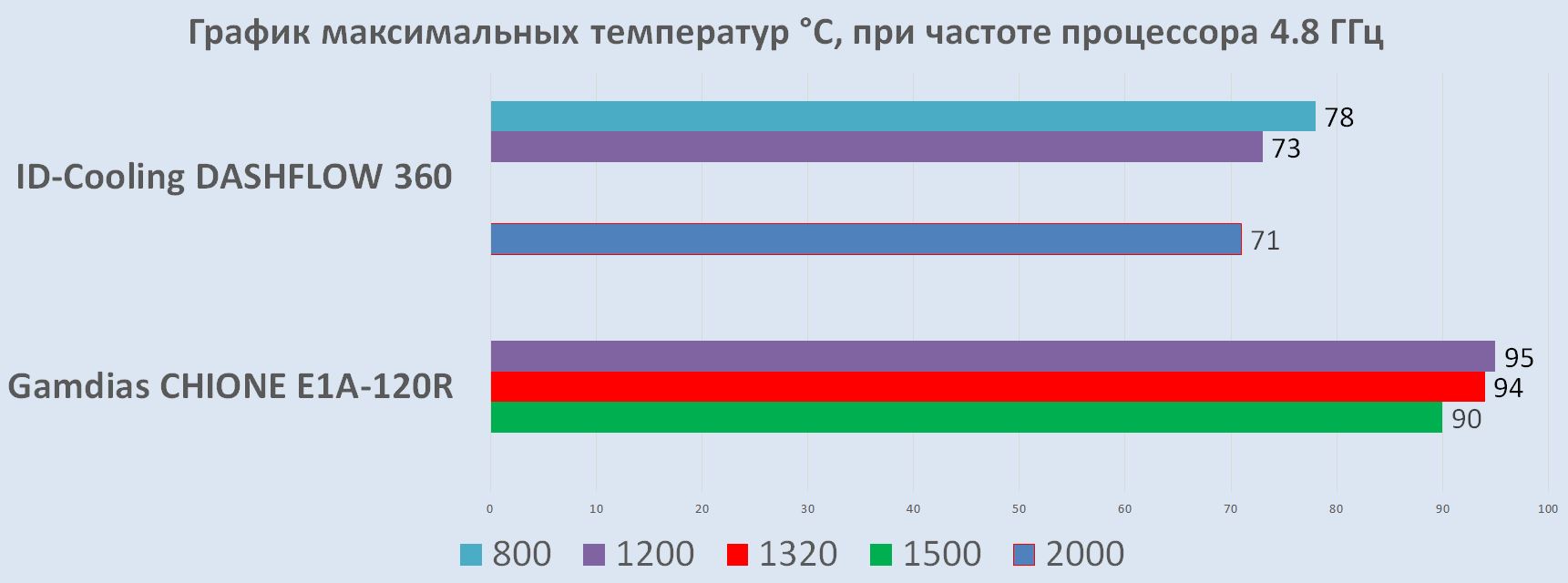

Даже с таким не экстремальным разгономнаша подопечная справляется уже с трудом. Разница с DASHFLOW 360 составляет уже в среднем двадцать градусов. Температуры процессора зашкаливают за 90 градусов, что для него уже не комфортно. Хотя формально система справляется с охлаждением, менее требовательные задачи так не будут нагружать процессор, и в реальной работе таких температур вы не увидите.

Уровень шума при работе комплектного вентилятора был на комфортном уровне, назвать его громким нельзя. Но и на минимальных оборотах он оставался слышим, бесшумным его также нельзя назвать.

Помпу можно считать бесшумной, нет никаких лишних звуков, стрекота или шуршания, а также бульканья жидкости в контуре.

Заключение

Жидкостная необслуживаемая система охлаждения центрального процессора Gamdias CHIONE E1A-120R получилась вполне приличной. Она не только выглядит великолепно и способна украсить собой корпус ПК, но и достаточно эффективно справляется с охлаждением. Ее смело можно выбирать как относительно недорогое решение для визуального оформления сборки и охлаждения процессоров без экстремального разгона.

К сборке претензий нет, все технические решения продуманы: удобство крепления водоблока, поворотные фитинги на помпе, длина тефлонового шланга, качество обработки основания.

У опытного пользователя могут появиться только вопросы к комплектному вентилятору. Внешне он выглядит впечатляюще, адресная RGB-подсветка, настраиваемая через контроллер с пульта ДУи имеющая возможность синхронизации с материнскими платами – все это актуальный и модный тренд на сегодня.

Но в угоду внешнему проявлению некоторые технические особенности вентилятора занижают потенциал данного СЖО.

Самый очевидный момент – это отсутствие возможности регулировки его оборотов интеллектуальными системами материнских плат. Пользователю удобнее выставить график зависимости оборотов от температуры центрального процессораи больше не затрагивать этот момент. В данном же случае нам придется искать пульт и увеличивать или уменьшать обороты с его помощью.

Но даже в этом случае диапазон регулировок очень узкий, от 1200 до 1500 об/минуту. Снижение минимального значения позволило бы сделать вентилятор бесшумным, без нагрузки эффективность охлаждения при этом бы не пострадала. А повышение максимальных оборотов хоть бы и сделало его более шумным, но все же позволило бы помпе и радиатору лучше проявить свой потенциал по отводу тепла от теплораспределительной крышки процессора.

Думаем, что производитель не остановиться в развитии, и в последующих разработках мы увидим более продуманные и столь же интересные решения.

Плюсы:

• Качество сборки;
• Хорошая эффективность;
• Интересное световизуальное решение;
• Удобство сборки;
• Доступная цена.

Минусы:

• Нет бумажной иллюстрированной инструкции по сборке;
• Не оптимальные настройки вентилятора.
