Обзор и тест Alphacool Eisbaer Extreme: СЖО высокого полёта
Eisbaer Xtreme является новой вехой развития знаменитой серии от Alphacool , и, на первый взгляд, обеспечивает беспрецендентные для готовых СЖО возможности. Оправдают ли они высокую цену?
![Обзор и тест Alphacool Eisbaer Extreme: СЖО высокого полёта Обзор и тест Alphacool Eisbaer Extreme: СЖО высокого полёта](/upload/resize_cache/iblock/614/767_431_2/61421916a7fad5709e10eed4a564287e.jpg)
Упаковка и комплектация

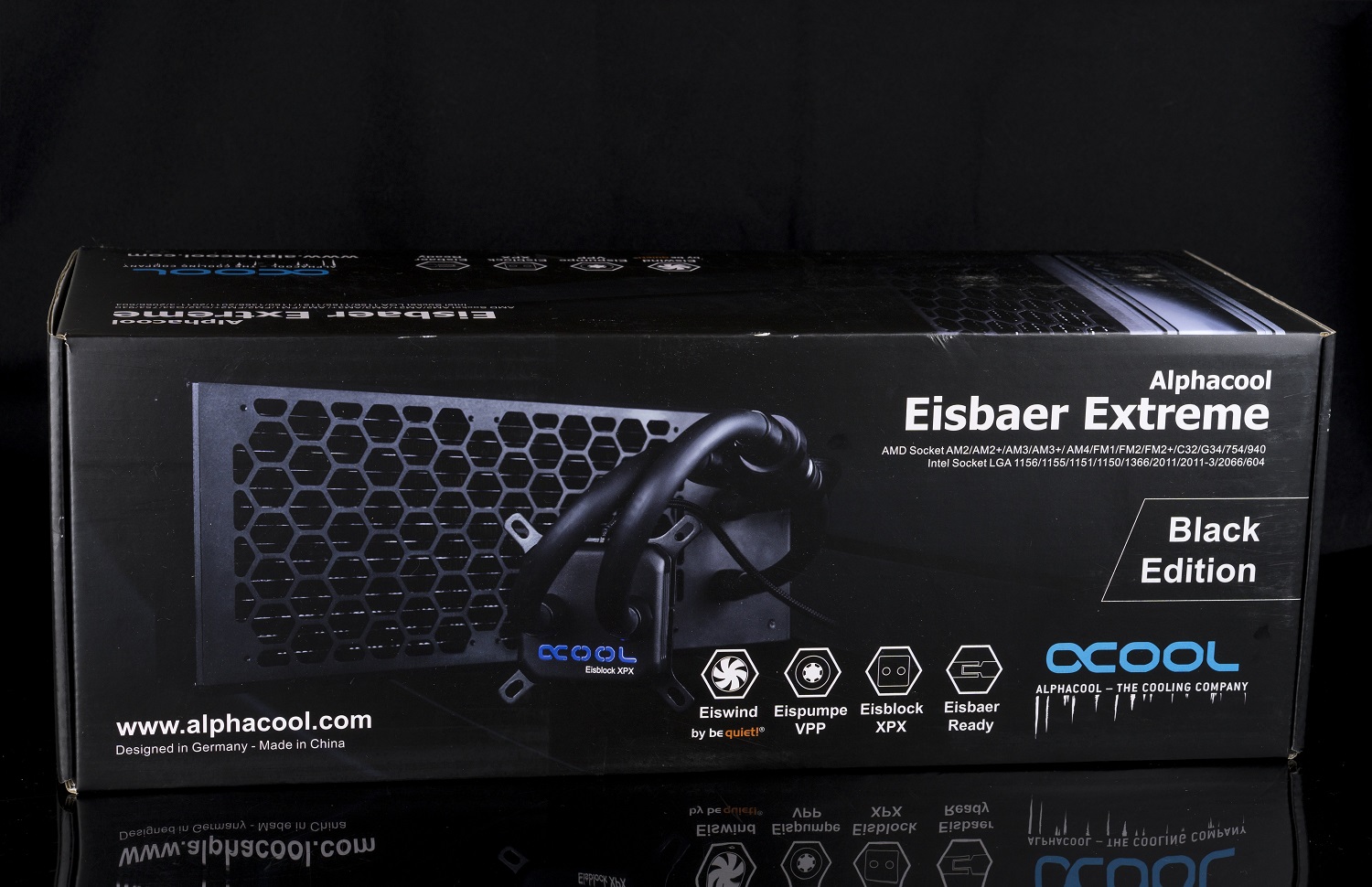

Eisbaer Extreme поставляется в большой картонной коробке.![](/upload/iblock/60d/60dd7a015b2a19145358f47ac05fcb0b.jpg)
![](/upload/iblock/5b7/5b76c1de9746d8b19f0978843d0a5c52.jpg)
Большая часть полезной информации дублируется на разных сторонах: с разной позиции представлены изображения рассматриваемой СЖО, указаны страны проектирования и производства, ключевые особенности, совместимость с различными сокетами (а поддержка действительно внушающая), а также указана цветовая схема: в нашем случае это версия Black Edition.
![](/upload/iblock/57a/57af970761f76bdcfb4d324f8e472823.jpg)

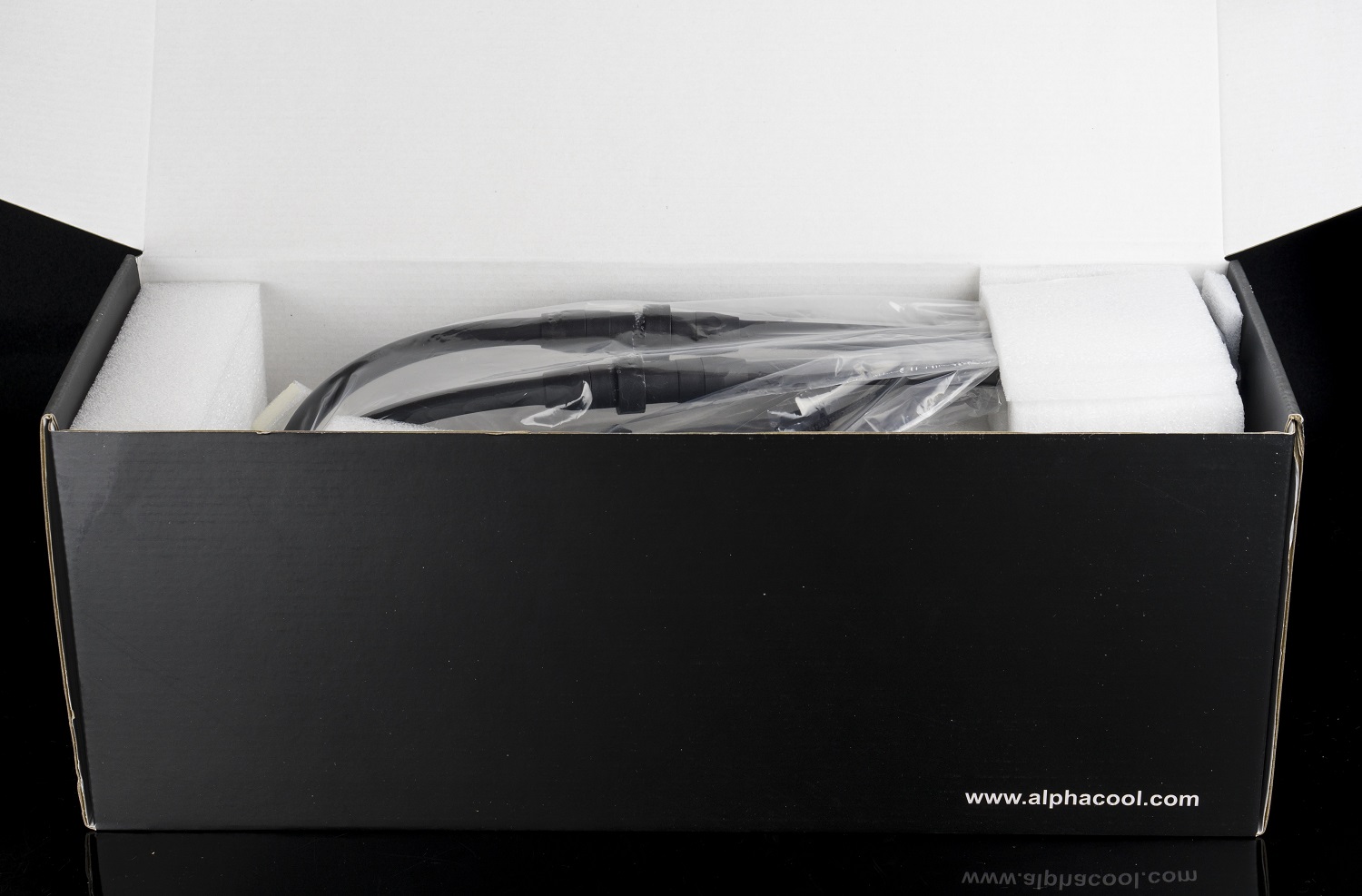

Система охлаждения в собранном состоянии зафиксирована внутри коробки с помощью вспененного материала. В процессе долгой транспортировки (наш семпл приехал посредством почты России, но даже это не смогло его сломать) всё осталось на своих местах.
![](/upload/iblock/c72/c72aa7b8f96580a0c052dfd0409bea93.jpg)

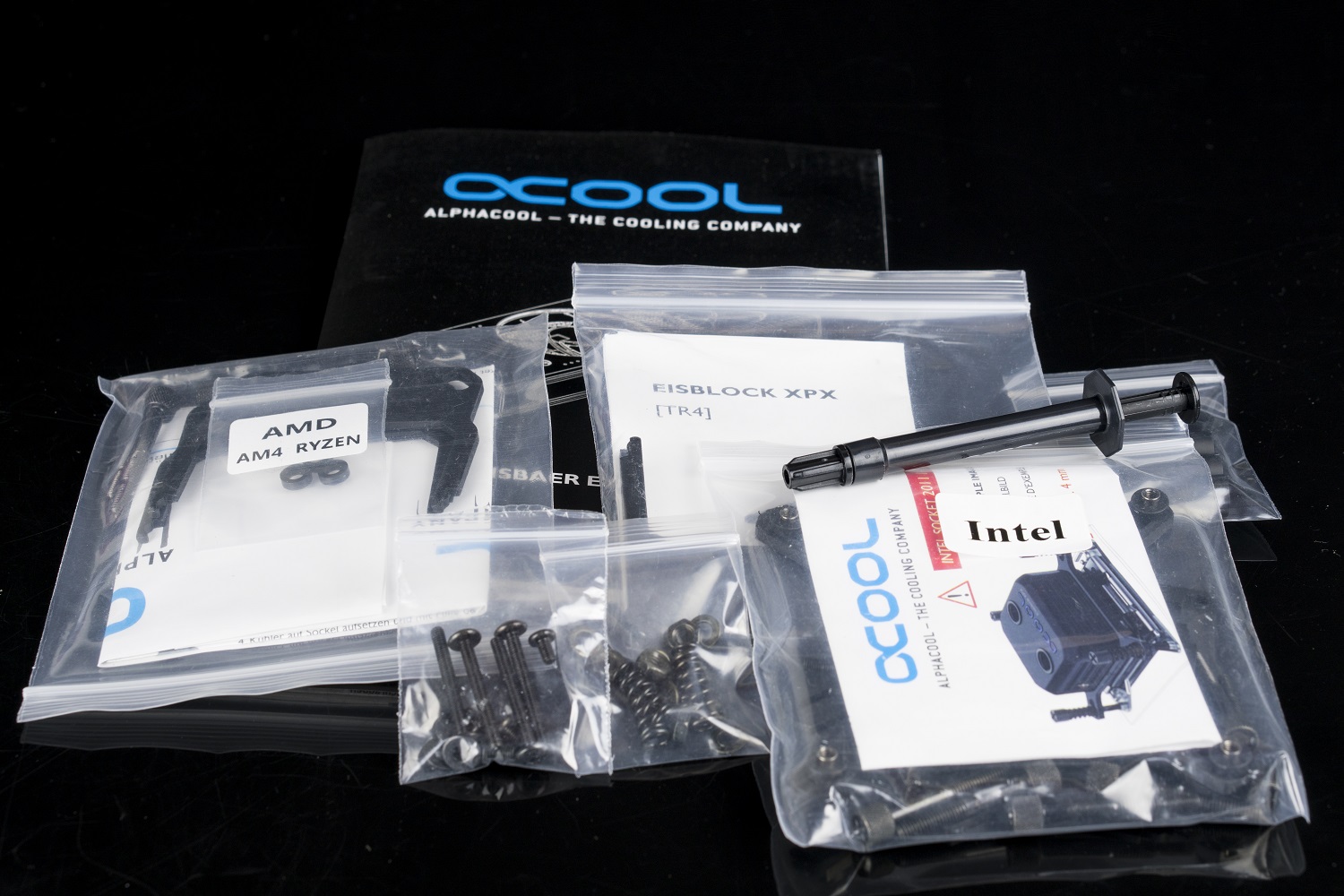

Комплектация состоит из наборов креплений для разных сокетов (включая AMD AM4 и TR4), инструкции по установке и тюбика фирменной термопасты.
Внешний вид у внутреннее устройство

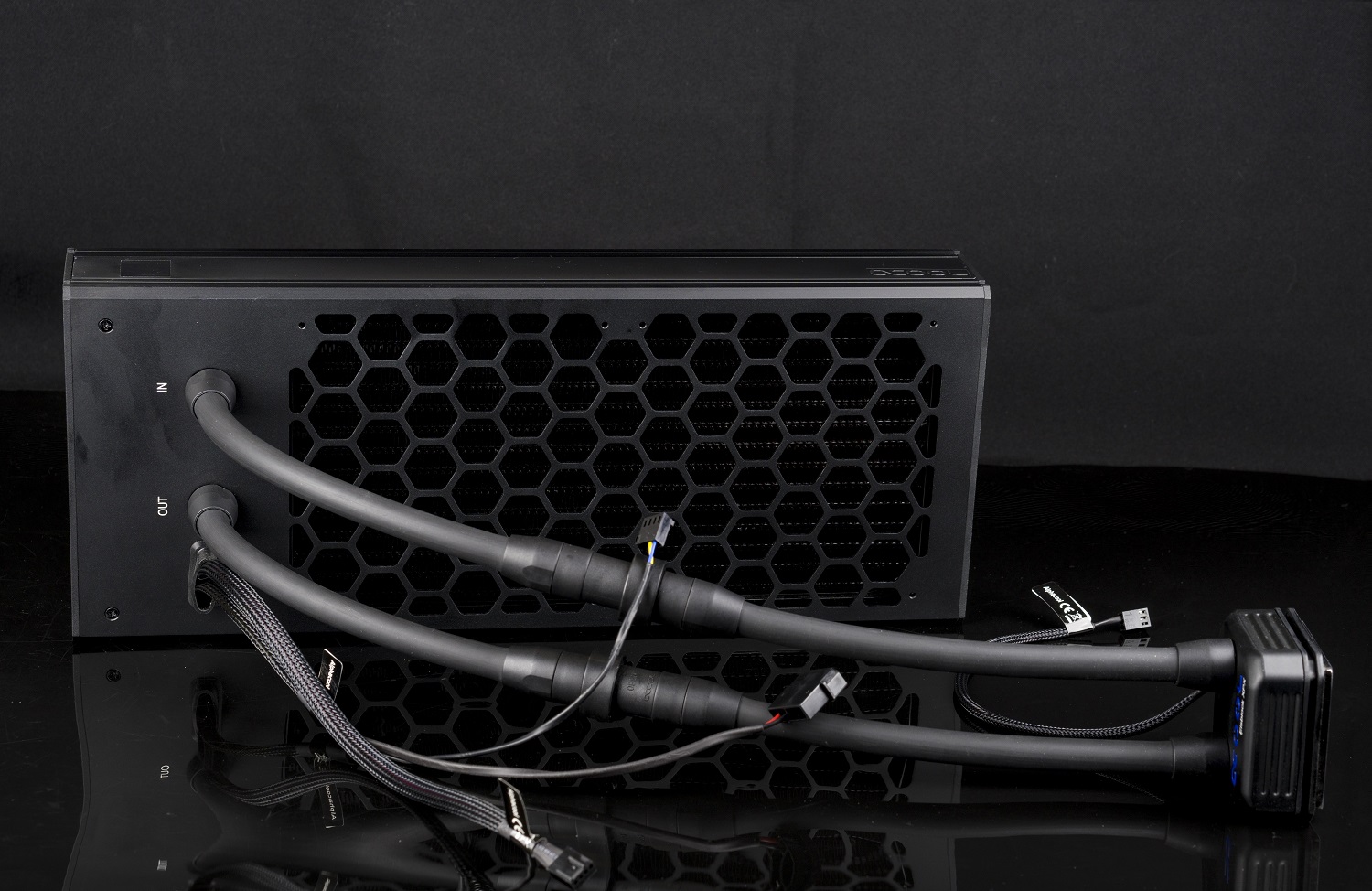

Eisbaer Extreme отличается от всех систем жидкостного охлаждения, что мы раньше встречали и тестировали.![](/upload/iblock/25e/25eb4fa8dd1a2c89674ed199166fc5b1.jpg)
Визуально можно отделить две составляющие:
- алюминиевый корпус, который скрывает подвижную часть системы, радиатор и резервуар;
- водоблок с подсветкой.
![](/upload/iblock/7c8/7c809392c70f0ecaf8422e5addd500ad.jpg)

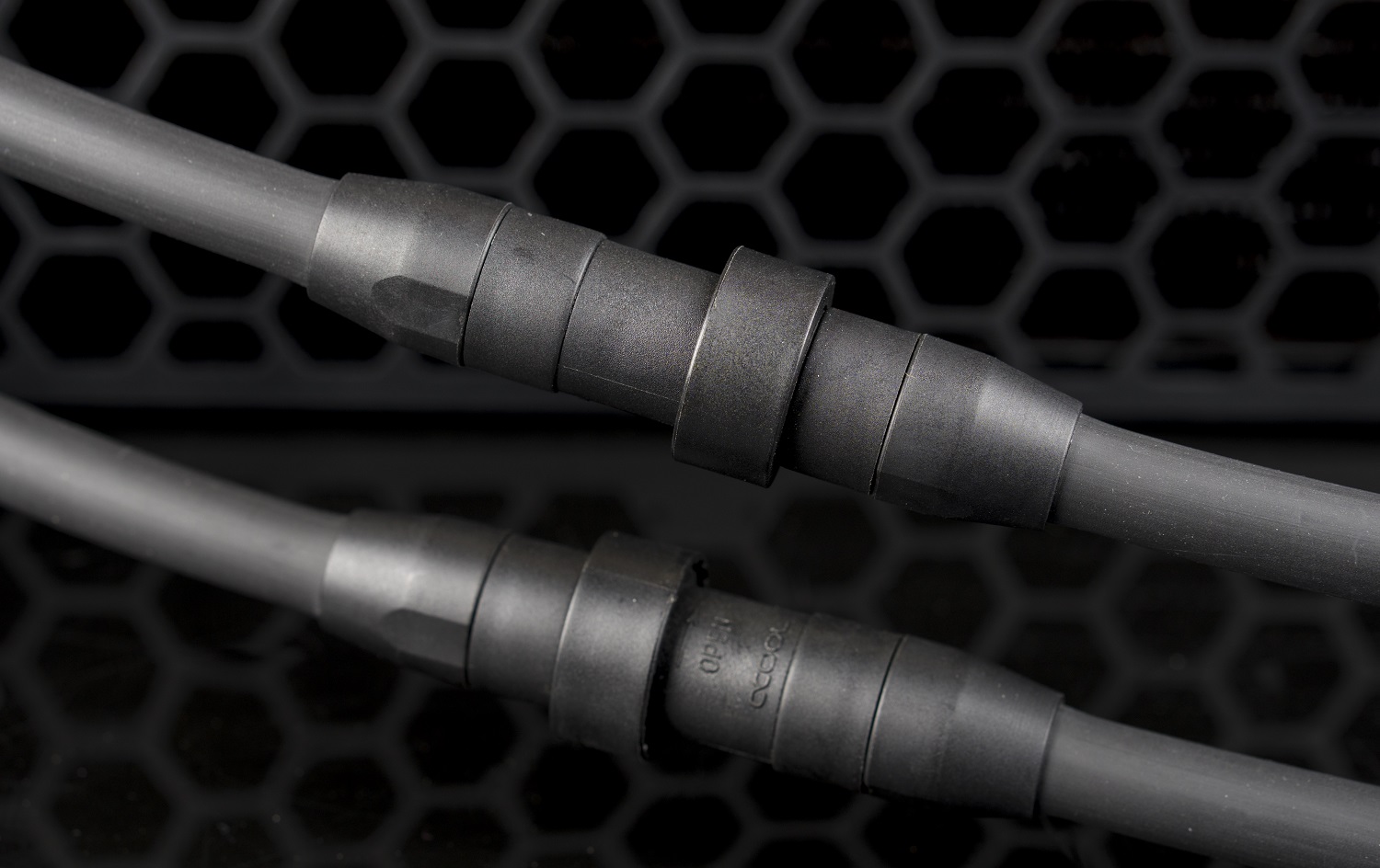

Соединяются они с помощью фирменных быстросцепов. Принцип их соединения прост: "мама" и "папа" фиксируются с помощью прижима, который регулируется винтообразным соединением.
![](/upload/iblock/20e/20e091c0084499844656de3fb6e9d047.jpg)
![](/upload/iblock/aae/aae865b294c15334d7c13825b8ff17e5.jpg)

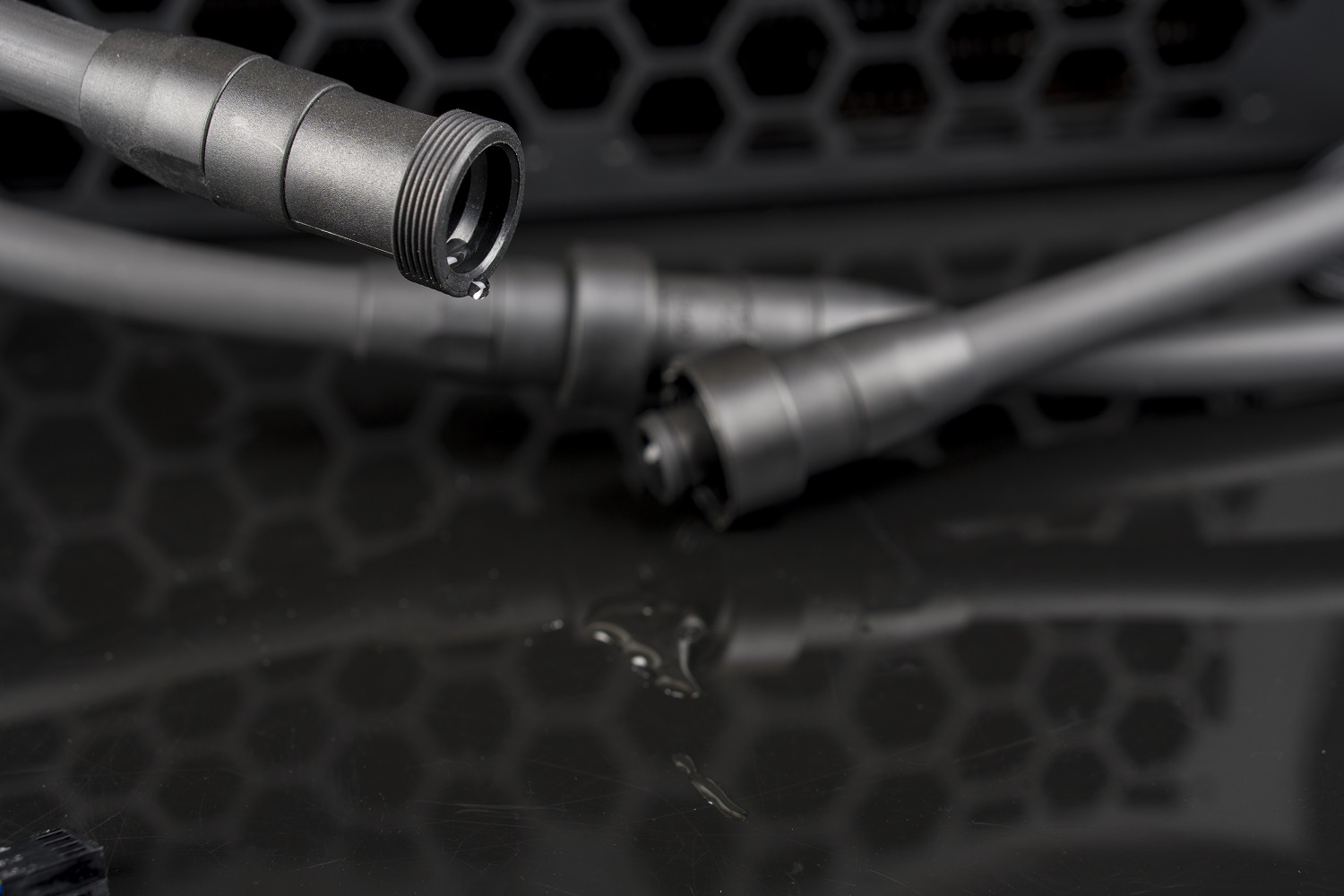

Если раскручивать неаккуратно, то может быть пролито небольшое количество охлаждающей жидкости (зафиксированный максимум - на фото выше), поэтому будьте аккуратны при расширении контура.
![](/upload/iblock/86c/86c4b67aa61df7fcf7bf862069414fbc.jpg)

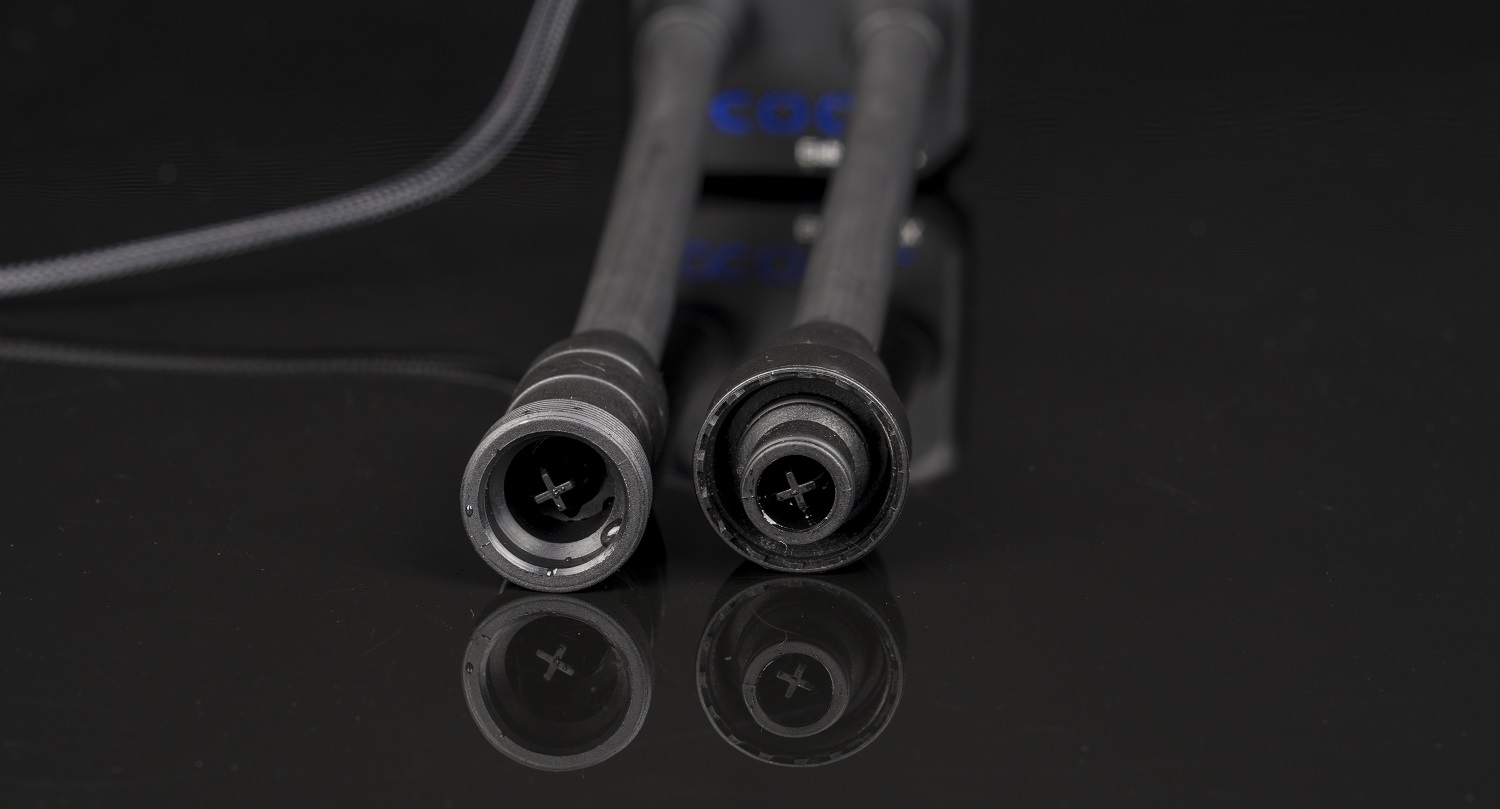

Принцип действия прост: при стягивании клапаны надавливают друг на друга и открываются, в итоге жидкость протекает сквозь быстросцеп с некоторой потерей скорости потока.
![](/upload/iblock/69b/69b82745b22b44c72b2ab3cb9ef6115f.jpg)

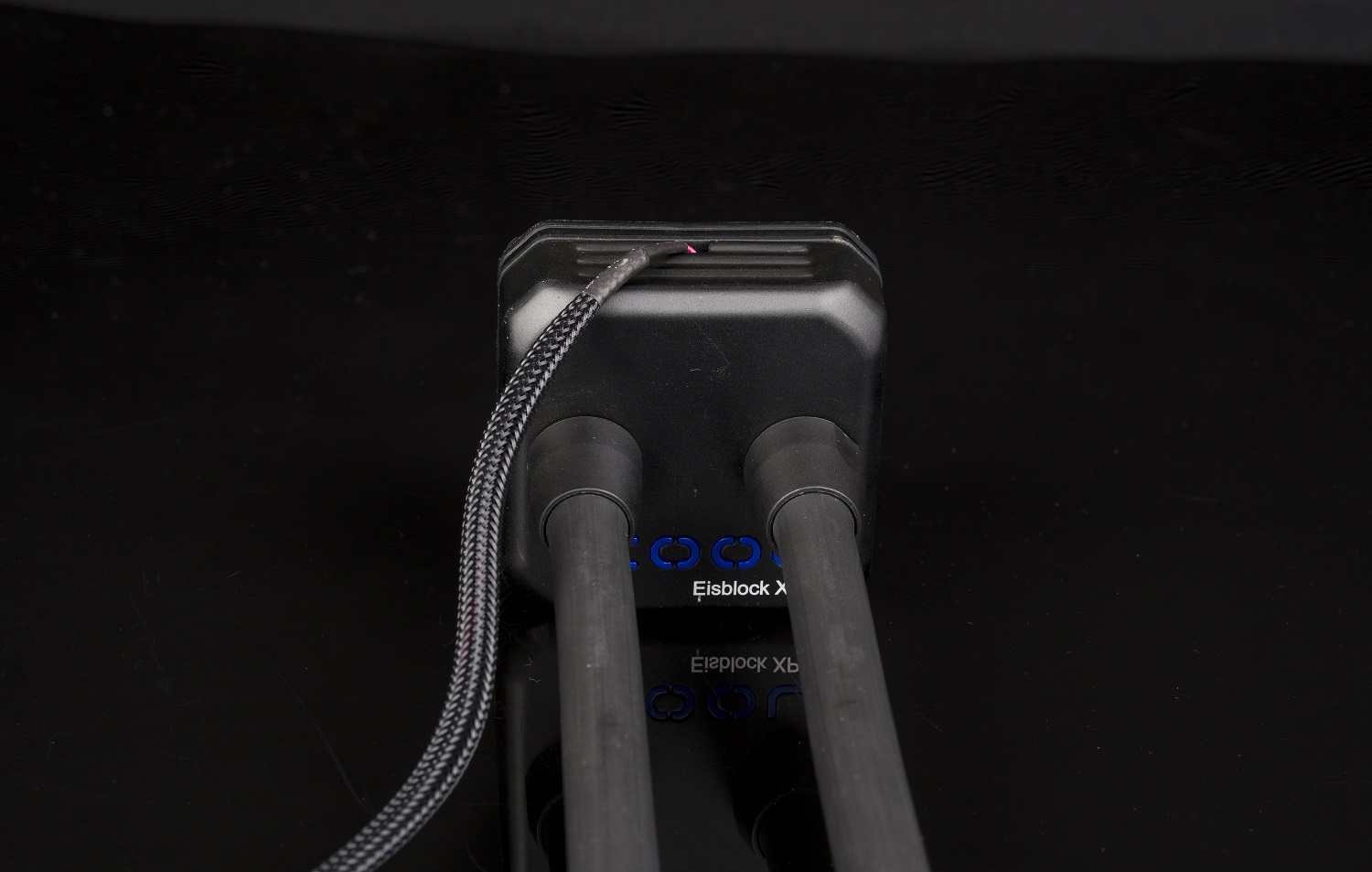

В качестве водоблока используетсяEisblock XPX, который и отъедает львиную долю бюджета на СЖО: его официальная стоимость составляет 74 евро в официальном магазине производителя. Одна из особенностей - подсветка надписи Alphacool, для которой необходимо подключение 3-pin к материнской плате.
![](/upload/iblock/ba4/ba4ffbad83d98de210c5ef1eef427fa4.jpg)

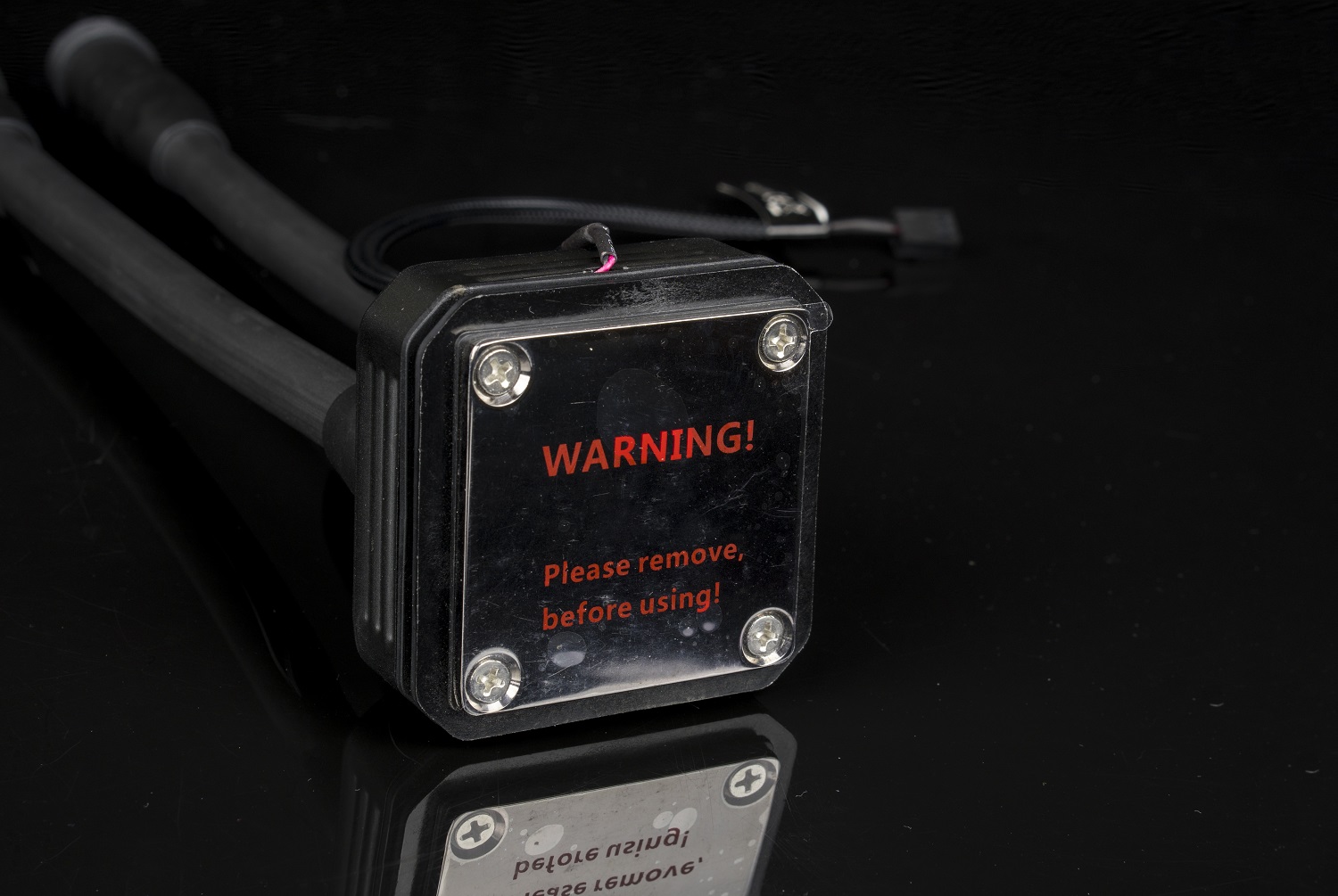

Основание водоблока сделано из никелированной меди. На нем расположена транспортировочная наклейка, которую обязательно нужно снять перед установкой.
![](/upload/iblock/ccf/ccfd489df7fa17d4f24d6486543c4158.jpg)

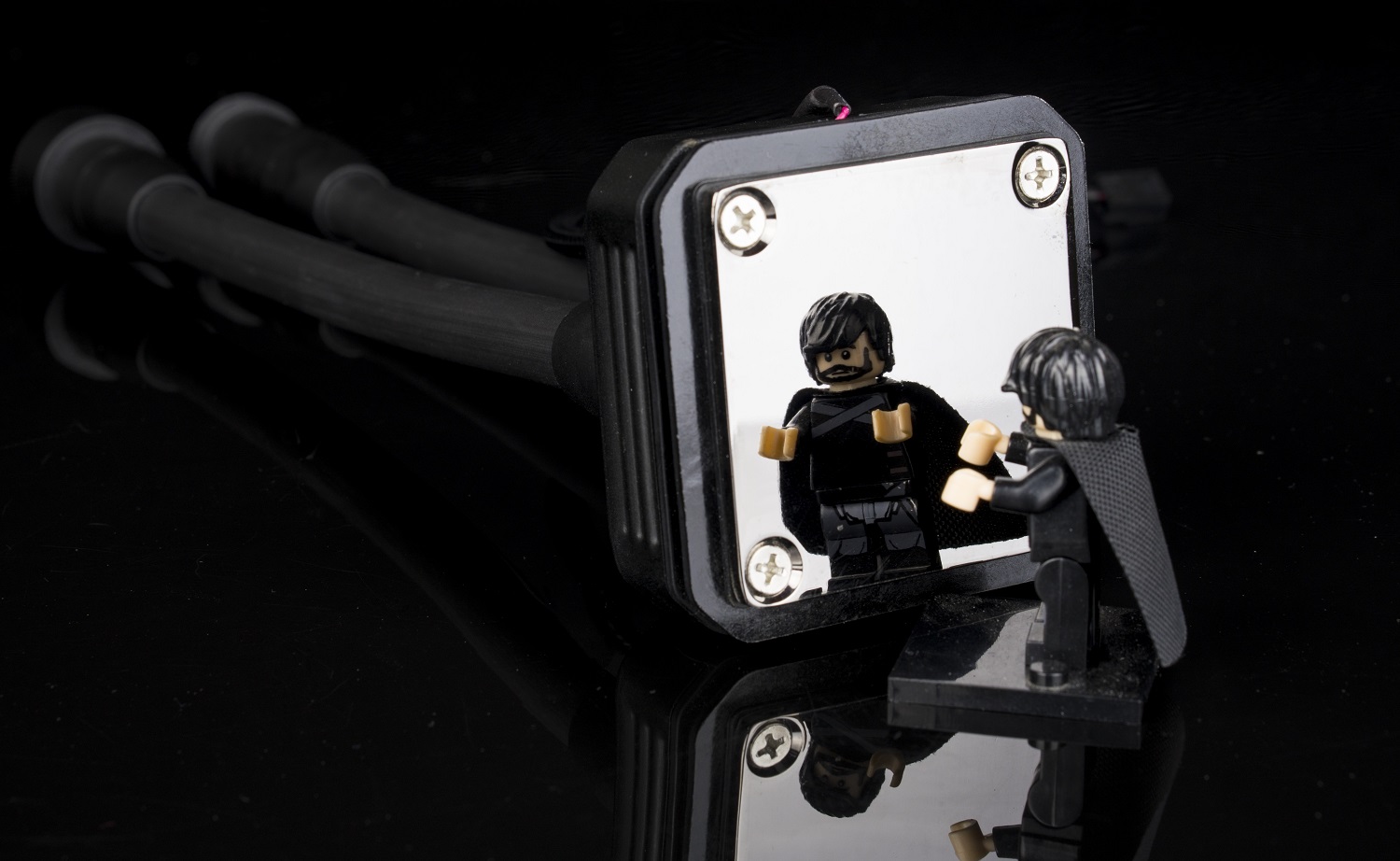

Полировка придает зеркальное отражение, при этом основание идеально ровное, что позволит лучше прилегать к крышке процессора.
![](/upload/iblock/20f/20fe9a884137168c401c8321cc46f901.jpg)

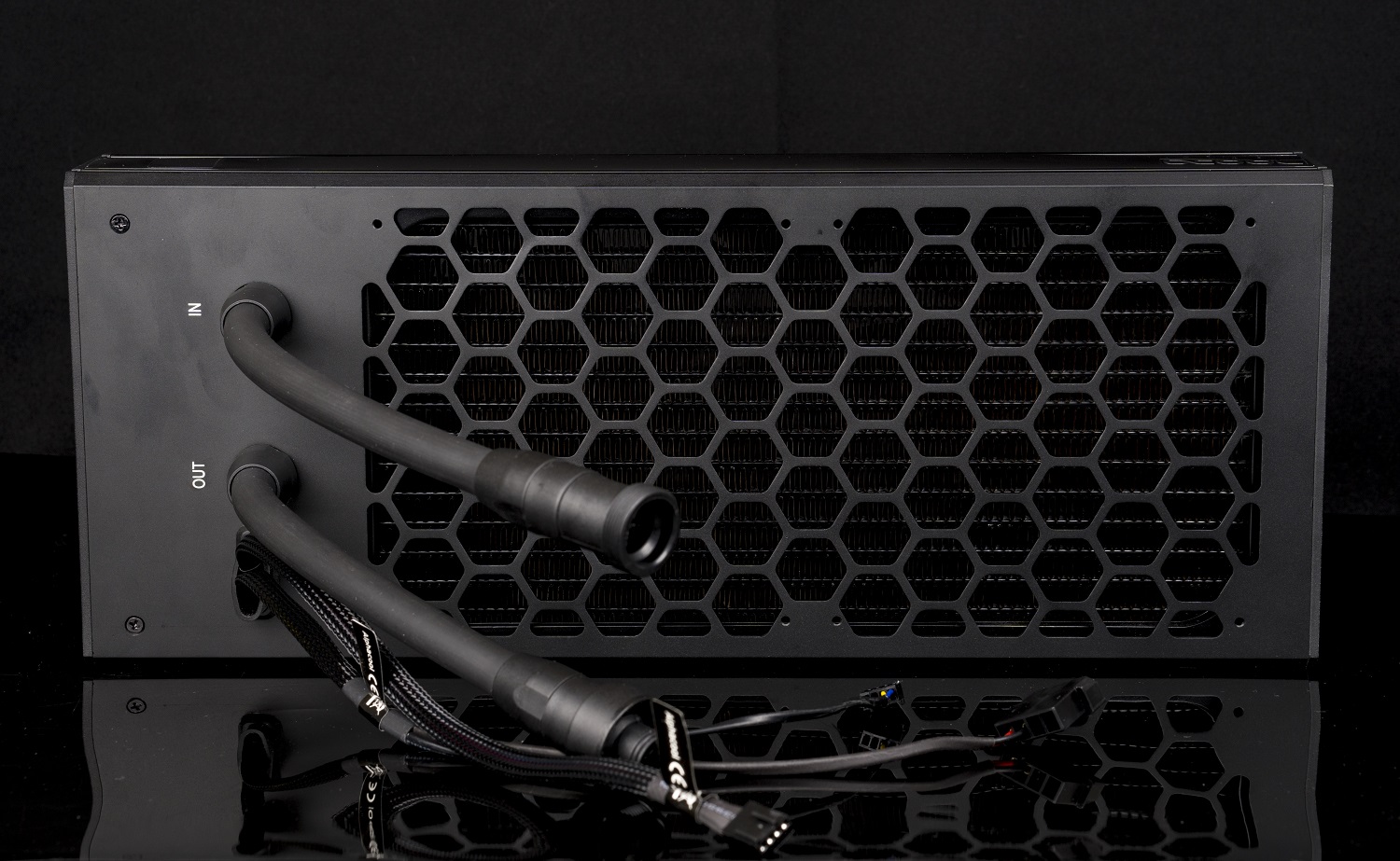

Основная часть системы охлаждения находится в алюминиевом корпусе. Его габариты внушительны для СЖО с 280-мм радиатором: длина достигает 386 мм, ширина - 156 мм, а в толщину (без учета дополнительных вентиляторов) целых 64 мм. Перед покупкой такого монстра следует изучить возможности корпуса, в который будете его устанавливать.
С одной стороны в нем имеются отверстия-соты, а в кожухе просматриваются крепления для дополнительных 140-мм вентиляторов, если это покажется необходимым.
![](/upload/iblock/588/58884d2204084e0fa3162815225e8367.jpg)

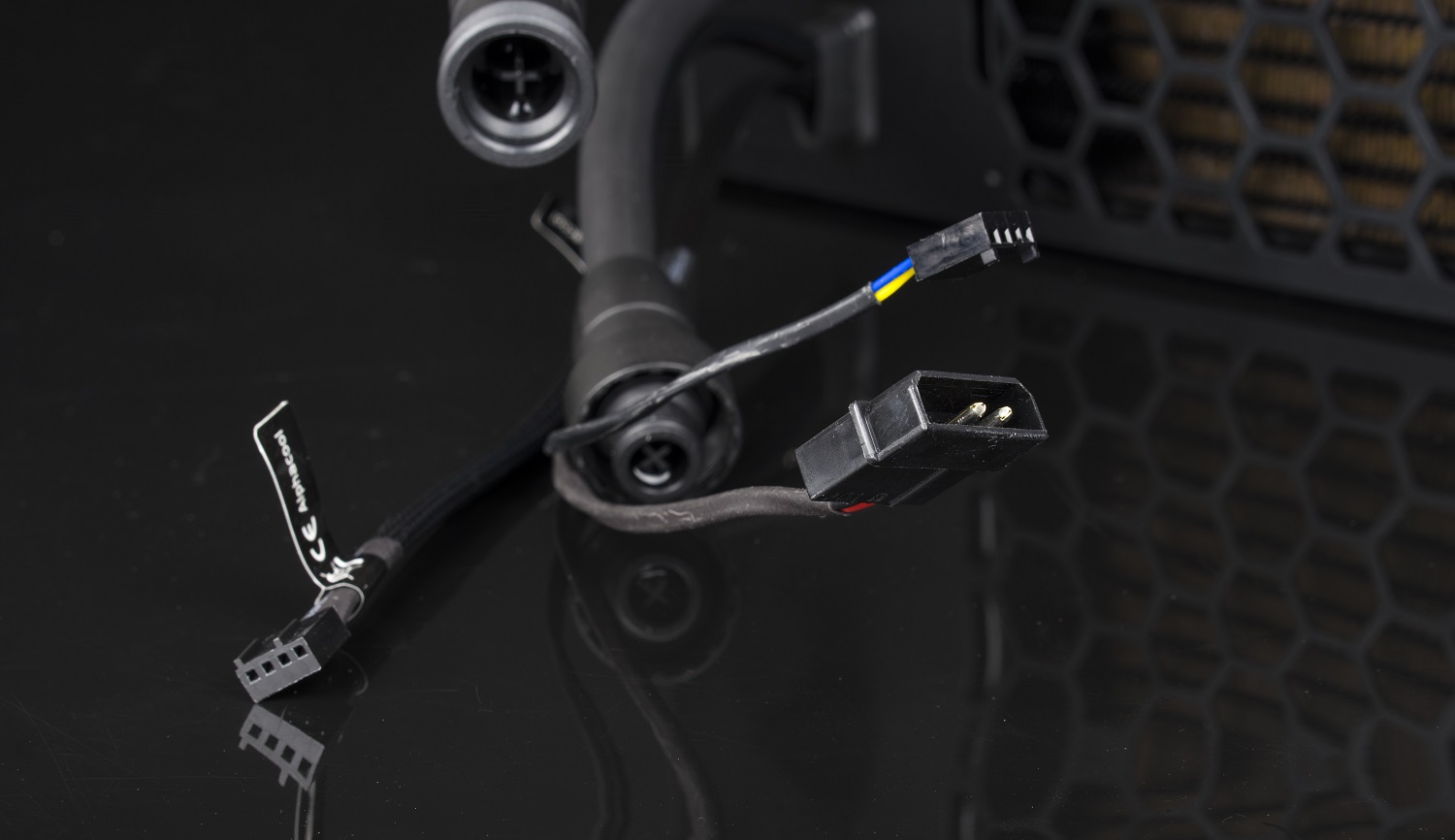

Помимо двух шлангов с быстросцепами, из корпуса выходят три кабеля: 4-pin для мониторинга ирегулирования оборотов вентиляторов, 3-pin - помпы, а molex - для подачипитанияна насос.
![](/upload/iblock/c59/c59f23dc748bfe4d4f61eb947a0b0a89.jpg)

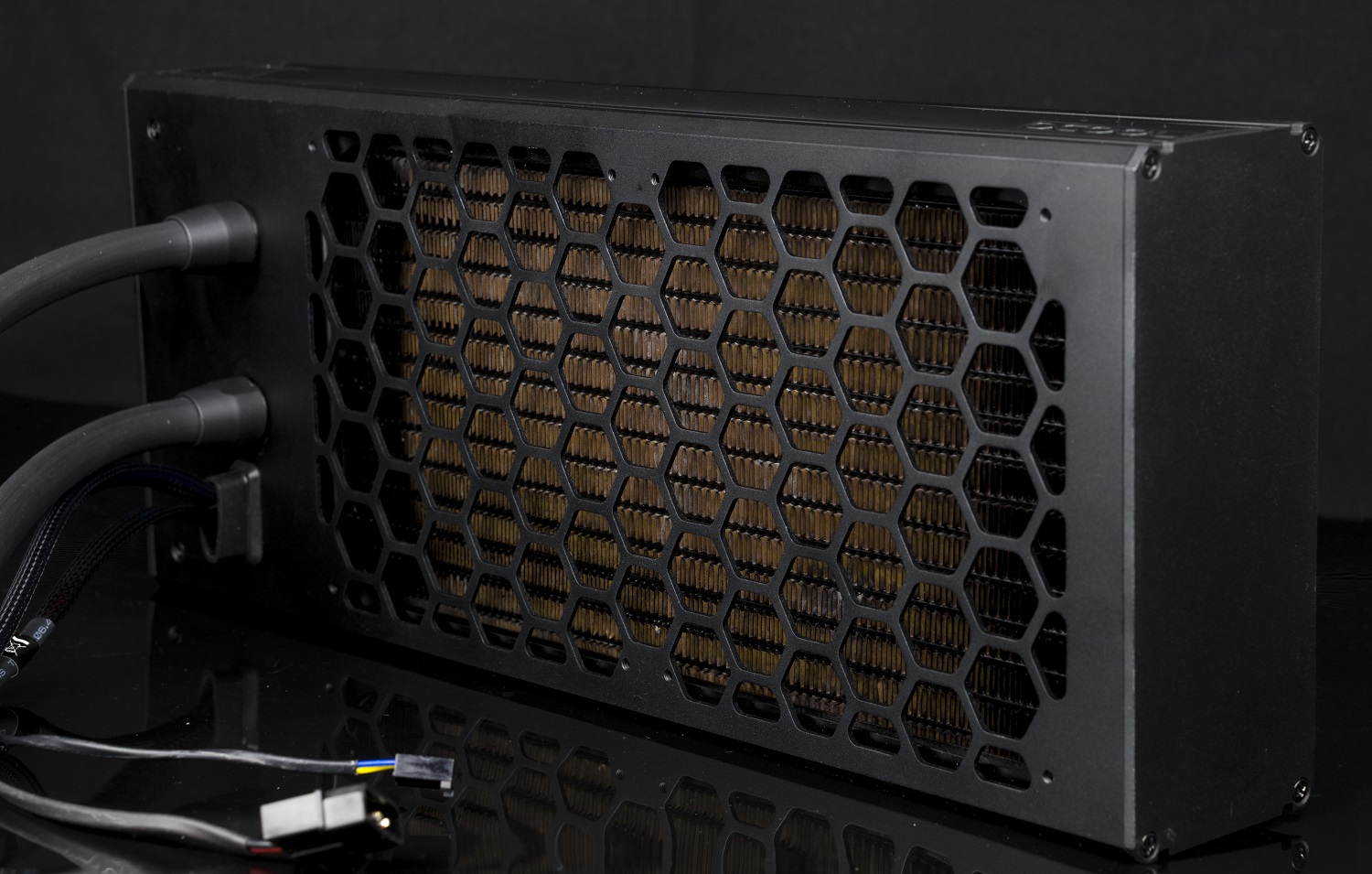

РадиаторNexXxoS 280 ST30 отличается медной структурой и отличными (особенно для готовых решений) показателями теплоотвода. Как вы заметили - с традиционной стороны на вдув радиатора нет вентиляторов, что отличает данный продукт от большинства одноклассников.
![](/upload/iblock/c8c/c8c7f7112ae239e018725069a649c403.jpg)

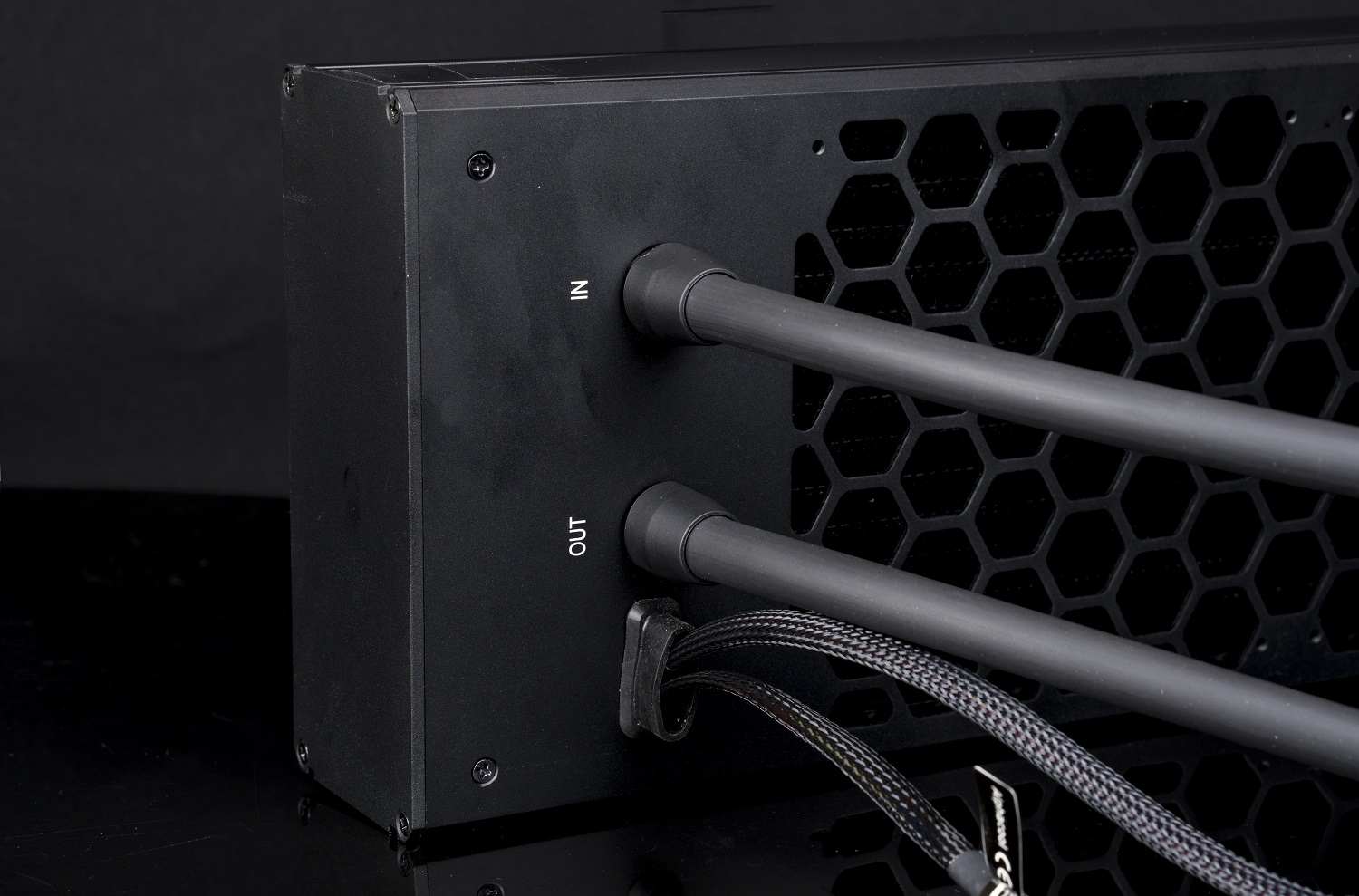

Вход и выход жидкости из резервуара подписаны для понимания того, как лучше подключать дополнительные водоблоки в контур.
![](/upload/iblock/cb9/cb9b0e4d170bf797380c7e51594c90fa.jpg)

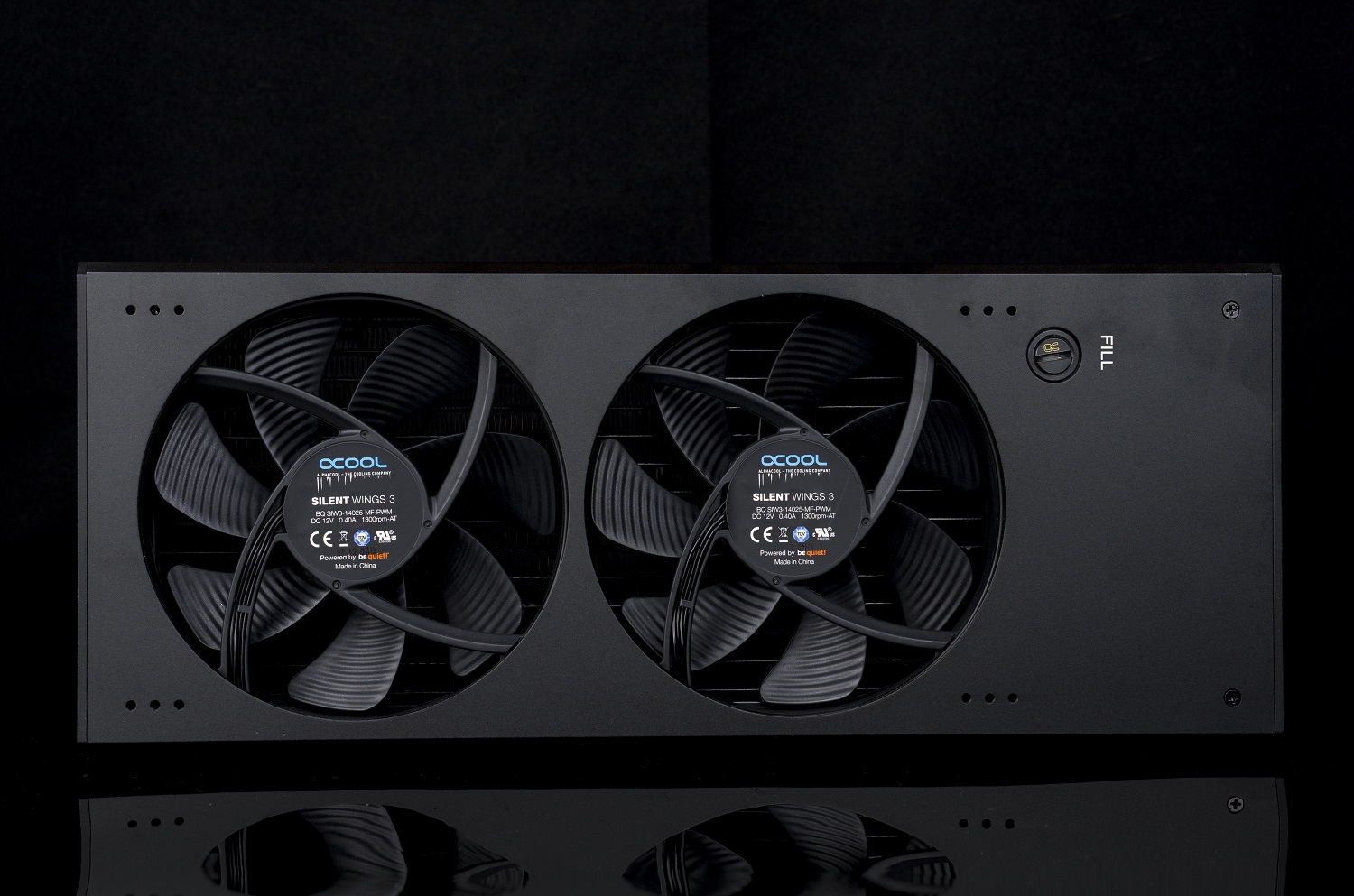

Обратная сторона корпуса имеет имеет более классический стиль, хотя и нарушена симметрия.
![](/upload/iblock/5f6/5f67409bbaabdee8fbed9c04eb81da8d.jpg)

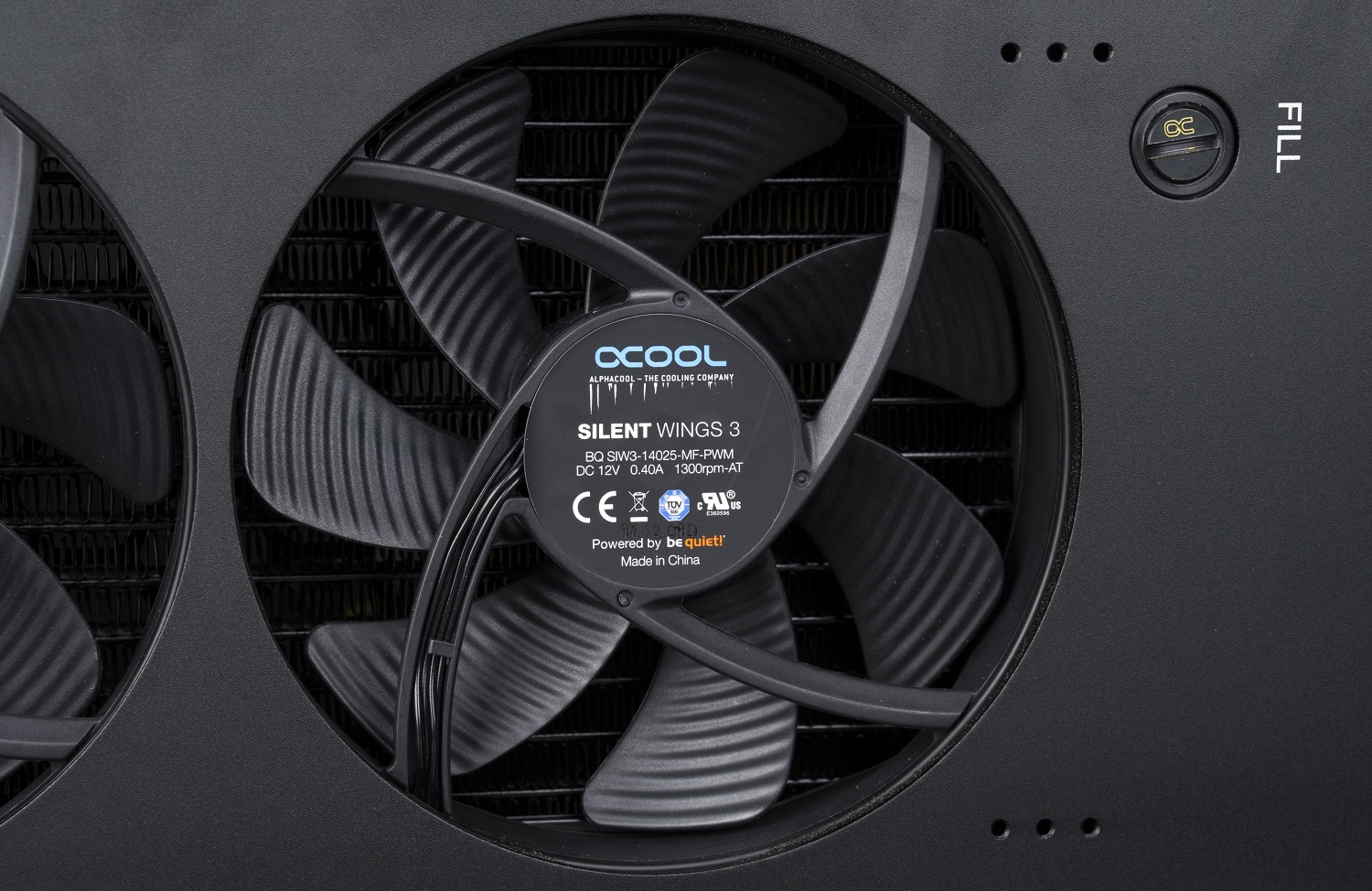

В качестве вентиляторов используются be quite! Silent Wings 3 SW3-14025-MF-PWM. Их лопасти направлены для вытягивания горячего воздуха из радиатора, что встречается не так часто в готовых решениях. В области резервуара находится филпорт для долива или слива охлаждающей жидкости.
![](/upload/iblock/8df/8dfe0a6f76dc23c0aa3fbbec77e5cb08.jpg)

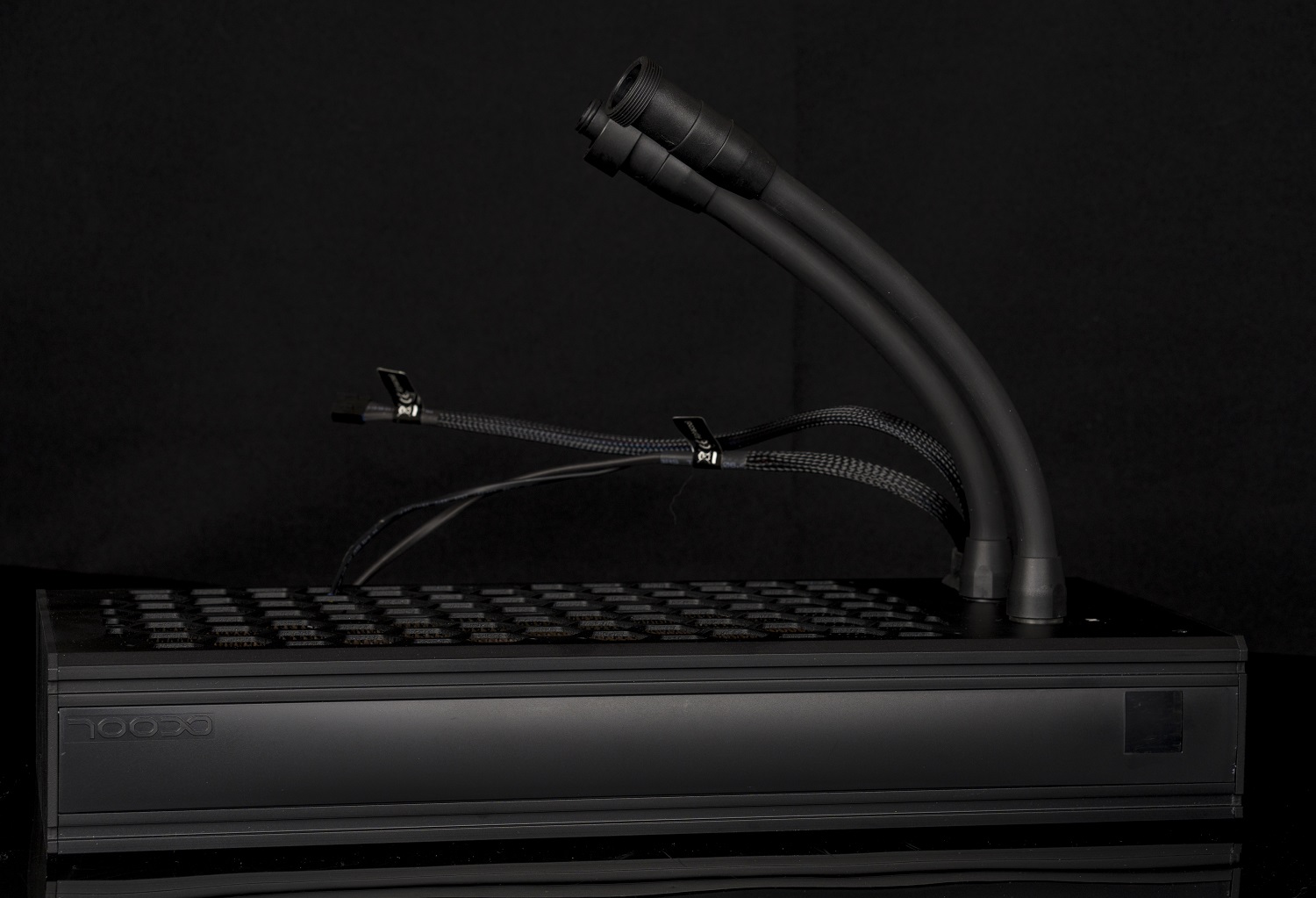

В длину и толщину Eisbaer Extreme значительно больше всех двухсекционных СЖО, что мы тестировали раньше. Связано это, в первую очередь, с тем, что под корпусом прячутся радиатор (30 мм) и вентиляторы (25 мм).
![](/upload/iblock/eb9/eb9b8db1cc21deca944997b78d97f930.jpg)

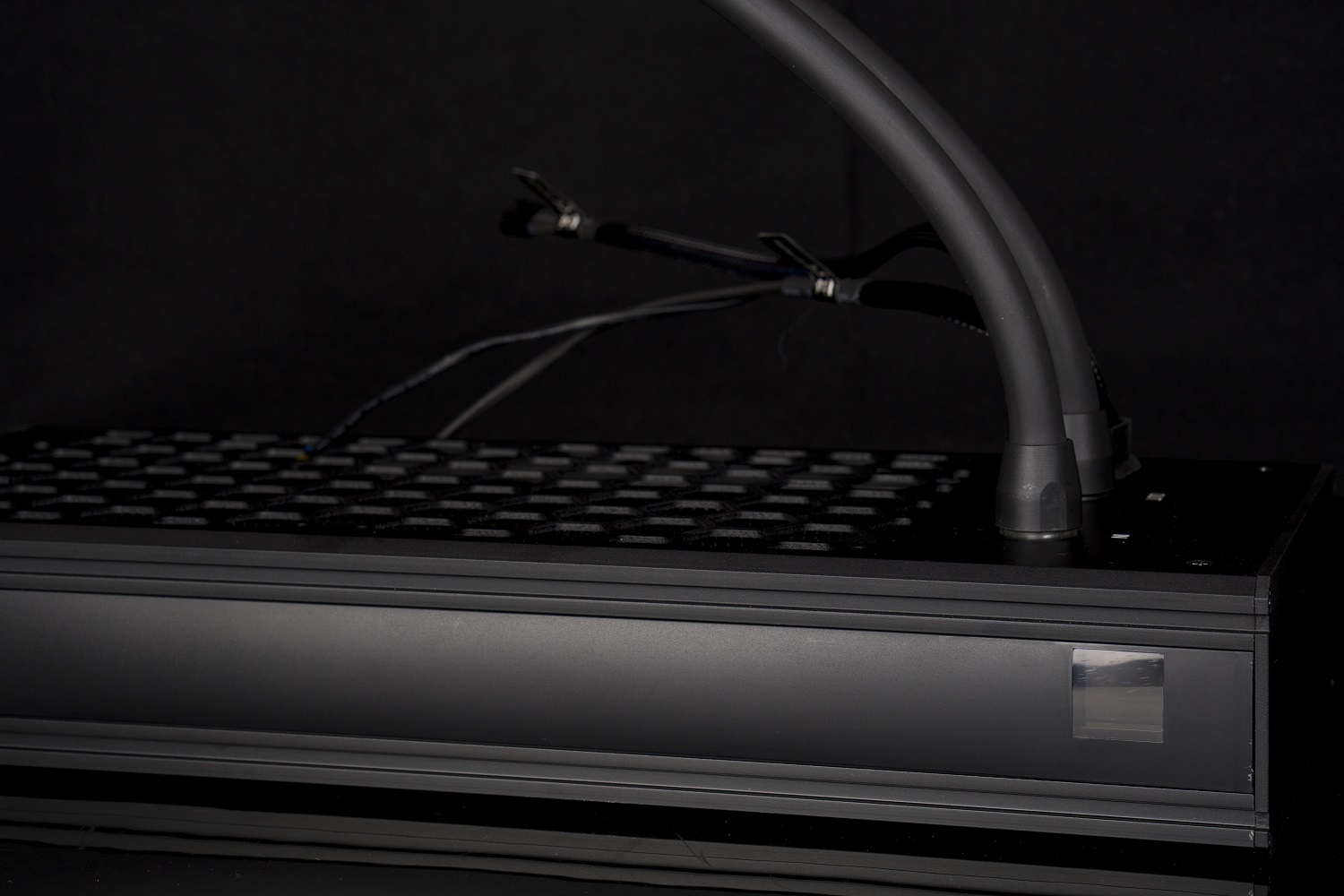

Для визуальной оценки количества охлаждающей жидкости в контуре производитель предусмотрел два прозрачных окошка с обеих сторон корпуса. Расположены они прямо напротив резервуара.

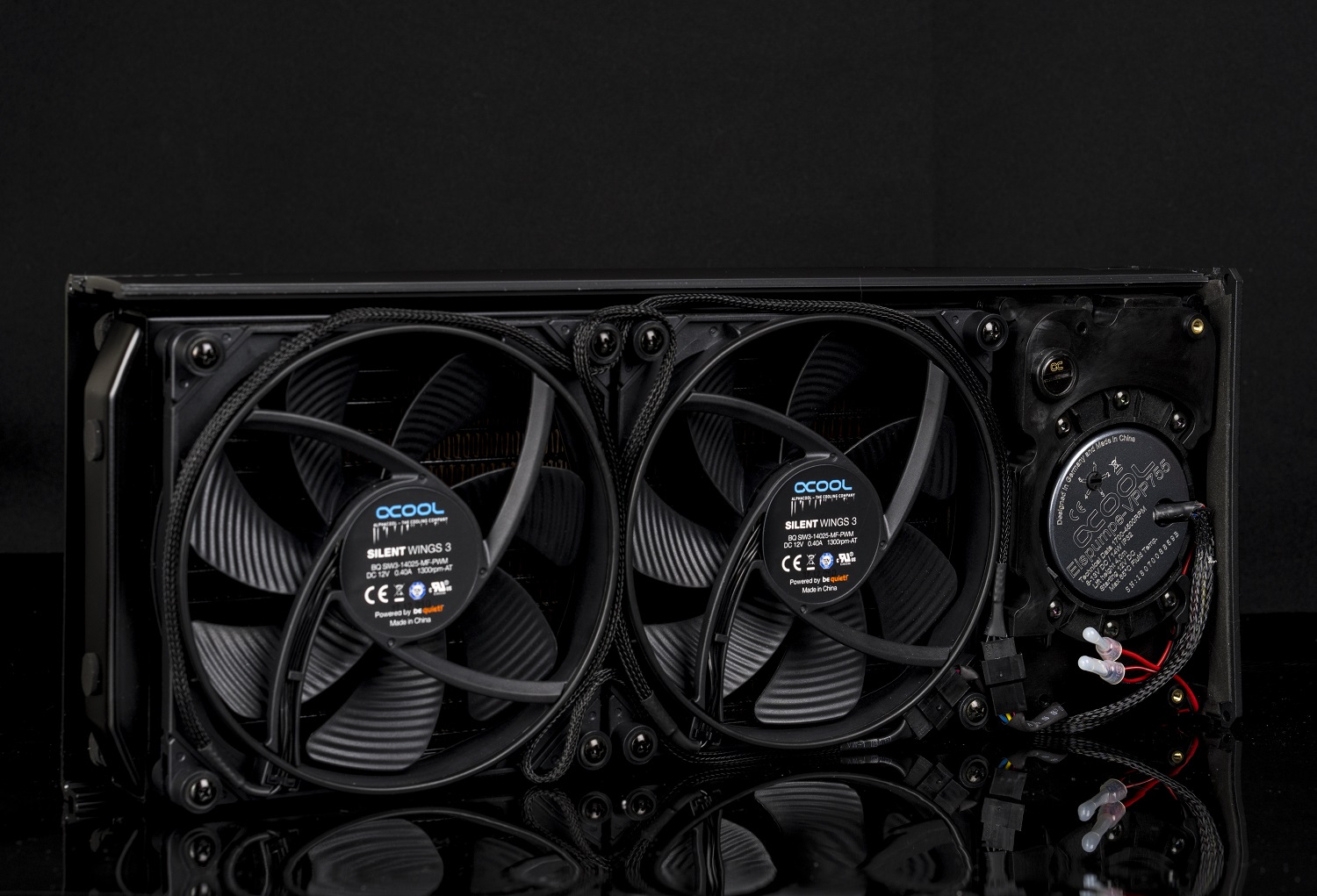

Разобрать Eisbaer Extreme одновременно легко и сложно. Внешний кожух имеет такую конструкцию, что снятие одной из его сторон невозможно без откручивания фитингов, что, в свою очередь, подразумевает слив охлаждающей жидкости. Но снять остальные части не составляет труда.
![](/upload/iblock/7ec/7ecc4da7db78580dafcf4201a0eb93ab.jpg)
За кожухом нам показываются вентиляторы и топ с помпой.
![](/upload/iblock/4f7/4f77be8e267d3ad2c50af394fd62a221.jpg)

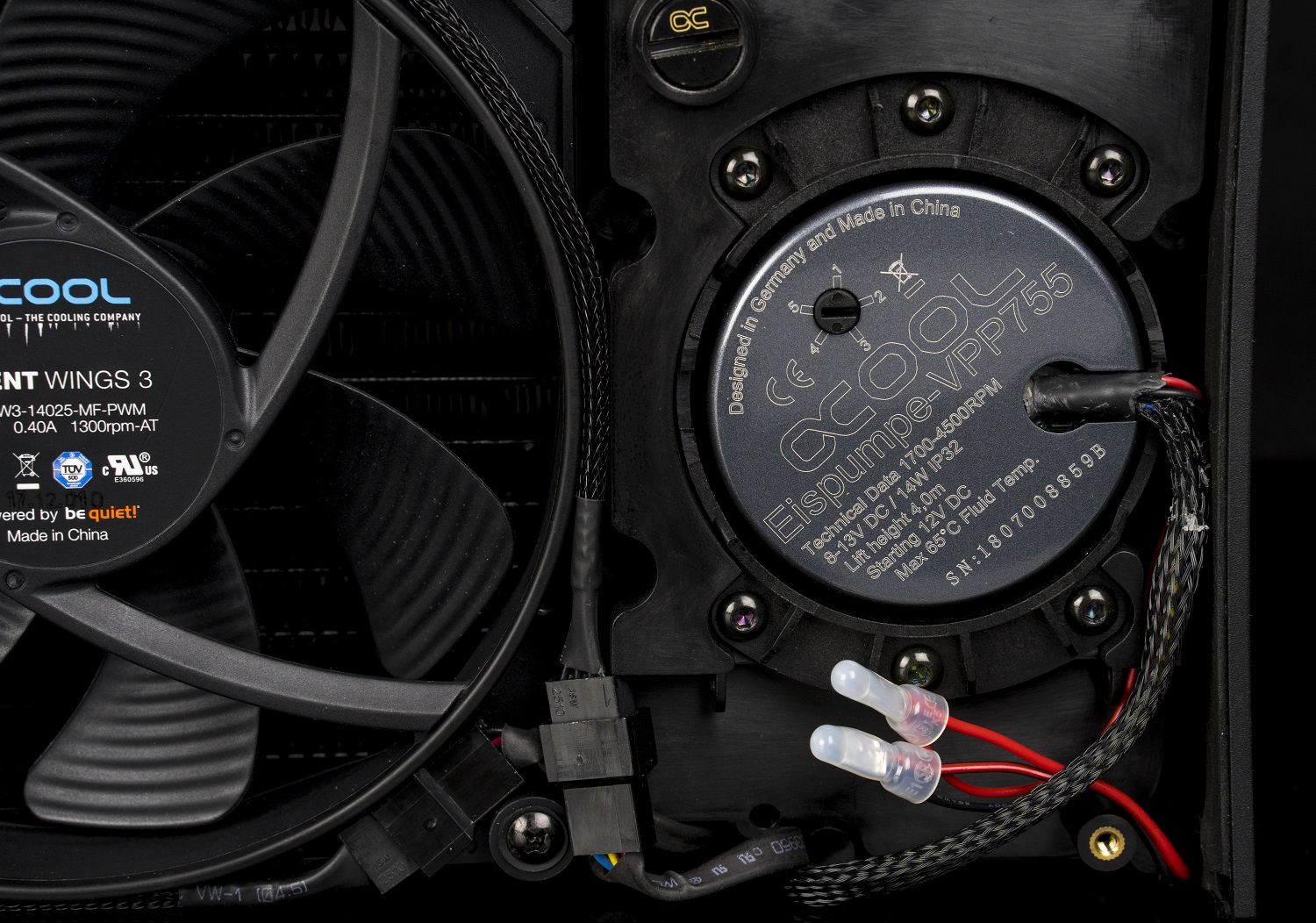

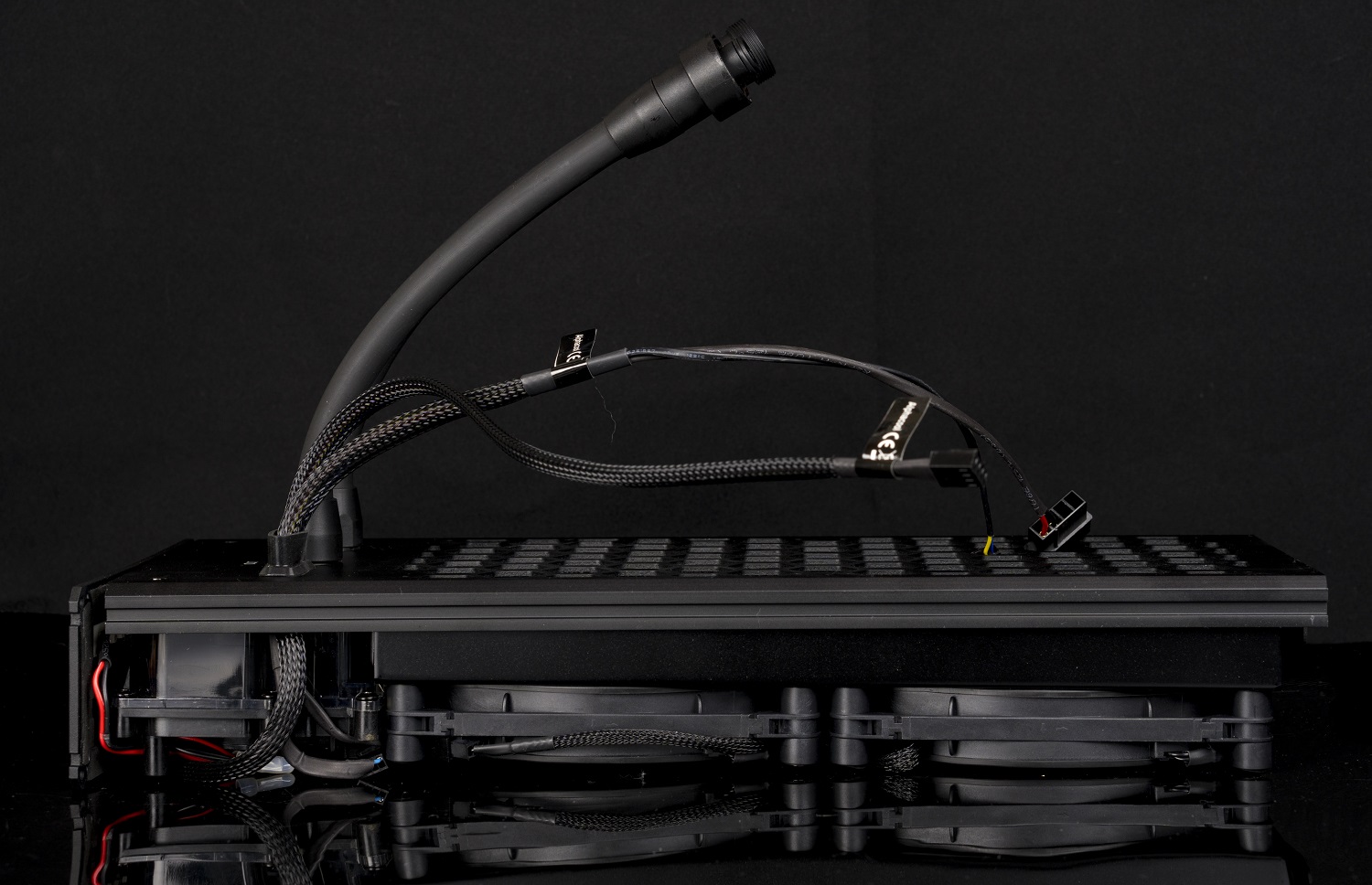

Alphacool Eispumpe VPP755 отличается высокой производительностью: возможность работы при 1700-4500 об/мин, работой от 8-12 В при пиковом энергопотреблении 14 Вт, и при этом позволяя прокачивать контур с потоком до 350 л/ч. Производитель заявляет, чтопри той же мощности Eispumpe VPP755намного тише, чем классический насос D5. Несмотря на намеки к вариатору, данный вариант регулируется посредством напряжения от материнской платы через 3-pin колодку. В фирменном магазине Alphacool рассматриваемая помпа стоит72.25 евро.
![](/upload/iblock/a47/a47b62048275e873c777ca5d76815f69.jpg)

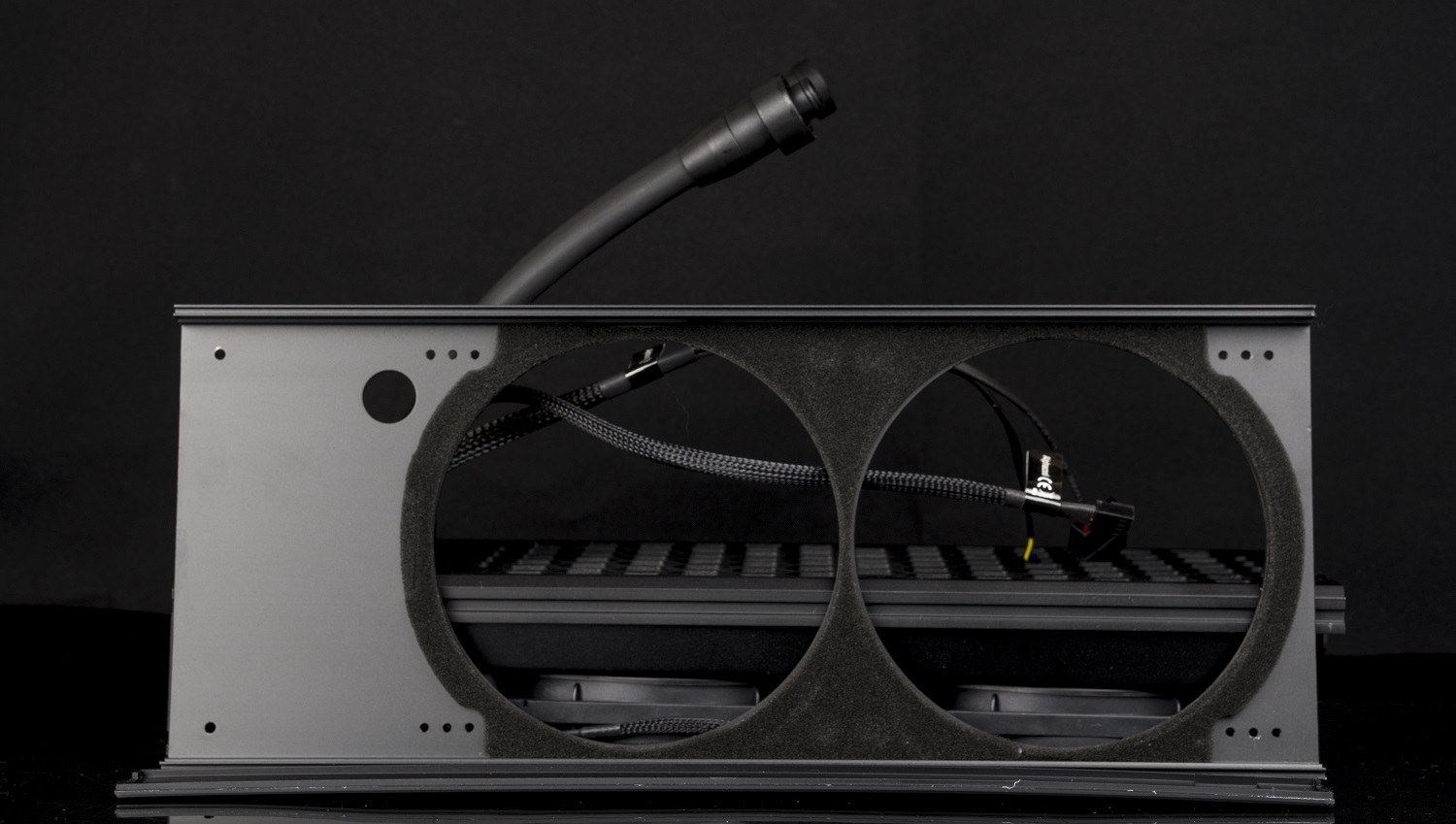

И это - без учета топа и резервуара. Разборка так же показывает, что радиаторAlphacool NexXxoS ST30 практически держится на конструкции внешнего корпуса, не имея фиксации с ним.
NexXxoS ST30 - полностью медный радиатор. Его корпус выполнен из стали, порты G1/4 - из латуни. Его габариты составляют313,5 x 144 x 30 мм, и он готов принять по паре 280 мм вентиляторов с каждой рабочей стороны. Его стоимость в магазине производителя -81,16 евро.
![](/upload/iblock/509/50951a944494918449b94ffe9582669f.jpg)
Для подавления вибраций и улучшения воздухозабора в районе вентиляторов находится вставка из мягкого вспененного материала.
![](/upload/iblock/22f/22f9b6015cd21d73d0251c874b95fdba.jpg)

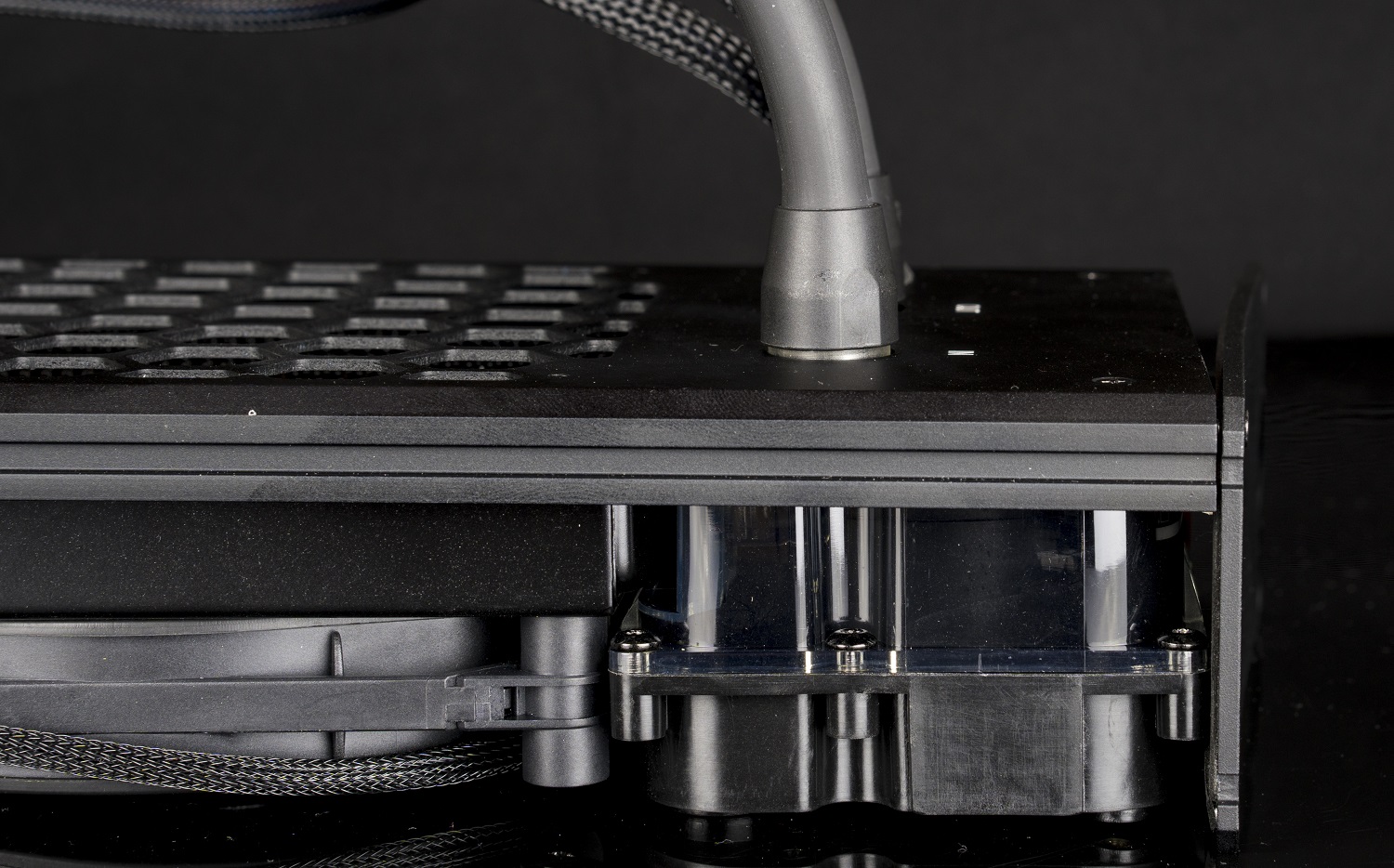

Резервуар прозрачен, что позволяет видеть уровень жидкости в нем. Для удобства производитель оснастил данную часть системы охлаждения подсветкой.
Установка

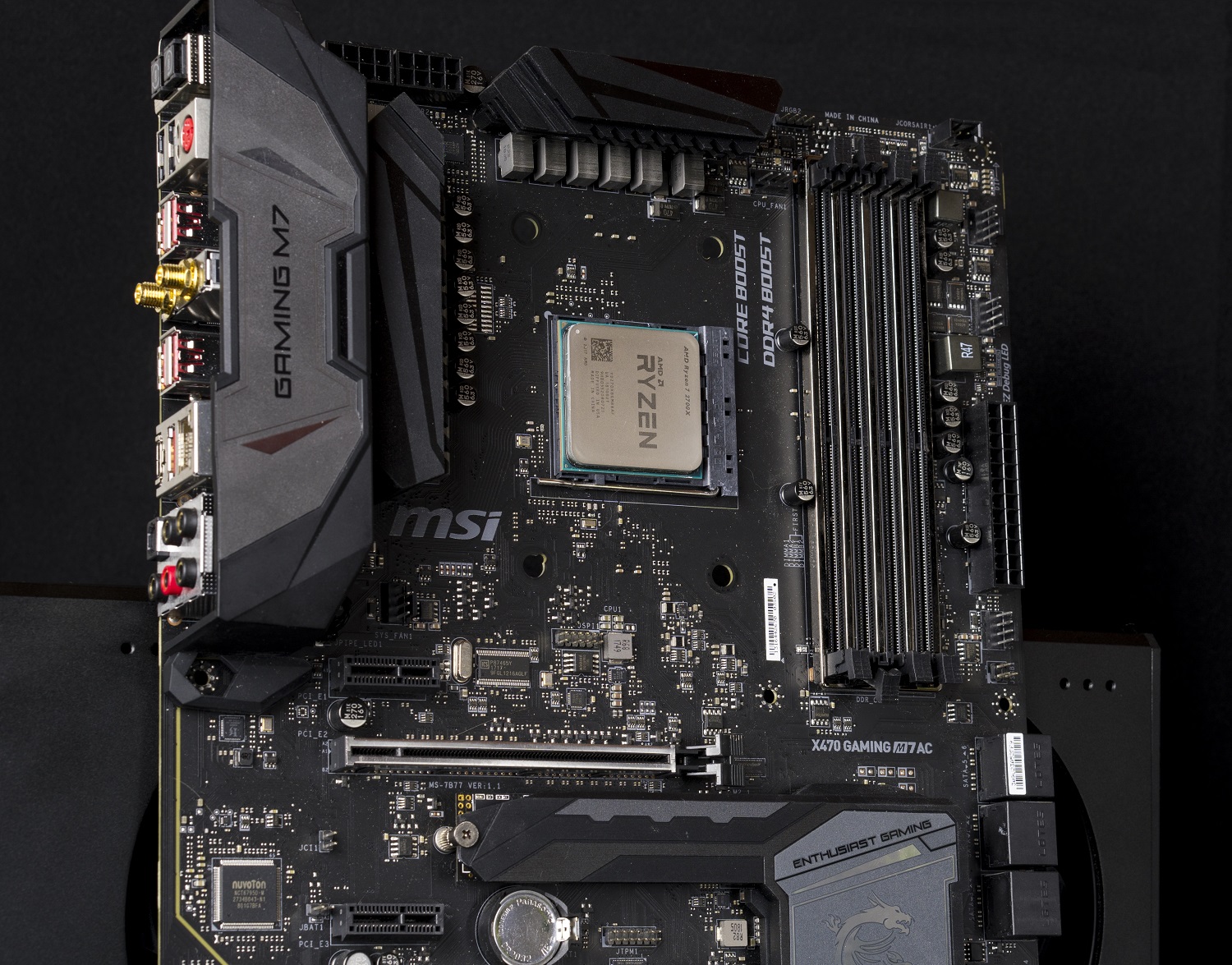

Производитель обеспечил для Eisbaer Extreme удобную и простую установку на различные сокеты.![](/upload/iblock/9ca/9ca9df79efd4d66037bfd02957cb3f03.jpg)
Возьмем AM4: для данного сокета вообще можно использовать родные задние пластины.
![](/upload/iblock/629/62917294dc84d0d4cc24d6c90689b716.jpg)

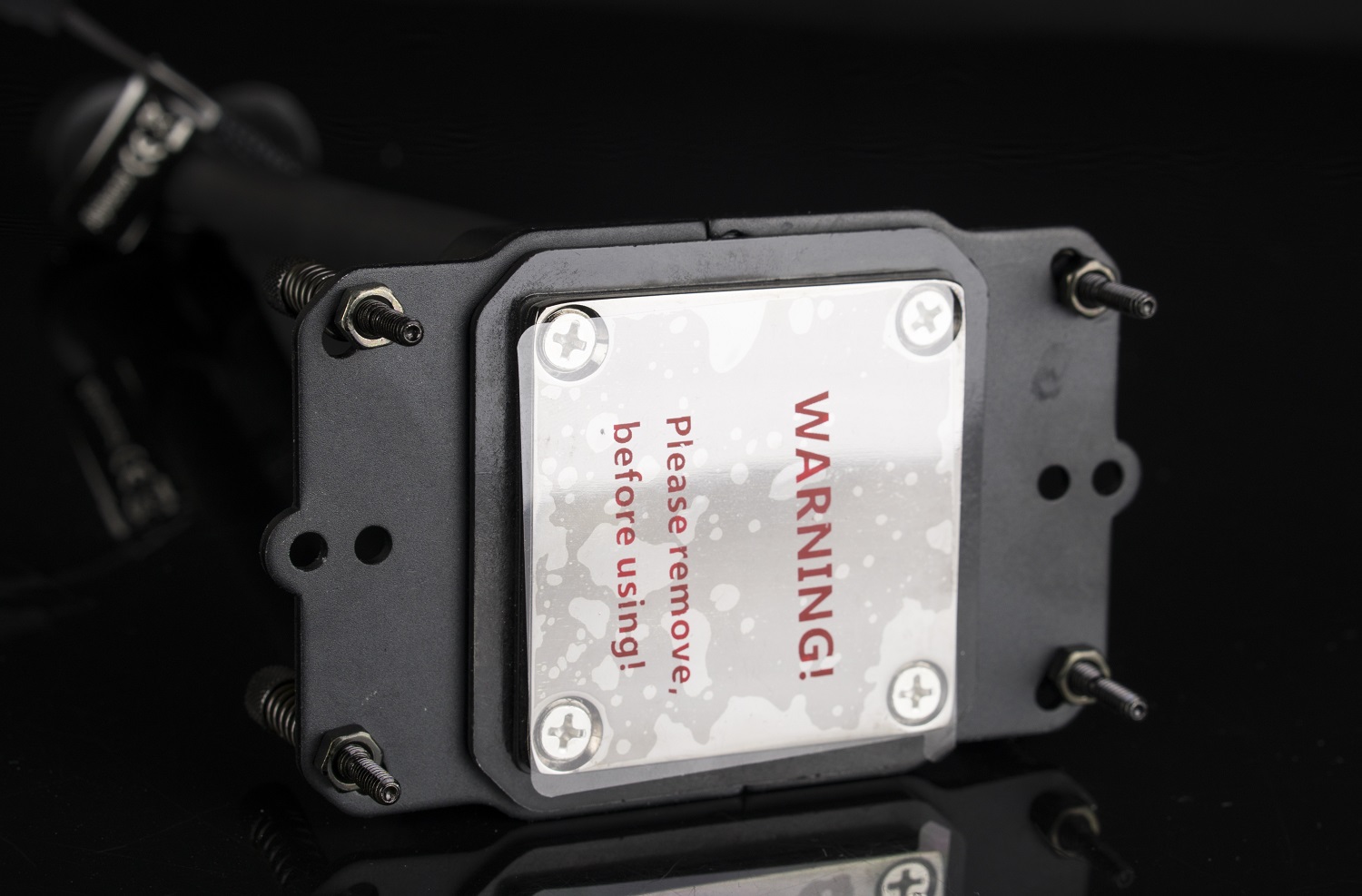

Для начала - ставим специальные брекеты на водоблок. Пластины фиксируются с помощью пазов, водоблок при этом не нужно разбирать.
![](/upload/iblock/541/541a84e70f0043da6f7d874a51fb151b.jpg)

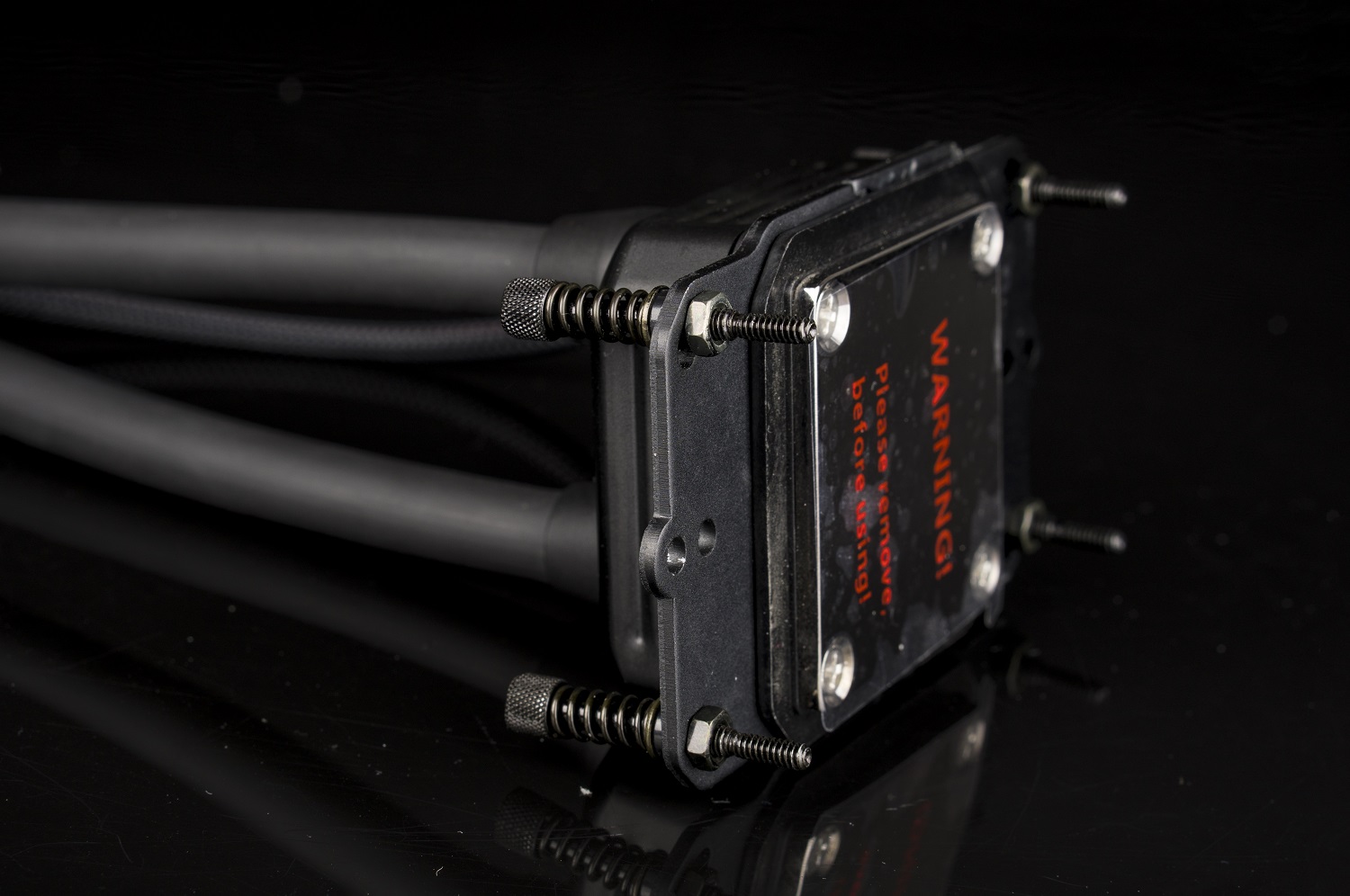

По инструкции сооружаем цепочку из двух шайб, пружины и винта, немного притягиваем это комплектными гайками.
![](/upload/iblock/670/67011ae7218a22d3020de6dbf07055f6.jpg)
![](/upload/iblock/b2e/b2e890bcf924ff9cee6d09a386d2bf3e.jpg)

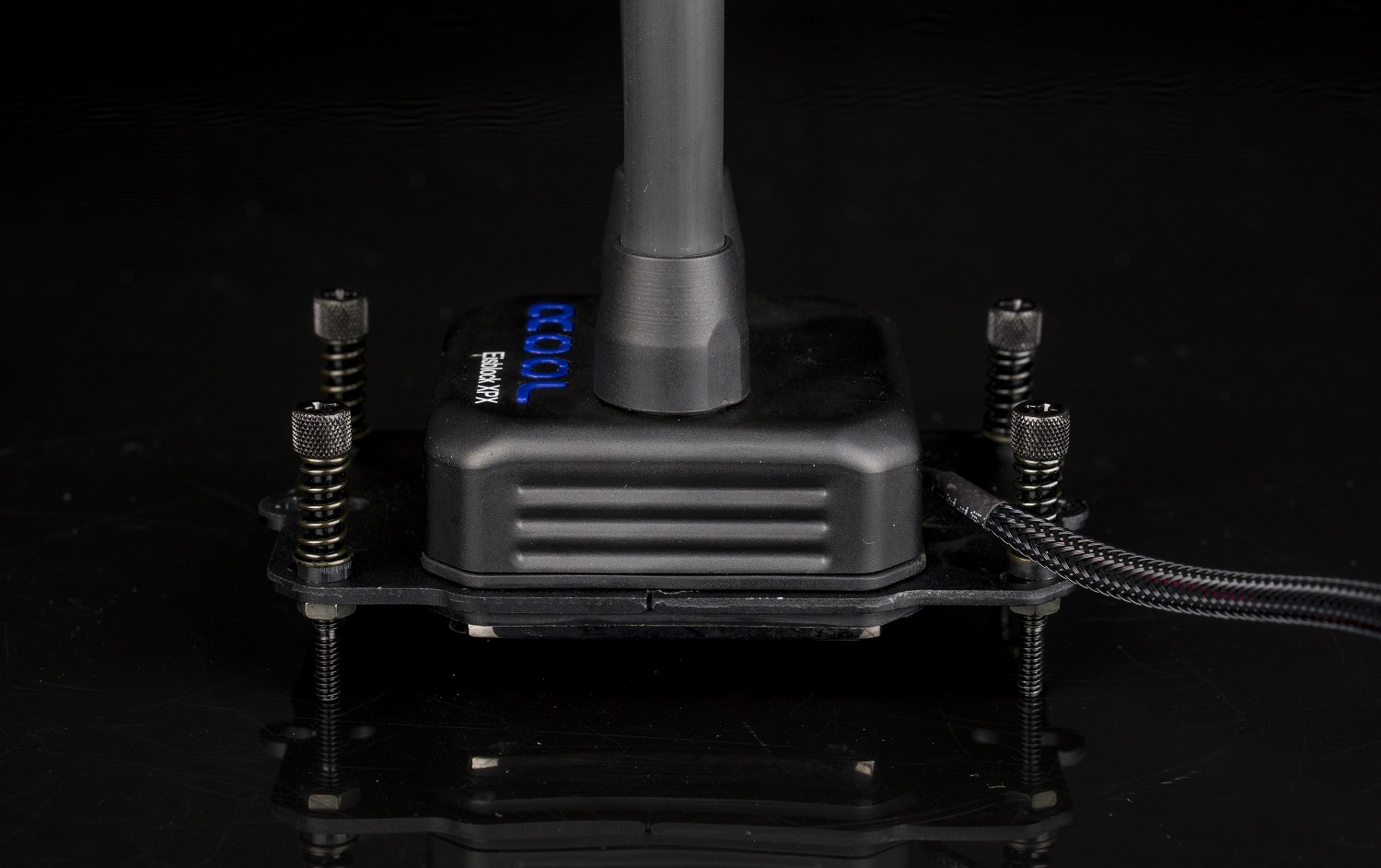

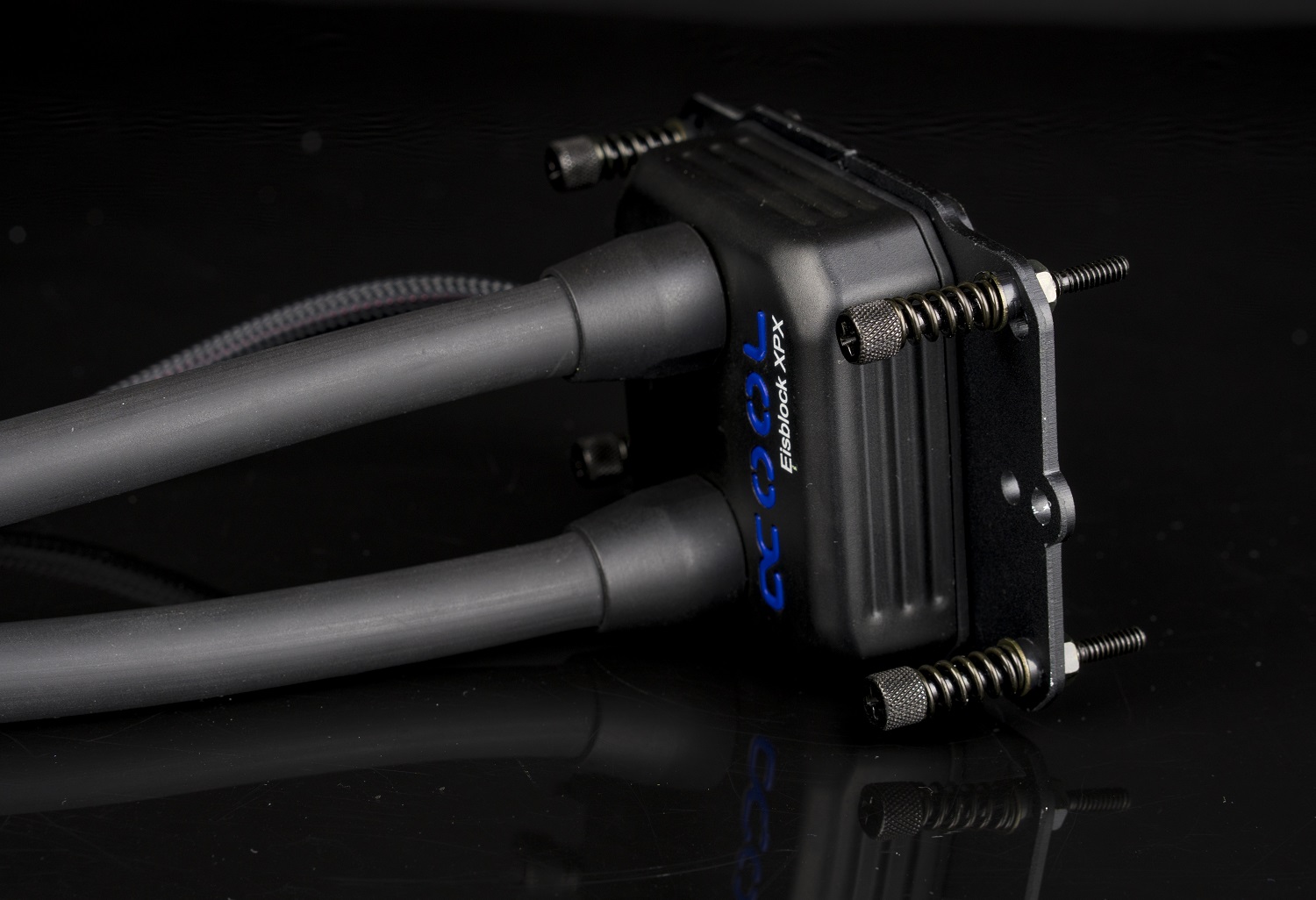

Водоблок готов к установке на процессор.
![](/upload/iblock/274/27442310bcdff847b74f668fae3f1524.jpg)

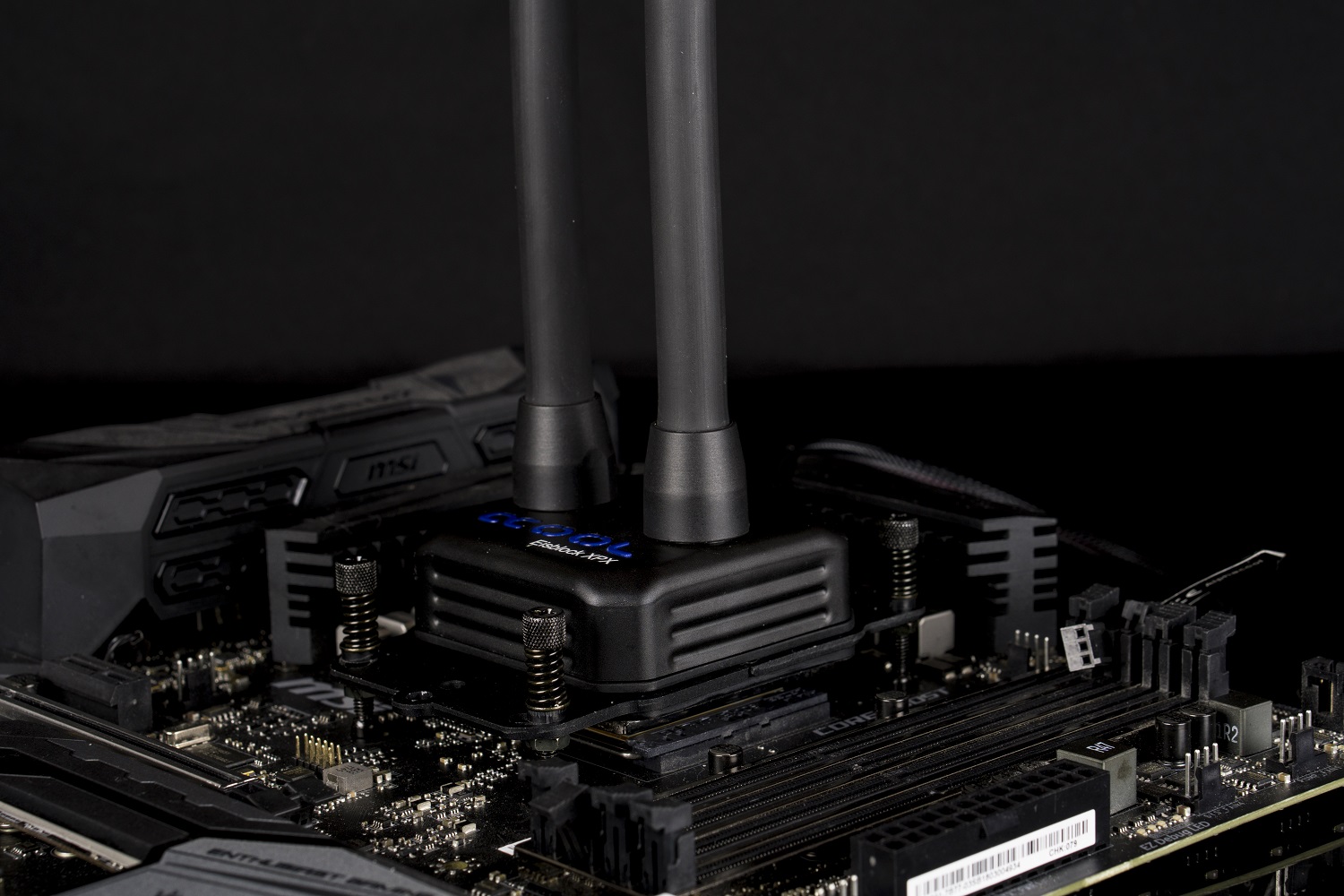

Снимаем защитную пленку с основания, наносим термопасту на процессор и притягиваем винты.
![](/upload/iblock/7c9/7c9da18b9373d85504d4363306bd23cd.jpg)

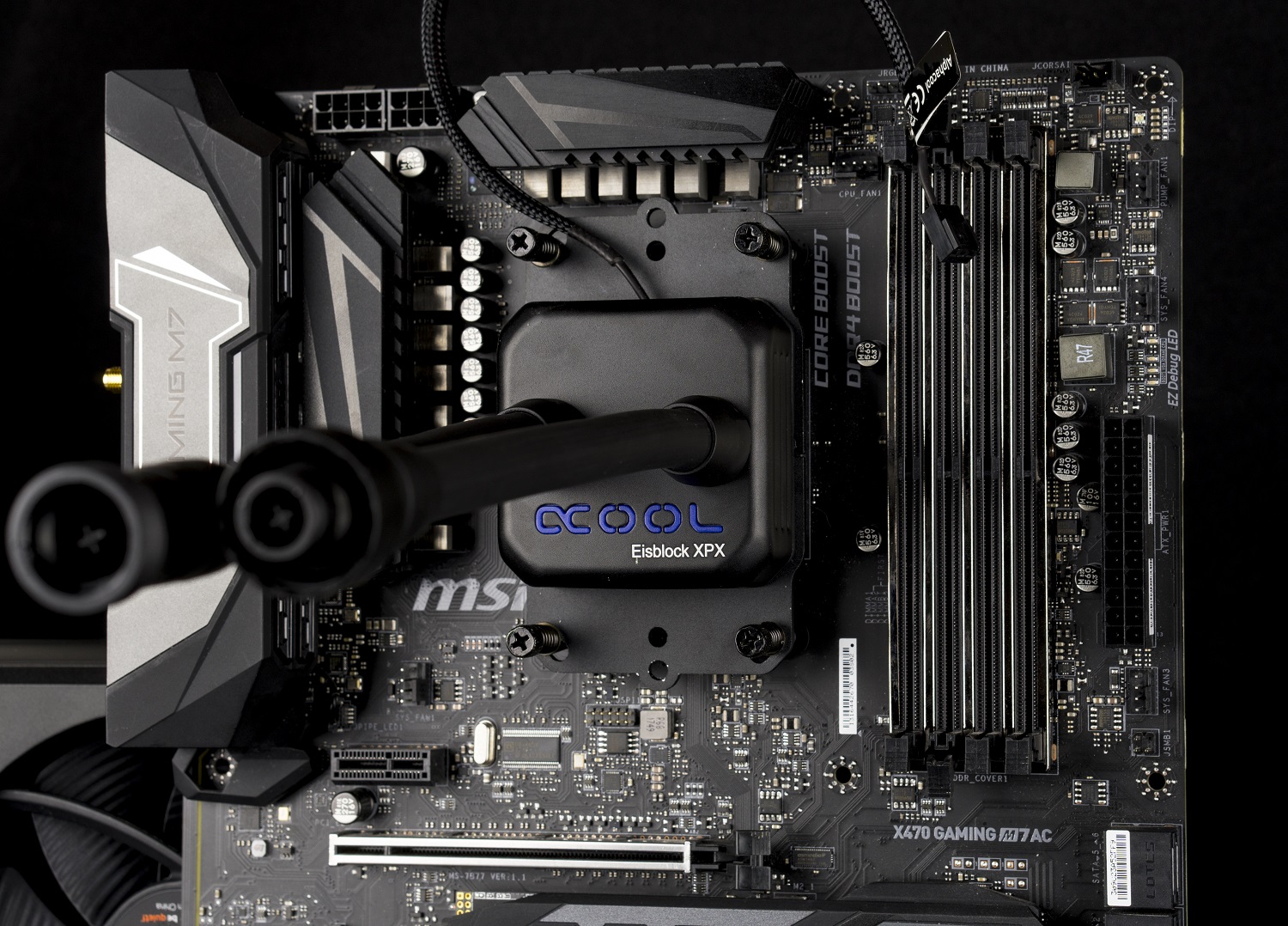

Дополнительное удобство обеспечивается быстросцепами: нет необходимости заниматься установкой водоблока в корпусе.
![](/upload/iblock/ad1/ad111ea860db96f44e60d3c137ac1c9b.jpg)

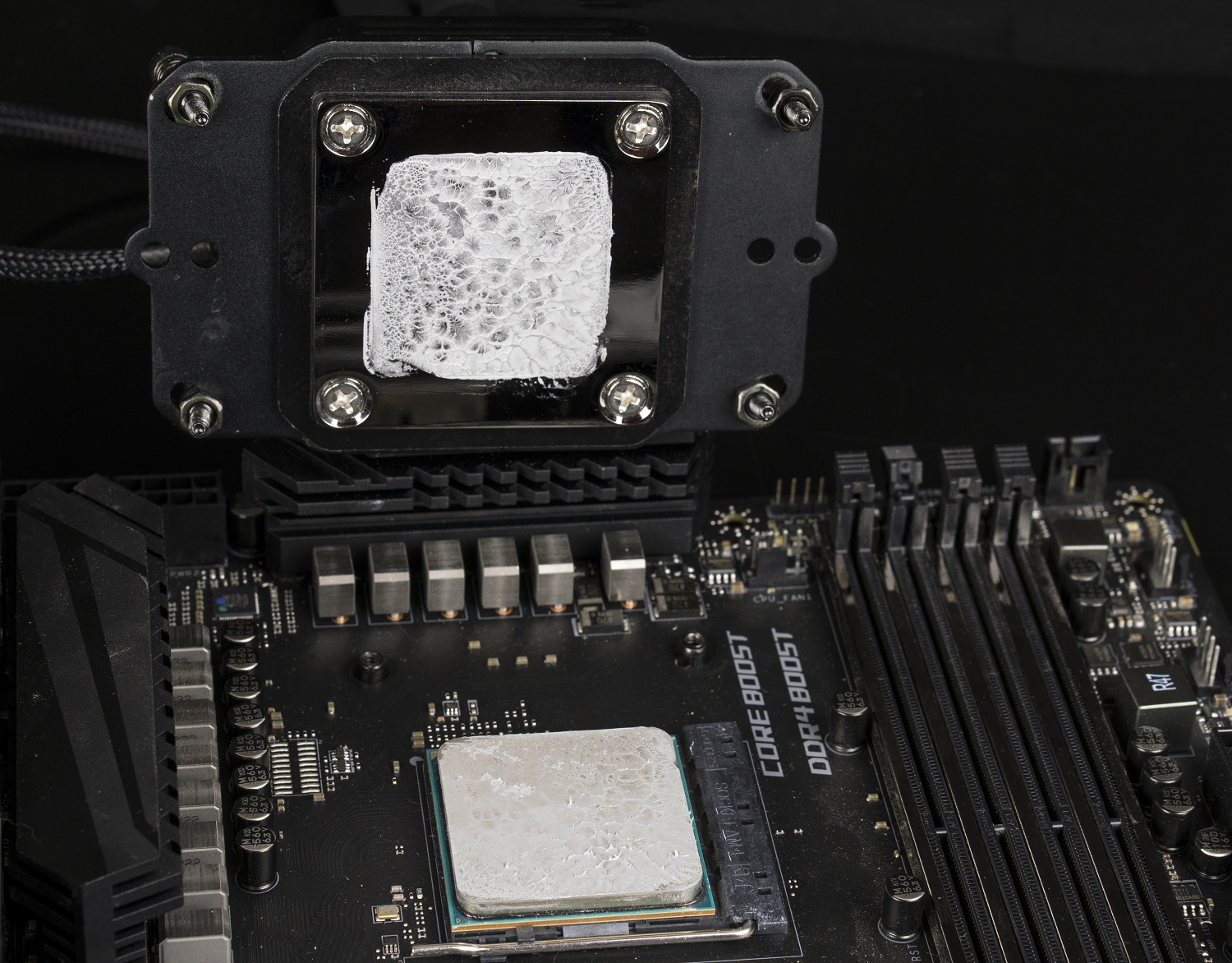

Прижим отличный, излишки термопасты выдавливаются за края процессора.
![](/upload/iblock/19d/19d0c18c8da791b20ec8220faee1dd7f.jpg)

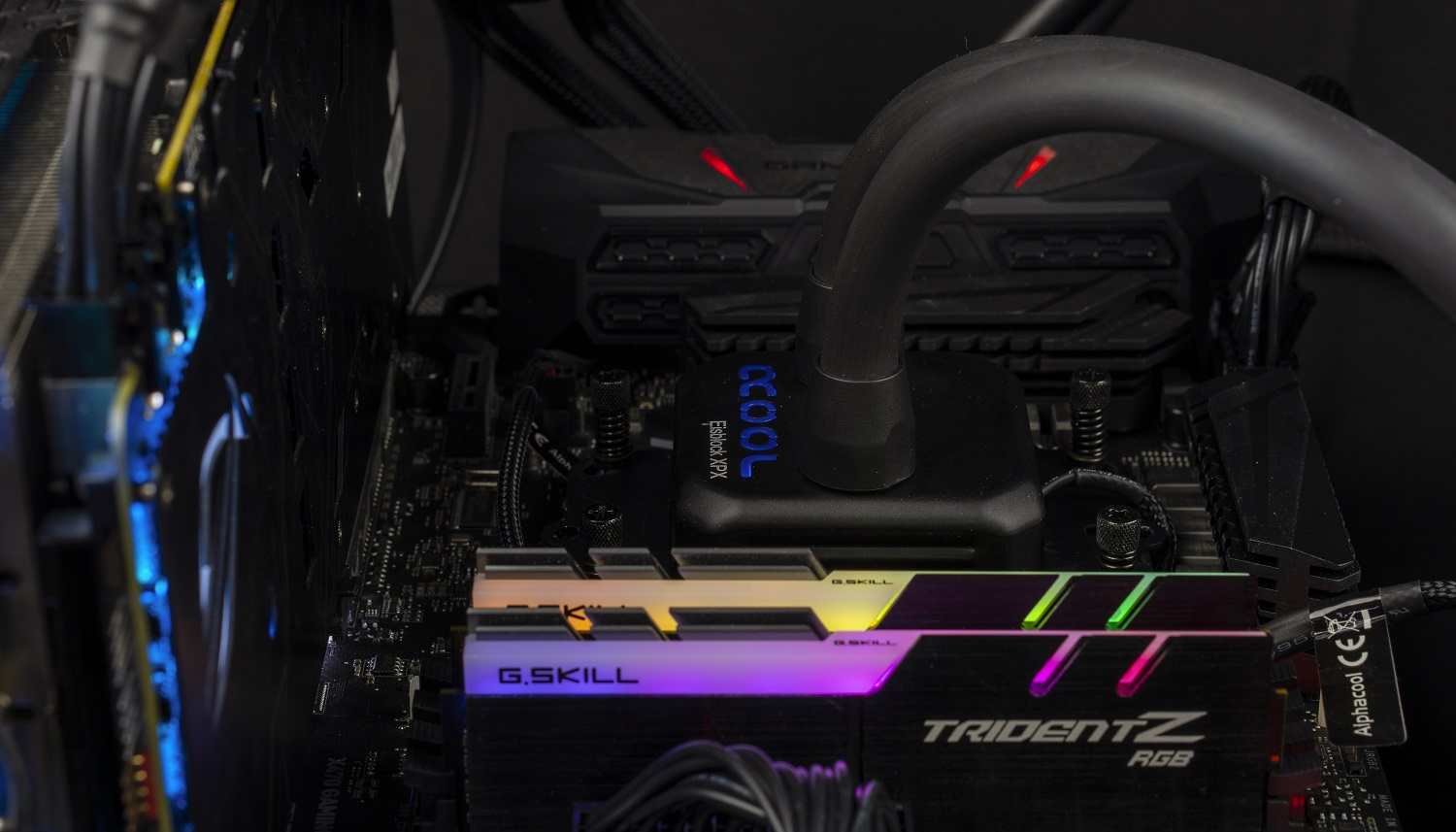

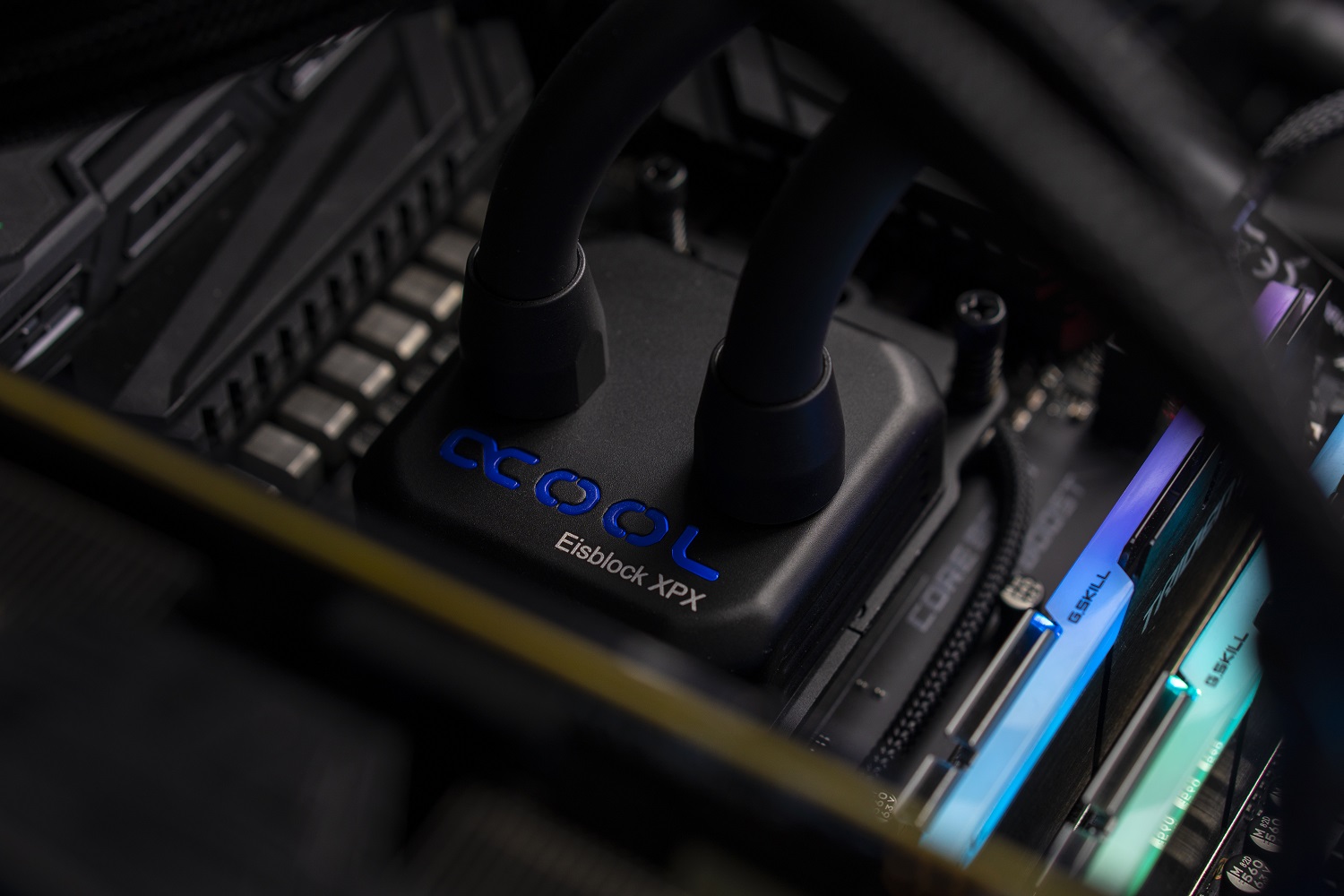

Устанавливаем радиатор в нужном месте (на передней панели фитингами вниз или на верхней стенке), соединяем с водоблоком и подключаем к материнской плате коннекторы для подсветки, вентиляторов, помпы, а к molex - питание насоса.
![](/upload/iblock/3ff/3ffc98406e9f62924c16fad6a308ee69.jpg)
Подсветка водоблока не регулируется, да и особой яркостью не отличается. Кому-то это понравится, а для кого-то окажется лишним кабелем для подключения.
![](/upload/iblock/0f4/0f4451ad0a9975eccc97f420201d5616.jpg)

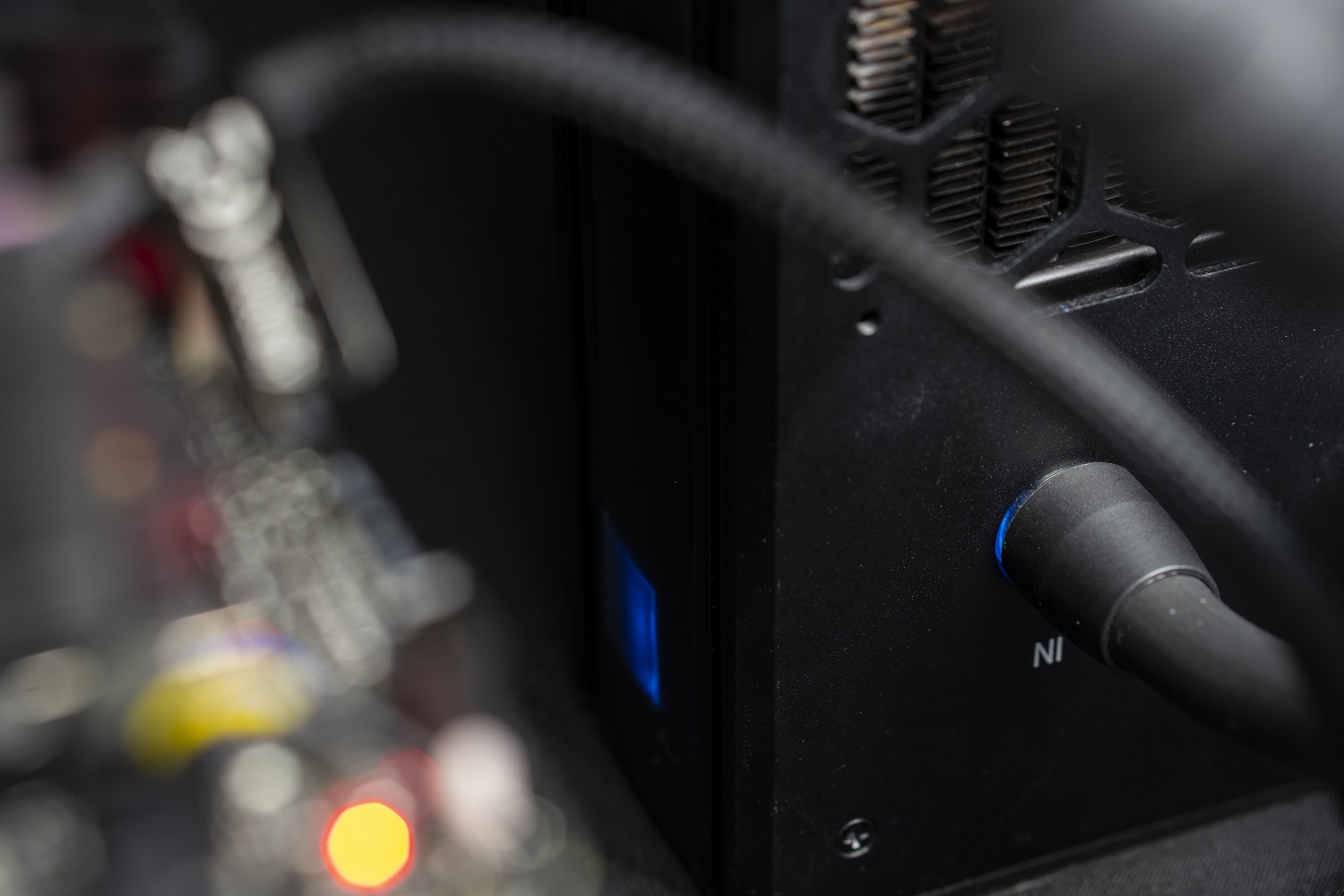

А вот подсветка в районе резервуара к месту: так можно определить уровень охлаждающей жидкости в контуре.

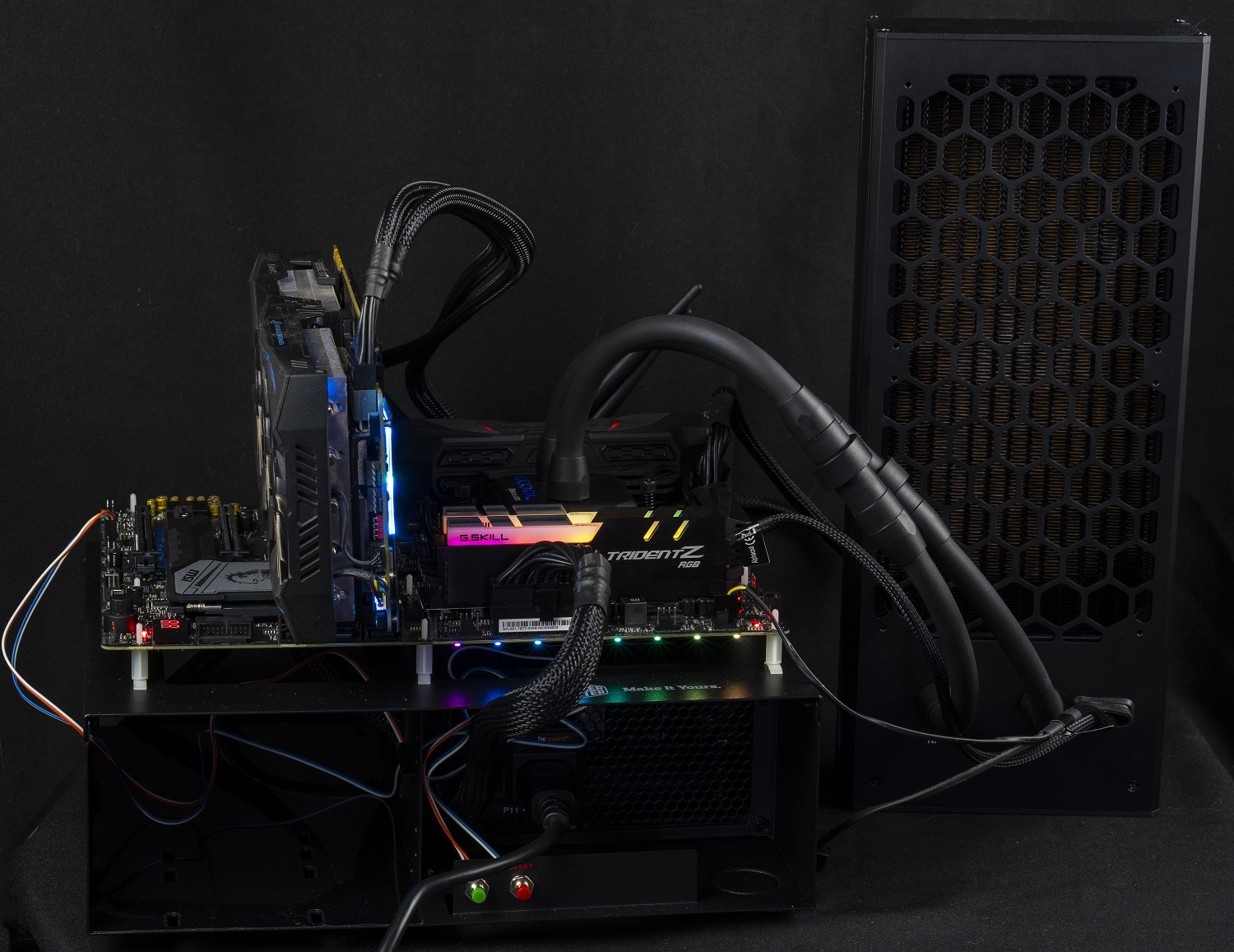

Тестовый стенд
- MSI X470 GAMING M7 AC;
- AMD Ryzen 7 2700X 4300 MHz/1.375 V;
- G.Skill Trident Z RGB DDR4 [F4-3600C16D-16GTZR];
- ASUS GeForce GTX 1080 Ti STRIX OC;
- Alphacool Eisbaer Extreme Liquid;
- be quiet! Dark Power Pro 11 850W;
- Cooler Master Test Bench V2.0.
![](/upload/iblock/013/01360934a2d096d4fd6f599293833320.jpg)
Тестирование
Для Eisbaer Extreme было бы неправильным проводить тестирование с процессором, который потребляет менее 200 Вт. Именно поэтому для Ryzen 7 2700X были подобраны такие условия в Prime95: 4300 МГц по всем ядрам и 200-205 Вт энергопотребления.В качестве сравнения использовались результаты EKWB EK-XLC Predator 240.

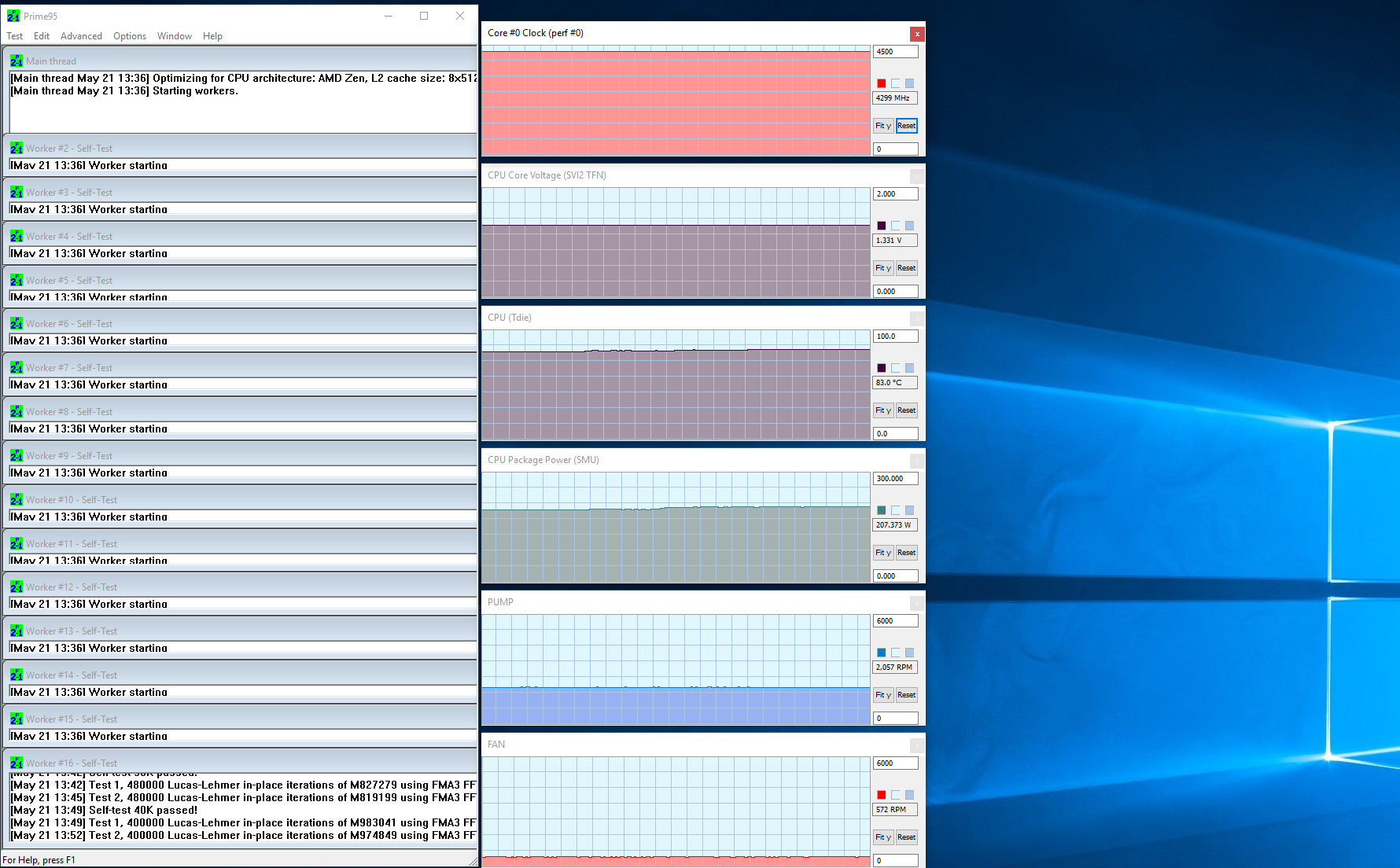

Первый тест проводился с Silent Wings 3 на 500 об/мин и минимальным вращением помпы (2000 об/мин по мониторингу).
![](/upload/iblock/057/05745965927d2305fa433ab29a3c9743.png)
Процессор скачкообразно достигал 71 °С при начале тестирования (упираясь в возможности отведения тепла от теплораспределительной крышки и от кристалла к ней) и за 16 минут температура повысилась до 83 °С. При этом уровень шума от системы был минимальным, услышать работу помпы можно было только вплотную.
![](/upload/iblock/75d/75d386f53f5fbc24b5f51964ef13acd3.png)

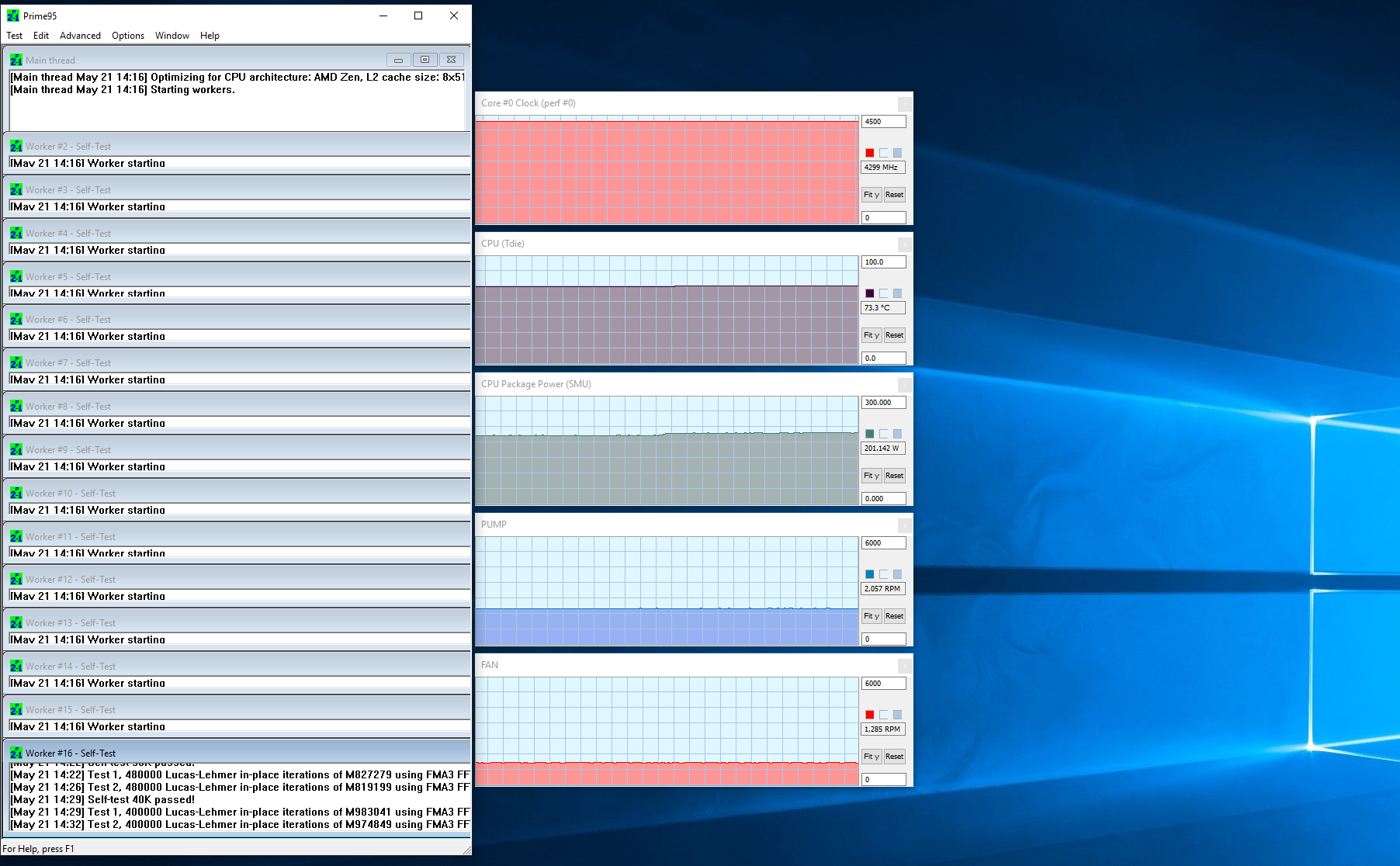

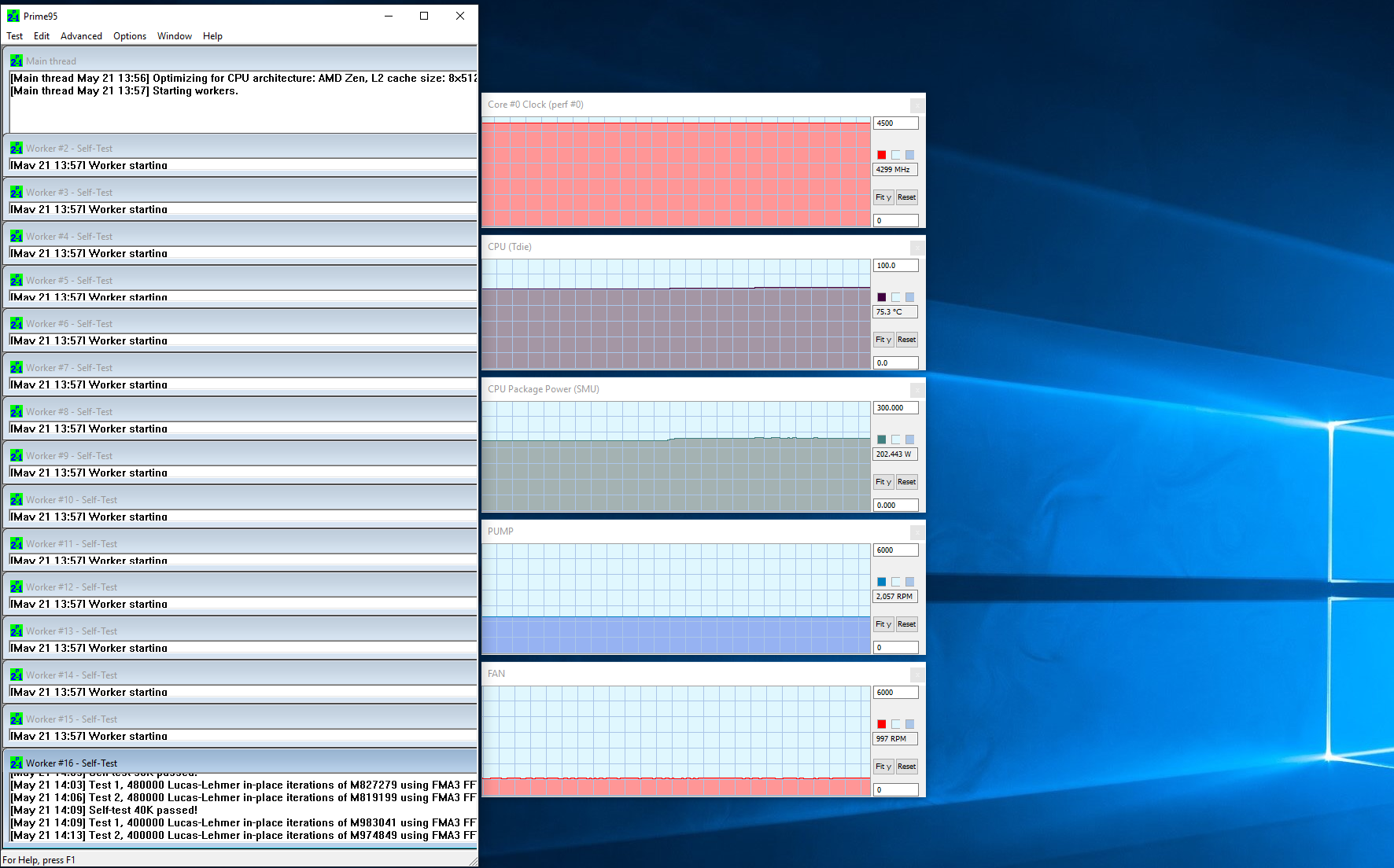

Увеличение вращения вентиляторов до 1000 об/мин позволило добиться снижения температуры центрального процессора до 75 °С. Получается, что температура охлаждающей жидкости относительно состояния покоя увеличилась лишь на 4 °С! Очень и очень хороший результат для AIO, при условии практически отсутствия шума.
![](/upload/iblock/9e9/9e95211e1b2e0e7c1cba49d6ecca6e76.png)
Поднятие вращения до максимума (1300 об/мин) подтверждает гипотезу: температура снизилась всего на 2 °С, и выше 1000 об/мин мы скорее жертвуем акустическим комфортом, нежели добиваемся улучшения производительности Eisbaer Extreme.
![](/upload/iblock/6e9/6e954f8125f4df432592f4d7b51ac902.png)

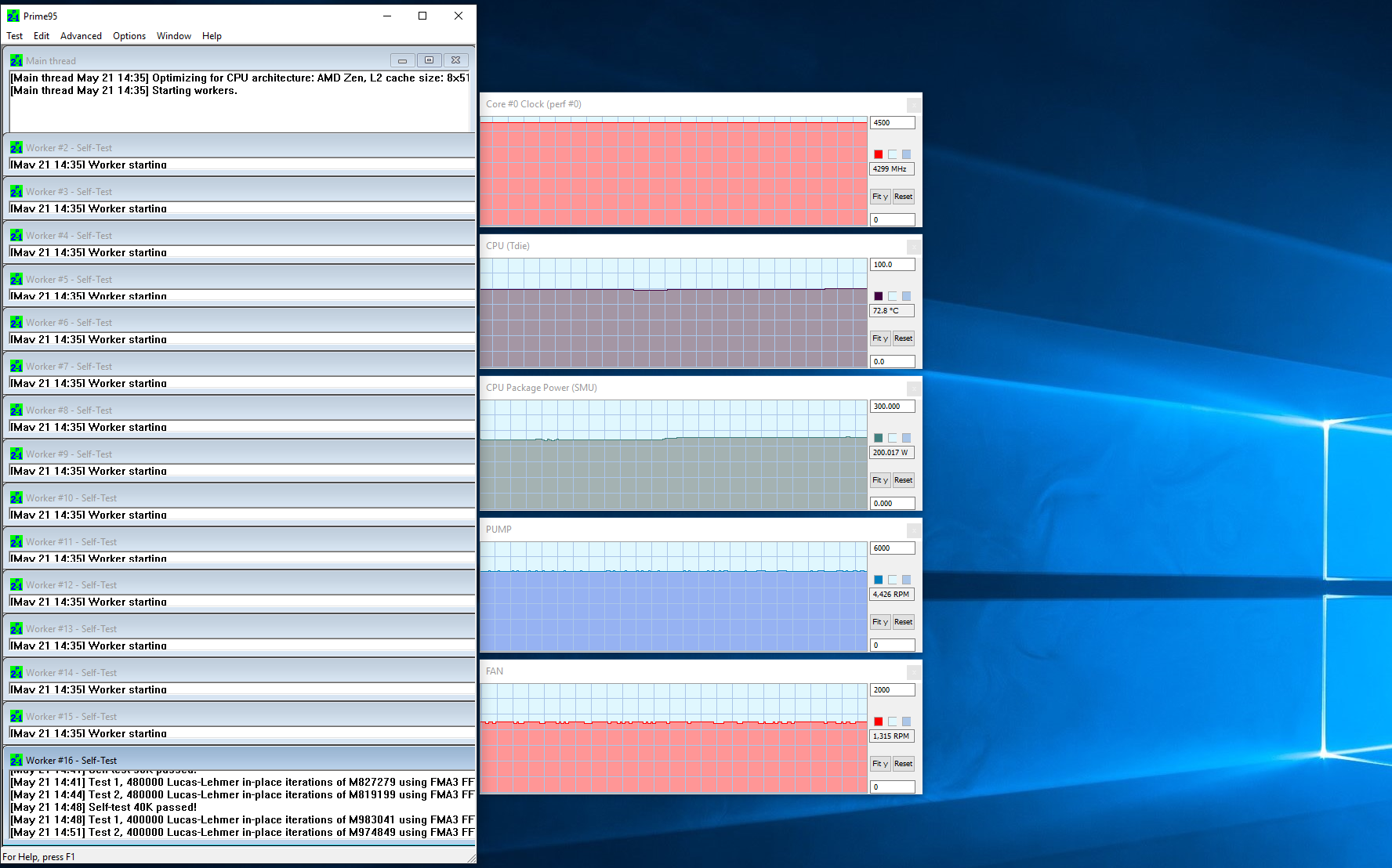

А что же нам даст увеличение вращения помпы в 2 раза? А ничего, кроме значительного изменения уровня шума, если рассматривать Eisbaer Extreme в заводском комплекте. Насос имеет избыточную производительность для системы, в которой сопротивление создается одним водоблоком и радиатором. Если вы планируете расширять систему, то данный запас пригодится. Иначе стоит использовать помпу на минимальных оборотах.

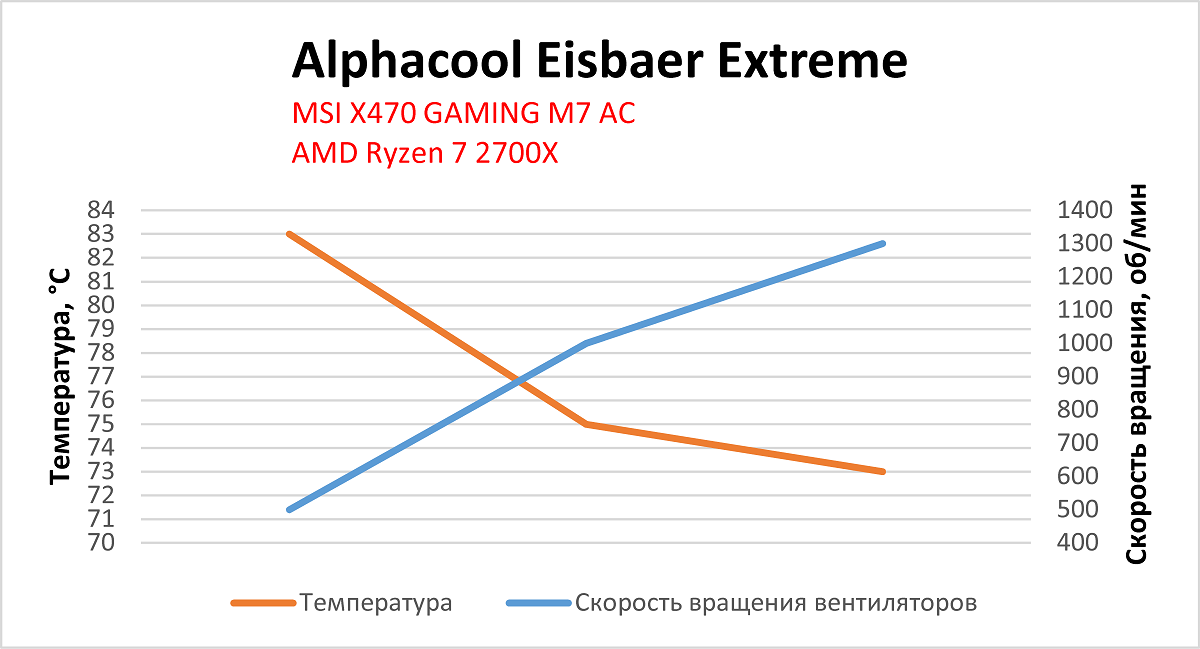

Что же получаем в итоге:
![](/upload/iblock/048/048a723a4f7651ee00f137cc57a40c69.png)
![](/upload/iblock/e4e/e4e0b170c0662d279e4f835c830750e2.png)

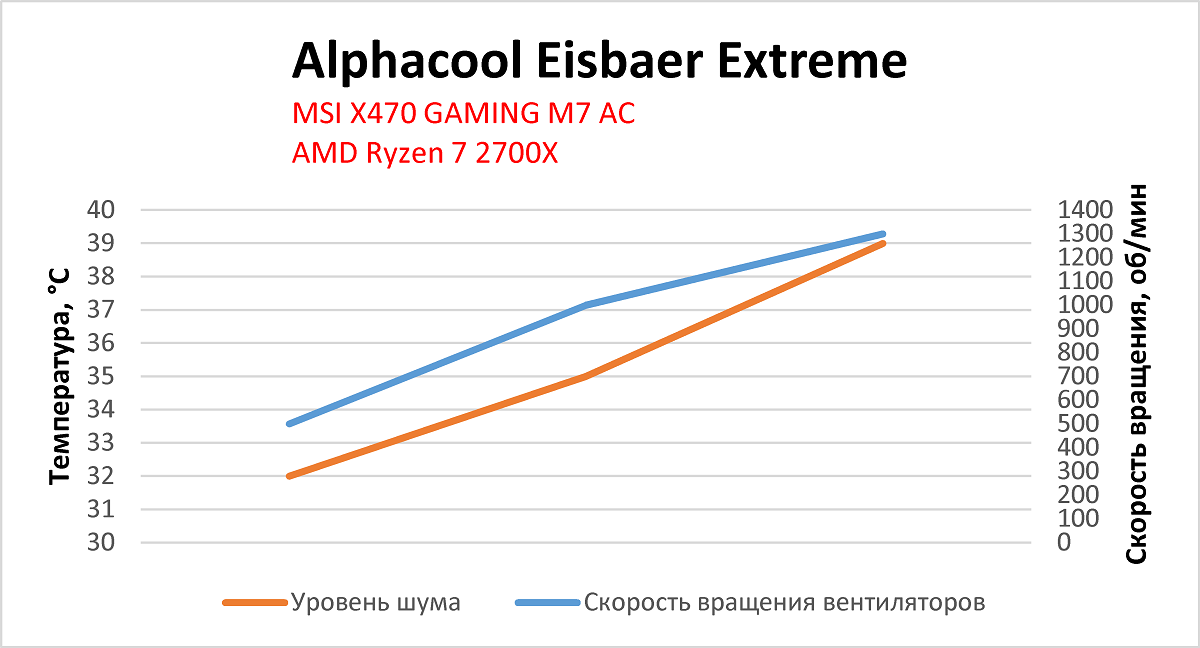

Alphacool Esbair Extreme показывает высокий уровень производительности, позволяя "малой кровью" (при 1000 об/мин температура охлаждающей жидкости выросла на 4 °С) отвести 200 Вт от процессора.
![](/upload/iblock/31f/31f848d1db6e6efae26fe72b3e3b3215.png)
![](/upload/iblock/17b/17baffdd87cba2b4ba938551a2c4fa9a.png)

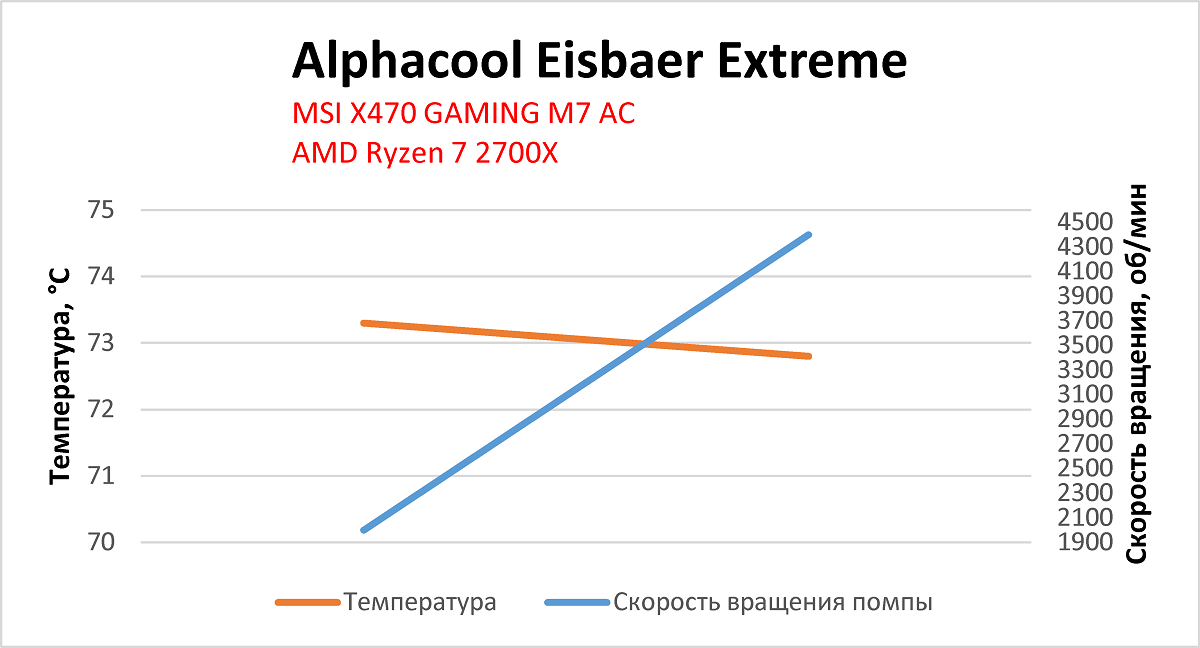

А увеличение вращения помпы вызвало дополнительный уровень шума и вибрации от корпуса, но не улучшив температурные показатели даже на градус.
![](/upload/iblock/def/def5041a0550536897803da3bf3ed343.png)

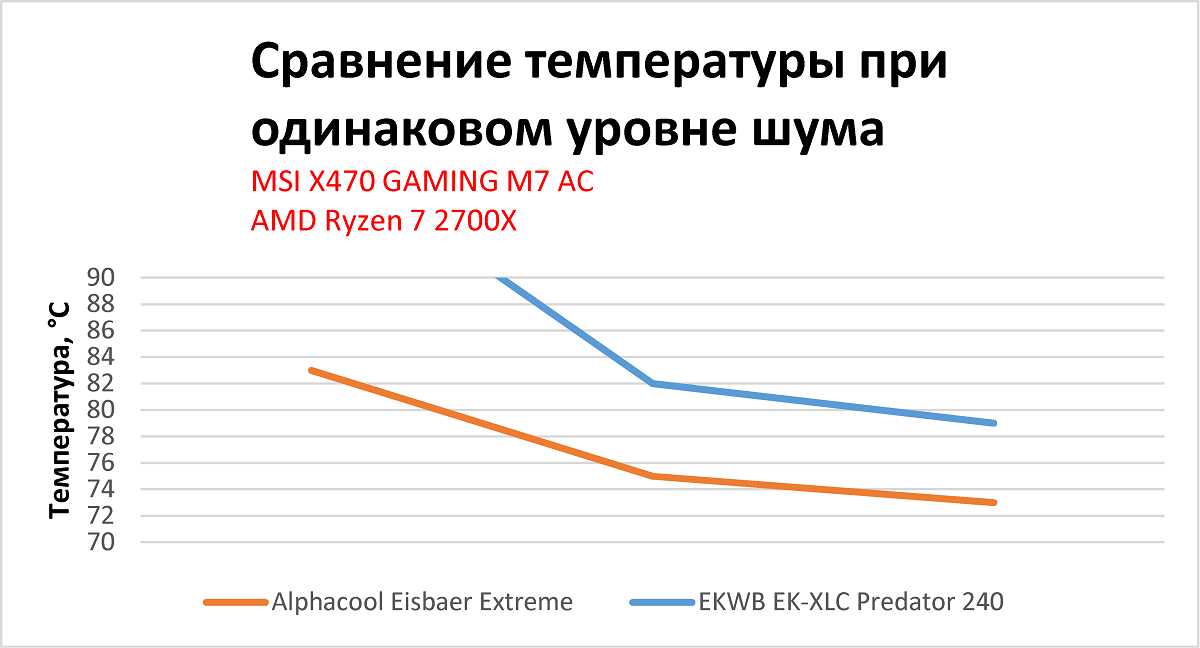

Сравнение с EKWB EK-XLC Predator 240 при одинаковом уровне шума выявило однозначного лидера: качественный водоблок, мощная помпа и производительный радиатор делают своё дело. Чем ниже обороты - тем лучше проявляются особенности Esbair Extreme.
Заключение
Alphacool Eisbaer Extreme является новым взглядам на системы жидкостного охлаждения "всё в одном": производитель смог найди баланс производительности, качества, функциональных возможностей и акустических характеристик, при этом оставив обоснованную стоимость. Да, 240 евро выглядят немалой ценой за 280-мм вариант, но если посмотреть радиатора, помпы и водоблока по отдельности, то Eisbaer Extreme уже выглядит щедрым подарком для тех, кто хочет иметь расширяемый контур с мощной помпой и возможностью быстрого подключения дополнительных комплектующих в контур. Инфраструктура Aerocool и возможности Eispumpe VPP755 не ограничивают вас в идеях: будь то дополнительный радиатор, водоблок на видеокарту, или же их комбинация.Одним из ключевых качеств Eisbaer Extreme является превосходная гармония комплектующих: водоблок Eisblock XPXс никелированным медным основанием, медный радиатор NexXxoS 280 ST30, помпа Eispumpe VPP755 с балансом производительности и тишины, качественные вентиляторы Silent Wings 3 SW3-14025-MF-PWM. За этим кроется немецкое качество и амбициозность. Однако к Eisbaer Extreme нужно быть готовым: радиатор, помпа и резервуар в одном корпусе сыграли на габаритах системы охлаждения, и стоит учитывать большие длину и толщину. Но это же не проблема для энтузиастов?
Alphacool предоставила интересную идею, и в будущем она будет только развиваться, потому что ее потенциал неисчерпаем. И то, что данная СЖО имеет огромный список совместимости, открывает перед ней большие просторы.
Достоинства:
- Высокое качество материалов;
- Производительность на уровне самосборных СЖО;
- Расширяемость без слива куланта;
- Простое обслуживание;
- Приятный внешний вид;
- Баланс производительности и шума;
- Мощная помпа;
- Медный радиатор толщиной 30 мм;
- Совместимость практически со всеми современными сокетами.
- Высокая для AIO цена (хотя суммарная стоимость компонентов в фирменном магазине выше).
- Большие габариты.
