Обзор и тест корпуса ASUS TUF Gaming GT501

Первый корпус от компании ASUS в стиле TUF Gaming Alliance. Взгляд на возможности ASUS TUF Gaming GT501, как кейса для мощной игровой сборки.
Обзор и тест корпуса ASUS TUF Gaming GT501
Компания ASUS, широко известная как производитель компьютерных комплектующих и периферии для персональных компьютеров, расширила свой ассортимент за счет корпуса TUF Gaming GT501. Представленная модель пока является единственной для ASUS, своеобразной пробой пера в игровых корпусах. TUF Gaming GT501 представляет собой большой и просторный кейссо своими фирменными особенностями и неповторимым дизайном. Производитель позиционирует данный корпус для сборки продвинутых игровых сборок, поэтому посмотреть в TUF Gaming GT501 есть на что.

Характеристики

Наименование
TUF Gaming GT501
Тип корпуса ATX Mid Tower
Габариты (ДхШхВ) 251 x 545 x 552 мм
Вес
10,5 кг
Боковая панель Закаленное стекло толщиной 4 мм
Материал SGCC сталь + оцинкованный алюминий
Посадочные места для накопителей Стойка накопителей: 2 шт2.5” или 3.5”
Внутренние крепления: 3 шт2.5”
Крепления в заднем отсеке: 2 шт2.5” или 3.5”
Слоты расширения 7+2 (горизонтально + вертикально)
Материнские платы Mini ITX, Micro ATX, ATX, E-ATX
Порты вводы/вывода USB 3.1 Gen1 x 2, Microphone x 1, Headphone x 1
Максимальная высота системы охлаждения процессора 180 мм
Ограничение длины видеокарты 420 мм
Возможность установки радиаторов Front: 120, 140, 240, 280, 360 мм
Top: 120, 140, 240, 280, 360 мм
Read: 120, 140 мм

Упаковка и комплектация

Несмотря на то, что корпус TUF Gaming GT501 имеет форм-фактор ATX Mid Tower, размеры упаковки заметно превышают габариты самого девайса. Коробка сделана из переработанного картона, для удобства переноски предусмотрены выемки в виде ручек.
Оформление упаковки TUF Gaming GT501 строгое, но в то же время информативное. Присутствует схематическое изображение самого корпуса и карта его составных частей. Отдельными блоками производитель рассказывает про особенности конструкции этого кейса.
На торцевой грани упаковки размещена подробная спецификация TUF Gaming GT501.
Внутри картонной коробки корпус находится в зафиксированном положении за счет двух блоков пенопласта. Во избежание потертостей TUF Gaming GT501 обернут в полиэтиленовый пакет. Дополнительный блок пенопласта для защиты бокового стекла корпуса отсутствует.
В комплекте с корпусом идет руководство пользователя и гарантийная карточка. Также внутрь самого корпуса производитель вкладывает небольшую картонную коробку с набором винтов и стяжек для сборки системы.

Конструкция снаружи и внутри

За счет своих габаритов (251*545*552) мм корпус TUF Gaming GT501 смотрится монументально и эффектно. Сделанный в форм-факторе ATX Mid Towerэтот кейс ориентирован на игровые сборки с использованием топовых комплектующих.
Большинство элементов в конструкции корпуса выполнено из стали и оцинкованного алюминия. Сам металл здесь достаточно толстыйи не играет от малейшего нажатия, как это часто бывает в дешевых корпусах других производителей.
Левая стенка корпуса выполнена из дымчатого закаленного стекла толщиной 4 мм. Это сказываетсяв том числе и на массе корпуса, которая для TUF Gaming GT501 составляет 10,5 кг.

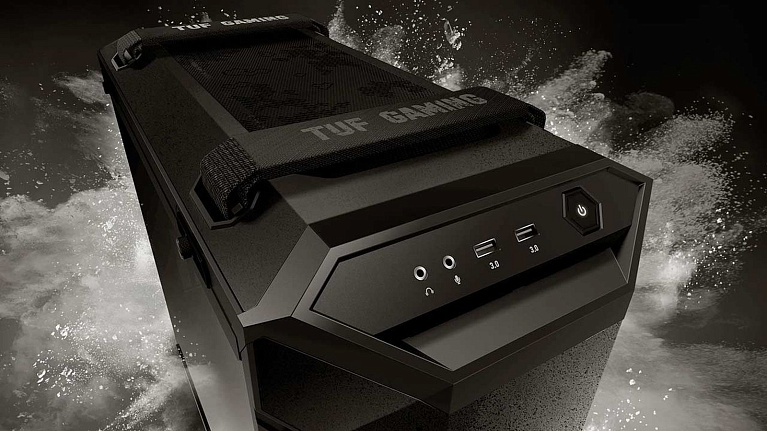

Интерфейсная панель TUF Gaming GT501 находится на срезе верхней крышки корпуса. На этой панели располагается кнопка включения, два разъема USB 3.1 Gen1, один 3.5 джек для микрофона и один 3,5 джек для гарнитуры. Ниже разъемов находится полость с двумя отверстиями для забора воздуха фронтальными вентиляторами.
Также множество отверстий для забора воздуха размещено по левому и правому краю фронтальной панели TUF Gaming GT501. На самой фронтальной панели находится логотип серии TUF Gaming.
Тыльная панель TUF Gaming GT501 интересна наличием посадочного места для одного 120-мм или 140-мм вентилятора.
Расположение материнской платы в TUF Gaming GT501 классическое, для плат расширения предусмотрено 7 демонтируемых металлических заглушек. Возможна установка 2-слотовой видеокарты в вертикальное положение. Правдарайзера PCIe 3.0 x16 в комплекте с TUF Gaming GT501 не предусмотрено, поэтому пользователю нужно будет приобретать его отдельно.
Блок питания в TUF Gaming GT501 располагается в нижней части. Крепления на корпусе позволяют понять, что здесь предусмотрены два положения установки блока питания, как вентилятором вверх, так и вентилятором вниз.
Боковые панели TUF Gaming GT501 крепятся внизу на пазах, а сверху - на винтах с накатанной головкой. Левая стенка корпуса сделана из дымчатого закаленного стекла, благодаря чему можно будет всегда любоваться установленным комплектующими. Особенно это актуально в свете возросшей популярности девайсов с RGB-подсветкой.
Настоящей фишкой TUF Gaming GT501 является его пара плетеных ручек для удобной переноски корпуса. По заявлению производителя эти ручки выдерживают вес до 30 кг. Вопрос лишь в том, насколько нужна данная функция в стационарной игровой сборке, и как часто вы переносите свой ПК с места на место.
Ручки TUF Gaming GT501 крепятся на металлические петли, которые встроены в верхнюю крышку корпуса. Конструкция здесь выглядит надежно и сомнений не вызывает.
Дно корпуса TUF Gaming GT501 выглядит очень интересно и необычно. Основная конструкция корпуса поднята над поверхностью на расстояние более 20 ммза счет больших пластиковых ножек. Передние ножки оснащены резиновыми вставками, которые не дают TUF Gaming GT501 скользить по поверхности.
Нижний срез фронтальной панели TUF Gaming GT501 также имеет щель для забора воздуха.
В области размещения блока питания предусмотрено множество вентиляционных отверстий. На входе установлен мелкосетчатый антипылевой фильтр, который можно легко снять и почистить.
Переходя к изучению внутренней конструкции TUF Gaming GT501, начать стоит с правой стороны корпуса. Эта частьпо обыкновениюявляется своеобразной потайной нишей для кабель-менеджмента.
Здесь можно обнаружить две съемные металлические корзины для установки 3,5" или 2,5" накопителей. Для удобства укладки кабелей на перегородке корпуса присутствуют три многоразовые стяжки с надписью TUF Gaming.
Сама перегородка корпуса TUF Gaming GT501 имеет множество продуманных отверстий для вывода кабелей. Места между перегородкой и боковой крышкой корпуса здесь предостаточно, расстояние составляет почти 30 мм.
Целый ворох кабелей внутри корпуса TUF Gaming GT501 находится не случайно. Комплектация этого кейса предусматривает наличие трех 120-мм вентиляторов с RGB-подсветкой, каждый из которых требует питания и проводного канала для управления подсветкой. Поэтому производитель реализовал здесь питание вентиляторов через один общий разъем Molex. А для подсветки RGB предусмотрен пульт управления, который в свою очередь требует питания через разъем SATA. Управление самого контроллера включает в себя три механические кнопки.
Пространство внутри корпуса TUF Gaming GT501 понравится тем, кто привык не стеснять себя в процессе сборки. Конструкция предусмотрена с таким запасом, что позволяет установить воздушный кулер с высотой до 180 мм и видеокарту длиной до 420 мм.
Поддерживаются все самые распространенные форм-факторы материнских плат, включая Е-АТХ. Материнская плата Е-АТХ перекроет отверстия с черными резиновыми прокладками, но протянуть кабели будет возможно через отверстия возле корзинок для 2.5" накопителей. На внутренней стороне перегородки корпуса таких корзин для 2.5" накопителей установлено три. Крепятся корзинки на упорах в пазах и винтах с накатанной головкой.
Верхнее пространство над материнской платой составляет 80 мм, что позволяет установить сюда габаритные радиаторы охлаждения СЖО. Корпус TUF Gaming GT501 предусматривает установку наверх 120, 140, 240, 280 или 360 мм радиатора охлаждения. Или же пользователь может установить сюда три 120-мм или два 140-мм вентилятора.
Для защиты от пыли верхняя крышка корпуса оснащается мелкосетчатым фильтром. Магнитная гибкая рамка крепления позволяет быстро снимать фильтр для чистки от пыли.
В нижней части TUF Gaming GT501 предусмотрен пластиковый поддон, скрывающий блок питания и ненужные излишки кабелей. Логотип TUF Gaming на поддоне есть, а вот вырезанного окна для блока питания нет. Хотя такое окно не помешало бы здесь, учитывая то, что компания ASUS сама задает тренд моды в виде блока питания ROG THOR с встроенным OLED-дисплеем.
За поддоном в правой части корпус прячутся две металлические корзины для 3.5" или 2.5" накопителей. Сами корзины съемные и могут быть демонтированы, если потребуется установить на фронтальную часть корпуса габаритный радиатор СЖО.
На фронтальной панели TUF Gaming GT501 производитель установил три 120-мм вентилятора с поддержкой экосистемы подсветки ASUS AURA Sync. Вентиляторы стоят в положении на вдув, их максимальная скорость вращения ограничена 1200 об/мин.
На задней стенке корпуса присутствует 140-мм вентилятор охлаждения, работающий на выдув. Он уже не оборудован RGB-подсветкой, поэтому подключается только по стандартному разъему 4-пин PWM. Его рабочий диапазон вращения составляет 700-1400 об/мин.
Для подключения интерфейсной панели TUF Gaming GT501 и кнопки включениякорпус имеет кабель USB 3.1 Gen1, кабель HD_Audio, а также пару контактов Power_SW и Power_LED.

Особенности сборки

Собирать игровую систему в корпусе TUF Gaming GT501 легко и удобно. Благодаря продуманной конструкции и множеству технологических отверстий для протяжки кабелей, можно достичь аккуратности в основном отсеке корпуса. А большая ниша в 30 мм между перегородкой и правой крышкой корпуса позволяет укладывать кабели без ограничений. В нашей сборке мы не использовали СЖО, поэтому над материнской платой осталось много свободного пространства.
Для всех кабелей, которые нам требовалось подвести к материнской плате, в перегородке корпуса TUF Gaming GT501 имелись удобные по расположению технические отверстия. Благодаря этому, внешний вид собранной системы получился аккуратным и гармоничным. Использование накопителя форм-фактора М.2 позволило минимизировать наличие проводов в основном отсеке корпуса.
Во включенном состоянии смотрится еще красивее. Отдельно в собранной системе выделяются три 120-мм вентилятора с RGB-подсветкой, которые входят в комплект поставки корпуса TUF Gaming GT501.

RGB-подсветка

В корпусе TUF Gaming GT501 три передних вентилятора оборудованы RGB-подсветкой. Светодиоды установлены в центральной части вентиляторов. Благодаря этому, свечение распределяется от центра к краям лопастей вентиляторов. Поддерживается несколько режимов подсветки, включая изменение цветов. Выглядит подсветка вентиляторов корпуса TUF Gaming GT501 следующим образом:

Конфигурация стенда и результаты тестирования

Процессор AMD Ryzen Threadripper 2920X
Видеокарта
Palit GeForce GTX 1070 Ti JetStream
Система охлаждения Noctua NH-U9 TR4-SP3
Термоинтерфейс Arctic MX-2
Оперативная память Corsair Vengeance RGB Pro DDR4-3600 8Gb*2
Накопитель GIGABYTE NVMe M.2 PCIe SSD 256Gb
Блок питания Corsair RM850x мощностью 850 Вт
Материнская плата
MSI X399 Gaming Pro Carbon AC
Монитор ASUS PB298Q, 29", 2560x1080, IPS
Операционная система Windows 10 Pro 64-bit
Драйвера GeForce 425.31
Для тестирования корпуса TUF Gaming GT501 мы собрали игровую систему на базе процессора AMD Ryzen Threadripper 2920X и видеокарты Palit GTX 1070 Ti JetStream. Прежде всегонас интересовалуровень шума собранной системыв зависимости от открытой или закрытой крышки корпуса с закаленным стеклом. Измерения показали, что все четыре вентилятора корпуса TUF Gaming GT501 генерируют 40,1 дБАс открытой крышкой корпуса и 36,7 дБА - с закрытой.

Процессор AMD Ryzen Threadripper 2920X под нагрузкой Prime95 разогревался до 71 градуса Цельсия с открытой крышкой корпусаи до 72 градусов Цельсия с закрытой. Видеокарту Palit GeForce GTX 1070 Ti JetStream мы нагрузили программой MSI Combustor 3 с использованием 8-кратного сглаживания. После продолжительной нагрузки графический адаптер прогрелся до 69 градусов с открытой крышкой корпуса, до 72 градусов с закрытой крышкой TUF Gaming GT501. Накопитель из тестовой системы GIGABYTE NVMe M.2 PCIe SSD 256Gb мы не подвергали нагрузке, но его температура во время работы ПК составляла 38 градусов Цельсия, и после закрытия крышки корпуса не менялась.

Заключение

ASUS TUF Gaming GT501 - представление тайваньского производителя о том, каким должен быть современный корпус для топовых игровых систем. Появившись на свет, этот кейс придерживается общего корпоративного дизайна девайсов серии TUF Gaming. В его конструкции присутствует немало инженерных решений, облегчающих не только процесс сборки, но и предоставляющих возможность удобной переноски собранной системы. Габариты корпуса и объем его внутреннего пространства не накладывают никаких ограничений для установки высоких кулеров и длинных видеокарт. А грамотная и продуманная конструкция позволяет разместить внутри TUF Gaming GT501 даже два 360-мм радиатора СЖО. Дополнительным плюсом в копилку этого кейса будут четыре корпусных вентилятора, три из которых оборудованы RGB-подсветкой. Демонстрировать комплектующие сборки и подсветку девайсов поможет боковая панель из дымчатого закаленного стекла, поэтому пройти мимо корпуса ASUS TUF Gaming GT501 обладателям 12000 рублей просто не получится.

Плюсы:
  • толстый металл, качественный окрас, матовое покрытие корпуса;
  • боковая панель из закаленного стекла;
  • продуманные и удобные крепления боковых панелей;
  • наличие в комплекте одного 140-мм и трех 120-мм вентиляторов;
  • наличие антипылевых фильтров спереди, сверху и снизу;
  • богатые возможности установки радиаторов СЖО, в том числе и с нестандартной толщиной;
  • отличная вместительность для габаритных комплектующих;
  • большое пространство для скрытого кабель-менеджмента;
  • множество продуманных и удобных отверстий в перегородке для протяжки кабелей;
  • удобная и легкая сборка системы;
  • возможность установки графического адаптера вертикально.
Минусы:
  • сомнительная полезность ручек для переноса игровой системы со средним весом в 25-30 кг;
  • отсутствие кнопки Reset на интерфейсной панели;
  • отсутствие разъема USB 3.1 Gen2 Type-C на интерфейсной панели;
  • отсутствие в комплекте райзера для вертикальной установки видеокарты.
