Обзор материнской платы ASRock X399M Taichi: mATX для Threadripper
Компания ASRock любит экспериментировать, и само появление материнской платы формата microATX для высокопроизводительных процессоров AMD Ryzen Threadripper тому подтверждение. Доступность основы для сборки HEDT-систем в миниатюрных корпусах развязывает руки энтузиастам, остается лишь найти ответ на вопрос - может ли небольшая плата обуздать всю мощь большого процессора?
![Обзор материнской платы ASRock X399M Taichi: mATX для Threadripper Обзор материнской платы ASRock X399M Taichi: mATX для Threadripper](/upload/resize_cache/iblock/962/767_431_2/962e6b2758411a411ec83b38e13e411b.jpg)
Технические характеристики
Уникальные особенности |
ASRock USB 3.1 Gen2
ASRock Steel Slots ASRock Ultra M.2 (PCIe Gen3 x4 & SATA3) ASRock Ultra USB Power ASRock Full Spike Protection (for all USB, Audio, LAN Ports) ASRock Live Update & APP Shop |
Поддерживаемые процессоры | AMD Ryzen Threadripper первого и второго поколений |
Процессорный разъем | TR4 |
Чипсет | AMD X399 |
Память |
4 слота DDR4 DIMM(четырехканальный режим) Поддержка режимов DDR4 3600+(OC) / 3200(OC) / 2933(OC) / 2667/2400/2133 МГц Суммарный объем до 64 ГБ |
BIOS |
128 Мбит AMI UEFI Legal BIOS с поддержкой графического интерфейса |
Аудиоподсистема | 7.1 CH HD Audio(Realtek ALC1220 Audio Codec) |
Сетевые возможности |
2 x GigaLAN IntelI211AT Intel® 802.11ac WiFi Module ПоддержкаDual-Band (2.4/5 ГГц) ПоддержкаBluetooth 4.2 / 3.0 |
Слоты расширения |
3 × PCI Express 3.0 x16 3 × M.2 1 × U.2 |
USB-порты | 8 × SATA 6 Гбит/с |
SATA-разъемы |
12 × USB 3.1 Gen1 1 × USB 3.1 Gen2 Type-A 1 × USB 3.1 Gen2 Type-C 4 × USB 2.0 |
Форм-фактор | MicroATX: 24,4 x 24,4 см |
Упаковка и комплектация
ASRock X399M Taichi поставляется в небольшой коробке, оформленной в типичном стиле для последних плат Taichi всех чипсетов.![](/upload/iblock/87b/87b0c84acea91bfbbfdbb20e859e42ef.jpg)
На лицевой части располагаются узнаваемые и привычные шестеренки, указано название платы, ее особенности, совместимость и чипсет.
Традиционным ручкам для переноски места не нашлось. Производитель в упаковке старался повторить размеры самой платы, и у него это получилось.
![](/upload/iblock/248/2484bb3b6e7faf5ebfe331622b2e9b34.jpg)

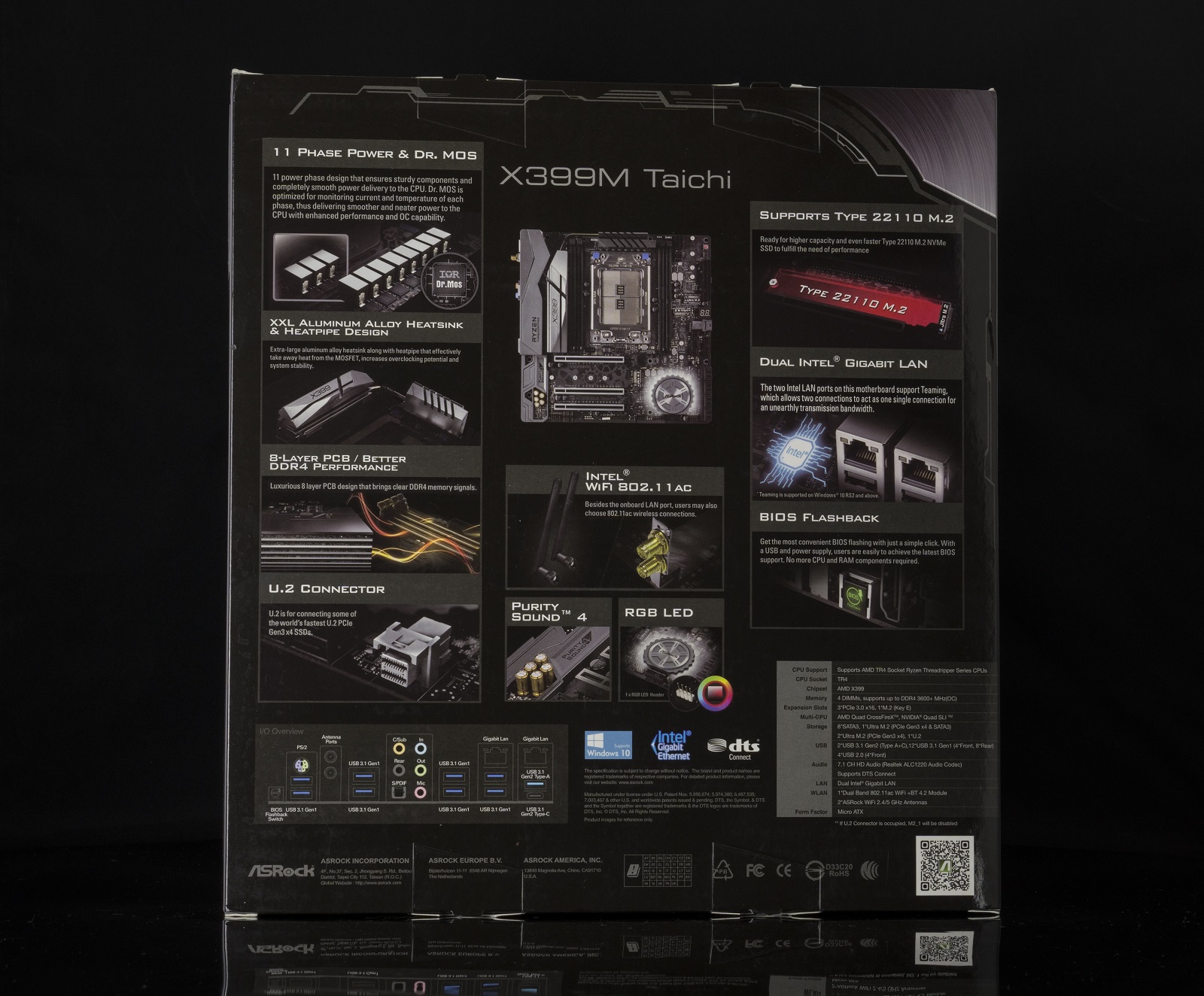

Обратная сторона традиционно описывает основные характеристики материнской платы. Изучив их, можно сделать вывод, что инженеры компании серьезно подошли к поставленной задаче, и данная реализация mATX-формата для AMD X399 является не упрощением характеристик, а созданием маленького флагмана. Одна лишь подсистема питанияпостроенапо схеме 8+3 фазы, основанных на качественных мосфетахIR3555M.
![](/upload/iblock/6a3/6a3b31677eb12518d86ebc5e8283f551.jpg)
Нижняя часть демонстрирует серийный и партийный номера, а такжевеснетто/брутто материнской платы, размерупаковки и местопроизводства.
![](/upload/iblock/26c/26c91690b60c09d18cf999eefa027a9e.jpg)
По традициивнутри коробки находится еще одна, но уже без декора и информации (за исключением логотипа компании), сделанная из более крепкого картона, что защищает наполнение от повреждения.
![](/upload/iblock/2c6/2c69e7e5e23fddab4941c6919f13e46a.jpg)

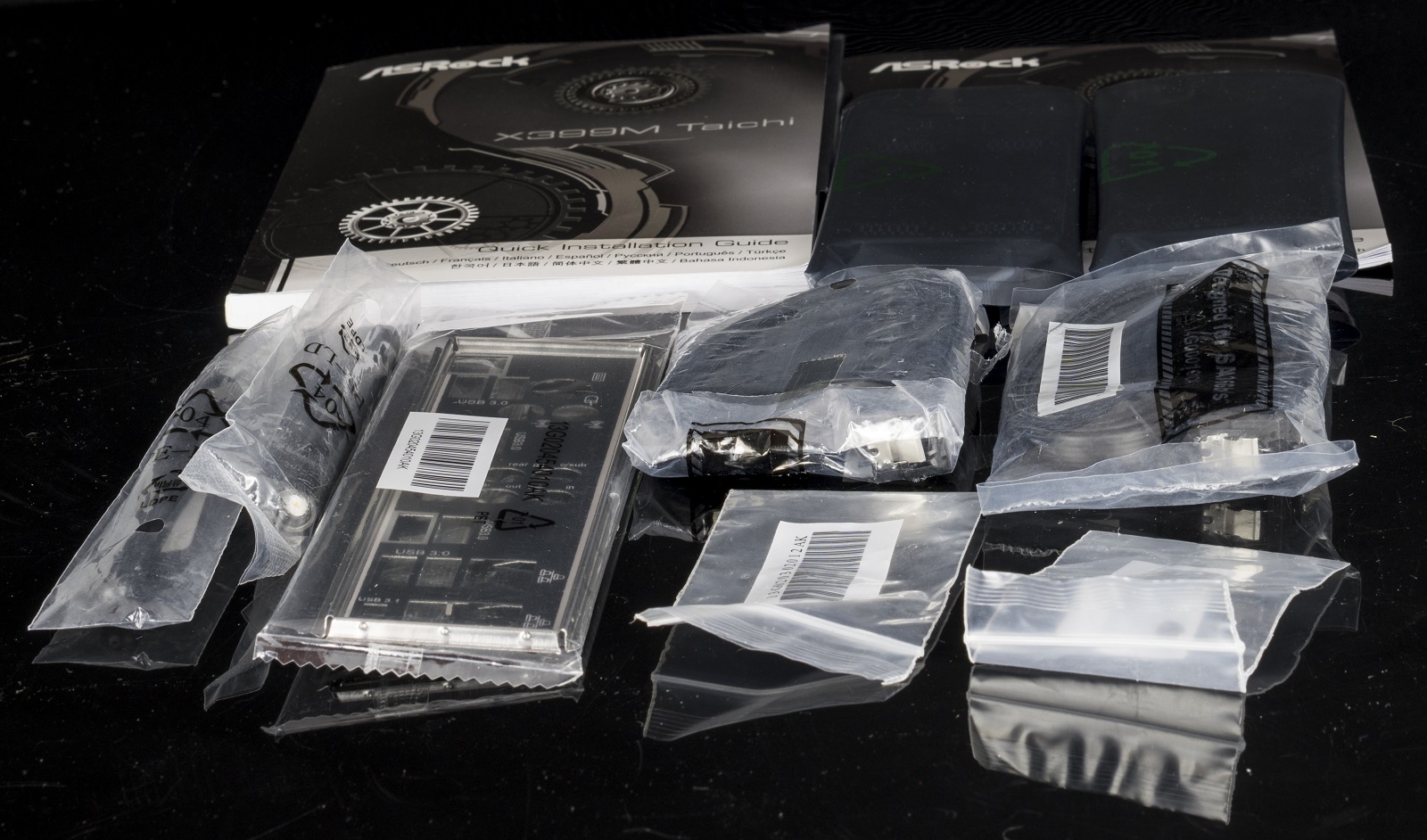

После открытия передней части перед нами предстает сопутствующая комплектация материнской платы.
![](/upload/iblock/12a/12a7bff296c43fb8e8c7593713e6d3f1.jpg)
В комплект поставки входят четыре кабеля SATA 6ГБ/С, одиночный мост SLI HB, двойной мост SLI HB, две антенны WI-FI, винты крепления устройств в слот M.2, планка панели ввода-вывода, сопутствующая документация и DVD-диск с драйверами.
Внешний вид и особенности

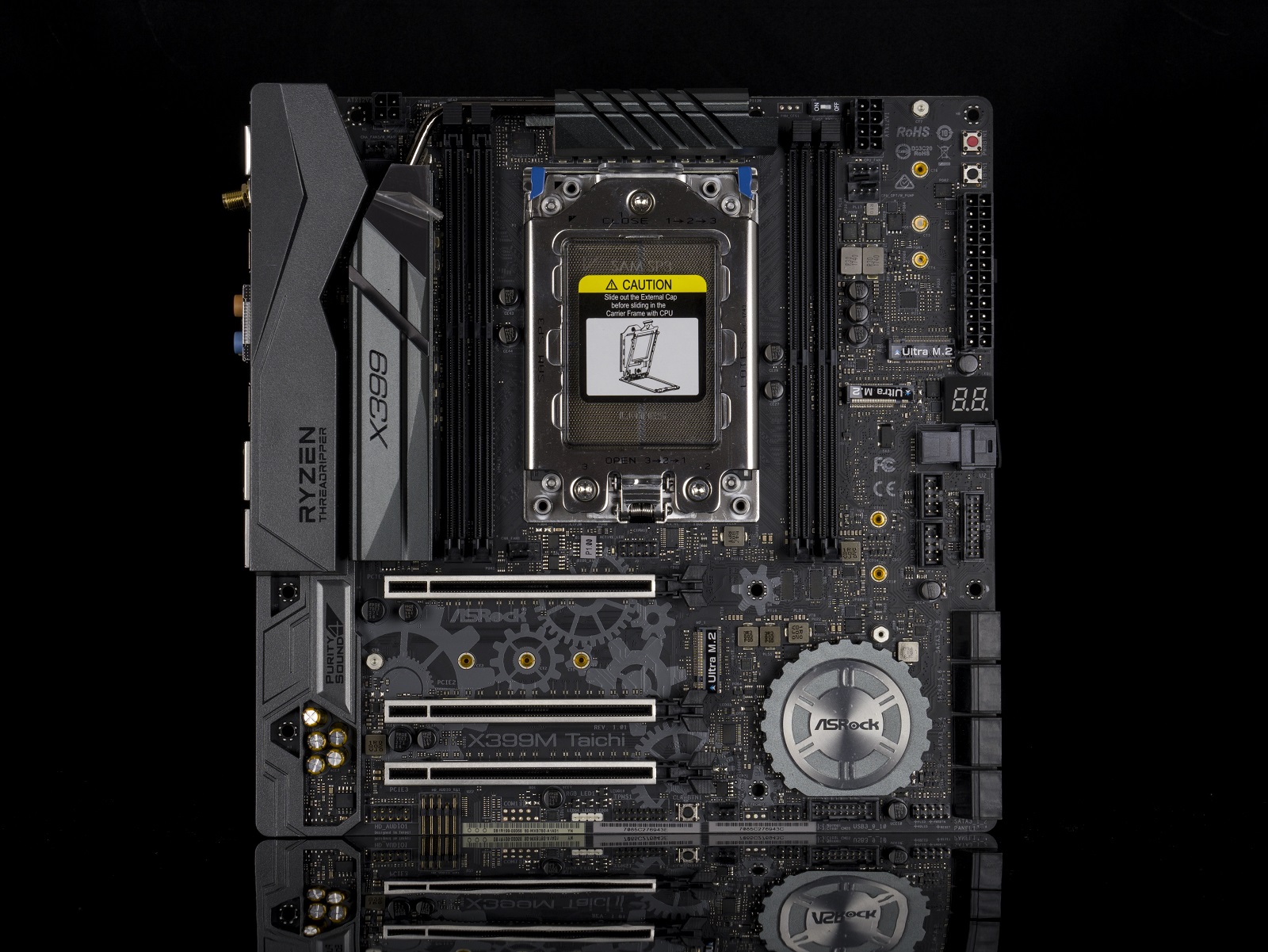

Внешний видASRock X399M Taichi узнаваеми своими деталями напоминает многие другие Taichi. Например, много общего можно увидеть сASRock Z370 Taichi.![](/upload/iblock/58f/58f17a974f5b566d108369a9939a492e.jpg)

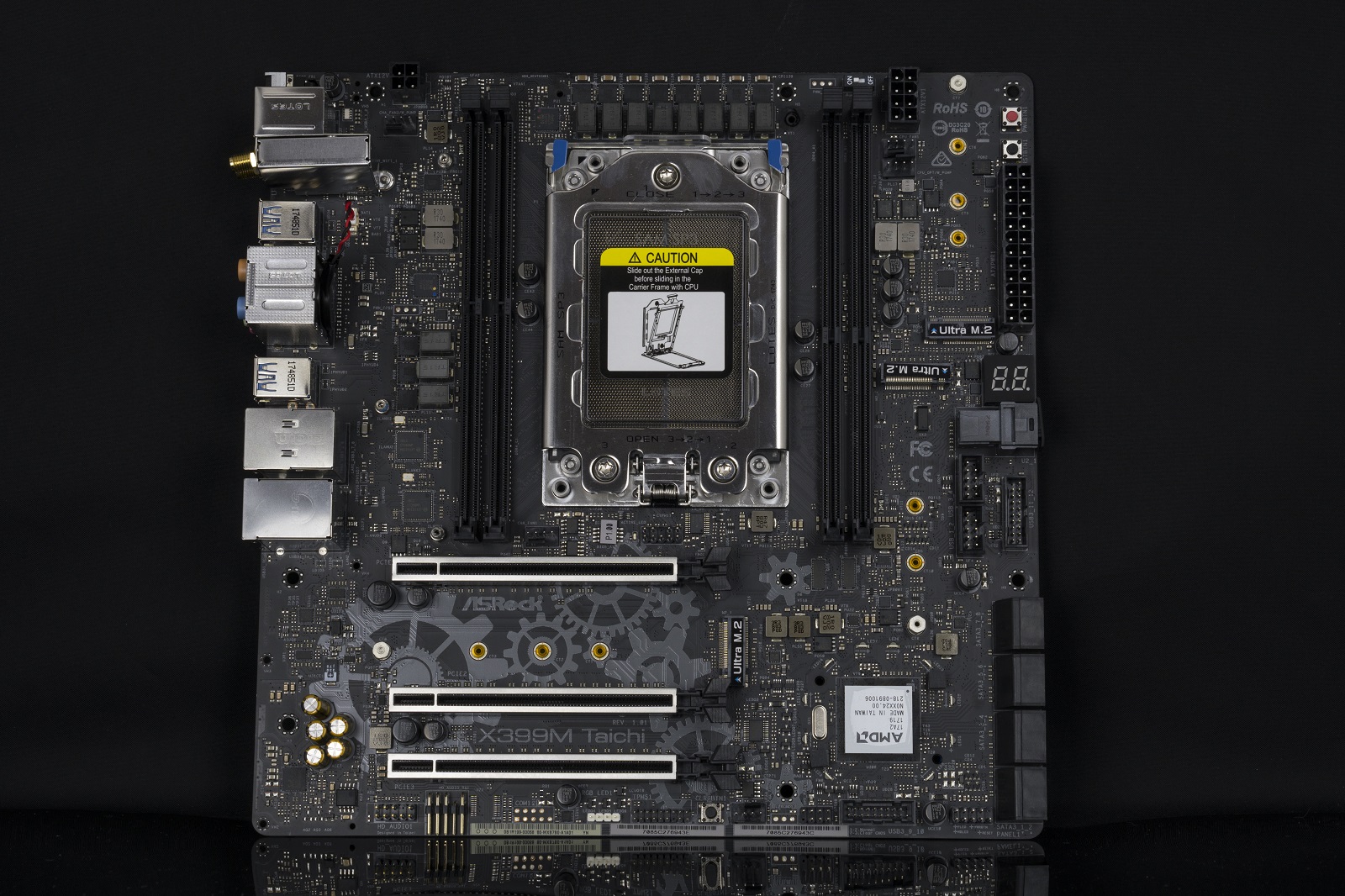

На квадрате со стороной244 мм расположилось большое количество разнообразных разъемов, слотов, кнопок и переключателей, а также массивный радиатор для охлаждения цепей питания и небольшой декоративный для чипсета AMD X399.
![](/upload/iblock/a8f/a8f30e145e8e5a2ffd4831729de33574.jpg)

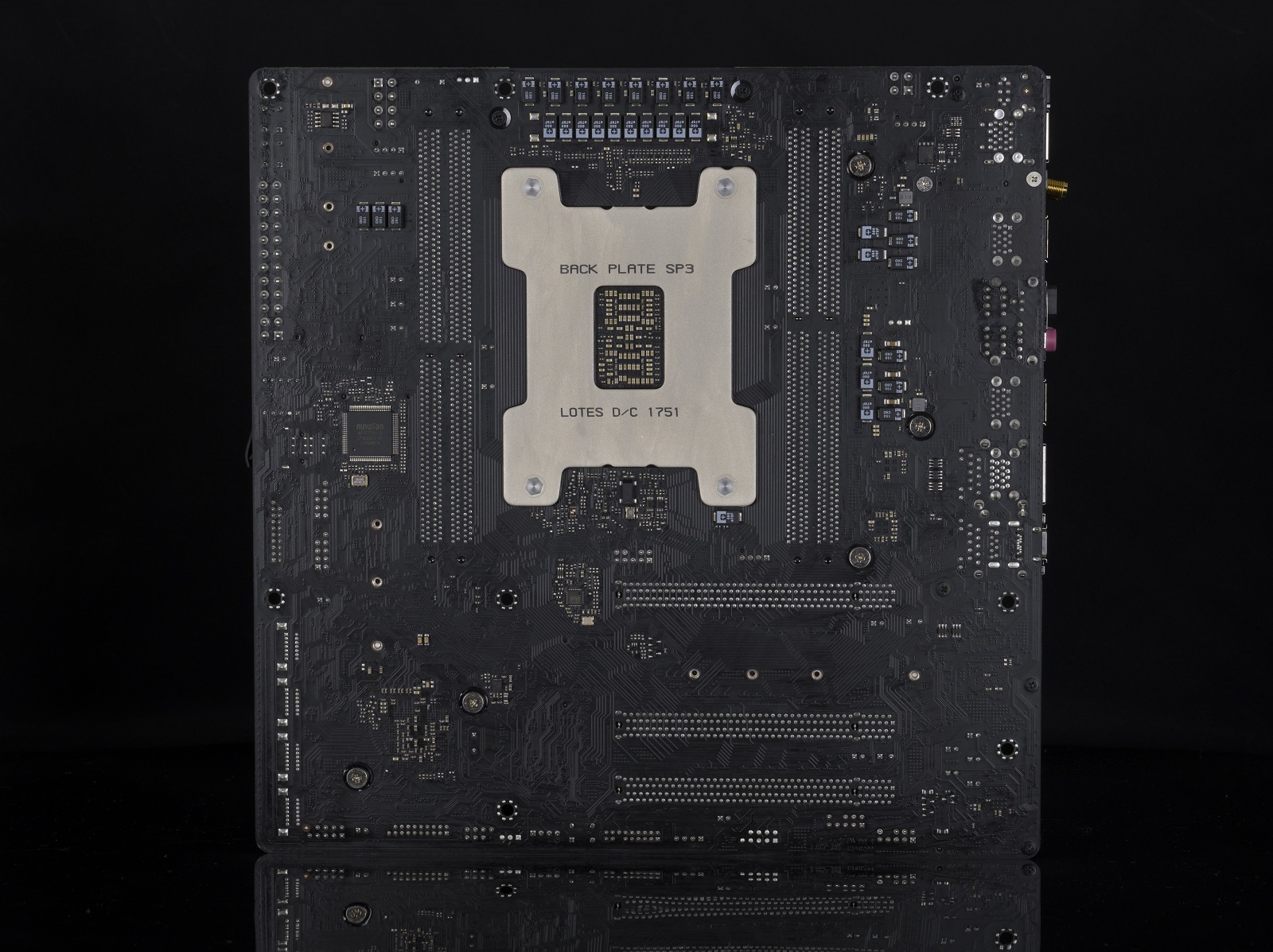

С обратной стороны платы распаяно большое количество элементов, среди которых можно выделить микросхемуNuvoton NCT6779D, отвечающую замониторинг температур искорости вращения вентиляторов.
![](/upload/iblock/fc2/fc238546336366de8d4874988b897e4c.jpg)

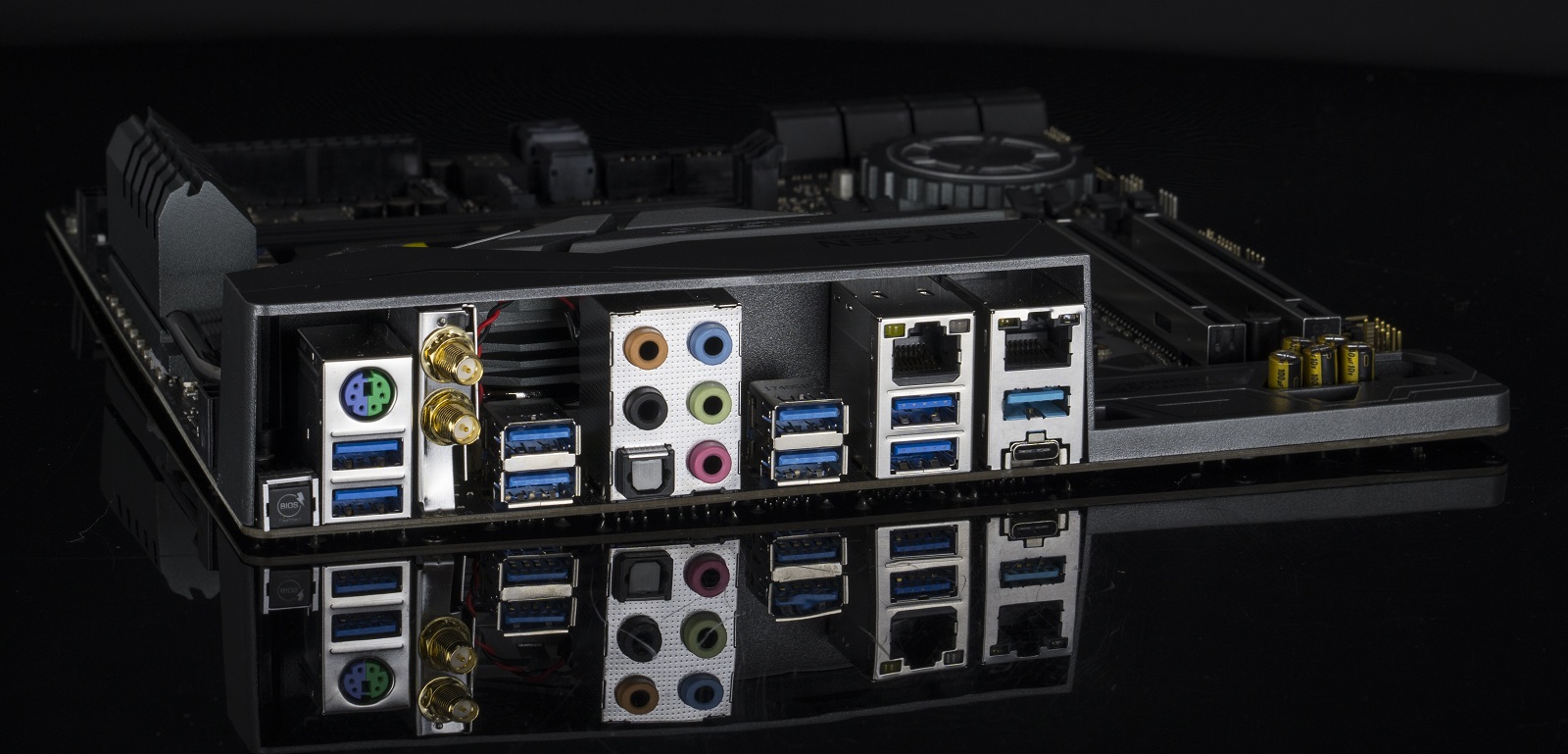

На интерфейснойпанели находится кнопка BIOS FlashBack (которая пригодилась при подготовке обзора, т.к. предустановленная версия 1.00 не знала о существовании второго поколения процессоров Threadripper), разъемы PS/2, порты USB 3.0 (8шт), USB 3.1 type-A иUSB 3.1 Type-C, разъемы WI-FI для подключения комплектных антенн, два гигабитных LAN иаудиовыходы 7.1/PDIF.
![](/upload/iblock/1b8/1b84d4913fbf31ffca5d983db4d4d447.jpg)

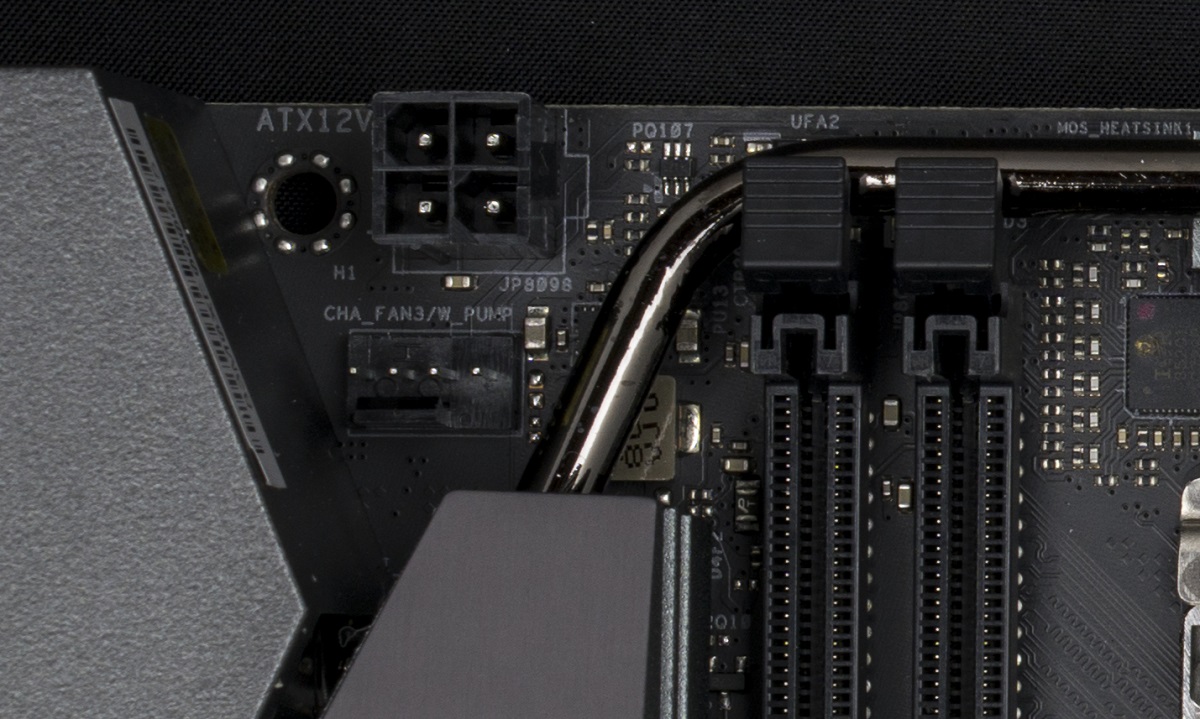

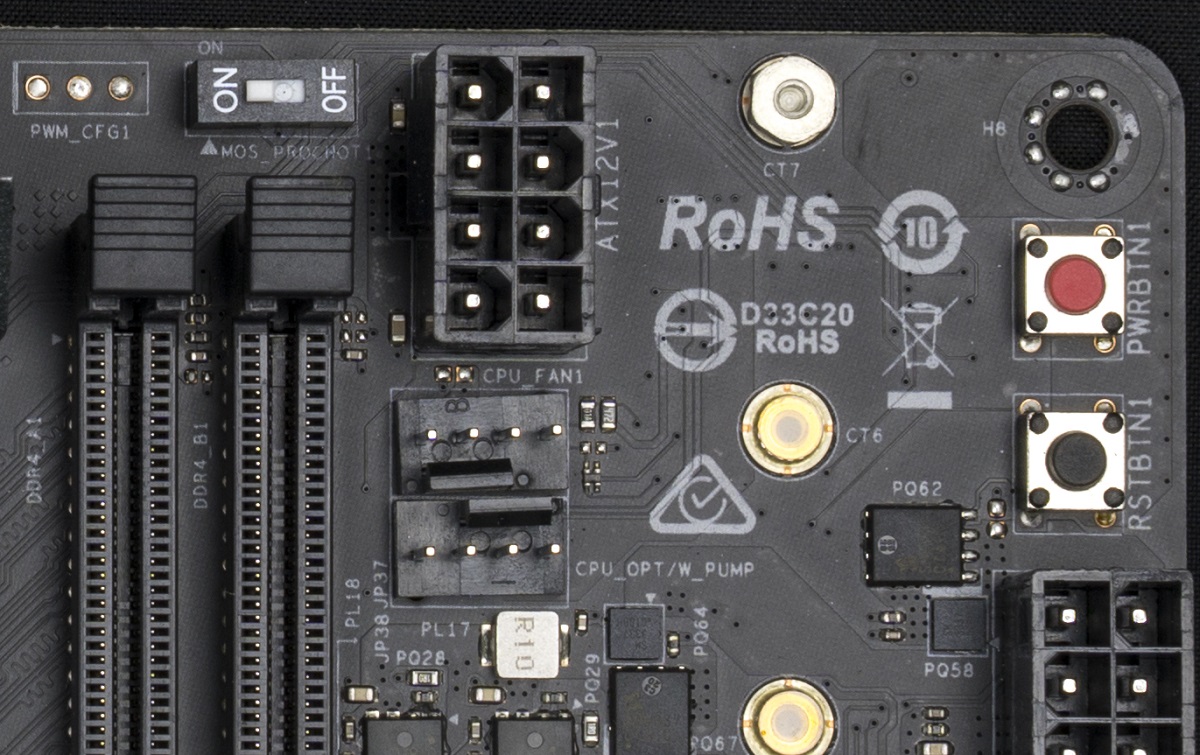

Дополнительное питание процессора осуществляется с помощью 4-контактного и 8-контактного разъемов. При этом они разнесеныпо материнской плате: первый расположен в верхнем левом углу,...
![](/upload/iblock/463/463a457a99b7faeba6a72bd01c934bf6.jpg)

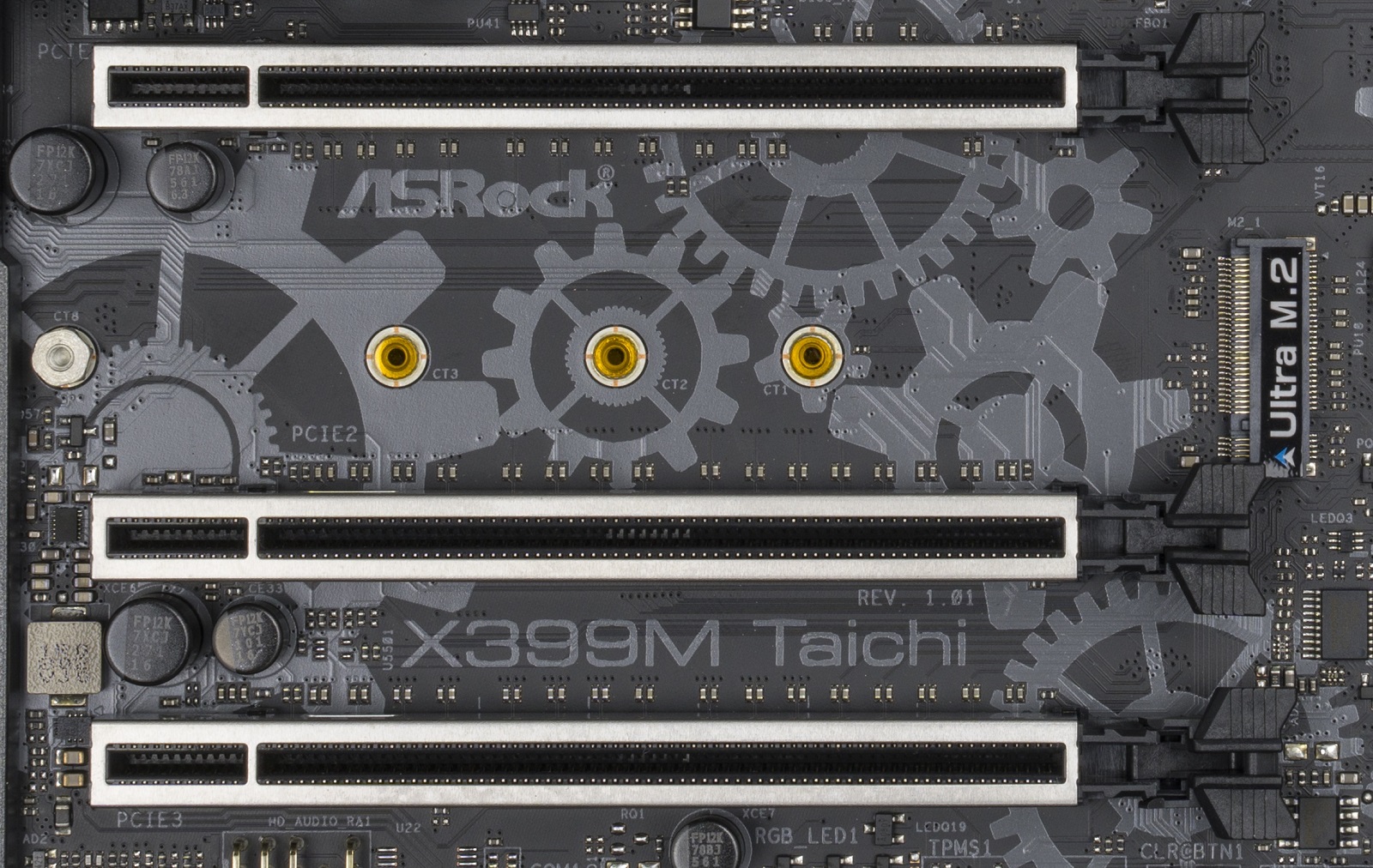

...а второй располагается у верхнего правого. Правее и ниже от него находятся два посадочных места для накопителей форм-фактора M.2 2242/2260/2280. Над 24-контактным разъемом питания материнской платы распаяны кнопки включения и перезагрузки ПК.
![](/upload/iblock/362/3624b83e68796d3cc476d57044fe473e.jpg)

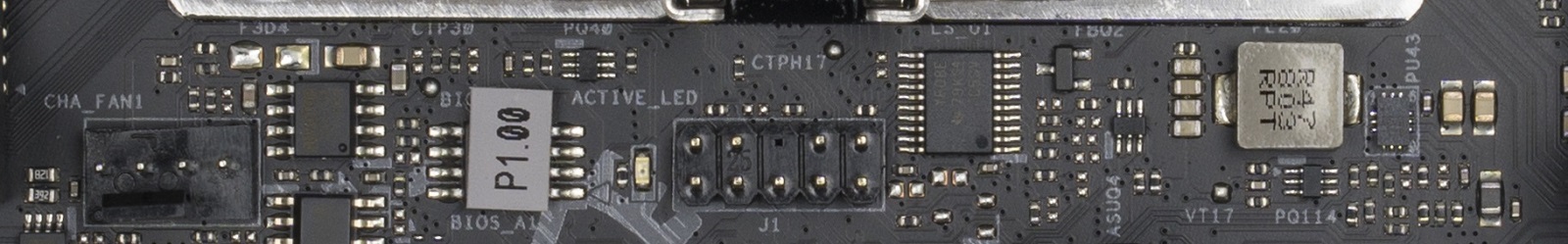

Три слота PCI-e 3.0 имеют 16-контактную распайку. Таким образом производитель утилизировал 48 линий, позволив создавать полноценные связки из нескольких видеокарт без каких-либо ограничений. Между первым и вторым слотом находится разъем M.2, позволяющий установить накопители длиной до 110 мм.
![](/upload/iblock/7ae/7ae0833ec519cdc11dc932cddd1612f0.jpg)
На материнской плате установлена одиночная микросхема BIOS объемом 16 МБ. Наклейка на ее корпусе обозначает предустановленную версию BIOS. В нашем случае это была самая первая ревизия 1.00.
![](/upload/iblock/4ba/4bab928afc46601b329746c718f0eb5c.jpg)

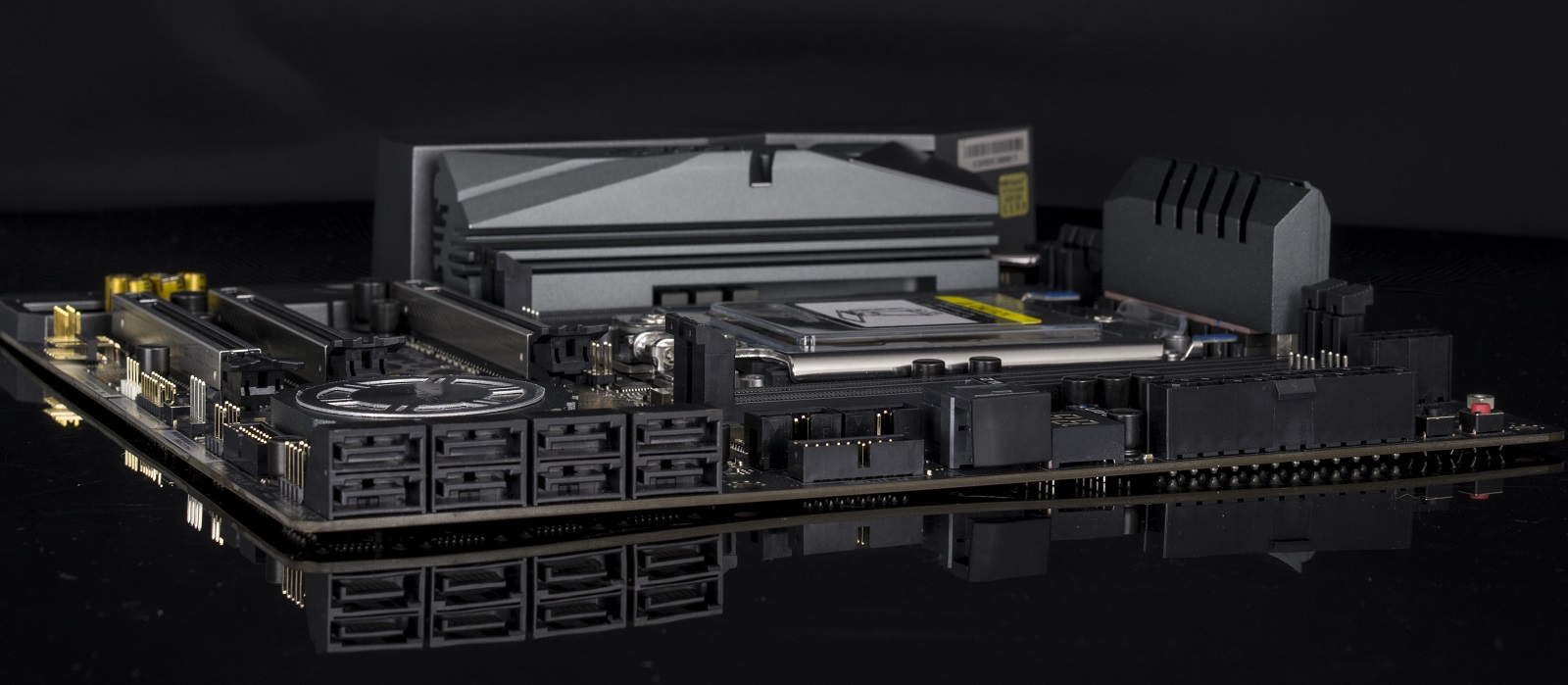

Пользователю доступно целых 8 разъемов SATA3 без каких-либо условий. А вот между U.2 и M.2_1, к сожалению, придется выбирать.
![](/upload/iblock/fd3/fd3c1c8d41ac9d40bfc753490617aebb.jpg)

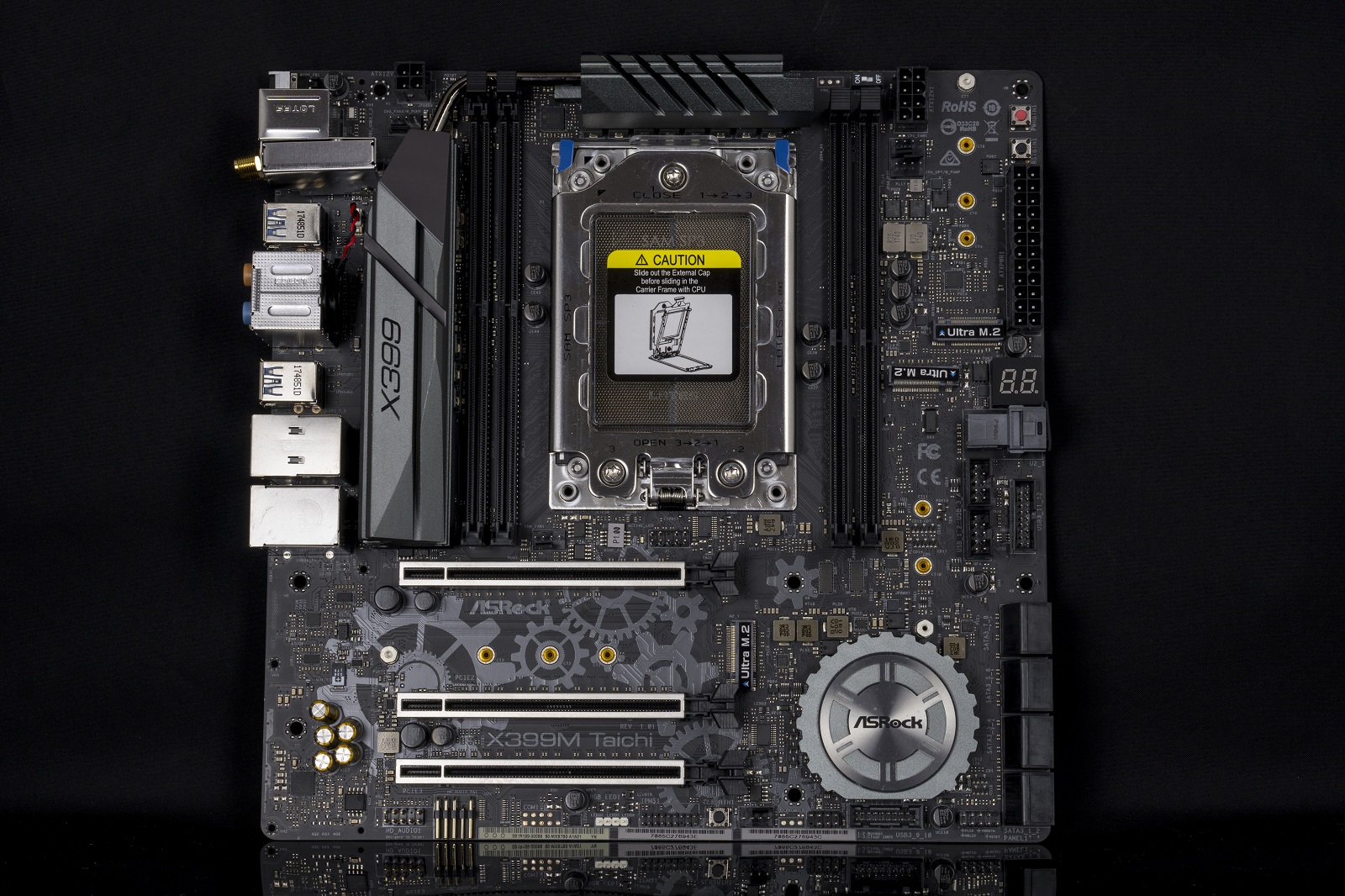

Форматы mATX/mITX зачастую ограничивают пользователей по количеству разъемов DIMM, и X399M Taichi не стала исключением: нам доступно только 4 слота для установки DDR4 суммарным объемом до 64 ГБ.
Для организации воздушных потоков имеются 5 разъемов 4-pin. Над U.2 находится дисплей POST-кодов, ниже - одна колодка USB 3.0 и две USB 2.0.
Переключатель PROCHOT, находящийся у 8-контактного разъема дополнительного питания, позволяет отключить температурную защиту подсистемы питания.
В основе аудиоподсистемы лежит HDA-кодекRealtek ALC1220, который является отличительной чертой плат среднего и верхнего звеньев.
Подсистема питания и система охлаждения
Без декоративного кожуха и элементов охлаждения героиня обзора выглядит не менее привлекательно.![](/upload/iblock/f90/f9061724be8efed927442559118edbb0.jpg)

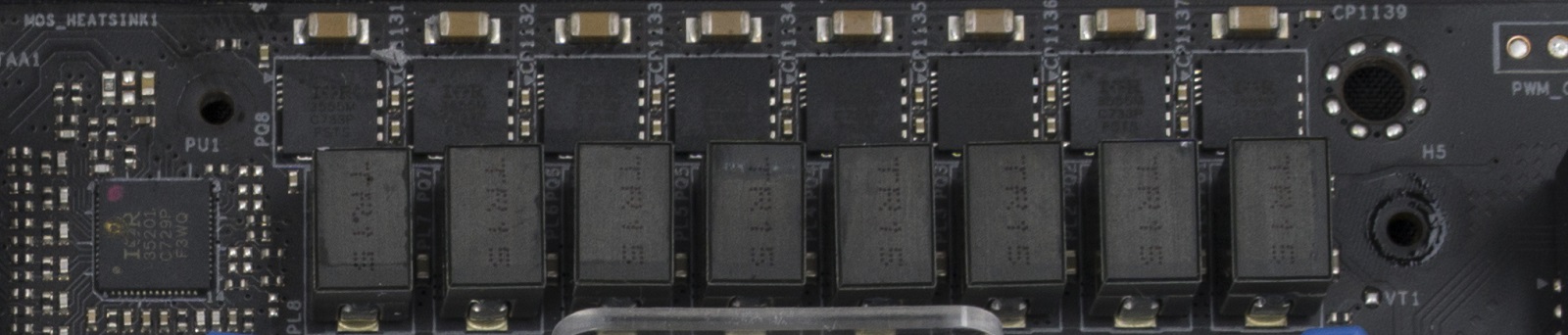

Подсистема питания материнской платыASRock X399M Taichi построена по схеме 8+3: 8 фаз выделяется на питание ядер, еще 3 - на SoC.
![](/upload/iblock/282/2828a061076faf1e335aea3a63330d4e.jpg)

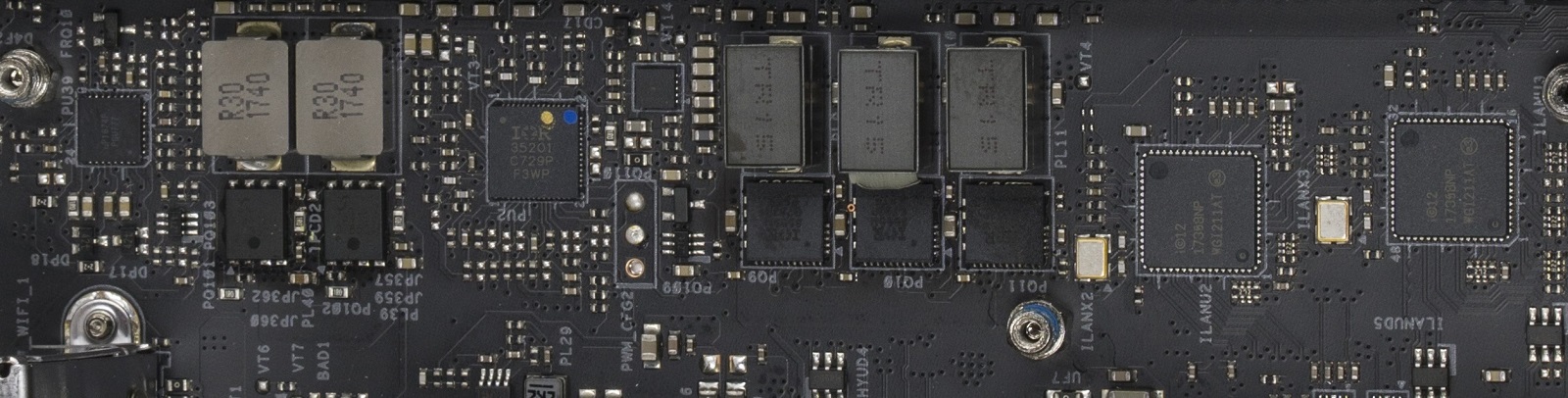

В обоих случаях используетсяШИМ-контроллер International Rectifier IR35201, отличаются только его режимы работы. На каждую фазу установлено по мосфетуIR3555 с максимальным током 60A. Если рассматривать потенциал только подсистемы питания ядер, то в пиковых значениях проходящий ток может достигать 480 А. Стоит ли говорить, что даже разогнанный Threadripper 2990WX не должен быть проблемой при организации должного охлаждения?
![](/upload/iblock/ff7/ff793d5ecba1c37eb666f5d2bf7bac3c.jpg)
Подсистема питания оперативной памяти состоит из 4 фаз, разделенных на каждые два слота: к каждой паре прикрепленШИМ-контроллер UP1674P отUPI Semiconductor и пара мосфетов SM7341EH с номиналом 25 А. Учитывая количество слотов и соответствующее проектирование разводки, стоит ожидать высокий разгон ОЗУ.
![](/upload/iblock/ee4/ee4a9aa2c229069a247dd0bea8298166.jpg)

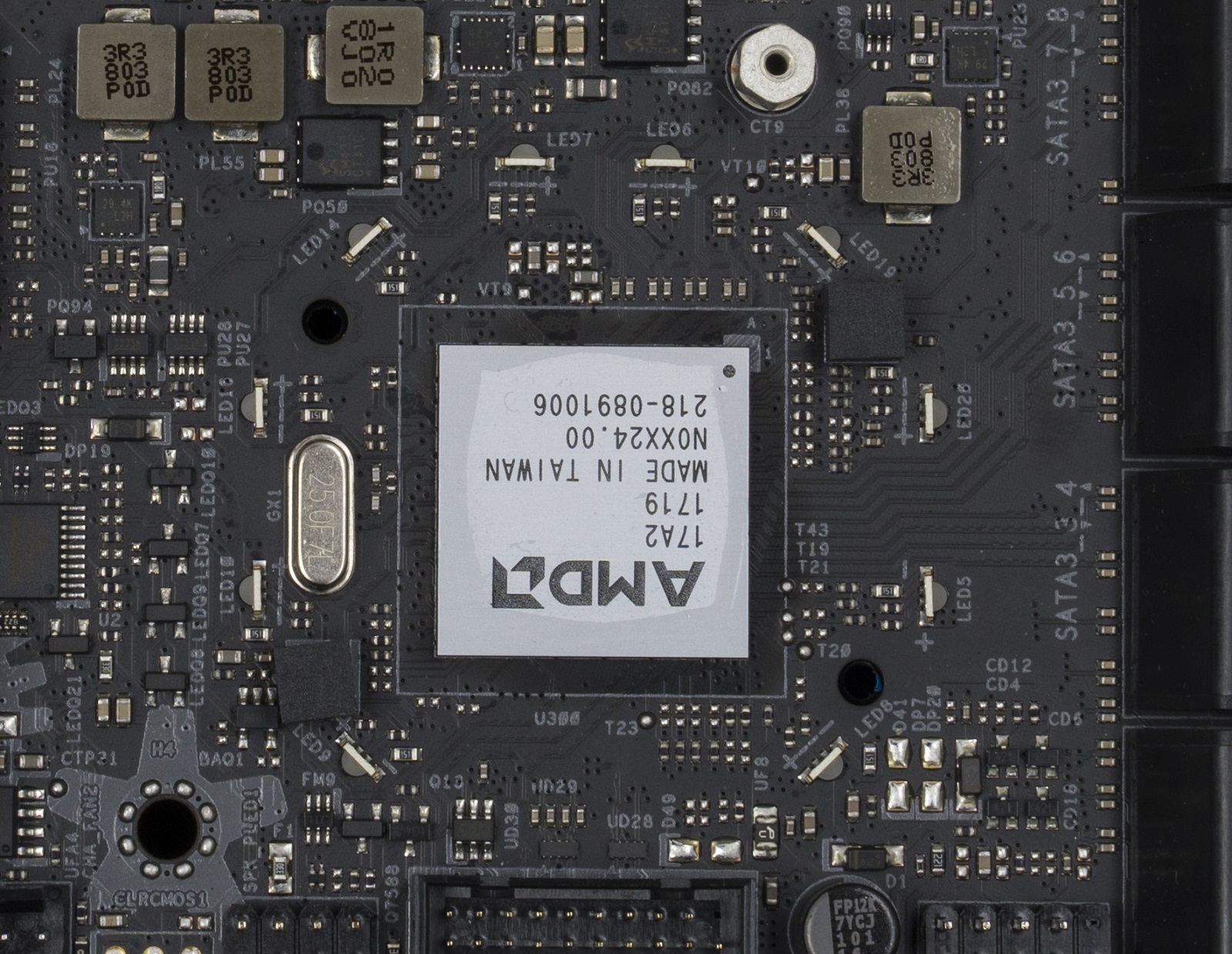

Чипсет AMD X399 произведенна 19 неделе 2017 года в Тайване.
![](/upload/iblock/5b4/5b4caff4ac5280a07c2b6c4c9cde9e9e.jpg)

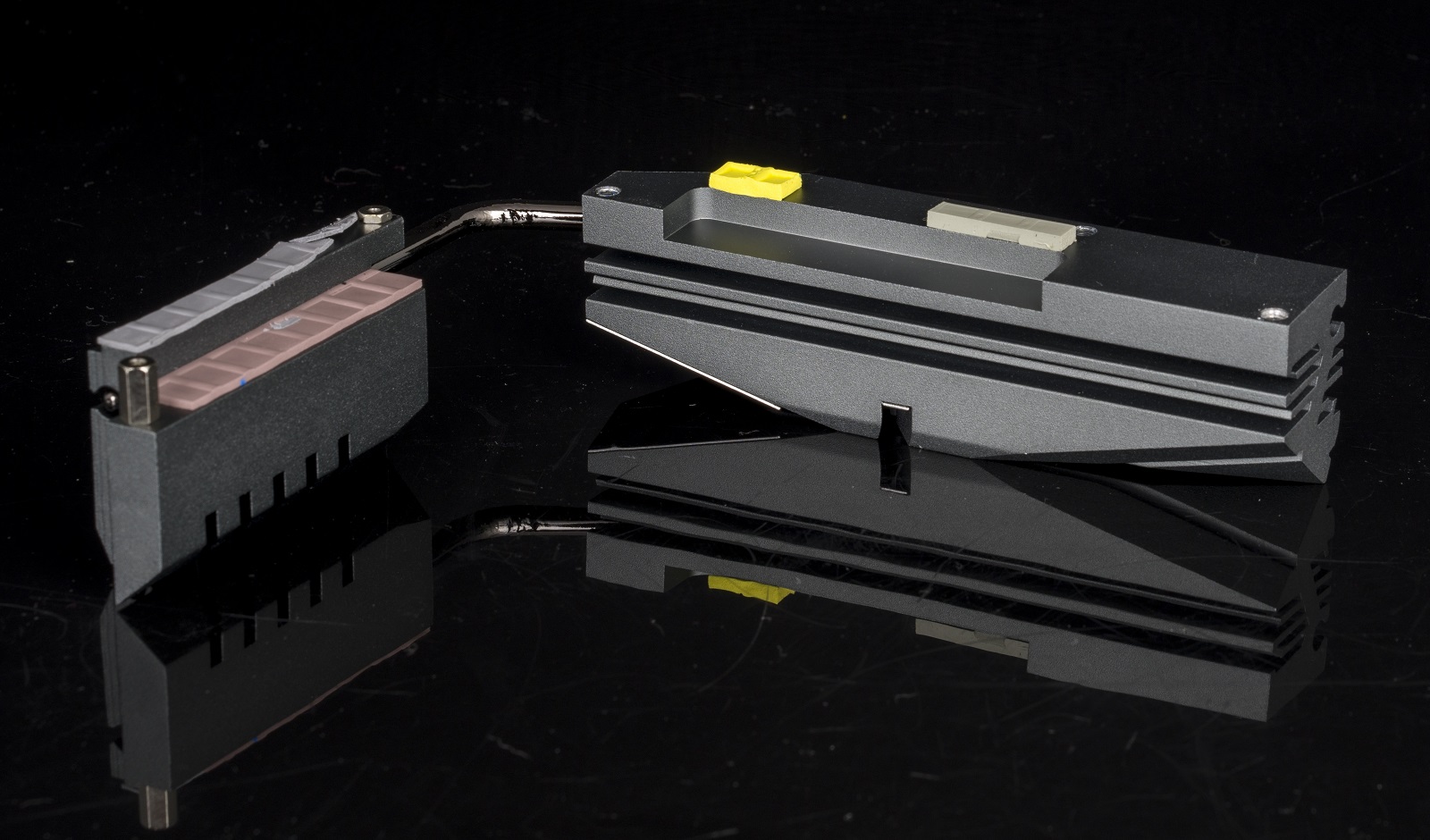

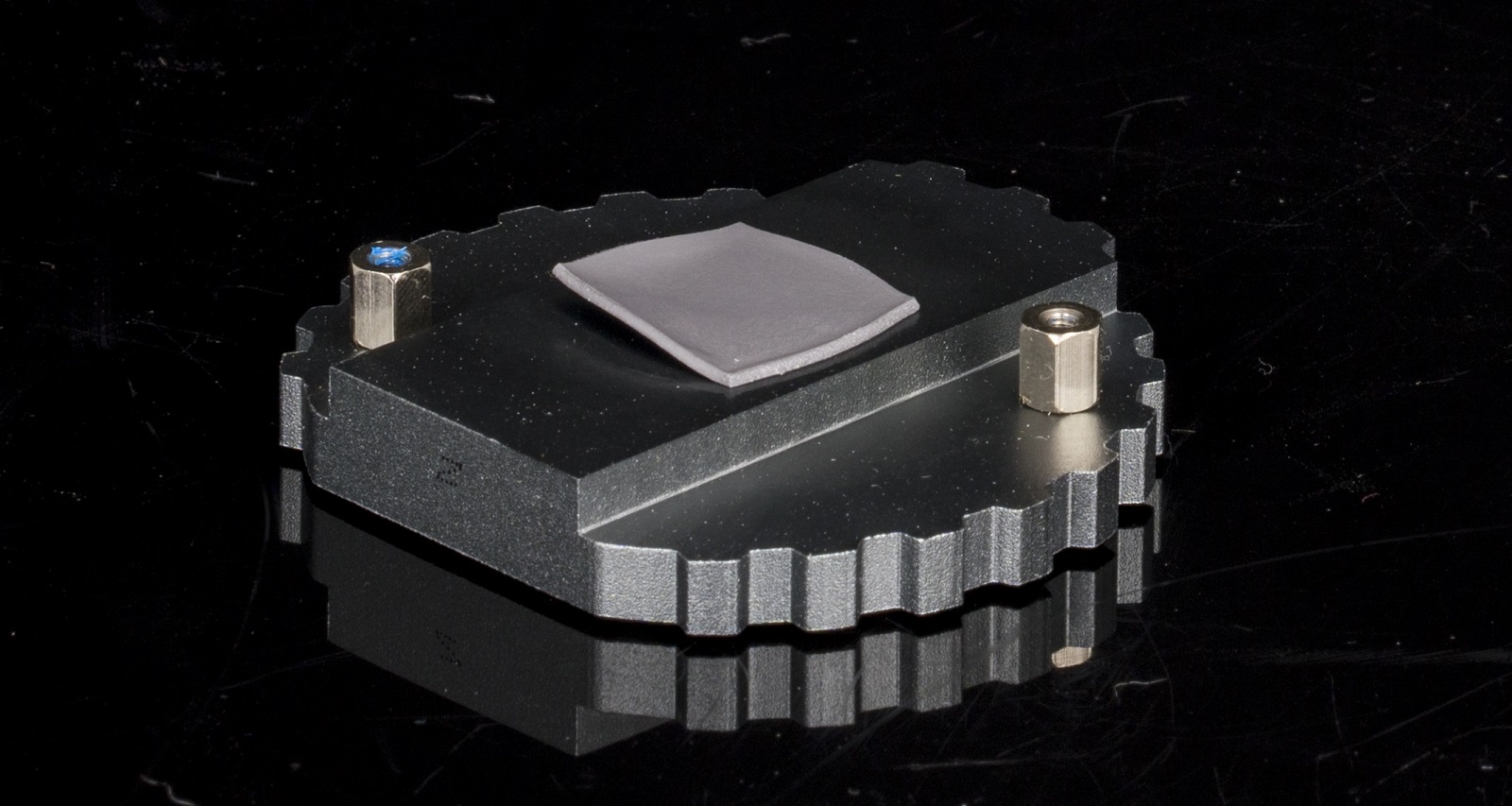

Для охлаждения подсистемы питания (азаоднои пары фаз ОЗУ) используется массивный радиатор, состоящий из 2 металлических брусков (объединены тепловой трубкой) с оребрением.
![](/upload/iblock/254/254e07d2f15a839aa0654fbf9bc9331a.jpg)
Для отвода тепла от чипсета приспособлен небольшой радиатор. С другой стороны, и тепловыделение у AMD X399 соответствующее ему.
Возможности UEFI BIOS
Для тех, кто уже пользовался материнскими платами ASRock, BIOS X399M Taichi будет привычным и понятным.![](/upload/iblock/00d/00d535b023ec1b2b599487dfbbc3fe98.jpg)
Использовалась последняя на 10 марта 2019 года версия микрокода - 3.50.

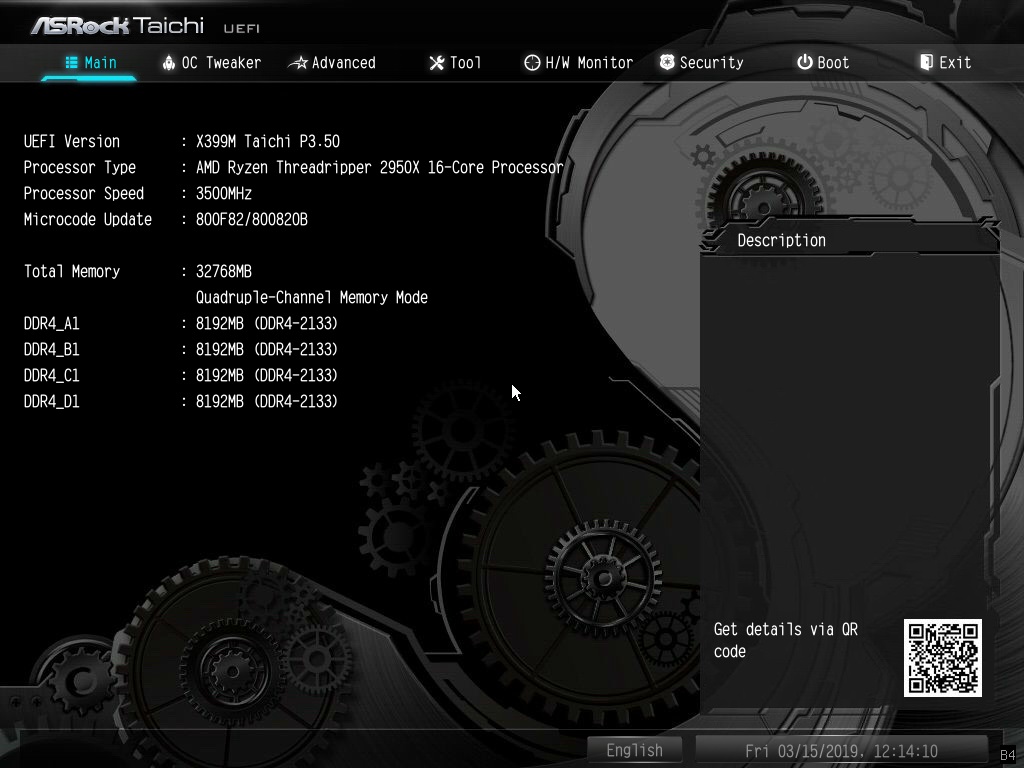

Во вкладке Main традиционно указывается версия BIOS, наименование процессора, версия микрокода, общий объем памяти, ее частота и количество занятых слотов.
![](/upload/iblock/58e/58e7cc8f46c7f8601556dcf00de0c977.jpg)

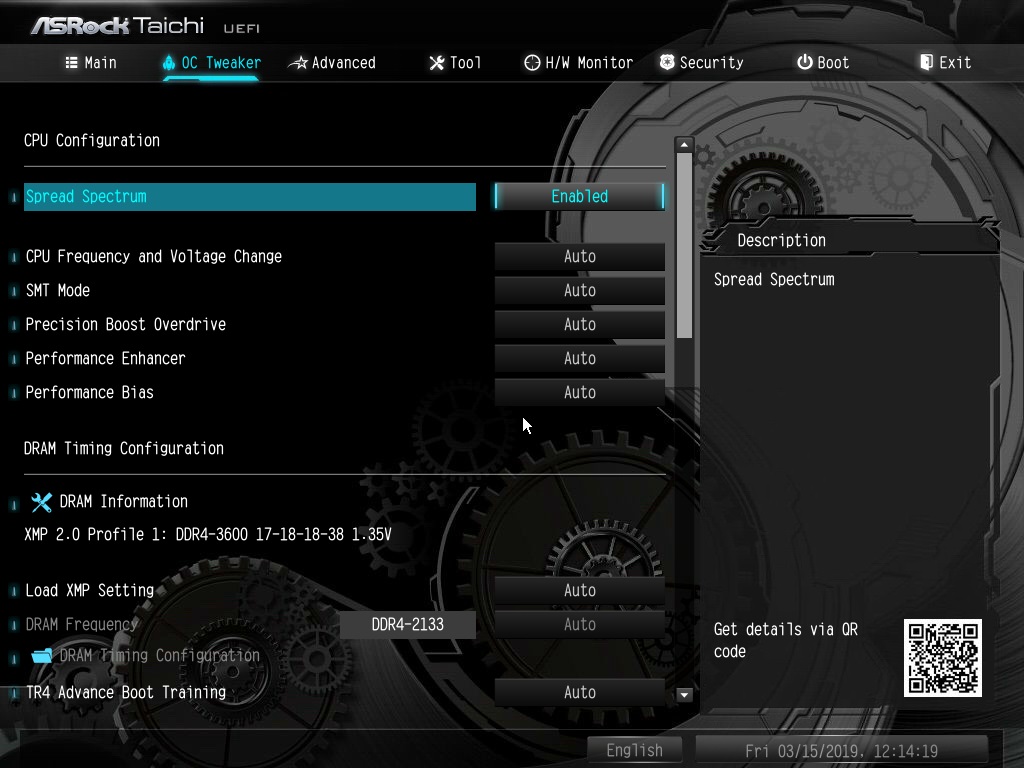

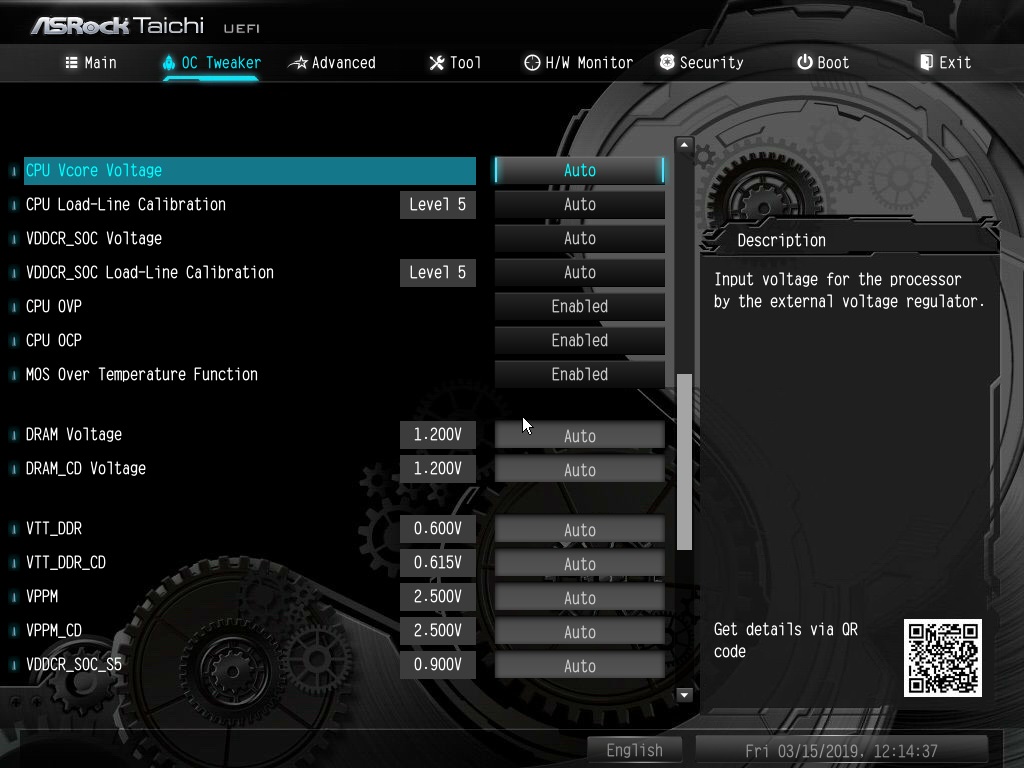

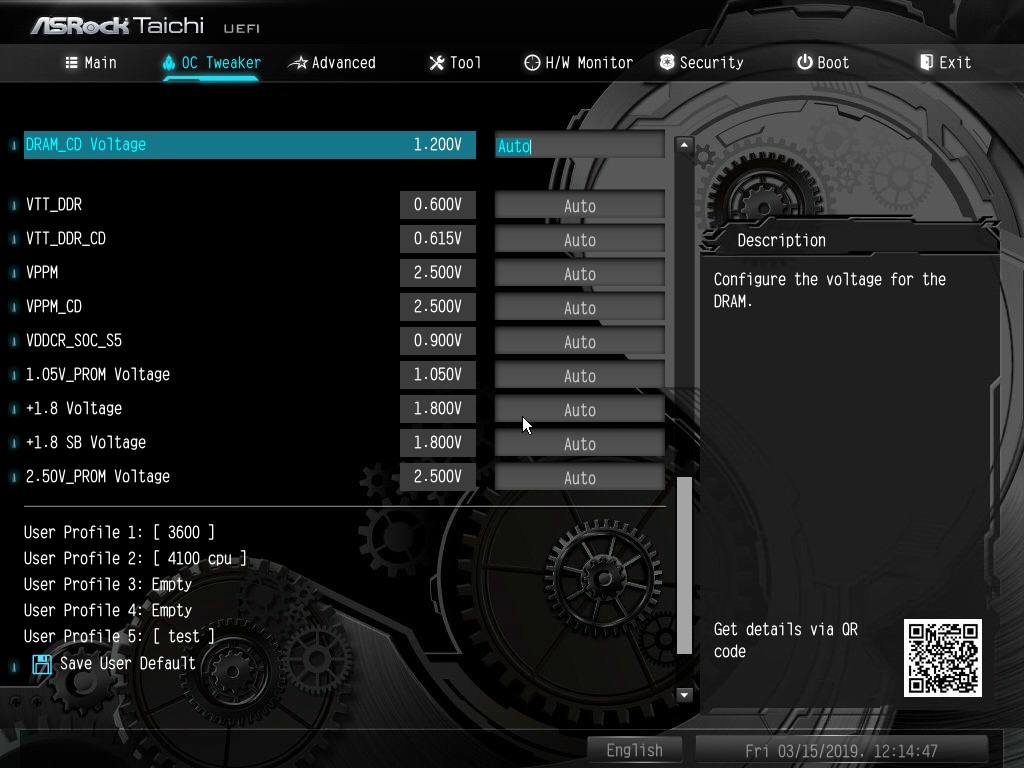

OC Tweaker содержит основные инструменты для разгона процессора и оперативной памяти, а также настройки напряжений, таймингов и прочих параметров.
![](/upload/iblock/22f/22f3de7dab96b2b10ad6f67e35d8c7b9.jpg)
![](/upload/iblock/560/5606dd1b081aaaf57264d84d9e084861.jpg)
Контроль напряжений позволяет регулировать и мониторить большое количество значений, которые так или иначе позволят добиться стабильной работы на высоких частотах CPU/RAM.
![](/upload/iblock/e1b/e1b04fab8edb09b9edd6eda8144a3191.jpg)
![](/upload/iblock/831/8312d487593b65d9befb13413eb02cce.jpg)

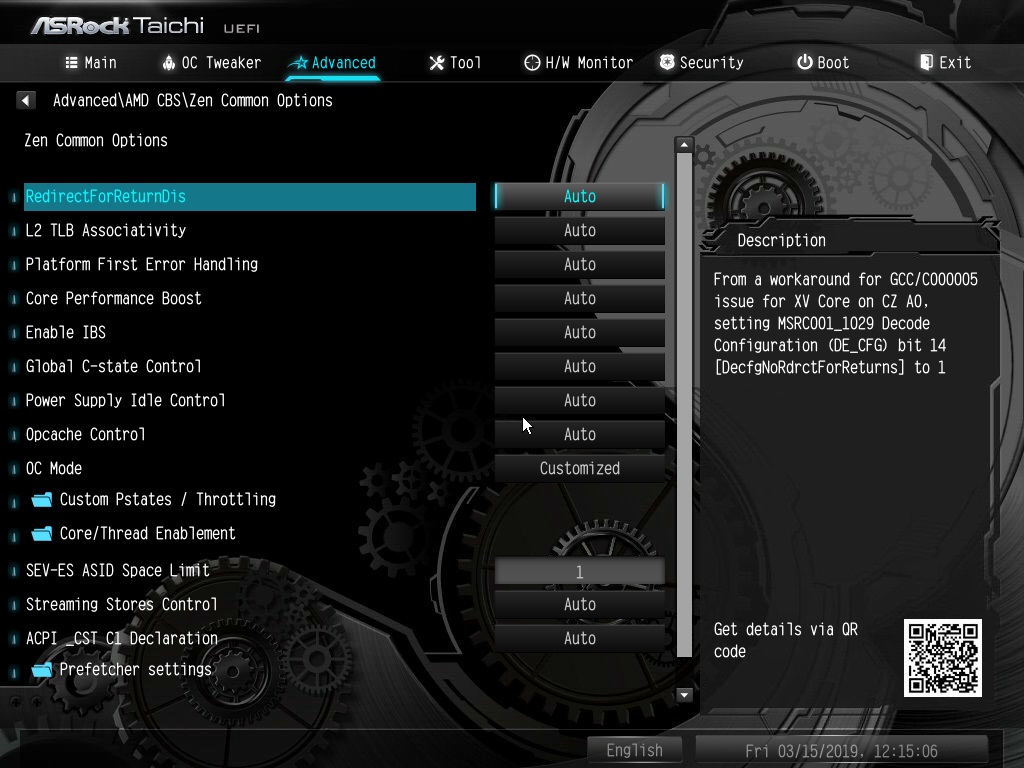

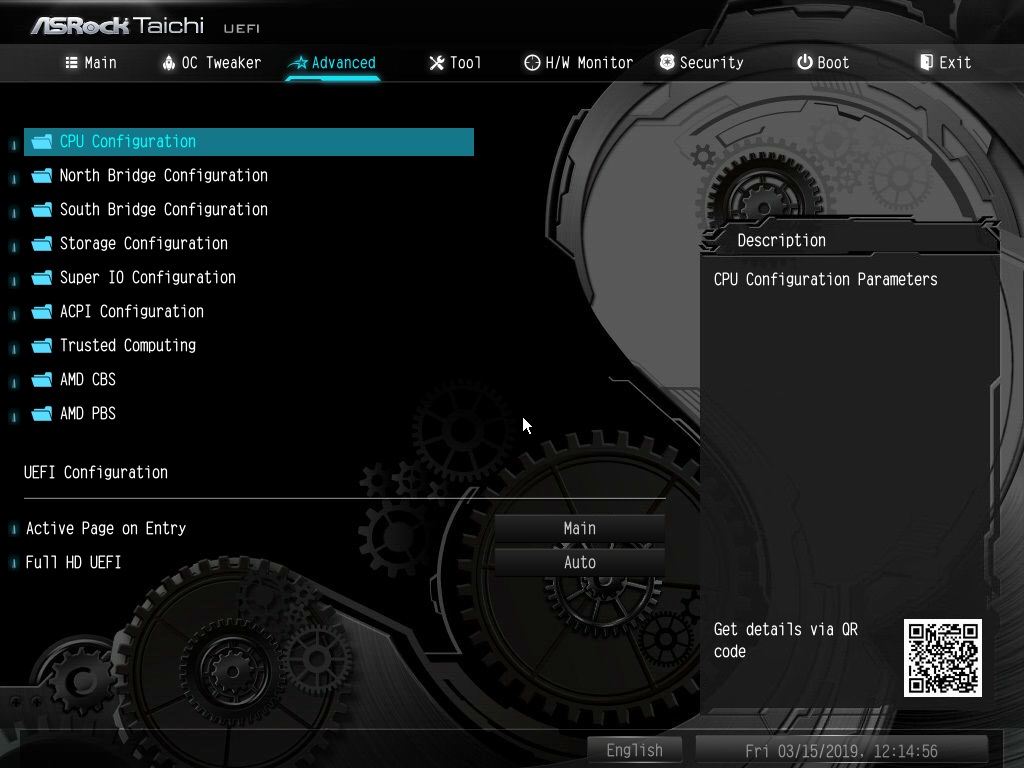

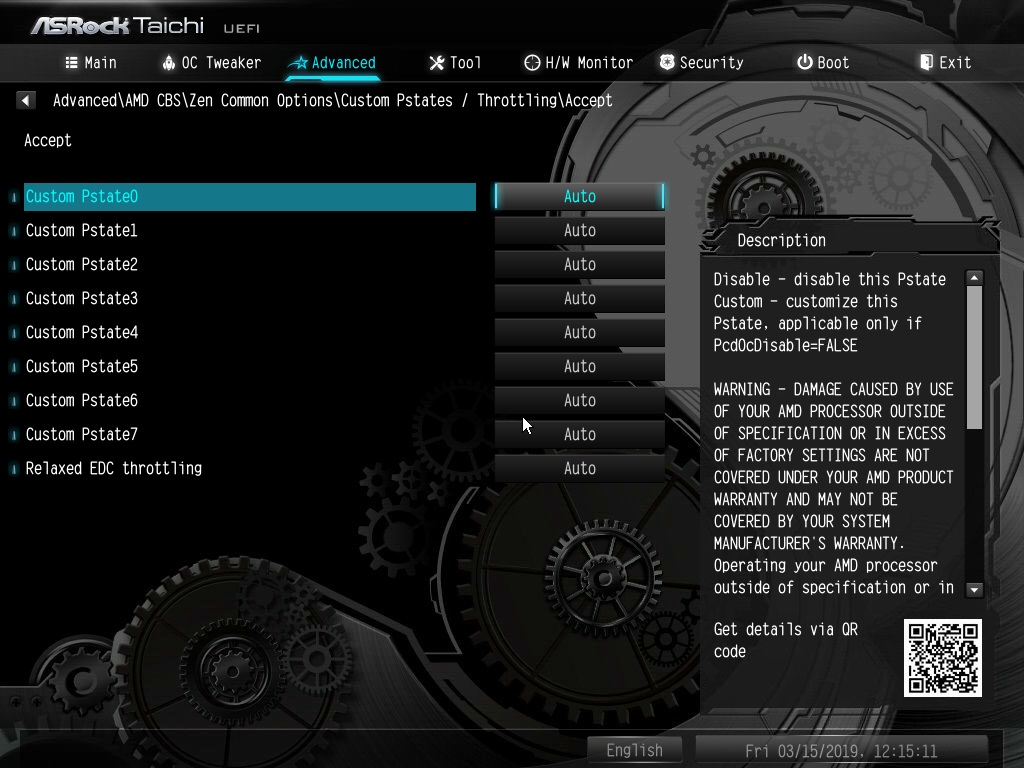

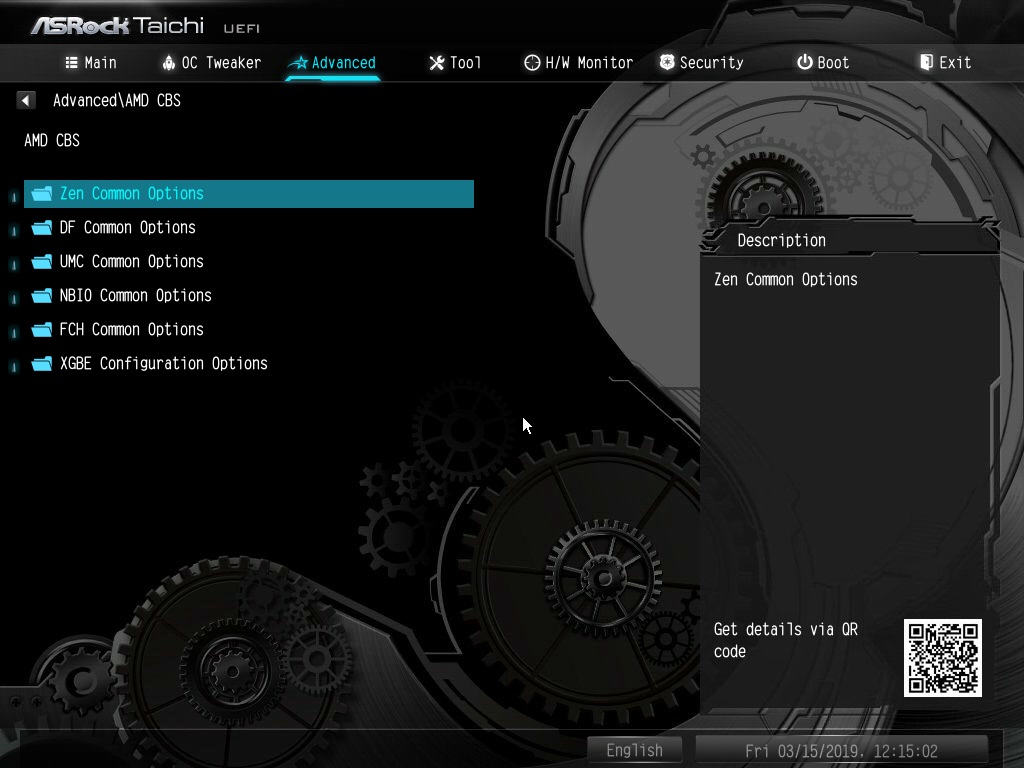

Широкие функциональные возможности предоставляются во вкладке Advanced, срединих одним из самых интересных является набор функций чипсета - AMD CBS.
![](/upload/iblock/d7e/d7e0e91dd19650482080b56fe4a08a91.jpg)
![](/upload/iblock/d14/d14ef999bf3e0d72d488bfe1a88fe399.jpg)
Одна из интересных возможностей - тонкая настройка P-stateрежимов энергосбережения и Precision Boost 2.
![](/upload/iblock/f95/f95933f4babf31b6983420bff1a37493.jpg)

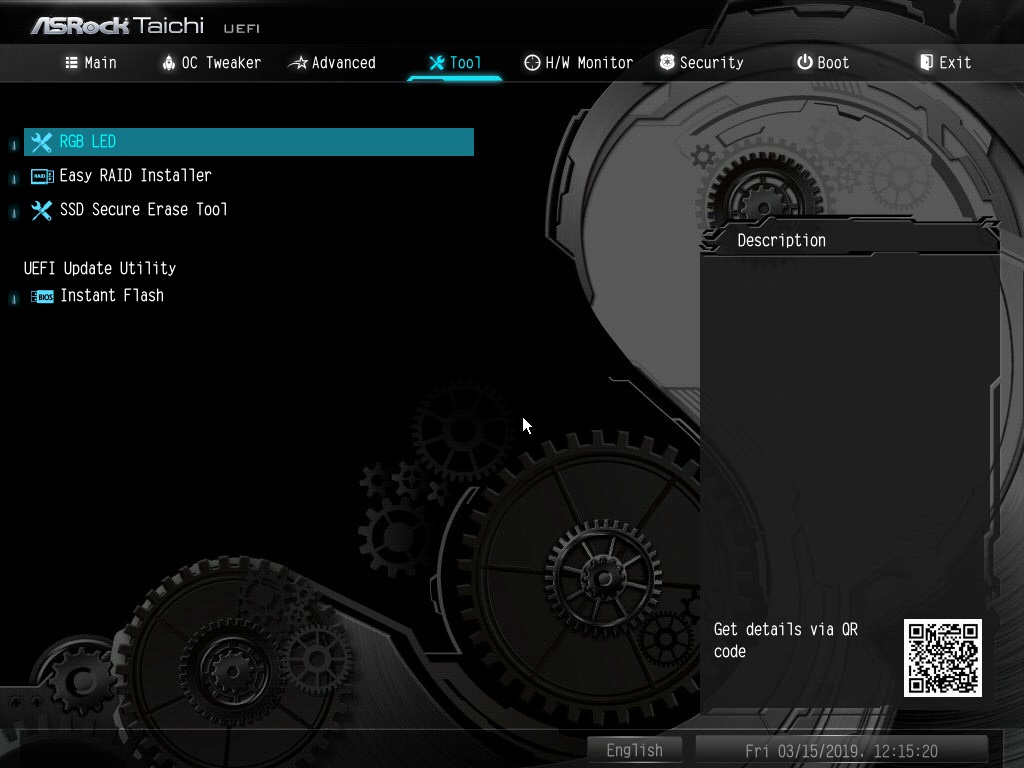

В Tool настраивается подсветка, RAID, а также присутствует модуль обновления BIOS (в том числе и через интернет).
![](/upload/iblock/323/323e598ff3193a50ed2f2cb2cb7aac1e.jpg)
![](/upload/iblock/542/5424503068fd9777dd29088f845c75c5.jpg)

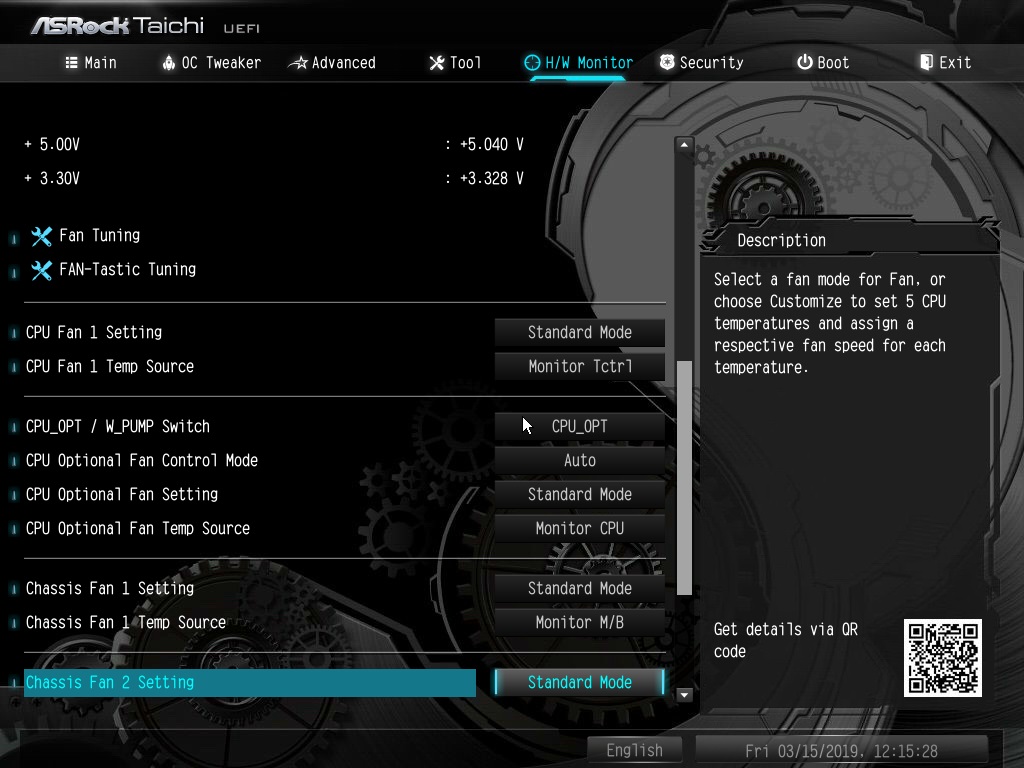

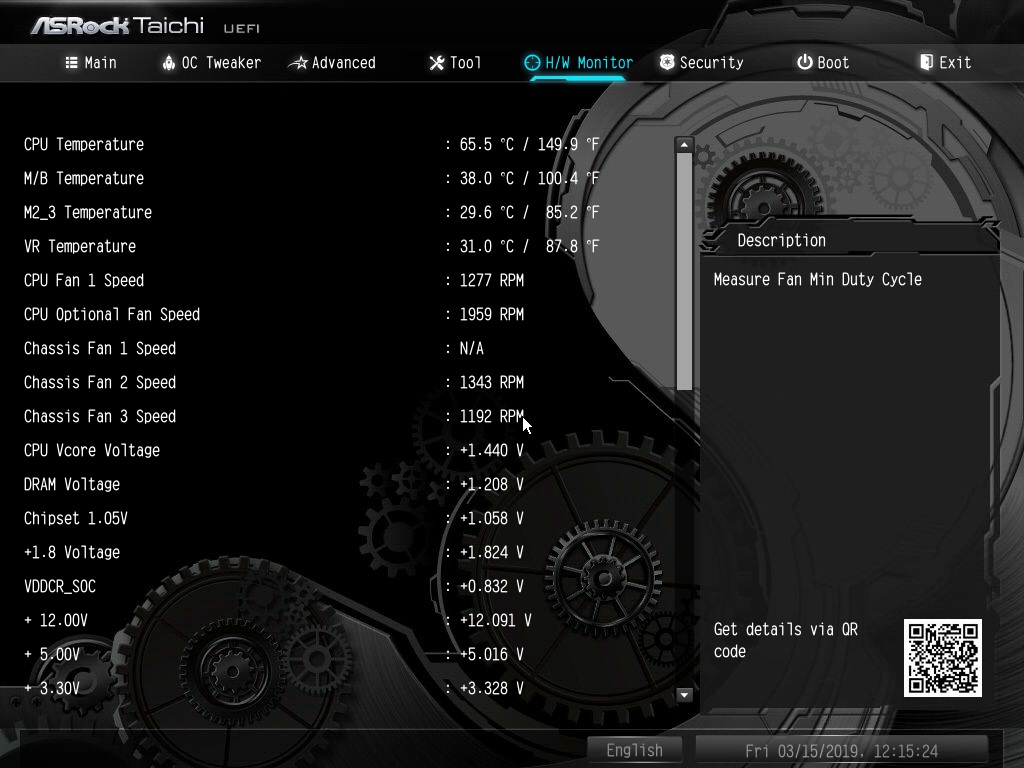

H/W Monitor фиксирует напряжения, температуры (при этом для процессоров не учитывает смещение, что приводит к завышению показателей) и обороты вращения, позволяет настроить режимы работы каждого разъема вентиляторов.
![](/upload/iblock/8da/8da7c8ede9564afbaef195ceb998172b.jpg)

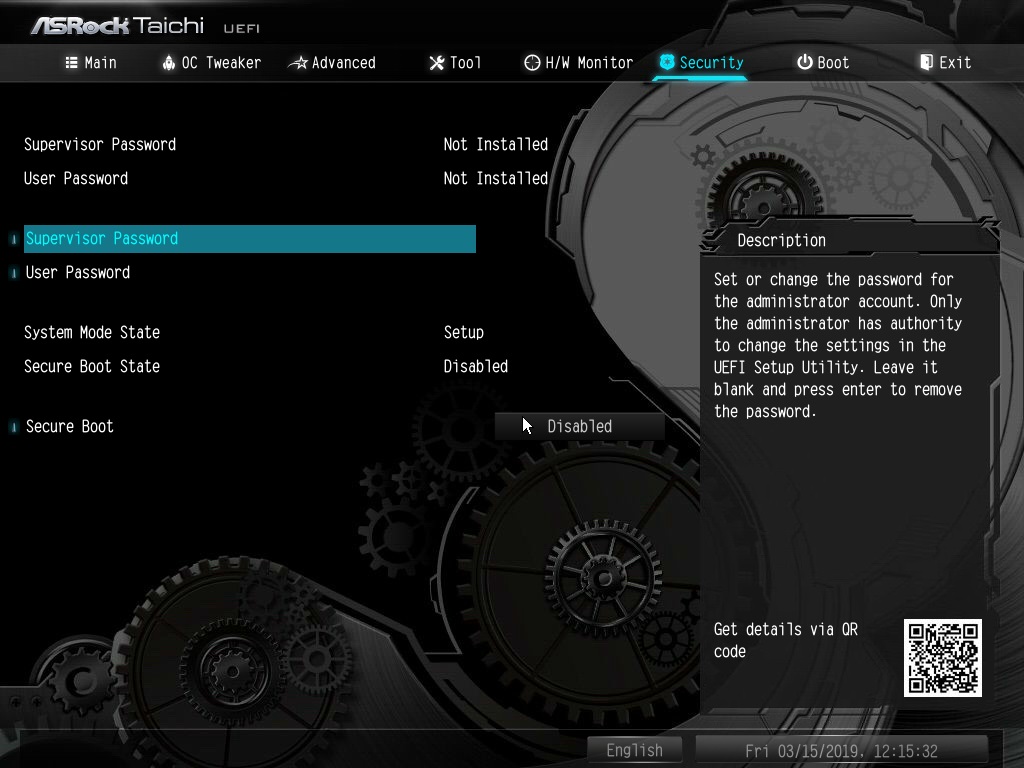

За безопасность BIOS отвечает вкладка Security: можно настроить пароль пользователя и Supervisor, а также включить/отключить режим загрузки Secure Boot.
![](/upload/iblock/b5c/b5ceac85813be3b5a7293f38406e2c58.jpg)
![](/upload/iblock/069/069f89f488b57adbc78ae69ec2cc45fc.jpg)

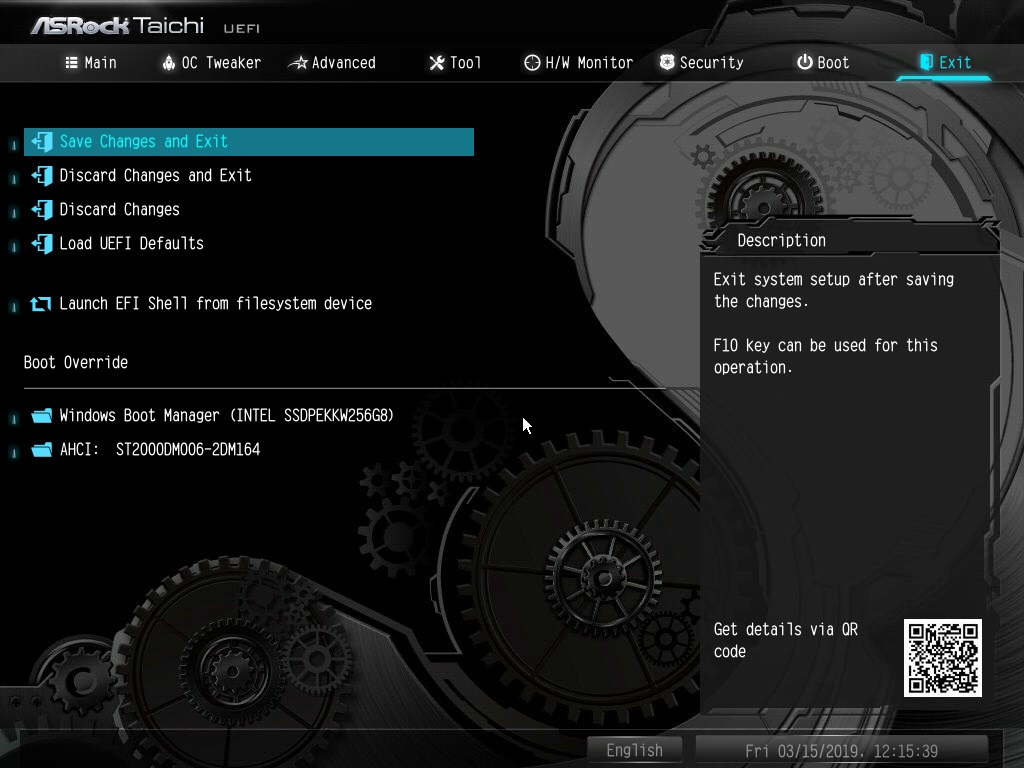

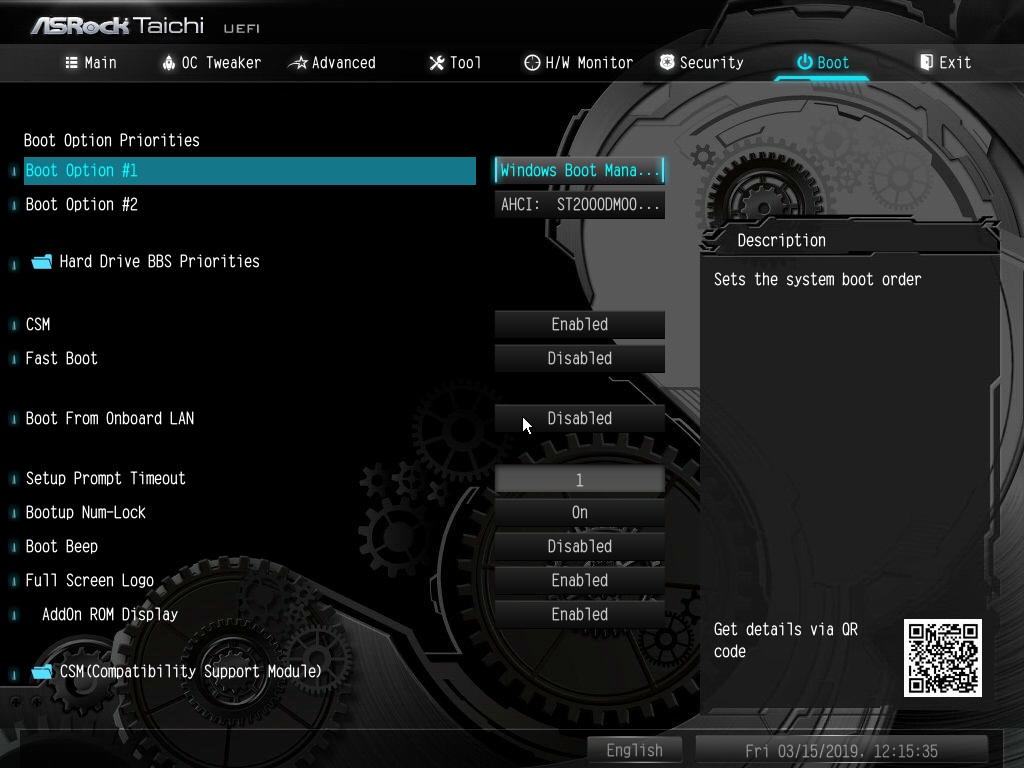

Тонкая настройка режима загрузки и варианты сохранения/сброса настроек BIOS расположены во вкладках Boot/Exit.

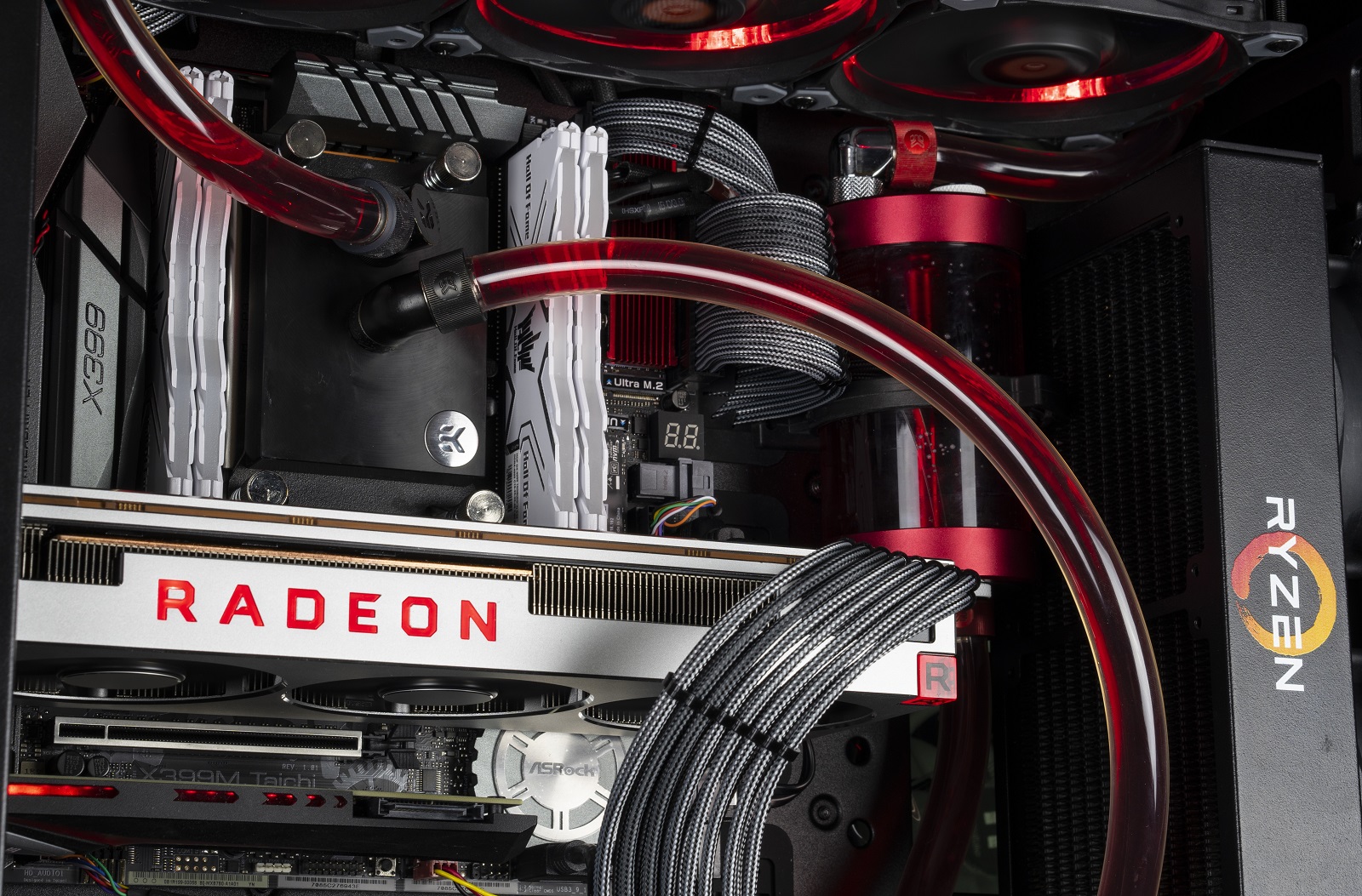

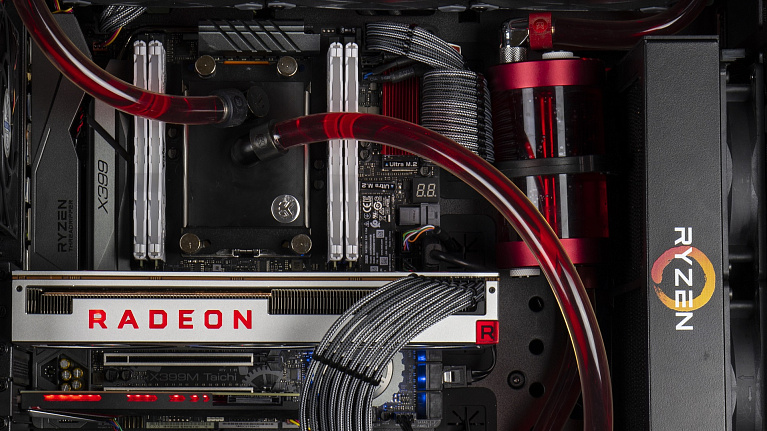

Тестовый стенд
- ASRock X399M Taichi;
- AMD Ryzen Threadripper 2950X;
- AMD Radeon VII;
- KFA2 Hall of Fame DDR4 4x8 ГБ;
- EK-XLC Predator 240 (Ryzen Edition, модифицирована);
- Intel SSD 760p;
- Corsair RM1000i;
- Thermaltake Premium A500 TG.
![](/upload/iblock/141/14166d4ea56ed66928960af50074ca3a.jpg)
Тестирование и разгон

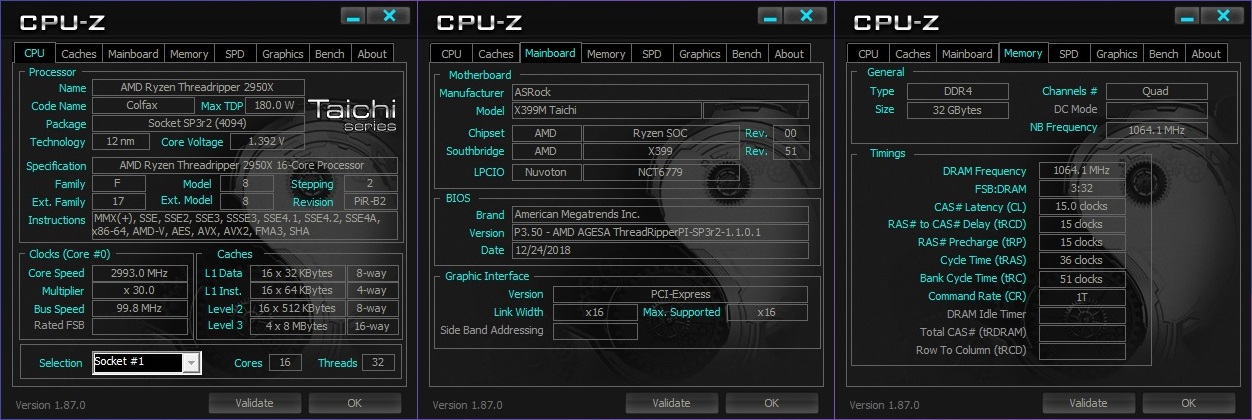

Для тестирования материнской платы ASRockX399M Taichi использовался 16-ядерный процессор AMD Ryzen Threadripper 2950X.![](/upload/iblock/00b/00b12508338b9897ef82626a2924cd3c.jpg)
Повторялись типичные для процессора режимы работы: в многопоточных операциях напряжение опускалось ниже 1.2 В, при однопоточных - поднималось вплоть до 1.5 В.
![](/upload/iblock/292/2924d3ae5d1c11821342040afb91b950.jpg)

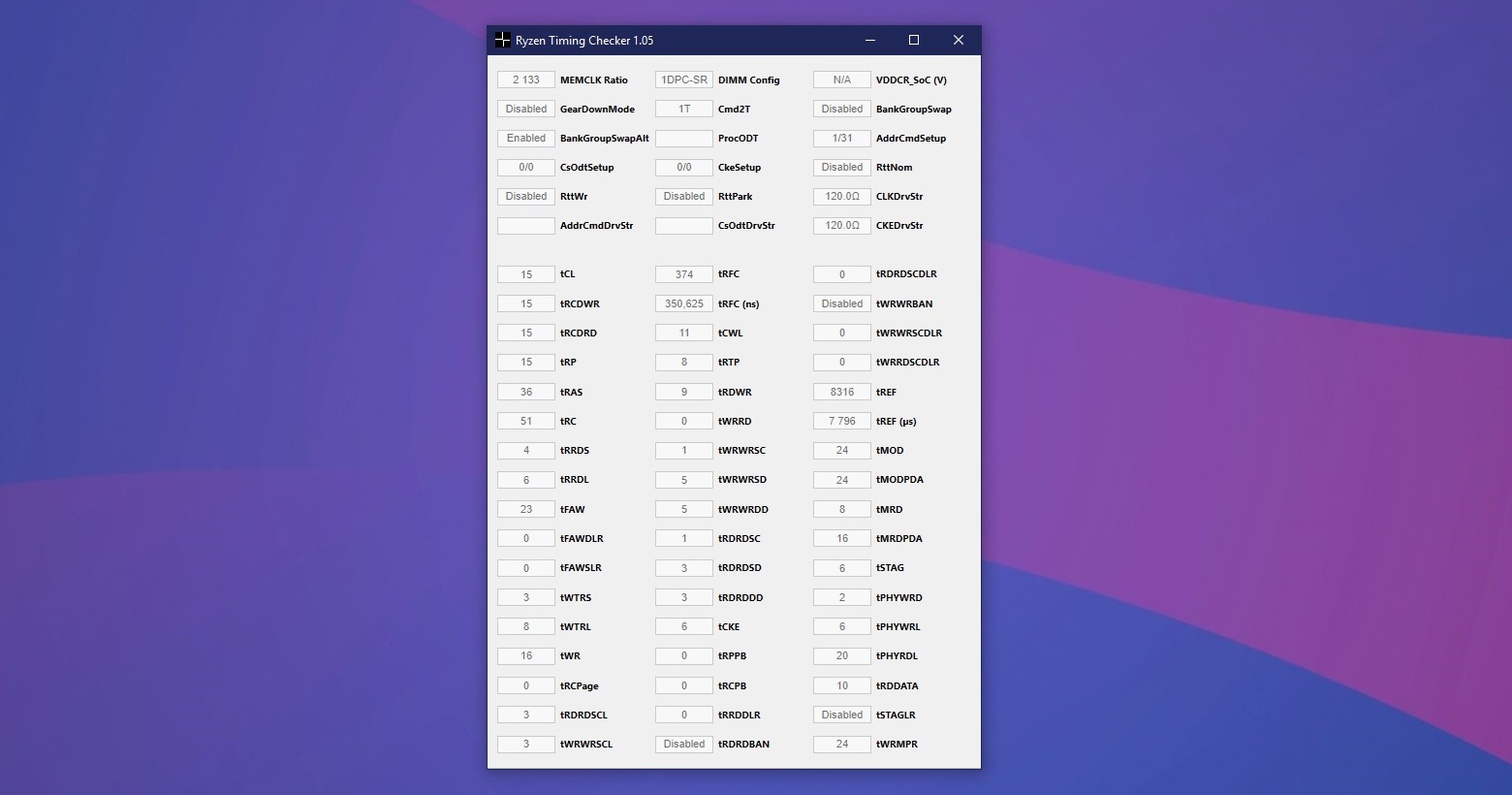

Оперативная память по умолчанию запускалась на параметрах, установленных в SPD: частота 2133 МГц с таймингами 15-15-15-36 CR1.

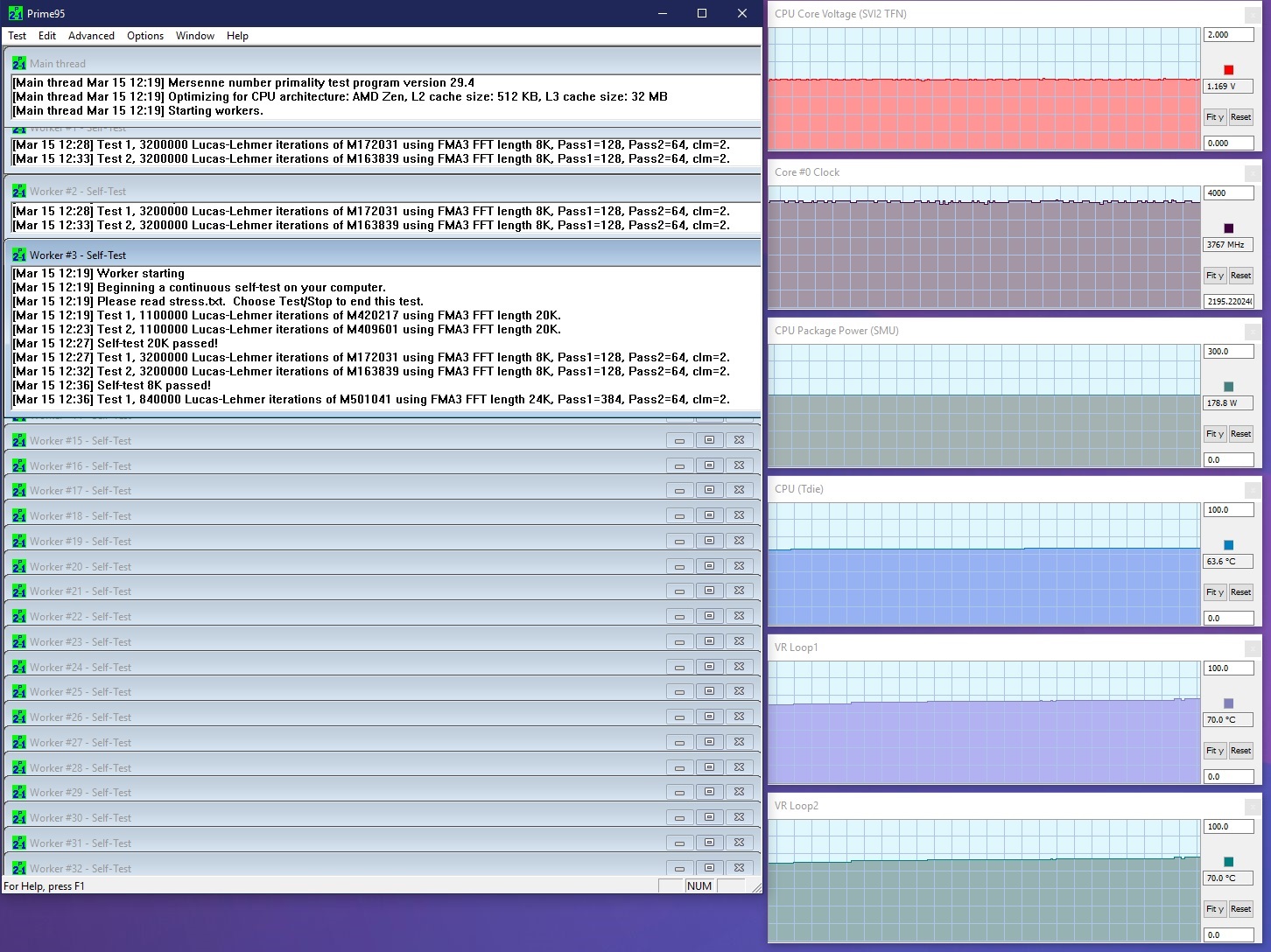

Тестирование проводилось с помощью тестового приложения Prime95версии 29.6 build 7 с настройками Small FFT. Тепло с процессора отводилось с помощью системы жидкостного охлаждения, а подсистема питания оставалась без дополнительного охлаждения.
![](/upload/iblock/c15/c15749650bc125719411f29522e3ca5d.jpg)

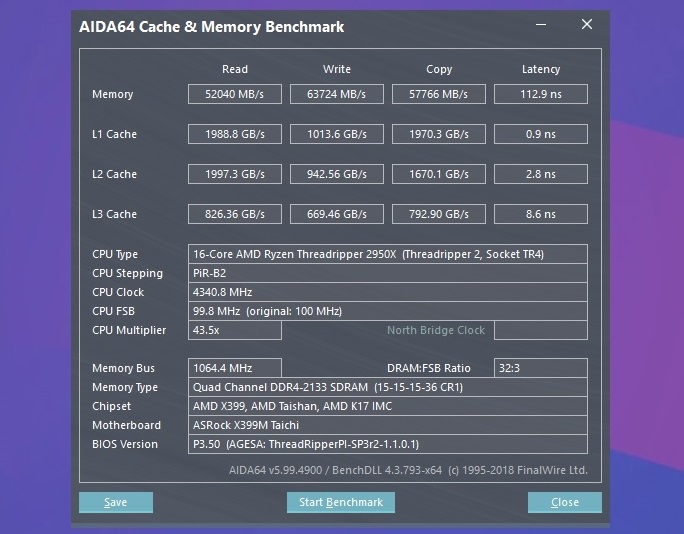

На данных параметрах через некоторое время энергопотребление процессора стабилизировалось на 179 Вт, при этом тактовая частота всех ядер составляла 3700-3800 МГц, а напряжение находилось в диапазоне 1.15-1.18 В. Температуры обоихкристаллов стабилизировались на отметке 64 °С, при этом VR Loop1 и VR Loop2 достигли всего 70 °С. За 17 минут стрессовой нагрузки, имитировать которую при реальном использовании на заводских параметрах вряд ли получится.
![](/upload/iblock/a98/a9822f79d4d78b09b54ced925c0a60fc.jpg)

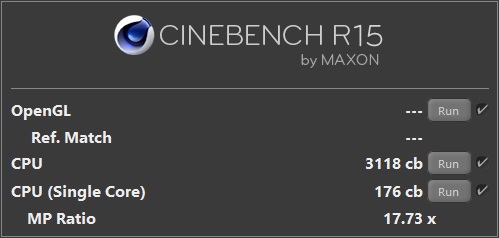

Тест кэшей и памяти в AIDA64 показывает неутешительные результаты: два кристалла, каждый из которых состоит из пары CCX, создают огромные задержки, достигающие значения 113 нс.
![](/upload/iblock/96a/96a46f88ef41a42b6bf1d5729d883ce5.jpg)
![](/upload/iblock/96c/96c89f5ad2bc3b4d1b2413299771e19b.jpg)

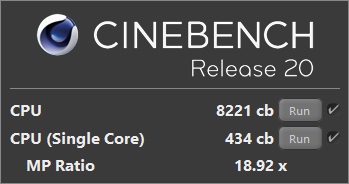

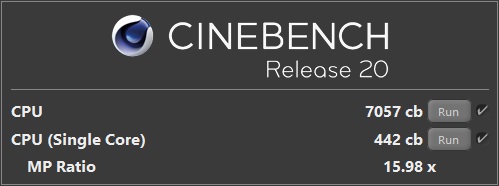

Cinebench R15 и R20 при этом показывали невысокие результаты MP Ratio. Объясняется это просто: при однопоточных операциях частота процессора варьируется в диапазоне 4100-4250 МГц, а при тесте на все ядра мы видим закономерные 3700-3800 МГц.
Что же, займемся разгоном. В качестве метода увеличения частоты процессора была выбрана регулировка P-State. Она позволяет выбирать напряжения для частоты простоя и нагрузки, и процессор при этом не лишается энергосберегающего режима. Для нашего экземпляра Threadripper 2950X предельные параметры хорошо известныи оказались повторяемы - 4200 МГц на все ядра при напряжении 1.35 В. Получилось снизить уровень LLC до 3 (1 - максимальный), и в таком случае в стресс-тестах напряжение опускалось до 1.32 В, при этом система оставалась стабильной.

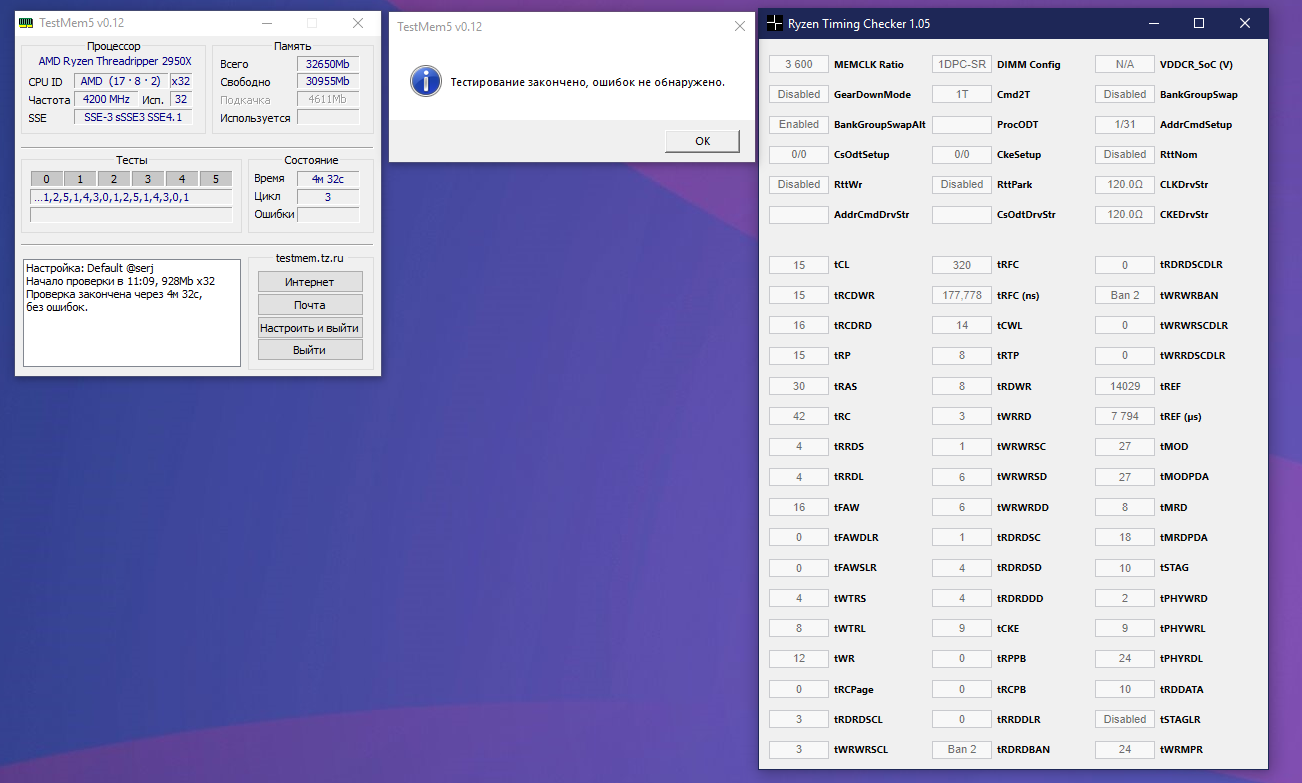

А вот разгон оперативной памяти после ASUSROG ZENITH EXTREME приятно удивил. Мы добились частоты 3600 МГц с таймингами CL15-16-15-15-30 CR1, и даже удавалось запустить систему на 3866 МГц, о чем на предыдущей материнской плате не приходилось и мечтать.
![](/upload/iblock/ad8/ad8b597fcbd3ad174916babcb85461ca.png)

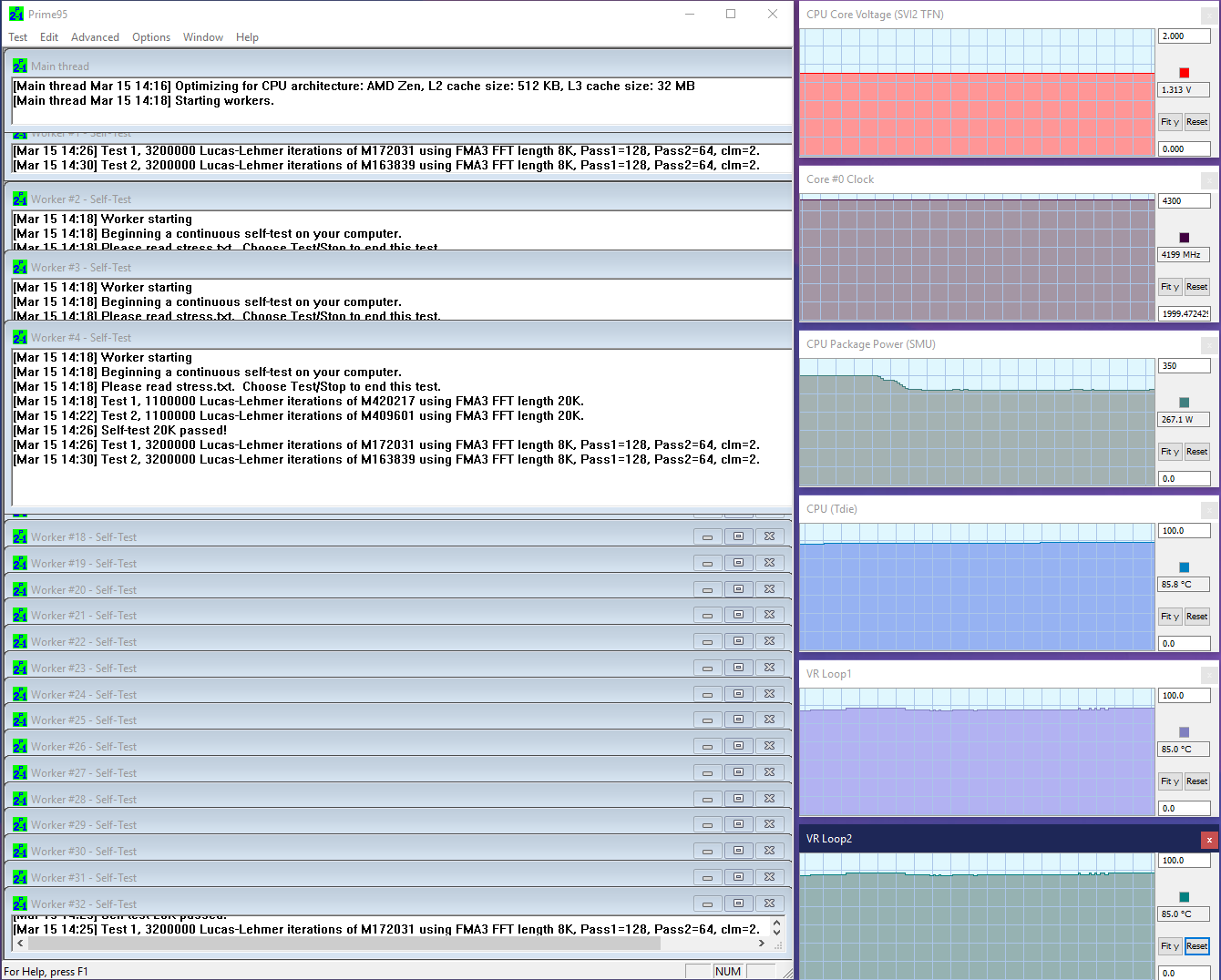

Перейдем к тестовому приложению Prime95. Мы ожидали увидеть температуры, близкие к 100 °С, уже за первые 5-10 минут тестирования.
![](/upload/iblock/8a2/8a217b8b193c065a5ddb9cc1478937e9.png)

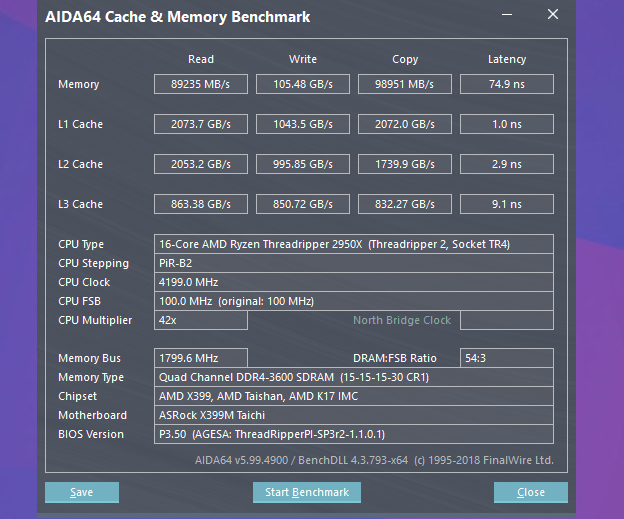

Повторение стрессовой нагрузки значительно увеличило энергопотребление, и больше половины теста оно превышало 300 Вт! В обзоре процессорного кулера be quiet! Dark Rock Pro TR4 проводилось тестирование с вышеуказанной материнской платой от ASUS (которая является представителем плат формата EATX) в более щадящем приложении AIDA64, и за 7 минут температура при меньшем энергопотреблении превысила отметку в 100 °С. Несомненно, что данный температурный запас позволит использовать более мощные процессоры 2970WX и 2990WX при условии грамотной организации воздушных потоков в корпусе и прямого обдува цепей питания.
![](/upload/iblock/0d5/0d5fedbcce4af5ef819f1e9f8dd0fb98.png)

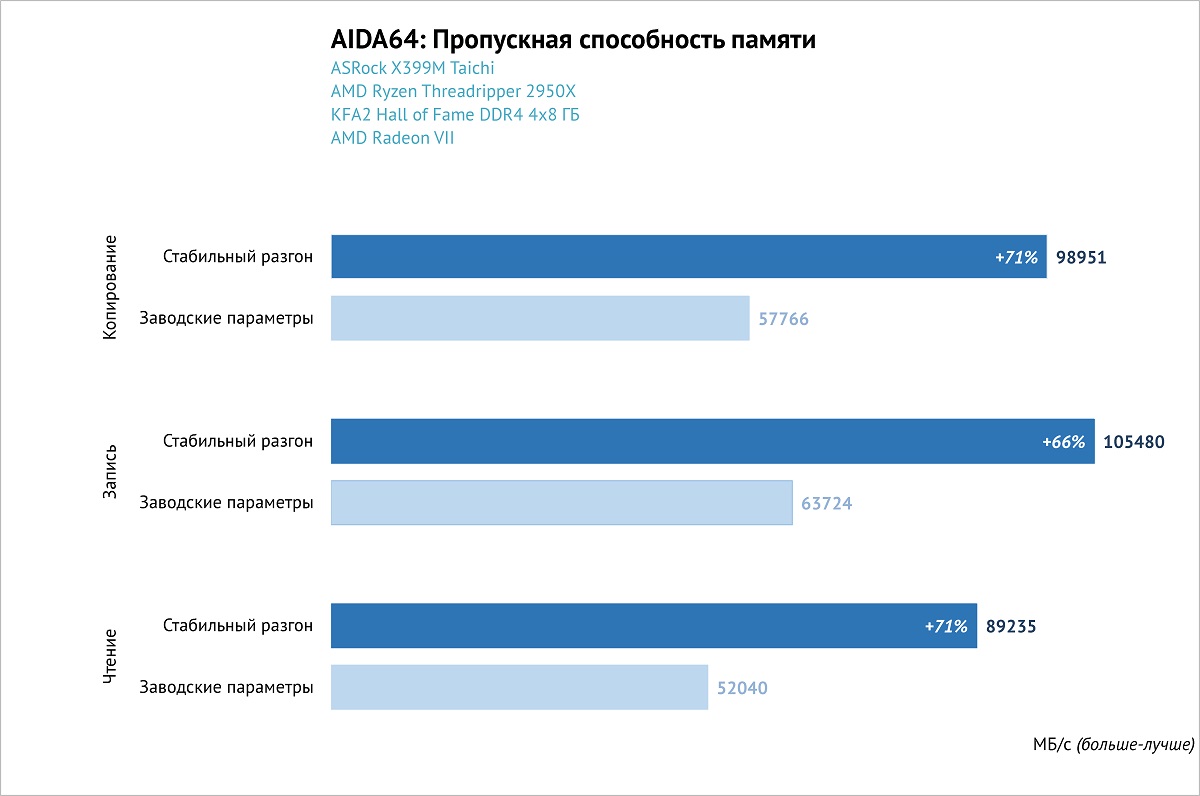

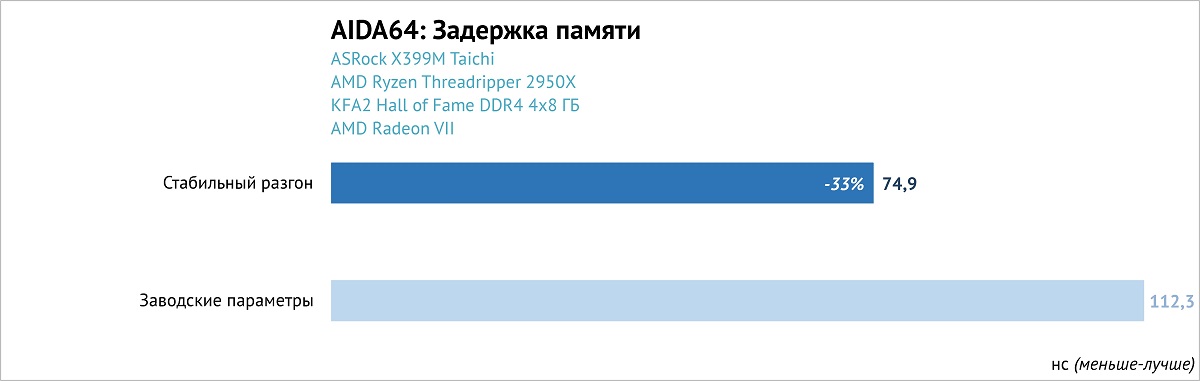

Разгон оперативной памяти серьезно повлиялна показатели пропускной памяти и задержки: чтение, запись и копирование увеличились на 66-71%, а латентность снизилась на 33%.
![](/upload/iblock/f9f/f9ff82bdeb94475bacf4b57aeff69c3a.jpg)
![](/upload/iblock/33c/33cc60228fc01c7db618ac62f8d15f0d.jpg)

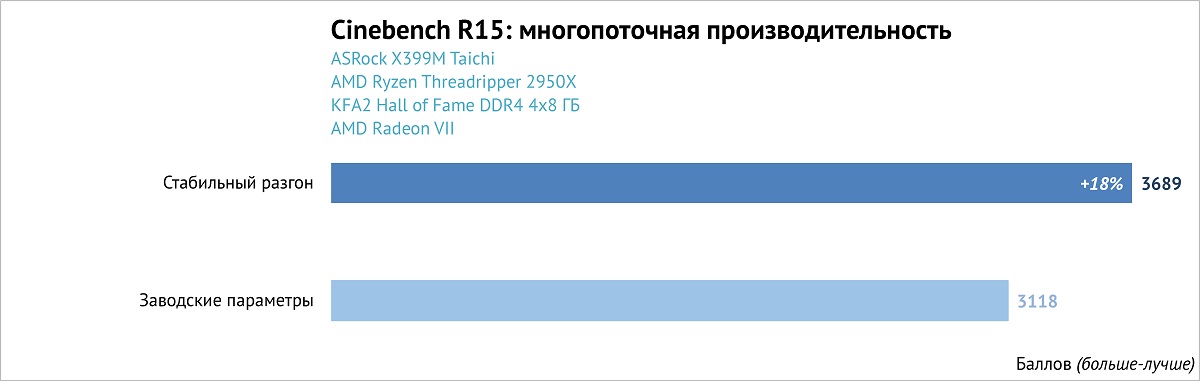

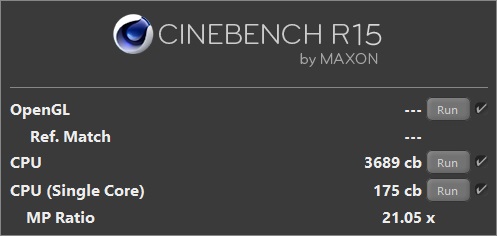

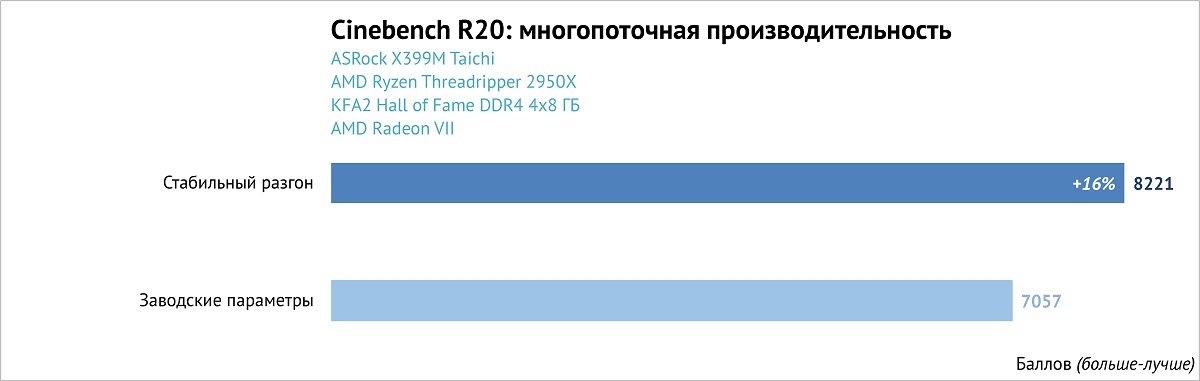

Увеличение показателей в многопоточных операциях затронуло и Cinebench R15/R20.
![](/upload/iblock/dcb/dcba9794d0c6319212e215144d90c41c.jpg)
![](/upload/iblock/94a/94af2203a902ee38d34074a9c5cfbead.jpg)

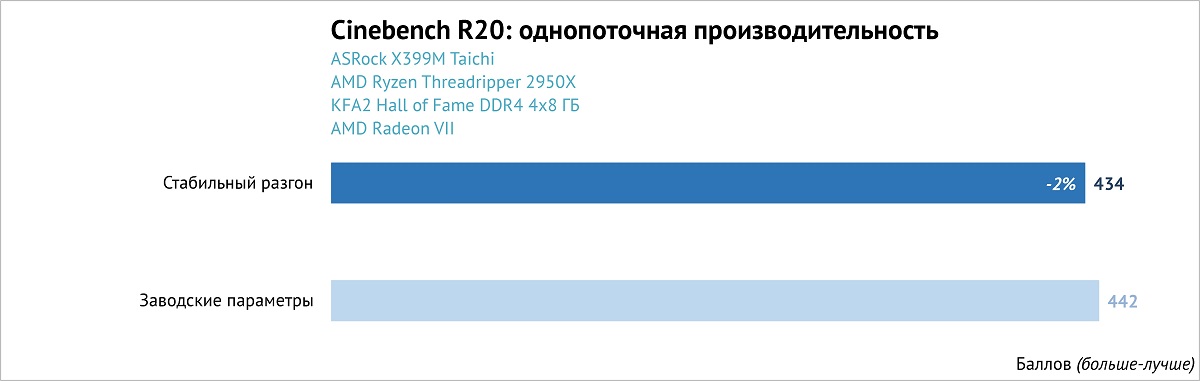

Но увеличение частоты оперативной памяти не смогло компенсировать работу Precision Boost 2 на стоковом процессоре: мощность одного потока упала на 1-2%, а MP Ratio при этом повысился до нормальных значений.
![](/upload/iblock/ab2/ab24a1248a8d0c2f9c005d54f0cabbd6.jpg)
![](/upload/iblock/74f/74f4203b13edd461b19334b56d5487b9.jpg)
![](/upload/iblock/b42/b422af06e49ae1e8de5b31758b8a33d6.jpg)
![](/upload/iblock/1d2/1d26fd6d59510a20e12f1ee9d31ed736.jpg)

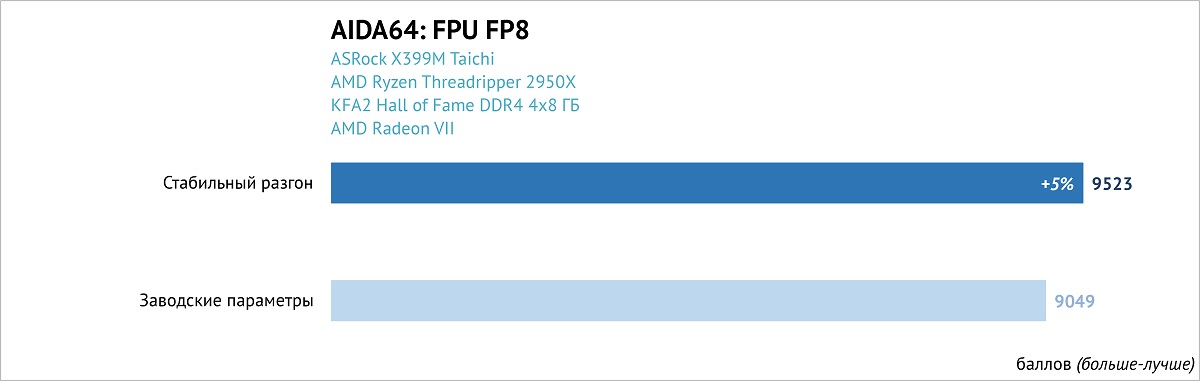

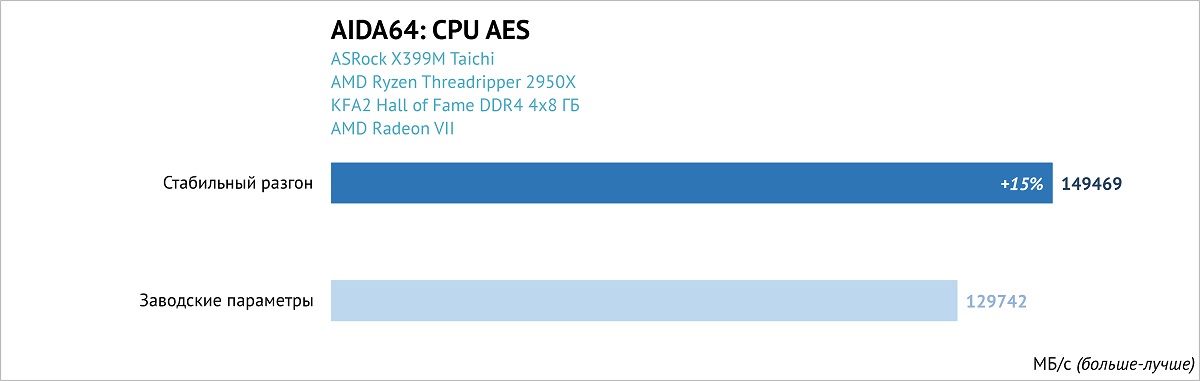

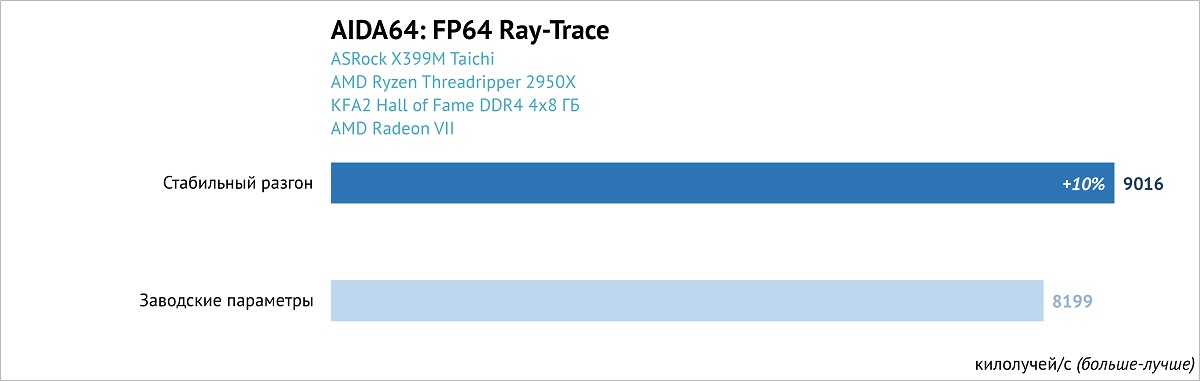

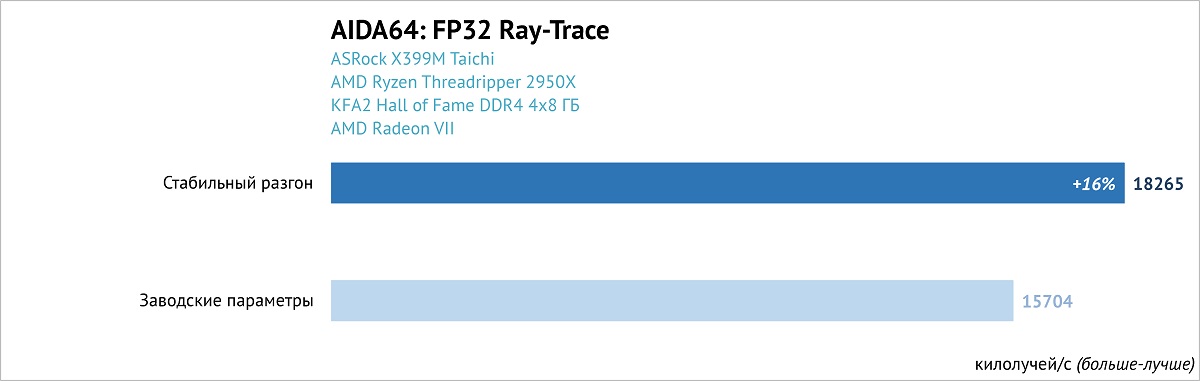

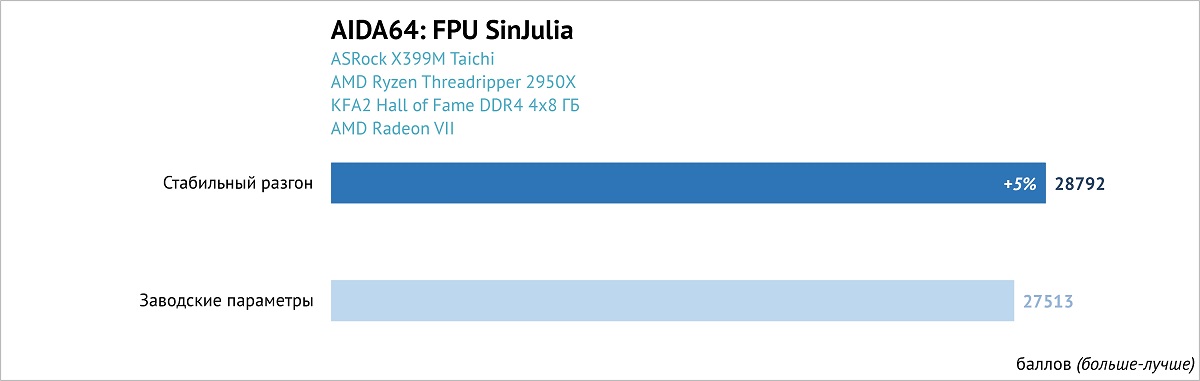

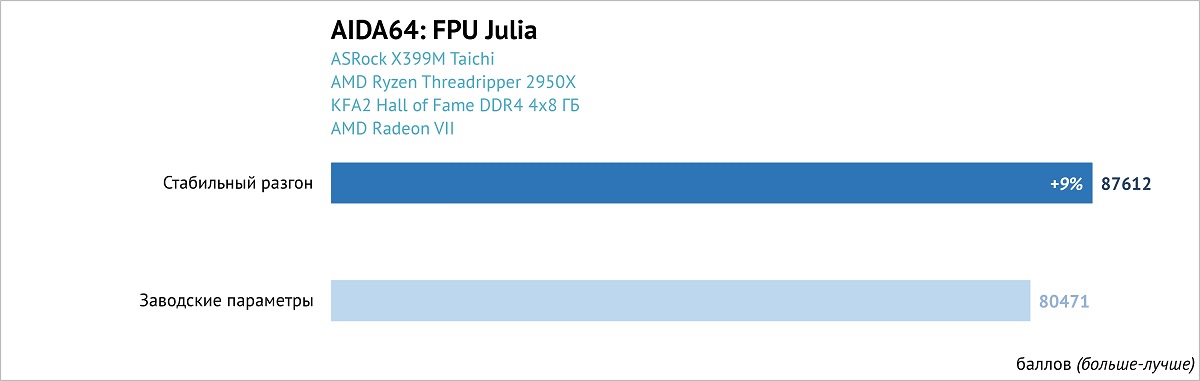

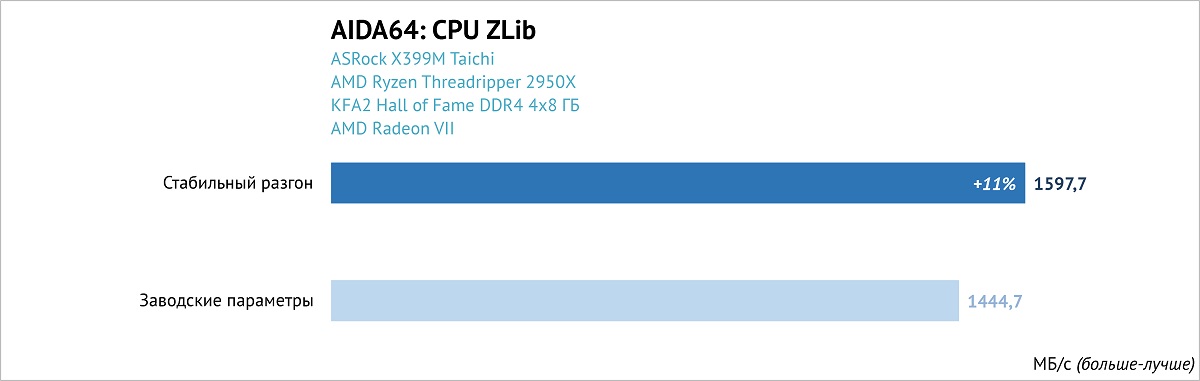

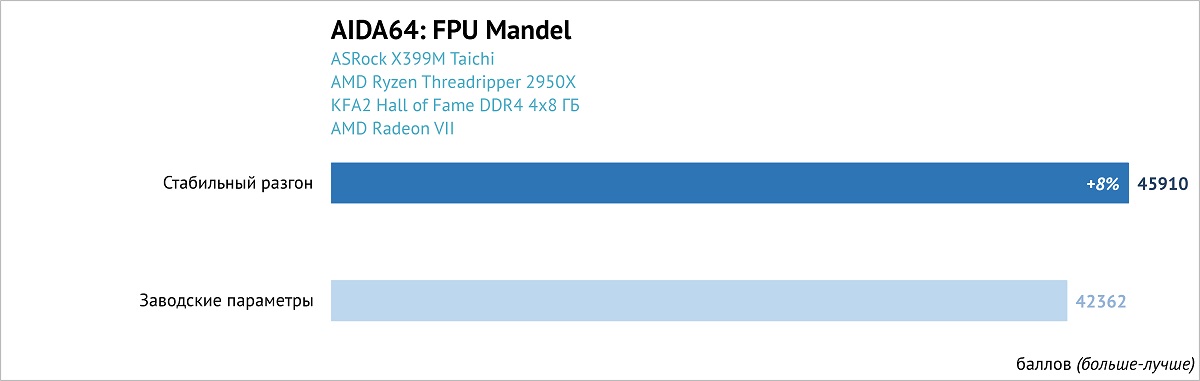

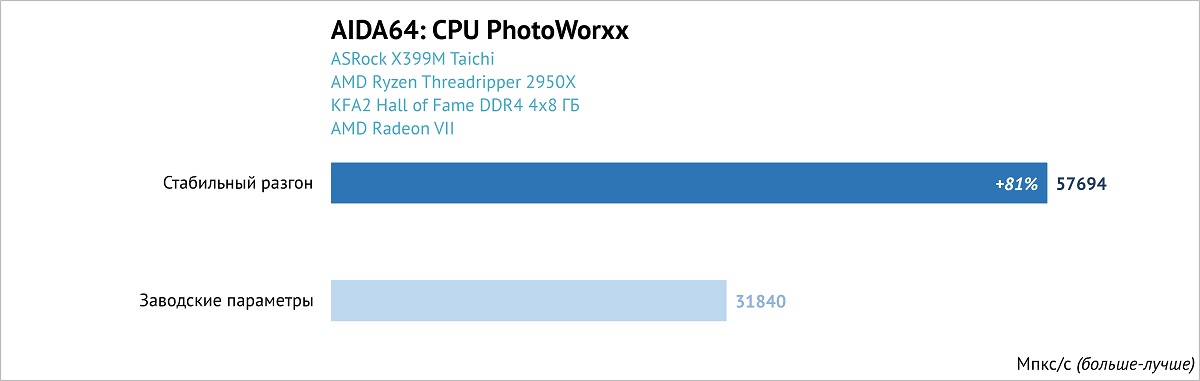

Комплексные тесты из пакета приложений AIDA64 очень по разному отреагировали на общий разгон всей системы, и здесь снова можно списать на грамотную работу режимов ускорения от AMD.
![](/upload/iblock/eba/eba91415c76aa39ffab2036af94d3e59.jpg)
![](/upload/iblock/b3a/b3a9fa9266293c39a5e4f2da2b2e1ca1.jpg)
![](/upload/iblock/178/178e4c2f75a8df11ae02c18f1b53e3e9.jpg)
![](/upload/iblock/a98/a9823ac8ad4dec434b37602faca33322.jpg)
![](/upload/iblock/d6c/d6c8d2c008990a5117cc4d9d9b21ae6e.jpg)
![](/upload/iblock/907/907a9afcef1746cbe21bdf3091706be8.jpg)
![](/upload/iblock/b23/b23bfc9b7d2865f836337226c8c6a9ac.jpg)
![](/upload/iblock/965/9659b108d86efd2451fe36339d177c0a.jpg)
![](/upload/iblock/924/92412d34f89dd40ebdadce5ad001e73d.jpg)
![](/upload/iblock/a99/a99bfcc47a6a62f25710bddee63064ae.jpg)
![](/upload/iblock/f81/f81125a6909072009c331c442f3b3950.jpg)
Если в некоторых приложениях прирост был скромен и составлял от 3 до 15%, то в CPU PhotoWorxx он превысил 80%.
Заключение
После знакомства с материнской платой ASRock X399M Taichi наш взгляд на разгон процессоров AMD Threadripper несколько изменился. Тестируя процессоры на более дорогой и навороченной плате, имеющей грозный формат EATX, вся вера в возможность реализации всех оверклокерских функций на скромных размерах, когда огромную часть занимает один лишь сокет, просто испарилась. Однако Taichi представляет собой воплощение гармонии и баланса между производительностью, премиальностью, реализацией возможностей. Это золотая середина между понятиями рабочих и игровых материнских плат, которая не ограничивает пользователя в реализации своих возможностей одним из направлений. Широкий выбор внешних интерфейсов и подключений, реализация сетевых возможностей, мощные подсистемы питания и разводка платы, нацеленная на результат - всё это мы получаем в формате mATX вместе с X399M Taichi.Если же рассмотреть разгон, то в этом героиня обзора по многим параметрам обходитROG ZENITH EXTREME: интуитивный интерфейс BIOS, мощная подсистема питания с хорошим охлаждением, стабильность напряжений, грамотная разводка платы и превосходный тренинг оперативной памяти. Да, у X399M Taichi нет кучи RGB, экранов, всего 4 слота под оперативную память и скромный, строгий внешний вид. Но при этом она оставляет после себя впечатление отличной основы для рабочих станций, игровых компьютеров и оверклокинга. К тому же, ее стоимость перекрывает все ее недостатки.
Достоинства:
- Мощная подсистема питания;
- Грамотное охлаждение VRM;
- Понятный и дружелюбный BIOS;
- Формат mATX для процессоров AMD Threadripper;
- Большое количество разъемов и подключений для такого формата;
- Первоклассная разводка DIMM;
- Высокая стабильность в разгоне;
- Наличие Flashback;
- Доступная ценадля своих характеристик (на фоне конкурентов).
- Скромная комплектация;
- Отсутствуют радиаторы охлаждения для М.2.
